Обзор и тестирование материнской платы MSI MAG B760 Tomahawk WIFI для процессоров Socket LGA1700

MSI расширяет сегмент доступных решений для всех желающих и начинает выпускать материнские платы на базе чипсета Intel B760. Серия MAG собирает в своей линейке долговечные решения для геймеров и уверенных пользователей. Героиня этого обзора — MAG B760 Tomahawk WIFI готова предоставить своему покупателю все необходимое для качественной работы с платформой LGA 1700.

MSI MAG B760 Tomahawk WIFI

Характеристики

Производитель MSI
Модель и страница продукта MSI MAG B760 Tomahawk WIFI
Чипсет Intel B760
Процессорный разъём LGA 1700
Процессоры Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 и 13 поколения (Alder Lake, Raptor Lake)
Память 4 DIMM DDR5 SDRAM, максимум 192 ГБ:
4800-5600 МГц, 5800-7000+ (OC) МГц
Слоты PCI-E 1 x PCI Express 5.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — B760
1 x PCI Express 4.0 x1 — B760
M.2 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760
1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA support) — B760
Встроенное видеоядро (в процессоре) +
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2 -
Порты USB I/O-панель: 4 x USB 2.0, 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C)
Контактные группы: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта)
Serial ATA 4 x SATA 6 Гбит/с (B760)
RAID 0, 1, 5, 10 (SATA 6Gb/s)
Встроенный звук Realtek ALC897
S/PDIF +
Сетевые возможности 1 х Realtek RTL8125 (2.5 Gigabit Ethernet)
Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3
COM
RGB 2 x Addressable Gen 2, 2 x RGB LED
LED RGB Header 4
TPM +
Форм-фактор ATX
Размеры, мм 244 x 305
Дополнительные возможности Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost
Стоимость, грн 9699


Комплект поставки

Материнская плата попадает в руки пользователя в коробке средних размеров с фирменной полиграфией MSI MAG.

MSI MAG B760 Tomahawk WIFI

Обратная сторона коробки демонстрирует внешний вид материнской платы и ее ключевые особенности, а ниже можно найти подробные технические характеристики со структурой I/O-панели.

MSI MAG B760 Tomahawk WIFI

Комплектация «спартанская»:

  • инструкция и условия гарантии;
  • комплект наклеек;
  • EZ M.2 clip для крепления накопителя M.2;
  • один черный SATA-кабель с металлической защелкой (угловой разъем);
  • антенны Wi-Fi.

MSI MAG B760 Tomahawk WIFI

Внешний вид

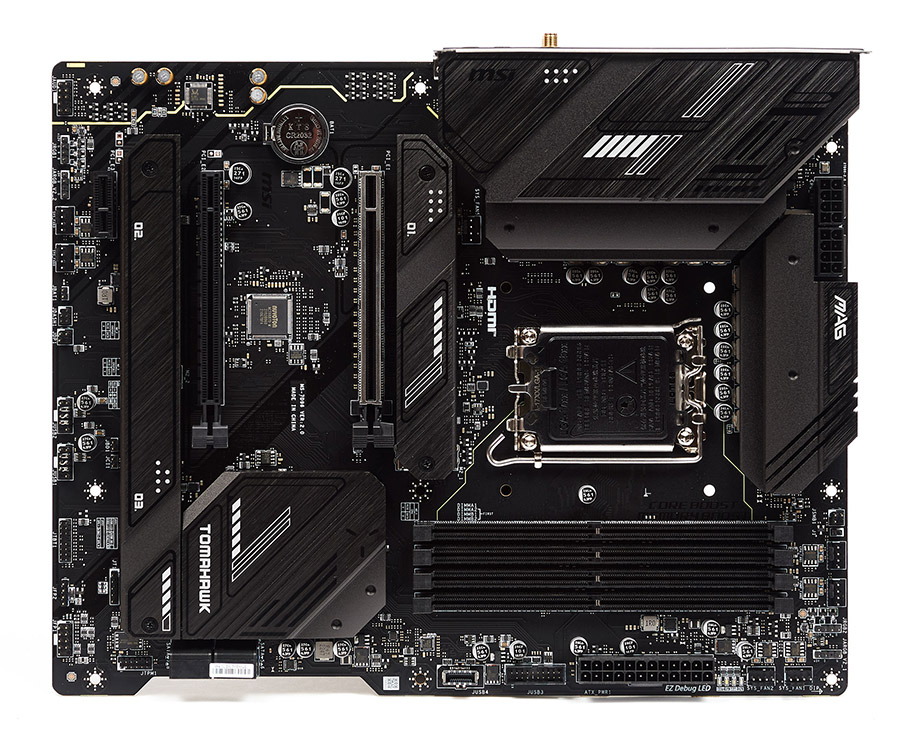

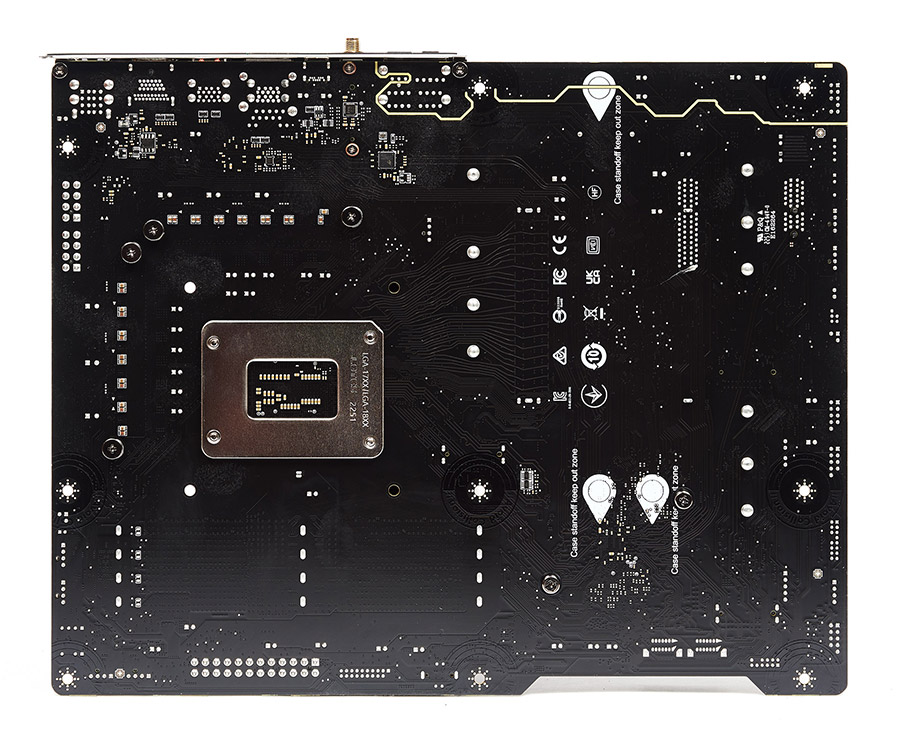

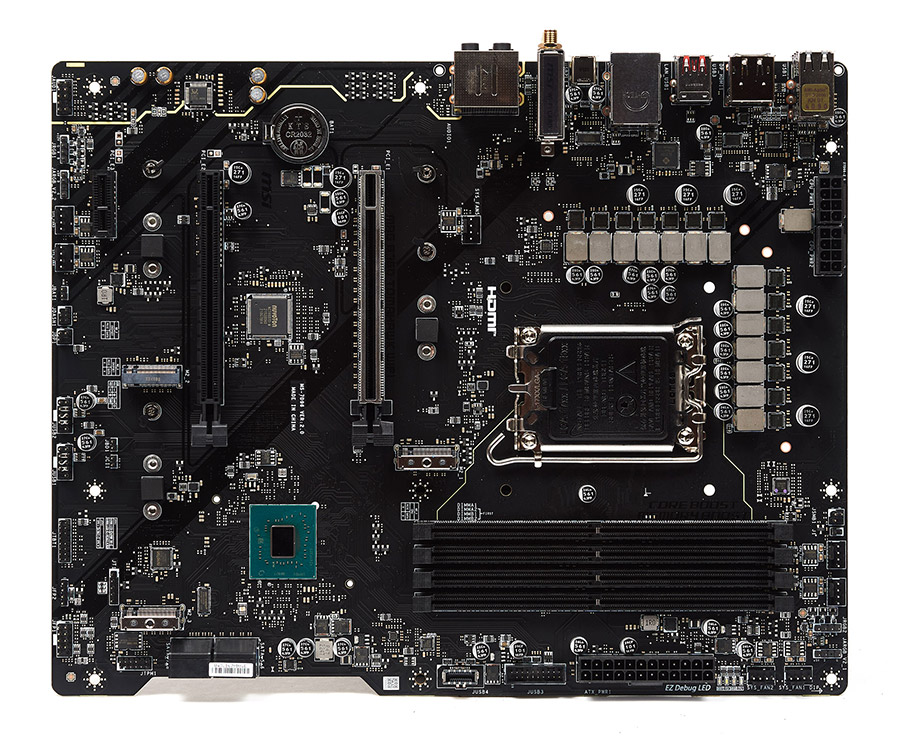

MAG B760 Tomahawk WIFI выполнена на текстолите черного цвета, в целом доминирует темная цветовая гамма с белыми и серыми надписями. Интегрированная RGB-подсветка отсутствует, однако пользователь имеет возможность насытить свою систему RGB с помощью соответствующих коннекторов RGB_LED. Подсистема накопителей M.2 имеет дополнительные радиаторы для улучшения температурного режима SSD. Кроме того, радиатор охлаждения силовой подсистемы расширен до краев I/O-панели, что увеличивает площадь отвода тепла.

MSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFI

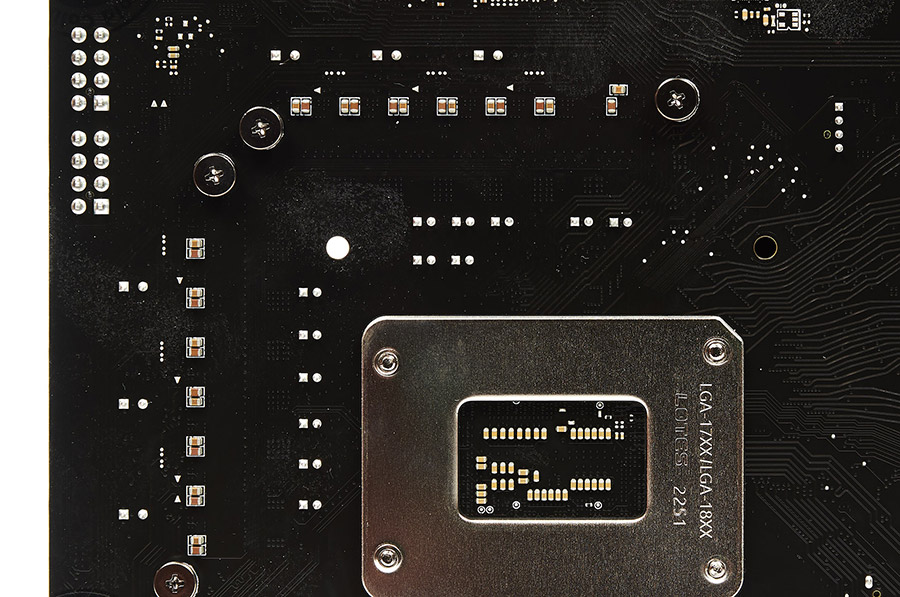

На слотах оперативной памяти присутствуют защелки по обе стороны, а сокет LGA 1700 стандартный и ничем не примечателен.

MSI MAG B760 Tomahawk WIFI

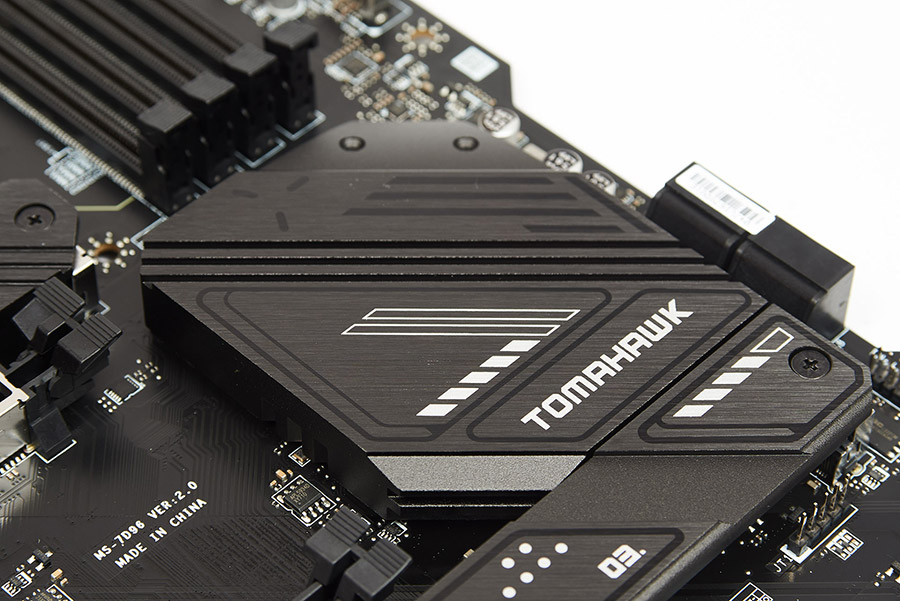

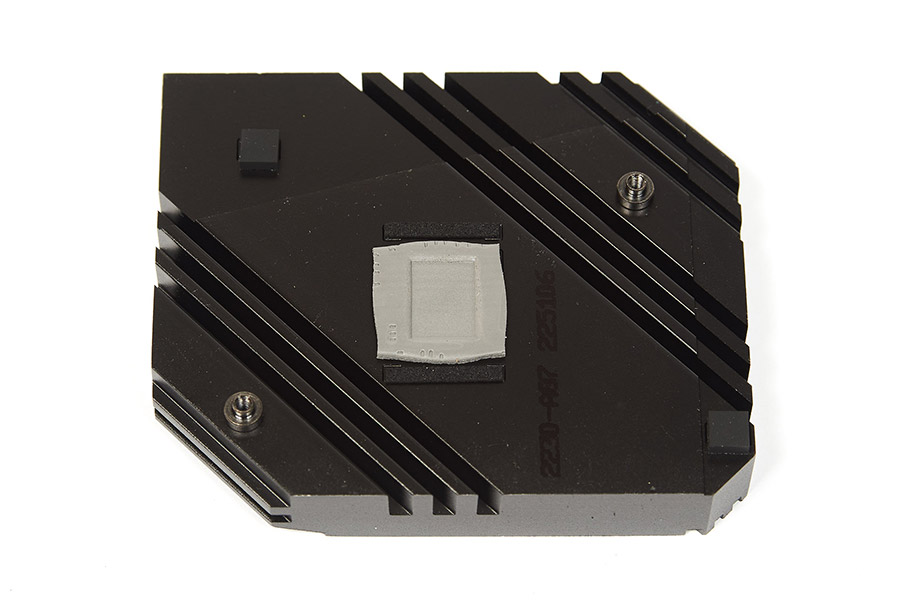

Чипсет охлаждается радиатором средних размеров с минимальным количеством вырезов. Он фиксируется болтами, а контактирует с чипсетом через термопрокладку.

MSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFI

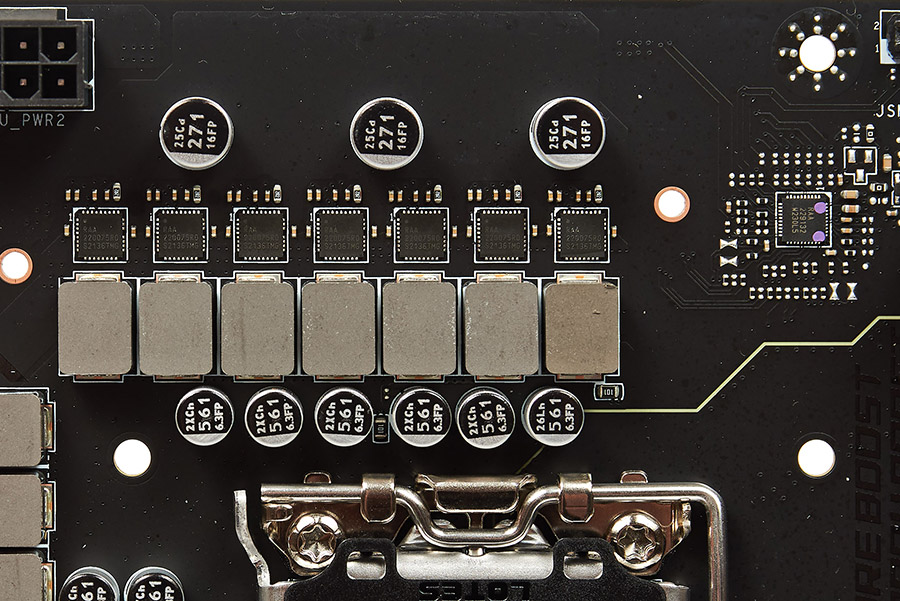

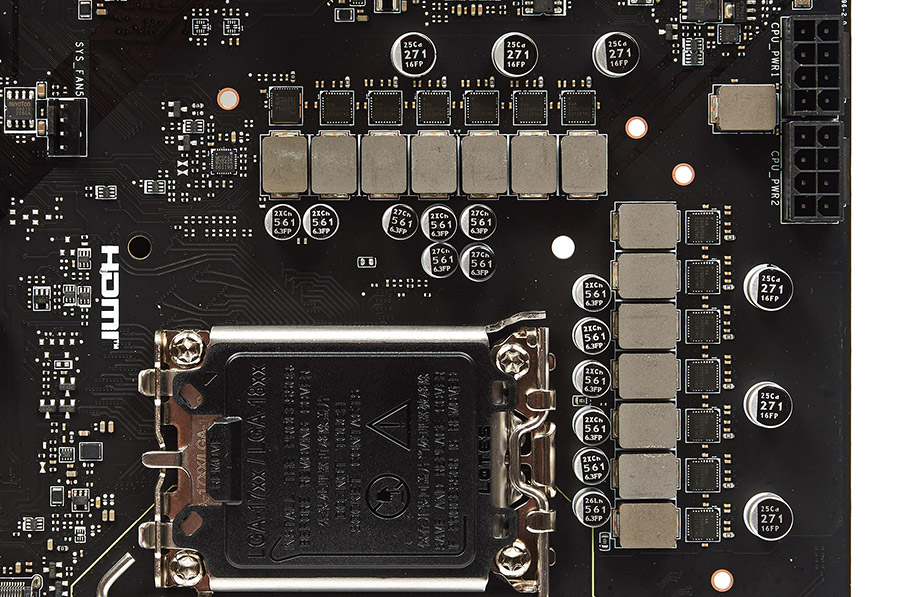

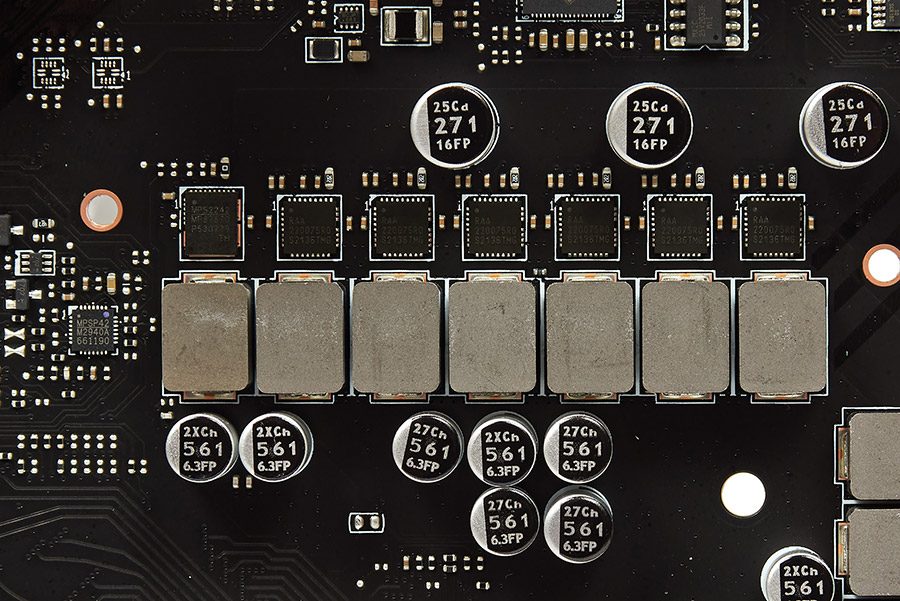

Используется схема 12+1+1 под управлением ШИМ Renesas RAA 229132. Для процессора используется 12 силовых элементов Renesas RAA 220075R0, рассчитанных на 75 А. Еще один из них также предназначен для интегрированной графики. Также присутствует Monolithic Power Systems MP87670, рассчитанный на 70 А, отвечающий за VCCIO. Питание подается двумя коннекторами EPS12V.

MSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFI

Охлаждение подсистемы питания снабжается двумя отдельными радиаторами. Они фиксируются на болтах и контактируют с силовыми элементами через термопрокладки.

MSI MAG B760 Tomahawk WIFI

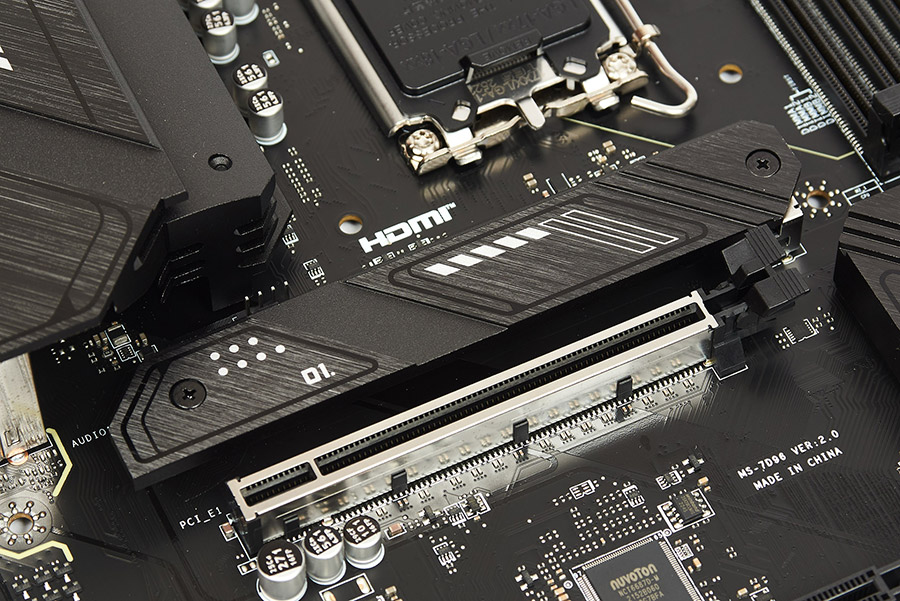

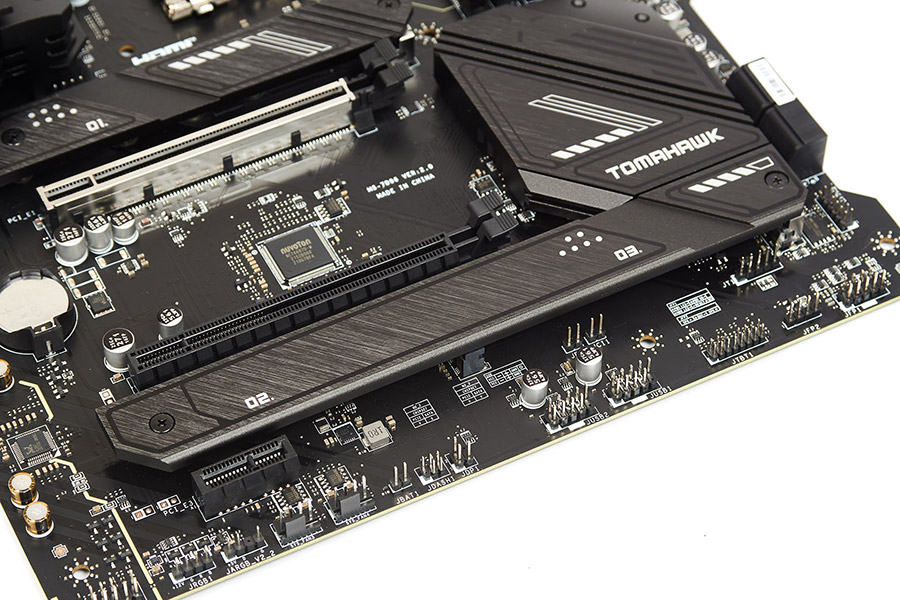

Пользователь может установить в материнскую плату до трех накопителей M.2, которые будут обеспечены отводом тепла с помощью радиаторов. Все слоты M.2 работают в режиме PCI-E 4.0 x4, а что до особенностей каждого, то они таковы:

  • M.2_1 поддерживает форм-факторы 2242/2260/2280/22110, подключен к CPU;
  • M.2_2 поддерживает форм-факторы 2242/2260/2280, подключен к B760;
  • M.2_3 поддерживает форм-факторы 2242/2260/2280, подключен к B760, также имеется поддержка M.2 SATA.
MSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFIMSI MAG B760 Tomahawk WIFI

Внешний вид M.2 радиаторов:

MSI MAG B760 Tomahawk WIFI

Зона аудио традиционно отделена от основной части текстолита материнской платы. Используется кодек Realtek ALC897.

MSI MAG B760 Tomahawk WIFI

Сеть 2.5G Ethernet реализована на контроллере Realtek RTL8125, а канал Wi-Fi 6E+Bluetooth 5.3 работает на базе Intel AX211 (AX211NGW).

MSI MAG B760 Tomahawk WIFI

Батарейка CMOS находится под главным слотом расширения PCI-E 5.0 x16 со смещением налево. Она будет перекрыта при использовании двухслотовых и более крупных видеокарт. Возле зоны I/O присутствует коннектор вентилятора.

Слева снизу расположены коннекторы JAUD1 (HD AUDIO), JRGB1 (12 В), JRGB_V2_2 (5 В), два разъема вентиляторов и один JBAT1 (CLEAR CMOS).

MSI MAG B760 Tomahawk WIFI

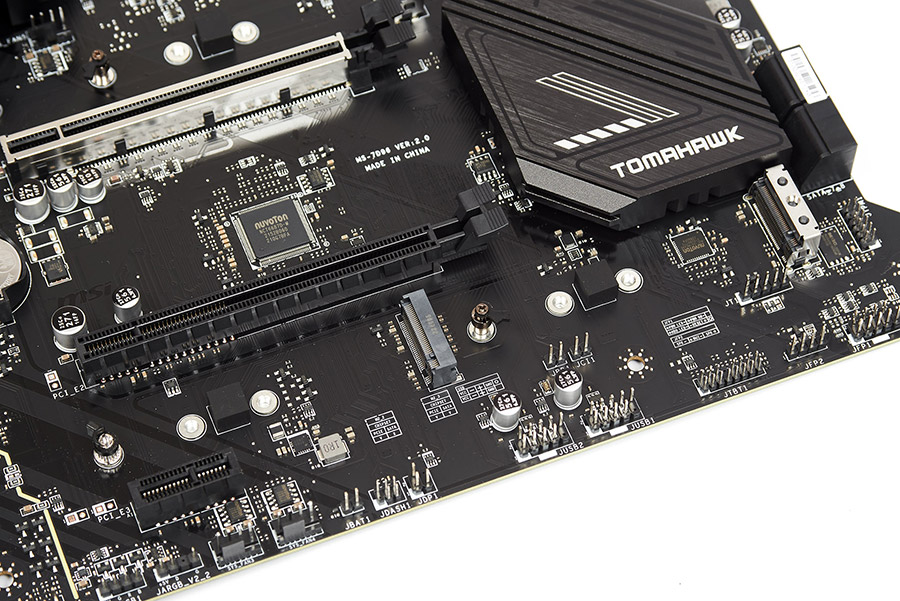

Справа снизу присутствуют две контактные группы USB 2.0, JFP2 для подключения Speaker, JFP1 (FRONT PANEL), а также коннектор JTPM1 для внешнего Trusted Platform Module.

MSI MAG B760 Tomahawk WIFI

Под углом 90 градусов можно найти четыре порта SATA.

MSI MAG B760 Tomahawk WIFI

Справа выше находятся контактные группы USB 3.2 Gen 1 и USB 3.2 Gen 2 Type-C. Еще выше есть зона EZ Debug LED, которая поможет в идентификации неисправностей при прохождении POST в случае их наличия. Еще присутствуют четыре коннектора вентиляторов и два коннектора RGB 12 В и 5 В.

MSI MAG B760 Tomahawk WIFI

I/O-панель уже имеет установленную заглушку, никаких дополнительных элементов нет. Пользователь найдет на ней следующее:

  • x4 USB 2.0;
  • x1 DisplayPort (v1.4);
  • x1 HDMI (v2.1);
  • x4 USB 3.2 Gen 2 (Type A);
  • x1 USB 3.2 Gen 2x2 (Type C);
  • x1 2.5G LAN;
  • x2 SMA (для подключения антенны Wi-Fi);
  • x1 S/PDIF Out;
  • x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).

MSI MAG B760 Tomahawk WIFI
