MSI расширяет сегмент доступных решений для всех желающих и начинает выпускать материнские платы на базе чипсета Intel B760. Серия MAG собирает в своей линейке долговечные решения для геймеров и уверенных пользователей. Героиня этого обзора — MAG B760 Tomahawk WIFI готова предоставить своему покупателю все необходимое для качественной работы с платформой LGA 1700.
Характеристики
| Производитель | MSI |
|---|---|
| Модель и страница продукта | MSI MAG B760 Tomahawk WIFI |
| Чипсет | Intel B760 |
| Процессорный разъём | LGA 1700 |
| Процессоры | Intel Core i3/i5/i7/i9, Pentium Gold, Celeron 12 и 13 поколения (Alder Lake, Raptor Lake) |
| Память | 4 DIMM DDR5 SDRAM, максимум 192 ГБ: 4800-5600 МГц, 5800-7000+ (OC) МГц |
| Слоты PCI-E | 1 x PCI Express 5.0 x16 — CPU 1 x PCI Express 3.0 x16 (x4) — B760 1 x PCI Express 4.0 x1 — B760 |
| M.2 | 1 x PCI Express 4.0 x4 M.2_1 (Key M, 2242/2260/2280/22110) — CPU 1 x PCI Express 4.0 x4 M.2_2 (Key M, 2242/2260/2280) — B760 1 x PCI Express 4.0 x4 M.2_3 (Key M, 2242/2260/2280, SATA support) — B760 |
| Встроенное видеоядро (в процессоре) | + |
| Количество подключаемых вентиляторов | 7x 4pin |
| Порты PS/2 | - |
| Порты USB | I/O-панель: 4 x USB 2.0, 4 x USB 3.2 Gen 2 (Type A), 1 x USB 3.2 Gen 2x2 (Type C) Контактные группы: 1 x USB 3.2 Gen 2 Type-C (1 порт), 1 x USB 3.2 Gen 1 (2 порта), 2 x USB 2.0 (4 порта) |
| Serial ATA | 4 x SATA 6 Гбит/с (B760) |
| RAID | 0, 1, 5, 10 (SATA 6Gb/s) |
| Встроенный звук | Realtek ALC897 |
| S/PDIF | + |
| Сетевые возможности | 1 х Realtek RTL8125 (2.5 Gigabit Ethernet) Intel Wi-Fi 6E AX211 (Wi-Fi 2.4/5/6GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.3 |
| COM | – |
| RGB | 2 x Addressable Gen 2, 2 x RGB LED |
| LED RGB Header | 4 |
| TPM | + |
| Форм-фактор | ATX |
| Размеры, мм | 244 x 305 |
| Дополнительные возможности | Premium Thermal Design, Lightning Gen 5, Screwless M.2 Shield Frozr, Wi-Fi 6E, 2.5G Network Solution, Lightning USB 20G, Audio Boost 5, Core Boost, Memory Boost |
| Стоимость, грн | 9699 |
Комплект поставки
Материнская плата попадает в руки пользователя в коробке средних размеров с фирменной полиграфией MSI MAG.
Обратная сторона коробки демонстрирует внешний вид материнской платы и ее ключевые особенности, а ниже можно найти подробные технические характеристики со структурой I/O-панели.
Комплектация «спартанская»:
- инструкция и условия гарантии;
- комплект наклеек;
- EZ M.2 clip для крепления накопителя M.2;
- один черный SATA-кабель с металлической защелкой (угловой разъем);
- антенны Wi-Fi.
Внешний вид
MAG B760 Tomahawk WIFI выполнена на текстолите черного цвета, в целом доминирует темная цветовая гамма с белыми и серыми надписями. Интегрированная RGB-подсветка отсутствует, однако пользователь имеет возможность насытить свою систему RGB с помощью соответствующих коннекторов RGB_LED. Подсистема накопителей M.2 имеет дополнительные радиаторы для улучшения температурного режима SSD. Кроме того, радиатор охлаждения силовой подсистемы расширен до краев I/O-панели, что увеличивает площадь отвода тепла.
На слотах оперативной памяти присутствуют защелки по обе стороны, а сокет LGA 1700 стандартный и ничем не примечателен.
Чипсет охлаждается радиатором средних размеров с минимальным количеством вырезов. Он фиксируется болтами, а контактирует с чипсетом через термопрокладку.
Используется схема 12+1+1 под управлением ШИМ Renesas RAA 229132. Для процессора используется 12 силовых элементов Renesas RAA 220075R0, рассчитанных на 75 А. Еще один из них также предназначен для интегрированной графики. Также присутствует Monolithic Power Systems MP87670, рассчитанный на 70 А, отвечающий за VCCIO. Питание подается двумя коннекторами EPS12V.
Охлаждение подсистемы питания снабжается двумя отдельными радиаторами. Они фиксируются на болтах и контактируют с силовыми элементами через термопрокладки.
Пользователь может установить в материнскую плату до трех накопителей M.2, которые будут обеспечены отводом тепла с помощью радиаторов. Все слоты M.2 работают в режиме PCI-E 4.0 x4, а что до особенностей каждого, то они таковы:
- M.2_1 поддерживает форм-факторы 2242/2260/2280/22110, подключен к CPU;
- M.2_2 поддерживает форм-факторы 2242/2260/2280, подключен к B760;
- M.2_3 поддерживает форм-факторы 2242/2260/2280, подключен к B760, также имеется поддержка M.2 SATA.
Внешний вид M.2 радиаторов:
Зона аудио традиционно отделена от основной части текстолита материнской платы. Используется кодек Realtek ALC897.
Сеть 2.5G Ethernet реализована на контроллере Realtek RTL8125, а канал Wi-Fi 6E+Bluetooth 5.3 работает на базе Intel AX211 (AX211NGW).
Батарейка CMOS находится под главным слотом расширения PCI-E 5.0 x16 со смещением налево. Она будет перекрыта при использовании двухслотовых и более крупных видеокарт. Возле зоны I/O присутствует коннектор вентилятора.
Слева снизу расположены коннекторы JAUD1 (HD AUDIO), JRGB1 (12 В), JRGB_V2_2 (5 В), два разъема вентиляторов и один JBAT1 (CLEAR CMOS).
Справа снизу присутствуют две контактные группы USB 2.0, JFP2 для подключения Speaker, JFP1 (FRONT PANEL), а также коннектор JTPM1 для внешнего Trusted Platform Module.
Под углом 90 градусов можно найти четыре порта SATA.
Справа выше находятся контактные группы USB 3.2 Gen 1 и USB 3.2 Gen 2 Type-C. Еще выше есть зона EZ Debug LED, которая поможет в идентификации неисправностей при прохождении POST в случае их наличия. Еще присутствуют четыре коннектора вентиляторов и два коннектора RGB 12 В и 5 В.
I/O-панель уже имеет установленную заглушку, никаких дополнительных элементов нет. Пользователь найдет на ней следующее:
- x4 USB 2.0;
- x1 DisplayPort (v1.4);
- x1 HDMI (v2.1);
- x4 USB 3.2 Gen 2 (Type A);
- x1 USB 3.2 Gen 2x2 (Type C);
- x1 2.5G LAN;
- x2 SMA (для подключения антенны Wi-Fi);
- x1 S/PDIF Out;
- x5 Mini Jack (Line in, Line out, Mic in, C/SUB, Rear).
Возможности UEFI

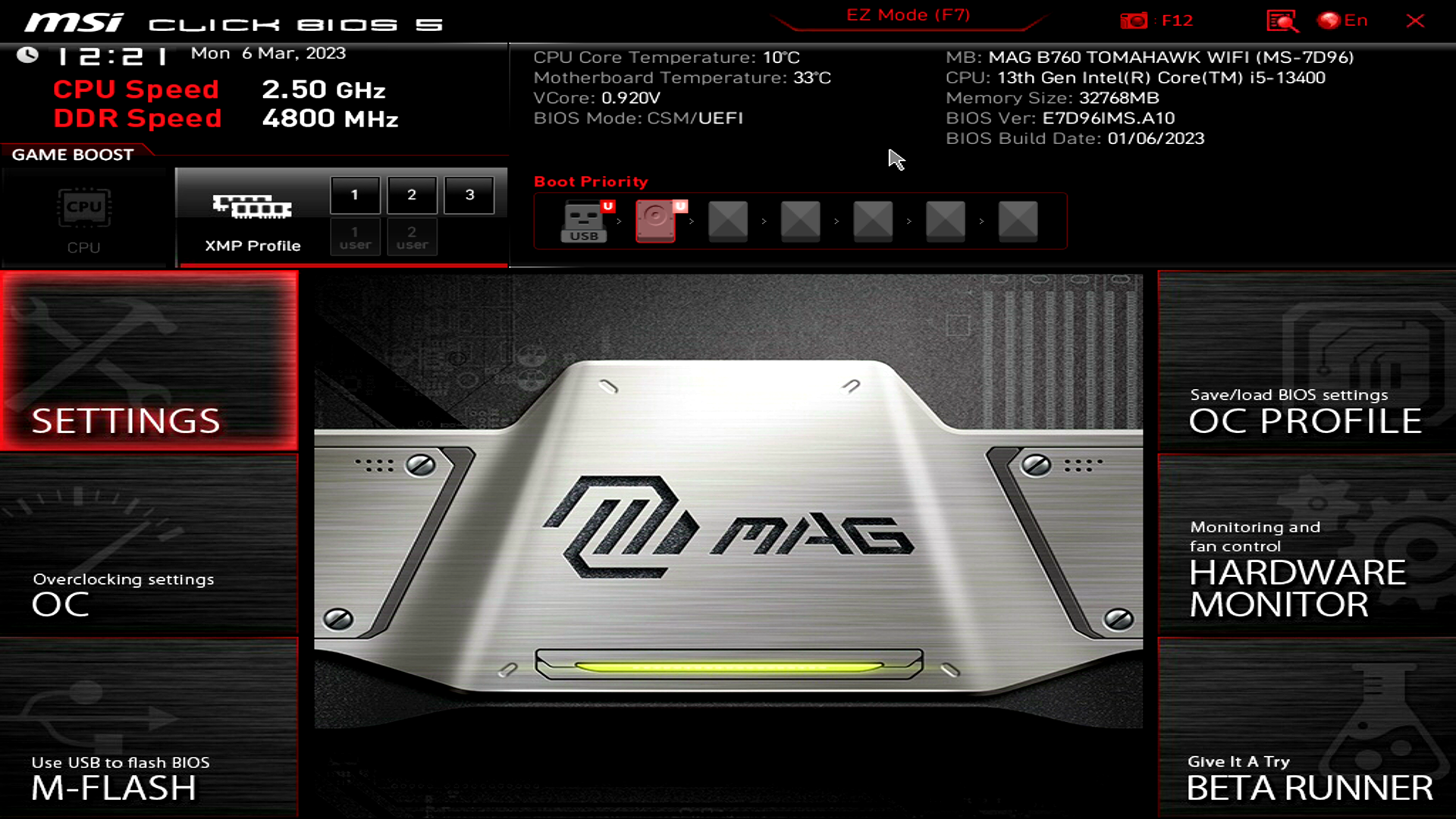

Материнская плата управляется хорошо знакомым многим пользователям MSI Click BIOS 5, в очередной раз расписывать все в подробностях нет смысла. Начнем с EZ Mode:
Здесь пользователь может получить отчет по ключевым параметрам системы, найти нужную опцию поиском, выбрать системный язык, настроить кривую оборотов вентилятора, выставить XMP-профиль, настроить режим работы накопителей, RAID, приоритет загрузки.
Advanced Mode дает полный контроль над всеми возможностями. Интерфейс разделен на шесть секций с соответствующими опциями.
Секция Settings позволяет работать с интегрированной видеокартой и контроллерами, а также устройствами материнской платы, включая доступность и линии интерфейсов.
Секция OC, к сожалению, не интересна, ведь чипсет B760 не позволяет работать с BCLK, не имеет никаких функций non-K OC и не позволяет утилизировать свободный множитель K-процессоров. Кроме того, отсутствует опция напряжения Override Mode для CPU, доступнен только режим смещения на 0,05 В со знаками «+» и «–», а это критично для тех, кто хочет оптимизировать свой экземпляр процессора. Это очень странно, учитывая присутствие регулировки других опций в широком диапазоне значений.
Диапазоны значений собраны в таблицу ниже (множители исключены из списка, ведь напрямую зависят от установленного процессора):
| Параметр | Диапазон регулировки | Шаг |
|---|---|---|
| CPU Load-line Calibration (Level) | Level1…8 | 1 |
| CPU VRM Over Temperature Protection (°C) | 95–150 | 1 |
| CPU Core Voltage (V) | 0,05 | 0,01 |
| CPU E-Core L2 Voltage (V) | 0,6–1,52 | 0,005 |
| CPU SA Voltage (V) | 0,6–1,6 | 0,005 |
| CPU VDDQ Voltage(V) | 0,005–2,5 | 0,005 |
| CPU VDD2 Voltage(V) | 0,85–2,2 | 0,01 |
| CPU 1.05 Voltage | 0,6-2,3 | 0,01 |
| CPU AUX Voltage | 1,4-2,3 | 0,01 |
| DRAM Frequency (MHz) | 1200–10133 | 66–200 |
| DRAM VPP Voltage (V) | 1,5–2,135 | 0,005 |
| DRAM Voltage (V) | 0,8–2,07 | 0,005 |
| PCH 0.82 Voltage (V) | 0,6–1,4 | 0,01 |
Секция M-Flash переводит материнскую плату в спецрежим для обновления прошивки.
В секции OC Profile пользователь может сохранять настройки как во внутреннюю память (имеется лимит названия профиля по количеству символов), так и импортировать/экспортировать параметры с внешних накопителей.
Секция Hardware Monitor — это то же меню управления вентиляторами, что было продемонстрировано в режиме EZ Mode в этой статье.
Секция Beta Runner позволяет запустить самодиагностику накопителя, а также управлять SR-IOV и DTM.
Комплектное ПО
| Программное обеспечение | |
|---|---|
| Фирменное | MSI Center (Hardware Monitoring, Gaming Mode, Smart Priority, User Scenario, Game Highlights, True Color, LAN Manager, Mystic Light, Super Charger, Graphics Fan Tool, Devices Speed Up, Smart Image Finder, System Diagnosis, FROZR AI Cooling), MSI Display Kit, MSI Wallpaper |
| Дополнительное | CPU-Z MSI Gaming, AIDA64 Extreme – MSI Edition, Realtek Audio Control |
В комплекте поставки отсутствует какой-либо накопитель с программным обеспечением и драйверами, поэтому придется собственноручно подготовить все необходимое для себя.
MSI Center — это модульное приложение, которое пользователь самостоятельно настраивает под свои задачи. Оно может быть простым средством мониторинга системы и материнской платы, но, если необходимо, превратится в функциональный программный комплекс с богатыми возможностями.
ПО Realtek выполнено в стиле производителя материнской платы, отсюда можно управлять аудио.
Стенд для тестирования
Тестирование происходило со следующими комплектующими:
- процессор: Intel Core i5-13400;
- система охлаждения: контур СВО с чилером;
- материнская плата: MSI MAG B760 Tomahawk WIFI (UEFI E7D96IMS.A10);
- память: Kingston Fury Beast KF560C40BBK2-32(2x16 ГБ, DDR5-6000, CL40-40-40-80 2T, 1,35 В);
- видеокарта: GeForce RTX 3090 (MSI VENTUS 3X 24G OC, mod firmware 390W GIGABYTE Gaming OC);
- системный накопитель: Kingston KC3000 1024GB (SKC3000S/1024G);
- блок питания: Rosewill Hercules 1600S (1600 Вт);
- операционная система: Microsoft Windows 11 Pro 22H2 x64 (22621.1344), актуальные обновления на момент начала марта 2023 года.
Состав контура СВО: водоблок EK-Supremacy Acetal+Nickel, две помпы Hydor Seltz 1200, чилер Hailea HC-300A, бак воды 15 л.
Методика тестирования и разгон
Управление оборотами вентилятора — автоматическое. Температура в помещении была на уровне 20 градусов Цельсия. Показатели температур брались с мониторинга HWINFO, а также с термофото, выполненным тепловой камерой UNI-T RX-600. При фиксации температур материнская плата либо была 30 минут без нагрузки, либо 30 минут под оной. Измерение суммарного энергопотребления платформы производилось с помощью энергометра Feron TM55 и электросчетчика в течение 30 минут в режиме нагрузки (забег LinX) и без него. Измерение энергопотребления отдельно процессора производилось с помощью ElmorLabs PMD. Каждый бенчмарк запускался пять раз, в результатах отмечено среднее арифметическое, то же касается игр. В них происходила запись телеметрии (1% low fps + Average fps) с помощью Riva Tuner Statistics Server. CS:GO (настройки качества — минимальные) — тест на карте мастерской FPS Benchmark от начала сцены бенчмарка до третьего звукового сигнала на черном экране. Остальные игры тестировались на заводских пресетах минимального качества на стандартных бенчмарках.
Тестирование
Регулировка BCLK отсутствует, как и режим non-k OC. Соответственно, будет проведено тестирование возможностей автоматики в получении максимального результата Intel Core i5-13400 под чилером. Есть возможности тонкой настройки ОЗУ, комплект без проблем удалось загрузить в режиме DDR5-6600 CL32-38-38-30 с напряжением DRAM 1,4 В и VDDQ 1,35 В.
В среднем P-cores работали на частоте 4090 МГц, а E-cores — на 3292 МГц, согласно мониторингу HWINFO. То есть, удерживаются максимально разрешенные значения для конкретного процессора.
В играх картина идентична.
Термофото материнской платы без нагрузки, а также под нагрузкой при заводских параметрах автоматики:
Ничего неожиданного, ведь Core i5-13400 не является прожорливым представителем Raptor Lake, хотелось бы получить на время тестирования флагманский процессор. Перейдем к температурам ключевых узлов, а также энергопотреблению:
Результаты гейминга:
Результаты бенчмарков:
Результаты узла ОЗУ:
Выводы
Тестирование показало, что MSI MAG B760 Tomahawk WIFI отвечает стандартным требованиям к практической современной системе, ничего не перегревается, автоматика работает как надо, а все необходимые интерфейсы, типа PCI-E 5.0, Wi-Fi 6, USB 3.2 Gen 2, M.2 присутствуют в достаточном количестве для большинства пользователей.
Компания MSI продолжает путь унификации производства, поэтому при выборе материнской платы нужно быть внимательными, ведь соседняя MAG B760 Tomahawk WIFI DDR4 выглядит почти один в один как MAG B760 Tomahawk WIFI в плане внешнего вида, даже элементы материнской платы в тех же местах, и только коробка выдает себя префиксом DDR4. Пользователям необходимо дополнительно удостовериться в правильности экземпляра материнской платы при заказе или покупке.
Конечно, нельзя дать четкий ответ, сможет ли она выдержать флагманский процессор, ведь тестирование проводилось с Intel Core i5-13400, однако вряд ли в ней окажется именно Core i9-13900 — для таких случаев в модельном ряде MSI есть более подходящие решения.
