Обзор материнской платы MSI B350 Tomahawk для процессоров AMD AM4. Попадание в цель

Специалисты компании MSI оказали наибольшее доверие новой платформе от AMD и изготовили немалое число устройств на базе хаба B350, если оценивать рыночный ассортимент и ближайших конкурентов. Думаю, это не замедлило сказаться на сроках подготовки тестовых сборок прошивок, они выпускаются с заметной задержкой на фоне тех же преследователей. Интересно заметить, почти все модели плат выполнены на базе идентичной схемы стабилизатора напряжений процессора, потому изучение его работы в этом обзоре, вероятнее всего, поможет сформировать общую картину для немалого числа изделий. Выбранная нами B350 Tomahawk оснащена двумя массивными (как уверяет производитель, «игровыми») радиаторами, имеет одноцветную подсветку и не принадлежит к числу дорогих продуктов. Из сторонних контроллеров здесь есть всего один, он необходим для работы пары слотов PCI.

MSI B350 Tomahawk

Доступно четыре гнезда SATA и один компактный M.2, общий комплект поставки и возможностей можно охарактеризовать как базовый. Основные особенности продукта собраны в таблице:

Модель MSI B350 Tomahawk (MS-7A34 VER:1.0)
Официальная страница продукта в Сети ua.msi.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 3 Pro, Ryzen 5, Ryzen 5 Pro, Ryzen 7, Ryzen 7 Pro
Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200+*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — B350
2 x PCI Express 2.0 x1 — B350
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.1 Gen1 (4 разъёма (один типа C) на задней панели, CPU/APU/Athlon)
4 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
6 x 2.0 (2 разъёма на задней панели, B350)
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Codec — Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 304 x 243
Дополнительные возможности Два гнезда PCI (ASMedia ASM1083), EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED, поддержка AMD 2-Way CrossFireX, LPT header
Цена в рознице, $ 115

Упаковка и комплектация

Коробка средних размеров оснащена логотипом Arsenal Gaming, а это значит — модель принадлежит к классу недорогих геймерских продуктов. Сразу на лицевой стороне производитель сообщил о готовности изделия к разгону.

MSI B350 Tomahawk

Отчётливое фото модели есть на тыльной стороне, здесь же разместили коллаж из главных её особенностей. Ещё есть небольшая таблица, где перечислены основными возможности, а также схематическое изображение задней панели.

MSI B350 Tomahawk

Стартовый комплект поставки включает:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на русском языке);
  • памятку по корректной установке модулей памяти;
  • многоязычную инструкцию по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карту регистрации покупателя;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушку для корпуса, дополненную наклейкой в чёрных тонах с символьным обозначением всех гнёзд.
MSI B350 Tomahawk

Внешний вид

Плата предназначена для рядовых пользователей ПК, здесь нет индикатора кодов POST, вспомогательных кнопок или переключателей. Сбрасывать настройки CMOS придётся способом замыкания контактов. Для первичной диагностики состояния имеются четыре светодиода EZ Debug LED (рядом с главным гнездом питания). Размеры полноценны с точки зрения соответствия формату ATX, крепление в корпусе можно проводить при участии девяти отверстий.

MSI B350 Tomahawk

Топология несложная, потому на тыльной стороне наиболее заметными элементами являются красные светодиоды миниатюрных размеров. Больше всего их возле изолированного участка со звуковым кодеком. Ещё четыре пары находятся у отверстий под корпусные винты.

MSI B350 Tomahawk

Никаких вопросов к охладителю чипсета нет, он огромен, а вот светящиеся элементы тут отсутствуют.

MSI B350 Tomahawk

В наличии единственное гнездо M.2, размеры размещаемых здесь устройств могут быть любыми. Штатного охладителя не предусмотрено.

MSI B350 Tomahawk

Четыре выхода SATA образованы парой продольных и парой поперечных гнёзд. Уместное сочетание для корпусов различных типов.

MSI B350 Tomahawk

Колодки интерфейса USB 3.1 Gen1 имеют аналогичную конфигурацию. Симметричного гнезда на самой плате нет, его нужно искать у более дорогих устройств.

MSI B350 Tomahawk

Первое, армированное, гнездо PCI-E x16 связано с ЦП, а другое, исключительно с пластиковым корпусом, работает от хаба. Туда подведено лишь четыре линии, но при использовании гнёзд PCI-E x1 и это число уменьшится.

MSI B350 Tomahawk

Сетевой адаптер представлен простейшим решением от Realtek, звук базируется на кодеке ALC892. Также заметно немалое число особых конденсаторов для работы в этой связке. ОУ не предусмотрен.

MSI B350 Tomahawk

Вокруг процессорного гнезда достаточно места для проведения безболезненного монтажа системы охлаждения. На плате есть шесть четырёхконтактных колодок под нужды охладителей.

MSI B350 Tomahawk

Для работы системы стабилизации напряжений привлекается ШИМ-контроллер Richtek RT8894A. Он имеет три встроенных драйвера, а ещё три можно найти на поверхности платы. Два канала выстраивают систему стабилизации NB (SOC) Voltage, четыре — CPU Voltage. Элементы питания от Niko Semiconductor — PK616BA и PK632BA. По паре каждого вида входят в состав каждого канала у системы NB (SOC) Voltage, а у «фаз» CPU Voltage используют на одну штуку PK616BA меньше, всего вышло двенадцать транзисторов.

MSI B350 Tomahawk

Роль охладителей выполняют монолитные бруски, они крепко фиксируются посредством винтов. Для теплопередачи используется плотная термопрокладка. Проблем с площадью этого элемента я не увидел.

MSI B350 Tomahawk

Количество портов на задней панели логично продиктовано классом устройства, здесь нет полноценной конфигурации, соответствующей 2017 году, но необходимый базовый набор реализован. Больше всего внимания уделено аудиовыходам, их шесть и все они позолоченные. Оптического интерфейса нет. USB 3.1 Gen2 тоже нужно искать на других устройствах. Симметричный выход — это USB 3.1 Gen1. Самостоятельная установка беспроводного адаптера здесь также не предусматривает наличия стоек (отверстий на заглушке) под антенны.

MSI B350 Tomahawk

Возможности UEFI

С версиями UEFI можно смело экспериментировать, после прошивки самой свежей сборки нет проблем с возвратом к более старой.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Для иллюстрации возможностей я использовал последнюю финальную версию (на момент тестирования) — 1.70. Базовый вариант наладки называется Ez Mode. Отсюда можно активировать один из профилей XMP (при их наличии) и разогнать процессор с использованием кнопки Game Boost.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Интерфейс управления системными охладителями обособлен. На любом из шести гнёзд предусмотрен выбор способа замедления оборотов — изменение скважности ШИМ или управление питающим напряжением. Для четырёх корпусных предусмотрен упрощённый режим — фиксированные обороты, но вместе с ним также допускается выбор в пользу собственного сценария.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Частота вращения изменяется «на лету», потому работа с таким меню достаточно простая.

Вентилятор Cryorig XF140, 4 pin, 1375 об/мин  Nanoxia FX12-2000, 3 pin, 1900 об/мин
Режим PWM 30% (об/мин) PWM 60% (об/мин) DC 3,6 В (об/мин) DC 7,2 В (об/мин)
CPU 1 850* 1275 850 1375
PUMP 1 850 1300 850 1375
System 1 850 1300 850 1375
System 2 850 1300 850 1375
System 3 850 1300 850 1375
System 4 850 1300 875 1375

*— все значения с округлением до 25 об/мин

Полный доступ к настройкам реализован в режиме Advanced.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Наиболее интересен раздел OC, предназначенный для оверклокинга. Настроек не так много на фоне дорогих плат, но основные инструменты на месте. Присутствуют даже готовые конфигурации для попыток разгона памяти. Однако их использование не предусматривает последующую коррекцию чего-либо, а значит для полной отдачи от набора ОЗУ придётся самому определять необходимые переменные.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Повышение напряжения на процессоре происходит путём установки действующего значения в явном виде, то есть режима компенсации (offset) нет. Наиболее важные настройки собраны в таблице ниже, вторичные напряжения для изменения не доступны, опорная частота зафиксирована на значении 100 МГц.

Параметр Диапазон регулировки Шаг
CPU Ratio (Multiplier) 8,00–63,75 0,25
CPU Loadline Calibration Control Auto/Mode 1…8 1
CPU Core Voltage (В) 0,9–1,55 0,0125
CPU NB Loadline Calibration Control Auto/Mode 1…8 1
CPU NB/SoC Core Voltage (В) 0,9–1,3 0,0125
DRAM Frequency (МГц) 1333–4000
2800–3866
266
DRAM Voltage (B) 0,8–1,5 0,01

Из вспомогательных инструментов выделю такие: шесть встроенных профилей для хранения настроек UEFI, мониторинг семи напряжений, интерактивный обозреватель оборудования Board Explorer. В целом, концепция Click BIOS 5 очень дружелюбна к пользователям начального уровня и одновременно удобна для опытных оверклокеров ввиду небольшого количества страниц. Для проведения настроек нужно совершать меньше механических действий, чем с остальными материнскими платами.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Комплектное ПО

Игровая направленность подразумевает немалое число программных бонусов. Относительно старших плат можно выделить низшую версию Nahimic, предлагаемую вместе с B350 Tomahawk.

  Программное обеспечение
Фирменное Command Center, Dragon Eye, Live Update 6, MSI Gaming APP, RAMDisk, Smart Tool, Super Charger, X Boost
Звуковое Nahimic 2
Сетевое Gaming Lan Manager, XSplit Gamecaster (Premium лицензия на 1 год)
Дополнительное MSI GAMING CPU-Z (freeware), TriDef SmartCam (лицензия на 90 дней), TriDef VR (лицензия на 90 дней)

Фирменная утилита Live Update 6 позаботится о загрузке и установке свежих версий как драйверов, так и утилит. Первое пользователем обновляется не часто, в отличии от второго, потому можно настроить расписание по проверке актуальности установленных версий, при имеющемся на то желании. С работой никаких проблем не было. Необычно видеть прямо здесь раздел FAQ, очевидно, периодически наполняемый информацией разного рода.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Возможности по настройке охладителей в Command Center уступают в удобстве механизмам, имеющимся в UEFI. То же можно сказать и про напряжения с множителями. Полезным мог бы выступить справочный раздел со вторичными напряжениями, но их нельзя не только изменять, но и даже контролировать силами такой платы. Видимо, настоящие энтузиасты обязаны присматриваться к более дорогим устройствам при желании видеть все параметры.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Различные бонусные утилиты вроде обеспечивающей работу оверлея — Dragon Eye — в комплекте присутствуют, не смотря на достаточно скромный четырёхзвёздный рейтинг продукта.

MSI B350 Tomahawk

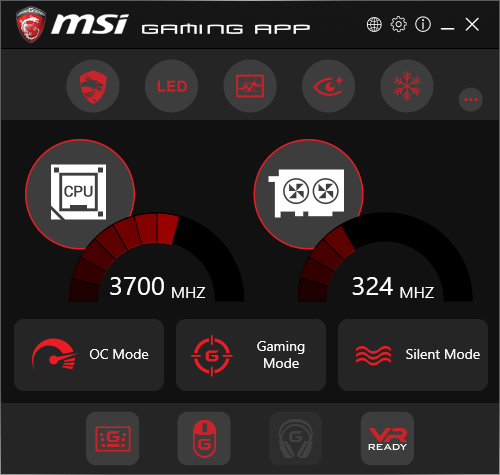

Наладить схему иллюминации можно посредством MSI Gaming App.

MSI B350 Tomahawk

Учитывая наличие светодиодов только одного цвета, планов свечения не сильно много. Эффекты можно использовать на подключаемой внешней ленте, но и их число невелико на фоне более элитной продукции (но уже можно выбрать цвет, отличный от красного).

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Прочие компоненты Gaming App также активны, вроде меню OSD или фирменного инструментария по написанию простых макросов.

MSI B350 TomahawkMSI B350 Tomahawk

Настройка звука осуществляется мастером от Realtek. На плате отсутствуют ОУ, потому профили для подключенного оборудования обладают эффектом применения эквалайзера. Впрочем, само звучание оказалось вполне неплохим, как для бюджетного кодека. Оно, конечно, заметно уступает решениям на базе старших продуктов Realtek вроде ALC1150, но инженеры MSI смогли добиться немалого. Присутствует понятие сцены, звук достаточно разборчив, нет впечатления бесформенной массы, можно отделить один инструмент от другого при прослушивании музыки. Не хватает общей мощности в диапазоне НЧ и чистоты в ВЧ. Последнее усилителем не исправить, а вот с первым он может заметно помочь.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Для простого, программного решения этого вопроса предлагается использовать комплекс Nahimic. Тут есть несколько готовых сценариев и отдельных профилей, а также обособленные группы с настройками нужных областей спектра. Отдельная страница имеется и для наладки работы микрофона.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Gaming Lan Manager без проблем работает вместе с сетевым адаптером от Realtek. Утилита занимается распределением приоритета среди приложений, использующих выход в Сеть.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Ряд пробных версий программ также находится в комплекте с платой, то есть с точки зрения программного сопровождения у MSI B350 Tomahawk есть чем выделиться на фоне ближайших конкурентов.

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: AMD APP SDK 3.0, AMD Chipset Drivers 17.30, GeForce 381.65 (22.21.13.8165), PhysX 9.17.0329, Ryzen Balanced Power Plan.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.92 (Cache & Memory benchmark);
  • Super PI 1.5 XS;
  • wPrime 2.10;
  • x265 HD Benchmark;
  • MAXON CINEBENCH R15;
  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;
  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы AMD Socket AM4 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 AMD Chipset Drivers Windows 10
MSI B350 Tomahawk 1.72 5.92.4333 4.3.759-x64 2.3.3732 17.30 10.0.15063.540
ASUS Prime B350-Plus 0805 5.92.4306 4.3.759-x64 2.3.3732 17.10 10.0.15063.447
ASRock Fatal1ty AB350 Gaming K4 L2.54 5.90.4247 4.3.741-x64 2.3.3693 17.10 10.0.15063.332
Gigabyte GA-AB350-Gaming 3 F6 5.90.4246 4.3.741-x64 2.3.3693 17.10 10.0.15063.332
MSI X370 XPower Gaming Titanium 1.50 5.90.4220 4.3.741-x64 2.3.3693 16.60 10.0.15063.250
ASUS Prime X370-Pro 0515 5.90.4215 4.3.741-x64 2.3.3693 16.60 10.0.15063.138

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение. Модули памяти работали на частоте 2400 МГц.

MSI B350 TomahawkMSI B350 Tomahawk

Использование особого «Плана электропитания» на практике означает установку значения «Минимального состояния процессора» в позицию 90%, что приводит к его работе на частоте 3,7 ГГц даже в моменты простоя. Тестирование проводилось с предварительной сборкой 1.72, потому как выход финальной версии запаздывал.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

В нынешнем виде рассматриваемый продукт является лидером среди всех прежде протестированных, с точки зрения быстродействия подсистемы памяти, очевидно, инженеры MSI зря времени не проводили.

MSI B350 Tomahawk

MSI B350 TomahawkMSI B350 Tomahawk

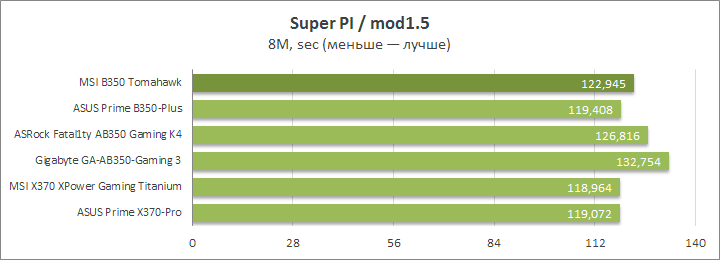

Во многопоточном wPrime у испытуемой хорошие результаты, а вот однопоточный Super PI оголяет не слишком агрессивную работу автоматического повышения частоты, вероятно, эта роль, как и было задумано в AMD, разработчиками переложена на плечи изделий с применением хаба X370.

MSI B350 Tomahawk

MSI B350 TomahawkMSI B350 Tomahawk

MSI B350 Tomahawk

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

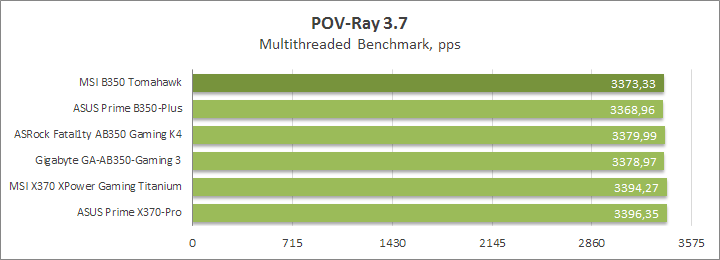

Результаты в приложениях, приближённых к реальным сценариям, не вызывают никаких вопросов.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Всё хорошо оказалась и в Fire Strike.

MSI B350 Tomahawk

MSI B350 TomahawkMSI B350 Tomahawk
MSI B350 TomahawkMSI B350 Tomahawk
MSI B350 TomahawkMSI B350 Tomahawk

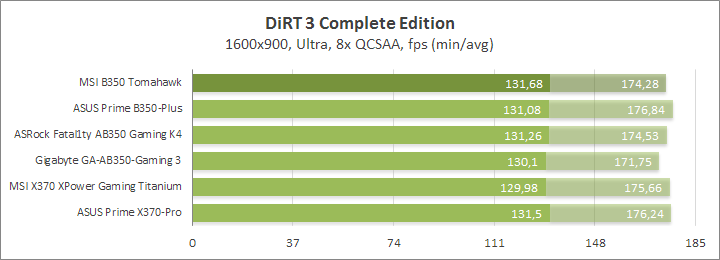

Подпортили итоговую картину результаты из GTA V, но несколько реабилитироваться после них плата смогла в Rise of the Tomb Raider, а потому общее впечатление о B350 Tomahawk приятное.

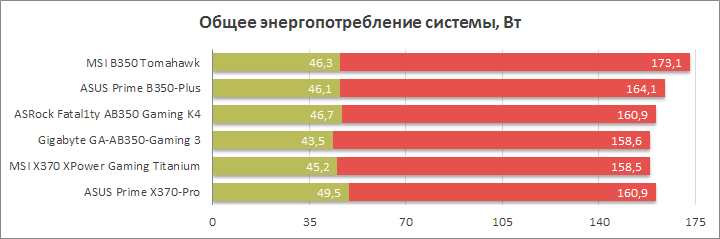

Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (28.10). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

MSI B350 Tomahawk

Главная неприятность для будущих владельцев продукта — уровень процессорного напряжения со штатными настройками системы. Как для несложных, однопоточных, так и для более тяжёлых сценариев он составлял весомые 1,469–1,488 В. При этом прочие, сопутствующие значения были обычными, для памяти это 1,2 В, у блока NB (SOC) Voltage — 0,887 В. В моменты простоя технология Cool'n'Quiet функционировала корректно, то есть уровень питающего напряжения исправно снижался. Попытки собственноручного вмешательства в настройки приведут к отказу от этой возможности, потому как можно будет задать единый действующий уровень, как и при разгоне, к которому как раз сейчас мы переходим.

Разгонный потенциал

Изменять опорную частоту здесь нельзя, она равна 100 МГц. Потому сосредоточимся на ЦП и ОЗУ.

Для процессора предусмотрен всего один готовый профиль, который и проверим в деле. При его активации видимых изменений в настройках UEFI не видно (кроме изменённого цвета «индикатора» Game Boost).

MSI B350 TomahawkMSI B350 Tomahawk

Частота оказалась равна 3,8 ГГц как для 7-Zip, так и для LinX. То есть она была зафиксирована на единой отметке, не позволяя фирменным технологиям AMD немного повышать значение в удобное время. Но кроме этого, отмечу уровень напряжения, который не был выше штатных для нашего образца 1,37 В. На самом деле реально оно не поднималось даже до 1,35 В. Таким нехитрым образом можно заставить систему работать на куда меньшем, чем со штатными отметками, напряжением, но ценой будет отказ от полноценной работы Turbo Core и XFR.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Наш тестовый комплект памяти заработал на паспортных частотах, равных 3200 МГц, без лишних действий, достаточно было активировать A-XMP.

MSI B350 TomahawkMSI B350 Tomahawk

Система работала полностью стабильно, в том числе без проблем проходила и её процедура «холодного старта». К слову о ней. На финальной версии прошивки время до появления стартового экрана составляет 13 секунд при выбранном изначально загрузчике типа Legacy+UEFI. До экрана приветствия Windows время ожидания составляет такой же период.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Оба автоматических механизма по разгону можно использовать одновременно.

MSI B350 TomahawkMSI B350 Tomahawk

Да, частота ЦП вновь составит фиксированные 3,8 ГГц, но и память уже будет работать при 3,2 ГГц. При этом от пользователя не потребуется совершенно никаких усилий (кроме правильно сделанного выбора в магазине с комплектующими для ПК).

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Самое время поговорить о датчике, имеющем в AIDA64 обозначение Motherboard. Собственные замеры подтвердили — это показатели температуры из области VRM. Значения абсолютно реальные, мне удавалось зафиксировать участки горячее, разве что, на пару градусов. Что интересно, ни в UEFI, ни в фирменном ПО эта переменная не фигурирует, но во время разгонных мероприятий она может заметно облегчить наладку системы.

Все предыдущие сценарии не затребовали использования особых мер при охлаждении платы, но будущие мероприятия будут намного жёстче. Начнём с разгона процессора. Наш экземпляр умеет работать на частоте 4025 МГц при напряжении 1,43 В. Установка последней переменной в необходимую позицию приводила систему к неминуемой перезагрузке после нескольких минут стресс-теста, потому я попытался её немного снизить, достаточным положением оказались 1,4 В при сопутствующем профиле LLC «Mode 2». С ним срединный уровень оказывается наиболее близким к установленному значению, а разброс не превышает 0,02 В. Такую стабилизацию у недорого продукта я считаю замечательной.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

На графике можно видеть стремительный рост температуры на плате, но уже на третьем цикле работы LinX я задействовал принудительное охлаждение, дабы избежать отключения (или перезагрузки ПК). К слову, высокое питающее напряжение приводит к перезагрузке даже если позаботиться о надлежащем обдуве всех компонентов. B350 Tomahawk стала первой платой из продуктов на базе B350, когда не потребовалось обдувать именно тыльную сторону VRM, напрямую, а оказалось достаточно подать поток воздуха с лицевой стороны — на радиатор и прилегающую область. Действующие при этом значения видны на графиках, они оказались почти такими же, как и температура у процессора. Немаловажным является и факт совпадения результатов замеров температуры с датчика CPU и CPU Diode. В итоге максимальный режим работы нашего Ryzen 7 1800X был здесь полностью раскрыт.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Разгон памяти проходил уже при участии финальной сборки микрокода. Для работы нашего набора на привычной схеме 14-15-15-28-1T и частоте 3200 МГц потребовалось вручную активировать Gear Down Mode. Что интересно, использование механизма A-XMP активирует его сразу же, а вот при ручных установках положение Auto, очевидно, означает его деактивированное состояние. Иначе говоря, в таком положении система не проходит POST. Никаких других манипуляций больше не потребовалось. Напряжение на модулях я повышал до 1,4 В, а для NB (SOC) Voltage достаточно было 0,95 В. ЦП работал в таком же режиме, как и в прошлом испытании.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

Отклонение (точнее, уменьшение) величин DRAM Voltage и NB Voltage, как и в случае с ЦП, составляет около 0,02 В, что вполне допустимо для недорогой платы. Обдув VRM был организован по принципу, применённом тестом выше, — вентилятор Cooler Master BP806012M BA накладывался поверх основного радиатора на VRM.

MSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 TomahawkMSI B350 Tomahawk

О нагреве системы стабилизации питания уже было сказано выше, могу дополнить сведения температурой радиатора, он грелся до 65 °C, когда компоненты в этой области прогревались до 100 °C (в моменты этих замеров обдув исключался). У каналов, предусмотренных под NB Vоltage, беспокоиться не о чем, там без вентилятора не было отметок выше 60 °C. В картину потребление пятиваттный вклад внёс дополнительный охлаждающий вентилятор. Без учёта всплесков, вызванных фоновой активностью процессов в Windows, потребление уложилось в границы 58–291 Вт. Очень неплохой результат, свидетельствующий о хорошем КПД преобразователя.

MSI B350 Tomahawk

Вывод

Разбить вывод я бы хотел на две части. Первая будет о продукте с его штатными настройками. Он обладает хорошей и удобной прошивкой, но немалое число пользователей до сих пор не решается пользоваться подобным способом наладки системы. Для них важны гарантированные производителем возможности. Новый ПК будет обладать приличным быстродействием, но ценой выступит повышенный расход энергии, а всё из-за увеличенного напряжения на процессоре. Оно же вызовет дополнительный и ненужный нагрев. Продукт номинально принадлежит к игровой серии, это выливается в весомую программную поддержку, есть немало утилит как от специалистов MSI, так и от других компаний, все они так или иначе расширяют рядовые возможности собранного компьютера.

Для работы системы на повышенных частотах придётся вмешаться в настройки, и здесь испытуемая меня только радовала. Экспертный режим настроек подразумевает указание количества попыток пуска с новыми параметрами, изначально их пять, но число смело можно снизить до трёх, как мне кажется. После всех неудачных попыток происходит загрузка с безопасными настройками и появляется возможность внести изменения. Это крайне полезное умение, которое пригодится при разгоне памяти. Но пользователь вполне может рассчитывать и на разгон в один клик, выбирая готовый профиль XMP. В нашем случае всё работало сразу же и не требовало дополнительных вмешательств.

При разгоне ЦП пригодится имеющийся набор профилей LLC, а также плюсом выступит скрытый потенциал в виде имеющегося термодатчика, расположенного в окрестностях стабилизатора напряжения ЦП. Пожалуй, самый весомый минус — указание напряжения процессора в явном виде, из-за чего не будет возможности его снижения в простое. Но ручная активация Cool'n'Quiet спасёт положение путём управления множителем ЦП, но и без этого потребление системы без нагрузки окажется невысоким.

В целом, рассмотренный продукт я могу обозначить как наиболее подходящий в нынешнем виде образец платы на базе B350, подходящей как для разгона ОЗУ, так и для разгона ЦП. Безусловно, нагрев элементов питания заметен и не мал, но средства для борьбы с ним в этот раз потребовались самые щадящие. А при использовании хорошо продуваемого корпуса и системы охлаждения не башенного типа, возможно, удастся найти удачный баланс между достаточным разгоном и не слишком высокой температурой без применения специальных мероприятий. Отдельно порадовала система стабилизации напряжений и мониторинга, к их работе нет никаких замечаний. Этот продукт, конечно, не идеален, но нет веских причин для разубеждения от покупки этой модели экономных оверклокеров.

Выбор редакции: Лучшая покупка
