Обзор материнской платы MSI B350 Tomahawk для процессоров AMD AM4. Попадание в цель

Специалисты компании MSI оказали наибольшее доверие новой платформе от AMD и изготовили немалое число устройств на базе хаба B350, если оценивать рыночный ассортимент и ближайших конкурентов. Думаю, это не замедлило сказаться на сроках подготовки тестовых сборок прошивок, они выпускаются с заметной задержкой на фоне тех же преследователей. Интересно заметить, почти все модели плат выполнены на базе идентичной схемы стабилизатора напряжений процессора, потому изучение его работы в этом обзоре, вероятнее всего, поможет сформировать общую картину для немалого числа изделий. Выбранная нами B350 Tomahawk оснащена двумя массивными (как уверяет производитель, «игровыми») радиаторами, имеет одноцветную подсветку и не принадлежит к числу дорогих продуктов. Из сторонних контроллеров здесь есть всего один, он необходим для работы пары слотов PCI.

MSI B350 Tomahawk

Доступно четыре гнезда SATA и один компактный M.2, общий комплект поставки и возможностей можно охарактеризовать как базовый. Основные особенности продукта собраны в таблице:

Модель MSI B350 Tomahawk (MS-7A34 VER:1.0)
Официальная страница продукта в Сети ua.msi.com
Чипсет AMD B350
Процессорный разъём AMD AM4
Процессоры AMD Series: Athlon X4, A6, A8, A10, A12, Ryzen 3, Ryzen 3 Pro, Ryzen 5, Ryzen 5 Pro, Ryzen 7, Ryzen 7 Pro
Память 4 DIMM DDR4 SDRAM 1866/2133/2400/2667*/2933*/3200+*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16 (x16) — CPU
1 x PCI Express 3.0 x16 (x8) — APU/Athlon
1 x PCI Express 2.0 x16 (x4) — B350
2 x PCI Express 2.0 x1 — B350
M.2 1 x PCI Express 3.0 x4, SATA (Key M, 2242/2260/2280/22110) — CPU
1 x PCI Express 3.0 x2, SATA (Key M, 2242/2260/2280/22110) — APU/Athlon
Встроенное видеоядро (в APU) Radeon Series: R7, R5
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 4 х 3.1 Gen1 (4 разъёма (один типа C) на задней панели, CPU/APU/Athlon)
4 х 3.1 Gen1 (разъёмов на задней панели нет, B350)
6 x 2.0 (2 разъёма на задней панели, B350)
Serial ATA 4 x SATA 6 Гбит/с (B350)
RAID 0, 1, 10 (SATA, B350)
Встроенный звук Codec — Realtek ALC892 (7.1, HDA)
S/PDIF
Сетевые возможности Realtek 8111H (Gigabit Ethernet)
COM 1 (внутренний)
TPM +
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 304 x 243
Дополнительные возможности Два гнезда PCI (ASMedia ASM1083), EZ Debug LED (CPU, DRAM, VGA, BOOT LED), колодка для подключения ленты RGB LED, поддержка AMD 2-Way CrossFireX, LPT header
Цена в рознице, $ 115

Упаковка и комплектация

Коробка средних размеров оснащена логотипом Arsenal Gaming, а это значит — модель принадлежит к классу недорогих геймерских продуктов. Сразу на лицевой стороне производитель сообщил о готовности изделия к разгону.

MSI B350 Tomahawk

Отчётливое фото модели есть на тыльной стороне, здесь же разместили коллаж из главных её особенностей. Ещё есть небольшая таблица, где перечислены основными возможности, а также схематическое изображение задней панели.

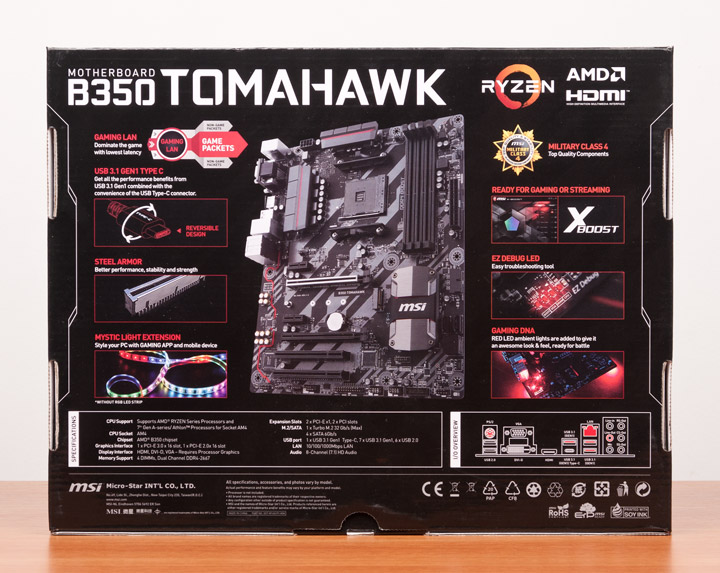

MSI B350 Tomahawk

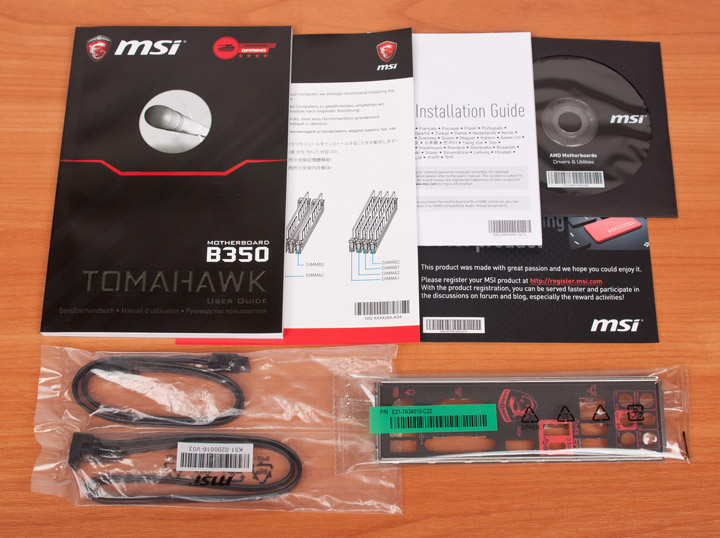

Стартовый комплект поставки включает:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на русском языке);
  • памятку по корректной установке модулей памяти;
  • многоязычную инструкцию по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • карту регистрации покупателя;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • заглушку для корпуса, дополненную наклейкой в чёрных тонах с символьным обозначением всех гнёзд.
MSI B350 Tomahawk

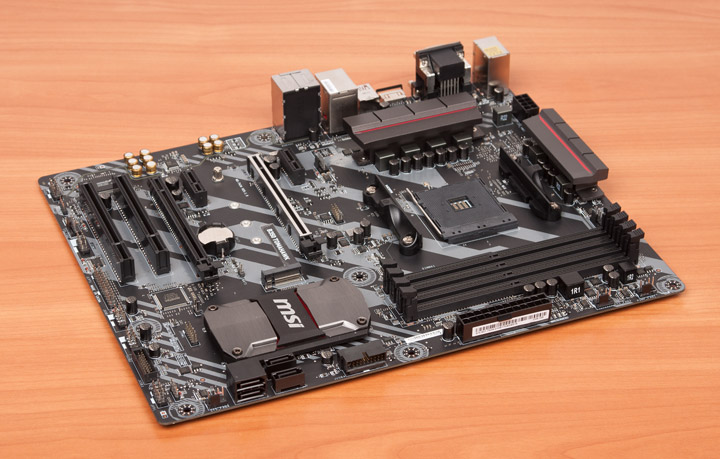

Внешний вид

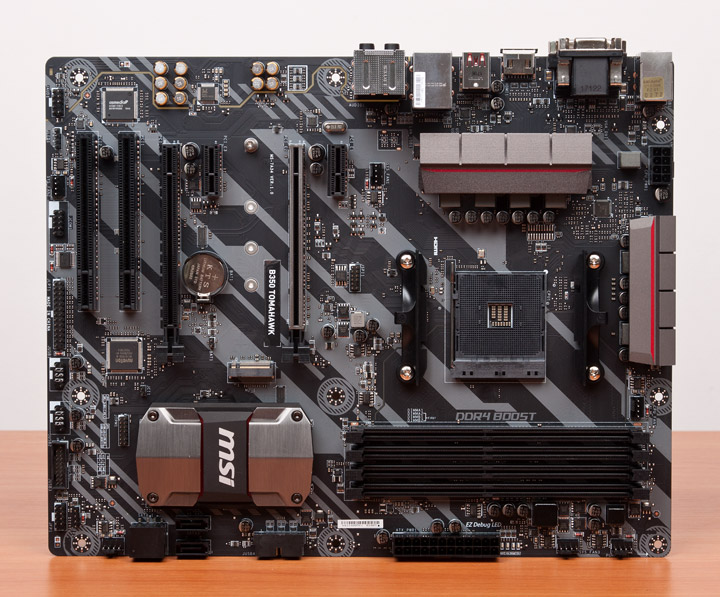

Плата предназначена для рядовых пользователей ПК, здесь нет индикатора кодов POST, вспомогательных кнопок или переключателей. Сбрасывать настройки CMOS придётся способом замыкания контактов. Для первичной диагностики состояния имеются четыре светодиода EZ Debug LED (рядом с главным гнездом питания). Размеры полноценны с точки зрения соответствия формату ATX, крепление в корпусе можно проводить при участии девяти отверстий.

MSI B350 Tomahawk

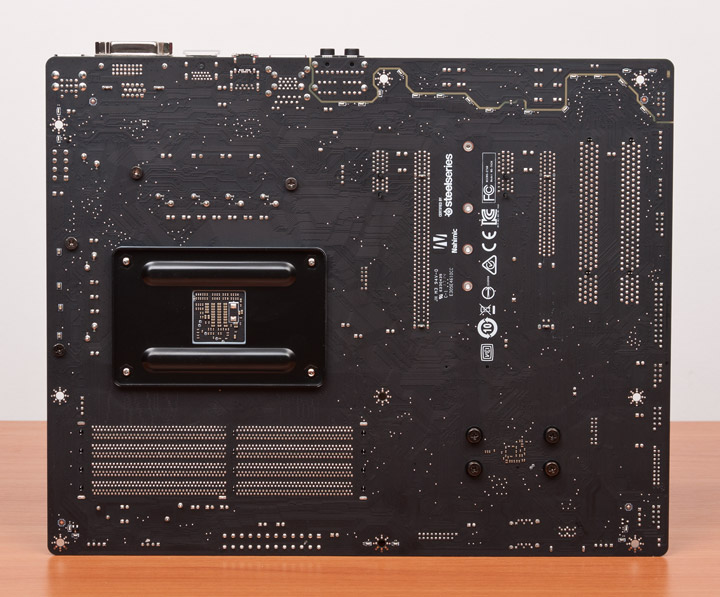

Топология несложная, потому на тыльной стороне наиболее заметными элементами являются красные светодиоды миниатюрных размеров. Больше всего их возле изолированного участка со звуковым кодеком. Ещё четыре пары находятся у отверстий под корпусные винты.

MSI B350 Tomahawk

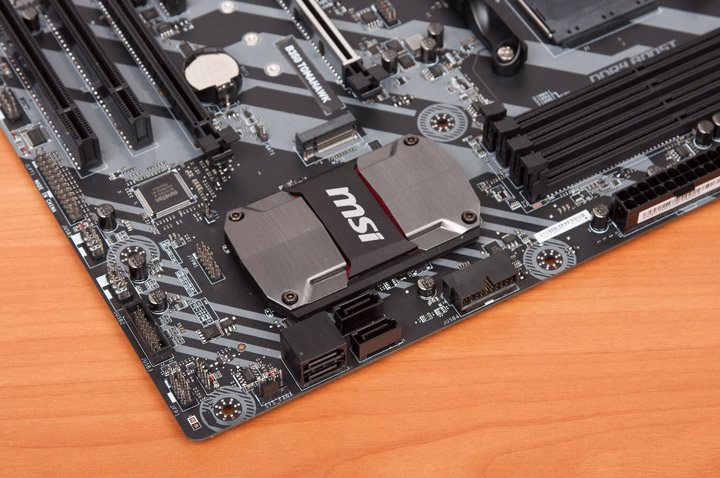

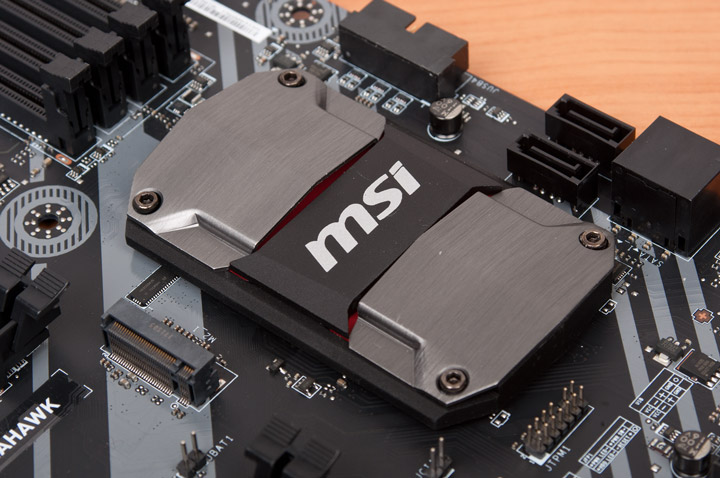

Никаких вопросов к охладителю чипсета нет, он огромен, а вот светящиеся элементы тут отсутствуют.

MSI B350 Tomahawk

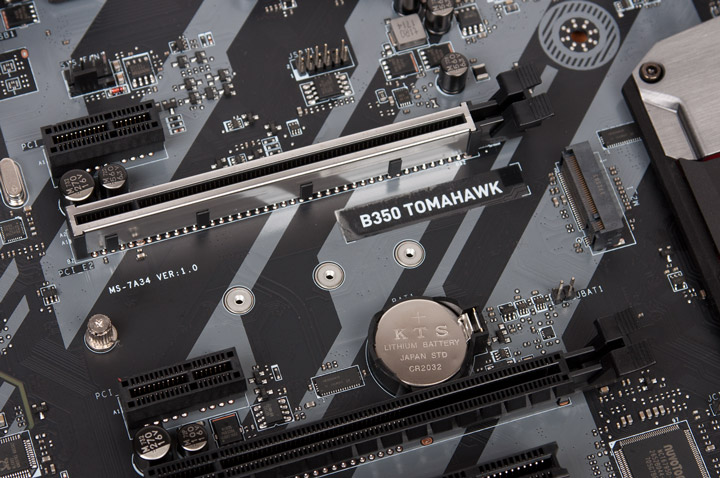

В наличии единственное гнездо M.2, размеры размещаемых здесь устройств могут быть любыми. Штатного охладителя не предусмотрено.

MSI B350 Tomahawk

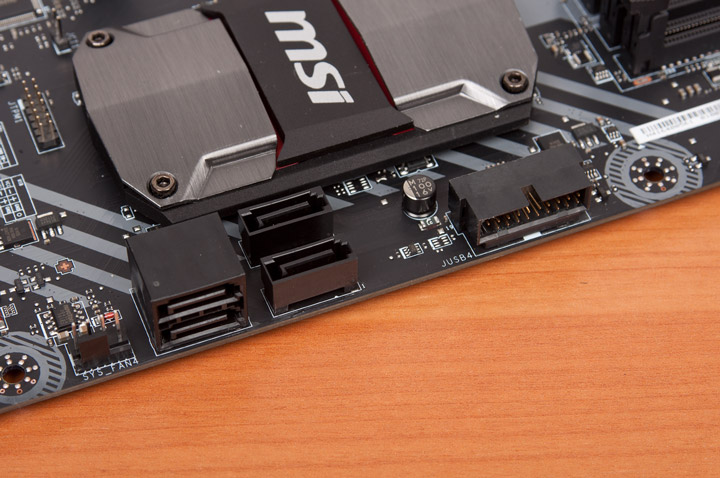

Четыре выхода SATA образованы парой продольных и парой поперечных гнёзд. Уместное сочетание для корпусов различных типов.

MSI B350 Tomahawk

Колодки интерфейса USB 3.1 Gen1 имеют аналогичную конфигурацию. Симметричного гнезда на самой плате нет, его нужно искать у более дорогих устройств.

MSI B350 Tomahawk

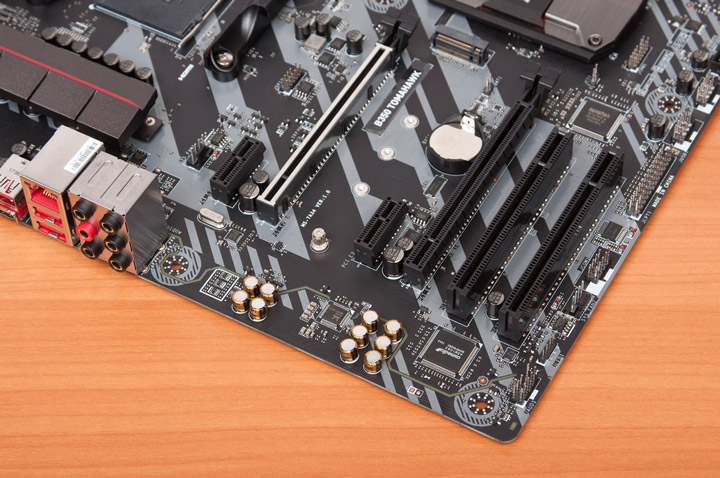

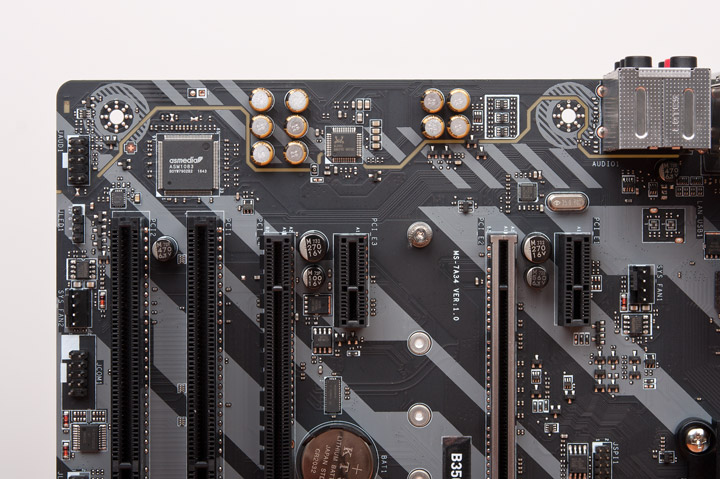

Первое, армированное, гнездо PCI-E x16 связано с ЦП, а другое, исключительно с пластиковым корпусом, работает от хаба. Туда подведено лишь четыре линии, но при использовании гнёзд PCI-E x1 и это число уменьшится.

MSI B350 Tomahawk

Сетевой адаптер представлен простейшим решением от Realtek, звук базируется на кодеке ALC892. Также заметно немалое число особых конденсаторов для работы в этой связке. ОУ не предусмотрен.

MSI B350 Tomahawk

Вокруг процессорного гнезда достаточно места для проведения безболезненного монтажа системы охлаждения. На плате есть шесть четырёхконтактных колодок под нужды охладителей.

MSI B350 Tomahawk

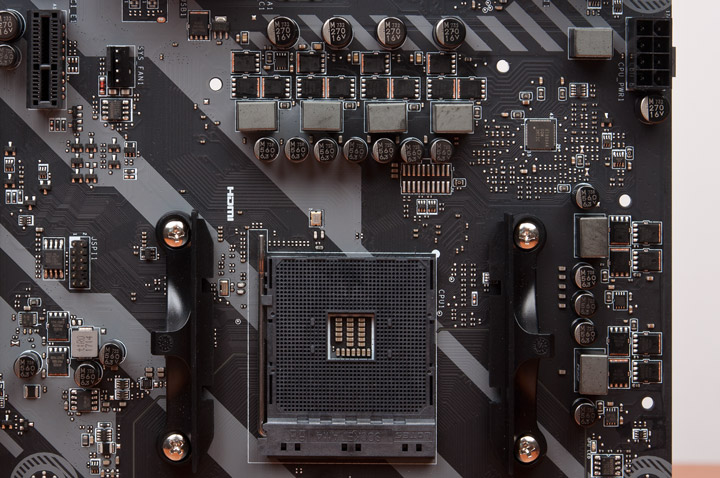

Для работы системы стабилизации напряжений привлекается ШИМ-контроллер Richtek RT8894A. Он имеет три встроенных драйвера, а ещё три можно найти на поверхности платы. Два канала выстраивают систему стабилизации NB (SOC) Voltage, четыре — CPU Voltage. Элементы питания от Niko Semiconductor — PK616BA и PK632BA. По паре каждого вида входят в состав каждого канала у системы NB (SOC) Voltage, а у «фаз» CPU Voltage используют на одну штуку PK616BA меньше, всего вышло двенадцать транзисторов.

MSI B350 Tomahawk

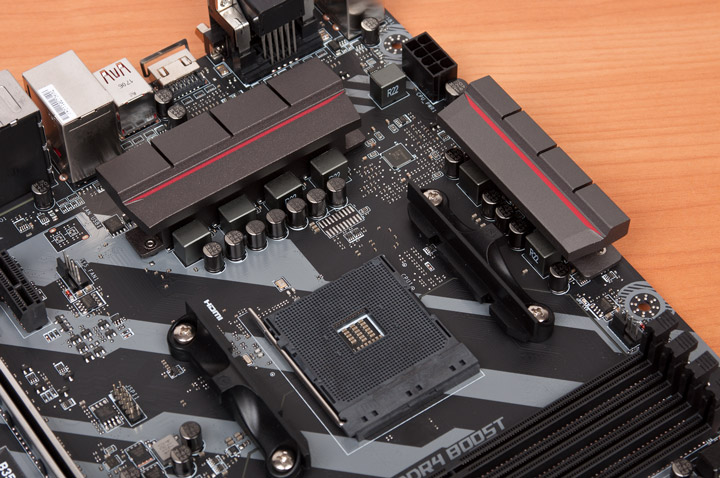

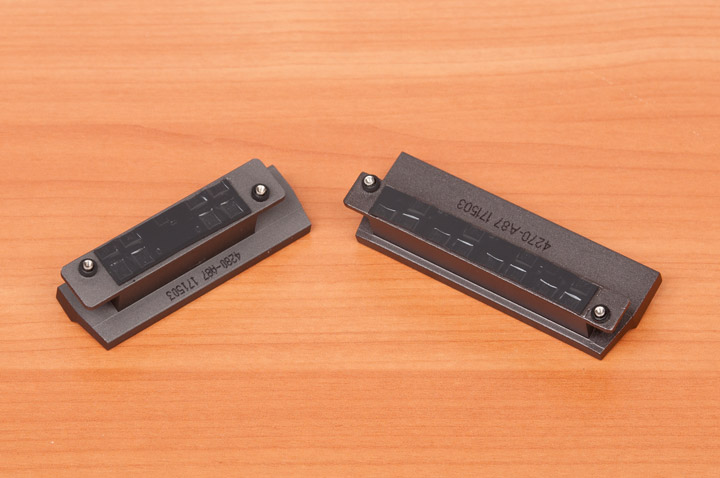

Роль охладителей выполняют монолитные бруски, они крепко фиксируются посредством винтов. Для теплопередачи используется плотная термопрокладка. Проблем с площадью этого элемента я не увидел.

MSI B350 Tomahawk

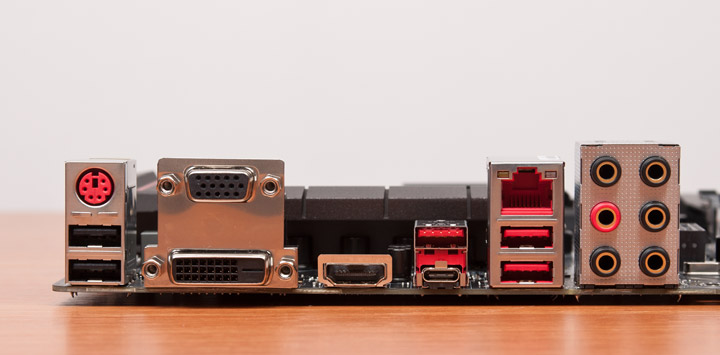

Количество портов на задней панели логично продиктовано классом устройства, здесь нет полноценной конфигурации, соответствующей 2017 году, но необходимый базовый набор реализован. Больше всего внимания уделено аудиовыходам, их шесть и все они позолоченные. Оптического интерфейса нет. USB 3.1 Gen2 тоже нужно искать на других устройствах. Симметричный выход — это USB 3.1 Gen1. Самостоятельная установка беспроводного адаптера здесь также не предусматривает наличия стоек (отверстий на заглушке) под антенны.

MSI B350 Tomahawk
Крови необходим адреналин!
