Обзор и тестирование системной платы MSI A88X-G45 Gaming для гибридных процессоров AMD Kaveri

В модельном ряду материнских плат компании MSI, впрочем, как и большинства ведущих производителей, наблюдается четкая сегментация. Потребности любителей оверклокинга призваны удовлетворить продукты «силовой» серии, такие как Z87 MPOWER MAX или Z87 XPOWER, обладающие расширенными возможностями разгона и повышенным запасом прочности. Для поклонников компьютерных игр предназначены системные платы семейства Gaming, которые предлагают сбалансированные характеристики, а также ряд конструктивных особенностей, направленных на завоевание побед в онлайн-битвах. Ранее в линейке игровых «материнок» MSI присутствовали только модели для центральных процессоров Intel. Но не так давно, на радость поклонников продукции AMD, вендор представила пару моделей для платформы Socket FM2+, и с одной из них — MSI A88X-G45 Gaming вы сможете познакомиться из сегодняшнего материала.

MSI A88X-G45 Gaming

Новинка совместима с новейшими гибридными процессорами Kaveri, а также APU предыдущего поколения в исполнении Socket FM2. C её подробными спецификациями вы можете ознакомиться из таблицы:

Модель MSI A88X-G45 Gaming
Чипсет AMD A88X (Bolton D4)
Процессорный разъем Socket FM2+
Процессоры AMD Series A10, A8, A6, A4, Athlon
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2133/2400*/, (*— OC), 64 Гбайт максимум
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 2.0 x16@x4
3 x PCI Express 2.0 x1
Слоты PCI 1
Встроенное видеоядро (в процессор) Radeon HD 7000/8000/R7 Series
Видеоразъемы D-Sub, DisplayPort, DVI-D, HDMI
Количество подключаемых вентиляторов 3x 4pin, 2x 3pin
Порты PS/2 1 (комбинированный)
Порты USB 4 х 3.0 (2 разъема на задней панели, AMD A88X)
4 x 3.0 (4 Разъема на задней панели, VIA VL805)
8 x 2.0 (2 разъема на задней панели, AMD A88X)
Serial ATA 8 x SATA 6 Гбит/с (A88X)
RAID 0, 1, 5, 10, JBOD (A88X)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF Оптический
Сетевые возможности Killer E2205 (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Gaming Device Port, индикатор кодов POST, кнопки включения и перегрузки, клавиша Clear_CMOS, контакты для измерения напряжения, AMD CrossFireX


Комплект поставки

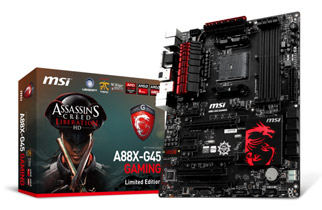

Дизайн упаковки, в которой поставляется новинка, не сразу выдает её принадлежность к игровой серии материнских плат MSI. Вместо традиционного дракона на лицевую поверхность коробки нанесено изображение главного героя компьютерной игры Assassin's Creed Liberation HD, которой комплектуется данная версия A88X-G45 Gaming.

MSI A88X-G45 Gaming

C обратной стороны покупатели могут ознакомиться с конфигурацией задней панели и спецификацией системной платы, а также узнать о её ключевых особенностях. Новинка оснащена продвинутой встроенной аудиокартой Audio Boost, в основе её сетевой подсистемы лежит решение Killer от Qualcomm Atheros, а функция автоматического разгона OC Genie 4 позволяет в считанные секунды повысить производительность центрального процессора. Отмечу также использование элементной базы военного класса надежности Military Class 4 и наличие специального Gaming Device Port, частота опроса которого повышена для уменьшения времени реакции игровых манипуляторов.

MSI A88X-G45 Gaming

В комплект поставки MSI A88X-G45 Gaming входят:
  • четыре кабеля SATA 6 Гбит/с;
  • заглушка на заднюю панель I/O Shield;
  • наклейка на корпус системного блока;
  • сертификат с серийным номером для игры Assassin's Creed Liberation HD;
  • DVD-диск с драйверами и ПО;
  • руководство пользователя;
  • табличку на ручку двери с надписью «I’m sorry busy gaming»;
  • буклет по быстрой сборке (не показан на фото).
MSI A88X-G45 Gaming

Замечу, что лицензионной видеоигрой Assassin's Creed Liberation HD комплектуются далеко не все A88X-G45 Gaming, а лишь ограниченная серия Limited Edition, тогда как набор дополнительных аксессуаров у «обычных» версий находится на весьма скромном уровне.


Дизайн

Материнская плата A88X-G45 Gaming выполнена в стандартных для форм-фактора АТХ размерах, все основные узлы расположены на привычных местах, что здорово облегчает самостоятельную сборку. В основе новинки лежит системная логика AMD A88X, обеспечивающая максимальные возможности расширения. Для установки ОЗУ служат четыре слота DIMM, способные принять модули суммарным объемом до 64 ГБ включительно.

MSI A88X-G45 Gaming

С обратной стороны печатной платы находится минимальное количество электронных компонентов, рамка системы охлаждения крепится при помощи массивной металлической усилительной пластины, так что никаких проблем с установкой даже крупных кулеров быть не должно.

MSI A88X-G45 Gaming

Для подключения вентиляторов MSI A88X-G45 Gaming оснащена пятью разъемами: двумя трёхконтактными и тремя четырехконтактными, причем, последние позволяют управлять скоростью вращения посредством ШИМ. Тепло от микросхемы чипсета отводится небольшим плоским радиатором, а система охлаждения VRM состоит из пары массивных радиаторов, в профиле которых угадывается силуэт дракона.

MSI A88X-G45 Gaming

Все элементы конструкции имеют надежное винтовое крепление, а для равномерного распределения тепла используется тепловая трубка.

MSI A88X-G45 Gaming

Узел преобразования напряжения процессора получает питание от восьмиконаткного разъема, что будет совсем не лишним при серьезном разгоне. VRM построен по шестиканальной схеме, в качестве силовых элементов используются дискретные MOSFET, по четыре штуки на канал, а функции управления возложены на контроллер ISL6377.

MSI A88X-G45 Gaming

Помимо значительного запаса прочности MSI A88X-G45 Gaming имеет ряд конструктивных решений, которые непременно оценят требовательные пользователи и энтузиасты разгона. Системная плата оснащена клавишами включения и перегрузки, а также кнопкой активации автоматического разгона OC Genie. Рядом с ними расположена пара микропереключателей: Slow_mode, принудительно снижающий частоту гибридного процессора, и OC_Switch, который позволяет выбрать один из двух режимов работы авторазгона. Здесь же находятся малозаметные контакты для измерения напряжений, в то время на старших моделях используется разъем V-CheckPoints.

MSI A88X-G45 Gaming

Новинка имеет светодиодный индикатор кодов POST, на котором после прохождение процедуры инициализации выводится температура процессора, а также кнопку Clear_CMOS. Последняя, к слову, очень пригодилась во время тестирования, так как прошивка не всегда сбрасывала настройки при установке неработоспособных параметров разгона.

MSI A88X-G45 Gaming

Что касается возможностей по установке дискретных графических акселераторов, то A88X-G45 Gaming предлагает пару слотов PCI Express 3.0 x16, которые могут работать в режимах «x16+x0» или «x8+x8», позволяя создавать конфигурации AMD CrossFireX. Третий порт PCI Express 2.0 x16 всегда работает в режиме x4@x16, тем не менее, его также можно использовать для работы видеокарты. Для установки плат расширения «материнка» располагает разъемом PCI, а также тремя слотами PCI-E 2.0 x1, но одновременно могут работать только два из них.

MSI A88X-G45 Gaming

Для подключения дисковых устройств предназначены восемь портов SATA 6 Гбит/с, за работу которых отвечает системная логика. Накопители можно объединять в массивы RAID уровней 0, 1, 5 или 10, а разъемы имеют горизонтальную ориентацию, так что кабели не будут мешать установке длинных видеоускорителей.

MSI A88X-G45 Gaming

Отдельного упоминания заслуживает звуковая подсистема Audio Boost. В её основе лежит качественный HD-аудиокодек Realtek ALC1150, низкочастотные цепи отделены от остальной части системной платы зазором в медных проводниках, а сам звуковой чип прикрыт металлическим экраном. Эти меры направлены на снижение уровня электромагнитных помех. Также, для работы высокоомных стереогарнитур в схеме аудиотракта есть пара операционных усилителей OPA1652. Конечно, до уровня дискретных звуковых карт данное решение не дотягивает, но вполне способно удовлетворить большинство не слишком требовательных пользователей.

MSI A88X-G45 Gaming

На задней панели MSI A88X-G45 Gaming нашлось место для:
  • комбинированного разъема PS/2;
  • двух портов USB 2.0;
  • шести интерфейсов USB 3.0;
  • видеовыходов D-Sub, DisplayPort, DVI-D и HDMI;
  • оптического выхода S/PDIF;
  • сетевого разъема RJ-45;
  • шести аналоговых аудиовыходов.
MSI A88X-G45 Gaming

Пару слов следует сказать о возможностях новинки по работе с периферийным оборудованием. Из шести портов USB 3.0 четыре обслуживаются контроллером VIA VL805, функционирование еще двух обеспечивается системной логикой, а два оставшихся чипсетных канала USB 3.0 представлены в виде внутреннего разъема. Системная плата располагает четырьмя видеовыходами, но одновременно возможна работа только трех мониторов. Наконец, как и подобает продукту MSI из серии Gaming героиня сегодняшнего обзора оснащена полноценным сетевым контроллером Killer E2205, который вместе со специализированным ПО Killer Network Manager обеспечивает управление полосой пропускания и приоритетами в зависимости от типа трафика.

UEFI Setup

Материнская плата A88X-G45 Gaming имеет прошивку, в основе которой лежит UEFI разработки AMI. Меню настройки имеет оригинальный графический интерфейс Click BIOS 4, известный нам по другим представителям игровой линейки MSI. Для удобства пользователей в верхней части окна выводится дата и время, версия прошивки, информация о текущем режиме быстродействия, а также показания температур системной платы и гибридного процессора. Здесь же можно выбрать порядок инициализации загрузочных устройств и включить функцию автоматического разгона OC Genie.

UEFI Setup MSI A88X-G45 Gaming

Базовые настройки системной платы сосредоточены на вкладке SETTINGS.

UEFI Setup MSI A88X-G45 Gaming

Раздел System Status отвечает за установку даты и времени, отображение информации о подключенных дисковых устройствах и управляющем микрокоде, а в подменю Advanced настраивается многочисленные функции расширения.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

Для выбора режима работы дисковой, сетевой и звуковой подсистем служит вкладка Integrated Peripherals, управления параметрами встроенной видеокарты осуществляется из подраздела Integrated Graphics Configuration.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

В меню Boot, как следует из названия, находятся настройки процесса загрузки.

UEFI Setup MSI A88X-G45 Gaming

Опции, отвечающие за разгон и управление, находятся в разделе OC. Здесь пользователи могут регулировать опорную частоту, коэффициенты умножения вычислительных модулей и встроенного северного моста, задавать режим работы технологии Turbo Core, а также выбирать рабочую частоту ОЗУ и встроенного графического адаптера.

UEFI Setup MSI A88X-G45 Gaming

Прошивка поддерживает автоматическую настройку параметров ОЗУ в соответствии с профилями Х.М.Р., а для ручной регулировки таймингов оперативной памяти предназначено подменю Advanced DRAM Configuration.

UEFI Setup MSI A88X-G45 Gaming

В разделе OC также сосредоточено управление силовой подсистемой. Пользователям доступны регулировки напряжений на основных узлах материнской платы, однако, опции, препятствующей падению напряжения на вычислительных ядрах в нагрузке, почему-то не оказалось.

UEFI Setup MSI A88X-G45 Gaming

Перечень регулировок, а также их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage –0,01…+0,5 0,01
CPU-NBVoltage –0,01…+0,5 0,01
DRAM Voltage 1,35–1,8 0,01
CPU PLL Voltage 1,71–1,99 0,02
CPU VDD Voltage 1,06–1,36 0,01
FCH_1.2V Voltage 1,12–1,4 0,01
MEM_VREFA_CA 0,15–1,38 0,005
MEM_VREFB_CA 0,15–1,38 0,005
MEM_VREFA_DQ 0,15–1,38 0,005
MEM_VREFB_DQ 0,15–1,38 0,005

Обращаю ваше внимание, что напряжения на вычислительных ядрах и встроенном северном мосте нельзя указать в явном виде, а можно лишь задать прирост к номинальному значению, что не слишком удобно, так как усложняет подбор необходимого напряжения.

Для управления процессорными технологиями служит подменю CPU Features, где задается режим работы функций энергосбережения, аппаратной виртуализации и настраивается уровень TDP.

UEFI Setup MSI A88X-G45 Gaming

В прошивке новинки имеется встроенная утилита для обновления управляющего микрокода M-Flash, а также возможность сохранения шести пользовательских профилей с настройками UEFI.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

Функции аппаратного мониторинга и управления скоростью вращения вентиляторов возложены на раздел Hardware Monitor. Здесь выводятся значения шести основных напряжений, двух температурных и трех тахометрических сенсоров. Для вентиляторов, подключенных к четыреконтактным разъемам, можно задать режим работы в зависимости от показаний термодатчиков, либо выбрать частоту вращения в процентах от максимального значения.

UEFI Setup MSI A88X-G45 Gaming

Наконец, в меню настройки MSI A88X-G45 Gaming есть встроенная утилита Board Explorer, которая позволяет получить подробную информацию об установленных комплектующих и режимах их работы.

UEFI Setup MSI A88X-G45 Gaming


Комплектное ПО

Новинка комплектуется мощным фирменным программным продуктом Command Center, который обладает удобным интерфейсом и богатейшей функциональностью. Вкладка CPU отвечает за управление коэффициентами вычислительных ядер и опорной частоты, а также настройку режима процессорного кулера.

MSI Command Center

Подменю DRAM служит для установки питания на модулях ОЗУ, тогда как возможность настройки их тактовой частоты отсутствует. На соседней вкладке GPU находится управление частотой и напряжением встроенной видеокарты.

MSI Command Center

В состав Command Center входит подпрограмма RAMDisk, предназначенная для создания виртуального логического диска в области оперативной памяти с возможностью резервирования содержимого перед выключением и восстановления после загрузки операционной системы.

MSI Command Center

С помощью утилиты также можно осуществлять автоматический разгон, эффективность которого будет оценена во время испытаний MSI A88X-G45 Gaming на прочность.

MSI Command Center

Программа Command Center позволяет получить исчерпывающую информацию о гибридном процессоре и системной плате, а также вывести текущие показания аппаратного мониторинга.

MSI Command Center

Для отслеживания динамики изменения температур служит функция Record, есть возможность подачи звукового сигнала по превышению пороговых значений.

MSI Command Center

Уникальной особенностью Command Center является возможность управления функциями разгона и аппаратного мониторинга с помощью мобильного устройства, на которое установлено специализированное программное обеспечение.

MSI Command Center

Помимо прочего, программный продукт предлагает большой набор регулировок напряжений и таймингов ОЗУ, правда, для вступления в силу требуется перегрузка.

MSI Command Center

Наконец, с помощью программы Command Center можно управлять скоростью вращения вентиляторов.

MSI Command CenterMSI Command Center

Одним словом, функциональность фирменного программного обеспечения MSI Command Center находится на высоте и ничуть не уступает по качеству аналогичным продуктам конкурентов.

Разгонный потенциал

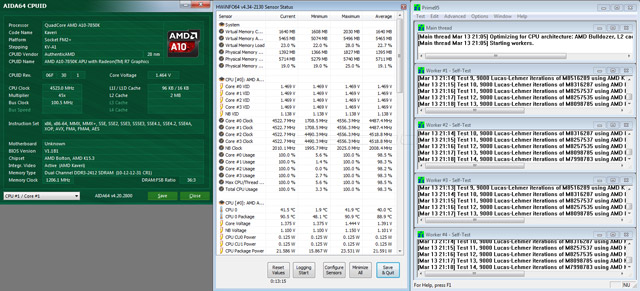

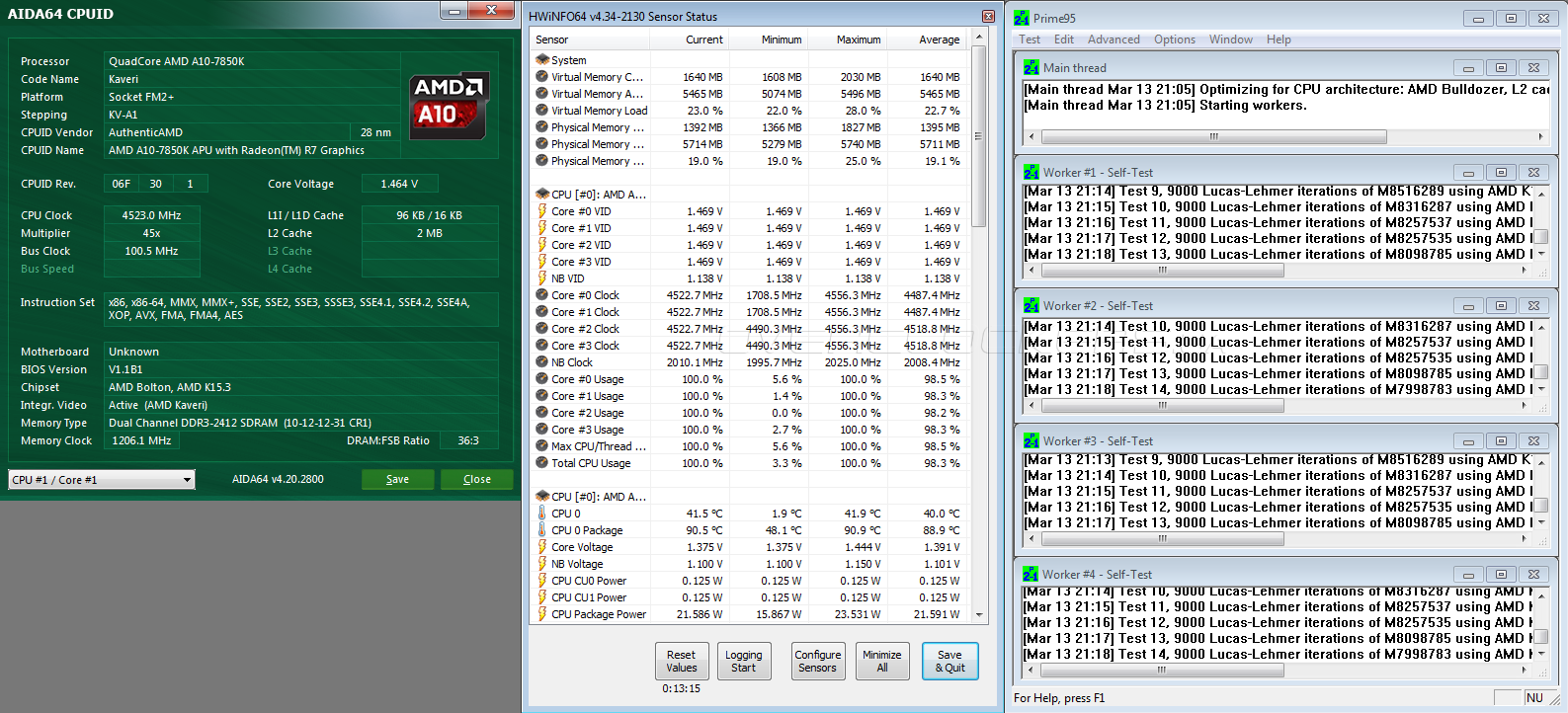

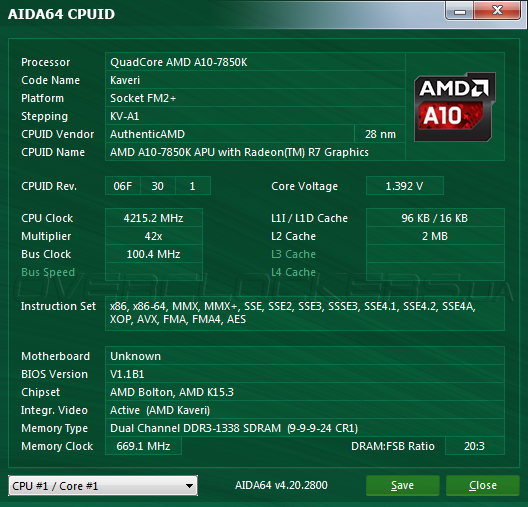

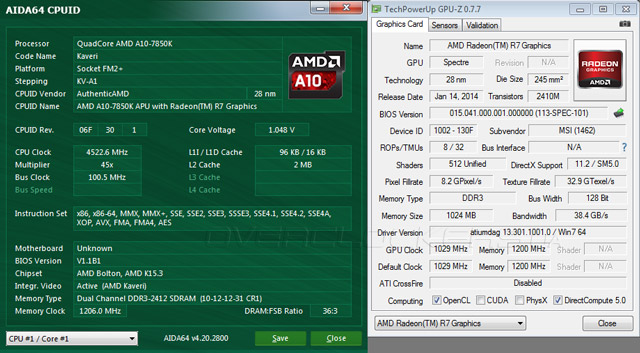

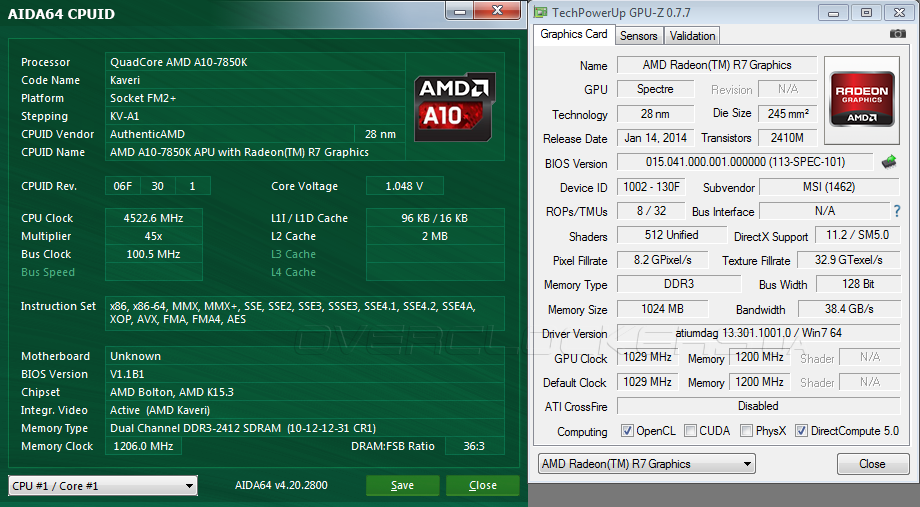

Для оценки запаса прочности материнской платы использовался гибридный процессор AMD A10-7850K. В части повышения частоты вычислительных модулей MSI A88X-G45 Gaming преподнесла настоящий сюрприз, позволив разогнать тестовый APU до 4525 МГц, что на 125 МГц выше, чем результат, достигнутый при использовании системной платы ASUS A88X-Pro. Некоторое неудобство доставил процесс подбора необходимого значения CPU Voltage, оптимальным оказался прирост +0,05 В к номиналу, в результате чего напряжение на процессорных ядрах составило 1,464 В. Этого оказалось достаточно для прохождения стресс-тестов, причем, температура едва превышала 90° C. В то же время частота встроенного северного моста составляла 2000 МГц, а модули ОЗУ функционировали на частоте 2400 МГц в соответствии с профилем Х.М.Р.

Разгон MSI A88X-G45 Gaming

В части разгона встроенного видеоядра MSI A88X-G45 Gaming позволила добиться выдающихся результатов, прирост частоты составил более 300 МГц. После повышения напряжения CPU VDD Voltage до 1,2 В интегрированный графический акселератор заработал на 1029 МГц без потери стабильности в ресурсоемких видеоиграх и бенчмарках.

Разгон MSI A88X-G45 Gaming

Что касается повышения частоты опорного генератора, то здесь новинка отнюдь не впечатлила. После многочисленных безуспешных попыток пришлось остановиться на 118 МГц, чего, впрочем, достаточно для неплохого разгона даже младших моделей APU.

Разгон MSI A88X-G45 Gaming

Напоследок была оценена эффективность работы функции автоматического разгона OC Genie. Пользователям предлагается два профиля повышенного быстродействия, которым соответствуют положения микропереключателя OC_Switch. В наиболее агрессивном режиме частота процессора повышается до 4500 МГц, тогда как в щадящем — разгон несколько скромнее и составляет 4200 МГц. В обоих режимах работы ОЗУ, северный мост и встроенная видеокарта функционируют на штатных частотах, что несколько умаляет достоинства технологии OC Genie.

Разгон MSI A88X-G45 GamingРазгон MSI A88X-G45 Gaming


Тестовый стенд

В соответствии с нынешней концепцией тестирования гибридных процессоров оценка производительности и разгонного потенциала системных плат для APU проводится исключительно при использовании встроенной видеокарты. В итоге, тестирование MSI A88X-G45 Gaming проходило в составе следующей конфигурации:
  • процессор: AMD A10-7850K (3,7 ГГц);
  • кулер: Noctua NH-U14S (вентилятор NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • накопитель: GoodRAM C100 Series (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: AMD Catalyst 13.301.
В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, никаких других дополнительных настроек не проводилось. Модули ОЗУ во время тестирования работали на частоте 1600 МГц с таймингами 9-9-9-24-1Т, а процессорные функции энергосбережения и технология AMD Turbo Core были активированы. Быстродействие новинки было сопоставлено с результатами тестов системных плат ASUS A88X-Pro и Gigabyte G1.Sniper A88X, которые функционировали с такими версиями управляющих микрокодов:
  • MSI A88X-G45 Gaming UEFI Setup V1.1B1 от 20.02.2014;
  • ASUS A88X-Pro UEFI Setup 0802 от 29.01.2014.
  • Gigabyte G1.Sniper A88X UEFI Setup F8b от 06.02.2014.
Тесты повторялись не менее трех раз, по результатам которых рассчитывалось среднее значение. Для тестирования использовалось такое программное обеспечение:
  • AIDA64 4.20.2800 (Cache & Memory benchmark);
  • Futuremark PCMark 8 v2.0.204 (OpenCL Accelerated);
  • Futuremark 3DMark v1.2.250;
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Результаты тестирования

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

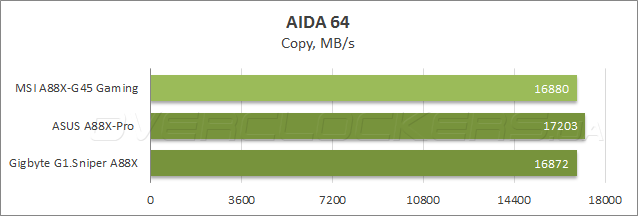

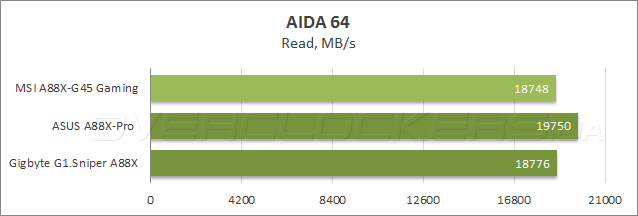

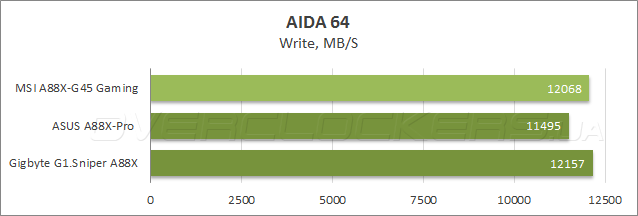

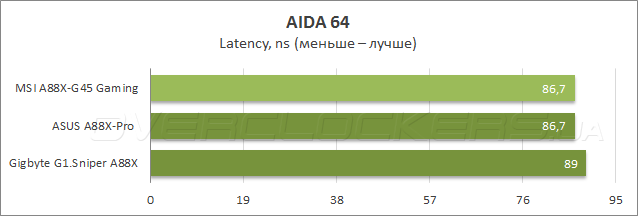

Как показало тестирование в синтетическом бенчмарке AIDA64 4.20.2800, пропускная способность подсистемы ОЗУ новинки находится на уровне Gigabyte G1.Sniper A88X, а вместе они уступают системной плате ASUS A88X-Pro, которая одержала победу в данной дисциплине.

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

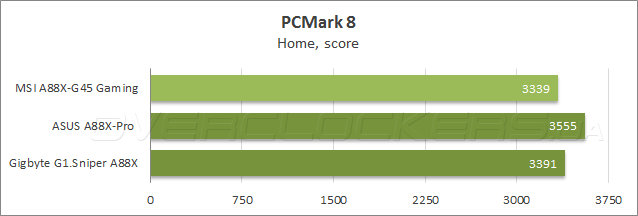

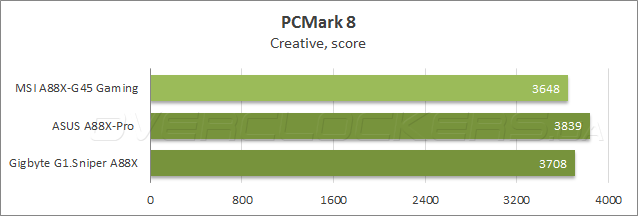

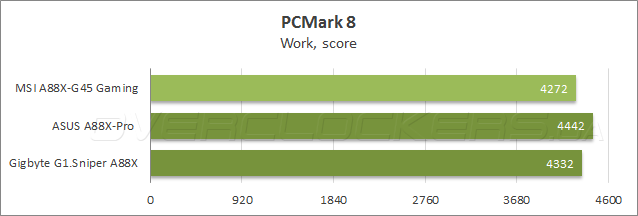

Результаты в комплексном тестовом пакете Futuremark PCMark 8, которые весьма точно отражают быстродействие в реальных прикладных задачах, показывают, что продуктивность MSI A88X-G45 Gaming снова находится на уровне модели Gigabyte. В то же время, участница от ASUS находится вне конкуренции, что, скорее всего, говорит о лучшей оптимизации прошивки A88X-Pro.

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

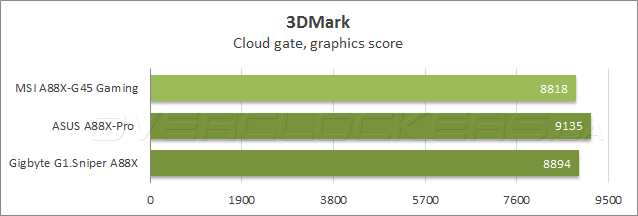

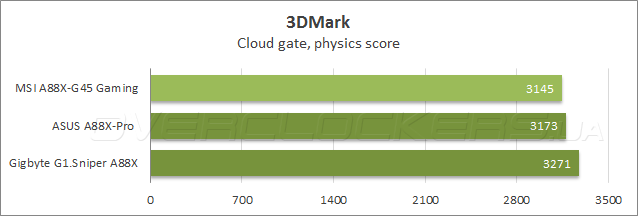

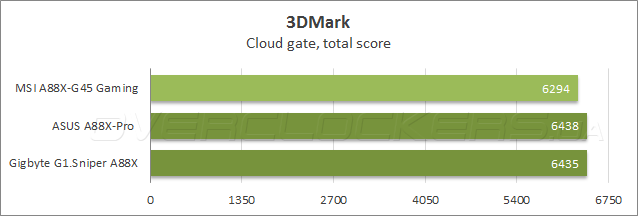

В подтесте Cloud gate бенчмарка Futuremark 3DMark героиня сегодняшнего обзора показала не самое высокое быстродействие, тем не менее, отставание не так велико, чтобы вызывать опасения.

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

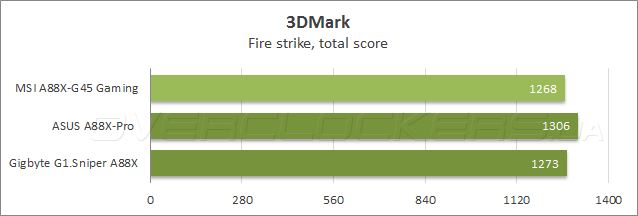

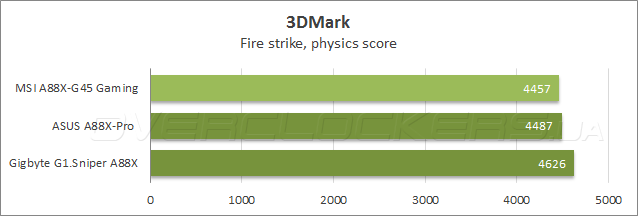

Тестовый сценарий Fire Strike снова продемонстрировала некоторое отставание MSI A88X-G45 Gaming от соперниц, очевидно, из-за меньшего быстродействия в физическом подтесте, тогда как тестирование графики дало неплохие результаты.

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

Тестирование MSI A88X-G45 Gaming

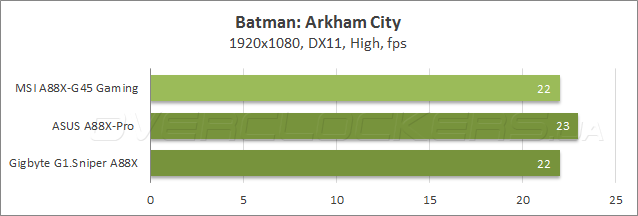

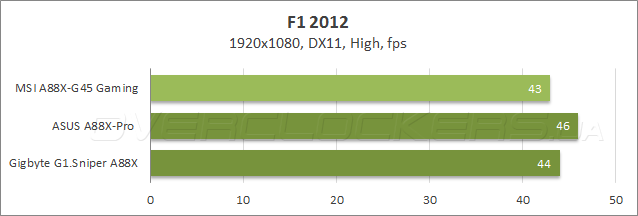

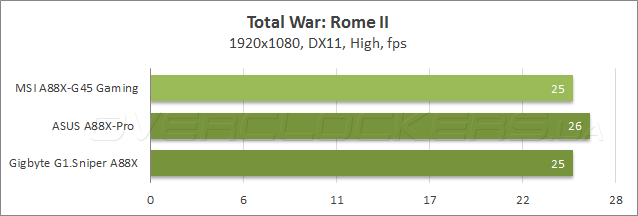

В реальных игровых приложениях при установке разрешения 1920х1080 и высоких настроек качества системная плата MSI показала частоту смены кадров на уровне модели Gigabyte. Вместе они отстали от ASUS A88X-Pro, за которой в течение всего тестирования сохранялось уверенное преимущество, природа которого, очевидно, требует дополнительного изучения.


Энергопотребление

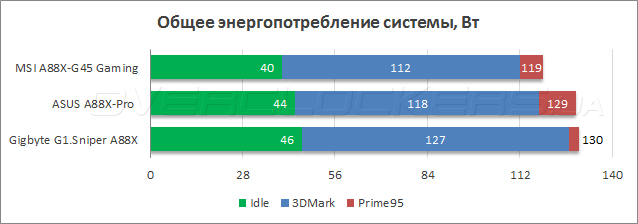

Для оценки энергопотребления тестовых стендов был использован прибор Basetech Cost Control 3000, с помощью которого измерялось среднее потребление электроэнергии при отсутствии нагрузки, а также пиковые значения потребляемой мощности во время прохождения графического бенчмарка 3DMark и стресс-теста Prime95.

Энергопотребление MSI A88X-G45 Gaming

Системная плата MSI A88X-G45 Gaming проявила себя образцово во всех без исключения режимах, что, видимо, и явилось причиной меньшего, чем у соперниц быстродействия. Впрочем, для полноразмерной игровой модели важнее продуктивность, и именно на ней следует сделать акцент разработчикам из MSI при подготовке очередного обновления прошивки.


Выводы

Прежде чем делать выводы по героине сегодняшнего обзора следует признать, что сами по себе гибридные процессоры AMD являются достаточно специфическими продуктами. Но если уж вы приняли решение о построении персонального компьютера на базе APU Kaveri, то системная плата MSI A88X-G45 Gaming может стать прекрасным кандидатом для приобретения. Благодаря богатым возможностям расширения и продуманному дизайну, продвинутой звуковой системе и выдающемуся разгонному потенциалу данная модель заслуживает самого пристального внимания. К положительным качествам также следует добавить отличное программное обеспечение и качественную прошивку. Вместе с тем, новинка не лишена и некоторых недостатков. Это касается, в первую очередь, не лучшего уровня быстродействия в номинальном режиме, неудобной установке требуемого напряжения на процессоре, а также неспособности UEFI выполнить запуск после установке неработоспособных параметров разгона. Впрочем, все эти проблемы могут быть легко решены путем обновления управляющего микрокода, которое способно сделать приобретение MSI A88X-G45 Gaming еще более оправданным. На текущий момент в украинской рознице новинку приобрести нельзя, в то время как в американских интернет-магазинах её стоимость составляет около 115 долларов США, что чуть дороже, чем та же Gigabyte G1.Sniper A88X, но несколько дешевле старшей модели ASUS A88X-Pro, за которую просят не более $125. В общем, в случае грамотной ценовой политики вендора новинка обречена на успех!

MSI A88X-G45 Gaming Выбор редакции: лучший продукт
