Обзор и тестирование системной платы MSI A88X-G45 Gaming для гибридных процессоров AMD Kaveri

UEFI Setup

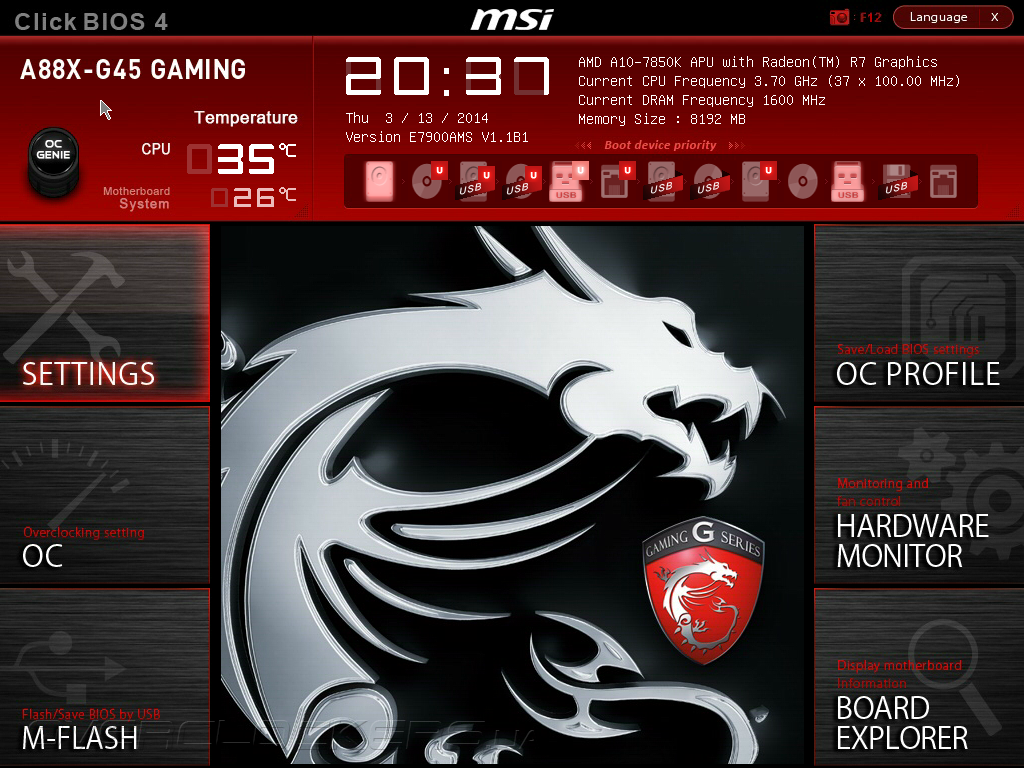

Материнская плата A88X-G45 Gaming имеет прошивку, в основе которой лежит UEFI разработки AMI. Меню настройки имеет оригинальный графический интерфейс Click BIOS 4, известный нам по другим представителям игровой линейки MSI. Для удобства пользователей в верхней части окна выводится дата и время, версия прошивки, информация о текущем режиме быстродействия, а также показания температур системной платы и гибридного процессора. Здесь же можно выбрать порядок инициализации загрузочных устройств и включить функцию автоматического разгона OC Genie.

UEFI Setup MSI A88X-G45 Gaming

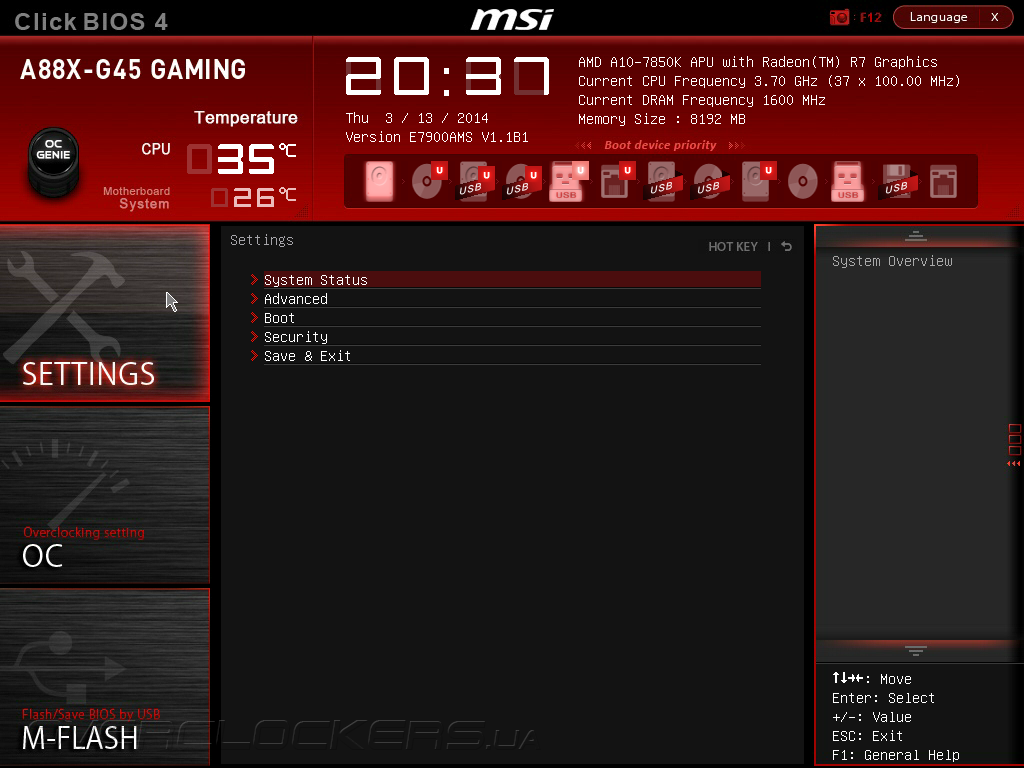

Базовые настройки системной платы сосредоточены на вкладке SETTINGS.

UEFI Setup MSI A88X-G45 Gaming

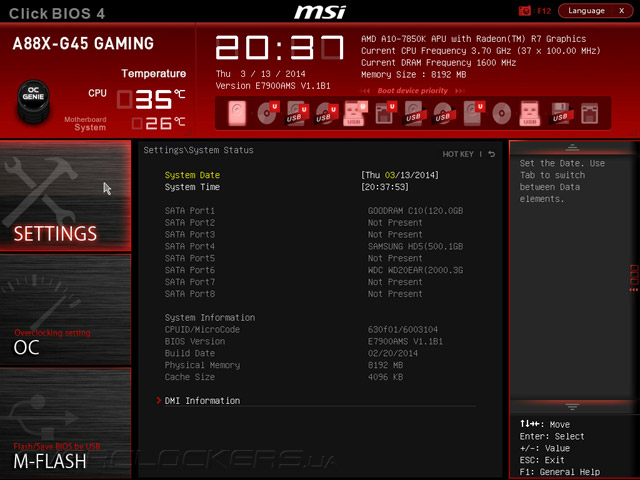

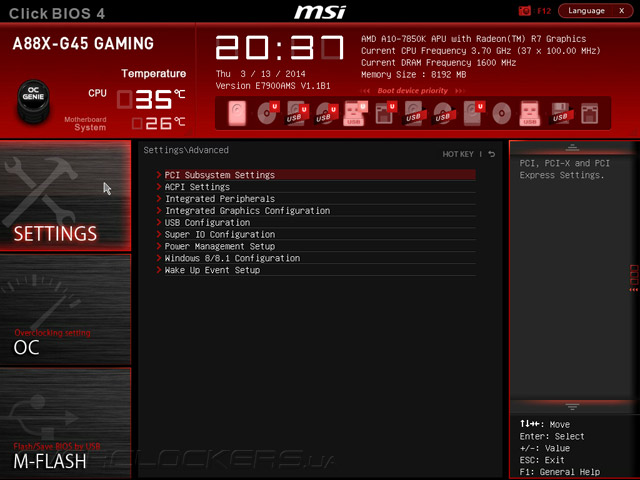

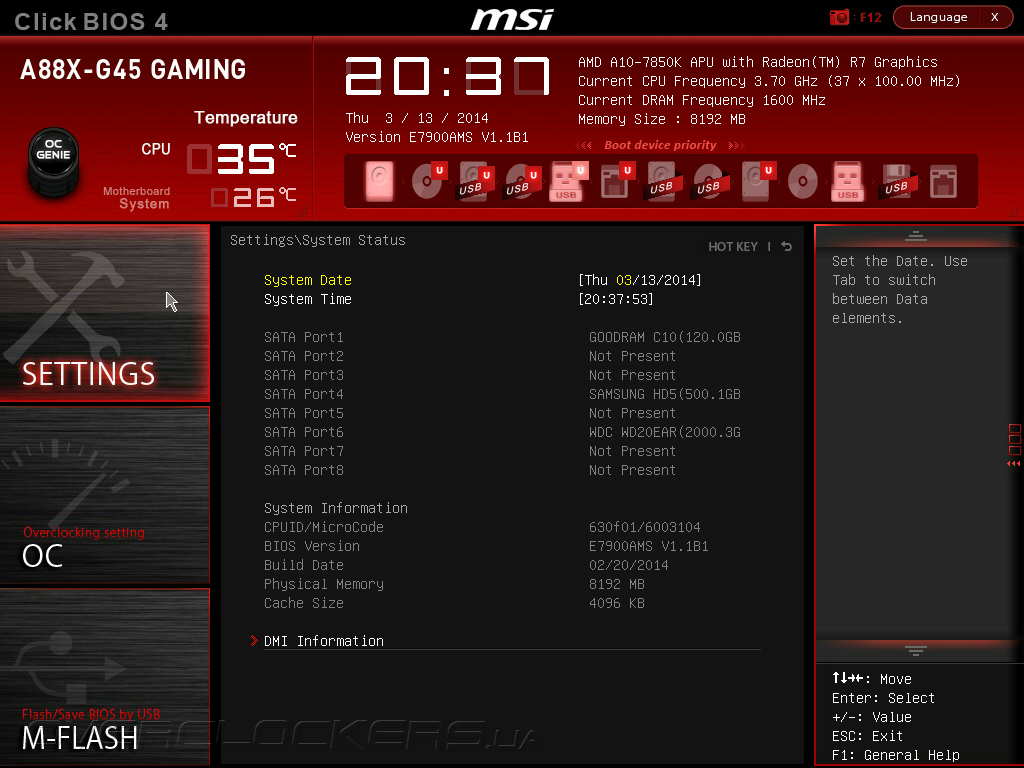

Раздел System Status отвечает за установку даты и времени, отображение информации о подключенных дисковых устройствах и управляющем микрокоде, а в подменю Advanced настраивается многочисленные функции расширения.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

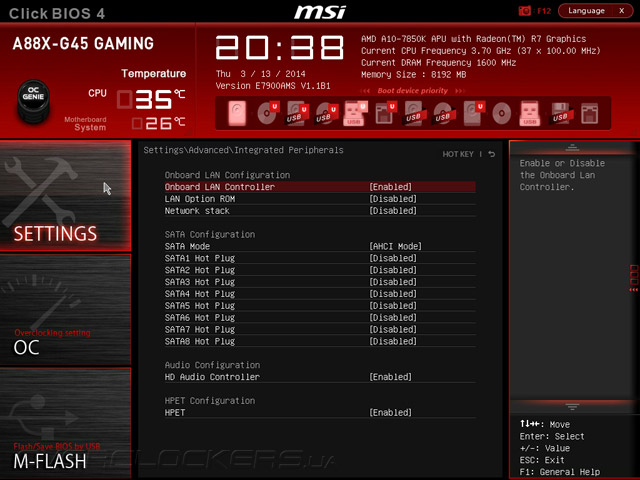

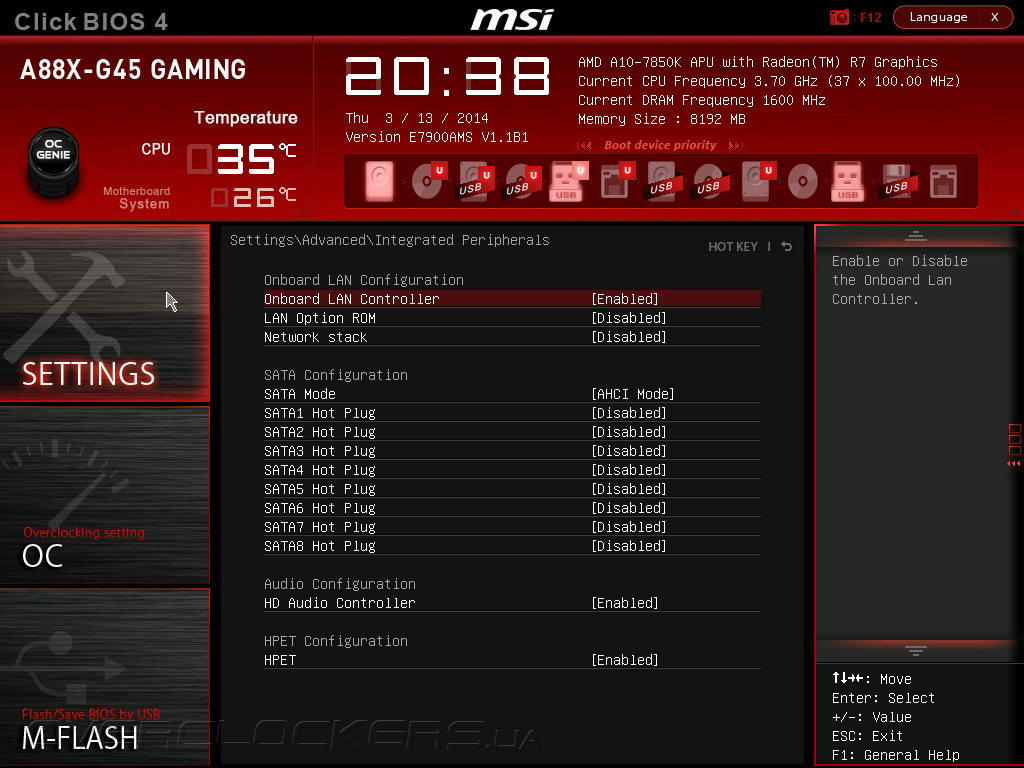

Для выбора режима работы дисковой, сетевой и звуковой подсистем служит вкладка Integrated Peripherals, управления параметрами встроенной видеокарты осуществляется из подраздела Integrated Graphics Configuration.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

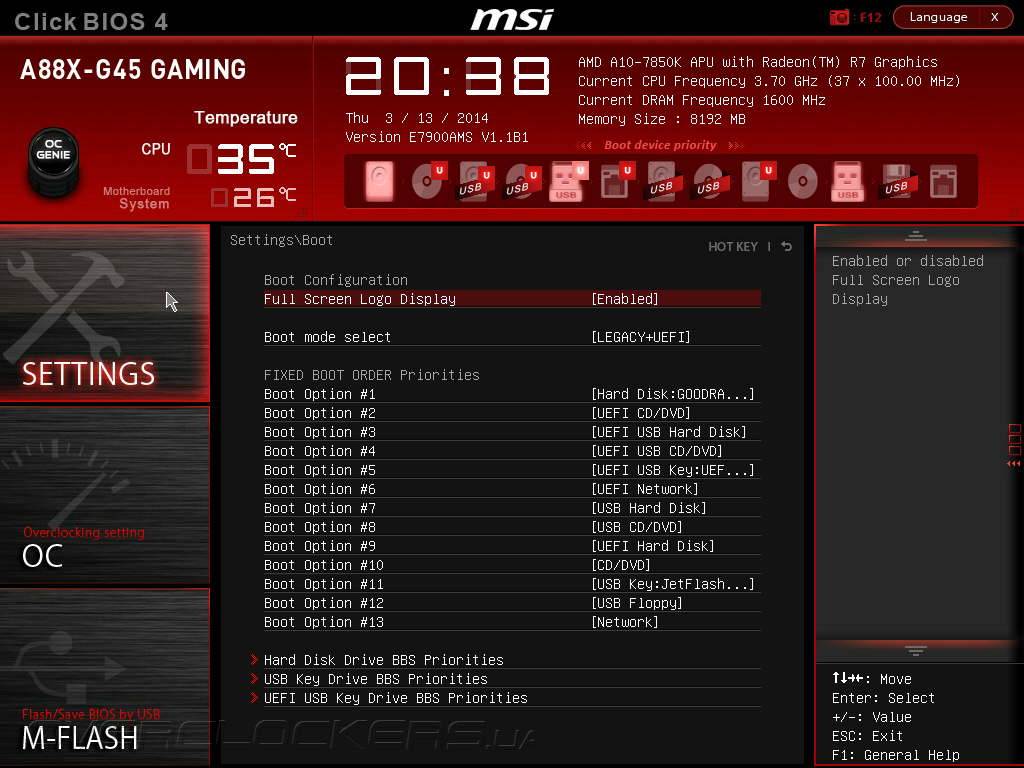

В меню Boot, как следует из названия, находятся настройки процесса загрузки.

UEFI Setup MSI A88X-G45 Gaming

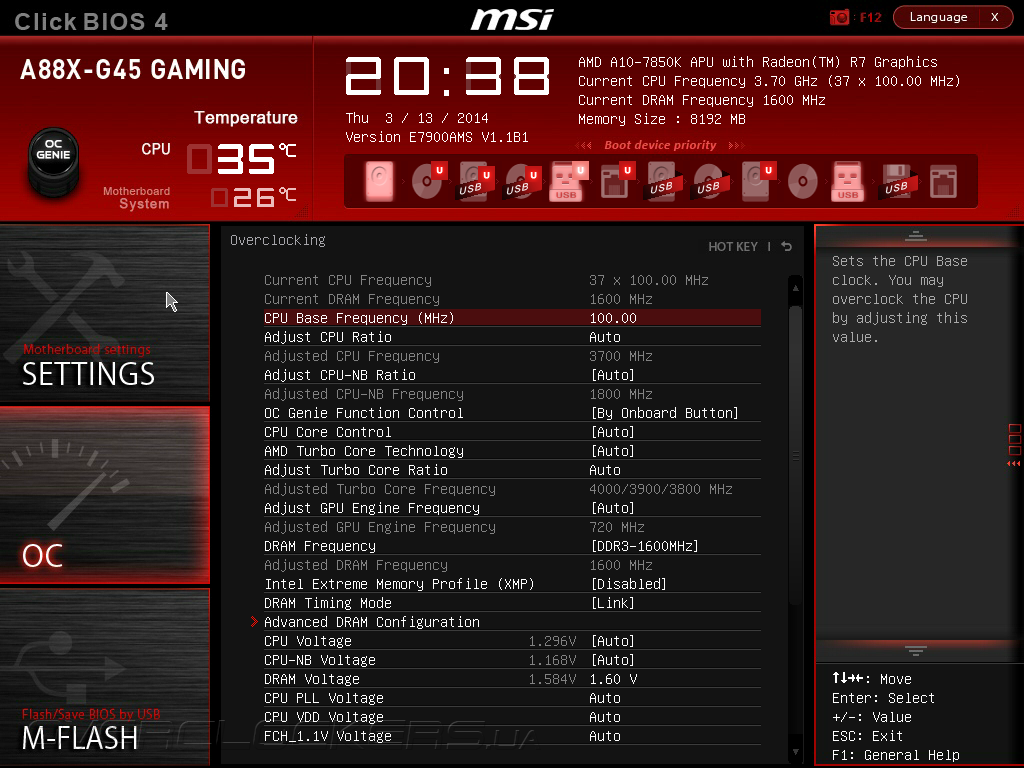

Опции, отвечающие за разгон и управление, находятся в разделе OC. Здесь пользователи могут регулировать опорную частоту, коэффициенты умножения вычислительных модулей и встроенного северного моста, задавать режим работы технологии Turbo Core, а также выбирать рабочую частоту ОЗУ и встроенного графического адаптера.

UEFI Setup MSI A88X-G45 Gaming

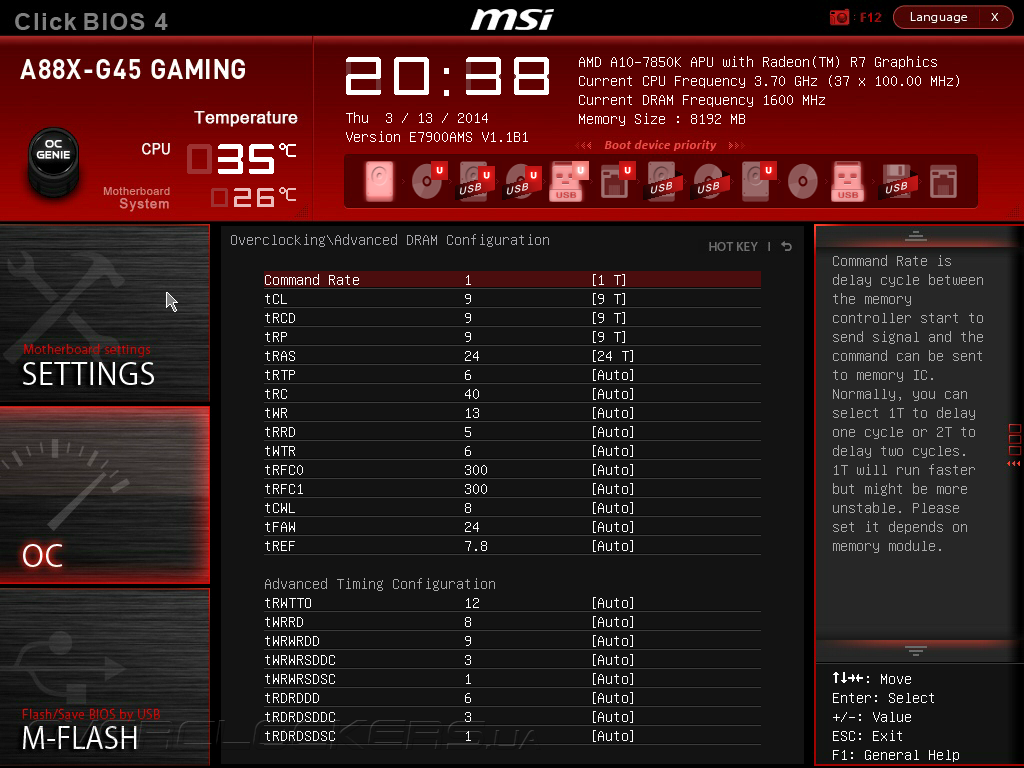

Прошивка поддерживает автоматическую настройку параметров ОЗУ в соответствии с профилями Х.М.Р., а для ручной регулировки таймингов оперативной памяти предназначено подменю Advanced DRAM Configuration.

UEFI Setup MSI A88X-G45 Gaming

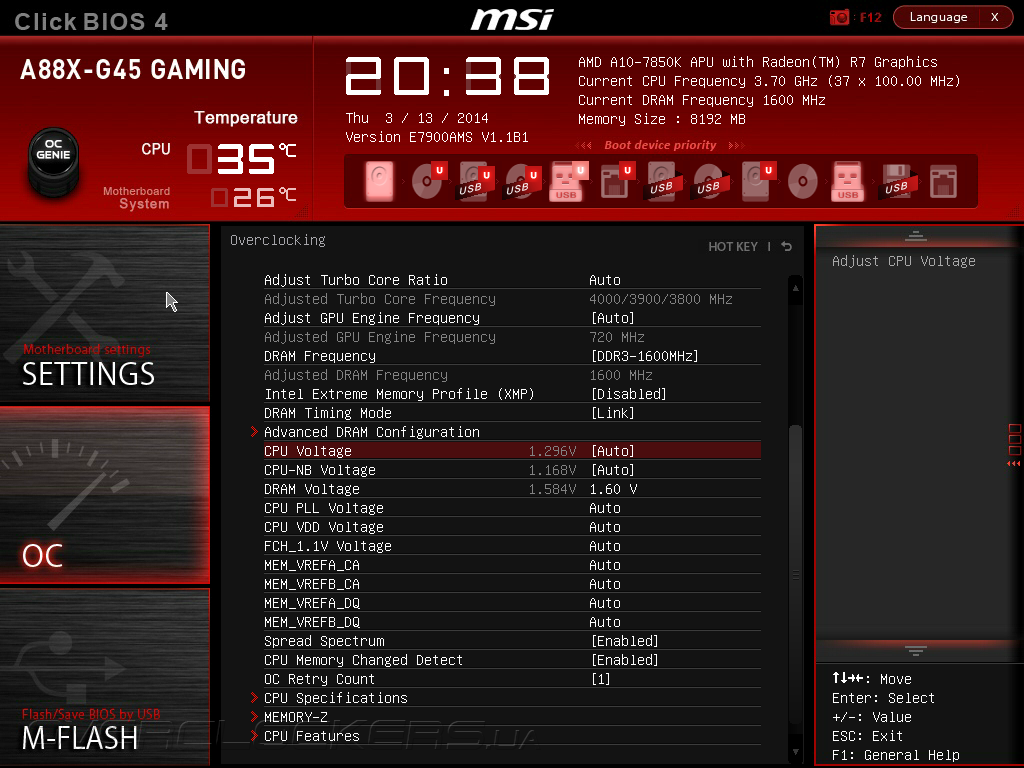

В разделе OC также сосредоточено управление силовой подсистемой. Пользователям доступны регулировки напряжений на основных узлах материнской платы, однако, опции, препятствующей падению напряжения на вычислительных ядрах в нагрузке, почему-то не оказалось.

UEFI Setup MSI A88X-G45 Gaming

Перечень регулировок, а также их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Voltage –0,01…+0,5 0,01
CPU-NBVoltage –0,01…+0,5 0,01
DRAM Voltage 1,35–1,8 0,01
CPU PLL Voltage 1,71–1,99 0,02
CPU VDD Voltage 1,06–1,36 0,01
FCH_1.2V Voltage 1,12–1,4 0,01
MEM_VREFA_CA 0,15–1,38 0,005
MEM_VREFB_CA 0,15–1,38 0,005
MEM_VREFA_DQ 0,15–1,38 0,005
MEM_VREFB_DQ 0,15–1,38 0,005

Обращаю ваше внимание, что напряжения на вычислительных ядрах и встроенном северном мосте нельзя указать в явном виде, а можно лишь задать прирост к номинальному значению, что не слишком удобно, так как усложняет подбор необходимого напряжения.

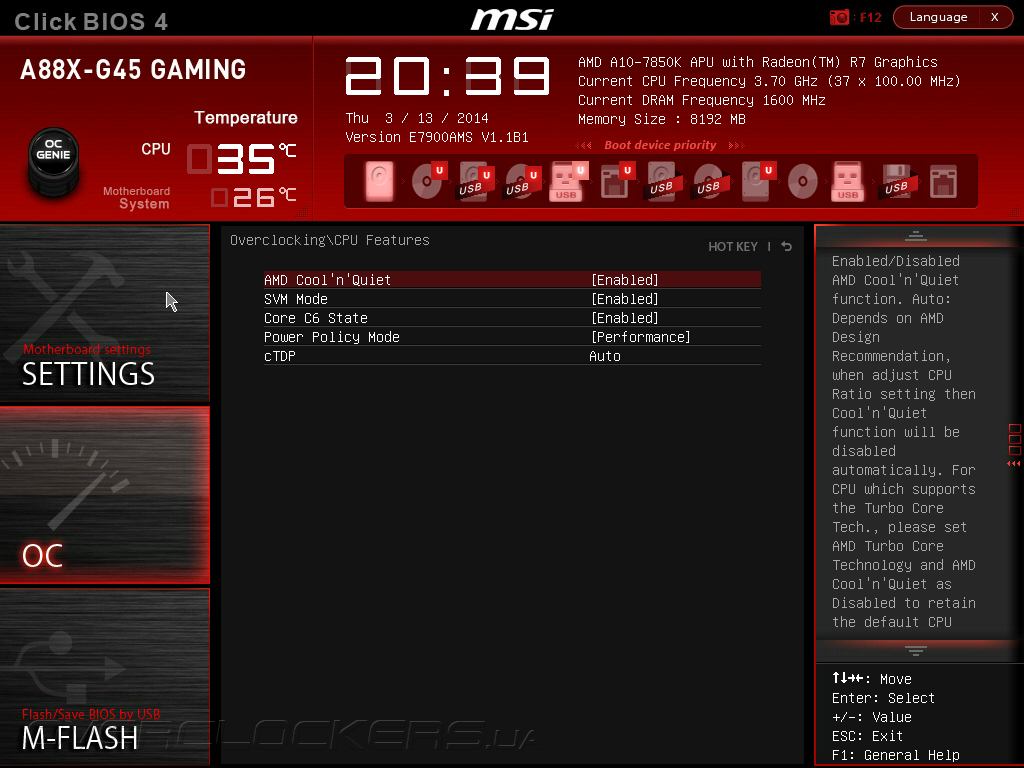

Для управления процессорными технологиями служит подменю CPU Features, где задается режим работы функций энергосбережения, аппаратной виртуализации и настраивается уровень TDP.

UEFI Setup MSI A88X-G45 Gaming

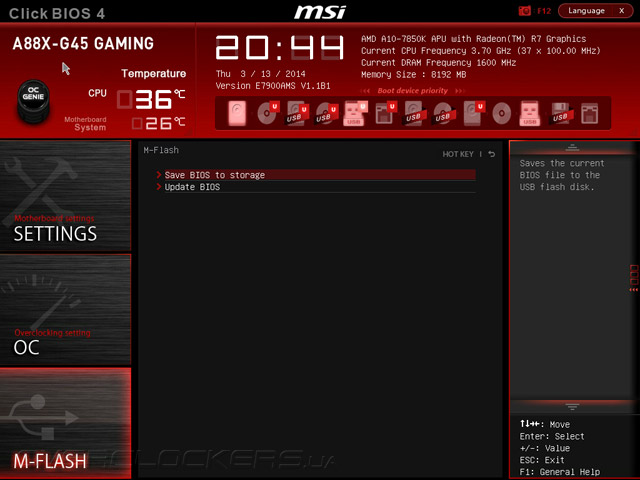

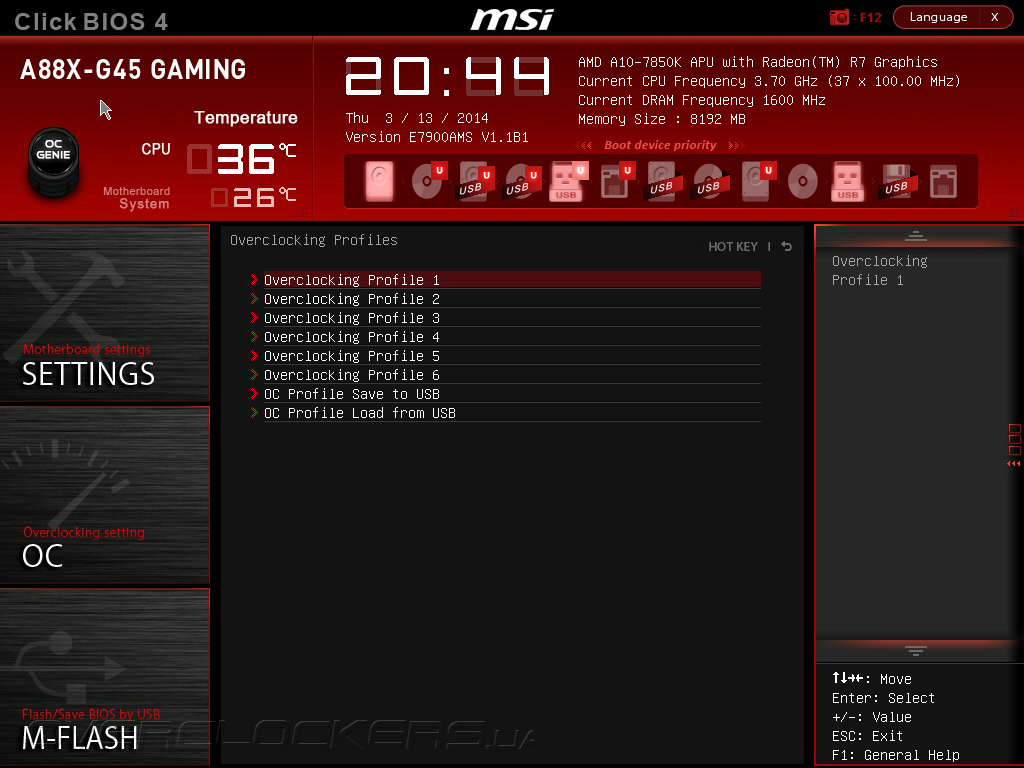

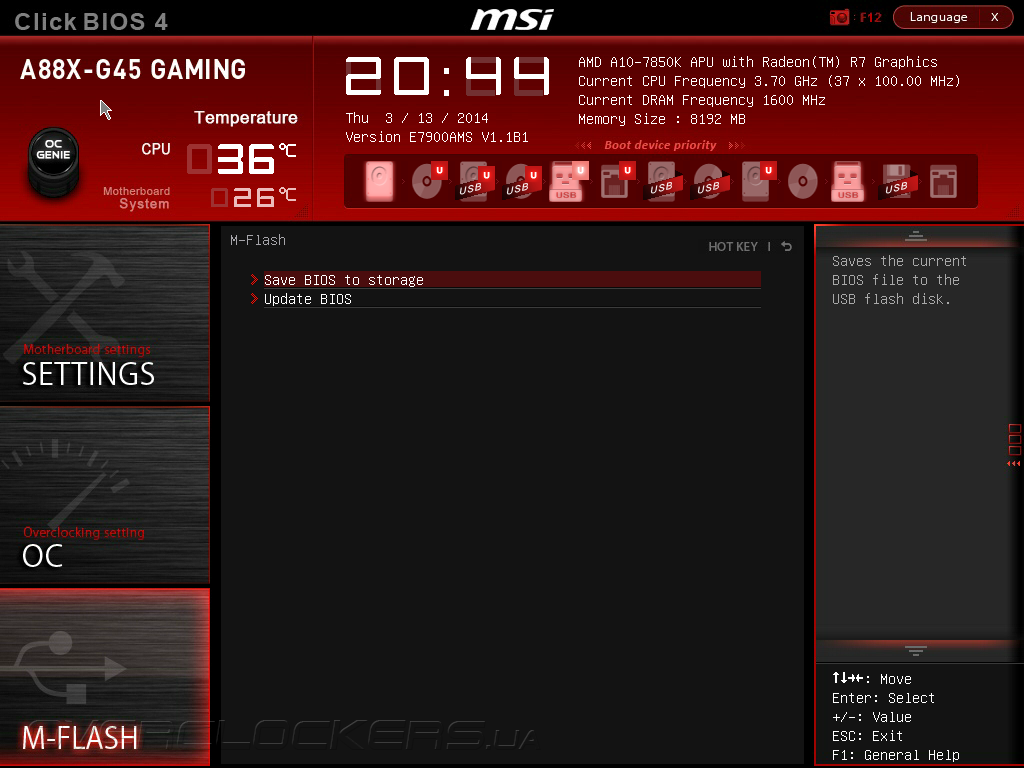

В прошивке новинки имеется встроенная утилита для обновления управляющего микрокода M-Flash, а также возможность сохранения шести пользовательских профилей с настройками UEFI.

UEFI Setup MSI A88X-G45 Gaming

UEFI Setup MSI A88X-G45 Gaming

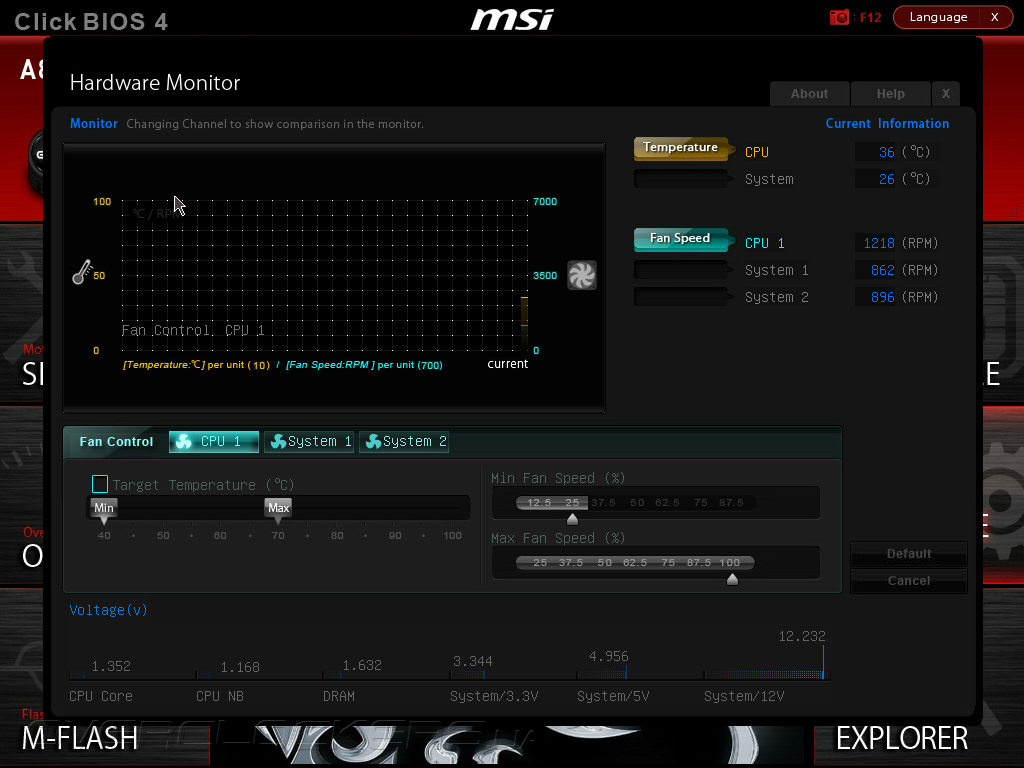

Функции аппаратного мониторинга и управления скоростью вращения вентиляторов возложены на раздел Hardware Monitor. Здесь выводятся значения шести основных напряжений, двух температурных и трех тахометрических сенсоров. Для вентиляторов, подключенных к четыреконтактным разъемам, можно задать режим работы в зависимости от показаний термодатчиков, либо выбрать частоту вращения в процентах от максимального значения.

UEFI Setup MSI A88X-G45 Gaming

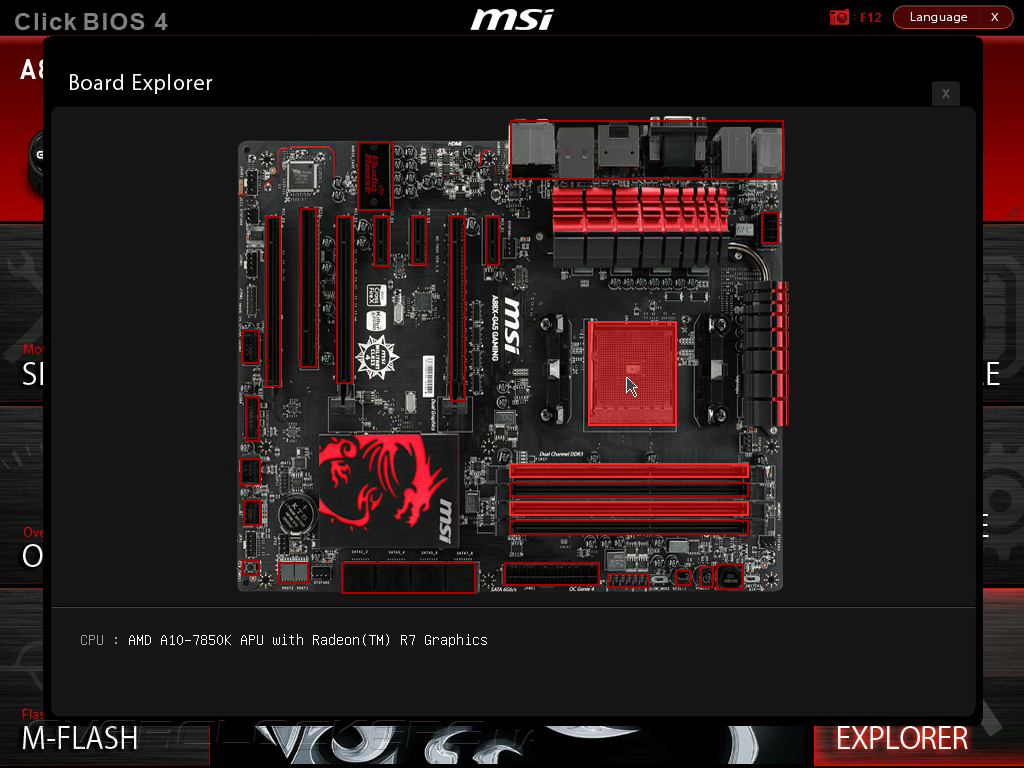

Наконец, в меню настройки MSI A88X-G45 Gaming есть встроенная утилита Board Explorer, которая позволяет получить подробную информацию об установленных комплектующих и режимах их работы.

UEFI Setup MSI A88X-G45 Gaming


Комплектное ПО

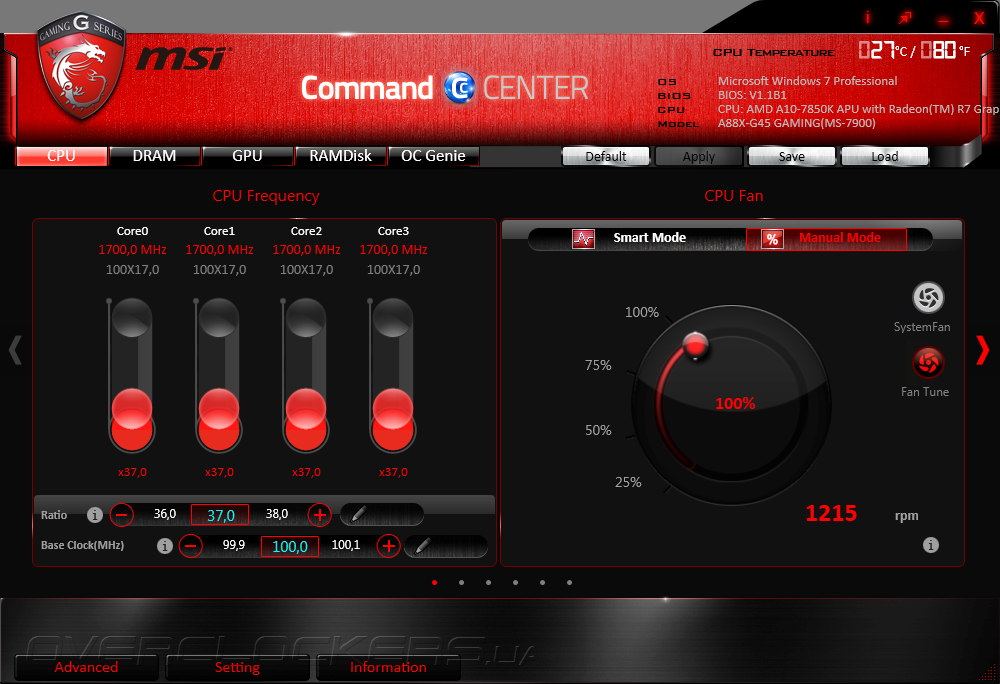

Новинка комплектуется мощным фирменным программным продуктом Command Center, который обладает удобным интерфейсом и богатейшей функциональностью. Вкладка CPU отвечает за управление коэффициентами вычислительных ядер и опорной частоты, а также настройку режима процессорного кулера.

MSI Command Center

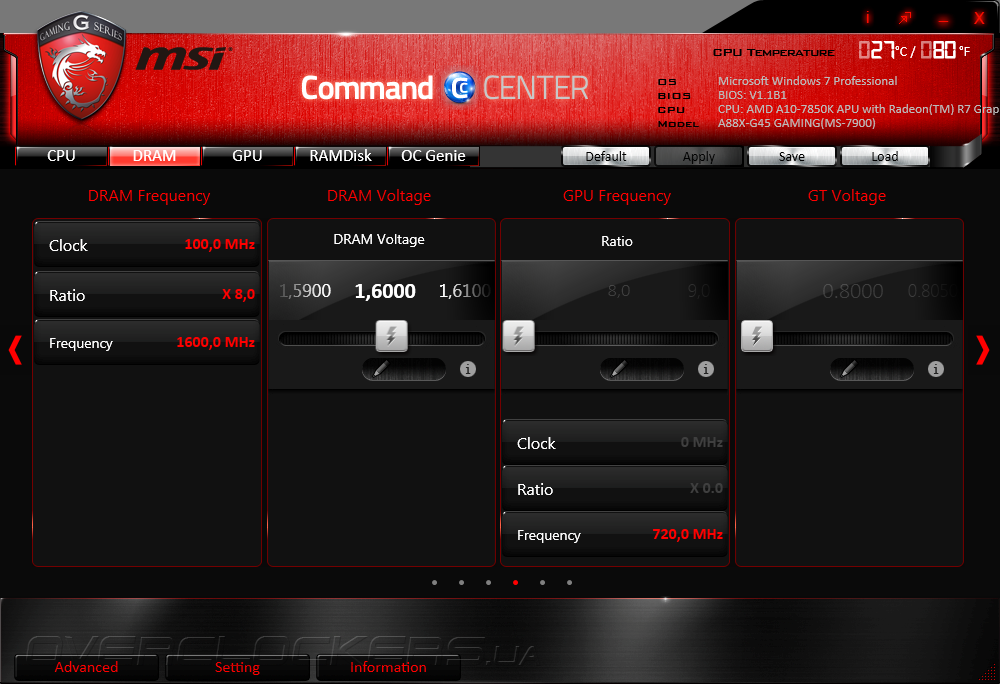

Подменю DRAM служит для установки питания на модулях ОЗУ, тогда как возможность настройки их тактовой частоты отсутствует. На соседней вкладке GPU находится управление частотой и напряжением встроенной видеокарты.

MSI Command Center

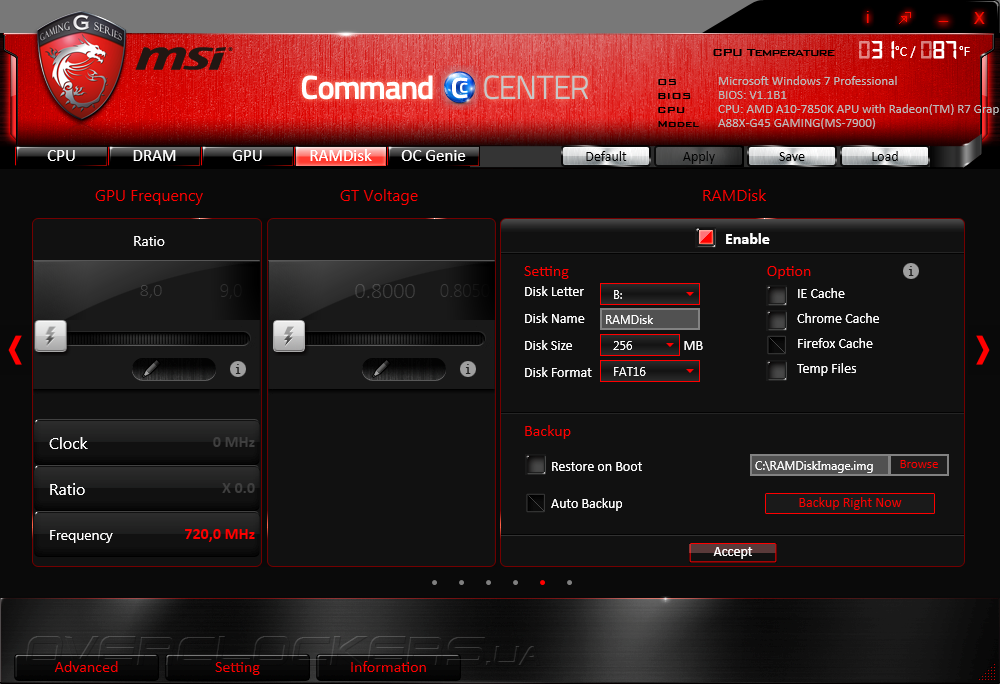

В состав Command Center входит подпрограмма RAMDisk, предназначенная для создания виртуального логического диска в области оперативной памяти с возможностью резервирования содержимого перед выключением и восстановления после загрузки операционной системы.

MSI Command Center

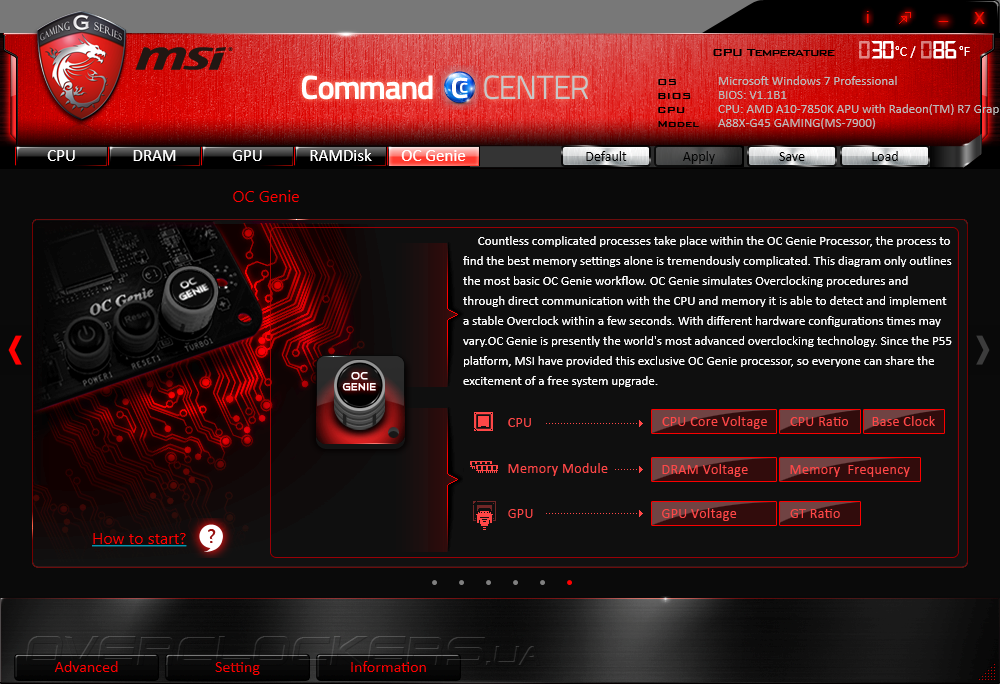

С помощью утилиты также можно осуществлять автоматический разгон, эффективность которого будет оценена во время испытаний MSI A88X-G45 Gaming на прочность.

MSI Command Center

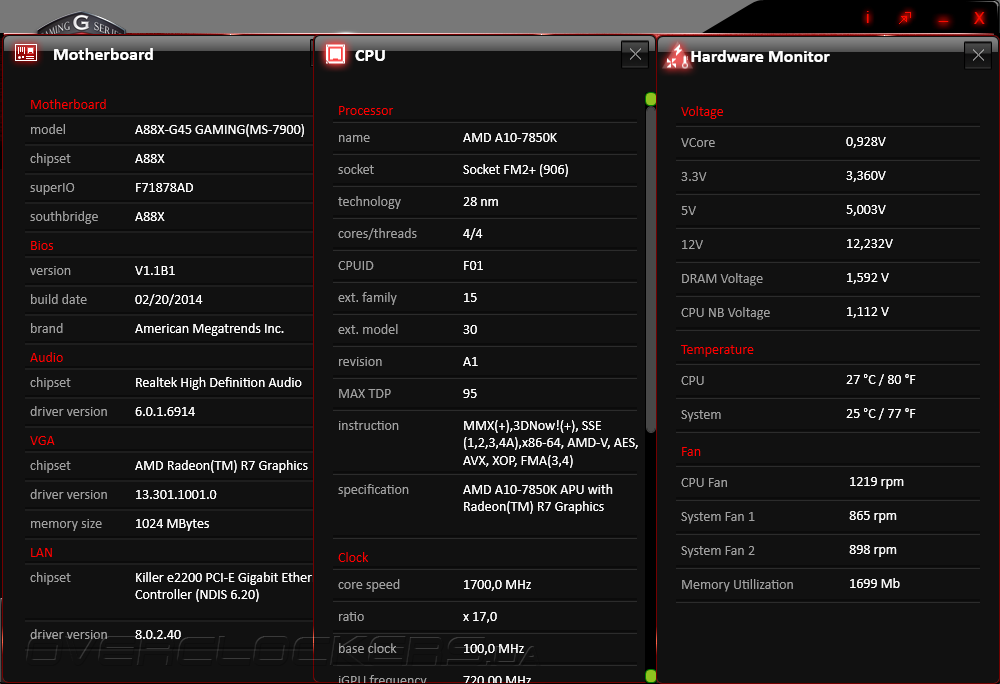

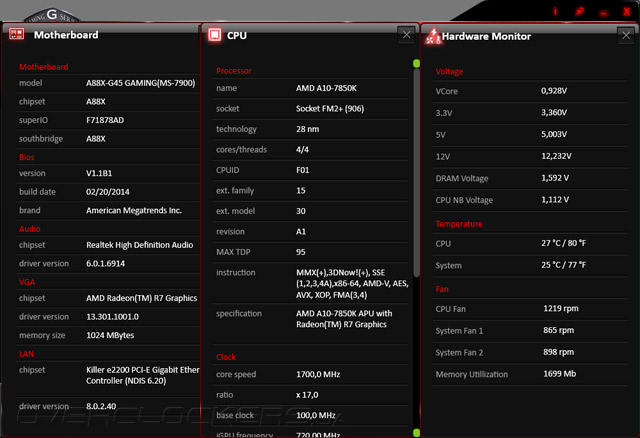

Программа Command Center позволяет получить исчерпывающую информацию о гибридном процессоре и системной плате, а также вывести текущие показания аппаратного мониторинга.

MSI Command Center

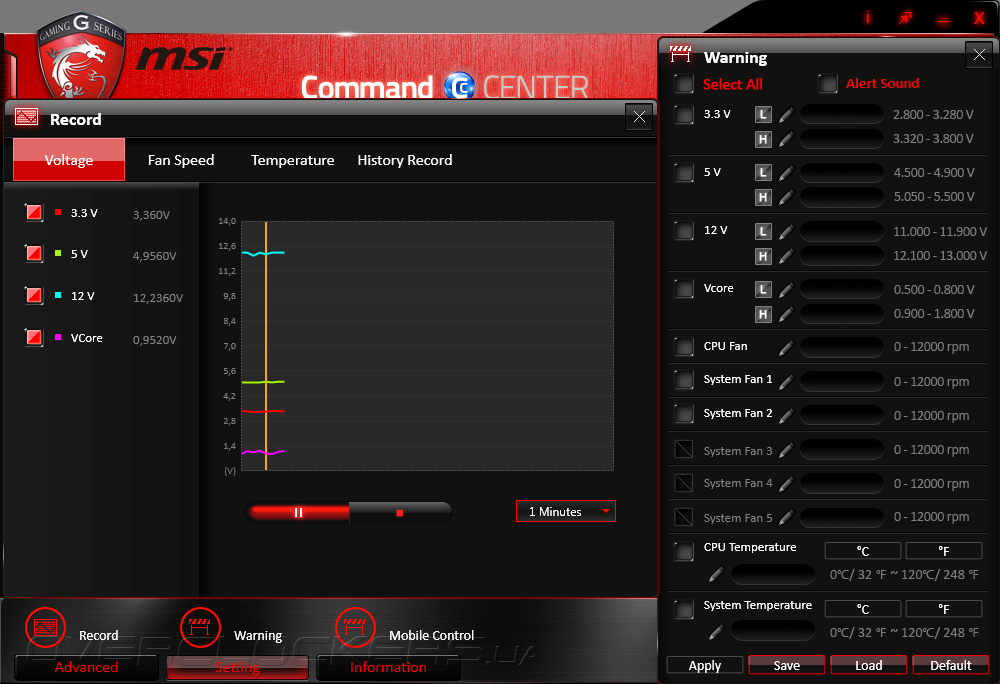

Для отслеживания динамики изменения температур служит функция Record, есть возможность подачи звукового сигнала по превышению пороговых значений.

MSI Command Center

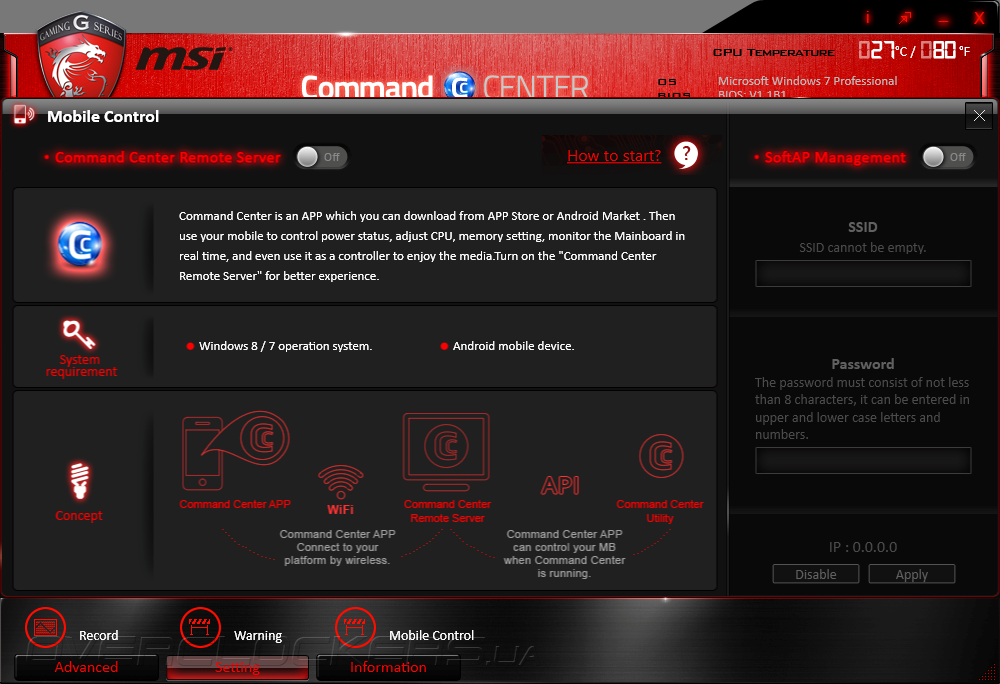

Уникальной особенностью Command Center является возможность управления функциями разгона и аппаратного мониторинга с помощью мобильного устройства, на которое установлено специализированное программное обеспечение.

MSI Command Center

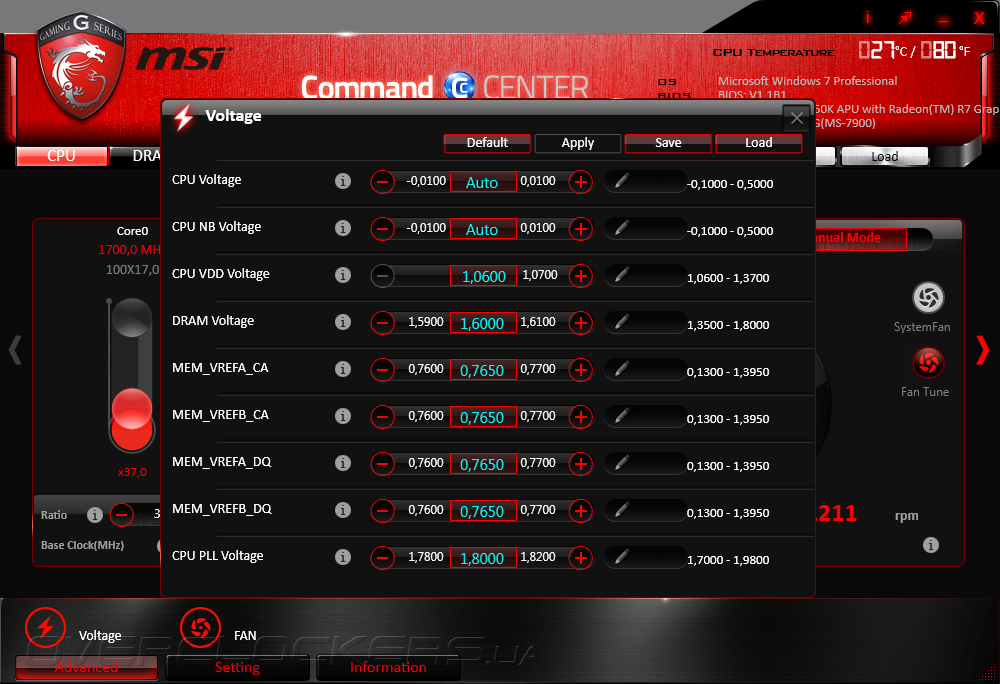

Помимо прочего, программный продукт предлагает большой набор регулировок напряжений и таймингов ОЗУ, правда, для вступления в силу требуется перегрузка.

MSI Command Center

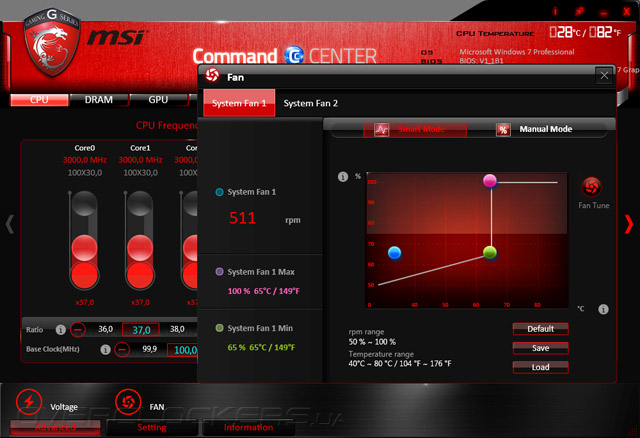

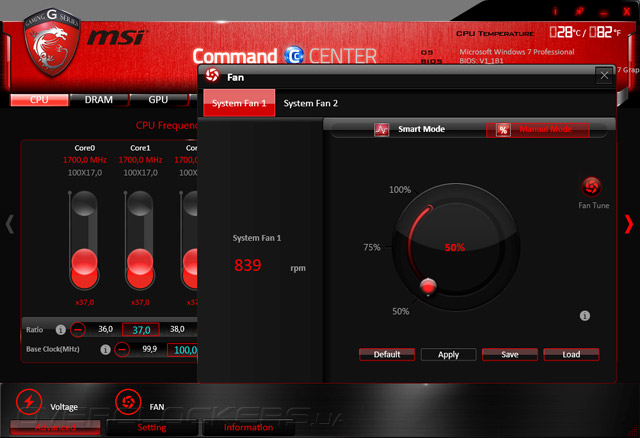

Наконец, с помощью программы Command Center можно управлять скоростью вращения вентиляторов.

MSI Command CenterMSI Command Center

Одним словом, функциональность фирменного программного обеспечения MSI Command Center находится на высоте и ничуть не уступает по качеству аналогичным продуктам конкурентов.
