Обзор материнской платы MSI 790XT-G45 под Socket AM2+

На нашем сайте мы уже рассматривали топовые решения под Socket AM2+ на базе системной логики AMD 790FX. Данный материал будет посвящен более простой и доступной плате компании MSI (цена которой находится ниже отметки 100$) на базе AMD 790X. Основное отличие этого чипсета от старшей версии кроется в поддержке только двух видеокарт, работающих в режиме «PCI-E x8 + PCI-E x8», в то время как AMD 790FX обеспечивает их работу по формуле «x16 + x16» или же четырех видеокарт с меньшей пропускной способностью шины PCI Express (как в первом случае). Также материнские платы на базе AMD 790X оснащаются менее функциональным южным мостом, в отличие от флагманского решения. Но давайте рассмотрим все эти нюансы непосредственно на примере конкретной материнской платы MSI 790XT-G45.


MSI 790XT-G45

Модель MSI 790XT-G45
Чипсет AMD 790X + SB710
Процессоры Socket AM2+/AM3 Phenom и Phenom II
Socket AM2 Athlon64/X2/FX/Sempron
Шина HyperTransport 3.0
Память 4 DIMM DDR2 SDRAM 1066/800/667/533 (16GB max)
Количество подключаемых вентиляторов 3
Слоты PCI-E 2 PCI Express x16 (две видеокарты работают в режиме x8+x8)
2 PCI Express x1
Слоты PCI 2
Порты USB 2.0 12 (6 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 6 каналов SATA-II
RAID 0, 1, 0+1, JBOD
Встроенный звук Восьмиканальный HDA кодек Realtek ALC889
Встроенная сеть Gigabit Ethernet Realtek RTL 8111DL
BIOS AMI BIOS
Форм-фактор ATX
Размеры 305 x 210 мм
Дополнительные возможности Active Phase Switching, Easy OC Switch

Поставляется эта модель в простой по оформлению коробке, на которой перечислены основные особенности данной платы — Easy OC Switch, технология Active Phase Switching и др., особенности которых будут раскрыты ниже.

MSI 790XT-G45MSI 790XT-G45

Комплект поставки платы более чем скромный:
  • один кабель SATA;
  • один переходник питания для SATA-устройства;
  • один кабель IDE;
  • задняя планка I/O;
  • диск с драйверами и ПО.

MSI 790XT-G45

Одного кабеля для подключения SATA-устройств явно маловато, учитывая, что сейчас DVD-устройства с интерфейсом IDE постепенно исчезают из продажи. Отсутствие шлейфа для FDD-устройства тоже может доставить много проблем, поскольку найти их нынче в продаже еще сложнее. Впрочем, подобные устройства уже почти канули в Лету и 99% пользователей обходятся без них.

Плата размером 305 x 210 мм выполнена на текстолите коричневого цвета, как и все последние решения этой компании.

MSI 790XT-G45
MSI 790XT-G45

MSI 790XT-G45 поддерживает все процессоры Socket AM2 и Socket AM2+, а также более новые модели под Socket AM3. Поддерживается память DDR2 с частотой до 1066 МГц и максимальным объемом 16 ГБ. Плата имеет два разъема PCI Express x16 для установки видеокарт, которые «разделены» двумя PCI Express x1. Благодаря такому большому пространству между ними без проблем можно установить две карты даже с очень массивными системами охлаждения.

Все разъемы сосредоточены у краев платы, так что шлейфы или кабель питания не будут мешать установке других компонентов при сборке. Шесть разъемов SATA-II и один IDE расположены вообще перпендикулярно к плоскости платы, что облегчает доступ к ним, даже если установлены габаритные видеоадаптеры.

MSI 790XT-G45

На задней панели расположены два PS/2, один COM, шесть USB, один Ethernet и шесть аудиразъемов.

MSI 790XT-G45

Три разъема на плате позволяют задействовать еще шесть USB-устройств.

Поддержка периферийных устройств обеспечивается южным мостом SB710. Северный мост, как было сказано выше, — AMD 790X. Отличается он от топового AMD 790FX поддержкой меньшего числа линий PCI Express, из-за чего две видеокарты в режиме CrossFireX работают по формуле «x8+x8».

MSI 790XT-G45 MSI 790XT-G45
AMD 790X и SB710

Охлаждаются эти микросхемы небольшими алюминиевыми радиаторами, контакт с их поверхностью осуществляется с помощью вязкой терможвачки.

MSI 790XT-G45

MSI 790XT-G45

На плате распаян гигабитный сетевой контроллер Realtek RTL 8111DL. Звуковым кодеком выступает Realtek ALC889. Кстати, колодка для подключения аудиоразъемов передней панели корпуса (в отличие от многих других плат) расположена довольно удобно — в левом нижнем углу платы, из-за чего соответствующий жгут с проводами не придется тянуть через всю плату и пускать под видеоадаптером (что приходится делать при традиционном расположении этого разъема возле задней панели платы). Функции мониторинга возложены на чип Fintek F71889F.

MSI 790XT-G45 MSI 790XT-G45 MSI 790XT-G45

Подсистема питания процессора выполнена по четырехфазной схеме, встроенного контроллера памяти — по однофазной.

MSI 790XT-G45

Данная схема питания реализована на мультифазном контроллере ISL6323A.

MSI 790XT-G45

Кроме стандартного 24-контактного разъема питания плата оснащена еще одним дополнительным 4-контактным разъемом. Впрочем, судя даже по внешнему виду платы, она не рассчитана на какой-нибудь экстремальный разгон, а для номинала и среднего разгона этого более чем достаточно. Никакого охлаждения в виде радиатора для силовых элементов не предусмотрено. По субъективным ощущениям наибольшая температура все равно у дросселей, которые при разгоне чрезвычайно горячие.

Плата поддерживает энергосберегающую технологию Active Phase Switching (APS), которая при меньшей нагрузке задействует меньшее число фаз, что позволяет улучшить энергоэффективность. Над слотами памяти есть четыре голубых светодиода, сигнализирующих о количестве активных фаз.

Еще одной интересной особенностью платы является Easy OC Switch, проще говоря, ручной переключатель для разгона процессора (возле которого как раз и распаян тактовый генератор Realtek RTM880N-793).

MSI 790XT-G45

OC Switch состоит из двух маленьких двухпозиционных переключателей, которыми можно установить один из четырех режимов работы. Изначально они установлены в положение Default, т.е. без разгона. Комбинируя переключатели можно запустить плату с разгоном процессора на 10, 15 и 20%. Соответствующая табличка, поясняющая принцип работы переключателей, изображена на плате (над батарейкой), ну и все необходимые пояснения есть в инструкции.

MSI 790XT-G45

Насколько успешно работает эта функция, мы рассмотрим немного ниже.

BIOS

BIOS MSI 790XT-G45

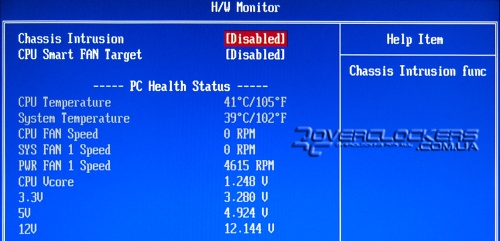

BIOS рассматриваемой платы основан на микрокоде American Megatrends, Inc. Расположение пунктов меню и их возможности вполне типичны для BIOS этого типа. В частности, в Integrated Peripherals сосредоточены настройки контроллера Ethernet и аудиокодека. В H/W Monitor выводится информация о мониторинге и основных напряжениях (в том числе напряжения питания CPU), данные термодатчика процессора и чипсета, данные таходатчиков подключенных вентиляторов. Параметр CPU Smart Fan Target отвечает за температурный порог срабатывания системы автоматической регулировки управления вентилятором.

BIOS MSI 790XT-G45

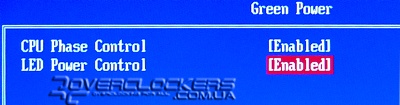

В меню Green Power можно включить/выключить функцию APS или только лишь отключить индикацию с помощью светодиодов.

BIOS MSI 790XT-G45

Обновить BIOS можно в меню M-Flash. Обновление и бэкап файла производится с (на) USB-носитель.

BIOS MSI 790XT-G45

Все настройки для разгона и настройки параметров памяти и контроллера памяти вынесены в отдельный раздел Cell Menu. Именно они нас больше всего и интересуют.

BIOS MSI 790XT-G45

В CPU Specification отображаются все данные об установленном процессоре.

BIOS MSI 790XT-G45

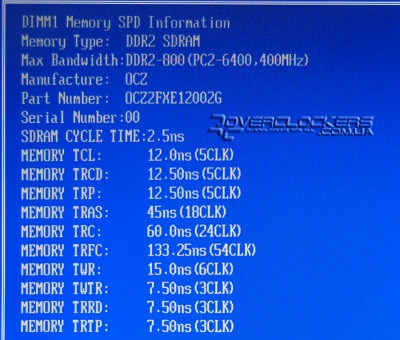

Также полную информацию можно получить и об установленных модулях памяти, войдя в MEMORY-Z. Это, несомненно, полезно, если вы решили «подкрутить» тайминги памяти, поскольку сразу же можно глянуть, на что изначально рассчитаны ваши планки DDR2.

BIOS MSI 790XT-G45

Плата позволяет поднимать частоту тактового генератора (на платах MSI он почему-то именуется FSB Frequency) от стандартных 200 МГц до 600 МГц с шагом в 1 МГц. Независимо друг от друга можно менять множители на CPU, встроенной части северного моста в процессор и шине HT. Частота шины PCI-Express изменяется от 100 до 150 МГц. Для регулирования доступно четыре напряжения:
  • на CPU в диапазоне от 0,942 до 1,892 В с шагом 0,001 В (на очень высоких напряжениях шаг 0,01В, на сверхнизких 0,002 В);
  • на памяти DDR2 в диапазоне от 1,83 до 2,53 В с шагом в 0,05 ( свыше 2,23 В шаг 0,1 В);
  • на NB в диапазоне от 1,115 до 1,371 В с шагом 0,024 В;
  • на HT в диапазоне от 1,218 до 1,494 В с шагом 0,025 В.

Отметим, что на ранних версиях BIOS материнская плата позволяла поднимать напряжение на NB до 2,23 В, а на HT до 1,525 В. Мы же использовали для тестов последнюю (на момент написания) версию под номером 2.1, в которой все параметры соответствуют тем, что перечислены в списке выше. Напряжения на NB и HT связаны и поднятие одного влечет повышение другого, раздельно они не регулируются.

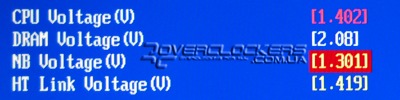

Когда напряжение превышает рекомендуемое, значения начинают отображаются желтым цветом, очень высокие опасные напряжения отображаются красным цветом. Для CPU все напряжения выше его VID обозначены красным цветом как нежелательные.

BIOS MSI 790XT-G45

Если войти в DRAM Configuration, то изначально мы увидим лишь доступные для изменения параметры Command Rate и Unganged. Все остальные задержки устанавливаются автоматически в соответствии с профилями SPD.

BIOS MSI 790XT-G45

Кроме режима Auto можно выбрать профиль DCT0 или DCT1, тогда мы получаем возможность менять задержки памяти вручную, а случае необходимости просто выбираем один из настроенных профилей. Есть еще режим Both, в котором одновременно отображаются настройки для двух профилей.

BIOS MSI 790XT-G45


Программное обеспечение

Диск с драйверами и дополнительным ПО имеет автозагрузчик с приятной понятной оболочкой.

MSI innovation with style

MSI innovation with style

Из дополнительных утилит стоит отметить MSI Live Update (корректно работает только на 32-битных операционных системах), которая может автоматически обновлять BIOS и драйвера в online-режиме. К минусам можно отнести невозможность прошивки BIOS этой утилитой вручную из сохраненного на жестком диске файла.

MSI Live Update

Также на диске имеется утилита AMD OverDrive, которая позволяет осуществлять мониторинг системы и разгон прямо из-под Windows.

AMD OverDrive

В качестве приятного бонуса имеется Norton Internet Security 2009 с лицензией на два месяца.

Разгон

Собственно все возможности для разгона у этой платы были уже описаны выше, пора взглянуть на то, каких результатов на ней можно достичь.

Наш тестовый стенд кроме платы MSI 790XT-G45 включал:
  • Процессоры AMD Phenom II X3 720 BE, Phenom II X4 940 BE, Athlon X2 7850 BE;
  • Кулер: Thermalright Ultra-120 eXtreme;
  • Видеокарта: Point of View GF9800GTX 512MB GDDR3 EXO;
  • Память: 2х2GB OCZ OCZ2FXE12004GK;
  • Звуковая карта: Creative Audigy 4 (SB0610);
  • Жесткий диск: WD3200AAKS (320 ГБ, SATA II);
  • Блок питания: FSP FX700-GLN (700 Вт).

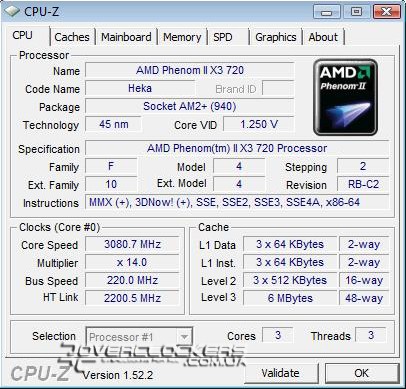

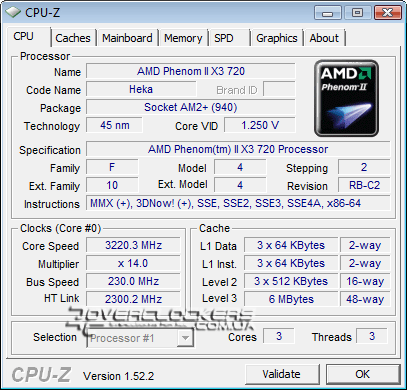

Для начала рассмотрим особенности функционирования технологии Easy OC Switch. Дело в том, что переключателями повышается лишь частота тактового генератора, настройки памяти и напряжение на CPU остаются неизменными. Соответственно, такой разгон быстро упрется в возможности оперативной памяти, частота которой будет повышаться пропорционально повышению частоты тактового генератора. Да и низкое напряжение тоже может ограничить такой разгон. Наш процессор Phenom II X3 720 без проблем запустился в режиме +10% и +15%, а вот на +20% уже явно не хватало стандартного напряжения CPU, равного 1,25 В, и система даже не грузилась.

Разгон MSI 790XT-G45
Easy OC Switch +10%

Разгон MSI 790XT-G45
Easy OC Switch +15%

Установив множитель процессора, NB и HT на минимум мы проверили какой максимальной частоты генератора можно достичь на данной плате. Пределом оказались 317 МГц, что довольно неплохо. На более высокой частоте операционная система грузилась, хотя работа платы уже была нестабильна.

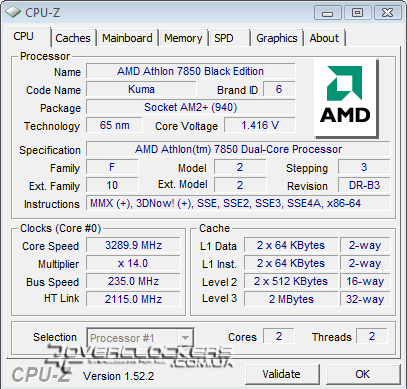

Что же до конкретных примеров разгона, то процессор Athlon X2 7850 BE на этой плате стабильно заработал на частоте 3,29 ГГц, что для старого ядра Kuma просто отличный результат. На этой частоте сохранялась полная стабильность во всех приложениях, в том числе OCCT и LinPack.

Разгон MSI 790XT-G45

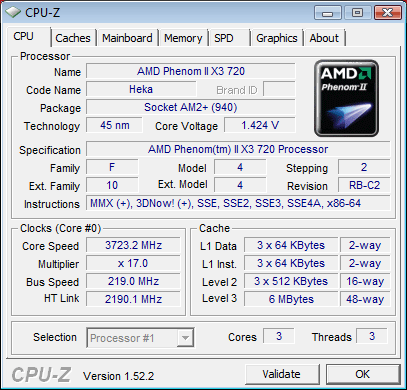

Phenom II X3 720 BE стабильно заработал на частоте 3,724 ГГц, что является хоть и не выдающимся, но вполне неплохим результатом «на воздухе» для ядра Heka. Отметим, что на более дорогой и «оверклокерской» MSI 790FX-GD70 разгон данного процессора оказался таким же.

Разгон MSI 790XT-G45

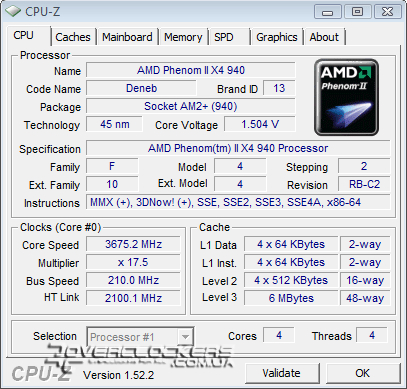

Самый горячий и «прожорливый» Phenom II X4 940 BE без проблем разогнался на MSI 790XT-G45 до стабильных 3,675 ГГц.

Разгон MSI 790XT-G45

Как вы могли заметить, в BIOS платы присутствует пункт Advanced Clock Calibration (ACC). Данная функция поддерживается только южными мостами SB710 и SB750. Изменение ACC в большую сторону (+ 2, 4, 6 % и т.д.) улучшает разгон, в меньшую сторону улучшает энергоэффективность. На практике же, честно говоря, ни на одном из протестированных на этой плате процессоров от включения ACC мы ничего не выиграли в разгоне.

Самым большим плюсом для пользователя от наличия ACC является возможность разблокировки ядер у двух- и трехъядерных процессоров Phenom. К сожалению, ни один из использовавшихся нами процессоров так и не разблокировался. Впрочем, не было у нас и такого процессора, про который было бы изначально известно, что на другой плате у него станут доступны все ядра.


Выводы

MSI 790XT-G45 является отличным представителем среднего класса. Плата дает пользователю возможность установки двух видеокарт, поддерживает продвинутые энергосберегающие технологии, и, что более важно, обладает хорошим разгонным потенциалом. Именно последнее качество выделяет ее на фоне многих других решений этой же ценовой категории. Несмотря на простую систему охлаждения, MSI 790XT-G45 позволит выжать максимум из любого процессора Phenom с воздушным охлаждением. Но чрезвычайно высокая температура компонентов и радиатора чипсета говорит о том, что увлекаться разгоном старших четырехъядерных процессоров на этом решении без дополнительного активного охлаждения все же не стоит.
