Обзор материнской платы MSI 790XT-G45 под Socket AM2+

На нашем сайте мы уже рассматривали топовые решения под Socket AM2+ на базе системной логики AMD 790FX. Данный материал будет посвящен более простой и доступной плате компании MSI (цена которой находится ниже отметки 100$) на базе AMD 790X. Основное отличие этого чипсета от старшей версии кроется в поддержке только двух видеокарт, работающих в режиме «PCI-E x8 + PCI-E x8», в то время как AMD 790FX обеспечивает их работу по формуле «x16 + x16» или же четырех видеокарт с меньшей пропускной способностью шины PCI Express (как в первом случае). Также материнские платы на базе AMD 790X оснащаются менее функциональным южным мостом, в отличие от флагманского решения. Но давайте рассмотрим все эти нюансы непосредственно на примере конкретной материнской платы MSI 790XT-G45.


MSI 790XT-G45

Модель MSI 790XT-G45
Чипсет AMD 790X + SB710
Процессоры Socket AM2+/AM3 Phenom и Phenom II
Socket AM2 Athlon64/X2/FX/Sempron
Шина HyperTransport 3.0
Память 4 DIMM DDR2 SDRAM 1066/800/667/533 (16GB max)
Количество подключаемых вентиляторов 3
Слоты PCI-E 2 PCI Express x16 (две видеокарты работают в режиме x8+x8)
2 PCI Express x1
Слоты PCI 2
Порты USB 2.0 12 (6 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 6 каналов SATA-II
RAID 0, 1, 0+1, JBOD
Встроенный звук Восьмиканальный HDA кодек Realtek ALC889
Встроенная сеть Gigabit Ethernet Realtek RTL 8111DL
BIOS AMI BIOS
Форм-фактор ATX
Размеры 305 x 210 мм
Дополнительные возможности Active Phase Switching, Easy OC Switch

Поставляется эта модель в простой по оформлению коробке, на которой перечислены основные особенности данной платы — Easy OC Switch, технология Active Phase Switching и др., особенности которых будут раскрыты ниже.

MSI 790XT-G45MSI 790XT-G45

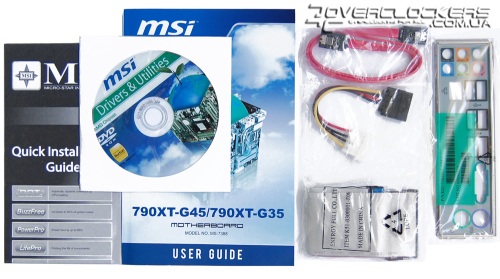

Комплект поставки платы более чем скромный:
  • один кабель SATA;
  • один переходник питания для SATA-устройства;
  • один кабель IDE;
  • задняя планка I/O;
  • диск с драйверами и ПО.

MSI 790XT-G45

Одного кабеля для подключения SATA-устройств явно маловато, учитывая, что сейчас DVD-устройства с интерфейсом IDE постепенно исчезают из продажи. Отсутствие шлейфа для FDD-устройства тоже может доставить много проблем, поскольку найти их нынче в продаже еще сложнее. Впрочем, подобные устройства уже почти канули в Лету и 99% пользователей обходятся без них.

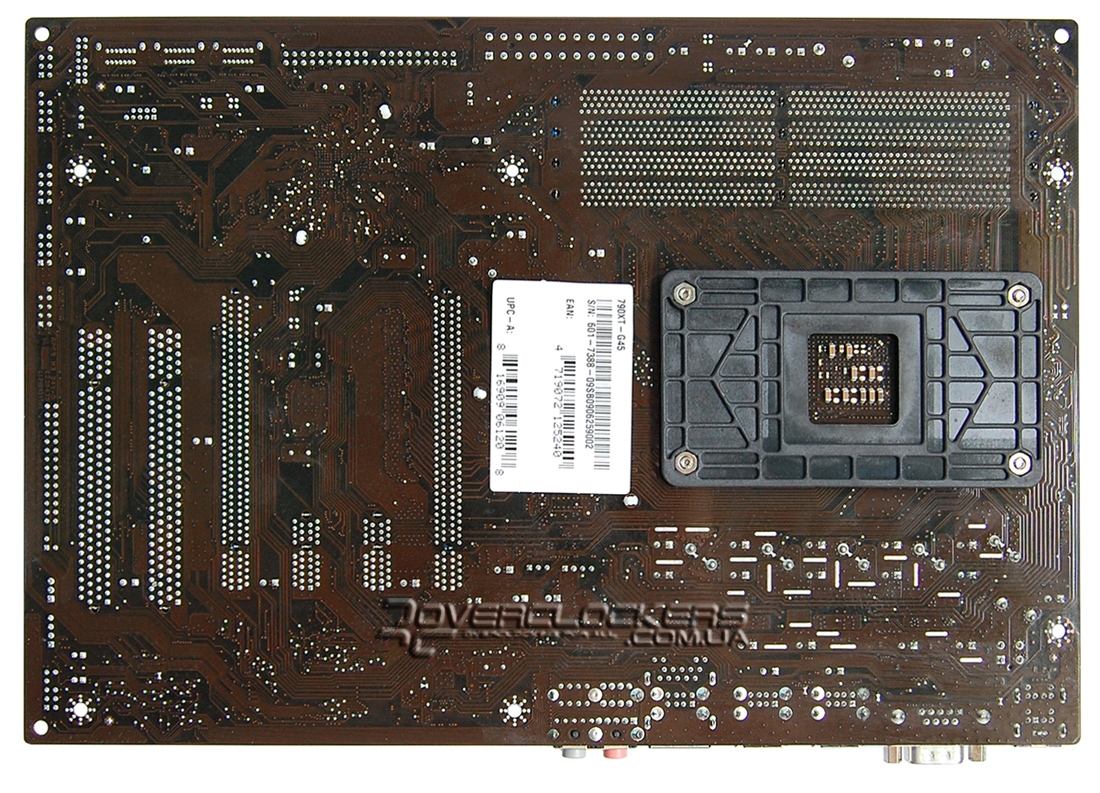

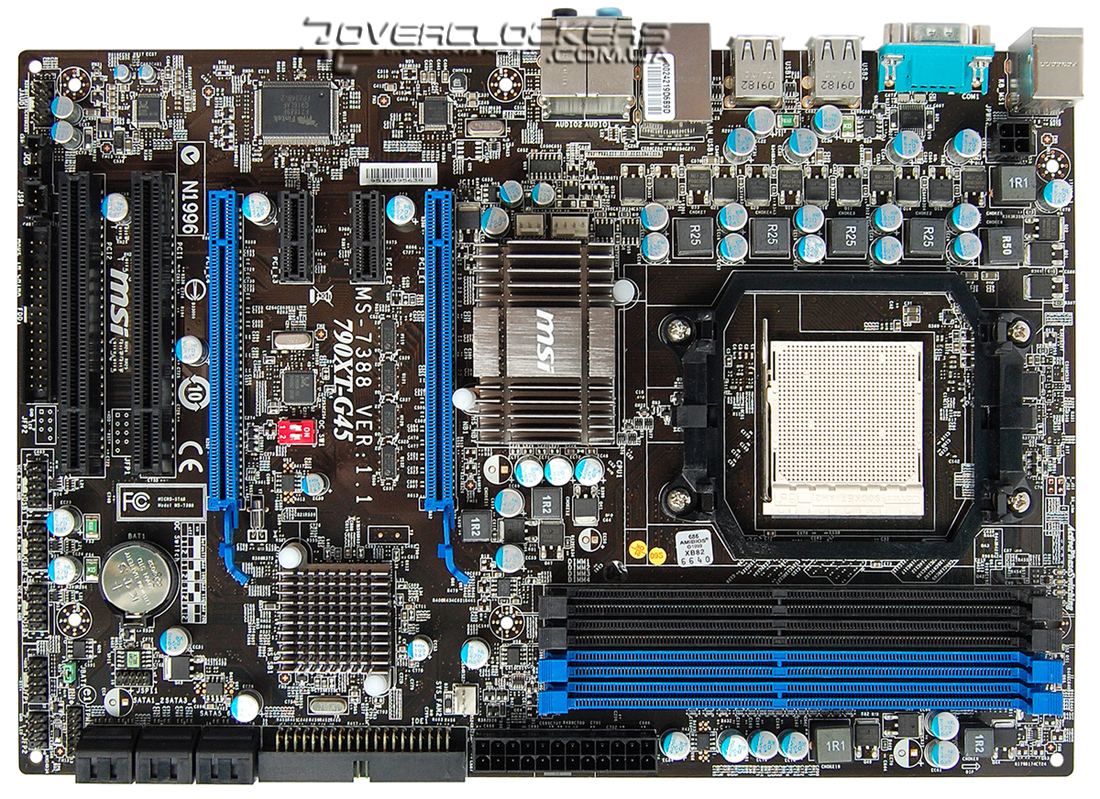

Плата размером 305 x 210 мм выполнена на текстолите коричневого цвета, как и все последние решения этой компании.

MSI 790XT-G45
MSI 790XT-G45

MSI 790XT-G45 поддерживает все процессоры Socket AM2 и Socket AM2+, а также более новые модели под Socket AM3. Поддерживается память DDR2 с частотой до 1066 МГц и максимальным объемом 16 ГБ. Плата имеет два разъема PCI Express x16 для установки видеокарт, которые «разделены» двумя PCI Express x1. Благодаря такому большому пространству между ними без проблем можно установить две карты даже с очень массивными системами охлаждения.

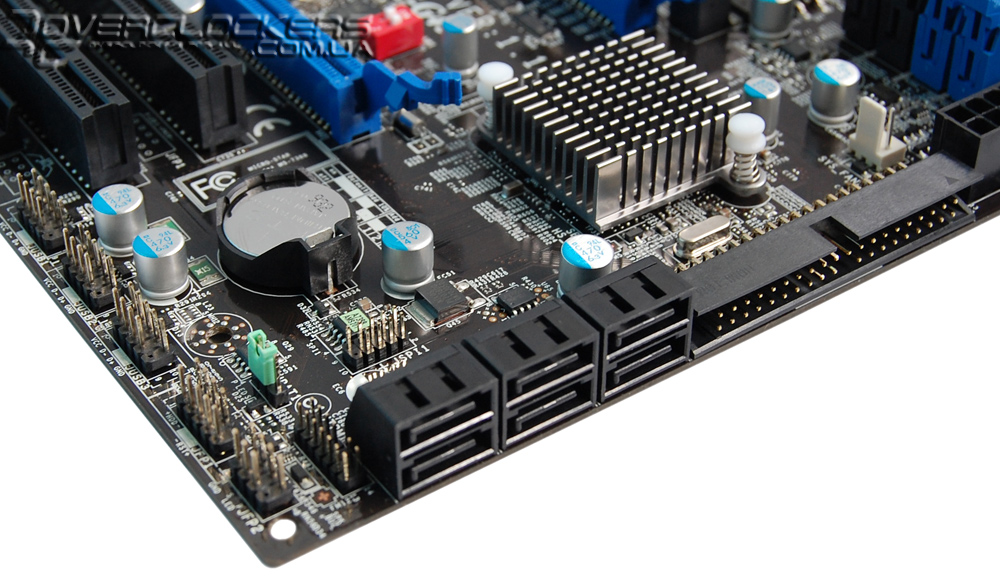

Все разъемы сосредоточены у краев платы, так что шлейфы или кабель питания не будут мешать установке других компонентов при сборке. Шесть разъемов SATA-II и один IDE расположены вообще перпендикулярно к плоскости платы, что облегчает доступ к ним, даже если установлены габаритные видеоадаптеры.

MSI 790XT-G45

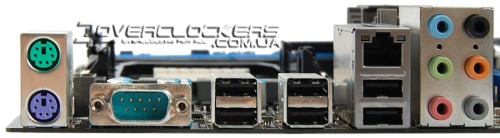

На задней панели расположены два PS/2, один COM, шесть USB, один Ethernet и шесть аудиразъемов.

MSI 790XT-G45

Три разъема на плате позволяют задействовать еще шесть USB-устройств.

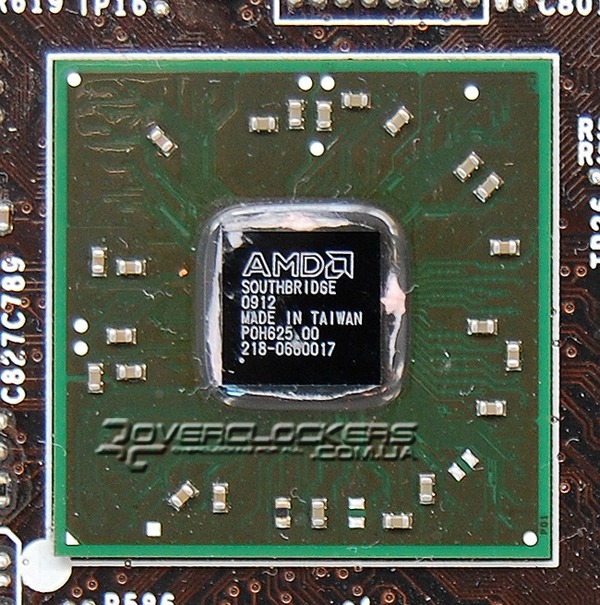

Поддержка периферийных устройств обеспечивается южным мостом SB710. Северный мост, как было сказано выше, — AMD 790X. Отличается он от топового AMD 790FX поддержкой меньшего числа линий PCI Express, из-за чего две видеокарты в режиме CrossFireX работают по формуле «x8+x8».

MSI 790XT-G45 MSI 790XT-G45
AMD 790X и SB710

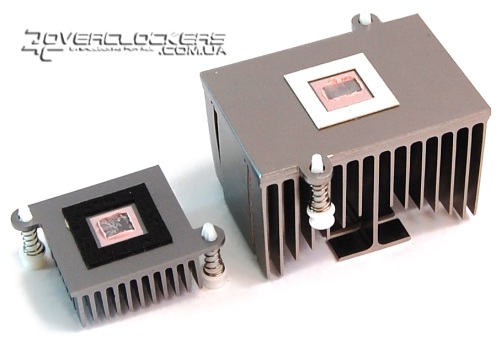

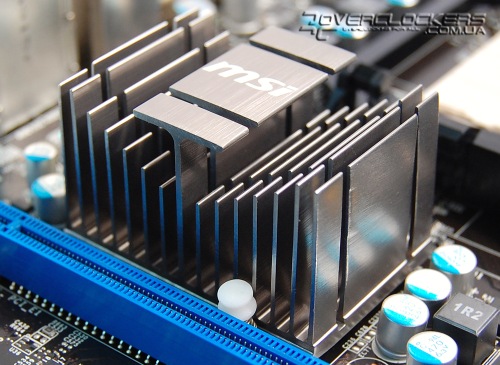

Охлаждаются эти микросхемы небольшими алюминиевыми радиаторами, контакт с их поверхностью осуществляется с помощью вязкой терможвачки.

MSI 790XT-G45

MSI 790XT-G45

На плате распаян гигабитный сетевой контроллер Realtek RTL 8111DL. Звуковым кодеком выступает Realtek ALC889. Кстати, колодка для подключения аудиоразъемов передней панели корпуса (в отличие от многих других плат) расположена довольно удобно — в левом нижнем углу платы, из-за чего соответствующий жгут с проводами не придется тянуть через всю плату и пускать под видеоадаптером (что приходится делать при традиционном расположении этого разъема возле задней панели платы). Функции мониторинга возложены на чип Fintek F71889F.

MSI 790XT-G45 MSI 790XT-G45 MSI 790XT-G45

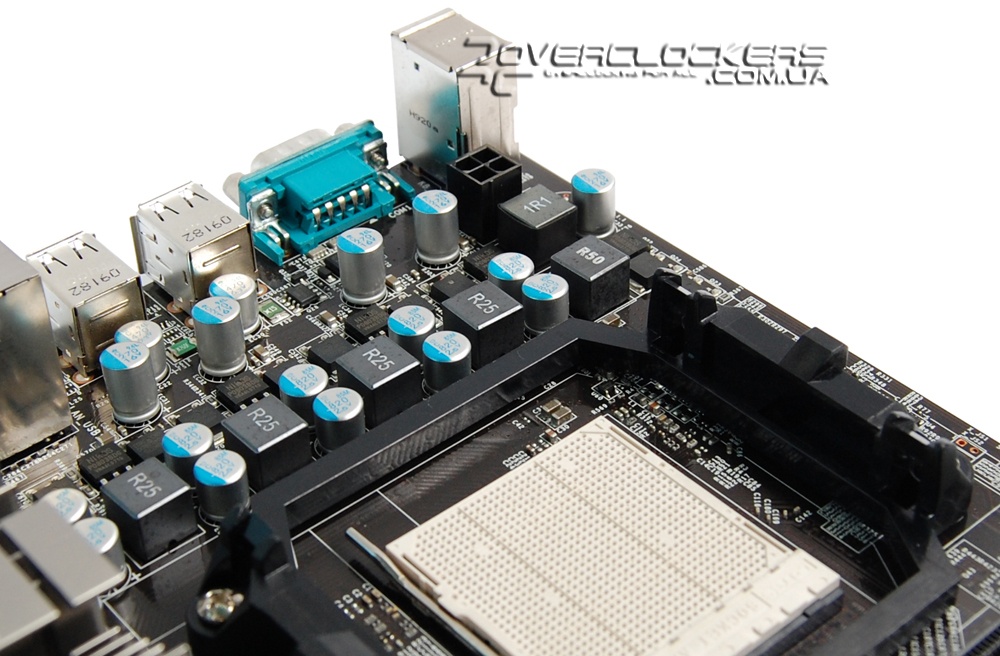

Подсистема питания процессора выполнена по четырехфазной схеме, встроенного контроллера памяти — по однофазной.

MSI 790XT-G45

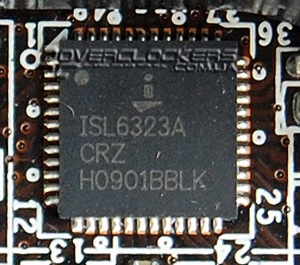

Данная схема питания реализована на мультифазном контроллере ISL6323A.

MSI 790XT-G45

Кроме стандартного 24-контактного разъема питания плата оснащена еще одним дополнительным 4-контактным разъемом. Впрочем, судя даже по внешнему виду платы, она не рассчитана на какой-нибудь экстремальный разгон, а для номинала и среднего разгона этого более чем достаточно. Никакого охлаждения в виде радиатора для силовых элементов не предусмотрено. По субъективным ощущениям наибольшая температура все равно у дросселей, которые при разгоне чрезвычайно горячие.

Плата поддерживает энергосберегающую технологию Active Phase Switching (APS), которая при меньшей нагрузке задействует меньшее число фаз, что позволяет улучшить энергоэффективность. Над слотами памяти есть четыре голубых светодиода, сигнализирующих о количестве активных фаз.

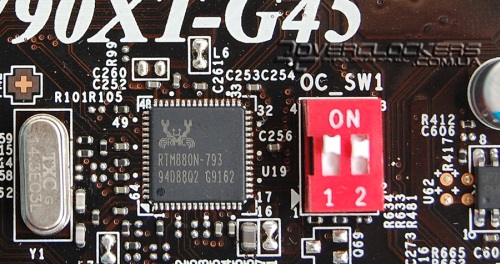

Еще одной интересной особенностью платы является Easy OC Switch, проще говоря, ручной переключатель для разгона процессора (возле которого как раз и распаян тактовый генератор Realtek RTM880N-793).

MSI 790XT-G45

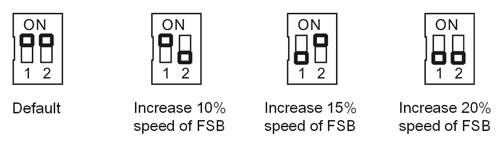

OC Switch состоит из двух маленьких двухпозиционных переключателей, которыми можно установить один из четырех режимов работы. Изначально они установлены в положение Default, т.е. без разгона. Комбинируя переключатели можно запустить плату с разгоном процессора на 10, 15 и 20%. Соответствующая табличка, поясняющая принцип работы переключателей, изображена на плате (над батарейкой), ну и все необходимые пояснения есть в инструкции.

MSI 790XT-G45

Насколько успешно работает эта функция, мы рассмотрим немного ниже.
