Sapphire PC-AM2RD790FX или DFI LanParty UT 790FX-M2R? Обзор уникальной материнской платы на базе AMD 790FX

Георгий Иванович, он же Гога, он же Гоша, он же Юрий, он же Жора…
Фраза из кинофильма "Москва слезам не верит".



Компания AMD до слияния с ATI никогда серьезно не занималась разработкой настольных чипсетов. Все ее наборы логики носили пилотный характер, дабы обеспечить поддержку новым процессорам и после выпуска партнерами более производительных и в необходимом количестве решений исчезали с рынка. Первым представленным компанией стал известный чипсет под кодовым названием Irongate AMD 750, для новоиспеченной серии Athlon под Slot A и FSB 100 МГц. В далеком 1999 году поддержка памяти SDR PC100, графического интерфейса AGP 2X и дисковой подсистемы Ultra ATA/66 не являлась чем-то особым, но, тем не менее, AMD 750 со своей задачей справлялся на ура. Следующим и последним стал AMD 760 - high-end для своего времени, анонсированный в 2000 году и рассчитанный на процессоры Athlon (FSB 100/133 МГц) и Duron, но уже с разъемом Socket A и поддерживающий память DDR. После выпуска компанией VIA своего решения, производство чипсета было свернуто, и до недавнего времени AMD к вопросам настольного сегмента более не возвращалась. Со временем VIA стала утрачивать свои позиции "единственного" разработчика чипсетов для платформы AMD - ее место заняла компания NVIDIA с функциональными, производительными и обожаемыми всеми оверклокерами наборами системной логики nForce. Но энтузиазм со стороны калифорнийской компании начал утихать - интеловская платформа стала более приоритетной, а AMD необходимо было заручиться поддержкой ее будущих процессоров и покупка ATI оказалась как раз кстати, так как кроме графического подразделения компании перешел потенциал по разработке чипсетов, что позволило AMD снова вернутся на рынок системной логики для настольных ПК.

Все ранее выпускавшиеся решения ATI были попросту перемаркированы и только анонсированная год назад серия AMD 690G/V стала первой, "разработанной" в компании AMD. Интегрированные чипсеты AMD 690G/V оказались весьма удачными и конкурентоспособными, что позволило компании неплохо обосноваться в бюджетном секторе. В качестве высокоуровневого набора системной логики по-прежнему оставался RD580 (ATI Xpress 3200), морально устаревший, но обладающий поддержкой технологии CrossFire в режиме "PCI-E x16 + PCI-E x16". И только осенью 2007 года, AMD представила дискретные чипсеты, являющиеся частью платформы Spider, рассчитанной на домашних пользователей и энтузиастов, в состав которой входят также видеокарты серии Radeon HD 3800 и процессоры Phenom.



Всего в новой линейке AMD насчитывается три чипсета - AMD 790FX, 790X и 770, каждый из которых поддерживает Socket AM2+ (обратно совместим с Socket AM2, но с некоторыми ограничениями), шину HyperTransport 3.0, память DDR2-1066 и PCI Express 2.0. Различие между ними заключается в количестве поддерживаемых линий PCI-E, режима работы графических интерфейсов и поддержке технологии CrossFireX.



Вся линейка новых чипсетов выполнена по 65-нм технологическим нормам, при этом максимальный уровень энергопотребления равен всего 10 Вт, что достаточно мало и позволяет говорить о высокой энергоэффективности новой платформы.

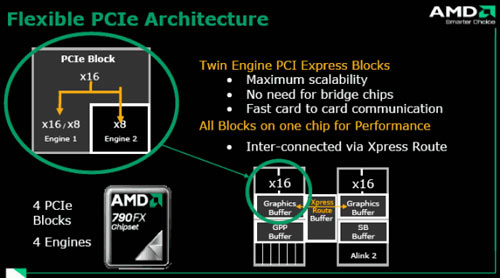

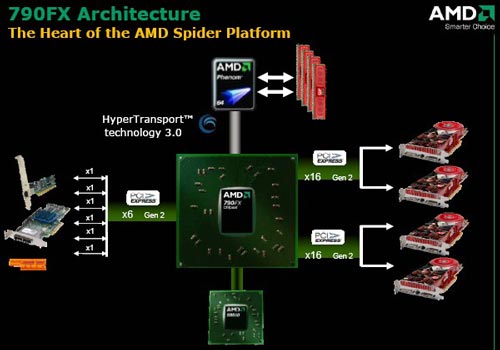

Чипсет AMD 790FX имеет 42 линии PCI Express 2.0, 32 линии из которых отведены для графических интерфейсов PCI-E x16 в количестве 4 шт., 4 линии для соединения южного и северного мостов, а оставшиеся 6 могут быть использованы на усмотрение производителями системных плат.

Возможность объединения четырех видеоадаптеров в режиме CrossFire удалось реализовать благодаря конструкции контроллера шины PCI Express. Сам контролер состоит из двух блоков по два "движка", на каждый из которых приходится по 8 линий PCI-E, и если в системе установлено два графических адаптера, то в режиме CrossFire они работают по формуле "PCI-E x16 + PCI-E x16", при этом движки разбиваются по парам.



При использовании более двух видеокарт, движки начинают работать независимо, и конфигурация графических интерфейсов принимает вид "x8+x8+x8+(x8)". Пусть не смущает подобный режим работы графических интерфейсов, ведь шина PCI Express 2.0 имеет вдвое большую пропускную способность по сравнению с предыдущей версией, а значит, даже не смотря на такое количество линий, скоростные характеристики будут такие же, как и при PCI-E x16.

Более доступное решение - AMD 790X, в отличие от старшей версии поддерживает только два разъема PCI-E x16 и в режиме CrossFire может работать по формуле "PCI-E x8 + PCI-E x8". Последний представитель - AMD 770 обладает всего одним графическим разъемом и рассчитан на массовый рынок. Поддержка CrossFire, естественно, отсутствует.

Частота новой версии HyperTransport увеличилась до отметки 2,6 ГГц, при этом пропускная способности шины поднялась до 20,8 Гб/с (1 ГГц и 6,4 Гб/с для HyperTransport 1.0 соответственно), но в зависимости от процессора, она может иметь и меньшие значения. Совместимость между различными версиями HyperTransport сохранилась полностью, как и в случае с PCI Express 2.0. Например, процессоры Phenom с Socket AM2+ можно запросто устанавливать в платы с Socket AM2 и наоборот, частота HyperTransport при этом будет равна только 1 ГГц. При использовании процессоров и материнских плат AM2+ пользователям будет доступна поддержка памяти DDR2-1066, а также технология CoolCore, позволяющая наряду с Cool'n'Quiet снизить уровень энергопотребления новых процессоров.

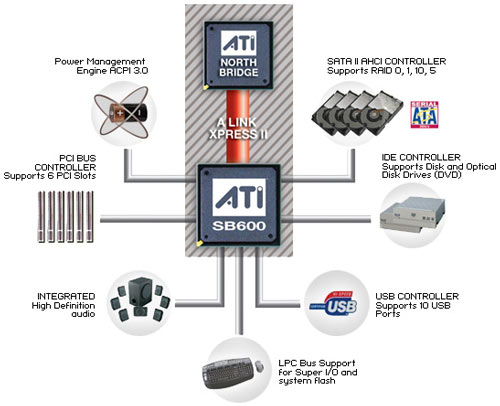

Южный мост, используемый в новой линейке чипсетов AMD, ничего нового не принес - это все тот же SB600, функциональность которого значительно отстает от конкурентов. Чип поддерживает до 6 устройств PCI, четыре канала SATA II, с возможностью организации RAID-массивов 0, 1 и 1+0, один канал IDE, 10 портов USB 2.0 и High Definition Audio.



В ближайшем будущем компания планирует перейти на использование южных мостов SB700, которые, как ожидается, будут поддерживать 6 каналов SATA II, более десяти портов USB, а также некоторые технологические усовершенствования.

Не забыты оверклокеры и энтузиасты, для которых была представлена мощнейшая программная среда по тонкой настройке системы - AMD OverDrive, которая совместно с дополнением в структуре BIOS чипсетов AMD 7 Series позволит настраивать систему, снимать показания мониторинга и заниматься разгоном прямо из-под Windows. Подобная инициатива компании действительно подчеркивает направленность платформы Spider.



В итоге, компания AMD выпустила действительно интересные продукты, причем среди них место нашлось и чипсету класса high-end, чего не наблюдалось со времен AMD 760. Также положительным моментом становится то, что линейка системной логики AMD 7 Series изначально рассчитана не только на домашних пользователей, но и на энтузиастов и оверклокеров.

Итак, к чему все это? Во-первых, к нам на тестирование попала материнская плата на базе AMD 790FX производства Sapphire - PC-AM2RD790FX, а во-вторых, данную плату производит не только эта компания, но и еще кое-кто.


Sapphire Pure PC-AM2RD790FX

Взяв плату в руки и бегло оглянув ее, вы не заметите белого текстолита и красных разъемов, коими поразила первая модель серии Pure - наоборот, плата больше схожа на недорогую серию Axion: черный текстолит, расцветка разъемов в разнобой. Но! Есть на плате маленький нюанс, который позволяет забыть полет странной дизайнерской мысли и понять, что перед нами нечто большее, чем очередной продукт компании Sapphire. Итак…


Особенности

Модель Sapphire PC-AM2RD790FX
Чипсет AMD 790FX + SB600
Процессоры Socket AM2+ Phenom, AM2 Athlon64/X2/FX/Sempron
Шина HT HyperTransport 3.0
Память 4 DIMM DDRII SDRAM 1066/800/667/533/400 (8GB max)
Возможности для разгона Изменение частоты HTT от 200 до 700 МГц с шагом 1 МГц;
изменение частоты PCI-E до 250 МГц;
изменение множителя на процессоре, шине HT, интегрированном NB;
изменение напряжения: на процессоре до 2 В;
на памяти до 2,76 В;
на интегрированном NB до 2 В;
на шине HT до 1,5 В;
на северном мосте до 1,5 В, южном - до 1,5 В
Количество подключаемых вентиляторов 6
Слоты PCI-E 3 PCI Express x16
1 PCI Express x4
Слоты PCI 3
Порты USB 2.0 10 (6 разъемов на задней панеле)
ATA-133 1 канал (два устройства)
Serial ATA 4 каналов SATA-300 (SB600) + 2 канала SATA-300 (Silicon Image SiI3132)
RAID RAID 0, 1, 0+1
Встроенный звук Восьмиканальный HDA кодек Realtek ALC888T
Встроенная сеть Gigabit Ethernet контроллеры Marvell 88E8052 и 88E8053
BIOS AWARD BIOS
Форм-фактор ATX
Размеры 305х245 мм
Дополнительно Кнопки Power/Reset, POST-индикатор


Материнская плата Sapphire PC-AM2RD790FX, относящаяся к серии Pure, поставляется в обычной, ничем не примечательной коробке, выполненной в зелено-черных тонах.

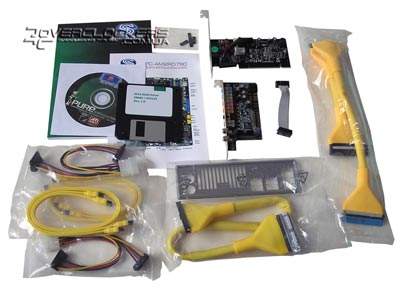

Комплект поставки оказался куда "ярче", чем сама упаковка и в специальной коробке, накрывающей плату можно обнаружить:


  • Две инструкции
  • Диск с драйверами и дополнительным ПО
  • Дискета с драйверами SATA RAID
  • Звуковой модуль Bernstein

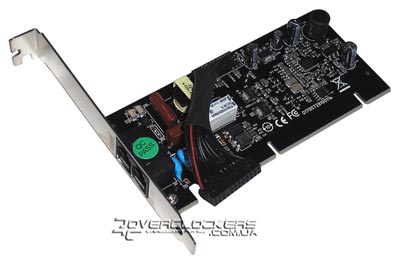

  • Модуль VoIP
  • Кабель, соединяющий звуковой модуль с материнской платой
  • Аэродинамический кабель IDE
  • Аэродинамический кабель FDD
  • Четыре кабеля SATA
  • Два переходника питания для SATA-устройств
  • Набор джамперов
  • Задняя планка (I/O Shield)


Вполне неплохой набор, позволяющий собрать систему, не прибегая к поискам дополнительных кабелей или переходников. Все кабели для подключения накопителей желтого цвета, что смотрится весьма странно на фоне расцветки PC-AM2RD790FX.

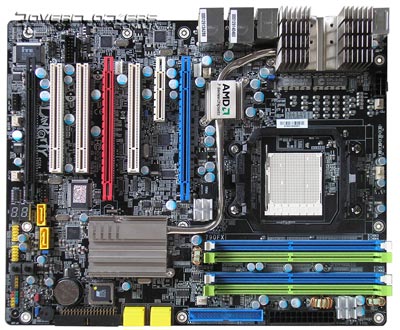

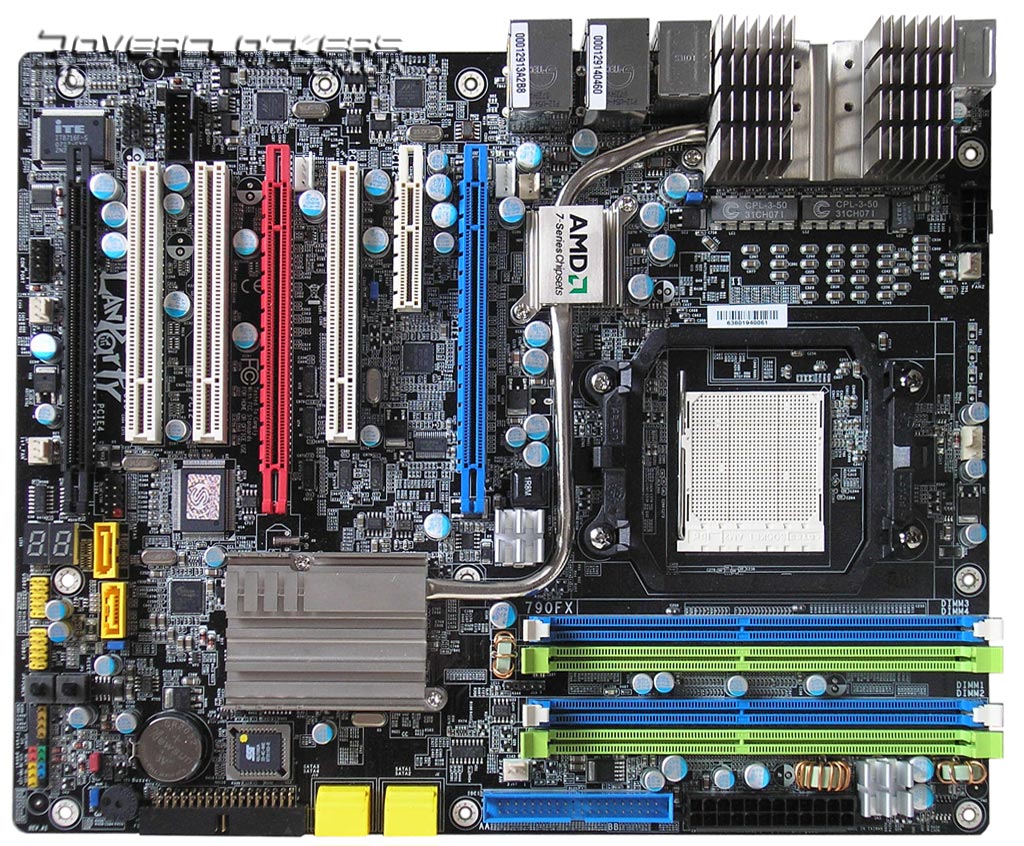

Достав плату из коробки, и взглянув на нее в поисках чего-нибудь выделяющегося, замечешь достаточно интересную надпись:



Оверклокеры и энтузиасты давно уже знакомы с серией материнских плат LanParty компании DFI, но встретить подобную надпись на продукте Sapphire оказалось неожиданностью. Как стало известно, одну и туже материнскую плату, но под разными наименованиями, совместно выпускают Sapphire и DFI (Pure PC-AM2RD790FX, естественно, Sapphire и LanParty UT 790FX-M2R - DFI), различия заключаются лишь в оформлении и комплекте поставки. Мы уже привыкли к референсной продукции, распространяемой партнерами NVIDIA и AMD/ATI, но такая кооперация среди "громких" брэндов встречается крайне редко. Насколько помог такой подход компании Sapphire в плане выпуска действительно оверклокерского продукта мы узнаем ниже.

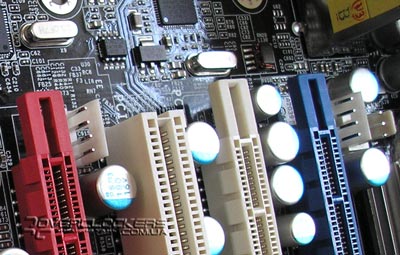

Плата от Sapphire рассчитана на установку всех имеющихся процессоров Socket AM2/AM2+, поддерживает 8 ГБ памяти стандарта DDR2-667/800/1066, выполнена на текстолите черного цвета с разноцветными разъемами и имеет почти идеальную компоновку, хотя некоторые огрехи в дизайне все же присутствуют.



Из имеющихся недостатков можно выделить близкое расположение процессорного разъема к слотам DIMM, что может вызвать некоторые проблемы с доступом к памяти при использовании крупногабаритных кулеров. Размещение кнопок Power/Reset и индикатора POST-кодов напротив третьего слота PCI-E x16 вряд ли назовешь удачным - при установке видеокарты в режиме CrossFireX воспользоваться ими будет проблематично. Два разъема от дополнительного SATA-контроллера также находятся близко к графическому интерфейсу, а крепежное отверстие платы, находящееся посередине, закрыто проходящей сверху тепловой трубкой системы охлаждения. Пара разъемов дополнительного питания (как на FDD), подающегося на два слота PCI-E x16, расположены прямо возле графических интерфейсов - а это лишние кабели, тянущиеся через всю системную плату.



В остальном нареканий нет: разъемы для подключения периферии и питания, а также джампер Clear CMOS размещены по краю платы; все три слота PCI-E x16, которые при полном задействовании работают в режиме х16+х8+х8, разнесены на достаточное расстояние между собой, что позволит использовать тандем видеокарт с двухэтажной СО. Разъемы SATA и FDD, расположенные напротив графических интерфейсов, повернуты на 90°, благодаря чему, установке габаритных видеоадаптеров ничего не помешает.

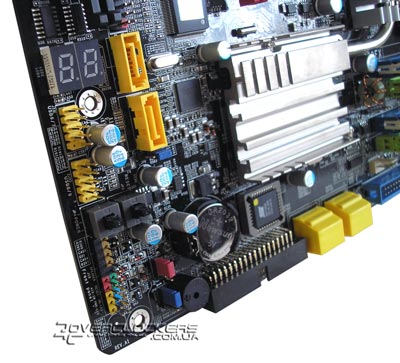

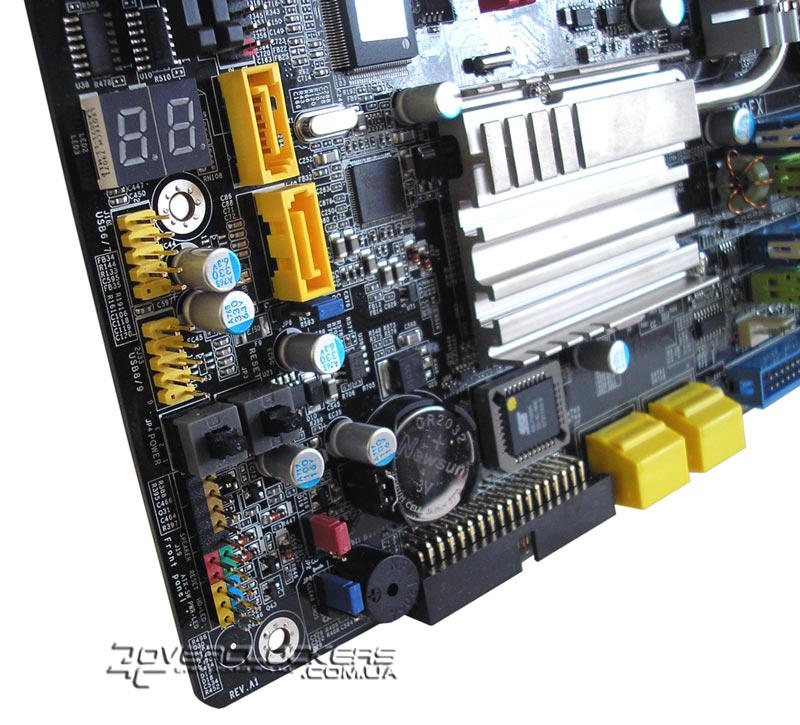

Кроме полезного при разгоне POST-индикатора на плате присутствуют два светодиода, сигнализирующие о режиме Standby и подаче напряжения на модули памяти. Наличие встроенного спикера (можно отключить), как и кнопок Power и Reset лишним не назовешь - во время тестов на открытом стенде нет необходимости оперировать отверткой или пинцетом для замыкания необходимых контактов и использовать внешний динамик.

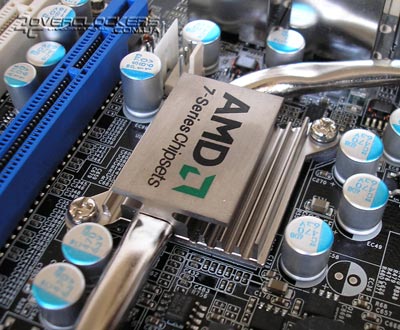

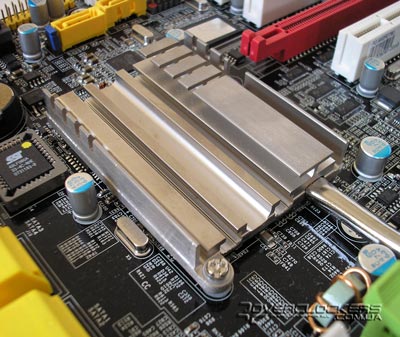

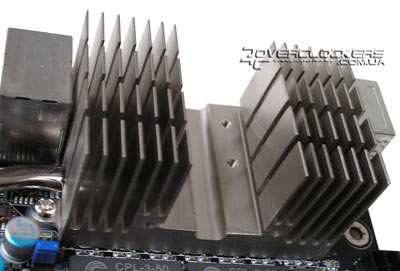

Система охлаждения PC-AM2RD790FX состоит из трех алюминиевых радиаторов, соединенных между собой тепловой трубкой - двух на микросхемах чипсета и одного, массивного, занимающего часть задней панели материнской платы, на модуле питания процессора.







Транзисторы, отвечающие за питание чипа SB600 и памяти, для поддержания оптимального температурного режима также снабжены радиаторами.

Все радиаторы СО крепятся к плате при помощи обычных болтов с гайками через пластиковые шайбы, никакого прижима при помощи пружин нет.



Для подключения вентиляторов на PC-AM2RD790FX предусмотрено 6 коннекторов, один из которых - 4-контактный, предназначенный для процессорного кулера. Расположение же коннекторов более-менее нормальное.

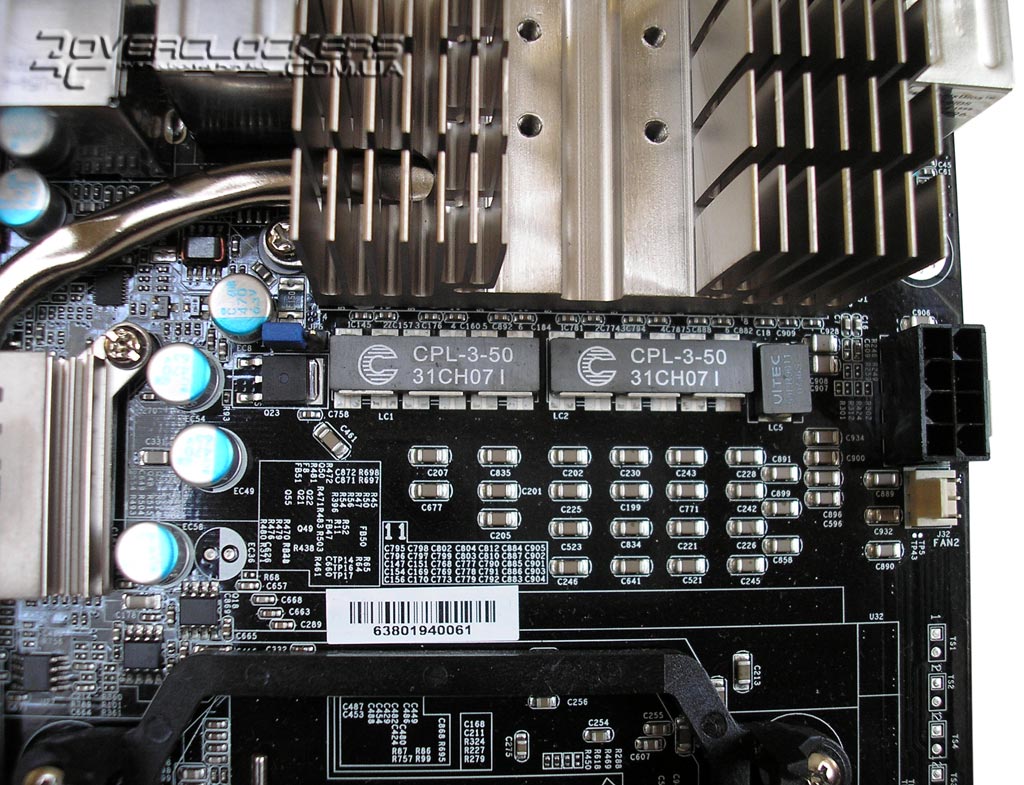

Питание платы осуществляется по 24-контактному разъему и 8-контактному ATX12V. В подсистеме питания процессора используется шестифазный цифровой PWM, для встроенной в CPU части северного моста - однофазный, что позволяет обеспечить данные компоненты системы стабильным и качественным питанием.



В качестве емкостей используются твердотельные конденсаторы, благодаря которым продлится срок службы платы в жестких условиях, т.е. при оверклокинге. А вот большинство дросселей стандартные, что немного непривычно в свете повального перехода на катушки закрытого типа, которые позволяют избавиться от высокочастотного писка при нагрузке системы.

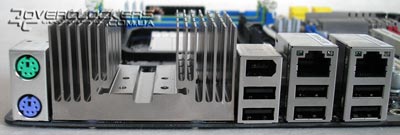

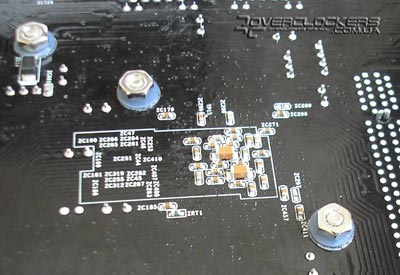

В связи с использованием массивного радиатора в системе охлаждения задняя панель лишена звуковых разъемов, но имеет шесть USB, два PS/2, два сетевых порта и разъем FireWire. Еще один порт IEEE 1394 и четыре USB расположены на плате в виде гребенок. Также на плате расположен коннектор для подключения стойки COM-порта, что в последнее время встречается крайне редко.

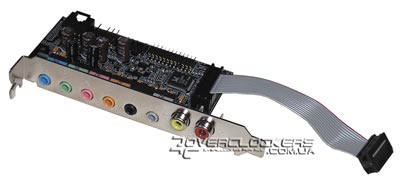

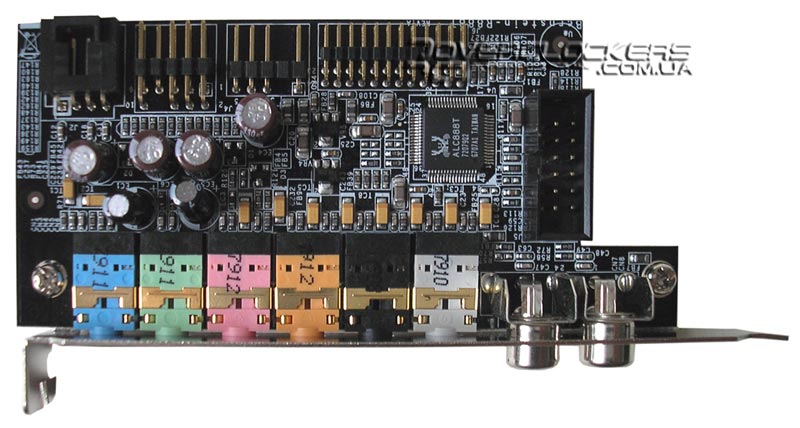

Звуковой тракт представляет собой модуль Bernstein (в честь композитора и дирижера Леонарда Бернстайна) в виде отдельной платки, которая крепится к корпусу вместо заглушки и соединяется с материнской платой при помощи кабеля.



На плате реализовано шесть аудиоразъемов, коаксиальный S/PDIF (вход и выход), CD-In, коннекторы для подключения аудиоразъемов на передней панели и оптического S/PDIF, а также коннектор для подключения VoIP-модуля, идущего в комплекте.



Сам модуль Bernstein основан на 10-канальном (7.1+2) HDA-кодеке Realtek ALC888T, имеющий соотношение сигнал/шум 97 dB, что является средненьким показателем на данный момент времени.



Главной особенностью кодека является поддержка IP-телефонии и, подключив VoIP-модуль к телефонной линии можно осуществлять звонки по сети Интернет. Сам VoIP-модуль вставляется в свободный разъем PCI, а обмен информацией со звуковой картой происходит только по соединительному кабелю.



Функциональность Sapphire PC-AM2RD790FX добавляют два гигабитных сетевых контроллера на базе чипов от Marvell (88E8052 и 88E8053) и контроллер Silicon Image SiI3132 на два канала SATA II с поддержкой RAID массивов уровня 0, 1, 0+1.



Расположение контроллеров на шине PCI Express позволило избежать узких мест при передаче данных.



Если по каким-то причинам функциональности платы станет недостаточно, для ее расширения кроме трех разъемов PCI-E x16 присутствует еще один PCI-E x4 и три PCI. Из-за особенностей чипсета и имеющихся дополнительных контроллеров к разъему PCI-E x4 по умолчанию подводится всего две линии PCI Express. При выборе в BIOS режима x4 сетевой контроллер Marvell 88E805 отключается.

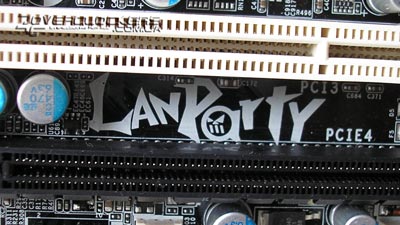

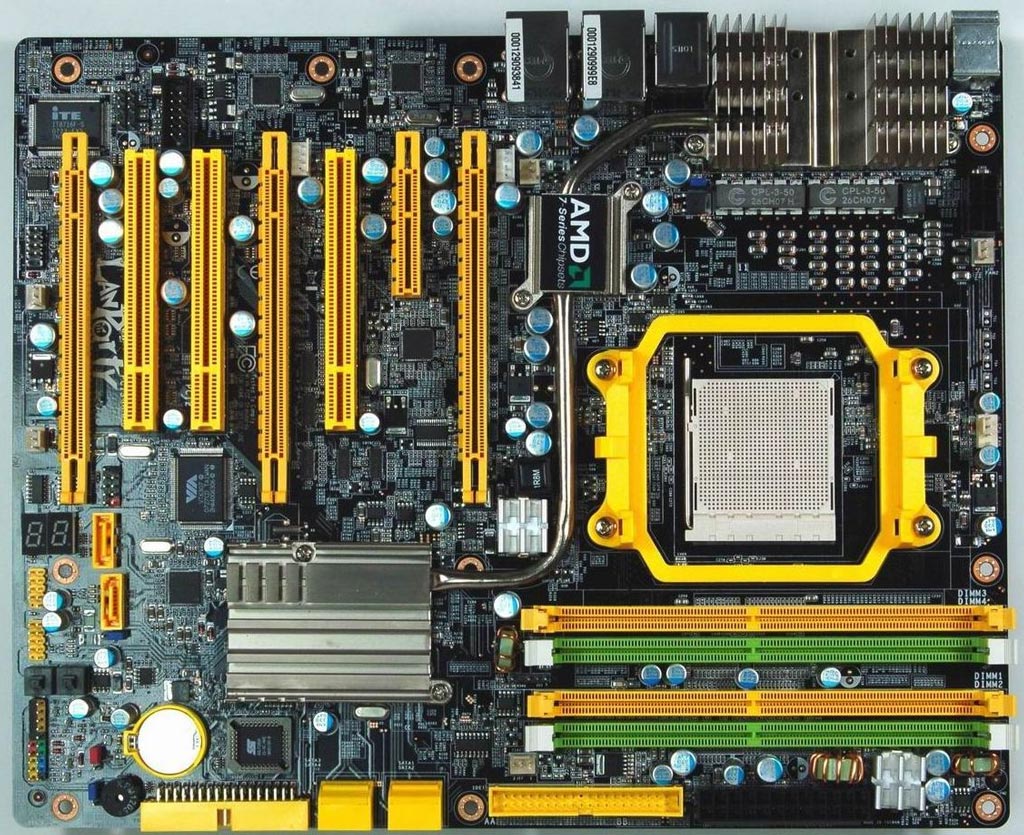

Что касается DFI LanParty UT 790FX-M2R, то она выполнена в неизменной желто-черной гамме, с парой зеленых слотов DIMM и имеет те же особенности, что и вариант от Sapphire. Также в комплекте с ней поставляется дополнительный радиатор Transpiper, который можно установить либо на южный мост, либо на радиатор VRM, вынеся его наружу корпуса, тем самым обеспечить дополнительное охлаждение.




BIOS

Не секрет, что BIOS серии Pure всегда славился богатыми возможностями по тонкой настройке системы, а с добавлением оверклокерского потенциала серии LanParty новый продукт Sapphire/DFI просто обязан быть лучше своих предшественников. Что ж, посмотрим, насколько богато количество настраиваемых параметров в BIOS Setup материнской платы PC-AM2RD790FX.

Плата попала на тесты с версией Award BIOS датированной 22.11.07, которая сразу же была обновлена до более свежей - от 11.12.07. Единственным замеченным между ними различием было исчезновение в последней версии пункта выбора режима памяти как DDR 1066 при использовании процессора под AM2 и памяти DDR2-800.

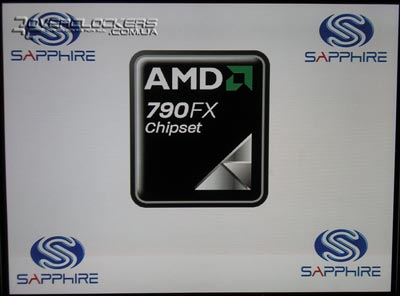

При старте системы нас приветствует не очаровательная Ruby, а банальный логотип чипсета AMD 790FX. К счастью его можно отключить.

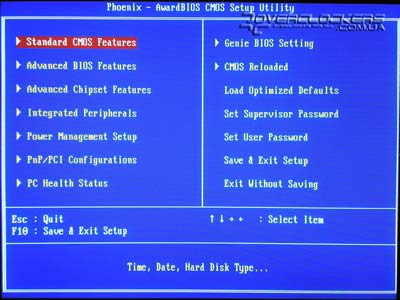

В меню настроек BIOS Setup основными пунктами для оверклокинга являются PC Health Status и Genie BIOS Setting.



Но и об Advanced BIOS Features тоже не стоит забывать, если необходимо произвести настройку шины PCI Express. В пункте PCIE Configuration находятся настройки, отвечающие за изменение количества линий PCI-E и максимальной мощности для каждого разъема в отдельности.

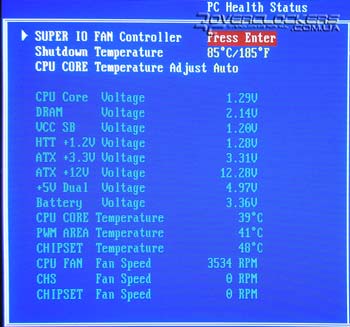

Пункт PC Health Status отвечает за мониторинг системы, настройку "интеллектуального" управления вентиляторами и отключения системы при перегреве. Здесь присутствуют показания основных напряжений питания и напряжений, подаваемых на процессор, память, южный мост и шину HT. Также пользователю доступны показания скорости вращения трех вентиляторов и трех датчиков температуры: процессора, модуля питания и чипсета.

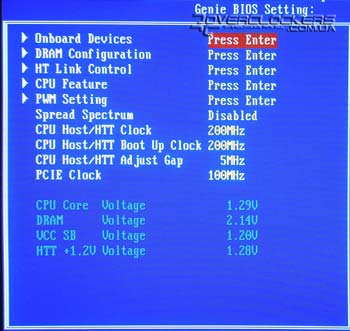

В пункте Genie BIOS Setting сосредоточено все, что необходимо для разгона и тонкой настройки системы.



Onboard Devices отвечает за управление встроенными контроллерами: включить или отключить, а для SiI3132 также имеется выбор режима его функционирования.

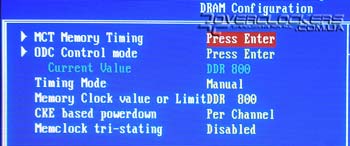

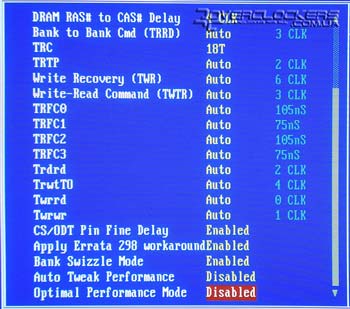

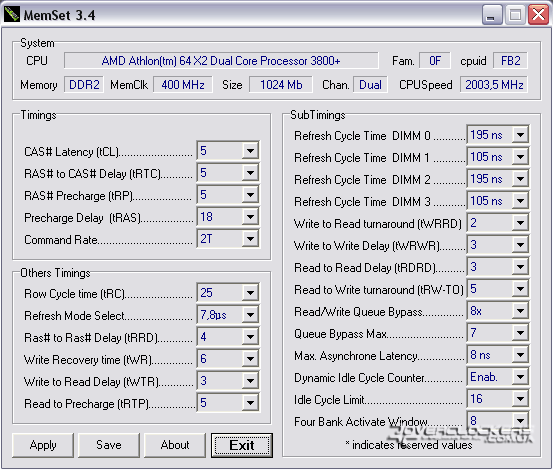

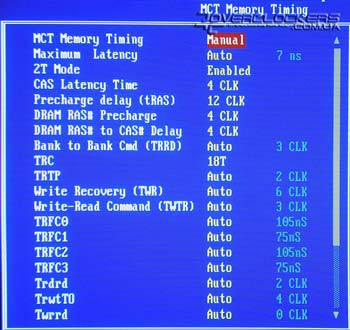

Пункт DRAM Configuration предназначен для настройки параметров памяти, ее частоты и таймингов.



Количества таймингов достаточно чтобы настроить систему на максимальное быстродействие или упростить процесс разгона. В случае с процессором Phenom количество настроек должно дополниться еще одним пунктом - TLB Cache Mode, включающий или отключающий патч TLB. Все же лучше когда пользователь сам решаем, использовать ему устранение ошибки, а значит, падение производительности, или нет.





Возможность выбора частоты памяти (режима работы) становится доступным после перевода в режим Manual пункта Timing Mode в меню DRAM Configuration. В этом случае пользователь сможет выбрать любой из режимов DDR 400/533/667/800. При установке процессоров с Socket AM2+ должен появиться пункт DDR 1066, но проверить это пока не удалось, кроме случая со старой версией BIOS.

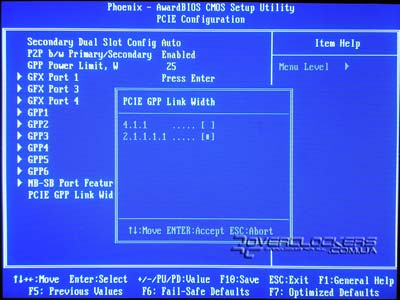

Благодаря разделу HT Link Control можно настроить параметры шины HyperTransport: разрядность - 8 или 16 бит, частоту работы шины - от 200 до 1000 МГц (коэффициент х1- х5). Диапазон регулировки частоты должен будет увеличиться при установке процессора с поддержкой HyperTransport 3.0, но опять же, проверить это не представляется возможным, в связи с отсутствием "феномов".

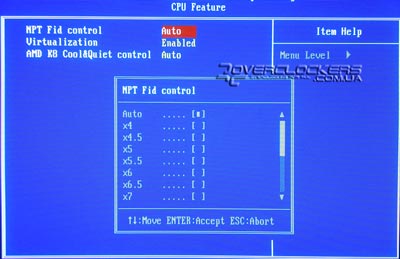

Пункт CPU Feature предназначен для изменения коэффициента умножения CPU (NPT Fid Control) от х4 до максимально возможного для установленного процессора с шагом 0,5. Также здесь можно включить или отключить технологию виртуализации и C'n'Q. При установке процессора семейства Phenom пользователям станут доступны настройки коэффициента умножения интегрированного северного моста.

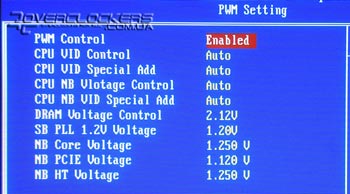

Настройки в PWM Setting позволяет в широких пределах управлять различным напряжением, начиная от процессора и заканчивая шиной HT.



Сами напряжения изменяются в следующих пределах (для тестируемой конфигурации):

Параметр Диапазон изменения
CPU VID Control 0,44375 - 1,6 В, с шагом 0,00625 В
CPU VID Special Add 100,16 - 125%, с шагом 0,14-0,17%
CPU NB Vlotage Control 0,44375 - 1,6 В, с шагом 0,00625 В
CPU NB VID Special Add 103,57 - 124,99%, с шагом 3,57%
DRAM Voltage Control 1,32 - 2,76 В, с шагом 0,01-0,05 В
SB PLL 1.2V Voltage 1,2 - 1,5 В, с шагом 0,1 В
NB Core Voltage 1,120 - 1,5 В, с шагом 0,04-0,05 В
NB PCIE Voltage 1,120 - 1,5 В, с шагом 0,04-0,05 В
NB HT Voltage 0,98 - 1,5 В, с шагом 0,05-0,06 В


Параметр CPU VID Special Add позволяет увеличить максимально подаваемое на процессор напряжение еще на 25%, которое в итоге становится равным 2 В - очень даже неплохо. Аналогичная ситуация и с CPU NB VID Special Add. Напряжение на память изменяется в пределах 1,32-2,76 В, чего хватит для разгона любой памяти. Кстати, все значения до 2,16 В отображаются белого цвета, после - красного.

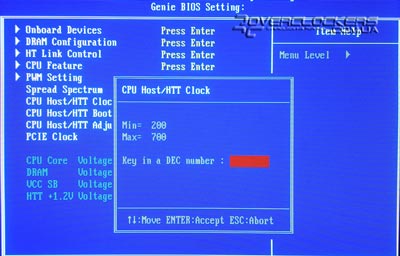

Частота тактового генератора изменяется в пределах 200-700 МГц, шины PCI-E - 100-250 МГц. В каждом случае желаемое значение прописывается вручную, а не выбирается из списка.



Также в Genie BIOS Setting дублируются мониторинг напряжений на процессоре, памяти, южного моста и шины HT.

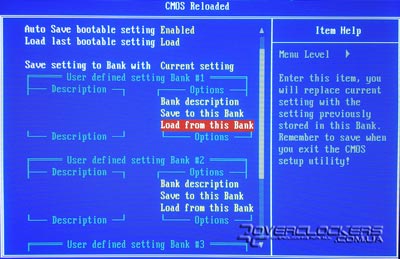

В разделе CMOS Reloaded основного меню BIOS Setup пользователь может сохранить до четырех профилей настроек BIOS и при необходимости загрузить любой вариант.



Как видим, возможностей по тонкой настройке платы Sapphire PC-AM2RD790FX предостаточно и они в полной мере повторяют таковые в DFI LanParty UT 790FX-M2R.


AMD OverDrive

Система собрана, BIOS рассмотрен, пора бы и ОС установить. Кстати, сама установка прошла без проблем, никаких дополнительных драйверов на дискете не понадобилось, как это было при тестировании ATI XPRESS 3200 на базе RD580 и SB450. Операционная система наконец-то загружена, комплектный диск вставлен, но драйверов для чипсета на нем не обнаружено, только для южного моста. В описании диска также ничего не сказано, где их взять и как установить. Пользователи со стажем знают об этой интересной особенности, а обычным "юзерам" откуда догадаться, что драйверами чипсета является всем известный Catalyst? Хотя, какой обычный смертный купит такую мать, да еще и по такой стоимости, но об этом ниже.

Естественно, мы не могли не проверить функциональность и работоспособность AMD OverDrive, которая должна обеспечить полный контроль при разгоне и настройке системы прямо в среде Windows.

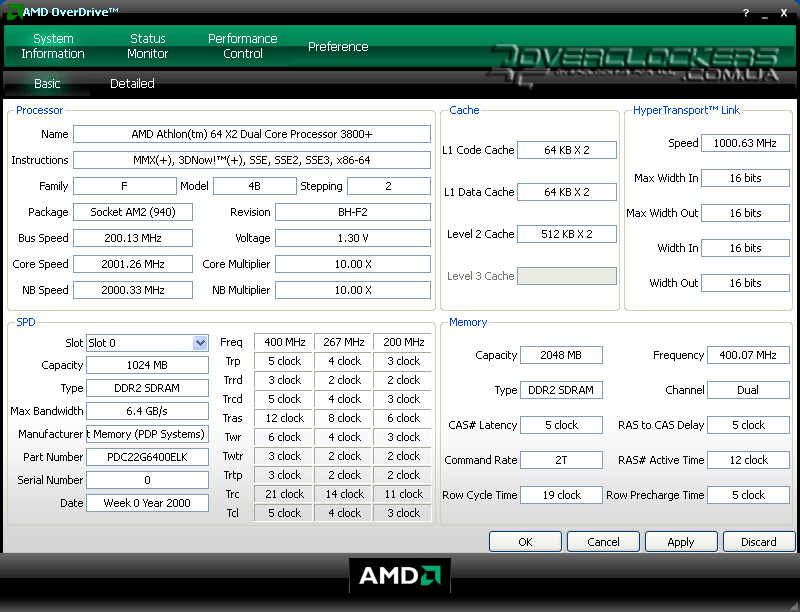

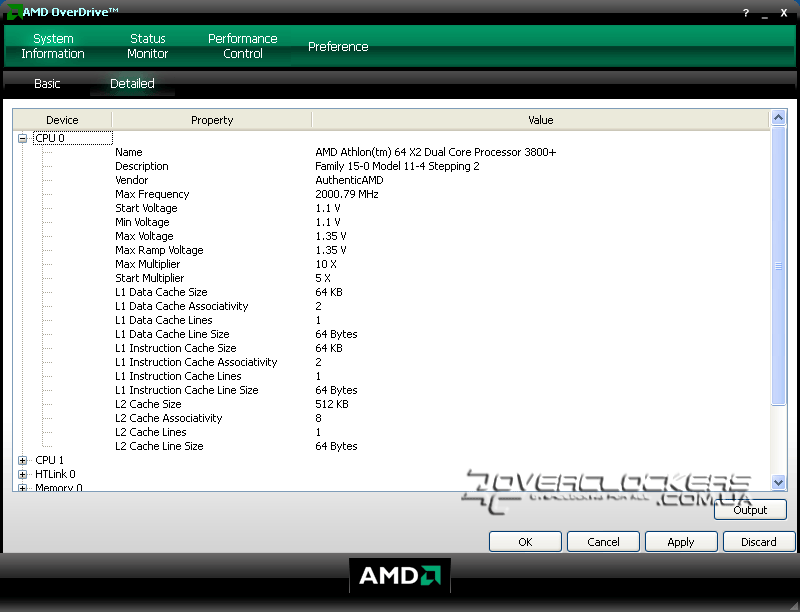

После запуска утилиты с оформлением а-ля Vista мы сразу попадаем в закладку Basic окна System Information, где собрана вся информация о процессоре и памяти. В закладке Detailed уже более подробно описывается каждый компонент системы.

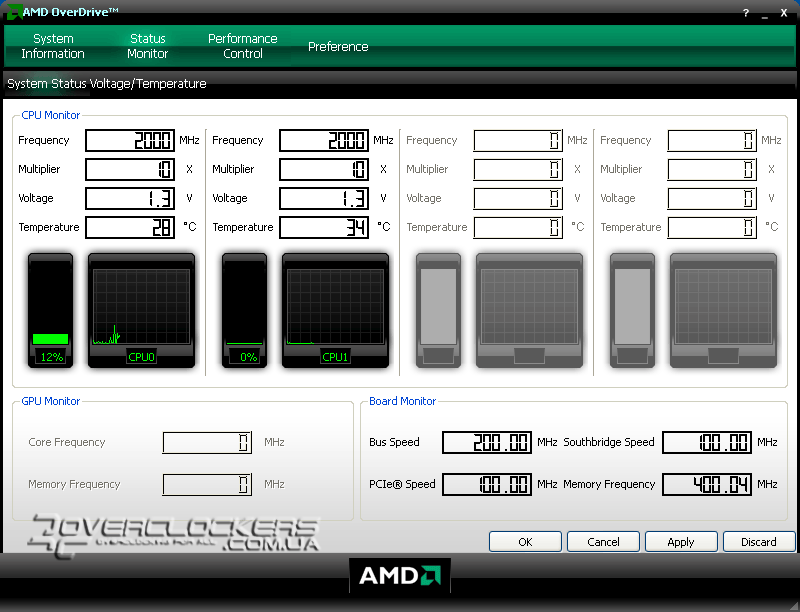

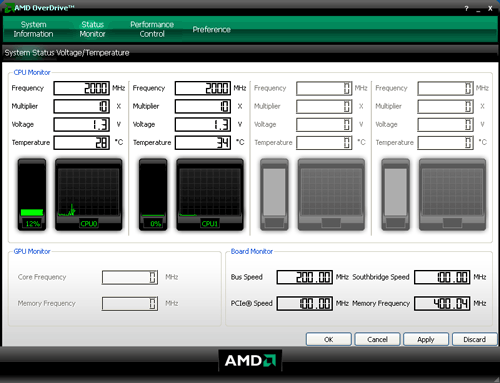

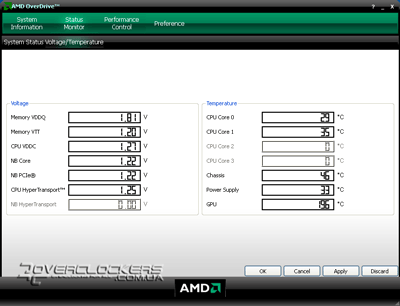

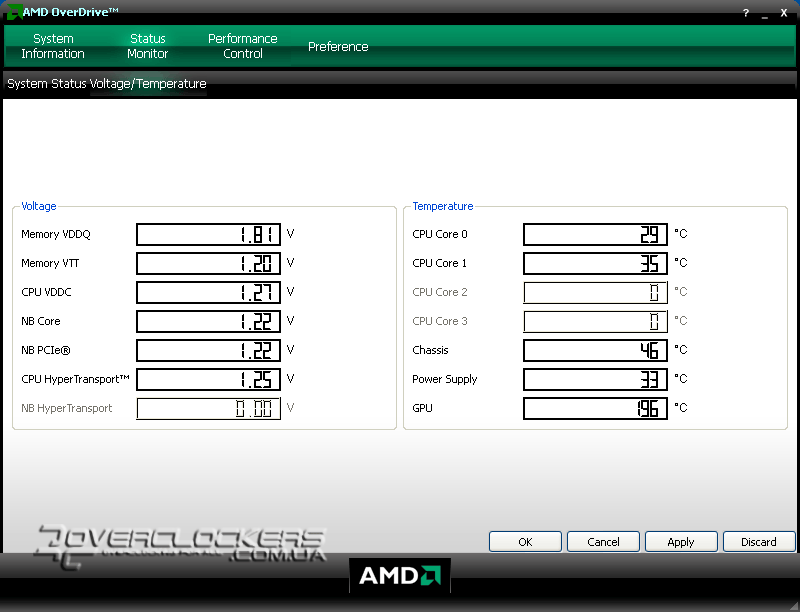

Окно Status Monitor говорит само за себя. Здесь находится мониторинг системы: загрузка и частота процессора и шин, температура и напряжение питания компонентов системы.

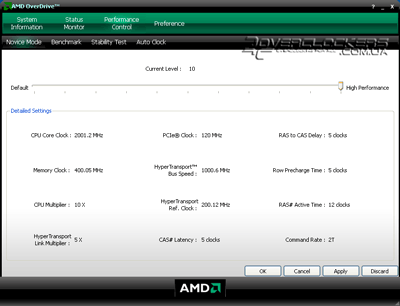

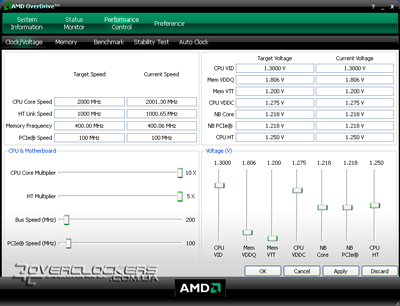

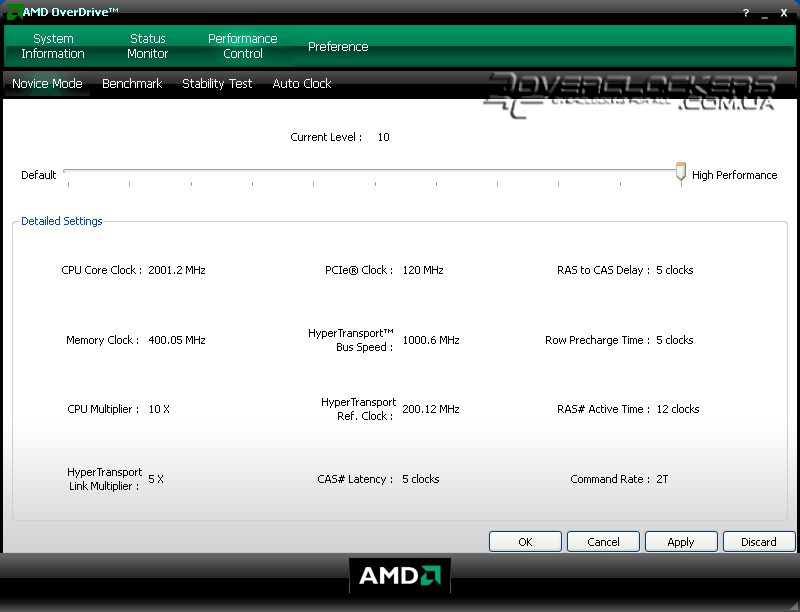

Следующее окно - Performance Control, отвечает за разгон системы, но по дефолту настройки рассчитаны на неподготовленного пользователя, и кроме бегунка, изменяющего некий Level от Default до High Performance, больше ничего нет. Суть данного бегунка заключается в изменении частоты… шины PCI Express до 120 МГц - смешной разгон, позволяющий каждому почувствовать себя "мега-оверклокером".

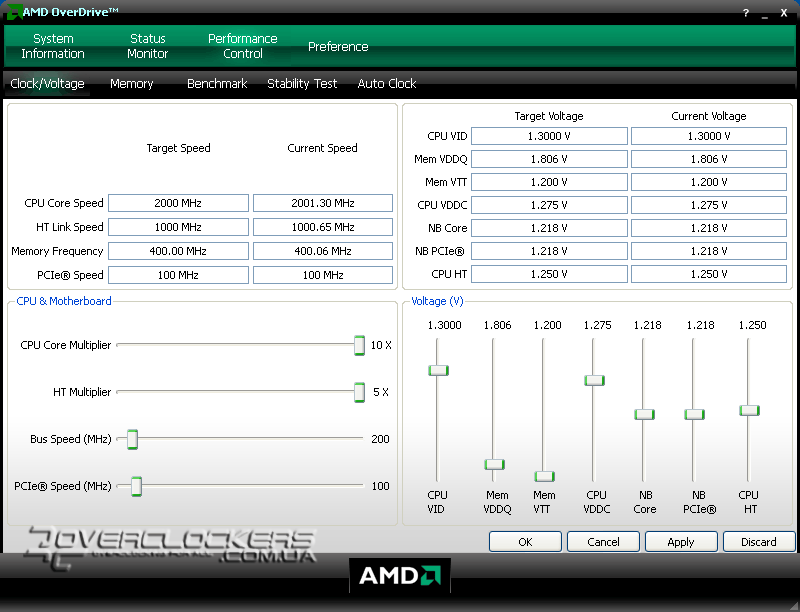

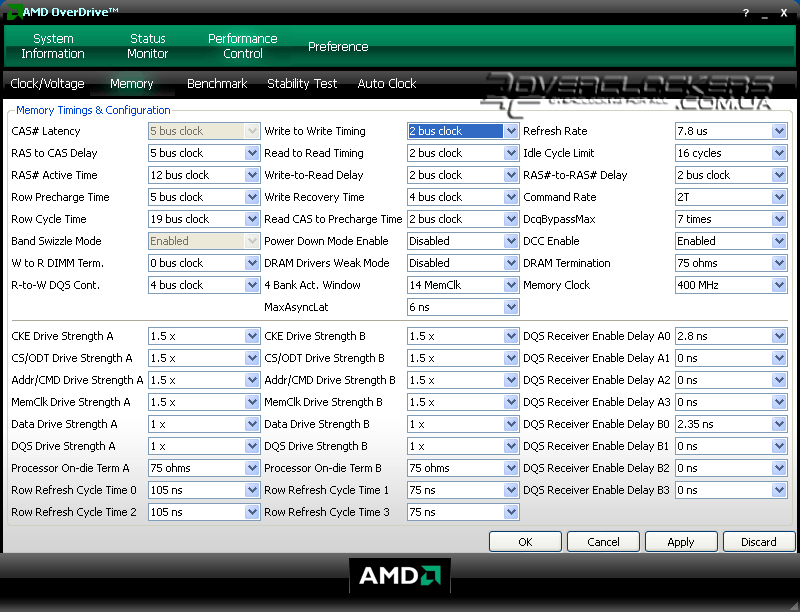

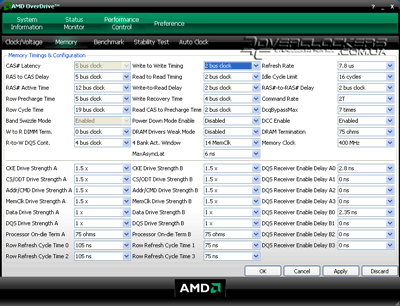

Но достаточно выбрать Advanced Mode в окне Preference, и мы ощущаем приток адреналина, дрожь в руках и всего остального, что преследует энтузиаста при достижении определенной цели - ведь нам уже доступны более широкие настройки, чем просто поднятие частоты шины PCI-E.



Кроме изменения коэффициента умножения процессора и шины HyperTransport, можно изменять частоту тактового генератора и шины PCI Express, напряжение на CPU, памяти, чипсете, а также на шинах HT и PCI-E. В закладке Memory доступен полный набор всевозможных таймингов.

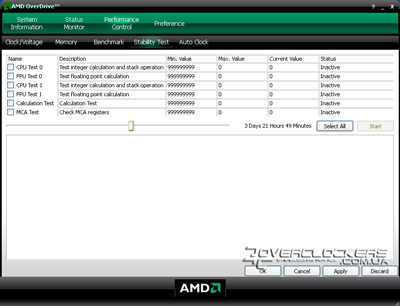

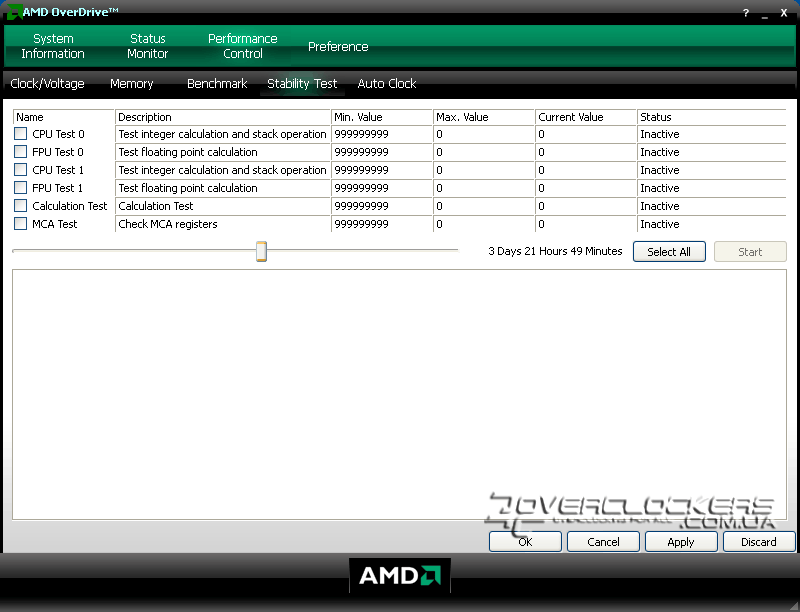

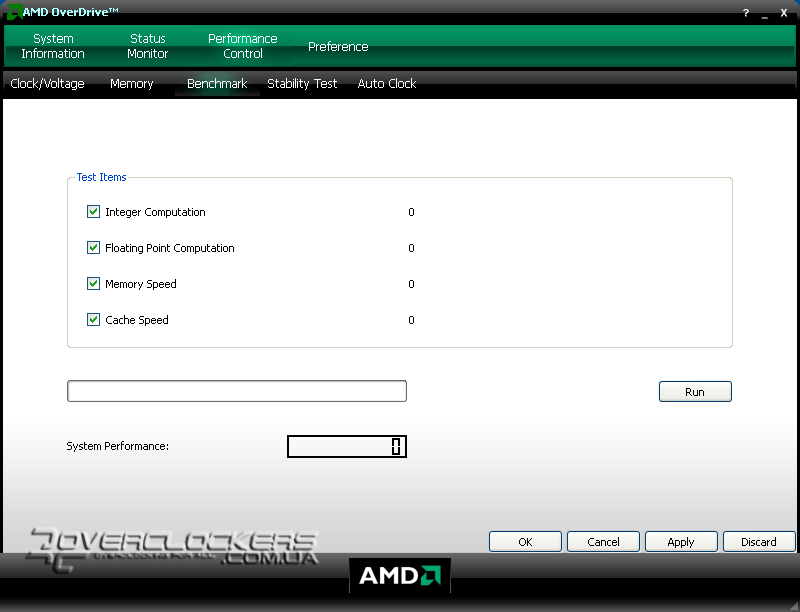

Также здесь имеется встроенный бенчмарк и стресс-тест, позволяющий оперативно отслеживать рост производительности и стабильность системы.

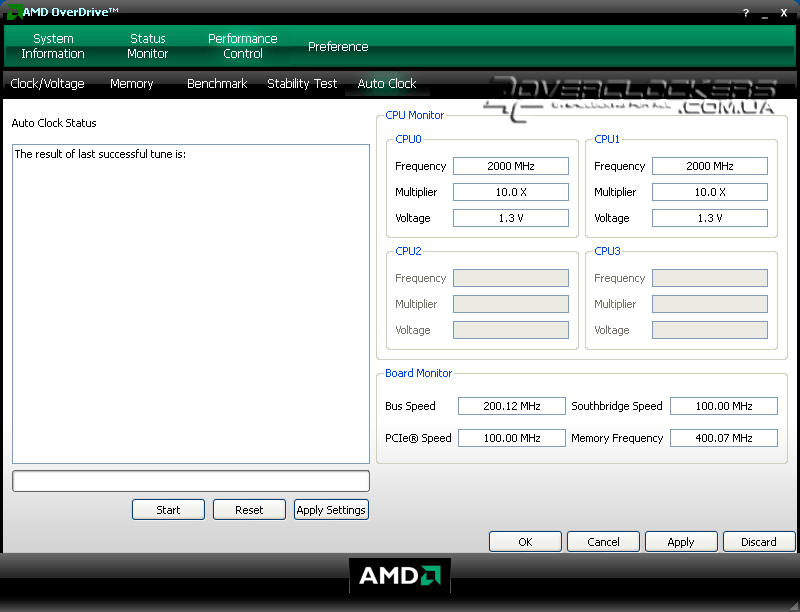

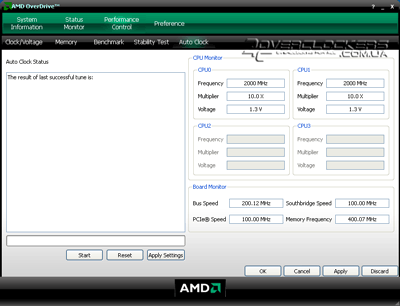

Ну а для самых "маленьких" есть режим автооверклокинга, позволяющий сделать всю работу за пользователя, которому только и останется, что радоваться результатом.



Как видим, компания AMD с полной серьезностью подошла к проблемам оверклокеров, которым приходилось использовать несколько утилит при разгоне системы. Теперь достаточно одной программы, причем, официальной.


Условия тестирования

Зная возможности системных плат серии LanParty, естественно, возникает желание убедиться в их немаленьком разгонном потенциале, для чего Sapphire PC-AM2RD790FX подверглась испытанию "по теме" устойчивой работы на максимально возможной частоте тактового генератора. Также мы провели сравнительное тестирование с единственно доступным на момент подготовки материала конкурентом, в лице представителя чипсета nForce 570 LT SLI (MCP65).

Тестовое оборудование имело следующий вид:

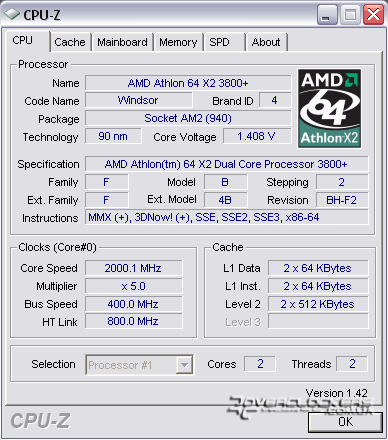

  • Процессор: AMD Athlon64 X2 3800+ (2 ГГц, BH-F2), Athlon64 X2 5600+ (2,8 ГГц, JH-F3), Socket AM2
  • Система охлаждения: box
  • Оперативная память: Patriot PDC22G6400ELK (2x1024 МБ, DDR2-800, 4-4-4-12-2T, dual channel)
  • Видеокарта: PNY GeForce 8800 GTS 512MB
  • HDD: Samsung SP2504C
  • Привод: Samsung TS-H552, DVD-RW
  • Блок питания: FSP FX700-GLN Epsilon, 700 Вт


В роли конкурента выступала плата Biostar TF570 SLI A2+ серии TForce (BIOS от 21.12.2007), поддерживающая процессоры AM2+, шину HyperTransport 1.0 и PCI Express 1.x. Относительно платы хочется сказать несколько слов. Так случилось, что автору при знакомстве с решениями этой компании все время не везло. То при сборке системы терялся постоянно винчестер, то не нравился установленный CD-привод, а в последний раз одна модель всячески не желала держать установленные вручную тайминги. Так и с TForce TF570 SLI A2+ - плата на отрез отказалась сохранять выставленные тайминги на памяти. В итоге пришлось откорректировать все настройки программой MemSet 3.4 и привести к общему знаменателю с PC-AM2RD790FX, напряжение питания памяти при этом составляло 2,12 В. Также, судя по MemSet и утилите CPU-Z, плата Biostar немного завышает частоту HTT, что в результате дает прибавку процессору около 13 МГц.



Для тестирования на производительность использовался двухъядерный процессор AMD Athlon64 X2 5600+, обладающий одним мегабайтом кеш-памяти на каждое ядро и работающий на частоте 2,8 ГГц. Разгонный потенциал платы исследовался как с данным CPU, так и с Athlon64 X2 3800+ (2 ГГц, 2х512 кб), имеющим более скромные характеристики, но в любом случае, коэффициент умножения процессора устанавливался равным 5.

После установки операционной системы Windows XP, брандмауэр и система восстановления отключались, файл подкачки задавался размером в 2048 Мб, остальные настройки и настройки видеодрайвера - по умолчанию.

В качестве тестовых пакетов выступали следующие программы:
  • PCMark05 v1.2.0
  • 3DMark05 v1.3.0
  • 3DMark06 v1.1.0
  • CINEBENCH 10
  • WinRAR 3.70
  • SuperPI
  • F.E.A.R. Extraction Point
  • Doom3


Тесты в синтетических пакетах компании Futuremark проводились с установками по умолчанию, SuperPI рассчитывал значение Пи до восьмимиллионного знака, в F.E.A.R. Extraction Point выставлялось разрешение 800х600 с качеством графики Medium, в Doom3 - 640х480 с качеством Low.


Разгон

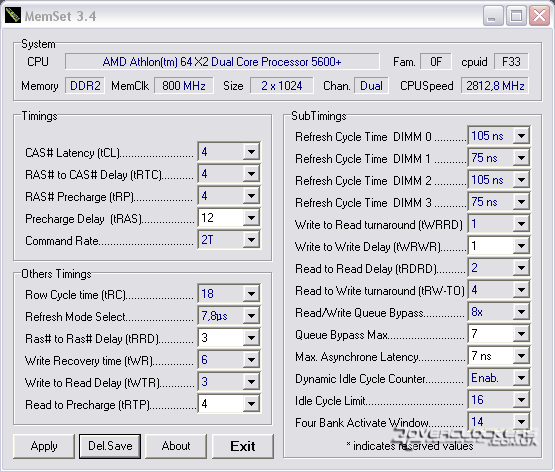

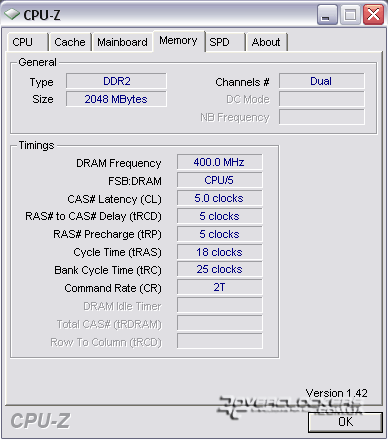

Разгонный потенциал платы поначалу начал проверяться с процессором Athlon64 X2 5600+, память при этом была переведена в режим DDR2-400 с таймингами 5-5-5-18, коэффициент умножения шины HyperTransport - x4. С такими установками удалось достигнуть 295 МГц по HTT и ни мегагерцем выше. Высокая частота шины HT? - все же 1180 МГц, хотя, в Сети полно информации о достижении DFI LanParty UT 790FX-M2R частоты HTT 340-360 МГц при коэффициенте HyperTransport равном x4. Что ж, для проверки уменьшаем коэффициент до x3 - не помогло. Увеличиваем напряжение на всем, на чем можно увеличить - опять впустую. Меняем память на модули производства Samsung - плата вообще не стартует, на модули PNY - 250 МГц по тактовому генератору предел, хотя частота "оперативки" не дошла и до 600-МГц порога. Может, вся проблема именно в памяти? Возвращаем модули Patriot, поднимаем напряжение питания до 2,21 В (заметьте, потенциал модулей не известен) и… о чудо, 300, 310, 320 МГц! На отметке в 335 МГц опять некая сила не пускала далее к великим достижениям. Поднимаем субтайминг Refresh Cycle Time каждого модуля до значения 127 ns и достигаем частоты 340 МГц. Мало. Увеличиваем в BIOS все тайминги - 345 МГц, уменьшаем коэффициент шины HT и достигаем 370 МГц. Далее комбинация из поднятия напряжения на памяти до 2,35 В и параметра Refresh Cycle Time до 195 ns позволила достигнуть стабильной частоты тактового генератора в 400 МГц, и все…



При смене процессора на Athlon64 X2 3800+ разгонный потенциал платы не изменился, никакое дальнейшее увеличение таймингов и напряжений не помогло.






Производительность

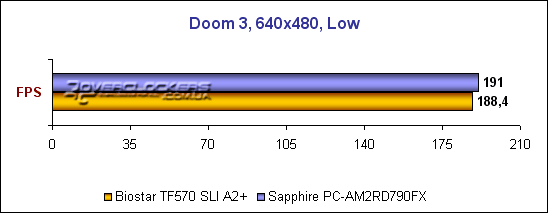

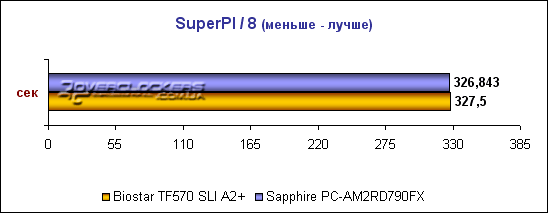

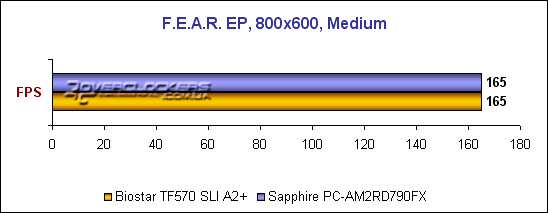

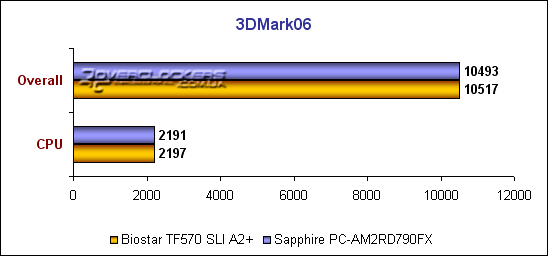

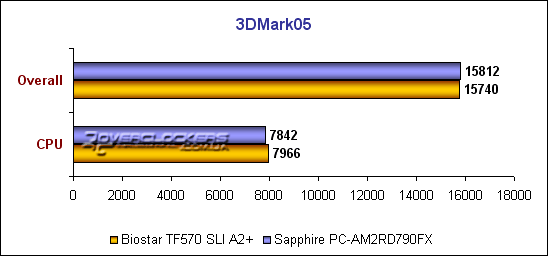

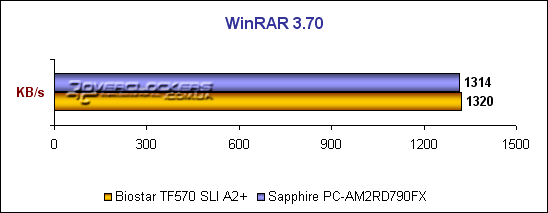

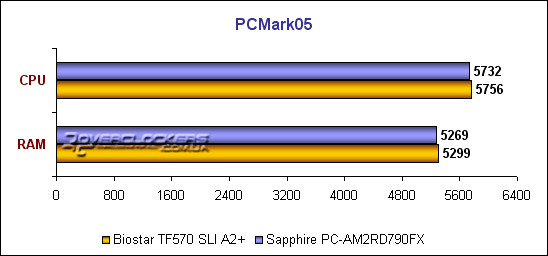

Итак, разгон нас порадовал, а что же производительность, есть ли какие намеки на отличия с решением от "законодателя" чипсетного рынка? Смотрим.

















В большинстве случаев Sapphire PC-AM2RD790FX отстает от своего конкурента, но это отставание до такой степени ничтожно, как и ее превосходство в других тестах. Так что, фактически, AMD RD790FX и nForce 570 LT SLI равны. Да и другого быть не могло, ведь часть северного моста интегрирована в процессор и в таком случае производительность уже в меньшей степени зависит от материнской платы или набора системной логики. Хотя, испортить можно все что угодно, но как видим по тестам - не в этот раз.


Выводы

Несомненно, AMD сделала очередной шаг вперед, выпустив целую серию настольных чипсетов, пусть даже благодаря приобретенной канадской ATI. Впервые компания анонсировала наборы системной логики, рассчитанные на все сегменты рынка, начиная от решений начального уровня и заканчивая на high-end, которые фактически отличаются лишь количеством поддерживаемых линий PCI-E 2.0. Но кроме самих чипсетов общественности была представлена платформа Spider для энтузиастов и домашних пользователей, в которую входят также новые процессоры Phenom и видеокарты серии Radeon HD 3800, поддерживающие DirectX 10.1. Высокоуровневое решение AMD 790FX позволит собирать мощные системы с 3-4 видеокартами, что поднимет производительность графической подсистемы на новый уровень. Набор системной логики AMD 790X предназначен для систем с "классической" компоновкой видеокарт в режиме CrossFire, но, тем не менее, также поддерживает и графические адаптеры с двумя GPU, что позволяет объединить пару Radeon HD 3870 X2. Платы на базе AMD 770 с одним лишь графическим интерфейсом рассчитаны на массовый рынок и имеют все шансы стать достаточно конкурентоспособными в этом сегменте. Даже несмотря на поддержку новых интерфейсов и технологий, у линейки AMD 7 Series есть единственный минус, заключающийся в низкой по современным меркам функциональности южного моста SB600 - все же 4 канала SATA II со "скромной" организацией RAID-массивов и 10 портов USB 2.0 нынче не в моде. Единственная в таком случае надежда на скорый выход обещанного чипа SB700, или даже SB750 который должен исправить все недочеты предыдущих версий.

Отдельно выделим AMD OverDrive - это, пожалуй, одно из мощнейших средств для разгона и настройки системы, причем, предложенное самим разработчиком. Наконец-то отпала необходимость прибегать к большому количеству сторонних утилит при оверклокинге - теперь все собрано в одной единственной программе.

Материнская плата Sapphire PC-AM2RD790FX, она же DFI LanParty UT 790FX-M2R, имея мелкие недостатки в дизайне, которые проявятся только после установки третьей видеокарты, является прекрасным выбором для энтузиастов и любителей оверклокинга. Отличный разгонный потенциал (400 МГц по HTT), цифровой PWM, максимум всевозможных изменяемых настроек памяти, частот, напряжений и неплохая функциональность еще раз доказывает о том, что компании DFI и Sapphire веников не вяжут. И если ранее возникал вполне закономерный вопрос, относительно продукции Sapphire, - а за что столько платить? - то ответ теперь очевиден - за неординарные способности, которыми всегда славилась серия LanParty. Во сколько оценены эти способности? - 270-300 долларов! Много? А кто сказал, что будет дешево? Плата рассчитана на экстремальный оверклокинг, а значит, имеет соответствующую стоимость, которая вряд ли повлияет на выбор энтузиастов.
