Более подробно об этой новинке мы уже рассказывали в одной из прошлых статей, посвященной материнской плате MSI. Помимо нее в нашей тестовой лаборатории также побывал продукт с перспективным интерфейсом и от ASUS. В данном обзоре будет рассмотрено еще одно решение с Thunderbolt, но уже производства Gigabyte — GA-Z77X-UP4 TH.
Характеристики
Характеристики платы занесены в следующую таблицу:
| Модель | Gigabyte GA-Z77X-UP4 TH |
| Чипсет | Intel Z77 Express |
| Процессорный разъем | Socket LGA1155 |
| Процессоры | Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge) |
| Память | 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2800+* (*— OC), максимум 32 ГБ |
| Слоты PCI-E | 3 PCI Express 3.0 x16 (х16+х0+х0, х8+х8+х0, х8+х4+х4) 3 PCI Express x1 |
| Слоты PCI | 1 (ITE IT8892E) |
| Встроенное видеоядро | Intel HD Graphics |
| Видеоразъемы | HDMI, DVI-D, D-Sub и Thunderbolt |
| Количество подключаемых вентиляторов | 5 x 4pin |
| Порты PS/2 | 1 (комбинированный) |
| Порты USB | 4 x 3.0 (2 разъема на задней панели, Intel Z77) 6 x 2.0 (Intel Z77) 4 х 3.0 (4 разъема на задней панели, VIA VL800) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel Z77) 4 канала SATA 3 Гбит/с (Intel Z77) 1 mSATA (совмещен с одним SATA 3 Гбит/с) |
| eSATA | – |
| RAID | 0, 1, 5, 10 (Intel Z77) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Realtek RTL8111F (Gigabit Ethernet) |
| Thunderbolt | 2 (Intel DSL3510L) |
| FireWire | – |
| COM | + (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 244 |
| Дополнительные возможности | DualBIOS |
Видимо, энтузиасты будут огорчены отсутствием всякого рода «фишек», облегчающих управление и контроль за платой во время экспериментов с разгоном, которые доступны в продуктах такой ценовой категории. В остальном GA-Z77X-UP4 TH ничем не отличается от решений аналогичного уровня, что будет актуально для большинства пользователей.
Комплект поставки
Материнская плата поставляется в обычной светлой коробке стандартных размеров с ярким оформлением. Ключевую роль в нем отводится логотипу внутреннего стандарта компании Ultra Durable 5 и упоминанию насколько хороши используемые элементы DrMOS.
На обратной стороне упаковки расписаны преимущества новых компонентов над стандартными полевыми транзисторами, указаны особенности используемых технологий и пр.
Комплект поставки не выдерживает никакой критики и минимален, как для продукта такого уровня:
- инструкция к материнской плате;
- краткая инструкция по сборке системы;
- диск с драйверами и дополнительным ПО;
- заглушка на заднюю панель I/O Shield;
- четыре кабеля SATA;
- мостик SLI.
Если так и дальше пойдет, то скоро платы вообще не будут комплектоваться ни шнурками, ни дополнительными аксессуарами, только листик-вкладыш и заглушка на заднюю панель. Обещанное чипмейкерами снижение стоимости «материнок» налицо.
Дизайн и функциональность
Появление решений Gigabyte на непривычном черном текстолите, а не на фирменном синем, немного разбавило приевшуюся за более чем десять лет цветовую гамму. Для доступных продуктов в этом плане ничего не поменялось, но для высококлассных материнских плат используется сугубо темная PCB и такие же разъемы. Дополнительно, игровая серия G1.Sniper обзавелась зелеными элементами, тогда как решения чисто для энтузиастов разгона — оранжевыми. Выглядит непривычно и достаточно эффектно. Но тут вряд ли Gigabyte можно похвалить за оригинальность — практически все компании перешли на использование черного текстолита.
Что касается компоновки GA-Z77X-UP4 TH, то тут придраться практически не к чему, все разъемы находятся с краю PCB, графический интерфейс расположен на достаточном расстоянии от слотов памяти и процессорного гнезда. Только при использовании трех видеокарт возможен перегрев среднего ускорителя.
Из поддерживаемых процессоров, естественно, заявлены все модели с разъемом LGA1155, частота ОЗУ может достигать 1600 МГц, а в режиме оверклокинга — уже 3200 МГц. Четыре слота DIMM позволяют установить до 32 ГБ оперативной памяти, чего вполне будет достаточно на несколько лет вперед.
Дисковая подсистема ограничена возможностями используемой логики Intel Z77 Express: только два канала SATA 6Gb/s и четыре 3Gb/s с поддержкой RAID-массивов уровней 0, 1, 5 и 10. Возможно кому-то пригодятся технологии Intel Smart Response и Rapid Start.
Есть еще разъем mSATA, находящийся между первым PCI-E x16 и процессорным сокетом, позволяющий установить соответствующий SSD-накопитель. Но при его использовании отключается пятый канал SATA 3Gb/s.
Все названные выше ограничения вызваны дефицитом линий PCI Express 2.0, так как для работы интерфейса Thunderbolt используется четыре чипсетные линии из восьми доступных. Еще три распределены между дополнительным контролером шины USB 3.0, сетевым чипом и мостом PCIe-PCI. Последняя линия за счет коммутатора PLX PEX8605 обеспечивает работу трех разъемов PCI-E x1, так что все слоты картами расширения лучше не заполнять. При установке процессора Ivy Bridge графические интерфейсы могут работать по формуле «16+0+0», «8+8+0» или «8+4+4» (с Sandy Bridge последнее будет недоступно), тем самым позволяют собирать тандемы из трех видеокарт, поддерживающих технологии AMD CrossFireX или NVIDIA SLI. Но из-за близкого расстояния между вторым и третьим слотом PCI-E x16 такие конфигурации скорее будут исключением и пользователи в большинстве случаев ограничатся парой акселераторов.
Для установки старого оборудования предусмотрен один разъем PCI, за работу которого отвечает не распространенные решения ASMedia, а чип ITE IT8892E. Универсальная шина третьей ревизии представлена четырьмя портами от системной логики (два разъема выведены на заднюю панель) и столькими же от контроллера VIA VL800, разъемы которого расположены на задней панели. Менее скоростную периферию можно подключить к шести внутренним портам USB 2.0, задействовав разъемы на компьютерном корпусе. Сетевой интерфейс реализован за счет гигабитного чипа Realtek RTL8111F, а звуковая подсистема выполнена на HDA-кодеке Realtek ALC892, поддерживающем 7.1-канальные акустические системы.
На задней панели расположены следующие разъемы:
- шесть USB 3.0;
- один комбинированный PS/2;
- по одному HDMI, DVI-D и D-Sub;
- RJ45;
- оптический S/PDIF;
- три аудио-разъема;
- два Thunderbolt.
Как видим, в отличие от рассмотренных ранее продуктов ASUS и MSI плата Gigabyte обладает двумя интерфейсами Thunderbolt, позволяющими подключить до 12 различных устройств и два монитора одновременно, причем, последние могут быть оснащены портами Mini DisplayPort, так как они обратно совместимы с новой технологией. Для создания мультимониторной конфигурации есть некоторые ограничения. Так, три видеовыхода доступны только при установке процессора Ivy Bridge, а второй разъем Thunderbolt совмещен с DVI-D, т.е. дисплей можно подключить либо туда, либо туда. Благодаря технологии LucidLogix Virtu MVP через Thunderbolt можно будет передавать видеосигнал не только от встроенного графического ядра, но и от дискретного акселератора. Все видеоразъемы защищены пластиковыми колпачками:
Вполне стандартная функциональность, если не считать новый скоростной интерфейс, дополнена неплохим преобразователем питания процессора с пассивной системой охлаждения. Мы не зря вынесли эту часть обзора в конец описания возможностей платы — кроме модуля VRM ей похвастаться больше нечем. Нет ни кнопок включения и перезагрузки системы, ни POST-индикатора, даже сброс настроек происходит по старинке, путем замыкания пары контактов возле батарейки.
Но вернемся к преобразователю. Он выполнен по 10 канальной схеме, где шесть фаз предназначены для питания CPU, две фазы — для встроенного графического ядра, а оставшиеся две уже питают цепи ввода-вывода. В первых двух случаях используются интегральные сборки DrMOS производства International Rectifier, рассчитанные на силу тока 60 А каждая и управляемые ШИМ-контроллером IR3567A. Не обошлось без твердотельных конденсаторов и катушек с монолитным сердечником, в остальных цепях используются более простые дроссели.
Питание к преобразователю подводится через 8-контактный разъем EPS12V, расположенный впритык к одному из радиаторов системы охлаждения, но на удобство подключения это никак не влияет.
Сама же СО состоит из пары обычных охладителей, тепловой трубки нет. Для лучшего прижима радиаторов к сильногреющимся элементам предусмотрены усилительные пластинки на обратной стороне платы. В качестве термоинтерфейса на всех элементах используются термопрокладки.
Микросхема PCH довольствуется невысоким, но очень широким радиатором с декоративной накладкой. Аналогичные накладки можно увидеть и на охладителях модуля VRM.
За реализацию активного охлаждения в системном блоке отвечают пять 4-контактных разъема с возможностью ШИМ-регулировки скорости вращения вентиляторов.
В целом Z77X-UP4 TH выполнена отлично, функционал на достаточном уровне без излишеств, плюс новейший интерфейс Thunderbolt, причем таких разъема два, но отсутствие органов управления на плате несколько удручает. Посмотрим, на что способна прошивка. UEFI Setup
Вместо привычного BIOS у современных материнских плат используется Unified Extensible Firmware Interface (UEFI), предлагающий как минимум возможность загрузки с емких накопителей, поддержку «мыши» и обладающий дружественным графическим интерфейсом. При входе в прошивку Z77X-UP4 TH, выполненной на микрокоде AMI, пользователь сразу попадает в раздел тонкой настройки системы — M.I.T. В главном меню можно получить информацию о версии используемого программного обеспечения, текущие частоты BCLK, процессора и памяти, ее объема, а также температуру и напряжение питания CPU и памяти.

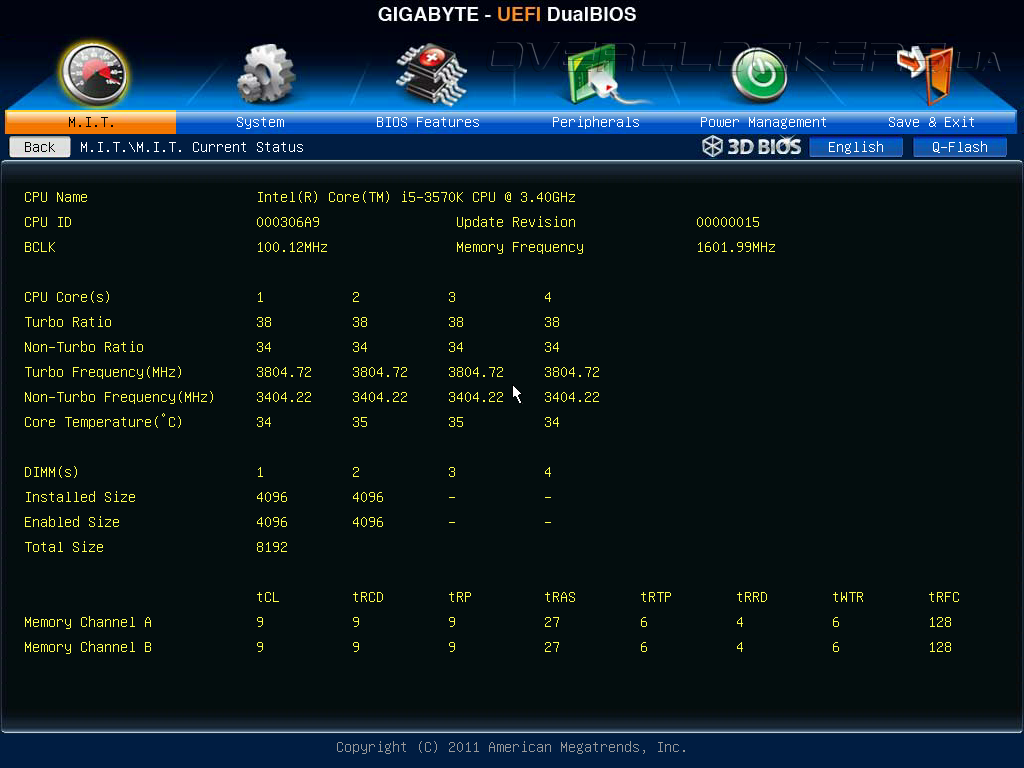

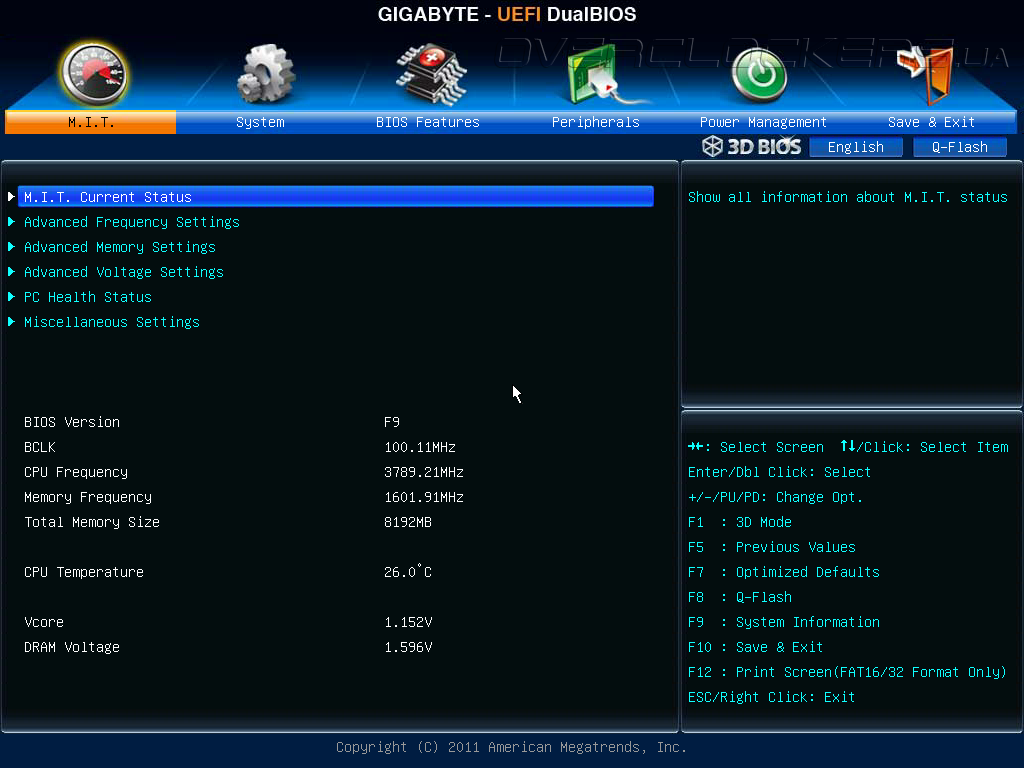

Первый подраздел под названием M.I.T. Current Status несет чисто информационную функцию, предоставляя пользователю более подробные данные об установленных процессоре и памяти.

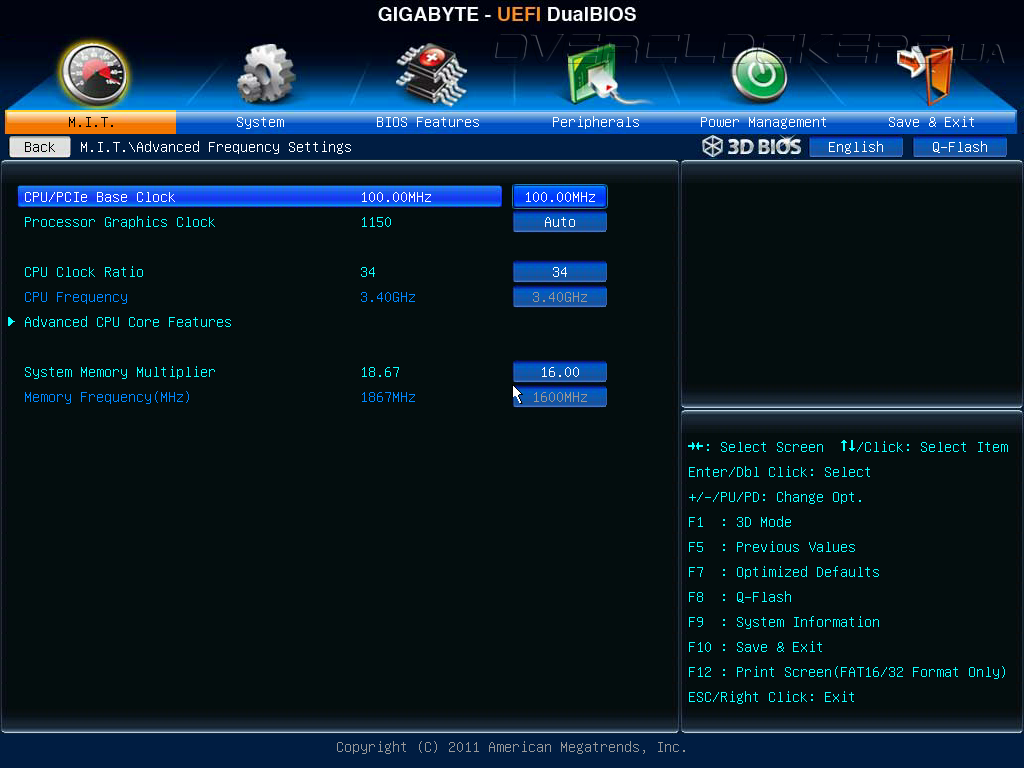

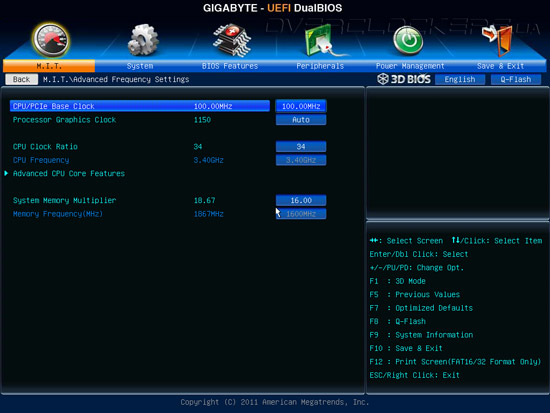

В отличие от продуктов некоторых конкурентов настройки системы в плате Gigabyte разделены на несколько подразделов. Например, Advanced Frequency Setting позволяет управлять частотами BCLK и встроенного графического ядра, управлять множителями процессора и памяти.

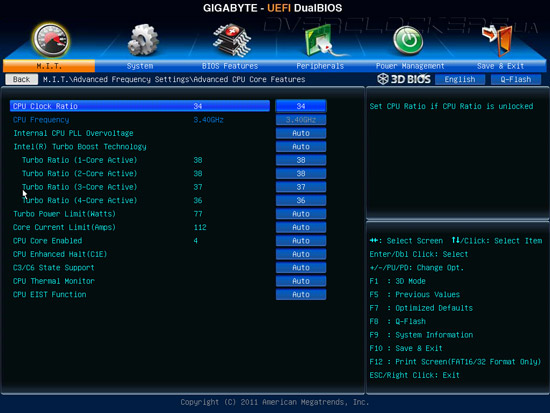

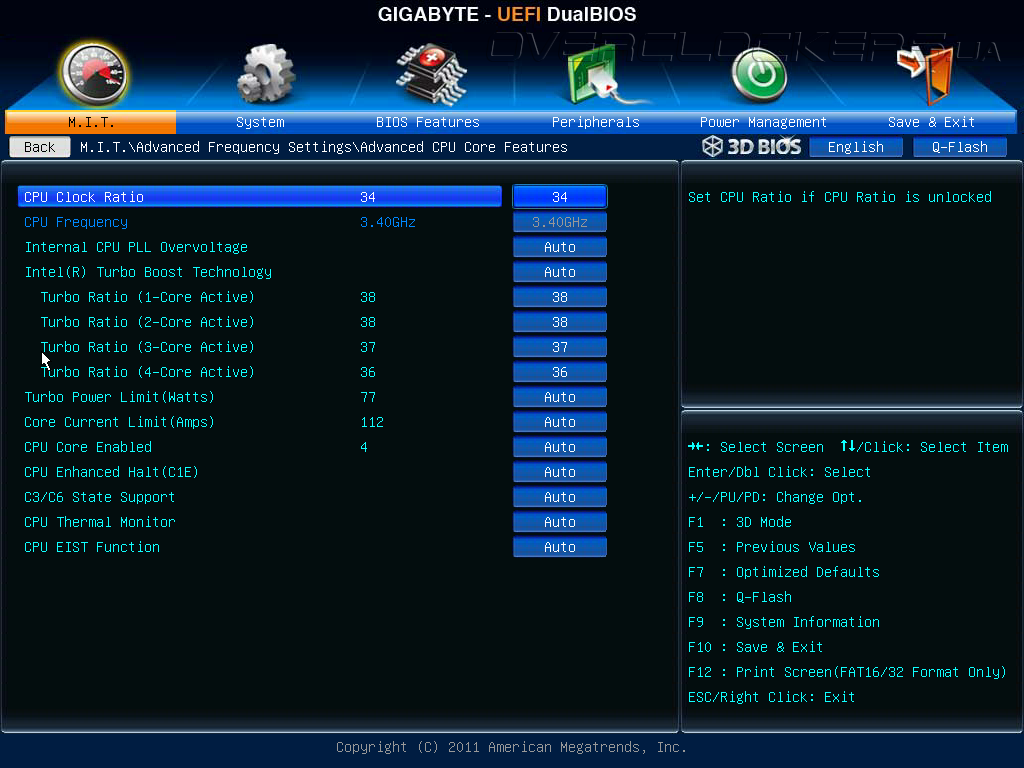

Там же в Advanced CPU Core Features находится управление технологией Turbo Boost, коэффициентом умножения каждого ядра по отдельности, лимитом потребляемой мощности и тока, что будет актуально при разгоне, а также различными энергосберегающими функциями. Как и платы ASUS наша участница тестирования функционирует с максимально возможным режимом Turbo Boost, когда даже при многопоточной нагрузке множители всех ядер сильно повышаются. Естественно, на фоне конкурентов с правильно работающей технологией энергосбережения решение Gigabyte будет более производительней. Решается «проблема» простым выставлением множителей для каждого ядра по отдельности.

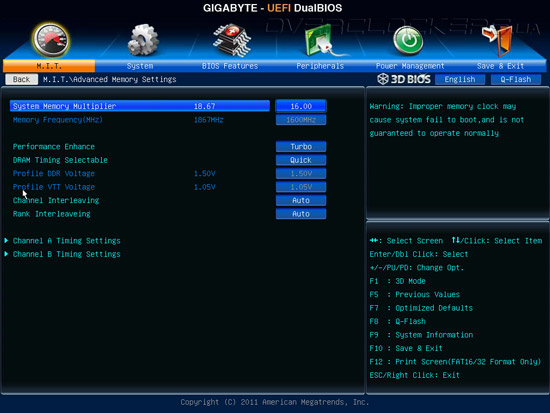

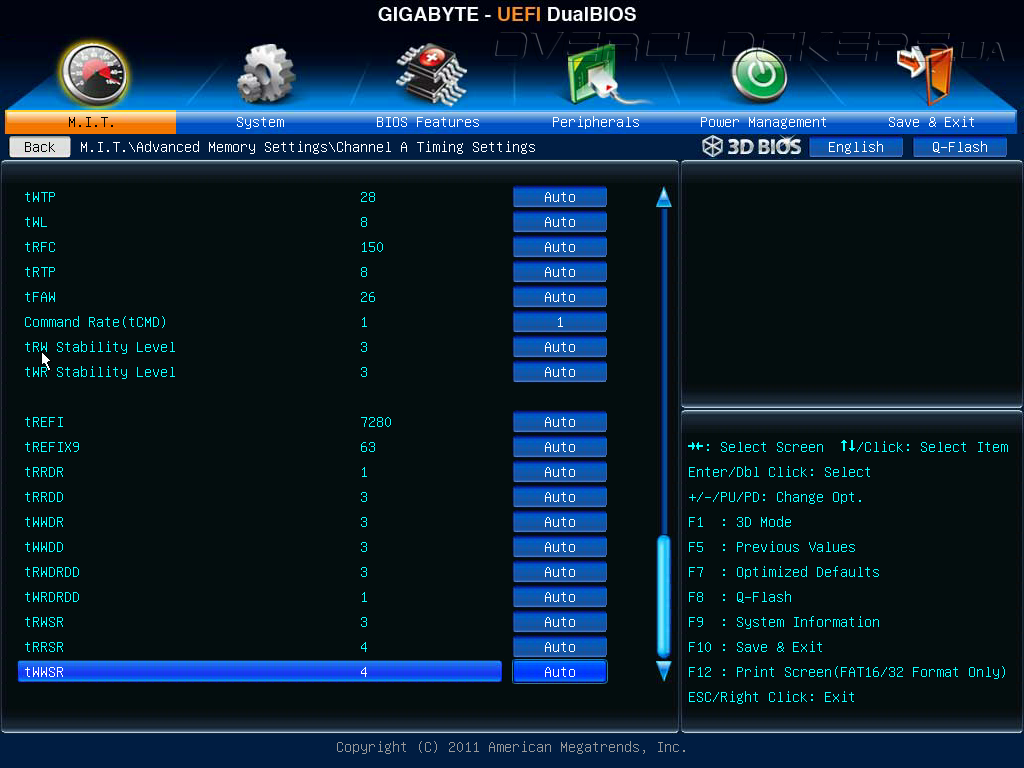

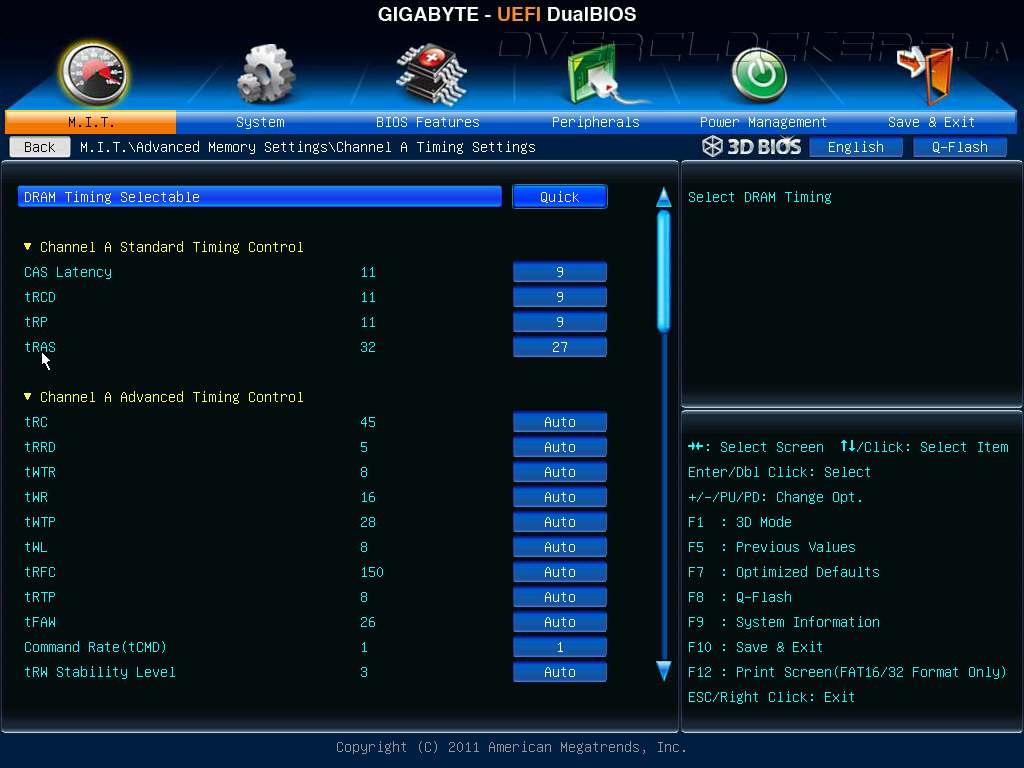

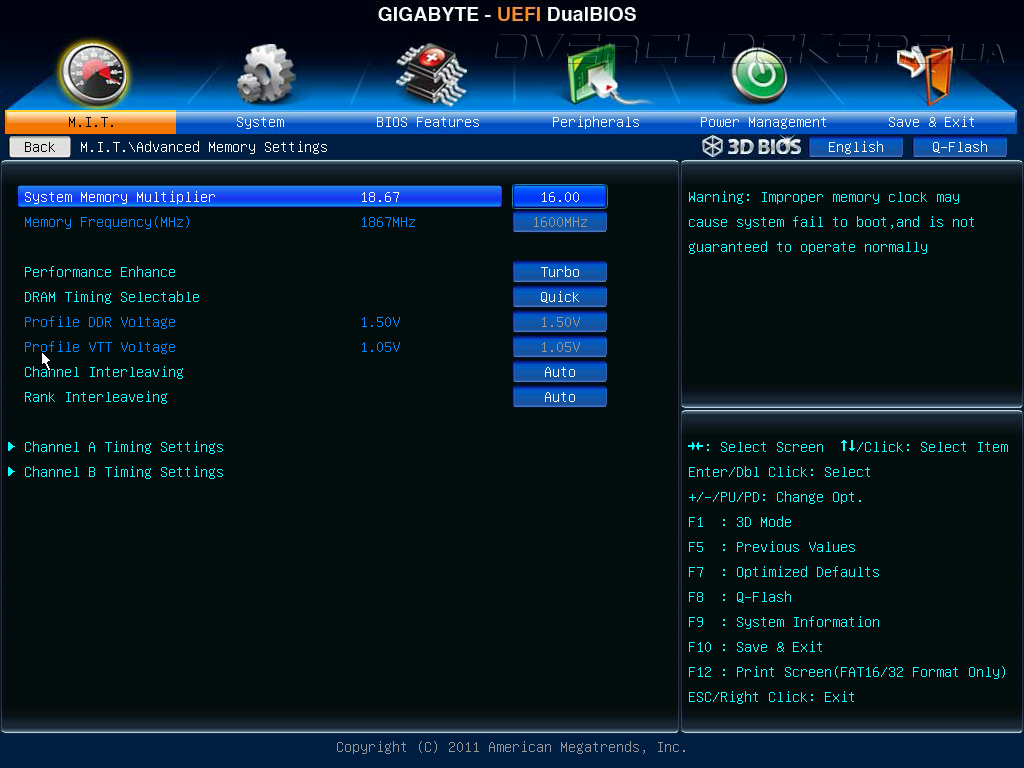

Подраздел Advanced Memory Settings отвечает за множитель, режим работы памяти и тайминги, причем, задержки можно задать как двум каналам сразу (режим Quick), так и каждому отдельно (Expert).

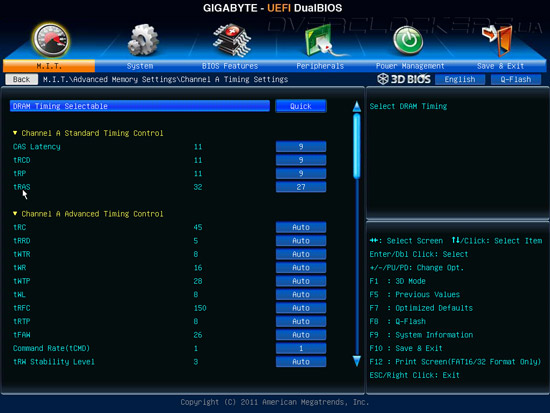

Таймингов не сильно много, но доступного количества достаточно для тонкой настройки подсистемы памяти.

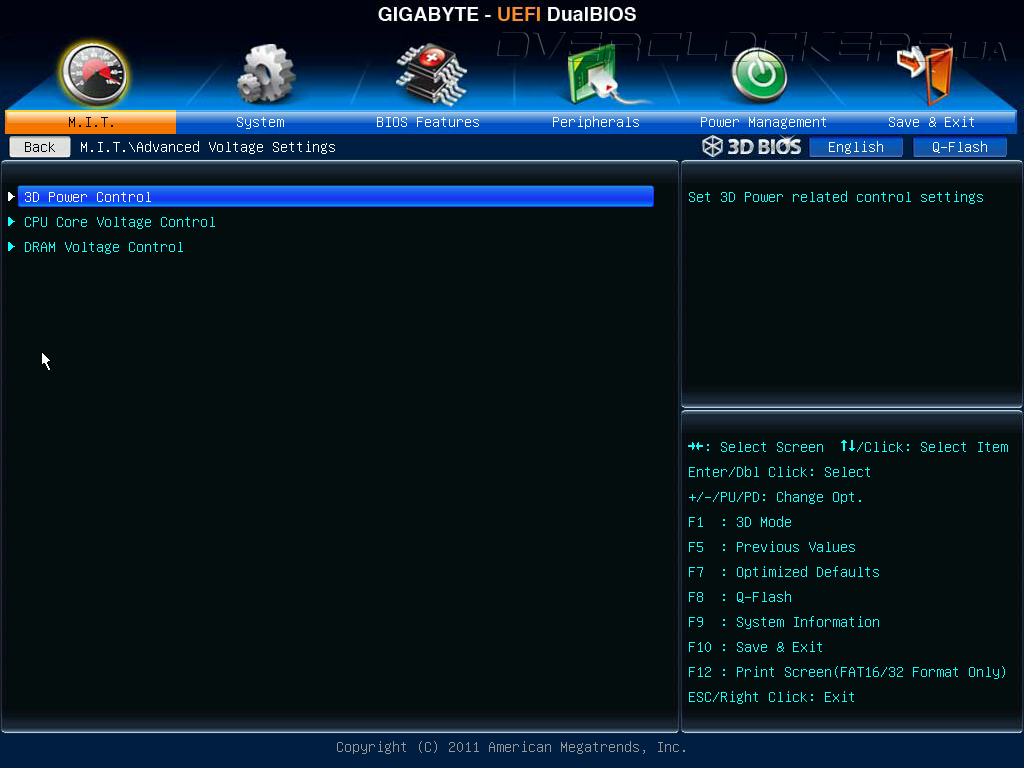

Advanced Voltage Setting, как не трудно догадаться, предназначен для управления преобразователем питания процессора и памяти.

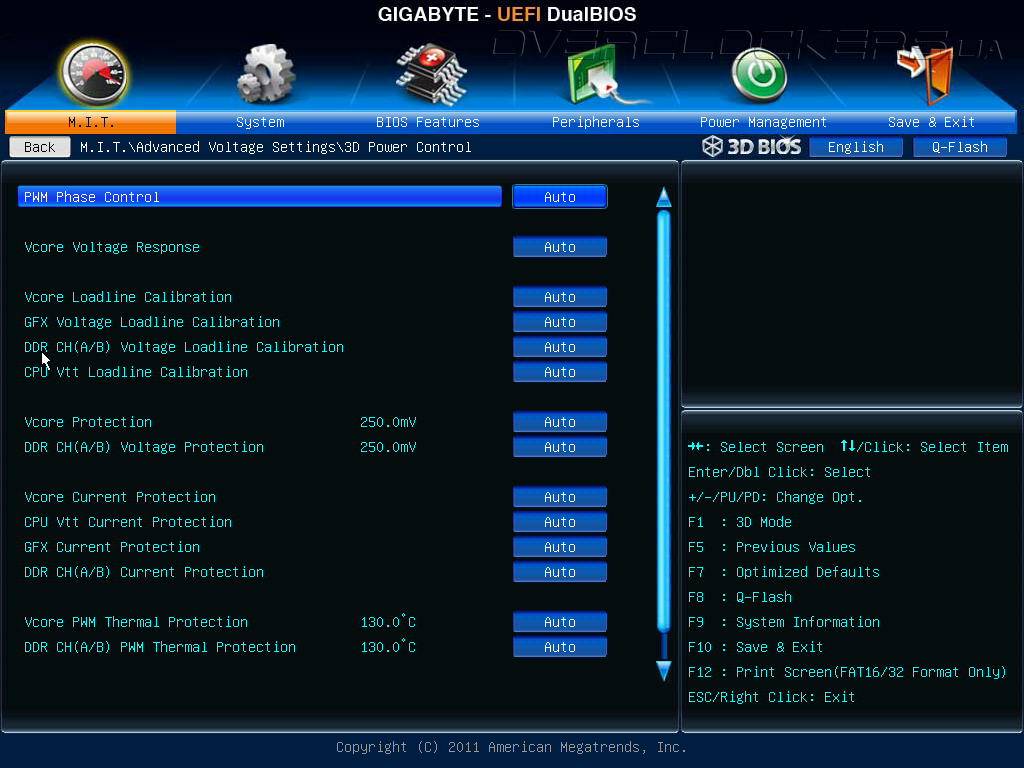

Помимо того, в разделе 3D Power Control находятся параметры Loadline Calibration, позволяющие избежать просадок напряжения при разгоне на процессоре, встроенном GPU, памяти и цепях ввода-вывода. Есть настройки защиты от перегрузки преобразователей питания и перегрева их элементов.

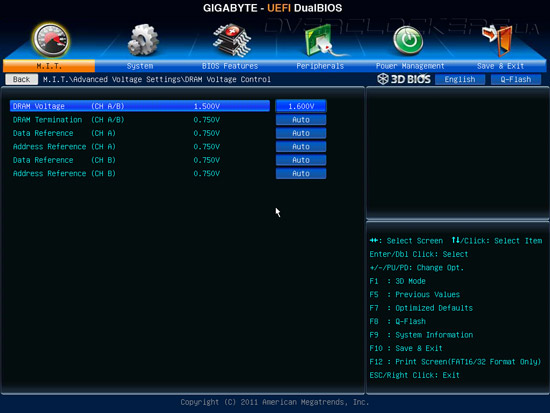

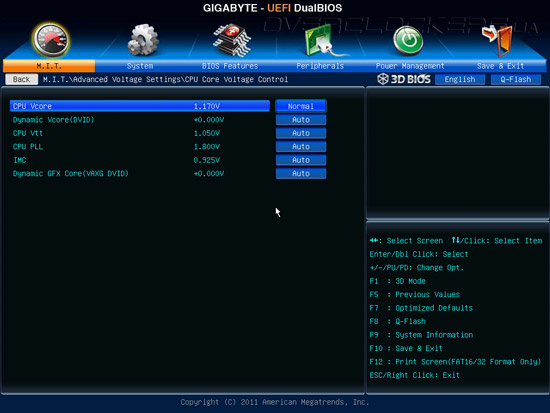

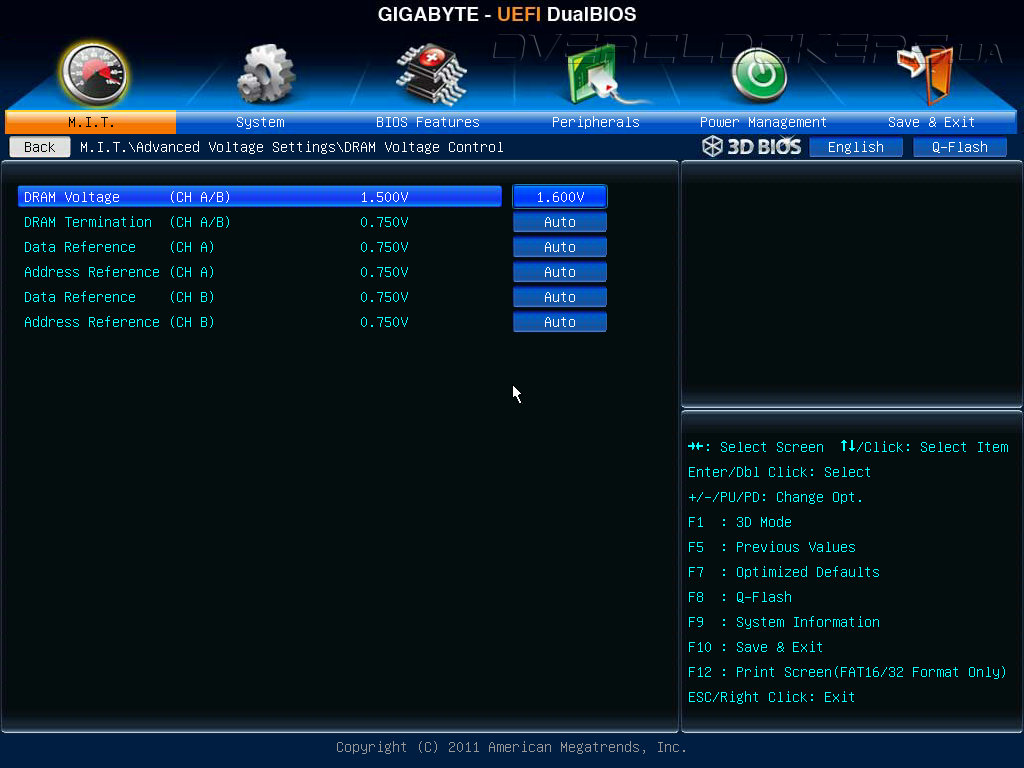

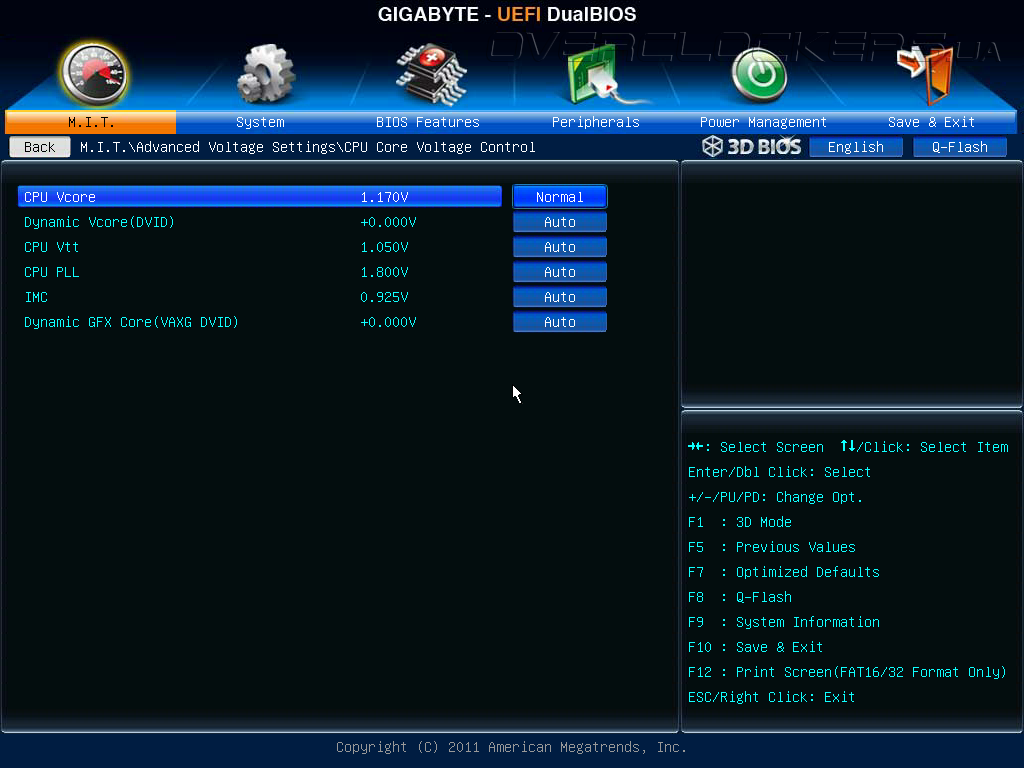

Управление напряжением на процессоре и памяти разнесено по двум разделам.
Для удобства читателей все параметры занесены в следующую таблицу:
| Параметр | Диапазон напряжений, В | Шаг, В |
| CPU Vcore | 0,8—1,85 | 0,005 |
| Dynamic Vcore(DVID) | –0,64…+0,635 | 0,005 |
| CPU Vtt | 0,8—1,7 | 0,005 |
| CPU PLL | 1,2—2,2 | 0,005 |
| IMC | 0,715—1,4 | 0,005 |
| Dynamic GFX Core(VAXG DVID) | 0,005—0,350 | 0,005 |
| DRAM Voltage (CH A/B) | 1,1—2,1 | 0,005 |
| DRAM Termination (CH A/B) | 0,453—1,477 | 0,004—0,006 |
| Data Reference (CH A) | 0,453—1,477 | 0,004—0,006 |
| Adress Reference (CH A) | 0,453—1,477 | 0,004—0,006 |
| Data Reference (CH B) | 0,425—1,385 | 0,005 |
| Adress Reference (CH B) | 0,425—1,385 | 0,005 |
Корректная работа всех функций энергосбережения, включающих снижение напряжения питания на процессоре во время простоя системы, будет доступна в случае, если параметр CPU Vcore выставить в Normal и при этом изменять Dynamic Vcore(DVID), который добавит (или отнимет) определенное количество вольт к абстрактному номиналу. Если же напряжение на CPU задать конкретным значением, то оно будет неизменным при любой нагрузке.

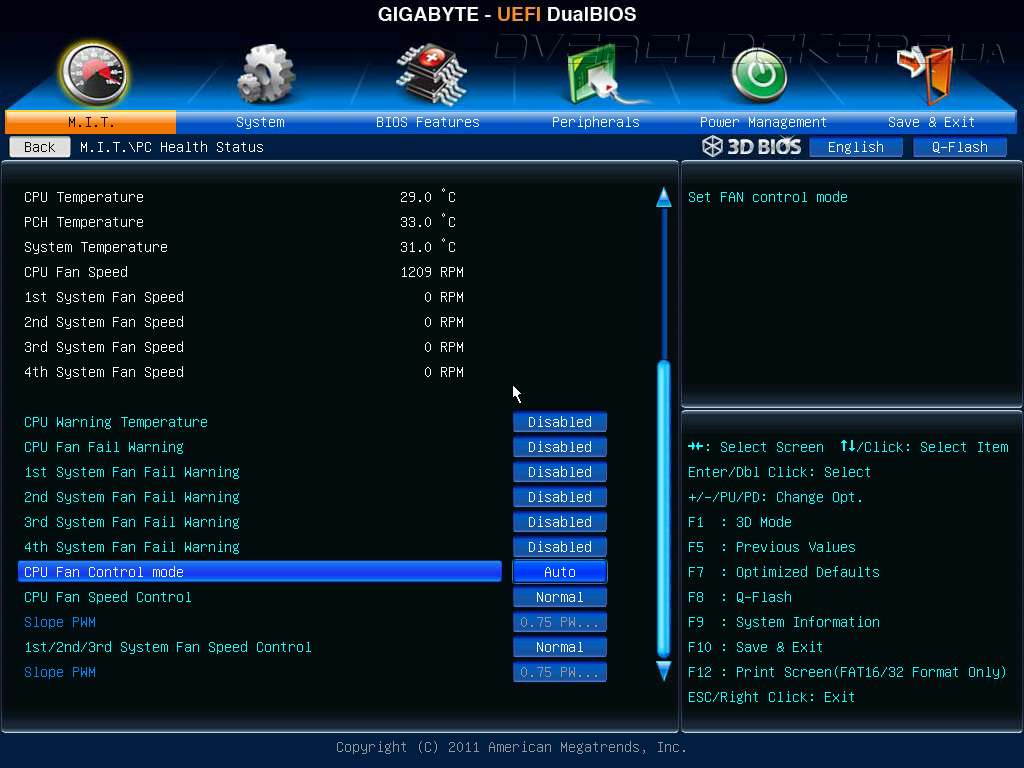

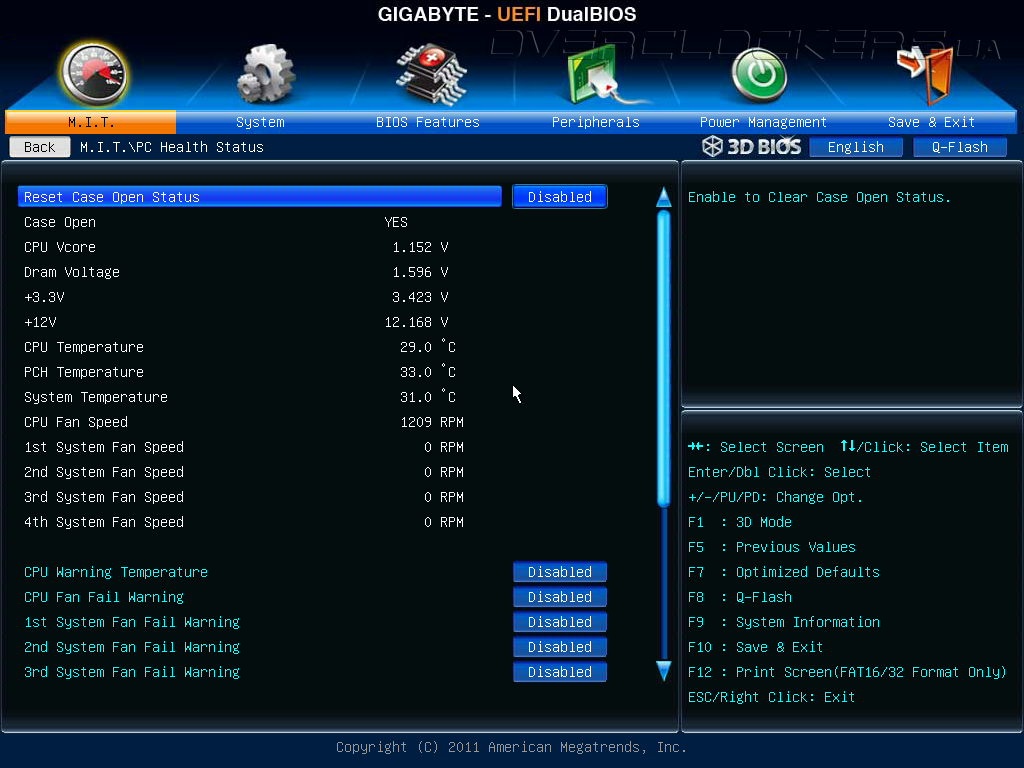

И последний подраздел M.I.T. — PC Health Status, отвечающий за мониторинг системы, который включает показания напряжений на процессоре, памяти и двух силовых линий, температуру CPU, чипсета и платы, а также всех датчиков вентиляторов. Скорость последних можно настроить в зависимости от температуры процессора, либо задать свое значение, доступное из предлагаемого списка.

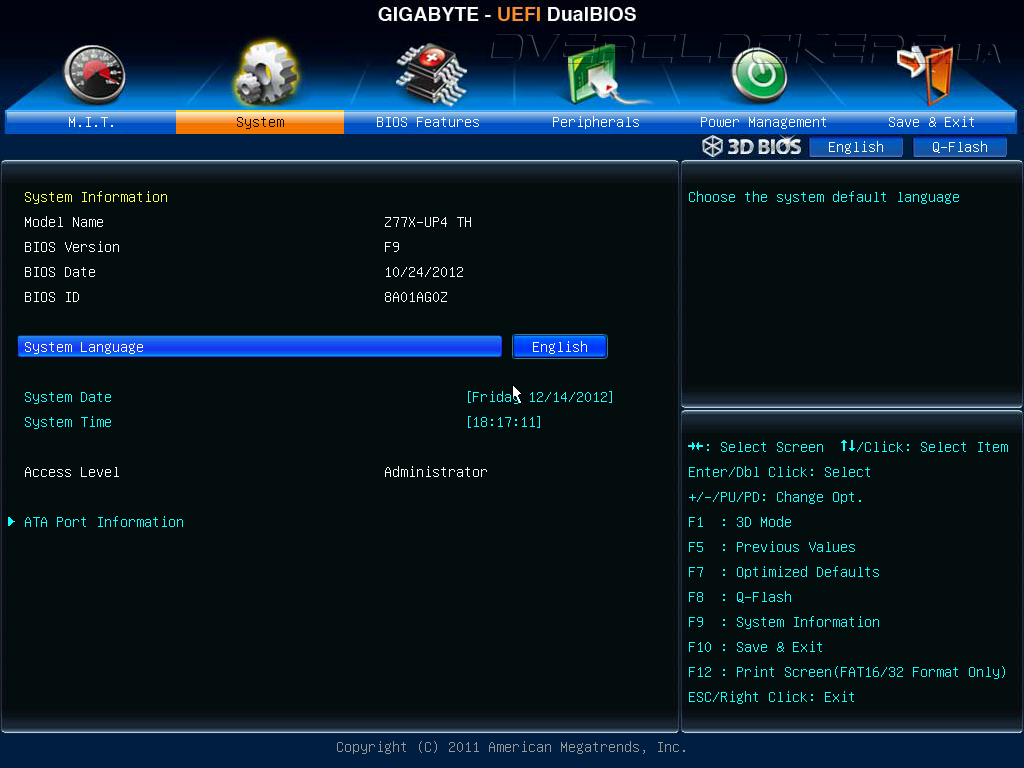

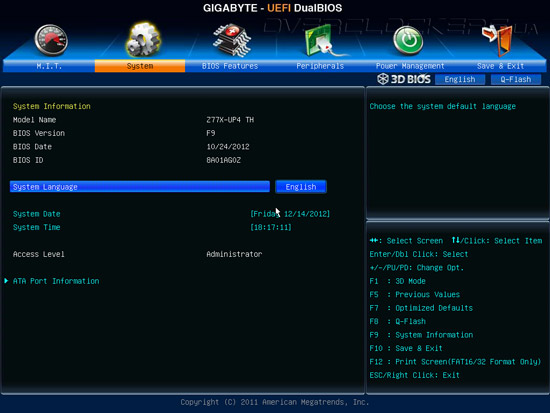

Настройка времени и даты, а также управление портами SATA, а именно отключение или активация функции горячей замены накопителей, расположены а разделе System, опции загрузки системы — в BIOS Features.

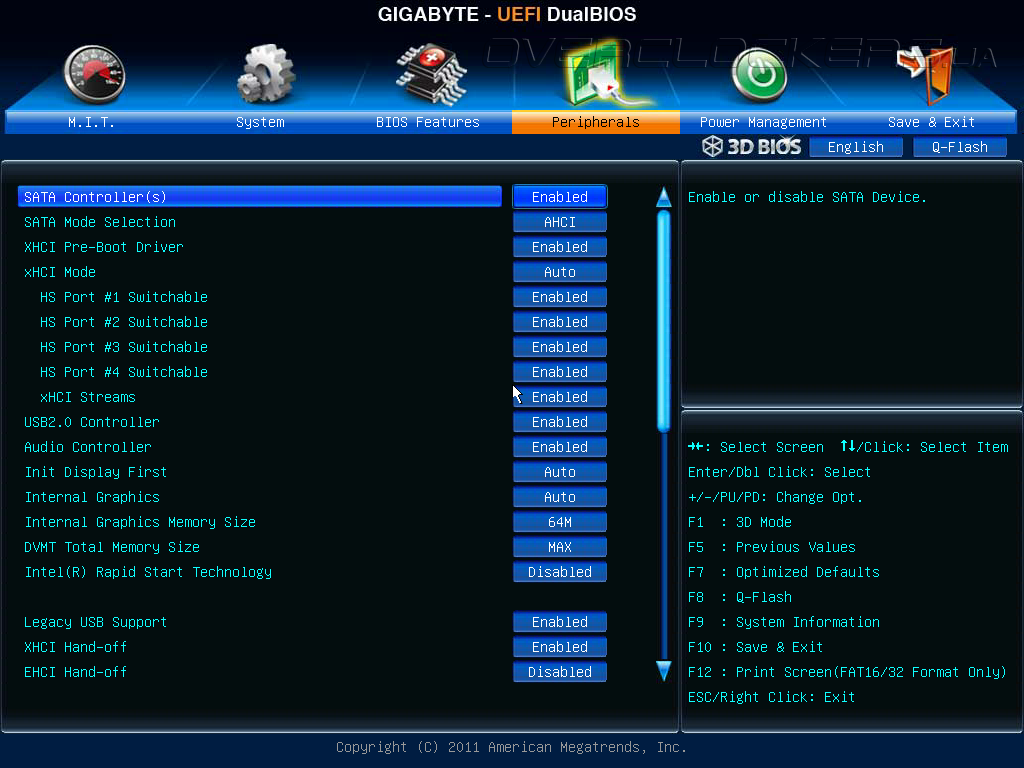

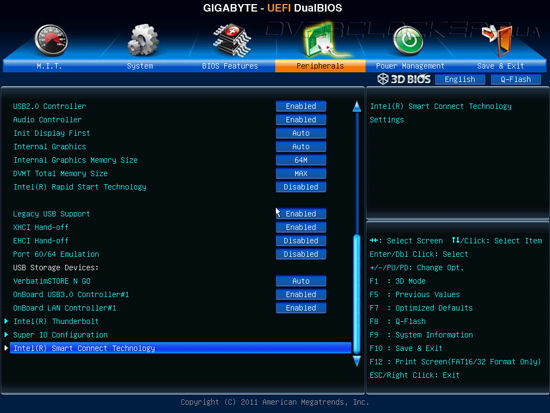

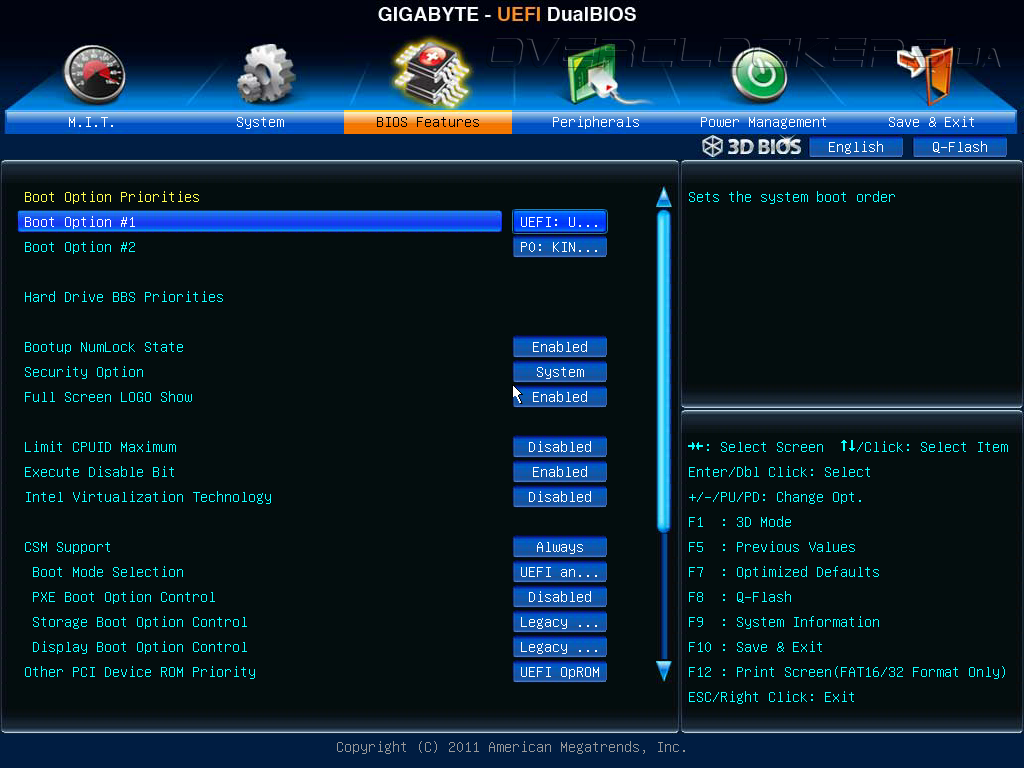

Настроить различные контроллеры, интерфейсы, встроенное графическое ядро и задать режим работы подсистемы хранения данных, активировать фирменные технологии Intel Smart Connect и Rapid Start можно в Peripherals.

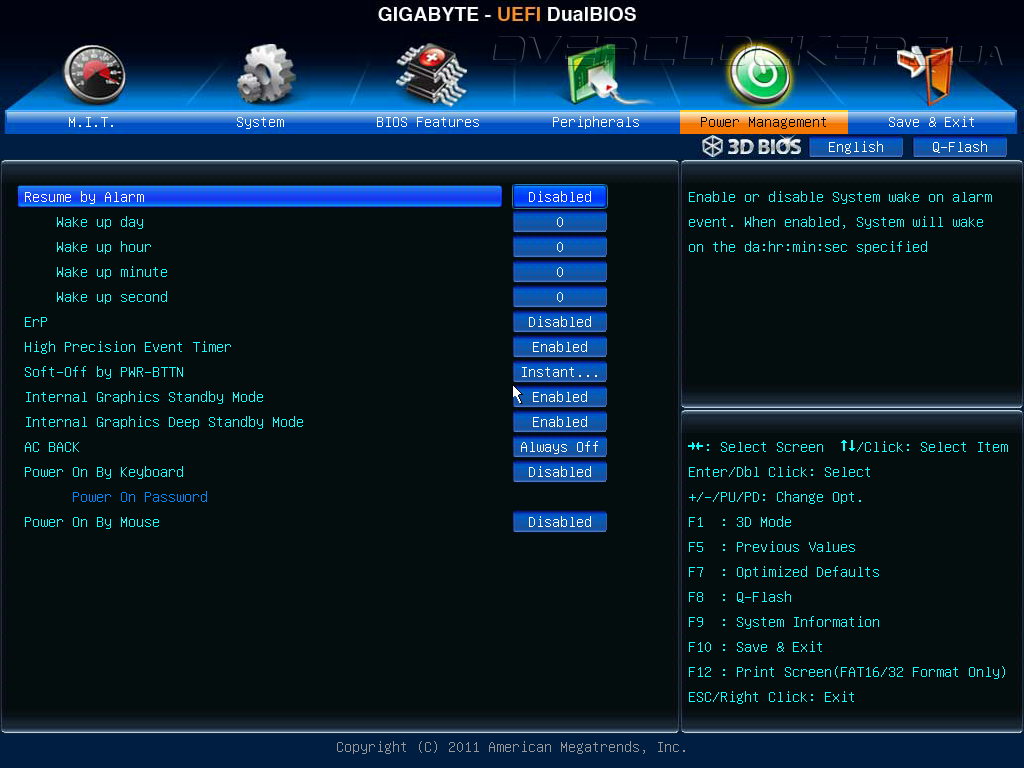

Управление питанием системы, режимов ожидания и включение ПК в заданное время доступно в разделе Power Management.
Кроме прочего, прошивка платы содержит встроенную утилиту Q-Flash для обновления микрокода и позволяет сохранять до восьми пользовательских наборов настроек.

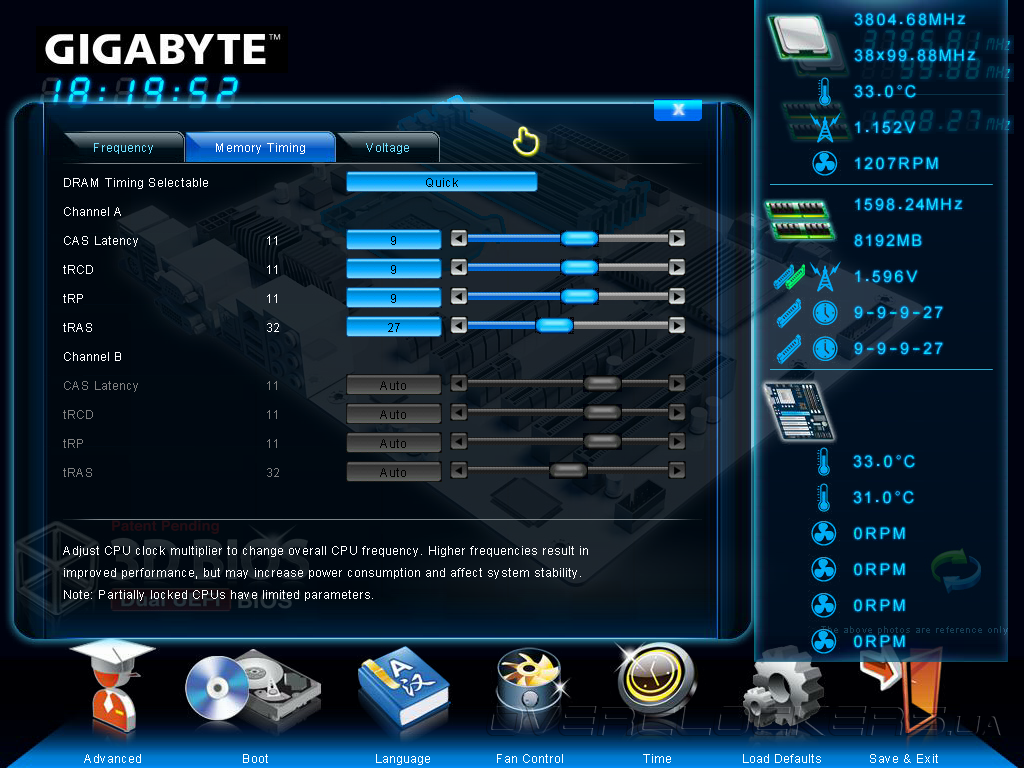

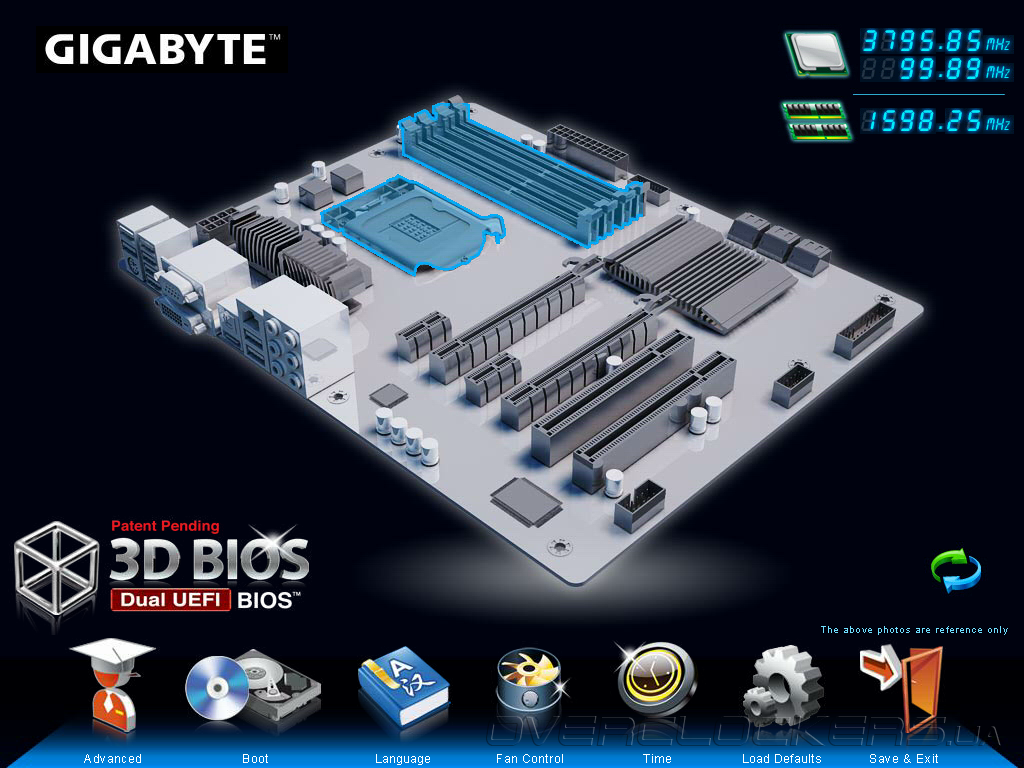

Чтобы упростить настройку Z77X-UP4 TH в прошивке присутствует фирменный графический режим 3D BIOS. Количество доступных настроек минимально, но имеющихся параметров хватит для среднестатистического разгона и небольшой корректировки работы системы. Управление происходит простым выбором соответствующего узла на схемотехническом изображении материнской платы.

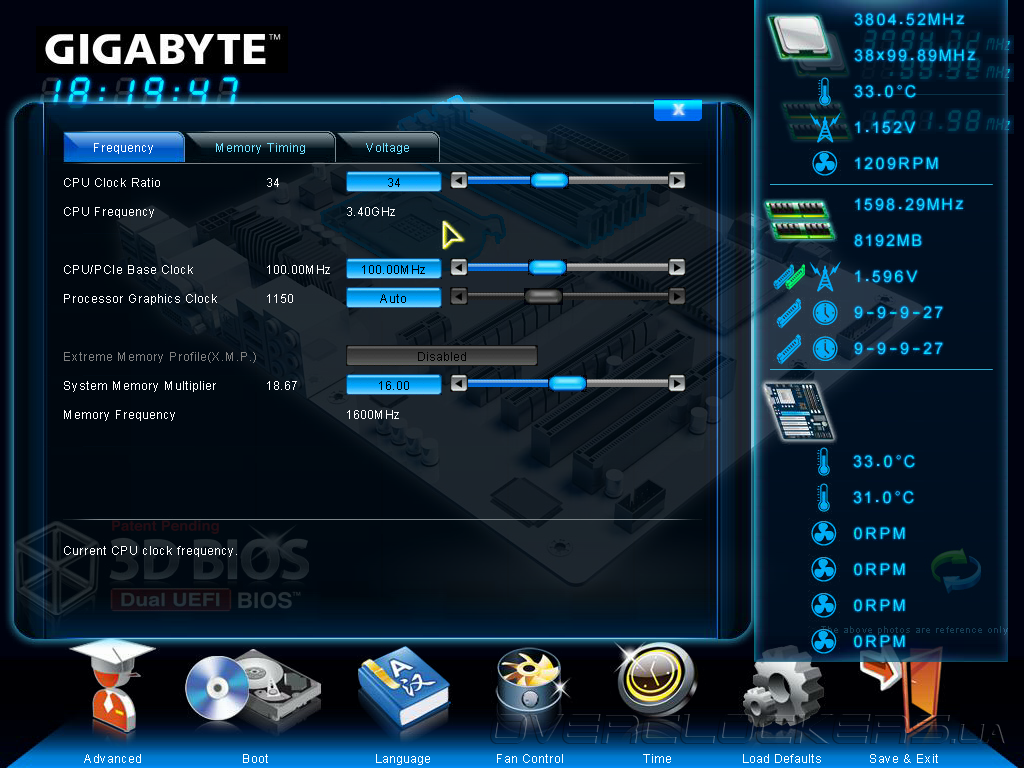

Нажав указателем мыши на процессорный разъем появится всплывающее окно с настройками базовой частоты, множителя процессора и памяти, основных таймингов и напряжений. Информационная панель справа подскажет о текущих параметрах системы.

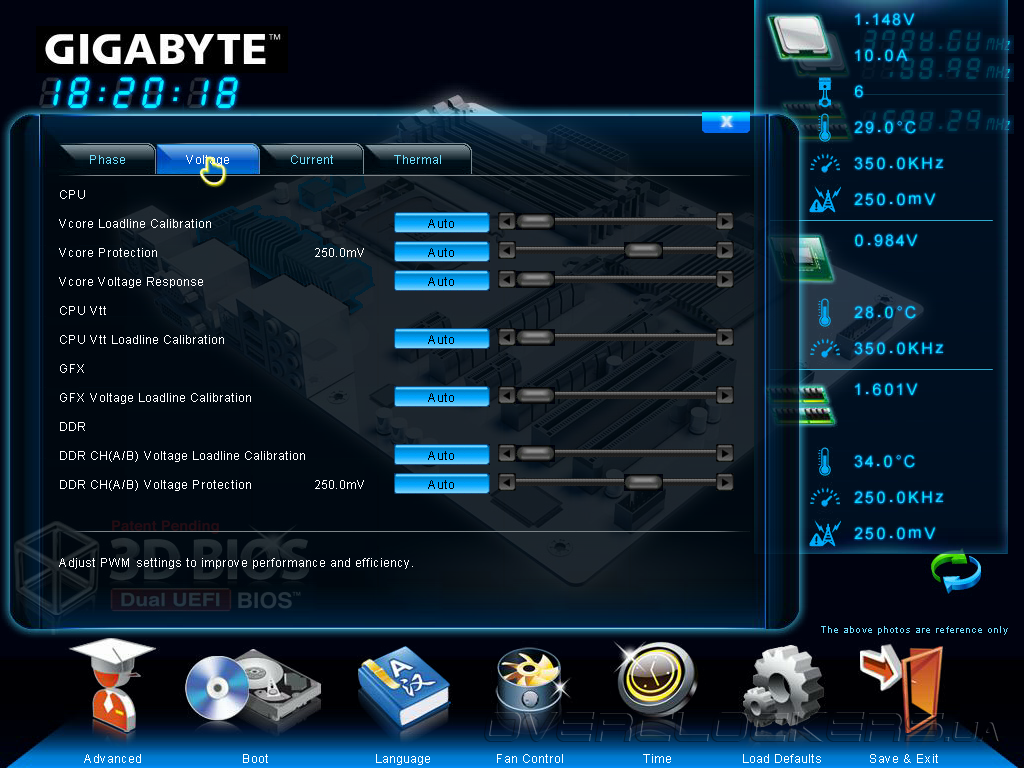

Если же, например, выбрать модуль VRM, то можно будет настроить работу преобразователя питания процессора и памяти.

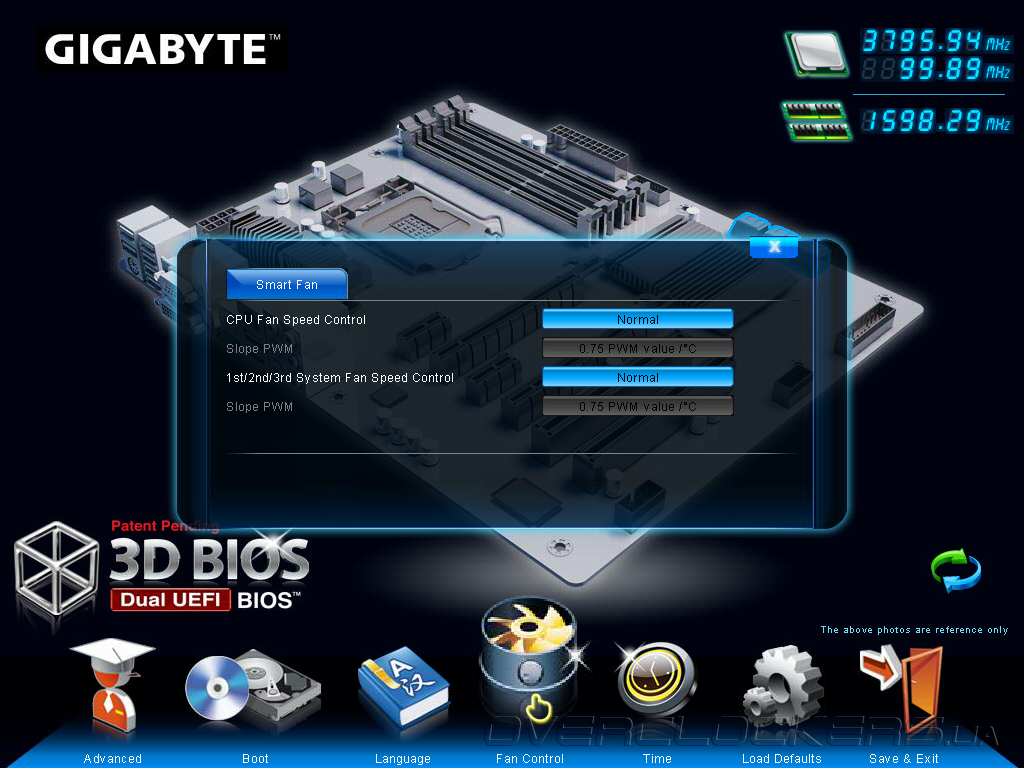

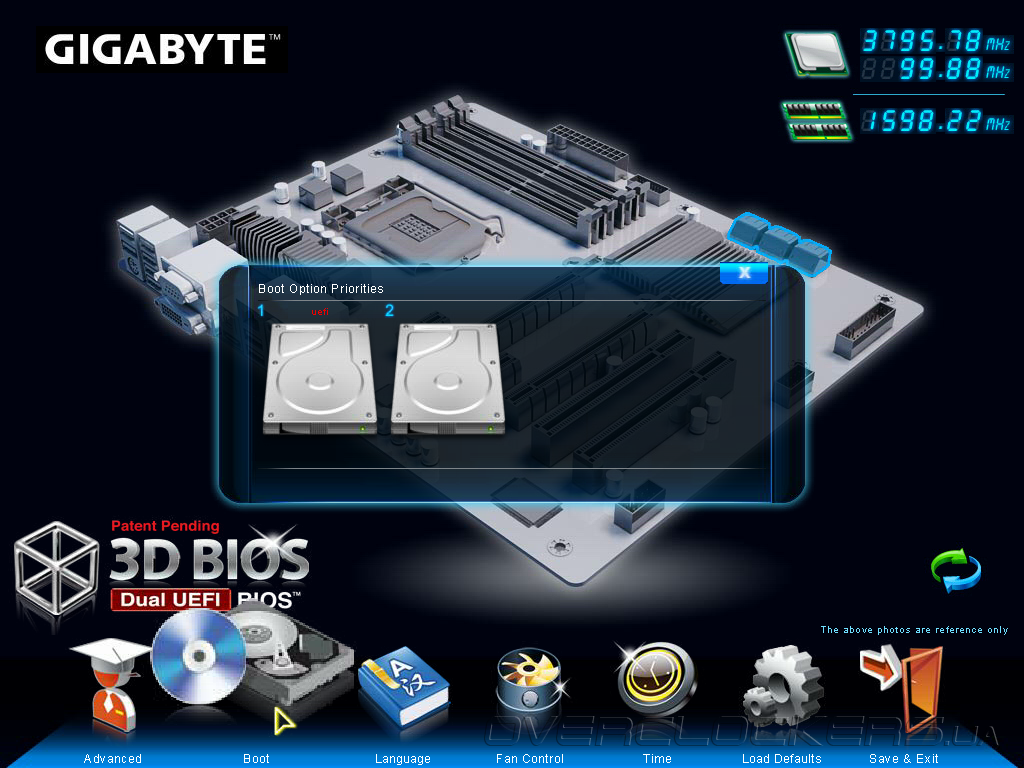

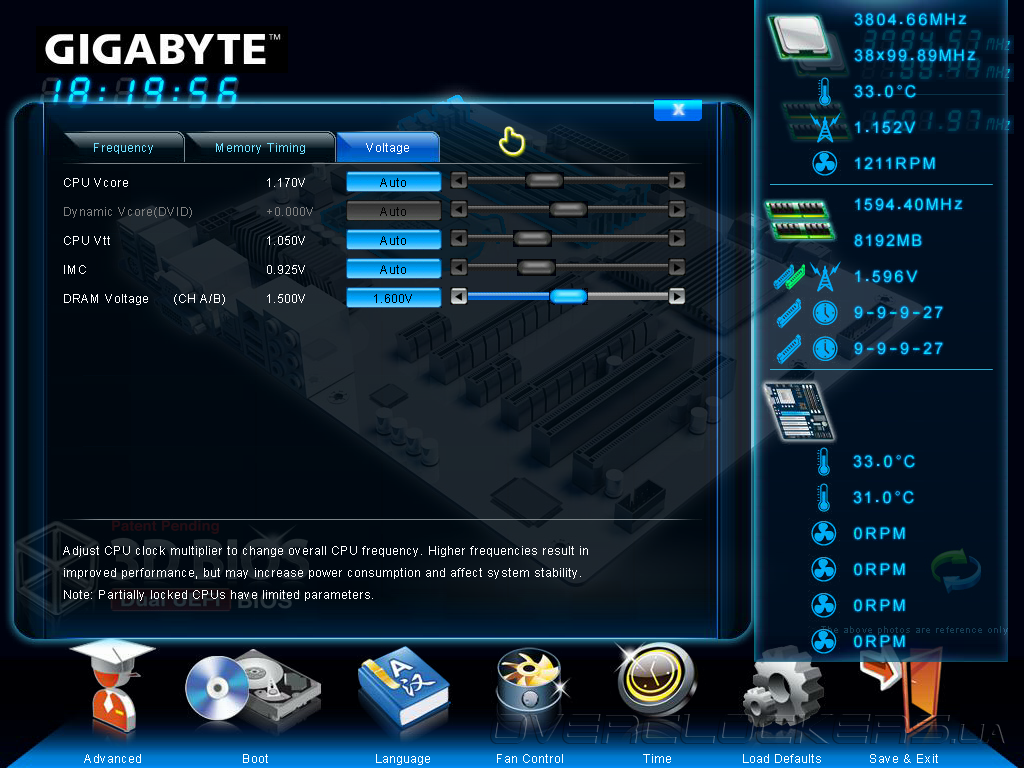

Есть возможность выбора языка интерфейса и загрузочного устройства. Управление вентиляторами сокращено до двух параметров: процессорная «вертушка» и остальные.
В реализации этого интерфейса особых нареканий нет и каждый пользователь сможет выбрать способ настройки по своему вкусу. Кому-то будет достаточно такого вида, например новичкам, а кто-то захочет контролировать систему по старинке, с полным перечнем доступных параметров.
Комплектное ПО

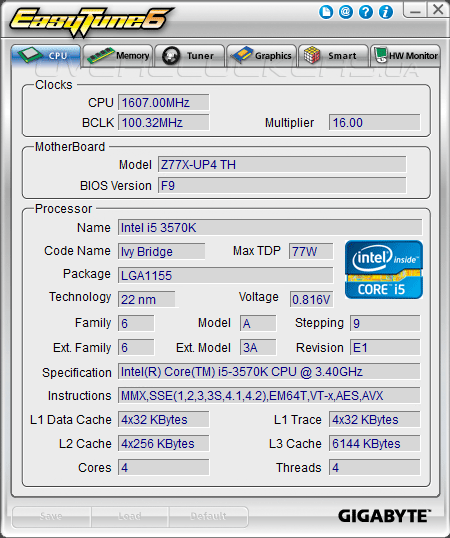

Материнская плата GA-Z77X-UP4 TH комплектуется неплохим набором фирменного программного обеспечения, среди которого выделим EasyTune 6 и 3D Power. Первая позволяет получить информацию об установленных компонентах и произвести разгон системы прямо из под операционной системы Windows.

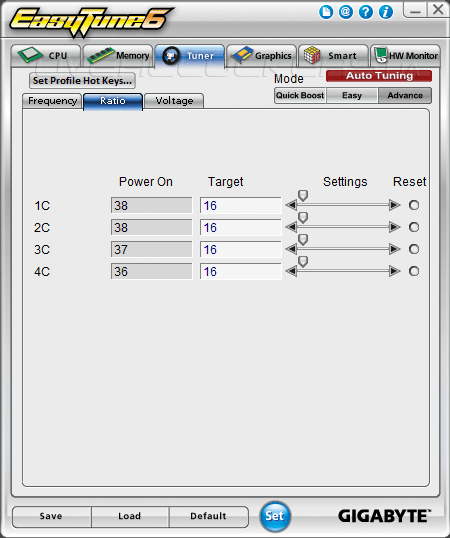

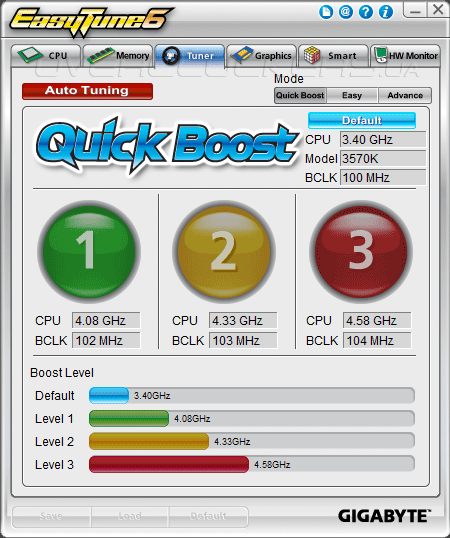

Разгон доступен либо в автоматическом режиме с тремя предустановленными профилями, либо в полностью ручном, при этом можно изменять базовую частоту, коэффициенты умножения процессора и памяти, различные напряжения.

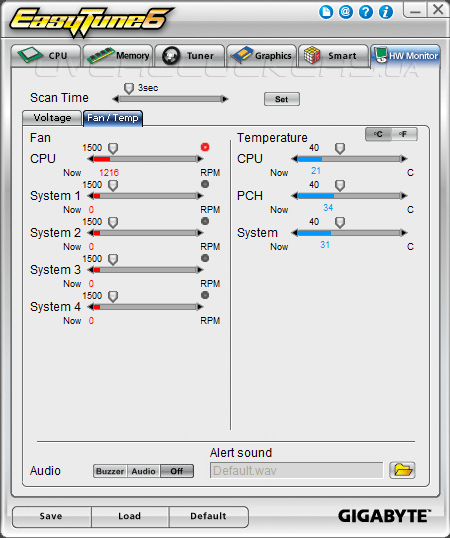

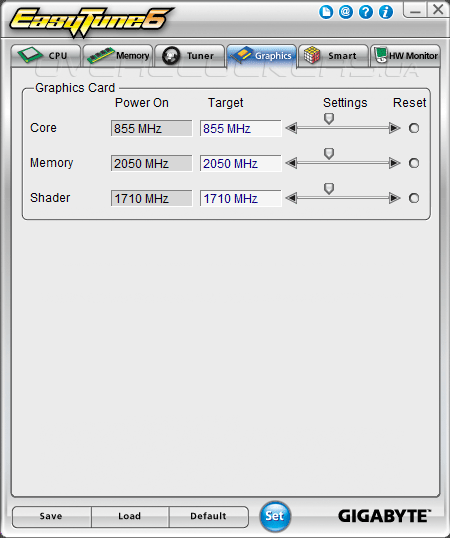

Есть вкладки, отвечающие за разгон графического адаптера и управления частотой вращения подключенных вентиляторов, а также мониторинг.
Программа обладает неплохим функционалом, нет только управления задержками памяти (а их, практически, нет ни у кого) и подсистемой питания. А вот как раз для последней предусмотрена вторая утилита — 3D Power.

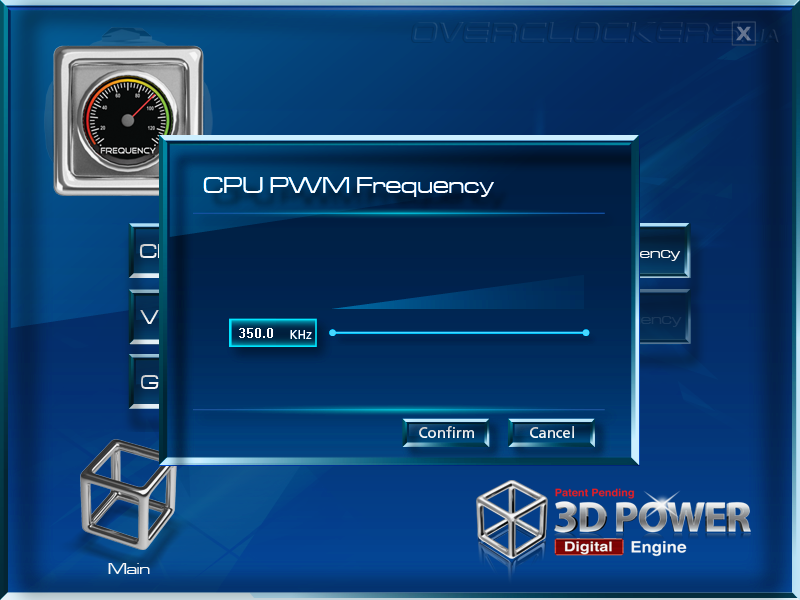

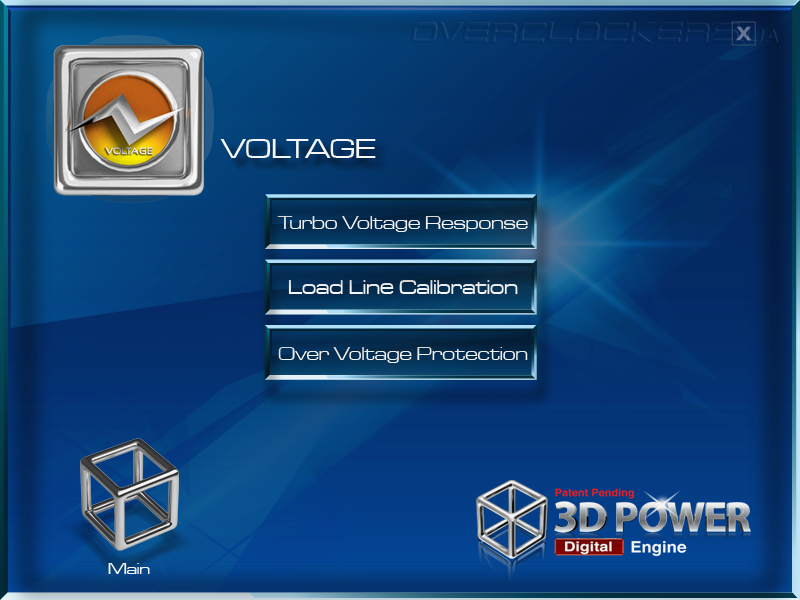

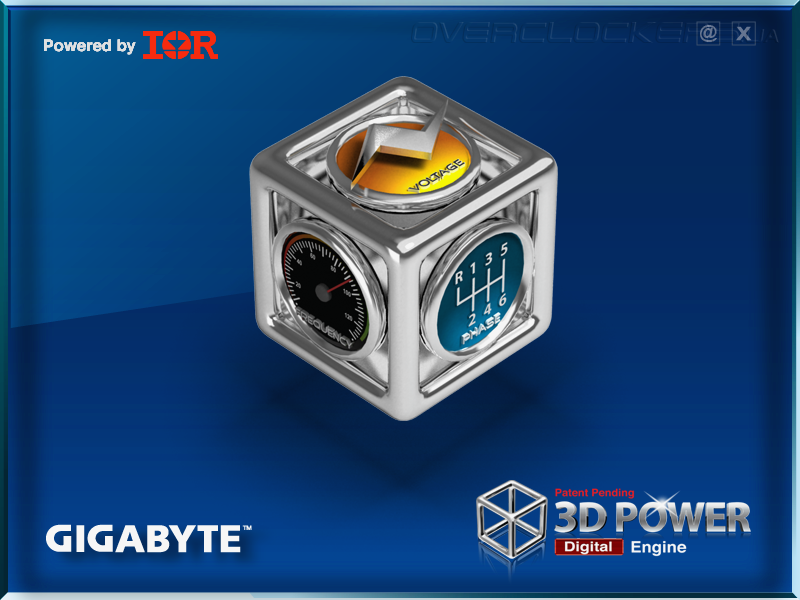

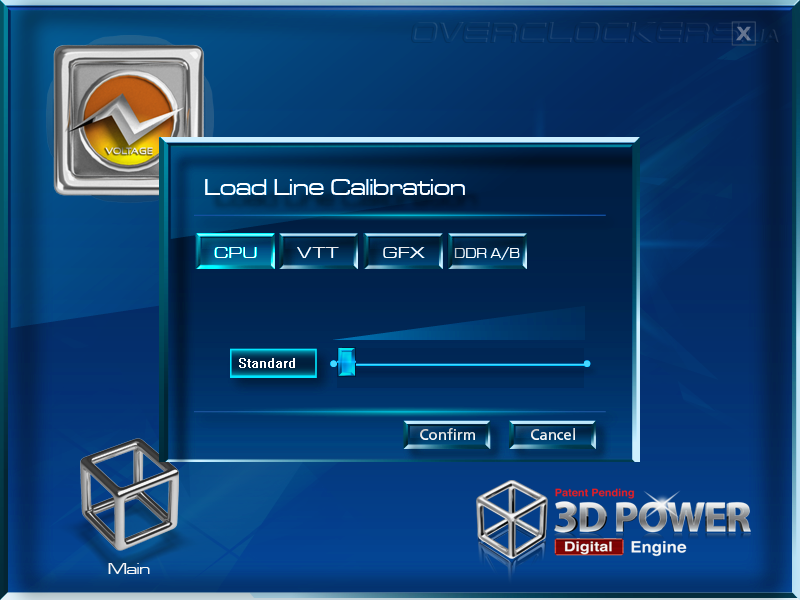

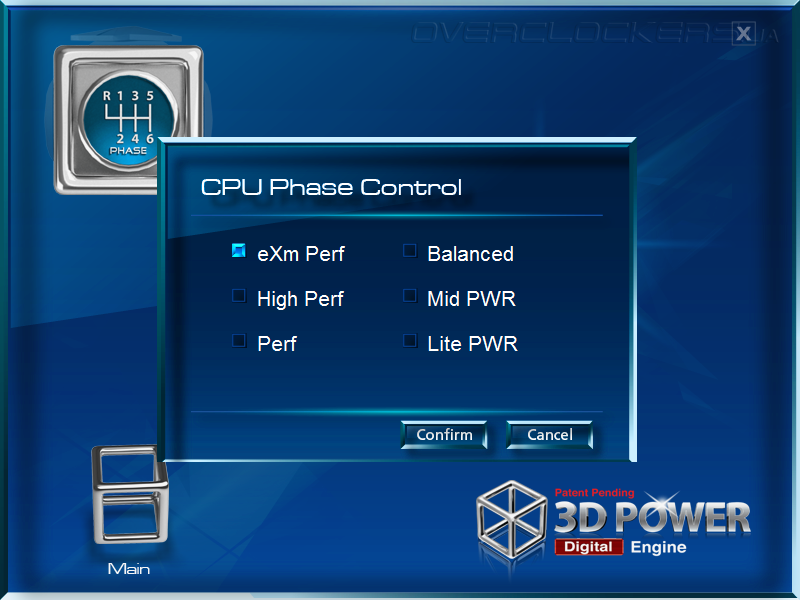

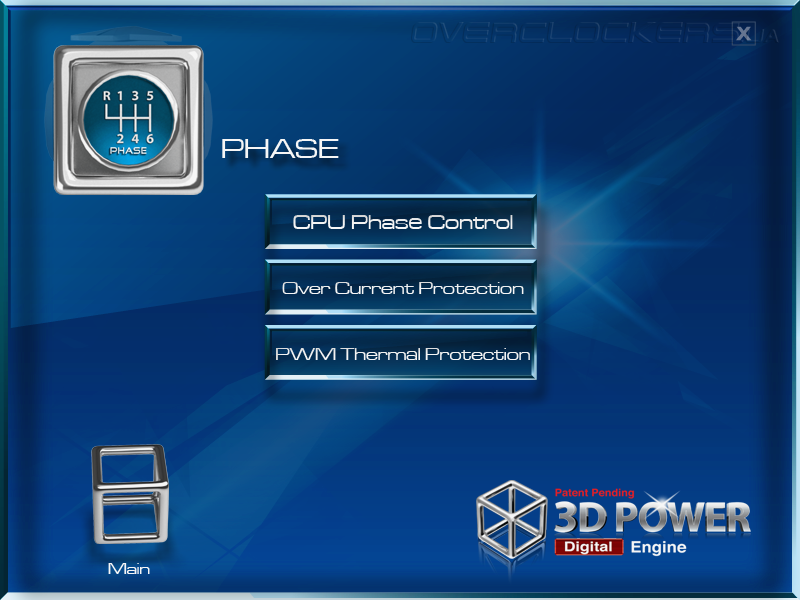

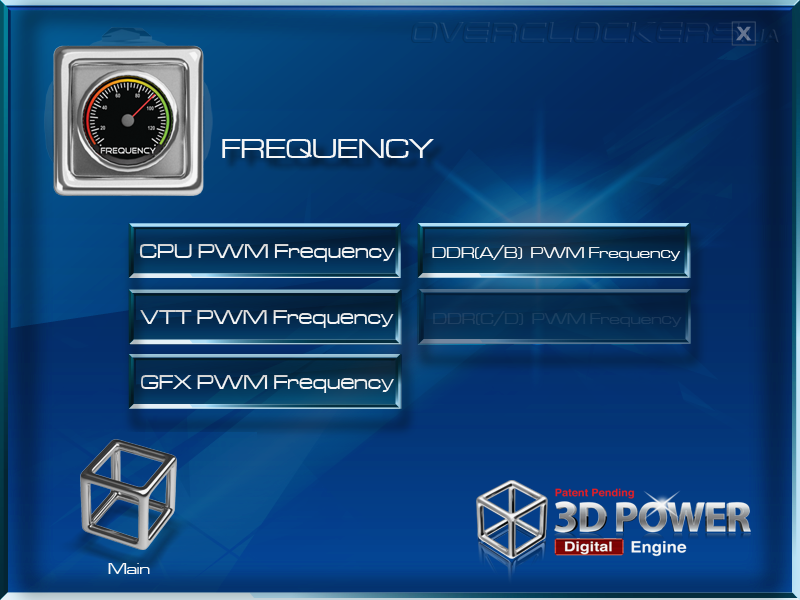

С ее помощью можно настраивать частоту работы элементов модуля VRM и работу функции Load Line Calibration, задавать время отклика при изменении напряжения Vcore и корректировать пределы срабатывания защиты от перенапряжения, превышения тока и температуры. Есть еще изменение количества активных фаз преобразователя питания в зависимости от нагрузки на процессор.
Естественно, для более точного контроля и управления платой все действия лучше производить непосредственно в UEFI, а данные программы использовать лишь для небольшой корректировки. Разгон
Тестирование платы начнем с определения максимальной частоты BCLK, на которой рассматриваемый продукт сохраняет полную стабильность. И ею оказались 108 МГц, что для нашего экземпляра Core i5-3570K является неплохим результатом. Правда, напряжение на ядрах пришлось поднять на 0,05 В.
Следующий шаг — разгон путем поднятия множителя процессора без изменения остальных параметров. В этом случае плата вела себя вполне адекватно до 4300 МГц, выставляя напряжение на процессоре около 1,2 В.
При попытке выбрать коэффициент умножения х44 напряжение на CPU поднималось до 1,41 В, что катастрофически много для Ivy Bridge.
Если же все настройки производить вручную, то Z77X-UP4 TH ведет себя стабильно на уровне лучших представителей конкурентов и мы без проблем достигли максимума для нашего Core i5-3570K, который составляет 4700 МГц при напряжении 1,32—1,33 В.
Для снижения просадок пришлось выбрать значение Extreme у параметра Loadline Colibration.
Проверка работоспособности комплекта памяти Kingston KHX1866C11D3P1K2/8G на частоте выше 2133 МГц также не принесла никаких сюрпризов и плата стабильно функционировала с ОЗУ на 2200 МГц.
Ну а из профилей автоматического разгона, доступных в утилите EasyTune 6, к сожалению, ни один рекомендовать мы не можем, так как даже с первым, который повышает частоту лишь до 4 ГГц, напряжение составило 1,29 В, тогда как было бы достаточно каких-то 1,2 В. В общем, все эти функции авторазгона пока из области фантастики и к реальности никакого отношения не имеют.
Тестовая конфигурация
Тестирование платы осуществлялось со следующей конфигурацией:
- процессор: Core i5-3570K (3,4 ГГц, 6 Мбайт кэш L3);
- память: Kingston KHX1866C11D3P1K2/8G (2x4 ГБ, DDR3-1866, 10-11-10-30);
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
- накопитель: Kingston SH100S3B/120G (120 ГБ, SATA 6Gb/s);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.3.0.1020;
- драйвер видеокарты: GeForce 306.97.
Результаты тестирования
Тестовая конфигурация стенда с Core i5-3570K была немного изменена. Теперь вместо жесткого диска используется SSD-накопитель Kingston SH100S3B/120G, а видеокарта MSI N580GTX Lightning заменена на Gigabyte GV-N580SO-15I. В качестве эталона измерений используется все та же плата ASUS P8Z77-M Pro, но с обновленной до версии 1616 прошивкой. Кроме того, по возможности было обновлено все программное обеспечение. Также были добавлены результаты протестированных ранее «материнок» (на графиках они расположены по мере тестирования).
Для начала посмотрим на результаты пропускной способности памяти.
В этой дисциплине GA-Z77X-UP4 TH держалась весьма достойно, немного проиграв оппонентам при чтении и отыгравшись при копировании. По латентности немного не дотянула до решений ASUS, но тут они пока вне конкуренции.
Теперь перейдем к тестовому пакету Futuremark PCMark 7, показывающему общий уровень продуктивности систем в типичных задачах.
Этот тестовый пакет также благосклонно отнесся к рассматриваемой «материнке», которая практически нисколько не уступила конкурентам. В Entertainment немного отстала, но не так критично, тогда как в остальных подтестах держалась на уровне ASUS P8Z77-V LX.
В заключение сравнительного тестирования посмотрим на производительность в игровых приложениях.
Здесь уже на несколько баллов безоговорочная победа, но разница настолько мала, что вполне может быть засчитана в пределах погрешности измерений.
В реальных приложениях GA-Z77X-UP4 TH также оказалась на уровне и ее можно смело рекомендовать для сборки мощной игровой системы.
Энергопотребление системы
Замеры энергопотребления проводились во время прохода всех тестовых пакетов. Фиксировалось пиковое значение при максимальной нагрузке и среднее во время простоя системы при помощи прибора Basetech Cost Control 3000.
К сожалению, участница нашего тестирования оказалась самой прожорливой при нагрузке на систему, а во время простоя она оказалась чуть лучше ASUS P8Z77-M Pro.
Выводы
Интерфейс Thunderbolt достаточно перспективная разработка, позволяющая одновременно с монитором подключить несколько устройств, требовательных к полосе пропускания данных. Возможно, через несколько лет, он станет доминирующим на рынке сетевого оборудования, внешних систем хранения данных и различной периферии.
Сейчас же эта технология пока дорога в использовании, а для ее реализации производителям приходится идти на различные ухищрения. В итоге на материнских платах возникает острая нехватка линий PCI Express, или же продукты с портами Thunderbolt при относительно высокой стоимости лишены какой-либо дополнительной функциональности, облегчающей разгон системы. Например, как у рассмотренной GA-Z77X-UP4 TH. Она выполнена на отлично, при ее изготовлении использовалась качественная элементная база, к дизайну придраться практически невозможно, да и прошивка тоже вроде никаких сюрпризов не несет. Но комплект поставки минимален, функциональность ограничена возможностями чипсета, а для энтузиастов не предусмотрено никаких «фишек», хотя плата обладает прекрасным разгонным потенциалом. Видимо, все ресурсы таки ушли на установку двух портов Thunderbolt.
Если отсутствие кнопок старта и перезагрузки системы с POST-индикатором не критично, а во главе стоит необходимость в новом скоростном интерфейсе, то Gigabyte GA-Z77X-UP4 TH вполне можно рекомендовать к покупке. Благо ее качество не вызывает сомнений.
