All inclusive. Обзор материнской платы ASUS P8Z77-V Pro/Thunderbolt для платформы Intel LGA1155

В модельных рядах большинства производителей материнских плат всегда присутствовали продукты, обладающие расширенной функциональностью. В противовес платам, обходящихся минимальным количеством дополнительных контроллеров и использующих исключительно возможности расширения набора системной логики, такие модели предлагают поддержку максимального количества самых современных интерфейсов, что называется, «на все случаи жизни». Обладатели таких системных плат всегда готовы к будущему апгрейду и подключения новейшей периферии. Зачастую конструкция таких продуктов обладает значительным запасом прочности, что позволяет рассчитывать на значительный разгонный потенциал. Именно к такой категории «материнок» относится героиня сегодняшнего обзора — ASUS P8Z77-V Pro/Thunderbolt.

ASUS P8Z77-V Pro/Thunderbolt

Эта системная плата, предназначенная для работы с процессорами Intel LGA1155, обладает богатейшим возможностями расширения, включая возможность работы с беспроводными сетями. Изюминкой модели является совместимость с новейшим высокоскоростным интерфейсом Thunderbolt, который обеспечивает одновременный вывод изображения и двухканальную дуплексную передачу данных со скоростью 10 Гбит/с. Остальные технические характеристики P8Z77-V Pro/Thunderbolt выглядят не менее интересно, предлагаем ознакомиться с ними из соответствующей таблицы:

Модель ASUS P8Z77-V Pro/Thunderbolt
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866/2133/2200*/2400*/2600* (*O.C. для Ivy Bridge), максимум 32 ГБ
Слоты PCI-E 3 PCI Express 3.0/2.0 x16
1 PCI Express 3.0/2.0 x16@x8
1 PCI Express 3.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (Intel Z77)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 х 3.0 (2 разъема на задней панели, ASMedia ASM1042)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
Qualcomm Atheros AR9485 (Wi-Fi 802.11b/g/n)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности AMD CrossFireX, MemOK!, NVIDIA SLI, SMART DIGI+ Thunderbolt, USB BIOS Flashback, WiFi GO!


Комплект поставки

На полках магазинов продукция компании ASUS выделяется благодаря строгому и запоминающемуся дизайну упаковок. Плата P8Z77-V Pro/Thunderbolt поставляется в картонной коробке стандартных размеров, оформленную в едином корпоративном стиле, на лицевую сторону которой нанесено название модели, а также логотипы многочисленных фирменных решений и технологий.

ASUS P8Z77-V Pro/Thunderbolt

Обратная поверхность коробки, помимо схематического изображения системной платы и краткой спецификации, содержит информацию о поддержке новинкой высокоскоростного интерфейса Thunderbolt. С его помощью можно последовательно подключать до шести различных устройств, при этом остается возможность высокоскоростного обмена данных с одновременным выводом изображения на цифровой монитор.

ASUS P8Z77-V Pro/Thunderbolt

Одной из ключевых особенностей ASUS P8Z77-V Pro/Thunderbolt является использование силовой подсистемы SMART DIGI+ с цифровым управлением Dual Intelligent Processor 3, которая включает два отдельных контроллера: EPU и TPU. Чип EPU (Energy Processing Unit) отвечает за функции энергосбережения, а TPU (TurboV Processing Unit) обеспечивает продвинутые возможности разгона. При этом цифровая система питания DIGI+ соответствует стандарту Intel VRD 12.5 и предлагает гибкие возможности по управлению энергопотреблением. Функция Fan Xpert 2 предлагает возможности интеллектуального управления вентиляторами для максимальной эффективности охлаждения компонентов системного блока. Интересные возможности предлагает Wi-Fi GO!, которая превращает персональный компьютер в полноценную точку доступа или DLNA-хаб. Также Wi-Fi GO! позволяет использовать смартфон или планшет в качестве пульта дистанционного управления. На этом особенности P8Z77-V Pro/Thunderbolt не исчерпываются, все они будут подробным образом рассмотрены в процессе обзора, а пока переходим к набору дополнительных принадлежностей.

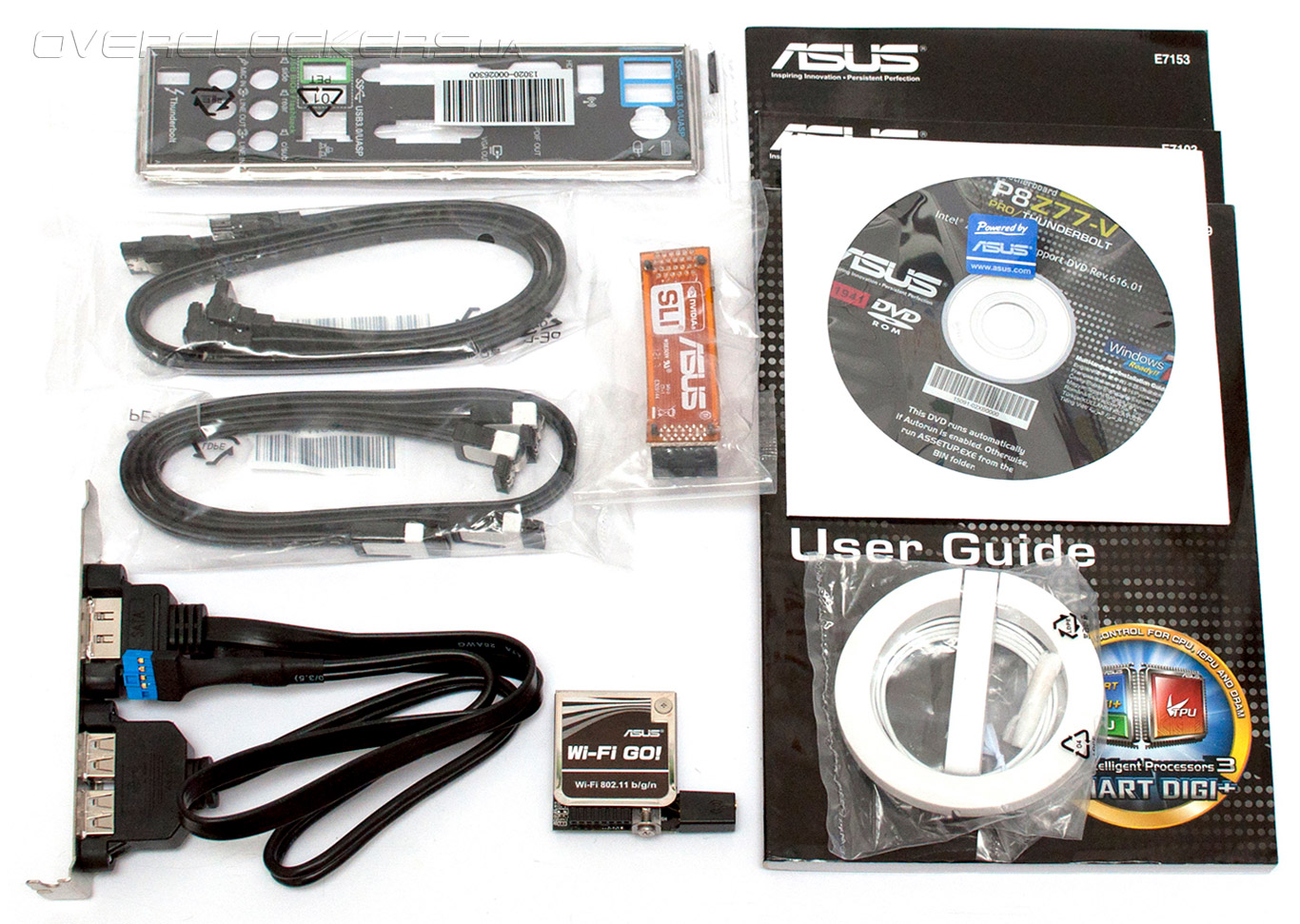

Комплект аксессуаров новинки включает:
  • заглушку на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-connectors;
  • мостик NVIDIA SLI:
  • планку для вывода на заднюю панель двух портов USB 3.0 и одного eSATA;
  • модуль беспроводной сети Wi-Fi GO!
  • антенну Wi-Fi;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по работе Wi-Fi GO!
  • брошюру с описанием фирменного ПО.
ASUS P8Z77-V Pro/Thunderbolt

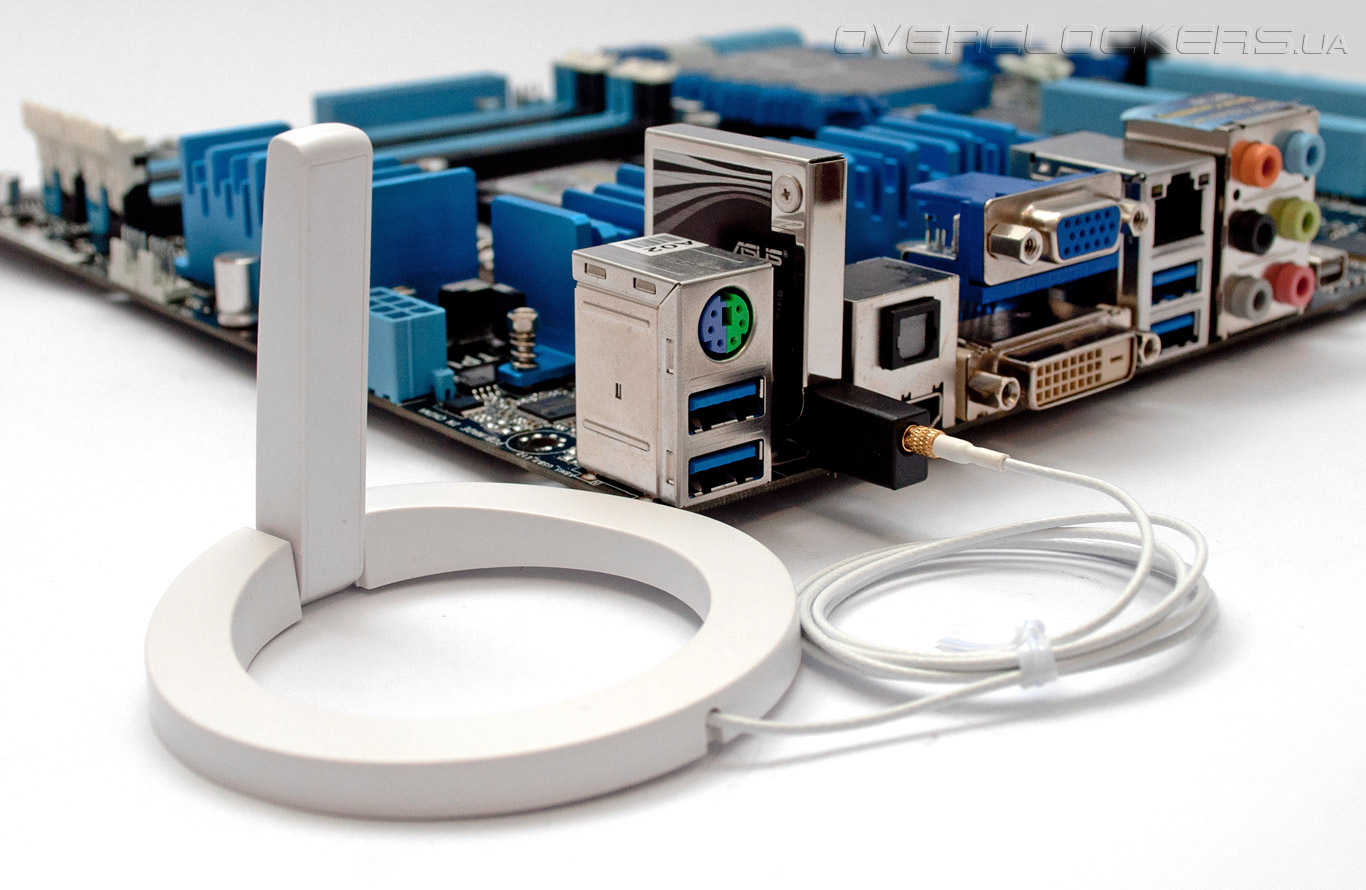

Помимо привычных дополнительных принадлежностей, таких как интерфейсные кабели SATA или мостик NVIDIA SLI, следует отметить наличие в комплекте адаптера беспроводной сети вместе с внешней антенной, а также планки для вывода на заднюю панель дополнительных портов. Далее, вы увидите, что последний аксессуар будет отнюдь не лишним.


Дизайн

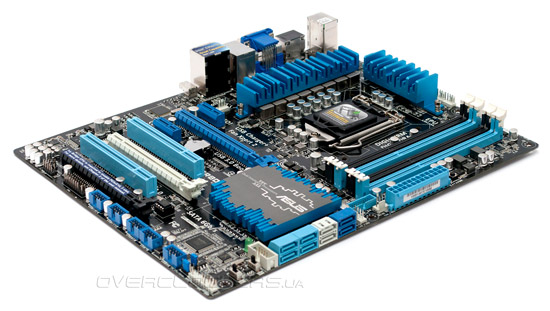

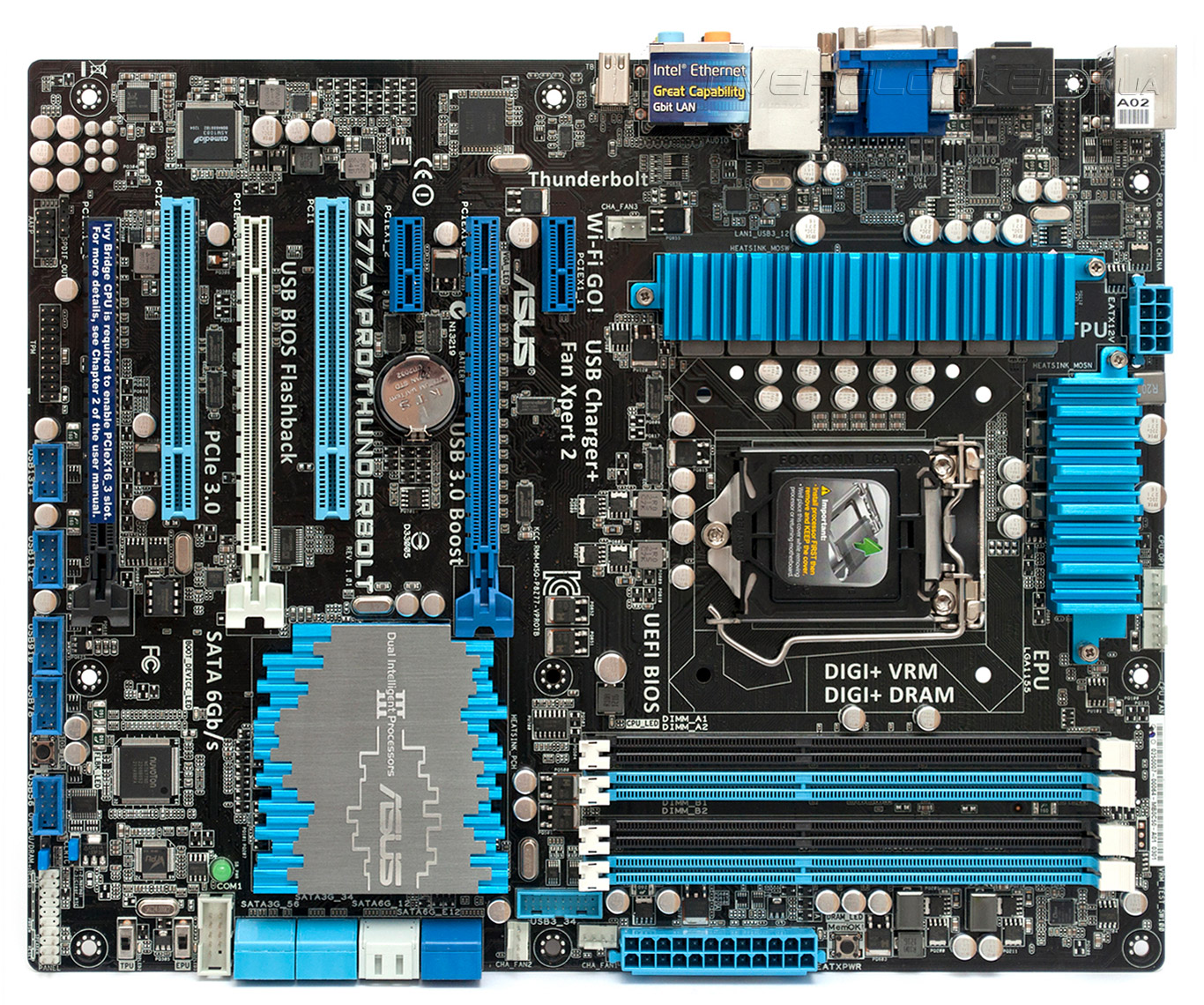

Материнскую плату ASUS P8Z77-V Pro/Thunderbolt можно отнести к моделям с исключительными возможностями расширения. Из-за этого монтаж компонентов очень плотный, свободные места на РСВ, размеры которой составляют 305х244 мм, практически отсутствуют. Тем не менее, расположение всех узлов достаточно удобное, чтобы не вызвать проблем во время самостоятельной сборки системного блока. В первую очередь, в глаза бросаются массивные радиаторы системы охлаждения VRM.

ASUS P8Z77-V Pro/Thunderbolt

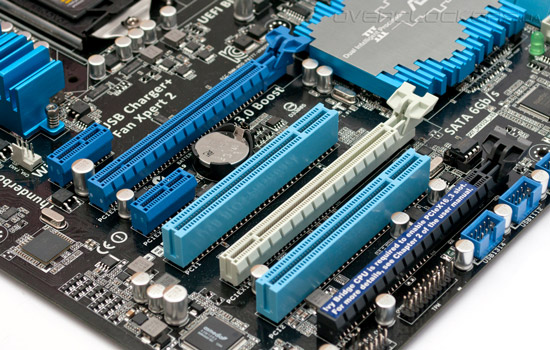

В основе P8Z77-V Pro/Thunderbolt лежит системная логика Intel Z77 Express, которая обеспечивает поддержку любых процессоров Intel в исполнении LGA1155, в том числе оверклокерских моделей из серии «К». Однако некоторые функции будут доступны только при установке 22-нм «камней». В части поддержки оперативной памяти материнская плата может похвастаться четырьмя слотами DIMM DDR3 SDRAM, которые способны обеспечить работу модулей ОЗУ на частоте вплоть до 2600 МГц в режиме разгона. Суммарный объем оперативной памяти при этом может достигать 32 ГБ. Что касается организации видеоподсистемы, то энтузиасты, планирующие объединение нескольких видеокарты в конфигурации AMD CrossFireX или NVIDIA SLI могут воспользоваться двумя слотами PCI Express 2.0/3.0 x16, которые автоматически переключаются в режим x16@x8 в случае установки двух графических адаптеров. К третьему по счету разъему PCI Express 3.0 x16 подведены всего четыре линии, но его работа возможна только при использовании процессоров Intel Ivy Bridge, причем, второй разъем PCI Express 2.0/3.0 x16 переходит в режим x16@x4. Таким образом, в связке AMD CrssFireX пользователь может объединить три графических ускорителя по схеме «х8+х4+х4», или использовать нижний разъем для установки плат расширения, требовательных к пропускной способности интерфейса. Обладатели 32-нм процессоров такой возможности лишены, им придется ограничиться первыми двумя слотами PCI Express 2.0/3.0 x16. Для расширения функциональности материнская плата располагает двумя разъемами PCI Express 2.0 x1 и двумя PCI, за работу которых отвечает контроллер ASMedia ASM 1083.

ASUS P8Z77-V Pro/Thunderbolt

Для подключения периферии ASUS P8Z77-V Pro/Thunderbolt предлагает шесть портов USB 3.0 и десять USB 2.0. Примечательно, что последние представлены исключительно в виде внутренних разъемов, расположенных на печатной плате, а на заднюю панель выведены лишь четыре порта USB 3.0. Пара разъемов подключены к микросхеме ASMedia ASM1042, а два других — к системной логике Intel Z77 Express. Еще два устройства с поддержкой третей ревизии универсальной последовательной шины можно подсоединить к внутренним разъемам. Отметим, что для портов, подключенных к ASMedia ASM1042, можно активировать режим UASP (USB Attached SCSI Protocol), который в отдельных случаях может обеспечить существенный прирост пропускной способности, но только при условии поддержки такого режима со стороны периферийного устройства.

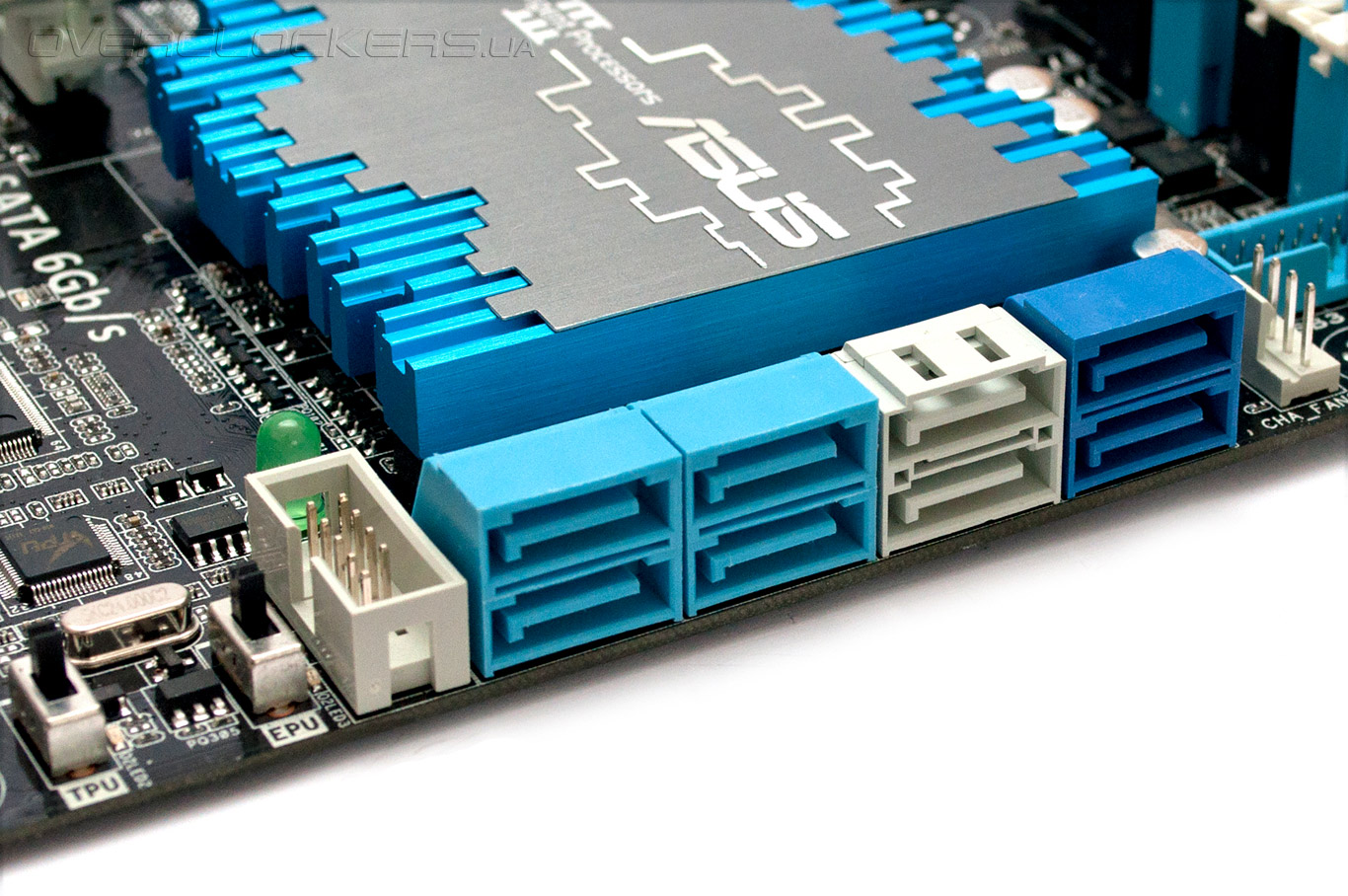

Дисковая подсистема материнской платы базируется на возможностях чипсета Intel Z77 Express, который обеспечивает работу двух каналов SATA 6 Гбит/с и четырех SATA 3 Гбит/с. Из дополнительных возможностей следует отметить объединение накопителей в массивы RAID 0, 1, 5 и 10, а также поддержку фирменных технологий Intel Smart Response и Intel Rapid Start, которые доступны только владельцам SSD. Те пользователи, кому чипсетных портов покажется недостаточно, могут подключить еще два устройства к разъемам SATA 6 Гбит/с, которые подсоединены к чипу ASMedia ASM1061. Один из каналов этого контроллера можно использовать для вывода порта eSATA 6 Гбит/с на заднюю панель системного блока при помощи планки, поставляемой в комплекте.

ASUS P8Z77-V Pro/Thunderbolt

В качестве звуковой подсистемы P8Z77-V Pro/Thunderbolt используется широко распространенный 7.1-канальный HD-аудиокодек Realtek ALC892, также обеспечивающий работу оптического выхода S/PDIF для подключения к цифровым ресиверам. За работу локальной сети отвечает контроллер Intel 82579V, который благодаря специальному программному обеспечению Network iControl поддерживает приоритеты пропускной способности различных типов сетевого трафика. Кроме того «материнка» обладает поддержкой беспроводных сетей стандартов IEEE 802.11b/g/n, обеспечивающаяся посредством миниатюрной платы расширения WiFi GO!, монтируемой в специальный разъем на задней панели. Под металлическим кожухом скрывается адаптер Azurewave NE186H, основанный на чипсете Qualcomm Atheros AR9485.

ASUS P8Z77-V Pro/Thunderbolt

Одно из главных конкурентных преимуществ новинки — поддержка высокоскоростного интерфейса Thunderbolt — реализовано при помощи микросхемы Intel Z208T008F. Для нормальной работы этот контроллер для подключения к чипсету требует четыре линий PCI-E 2.0. Однако, такой режим достижим только в случае отказа от использования дополнительных контроллеров SATA 6 Гбит/с и USB 3.0, а также второго по счету слота PCI-E 2.0 x1. Увы, с этим придется смириться ввиду ограниченных возможностей системной логики.

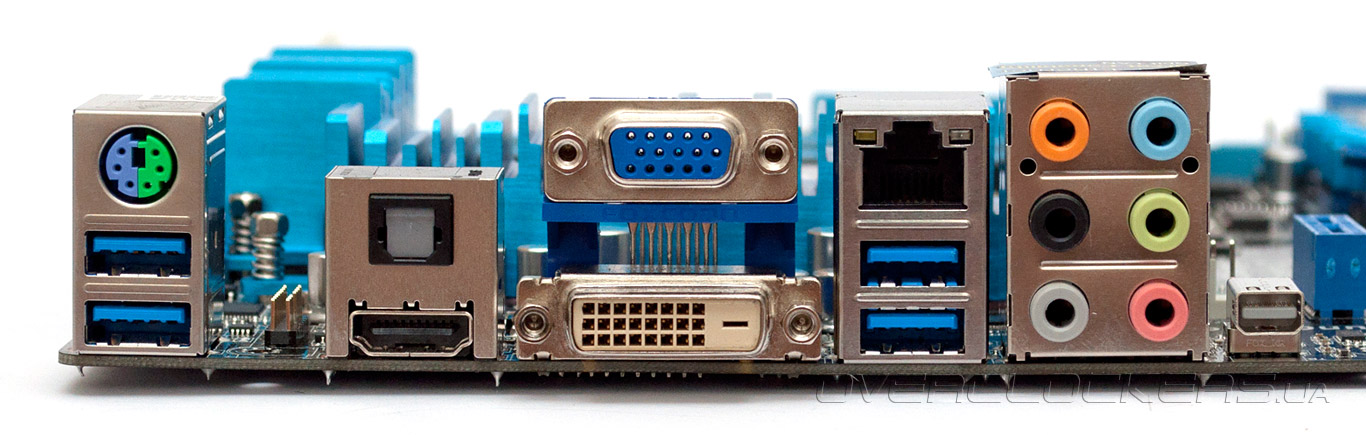

На задней панели ASUS P8Z77-V Pro/Thunderbolt можно встретить:
  • один комбинированный разъем PS/2;
  • четыре порта USB 3.0;
  • видеовыходы D-Sub, DVI-D и HDMI;
  • оптический выход S/PDIF;
  • разъем RJ-45;
  • шесть аналоговых аудиовыходов;
  • один интерфейс Thunderbolt.
ASUS P8Z77-V Pro/Thunderbolt

На задней панели присутствует полный набор разъемов для вывода изображения от встроенной в процессоры видеокарты, причем, обладатели 22-нм моделей смогут наслаждаться одновременным подключением трех мониторов. Кроме того, системная логика позволяет гибко использовать ресурсы интегрированного видеоядра и дискретного графического ускорителя при помощи технологии Lucid Virtu MVP. Таким образом, конфигурация задней панели позволяет почти полностью раскрыть возможности расширения новинки. Тем не менее, нельзя не отметить малое количество портов USB и отсутствие порта eSATA. К счастью, в комплекте поставки материнской платы присутствует планка, выводящая соответствующие интерфейсы на заднюю панель системного блока.

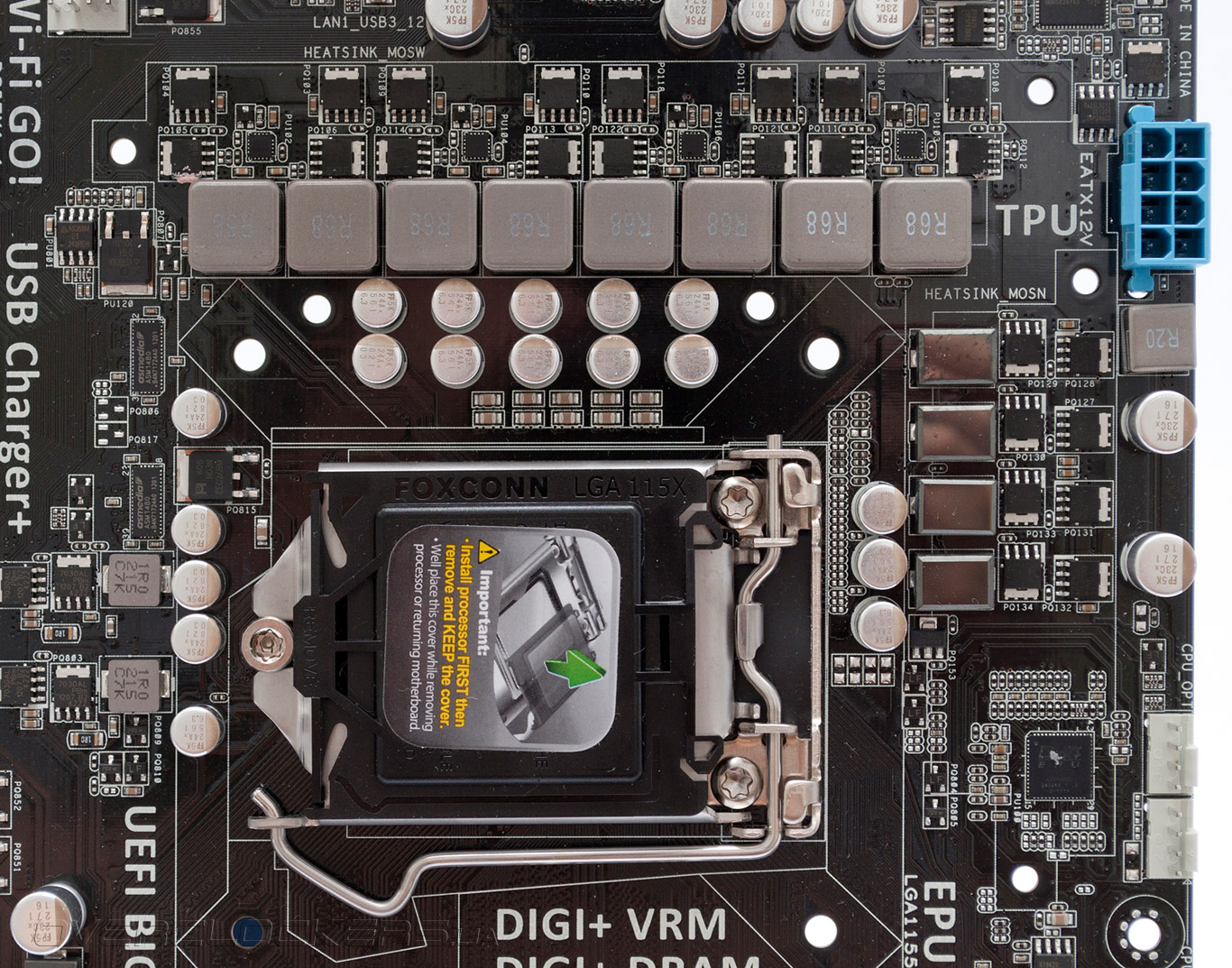

Силовая подсистема P8Z77-V Pro/Thunderbolt заслуживает отдельного упоминания. Этот узел сконструирован с таким запасом прочности, что ему позавидуют иные «оверклокерские» модели конкурентов. Судите сами: дополнительное питание подается посредством восьмиконтактного разъема EPS12V, а преобразователь напряжения центрального процессора построен по 12-канальной схеме. При этом восемь фаз питают вычислительные ядра, а остальные четыре формируют напряжения для интегрированной видеокарты и встроенного северного моста. Узел управляется парой цифровых PWM-контроллеров: ASP1101 и ASP1000C. Увы, маркировка не позволяет точно установить их модели и характеристики, тем не менее, известно, что узел преобразователя напряжения поддерживает управление частотой переключения силовых элементов, компенсацию падения напряжения Loadline calibration и защиту от перегрева, а в моменты простоя часть каналов VRM может отключаться для повышения КПД.

ASUS P8Z77-V Pro/Thunderbolt

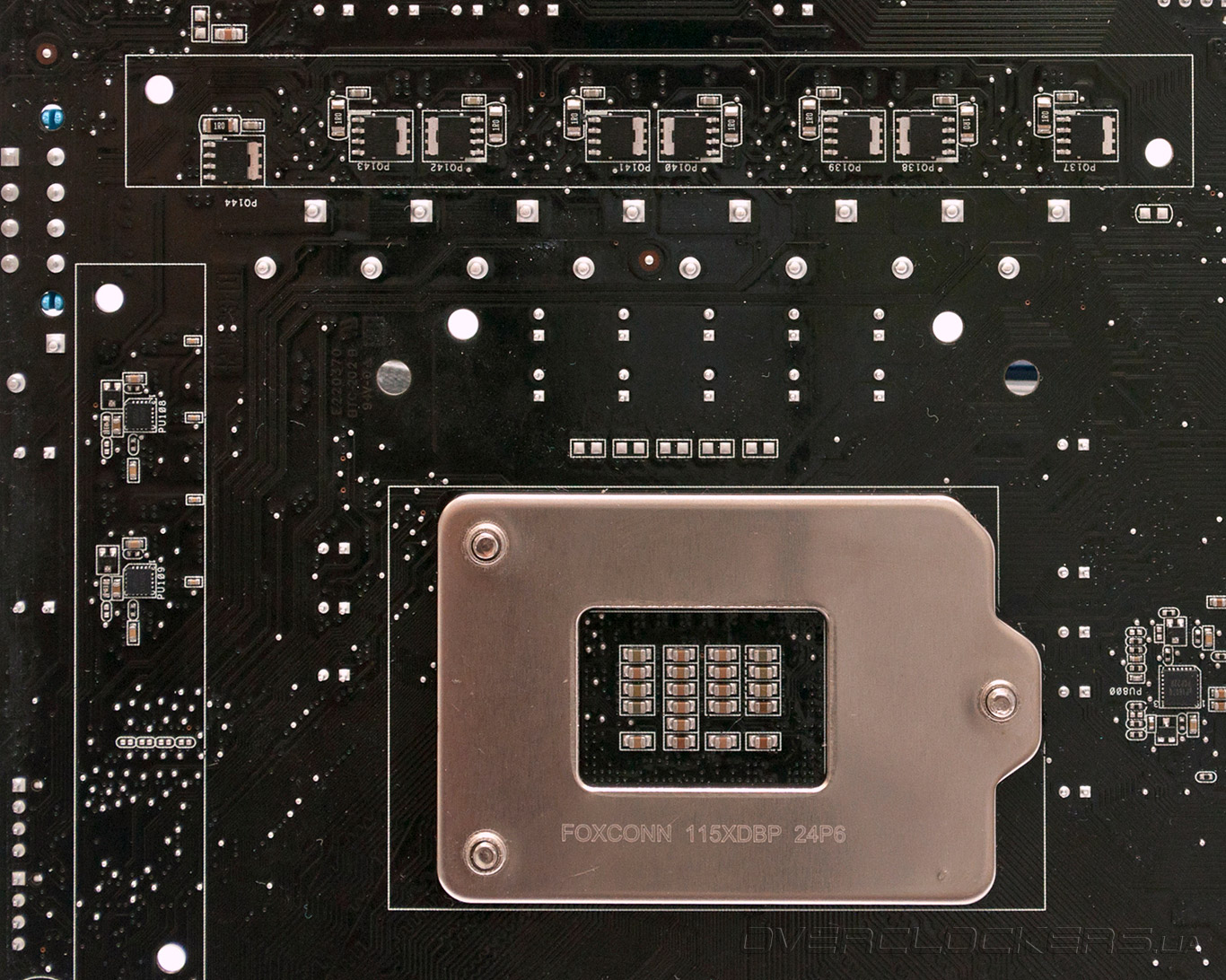

Сложность конструкции вынудила разработчиков перенести часть полевых транзисторов на обратную сторону печатной платы.

ASUS P8Z77-V Pro/Thunderbolt

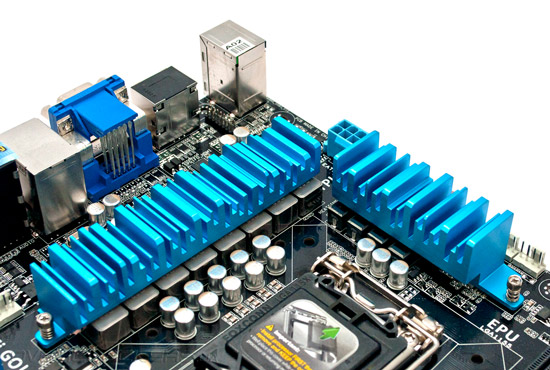

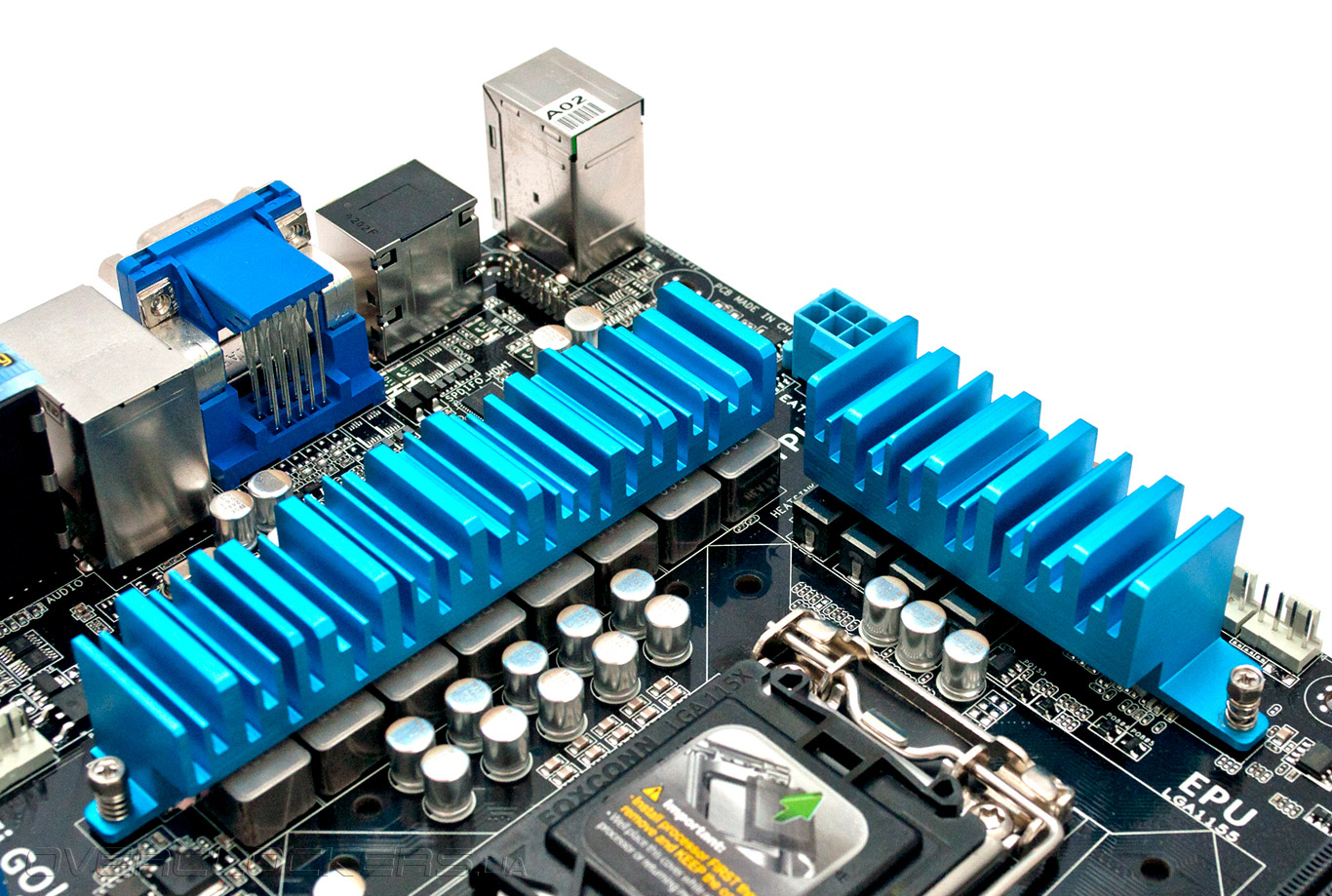

За охлаждение силовых элементов преобразователя напряжения отвечает пара массивных радиаторов. Благодаря их значительной поверхности рассеяния тепла за температурный режим подсистемы питания можно не беспокоиться. Тем не менее, мы рекомендуем организовать движение воздушных потоков внутри системного блока, особенно при разгоне центрального процессора.

ASUS P8Z77-V Pro/Thunderbolt

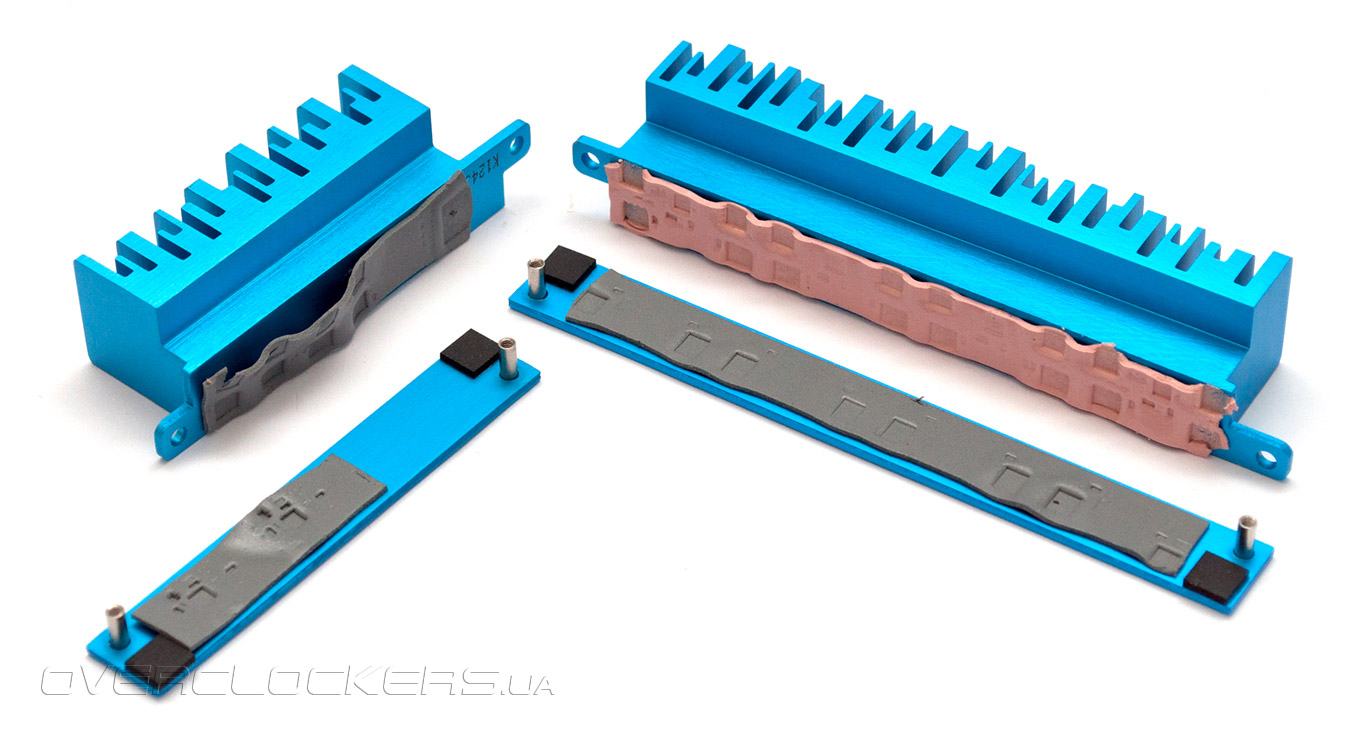

Радиаторы имеют надежные винтовые крепления, а усилительные пластины вместе обеспечивают отвод избыточного тепла от полупроводниковых устройств, расположенных на обратной стороне печатной платы.

ASUS P8Z77-V Pro/Thunderbolt

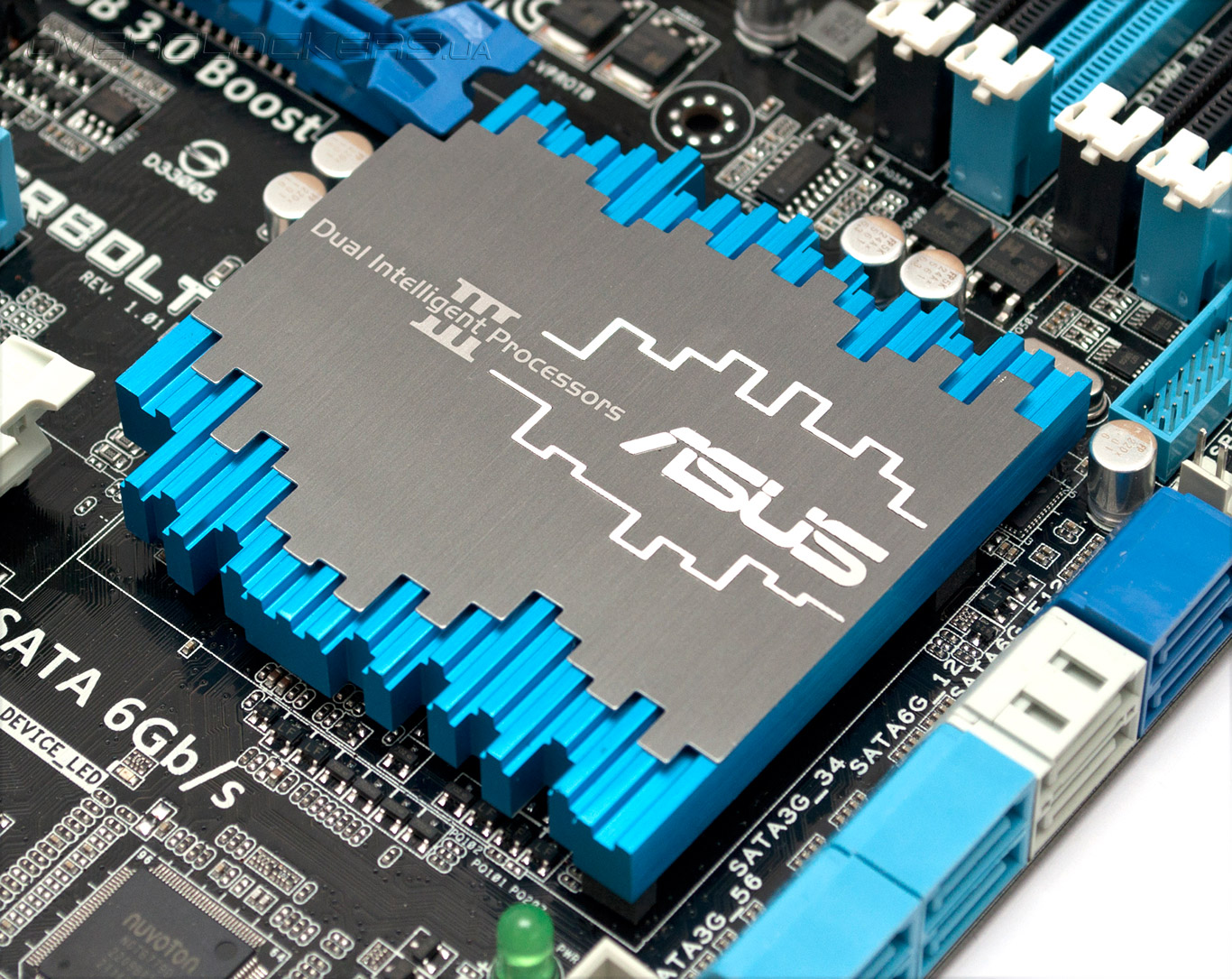

Микросхема системной логики охлаждается достаточно большим, но плоским радиатором. В любом режиме и при любой нагрузке такая конструкция отлично справляется с отводом тепла.

ASUS P8Z77-V Pro/Thunderbolt

Конечно, эффективная работа любых, даже самых лучших радиаторов напрямую зависит от хорошей вентиляции внутри системного блока. Для этих целей ASUS P8Z77-V Pro/Thunderbolt предлагает целых пять разъемов для подключения вентиляторов, причем, все они позволяют управлять скоростью вращения посредством ШИМ.

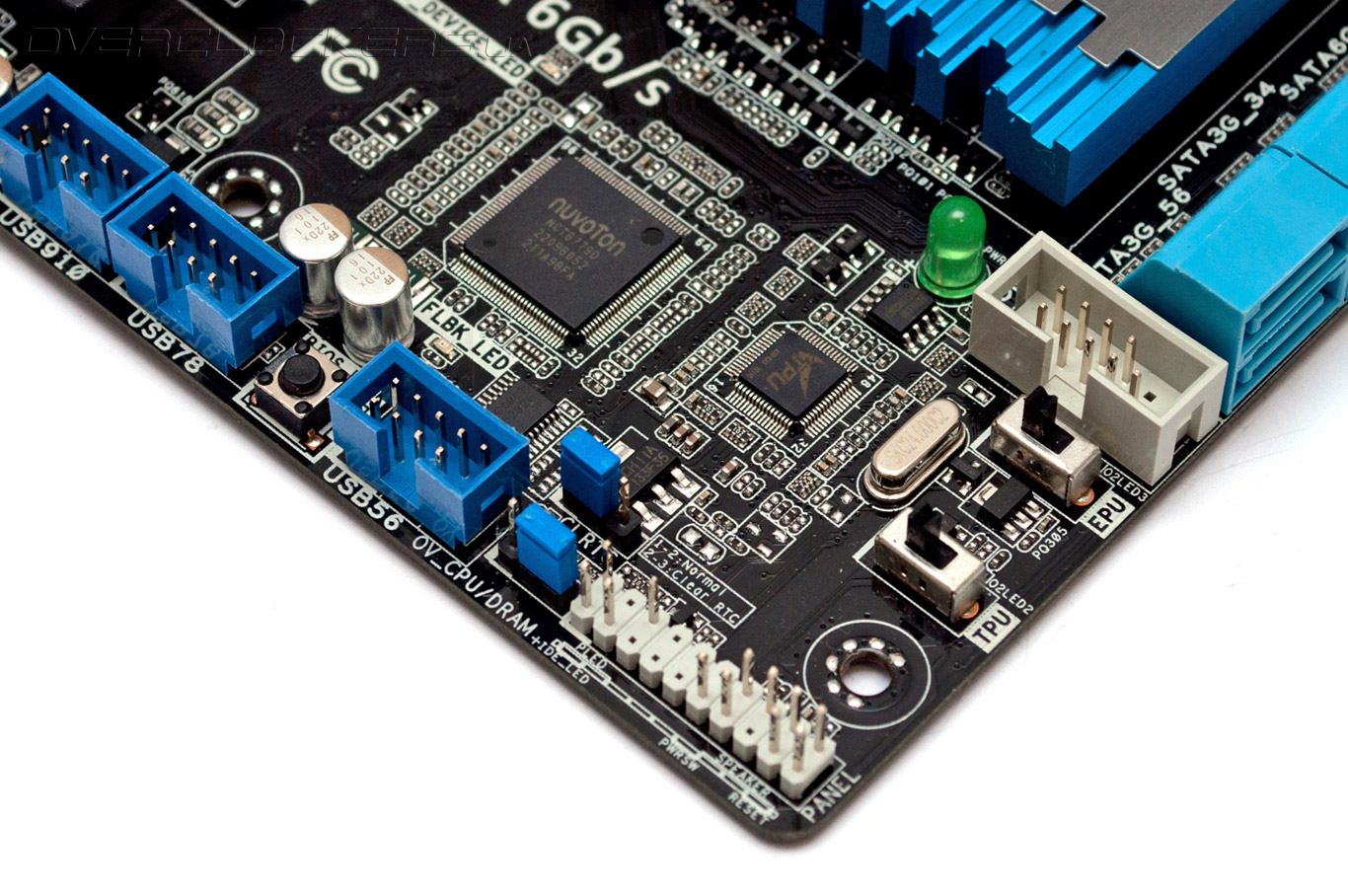

Среди оригинальных конструкторских решений новинки нельзя не отметить наличие аппаратных переключателей EPU и TPU, при помощи которых активируются режимы энергосбережения и автоматического разгона. Рядом с ними можно заметить кнопку BIOS_FLBK, которая отвечает за включение технологии обновления прошивки ASUS BIOS Flashdack. Для прошивки управляющего микрокода достаточно подключить накопитель в свободный порт USB и нажать соответствующую кнопку, причем, для работы функции обновления не требуется наличие центрального процессора и модулей ОЗУ.

ASUS P8Z77-V Pro/Thunderbolt

Обращаем ваше внимание на джампер OV_CPU/DRAM, расположенный в левом нижнем углу печатной платы, который поднимает предел увеличения напряжений на центральном процессоре и модулях ОЗУ. Данная возможность будет полезна энтузиастам, использующим мощные системы охлаждения, а для владельцев воздушных кулеров не рекомендуется экспериментировать с джампером во избежание выхода из строя дорогостоящего оборудования. В то же время, в отличие от большинства моделей, разработанных для энтузиастов, P8Z77-V Pro/Thunderbolt лишена аппаратных кнопок включения и перегрузки, а также индикатора кодов POST. Отсутствие последнего отчасти компенсирует наличие светодиодных индикаторов, позволяющих контролировать процесс инициализации основных подсистем системной платы во время загрузки.

В целом, знакомство с дизайном материнской платы оставило самые приятные впечатления. Конструкция ASUS P8Z77-V Pro/Thunderbolt выглядит продуманной, а качество изготовления находится на самом высоком уровне. Особенно нам понравились реализация преобразователя напряжения центрального процессора и строение системы охлаждения. Солидный запас прочности этих узлов позволяет рассчитывать на хороший разгонный потенциал. Что касается возможностей расширения, то поддержку беспроводных сетей и новейшего интерфейса Thunderbolt можно отнести к несомненным преимуществам продукта. Впрочем, четырех портов USB, пусть даже и третьей ревизии, нам показалось явно недостаточно. Частично этот недостаток можно компенсировать при помощи комплектной планки, которая выводит два дополнительных разъема USB 3.0 на заднюю панель.
