Стрелок-любитель. Обзор компактной материнской платы Gigabyte G1.Sniper M3 на чипсете Intel Z77 Express

Долгие годы уделом материнских плат формата microATX оставались недорогие персональные компьютеры, предназначенные для офисного или домашнего применения. Располагая компактными размерами и минимальной функциональностью, такие модели не обладали развитыми возможностями разгона, предлагали только базовую функциональность, но их невысокая розничная стоимость позволяла простить все перечисленные выше недостатки. Чаще всего такие платы оснащались встроенной видеокартой и ограниченным набором слотов расширения, а их силовые цепи и системы охлаждения имели упрощенный дизайн. Одним словом, «материнки» формата mATX заслужили репутацию «рабочих лошадок», но в большинстве случаев совершенно не интересовали энтузиастов. Ситуация изменилась с выходом процессоров Intel в исполнении LGA1155, а также гибридных APU от AMD, изменивших представление об интегрированной графике. Это послужило толчком к появлению в продуктовых линейках большинства производителей системных плат компактных моделей, обладающих продвинутым дизайном и развитыми возможностями разгона. Следует отметить, что в миниатюрном форм-факторе выпускаются материнские платы даже для самых производительных процессоров Intel Sandy Bridge-E в исполнении LGA2011. Таким образом, пользователи получили возможность создавать мощные игровые и рабочие конфигурации в компактных корпусах при использовании самых продвинутых комплектующих. Сегодня мы познакомим вас одним многообещающим продуктом от Gigabyte — G1.Sniper M3, который предназначен для эксплуатации процессоров Intel LGA1155. Эта «материнка», основанная на системной логике Intel Z77 Express, выполнена в формате miniATX и относится к эксклюзивной серии G1-Killer, которая предназначена для продвинутых пользователей и любителей компьютерных игр.

Gigabyte G1.Sniper M3

В одном из предыдущих материалов мы рассмотрели Gigabyte G1.Sniper 3, которая запомнилась не только хорошими возможностями разгона и богатым набором функций расширения, но и беспрецедентно высокой ценой. Героиня сегодняшнего обзора имеет не только гораздо меньшую стоимость, но также более простую конструкцию. Потенциально, её возможностей должно хватить даже тем пользователям, которые планируют построение мощного игрового системного блока. Так ли это — мы обязательно узнаем в процессе обзора, а пока, предлагаем ознакомиться с техническими характеристиками Gigabyte G1.Sniper M3.

Модель Gigabyte G1.Sniper M3
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3, Pentium G, Celeron G (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/2400(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 2.0/3.0 x16@(x16+x0, x8+x8)
1 PCI Express 2.0 x16@x4
1 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 4 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (4 разъема на задней панели, Intel Z77)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
3 канала SATA 3 Гбит/с (Intel Z77)
eSATA 1 eSATA 3 Гбит/с (Intel Z77)
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Creative CA0132 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности 3D BIOS, 3D Power, UEFI DualBIOS

Как оказалось, спецификации новинки ничем особым не выделяются, а большинство функций расширения базируются исключительно на возможностях системной логики. Несмотря на это технические характеристики Gigabyte G1.Sniper M3 нельзя назвать скудными или ограниченными. Кто-то, возможно, ожидает большего разнообразия от материнской платы, принадлежащей к серии G1-Killer, но давайте оставим предположения в стороне и перейдем к непосредственному изучению платы.


Комплект поставки

Материнская плата поставляется к компактной упаковке, дизайн которой перекликается с милитаристской тематикой. Цветная полиграфия имитирует маскирующую раскраску военной амуниции, а череп в малиновом берете означает принадлежность Gigabyte G1.Sniper M3 к эксклюзивной серии G1-Killer. Кроме названия модели на лицевой стороне коробки можно встретить логотипы использованных фирменных технологий Gigabyte, таких как 3D Power и 3D BIOS. Первая означает цифровое управление силовой подсистемой, а вторая — использование оригинального графического режима меню настройки.

Gigabyte G1.Sniper M3

Обратная сторона упаковки кроме краткой спецификации содержит схематическое изображение системной платы, на котором обозначены ключевые конструктивные особенности. Так, элементная база G1.Sniper M3 соответствует внутреннему стандарту качества Ultra Durable 4, который обеспечивает стабильное функционирование в условиях повышенной температуры и влажности, а также защиту от статического электричества и перепадов напряжения в электросети. В качестве звуковой подсистемы на плате используется продвинутое решение Sound Core3D от компании Creative. Также, следует отметить поддержку шины PCI Express 3.0 и расширенные возможности по организации видеоподсистемы.

Gigabyte G1.Sniper M3

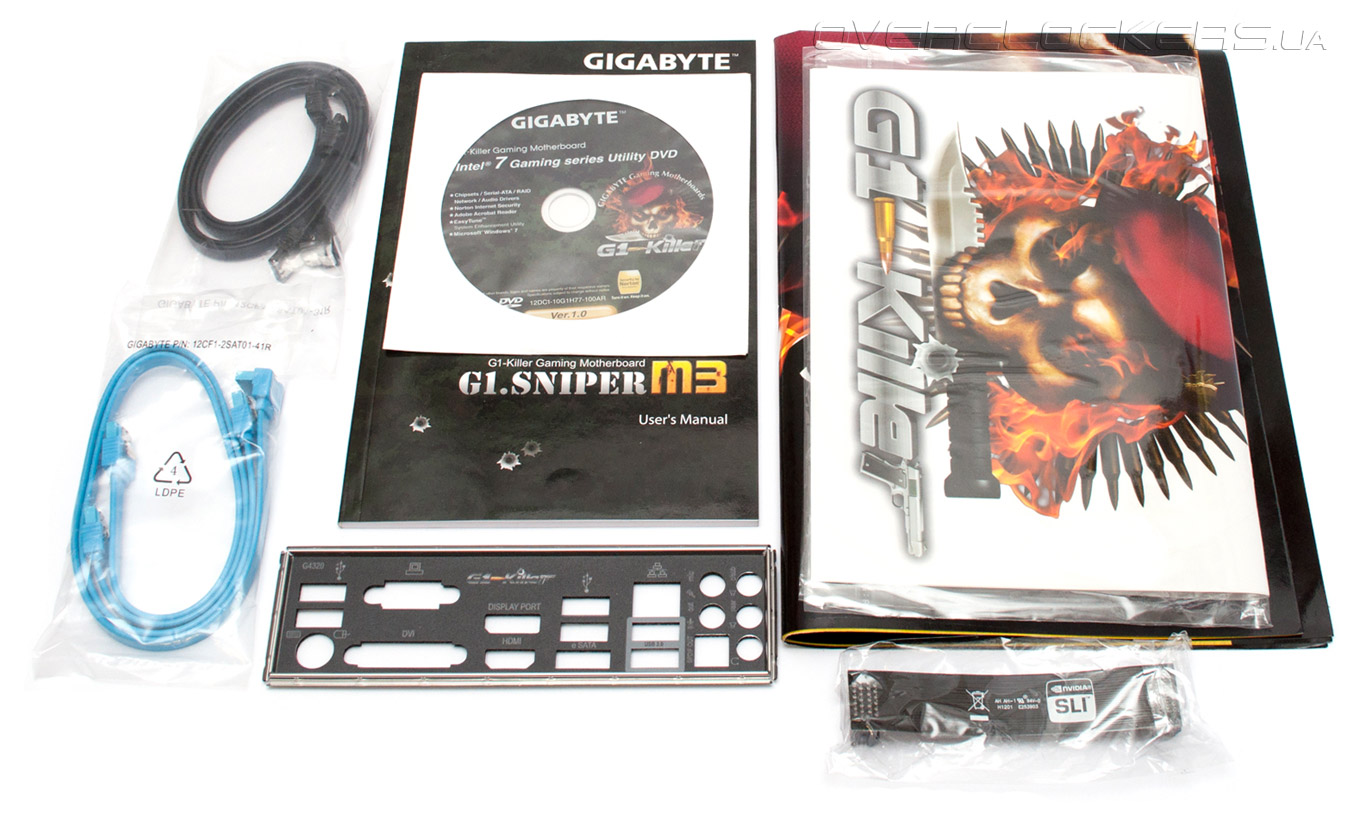

Несмотря на миниатюрные габариты упаковки, кроме самой системной платы в ней нашлось место для:
  • четырех кабелей SATA 6 Гбит/с;
  • заглушки на заднюю панель I/O Shield;
  • мостика NVIDIA SLI;
  • DVD-диска с драйверами и программным обеспечением;
  • руководства пользователя;
  • комплекта наклеек из серии G1-Killer;
  • плаката G1-Killer.
Gigabyte G1.Sniper M3

Увы, мы вынуждены признать, что набор аксессуаров Gigabyte G1.Sniper M3 весьма беден. За исключением мостика NVIDIA SLI и плаката с наклейками, полезность которых находится под большим вопросом, комплект поставки ничем не отличается от большинства бюджетных материнских плат mATX. Очевидно, такова цена жесткой экономии, благодаря которой достигается относительно невысокая розничная стоимость продукта. Иначе объяснить отсутствие многих привычных дополнительных принадлежностей очень сложно.


Дизайн

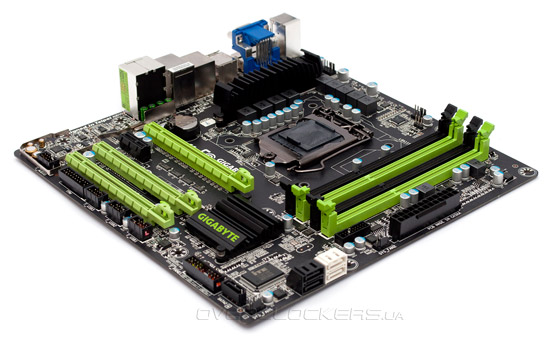

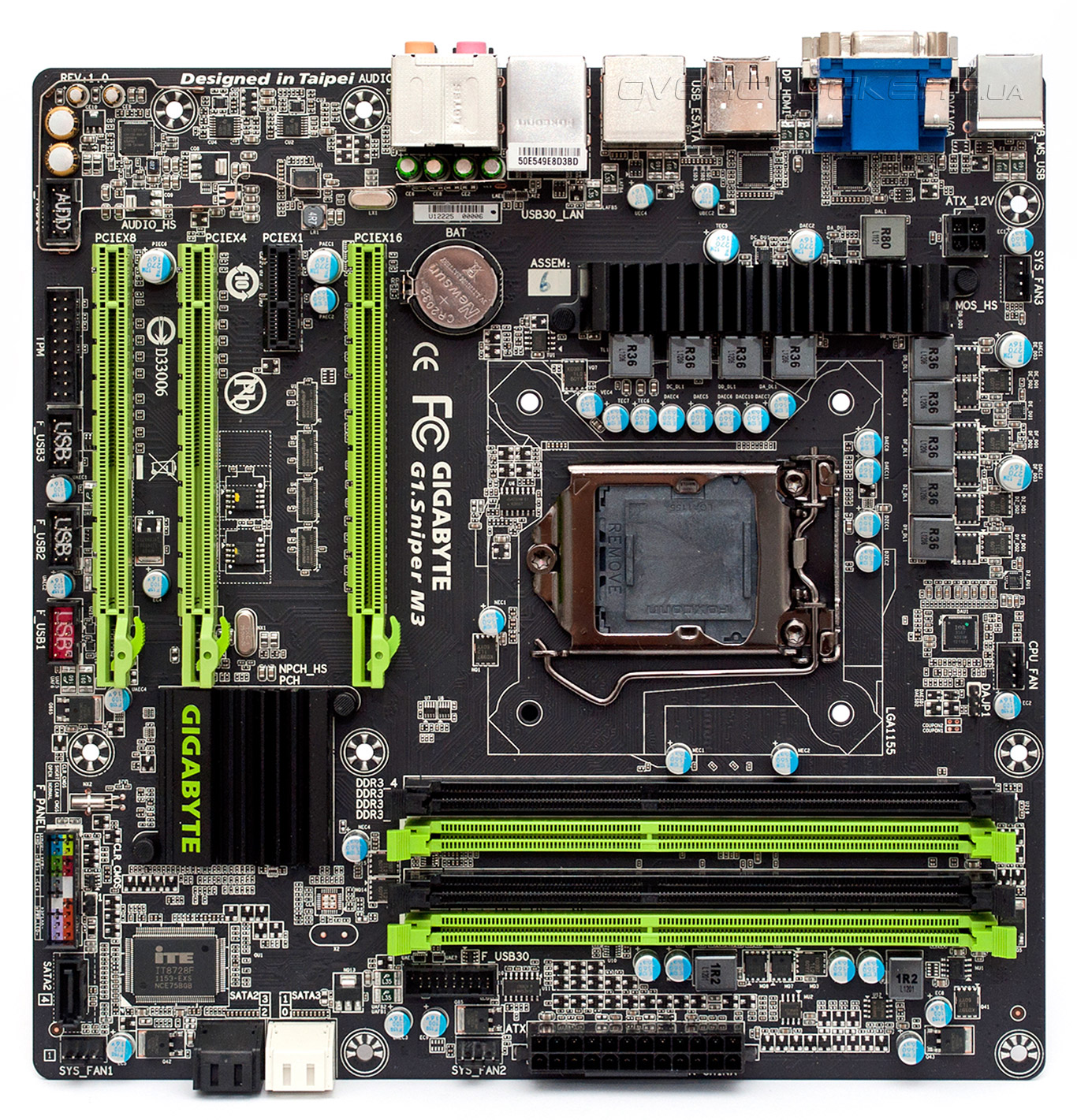

Печатная плата Gigabyte G1.Sniper M3 выполнена в форм-факторе microATX, её размеры составляют 244 х 244 мм, в точности соответствующие требованиям стандарта. Внешне новинка выделяется необычным сочетанием черного матового лака текстолита и ярко-зеленых разъемов, что является «визитной карточкой» продуктов из серии G1-Killer. Еще можно отметить удобное расположение основных узлов материнской платы.

Gigabyte G1.Sniper M3

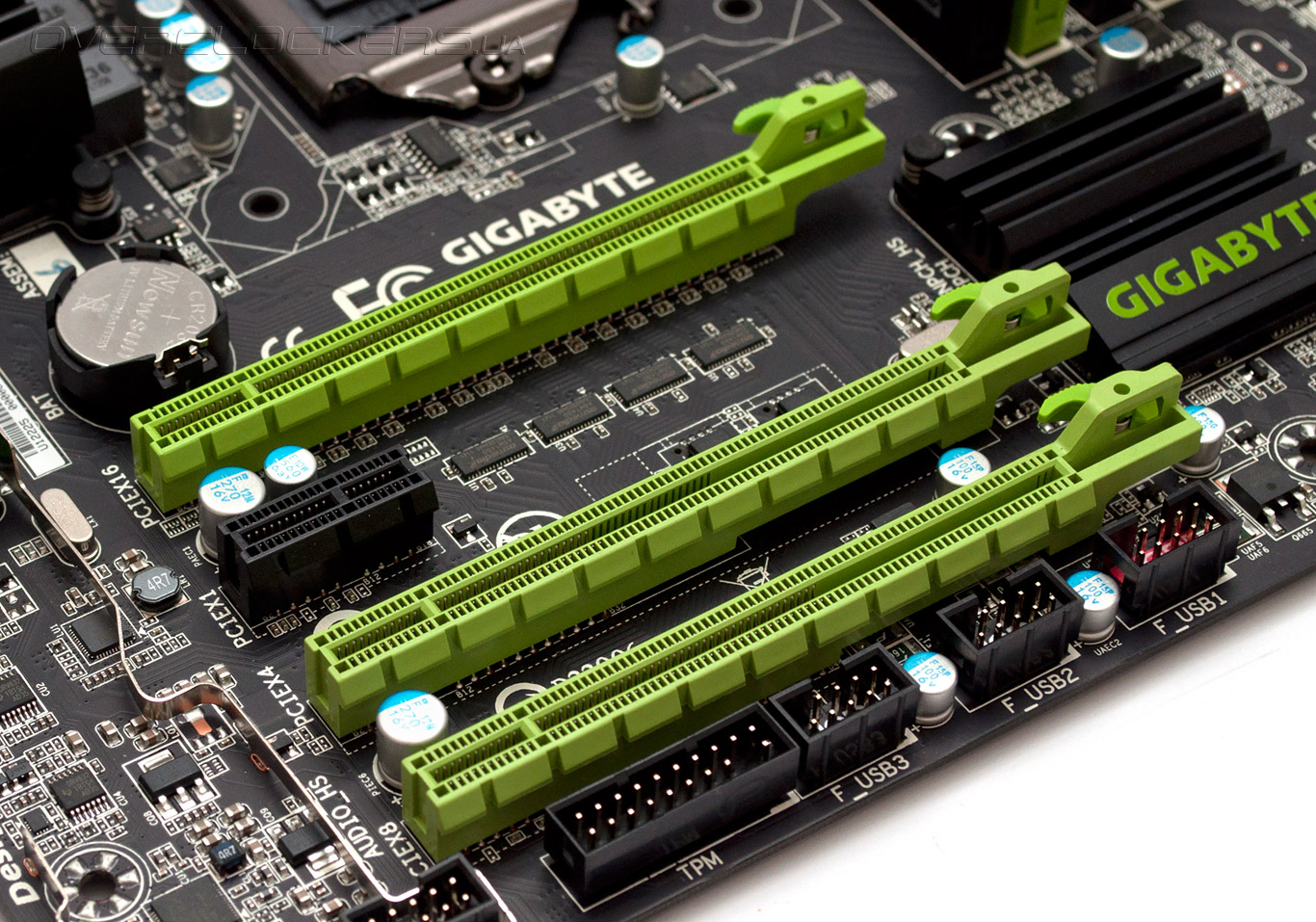

В основе Gigabyte G1.Sniper M3 лежит системная логика Intel Z77 Express. На сегодняшний день этот чипсет обеспечивает максимальные возможности расширения и обладает полной поддержкой новейших 22-нм процессоров Intel. Впрочем, владельцы «старых» Sandy Bridge смогут использовать плату без каких-либо ограничений. Благодаря наличию продвинутой системной логики обеспечивается полноценная возможность разгона процессоров Intel из серии «К». Для установки модулей оперативной памяти служат четыре разъема DIMM DDR3, способных принять 32 ГБ ОЗУ. Для организации видеоподсистемы G1.Sniper M3 предлагает два слота PCI Express x16, позволяющие создавать на основе материнской платы конфигурации AMD CrossFireX или NVIDIA SLI. Пару видеокарт следует устанавливать в первый и последний по счету разъемы PCI-E x16, которые в таком случае будут работать в режиме x8. Единственный графический акселератор лучше всего инсталлировать в первый слот PCI-E x16, работающий с полной пропускной способностью. Новинка поддерживает шину PCI-Express 3.0, но такая возможность доступна только с процессорами Intel Ivy Bridge. Для установки карт расширения можно использовать один разъем PCI-E 2.0 x1 и PCI-E 2.0 x16@x4, которые подключены к системной логике Intel Z77 Express. Заметим, что владельцы видеокарт с массивными системами охлаждения, не смогут воспользоваться этими слотами. В этом нет большого недостатка, ведь такая особенность продиктована компактными размерами героини обзора.

Gigabyte G1.Sniper M3

Материнская плата обеспечивает работу десяти портов USB 2.0 и четырех USB 3.0. Все они подключены к системной логике, так что разработчикам удалось обойтись без использования дополнительных контроллеров. Четыре разъема USB 2.0 и пара USB 3.0 выведены на заднюю панель, остальные устройства можно подсоединить к внутренним портам, распаянным на РСВ. Организация дисковой подсистемы обеспечивается возможностями чипсета Intel Z77 Express, который отвечает за работу двух интерфейсов SATA 6 Гбит/с, трех SATA 3 Гбит/с и одного eSATA 3 Гбит/с, выведенного на заднюю панель. Накопители можно объединять в массивы RAID уровней 0, 1, 5 и 10, а для владельцев твердотельных жестких дисков доступно использование технологии Intel Rapid Start и Intel Smart Response.

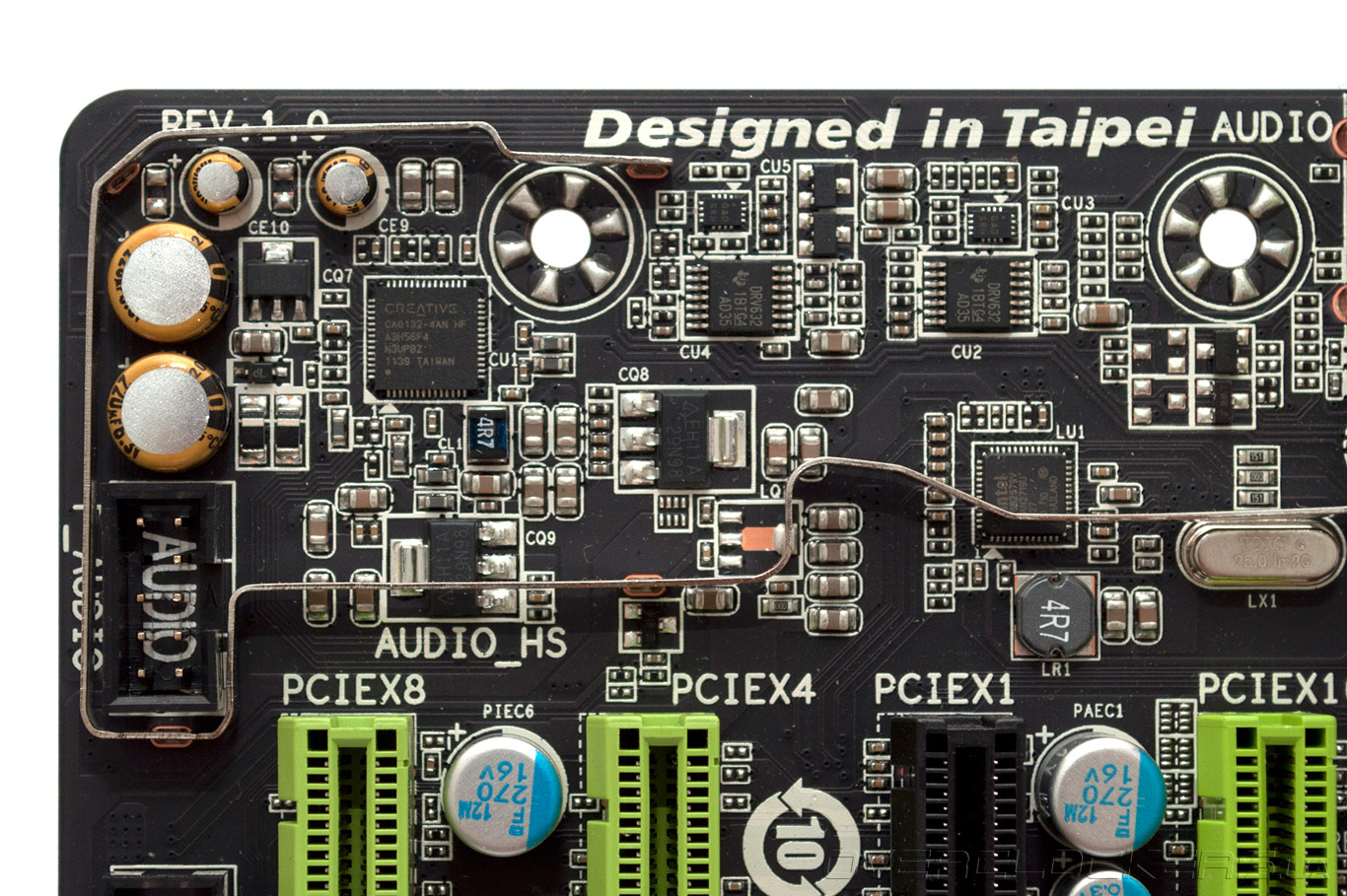

Звуковая подсистема Gigabyte G1.Sniper M3 заслуживает отдельного упоминания. В её основе лежит четырехъядерный сигнальный процессор Creative CA0132, который поддерживает ускорение звуковых эффектов THX TruStudio Pro и CrystalVoice. В аналоговых цепях аудиотракта используются высококачественные конденсаторы Nichicon MUSE ES, хорошо известные в аудиофильских кругах. Для работы с высококачественными игровыми гарнитурами служат операционные усилители, рассчитанные на нагрузку в 150 Ом. Отметим наличие металлической полоски вокруг цепей звуковой карты, которая как бы должна выполнять функции экрана.

Gigabyte G1.Sniper M3


Что касается работы с локальными сетями, то в этом плане G1.Sniper M3 ничем особенным похвастаться не может. Материнская плата располагает единственным контроллером Intel 82579V, который обеспечивает подключение по стандарту Gigabit Ethernet. Увы, новинка лишена поддержки беспроводных сетей Wi-Fi и Bluetooth, так что пользователям придется самостоятельно приобретать соответствующие USB-адаптеры.

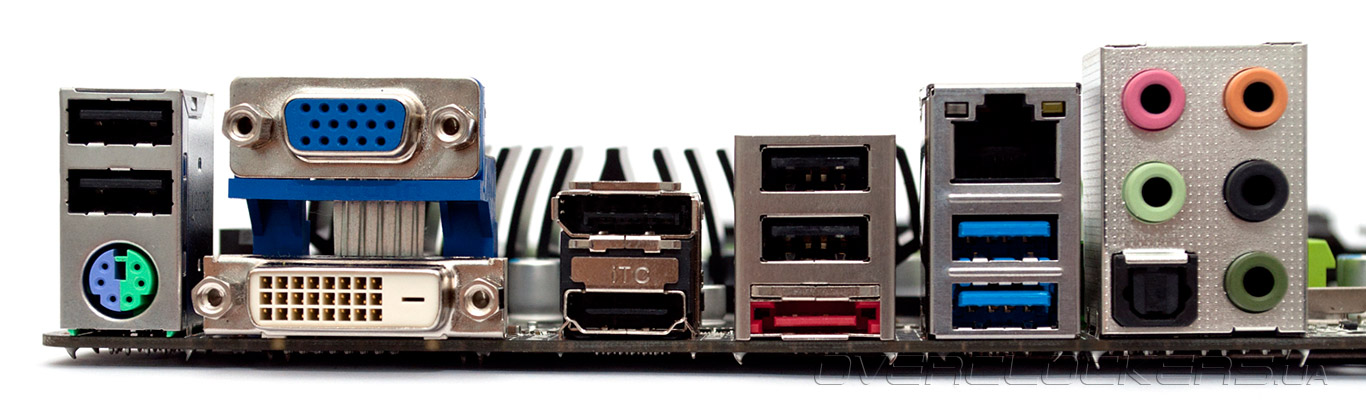

Таким образом, на задней панели Gigabyte G1.Sniper M3 можно найти:
  • комбинированный разъем PS/2;
  • четыре порта USB 2.0 и пару USB 3.0;
  • аналоговый видеовыход D-Sub;
  • разъемы DVI-D, Display port и HDMI;
  • порт eSATA 3 Гбит/с;
  • сетевой интерфейс RJ-45;
  • оптический выход S/PDIF;
  • пять аналоговых аудиоразъемов.
Gigabyte G1.Sniper M3

Набор интерфейсов весьма разнообразен, он позволяет максимально реализовать заложенные в системную плату функции расширения. Обращаем ваше внимание, что из четырех имеющихся видеовыходов обладатели 22-нм процессоров Intel смогут одновременно задействовать любые три, в то время как владельцы Sandy Bridge смогут подключить лишь два монитора. Заметим, что независимо от типа установленного CPU пользователи могут включить технологию Lucid Virtu MVP, которая отвечает за совместное использование ресурсов встроенной и дискретной видеокарт, а также позволяет задействовать встроенный в процессор блок аппаратного ускорения обработки видео Quick Sync даже при использовании внешнего графического акселератора.

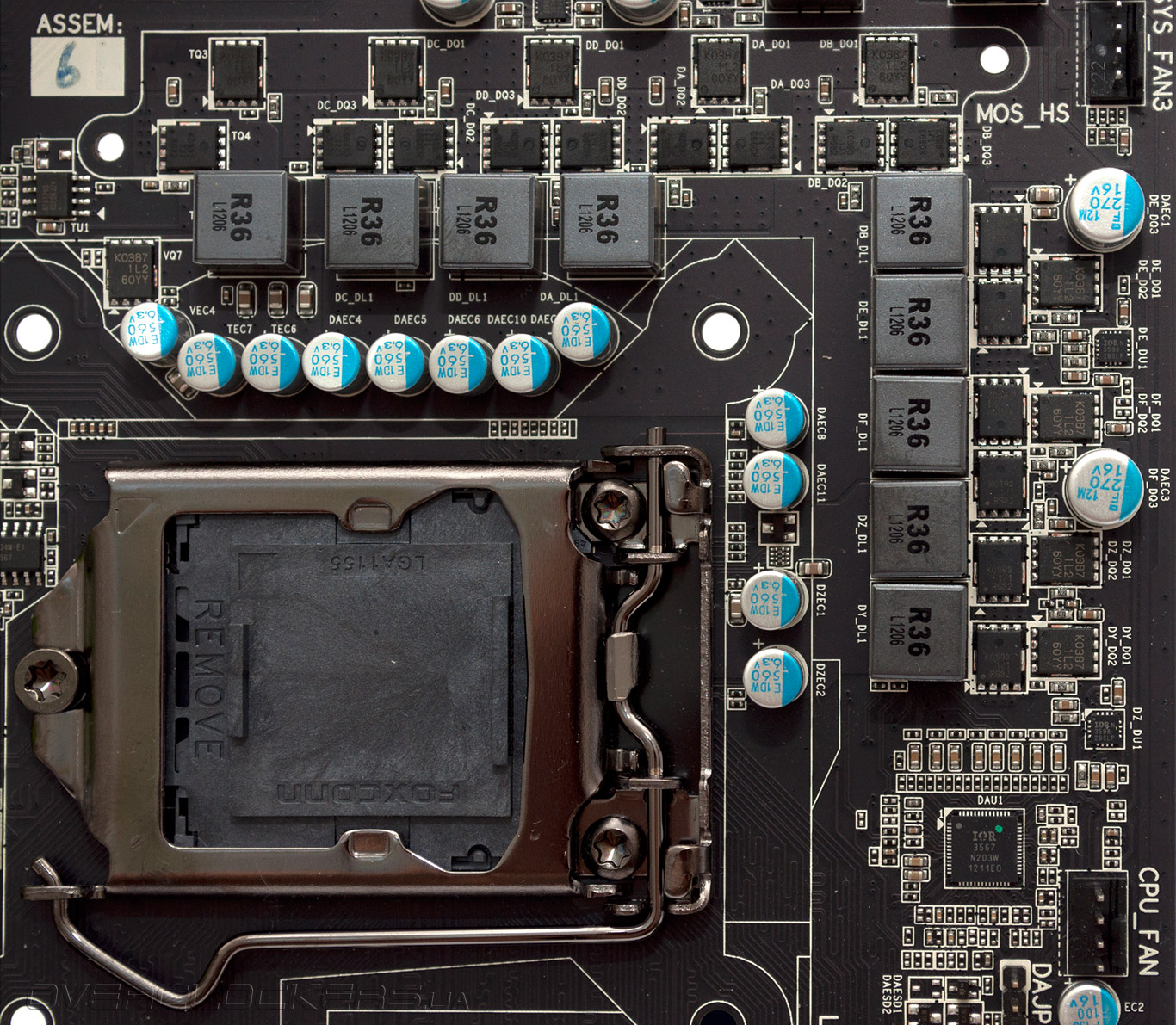

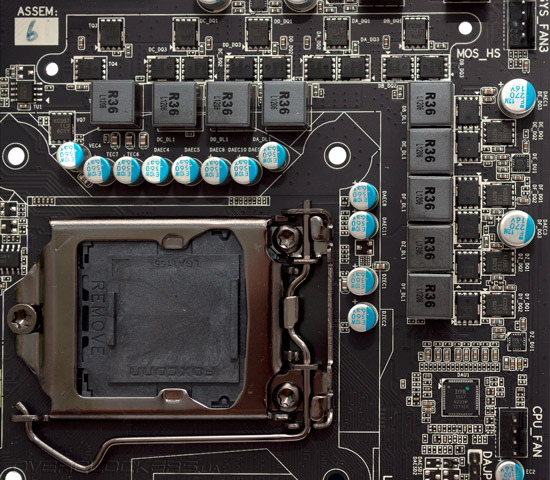

Несмотря на формальную принадлежность Gigabyte G1.Sniper M3 к серии G1-Killer, плата не имеет механических кнопок управления и сброса параметров UEFI, индикатора кодов POST и контрольных точек для измерения напряжения. Единственная возможность, облегчающая жизнь любителей разгона — это наличие основной и резервной микросхем с прошивками, но, в отличие от старших моделей, пользователь лишен возможности самостоятельного переключения между ними. Честно говоря, силовая подсистема новинки также не внушает особого оптимизма в части запаса прочности. С одной стороны, преобразователь напряжения выполнен по восьмиканальной схеме, где шесть фаз питают вычислительные ядра, а две оставшиеся — встроенный графический акселератор и «системный агент». Узел VRM управляется ШИМ-контроллером IR3567, точно такой же применяется во флагманских продуктах компании. Благодаря этому новинка поддерживает функцию Load-line calibration и управление количеством активных фаз в зависимости от нагрузки на центральный процессор.

Gigabyte G1.Sniper M3

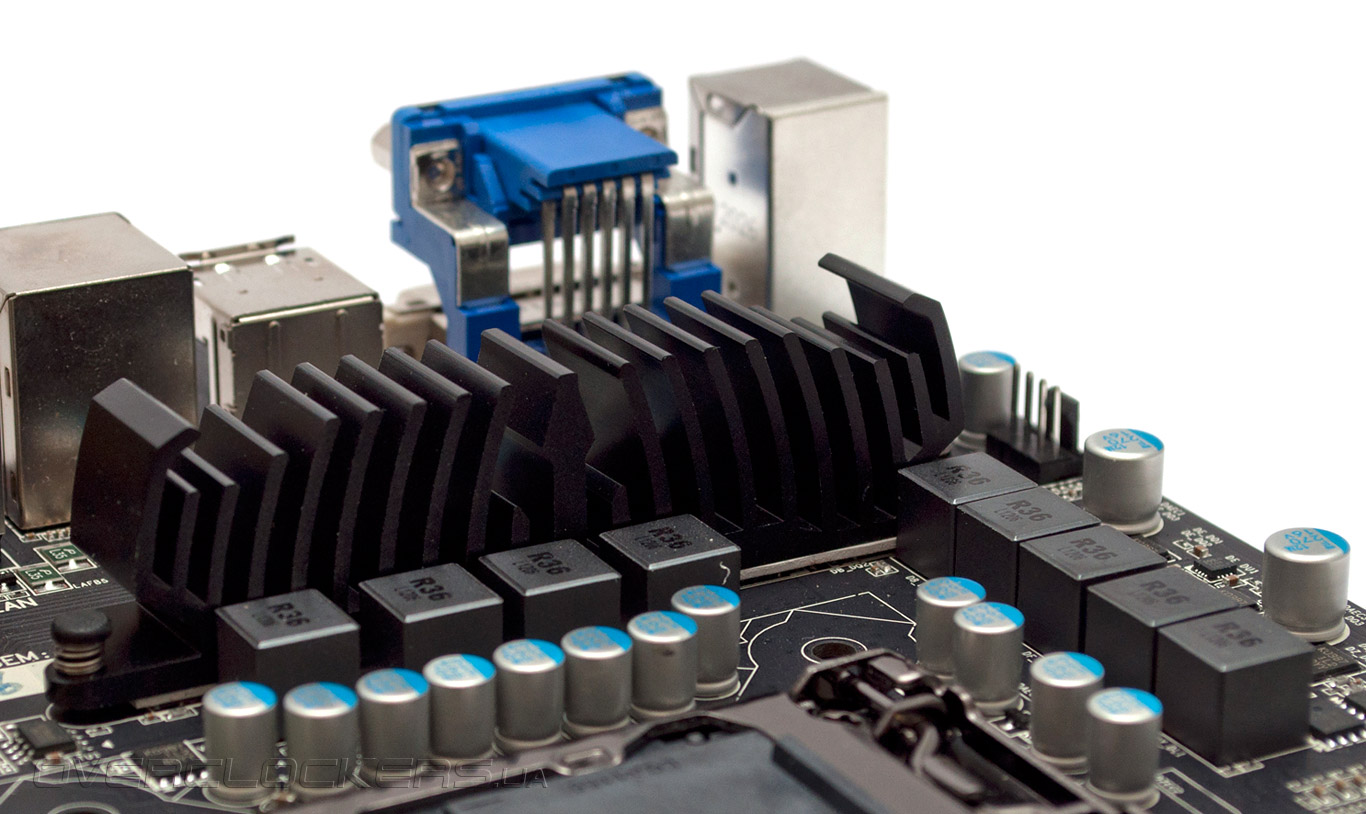

С другой стороны, лишь половина силовых элементов преобразователя напряжения контактируют с радиатором, в то время как оставшиеся охлаждаются лишь набегающим потоком воздуха. Такое решение совершенно нормально для штатного режима эксплуатации, но в разгоне температурный режим узла VRM вызывает определенные опасения. Кроме того дополнительное питания к системной плате подается при помощи четырехконтактного разъема ATX12V, что существенно ограничивает разгон со значительным повышением напряжения.

Сама система охлаждения материнской платы Gigabyte G1.Sniper M3 состоит из двух радиаторов. Как мы уже говорили, один из них отвечает за охлаждение половины силовых элементов VRM центрального процессора. Эта конструкция имеет очень скромные размеры и без дополнительного обдува вряд ли справится со своей задачей.

Gigabyte G1.Sniper M3

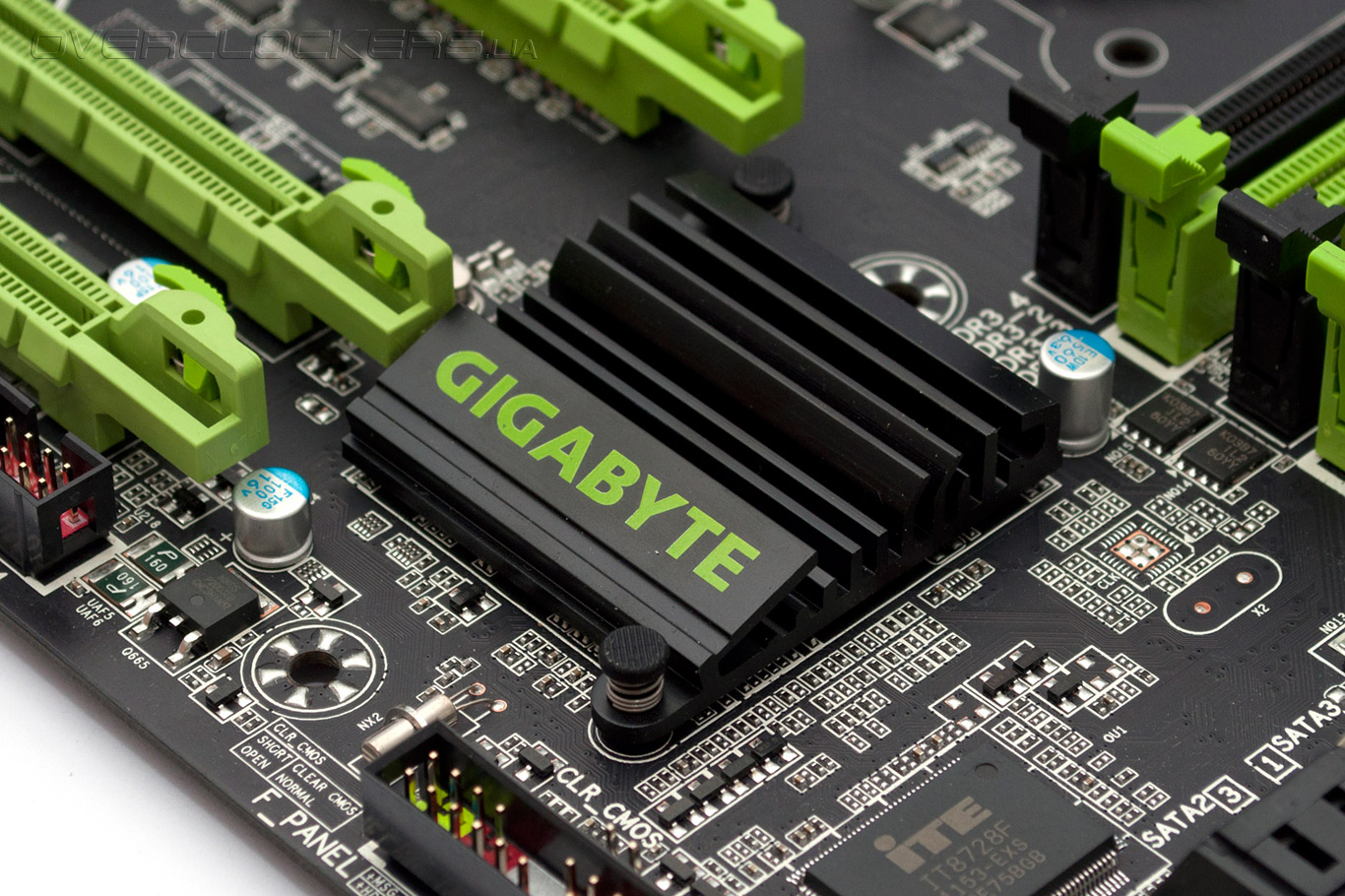

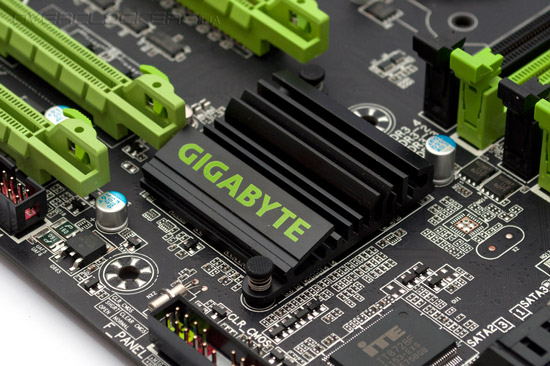

Тепло от единственной микросхемы системной логики отводится при помощи крошечного плоского радиатора, который, несмотря на свои скромные размеры, способен обеспечить нормальный режим чипу PCH.

Gigabyte G1.Sniper M3

Честно говоря, мы немного разочаровались в конструкции системы охлаждения Gigabyte G1.Sniper M3. Единственное, что радует — это четыре разъема для подключения вентиляторов, причем, все они поддерживают управление скоростью вращения при помощи широтно-импульсной модуляции.

Таким образом, глядя на дизайн новинки сложно поверить, что эта плата принадлежит к серии G1-Killer. Возможности расширения находятся на не самом высоком уровне, а небольшой запас прочности преобразователя напряжения и слабая система охлаждения существенно ограничивает свободу действий во время экспериментов по разгону. Отсутствие поддержки беспроводных сетей также не добавляет привлекательности этому продукту. Получается, что большинство конструктивных особенностей, которыми щеголяли старшие модели Gigabyte, были принесены в жертву тотальной экономии и стремлению максимально снизить стоимость продукта. Остается надеяться, что упрощения не коснулись меню настройки, так что мы немедленно приступаем к изучению прошивки.

UEFI Setup

Прошивка системной платы G1.Sniper M3 основана на микрокоде UEFI от компании America Megatrends Inc, для которого программистами Gigabyte взамен стандартного меню настройки Aptio был разработан оригинальный графический интерфейс с режимом 3D BIOS. Заметим, что прошивка героини сегодняшнего обзора идентична таковой для полноразмерной G1.Sniper 3, рассмотренной нами ранее. Так что, нет особого смысла повторно изучать особенности меню настройки, поэтому мы решили сделать акцент на другом аспекте — качестве русскоязычной локализации UEFI.

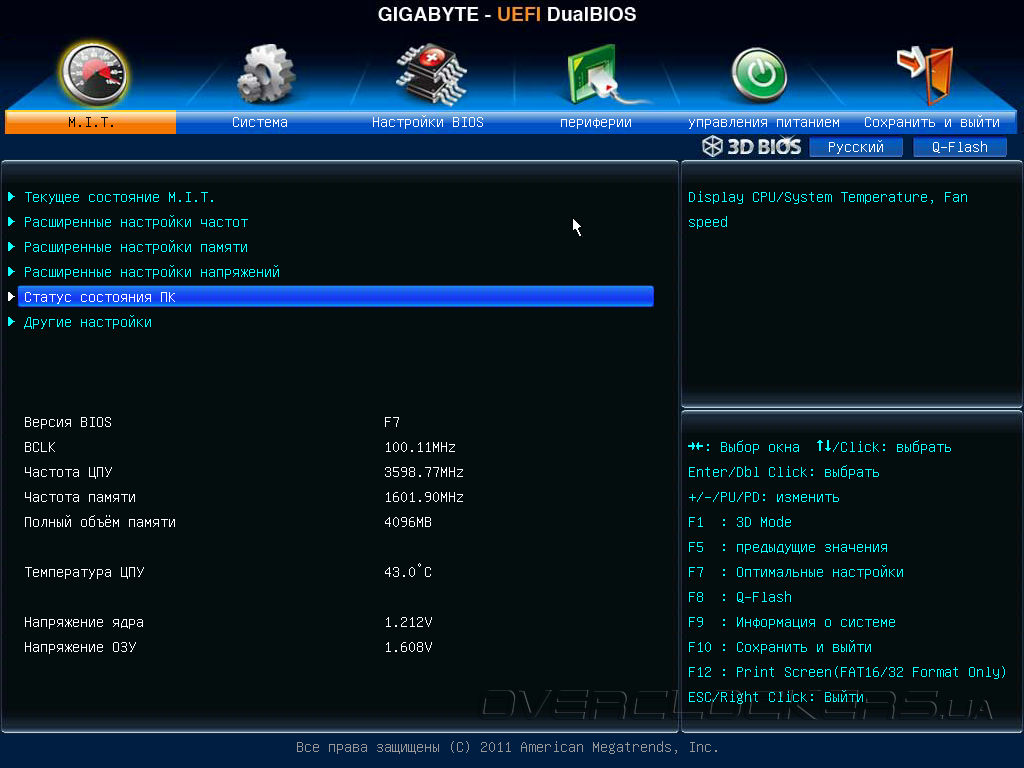

Для входа в прошивку следует нажать клавишу «Del» во время прохождения процедуры POST. Напомним, что в былые времена в AWARD BIOS большинства системных Gigabyte часть тонких настроек отображалась только после ввода «секретной» комбинации «Crtl+F1», но в современных UEFI Setup все опции открыты по умолчанию. Практически все параметры, отвечающие за разгон и управление быстродействием, находятся в разделе M.I.T. — Mainboard Intelligent Tweaker. Кроме ссылок на вкладки, в которых сгруппированы отдельные настройки, в этом разделе отображаются текущая версия прошивки, основные параметры системы и показания аппаратного мониторинга.

UEFI Setup Gigabyte G1.Sniper M3

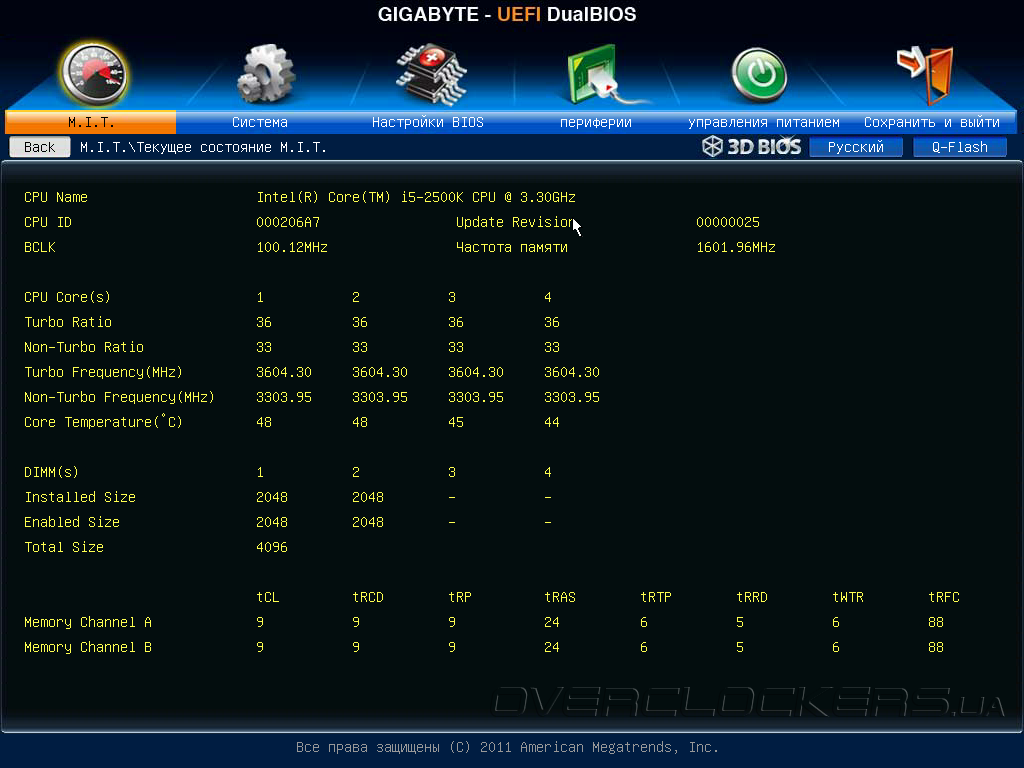

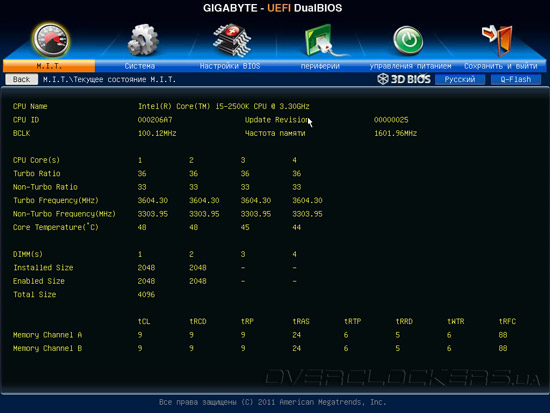

Во вкладке «Текущее состояние M.I.T.» выводится расширенная информация о текущем режиме работы центрального процессора, параметры технологии Intel Turbo Boost и модулей ОЗУ. Отметим, что перевод терминов на этой вкладке практически отсутствует.

UEFI Setup Gigabyte G1.Sniper M3

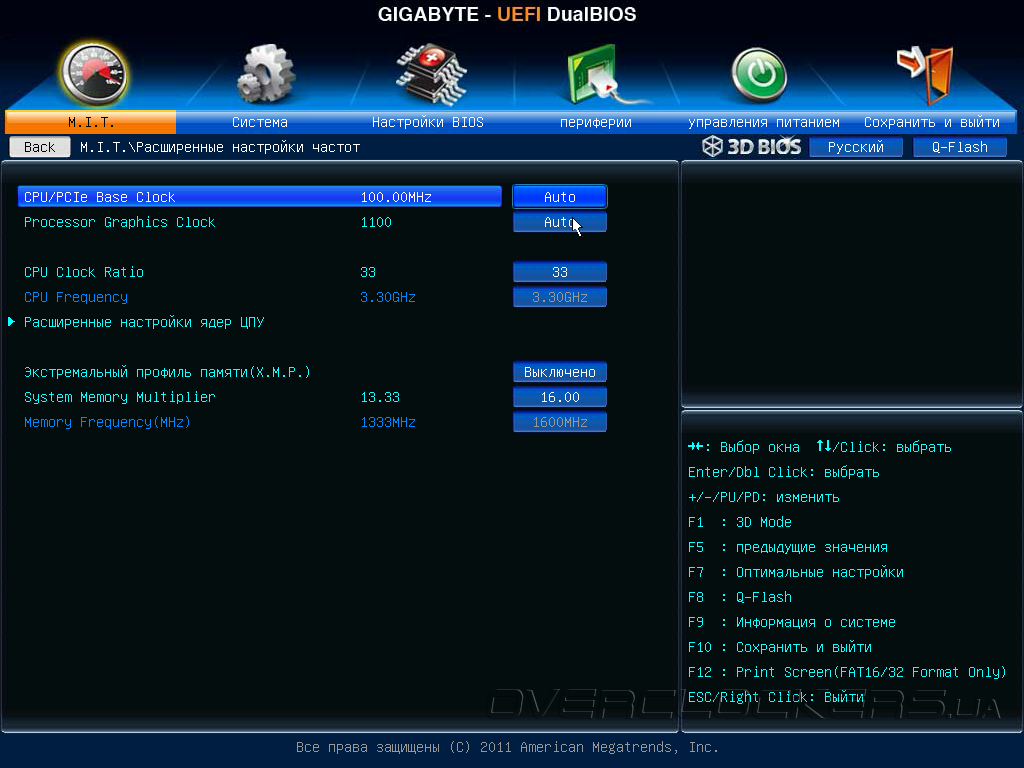

Подменю «Расширенные настройки частот» содержит органы управления частотами тактового генератора системной платы, а также множителями центрального процессора, интегрированного графического ядра и модулей оперативной памяти.

UEFI Setup Gigabyte G1.Sniper M3

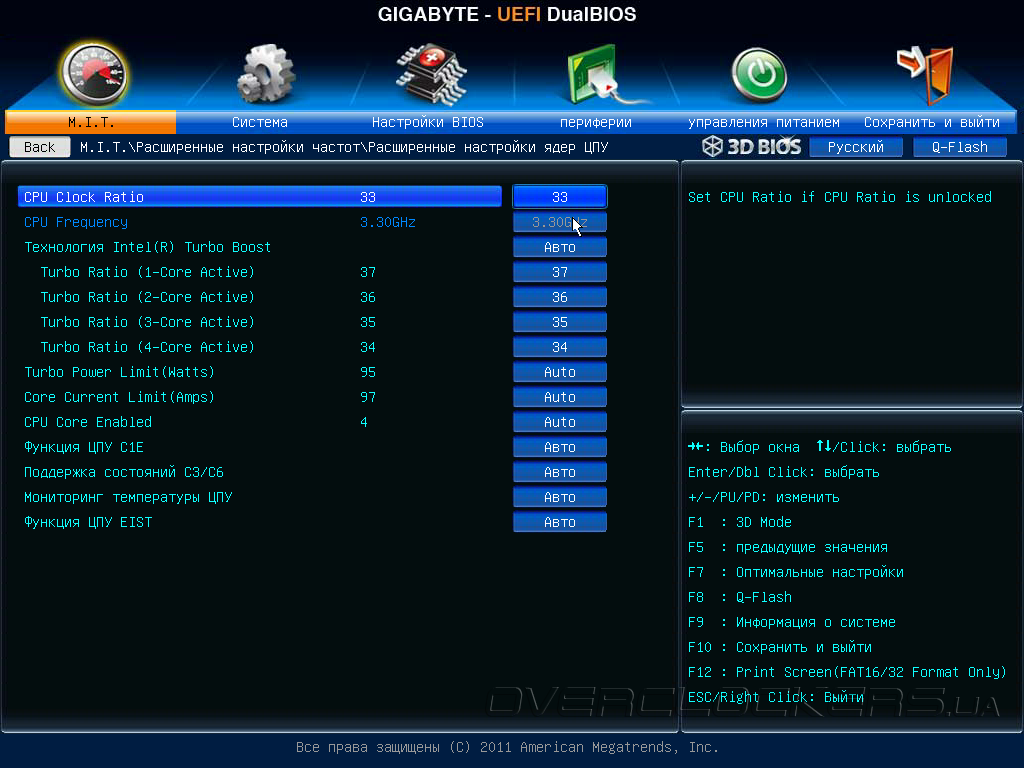

Тонкие настройки технологии Intel Turbo Boost и функций энергосбережения находится в подменю «Расширенные настройки ядер ЦПУ». Качество локализации этого раздела находится на достаточном уровне, а вот подсказки, всплывающие в правой верхней части окна, остались без перевода.

UEFI Setup Gigabyte G1.Sniper M3

Напомним, что подобно многим современным платам Gigabyte G1.Sniper M3 после изменения частоты ОЗУ или активации профиля X.M.P. изменяет алгоритм работы технологии Intel Turbo Boost, что дает небольшой выигрыш в сравнении со штатным режимом. Поэтому, для получения корректных результатов при тестировании нам пришлось вручную установить множители.

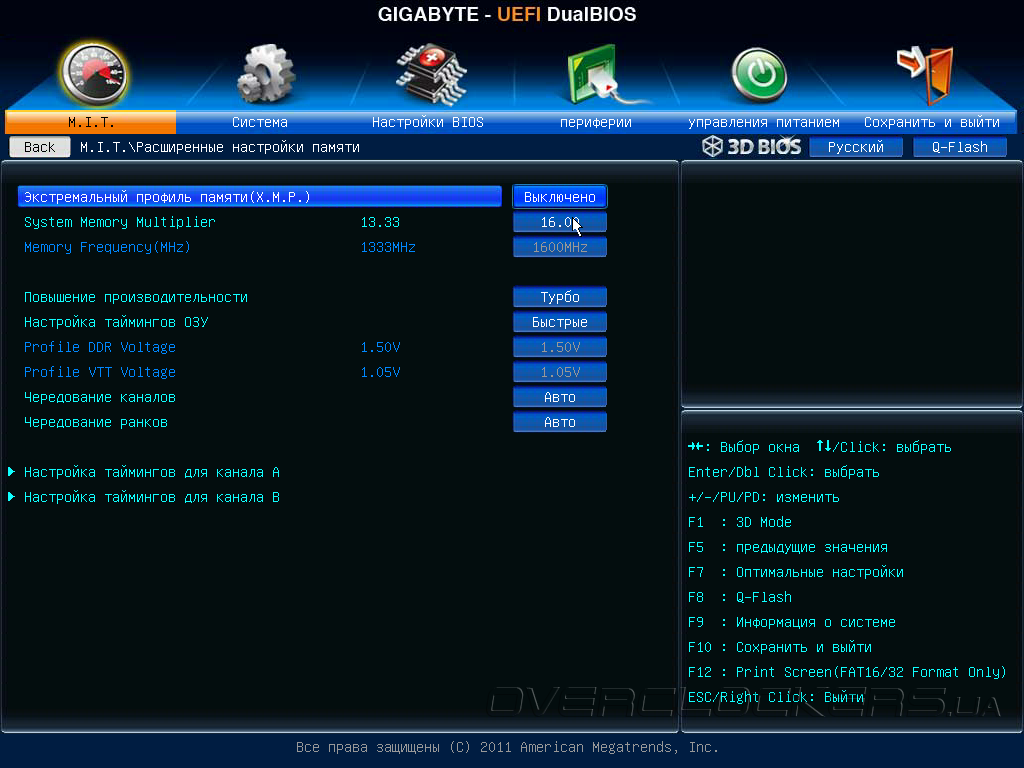

Подменю «Расширенные настройки памяти» отвечает за управление параметрами модулей ОЗУ. Пользователю доступны как автоматический режим установки, так и ручные настройки задержек. Обращаем ваше внимание на опцию «Повышение производительности», которая отвечает за оптимизацию второстепенных таймингов.

UEFI Setup Gigabyte G1.Sniper M3

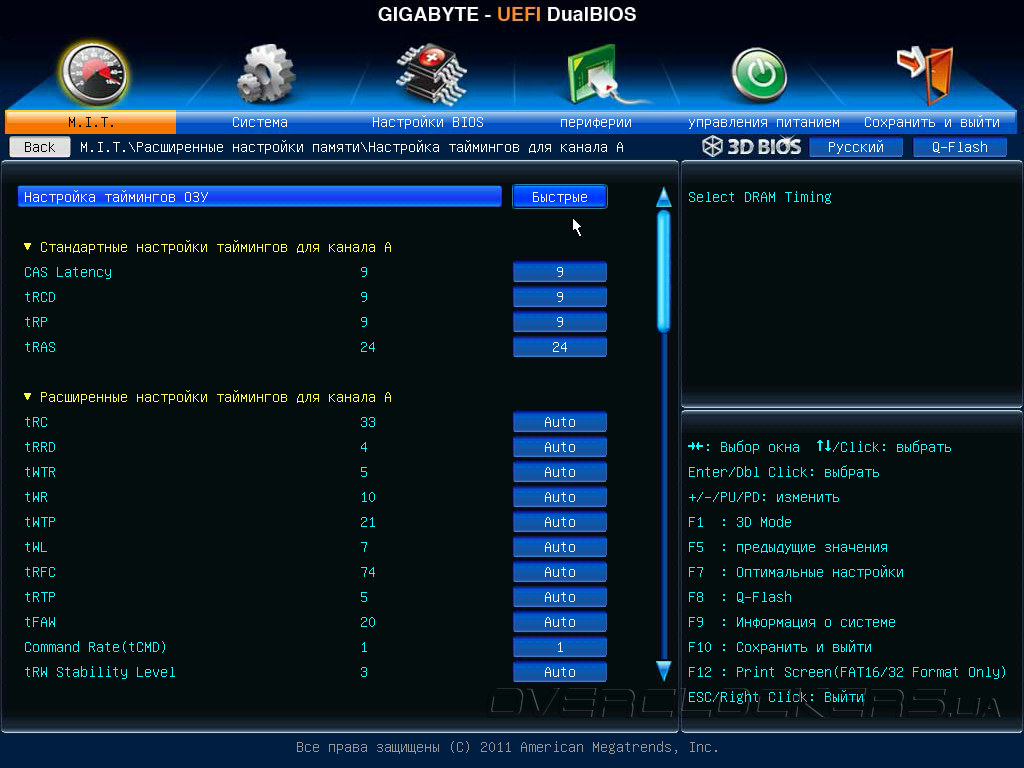

В ручном режиме можно управлять не только основным, но и большинством второстепенных параметров подсистемы оперативной памяти. В этом плане новинка ничем не отличается от старших моделей Gigabyte.

UEFI Setup Gigabyte G1.Sniper M3

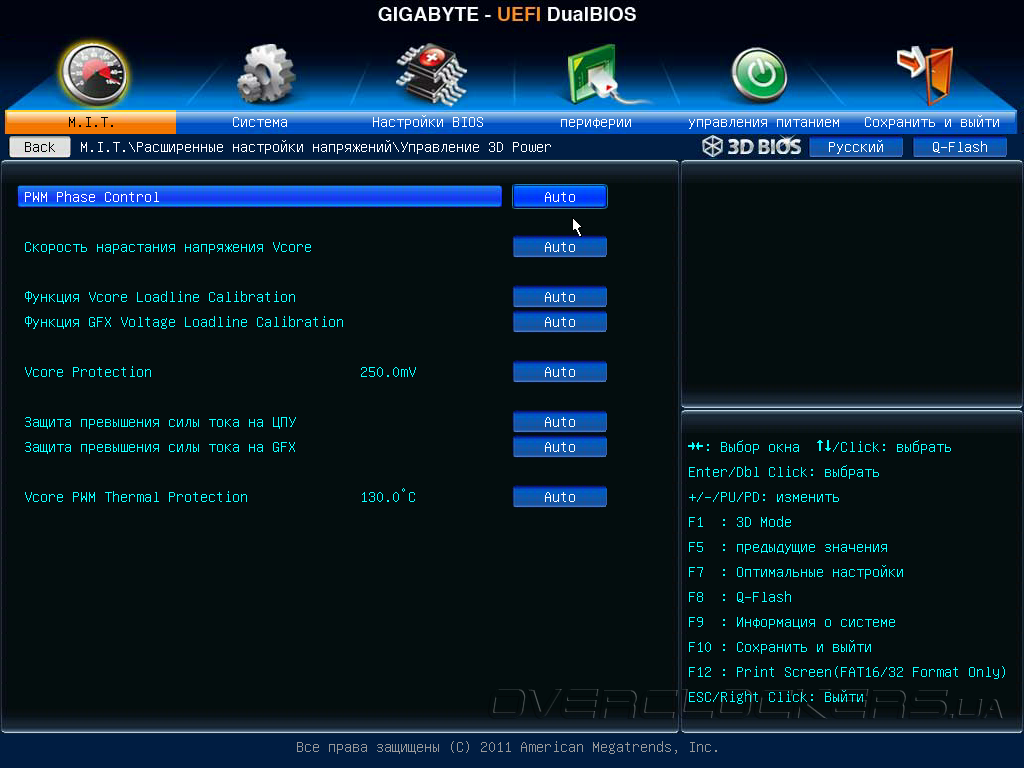

Все настройки цифровой подсистемы электропитания сосредоточены в подразделе «Расширенные настройки напряжений». Во вкладке «Управление 3D Power» находятся такие специфические опции как «Скорость нарастания напряжения Vcore», «Защита превышения силы тока» для процессора и интегрированной видеокарты. Здесь же можно управлять функций Loadline Calibration, автоматическим переключением количества активных фаз и защитой от перегрева силовых элементов VRM.

UEFI Setup Gigabyte G1.Sniper M3

По непонятным нам причинам на русский язык переведены названия далеко не всех опций, причем, никакой закономерности обнаружить не удалось. Органы управления напряжениями питания центрального процессора и модулей ОЗУ находятся в подменю CPU Core Voltage Control.

UEFI Setup Gigabyte G1.Sniper M3

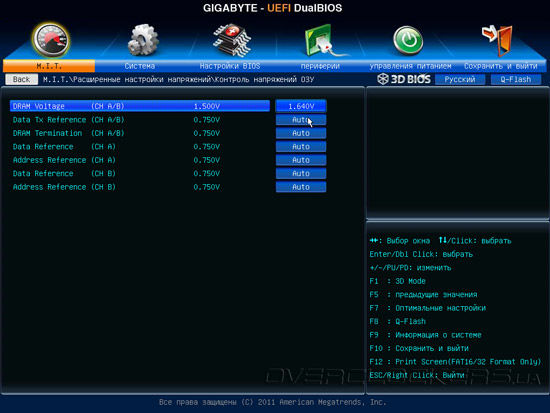

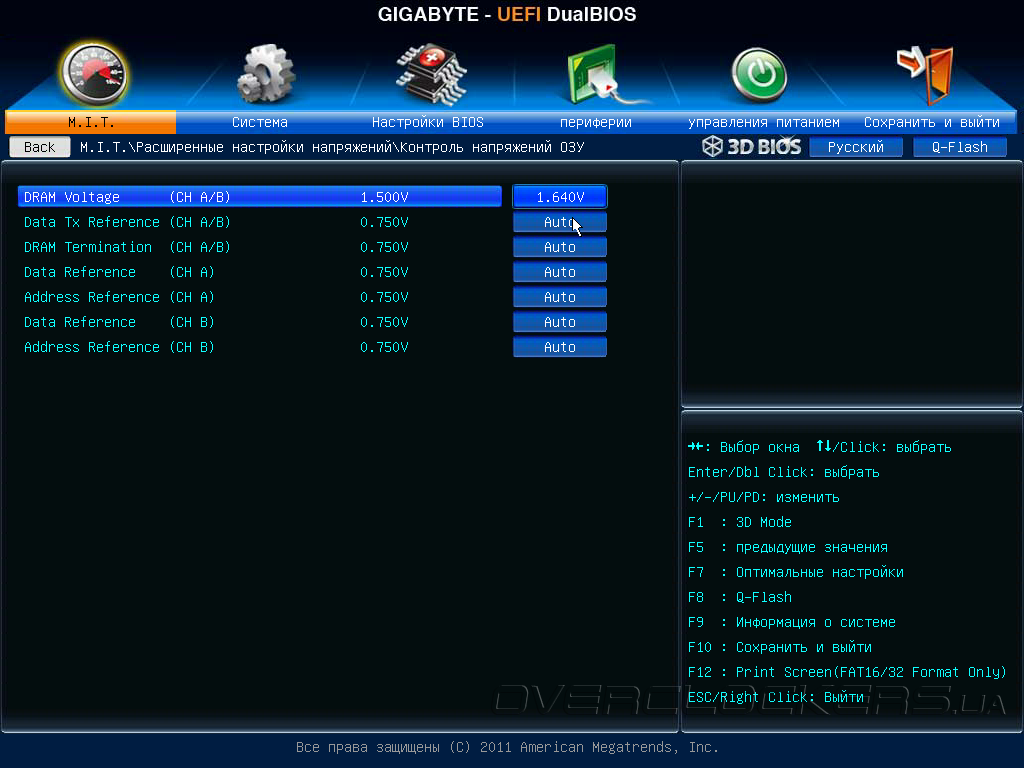

За электропитание оперативной памяти отвечает подраздел «Контроль напряжений ОЗУ».

UEFI Setup Gigabyte G1.Sniper M3

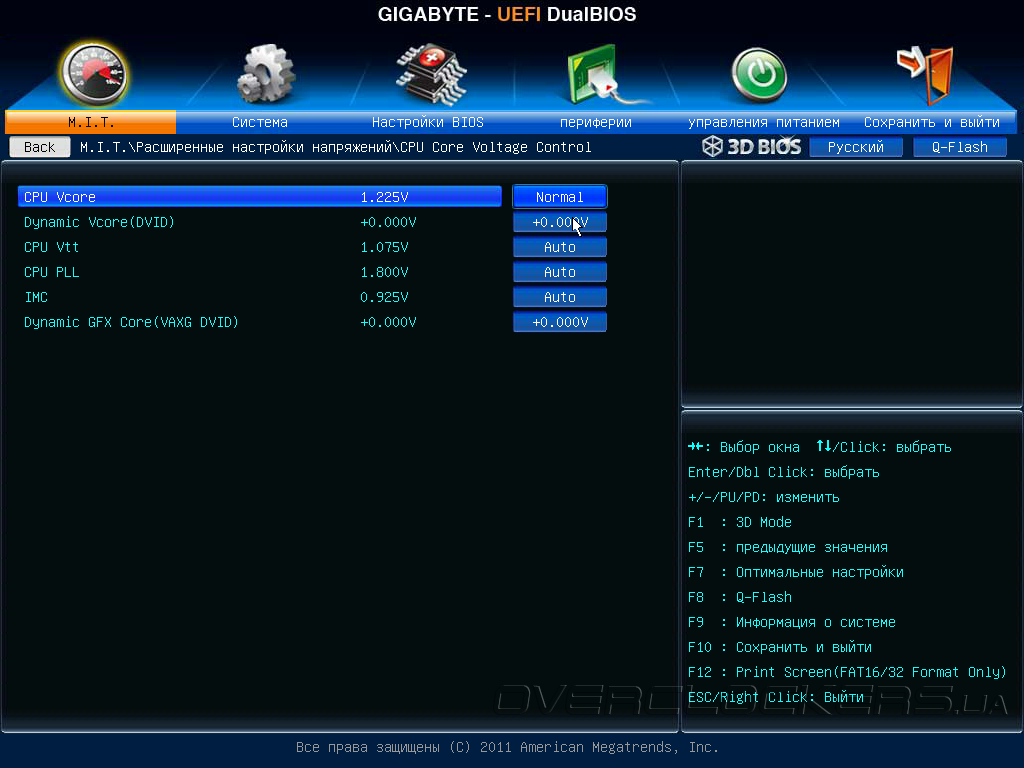

Для центрального процессора доступны три режима управления электропитанием: установка значения Vcore в явном виде, указание прироста к штатному значению и полностью автоматический режим. Полный перечень напряжений доступных для регулировки, а также их диапазоны и шаги изменения, представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Vcore 0,8—1,9 0,005
Dynamic Vcore (DVID) –0,64…+0,635 0,005
CPU Vtt 0,8—1,7 0,005
CPU PLL 1,2—2,2 0,005
IMC 0,75—1,4 0,005
Dynamic GFX Core (VAXG DVID) +0,005…+0,35 0,005
DRAM Voltage (CH A/B) 1,1—2,1 0,005
DRAM Termination (CH A/B) 0,595—1,939 0,007
Data Reference (CH A) 0,595—1,939 0,007
Address Reference (CH A) 0,595—1,939 0,007
Data Reference (CH B) 0,425—1,385 0,007
Address Reference (CH B) 0,425—1,385 0,007

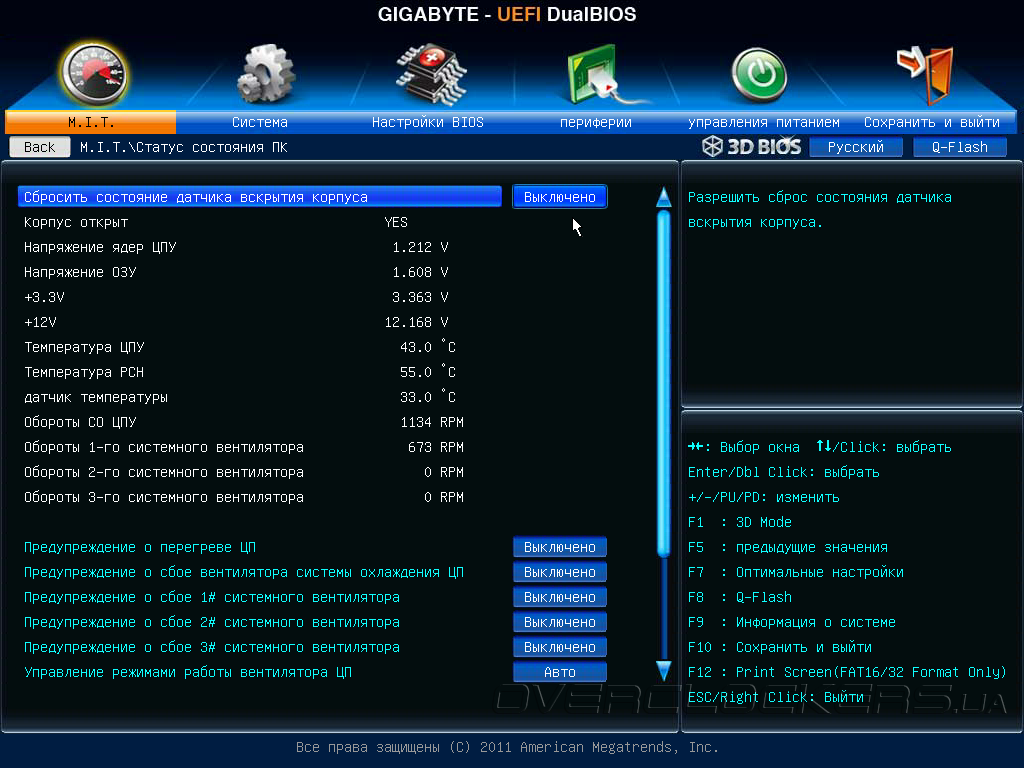

Вывод показаний системного мониторинга и управление скоростями вращения вентиляторов можно найти во вкладке «Статус состояния ПК». Прошивка Gigabyte G1.Sniper M3 позволяет контролировать три температуры, четыре основных напряжения и скорости вращения крыльчаток всех подключенных к плате «вертушек», для которых можно задать автоматический режим работы, связанный с температурой центрального процессора.

UEFI Setup Gigabyte G1.Sniper M3

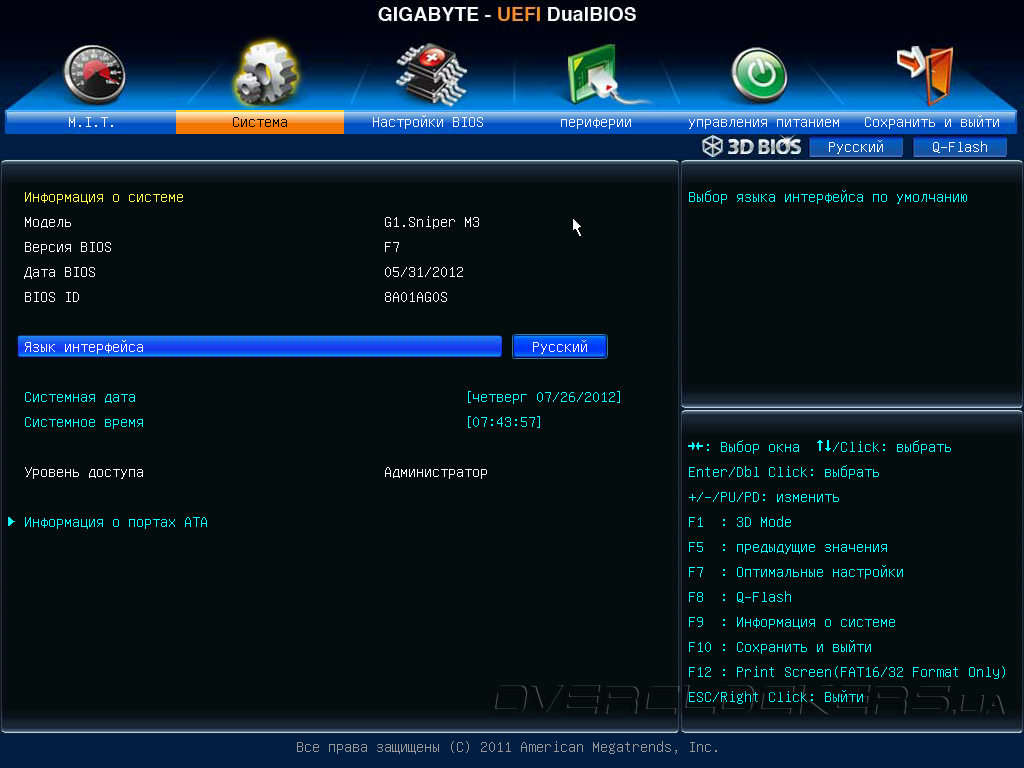

В разделе «Система» отображается подробная информация о версии UEFI, здесь же можно выбрать язык отображения меню, а также задать дату и время.

UEFI Setup Gigabyte G1.Sniper M3

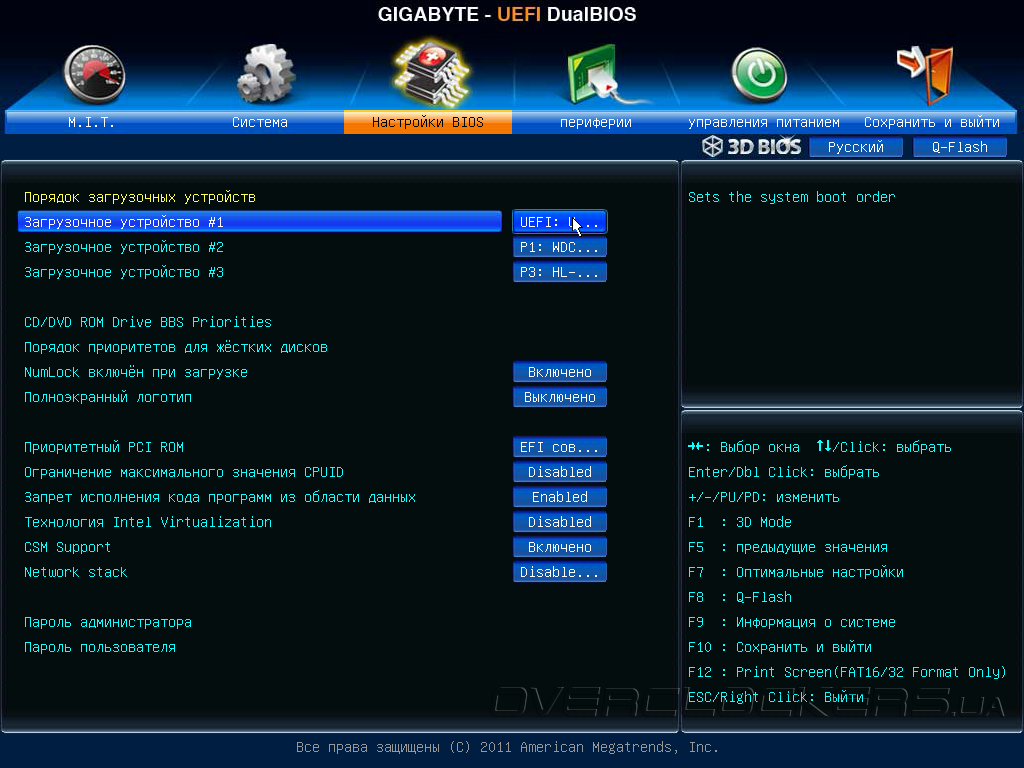

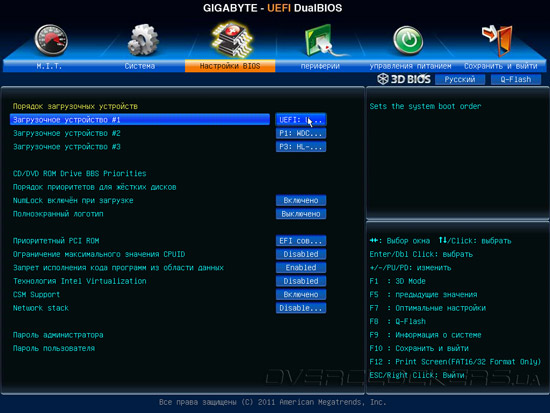

В меню «Настройки BIOS» сосредоточены тонкие настройки прошивки, управление процессом загрузки и некоторые специфические функции центрального процессора. Также здесь можно установить пароли для пользователя и администратора.

UEFI Setup Gigabyte G1.Sniper M3

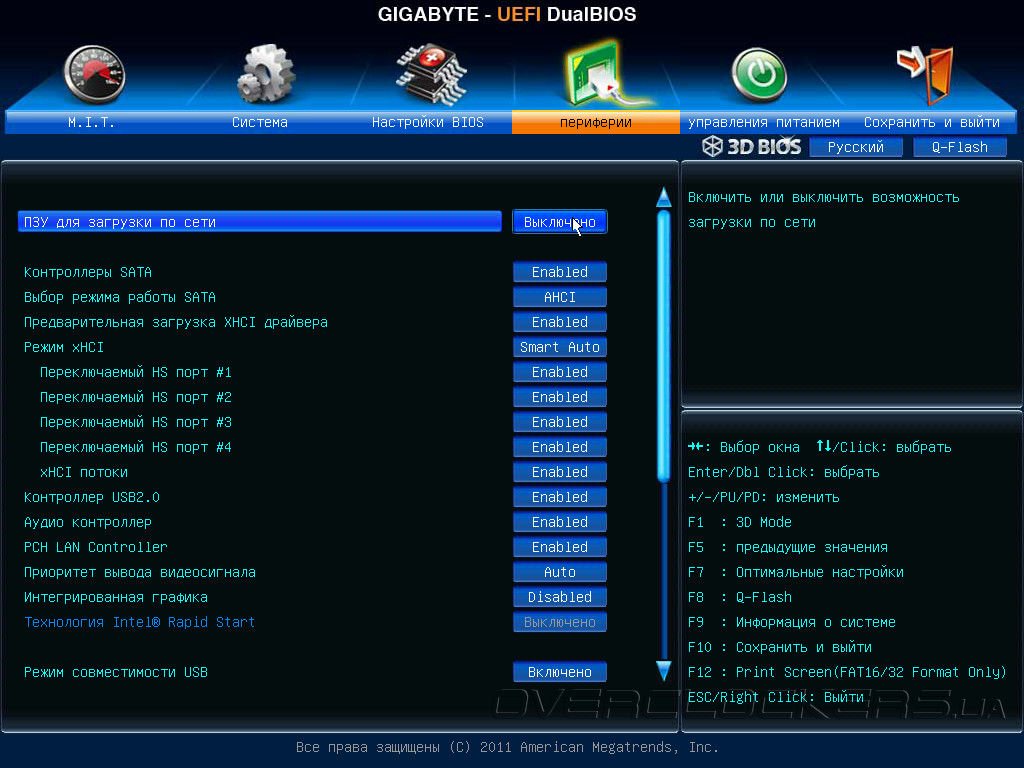

Во вкладке со странным названием «периферии» содержатся опции управления дисковой, сетевой и звуковой подсистемами, встроенным графическим ускорителем и контроллером шины USB.

UEFI Setup Gigabyte G1.Sniper M3

Кроме того, UEFI Setup новинки позволяет сохранять до восьми профилей пользовательских настроек и содержит встроенную утилиту для обновления микрокода Q-Flash. Таким образом, функциональность прошивки Gigabyte G1.Sniper M3 ни в чем не уступает старшим моделям, что не может не радовать. А вот качество русскоязычной локализации подкачало. В целом, отдельные названия и фразы переведены вполне корректно, но большинство подсказок отображаются на английском языке. Тоже самое касается и доброй половины наименований опции, параметров и даже целых вкладок. Так что, для нас англоязычный интерфейс меню настройки выглядит более привычно и понятно.

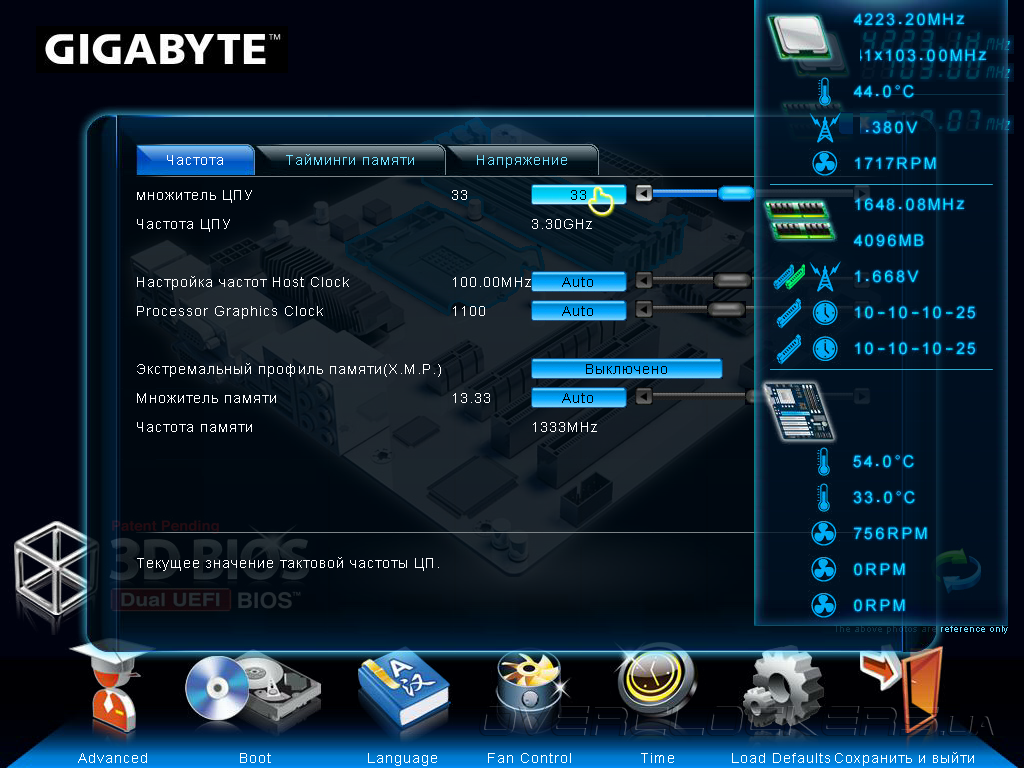

Отличительной особенностью прошивок новейших материнских плат Gigabyte является режим 3D BIOS, в котором пользователь получает удобный доступ к основным настройкам системы. Например, этот режим позволяет задавать порядок инициализации загрузочных устройств и режим работы вентиляторов в зависимости от температуры центрального процессора.

UEFI Setup Gigabyte G1.Sniper M3

UEFI Setup Gigabyte G1.Sniper M3

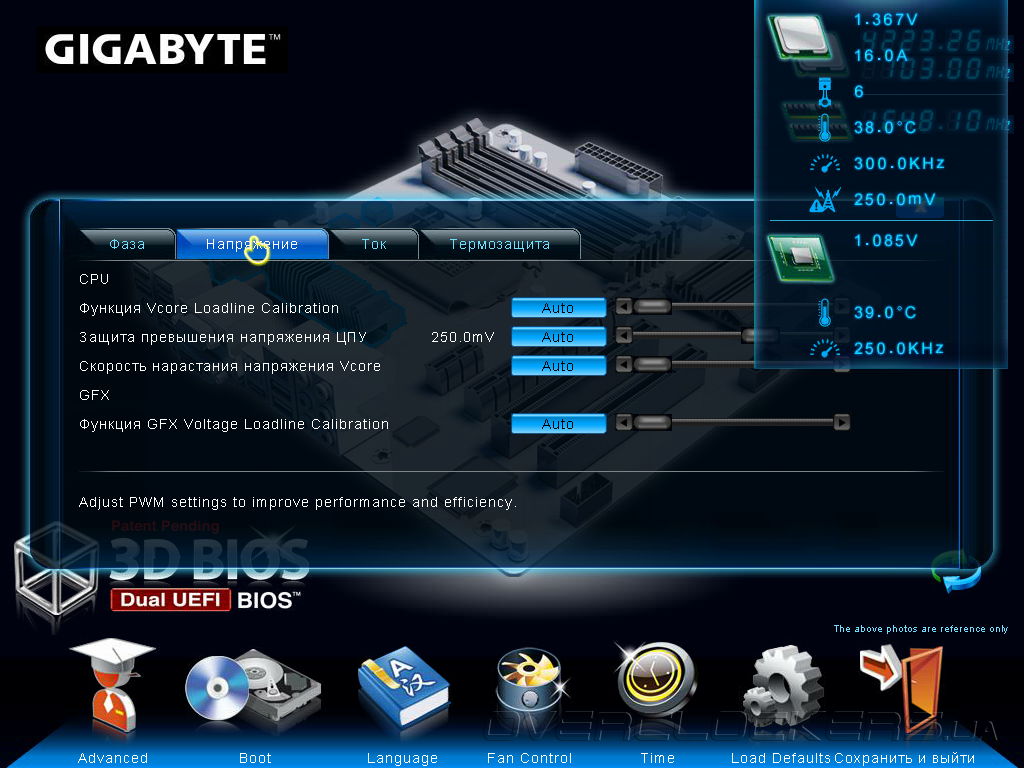

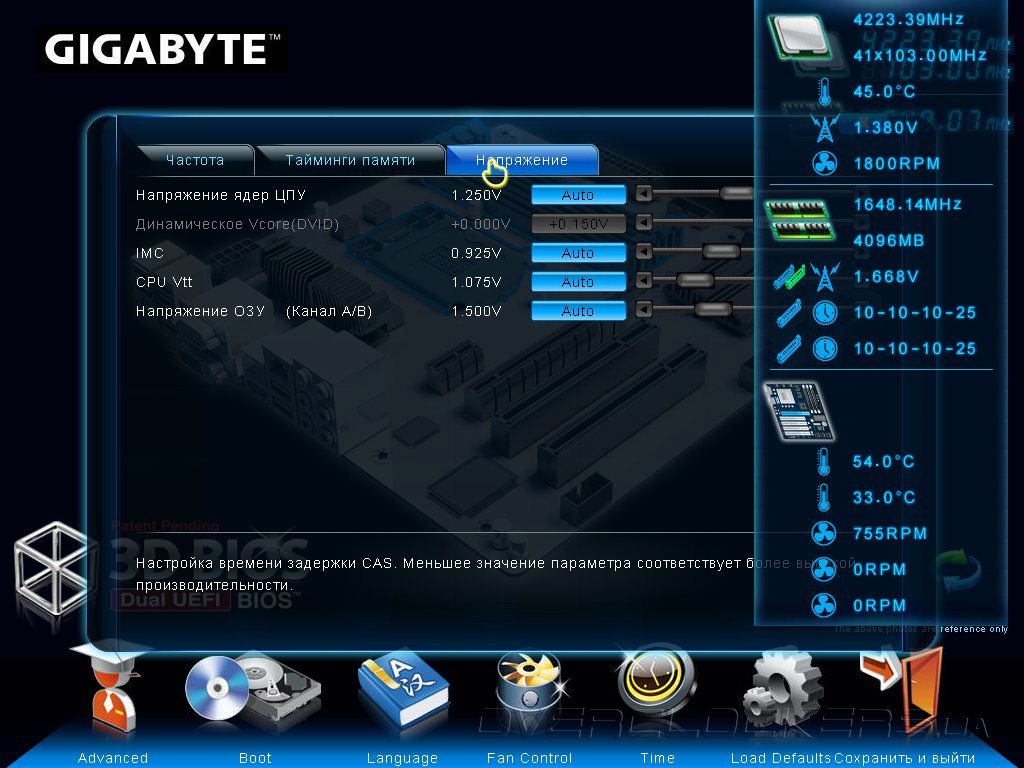

Для изменения дополнительных параметров подсистемы электропитания достаточно подвести манипулятор к схематическому изображению радиатора силовых элементов VRM, после чего пользователь может управлять режимом переключения активных питающих фаз, функциями Loadline Calibration и защитой от превышения тока, напряжения и температуры. В это время в правой части окна отображаются показания системного мониторинга, из которых, например, можно узнать потребляемый процессором ток и частоту ШИМ, на которой работают силовые элементы преобразователя напряжения.

UEFI Setup Gigabyte G1.Sniper M3

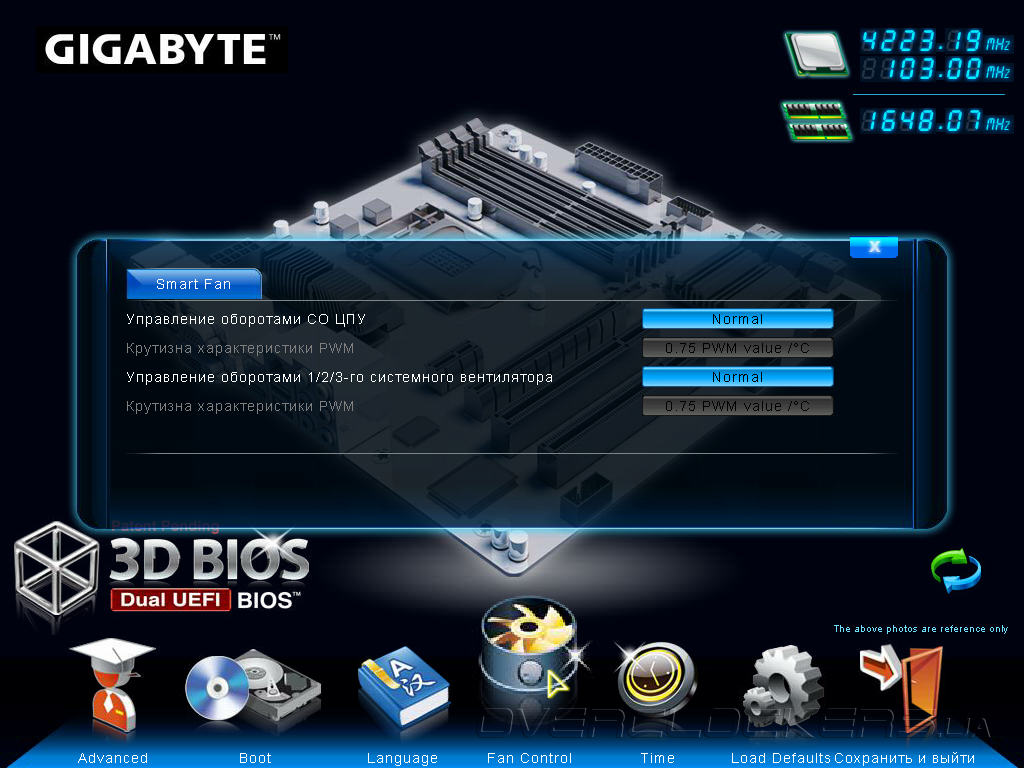

Кроме управления силовой подсистемой в режиме 3D BIOS доступна регулировка большинства параметров, отвечающих за разгон. Пользователь может изменять частоту BCLK, коэффициенты умножения частоты вычислительных ядер, задавать режим работы и задержки модулей ОЗУ. Здесь же находятся регулировки питающих напряжений основных узлов материнской платы.

UEFI Setup Gigabyte G1.Sniper M3

UEFI Setup Gigabyte G1.Sniper M3

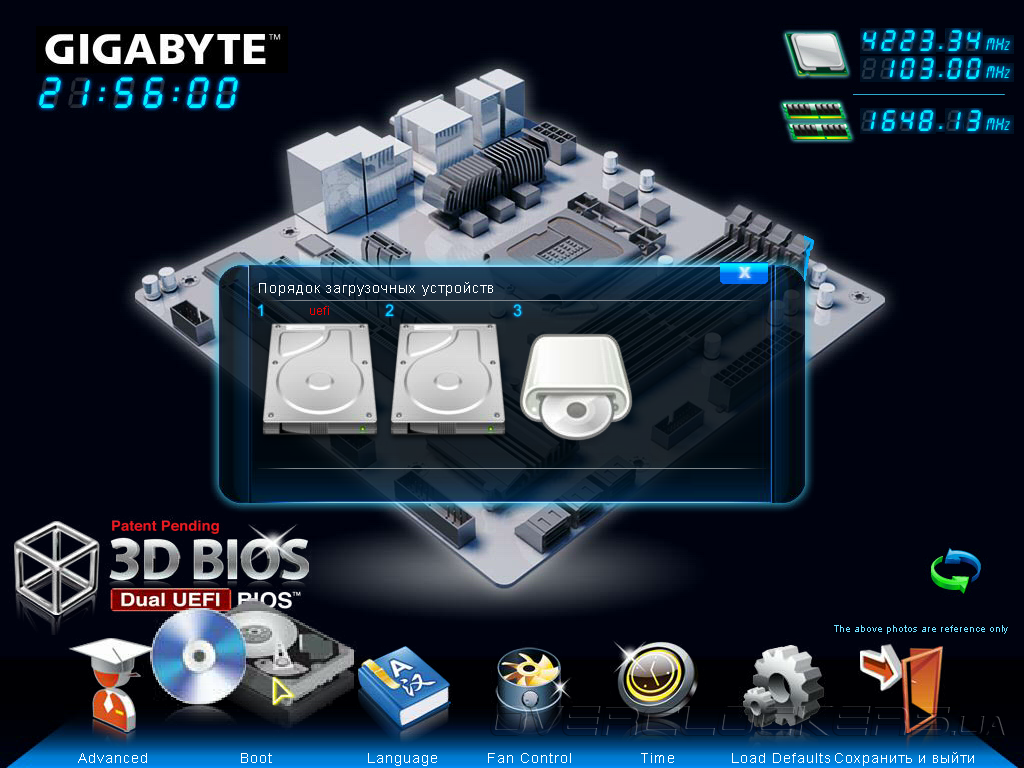

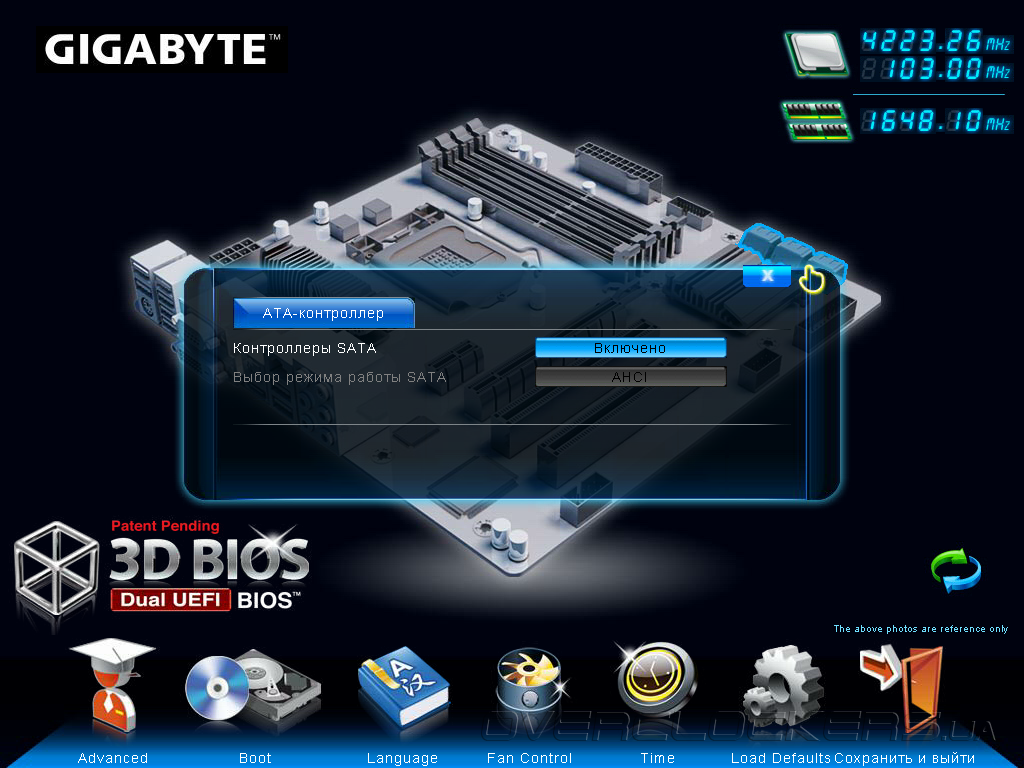

Также, графический режим позволяет изменять основные настройки большинства функций расширения, которыми располагает новинка.

UEFI Setup Gigabyte G1.Sniper M3

Без сомнения, функциональность 3D BIOS будет полезна для быстрого внесения изменений в конфигурацию прошивки, но для тонкой настройки системной платы все равно придется входить в «Расширенный режим». Что до возможностей разгона, то UEFI Setup материнской платы содержит все необходимые для этого опции. Не смотря на то, что у нас есть определенные опасения касательно запаса прочности аппаратной части, мы обязательно проверим потенциал увеличения быстродействия после рассмотрения комплектного программного обеспечения.


Комплектное ПО

На DVD-диске, поставляемом в комплекте с системной платой, находится весь необходимый набор драйверов и несколько полезных программных продуктов. Два из них представляют повышенный интерес для любителей разгона. Утилита EasyTune 6 предназначена для управления и контроля основных параметров быстродействия системы, а 3D Power позволяет выполнять тонкую настройку цифровой подсистемы электропитания. Обе программы были изучены «вдоль и поперек» во время предыдущих обзоров продукции Gigabyte, поэтому, мы напомним только их ключевые возможности.

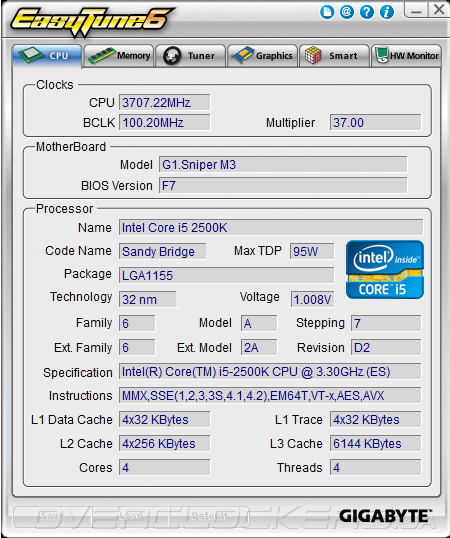

Среди основных функций EasyTune 6 отметим вывод подробной информации об установленных центральном процессоре и модулях ОЗУ.

Gigabyte EasyTune 6

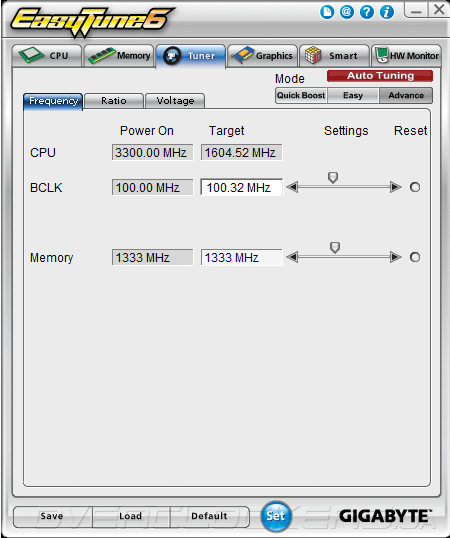

Утилита позволяет управлять большинством параметров быстродействия, такими как базовая частота, коэффициенты умножения вычислительных ядер и даже установка режима модулей ОЗУ. А еще программа позволяет задавать напряжения на всех основных узлах системной платы в режиме реального времени.

Gigabyte EasyTune 6

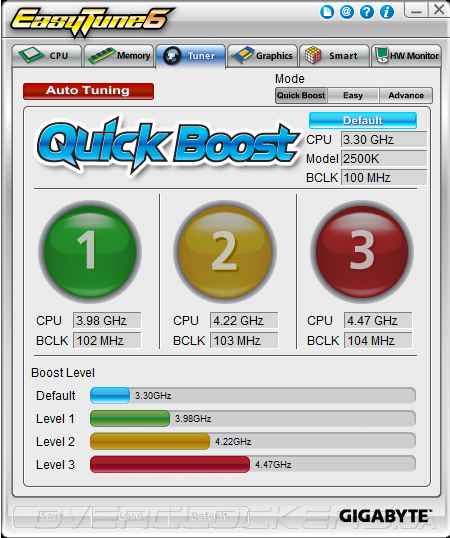

Для тех, кто не желает тратить свое время на подбор оптимальных параметров быстродействия, EasyTune 6 предлагает три предустановленных профиля с повышенными частотами центрального процессора.

Gigabyte EasyTune 6

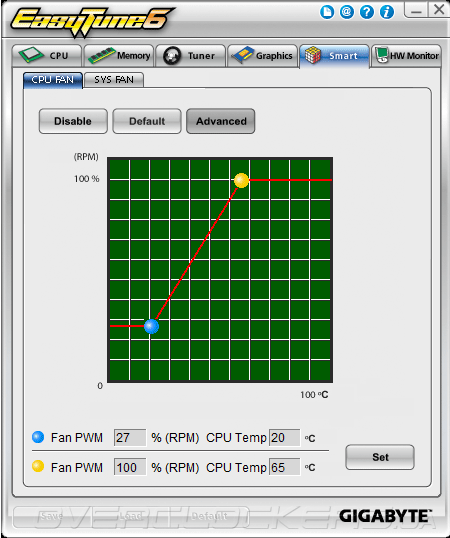

Наконец, программа позволяет управлять скоростями вращения четырех вентиляторов и отображает параметры системного мониторинга.

Gigabyte EasyTune 6

Несмотря на массу преимуществ, таких как удобный и лаконичный интерфейс, а также высокую стабильность работы, EasyTune 6 имеет пару «слабых мест», среди которых отсутствие управления таймингами ОЗУ и невозможность настройки специфических параметров цифровой подсистемы электропитания. С первой задачей пользователю предстоит разбираться самостоятельно, а для решения второй проблемы Gigabyte предлагает отдельную утилиту — 3D Power.

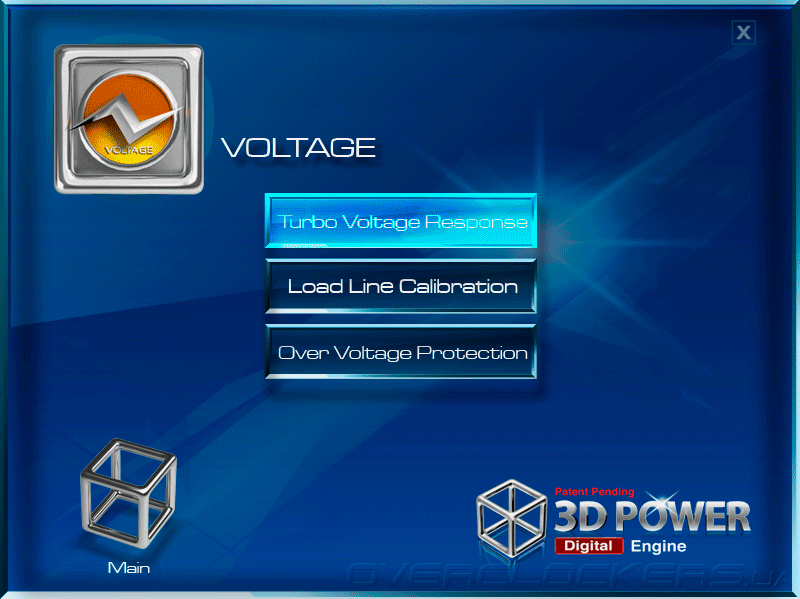

Gigabyte 3D Power

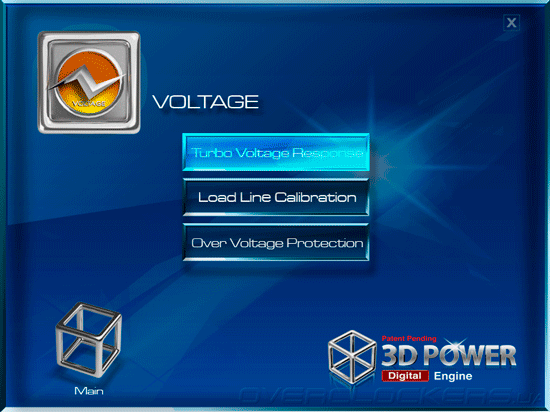

Интерфейс программы 3D Power чрезвычайно прост, но в комфортности использования утилита сильно проигрывает той же EasyTune 6. На наш взгляд, оптимальным решением могло стать объединение функций обеих программ в едином интерфейсе. Такой программный продукт, при условии добавления возможности управления таймингами ОЗУ, мог бы претендовать на самые высокие оценки.

Разгонный потенциал

С самого начала тестирования у нас были большие опасения по поводу запаса прочности Gigabyte G1.Sniper M3, связанные с конструкцией силовой подсистемы. Напомним, что половина силовых элементов VRM не имеет дополнительного охлаждения, а электропитание к преобразователю напряжения процессора подается при помощи четырехконтактного разъема ATX12V. Нам неизвестно, что именно послужило сдерживающим фактором, но разгонный потенциал новинки нас совсем не впечатлил.

Ввиду ограниченной доступности 22-нм моделей CPU, мы все еще вынуждены использовать проверенный временем Core i5-2500K, предел тактовой частоты которого составляет 4800 МГц при напряжении около 1,43 В. Так как лабораторный процессор является инженерным образом, он практически не реагирует на увеличения напряжения Internal PLL, которое так необходимо для достижения 5 ГГц и выше. При использовании Gigabyte G1.Sniper M3 нам удалось разогнать тестовый Intel Core i5-2500K лишь до 4754 МГц. Для достижения такого результата пришлось повышать BCLK до 101,1 МГц и увеличивать до 47 множители вычислительных ядер, что в итоге дало искомую величину тактовой частоты. При этом к штатному напряжению Vcore было добавлено 0,135 В, а функция Loadline Calibration устанавливалась в значение Standard.

Разгон Gigabyte G1.Sniper M3

В таком режиме тестовый процессор без труда проходил испытание в LinX, причем, при отсутствии нагрузки технологии энергосбережения понижали частоту и напряжения на вычислительных ядрах. Впрочем, все дальнейшие попытки улучшить результат приводили к ошибкам программного обеспечения.

Чем порадовала новинка — так это разгонным потенциалом ОЗУ. Для тестовых «планок» Silicon Power SP004GBLYU160S2B при напряжении на модулях 1,64 В нам покорилась частота 2175 МГц с задержками 9-10-9-28-1Т. Это всего на 7 МГц меньше чем лучший из результатов, достигнутых при использовании этого комплекта памяти.

Разгон Gigabyte G1.Sniper M3

Не подвела Gigabyte G1.Sniper M3 и при увеличении базовой частоты. Эта системная плата позволила увеличить BCLK до 106,7 МГц, что является очень хорошим результатом для платформы Intel LGA1155.

Разгон Gigabyte G1.Sniper M3

Что касается автоматического разгона с применением утилиты EasyTune 6, то героиня сегодняшнего обзора ничуть не уступила старшим моделям Gigabyte, обеспечив увеличение частоты Intel Core i5-2500K до 4220 МГц. Конечно, ручной подбор параметров способен принести гораздо большие плоды, но сам факт получения быстрого и бесплатного прироста быстродействия не может не радовать.

Таким образом, результаты разгона процессора Intel Sandy Bridge при использовании G1.Sniper M3 вряд ли можно назвать выдающимися. Скорее всего, причина кроется в упрощенной реализации узла электропитания и слабой системе охлаждения силовых элементов. Так или иначе, но мы не смогли «выжать все соки» из тестового Core i5-2500K, поэтому, плату вряд ли можно рекомендовать для серьезных экспериментов по оверклокингу.


Тестовый стенд

При измерении производительности мы решили не делать скидок на миниатюрные размеры Gigabyte G1.Sniper M3, поэтому новинка работала в составе стандартного тестового стенда:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: Silicon Power SP004GBLYU160S2B (2x2GB, PC3-12800, CL9-9-9-24);
  • видеокарта: MSI N480GTX Lightning (GeForce GTX 480);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, 16 МБ);
  • блок питания: Seasonic X-650 (650 Вт).
В качестве соперников для новинки мы отобрали три полноразмерные платы на чипсете Intel Z77 Express: ASRock Z77 Extreme6, Gigabyte G1.Sniper 3 и MSI Z77A-GD80. Все они успели побывать в нашей тестовой лаборатории и показали высокий уровень производительности. Перед началом тестирования прошивки системных платы были обновлены до последних доступных версий:
  • Gigabyte G1.Sniper M3 UEFI Setup F7 от 31.05.2012;
  • ASRock Z77 Extreme6 UEFI 1.70 от 11.06.2012;
  • Gigabyte G1.Sniper 3 UEFI Setup F5 от 31.05.2012;
  • MSI Z77A-GD80 UEFI Setup 1.1 от 12.06.2012.
Во время тестов оперативная память работала на частоте 1600 МГц с таймингами 9-9-9-24-1Т, в полном соответствии с профилем Х.М.Р. Технологии энергосбережения центрального процессора и Intel Turbo Boost были активированы, причем, для обеих системных плат Gigabyte коэффициенты умножения вычислительных ядер пришлось корректировать вручную.

Тестовый стенд функционировал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Из драйверов были установлены NVIDIA GeForce 285.62 для видеокарты, Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012 для системной логики. Файл подкачки и UAC были отключены, более никаких модернизаций не проводилось.

Методика измерений включает трехкратное повторение каждого теста с последующим расчетом среднего арифметическое значение. Если какой-либо результат существенно отличается от двух других, тесты продолжаются до получения нормального значения. Набор тестовых программ состоит из:
  • AIDA64 2.00.1700 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • FarCry 2;
  • Colin McRae: DiRT 3.

Результаты тестирования

Тестирование производительности материнских плат традиционно начинает исследование низкоуровневого быстродействия подсистемы оперативной памяти в Cache & Memory benchmark, который входит в состав программного продукта AIDA64. Результаты в этой дисциплине позволяет оценить продуктивность в приложениях, требовательных к пропускной способности ОЗУ.

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

В части быстродействия подсистемы оперативной памяти Gigabyte G1.Sniper M3 демонстрирует отличные показатели, что позволяет рассчитывать на высокую производительность в реальных приложениях. Не удивительно, что в большинстве тестов новинка разделила первые места со своей полноразмерной «родственницей» G1.Sniper 3.

Результаты в комплексном полусинтетическом тестовом пакете Futuremark PCMark 7 дают представление скорости работы в прикладных программах, таких как обработка мультимедиа, офисные задачи и современные 3D-игры.

Тестирование Gigabyte G1.Sniper M3

В общем зачете системная плата G1.Sniper M3 занимает предпоследнее место, проигрываю не только своей «старшей сестре», но и модели ASRock Z77 Extreme6. Отставание не столь существенное, тем не менее, мы попытаемся объяснить полученные результаты.

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Детальный анализ показывает, что в первом же подтесте Productivity полноразмерная Gigabyte G1.Sniper 3 показывает феноменальный результат. В то же время, в трех других тестовых сценариях все участницы тестирования, включая героиню сегодняшнего обзора, демонстрируют идентичный уровень производительности. В любом случае, миниатюрная плата G1.Sniper M3 способна обеспечить комфортное быстродействие в любых прикладных задачах.

Тестирование в Futuremark 3DMark 11 позволяет определить скорость системных плат в современных 3D-играх, использующих API DirectX 11 и реалистичную модель физических эффектов. Напоминаем, что для уменьшения зависимости от продуктивности видеокарты мы запускаем бенчмарк с профилем настроек Perfomance.

Тестирование Gigabyte G1.Sniper M3

На этот раз новика вновь пришла к финишу с предпоследним результатом, опередив, как ни странно, только свою «старшую сестру» Gigabyte G1.Sniper 3. Поглядим, как обстоят дела с результатами в отдельных тестовых сценариях.

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

Обе платы Gigabyte зарабатывают меньше всех очков в сценарии Graphics, в то время как в группе тестов Physics все соперницы показывают одинаковую продуктивность. При комбинированной нагрузке на вычислительную и графическую подсистемы лучше всех выглядит плата MSI. Очевидно, управляющие микрокоды обеих «материнок» из серии G1-Killer имеют одну и ту же недоработку, которая не позволяет им показывать максимальные результаты в популярном бенчмарке 3DMark 11.

Тем не менее, мы не стали слепо доверять результатам в синтетических тестах и провели измерение скорости работы системных плат в двух ресурсоемких 3D-играх: шутере Far Cry 2 и раллийном симуляторе Colin McRae: DiRT 3. В обоих случаях использовались высокие, но не максимальные, настройки качества изображения без применения сглаживания при разрешении 1680х1050. Это позволило минимизировать влияние графического ускорителя на частоту смены кадров.

Тестирование Gigabyte G1.Sniper M3

Тестирование Gigabyte G1.Sniper M3

В реальных игровых приложениях Gigabyte G1.Sniper M3 демонстрирует отличный уровень производительности, так что скромные размеры материнской платы вряд ли станут тем фактором, сдерживающим производительность даже в самых сложных виртуальных баталиях.


Выводы

Честно говоря, нам не совсем понятны мотивы, которые побудили отнести материнскую плату Gigabyte G1.Sniper M3 к серии G1-Killer. Получился такой себе неплохой и очень меткий стрелок-любитель, но никак не профессиональный солдат! Эта модель не продемонстрировала никаких уникальных конструктивных решений или выдающихся возможностей расширения, ставящих этот продукт на голову выше конкурентов. Упрощения дизайна в сравнении со старшими полноразмерными моделями не пошли на пользу, следствием чего стало отсутствие запаса прочности в разгоне. Несомненный плюс G1.Sniper M3 — её миниатюрный форм-фактор microATX, который значительно расширяет область применения данной модели, позволяя создавать на её основе производительные системы в компактных корпусах. Искушенные пользователи могут даже объединить в конфигурацию AMD CrossFireX или NVIDIA SLI пару мощных видеокарт, тем самым получив прирост быстродействия. На этом уникальные особенности новинки, увы, заканчиваются.

Единственное, что отличает героиню сегодняшнего обзора от аналогичных моделей среднего уровня — это продвинутая звуковая подсистема, в основе которой лежит производительный аудиопроцессор Creative CA0132. Впрочем, ценители качественного звука все равно предпочтут установить дискретную аудиокарту. Заметим, что розничная стоимость новинки в украинских интернет-магазинах на момент написания обзора составляла около 180 долларов США. В этой связи, мы можем рекомендовать материнскую плату Gigabyte G1.Sniper M3 только самым преданным поклонникам бренда G1-Killer, да еще пользователям, которые планируют строить конфигурации из двух графических ускорителей в небольших системных блоках microATX.
