«Материнка», помогающая экономить. Обзор и тестирование системной платы ASUS P8Z77-V на чипсете Intel Z77 Express

Несмотря на всяческие ухищрения, используемых производители материнских плат для привлечения потенциальных покупателей, большинство пользователей обращают внимание, в первую очередь, на розничную стоимость продуктов. Это очевидно, ведь кроме системной платы для сборки персонального компьютера необходимо купить быстрый процессор, максимальный объем ОЗУ, емкий жесткий диск, производительную видеокарту, корпус с блоком питания, а также некоторые аксессуары, расширяющие функциональность и повышающие удобство использования. В конечном счете, получается совсем немаленькая сумма, часто превышающая запланированный бюджет. И в итоге пользователь вынужден искать компромисс между своими желаниями и материальными возможностями, часто отказывая себе в той или иной покупке. К счастью, некоторые дальновидные вендоры снабжают свои системные платы дополнительными возможностями, которые позволяют отказаться от приобретения некоторых дополнительных принадлежностей. Сегодня мы не просто рассмотрим достаточно интересную «материнку» ASUS P8Z77-V, предназначенную для работы с процессорами Intel в исполнении LGA1155, но и попробуем оценить, как эта плата сможет помочь сэкономить средства при сборке персонального компьютера среднего уровня.

ASUS P8Z77-V


ASUS P8Z77-V

Но, прежде чем приступить к непосредственному знакомству с новинкой, предлагаем изучить её спецификации, приведенные в следующей таблице:

Модель ASUS P8Z77-V
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2600* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 2.0/3.0 x16 (x16+x0, x8+x8)
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро Intel HD Graphics
Видеоразъемы D-Sub, DVI-D, DisplayPort, HDMI,
Количество подключаемых вентиляторов 5 x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 10 x 2.0 (2 разъема на задней панели)
4 x 3.0 (2 разъема на задней панели, Intel Z77)
2 х 3.0 (ASMedia ASM1042)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 3 Гбит/с (Intel Z77)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel® 82579V (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 224
Дополнительные возможности Fan Xpert 2, MemOK!, NVIDIA SLI, SMART DIGI+, USB BIOS Flashback, WiFi GO!


Комплект поставки

Как правило, продукты ASUS легко узнать благодаря единому фирменному стилю оформления упаковки, и участница сегодняшнего обзора не стала исключением из этого своеобразного правила. В дизайн фронтальной поверхности коробки P8Z77-V центральное место занимает логотип SMART DIGI+, означающий наличие цифровой силовой подсистемы. В её составе трудятся два управляющих чипа: TPU (TurboV Processing Unit), отвечающий за разгон, и EPU (Energy Processing Unit), обеспечивающий поддержку передовых энергосберегающих технологий. Кроме того, системная плата обладает функцией Wi-Fi GO!, совместимостью c протоколом UASP (USB Attached SCSI Protocol) и позволяет управлять пропускной способностью сетевого соединения при помощи программного обеспечения Network iControl. Также отметим поддержку технологии BIOS Flashback, оптимизирующей процесс обновления прошивки.

ASUS P8Z77-V

С обратной стороны упаковки можно увидеть изображение системной платы, краткий перечень её спецификаций, а также подробное описание фирменных технологий. Например, Wi-Fi GO! позволяет превратить персональный компьютер в многофункциональную точку доступа с поддержкой DLNA. Функция Fan Xpert 2 позволяет управлять частотой вращения всех установленных вентиляторов в автоматическом режиме или вручную задавать скорость работы «карлсонов», по сути, заменяя собой недорогой реобас.

ASUS P8Z77-V

В комплекте поставки ASUS P8Z77-V нашлись:
  • заглушка на заднюю панель I/O Shield;
  • четыре кабеля SATA 6 Гбит/с;
  • набор коннекторов Q-connectors;
  • мостик NVIDIA SLI:
  • адаптер беспроводной сети Wi-Fi GO!
  • антенна Wi-Fi;
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкция по работе Wi-Fi GO!
  • брошюру с описанием фирменного ПО ASUS.
ASUS P8Z77-V

Набор аксессуаров не отличается особым разнообразием, впрочем, приятно видеть среди дополнительных принадлежностей и мостик SLI, и набор коннекторов Q-connectors, которые существенно облегчают сборку в тесных корпусах. Нельзя не отметить наличие в комплекте отдельного адаптера беспроводной сети и внешней антенны.


Дизайн

Конструкция новинки сильно напоминает таковую для ASUS P8Z77-V Pro/Thunderbolt, c которой мы познакомились во время одного из предыдущих тестирований. На самом деле, героиню сегодняшнего обзора можно рассматривать как упрощенную версию старшей модели, у которой изменена конфигурация слотов PCI-E 2.0/3.0 x16 и отсутствует поддержка высокоскоростного интерфейса Thunderbolt. «Материнка» P8Z77-V выполнена в стандартных для форм-фактора АТХ габаритах 305х244 мм, так что, несмотря на плотный монтаж и отсутствие свободного места на РСВ, все основные узлы расположены в удобных местах.

ASUS P8Z77-V

В основе системной платы лежит чипсет Z77 Express, который наделяет эту модель совместимостью с любыми процессорами Intel в исполнении LGA1155, поддержкой разгона путем изменения коэффициента умножения и максимальными возможностями расширения. P8Z77-V располагает четырьмя слотами DIMM DDR3, в которые можно установить модули суммарным объемом 32 ГБ. Что касается тактовой частоты ОЗУ, то максимальную свободу получат владельцы 22-нм процессоров Intel Ivy Bridge, которые смогут использовать режимы до 2800 МГц включительно.

Материнская плата оснащена двумя слотами PCI Express 2.0/3.0 x16, которые позволяют строить конфигурации AMD CrossFireX и NVIDIA SLI. В случае использования единственной видеоускорителя первый по счету разъем работает с максимальной скоростью, а после добавления второй видеокарты оба разъема PCI Express x16 будут функционировать по схеме «х8+х8». Напомним, что для работы графических акселераторов в режиме PCI Express 3.0 необходим 22-нм процессор Intel Core i5/i7.

ASUS P8Z77-V

Кроме того, ASUS P8Z77-V располагает одним слотом PCI Express 2.0 х16@x4, который подключен к системной логике. Для установки стандартных плат расширения материнская плата предлагает два разъема PCI Express 2.0 х1 и пару PCI, за работу которых отвечает контроллер ASMedia ASM1083.

Подсистема хранения данных материнской платы позволяет подключить до восьми дисковых накопителей. Встроенный в системную логику Intel Z77 Express контроллер отвечает за работу пары интерфейсов SATA 6 Гбит/с и четырех SATA 3 Гбит/с. Поддерживается объединение жестких дисков в массивы RAID уровней 0, 1, 5 и 10, а также активация фирменных технологий Intel Smart Response и Rapid Start. Новинка располагает двумя дополнительными портам SATA 6 Гбит/с, которые подключены к чипу ASMedia ASM1061. Конструкция системной платы не позволяет одновременное использование дополнительного SATA-контроллера и второго по счету слота PCI Express 2.0 х1. Зато, все разъемы имеют горизонтальную ориентацию, так что интерфейсные кабели не станут мешать в случае использования самых крупногабаритных видеокарт.

ASUS P8Z77-V

Подключение к локальной сети Gigabit Ethernet реализовано на базе контроллера Intel 82579V, а за поддержку беспроводной сети отвечает съемный модуль WiFi GO!, внутри которого скрывается адаптер Azurewave NE186H. В его основе лежит чип Qualcomm Atheros AR9485, обеспечивающий совместимость со стандартами IEEE 802.11b/g/n.

ASUS P8Z77-V

В основе звуковой подсистемы P8Z77-V использован высококачественный HD-аудиокодек Realtek ALC892, для вывода звука на цифровые ресиверы имеется оптический выход S/PDIF. Подключение периферии обеспечивают десять портов USB 2.0, два из которых выведены на заднюю панель, и шесть USB 3.0. Четыре канала универсальной высокоскоростной шины третьей ревизии обслуживаются системной логикой Intel Z77 Express, а два оставшихся — дополнительным контроллером ASMedia ASM1042.

Таким образом, на задней панели материнской платы расположены:
  • комбинированный порт PS/2;
  • пара разъемов USB 2.0 и четыре USB 3.0;
  • оптический выход S/PDIF;
  • видеовыходы D-Sub, DVI-D, DisplayPort и HDMI;
  • сетевой порт RJ-45;
  • шесть аудиовыходов.
ASUS P8Z77-V

Набор интерфейсов ASUS P8Z77-V позволяет в полной мере реализовать заложенные в системной плате возможности расширения. Обращаем ваше внимание, что новинка обеспечивает подключение до трех мониторов одновременно, однако, эта возможность доступна только владельцам 22-нм процессоров Intel. Напомним, что плата поддерживает технологию LucidLogix Virtu MVP, благодаря которой можно объединять ресурсы встроенной и дискретной видеокарт.

Левый нижний край материнской платы интересен наличием нескольких дополнительных органов управления. Там можно обнаружить микропереключатели EPU и TPU, а также кнопку BIOS_FLBK.

ASUS P8Z77-V

Переключатель EPU активирует фирменные технологии энергосбережения, а TPU — режим автоматического разгона, позволяющий добиться прироста быстродействия без вмешательства в настройки прошивки. Кнопка BIOS_FLBK управляет функцией USB BIOS Flashback, которая обеспечивает обновление управляющего микрокода со сменного накопителя. Примечательно, что для работы этой функции не требуется установка центрального процессора и модулей ОЗУ. Также отметим наличие на печатаной плате диагностических светодиодов Q-LED, отображающих процесс загрузки системной платы, что помогает определить проблемы при инициализации различных подсистем.

Материнская плата P8Z77-V оснащена эффективной системой охлаждения. Избыточное тепло от силовых элементов преобразователя напряжения отводят пара массивных радиаторов.

ASUS P8Z77-V

Система крепления на подпружиненных болтах обеспечивает надежный прижим, а усилительные пластины помогают охлаждению электронных компонентов, расположенных с обратной стороны печатной платы.

ASUS P8Z77-V

За отвод тепла от микросхемы системной логики отвечает плоский радиатор внушительных размеров, так что за перегрев чипсета можно не беспокоиться в любом режиме работы.

ASUS P8Z77-V

Преобразователь напряжение ASUS P8Z77-V построен по двенадцатиканальной схеме, где восемь фаз питают вычислительные ядра, а еще четыре — формируют напряжение для встроенного графического адаптера. В качестве силовых элементов используются традиционные MOSFET, управление VRM центрального процессора поручено контроллерам ASP1101 и ASP1000C, определить оригинального производителя и характеристики которых мешает измененная маркировка. Тем не менее, известно, что эти контроллеры поддерживают управление частотой переключения силовых элементов, защиту от перегрева и превышения тока, функцию Loadline calibration, а также отключение части неиспользуемых фаз в моменты низкой нагрузки на процессор.

ASUS P8Z77-V

Часть электронных компонентов VRM центрального процессора расположена с обратной стороны печатной платы, однако, как мы уже говорили, отводить избыточное тепло им помогают усилительные пластины радиаторов, охлаждающих транзисторы.

ASUS P8Z77-V

Остается лишь добавить, что питание на преобразователь напряжения подается при помощи восьмиконтактного разъема EPS12V. В принципе, узел электропитания героини сегодняшнего ничем не отличается от старшей модели P8Z77-V Pro/Thunderbolt, так покупатели вправе рассчитывать на сопоставимый уровень разгона.

В итоге, мы не нашли в конструкции системной платы ASUS P8Z77-V никаких недостатков, а вот положительных моментов, наоборот — масса! К последним можно отнести и высокое качество изготовления, и богатую функциональность (включая поддержку Wi-Fi), и мощный преобразователь напряжения, и продуманную конструкцию системы охлаждения. Отсутствие поддержки eSATA и FireWire вряд ли можно считать серьезной проблемой, а в остальном, возможности расширения устроят любого, даже самого требовательного, пользователя.

UEFI Setup

В качестве прошивки системная плата P8Z77-V использует UEFI Setup от AMI, для которого программисты ASUS разработали оригинальный графический интерфейс и ряд дополнительных функций. Особенности и возможности управляющих микрокодов «материнок» ASUS нам хорошо знакомы. Например, UEFI Setup подробно рассматривалась в обзоре все той же ASUS P8Z77-V Pro/Thunderbolt, поэтому, при рассмотрении меню настроек новинки мы остановимся лишь на основных моментах, а также обратим внимание на качество русскоязычной локализации интерфейса.

Мы уже привыкли, что меню настроек системных плат ASUS имеет два режима: EZ Mode, который отображает основные параметры системы и позволяет выполнить лишь базовые настройки, и Advanced Mode, дающий полный контроль над всеми опциями «материнки». Так как любителям разгона большее всего интересен именно второй режим — с него мы и начнем.

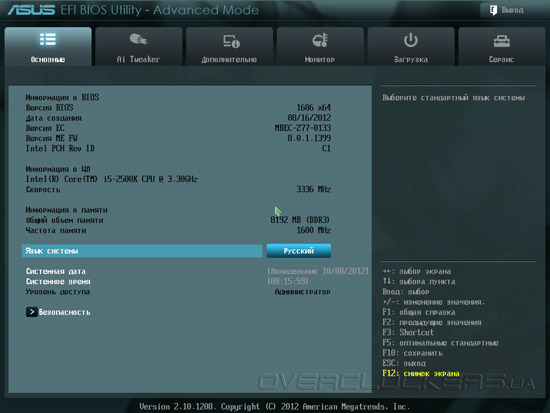

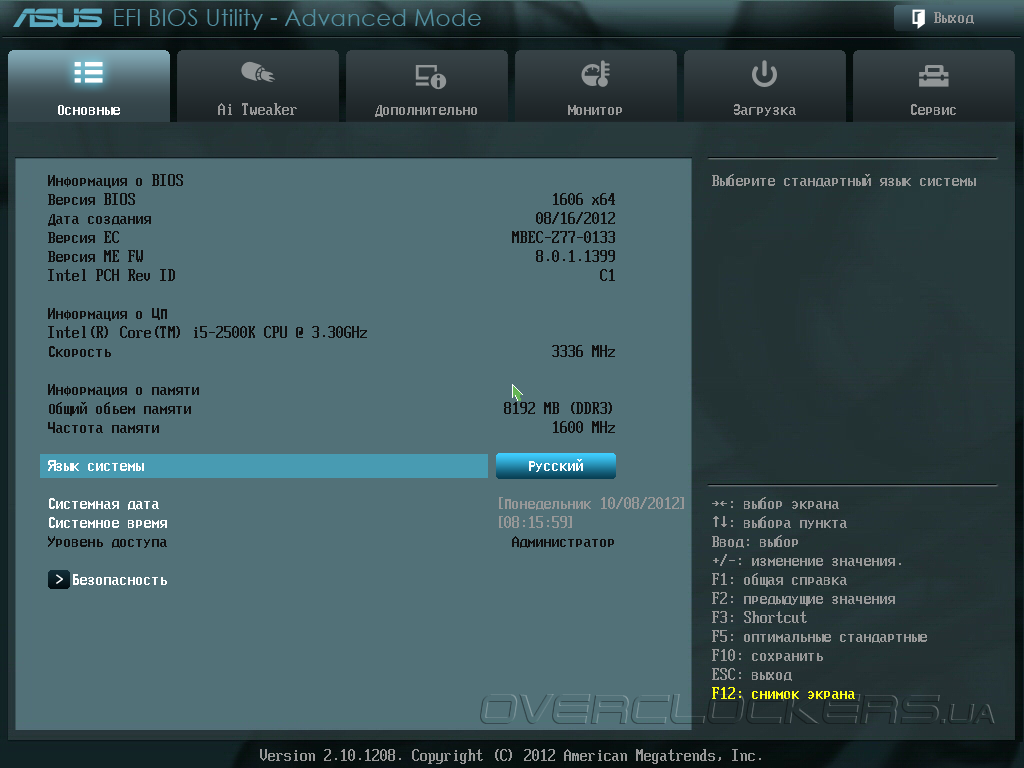

Первая вкладка называется «Основные», в ней выводится информация о версии прошивки, параметрах модулей ОЗУ и центрального процессора. Здесь же можно установить системные дату, время и язык отображения меню.

UEFI Setup ASUS P8Z77-V

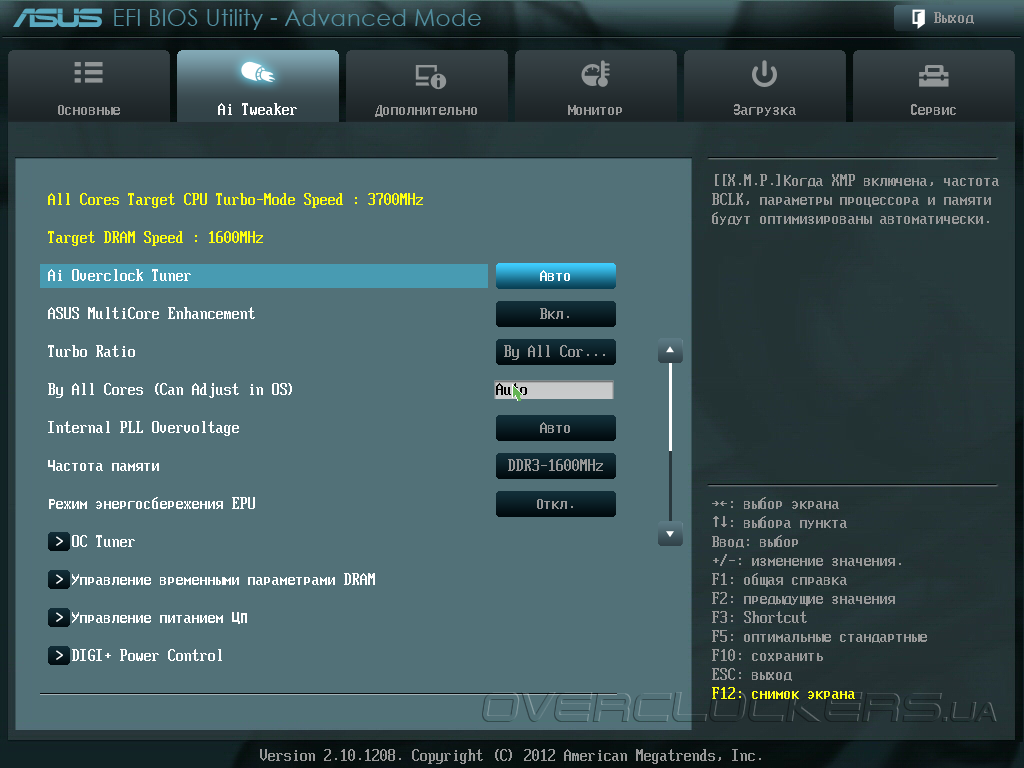

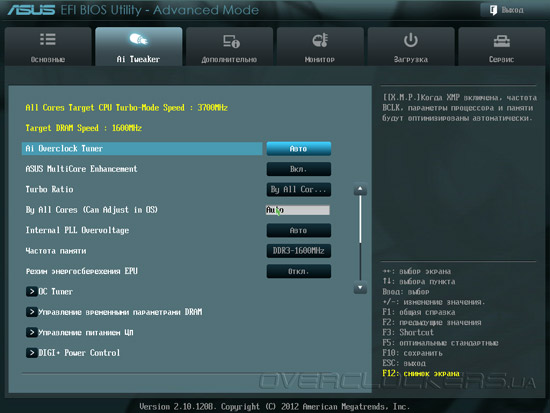

Следующий раздел прошивки Ai Tweaker содержит все основные опции, связанные с разгоном и управлением параметрами быстродействия. Пользователь может настраивать базовую частоту, коэффициентами умножения вычислительных ядер и работу технологии Turbo Boost. Функция OC Tuner активирует автоматический разгон, при котором прошивка самостоятельно подбирает оптимальные параметры быстродействия.

UEFI Setup ASUS P8Z77-V

Качество локализации интерфейса находится на высоте, переведены не только названия опций, но и подсказки. В то же время, для некоторых пунктов меню, таких как ASUS MultiCore Enhancement (технология, ускоряющая работу в многопоточных задачах), или Turbo Ratio, оставлено оригинальное написание, так что начинающим пользователям все-таки придется мобилизовать свои знания английского языка.

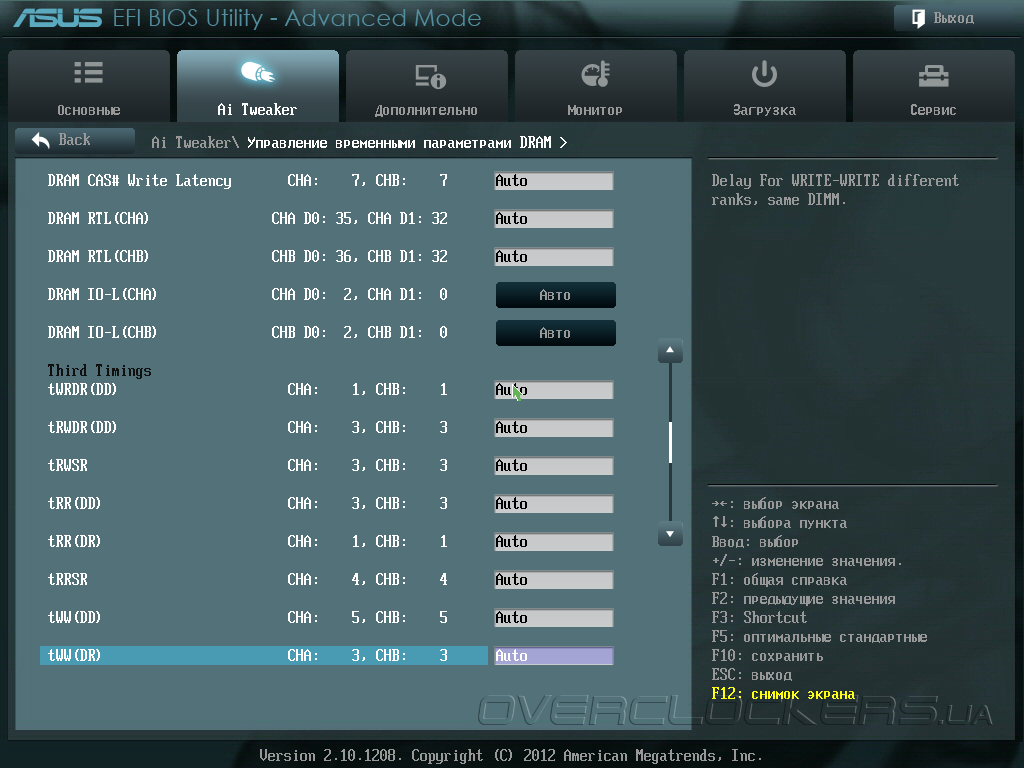

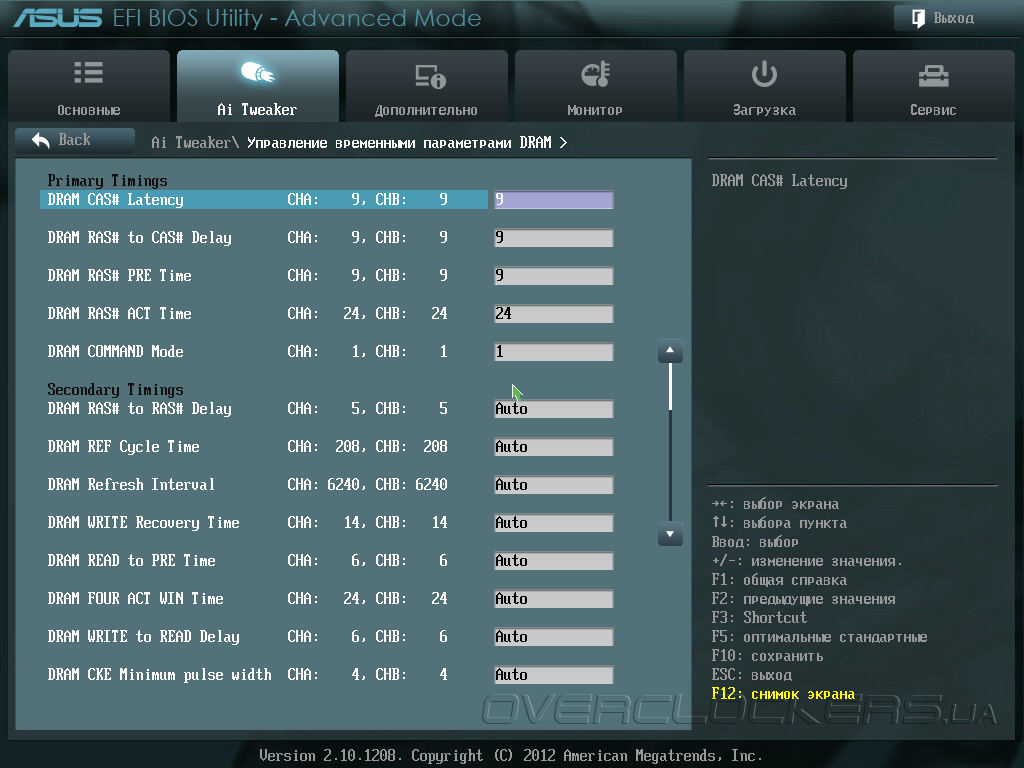

Многочисленные настройки подсистемы ОЗУ находятся в подменю «Управление временными параметрами DRAM». Традиционно для моделей ASUS, прошивка системной платы P8Z77-V предлагает богатейшие возможности по оптимизации быстродействия модулей оперативной памяти.

UEFI Setup ASUS P8Z77-V

UEFI Setup ASUS P8Z77-V

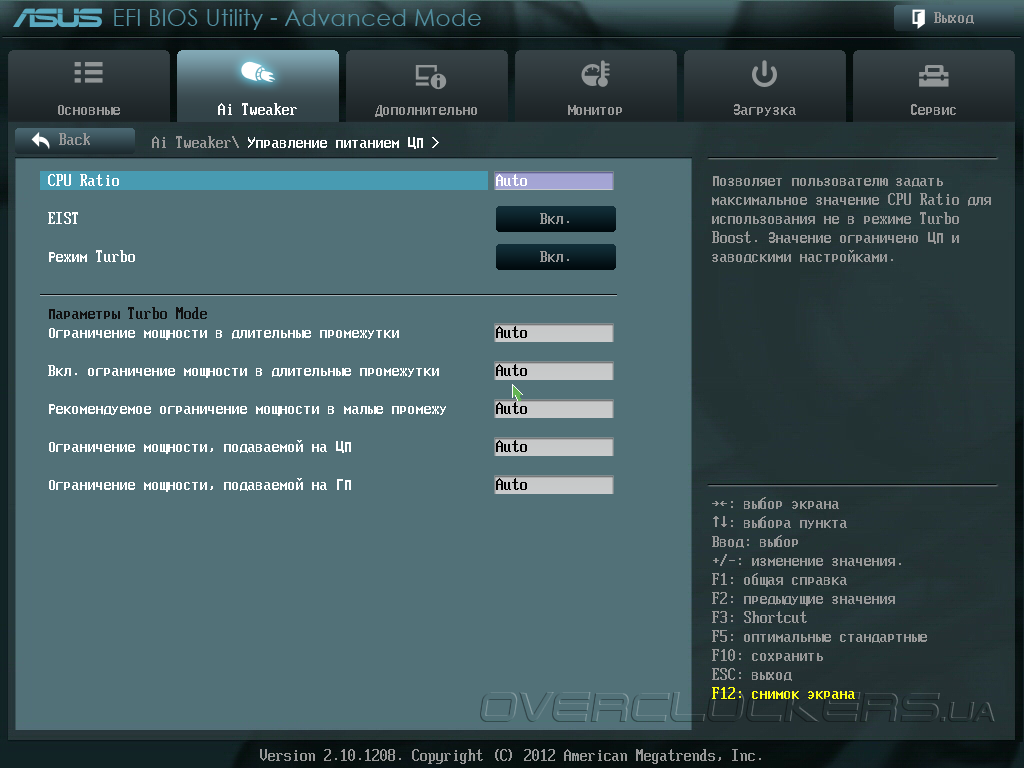

Во вкладке «Управление питанием ЦП», как следует из названия, содержатся органы управления энергосберегающими технологиями и тонкие настройки функции Turbo Boost. Качество и техническая грамотность перевода данного подменю также находится на высоте, видно, что разработчик подошли к этому вопросу весьма ответственно.

UEFI Setup ASUS P8Z77-V

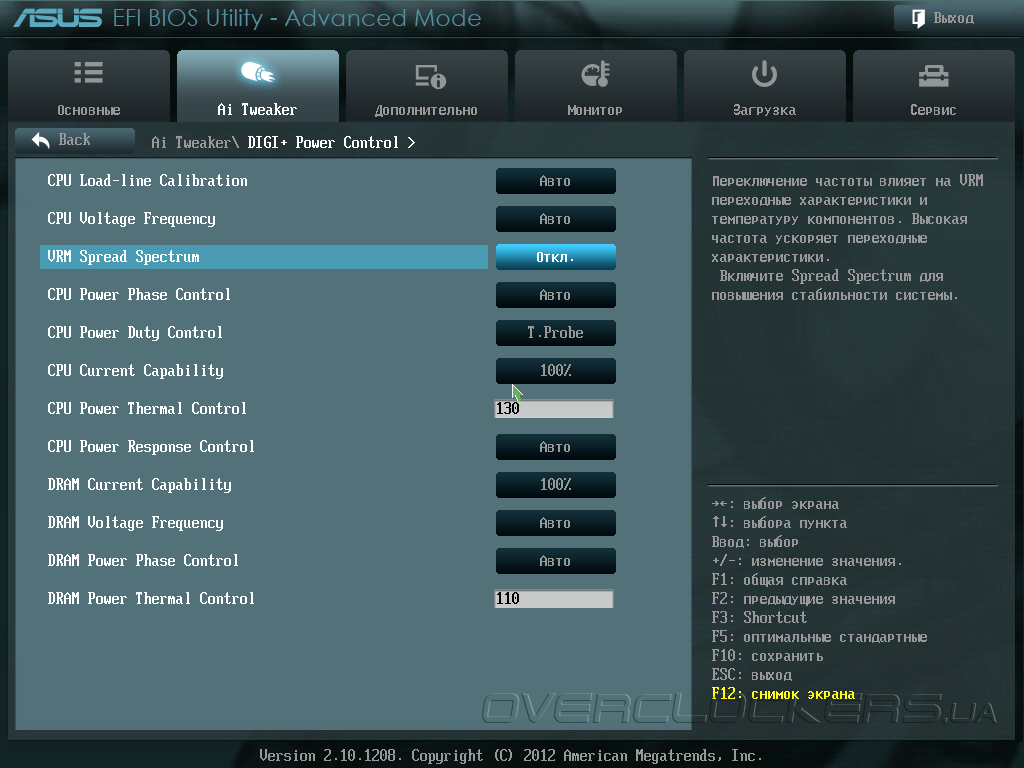

Раздел прошивки DIGI+ Power Control позволяет управлять параметрами цифровой подсистемой питания. Локализация названия опций отсутствует, зато, все пояснения переведены на русский язык, что здорово помогает при подборе параметров разгона. Что касается функциональности, то UEFI Setup ASUS P8Z77-V позволяет управлять параметром Load-line Calibration, регулировать частоту переключения силовых элементов VRM, настраивать защиту от превышения тока и перегрева, а также задавать режим автоматического отключения неиспользуемых фаз преобразователя напряжения.

UEFI Setup ASUS P8Z77-V

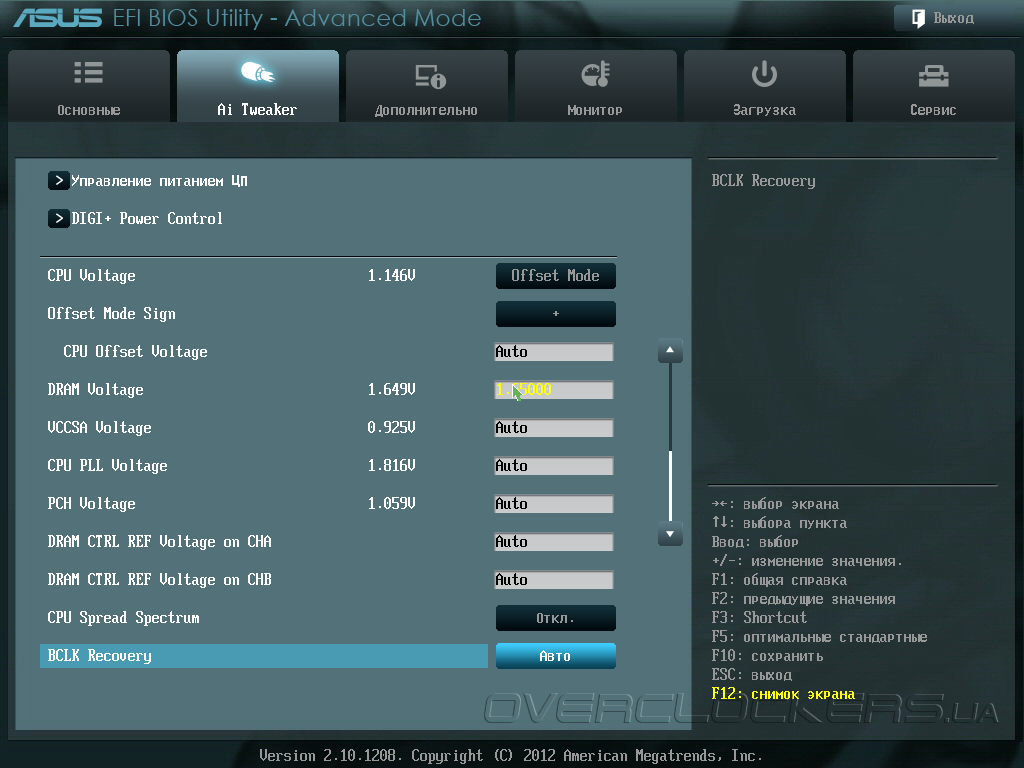

Возможности прошивки по управлению напряжениями на основных элементах системной платы широки, а это уже позволяет надеться на неплохие результаты разгона.

UEFI Setup ASUS P8Z77-V

Перечень напряжений, их диапазоны изменения и шаг представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage (manual) 0,8—1,92 0,005
CPU Core Voltage (offset) –0,64…+0,635 0,005
DRAM Voltage 1,2—1,92 0,005
VCCSA Voltage 0,8—1,7 0,00625
CPU PLL Voltage 1,2—2,2 0,00625
PCH Voltage 0,8—1,7 0,00625
DRAM CTRL REF Voltage on CHA 0,395x—0,6300x 0,005x
DRAM CTRL REF Voltage on CHB 0,395x—0,6300x 0,005x

Отметим, что верхние границы значений достаточно велики, так что следует соблюдать осторожность и обязательно обеспечивать надлежащее охлаждение во время экспериментов по разгону.

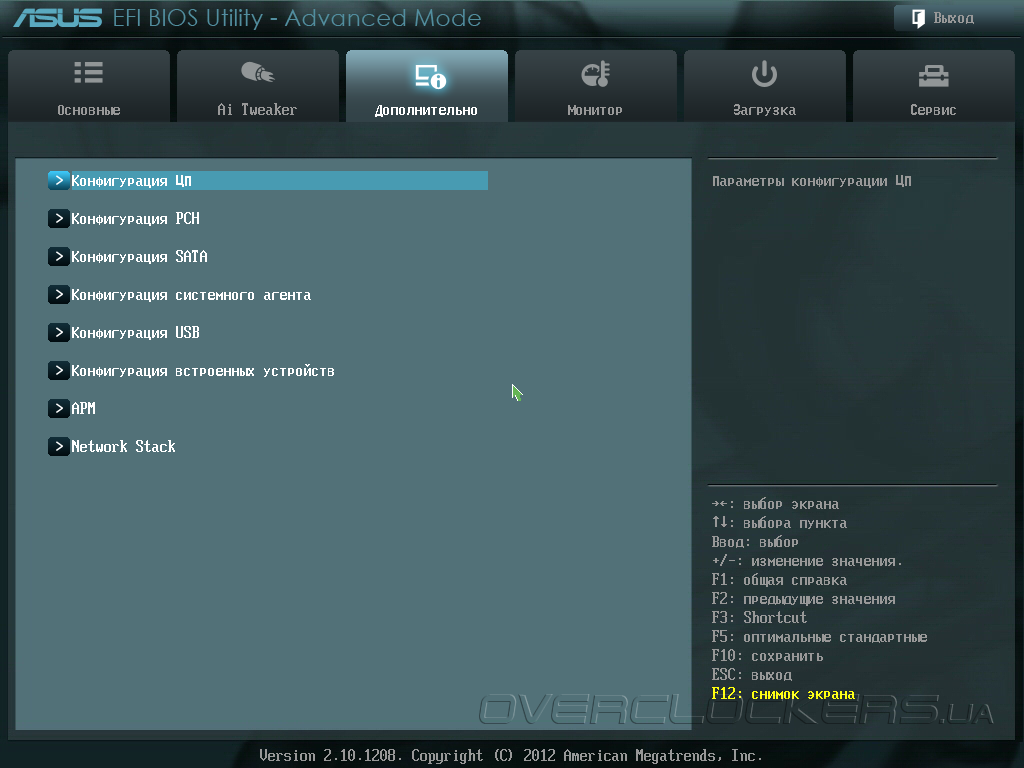

Раздел «Дополнительно» отвечает за тонкие настройки процессора, системной логики и многочисленных дополнительных контроллеров. Названия вкладок переведены корректно, за исключением Network Stack, в которой задаются дополнительные параметры подключения к локальной сети.

UEFI Setup ASUS P8Z77-V

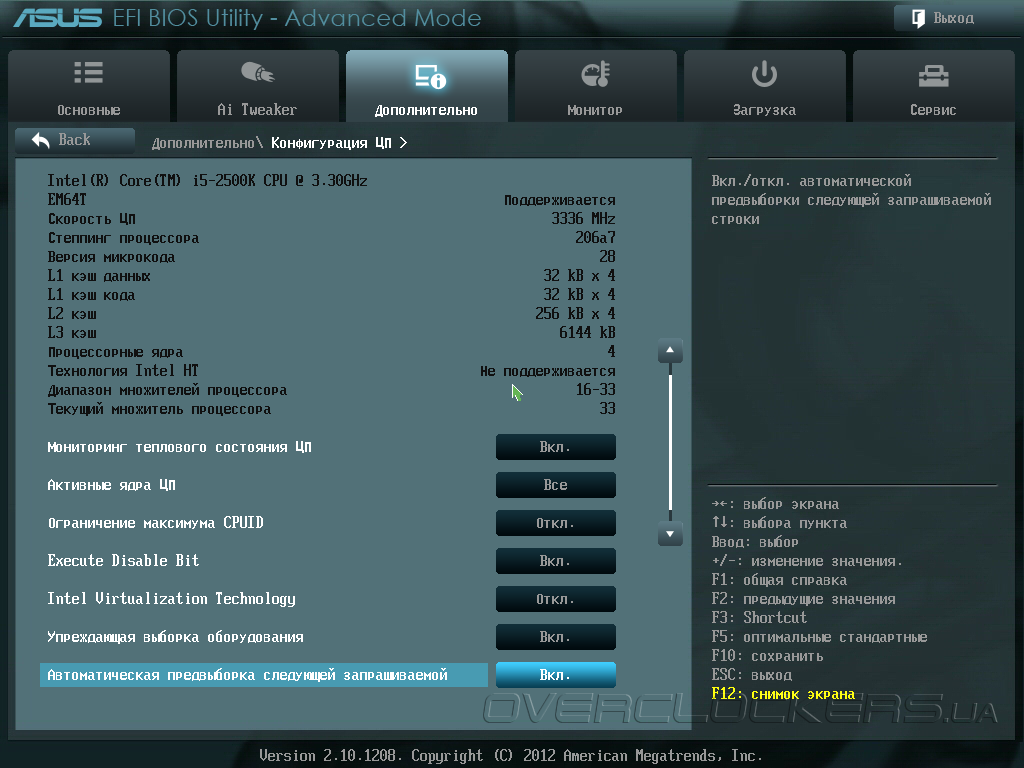

Подраздел «Конфигурация ЦП» выводит подробную информацию об установленном в системе центральном процессоре и позволяет настроить некоторые специфические функции быстродействия.

UEFI Setup ASUS P8Z77-V

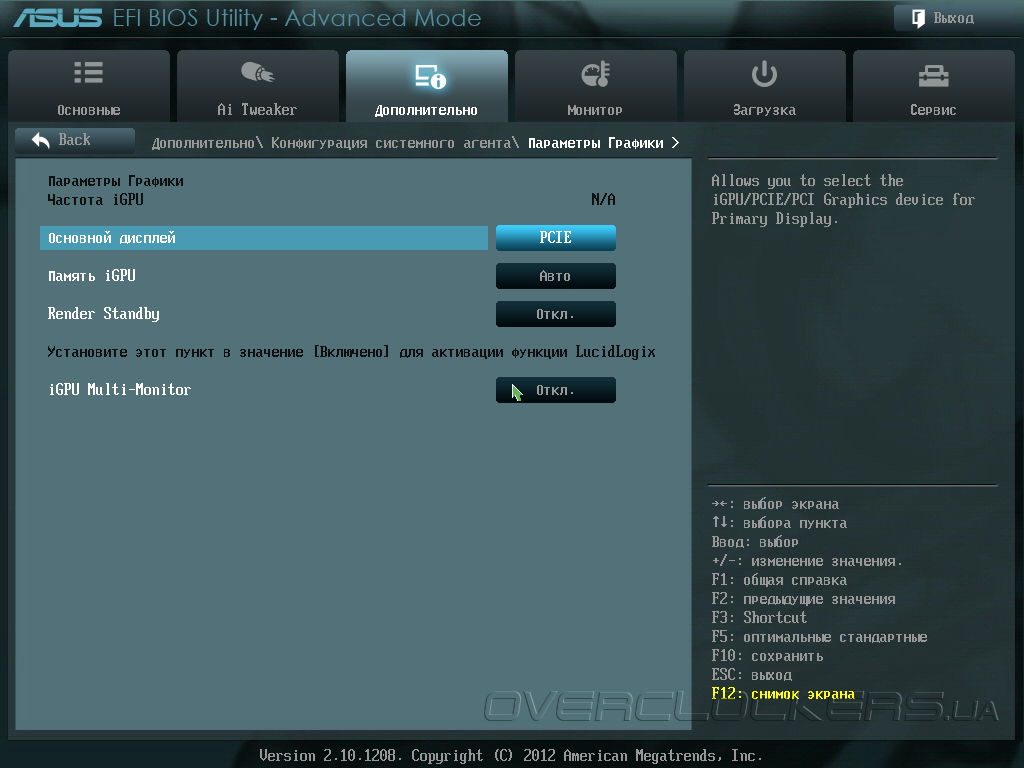

Опции встроенного графического адаптера находятся в подменю «Параметры Графики», где можно выставить объем видеопамяти, а также активировать технологию LucidLogix Virtu MVP.

UEFI Setup ASUS P8Z77-V

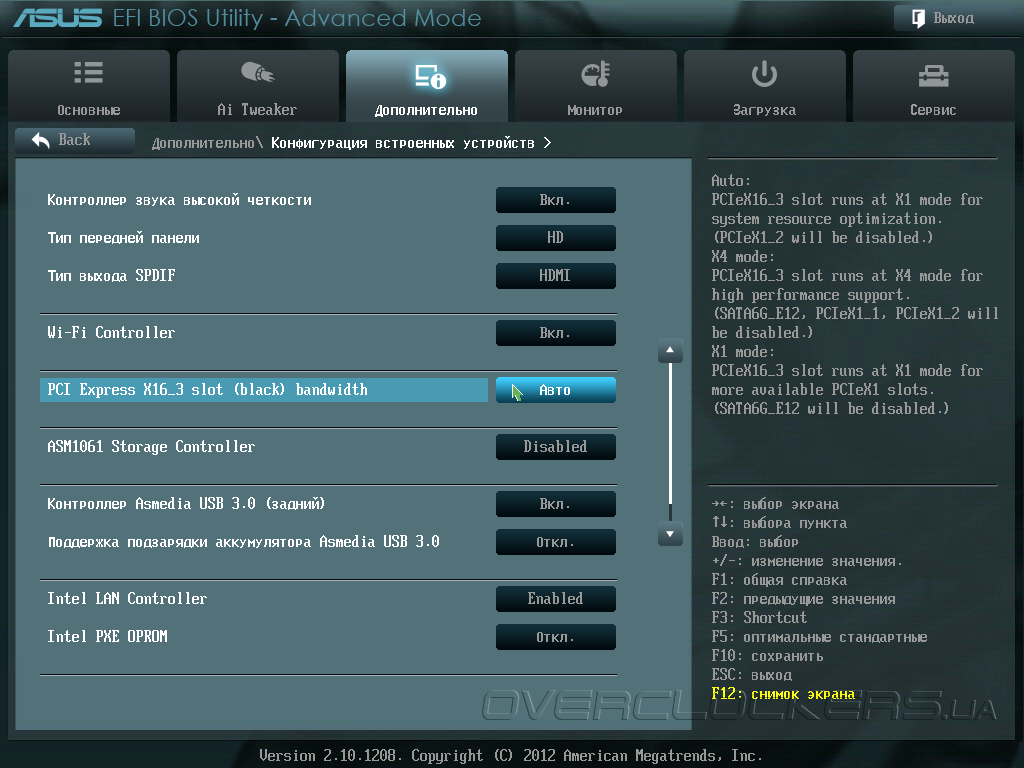

Настройки режима работы дисковой подсистемы находятся во вкладке «Конфигурация PCH», а в подменю «Конфигурация PCH» находятся органы управления технологиями Intel Rapid Start и Smart response. За настройку многочисленных контроллеров отвечает подраздел «Конфигурация встроенных устройств», локализация которого оставляет желать лучшего, так как переведена только часть названий и лишь некоторые из поясняющих надписей.

UEFI Setup ASUS P8Z77-V

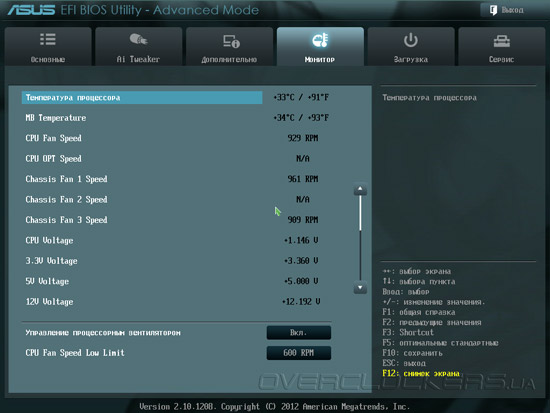

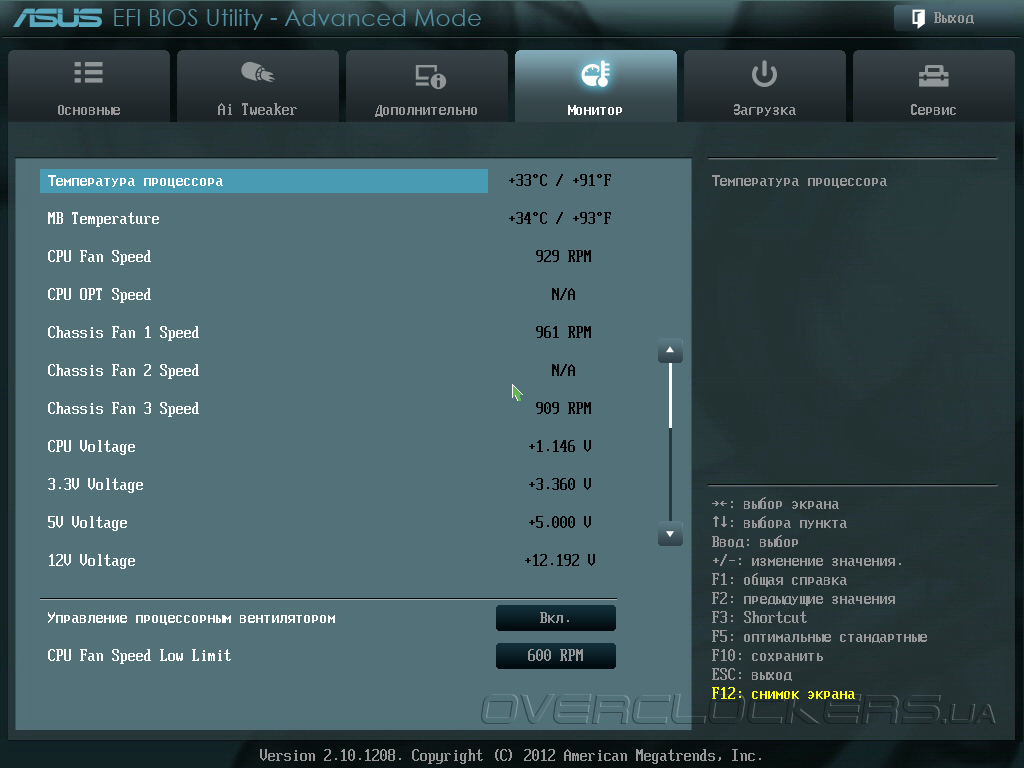

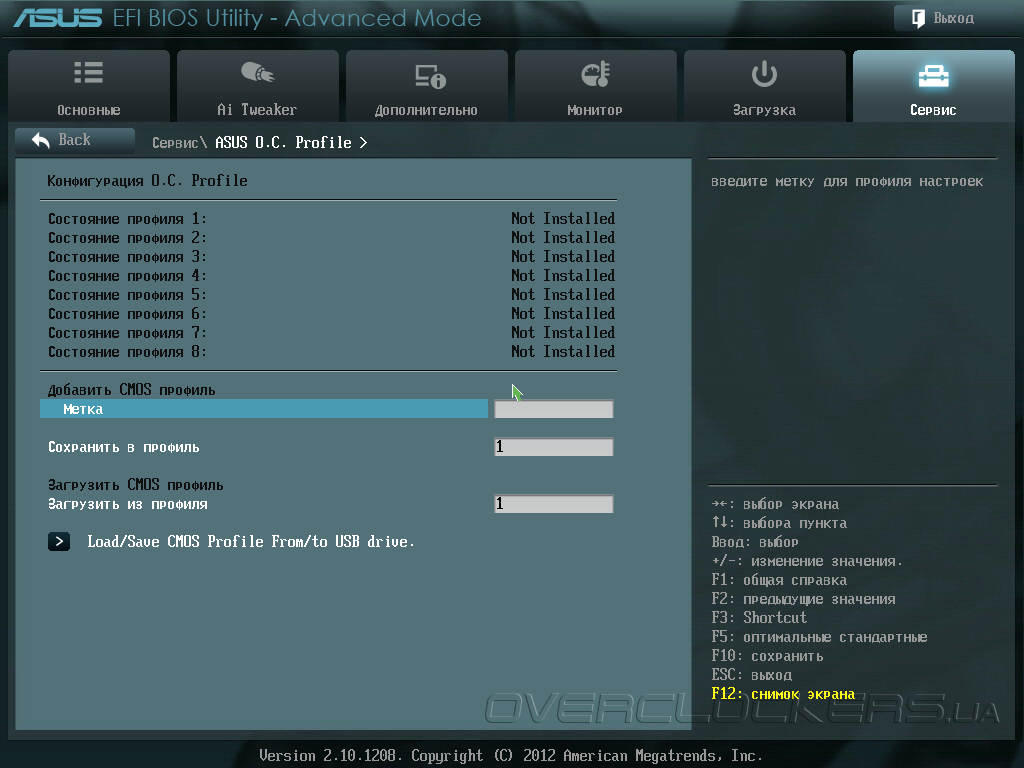

Прошивка материнской платы ASUS P8Z77-V наделена мощными средствами по управлению скоростями вращения вентиляторов и выводу параметров аппаратного мониторинга. В разделе «Монитор» пользователь может контролировать две температуры, пять тахометрических датчиков и показания напряжений на центральном процессоре и шинах +3,3 В, +5 В и +12 В.

UEFI Setup ASUS P8Z77-V

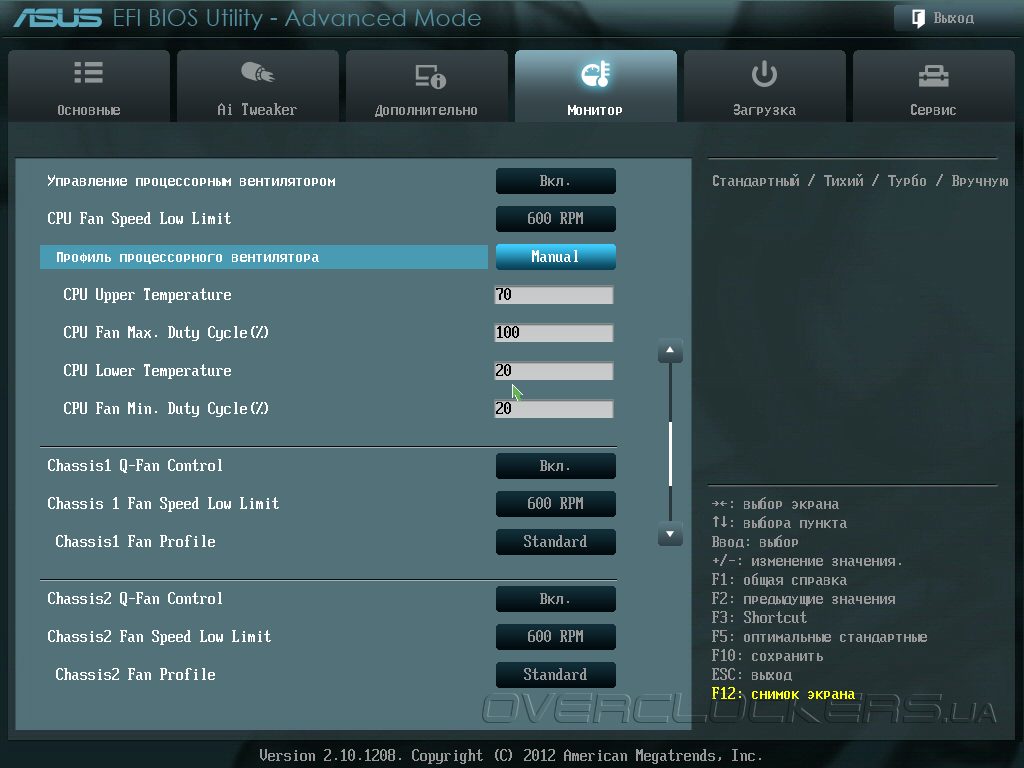

Возможности UEFI Setup новинки позволяют задавать скорость вращения пяти вентиляторов, для которых доступны несколько предустановленных профилей и полностью настраиваемый ручной режим. Отметим, что крыльчатки кулеров, подключенных к разъемам CPU FAN и CPU OPT, управляются синхронно.

UEFI Setup ASUS P8Z77-V

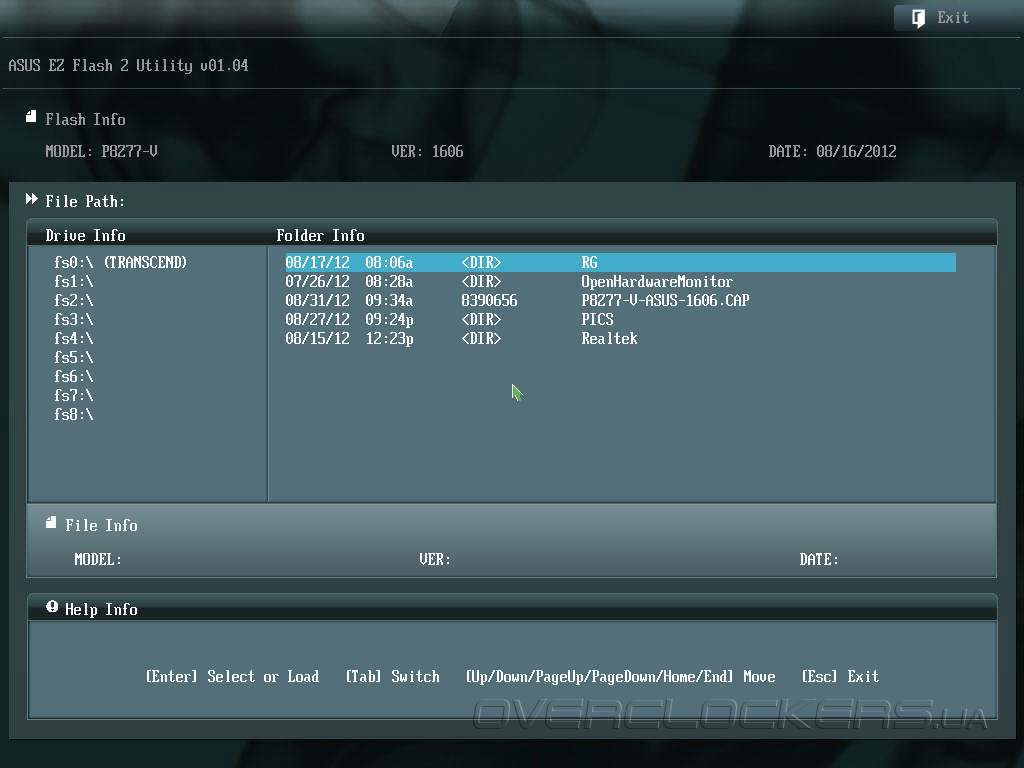

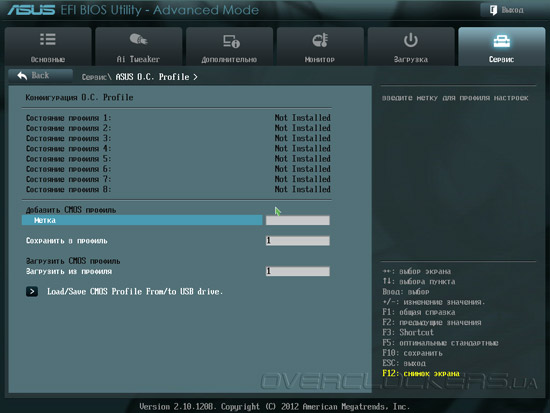

Среди дополнительных инструментов, которыми оснащается прошивка героини сегодняшнего обзора, отметим встроенную утилиту для обновления управляющего микрокода ASUS EZ Flash 2 Utility и возможность сохранения до восьми профилей во вкладке ASUS O.C. Profile.

UEFI Setup ASUS P8Z77-V

UEFI Setup ASUS P8Z77-V

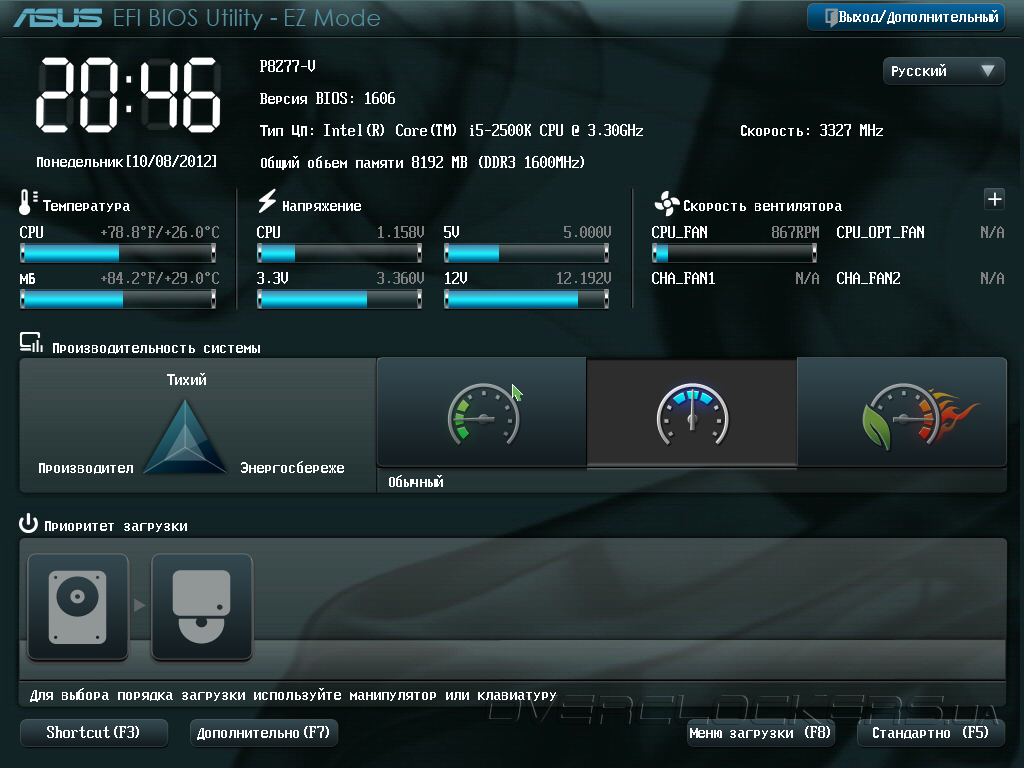

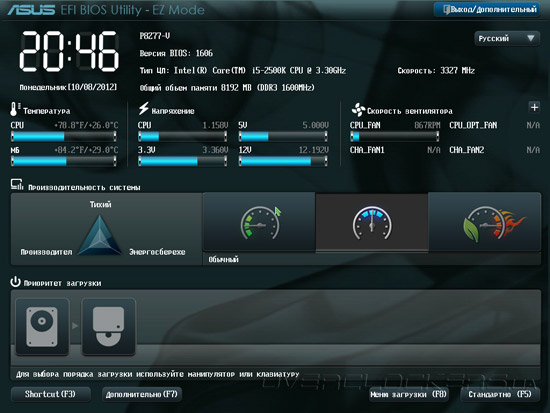

Как и другие современные системные платы ASUS новинка имеет режим прошивки EZ Mode, который пригодится для контроля параметров аппаратного мониторинга и внесения в настройки небольших изменений.

UEFI Setup ASUS P8Z77-V

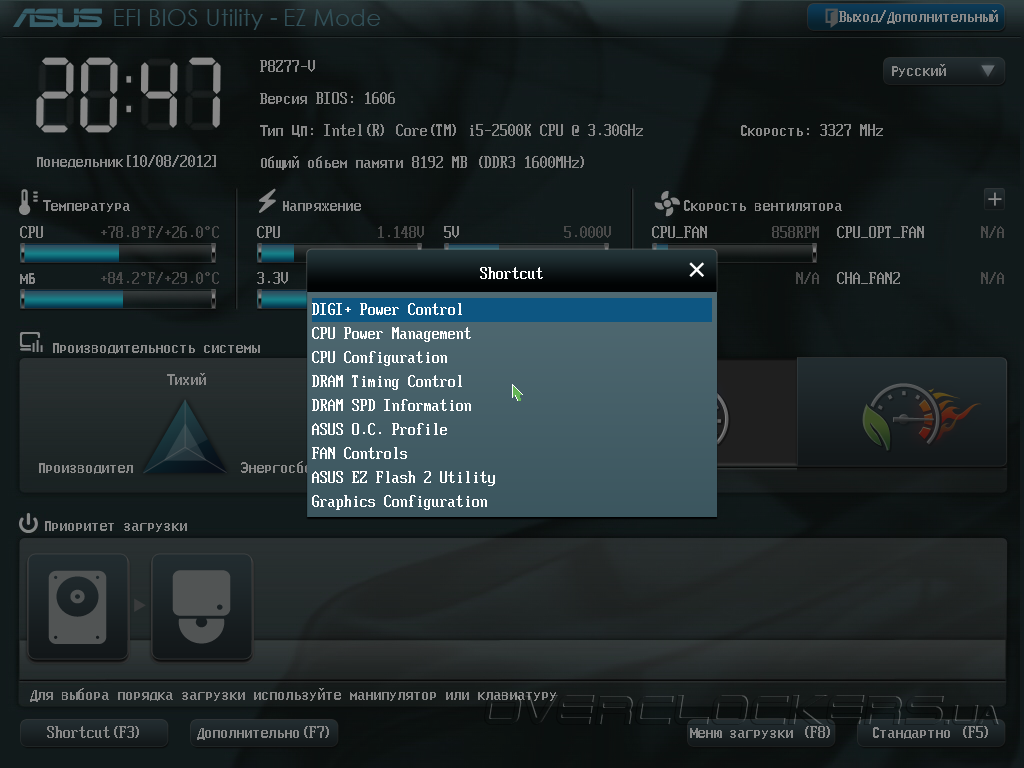

В последних версиях UEFI Setup программисты добавили в EZ Mode удобную функцию быстрого перехода, которую можно вызвать, нажав на клавишу «F3». Данная возможность пригодится во время экспериментов по разгону, когда необходим оперативный доступ к определенным группам параметров.

UEFI Setup ASUS P8Z77-V

В качестве промежуточного итога можно с уверенностью сказать, что прошивка ASUS P8Z77-V позволяет не только выполнить тонкую настройку всех узлов и подсистем материнской платы, но и обладает широкими возможностями разгона, что непременно оценят любители оверклокинга. Наличие режима EZ Mode и встроенных утилит по обновлению микрокода повышает удобство работы, а русскоязычная локализация, хотя далеко и не идеальная, понравится новичкам, только постигающим все премудрости разгона.


Комплектное ПО

Программное обеспечение, поставляемое вместе с материнскими платами ASUS, совершенно заслуженно считается одним из лучших среди аналогичных продуктов. Программный комплекс ASUS AI Suite II включает в себя множество независимых модулей, объединенных единым интерфейсом. В наших предыдущих обзорах мы неоднократно рассматривали функциональность комплектного ПО ASUS, поэтому, сегодня напомним его основные возможности.

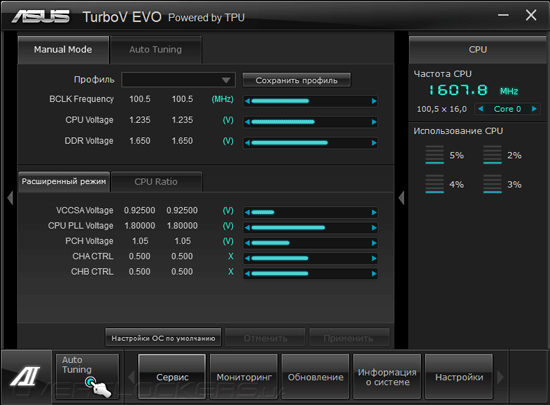

Модуль TurboV EVO дает возможность управлять базовой частотой и коэффициентом умножения вычислительных ядер, а также настраивать напряжений на основных узлах системной платы. Также, из интерфейса TurboV EVO выполняется активация функции автоматического разгона.

ASUS AI Suite II

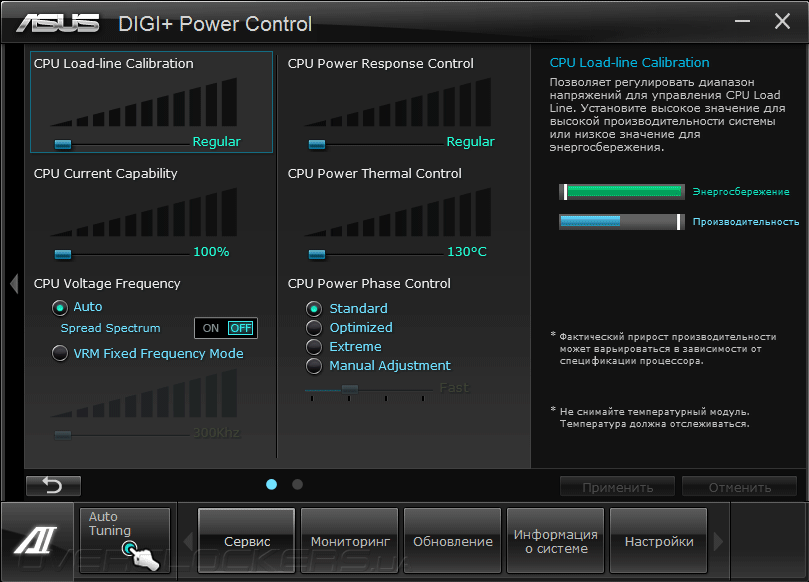

За настройки цифровой подсистемы электропитания центрального процессора и модулей ОЗУ отвечает подпрограмма DIGI+ Power Control, в которой сосредоточено управление функциями Load-line Calibration, защитой от перегрева и превышения тока, а также режимом отключения неиспользуемых фаз VRM.

ASUS AI Suite II

Управление функциями экономии электроэнергии собрано в подпрограмме EPU, в которой можно выбрать профиль энергосбережения, а также подсчитать количество парникового газа СО2, сэкономленное за время работы «зеленых» технологий.

ASUS AI Suite II

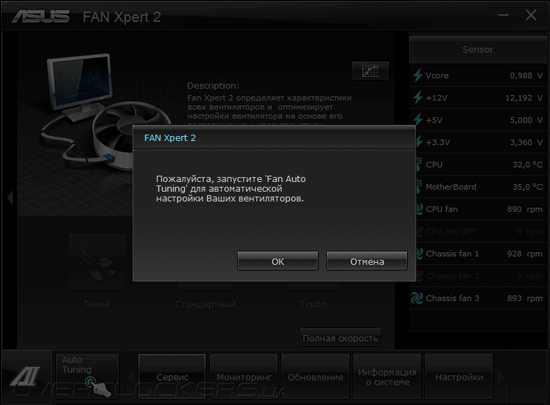

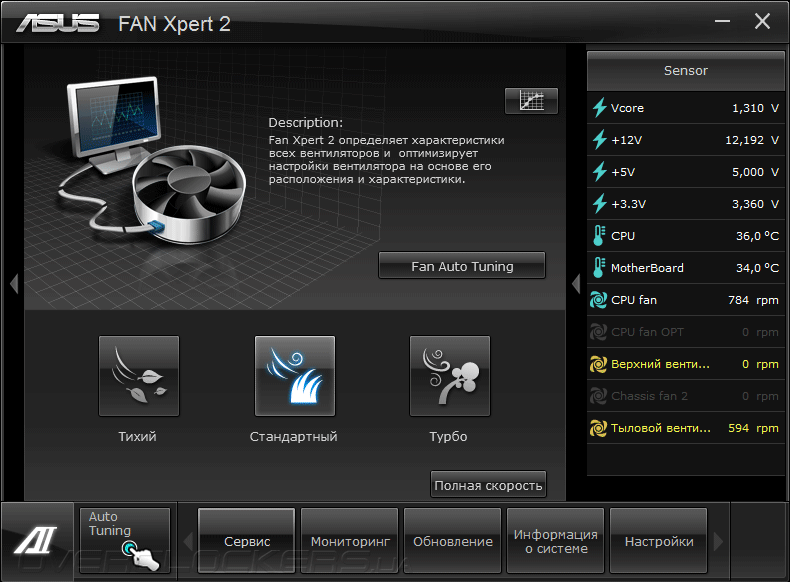

В составе ASUS AI Suite II имеется модуль FAN Xpert 2, предлагающий широчайшие возможности по управлению и настройке автоматического режима работы вентиляторов. После запуска FAN Xpert 2 происходит определение и автоматическая калибровка всех установленных в системе «карлсонов», сам процесс занимает чуть более минуты.

ASUS AI Suite II

После этого, пользователь получает возможность воспользоваться одним из трех предустановленных профилей, задать режим работы в зависимости от показаний температурных датчиков или вручную указать фиксированную скорость вращения. Отметим, что FAN Xpert 2 совершенно корректно работает с вентиляторами, не поддерживающими регулировку оборотов при помощи ШИМ. Удобство и функциональность модуля FAN Xpert 2 позволяют отказаться от покупки реобаса начального уровня.

ASUS AI Suite II

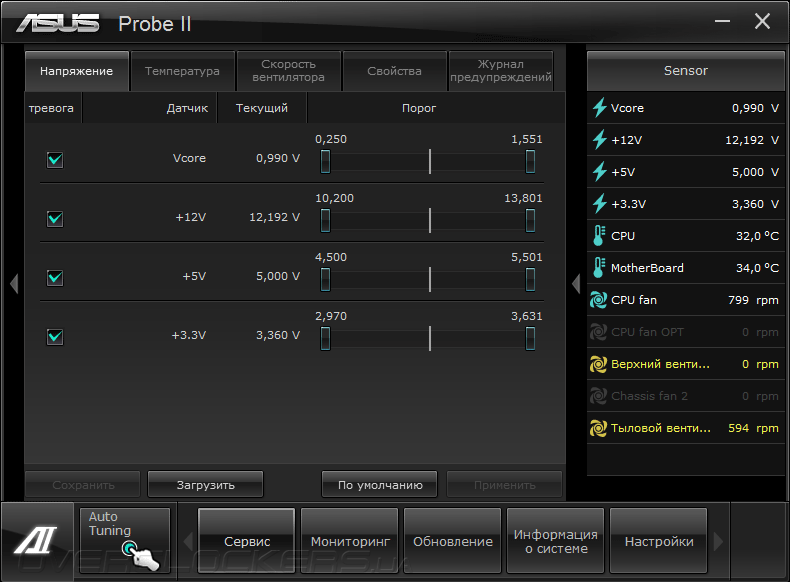

Для отображения показаний системного мониторинга и сигнализации о превышении допустимых значений служит модуль Probe II, а подпрограмма Sensor Recorder отображает динамику изменения параметров в режиме реального времени с возможностью записи истории в файл.

ASUS AI Suite II

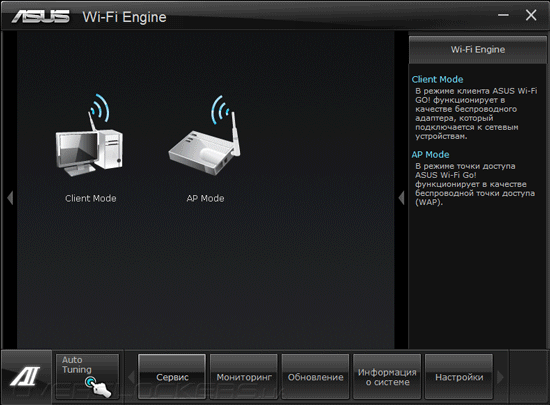

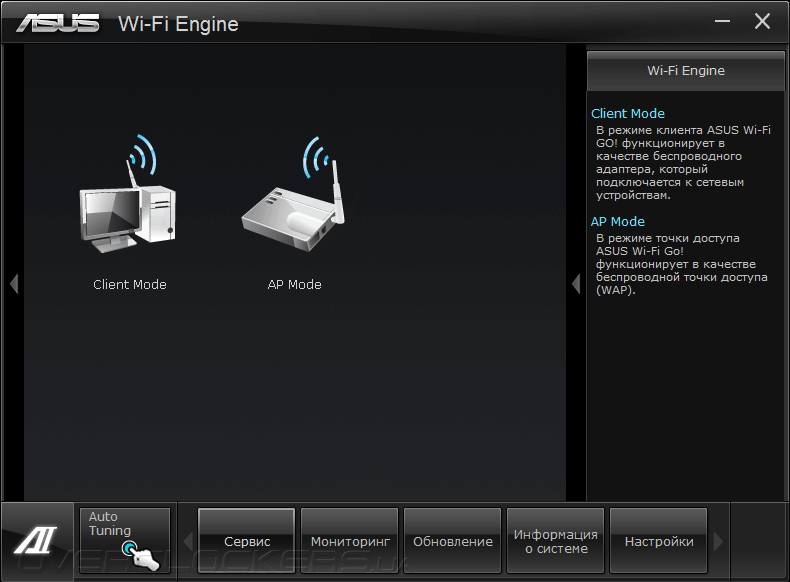

Как уже было отмечено, благодаря наличию адаптера Wi-Fi GO! системная плата ASUS P8Z77-V поддерживает подключение к беспроводным сетям стандарта IEEE 802.11 b/g/n, а программа Wi-Fi Engine позволяет превратить персональный компьютер в полноценную точку доступа. Количество настроек не велико, поддерживается только один тип шифрования — WPA2, но даже этого достаточно, чтобы подключить ноутбук или планшет к сети Интернет через настольный ПК.

ASUS AI Suite II

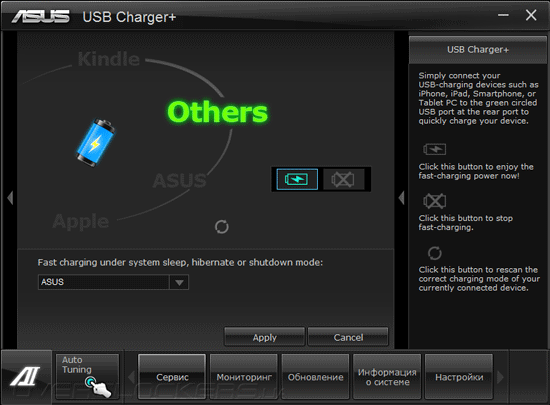

Для оптимизации процесса заряда мобильных устройств от портов USB служит подпрограмма USB Charger+. При помощи USB 3.0 Boost можно ускорить обмен данными с переносными накопителями, а для совместимых устройств — активировать режим UASP (USB Attached SCSI Protocol).

ASUS AI Suite II

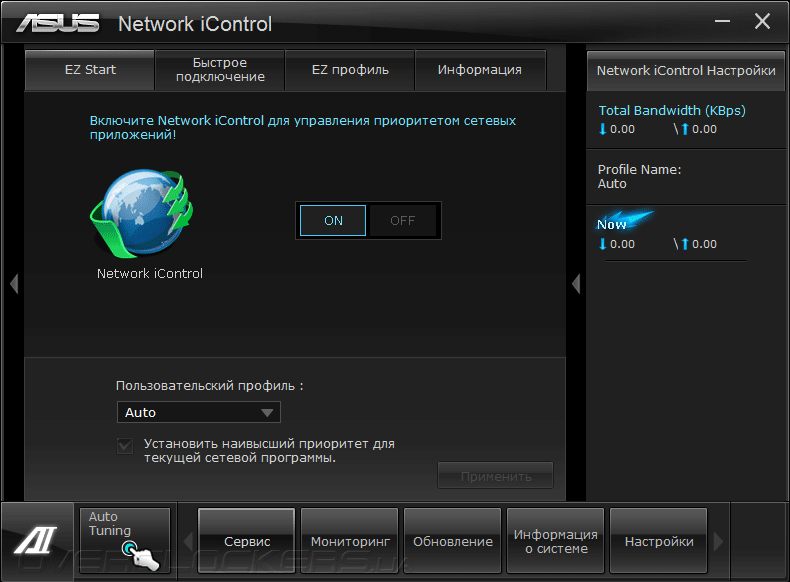

Кроме перечисленных выше возможностей, программа ASUS AI Suite II с помощью специального модуля Network iControl может управлять пропускной способностью подключения к локальной сети. Модуль позволяет устанавливать приоритет и ограничение скорости передачи, тем самым обеспечивая меньшие задержки и максимальную производительность, например, во время сетевых баталий.

ASUS AI Suite II

Преимущества ASUS AI Suite II хорошо известны, этот программный продукт предлагает удобные функции разгона, аппаратного мониторинга и многое другое. Мы не будем утверждать, что ASUS AI Suite II идеальна, так как она не лишена определенных недостатков. Среди них, например, отсутствие возможности управления частотой модулей ОЗУ и настройка задержек оперативной памяти. Последний недостаток можно исправить при помощи отдельной утилиты, такой как Mem TweakIt, а вот с невозможностью изменения частоты ОЗУ придется смириться.

Разгонный потенциал

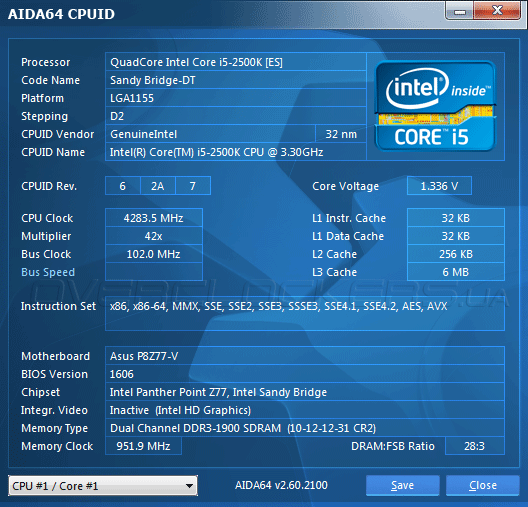

Для начала мы оценили способности ASUS P8Z77-V в части увеличения базовой частоты. В данной дисциплине новинка показала не самые лучшие результаты, разгон BCLK остановился на отметке 105,5 МГц.

Разгон ASUS P8Z77-V

Что касается разгона оперативной памяти, то в саму методику тестирования были внесены определенные изменения. Отныне мы используем комплект оперативной памяти G.Skill TridentX F3-2400C10D-8GTX, оптимизированный для работы на частотах до 2400 МГц. Правда, такой режим доступен лишь после повышения задержек до 10-12-12-30-1Т при увеличении напряжения до 1,75В. Так как в составе тестового стенда используется 32-нм процессор Intel Core i5-2500К, нам не удалось достичь столь высоких результатов, даже несмотря на повышение напряжения VCCSA до 1,125В. Максимум, которого удалось добиться при использовании P8Z77-V для комплекта ОЗУ G.Skill стала частота 2240 МГц.

Разгон ASUS P8Z77-V

Далее, была проверена способность новинки по автоматическому разгону, который можно активировать тремя способами: включить опцию OC Tuner в меню настройки, воспользоваться функцией Auto Tining в программе TurboV EVO или передвинуть микропереключатель TPU, расположенный на левом нижнем крае материнской платы. Мы воспользовались последним методом, и после включения питания прошивка самостоятельно увеличила базовую частоту до 102 МГц, центральный процессор заработал на 4283 МГц с напряжением 1,336 В, а модули ОЗУ функционировала в режиме 1900 МГц с задержками 10-12-12-31-2Т. После активации автоматического разгона функции энергосбережения продолжили свою работу, понижая напряжение и частоту вычислительных ядер в моменты отсутствия нагрузки.

Разгон ASUS P8Z77-V

Конечно, тщательный подбор параметров в ручном режиме дает лучший результат, зато, автоматический разгон не требует специальных знаний и помогает сэкономить немало времени. В итоге, пользователи без особого труда и совершенно бесплатно могут получить производительность старших моделей центральных процессоров, не опасаясь снижения стабильности или уменьшения ресурса персонального компьютера.

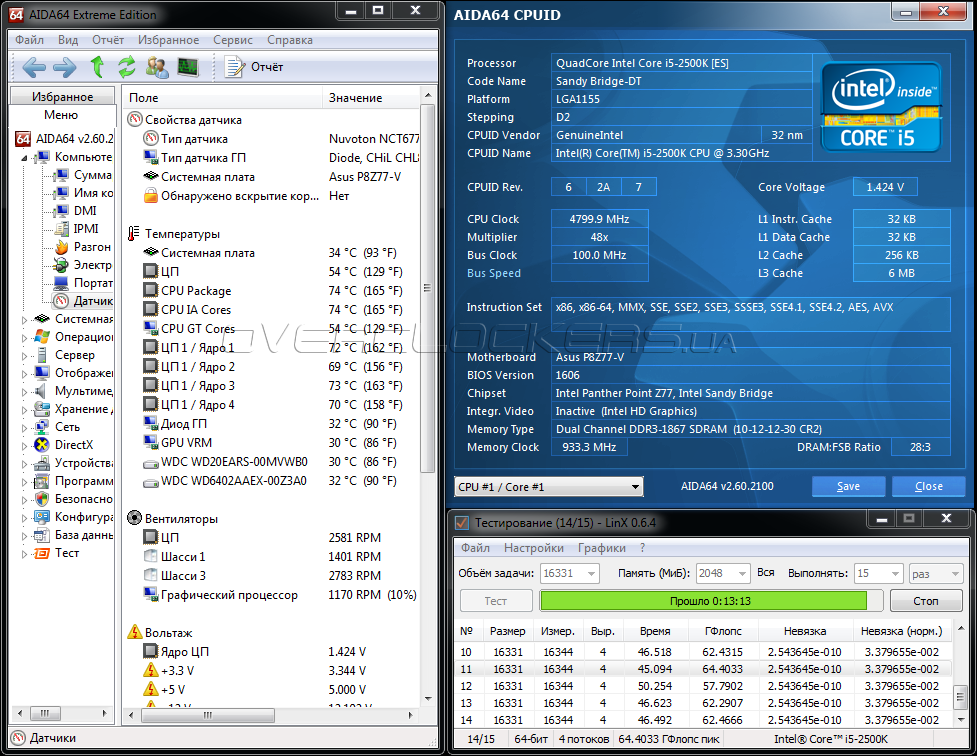

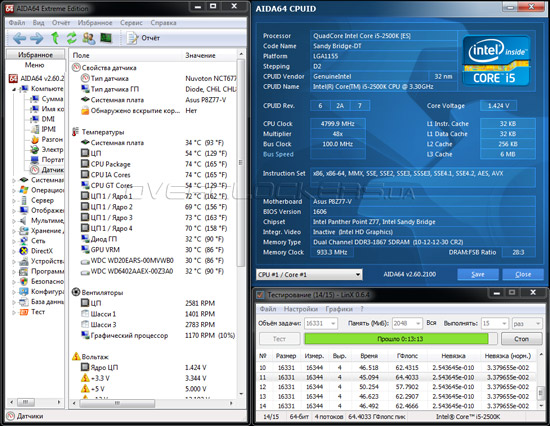

Что касается запаса прочности при разгоне центрального процессора, то ASUS P8Z77-V продемонстрировала очень хорошие результаты, на уровне лучших представителей системных плат для процессоров Intel в исполнении LGA1155. После повышения коэффициента умножения до 48 и увеличения напряжения CPU Core Voltage Offset на 0,1 В наш тестовый Core i5-2500K заработал с частотой 4800 МГц при сохранении полной работоспособности технологий энергосбережения. Для достижения полной стабильности в стресс-тесте LinX опция CPU Load-line Calibration была установлена в значение High, а параметры Long Duration Power Limit и Primary Plane Current Limit в 200 Вт и 150 А соответственно.

Разгон ASUS P8Z77-V

Во время наших экспериментов материнская плата P8Z77-V продемонстрировала хороший запас прочности, обеспечив максимальный разгон тестового Intel Core i5-2500К. Нельзя не отметить неплохую работу функции автоматического повышения быстродействия, которая пригодится начинающим оверклокерам. Дать оценку разгону оперативной памяти несколько сложнее, так как это наш первый опыт работы комплекта G.Skill TridentX F3-2400C10D-8GTX в паре с Intel Sandy Bridge. Тем не менее, достижение тактовой частоты в 2240 МГц можно считать очень неплохим результатом.


Тестовый стенд

Тестирование производительности и оценка разгонного потенциала материнской платы ASUS P8Z77-V проходило в составе следующей конфигурации:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
Как видите, в составе тестового стенда произошли серьезные изменения. Место видавшего виды графического ускорителя MSI N480GTX Lightning заняла современная видеокарта ASUS HD7950-DC2T-3GD5. Кроме того, с 4 ГБ до 8 ГБ был увеличен объем оперативной памяти, а в качестве системного диска теперь используется твердотельный накопитель Intel SSD 320 Series емкостью 300 Гбайт.

Мы еще не успели наработать статистику по уровню быстродействия системных плат в составе нового тестового стенда, поэтому, в качестве соперницы для героини сегодняшнего тестирования выступила модель среднего уровня ASRock Z75 Pro3. Несмотря на использование чипсета Intel Z75 Express и невысокую розничную стоимость, «материнка» ASRock показала отличный уровень быстродействия. Во время сегодняшнего тестирования системные платы работали с такими версиями управляющих микрокодов:
  • ASUS P8Z77-V UEFI Setup 1606 от 31.08.2012;
  • ASRock Z75 Pro3 UEFI Setup 1.50 от 21.09.2012.
Оперативная память функционировала на частоте 1600 МГц с задержками 9-9-9-24-1Т, процессорные технологии энергосбережения и Intel Turbo Boost были активированы. Тестовый стенд работал под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Функции UAC (User Access Control) и файл подкачки были отключены, никакие другие оптимизации операционной системы не выполнялись. Для системной логики были установлены драйверы Intel INF Update Utility 9.3.0.1019 от 03.05.2012 и Intel Management Engine 8.0.10.1464 от 21.05.2012, а для видеокарты — пакет Catalyst Software Suite 12.8 от 15.08.2012.

Методика тестирования не претерпела никаких изменений: мы трижды повторяем каждое измерение и рассчитываем среднее арифметическое значение. В том случае, если какой-то из результатов не укладывается в погрешность измерения — итерации повторяются до получения нормального значения.

Для актуализации результатов игровых тестов мы были вынуждены обновить перечень тестового ПО, который приобрел следующий вид:
  • AIDA64 2.60.2100 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Battleforge;
  • Crysis 2;
  • F1 2012.

Результаты тестирования

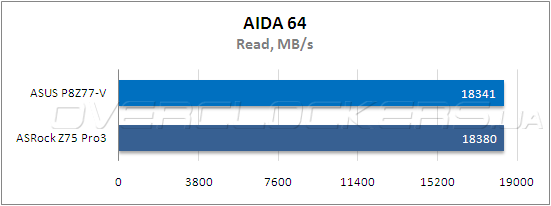

Измерение низкоуровневой производительности оперативной памяти в Cache & Memory benchmark, входящего в состав информационно-диагностической утилиты AIDA64, позволяет судить о быстродействии материнских плат в приложениях, требовательных к пропускной способности подсистемы ОЗУ.

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Обе участницы тестирования показали одинаковые результаты при чтении и записи данных, но в операциях копирования быстрее оказалась ASUS P8Z77-V, в то время как «материнка» ASRock продемонстрировала меньшую латентность доступа в оперативную память. Очевидно, что низкоуровневая производительность подсистемы ОЗУ новинки не станет фактором, сдерживающим быстродействие в реальных задачах.

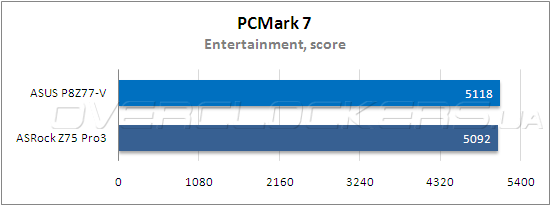

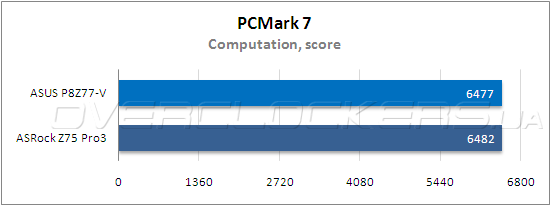

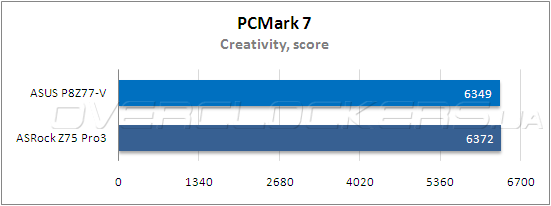

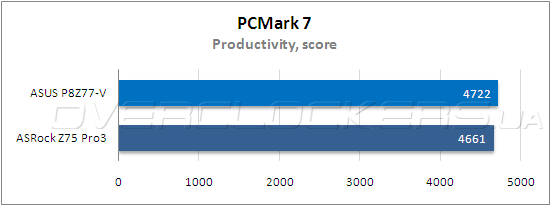

Тестирование в специализированном программном продукте Futuremark PCMark 7 помогает с большой точностью оценить продуктивность системных плат в повседневных прикладных задачах, таких как обработка мультимедийных файлов, современные 3D-игры, работа в сети Интернет и офисных пакетах.

Тестирование ASUS P8Z77-V


Интегральный показатель быстродействия обеих конкурсанток настолько близок, что укладывается в погрешность измерения. Тем не менее, предлагаем взглянуть на результат в каждой тестовой дисциплине.

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Во всех подтестах P8Z77-V ничуть не уступила своей сопернице, что говорит об отличной оптимизации управляющих микрокодов материнских плат и позволяет рассчитывать на хорошее быстродействие в прикладных программах.

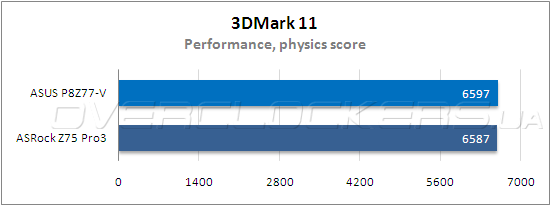

Результаты, полученные в полусинтетическом бенчмарке Futuremark 3DMark 11, позволяют судить о продуктивности персонального компьютера в ресурсоемких современных видеоиграх. Использование API DirectX 11 загружает работой графическую подсистему, а расчет реалистичных физических моделей создает вычислительную нагрузку на центральный процессор. Для снижения влияния видеокарты на результаты тестирования мы используем профиль настроек Performance.

Тестирование ASUS P8Z77-V


Нет никакого смысла комментировать результаты, они совершенно идентичны. В этом случае изучение показателей быстродействия в отдельных тестовых сценариях носит формальный характер.

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Как и следовало ожидать, нам не удалось обнаружить ни малейшей разницы в производительности соперниц. Очевидно, подобная картина поджидает нас при тестировании в реальных 3D-играх.

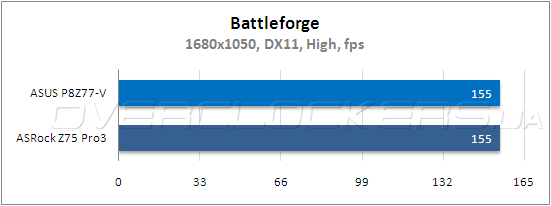

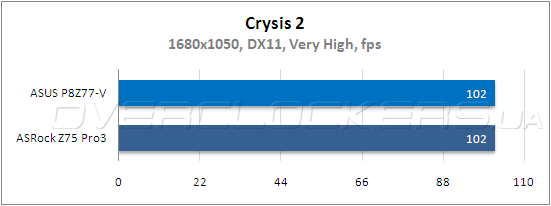

Для оценки быстродействия системных плат в современных игровых приложениях мы использовали стратегию реального времени BattleForge, шутер от первого лица Crysis 2 и автомобильный симулятор F1 2012. В случае с BattleForge и F1 2012 были задействованы встроенные средства измерения частоты смены кадров, а для тестирования Crysis 2 применялось приложение OpenAutomate. Для уменьшения зависимости результатов от продуктивности графического адаптера было использовано разрешение 1680х1050 без включения полноэкранного сглаживания.

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Тестирование ASUS P8Z77-V

Новинка показала отличную производительность, ничуть не хуже, чем ASRock Z75 Pro3, которая «не ударила в грязь лицом» в соревновании с куда более дорогими конкурентами.


Выводы

Как мы уже говорили в начале обзора, при определенных обстоятельствах встроенные функции материнских плат позволяют отказаться от покупки дополнительных принадлежностей. В случае с ASUS P8Z77-V данное предположение полностью подтвердилось. Благодаря наличию комплектного модуля Wi-Fi GO! и специального ПО материнская плата позволяет организовать полноценную точку доступа, а наличие расширенных функций по управлению скоростями вращения вентиляторов дает возможность отказаться от покупки отдельного реобаса. Удобная функция автоматического разгона позволяет легким движением получить для центрального процессора прирост производительности. Очевидно, что сэкономленные таким образом средства можно потратить на покупку более производительной видеокарты или, например, приобрести накопитель большего объема. При всех своих преимуществах, таких как отличные возможности расширения, удобная и функциональная прошивка, а также хороший запас прочности конструкции и хорошие результаты разгона, системная плата ASUS P8Z77-V обладая вполне приемлемой ценой — около $190, из которой можно смело вычитать стоимость адаптера беспроводной сети и многофункциональной панели, регулирующей скорости вращения вентиляторов. В итоге, цена оказывается на уровне конкурентов, предлагающих гораздо меньшее оснащение и возможности расширения.
