Формула успешного разгона. Обзор и тестирование системной платы ASRock Z77 OC Formula для процессоров Intel LGA1155

Большинство производителей системных плат в своих продуктовых линейках предлагают эксклюзивные модели, обладающие расширенной функциональностью, улучшенными возможностями разгона и другими особенностями, которые предназначены для привлечения самых привередливых и требовательных пользователей. Этому принципу следует один из самых амбициозных тайваньских вендоров — компания ASRock. Всего несколько лет назад название этого производителя прочно ассоциировалась с бюджетными продуктами, но сейчас её материнские платы способны на равных соперничать с лучшими моделями конкурентов. Этому способствует и неплохое соотношение цены и качества продукции, а также грамотная маркетинговая политика, особенностью которой является привлечение мировых знаменитостей киберспорта и профессионального оверклокинга к созданию уникальных материнских плат. Так, известный во всем мире киберспортсмен Johnathan «Fatal1ty» Wendel приложил руку к созданию серии одноименных игровых плат ASRock, среди которой есть очень интересные продукты для всех актуальных платформ, за исключением AMD Socket FM2. Но для настоящих ценителей и профессионалов разгона компания предлагает особую модель, которая проектировалась в сотрудничестве с известным тайваньским оверклокером NickShih. Речь идет о ASRock Z77 OC Formula, основанной на наборе системной логики Intel Z77 Express и предназначенной для работы с центральными процессорами Intel в исполнении Socket LGA1155.

ASRock Z77 OC Formula

При помощи такой платы был достигнут один из рекордов разгона Intel Core i7-3770K — 7136,4 МГц. Столь высокие результаты стали возможны благодаря оригинальному дизайну и качественной прошивке, которые создавались при непосредственном участии самого NickShih. Кроме усиленной конструкции узла электропитания и системы охлаждения Z77 OC Formula обладает неплохой функциональностью и рядом особенностей, нацеленных на достижения лучших результатов разгона. Все тонкости дизайна материнской платы новинки мы обязательно рассмотрим в процессе обзора, а пока, предлагаем ознакомиться с техническими характеристиками новинки.

Модель ASRock Z77 OC Formula
Чипсет Intel Z77 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Pentium, Celeron (Sandy Bridge и Ivy Bridge)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2600*/2800*/3000* (*— OC), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 2.0/3.0 x16 (х16+x0, х8+х8)
1 PCI Express 2.0 x16@x4
2 PCI Express 2.0 x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics
Видеоразъемы HDMI
Количество подключаемых вентиляторов 8 (2 x 4pin и 6 x 3pin)
Порты PS/2 1 (комбинированный)
Порты USB 4 x 3.0 (2 разъема на задней панели, Intel Z77)
4 х 3.0 (Etron EJ188H)
10 x 2.0 (4 разъема на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel Z77)
4 канала SATA 6 Гбит/с (Marvell SE9172)
4 канала SATA 3 Гбит/с (Intel Z77)
eSATA
RAID 0, 1, 5, 10 (Intel Z77)
0, 1 (Marvell SE9172)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF оптический
Встроенная сеть Broadcom BCM57781 (Gigabit Ethernet)
FireWire
COM + (на плате)
LPT
BIOS/UEFI AMI UEFI
Форм-фактор EATX
Размеры, мм 305 x 266
Дополнительные возможности Formula Drive, FAN-Tastic Tuning, Multi Thermal Sensor, NickShih's OC Profile, PCIe ON/OFF, Rapid OC, Twin-Power Cooling, V-Probe

Как видно из спецификаций, функциональность материнской платы находятся на уровне моделей среднего класса, в то время как количество дополнительных возможностей, которые пригодятся во время экспериментов по разгону, определенно внушает оптимизм.


Комплект поставки

Системная плата ASRock Z77 OC Formula вместе с набором дополнительных принадлежностей поставляется в картонной коробке внушительных размеров и весом более 3 кг. Увы, упаковка не снабжена ручкой для удобства переноски, что, ввиду нестандартных габаритов, затрудняет транспортировку. Для эксклюзивного продукта дизайнеры ASRock разработали самобытное оформление, во всяком случае, коробку с Z77 OC Formula тяжело спутать с другими материнскими платами компании. На лицевой стороне кроме наименования модели можно встретить логотип OC Formula и стилизованное изображение спорт-кара Lamborghini Aventador — одного из самых мощных и быстрых серийных дорожных автомобилей.

ASRock Z77 OC Formula

Тыльная поверхность коробки, оформленная в стиле автомобильной приборной доски, также несет минимум технической информации. Из логотипов мы узнаем о возможности разгона центрального процессора до частоты 7 ГГц, использовании восьмислойной печатной платы и гибридной системы охлаждения Twin-Power Cooling, позолоченных контактах процессорного разъема и наличии в комплекте качественной термопасты GELID GC-Extreme, не теряющей свои свойства при отрицательной температуре. Кроме того, модель имеет кнопки для управления параметрами разгона в режиме реального времени и позволяет отключать неиспользуемые слоты PCI Express x16. Прошивка новинки имеет предустановленные профили повышенного быстродействия центрального процессора, причем, подбор настроек выполнял сам NickShih.

ASRock Z77 OC Formula

Большинство же полезной информации притаилось под фальш-крышкой и на её внутренней стороне. Именно здесь можно узнать основные спецификации Z77 OC Formula и кратко прочесть о ключевых особенностях материнской платы, например, о поддержке фирменных технологий ASRock XFast 555. Последние ускоряют работу устройств USB, уменьшают задержки при соединении с Интернет и позволяют создавать скоростной RAM-диск в области оперативной памяти. А еще под фальш-крышкой находится небольшое прозрачное окошко, через которое видно массивную систему охлаждения узла VRM.

ASRock Z77 OC Formula

К формированию комплекта поставки производитель подошел со всей ответственностью, набор дополнительных принадлежностей упакован в симпатичный мешочек из черной бархатистой ткани с золотым логотипом OC Formula.

ASRock Z77 OC Formula

Внутри мешочка нашлись:
  • заглушка на заднюю панель I/O Shield;
  • шесть кабелей SATA 6 Гбит/с;
  • два переходника питания для устройств SATA;
  • мостик NVIDIA SLI;
  • заглушка в отсек 3,5” с двумя портами USB 3.0;
  • планка для вывода портов USB 3.0 на заднюю панель;
  • тюбик с термопастой GELID GC-Extreme;
  • набор пластиковых ножек OC-Stands (не показаны на фото);
  • наклейка на системный блок с логотипом OC Formula.
ASRock Z77 OC Formula

Кроме аксессуаров, упакованных в мешочек, в комплекте поставки присутствуют:
  • DVD-диск с драйверами и программным обеспечением;
  • руководство пользователя;
  • инструкцию по работе с фирменным ПО;
  • брошюру с описанием функций ASRock XFast 555.
ASRock Z77 OC Formula

Богатый набор, ничего не скажешь. Отметим многофункциональную заглушку в свободный отсек 3,5”, при помощи которой можно вывести два порта USB 3.0 на переднюю панель системного блока, а шасси использовать в качестве крепления для «ноутбучных» винчестеров или SSD. А еще среди аксессуаров нашелся набор пластиковых ножек OC-Stands, позволяющий эксплуатировать плату без специального открытого стенда на любой ровной горизонтальной поверхности.


Дизайн

Системная плата ASRock Z77 OC Formula выполнена в несколько необычном форм-факторе E-ATX, её размеры составляют 305 x 266 мм. Этот факт не доставит никаких неприятностей владельцам стандартных корпусов,зато, позволяет не только разместить все основные компоненты на привычных местах, но оставляет немало места для некоторых конструктивных особенностей, о которых мы погорим несколько позже. Что касается внешнего вида, то благодаря удачному сочетанию черного и желтого цветов, новинка смотрится очень эффектно.

ASRock Z77 OC Formula

В материнской плате используется чипсет Intel Z77 Express, который обеспечивает совместимость модели со всеми современными процессорами Intel в исполнении LGA1155. Системная логика обеспечивает полноценный разгон модификаций Core i5/i7 с разблокированными коэффициентами умножения. Отметим, что в отличие от большинства массовых моделей ASRock, Z77 OC Formula не позволяет устанавливать кулера, предназначенные для процессоров Intel LGA775. Для работы с оперативной памятью стандарта DIMM DDR3 новинка имеет четыре разъема, в которые можно установить модули ОЗУ суммарным объемом до 32 ГБ включительно. По информации вендора, для уменьшения сопротивления контакты процессорного гнезда и слотов оперативной памяти покрыты слоем золота толщиной в 15 мкм. Отметим, что другие производители также широко применяют драгоценный металл в конструкции своих системных плат, но внимания на этом почему-то не акцентируют. Зато, как и подобает оверклокерскому продукту, материнская плата поддерживает оперативную память с таковой частотой 3000 МГц и выше, правда, только при использовании 22-нм процессоров Intel Ivy Bridge, да и найти модули, способные работать в таком режиме, как и подходящий CPU — совсем не простая задача.

Среди конструктивных особенностей, делающих возможными рекордное повышение тактовых частот, отметим наличие у новинки индикаторов POST-кодов, разъема V-Probe, к которому можно подключить щупы мультиметра для измерения напряжений, а также возможности аппаратного отключения отдельных слотов PCI-E x16. Рядом с разъемом V-Probe находится несколько диагностических светодиодов, отображающих процесс инициализации центрального процессора, оперативной памяти, графического ускорителя и загрузочного устройства во время процедуры загрузки.

ASRock Z77 OC Formula

Обращаем ваше внимание на пару аппаратных кнопок Rapid OC, расположенных на правом нижнем крае платы, которые позволяют управлять параметрами разгона центрального процессора в режиме реального времени. Данная функция работает в паре с одноименной программой, совместимой с операционными системами MS Windows. Левый фланг ASRock Z77 OC Formula не менее интересен, там притаились кнопки включения и перегрузки, а также пара чипов EPROM для хранения управляющего микрокода и джампер, обеспечивающий переключение между основной и резервной микросхемами.

ASRock Z77 OC Formula

Система охлаждения узла VRM центрального процессора, имеющая собственное имя Twin-Power Cooling, поражает своим размерами и сложностью конструкции. Начнем с того, что в радиатор силовых элементов преобразователя напряжения встроен водоблок, который можно подключить к контуру СВО. Впрочем, эта мера может понадобиться лишь в условиях экстремального разгона с применением криогенных систем охлаждения.

ASRock Z77 OC Formula

Во всех остальных случаях отводить избыточное тепло от радиаторов помогает 40-мм вентилятор, оборотами которого можно управлять из UEFI Setup системой платы. Используется винтовое крепление, а надежный прижим конструкции обеспечивает усилительная пластина, также отводящая тепло от силовых элементов, расположенных с обратной стороны печатной платы.

ASRock Z77 OC Formula

Единственная микросхема системной логики охлаждается относительно простым радиатором, эффективности которого вполне достаточно, учитывая невысокое тепловыделение PCH. Нельзя не отметить количество разъемов для подключения вентиляторов. Всего на Z77 OC Formula их восемь, причем, два из них позволяют управлять скоростью вращения при помощи широтно-импульсной модуляции.

ASRock Z77 OC Formula

Достижение мировых рекордов разгона было бы невозможным без мощной силовой подсистемы и в этой части у новинки полный порядок! Электропитание к узлу VRM подается при помощи восьмиконтактного разъема EPS12V и стандартного четырехконтакного ATX12V. Отметим, что их совместное использование оправдано только в моменты экспериментов с жидким азотом, а в остальное время будет вполне достаточно одного EPS12V. В преобразователе напряжения центрального процессора Digi Power, построенном по схеме «12+4», 12 фаз питают вычислительные ядра, а остальные четыре обеспечивают работу встроенного графического акселератора. За функционирование узла VRM центрального процессора отвечает ШИМ-контроллер CHL8328 производства International Rectifier, обеспечивающий работу восьми независимых каналов. Впрочем, использование в конструкции преобразователя напряжения драйверов-удвоителей IR3598 дает полное право вендору заявлять о наличии у ASRock Z77 OC Formula 16-канального VRM.

ASRock Z77 OC Formula

Среди других возможностей ШИМ-контроллера CHL8328 отметим поддержку функции Load-line Calidration, управление частотой переключения MOSFET, а также возможность отключение неиспользуемых фаз в моменты минимальной загрузки процессорных ядер. В цепях подсистемы электропитания применяются долговечные катушки индуктивности с монолитным сердечником, и высококачественные твердотельные конденсаторы, имеющие позолоченные корпуса. В качестве силовых элементов используются Dual-Stack MOSFET, каждый из которых состоит из двух полевых транзисторов. Использование Dual-Stack MOSFET позволяет экономить место на текстолите, тем не менее, некоторые электронные компоненты пришлось разместить с обратной стороны PCB. Напомним, что отвод избыточного тепла от силовых элементов обеспечивает усилительная пластина, а сами MOSFET ничуть не мешают установке кулеров с массивными «бэкплейтами». В общем, узел преобразователя напряжения Z77 OC Formula выглядит очень многообещающе, что в сочетании с мощной системой охлаждения VRM дает надежду на отличные результаты разгона.

ASRock Z77 OC Formula

Впрочем, оставим предположения до начала практического исследования запаса прочности, а пока, перейдем к изучению возможностей расширения новинки. Для установки графических ускорителей материнская плата предлагает два слота PCI Express 2.0/3.0 x16. В случае использования единственной видеокарты первый из них работает с максимальной пропускной способностью, а после добавления второго акселератора оба разъема переключаются в режим PCI Express 2.0/3.0 x16@x8, обеспечивая функционирование связок AMD CrossFireX и NVIDIA SLI. К третьему по счету слоту PCI Express 2.0 x16 подведены всего четыре чипсетные линии PCI-E 2.0, поэтому он всегда работает в конфигурации x16@x4. Кроме него для установки плат расширения «материнка» Z77 OC Formula располагает двумя разъемами PCI Express 2.0 x1, а вот поддержки PCI нет, так что владельцам старых звуковых плат и ТВ-тюнеров придется искать своим устройствам более современную замену. Отметим, что одновременная работа слотов расширения PCI-E 2.0 и дополнительных контроллеров, использующих эту шину, была бы невозможна без четырехпортового чипа-коммутатора PLX PEX8605. Обращаем ваше внимание на разъем «молекс», подводящий дополнительное электропитания к видеоподсистеме в случае установки нескольких графических ускорителей.

ASRock Z77 OC Formula

Возможности материнской платы ASRock по подключения дисковых накопителей представлены двумя разъемами SATA 6 Гбит/с и четырьмя SATA 3 Гбит/с, подсоединенными к чипсету Intel Z77 Express. Возможности системной логики позволяют объединять запоминающие устройства в RAID-массивы уровней 0, 1, 5 и 10, поддерживается технология интеллектуального кэширования данных Intel Smart Responce. Пара дополнительных контроллеров Marvell SE9172 обеспечивают работу еще четырех портов SATA 6 Гбит/с, которые также поддерживают организацию массивов RAID 0 и 1.

ASRock Z77 OC Formula

Звуковая подсистема Z77 OC Formula базируется на высококачественном восьмиканальном HD-аудиокодеке Realtek ALC898, поддерживающем декодирование звуковых дорожек дисков Blu-ray с возможностью передачи аудиопотока на цифровые ресиверы посредством оптического выхода S/PDIF. В качестве сетевого контроллера используется достаточно редкий чип Broadcom BCM57781, совместимый со стандартом Gigabit Ethernet. Для подключения внешних накопителей и различной периферии материнская плата предлагает десять портов USB 2.0, четыре из которых выведены на заднюю панель, и восемь разъемов USB 3.0. Четыре из восьми интерфейсов универсальной последовательной шины третьей ревизии подключены к системной логике Intel Z77 Express, за функционирование оставшихся четырех отвечает пара контроллеров Etron EJ188H. Таким образом, на задней панели материнской платы можно обнаружить:
  • комбинированный разъем PS/2;
  • четыре порта USB 2.0 и шесть USB 3.0;
  • кнопку сброса настроек прошивки clr CMOS;
  • видеовыход HDMI;
  • сетевую розетку RJ-45;
  • оптический S/PDIF Out и пять аналоговых аудиовыходов.
ASRock Z77 OC Formula

Даже несмотря на отсутствие интерфейсов eSATA и FireWire, конфигурацию задней панели новинки можно признать вполне удачной. Правда, несколько огорчает наличие единственного видеовыхода HDMI. Такое решение не позволит выводить изображение от встроенного в процессор графического ядра на несколько мониторов одновременно, зато, ничто не мешает использовать технологию LucidLogix Virtu MVP, которая обеспечивает совместное использование ресурсов дискретной и встроенной видеокарт.

В итоге, конструкция ASRock Z77 OC Formula полностью оправдала наши ожидания. Решительно все в этой системной плате направлено на достижение наилучших результатов разгона: и мощный преобразователь напряжения, и продуманный дизайн системы охлаждения, и обилие дополнительных функций, наподобие отключения слотов PCI-E x16, наличия разъема V-Probe для измерения напряжений или аппаратных кнопок управления OC Rapid. В то же время, возможности расширения новинки нельзя назвать избыточными. Поддержка беспроводных сетей, равно как и устройств с интерфейсами eSATA и FireWire, отсутствует, а некоторые пользователи будут недовольны малым количеством слотов для установки графических ускорителей. Впрочем, для оверклокерской модели это можно простить, все-таки, стихия Z77 OC Formula — это работа на пределе возможностей комплектующих и демонстрация высочайшей производительности в умелых руках. Конечно, ни то ни другое невозможно без качественного и функционального микрокода. Так что мы переходим к изучению прошивки героини сегодняшнего обзора.

UEFI Setup

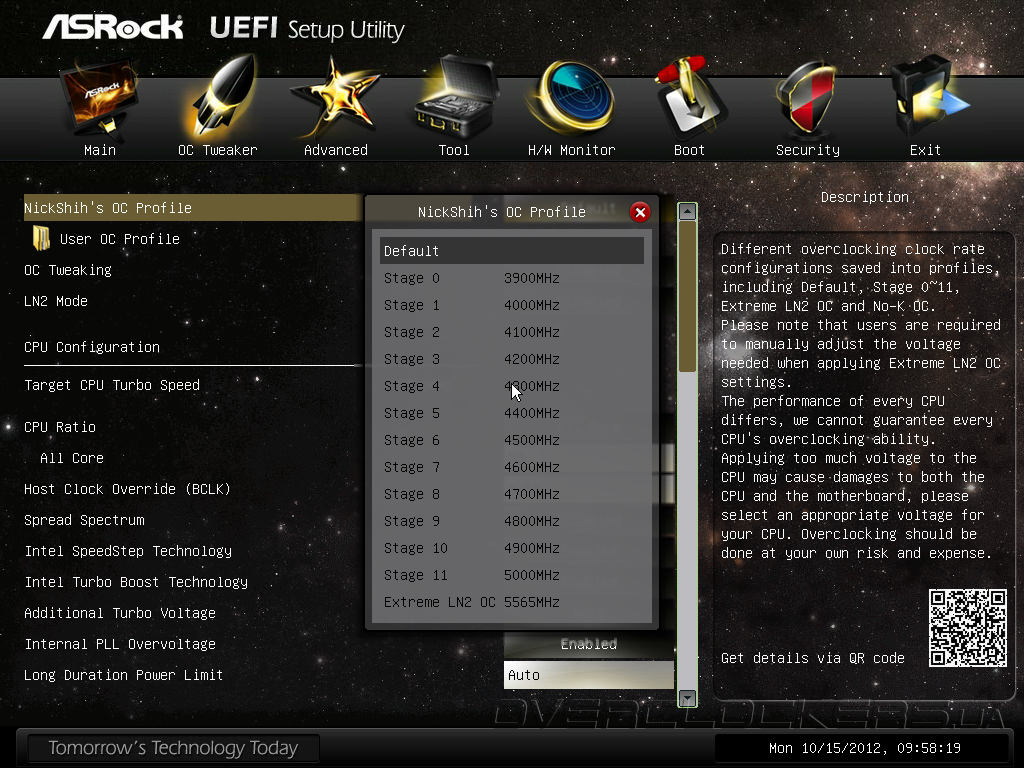

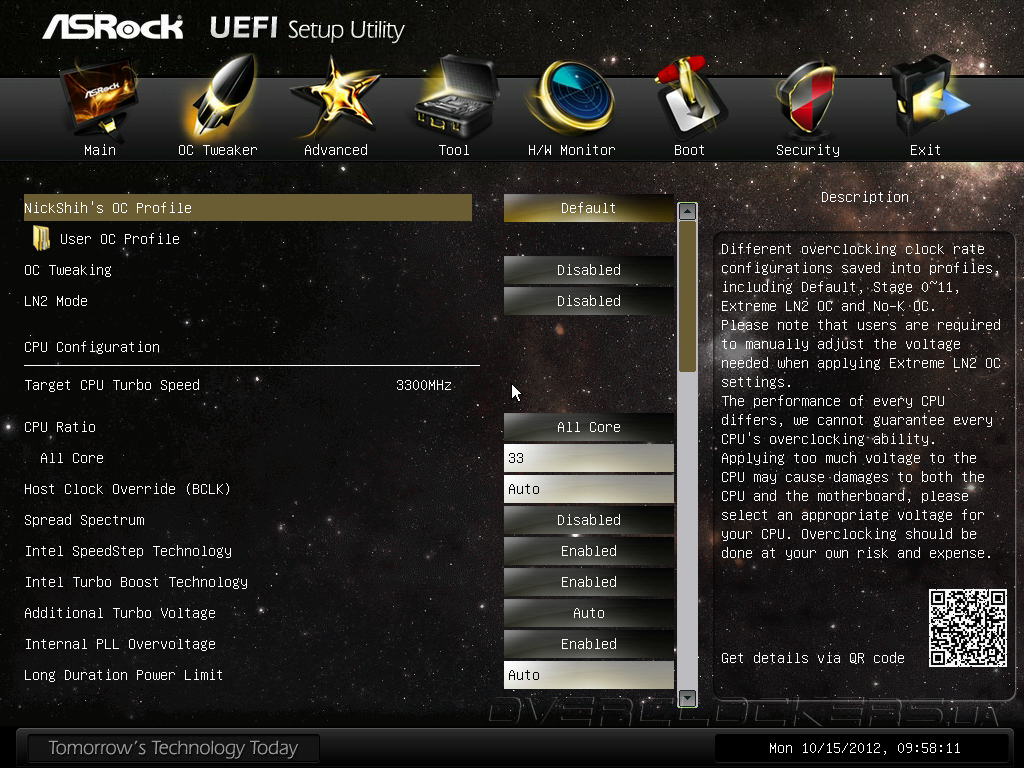

В качестве прошивки системная плата Z77 OC Formula использует Unified EFI разработки AMI, впрочем, от стандартной утилиты настройки APTIO не осталось и следа, программисты ASRock полностью переработали интерфейс и снабдили управляющий микрокод новинки массой дополнительных возможностей. Для входа в меню настройки следует использовать клавишу Del или F2, после чего пользователям открывается раздел OC Tweaker, где сосредоточены все основные параметры разгона и управления быстродействием. UEFI системной платы имеет режим LN2 Mode, предназначенный для эксплуатации систем криогенного охлаждения, но при использовании обычных воздушных систем охлаждения данную опцию лучше оставить в значении Disabled.

UEFI Setup ASRock Z77 OC Formula

Параметр OC Tweaking, по заявлениям разработчика, способен улучшить результаты в некоторых тестовых приложениях, но мы не заметили особого эффекта от его активации. Обращаем ваше внимание на QR-код, расположенный в правом нижнем углу интерфейса, по которому можно получить ссылку для загрузки инструкции в формате PDF на планшетный ПК или мобильный телефон. Кроме привычных возможностей управления множителем процессорных ядер, частотой тактового генератора, тонких настроек технологии Intel Turbo Boost и функции Internal PLL Overvoltage, прошивка Z77 OC Formula предлагает набор профилей автоматического повышения быстродействия, причем, в их формировании участвовал «гуру» оверклокинга NickShih.

UEFI Setup ASRock Z77 OC Formula

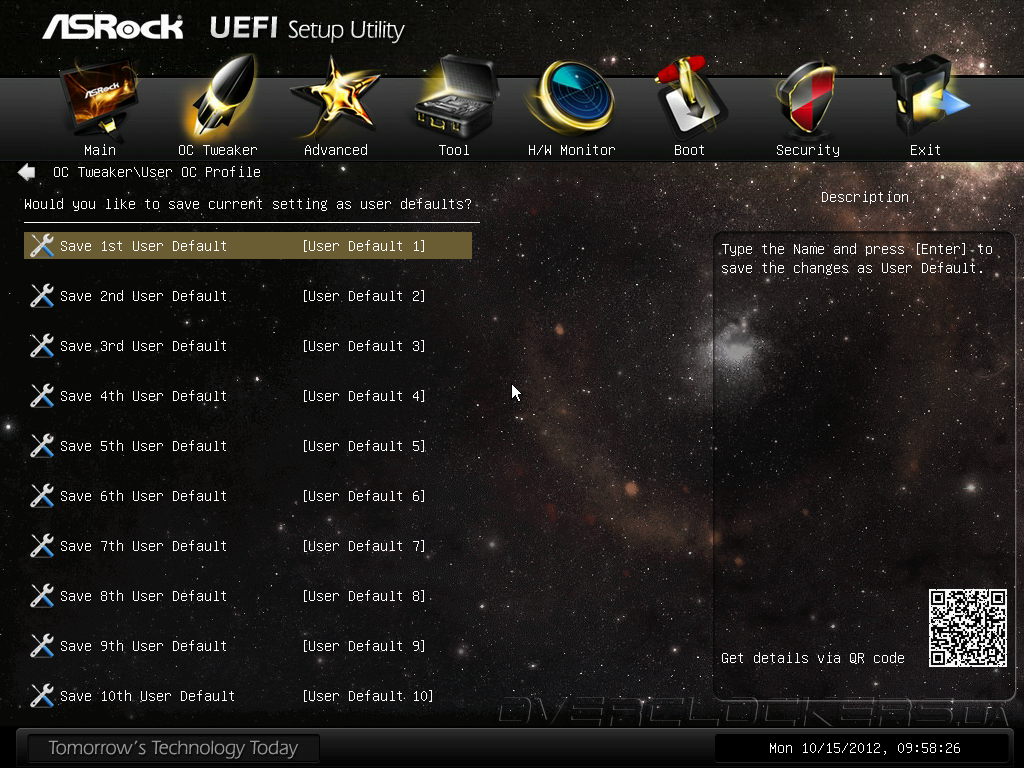

Также, UEFI героини сегодняшнего обзора позволяет сохранять до десяти пользовательских профилей настроек во вкладке User OC Profile.

UEFI Setup ASRock Z77 OC Formula

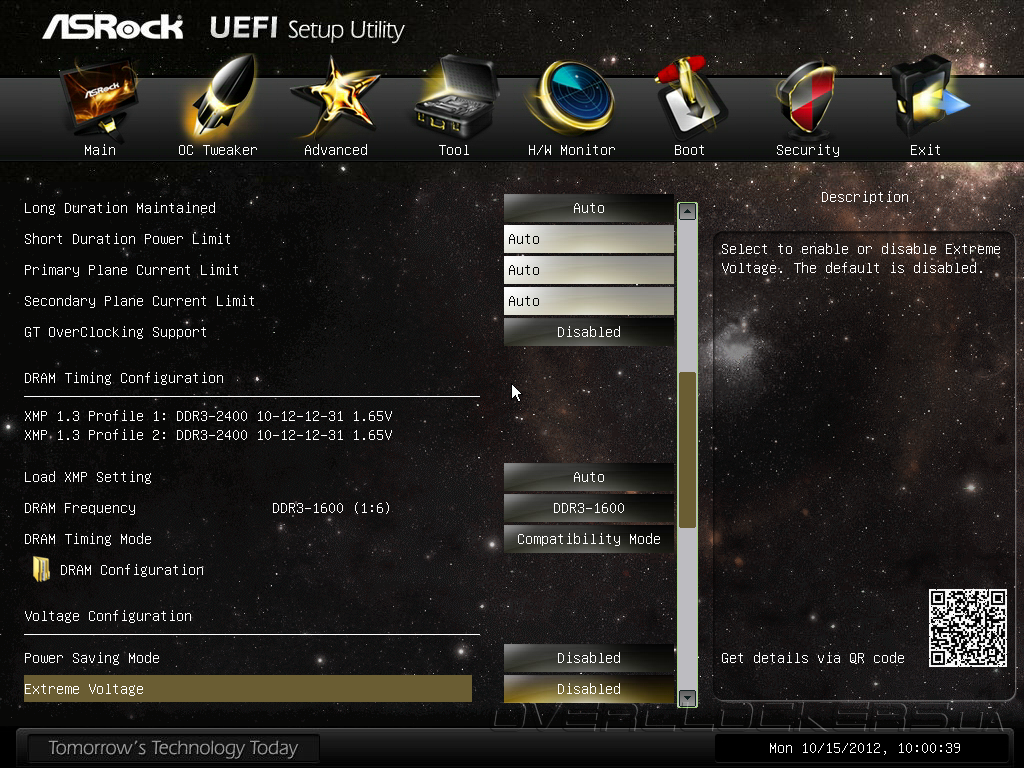

Помимо управления параметрами центрального процессора в раздела OC Tweaker сосредоточены настройки подсистемы оперативной памяти. Прошивка не только умеет работать с профилями X.M.P, но и дает полную свободу по ручной оптимизации быстродействия модулей ОЗУ. Любители разгона оценят опцию DRAM Timing Mode, её установка в значение Compatibility Mode помогает достижению максимальной тактовой частоты, а в Performance Mode можно набрать нескольких дополнительных «попугаев» в синтетических тестах. Обращаем ваше внимание на опцию Extreme Voltage, которая значительно увеличивает предел увеличения напряжения на центральном процессоре, поэтому, её рекомендуется включать только владельцам серьезных систем охлаждения.

UEFI Setup ASRock Z77 OC Formula

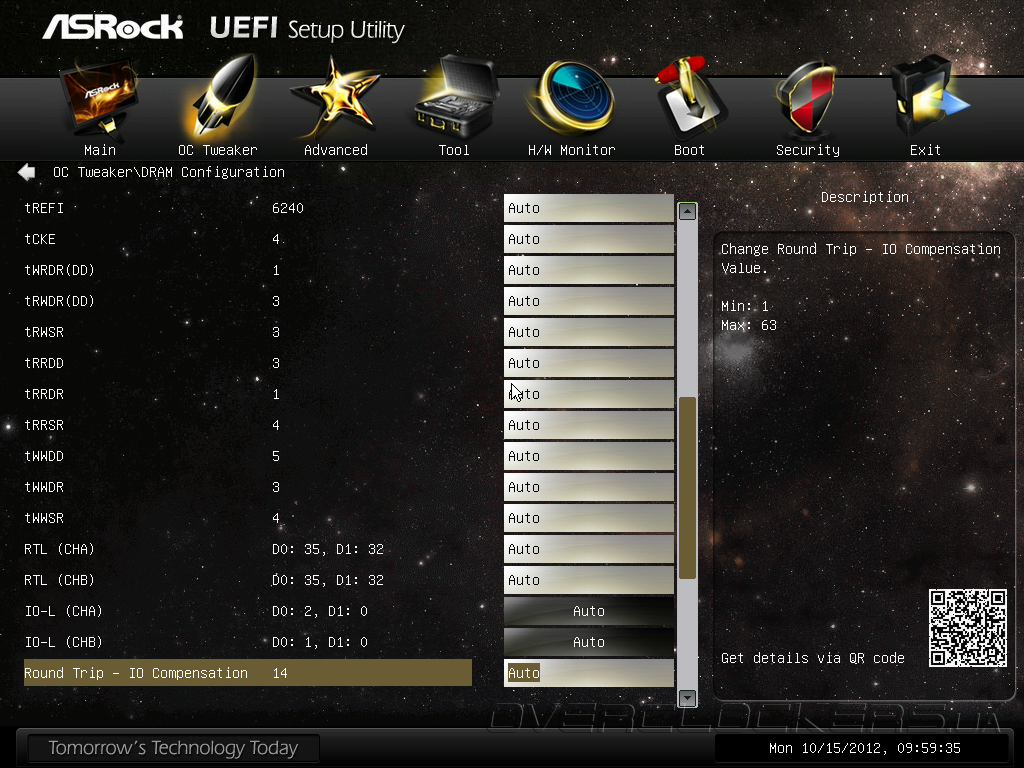

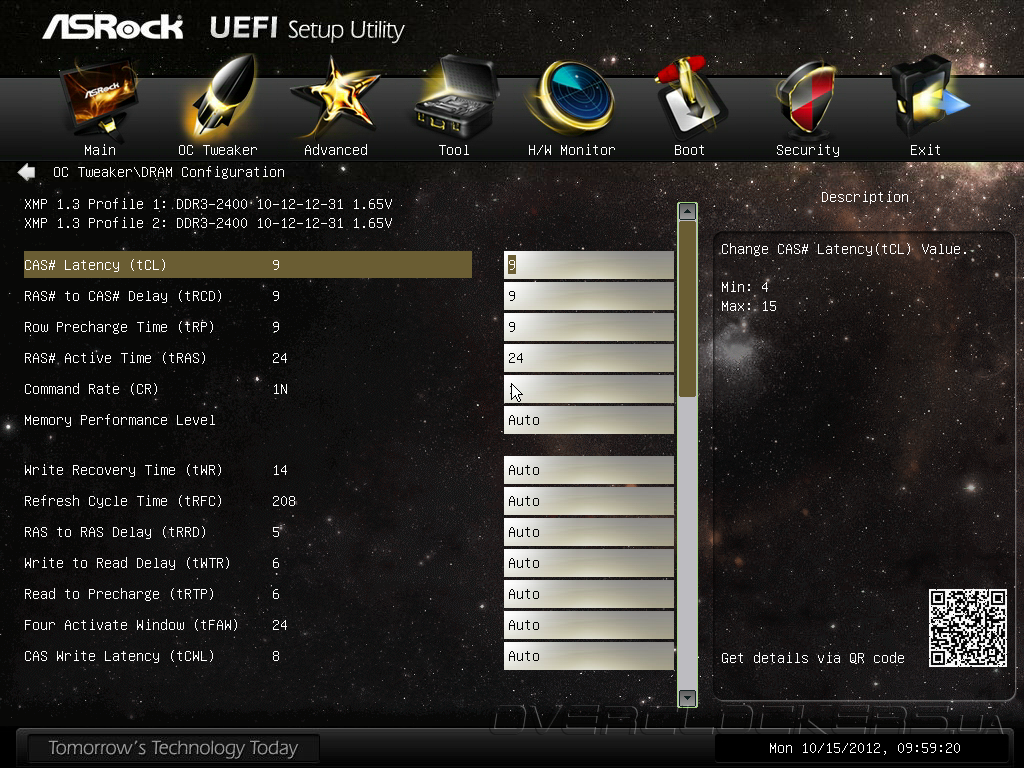

Конфигурацию таймингов и других параметров модулей ОЗУ можно выполнить в подменю DRAM Configuration. Обилие настроек способно удовлетворить даже профессионального оверклокера, а вот новичкам мы рекомендуем ограничиться изменением только основных задержек.

UEFI Setup ASRock Z77 OC Formula

UEFI Setup ASRock Z77 OC Formula

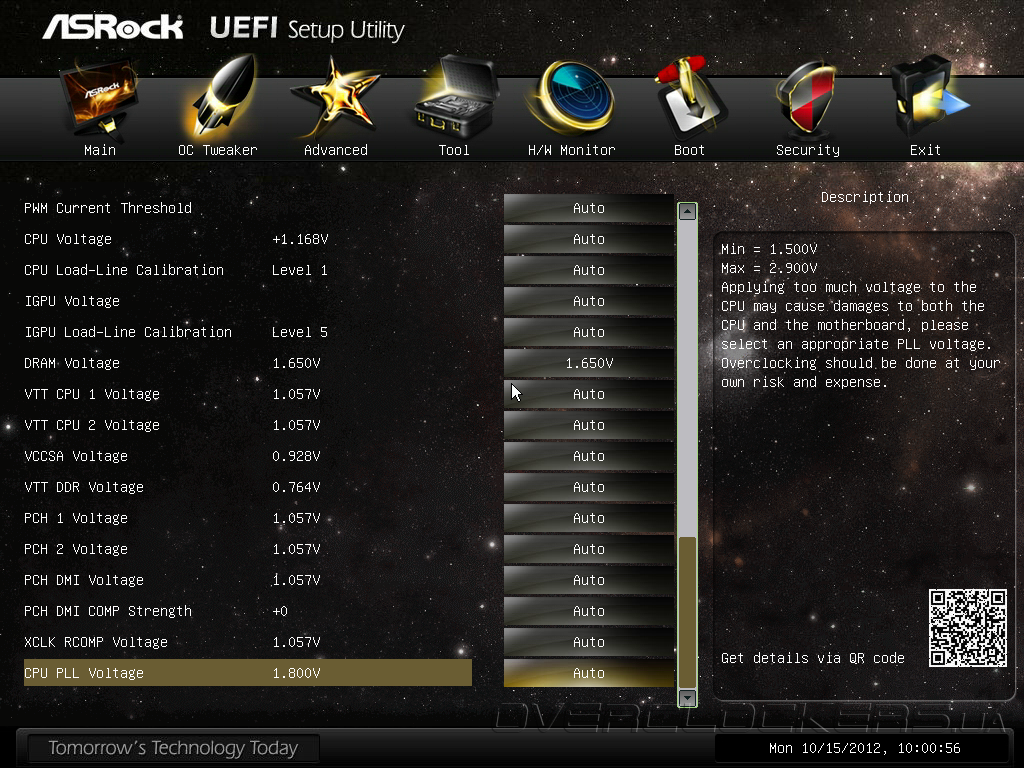

Возможности прошивки ASRock Z77 OC Formula по управлению подсистемой электропитания позволят достичь предела прочности любого центрального процессора. Пользователь может менять частоту переключения силовых элементов и управлять ограничением по току для VRM, а также задавать 12 напряжений на всех основных компонентах материнской платы. Присутствует ступенчатая регулировка функции Load-Line Calibration для вычислительных и графического ядер центрального процессора.

UEFI Setup ASRock Z77 OC Formula

Кроме привычных параметров CPU Voltage, DRAM Voltage или CPU PLL Voltage, присутствуют достаточно экзотический XCLK RCOMP Voltage, и даже PCH DMI Voltage, управляющий электропитанием шины между процессором и микросхемой системной логики. Полный перечень напряжений, их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Offset Voltage –0,3...+0,6 0,005
CPU Fixed Voltage 0,6—2,1 0,005
IGPU Offset Voltage 0,05...+0,6 0,005
IGPU Fixed Voltage 0,6—1,52 0,005
DRAM Voltage 1,165—2,1 0,005
VTT CPU 1 Voltage 0,768—1,634 0,009—0,01
VTT CPU 2 Voltage 0,768—1,634 0,009—0,01
VCCSA Voltage 0,928—1,567 0,005
VTT DDR Voltage 0,6—0,904 0,005
PCH 1 Voltage 0,803—1,654 0,012—0,013
PCH 2 Voltage 0,803—1,654 0,012—0,013
PCH DMI Voltage 0,803—1,654 0,012—0,013
XCLK RCOMP Voltage 0,803—1,654 0,012—0,013
CPU PLL Voltage 1,5—2,9 0,012—0,013

Для управления напряжением на вычислительных ядрах доступны два режима: Fixed и Offset. В первом случае пользователь самостоятельно задает необходимый уровень, а во втором — указывает прирост к штатному значению. Режим Offset будет полезен тем, кто желает сохранить работу энергосберегающих технологий во время разгона.

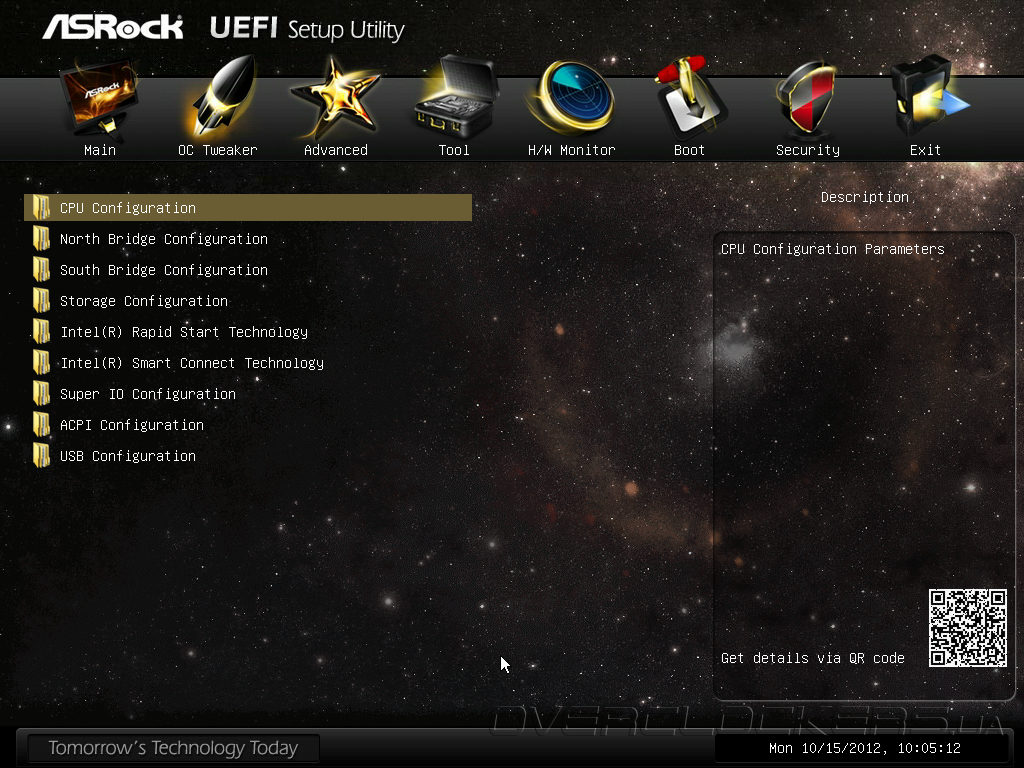

Настройки системной логики, центрального процессора и многочисленных дополнительных контроллеров сосредоточены в разделе прошивки Advanced. Опции дисковой подсистемы находятся в подменю Storage configuration, устройств USB — соответственно во вкладке USB Configuration. А еще в этом разделе находятся органы управления функциями Intel Rapid Start и Smart Connect.

UEFI Setup ASRock Z77 OC Formula

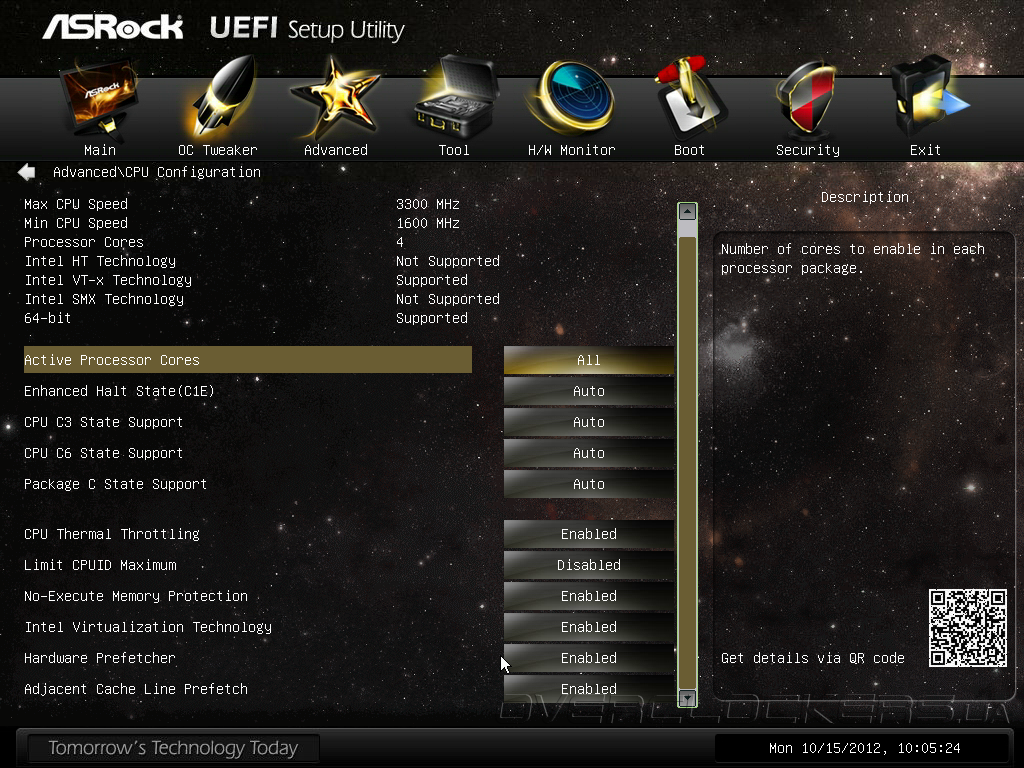

Во вкладке CPU Configuration можно задать параметры энергосбережения, а также выполнить конфигурацию дополнительных возможностей центрального процессора.

UEFI Setup ASRock Z77 OC Formula

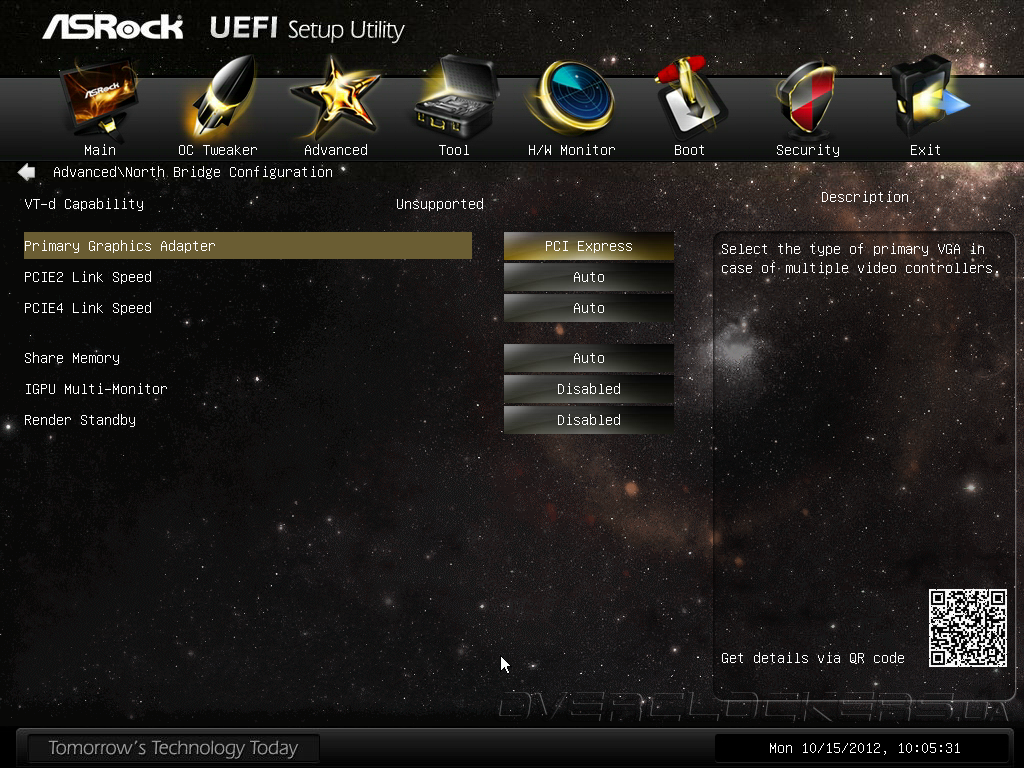

За настройку встроенного в CPU северного моста отвечает подменю North Bridge Configuration. Именно здесь задаётся порядок инициализации видеокарт, режим работы слотов PCI-E x16, а также параметры встроенного графического ядра.

UEFI Setup ASRock Z77 OC Formula

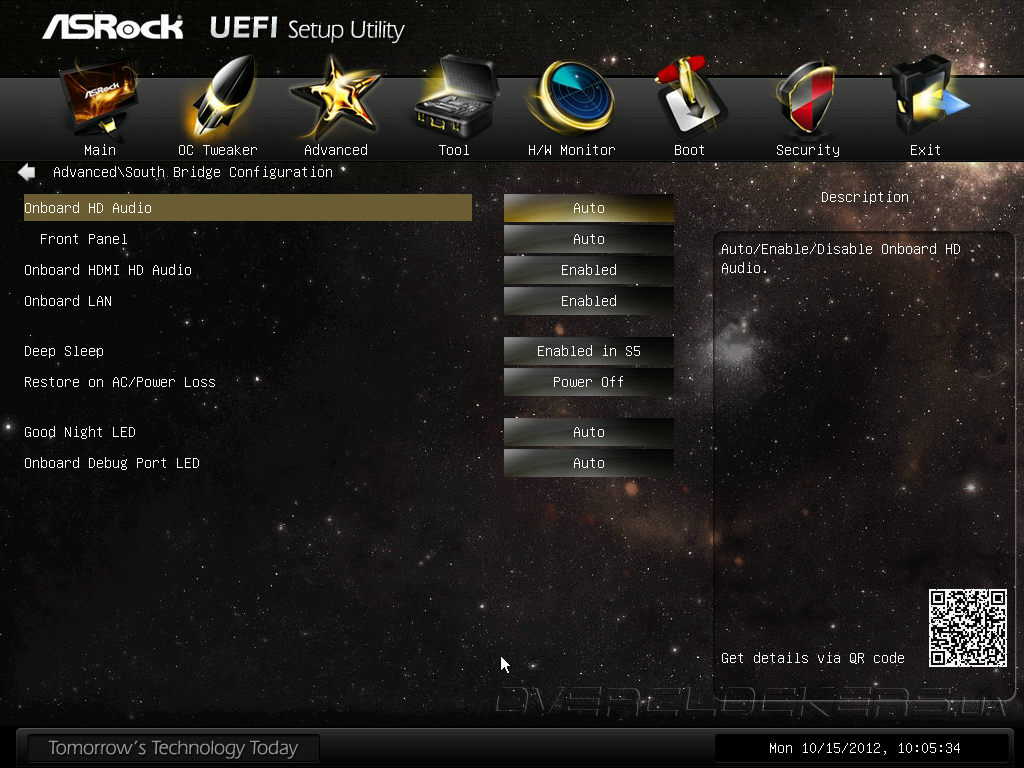

Подраздел South Bridge Configuration позволяет сконфигурировать звуковую и сетевую подсистемы. Здесь же задаются дополнительные параметры управления электропитанием.

UEFI Setup ASRock Z77 OC Formula

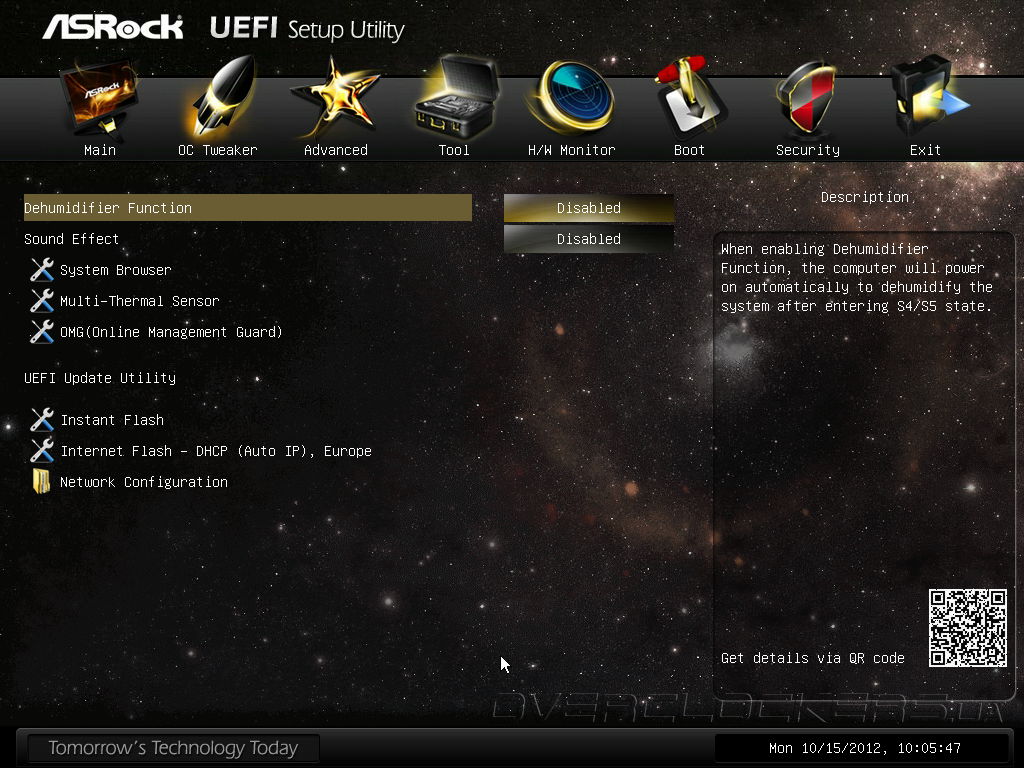

Следующий раздел меню настройки — Tools, в котором пользователю предлагается ряд полезных утилит и дополнительных опций. Начнем с функции Dehumidifier, работа которой заключается в периодическом включении процессорного вентилятора для предотвращения образования конденсата внутри выключенного системного блока. Следующая опция — Sound Effect — включает звуковые эффекты интерфейса UEFI, и, на наш взгляд, не представляет никакой практической ценности.

UEFI Setup ASRock Z77 OC Formula

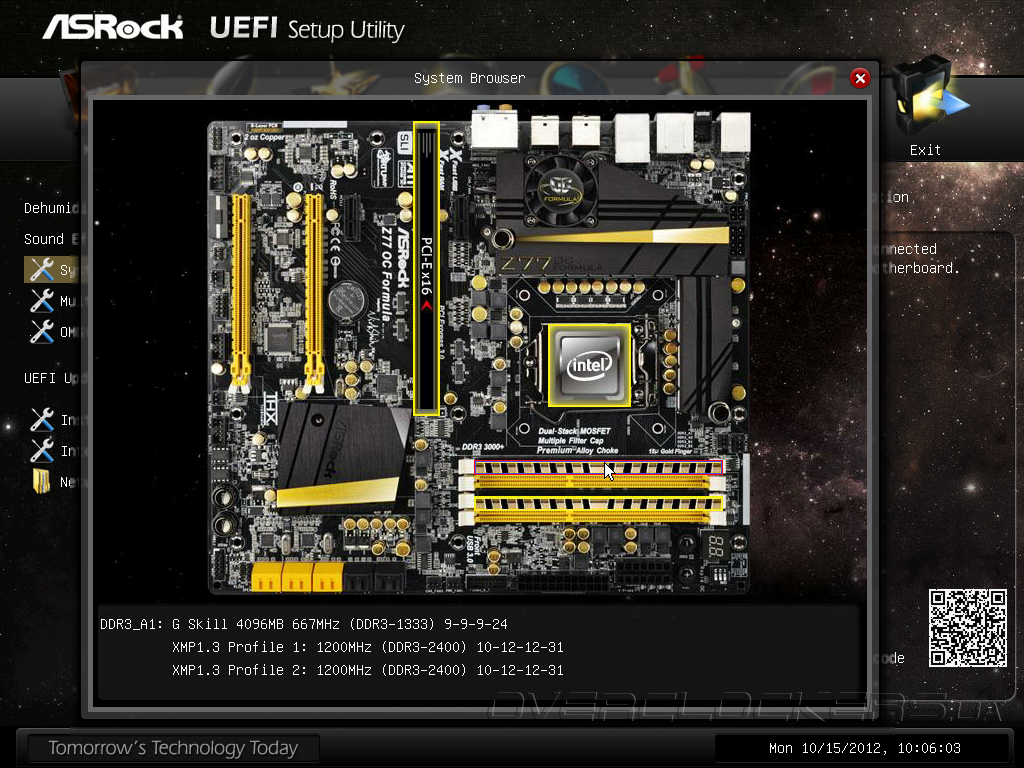

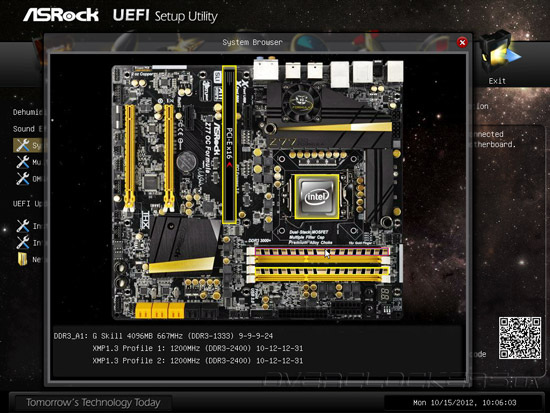

А вот утилита System Browser, отображающая подробную информацию обо всех основных компонентах системной платы и их режимах работы, может пригодиться в повседневной работе. Для получения данных достаточно подвести курсор мыши к интересующему узлу на схематическом изображении «материнки».

UEFI Setup ASRock Z77 OC Formula

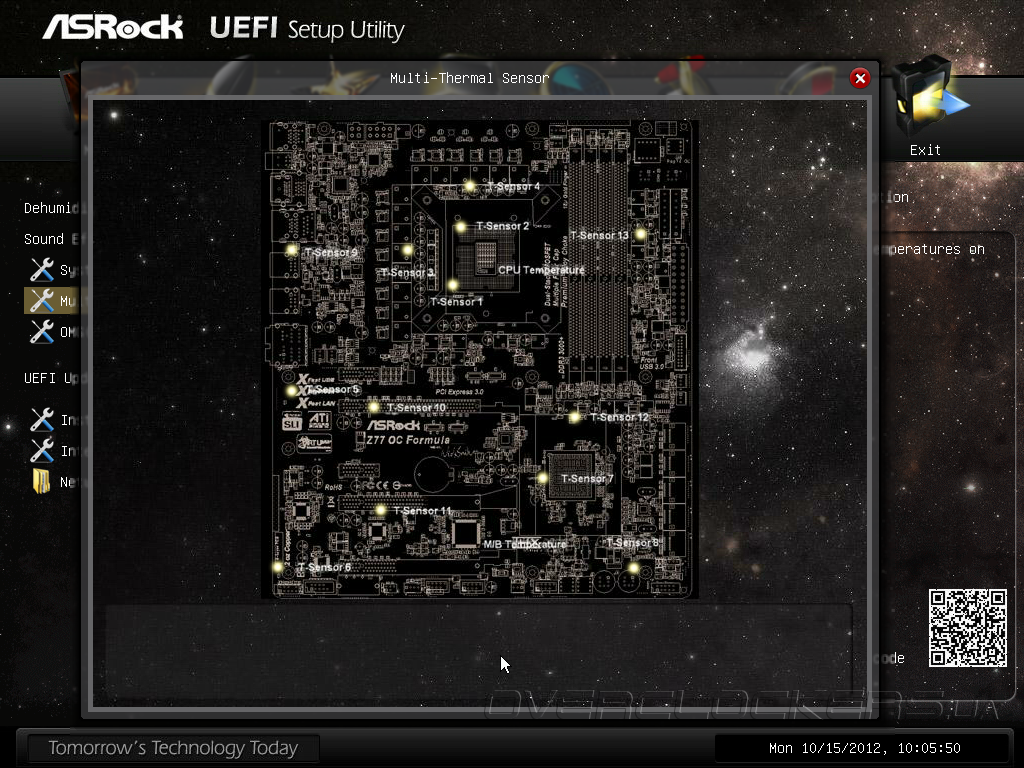

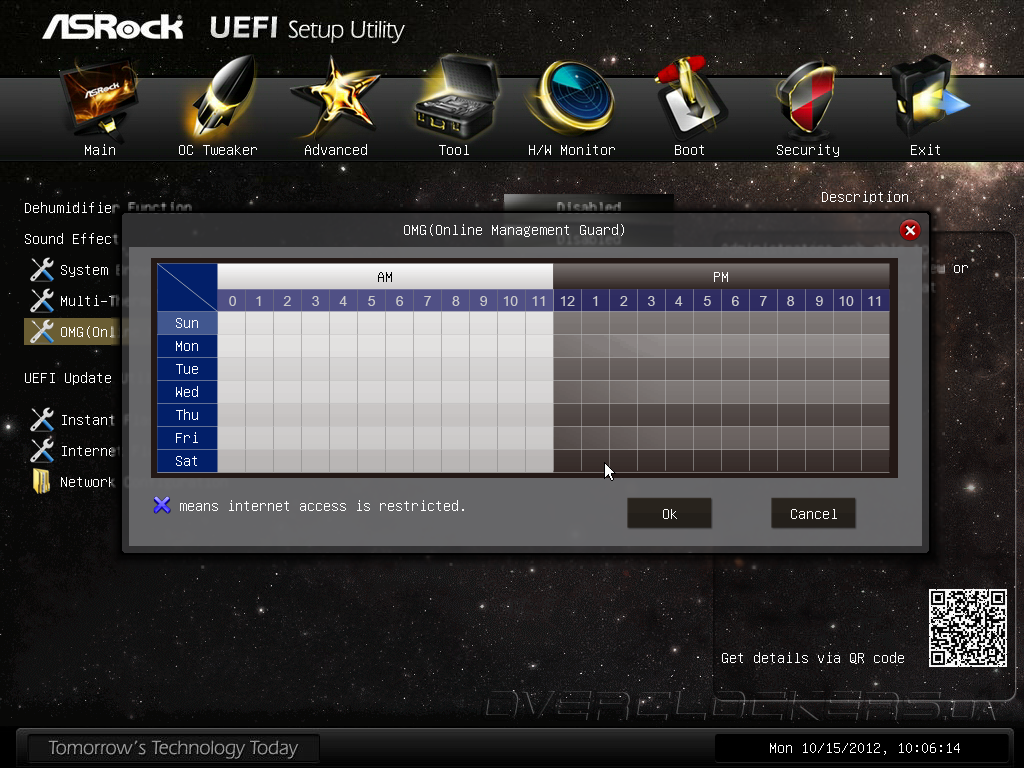

Неожиданно в разделе Tools мы обнаружили функцию, относящуюся к аппаратному мониторингу. Микропрограмма Multi-Thermal Sensor выводит показания 15 температурных датчиков, установленных на поверхности системной платы. Ценность этой функции в том, что она не только показывает значения, но и отображает место расположения датчика.

UEFI Setup ASRock Z77 OC Formula

Традиционно для современных системных плат ASRock прошивка Z77 OC Formula имеет встроенное средство управления доступом к локальной сети OMG (Online Management Guard). C её помощью можно запретить использование сетевого подключения строго по расписанию.

UEFI Setup ASRock Z77 OC Formula

Кроме того, в разделе Tools присутствует утилита Instant Flash для обновления микрокода UEFI, причем, её возможности позволяют считывать файл с прошивкой как со сменного носителя, так и загружать последнюю версию с серверов ASRock через Интернет.

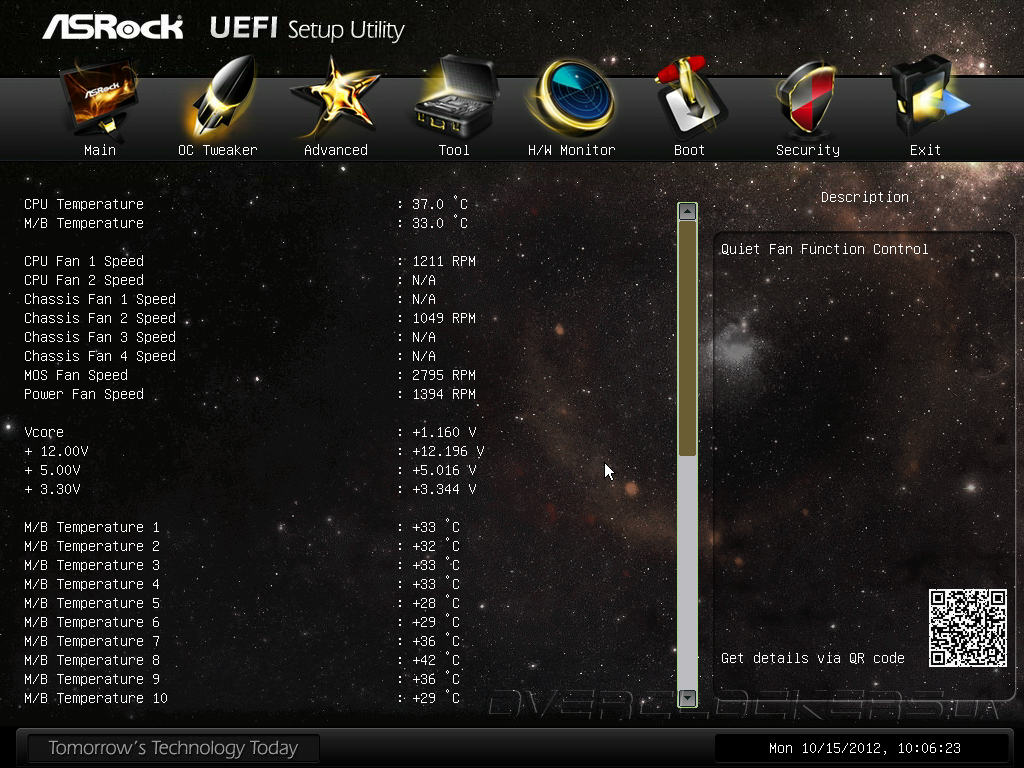

В части аппаратного мониторинга возможности Z77 OC Formula достаточно обширны. В разделе прошивки H/W Monitoring выводятся температуры центрального процессора и материнской платы, скорости вращения всех восьми вентиляторов, а также напряжения питания на вычислительных ядрах и шинах +3,3 В, +5 В. +12 В. Здесь же можно найти показания температурных 13 температурных датчиков, однако, более наглядную информацию можно получить при помощи встроенной в прошивку утилиты Multi-Thermal Sensor.

UEFI Setup ASRock Z77 OC Formula

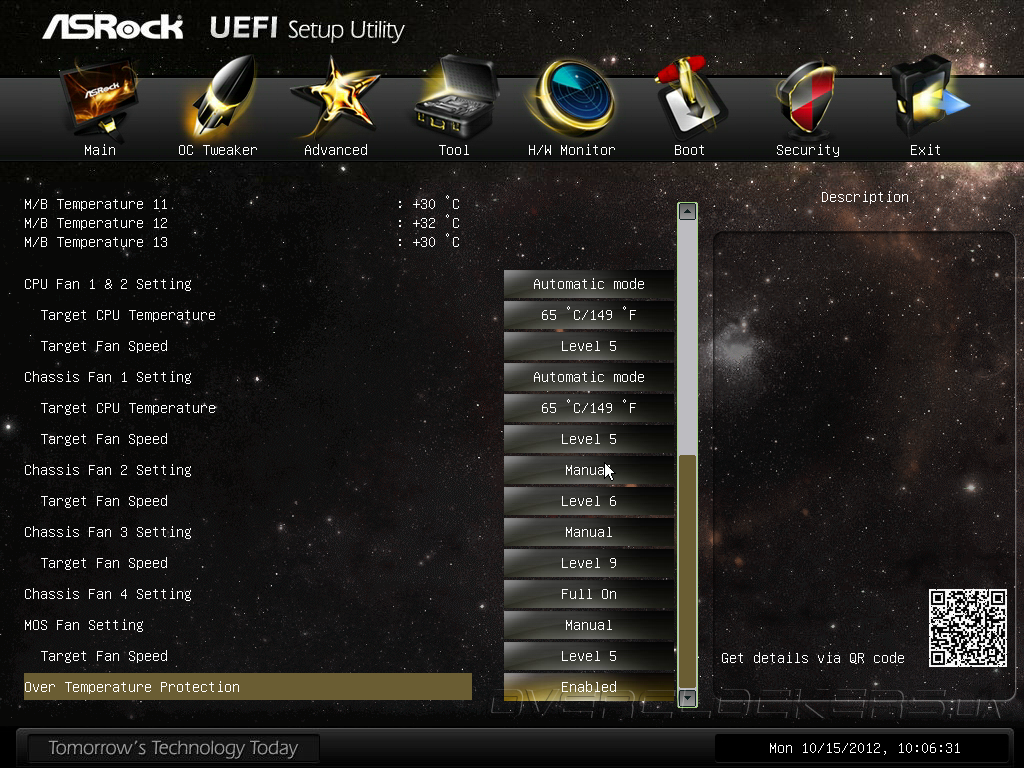

Кроме системного мониторинга раздел H/W Monitoring содержит функции управления скоростями вращения вентиляторов. Для тех, крыльчатки которых поддерживают регулировку оборотов посредством ШИМ, предусмотрена привязка алгоритма работы к температуре центрального процессора, а для остальных можно вручную задать необходимый режим.

UEFI Setup ASRock Z77 OC Formula

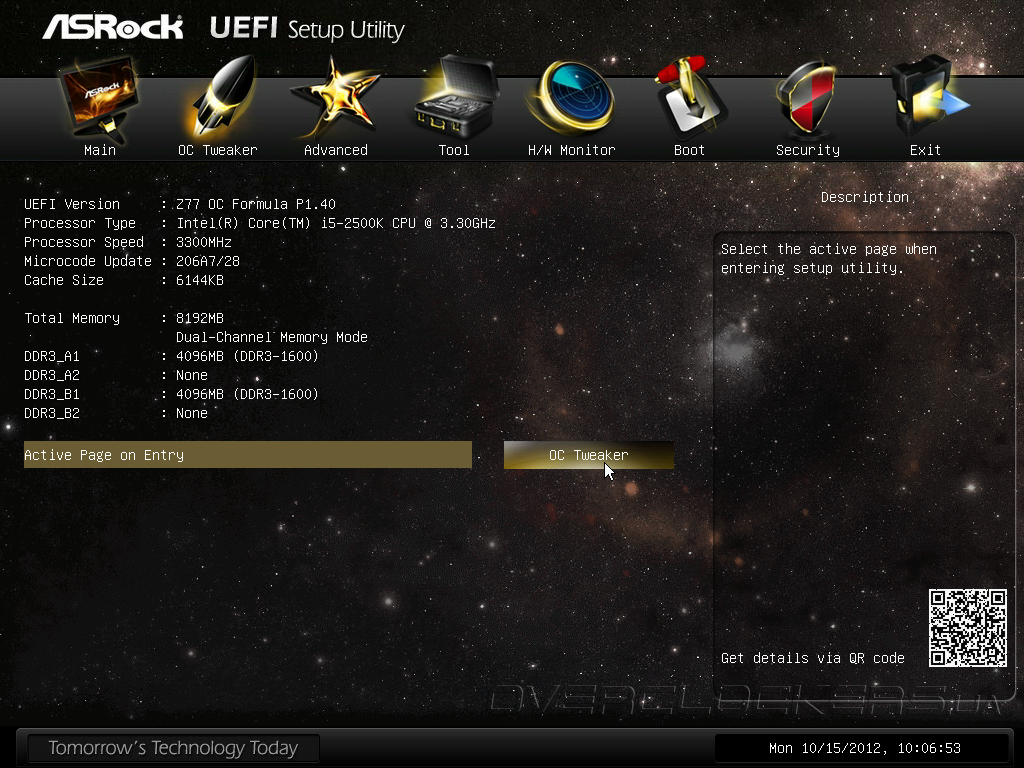

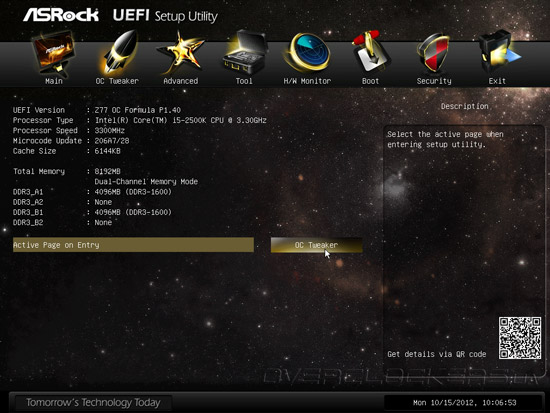

Завершает наше знакомство с прошивкой раздел Main, в котором выводится краткая информация о версии UEFI, а также параметры установленных в системе центрального процессора и модулей ОЗУ. Здесь же можно задать раздел, который будет отображаться в меню настройки сразу после входа. Напомним, что по умолчанию это OC Tweaker.

UEFI Setup ASRock Z77 OC Formula

Таким образом, UEFI Setup материнской платы Z77 OC Formula обладает всеми необходимыми средствами для успешного разгона и достижения наилучшей производительности. Обилие параметров позволят настроить прошивку в соответствии с потребностями, а удобный интерфейс сделает этот процесс максимально комфортным. Отдельно отметим отличную реализацию функции Multi-Thermal Sensor, которая выводит показания дополнительных термодатчиков, и солидный перечень регулируемых напряжений. А в остальном, UEFI новинки обладает всеми лучшими чертами, характерными для прошивок системных плат ASRock.


Комплектное ПО

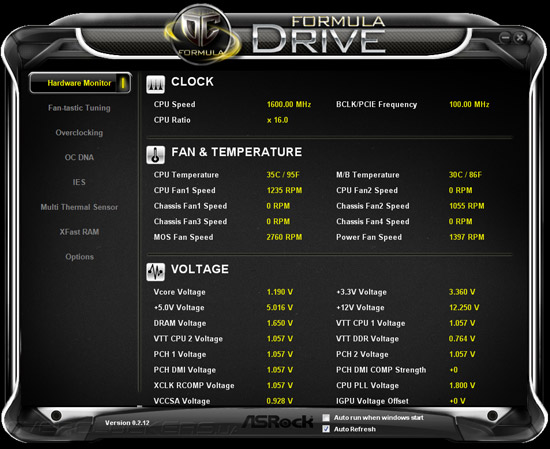

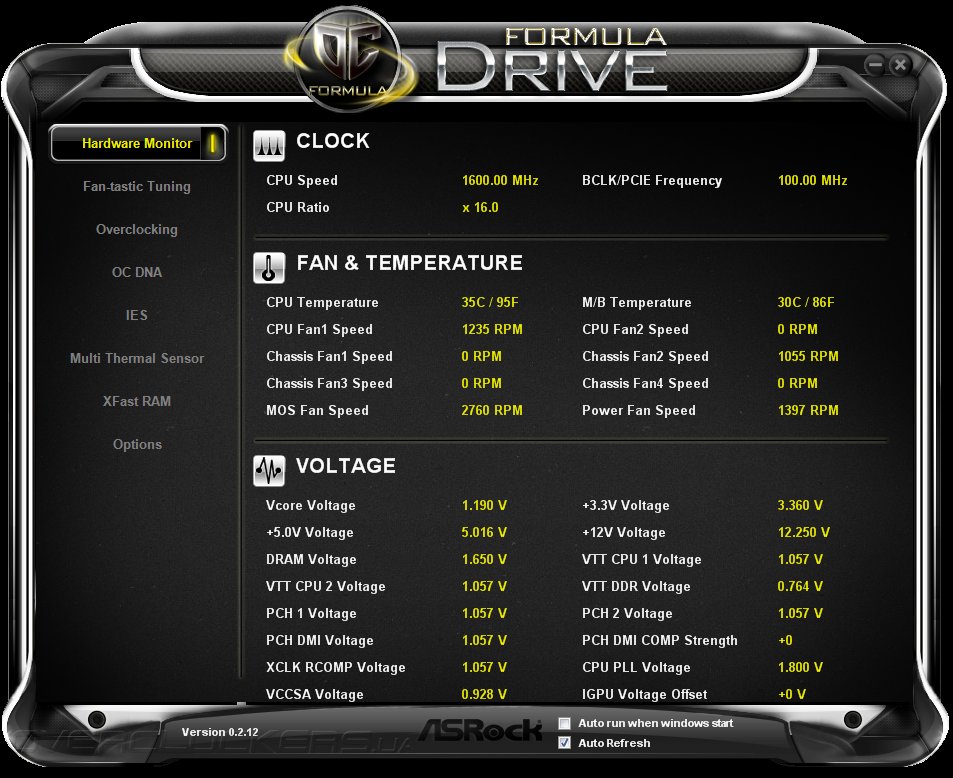

Программное обеспечение, предлагаемое покупателям вместе с Z77 OC Formula, несколько отличается от стандартного набора программ, поставляемого вместе с обычными системными платами ASRock. Место Extreme Tuning Utility заняла программа Formula Drive, обладающая полным спектром функций по разгону, системному мониторингу материнской платы, а также управления некоторыми фирменными технологиями. В главном окне утилиты отображаются показания системного мониторинга, среди которой текущие параметры быстродействия центрального процессора, данные о скоростях вращения восьми вентиляторов и значения напряжений в 16 контрольных точках на всех основных компонентах материнской платы.

ASRock Formula Drive

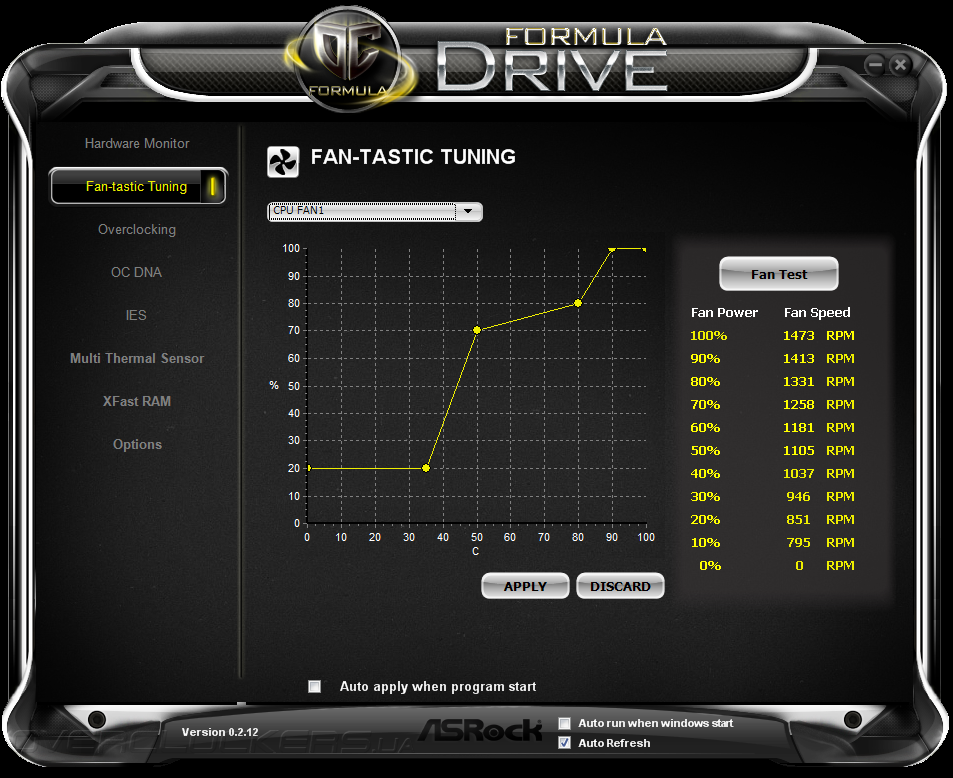

Управление скоростями вращения вентиляторами осуществляет функция Fan-Tastic Tuning, позволяющая регулировать обороты в зависимости от температуры центрального процессора. Отметим функцию калибровки, отвечающую за оптимизацию режима работы крыльчаток.

ASRock Formula Drive

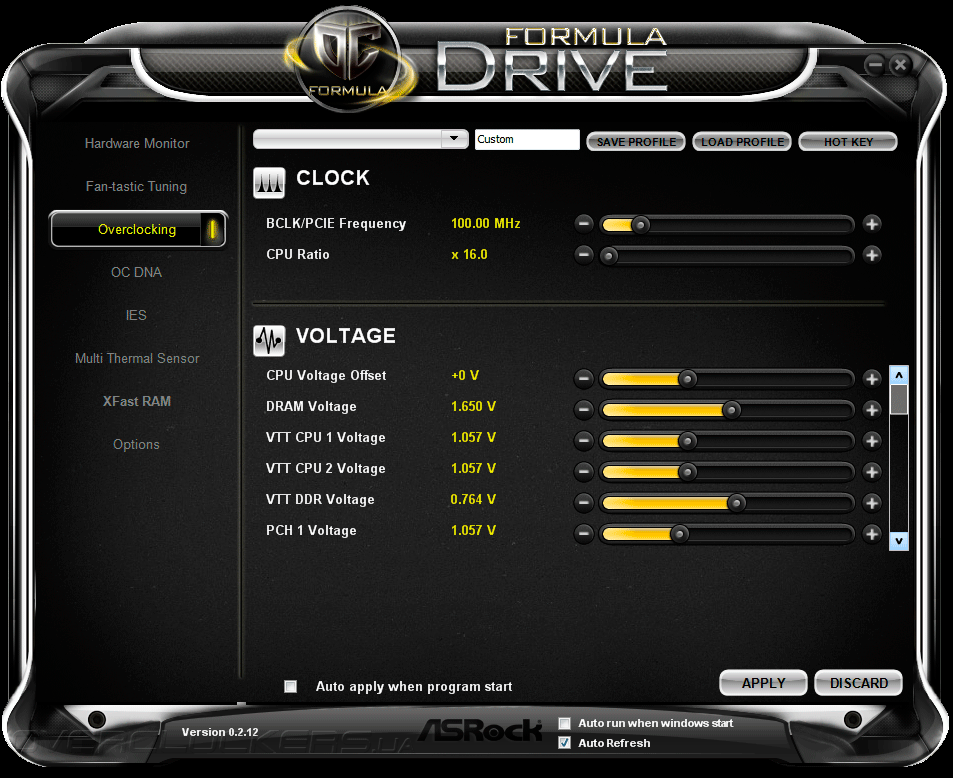

Вкладка Overclocking отвечает за настройку параметров быстродействия, таких как коэффициент умножения вычислительных ядер и значение частоты BCLK. Кроме того, пользователям доступна регулировка не только основных, но и массы дополнительных напряжений питания, всего 12 штук!

ASRock Formula Drive

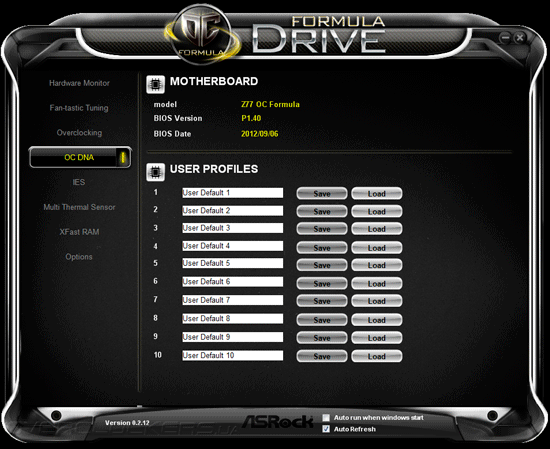

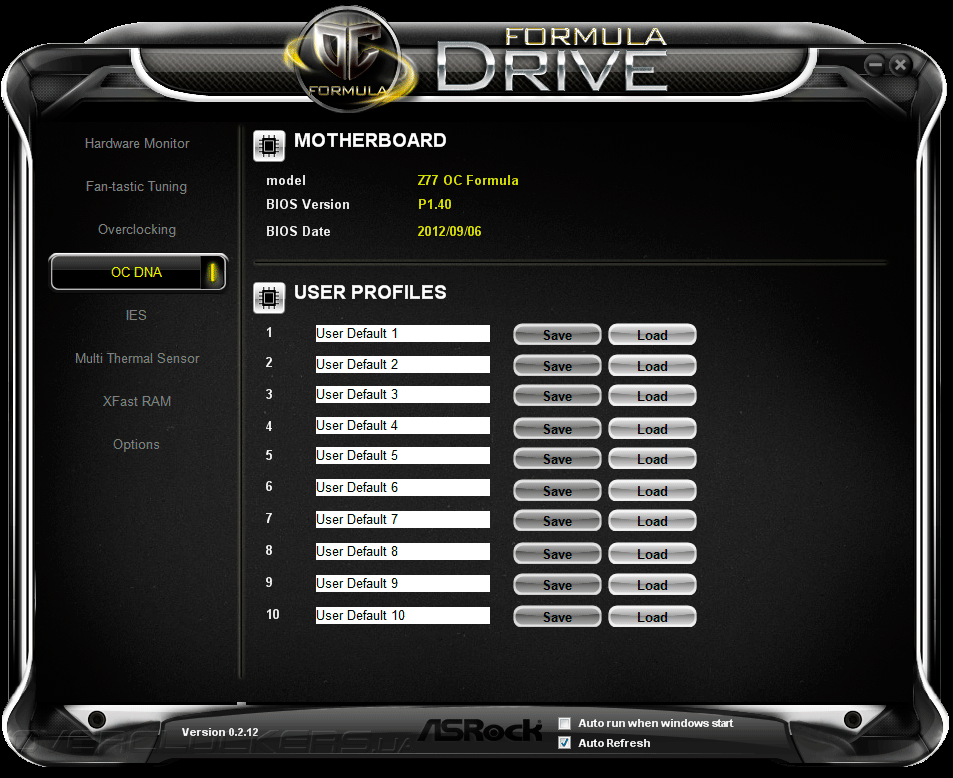

Программа Formula Drive позволяет сохранить до десяти профилей пользовательских настроек в окне OC DNA, а функция IES (Intelligent Energy Saver) активирует фирменную технологию энергосбережения и отображает текущее количество активных фаз преобразователя напряжения центрального процессора.

ASRock Formula Drive

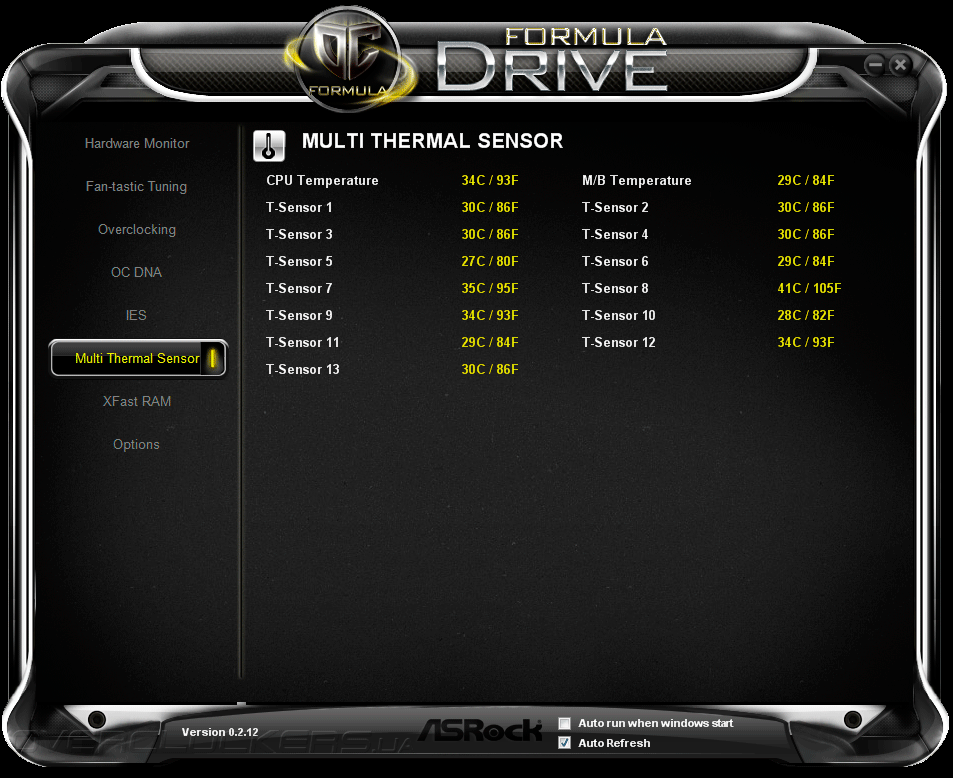

Следующая вкладка — Multi Thermal Sensor — предназначена для вывода показаний термодатчиков, причем, отображаются не только значения температур, но и место расположения сенсора на печатной плате.

ASRock Formula Drive

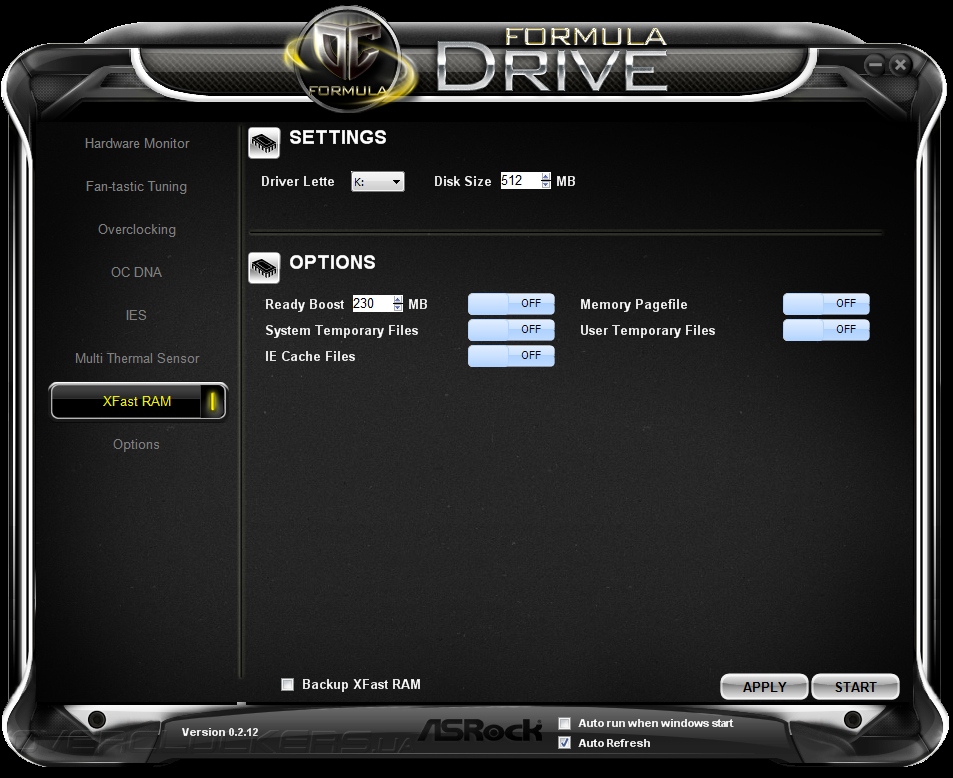

Наконец, функция XFast RAM позволяет создавать в области оперативной памяти RAM-диск, который можно использовать для работы программ, требовательных к скорости работы дисковой подсистемы. Функция не имеет ограничений по размеру создаваемого виртуального логического диска и позволяет сбрасывать его содержимое на «винчестер» перед выключением компьютера.

ASRock Formula Drive

В целом, утилита Formula Drive предлагает достойную функциональность, но, все же, не хватает возможности управления параметрами ОЗУ и дополнительными функциями цифровой подсистемы электропитания Digi Power. Мы надеемся, что в скором будущем соответствующие опции появятся. Отметим, что проблема управления таймингами подсистемы оперативной памяти решена уже сейчас при помощи отдельной утилиты Timing Configurator. Её интерфейс прост и понятен и, в целом, типичен для программ подобного назначения.

ASRock Timing Configurator

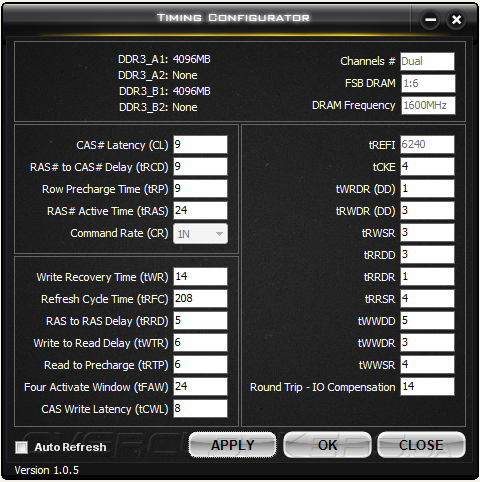

Как вы наверняка помните, ASRock Z77 OC Formula оснащена парой аппаратных клавиш Rapid OC, которые «налету» позволяют менять некоторые настройки быстродействия. Так вот, для их полноценной работы служит одноименная утилита, позволяющая задать «горячие» клавиши активации данной функциональности, выбрать параметр разгона, который будет изменяться при нажатии на кнопку.

ASRock Rapid OC

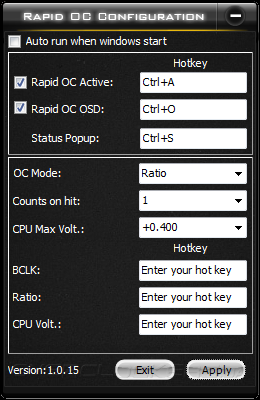

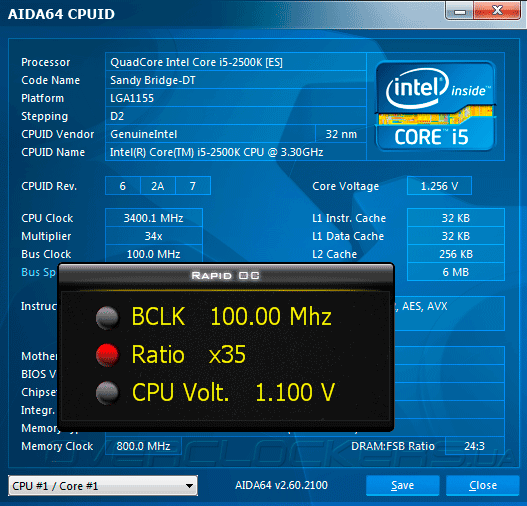

При помощи Rapid OC пользователи могут управлять базовой частотой, множителем или напряжением на центральном процессоре, причем, программа позволяет задать шаг изменения выбранного параметра, а всплывающее OSD меню отобразит новые настройки разгона. Использование данной функции оправдано в условиях открытого стенда при достижении максимального уровня разгона

ASRock Rapid OC

Все три программы, предлагаемые в комплекте с Z77 OC Formula, удачно дополняют друг друга и даже могут частично заменить UEFI Setup в процессе разгона центрального процессора. К сильным сторонам следует отнести богатые возможности управления напряжениями, отличную реализацию мониторинга температуры системной платы, функцию создания RAM-диска и удобство использования функции Rapid OC. Но для достижения идеала программистам ASRock необходимо добавить управление настройками цифровой подсистемы электропитания Digi Power и тактовой частоты ОЗУ.

Разгонный потенциал

От материнской платы, при помощи которой были поставлены мировые рекорды разгона, мы ожидали значительного запас прочности, тем более что мощный преобразователь напряжения и система охлаждения вместе с богатыми возможностями прошивки внушали определенный оптимизм по этому поводу. Для начала мы проверили возможности ASRock Z77 OC Formula по увеличению базовой частоты в паре с нашим инженерным семплом Intel Core i5-2500K. Результат данного эксперимента отнюдь не поразил воображения, новинка обеспечила 5% прирост, максимум частоты BCLK составил всего 105 МГц.

Разгон ASRock Z77 OC Formula

Что касается разгона оперативной памяти, то новинка обеспечила уверенную работу комплекта ОЗУ G.Skill TridentX F3-2400C10D-8GTX на частоте 2240 МГц с задержками 10-12-12-30-2Т при напряжении DRAM Voltage 1,65 В. Также, для обеспечения стабильности параметр VCCSA Vlotage был увеличен до 1,1 В. Из-за использования процессора Intel Sandy Bridge прошивка не позволила установить частоты ОЗУ выше 2133 МГц, так что дальнейший разгон ограничился возможностями Z77 OC Formula по увеличению частоты BCLK. Впрочем, даже такой результат нельзя назвать плохим.

Разгон ASRock Z77 OC Formula

Зато в тестах максимального разгона центрального процессора героиня сегодняшнего обзора проявила весь свой потенциал. Легко и непринужденно, как и подобает рекордсмену, ASRock Z77 OC Formula улучшила предыдущий лучший результат, показанный, кстати, ASUS Maximus V Formula/ThunderFX сразу на 75 МГц! В итоге, наш Intel Core i5-2500K заработал на частоте 4900 МГц при напряжении 1,43 В, в то время как модули ОЗУ функционировали в режиме 1866 МГц с задержками 8-10-10-24-2Т. В таком режиме система демонстрировала полную стабильность, доказательством чего стало многократное прохождение стресс-теста LinX.

Разгон ASRock Z77 OC Formula

Для достижения рекордных результатов частота BCLK была зафиксирована на уровне 100 МГц, коэффициент умножения выставлялся на уровне 49, а к штатному напряжению на вычислительных ядрах добавлялось всего 0,125 В. При этом для функции Load-line-calibration выбиралось значение Level 3, которое обеспечило необходимый для стабильной работы режим энергообеспечения. Заметим, что в разгоне прошивка Z77 OC Formula полностью сохранила все функции энергосбережения, благодаря которым частота и напряжение вычислительных ядер уменьшались в моменты простоя.

А вот с автоматическим повышением быстродействия у новинки как-то не заладилось. Несмотря на обилие в UEFI Setup предустановленных профилей разгона и участие самого NickShih в подборе параметров для них, предлагаемые наборы настроек оказались несовместимыми с нашим Intel Core i5-2500K. Дело в том, что напряжение, предлагаемые в профилях для работы на повышенных частотах, недостаточны для стабильного функционирования. Скорее всего, функция автоматического разгона оптимизирована для 22-нм процессоров Intel Ivy Bridge. Впрочем, для модели, предназначенной для достижения мировых рекордов разгона, на такое поведение можно закрыть глаза.


Тестовый стенд

Измерение продуктивности системной ASRock Z77 OC Formula платы проходило в составе тестового стенда, состоящего из таких компонентов:
  • процессор: Intel Core i5-2500K (3,3 ГГц);
  • кулер: Zalman CNPS10X Flex (вентилятор 120 мм, 1800 об/мин);
  • память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт).
В точки отсчета для измерения уровня быстродействия мы использовали системную плату ASUS P8Z77-V, которая показала отличную производительность и может служить эталоном скорости работы. Во время тестирования соперницы работали с такими версиями управляющих микрокодов:
  • ASRock Z77 OC Formula, UEFI Setup 1.40 от 14.09.2012.
  • ASUS P8Z77-V, UEFI Setup 1606 от 31.08.2012.
Измерение быстродействия проходило при активированных процессорных технологиях энергосбережения и Intel Turbo Boost, а модули ОЗУ функционировали на частоте 1600 МГц с задержками 9-9-9-24-1Т. Оборудование тестового стенда работало под управлением ОС Microsoft Windows 7 Enterprise 64 bit (90-дневная ознакомительная версия), обновленной до SP1 через службу Windows Update. Функции UAC (User Access Control) и файл подкачки были отключены, никакие другие оптимизации операционной системы не выполнялись. Для системной логики были использованы драйверы Intel Management Engine 8.0.10.1464 от 21.05.2012 и Intel INF Update Utility 9.3.0.1019 от 03.05.2012, а для видеокарты использовался драйвер Catalyst Software Suite 12.8 от 15.08.2012.

Методика тестирования заключается в расчете среднего арифметического значения по итогам как минимум трех измерений. В том случае, если какой-то из результатов не укладывается в погрешность измерения — итерации повторяются до получения нормального значения.

Для тестов использовался такой набор программного обеспечения:
  • AIDA64 2.60.2100 (Cache & Memory benchmark);
  • Futuremark PCMark 7;
  • Futuremark 3DMark 11;
  • Battleforge;
  • Crysis 2;
  • F1 2012.

Результаты тестирования

Тестирование пропускной способности ОЗУ важно для понимания уровня быстродействия материнских плат в приложениях, требовательных к скорости работы подсистемы оперативно памяти. Для этих целей мы используем Cache & Memory benchmark, входящий в состав информационно-диагностической утилиты AIDA64 2.60.2100.

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

На фоне соперницы ASRock Z77 OC Formula показывает чуть меньшие показатели быстродействия во всех без исключения подтестах. Очевидно, причина кроется в настройках второстепенных параметров ОЗУ, которые в прошивке ASUS P8Z77-V реализованы немного лучше.

Результаты в специализированном тестовом приложении Futuremark PCMark 7 позволяют спрогнозировать быстродействие в прикладных задачах, таких как обработка мультимедийных файлов, офисные и системные задачи, а также современные видеоигры.

Тестирование ASRock Z77 OC Formula

Общий балл обеих участниц тестирования практически совпадает, хотя, новинка несколько отстает от своей визави. Посмотрим, каковы позиции модели ASRock в отдельных дисциплинах.

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

В двух из четырех тестах — Productivity и Entertainment — системная плата Z77 OC Formula чуточку уступила сопернице, но уже в сценарии Creativity сравняла счет, а в Computation и вовсе опередила «материнку» ASUS. Так что в реальных приложениях недостатка производительности у новинки быть не должно.

Для оценки продуктивности в современных 3D-играх удобно использовать полусинтетический тестовый пакет Futuremark 3DMark 11. Благодаря использованию API DX11 приложение создает интенсивную нагрузку на видеоподсистему, а реалистичная модель физических эффектов обеспечивает вычислительной работой центральный процессор. Для снижения влияния графического акселератора на результаты бенчмарка мы используем профиль настроек Performance.

Тестирование ASRock Z77 OC Formula

Интегральный показатель быстродействия новинки в 3DMark 11 ничем не отличается от результатов соперницы, тем не менее, предлагаем ознакомиться с расстановкой сил в каждом из тестовых сценариев.

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Как и следовало ожидать, разница, если она и есть, укладывается в погрешность измерения. Иными словами, обе системные платы должны показывать отличный уровень продуктивности в современных 3D-играх.

Впрочем, мы решили не ограничиваться одной лишь синтетикой, и измерили частоту смены кадров, которую обеспечивают соперницы в трех современных видеоиграх: Battleforge, Crysis 2 и F1 2012. Все три игровых приложения в целях уменьшения зависимости результатов от скорости работы видеокарты тестировались с разрешением 1680х1050 без активации полноэкранного сглаживания и с высокими, но не максимальными параметрами качества изображения. Исключение составил Crysis 2, работавший с профилем настроек Very High.

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

Тестирование ASRock Z77 OC Formula

В игре Battleforge обе платы показали одинаковую частоту смены кадров, а в двух других тестах сильнее оказалась модель ASUS. Отставание Z77 OC Formula вовсе не критичное и совершенно не влияющее на комфортность игрового процесса. Тем не менее, программистам ASRock следует немного поработать над оптимизацией прошивки.


Выводы

Удивительно, но именно инженерам ASRock удалось учесть все компоненты формулы успешного разгона, результатом чего стало появление отличной системной платы ASRock Z77 OC Formula. Разработчики снабдили её всем необходимым, для достижения вершин оверклокинга: мощным и качественным узлом VRM, эффективной системой охлаждения и продуманной прошивкой. В итоге, в умелых руках новинка может творить чудеса производительности и демонстрирует отличный запас прочности. При помощи Z77 OC Formula мы с легкостью улучшили показатели разгона нашего видавшего виды Intel Core i5-2500K на целых 75 МГц. Страшно подумать, на что способна эта «материнка» вместе с отборным Ivy Bridge с применением жидкого азота. Впрочем, оверклокерские гены новинки ничуть не мешают её повседневному использованию. К сильным сторонам Z77 OC Formula можно отнести разнообразный комплект поставки, достаточные возможности расширения, удобное меню настройки и отличный набор фирменного ПО делают этот продукт отличным выбором для и компьютерных энтузиастов и обеспеченных геймеров. Можно сетовать на малое количество слотов для установки видеокарт, отсутствие поддержки беспроводных сетей, eSATA и FireWire, а также всего один видеовыход HDMI. Но все эти «недостатки» меркнут на фоне огромного запаса прочности и ничуть не мешают достижению все новых и новых рекордов разгона.

ASRock Z77 OC Formula Выбор редакции: лучший продукт
