Sapphire Pure Black X79N — эксклюзив для оверклокеров старой школы

Почти пять лет прошло с тех пор, как материнская плата марки Sapphire побывала в нашей лаборатории. За столь значительное, по «айтишным» меркам, время гонконгский вендор изменил подход к выпуску продуктов данной категории, пригласив в штат бывших инженеров EVGA. Как и раньше, Sapphire Technology ориентируется на опытных пользователей, увлекающихся оверклокингом. Ассортимент предложений невелик, но достаточно самобытен и интересен для изучения. Живой тому пример — плата Sapphire Pure Black X79N для процессоров Intel Core i7 (Sandy Bridge-E).

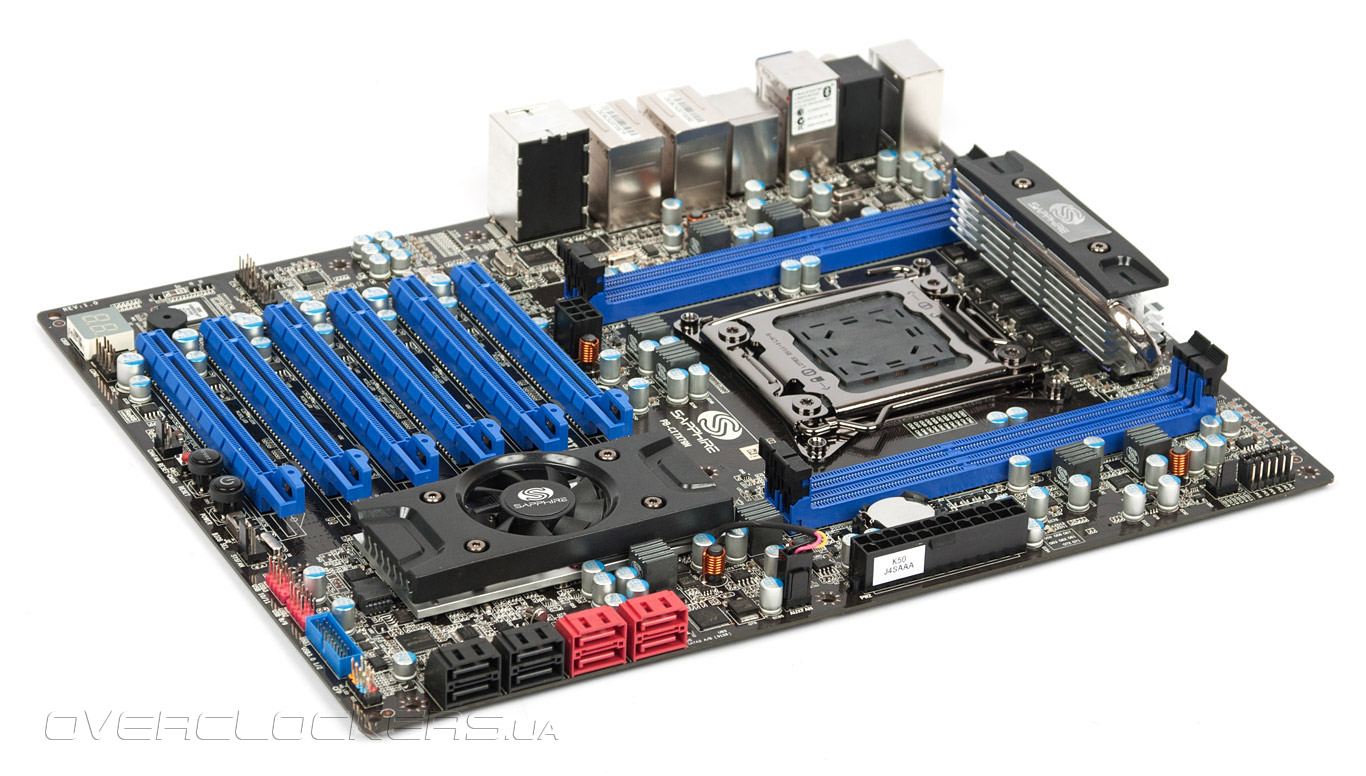

Sapphire Pure Black X79N

Если вас заинтриговал внешний вид Pure Black X79N или, по крайней мере, есть немного свободного времени, советуем познакомиться с этим необычным решением.


Характеристики платы

Модель Sapphire Pure Black X79N (PB-CI7X79N)
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4x DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.)/2400(O.C.), максимум 32 ГБ
Слоты PCI-E 3x PCI Express 2.0 x16@x8
3x PCI Express 2.0 x1
Слоты PCI
Разъемы для вентиляторов 1x 4-pin, 5x 3-pin
Порты PS/2 1 (комбинированный)
Порты USB 6x 3.0 (4 разъема на задней панели)
10x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 4 канала SATA 3 Гбит/с (X79)
2 канала SATA 6 Гбит/с (X79)
2 канала SATA 6 Гбит/с (Marvell 88SE9128)
eSATA 2x 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 0+1, 5 (X79)
0, 1 (Marvell 88SE9128)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Коаксиальный и оптический
Встроенная сеть 2x Marvell 88E8057 (10/100/1000 Мбит/с)
FireWire
LPT
COM 1 (на PCB)
UEFI AMI QBIOS
Форм-фактор ATX
Размеры, мм 304 x 244
Дополнительные возможности AMD CrossFireX, Dual BIOS Switch


Комплект поставки

Как и полагается «безупречно черной» системной плате, Sapphire X79N встречает нас упаковкой с преобладанием черного цвета. Товар серьезный, оверклокерский, — выбор «не мальчика, но мужа».

Sapphire Pure Black X79NSapphire Pure Black X79N

На коробке указана возможность установки процессоров LGA2011 и организации графических связок CrossFireX, для чего имеется шесть полноразмерных слотов PCI Express. В целом, из описания легко составить первое впечатление о плате.

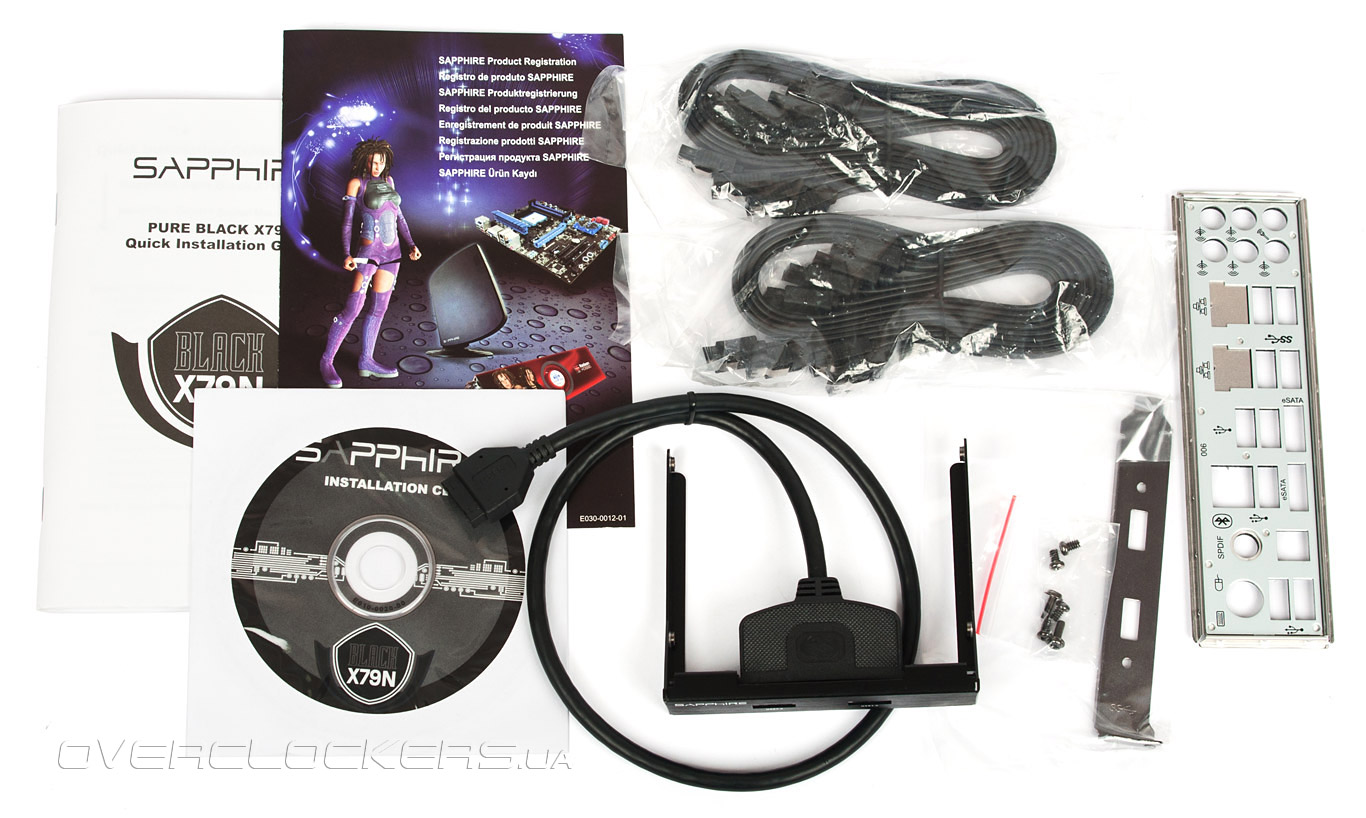

К Pure Black прилагается достаточный для топового продукта набор аксессуаров:
  • инструкция по установке;
  • рекламный буклет;
  • диск с драйверами и утилитами;
  • набор винтов;
  • заглушка для панели I/O материнской платы;
  • заглушка для задней панели корпуса (под два USB 3.0);
  • восемь кабелей SATA;

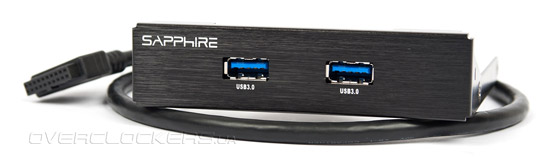

  • 3,5” панель с двумя портами USB 3.0.
Sapphire Pure Black X79N

Последние два приложения к Sapphire X79N радуют особенно: обычно производители экономят на кабелях Serial ATA. Держим в уме также комплектный модуль Bluetooth, который обеспечит беспроводную связь с «домашними любимцами» — смартфоном, планшетом, ноутбуком и прочими гаджетами.

Sapphire Pure Black X79N


Внешний вид и функциональность

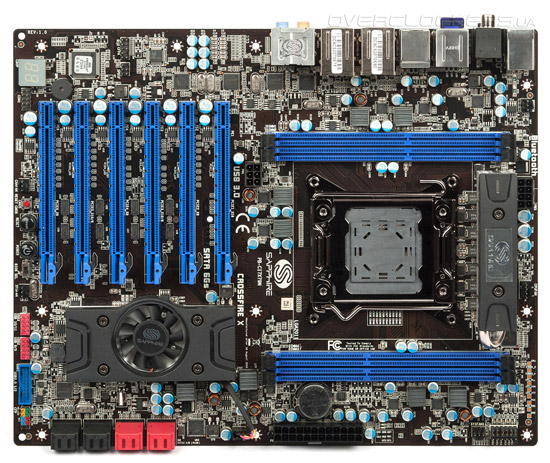

Дизайнеры Sapphire, видимо, вдохновленные огнями ночного Гонконга, избрали для Pure Black X79N сочетание черного, ярко-синего (сапфирового) и красного цветов. Медные прожилки придают печатной плате коричневатый оттенок. Этот строгий фон выгодно оттеняет главный козырь изделия — шесть «радикально сапфировых» слотов PCI Express x16.

Sapphire Pure Black X79N

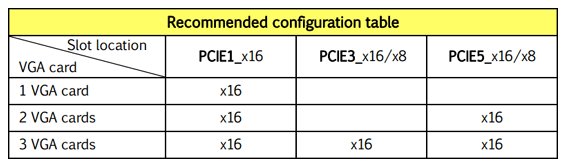

Как ни жаль, нам с ходу придется разочаровать поклонников Nvidia: официальной поддержки SLI, несмотря на наличие чипа-коммутатора nForce 200, у Sapphire X79N нет и, скорее всего, не будет. Производитель рекомендует размещать видеокарты AMD Radeon в первом (x16), третьем (x16/x8) и пятом (x16/x8) разъемах сверху. Если нужды в CrossFireX нет, то для видеоадаптера лучше всего подойдет верхний слот, имеющий пропускную способность 128 ГТ/с (PCI Express 3.0 x16).

Sapphire Pure Black X79N
Sapphire Pure Black X79N

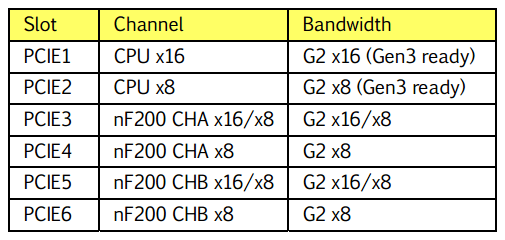

Выдержки из руководства пользователя

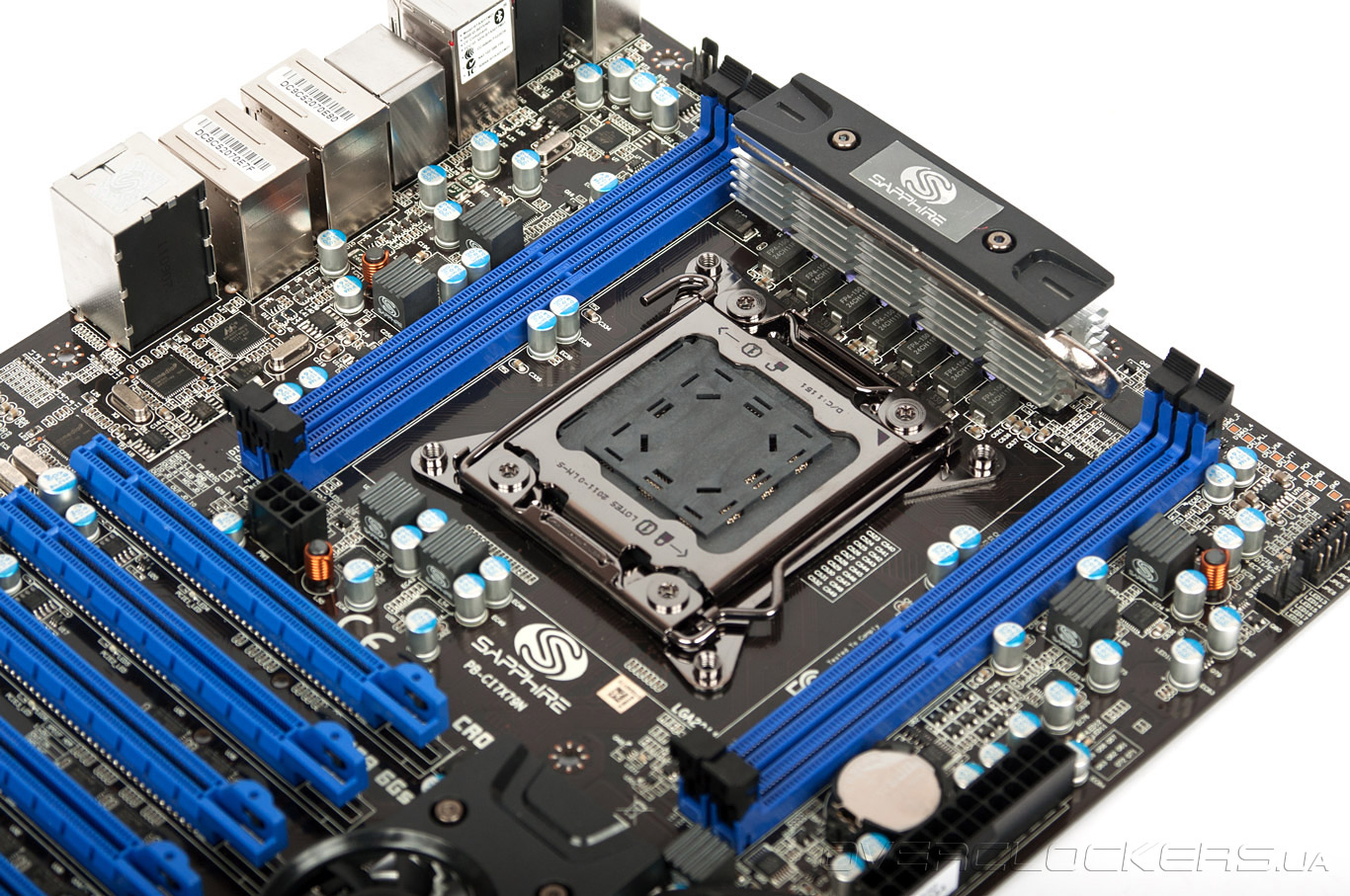

Плата Pure Black X79N располагает четырьмя слотами DIMM с поддержкой до 32 ГБ оперативной памяти DDR3 с частотой 1066—2400 МГц. В питании процессорного разъема LGA2011 участвуют семь фаз, их работой управляет ШИМ-контроллер Volterra VT1526MBF. Силовая подсистема рассчитана на 130-ваттные модели CPU Core i7-3960X EE, i7-3930K и i7-3820 архитектуры Sandy Bridge-E.

Sapphire Pure Black X79N

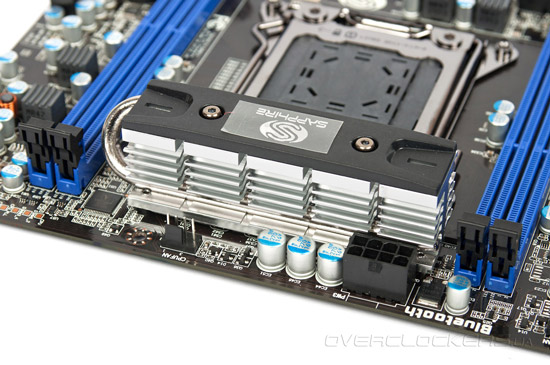

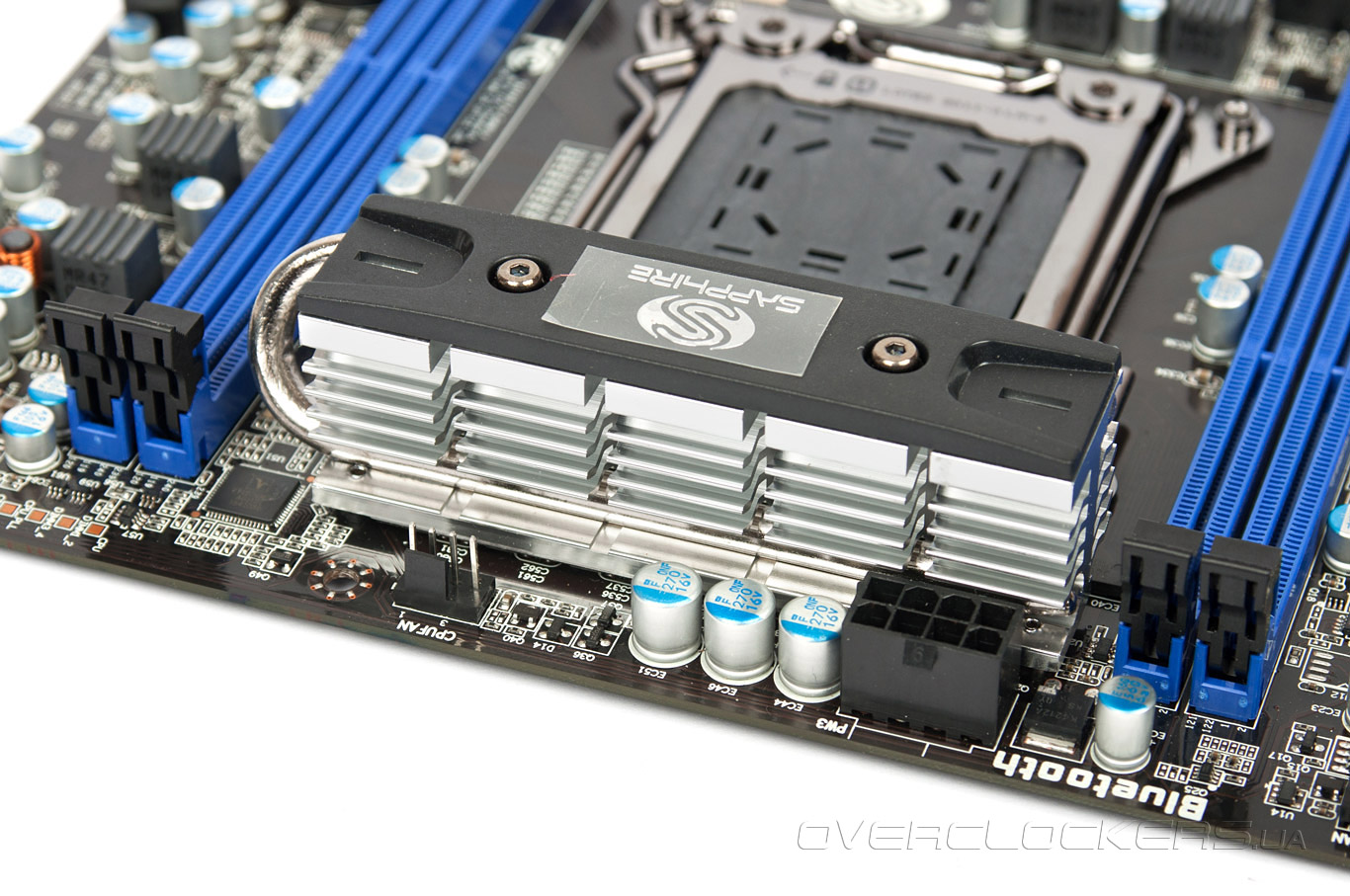

Места для радиатора VRM немного. Как видим, инженерам Sapphire пришлось прибегнуть к использованию тепловой трубки, распределяющей температурную нагрузку между его ребрами. За теплосъемником «спрятались» разъемы EPS12V и CPU_FAN.

Sapphire Pure Black X79N

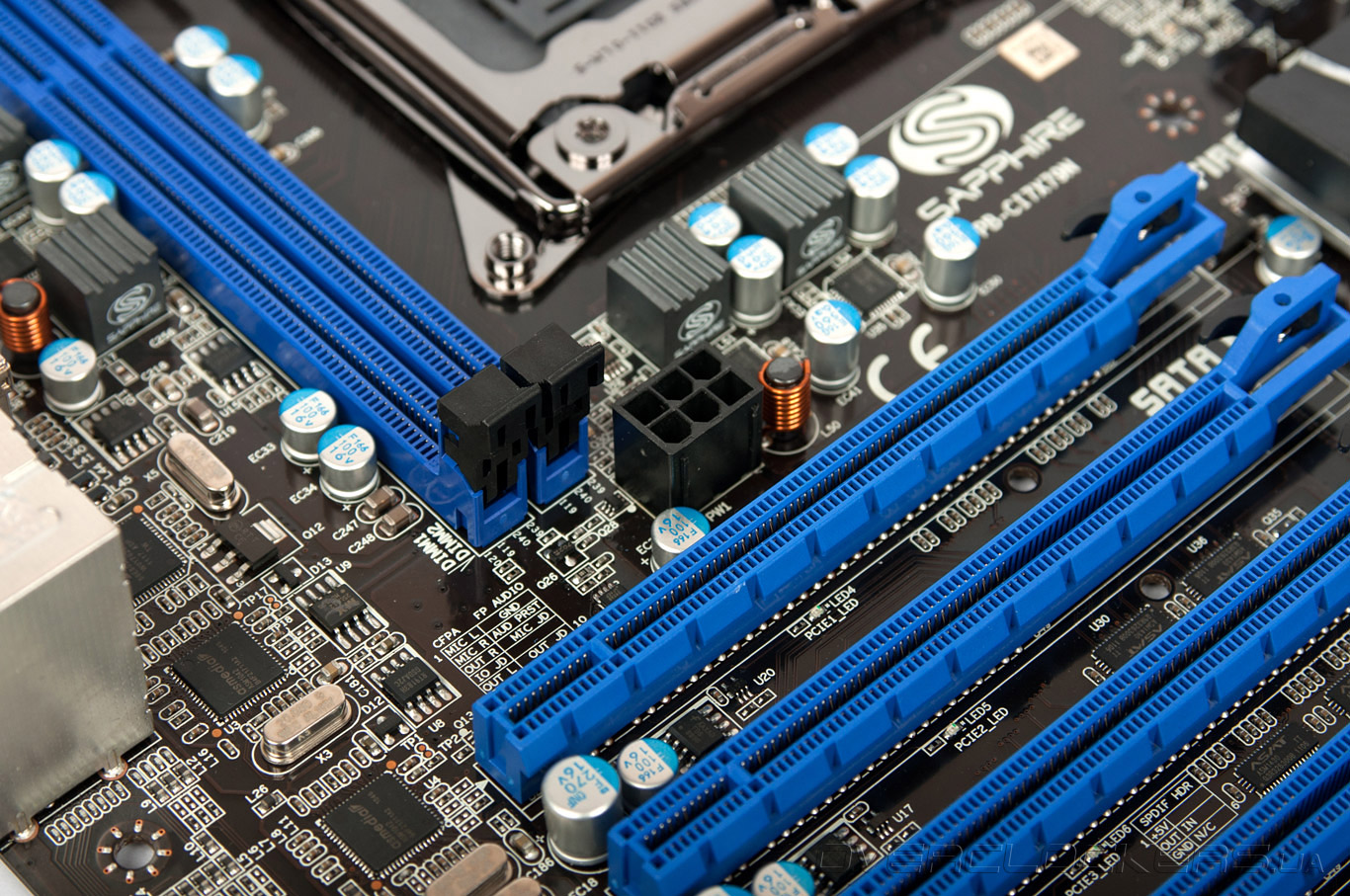

Кроме основного 24-контактного и вспомогательного 8-контактного, предусмотрен еще один разъем питания — PCI-E Power 6-pin, находящийся над верхним слотом для видеокарт. Его необходимо задействовать при построении конфигураций CrossFireX.

Sapphire Pure Black X79N

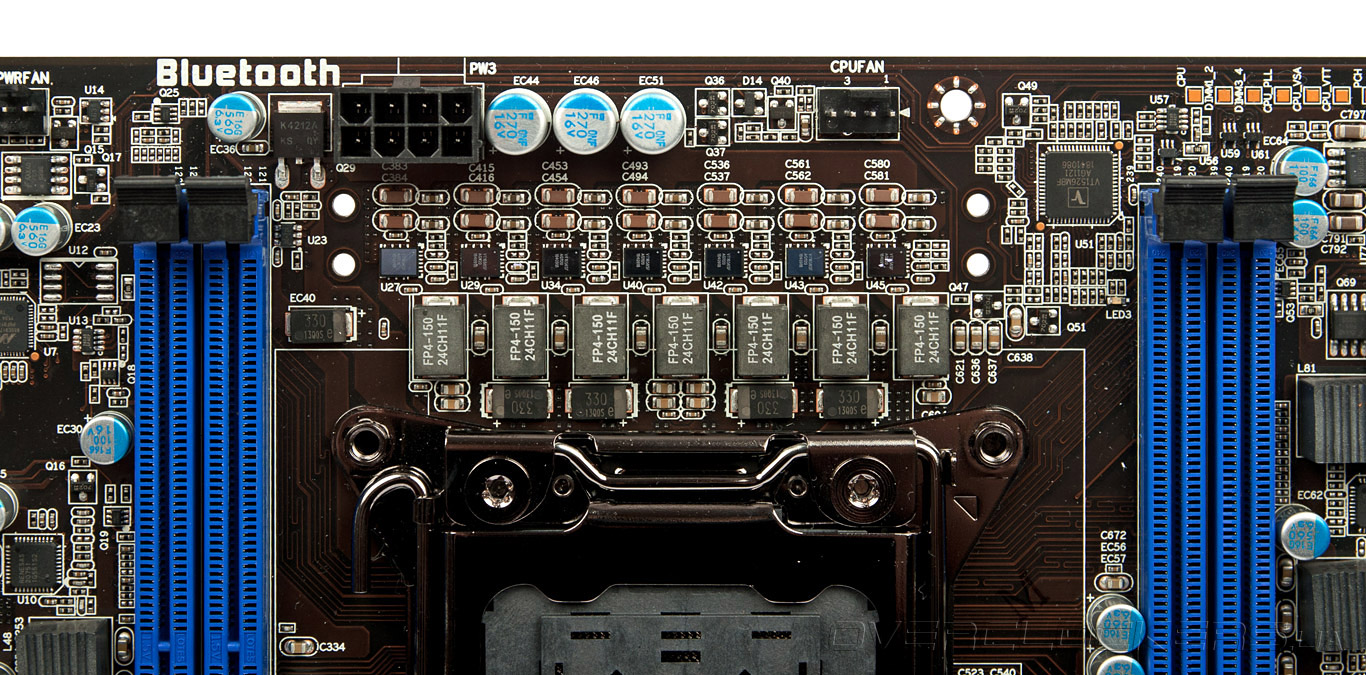

В цепях питания гнезда LGA2011 применяются дроссели Cooper Bussmann FP4-150 (допустимая сила тока до 42 А) и элементы DrMOS с маркировкой VT1656SF. Каждый из 2011 контактов процессорного сокета покрыт 15-мкм слоем золота, а контакты USB 3.0 и Gigabit Ethernet усилены 30-мкм позолотой. По мнению Sapphire Technology, это является залогом надежности и долговечности соответствующих соединений.

Sapphire Pure Black X79N

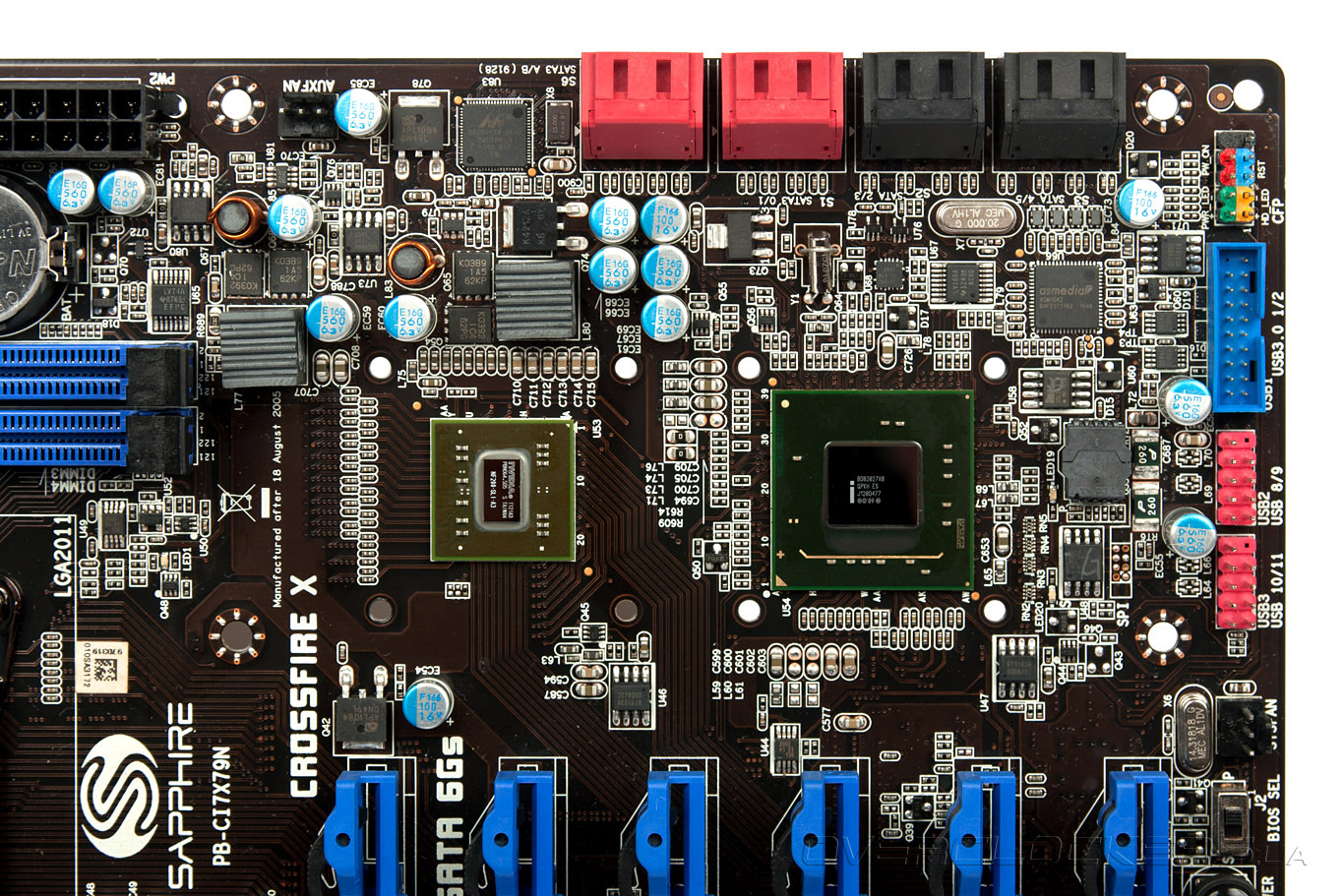

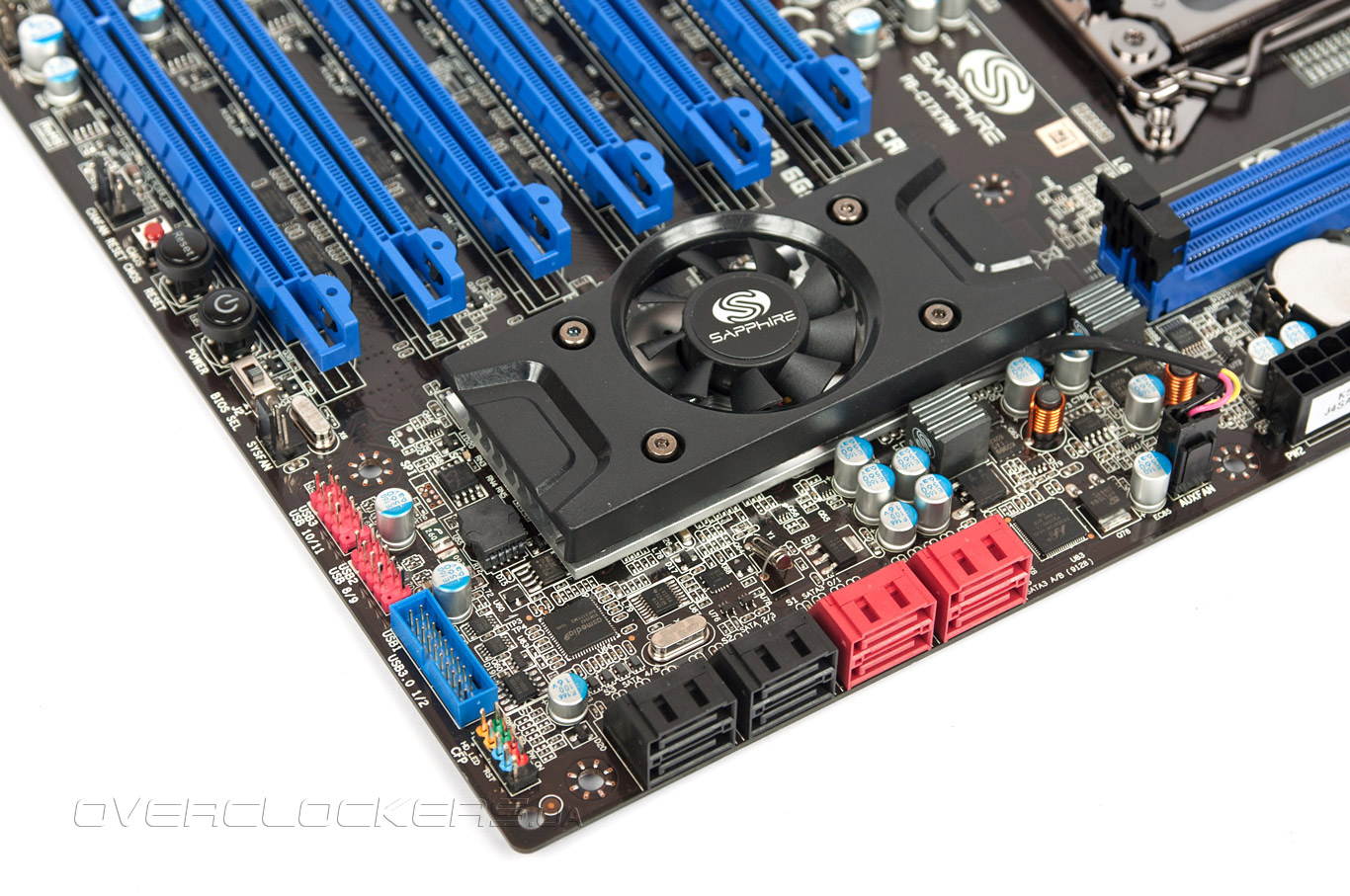

Производитель разместил на PCB по четыре порта Serial ATA с пропускной способностью 3 Гбит/с и 6 Гбит/с. Они реализованы с помощью набора системной логики Intel X79 и стороннего контроллера Marvell 88SE9172 (два канала SATA 6 Гбит/с). Чипсетные SATA поддерживают RAID-массивы уровней 0, 1, 5 и 10.

Sapphire Pure Black X79N

Рядом с разъемами для подключения накопителей распаян один 19-штырьковый коннектор USB 3.0 на два порта (внешняя панель, напомним, входит в комплект поставки) и группы контактов USB 2.0 (4 порта).

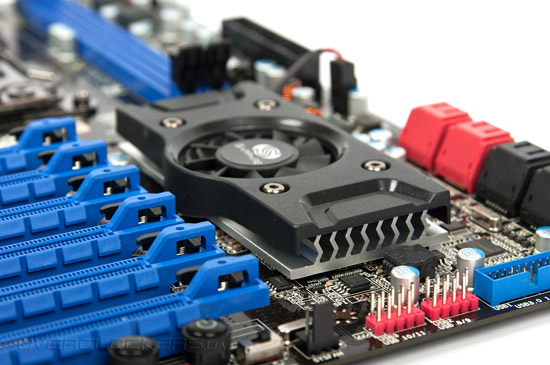

Соседство чипсета Intel X79 и «моста» Nvidia nForce 200 обуславливает потребность в активном охлаждении этих микросхем. Заметим, однако, что из-за непосредственной близости шести разъемов PCI Express x16 для высокого радиатора здесь места не найдется.

Sapphire Pure Black X79N

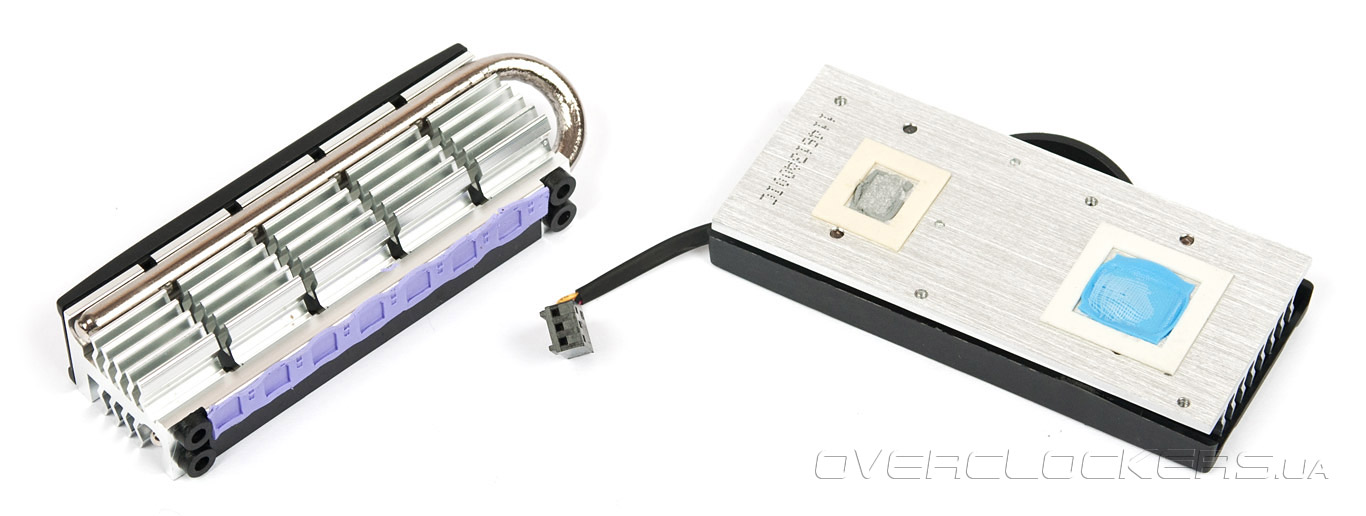

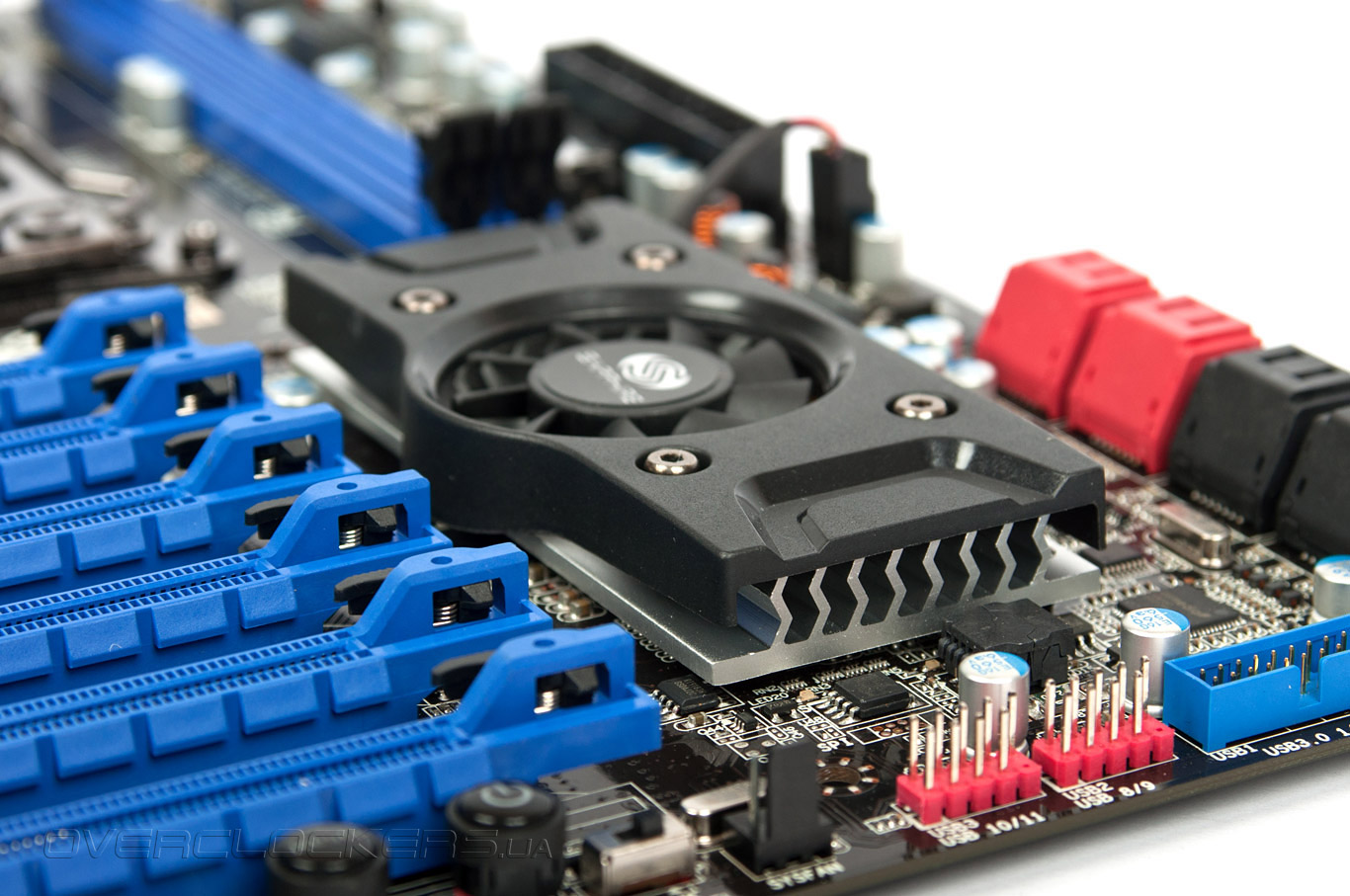

Во избежание фатального скола чипа(-ов), кулер зафиксирован четырьмя винтами, а места контактов обрамлены мягким полимером. Скорость работы 40-мм вентилятора не регулируется и составляет около 1700 об/мин.

Sapphire Pure Black X79N

Микросхема Intel X79 отвечает за взаимодействие системы с накопителями и различным I/O. В свою очередь, nForce 200 или NF200-SLI-A3 управляет четырьмя нижними слотами PCI Express и предоставляет 16 дополнительных линий PCI-E 2.0.

Sapphire Pure Black X79N

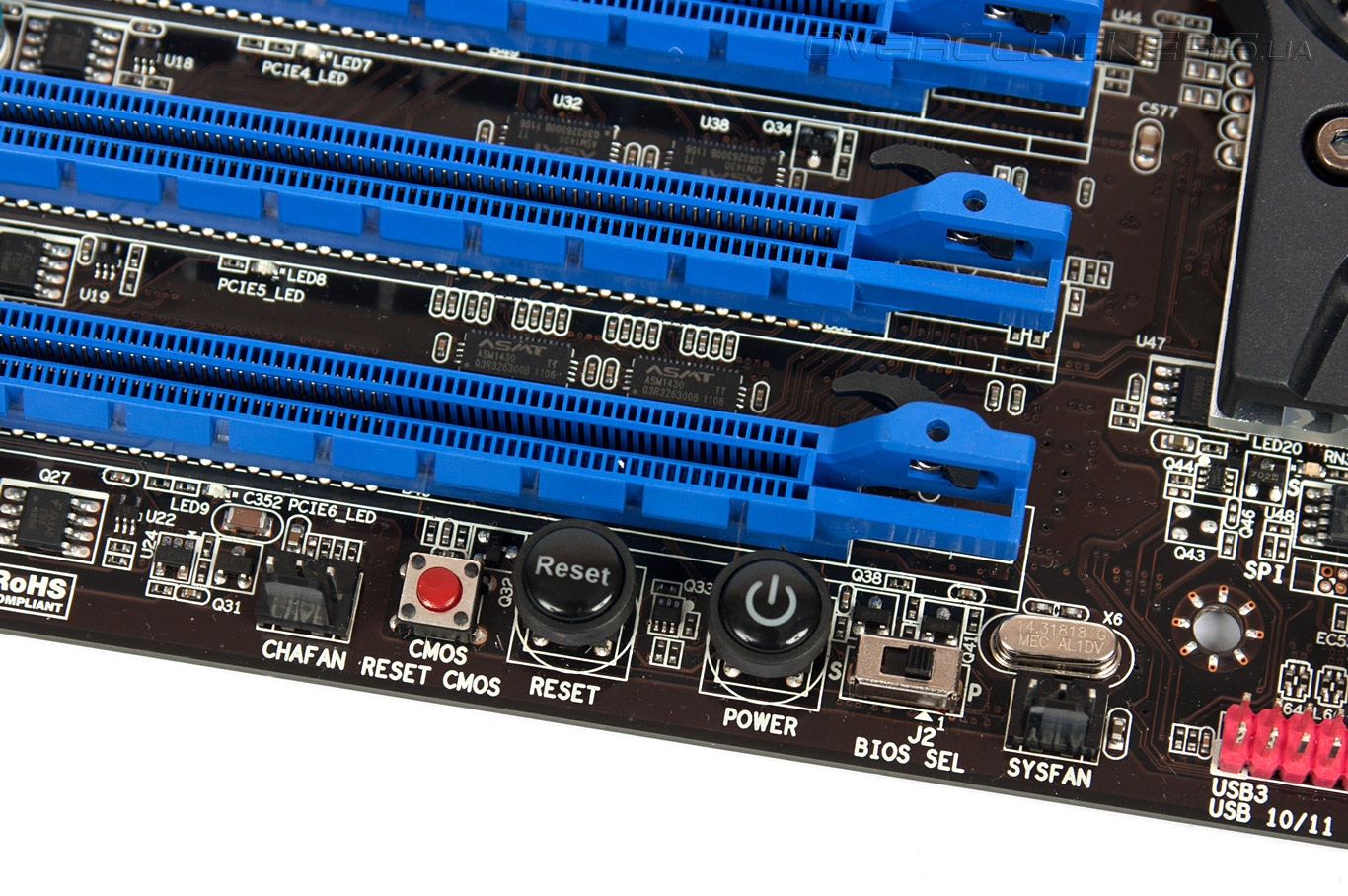

Для любителей и энтузиастов, питающих страсть к оверклокингу, имеется немало интересных «примочек». Самые простые и часто встречающиеся — кнопки Power, Reset и Reset CMOS прямо на печатной плате. С ними соседствует переключатель BIOS Select для ручного выбора одной из двух прошивок UEFI.

Sapphire Pure Black X79N

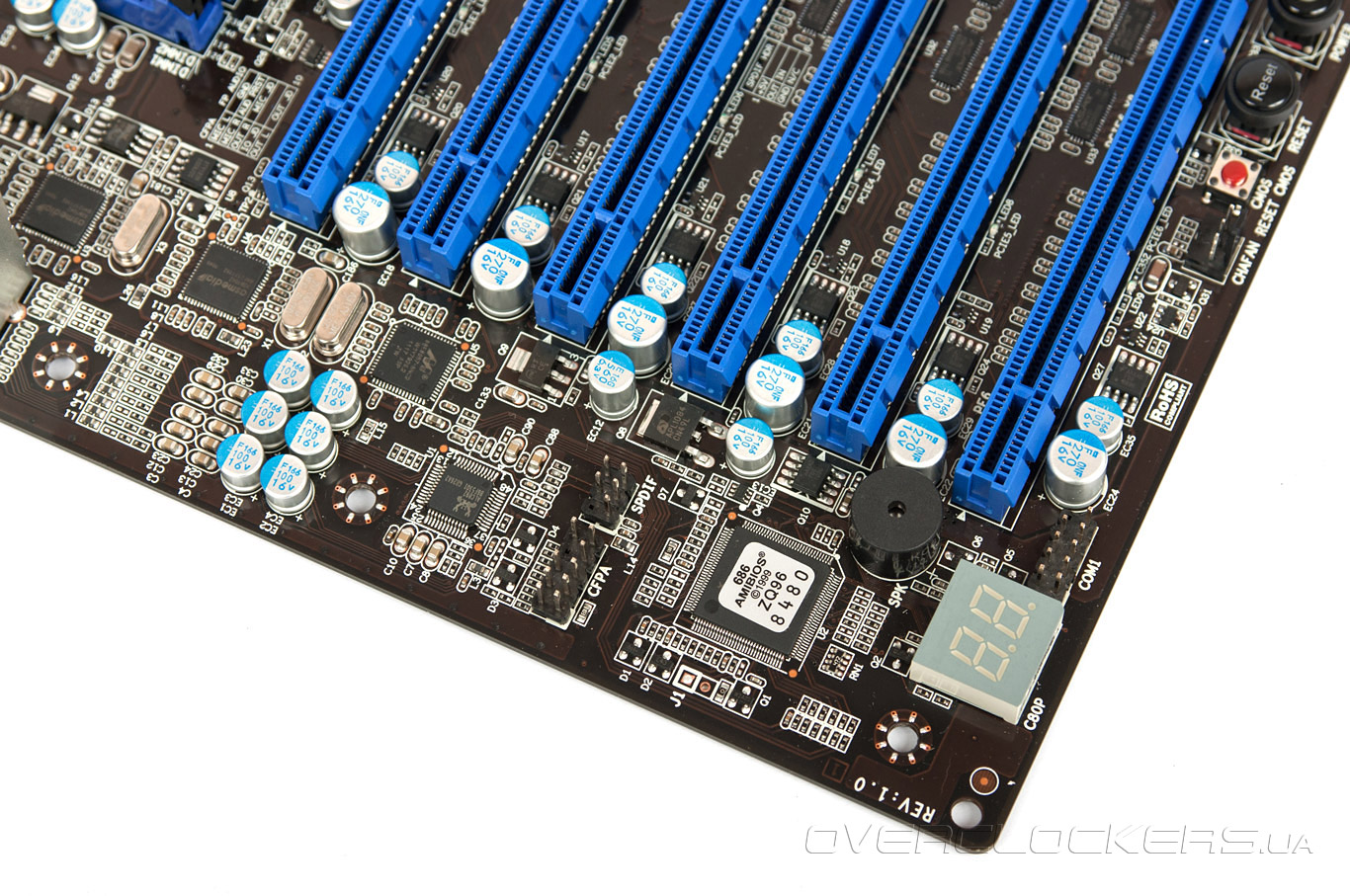

В противоположном углу ютятся системный динамик и индикатор POST-кодов.

Sapphire Pure Black X79N

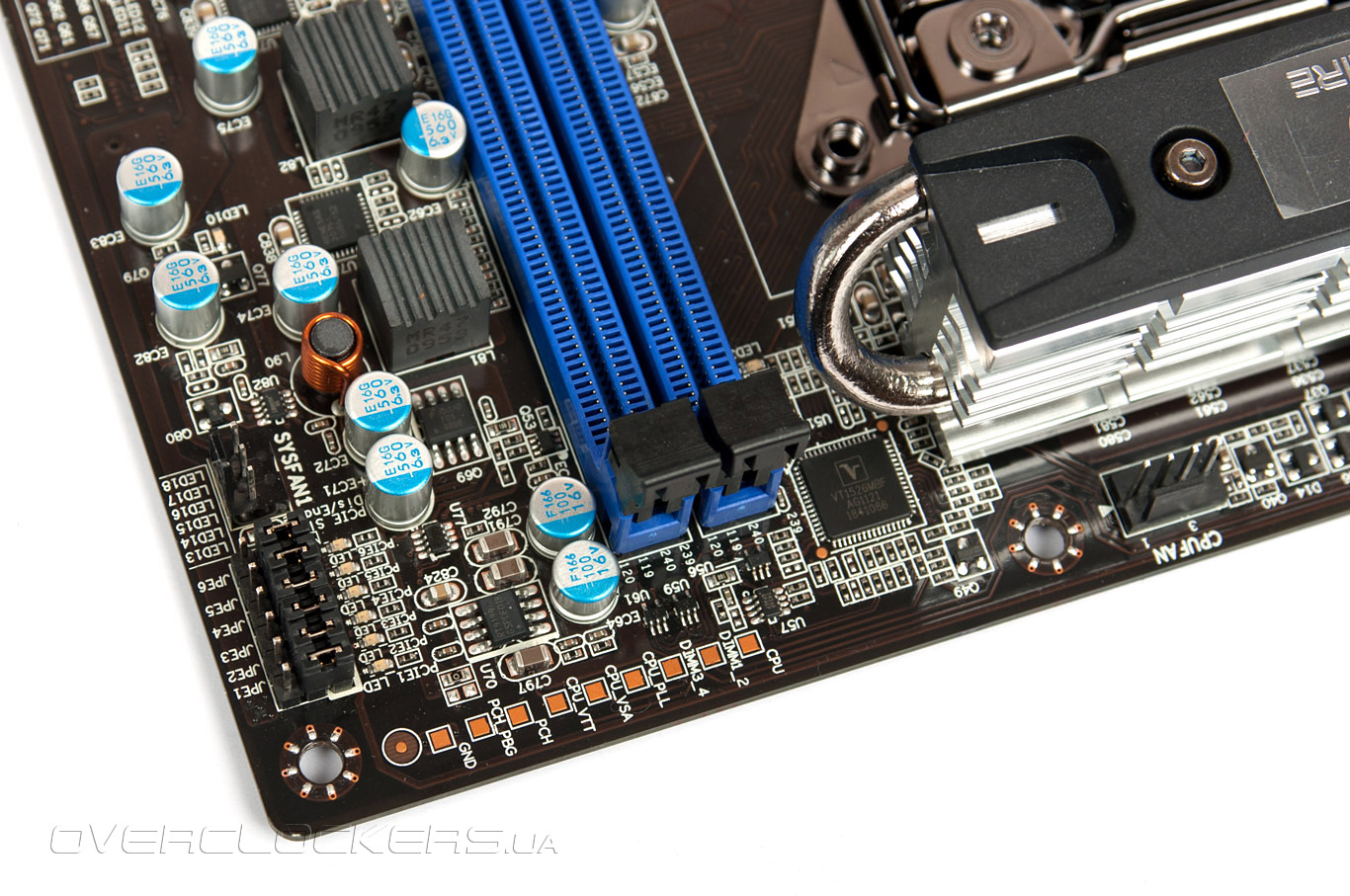

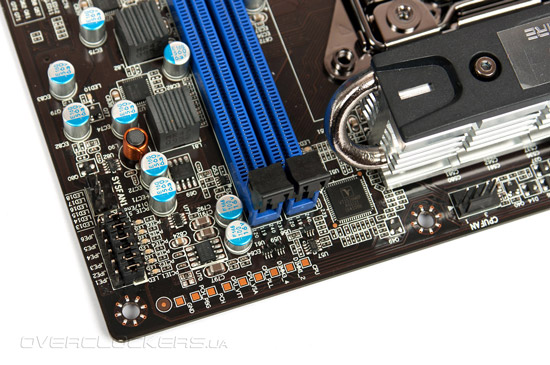

Возле слотов для оперативной памяти находятся площадки для замера основных напряжений (при помощи мультиметра или иного прибора). Соседствующие с ними джамперы позволяют отключать разъемы PCI-E электрически, что избавляет от необходимости извлекать видеокарту. О подаче напряжения сигнализируют светодиодные индикаторы.

Sapphire Pure Black X79N

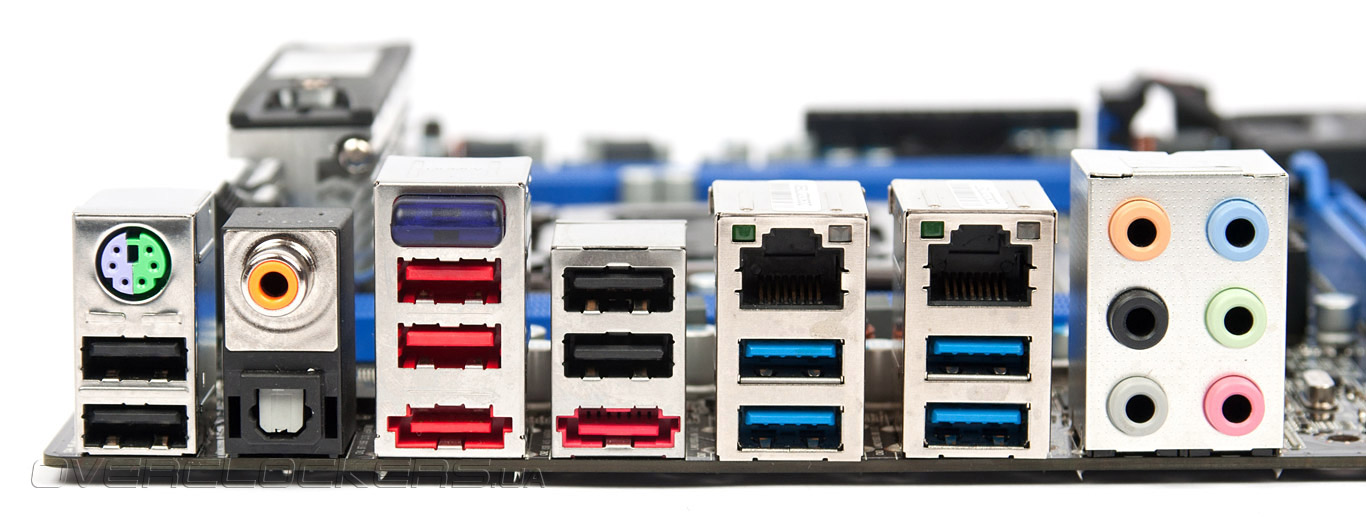

Задняя панель материнской платы Sapphire Pure Black X79N сформирована шестью портами USB 2.0, четырьмя USB 3.0 (два контроллера ASMedia ASM1042), комбинированным разъемом PS/2, оптическим и коаксиальным S/PDIF, двумя eSATA 6 Гбит/с, двумя гигабитными RJ-45, шестью аналоговыми гнездами Mini-Jack и модулем Bluetooth. Последний соответствует спецификации Bluetooth 2.1 + EDR и основан на базе микрочипа Atheros AR3011.

Sapphire Pure Black X79N
