Sapphire Pure Black X79N — эксклюзив для оверклокеров старой школы

Настройки UEFI

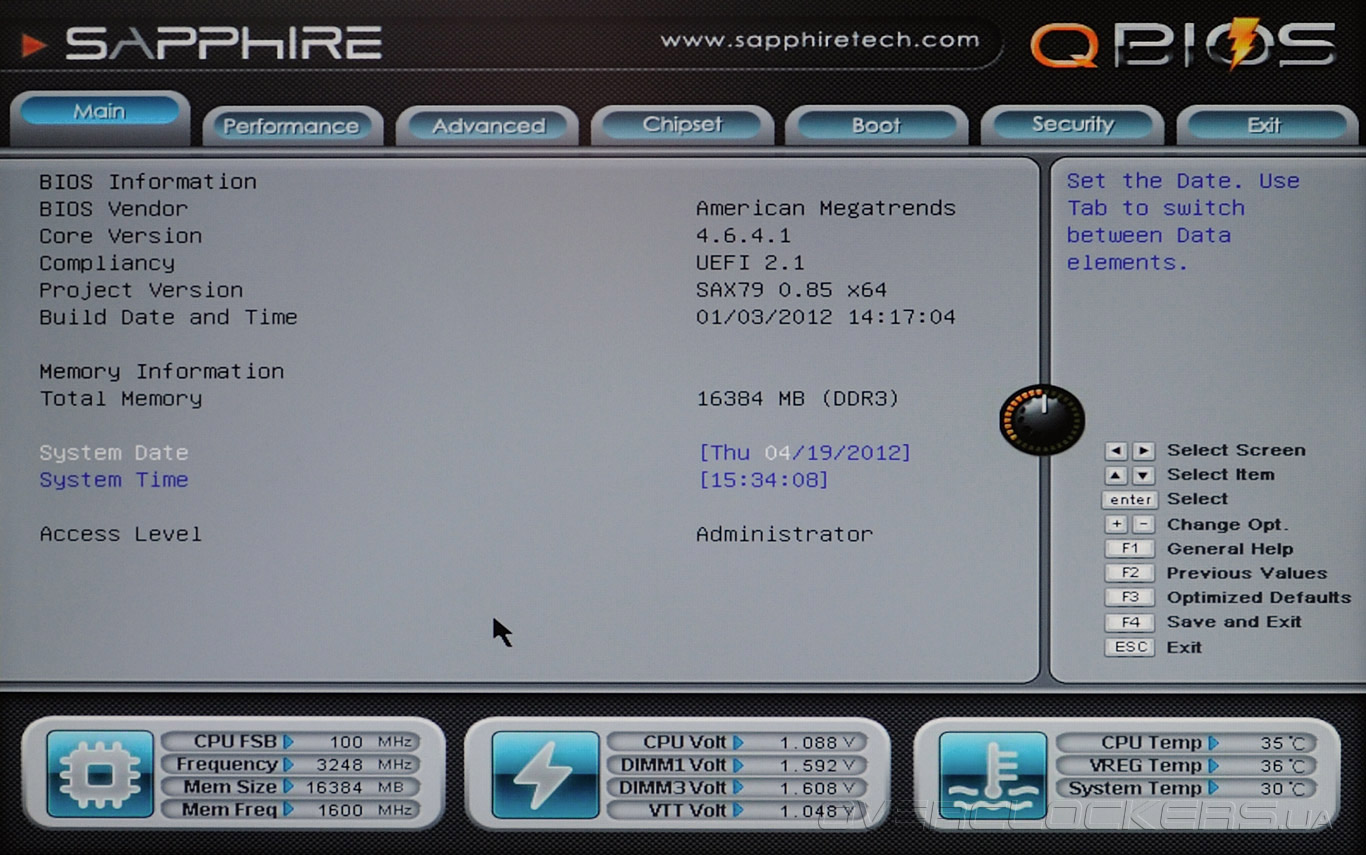

Фирменный Sapphire QBIOS основан на микрокоде AMI. Графический интерфейс UEFI, как будет видно дальше, обходится без изысков, но очень удобен и интуитивно понятен для всех, кто привык иметь дело со старым BIOS.

Sapphire Pure Black X79N

В трех окошках, расположенных в нижней части экрана, отображаются текущие значения частот, напряжений и температур компонентов системы, что позволяет отслеживать изменения настроек в реальном времени.

Sapphire Pure Black X79N

По сравнению с продукцией «раскрученных» брендов (ASUS, Gigabyte, MSI), программа настройки UEFI материнской платы Sapphire Pure Black X79N не предлагает «интеллектуальных» функций наподобие автоматического поднятия напряжения при повышении процессорного множителя. Очевидно, что здесь придется все делать вручную. В каком-то смысле это даже лучше, ведь так пользователь сможет полностью контролировать разгон системы.

Sapphire Pure Black X79N

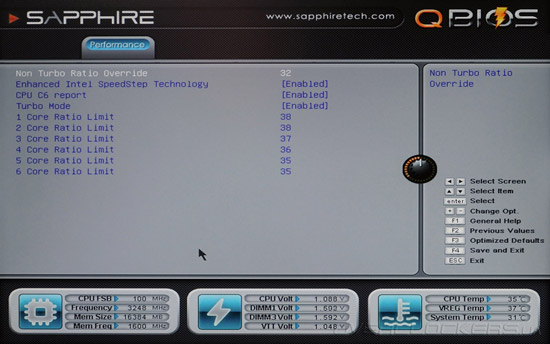

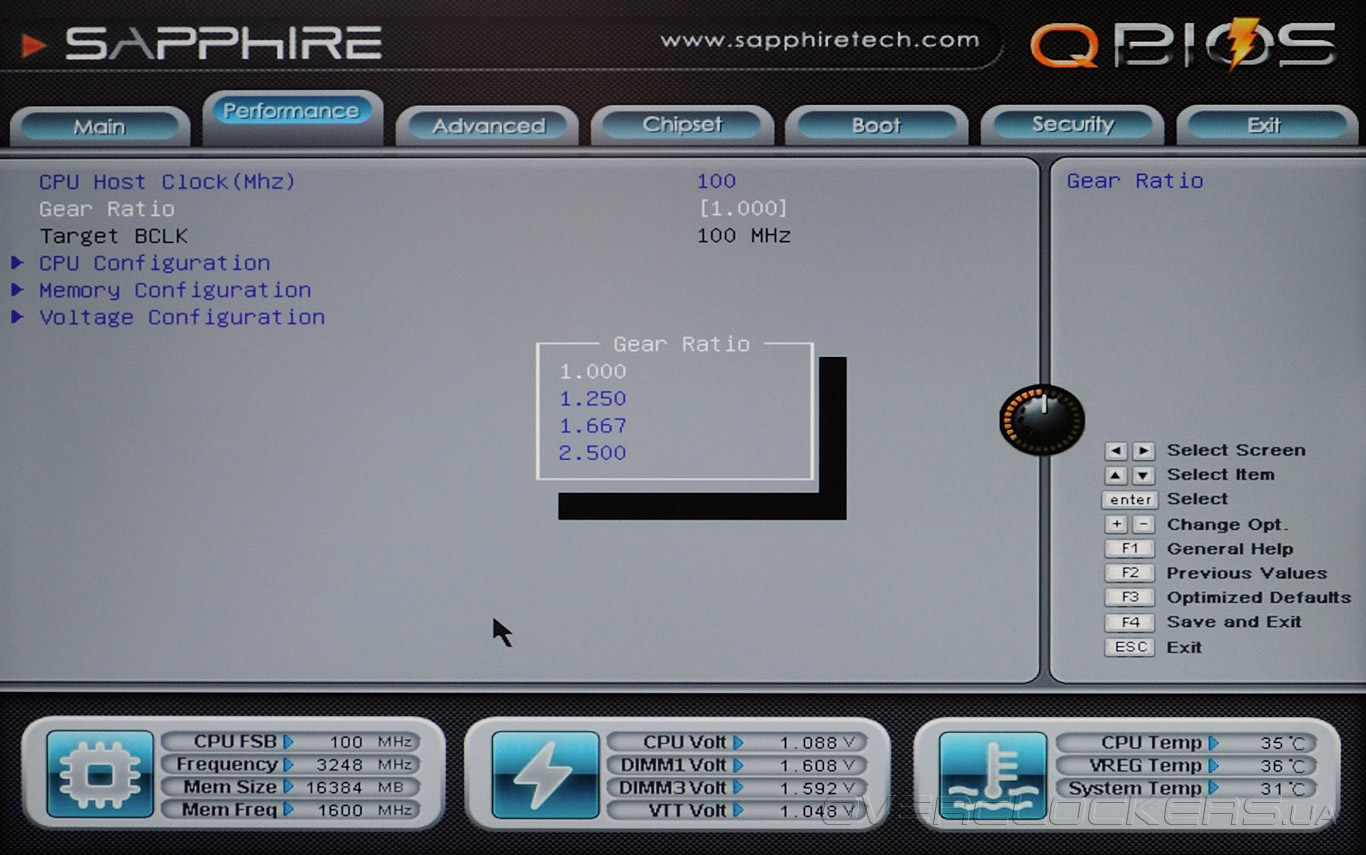

Отметим неприятный момент, а именно автоматическое отключение технологий энергосбережения при изменении частоты BCLK с заданным множителем 1,25x. В то же время, управление опорной частотой с множителем 1x не влечет за собой подобных последствий.

Sapphire Pure Black X79N

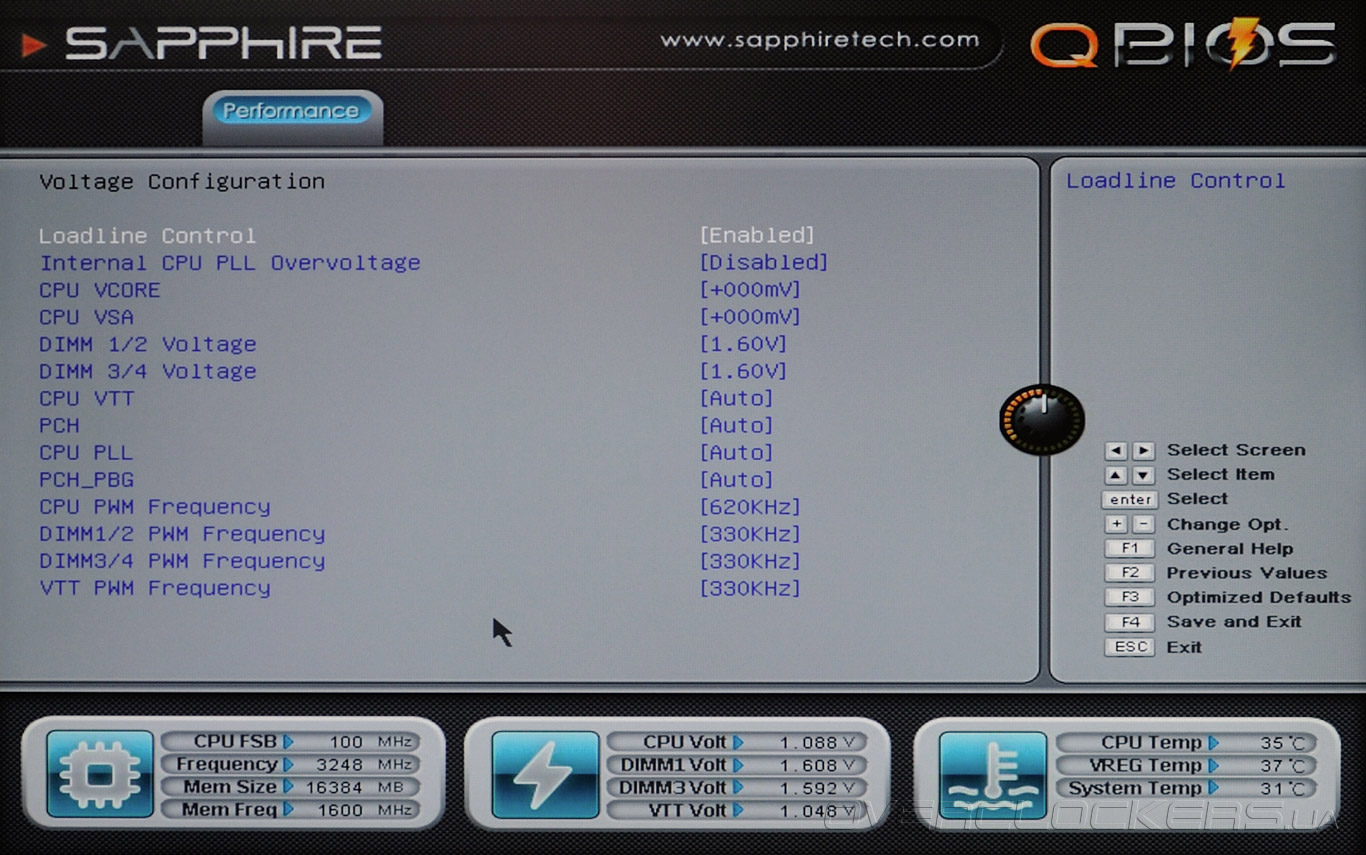

При проведении оверклокерских опытов функцию калибровки цепей питания (Load Line Calibration) необходимо отключить.

Sapphire Pure Black X79N

В нашем случае параллельная работа LLC приводила к «зависанию» ПК под нагрузкой.

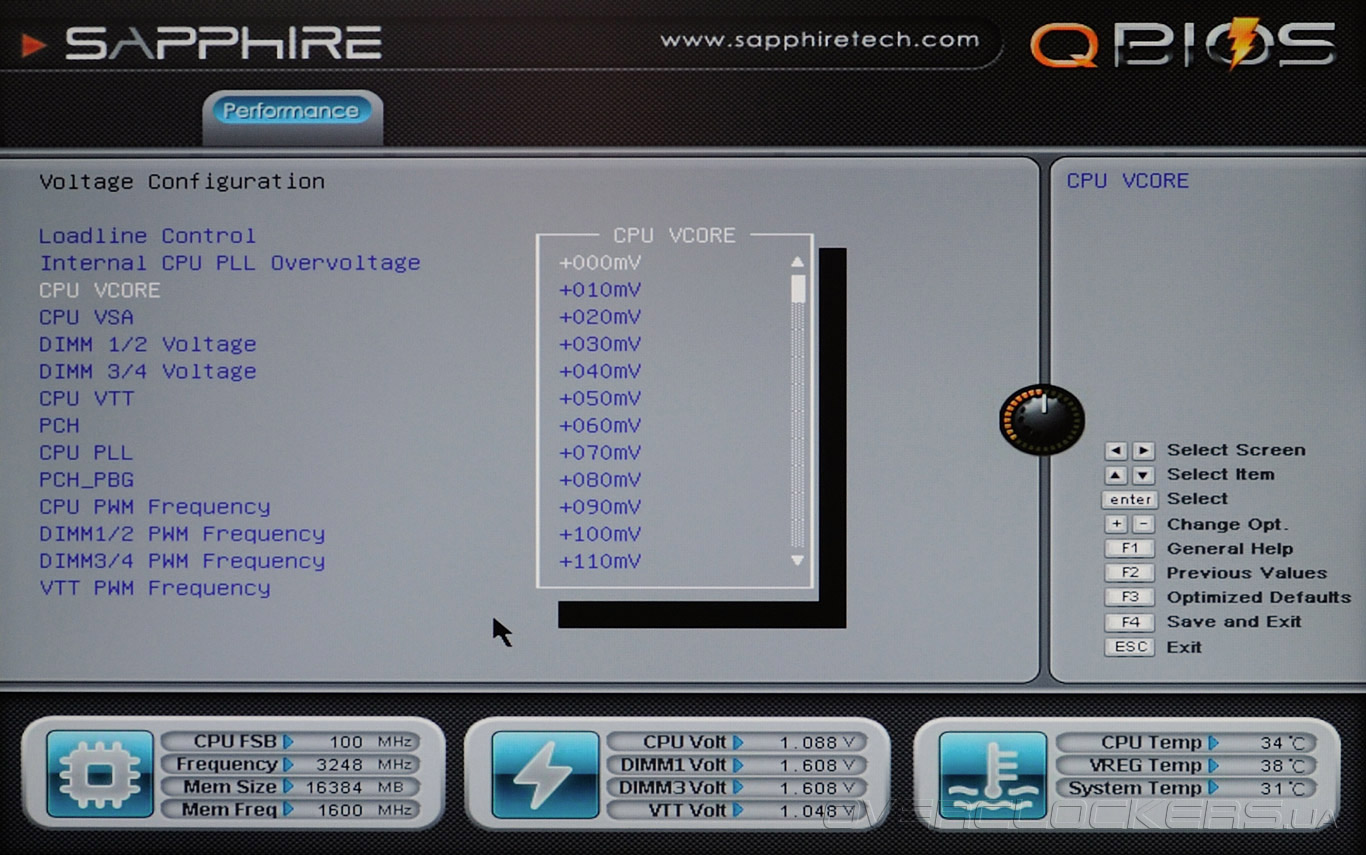

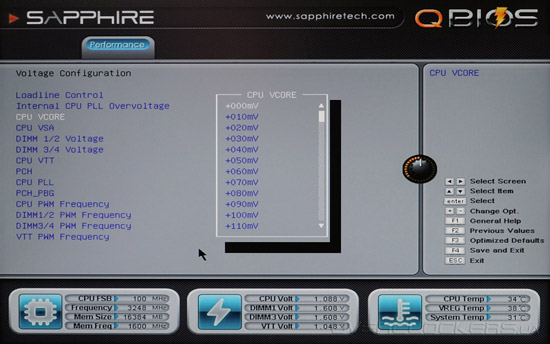

Параметр Диапазон значений Шаг
CPU Host Clock, МГц 90—110 1
Gear Ratio 1x, 1,25x, 1,667x, 2,5x
Memory Frequency, МГц 1067—2400 266
CPU Vcore, мВ +0—+800 10
CPU VSA, мВ +0—+630 10
DIMM 1/2 Voltage, В 1,1—2,5 0,01
DIMM 3/4 Voltage, В 1,1—2,5 0,01
CPU VTT, В 1,05—2 0,025
PCH, В 1,1—1,72 0,01
CPU PLL, В 1,05—2,8 0,025
PCH_PBG, В 1,5—2,8 0,025
CPU PWM Frequency, кГц 620, 950
DIMM 1/2 PWM Frequency, кГц 330, 500
DIMM 3/4 PWM Frequency, кГц 330, 500
VTT PWM Frequency, кГц 330, 500

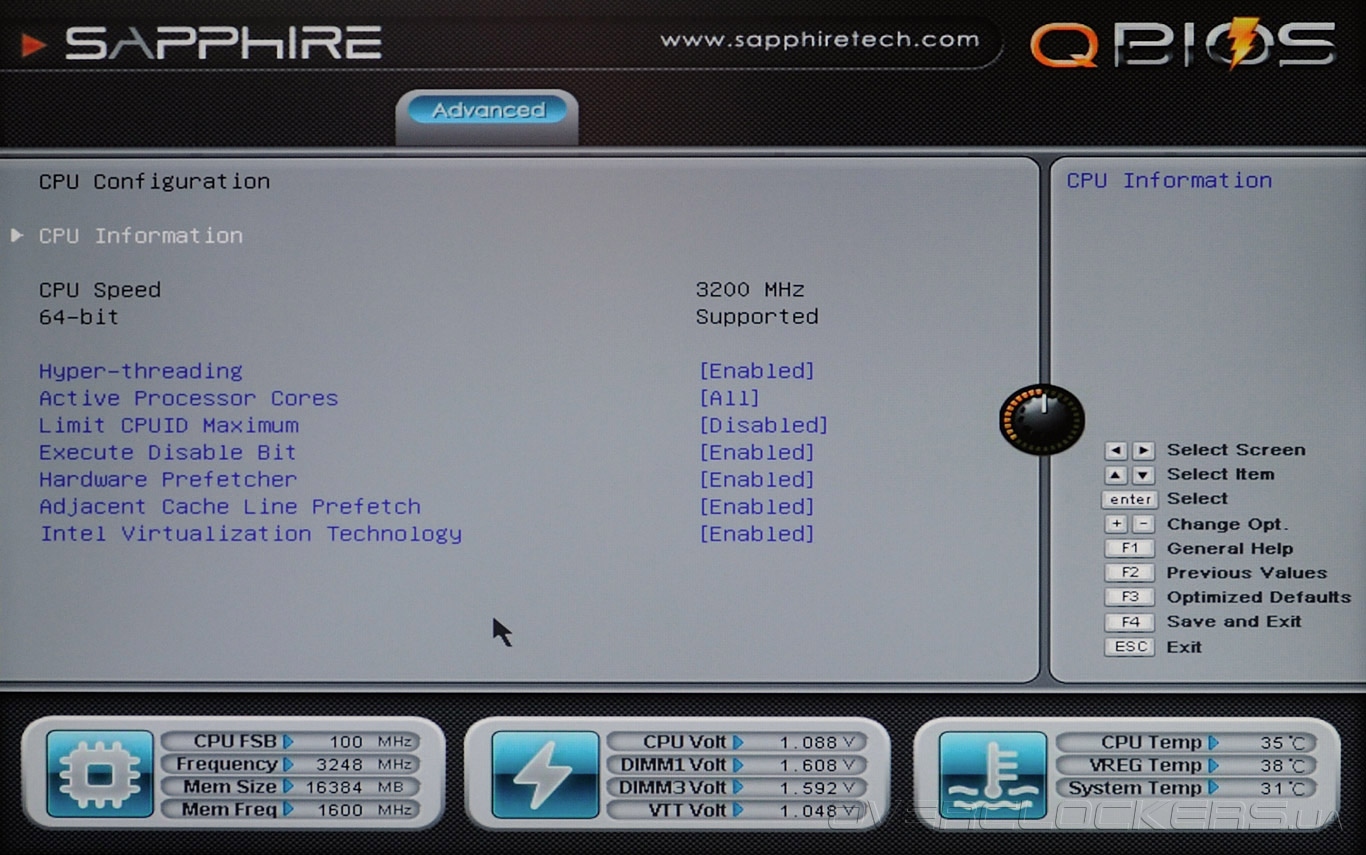

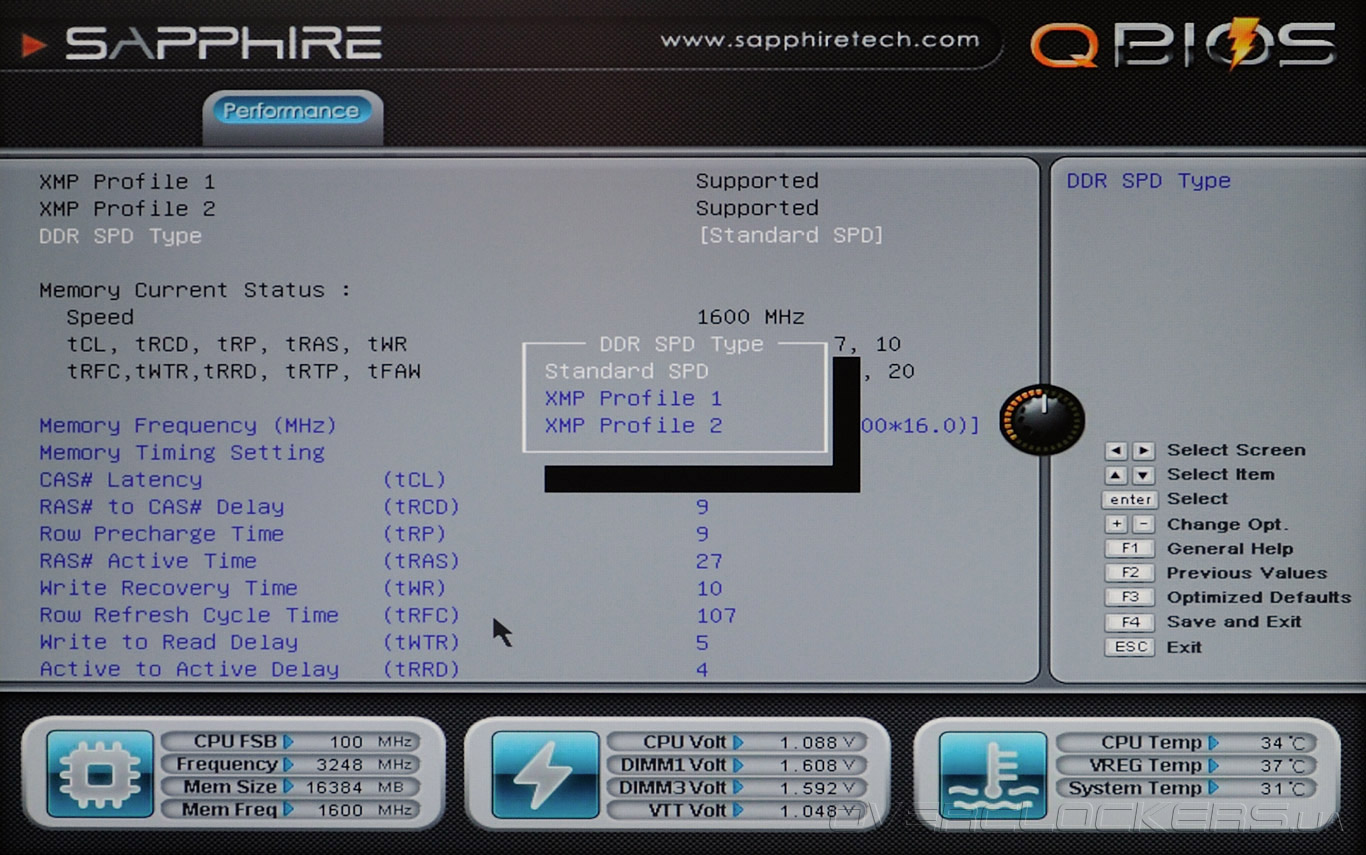

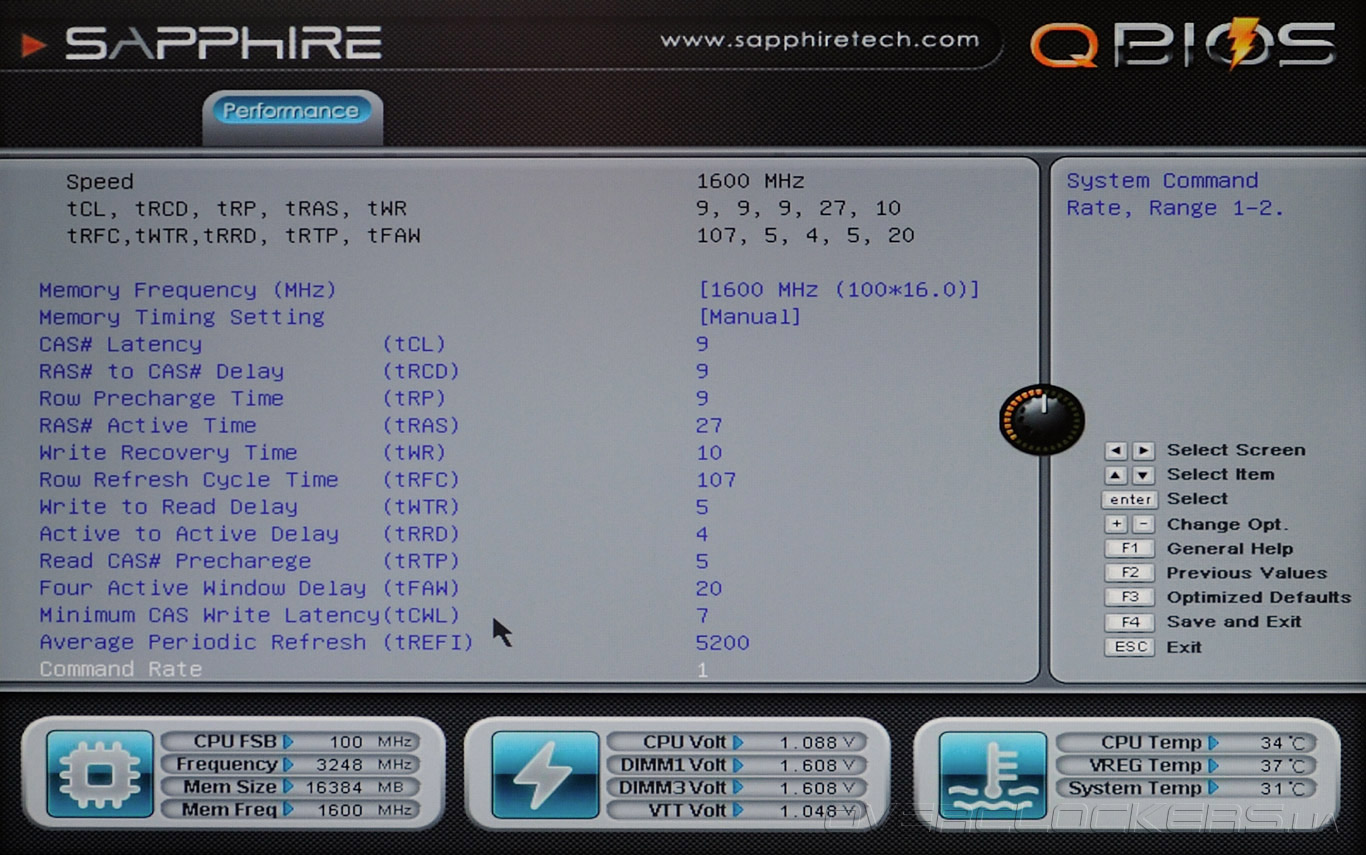

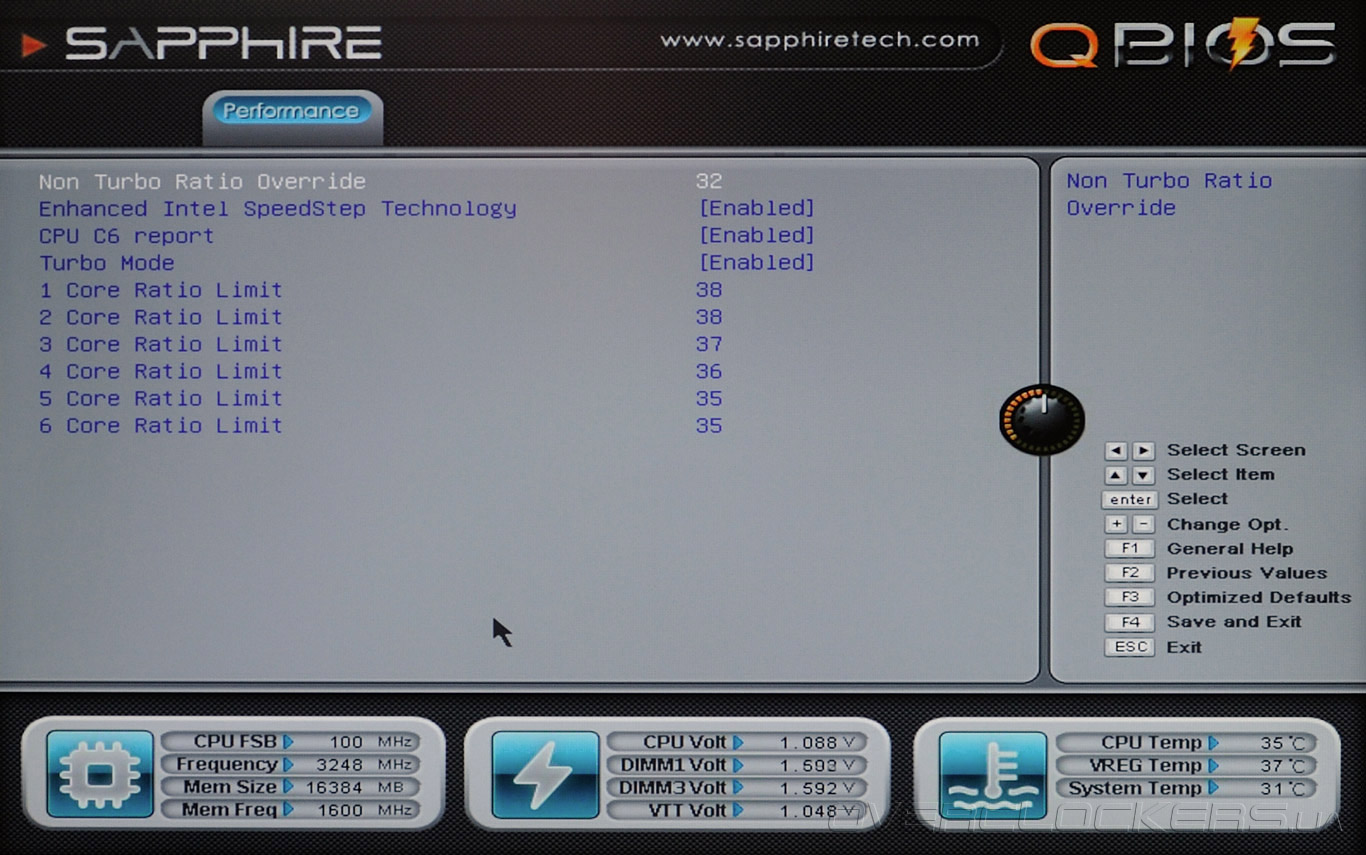

Среди прочего, Sapphire QBIOS позволяет управлять параметрами технологий Hyper-Threading (многопоточная обработка данных), Turbo Boost (динамический разгон CPU) и SpeedStep (энергосбережение CPU), настраивать основные и второстепенные тайминги оперативной памяти и задавать режим работы контроллера Serial ATA (опции: AHCI, IDE, RAID).

Sapphire Pure Black X79N

Sapphire Pure Black X79N

Sapphire Pure Black X79N

Sapphire Pure Black X79N

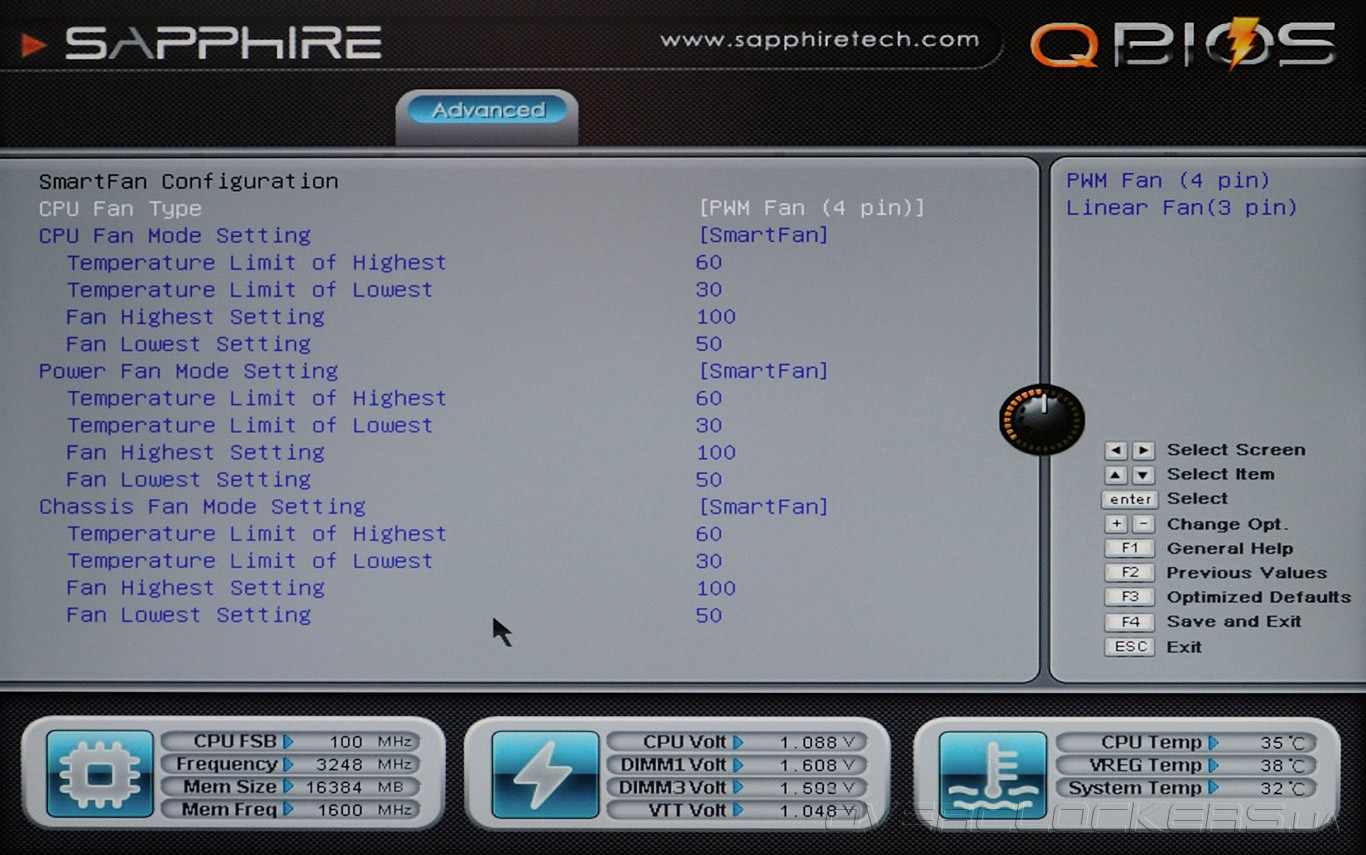

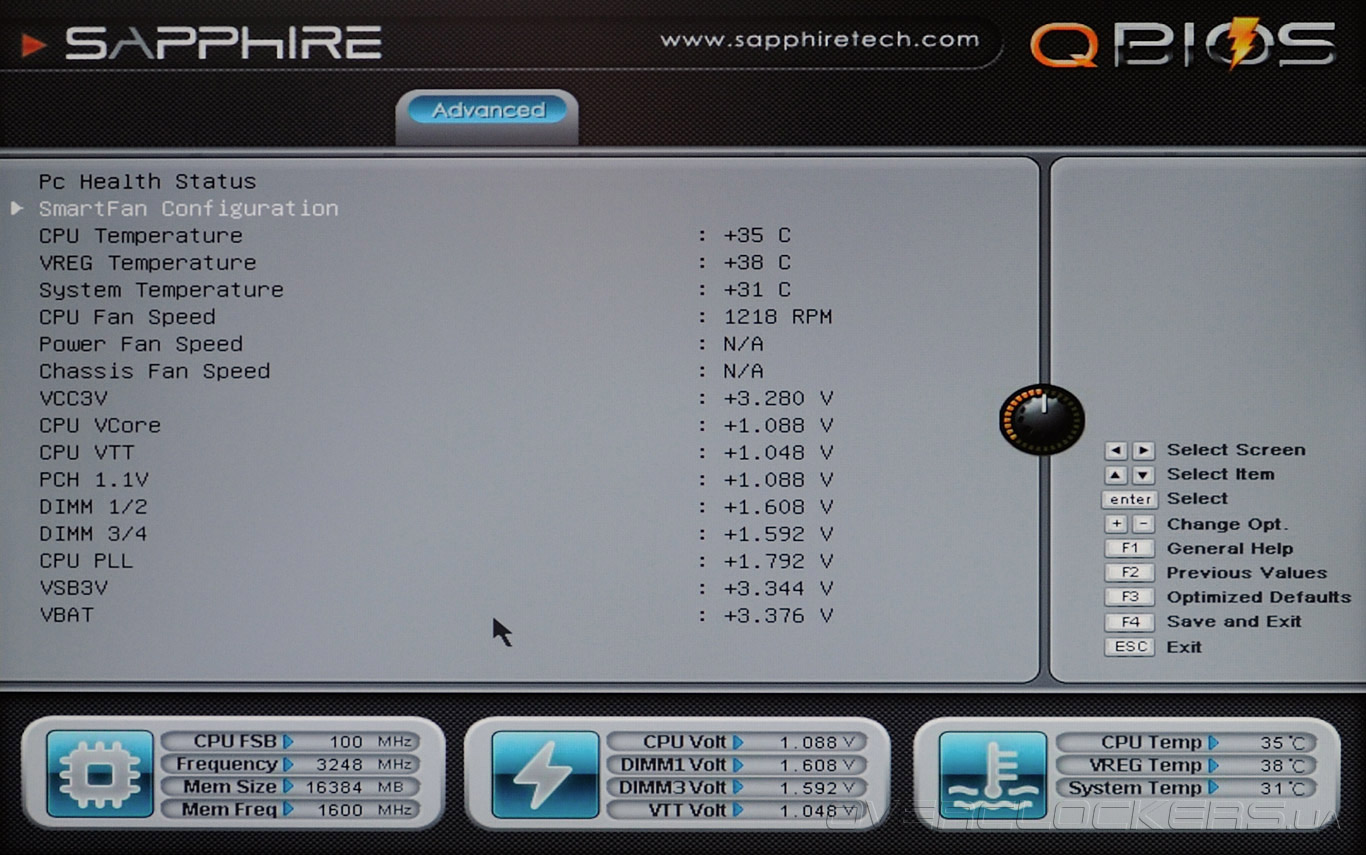

Данные мониторинга температур, напряжений и скорости вращения вентилятора(-ов) дублируются в отдельной вкладке. Также доступна тонкая настройка технологии Smart Fan.

Sapphire Pure Black X79N

Sapphire Pure Black X79N

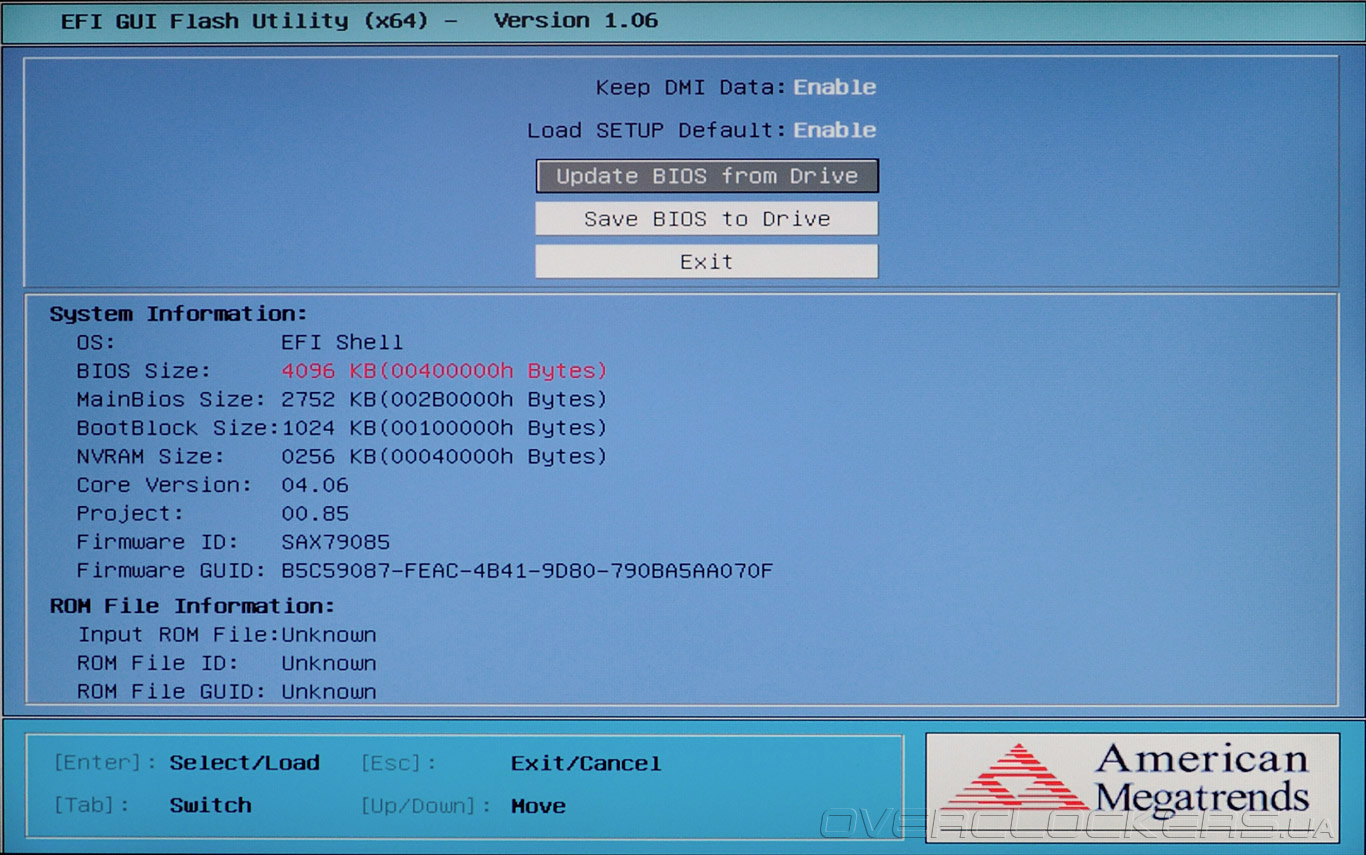

Встроенная функция обновления прошивки UEFI с флеш-накопителя работает исправно, хотя интерфейс утилиты, на наш взгляд, немного архаичен.

Sapphire Pure Black X79N

Перед тем, как перейти к самому главному — проверке разгонных возможностей, — скажем пару слов о программном обеспечении.


Программное обеспечение

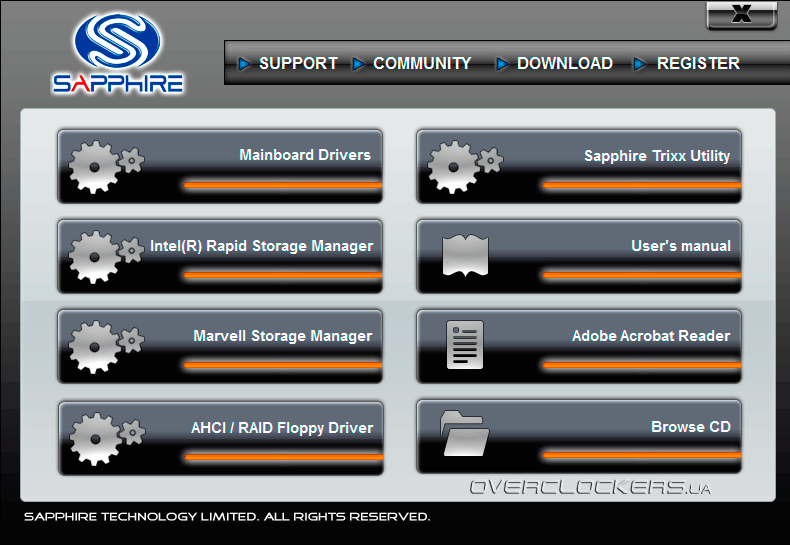

К плате Sapphire Pure Black X79N прилагается диск с драйверами и другим программным обеспечением (в частности утилитой TriXX), имеющий удобное меню. Ключевые пункты содержатся в разделе Mainboard Drivers (драйверы для материнской платы).

Sapphire

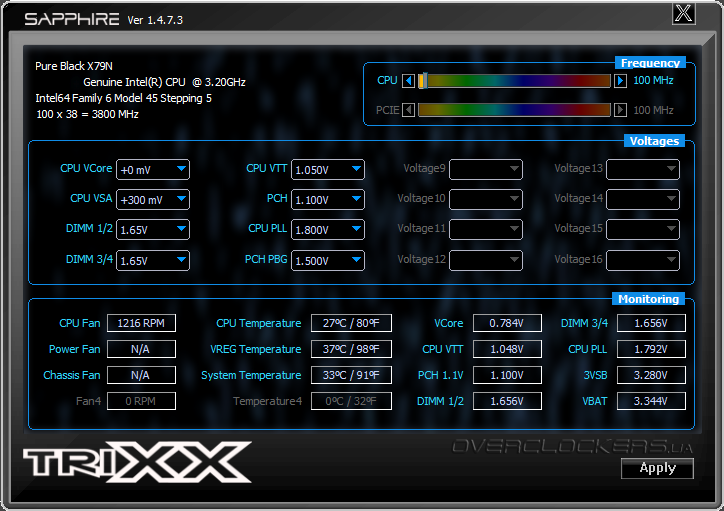

В программе Sapphire TriXX собраны настройки для разгона системы в среде Windows. Доступна регулировка опорной частоты и основных напряжений процессора, слотов памяти и чипсета. Мониторинговый модуль включает показания практически всех датчиков, кроме строки VCC3V.

Sapphire TriXX

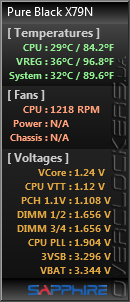

Миниатюрный гаджет TriXX для рабочего стола Windows держит пользователя в курсе основных показателей «здоровья» ПК.

Sapphire TriXX

Нечто подобное предлагают и коммерческие утилиты.
