Gigabyte GA-X79-UD3. Для Sandy Bridge-E. Недорого

Недавний анонс относительно доступного четырехъядерного процессора для систем LGA2011 — Core i7-3820 — дал новый толчок развитию высокоуровневой настольной платформы Intel. Осмелимся предположить, что весной ассортимент материнских плат на базе чипсета Intel X79 Express пополнится достаточным количеством недорогих предложений, которые будут неплохо сочетаться со среднеценовым Core i7-3820 и составят внутреннюю конкуренцию тандему системных плат Z77 и четырехъядерных процессоров Core i7-3770/3770K на ядре Ivy Bridge.


Gigabyte GA-X79-UD3

Если читатель уже рассматривал возможность покупки комплекта X79/Sandy Bridge-E за относительно небольшую сумму, то непременно должен был обратить внимание на материнскую плату Gigabyte GA-X79-UD3 стоимостью чуть более $250. Это четвертый гость нашей лаборатории после MSI X79A-GD65 (8D), ASUS Sabertooth X79 и Rampage IV Formula и второй, обладающий официальной поддержкой графических конфигураций Nvidia 4-Way SLI и AMD 4-Way CrossFireX. Еще одно преимущество X79-UD3 заключается в наличии десяти портов Serial ATA, шесть из которых имеют пропускную способность 6 Гбит/с. С учетом цены звучит заманчиво, не правда ли?

Gigabyte GA-X79-UD3


Характеристики платы

Краткое описание набора системной логики Intel X79 Express приведено в обзоре платы MSI. Он практически идентичен микросхеме P67, за исключением поддержки процессоров Sandy Bridge-E (32-нм) и более «продвинутой», корпоративной версии технологии Intel Rapid Storage. Ну, а официальные характеристики Gigabyte GA-X79-UD3 таковы:

Модель Gigabyte GA-X79-UD3 (rev.1.0)
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4x DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2x PCI Express 3.0 x16
2x PCI Express 3.0 x16@x8
2x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов 3x 4-pin, 2x 3-pin
Порты PS/2 1 (комбинированный)
Порты USB 4x 3.0 (2 разъема на задней панели)
14x 2.0 (8 разъемов на задней панели)
ATA-133
Serial ATA 4 канала SATA 3 Гбит/с (X79)
2 канала SATA 6 Гбит/с (X79)
4 канала SATA 6 Гбит/с (2x Marvell 88SE9172)
eSATA 2x 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 0+1, 5 (X79)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Коаксиальный и оптический
Встроенная сеть Intel WG82579V (10/100/1000 Мбит/с)
FireWire
LPT
COM 1 (на PCB)
UEFI AMI BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, 3D Power


Комплект поставки

Название младшей платы серии Gigabyte X79, изготовленной в рамках концепции Ultra Durable 3 (собственно, UD3), подобрано весьма удачно. Кроме того, Gigabyte предлагает ассоциировать свое детище с новейшими фирменными разработками — 3D Power и 3D BIOS, о которых мы расскажем ниже. Упаковка модели X79-UD3 украшена изображением металлического куба, который должен ассоциироваться с трехмерностью. Мелкие логотипы в нижней части коробки отражают ключевые возможности материнской платы: поддержку 2011-контактных процессоров Core i7, скоростного интерфейса PCI Express 3.0, наличие набора системной логики Intel X79 и четырех каналов для оперативной памяти DDR3.

Gigabyte GA-X79-UD3 Gigabyte GA-X79-UD3

Обратная сторона коробки более красочна и информативна. Здесь дается описание компонентов Ultra Durable 3 (двойная прослойка меди между слоями текстолита, твердотельные конденсаторы японского производства, полевые транзисторы со сверхмалым сопротивлением, дроссели с ферритовым сердечником), концепции 333 Onboard Acceleration, приводится небольшое фото самой платы X79-UD3 и отмечается факт поддержки SLI и CrossFireX из четырех видеокарт. Техническим спецификациям, на которые в первую очередь обращают внимание опытные пользователи, уделено совсем мало места (видите табличку в левом нижнем углу?

Набор прилагаемых к Gigabyte GA-X79-UD3 аксессуаров небогат, но в нем есть всё самое необходимое:
  • руководство пользователя;
  • диск DVD с драйверами, утилитами и сторонним ПО;
  • четыре кабеля SATA;
  • мостики 2/3/4-Way SLI и 2-Way CrossFire;
  • заглушка для задней панели ввода-вывода.
Gigabyte GA-X79-UD3


Внешний вид и функциональность

Словно сговорившись, ведущие производители материнских плат избрали для своих новых продуктов черный или темно-коричневый текстолит. Дизайнеры Gigabyte, которые долгое время придерживались сине-бело-голубой гаммы, как видим, решили последовать примеру коллег. В черное «облачились» разъемы питания, DIMM DDR3, PCI, PCI Express, SATA-II и второстепенные коннекторы, включая USB 3.0. Серым, помимо радиаторов, выделены порты SATA 6 Гбит/с, реализованные с помощью сторонних контроллеров, белым — «родные», чипсетные SATA 6 Гбит/с.

Gigabyte GA-X79-UD3

Нас, по правде говоря, сразу смутило близкое соседство процессорного разъема и верхнего слота PCI Express 3.0 x16. Впоследствии оказалось, что видеокарта в первом PCI-E x16 мешает установке крупных башенных кулеров вроде нашего тестового Noctua NH-D14. Владельцам X79-UD3 придется основательно подойти к подбору процессорной системы охлаждения, дабы избежать ее возврата и практически неизбежных дискуссий по этому поводу с менеджером компьютерного магазина. С другой стороны, особой альтернативы у инженеров Gigabyte не было: либо оставить всё как есть, либо разместить два из четырех PCI-E x16 по соседству, либо увеличить габариты печатной платы. Каждый вариант имеет свои недостатки.

Теперь пару слов о конфигурации четырех полноразмерных слотов PCI Express 3.0, которые делят между собой 40 процессорных линий PCI-E. Первый и третий разъемы могут работать совместно на скорости x16 каждый. Включить в состав ПК еще один видеоадаптер можно задействовав второй сверху PCI-E (x8). Связка из четырех плат Radeon или GeForce будет функционировать в режиме x16+x8+x8+x8, при этом третий «длинный» разъем PCI-E разделит пропускную способность с четвертым. Звуковую, сетевую карту или адаптер беспроводной сети можно установить в один из двух PCI-E x1 или единичный PCI v2.2.

Процессорное гнездо LGA2011, изготовленное подрядчиком Foxconn, обрамлено по бокам двумя слотами для оперативной памяти. Как уже было отмечено, они в полной мере реализуют возможности встроенного в CPU четырехканального контроллера ОЗУ. Официально заявлена поддержка планок DDR3 с частотой до 2133 МГц (при разгоне), однако в программе настройки UEFI мы обнаружили и совсем уж экстремальные режимы вроде DDR3-2933 и DDR3-3200.

Gigabyte GA-X79-UD3

Слоты памяти запитаны по (2+2)-канальной схеме, процессор — по 9-канальной. Одна фаза процессорного VRM питает системный агент или, как его называют по старинке, «встроенный северный мост».

Gigabyte GA-X79-UD3

Часть элементов перенесена на тыльную сторону платы в связи с банальной нехваткой свободного пространства на данном участке текстолита. Управляет питанием процессорного разъема ШИМ-контроллер IR3567 производства International Rectifier.

Gigabyte GA-X79-UD3

За высоким гребешком-радиатором скрывается 8-контактный разъем дополнительного питания EPS12V.

Gigabyte GA-X79-UD3

Используемые алюминиевые теплосъемники ничем не примечательны. Верхний соприкасается с транзисторами через термопрокладку, нижний (чипсетный) посажен на густой серовато-белый термоинтерфейс. Оба радиатора надежно крепятся с помощью винтов.

Gigabyte GA-X79-UD3

Для подключения накопителей в Gigabyte GA-X79-UD3 предусмотрено десять каналов Serial ATA: шесть чипсетных (4x 3 Гбит/с, 2x 6 Гбит/с) поддерживают RAID-массивы уровней 0, 1, 0+1 и 5, а четыре порта 6 Гбит/с, реализованных посредством пары микроконтроллеров Marvell 88SE9172, поддерживают только RAID 0 и RAID 1. Еще один аналогичный контроллер Marvell управляет работой выведенных на заднюю панель двух разъемов eSATA.

Gigabyte GA-X79-UD3

Кнопок включения/выключения и принудительной перезагрузки системы, равно как и других «оверклокерских» клавиш, на поверхности X79-UD3 нет. Это, конечно, не помеха для многочисленной армии энтузиастов. Разъемов для подключения вентиляторов всего пять — три 4-контактных и два 3-контактных. Настройки UEFI по старинке сбрасываются замыканием контактов CLR_CMOS.

Gigabyte GA-X79-UD3

Из числа коннекторов, распаянных у нижнего края печатной платы, выделим TPM — разъем для карты расширения Trusted Platform Module, которая используется для защиты данных. Четыре канала USB 3.0 (в том числе два порта на задней панели) реализованы с помощью двух контроллеров Fresco Logic FL1009. Встроенный восьмиканальный аудиокодек Realtek ALC898 имеет сертификаты Dolby Home Theater и Blu-ray Audio. Заявленное соотношение сигнал/шум равно 110 дБ.

Gigabyte GA-X79-UD3

В завершение первой части обзора рассмотрим заднюю панель ввода-вывода. Ее образуют целых десять портов USB (8x USB 2.0, 2x USB 3.0), пара eSATA 6 Гбит/с, оптический и коаксиальный аудиовыходы S/PDIF, комбинированный разъем PS/2 для мыши или клавиатуры, разъем гигабитной сети RJ-45 и шесть аналоговых Mini-Jack.

Gigabyte GA-X79-UD3

Настройки UEFI

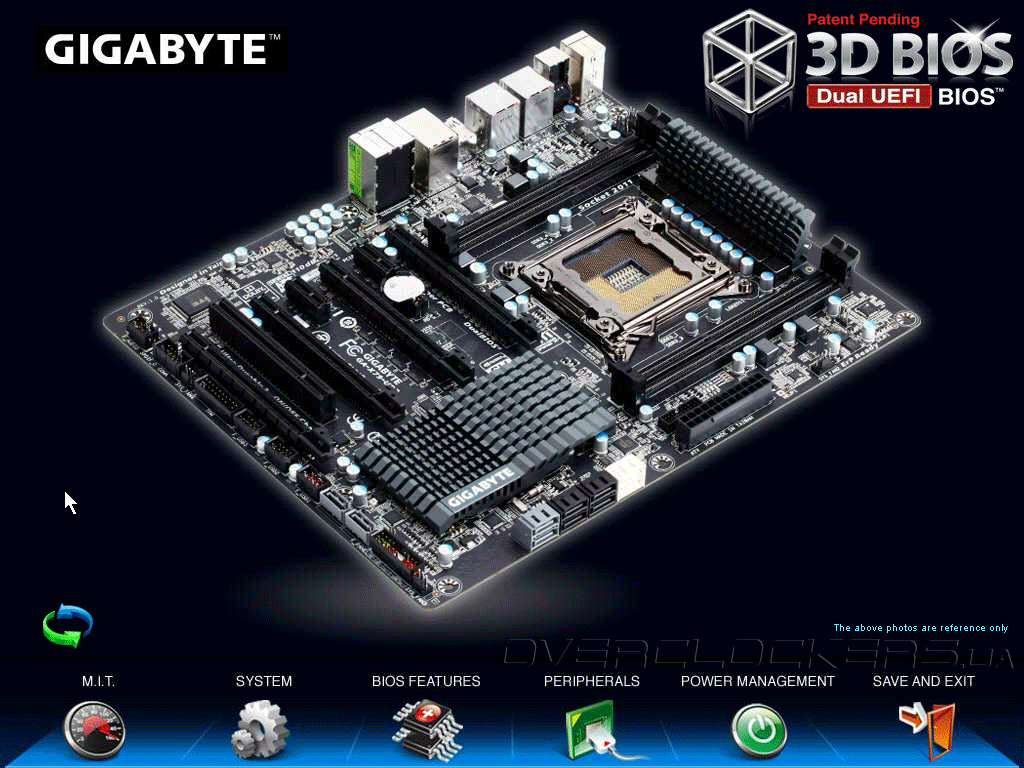

Gigabyte GA-X79-UD3 использует фирменный UEFI DualBIOS на базе микрокода American Megatrends Inc. (AMI). Ранние версии прошивок плат Gigabyte серии X79 имеют уязвимость в системе защиты от перегрузок, поэтому для любых экспериментов с разгоном необходимо обновить UEFI до версии F7 или более поздней. В нашем случае материнская плата имела прошивку F4, которая была незамедлительно обновлена с USB-накопителя до версии F8 от 06.01.2012.

UEFI Setup Gigabyte GA-X79-UD3

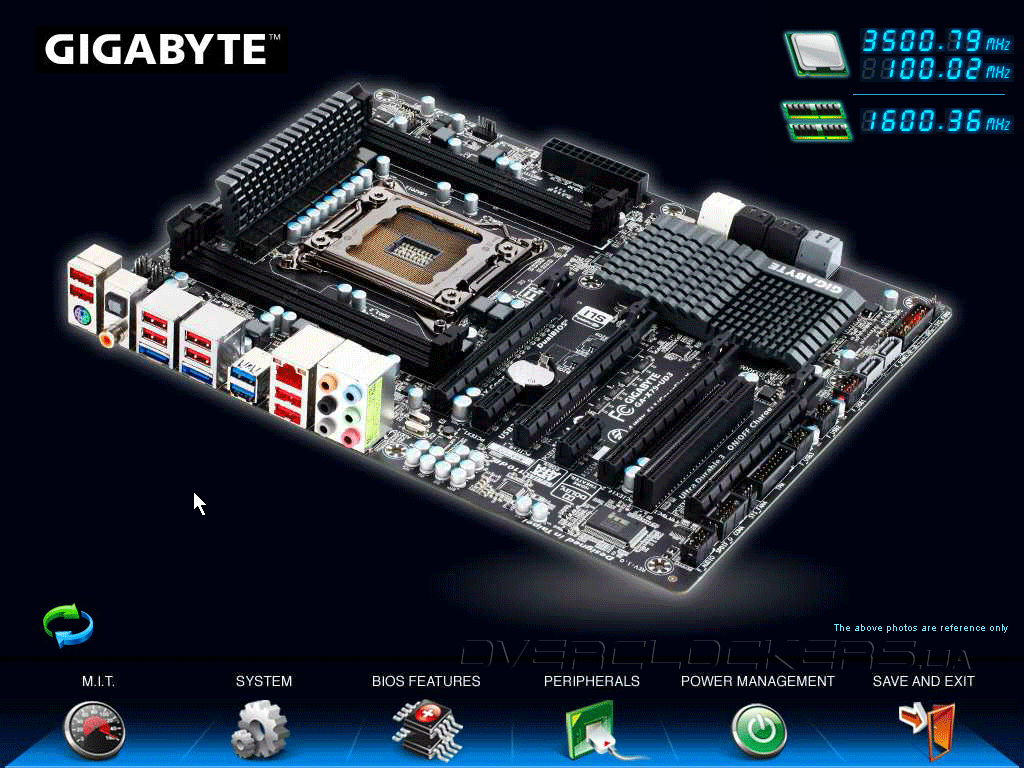

Обязательная операция выполнена, и теперь можно приступить к детальному изучению возможностей программы настройки UEFI. У X79-UD3 имеется два интерфейса для работы с прошивкой — 3D BIOS и M.I.T. Первый содержит интерактивное изображение платы, снятое с двух ракурсов.

UEFI Setup Gigabyte GA-X79-UD3

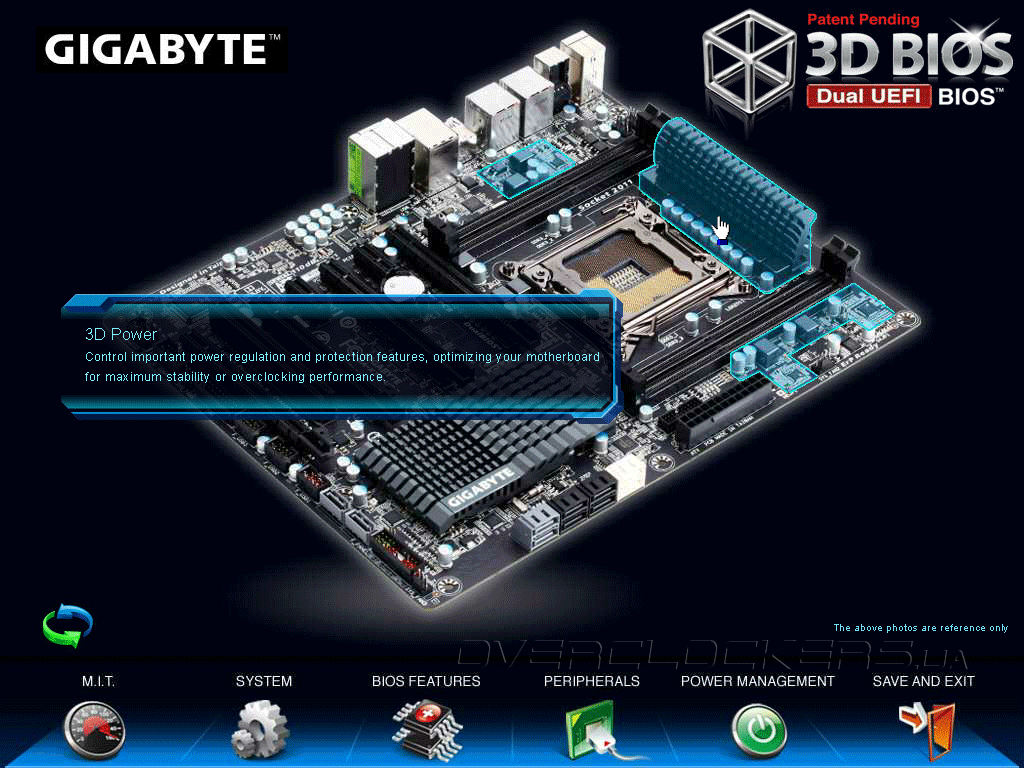

Простым кликом мыши по той или иной области на картинке можно получить доступ к настройкам.

UEFI Setup Gigabyte GA-X79-UD3

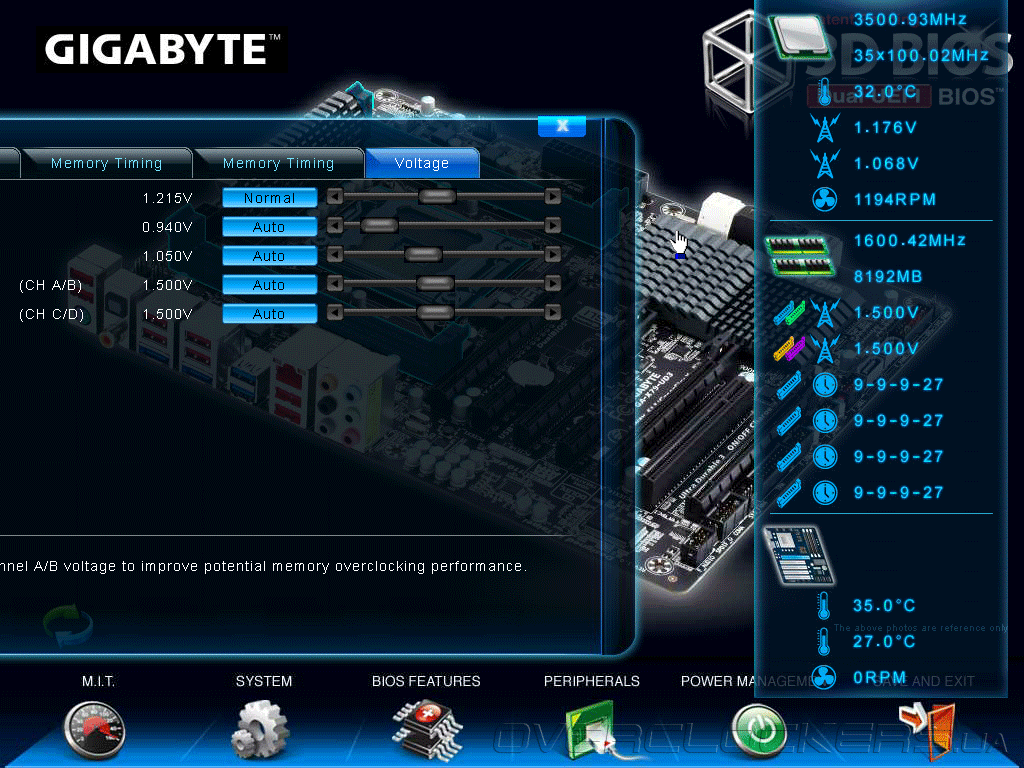

В правой части экрана имеются «виджеты» с полезной информацией о состоянии компонентов системы — частотах, напряжениях, температурах, задержках памяти, скоростях вращения вентиляторов.

UEFI Setup Gigabyte GA-X79-UD3

Окошки с настройками можно перемещать по экрану.

UEFI Setup Gigabyte GA-X79-UD3

По большому счету, в оболочке 3D BIOS находятся все ключевые параметры работы системы, поэтому часть пользователей ограничится этим стандартным режимом.

UEFI Setup Gigabyte GA-X79-UD3

Для быстрой настройки лучше подходит «биосоподобный» интерфейс. Он вызывается нажатием клавиши F1 или выбором одной из иконок внизу. Первый и основной раздел носит название M.I.T. — Motherboard Intelligent Tweaker.

UEFI Setup Gigabyte GA-X79-UD3

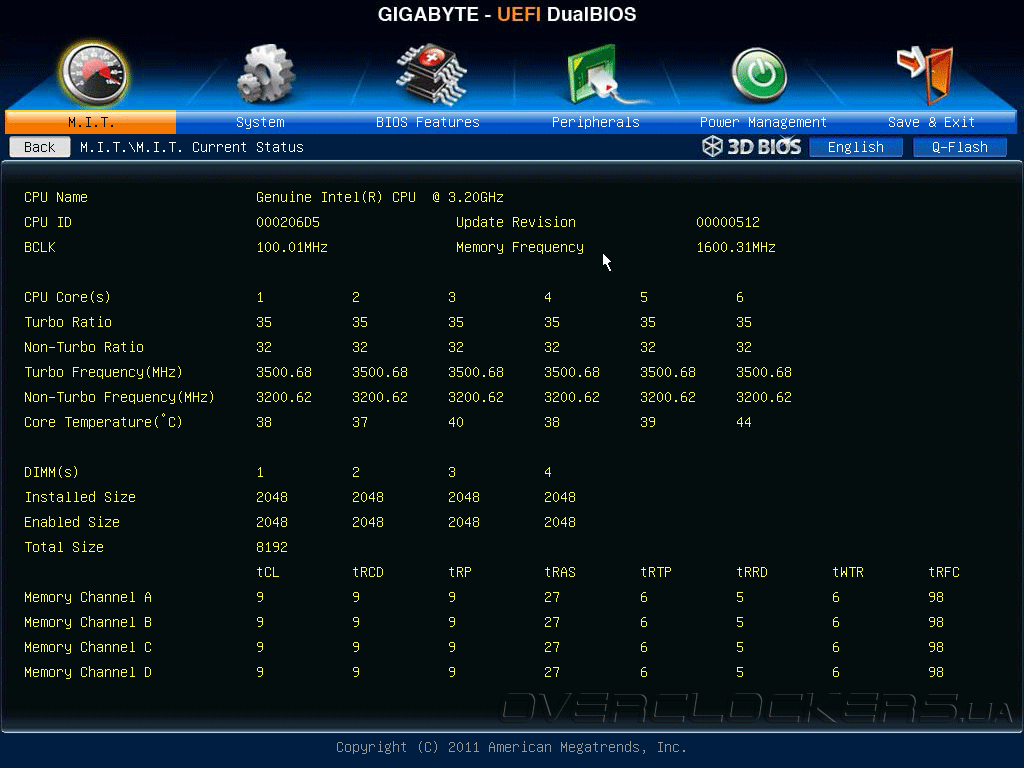

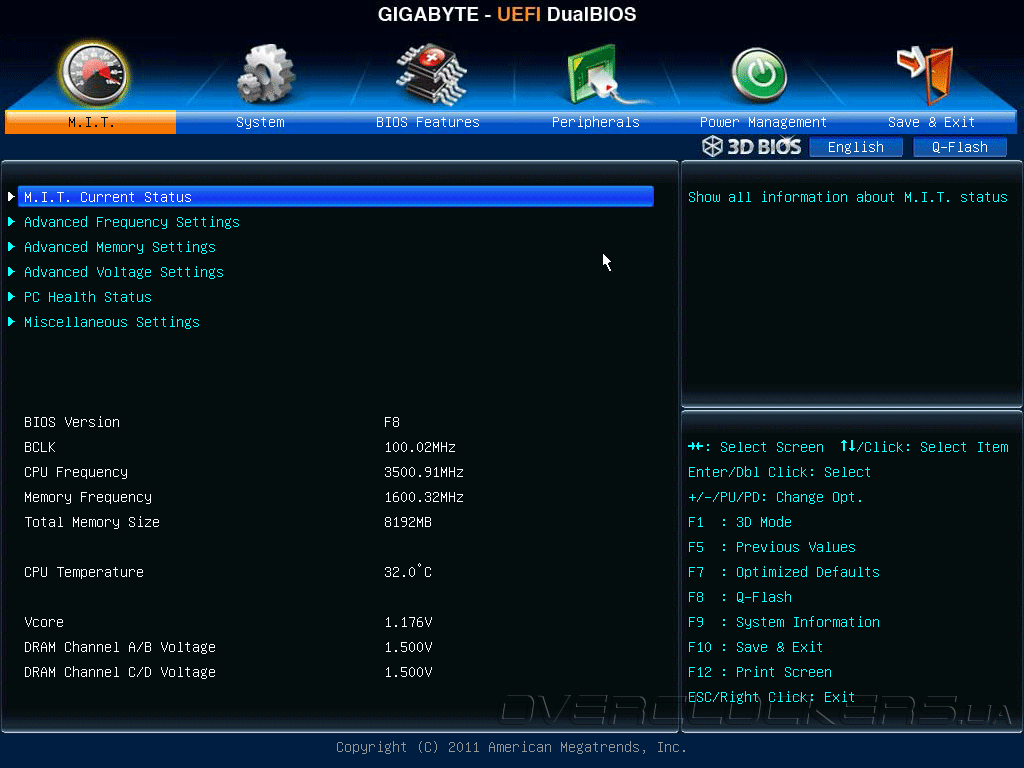

Подменю M.I.T. Current Status информирует пользователя о частотах Bclk, процессора и оперативной памяти, текущих настройках Turbo Boost, температурных показателях отдельных процессорных ядер. В нижней части экрана имеются данные об объеме модулей DDR3 и значениях таймингов.

UEFI Setup Gigabyte GA-X79-UD3

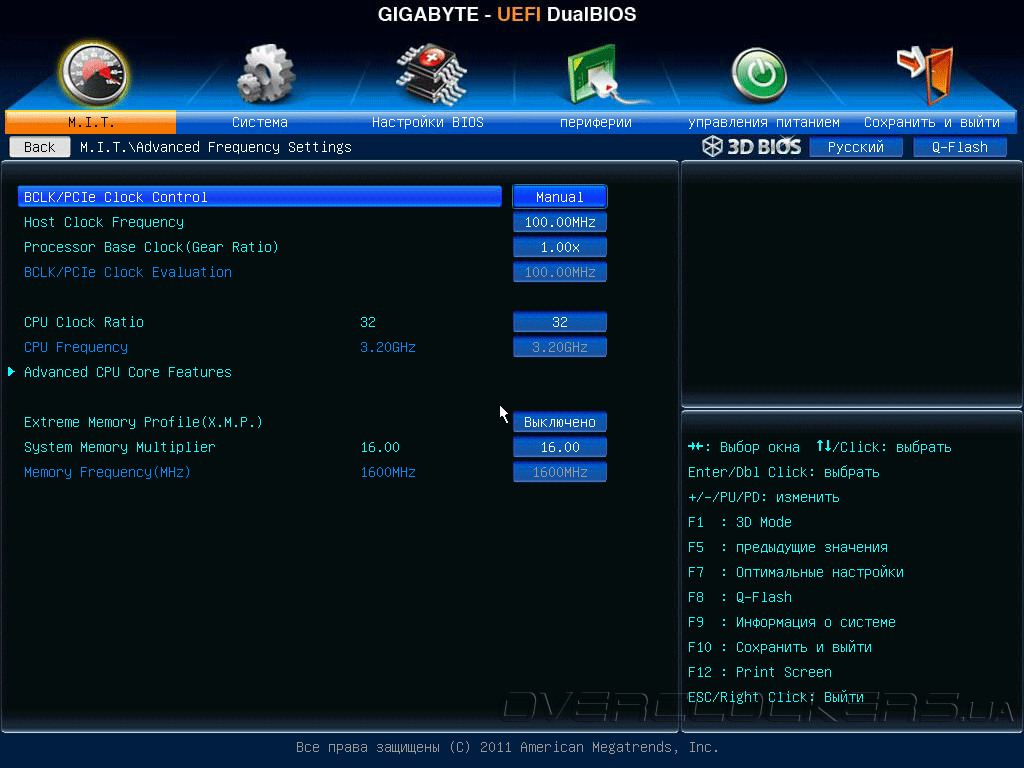

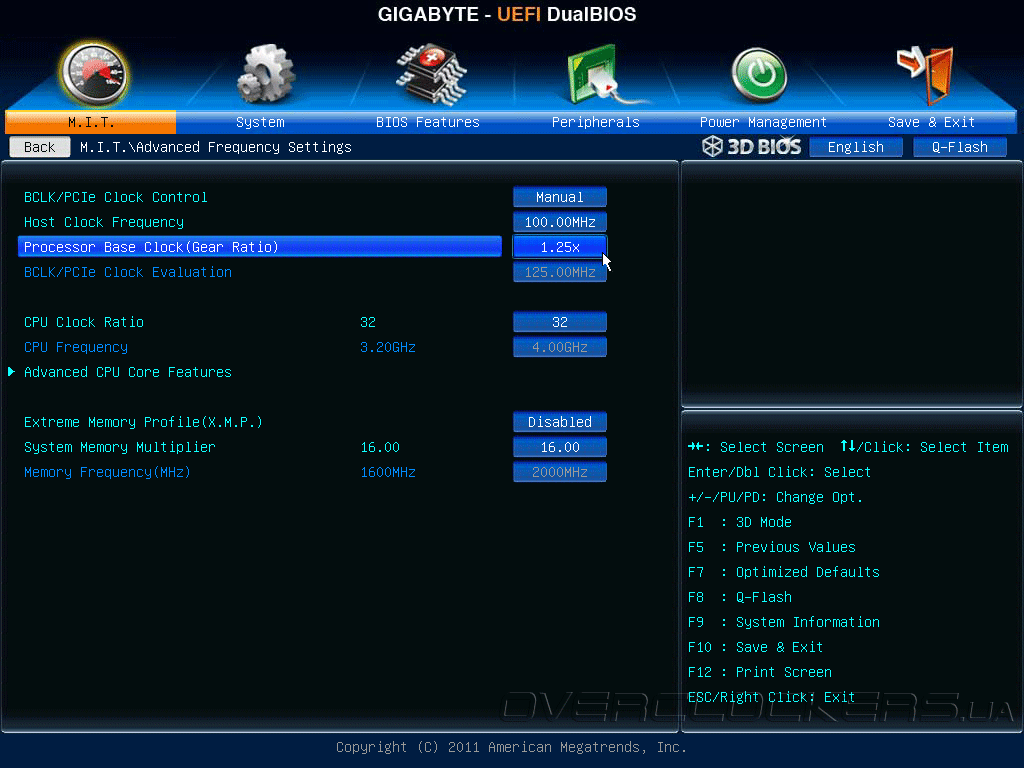

Второе в списке подменю Advanced Frequency Settings открывает доступ к регуляции опорной частоты, множителя опорной частоты (Gear Ratio), множителя CPU, дает возможность активировать профили Intel XMP и изменить множитель оперативной памяти.

UEFI Setup Gigabyte GA-X79-UD3

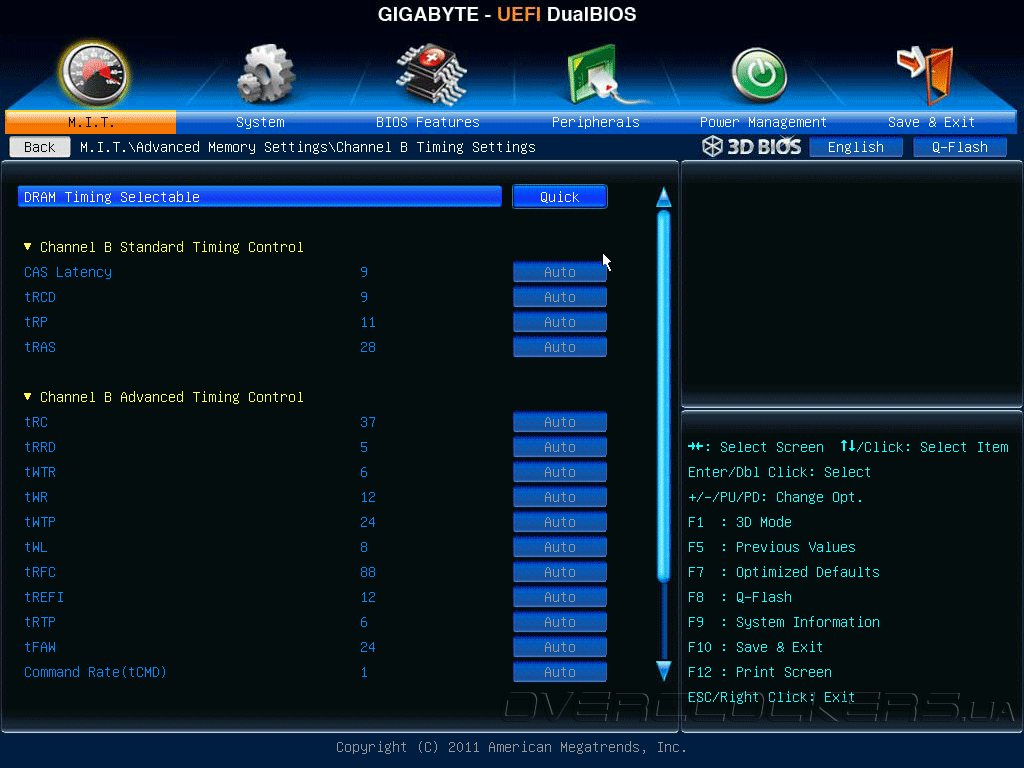

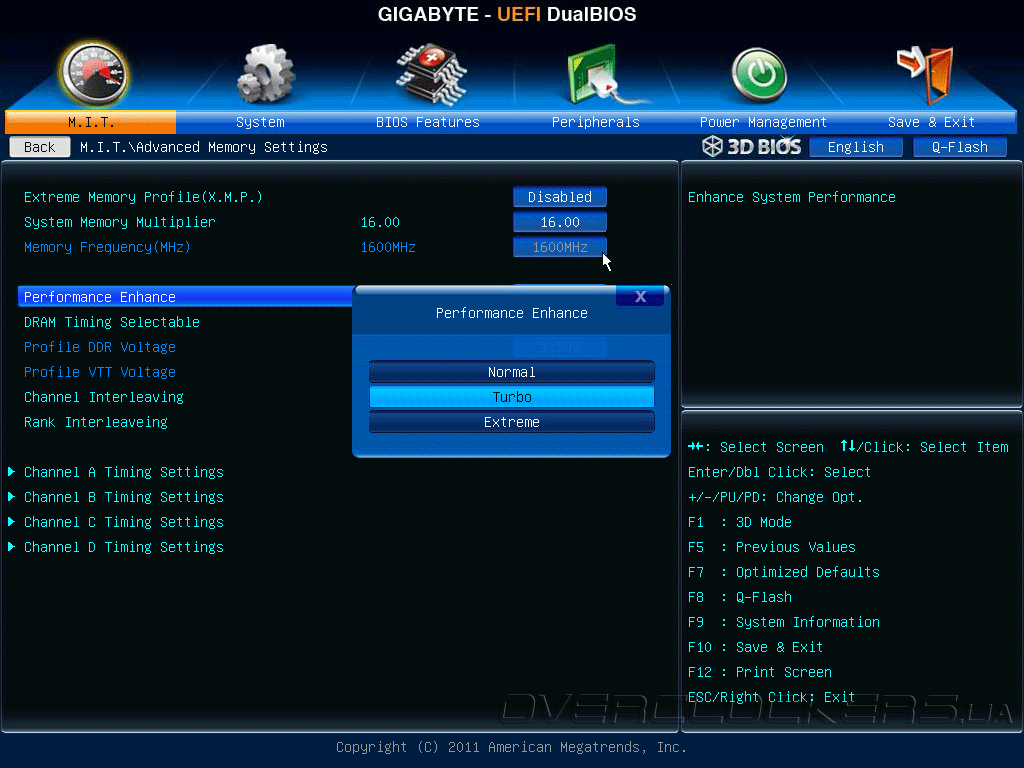

Подменю Advanced Memory Settings частично дублирует предыдущее, однако здесь уже имеются настройки таймингов для каждого слота памяти. Набор таймингов достаточен для тонкой настройки системы.

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

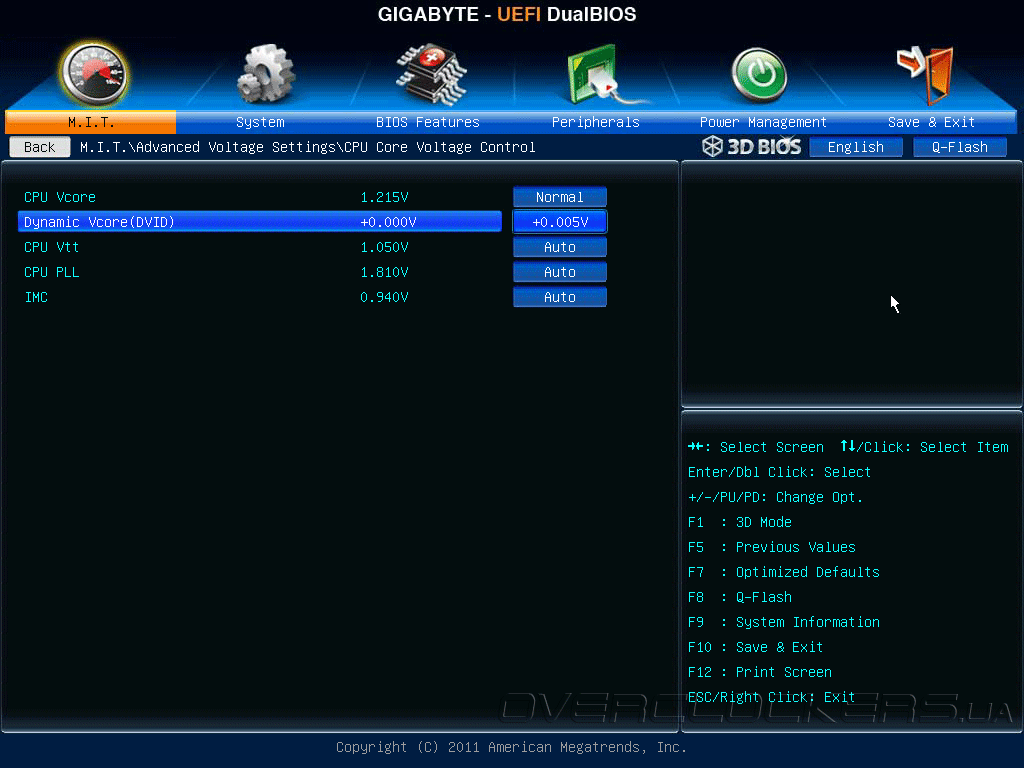

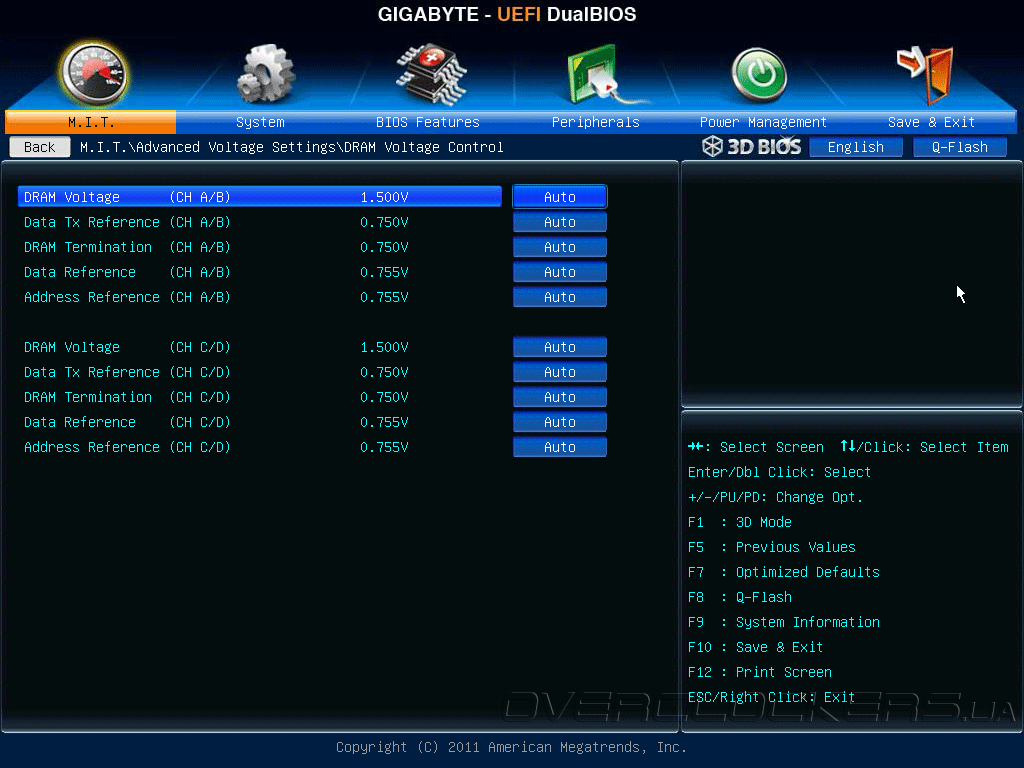

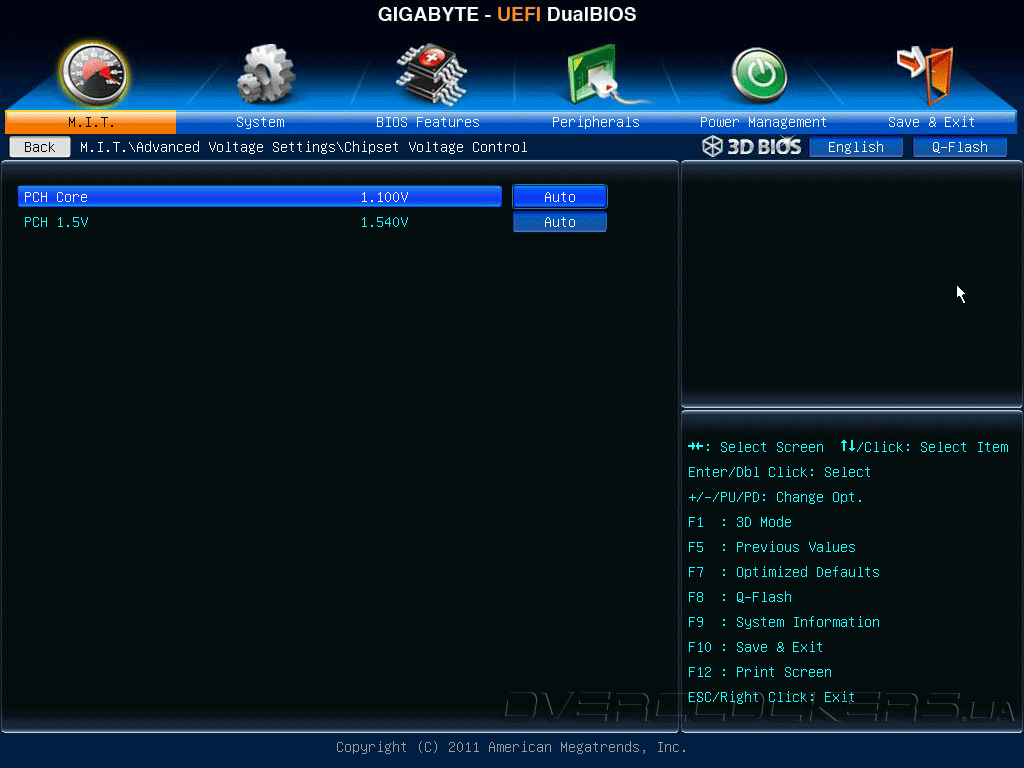

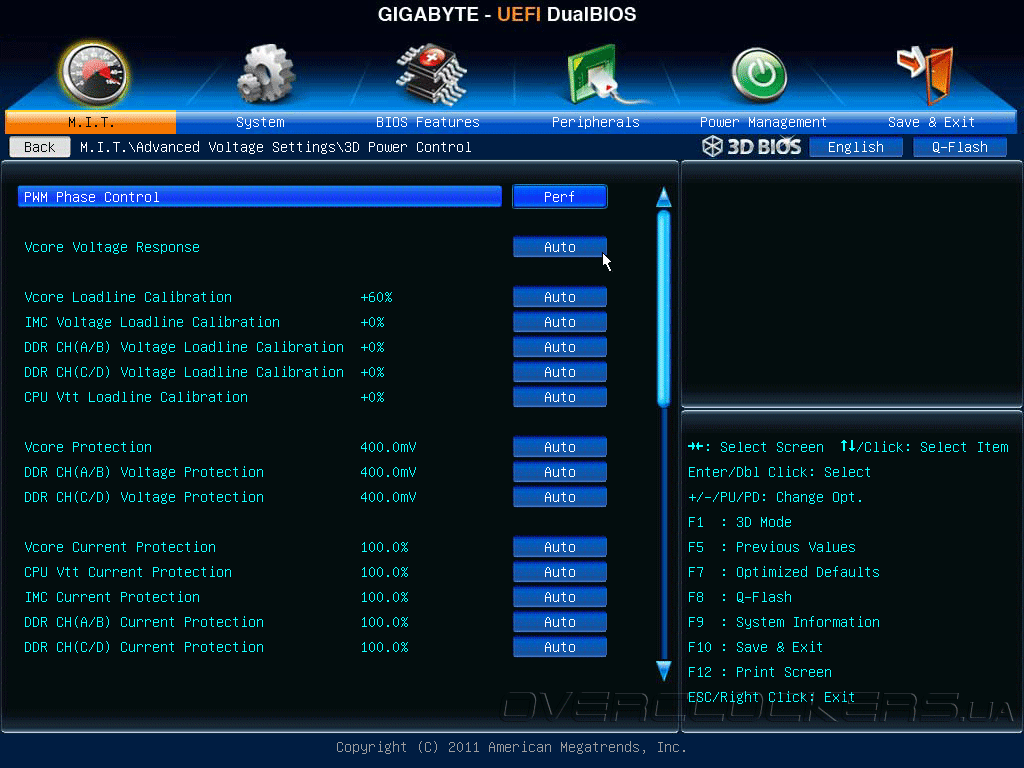

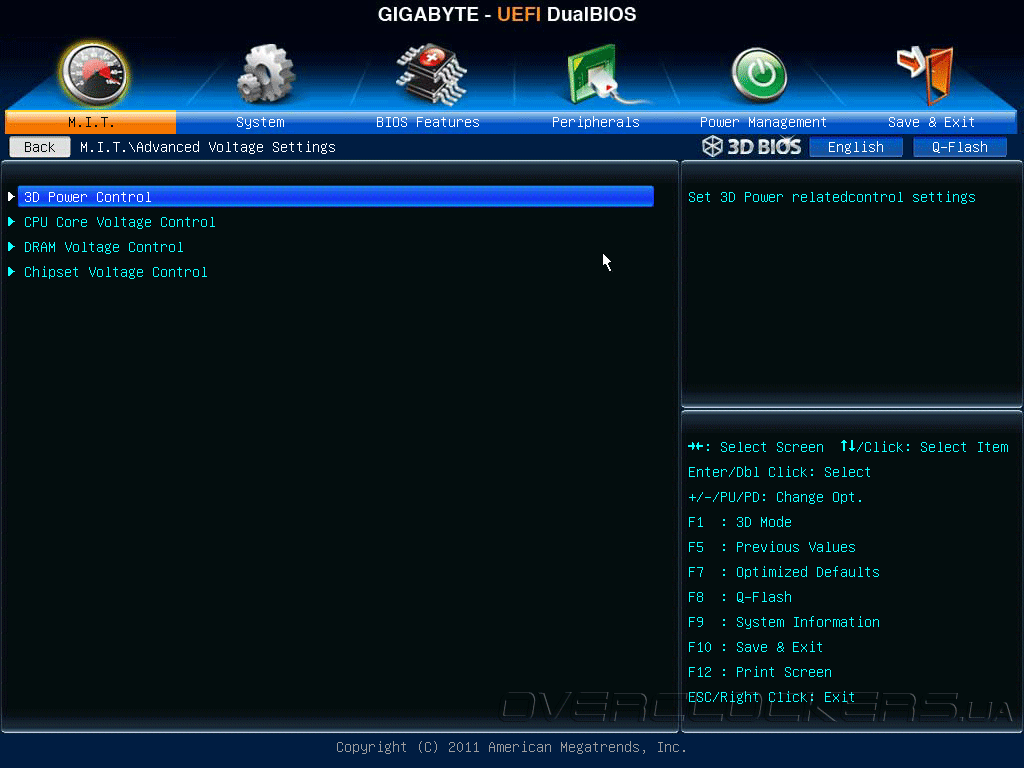

Любителям разгона со стажем рекомендуем подменю Advanced Voltage Settings для изменения параметров защиты по току, напряжению и тепловому режиму (3D Power Control), значений напряжений различных блоков CPU (CPU Core Voltage Control), оперативной памяти (DRAM Voltage Control) и набора системной логики X79 (Chipset Voltage Control).

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

Диапазоны регулировки напряжений указаны в следующей таблице:

Раздел меню Параметр Диапазон значений
3D Power Control          PWM Phase Control Auto, eXm Perf, High Perf, Perf, Balanced, Mid PWR, Lite PWR
Vcore Voltage Response Auto, Standard, Fast, Turbo, Extreme
Vcore Loadline Calibration Auto, Normal, Standard, Medium, High, Turbo, Extreme
IMC Voltage Loadline Calibration, % 0—180
Vcore Protection, мВ 150—500
DDR Voltage Protection, мВ 150—500
Vcore Current Protection, % 40—128
CPU Vtt Current Protection, % 50—160
IMC Current Protection, % 50—160
DDR Current Protection, % 50—160
CPU Core Voltage Control     CPU Core, В 0,8—1,735 В (шаг 0,005 В)
Dynamic Vcore (DVID), В –0,64—+0,635
CPU Vtt, В 0,715—1,61
CPU PLL, В 1,195—1,985
IMC, В 0,8—1,6
DRAM Voltage Control     DRAM Voltage, В 1,1—1,99 (шаг 0,005 В)
Data Tx Reference, В 0,69—0,815
DRAM Termination, В 0,543—1,459
Data Reference, В 0,583—1,422
Adress Reference, В 0,583—1,001
Chipset Voltage Control  PCH Core, В 0,825—1,51
PCH 1,5 V, В 0,925—1,8

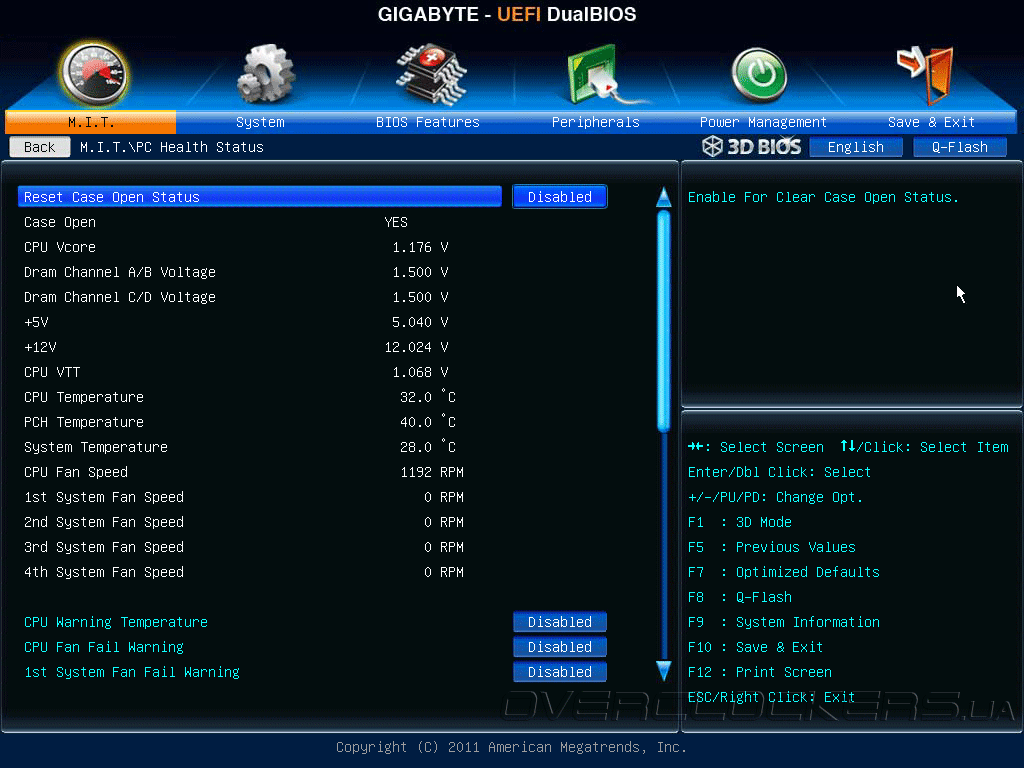

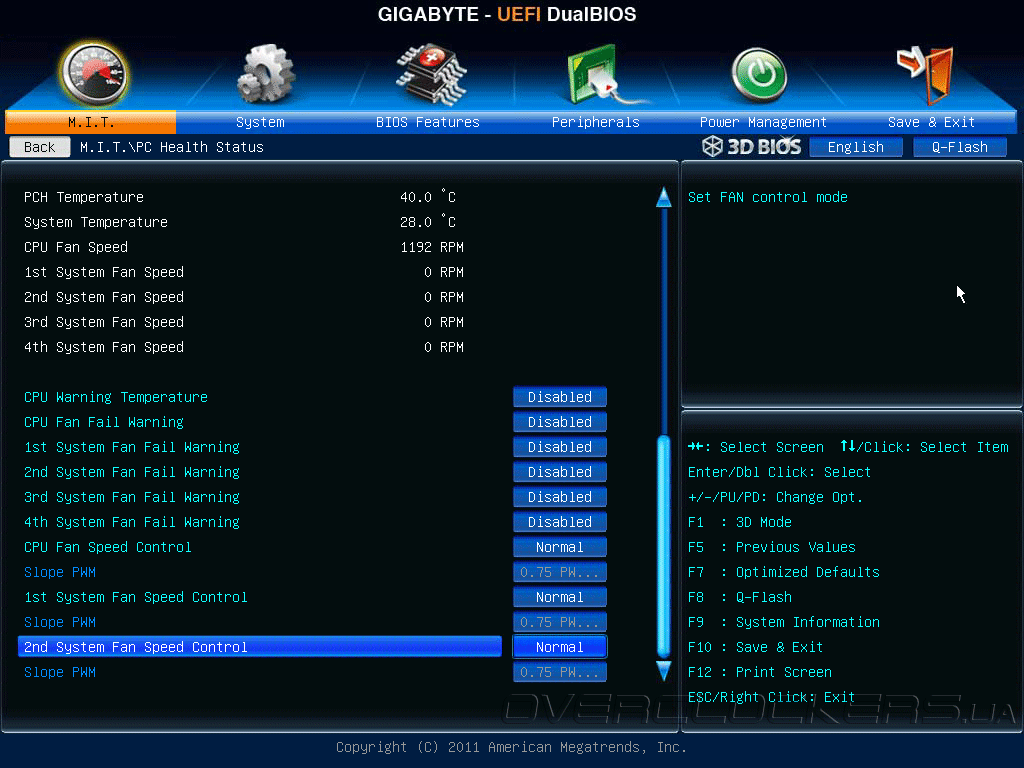

Подменю M.I.T. PC Health Status содержит информацию о текущих значениях основных напряжений и температур, показаниях датчиков вентиляторов, а также позволяет настроить «сигнализацию» на случай превышения температуры CPU или остановки одного из вентиляторов.

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

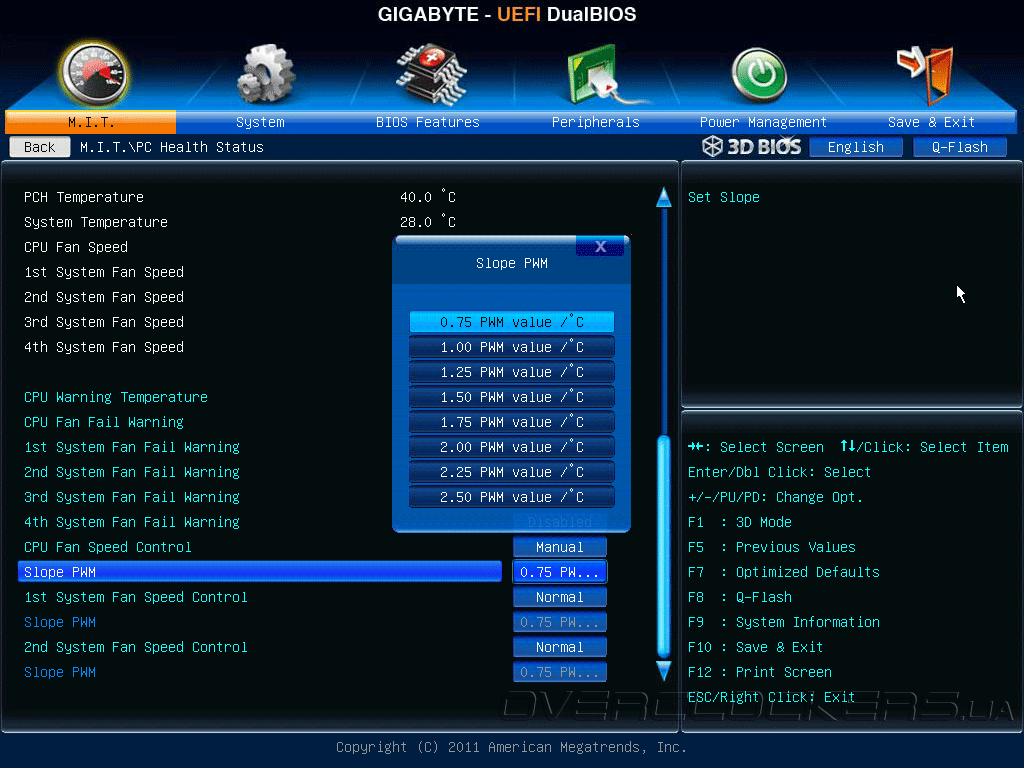

Здесь же регулируются обороты вентиляторов, подключенных к 4-контактным разъемам на печатной плате.

UEFI Setup Gigabyte GA-X79-UD3

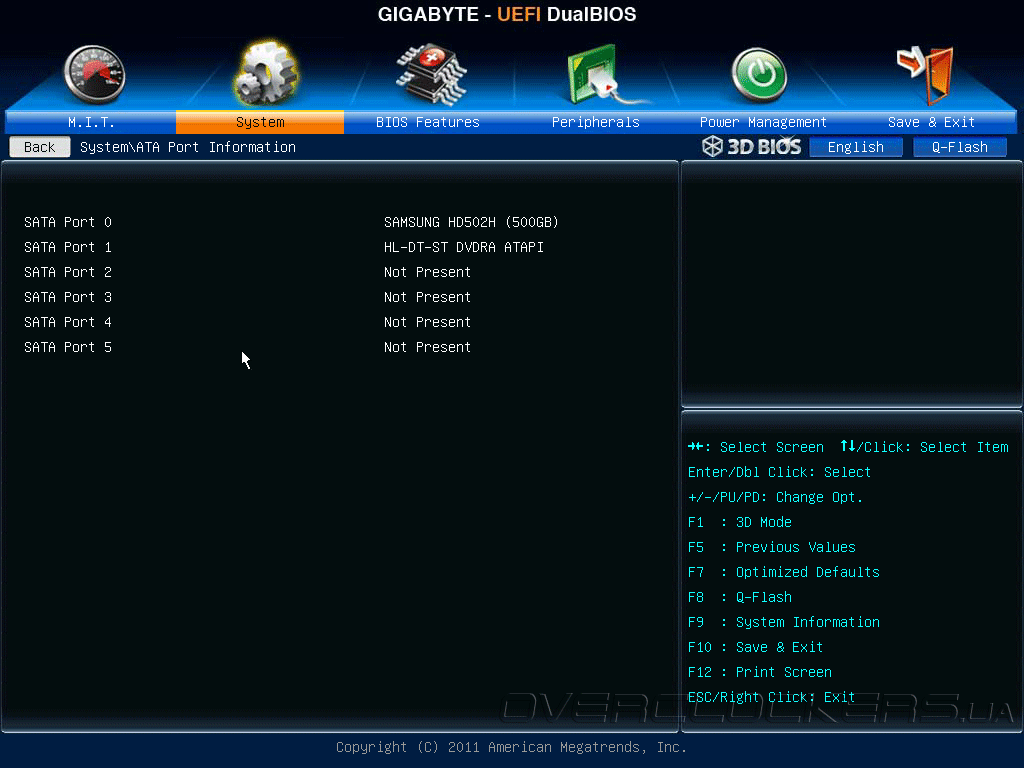

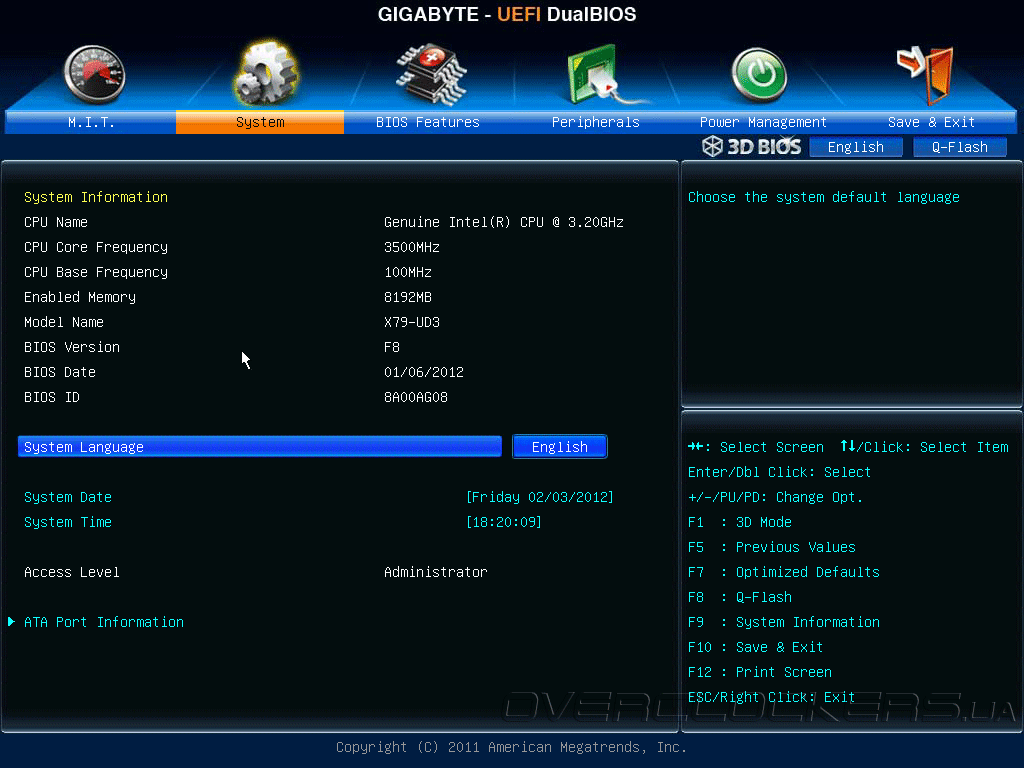

Вторая вкладка System позволяет установить язык, системные дату и время. В подменю ATA Port Information перечислены все установленные накопители.

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

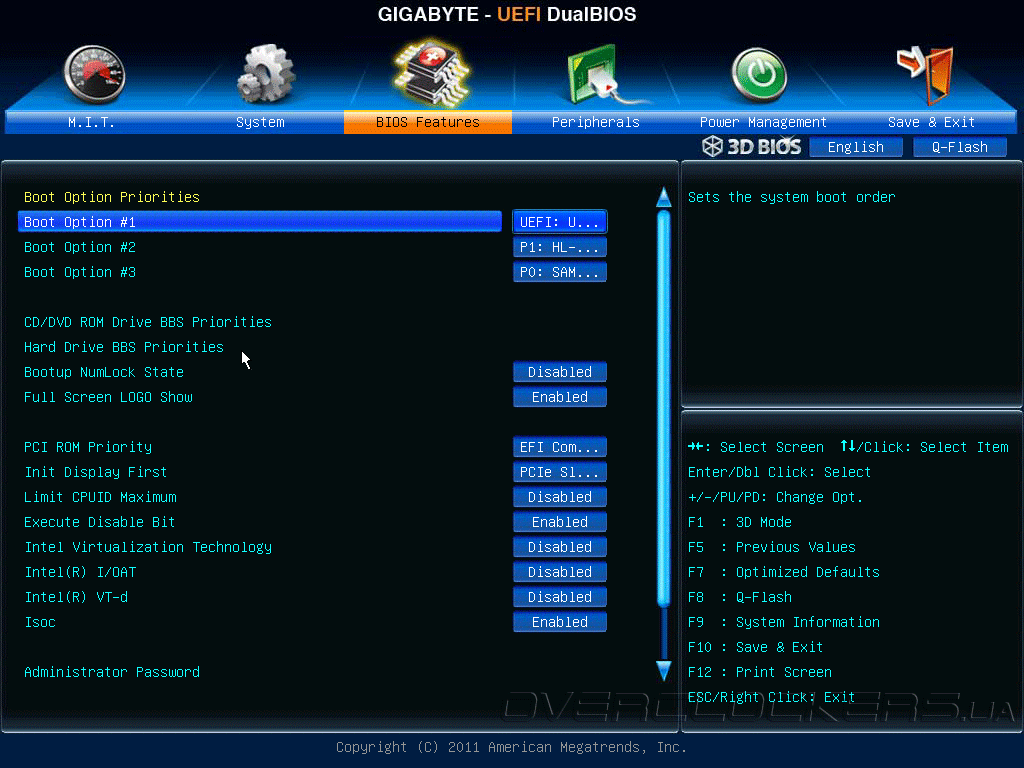

В разделе BIOS Features можно изменить порядок загрузочных устройств, отключить полноэкранное лого, указать основной видеоадаптер, активировать работу технологий программной и аппаратной виртуализации. Попутно напомним, что процессоры Sandy Bridge-E степпинга C1 не поддерживают аппаратную виртуализацию Intel VT-d.

UEFI Setup Gigabyte GA-X79-UD3

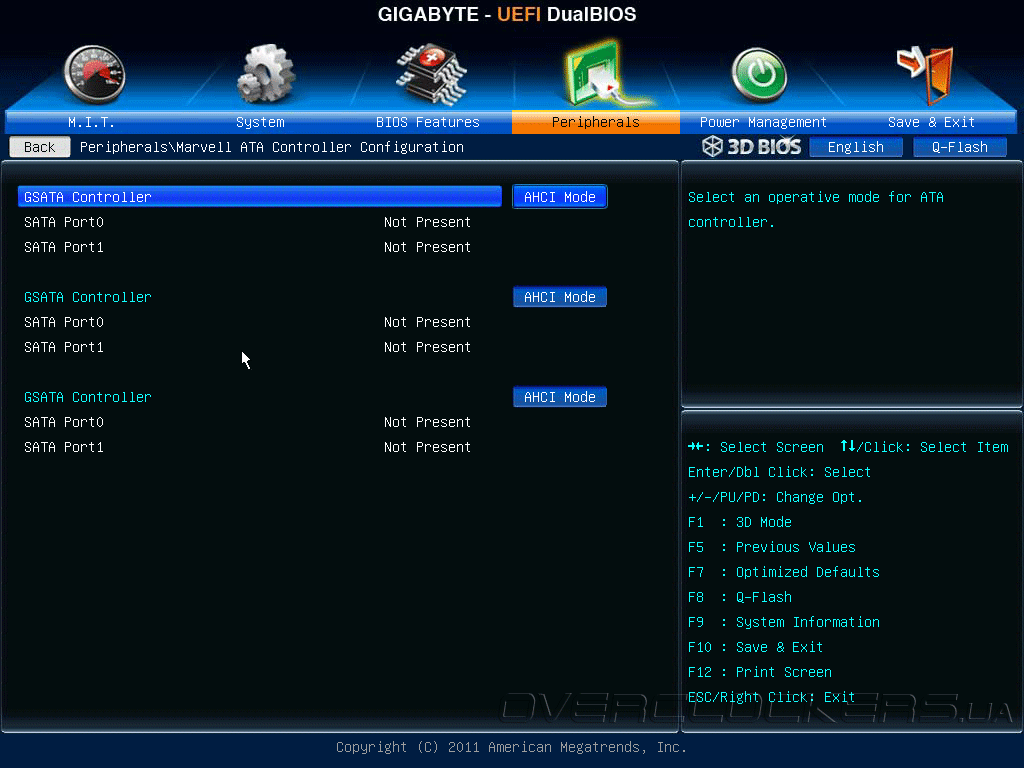

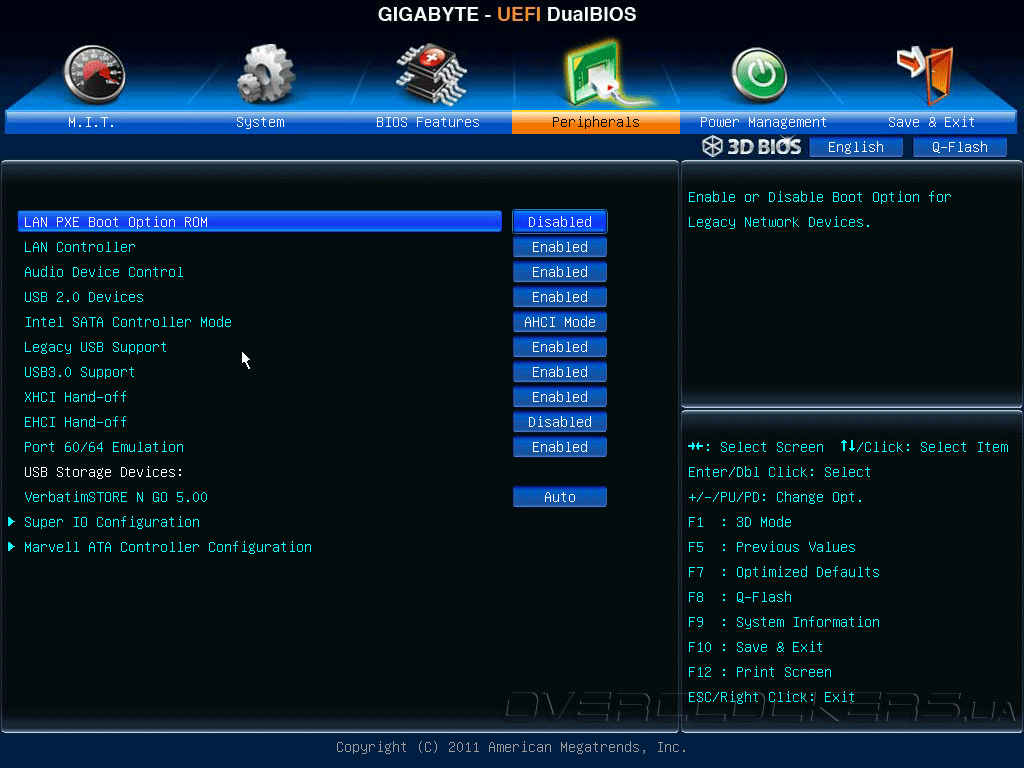

В разделе Peripherals собраны настройки контроллеров гигабитной сети, звука, USB 2.0, USB 3.0 и SATA.

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

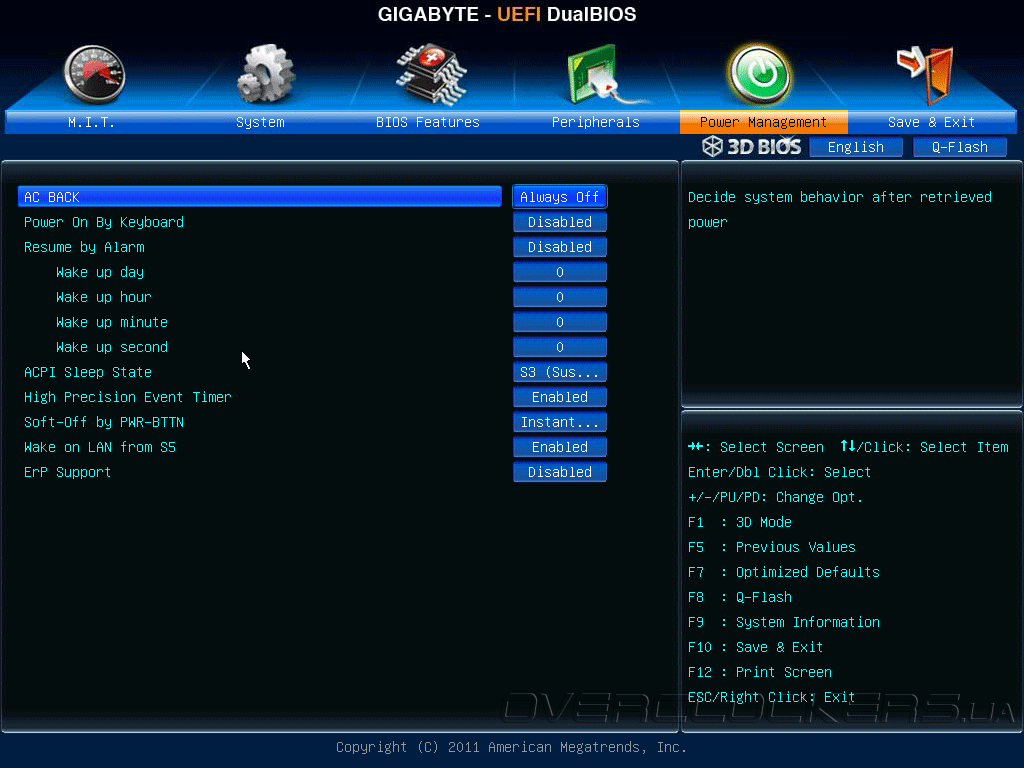

Во вкладке Power Management не забудьте отключить Wake on LAN — автоматическое включение ПК по сигналу от сетевого адаптера. Также можно настроить «будильник».

UEFI Setup Gigabyte GA-X79-UD3

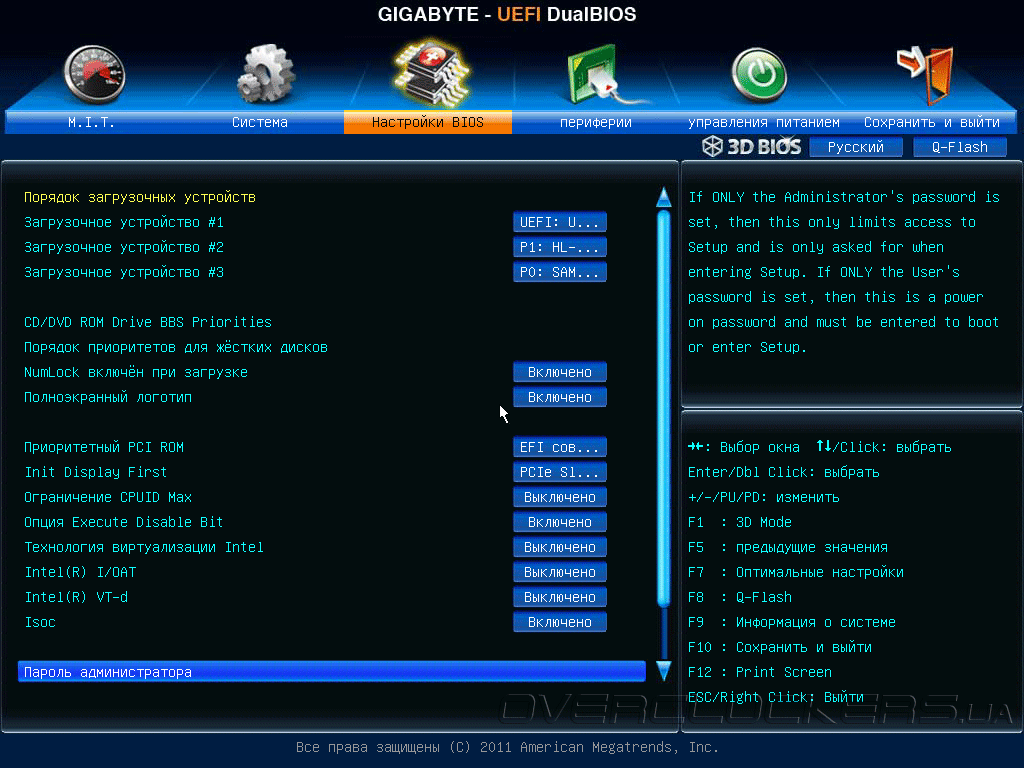

Программа настройки UEFI частично русифицирована, впрочем, преобладание специальной терминологии сводит на нет усилия переводчиков. По субъективному ощущению, «винегрет» из русских и английских слов никак не способствует быстрой настройке системы.

UEFI Setup Gigabyte GA-X79-UD3

UEFI Setup Gigabyte GA-X79-UD3

При работе с UEFI DualBIOS мы столкнулись с невозможностью отключить интерфейс 3D BIOS: приходилось каждый раз нажимать F1 и переходить в режим M.I.T. Кроме того, установка частот и напряжений вручную, на наш взгляд, производилась слишком медленно, так как после нажатия клавиши Enter нужно было ждать, перед тем как вписать то или иное значение. Сама технология «двойного BIOS» хромала на обе ноги: при переразгоне система постоянно перезагружалась вместо того, чтобы немедленно восстановить безопасные настройки. Приходилось делать сброс замыканием контактов CLR_CMOS на печатной плате. Надеемся, что эти недостатки будут исправлены в новых версиях прошивки.


Программное обеспечение

На диске, прилагаемом к Gigabyte GA-X79-UD3, наряду со всеми необходимыми драйверами имеется несколько фирменных Windows-утилит:
  • EasyTune 6 — разгон и отслеживание состояния компонентов системы, регулировка скорости вращения вентиляторов, настройка звукового оповещения о нештатных ситуациях;
  • DMI Viewer — утилита для просмотра информации о материнской плате;
  • Face-Wizard — выбор оформления загрузочного экрана UEFI DualBIOS;
  • @BIOS — обновление прошивки UEFI через Интернет;
  • Q-Share — утилита для обмена файлами по локальной сети;
  • Update Manager — обновление ПО Gigabyte через Интернет;
  • G.O.M. (Gigabyte Online Manager) — просмотр аппаратных сведений об удаленном компьютере;
  • Cloud OC — разгон компонентов ПК через проводное или беспроводное интернет-соединение.
Помимо этого, на DVD-носителе присутствуют сторонние программы, которые, по задумке разработчика, должны обеспечить владельца GA-X79-UD3 высоким уровнем антивирусной защиты (Norton Internet Security, Trand Micro PC-Cilin, Kaspersky Internet Security 2011), возможностью прочтения документации, прилагаемой к материнской плате (Acrobat Reader), возможностью просмотра видео (CyberLink Media Suite) и его редактирования (CyberLink PowerDirector). Последние три утилиты — архиватор WinZip, браузер Firefox и программа для связи iPhone/iPod с персональным компьютером AIWI Game. Стороннее ПО, в основном, имеет ограниченный срок бесплатного использования.

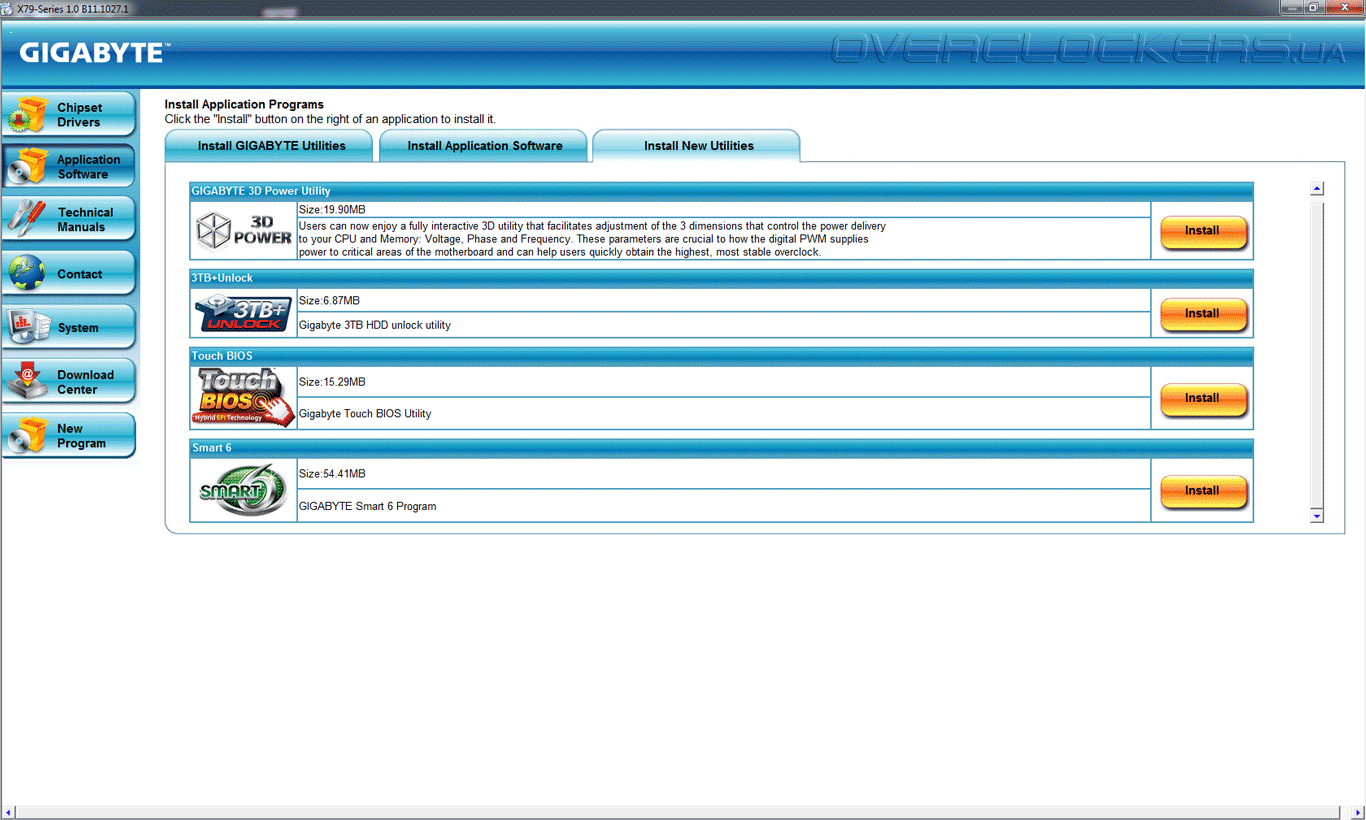

Думаете, это всё? Отдельным списком идут новые утилиты, рекомендованные к установке.

Gigabyte GA-X79-UD3

Начнем, пожалуй, с хорошо знакомой поклонникам тайваньского бренда программы EasyTune 6. Она пригодится тем, кто хочет сэкономить время, не заходя каждый раз в UEFI. С ее помощью также можно разгонять систему «на лету» для получения максимальных результатов в зачетных дисциплинах оверклокерской лиги HWBot.

Gigabyte EasyTune 6

Первые две вкладки содержат подробную информацию об установленных процессоре и модулях оперативной памяти, тем самым дублируя функционал популярной утилиты CPU-Z. Третья вкладка ET 6 под названием Tuner позволяет подобрать значения частот, множителей и напряжений вручную или автоматически (Quick Boost). Последнее нам совсем не пригодилось, поскольку плата недостаточно повышала напряжение на тестовом процессоре Core i7-3930K для стабильного разгона. Лучше сделать это вручную.

Gigabyte EasyTune 6

В четвертом разделе Graphics предлагается разогнать видеокарту, правда, с помощью всего лишь трех ползунков (частоты ядра, шейдеров и памяти). Возможность регулировки напряжений и оборотов вентилятора видеокарты не предусмотрена. Пятая вкладка Smart предназначена для «умной» настройки скорости одного процессорного и двух системных вентиляторов, подключаемых к 4-контактным разъемам на PCB. Шестая вкладка HW Monitor отображает ключевые напряжения в реальном времени, а также позволяет настроить «сигнализацию» на случай выхода из строя одного из вентиляторов или превышения допустимого температурного порога.

Gigabyte EasyTune 6

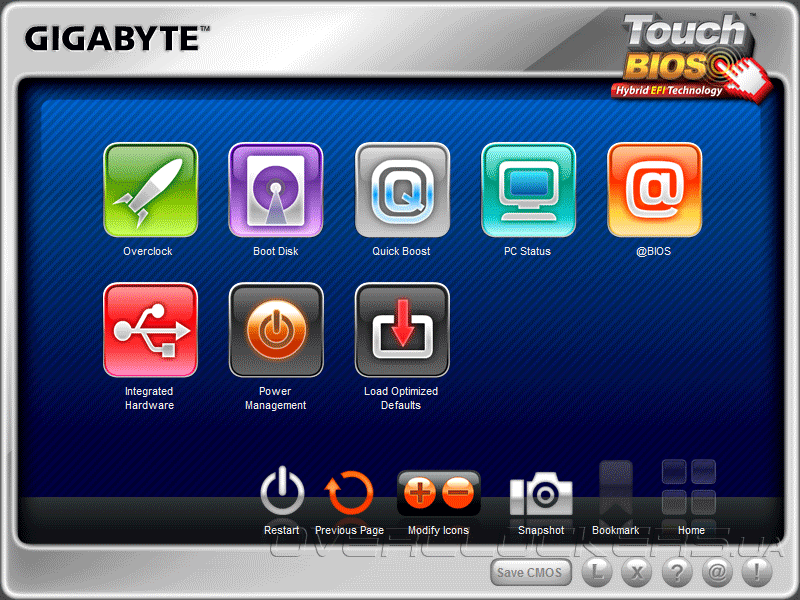

Одна из свежих фирменных утилит Gigabyte носит название Touch BIOS. Поначалу, еще до официального выхода, она была ошибочно принята нами за оболочку UEFI, хотя впоследствии оказалась обычной программой для Windows. В Touch BIOS доступны основные настройки из UEFI Setup, модуль информации о системе (PC Status), модуль @BIOS (обновление прошивки онлайн) и опция Quick Boost, дублирующая одну из вкладок EasyTune 6.

Gigabyte Touch BIOS

Настройки Touch BIOS можно менять с помощью мыши или пальцем (на сенсорном экране). Легко заметить, что утилита имеет типичный «планшетный» интерфейс и, вероятно, в будущем будет применяться для управления аппаратными ресурсами ноутбуков и интернет-планшетов Gigabyte.

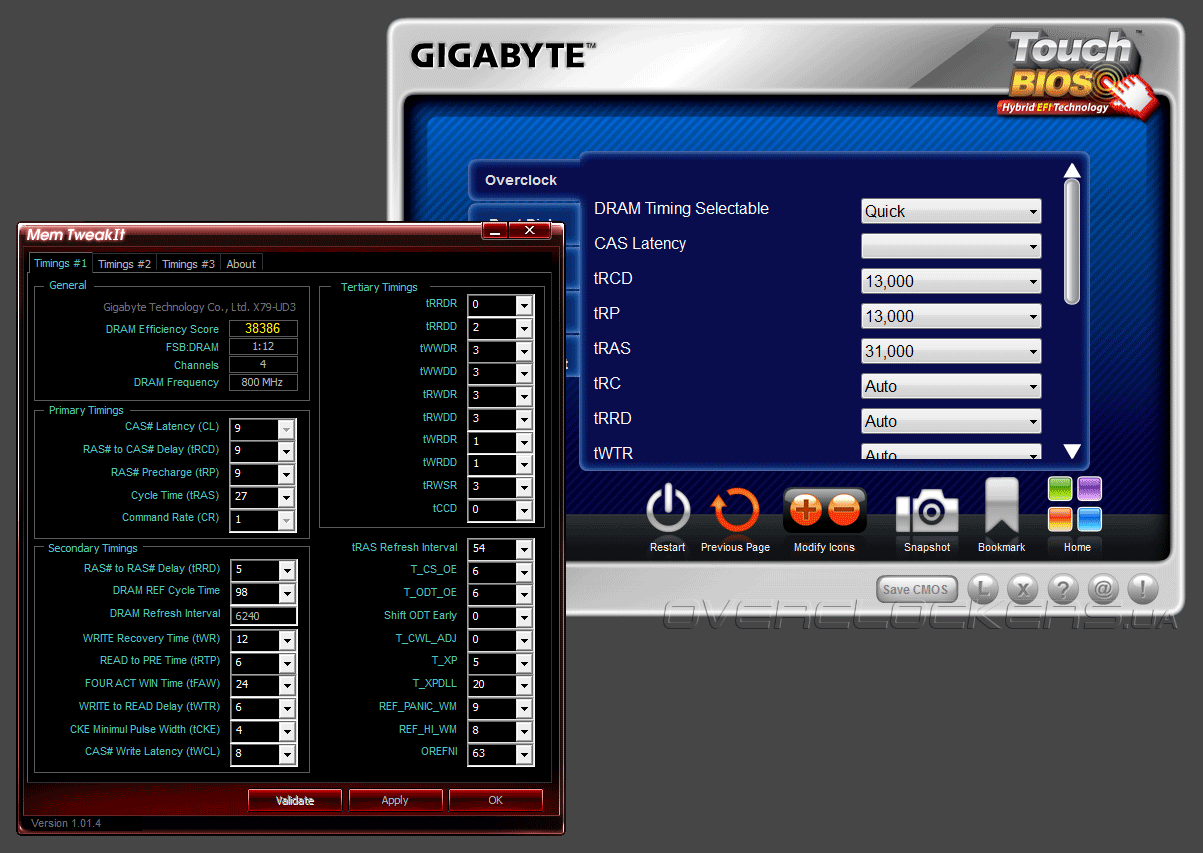

Изучая функционал программы Touch BIOS, мы заметили, что задержки памяти отображаются в ней некорректно.

Gigabyte Touch BIOS

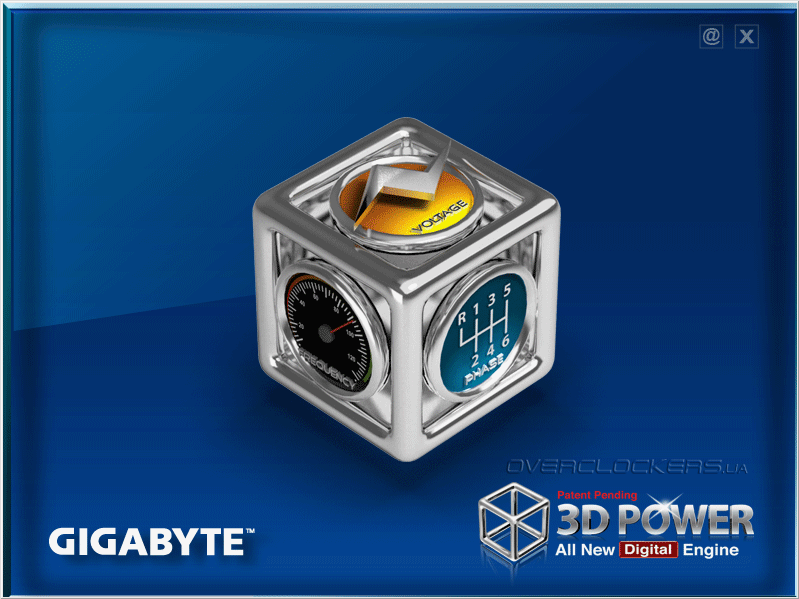

Это хороший повод перейти к еще одной комплектной утилите — 3D Power. Как и подменю 3D Power Control в UEFI (см. выше), Windows-приложение 3D Power позволяет осуществлять тонкую настройку системы защиты основных узлов ПК. Здесь же регулируется частота преобразователей питания CPU и оперативной памяти.

Gigabyte 3D Power

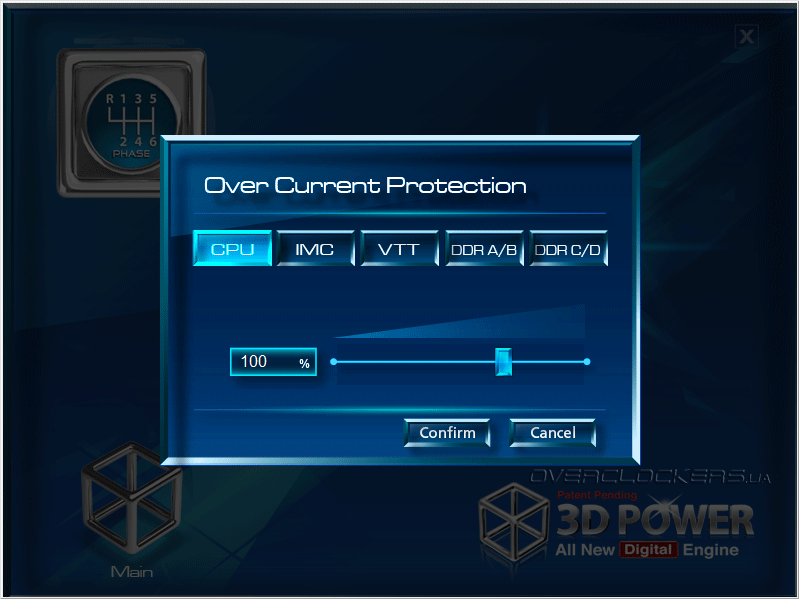

Усиление или ослабление защиты (например, перед экстремальным разгоном) производится посредством ограничения максимальных напряжений, силы тока и температур компонентов системы.

Gigabyte 3D Power

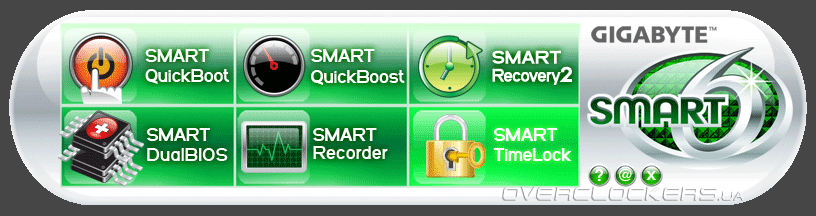

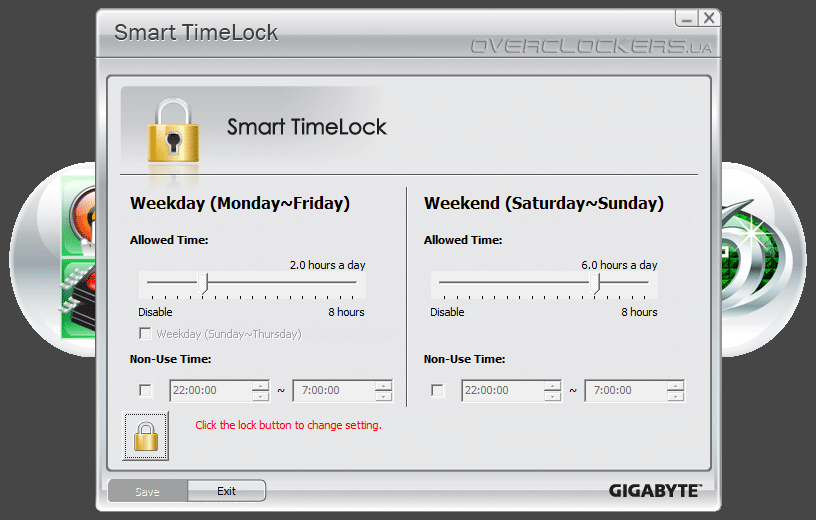

Последняя из рассматриваемых утилит — Smart6 — дает возможность автоматически разогнать процессор (опять же, дублируется Quick Boost из EasyTune 6), создать образ диска либо восстановить раздел HDD из образа, задать пароль для UEFI DualBIOS и ограничить время работы компьютера в вечерние часы, что наверняка будет востребовано молодыми родителями.

Gigabyte Smart6

Gigabyte Smart6

Разгон

С автоматическим разгоном Core i7-3930K (3,2 ГГц, степпинг C0) на плате Gigabyte GA-X79-UD3 у нас как-то не сложилось. Если EasyTune 6 подавала слишком низкие напряжения на различные блоки процессора, то «умный» разгон в UEFI, наоборот, завышал напряжения сверх разумного предела (1,2 В для CPU Vtt и IMC при номинальных 1,05 В и 0,85 В соответственно). При этом частота CPU повышалась всего лишь на 400 МГц — до 3600 МГц, и стало очевидно, что хотя бы для частичного раскрытия потенциала процессора нужно установить все параметры вручную.

Разгон Gigabyte GA-X79-UD3

Предел разгона по базовой частоте был найден довольно быстро — 105 МГц при множителе Bclk 1x и 131 МГц при множителе 1,25x. Напряжение CPU Vtt повышалось с 1,05 до 1,1 В, а напряжение IMC (системный агент) было поднято до 1,05 В.

Разгон Gigabyte GA-X79-UD3

Разгон Gigabyte GA-X79-UD3

При разгоне процессорным множителем нам не удалось добиться от Core i7-3930K (C0) частот выше 4400 МГц (44x100), хотя предыдущие эксперименты с материнской платой ASUS Rampage IV Formula показали, что тестовый CPU способен стабильно работать на частотах вплоть до 4,7 ГГц.

Разгон Gigabyte GA-X79-UD3

Максимальный разгон (4400 МГц) сопровождался повышением Vcore с 1,164 В до 1,392 В, установкой значения Offset Voltage 0,14 В и переводом Load Line Calibration (калибровка цепей питания) в режим Turbo для компенсации просадок напряжения. Не исключено, что результаты X79-UD3 с более ранними версиями прошивки UEFI были бы выше, но испытывать микрокод с уязвимостью в системе защиты мы не рискнули. К тому же Gigabyte предусмотрительно убрала первые версии прошивок с сайта, дабы не соблазнять отдельных экспериментаторов.

Слабые результаты разгона CPU отчасти компенсирует стабильная работа четырех модулей памяти на эффективной частоте 2133 МГц. Два комплекта G.Skill F3-12800CL8D-4GBXM, рассчитанные на функционирование в режиме DDR3-1600, были разогнаны до 2133 МГц и прошли проверку 15-минутным прогоном стресс-теста LinX 0.6.4. Вместо прошитых в SPD таймингов 8-8-8-24 и Command Rate 2T было установлено сочетание задержек памяти 9-11-9-27 и Command Rate 1T. Напряжение памяти повышалось с 1,5 до 1,65 В, напряжения CPU Vtt и IMC — до 1,1 В и 1 В соответственно.

Разгон Gigabyte GA-X79-UD3

Еще одним плюсом Gigabyte GA-X79-UD3 является корректная работа технологии динамического разгона Intel Turbo Boost. При малой загрузке процессор Core i7-3930K (3,2 ГГц) ускорялся до 3800 МГц (38x 100 МГц), при интенсивной многопоточной загрузке — до 3500 МГц (35x 100 МГц).

Разгон Gigabyte GA-X79-UD3

Разгон Gigabyte GA-X79-UD3

Работа «зеленой» технологии SpeedStep на разогнанной системе возможна при соблюдении следующих условий: а) напряжение Vcore в UEFI должно быть установлено в режим Auto; б) необходимо подобрать значение Offset Voltage. При правильной настройке UEFI множитель CPU сбрасывается в простое до 12x, а напряжение Vcore — до 0,864 В.


Конфигурация стенда

Тестирование проводилось на стенде из следующих компонентов:
  • процессор: Core i7-3930K (3,2 ГГц);
  • память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 8-8-8-24-2T);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: ASUS ENGTX580 DCII/2DIS/1536MD5 (GeForce GTX 580);
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
  • драйвер видеокарты: GeForce 285.62.
В ходе сравнительного тестирования процессор работал на частоте 3,2 ГГц, с активацией технологий Hyper-Threading и Turbo Boost. Оперативная память функционировала в режиме DDR3-1600 с задержками 9-9-9-27 и Command Rate 1T. В операционной системе брандмауэр, UAC и Windows Defender были отключены.

Оппонентом Gigabyte GA-X79-UD3 (UEFI версии F8) выступила недавно рассмотренная материнская плата ASUS Rampage IV Formula (прошивка v1005). Нижеприведенные результаты представляют собой среднее значение по итогам двух прогонов каждого из тестов. Рабочие параметры процессора и модулей оперативной памяти были одинаковы при тестировании обеих плат.


Результаты тестирования

Синтетические тесты

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Система, основанная на Rampage IV Formula, продемонстрировала лучшие результаты в работе с оперативной памятью. И если в подтестах чтения из памяти и копирования в памяти разрыв между соперниками составил менее 1% в пользу ASUS, то четвертый подтест (латентность) обнаружил значительный перевес Rampage IV Formula — почти 13%.


Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестовый пакет PCMark 7 — универсальное средство для оценки производительности ПК в операциях с медиаконтентом и типичными «офисными» приложениями. Результаты в нем неоднозначны: почти во всех подтестах небольшое преимущество оказывается на стороне Gigabyte GA-X79-UD3, но в Computation (конвертация видео, редактирование фото) представитель ASUS вырывается вперед на 12%.


Игровые тесты

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

В 3DMark 11 участницы обменялись победами: благодаря графическому подтесту X79-UD3 завоевала более высокий общий балл, а Rampage IV Formula опять проявила себя лучше в процессорном подтесте.

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Тестирование Gigabyte GA-X79-UD3

Непосредственно в играх производительность систем оказалась почти одинаковой. Ни о каких 12—13 процентах преимущества платы ASUS не может быть и речи. Одним удачным обновлением прошивки Gigabyte способна «сравнять счет».


Выводы

Младший представитель линейки материнских плат Gigabyte X79 видится нам неплохим выбором в своем ценовом сегменте. Он может похвастать богатым функционалом, в том числе возможностью организации SLI/CrossFireX из четырех видеокарт, хотя и не слишком удобен в эксплуатации. Соседство верхнего слота PCI-E 3.0 x16 с процессорным разъемом диктует необходимость тщательного подбора системы охлаждения, немало времени займет поиск оптимального сочетания настроек UEFI.

В разгоне CPU плата Gigabyte GA-X79-UD3 показала себя достаточно скромно, однако даже в форсированном режиме технология энергосбережения работала без сбоев. Наличие огромного количества портов SATA и USB должно вдохновить владельцев нескольких накопителей и периферийных устройств. И не забываем, что все это в стандартном формате ATX, не требующем покупки Full-Tower корпуса.

Если вы знакомы с «железом» не первый год и всерьез рассматриваете возможность покупки процессора Core i7 (LGA2011) и нескольких видеокарт, то Gigabyte GA-X79-UD3 вполне достойный вариант, чтобы составить им компанию.
