Gigabyte GA-X79-UD3. Для Sandy Bridge-E. Недорого

Недавний анонс относительно доступного четырехъядерного процессора для систем LGA2011 — Core i7-3820 — дал новый толчок развитию высокоуровневой настольной платформы Intel. Осмелимся предположить, что весной ассортимент материнских плат на базе чипсета Intel X79 Express пополнится достаточным количеством недорогих предложений, которые будут неплохо сочетаться со среднеценовым Core i7-3820 и составят внутреннюю конкуренцию тандему системных плат Z77 и четырехъядерных процессоров Core i7-3770/3770K на ядре Ivy Bridge.


Gigabyte GA-X79-UD3

Если читатель уже рассматривал возможность покупки комплекта X79/Sandy Bridge-E за относительно небольшую сумму, то непременно должен был обратить внимание на материнскую плату Gigabyte GA-X79-UD3 стоимостью чуть более $250. Это четвертый гость нашей лаборатории после MSI X79A-GD65 (8D), ASUS Sabertooth X79 и Rampage IV Formula и второй, обладающий официальной поддержкой графических конфигураций Nvidia 4-Way SLI и AMD 4-Way CrossFireX. Еще одно преимущество X79-UD3 заключается в наличии десяти портов Serial ATA, шесть из которых имеют пропускную способность 6 Гбит/с. С учетом цены звучит заманчиво, не правда ли?

Gigabyte GA-X79-UD3


Характеристики платы

Краткое описание набора системной логики Intel X79 Express приведено в обзоре платы MSI. Он практически идентичен микросхеме P67, за исключением поддержки процессоров Sandy Bridge-E (32-нм) и более «продвинутой», корпоративной версии технологии Intel Rapid Storage. Ну, а официальные характеристики Gigabyte GA-X79-UD3 таковы:

Модель Gigabyte GA-X79-UD3 (rev.1.0)
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4x DIMM DDR3 SDRAM 1066/1333/1600/1866(O.C.)/2133(O.C.), максимум 32 ГБ
Слоты PCI-E 2x PCI Express 3.0 x16
2x PCI Express 3.0 x16@x8
2x PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов 3x 4-pin, 2x 3-pin
Порты PS/2 1 (комбинированный)
Порты USB 4x 3.0 (2 разъема на задней панели)
14x 2.0 (8 разъемов на задней панели)
ATA-133
Serial ATA 4 канала SATA 3 Гбит/с (X79)
2 канала SATA 6 Гбит/с (X79)
4 канала SATA 6 Гбит/с (2x Marvell 88SE9172)
eSATA 2x 6 Гбит/с (Marvell 88SE9172)
RAID 0, 1, 0+1, 5 (X79)
0, 1 (Marvell 88SE9172)
Встроенный звук Realtek ALC898 (7.1, HDA)
S/PDIF Коаксиальный и оптический
Встроенная сеть Intel WG82579V (10/100/1000 Мбит/с)
FireWire
LPT
COM 1 (на PCB)
UEFI AMI BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности DualBIOS, 3D Power


Комплект поставки

Название младшей платы серии Gigabyte X79, изготовленной в рамках концепции Ultra Durable 3 (собственно, UD3), подобрано весьма удачно. Кроме того, Gigabyte предлагает ассоциировать свое детище с новейшими фирменными разработками — 3D Power и 3D BIOS, о которых мы расскажем ниже. Упаковка модели X79-UD3 украшена изображением металлического куба, который должен ассоциироваться с трехмерностью. Мелкие логотипы в нижней части коробки отражают ключевые возможности материнской платы: поддержку 2011-контактных процессоров Core i7, скоростного интерфейса PCI Express 3.0, наличие набора системной логики Intel X79 и четырех каналов для оперативной памяти DDR3.

Gigabyte GA-X79-UD3 Gigabyte GA-X79-UD3

Обратная сторона коробки более красочна и информативна. Здесь дается описание компонентов Ultra Durable 3 (двойная прослойка меди между слоями текстолита, твердотельные конденсаторы японского производства, полевые транзисторы со сверхмалым сопротивлением, дроссели с ферритовым сердечником), концепции 333 Onboard Acceleration, приводится небольшое фото самой платы X79-UD3 и отмечается факт поддержки SLI и CrossFireX из четырех видеокарт. Техническим спецификациям, на которые в первую очередь обращают внимание опытные пользователи, уделено совсем мало места (видите табличку в левом нижнем углу?

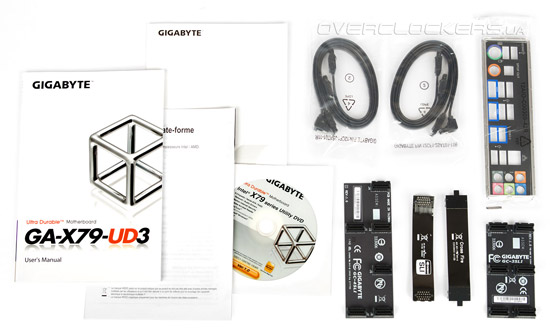

Набор прилагаемых к Gigabyte GA-X79-UD3 аксессуаров небогат, но в нем есть всё самое необходимое:
  • руководство пользователя;
  • диск DVD с драйверами, утилитами и сторонним ПО;
  • четыре кабеля SATA;
  • мостики 2/3/4-Way SLI и 2-Way CrossFire;
  • заглушка для задней панели ввода-вывода.
Gigabyte GA-X79-UD3

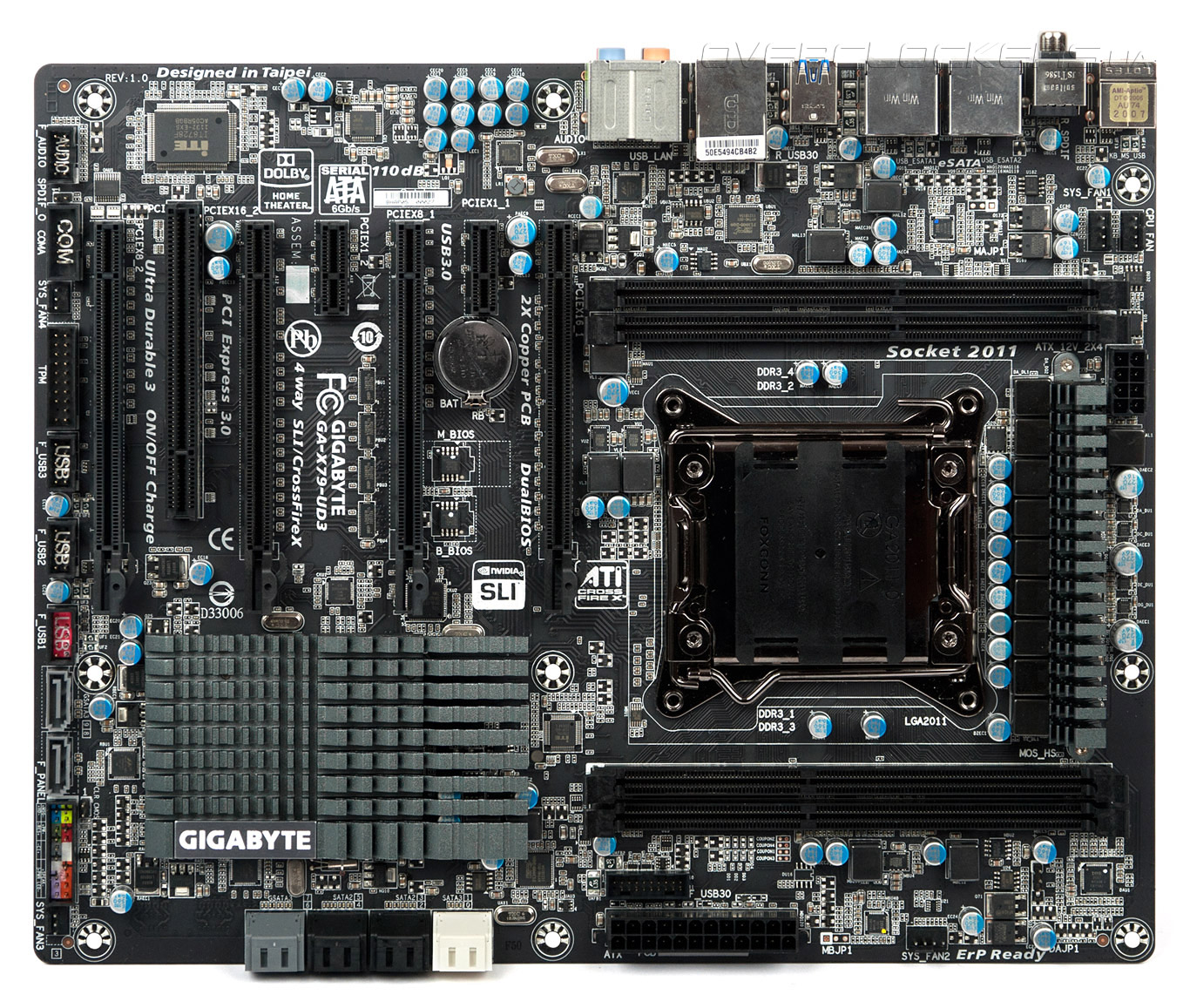

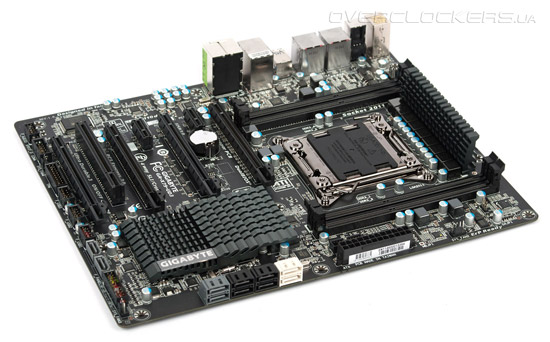

Внешний вид и функциональность

Словно сговорившись, ведущие производители материнских плат избрали для своих новых продуктов черный или темно-коричневый текстолит. Дизайнеры Gigabyte, которые долгое время придерживались сине-бело-голубой гаммы, как видим, решили последовать примеру коллег. В черное «облачились» разъемы питания, DIMM DDR3, PCI, PCI Express, SATA-II и второстепенные коннекторы, включая USB 3.0. Серым, помимо радиаторов, выделены порты SATA 6 Гбит/с, реализованные с помощью сторонних контроллеров, белым — «родные», чипсетные SATA 6 Гбит/с.

Gigabyte GA-X79-UD3

Нас, по правде говоря, сразу смутило близкое соседство процессорного разъема и верхнего слота PCI Express 3.0 x16. Впоследствии оказалось, что видеокарта в первом PCI-E x16 мешает установке крупных башенных кулеров вроде нашего тестового Noctua NH-D14. Владельцам X79-UD3 придется основательно подойти к подбору процессорной системы охлаждения, дабы избежать ее возврата и практически неизбежных дискуссий по этому поводу с менеджером компьютерного магазина. С другой стороны, особой альтернативы у инженеров Gigabyte не было: либо оставить всё как есть, либо разместить два из четырех PCI-E x16 по соседству, либо увеличить габариты печатной платы. Каждый вариант имеет свои недостатки.

Теперь пару слов о конфигурации четырех полноразмерных слотов PCI Express 3.0, которые делят между собой 40 процессорных линий PCI-E. Первый и третий разъемы могут работать совместно на скорости x16 каждый. Включить в состав ПК еще один видеоадаптер можно задействовав второй сверху PCI-E (x8). Связка из четырех плат Radeon или GeForce будет функционировать в режиме x16+x8+x8+x8, при этом третий «длинный» разъем PCI-E разделит пропускную способность с четвертым. Звуковую, сетевую карту или адаптер беспроводной сети можно установить в один из двух PCI-E x1 или единичный PCI v2.2.

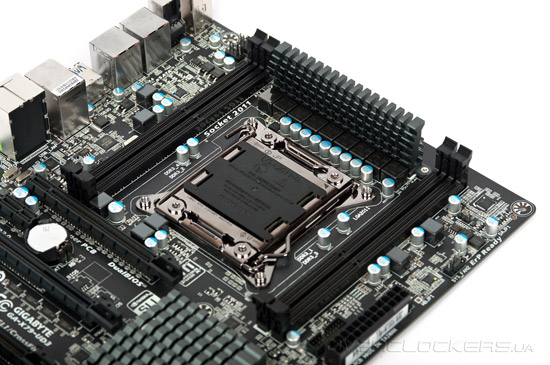

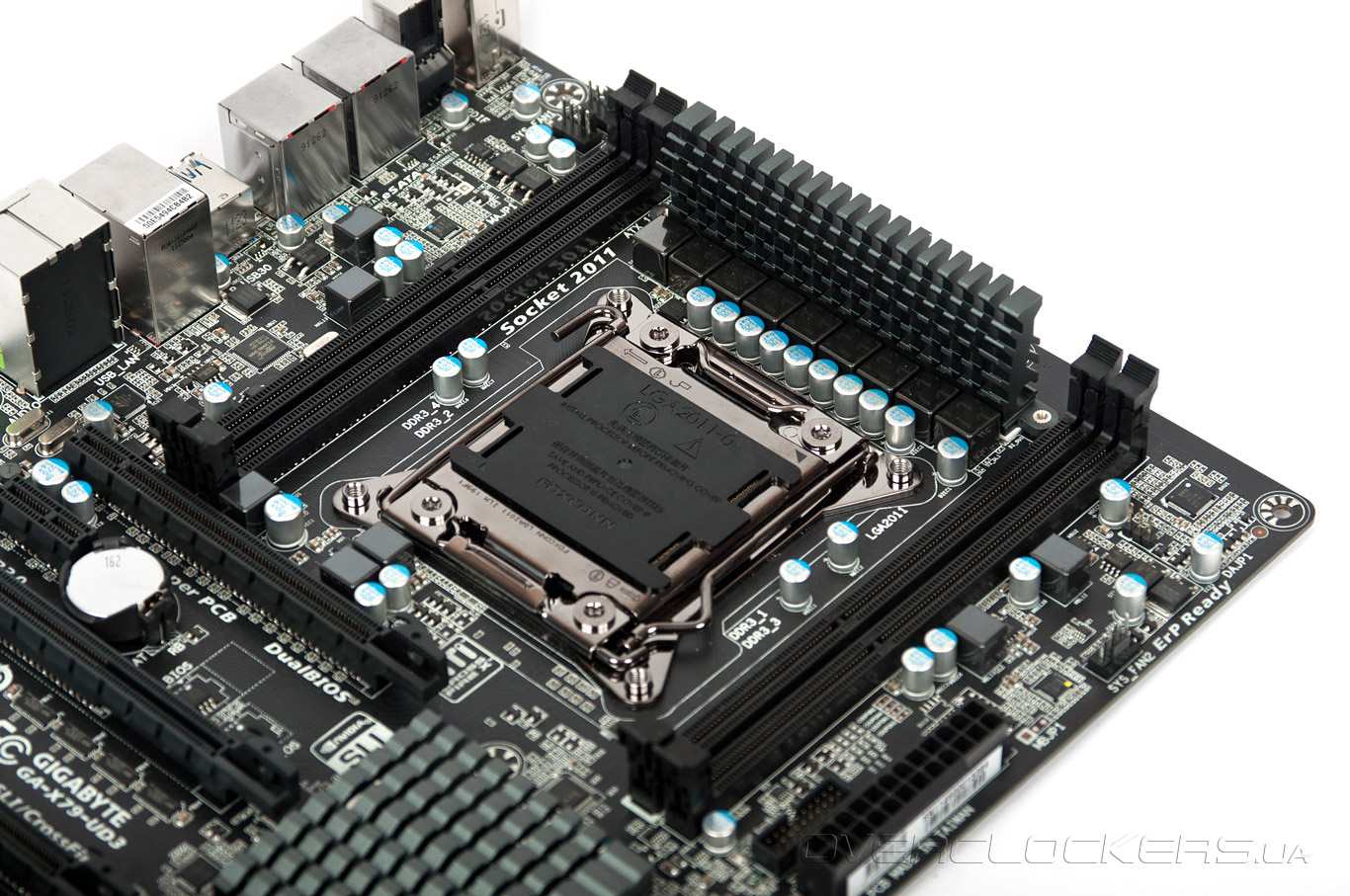

Процессорное гнездо LGA2011, изготовленное подрядчиком Foxconn, обрамлено по бокам двумя слотами для оперативной памяти. Как уже было отмечено, они в полной мере реализуют возможности встроенного в CPU четырехканального контроллера ОЗУ. Официально заявлена поддержка планок DDR3 с частотой до 2133 МГц (при разгоне), однако в программе настройки UEFI мы обнаружили и совсем уж экстремальные режимы вроде DDR3-2933 и DDR3-3200.

Gigabyte GA-X79-UD3

Слоты памяти запитаны по (2+2)-канальной схеме, процессор — по 9-канальной. Одна фаза процессорного VRM питает системный агент или, как его называют по старинке, «встроенный северный мост».

Gigabyte GA-X79-UD3

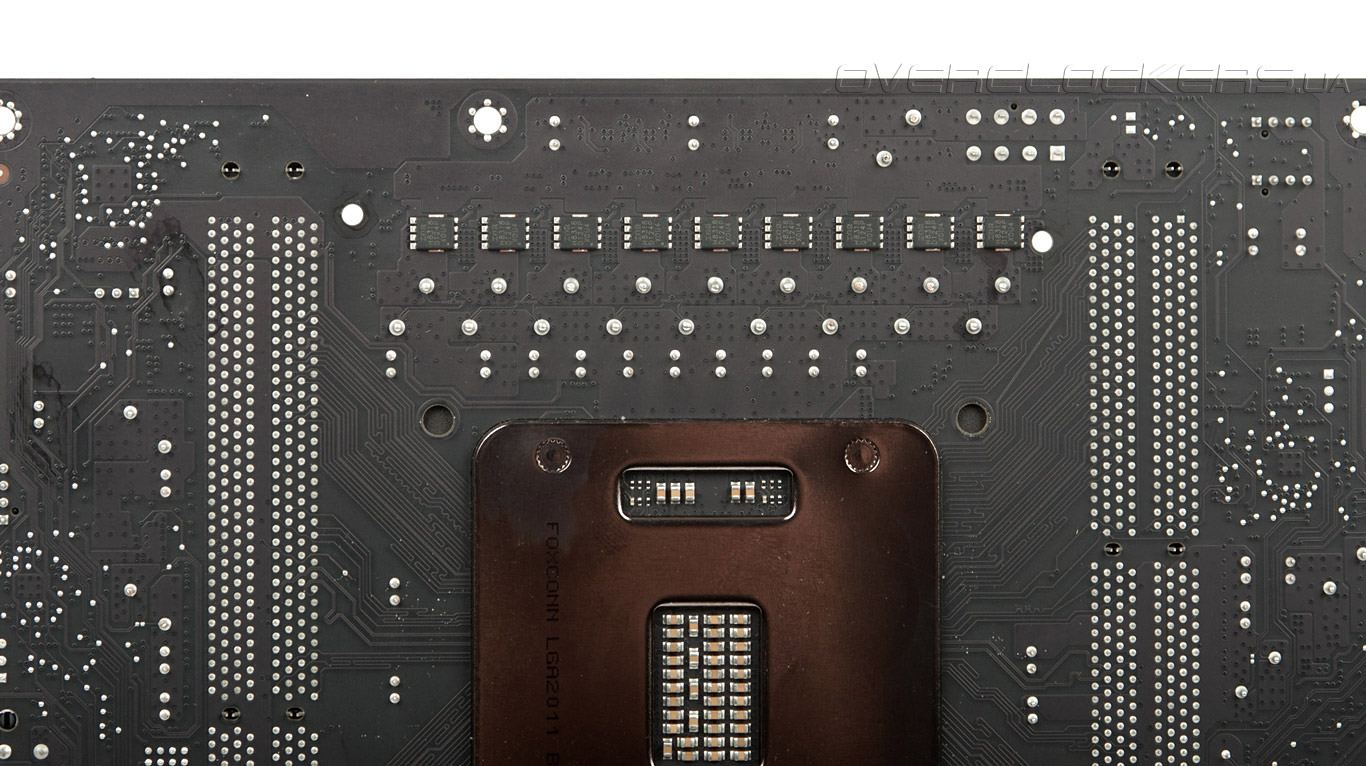

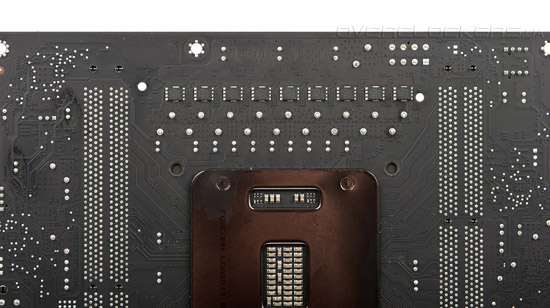

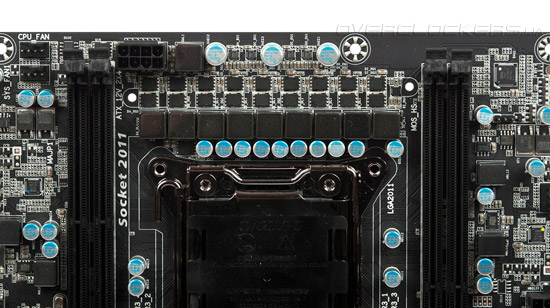

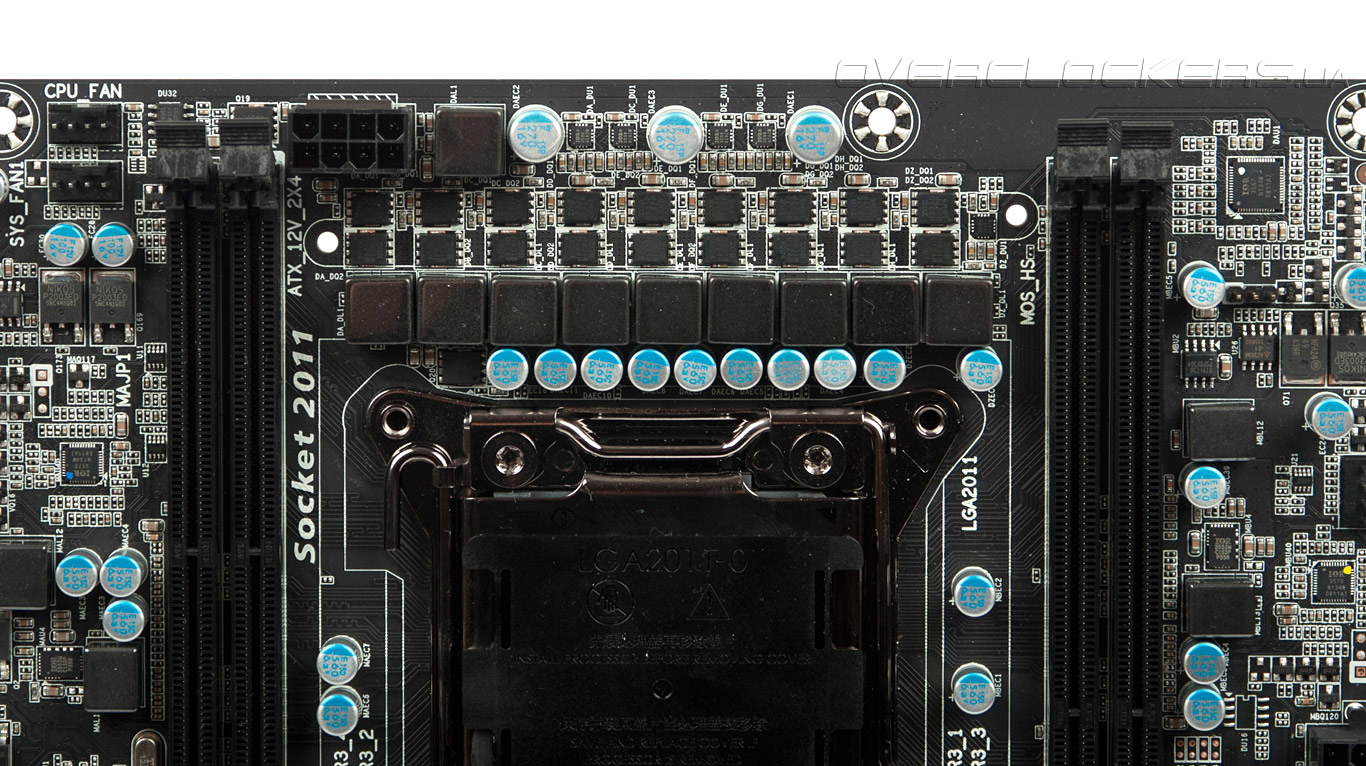

Часть элементов перенесена на тыльную сторону платы в связи с банальной нехваткой свободного пространства на данном участке текстолита. Управляет питанием процессорного разъема ШИМ-контроллер IR3567 производства International Rectifier.

Gigabyte GA-X79-UD3

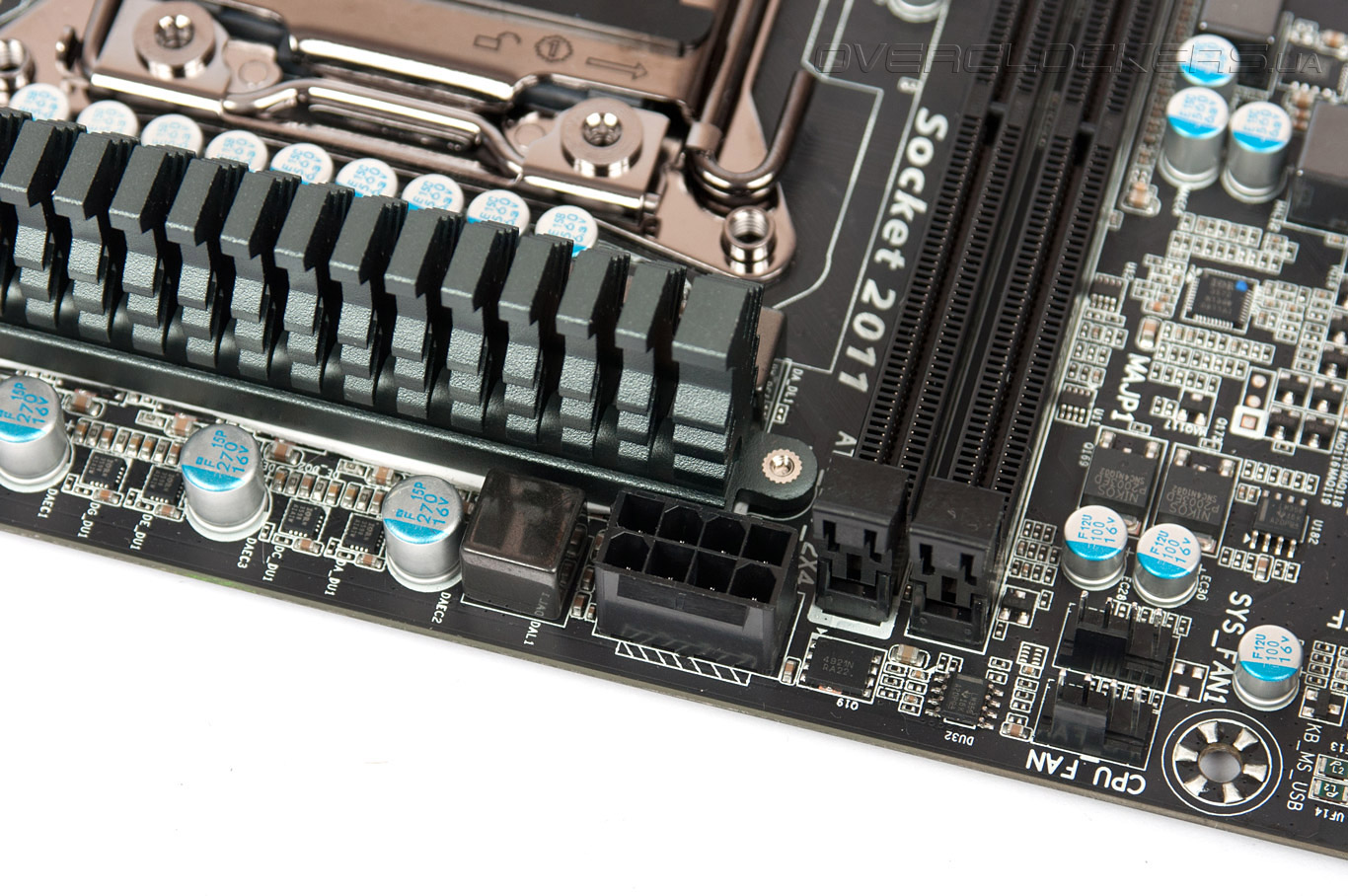

За высоким гребешком-радиатором скрывается 8-контактный разъем дополнительного питания EPS12V.

Gigabyte GA-X79-UD3

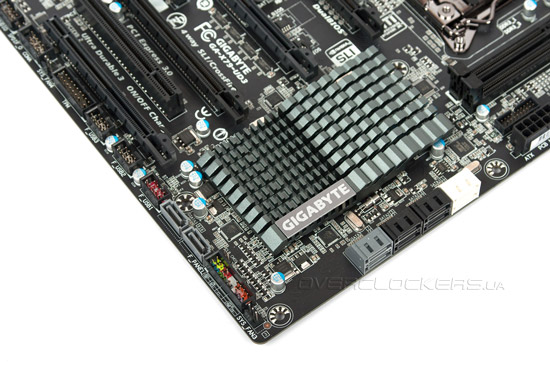

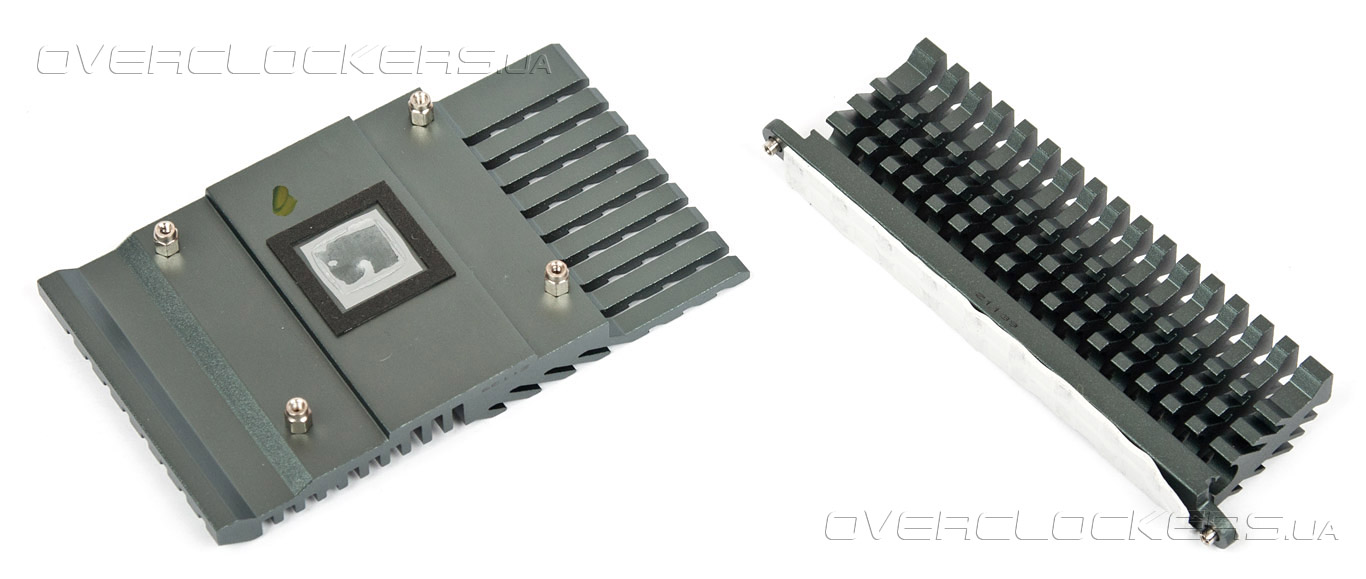

Используемые алюминиевые теплосъемники ничем не примечательны. Верхний соприкасается с транзисторами через термопрокладку, нижний (чипсетный) посажен на густой серовато-белый термоинтерфейс. Оба радиатора надежно крепятся с помощью винтов.

Gigabyte GA-X79-UD3

Для подключения накопителей в Gigabyte GA-X79-UD3 предусмотрено десять каналов Serial ATA: шесть чипсетных (4x 3 Гбит/с, 2x 6 Гбит/с) поддерживают RAID-массивы уровней 0, 1, 0+1 и 5, а четыре порта 6 Гбит/с, реализованных посредством пары микроконтроллеров Marvell 88SE9172, поддерживают только RAID 0 и RAID 1. Еще один аналогичный контроллер Marvell управляет работой выведенных на заднюю панель двух разъемов eSATA.

Gigabyte GA-X79-UD3

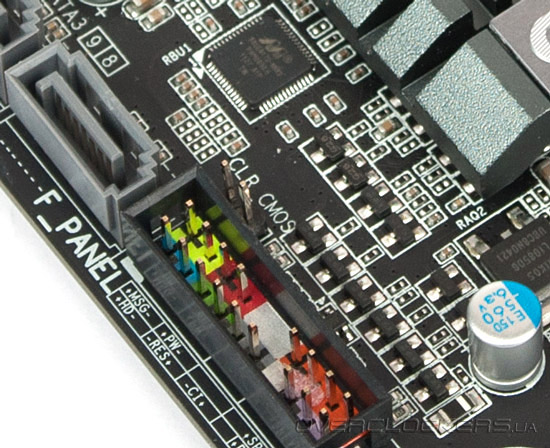

Кнопок включения/выключения и принудительной перезагрузки системы, равно как и других «оверклокерских» клавиш, на поверхности X79-UD3 нет. Это, конечно, не помеха для многочисленной армии энтузиастов. Разъемов для подключения вентиляторов всего пять — три 4-контактных и два 3-контактных. Настройки UEFI по старинке сбрасываются замыканием контактов CLR_CMOS.

Gigabyte GA-X79-UD3

Из числа коннекторов, распаянных у нижнего края печатной платы, выделим TPM — разъем для карты расширения Trusted Platform Module, которая используется для защиты данных. Четыре канала USB 3.0 (в том числе два порта на задней панели) реализованы с помощью двух контроллеров Fresco Logic FL1009. Встроенный восьмиканальный аудиокодек Realtek ALC898 имеет сертификаты Dolby Home Theater и Blu-ray Audio. Заявленное соотношение сигнал/шум равно 110 дБ.

Gigabyte GA-X79-UD3

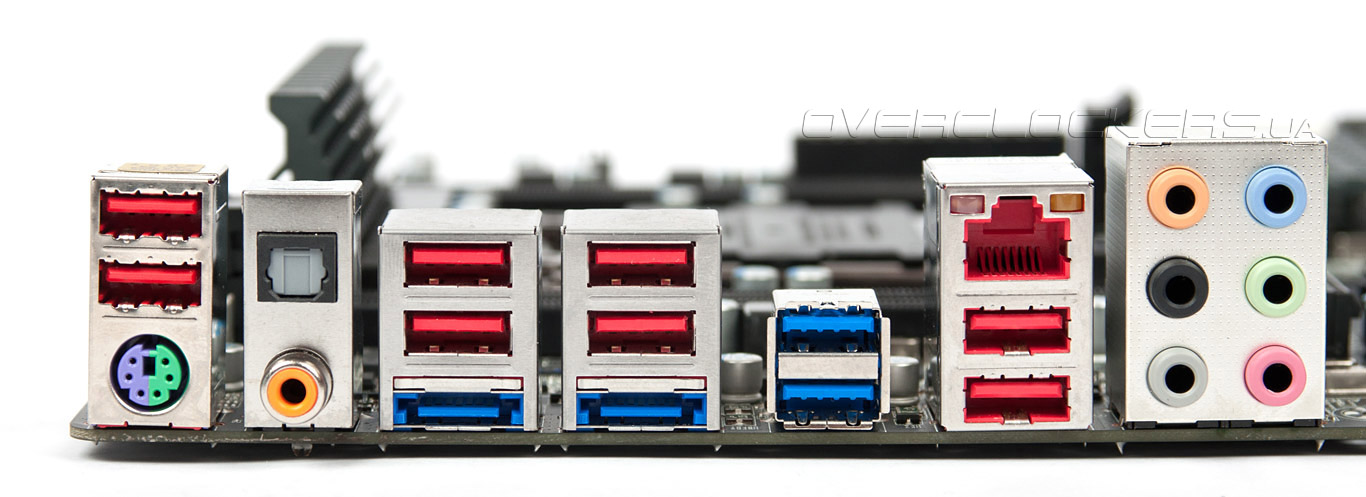

В завершение первой части обзора рассмотрим заднюю панель ввода-вывода. Ее образуют целых десять портов USB (8x USB 2.0, 2x USB 3.0), пара eSATA 6 Гбит/с, оптический и коаксиальный аудиовыходы S/PDIF, комбинированный разъем PS/2 для мыши или клавиатуры, разъем гигабитной сети RJ-45 и шесть аналоговых Mini-Jack.

Gigabyte GA-X79-UD3
