Оптимальный hi-end. Обзор материнской платы ASUS Rampage IV Formula/Battlefield 3 на Intel X79 Express

Серия материнских плат ASUS Republic of Gamers (ROG) уже на протяжении более чем пяти лет пользуется заслуженной популярностью в среде «хардкорных» геймеров, энтузиастов и профессиональных оверклокеров. Каждый новый продукт из этой линейки, как правило, участвует в достижении нескольких мировых рекордов разгона, задавая новые стандарты для материнских плат премиум сегмента, ориентированных на оверклокинг или построение мощнейшей игровой станции с несколькими графическими ускорителями. С анонсом платформы Intel LGA2011, компания ASUS представила обновленный модельный ряд системных плат ROG, при этом название моделей остались прежними, а сменился лишь их порядковый индекс. Как и прежде, возглавляет линейку флагманская модель ASUS Rampage Extreme IV, а на ступеньку ниже стоит ASUS Rampage IV Formula, которая хоть и получила ряд упрощений по сравнению с версией Extreme, по заявлению производителя, представляет собой качественный и очень мощный инструмент в руках профессионалов и просто «продвинутых» пользователей. Именно эта материнская плата прибыла к нам в тестовую лабораторию вслед за ASUS Sabertooth X79.

ASUS Rampage IV Formula/Battlefield 3


Характеристики платы

Модель ASUS Rampage IV Formula/Battlefield 3
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2666*(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16
2 PCI Express 3.0 x16@x8
2 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 8 (4pin)
Порты PS/2 1
Порты USB 6 x 3.0 (4 разъема на задней панели)
12 x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79 Express)
4 канала SATA 3 Гбит/с (Intel X79 Express)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 канала eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel X79 Express)
Встроенный звук SupremeFX III (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности MemOK!, ASUS EZ DIY, ROG Connect, Extreme Digi+ II, ROG Extreme OC Kit, Extreme Tweaker, ASUS Q-Design, кнопки сброса настроек CMOS и ROG Connect (на задней панели), точки замера напряжений


Комплект поставки

К нам на тестирование попала версия материнской платы ASUS Rampage IV Formula с приставкой Battlefield 3 в названии, которая свидетельствует о том, что в комплекте поставки пользователь обнаружит код для активации одной копии популярного шутера. Такой маркетинговый ход, безусловно, отразился и на оформлении упаковки продукта, которое перетерпело некоторые изменения в сравнении с «обычной» версией. Впрочем, перемены в дизайне коробки в основном коснулись лишь её лицевой части, фоном которой является известный скриншот из игры Battlefield 3. На обратной стороне коробки приводится схематическое изображение задней панели ввода/вывода, а также там перечислены детальные спецификации ASUS Rampage IV Formula.

ASUS Rampage IV Formula/Battlefield 3 ASUS Rampage IV Formula/Battlefield 3

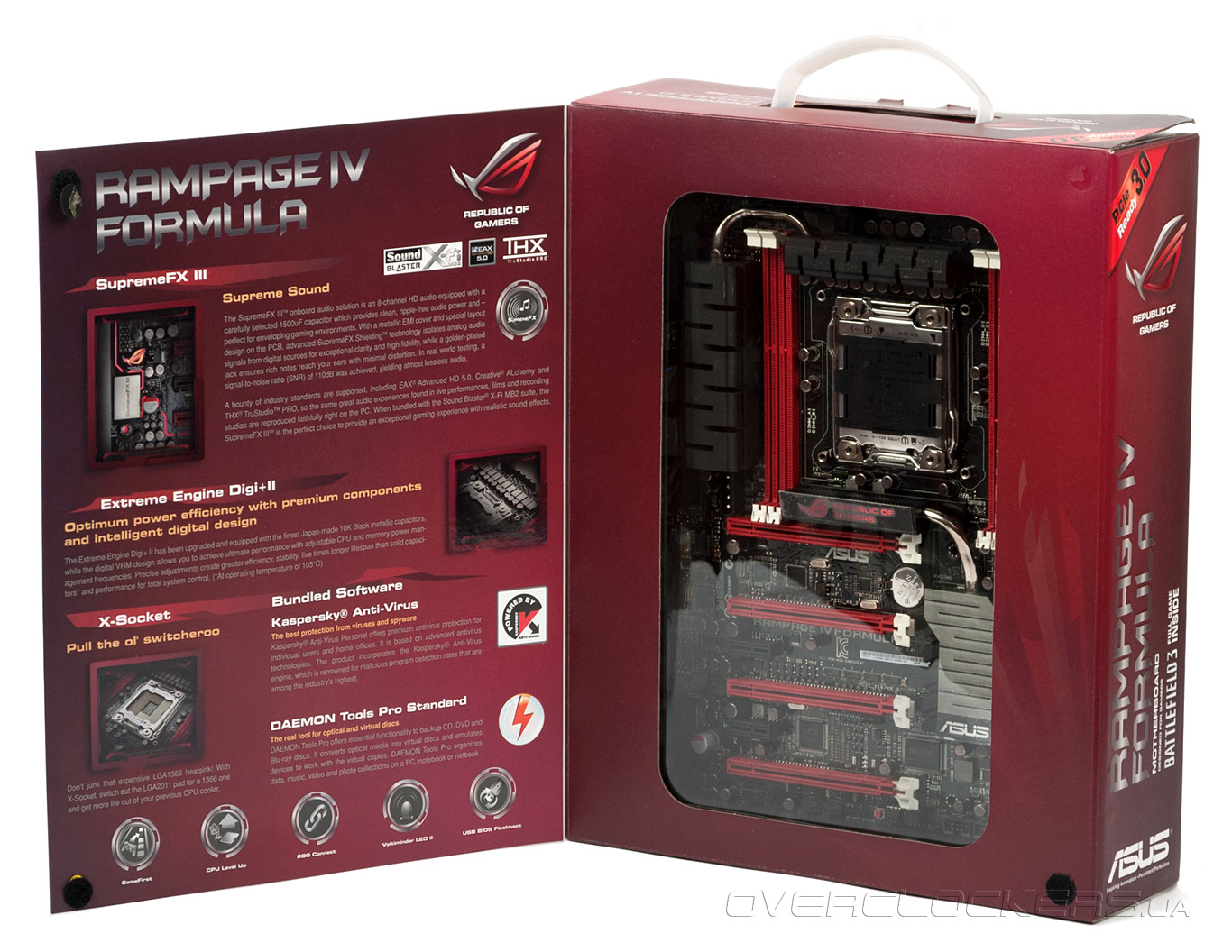

Картонная коробка, в которой поставляется ASUS Rampage IV Formula, выполнена в форме небольшого чемоданчика. Открыв верхнюю крышку, пользователь может осмотреть продукт находящийся внутри через прозрачное пластиковое окошко, а также ознакомится с описанием некоторых технологий, поддерживаемых платой.

ASUS Rampage IV Formula/Battlefield 3

Упаковка выполнена действительно качественно, как и полагается продукту премиум класса. Внутреннее пространство коробки разделено на две части: в одной из них за пластиковой крышкой располагается сама плата, а в другой — комплектные аксессуары.

ASUS Rampage IV Formula/Battlefield 3

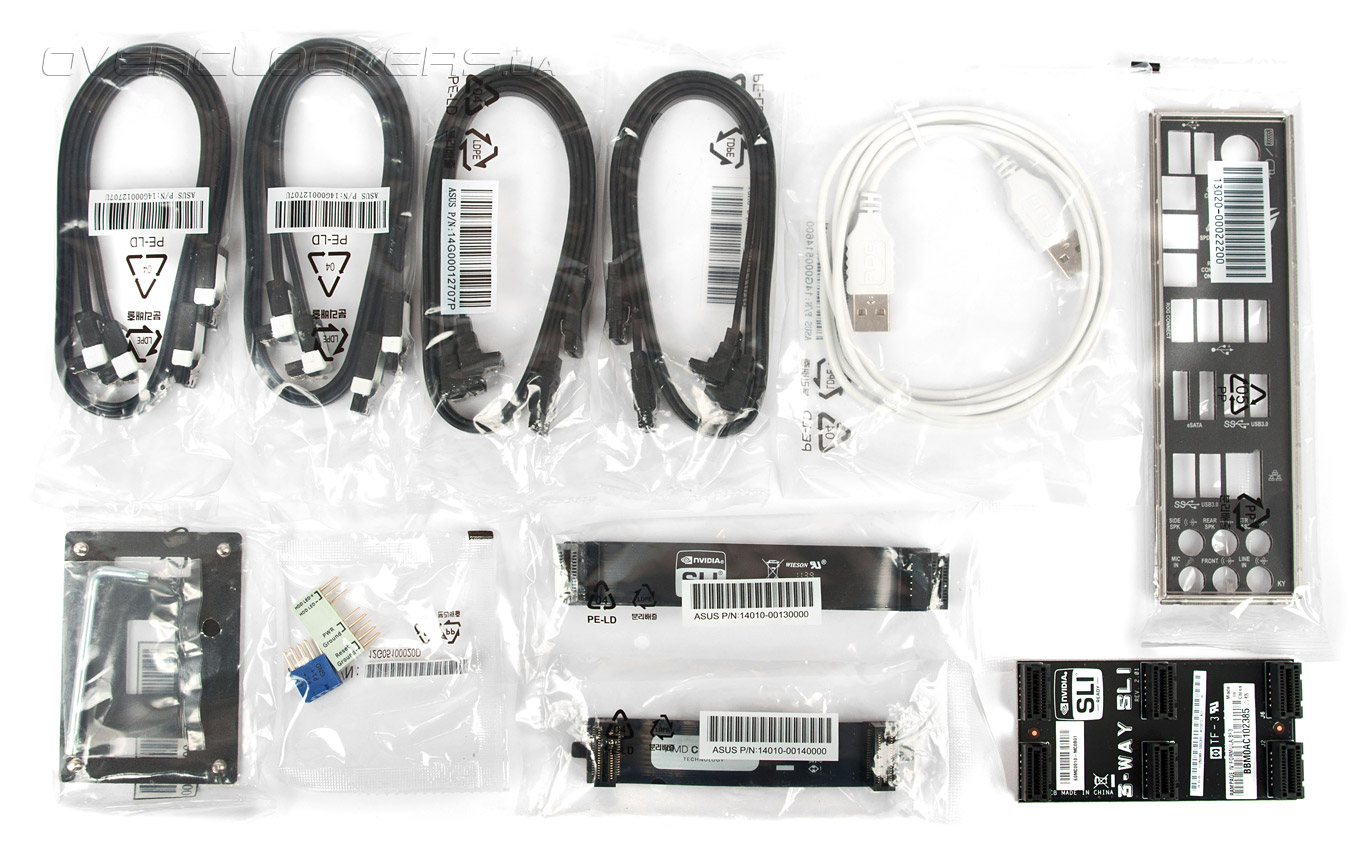

Как правило, богатая комплектация выгодно отличает материнские платы hi-end класса от более доступных решений и, к счастью, ASUS Rampage IV Formula не стала исключением. Полный список комплектных аксессуаров выглядит следующим образом:
  • руководство пользователя и инструкции по работе с платой;
  • руководство по настройке ROG Connect;
  • наклейка и стикер с логотипом ASUS Republic of Gamers;
  • предупреждение на ручку двери «I’m gaming. Do not disturb»;
  • диск с драйверами и утилитами;
  • заглушка на заднюю стенку корпуса;
  • четыре шлейфа SATA 6Gb/s (помечены белыми вставками) и четыре — SATA 3Gb/s;
  • мостик NVIDIA SLI и 3-Way SLI;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connector;
  • USB-кабель для использования функции ROG Connect;
  • дополнительная усилительная пластина;
  • небольшая фирменная отвёртка.
ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Претензий к комплектации ASUS Rampage IV Formula у нас не возникло, ведь набор аксессуаров включает не только всё необходимое для сборки мощной игровой конфигурации с одной или несколькими видеокартами и массивом из нескольких накопителей, но и содержит ряд бонусов, которые будут приятны и полезны многим пользователям.


Внешний вид и функциональность

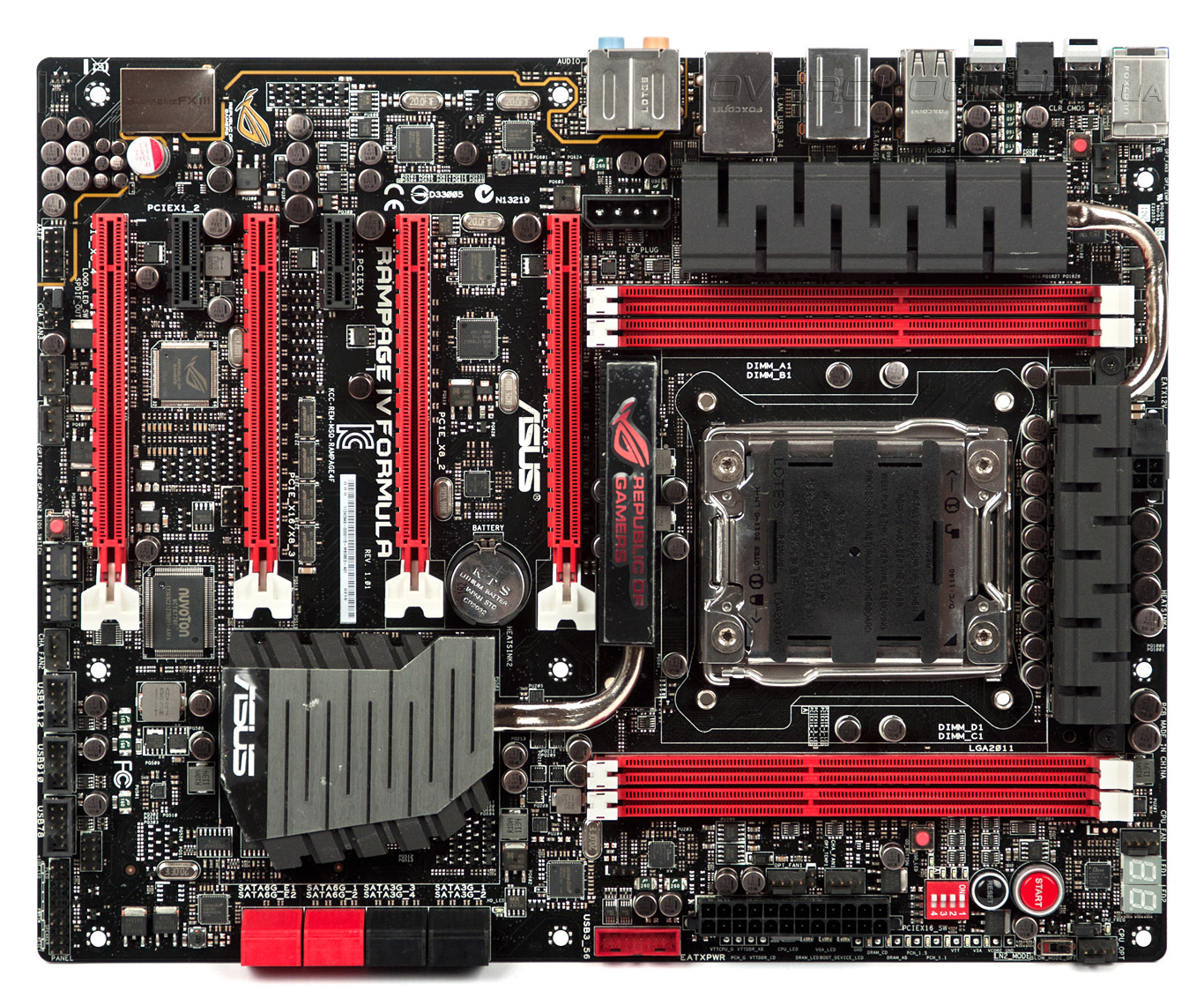

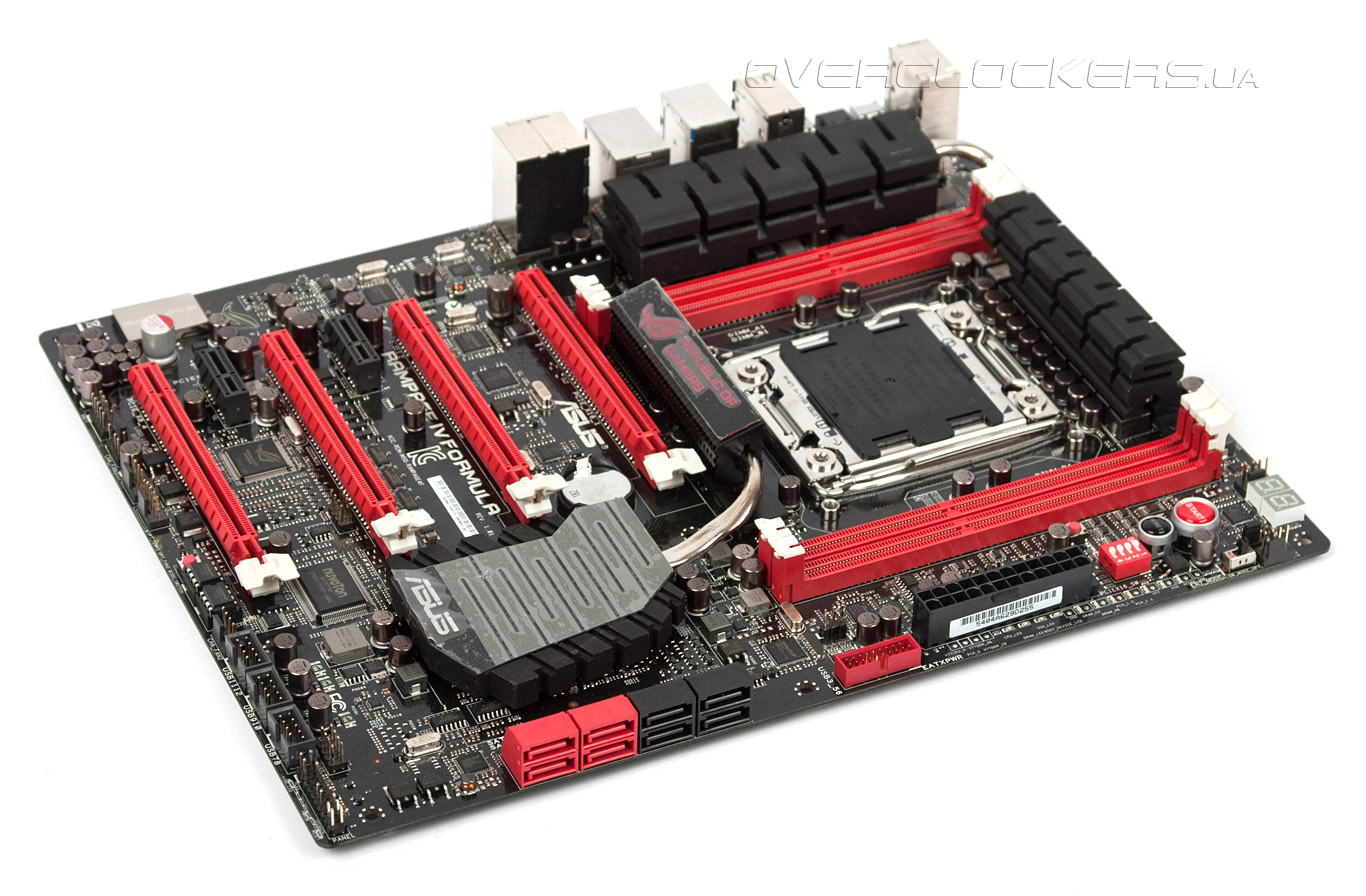

Рассматриваемая материнская плата имеет габариты 305 x 244 мм, что соответствует распространенному форм-фактору ATX. Традиционно для последних поколений продуктов из серии ASUS ROG, основным цветами оформления являются черный и красный. Как мы уже отмечали, разводка плат на основе чипсета Intel X79 Express является очень сложной, и свободного места на текстолите ASUS Rampage IV Formula практически нет.

ASUS Rampage IV Formula/Battlefield 3

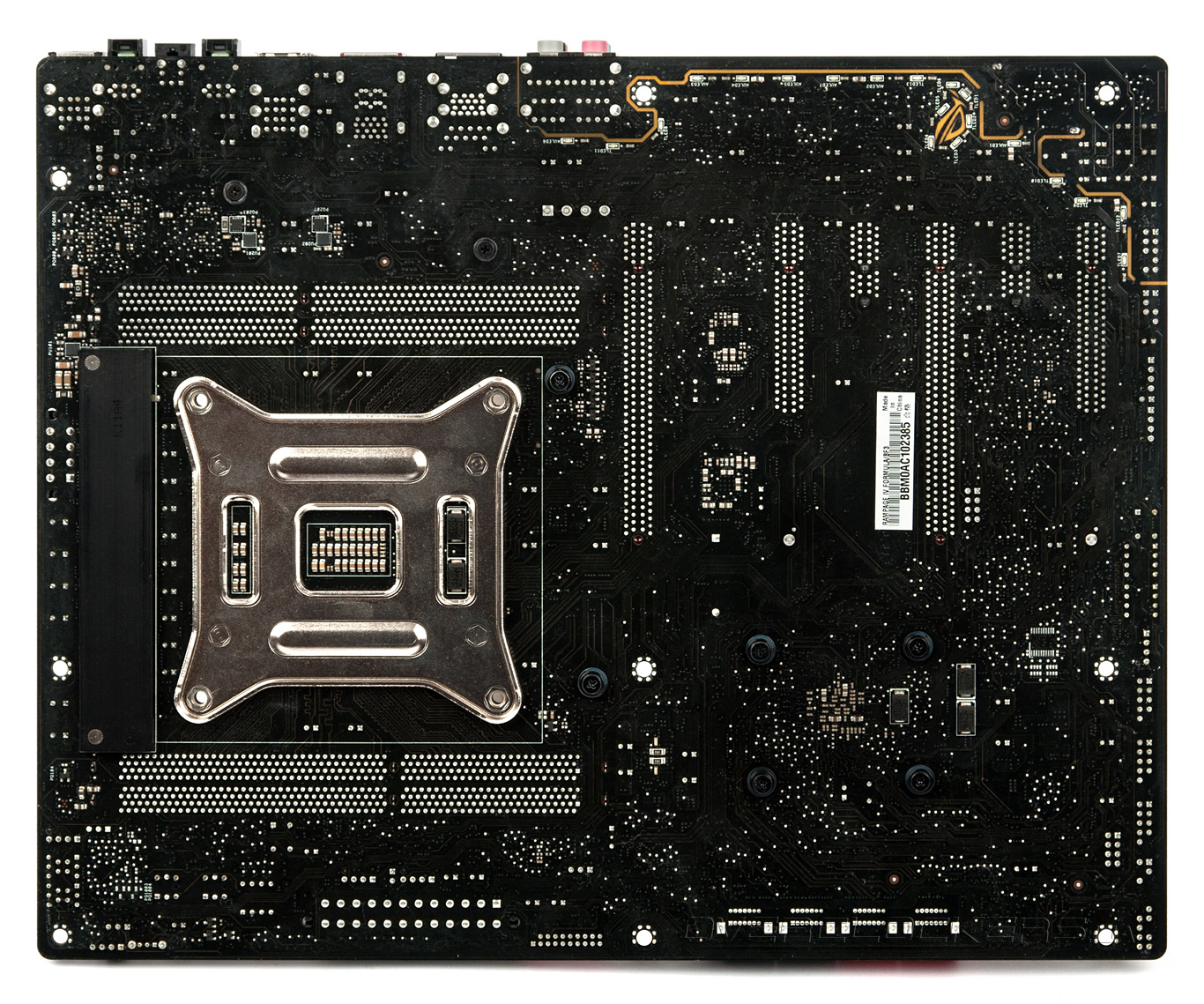

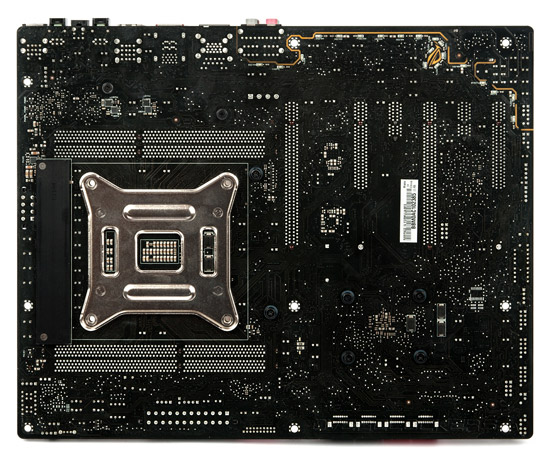

При взгляде на обратную сторону «материнки», внимание привлекают массивный штатный «бекплейт» и ряд элементов модуля VRM, которые изначально скрыты за металлической охлаждающей пластиной. Отметим, что процессорный сокет произведен подрядчиком Lotes.

ASUS Rampage IV Formula/Battlefield 3

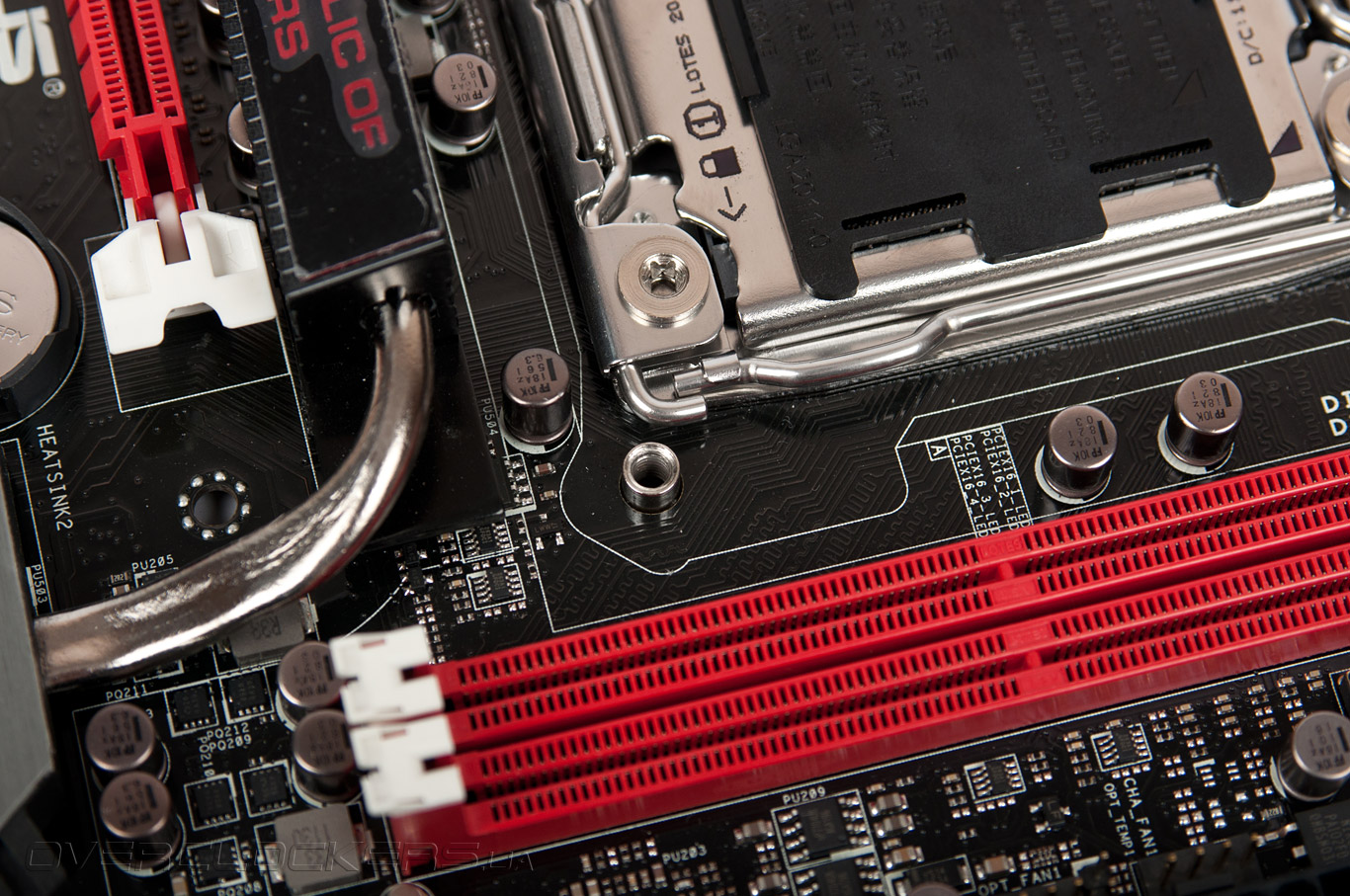

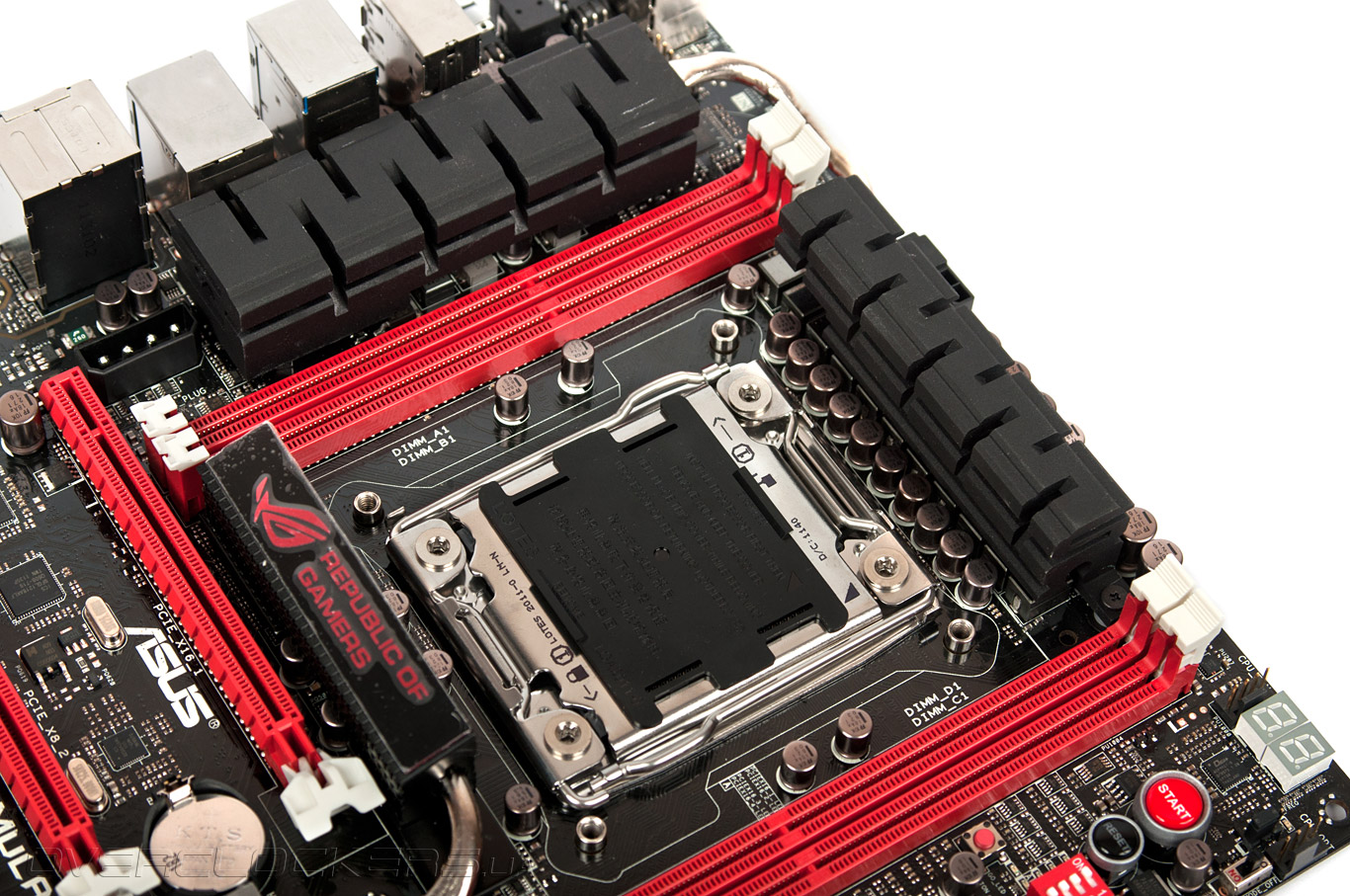

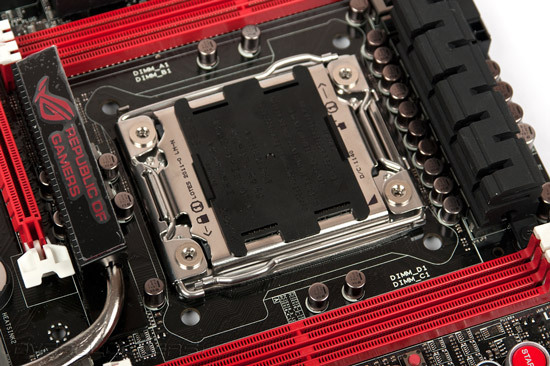

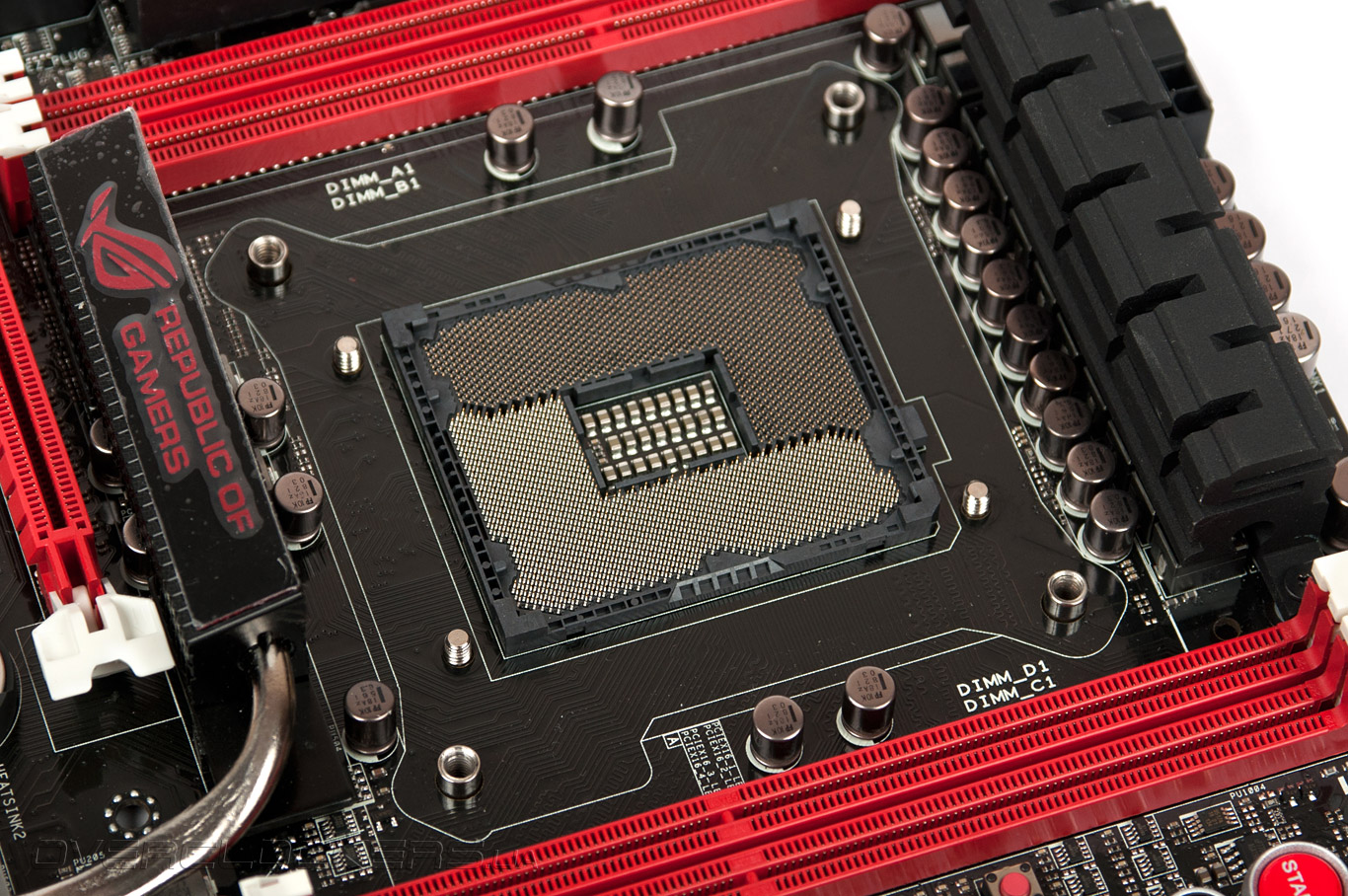

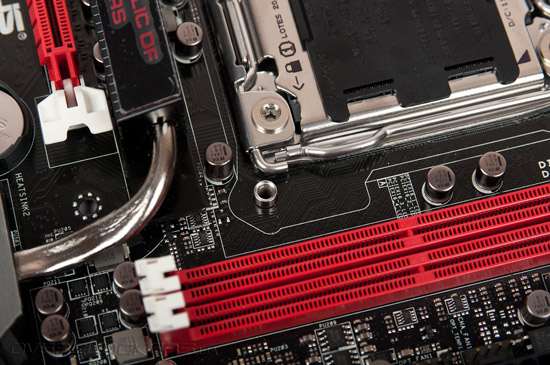

ASUS Rampage IV Formula поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ. В отличие от ASUS Rampage Extreme IV, решения стоящего на ступеньку выше, тестируемая плата предлагает пользователям «всего» четыре слота DIMM, разделенные пополам процессорным сокетом. В режиме разгона частота ОЗУ, по заявлению производителя, может достигать 2666 МГц. Также как и другие платы на наборе системной логики Intel X79 Express, ASUS Rampage IV Formula поддерживает четырёхканальный режим работы оперативной памяти, однако, как мы уже выяснили в одном их предыдущих обзоров, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.

ASUS Rampage IV Formula/Battlefield 3

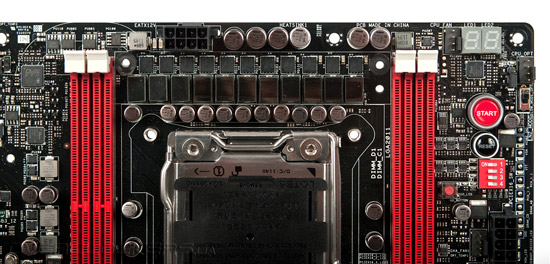

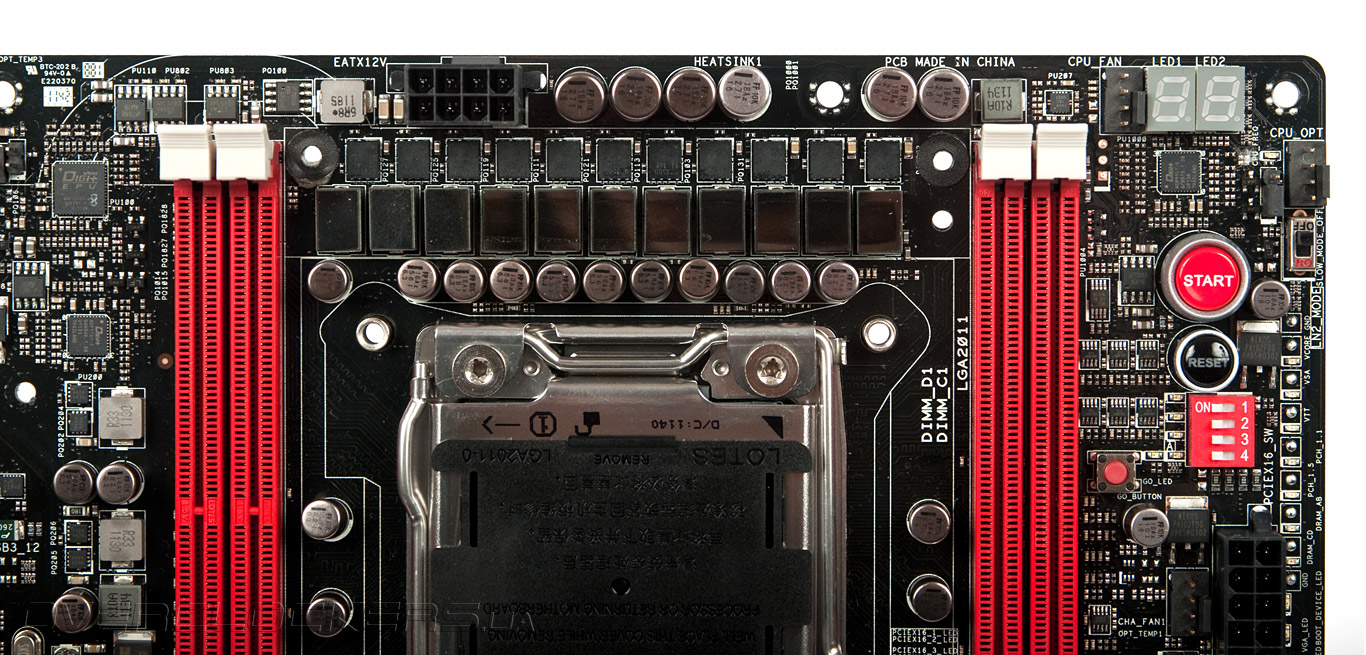

Применяемая система стабилизатора питания выполнена по «8+2+1»-фазной схеме, в которой восемь каналов отведено для питания процессорных ядер, один для «системного агента», а еще два — для 4-х слотов оперативной памяти. Управление преобразователем питания осуществляется с помощью двух фирменных ШИМ-контроллеров Digi+ (ASP1101–A и ASP1101–B). Разработчики уверяют, что такой узел питания в полной мере соответствует позиционированию ASUS Rampage IV Formula и его будет достаточно не только для стабильной работы в штатных режимах работы, но и для хорошего разгона процессора и RAM.

ASUS Rampage IV Formula/Battlefield 3

Заметим, что при производстве платы применялись только высококачественные компоненты: японские твердотельные конденсаторы, заключенные в корпуса тёмного цвета, транзисторы с низким последовательным сопротивлением и дроссели с ферритовыми сердечниками. Впрочем, для продукта стоимостью около $400, ориентированного на «продвинутых» энтузиастов, мы другого и не ожидали.

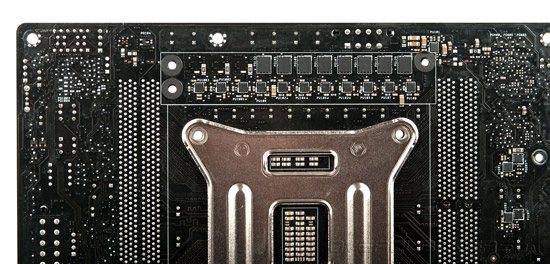

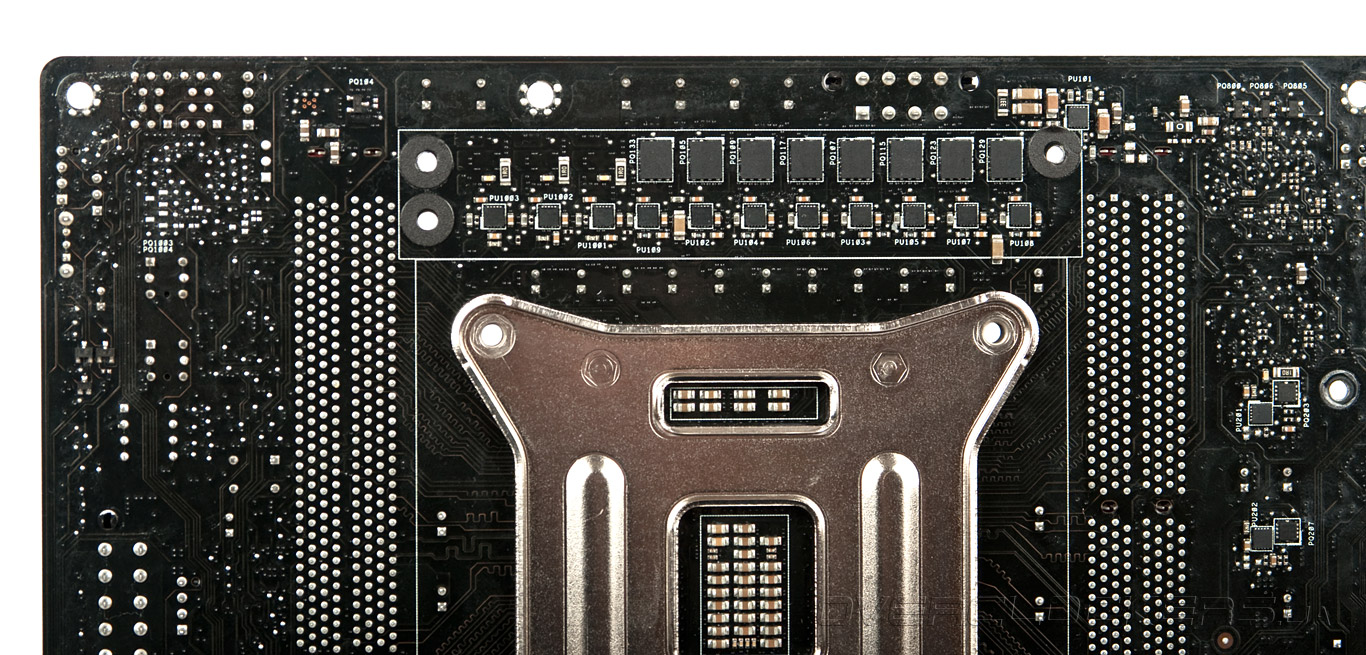

Как мы уже отмечали немного выше, часть элементов модуля VRM разработчики были вынуждены переместить на обратную сторону платы ввиду недостатка свободного места возле процессорного разъёма на лицевой стороне.

ASUS Rampage IV Formula/Battlefield 3

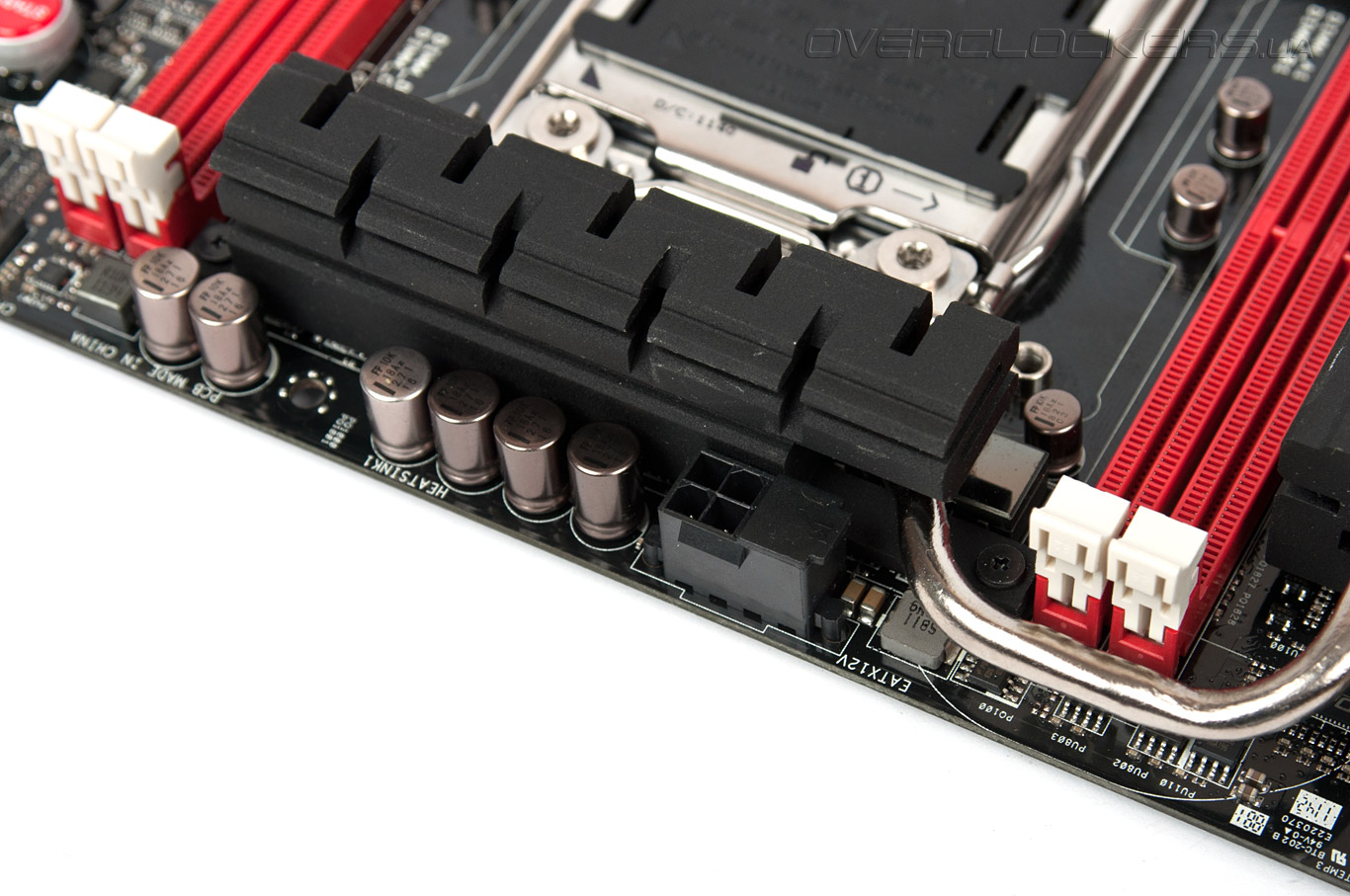

Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V и 24-контактный разъем ATX, которые расположены удачно — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. При установке нескольких видеокарт, инженеры ASUS рекомендуют задействовать также дополнительный стандартный 4-контакный разъём, который распаян около первого слота PCI-E x16.

ASUS Rampage IV Formula/Battlefield 3

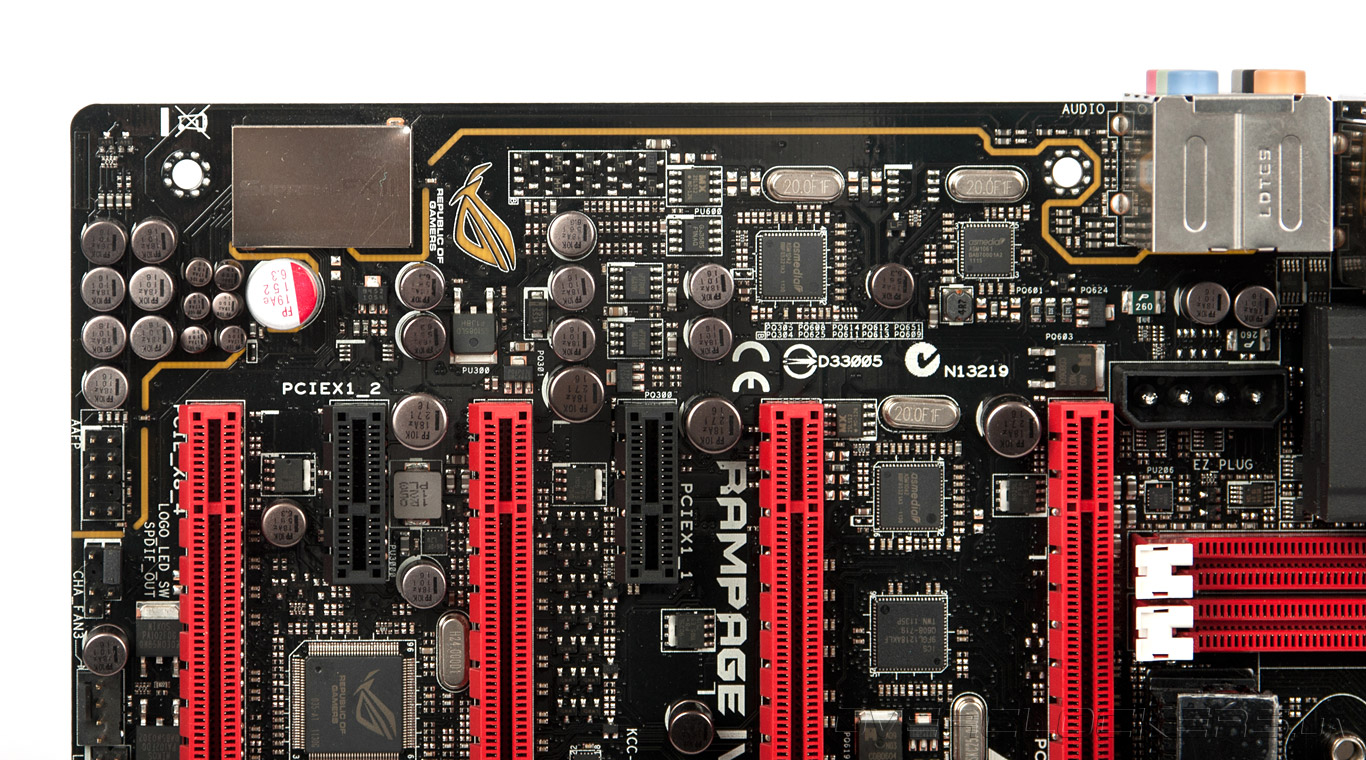

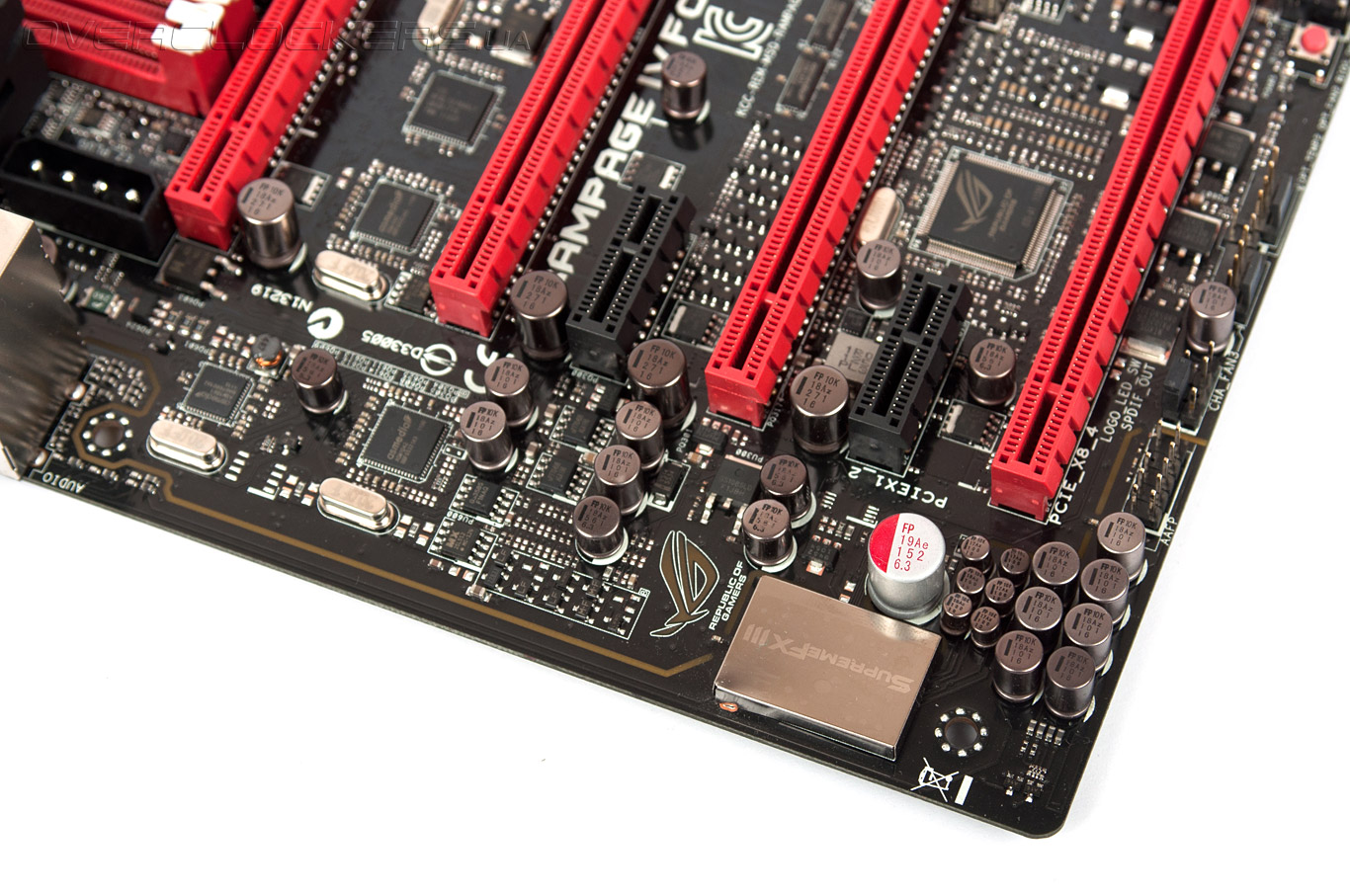

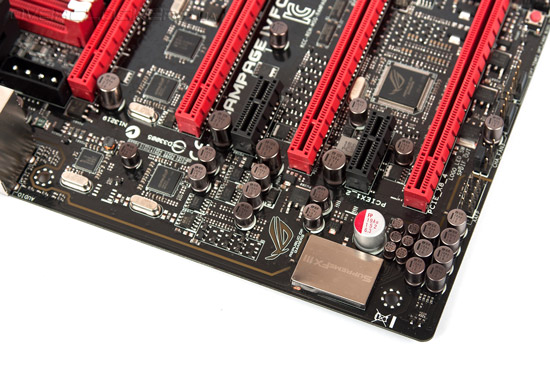

Одной из ключевых особенностей материнской платы ASUS Rampage IV Formula, безусловно, является качественный встроенный 8-канальный звуковой кодек SupremeFX III, оснащенный конденсатором на 1500 мкФ и демонстрирующий соотношение сигнал/шум на уровне 110 дБ. Кроме этого штатное аудио решение поддерживает технологии EAX Advanced HD 5.0 и THX TruStudio PRO, обеспечивающие качественное звуковое сопровождение к фильмам и играм.

ASUS Rampage IV Formula/Battlefield 3

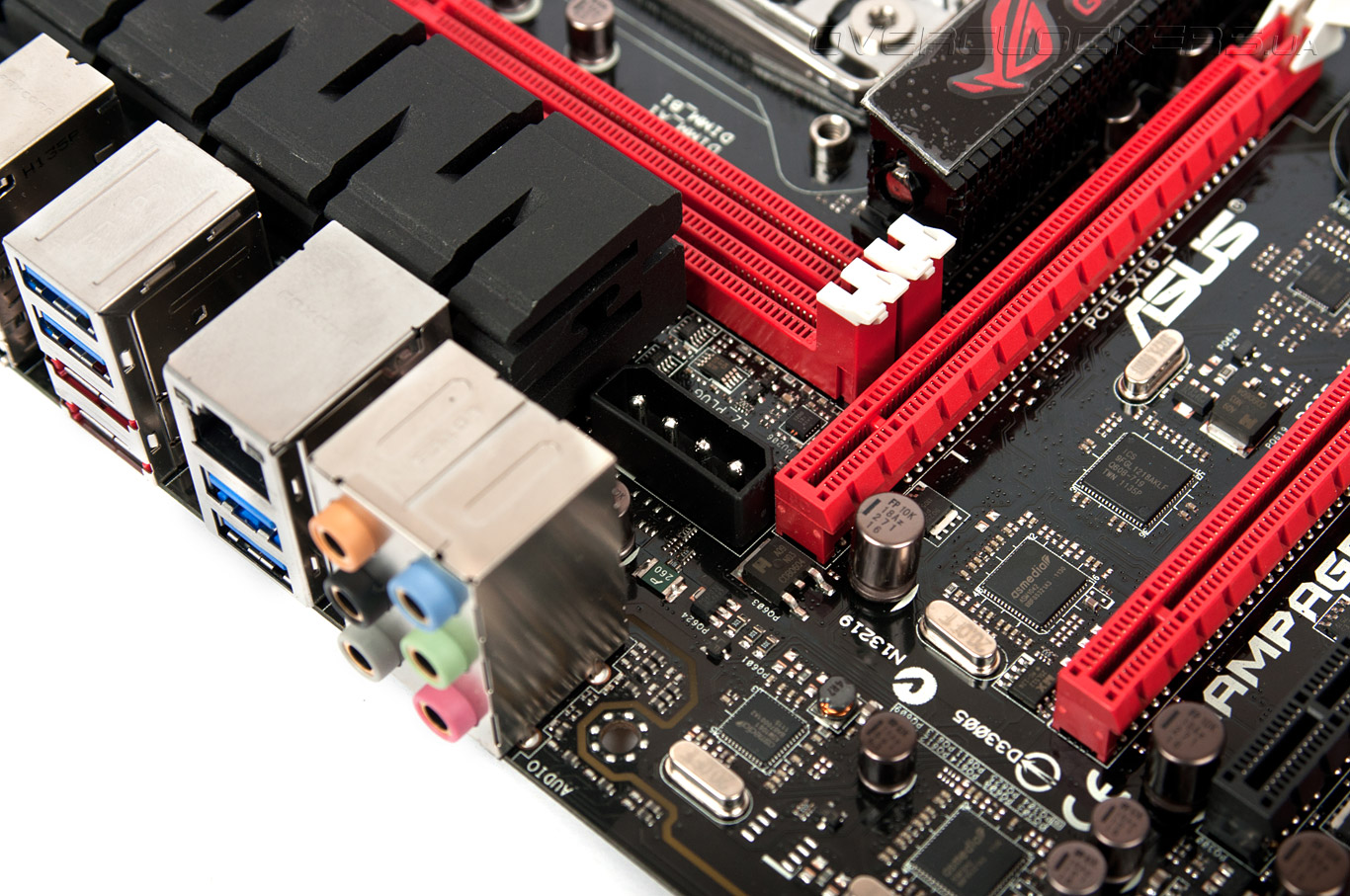

Для уменьшения наводок и искажений аудио сигнала на текстолите предусмотрены специальные изолированные дорожки, а разъёмы на задней панели — позолочены.

ASUS Rampage IV Formula/Battlefield 3

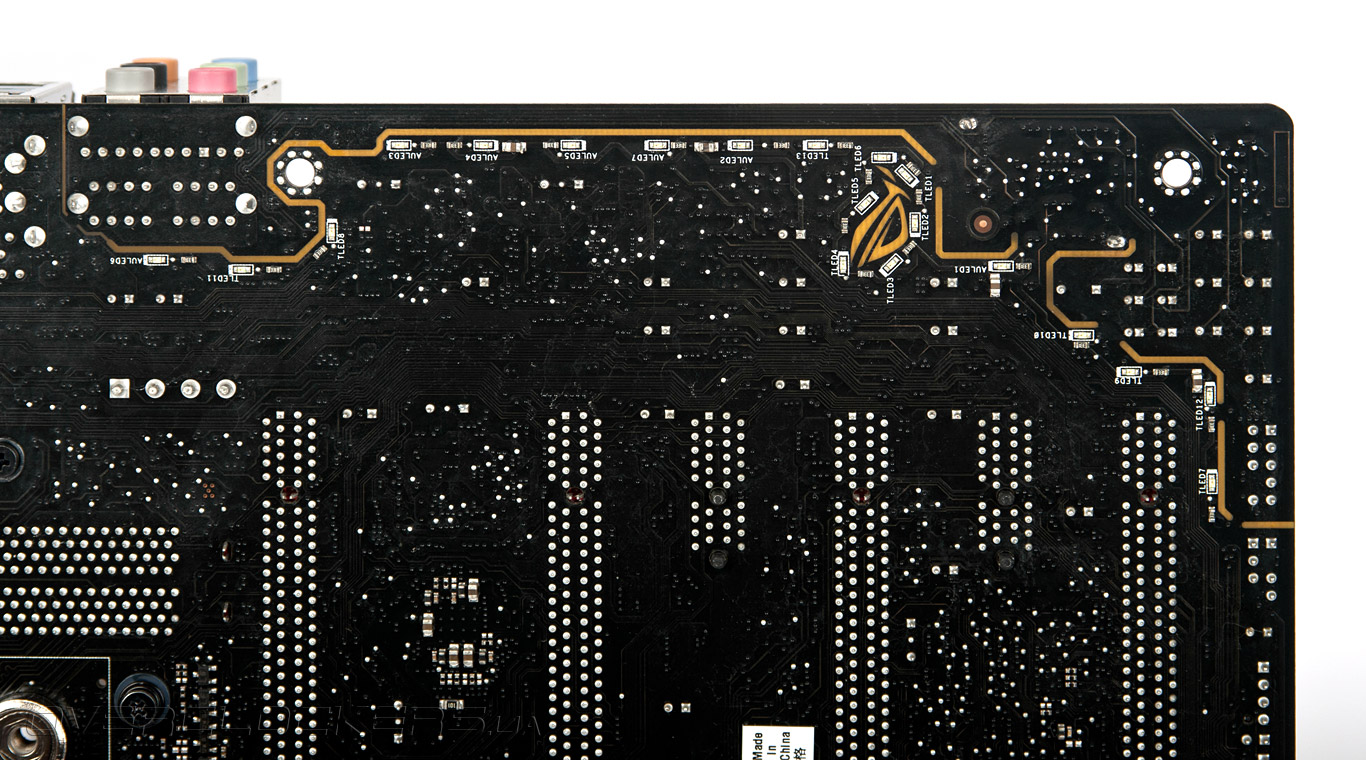

С обратной стороны платы мы обнаружили также ряд светодиодов, которые предусмотрены для подсветки полупрозрачных дорожек аудиокодека.

ASUS Rampage IV Formula/Battlefield 3

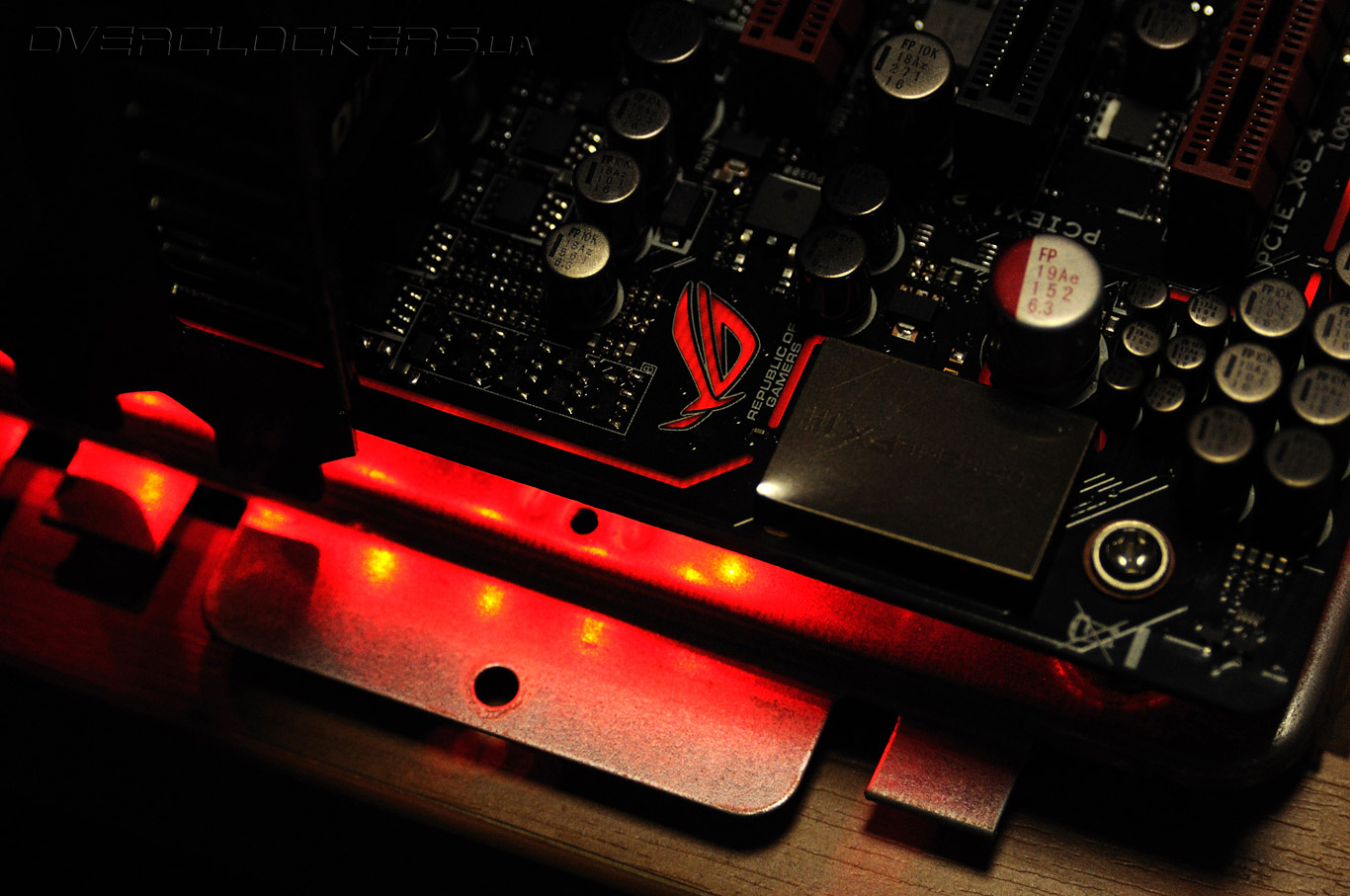

Любителям «моддинга» или просто обладателем корпусов с акриловым окном на боковой панели ненавязчивая подсветка красного цвета, вероятно, должна прийтись по вкусу. При желании подсветку можно отключить в UEFI.

ASUS Rampage IV Formula/Battlefield 3

Набор слотов расширения представлен четырьмя полноразмерными разъемами PCI Express третьей ревизии, а также двумя PCI-E 2.0 х1. Стоит отметить, что второй и четвертый PEG-слоты функционируют только в режиме x8. Это логично учитывая, что набор системной логики Intel X79 Express предоставляет всего 40 линий PCI-E, а дополнительные контроллеры инженеры ASUS не применили. Материнская плата ASUS Rampage IV Formula поддерживает установку двух, трёх и даже четырёх видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX (в конфигурациях x16/x16, x16/x8/x16 или x16/x8/x8/x8). Компоновка скоростных интерфейсов, на наш взгляд, выполнена разумно, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения.

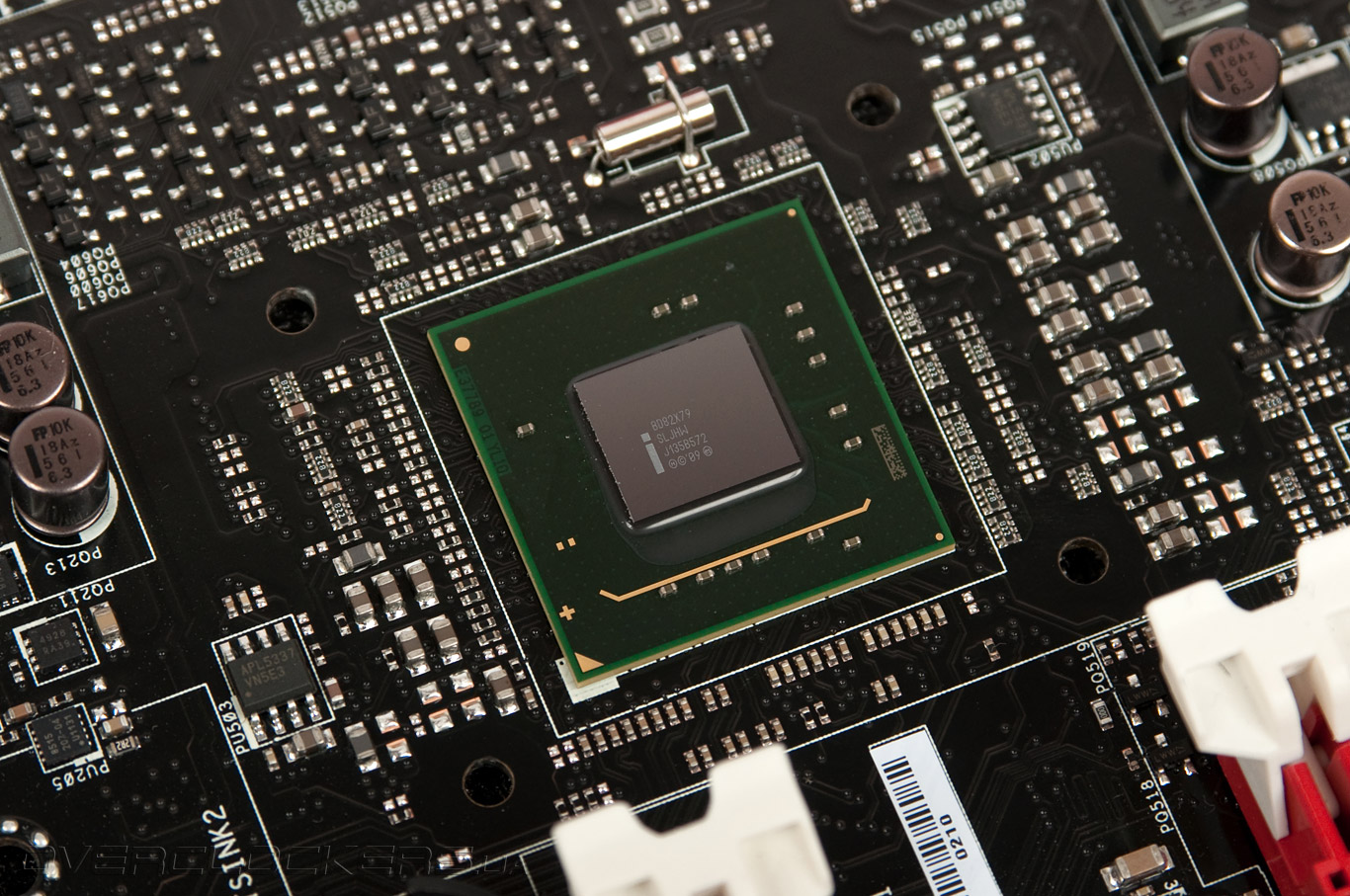

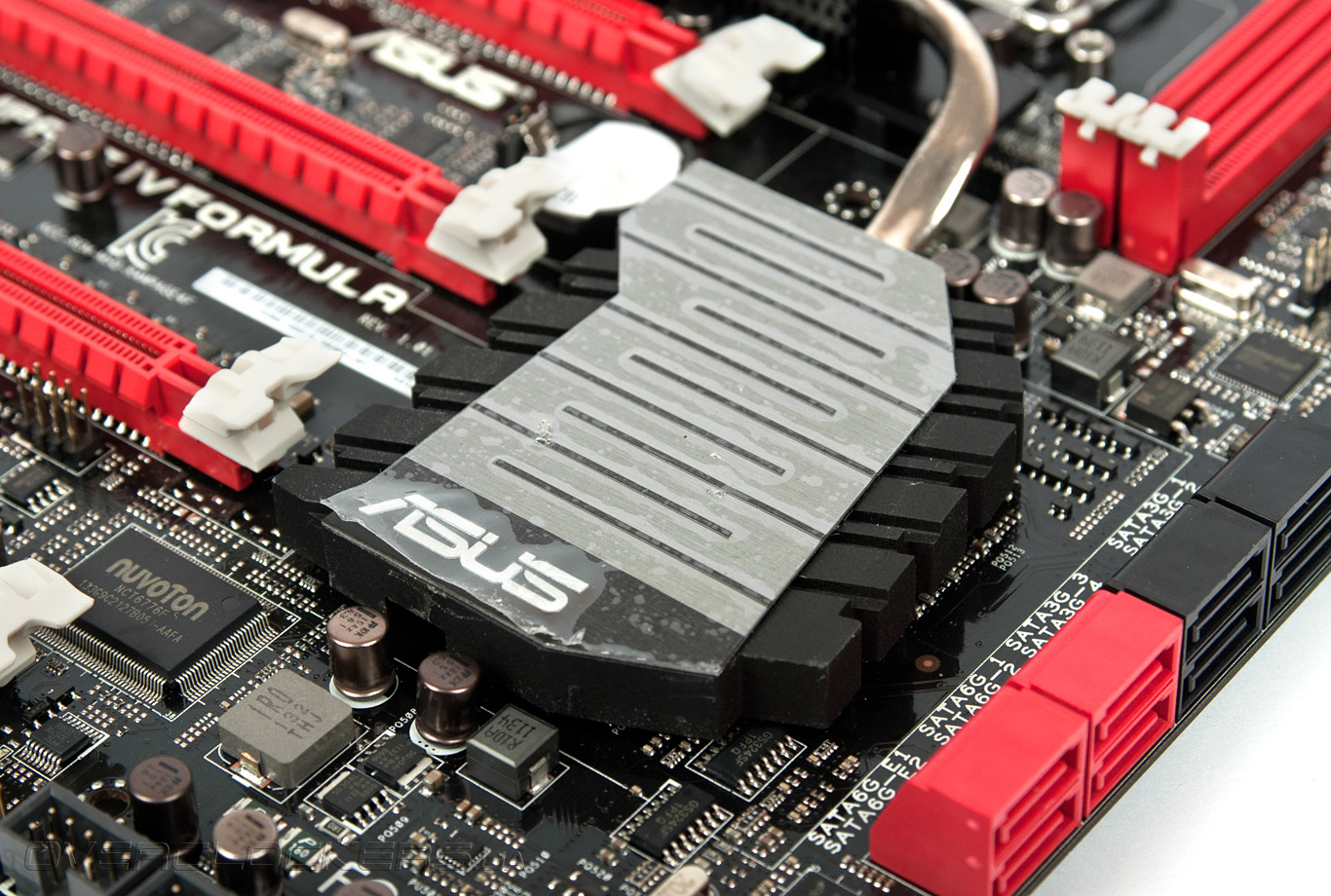

Справа от слотов расширения распаян чипсет Intel X79 Express, который изначально скрыт за достаточно массивным алюминиевым радиатором.

ASUS Rampage IV Formula/Battlefield 3

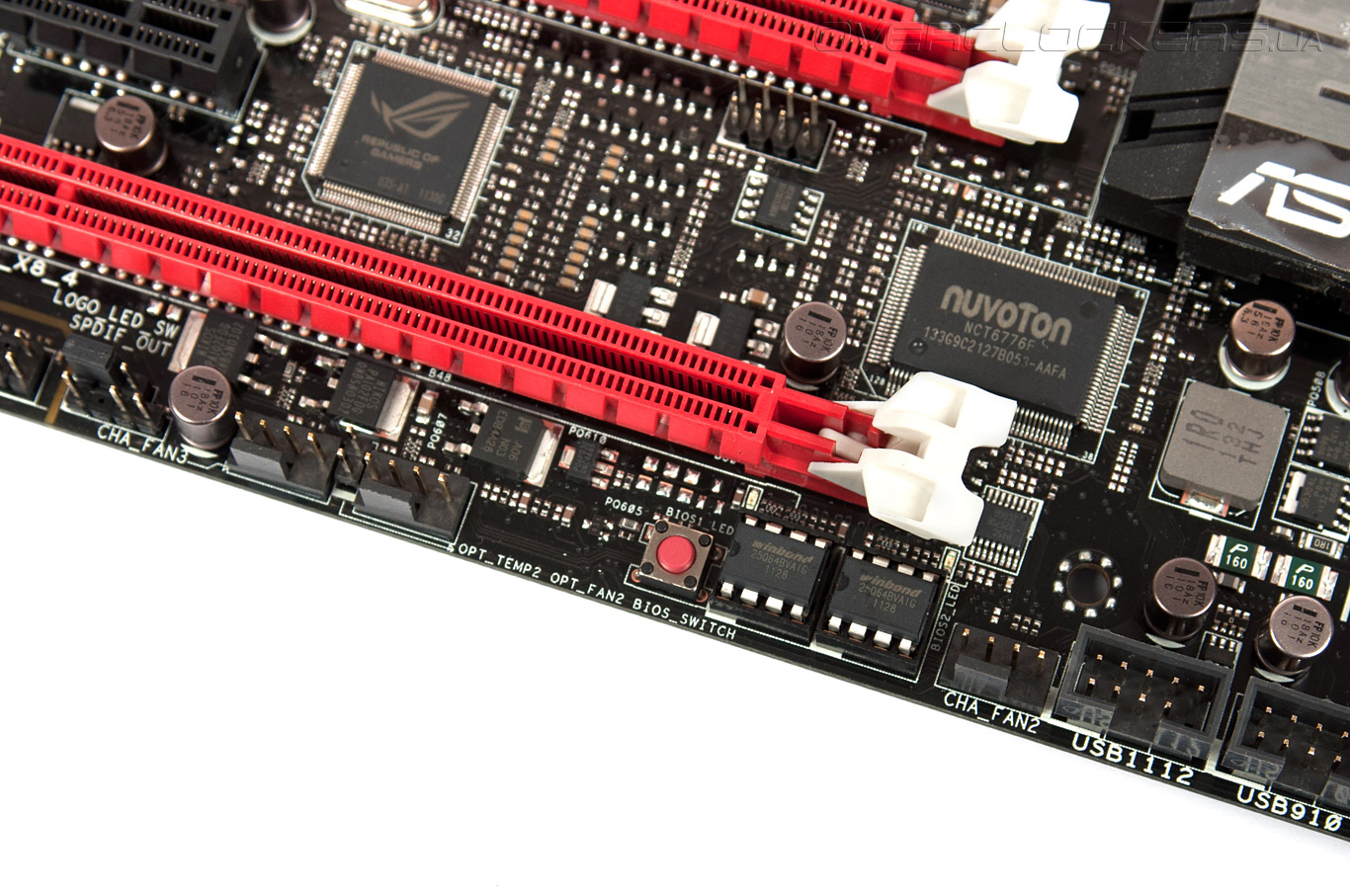

У нижнего края печатной платы помимо трёх внутренних коннекторов USB 2.0 мы обнаружили также тандем микросхем с прошивкой UEFI и кнопку переключения между ними. Таким образом, в случае повреждения одного из чипов с микрокодом или выставлении неудачных параметров загрузки, пользователь имеет возможность запустить систему, используя резервную микросхему.

ASUS Rampage IV Formula/Battlefield 3

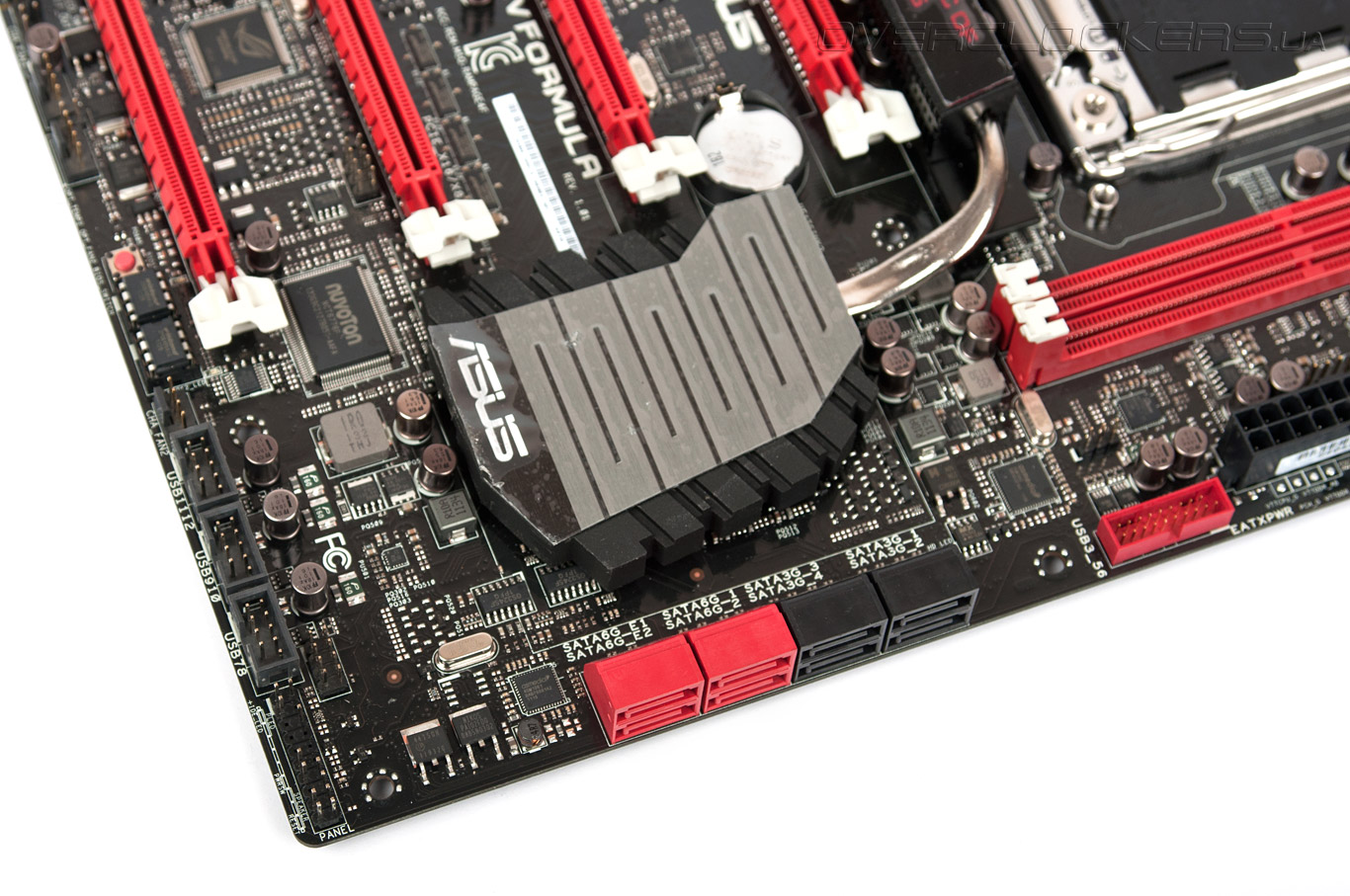

У правого края текстолита расположены восемь SATA-портов, половина из которых окрашена в красный цвет и соответствует стандарту SATA 6 Гбит/с. Напомним, что чипсет Intel X79 Express обеспечивает работу только двух из них (с возможностью построения массивов SATA RAID 0, 1, 5, 10), а поддержка ещё двух каналов осуществляется за счёт дополнительного контроллера ASMedia ASM1061. К слову, разъёмы eSATA 6 Гбит/с, установленные на задней интерфейсной панели, управляются ещё одной микросхемой ASMedia ASM1061.

ASUS Rampage IV Formula/Battlefield 3

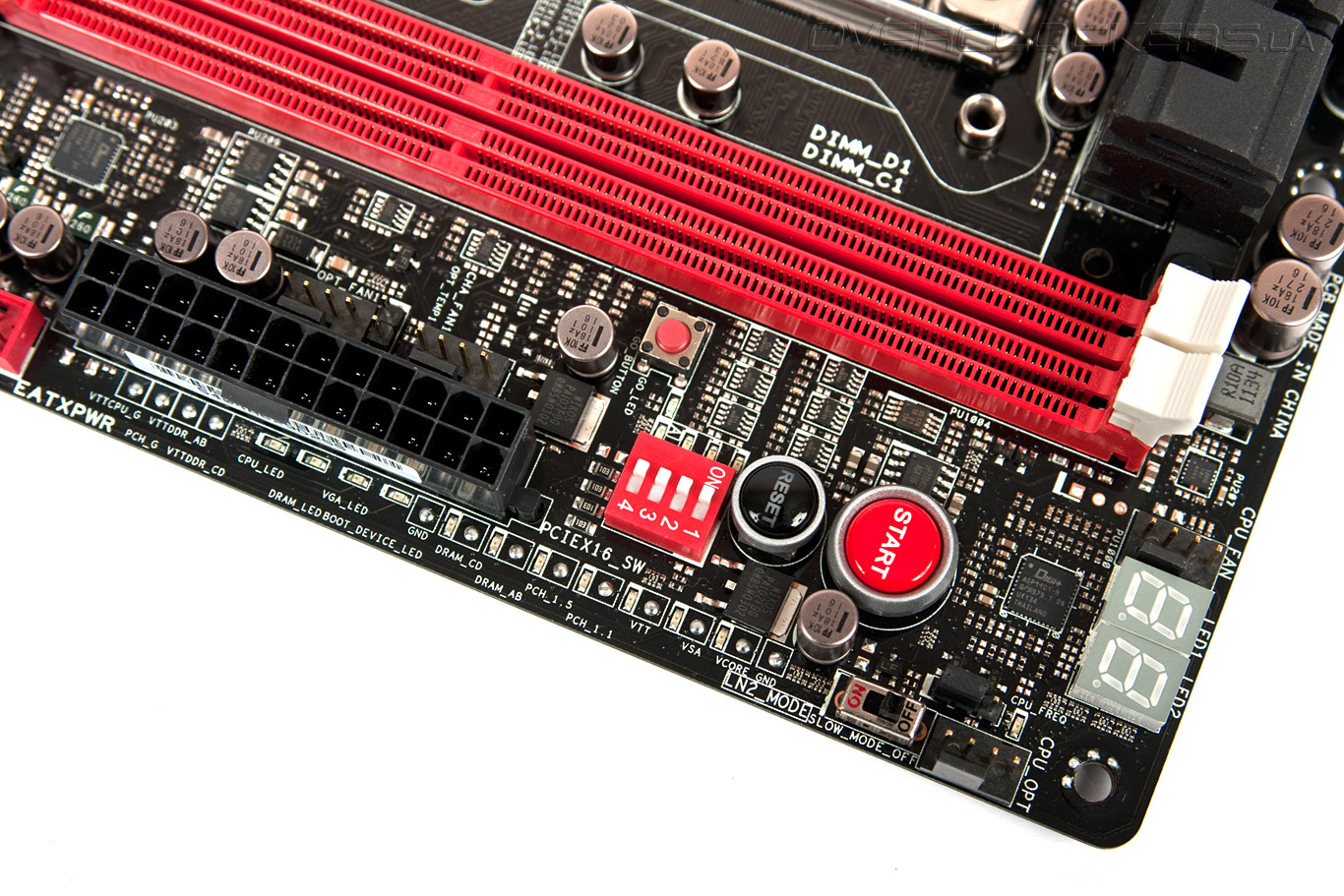

Функциональные элементы платы, призванные упростить задачу профессиональных оверклокеров и любителей разгона расположены в правой верхней части печатной платы около 24-контактоного силового разъёма. Здесь мы обнаружили кнопки Power и Reset, четыре микропереключателя для ручной деактивации PEG слотов, точки замера напряжения питания основных узлов системной платы и процессора с помощью мультимера (ProbeIt Measurement Point), а также POST-индикатор и ряд светодиодов. Для достижения максимальных результатов при использовании жидкого азота, экстремальным энтузиастам должен пригодиться джампер LN2, позволяющий снизить стандартные пороги для срабатывания защит coldbug и coldboot. Переключатель Slow Mode в свою очередь будет полезен, когда в процессе бенч-сессии есть необходимость загрузить ОС на пониженных частотах CPU и RAM, а после — восстановить высокую рабочую частоту для прохождения тестов. Наконец осталось отметить наличие клавиши GO Button, которая предназначена для инициализации функции MemOK! (при нажатии до загрузки системы), а также для активации заранее созданного профиля разгона в среде операционной системы.

ASUS Rampage IV Formula/Battlefield 3

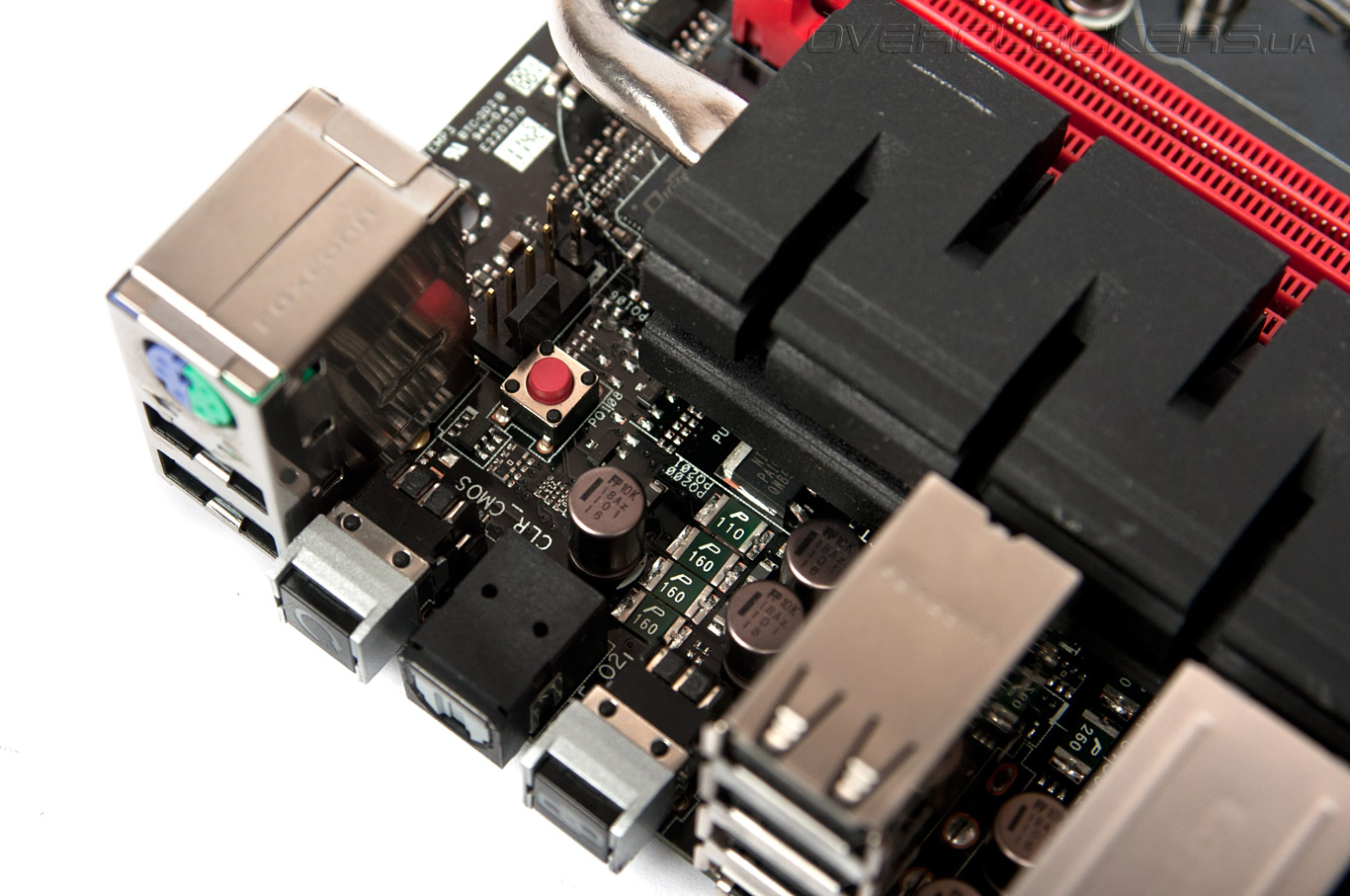

Ещё одна дополнительная кнопка Q Reset, расположенная около задней интерфейсной панели, поможет вывести CPU из состояния coldbug и coldboot при достижении слишком низких температур в процессе разгона с использованием экстремального охлаждения.

ASUS Rampage IV Formula/Battlefield 3

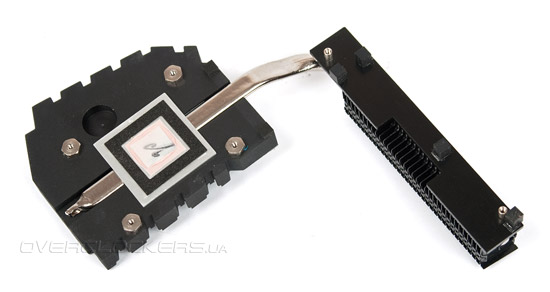

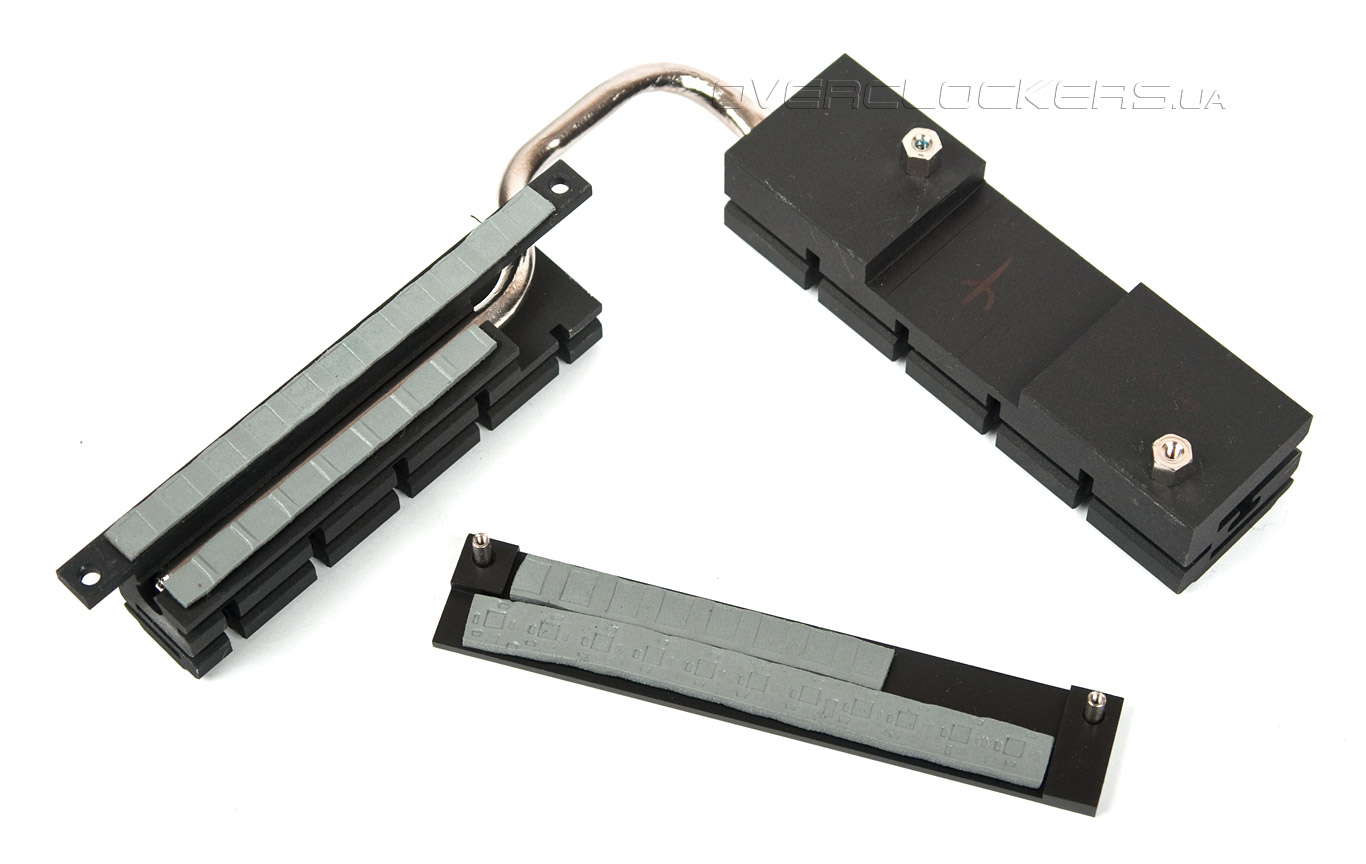

Система охлаждения ASUS Rampage IV Formula представлена двумя радиаторами, каждый из которых включает две секции, соединённые тепловой трубкой. В отличие от ASUS Sabertooth X79, охладитель «южного моста» не оснащен вентилятором, что на наш взгляд, является более комфортным и надёжным решением. Вторая часть радиатора не контактирует с какими-либо элементами на плате, а лишь увеличивает площадь теплоотвода.

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Для охлаждения полевых транзисторов (MOSFET) узла питания CPU служит достаточно массивный радиатор, также состоящий из двух секций, одна из которых является дополнением основного теплосъёмника. Напомним, что транзисторы, расположенные с обратной стороны печатной платы ASUS Rampage IV Formula охлаждаются благодаря металлической пластине, которая соприкасается с ними через специальный термоинтерфейс.

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

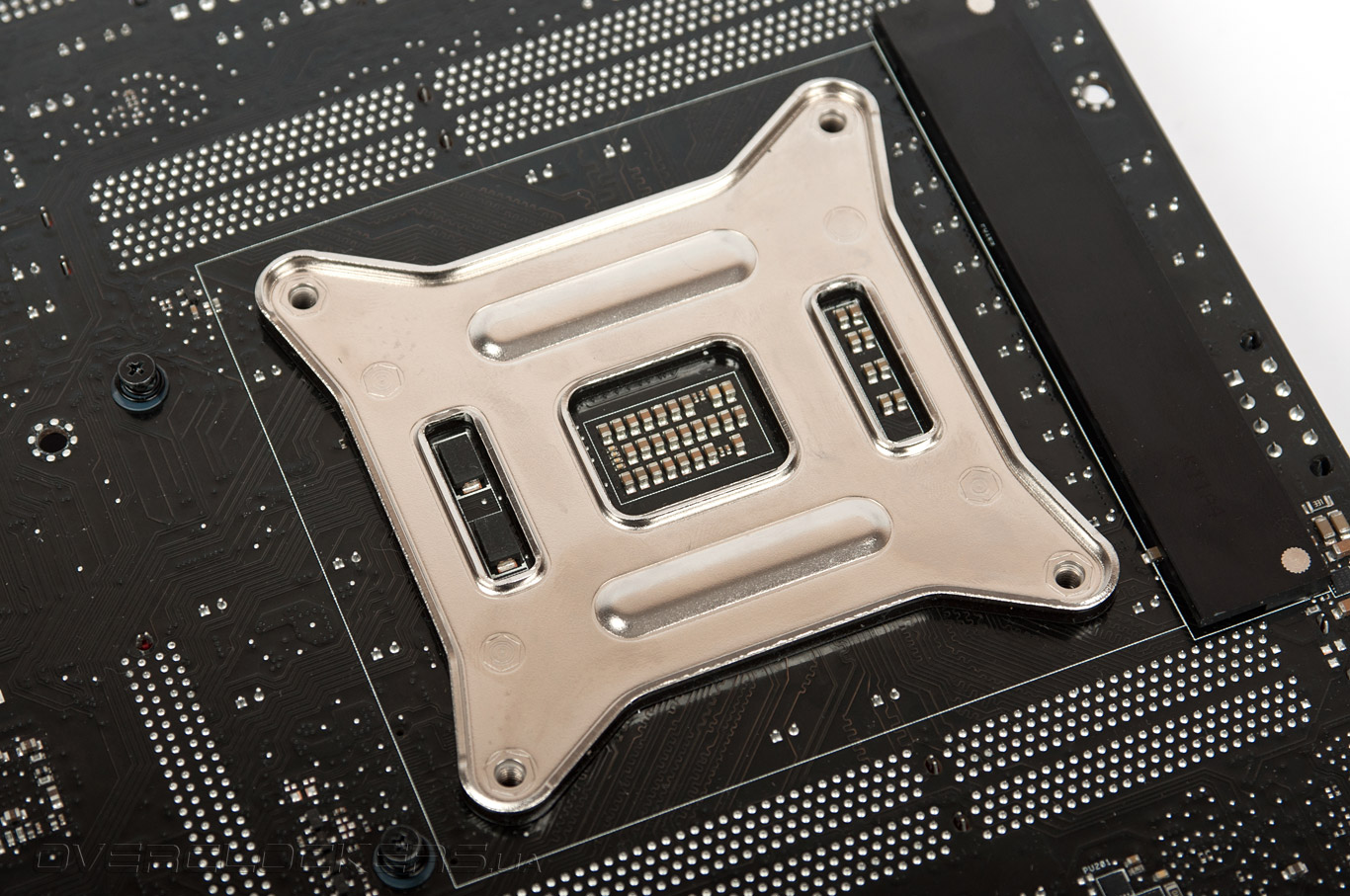

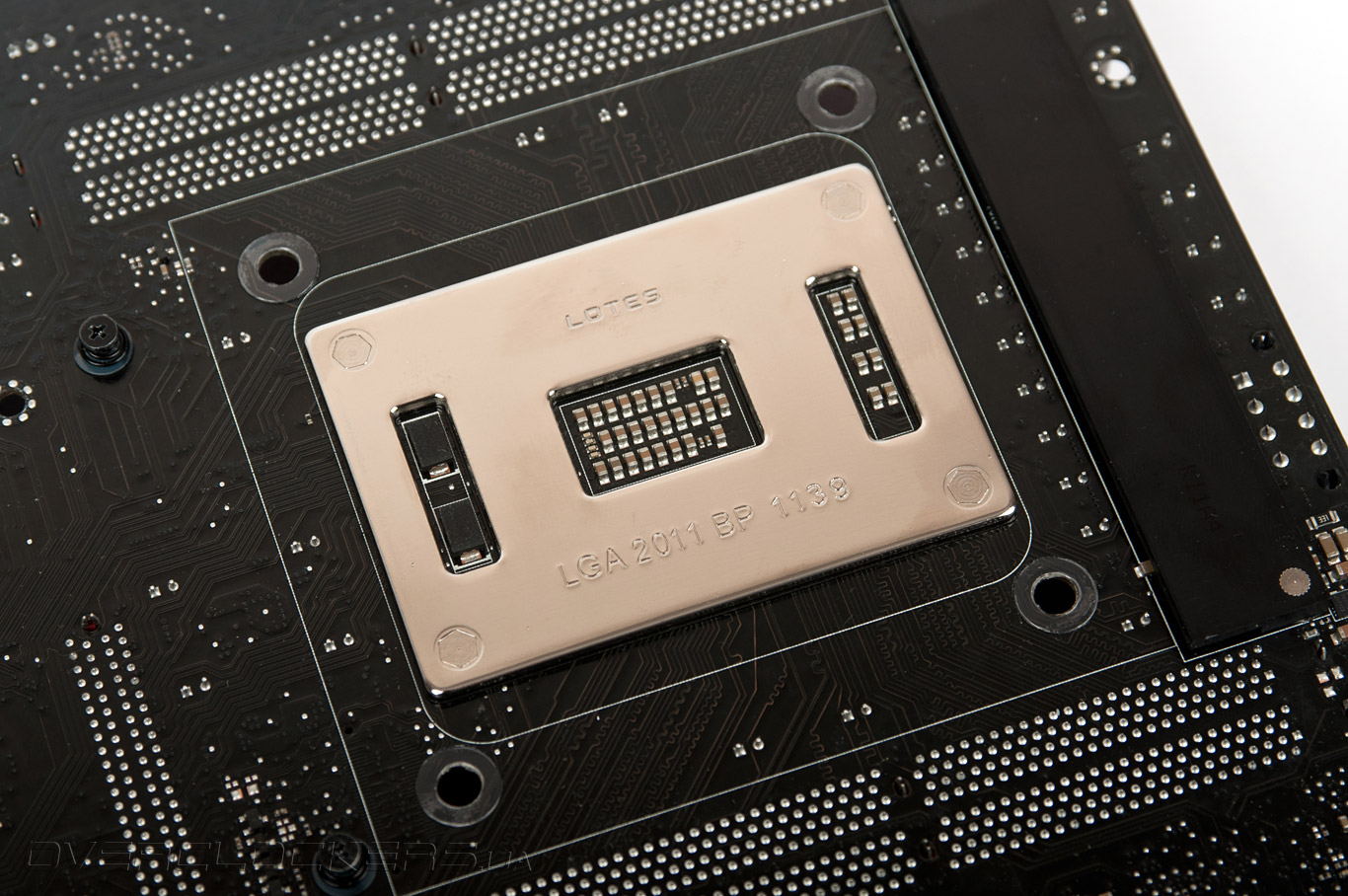

Как мы уже отмечали, рассматриваемая материнская плата оснащена штатной усилительной пластиной, которая будет очень полезна при установке массивных систем охлаждения или водоблоков, не оснащенных фирменным «бекплейтом».

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Также при рассмотрении набора комплектных аксессуаров мы обращали внимание на присутствие в нём дополнительного «бекплейта», о котором пришло время рассказать подробнее.

ASUS Rampage IV Formula/Battlefield 3

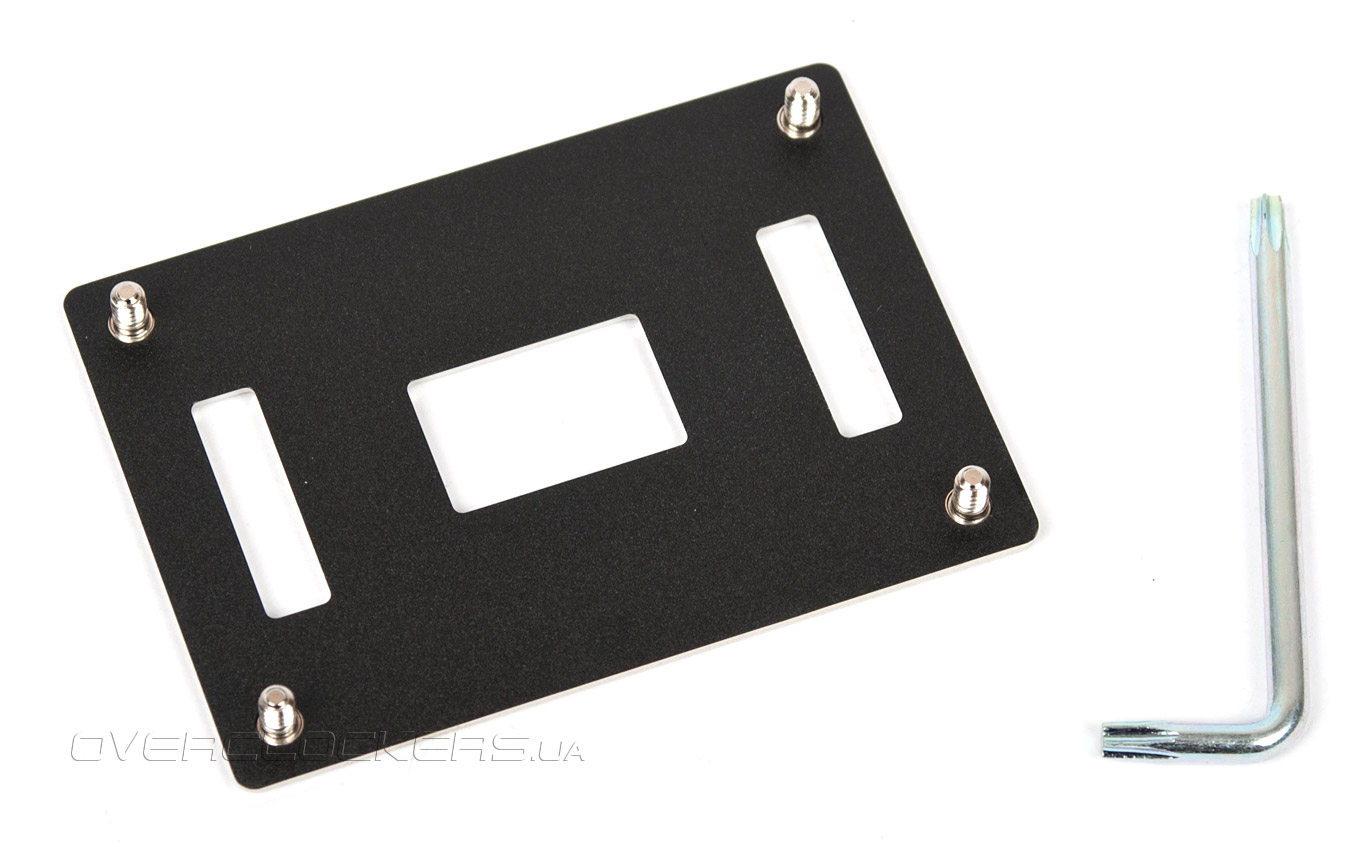

При необходимости, пользователю предлагается возможность установить альтернативную усилительную пластину, которая позволит использовать системы охлаждения совместимые с процессорным разъёмом LGA1366. Разумеется, перед этим с помощью комплектной отвертки необходимо снять рамку сокета и деинсталлировать штатный «бекплейт».

ASUS Rampage IV Formula/Battlefield 3

Эта особенность платы, получившая название X Socket, безусловно, будет востребована в кругу пользователей, совершающих апгрейд с платформы LGA1366 на LGA2011, однако стоит учитывать, что из-за того, что размеры нового сокета заметно увеличились в сравнении с предшественником, углы рамки процессорного разъёма находятся практически впритык с монтажными отверстиями.

ASUS Rampage IV Formula/Battlefield 3

Ввиду этого, далеко не все системы охлаждения, предназначенные для платформы LGA1366 можно установить на ASUS Rampage IV Formula с альтернативным «бекплейтом». Со списком совместимых моделей кулеров можно ознакомиться по ссылке.

ASUS Rampage IV Formula/Battlefield 3

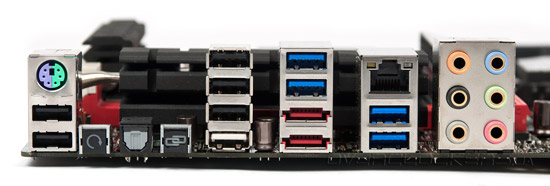

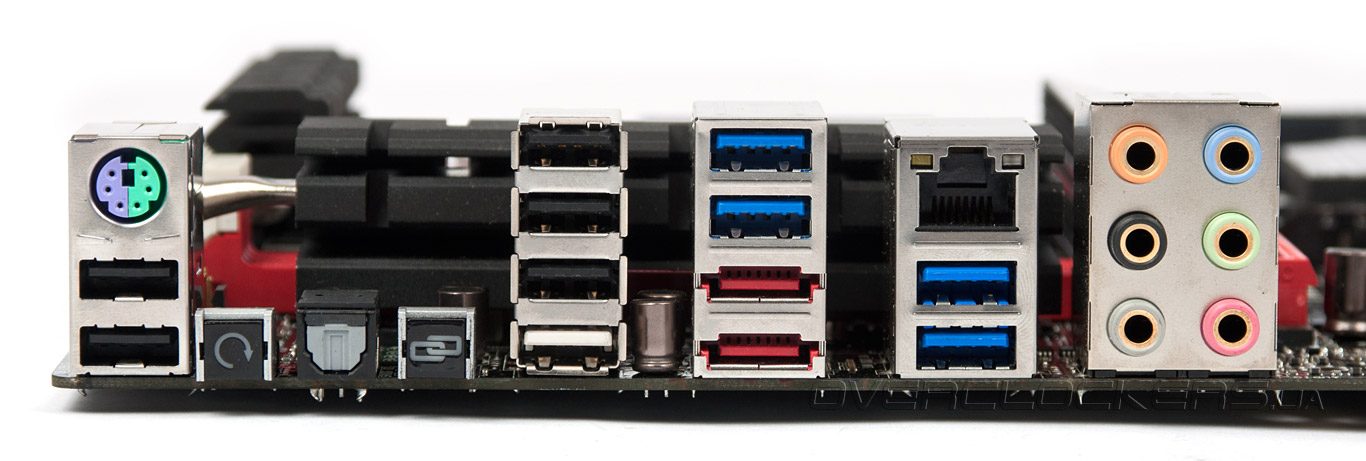

Внешний осмотр платы мы традиционно закончим изучением задней панели ввода-вывода, которая включает:
  • порт PS/2 (для подключения клавиатуры);
  • четыре разъема USB 3.0 и шесть USB 2.0;
  • интерфейс Gigabit Ethernet (Intel 82579V);
  • два порта eSATA 6 Гбит/с (ASMedia ASM1061);
  • кнопку USB BIOS Flashback;
  • кнопку ROG Connect;
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
Для большинства пользователей такого набора интерфейсов на задней панели будет более чем достаточно, а оверклокерам и экстремальным энтузиастам должны прийтись по душе кнопки сброса настроек CMOS и функция ROG Connect, которая позволяет осуществлять настройку и разгон с помощью подключенного к USB-разъёму (белого цвета) ноутбука или другого ПК.

ASUS Rampage IV Formula/Battlefield 3
