Характеристики платы
| Модель | ASUS Sabertooth X79 |
| Чипсет | Intel X79 Express |
| Процессорный разъем | Socket LGA2011 |
| Процессоры | Core i7 (Sandy Bridge-E) |
| Память | 8 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2666*(O.C.), максимум 64 ГБ |
| Слоты PCI-E | 2 PCI Express 3.0 x16 1 PCI Express 3.0 x16@x8 2 PCI Express 2.0 x1 |
| Слоты PCI | 1 |
| Количество подключаемых вентиляторов | 7 (4-pin) |
| Порты PS/2 | 1 |
| Порты USB | 6 x 3.0 (4 разъема на задней панели) 14 x 2.0 (6 разъемов на задней панели) |
| ATA-133 | – |
| Serial ATA | 2 канала SATA 6 Гбит/с (Intel X79 Express) 4 канала SATA 3 Гбит/с (Intel X79 Express) 2 канала SATA 6 Гбит/с (Marvell 9128) |
| eSATA | 2 (ASMedia ASM1061) |
| RAID | 0, 1, 5, 10 (Intel X79 Express) |
| Встроенный звук | Realtek ALC892 (7.1, HDA) |
| S/PDIF | Оптический |
| Встроенная сеть | Intel 82579V (Gigabit Ethernet) |
| FireWire | 2 VIA 6315N (1 разъем на задней панели) |
| COM | 1 (на плате) |
| LPT | – |
| BIOS/UEFI | AMI UEFI |
| Форм-фактор | ATX |
| Размеры, мм | 305 x 218 |
| Дополнительные возможности | TUF Thermal Armor, TUF Thermal Radar, MemOK!, ASUS SSD Caching, Anti-Surge, EPU, TPU, кнопка USB BIOS Flashback (на задней панели) |
Комплект поставки
Материнская плата поставляется в большой картонной коробке, грубоватое оформление которой соответствует «имиджу» и позиционированию платы. Отдельный логотип подтверждает, что на Sabertooth X79 распространяется 5-летняя гарантия от производителя.
На обратной стороне картонной коробки разработчик привел описание ключевых особенностей платы, которые выгодно выделяют её среди аналогичных решений: высокая стабильность и надежность, качественная элементная базы, расширенные возможности мониторинга рабочих температур, эффективная система охлаждения.
Упаковка выполнена действительно качественно, как и полагается продукту высокого класса. Внутреннее пространство коробки разделено на две части: в одной располагается сама плата, а в другой — комплектные аксессуары.
Комплект платы не назовёшь действительно богатым, но, тем не менее, всё необходимое для сборки современной производительной системы на базе ASUS Sabertooth X79 в нём присутствует. В отделении с аксессуарами мы обнаружили:
- руководство пользователя и инструкции по работе с платой;
- сертификат надежности от независимой лаборатории, подтверждающий высокое качество элементной базы;
- фирменную наклейку с логотипом ASUS и наклейку «TUF Inside»;
- гарантийный талон сроком на 5 лет;
- диск с драйверами и утилитами;
- заглушку на заднюю стенку корпуса;
- четыре шлейфа SATA 6 Гбит/с (помечены белыми вставками) и два — SATA 3 Гбит/с;
- мостик NVIDIA SLI;
- набор коннекторов Q-Connector;
- фирменный вентилятор с диаметром крыльчатки 40 мм и 3-контактным разъёмом.
Отдельно отметим наличие в комплекте сертификата качества на конденсаторы, дроссели и силовые транзисторы, выданного независимой лабораторией Integrated Service Technology. Разумеется, сам по себе он не представляет никакой практической ценности, однако уверенности в том, что ASUS Sabertooth X79 — действительно качественный продукт, определенно, добавляет.
Внешний вид и функциональность
Дизайн всех материнских плат линейки The Ultimate Force выдержан в едином стиле, который является по-своему уникальным. Такое сочетание форм и цветов практически не встречается в актуальных продуктах других производителей. Тем не менее, некоторым пользователям внешний вид платы может и не понравиться из-за нестандартной цветовой гаммы и «военной» грубости форм.
Крупный процессорный разъём, восемь слотов для оперативной памяти и «продвинутые» возможности расширения делают проектировку плат на основе чипсета Intel X79 довольно сложной задачей. Не стала исключением и ASUS Sabertooth X79 — свободного места на плате практически нет, а количество функциональных элементов приятно удивляет.
Сложность разводки обращает на себя внимание при взгляде и на обратную сторону платы. Сюда производитель также вынес некоторые элементы модуля VRM, однако об этом мы поговорим немного позже.
ASUS Sabertooth X79 поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3 составляет 64 ГБ. Напомним, что, в отличие от решений классом ниже, тестируемая плата предлагает пользователям сразу восемь слотов DIMM, которые разделены на две группы процессорным сокетом. Как и другие платы на наборе системной логики Intel X79 Express, Sabertooth X79 поддерживает четырёхканальный режим работы оперативной памяти, однако, как мы недавно выяснили, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.
Фирменная технология ASUS под названием MemOK! позволяет до запуска системы оптимизировать параметры работы оперативной памяти для лучшей совместимости с материнской платой по нажатию соответствующей кнопки на текстолите.
Система питания, по заявлению производителя, выполнена по «8+2+2+2»-фазной схеме, в которой восемь фаз отведено для питания процессорных ядер, одна пара для «системного агента», а еще по две — на каждые четыре слота оперативной памяти. Применяемый цифровой ШИМ-контроллер носит название Digi+ EPU4 (ASP1000C-A42). Инженеры ASUS уверяют, что такого преобразователя питания будет достаточно не только для высокой стабильности в штатных режимах работы, но и для хорошего разгона процессора и RAM.
Ещё раз заметим, что производитель заявляет об использовании при производстве платы только высококачественных компонентов, прошедших испытания на надежность в независимой тестовой лаборатории.
Как мы уже упоминали, часть элементов модуля VRM вынесена на обратную сторону печатной платы из-за недостатка свободного места на её лицевой стороне.
Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V (8-контактный) и ATX (24-контактный), которые расположены довольно удачно: прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов.
Радиатор «южного моста» Intel X79 Express занимает немалую часть правого нижнего угла платы, поэтому функциональных элементов и портов расширения здесь расположено немного меньше, чем обычно. Из восьми интерфейсов Serial ATA половина отвечает передовому стандарту SATA 6 Гбит/с (порты окрашены в белый и коричневый цвета). Вторая половина разъёмов окрашена в черный цвет и, соответственно, поддерживает скорость передачи данных до 3 Гбит/с (SATA-II). Напомним, что Intel X79 не поддерживает технологию кэширования Intel Smart Response, которая появилась в платах на основе Intel Z68 Express. Взамен ASUS предлагает собственную альтернативу — ASUS SSD Caching. По сути, она выполняет ту же функцию, что и Intel Smart Response, а именно ускоряет работу жестких дисков за счёт использования SSD-накопителя в качестве «быстрого» кэша. Для организации работы этой технологии устройства нужно подключать к белым портам SATA, на которых есть наклейка-подсказка. Ближе к слотам DIMM распаян 19-контактный внутренний разъем USB 3.0 для подключения выходов на передней панели корпуса.
COM-порт и четыре внутренних интерфейса USB второй ревизии расположены у нижнего края печатной платы. Практическая польза от последних весьма сомнительна, поскольку вряд ли кому-нибудь понадобятся одновременно восемь дополнительных USB-выходов в придачу к 10 присутствующим на задней панели (включая квартет USB 3.0). А вот теоретическая возможность организации такой конфигурации, безусловно, приятна.
Набор слотов расширения представлен тремя полноразмерными PCI Express третьей ревизии, а также интерфейсом PCI и двумя PCI-E 2.0 х1. Стоит отметить, что нижний PEG-слот (окрашенный в тёмно-коричневый цвет) функционирует только в режиме x8. Это вполне логично, учитывая, что чипсет Intel X79 предоставляет всего 40 линий PCI-E, а дополнительные контроллеры инженерами ASUS задействованы не были. Материнская плата ASUS Sabertooth X79 поддерживает установку двух видеоускорителей в режимах NVIDIA SLI/Quad SLI и AMD CrossFire/Quad CrossFireX. Компоновка скоростных интерфейсов выполнена вполне разумно, особенно с учетом габаритов современных видеокарт.
Продвинутая система охлаждения — важная особенность ASUS Sabertooth X79. На это обращают внимание и рекламные материалы, и даже внешний вид данного продукта. При беглом осмотре материнской платы может показаться, что пластиковый кожух, закрывающий разъёмы задней I/O-панели, выполняет лишь декоративную функцию, однако это не совсем так.
В первую очередь, кожух примечателен возможностью крепления в нем небольшого вентилятора, который позволит организовать активное охлаждение установленного под ним радиатора.
Вентилятор имеет диаметр крыльчатки 40 мм и, как мы уже упоминали выше, входит в комплект поставки, так что докупать его не придётся. Приятно, что производитель оставляет пользователю выбор: можно установить вентилятор в случае необходимости в более интенсивном охлаждении или же отказаться от него, избавившись от дополнительного источника шума.
К слову, вентилятор подключается к 3-контактному разъёму на материнской плате и не поддерживает управление скоростью вращения с помощью ШИМ-метода. Специальный желобок в кожухе позволит уложить в него провод и не создавать лишней «паутины» внутри системного блока.
Под вышеупомянутым кожухом скрыт алюминиевый радиатор средних размеров, который соединен тепловой трубкой с его второй секцией, установленной выше процессорного разъёма.
Основная его задача — охлаждение силовых элементов цепей питания, которые, как известно, греются особо сильно в процессе экспериментов с разгоном.
Отметим, что «скрытый» радиатор не контактирует с какими-либо элементами на плате и играет лишь роль дополнения к основному охлаждающему элементу, увеличивающему площадь рассеивания.
Контакт основного радиатора с силовыми ключами (MOSFET) улучшен с помощью термопрокладки. Кроме того, инженеры ASUS позаботились и об охлаждении транзисторов, расположенных с обратной стороны печатной платы. Для этих целей предусмотрена специальная металлическая пластина.
Зачем разработчикам понадобилось организовывать активное охлаждение чипсета, нам, по правде говоря, не совсем ясно, ведь его тепловыделение совсем небольшое.
Тем не менее, охладитель микросхемы Intel X79 из-за массивного кожуха имеет довольно внушительный размер и состоит из крохотного алюминиевого радиатора и небольшого вентилятора, который в этом случае отключать всё же не рекомендуется.
Контакт микросхемы с охладителем осуществляется посредством липкого термоинтерфейса. В целом чипсетный кулер, наш взгляд, имеет неоправданно большие габариты, и лишь будет создавать в системе лишний шум «благодаря» наличию активного элемента.
Внешний осмотр платы мы традиционно закончим изучением задней панели ввода-вывода, которая включает:
- порт PS/2 (для клавиатуры);
- четыре разъема USB 3.0 и шесть USB 2.0;
- интерфейс Gigabit Ethernet (Intel 82579V);
- два порта eSATA 6 Гбит/с (ASMedia ASM1061);
- кнопку USB BIOS Flashback;
- интерфейс FireWire (VIA 6315N);
- оптический аудиовыход S/PDIF;
- шесть гнезд «мини-джек» с поддержкой 7.1-канального звука.
Здесь интерес представляют целых два порта eSATA, один из которых (зелёного цвета) имеет подведённую линию питания и соответствует стандарту Power eSATA. Единичный USB-порт белого цвета способен осуществлять зарядку подключенных к нему устройств даже в то время, как ПК не включен, а лишь подключен к сети переменного тока.
Возможности UEFI
При внешнем осмотре материнской платы ASUS Sabertooth X79 мы убедились, что инженеры ASUS оснастили этот продукт всем необходимым, для того чтобы опытные пользователи имели возможность достичь высоких результатов в процессе разгона. Однако не будем забывать, что успех оверклокинга во многом зависит и от того, насколько удачной окажется прошивка системной платы, и какие возможности она предоставляет.

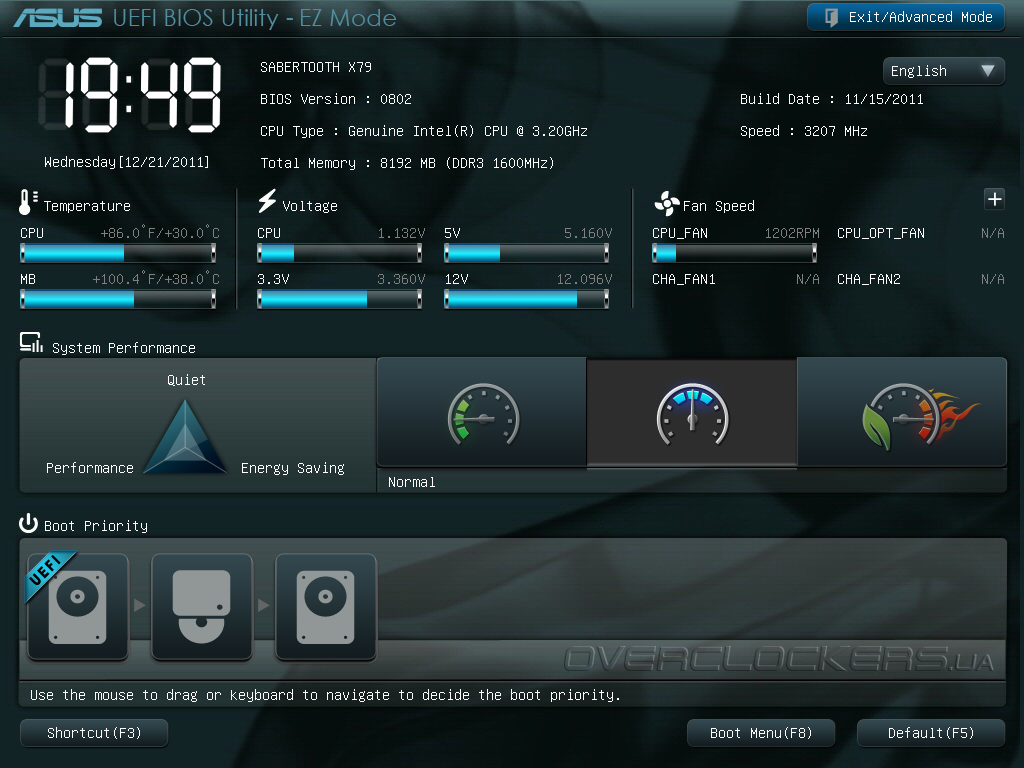

По нажатию клавиши «Del» на клавиатуре во время загрузки компьютера пользователь попадает в оболочку UEFI EZ-Mode. Здесь можно установить последовательность устройств, с которых будет загружаться ОС, выбрать режим работы подключённых к системной плате вентиляторов, быстро настроить энергосберегающие технологии, а также отслеживать показания мониторинга основных напряжений и температур. Разумеется, оверклокерам и просто любителям тонкого тюнинга системы необходимо сразу переходить в режим Advanced Mode.

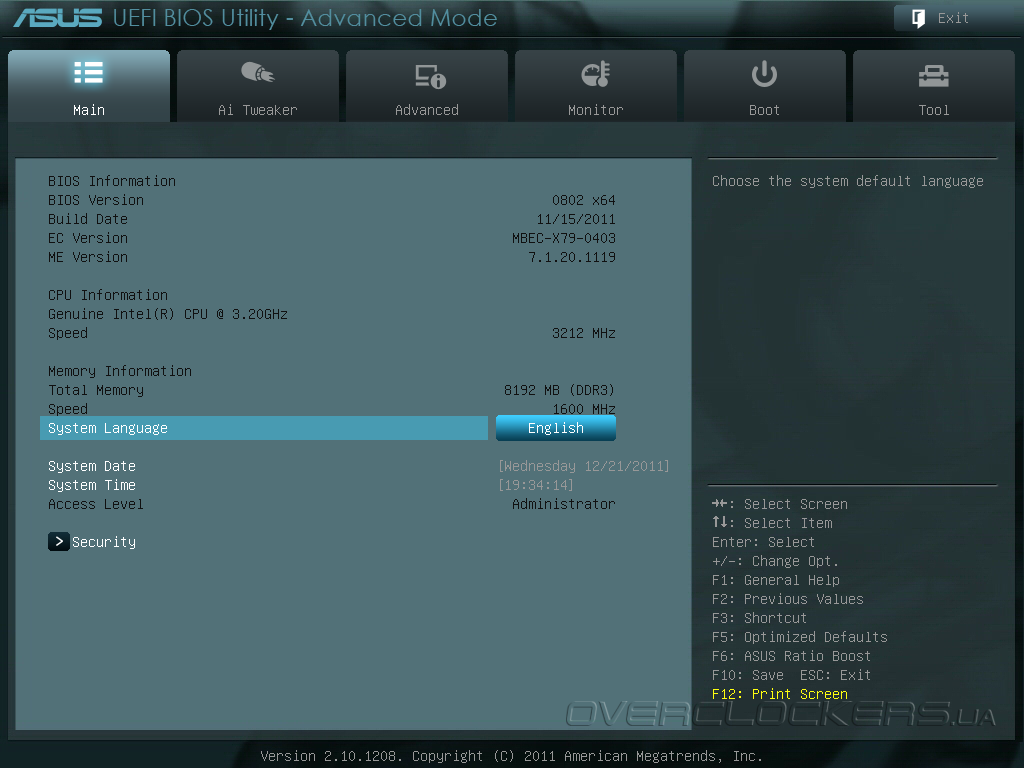

В первой вкладке Main собрана основная информация о системе, включая время и дату, версию микрокода, информацию об установленном процессоре и оперативной памяти.

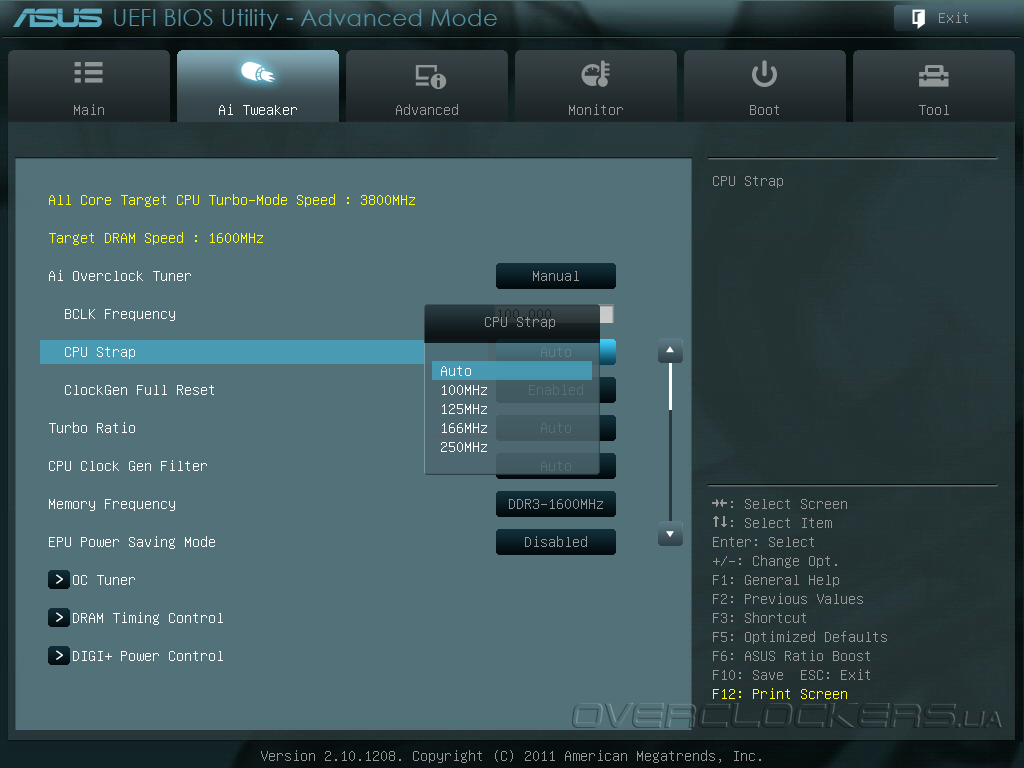

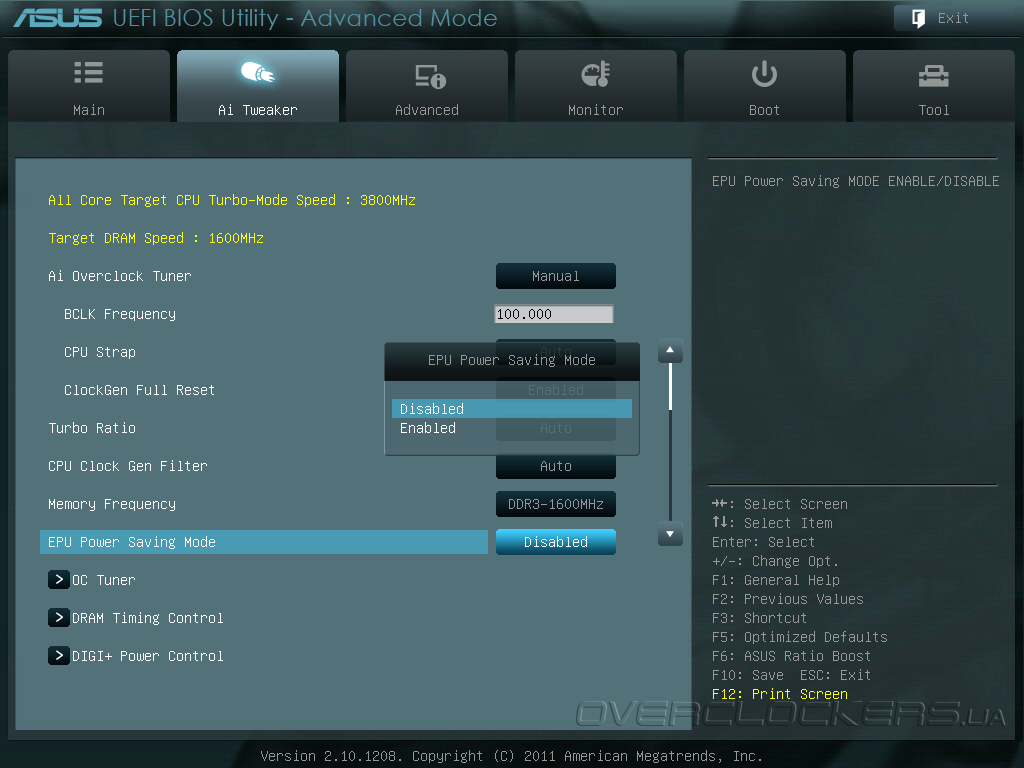

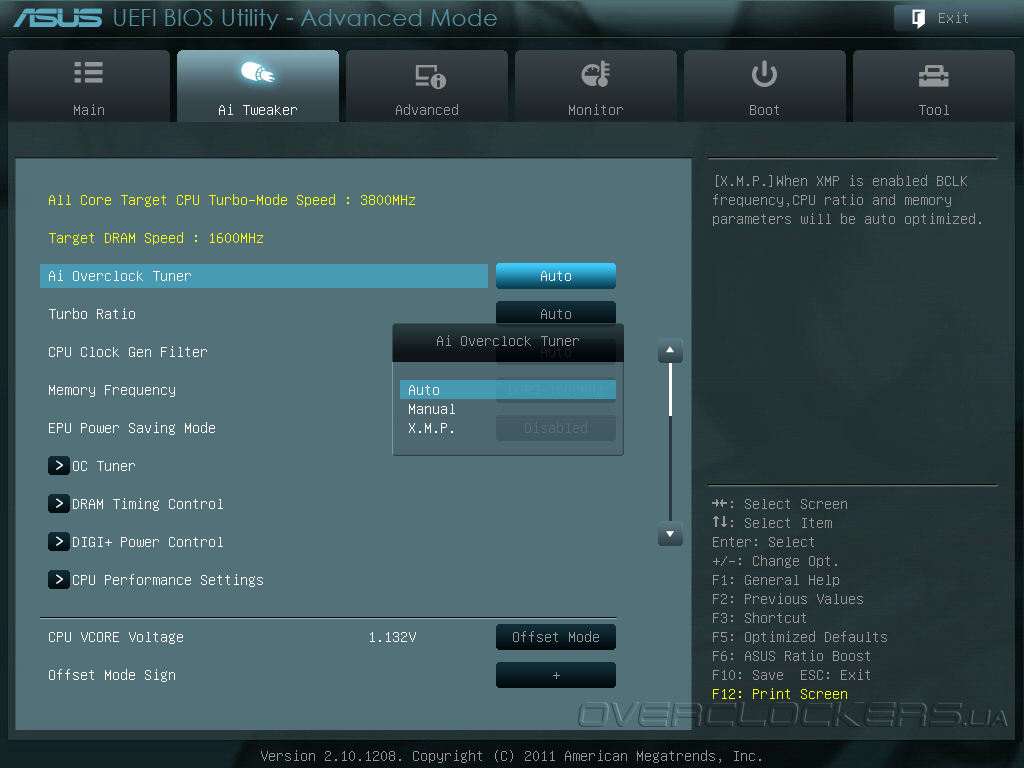

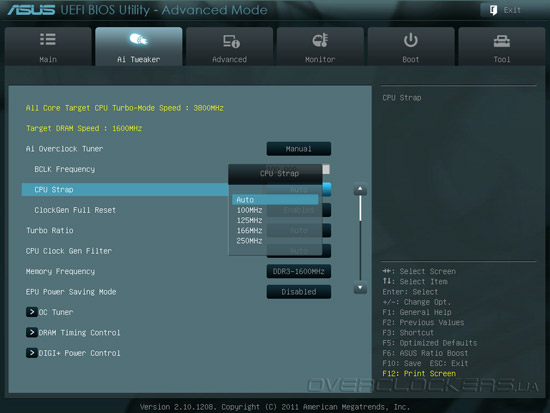

Во вкладке Ai Tweaker собраны все параметры, которые касаются ручного и автоматического разгона системы. Здесь пользователь может:
- воспользоваться авторазгоном, выставив один из профилей XMP или активировав функцию OC Tuner;
- выбрать режим работы технологии Turbo Boost (By All Cores, By Per Core);
- вручную увеличить частоту тактового генератора (80—300 МГц);
- настроить работу энергосберегающих технологий;
- установить базовый множитель (х1, х1,25, х1,66, х2,50);

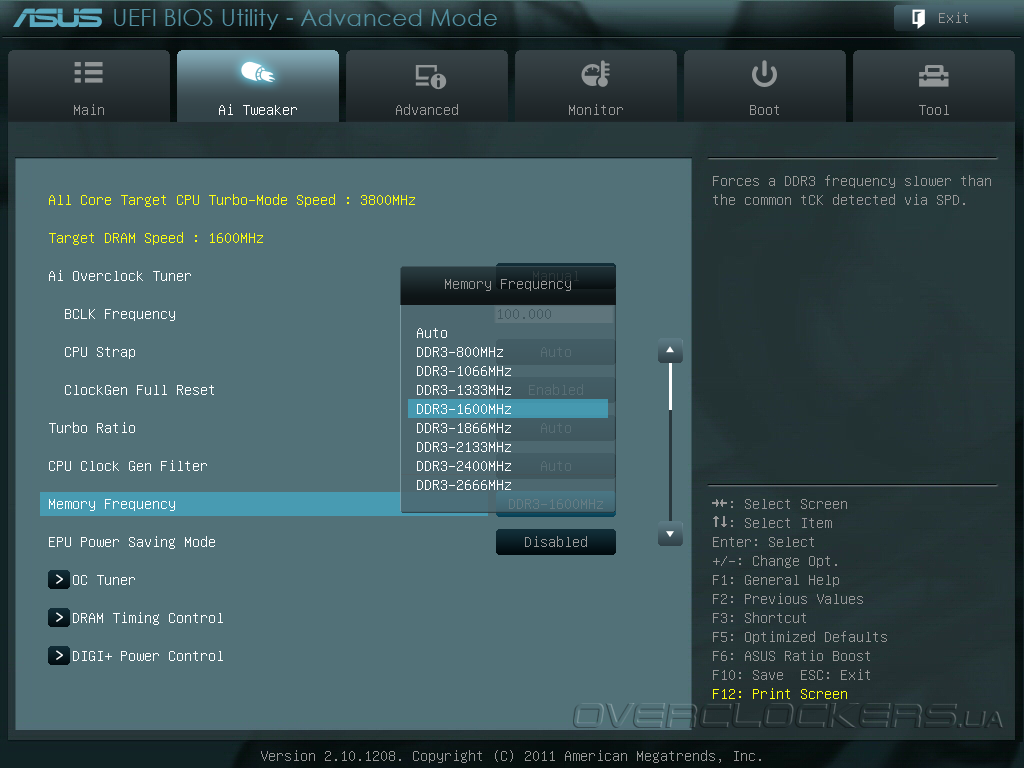

- выбрать частоту работы оперативной памяти (1066/1333/1600/1866/2133/2400/2666 МГц);
- повысить напряжение питания основных компонентов материнской платы.

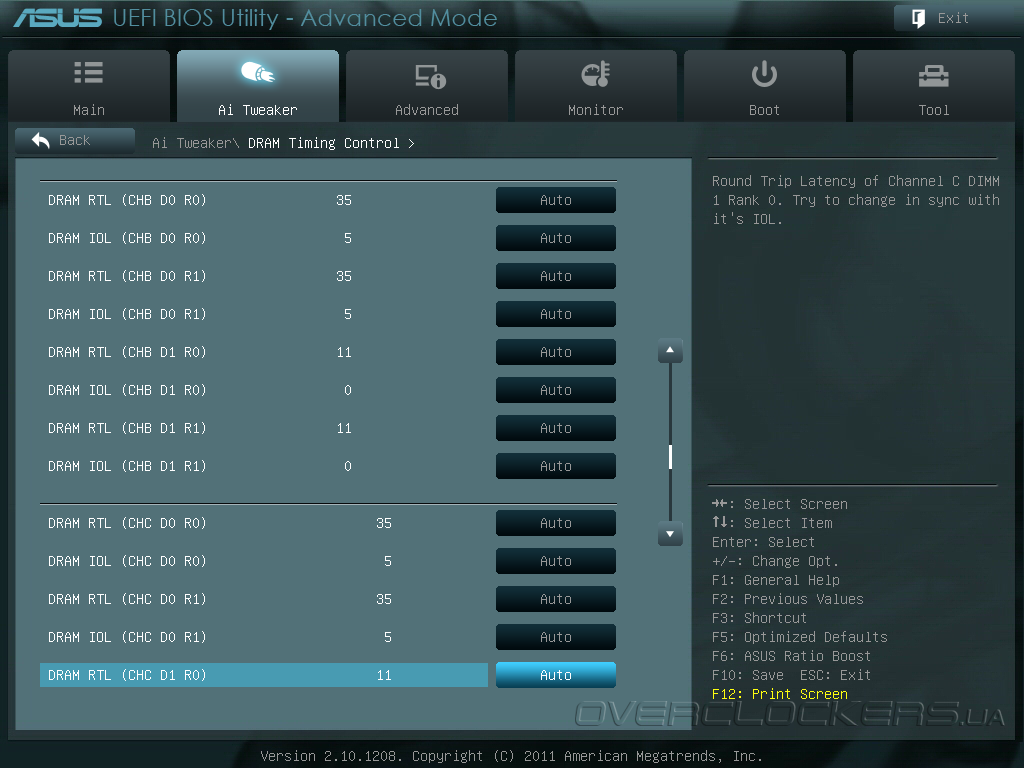

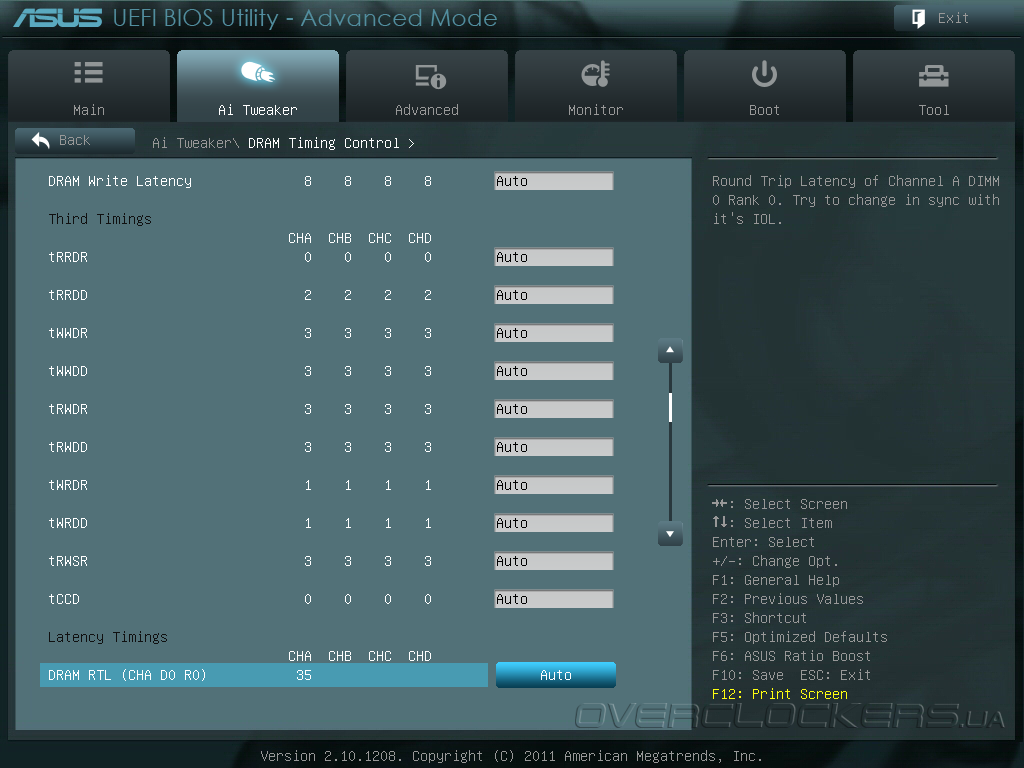

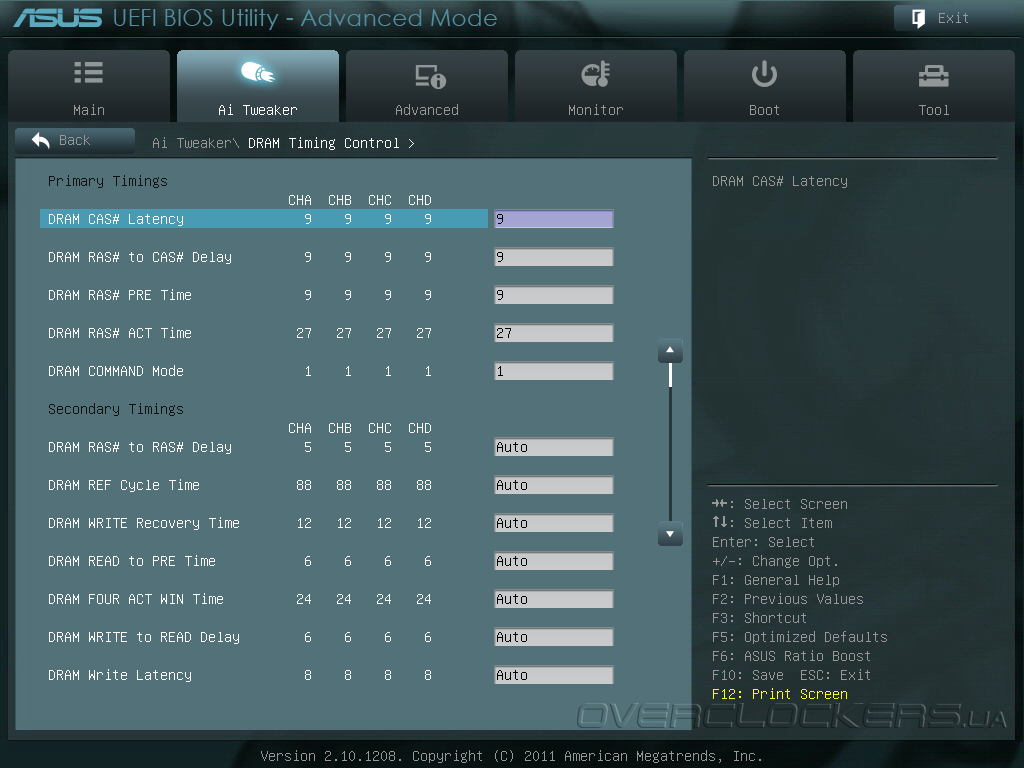

Меню DRAM Timing Control предоставляет опытным пользователям возможность настроить основные и второстепенные задержки работы оперативной памяти.

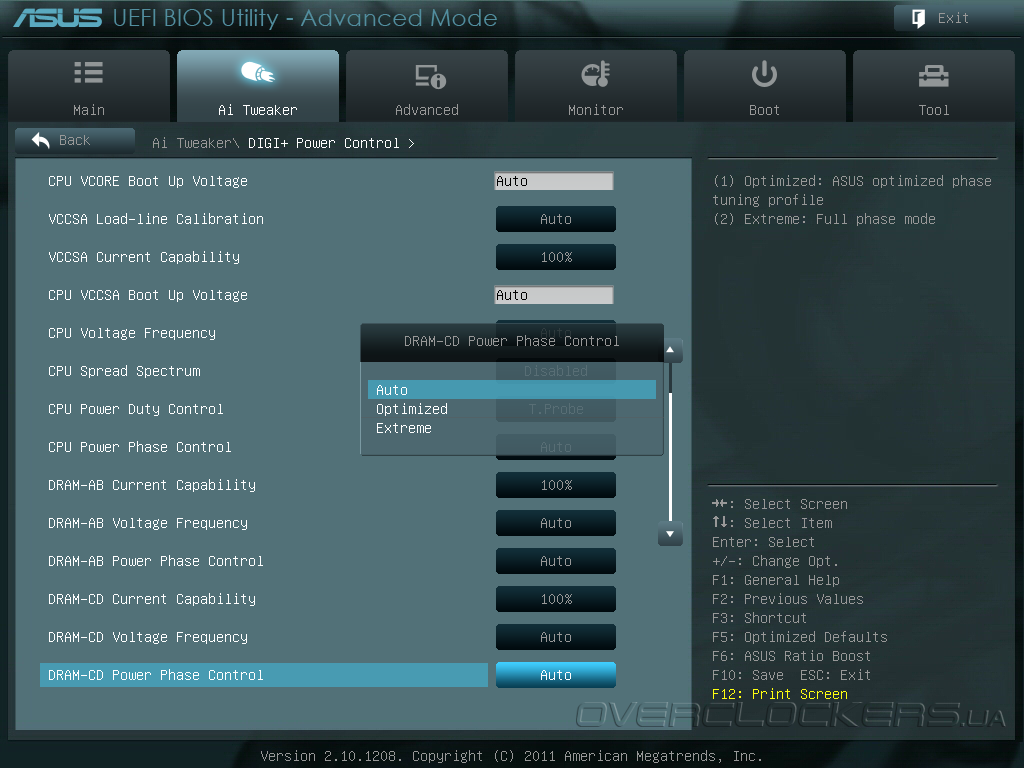

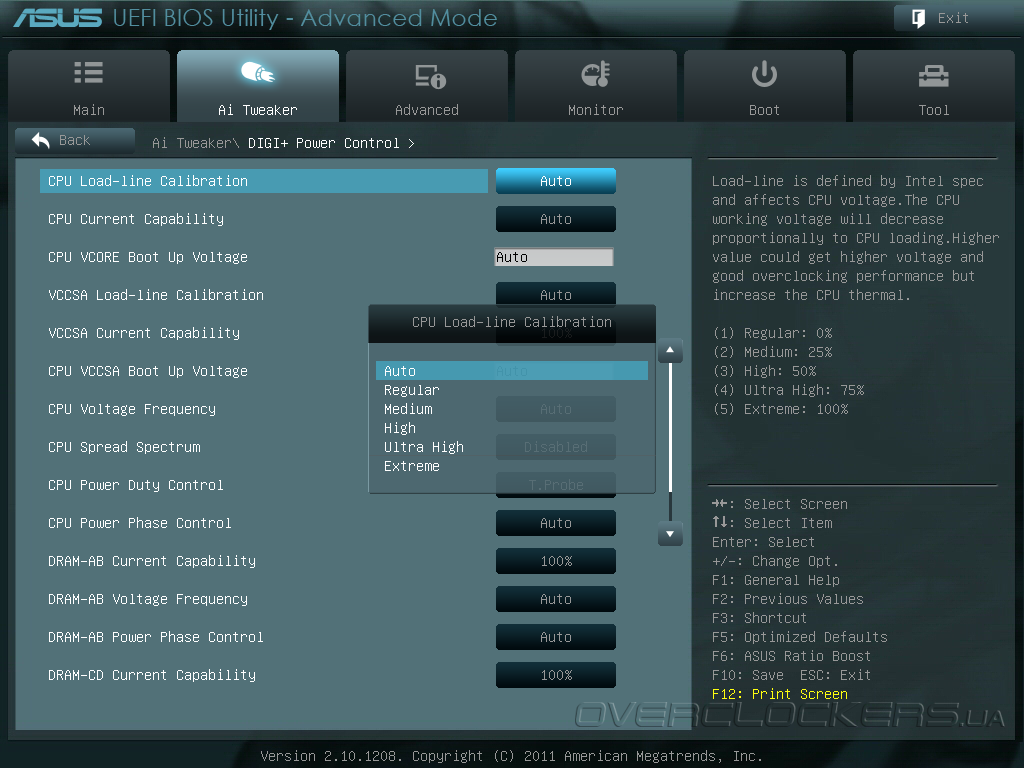

В подразделе с названием Digi+ Power Control собраны практически все настройки, касающиеся функций энергосбережения, динамического переключения фаз и компенсации просадки напряжений питания процессора и оперативной памяти в процессе разгона.
Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:
| Параметр | Диапазон изменения напряжений, В |
Шаг, В |
| CPU VCORE Manual Voltage | 0,8—1,7 | 0,005 |
| CPU VCCSA Voltage | 0,005—0,635 | 0,005 |
| DRAM Voltage (CHA, CHB) | 1,2—1,99 | 0,005 |
| DRAM Voltage (CHC, CHD) | 1,2—1,99 | 0,005 |
| CPU PLL Voltage | 1,8—2,1 | 0,00625 |
| VTTCPU Voltage | 1,05—1,7 | 0,00625 |
| PCH 1.1v Voltage | 1,1—1,7 | 0,00625 |
| PCH 1.5v Voltage | 1,5—1,8 | 0,00625 |
| VTTDDR Voltage (CHA, CHB) | 0,625—1,1 | 0,00625 |
| VTTDDR Voltage (CHC, CHD) | 0,625—1,1 | 0,00625 |
| DRAM CTRL REF Voltage on CHA | 0,39500—0,63000 | 0,005 |
| DRAM DATA REF Voltage on CHA | 0,39500—0,63000 | 0,005 |
| DRAM CTRL REF Voltage on CHB | 0,39500—0,63000 | 0,005 |
| DRAM DATA REF Voltage on CHB | 0,39500—0,63000 | 0,005 |
| DRAM CTRL REF Voltage on CHC | 0,39500—0,63000 | 0,005 |
| DRAM DATA REF Voltage on CHC | 0,39500—0,63000 | 0,005 |
| DRAM CTRL REF Voltage on CHD | 0,39500—0,63000 | 0,005 |
| DRAM DATA REF Voltage on CHD | 0,39500—0,63000 | 0,005 |
| DRAM Read REF Voltage on CHA | 0,38500—0,61500 | 0,005 |
| DRAM Read REF Voltage on CHB | 0,38500—0,61500 | 0,005 |
| DRAM Read REF Voltage on CHC | 0,38500—0,61500 | 0,005 |
| DRAM Read REF Voltage on CHD | 0,38500—0,61500 | 0,005 |
Для большинства пользователей такие широкие возможности настройки рабочих напряжений будут явно излишними, но для энтузиастов, серьезно увлекающихся разгоном, они могут сослужить хорошую службу и позволить достичь действительно высоких результатов.

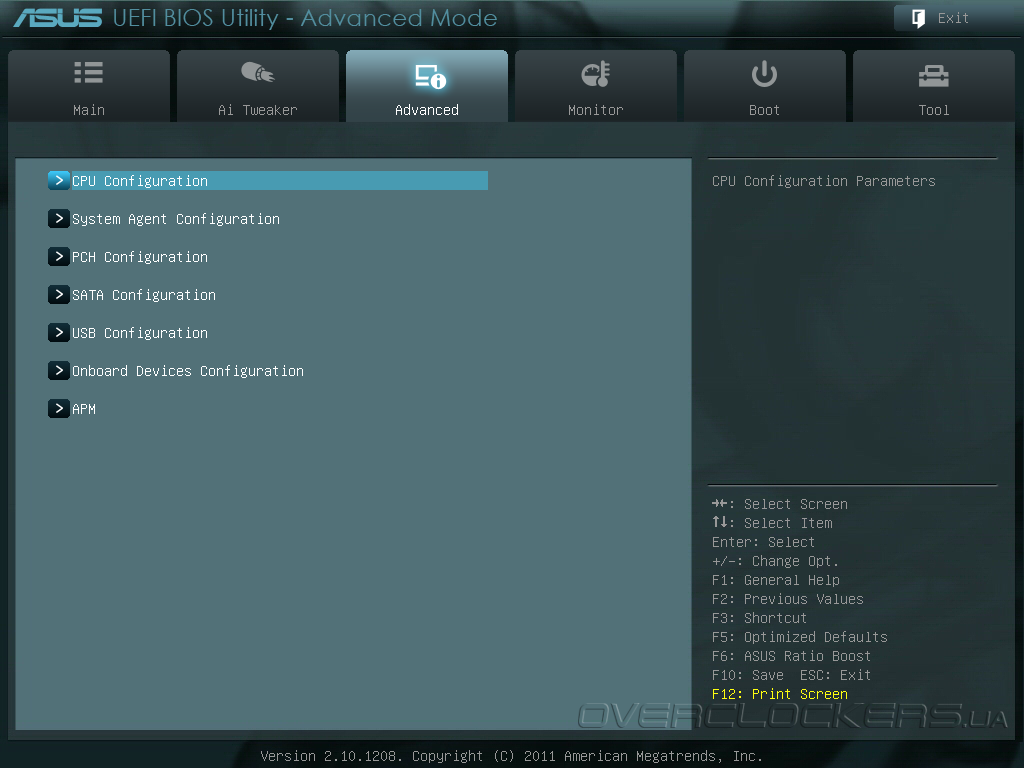

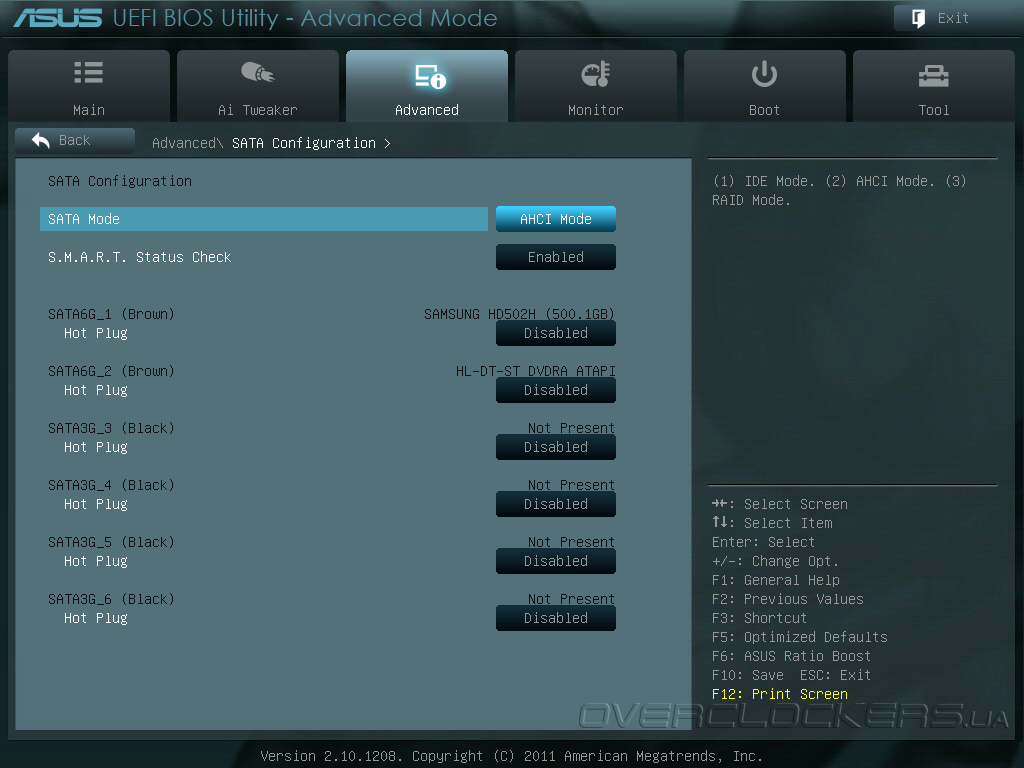

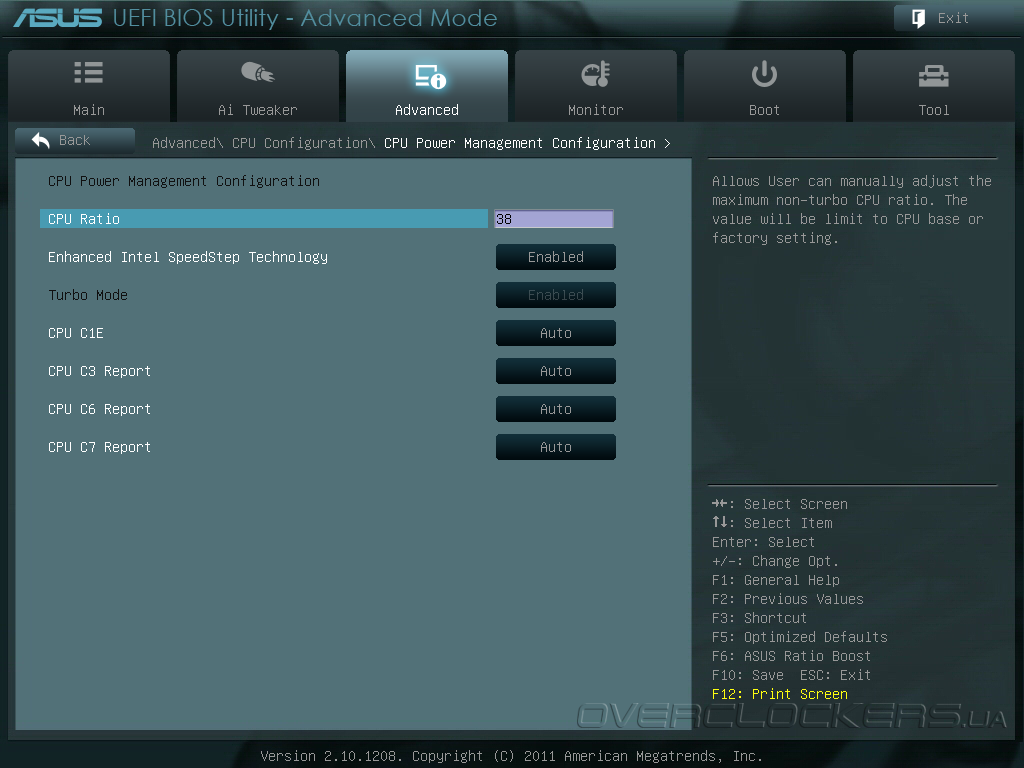

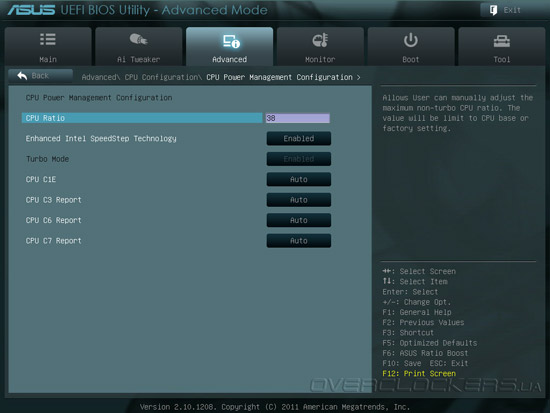

Во вкладке Advanced осуществляется настройка процессорных технологий Intel, дисковой подсистемы, а также управление интегрированными контроллерами. Здесь же можно повысить множитель процессора, если его модель имеет суффикс «К» или «Х» в названии.

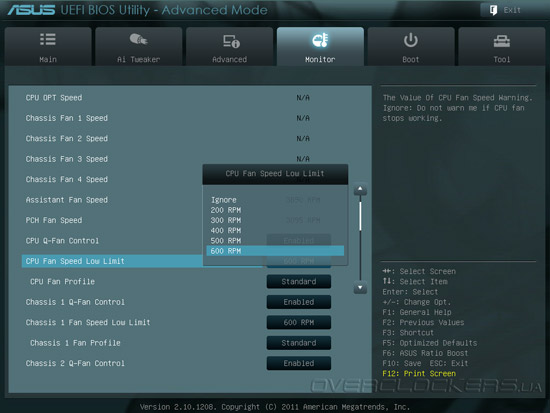

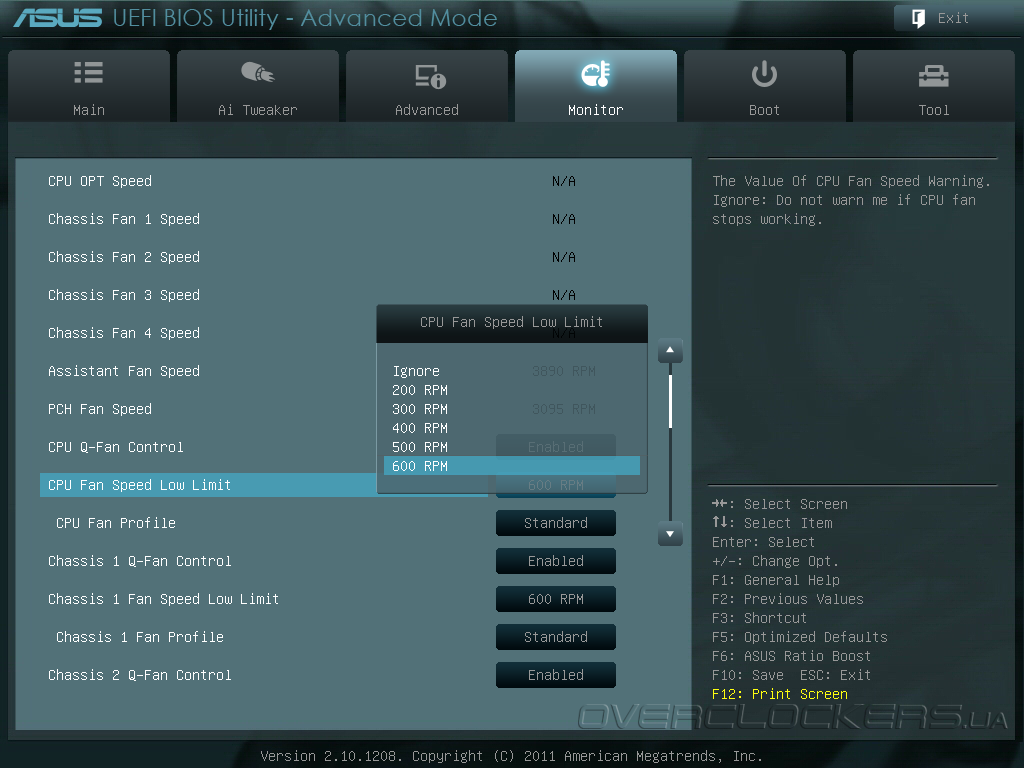

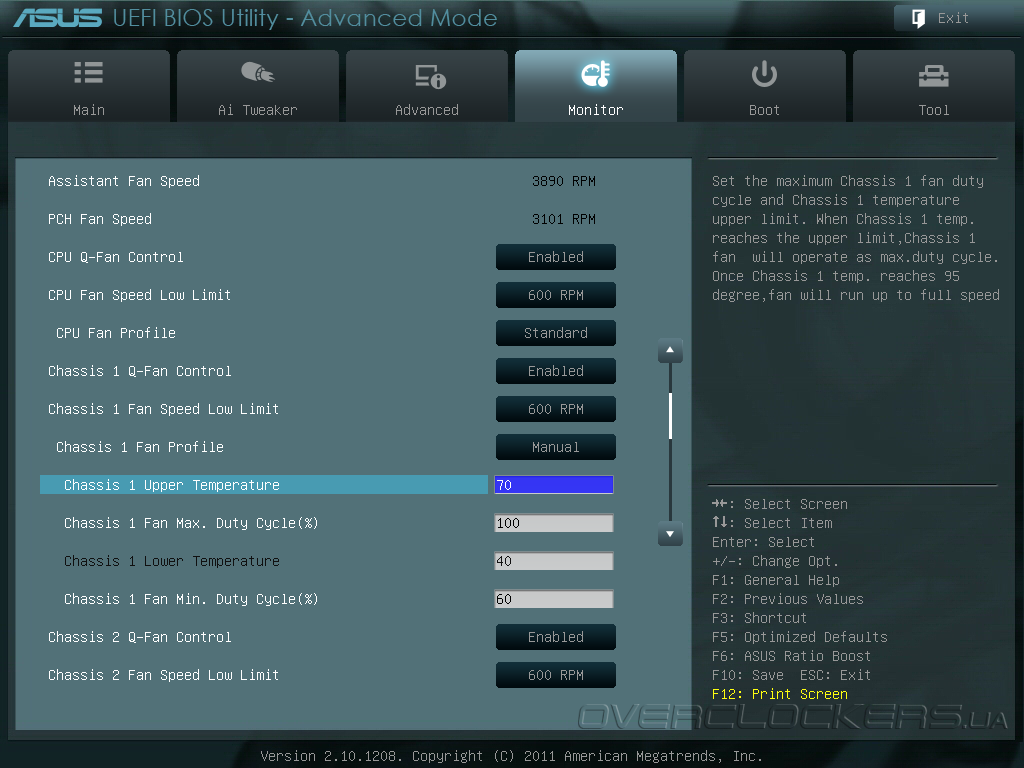

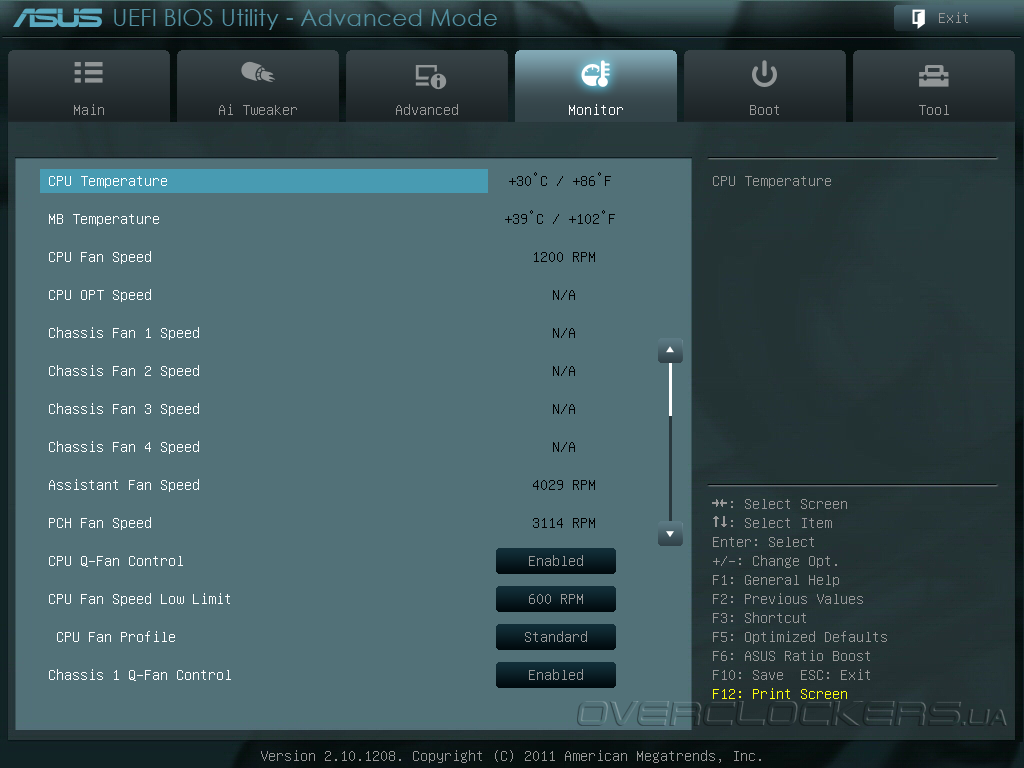

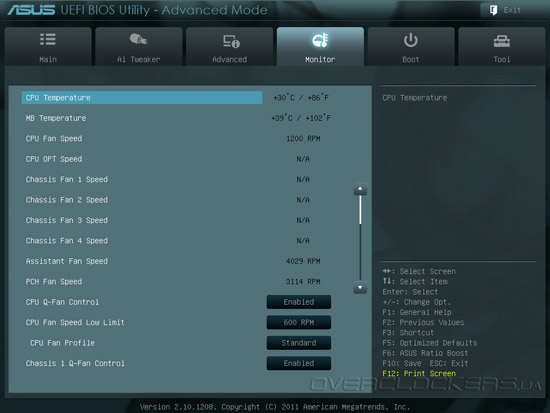

Раздел Monitor позволяет не только осуществлять мониторинг основных системных температур и напряжений на линиях +3,3 В, +5 В, +12 В, но и управлять подключенными к плате вентиляторами. «Вертушкам» можно вручную задать скорость вращения, активировать один из трёх режимов (Turbo, Standard, Silent) или же установить зависимость скорости вращения от температуры того или иного термодатчика.

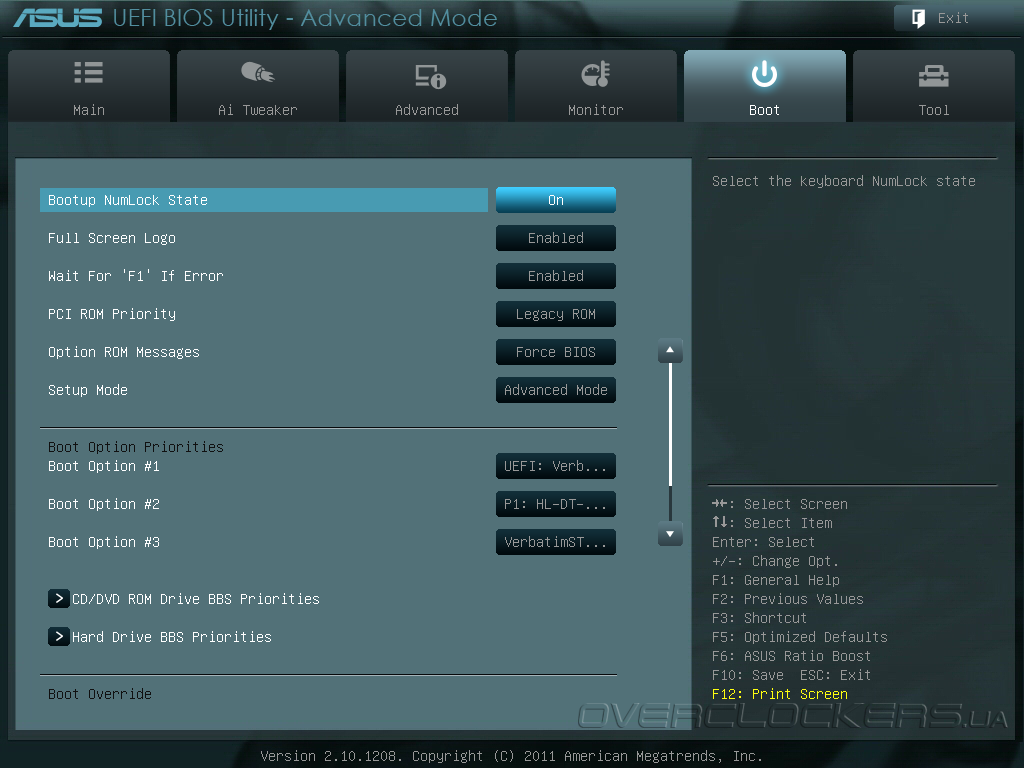

В меню Boot содержатся настройки загрузки системы.

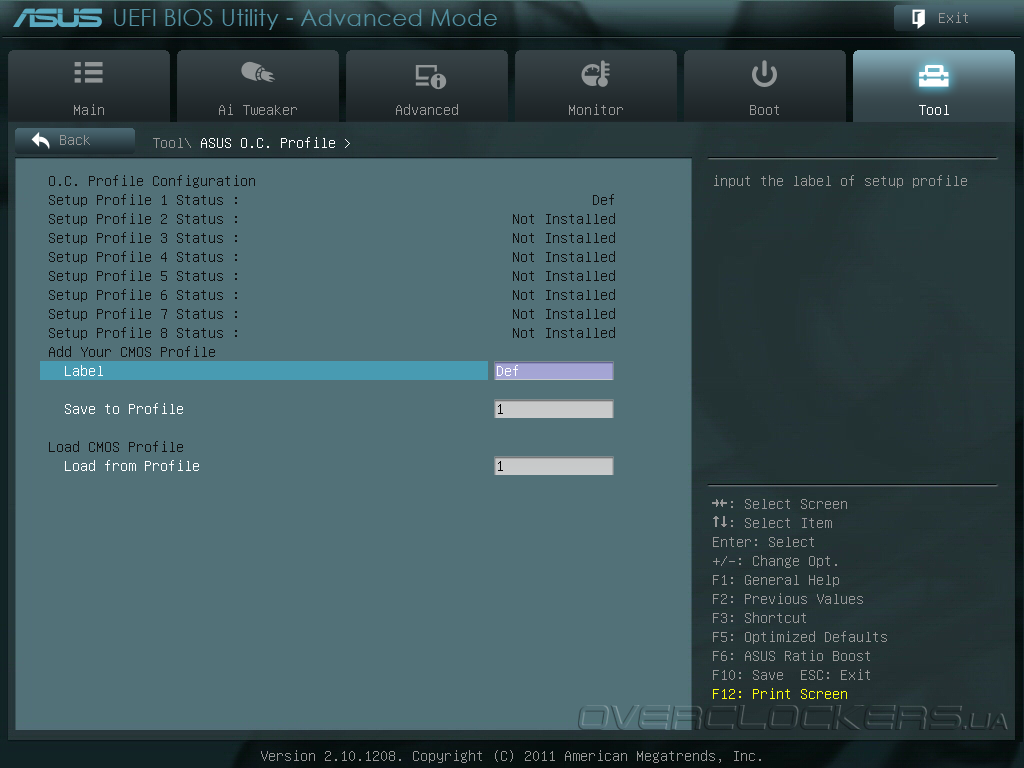

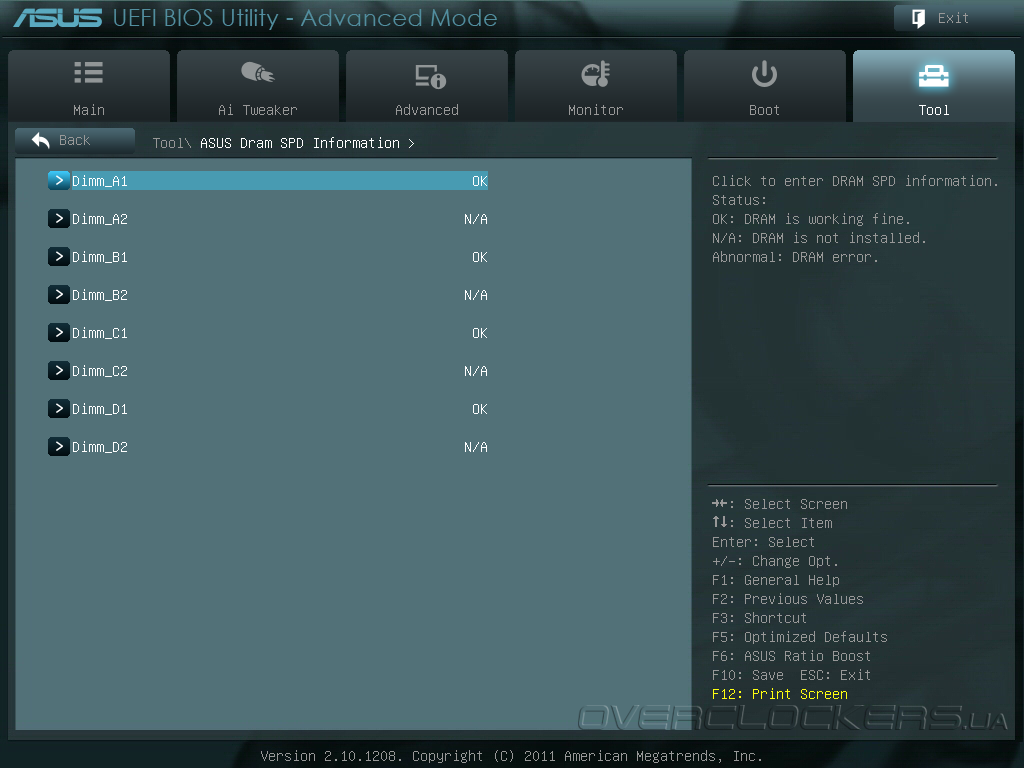

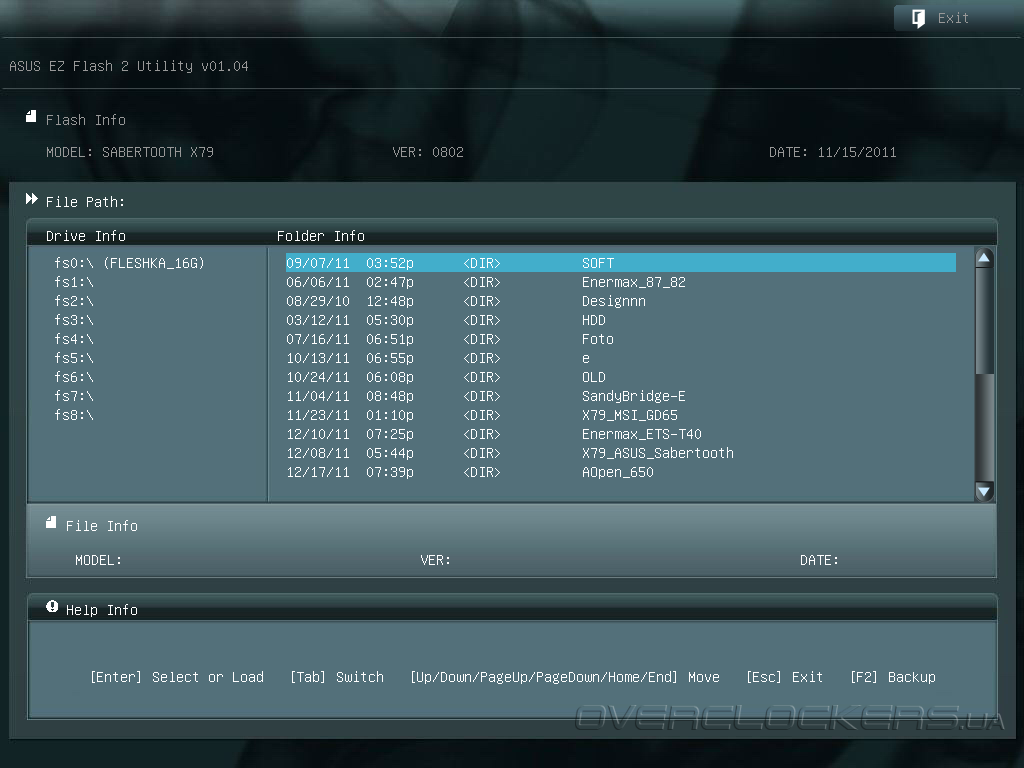

Наконец, последний раздел UEFI под названием Tool включает в себя утилиту для обновления микрокода платы под названием ASUS EZ Flash Utility, «обнаружитель» установленных модулей ОЗУ, а также меню с оверклокерскими профилями, которых всего можно создать до 8-ми.
Программное обеспечение
От рассказа о возможностях UEFI перейдем к изучению набора фирменного программного обеспечения, которое поставляется вместе с ASUS Sabertooth X79. На диске из комплекта материнской платы, помимо драйверов и дополнительных мультимедийных программ, присутствуют полезные утилиты, которые будут интересны как продвинутым пользователям, так и новичкам.

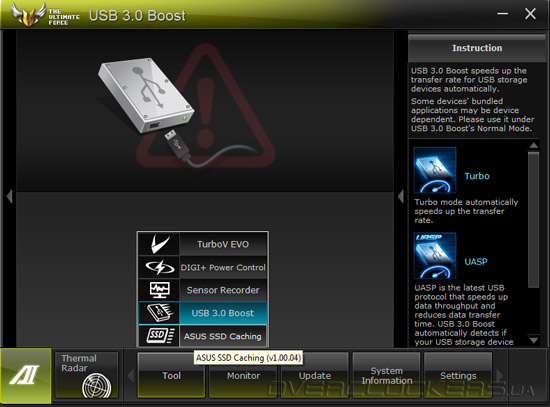

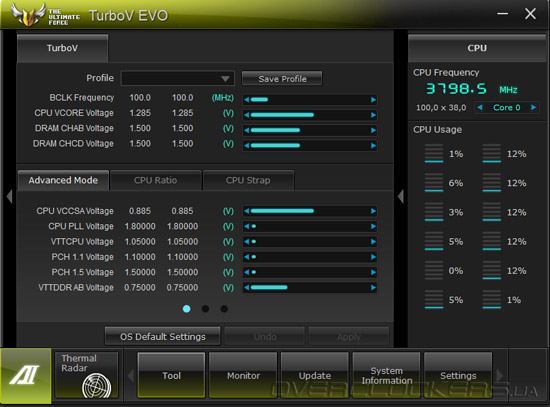

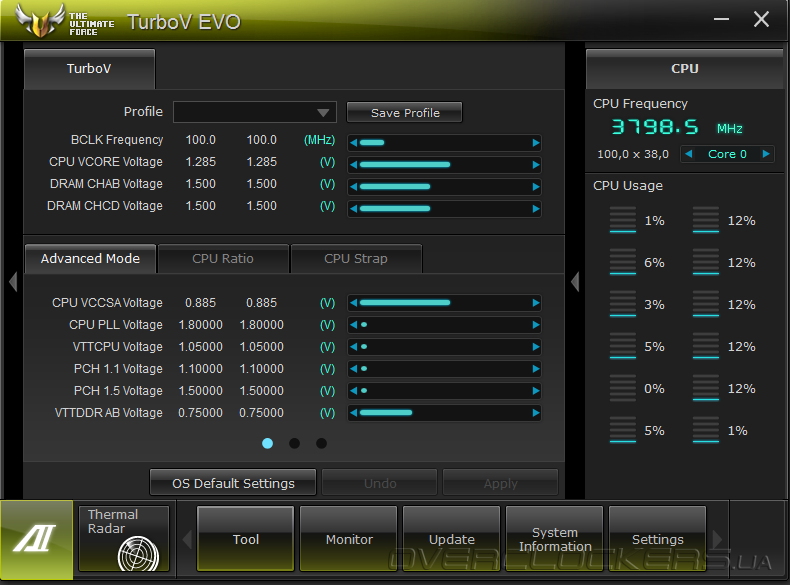

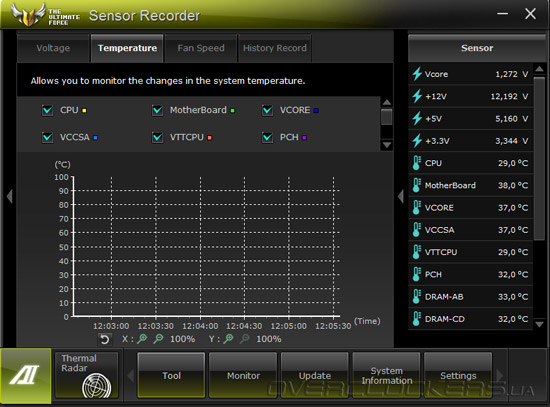

Наиболее интересной и функциональной программой из этого набора является ASUS Ai Suite II, которая была переработана специально для плат семейства The Ultimate Force. Эта утилита позволяет не только осуществлять разгон CPU и RAM, не выходя из операционной системы, но и управлять подключенными к материнской плате вентиляторами, системами энергосбережения, а также осуществлять мониторинг температур и напряжений питания основных узлов системной платы.

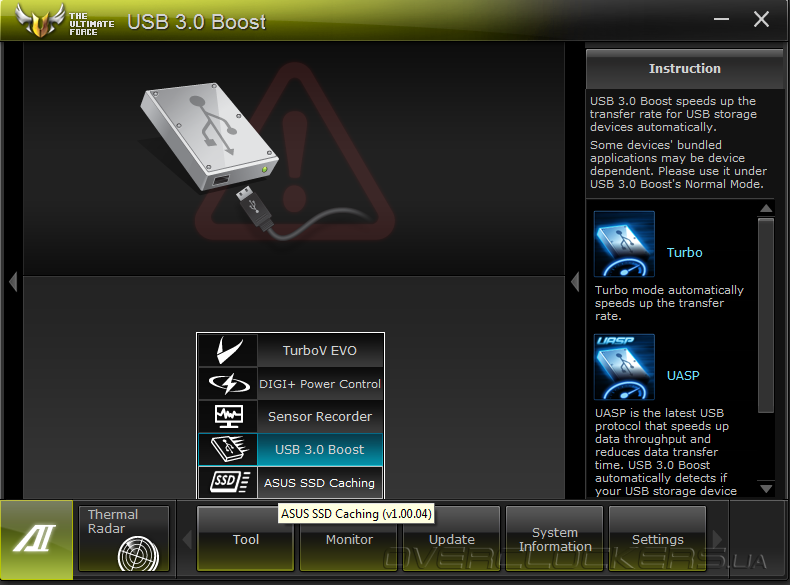

Кроме этого, с помощью ASUS Ai Suite II можно активировать фирменные технологии ASUS, поддержкой которых обладает ASUS Sabertooth X79, — USB 3.0 Boost и ASUS SSD Caching.

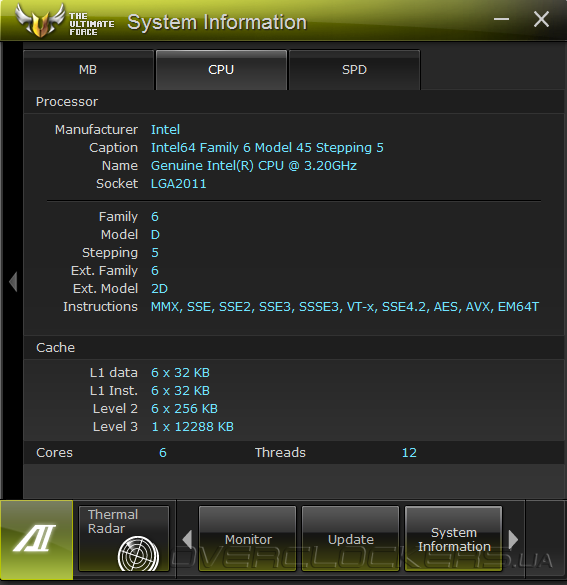

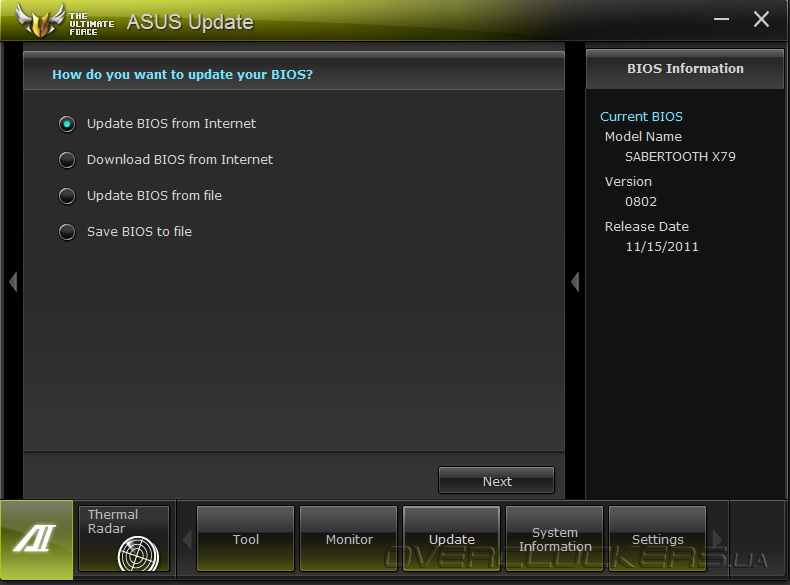

Среди дополнительных возможностей фирменной утилиты отметим возможность обновления прошивки UEFI и отображение детальной информации о процессоре, системной плате и модулях ОЗУ.

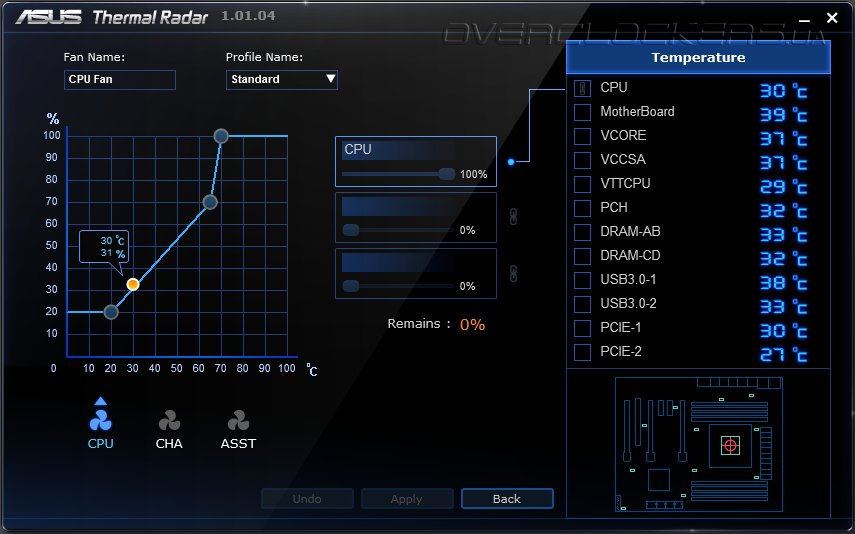

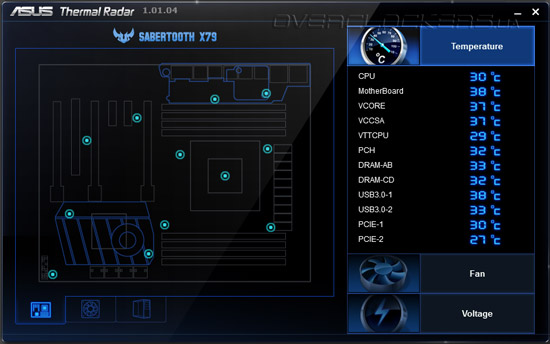

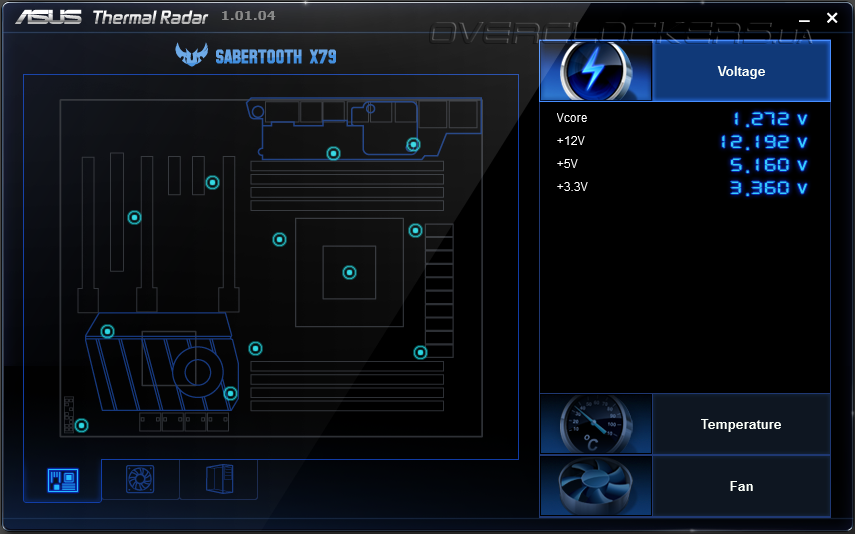

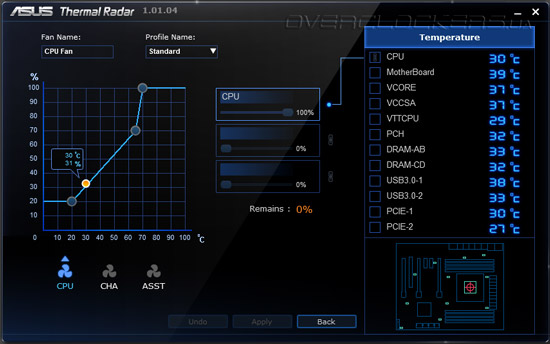

Ещё одна полезная фирменная утилита, о которой бы хотелось вкратце упомянуть, называется Thermal Radar.

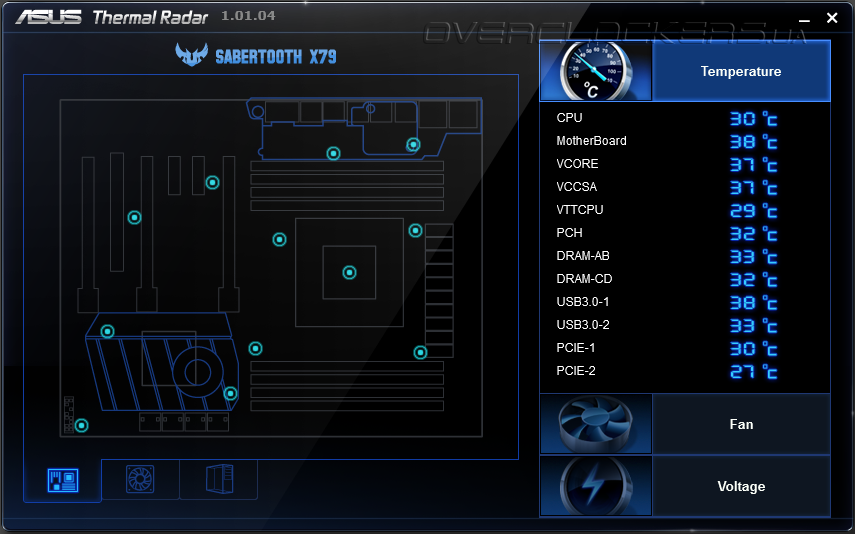

С её помощью можно отслеживать показания 12 термодатчиков, установленных по всей площади ASUS Sabertooth X79. Кроме этого, программа Thermal Radar отображает значения основных напряжений в режиме реального времени, а также позволяет управлять скоростью вращения подключенных к плате вентиляторов.
Тестовая конфигурация
Тестирование платы осуществлялось в составе следующей конфигурации:
- процессор: Core i7-3930K (3,2 ГГц);
- память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, CL8-8-8-24-2T)
- кулер: Noctua NH-D14;
- термоинтерфейс: Noctua NT-H1;
- видеокарта: ASUS ENGTX580 DCII/2DIS/1536MD5 (GeForce GTX 580);
- жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
- блок питания: Seasonic SS-600HM (600 Вт);
- операционная система: Windows 7 Home Premium x64 SP1;
- драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
- драйвер видеокарты: GeForce 285.62.
Стоит заметить, что в процессе тестирования материнской платы ASUS Sabertooth X79 мы снова столкнулись с проблемой не совсем «честной» работы технологии Turbo Boost, которая была детально описана в обзоре материнской платы MSI X79A-GD65 (8D). Для нормального функционирования Turbo Boost на плате ASUS Sabertooth X79 необходимо активировать режим «By Per Core» для настройки Turbo Ratio в UEFI.
Разгон
Об особенностях разгона процессоров семейства Sandy Bridge-E на материнских платах, в основе которых лежит набор системной логики Intel X79 Express, мы уже подробно рассказывали в обзоре процессора Intel Core i7-3930K и платы MSI X79A-GD65 (8D), поэтому не будем повторяться, а лишь приведем результаты наших экспериментов по разгону Core i7-3930K на ASUS Sabertooth X79.

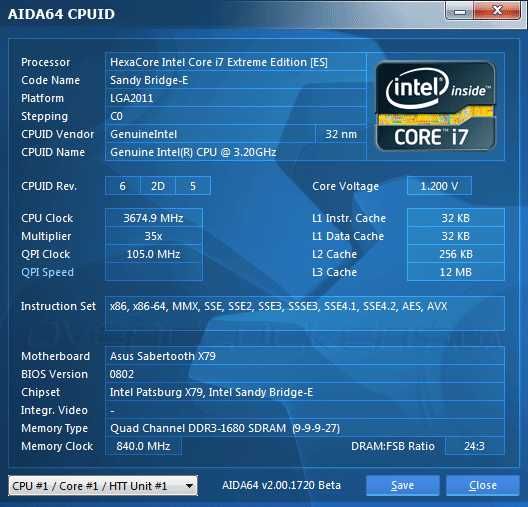

Коэффициент умножения опорной частоты х1 позволил увеличить значение BCLK лишь до 105 МГц, что в итоге дало результирующую частоту 3675 МГц (105x35). Напряжение питания процессора составляло при этом всего 1,2 В, а память работала на 1680 МГц с задержками 9-9-9-27 в четырёхканальном режиме.
После поднятия напряжения питания до 1,44 В наш тестовый экземпляр Intel Core i7-3930K на материнской плате ASUS Sabertooth X79 заработал на частоте 4550 МГц. Базовый множитель равнялся 1,25x, а разгон тактового генератора составил 130 МГц. Множитель памяти был понижен, и она функционировала на частоте 1386 МГц с задержками 9-9-9-27-1T. Это неплохой результат, но от платы, которая позиционируется, как оверклокерская, мы, по правде говоря, ожидали большего. Ведь даже гораздо менее «амбициозное» решение от MSI, недавно побывавшее в нашей тестовой лаборатории, сумело продемонстрировать разгон по BCLK до 131 МГц при меньшем напряжении питания CPU (1,4 В).
К положительным моментам можно отнести тот факт, что память на тестируемой плате довольно легко «завелась» на частоте 2133 МГц с формулой задержек 9-12-9-27-1T и при напряжении 1,65 В.
Результаты тестирования
Ввиду того, что в нашей лаборатории пока успели побывать только две платы на основе системной логики Intel X79 Express — ASUS Sabertooth X79 и MSI X79A-GD65 (8D), мы не станем вновь приводить результаты тестирования этих плат, а лишь ограничимся ссылкой на прошлый обзор, в котором «противостояние» этих продуктов было детально описано.
Выводы
Несмотря на то что материнская плата ASUS Sabertooth X79 не продемонстрировала выдающихся результатов в процессе наших экспериментов с разгоном, это решение произвело на нас очень приятное впечатление. Данная системная плата обладает действительно универсальным набором функций и может стать отличным выбором как для обеспеченного геймера-энтузиаста, который увлекается оверклокингом и располагает связкой из нескольких мощных графических карт, так и для профессионала, использующего компьютер для сложных вычислительных задач, таких как рендеринг или обработка больших массивов данных.
Среди основных преимуществ ASUS Sabertooth X79 мы бы отметили:
- применение качественной элементной базы и надёжной системы питания;
- продвинутую систему охлаждения с возможностью установки 40-мм вентилятора;
- богатый функционал UEFI;
- широкие возможности расширения (PCI-E 3.0, USB 3.0, SATA 6 Гбит/с);
- поддержку большого количества фирменных технологий ASUS.
