Оптимальный hi-end. Обзор материнской платы ASUS Rampage IV Formula/Battlefield 3 на Intel X79 Express

Серия материнских плат ASUS Republic of Gamers (ROG) уже на протяжении более чем пяти лет пользуется заслуженной популярностью в среде «хардкорных» геймеров, энтузиастов и профессиональных оверклокеров. Каждый новый продукт из этой линейки, как правило, участвует в достижении нескольких мировых рекордов разгона, задавая новые стандарты для материнских плат премиум сегмента, ориентированных на оверклокинг или построение мощнейшей игровой станции с несколькими графическими ускорителями. С анонсом платформы Intel LGA2011, компания ASUS представила обновленный модельный ряд системных плат ROG, при этом название моделей остались прежними, а сменился лишь их порядковый индекс. Как и прежде, возглавляет линейку флагманская модель ASUS Rampage Extreme IV, а на ступеньку ниже стоит ASUS Rampage IV Formula, которая хоть и получила ряд упрощений по сравнению с версией Extreme, по заявлению производителя, представляет собой качественный и очень мощный инструмент в руках профессионалов и просто «продвинутых» пользователей. Именно эта материнская плата прибыла к нам в тестовую лабораторию вслед за ASUS Sabertooth X79.

ASUS Rampage IV Formula/Battlefield 3


Характеристики платы

Модель ASUS Rampage IV Formula/Battlefield 3
Чипсет Intel X79 Express
Процессорный разъем Socket LGA2011
Процессоры Core i7 (Sandy Bridge-E)
Память 4 DIMM DDR3 SDRAM 1066/1333/1600/1866*/2133*/2400*/2666*(O.C.), максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16
2 PCI Express 3.0 x16@x8
2 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов 8 (4pin)
Порты PS/2 1
Порты USB 6 x 3.0 (4 разъема на задней панели)
12 x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 2 канала SATA 6 Гбит/с (Intel X79 Express)
4 канала SATA 3 Гбит/с (Intel X79 Express)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA 2 канала eSATA 6 Гбит/с (ASMedia ASM1061)
RAID 0, 1, 5, 10 (Intel X79 Express)
Встроенный звук SupremeFX III (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel 82579V (Gigabit Ethernet)
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности MemOK!, ASUS EZ DIY, ROG Connect, Extreme Digi+ II, ROG Extreme OC Kit, Extreme Tweaker, ASUS Q-Design, кнопки сброса настроек CMOS и ROG Connect (на задней панели), точки замера напряжений


Комплект поставки

К нам на тестирование попала версия материнской платы ASUS Rampage IV Formula с приставкой Battlefield 3 в названии, которая свидетельствует о том, что в комплекте поставки пользователь обнаружит код для активации одной копии популярного шутера. Такой маркетинговый ход, безусловно, отразился и на оформлении упаковки продукта, которое перетерпело некоторые изменения в сравнении с «обычной» версией. Впрочем, перемены в дизайне коробки в основном коснулись лишь её лицевой части, фоном которой является известный скриншот из игры Battlefield 3. На обратной стороне коробки приводится схематическое изображение задней панели ввода/вывода, а также там перечислены детальные спецификации ASUS Rampage IV Formula.

ASUS Rampage IV Formula/Battlefield 3 ASUS Rampage IV Formula/Battlefield 3

Картонная коробка, в которой поставляется ASUS Rampage IV Formula, выполнена в форме небольшого чемоданчика. Открыв верхнюю крышку, пользователь может осмотреть продукт находящийся внутри через прозрачное пластиковое окошко, а также ознакомится с описанием некоторых технологий, поддерживаемых платой.

ASUS Rampage IV Formula/Battlefield 3

Упаковка выполнена действительно качественно, как и полагается продукту премиум класса. Внутреннее пространство коробки разделено на две части: в одной из них за пластиковой крышкой располагается сама плата, а в другой — комплектные аксессуары.

ASUS Rampage IV Formula/Battlefield 3

Как правило, богатая комплектация выгодно отличает материнские платы hi-end класса от более доступных решений и, к счастью, ASUS Rampage IV Formula не стала исключением. Полный список комплектных аксессуаров выглядит следующим образом:
  • руководство пользователя и инструкции по работе с платой;
  • руководство по настройке ROG Connect;
  • наклейка и стикер с логотипом ASUS Republic of Gamers;
  • предупреждение на ручку двери «I’m gaming. Do not disturb»;
  • диск с драйверами и утилитами;
  • заглушка на заднюю стенку корпуса;
  • четыре шлейфа SATA 6Gb/s (помечены белыми вставками) и четыре — SATA 3Gb/s;
  • мостик NVIDIA SLI и 3-Way SLI;
  • мостик AMD CrossFireX;
  • набор коннекторов Q-Connector;
  • USB-кабель для использования функции ROG Connect;
  • дополнительная усилительная пластина;
  • небольшая фирменная отвёртка.
ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Претензий к комплектации ASUS Rampage IV Formula у нас не возникло, ведь набор аксессуаров включает не только всё необходимое для сборки мощной игровой конфигурации с одной или несколькими видеокартами и массивом из нескольких накопителей, но и содержит ряд бонусов, которые будут приятны и полезны многим пользователям.


Внешний вид и функциональность

Рассматриваемая материнская плата имеет габариты 305 x 244 мм, что соответствует распространенному форм-фактору ATX. Традиционно для последних поколений продуктов из серии ASUS ROG, основным цветами оформления являются черный и красный. Как мы уже отмечали, разводка плат на основе чипсета Intel X79 Express является очень сложной, и свободного места на текстолите ASUS Rampage IV Formula практически нет.

ASUS Rampage IV Formula/Battlefield 3

При взгляде на обратную сторону «материнки», внимание привлекают массивный штатный «бекплейт» и ряд элементов модуля VRM, которые изначально скрыты за металлической охлаждающей пластиной. Отметим, что процессорный сокет произведен подрядчиком Lotes.

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula поддерживает установку процессоров Intel Core i7 второго поколения (Sandy Bridge-E) с разъемом LGA2011, а максимальный объем оперативной памяти стандарта DDR3, который можно установить, составляет 32 ГБ. В отличие от ASUS Rampage Extreme IV, решения стоящего на ступеньку выше, тестируемая плата предлагает пользователям «всего» четыре слота DIMM, разделенные пополам процессорным сокетом. В режиме разгона частота ОЗУ, по заявлению производителя, может достигать 2666 МГц. Также как и другие платы на наборе системной логики Intel X79 Express, ASUS Rampage IV Formula поддерживает четырёхканальный режим работы оперативной памяти, однако, как мы уже выяснили в одном их предыдущих обзоров, пользу от этого можно получить только в узкоспециализированных приложениях и бенчмарках.

ASUS Rampage IV Formula/Battlefield 3

Применяемая система стабилизатора питания выполнена по «8+2+1»-фазной схеме, в которой восемь каналов отведено для питания процессорных ядер, один для «системного агента», а еще два — для 4-х слотов оперативной памяти. Управление преобразователем питания осуществляется с помощью двух фирменных ШИМ-контроллеров Digi+ (ASP1101–A и ASP1101–B). Разработчики уверяют, что такой узел питания в полной мере соответствует позиционированию ASUS Rampage IV Formula и его будет достаточно не только для стабильной работы в штатных режимах работы, но и для хорошего разгона процессора и RAM.

ASUS Rampage IV Formula/Battlefield 3

Заметим, что при производстве платы применялись только высококачественные компоненты: японские твердотельные конденсаторы, заключенные в корпуса тёмного цвета, транзисторы с низким последовательным сопротивлением и дроссели с ферритовыми сердечниками. Впрочем, для продукта стоимостью около $400, ориентированного на «продвинутых» энтузиастов, мы другого и не ожидали.

Как мы уже отмечали немного выше, часть элементов модуля VRM разработчики были вынуждены переместить на обратную сторону платы ввиду недостатка свободного места возле процессорного разъёма на лицевой стороне.

ASUS Rampage IV Formula/Battlefield 3

Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V и 24-контактный разъем ATX, которые расположены удачно — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. При установке нескольких видеокарт, инженеры ASUS рекомендуют задействовать также дополнительный стандартный 4-контакный разъём, который распаян около первого слота PCI-E x16.

ASUS Rampage IV Formula/Battlefield 3

Одной из ключевых особенностей материнской платы ASUS Rampage IV Formula, безусловно, является качественный встроенный 8-канальный звуковой кодек SupremeFX III, оснащенный конденсатором на 1500 мкФ и демонстрирующий соотношение сигнал/шум на уровне 110 дБ. Кроме этого штатное аудио решение поддерживает технологии EAX Advanced HD 5.0 и THX TruStudio PRO, обеспечивающие качественное звуковое сопровождение к фильмам и играм.

ASUS Rampage IV Formula/Battlefield 3

Для уменьшения наводок и искажений аудио сигнала на текстолите предусмотрены специальные изолированные дорожки, а разъёмы на задней панели — позолочены.

ASUS Rampage IV Formula/Battlefield 3

С обратной стороны платы мы обнаружили также ряд светодиодов, которые предусмотрены для подсветки полупрозрачных дорожек аудиокодека.

ASUS Rampage IV Formula/Battlefield 3

Любителям «моддинга» или просто обладателем корпусов с акриловым окном на боковой панели ненавязчивая подсветка красного цвета, вероятно, должна прийтись по вкусу. При желании подсветку можно отключить в UEFI.

ASUS Rampage IV Formula/Battlefield 3

Набор слотов расширения представлен четырьмя полноразмерными разъемами PCI Express третьей ревизии, а также двумя PCI-E 2.0 х1. Стоит отметить, что второй и четвертый PEG-слоты функционируют только в режиме x8. Это логично учитывая, что набор системной логики Intel X79 Express предоставляет всего 40 линий PCI-E, а дополнительные контроллеры инженеры ASUS не применили. Материнская плата ASUS Rampage IV Formula поддерживает установку двух, трёх и даже четырёх видеоускорителей в режимах NVIDIA SLI и AMD CrossFireX (в конфигурациях x16/x16, x16/x8/x16 или x16/x8/x8/x8). Компоновка скоростных интерфейсов, на наш взгляд, выполнена разумно, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения.

Справа от слотов расширения распаян чипсет Intel X79 Express, который изначально скрыт за достаточно массивным алюминиевым радиатором.

ASUS Rampage IV Formula/Battlefield 3

У нижнего края печатной платы помимо трёх внутренних коннекторов USB 2.0 мы обнаружили также тандем микросхем с прошивкой UEFI и кнопку переключения между ними. Таким образом, в случае повреждения одного из чипов с микрокодом или выставлении неудачных параметров загрузки, пользователь имеет возможность запустить систему, используя резервную микросхему.

ASUS Rampage IV Formula/Battlefield 3

У правого края текстолита расположены восемь SATA-портов, половина из которых окрашена в красный цвет и соответствует стандарту SATA 6 Гбит/с. Напомним, что чипсет Intel X79 Express обеспечивает работу только двух из них (с возможностью построения массивов SATA RAID 0, 1, 5, 10), а поддержка ещё двух каналов осуществляется за счёт дополнительного контроллера ASMedia ASM1061. К слову, разъёмы eSATA 6 Гбит/с, установленные на задней интерфейсной панели, управляются ещё одной микросхемой ASMedia ASM1061.

ASUS Rampage IV Formula/Battlefield 3

Функциональные элементы платы, призванные упростить задачу профессиональных оверклокеров и любителей разгона расположены в правой верхней части печатной платы около 24-контактоного силового разъёма. Здесь мы обнаружили кнопки Power и Reset, четыре микропереключателя для ручной деактивации PEG слотов, точки замера напряжения питания основных узлов системной платы и процессора с помощью мультимера (ProbeIt Measurement Point), а также POST-индикатор и ряд светодиодов. Для достижения максимальных результатов при использовании жидкого азота, экстремальным энтузиастам должен пригодиться джампер LN2, позволяющий снизить стандартные пороги для срабатывания защит coldbug и coldboot. Переключатель Slow Mode в свою очередь будет полезен, когда в процессе бенч-сессии есть необходимость загрузить ОС на пониженных частотах CPU и RAM, а после — восстановить высокую рабочую частоту для прохождения тестов. Наконец осталось отметить наличие клавиши GO Button, которая предназначена для инициализации функции MemOK! (при нажатии до загрузки системы), а также для активации заранее созданного профиля разгона в среде операционной системы.

ASUS Rampage IV Formula/Battlefield 3

Ещё одна дополнительная кнопка Q Reset, расположенная около задней интерфейсной панели, поможет вывести CPU из состояния coldbug и coldboot при достижении слишком низких температур в процессе разгона с использованием экстремального охлаждения.

ASUS Rampage IV Formula/Battlefield 3

Система охлаждения ASUS Rampage IV Formula представлена двумя радиаторами, каждый из которых включает две секции, соединённые тепловой трубкой. В отличие от ASUS Sabertooth X79, охладитель «южного моста» не оснащен вентилятором, что на наш взгляд, является более комфортным и надёжным решением. Вторая часть радиатора не контактирует с какими-либо элементами на плате, а лишь увеличивает площадь теплоотвода.

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Для охлаждения полевых транзисторов (MOSFET) узла питания CPU служит достаточно массивный радиатор, также состоящий из двух секций, одна из которых является дополнением основного теплосъёмника. Напомним, что транзисторы, расположенные с обратной стороны печатной платы ASUS Rampage IV Formula охлаждаются благодаря металлической пластине, которая соприкасается с ними через специальный термоинтерфейс.

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Как мы уже отмечали, рассматриваемая материнская плата оснащена штатной усилительной пластиной, которая будет очень полезна при установке массивных систем охлаждения или водоблоков, не оснащенных фирменным «бекплейтом».

ASUS Rampage IV Formula/Battlefield 3

ASUS Rampage IV Formula/Battlefield 3

Также при рассмотрении набора комплектных аксессуаров мы обращали внимание на присутствие в нём дополнительного «бекплейта», о котором пришло время рассказать подробнее.

ASUS Rampage IV Formula/Battlefield 3

При необходимости, пользователю предлагается возможность установить альтернативную усилительную пластину, которая позволит использовать системы охлаждения совместимые с процессорным разъёмом LGA1366. Разумеется, перед этим с помощью комплектной отвертки необходимо снять рамку сокета и деинсталлировать штатный «бекплейт».

ASUS Rampage IV Formula/Battlefield 3

Эта особенность платы, получившая название X Socket, безусловно, будет востребована в кругу пользователей, совершающих апгрейд с платформы LGA1366 на LGA2011, однако стоит учитывать, что из-за того, что размеры нового сокета заметно увеличились в сравнении с предшественником, углы рамки процессорного разъёма находятся практически впритык с монтажными отверстиями.

ASUS Rampage IV Formula/Battlefield 3

Ввиду этого, далеко не все системы охлаждения, предназначенные для платформы LGA1366 можно установить на ASUS Rampage IV Formula с альтернативным «бекплейтом». Со списком совместимых моделей кулеров можно ознакомиться по ссылке.

ASUS Rampage IV Formula/Battlefield 3

Внешний осмотр платы мы традиционно закончим изучением задней панели ввода-вывода, которая включает:
  • порт PS/2 (для подключения клавиатуры);
  • четыре разъема USB 3.0 и шесть USB 2.0;
  • интерфейс Gigabit Ethernet (Intel 82579V);
  • два порта eSATA 6 Гбит/с (ASMedia ASM1061);
  • кнопку USB BIOS Flashback;
  • кнопку ROG Connect;
  • оптический аудиовыход S/PDIF;
  • шесть гнезд Mini-Jack с поддержкой 7.1-канального звука.
Для большинства пользователей такого набора интерфейсов на задней панели будет более чем достаточно, а оверклокерам и экстремальным энтузиастам должны прийтись по душе кнопки сброса настроек CMOS и функция ROG Connect, которая позволяет осуществлять настройку и разгон с помощью подключенного к USB-разъёму (белого цвета) ноутбука или другого ПК.

ASUS Rampage IV Formula/Battlefield 3

Возможности UEFI

Как известно, для достижения высоких результатов в процессе разгона, помимо эффективной системы охлаждения и качественной системы питания, не менее важным фактором является наличие проработанной прошивки с удобным интерфейсом и достаточным количеством всевозможных настроек. Для ASUS Rampage IV Formula разработчики заявляют о применении специальной версии микрокода, предлагающей широчайшие возможности для настройки и оптимизации разнообразных параметров и технологий.

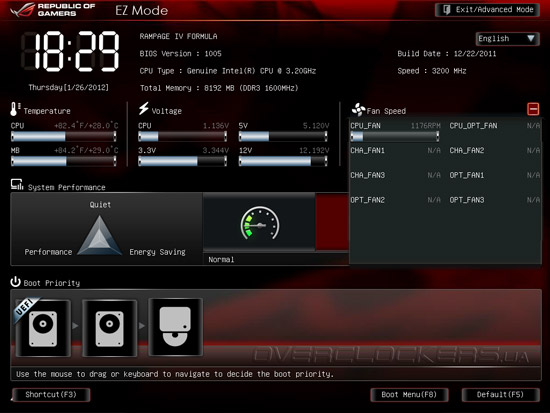

По нажатию клавиши Del на клавиатуре во время загрузки компьютера, пользователь попадает в оболочку UEFI EZ-Mode. Здесь можно установить последовательность устройств, с которых будет загружаться операционная система, выбрать режим работы подключённых к системной плате вентиляторов, быстро настроить энергосберегающие технологии, а также следить за показателями мониторинга основных напряжений и температур.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

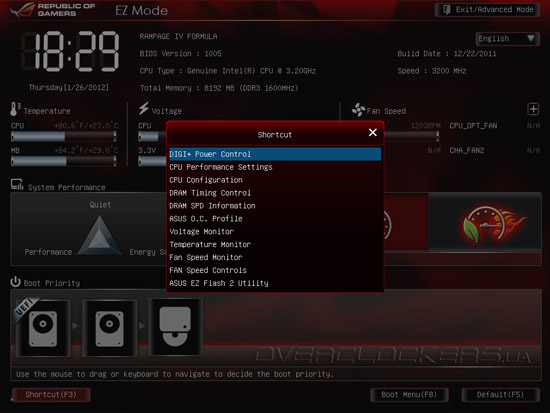

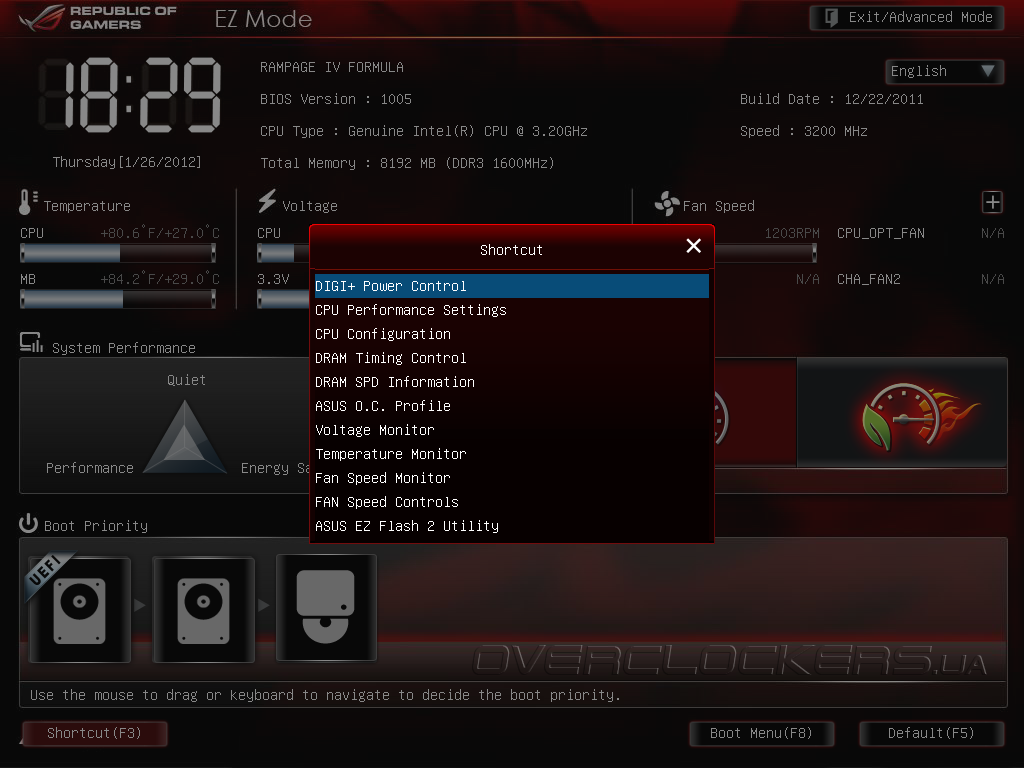

По нажатию клавиши F3 можно осуществить быстрый переход к тем или иным настройкам, однако профессиональным оверклокерам и просто любителям тонкого тюнинга системы необходимо сразу переходить в режим Advanced Mode.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

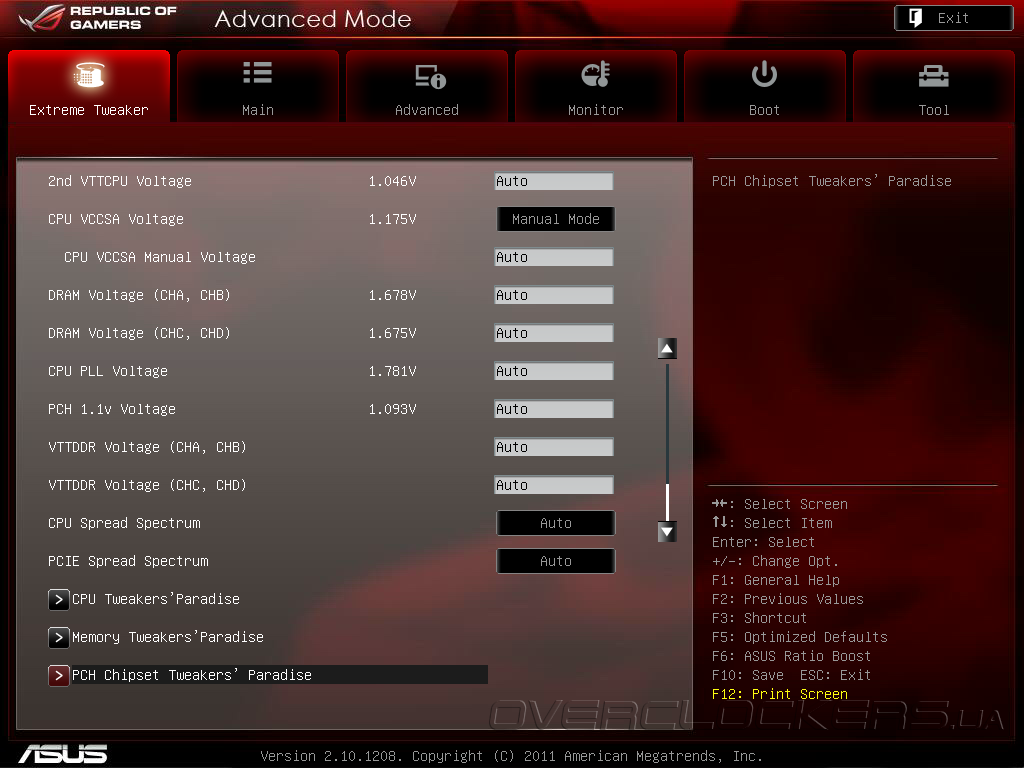

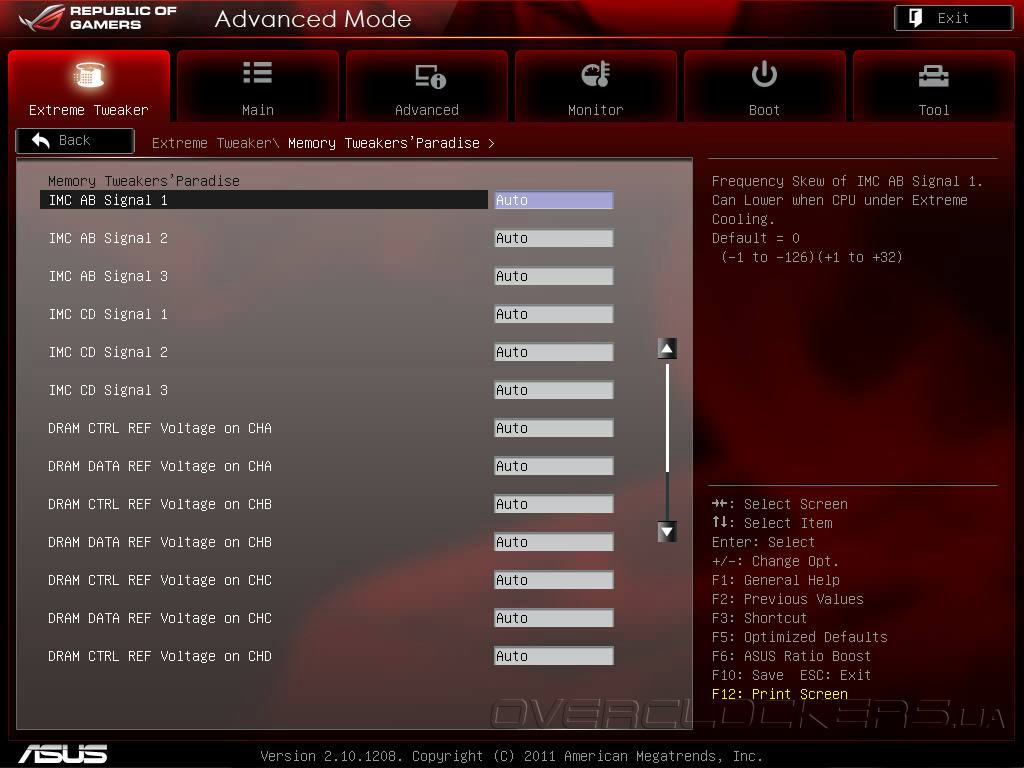

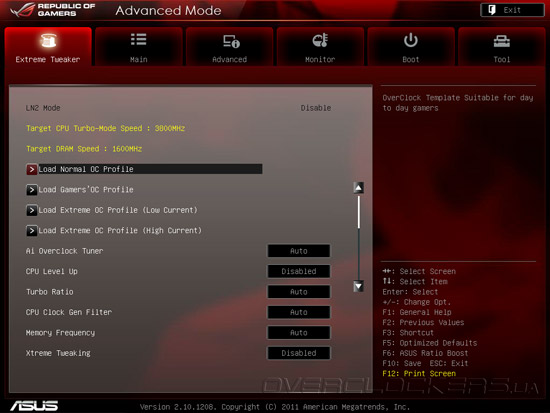

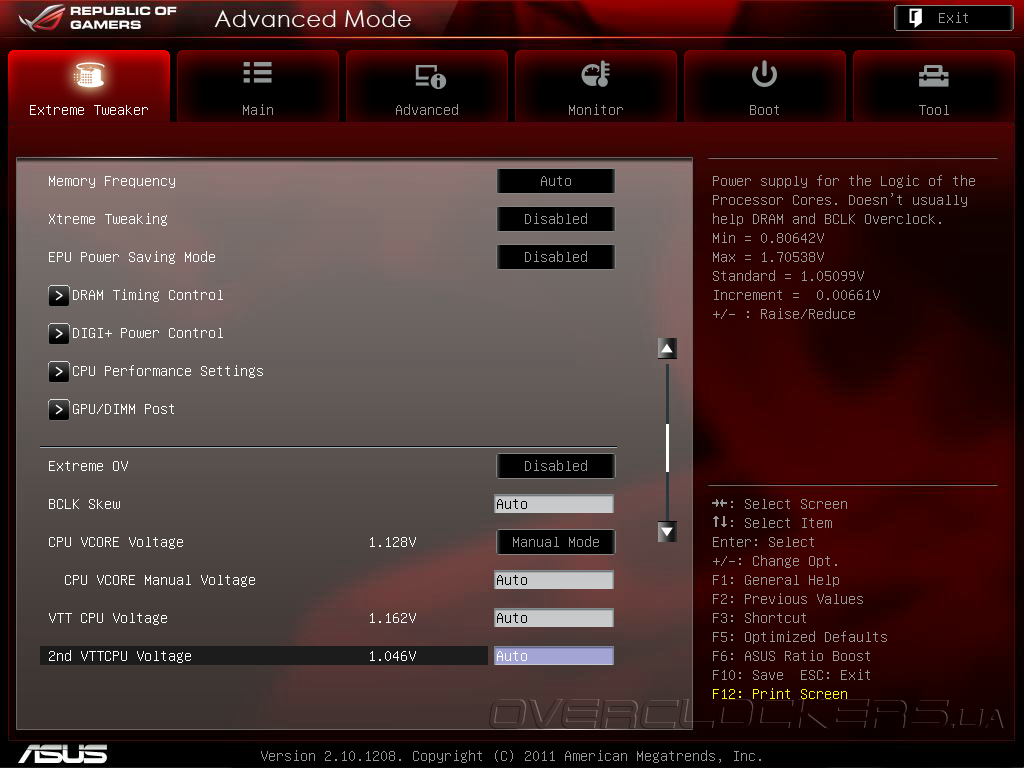

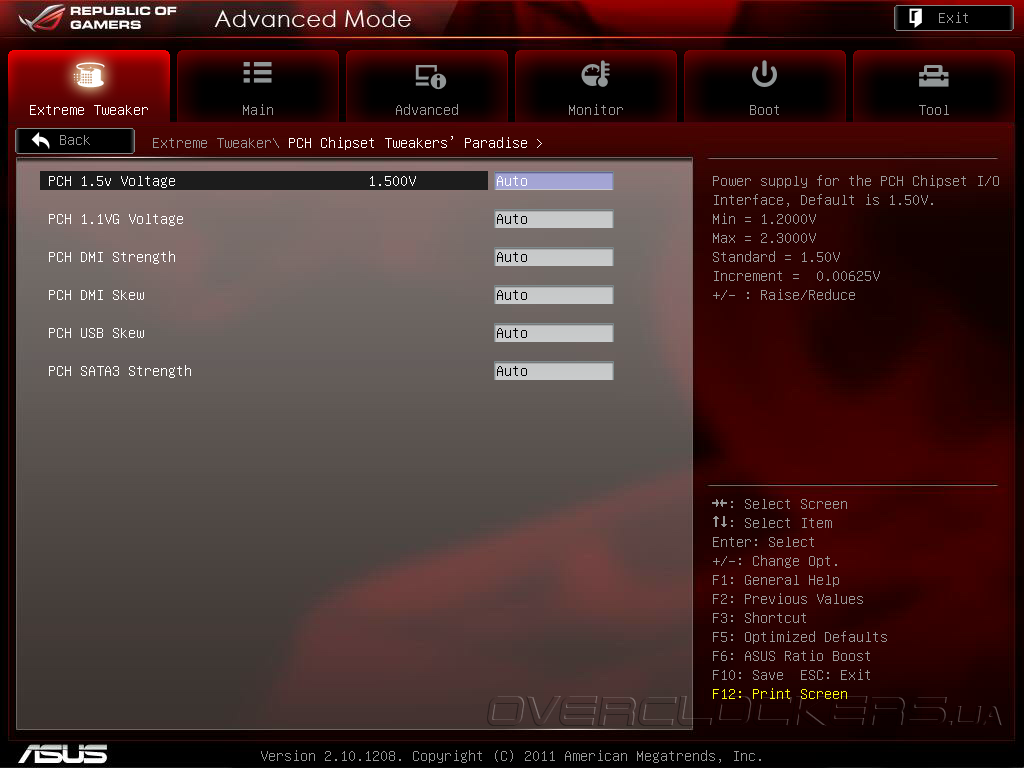

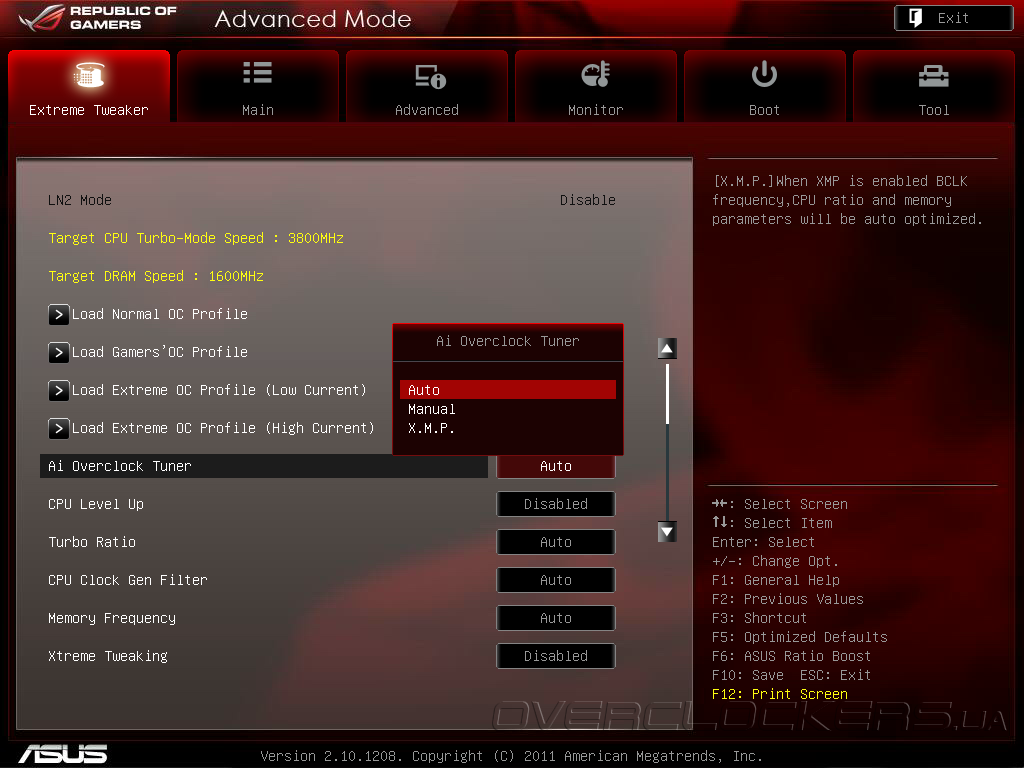

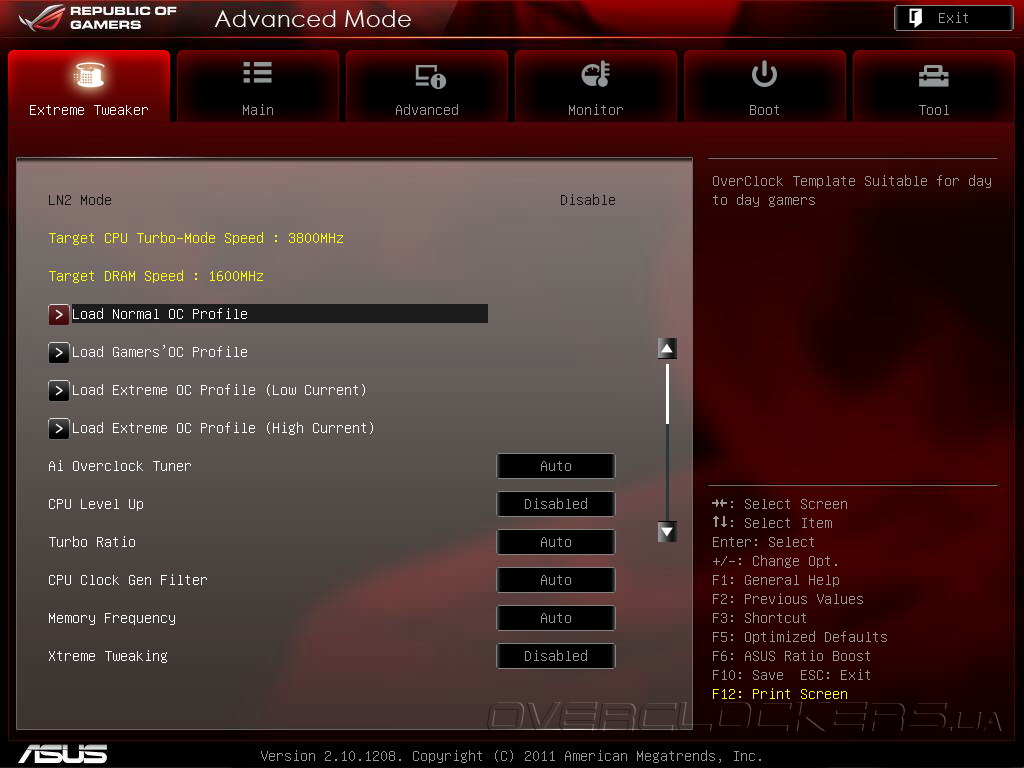

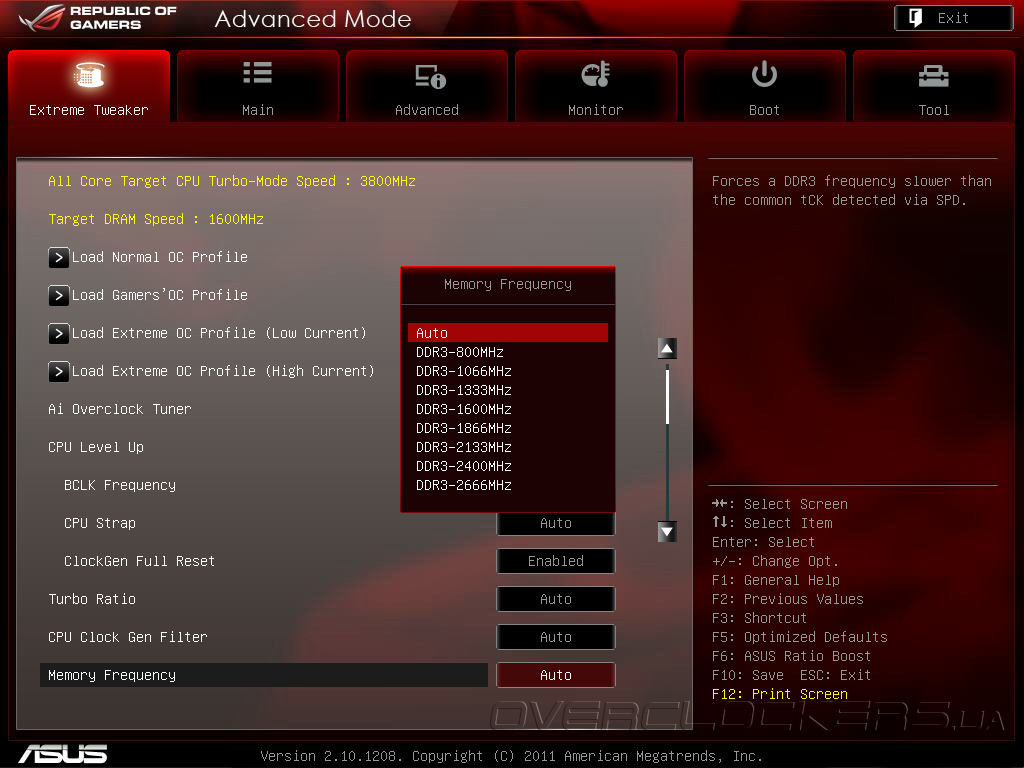

Во вкладке Extreme Tweaker собраны все параметры, которые касаются ручного и автоматического разгона системы. Здесь пользователь может:
  • воспользоваться авторазгоном, выставив один из профилей X.M.P, активировав функцию OC Tuner, CPU Level UP или загрузив один из предустановленных профилей разгона (Normal, Gamer’s, Extreme);
  • активировать режим работы технологии Turbo Boost (By All Cores, By Per Core);
  • вручную увеличить частоту тактового генератора (80—300 МГц);
  • настроить режим работы энергосберегающей технологии EPU Power Saving;
  • установить базовый множитель (х1, х1,25, х1,66, х2,50);
  • выбрать частоту работы оперативной памяти (1066/1333/1600/1866/2133/2400/2666 МГц);
  • активировать фирменные функции ClockGen Full Reset, CPU Clock Gen Filter, Extreme OV и Xtreme Tweaking, позволяющие достигнуть лучших результатов в процессе разгона;
  • повысить или понизить напряжение питания основных компонентов материнской платы.
UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

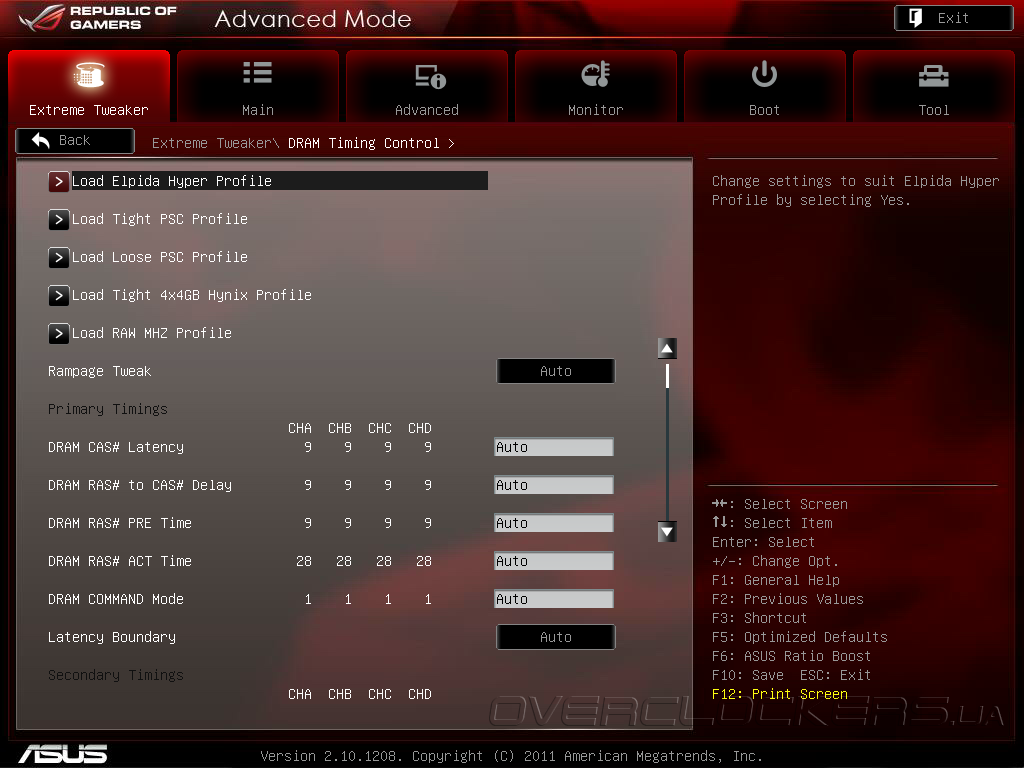

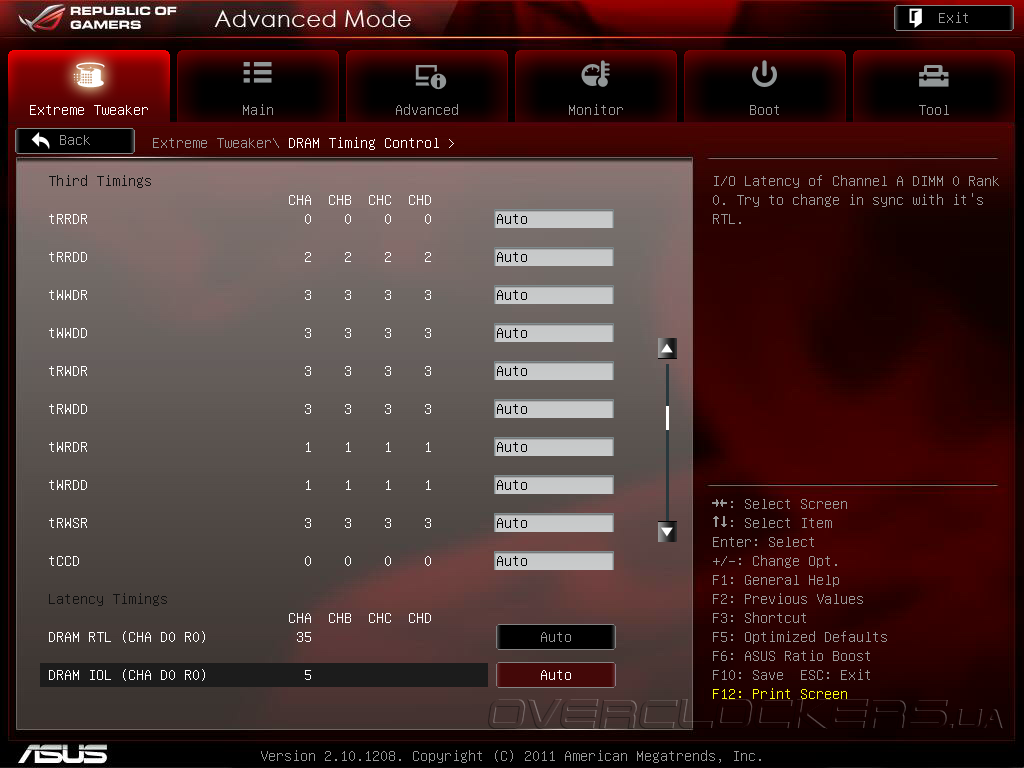

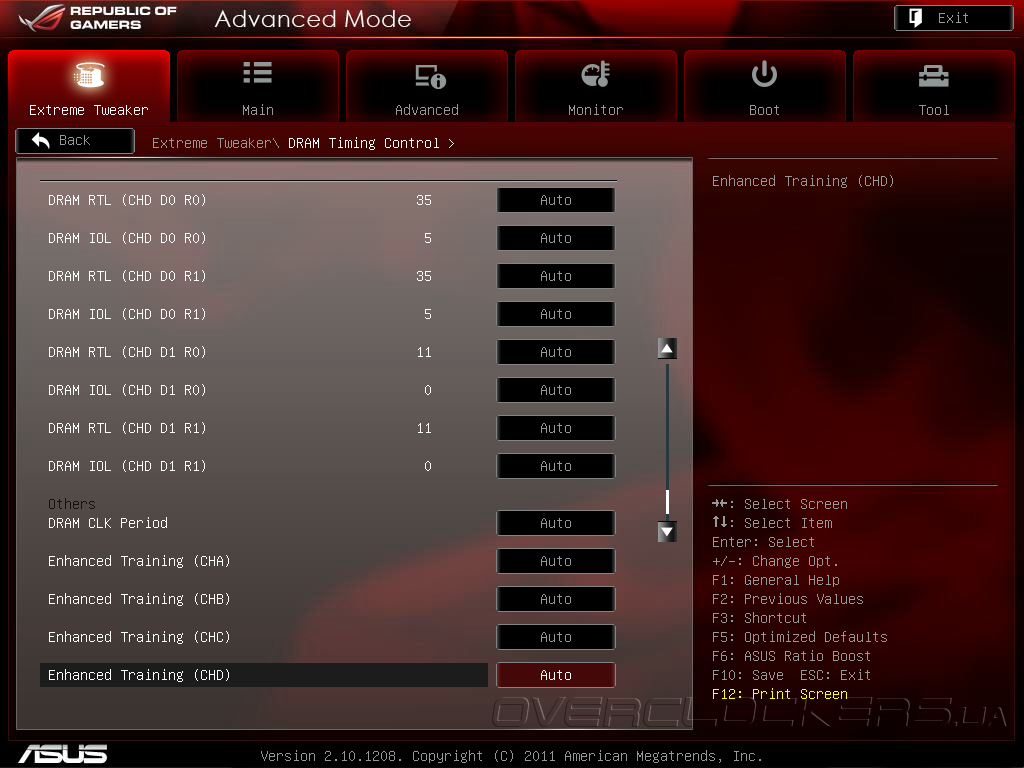

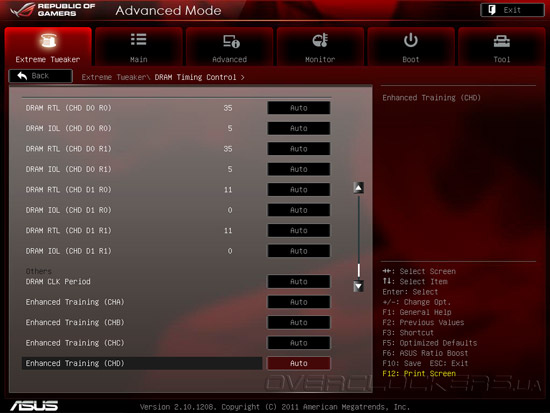

Меню DRAM Timing Control предоставляет опытным пользователям возможность настроить всевозможные основные и второстепенные задержки работы оперативной памяти, а также активировать один из предустановленных профилей их работы.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

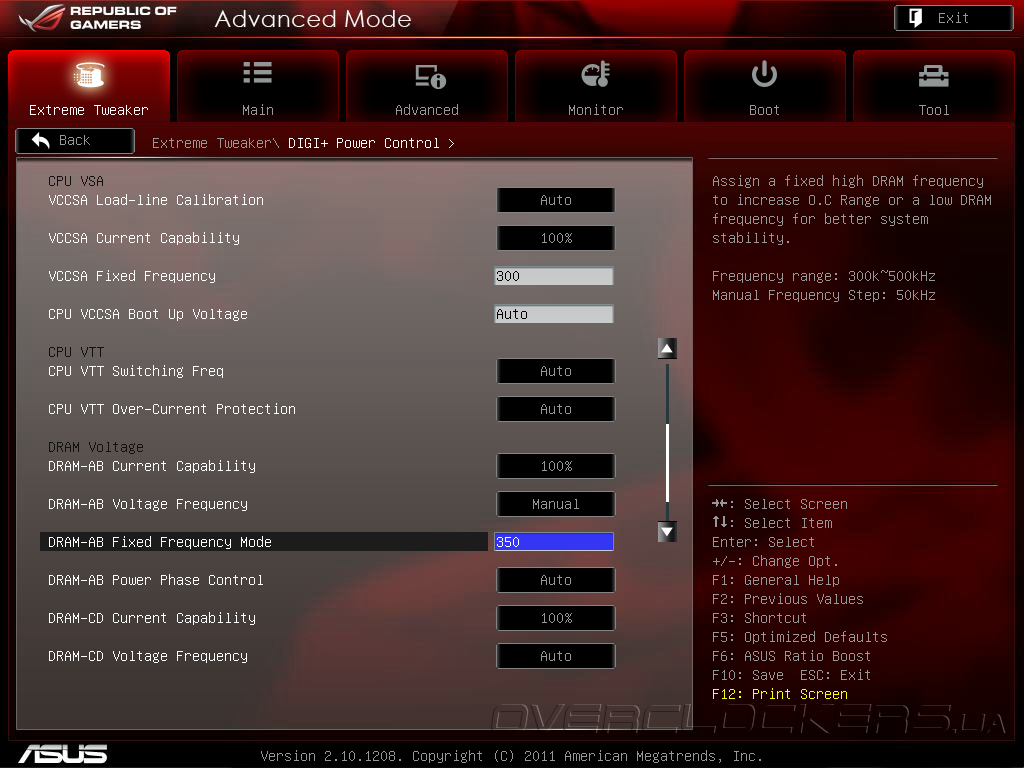

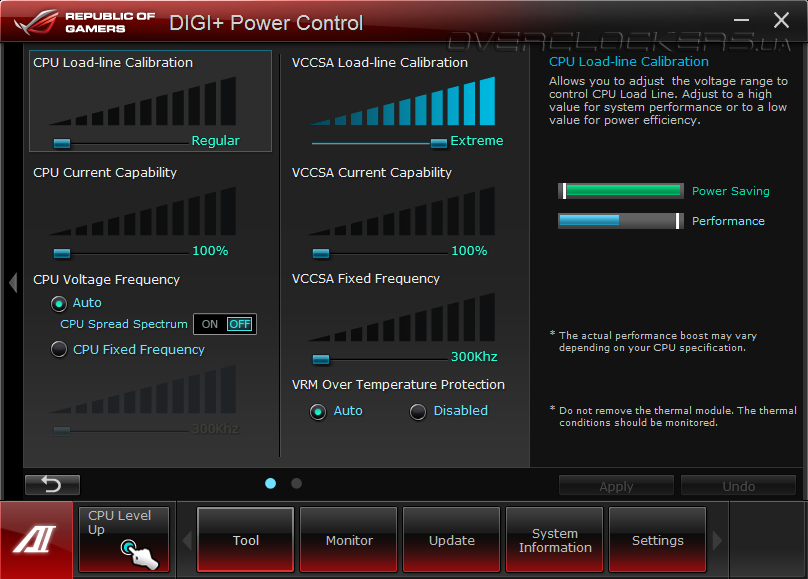

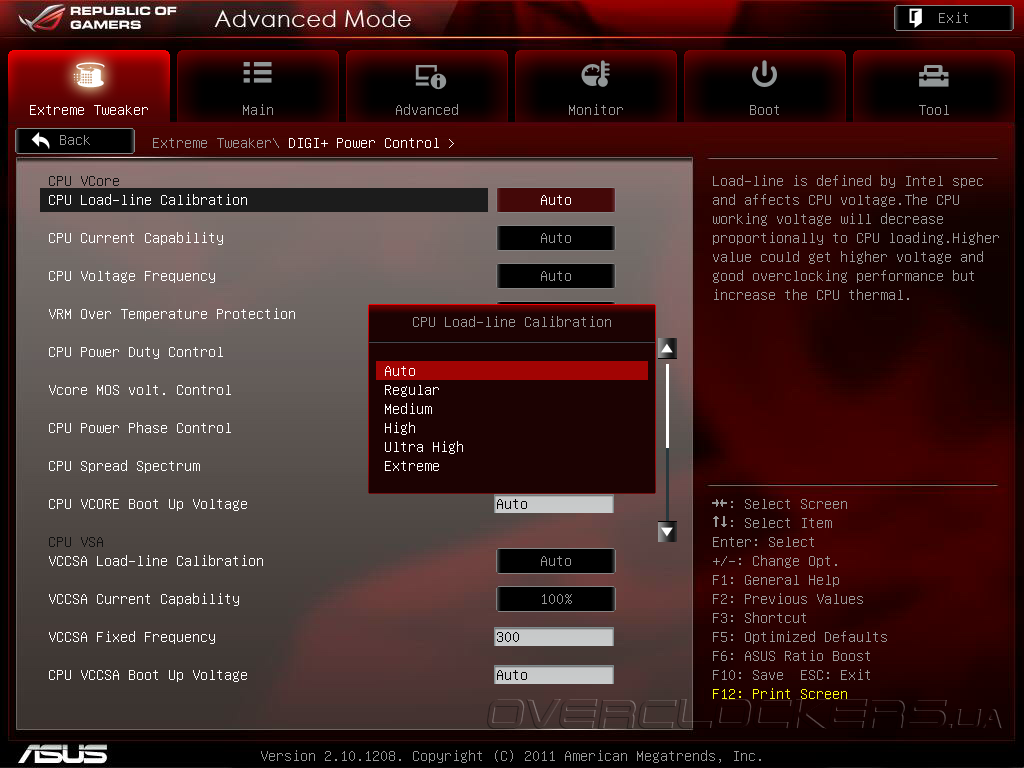

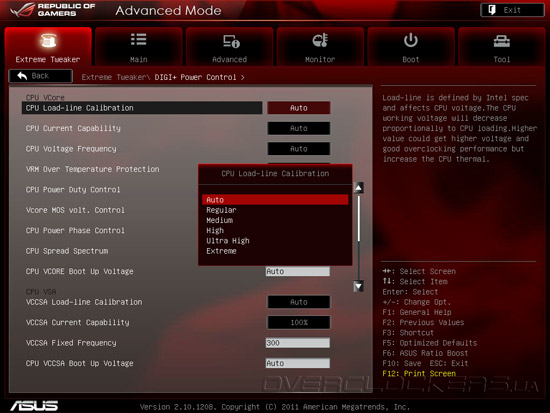

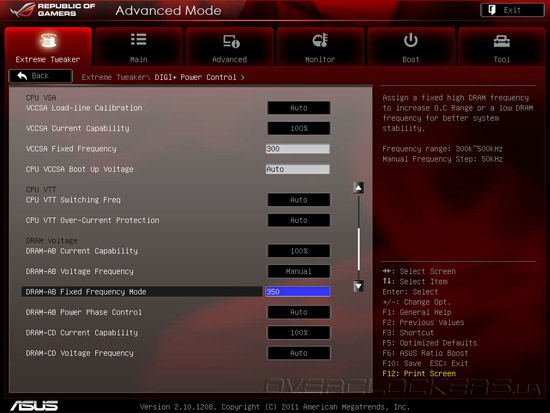

В разделе с названием Digi+ Power Control собраны практически все настройки касающиеся функций энергосбережения, динамического переключения фаз и компенсации просадки напряжений питания процессора и оперативной памяти в процессе разгона.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

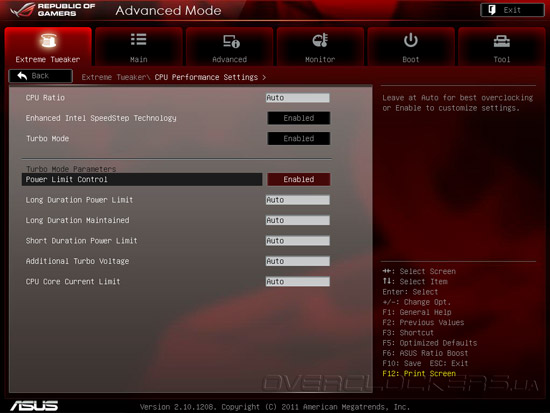

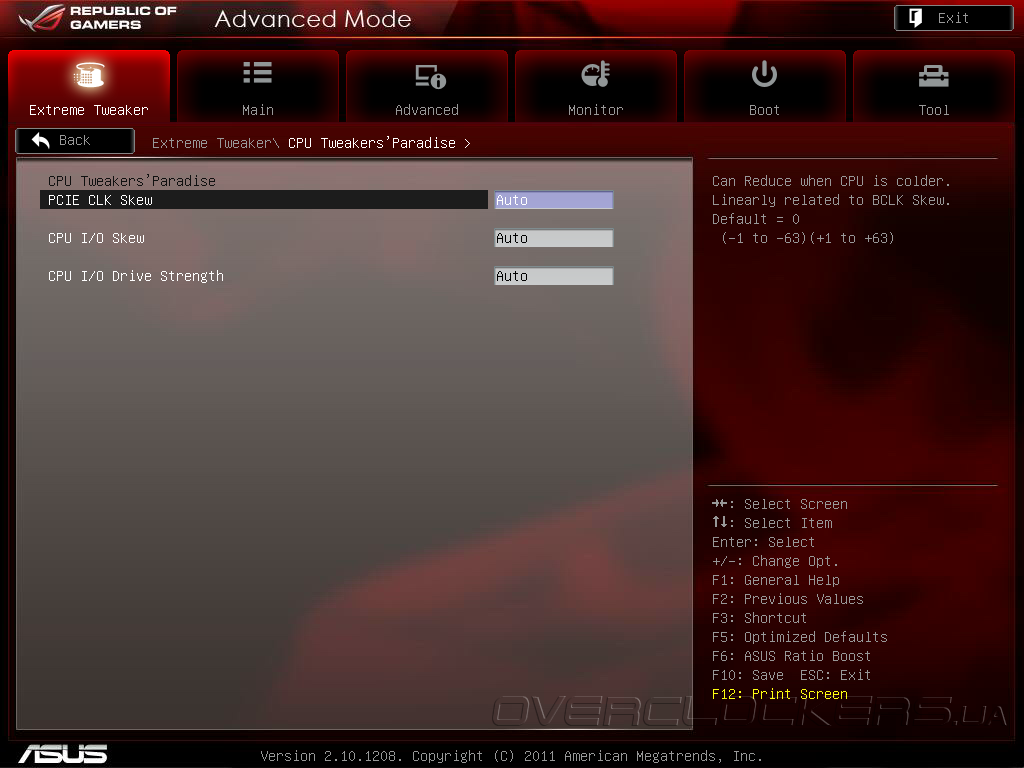

В подменю CPU Performance Setup можно повысить множитель процессора, если его модель имеет суффикс «К» или «Х» в названии, а также активировать энергосберегающую технологию Intel Speed Step и настроить режим работы Turbo Boost.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

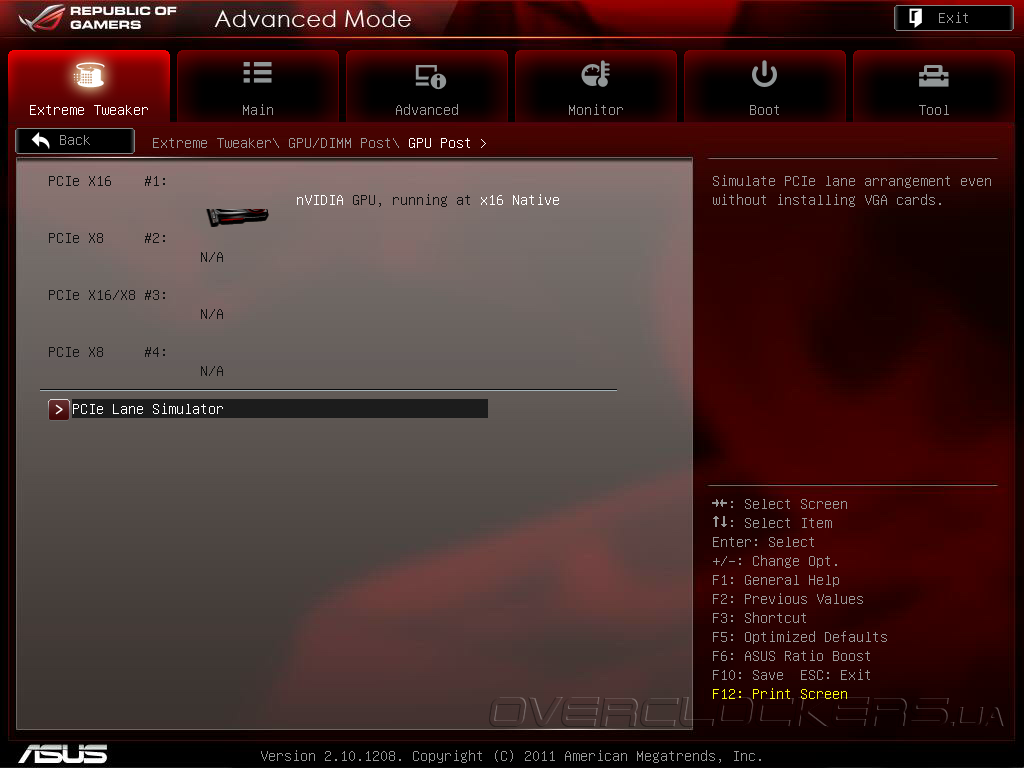

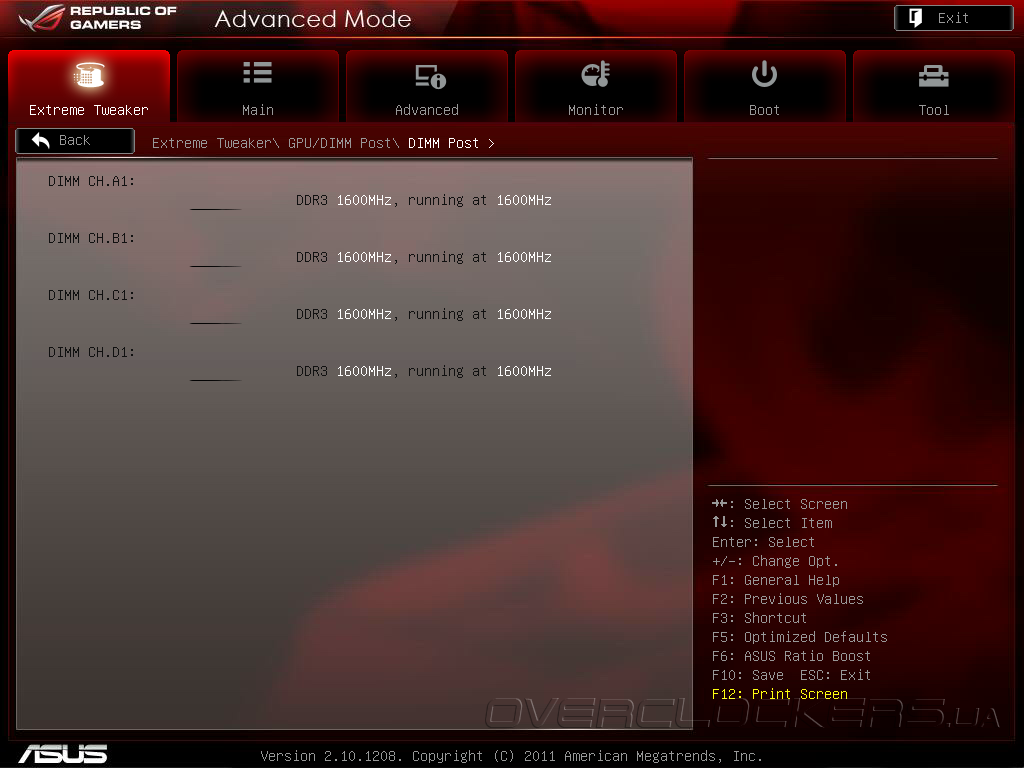

Во вкладке GPU/DIMM Post пользователь может просмотреть информацию об установленных видеокартах и модулях оперативной памяти, а также наглядно оценить режим распределения линий PCI Express.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

Для удобства читателей, мы составили сводную таблицу с указанием диапазонов изменения напряжений вручную:

Параметр Диапазон изменения напряжений, В Шаг, В
CPU VCORE Manual Voltage 0,8—2,1 0,005
VTT CPU Voltage 0,8—1,7 0,00625
2nd VTTCPU Voltage 0,80642—1,70538 0,00661
CPU VCCSA Voltage 0,005—0,635 0,005
DRAM Voltage (CHA, CHB) 1,2—2,1 0,005
DRAM Voltage (CHC, CHD) 1,2—2,1 0,005
CPU PLL Voltage 1,25—2,5 0,00625
PCH 1.1v Voltage 0,8—1,6 0,00625
PCH 1.5v Voltage 1,2—2,3 0,00625
PCH 1.1VG Voltage 0,80642—1,60623 0,00661
VTTDDR Voltage (CHA, CHB) 0,625—1,1 0,00625
VTTDDR Voltage (CHC, CHD) 0,625—1,1 0,00625

Столь широкие возможности настройки напряжения питания компонентов системы пригодятся продвинутым пользователям при экспериментах с разгоном, ведь, как известно, именно тонкий тюнинг зачастую помогает превзойти результат соперников и достичь максимально возможно уровня оверклокинга.

Для самых опытных и заядлых энтузиастов разработчики также предусмотрели разделы CPU/Memory/PCH Tweaker Paradise, в которых собраны уж совсем «экзотические» настройки процессора, оперативной памяти и чипсета.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

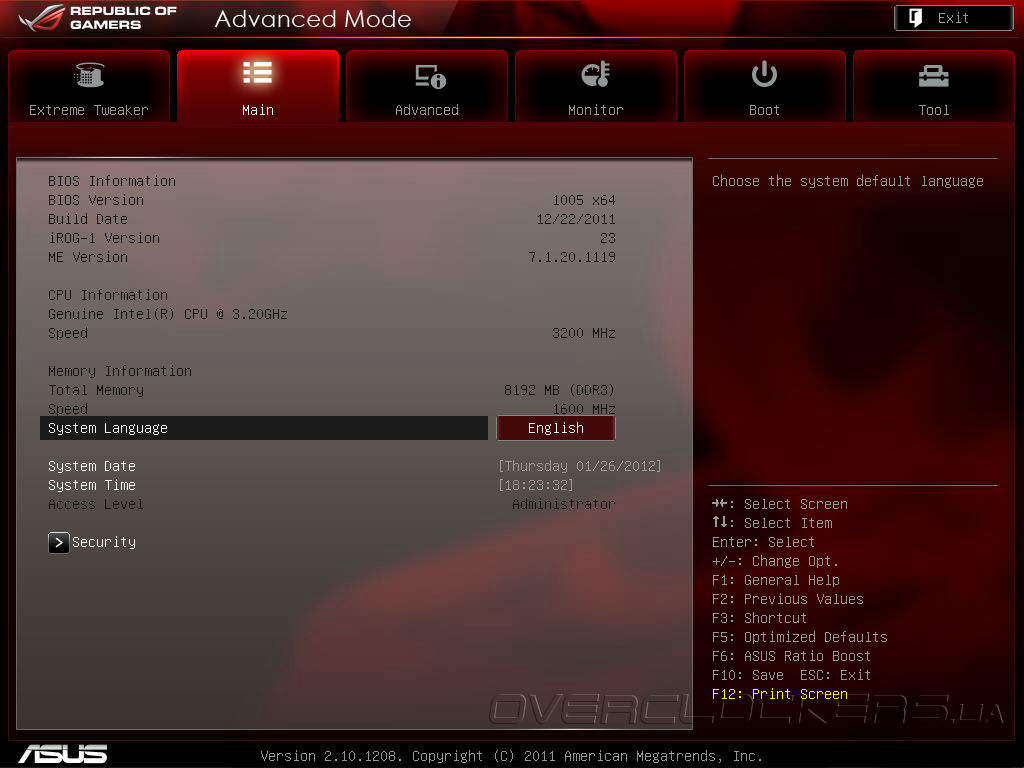

В рассматриваемой версии прошивки второй является вкладка Main, в которой собрана основная информация о системе, включая время и дату, версию прошивки, информацию об установленном процессоре и оперативной памяти.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

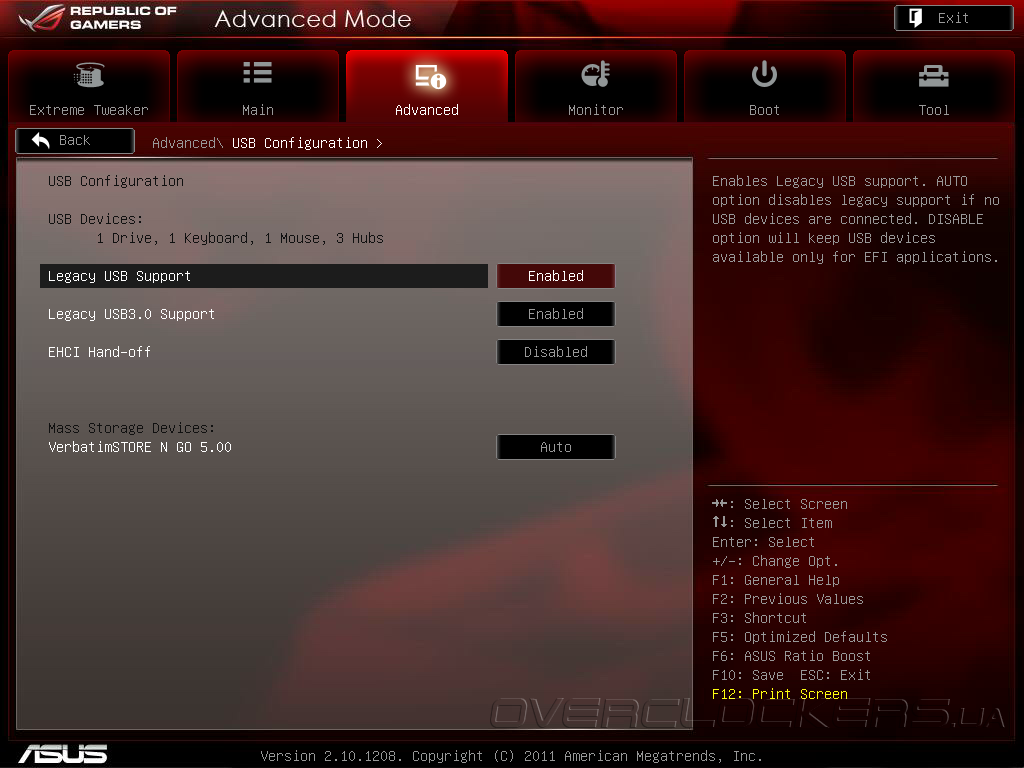

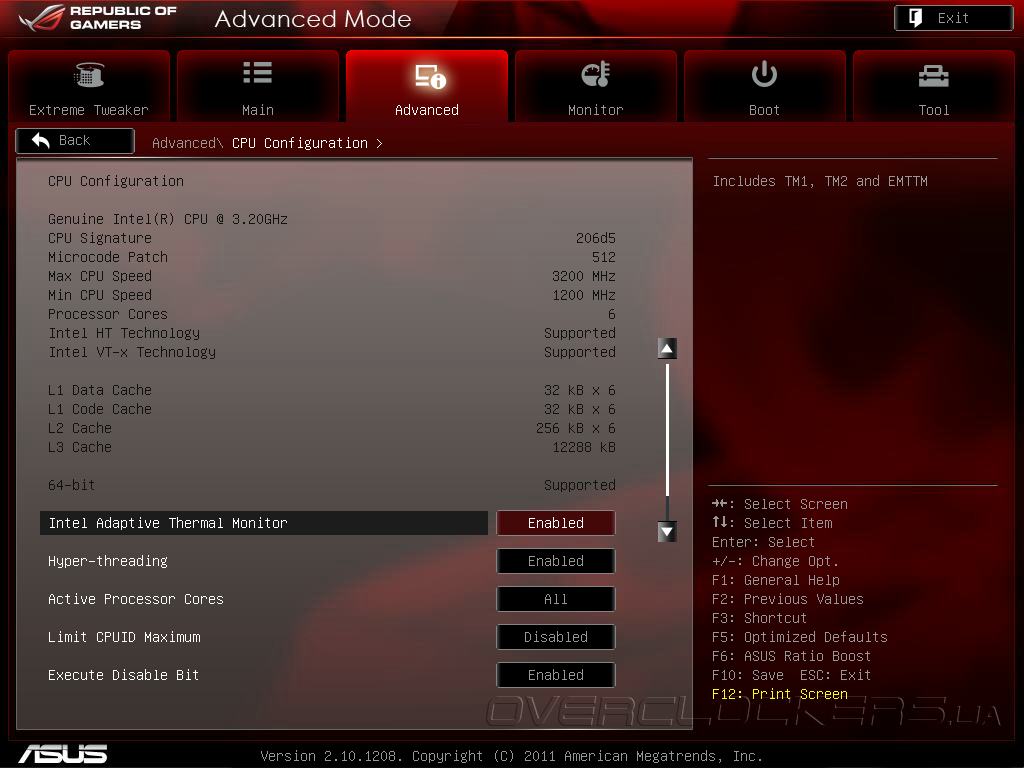

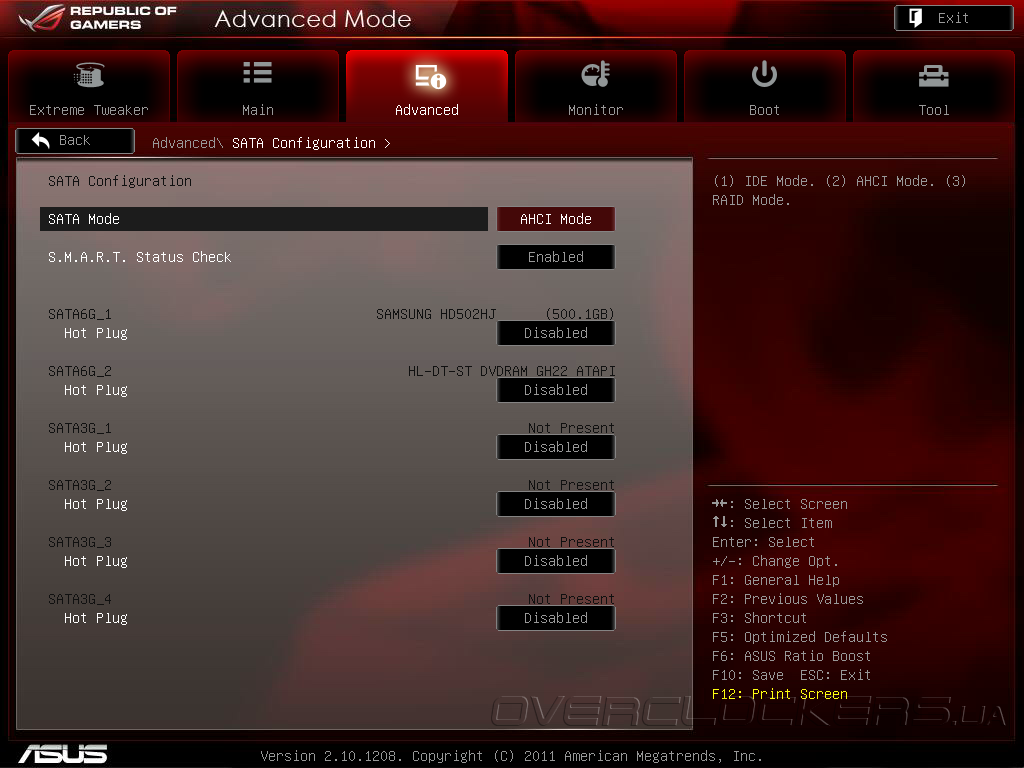

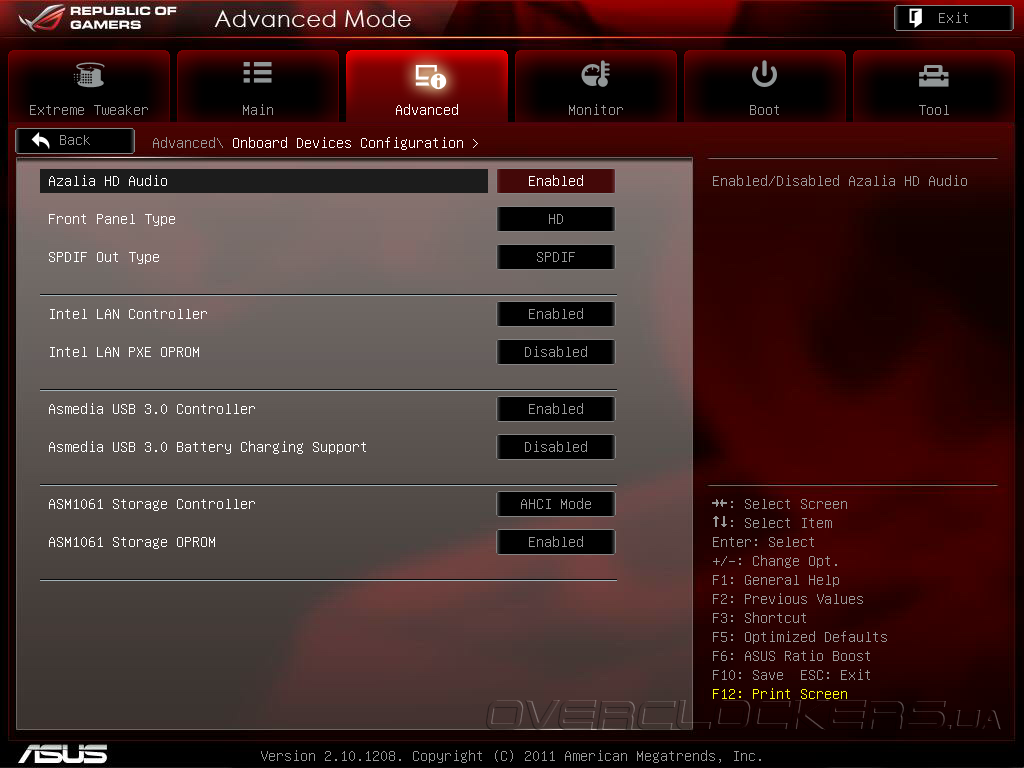

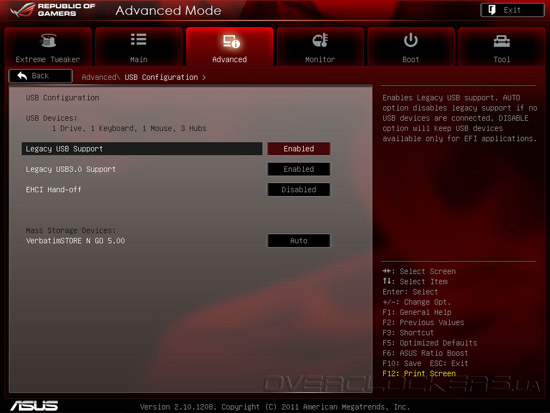

В меню Advanced осуществляется настройка процессорных и энергосберегающих технологий Intel, дисковой подсистемы, а также управление интегрированными контроллерами и аудиокодеком.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

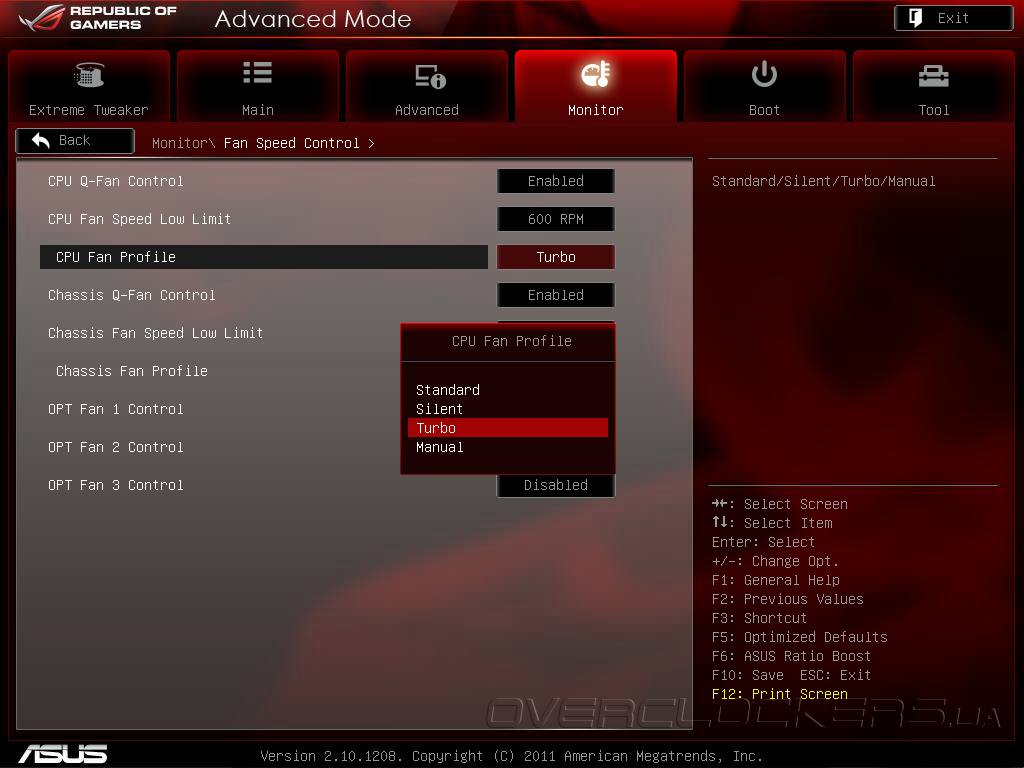

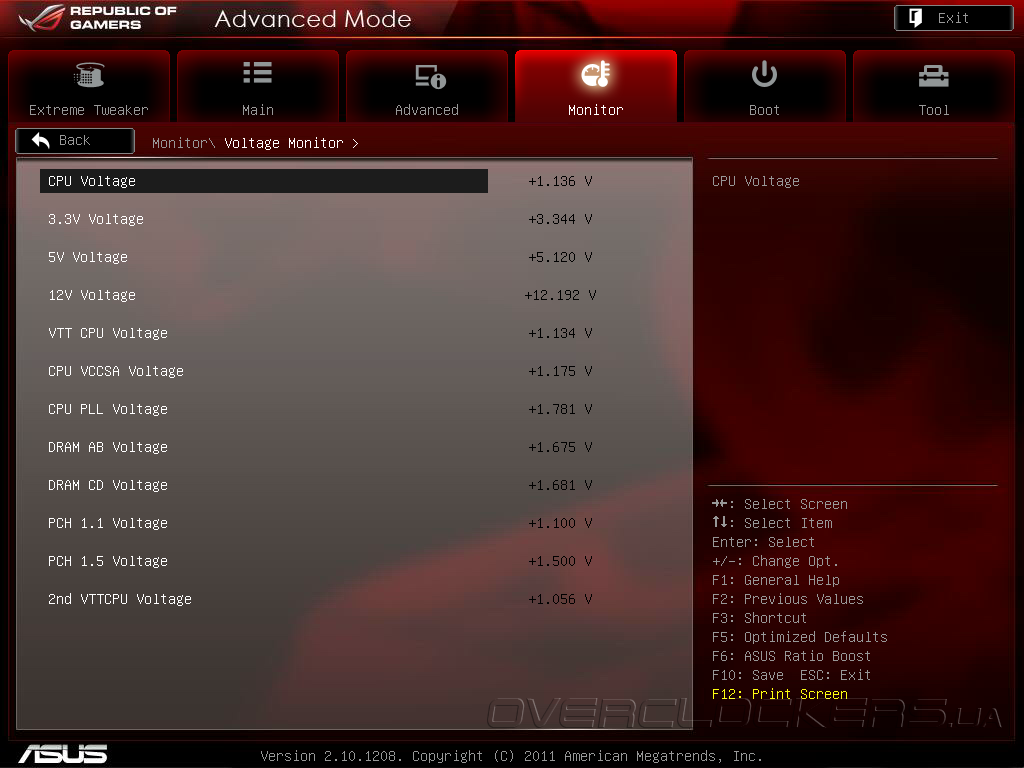

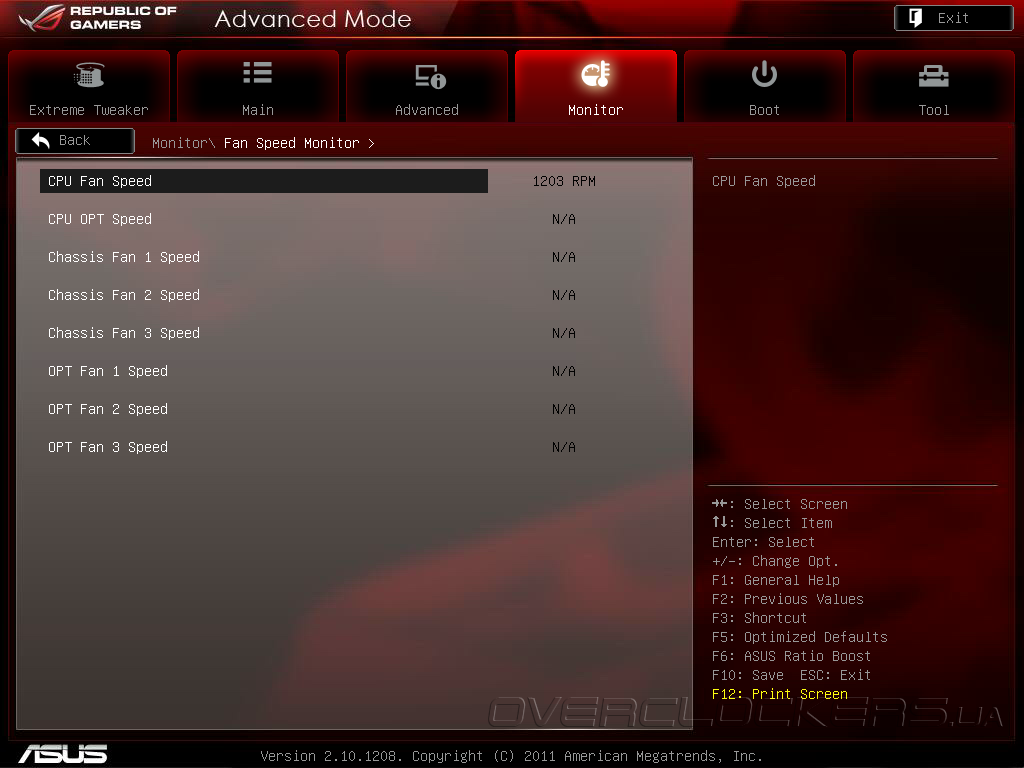

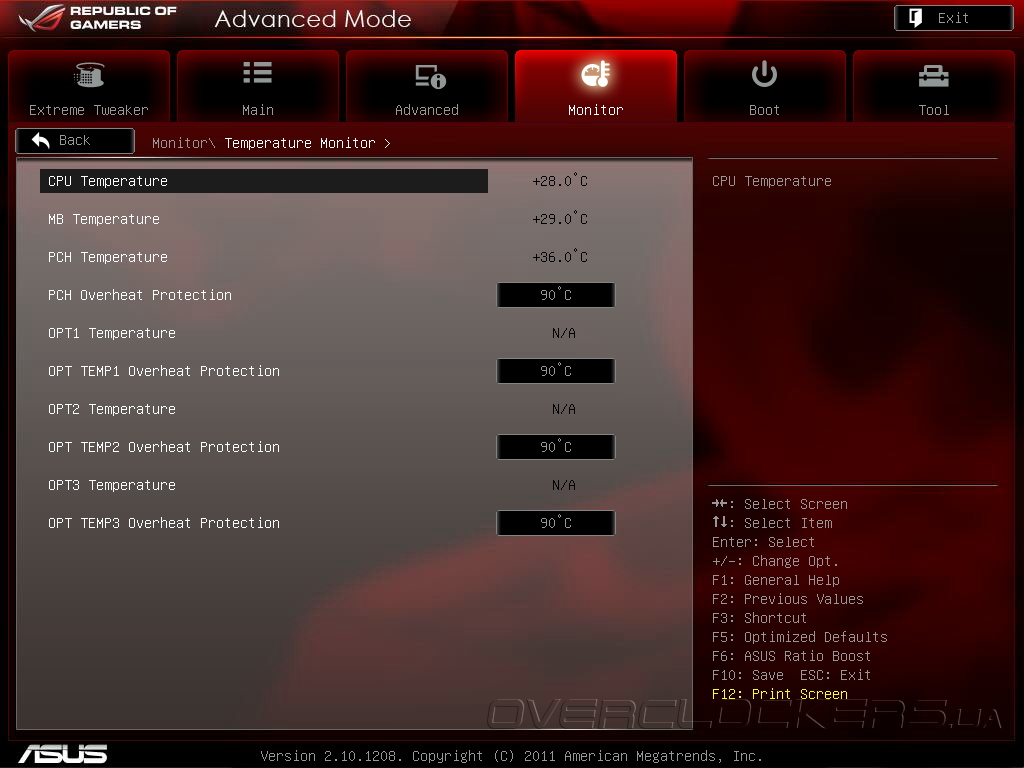

Раздел Monitor позволяет не только осуществлять мониторинг системных температур и напряжений на основных компонентах, а также линиях 3,3 В, 5 В, 12 В, но и управлять подключенными к плате вентиляторами. «Вертушкам» можно вручную задать скорость вращения, активировать один из трёх режимов (Turbo, Standard, Silent) или же задать зависимость скорости вращения от температуры того или иного термодатчика.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

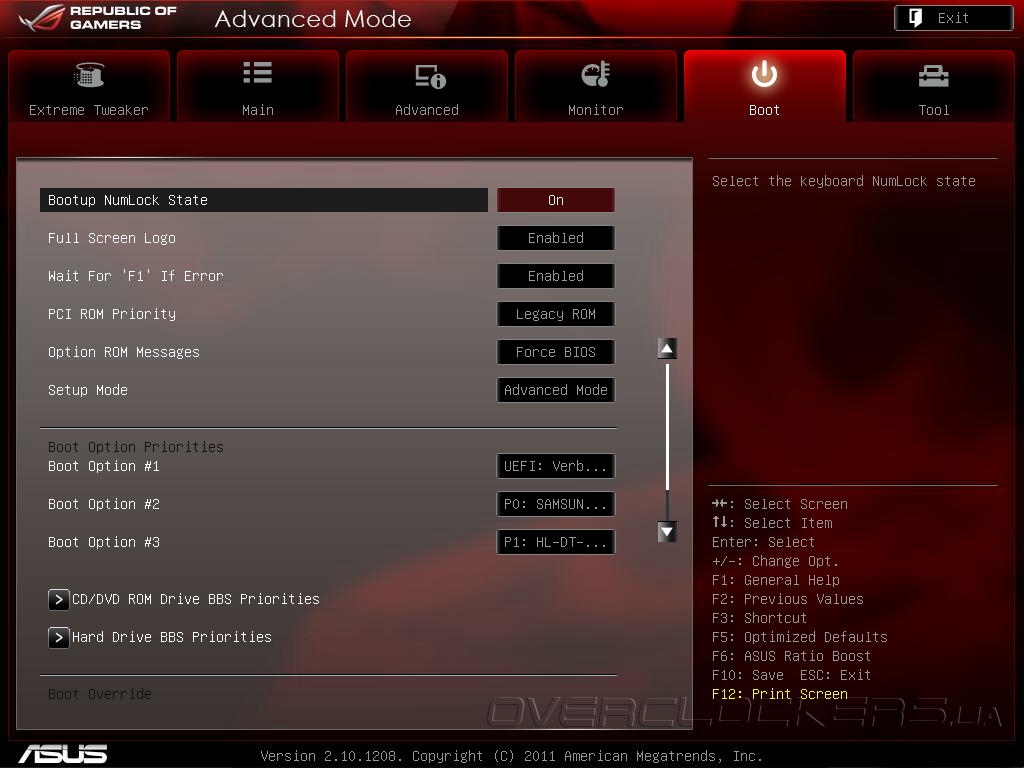

В меню Boot содержаться настройки загрузки системы.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

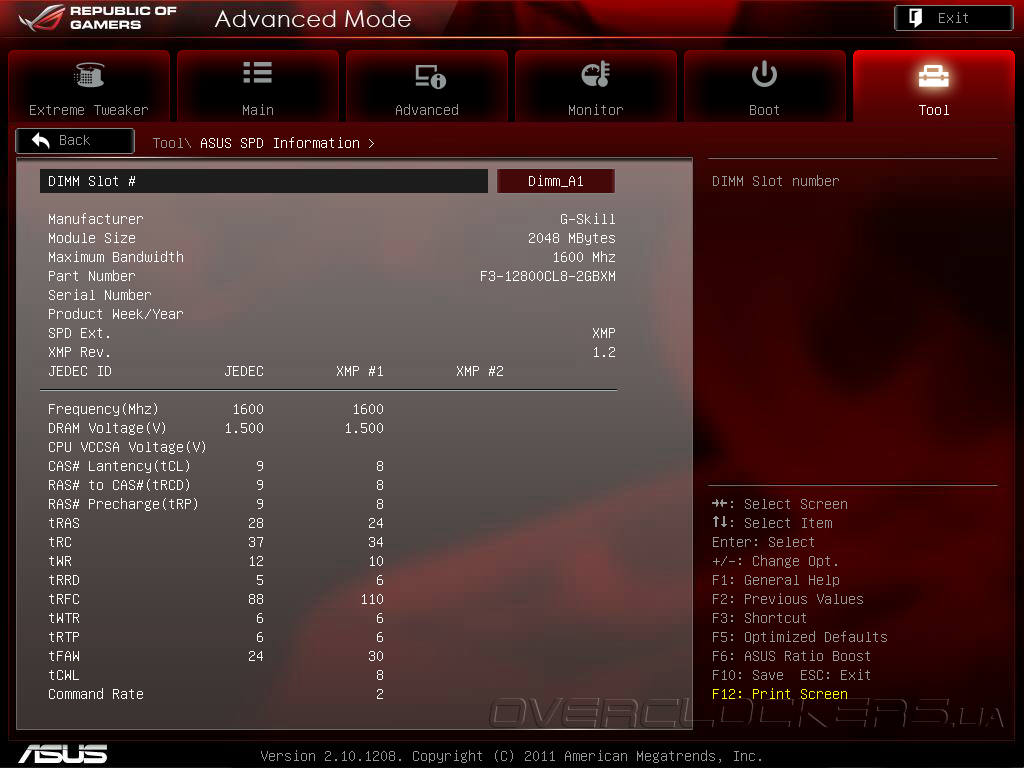

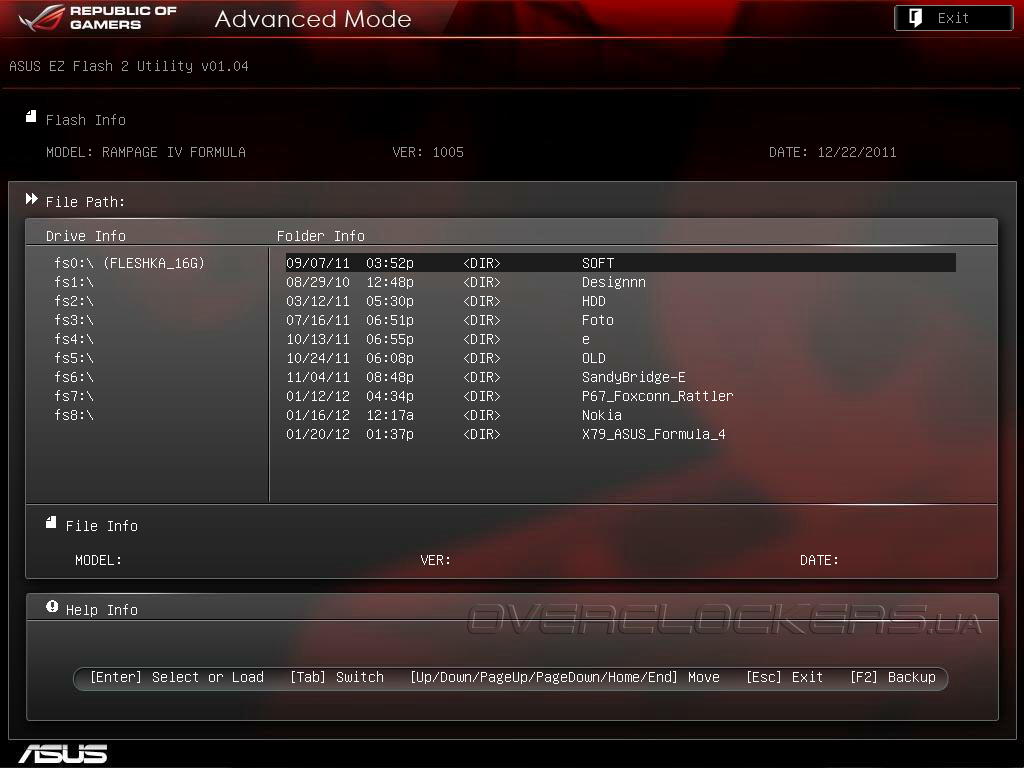

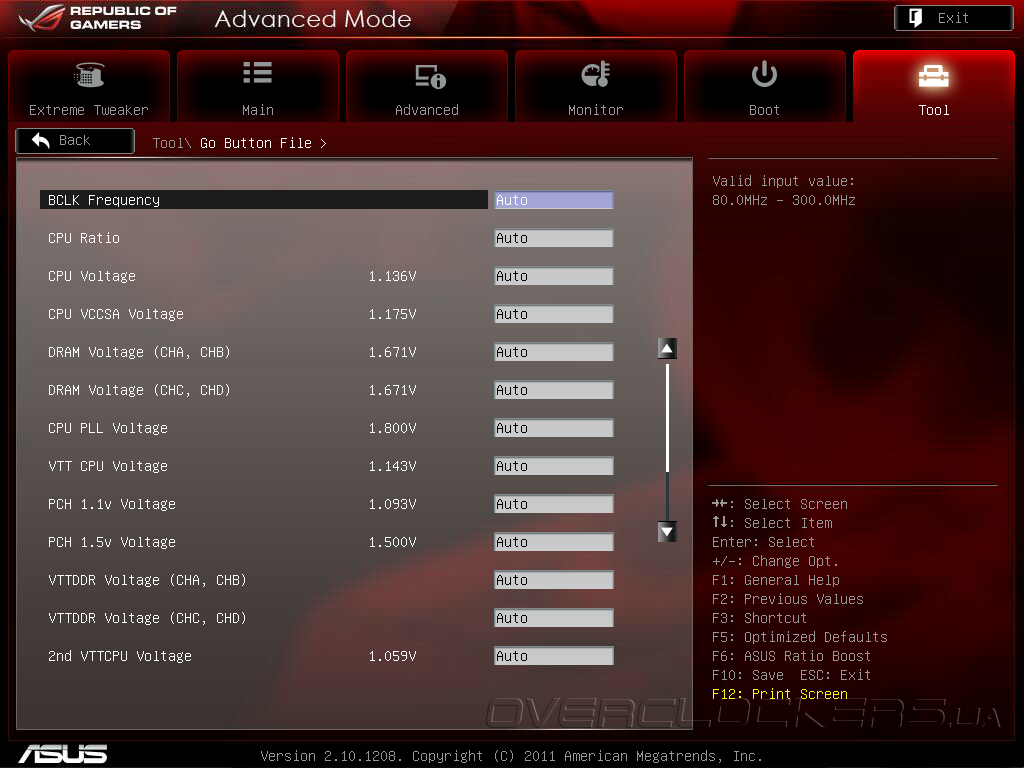

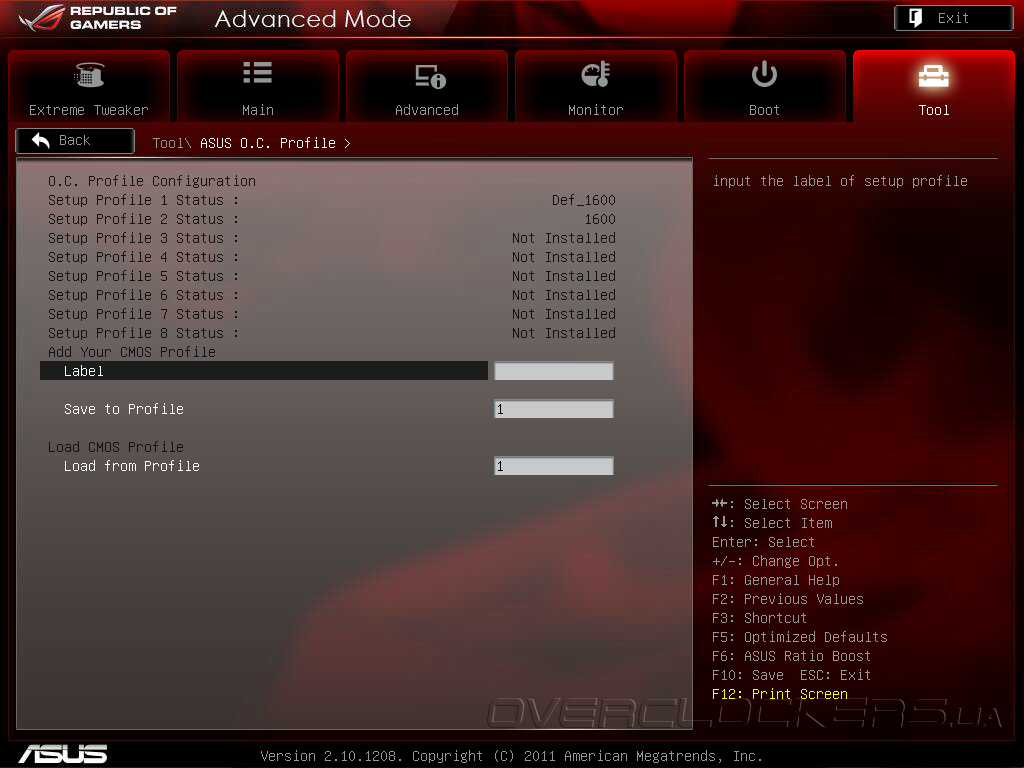

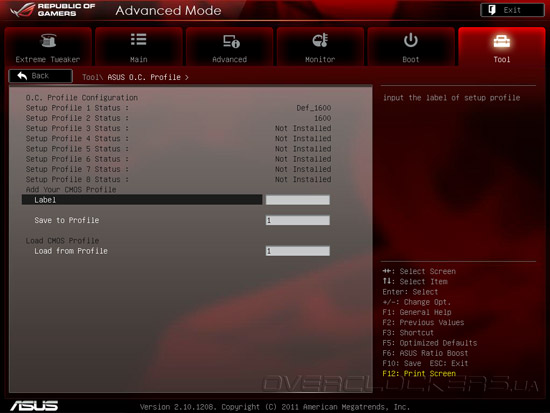

Последний раздел UEFI под названием Tool включает в себя функцию деактивации подсветки дорожек разводки встроенного аудиокодека, утилиту для обновления микрокода платы ASUS EZ Flash 2 Utility, «обнаружитель» установленных модулей ОЗУ, а также меню с оверклокерскими профилями (до 8-ми) и вкладки настройки клавиши Go Button и резервной микросхемы с прошивкой.

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3

UEFI Setup ASUS Rampage Formula IV/Battlefield 3


Программное обеспечение

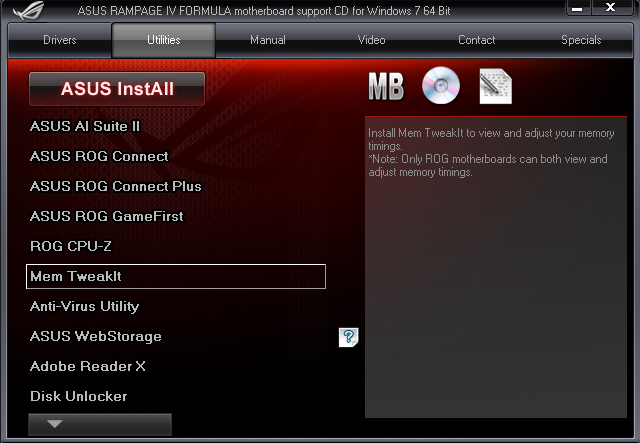

От рассказа о возможностях UEFI перейдем к изучению набора фирменного программного обеспечения, которое поставляется вместе с Rampage IV Formula. На диске из комплекта материнской платы, помимо драйверов и дополнительных мультимедийных программ, присутствуют полезные утилиты, которые будут интересны как продвинутым пользователям, так и новичкам.

Программное обеспечение ASUS Rampage Formula IV/Battlefield 3

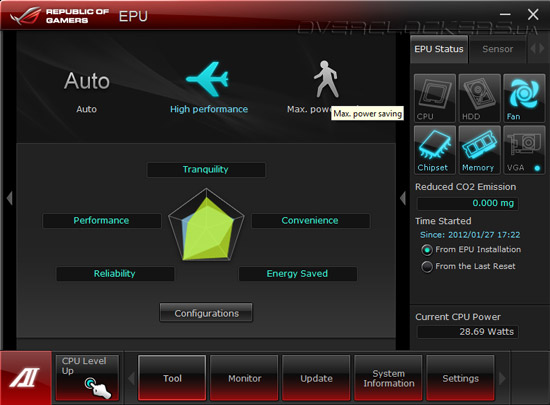

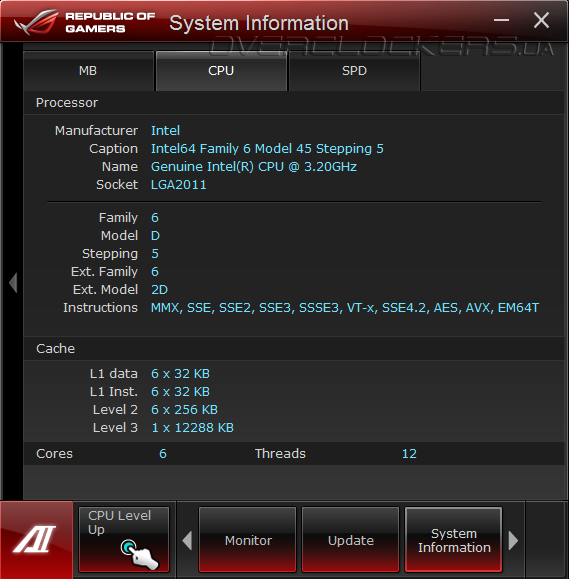

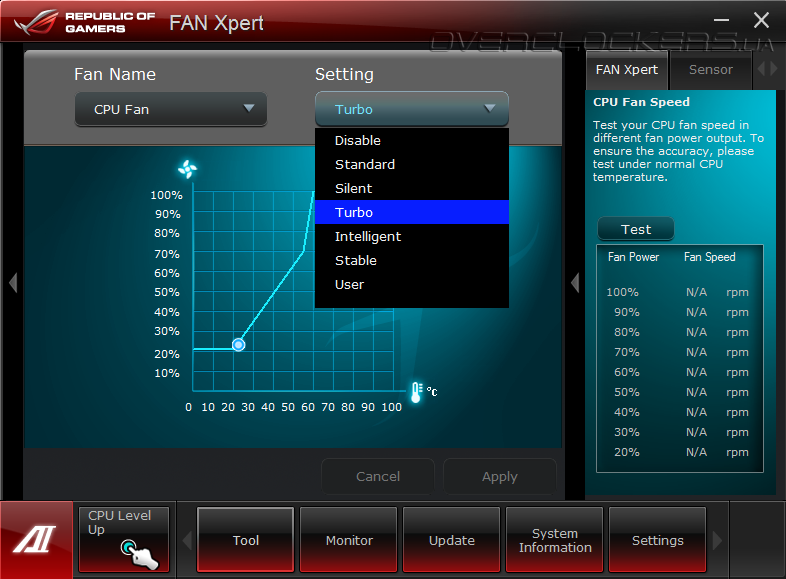

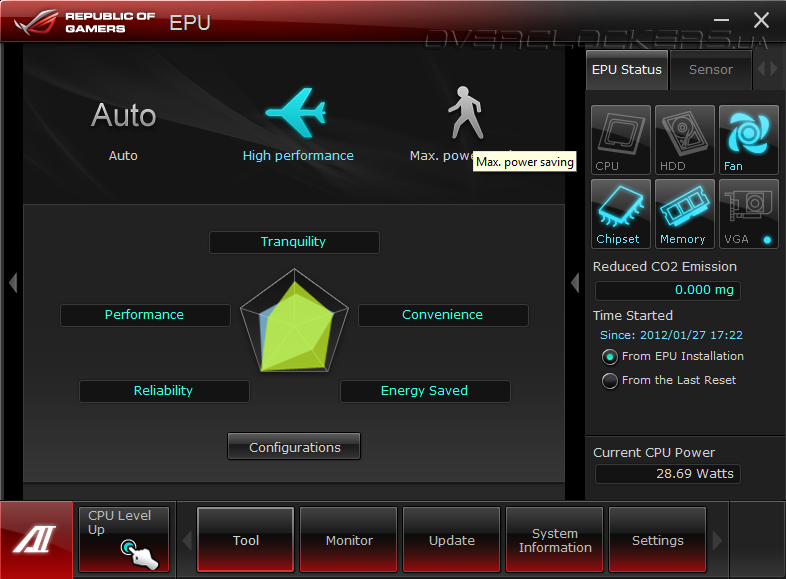

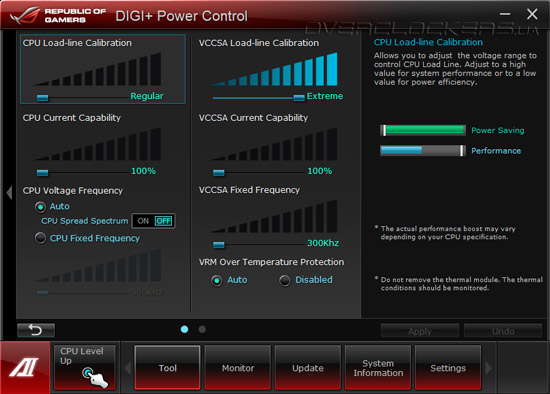

Наиболее интересной и функциональной программой из этого набора является ASUS Ai Suite II, которая была переработана специально для плат семейства Republic of Gamers. Эта утилита позволяет не только осуществлять разгон CPU, не выходя из операционной системы, но и управлять подключенными к материнской плате вентиляторами, системами энергосбережения, а также осуществлять мониторинг температур и напряжений питания основных узлов системной платы.

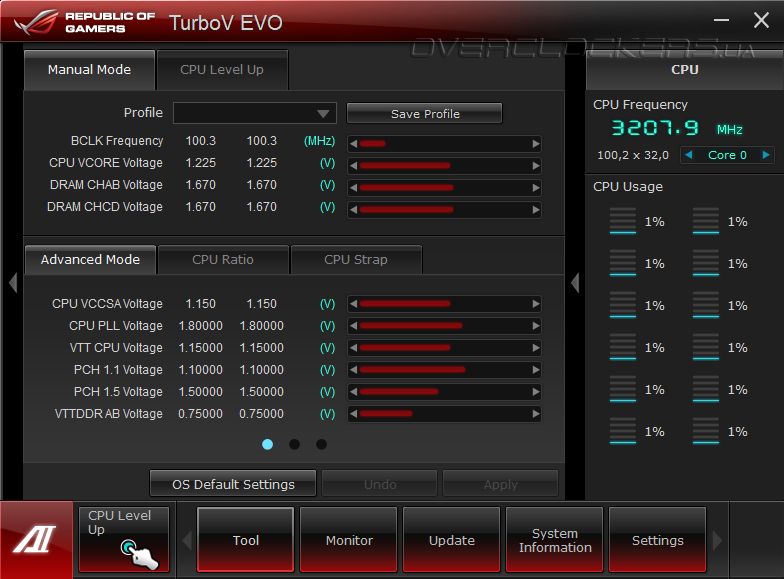

ASUS AI Suite II

ASUS AI Suite II

ASUS AI Suite II

ASUS AI Suite II

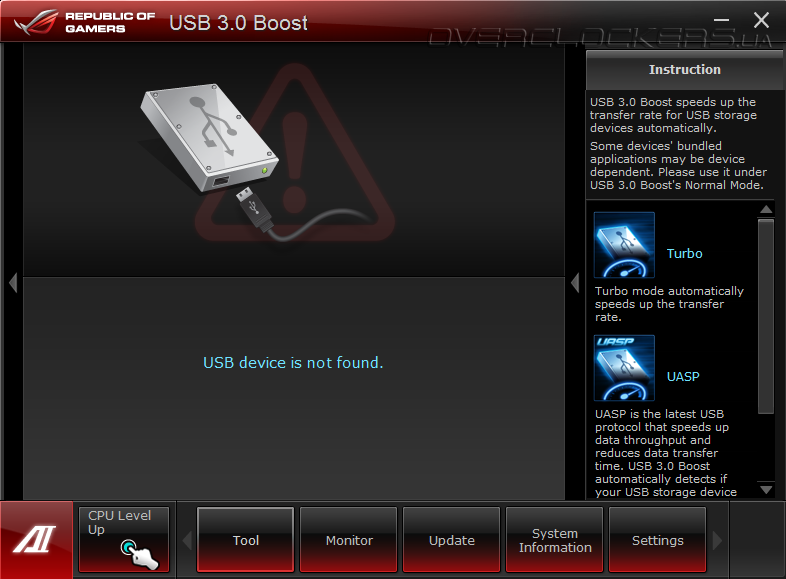

Кроме этого с помощью Ai Suite II можно активировать фирменные технологии ASUS, ускоряющие работу портов USB третьей ревизии и позволяющие задействовать кэширование данных на SSD-накопителе (аналог Intel Smart Response) — USB 3.0 Boost и ASUS SSD Caching.

ASUS AI Suite II

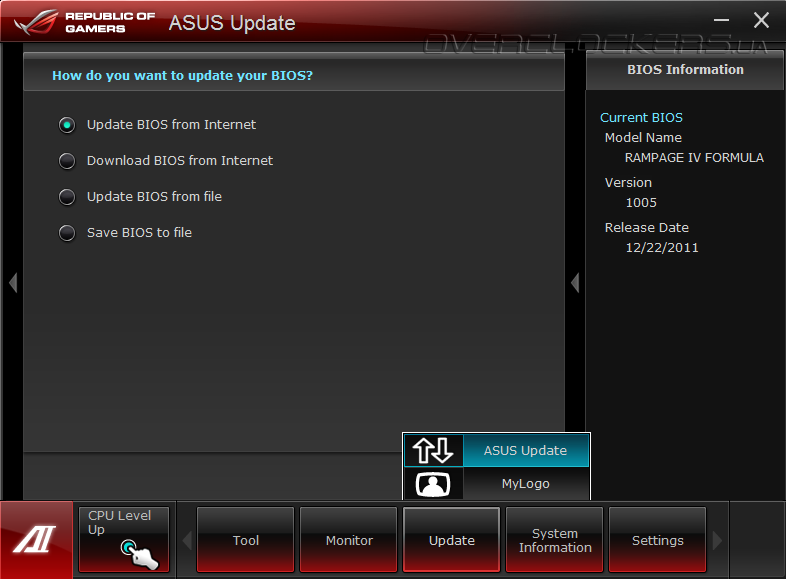

Среди дополнительных возможностей фирменной утилиты отметим возможность обновление прошивки UEFI и отображение детальной информации о процессоре, системной плате и модулях ОЗУ.

ASUS AI Suite II

ASUS AI Suite II

Ещё один фирменный пакет утилит, о которой бы хотелось вкратце упомянуть, называется ROG Connect. С его помощью можно управлять практически всеми основными настройками (кроме множителя процессора и памяти) запущенной платы ASUS Rampage IV Formula с удаленного компьютера, подключенного по USB кабелю.

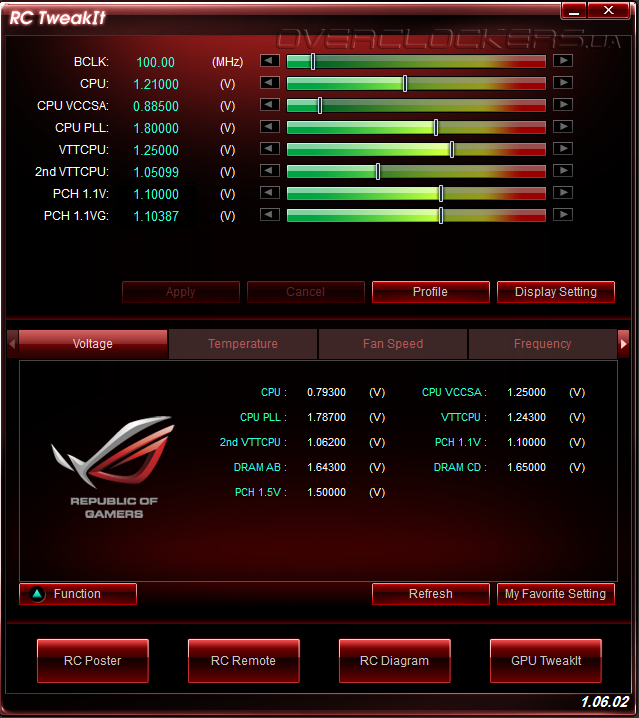

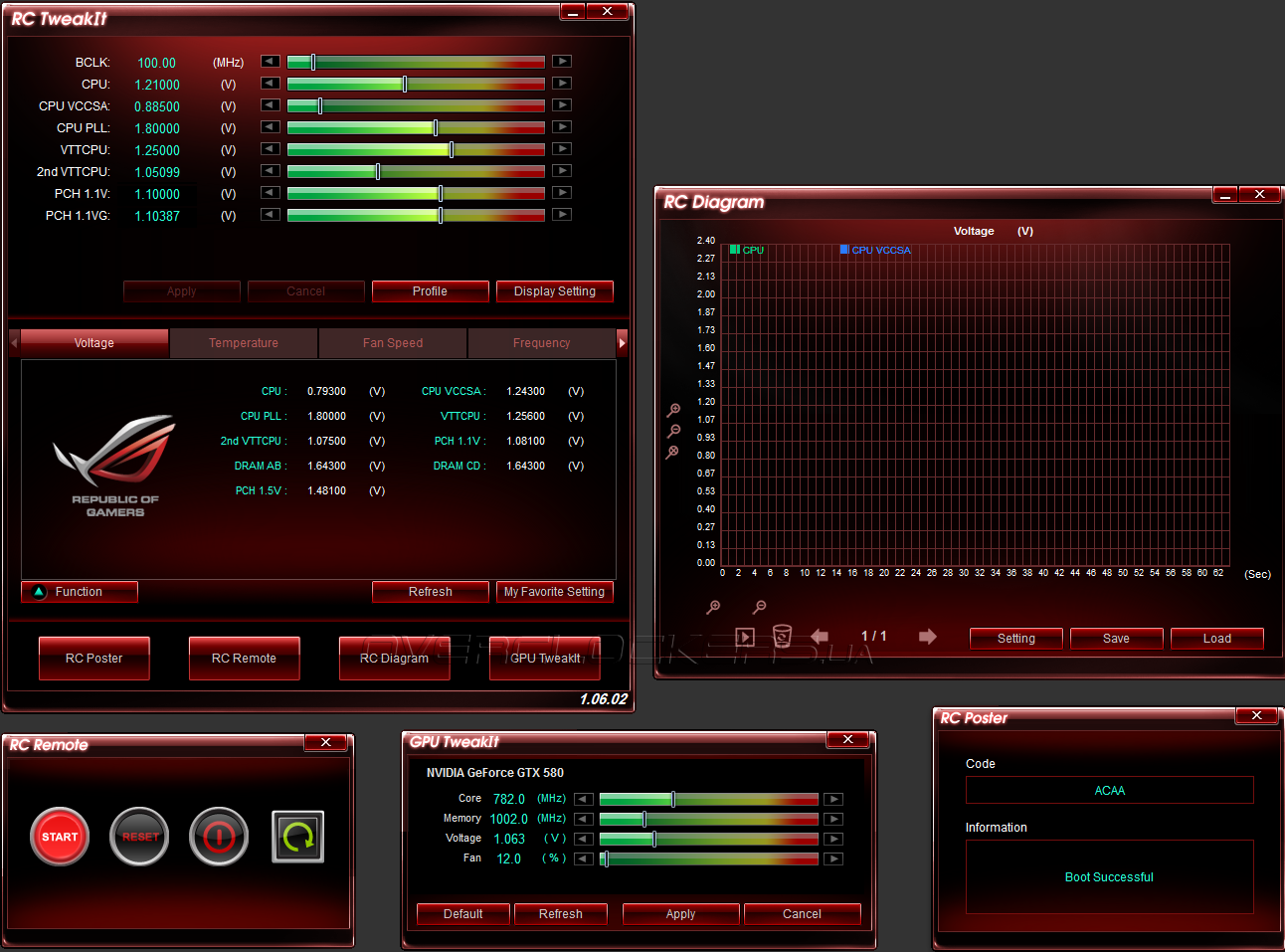

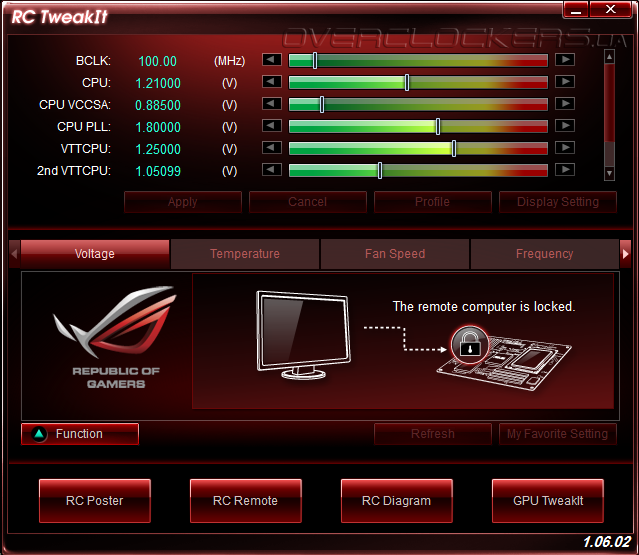

ASUS ROG Connect

ASUS ROG Connect

Более того, программа позволяет дистанционно включать и перезагружать систему, сбрасывать настройки CMOS, наблюдать за значениями основных напряжений в режиме реального времени, управлять скоростью вращения подключенных к плате вентиляторов, а также осуществлять разгон графических адаптеров, установленных на ASUS Rampage IV Formula.

ASUS ROG Connect

Тестовая конфигурация

Тестирование платы осуществлялось со следующей конфигурацией:
  • процессор: Core i7-3930K (3,2 ГГц, 12 Мбайт кэш L3);
  • память: 2x G.Skill F3-12800CL8D-4GBXM (2x2 ГБ, DDR3-1600, 9-9-9-28)
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: ASUS ENGTX580 DCII/2DIS/1536MD5 (GeForce GTX 580);
  • жесткий диск: Samsung HD502HJ (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64 SP1;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.3.1022;
  • драйвер видеокарты: GeForce 285.62.
В операционной системе брандмауэр, UAC и Windows Defender отключались, файл подкачки устанавливался в размере 1024 МБ. Настройки видеодрайвера не изменялись. Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T. Остальные настройки в UEFI материнской платы оставлялись по умолчанию.

Обратим ваше внимание, что в процессе тестирования материнской платы ASUS Rampage IV Formula, мы снова столкнулись с проблемой не совсем честного режима работы технологии Turbo Boost, которая была детально описана нами в обзоре материнской платы MSI X79A-GD65 (8D). Для нормального функционирования Turbo Boost на ASUS Rampage IV Formula мы активировали режим «By Per Core» в меню Turbo Ratio с последующей установкой множителя для каждого ядра отдельно, иначе частота процессора не сбрасывалась в простое.


Разгон

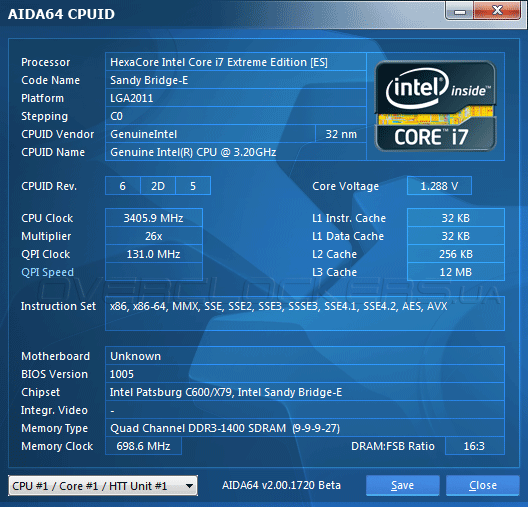

В результате наших экспериментов по разгону связки материнской платы ASUS Rampage IV Formula, процессора Intel Core i7-3930K с разблокированным на повышение множителем и тандема модулей ОЗУ G.Skill F3-12800CL8D-4GBXM (номинал 1600 МГц) нам удалось достичь таких результатов:
  • Коэффициент умножения х1 позволил увеличить значение базовой частоты до 106 МГц, что с учетом стандартного множителя х32 дало частоту 3675 МГц. Напряжение питания процессора составляло при этом 1,128 В, а память работала на частоте 1520 МГц с задержками 9-9-9-27.

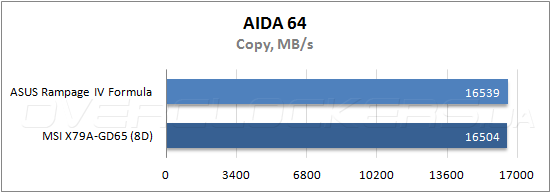

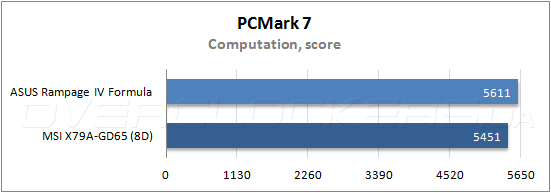

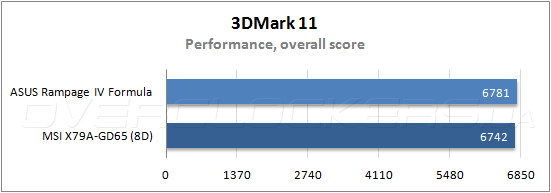

Разгон ASUS Rampage Formula IV/Battlefield 3

  • Максимальный разгон по BCLK составил 131 МГц, что является достойным результатом. При этом множитель процессора и частота памяти были вручную занижены, а напряжение на CPU не превышало 1,288 В.
Разгон ASUS Rampage Formula IV/Battlefield 3

  • Установив напряжение на процессоре на отметке 1,448 В нам удалось разогнать его до частоты 4700 МГц путём повышения множителя с х32 до х47. Память при этом работала на частоте 1600 МГц с задержками 9-9-9-27.
Разгон ASUS Rampage Formula IV/Battlefield 3

Немаловажно, что достичь частоты 4700 МГц нам удалось даже в режиме автоматического разгона — потребовалось лишь задать непосредственно значение частоты, а остальные параметры плата подобрала сама. Весьма неплохой показатель, учитывая, что на MSI X79A-GD65 (8D) и ASUS Sabertooth X79 достичь такого результата разгона не удавалось ни при каких условиях. Огорчает лишь то, что даже без использования функции компенсации просадок напряжения, после разгона ASUS Rampage IV Formula не сбрасывала напряжение на CPU в режиме простоя. Это ведет не только к большему нагреву процессора при минимальной нагрузке, но и к увеличению энергопотребления системы.

Разгон ASUS Rampage Formula IV/Battlefield 3

Активация одного из предустановленных ОС профилей (Gamer’s OC Profile) позволяет автоматически разогнать процессор до 4,4 ГГц (для всех ядер) или 4,7 ГГц (для одного ядра). К сожалению, проверить профиль Extreme OC Profile нам не удалось, поскольку это требовало более эффективного охлаждения CPU.

Разгон ASUS Rampage Formula IV/Battlefield 3

Разгон ASUS Rampage Formula IV/Battlefield 3

Память на тестируемой плате довольно легко «завелась» на частоте 2133 МГц с формулой задержек 9-12-9-27-1T и напряжении 1,65 В. Стоит отметить, что в текущей версии прошивки, ручная установка частоты работы модулей ОЗУ приводила к принудительной активации Turbo Boost в режиме All Core. В результате частота всех ядер процессора устанавливается на максимально возможном уровне (в нашем случае 3800 МГц) в любом режиме работы, включая полное отсутствие нагрузки.

Разгон ASUS Rampage Formula IV/Battlefield 3


Результаты тестирования

Для сравнения с ASUS Rampage IV Formula в процессе тестирования, мы выбрали высокоуровневую материнскую плату на чипсете Intel X79 Express — MSI X79A-GD65 (8D), которая имеет практически такую же рыночную стоимость ($375). В процессе тестирования платы работали с одинаковыми настройками, а для получения более точных показателей бенчмарки прогонялись по два раза, после чего вычислялось среднее арифметическое двух результатов.


Синтетические тесты

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

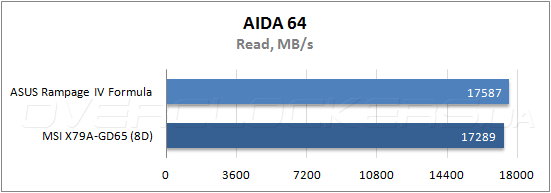

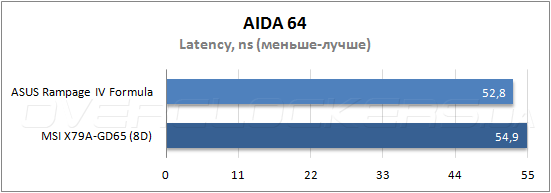

В бенчмарке памяти AIDA 64 протестированные материнские платы в целом показали сравнимые результаты, однако решение от ASUS всё же оказалось быстрее во всех тестах за исключением записи.

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

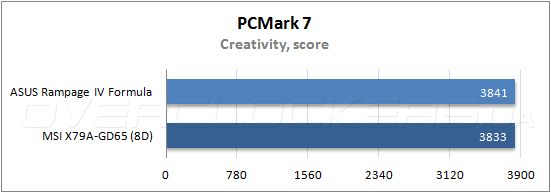

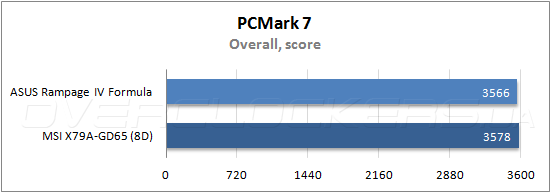

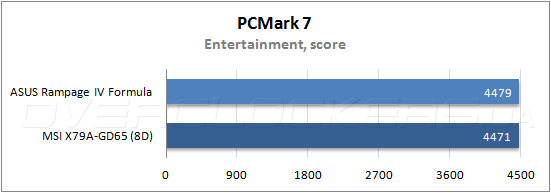

В приложении PCMark 7 мы снова наблюдаем практически ту же ситуацию, что в целом не удивительно, учитывая, что современные материнские платы не имеют собственного контролера памяти. В бенчмарках Overall и Productivity преимущество одержала MSI X79A-GD65 (8D), а в остальных трёх тестах лидером стал продукт от ASUS.


Игровые приложения

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

Тестирование ASUS Rampage Formula IV/Battlefield 3

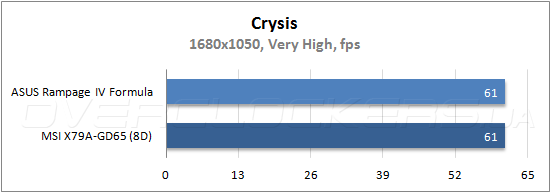

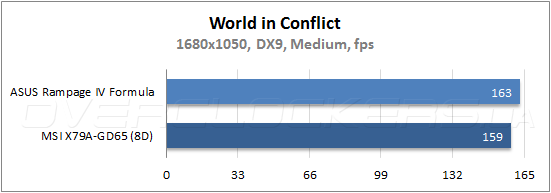

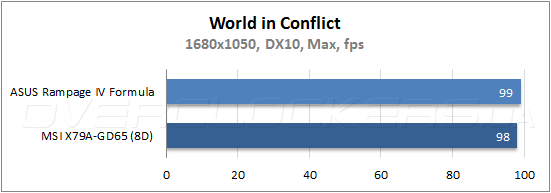

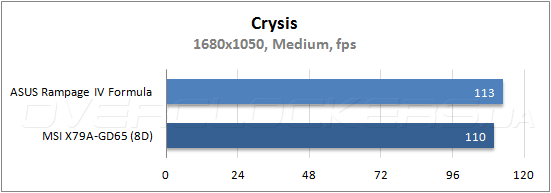

В игровых приложениях и графических бенчмарках разница между двумя решениями снова свелась к минимуму, но, всё же, одержав победу в четырех тестах из шести, лидерство удалось удержать ASUS Rampage IV Formula. Стоит отметить, что в процессе обычной эксплуатации заметить разницу между протестированными решениями невооруженным взглядом будет практически невозможно, однако в профессиональном оверклокинге даже несколько процентов могут отделять первое место от второго, поэтому преимущество ASUS Rampage IV Formula в некоторых случаях может стать решающим.


Выводы

Подводя итоги, можно с уверенностью сказать, что компании ASUS в очередной раз удалось создать очень качественный и функциональный продукт, который способен удовлетворить запросы наиболее требовательных энтузиастов, профессиональных оверклокеров и обеспеченных геймеров. Стоимость ASUS Rampage IV Formula ($375) не назовёшь демократичной, однако, на наш взгляд, эта цена является полностью оправданной, если вы нуждаетесь в основе для построения мощнейшего игрового компьютера или системы для экстремального оверклокинга и проведения бенч-сессий. К тому же не стоит забывать, что в комплекте поставки присутствует активационный код для копии популярной игры Battlefield 3, который отдельно можно приобрести не менее чем за $15. Среди ключевых преимуществ протестированного решения мы выделили:
  • качественную элементную базу;
  • запоминающийся внешний вид;
  • приятный комплект поставки;
  • наличие в комплекте дополнительного «бекплейта», позволяющего установку СО для платформы LGA1366;
  • отличные возможности расширения;
  • достаточно эффективную безвентиляторную систему охлаждения;
  • широкий набор настроек BIOS;
  • поддержку большого количества фирменных технологий ASUS;
  • достойный уровень производительности;
  • отличный разгонный потенциал и наличие на плате специальный оверклокерских инструментов;
  • возможность установки четырёх двухслотовых видеокарт;
  • качественный встроенный звуковой кодек.
Из недостатков, в первую очередь отметим высокий уровень энергопотребления платы в режиме разгона с ручными настройками, поскольку после оверклокинга напряжение питания процессора не сбрасывает и при выборе любой частоты памяти технология Turbo Boost работает некорректно. Будем надеяться, что эта и другие шероховатости текущей версии прошивки будут исправлены тайваньскими инженерами в обновлениях микрокода.

ASUS Rampage Formula IV/Battlefield 3 Выбор редакции: лучшее качество

Overclockers.ua - работа без перенагрузок!
