MSI Wind Board и ASUS AT3N7A-I: две платы для неттопов

Форматом Mini-ITX в последнее время уже никого не удивишь. Производители выпускают все новые продукты в данном размере, зачастую ориентируясь на энтузиастов. Но все-таки основной упор делается на материнские платы, рассчитанные для неттопов и медиацентров. Сегодня мы рассмотрим две такие платы от разных производителей, основанные на двух совершенно разных наборах системной логики.

Модель MSI Wind Board
ASUS AT3N7A-I
Чипсет Intel 945GC + ICH7
NVIDIA Ion
Процессор Intel Atom 230
Intel Atom 330
Шина FSB
533 MHz
533 MHz
Память 2 DIMM DDR2 SDRAM 533/667, 2GB max 2 DIMM DDR2 SDRAM 667/800, 4GB max
Слоты PCI-E
Слоты PCI 1 1
Встроенное видеядро Intel GMA 950
GeForce 9400M
Видеоразъемы D-Sub
D-Sub и HDMI
Количество подключаемых вентиляторов 2 (3pin) 3 (3pin)
Порты USB 2.0 8 (4 разъема на задней панели) 10 (8 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 2 канала SATA-II
3 канала SATA-II
eSATA 1
RAID 0, 1, поддержка AHCI
Встроенный звук Realtek ALC888 (5.1, HDA) VIA VT 1708s (7.1, HDA)
S/PDIF Оптический и коаксиальный
Встроенная сеть Realtek RTL8101E (10/100 Mb/s) Realtek RTL 8111DL (Gigabit Ethernet)
FireWire 1394
LPT +
COM +
BIOS AMI AMI
Форм-фактор Mini-DTX
Mini-ITX
Размеры, мм 170 x 203 170 x 170
Дополнительные возможности Express Gate, Bluetooth


MSI Wind Board (MS-7314)

Начнем, пожалуй, с самого простого. Материнская плата от компании MSI является классическим продуктом, выполненным по рекомендованной Intel схеме — одноядерный процессор Intel Atom 230 с рабочей частотой 1,6 ГГц плюс чипсет, состоящий из северного моста Intel 945GC со встроенной графикой 950GMA и южного моста ICH7.

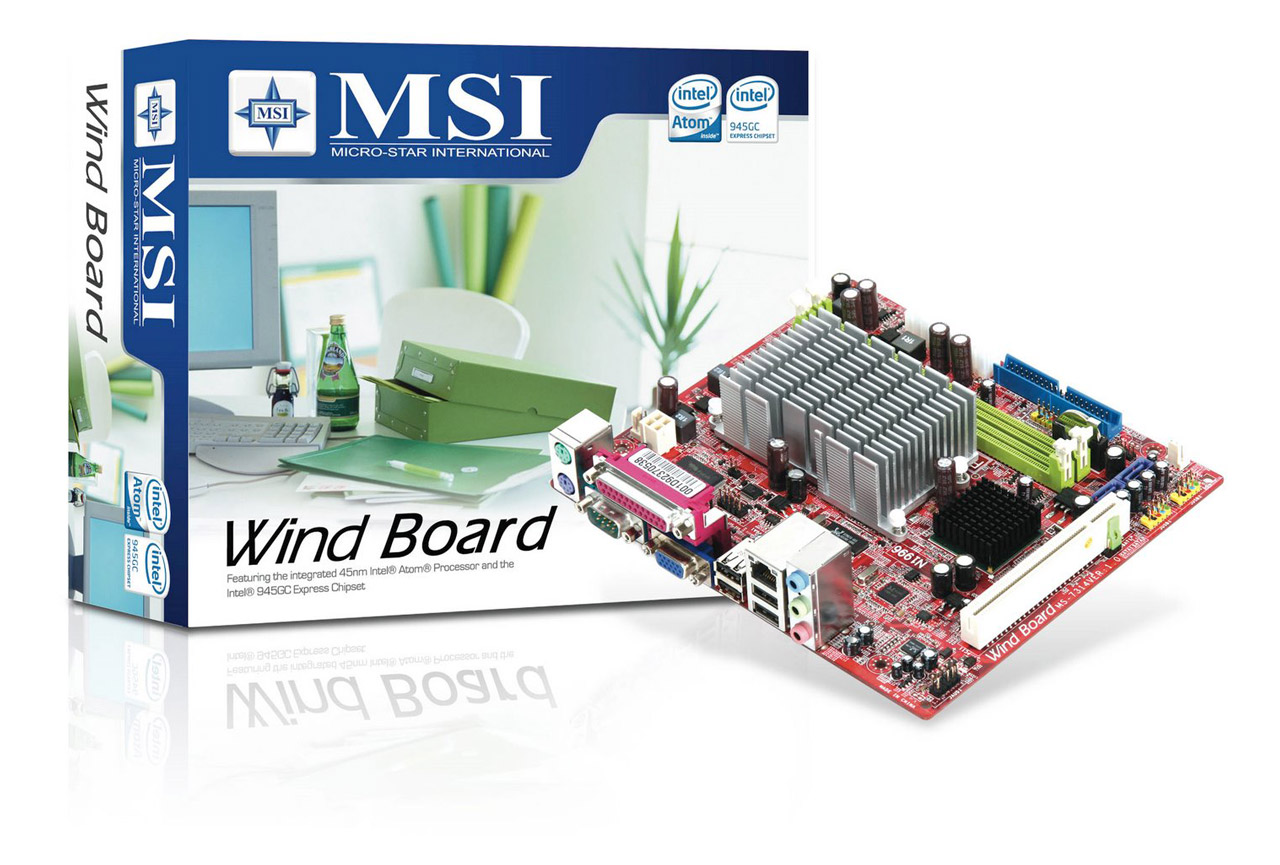

В розничную сеть плата поставляется в небольшой коробке, на которой изображены отличительные характеристики продукта.

MSI Wind Board
К нам же Wind Board попала в ОЕМ-комплектации, поэтому о поставляемых с ней аксессуарах мы умолчим.

Материнская плата выполнена не в совсем привычном формате — она чуть больше, чем Mini-ITX. Предполагалось, что такой формат позволит добавить второй слот расширения на плату, и позже был выделен в собственный форм-фактор Mini-DTX. Покупая данную плату и корпус для нее, необходимо учитывать этот факт.

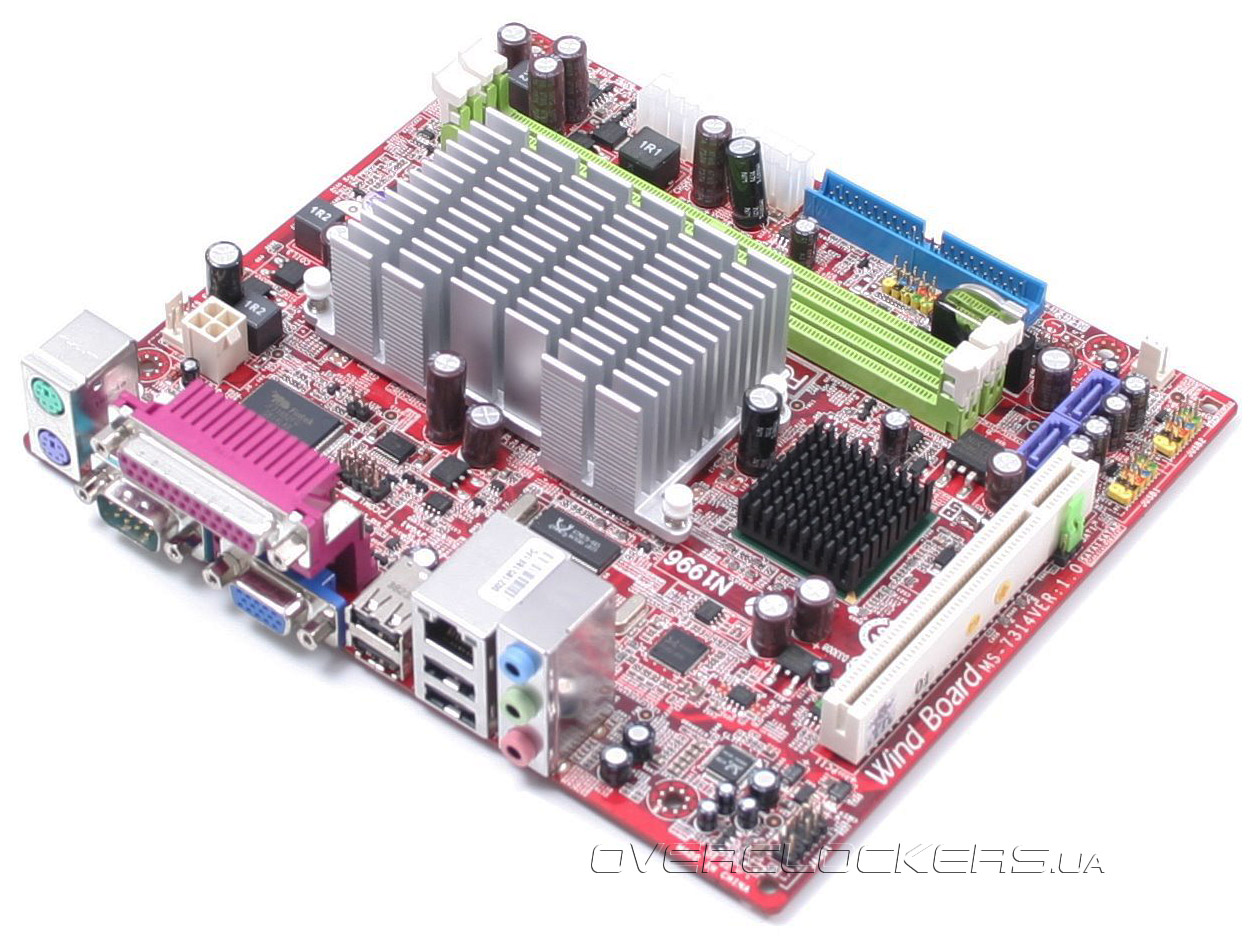

MSI Wind Board

Система охлаждения реализована при помощи двух пассивных радиаторов — небольшой черный радиатор накрывает микросхему южного моста, и большой серебряный является общим для северного моста и интегрированного на плату процессора. Учитывая скромное энергопотребление данных микросхем, такого охлаждения должно хватить.

Питание на плату подается через 24-контактный разъем. Для процессора необходимо подключить собственный 4-контактный шнур питания. На Wind Board в большинстве своем присутствуют электролитические конденсаторы, что косвенным образом намекает на скромный разгонный потенциал.

На плате присутствуют два разъема для оперативной памяти стандарта DDR2. Учитывая особенности контроллера, максимум можно установить 2 ГБ оперативной памяти, работающей в одноканальном режиме.

Для дисковой подсистемы выделены 2 порта SATA2 и один разъем IDE, что в сумме позволяет подключить вплоть до 4 жестких дисков. Если этого будет не хватать, то всегда можно воспользоваться внешним PCI SATA-контроллером, установив его в единственный слот PCI.

MSI Wind Board

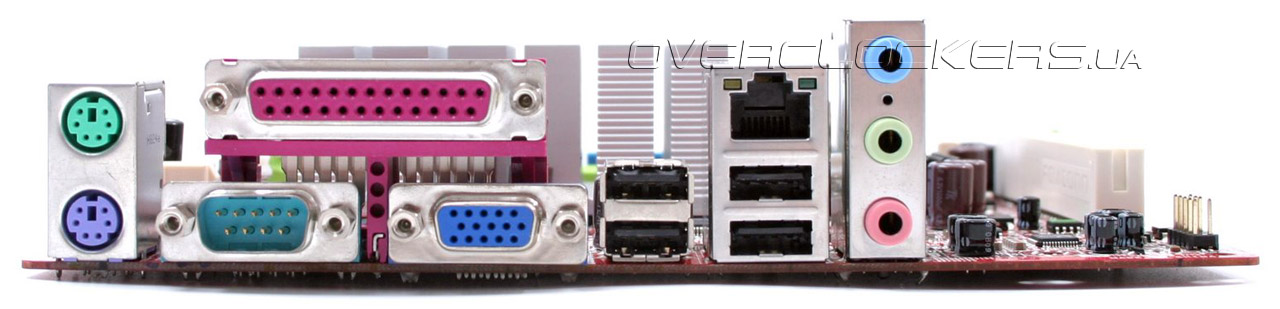

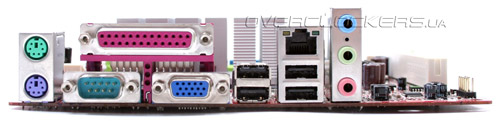

На заднюю панель выведены два порта PS/2 для подключения клавиатуры и мышки, последовательный и параллельный порты, видеовыход VGA, четыре порта USB 2.0, сетевой разъем RJ45 и три аудиоразъема, отвечающие за 6-канальный звук. Еще два порта USB 2.0 распаяны на самой плате. Набор вполне стандартный для 945-го чипсета и достаточный для построения классического неттопа.

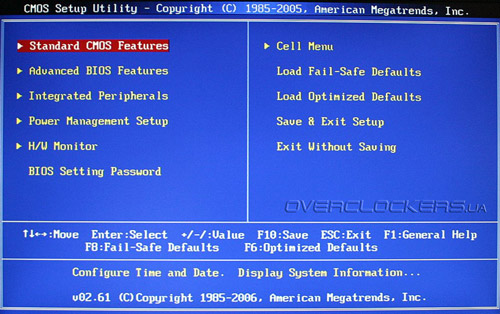

BIOS платы построен на микрокоде от AMI.

MSI Wind Board

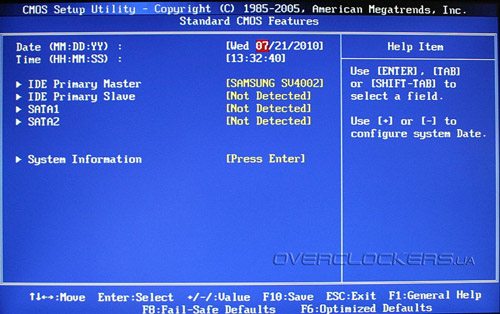

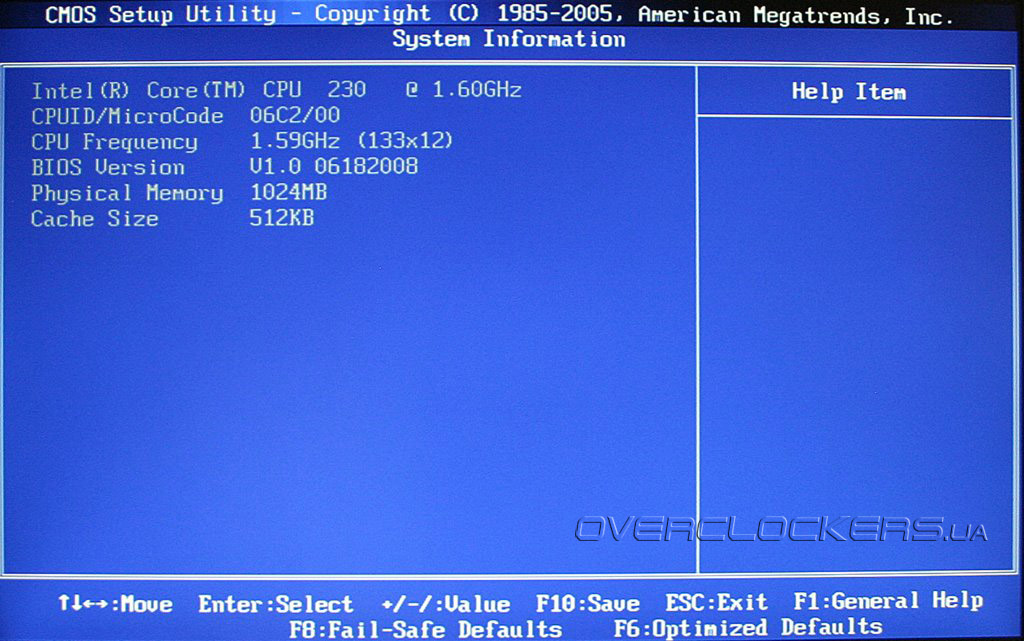

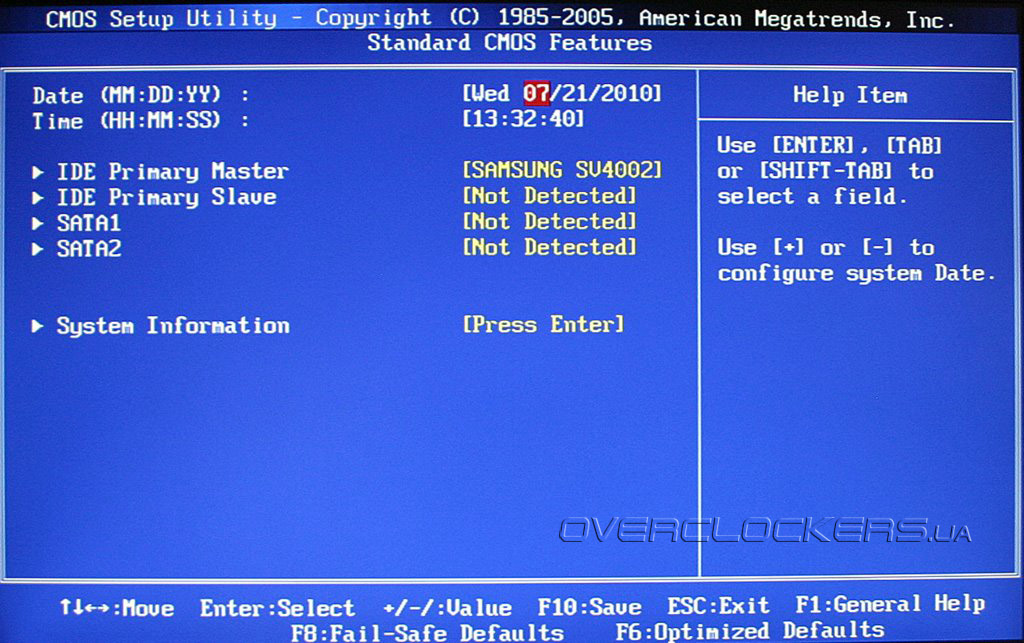

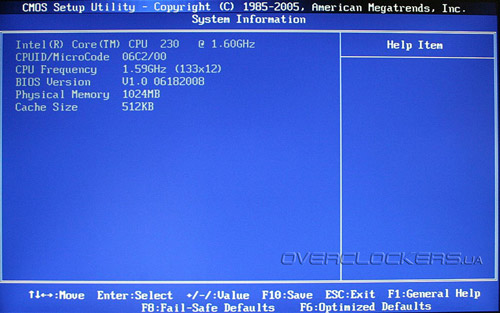

Во вкладке Standard CMOS Features можно настроить дату/время, просмотреть присутствующие дисковые накопители и информацию о системе.

MSI Wind Board

MSI Wind Board

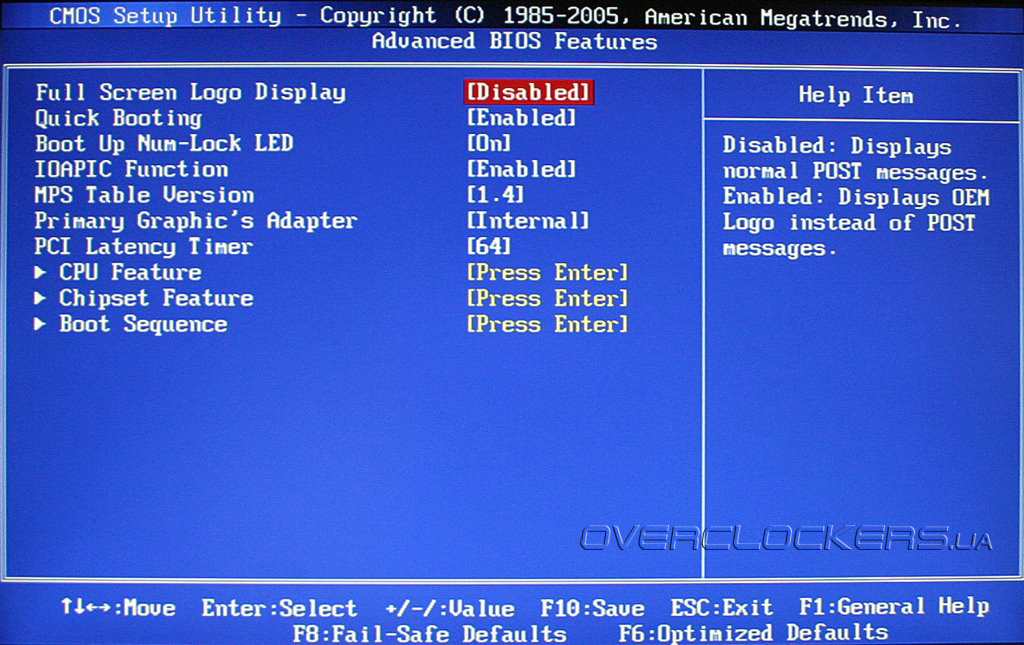

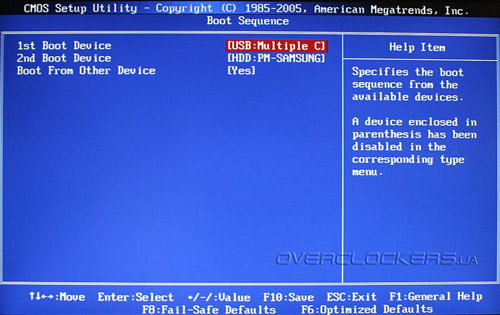

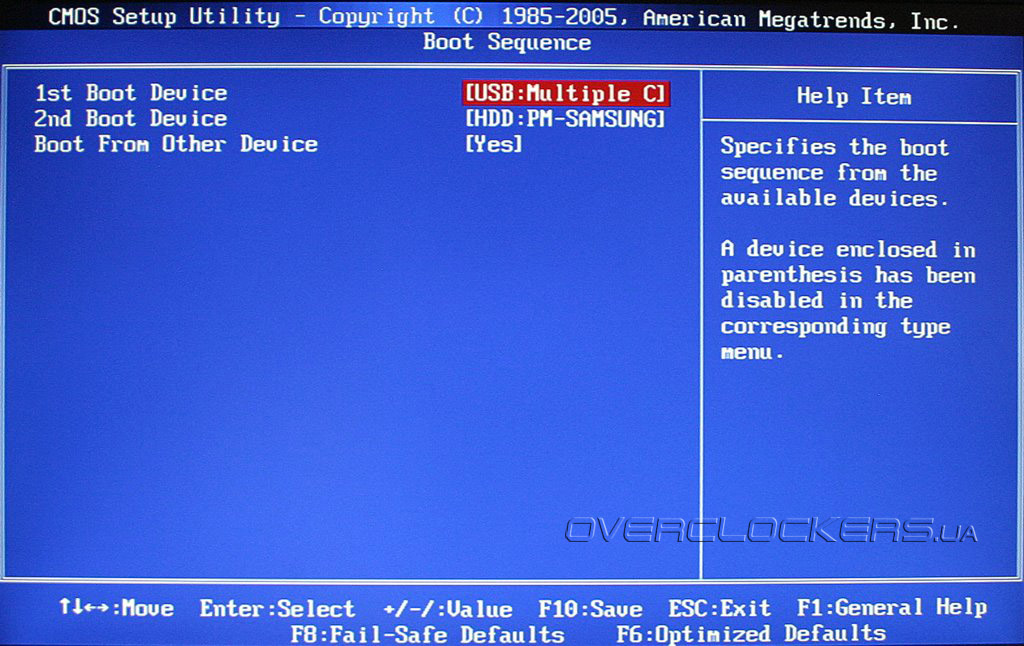

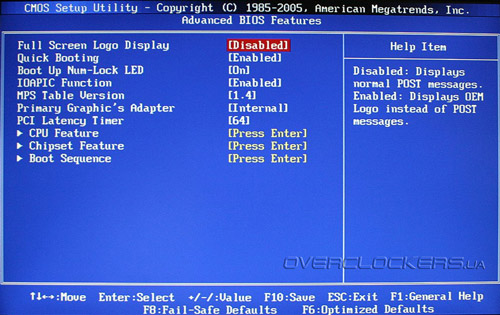

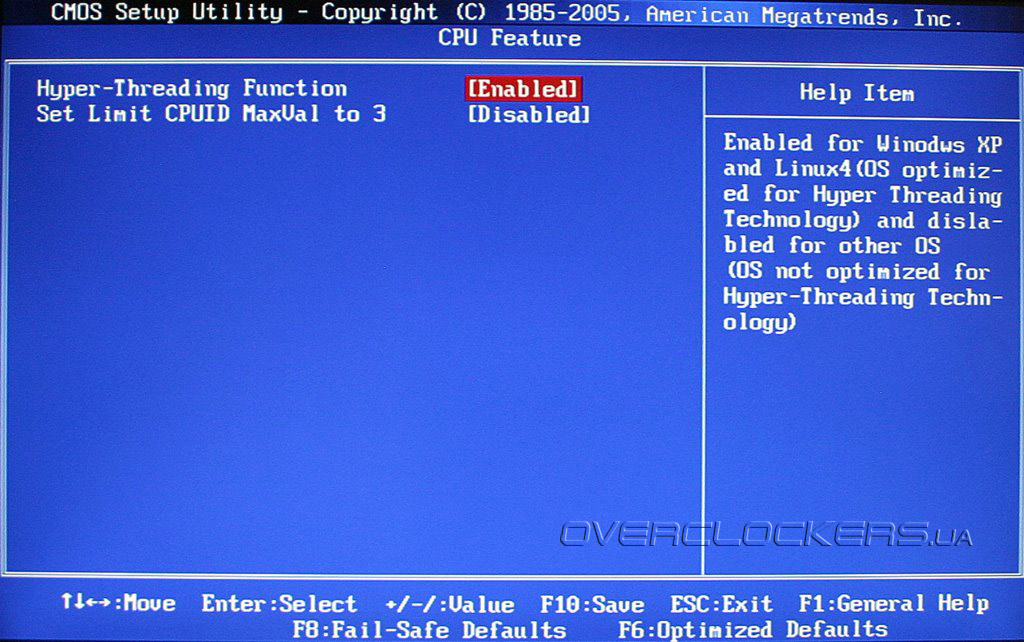

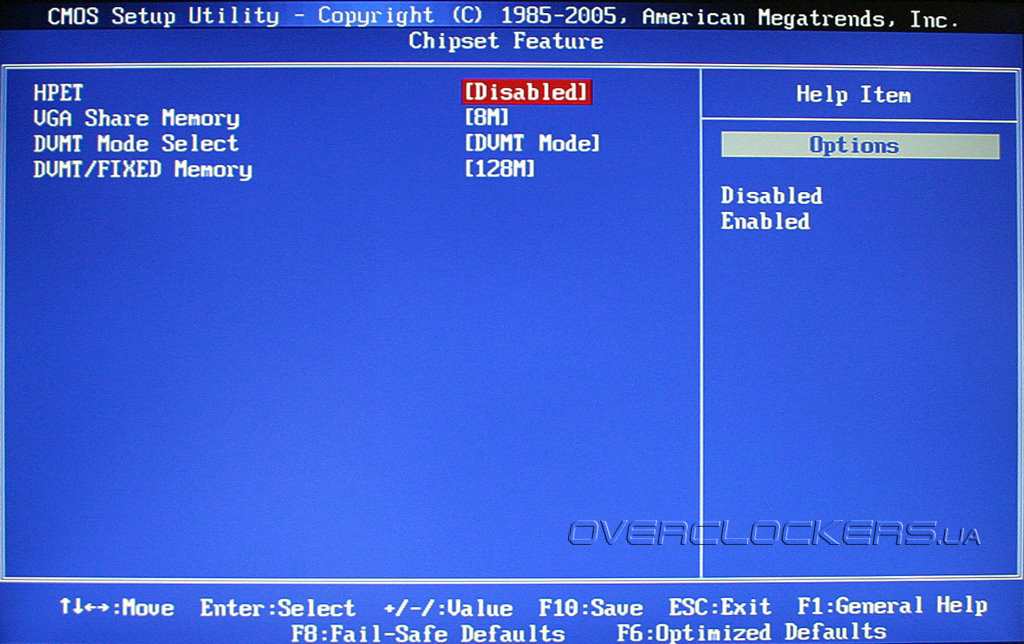

Раздел Advanced BIOS Features позволяет настроить параметры загрузки, такие как отображение полноэкранного логотипа, быструю загрузку, выбрать первичный видеоадаптер. Также можно настроить некоторые параметры процессора и чипсета, выбрать очередность загрузки.

MSI Wind Board

MSI Wind Board

MSI Wind Board

MSI Wind Board

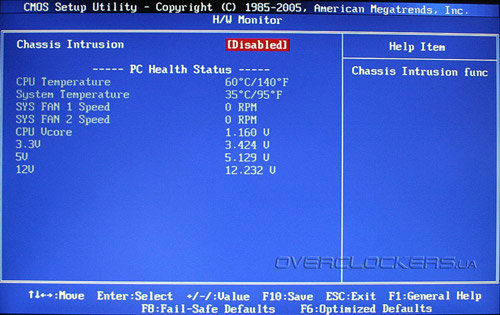

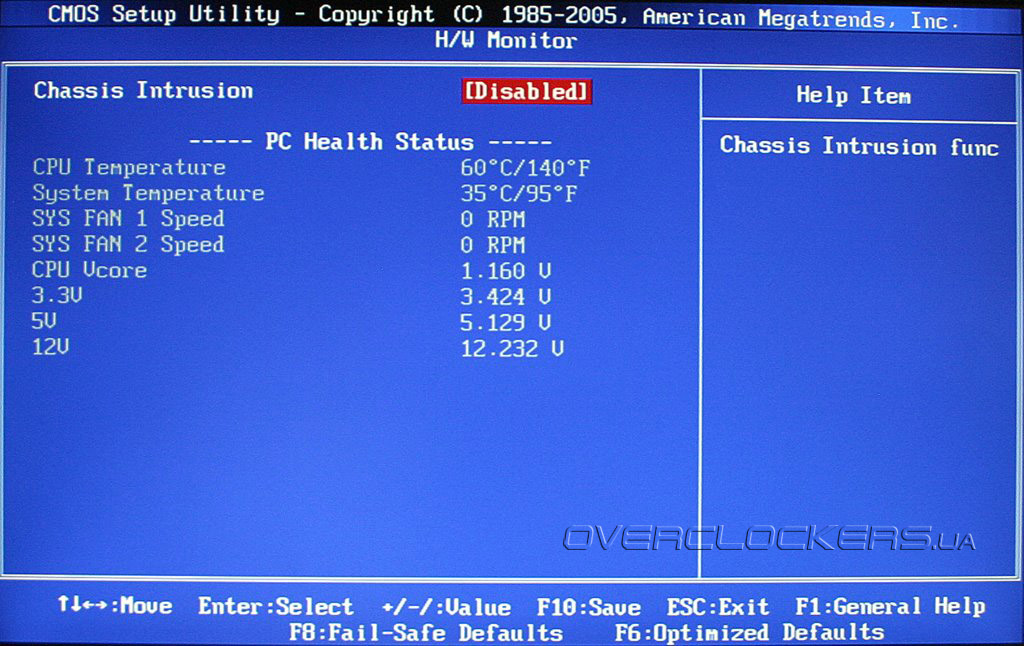

Вкладка Hardware Monitor отображает текущие температуры и напряжения, а также обороты подключенных к материнской плате вентиляторов.

MSI Wind Board

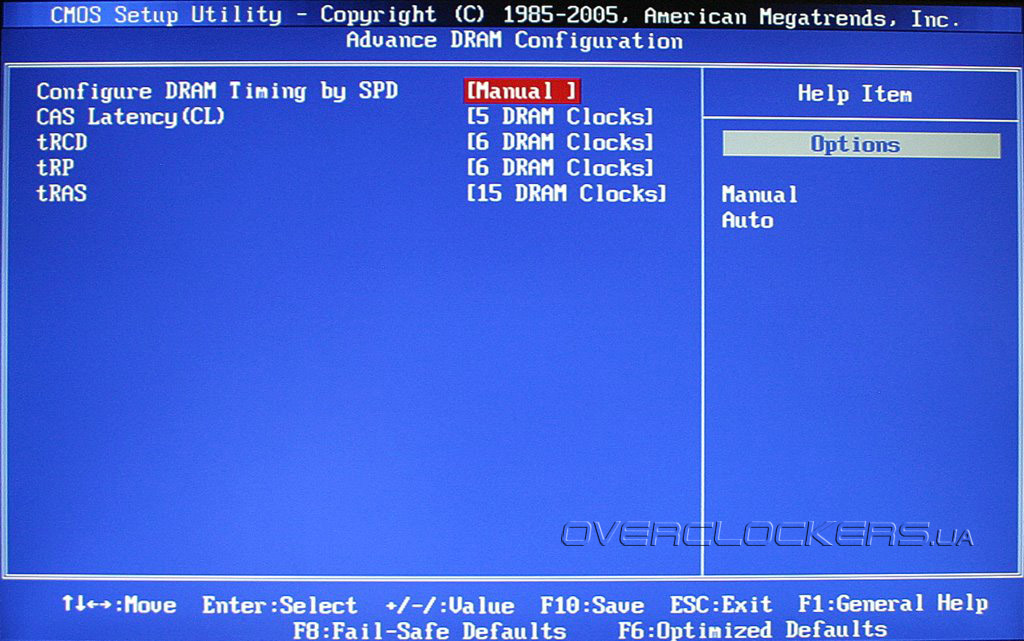

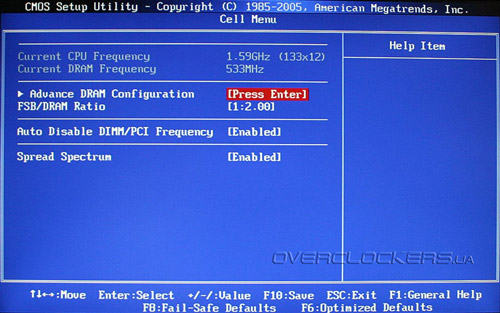

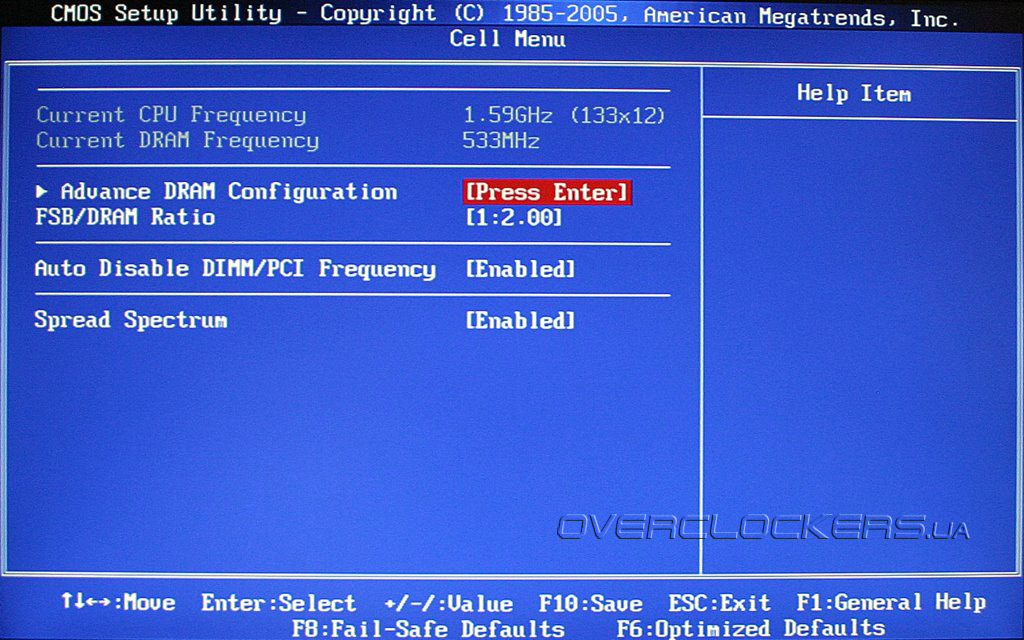

Все надежды оверклокера, сталкивающегося с продуктом MSI, возложены на раздел BIOS под названием Cell Menu. К сожалению, на данной плате в этом разделе можно только настроить делитель памяти и четыре основных тайминга. Ни изменений напряжения, ни частоты системной шины тут не найти.

MSI Wind Board

MSI Wind Board

Таким образом, мы можем рассчитывать только на стандартный режим работы материнской платы.
