MSI Wind Board и ASUS AT3N7A-I: две платы для неттопов

ASUS AT3N7A-I

Плата от ASUS построена на стороннем наборе микросхем, а именно на достаточно интересном чипсете NVIDIA ION. При этом у процессора появилось второе физическое ядро, а это значит, что при включенной технологии HyperThreading мы получаем «4-ядерный» процессор!

Розничная коробка выполнена в традиционной для компании цветовой гамме.

ASUS AT3N7A-I

На лицевой стороне мы можем видеть все преимущества AT3N7A-I, такие как встроенный модуль Bluetooth, возможность проигрывания видео высокой четкости 1080p, поддержка новой операционной системы Windows 7, а также направленность на построение медиасистемы в вашем доме.

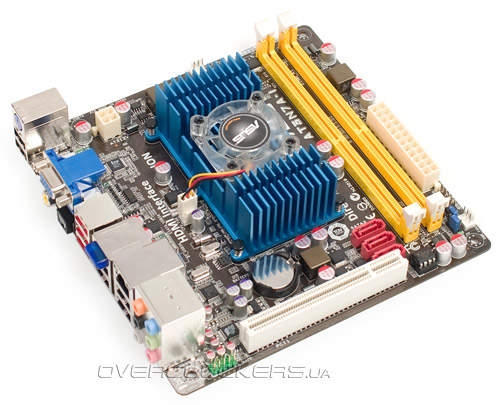

Сама плата имеет стандартные для Mini-ITX размеры 17х17 см и выполнена на темно-коричневом текстолите, используемым компанией для своих мейнстрим-решений.

ASUS AT3N7A-I

Поскольку NVIDIA ION состоит всего из одной микросхемы, для организации охлаждения удалось обойтись лишь одним радиатором. Но в отличие от предыдущего участника обзора, на радиатор установлен 40-мм вентилятор для улучшения охлаждения.

Питание системы осуществляется при помощи стандартной комбинации 24+4, для платы и процессора соответственно. Все конденсаторы твердотельные, и это намекает на некоторые разгонные возможности.

На плате также присутствуют два слота для оперативной памяти DDR2, которые могут принять до 4 ГБ памяти, но уже в двухканальном режиме. Это несомненный плюс, по сравнению с «референсным дизайном» от Intel.

Для подключения жестких дисков на AT3N7A-I предусмотрены три порта SATA2, еще один в виде eSATA выведен на заднюю панель.

ASUS AT3N7A-I

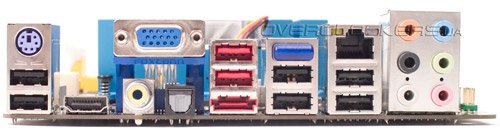

Также на задней панели присутствуют один порт PS/2 для клавиатуры, восемь портов USB 2.0, цифровой HDMI и аналоговый VGA видеовыходы, коаксиальный, оптический и шесть аудиовыходов, антенна модуля Bluetooth и сетевой разъем RJ45. По набору и количеству разнообразных выходов становится ясно, что модель позиционируется именно как мультимедийное решение.

BIOS платы также основан на микрокоде от AMI, но в несколько другом формате.

ASUS AT3N7A-I

ASUS AT3N7A-I

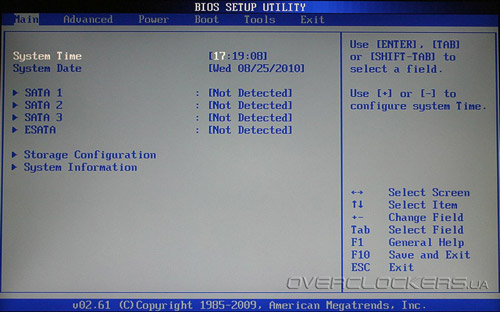

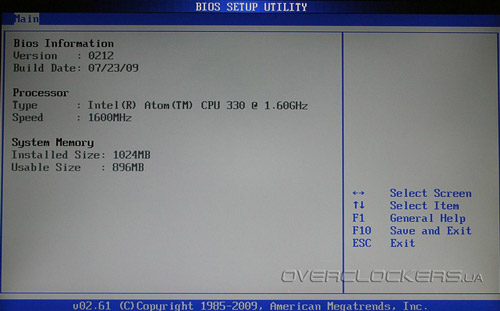

На первой вкладке Main мы можем настроить дату и время, проверить информацию о системе и настроить дисковую подсистему.

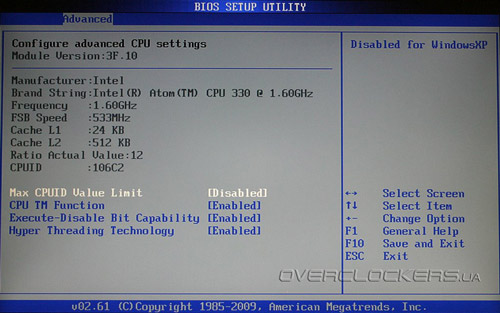

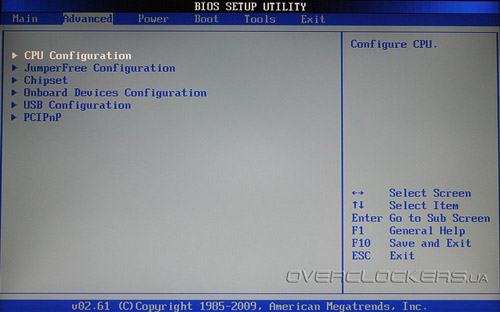

Переходя к более интригующей вкладке Advanced, нам открываются возможности более тонкой настройки системы.

ASUS AT3N7A-I

ASUS AT3N7A-I

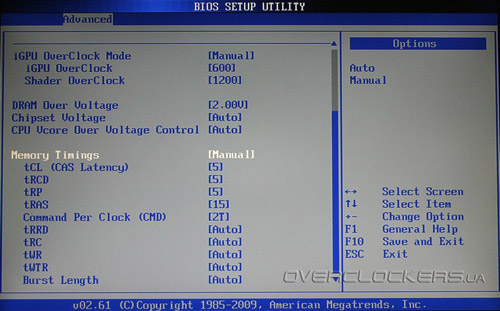

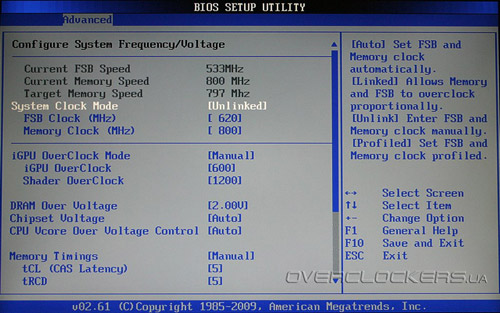

Все оверклокерские функции сосредоточены в подменю JumperFree Configuration:

ASUS AT3N7A-I

ASUS AT3N7A-I

Тут мы можем настроить опорную частоту, делитель оперативной памяти, разогнать встроенное видеоядро, поднять напряжение на процессоре, памяти и чипсете, а также настроить основные и некоторые дополнительные тайминги.

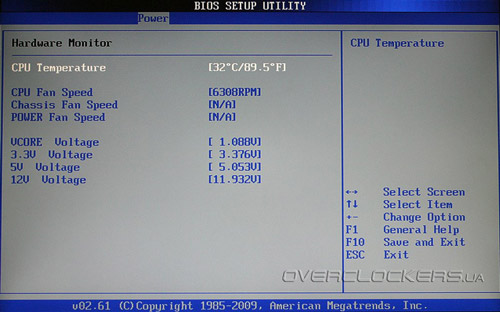

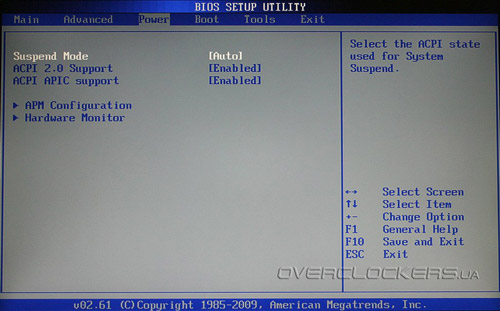

На вкладке Power мы можем настроить режимы работы и проверить текущее состояние системы в подразделе Hardware Monitor.

ASUS AT3N7A-I

ASUS AT3N7A-I

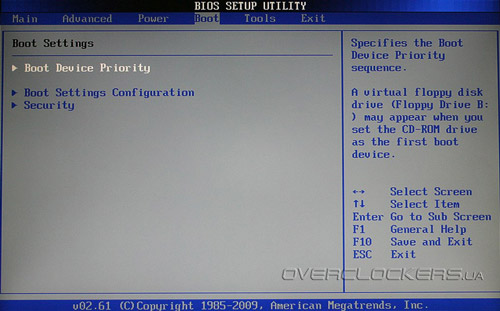

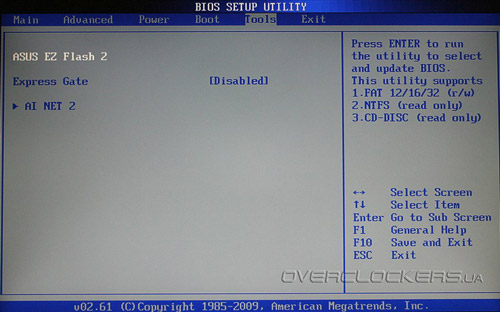

Раздел Boot предлагает нам настроить очередность загрузки системы и параметры безопасности, а на вкладке Tools находятся фирменный прошивальщик Asus EZ Flash, настройка работы технологии Express Gate и утилита AI Net 2.

ASUS AT3N7A-I

ASUS AT3N7A-I

Эта плата уже представляет для оверклокера больший интерес.
Крови необходим адреналин!
