MSI Wind Board и ASUS AT3N7A-I: две платы для неттопов

Форматом Mini-ITX в последнее время уже никого не удивишь. Производители выпускают все новые продукты в данном размере, зачастую ориентируясь на энтузиастов. Но все-таки основной упор делается на материнские платы, рассчитанные для неттопов и медиацентров. Сегодня мы рассмотрим две такие платы от разных производителей, основанные на двух совершенно разных наборах системной логики.

Модель MSI Wind Board
ASUS AT3N7A-I
Чипсет Intel 945GC + ICH7
NVIDIA Ion
Процессор Intel Atom 230
Intel Atom 330
Шина FSB
533 MHz
533 MHz
Память 2 DIMM DDR2 SDRAM 533/667, 2GB max 2 DIMM DDR2 SDRAM 667/800, 4GB max
Слоты PCI-E
Слоты PCI 1 1
Встроенное видеядро Intel GMA 950
GeForce 9400M
Видеоразъемы D-Sub
D-Sub и HDMI
Количество подключаемых вентиляторов 2 (3pin) 3 (3pin)
Порты USB 2.0 8 (4 разъема на задней панели) 10 (8 разъемов на задней панели)
ATA-133 1 канал (два устройства)
Serial ATA 2 канала SATA-II
3 канала SATA-II
eSATA 1
RAID 0, 1, поддержка AHCI
Встроенный звук Realtek ALC888 (5.1, HDA) VIA VT 1708s (7.1, HDA)
S/PDIF Оптический и коаксиальный
Встроенная сеть Realtek RTL8101E (10/100 Mb/s) Realtek RTL 8111DL (Gigabit Ethernet)
FireWire 1394
LPT +
COM +
BIOS AMI AMI
Форм-фактор Mini-DTX
Mini-ITX
Размеры, мм 170 x 203 170 x 170
Дополнительные возможности Express Gate, Bluetooth


MSI Wind Board (MS-7314)

Начнем, пожалуй, с самого простого. Материнская плата от компании MSI является классическим продуктом, выполненным по рекомендованной Intel схеме — одноядерный процессор Intel Atom 230 с рабочей частотой 1,6 ГГц плюс чипсет, состоящий из северного моста Intel 945GC со встроенной графикой 950GMA и южного моста ICH7.

В розничную сеть плата поставляется в небольшой коробке, на которой изображены отличительные характеристики продукта.

MSI Wind Board
К нам же Wind Board попала в ОЕМ-комплектации, поэтому о поставляемых с ней аксессуарах мы умолчим.

Материнская плата выполнена не в совсем привычном формате — она чуть больше, чем Mini-ITX. Предполагалось, что такой формат позволит добавить второй слот расширения на плату, и позже был выделен в собственный форм-фактор Mini-DTX. Покупая данную плату и корпус для нее, необходимо учитывать этот факт.

MSI Wind Board

Система охлаждения реализована при помощи двух пассивных радиаторов — небольшой черный радиатор накрывает микросхему южного моста, и большой серебряный является общим для северного моста и интегрированного на плату процессора. Учитывая скромное энергопотребление данных микросхем, такого охлаждения должно хватить.

Питание на плату подается через 24-контактный разъем. Для процессора необходимо подключить собственный 4-контактный шнур питания. На Wind Board в большинстве своем присутствуют электролитические конденсаторы, что косвенным образом намекает на скромный разгонный потенциал.

На плате присутствуют два разъема для оперативной памяти стандарта DDR2. Учитывая особенности контроллера, максимум можно установить 2 ГБ оперативной памяти, работающей в одноканальном режиме.

Для дисковой подсистемы выделены 2 порта SATA2 и один разъем IDE, что в сумме позволяет подключить вплоть до 4 жестких дисков. Если этого будет не хватать, то всегда можно воспользоваться внешним PCI SATA-контроллером, установив его в единственный слот PCI.

MSI Wind Board

На заднюю панель выведены два порта PS/2 для подключения клавиатуры и мышки, последовательный и параллельный порты, видеовыход VGA, четыре порта USB 2.0, сетевой разъем RJ45 и три аудиоразъема, отвечающие за 6-канальный звук. Еще два порта USB 2.0 распаяны на самой плате. Набор вполне стандартный для 945-го чипсета и достаточный для построения классического неттопа.

BIOS платы построен на микрокоде от AMI.

MSI Wind Board

Во вкладке Standard CMOS Features можно настроить дату/время, просмотреть присутствующие дисковые накопители и информацию о системе.

MSI Wind Board

MSI Wind Board

Раздел Advanced BIOS Features позволяет настроить параметры загрузки, такие как отображение полноэкранного логотипа, быструю загрузку, выбрать первичный видеоадаптер. Также можно настроить некоторые параметры процессора и чипсета, выбрать очередность загрузки.

MSI Wind Board

MSI Wind Board

MSI Wind Board

MSI Wind Board

Вкладка Hardware Monitor отображает текущие температуры и напряжения, а также обороты подключенных к материнской плате вентиляторов.

MSI Wind Board

Все надежды оверклокера, сталкивающегося с продуктом MSI, возложены на раздел BIOS под названием Cell Menu. К сожалению, на данной плате в этом разделе можно только настроить делитель памяти и четыре основных тайминга. Ни изменений напряжения, ни частоты системной шины тут не найти.

MSI Wind Board

MSI Wind Board

Таким образом, мы можем рассчитывать только на стандартный режим работы материнской платы.

ASUS AT3N7A-I

Плата от ASUS построена на стороннем наборе микросхем, а именно на достаточно интересном чипсете NVIDIA ION. При этом у процессора появилось второе физическое ядро, а это значит, что при включенной технологии HyperThreading мы получаем «4-ядерный» процессор!

Розничная коробка выполнена в традиционной для компании цветовой гамме.

ASUS AT3N7A-I

На лицевой стороне мы можем видеть все преимущества AT3N7A-I, такие как встроенный модуль Bluetooth, возможность проигрывания видео высокой четкости 1080p, поддержка новой операционной системы Windows 7, а также направленность на построение медиасистемы в вашем доме.

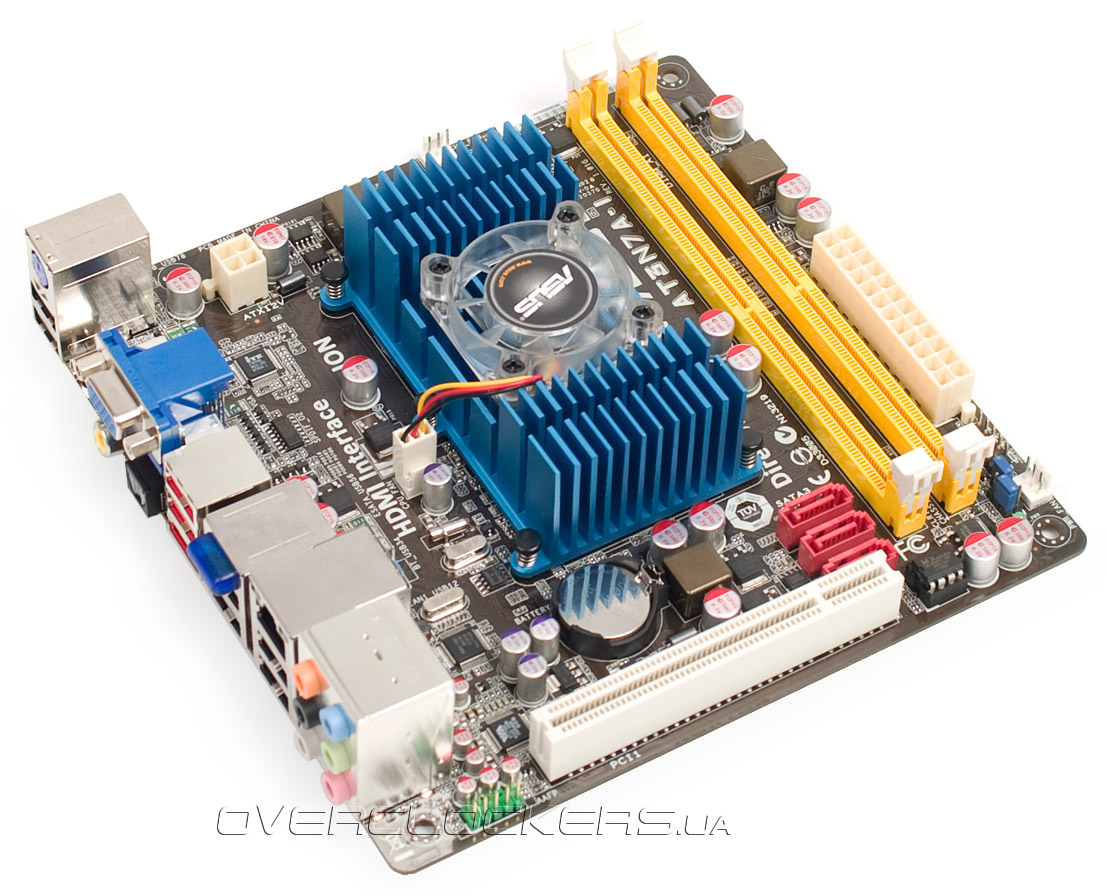

Сама плата имеет стандартные для Mini-ITX размеры 17х17 см и выполнена на темно-коричневом текстолите, используемым компанией для своих мейнстрим-решений.

ASUS AT3N7A-I

Поскольку NVIDIA ION состоит всего из одной микросхемы, для организации охлаждения удалось обойтись лишь одним радиатором. Но в отличие от предыдущего участника обзора, на радиатор установлен 40-мм вентилятор для улучшения охлаждения.

Питание системы осуществляется при помощи стандартной комбинации 24+4, для платы и процессора соответственно. Все конденсаторы твердотельные, и это намекает на некоторые разгонные возможности.

На плате также присутствуют два слота для оперативной памяти DDR2, которые могут принять до 4 ГБ памяти, но уже в двухканальном режиме. Это несомненный плюс, по сравнению с «референсным дизайном» от Intel.

Для подключения жестких дисков на AT3N7A-I предусмотрены три порта SATA2, еще один в виде eSATA выведен на заднюю панель.

ASUS AT3N7A-I

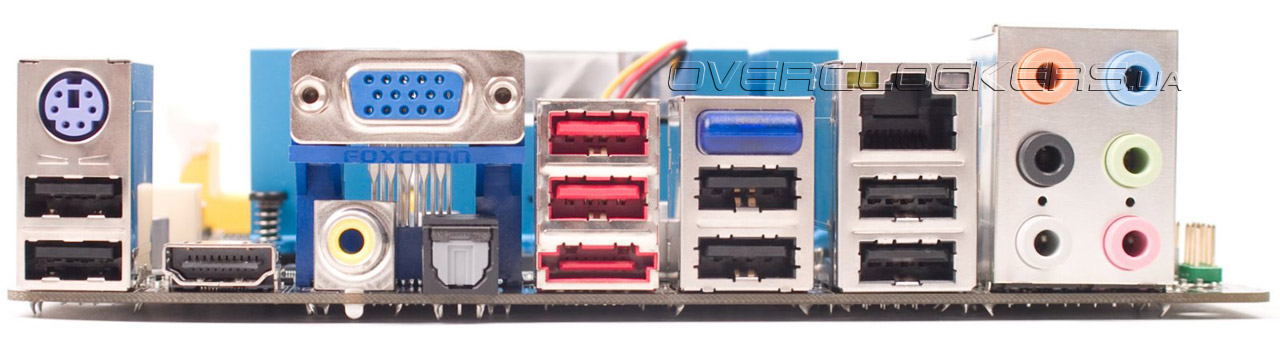

Также на задней панели присутствуют один порт PS/2 для клавиатуры, восемь портов USB 2.0, цифровой HDMI и аналоговый VGA видеовыходы, коаксиальный, оптический и шесть аудиовыходов, антенна модуля Bluetooth и сетевой разъем RJ45. По набору и количеству разнообразных выходов становится ясно, что модель позиционируется именно как мультимедийное решение.

BIOS платы также основан на микрокоде от AMI, но в несколько другом формате.

ASUS AT3N7A-I

ASUS AT3N7A-I

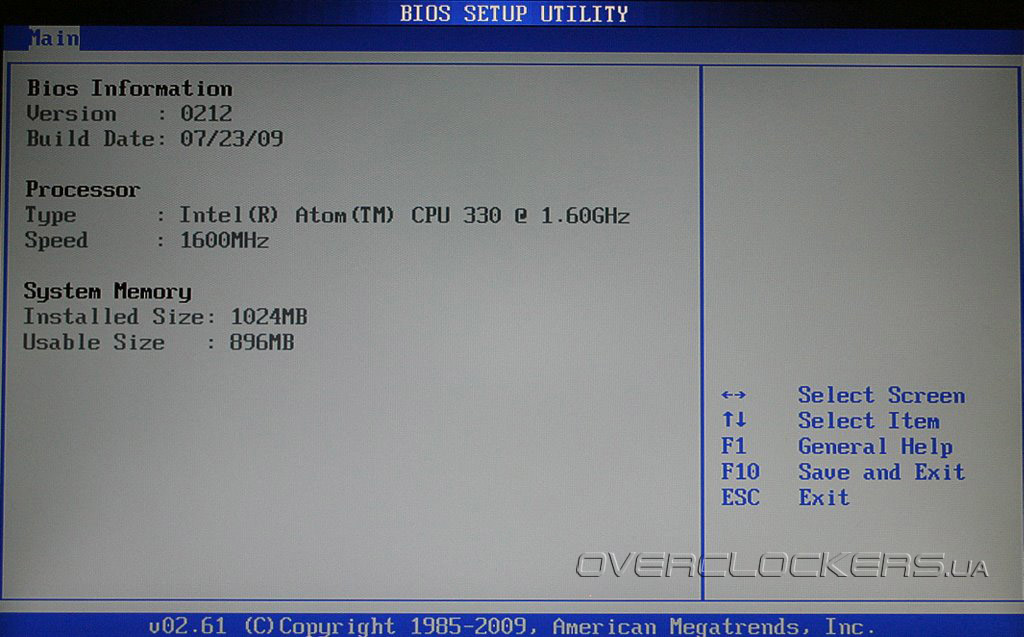

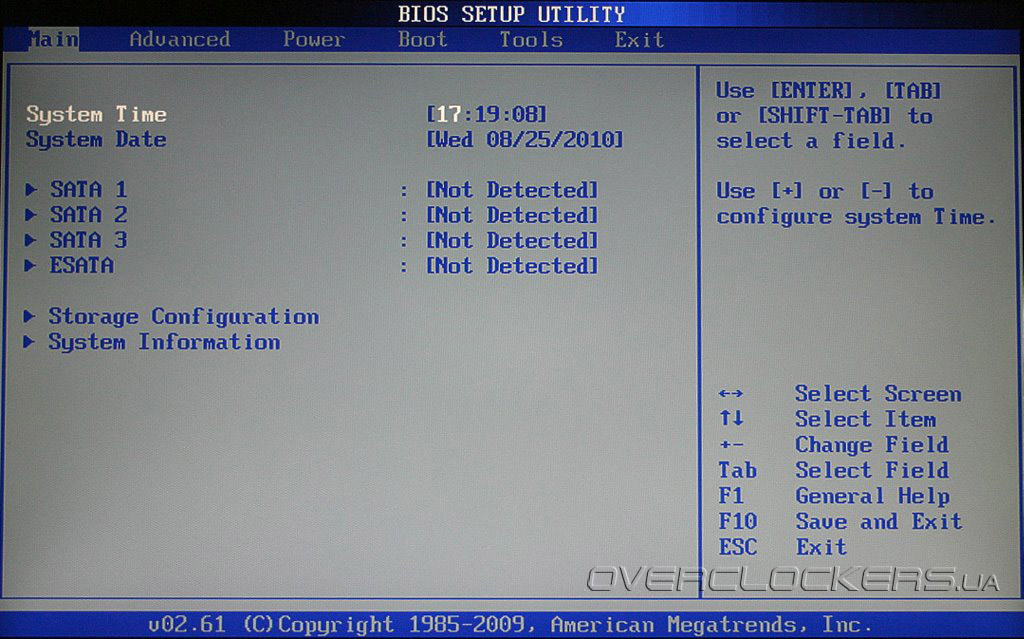

На первой вкладке Main мы можем настроить дату и время, проверить информацию о системе и настроить дисковую подсистему.

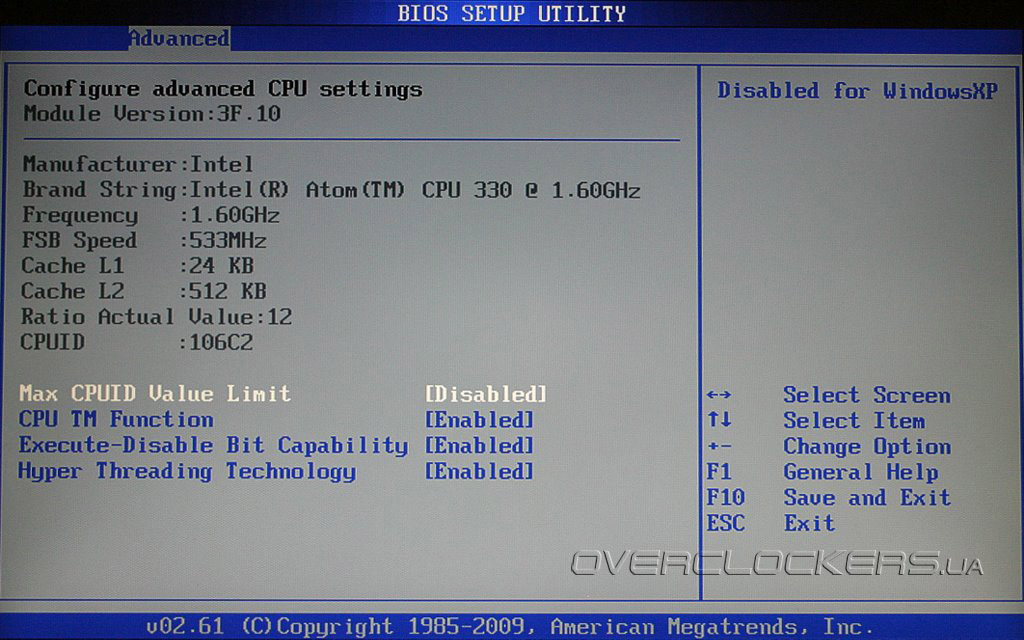

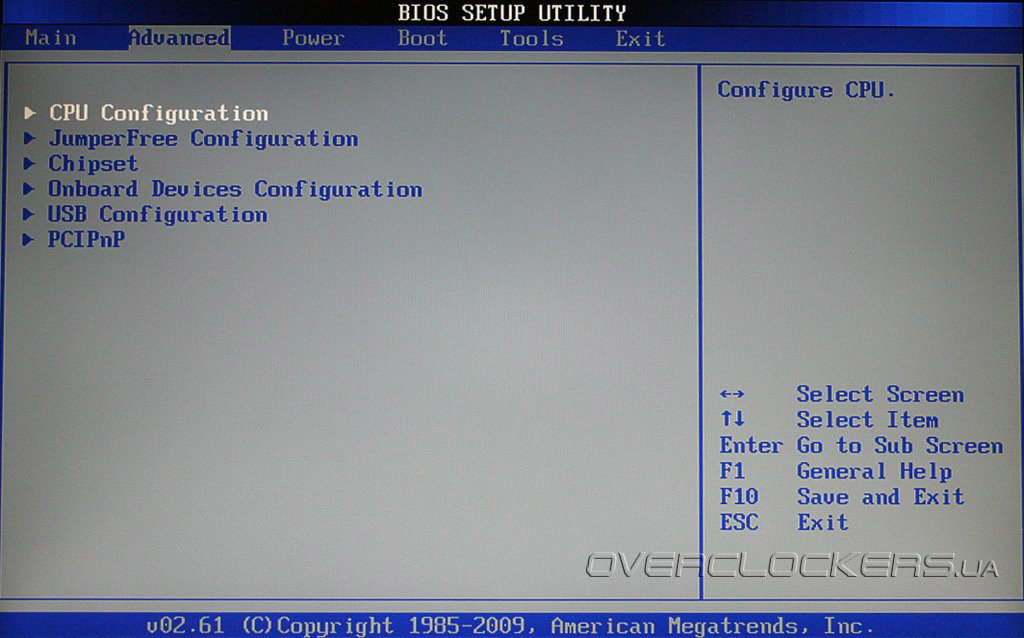

Переходя к более интригующей вкладке Advanced, нам открываются возможности более тонкой настройки системы.

ASUS AT3N7A-I

ASUS AT3N7A-I

Все оверклокерские функции сосредоточены в подменю JumperFree Configuration:

ASUS AT3N7A-I

ASUS AT3N7A-I

Тут мы можем настроить опорную частоту, делитель оперативной памяти, разогнать встроенное видеоядро, поднять напряжение на процессоре, памяти и чипсете, а также настроить основные и некоторые дополнительные тайминги.

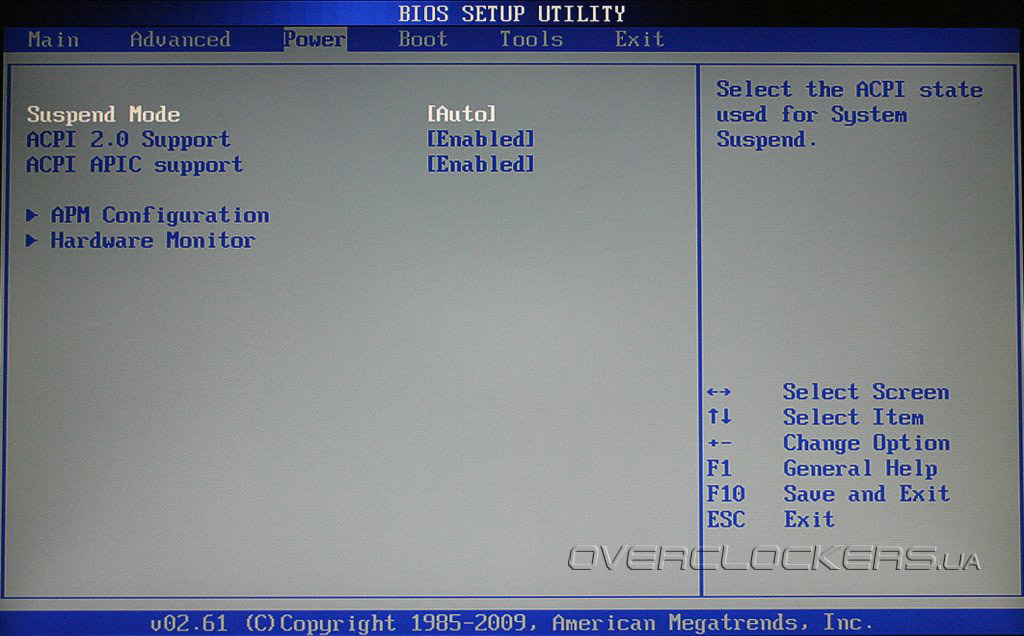

На вкладке Power мы можем настроить режимы работы и проверить текущее состояние системы в подразделе Hardware Monitor.

ASUS AT3N7A-I

ASUS AT3N7A-I

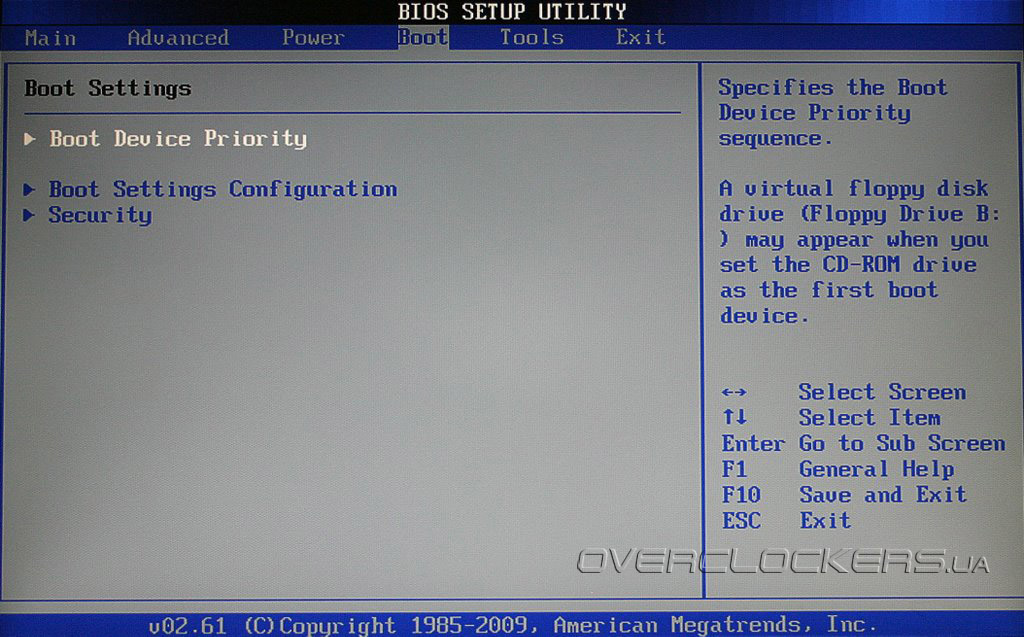

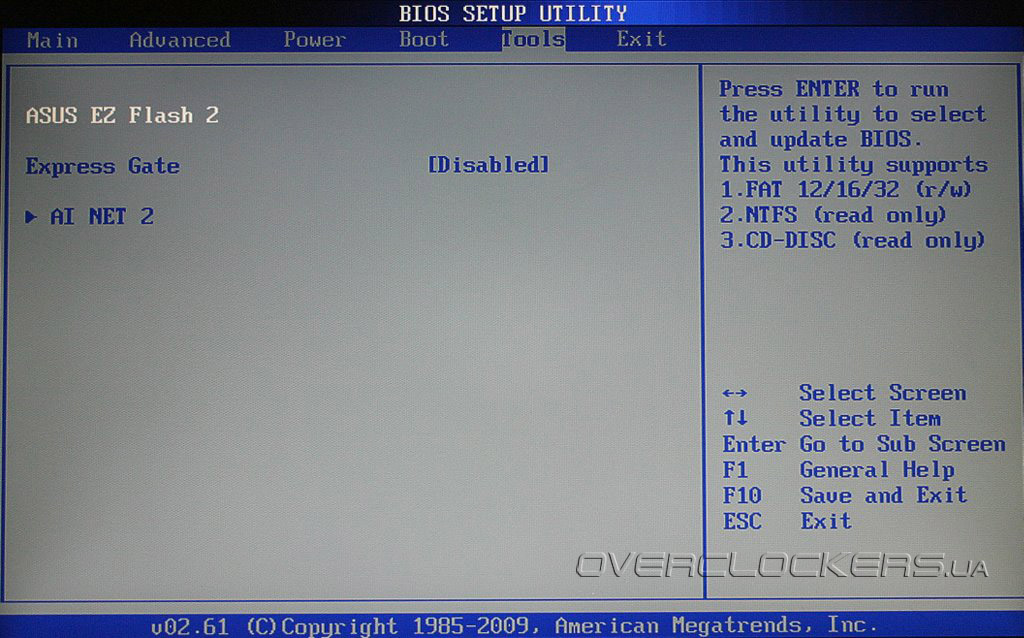

Раздел Boot предлагает нам настроить очередность загрузки системы и параметры безопасности, а на вкладке Tools находятся фирменный прошивальщик Asus EZ Flash, настройка работы технологии Express Gate и утилита AI Net 2.

ASUS AT3N7A-I

ASUS AT3N7A-I

Эта плата уже представляет для оверклокера больший интерес.

Разгон

Для изучения разгонного потенциала и производительности плат был использован следующий тестовый стенд:
  • материнские платы: MSI Wind Board, ASUS AT3N7A-I;
  • оперативная память: GoodRam 2GB PC-6400;
  • жесткий диск: WD 3200 AAKS;
  • блок питания: Huntkey 250W;
  • корпус: Huntkey H921.
MSI Wind Board

ASUS AT3N7A-I

Поскольку плата от MSI настройками разгона нас не порадовала, все усилия были брошены на увеличение производительности модели ASUS AT3N7A-I.

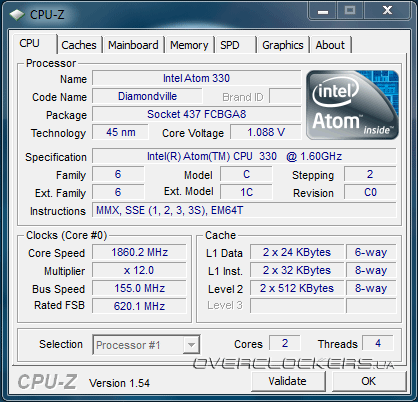

Максимум, чего удалось добиться — 620 МГц результирующей FSB и 1,86 ГГц тактовой частоты процессора. К сожалению, ни поднятие напряжения, ни смена делителей оперативной памяти не позволили продвинуться ни на один МГц вверх.

ASUS AT3N7A-I

Графическое ядро удалось разогнать со стандартных 450 до 600 МГц.



Результаты тестирования

Для измерения результатов быстродействия использовалась операционная система Windows 7 Home Premium.

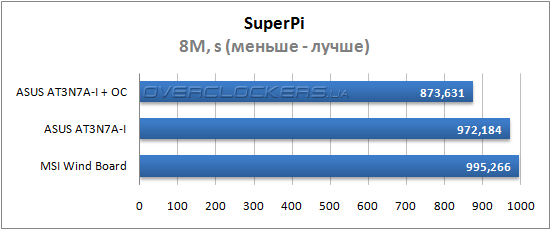

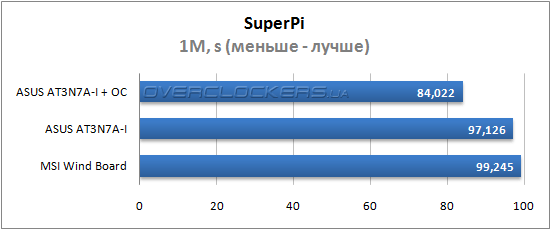

SuperPi

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Видно, что количество ядер никак не влияет на однопоточный тест производительности. Модель ASUS чуть производительнее за счет более быстрого контроллера памяти.

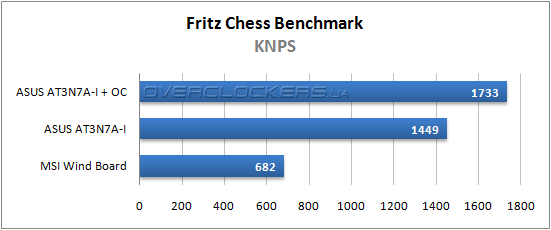

Fritz Chess Benchmark

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Увеличение количества ядер в два раза приносит увеличение производительности также в два раза. Ничего удивительного.

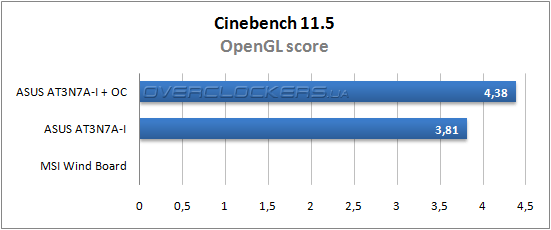

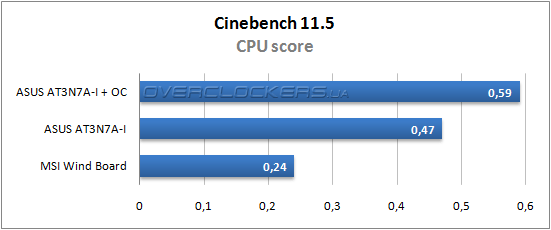

Cinebench 11.5

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

К сожалению, тест OpenGL не запустился на встроенной графике от Intel. Опять-таки, двухъядерный Atom в два раза быстрее.

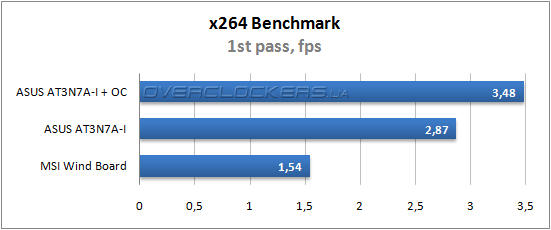

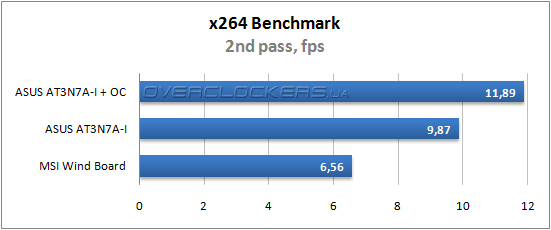

x264 Benchmark

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Снова два ядра гораздо лучше проявляют себя, чем одно, особенно в кодировке видео.

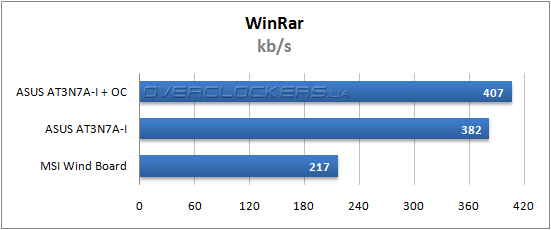

WinRar

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Ситуация в популярном архиваторе повторяет все предыдущие тесты.

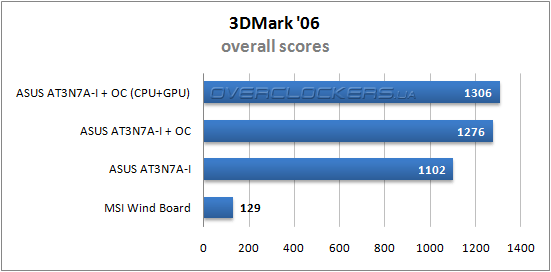

3DMark’06

Результаты тестирования MSI Wind Board и ASUS AT3N7A-I

Разгон процесора дал гораздо больший прирост, чем разгон видеоядра.


Воспроизведение видео высокой четкости

Графическое ядро NVIDIA ION позволяет разгрузить центральный процессор при просмотре видео высокой четкости, в чем мы на личном опыте и убедились. К сожалению, даже «четырехядерный» Atom 330 сам не может справиться с видео уже в качестве 720р.

Вот, что происходило при попытке воспроизведения одного популярного сериала через не настроенный медиаплеер.

MSI Wind Board

Хоть загрузка процессора в общем невелика, но 18 кадров в секунду не дают насладиться юмором.

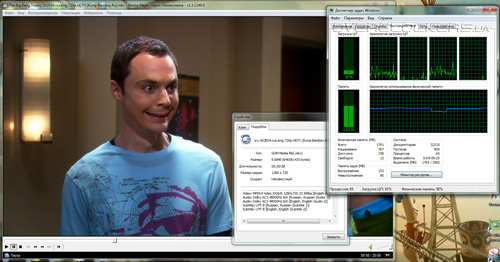

Для того, чтобы воспользоваться преимуществами графического ядра необходимо установить специально настроенный плеер — Media Player Classic Home Cinema. В этом случае картина становится совершенно другой:

ASUS AT3N7A-I

Загрузка процессора практически отсутствует, а количество кадров в секунду соответствует параметрам файла.


Выводы

Несмотря на достаточно низкие показатели в синтетических тестах, обе материнские платы прекрасно справились со своим предназначением.

Плата от MSI отлично подойдет в качестве основы системы начального уровня или для офисных ПК. Получить первые компьютерные азы, использовать текстовый процессор или бороздить просторы Всемирной паутины – пожалуй, Wind Board просто создана для этого.

ASUS AT3N7A-I, напротив, дает возможность построить не только компактный компьютер, но и настоящий медиацентр, способный справиться с видео высокой четкости. Главное, правильно выбрать и настроить плеер.

И, конечно же, обе платы функционируют достаточно тихо. Продукт MSI вообще оснащен пассивной системой охлаждения, что особо понравится «маньякам» тиши.
