Обзор материнской платы Gigabyte GA-Z97M-D3H. Честный разгон в доступном сегменте

Этот обзор будет посвящён материнской плате производства Gigabyte, основанной на чипсете Intel Z97 и доступной широкому кругу пользователей. По всей видимости, дизайн ее PCB с минимальными изменениями заимствован от GA-B85M-D3H, где прежде нам удавалось весьма успешно разогнать процессор. Рассматриваемая GA-Z97M-D3H мало чем напоминает оверклокерские продукты, даже имеющийся радиатор в зоне силовых элементов преобразователя питания ЦП оказался упрощённым.

Gigabyte GA-Z97M-D3H

Универсализация топологии — один из многих шагов, позволяющих снизить итоговую стоимость продукта. Звуковой и сетевой адаптеры установлены весьма простые, ними оказались решения начального уровня от компании Realtek. Также нетрудно отметить отсутствие самых современных портов для подключения накопителей. Говорить о дополнительных контроллерах тоже не приходится. Нет упрощающих наладку работы системы кнопок и индикаторов, не говоря уже о точках по замеру действующих напряжений.

Модель Gigabyte GA-Z97M-D3H (rev. 1.0)
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*/3100*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16, 1 x PCI Express 2.0 x16@x4
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI 1.4a, DVI-D, D-Sub
Количество подключаемых вентиляторов 4x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97), 8 x 2.0 (2 разъёма на задней панели, Z97)
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 225
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD 2-Way CrossFireX

Концептуально такая плата является стартовой, предоставляющей базовый набор возможностей. Но на фоне прежде рассмотренной ASRock Z97 Anniversary её задняя панель выглядит уже не так скупо.


Упаковка и комплектация

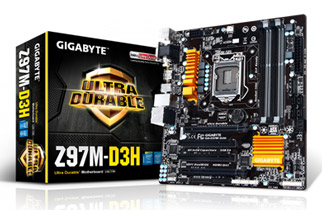

Оформление коробки подсказывает о принадлежности продукта к серии материнских плат Ultra Durable. Собственно, это и является единственным, на чём акцентируется внимание. Размеры вполне стандартны для плат формата mATX.

Gigabyte GA-Z97M-D3H

Сзади находится фото продукта и его задней панели, а также небольшая таблица с основными спецификациями. Уже тут можно заметить отсутствие оптического выхода и общее небольшое число выходов. Дополнительной рекламы каких-либо программных комплектов или аппаратных инноваций нет, ведь в составе GA-Z97M-D3H действительно интересного ничего нет.

Gigabyte GA-Z97M-D3H

Вместе с платой идёт лишь базовый набор аксессуаров, в него оказались включены:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z97M-D3H


Внешний вид

Дизайн PCB максимально прост, немного необычно для современного продукта видеть два порта PCI и контактную площадку для подключения шлейфа с гнездом LPT. Габариты немного урезаны — в ширину до полного формата mATX не хватило 19 мм. Слоты для модулей памяти с обеих сторон имеют защёлки, поэтому удобства в обращении с собранной системой будет немного.

Gigabyte GA-Z97M-D3H

На обратной стороне нет ничего, что может помешать установке габаритных систем охлаждения, в частности — их усилительных пластин. Радиаторы используют пластиковые «гвозди» в качестве фиксирующих элементов.

Gigabyte GA-Z97M-D3H

Охладитель системной логики выглядит безынтересно, но имеет неплохую общую площадь рассеивания тепла. Присмотревшись, можно уловить «ореол» с индексом G1 — маркировки флагманских решений Gigabyte игровой серии.

Gigabyte GA-Z97M-D3H

Шесть гнёзд SATA имеют двоякое исполнение: два располагаются вдоль поверхности и находятся близь главного гнезда PCI-E, а остальные четыре распаяны выше и подразумевают поперечный тип подключения, самый простой из возможных. В этой области позаботились о размещении дополнительного крепёжного отверстия, но не все корпуса сегодня оснащены сопутствующей подпирающей стойкой или хотя бы возможностью её смонтировать.

Gigabyte GA-Z97M-D3H

Верхнее гнездо PCI-E находится довольно близко к процессорному, поэтому перед покупкой массивных систем охлаждения ЦП и крупных графических ускорителей, особенно оснащённых усилительными пластинами, нужно будет лишний раз удостовериться в возможности их совместной эксплуатации на такой плате. Звуковая подсистема базируется на кодеке ALC892, в помощь к нему не предусмотрено никакого операционного усилителя, отдельного стабилизатора по питанию тоже не видать. Сглаживающих конденсаторов много, но все они обыкновенные, на основе твёрдого полимера.

Gigabyte GA-Z97M-D3H

«Призрак» G1 замечен и на втором радиаторе. Разнообразные гнёзда максимально удалены от зоны установки кулера, поэтому никаких неудобств возникнуть не должно.

Gigabyte GA-Z97M-D3H

Сам радиатор имеет весьма скромный вес, на основание приклеена термопрокладка толщиной около полутора миллиметров. Благодаря его малой длине прижим и контакт со всеми элементами происходит надлежащим образом.

Gigabyte GA-Z97M-D3H

Схема стабилизатора питания ЦП четырёхфазная. ШИМ-контроллер весьма знакомый ISL95820 от Intersil Corporation, славящийся не самым лучшим подходом в сфере реализации LLC. Видимо, практически для всех своих плат на основе Z97 компания Gigabyte решила использовать одни и те же элементы — SiRA12DP от Vishay Intertechnology. Здесь их приходится по три экземпляра на каждый канал.

Gigabyte GA-Z97M-D3H

Сзади имеется достаточное число гнёзд для эксплуатации системы и подключения некоторого числа дополнительной периферии. Выход HDMI дополнен конвертером уровней видеосигнала PTN3360D.

Gigabyte GA-Z97M-D3H

Общее впечатление о модели после осмотра её возможностей никак не изменилось. Очевидно позиционирование как отправной точки в возможностях современных систем. Тем интереснее будет взглянуть на её программную поддержку, а затем оценить и разгонные способности.

Возможности UEFI

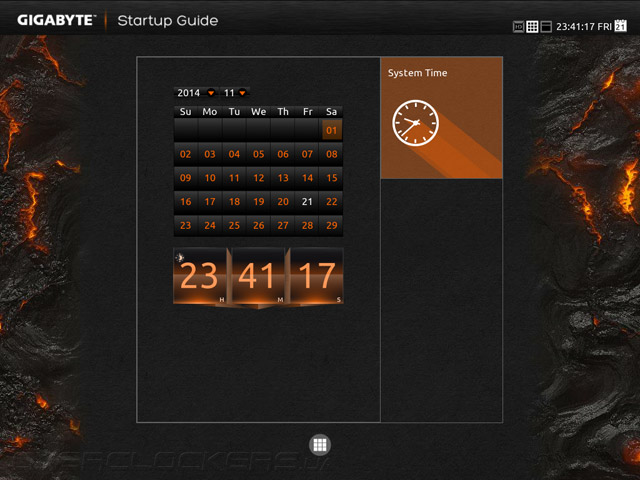

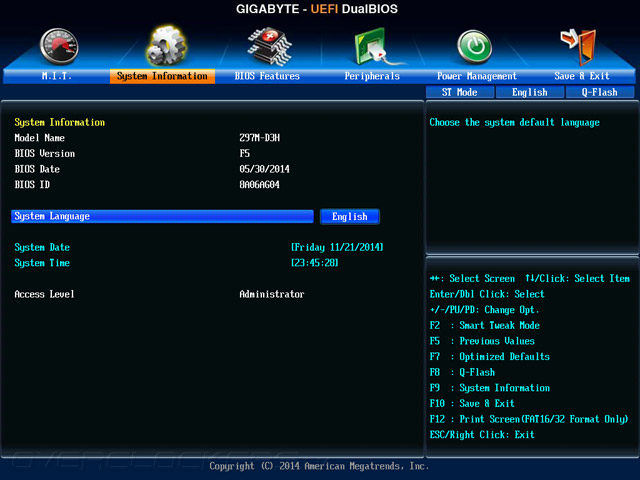

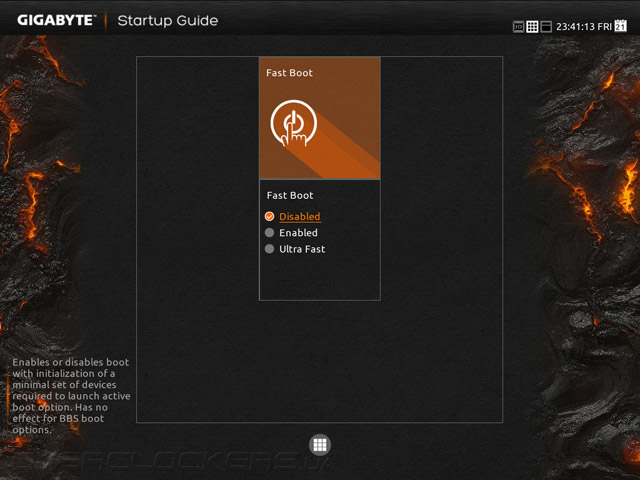

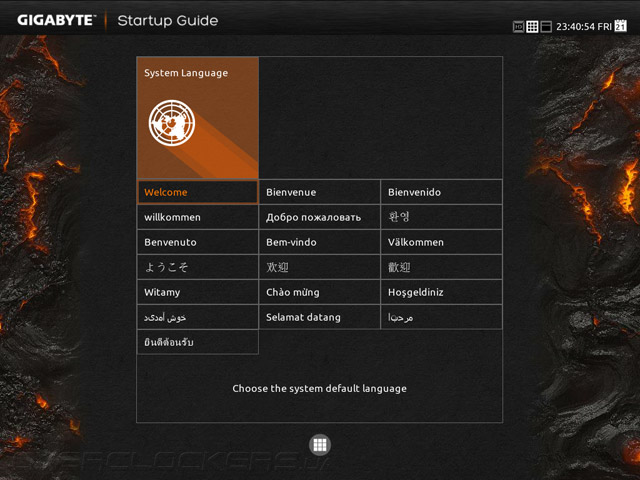

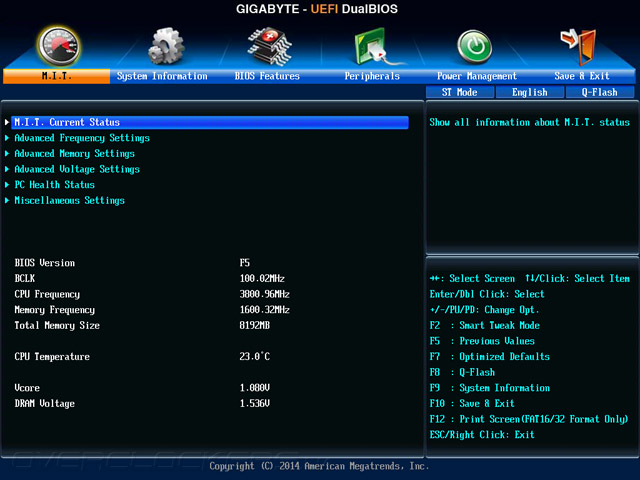

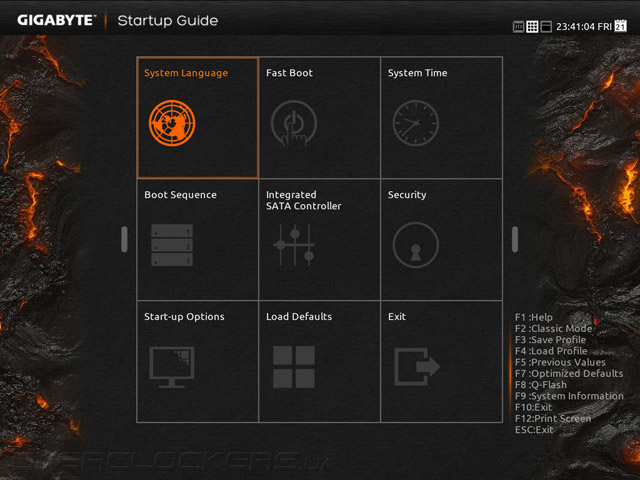

Официальных обновлений прошивки не было почти полгода, а самая свежая, майская, версия уже оказалась на борту попавшего к нам на обзор экземпляра. По входу в UEFI пользователю будет предложено осуществить базовую настройку системы при помощи мастера Startup Guide. Сюда входит установка времени и календаря, активация Fast Boot, выбор режима отображения UEFI при дальнейшей работе с ним. Быстрая загрузка по умолчанию отключена; у меня никаких нареканий к скорости прохождения процедуры POST не возникло и без какого-либо вмешательства в работу этого механизма.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

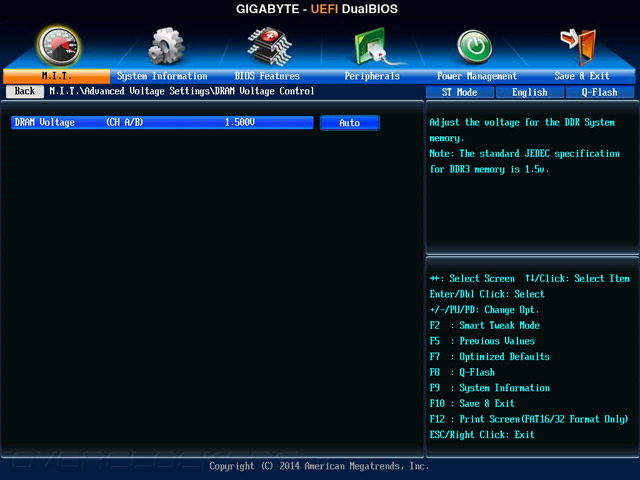

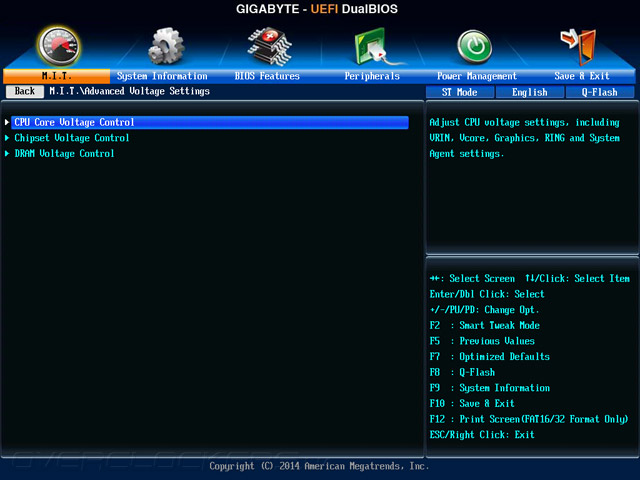

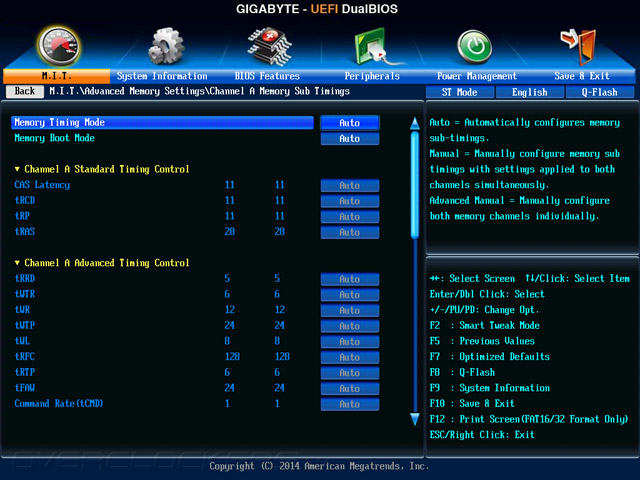

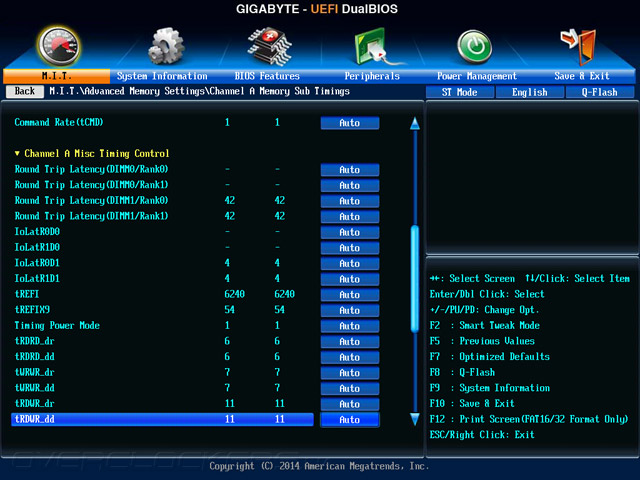

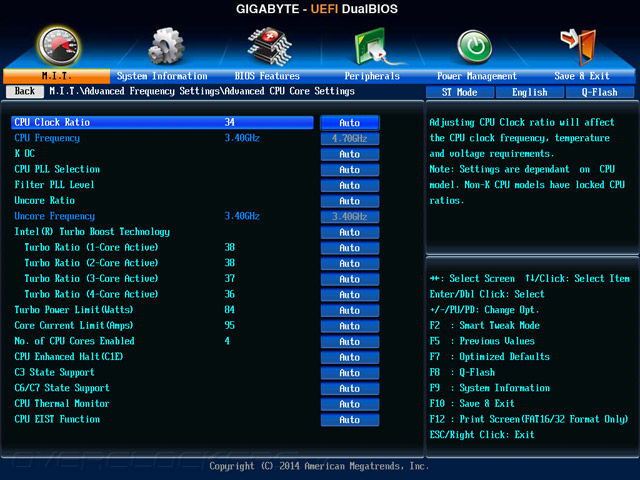

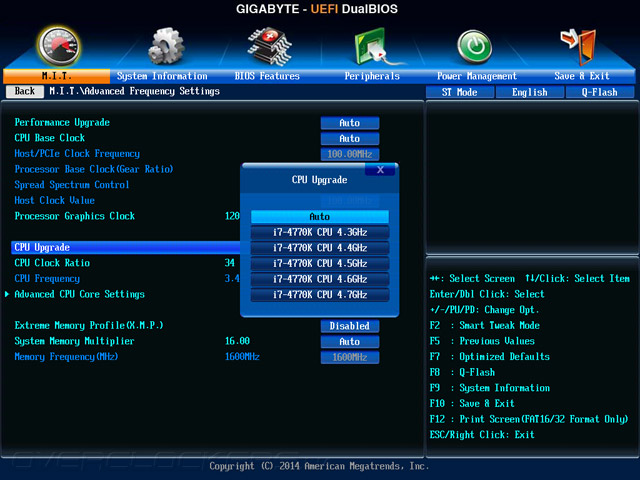

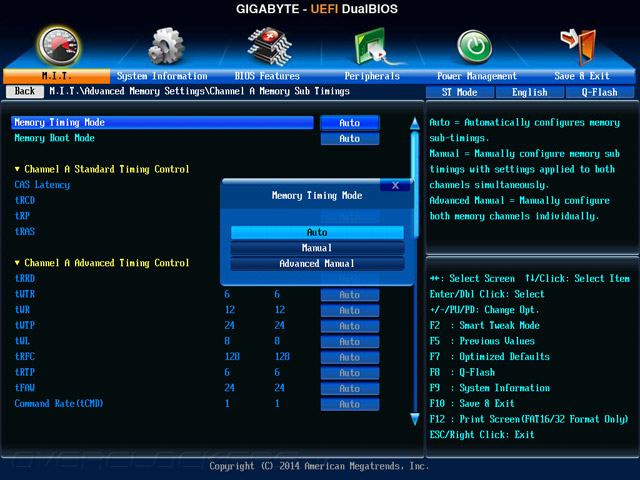

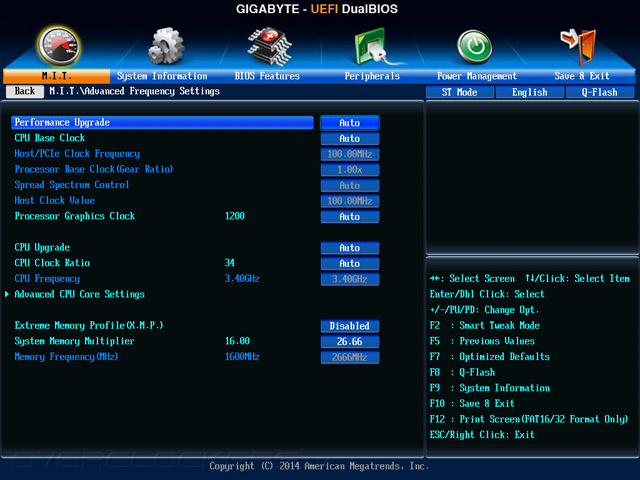

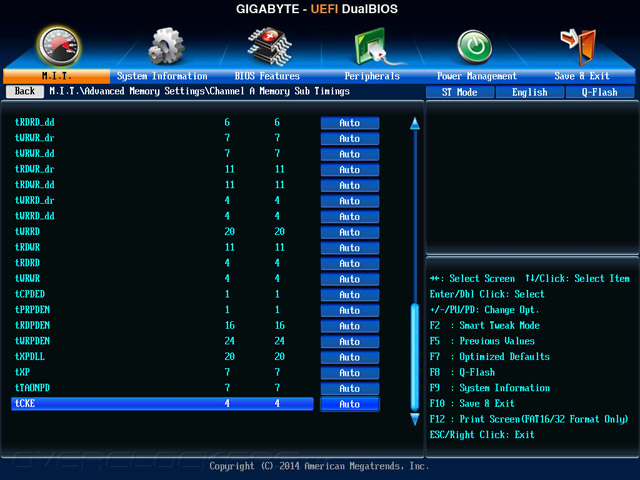

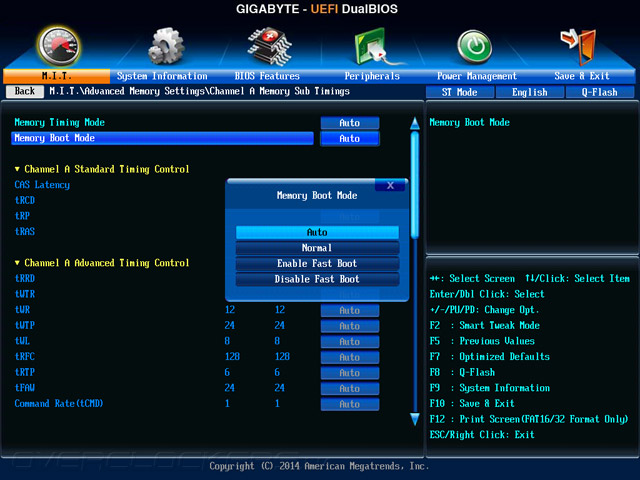

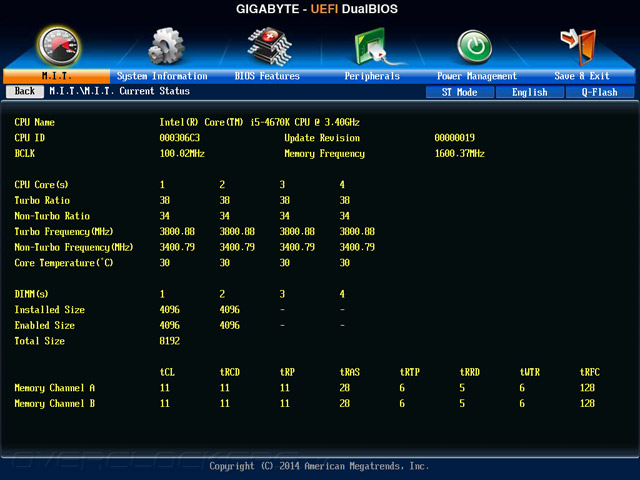

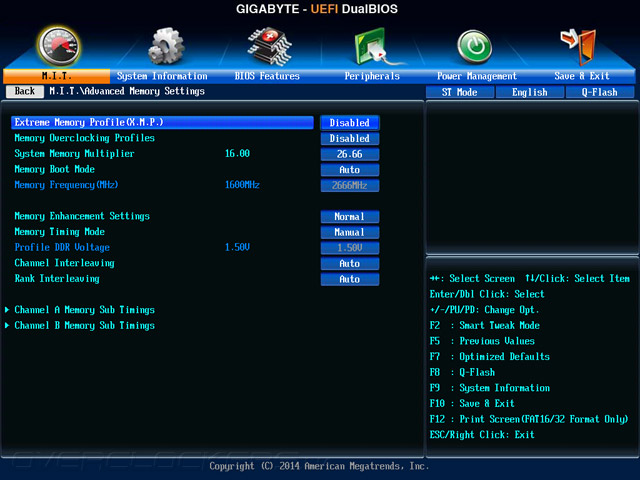

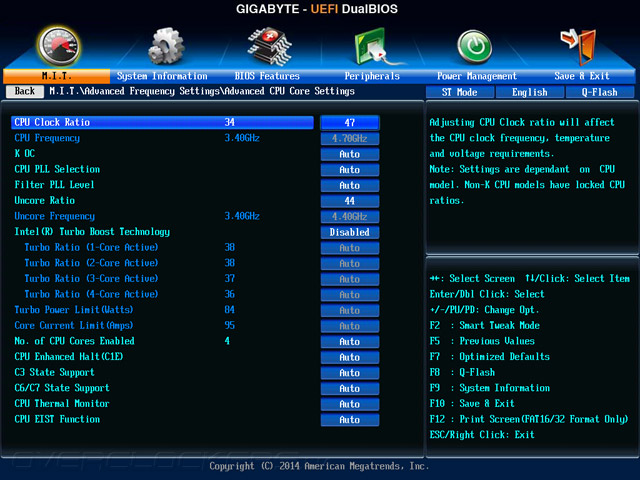

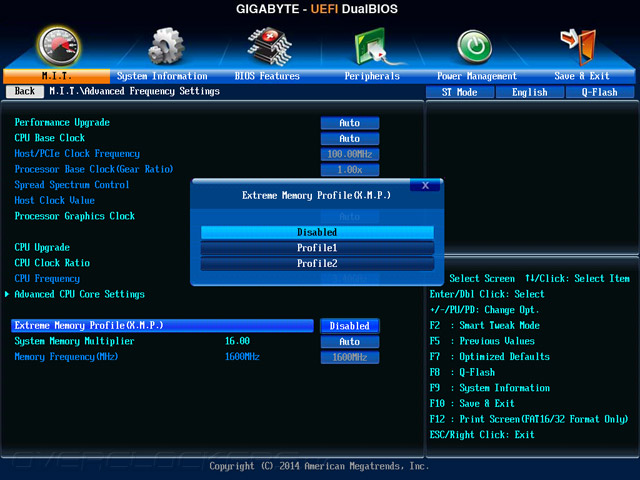

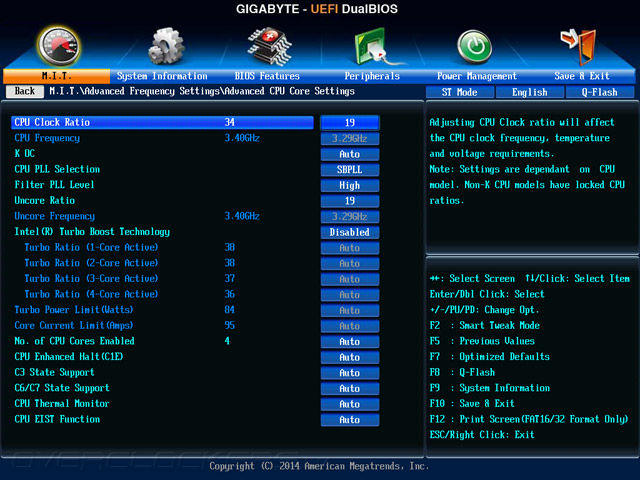

Полный спектр настроек находится в классическом отображении настроек. Структура этого меню является одинаковой для различных устройств, занимающих абсолютно разные рыночные ниши. В первом разделе M.I.T. сосредоточены все механизмы, ответственные за проведение разгона, прямым образом влияющие на энергоэффективность и быстродействие системы. Учитывая не самый сложный блок VRM, именно специфических для его работы настроек здесь и не оказалось, а всё остальное осталось нетронуто, в том числе наличествует и механизм Loadline Calibration. В наличии также и различные профили, позволяющие провести разгон системы путём простого выбора одного из них.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

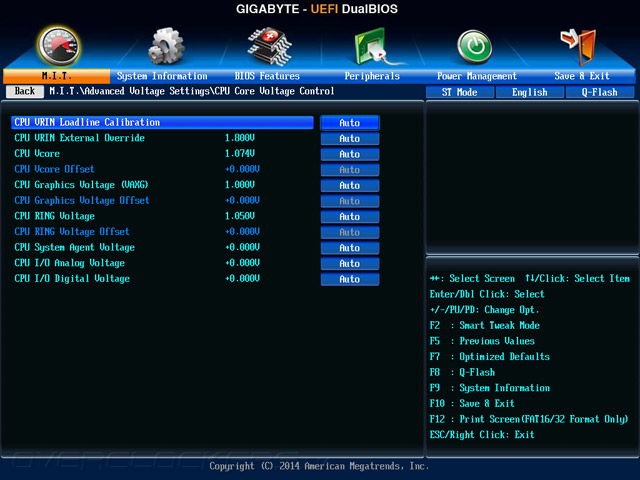

Пределы изменяемых значений различных параметров оказались практически неизменными по сравнению с намного более дорогими моделями, но всё же верхние границы некоторых из них являются меньшими. Думаю, для разгона с привлечением воздушных систем охлаждения они не станут ограничивающим фактором.

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,32 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,3 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

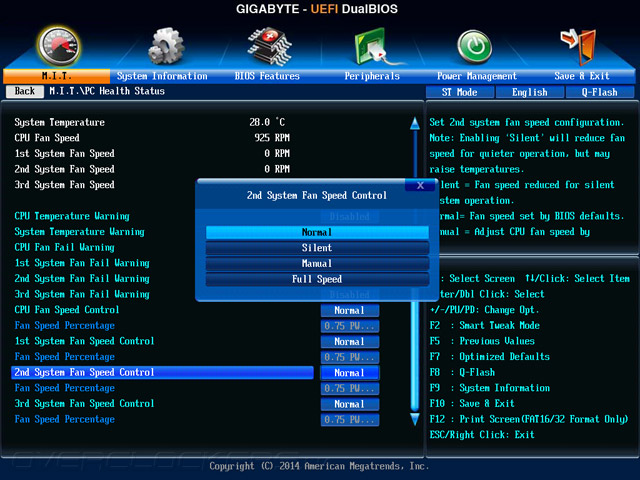

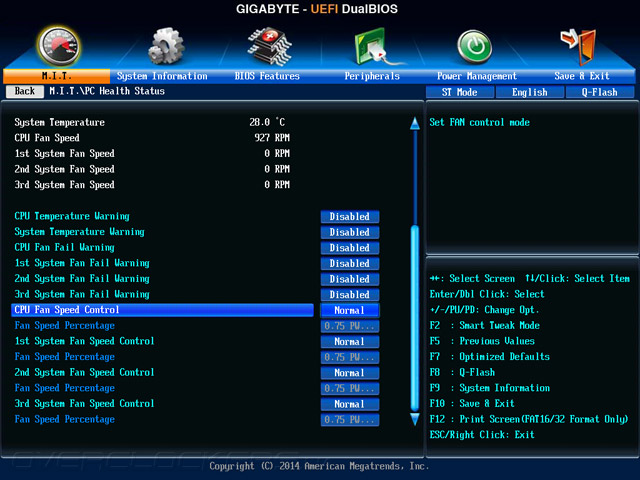

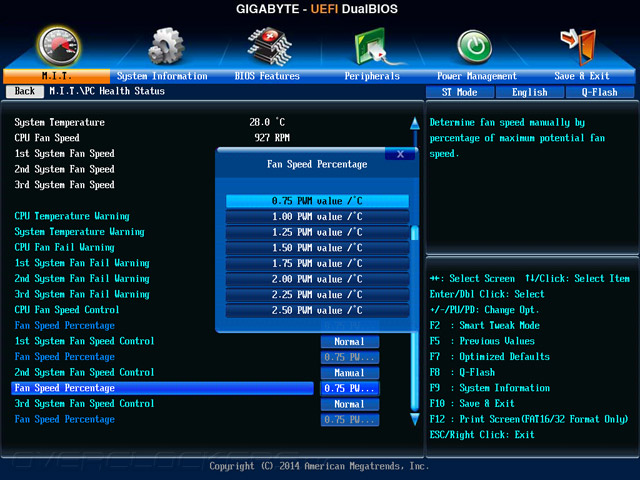

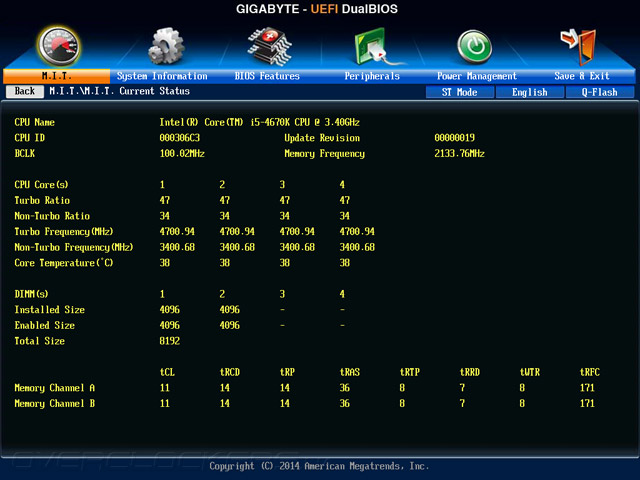

На странице PC Health Status находится информационный блок с текущими значениями некоторых системных напряжений и данные об оборотах системных вентиляторов. Для их подключения к плате предусмотрено четыре независимых канала. Для них предусмотрено три готовых профиля, а в ручном режиме можно немного попытаться изменить агрессивность работы каждого изделия. В среде фирменного ПО возможности контроля над охладителями намного более широки.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

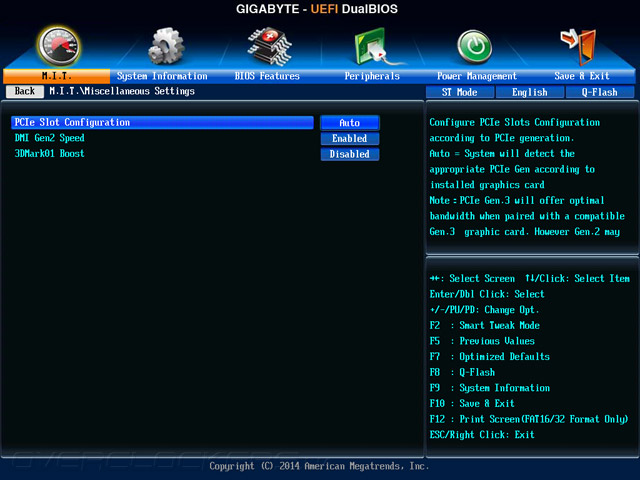

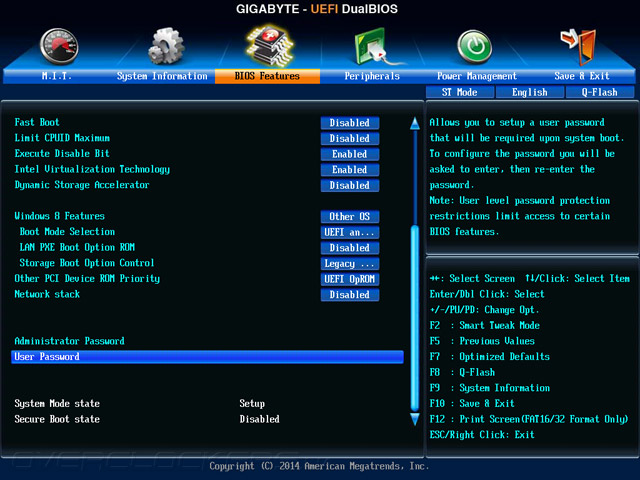

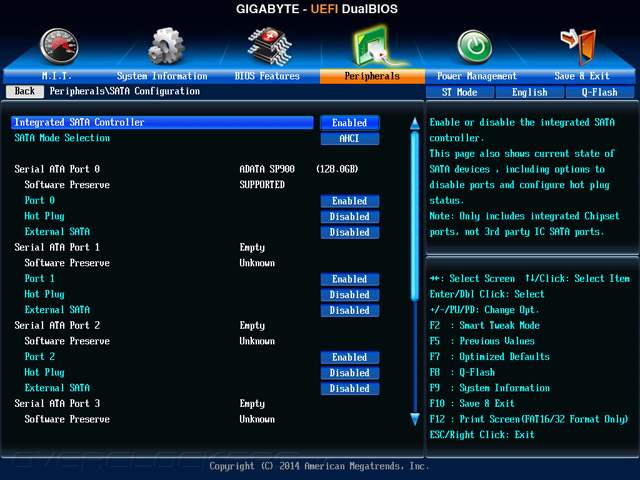

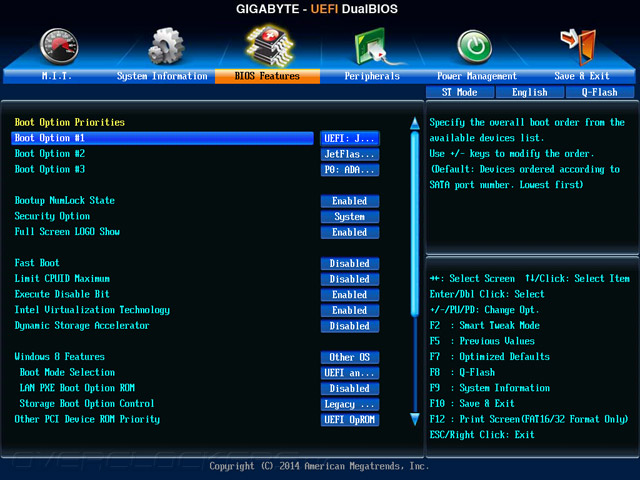

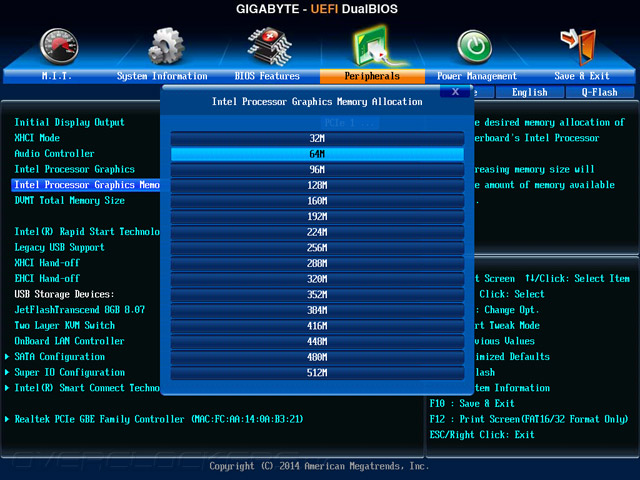

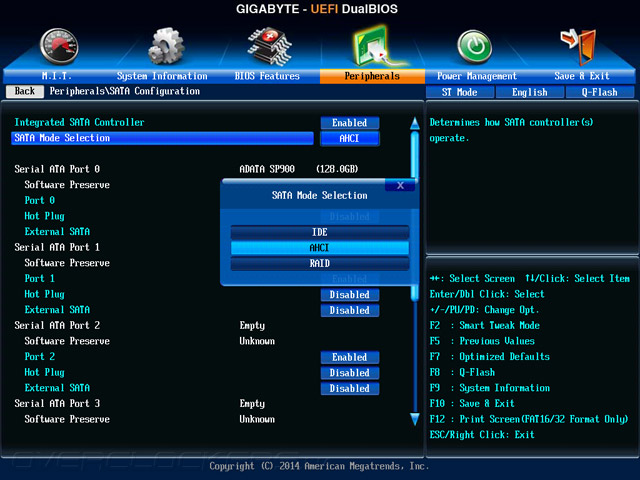

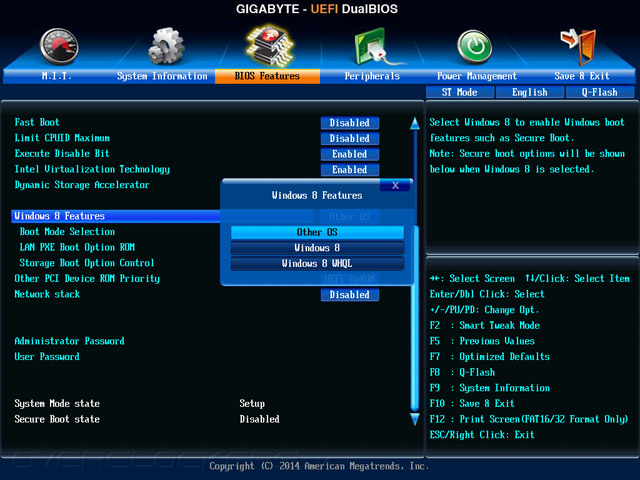

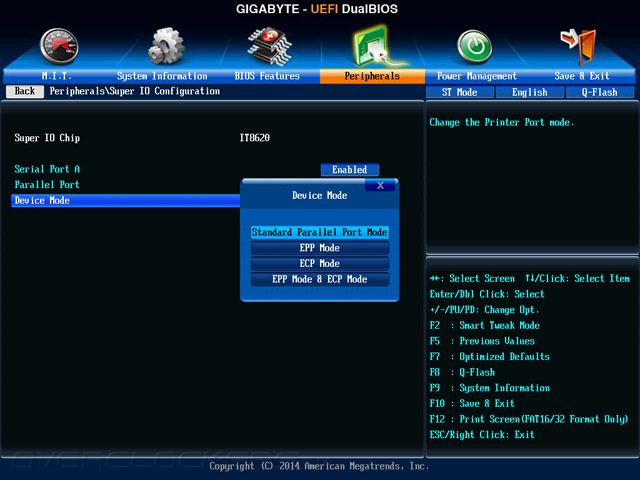

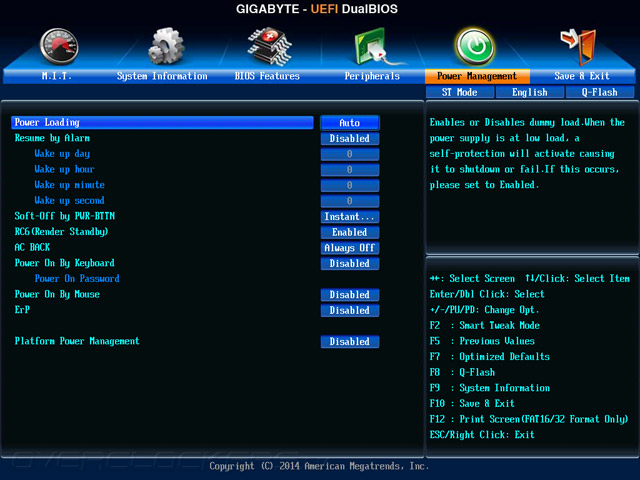

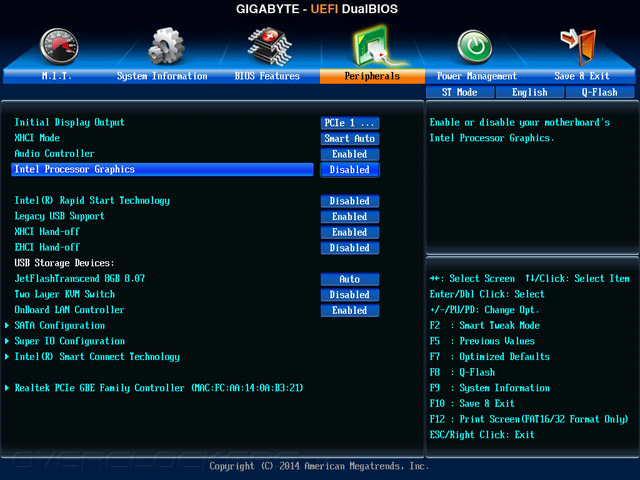

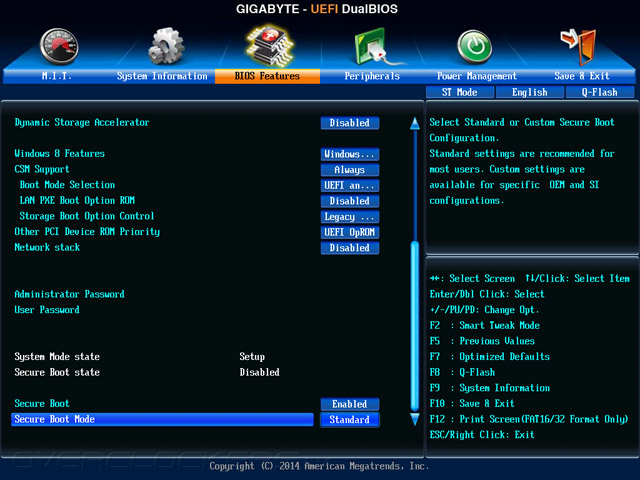

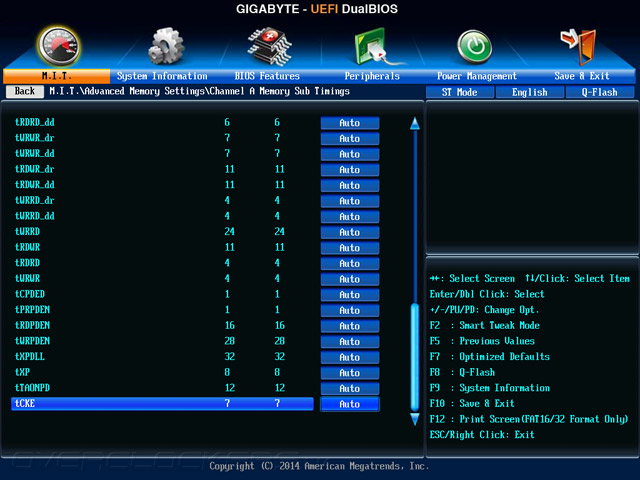

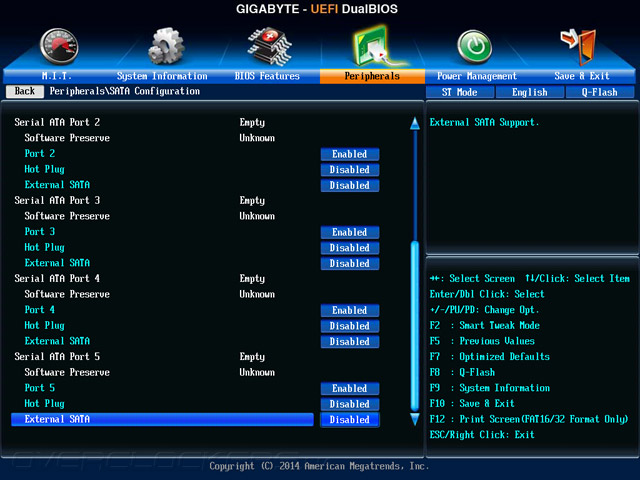

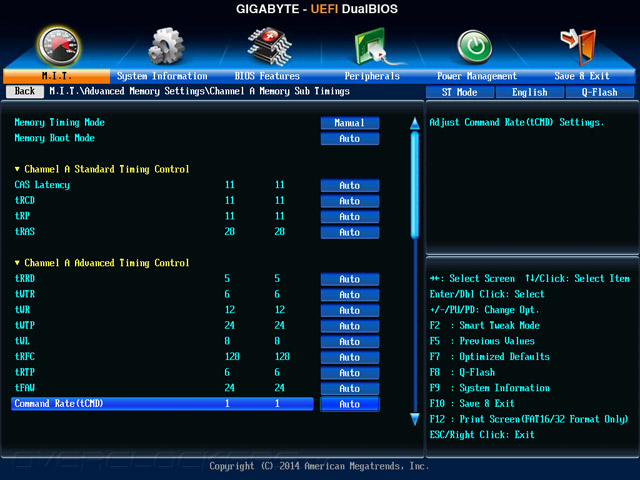

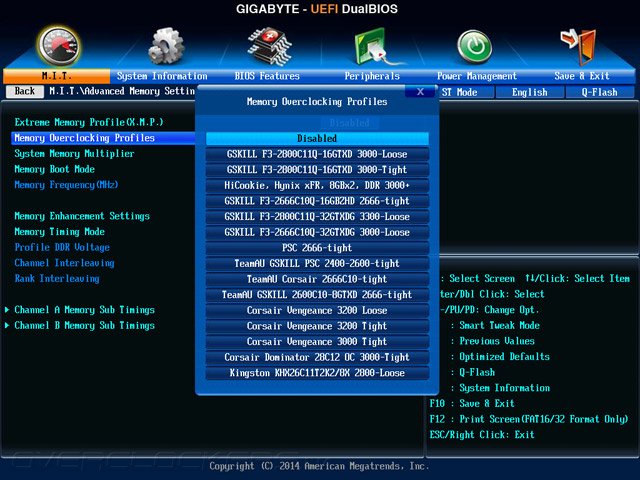

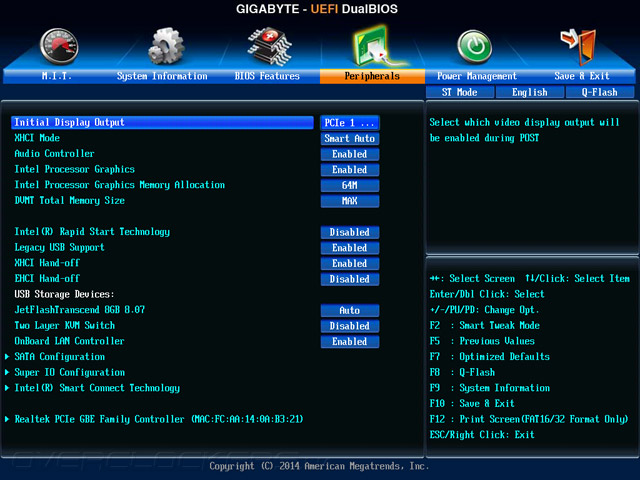

В остальных разделах находятся традиционные инструменты по изменению параметров безопасности системы, установке приоритета загрузочных устройств и другие, прочие тонкие настройки, среди которых нужно упомянуть возможность отключения Intel Processor Graphics. Это позволит беспроблемно осуществлять разгон системы. Согласно мнению инженеров компании, она непременно должна быть активирована даже в случае наличия дискретного адаптера. Чего-то особенного найти не удалось, очевидно, ввиду отсутствия сторонних контроллеров на плате.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

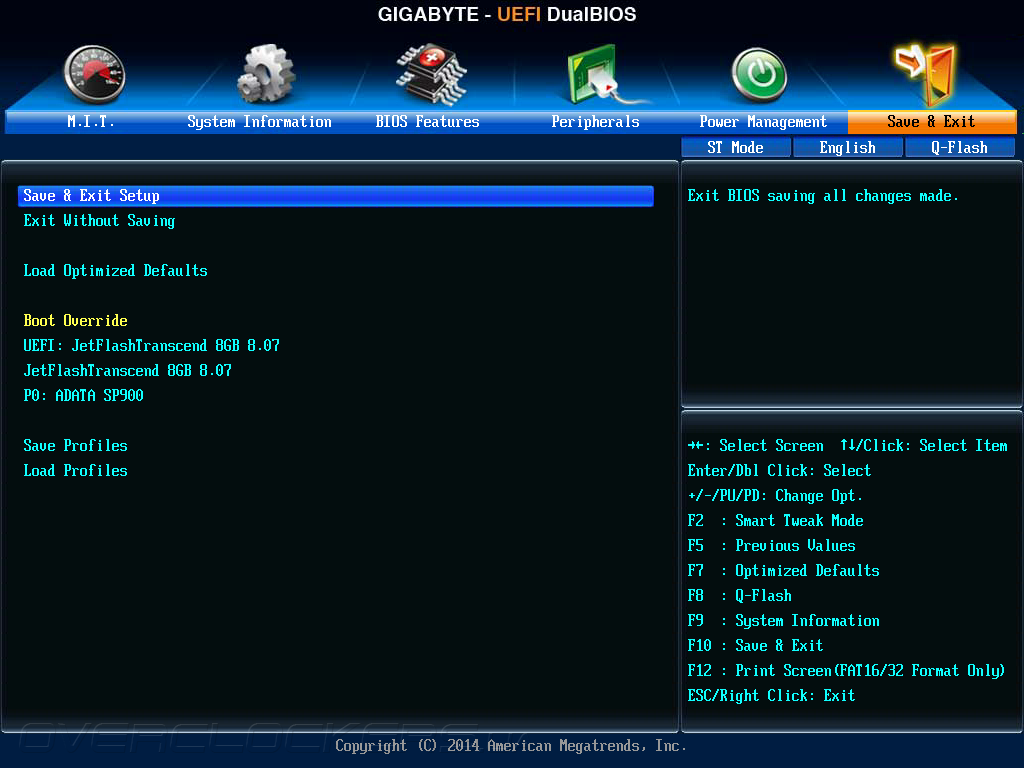

Настройки системы можно сохранить в один из восьми профилей, задав при этом собственное название.

Gigabyte GA-Z97M-D3H

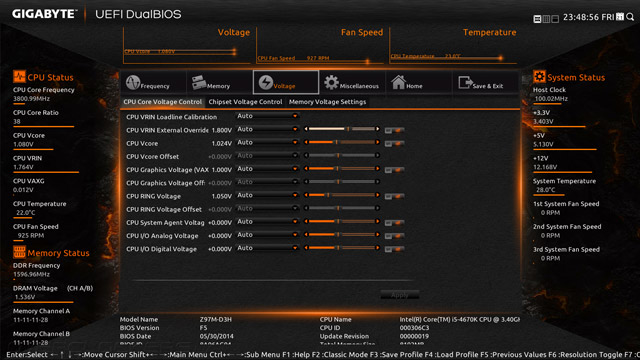

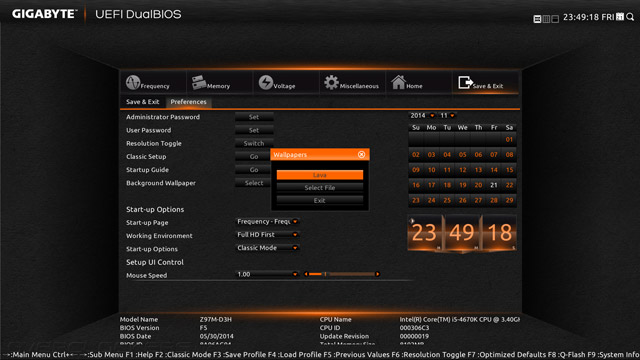

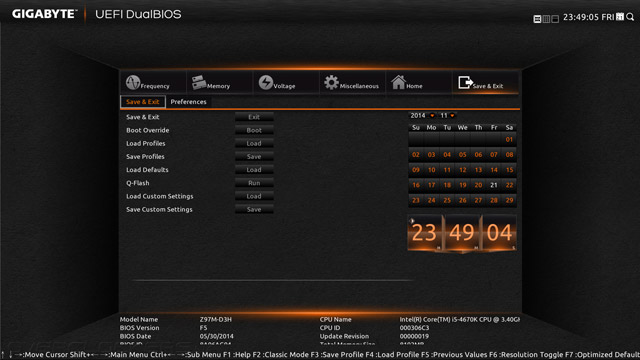

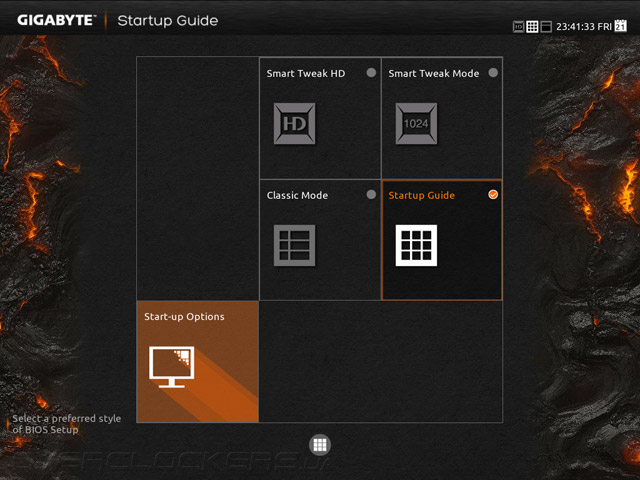

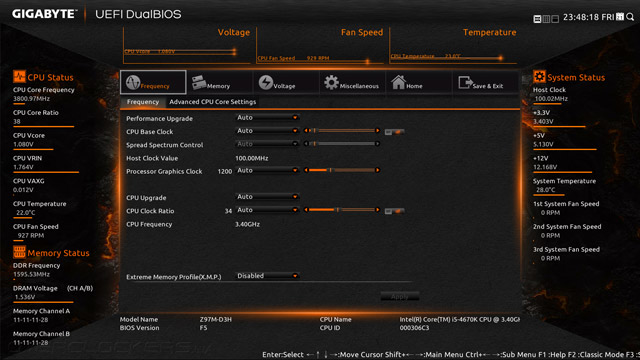

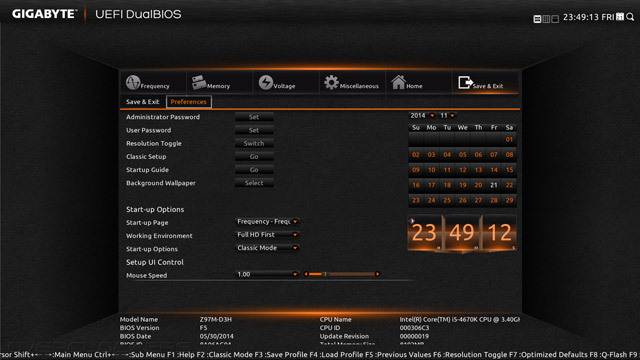

Другой режим отображения — Smart Tweak Mode — лишь дублирует возможности со страницы M.I.T. Современный дизайн, возможно, кому-то и придётся по нраву, но особых удобств от его использования нет. Возможные значения можно было бы отобразить все сразу, но они вновь доступны в виде лишь выпадающих списков, не ясны даже пределы изменения напряжений, не говоря уже про шаг. Ещё здесь есть небольшие настройки режима отображения. Заготовлена всего одна тема оформления, поэтому поменять можно будет лишь экранный фон.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Оглядываясь на рыночный сегмент, где расположилась GA-Z97M-D3H, отрадно будет отметить имеющийся богатый функционал UEFI, теоретически позволяющий добиться полной отдачи различных компонентов в процессе разгона. Так ли это будет в действительности? Вскоре это предстоит проверить.


Комплектное ПО

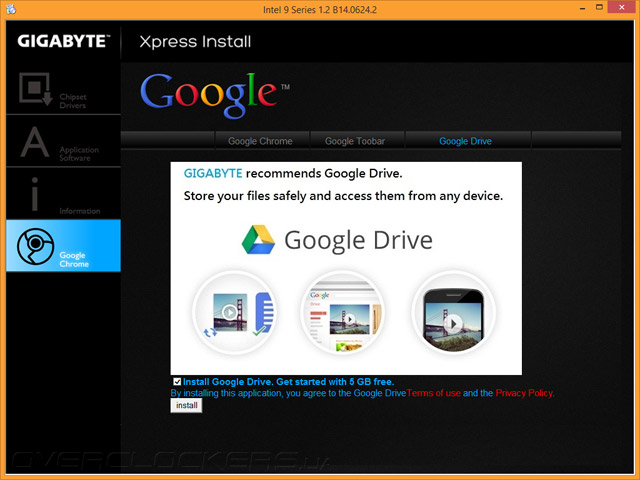

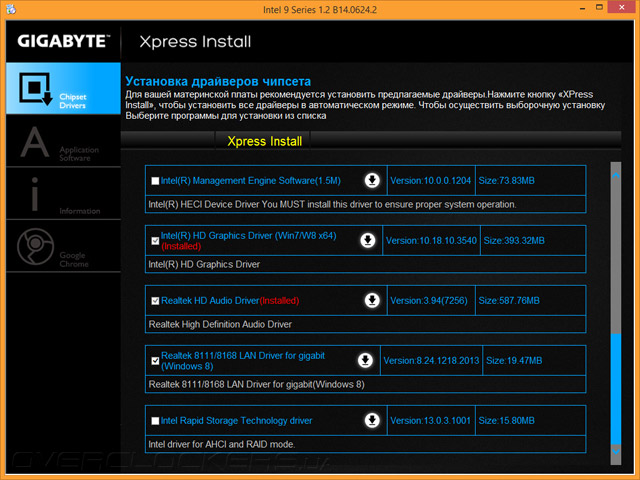

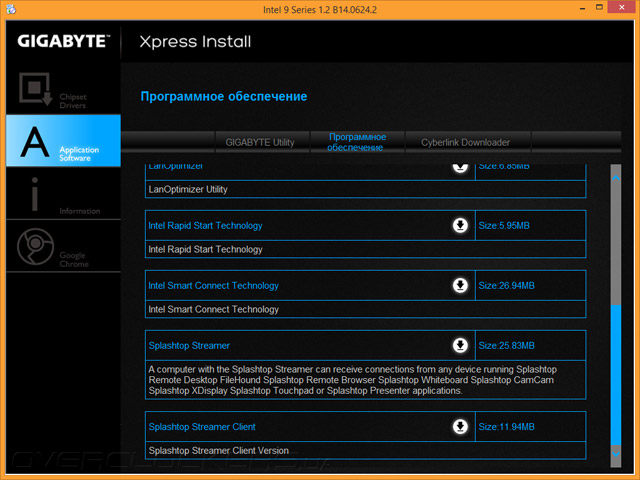

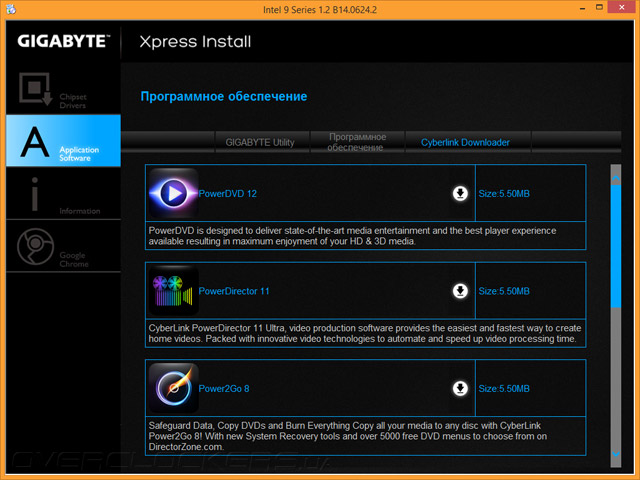

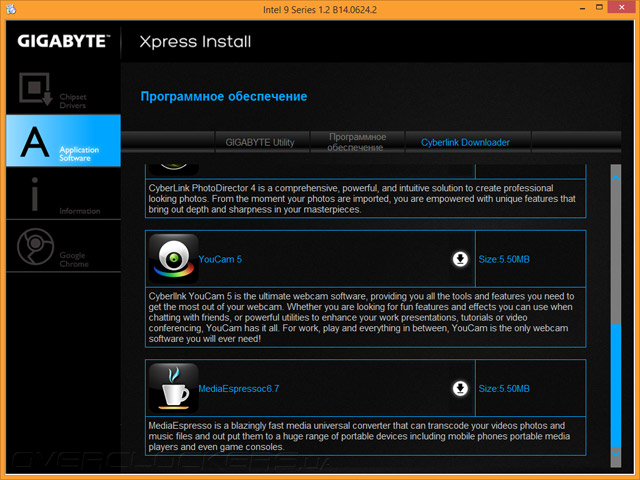

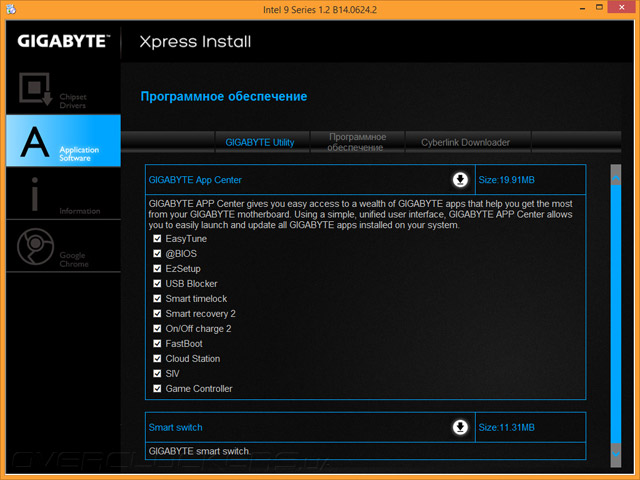

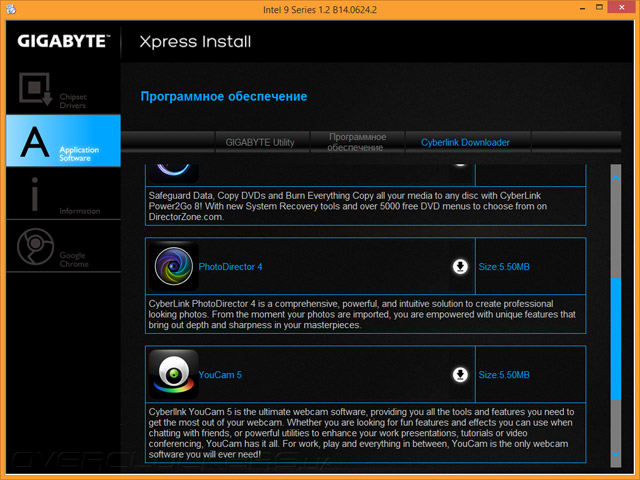

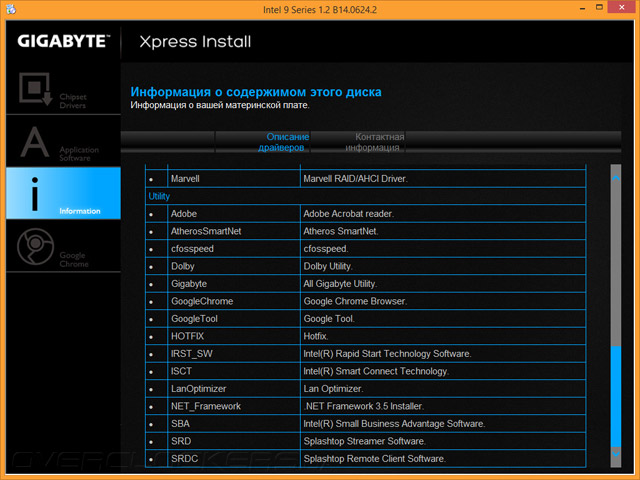

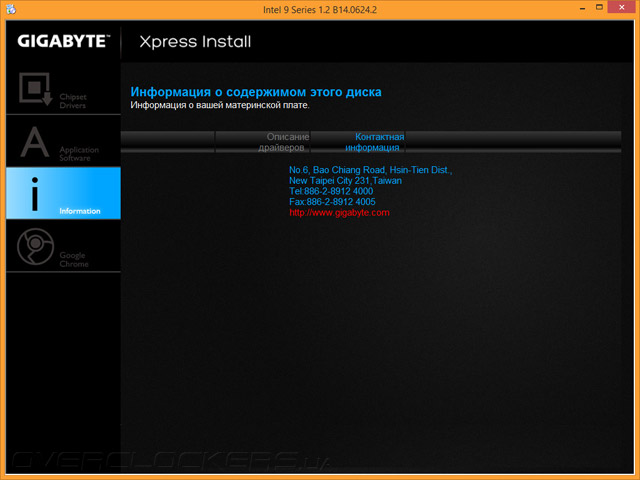

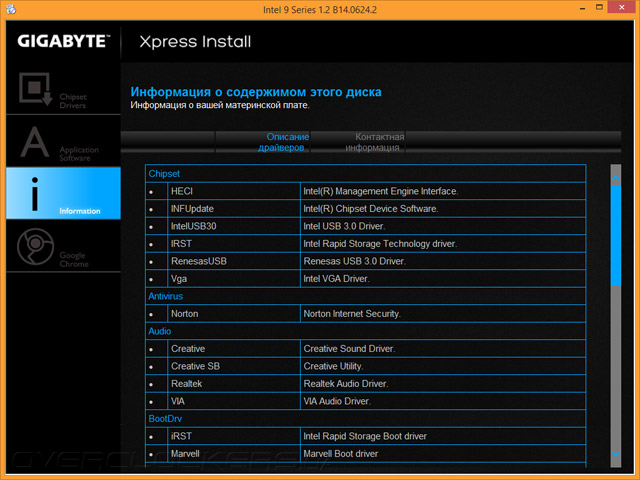

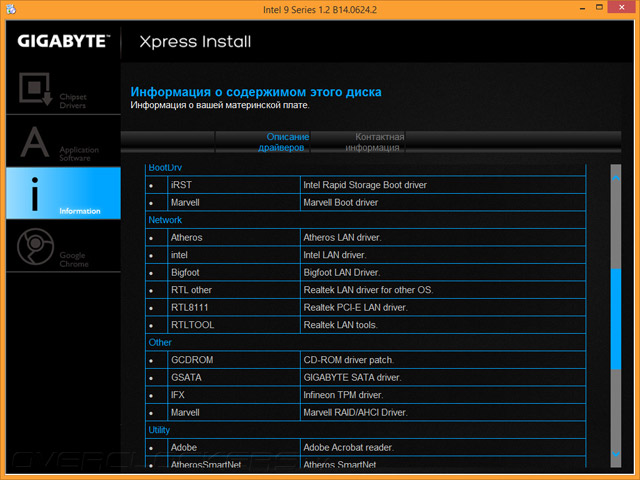

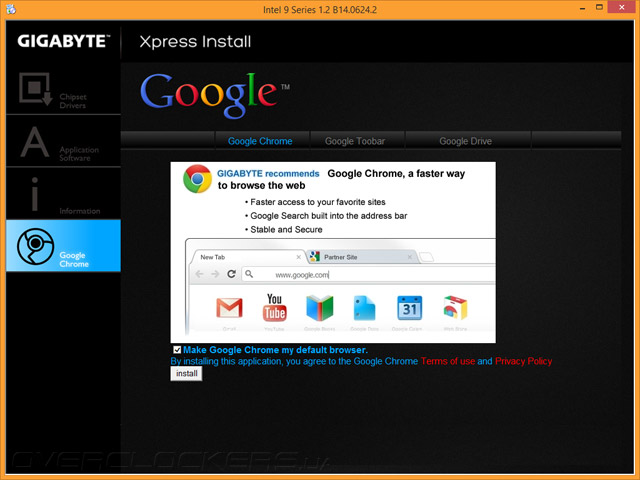

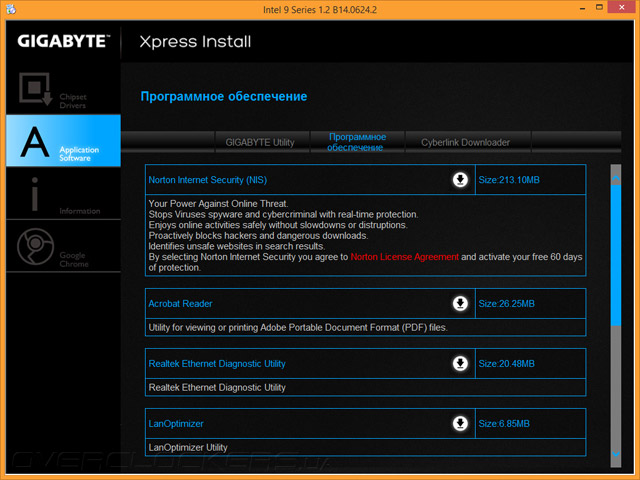

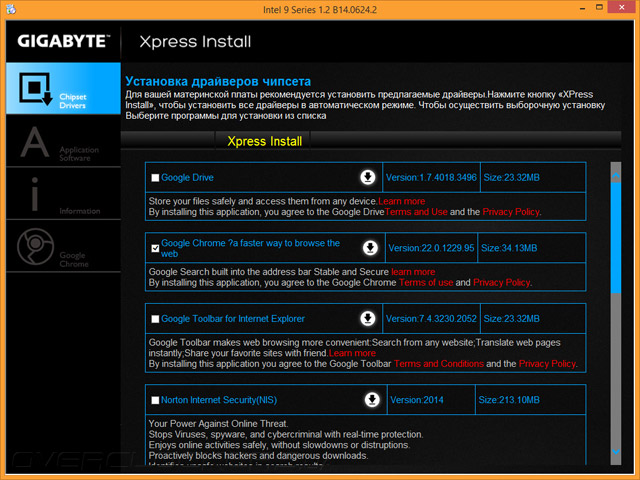

Сборка диска поддержки успела обновиться. Из очевидных изменений удалось найти новый драйвер для звукового адаптера. Кроме того, для рассматриваемой платы предусмотрено две фирменные утилиты сетевого адаптера Realtek — диагностическая и куда более интересная LanOptimizer.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

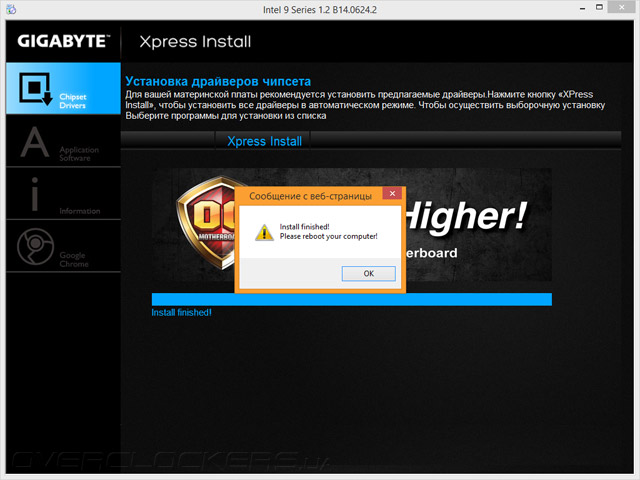

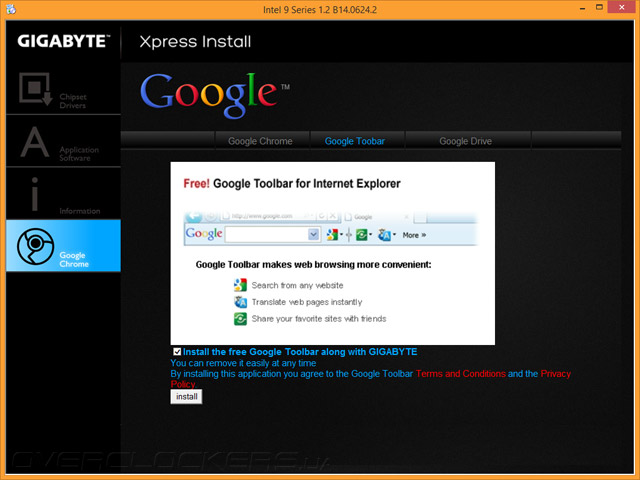

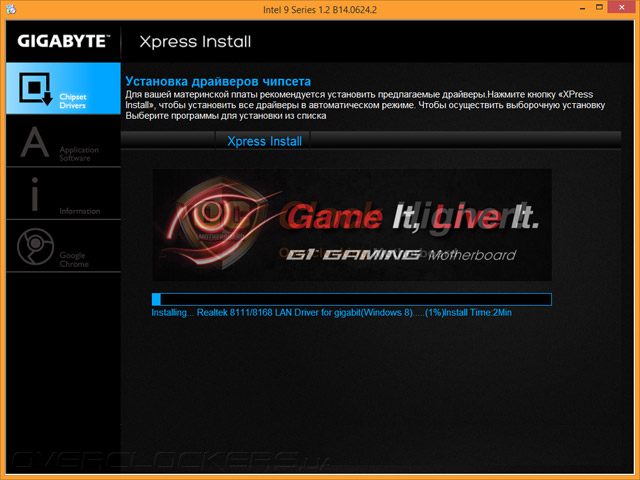

При установке драйверов посредством фирменного мастера проблем не проявилось.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

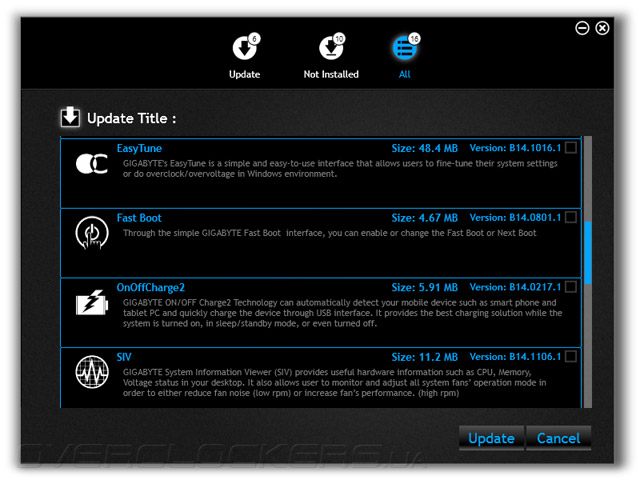

Все фирменные утилиты объединены в рамках комплекса App Center. Вне зависимости от числа установленных программ, в его состав включается Live Update. Этот инструмент позволяет быть в курсе выхода в свет новых версий драйверов и ПО, как уже установленного в системе, так и оставленного без внимания пользователя на момент первоначальной установки App Center. Изменения неустанно вносятся программистами — теперь можно закрывать окно, оповещающее о поиске тех самых обновлений на сайте компании, ведь этот процесс может затянуться.

Gigabyte GA-Z97M-D3H

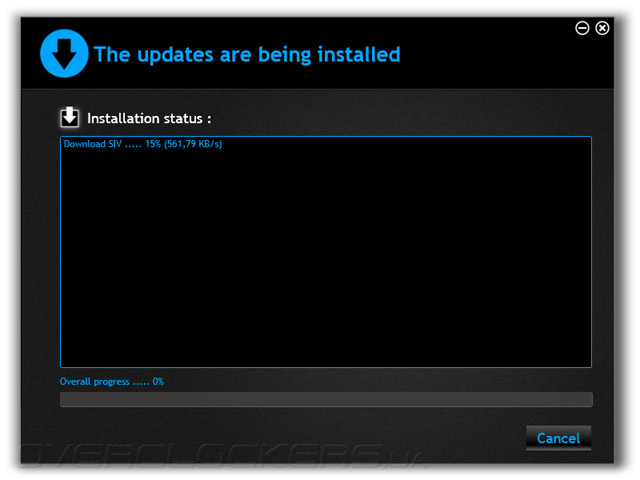

Хочется отметить наконец возросшую, пусть и не слишком значительно, скорость загрузки новых версий при помощи мастера обновлений.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

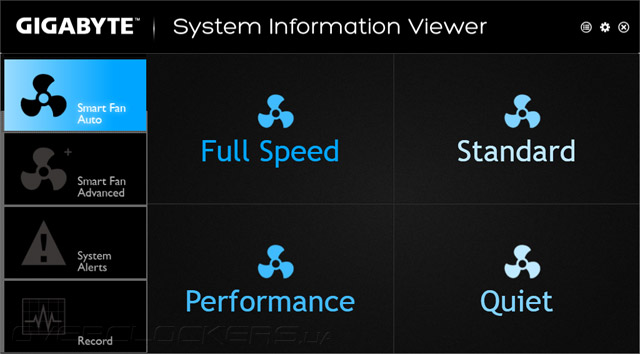

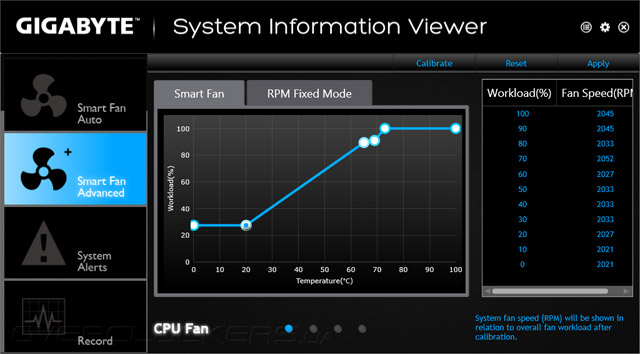

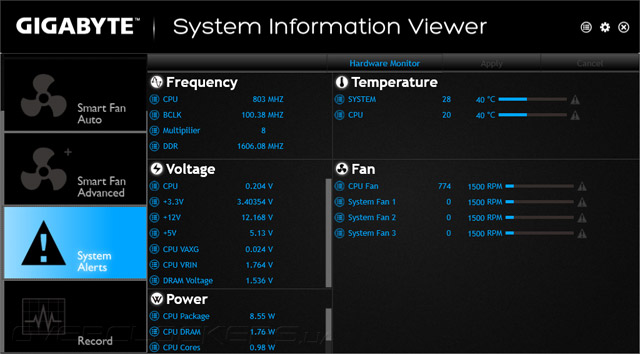

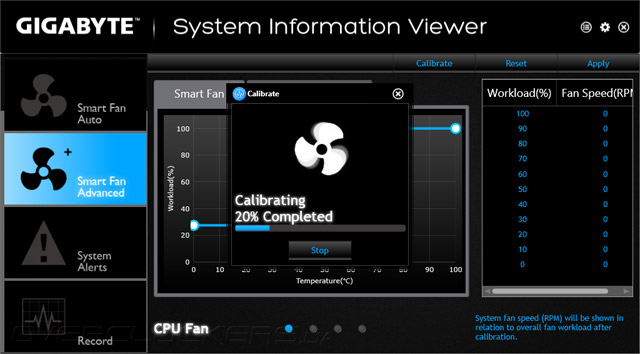

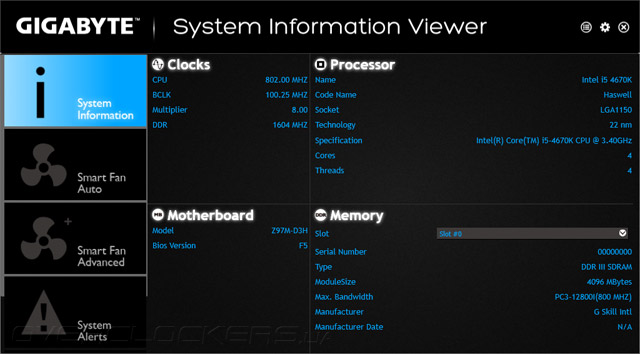

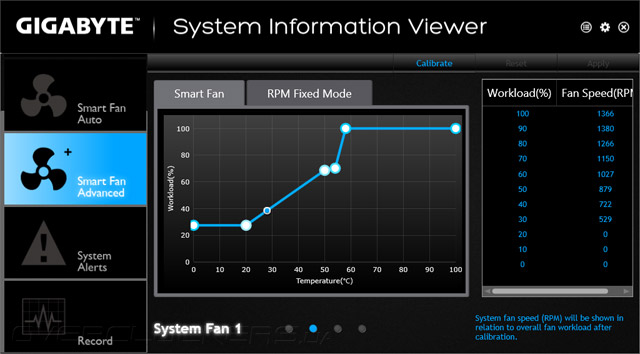

SIV (System Information Viewer) предоставил правдивую информацию о компонентах системы, а также о режиме её работы. Модуль по управлению вентиляторами позволяет настроить их работу используя три готовых профиля, повторяя в этом возможности UEFI. В расширенном режиме предусмотрен мастер по калибровке каждого экземпляра. Вентилятор, привлекаемый для нужд охлаждения ЦП, обязан быть четырёхконтактным, поскольку управление ним реализовано исключительно методом ШИМ. Для всех остальных, вне зависимости от их типа исполнения, предусмотрено только изменение питающего напряжения. Повторюсь, независимых каналов всего четыре.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

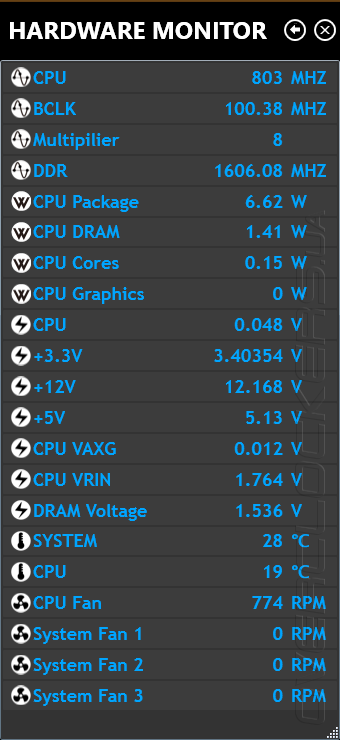

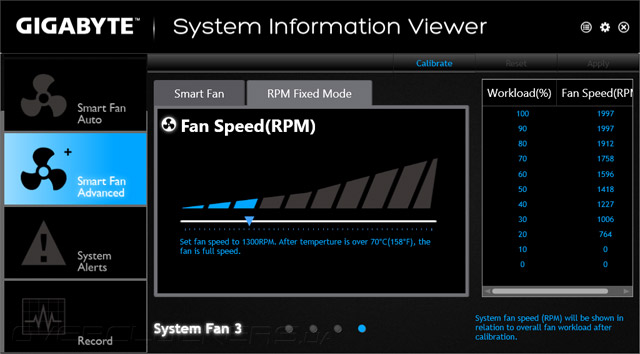

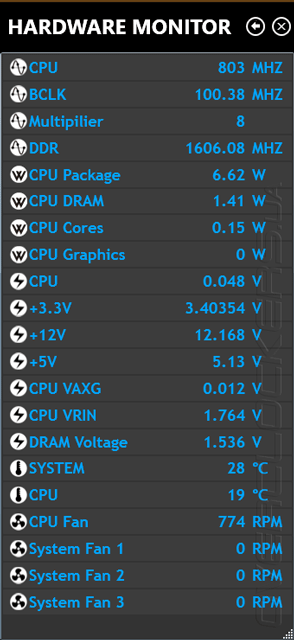

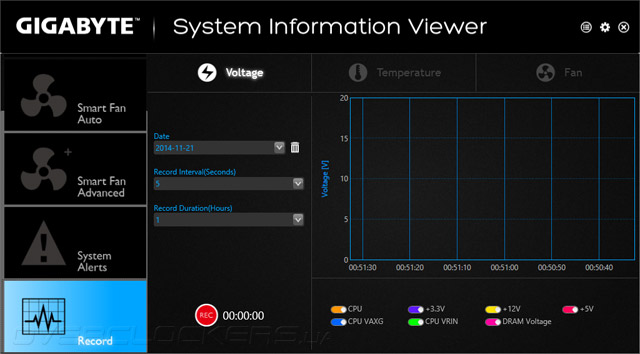

Здесь же собирается информация о действующих системных напряжениях и температуре платы с ЦП. Для анализа информации предусмотрен отдельный механизм, где можно на протяжении нужного времени произвести запись требуемых показаний.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

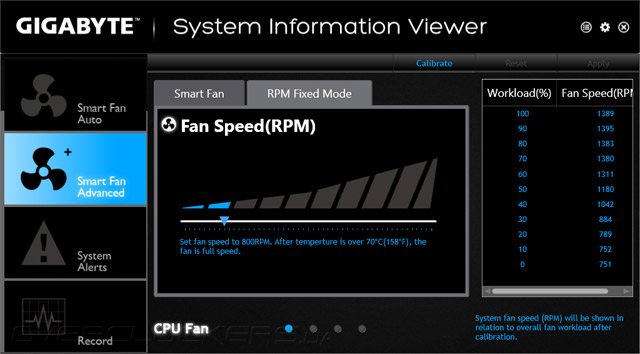

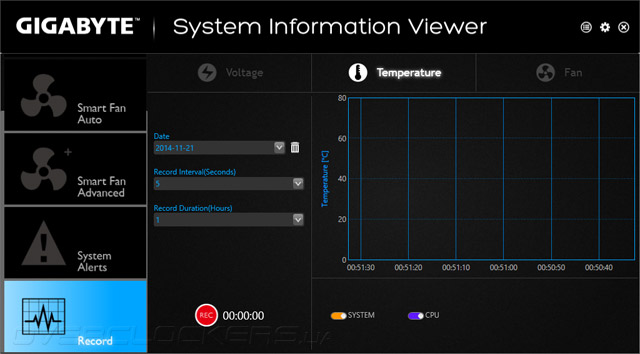

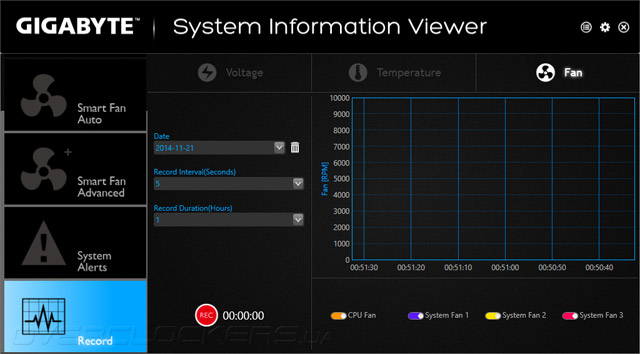

Теперь появилась возможность не только сворачивать этот комплекс в небольшое окно, но и самостоятельно менять его размер. Температура ЦП и его напряжение здесь выглядят немного странно.

Gigabyte GA-Z97M-D3H

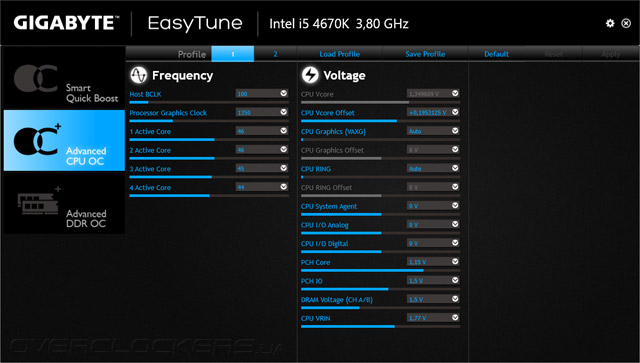

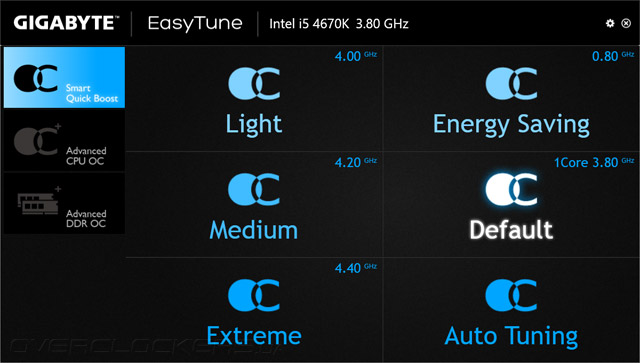

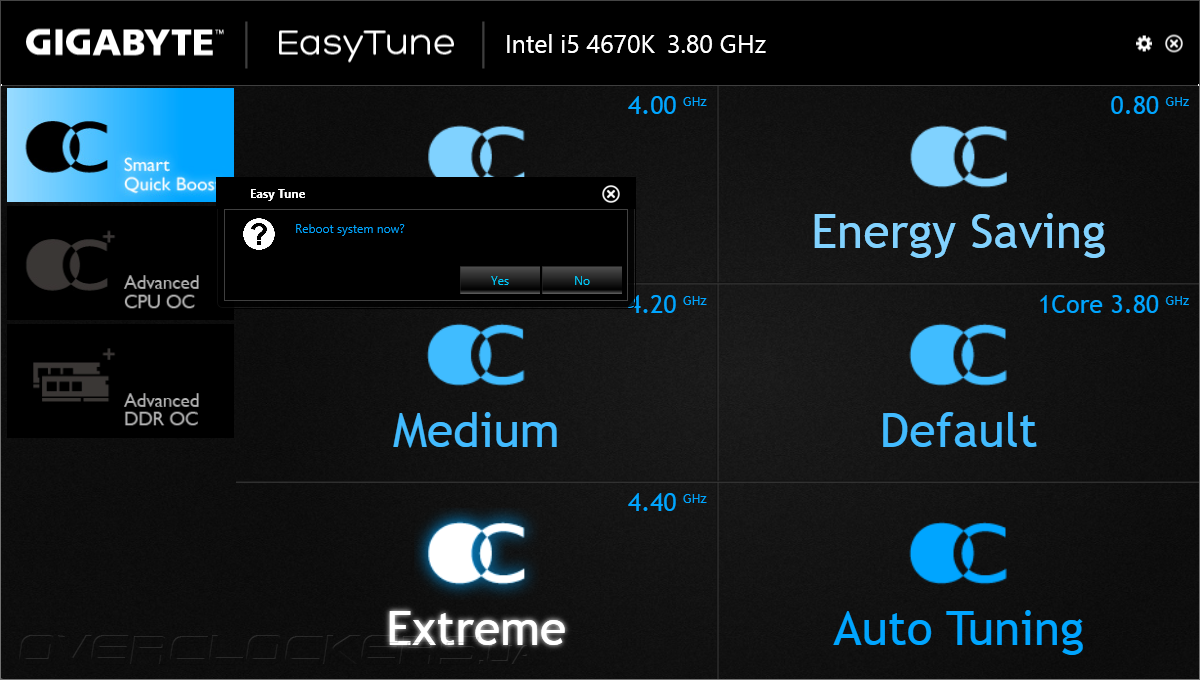

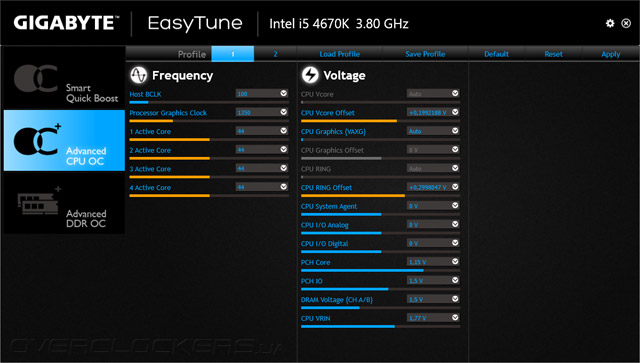

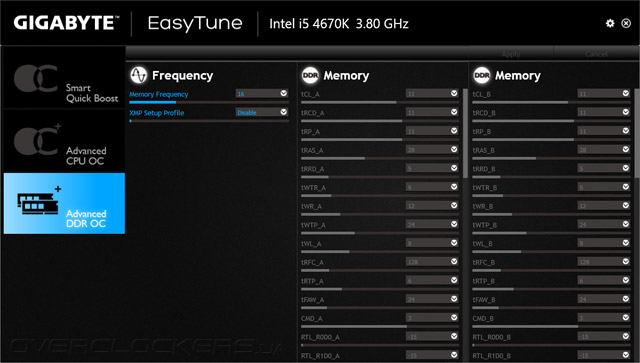

Другая утилита — EasyTune — обладает несколькими готовыми профилями для разгона системы. Кроме этого, есть возможность самостоятельно разогнать систему, но ничего нового на фоне UEFI здесь нет.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

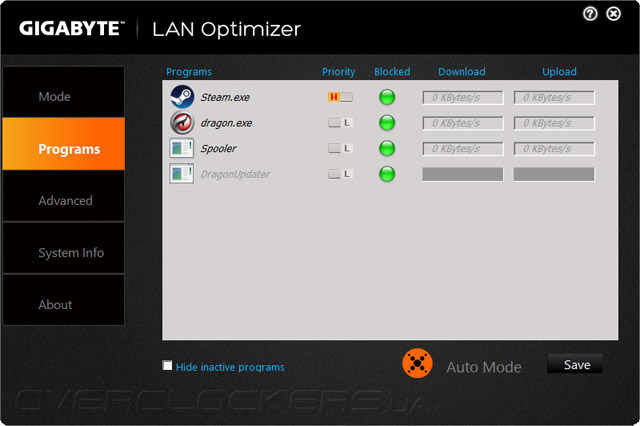

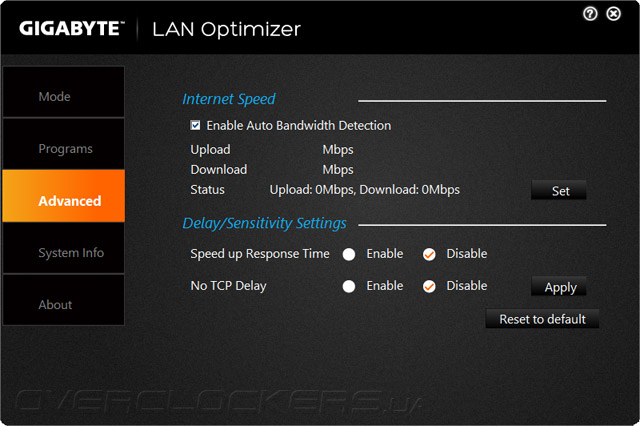

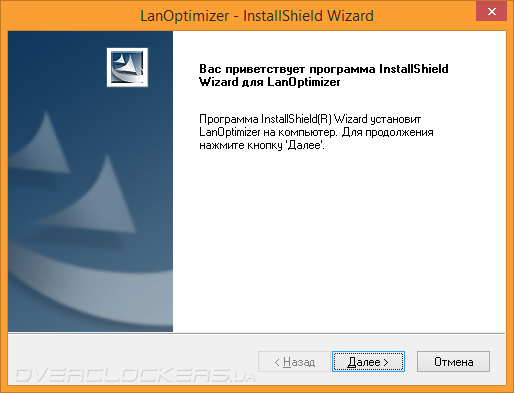

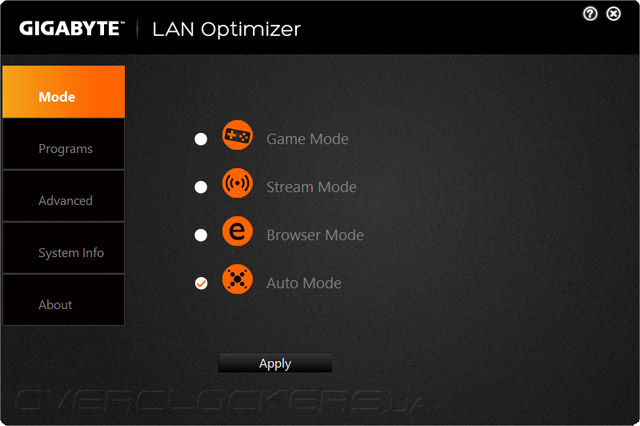

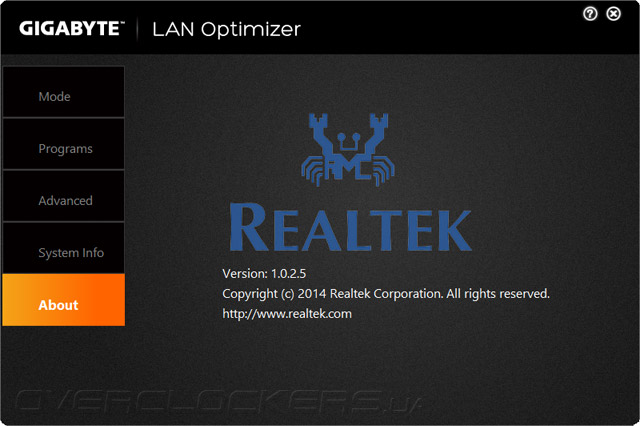

Теперь посмотрим на LanOptimizer. Это фирменная утилита от производителя сетевого адаптера — Realtek.

Gigabyte GA-Z97M-D3H

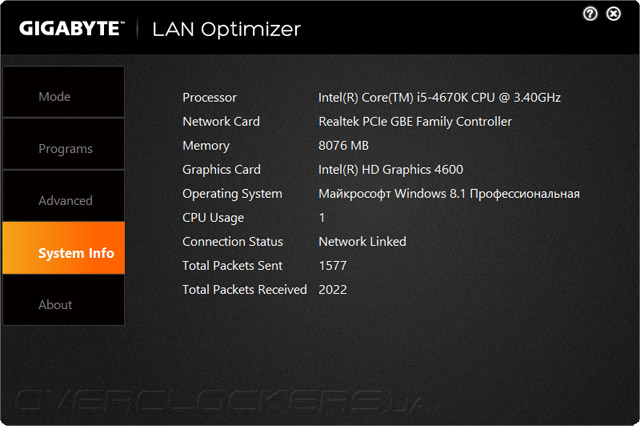

Её возможности не так богаты на фоне более мощных комплексов от конкурирующих изделий, но в своей простое она выглядит весьма приветливо и понятна с первого взгляда. На главной вкладке доступен выбор сценария режима функционирования системы, а остальные предоставляют чуть больший контроль над происходящими процессами. К слову, определённые правила для части приложений, наверняка — весьма известных, уже заготовлены и применяются автоматически.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Имеющийся набор утилит в комплекте GA-Z97M-D3H не является богатым, но весь фирменный комплект от производителя здесь реализован в полной мере, а небольшой бонус от Realtek является весьма приятным дополнением. В следующей части обзора рассмотрим, как плата справится с реализацией готовых сценариев по разгону системы.

Разгонный потенциал

Перед началом описания возможностей устройства в сфере разгона хочу отметить важную деталь: используемый в тестировании экземпляр Core i5-4670K прошёл процедуру по замене небольшого по эффективности штатного термоинтерфейса на «жидкий металл», поэтому способен теперь переносить намного более жёсткие условия эксплуатации, тем самым позволяя добиться лучших результатов.

Первый из заготовленных производителем вариантов по автоматическому разгону — выбор профиля в EasyTune. Наибольший прирост в эквиваленте 4,4 ГГц предусмотрен полю со значением Extreme.

Gigabyte GA-Z97M-D3H

Благодаря увеличению напряжения ЦП на 0,2 В частота действительно повысилась до 4,4 ГГц. Для кольцевой шины прирост составил целых 0,3 В, а всё ради 4,0 ГГц. Оперативная память осталась без внимания. Неожиданно для себя я отметил возросшее питающее напряжение PCH до 1,15 В.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

На практике действующим напряжением было 1,28 В. Но это для несложных задач. Для более существенной нагрузки в лице LinX оно возрастало до 1,41 В. Но система при этом оказалась стабильной, с честью выдержав испытание. В простое энергосбережение сохраняло свою работоспособность.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

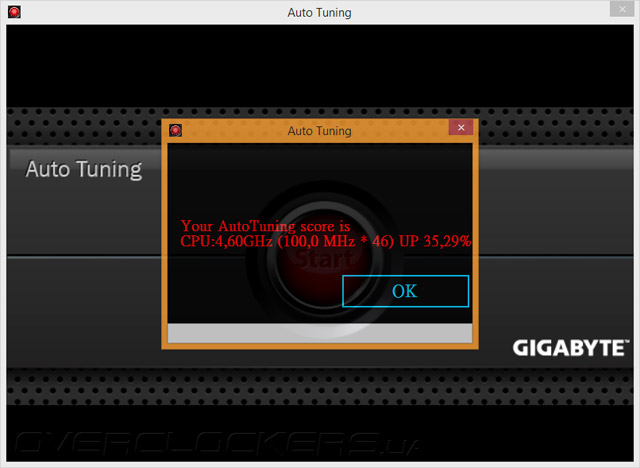

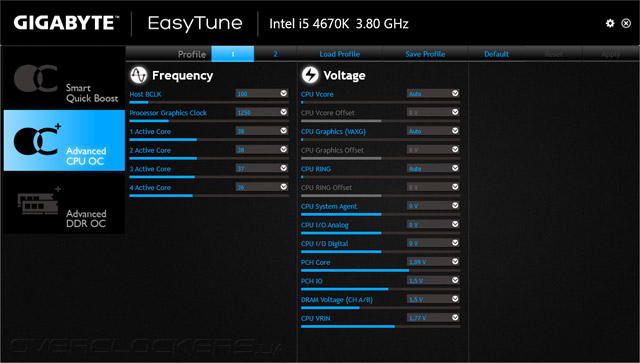

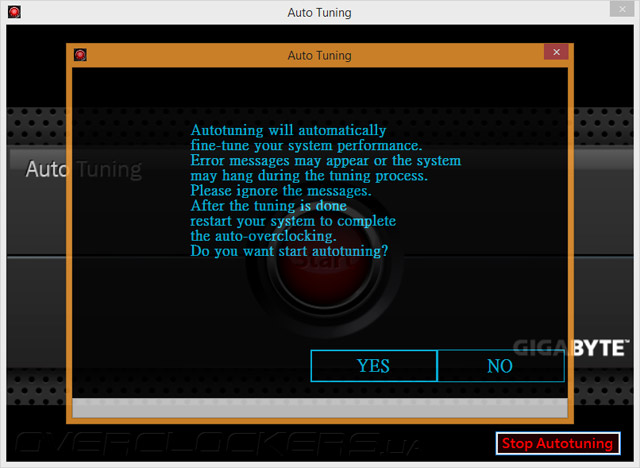

Другой способ, доступный в EasyTune, — активация более сложного механизма Auto Tuning. Результатом его трудов оказалось извещение о работе процессора на частоте 4,6 ГГц.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

В этот раз значение 4,6 ГГц будет характерно лишь для случаев самой простой нагрузки, опираясь на возможности технологии Turbo Boost. Напряжение ЦП вновь повышалось на 0,2 В, а кроме него опять зачем-то поднималось соответствующее значение и для PCH до всё тех же 1,15 В. Частота блока Uncore оказалась равна 4,0 ГГц, но теперь для этого корректировка напряжения не происходила. Оперативная память в который раз оказалась позабыта.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

В действительности действующим напряжением на процессоре оказались угрожающие 1,54–1,56 В. И пусть система не показала признаков нестабильной работы, успешно завершив экспресс-тест LinX, её эксплуатация в таком режиме грозит скорым выходом процессора из строя даже с обновлённым термоинтерфейсом под теплораспределительной крышкой. Частота процессора, в зависимости от степени нагрузки на систему, составила 4300–4500 МГц.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

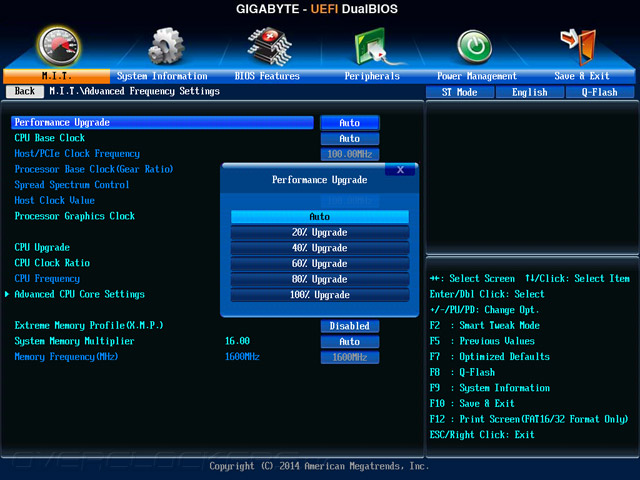

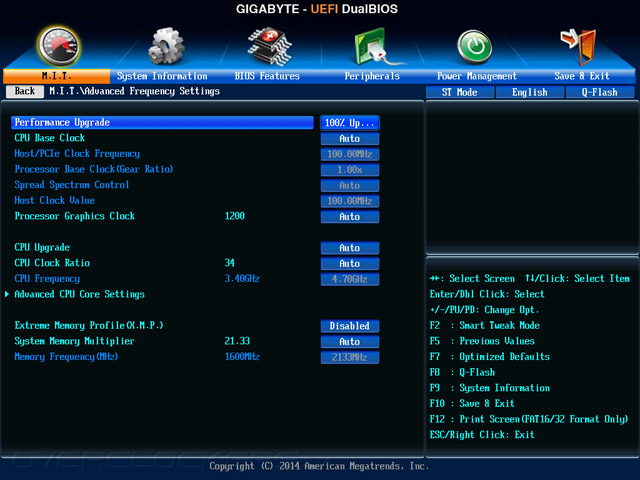

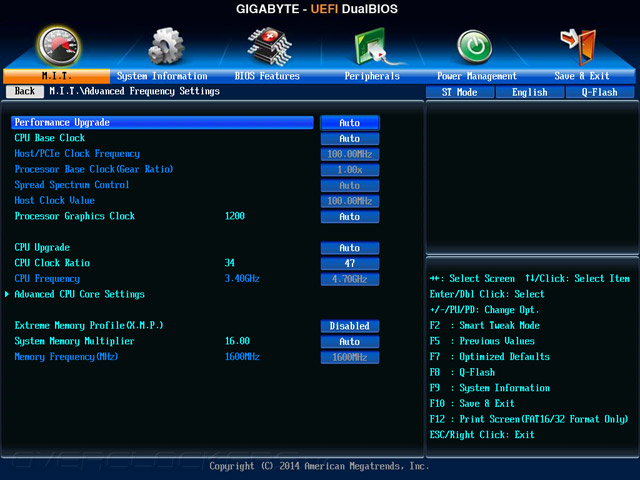

Ещё большие перспективы предлагает профиль «100% Upgrade», доступный в среде UEFI. Для процессора частота обещает быть равной 4,7 ГГц при напряжении 1,42 В, а оперативная память в этот раз будет работать на частоте 2133 МГц, казалось бы, согласно профилю XMP.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

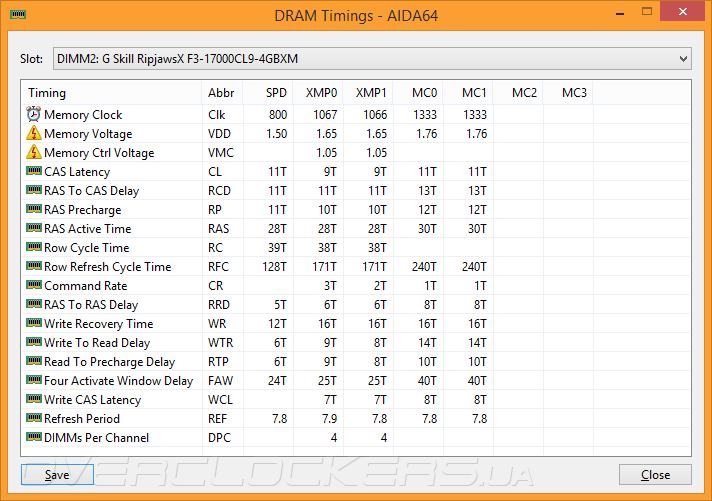

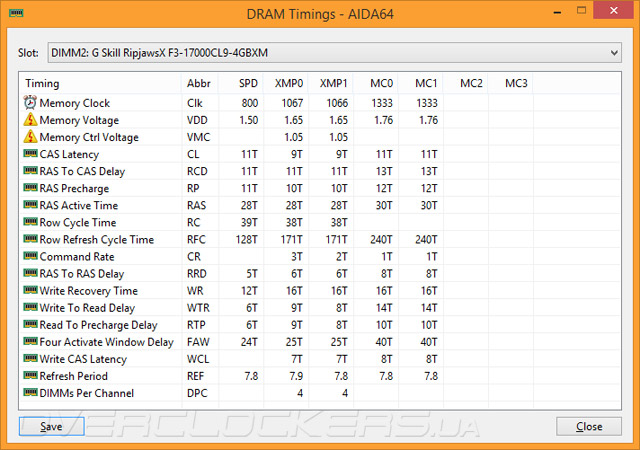

Задержки оказались отличными от тех, что содержатся в схеме XMP, это 11-14-14-36-1Т. Для DRAM также повышалось и напряжение питания — до 1,7 В. Кроме этого, кольцевая шина вновь была разогнанной до 4,0 ГГц. Однако всего этого оказалось недостаточно для полной стабильности системы. Экспресс-тестирование при помощи LinX досрочно завершалось с оповещением об обнаружении ошибки в расчётах.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

В итоге остаётся констатировать невозможность устройства предоставить полной отдачи от системы и её компонентов при использовании готовых профилей, но отраден тот факт, что кое-какой результат всё же можно достигнуть путём простого перебора среди доступных сценариев, и вообще — теперь-то точно понятно, что GA-Z97M-D3H умеет разгонять.

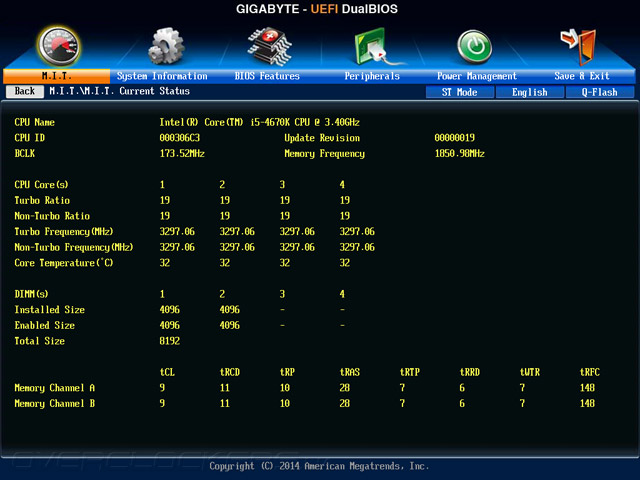

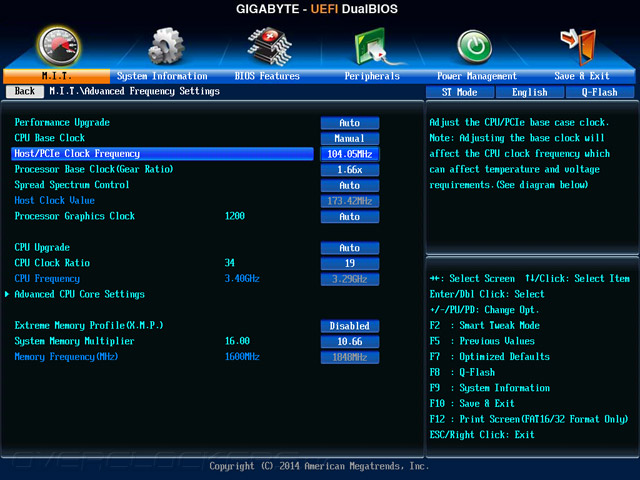

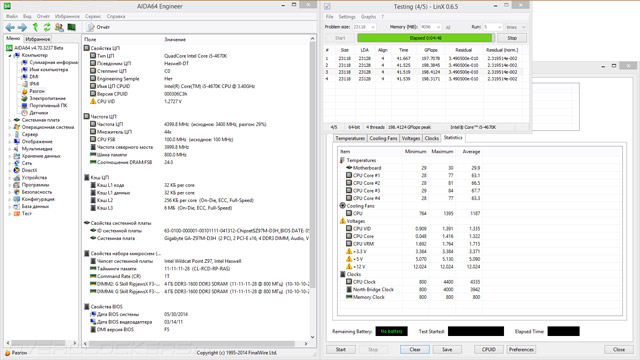

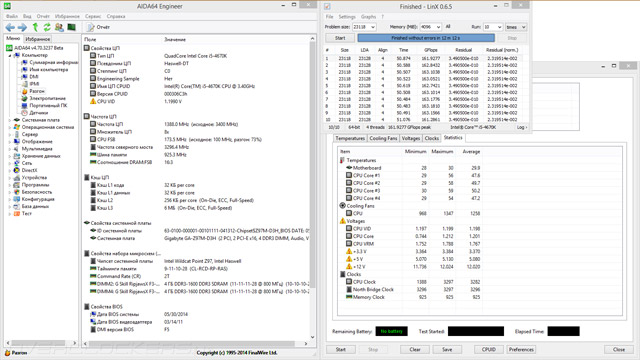

Неплохим оказался результат в разгоне опорной частоты — 173,5 МГц. Нельзя не припомнить, что куда более серьёзная GA-Z97X-UD3H оказалась неспособна работать на частоте выше 102 МГц.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Работа устройства оказалась беспроблемной. В случае непосильных для неё настроек появлялось диалоговое окно с предложением провести корректировку установленных параметров. Поэтому в ходе разгонных мероприятий мне ни разу не пришлось вручную проводить сброс CMOS.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

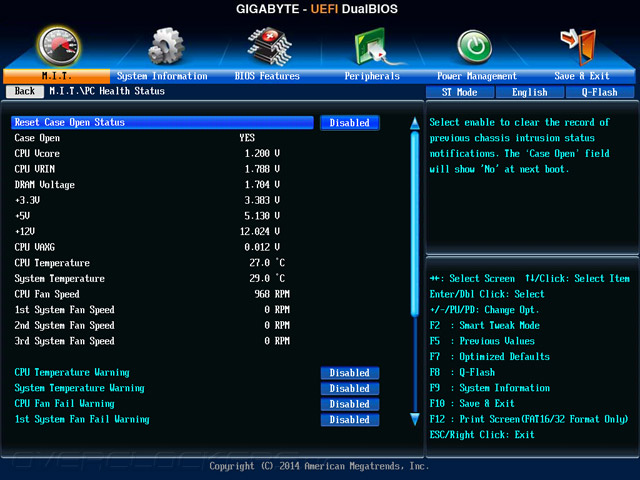

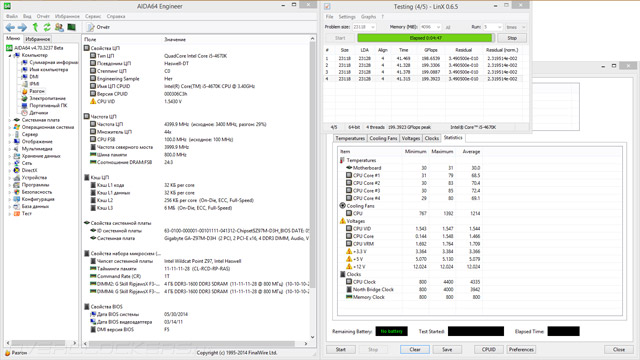

Перехваливать испытуемую я тоже не стану, и поэтому отмечу её склонность к увеличению практически всех напряжений относительно устанавливаемых значений. Так, для корректной работы Core i5-4670K на частоте 4,7 ГГц требуется повысить напряжение на вычислительных блоках до 1,35 В, питающее VRIN — до 1,9 В. Кольцевая шина разгоняется до 4,4 ГГц при 1,3 В, но (почти) все платы на базе Z97, побывавшие в нашей лаборатории, повышают это число на 0,05 В.

В некотором смысле странное повышение напряжение отмечается из-за неубедительной работы стабилизирующих напряжение механизмов LLC. Для достижения 1,9 В пришлось выбирать самый агрессивный профиль Turbo, а стартовое значение понижать до 1,86 В. В моменты пиковой нагрузки VRIN Voltage росло до 1,94 В, поэтому в некотором роде средним являются искомые 1,9 В. Вместе с ним повышалось и CPU Voltage буквально на глазах, но не так сильно, поэтому установленных 1,33 В оказалось достаточно для корректной работы системы. CPU RING Voltage выставлялось на уровне 1,25 В из-за выше озвученных причин. Также не стоит забывать отключать интегрированную графическую подсистему от Intel.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

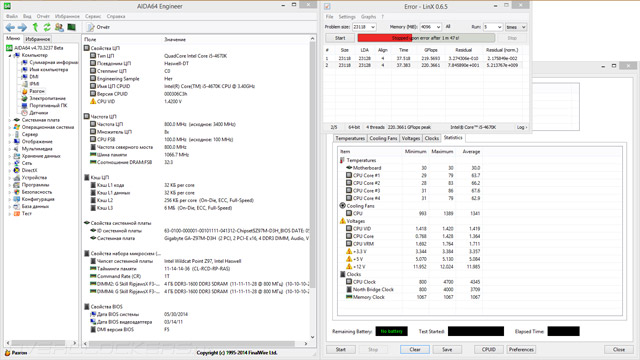

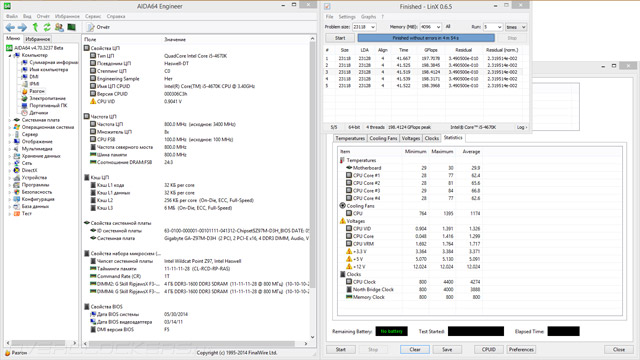

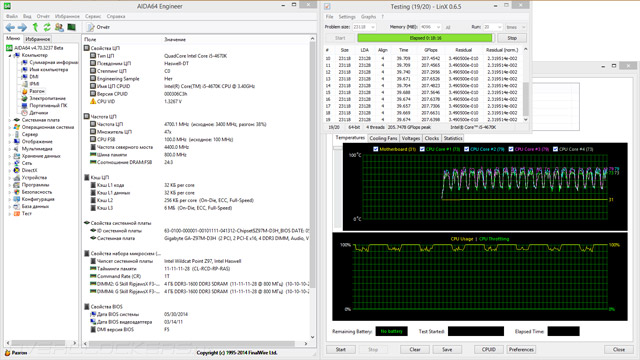

Все эти шаги позволили корректной отработать стресс-тестированию в лице LinX 0.6.5. Механизмы по энергосбережению функционировали корректно.

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Одним из самых животрепещущих моментов является температура в зоне стабилизатора питания на плате. Наиболее горячий участок в ходе прохождения стресс-теста прогревался до 78 °C, а сам радиатор при этом у верхних точек — всего до 54 °C. При этом потребление энергии укладывалось в рамки 79–294 Вт, продемонстрировав тем самым один из самых лучших результатов в нашей лаборатории.

Gigabyte GA-Z97M-D3H

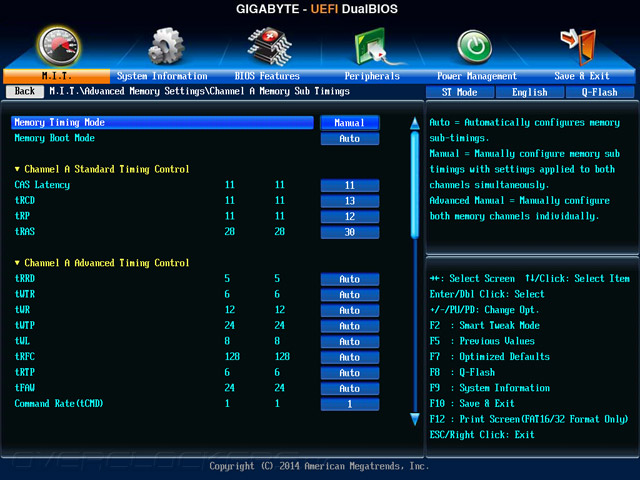

Никаких проблем с разгоном оперативной памяти не возникло. Частота повышалась до 2666 МГц, конфигурация задержек имела вид 11-13-12-30-1T. Питающее напряжение выставлялось как 1,72 В, а результирующими были 1,76 В.

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3HGigabyte GA-Z97M-D3H

Пожалуй, неожиданно даже для меня, GA-Z97M-D3H продемонстрировала полную готовность к различным разгонным мероприятием, более того, она оказалась способна на полное раскрытие потенциала как используемого комплекта оперативной памяти, так и процессора при его разгоне с использованием мощной системы охлаждения. Температура стабилизатора питания при этом имела разумные значения, а энергоэффективность и вовсе оказалась одной из самых лучших. Минусом изделия является склонность к завышению выставляемых значений напряжений, а скромные возможности в сфере мониторинга, в том числе учитывая и фирменное ПО, не делают путь разгона лёгким для оверклокеров с небольшим опытом.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8.1 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.0.14), Intel Management Engine Interface (10.0.0.1204), GeForce 335.23 (9.18.13.3523), PhysX 9.13.1220.
Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены. Сторонние антивирусные продукты не инсталлировались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:
  • AIDA64 4.70 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 SP1 Standard);
  • Futuremark 3DMark 13;
  • Batman: Arkham City;
  • F1 2012;
  • Hitman: Absolution.
За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z97M-D3H F5 4.70.3237 4.1.627-x64 2.2.282 1.4.778
ASUS Gryphon Z97 Armor Edition 2012 4.70.3219 4.1.627-x64 2.2.282 1.4.778
Gigabyte GA-Z97X-UD5H-BK F6 4.70.3206 4.1.622-x64 2.0.228 1.3.708
ASUS Z97-PRO(Wi-Fi ac) 1304 4.70.3203 4.1.622-x64 2.0.228 1.3.708
ASRock Z97 Anniversary P1.10 4.60.3149 4.1.622-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-UD3H F7 4.60.3129 4.1.620-x64 2.0.228 1.3.708
ASUS Z97I-Plus 2105 4.60.3124 4.1.620-x64 2.0.228 1.3.708
Gigabyte GA-Z97X-Gaming 7 F6 4.60.3110 4.1.611-x64 2.0.228 1.3.708
ASUS Maximus VII Gene 1002 4.50.3040 4.1.611-x64 2.0.228 1.3.708
Gigabyte GA-Z97MX-Gaming 5 F4 4.50.3034 4.1.611-x64 2.0.228 1.3.708
MSI Z97 MPOWER V1.3 4.50.3019 4.1.611-x64 2.0.228 1.3.708
ASUS Z97-A 0902 4.30.2954 4.1.611-x64 2.0.228 1.2.362
Gigabyte GA-Z97X-SOC Force F5 4.30.2946 4.1.611-x64 2.0.228 1.2.362


Результаты тестирования

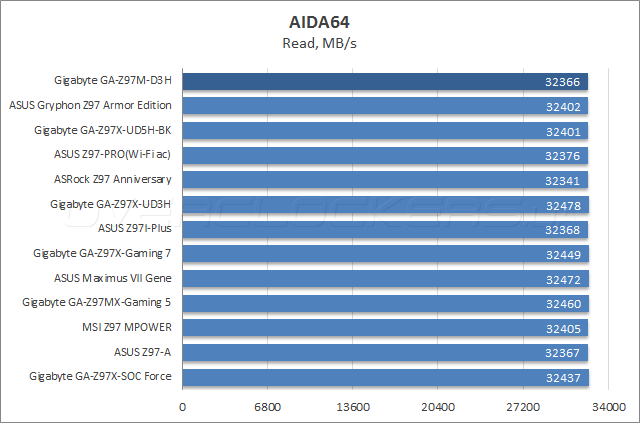

После активации XMP, Core i5-4670K работал так, что его частота составляла 3,8 ГГц без привязки к типу нагрузки, так же, как это происходило на практически всех платах, прежде подвергшихся тестированию. Поэтому результаты, полученные в этот раз, не должны сильно отличаться от общей группы.

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

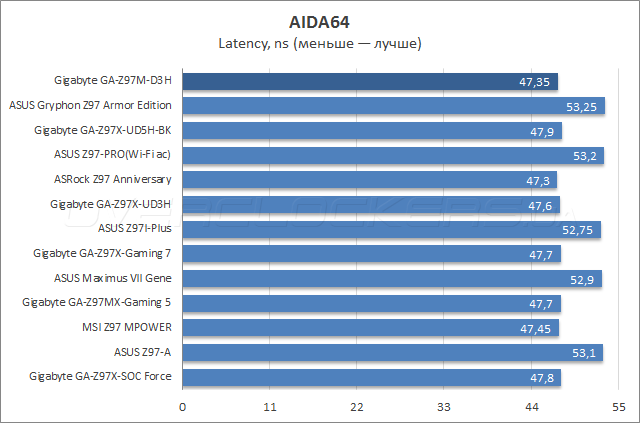

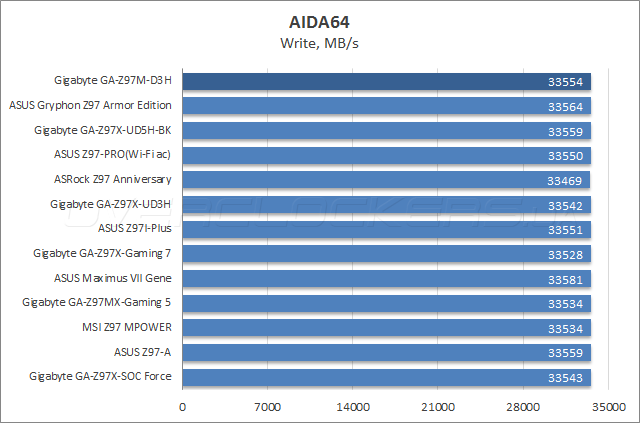

Работоспособность оперативной памяти протекает полностью корректно.

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

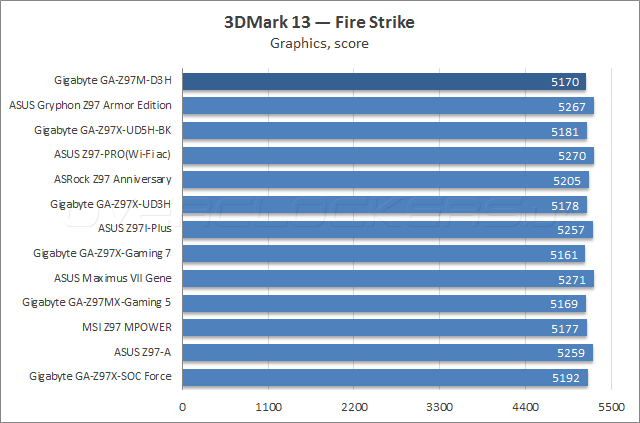

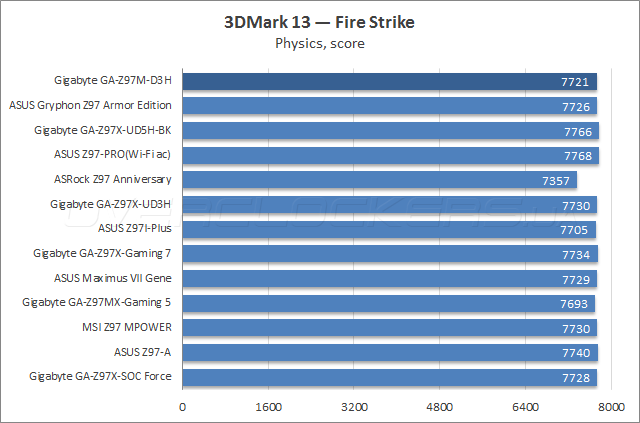

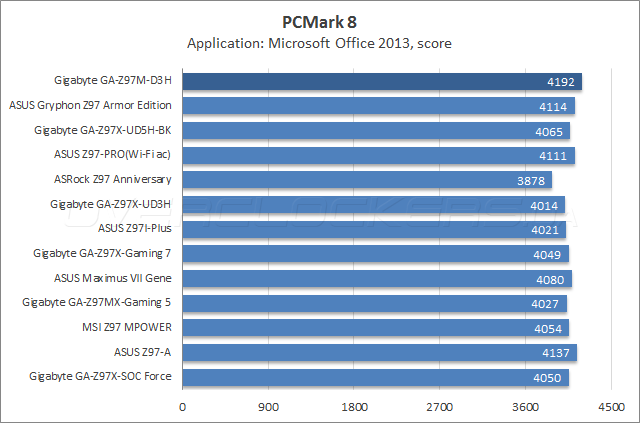

В тестовых пакетах от Futuremark результаты оказались вполне ожидаемыми, за исключением рейтинга, полученного в сценарии с привлечением MS Office. Вероятно, часто производимые обновления как самого продукта, так и недавно вышедшая сборка PCMark 8 позволили системе лучше проявить себя; в будущем, возможно, таким догадкам найдётся подтверждение.

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

Gigabyte GA-Z97M-D3H

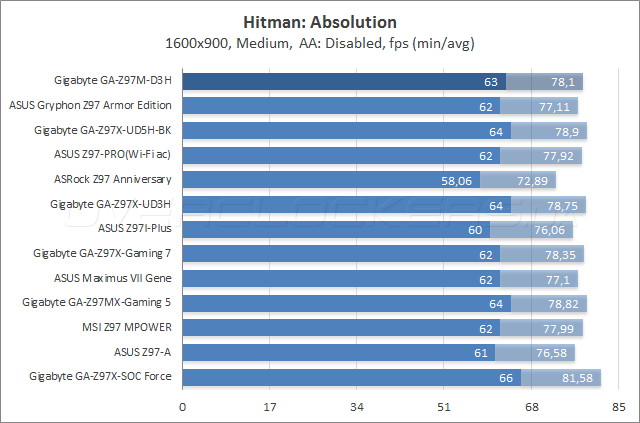

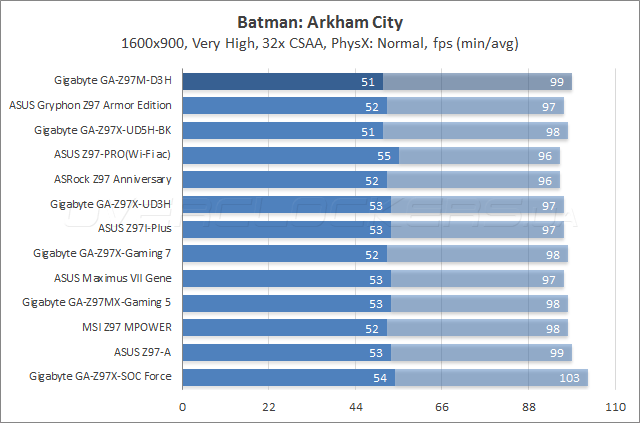

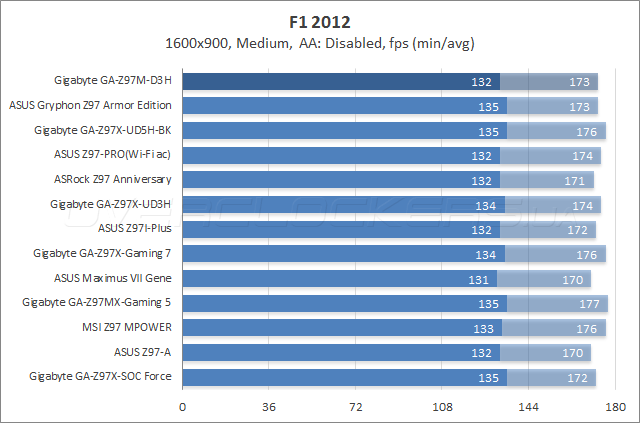

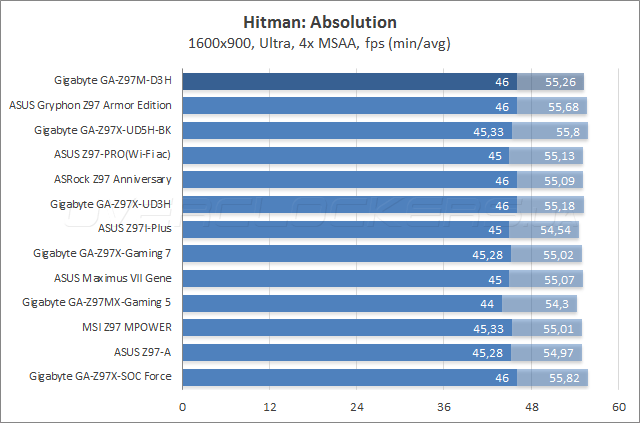

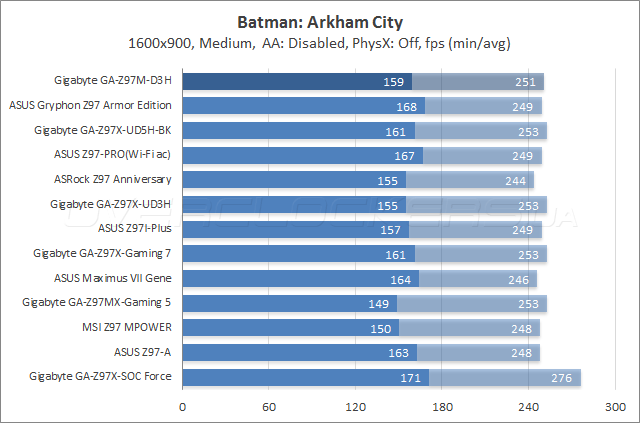

В играх быстродействие системы оказалось хорошим, ничем не выдавая GA-Z97M-D3H как продукт с низкой стоимостью относительно оппонирующих моделей.


Энергопотребление системы

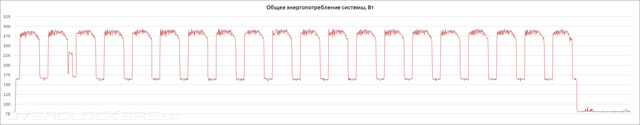

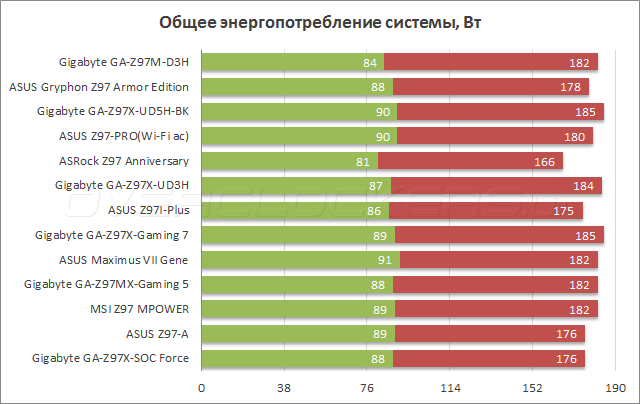

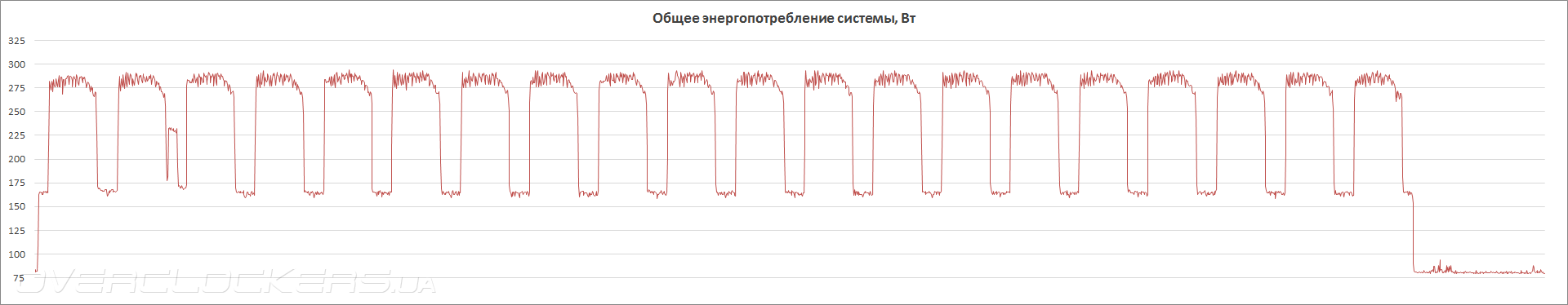

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

Gigabyte GA-Z97M-D3H

При нагрузке лишний раз проявилась давняя особенность продукции Gigabyte — активированное видеоядро Intel, правда, в простое без проверки об этом уже не так ответственно можно заявлять. После его деактивации уровень потребления снижается до границ 79–176 Вт, экономия составляет около пяти ватт. В общем, от простого устройства, где нет лишних потребителей энергии — сторонних контроллеров, картина оказывается ожидаемой, и оттого весьма приятной, с оглядкой на полученные в реалиях результаты.


Вывод

Участница тестирования смогла приятно удивить. Пусть я в тайне и надеялся на благоприятный исход разгонных мероприятий, но факт стабильной работы устройства при этом нельзя не отметить. Непонятные циклические перезагрузки, невозможность пройти POST, бесконечные мытарства по сбросу параметров и длительного их подбора — всего этого не было. При помощи GA-Z97M-D3H удалось полностью раскрыть потенциал имеющегося комплекта DRAM, а также модифицированного экземпляра Core i5-4670K. При этом температура стабилизатора напряжения не была заоблачной, а уровень потребления оказался практически рекордно низким.

Безусловно, она не идеальна. С точностью устанавливаемых напряжений есть небольшие, но преодолимые проблемы. Мониторинг также сопряжён с трудностями, ведь на PCB нет необходимых для этого контактных площадок, а в фирменном (и не только) ПО нет желаемого количества отображаемых значений, поэтому кое-где приходится действовать буквально вслепую, проверяя правильность подобранных значений только в ходе прохождения стресс-тестов.

Однако глупо требовать от доступной платы оснащения, коим обладают устройства намного большей стоимости. Для новичков разгона производитель позаботился о наличии нескольких готовых, при этом — работоспособных, профилей для повышения быстродействия.

Возможности по расширению системы здесь немного ограничены — нет самых современных гнёзд M.2 и SATA-E, а имеющийся комплект тоже не назвать всеохватывающим. Чувствительные к мультимедийной оснастке покупатели будут разочарованы дешёвым кодеком от Realtek а также отсутствием на задней панели инфракрасного выхода. Для их запросов потребуются продукты с бóльшим ценником.

Для всех же остальных, кому нужно собрать систему на основе современного набора системной логики, а также стремящимся единожды разогнать имеющиеся компоненты — GA-Z97M-D3H может стать вероятным претендентом на покупку среди остальных, конкурирующих начальных решений на основе Intel Z97.

Gigabyte GA-Z97M-D3H Выбор редакции: лучшая покупка
