Обзор консервативной материнской платы Gigabyte GA-Z87-HD3

С выходом обзора ASRock Z87M Extreme4 мы принялись рассматривать более простые продукты, в основе которых заложена системная логика Intel Z87. Первый же представитель массового рыночного сегмента укрепил наши мыли о феноменальных способностях по стабилизации напряжения процессоров Intel своими собственными силами. Сегодня мы рассмотрим ещё более простую плату, VRM которой уже является четырёхфазным. Концептуально это изделие должно прийтись по вкусу пользователям ПК со стажем, ведь форм-фактор платы традиционен (ATX), для использования доступно множество уже устаревших интерфейсов (LPT, COM, PCI), в то же время все актуальные тенденции также не позабыты.

Gigabyte GA-Z87-HD3

Фирменные решения производителя — UltraDurable и DualBIOS должны склонить сомневающихся покупателей в сторону этой модели.

Однако GA-Z87-HD3 имеет несколько усечённую реализацию возможностей Z87: создавать тандемы из видеокарт нельзя, поскольку второй слот PCI-E x16 реализован за счет «южного моста», к тому же его эксплуатация в полноценном режиме лишает владельца такого продукта двух дополнительных PCI-E x1. Объединить можно лишь две карты в CrossFireX, но смысла в этом мероприятии не слишком немного.


Характеристики

Модель Gigabyte GA-Z87-HD3 (rev. 1.0)
Чипсет Intel Z87
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1800*/1866*/2000*/2133*/2200*/2400*/2500*/2600*/2666*/2800*/2933*/3000*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
2 x PCI Express 2.0 x1
Слоты PCI 2 (ITE IT8892E)
Встроенное видеоядро Intel HD Graphics P4600/4600
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 4 (4x 4pin)
Порты PS/2 1 (комбинированный)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z87)
8 x 2.0 (2 разъёма на задней панели, Z87)
Serial ATA 6 x SATA 6 Гбит/с (Z87)
RAID 0, 1, 5, 10 (Z87)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Разъёмы на плате (выход/вход)
Сетевые возможности Realtek RTL8111F (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 225
Дополнительные возможности Поддержка AMD CrossFireX, DualBIOS

Какими-либо дополнительными контроллерами плата не оснащена (если не считать таковым мост PCI-E–PCI производства ITE Tech. Inc. — IT8892E.


Упаковка и комплектация

С изменениями в стиле оформления продукции Gigabyte мы уже сталкивались, теперь основным тоном окраса упаковки является чёрный. На лицевой стороне коробки в роли «тизера» выступает фото радиатора узла VRM. Буквой «H» в своём названии плата удостоена из-за распаянного HDMI порта.

Gigabyte GA-Z87-HD3

Практически вся площадь обратной стороны отведена под фото продукта и сопроводительное описание особенностей технического характера. Немного ниже расположилось отдельное фото задней панели изделия и QR-код со ссылкой на официальную страницу продукта. Там же можно заметить небольшую таблицу с основными спецификациями.

Gigabyte GA-Z87-HD3

Подобно продукции от ECS, производитель решил умолчать о фирменных программных решениях. Возможно, руководство уже осознало всю степень его неудачности.

В комплекте с GA-Z87-HD3 находится следующее:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • многоязычная инструкция по быстрой установке;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнезд;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.
Gigabyte GA-Z87-HD3

Как видим, комплект небогат, но всё необходимое на месте.


Внешний вид

Кажется, инженеры Gigabyte познали дзен в проектировании PCB — плата на фоне своих конкурентов практически освобождена от мелких компонентов, сопровождающих более крупные чипы. Размеры изделия от того сократились вширь на 19 мм, но в окрестностях гнезда питания ATX есть дополнительное крепёжное отверстие. Главное, чтобы используемый пользователем корпус допускал возможность установки стойки в данном месте.

Gigabyte GA-Z87-HD3

На обратной стороне платы и подавно отсутствуют какие-либо компоненты. Оба радиатора закреплены при помощи винтов с ограничением прижима.

Gigabyte GA-Z87-HD3

Охладитель системной логики имеет огромную площадь и солидный вес, к его возможностям в области теплорассеивания в принципе не должно возникнуть никаких вопросов.

Gigabyte GA-Z87-HD3

Исполнение гнёзд SATA лишний раз подчёркивает статус GA-Z87-HD3 как продукта для категории консервативных пользователей, в обладании которых находится старый, добротный корпус, не отягощённый возможностью выполнения кабель-менеджмента. Их расположение в самом углу PCB не должно помешать полному заполнению даже в случае включения в состав компьютера двух массивных видеокарт.

Gigabyte GA-Z87-HD3

Все прочие колодки для подключения гнёзд удобно расположились вдоль кромок платы. Главный PCI-E x16 сдвинут в глубину на один шаг, а значит практически все мыслимые ограничения по использованию массивных охладителей ЦП снимаются.

Gigabyte GA-Z87-HD3

Охлаждением силовых элементов модуля VRM заведует радиатор средних размеров, также имеющий солидный вес.

Gigabyte GA-Z87-HD3

Роль теплопроводника отведена термопрокладке внушительной толщины.

Gigabyte GA-Z87-HD3

Здесь используется такой же ШИМ-контроллер, как и у ASRock Z87M Extreme4 — четырёхканальный ISL95820. В отличии от конкурента, плата Gigabyte обладает более энергоэффективными компонентами производства ON Semiconductor — транзисторами в интересном корпусе SO-8FL NTMFS4C06N. В структуру каждой фазы входят по три таких элемента. Каким будет тепловой режим в этой зоне, особенно в режиме экстремального разгона, мы скоро узнаем.

Gigabyte GA-Z87-HD3

На задней панели присутствуют все современные гнёзда. Претензии предъявить можно к малому числу USB ревизии 2.0 и отсутствующему S/PDIF, ведь места под что-либо из этого списка явно достаточно. На PCB GA-Z87-HD3 находятся целых два конвертера сигналов — PTN3360D и ASM1442. Обычно мы наблюдали один из них, но чтобы два сразу — это впервые порт HDMI удостоился такой чести. Видимо, один из них будет использоваться при подключении переходника DVI-D–HDMI.

Gigabyte GA-Z87-HD3

За время осмотра дизайна у нас не возникло к продукту никаких существенных нареканий, самым же интересным является вопрос прочности преобразователя напряжения для ЦП. Но пока давайте посмотрим на возможности UEFI, и выясним, не скажутся ли его упрощения на возможностях разгона.

Возможности UEFI

На тестирование к нам попал экземпляр с достаточно старой версией микрокода (F2), собранной в апреле 2013 года. При помощи утилиты Q-Flash мы провели обновление до актуальной F6.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

Все наши недовольства относительно поведения курсора мыши в графическом интерфейсе материнских плат Gigabyte остались в силе, а стиль работы с клавиатурой в современном режиме UEFI — Dashboard — остаётся неудобным, поэтому мы, как и прежде, будем использовать классический режим отображения. Чтобы каждый раз не производить переключение, достаточно указать нужный вид в настройках раздела System Information.

UEFI Setup Gigabyte GA-Z87-HD3

Главенствующей страницей является Motherboard Intelligent Tweaker (M.I.T.). Без погружения в специализированные подразделы нам доступны небольшие крупицы информации о режиме работы основных компонентов системы. Сразу заметно понижение базовой частоты до 99,78 МГц.

UEFI Setup Gigabyte GA-Z87-HD3

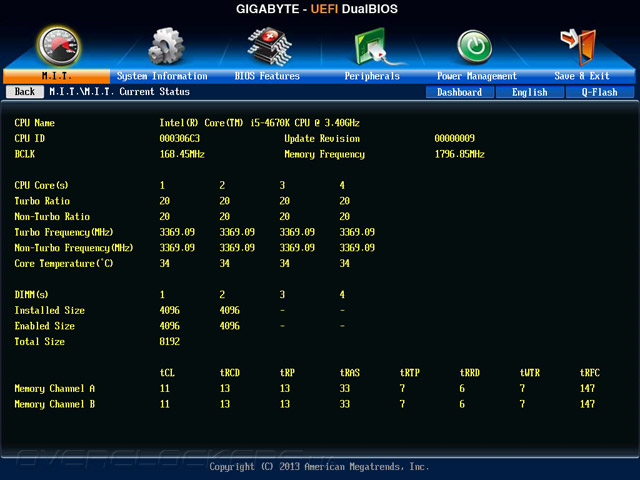

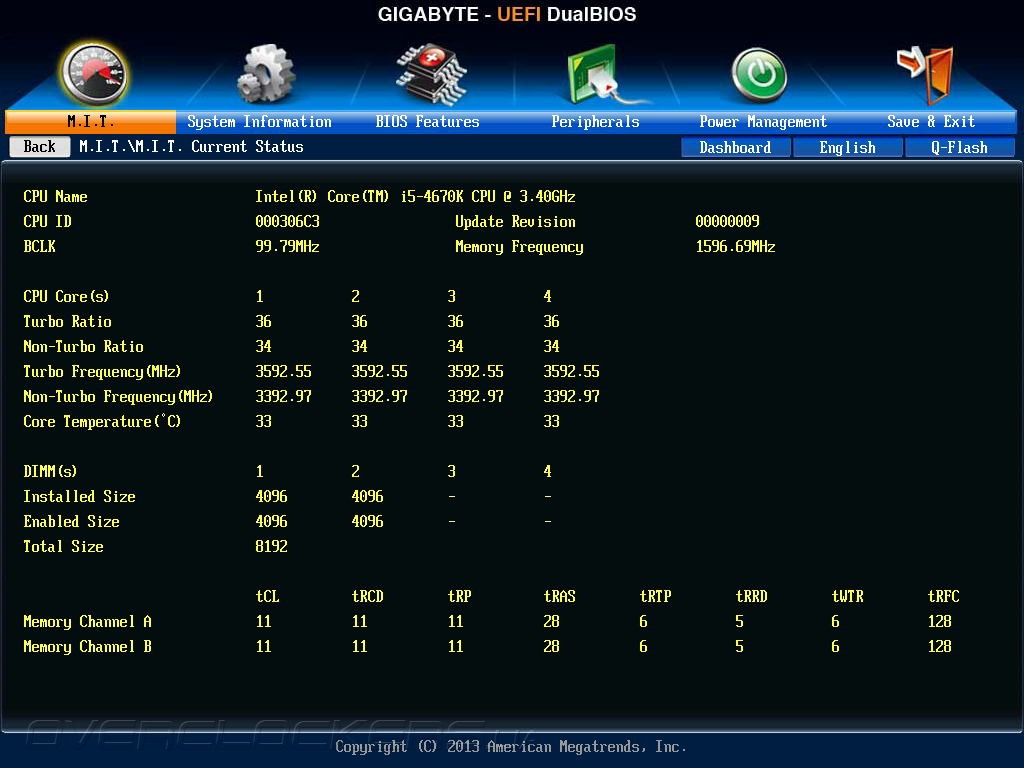

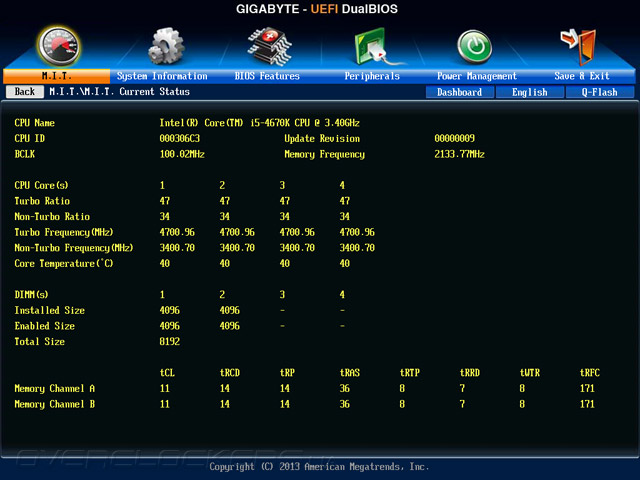

Больше информации можно почерпнуть на первой вкладке — M.I.T. Current Status.

UEFI Setup Gigabyte GA-Z87-HD3

Advanced Frequency Settings открывают возможность изменять базовую частоту и множители для основных системных компонентов. Первый же пункт — Performance Upgrade — позволяет выполнить разгон процессора в один клик, что может послужить хорошим подспорьем для начинающих оверклокеров. Ещё один — CPU Upgrade — несёт подобную смысловую нагрузку; об их схожем функционале мы рассуждали в обзоре флагманского продукта Gigabyte для платформы Intel LGA 1150 — G1.Sniper 5.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

Режим изменения базовой частоты несколько непривычен. Без вмешательства в расширенный (Manual) режим диапазон изменения ограничивается значениями 80–266,66 МГц. В ручном режиме итоговую частоту теоретически можно поднять до 333,32 МГц.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

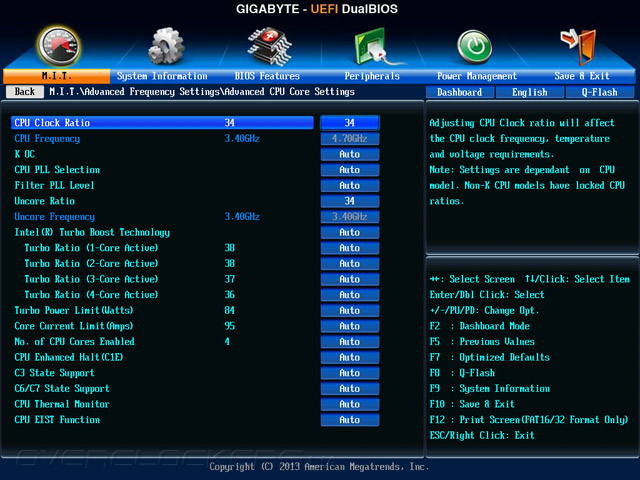

Весь спектр настроек процессора находится в подразделе Advanced CPU Core Settings.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

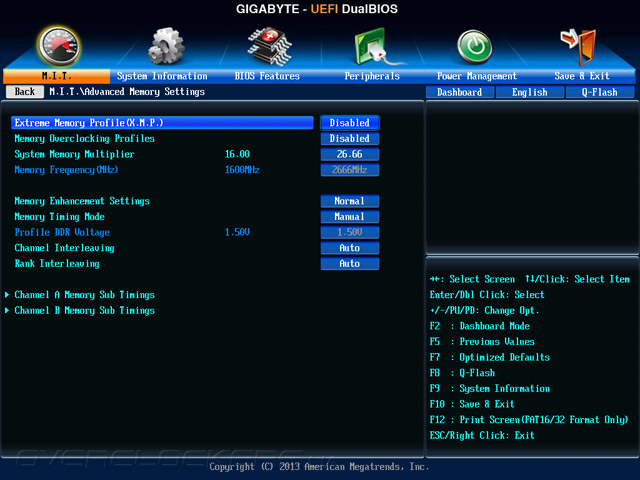

Страница Advanced Memory Settings отведена для оперативной памяти. Плата без проблем работает с XMP-профилями. Кроме этого, инженеры не стали усекать возможности изделия и добавили несколько готовых профилей для оверклокерских комплектов. Также доступен сценарий по автоматическому разгону или же выставлению более лояльной конфигурации задержек — для лучшей стабильности системы.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

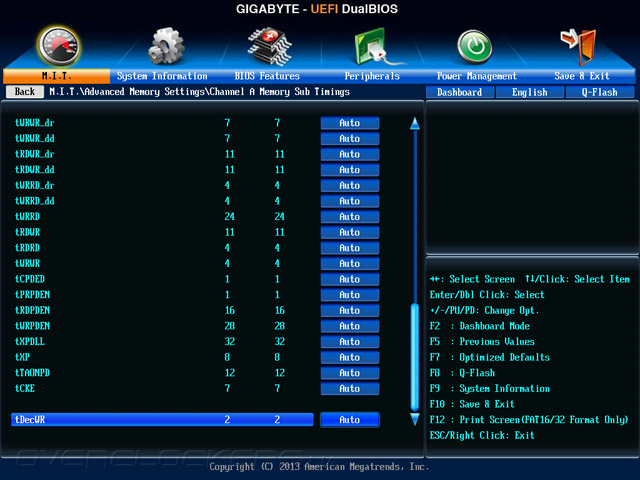

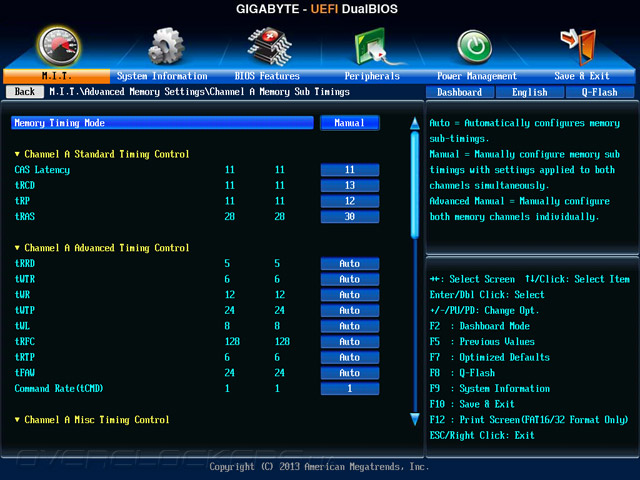

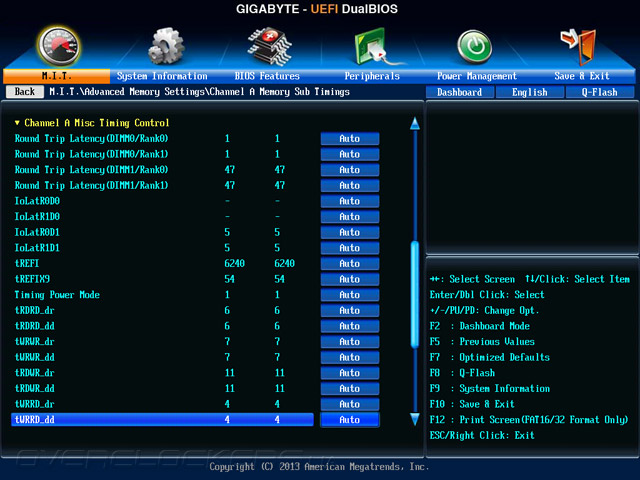

Для самостоятельного управления задержками доступны два режима — синхронный для двух каналов или же асинхронный режим. Их количество весьма велико.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

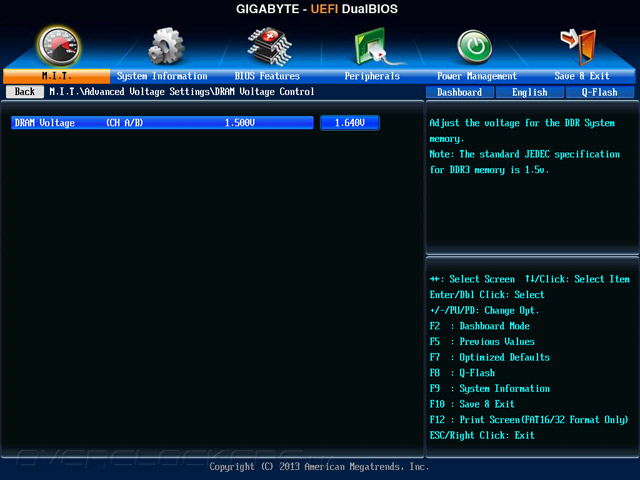

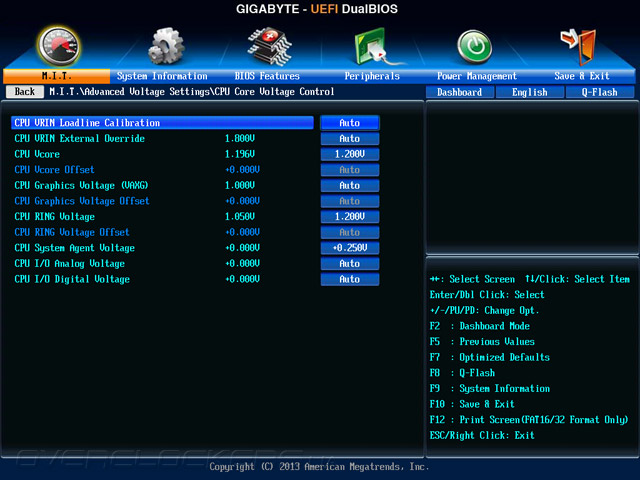

В пункте меню Advanced Voltage Settings находятся три раздельные категории, соответствующие по смысловой направленности трём различным узлам на плате.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

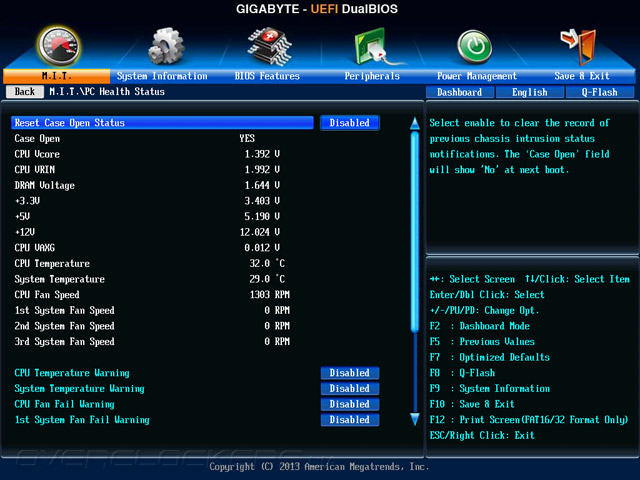

Пятой вкладкой на странице M.I.T. является PC Health Status, где сосредоточены основные показания действующих напряжений, температур компонентов и скромный механизм по управлению тремя группами вентиляторов.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

Его суть заключается в возможности выбора среди трёх готовых профилей. Четвёртый — ручной режим — очень прост, он позволяет задать прирост скважности ШИМ при повышении температуры (на каждый градус). Более прогрессивные настройки доступны в фирменном ПО.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

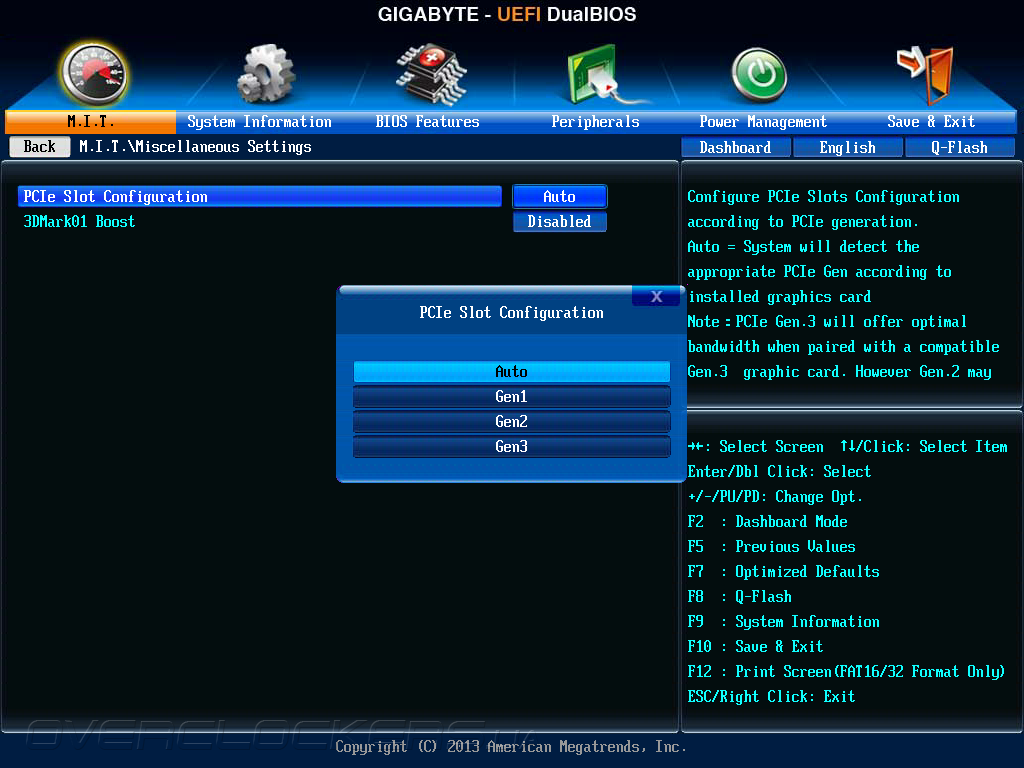

Последний пункт меню M.I.T. (Miscellaneous Settings) наполнен также, как и в UEFI флагманской G1.Sniper 5.

UEFI Setup Gigabyte GA-Z87-HD3

В целом, функциональность UEFI осталась практически нетронутой. Немного, правда — целиком несущественно, подверглись корректировке диапазоны изменения напряжений. Все важные параметры мы свели в единую таблицу:

Параметр Диапазон регулировки Шаг
CPU Base Clock (МГц) 80–333,33 0,01
CPU PLL Selection Auto/LCPLL/SBPLL
Filter PLL Level Auto/Low/High
CPU Clock Ratio (Multiplier) 8–80 1
CPU Vcore (В) 0,5–1,8 0,001
CPU Vcore Offset (В) –0,3…+0,4 0,001
CPU VRIN External Override (В) 1,0–2,9 0,01
CPU VRIN Loadline Calibration Auto/Normal/Standard/High/Turbo
Uncore Ratio (Multiplier) 8–80 1
CPU RING Voltage (В) 0,8–1,8 0,001
CPU RING Voltage Offset (В) –0,3…+0,4 0,001
System Memory Multiplier 14–28
8–29,33
2
2,66
DRAM Voltage (В) 1,16–2,10 0,02
CPU System Agent Voltage (В) –0,3…+0,4 0,001
CPU I/O Analog Voltage (В) –0,3…+0,4 0,001
CPU I/O Digital Voltage (В) –0,3…+0,4 0,001
PCH Core (В) 0,65–1,3 0,005
PCH IO (В) 1,05–1,9 0,005
Processor Graphics Clock (МГц) 400–4000 50
CPU Graphics Voltage (VAXG) (В) 0,5–1,7 0,001
CPU Graphics Voltage Offset (В) –0,3…+0,4 0,001

Бегло пройдёмся по остальным пунктам. Раздел System Information несёт меньше информации о системе, чем доступно при нажатой F9, зато здесь можно выставить календарь и время, или поменять язык интерфейса.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

Внутренние настройки UEFI находятся на странице BIOS Features. Здесь можно изменить приоритет загрузочных устройств, поменять режим входа в систему (задать пароль), активировать некоторые возможности по работе со средой Windows 8, установить тип используемого загрузчика.

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

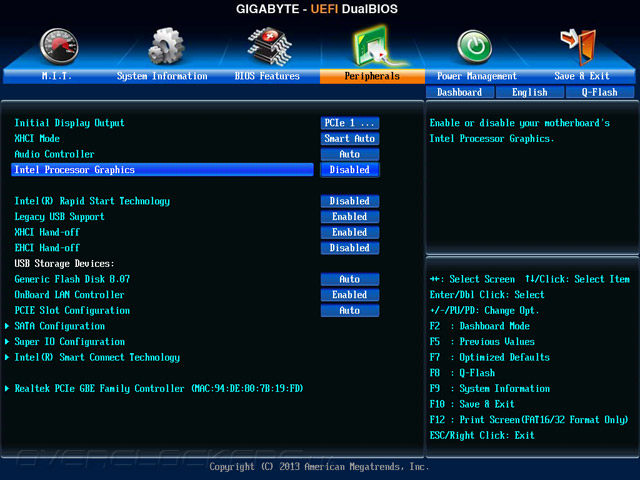

На странице Peripherals нашли себе пристанище настройки всевозможных интерфейсов, расположенных на PCB. В отдельные подпункты выделены SATA и мультиконтроллер (под его началом находятся гнёзда LPT и COM).

UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3UEFI Setup Gigabyte GA-Z87-HD3

Раздел Power Management целиком посвящён настройке режимов включения и отключения устройства.

UEFI Setup Gigabyte GA-Z87-HD3

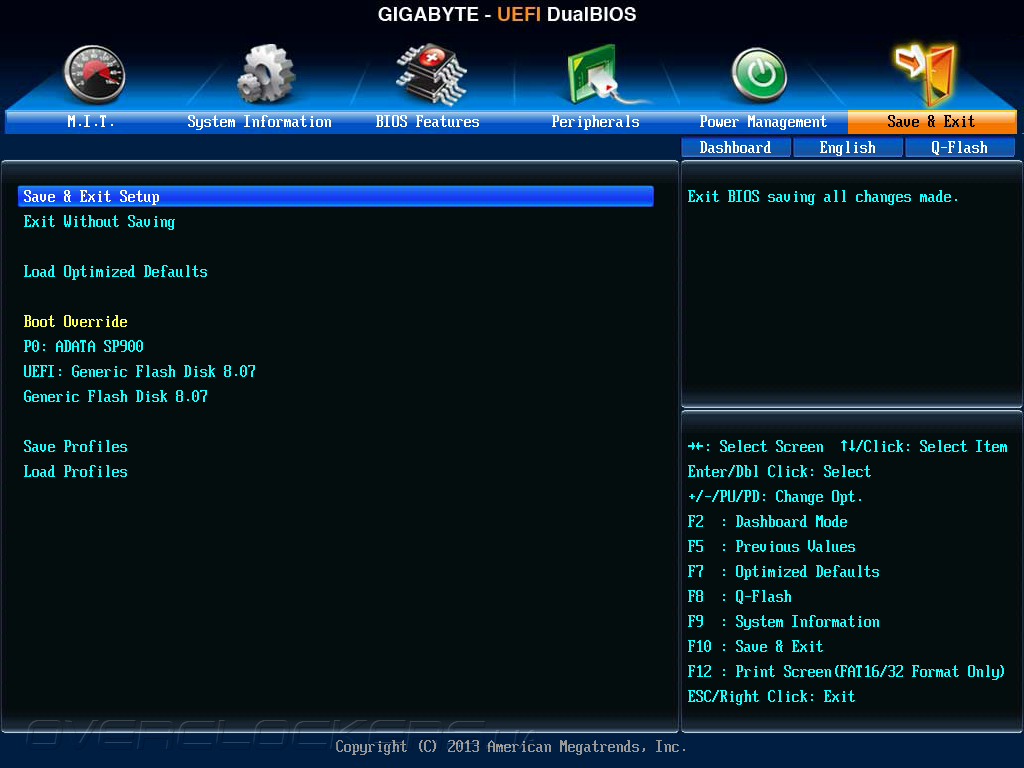

Замыкающий раздел Save & Exit содержит механизм по сохранению восьми профилей с преднастройками, каждый из которых можно оснастить собственным описанием. Кроме восьми слотов в помощь можно привлечь сторонний накопитель.

UEFI Setup Gigabyte GA-Z87-HD3

UEFI Setup Gigabyte GA-Z87-HD3

В целом, возможности UEFI не подверглись каким-либо упрощениям, поэтому можно рассчитывать на успешный исход запланированных мероприятий по разгону системы.


Комплектное ПО

Мы уже не раз высказывали своё недовольство изменениями, произошедшими с программной поддержкой продуктов Gigabyte. И в этот раз сложно ожидать чего-то революционно нового, в особенности от комплектного диска.

Всё так же вместе с драйверами пытаются попасть в систему несколько утилит сторонних производителей и несколько «заплаток» от Microsoft сомнительного назначения. Благо, все необходимые драйверы на месте, а мастер установки Xpress Install работает в прозрачном режиме, без ошибок.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

Всё фирменное программное обеспечение теперь входит в состав комплекса App Center. При его установке ненужные компоненты можно исключить из списка. Программы от сторонних производителей выделены в отдельную группу и лишены единого мастера установки. Большое число продуктов от Cyberlink оснащены лишь веб-установщиками, что вполне рационально, учитывая неустанный процесс по их обновлению.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

В закладке Information находится расшифровка содержимого диска, специально для тех, кто всё привык делать вручную, а ещё здесь есть адрес и номера телефонов для связи с производителем.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

Две замыкающие странички несут в массы популяризацию Google Chrome.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

Мы же подробно остановимся на обзоре возможностей EasyTune, @BIOS и интригующей USB Blocker, а для этого придётся установить также и App Center.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

Программный центр изначально включен в автозагрузку, но от этого можно отказаться в настройках. Первый его запуск достаточно продолжителен, поскольку происходит поиск обновлений в Сети для всевозможных драйверов и утилит, установленных в систему, и лишь являющихся кандидатами на эту роль. От этого также можно избавиться в нехитрых настройках программы.

Gigabyte GA-Z87-HD3

В этот раз над функциональностью модуля обновлений поработали, устранив ошибку, с которой мы столкнулись в прошлый раз — в обзоре G1.Sniper 5, когда наш выбор напрочь игнорировался, и буквально все программные продукты пытались инсталлировать себя в систему. Мы отметили лишь небольшое их число. Мастер послушно загрузил соответствующие новые версии и сразу же произвёл установку.

Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3Gigabyte GA-Z87-HD3

Весь новый фирменный ряд программ Gigabyte следует «плиточной» политике оформления, и @BIOS не осталась в стороне. Нашему вниманию предложены пять разделов. Первый — информационный. За ним следуют три варианта работы с прошивкой — её сохранение, обновление путём загрузки последней версии с одного из серверов компании, либо же самостоятельный выбор файла с одного из носителей информации.

Gigabyte @BIOSGigabyte @BIOSGigabyte @BIOSGigabyte @BIOSGigabyte @BIOSGigabyte @BIOSGigabyte @BIOSGigabyte @BIOS

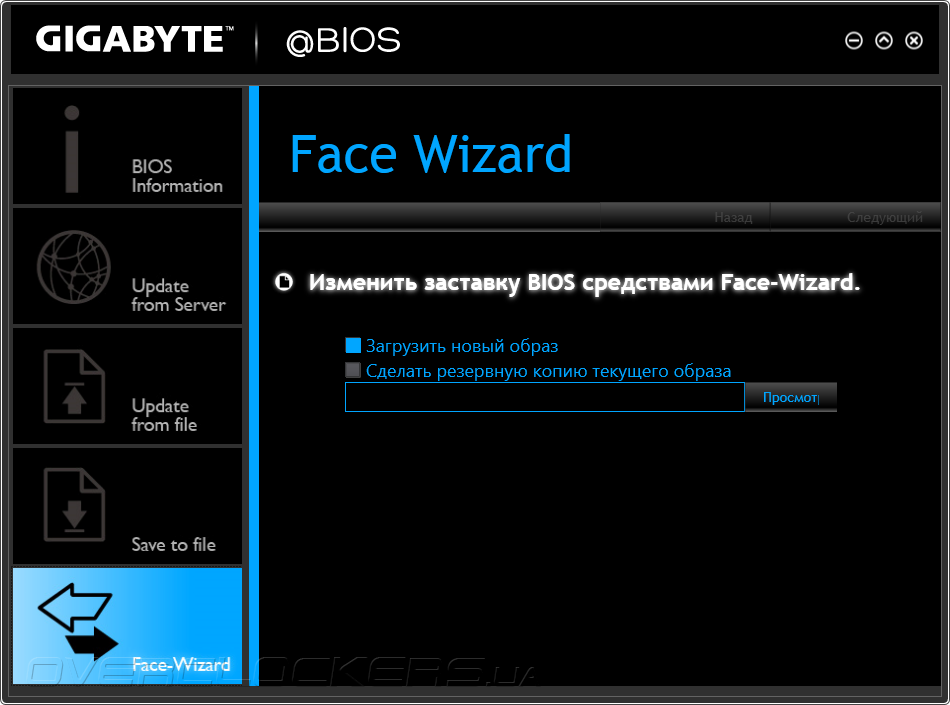

Замыкающим разделом является Face-Wizard. Здесь можно видоизменить заставку UEFI, предварительно сохранив оригинальную версию.

Gigabyte @BIOS

USB Blocker позволяет настроить контролируемое использование USB-устройств. Наиболее интересным, на наш взгляд, является пресечение использования флешек. На этом пункте мы и проведём небольшой тест.

Gigabyte USB BlockerGigabyte USB Blocker

Для инициирования процедуры блокировки-разблокировки необходимо задать-ввести пароль.

Gigabyte USB Blocker

В заблокированном состоянии флеш-накопитель не проявляет себя в системе, поскольку оказывается отключенным.

Gigabyte USB Blocker

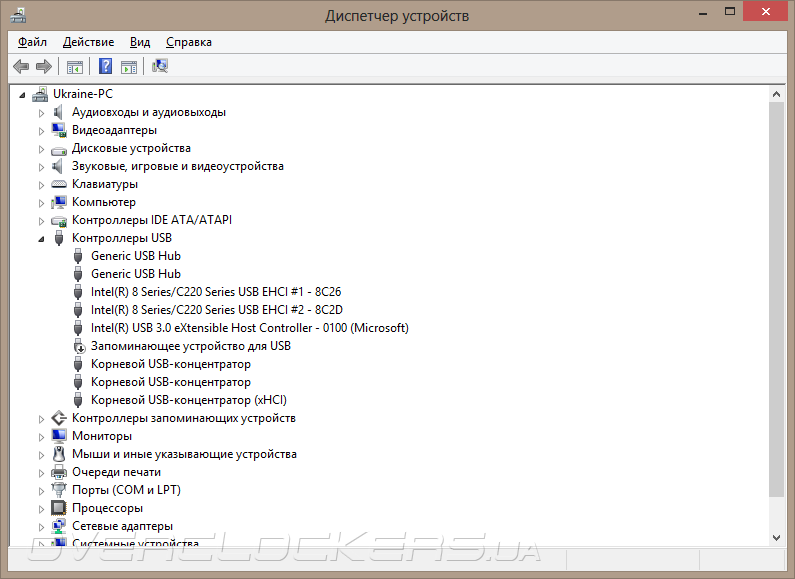

Нехитрые манипуляции в «Диспетчере Устройств» позволяют с лёгкостью обойти «защиту» системы. Поэтому ценность такой программы находится под большим вопросом.

Gigabyte USB Blocker

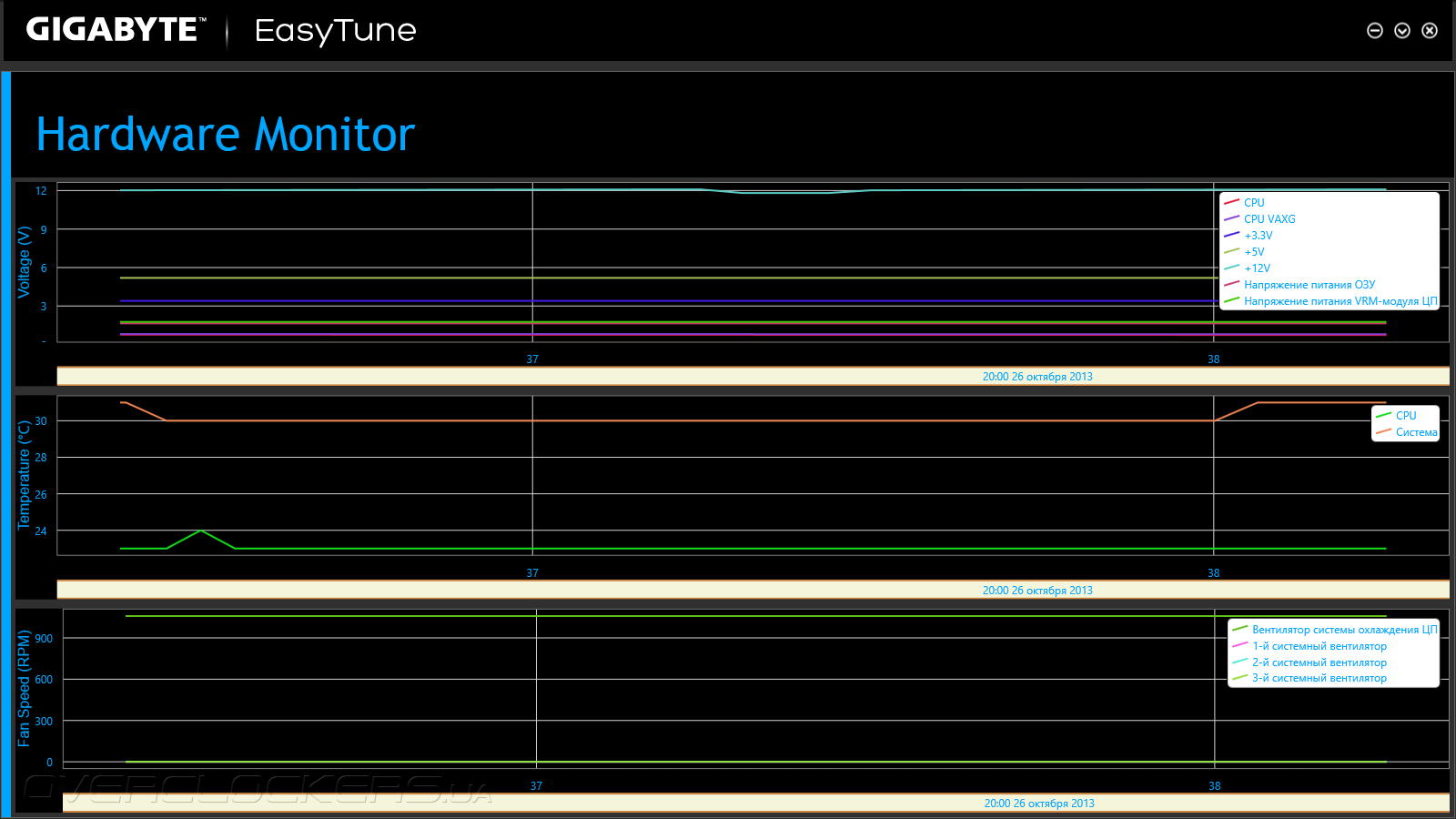

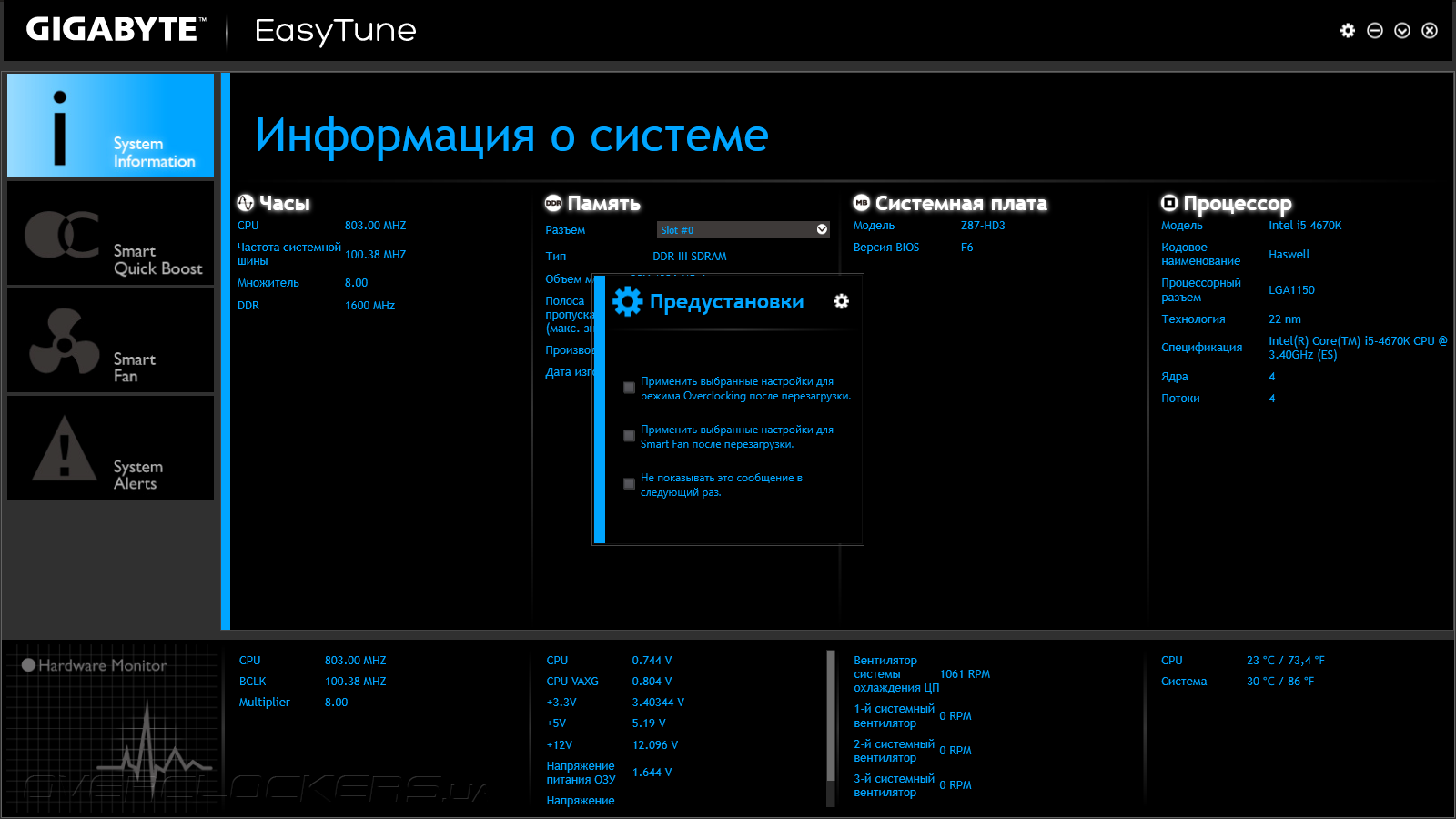

Перейдём к основной утилите — EasyTune. К сожалению, изменений в лучшую сторону здесь обнаружить не удалось. Новый подход к дизайну интерфейса действует отталкивающе, а обнаруженные ошибки никто устранять не торопится. Так, по-прежнему наблюдаются проблемы с корректным отображением действующей частоты оперативной памяти в System Information.

Gigabyte EasyTuneGigabyte EasyTune

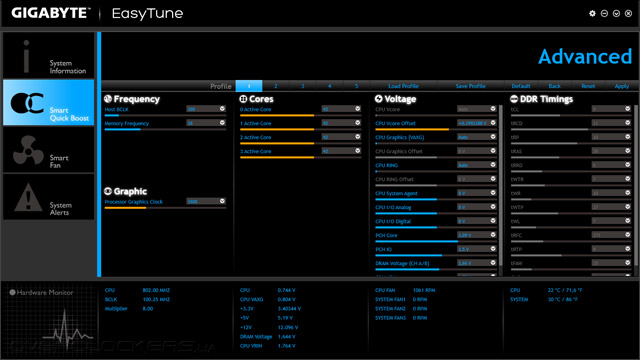

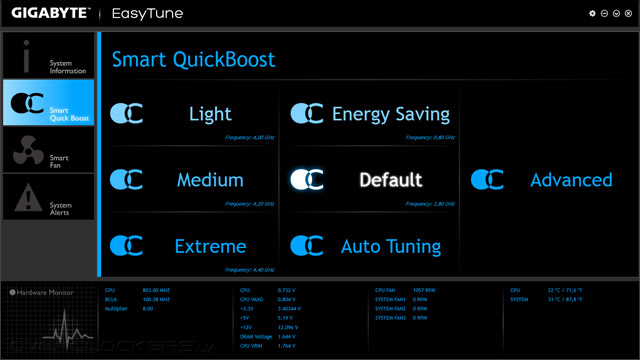

Пресеты в разделе Smart Quick Boost равноценны флагманскому продукту. Вкладка Advanced только ещё больше расстроила. Если раньше в первом столбце красовались неправильные значения частоты оперативной памяти, то в этот раз её решили заменить множителем, но текст не поменяли. Второстепенные напряжения всё так же не радуют своими явными значениями. Что уж говорить о невозможности изменения частоты CPU Ring.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

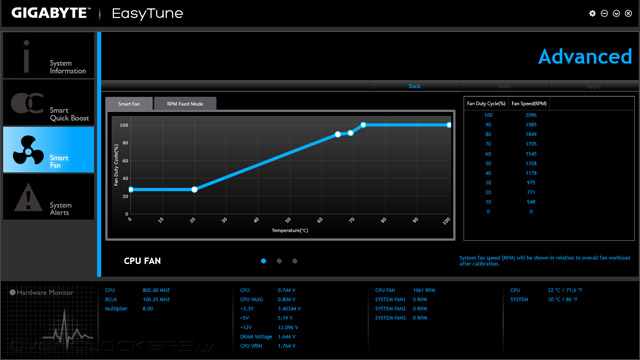

Модуль Smart Fan — единственное светлое пятно в этом комплексе. Благо, своей работоспособности он не потерял. Калибровка всех вентиляторов производится одновременно, после неё для каждой модели составляется паспорт с характеристиками. Алгоритмы управления тремя группами охладителей в режиме Advanced могут базироваться на интерактивном режиме (Smart Fan), где можно как угодно видоизменить сценарий их работы, либо же на другом варианте. В нём производится фиксация оборотов на определённой отметке с выходом на максимальную скорость вращения по достижении температуры процессора в 70 °C.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

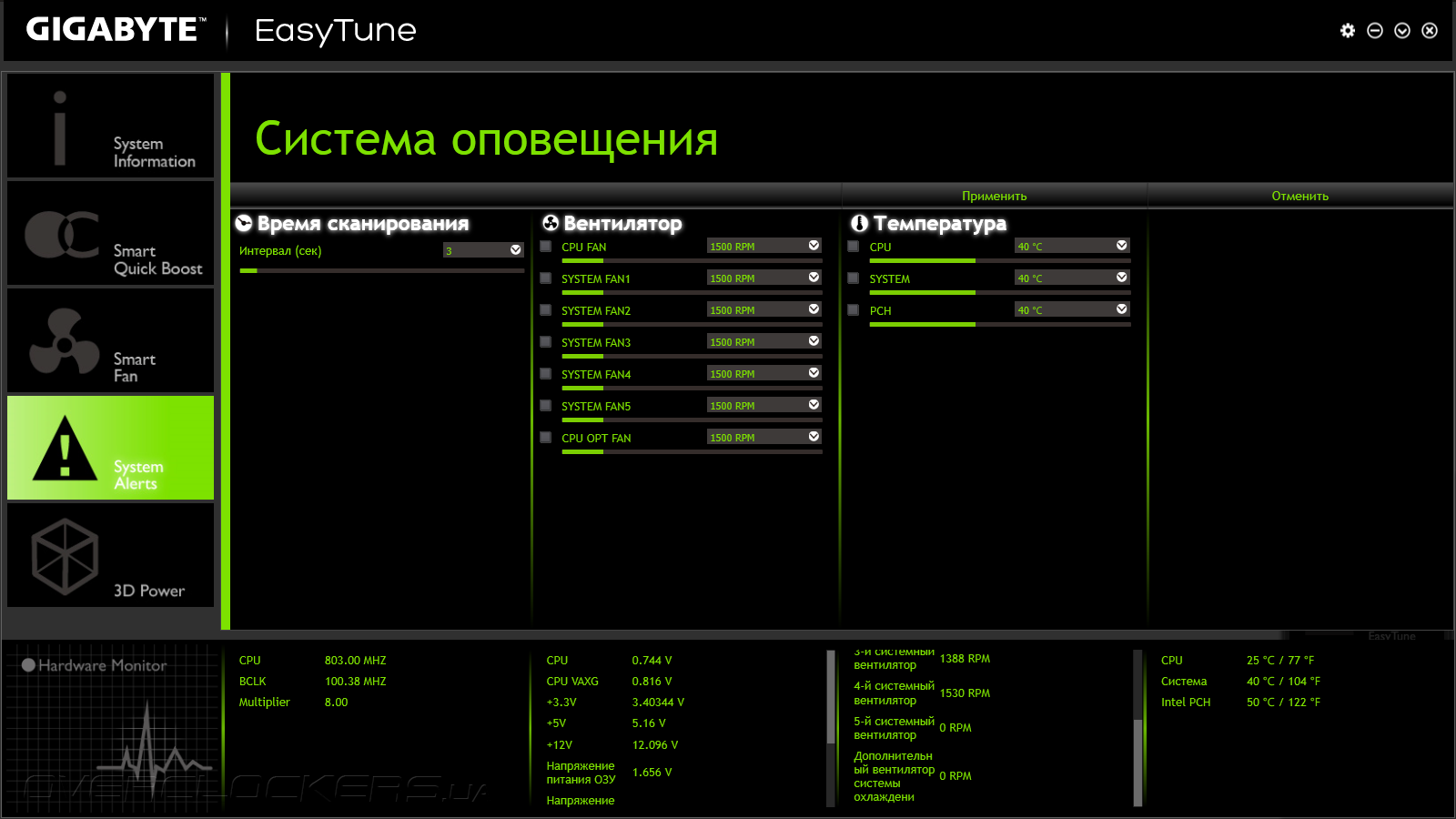

При входе в настройки системы оповещений работа программы постоянно «неожиданно» завершалась (в среде Windows 8), хотя раньше проблем не было. Модуль по мониторингу системных температур и напряжений, как и прежде, не выдерживает никакой критики.

Gigabyte EasyTune

Каких-либо особых настроек EasyTune не имеет.

Gigabyte EasyTune

В этот раз мы испробовали другую, английскую локализацию. Кое-что стало выглядеть получше, но концепция дизайна, к сожалению, никак не изменилась.

Gigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTuneGigabyte EasyTune

Что же, пожелаем программистам поскорее приступить к исправлению досадных неточностей, проявляющих себя в нынешней версии продукта.

Разгонный потенциал

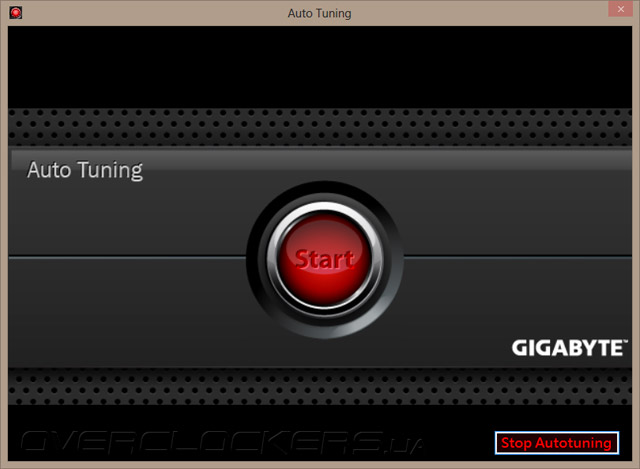

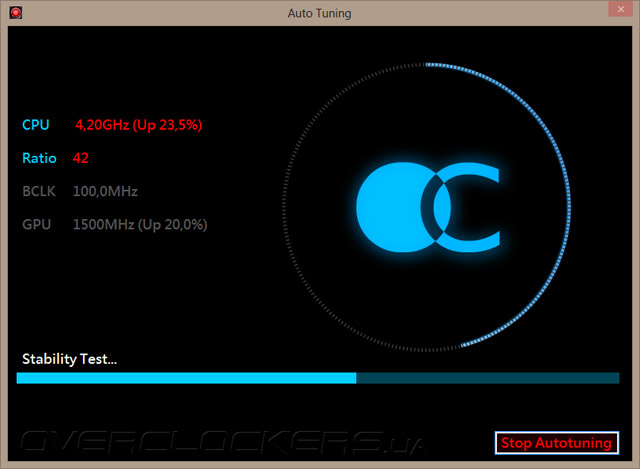

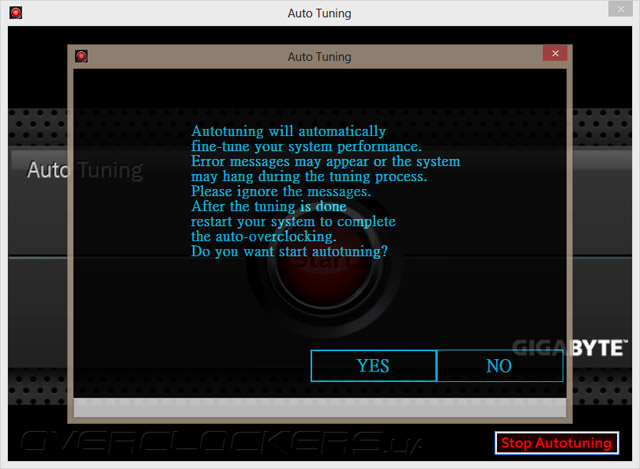

Вначале опробуем предложенные разработчиками GA-Z87-HD3 механизмы для повышения быстродействия системы. Сегодня первым в списке будет EasyTune; на вкладке Smart Quick Boost запустим «Автоматическую настройку».

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

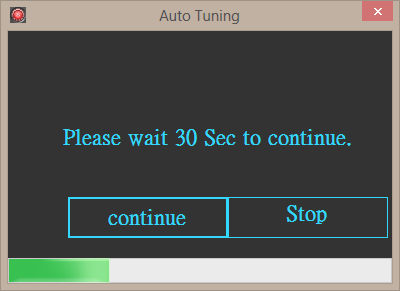

Поведение изделия оказалось немного иным, чем G1.Sniper 5 — понадобилось большее число перезагрузок, а однажды мы даже «дотестировались» до BSOD.

Разгон Gigabyte GA-Z87-HD3

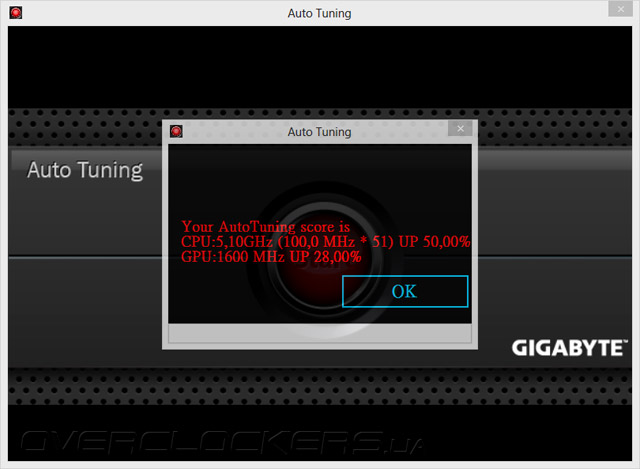

Сам же алгоритм не изменился. По завершению всех процедур нас радостно оповестили о достижении стабильности на отметке 5,1 ГГц.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Впрочем, эйфории уже никакой не было, и правильно, ведь по проторенной дороге Core i5-4670K разогнался до скромных 4,2 ГГц. Частота кольцевой шины составила 4,0 ГГц, для оперативной памяти активировался профиль XMP. Из напряжений лишь для ЦП добавили 0,199 В. Всё как и прежде.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

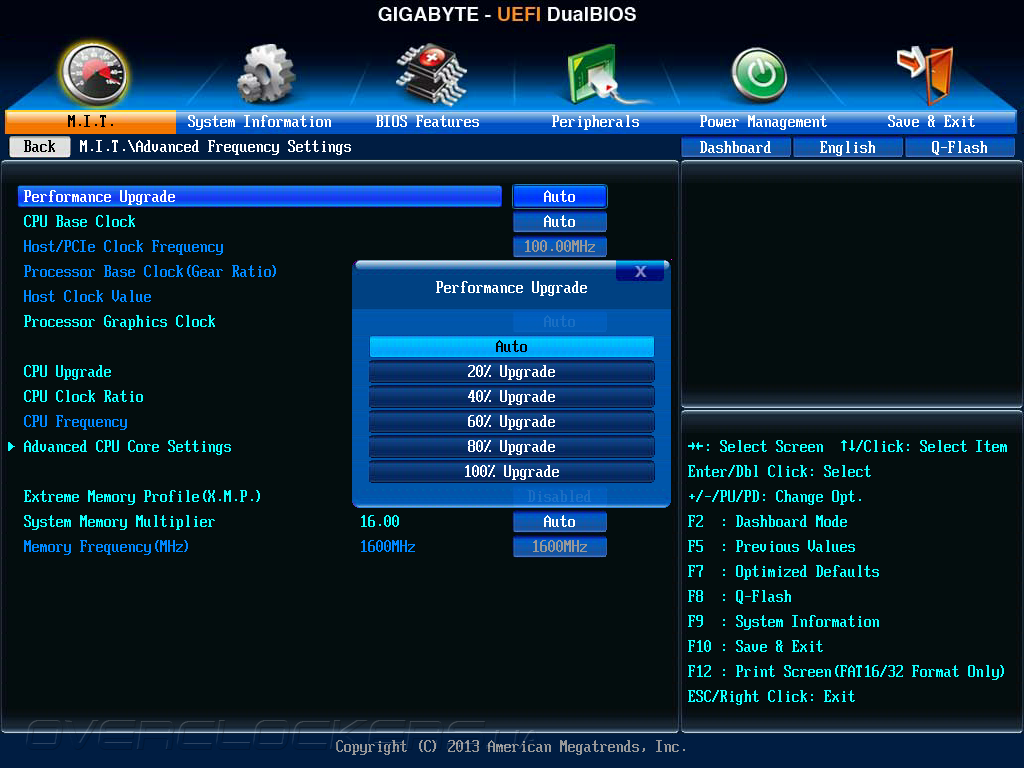

Следующим этапом мы активировали Performance Upgrade до 100% в разделе UEFI Advanced Frequency Settings. Нас ничуть не удивил вновь повторённый результат. Процессор при форсированном до 1,42 В напряжении работал на частоте 4,7 ГГц. Блок Uncore функционировал на 4,0 ГГц, оперативная память — на 2133 МГц при необычном наборе задержек. Вместо заложенной в ХMP конфигурации 9-11-10-28-2Т действующим оказался набор 11-14-14-36-1Т. В простое энергосберегающие технологии работали правильно.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Словом, один за другим мы увидели повторение результатов, полученных при тестировании флагманского продукта. А значит, сегодня у нас есть реальный шанс полного раскрытия разгонного потенциала нашего процессора.

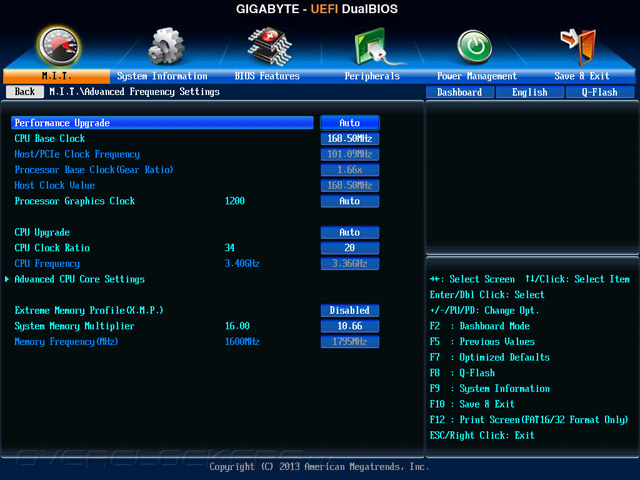

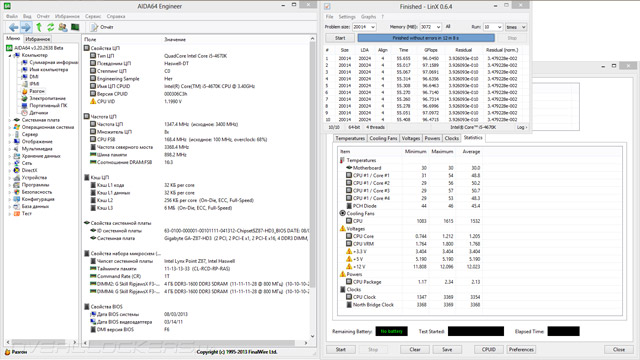

Собственный цикл тестирования начнём с повышения базовой частоты. Максимальным значением, при котором система корректно функционировала, оказались 168,5 МГц. Это весьма скромный результат.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Впрочем, если взглянуть с другой стороны — такое достижение не было сопряжено с какими-то трудностями или обособленным подходом к процедуре настройки UEFI. Из необычных манипуляций мы выделим ручную деактивацию работы графического адаптера от Intel для этого и последующего экспериментов.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

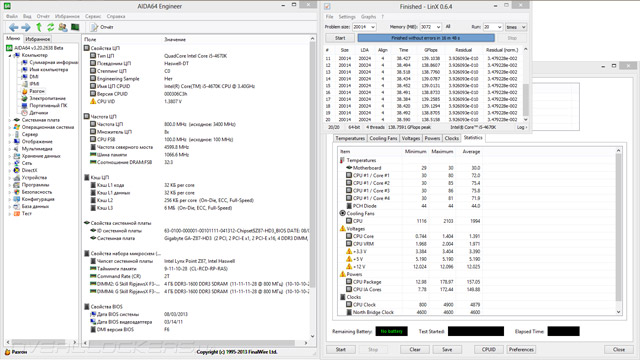

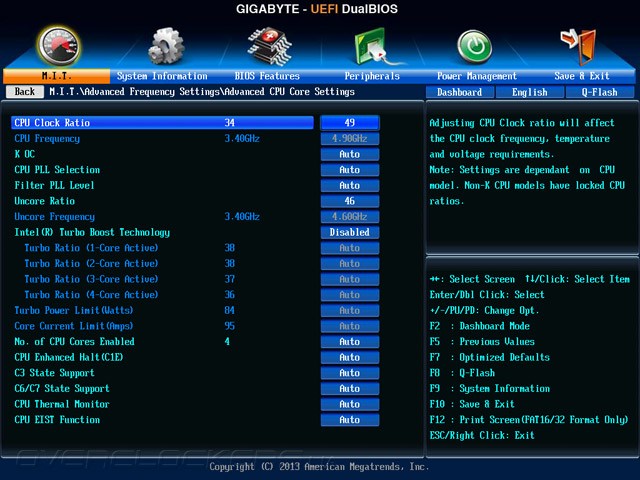

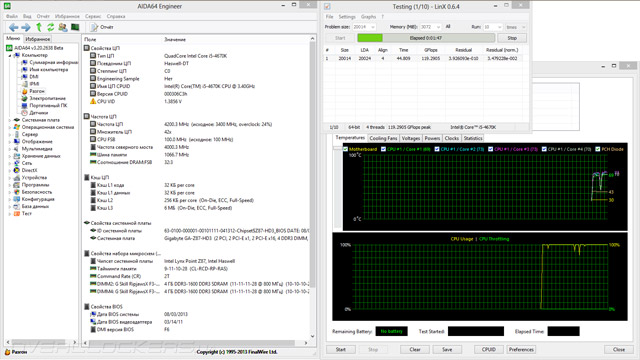

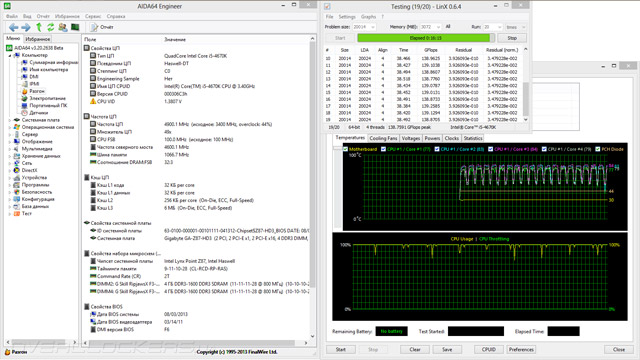

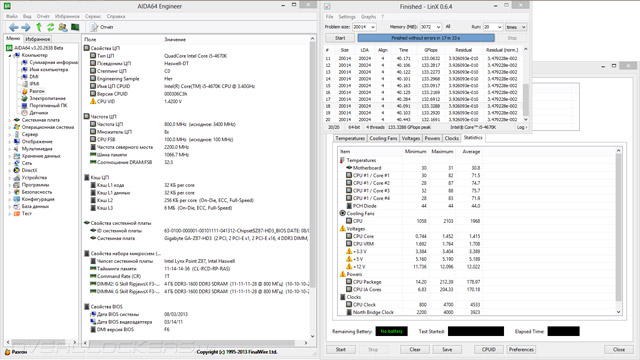

А вот с разгоном процессора пришлось немного попотеть. Всему виной странная работа стабилизатора напряжения. Четыре из доступных пяти профилей так или иначе приводили к существенному падению напряжения (от профиля к профилю значения менялись на 0,01–0,03 В достигая итогового снижения около 0,05–0,14 В). Крайне агрессивный режим наоборот приводил к огромному его повышению (с установленных 2,0 В напряжение возрастало до 2,1 В и выше). В итоге для достижения необходимых 1,95 вольт мы остановились на выборе профиля High и установкой значения в 2,0 В. Для CPU и Uncore выбирались значения 1,38 и 1,29 вольт соответственно. В таком режиме процессор заработал на частоте 4,9 ГГц, а кэш-память — на 4,6 ГГц. В простое энергосберегающие технологии работали исправно.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Но и это ещё не всё. По умолчанию базовая частота составляет 99,78 МГц, поэтому мы видоизменили её вручную до 100,01 МГц. Одна сотая действительно необходима, иначе итоговое значение не изменяется до ста.

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

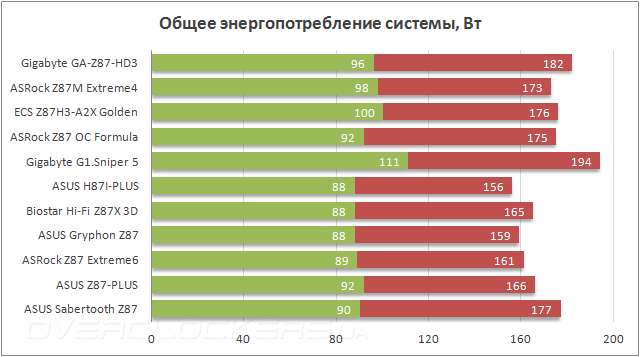

Потребление тестовым стендом электрической энергии оказалось на уровне 88–240 Вт. Число в момент интенсивной нагрузки оказалось меньше на добрых 13% при сопоставлении с ASRock Z87M Extreme4, у которой лишнее тепло выделяется на не самых эффективных силовых элементах VRM. В то же время их меньшее число у GA-Z87-HD3 означает бóльшую величину протекаемого тока через каждый транзистор. Всё это складывается в равноценную с точки зрения конкуренции тепловую картину: температура элементов на PCB не достигала 70 °C, а верхняя грань радиатора прогревалась до скромных 50 °C.

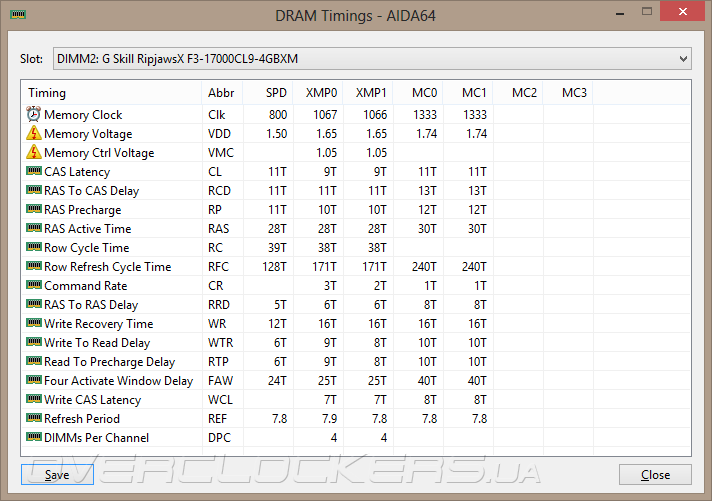

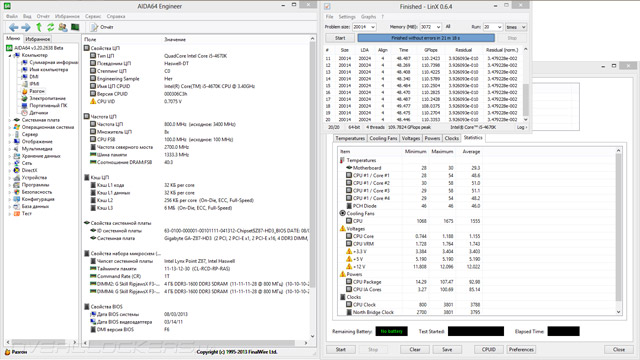

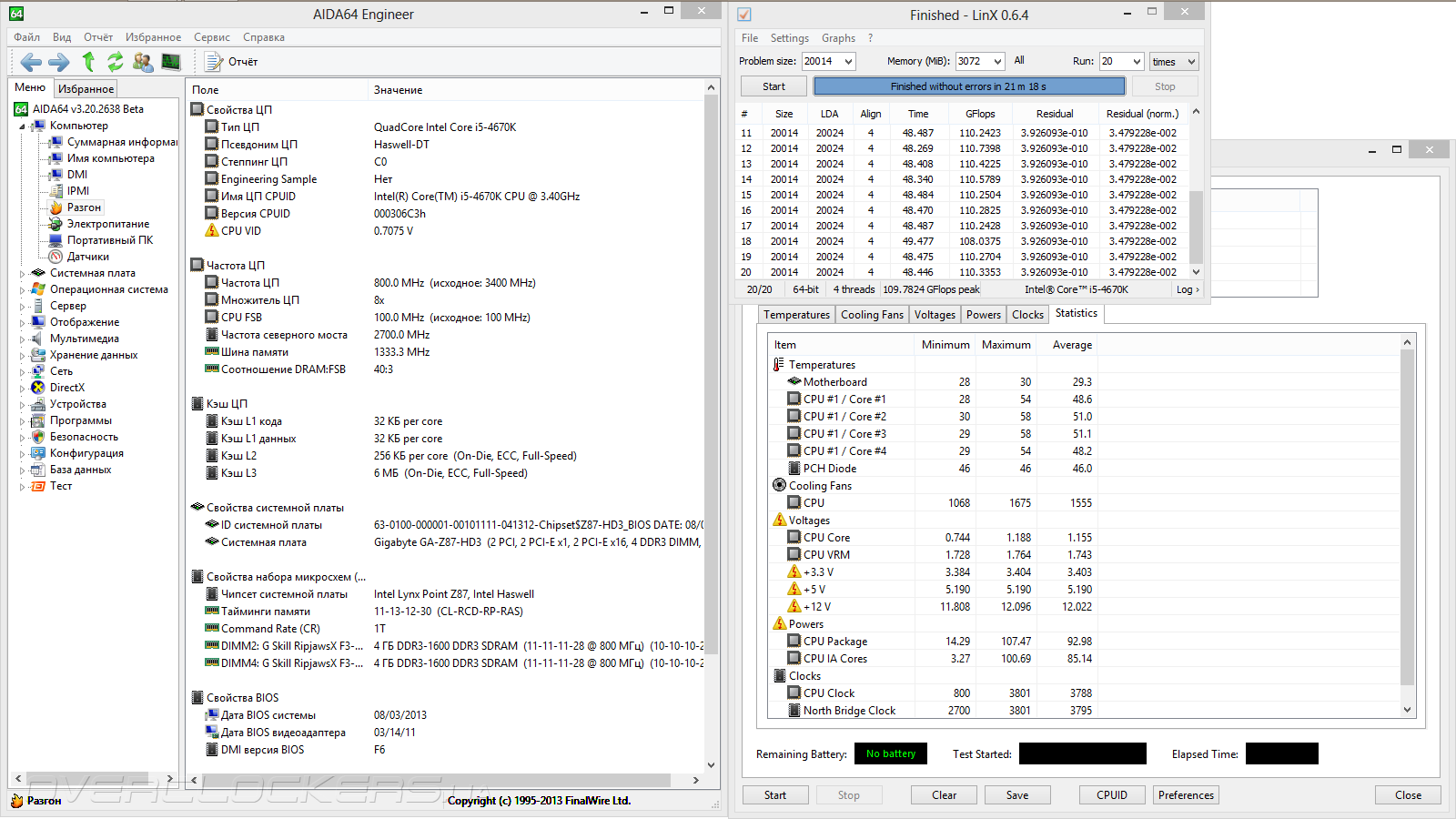

С разгоном оперативной памяти никаких проблем не возникло. Модули заработали на частоте 2666 МГц с конфигурацией задержек 11-13-12-30-1T при питающем напряжении 1,76 В. И этот случай, признаться, уже не само собой разумеющееся явление: практически каждое изделие требует обособленного подхода к такому нехитрому процессу.

Разгон Gigabyte GA-Z87-HD3

Разгон Gigabyte GA-Z87-HD3

Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3Разгон Gigabyte GA-Z87-HD3

Подводя итог, отметим выразительную стабильность в работе платы. Нам ни разу не пришлось сбрасывать настройки CMOS или же ждать по несколько циклов включения-отключения устройства. В случае провальных с точки зрения работоспособности уставленных параметров за второй-третьей перезагрузкой плата стартовала с предыдущими, рабочими настройками, что давало возможность внести необходимые коррективы.


Тестовый стенд

В состав стенда вошли:
  • процессор: Intel Core i5-4670K (3,4 ГГц);
  • кулер: SilverStone Heligon HE-01;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill F3-17000CL9D-8GBXM (2x4 ГБ, 2133 МГц, 9-11-10-28-2T, 1,65 В);
  • видеокарта: Gigabyte GV-N580SO-15I (GeForce GTX 580);
  • накопитель: ADATA Premier Pro SP900 (128 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: XFX XPS-850W-BES (850 Вт);
  • операционная система: Windows 8 Enterprise x64;
  • драйверы: Intel Chipset Device Software (9.4.0.1017), Intel Management Engine Interface (9.0.0.1287), ForceWare 320.18 (9.18.13.2018), PhysX 9.12.1031.
В ОС были отключены: UAC, файл подкачки, брандмауэр и Windows Defender. Никаких антивирусных продуктов установлено не было, прочие тонкие настройки не выполнялись. Все обновления ОС, доступные для загрузки через Центр Обновления Windows, были установлены.

В качестве тестов использовались следующие приложения:

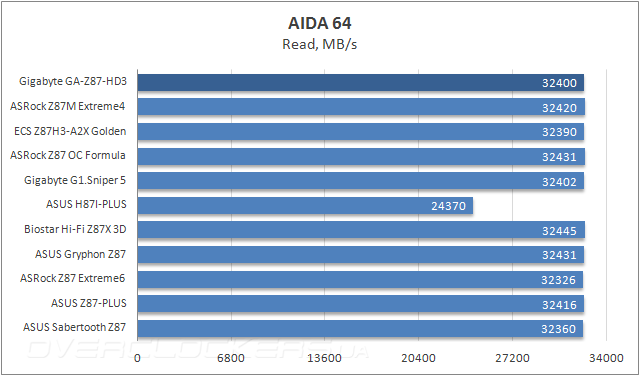

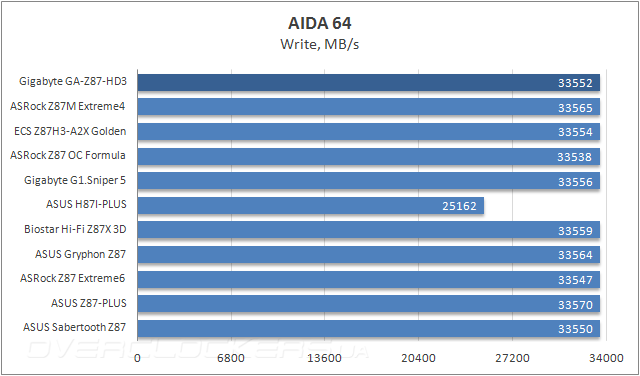

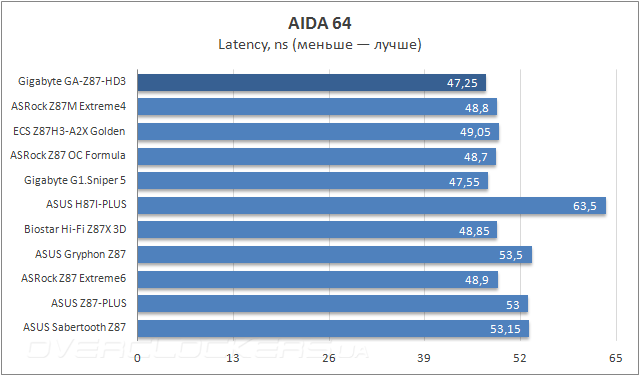

  • AIDA64 3.20 (Cache & Memory benchmark);

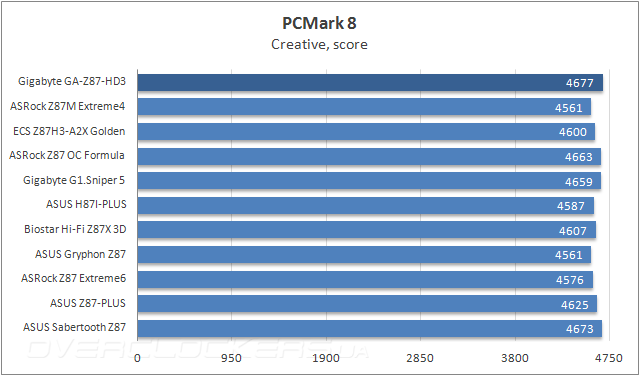

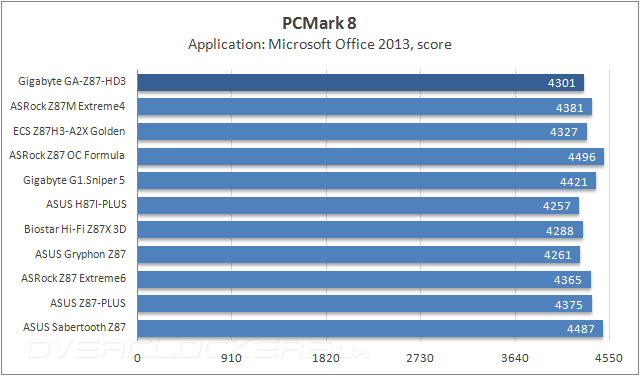

  • Futuremark PCMark 8 (в комплексе с Microsoft Office 2013 Standard);

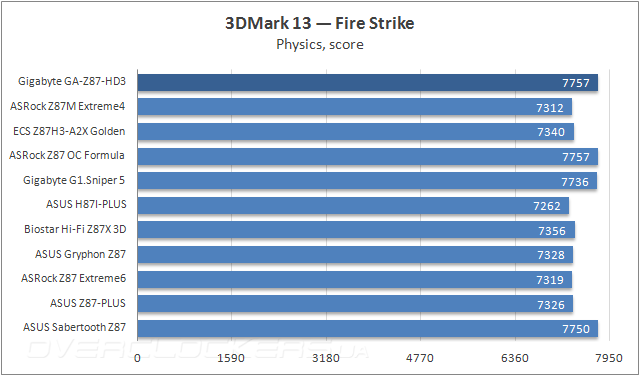

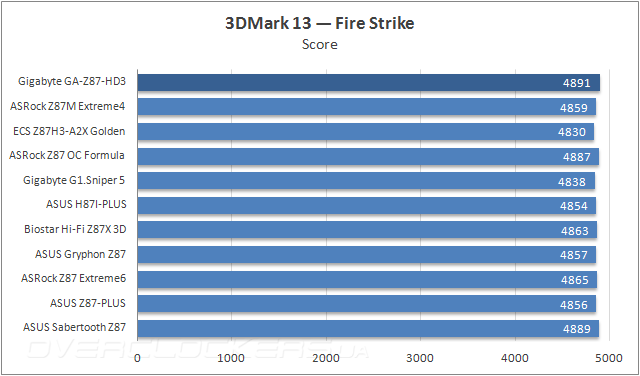

  • Futuremark 3DMark 13;

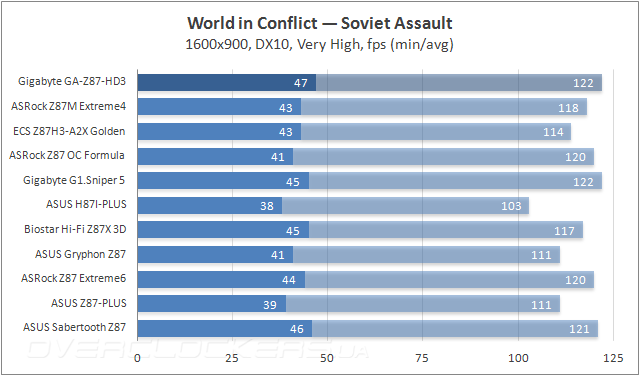

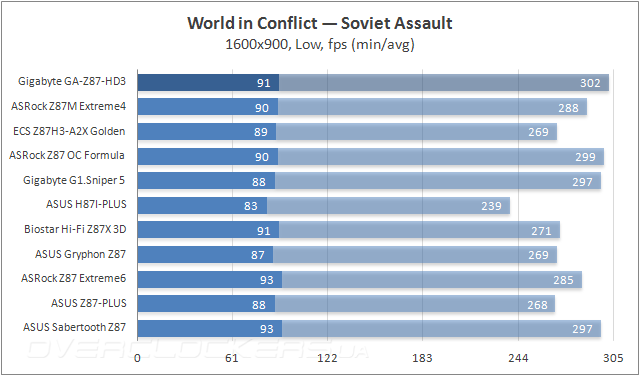

  • World in Conflict: Soviet Assault;

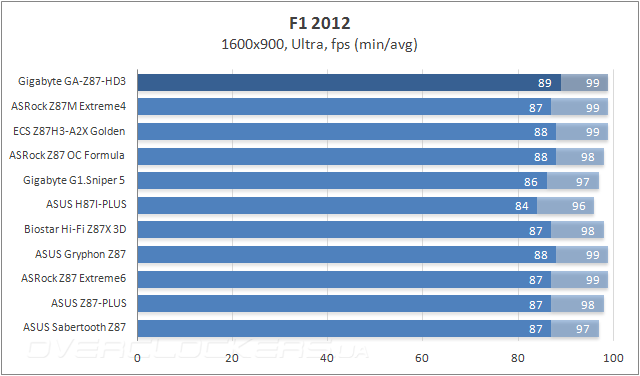

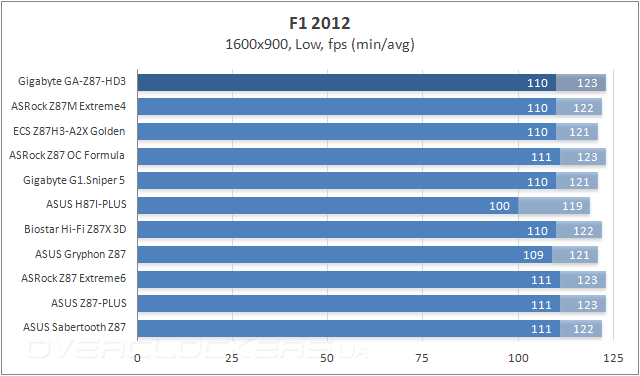

  • F1 2012;

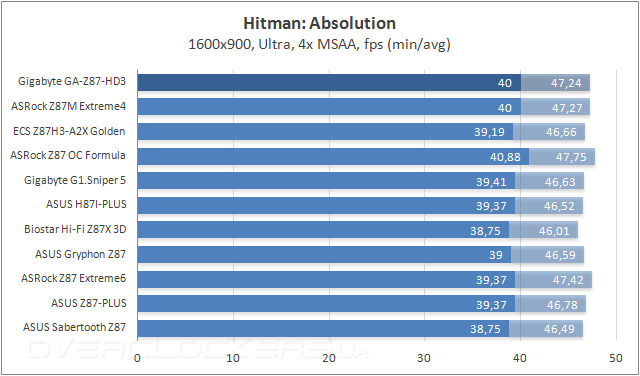

  • Hitman: Absolution.

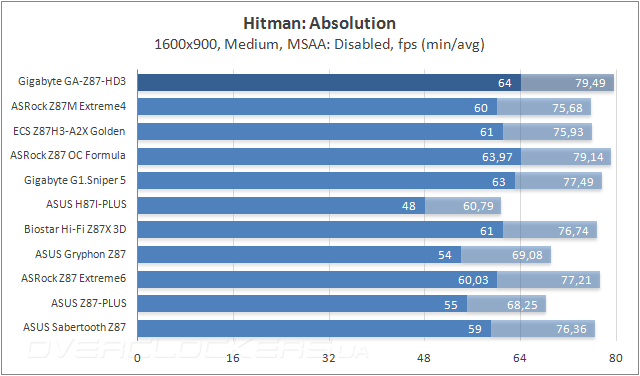

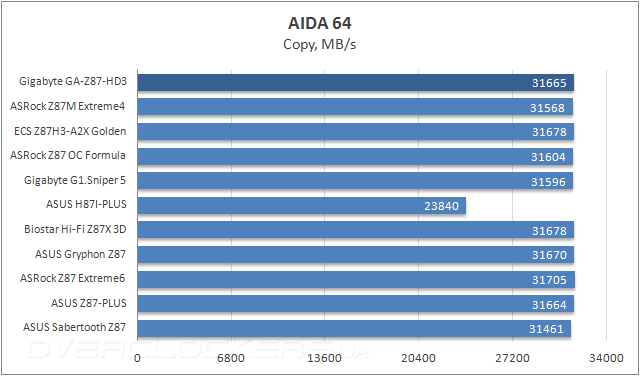

За время тестирования представителей платформы Intel LGA1150 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов мы свели их в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL PCMark 8 3DMark 13
Gigabyte GA-Z87-HD3 F6 3.20.2638 4.1.581-x64 1.2.157 1.1
ASRock Z87M Extreme4 P1.60 3.20.2622 4.1.581-x64 1.0.0 1.1
ECS Z87H3-A2X Golden 4.6.5 (29.08.2013) 3.20.2600 4.1.581-x64 1.0.0 1.1
ASRock Z87 OC Formula P1.80 3.00.2590 4.1.578-x64 1.0.0 1.1
Gigabyte G1.Sniper 5 F7 3.00.2578 4.1.574-x64 1.0.0 1.1
ASUS H87I-PLUS 0507 3.00.2566 4.1.574-x64 1.0.0 1.1
Biostar Hi-Fi Z87X 3D 4.6.5 (23.07.2013) 3.00.2552 4.1.574-x64 1.0.0 1.1
ASUS Gryphon Z87 1206 3.00.2536 4.0.568-x64 1.0.0 1.1
ASRock Z87 Extreme6 P1.90 3.00.2529 4.0.568-x64 1.0.0 1.1
ASUS Z87-PLUS 1007 3.00.2522 4.0.568-x64 1.0.0 1.1
ASUS Sabertooth Z87 3009 3.00.2522 4.0.568-x64 1.0.0 1.1


Результаты тестирования

Несмотря на кажущуюся простоту устройства активация профиля XMP подействовала благодатно и на центральной процессор. Для задач любого типа его частота поднималась до 3,8 ГГц. Тем интереснее будет сравнивать результаты GA-Z87-HD3 и G1.Sniper 5.

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Подсистема памяти демонстрирует хорошие результаты, вполне ожидаемые как от платы, отлично себя проявившей при разгоне модулей DRAM.

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Производительность в PCMark 8 оказывается хорошей, позволяющей говорить порою о лидирующих позициях, как и подобает компьютеру с работающим на повышенных частотах ЦП.

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Результаты в другом пакете от Futuremark полностью солидарны с выше написанным утверждением.

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

Тестирование Gigabyte GA-Z87-HD3

В играх результаты измерений ещё раз подтверждают абсолютно корректное поведение устройства. Итоговая производительность оказывается практически идентична результатам, полученным при тестировании G1.Sniper 5.


Энергопотребление системы

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора Luxeon AVS-5A. Методика заключалась в фиксации средневзвешенного значения потребления тестового стенда «от розетки» во время прохождения теста Prime95 с применением профиля In-place large FFTs а также при простое компьютера после завершения теста.

 Энергопотребление Gigabyte GA-Z87-HD3

Не разобравшись в ситуации может показаться, что уровень потребления GA-Z87-HD3 несколько выше, чем у коллег по цеху. Причиной этому является активированная в настройках по умолчанию встроенная видеокарта. Вероятно, этот шаг продиктован набирающей популярности в использовании технологией Intel Quick Sync Video. Отключение адаптера снижает потребление на 8 Вт до границ 88–174 ватт. Таким образом изделие демонстрирует вполне типичные аппетиты, равноценные другим участникам наших обзоров.


Вывод

Качество продукции Gigabyte редко вызывает у нас серьёзные замечания. Так и сегодня GA-Z87-HD3 нас не разочаровала. Грамотный дизайн изделия, качество используемых компонентов, невысокая итоговая температура элементов в зоне VRM — всё это традиционно можно причислить к сильным сторонам продуктов этого производителя.

Отказавшись одними из последних от Phoenix BIOS в пользу AMI UEFI, сегодня специалисты компании предлагают нам на выбор два режима интерфейса, где можно выполнять тонкие настройки системы. Наполнение, понятность проводимых изменений и стабильность прошивки также зачисляются к положительным качествам.

Ко всему прочему добавим абсолютно беспроблемный разгон нашего комплекта оперативной памяти, а также полное раскрытие разгонного потенциала стендового Core i5-4670K при использовании воздушного охлаждения.

Но не обошлось и без негативных моментов. Пожалуй, самым критичным из них является режим стабилизации напряжения VRIN. При серьёзных испытаниях нас ставят перед непростым выбором: использовать самый агрессивный режим с предварительным занижением значения формируемого напряжения для корректных итоговых значений или же наоборот, завысить его и применить профиль High с последующим понижением напряжения до нужных величин. С учётом наличия нескольких профилей работу стабилизатора можно было бы подстроить и получше. Быть может, это даже поправимо и будет осуществлено с выходом новых версий прошивок.

Другой немаловажный негативный момент — качество фирменного ПО. Мы не станем лишний раз упрекать руководство в принятии решения о радикальной смене концепции. В конце концов, вкусы у всех разные. Но сама функциональность имеющегося на сегодня программного пакета недостаточна, а местами имеются очевидные ошибки. Похвалить программистов можно лишь за модуль по настройке работы вентиляторов.

На выходе имеем качественную плату со стабильной прошивкой, оснащенной плеядой устаревающих (но наверняка кем-то востребованных) интерфейсов, ценником в $125 и многочисленным количеством соперников на рынке. Своих покупателей GA-Z87-HD3, безусловно, найдёт.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ADATA — накопитель ADATA Premier Pro SP900;
  • ASRock — материнские платы ASRock Z87M Extreme4, Z87 OC Formula и Z87 Extreme6;
  • ASUS — материнские платы ASUS Gryphon Z87, Z87-Plus и Sabertooth Z87;
  • Biostar — материнская плата Biostar Hi-Fi Z87X 3D;
  • ECS — материнская плата ECS Z87H3-A2X Golden;
  • Gigabyte — материнская плата Gigabyte G1.Sniper 5;
  • G.Skill — комплект памяти G.Skill F3-17000CL9D-8GBXM;
  • MTI — материнская плата Gigabyte GA-Z87-HD3;
  • Noctua — термоинтерфейс Noctua NT-H1;
  • SilverStone — процессорный кулер SilverStone Heligon HE-01.

Оверклокинг. Только слепой не увидит различий!
