Бескровная ярость. Материнская плата Foxconn BloodRage GTI на базе Intel X58 Express

Тайваньская компания Foxconn является крупнейшим разработчиком и производителем потребительской электроники с заводами по всему миру и штатом сотрудников, который насчитывает более 920 тыс. человек. Учитывая темпы роста компании, ее руководством даже было принято решение о разделении Foxconn на несколько независимых подразделений, о чем мы недавно писали в разделе новостей.

Одним из направлений деятельности концерна Foxconn является проектирование и выпуск материнских плат для платформ Intel и AMD под собственным брендом. Помимо решений для среднего и бюджетного сегментов рынка, в ассортименте компании есть также и «элитная» линейка Quantum Force, которая адресована в первую очередь продвинутым компьютерным энтузиастам и любителям разгона. В нашей тестовой лаборатории уже успела побывать материнская плата Foxconn Inferno Katana из серии Quantum Force на наборе системной логики Intel P55, которая, к сожалению, порадовала нас больше своим внешним видом, нежели функциональностью и разгонным потенциалом. Сегодня же мы расскажем о модели Foxconn BloodRage GTI на наборе системной логики Intel Х58 + ICH10R и с процессорным разъемом LGA 1366. Она также относится к линейке Quantum Force, однако стоит на ступеньку выше Inferno Katana. В иерархии оверклокерских материнских плат производства Foxconn BloodRage GTI на сегодня занимает второе место, уступая лишь Foxconn BloodRage (без индекса GTI).

Foxconn Blood Rage GTI

Учитывая неизбежный спад популярности платформы Intel LGA 1366, зарубежные интернет магазины сегодня предлагают Foxconn BloodRage GTI по цене около 210 долларов, а ведь на старте продаж плата стоила немногим больше $350. Насколько привлекательным будет такое решение для любителей экстремального разгона за разумную цену, мы сегодня узнаем.


Характеристики платы

Модель Foxconn Blood Rage GTI
Чипсет Intel X58 Express + ICH10R
Процессорный разъем Socket LGA1366
Процессоры Core i7
Память 3 DIMM DDR3 SDRAM
1066/1333/1600(O.C.)/1866(O.C.)/2000(O.C.), 12 Гбайт максимум
Слоты PCI-E 4 PCI Express 2.0 x16 (16x+16x, 8x+8x+8x+8x)
1 PCI Express 2.0 x1
Слоты PCI 1
Количество подключаемых вентиляторов
5 (1x 4pin и 4x 3pin)
Порты PS/2 1
Порты USB 12x 2.0 (8 разъемов на задней панели)
ATA-133 1 (JMicron JMB363)
Serial ATA 6 каналов SATA 3Gb/s (X58)
eSATA 2 (3 Гбит/с, JMicron JMB363)
RAID 0, 1, 5, 10 (ICH10R)
Встроенный звук Дискретный модуль на базе Realtek ALC889 (7.1, HDA)
S/PDIF Коаксиальный
Встроенная сеть 2x Realtek RTL 8111C (Gigabit Ethernet)
FireWire
LPT
COM
BIOS/UEFI Award BIOS
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Кнопки включения, перезагрузки системы; индикатор POST-кодов, кнопка ClearCMOS на задней панели, точки для снятия напряжений питания основных узлов системы; возможность установки кулеров для платформы LGA 775


Комплект поставки

Материнская плата поставляется в большой красочной картонной упаковке с ручкой для переноски, как и положено продукту высокого уровня. Изображение на лицевой стороне коробки неплохо гармонирует с названием продукта, которое в переводе с английского значит «Кровавая Ярость». Помимо, собственно, ярости на лицевой стороне упаковки изображены логотипы поддерживаемых материнской платой процессоров и технологий.

Foxconn Blood Rage GTI

Для предохранения BloodRage GTI от повреждений и удобства транспортировки, внутренней пространство упаковки разделено на две части. В одной коробке размещается сама материнская плата, а другая предназначена для набора аксессуаров.

Foxconn Blood Rage GTI

Комплект поставки Foxconn BloodRage GTI далеко не такой богатый по сравнению с топовыми решениями для энтузиастов производства компаний ASUS или MSI, однако всё необходимое для комфортной эксплуатации материнской платы в нем присутствует. А вспоминая о цене решения от Foxconn, скудный комплект поставки назвать серьезным недостатком уж точно нельзя.

Полный перечень комплектных аксессуаров выглядит следующим образом:
  • руководство пользователя;
  • плакат-инструкция по сборке;
  • диск с драйверами и утилитами;
  • переходник Molex 4-pin — SATA Power;
  • четыре шлейфа SATA;
  • шлейф IDE;
  • дискретный звуковой модуль;
  • заглушка на заднюю стенку корпуса;
  • жесткий мостик SLI.
Foxconn Blood Rage GTI

Несмотря на свое «громкое» название, дискретный звуковой модуль Sonar X-Fi, который поставляется в комплекте с Foxconn BloodRage GTI, не имеет никакого отношения к линейкам звуковых плат Creative X-Fi или ASUS Xonar.

Foxconn Blood Rage GTI

После снятия металлического кожуха, закрывающего большую часть платы, можно обнаружить, что в основе звукового модуля лежит хорошо знакомый нам звуковой чип Realtek ALC889, а поддержка технологии Creative EAX 4.0, которую производитель неоднократно подчеркивает, выполнена на программном уровне.

Foxconn Blood Rage GTI

Внешний вид и функциональность

Дизайн продуктов линейки Quantum Force с самого появления на прилавках магазинов был их сильной стороной. Не стала исключением и BloodRage GTI, которая выглядит действительно привлекательно и эффектно, даже не глядя на то, что сочетание черного и красного цветов в оформлении материнских плат уже немного приелось за последнее время. Вместе с яркой расцветкой обилие радиаторов системы охлаждения платы явно говорит о ее экстремальной направленности.

Foxconn Blood Rage GTI

Компоновка элементов платы в случае Foxconn BloodRage GTI выполнена довольно стандартно для материнских плат формата ATX на чипсете Intel X58 Express, но с некоторыми особенностями. Большинство читателей, скорее всего, уже обратили внимание на наличие всего трех слотов для оперативной памяти, вместо обычных шести. Что ж, возможно, пару лет назад наличие меньшего количества слотов для оперативной памяти и расценивалось бы как недостаток в силу дороговизны модулей большого объема, однако при теперешней цене на память, шесть слотов выглядит явным излишеством — трех будет вполне достаточно подавляющему большинству пользователей.

Несмотря на «сэкономленное» производителем место, DIMM-разъемы расположены к процессорному разъему довольно близко, а это может вызвать некоторые неудобства для пользователей, желающих установить массивную систему охлаждения центрального процессора и модули памяти с высокими радиаторами. Отдельно стоит упомянуть, что наличие дополнительных монтажных отверстий на плате позволяет установить кулер или водоблок, предназначенный для платформы LGA 775. Довольно приятный бонус, но уже не слишком актуальный в 2011 году.

Материнская плата Foxconn BloodRage GTI поддерживает установку процессоров с разъемом LGA 1366 (Nehalem и Westmere), а максимальный объем оперативной памяти стандарта DDR3 составляет 12 ГБ.

Foxconn Blood Rage GTI

Для обеспечения стабильного питания процессора даже в условиях экстремального разгона с применением водяного охлаждения или жидкого азота инженеры Foxconn применили фирменную гибридную (12+2)-канальную систему питания процессора, которая должна обеспечить стабильное питание мощного CPU и оперативной памяти в любых ситуациях. К тому же, производитель заявляет об использовании лишь качественных компонентов в системе стабилизации питания — твердотельных конденсаторов, дросселей с ферритовыми сердечниками и полевых транзисторов в металлической оболочке DirectFET.

Foxconn Blood Rage GTI

Для обеспечения питания элементов материнской платы предусмотрены силовые разъемы EPS12V и 24-контактный ATX, которые довольно удачно расположены — аккуратная прокладка кабелей питания к ним не вызовет сложностей в подавляющем большинстве корпусов. Общую среди производителей «экстремальных» материнских плат тенденцию по добавлению разъема для дополнительного питания связок из нескольких мощных видеокарт, инженеры Foxconn в случае BloodRage GTI проигнорировали.

Расположенная рядом с 24-контактным силовым разъемом кнопка с логотипом Quantum Force предназначена для активации опции Force Reset. Под этим производитель подразумевает перезагрузку системы, в процессе которой материнская плата проверяет возможность загрузки с установленными параметрами BIOS, и в случае если загрузка невозможна, устанавливает безопасные значения.

Foxconn Blood Rage GTI

Также в процессе разгона, энтузиастам может пригодиться, расположенная над DIMM-разъемами, специальная площадка с точками для «ручного» замера напряжения на семи основных узлах питания процессора, чипсета и памяти.

Foxconn Blood Rage GTI

Дискретный звуковой модуль, о котором мы упоминали выше, должен быть присоединен к специальному проприетарному разъему на материнской плате, расположенному над слотами расширения, в то время как большинство других производителей использует в таких случаях интерфейс PCI Express x1. Такое решение со стороны Foxconn не позволяет пользователям использовать звуковую карту с другими материнскими платами, но с другой стороны при таком подключении звуковой платы, разъем PCI-E x1 остается свободным в любом случае, что приятно.

Помимо шины PCI-E x1, набор слотов расширения представлен четырьмя интерфейсами PCI Express х16, а также одним интерфейсом PCI. Теоретически материнская плата Foxconn BloodRage GTI поддерживает установку трех и даже четырех графических ускорителей в режимах SLI и CrossFire, однако на практике большинство пользователей вряд ли задействуют разъемы PCI-E х16 окрашенные в черный цвет, ограничившись двумя основными. В целом компоновка скоростных интерфейсов выполнена не очень рационально, учитывая, что все современные видеокарты оснащены как минимум двухслотовой системой охлаждения.

Foxconn Blood Rage GTI

Правая нижняя часть материнской платы традиционно насыщена разнообразными элементами. Справа от чипсета расположены шесть портов SATA 3 Гбит/с и один разъем ATA-133; рядом с ними распаяны кнопки запуска и перезагрузки системы, индикатор POST-кодов и две микросхемы с BIOS. Здесь же, только немного левее, — разъемы для вывода на лицевую или заднюю панель корпуса четырех портов USB 2.0.

Foxconn Blood Rage GTI

Система охлаждения Foxconn BloodRage GTI выглядит довольно внушительно даже для «продвинутого» решения. Основной кулер состоит из трех радиаторов c логотипами Quantum Force соединенных тепловой трубкой. Охладители северного моста и элементов системы питания центрального процессора по размерам гораздо больше радиатора южного моста, что совершенно оправданно. Еще два небольших черных кулера причудливой формы предназначены для охлаждения полевых транзисторов системы питания модулей оперативной памяти и CPU.

Foxconn Blood Rage GTI

Все элементы системы охлаждения надежно зафиксированы с помощью специальных креплений на обратной стороне BloodRage GTI.

Foxconn Blood Rage GTI

Перед тем как приступить к изучению возможностей BIOS материнской платы, перечислим порты доступные на задней панели ввода-вывода:
  • порт PS/2 (для подключения клавиатуры);
  • кнопку сброса настроек BIOS;
  • коаксиальный аудиовыход S/PDIF;
  • восемь разъемов USB 2.0;
  • два интерфейса Gigabit Ethernet (Realtek 8111C);
  • два порта eSATA (JMicron JMB363).
Foxconn Blood Rage GTI

Возможности BIOS

BIOS материнской платы Foxconn BloodRage GTI основан на коде Award, и, согласно заявлениям производителя, имеет расширенный диапазон настроек различных параметров, что должно пригодиться пользователям, планирующим серьёзный разгон. Что ж давайте проверим так ли это.

BIOS Setup Foxconn Blood Rage GTI

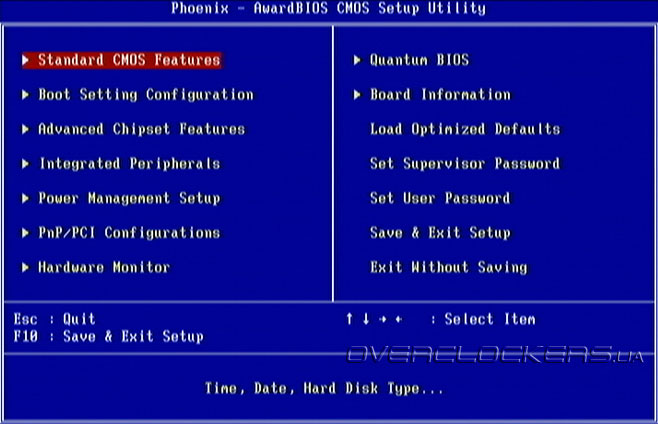

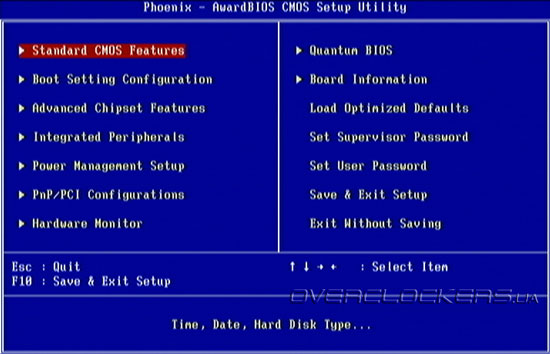

После нажатия кнопки «Del» во время загрузки системы пользователь попадает в главное меню BIOS.

BIOS Setup Foxconn Blood Rage GTI

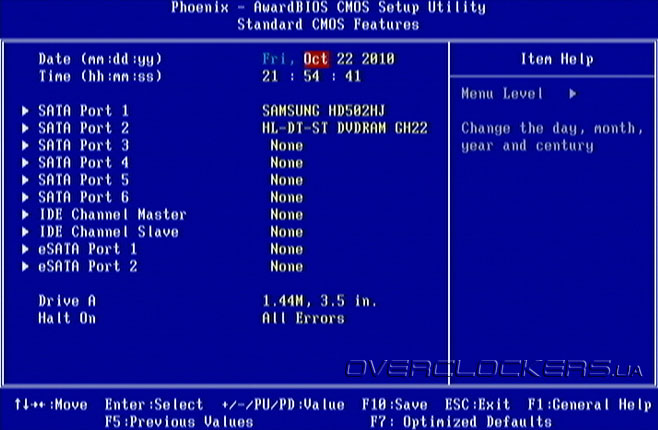

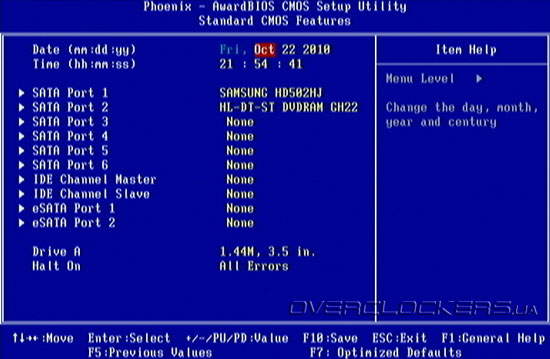

В меню Standard CMOS Features пользователь может изменить настройки времени и даты, а также посмотреть список устройств подключенных к разъемам SATA, IDE и eSATA.

BIOS Setup Foxconn Blood Rage GTI

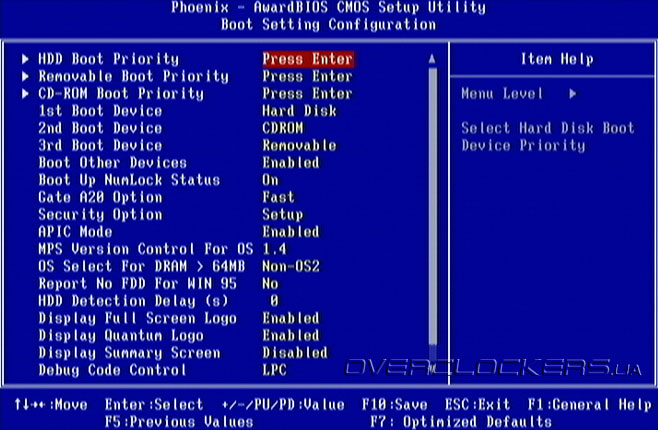

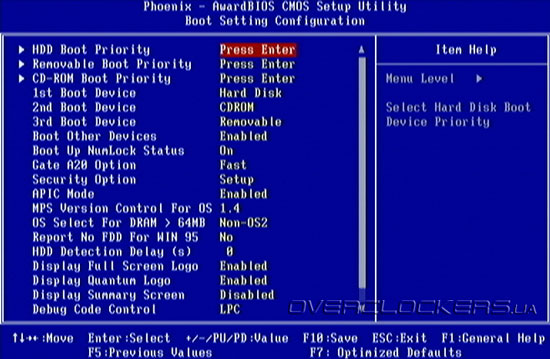

Следующая вкладка носит название Boot Setting Configuration и позволяет пользователю выбрать порядок внешних или подключенных устройств, с которых может быть загружена операционная система, а также изменять другие параметры, связанные с инициализацией системы. Так, например, можно включить или выключить отображения цветной заставки при загрузке BIOS.

BIOS Setup Foxconn Blood Rage GTI

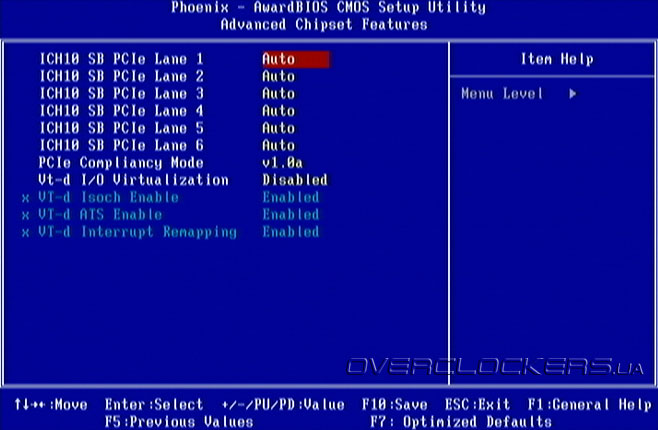

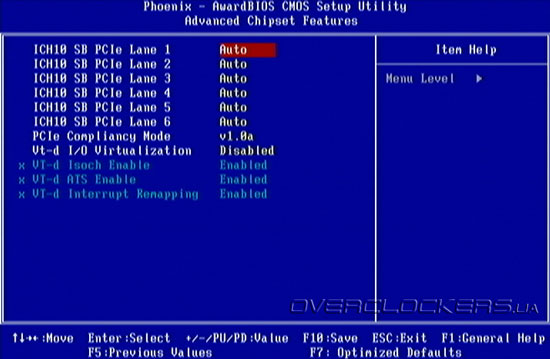

Настройки в меню Advanced Chipset Feature позволяют продвинутому пользователю оптимизировать работу интерфейсов PCI-E и северного моста.

BIOS Setup Foxconn Blood Rage GTI

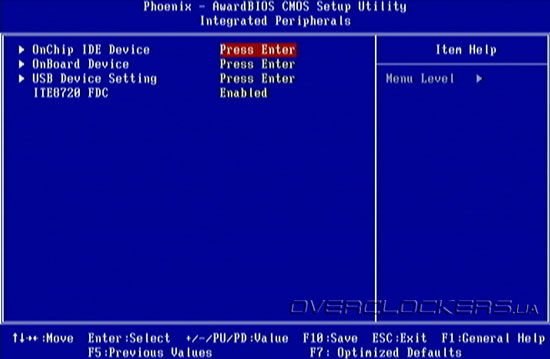

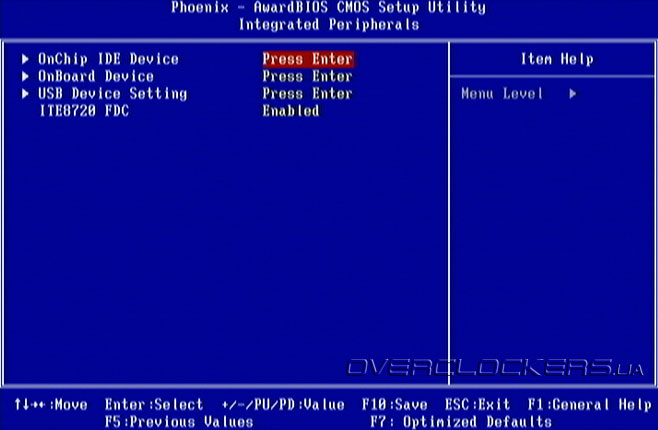

Раздел BIOS под названием Integrated Peripherals позволяет управлять работой интегрированных в материнскую плату устройств и контроллеров.

BIOS Setup Foxconn Blood Rage GTI

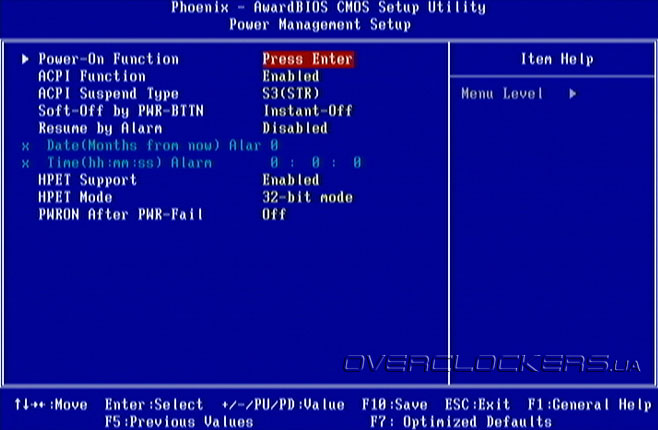

Настройки, связанные с управлением питанием системы, собраны во вкладке Power Management Setup.

BIOS Setup Foxconn Blood Rage GTI

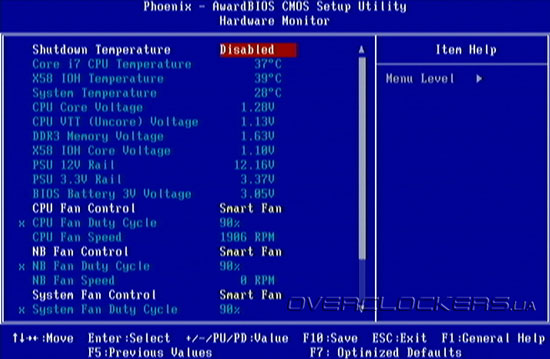

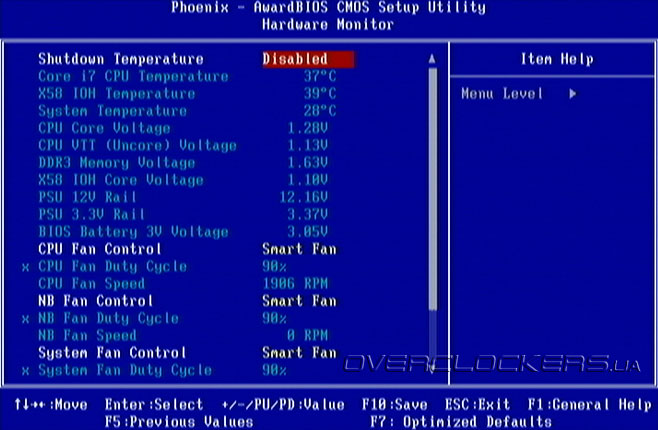

Если все предыдущие разделы BIOS в целом выглядели довольно привычно и стандартно, то вкладка Hardware Monitor нас приятно удивила. Здесь пользователь может не только следить за показаниями термодатчиков на процессоре и чипсете, напряжением на линиях питания 3,3, 5 и 12 В, но установить разнообразные режимы работы подключенных к материнской плате вентиляторов. Режим «Smart Fan» активирует автоматическое управление скоростью вращения трех основных вентиляторов в зависимости от показаний термодатчиков, но также пользователю предоставляется возможность вручную установить их скорость вращения или просто установить ее на максимум. Еще двумя «карлсонами» можно управлять не напрямую, установив зависимость скорости их вращения от установленных параметров для основных вентиляторов.

BIOS Setup Foxconn Blood Rage GTI

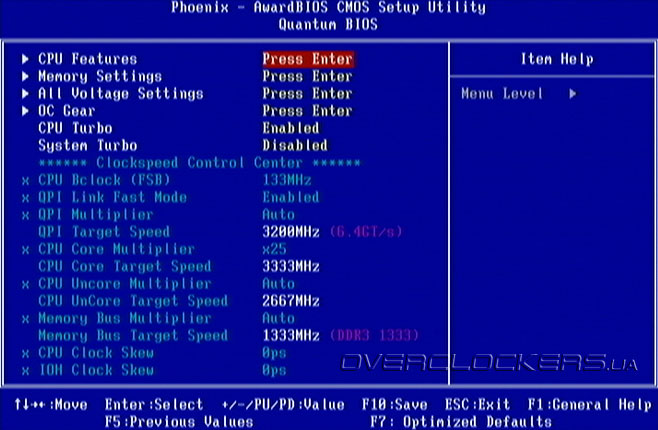

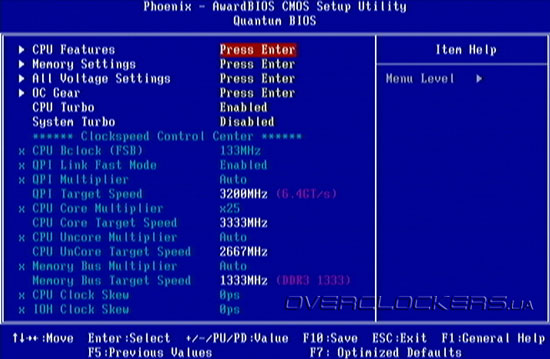

Наиболее обширная вкладка носит гордое имя Quantum BIOS. Именно здесь собраны все основные параметры, которые касаются разгона и тонкой настройки системы. Некоторые из них, для удобства пользователя, разбиты на несколько дополнительных подменю.

BIOS Setup Foxconn Blood Rage GTI

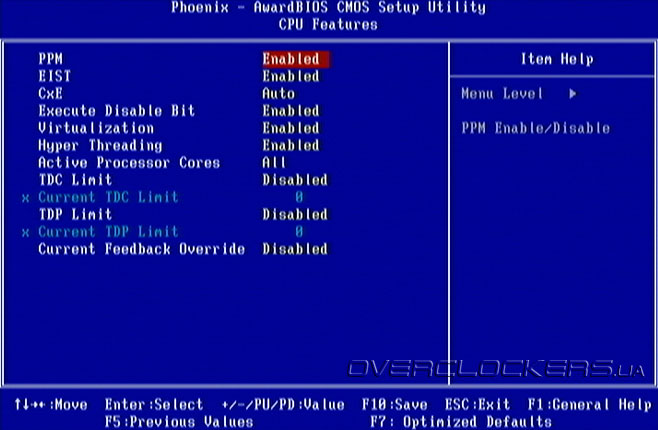

Раздел CPU Features содержит основные настройки технологий, поддерживаемых центральным процессором, таких как Hyper-Threading или EIST. Здесь же можно задать количество активных ядер или установить максимальный лимит тепловой мощности (TDP) выделяемой центральным процессором.

BIOS Setup Foxconn Blood Rage GTI

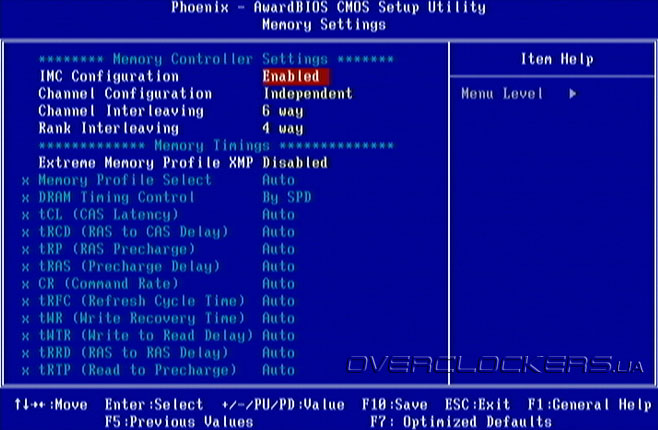

Во вкладке с названием Memory Settings собраны все параметры, касающиеся тонкой настройки оперативной памяти. Здесь можно вручную установить все основные и дополнительные тайминги для каждого из модулей памяти или для всех одновременно. Если эта функция поддерживается установленными модулями оперативной памяти здесь же можно активировать один из профилей XMP.

BIOS Setup Foxconn Blood Rage GTI

В подменю All Voltage Settings опытный пользователь может вручную установить напряжение на всех основных узлах чипсета, процессора и оперативной памяти. В некоторых случаях нам предоставляется возможность установить непосредственно напряжение, а в некоторых выбрать, на сколько мВ будет увеличен базовый вольтаж.

Для удобства читателей мы составили две сводных таблицы с указанием диапазонов возможного изменения напряжений:

Параметр Диапазон повышения напряжений, мВ Шаг, мВ
CPU Voltage +10 — +1260 10
CPU VTT (UnCore) +20 — +1260 20

Параметр Диапазон напряжений, В Шаг, В
1.8 PLL Voltage 1,603 — 2,405 0,14
CPU Clock Amplitude Control 0,7 — 1,00 0,1
DRAM Voltage 1,5 — 2,86 0,01
X58 IOH Core Voltage 1,10 — 2,36 0,02
X58 IOH VCCA 1.1 Voltage 1,004 — 2,207 0,009
X58 IOH VCCA 1.5 Voltage 1,4 — 2,506 0,012
ICH10 SB Voltage 1,4 — 1,8 0,012

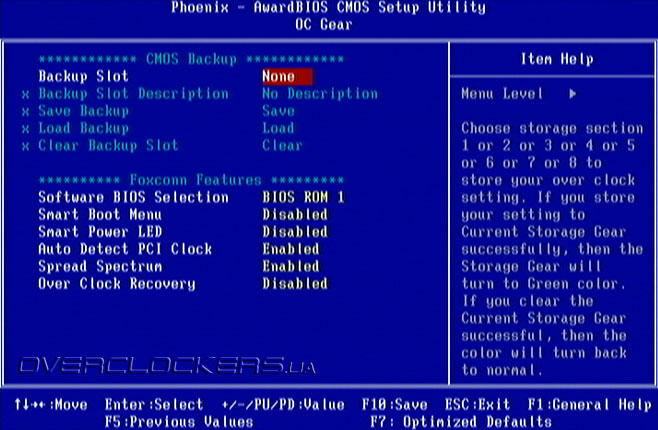

В последней вкладке OC Gear осуществляется управление оверклокерскими профилями (которых в BIOS BloodRage GTI можно хранить до восьми) а также некоторыми фирменными функциями материнской платы. Например, здесь можно выбрать активную микросхему с микрокодом BIOS или включить окно выбора загрузочного устройства при каждом старте системы.

BIOS Setup Foxconn Blood Rage GTI

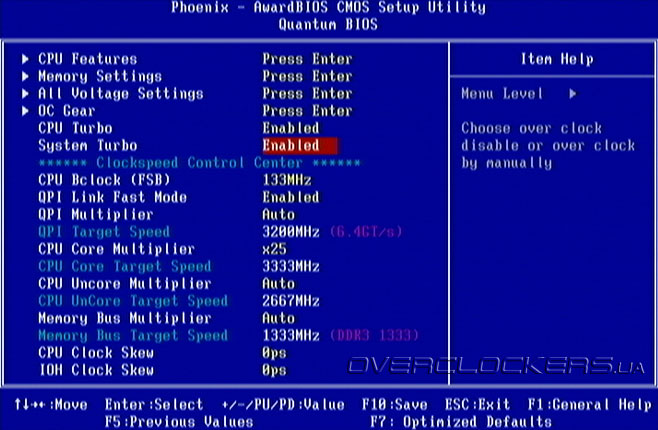

Непосредственно разгон системы пользователь может осуществлять, лишь активировав функцию System Turbo. После этого становится доступным изменение базовой частоты, множителя процессора, управление памятью и ее контроллером, шиной QPI и другими параметрами.

BIOS Setup Foxconn Blood Rage GTI

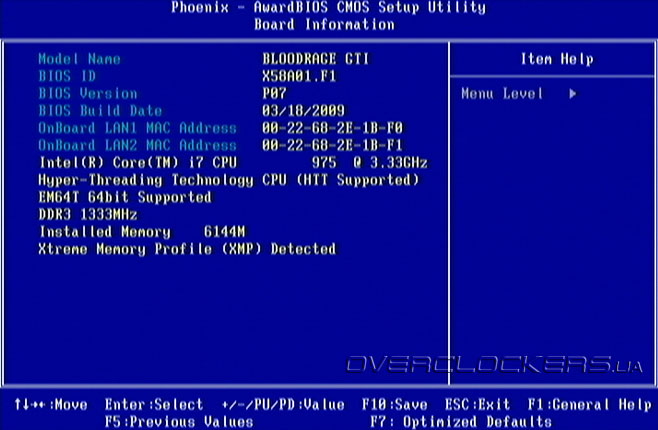

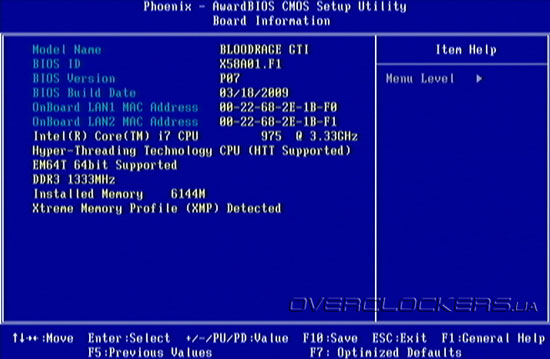

Осталось лишь отметить, что в последней вкладке главного меню BIOS можно посмотреть основную информацию о системной плате, установленном процессоре и модулях оперативной памяти.

BIOS Setup Foxconn Blood Rage GTI

После изучения BIOS материнской платы Foxconn BloodRage GTI, можно с уверенностью говорить о том, что его возможностей хватит даже самому взыскательному энтузиасту, который планирует выжать максимум из своего «железа» путем долгой подборки оптимальных параметров и значений.

Разгон

От внешнего осмотра системной платы Foxconn BloodRage GTI и изучения возможностей BIOS мы переходим к наиболее интересной части нашего общения с платой — практическим тестам. Ведь настоящим энтузиастам важен в первую очередь не внешний вид платы, а результат разгона, которого можно достигнуть с ее помощью.

Для оценки разгонного потенциала Foxconn BloodRage GTI множитель нашего тестового процессора Intel Core i7-975 EE (3,33 ГГц) был понижен до х15, а непосредственно разгон системы производился поднятием базовой частоты (BCLK). Нам удалось получить полную стабильность в тестах (утилита OCCT 3.01 с часовым прогоном и большой матрицей) при BCLK равной 220 МГц, что является в целом неплохим результатом для материнских плат на Intel X58 Express.

Разгон Foxconn Blood Rage GTI

Оперативная память при этом функционировала на частоте 1330 МГц с задержками 9-9-9-27.

Разгон Foxconn Blood Rage GTI


Тестовая конфигурация

Для тестирования материнской платы Foxconn BloodRage GTI была собрана следующая конфигурация:
  • процессор: Intel Core i7-975 EE (3,33 ГГц);
  • память: Kingston KHX2000C8D3T1K3/6GB (3x2 ГБ, DDR3-2000);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: Inno3D GeForce GTX 295 Platinum Edition (GeForce GTX 295);
  • жесткий диск: Samsung HD502HJ (500 ГБ, SATAII);
  • блок питания: XFX XPS-850W-BES(850 Вт);
  • операционная система: Windows 7 Home Premium x64;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.1.1.1025;
  • драйвер видеокарты: GeForce 257.12;
  • дополнительное ПО: PhysX System Software 09.10.0223.
Процессор Intel Core i7-975 EE работал на штатной частоте, технологии Hyper-Threading и Turbo Boost были активированы. Трехканальный набор оперативной памяти Kingston KHX2000C8D3T1K3 общим объемом 6 Гбайт работал на частоте 1600 МГц. Формула таймингов при этом выглядела таким образом: 8-8-8-24-1T.


Результаты тестирования

Для сравнения с Foxconn BloodRage GTI в процессе тестирования, мы выбрали материнскую плату высшего уровня MSI Big Bang-Xpower, работающую с теми же настройками.


Подсистема памяти

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

В приложении Everest 5.50. протестированные материнские платы показали практически идентичные результаты. Лишь в тесте копирования немного вперед вышло решение Foxconn.


Архивирование

Результаты тестирования Foxconn Blood Rage GTI


В архиваторе WinRAR версии 3.93 ситуация повторяется вновь, однако ничего удивительного в этом нет.


Рендеринг

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

В тестовом приложении Cinebench 11.5 разрыв между оппонентами также составляет не более пары процентов.


Математические расчеты

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Математические и шахматные расчеты даются обеим платам одинаково легко, разрыв между ними можно списать на погрешность измерений.


Работа с видеоданными

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Аналогичная ситуация повторяется и при работе с видеоданными.


Игровые приложения

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

Результаты тестирования Foxconn Blood Rage GTI

В игровых приложениях мы констатировали небольшую «победу» Foxconn BloodRage GTI с минимальным отрывом. Разумеется, заметить такой перевес на глаз будет невозможно в подавляющем большинстве случаев.


Выводы

Подводя итоги, хочется отметить, что материнская плата Foxconn BloodRage GTI, на наш взгляд, совершенно справедливо принадлежит к яркой линейке Foxconn Quantum Force. Это решение сочетает отличный внешний вид, качественную элементную базу, неплохую функциональность и хорошие возможности для разгона системы. Особенно нам понравился фирменный BIOS платы, который удобно организован и позволяет осуществлять тонкую настройку большого количества параметров для достижения высоких результатов при разгоне. Возможно, наиболее требовательные энтузиасты, заинтересованные в покорении высоких вершин в мире оверклокинга, будут несколько разочарованы разгонным потенциалом модели, однако на них в Foxconn вряд ли рассчитывали. На наш взгляд BloodRage GTI больше подходит любителям разгона, выбирающим плату для производительного домашнего компьютера, который при этом привлекательно выглядит. Не останутся, разочарованы также и любители компьютерных игр, которые чаще предпочитают умеренный, но стабильный разгон системы.

Однако, как всегда, не обошлось и без недостатков. Среди них отсутствие поддержки платой интерфейсов передачи данных USB 3.0 и SATA 6 Гбит/с, не самое удачное расположение слотов расширения на плате, близкое расположение слотов оперативной памяти к процессорному разъему. Решающим фактором, как обычно, будет цена и доступность материнской платы в магазинах. И если с первым у Foxconn BloodRage GTI всё в порядке, то обнаружить плату в украинской рознице нам на теперешний момент, к сожалению, не удалось.



Оборудование для тестирования было предоставлено следующими компаниями:
  • Foxconn  — материнская плата Foxconn BloodRage GTI;
  • Inno3D — видеокарта Inno3D GeForce GTX 295 Platinum Edition;
  • Intel — процессор Intel Core i7-975 EE;
  • Kingston — память Kingston KHX2000C8D3T1K3/6GB;
  • MSI — материнская плата MSI Big Bang-Xpower;
  • Noctua — кулер Noctua NH-D14 и термопаста Noctua NT-H1;
  • XFX — блок питания XFX XPS-850W-BES.

Находим избытки, применяем с умом!
