MSI Big Bang-XPower: мощь большого взрыва!

Компания MSI в последние несколько лет не прекращает радовать поклонников своей продукции интересными и качественными решениями. Некогда цветастые материнские платы сменились более строгими на вид моделями, причем, изменения коснулись даже плат начального уровня. Для улучшения характеристик своих изделий производитель стал использовать в подсистеме питания процессора элементы DrMOS вместо полевых транзисторов. Такой шаг позволяет повысить стабильность напряжения питания и снизить нагрев силовой части материнской платы, что особо важно при серьезном разгоне системы. Последнее также не осталось без внимания — неподготовленному пользователю облегчили это процесс, предоставив возможность разгонять процессор нажатием одной лишь кнопки. Оверклокинг получил шанс стать более массовым, с которым могли теперь справится все без исключения. Для параноиков защиты окружающей среды производитель начал внедрять аппаратный механизм снижения количества фаз питания процессора во время его простоя (технология APS — Active Phase Switching), независящий от установленной операционной системы, в то время как у конкурирующих решений энергосберегающие технологии были менее функциональны.

Но на этом компания не остановилась. Собрав самое лучшее из своих продуктов, MSI предложила пользователям новую серию материнских плат — Big Bang, которая отличается высокой функциональностью, неплохим разгонным потенциалом и умеренной ценной, как для топовых решений. И одну из таких материнских плат на базе чипсета Intel X58 Express — MSI Big Bang-XPower, мы рассмотрим в данном обзоре.

MSI Big Bang-XPower


Характеристики платы

Модель MSI Big Bang-XPower
Чипсет Intel X58 + ICH10R
Процессорный разъем Socket LGA1366
Процессоры Core i7
Память 6 DIMM DDR3 SDRAM 800/1066/1333/1600*/1800*/2133*
(* – OC), 24GB max
Слоты PCI-E 6 PCI Express 2.0 x16 (2x16@8, 2x8, 2x4)
1 PCI Express 1.1 x1
Слоты PCI
Количество подключаемых вентиляторов 5 (1x 4pin и 4x 3pin)
Порты PS/2 2
Порты USB 2.0 10 (5 на задней панели, 1 совмещен с eSATA)
Порты USB 3.0 2 на задней панели (NEC uPD720200F1)
ATA-133
Serial ATA 6 каналов SATA-II (ICH10R)
2 канала SATA 6Gb/s (Marvell 88SE9128)
eSATA 2 канала (1 совмещен с USB, JMicron JMB362)
RAID 0, 1, 5, 10 (ICH10R)
0, 1 (Marvell 88SE9128)
Встроенный звук Дискретный модуль на базе Realtek ALC889 (7.1, HDA)
S/PDIF Оптический и коаксиальный
Встроенная сеть 2x Realtek RTL 8111DL (Gigabit Ethernet)
FireWire 2 (один на задней панели, VIA VT6315N)
LPT
COM
BIOS AMI
Форм-фактор microATX
Размеры, мм 244 x 305
Дополнительные возможности OC Genie, OC Dashboard; сенсорные кнопки включения, перезагрузки системы, управления частотой Bclk; индикатор POST-кодов, кнопка ClearCMOS на задней панели, разъем для снятия напряжений питания основных узлов системы


Комплект поставки

Как и все высокоуровневые решения, плата поставляется в большой коробке с ручкой. С лицевой стороны ничего особенного, экспрессивный рисунок и название модели. С обратной стороны уже отмечены все интересные особенности платы.

MSI Big Bang-XPowerMSI Big Bang-XPower

На откидной крышке предлагают обратить внимание на элементную базу платы, а через вырез в коробке убедиться в наличии Big Bang-XPower.

MSI Big Bang-XPower

Внутри упаковки находятся две коробки — в одной из них плата, а во второй уже весь набор аксессуаров. Стандартный подход для топовых продуктов.

MSI Big Bang-XPower

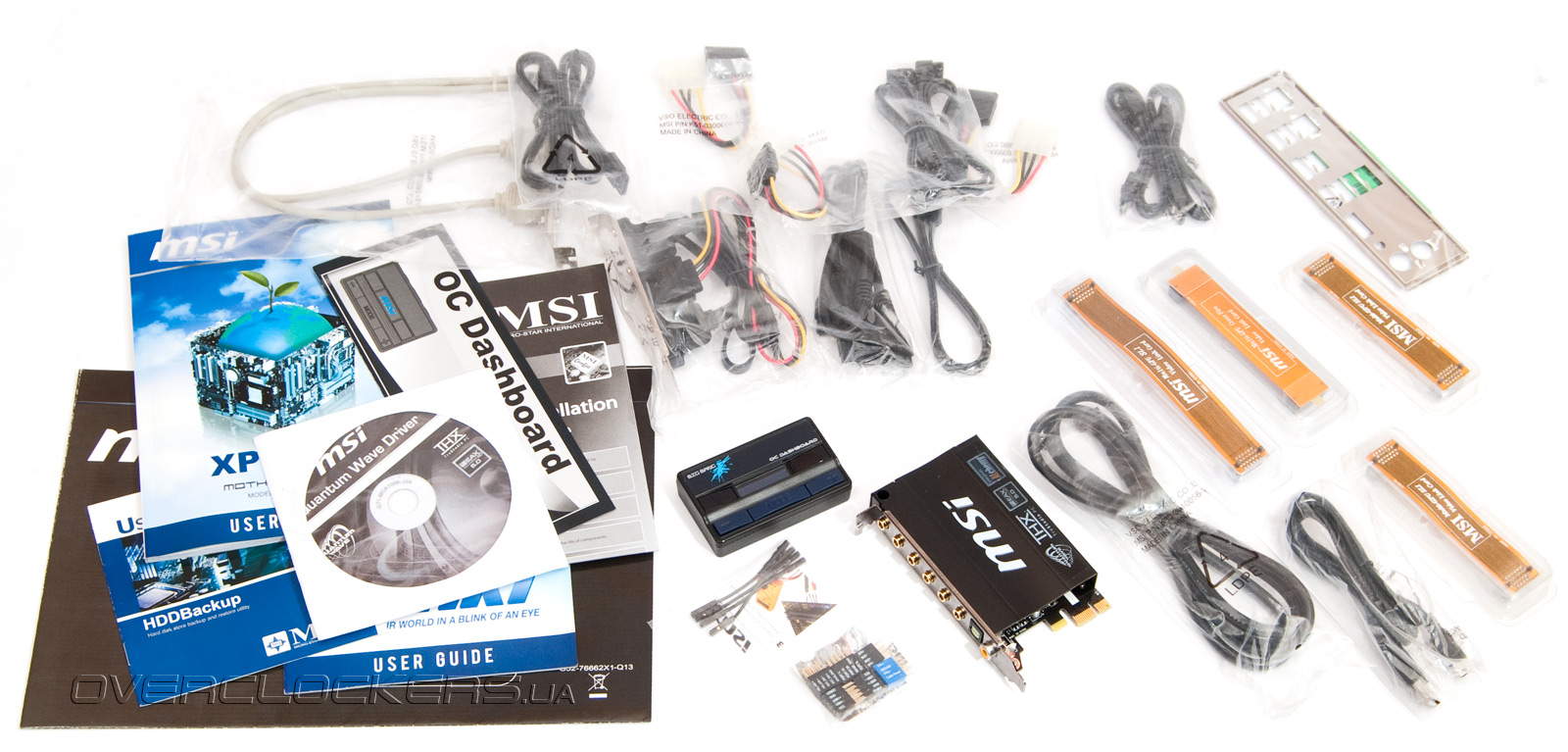

Сам комплект поставки один из самых богатых:
  • инструкция к материнской плате;
  • краткая инструкция;
  • краткое руководство по сборке системы;
  • инструкция по работе с образами разделов жесткого диска;
  • инструкция по использованию интегрированной ОС Winki (в наш регион не поставляется);
  • диск с драйверами и ПО;
  • дискретный звуковой модуль;
  • выносной пульт OC Dashboard;
  • кабель USB для выносного пульта;
  • интерфейсный кабель для выносного пульта;
  • четыре кабеля SATA-2;
  • два кабеля SATA-3;
  • три переходника питания для SATA-устройств;
  • планка с разъемами eSATA;
  • один кабель eSATA;
  • кабель питания для устройств eSATA;
  • планка с разъемами USB;
  • набор разъемов M-Connectors;
  • набор удлинителей V-Chek для подключения мультиметра;
  • три SLI-мостика;
  • один мостик CrossFire;
  • задняя планка I/O.

MSI Big Bang-XPower

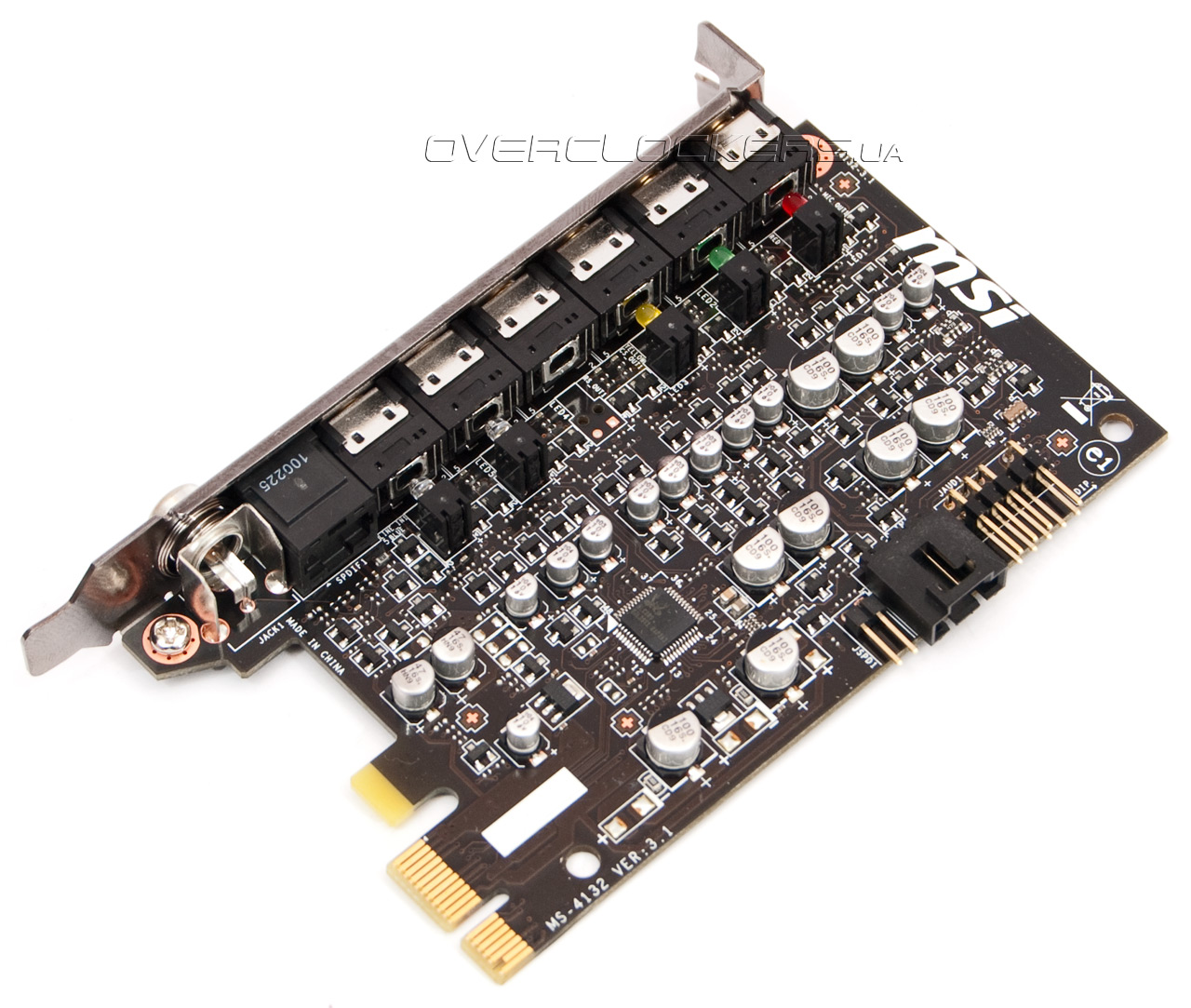

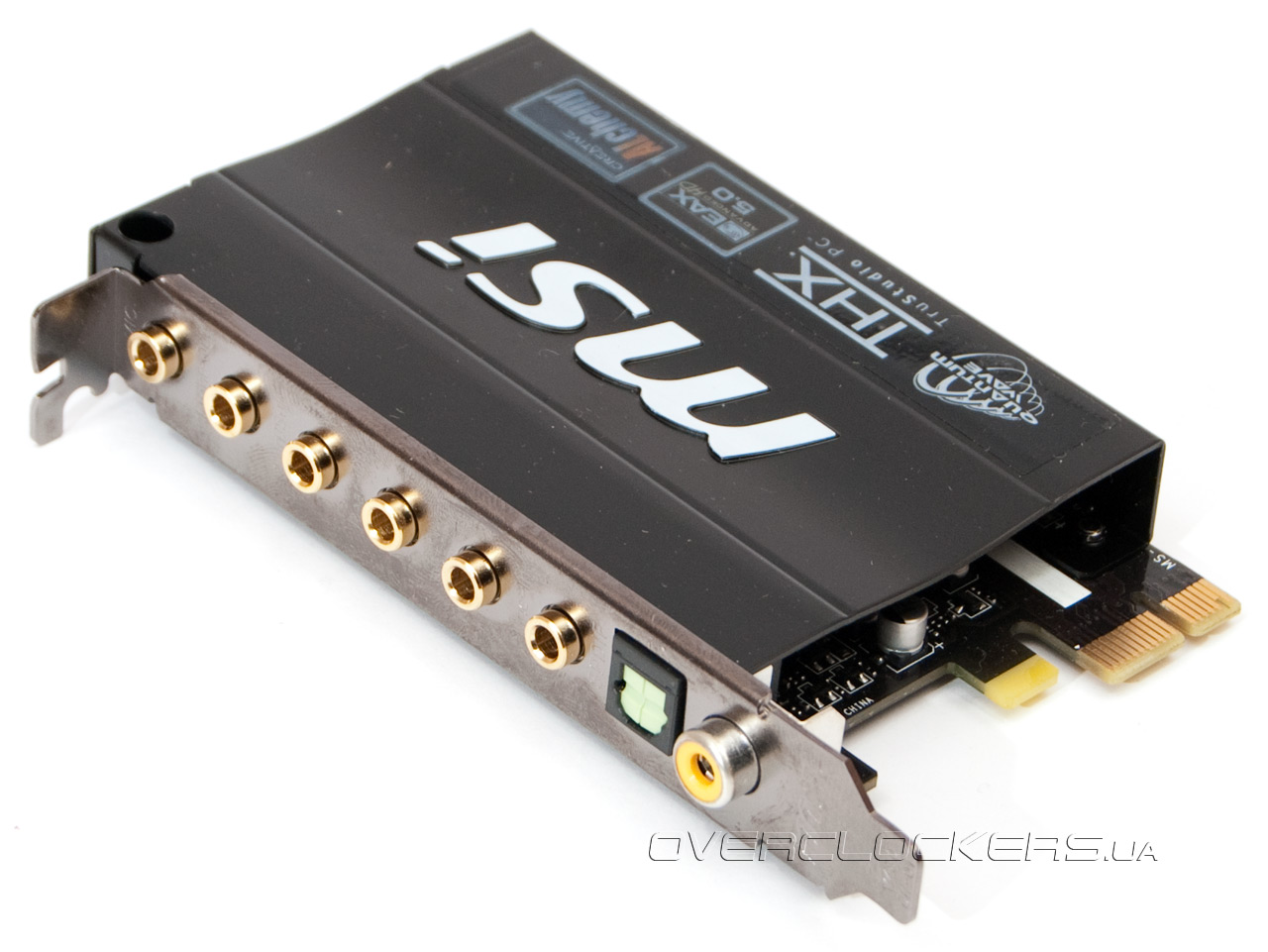

Несмотря на то, что дискретные звуковые модули используются все реже и реже, компания MSI пока решила от них не отказываться. Карта выполнена на небольшой плате с разъемом PCI-E x1 и защитным металлическим кожухом.

MSI Big Bang-XPower

Все разъемы мини-джек позолоченные, большая часть из которых имеет подсветку. В качестве кодека используется чип Realtek ALC889.

MSI Big Bang-XPower


Внешний вид и функциональность

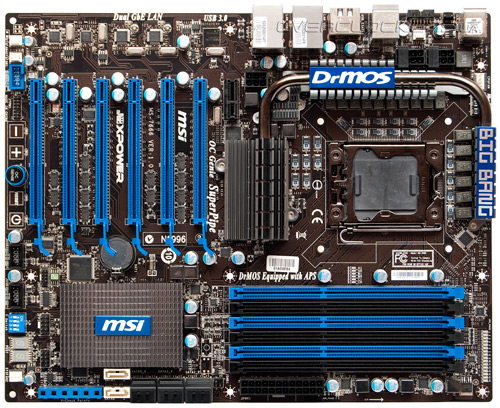

Внешне плата выглядит солидно. Коричневый текстолит, сине-черные разъемы и однотонные серые радиаторы стали визитной карточкой современных моделей MSI. Скажем так, подобный дизайнерский изыск смотрится куда приятнее, чем пестрящие «новогодние елки», которые были ранее.

MSI Big Bang-XPower

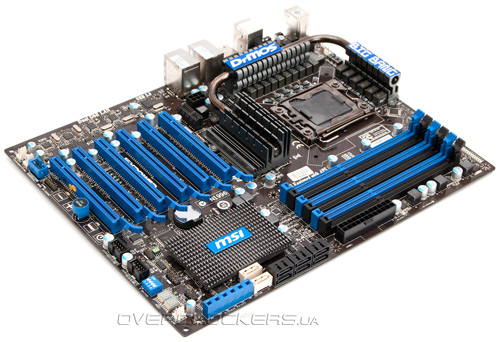

Расположение элементов нареканий не вызывает. Полноформатный ATX позволяет разместить разъемы на плате достаточно просторно, чем и воспользовался производитель. Несмотря на плотный монтаж компонентов, места хватило на все и габариты платы остались стандартными для такого форм-фактора. У конкурирующих решений PCB обычно становится либо шире (как у ASUS), либо длиннее (Gigabyte).

Как и все платы на базе чипсета Intel X58 Express MSI Big Bang-XPower поддерживает процессоры с разъемом LGA1366 и память DDR3. Максимальная частота модулей может достигать 2300 МГц (в зависимости от процессора), а объем — 24 ГБайта. Для более удобной установки и извлечения планок слоты DIMM с одной стороны, где расположен графический интерфейс, лишены привычных защелок — вместо них используются фиксаторы в пазах.

MSI Big Bang-XPower

Там же, возле разъемов памяти, в самом углу, расположена линейка светодиодов, сигнализирующая об активности фаз питания процессора.

MSI Big Bang-XPower

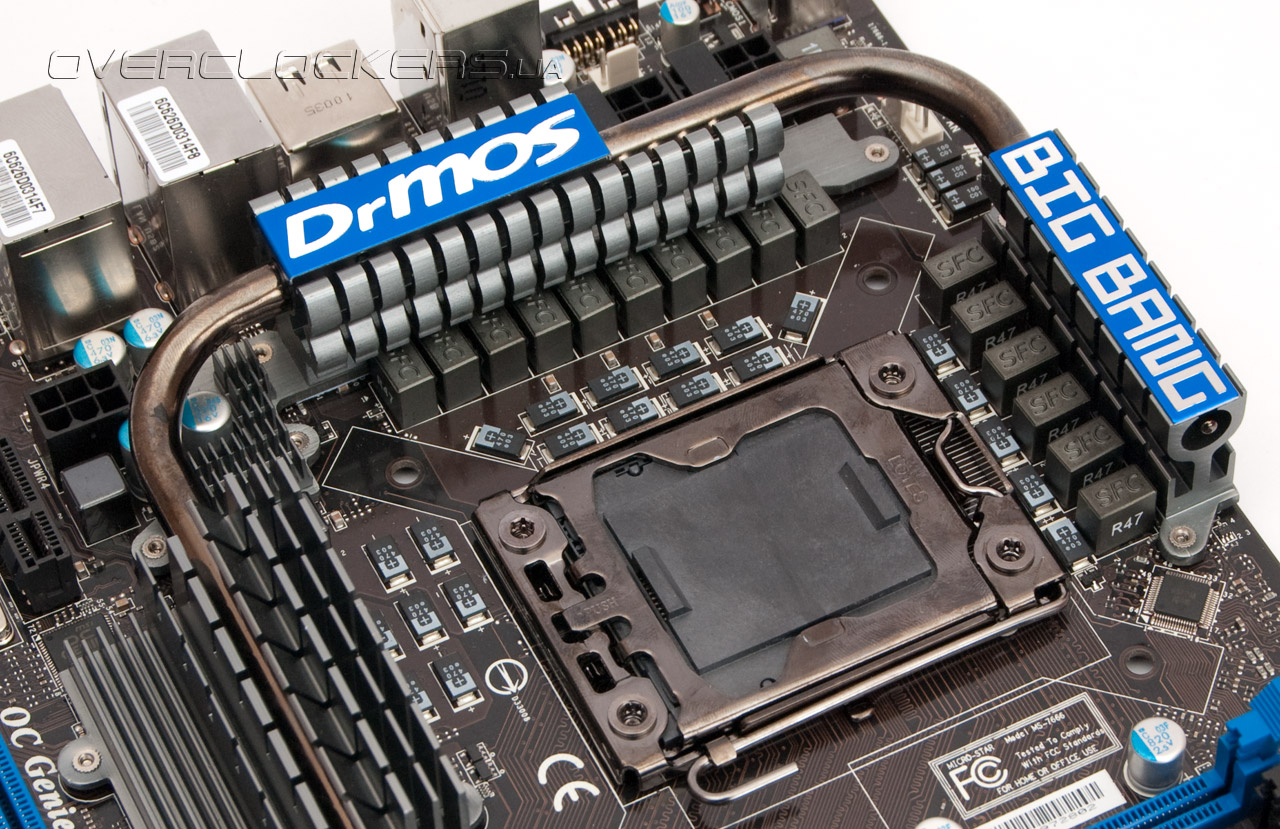

Подсистема питания процессора реализована по 16-канальной схеме с использованием все тех же элементов DrMOS и не так часто встречающихся танталовых конденсаторов. В остальных цепях применяются емкости с твердым электролитом. Преобразователи питания чипсета и памяти двухфазные. Вся элементная база отвечает военным стандартам качества, которые берутся на вооружение многими производителями материнских плат при выпуске высокоуровневых решений.

MSI Big Bang-XPower

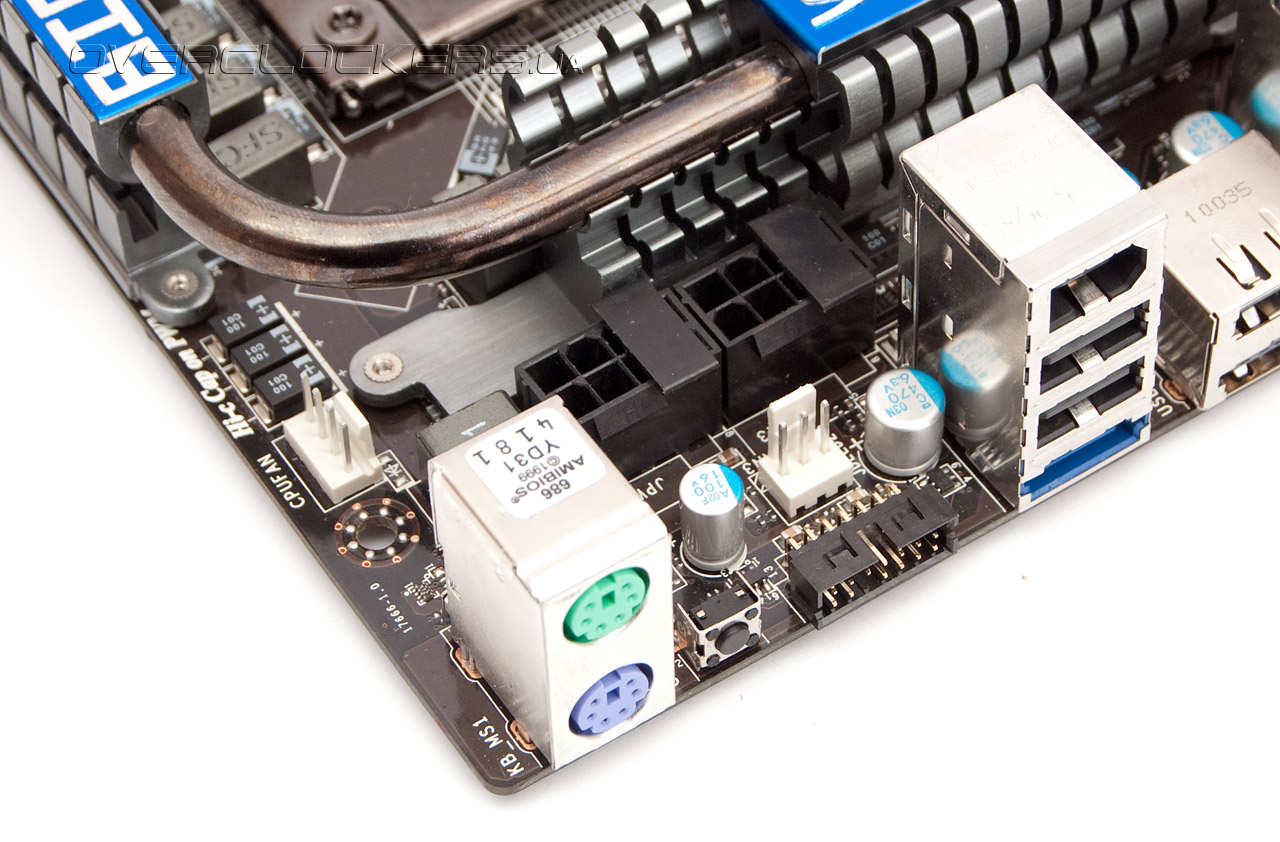

Разъемов дополнительного питания два, — оба EPS12V, что будет актуально для разгона шестиядерных процессоров Gulftown.

MSI Big Bang-XPower

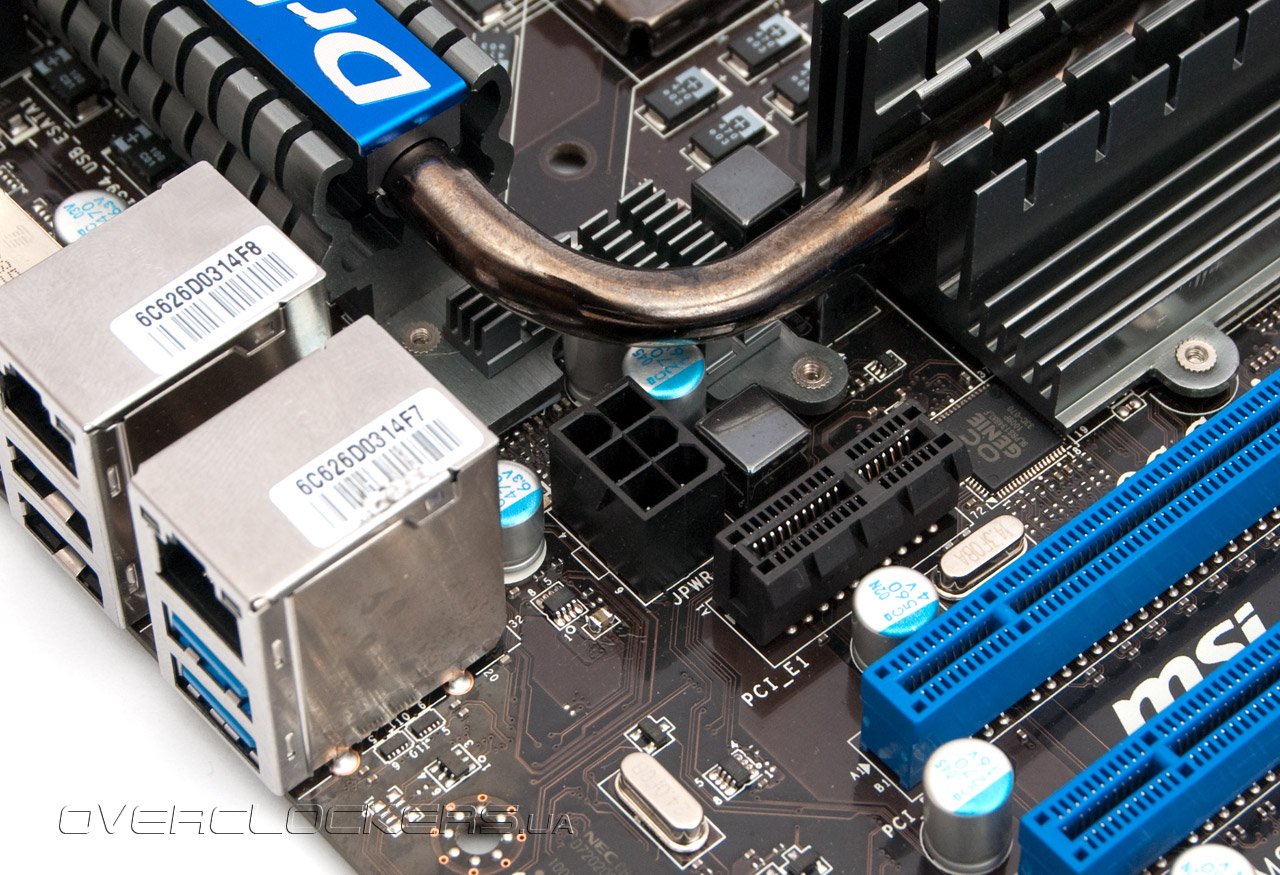

Кроме того, разъемом дополнительного питания обзавелись слоты PCI Express — возле задней панели материнской платы расположен шестиконтактный разъем, используемый обычно на видеокартах.

MSI Big Bang-XPower

За охлаждение чипсета отвечает средних размеров радиатор, соединенный толстой тепловой трубкой с охладителями силовых элементов. Для южного моста предусмотрен невысокий, но большой по площади радиатор.

MSI Big Bang-XPower

MSI Big Bang-XPower

Для подключения вентиляторов на плате есть пять разъемов, один из которых четырехконтактный, рассчитанный на процессорную СО.

Как видим, Big Bang-XPower обладает всем необходимым для серьезного разгона системы и стоило бы ожидать от платы чего-то большего. И в этом плане продукт MSI оправдывает себя на все сто: на борту рассматриваемого решения есть POST-индикатор; колодка, позволяющая измерять все ключевые напряжения питания; DIP-переключатель для активации более высоких напряжений, чем доступно в BIOS Setup; сенсорные кнопки включения, сброса системы, управления частотой Bclk, а также кнопка OC Genie, отвечающая за автоматический разгон.

MSI Big Bang-XPower

MSI Big Bang-XPower

Теперь, что касается функциональности. Так как чипсет Intel X58 уже «не отвечает» современным требованиям, она расширена за счет внешних контроллеров. Плата помимо стандартных шести каналов SATA/300 обладает еще двумя SATA третей генерации (чип Marvell 88SE9128), обеспечивающей пропускную способность до 6 Гбит/сек, и двумя eSATA (JMicron JMB362), один из который совмещен с USB-разъемом. Модный нынче USB 3.0 реализован за счет двухпортового контроллера NEC uPD720200F1 и выведен на заднюю панель. Всего USB-портов 12. Не забыт еще один скоростной интерфейс — IEEE 1394, выполненный на чипе VIA VT6315N (один порт выведен на заднюю панель).

MSI Big Bang-XPower

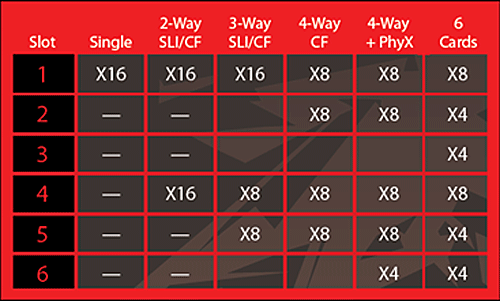

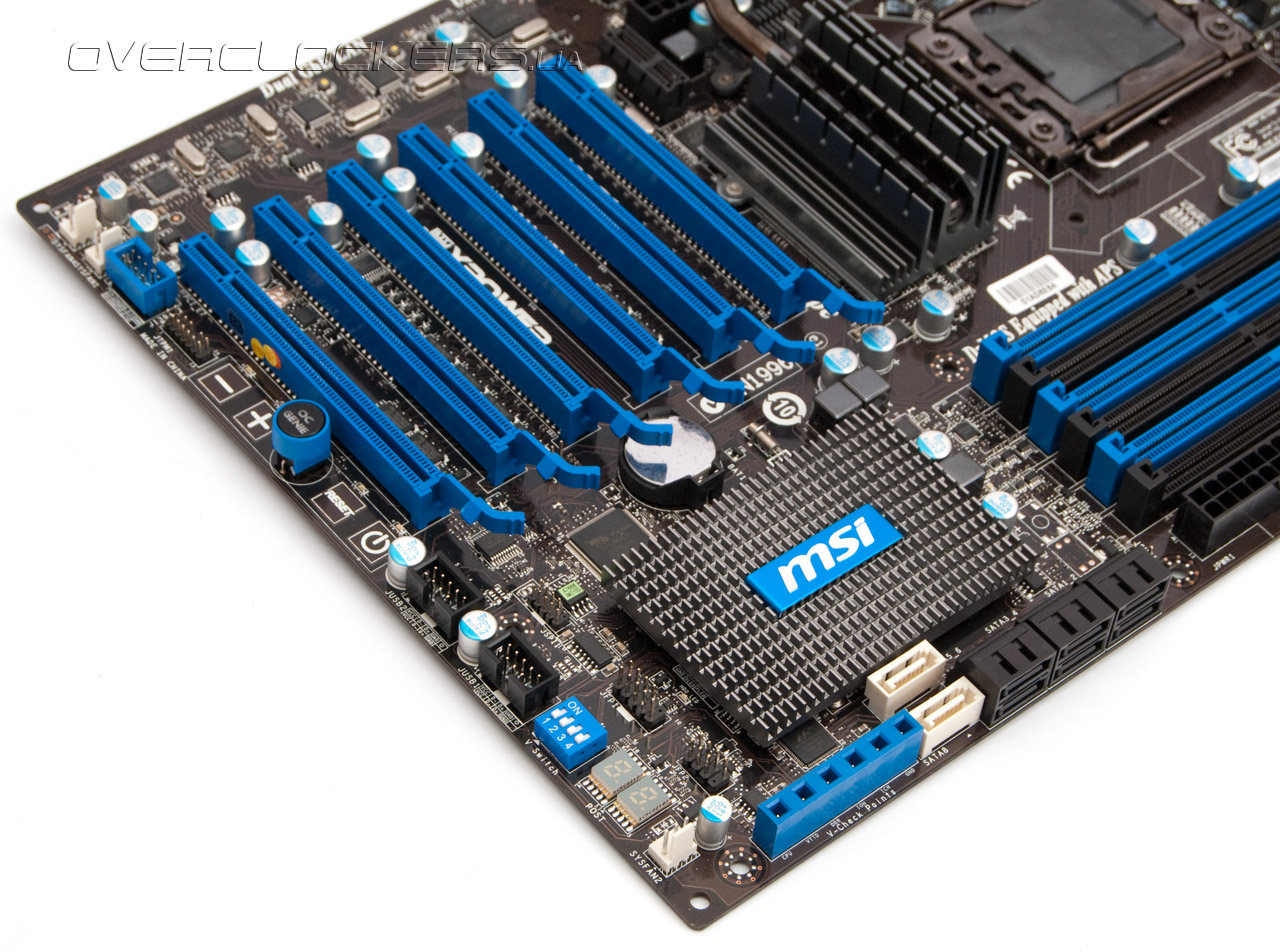

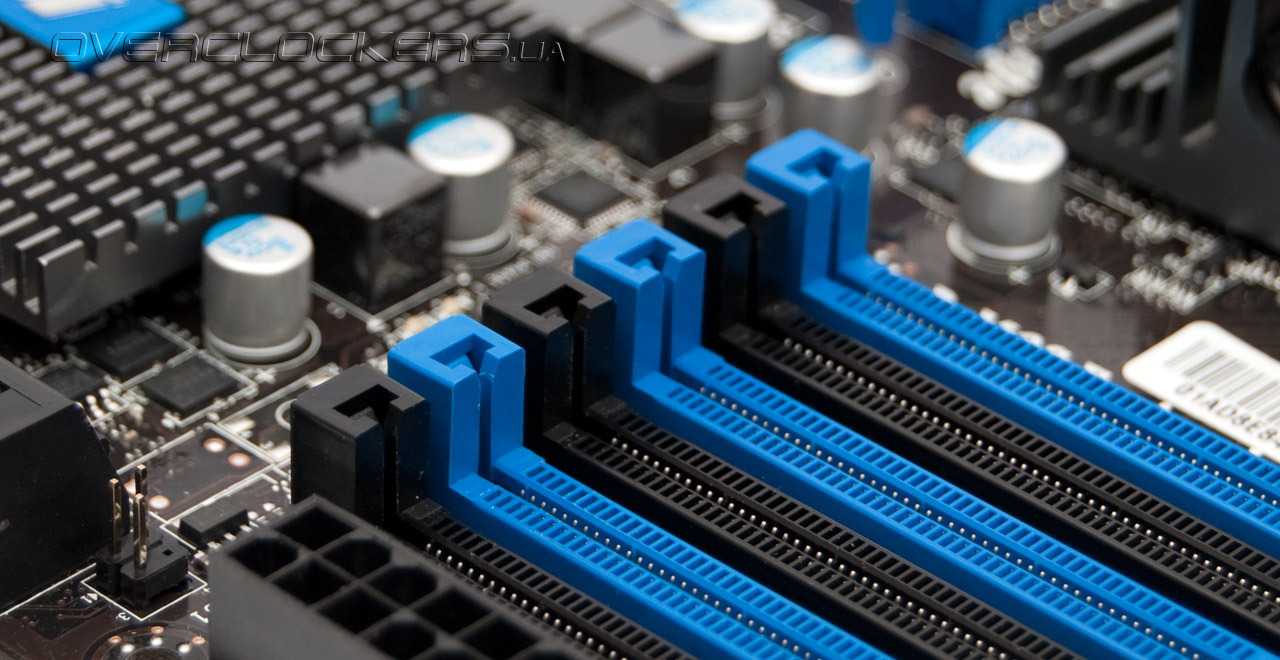

Для плат расширения предусмотрены только слоты PCI Express x16 в количестве шести штук. Один PCI-E x1 все же есть, но он предназначен для установки звуковой карты, хотя, без проблем может принять и любое другое оборудование. Но будем учитывать, что он зарезервирован именно под дискретную звуковую карту. Четыре разъема PCI-E x16 имеют лишь половину контактов, так как при использовании больше двух карт чипсет X58 просто не в состоянии обеспечить их необходимым количеством линий. Сам по себе он может задействовать схему «16+16», «16+8+8» или «8+8+8+8», а при пяти-шести платах расширения конфигурация слотов уже будет следующая:

MSI Big Bang-XPower

В данном случае, производитель решил отказаться от внешнего PCI Express моста, дабы не увеличивать стоимость конечного продукта, а использовал обычные электронные коммутаторы. Для шестого слота, судя по всему, при четырех установленных картах используется четыре линии скоростного интерфейса от южного моста, а при всех установленных платах, возможно, распределение линий происходит уже от чипа X58.

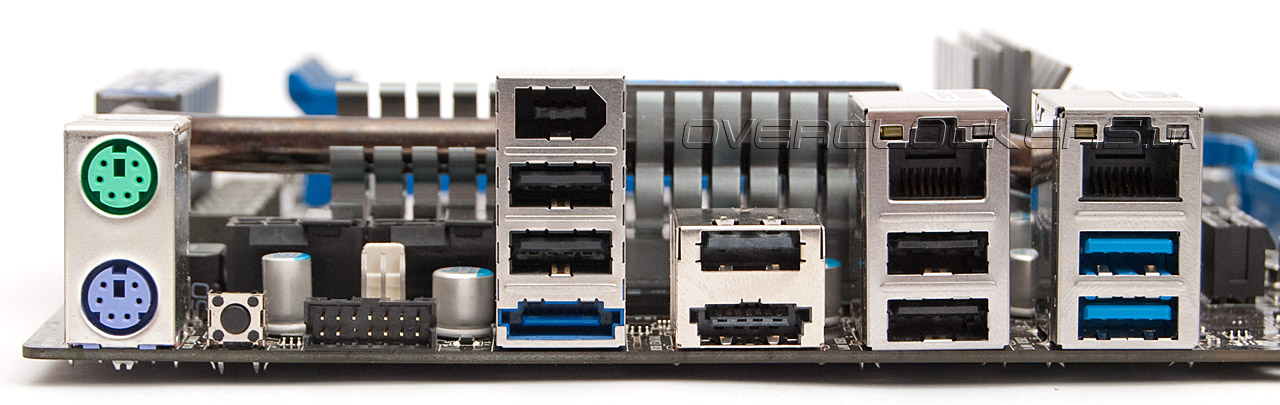

И если плата обладает какими-нибудь интересными конструкторскими решениями, то задняя панель напротив, ничем таким не отличается. Два порта PS/2, восемь USB, включая два порта версии 3.0, один FireWire, по паре eSATA и RJ45 (Realtek RTL8111DL), кнопка ClearCMOS для сброса настоек BIOS и разъем для подключения выносного пульта OC Dashboard — вот, пожалуй, и все.

MSI Big Bang-XPower

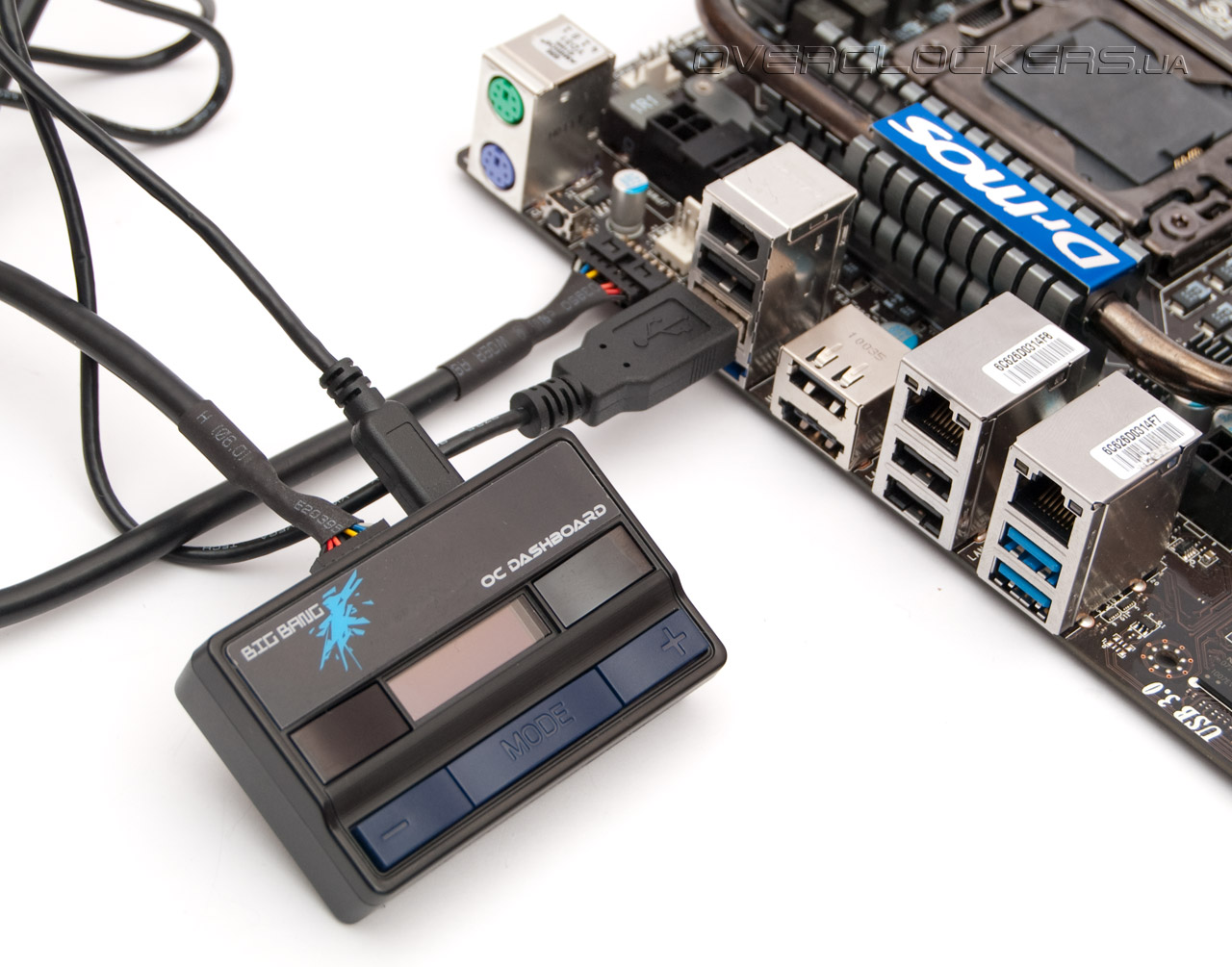

Пульт OC Dashboard предназначен для разгона и вывода информации о состоянии системы. Для последнего достаточно подключить его USB-кабелем, а для полной функциональности уже потребуется специальный кабель, поставляемый в комплекте (подключать можно лишь одним кабелем).

MSI Big Bang-XPower

На OC Dashboard расположены три кнопки: одна отвечает за выбор режима, а две позволяют увеличивать или уменьшать значения, либо перелистывать пункты меню. Информация выводится на небольшой LED-экран.

OC Dashboard


Итак, MSI Big Bang-XPower вполне неплохо выглядит, выполнена качественно и поставляется с очень большим количеством аксессуаров. Но, как говорится, встречают по одежке, а провожают по уму — посмотрим, на что способен BIOS платы.
