Две материнские платы на базе AMD 890FX производства Biostar и ASUS

На нашем сайте уже появлялись обзоры материнских плат, основанных на топовом чипсете AMD 890FX. Сегодня мы продолжим рассматривать подобные продукты. Вашему вниманию предлагается обзор материнских плат Biostar TA890FXE и ASUS M4A89TD. Оба решения могут быть интересны пользователям, стремящимся получить хорошую производительность и удобство в работе за относительно небольшую цену.

Вначале приведем сводные таблицы характеристик плат.

Модель Biostar TA890FXE ASUS M4A89TD PRO
Чипсет AMD 890FX + SB850 AMD 890FX + SB850
Процессоры Socket AM3 Socket AM3
Шина НТ HyperTransport 3.0, 5200 MT/s HyperTransport 3.0, 5200 MT/s
Память 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max) 4 DIMM DDR3 SDRAM 1066/1333/1600 (16GB max)
Подключаемые вентиляторы 3x (1x 4pin, 2x 3pin) 4x (2x 4pin, 2x 3pin)
Слоты PCI-E 2x PCI Express x16
2x PCI Express x16@4
2x PCI Express x16
1x PCI Express x4
1x PCI Express x1
Слоты PCI 2 2
Встроенное видеоядро
Видеоразъемы
Порты USB 10x v2.0 (6 на задней панели) 10x v2.0 (4 на задней панели) 2х v3.0 (на задней панели, NEC D720200F1)
ATA-133 1x (на два устройства, VIA VT6330) 1x (на два устройства, JM JMB361)
Serial ATA 5x SATA-3 (AMD SB850) 6x SATA-3 (AMD SB850)
RAID 0, 1, 5, 10 JBOD (AMD SB850) 0, 1, 5, 10 JBOD (AMD SB850)
eSATA 1x eSATA на задней панели ( AMD SB850) 1x eSATA на задней панели ( JM JMB361)
Встроенный звук Восьмиканальный HDA-кодек Realtek ALC892 Восьмиканальный HDA-кодек Realtek ALC892
Встроенная сеть Gigabit Ethernet Realtek RTL8111E Gigabit Ethernet Realtek RTL8111DL
FireWire 2x (один порт на задней панели, VIA VT6330) 2x (один порт на задней панели, VIA VT6315)
LTP
COM + +
BIOS AMI AMI
Форм-фактор ATX ATX
Размеры 305 x 244 мм 305 x 244 мм
Тактовый генератор Realtek RTM880N-793 ICS 9LPRS477CKL
Контроллер питания CPU ASP0910 / EPU ASP0902 ST L6717
Дополнительные контроллеры TurboV


Упаковка и внешний вид Biostar TA890FXE

Плата поставляется в коробке темных тонов. Упаковка оформлена, в некотором роде, традиционно для продуктов Biostar. Мы видим привычную ситуацию, когда на коробку с качественной полиграфией наклеивается полоска с названием лежащей внутри материнской платы. То есть, точно такую же коробку, только с другой наклейкой, можно будет увидеть для другого продукта.

Материнская плата Biostar TA890FXE

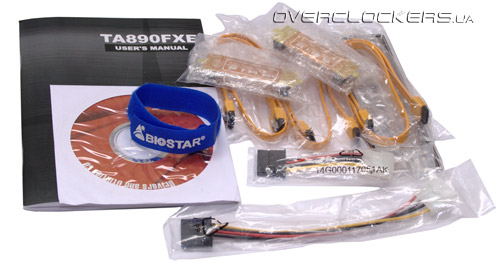

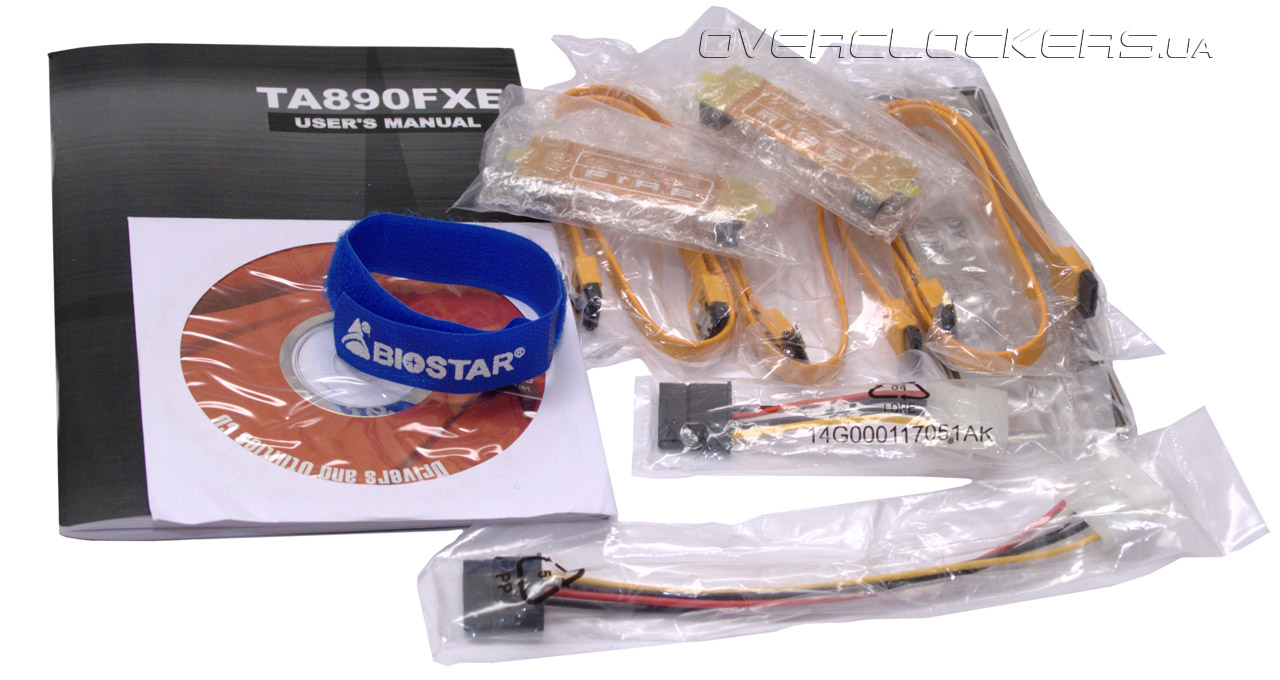

Комплект поставки несколько необычный. Очевидно, ставка делается на широкие возможности расширения для дискретной графики. Несколько странно наличие лишь трех кабелей SATA. Полный список выглядит следующим образом:
  • три кабеля SATA;
  • два коротких мостика CrossFire;
  • два переходника питания Molex to SATA;
  • фирменная стяжка для кабелей;
  • диск с драйверами и ПО;
  • инструкция пользователя.
Материнская плата Biostar TA890FXE

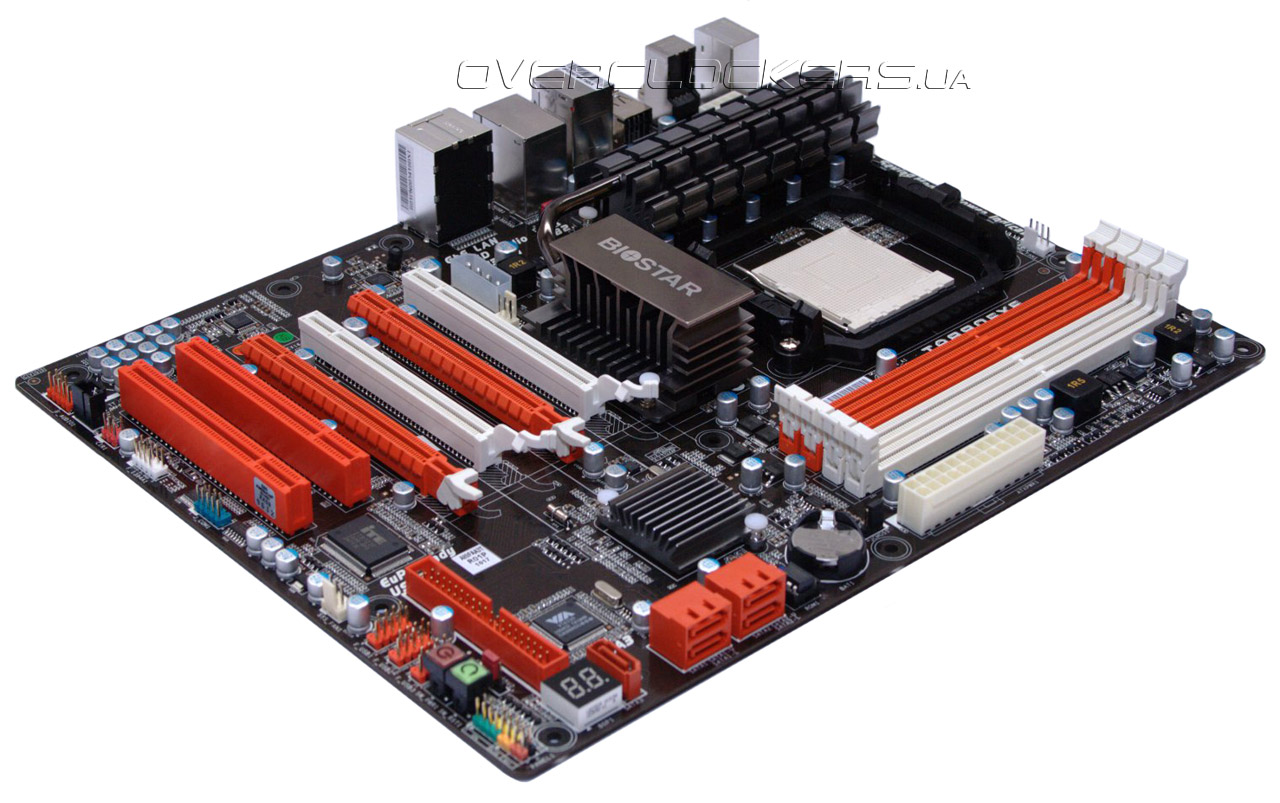

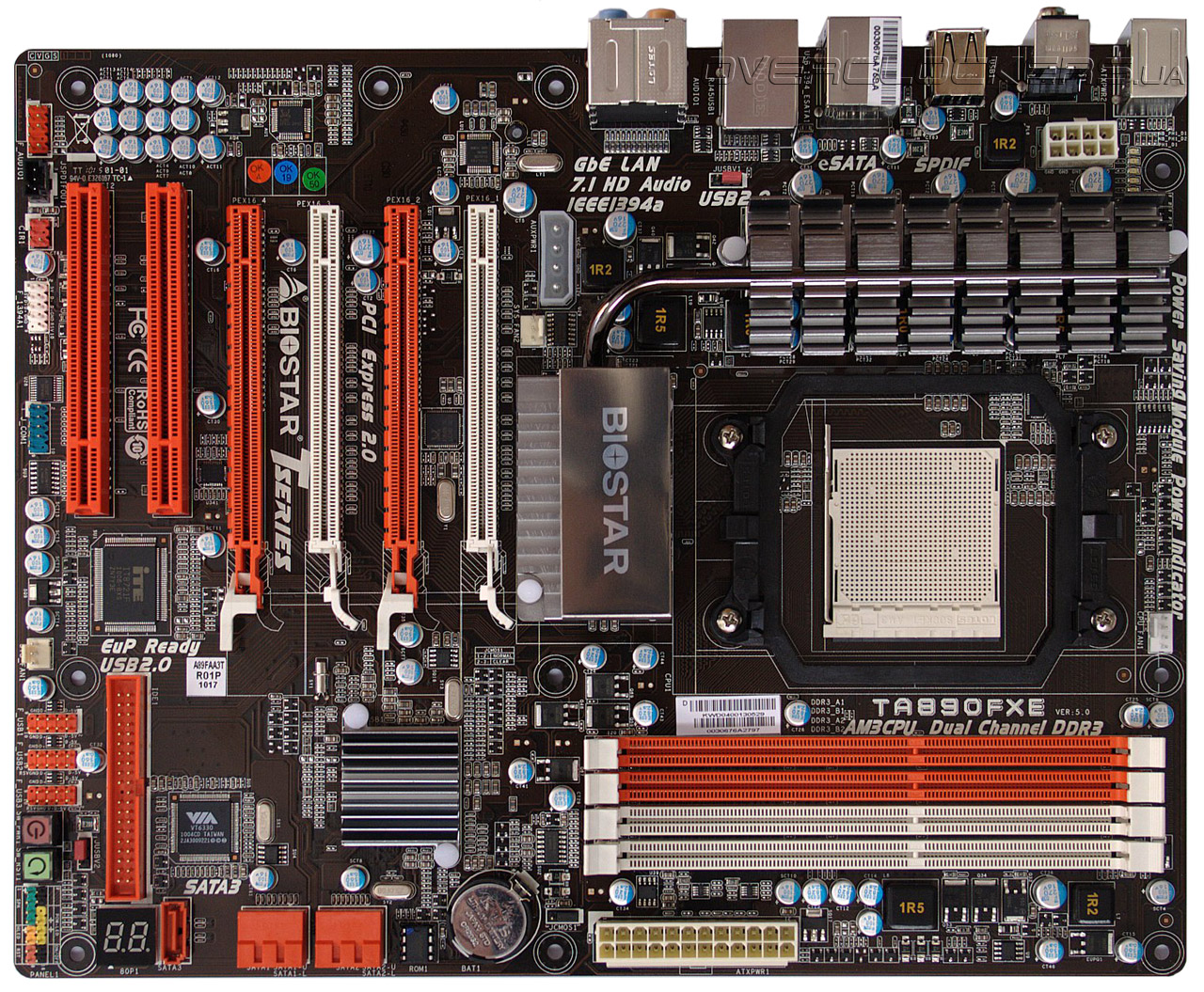

Модель выполнена на текстолите черного цвета. Разъемы подключения устройств — красного и белого цветов. Выглядит плата весьма привлекательно, внешне создается впечатление дорогого устройства.

Материнская плата Biostar TA890FXE

При создании платы использованы комплектующие высокого качества. Производитель везде, где только можно, напоминает о том, что все конденсаторы твердотельные. Все элементы платы установлены хорошо, ничего не «люфтит».

Материнская плата Biostar TA890FXE

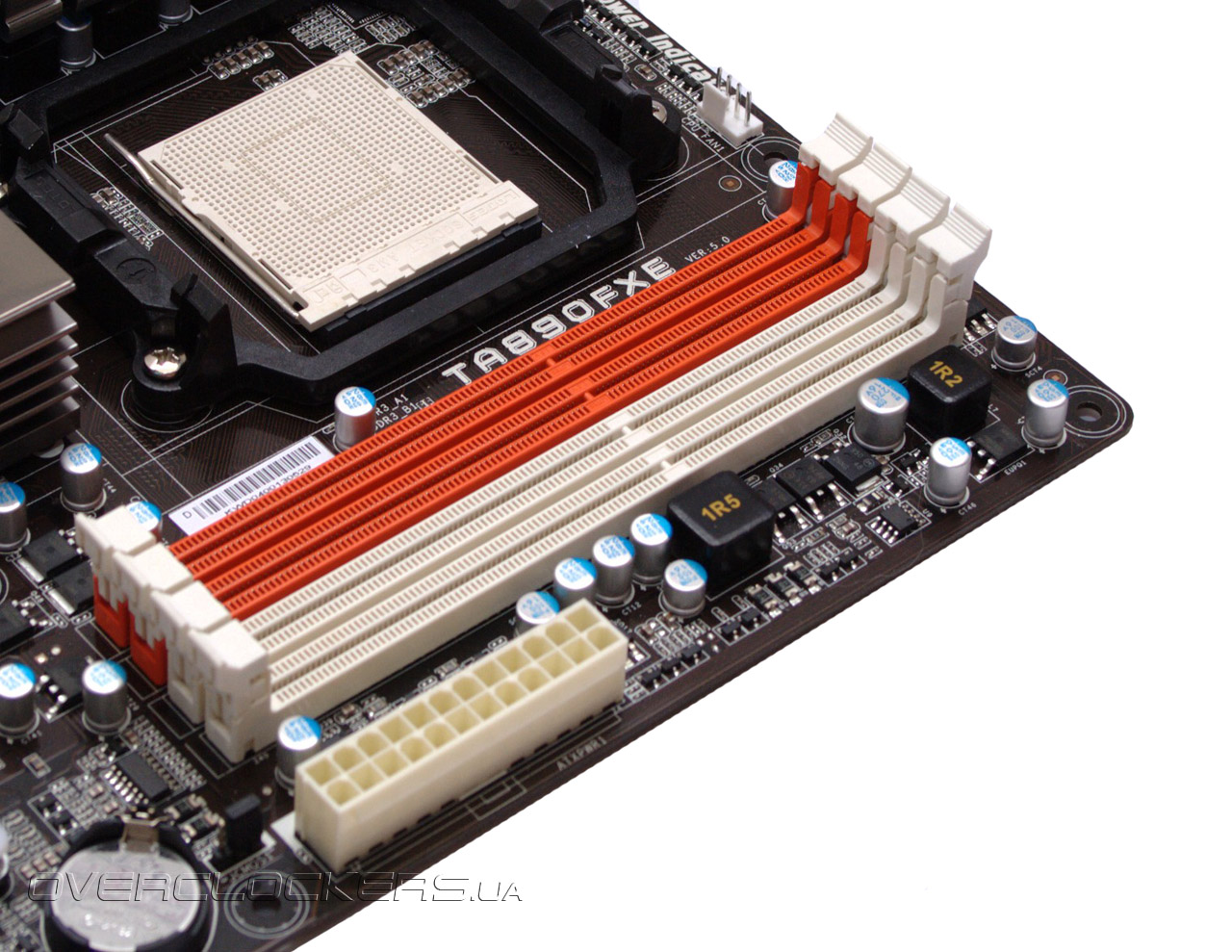

Обеспечивается функционирование всех существующих на рынке процессоров АМ3. Четыре слота оперативной памяти дают возможность использовать до 16 Гбайт памяти DDR3 в комбинации 4х4. Защелки удобные и «ухватистые». Установленная в верхний слот PCI Express x16 видеокарта не блокирует их.

Материнская плата Biostar TA890FXE

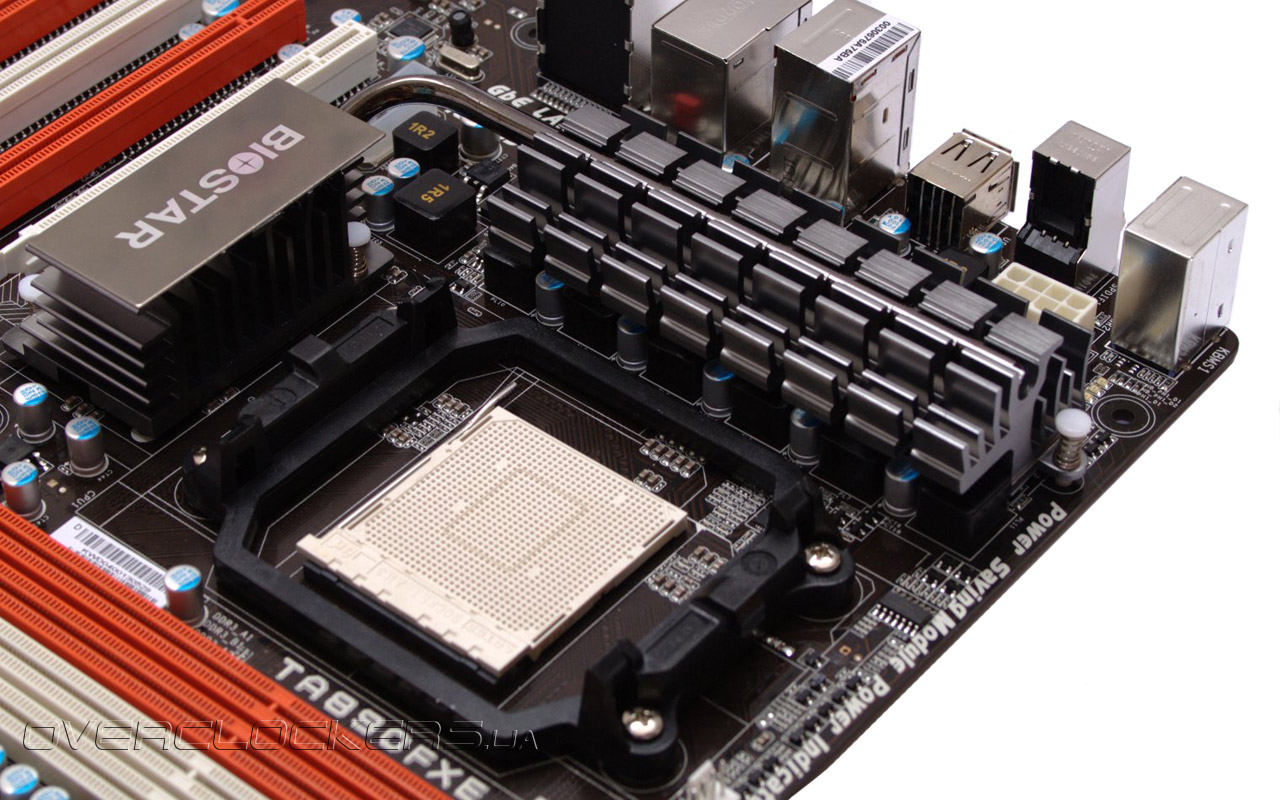

Подсистема питания выполнена по схеме 4+2, охлаждается большим радиатором, соединенным тепловой трубкой с радиатором северного моста. Выглядит данная конструкция весьма неплохо. У радиатора микросхемы AMD 890FX имеется вырез в нижней части, чтобы предотвратить возможные проблемы с некоторыми системами охлаждения нереференсных видеокарт. Некоторые проблемы могут появиться у пользователей, использующих массивные и невысокие СО процессора. Питание северного моста выполнено по двухканальной схеме.

Материнская плата Biostar TA890FXE

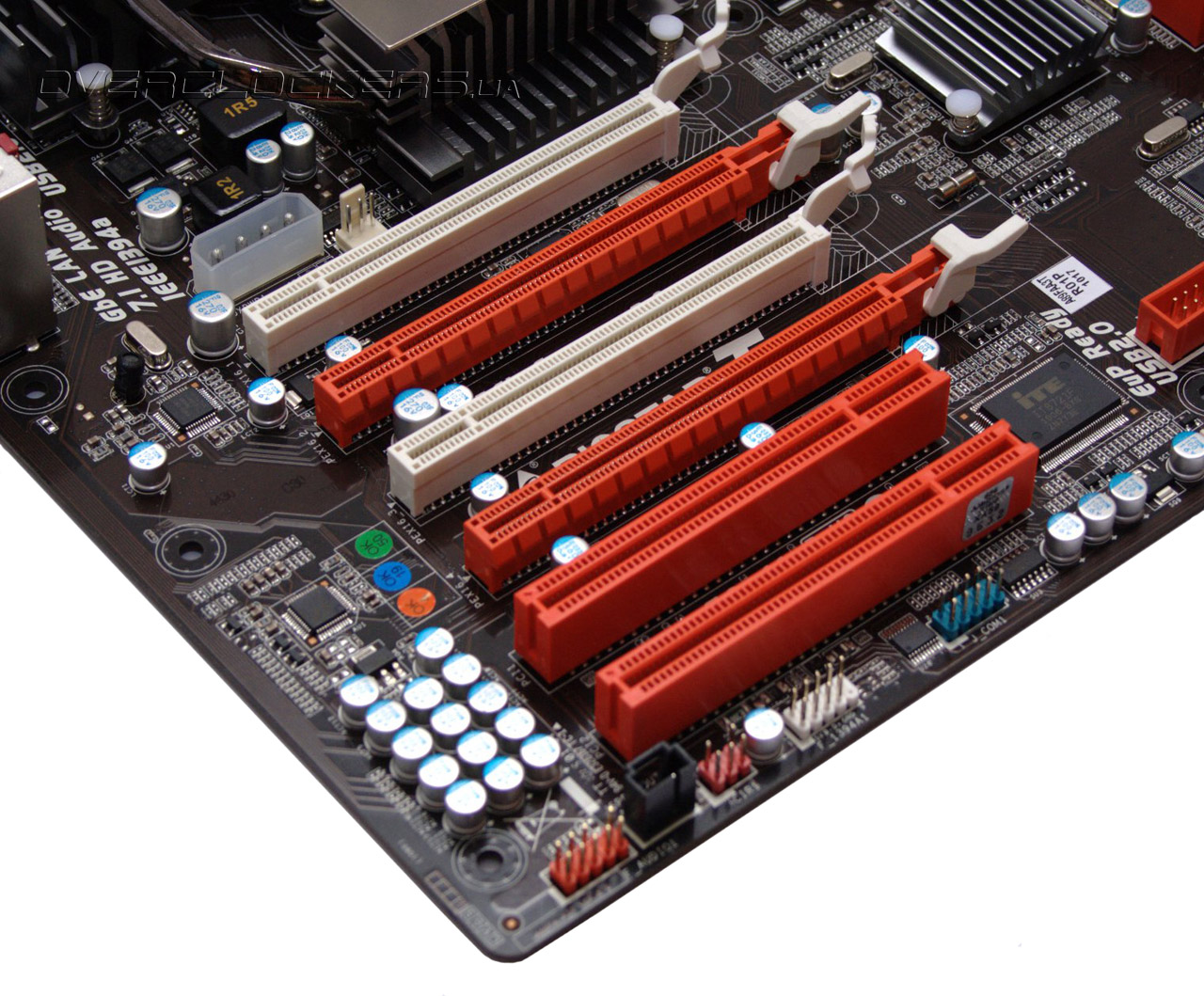

Возможности по установке карт расширения у пользователя весьма широкие. С первого взгляда можно подумать, что плата несет на себе сразу четыре слота PCI Express x16. Однако при внимательном осмотре становится ясно, что это не так. Полноскоростными являются лишь белые разъемы. Красные же конструктивно представляют из себя PCI Express x16@, однако половины контактов попросту нет, это легко увидеть на фото. А аппаратно данные слоты и вовсе представлют из себя ни что иное, как PCI Express x4 и PCI Express x1. Немного «подкачало» расположение данных разъемов. В случае установки двух видеокарт с высокими системами охлаждения в полноценные PCI Express x16, для пользователя становятся недоступны белые, замедленные слоты. Тобишь, установить какую либо карту расширения с интерфейсом, например, PCI Express x1 будет невозможно. Довольно серьезный недочет. Плюсом же является то, что инженеры позаботились о качественном питании устанавливаемых карт расширения, оснастив плату разъемом типа Molex, для дополнительного питания. Также на представленном ниже фото вы можете оценить мощную обвязку интегрированного аудиочипа (ближний к нам угол).

Материнская плата Biostar TA890FXE

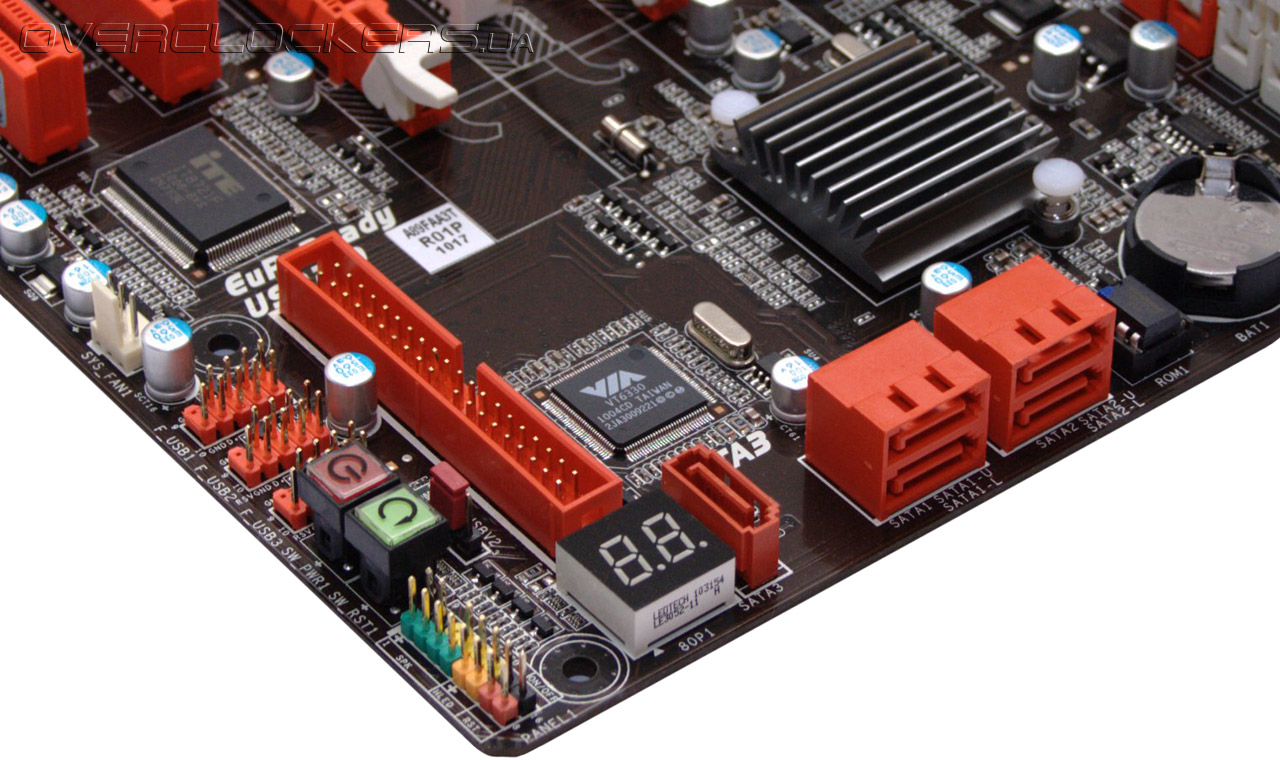

Левый нижний угол традиционно насыщен разнообразными интерфейсами. Пользователь может обнаружить там пять портов SATA 3. Расположение их весьма продумано. Один коннектор расположен ортогонально плоскости платы, остальные же — параллельно. Такая конфигурация позволит удобно проложить кабели SATA внутри корпуса, однако в некоторых корпусах корзина может помешать комфортному подключению. Также, в этой области платы расположены коннекторы передней интерфейсной панели корпуса, индикатор POST-кодов, кнопки включения/перезагрузки и внутренние разъемы USB 2.0. Кнопки, к слову, имеют подсветку, что облегчает их использование в условиях недостаточной освещенности. Также вы можете увидеть радиатор южного моста. Внешне он весьма небольшой, возникают сомнения в его достаточности, особенно учитывая возможную его близость к установленным видеокартам. Забегая наперед, отметим, что в процессе тестирования, судя по тактильным ощущениям, радиатор нагревался весьма существенно.

Материнская плата Biostar TA890FXE

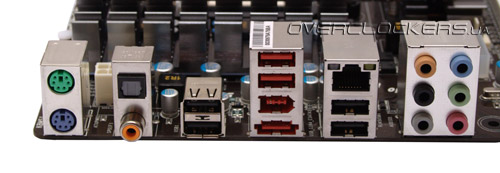

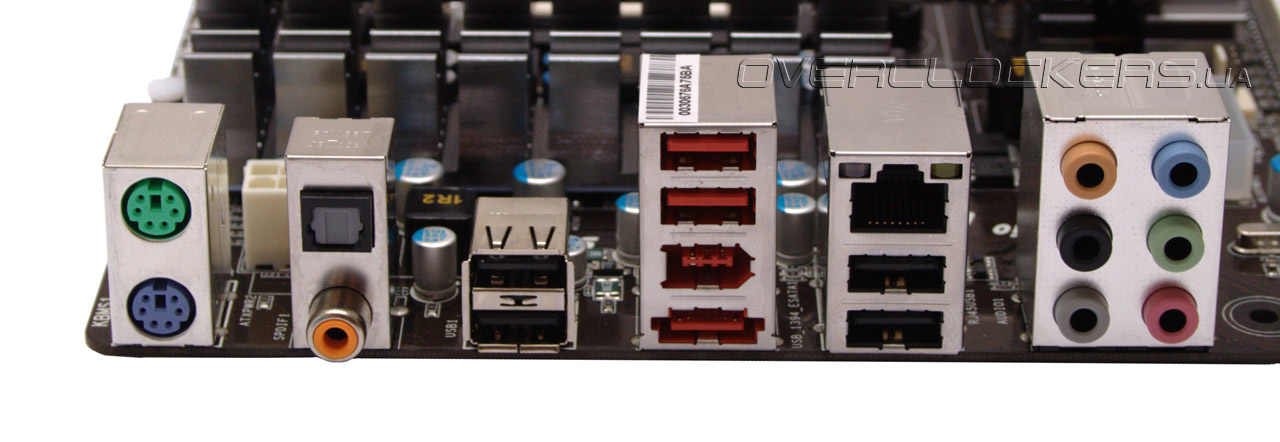

Рассмотрим панель ввода-вывода. Помимо интерфейсов описаных в таблице, мы можем заметить коаксикальный и оптический S/PDIF разъемы. Расположение коннекторов продумано, проблем при подключении кабелей стандартной формы возникнуть не должно.

Материнская плата Biostar TA890FXE
Завершим внешний обзор на негативной «нотке». Внимательный читатель мог заметить в таблице технических характеристик и на фотографиях, что плата несет на себе очень мало разъемов для вентиляторов. Учитывая направленность платы, такое решение выглядит, как минимум, странно.

BIOS Setup

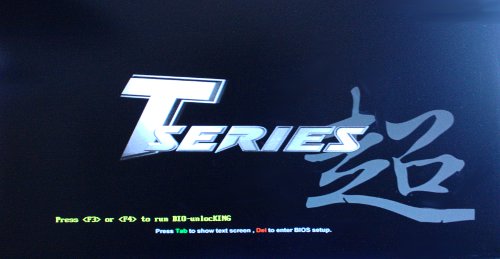

После включения, пользователь может увидеть фирменную заставку, представляющую из себя название фирмы производителя и некий иероглиф.

Материнская плата Biostar TA890FXE

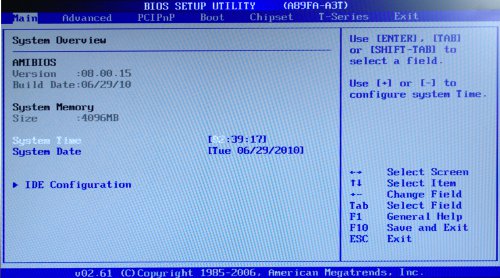

Базовая система ввода-вывода вызывется посредством нажатия в определенный момент загрузки системы клавиши «Del». Главная вкладка выглядит следующим образом:

Материнская плата Biostar TA890FXE

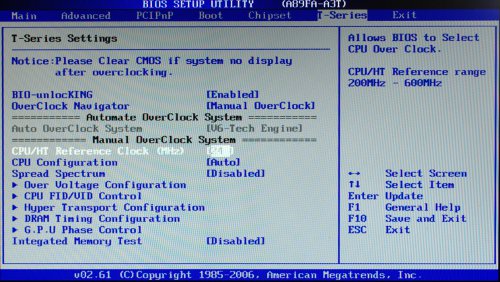

Интересующие нас настройки скрыты в разделе «T-Series».

Материнская плата Biostar TA890FXE

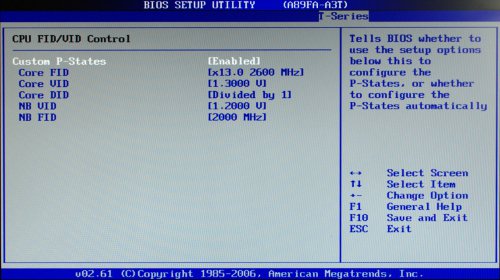

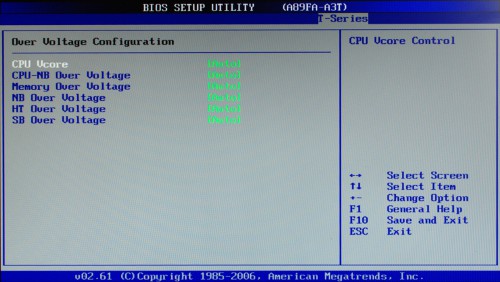

В нем вы можете изменить большинство параметров быстродействия системы, отрегулировать основные напряжения, множители и VID-ы центральных узлов ПК.

Материнская плата Biostar TA890FXE

Материнская плата Biostar TA890FXE

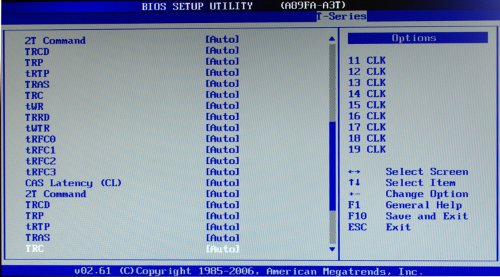

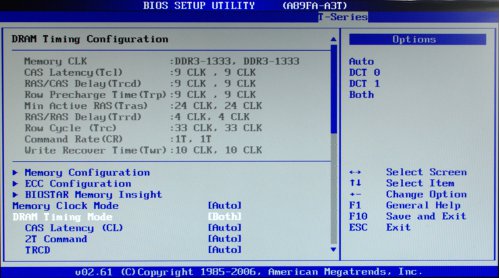

Кроме того, в данном разделе также имеется возможность указать тайминги и задержки оперативной памяти. Следует заметить, что регулировка таймингов осуществляется достаточно неудобно. В случае если в системе установлено, например, четыре модуля памяти, то значения нужно устанавливать для каждого из них.

Материнская плата Biostar TA890FXE

Материнская плата Biostar TA890FXE

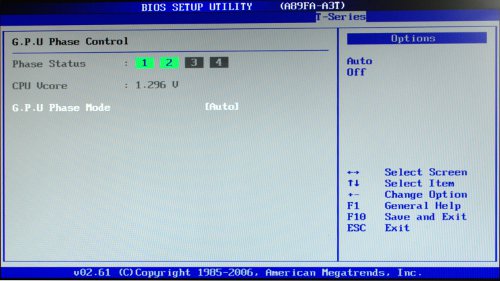

В разделе G.P.U. Phase можно увидеть в работе энергосберегающие технологии.

Материнская плата Biostar TA890FXE

Для удобства читателя, диапазон регулирования основных настроек и шаг их изменения мы собрали в сводную таблицу. Используемые условные обозначения к некоторым параметрам вы можете найти в конце раздела.

  Диапазон Шаг Номинал*
HTT 200 – 600 1 200
CPU MP 8 – Х 0,5 Х
CPU NB MP 4 – 10 0,5 10
HT MP 1 – 10 0,5 10
CAS 4 – 12 1 Х
RAS to CAS 5 – 12 1 Х
RAS Precharge 5 – 12 1 Х
tRAS 15 – 30 1 Х
Mem. Voltage 1,1 – 2,13 В 0,05 – 0,01В 1,5 В
NB Voltage 1,2 – 1,6 В 0,1 В 1,2 В
SB Voltage 1,1 – 1,5 В 0,1 В 1,1 В
CPU VID 0 – 1,3 В 0,0125 В 1,3 В
CPU Voltage 1,3 – 2,75 В 0,05 В 1,3 В
NB Voltage (1,8 В) 1,8 – 2,0 В 0,05 В 1,8 В
НТ Voltage 1,1 – 1,4 В 0,1 В 1,1 В
NB VID 0 – 1,2 В 0,0125 В 1,2 В
*некоторые праметры обозначеные как «номинал» можно регулировать усилиями материнской платы

В целом, продукт от Biostar предоставляет широкие возможности для регулирования напряжений. Не лучшим образом реализована информативность. Для большинства настроек возможно указать лишь итоговое значение. Номинал же необходимо зачастую смотреть на другой вкладке. Возможно сказывается недостаточный опыт компании в производстве продуктов, ориентированных на продвинутых пользователей ПК.
