Две материнские платы на базе AMD 890FX производства Biostar и ASUS

Упаковка, внешний вид ASUS M4A89TD PRO

Плата поставляется потребителю в коробке салатового цвета. Ее дизайн и оформление характерны для продуктов средне-высокой ценовой категории компании. На ней изображена различного рода рекламная информация. Картон достаточно плотный. Конструктив стандартный.

Материнская плата ASUS M4A89TD PRO

Комплект поставки весьма скромный, как для платы на самом производительном чипсете.
Материнская плата ASUS M4A89TD PRO

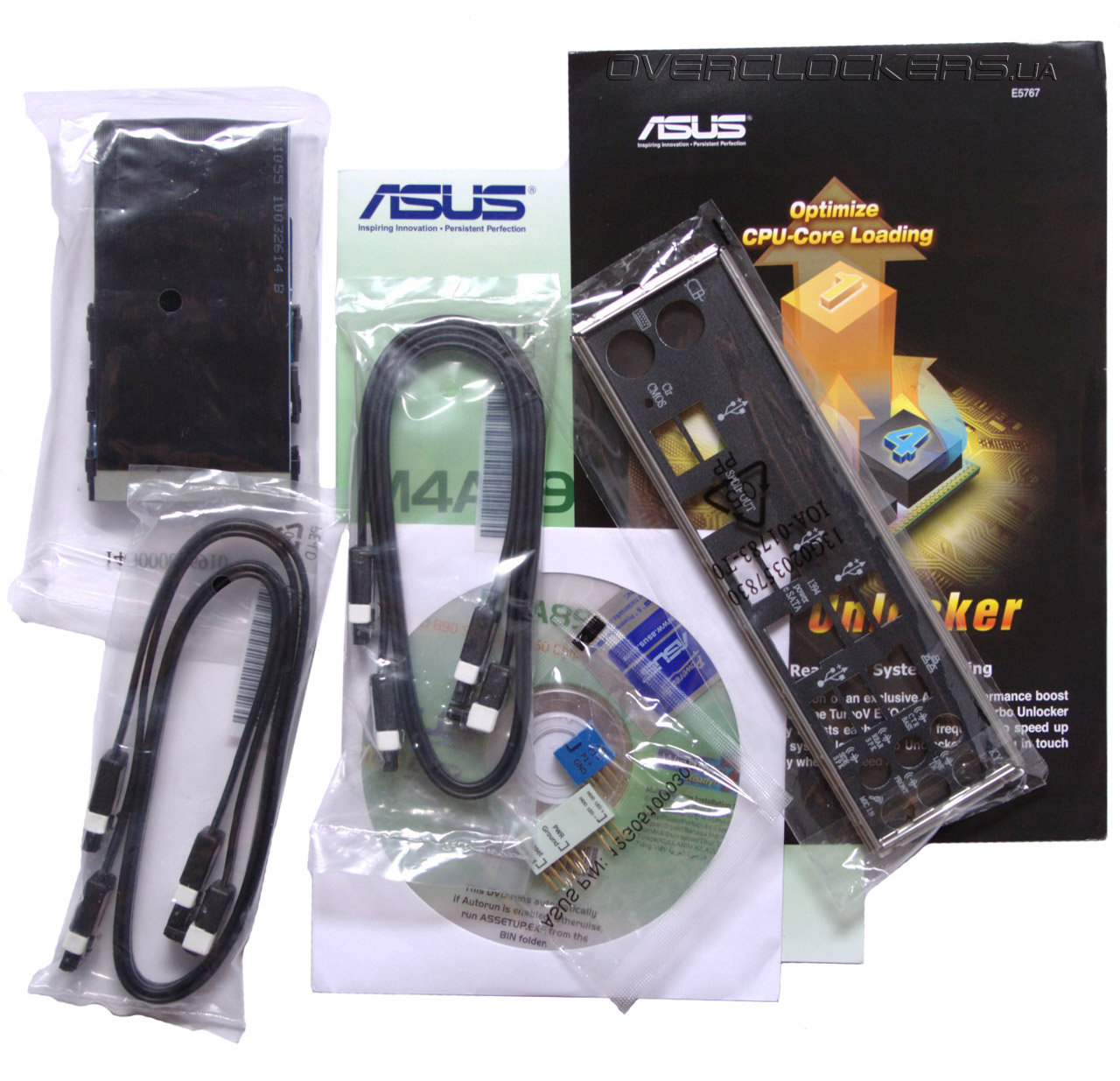

В коробке пользователь помимо платы может найти:
  • четыре кабеля SATA 3 (отличие от SATA 2 неизвестно)
  • один кабель IDE;
  • задняя планка I/O;
  • диск с драйверами и ПО;
  • коннекторы быстрого подключения передней панели Q-connector;
  • инструкция пользователя и рекламные вкладыши.

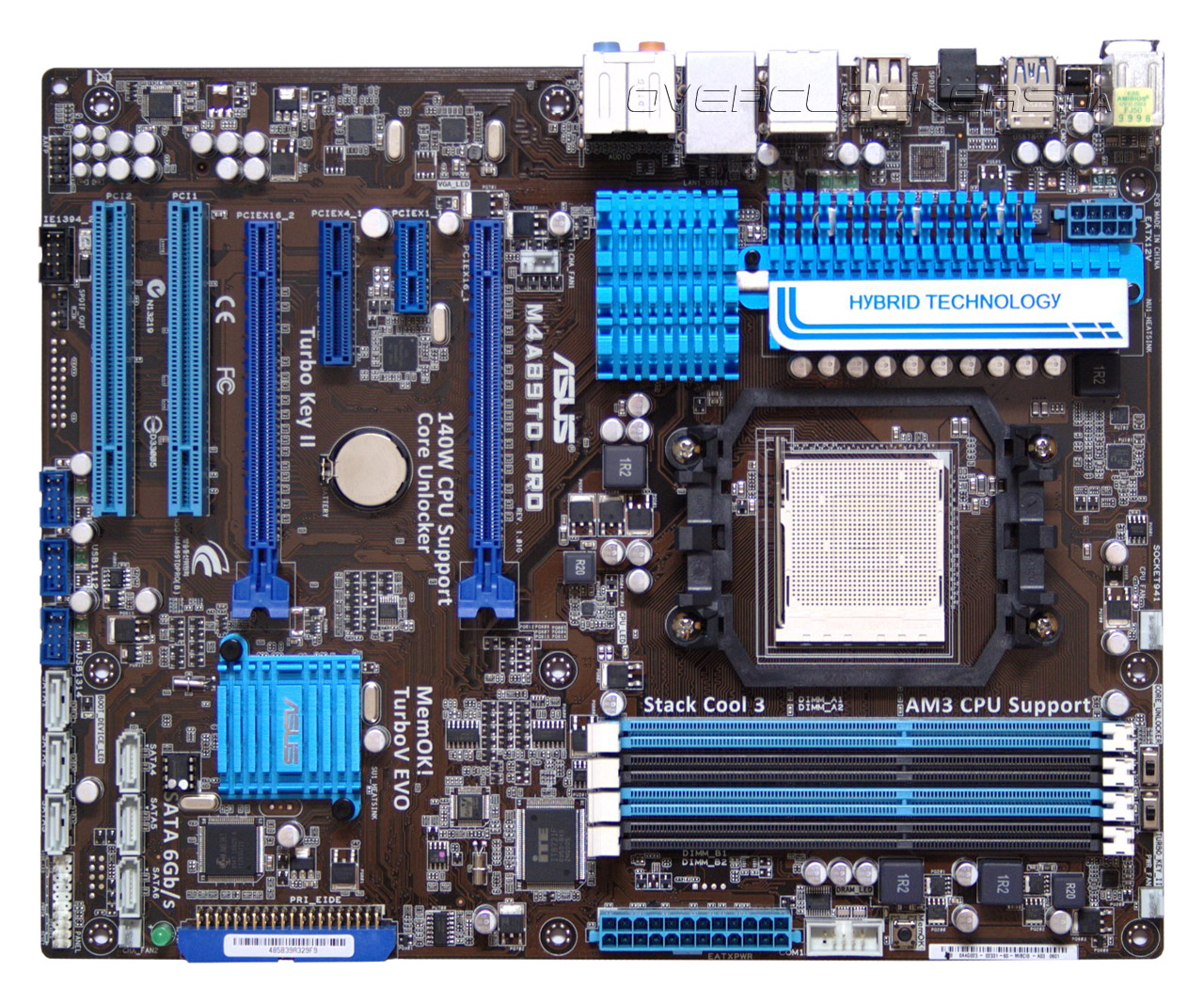

Модель выполнена на текстолите темно-коричневого цвета. Разъемы подключения устройств выполнены в различных градациях синего, а также белого цветов.
Материнская плата ASUS M4A89TD PRO

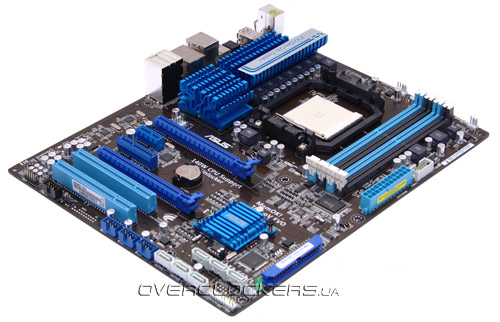

Как и все продукты высокой ценовой категории, плата выполнена с применением высококачественной элементной базы. Все конденсаторы исключительно твердотельные. Пайка аккуратная, элементы установлены ровно, ничего не шатается. Высокий уровень производства компьютерных комплектующих стал уже нормой, что не может не радовать.

Материнская плата ASUS M4A89TD PRO

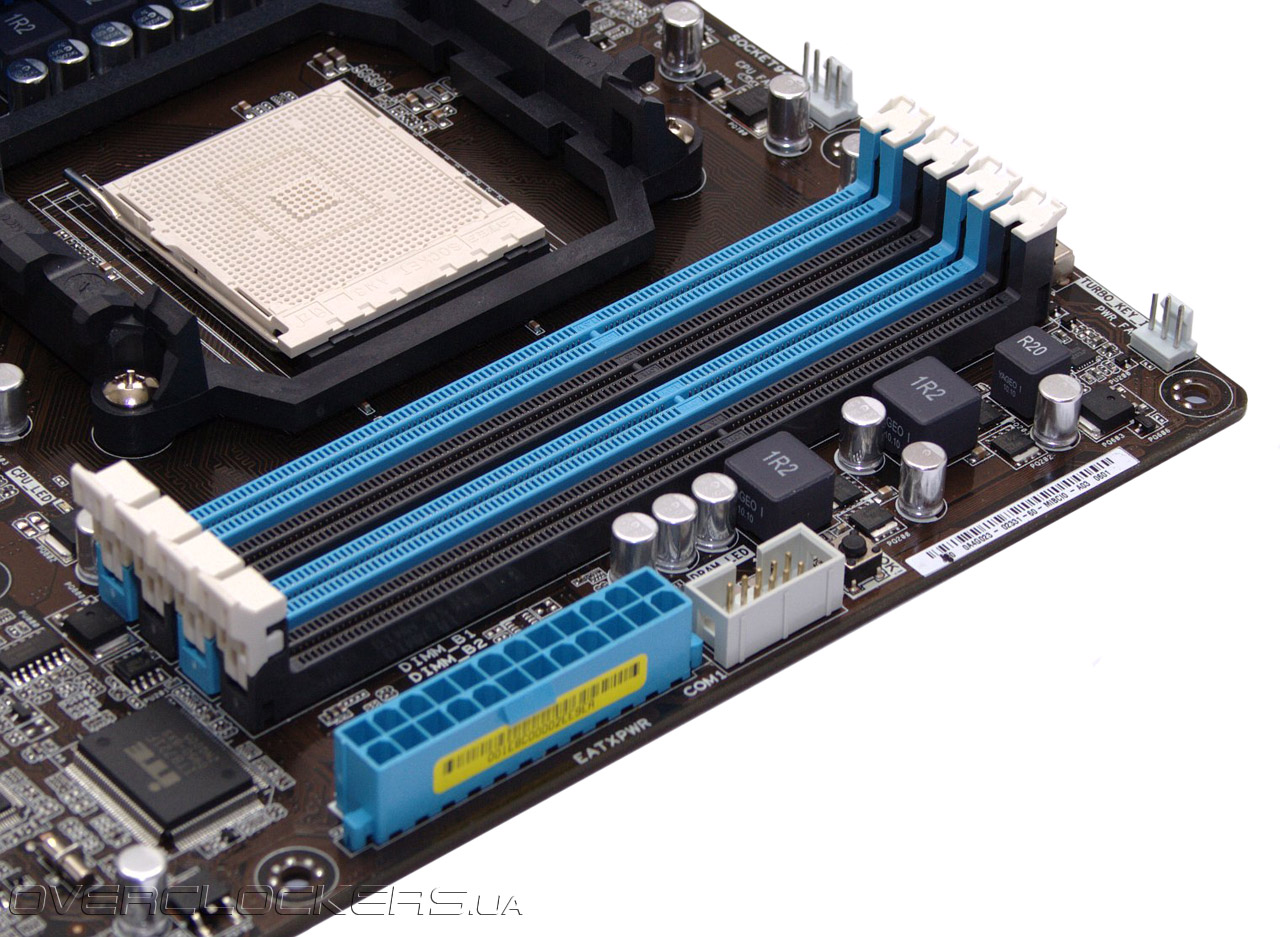

Поддерживаются все существующие на рынке процессоры АМ3. Четыре слота DIMM позволяют установить до 16 ГБайт памяти DDR3 в комбинации 4х4. Питание памяти выполнено по двухканальной схеме. Рядом с разъемами DDR3 расположены переключатели Core Unlocker и Turbo Key II, отвечающие за разблокировку неработающих ядер ЦП и автоматический разгон соответственно. Подобное решение применялось в плате ASUS M4A89GTD PRO/USB3, рассмотренной ранее, изменилось лишь расположение рычажков. Также в плате предусмотрено «одностороннее» крепление модулей памяти.

Материнская плата ASUS M4A89TD PRO

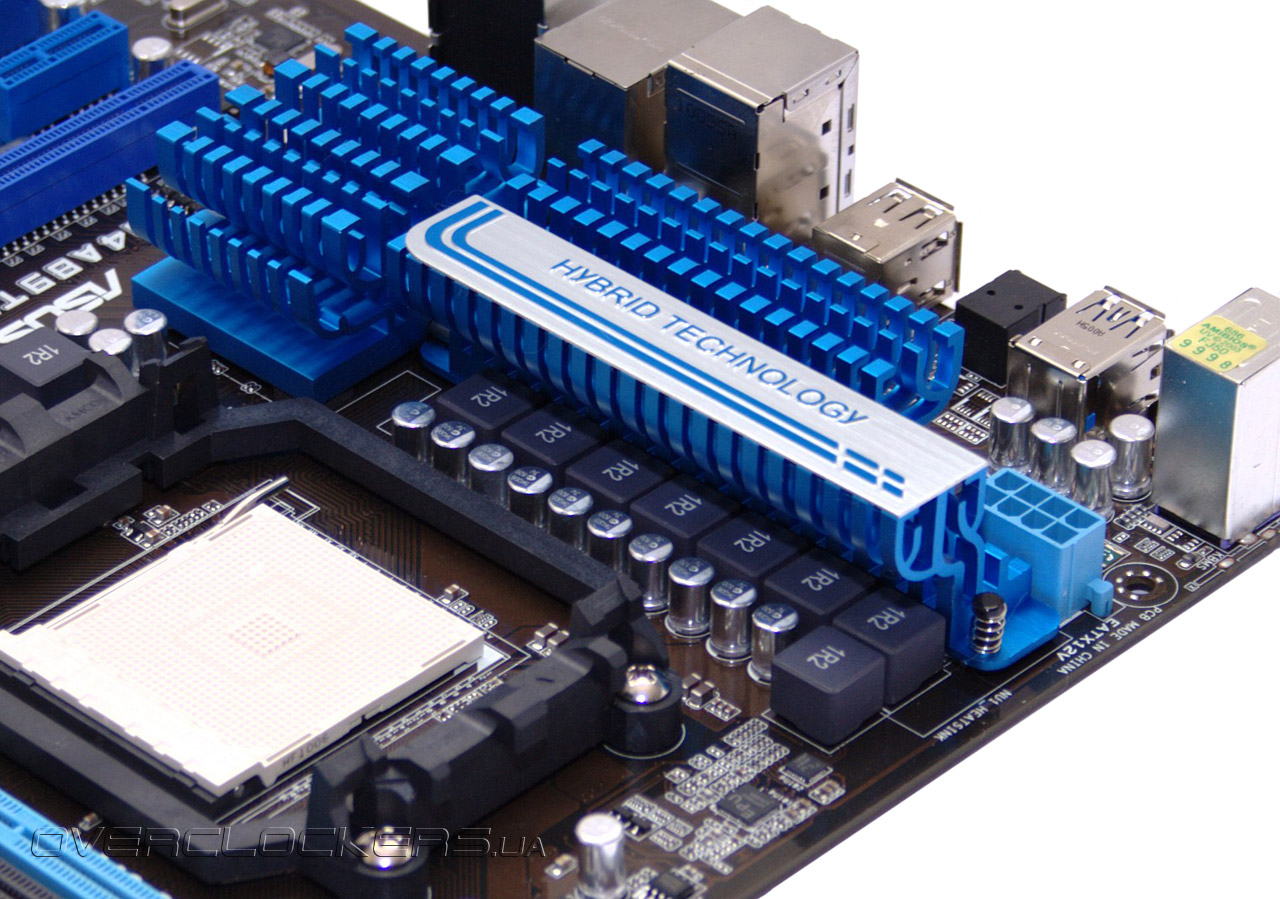

Подсистема питания восьмиканальная, выполнена по схеме 6+2, охлаждается весьма массивным радиатором синего цвета. По непонятным причинам не используется высокий, и довольно удобный, коннектор дополнительного питания, который мы видели ранее в младшей модели. Северный мост расположен нестандартным образом: он смещен ближе к подсистеме питания процессора. Подобное решение мы уже видели в некоторых других платах, например DFI DK 790FXB-M3H5. Радиатор, охлаждающий микросхему AMD 890FX, относительно компактный. Он соединен тепловой трубкой с охладителем цепей питания, и к тому же, имеет форму, подобную последнему, поэтому при беглом взгляде может показаться, что радиатор применяется и вовсе один.

Рамка крепления кулера крепится к металлическому бекплейту посредством винтов.

Материнская плата ASUS M4A89TD PRO

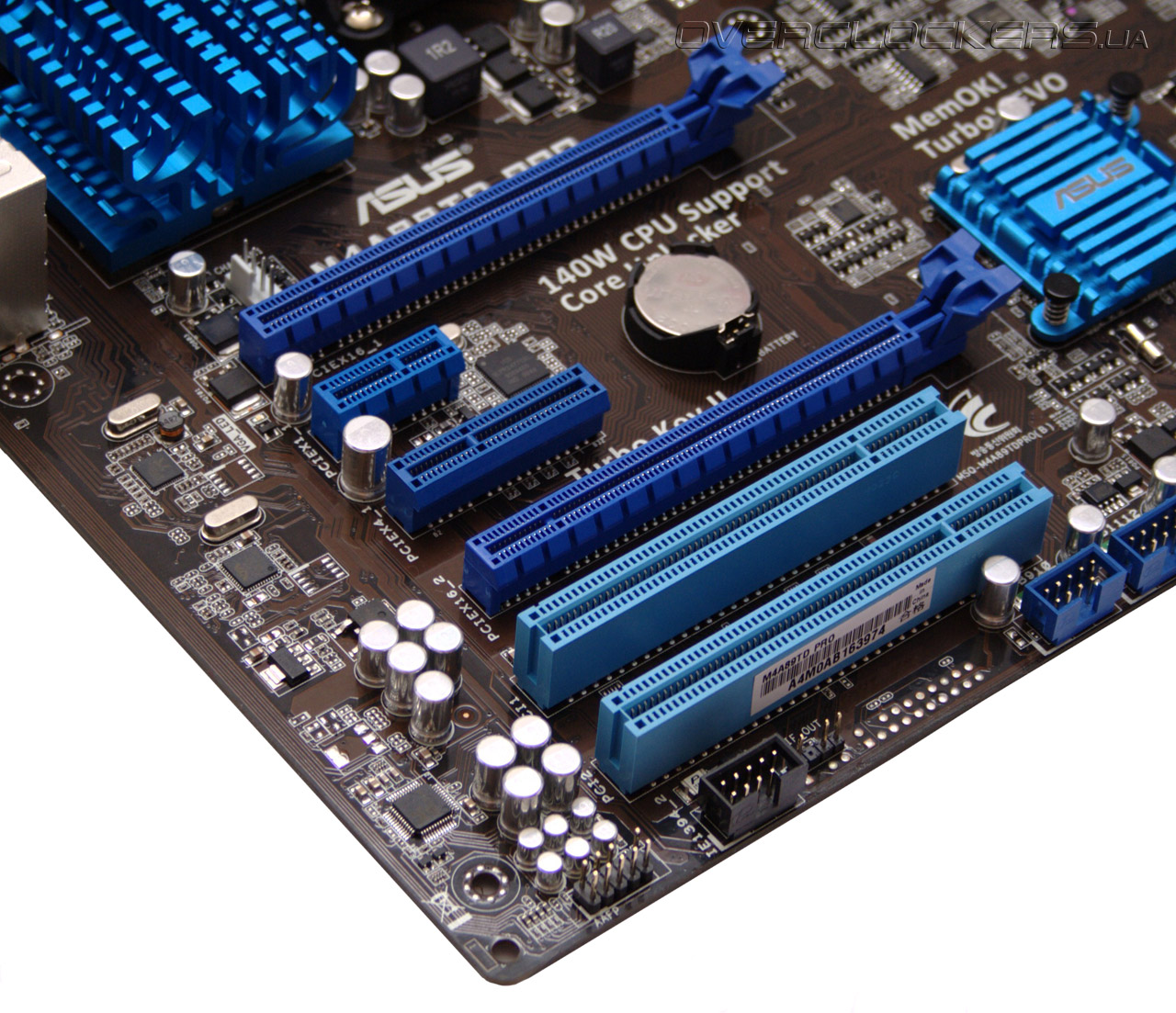

Набор слотов расширения подобран достаточно грамотно. Негативным моментом является только то, что в случае установки двух видеокарт с массивными двухслотовыми системами охлаждения, пользователю будет доступно лишь два разъема расширения, чего вполне может быть недостаточно. Положительная сторона в том, что разъемы PCI Express x16 разведены на максимальное расстояние, допускаемое для создания конфигурации CrossFire, что должно сказаться на охлаждении используемых в таком режиме видеоадаптеров. Также при установке видеокарты в верхний слот, окажется заблокированой батарейка CMOS. Защелки слотов удобные, их легко можно подцепить практически в любом случае.

Материнская плата ASUS M4A89TD PRO

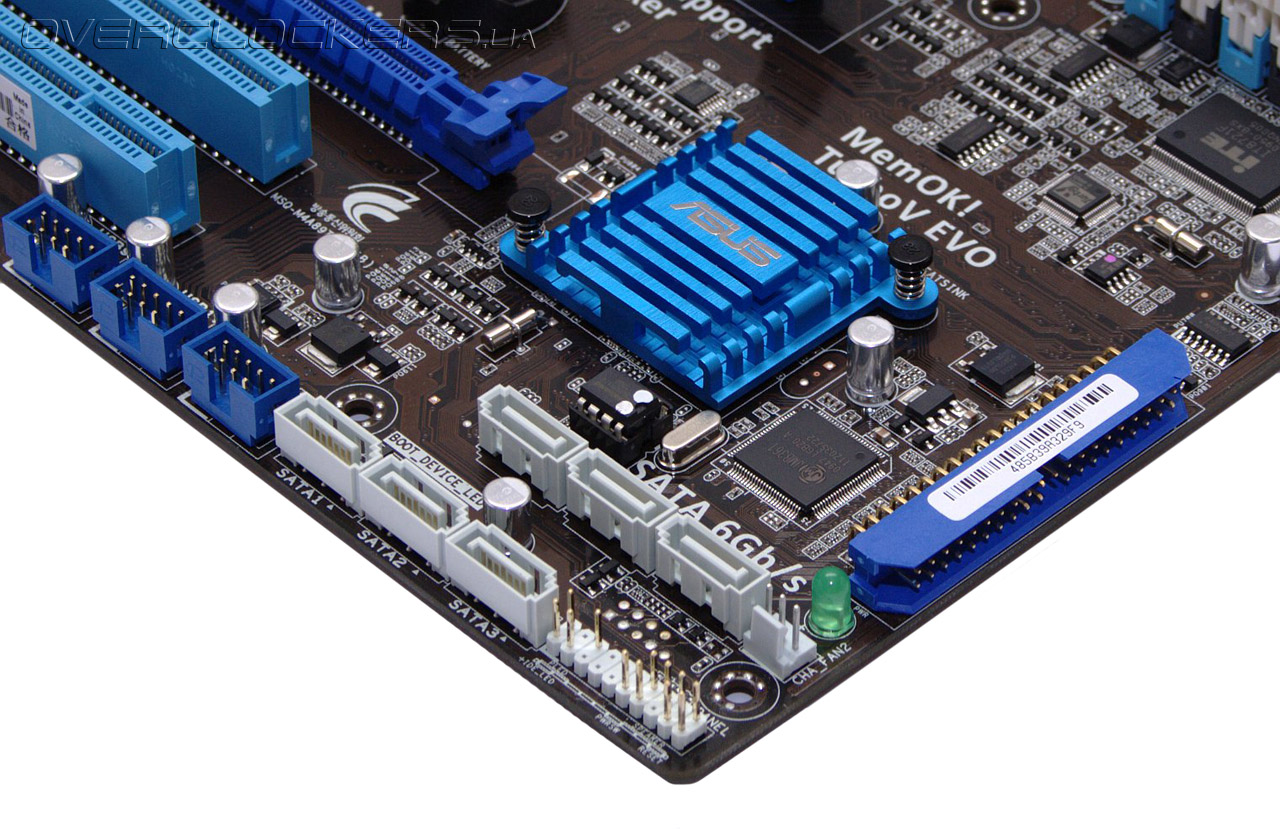

Левый нижний угол очень насыщен различными коннекторами. Там расположено шесть разъемов SATA 3. Расположены все они перпендикулярно плоскости платы. Также в саммом краю платы можно заметить раъемы подключения передней интерфейсной панели. Такое расположение можно признать хорошим, поскольку у пользоваетля возникнет минимум проблем с подключением коротких проводов. Неподалеку, также, находятся внутренние коннекторы USB и слот IDE. Завершает картину радиатор южного моста, под которым находится микросхема AMD SB850. Он небольшой, но с достаточно развитым оребрением. Такого решения должно хватить для стабильной работы в любых условиях.

Материнская плата ASUS M4A89TD PRO

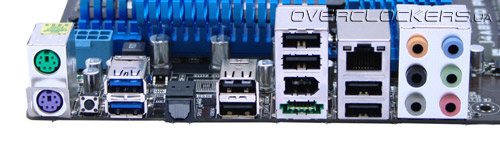

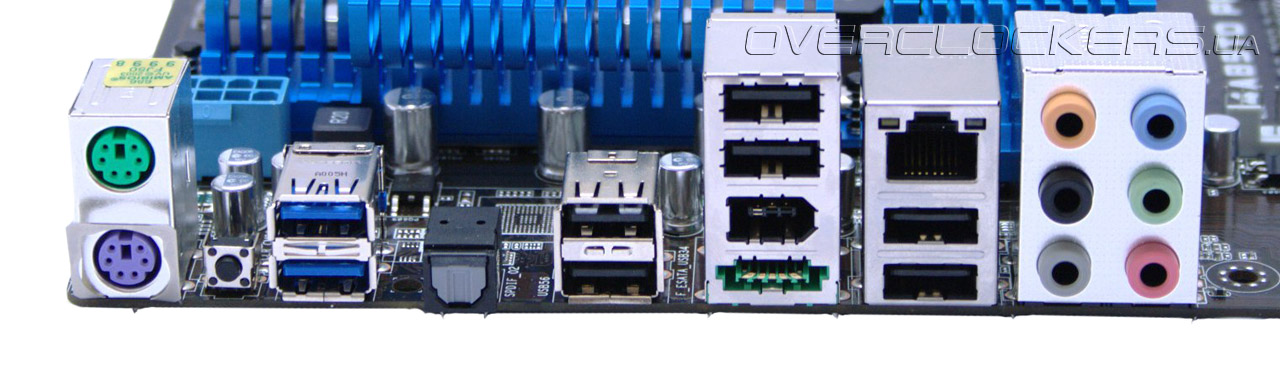

Завершим внешний обзор задней панелью ввода-вывода. Помимо интерфейсных разъемов которые описаны в таблице характеристик отметим наличие кнопки сброса CMOS. Она небольшая по размерам, так что проблем со случайными нажатиями у пользователей возникнуть не должно.

Материнская плата ASUS M4A89TD PRO
В целом, внешне, плата представляет из себя неплохую модель с весьма сбалансированными характеристиками. Интересно то, что хотя данная модель и не несет на себе индикатора работы системы, инженеры предусмотрели систему, которая во время инициализации и загрузки ОС, предоставляет пользователю информацию о работоспособности того или иного компонента. Такой системой служит набор индикаторов, расположенных возле основных узлов платы, которые мигают с определенным периодом, если в процессе загрузки произошла какая-нибудь неполадка.


BIOS Setup

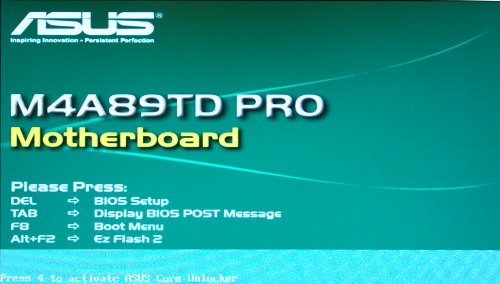

Заставка, которую пользоваетль может увидеть при включении выглядит следующим образом:

Материнская плата ASUS M4A89TD PRO

Как и в случае с Biostar, мы будем рассматривать лишь раздел базовой системы, посвященный оверклокингу.

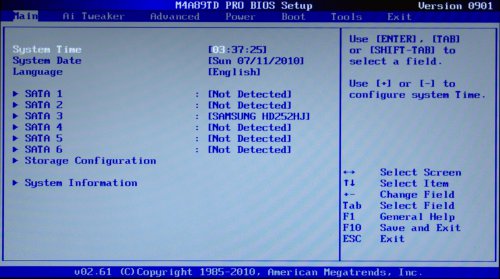

Главная вкладка выглядит традиционно. Интересным пунктом меню, является настройка «Language», которая предоставляет возможность изменить язык. К сожалению, «великий и могучий», не признан разработчиками платы достойным внимания — его в списке доступных переводов нет.

Материнская плата ASUS M4A89TD PRO

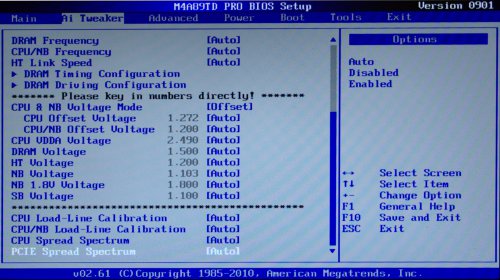

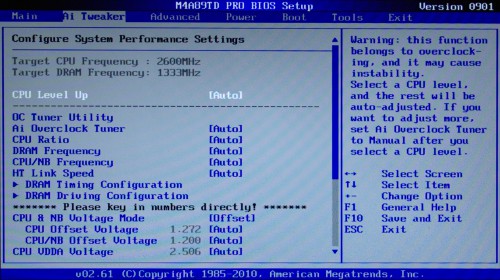

Интересующие нас настройки расположены в разделе «AI Tweaker».

Материнская плата ASUS M4A89TD PRO

Материнская плата ASUS M4A89TD PRO

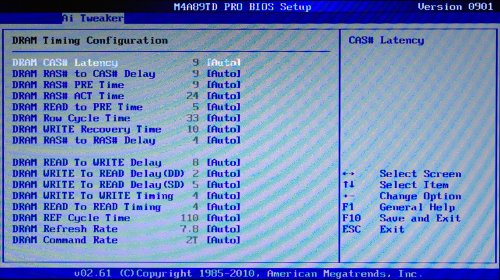

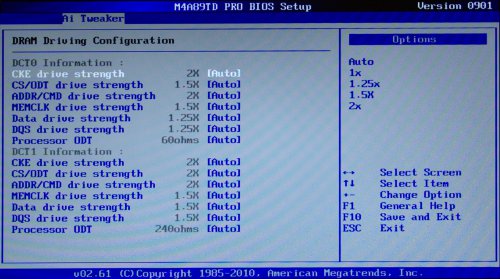

В одной из второстепенных вкладок можно изменить значения настроек памяти. Информативность и удобство этого раздела, как и всего BIOS в целом, находится на очень высоком уровне. Рядом с изменяемым параметром указывается установленное в данный момент значение. Таким общразом пользоваетлю не приходится действовать вслепую, либо переходить на другую вкладку в поисках информации.

Материнская плата ASUS M4A89TD PRO

Материнская плата ASUS M4A89TD PRO

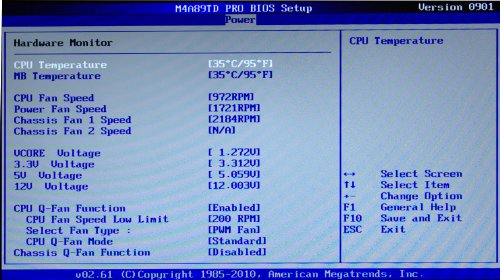

Раздел мониторинга температур и иной прикладной информации находится в разделе «Power».

Материнская плата ASUS M4A89TD PRO

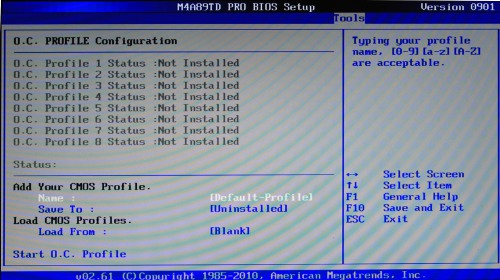

В случае, если пользователь подберет удачную комбинацию настроек, то он может сохранить ее в одном из профилей. Это очень удобно и позволяет экономить массу времени.

Материнская плата ASUS M4A89TD PRO

Большинство параметров разгона доступных для изменения вы можете увидеть в представленой ниже таблице.

  Диапазон Шаг Номинал*
HTT 100 – 600 1 200
CPU MP 4 – Х 0,5 Х
CPU NB MP 4 – 10 0,5 10
HT MP 1 – 10 0,5 10
CAS 4 – 12 1 Х
RAS to CAS 5 – 12 1 Х
RAS Precharge 5 – 12 1 Х
tRAS 15 – 30 1 Х
Mem. Voltage 1,2 – 2,5 В 0,00625 В 1,5 В
NB Voltage 0,8 – 2,0 В 0,00625 В 1,2 В
SB Voltage 1,1 – 1,5 В 0,1 В 1,1 В
CPU VID X 0,003125 В 1,3 В
CPU Voltage X X 1,3 В
NB Voltage (1,8 В) 1,8 – 2,0 В 0,05 В 1,8 В
НТ Voltage 0,8 – 1,4 В 0,00625 В 1,1 В
NB VID X 0,003125 В 1,2 В

В очередном продукте от ASUS мы видим очень широкие возможности регулирования напряжений. Очень небольшой шаг изменения позволит тонко настроить систему под свои нужды. Как уже был осказано ранее, все настройки очень удобно изменять. Пользовтелю предоставляют информацию о текущем значении параметра, возможности его изменения и информацию о номинале. Практически без предварительного осмотра можно быстро найти и изменить нужную настройку.

Список используемых сокращений:
  • Mem. Voltage — (Memory) напряжение подаваемое на дискретную, относительно платы, оперативную память.
  • NB Voltage — (North Bridge Voltage) напряжение подаваемое на северный мост.
  • SB Voltage — (South Bridge Voltage) напряжение подаваемое на южный мост.
  • CPU VID — (Voltage Identification Digital) цифровой идентификатор напряжения питания процессора.
  • CPU Voltage — напряжение, подаваемое на процессор.
  • CPU NB VID — (North Bridge Voltage Identification Digital) цифровой идентификатор напряжения питания части северного моста, интегрированного в процессор.
