Обзор материнской платы ASUS Z97M-Plus для процессоров Intel Haswell

Специалисты компании ASUS чутко держат руку на пульсе событий, предлагая всё больше разных продуктов и, тем самым, ещё больше насыщая рынок. Мы уже рассмотрели самую простую системную плату на базе Intel Z97 — Z97-P. Её модуль VRM с большим трудом справился с разгоном Core i5-4670K. Сегодня на обзор попала чуть более дорогая модель — Z97M-Plus, которая, исходя из названия, является наследницей Z87M-Plus. После знакомства с тем изделием у нас остались хорошие впечатления, к тому же на тот момент именно она была наиболее дешёвой системной платой от ASUS, в основе которой был распаян Intel Z87.

Однако, присмотревшись внимательнее, становится ясно — теперь под практически тем же названием кроется совершенно иной продукт. Добавились два порта PCI вместе с сопутствующим контроллером, появилась поддержка интерфейса LPT, и ещё на PCB размещён современный компактный разъём M.2. Всё это, несомненно, усложняет проектировку и увеличивает итоговую стоимость. На момент написания обзора в украинских магазинах за неё просили $135.

ASUS Z97M-Plus

Вместе с тем, на первый взгляд, упрощений в составе VRM не производилось. К тому же видны на плате кнопка MemOK! и трёхпозиционный переключатель, активирующий сценарии по разгону системы. Такие же элементы были и у предшественницы, но отсутствуют у Z97-P. Все возможности по расширению системы можно узнать из таблицы:

Модель ASUS Z97M-Plus
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2250*/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x4
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express
Serial ATA 6 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC887 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I218V (Gigabit Ethernet)
FireWire
LPT 1 (внутренний)
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор mATX
Размеры, мм 244 x 224
Дополнительные возможности Возможность подключения TPM-модуля, поддержка AMD Quad-GPU CrossFireX, переключатель состояний GPU Boost, кнопка MemOK!

Кроме указанных выше дополнительных возможностей сложно отметить что-либо ещё. Звуковой и сетевой адаптеры являются обыкновенными, далёкими от концепции «игровых», да и каких-либо дополнительных контроллеров, расширяющих возможности продукта относительно способностей Intel Z97, здесь нет (конечно же, кроме уже указанного ASM1083).


Упаковка и комплектация

Плата поставляется в небольшой, но весьма красиво оформленной коробке. Внутри находится дополнительный вставной клапан, что вместе с плотным картоном надёжно защищает продукт при перевозке. Общие габариты весьма скромные, очевидно, нас ожидает минимальный комплект поставки. На лицевой стороне можно увидеть наименование модели и информацию о расширенном подходе к тестированию продукта, что в итоге должно обеспечить совместимость с большим числом устройств и длительное его функционирование.

ASUS Z97M-Plus

На обратной стороне разместили фото платы, таблицу с основными характеристиками и небольшой рекламный блок с описанием её возможностей.

ASUS Z97M-Plus

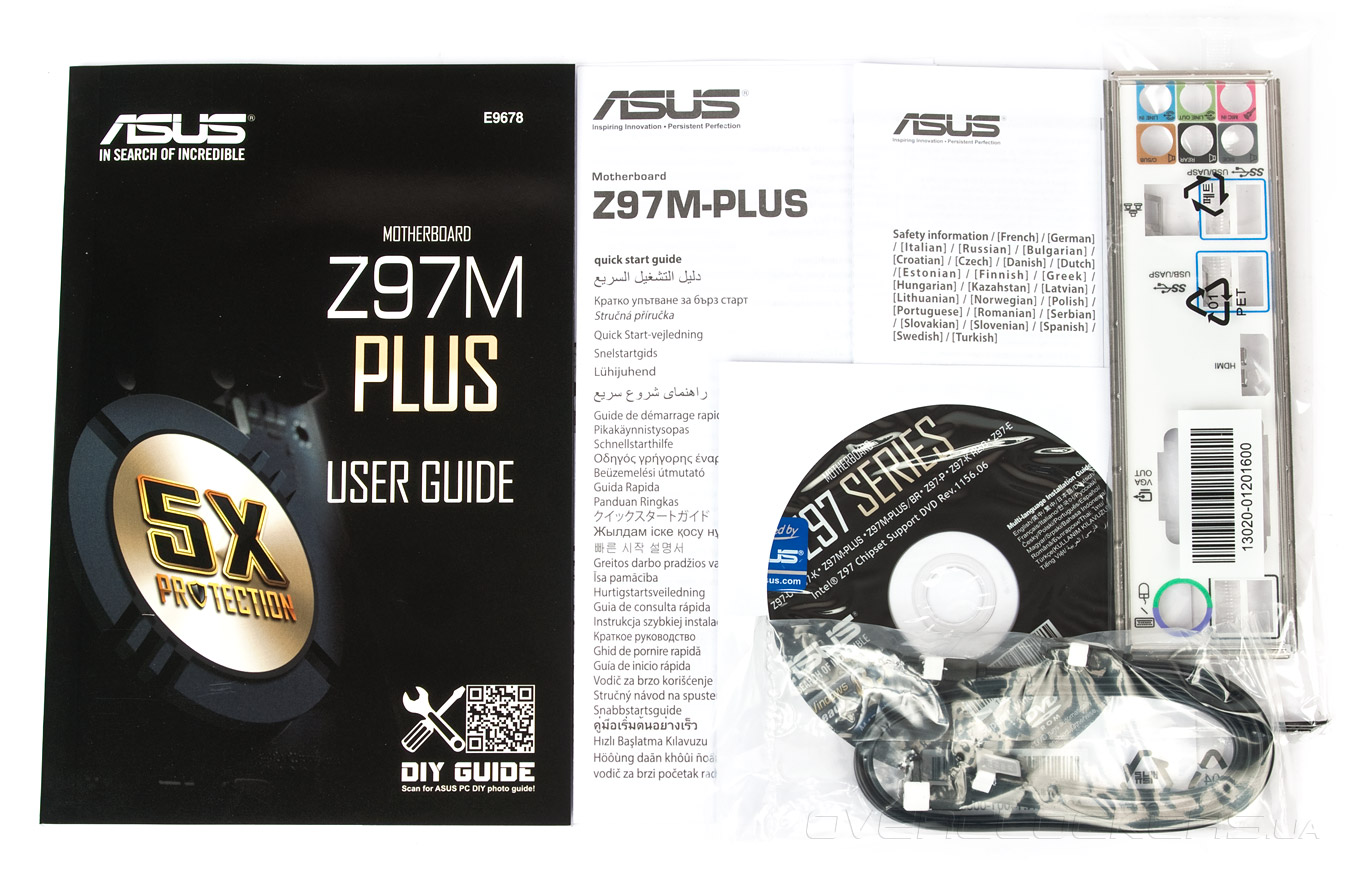

Как и ожидалось, комплект поставки базовый, это:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, дополненная наклейкой в белых тонах с цветовым и символьным обозначением всех гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS Z97M-Plus


Внешний вид

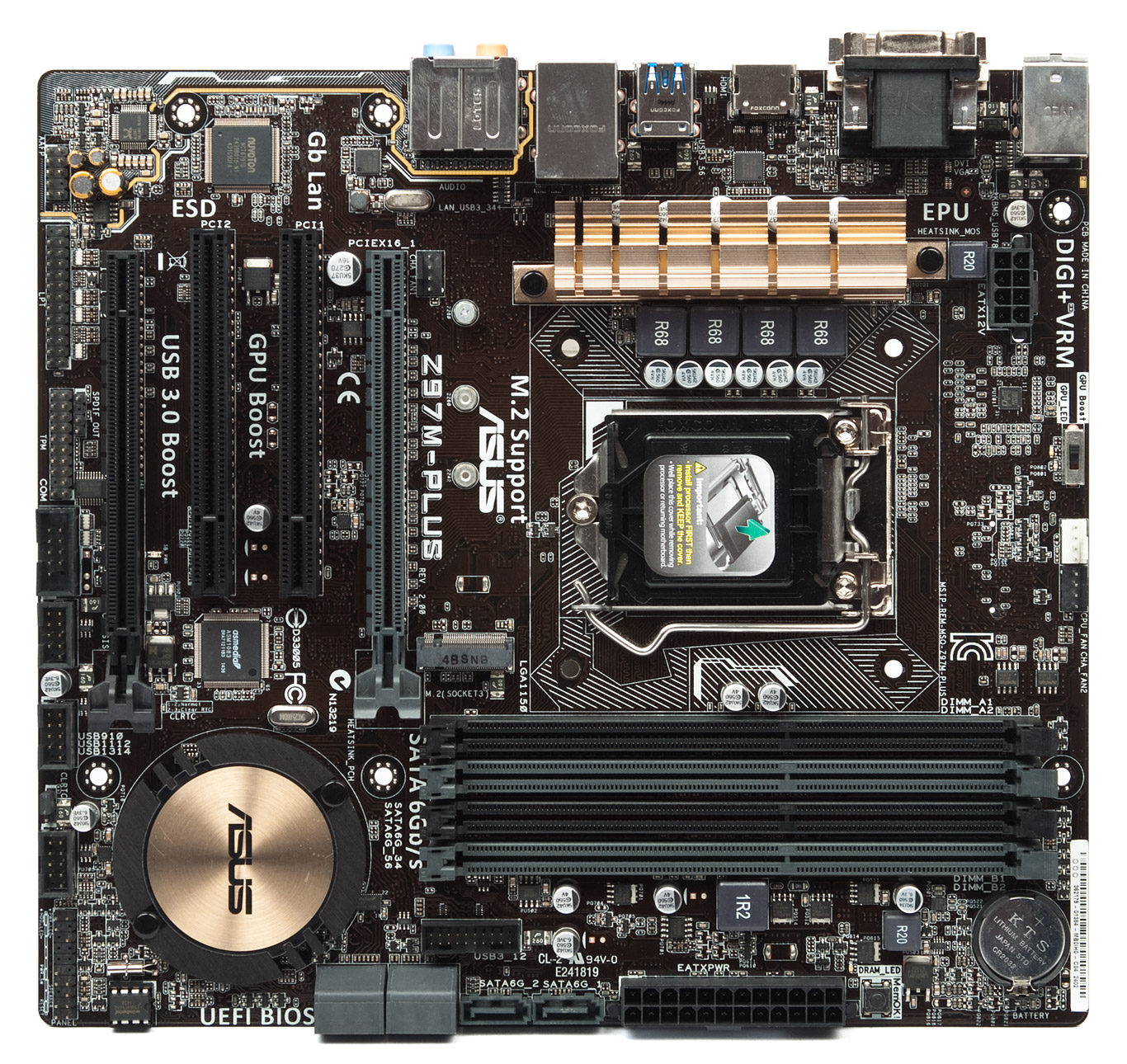

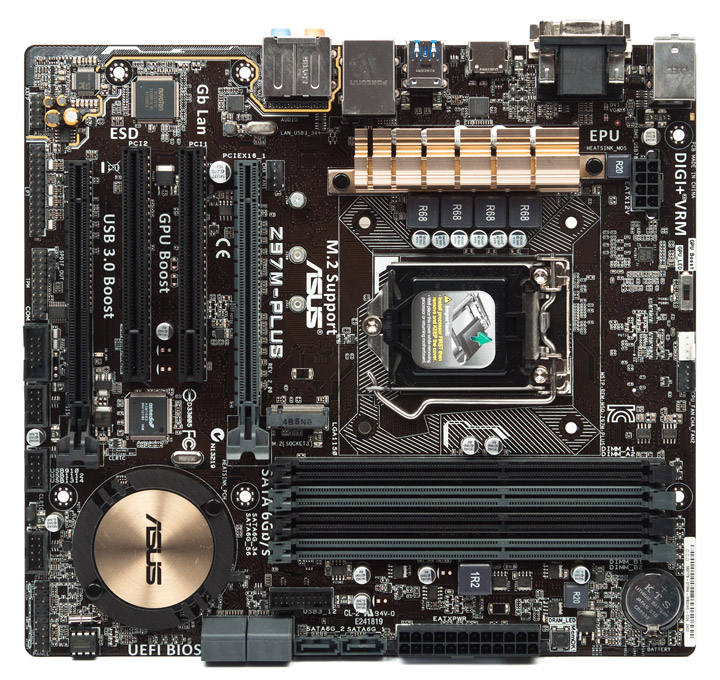

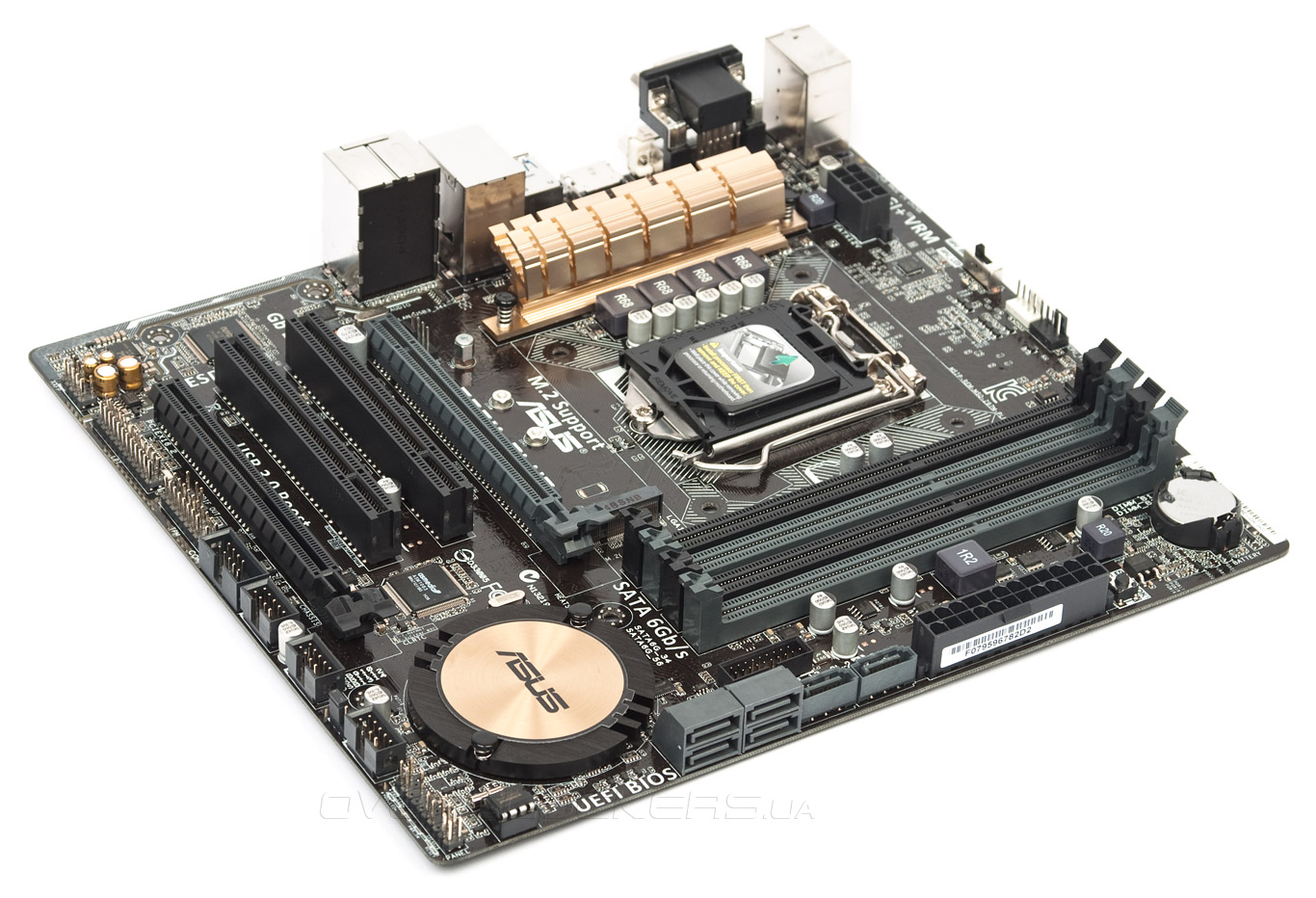

Очевидно, в целях экономии, производитель счёл необходимым не выполнять изделие в размерах привычного для mATX формата — ширина вместо 244 составляет 224 мм. Свободных мест почти нет, элементы практически полностью заполняют поверхность PCB.

ASUS Z97M-Plus

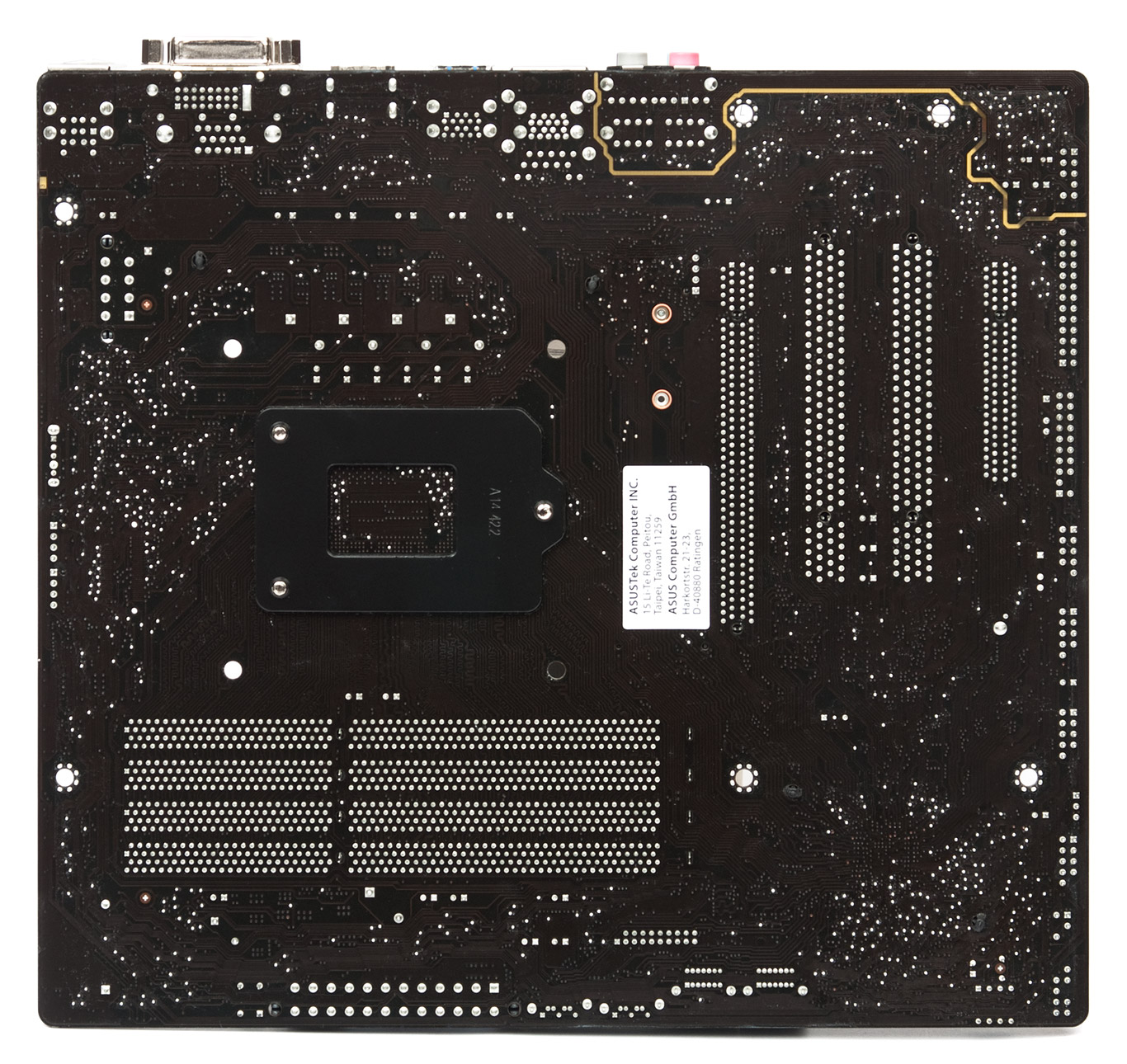

На обратной стороне платы электронные компоненты отсутствуют. Радиаторы зафиксированы простыми пластиковыми защёлками. У отверстий для закрепления системы охлаждения ЦП также нет ничего лишнего, поэтому размещение усилительной пластины прошло без проблем.

ASUS Z97M-Plus

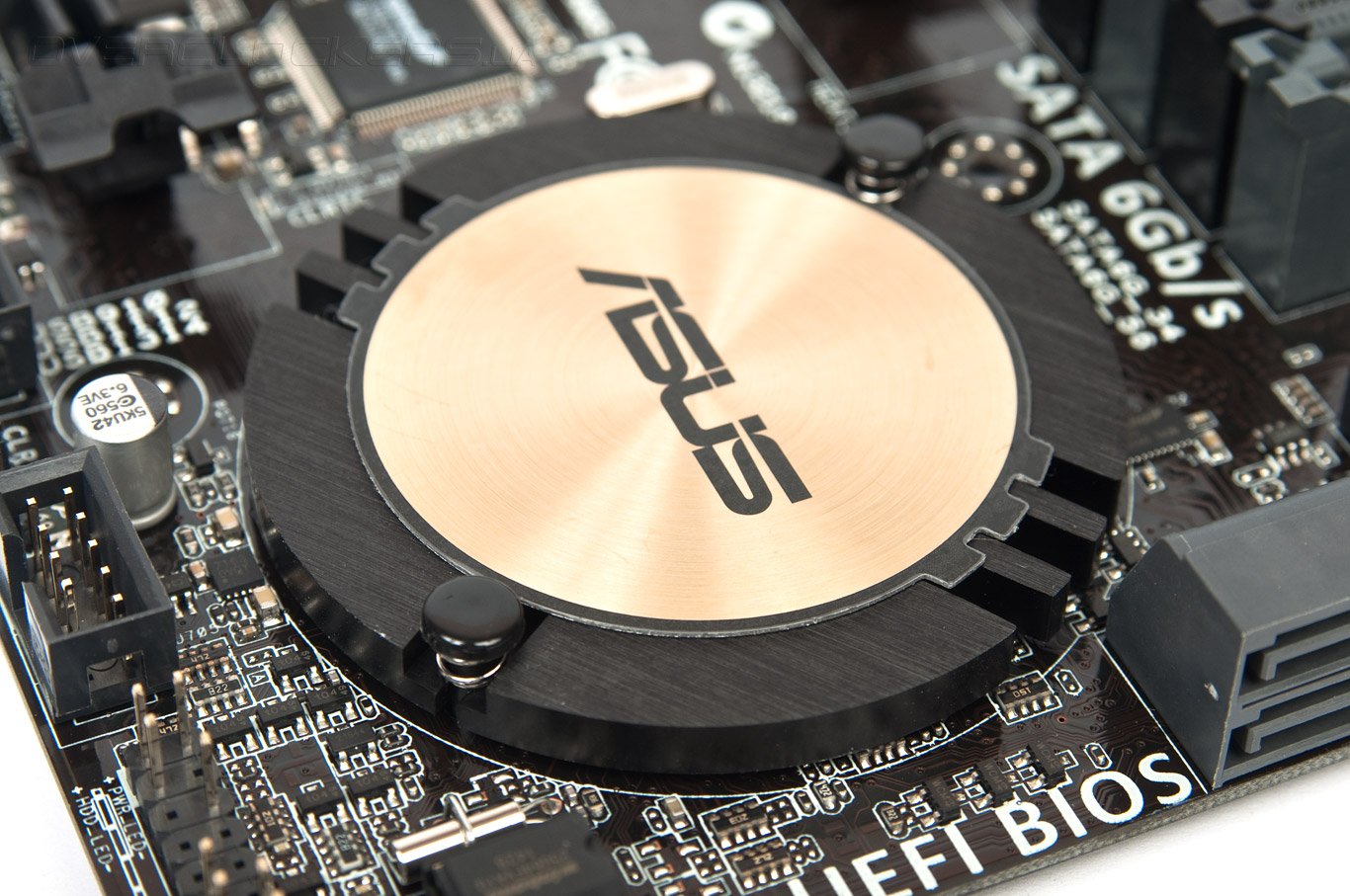

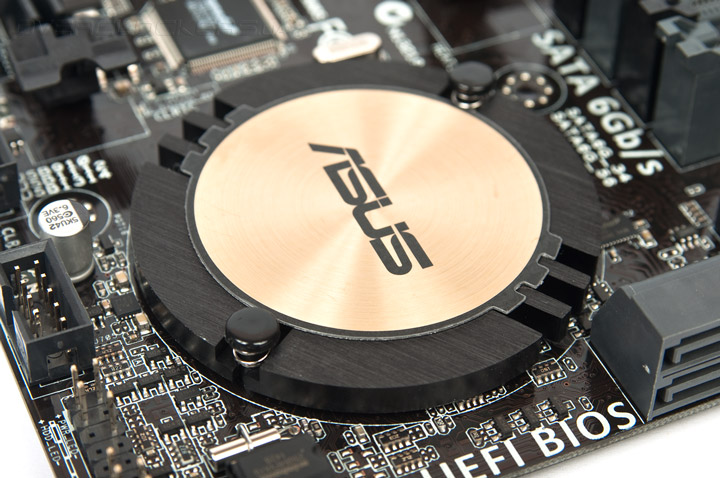

Охладитель системной логики выполнен в свойственной манере для всех плат ASUS последнего поколения, он имеет округлые формы. Его полностью достаточно для возложенных на него обязанностей.

ASUS Z97M-Plus

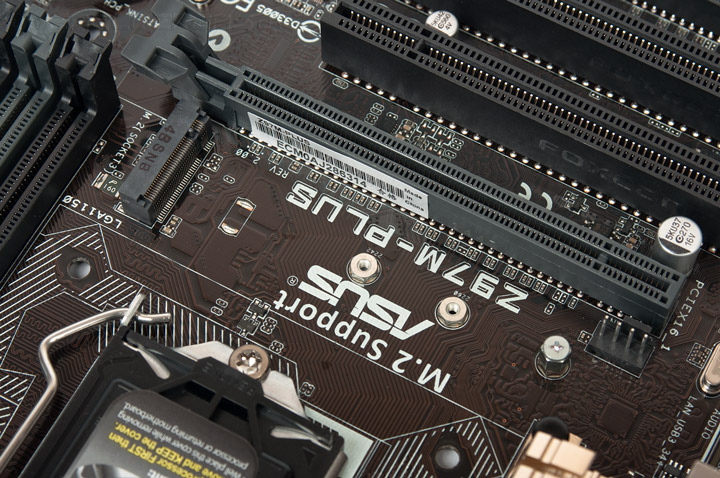

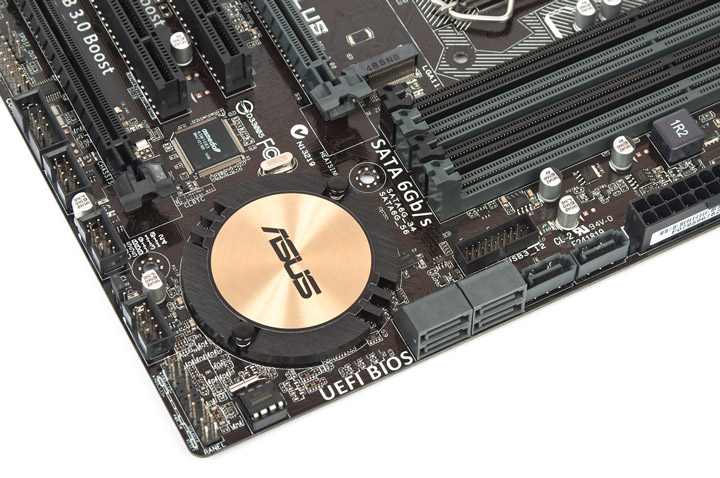

SATA-E отсутствует, но есть шесть чипсетных каналов SATA. Кроме них предусмотрен ещё и разъем M.2, отнимающий ресурсы у гнёзд SATA 5 и 6 (в случае его использования).

ASUS Z97M-PlusASUS Z97M-Plus

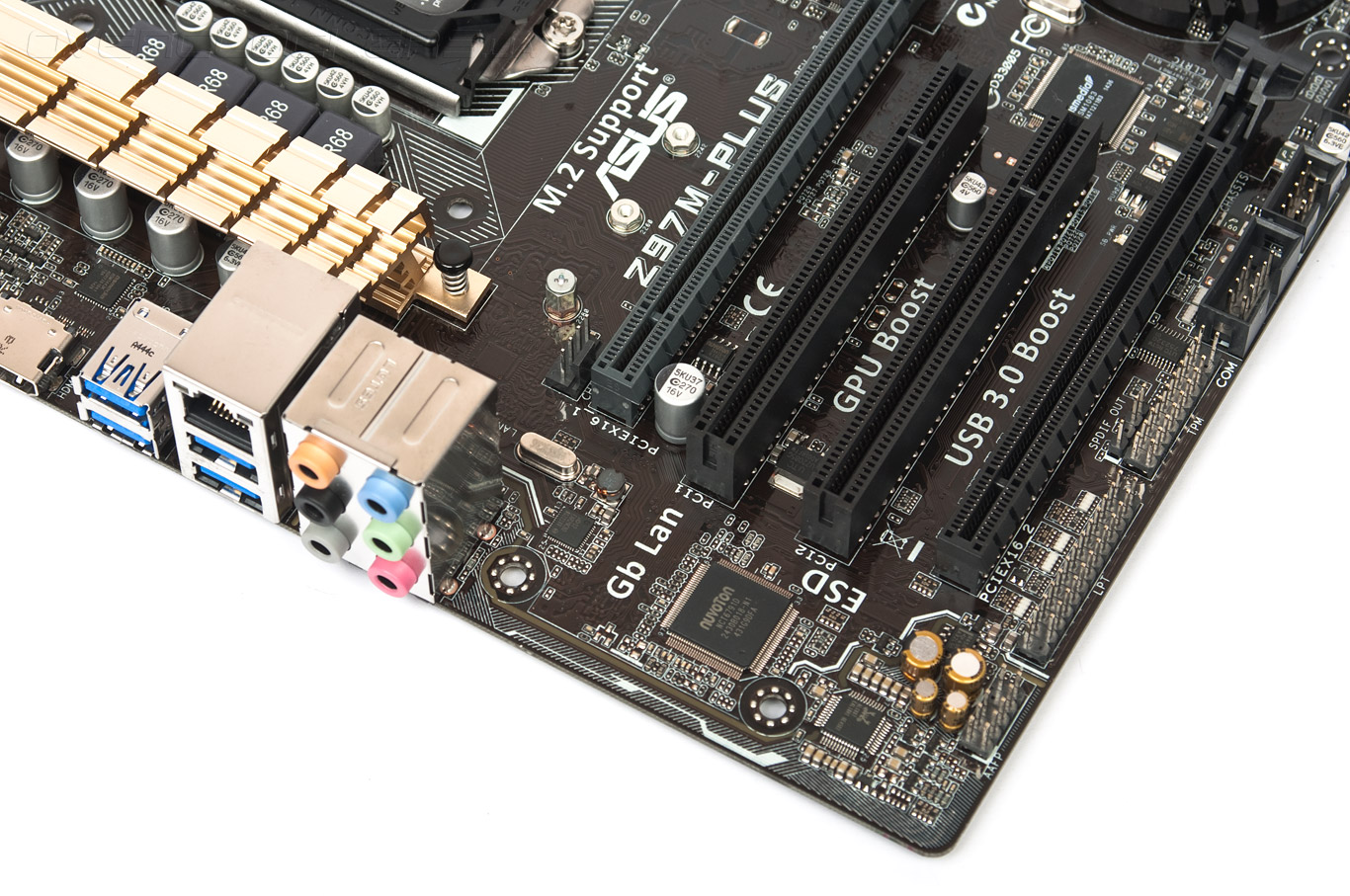

Серый слот PCI-E x16 предусмотрен для нужд видеоадаптера, а нижний, чёрного цвета, располагает ресурсами четырёх линий из состава Z97. Вдоль нижней грани находится обширное число колодок для подключения всевозможных периферийных устройств или удлинителей для них же.

ASUS Z97M-Plus

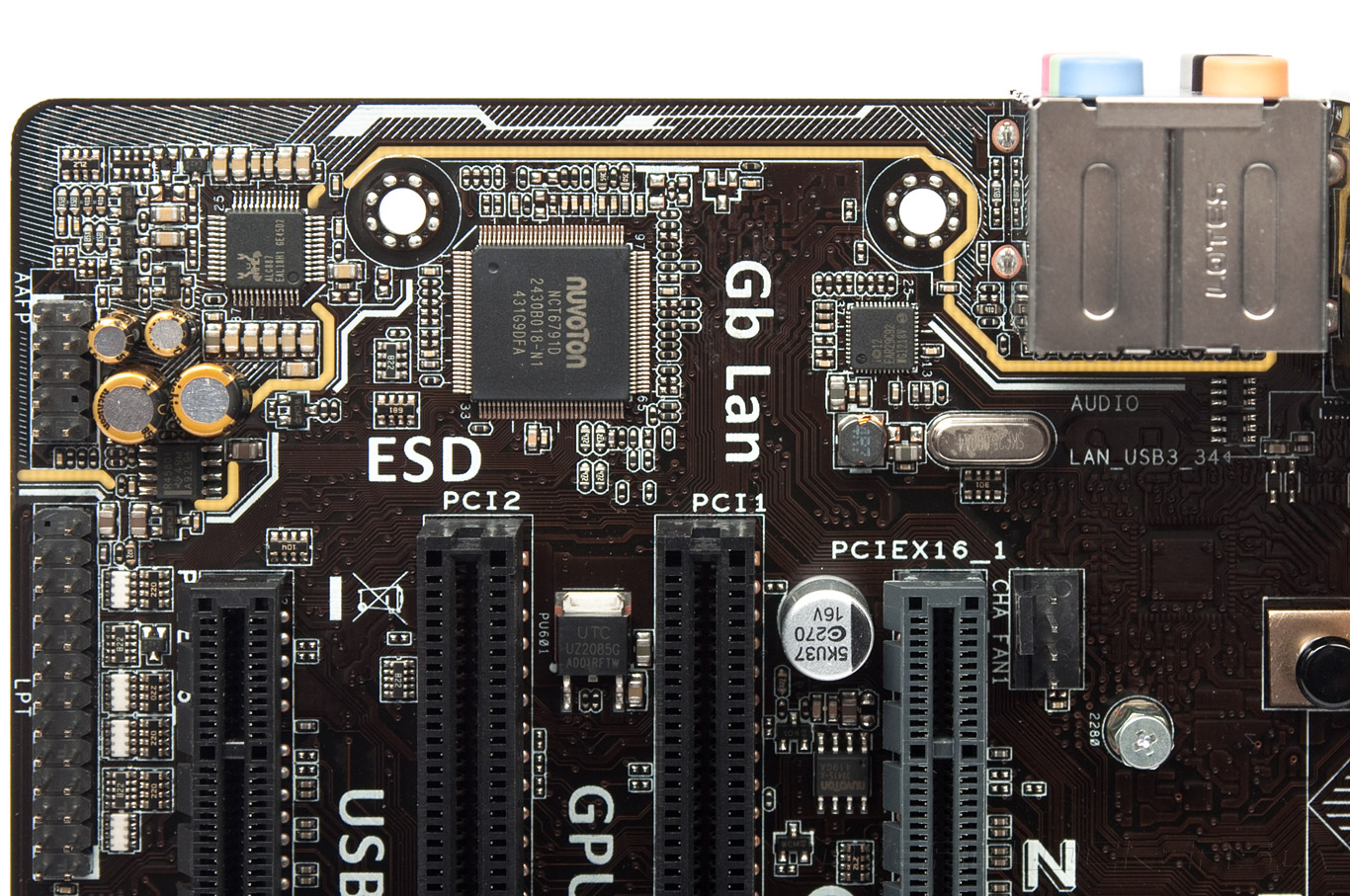

Звуковой подсистеме попытались придать благородный вид, но её базу составляет один из самых простых кодеков от Realtek — ALC887. К нему добавили ОУ от Texas Instruments — RC4580 и небольшую группу особых конденсаторов.

ASUS Z97M-Plus

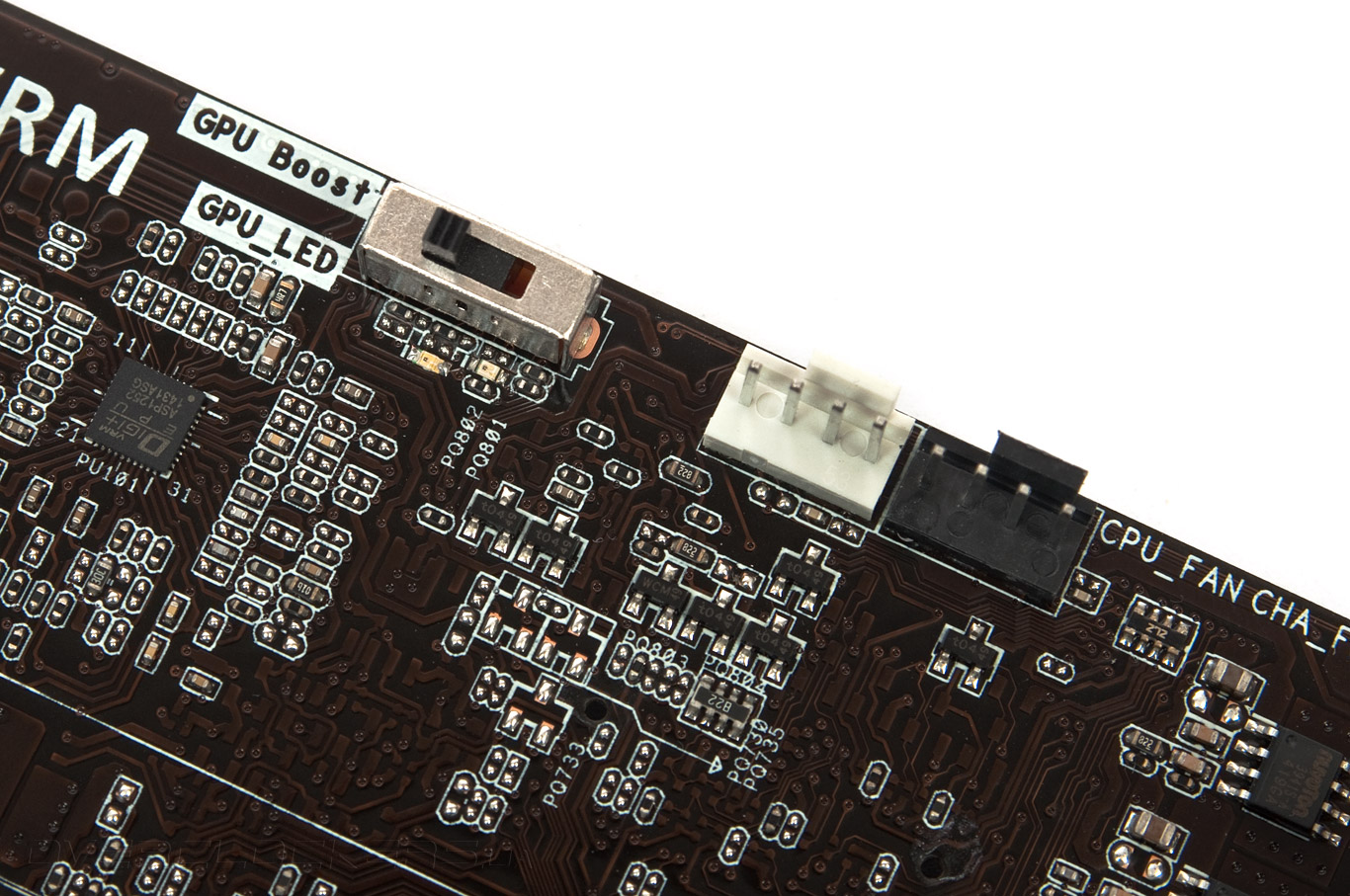

В верхней части платы распаян трёхпозиционный переключатель, а под ним находятся два разных светодиода. Подписан он как GPU Boost, однако роль его сводится к активации сценариев OC Tuner, что можно также сделать путём изменения настроек в UEFI, при этом разгоняется не только GPU от Intel, подробнее об этом будет сказано в обзоре разгонных возможностей.

ASUS Z97M-Plus

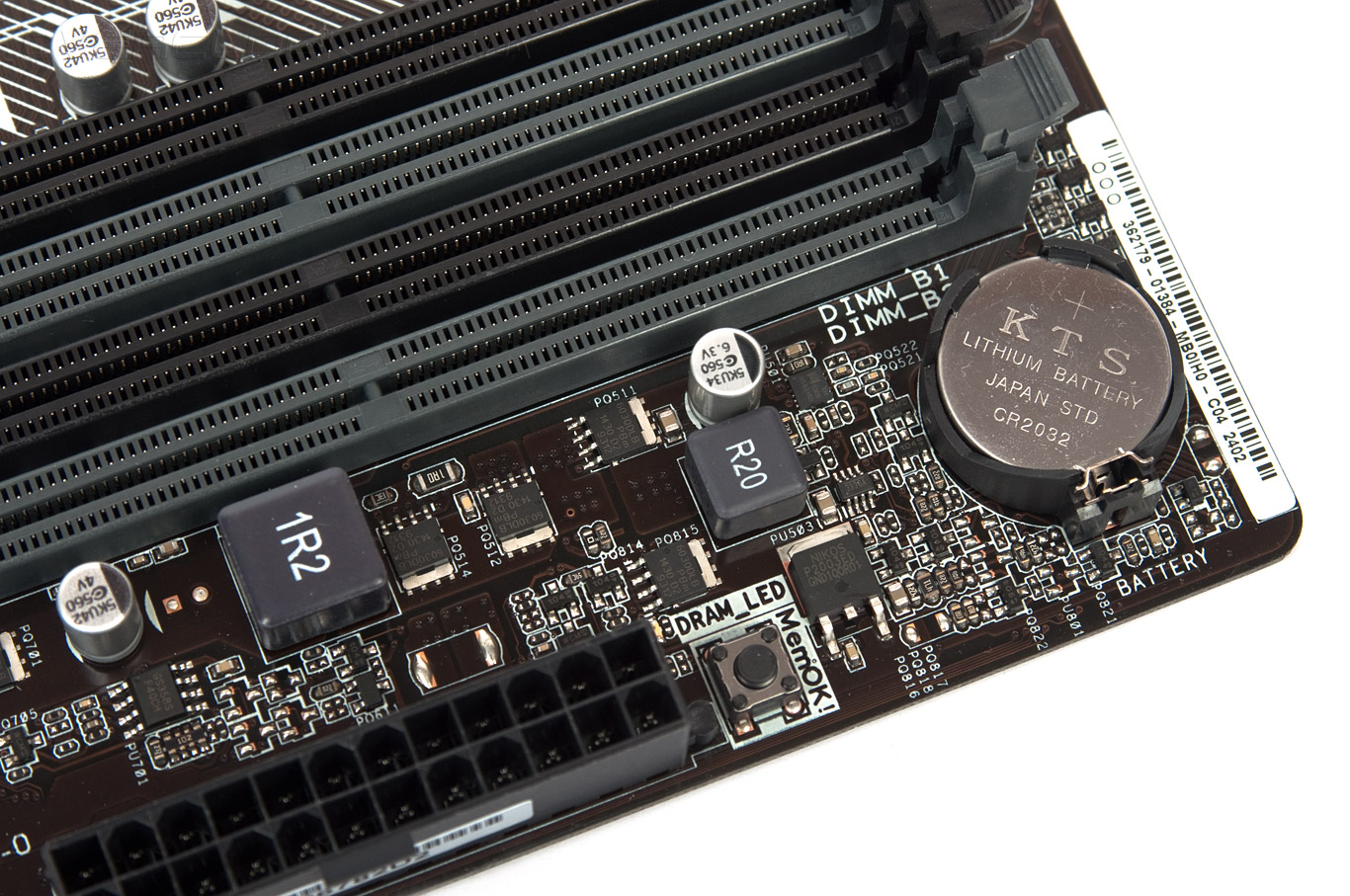

Кроме этого, плата обладает ещё двумя индикаторами: традиционным для ASUS зелёного цвета, извещающим о подаче питания, и красным, ответственным за опрос подсистемы памяти. В случае проблем он постоянно горит, а рядом расположенная кнопка MemOK! позволяет загрузиться системе с наиболее безопасными настройками для возможности внесения изменений в среде UEFI.

ASUS Z97M-Plus

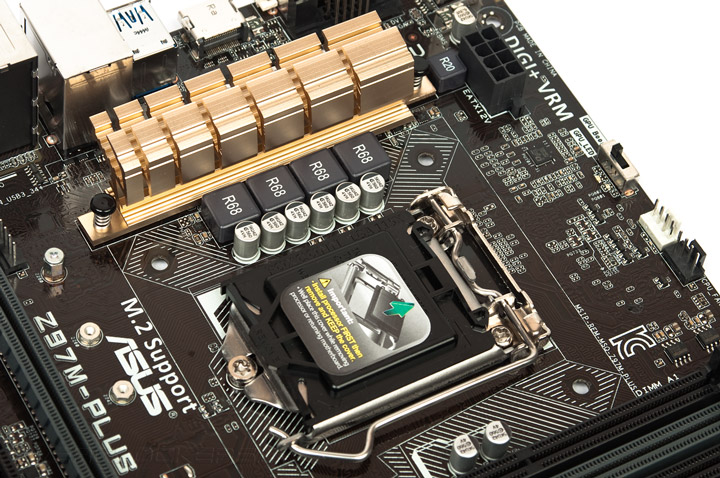

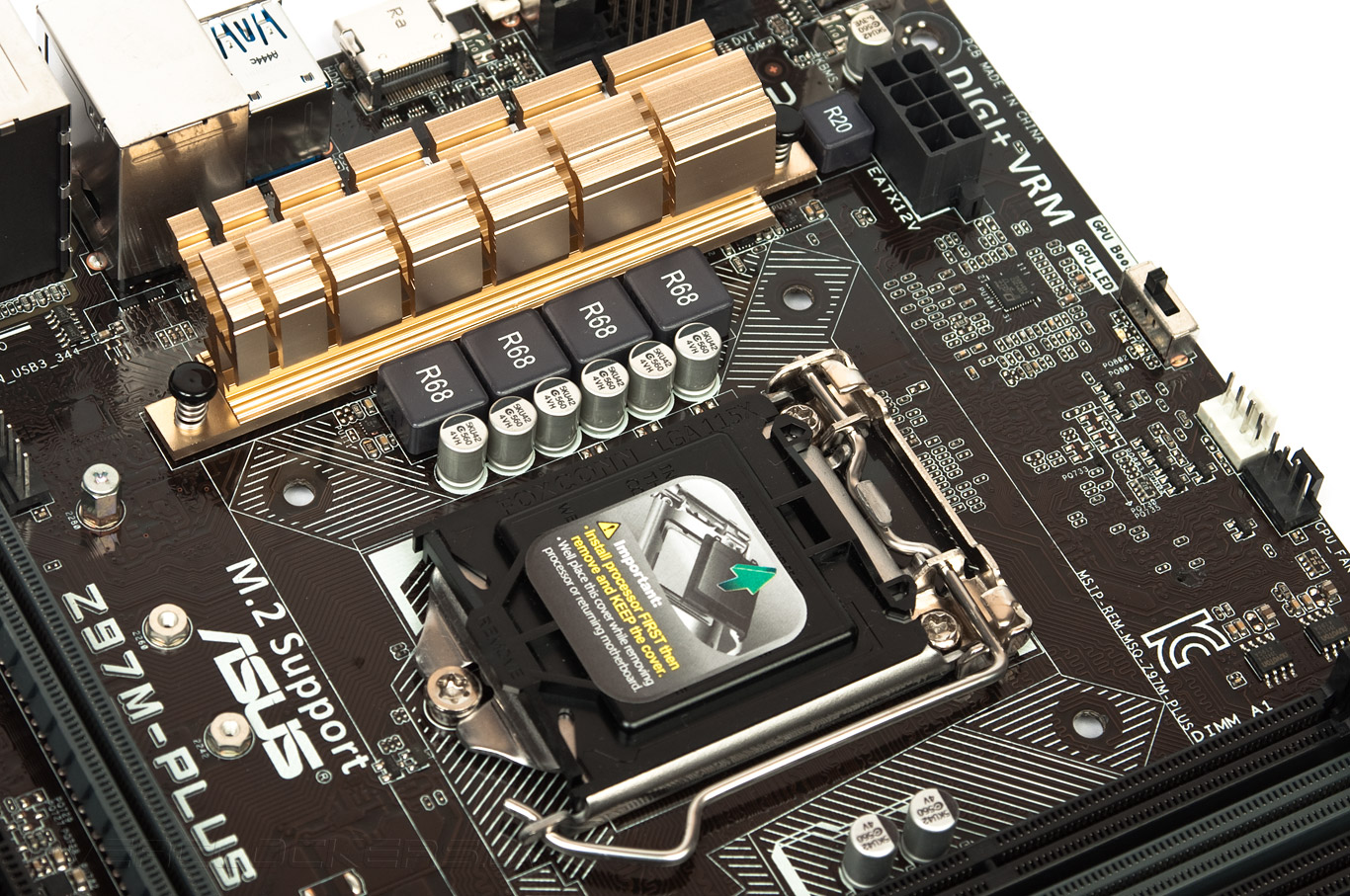

В области размещения подсистемы питания ЦП довольно просторно. Проблемы могут возникнуть только с массивными кулерами и одновременным использованием видеоадаптеров, оснащённых усилительными пластинами на обратной стороне устройства.

ASUS Z97M-Plus

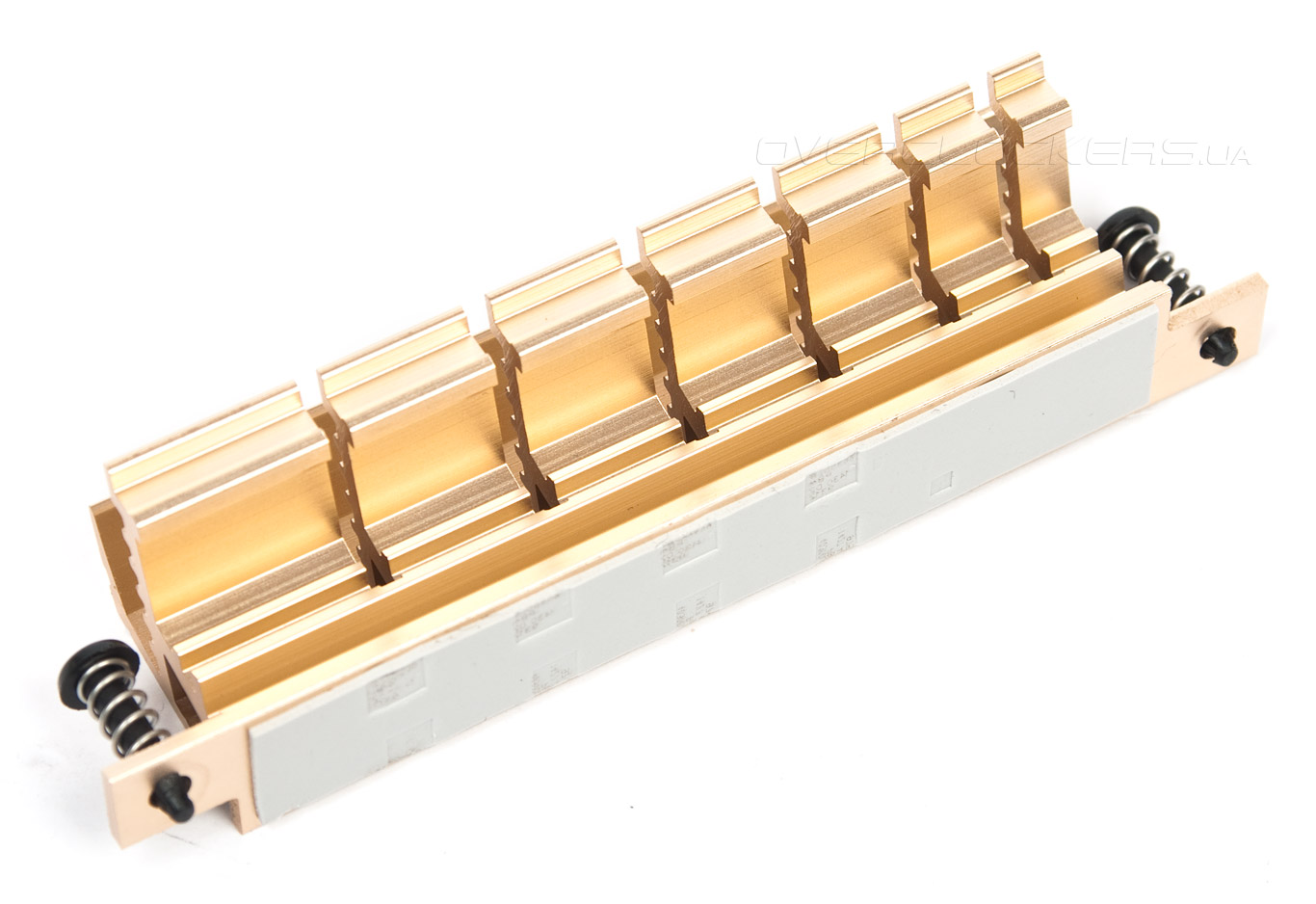

Радиатор немного изменён относительно упомянутых прежде сотоварищей, но общая идея осталась той же — это простой, лёгкий, неплохо продуваемый профиль. В который раз приходится удивляться экономии на площади используемой поверхности термопрокладки — её оказалось недостаточно для полного контакта со всеми силовыми элементами.

ASUS Z97M-Plus

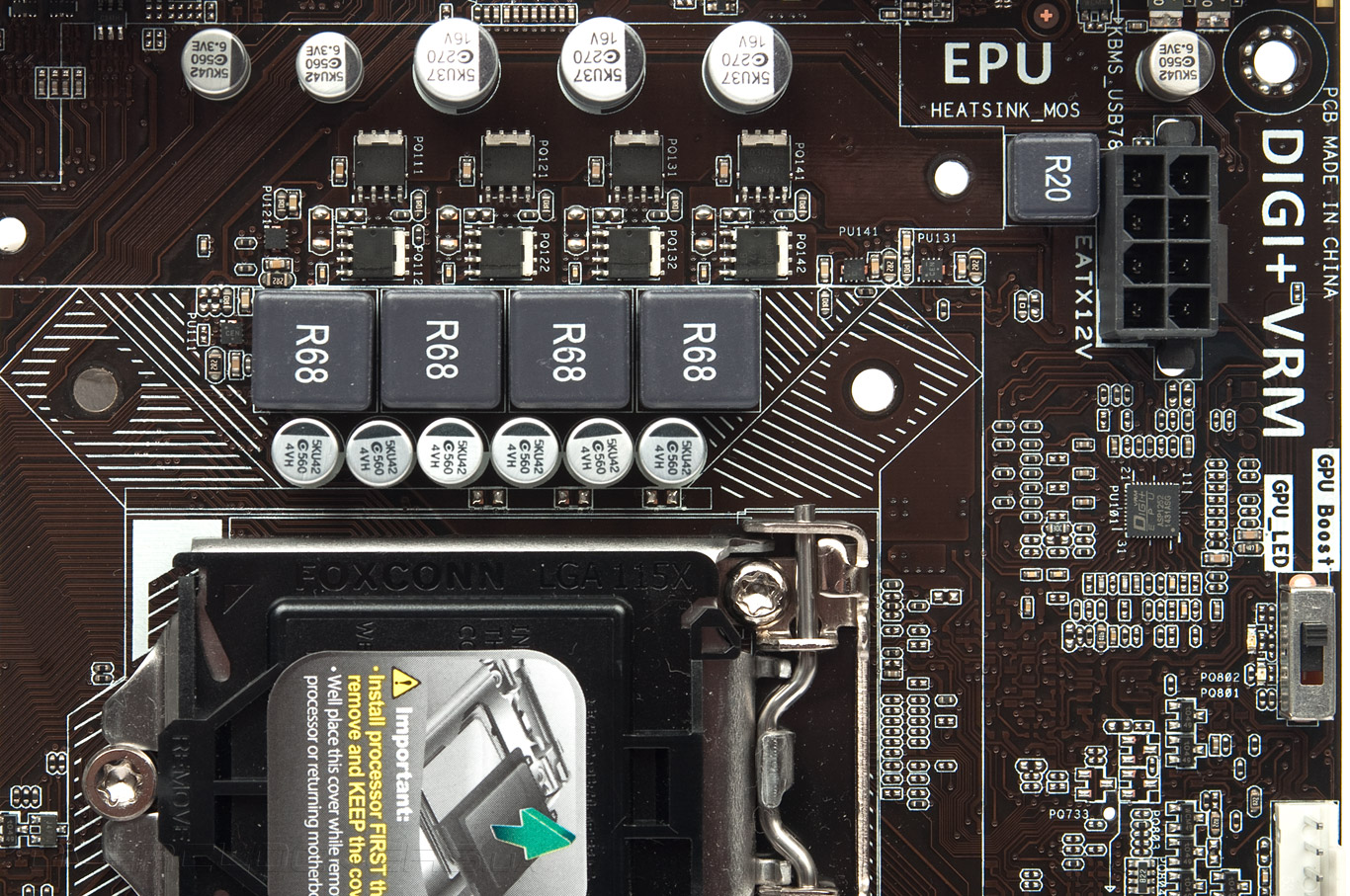

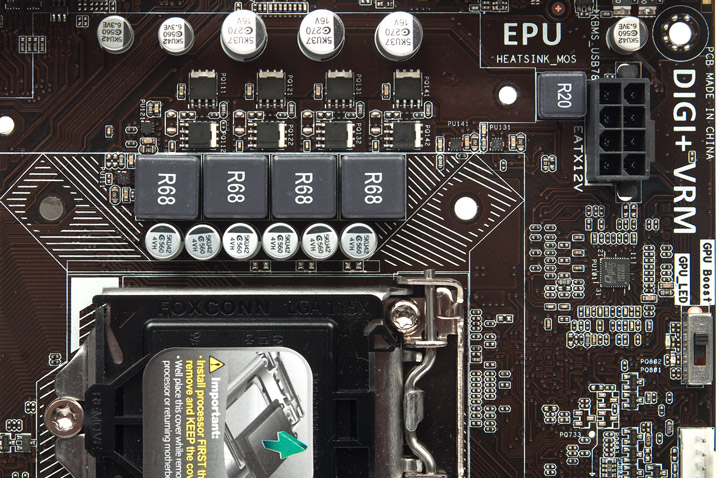

Идея организации подсистемы питания тоже не изменилась. Фактически поменялись модели используемых элементов. ШИМ-контроллер промаркирован как ASP1252, такой используется в куда более грозной Z97-A, он четырёхканальный. Силовые элементы тоже встречаются в составе той модели, это PH6030AL и PH4030AL, по паре на каждый из каналов.

ASUS Z97M-Plus

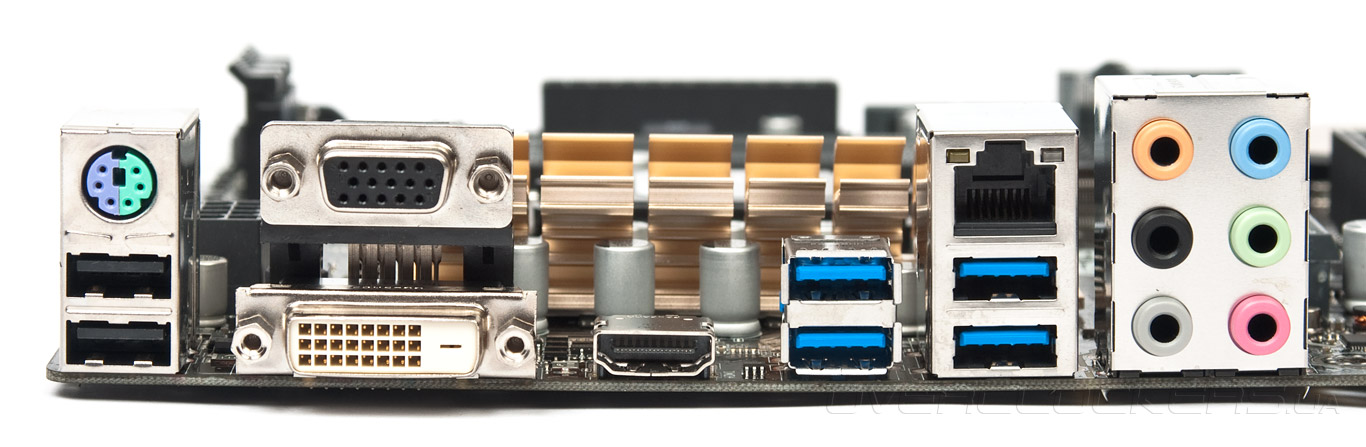

Задняя панель имеет вполне свойственный всем недорогим системным платам набор гнёзд. Однако у предшественника нашлось место для S/PDIF, а здесь от него решили отказаться. Выход HDMI дополнен конвертером уровней сигналов ASM1442.

ASUS Z97M-Plus

Интересно, как проявит себя обновлённая система стабилизации питания ЦП, но перед тестированием необходимо посмотреть на программные возможности продукта.
