Обзор материнской платы ASUS Z97M-Plus для процессоров Intel Haswell

Возможности UEFI

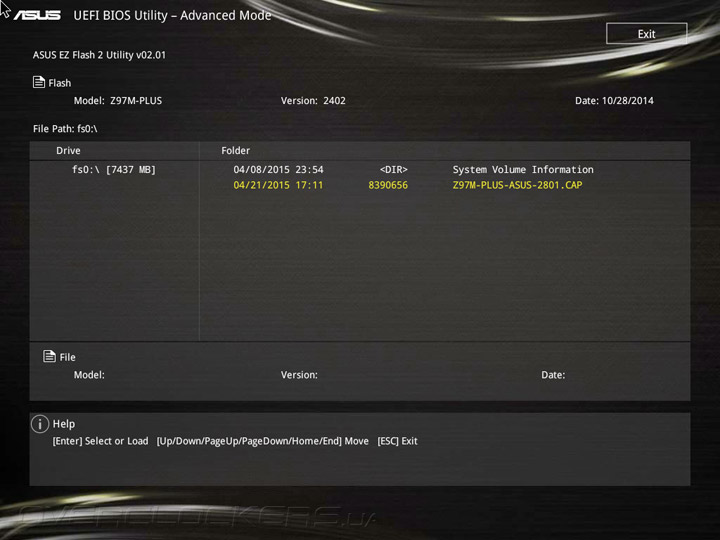

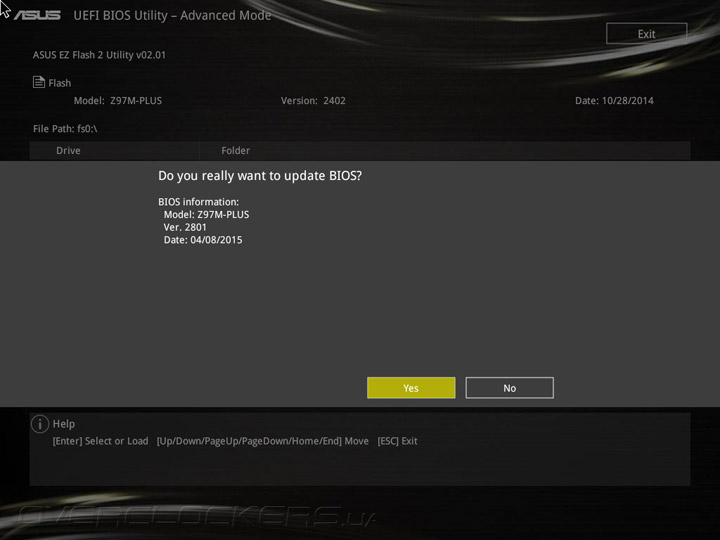

Воспользовавшись фирменной утилитой EZ Flash, встроенной в состав UEFI, я обновил прошивку до самой актуальной. Впервые для этого понадобилось выполнить процедуру дважды. Возможно, это связано с внедрением поддержки NVMe. После первого обновления я получил настоятельные рекомендации выбрать тот же файл на съёмном носителе для окончания процесса. В итоге всё завершилось успешно.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

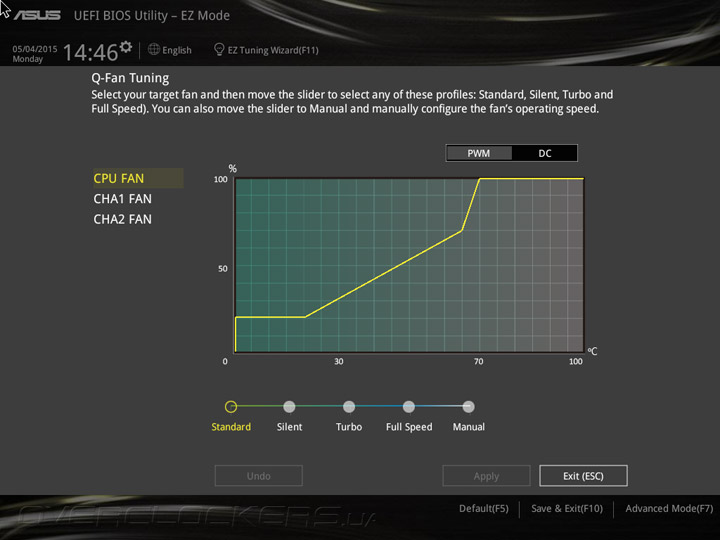

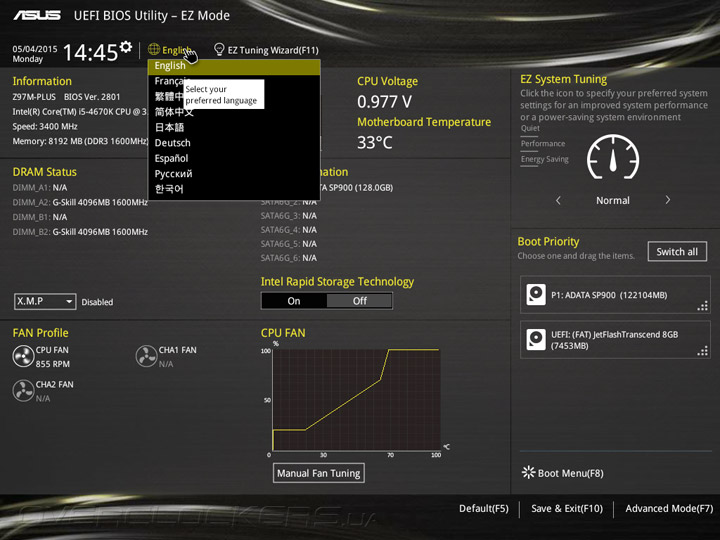

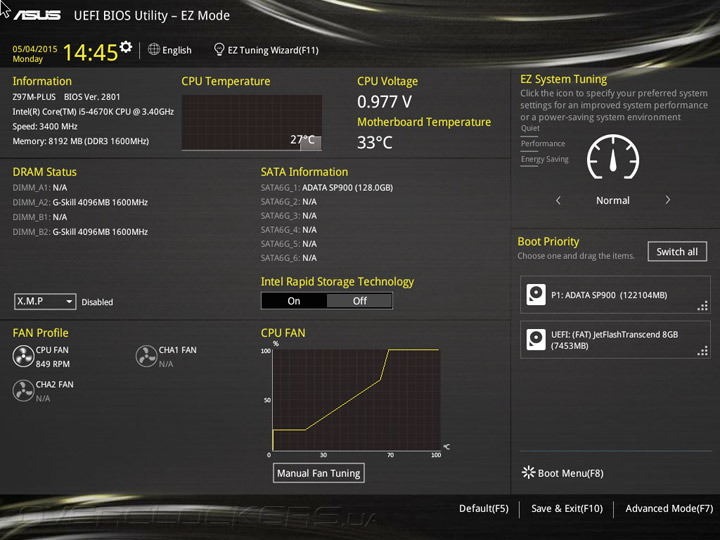

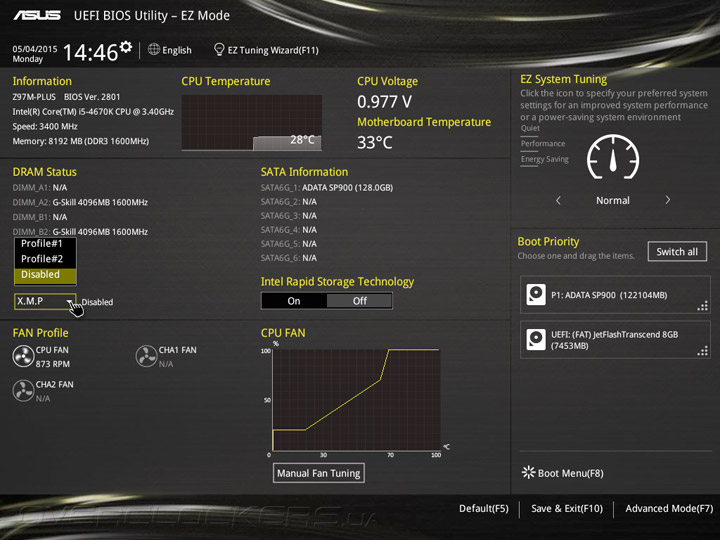

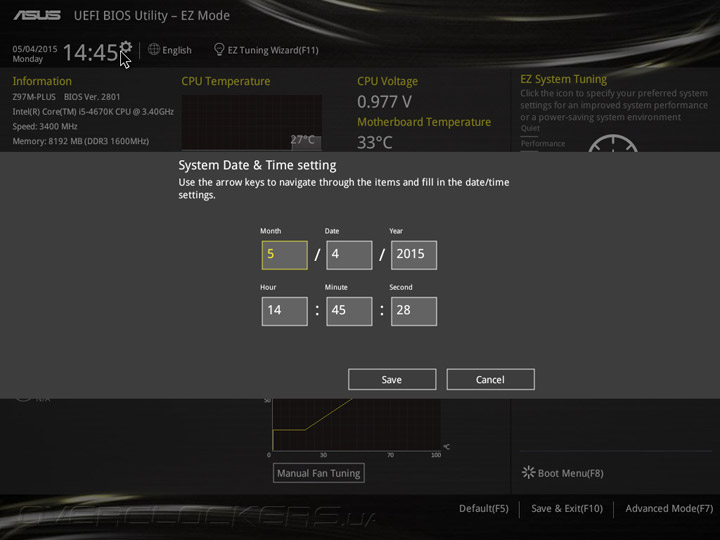

Стартовое окно с настройками имеет название EZ Mode. Здесь можно установить правильные время и дату, выбрать необходимую локализацию интерфейса, активировать (при наличии) профиль XMP для ОЗУ, форсировать готовый профиль работы для охладителей. Кроме того, доступен для отображения список загрузочных устройств.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

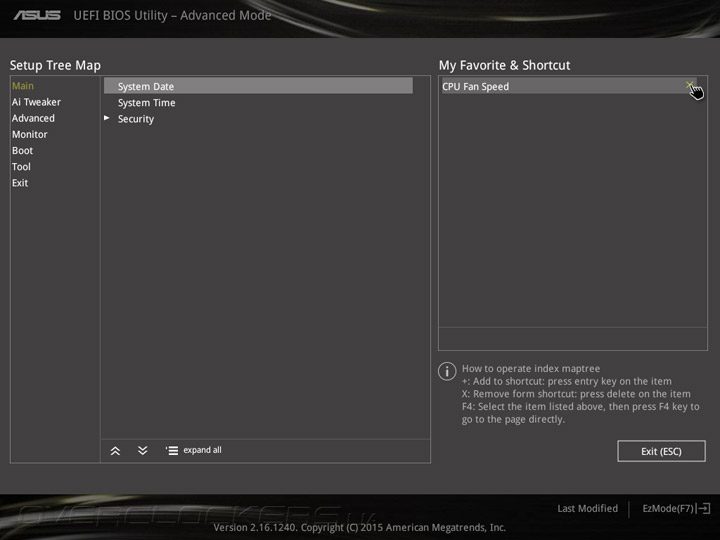

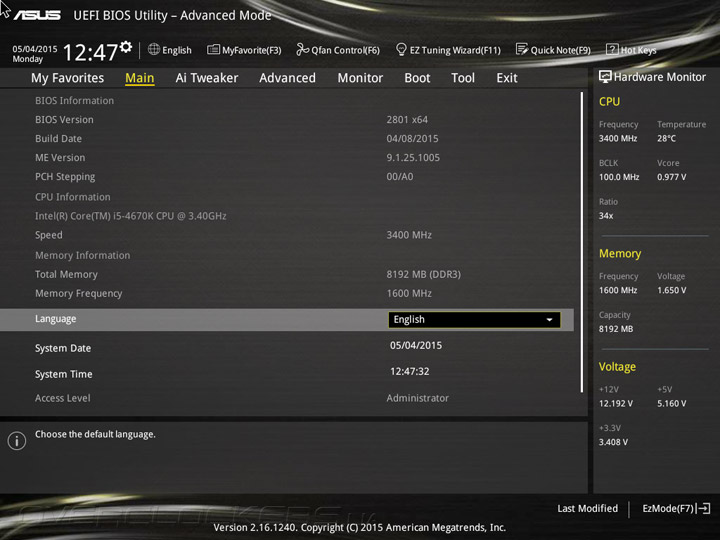

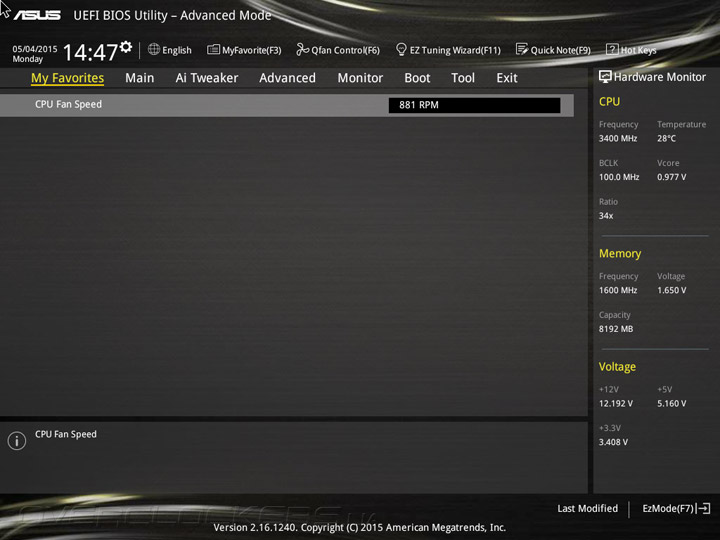

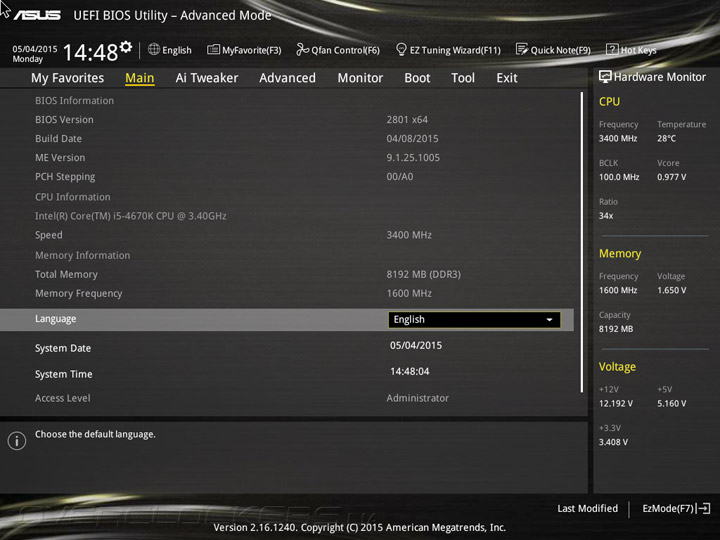

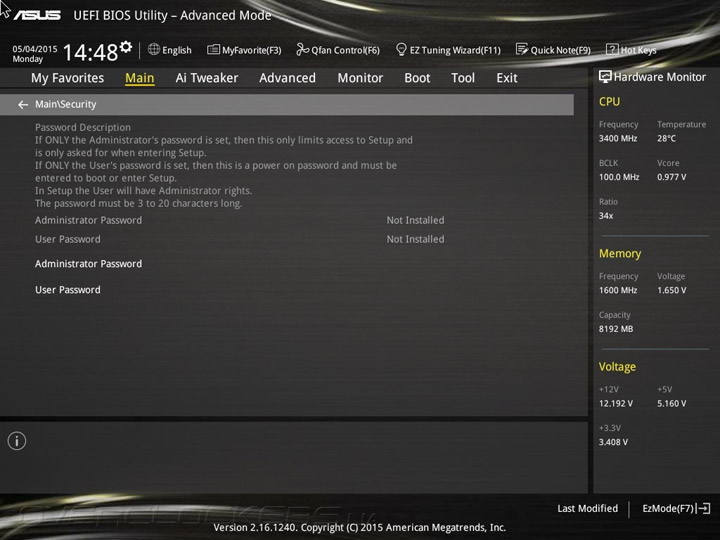

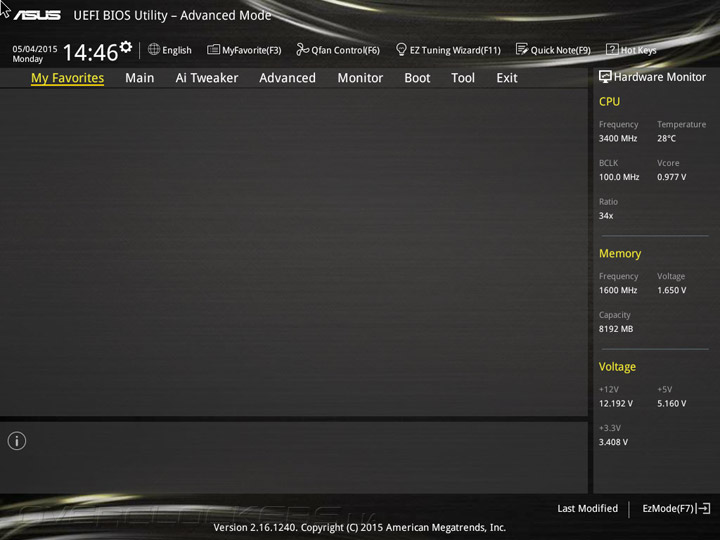

Advanced Mode возглавляет страница My Favorites, где можно сконцентрировать часть из часто используемых настроек для удобного доступа к ним. Следующая страница Main позволит получить информацию об используемых компонентах, а также ограничить доступ к настройкам системы.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

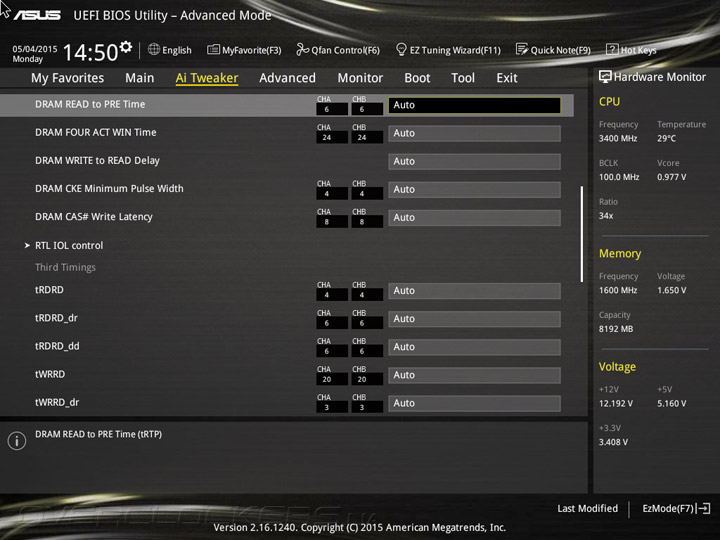

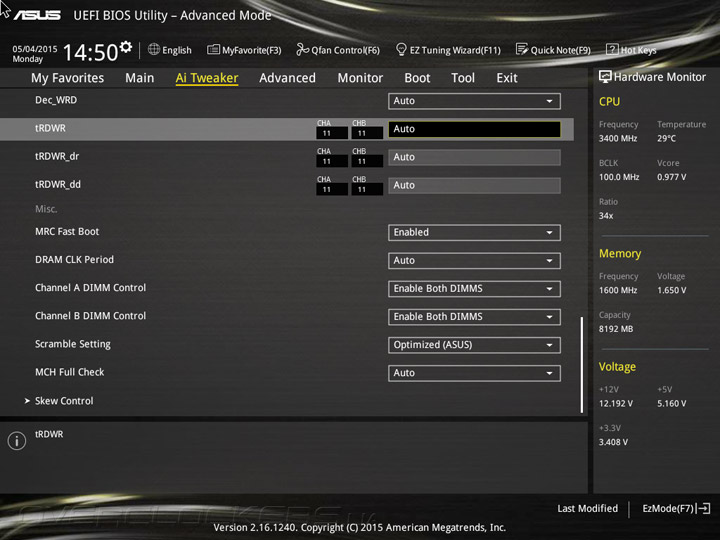

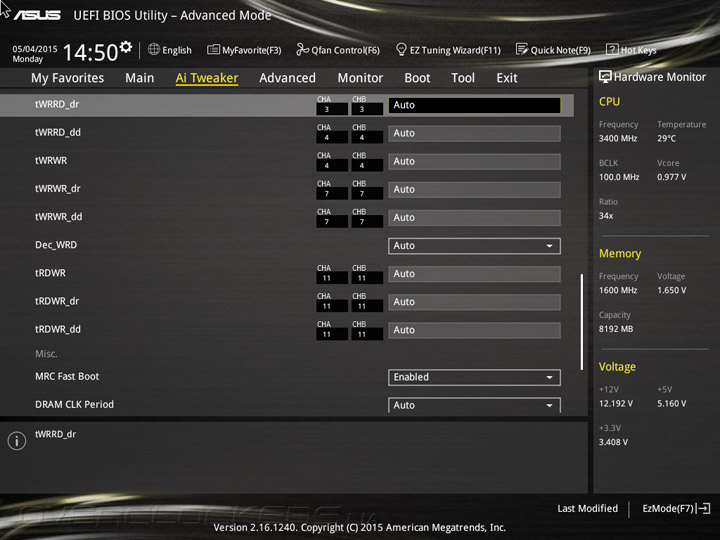

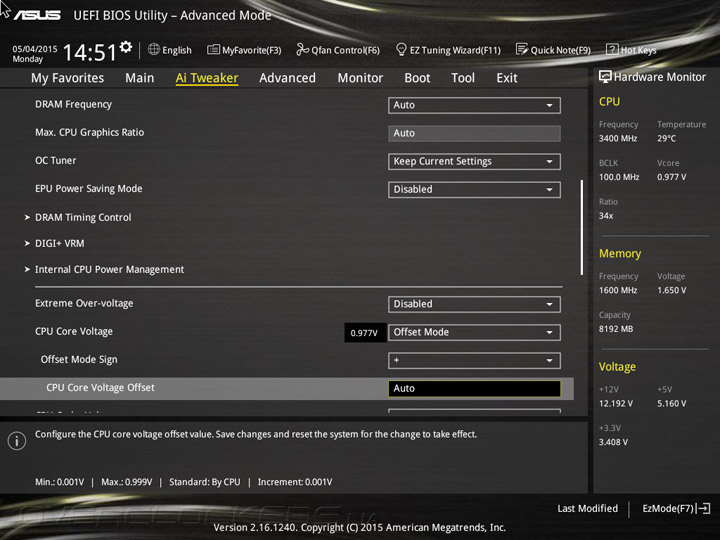

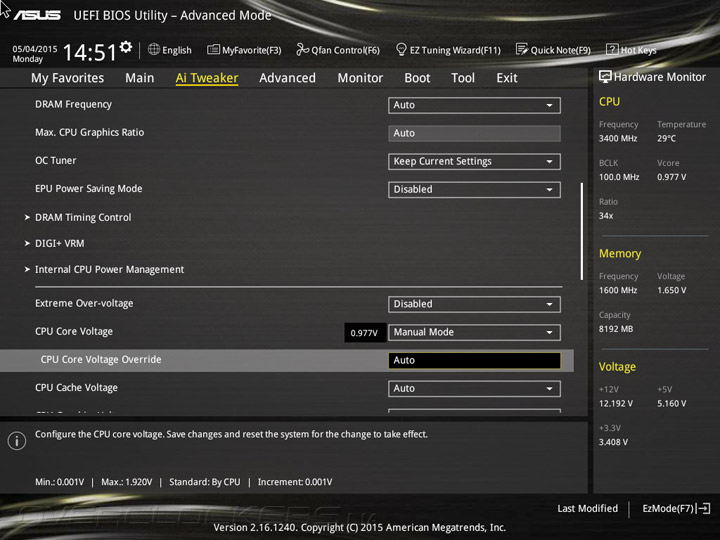

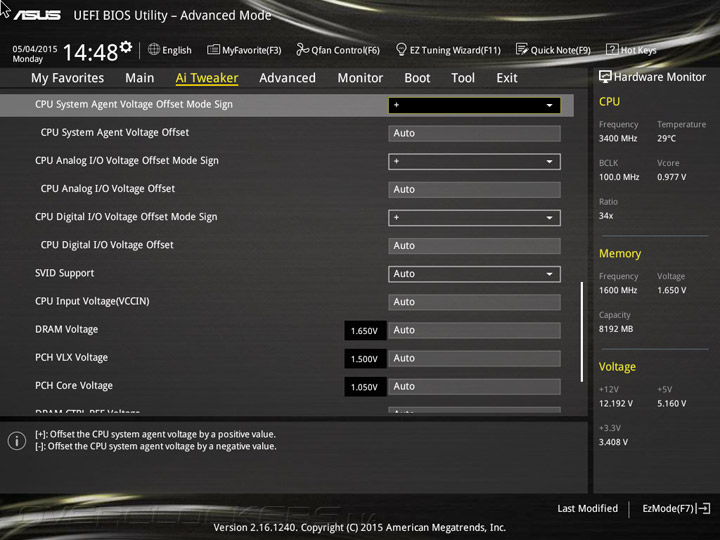

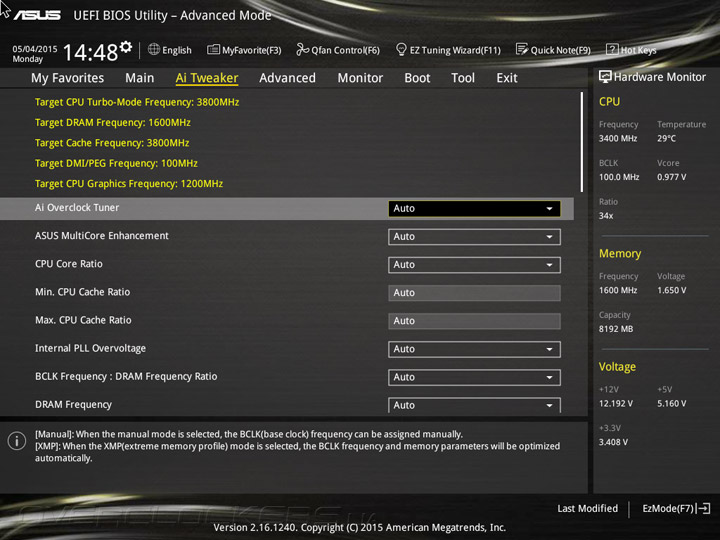

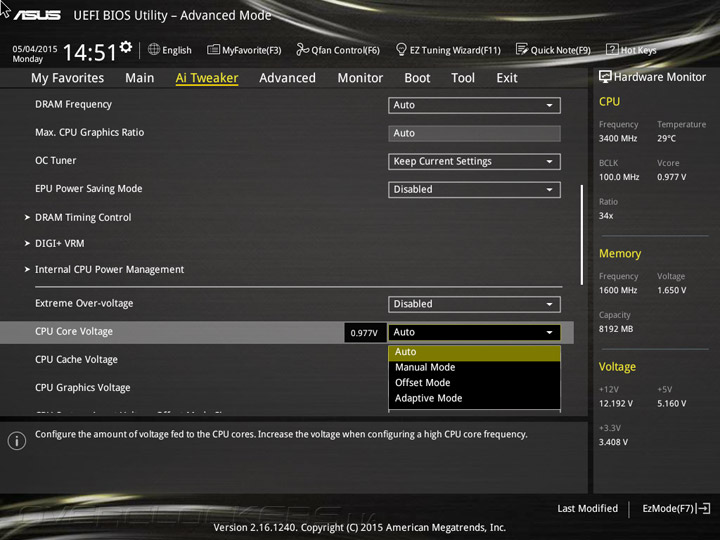

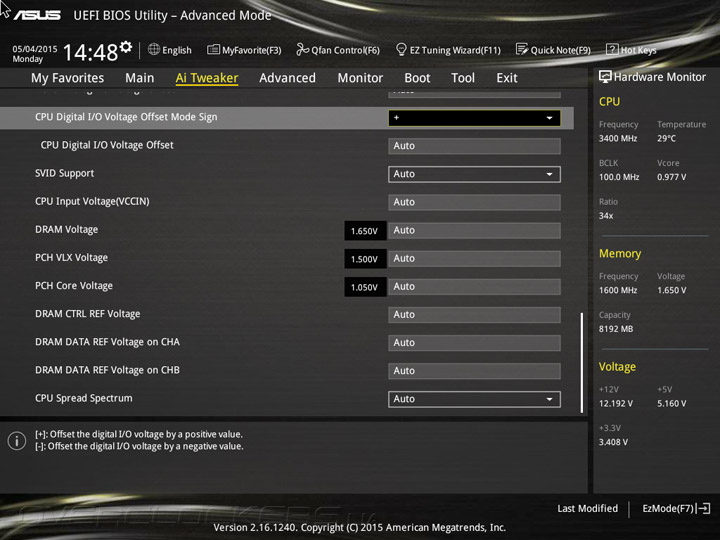

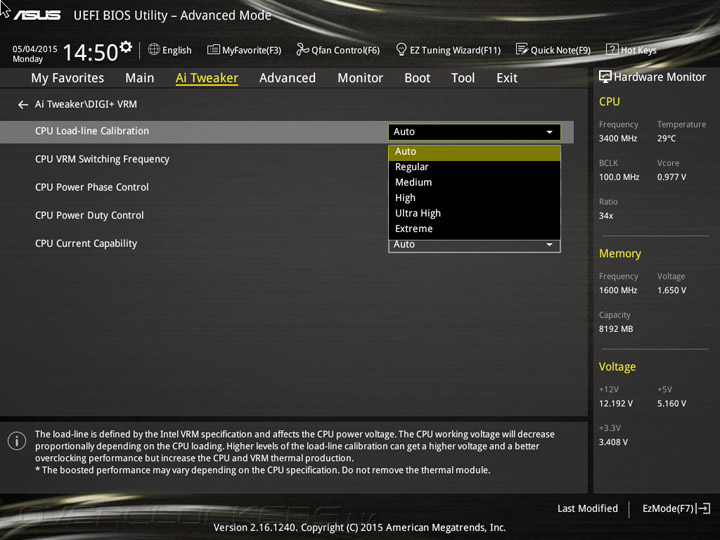

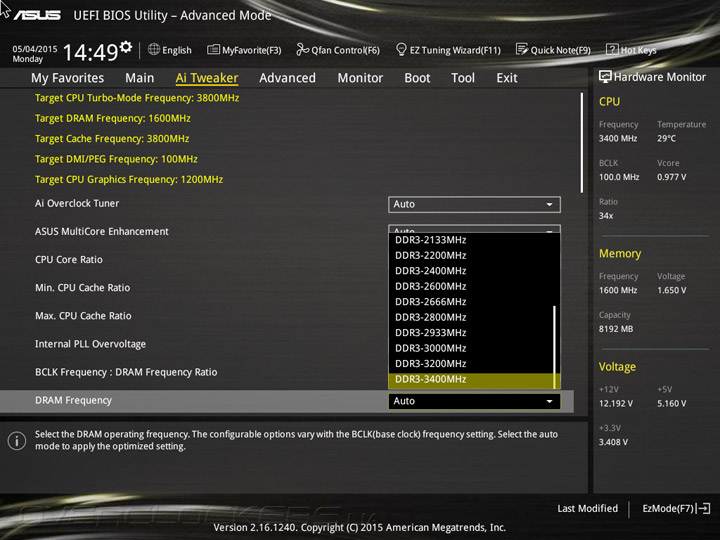

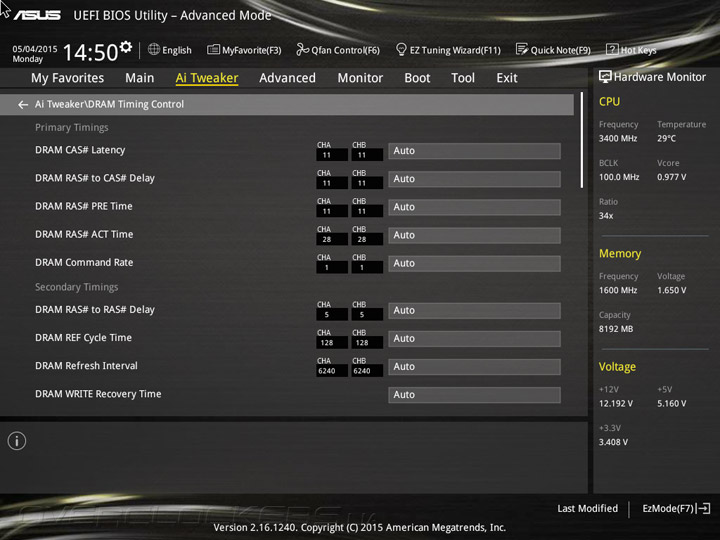

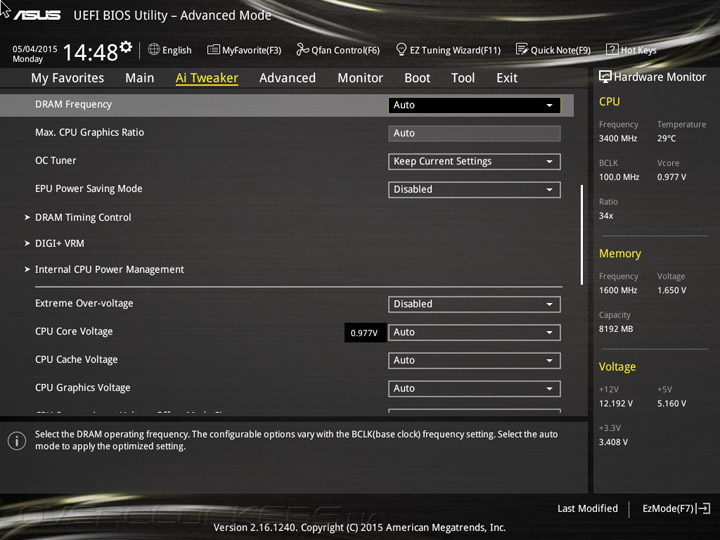

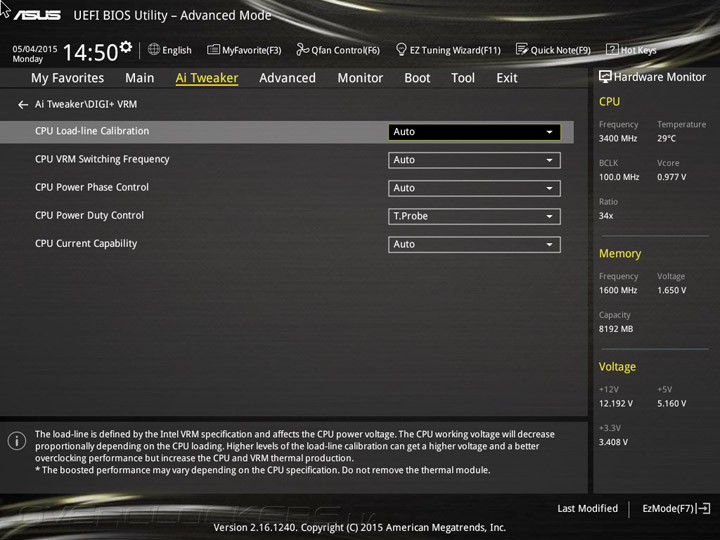

Весь набор механизмов для тонкой настройки системы, в том числе — для проведения разгона, находится на странице Ai Tweaker. Состав повторяет возможности многих системных плат, в том числе и намного более дорогих, поэтому UEFI точно не выступит ограничителем в раскрытии разгонных возможностей компонентов системы.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

Наиболее важные из пунктов собраны в таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 80–300 0,1
PLL Selection Auto/LC PLL/SB PLL
Filter PLL Auto/Low BCLK Mode/High BCLK Mode
Internal PLL Overvoltage Auto/Enabled/Disabled
CPU Core Ratio (Multiplier) 8–80 1
CPU Load-line Calibration (%) Auto/Regular/Medium/High/Ultra High/Extreme 25
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,001–1,92 0,001
CPU Core Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Input Voltage (B) 0,8–2,7 0,01
CPU Cache Ratio (Multiplier) 8–80 1
CPU Cache Voltage Override (В) 0,001–1,92 0,001
CPU Cache Voltage Offset (В) (+/–) 0,001–0,999 0,001
DRAM Frequency (МГц) 1400–3400
800–3200
200
266
DRAM Voltage (B) 1,185–1,80 0,005
CPU System Agent Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Analog I/O Voltage Offset (В) (+/–) 0,001–0,999 0,001
CPU Digital I/O Voltage Offset (В) (+/–) 0,001–0,999 0,001
PCH Core Voltage (В) 0,735–1,50 0,005
PCH VLX Voltage (В) 1,185–2,135 0,005
Max. CPU Graphics Ratio (Multiplier) 8(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,001–1,92 0,001
CPU Graphics Voltage Offset (В) (+/–) 0,001–0,999 0,001

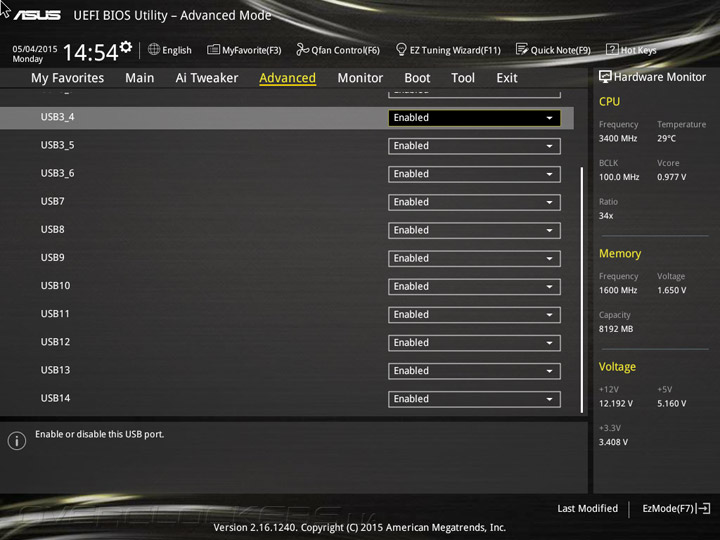

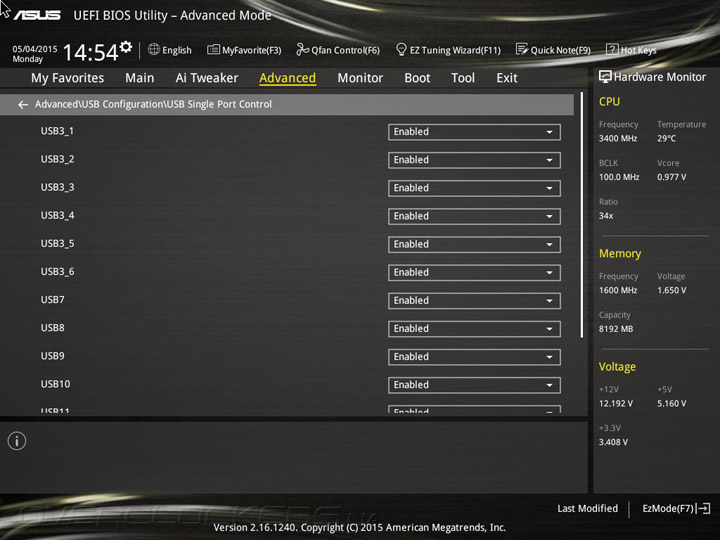

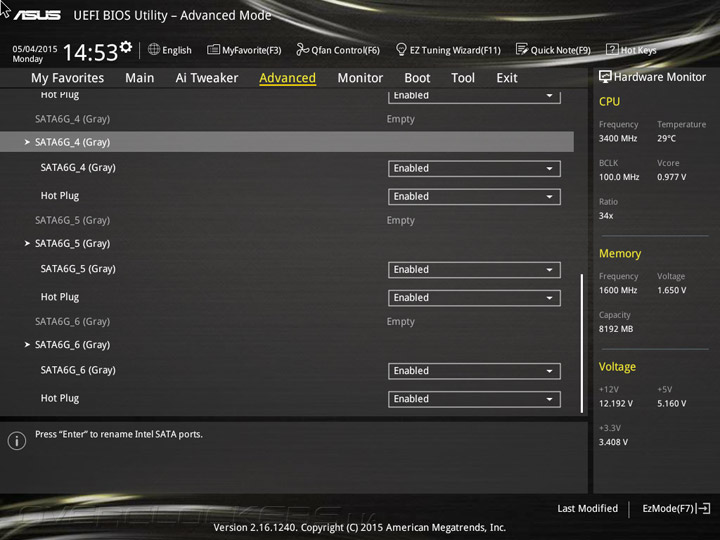

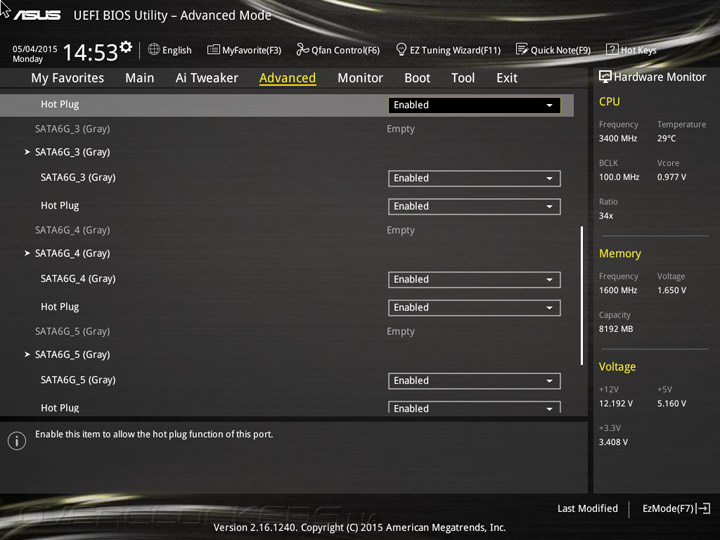

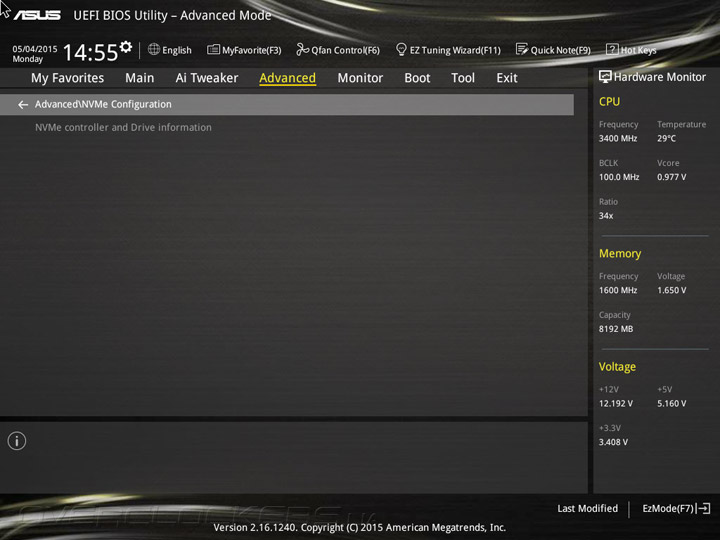

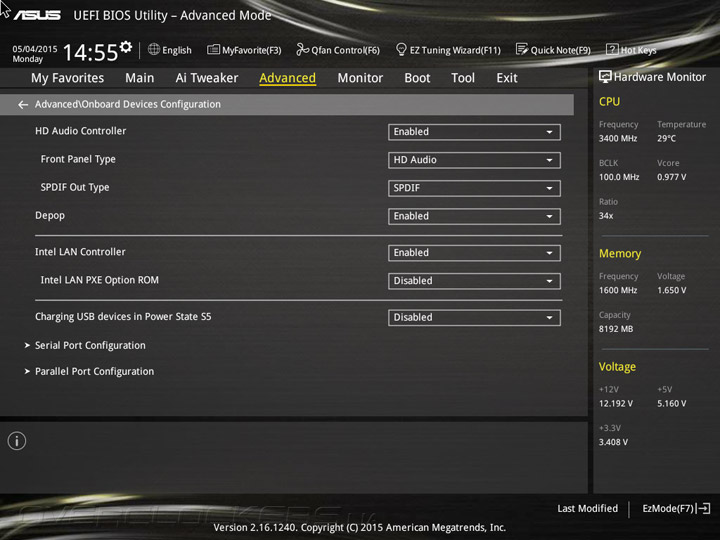

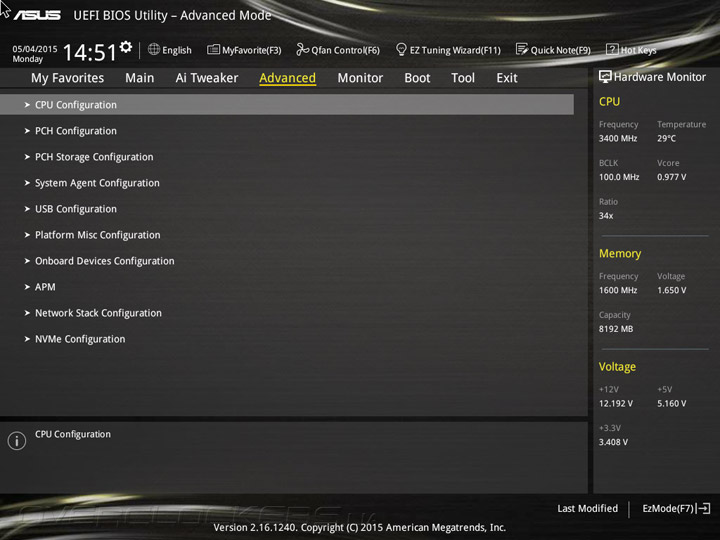

В разделе Advanced находится группа из пунктов, ответственных за настройки прочих компонентов, в своём большинстве относящихся к настройкам чипсета и прилегающих к нему периферийных гнёзд.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

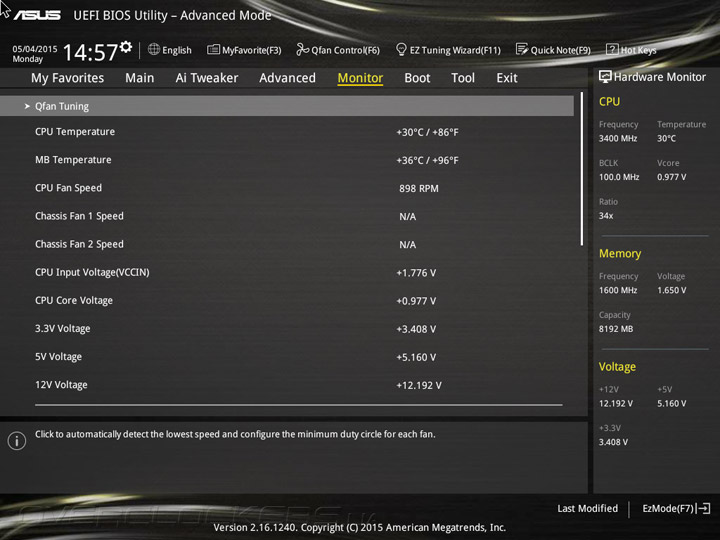

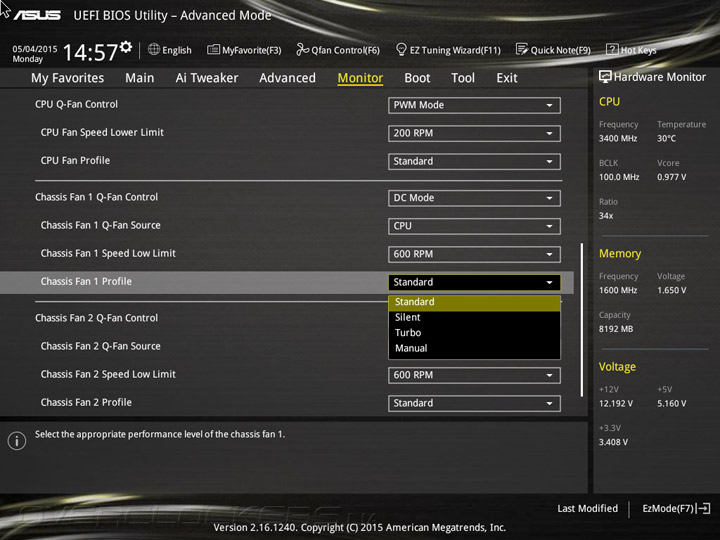

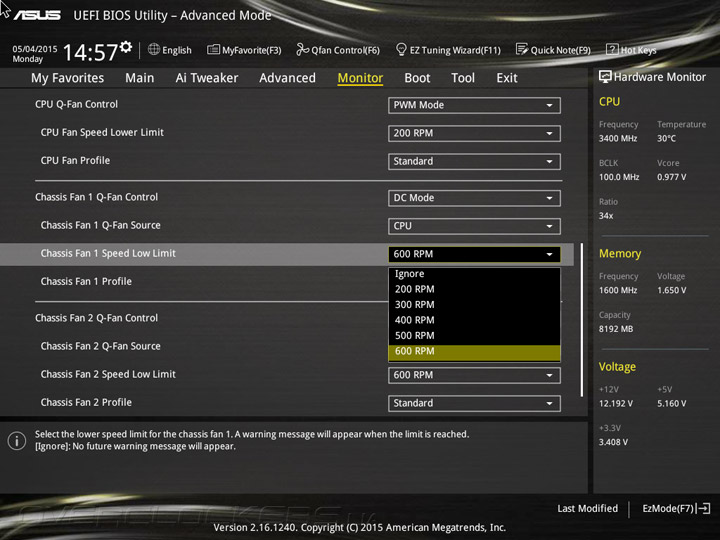

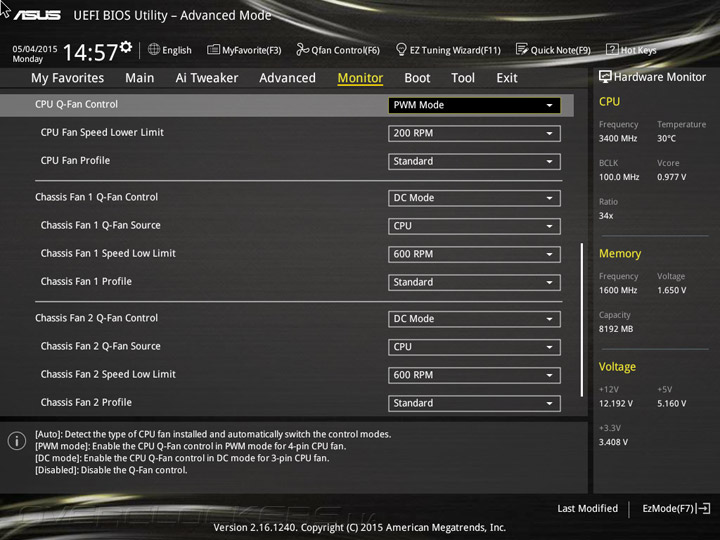

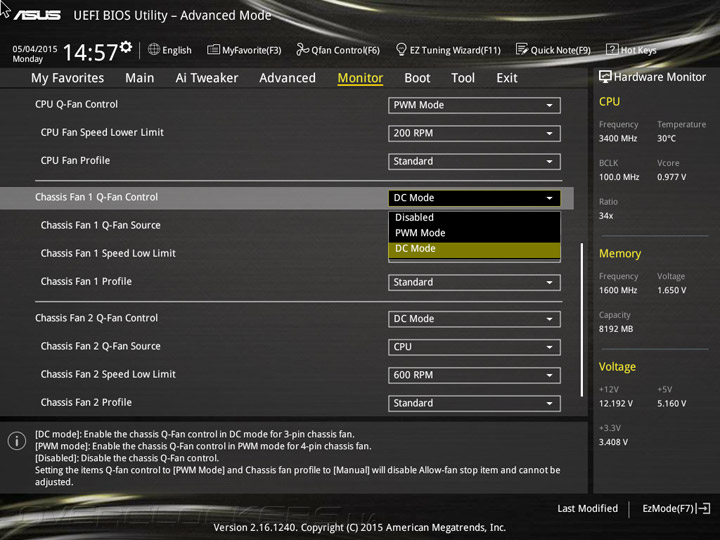

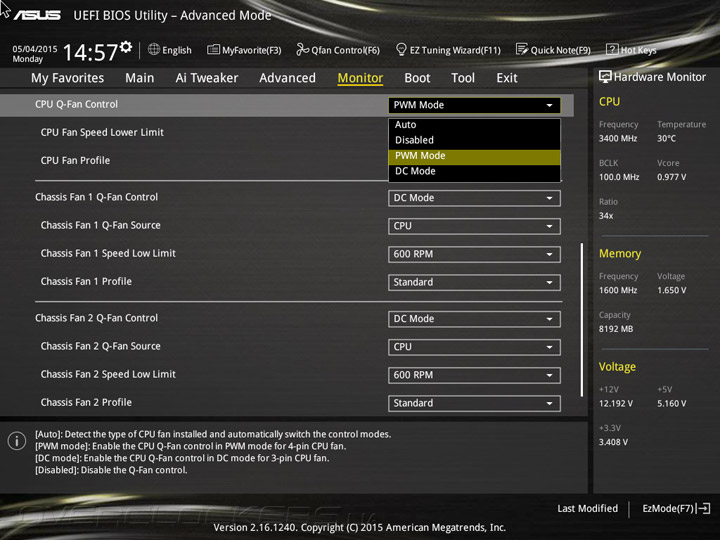

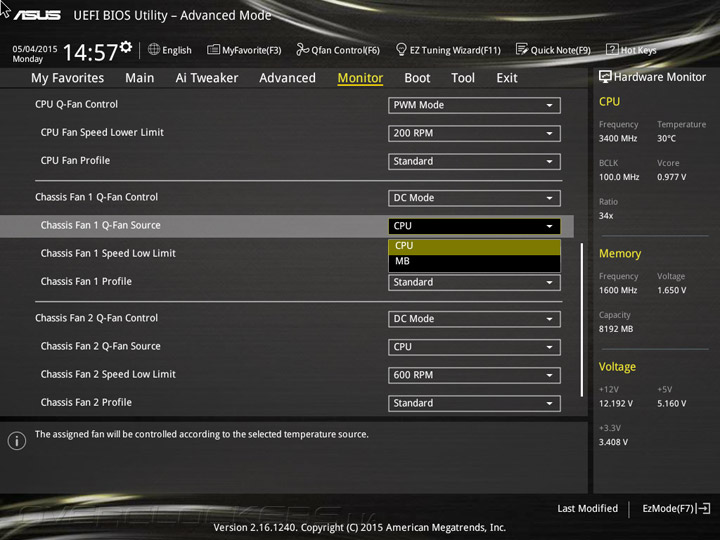

Раздел Monitor не такой насыщенный, как на иных устройствах. Группа основных отображаемых параметров неизменна, а вот число контролируемых вентиляторов мала — их всего три. Каждый из них может быть любого типа исполнения — трёх- или четырёхконтактный. Схем работы четыре, одна из них — настраиваемая. Но для этих целей лучше воспользоваться фирменным ПО.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

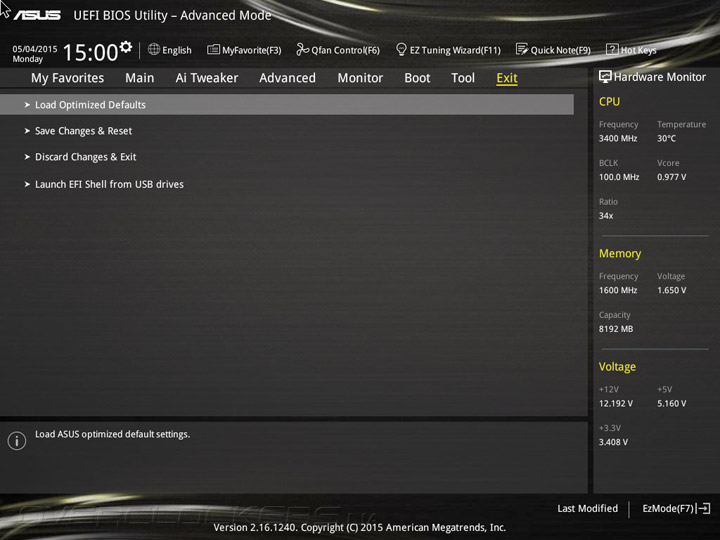

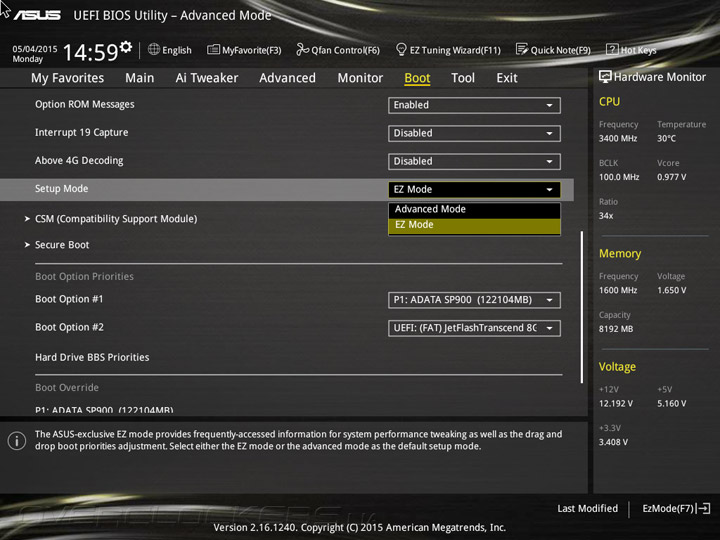

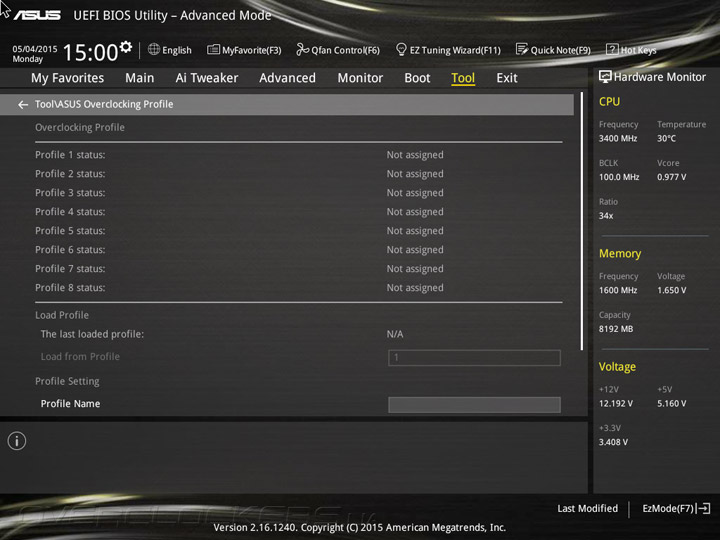

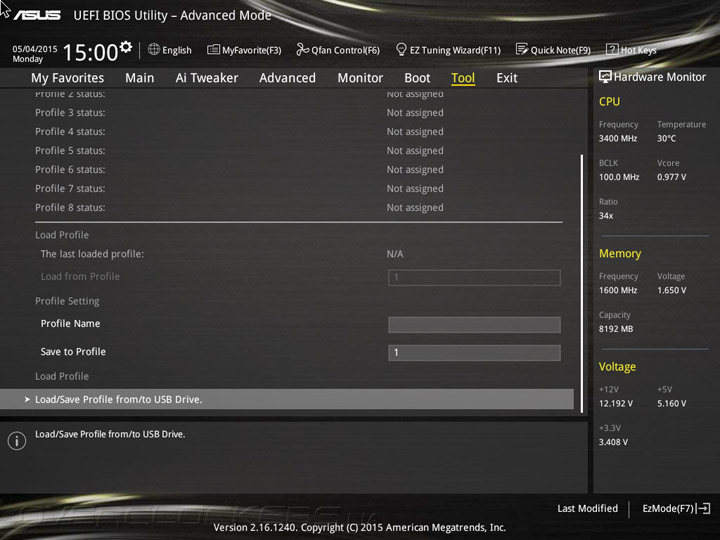

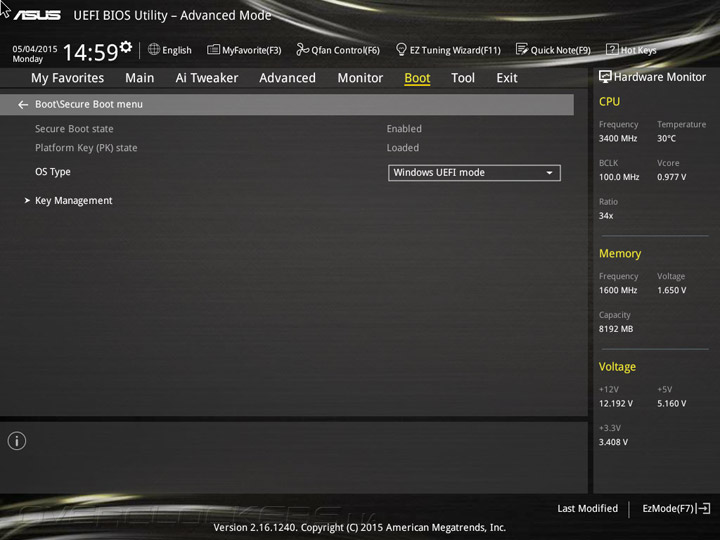

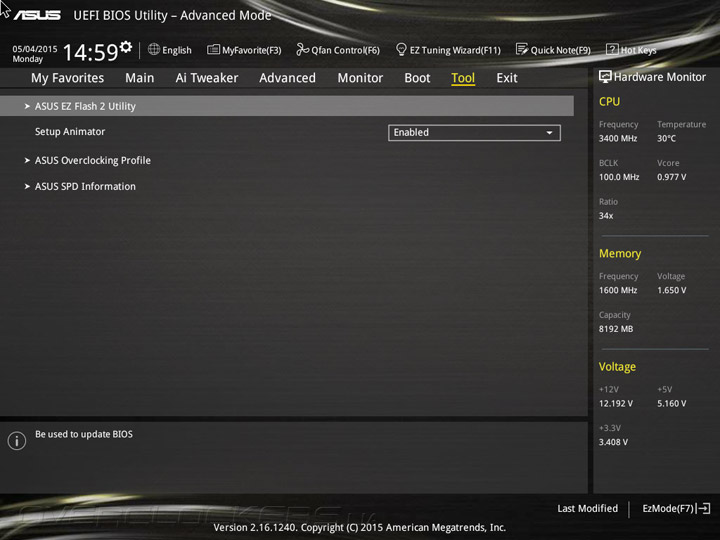

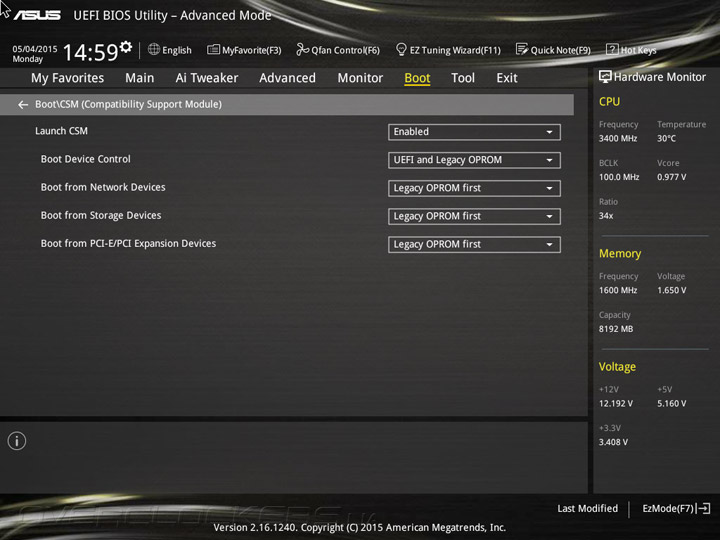

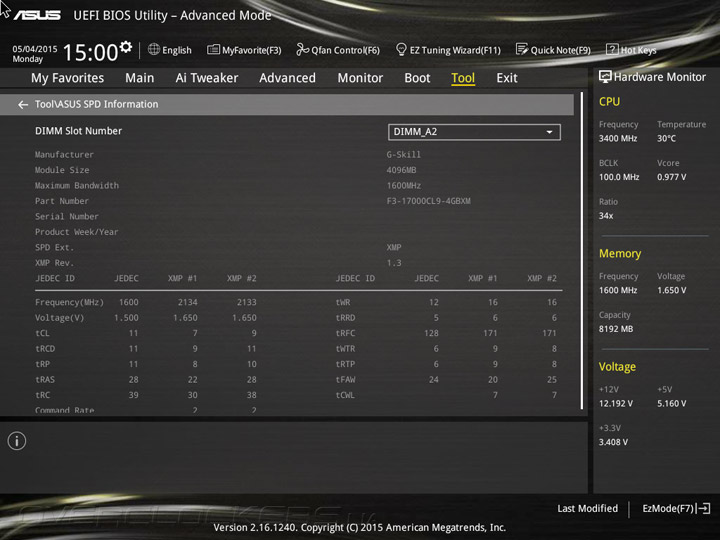

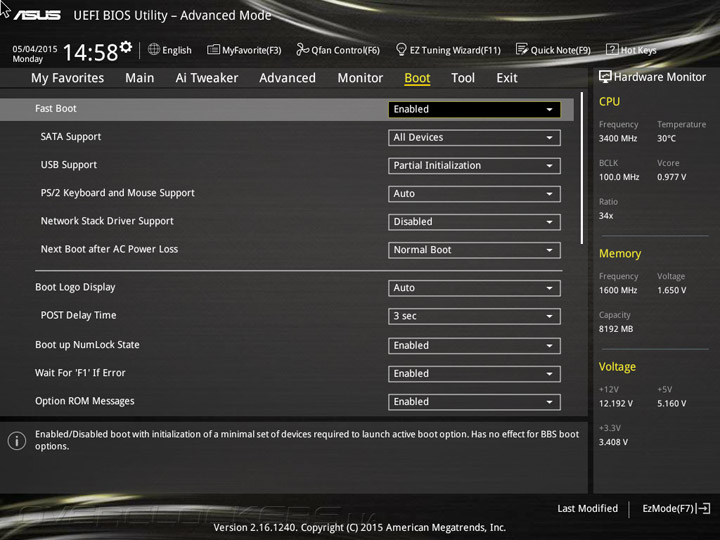

На замыкающих страничках ничего интересного на нашлось. Раздел Boot обладает традиционным набором параметров, ответственных за процедуру инициализации оборудования, POST отрабатывает процедуру достаточно быстро и без вмешательства в них. Среди утилит есть традиционный просмотрщик содержимого профилей SPD и XMP, средство EZ Flash, успешно прошедшее проверку, и ещё здесь предусмотрели механизм по сохранению настроек, всего доступно восемь слотов.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

В общем итоге можно охарактеризовать наполнение UEFI как полное, позволяющее грамотно и комплексно подойти к настройке системы.


Комплектное ПО

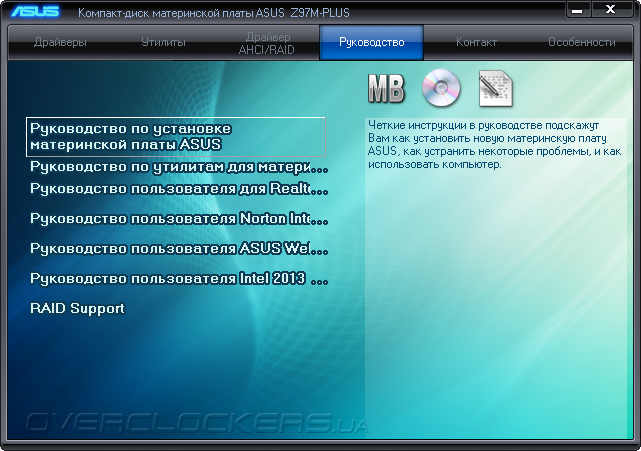

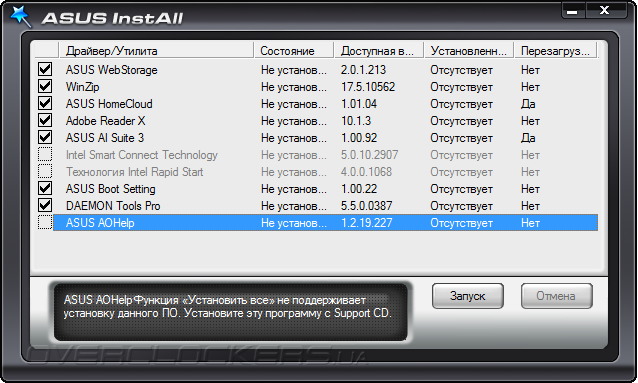

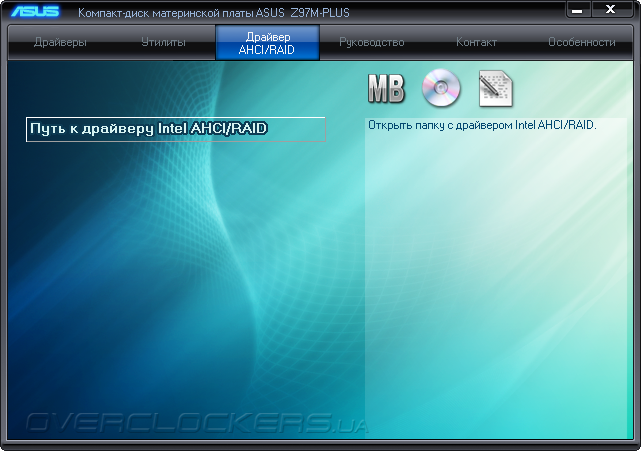

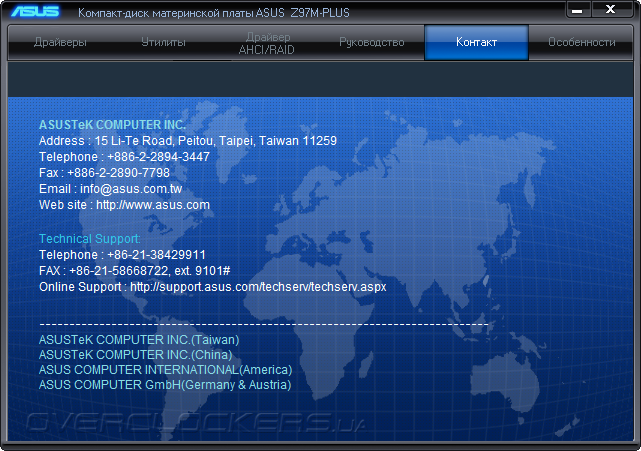

На сопровождающем плату диске находится набор из сопутствующих драйверов и утилит. Для обоих пунктов существуют мастера по установке ASUS InstAll.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

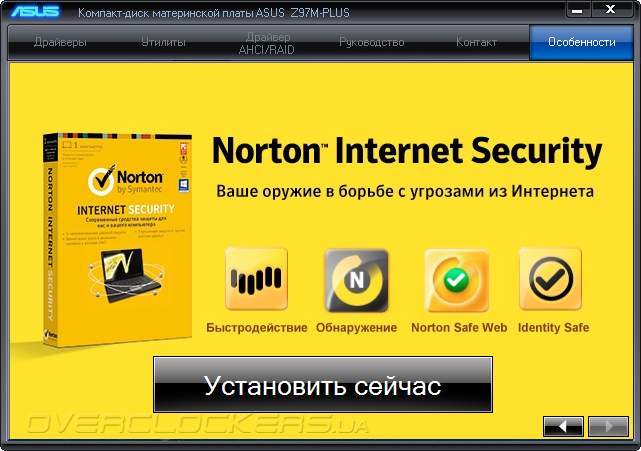

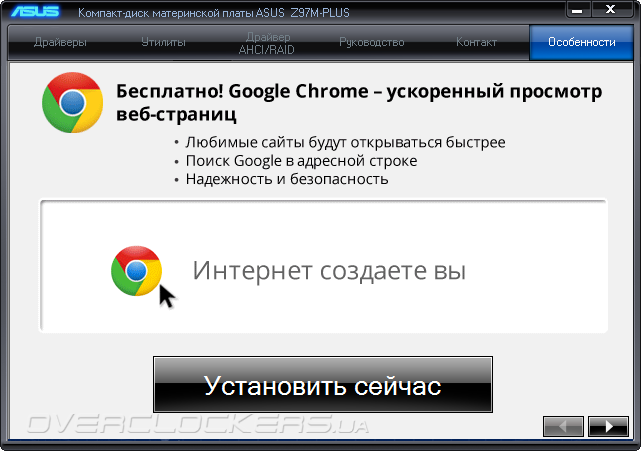

Вместе с драйверами традиционно готовы к установке несколько второстепенных программ, но от них нетрудно отказаться при настройке сценария.

ASUS Z97M-Plus

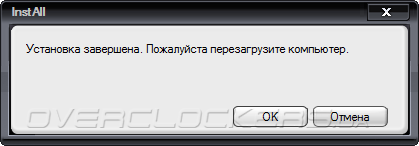

Установка выбранных мной драйверов прошла без проблем, на диске имеется всё необходимое для начала работы с системой.

ASUS Z97M-Plus

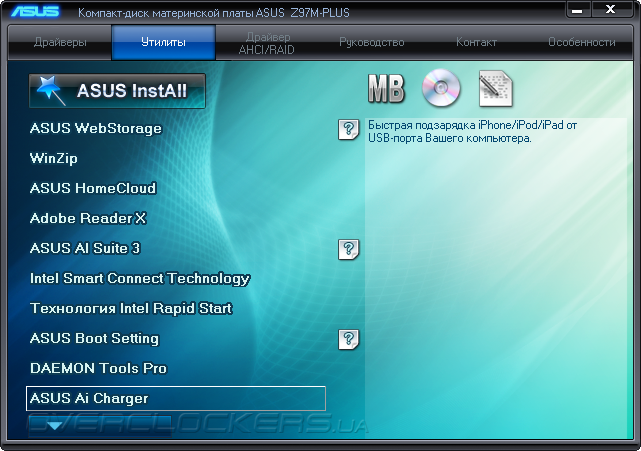

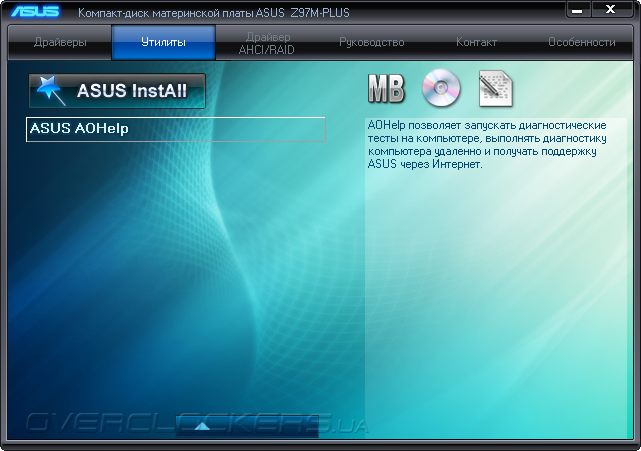

Для утилит тоже можно воспользоваться подобным мастером, вот только ничего интересного, кроме фирменного комплекса Ai Suite, я здесь не нашёл, как и на странице поддержки изделия в Сети.

ASUS Z97M-Plus

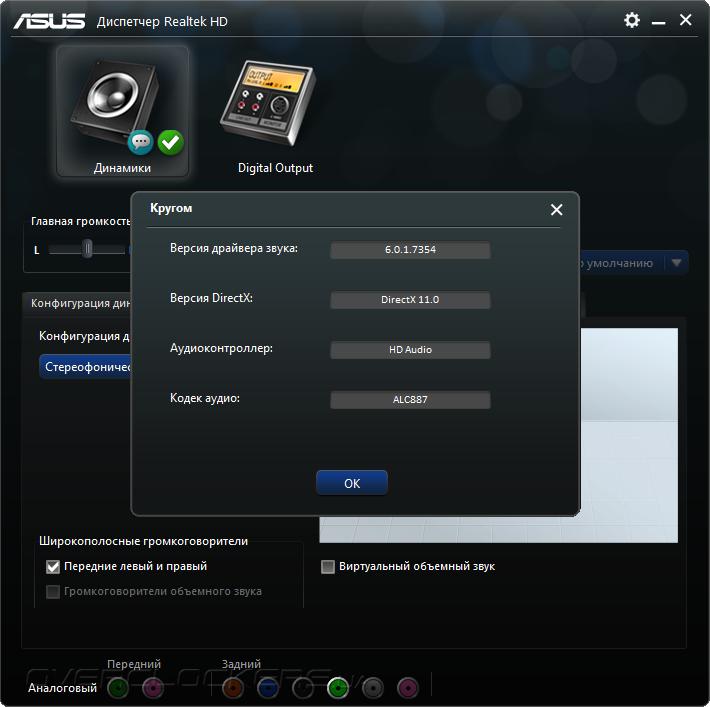

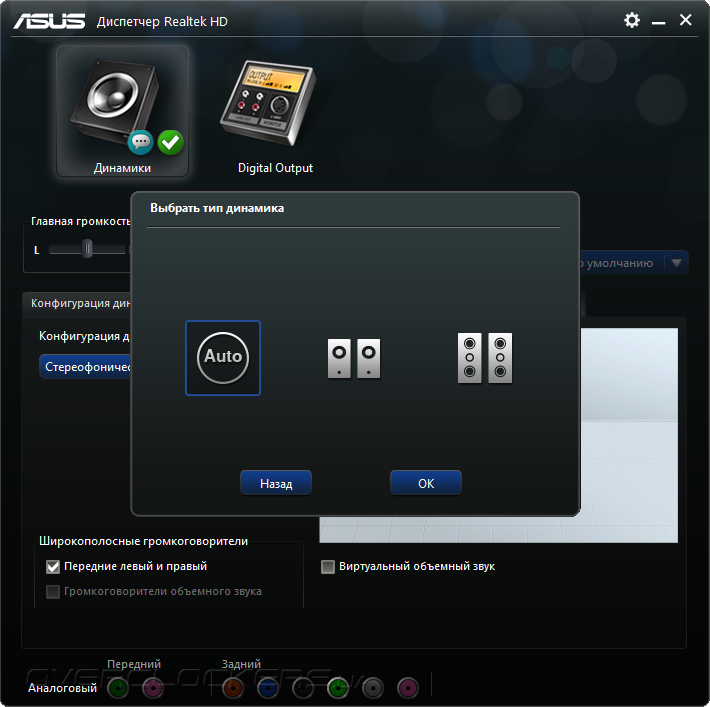

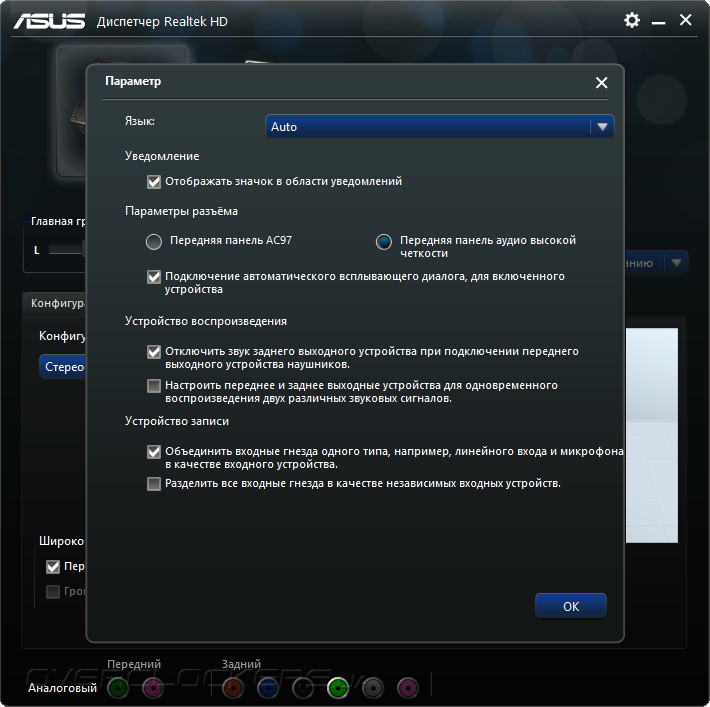

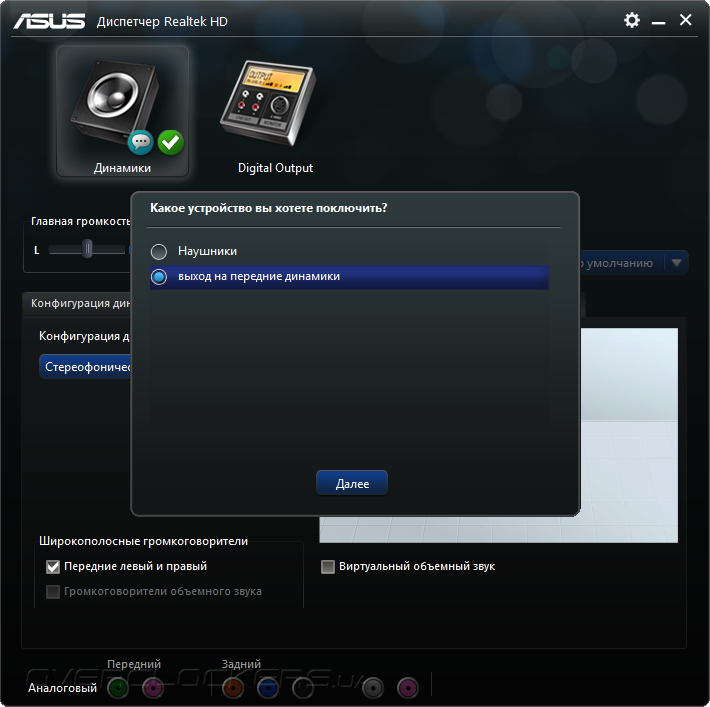

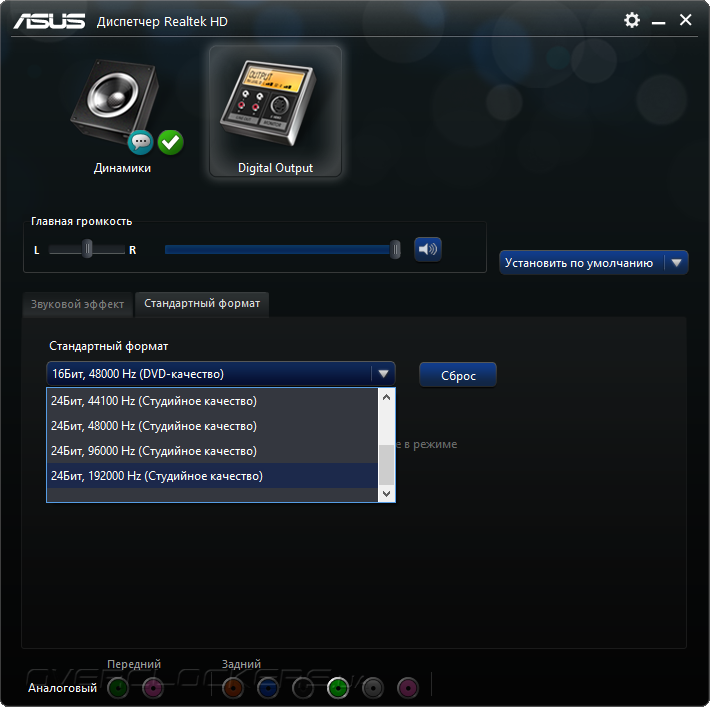

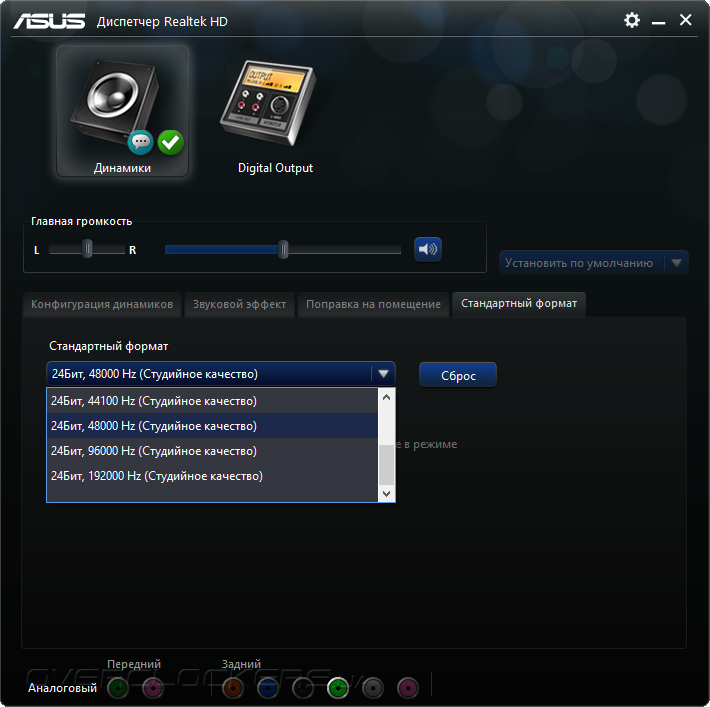

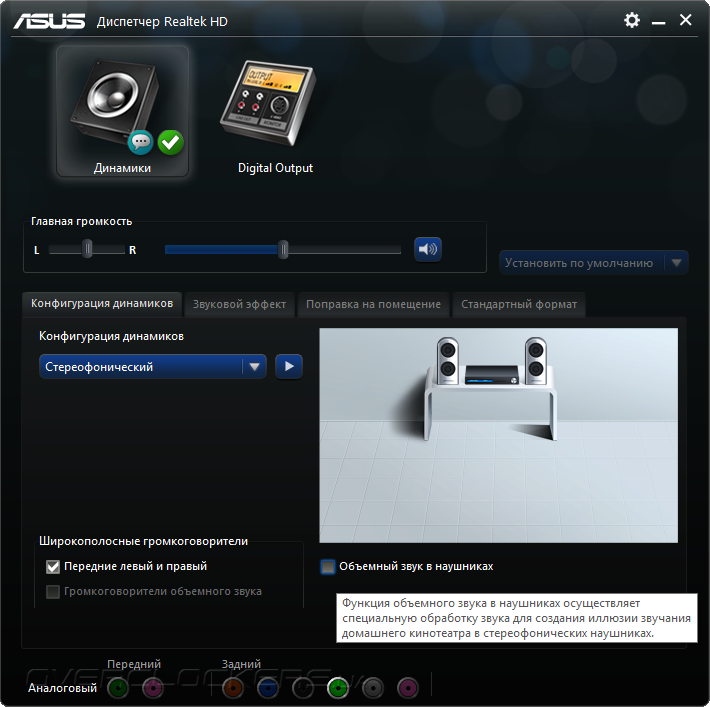

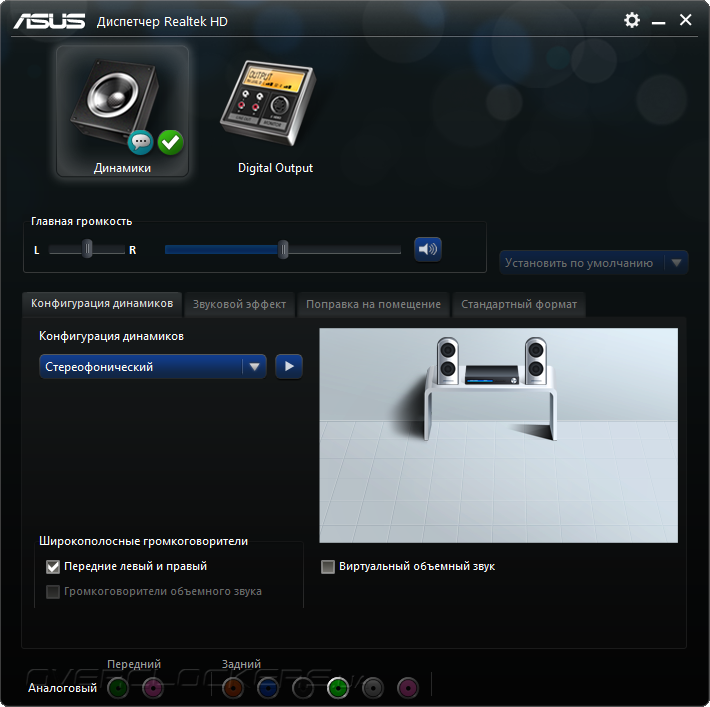

Для работы сетевой подсистемы нет никакого сопроводительного ПО. Звуковой кодек оснащается поддержкой в виде фирменного конфигуратора от производителя, коим выступает диспетчер Realtek HD. Благодаря имеющемуся на PCB операционному усилителю, можно привлекать к использованию несколько вариантов работы подключенного оборудования. Профили «Наушники» и «Передние Динамики» обладают различным эффектом воздействия на итоговую картину, кроме них также можно активировать технологию виртуализации звучания, что тоже приносит ощутимые изменения в прослушиваемый материал. Сам же кодек ALC887 звёзд с неба не хватает, поэтому говорить об особой детализации звучания не приходится.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

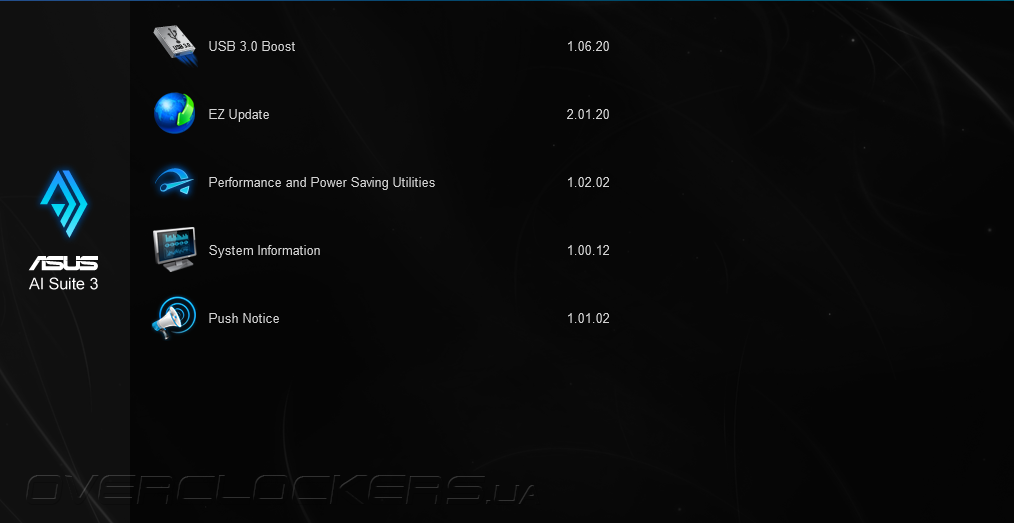

В состав комплекса Ai Suite вошло не такое большое число утилит, если сравнивать с более дорогими платами. Однако самое необходимое здесь есть.

ASUS Z97M-Plus

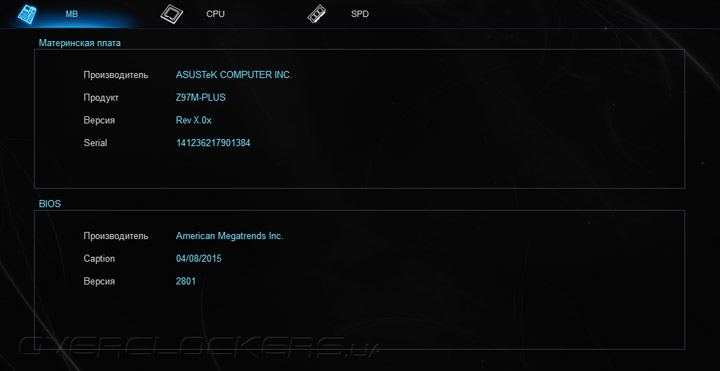

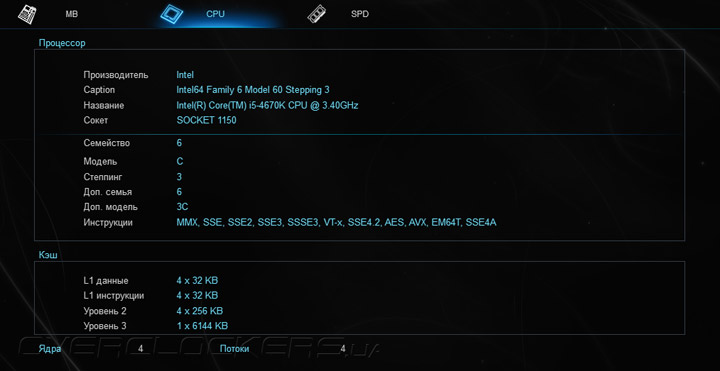

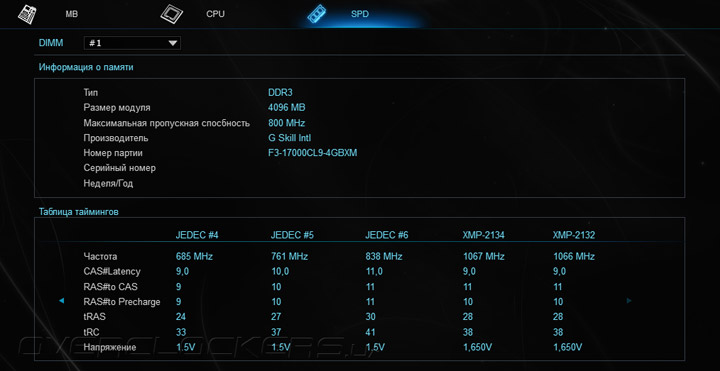

Информация о системных компонентах была получена корректной.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

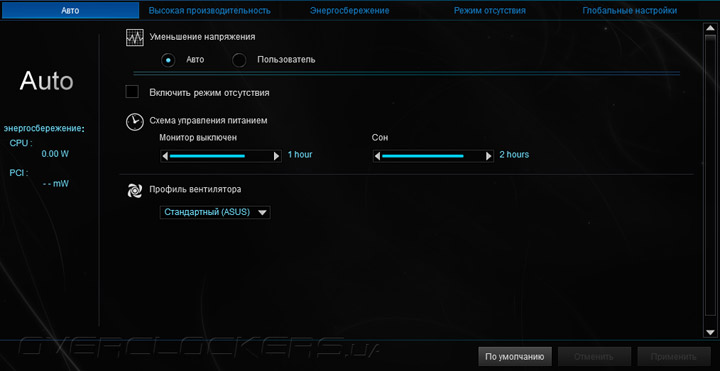

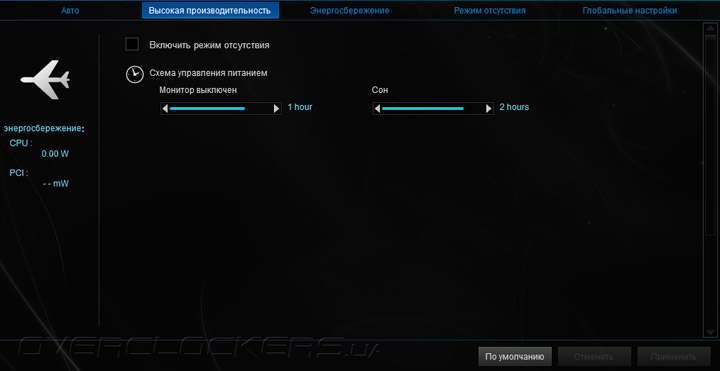

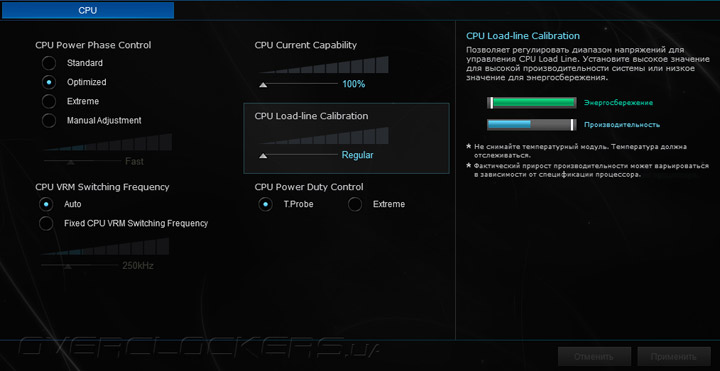

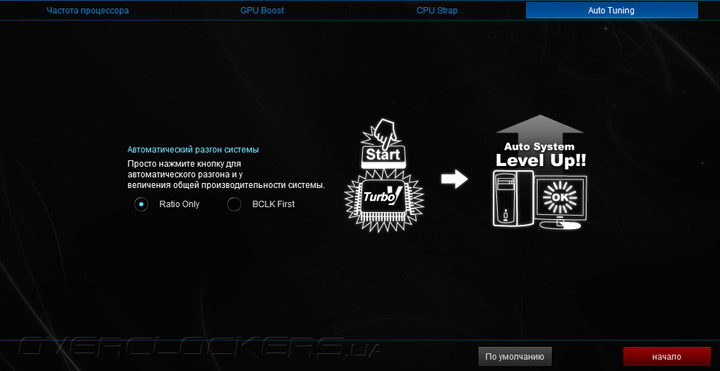

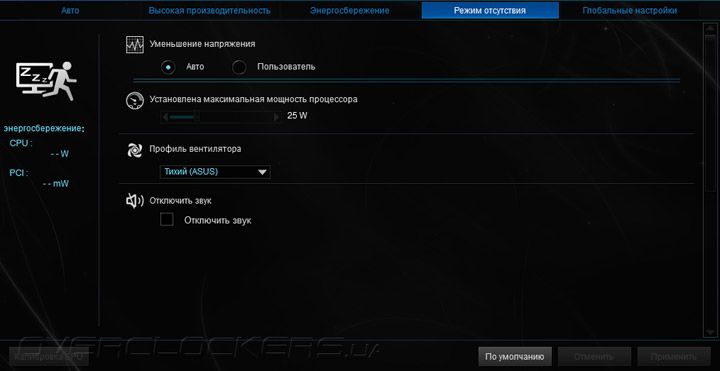

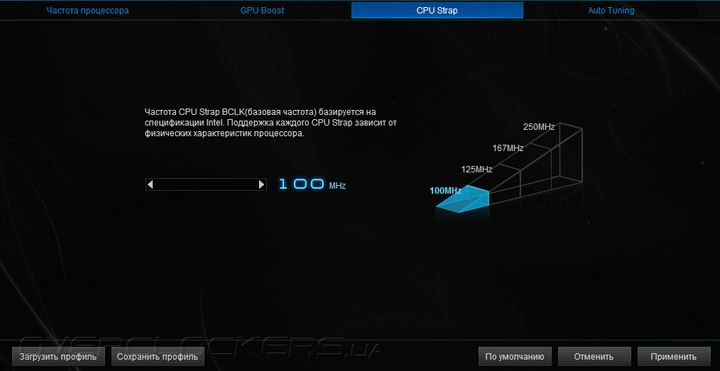

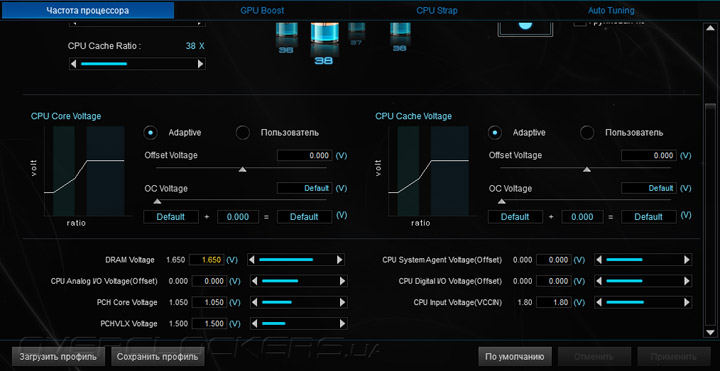

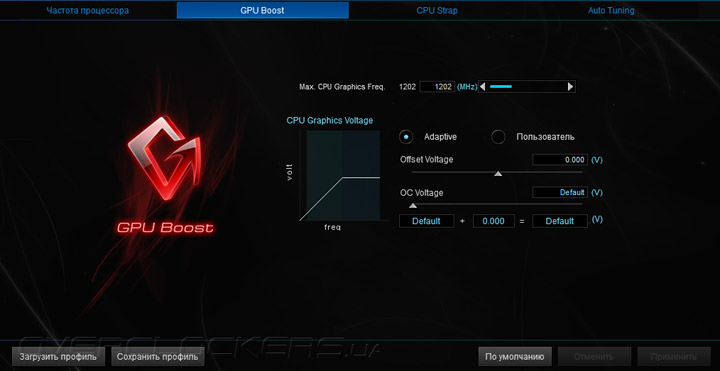

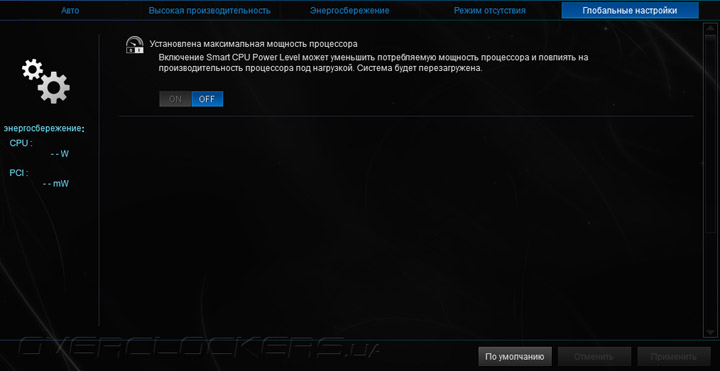

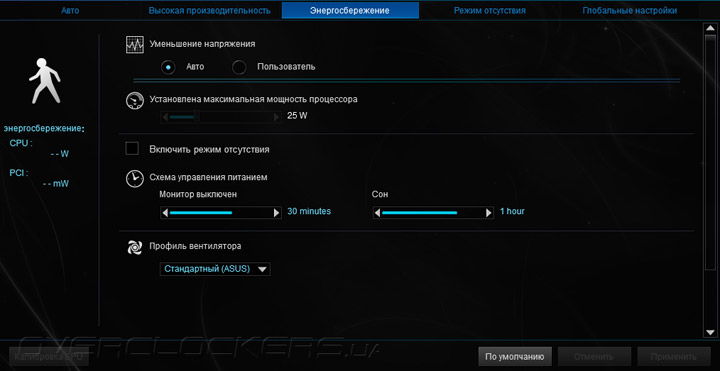

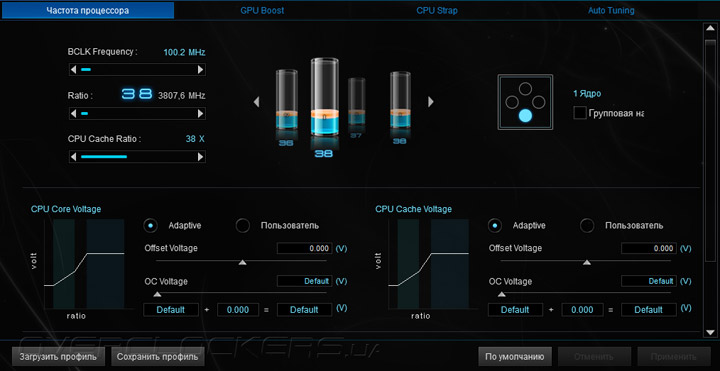

Роль мастера по настройке системы предоставлена набору Performance and Power Saving Utilities. По своей сути, это доступ к настройкам, сосредоточенных в UEFI, а для модуля EPU ещё открывается часть из настроек операционной системы по работе ПК в ждущих и спящих режимах. Подобным набором оснащены все простые изделия от ASUS, та же Z97-P входит в это число. Более дорогие изделия, куда можно отнести Z97-A, обладают единым мастером 5-Way Optimization, из отсутствующих здесь модулей там наличествует TurboApp.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

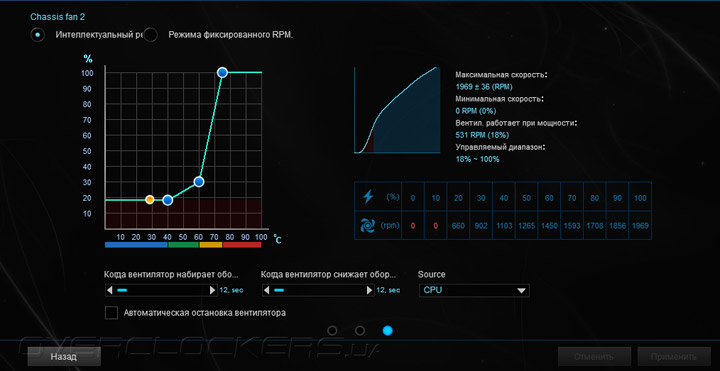

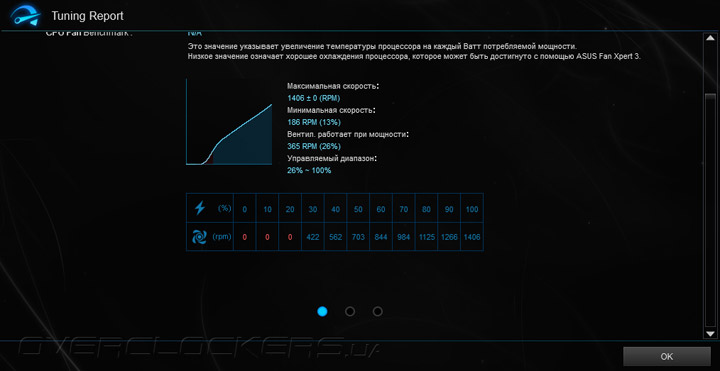

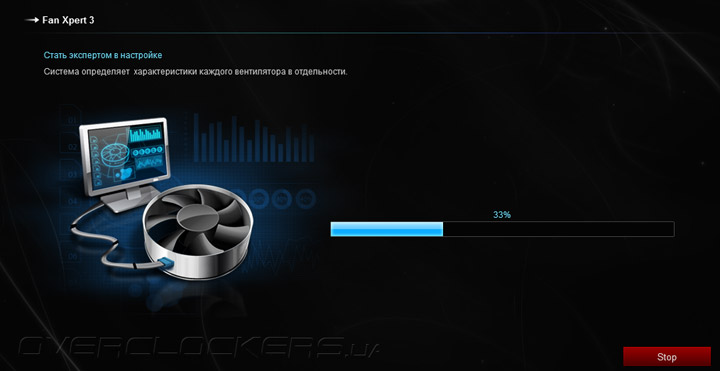

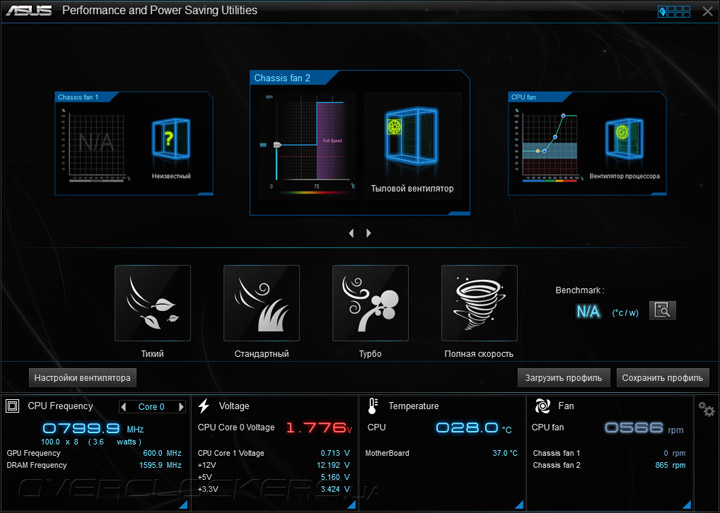

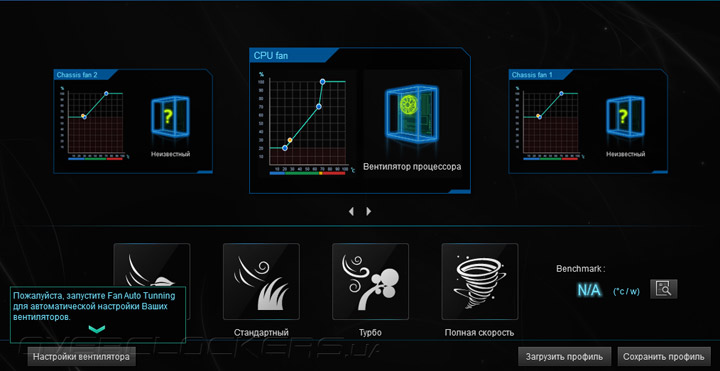

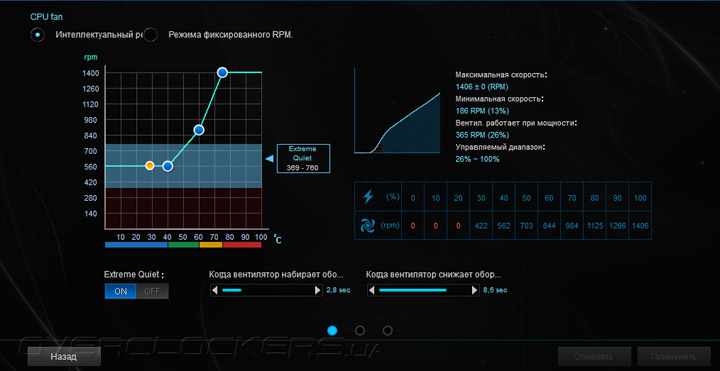

Нельзя не упомянуть о мастере по настройке вентиляторов. Всего к плате можно подключить три изделия. Одновременно для всех проходит процедура калибровки, после которой становится доступен индивидуальный паспорт для каждого, на основе которого можно выполнить выбор сценария функционирования охладителя.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

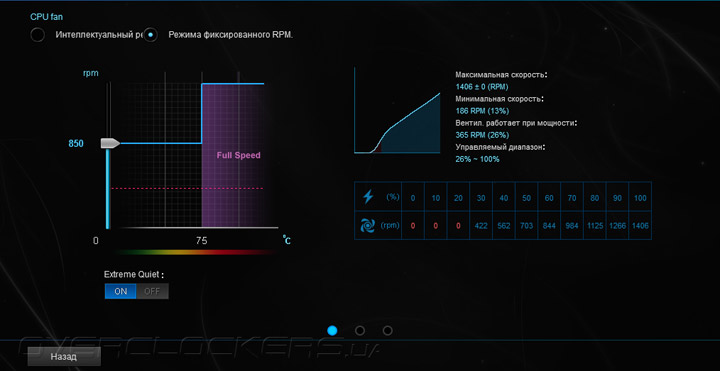

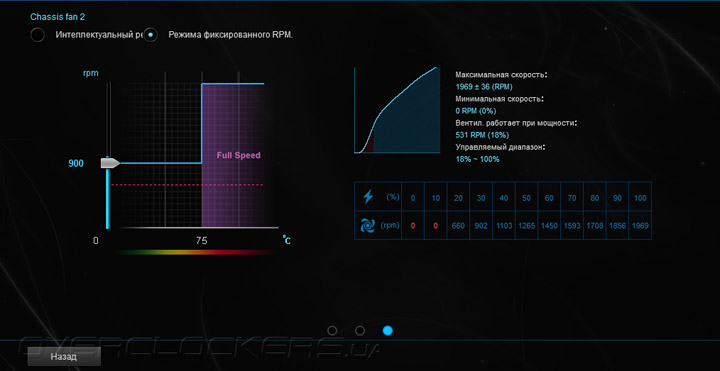

Всего варианта два — интерактивный режим и с фиксацией оборотов на единой отметке. Правда, при достижении отметки 75 °C (температуры ЦП) в последнем случае произойдёт переход на максимально возможные обороты устройства.

ASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-PlusASUS Z97M-Plus

Традиционно доступен выбор и среди трёх готовых режимов, но они же доступны и в UEFI. В самом низу окна Ai Suite находится небольшой участок, где сосредоточены текущие показатели системных напряжений и температур, но не сказать, что он является информативным для наблюдения, к тому же до сих пор не исправлена досадная ошибка с именованием входящего напряжения ЦП, значащегося как параметр самого первого из вычислительных ядер.

ASUS Z97M-Plus

В целом, набор утилит ни в чём не превосходит оснастку модели Z97-P и предшествующей Z87M-Plus, но это не умаляет всех имеющихся возможностей, которых вполне достаточно для рядового пользователя. Всё функционировало как следует, а модуль по настройке вентиляторов до сих пор является образцом по исполнению для остальных производителей оборудования (и ПО к нему). На очереди практические испытания.
