Обзор материнской платы ASUS Z97-P. Испытание разгоном самого дешёвого продукта компании на базе Intel Z97

Стремясь максимально насытить рынок, производители прибегают к множеству шагов, находясь в поиске разумных и неочевидных компромиссов. Их можно проследить в различных сегментах, в том числе — массовом, так называемом mainstream. С выпуском первых материнских плат для платформы LGA1150 специалисты компании ASUS упростили маркировку своих изделий, оснастив их короткими и оттого лаконичными названиями. Наиболее дешёвой платой к тому времени оказалась Z87M-Plus. В ней удалось выявить вполне удачную модель, целиком готовую к разгону мощного процессора Haswell. Обновлённый ряд продукции, основанной уже на Intel Z97, содержит новинку, ценник на которую оказался существенно ниже, чем на родственную Z97M-Plus. Материнская плата Z97-P широко доступна в отечественных магазинах, ей и будет посвящён этот обзор.

Уже по внешнему виду изделия можно предугадать значительные упрощения, на которые пошёл производитель, стремясь максимально снизить цену для этой модели. На момент тестирования её стоимость в отечественной рознице составляла $120. И всё же главное звено как для оверклокера — модуль VRM — у нее выглядит привлекательно. Более того, на первый взгляд, конструктивное исполнение этого узла позаимствовали от той самой бюджетной модели — Z87M-Plus.

ASUS Z97-P

Для консервативных пользователей большой размер платы всё ещё является предпочтительным. PCB не зияет пустотами как у аналогичной платы из лагеря конкурента — ASRock Z97 Anniversary, хотя, справедливости ради, стоит отметить немалую разницу в цене между ними.

Здесь нельзя найти всевозможные вспомогательные ухищрения: кнопки, переключатели, индикаторы, точки по замеру системных напряжений, не говоря уже о подсветке. Нет даже традиционного для ASUS светодиода, ответственного за индикацию поступающего на плату напряжения. Весьма скромно выглядит звуковая подсистема, где совершенно отсутствуют какие-либо конденсаторы (керамические во внимание не берем), сеть представлена в лице самого простого адаптера от Realtek. Мультиконтроллер на удивление миниатюрен, такой его вид сулит отсутствие мониторинга за целой группой напряжений, пусть хотя бы программного. Также сократили до четырёх доступные гнёзда для подключения накопителей с интерфейсом SATA.

Модель ASUS Z97-P
Чипсет Intel Z97
Процессорный разъём Socket 1150
Процессоры Xeon, Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866*/2000*/2133*/2200*/2250*/2400*/2600*/2666*/2800*/2933*/3000*/3100*/3200*(OC), максимум 32 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
1 x PCI Express 2.0 x16@x2
2 x PCI Express 2.0 x1
M.2 1 x PCI Express 2.0 x2
Слоты PCI 2 (ASMedia ASM1083)
Встроенное видеоядро (в процессоре) Intel HD Graphics/4400/4600/P4600/P4700
Видеоразъёмы HDMI, DVI-D, D-Sub
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2 2
Порты USB 6 х 3.0 (4 разъёма на задней панели, Z97)
8 x 2.0 (2 разъёма на задней панели, Z97)
SATA Express
Serial ATA 4 x SATA 6 Гбит/с (Z97)
RAID 0, 1, 5, 10 (Z97)
Встроенный звук Realtek ALC891 (7.1, HDA)
Texas Instruments RC4580
S/PDIF Разъём на плате (выход)
Сетевые возможности Realtek 8111GR (Gigabit Ethernet)
FireWire
LPT
COM 1 (внутренний)
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 213
Дополнительные возможности Возможность подключения TPM-модуля

Но всё же на плате имеется основной набор гнёзд, требуемый для сборки обыкновенного, типичного ПК, приближённого к требованиям массовой аудитории. Плата может управлять всего тремя охладителями, включая процессорный.


Упаковка и комплектация

Коробка у продукта оформлена неброско, строго, но лаконично. Она небольшая, однако, картон не тонкий, а полиграфия качественная. Как таковых лозунгов или особенностей здесь не отображено, внимание сконцентрировано на развенчивании образа «слабого», усечённого изделия, выполнен акцент на долгих часах тестирования и совместимостью с тысячами устройств. Внутри плата зафиксирована в дополнительном картонном поддоне, что весьма уместно, взирая на её реальные размеры.

ASUS Z97-P

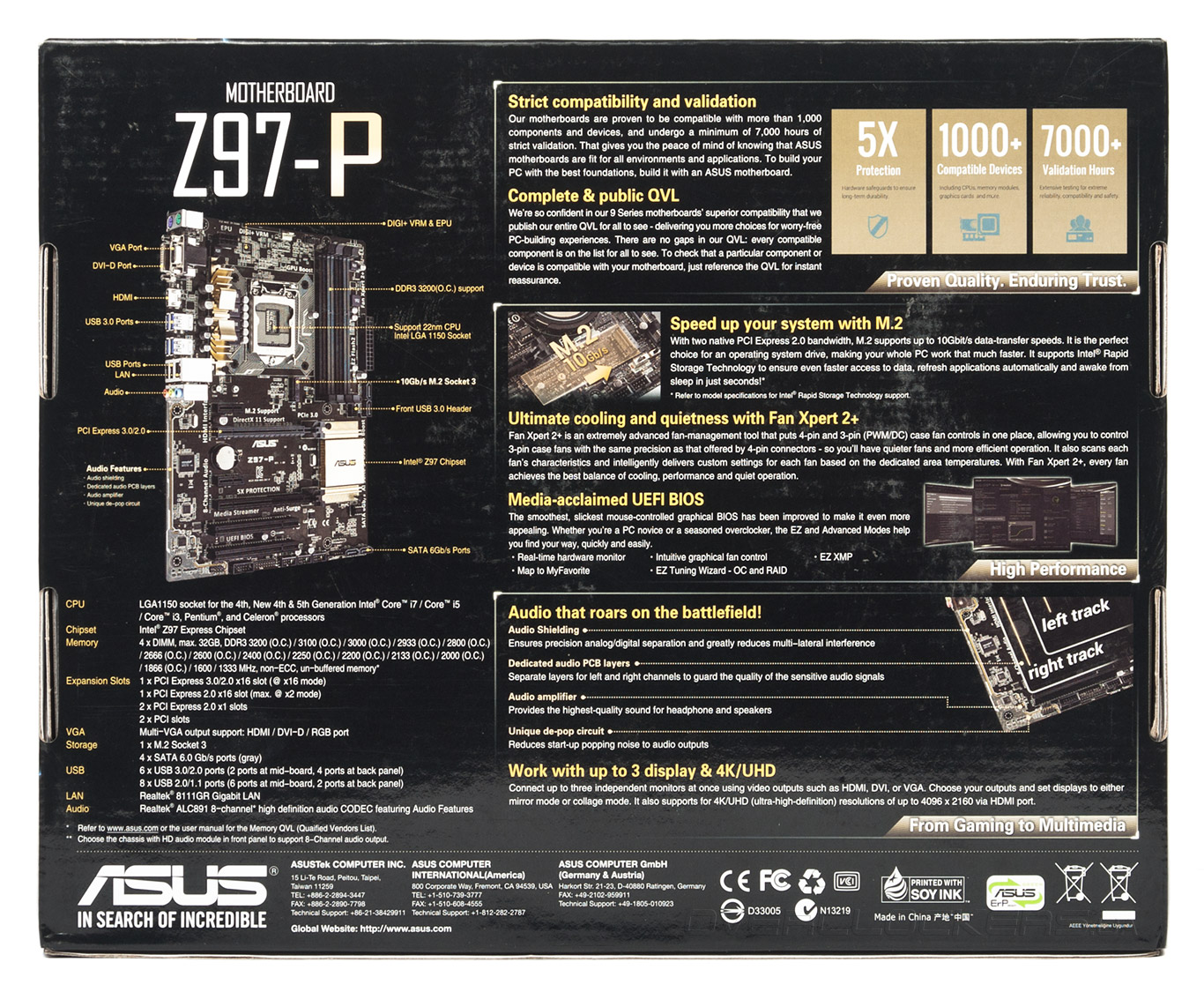

На обратной стороне находится фото устройства в удобном ракурсе, где видна и его задняя панель. Таблица с характеристиками изделия отображает применение особого кодека, прежде нами нигде не встречавшегося (ALC891). Нельзя не отметить наличие современного гнезда типа M.2, сглаживающее присутствие всего четырёх традиционных интерфейсных выходов SATA.

ASUS Z97-P

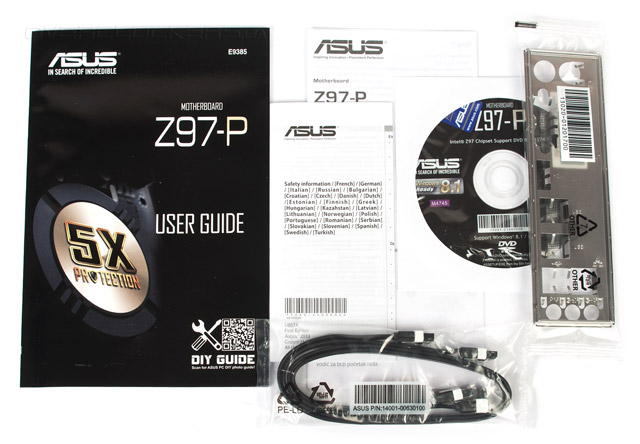

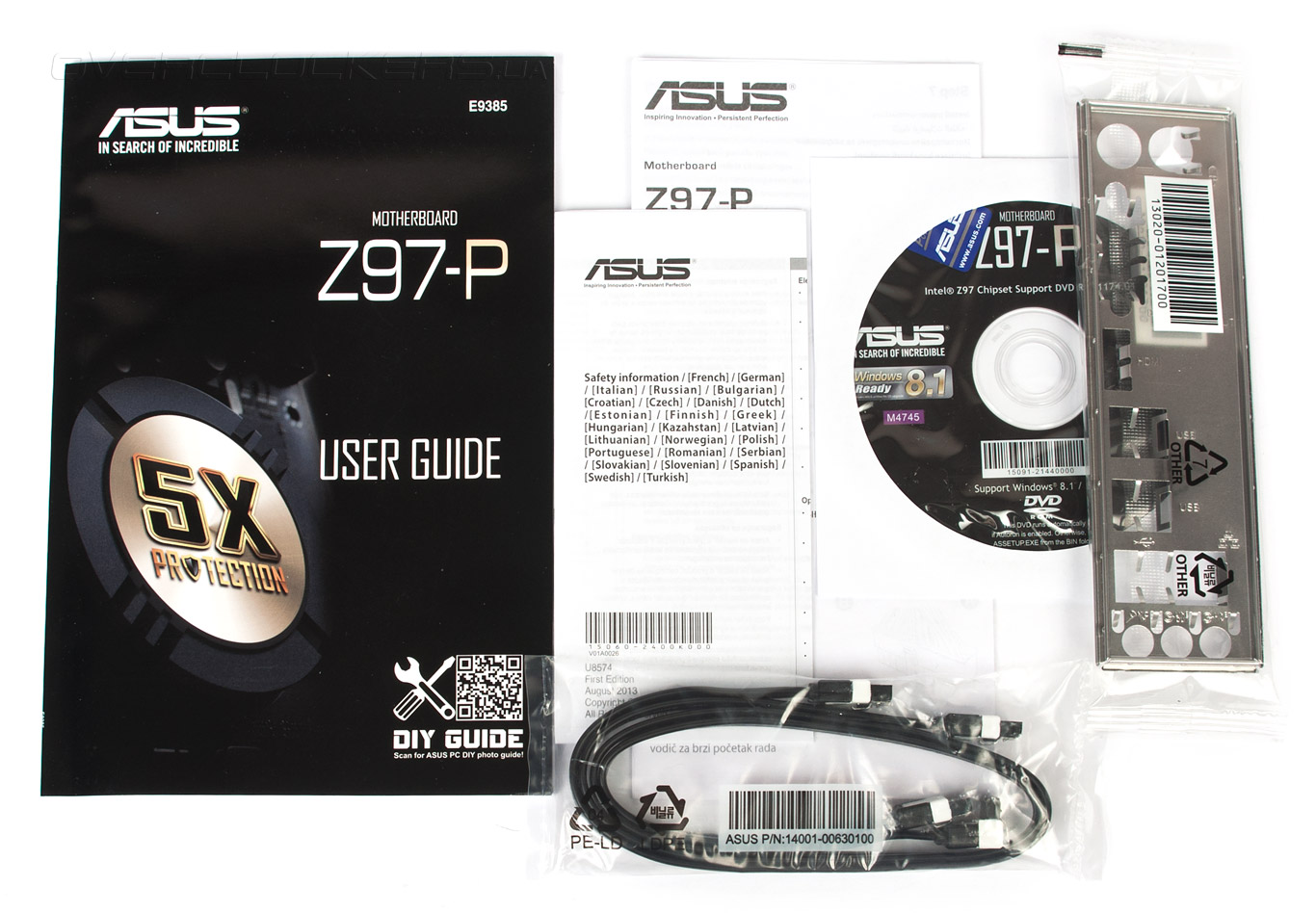

От комплекта поставки многого ждать не стоит, туда включены:
  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • наклейка с логотипом компании;
  • заглушка для корпуса, обычного исполнения — с тиснением символов и иконок обозначения гнёзд;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
ASUS Z97-P

Это вполне традиционный, базовый набор аксессуаров.


Внешний вид

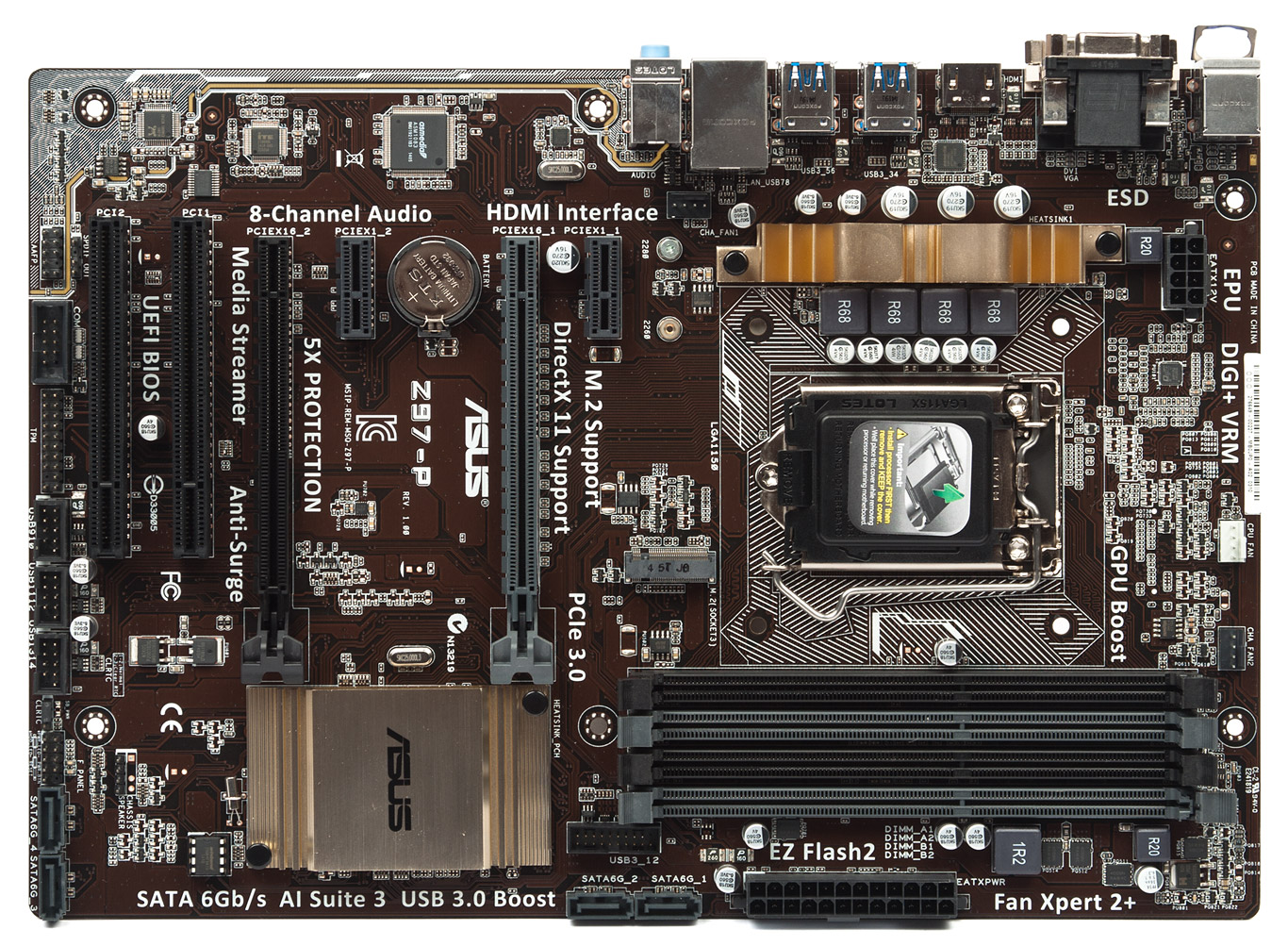

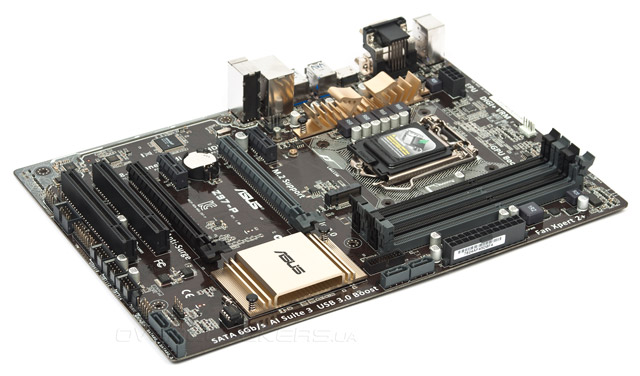

Пусть продукт представляет собой компромиссный вариант, где пришлось искать место для отдельных элементов на свободных участках PCB, но при сборке и эксплуатации системы проблем всё это вызывать не должно. Ширина составляет всего 213 мм, вместо положенных 244 для полноформатного ATX.

ASUS Z97-P

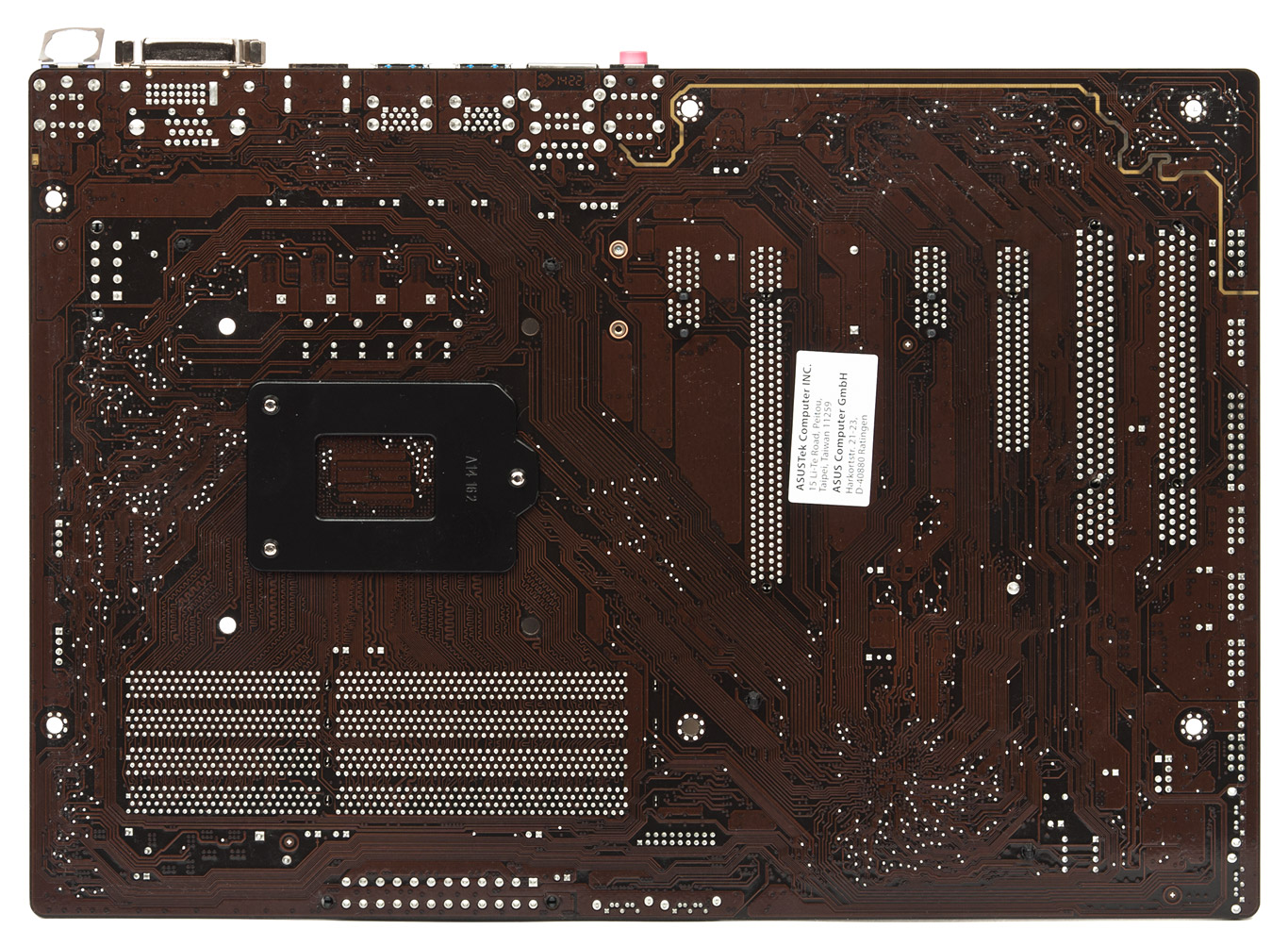

Несложность топологии исключило присутствие сторонних элементов на обратной стороне платы. Охлаждающие конструкции закрепляются подпружиненными пластиковыми клипсами. Монтажу системы охлаждения ЦП вряд ли что-то помешает.

ASUS Z97-P

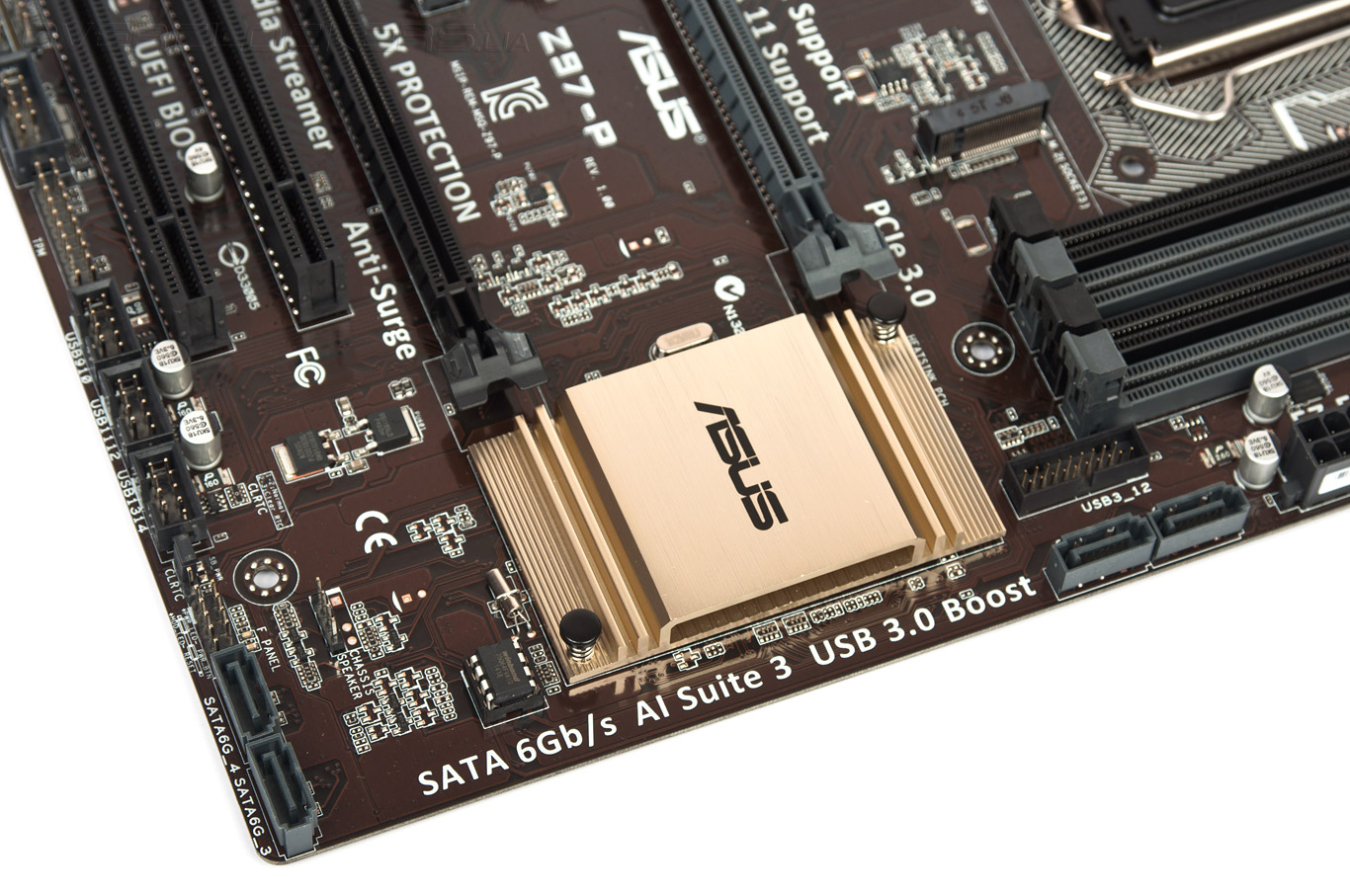

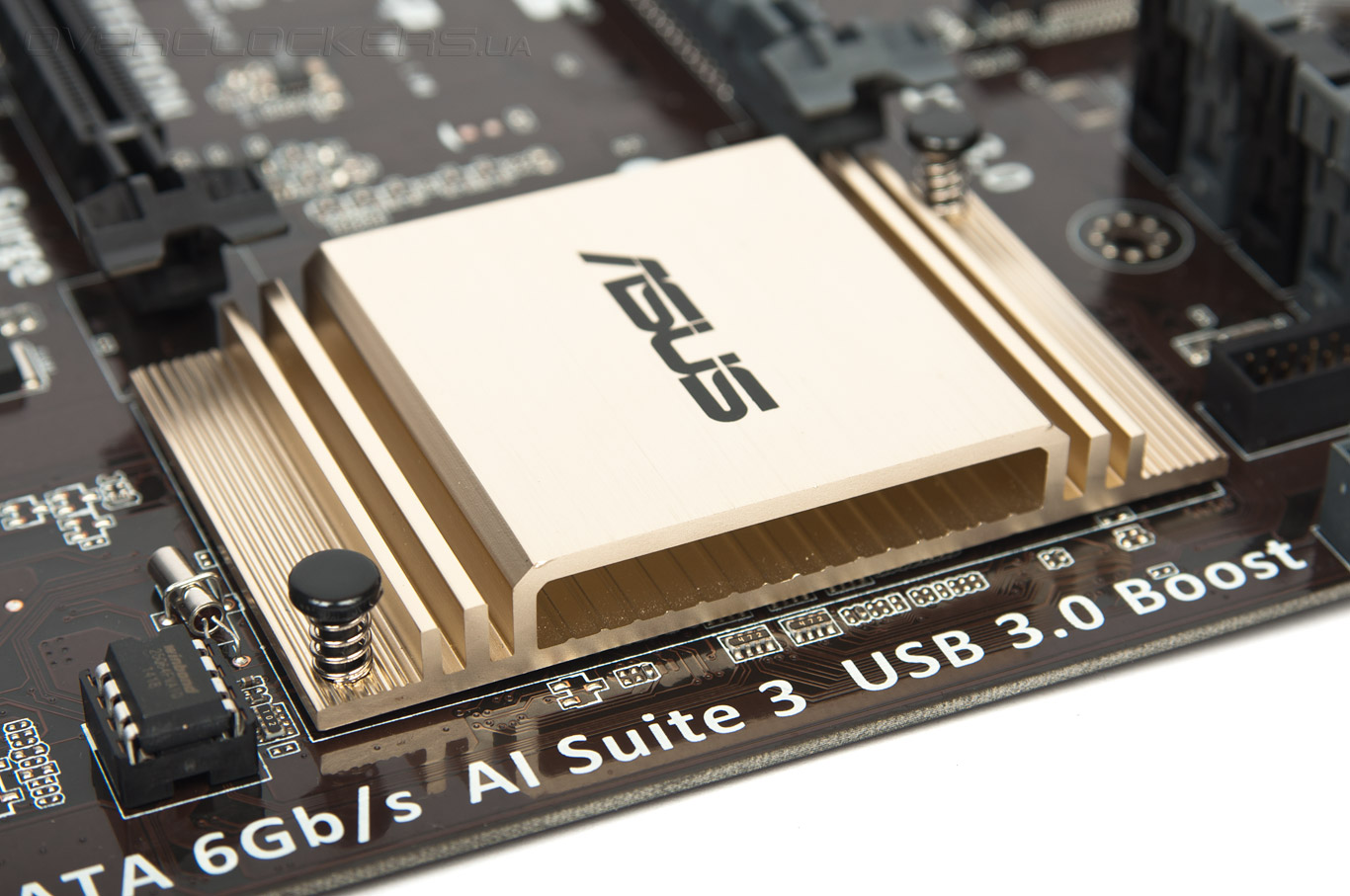

Стилистика профилей радиаторов идёт вразрез с продукцией основной серии, здесь они представлены цельнолитыми, простыми изделиями, но оттого говорить об их сниженной эффективности не приходится. Так, охладитель системной логики отлично справился с работой, удерживая температуру в зоне PCH не выше 45 °C.

ASUS Z97-P

Гнёзда SATA обычные, не устланные вдоль поверхности, то есть подразумевается использование корпусов ПК, не отягощённых возможностью грамотной укладки кабелей за поддоном с платой. Их размещение полностью оправданно — габаритные карты расширения не будут конфликтовать с подключенными туда интерфейсными кабелями.

ASUS Z97-P

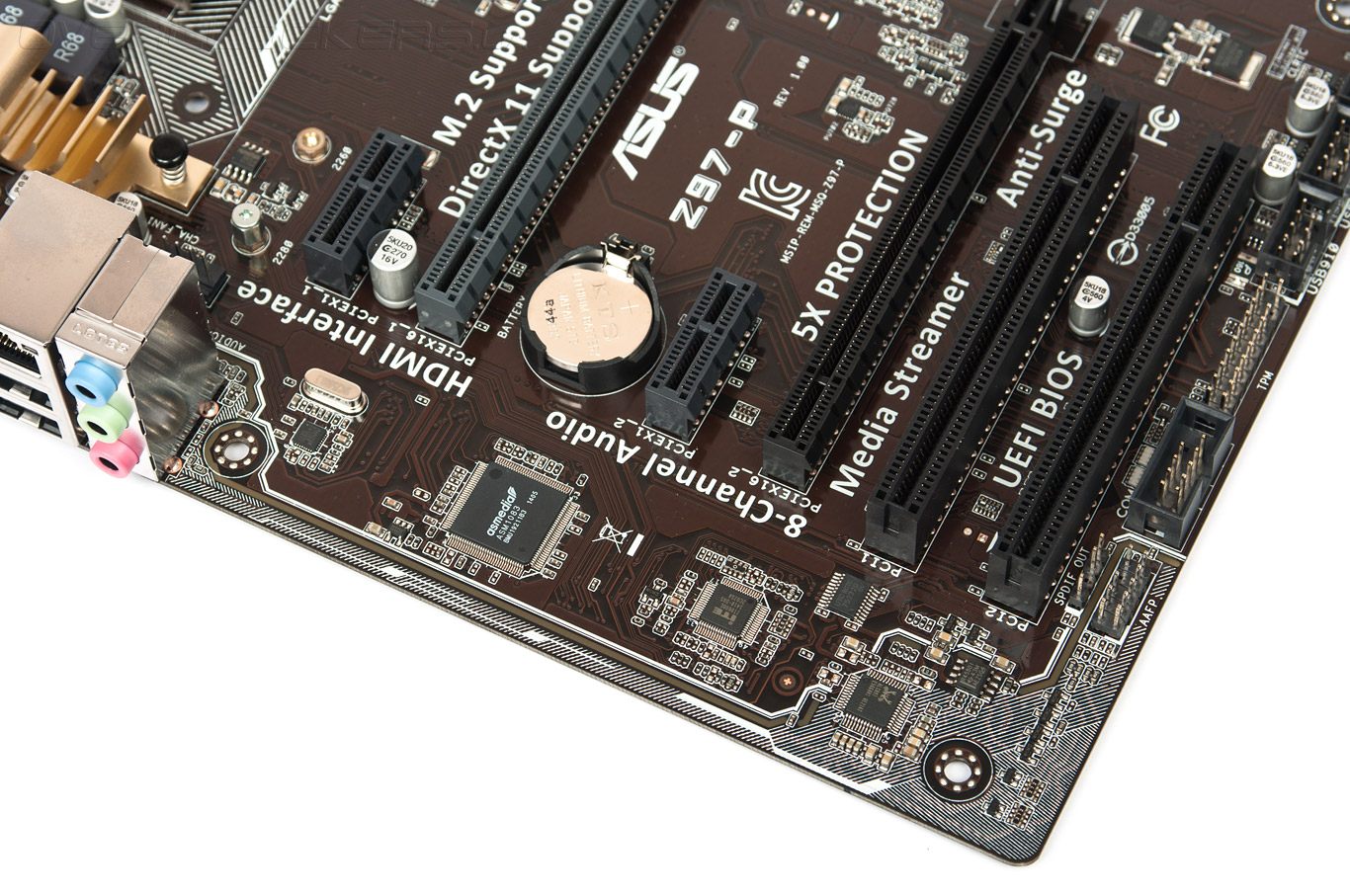

Все шестнадцать линий от ЦП относятся только к верхнему слоту PCI-E х16, другой разъем довольствуется лишь двумя линиями от PCH. Звуковой кодек может похвастаться наличием вспомогательного ОУ Texas Instruments RC4580.

ASUS Z97-P

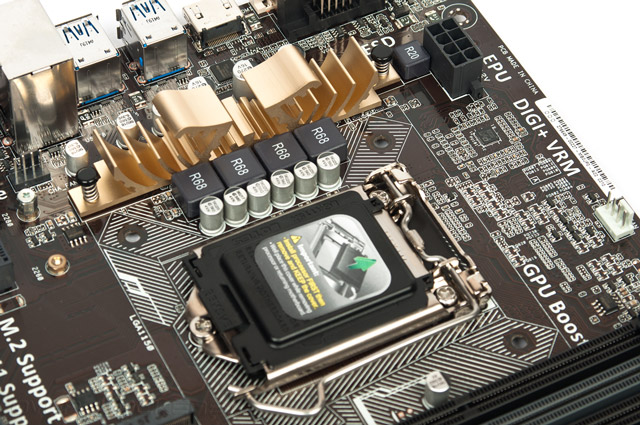

На фоне предшествующей модели Z87M-Plus число близко распаянных конденсаторов к процессорному разъему увеличено в полтора раза. Во всём остальном это всё тот же четырёхфазный стабилизатор. Радиатор невысокий и вряд ли станет препятствием для установки массивной системы охлаждения ЦП.

ASUS Z97-P

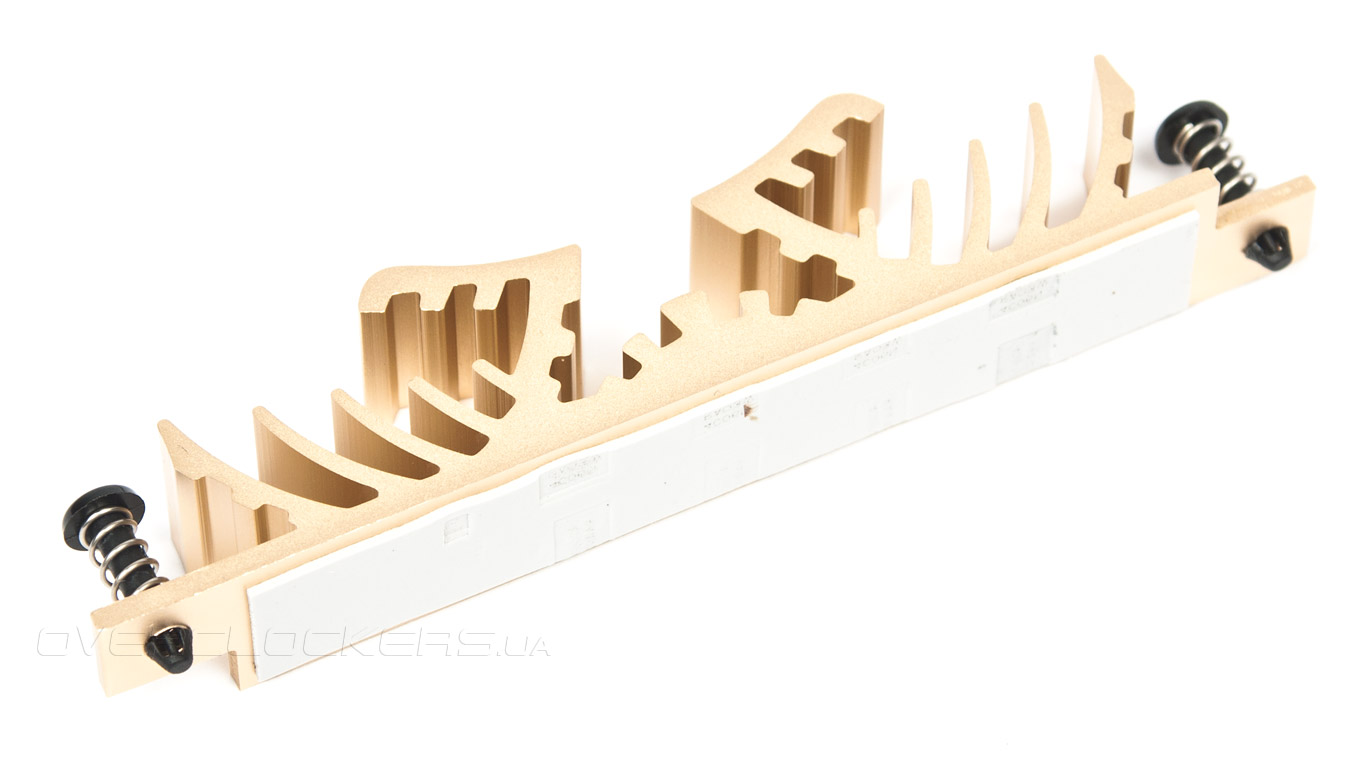

Смог удивить отпечаток от силовых элементов на традиционной термопрокладке, находящейся в основании радиатора. Малая её площадь не позволила полностью накрыть все силовые элементы, хотя самого радиатора для этих целей должно было хватить. И речь идёт буквально о нескольких миллиметрах.

ASUS Z97-P

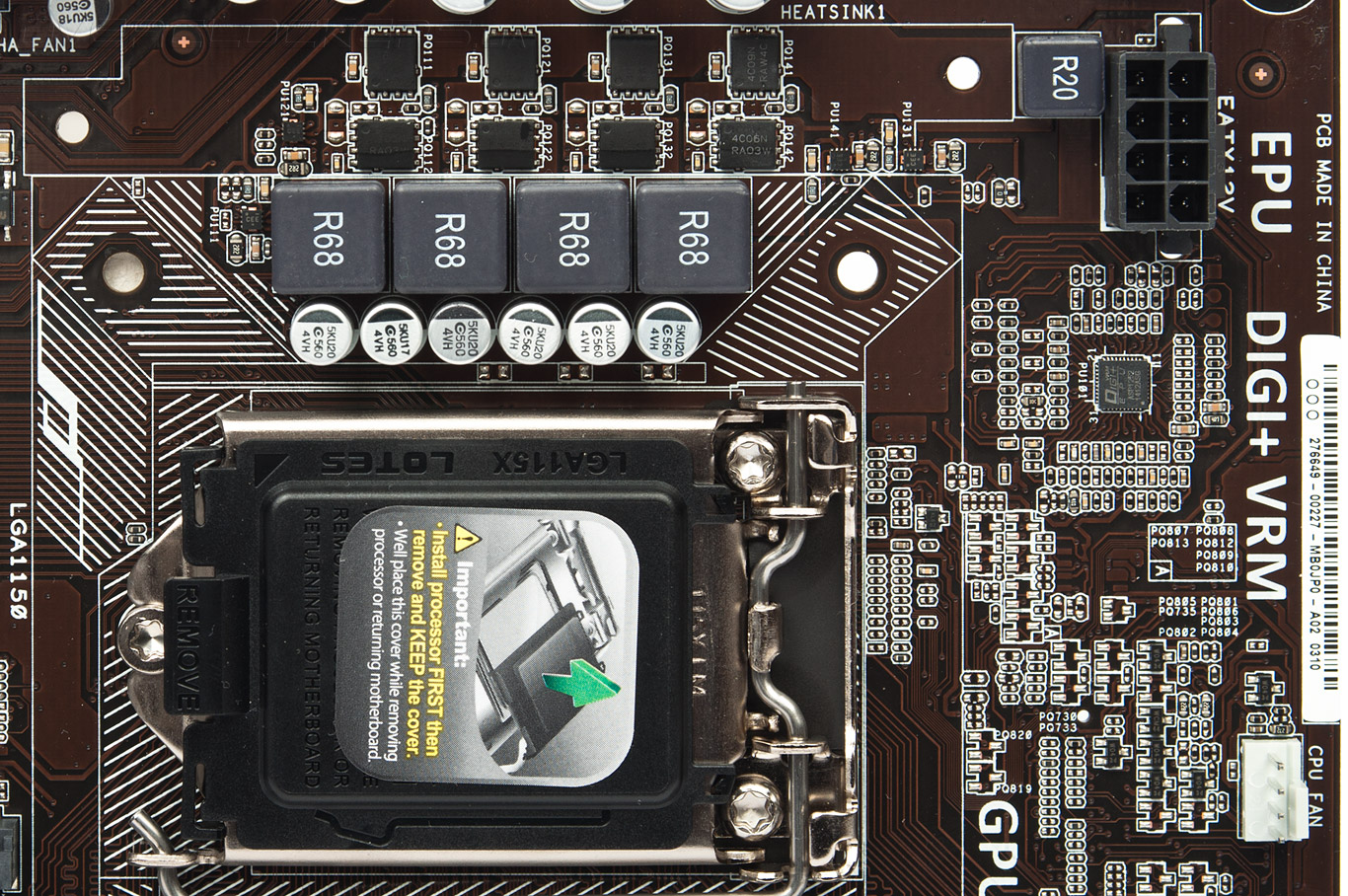

По фото размещения электронных компонентов вся картина происходящего видна буквально невооружённым взглядом. Модель ШИМ-контроллера и силовые элементы отличаются от используемых в составе Z87M-Plus. Это ASP1252 и изделия ON Semiconductor — NTMFS4C06N и NTMFS4C09N. Концептуально стабилизатор питания не поменялся, поскольку такие транзисторы выступают полными аналогами примененным прежде. Насколько оправданным было изменение модели ШИМ-контроллера сможет показать тестирование.

ASUS Z97-P

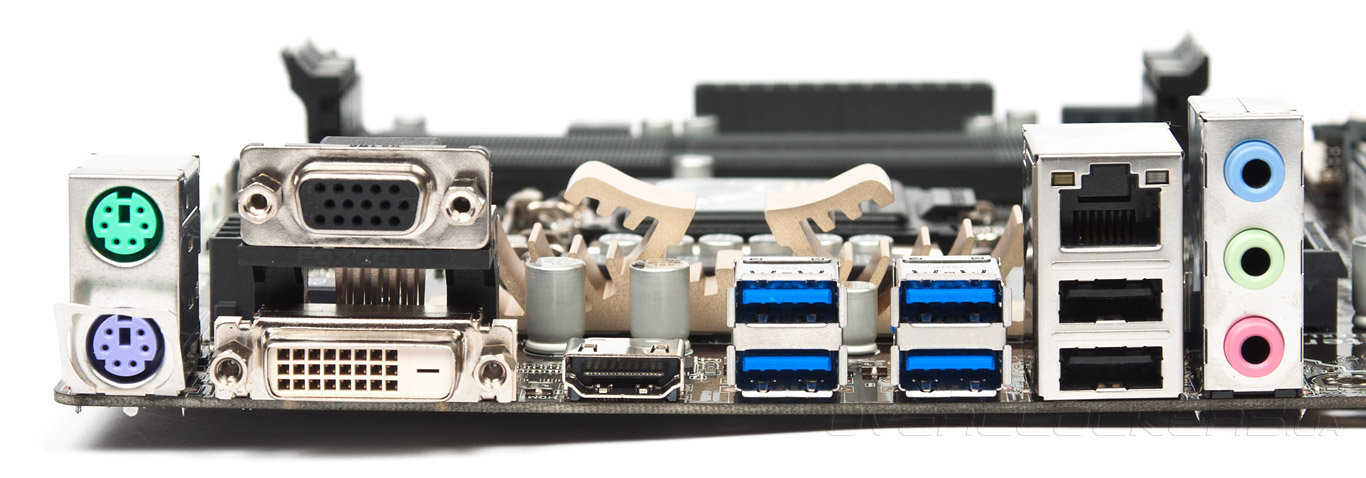

Безусловно, на задней панели хотелось бы увидеть большее число гнёзд, но и тех, что имеются, на мой взгляд, достаточно для рядового пользователя. Не стоит забывать о позиционировании платы, да и возросшее их число неминуемо сказалось бы на итоговой цене. Выход HDMI оснащён конвертором уровней сигналов ASM1442.

ASUS Z97-P

При осмотре Z97-P я не выявил в ней радикально упрощённого продукта, сулящего отказ от каких-либо традиционных сценариев использования системы. Объединение усилий нескольких видеокарт, безусловно, затребует другой системной платы, как и желание подключить ресивер с оптическим входом. Теперь перейдем к осмотру её программных возможностей.
