Обзор и тестирование материнской платы ASUS X99-Deluxe для процессоров Intel в исполнении LGA2011-3

С момента анонса процессоров Intel Haswell-E прошло не так много времени, но все ведущие производители системных плат уже успели представить свои продукты для высокопроизводительной платформы LGA2011-3. В одном из предыдущих обзоров вы могли познакомиться с геймерской «материнкой» от MSI, а сегодня гостьей нашей тестовой лаборатории стала модель от компании ASUS — X99-Deluxe.

ASUS X99-Deluxe

Системная плата относится к высшему ценовому диапазону, она предлагает богатейшую функциональность и расширенные возможности для разгона. Обо всем этом вы сможете узнать из нашего сегодняшнего обзора, а пока, предлагаю ознакомиться со спецификациями новинки:

Модель ASUS X99-Deluxe
Чипсет Intel X99
Процессорный разъем Socket LGA2011-3
Процессоры Core i7 (Haswell-E)
Память 4 DIMM DDR4 SDRAM 2133/2400*/2666*/2800*/3000*/3200* (OC), максимум 64 ГБ
Слоты PCI-E 5 x PCI Express 3.0 x16 (x16+x0+x0+x0+x0, x16+x0+x16+x0+x0, x16+x0+x16+x0+x8, x8+x8+x0+x8+x0)
1 x PCI Express 2.0 x4
Слоты PCI
Встроенное видеоядро (в процессор)
Видеоразъемы
Количество подключаемых вентиляторов 6x 4pin + 3x 4pin на плате расширения Fan Extension Card
Порты PS/2
Порты USB 12 x 3.0 (8 разъемов на задней панели, Intel X99 + 2 х ASMedia ASM1074)
2 x 3.0 (2 разъема на задней панели, ASMedia ASM1042)
6 x 2.0 (2 разъема на задней панели, Intel X99)
ATA-133
Serial ATA 10 каналов SATA 6 Гбит/с (Intel X99)
2 канала SATA 6 Гбит/с (ASMedia ASM106SE)
SATA Express 1 канал SATA Express 10 Гбит/с (Intel X99)
1 канал SATA Express 10 Гбит/с (ASMedia ASM106SE)
eSATA
RAID 0, 1, 5, 10 (Intel X99)
Встроенный звук Realtek ALC1150 (7.1, HDA)
S/PDIF 1 (Оптический)
Встроенная сеть Intel I218V (Gigabit Ethernet)
Intel I211-AT (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности кнопки включения и перезагрузки, клавиша Clear_CMOS, индикатор кодов POST, поддержка Bluetooth 4.0 и Wi-Fi 802.11a/b/g/n/ac, разъем M.2, плата расширения Fan Extension Card, адаптер Hyper M.2 x4, поддержка AMD CrossFireX и NVIDIA SLI


Комплект поставки

Материнская плата ASUS X99-Deluxe поставляется в крупной картонной коробке, ее дизайн выполнен в стиле, знакомом нам по современным продуктам ASUS. Оформление фронтальной поверхности лаконично, центральное место занимает изображение системной платы и наименование модели.

ASUS X99-Deluxe

Обратная сторона коробки несет множество полезной информации. Здесь приведено схематическое изображение материнской платы и ее краткая спецификация, а также сведения о ее наиболее важных особенностях, таких как применение специального процессорного разъема ASUS O.C. Socket, наличие в комплекте дополнительных плат Fan Extension Card и Hyper M.2 x4, а также поддержка беспроводной передачи данных по стандарту Wi-Fi со скоростью до 1300 Мбит/с. В основе дизайна системной платы лежит концепция 5-Way Optimization, которая включает оригинальные технологии разгона, экономии электроэнергии, управления скоростью вращения вентиляторов и автоматического повышения быстродействия.

ASUS X99-Deluxe

Набор аксессуаров, которым комплектуется ASUS X99-Deluxe, достаточно разнообразный. Он содержит:
  • подробное руководство пользователя;
  • описание особенностей системных плат ASUS 99-й серии;
  • DVD-диск с драйверами и ПО;
  • наклейку на корпус системного блока.
ASUS X99-Deluxe

Помимо того, среди дополнительных принадлежностей нашлись:
  • заглушка на заднюю панель I/O Shield;
  • восемь кабелей SATA 6 Гбит/с;
  • антенна Wi-Fi;
  • мостик 3-Way NVIDIA SLI;
  • набор коннекторов Q-Connectors;
  • шасси M.2 Racket;
  • адаптер Hyper M.2 x4
  • плата Fan Extension Card;
  • внешний температурный сенсор;
  • кабель для подключения платы Fan Extension Card.
ASUS X99-Deluxe

Одним из самых с интересных аксессуаров новинки является плата расширения Fan Extension Card, с помощью которой к ASUS X99-Deluxe можно подключить три дополнительных вентилятора. Внешнее питание подводится посредством стандартного разъема типа «молекс», а для коммуникации с «материнкой» служит комплектный кабель длиной около 20 см. Для каждого из трех каналов предусмотрена регулировка скорости вращения с помощью ШИМ, а также подключение внешних температурных датчиков. Управлять «карлсонами» можно из UEFI Setup или с помощью фирменного ПО ASUS Ai Suite 3.

ASUS X99-Deluxe

В комплекте с платой поставляется адаптер Hyper M.2 x4, который инсталлируется в свободный слот PCI-E x4 системной платы и предназначается для установки твердотельных накопителей с разъемом М.2, причем, поддерживаются только продукты с интерфейсом PCI Express.

ASUS X99-Deluxe


Внешний вид

Материнская плата базируется на чипсете Intel X99, ее размеры соответствуют стандарту АТХ. Чрезвычайно плотное расположение компонентов и отсутствие свободного места на текстолите объясняются богатым набором возможностей расширения ASUS X99-Deluxe. Из необычных решений следует отметить белый пластиковый кожух, распложённый по левому краю системной платы, который, впрочем, выполняет лишь эстетическую функцию. Для установки модулей ОЗУ стандарта DDR4 служат восемь слотов DIMM, суммарный объем оперативной память может достигать 64 ГБ. Поддерживается тактовая частота до 3200 МГц в режиме разгона.

ASUS X99-Deluxe

Одной из ключевых особенностей героини сегодняшнего обзора является применение оригинального процессорного разъема ASUS O.C. Socket. От стандартного LGA2011-3 его отличают дополнительные контакты, использование которых позволяет улучшить разгонный потенциал Haswell-E и модулей ОЗУ DDR4.

ASUS X99-Deluxe

C обратной стороны печатной платы находится некоторое количество электронных компонентов, а в районе процессорного разъема видна металлическая пластина, которая является частью системы охлаждения VRM.

ASUS X99-Deluxe

ASUS X99-Deluxe оснащена пятью разъемами PCI Express 3.0 x16, есть возможность построения связок AMD CrossFireX и NVIDIA SLI, но одновременно можно установить только три графических ускорителя. Владельцам процессоров Core i7-5960X и Core i7-5930K доступны режимы «x16+x0+x0+x0+x0», «x16+x0+x16+x0+x0» и «x16+x0+x16+x0+x8». В случае инсталляции младшего Core i7-5820K, у которого количество линий PCI-E уменьшено до 28, разъемы PCI Express будут работать по схемам «x16+x0+x0+x0+x0», x16+x8+x0+x0+x0» или x8+x8+x0+x8+x0», а третий и пятый по счет порты PCI-E x16 автоматически переключатся в режим x16@x1. Также имеется один слот PCI-E 2.0 x4, подключенный к системной логике, который предназначен для эксплуатации плат расширения, требовательных к пропускной способности интерфейса. Для того, чтобы обслужить разъем PCI-E 2.0 x4 и многочисленные дополнительные контроллеры конструкторы установили восьмипортовый коммутатор линий PCI-E 2.0 ASMedia ASM1187e.

ASUS X99-Deluxe

На правом крае системной платы перед разъемами DIMM DDR4 находится слот M.2, предназначенный для установки скоростных твердотельных накопителей. К разъему подведены четыре линии PCI Express от центрального процессора, поэтому, при его использовании пятый по счету слот PCI Express 3.0 x16 автоматически переходит в режим x16@x4. Для удобства монтажа SSD в комплекте с «материнкой» поставляется M.2 Racket — металлическое шасси, фиксирующее накопитель и защищающее его от повреждений.

ASUS X99-Deluxe

Дисковая подсистема ASUS X99-Deluxe представлена восемью чипсетным портами SATA 6 Гбит/с, а также парой разъемов SATA Express с пропускной способностью 10 Гбит/с. Один из них обслуживается системной логикой, а за работу второго отвечает контроллер ASMedia ASM106SE. Каждый из портов SATA Express поддерживает подключение пары накопителей с интерфейсом SATA 6 Гбит/с, то есть в сумме материнская плата поддерживает одновременную работу до 12 дисковых устройств. Что касается организации массивов RAID, то такой возможностью обладают только шесть чипсетных портов, а остальные поддерживают режимы AHCI и IDE.

ASUS X99-Deluxe

Материнская плата оснащена двумя сетевыми контроллерами Gigabit Ethernet: Intel I218V и Intel I211-AT. Также, ASUS X99-Deluxe поддерживает работу в беспроводных сетях Bluetooth 4.0 и Wi-Fi стандартов 802.11a/b/g/n/ac, за это отвечает плата расширения AzureWave AW-CB160H, в основе которой лежит чипсет Broadcom BCM 4360. Адаптер обеспечивает скорость передачи до 1300 Мбит/с и способен работать в диапазонах 2,4 ГГц и 5 ГГц. Звуковая подсистема ASUS X99-Deluxe базируется на современном 7.1 HD-аудиокодеке Realtek ALC1150, для улучшения качества воспроизведения низкочастотные цепи звукового тракта отделены от остальной части материнской платы изолирующим зазором в медных проводниках. Наконец, для подключения периферии новинка располагает 14 портами USB 3.0, из которых десять выведены на заднюю панель, а четыре оставшихся реализованы в виде контактных площадок. В итоге, на задней панели материнской платы нашлось место для:
  • кнопки USB BIOS Flashback;
  • двух сетевых розеток RJ-45;
  • десяти портов USB3.0 и пары USB2.0;
  • трех ВЧ-разъемов для подключения антенны Wi-Fi;
  • оптического выхода S/PDIF;
  • пяти аналоговых аудиовыходов.
ASUS X99-Deluxe

Новинка оснащена целым рядом механических переключателей, распложенных на нижнем крае печатной платы. SLI/CF Switch отвечает за выбор режимов работы слотов PCI Express x16 при построении связок из нескольких видеокарт, причем, в зависимости от конфигурации рекомендуемые для использования разъемы подсвечиваются светодиодами. EZ XMP активирует встроенные профили повышенного быстродействия модулей ОЗУ, EPU включает режим дополнительной экономии электроэнергии, а TPU запускает автоматический разгон.

ASUS X99-Deluxe

Пользователи, которые планируют эксплуатировать материнскую плату в составе открытого стенда оценят наличие механических кнопок включения и перегрузки, светодиодного индикатора кодов POST и клавиши Clear_CMOS, хотя, последняя ни разу не пригодилась за все время тестирования.

ASUS X99-Deluxe

Силовая подсистема ASUS X99-Deluxe спроектирована со значительным запасом прочности, который понадобится при разгоне старших процессоров Intel Haswell-E. Модуль VRM построен по восьмиканальной схеме, в качестве силовых элементов используются интегральные сборки IR33350M производства International Rectifier, дополнительное питание подводится при помощи восьмиконтактного разъема, а за управление преобразователем напряжения отвечает цифровой ШИМ-контроллер DIGI+ VRM ASP1257.

ASUS X99-Deluxe

С обратной стороны РСВ в районе силовой подсистемы находится несколько керамических SMD-конденсаторов, активных компонентов нет, следовательно, нет нужды заботиться об организации отвода тепла.

ASUS X99-Deluxe

Силовые элементы VRM охлаждаются массивным радиатором, который с помощью тепловой трубки соединен со вторым охладителем, распложённым в районе задней панели.

ASUS X99-Deluxe

Подошва радиатора контактирует с интегральными сборками через толстую прокладку из резиноподобного материала, а металлическая пластина с обратной стороны печатной платы предотвращает деформацию текстолита.

ASUS X99-Deluxe

Для подключения вентиляторов служат шесть четырехконтактных разъемов с поддержкой управления скоростью вращения с помощью ШИМ. Тепло от микросхемы системной логики отводится крупным плоским охладителем, соединенным термосифонной трубкой с небольшим бутафорским радиатором, под которым нет никаких греющихся элементов.

ASUS X99-Deluxe

Пожалуй, к дизайну ASUS X99-Deluxe можно предъявить лишь одну претензию: отсутствуют контактные площадки для измерения напряжений.

UEFI Setup

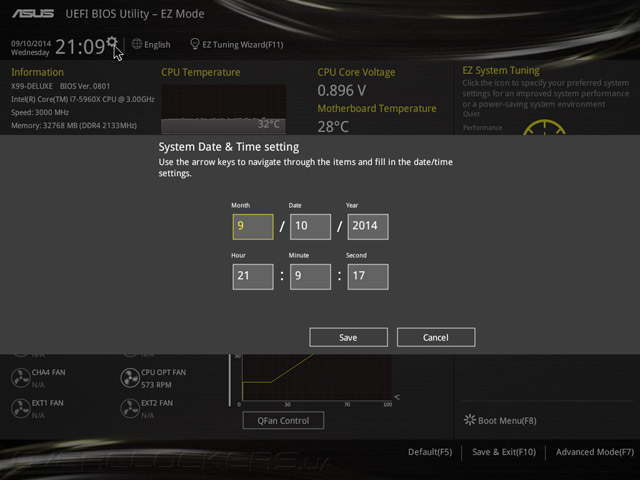

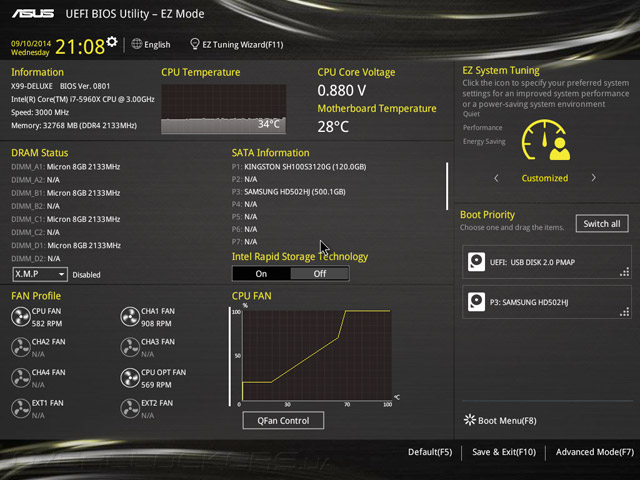

В основе прошивки ASUS X99-Deluxe лежит управляющий микрокод AMI UEFI. Меню настройки имеет два режима: Advanced, где доступны все возможные органы управления, и EZ Mode, в котором сосредоточены лишь основные настройки материнской платы. В режиме EZ пользователи могут получить информацию о версии прошивки, установленном процессоре и режиме его быстродействия, считывать ключевые показания системного мониторинга, почерпнуть данные о подключенных дисковых накопителях, включить профили X.M.P., задать дату и время, выбрать порядок загрузочных устройств и настроить режим работы вентиляторов.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

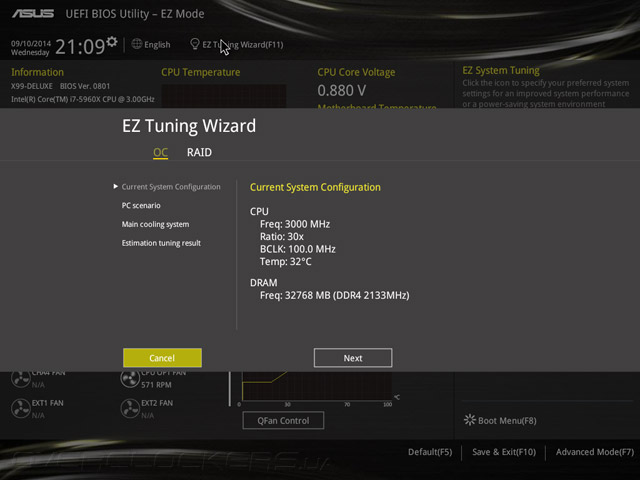

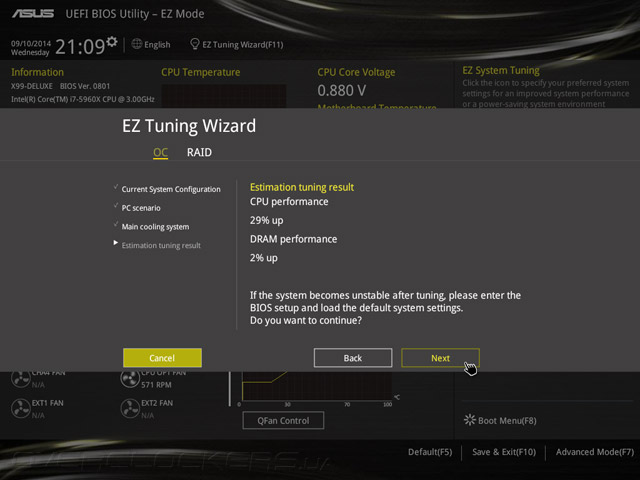

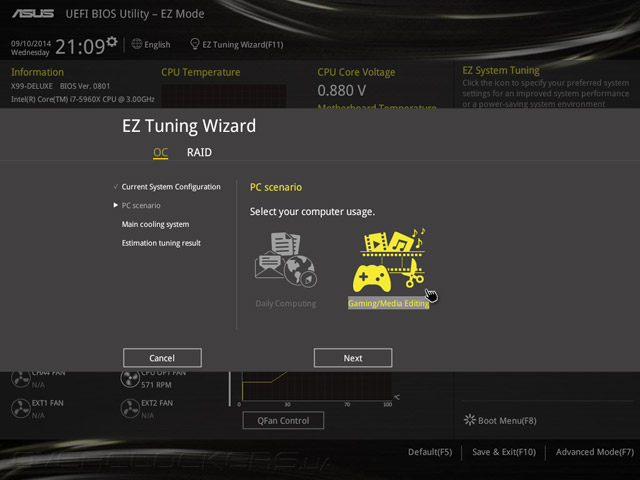

Из EZ Mode можно вызвать мастера оптимизации быстродействия EZ Tuning Wizard, который поможет настроить производительность персонального компьютера в зависимости от выполняемых задач и типа системы охлаждения центрального процессора.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

По большому счету, новичкам будет вполне достаточно возможностей, которые доступны в EZ Mode, тогда как желающим получить полный контроль над системной платой непременно придется использовать режим Advanced. После входа в меню настройки открывается раздел My Favorites, содержимое которого пользователи могут сформировать на основе личных предпочтений.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

Во вкладке Main выводится подробная информация о версии прошивки и ее отдельных компонентов, типе и режиме работы центрального процессора, а также дате и времени. Здесь же выбирается язык отображения пользовательского интерфейса.

UEFI Setup ASUS X99-Deluxe

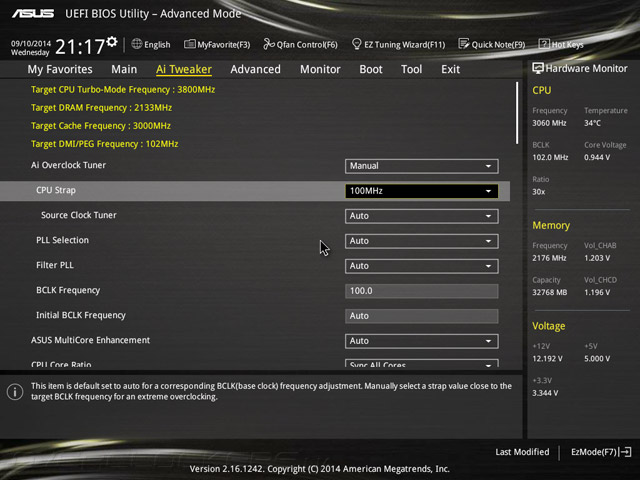

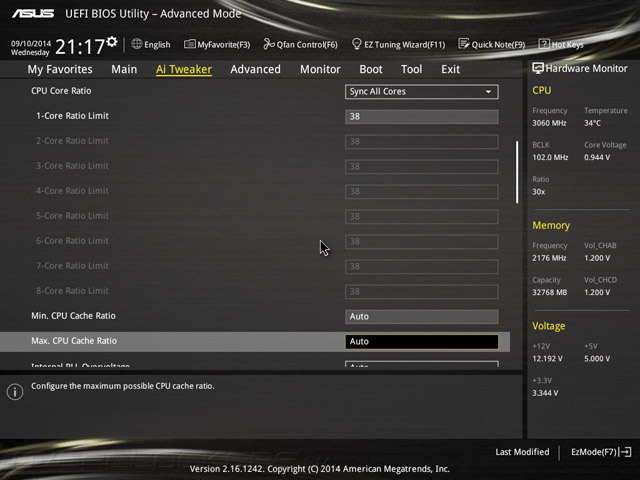

Опции, отвечающие за повышение быстродействия и разгон, находятся в меню Ai Tweaker, где задается базовая частота и значение параметра CPU Strap, позволяющее увеличить BCLK до 125 МГц, 167 МГц или 250 МГц, коэффициенты умножения процессорных ядер и кэша L3, а также режим работы подсистемы ОЗУ. Здесь же включается опция ASUS MultiCore Enhancement, которая повышает быстродействие в многопоточных задачах, и функция EPU Power Saving Mode, снижающая энергопотребление.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

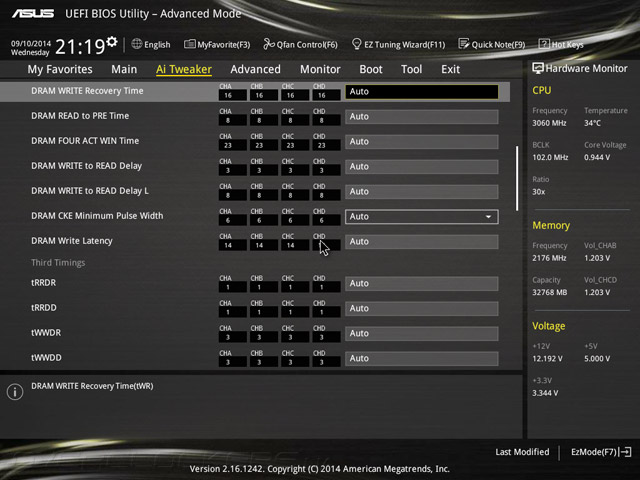

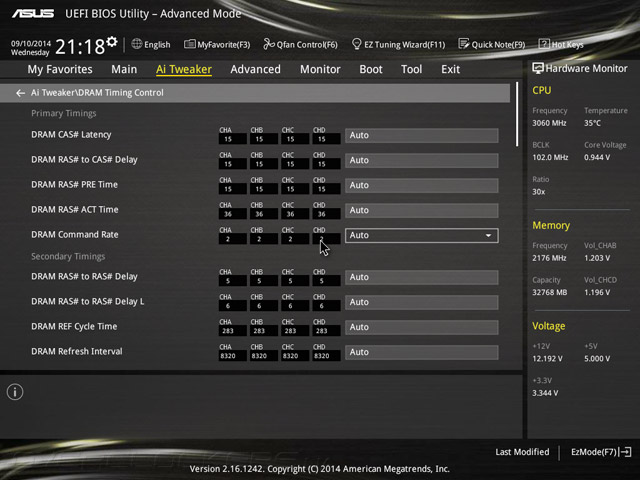

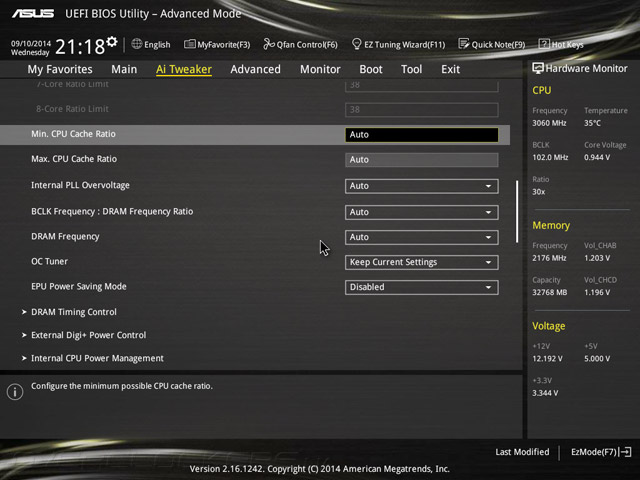

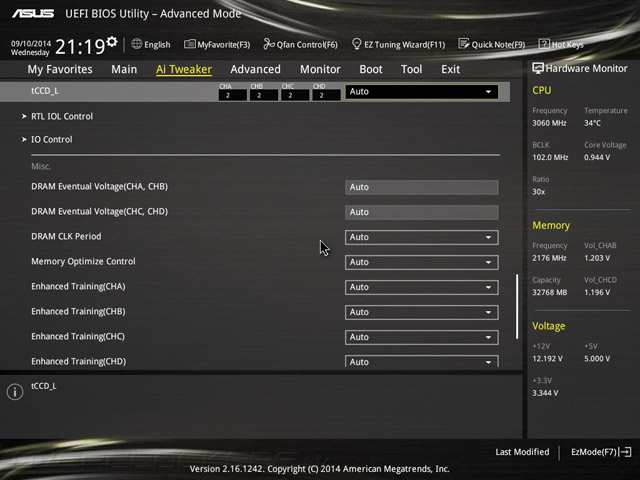

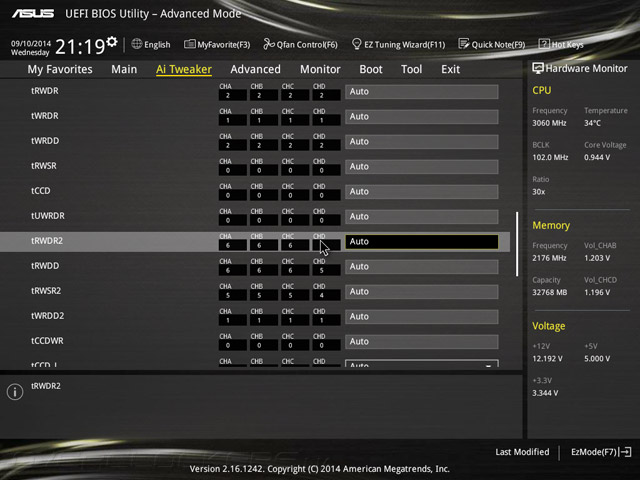

Для модулей оперативной памяти прошивка позволяет установить тактовую частоту до 4000 МГц включительно, а управление таймингами и многочисленными тонкими настройки подсистемы ОЗУ сосредоточено в подразделе Dram Timing Control.

UEFI Setup ASUS X99-Deluxe

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

Настройки цифровой подсистемы питания, формирующей напряжения на модулях оперативной памяти и VCCIN, находятся во вкладке External DIGI+ Power Control. Здесь задается режим работы функции CPU Load-Line Calibration, частота переключения силовых элементов, а также срабатывание защиты от превышения тока, напряжения и температуры.

UEFI Setup ASUS X99-Deluxe

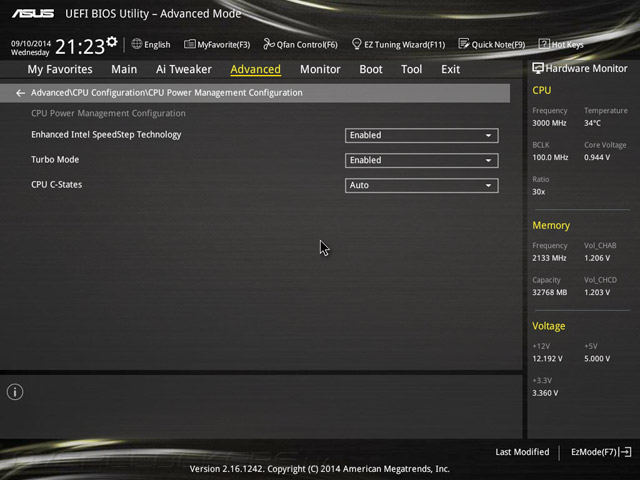

Подменю CPU Power Management отвечает за активацию процессорных технологий Enhanced Intel SpeedStep и Turbo Boost, а также установку лимитов мощности CPU и некоторые настройки регулятора напряжения, интегрированного в Haswell-E.

UEFI Setup ASUS X99-Deluxe

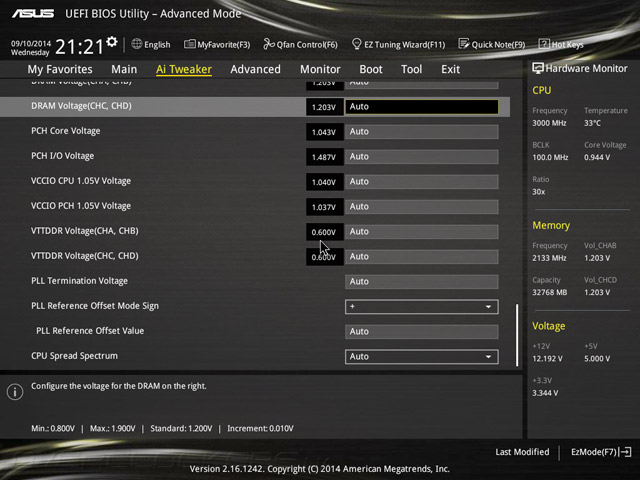

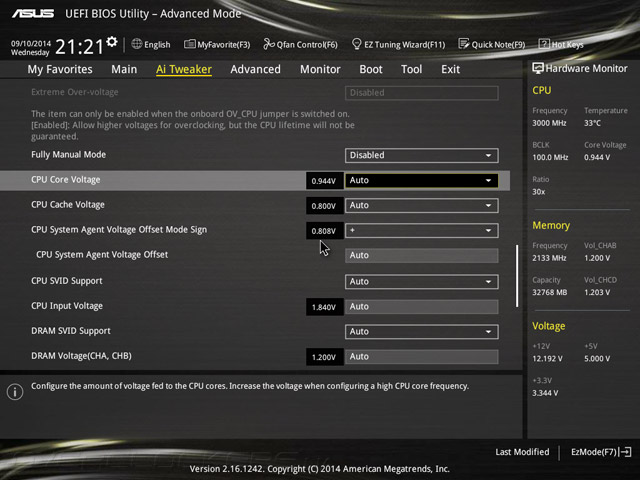

Меню настройки ASUS X99-Deluxe предлагает широчайшие возможности по настройке напряжений питания на процессоре, модулях ОЗУ и всех основных узлах системной платы.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

Перечень напряжения, их диапазоны и шаги изменения приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU InputVoltage 0,8–2,7 0,001
DRAM Voltage (CHA, CHB) 0,8–1,9 0,01
DRAM Voltage (CHC, CHD) 0,8–1,9 0,01
PCH Core Voltage 0,7–1,8 0,00625
PCH I/O Voltage 1,2–2,2 0,00625
VTTDDR Voltage (CHA, CHB) 0,2–1,0 0,00625
VTTDDR Voltage (CHC, CHD) 0,1–1,0 0,00625
PLL Termination Voltage 0,2–2,1938 0,0066

Для CPU Core Voltage и CPU Cache Voltage доступны несколько режимов регулировок: Manual, Offset и Adaptive. В первом случае необходимое значение указывается в явном виде, во втором — задается прирост к штатной величине, а режим Adaptive сочетает возможности первых двух.

UEFI Setup ASUS X99-Deluxe

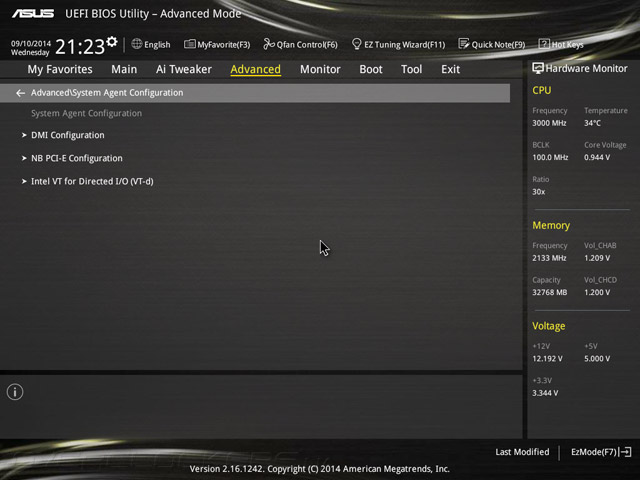

Раздел Advanced отвечает за настройку функций расширения центрального процессора, системной логики и многочисленных дополнительных контроллеров.

UEFI Setup ASUS X99-Deluxe

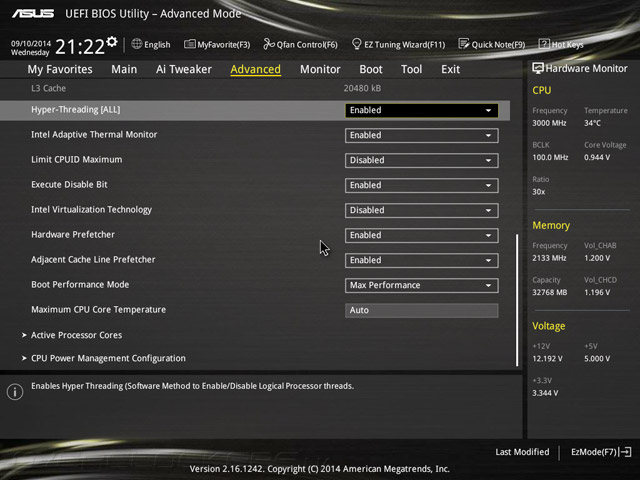

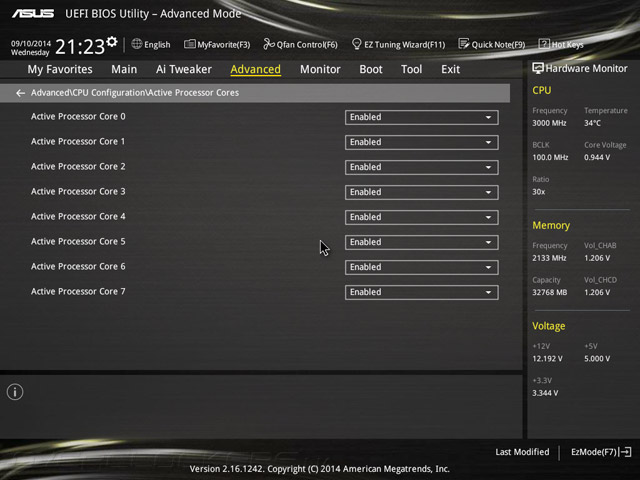

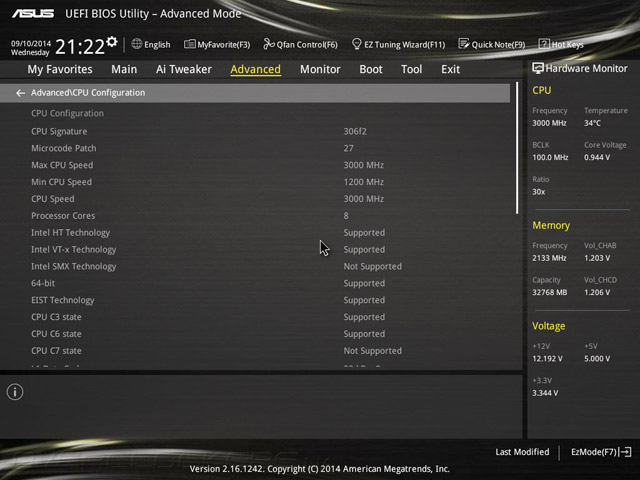

Вкладка CPU Configuration выводит подробную информацию об установленном процессоре и позволяет сконфигурировать такие его специфические функции, как Hyper Threading, виртуализация и аппаратная защита от вирусов, а также задать количество активных вычислительных блоков и настроить работу технологий энергосбережения.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

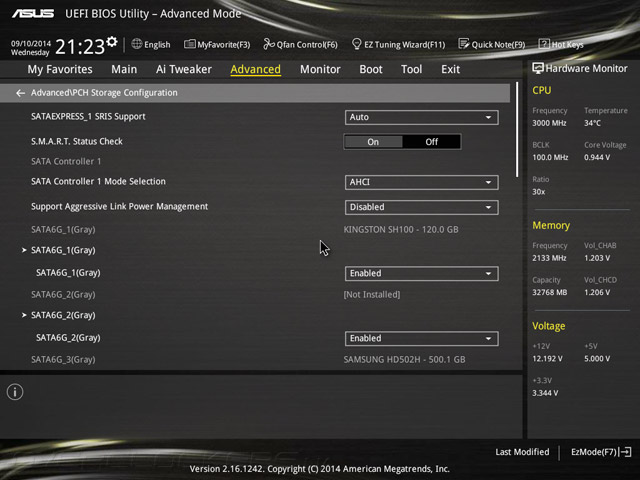

Подраздел PCH Storage Configuration отвечает за режим работы дисковых устройств, а в подменю System Agent Configuration задаются параметры встроенного северного моста.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

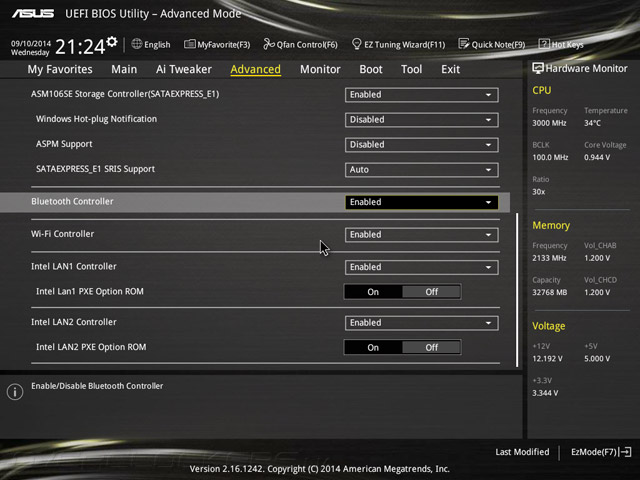

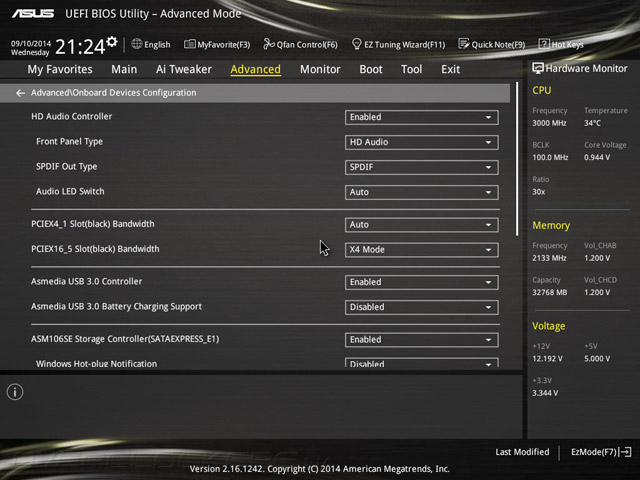

Вкладка Onboard Devices Configuration, как следует из названия, предназначена для управление дополнительными контроллерами.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

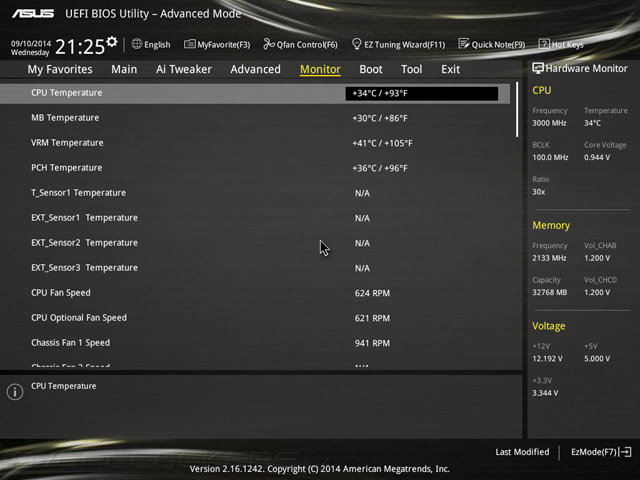

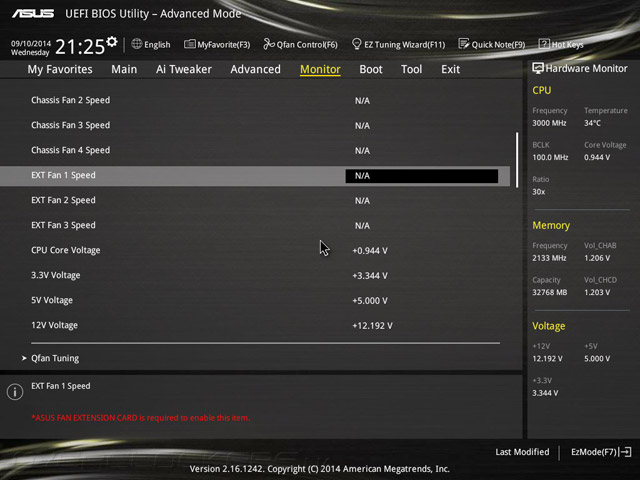

Вывод показаний системного мониторинга и управление скоростью вращения вентиляторами сосредоточенны в разделе Monitor. Здесь отображаются показания четырех встроенных и четырех внешних температурных сенсоров, тахометрические данные девяти «карлсонов», но только четыре значения напряжений: на процессоре и основных шинах питания.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

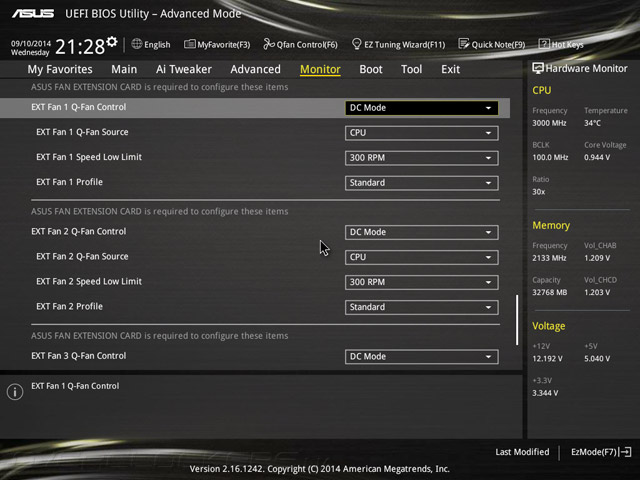

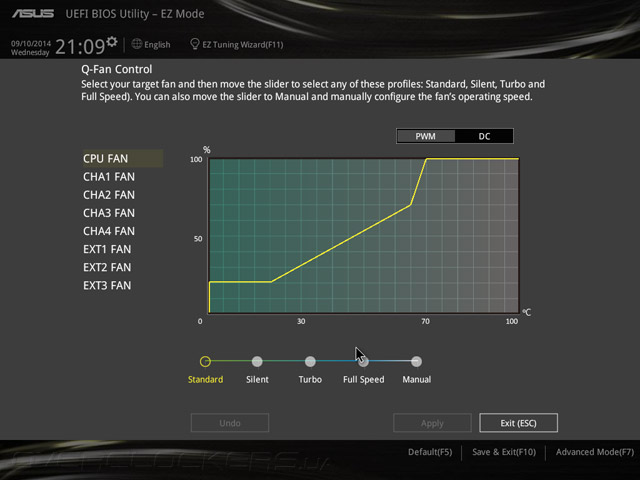

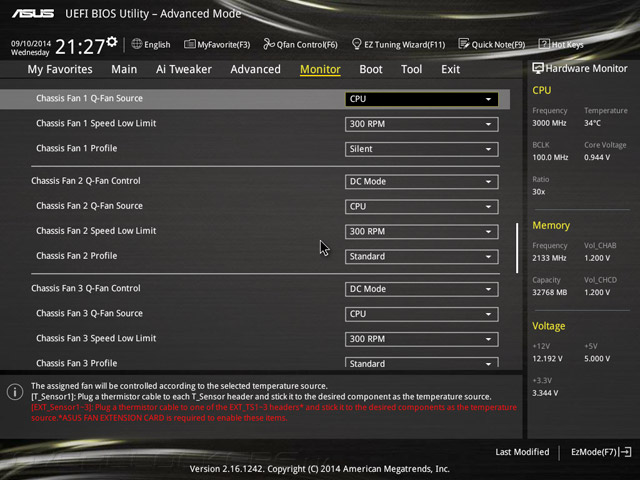

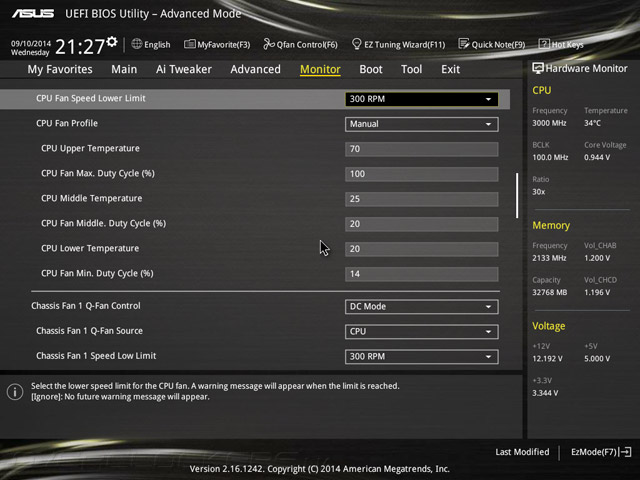

Что касается возможностей по управлению скоростью вращения крыльчаток охладителей, то пользователи могут выбрать один из нескольких предустановленных профилей, либо задать режим работы вентиляторов самостоятельно.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe

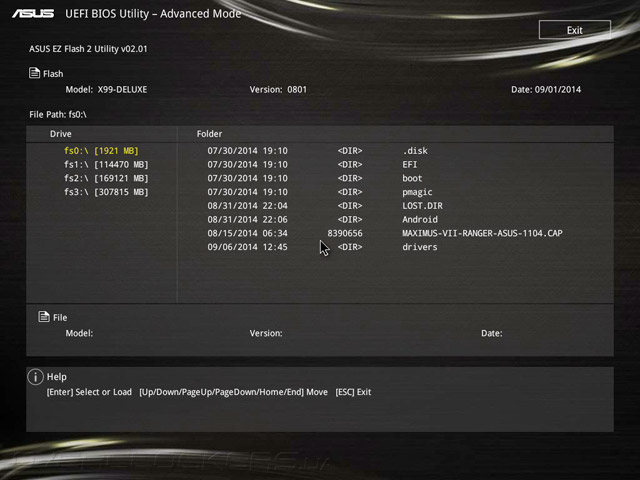

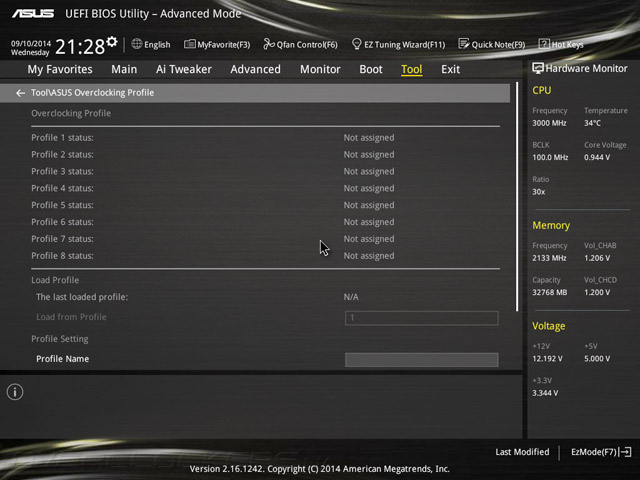

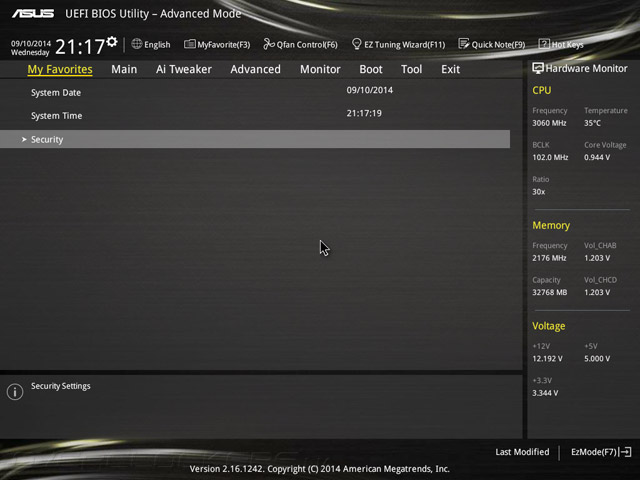

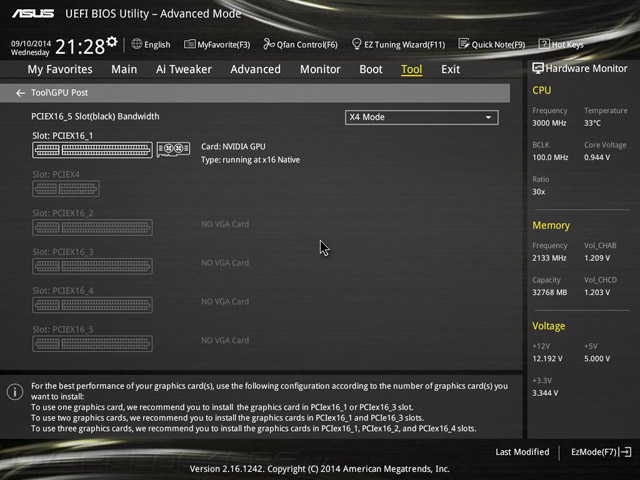

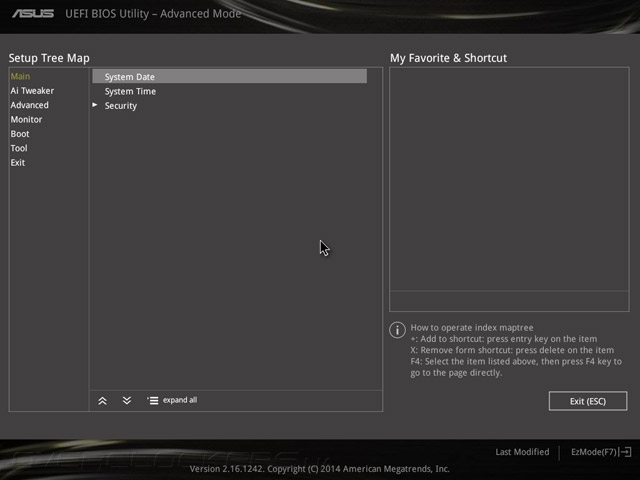

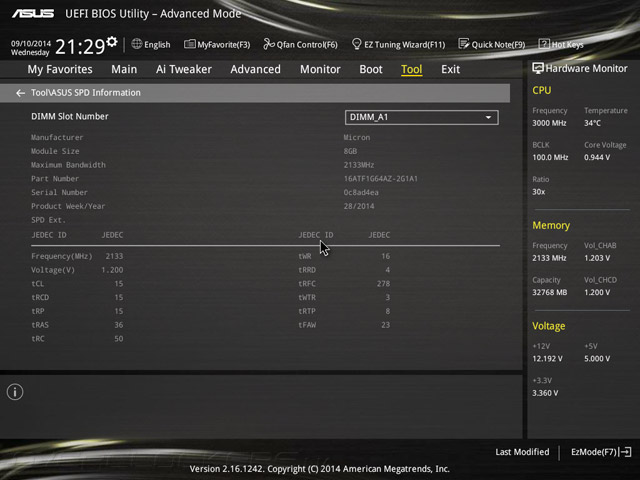

Прошивка новинки имеет ряд дополнительных опций для повышения удобства эксплуатации системной платы. Среди них есть функция GPU Post, дающая информацию режиме работы слотов PCI Express х16, утилита EZ Flash 2 для обновления прошивки, а также возможность сохранения до восьми пользователях наборов настроек и вывод информации, записанной в чипах SPD модулей ОЗУ.

UEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-DeluxeUEFI Setup ASUS X99-Deluxe


Комплектное ПО

Среди программного обеспечения, поставляемого вместе с материнской платой ASUS X99-Deluxe центральное место занимает продукт Ai Suite 3, состоящий из отельных функциональных модулей, объединенных общим интерфейсом.

ASUS X99-Deluxe

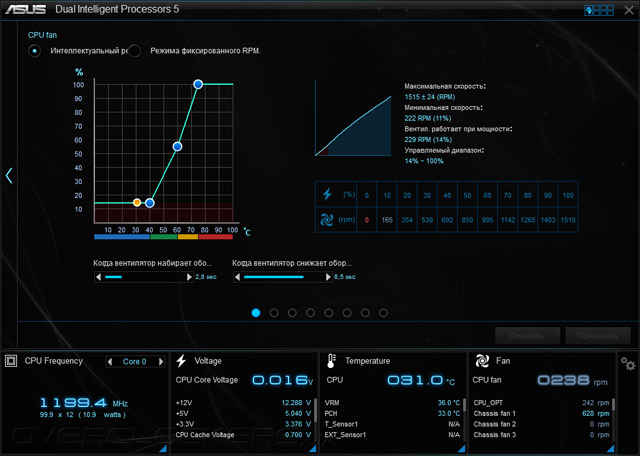

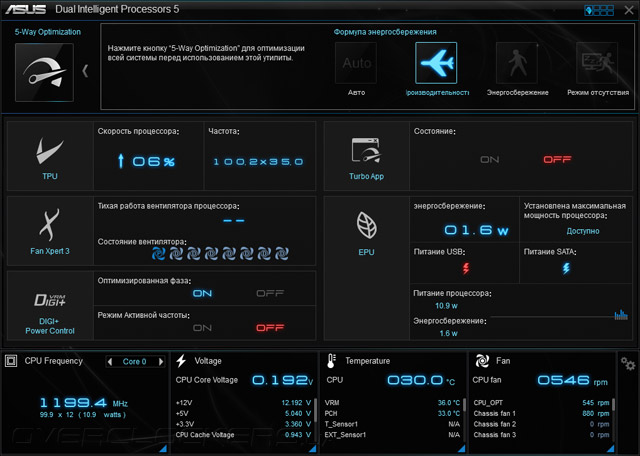

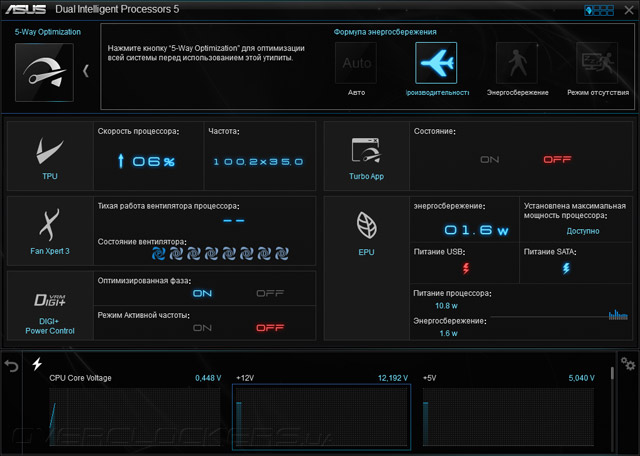

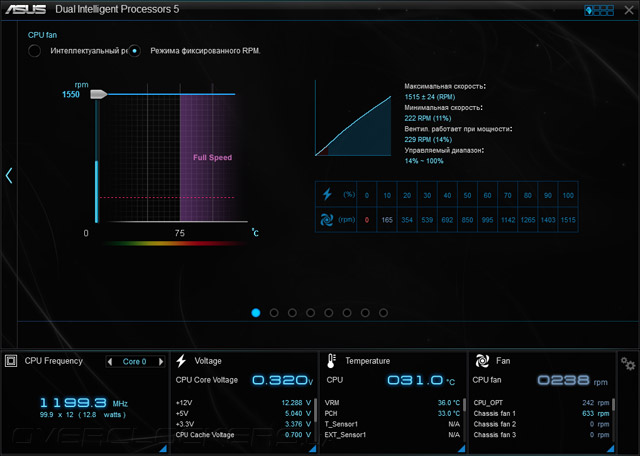

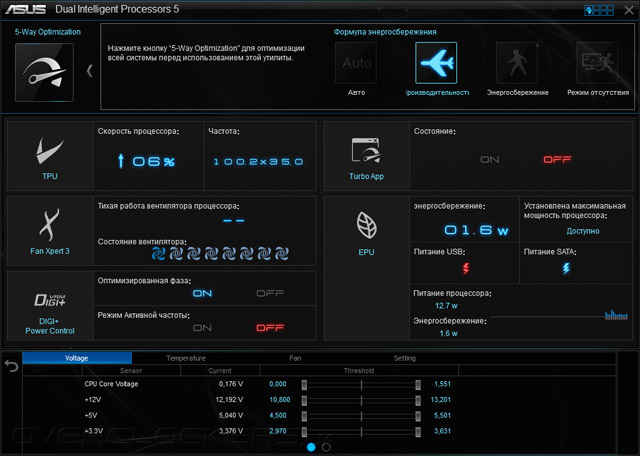

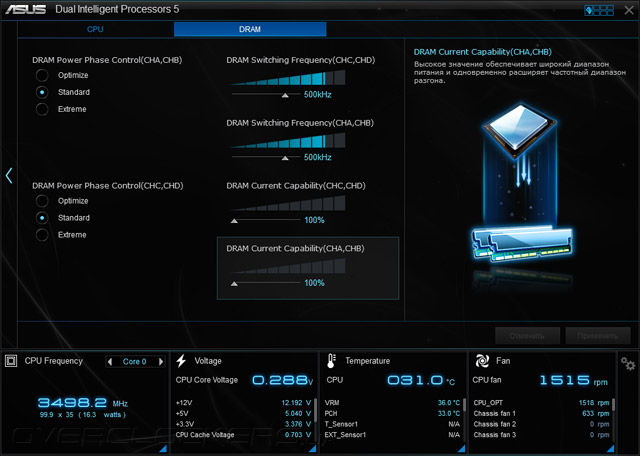

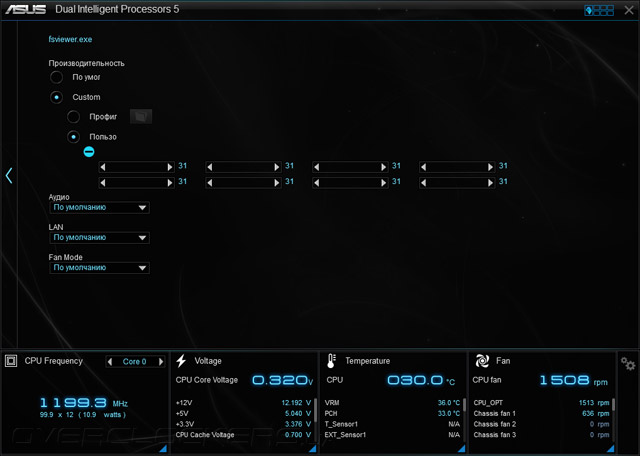

Подпрограмма Dual Intelligent Processor 5 отвечает за автоматический оверклокинг, настройки быстродействия и энергосбережения, а также вывод показаний аппаратного мониторинга и управление вентиляторами. В нижней части окна находится панель, на которую выводится информация о текущем режиме быстродействия и показаниях системного мониторинга, причем, «кликнув» на группу датчиков можно ознакомиться с динамикой изменения параметров, а также задать предельные значения, по достижении которых сработает оповещение.

ASUS X99-DeluxeASUS X99-DeluxeASUS X99-Deluxe

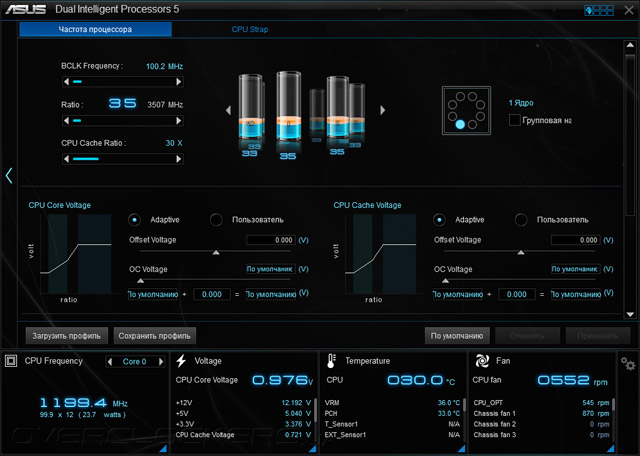

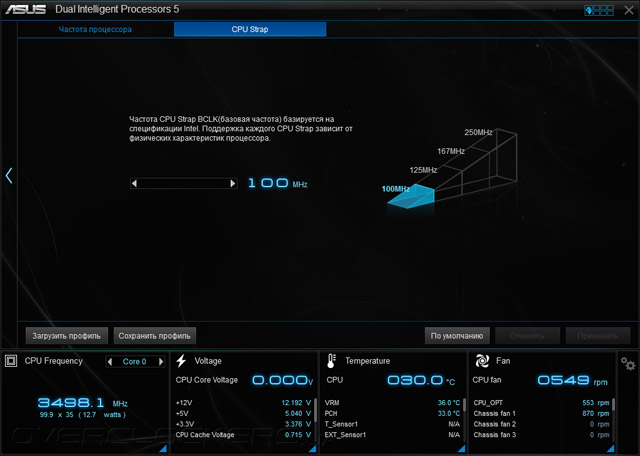

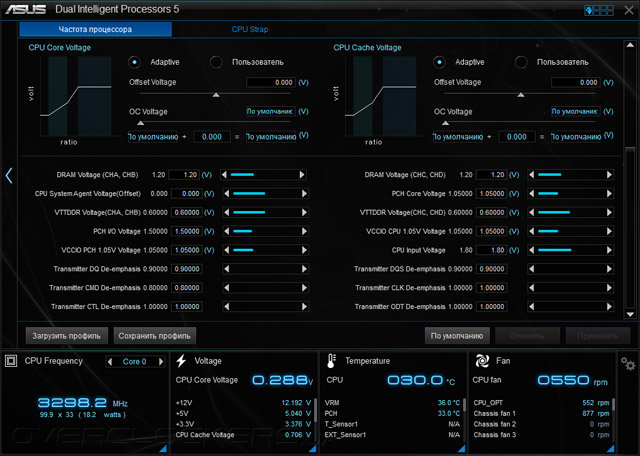

Модуль TPU отвечает за разгон, с его помощью можно задавать множители вычислительных ядер, кэша третьего уровня и базовую частоту, управлять напряжениями и регулировать параметр CPU Strap.

ASUS X99-DeluxeASUS X99-DeluxeASUS X99-Deluxe

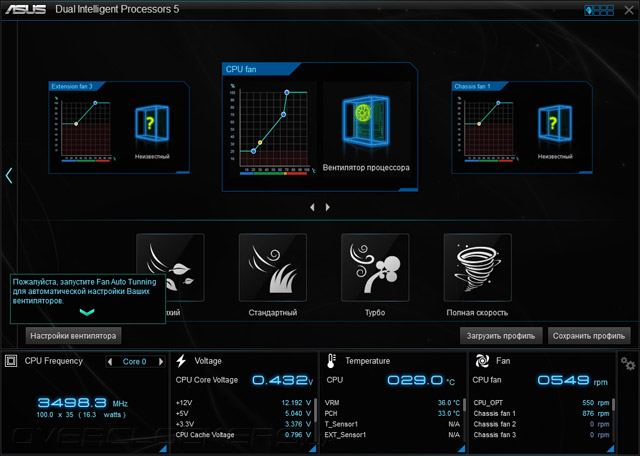

Для настройки режима работы вентиляторов служит подпрограмма Fan Xpert 3, которая позволяет идентифицировать место расположения каждого «карлсона» и откалибровать скорость его вращения, после чего можно выбрать один из встроенных профилей, либо настроить работу крыльчаток охладителей вручную.

ASUS X99-DeluxeASUS X99-DeluxeASUS X99-Deluxe

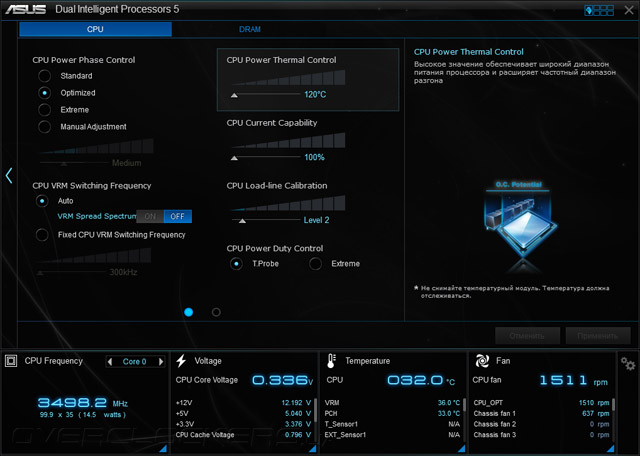

Управление цифровой подсистемой питания осуществляется утилитой Digi+ Power Control, функциональность которой соответствует одноименному разделу UEFI Setup. Здесь задается работа функции CPU Load-Line Calibration, частота переключения силовых элементов, и многое другое.

ASUS X99-DeluxeASUS X99-Deluxe

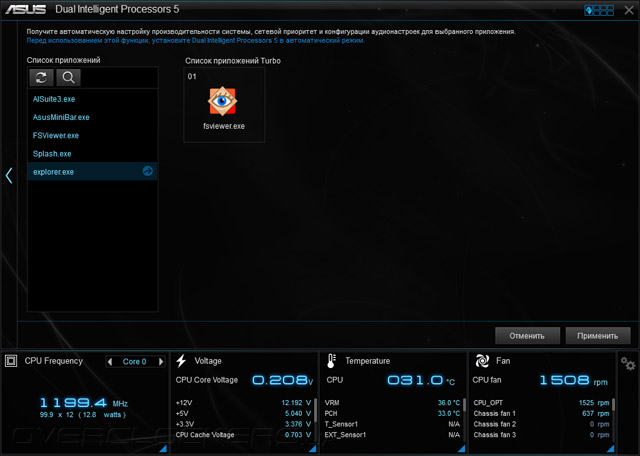

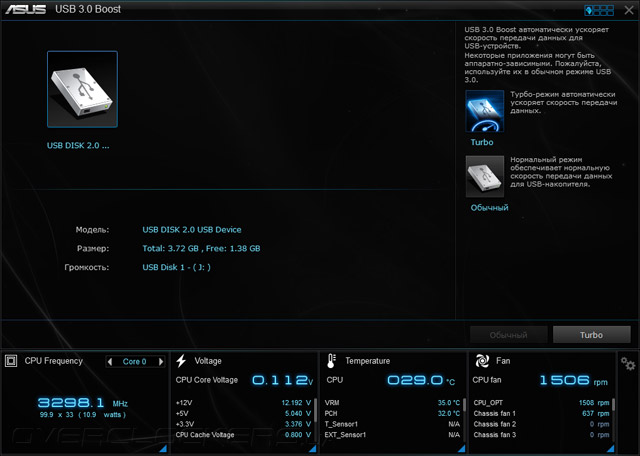

C помощью программного модуля TurboApp пользователи могут установить индивидуальные настройки быстродействия и профиль скорости вращения вентиляторов, а также режимы работы звуковой и сетевой подсистем для каждого отдельного приложения.

ASUS X99-DeluxeASUS X99-Deluxe

Наконец, программа EPU позволяет настроить параметры энергосбережения для достижения максимальной экономии электричества и поддержания минимального уровня шума.

ASUS X99-Deluxe

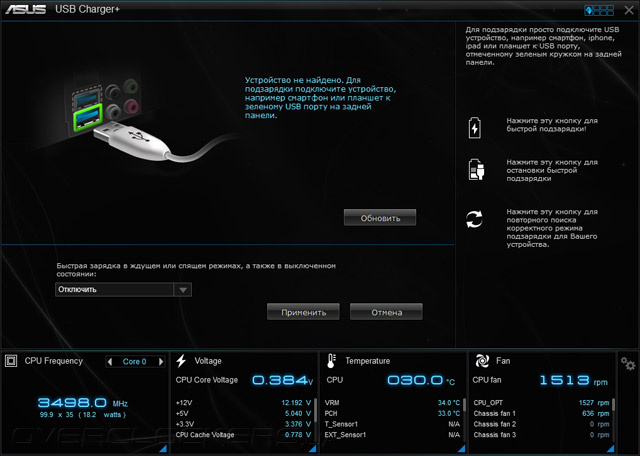

Пожалуй, единственное, чего не хватает программному обеспечению ASUS — это возможности управления тактовой частотой и таймингами ОЗУ. Помимо Dual Intelligent Processor 5 в состав Ai Suite 3 входит утилита USB 3.0 Boost, предназначенная для увеличения скорости передачи данных на внешние накопители за счет активации протокола UASP (USB Attached SCSI Protocol), и программный модуль USB Charger+, с помощью которого ускоряется зарядка разнообразных гаджетов от портов USB.

ASUS X99-DeluxeASUS X99-Deluxe

Наконец, подпрограмма Wi-Fi Engine служит для быстрого подключения к беспроводной сети, либо перевода адаптера в режим точки доступа и «раздачи» Интернета на мобильные устройства.

ASUS X99-Deluxe

Для управления полосой пропускания сетевых соединений служит отдельная от Ai Suite 3 программа Turbo LAN.

ASUS X99-Deluxe

В нее встроено несколько профилей, соответствующих типичным сценариями использования, а также есть возможность ручей настройки приоритетов доступа приложений в сеть Интернет.

Тестовый стенд

Измерение уровня быстродействия и разгонного потенциала системной платы ASUS X99-Deluxe проходило в составе следующего набора аппаратного обеспечения:
  • процессор: Intel Core i7-5960X (3,0 ГГц, 20 МБ кэш L3);
  • кулер: Noctua NH-D15 (два вентилятора NF-A15 PWM, 140 мм, 1300 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: Crucial CT4K8G4DFD8213 (4x8 ГБ, DDR4-2133, CL15-15-15-36-2T);
  • видеокарта: MSI N770 TF 2GD5/OC (GeForce GTX 770);
  • накопитель: Kingston HyperХ SSD 120GB (120 ГБ, SATA 6Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 10.0.13.0 и Intel Management Engine 10.0.1.1000;
  • драйвер видеокарты: NVIDIA GeForce 340.43.
Во время тестов модули ОЗУ работали на частоте 2133 МГц с задержками 15-15-15-36-2T, а процессорные функции энергосбережения и технология Intel Turbo Boost функционировали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. Результаты тестирования ASUS X99-Deluxe сравнивались с показателями быстродействия системной платы MSI X99S Gaming 7. Во время тестов «материнки» работали с такими версиями прошивок:
  • ASUS X99-Deluxe (UEFI Setup 0801 от 01.09.2014);
  • MSI X99S Gaming 7 (UEFI Setup H.13 от 26.08.2014).
Каждый тест повторялся минимум три раза, по результатам которых рассчитывалось среднее значение. Для оценки уровня быстродействия было использовано следующее ПО:
  • AIDA64 4.60.3129 (Cache & Memory benchmark);
  • Futuremark PCMark 8 (2.0.228);
  • Futuremark 3DMark (1.2.362);
  • Batman: Arkham City;
  • F1 2012;
  • Total War: Rome II.

Разгонный потенциал

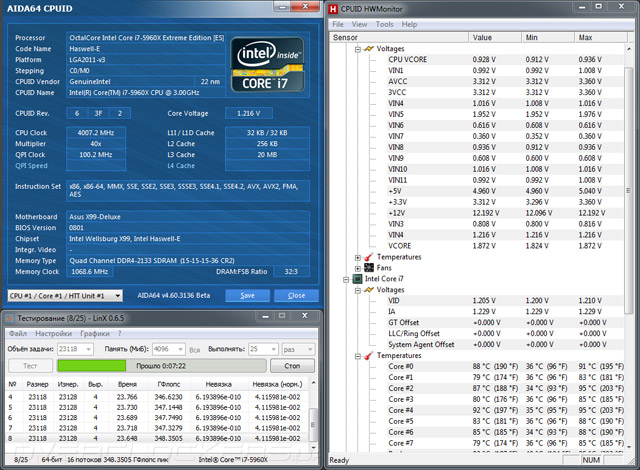

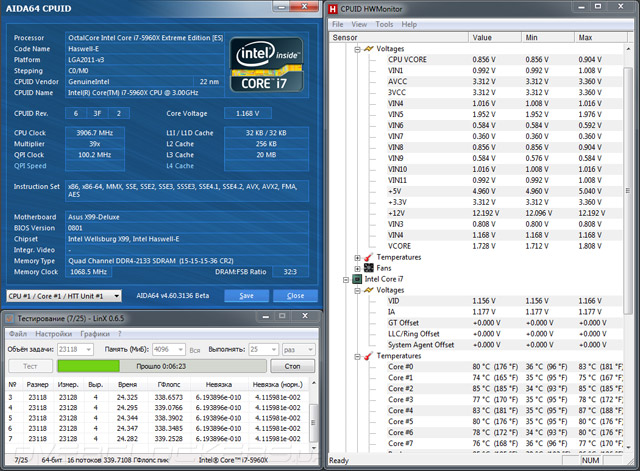

Обладая мощной подсистемой питания и функциональной прошивкой материнская плата ASUS X99-Deluxe продемонстрировала хороший запас прочности. Наш тестовый процессор Core i7-5960X разогнался до 4200 МГц, но достичь лучших результатов помешал перегрев. Во время оверклокинга обнаружилась неприятная особенность системной платы в виде завышения Vcore примерно на 0,015–0,02 В, вследствие чего температура вычислительных ядер быстро достигала критических значений и процессор включал режим пропуска тактов. Компромисс был найден и после понижения напряжения до 1,185 В стресс-тест LinX 0.6.5 удалось пройти. Тем временем кэш L3 был разогнан до 3500 МГц с напряжением 1,185 В, модули ОЗУ функционировали в штатном режиме. На вход процессора подавалось VCCIN, равное 1,8 В, а параметр Load-Line Calibration был установлен в значение Level 6.

Разгон ASUS X99-Deluxe

После определения уровня максимального разгона была проверена способность системной платы по автоматическому увеличению напряжения. По достижению 4000 МГц прошивка самостоятельно установила Vcore=1,216 В, которое оказалось избыточным и вызывало перегрев процессорных ядер, тогда как при небольшом снижении частоты до 3900 МГц «материнка» подавала на процессорные ядра безопасные 1,168 В, идеально подходящие для продолжительной эксплуатации.

Разгон ASUS X99-DeluxeРазгон ASUS X99-Deluxe

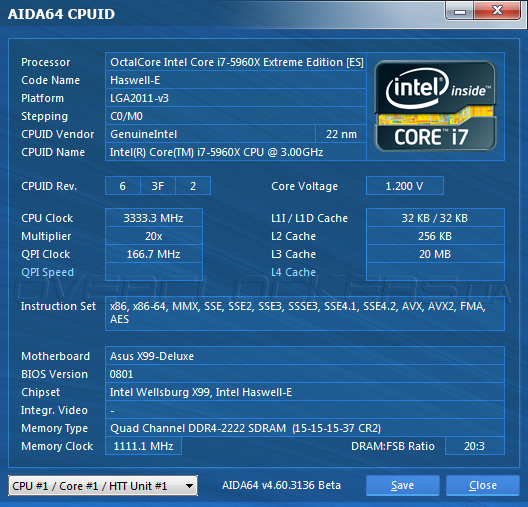

В части повышения базовой частоты ASUS X99-Deluxe показала неплохие, но отнюдь не рекордные результаты, достигнув BCLK=166,7МГц. Впрочем, все процессоры настольной линейки Haswell-E обладают разблокированными множителями, так что при разгоне можно обойтись без увеличения базовой частоты.

Разгон ASUS X99-Deluxe


Разгон подсистемы ОЗУ героине сегодняшнего обзора не удался, для модулей памяти Crucial CT4K8G4DFD8213 получилось поднять тактовую частоту со штатных 2133 МГц всего до 2400 МГц. Для этого пришлось увеличить напряжение на 0,15 В и «расслабить» тайминги до 16-16-16-40-2Т.

Разгон ASUS X99-Deluxe

Что касается автоматического оверклокинга, который проводился при помощи аппаратного переключателя TPU, то при выборе его первого положения процессор разогнался до 3900 МГц при Vcore=1,168 В, тогда как модули ОЗУ продолжили работу в штатном режиме. При выборе второго режима автоматического разгона прошивка самостоятельно увеличила BCLK до 125 МГц. В итоге, процессор заработал на частоте 3875 МГц, на вычислительные ядра подавалось завышенное напряжение 1,216 В, а подсистема ОЗУ функционировала на совершенно нестандартных 1066 МГц.

Разгон ASUS X99-DeluxeРазгон ASUS X99-Deluxe


Результаты тестирования

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

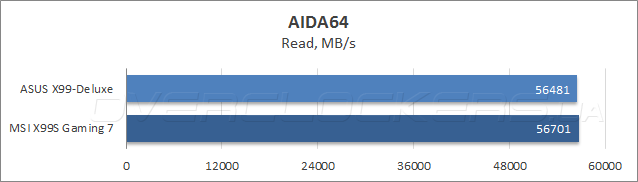

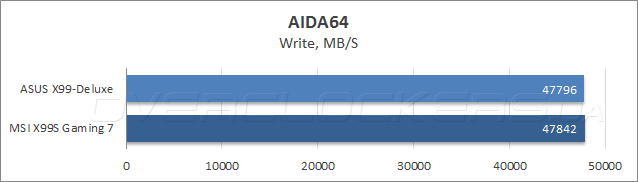

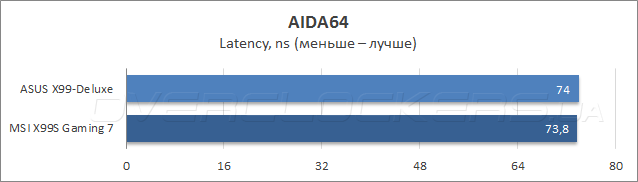

Скорость работы подсистемы ОЗУ обеих системных плат практически идентична, что говорит о хорошей оптимизации управляющего микрокода новинки.

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование в комплексном бенчмарке Futuremark PCMark 8, результаты которого позволяют получить представление о продуктивности тестовых стендов при выполнении повседневных задач, вновь демонстрирует очень близкий уровень быстродействия.

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

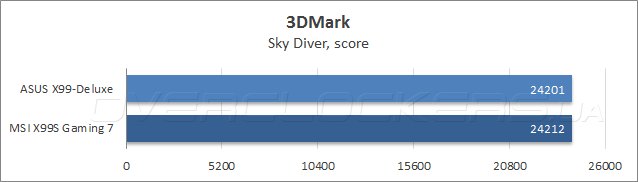

В графическом тестовом пакете Futuremark 3DMark X99-Deluxe показала одинаковые с конкуренткой результаты в двух тестах из трех, а в сценарии Cloud gate слегка приотстает, но разница так невелика, что едва превышает погрешность измерения.

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

Тестирование ASUS X99-Deluxe

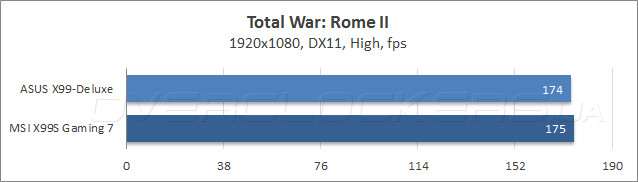

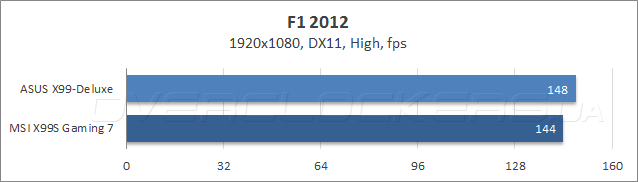

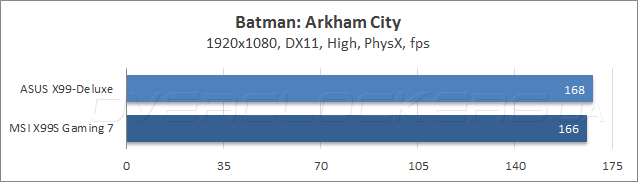

В современных видеоиграх материнская плата ASUS обеспечила лучшую частоту смены кадров во всех дисциплинах, за исключением стратегии Total War: Rome II, где MSI X99S Gaming 7 сумела отыграть один-единственный fps.


Энергопотребление

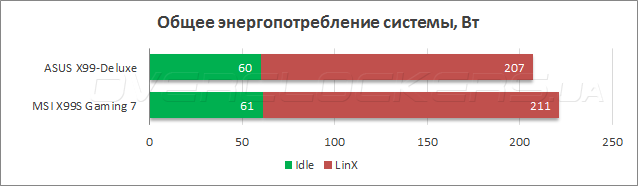

Оценка энергопотребления выполнялась при использовании прибора Basetech Cost Control 3000, с помощью которого были измерены пиковые значения потребляемой мощности при прохождении стресс-теста LinX 0.6.5 и среднее энергопотребление тестовых стендов в простое.

Тестирование ASUS X99-Deluxe

При нагрузке материнская плата ASUS X99-Deluxe оказалась заметно экономичнее, чем соперница, тогда как в простое энергоэффективность обеих «материнок» была практически идентичной. И все-таки абсолютные значения смотрятся весьма внушительно, особенно на фоне платформы LGA1150, но в этом следует винить прожорливые процессоры Haswell-E, а не системные платы.


Выводы

С первых минут знакомства с материнской платой X99-Deluxe стало понятно, что передо мной продукт высочайшего класса, который появился на свет в результате тщательного труда инженеров и программистов ASUS. Новинка хороша во всем: в богатстве комплектации, продуманном дизайне и широчайшем, но грамотно сбалансированном наборе возможностей расширения, качественной прошивке и удобном программном обеспечении. Иными словами, перед нами образец того, каким должен быть продукт, предназначенный для работы в составе высокопроизводительного системного блока на базе новейших процессоров Intel в исполнении LGA2011-3. По факту, в конструкции системной платы обнаружился лишь один незначительный недостаток — отсутствие контактных площадок для измерения напряжений, но даже этот факт не умаляет всех достоинств новинки.

Что касается разгона ASUS X99-Deluxe, то новинка продемонстрировала отличный запас прочности, и предел повышения частоты нашего Core i7-5960X ограничился эффективностью воздушного охлаждения, но никак не возможностями самой системной платы. Вместе с тем, насторожило завышение прошивкой напряжения Vcore, которое, как я надеюсь, будет исправлено при ближайшем обновлении UEFI. Кроме того, в процессе тестирования стало очевидным, что все преимущества эксклюзивного процессорного разъема O.C. Socket могут быть заметны только во время экстремального оверклокинга с использованием жидкого азота, когда требуется значительное увеличение VCCIN. Таким образом, ASUS X99-Deluxe вряд ли станет бестселлером из-за своей высокой цены, которая на момент написания обзора составляла не менее 500 долларов, но это ничуть не помешает героине сегодняшнего обзора стать одной из лучших системных плат для платформы LGA2011-3.
