Обзор и тестирование материнской платы ASUS TUF Gaming Z490-Plus. Точные инструкции

Серия материнских плат TUF Gaming у ASUS занимает нишу начальных «игровых» устройств, предлагая базовый набор бонусов, здесь речь идёт в первую очередь про сетевую и звуковую подсистемы. Реализация аппаратной составляющей также базового уровня, более глубокая проработка дополнительных возможностей выполнена в структуре плат семейства ROG Strix, а для энтузиастов (куда формально попали и оверклокеры) предназначена линейка ROG Maximus, рассуждая в контексте изделий, выпускаемых для процессоров Intel LGA1200. В обзоре «ASUS Prime Z490-A. Базовая современность» мы познакомились с концептом рядовой системы на базе Z490 глазами специалистов из лагеря ASUS. За нынешнюю испытуемую установлена более низкая отпускная цена, следовательно, здесь есть упрощения. Одним из главных является отказ от реализации деления процессорных линий PCI-E между парой слотов. Большинство потенциальных покупателей такой ход не будет воспринимать как недостаток ввиду отсутствия планов по привлечению второй видеокарты как на момент сборки ПК, так и в отдалённой перспективе.

ASUS TUF Gaming Z490-Plus

Сетевой адаптер проводных сетей — гигабитный, звуковой кодек не дополнен операционными усилителями. Подсветка есть, но заметно скромнее, чем на платах подороже. Также снижено число добавочных площадок — их здесь три. О каких-то вспомогательных контроллерах речь и вовсе не идёт, центровым узлом является хаб от Intel. Вместе с тем, не позабыли о диагностическом наборе светодиодов, размеры изделия не усечены, есть должных девять отверстий для закрепления в корпусе, а главное — преобразователь напряжений мало в чём отличается от уже рассмотренной модели, даря надежду на невысокие температуры даже при разгоне. Перед более предметным рассмотрением предлагаю изучить общий набор возможностей в сводной таблице:

Модель ASUS TUF Gaming Z490-Plus
Официальная страница продукта в Сети TUF Gaming Z490-Plus
Чипсет Intel Z490
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ: 2133–2666, 2800–4800 (OC)
Слоты PCI-E 1 x PCI Express 3.0 x16 — CPU
1 x PCI Express 3.0 x16 (x4) — Z490
3 x PCI Express 3.0 x1 — Z490
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.4, HDMI 1.4b
Количество подключаемых вентиляторов 6x 4pin
Порты PS/2 1 (клавиатура/мышь)
Порты USB 3 х 3.2 Gen 2 (2 разъёма на задней панели (1x C), Z490)
6 х 3.2 Gen 1 (4 разъёма на задней панели, Z490)
4 x 2.0 (разъёмов на задней панели нет, Z490)
Serial ATA 6 x SATA 6 Гбит/с (Z490)
RAID 0, 1, 5, 10 (SATA, Z490)
Встроенный звук Codec — S1200A (Realtek)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 1x Gen 2
LED RGB Header 2
TPM
UEFI UEFI AMI BIOS, 192 (128+64) Mb Flash ROM (MX25L12872F+25Q64JVSIQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thunderbolt header; поддержка AMD 2-Way CrossFireX, DTS Custom
Цена в рознице 5836 грн

Пересечение ресурсов не такое обширное, как на более заряженном изделии. Работа нижнего M.2 в режиме SATA отключит классический порт под вторым номером, при использовании линий PCI-E этого уже не случится. Более критическая ситуация с пятым и шестым — любой накопитель в верхнем слоте M.2 деактивирует оба гнезда. То есть максимальное число накопителей в системе может составить семь штук, если не привлекать сторонние адаптеры и переходники, это покрывает потребности большинства современных сборок даже с запасом.

ASUS TUF Gaming Z490-Plus

Упаковка и комплектация

Об игровом бонусе в лице утилиты DTS Custom указано сразу на лицевой стороне коробки. Она выполнена из картона традиционного типа, без удешевления и лишнего эпатажа.

ASUS TUF Gaming Z490-Plus

О бонусе для сетевых подсистем в лице Turbo Lan можно узнать на тыльной стороне. Поддерживается Aura Sync, для чего потребуется установить Armoury Crate. Эмблема TUF Gaming Alliance символизирует начинание многих производителей комплектующих (не только ASUS) по сборке системы в едином стиле. Наконец, работа высокоскоростной памяти выделена отдельно, что также не должно ускользнуть от внимания потенциального покупателя продукта.

ASUS TUF Gaming Z490-Plus

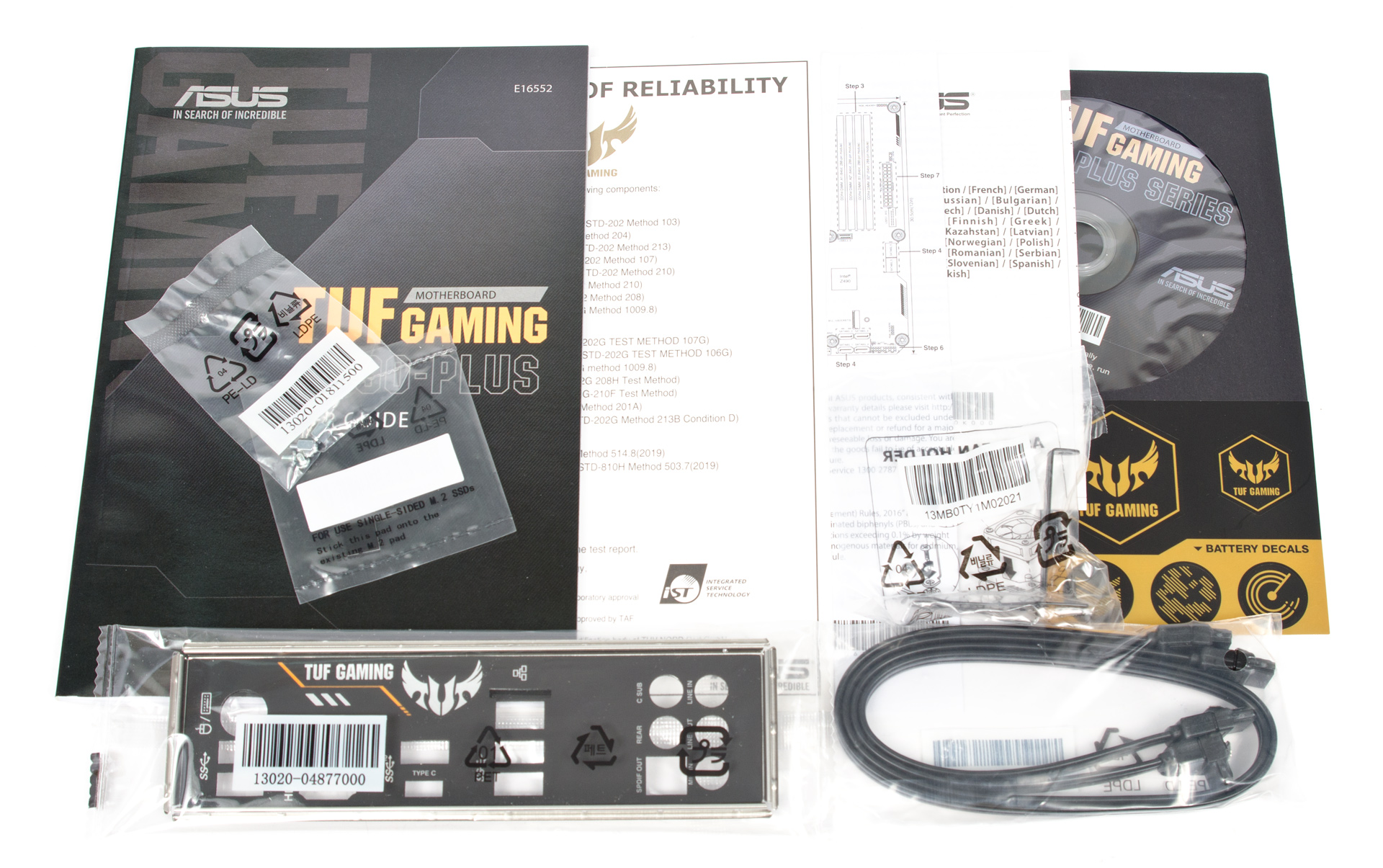

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • сертификат качества (надёжности) TUF-компонентов;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • диск с драйверами и фирменным ПО;
  • комплект из пары винтов и стоек для устройств формата M.2;
  • резиновая прокладка под накопители M.2 с клейкой основой;
  • кронштейн-стойка для дополнительного вентилятора;
  • две наклейки для корпуса с логотипом TUF, три — для батарейки;
  • заглушка для корпуса, дополненная наклейкой в чёрных тонах с символьным обозначением всех гнёзд. Обратная часть оклеена шумопоглащающим материалом;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.

ASUS TUF Gaming Z490-Plus

Внешний вид

Вопреки всем последним тенденциям, здесь отсутствует накладка над портами ввода-вывода. Эдакая «защита» сконцентрирована вокруг радиатора чипсета, но есть и отверстие для вентиляции, дизайнеры решили отыграться именно здесь. Благо, датчик температуры PCH реализован и с ней проблем не было по ходу всех экспериментов.

ASUS TUF Gaming Z490-Plus

Массивные охладители зафиксированы винтами, а лёгкий радиатор Intel Z490 держится на подпружиненных пластиковых гвоздях. Крышка крепится пятью саморезами и при желании её можно демонтировать без ущерба для функционирования чего-либо. Для самых невнимательных сборщиков, позабывших убрать лишние стойки в корпусе, предусмотрены своеобразные «островки безопасности» и нет угрозы сделать короткое замыкание.

ASUS TUF Gaming Z490-Plus

Подсветка реализована двумя группами по четыре светодиода, распаянных у правой грани, близь «окошек» из вытравленных слоёв текстолита. Выглядит вполне заметно. Однако при добавлении в сборку других элементов со светодиодами и едином выбранном цвете для сценария иллюминации на этих участках оттенок исказится в сторону «желтизны», призываю особо чутких перфекционистов проявить бдительность. Линзы направлены в бок и будут также подсвечивать поддон за платой в корпусе.

ASUS TUF Gaming Z490-PlusASUS TUF Gaming Z490-PlusASUS TUF Gaming Z490-Plus

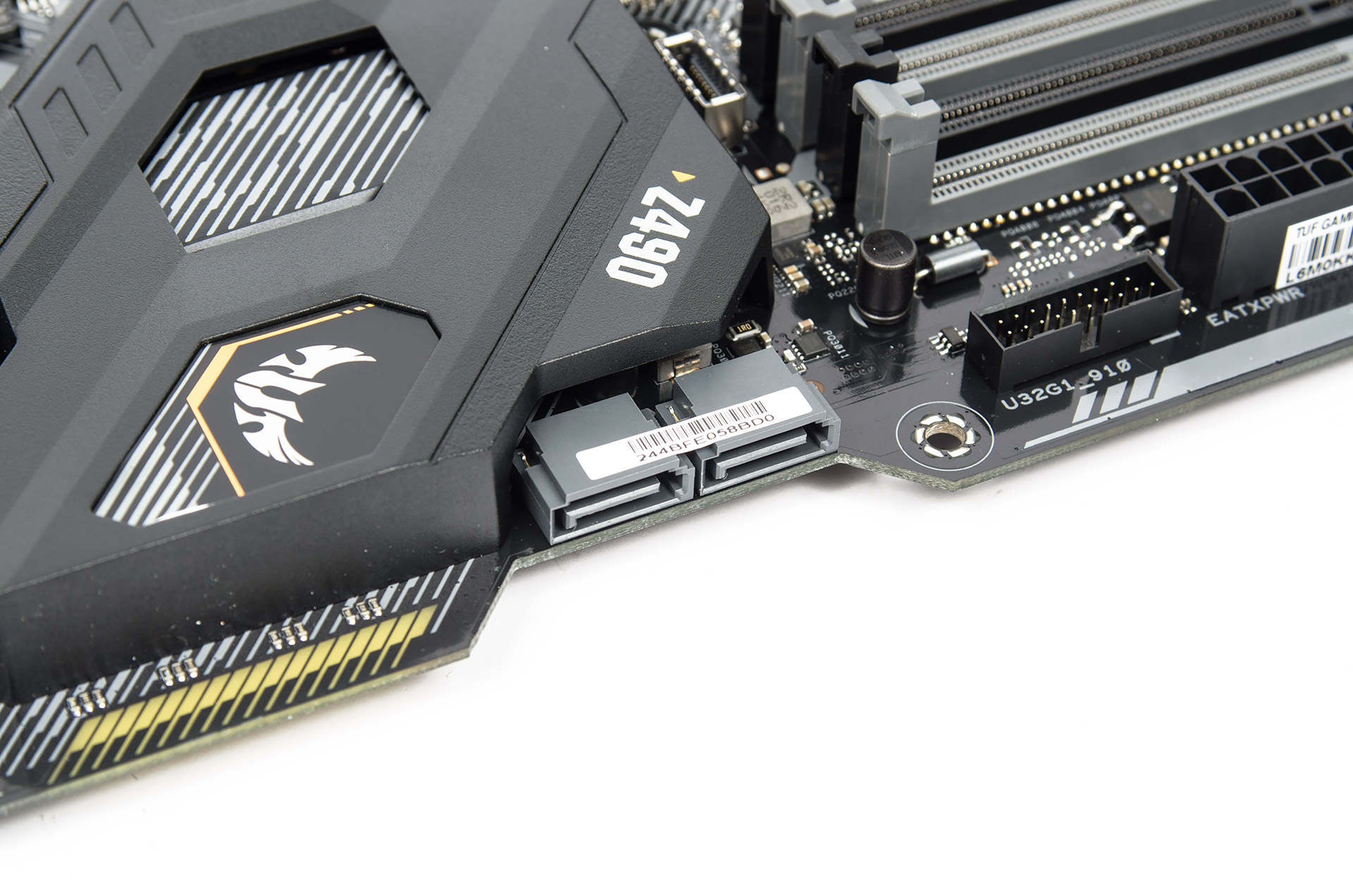

Сразу под слотами ОЗУ находится скоростное гнездо для корпусного порта USB 3.2 Gen 2 Type-C. Хорошо, когда кабель будет прямой, а вот для угловых демонтаж кожуха фактически станет необходимой процедурой, но в отличие от Prime Z490-A, здесь радиатор хаба — сразу под этой площадкой, что добавит проблем сборщику при укладке кабелей. Будет правильным их избежать, заблаговременно проверив совместимость комплектующих.

ASUS TUF Gaming Z490-Plus

Радиатор пусть и скромный по размерам, но неким подобием рёбер его облагородили, напомню, у оппонента обошлись обычной литой болванкой.

ASUS TUF Gaming Z490-Plus

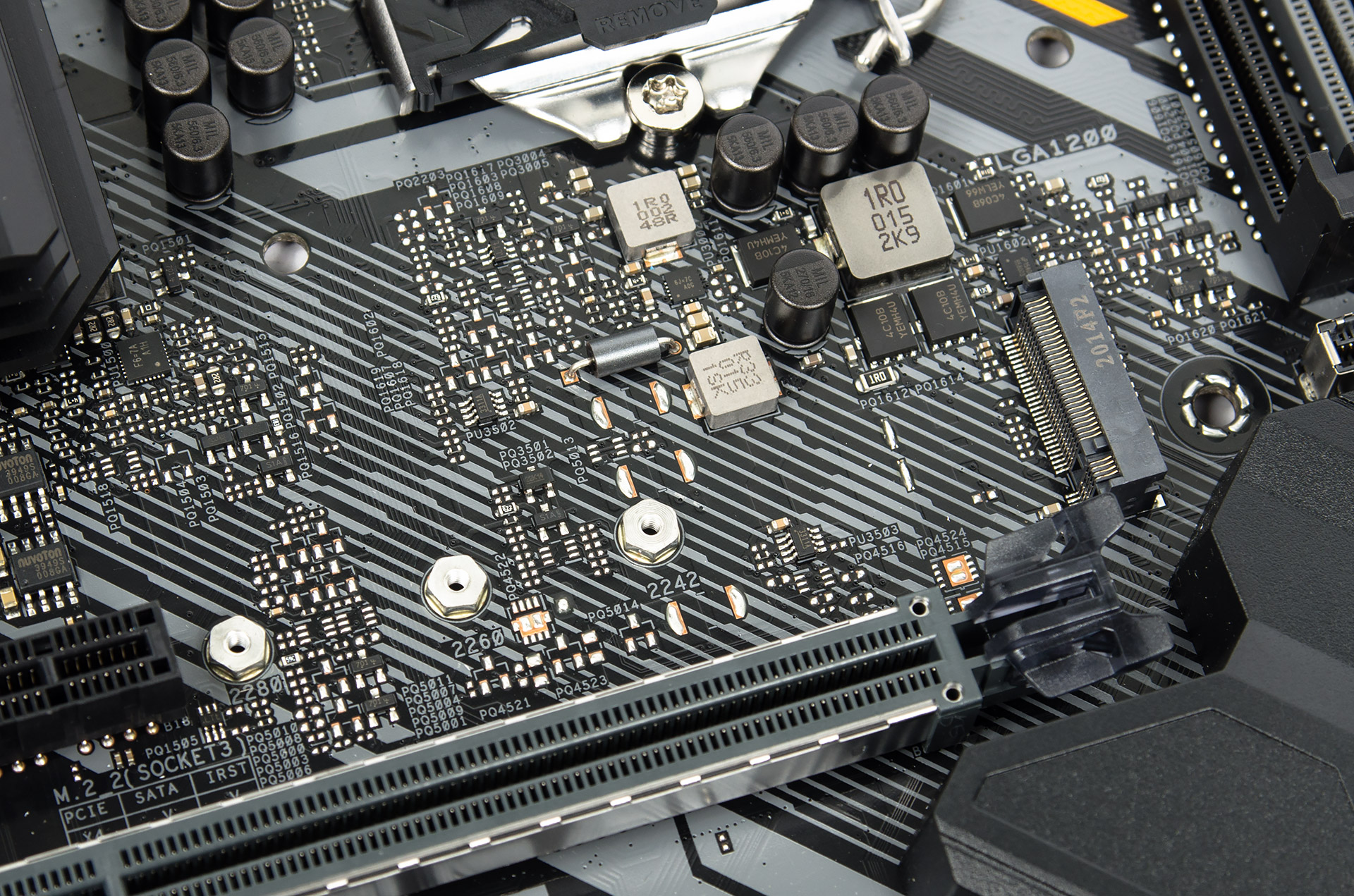

Верхняя монтажная площадка M.2 не сопровождается фирменным охладителем, тем самым производитель даёт свободу в использовании сторонних, в том числе с иллюминацией и достаточно массивных. Предельная длина изделия здесь равна восьми сантиметрам.

ASUS TUF Gaming Z490-Plus

Снизу можно инсталлировать любые устройства, включая одиннадцатисантиметровые.

ASUS TUF Gaming Z490-Plus

Отдав предпочтение одностороннему накопителю, необходимо будет воспользоваться добавочной резиновой прокладкой, дополняющую наклеенную на изделии основу. Это улучшит прижим сопутствующего радиатора.

ASUS TUF Gaming Z490-Plus

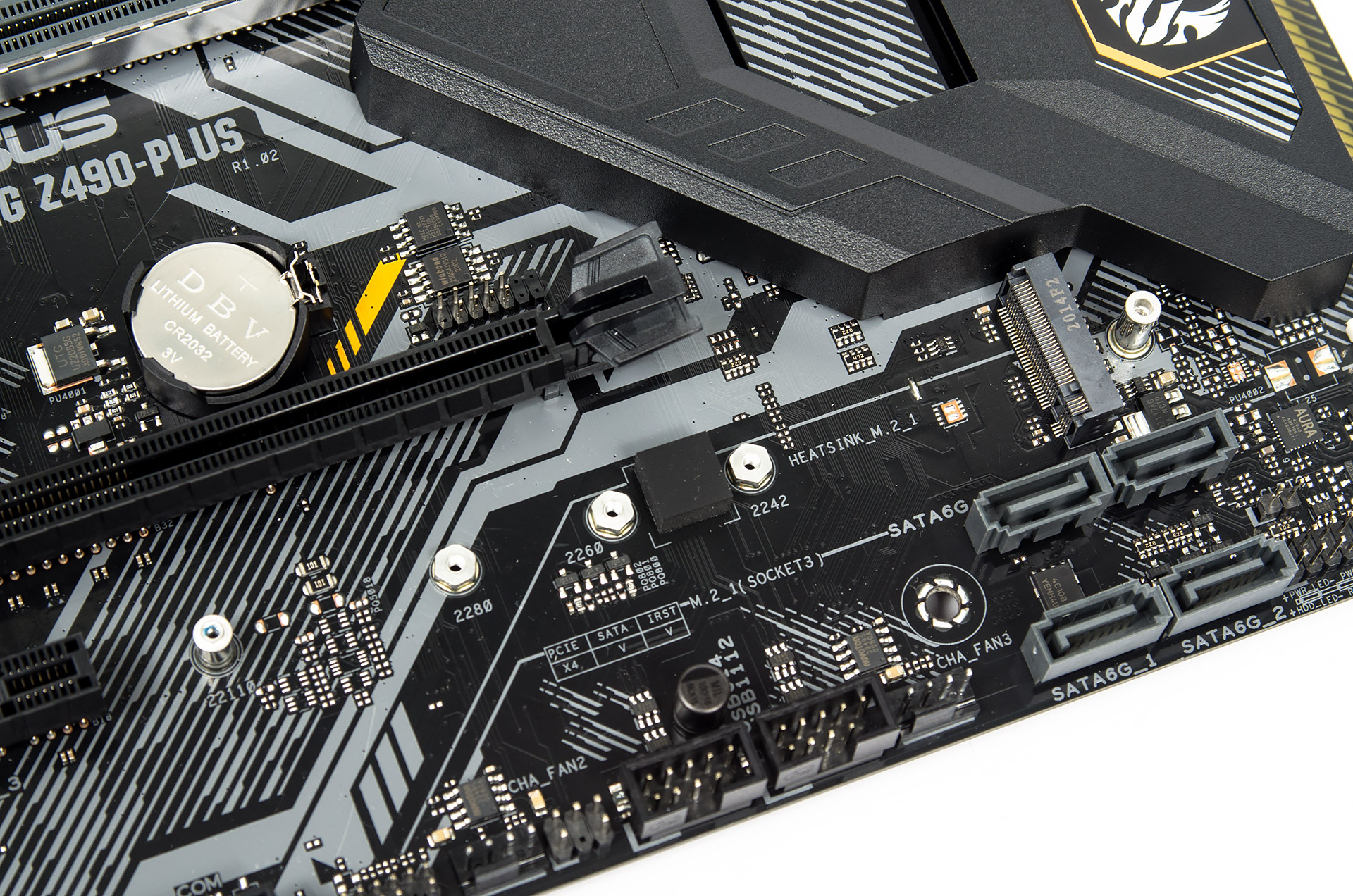

Приоритетное, первое гнездо SATA находится снизу, здесь их четыре штуки и все они — поперечные.

ASUS TUF Gaming Z490-Plus

Продольная пара находится на более привычном месте, но ресурсы этих портов могут быть перекрыты верхним M.2, в случае его использования, о чём упоминалось во вступлении.

ASUS TUF Gaming Z490-Plus

Кроме самого скоростного симметричного порта USB, внутри корпуса есть поддержка ещё шести штук — двух третьей ревизии и четырёх штук классической версии 2.0. Вполне стандартный набор для нынешних реалий.

ASUS TUF Gaming Z490-Plus

Слот для видеоускорителя армирован (экранирован). Добавочных свитчей никаких нет и от сокета линии PCI-E направлены сразу сюда. В связи с этим мне видится полная физическая совместимость устройства с грядущим их обновлением в ЦП до поколения PCI-E 4.0, поскольку никакие дискретные компоненты этому препятствовать попросту не cмогут.

ASUS TUF Gaming Z490-Plus

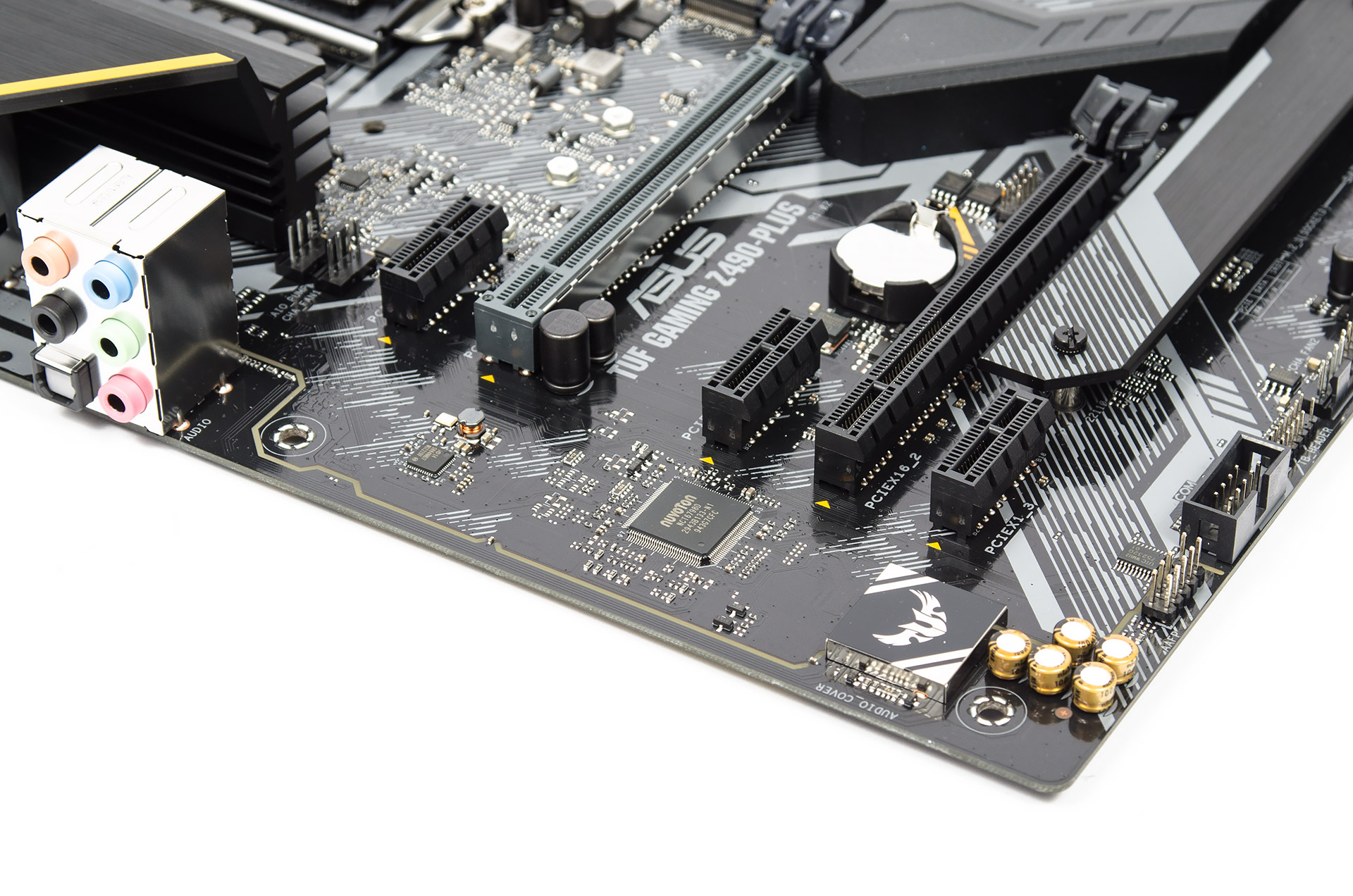

Организация звуковой подсистемы особо не примечательна, разве что, выделить можно экранирующий колпак и хорошо заметную вытравленную изоляционную дорожку в слоях текстолита. В левом нижнем углу заготовили площадку для добавочных карт Thunderbolt.

ASUS TUF Gaming Z490-Plus

Какие-либо кнопки и переключатели состояний отсутствуют, индикатора кодов POST тоже нет, у правого угла сверху есть четыре разноцветных светодиода из состава Q-LED, они помогут в диагностике возможных проблем на этапе инициализации оборудования.

ASUS TUF Gaming Z490-Plus

Радиатора на этот раз два, а сектор ниже сокета остался без соответствующей конструкции. Наличие большого числа рёбер и общий размер охладителей накладывают отпечаток на общий вес устройства. Стендовый кулер с двумя секциями безо всяких проблем (совместимости) был инсталлирован на положенное ему место.

ASUS TUF Gaming Z490-Plus

Удивительно или нет, но идея организации стабилизатора здесь абсолютно та же, что и у более статусной платы Prime Z490-A. ШИМ-контроллер в лице ASP1900B обеспечивает работу 6+2 фаз для напряжения процессорных ядер и интегрированного графического ядра. Удвоенное количество элементов в первом случае сформировало итоговых двенадцать каналов, суммарно видим четырнадцать сборок SiC639 от Vishay Intertechnology. То есть отличия кроются только в модели используемых силовых элементов. Всё тот же однофазный ШИМ-контроллер Richtek RT9624F отвечает за работу двух каналов SA Voltage; мигрировали под основной радиатор и дроссели, и транзисторы. Равноценно количество и тип конденсаторов, они «военного» класса и рассчитаны на пять тысяч часов работы в условиях повышенных температур. Наиболее значимое изменение — единственный источник IO Voltage, размещённый ниже сокета. В его состав входит наибольший дроссель, второй, «бездействующей» фазы я не обнаружил. Пустой участок текстолита ещё ниже вполне подходит для её теоретического расположения и наличия на этапе проекта, но это не более, чем мои предположения. Но даже сейчас отсутствие добавочного канала IO Voltage, призванного в будущем помогать процессорам Roket Lake-S, не лишает автоматически плату их поддержки, поскольку единственная «фаза» IO Voltage тут явно более «мощная», а объединённый источник питания не сюрприз уже давно, часто в более простых платах можно встретить комбинированный канал IO+SA, что не лишает в абстрактном будущем шансов испытуемой в поддержке новых процессоров. Завершая разговор про источник IO Voltage здесь, отмечу присутствие однофазного ШИМ-контроллера uP1540P, рядом с ним есть единственный транзистор с маркировкой 4C06B, указывающий на производителя ON Semiconductor. Остальные семь штук промаркированы как 4C10B.

ASUS TUF Gaming Z490-PlusASUS TUF Gaming Z490-Plus

Термопрокладки удивили разной толщиной. Площадь контакта с основными силовыми элементами — полная. Для чипсета используется очень тонкая, её проще сменить на термопасту, если штатный охладитель будет по какой-то причине демонтироваться. Для накопителя не поскупились и предусмотрели достаточно большой по площади экземпляр.

ASUS TUF Gaming Z490-PlusASUS TUF Gaming Z490-Plus

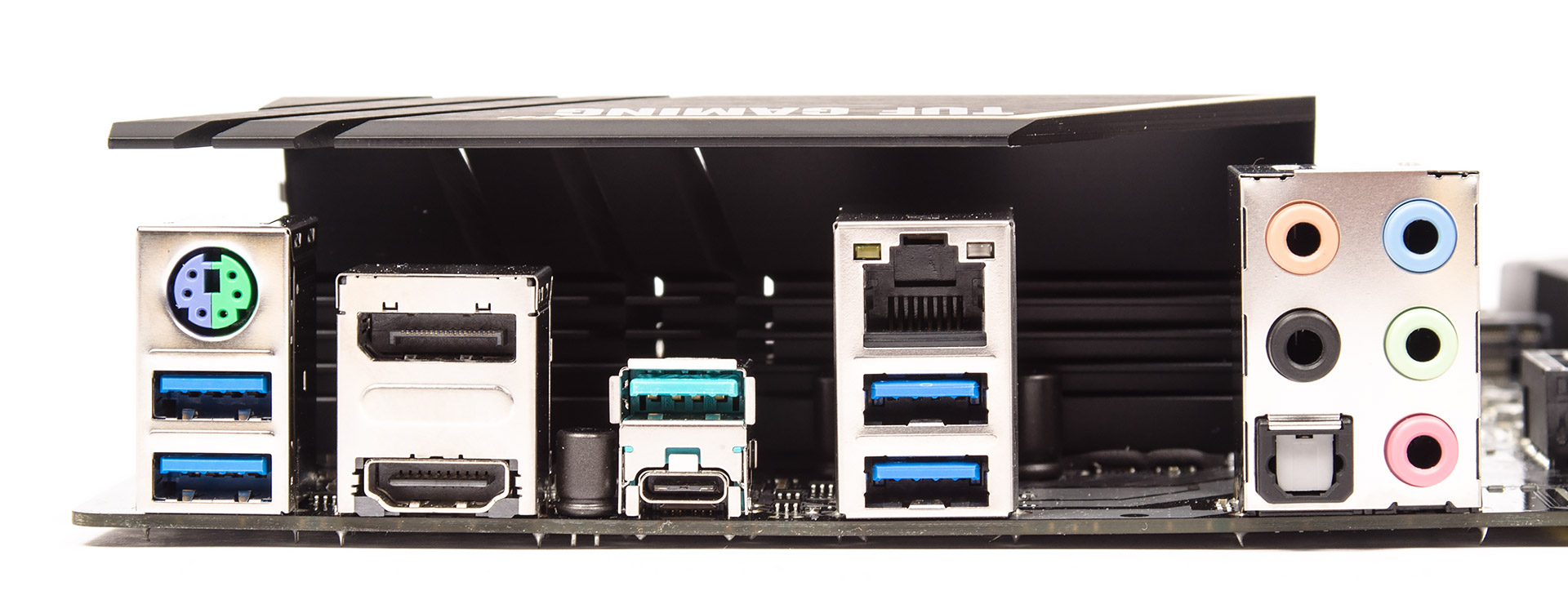

На задней панели есть как современные выходы, включая симметричный Type-C последнего поколения, так и неувядающий PS/2. Для полного счастья, на мой взгляд, не помешала бы ещё пара USB 2.0, однако младшая серия устройств всё же накладывает отпечаток. Пустующее место близь аудиовыходов объяснимо наличием альтернативной модели — TUF Gaming Z490-Plus (Wi-Fi) с предустановленным адаптером беспроводных сетей последнего поколения Intel Wi-Fi 6 AX201 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1), он выполняет работу при посредничестве проприетарного интерфейса CNVi. Обе версии фактически одной платы доступны к приобретению в большом количестве магазинов, то есть они распространены одинаково хорошо.

ASUS TUF Gaming Z490-Plus
