Обзор и тестирование материнской платы ASUS Prime Z490-A. Базовая современность

Сегментация устройств ASUS насчитывает пять различных серий, три из которых напрямую ассоциированы с геймингом, а имиджевая ProArt также находится далеко от понимания рядовых свойств системных плат. Именно продукты Prime закрывают подобную нишу, модель с суффиксом «A» занимает тут центровую позицию, когда нет каких-то усечений и компромиссов, но и бонусов также не предусмотрено. Такое буквенное позиционирование продолжается достаточно давно.

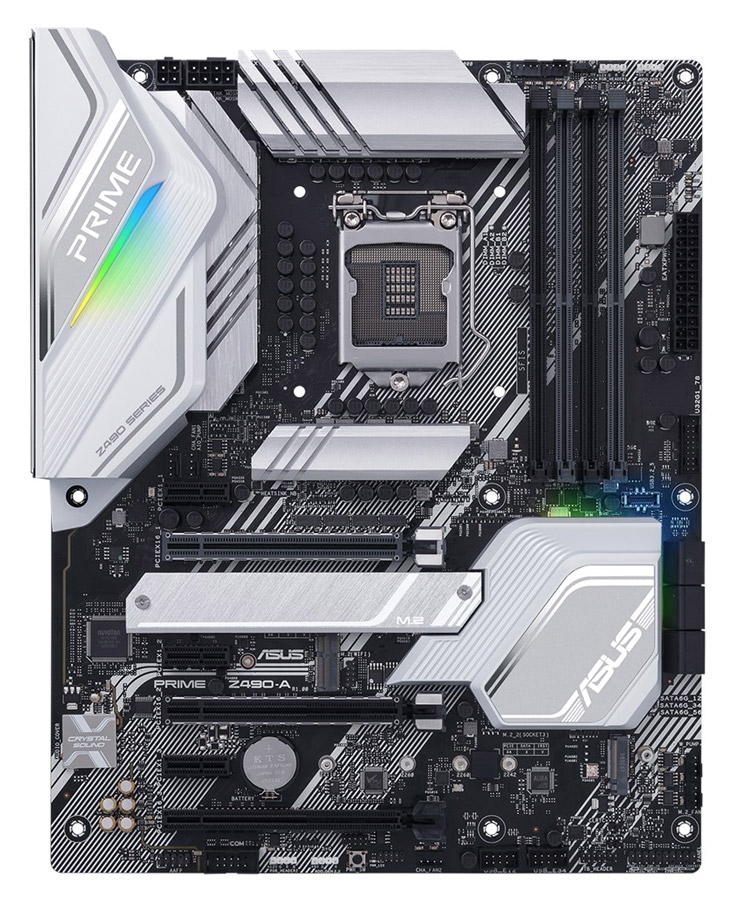

ASUS Prime Z490-A

Забегая вперёд, отмечу реформы в программном оснащении продукта, в этом грань между заряженными платами и базовыми уже размылась окончательно. В арсенале модели нет предустановленного адаптера беспроводных сетей, переключателей состояний, кнопок на задней панели, индикатора кодов POST и прочих «излишеств», напрямую не влияющих на производительность системы, предусмотрена лишь миниатюрная кнопка пуска ПК, распаянная у нижней грани. Поскольку мы говорим про реализацию истинных возможностей плат с участием Intel Z490, то деление линий PCI-E от ЦП между парой слотов тут будет, для незаинтересованных в этом шаге покупателей предлагаются другие продукты. Стабилизатор напряжений представляет особый интерес, но сперва рассмотрим другие особенности, перечень основных возможностей собран в таблице:

Модель ASUS Prime Z490-A
Официальная страница продукта в Сети asus.com
Чипсет Intel Z490
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Comet Lake-S)
Память 4 DIMM DDR4 SDRAM, максимум 128 ГБ:
2133–2666, 2800–4800 (OC)
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8) — CPU
1 x PCI Express 3.0 x16 (x4) — Z490
3 x PCI Express 3.0 x1 — Z490
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
1 x Wi-Fi, CNVi (Key E, 2230)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.4, HDMI 1.4b
Количество подключаемых вентиляторов 7x 4pin
Порты PS/2
Порты USB 5 х 3.2 Gen 2 (4 разъёма на задней панели (1x C), Z490)
4 х 3.2 Gen 1 (2 разъёма на задней панели, Z490)
6 x 2.0 (2 разъёма на задней панели, Z490)
Serial ATA 6 x SATA 6 Гбит/с (Z490)
RAID 0, 1, 5, 10 (SATA, Z490)
Встроенный звук Crystal Sound 3 (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I225-V (2.5 Gigabit Ethernet)
COM 1 (внутренний)
LED Addressable Header 2x Gen 2
LED RGB Header 2
TPM
UEFI UEFI AMI BIOS, 192 (128+64) Mb Flash ROM (25Q128JVSQ+25Q64JVSIQ)
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, FlexKey, Power-on button, Q-LED (CPU, DRAM, VGA, Boot Device LED), Thermal sensor connector, Thunderbolt header; поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, DTS:X Ultra
Цена в рознице 7150 грн

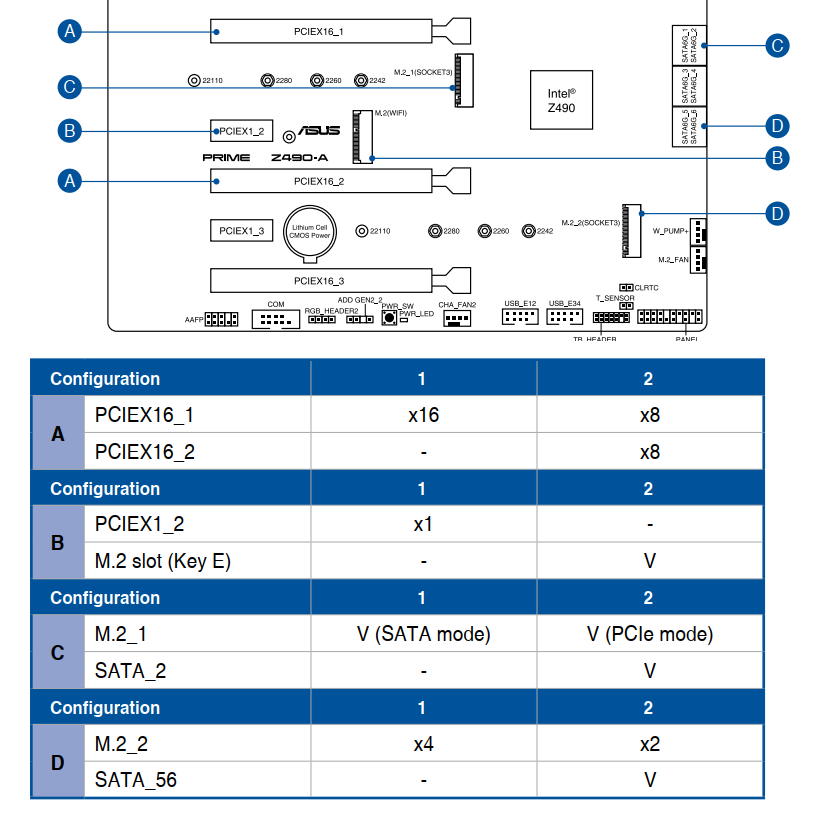

Ресурсы трёх из шести портов SATA перекрываются парой полноформатных M.2, а третий, предусмотренный для монтажа компактных адаптеров беспроводных сетей, пересекается с классическим PCI-E x1, находящимся неподалёку. В конечном итоге, предельное число накопителей может достигать восьми, если о конфигурации системы подумать заранее.

ASUS Prime Z490-A

Упаковка и комплектация

Обычная, традиционная по оформлению и размерам коробка примечательная упоминанием программной оснастки DTS:X Ultra для звуковой подсистемы. В отличии от серий ROG и TUF Gaming, здесь упор сделан на многоканальную поддержку.

ASUS Prime Z490-A

Ключевые особенности подчёркнуты на обратной стороне: улучшенное сопроводительное ПО, впечатляющая возможная скорость работы ОЗУ, предустановленная заглушка, универсальный радиатор M.2 в единственном числе.

ASUS Prime Z490-A

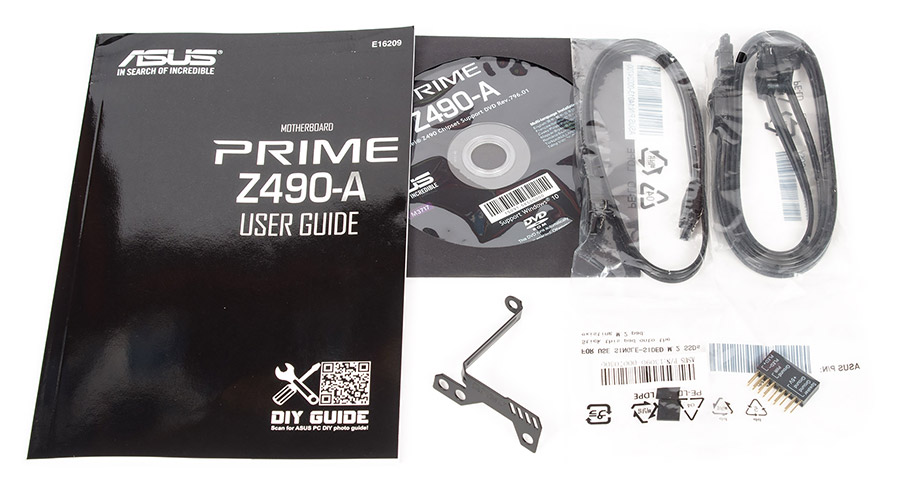

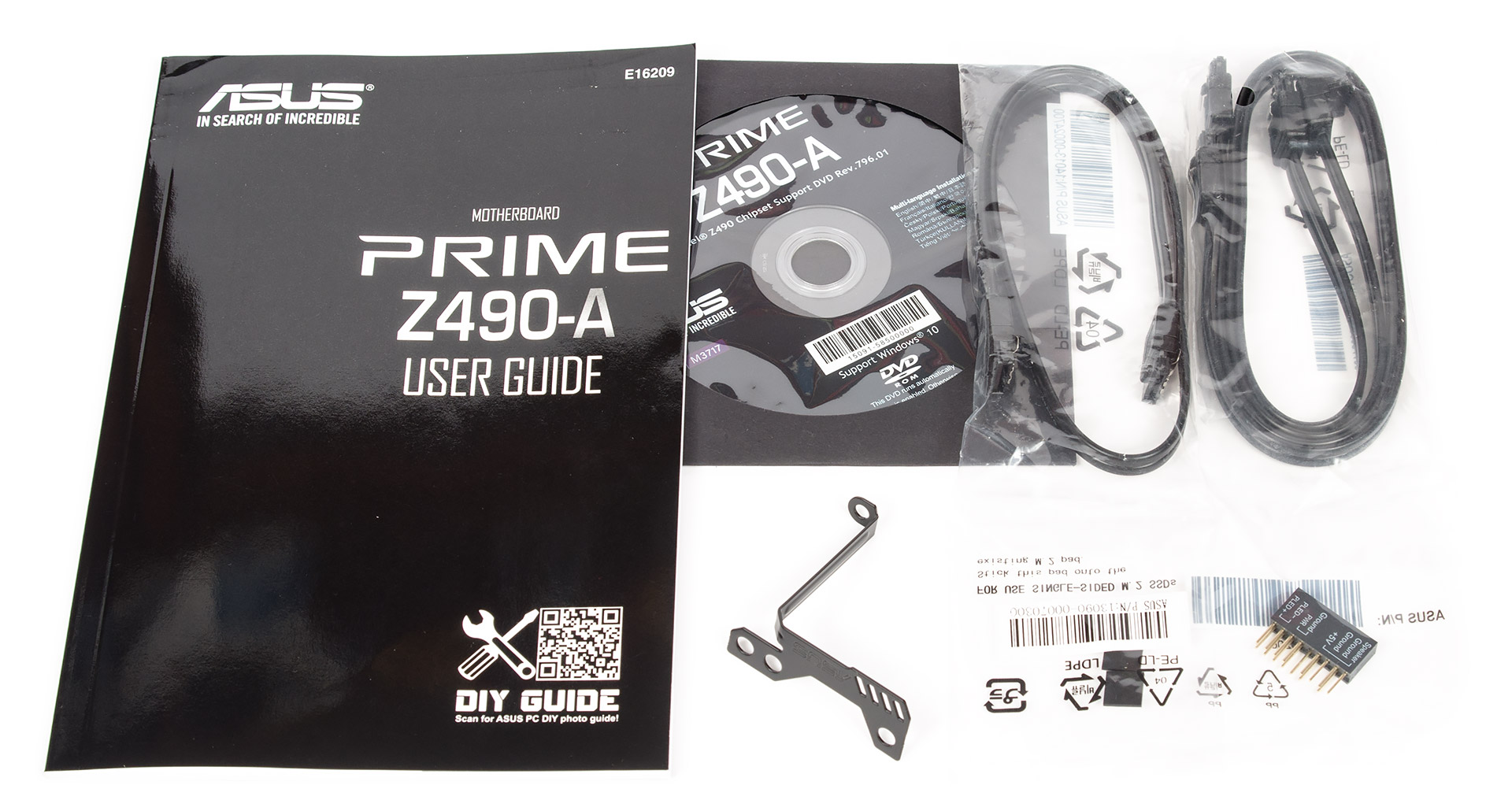

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • QR-код DIY Guide, ведущий на страницу официального сайта, где размещена подробнейшая инструкция по сборке ПК;
  • диск с драйверами и фирменным ПО;
  • три кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • кронштейн-стойка для дополнительного вентилятора;
  • крепёжный винт и стойка для устройств формата M.2 — три комплекта (на фото не показаны);
  • две резиновые прокладки под односторонний накопитель M.2 с клейкой основой;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.

ASUS Prime Z490-A

Внешний вид

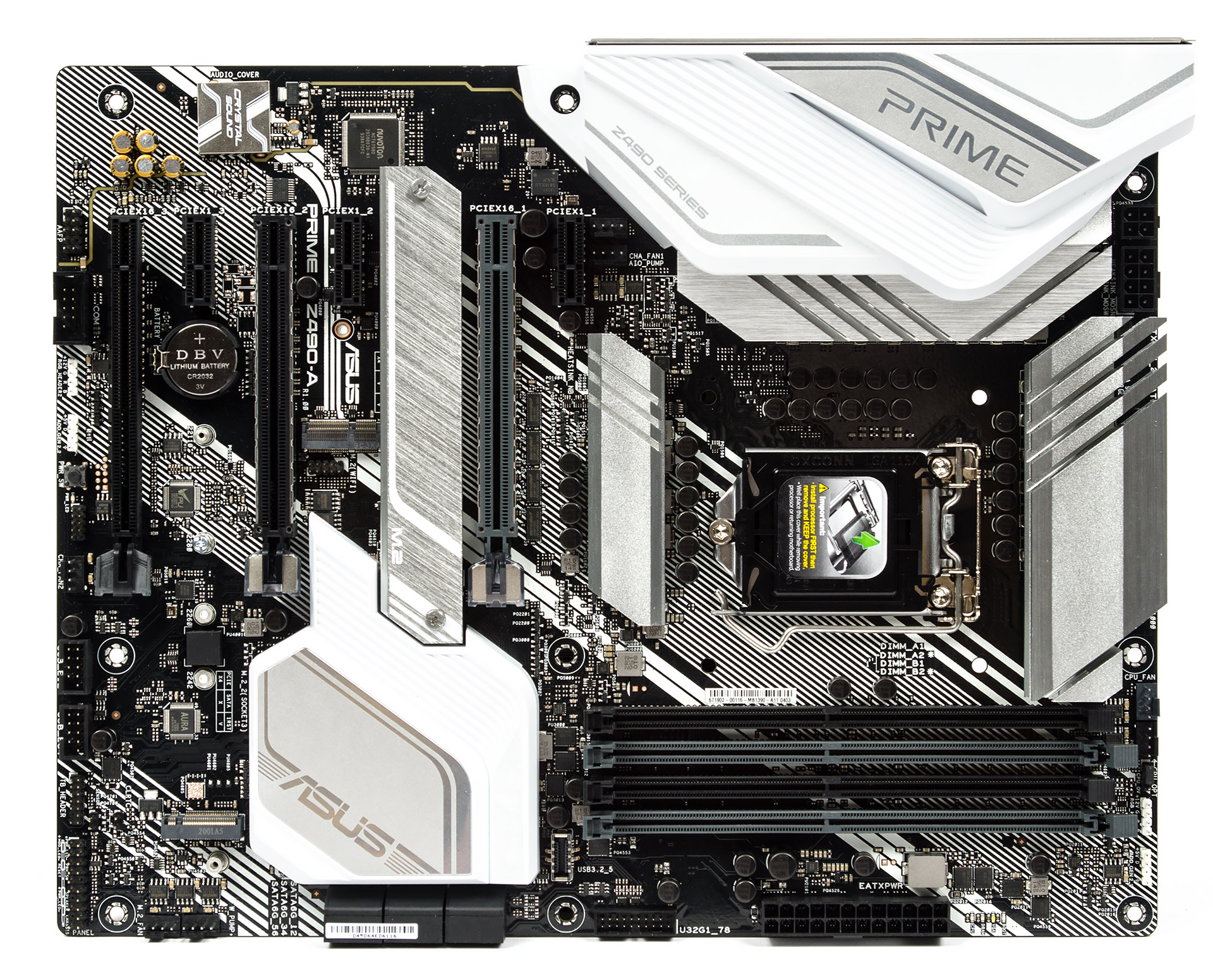

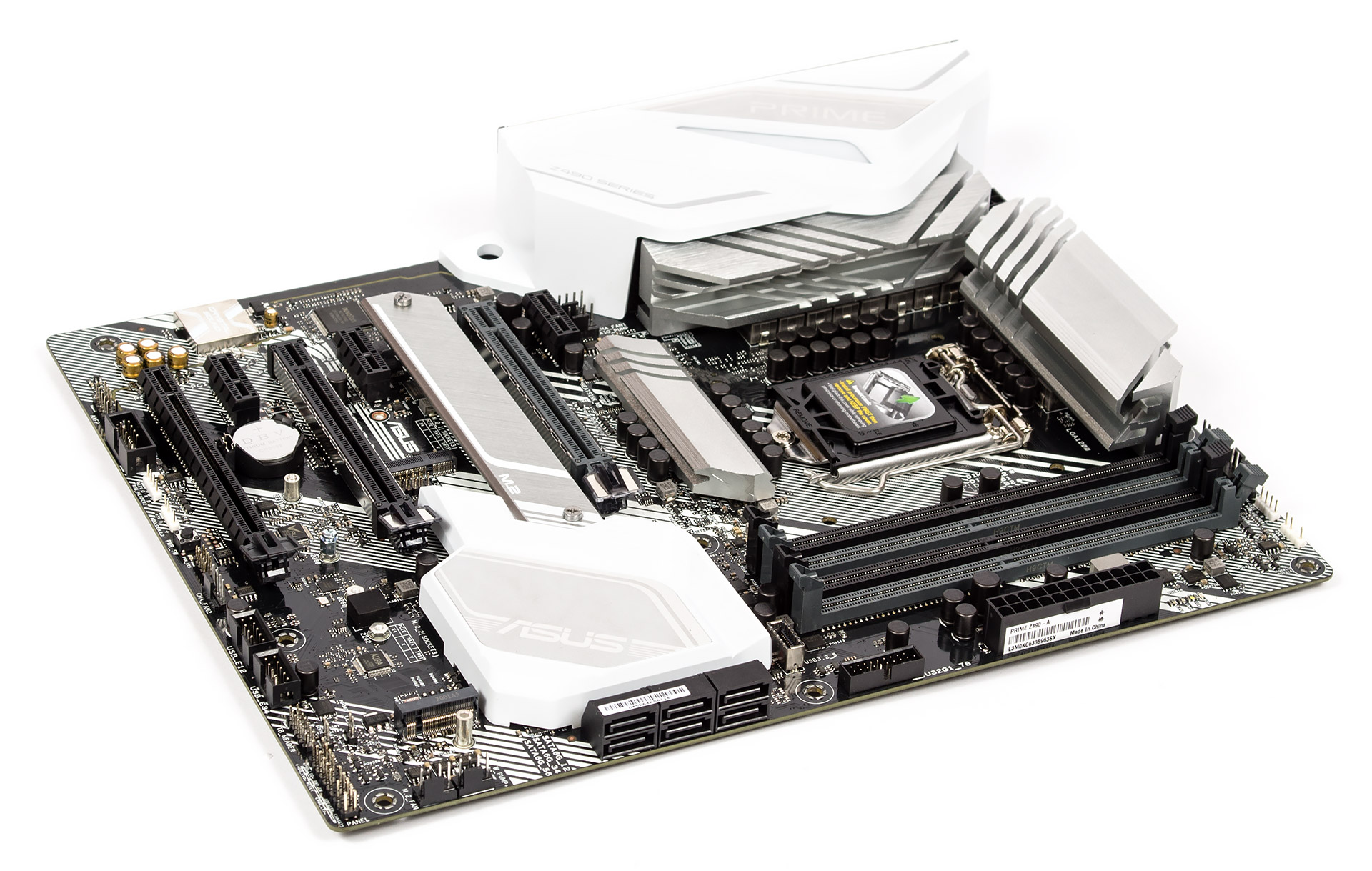

Строгость намерений — строгий внешний вид, никаких эпатажных черт.

ASUS Prime Z490-A

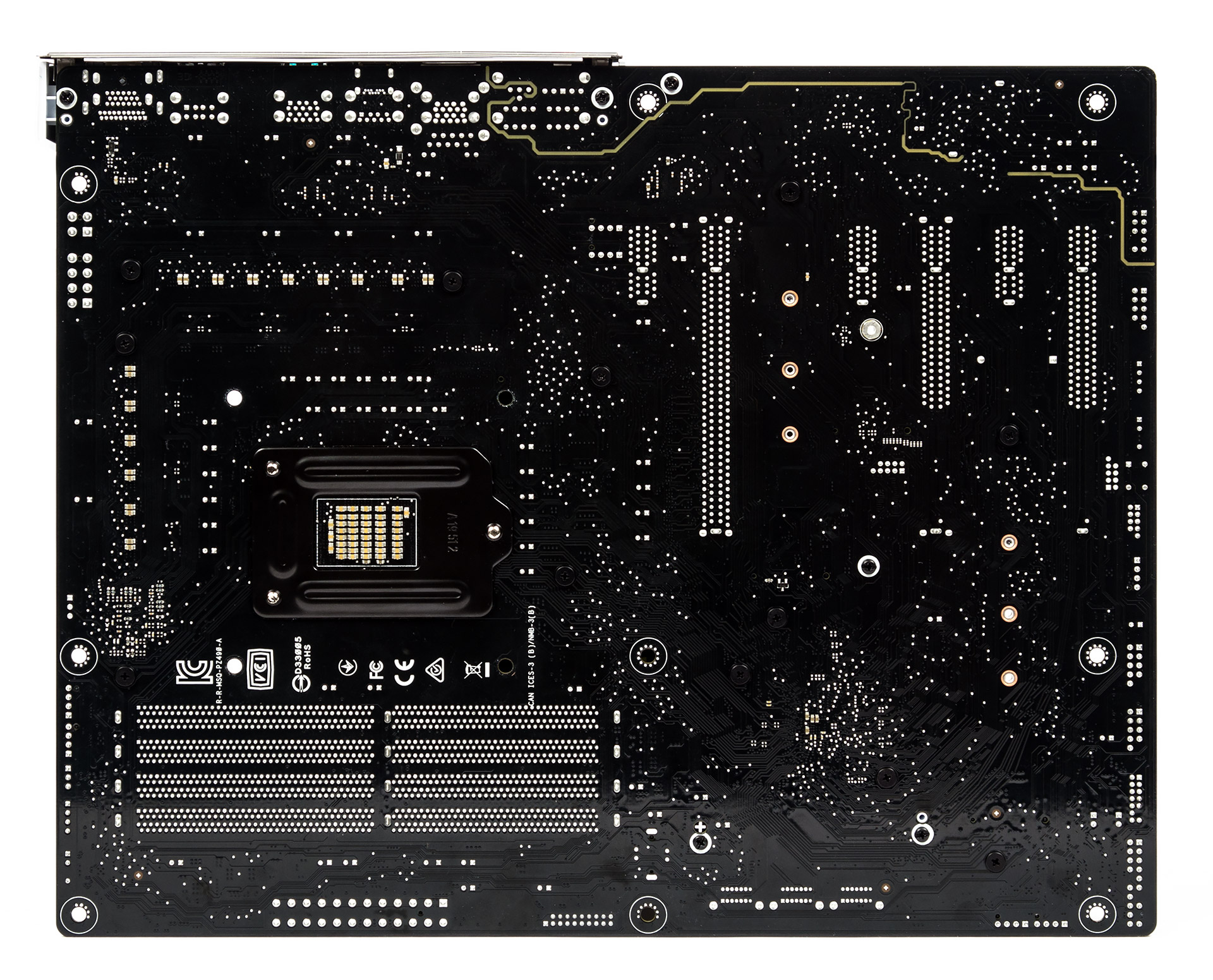

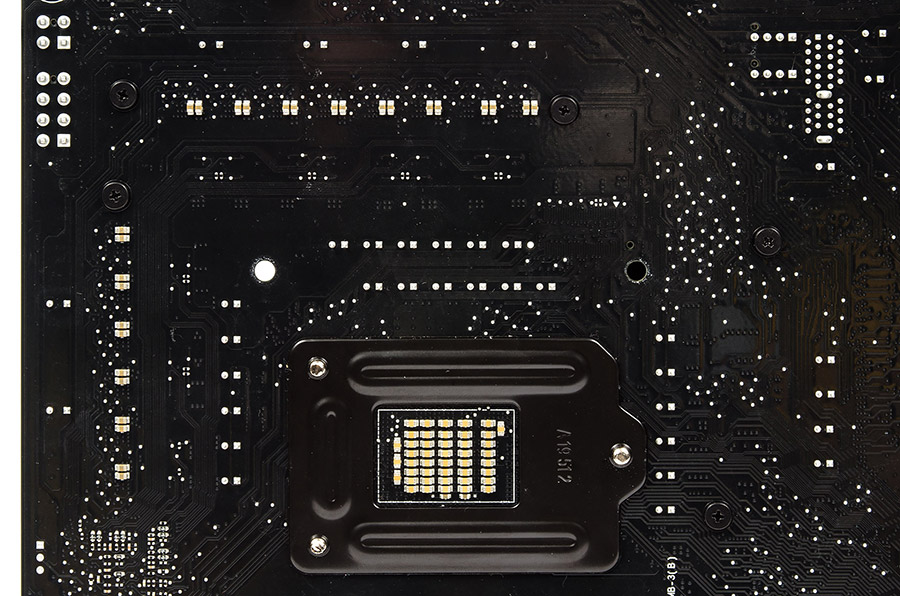

Крепление всех навесных элементов выполнено посредством винтов либо саморезов. Сзади никакой подсветки нет.

ASUS Prime Z490-A

Её встроили в пластиковый навес, расположенный над портами ввода-вывода сзади, второй блок — участок с охладителем чипсета. Там светодиоды распаяны сразу на плате, а затем всё накрыто непрозрачным (!) пластиком. Всего их три штуки, линзы направлены вверх.

ASUS Prime Z490-A

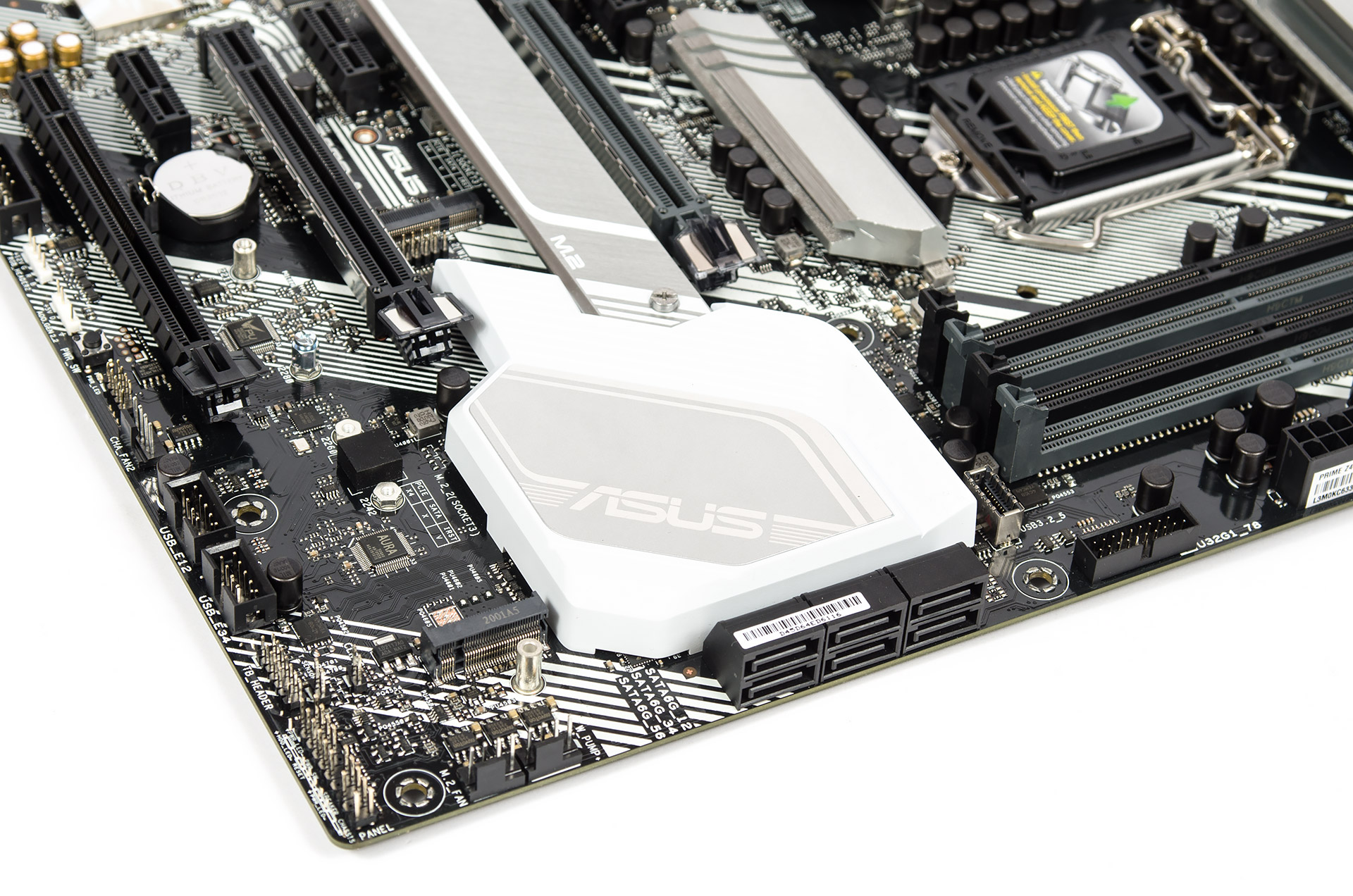

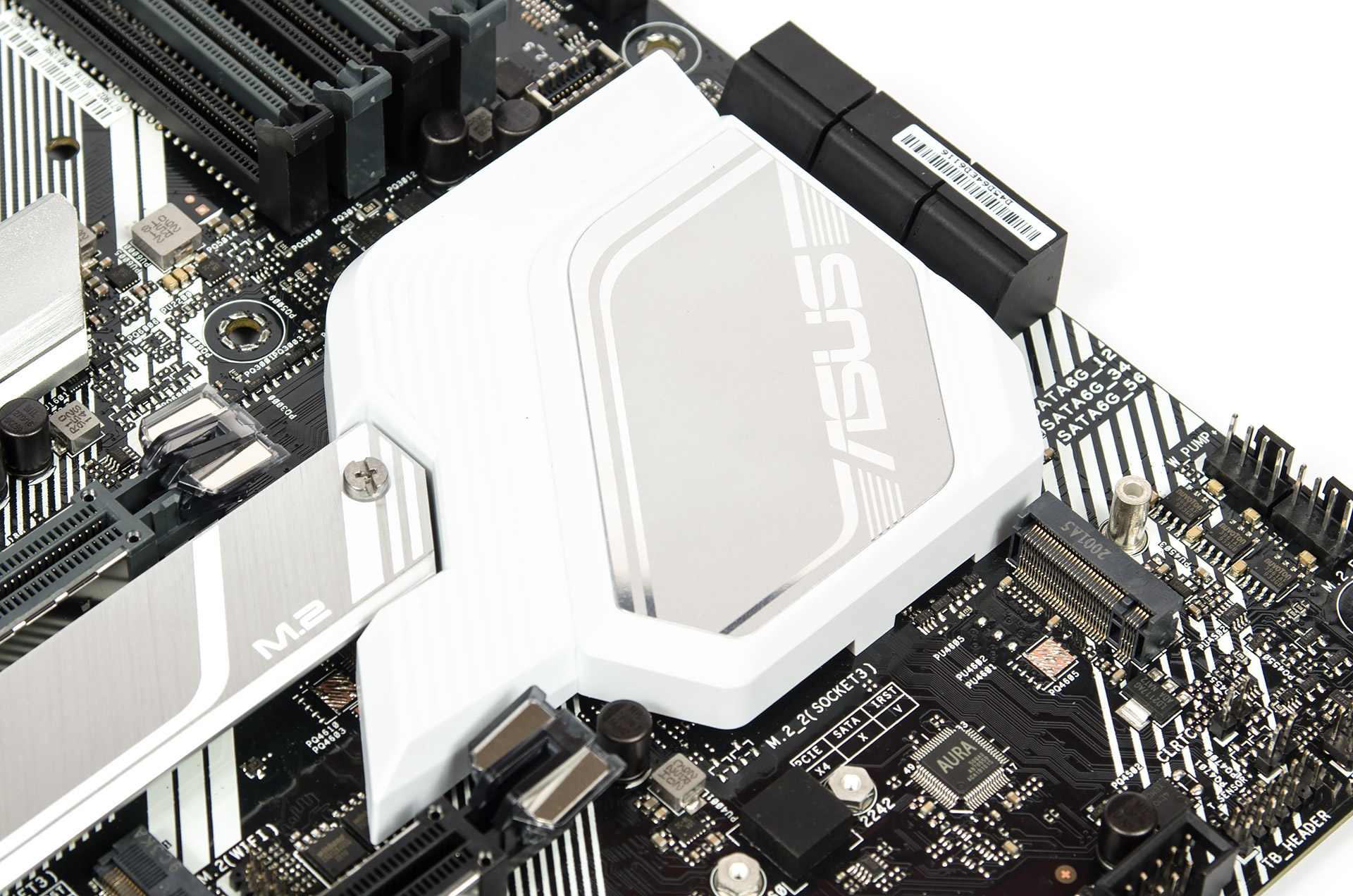

Этот ход явно имиджевый и никакой полезной функции не несёт. Пластиковый колпак охватывает охладитель Intel Z490, не оставляя видимым даже малейший участок. Имеются небольшие щели вблизи поверхности самой платы, сверху через них и будет просачиваться свечение, нижняя часть будет скрыта фактически любой мощной видеокартой.

ASUS Prime Z490-A

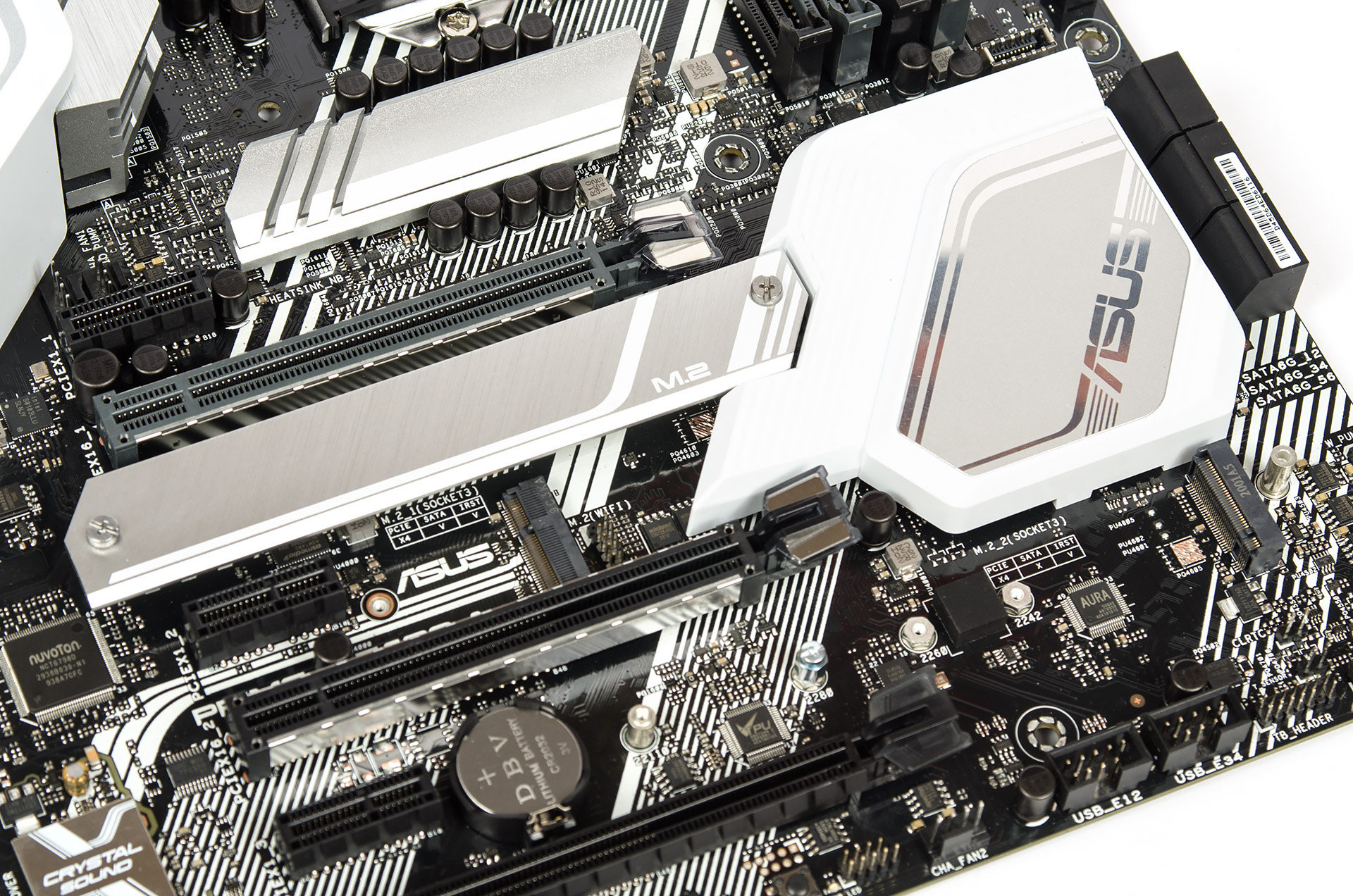

Охладитель M.2 можно установить как сверху, так и снизу, при этом дизайнерский концепт наклонных линий в оформлении будет выдержан.

ASUS Prime Z490-A

Ограничений по длине устройств нет, выполнена удобная маркировка поддерживаемых слотами интерфейсов.

ASUS Prime Z490-AASUS Prime Z490-A

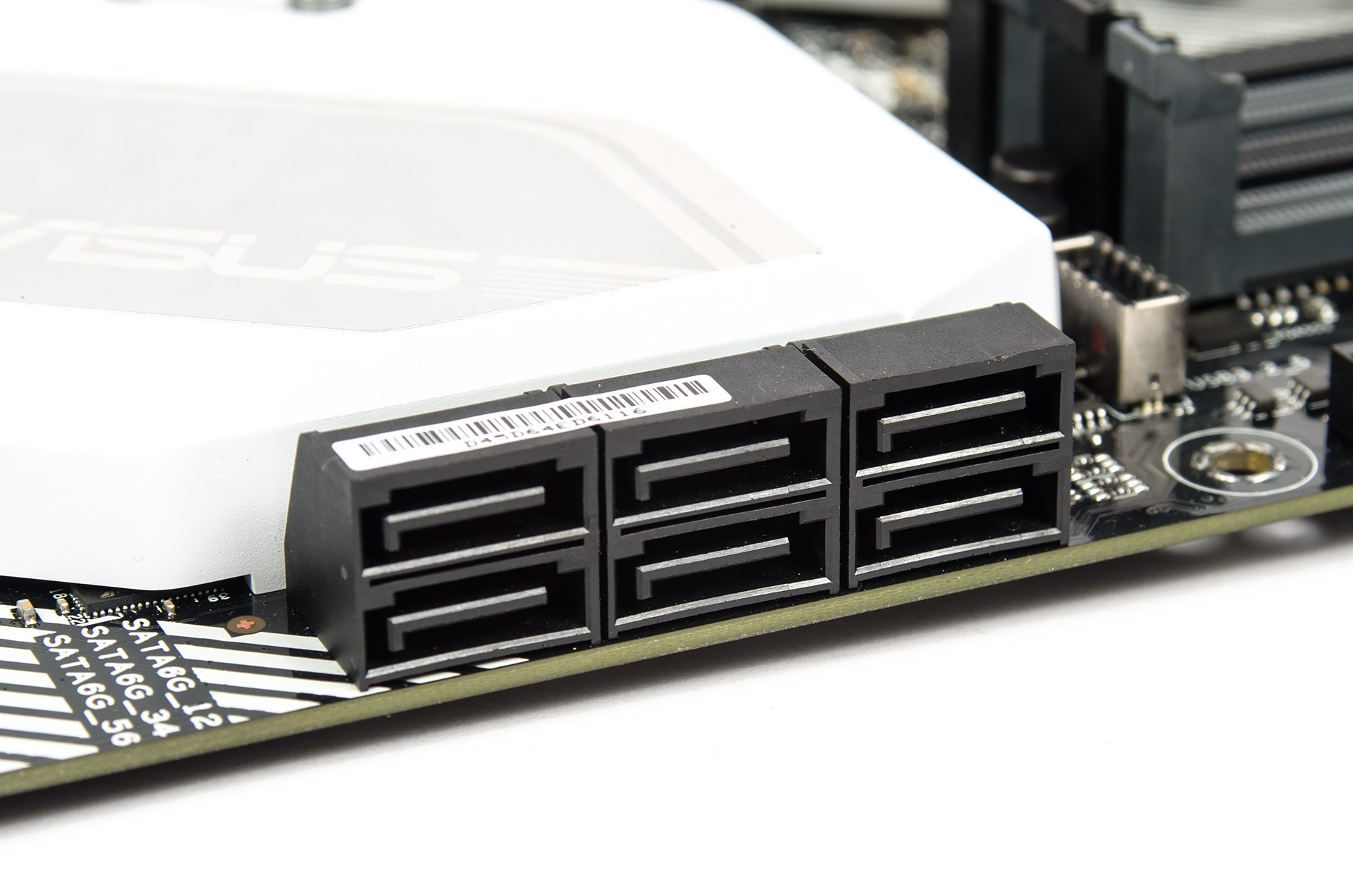

Нет проблем и с идентификацией портов SATA, все шесть штук — продольные.

ASUS Prime Z490-A

Корпусные кабели USB поддерживаются всех форматов, наличествует и площадка для самого современного симметричного выхода 3.2 Gen 2 Type-C.

ASUS Prime Z490-A

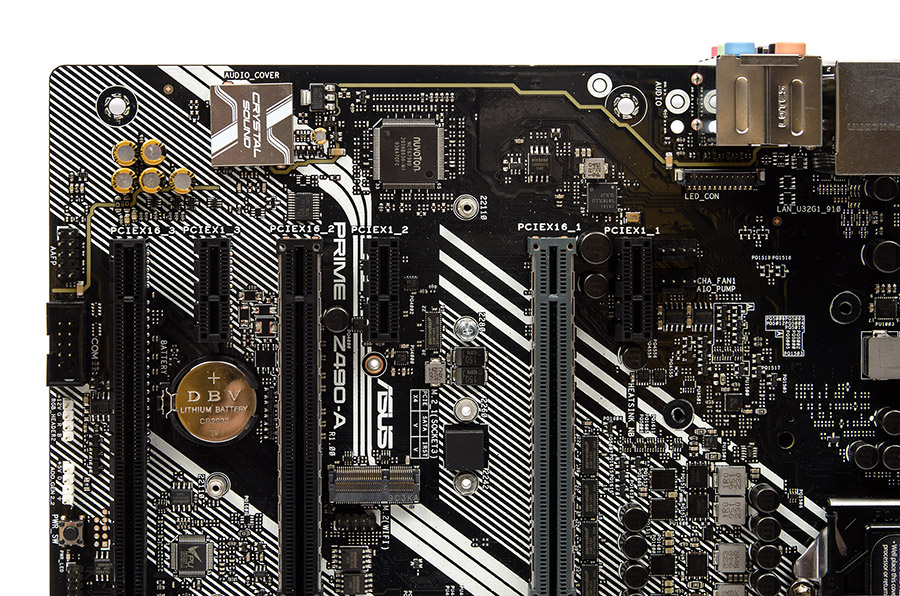

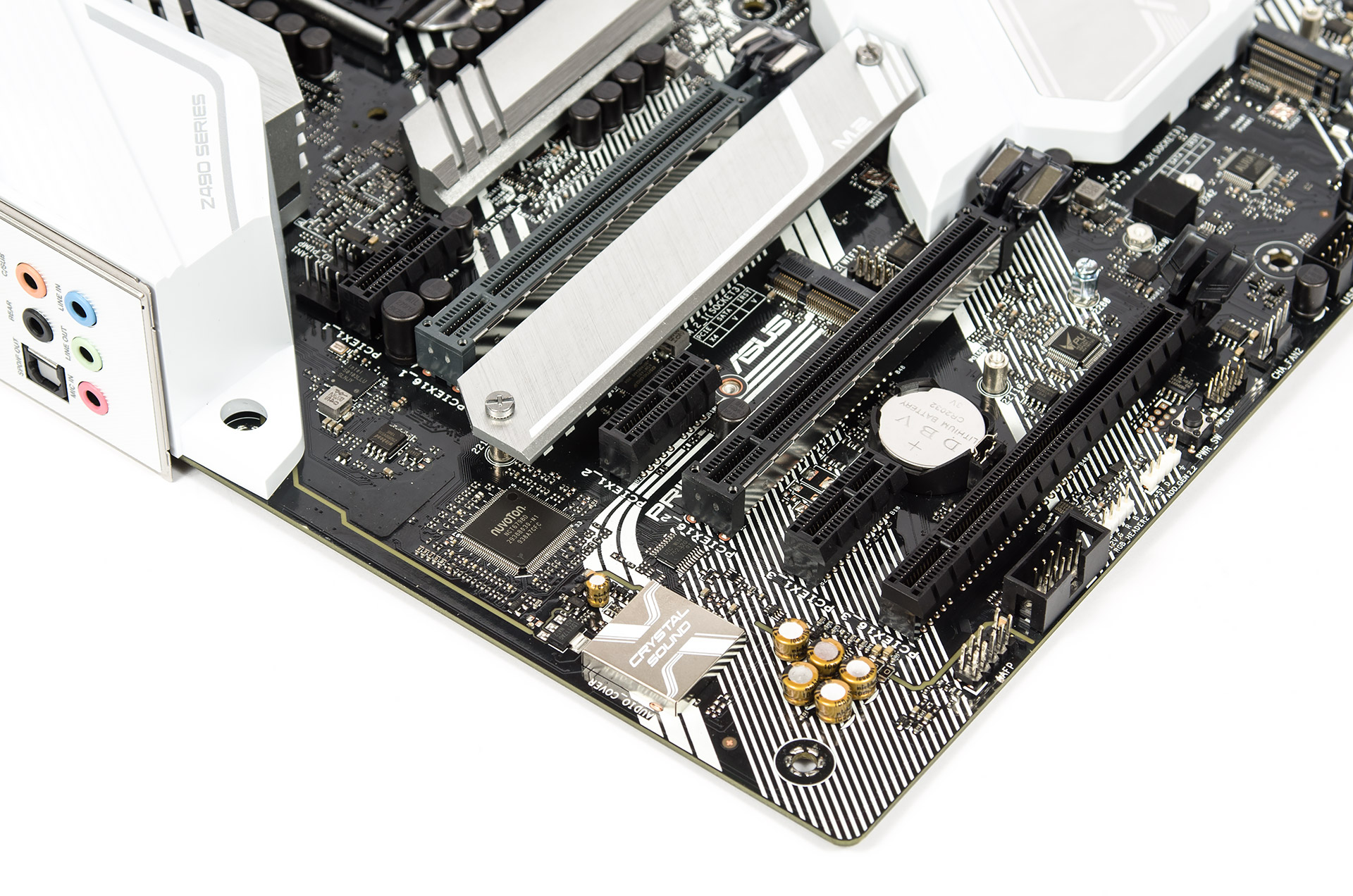

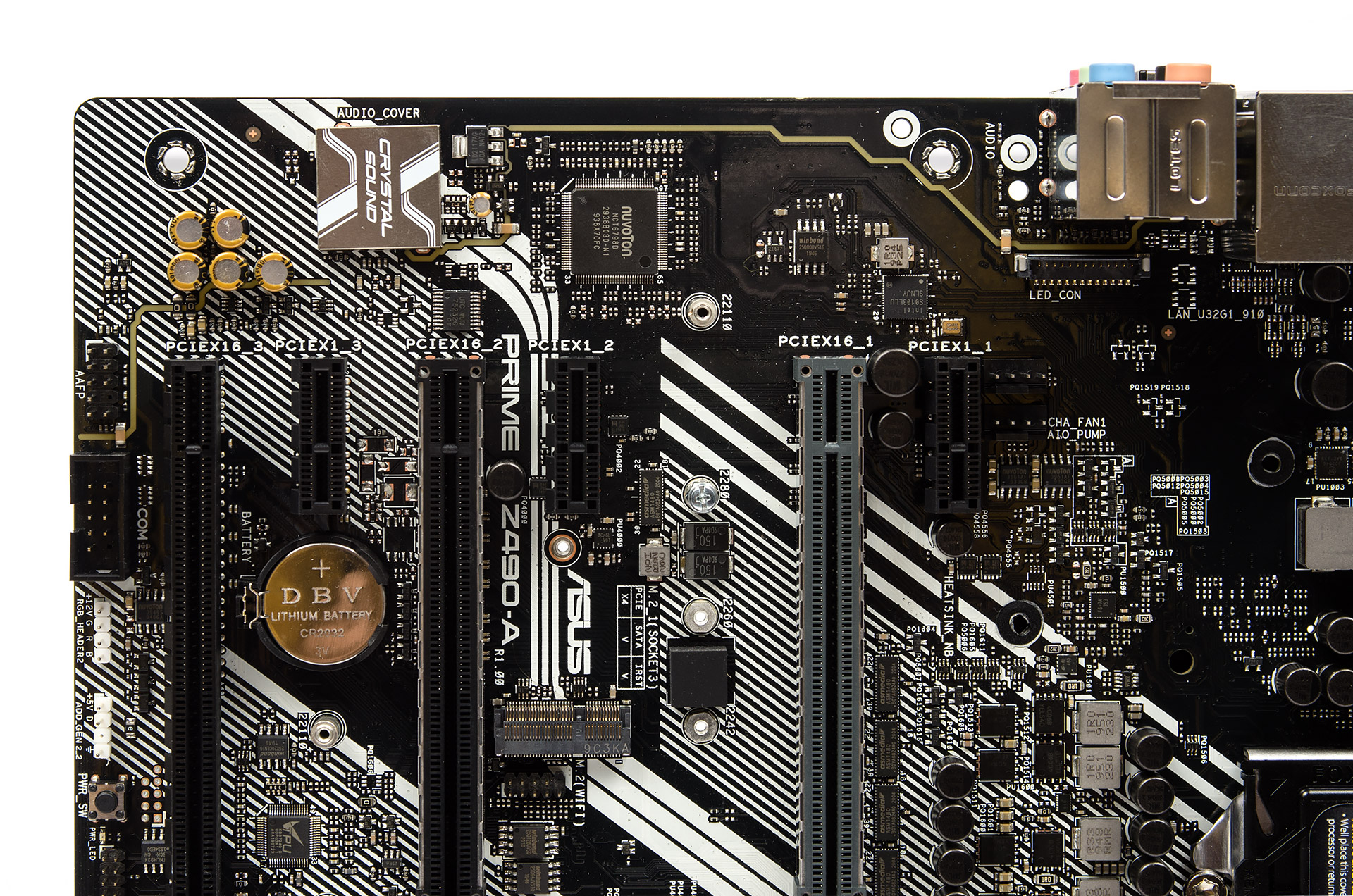

Процессорные линии PCI-E смогут разделиться между парой армированных, экранированных слотов. Прочие взаимодействуют с хабом.

ASUS Prime Z490-A

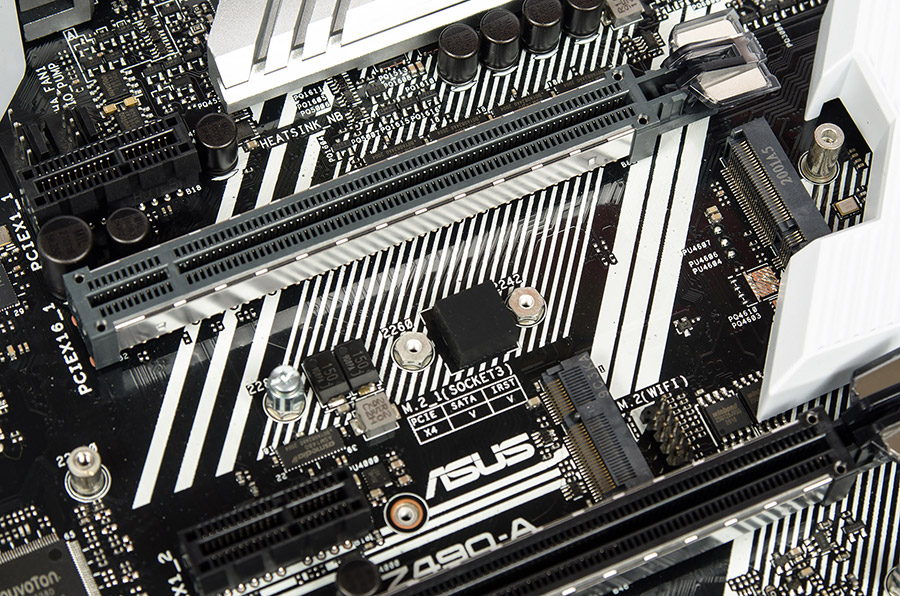

Кодек спрятан под экранирующим колпаком, ему помогает группа из особых конденсаторов. Добавочных ОУ и/или внешнего ЦАП тут нет. Рядом с сетевым адаптером от Intel (обозначен как SLNJY) находится традиционная «флэшка» (25Q80DVSIG), прошивка для которой уже обновилась, хотя времени от появления продукта на рынке прошло всего ничего. Не менее интересно организована структура прошивки у самой платы. «Флэшек» уже две, а ещё они разные по объёму! И для каждой предусмотрена отдельная площадка для программатора. Одна находится между ними и портом M.2 под Wi-Fi, в центре платы.

ASUS Prime Z490-A

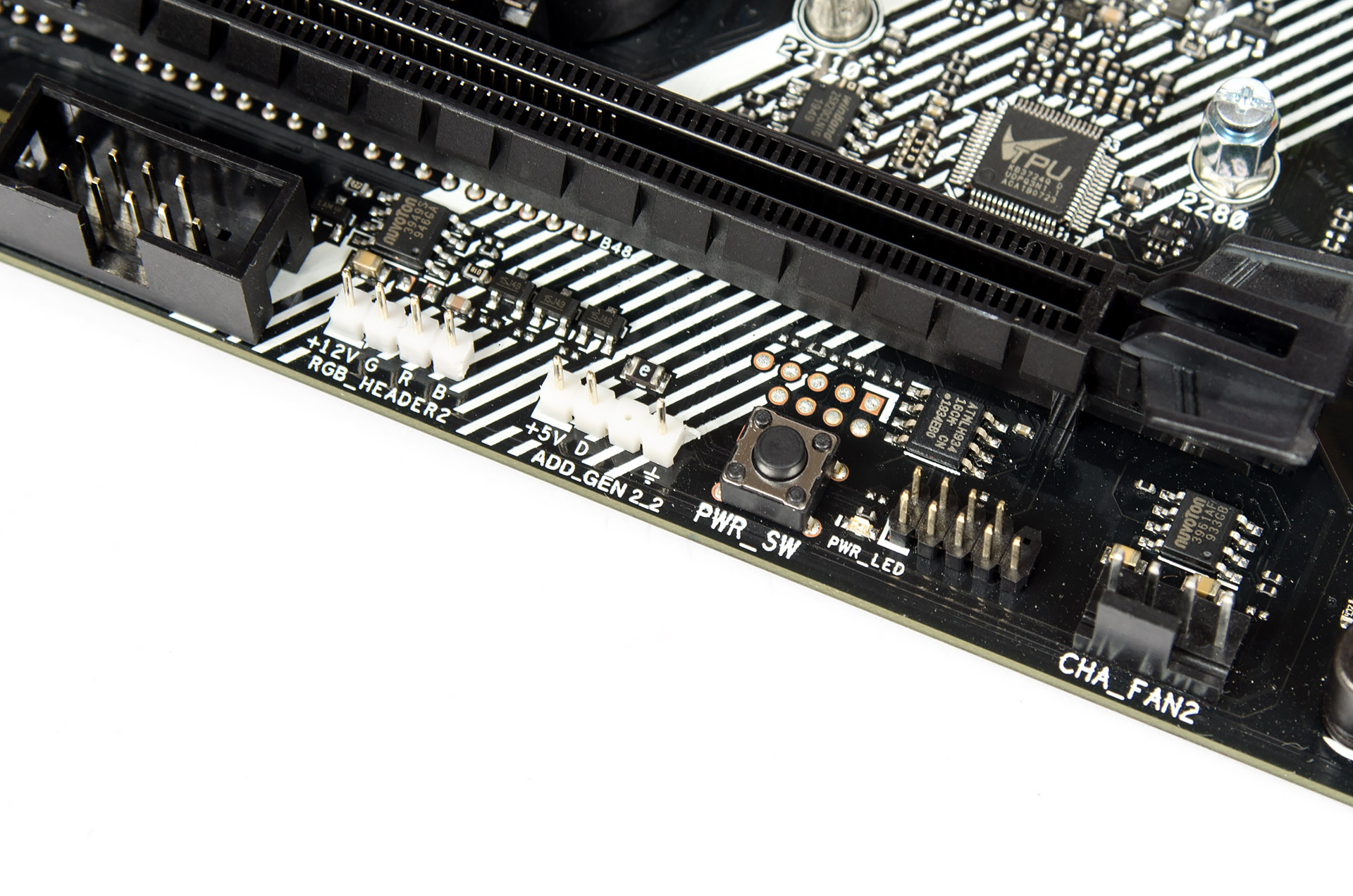

Вторую спустили к нижней грани, рядом к кнопке включения и миниатюрному светодиоду зелёного цвета. Мне сложно понять, зачем потребовалось целых три разнотипных ПЗУ. Есть ещё и четвёртое (25X20CLNIG), вероятно, ответственное за работу подсветки.

ASUS Prime Z490-A

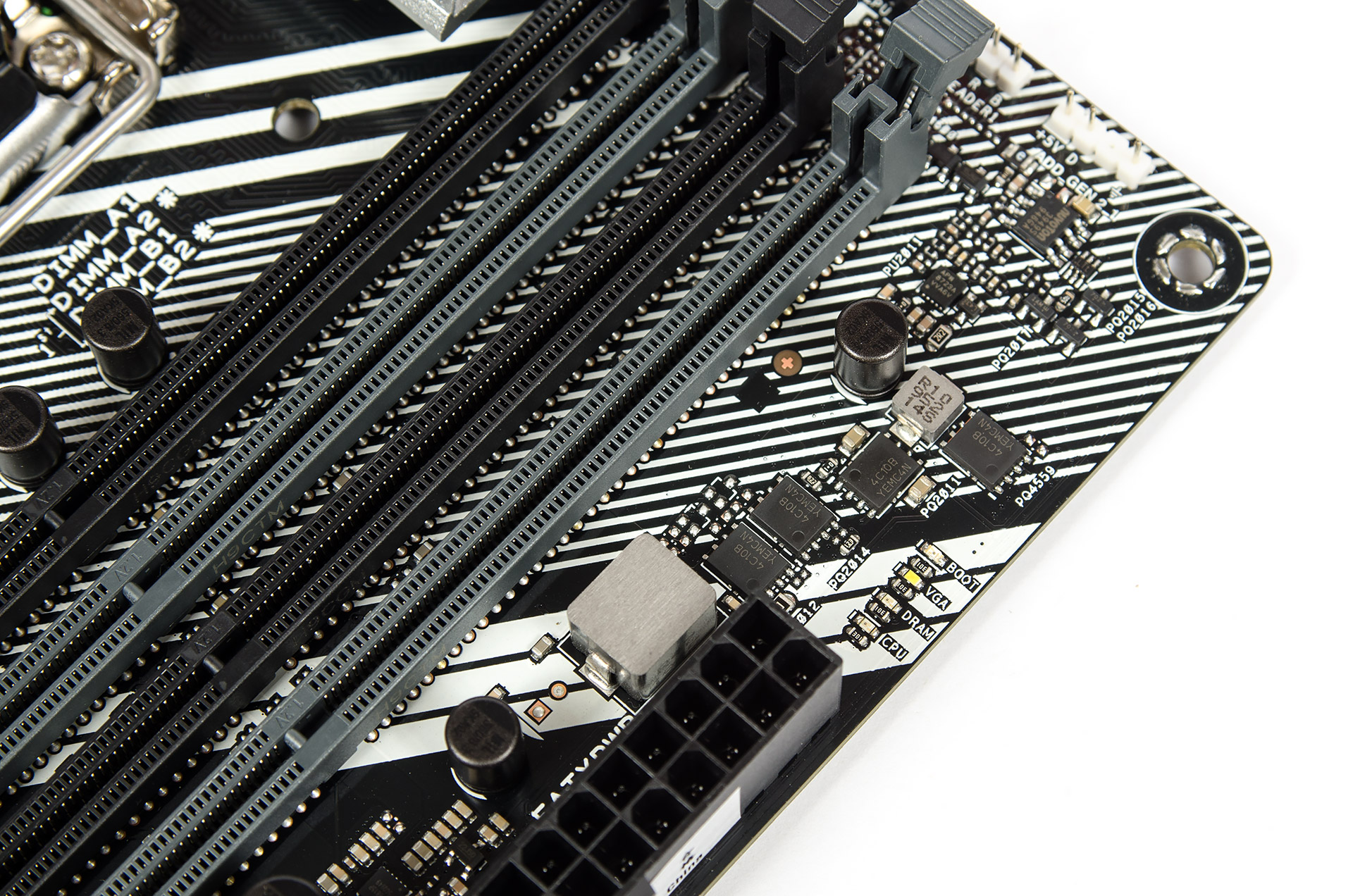

Диагностический уголок Q-LED расположился над основным гнездом питания, справа вверху.

ASUS Prime Z490-A

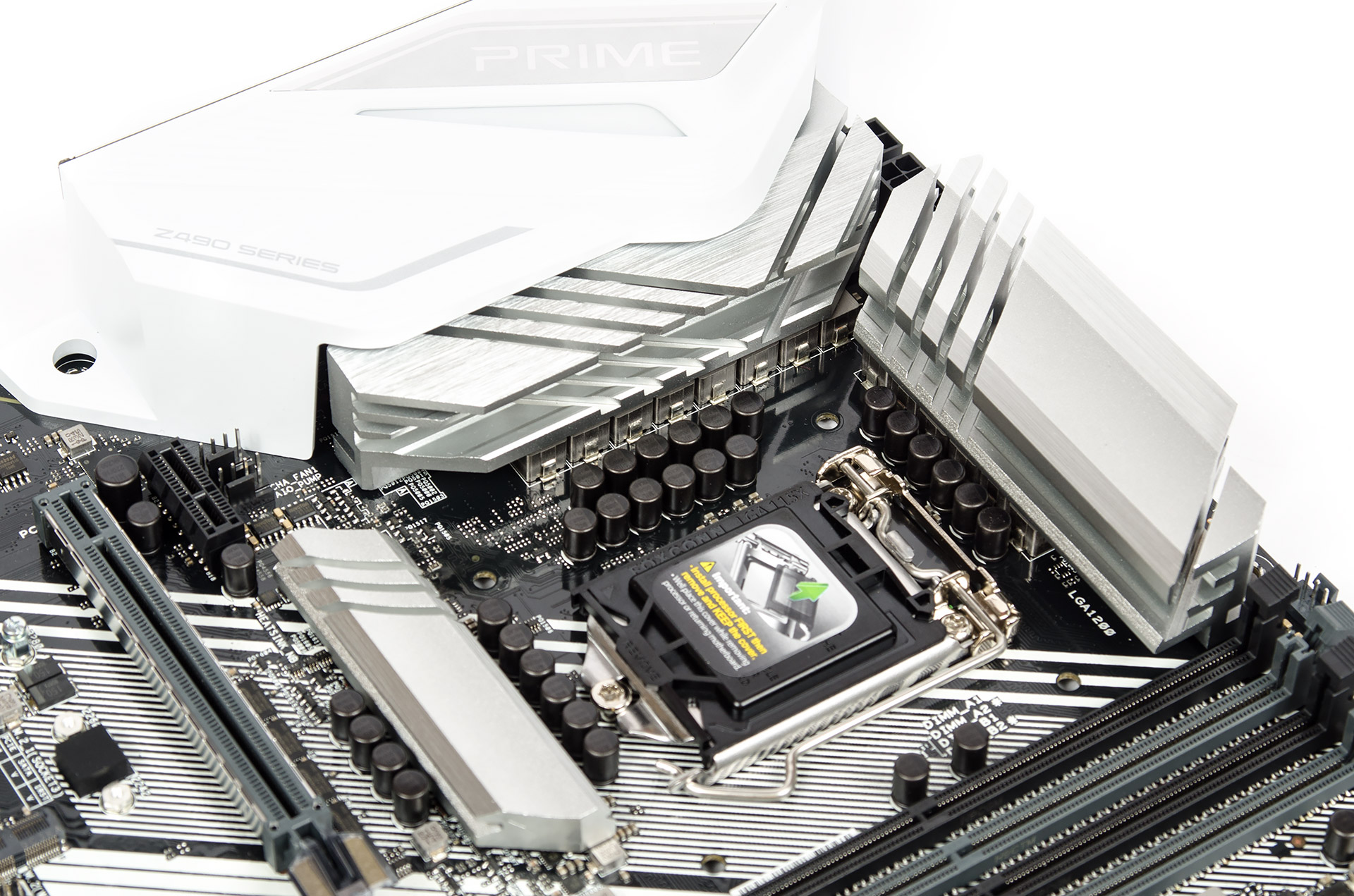

Элементы питания стабилизатора напряжений расположились сразу по трём сторонам от сокета, потому видим три независимых радиатора. Два основных весьма массивные, проблем при установке двухсекционного кулера не было.

ASUS Prime Z490-A

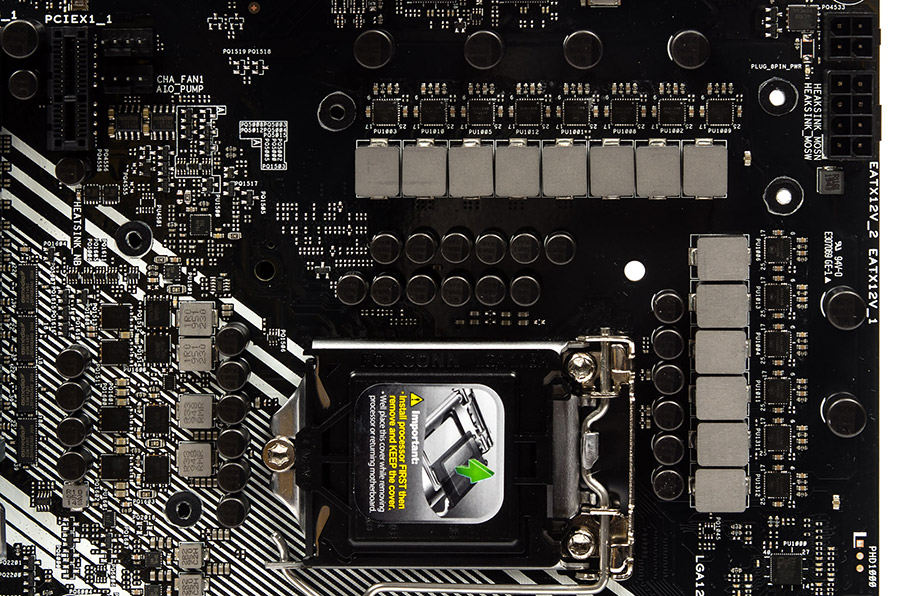

Перемаркированный ШИМ-контроллер обновлён до версии ASP1900B, он имеет 52 вывода. Продукция ON Semiconductor в лице 14 штук NCP302045 является сердцем стабилизатора: два необходимы для напряжения iGPU, остальные 12 будут формировать CPU Voltage. Внешних удвоителей фаз нет, а значит использовали приём удвоения элементов в составе каждой фазы, которых для основного напряжения получается шесть штук. Вокруг есть большое число конденсаторов «военного» класса надёжности, а срок стабильной работы на повышенных температурах тут составляет традиционные пять тысяч часов. Ниже сокета находится участок для формирования напряжений SA и IO. Первое базируется на однофазном ШИМ-контроллере Richtek RT9624F и имеет удвоенное число силовых элементов, образующих сдвоенный канал напряжения. Транзисторы всё того же производителя с маркировкой 4C06B и 4C10B. Точную модель пары ШИМ-контроллеров IO Voltage установить не получилось, замеры показали работающий один канал, тогда как второй бездействовал, судя по всему, это прямая заготовка для ЦП Rocket Lake-S. Все компоненты здесь — NTMFS4C10B.

ASUS Prime Z490-AASUS Prime Z490-A

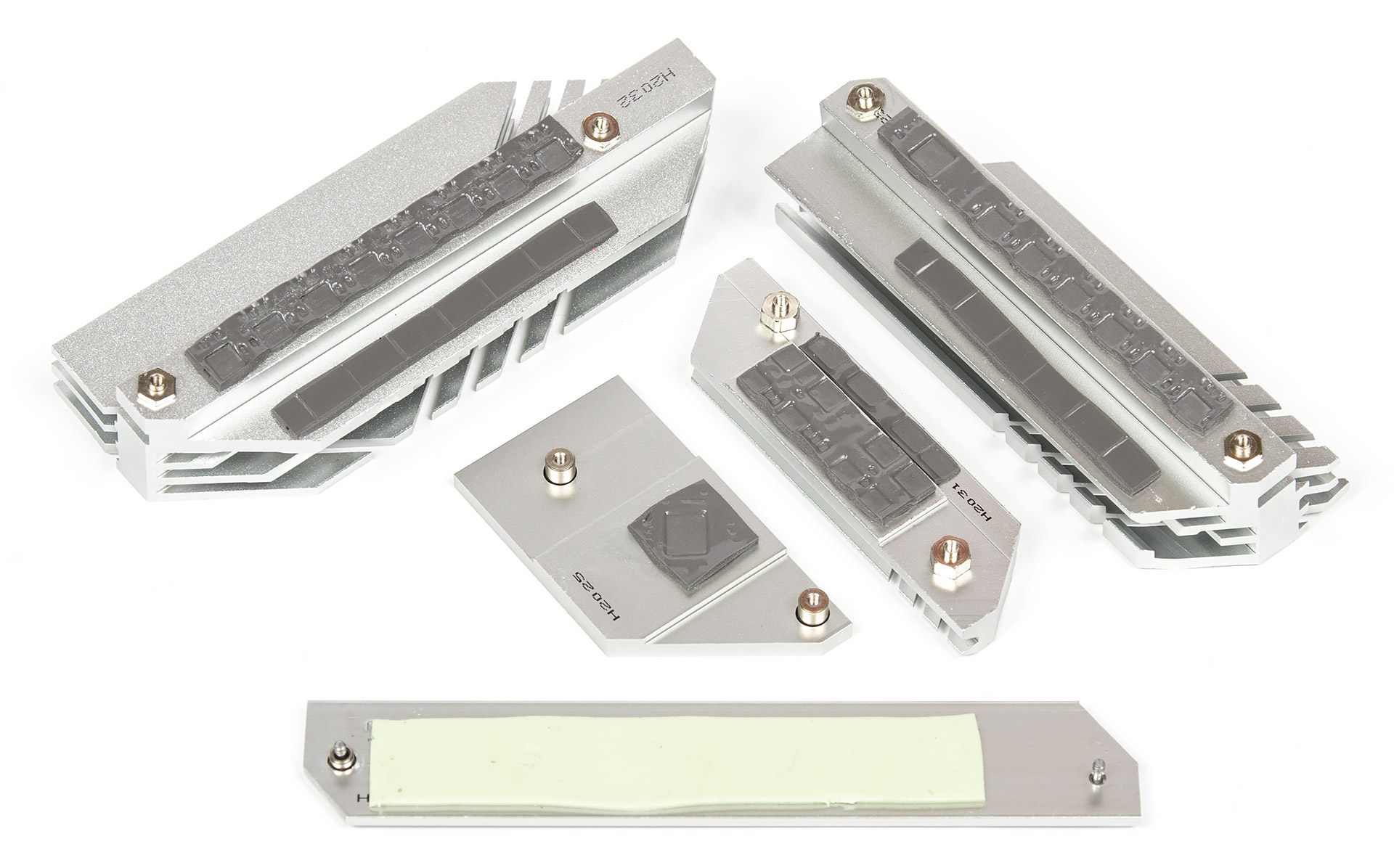

Нет проблем с контактом радиатора и хаба, похуже дела у силовых сборок и уже заметно плачевнее у обычных транзисторов, а дроссели и вовсе традиционно используются в роли подпорки — термоинтерфейс покрывает их едва ли наполовину. Достаточно хорошо дело обстроит с сопровождением SSD форм-фактора M.2.

ASUS Prime Z490-A

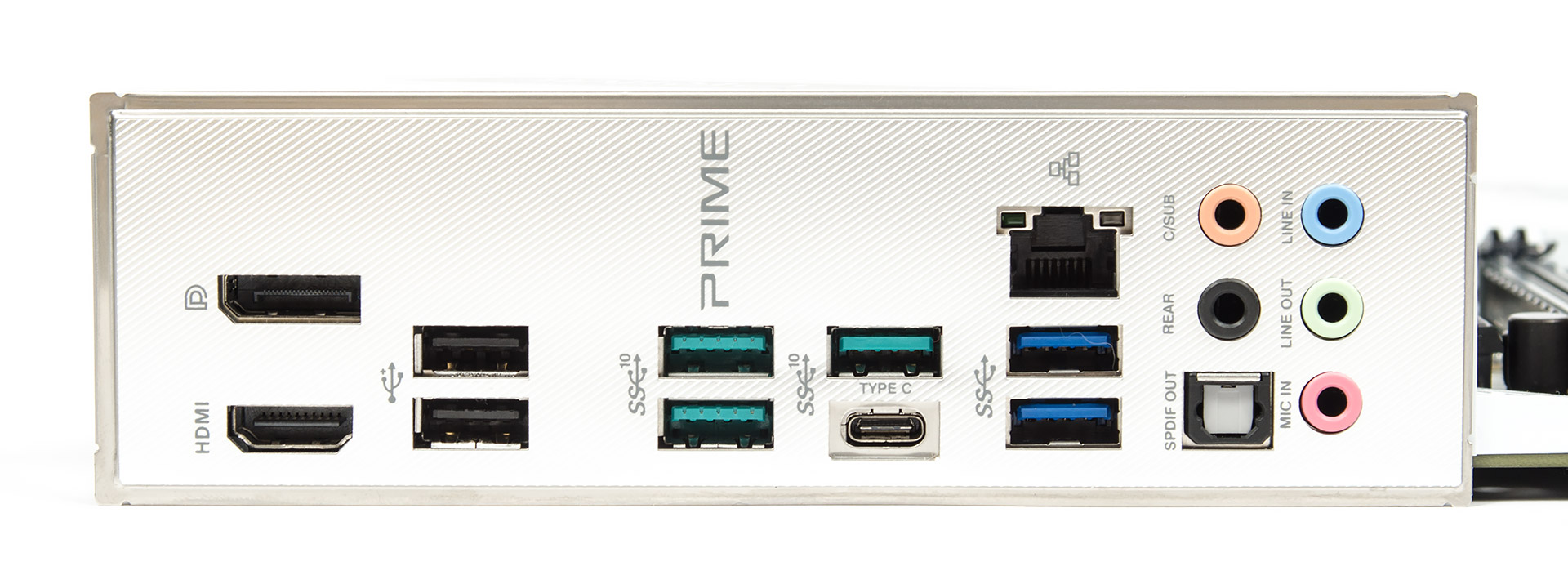

Специалисты ASUS не видят будущих перспектив для выхода PS/2, от него избавились, хотя площадка для порта COM на плате пока ещё есть. В остальном набор интерфейсов можно называть достаточным и подходящим для ПК с разным спектром задач. Многими цветами ненавязчиво переливается наклейка на предустановленной и крепко закреплённой «заглушке».

ASUS Prime Z490-A
