Обзор и тестирование материнской платы ASUS ROG Strix B460-I Gaming. Знакомство с возможностями чипсета Intel B460 при содействии процессора Core i7-10700K

Разгон ЦП и ОЗУ в системах с сокетом LGA1200, как и всегда, возможен лишь при участии плат, построенных на базе старшего чипсета, в данном случае — это Intel Z490. Более простые сборки обходятся платами подешевле, а значит и проще, лишёнными не только разгонных возможностей. В четырёхсотом поколении микросхем вновь парадигма была слегка пересмотрена. Так, можно выделить появление W480, который занял место решений, прежде знакомых по индексу «C». Привнесённая поддержка массивов RAID в состав Intel B365 продиктовала подобный шаг уже в составе B460, а самый младший H410 наконец обзавёлся полноценной по скорости шиной DMI, ровно такой же, как и у всех других чипов, но главная его особенность — один модуль памяти на канал — на месте. Словом, как и долгие годы до сегодня, второй снизу хаб является тем самым базовым чипом, который чаще всего выбирают для сборок, претендующих хотя бы на какие-то поползновения в расширении состава компонентов, если не сразу, то в некоей отдалённой «перспективе».

Модель W480 Q470 Z490 H470 B460 H410
Количество модулей DIMM на канал 2 1
Количество поддерживаемых дисплеев 3 2
Версия DMI (Direct Media Interface) 3 (8 ГТ/с)
Версия PCI Express 3.0
Максимальное количество каналов PCI Express 24 20 16 6
Конфигурации PCI Express x1, x2, x4
Общее количество портов USB 14 12 10
Максимальное количество портов USB 3.2 Gen2 8 6 4
Максимальное количество портов USB 3.2 Gen1 10 8 4
Максимальное количество портов USB 2.0 14 12 10
Поддержка конфигураций RAID (SATA) 0, 1, 5, 10
Максимальное количество портов SATA 6 Гбит/с 8 6 4
Интегрированный беспроводной сетевой адаптер Intel Wi-Fi 6 AX201
Интегрированный сетевой адаптер MAC
Поддержка конфигураций для процессорного порта PCI Express x16+x0+x0
x8+x8+x0
x8+x4+x4
x16
Технология Intel Optane +
Технология Intel Rapid +

Оба младших чипсета лишены нативной поддержки USB 3.2 Gen2 и потому в высокоуровневых продуктах, как, например, в случае нашего обзора, используются сторонние решения. Ещё из списка характерных особенностей вычеркнута поддержка новейших адаптеров беспроводных сетей от Intel с применением CNVi, это на серьёзный недостаток вряд ли «затягивает», поскольку тот же Intel AX200 для наших краёв выглядит ультрасовременным решением — именно такой контроллер находится в составе выбранной для знакомства с хабом платы, основой ему служат классические линии PCI-E и USB. Словом, как ни оценивай «новый» B460 — его глобальное сходство скорее с Intel B365 (перемаркированным H270) трудно не заметить, а вот с тем же B360 у него намного меньше общего. Старые нормы литографии и прежние наработки — живее всех живых!

ASUS ROG Strix B460-I Gaming

Выходов SATA может быть шесть штук, но, ввиду компактных размеров устройства, тут их всего четыре. Есть и пара M.2, каждый из слотов может сотрудничать с накопителями PCI-E x4. Достаточно странно выглядит здесь перекрытие ресурсов одного из гнёзд SATA с поддерживающим такой же интерфейс M.2 — в случае его там использования один из четырёх классических слотов будет недоступен. В целом, нет проблем довести число накопителей до шести, для компактной платы это вполне пристойная характеристика. Поддержка скоростных выходов USB хабом тут достигла максимума возможностей.

ASUS ROG Strix B460-I Gaming

Отдельный интерес для нас представляет мощность стабилизатора напряжений и функциональность UEFI, но будем говорить обо всём по порядку. Общий список возможностей устройства изложен в сводной таблице:

Модель ASUS ROG Strix B460-I Gaming
Официальная страница продукта в Сети ROG Strix B460-I Gaming
Чипсет Intel B460
Процессорный разъём Socket 1200
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Comet Lake-S)
Память 2 DIMM DDR4 SDRAM, максимум 64 ГБ: 2133–2933
Слоты PCI-E 1 x PCI Express 3.0 x16 — CPU
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.4, HDMI 1.4b
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 1 х 3.2 Gen 2x2 (1 разъём на задней панели (Type-C), ASM3241)
8 х 3.2 Gen 1 (6 разъёмов на задней панели, B460)
4 x 2.0 (разъёмов на задней панели нет, B460)
Audio USB 2.0 Type-C (на задней панели)
Serial ATA 4 x SATA 6 Гбит/с (B460)
RAID 0, 1, 5, 10 (SATA, B460)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Разъём на плате (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Wi-Fi 6 AX200 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac/ax), Bluetooth 5.1)
COM
LED Addressable Header 1x Gen 2
LED RGB Header 1
TPM
UEFI UEFI AMI BIOS, 128 Mb Flash ROM (MX25L12872F)
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Armoury Crate, Aura Sync, Fan Xpert 4, Q-LED (CPU, DRAM, VGA, Boot Device LED), USB BIOS Flashback; комплектация: внешняя антенна Wi-Fi; поддержка Sonic Studio III, Sonic Radar III, DTS Sound Unbound
Цена в рознице, $ 172–194

Упаковка и комплектация

Верхний ярус коробки занят платой, а снизу находится комплект поставки.

ASUS ROG Strix B460-I Gaming

Небольшой коллаж изображений сзади излагает ключевые особенности аппаратного характера.

ASUS ROG Strix B460-I Gaming

Комплектация:

  • краткое руководство пользователя (на английском языке);
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • резиновая прокладка под накопители M.2 с клейкой основой;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242;
  • краткое многоязычное руководство пользователя;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов;
  • семь нейлоновых стяжек (на фото не показаны);
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • адаптер USB Type-C — AUX mini Jack 3,5 мм;
  • удлинитель для подключения управляемой светодиодной ленты;
  • выносная антенна с возможностью фиксации лишь одного положения, вдоль длинной грани встроен магнит с небольшим эффектом притяжения.

ASUS ROG Strix B460-I Gaming

Внешний вид

Устройство непривычно тяжело как для своих габаритов, а накладной козырёк добавляет статусности.

ASUS ROG Strix B460-I Gaming

Сзади есть множество электронных компонентов, а вот светодиодов на этот раз здесь нет. Следует трижды проверить совместимость усилительной пластины от системы охлаждения ЦП с этой платой, поскольку вокруг сокета пустующее место можно найти буквально лишь возле четырёх отверстий под крепёжные болты, следовательно, размашистые, которыми чаще всего бывают пластины универсального толка, будут во что-нибудь да упираться.

ASUS ROG Strix B460-I Gaming

Спереди на самой плате подсветки тоже нет, есть лишь переливные на свету наклейки. Охладитель для чипсета и у верхнего слота M.2 совмещённый, он «разборной».

ASUS ROG Strix B460-I Gaming

Идея использования двухсторонних SSD выглядит для такой платы не из лучших. Предельная длина устройств будет составлять восемь сантиметров. Спереди к cлоту M.2 заведены и линии PCI-E, и SATA.

ASUS ROG Strix B460-I Gaming

Снизу есть только поддержка PCI-E, скорее всего, здесь с толстыми изделиями проблем не избежать, потому лучше сразу планировать приобретение односторонних моделей. Равно как и сверху, предельные габариты предусмотрены под типоразмер 2280.

ASUS ROG Strix B460-I Gaming

Слоты для памяти непривычно близко сдвинуты к сокету, что также следует учесть при подборе СО. И потому на правой грани расположено почти всё привычное под расширение конфигурации системы: четыре выхода SATA, площадка для подключения кнопок и индикаторов, спикера; корпусные кабели USB версий 2.0 и 3.2 Gen1 также коммутируются здесь. Достаточно адекватно расположена пара контактов для проведения сброса настроек — у нижнего правого угла, к тому же установленная ВК ничем не будет мешать.

ASUS ROG Strix B460-I Gaming

Над усиленным, армированным слотом для видеокарты распложены ещё три площадки — под выходы аудио на корпусе, для оптического интерфейса и ещё одна площадка для кабеля или добавочных хабов USB 2.0, что достаточно непривычно как для платы подобного размера. Подключение симметричного гнезда USB 3.2 Gen2 от корпуса, как можно понять, проводить негде, довольствоваться придётся выходом на задней панели или же подбирать плату подороже.

ASUS ROG Strix B460-I Gaming

Звук набран перемаркированным старшим кодеком от Realtek, которому помогают специализированные конденсаторы и пара операционных усилителей. Для экранирующего колпака, похоже, просто не хватило места. Есть ещё один чип от Realtek — S210, точно такой был в составе недавно рассмотренной модели высокого уровня ASUS ROG Strix B550-E Gaming, он необходим для функционирования симметричного USB в стойке с аудиовыходами.

ASUS ROG Strix B460-I Gaming

Набор из четырёх диагностических светодиодов Q-LED расположен справа вверху. Верхняя грань занята тремя площадками под вентиляторы или помпы и ещё двумя для добавочного светодиодного оборудования. Гнездо питания ЦП содержит восемь усиленных, литых проводников.

ASUS ROG Strix B460-I Gaming

Радиаторы на силовых цепях между собой ничем не связаны, один совершенно невысокий, а второй побольше, но в целом его габариты опасения не вызывают, поскольку даже декоративный козырёк над портами на задней панели заметно выше.

ASUS ROG Strix B460-I Gaming

Его демонтаж не вызывает проблем и позволяет обнаружить литиевую батарейку, приклеенную к одной из стоек с портами.

ASUS ROG Strix B460-I Gaming

Радиаторы ребристы с разных сторон, что только прибавляет баллов рассматриваемому устройству.

ASUS ROG Strix B460-I Gaming

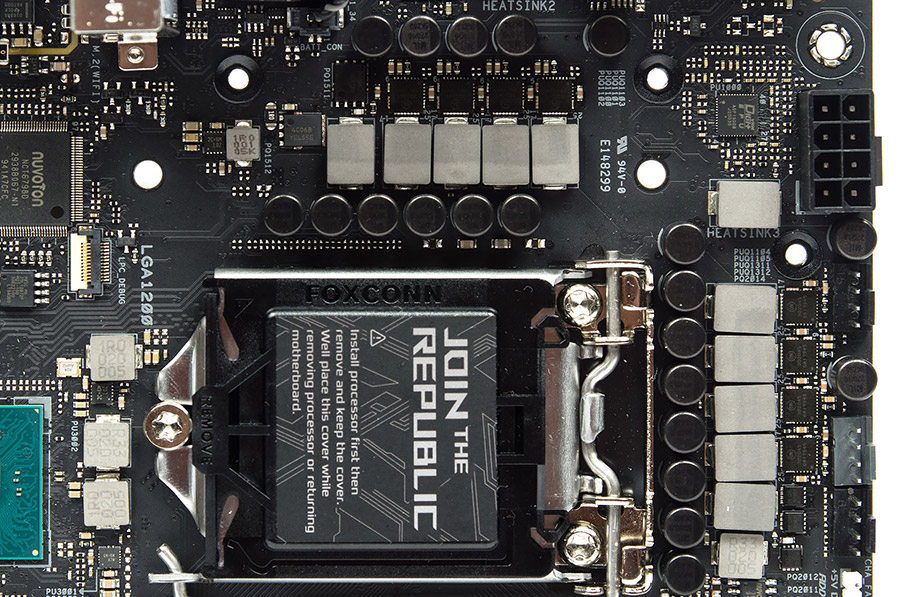

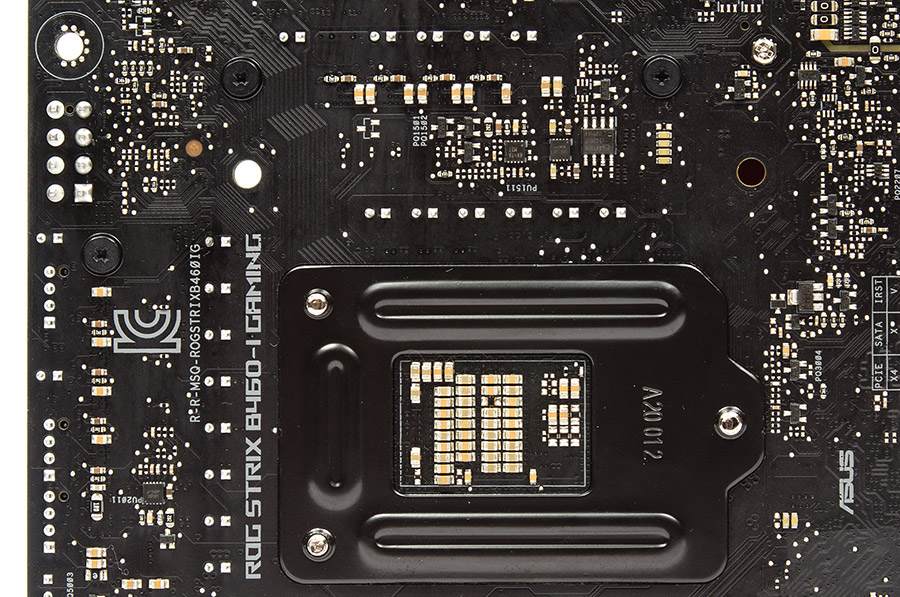

ASP1900B — перемаркированный ШИМ-контроллер, похоже, восьмифазный. Шесть сборок используются для напряжения ЦП, а ещё две — для iGPU. Внешних удвоителей фаз не видать. Модели элементов — NCP302045 производства ON Semiconductor, словом, база идентична используемой в конструкции ASUS Prime Z490-A. Напряжения IO и SA имеют единый источник, базирующийся на однофазном ШИМ-контроллере Richtek RT8125DGQW, транзисторы — вновь от ON Semiconductor, с маркировкой 4C06B и 4C10B, притом одни из них находится без контакта с радиатором, потому я бы не стал подвергать этот узел экстремальным нагрузкам. Ближе к слотам ОЗУ расположился сектор питания этого узла на плате, все дроссели соседствуют очень близко. Конденсаторы «военного» класса надёжности со сроком работы до пяти тысяч часов в условиях повышенных температур.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

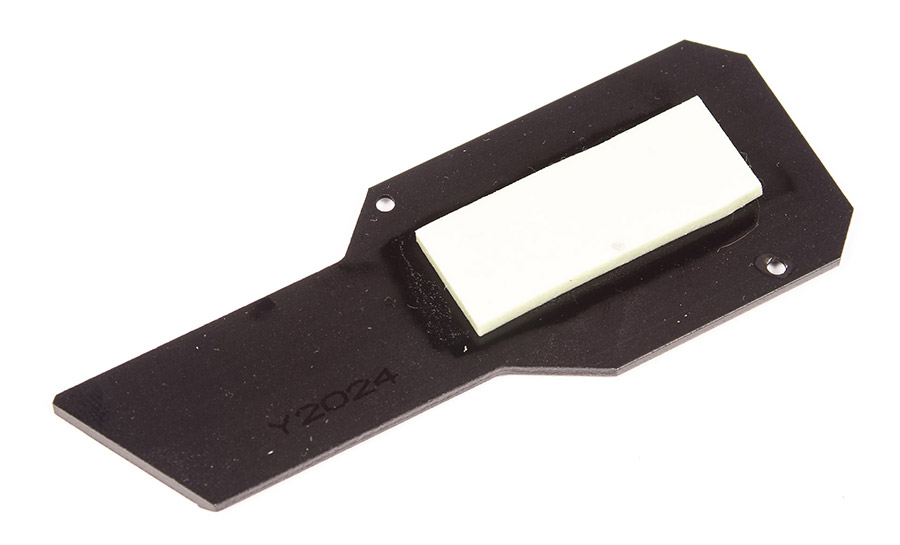

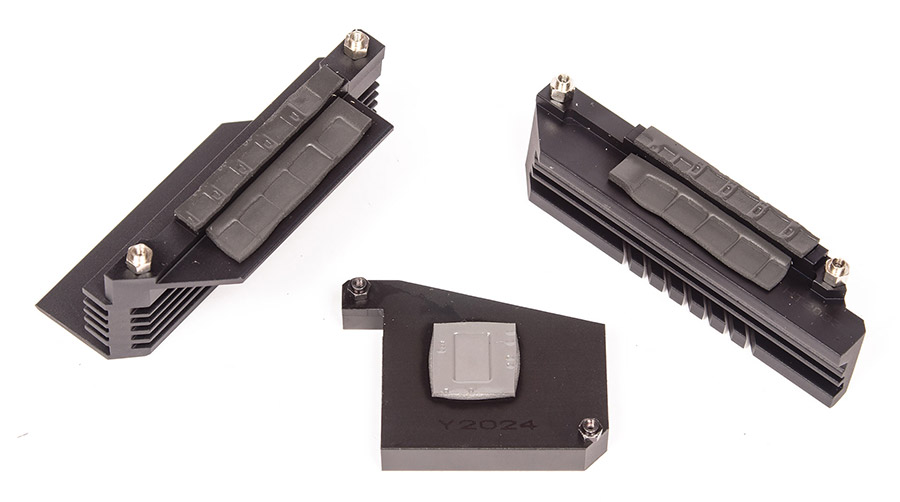

Замечания есть как к площади термопрокладок, так и к самим теплосъёмникам, поверхности явно маловато для полноценного контакта с транзисторами, однако ситуация бывает намного страшнее, потому тут ещё всё выполнено относительно неплохо. Удивительно мало светлой прокладки достанется будущему SSD (и та уже подтекла).

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

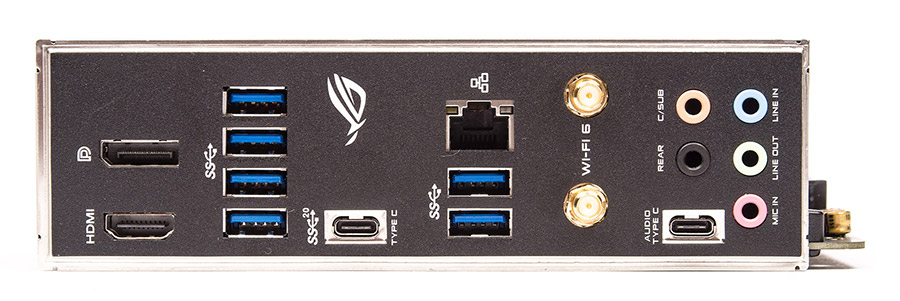

Придираться к наполнению задней панели сложно даже при всём на то желании, как для современной сборки тут есть всё необходимое.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming
