Обзор материнской платы ASUS ROG Strix Z390-I Gaming. Точная огранка

Продукты от ASUS, выполненные на базе чипсета Intel Z390, значительно отличаются от прошлогодних с хабом Z370, главным образом, за счет переработанного VRM, что должно понравиться любителям разгона. Сегодня мы изучим поведение компактной модели при взаимодействии с самым мощным процессором — Core i9-9900K.

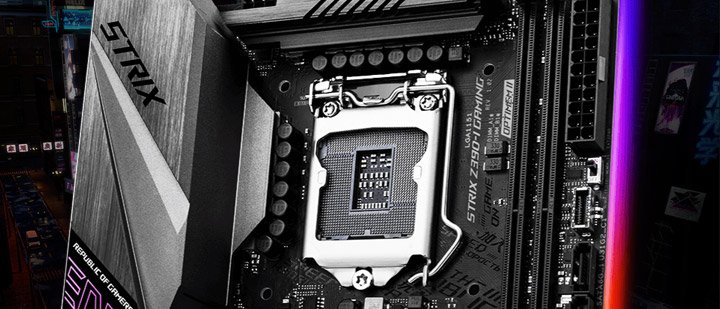

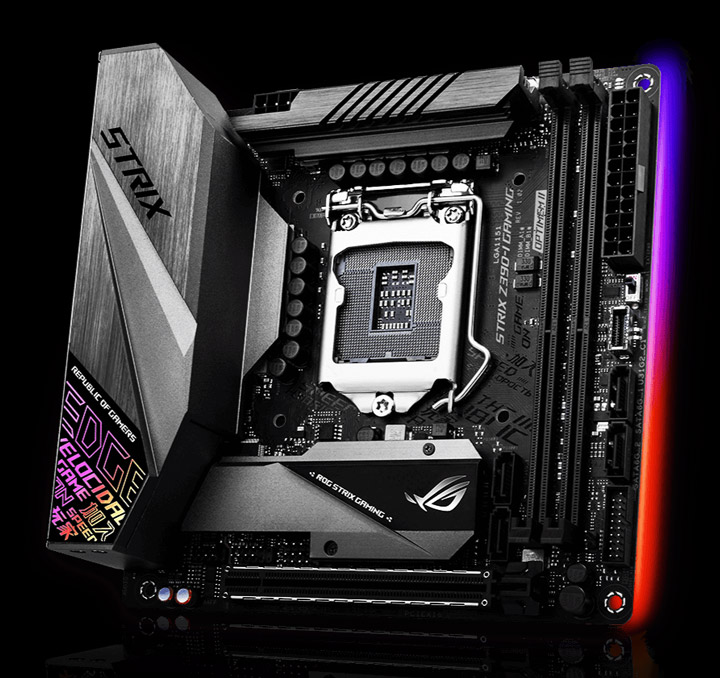

ASUS ROG Strix Z390-I Gaming

Основные возможности модели выстроены вокруг чипа Z390, здесь предустановлен адаптер беспроводных сетей, из особенностей можно выделить поддержку выносного термодатчика, но его самого в комплекте нет. Общий список характеристик собран в таблице:

Модель ASUS ROG Strix Z390-I Gaming
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4266*/4333*/4400*/4500*(OC), максимум 64 ГБ
Слоты PCI-E 1 x PCI Express 3.0 x16
M.2 2 x PCI Express 3.0 x4
SATA 6 Гбит/с (Key M, 2242/2260/2280)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы DisplayPort 1.2, HDMI 2.0
Количество подключаемых вентиляторов 3x 4pin
Порты PS/2
Порты USB 3 х 3.1 Gen2 (2 разъёма на задней панели, Z390)
5 х 3.1 Gen1 (3 разъёма на задней панели (1x Тип C), Z390)
4 x 2.0 (2 разъёма на задней панели, Z390)
VR Ready
Serial ATA 4 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1200)
Op Amp — Texas Instruments RC4580 и OPA1688
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM
UEFI AMI UEFI
Форм-фактор Mini-ITX
Размеры, мм 170 x 170
Дополнительные возможности Thermal sensor connector, Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header), Q-LED (CPU, DRAM, VGA, Boot Device LED), комплектация внешней антенной Wi-Fi
Цена в рознице, $ 246

Упаковка и комплектация

Коробочка небольшая, под стать размерам устройства.

ASUS ROG Strix Z390-I Gaming

Сзади акценты выстроены вокруг аппаратных особенностей.

ASUS ROG Strix Z390-I Gaming

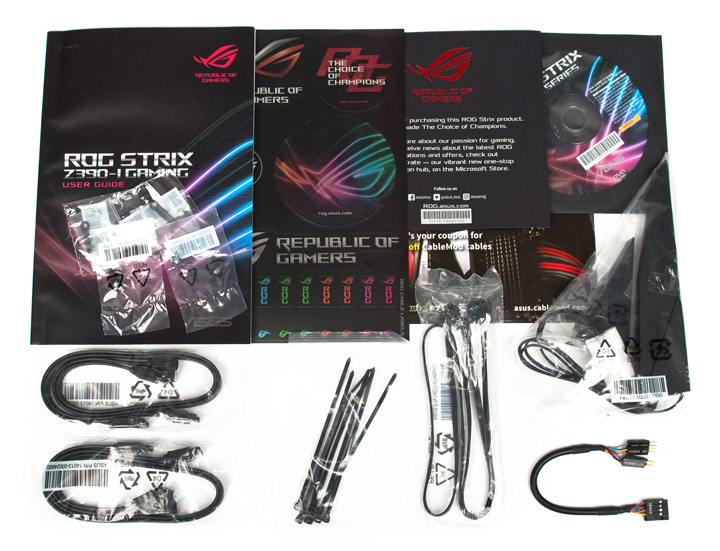

Помимо платы, в коробке есть:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
  • приветственная брошюра владельца устройства ROG;
  • диск с драйверами и фирменным ПО;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • пластина-удлинитель с винтом для монтажа устройств M.2 типа 2242 — два комплекта;
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • семь нейлоновых стяжек;
  • удлинитель для подключения управляемой светодиодной ленты;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector.
ASUS ROG Strix Z390-I Gaming

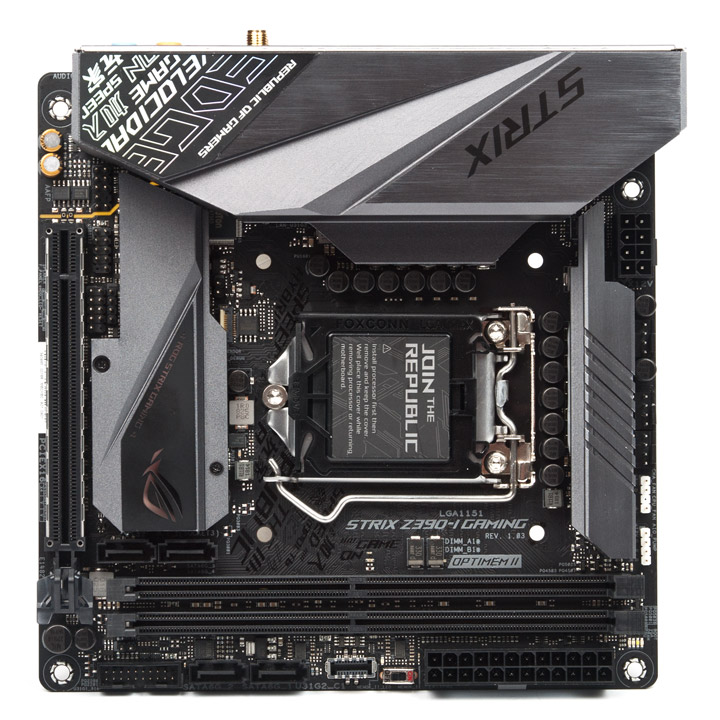

Внешний вид

Для сброса настроек заготовлена контактная пара, переключатель ответственен за вторую версию MemOK! Её активный статус поможет отследить распаянный рядом светодиод. Микросхема с прошивкой — единственная.

ASUS ROG Strix Z390-I Gaming

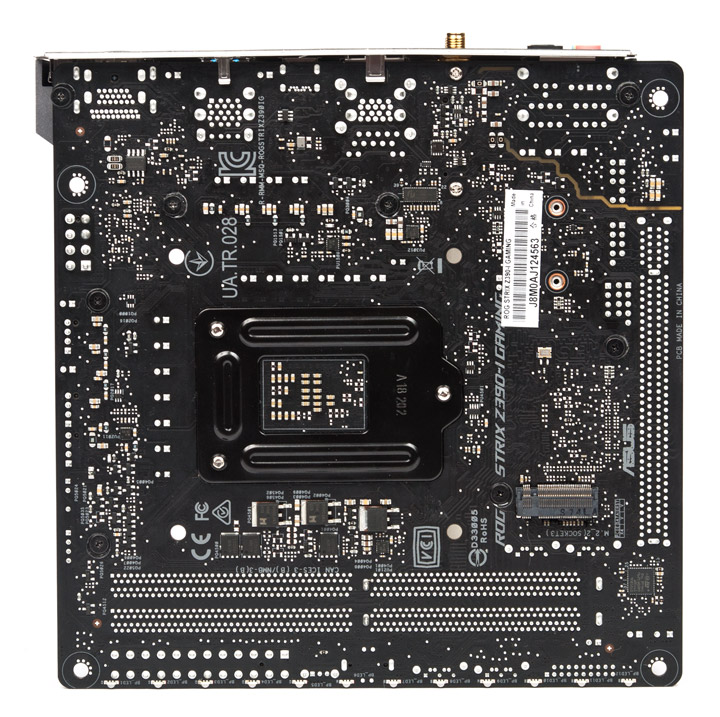

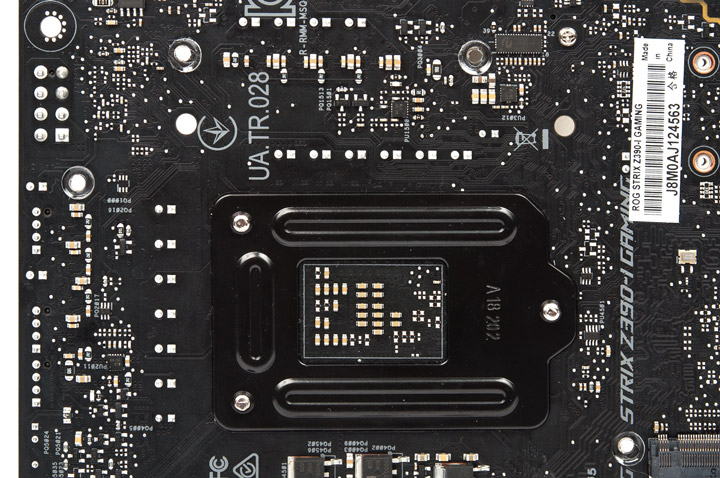

Обильное число электронных элементов на обрытой стороне платы может вызвать проблемы совместимости с усилительными пластинами для системы охлаждения ЦП.

ASUS ROG Strix Z390-I Gaming

Иллюминация набрана группой светодиодов, направленных в сторону, они распаяны вдоль правой грани ROG Strix Z390-I Gaming.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

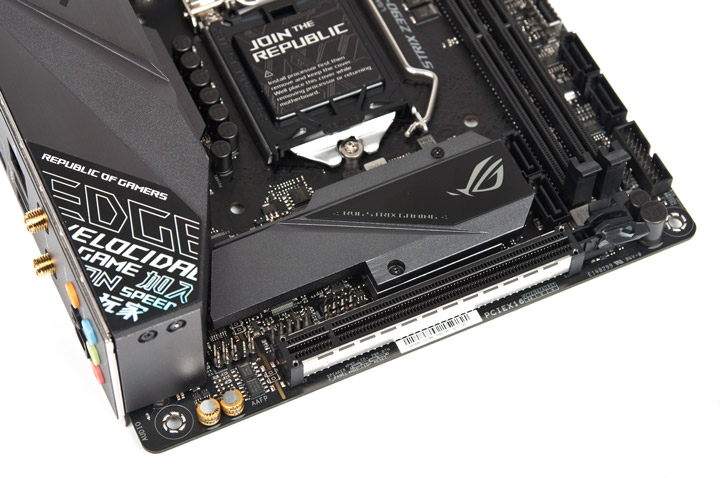

Радиатор над слотом PCI-E x16 предназначен, прежде всего, для устройства M.2, длина которого ограничена тут восемью сантиметрами.

ASUS ROG Strix Z390-I Gaming

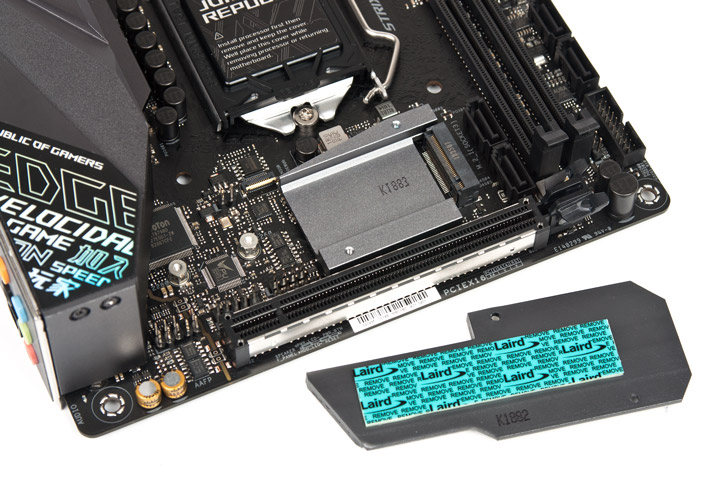

Термоинтерфейс преднанесён. Нижняя часть составного охладителя предназначена для хаба.

ASUS ROG Strix Z390-I Gaming

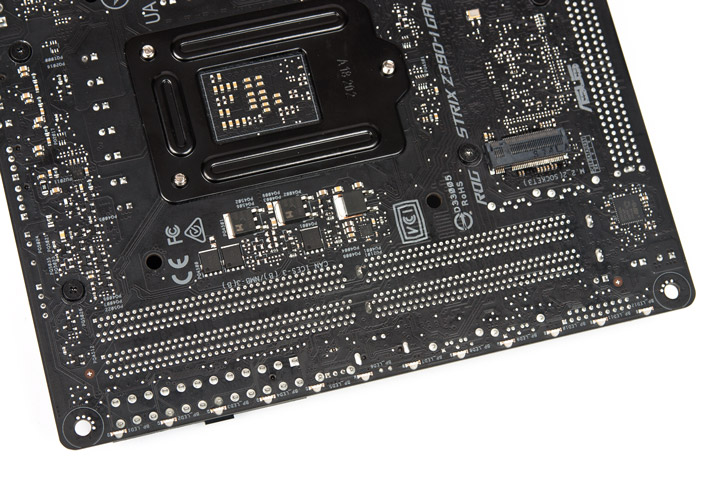

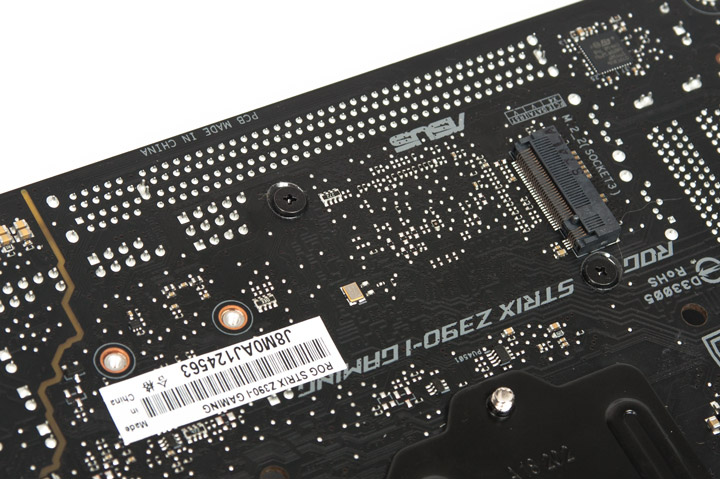

Ещё одно устройство форм-фактора M.2 можно смонтировать сзади.

ASUS ROG Strix Z390-I Gaming

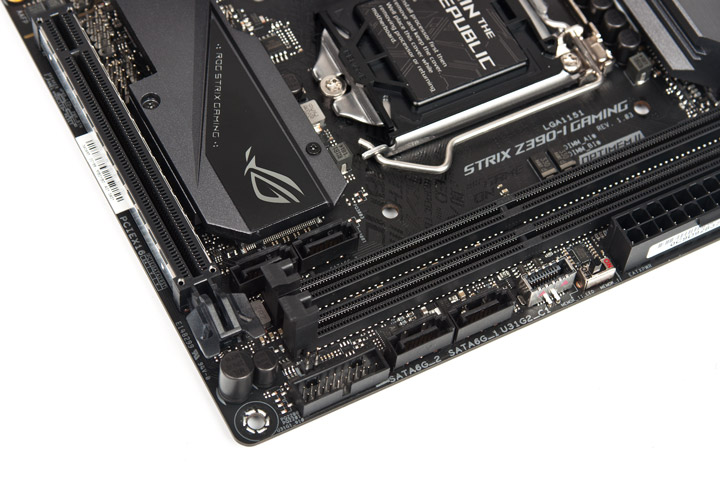

Портов SATA — четыре, по одной контактной площадке есть для нужд корпусных кабелей поколений 2.0, 3.1 Gen1 и 3.1 Gen2. Всё только что перечисленное — поперечного типа.

ASUS ROG Strix Z390-I Gaming

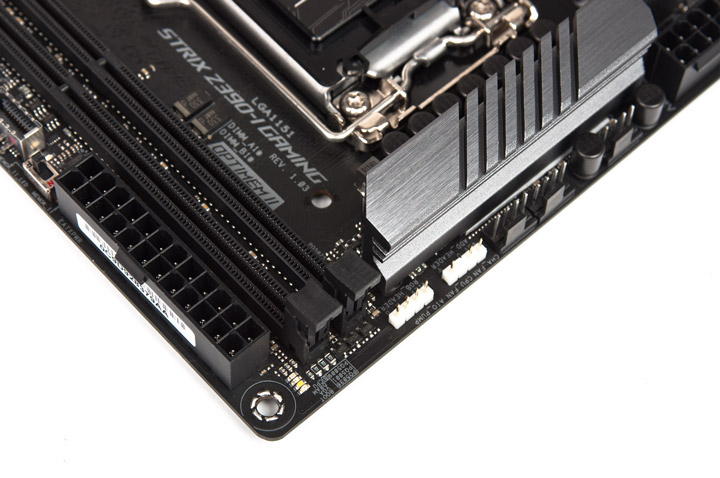

Упрощённый диагностический комплекс Q-LED из разноцветных светодиодов находится близь слотов ОЗУ.

ASUS ROG Strix Z390-I Gaming

В состав звуковой подсистемы включены ОУ двух разных моделей и группа особых конденсаторов. Личного экранирующего элемента у кодека нет, его распаяли под общим «козырьком».

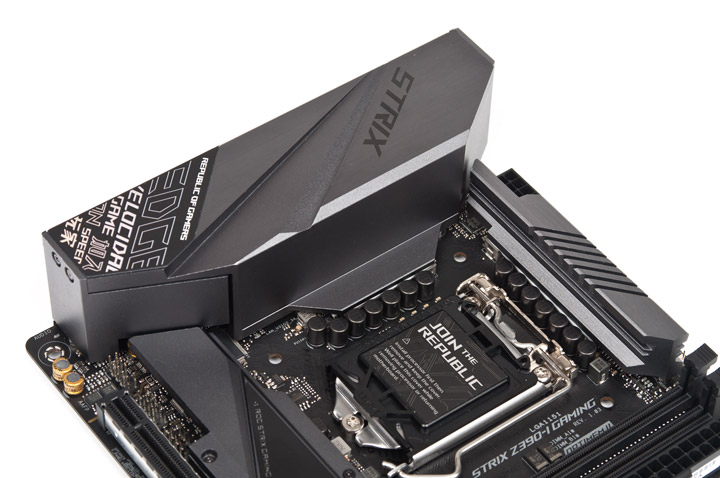

Защитная конструкция, расположенная над портами ввода-вывода, ничто иное как радиатор, участвующий в охлаждении элементов питания стабилизатора ЦП. Высота — увеличенная, потому есть ещё один фактор, не облегчающий подбор СО для процессора. Другой, дополнительный охладитель более приземистый, у него уже есть и рёбра, и выгибы, увеличивающие площадь рассеивания тепла, в отличие от первого элемента.

ASUS ROG Strix Z390-I Gaming

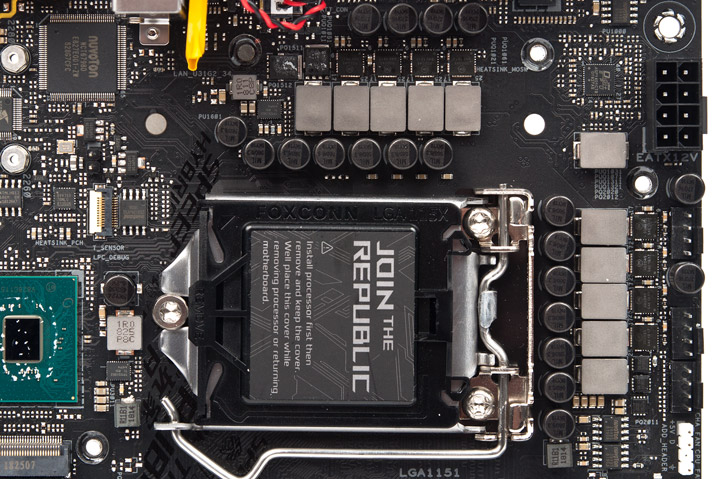

Разберём состав стабилизатора питания, двигаясь по часовой стрелке. Небольшой дроссель привлечён для CPU IO, а первый из общей группы — для CPU SA Voltage. Для первого напряжения выбрали TPS51362 от Texas Instruments, второе получается при взаимодействии пары NTMFS4C10B и NTMFS4C06B от ON Semiconductor. ШИМ-контроллер ASP1401CTB заведует работой восьми сборок типа DrMOS от того же производителя, модель — NCP302045. Схема работы — 6+2 канала, удвоителей я не заметил. Учитывая число выводов на распаянном ШИМ-контроллере, вероятнее всего, используется приём удвоенного числа элементов в составе каждой из «фаз» ЦП, поэтому реальная картина событий — 3+2 «фазы». Последний дроссель из общего набора участвует в стабилизаторе напряжения DRAM. Применены конденсаторы «военного» класса, рассчитанные на пять тысяч часов при работе в обстановке повышенных температур.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

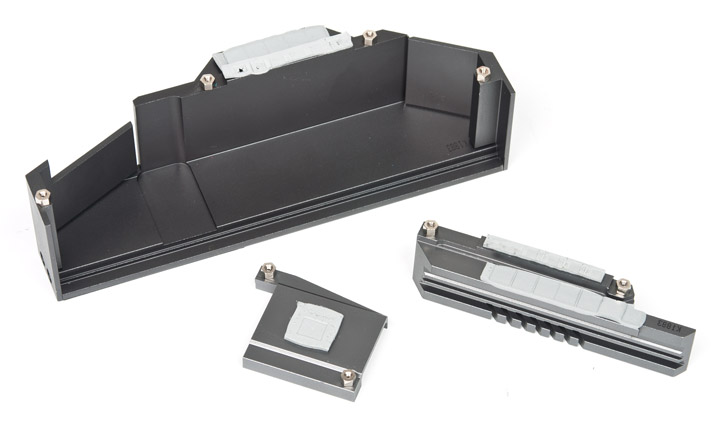

Теплосъёмники касаются как силовых элементов, так и дросселей, площади термопрокладок достаточные.

ASUS ROG Strix Z390-I Gaming

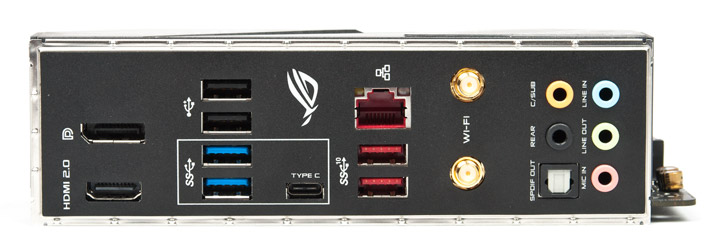

Насыщенность задней панели не такая обильная, как у старшей платы серии ROG Strix, рассмотренной нами ранее, — Z390-E Gaming. Здесь отсутствует PS/2 и на один порт USB меньше. Углубляясь в технические нюансы, поколение симметричного USB Type C также снизилось на ступень ниже, зато выход HDMI версии 2.0. Словом, обеспечение выходами вполне приличное, но максимальным набор доступных портов не назвать.

ASUS ROG Strix Z390-I Gaming

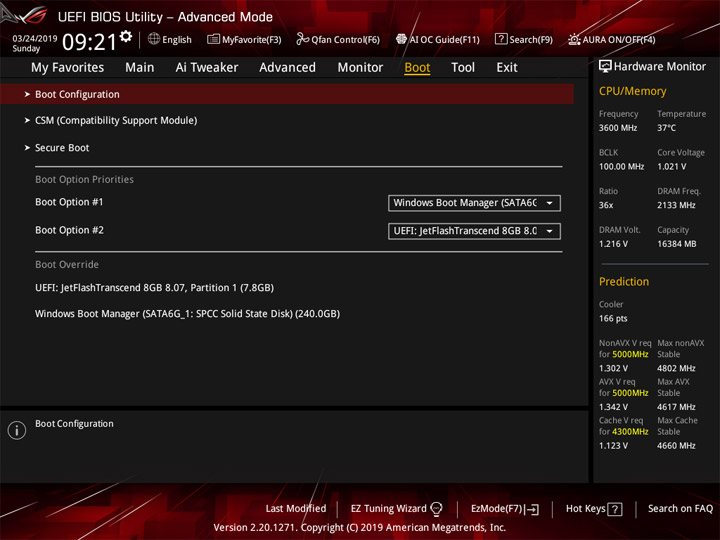

Возможности UEFI

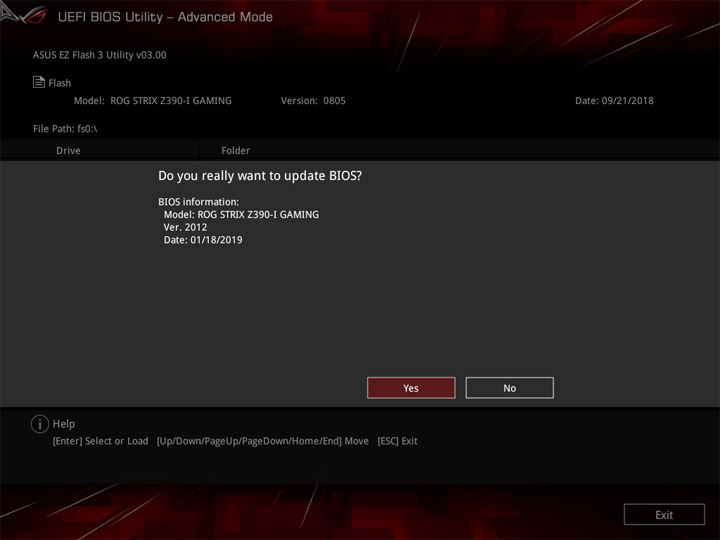

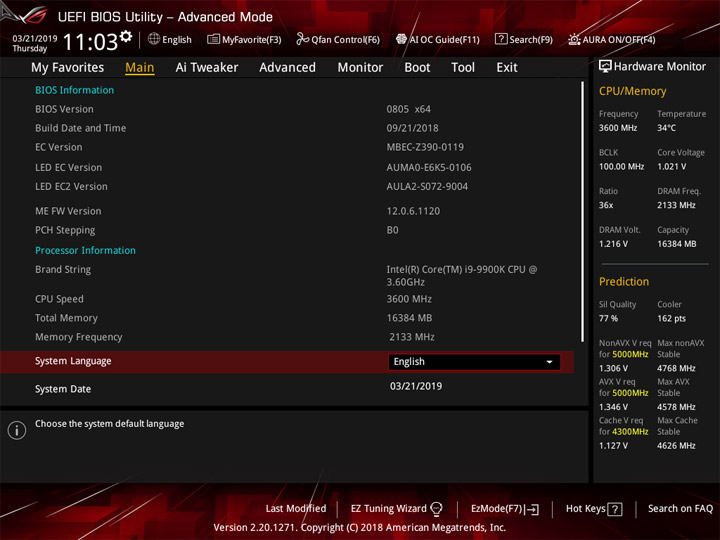

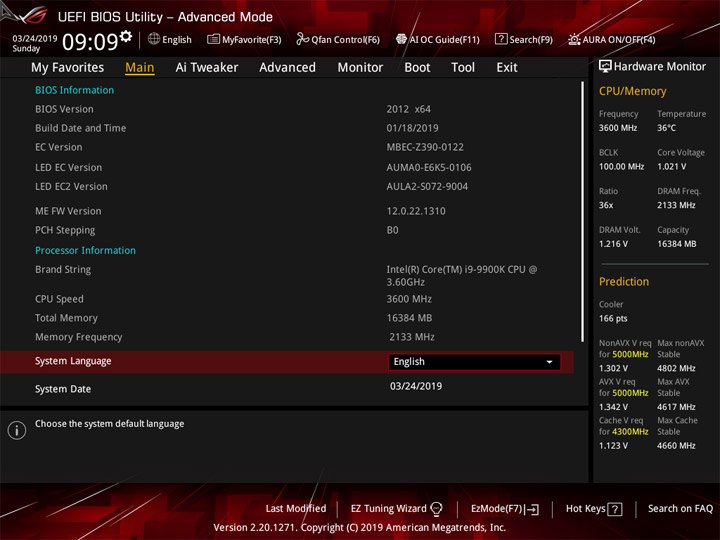

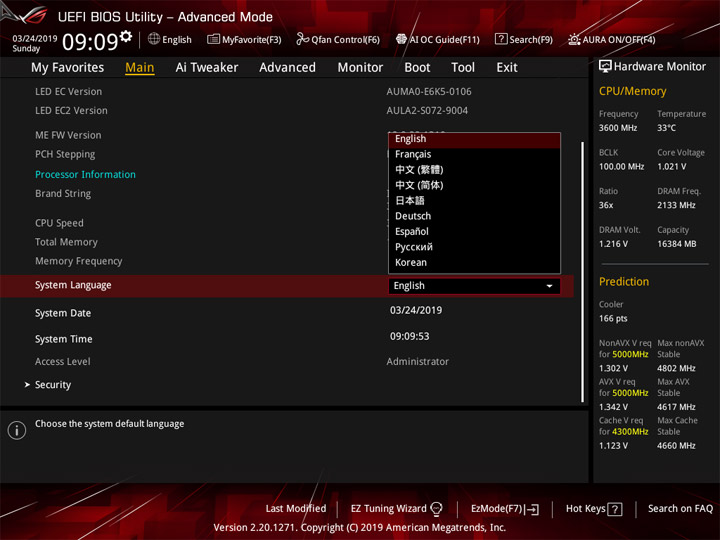

Используя Ez Flash, я обновил версию прошивки до самой актуальной, а модуль по обновлению ME необходимо запускать отдельно, прямо в Windows. Все процедуры завершились успешно.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

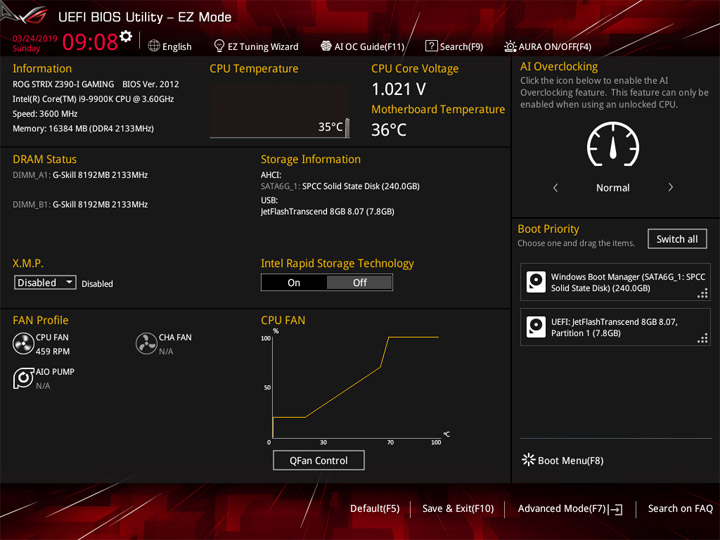

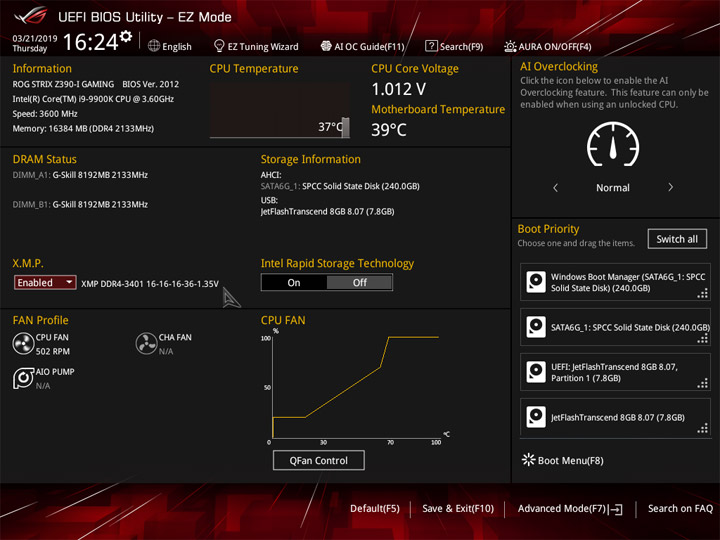

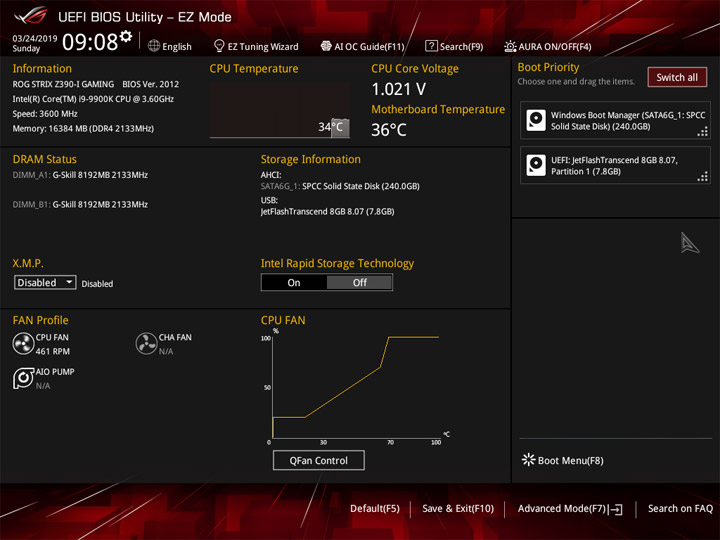

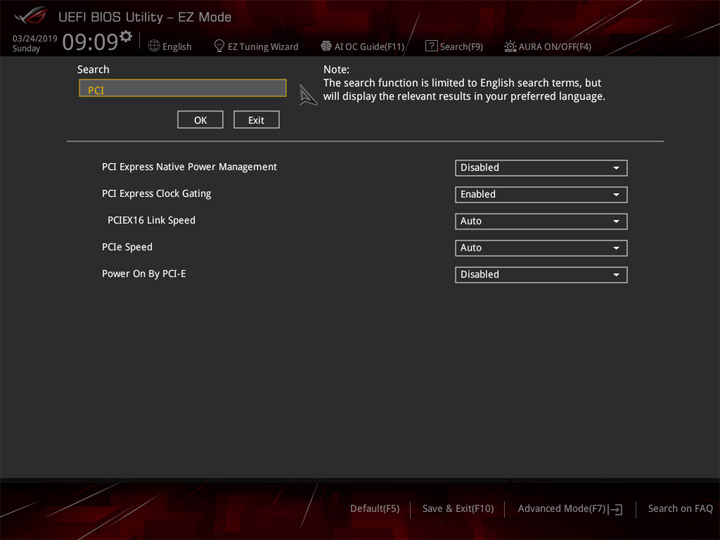

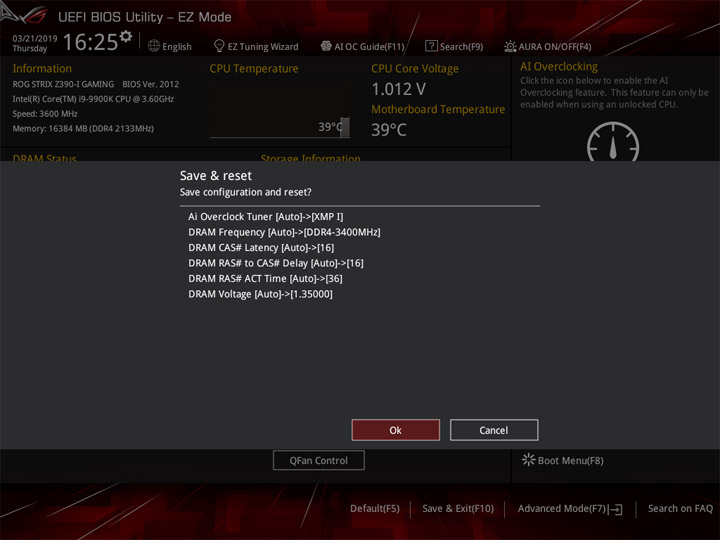

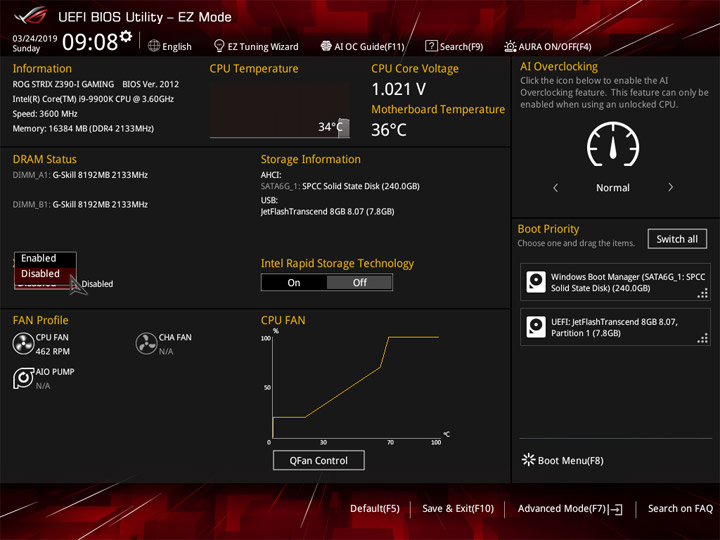

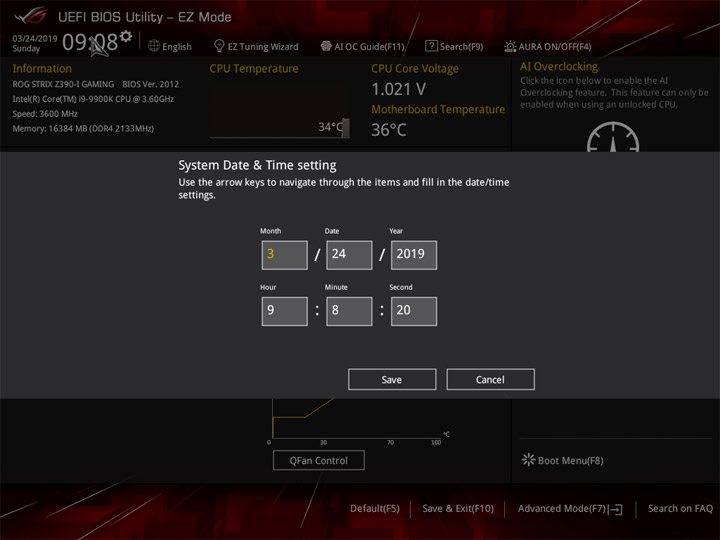

В простом варианте взаимодействия с настройками (Ez Mode) доступны: установка даты и времени, активация профиля XMP, работа с приоритетом загрузочных устройств. Для остальных функций активируются отдельные режимы (окна или подменю), примером будет поиск по параметрам системы.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

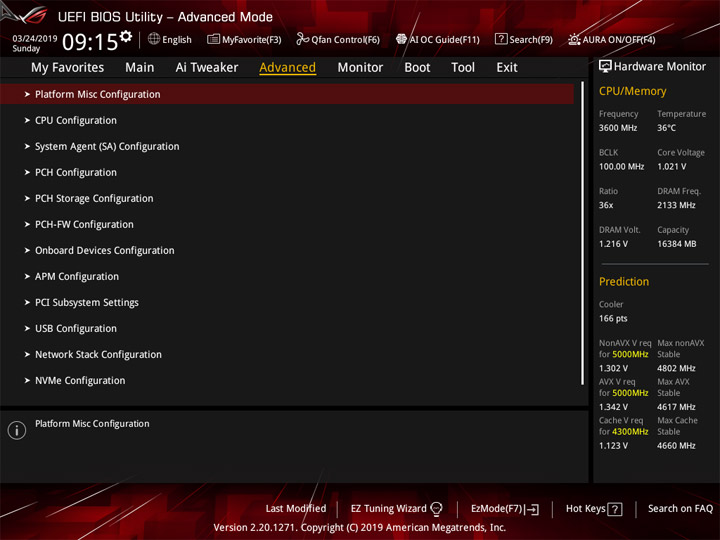

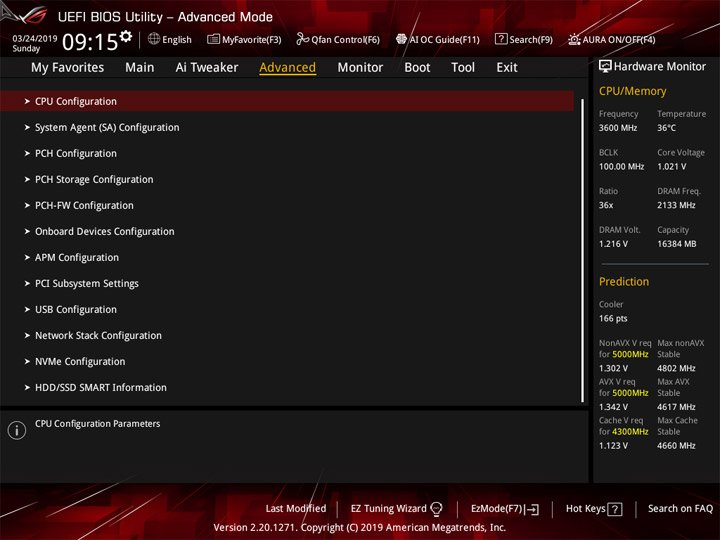

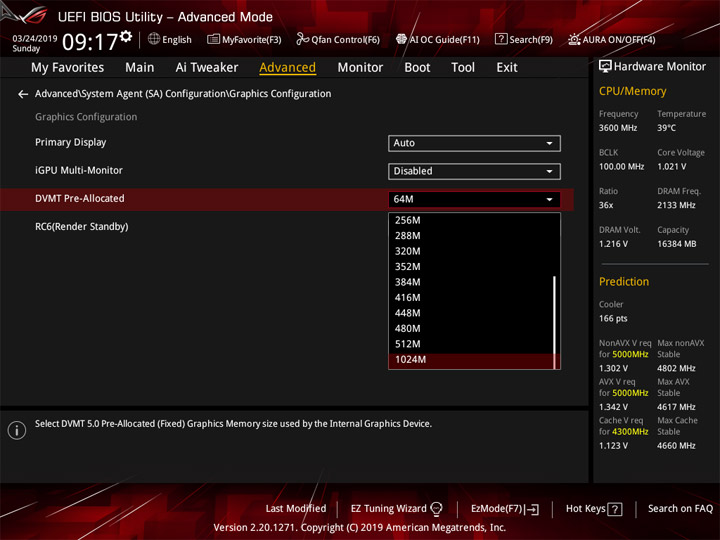

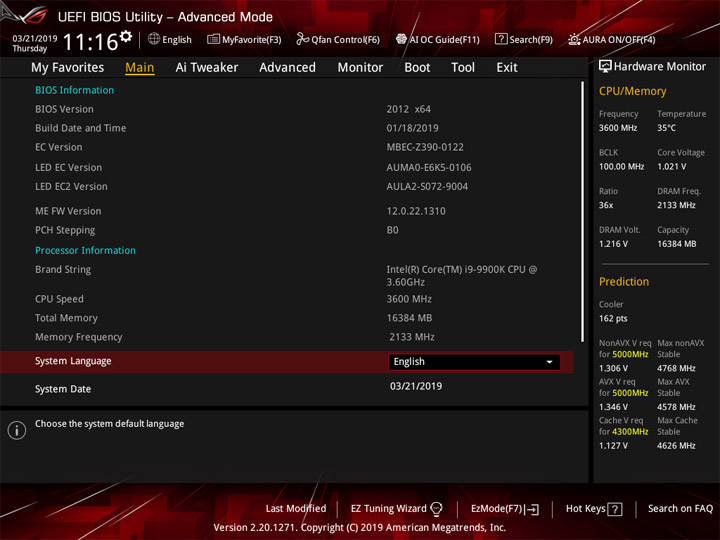

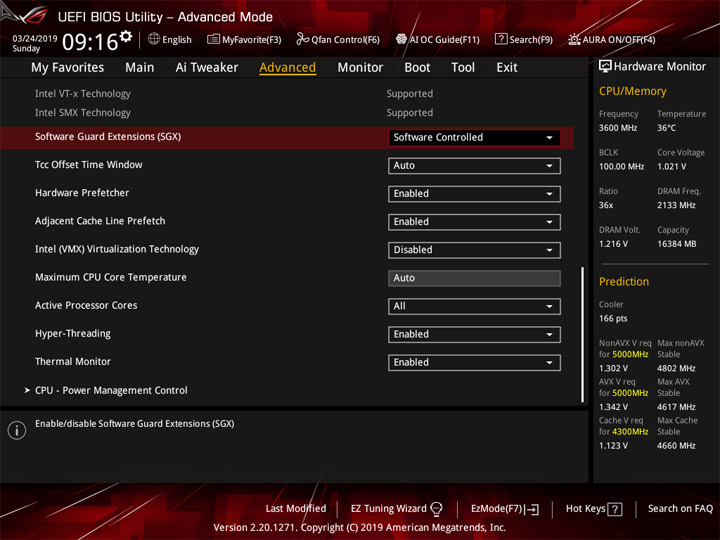

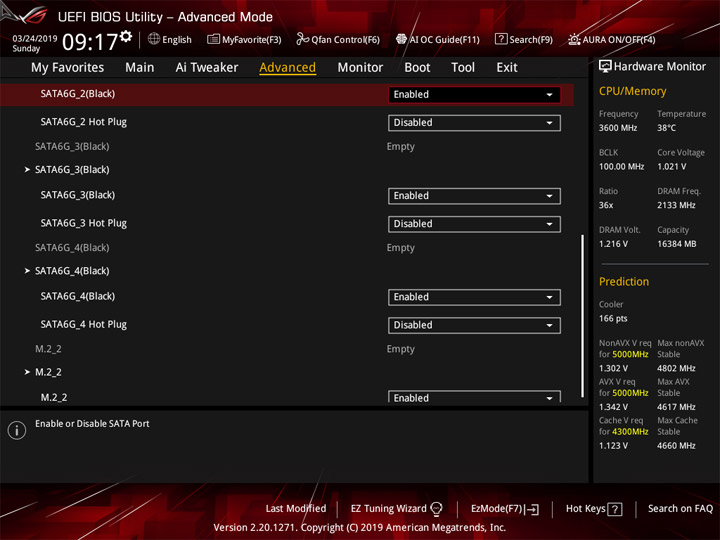

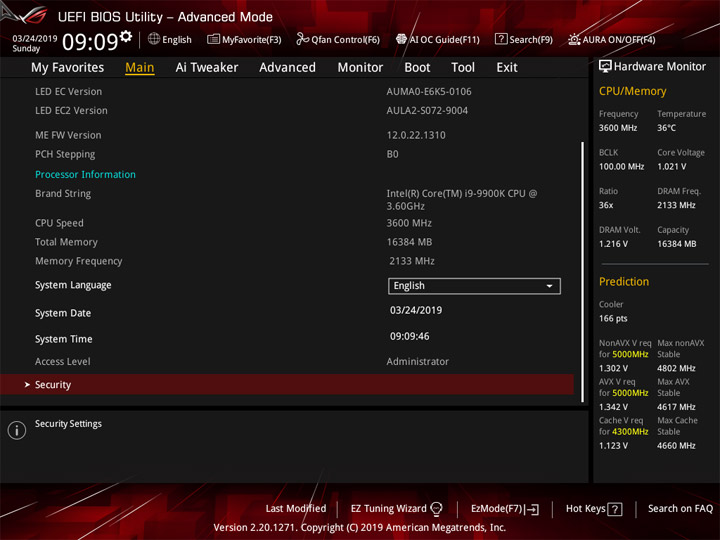

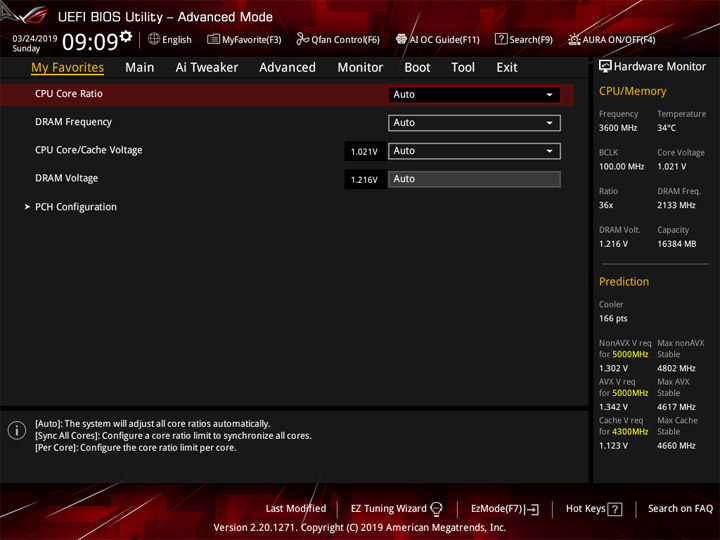

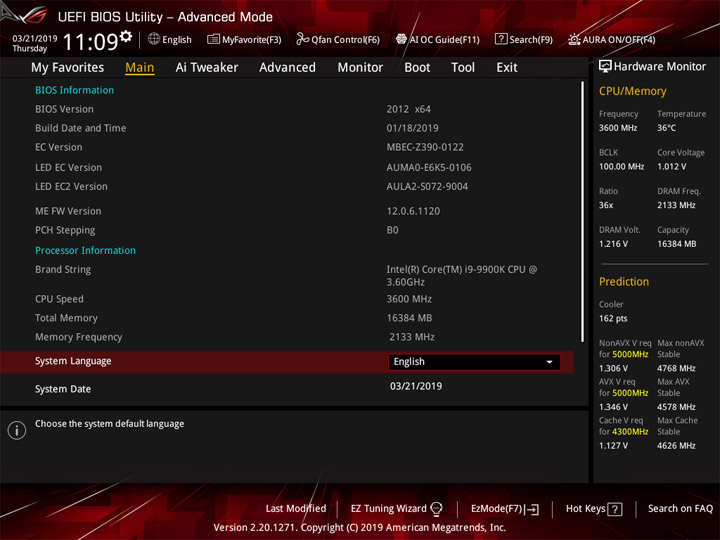

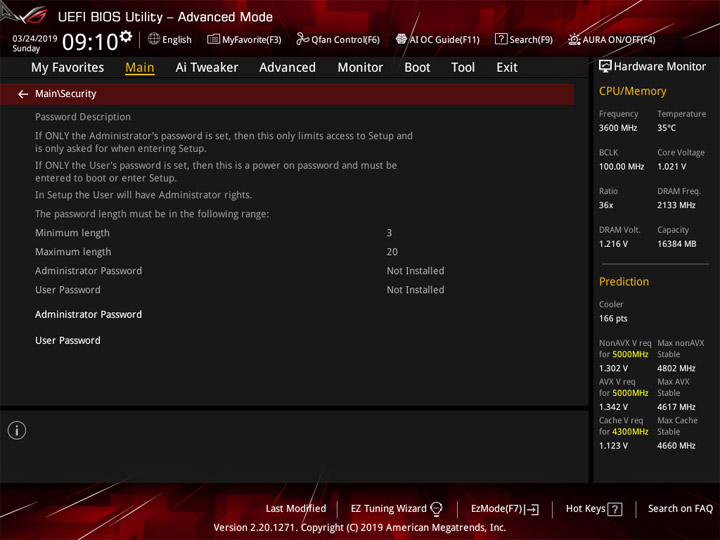

Структура Advanced Mode идентична со многими другими устройствами компании. Первый подраздел — My Favorites. Его наполнение можно менять согласно собственным предпочтениям, концентрируя востребованные пункты UEFI, для ускоренного доступа к ним. В наличии небольшой список языков, где имеется и русский.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

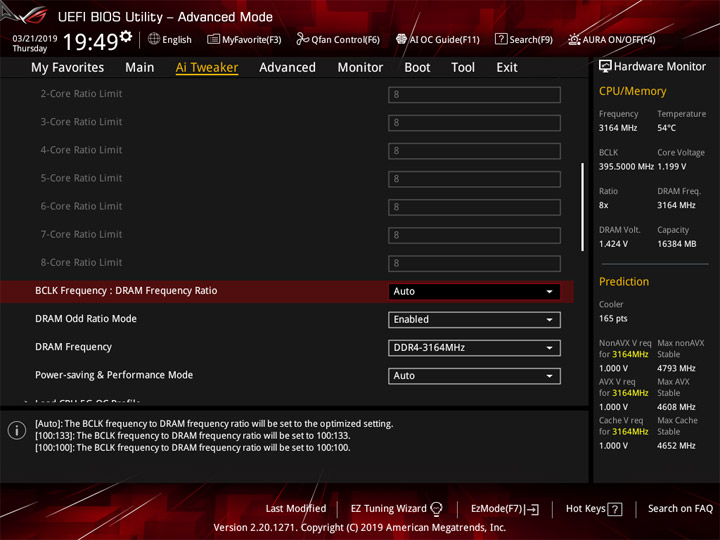

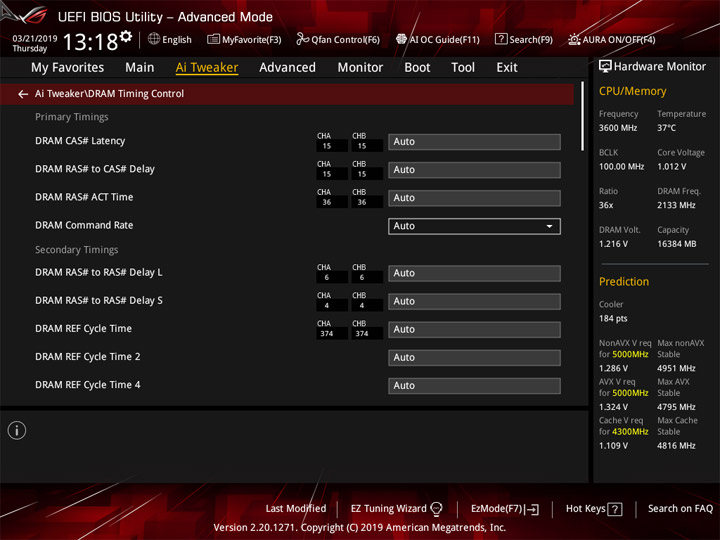

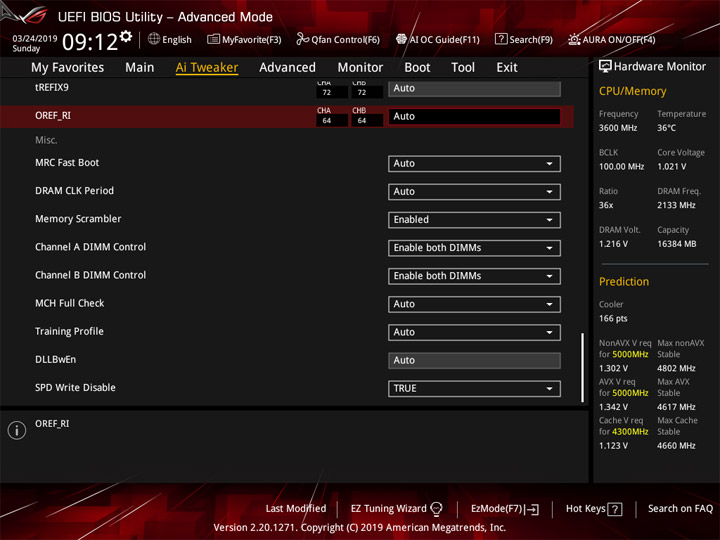

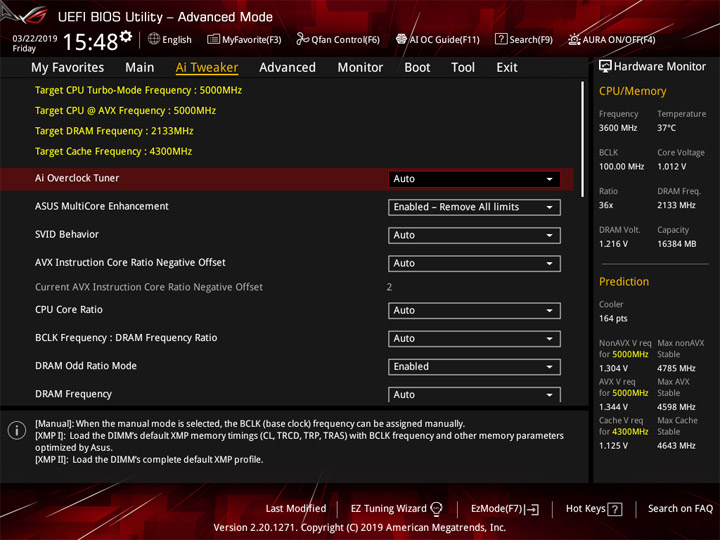

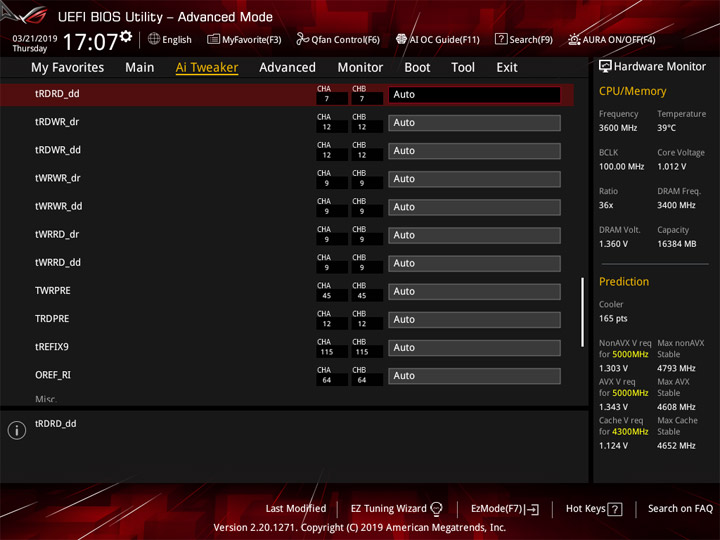

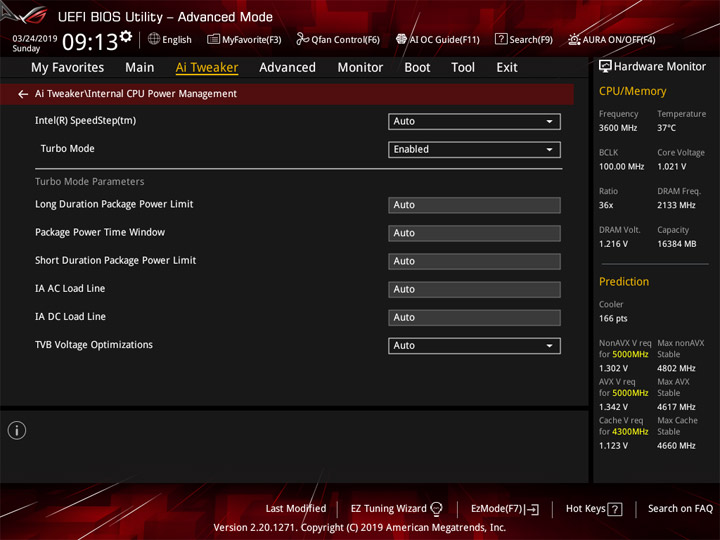

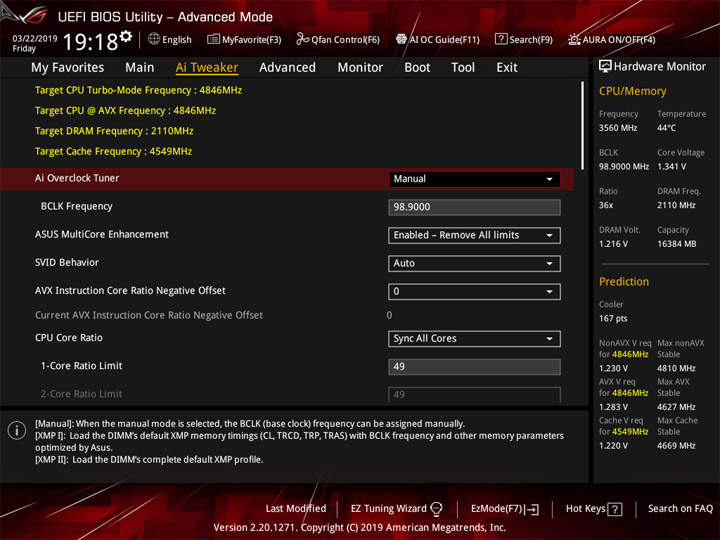

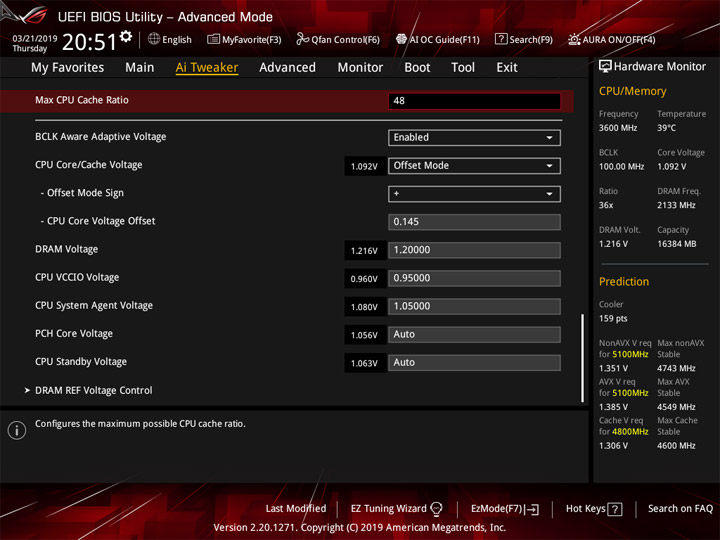

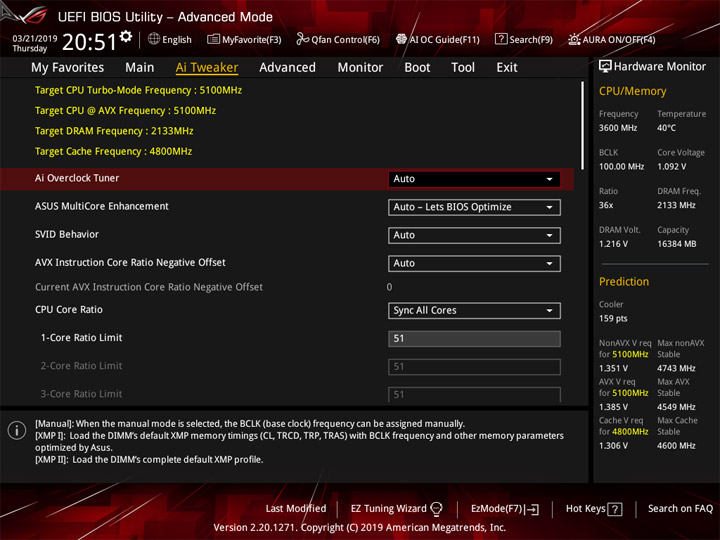

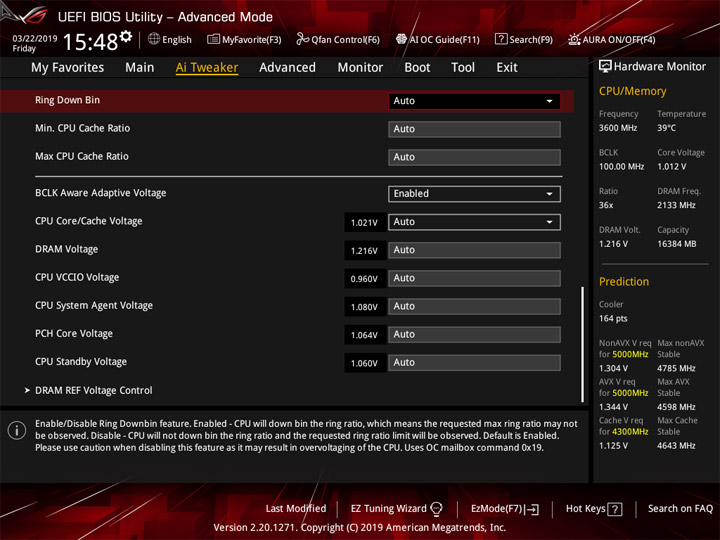

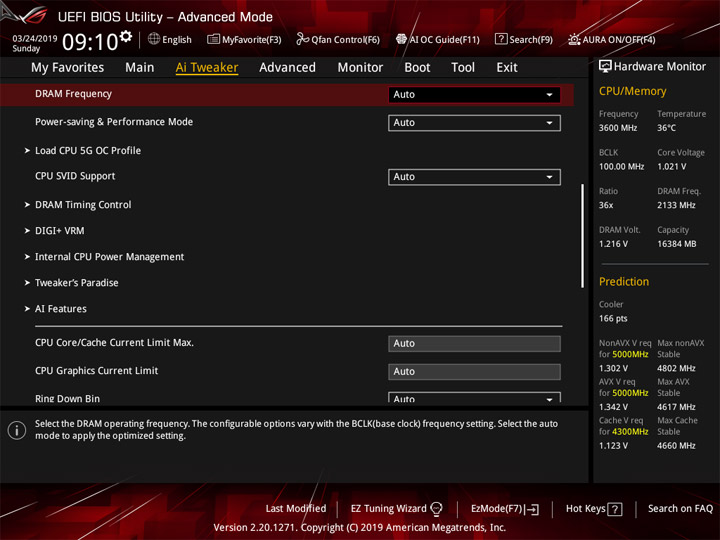

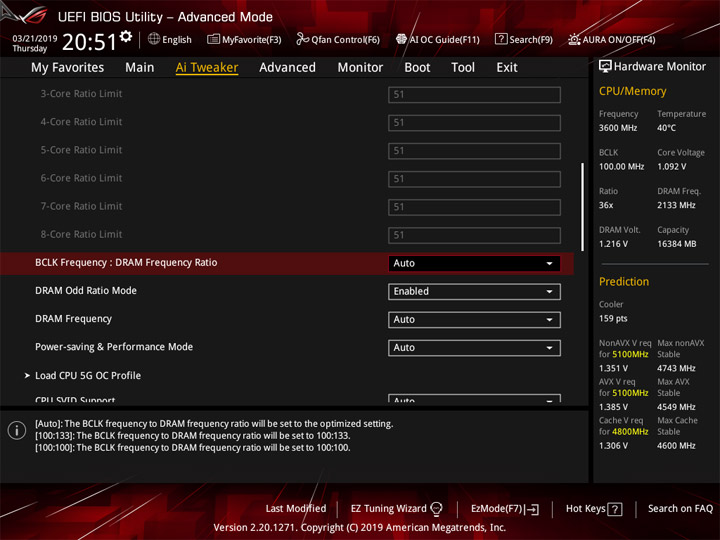

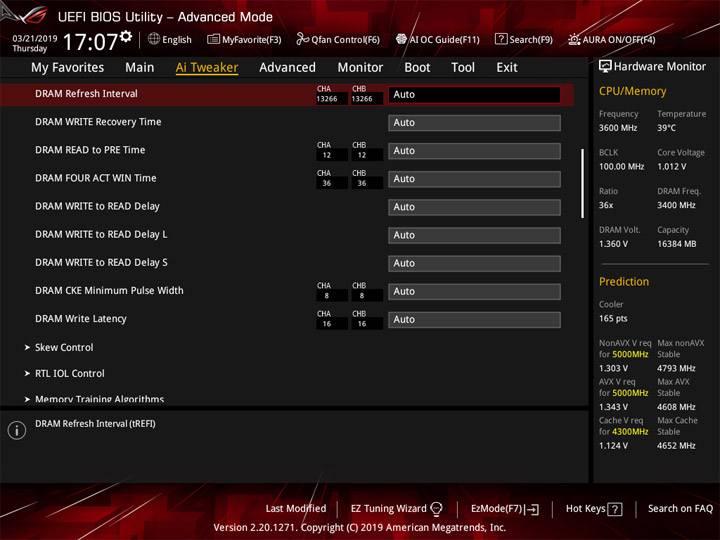

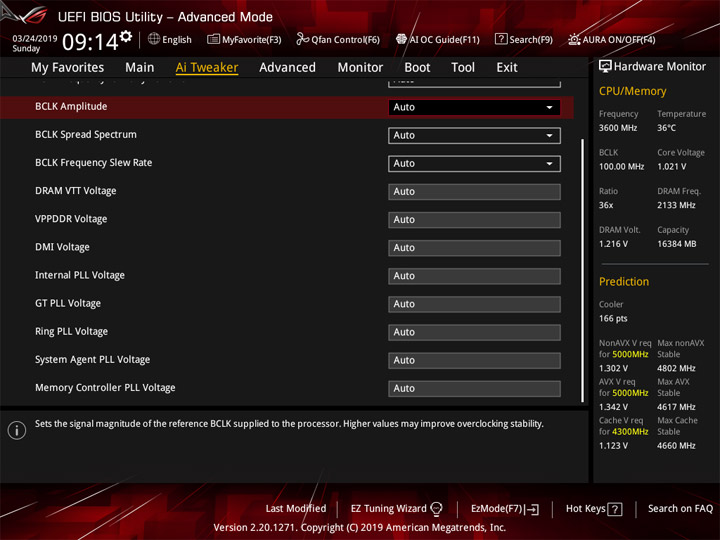

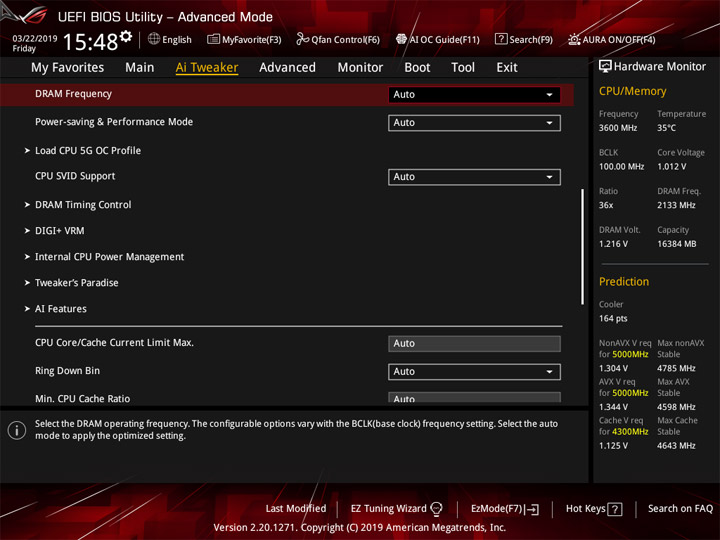

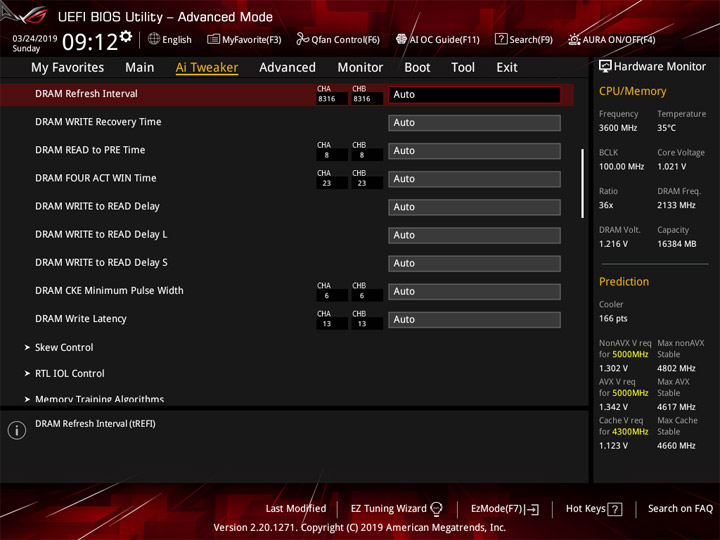

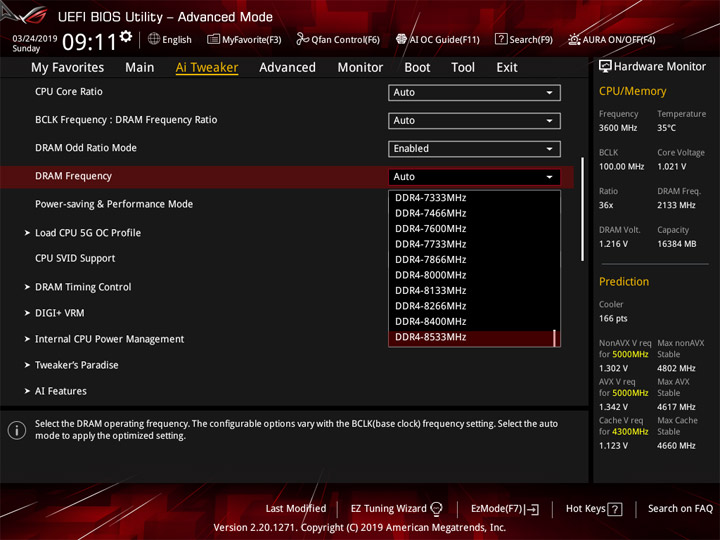

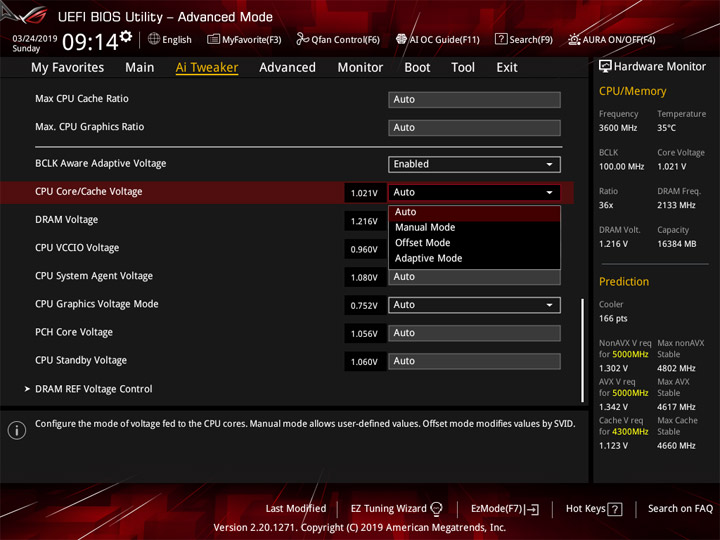

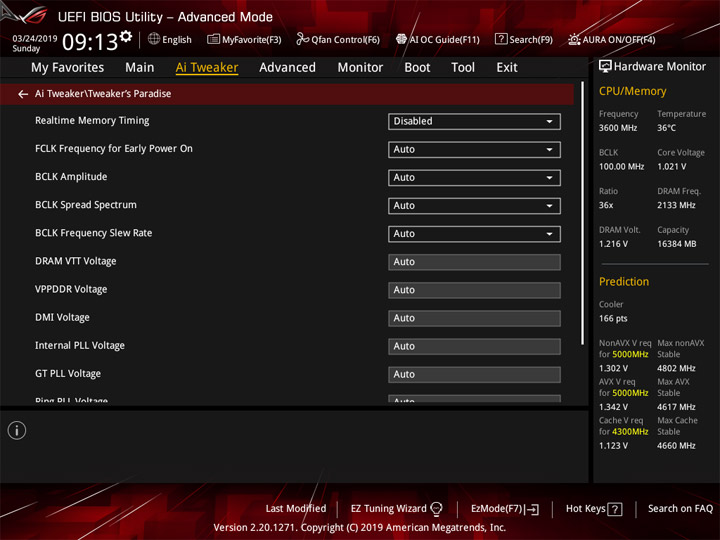

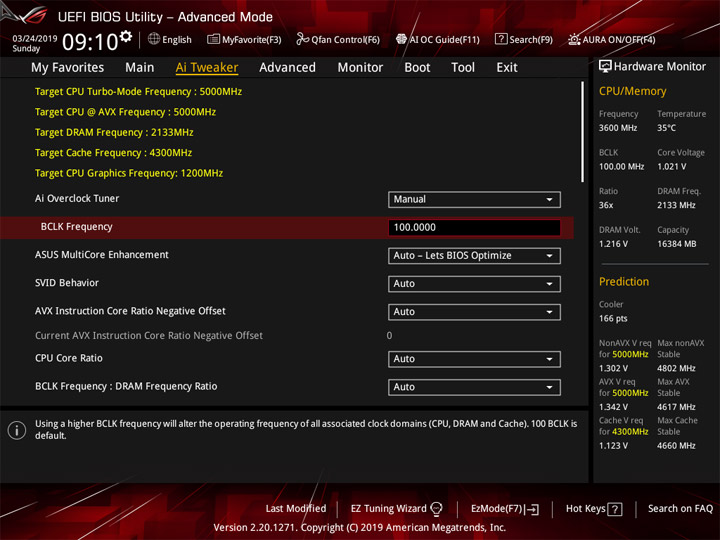

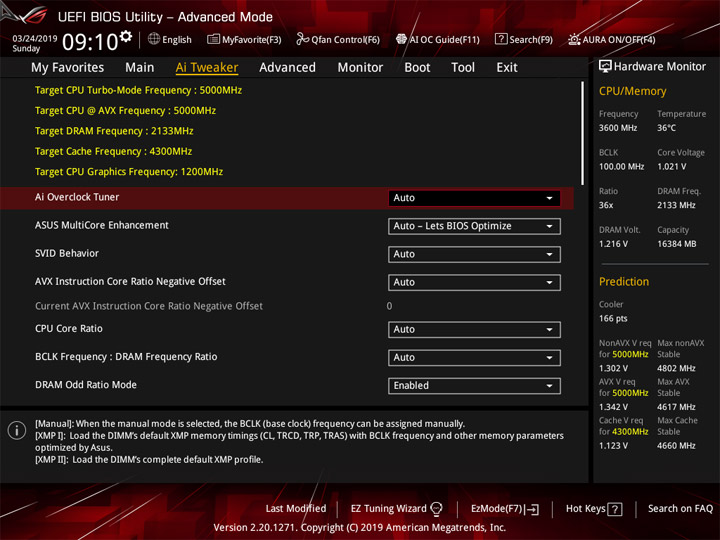

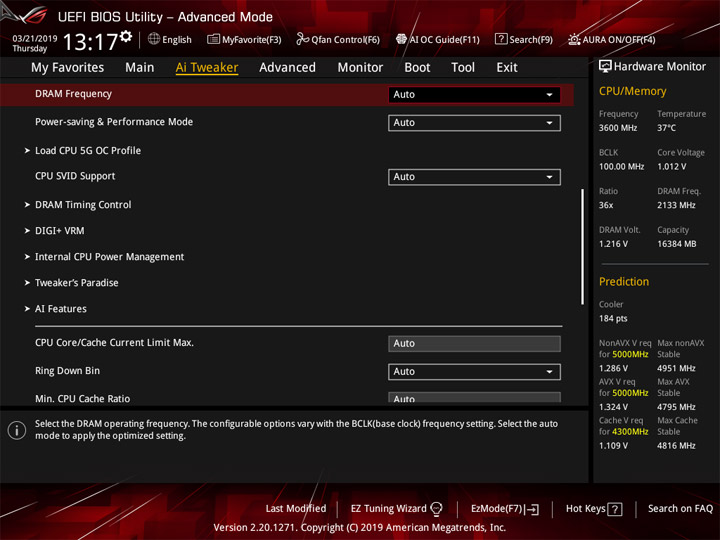

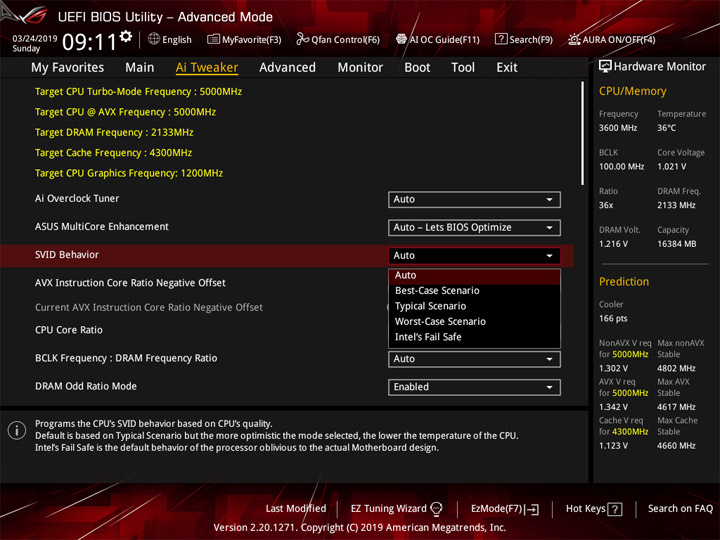

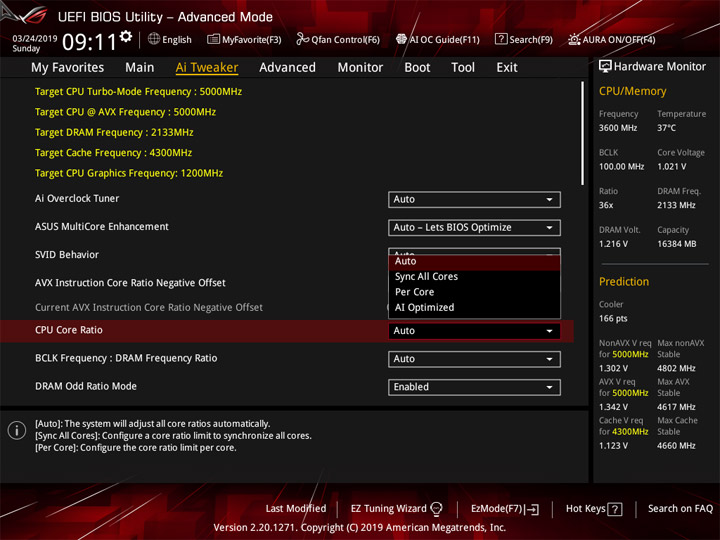

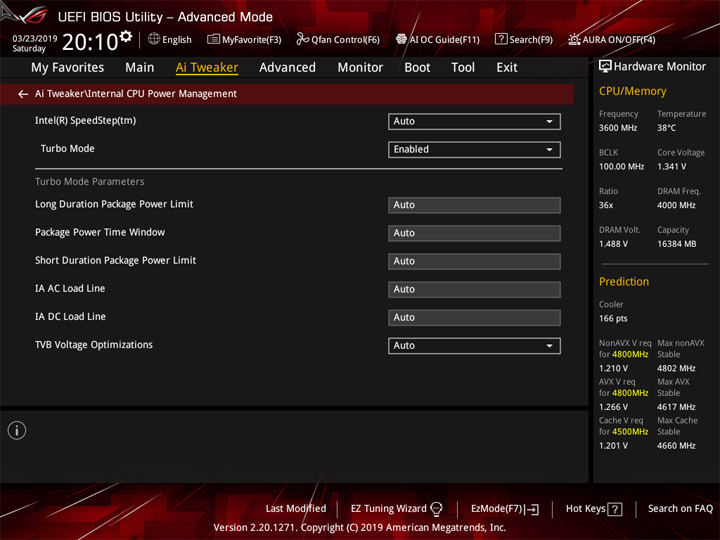

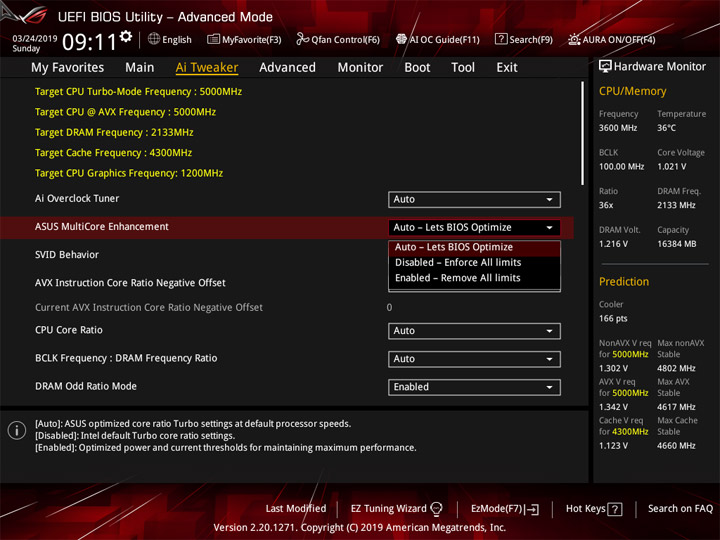

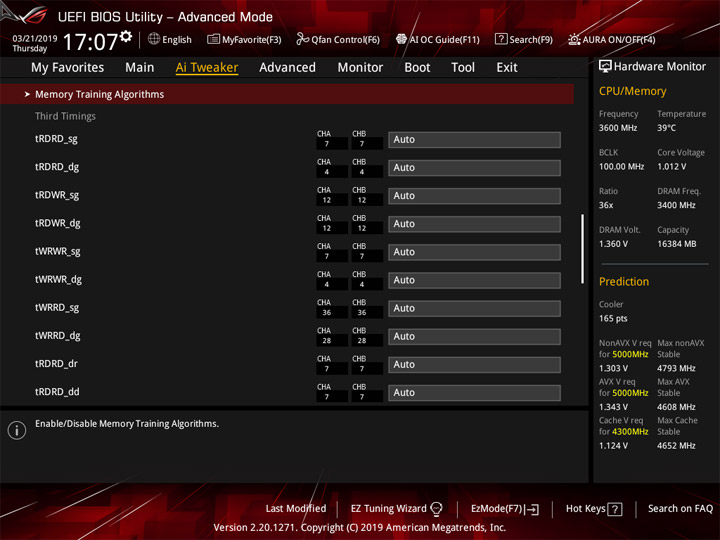

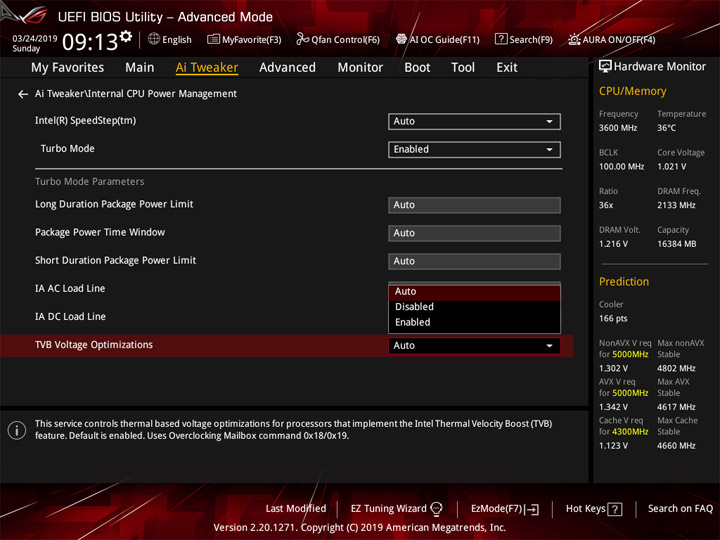

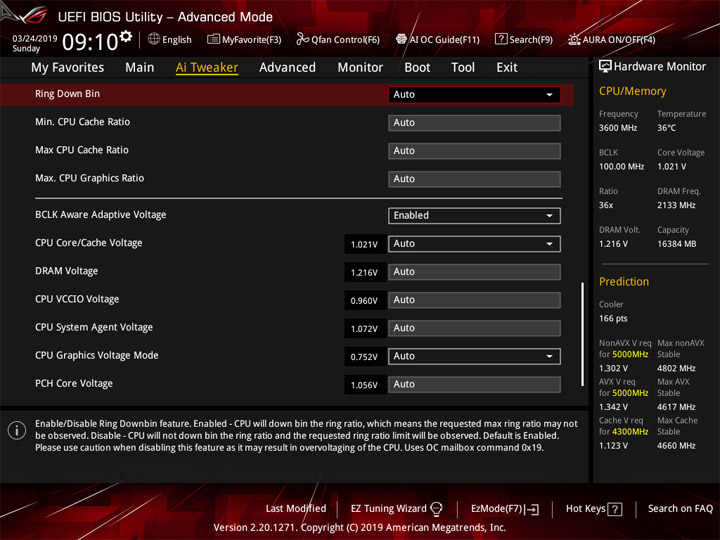

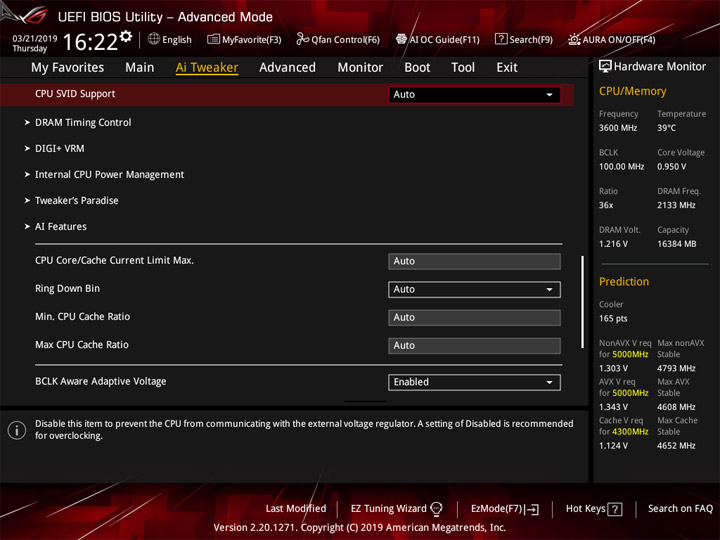

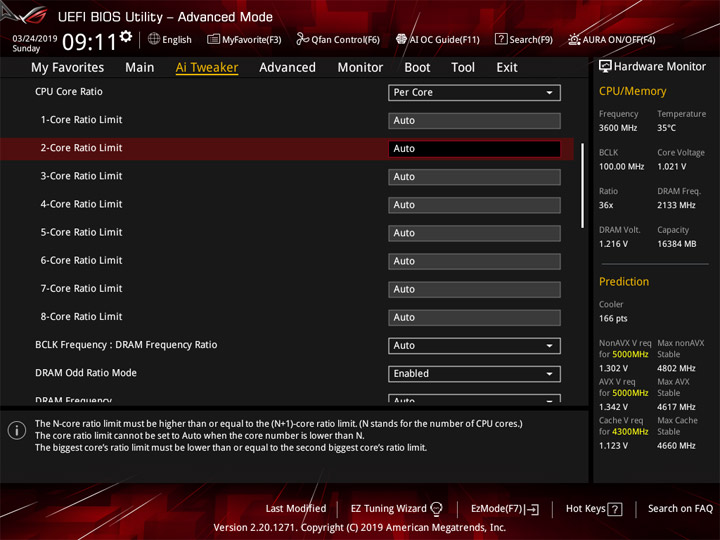

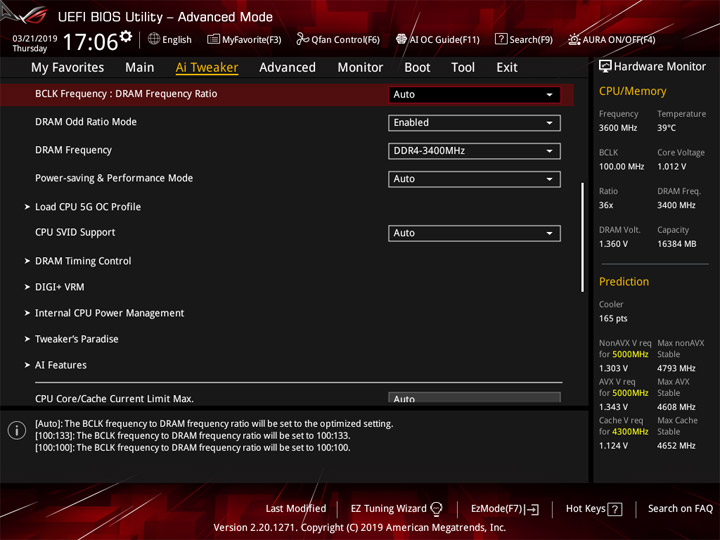

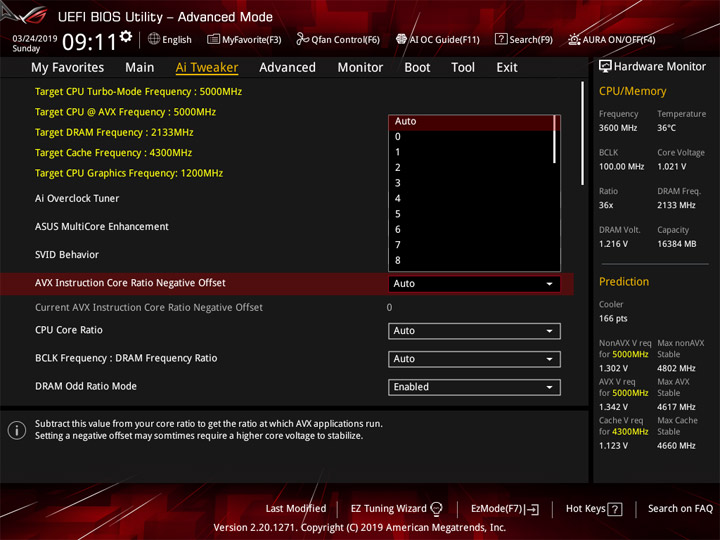

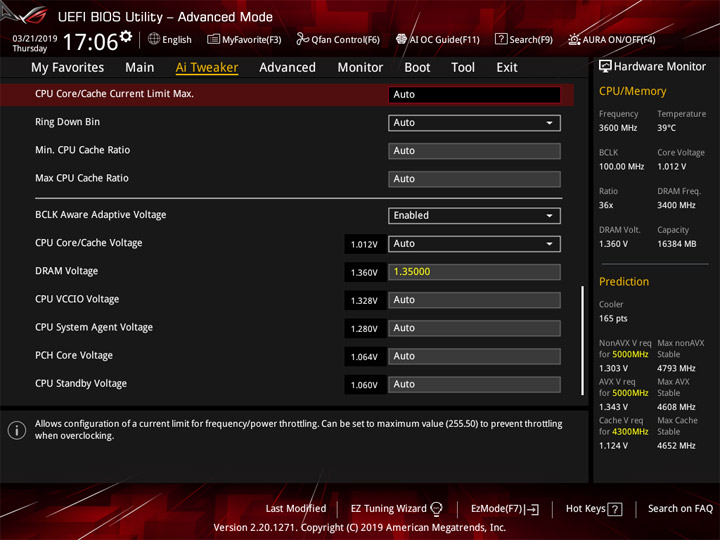

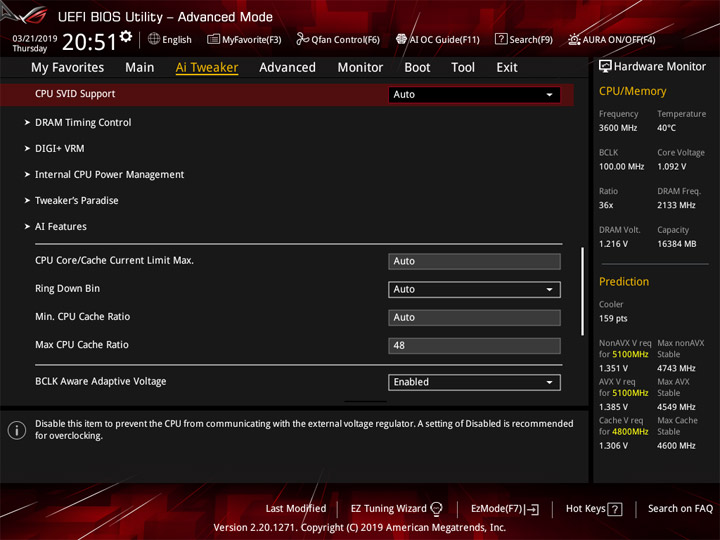

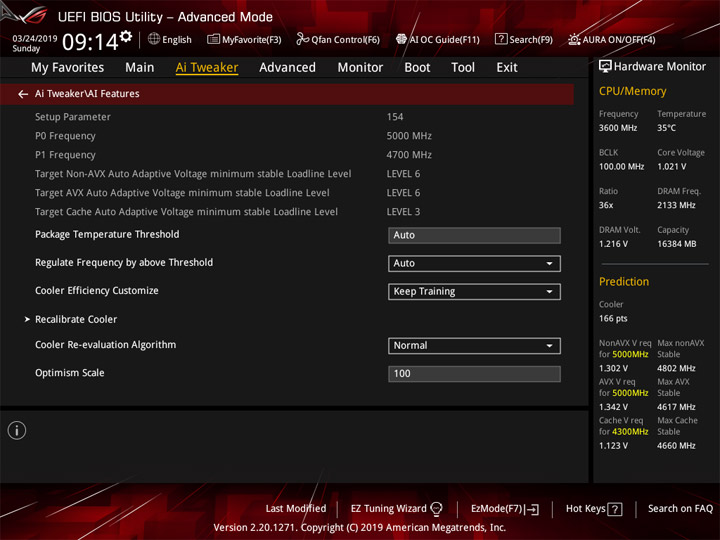

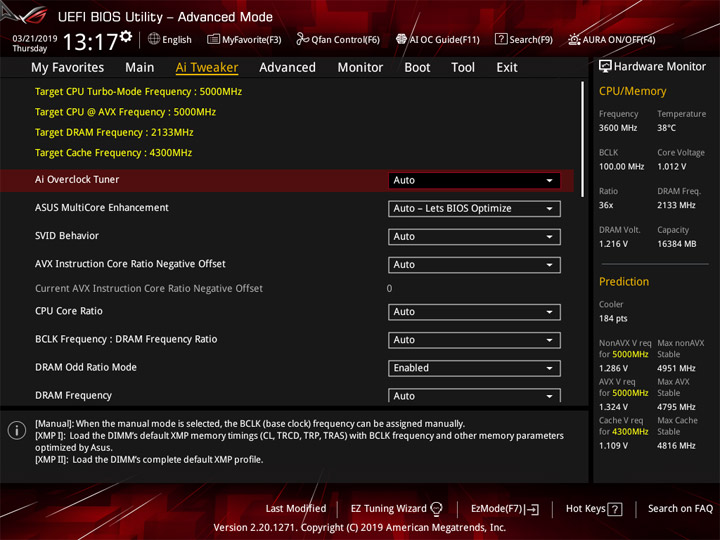

Раздел для оверклокинга и тонких настроек узлов назван Ai Tweaker. Его возможности ничем не уступают уже виденным в устройствах более габаритных, чем ROG Strix Z390-I Gaming.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

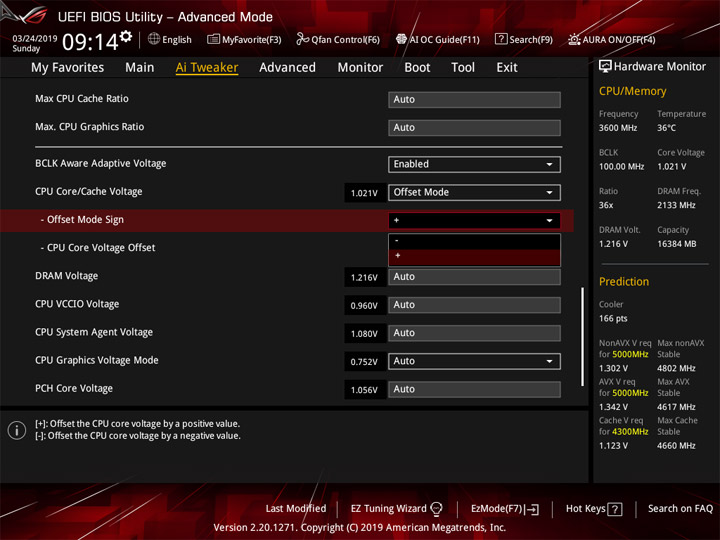

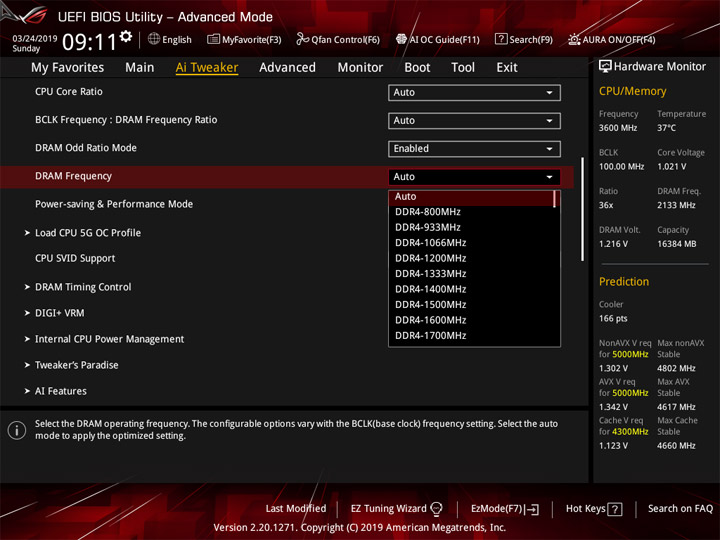

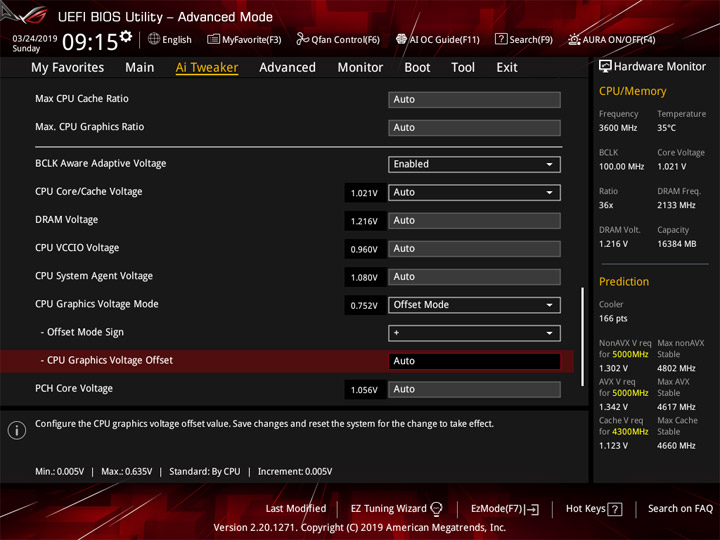

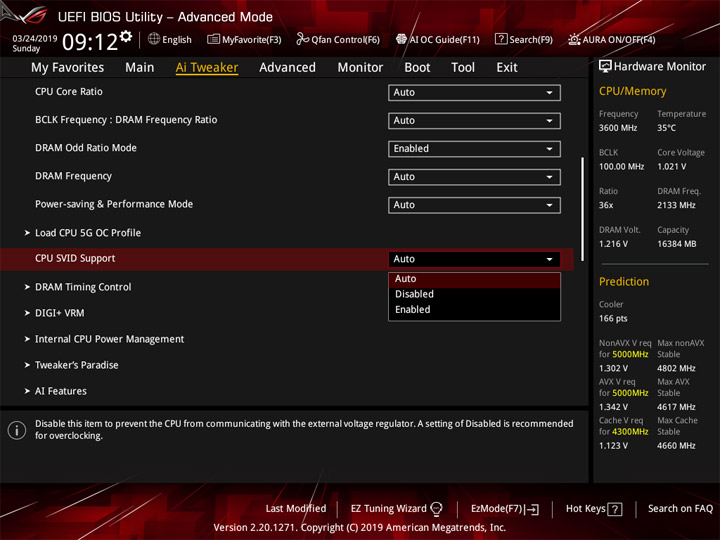

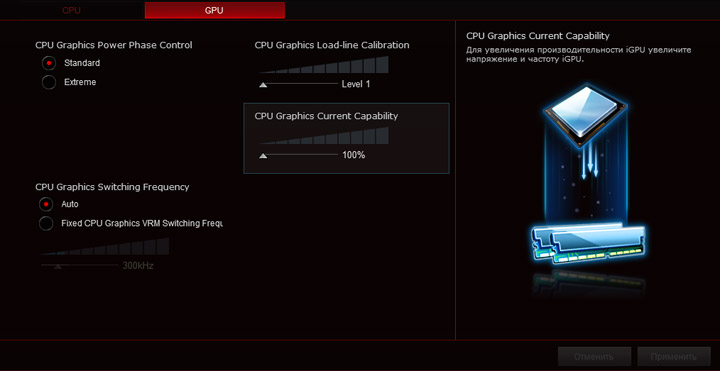

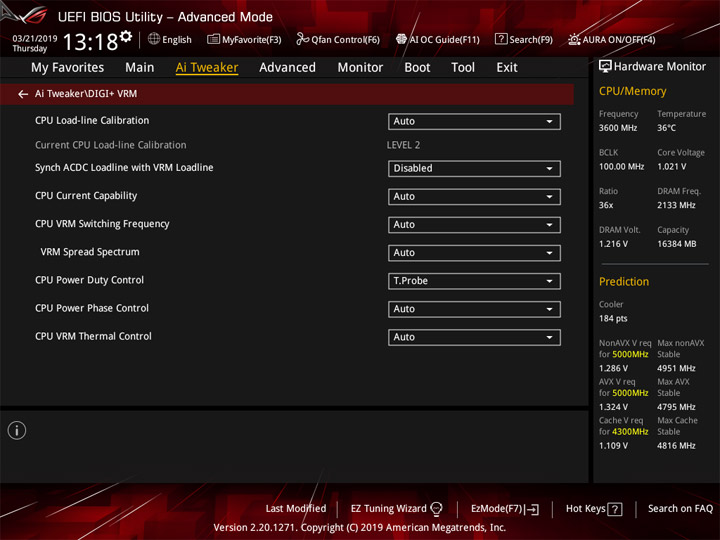

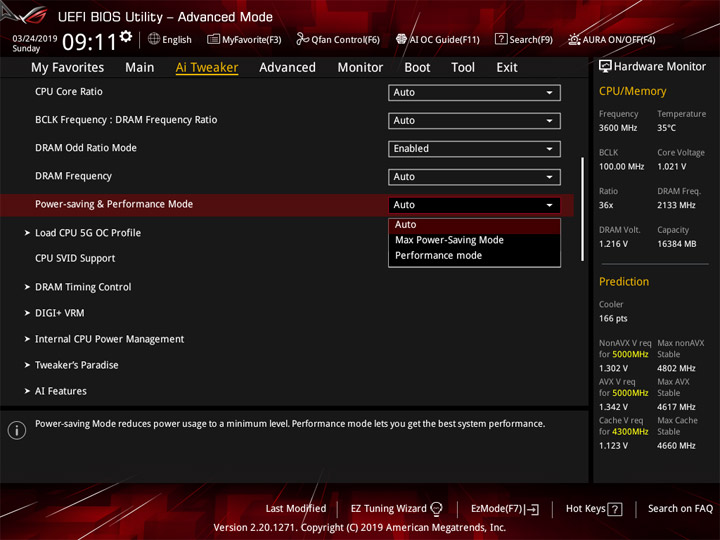

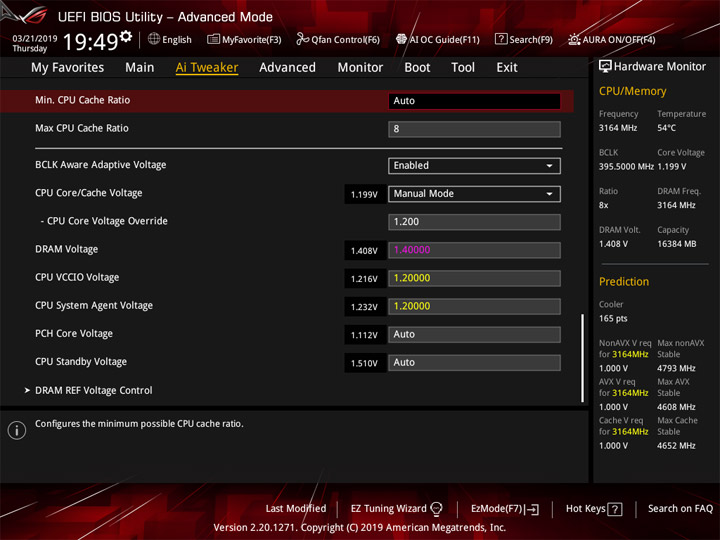

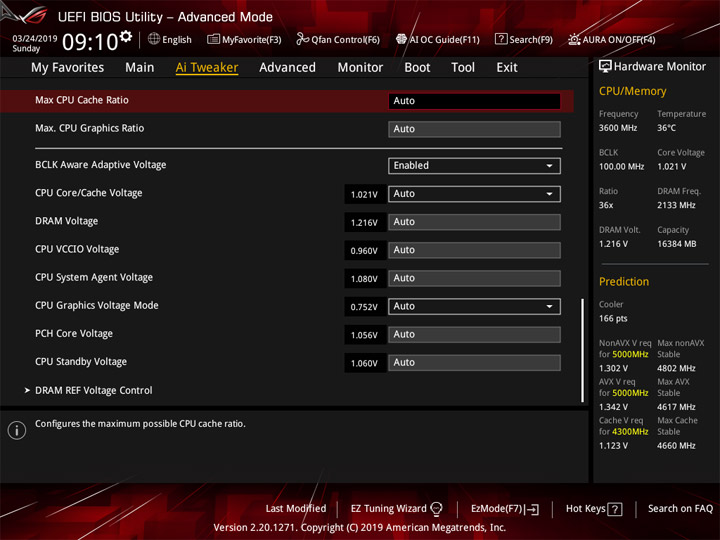

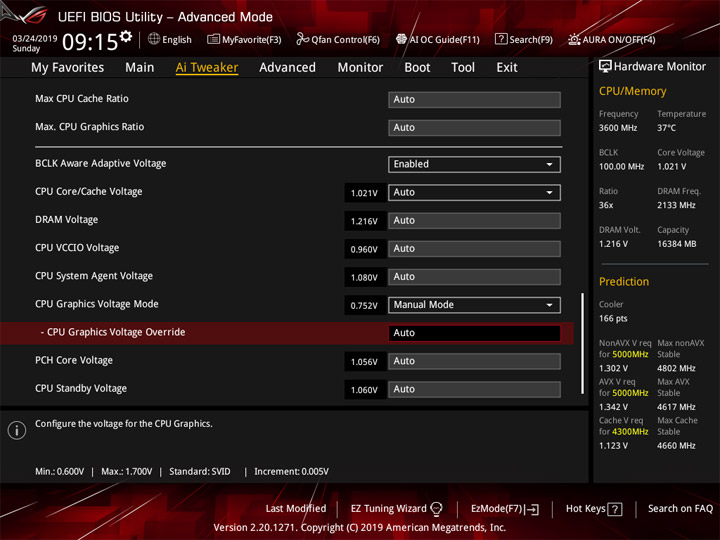

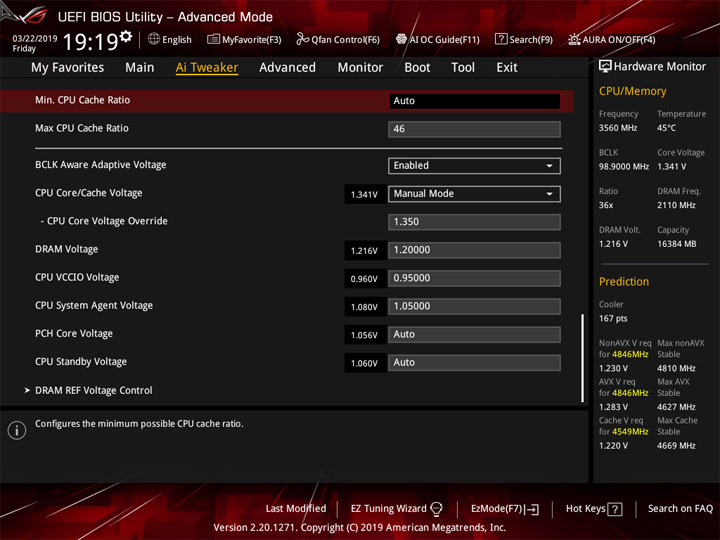

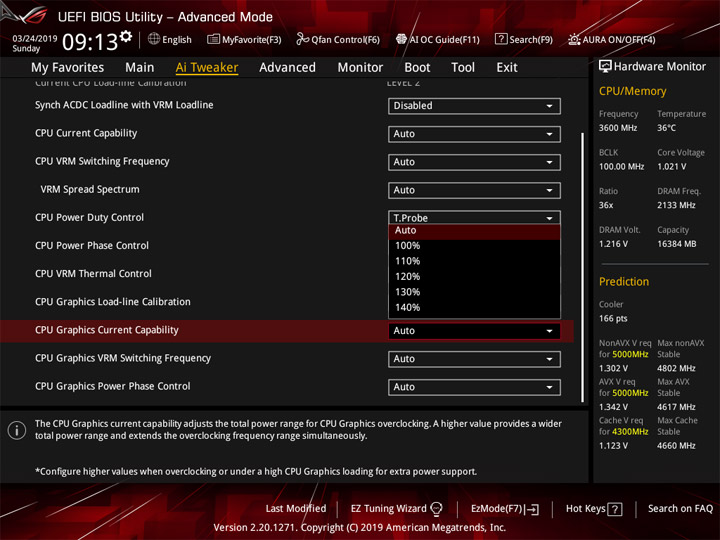

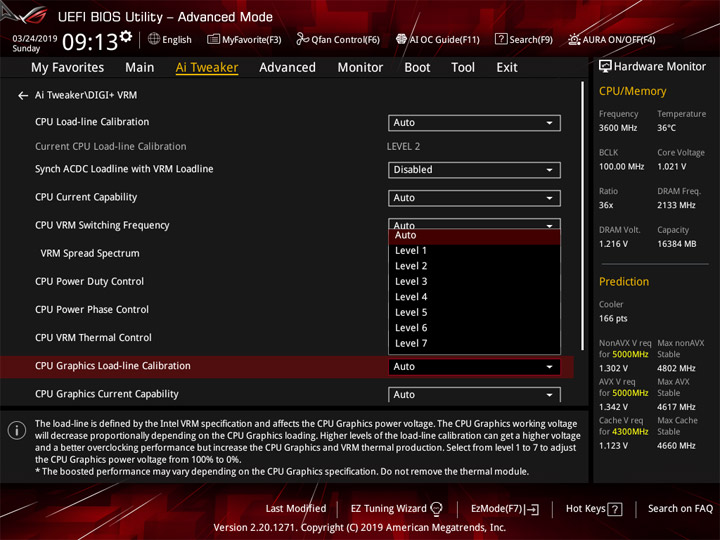

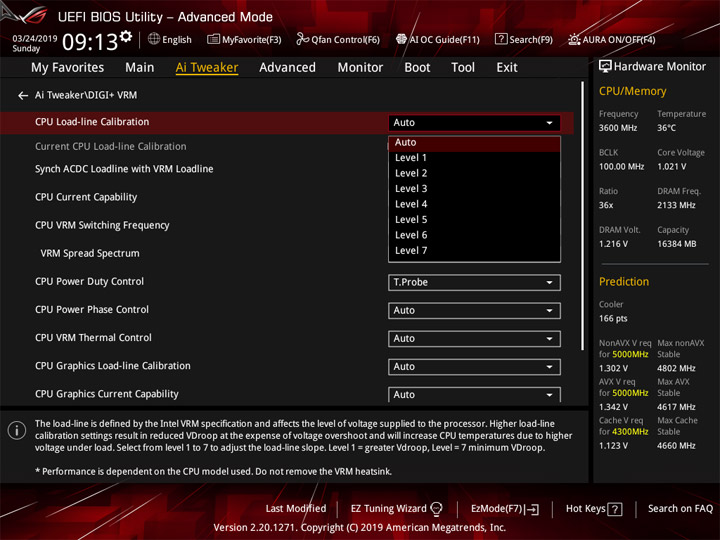

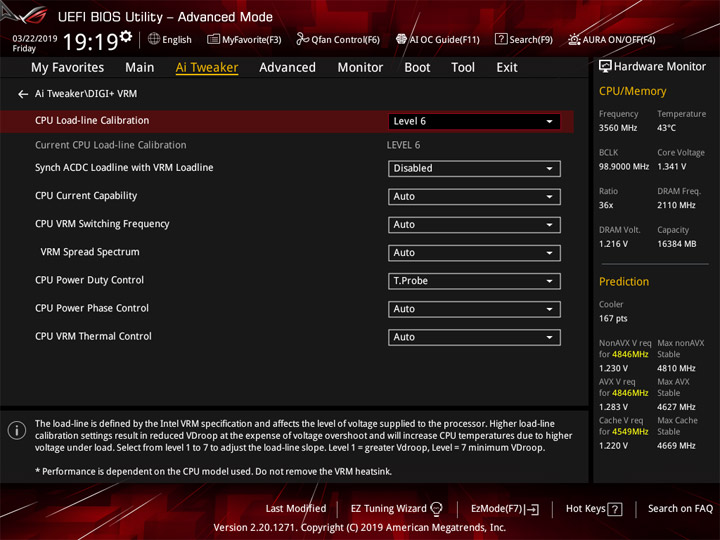

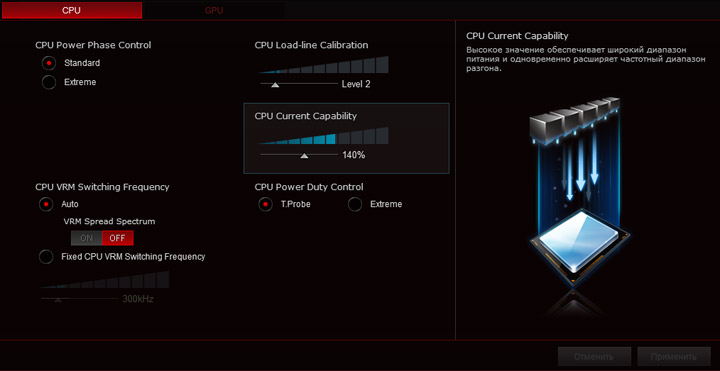

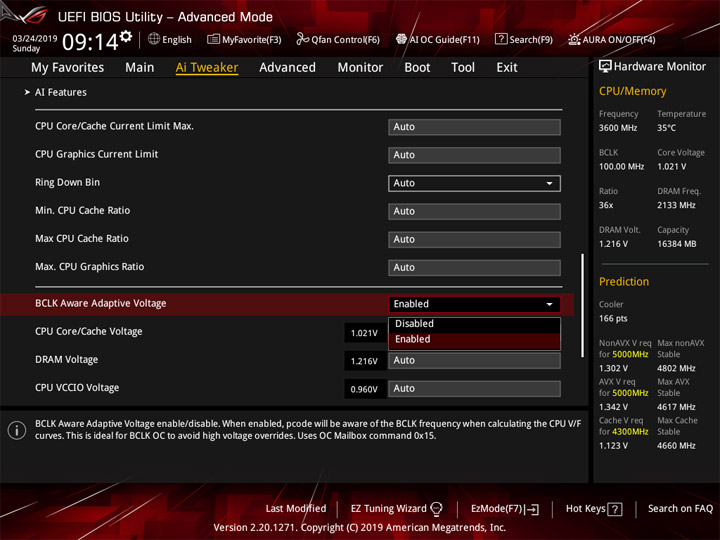

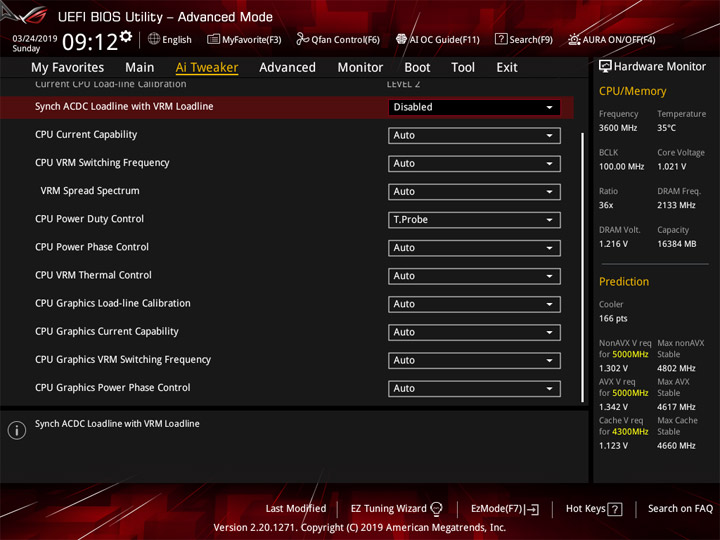

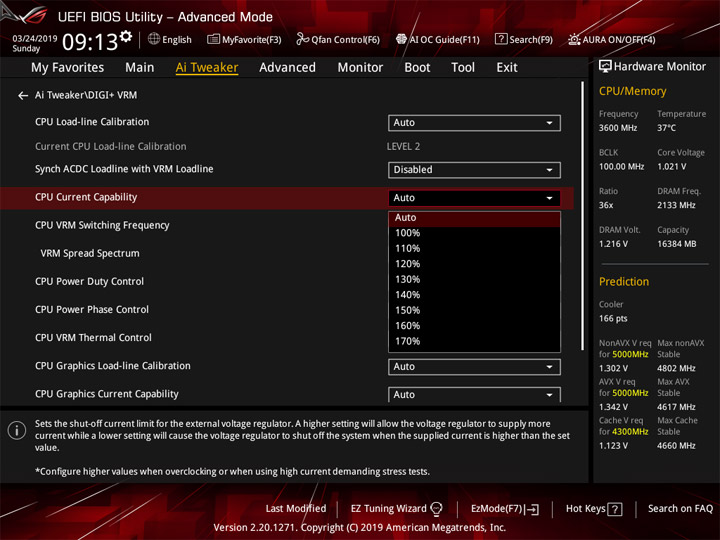

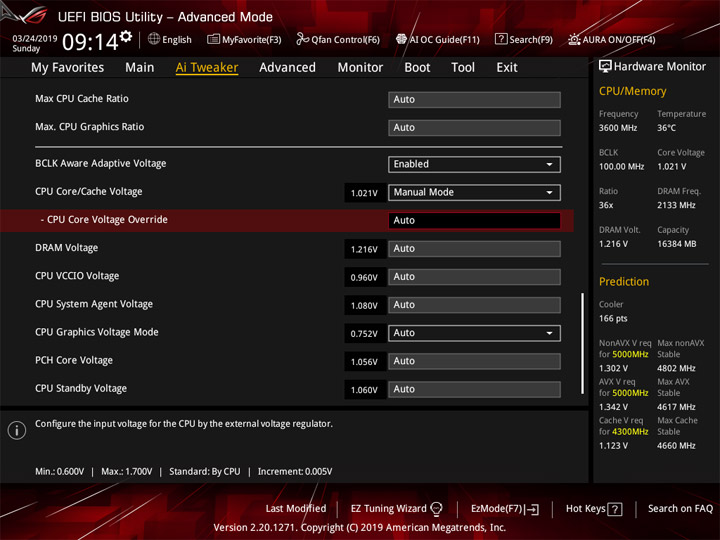

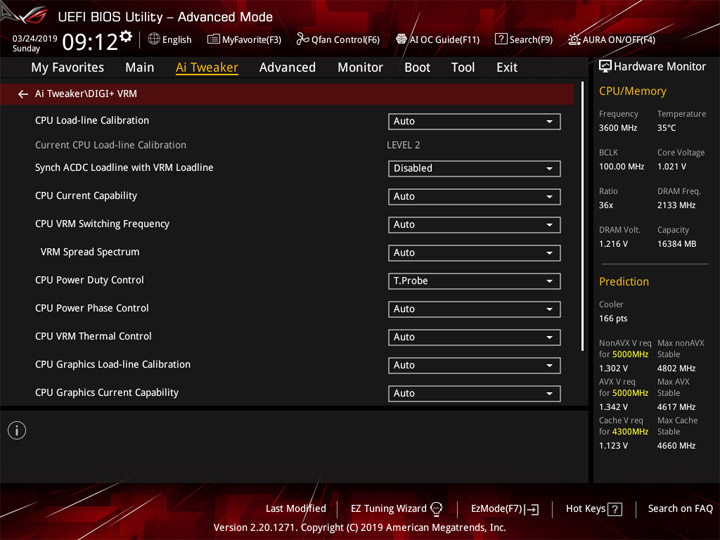

Имеется набор LLC для CPU и iGPU. Напряжение на этих комрнентах менять можно несколькими способами.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Наиболее важные переменные собраны в общей таблице:

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–650 0,1…0,50
CPU Core Ratio (Multiplier) 8–120 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…170 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0–2,0 0,00625
CPU System Agent Voltage (В) 0,7–1,8 0,00625
CPU VCCIO Voltage (В) 0,9–1,8 0,00625
PCH Core Voltage (В) 0,9–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–1,275 0,005

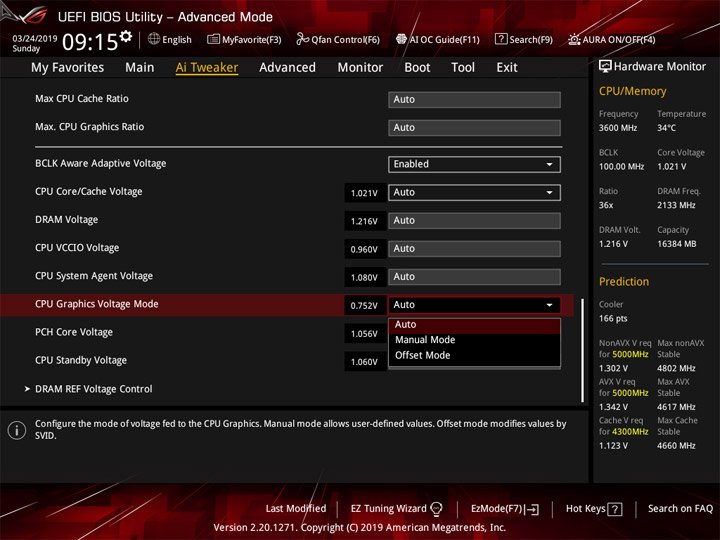

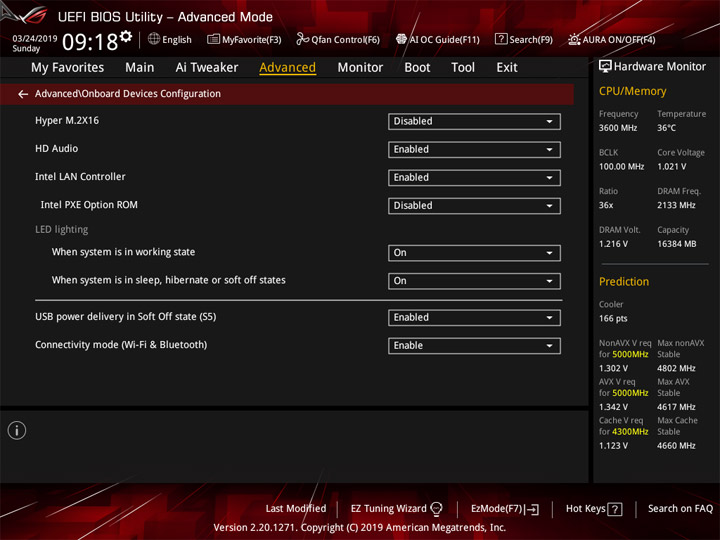

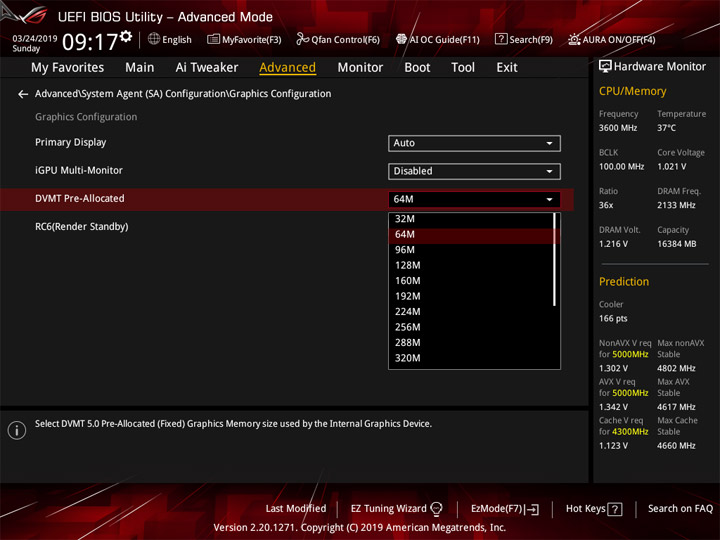

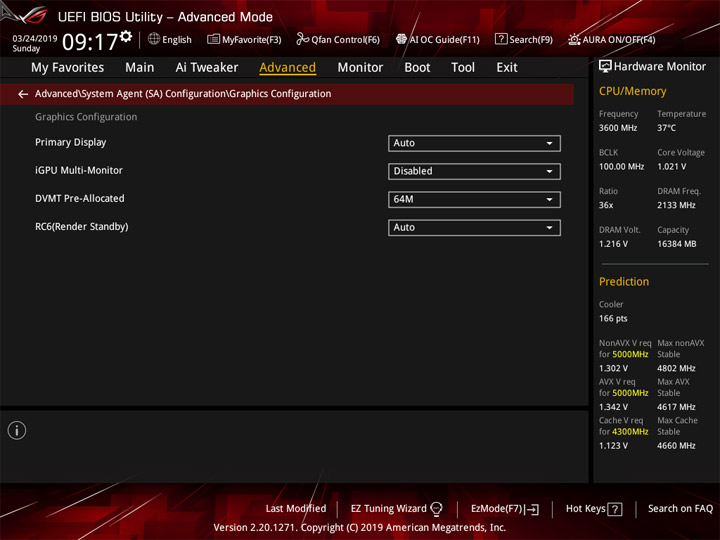

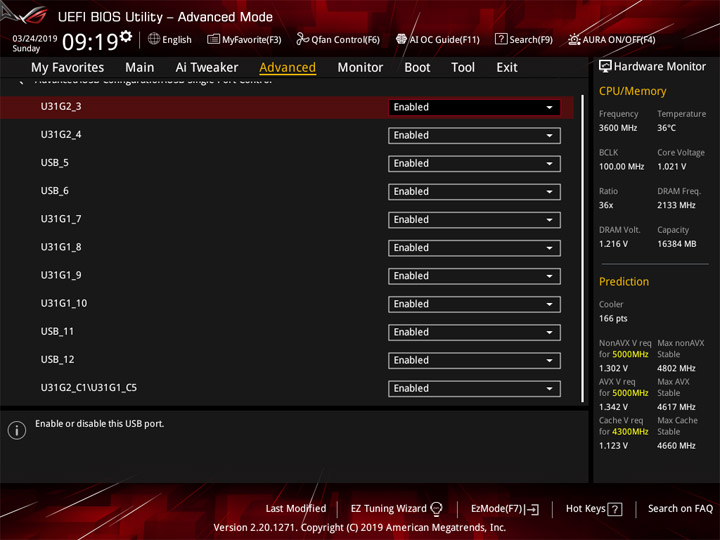

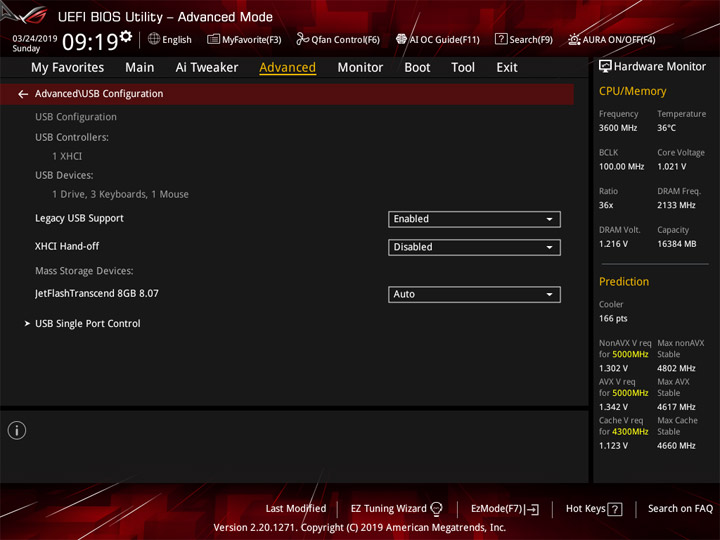

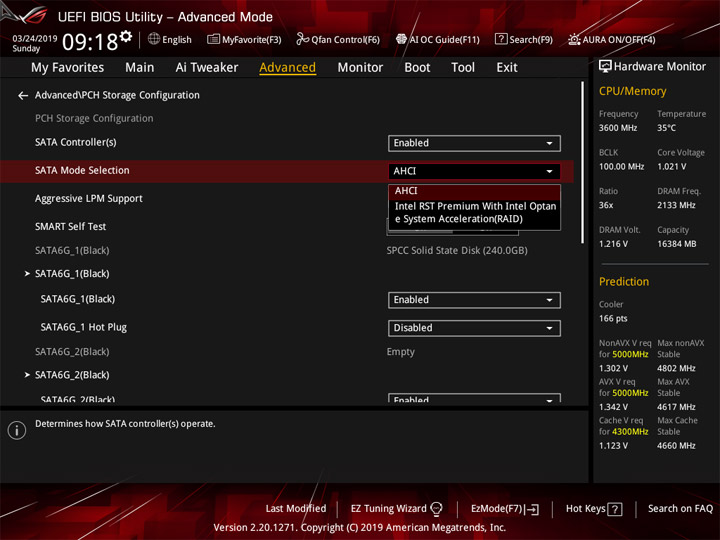

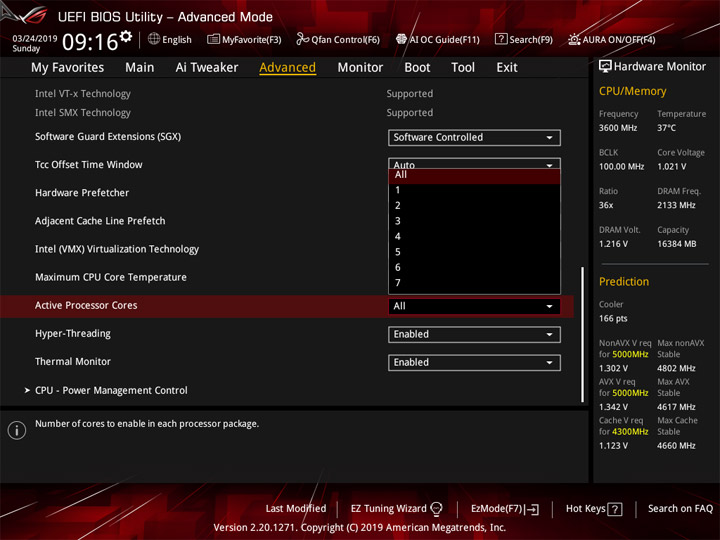

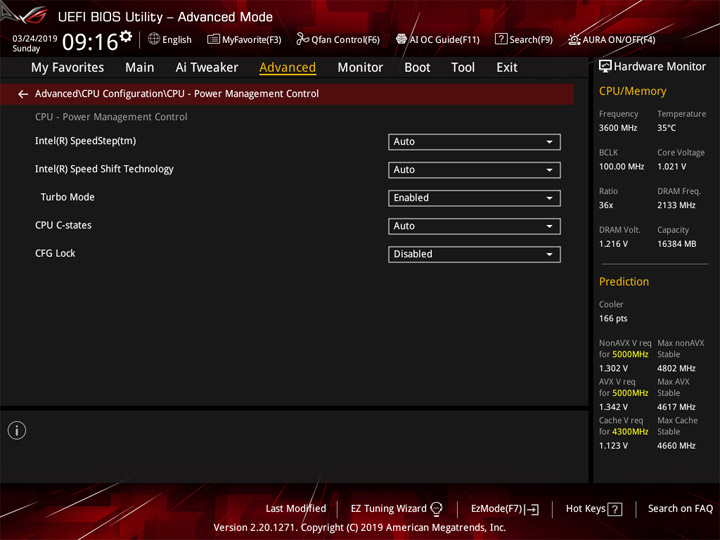

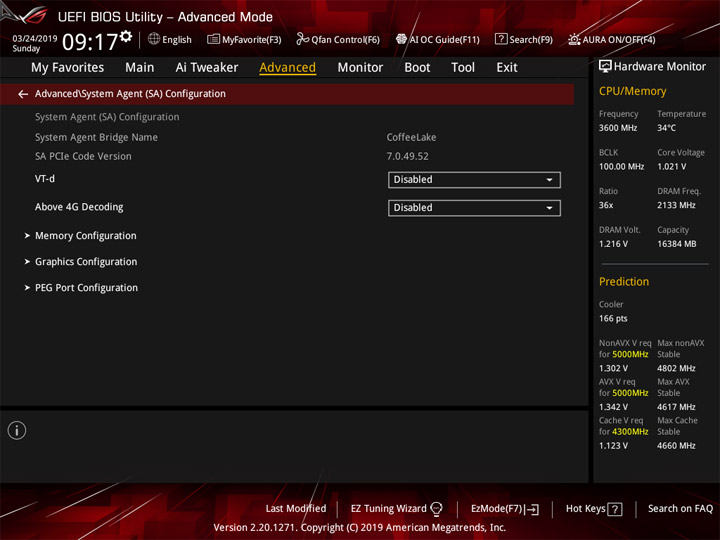

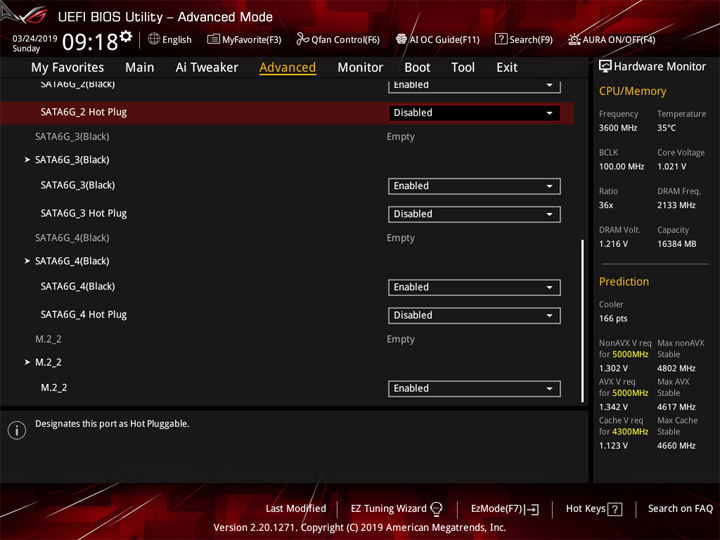

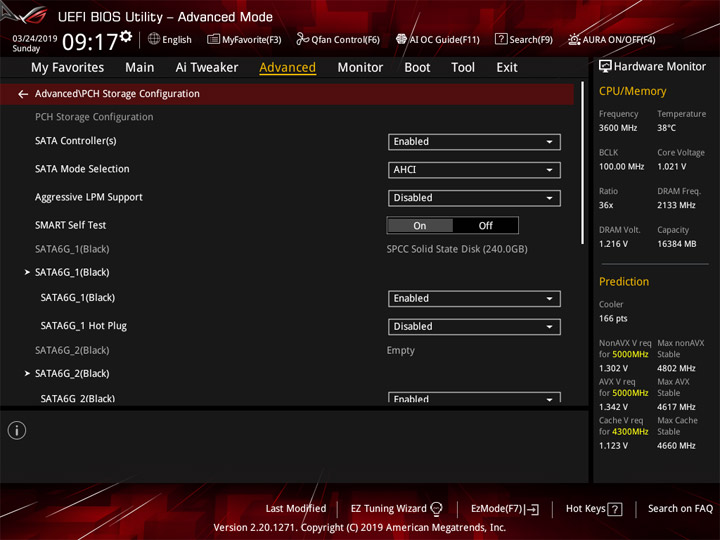

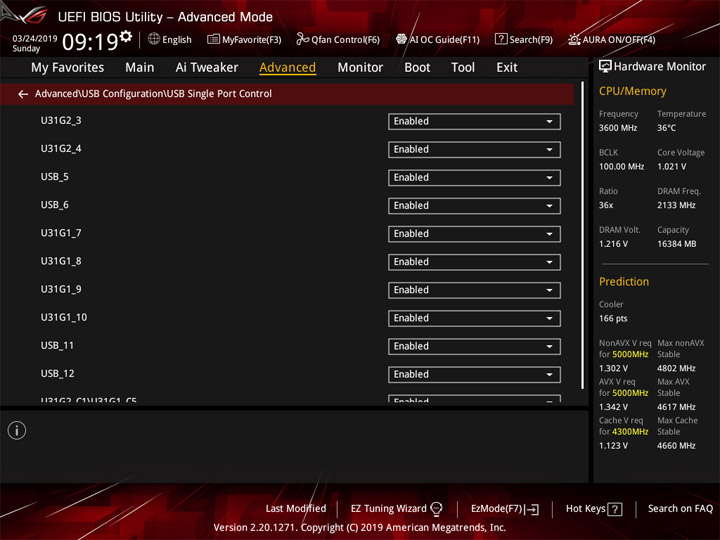

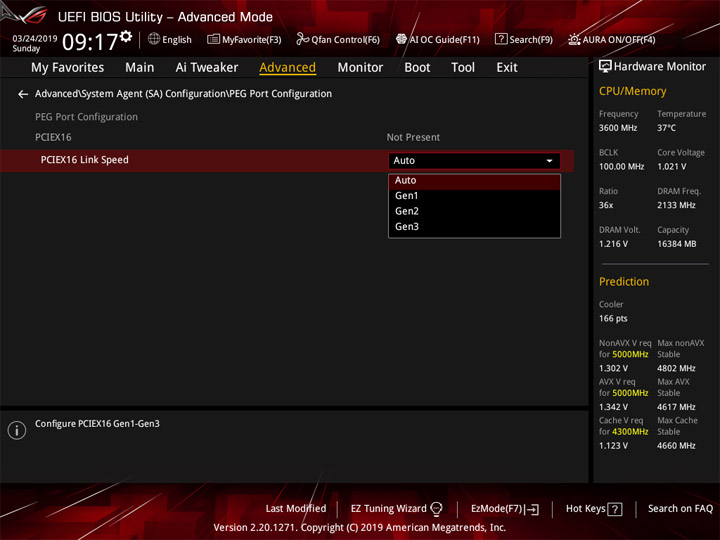

Advanced наиболее насыщенный пунктами раздел, которые относятся к наладке работы периферической оснастки ПК. Упрощённого взаимодействия с подсветкой нет (не считая инструмент для её деактивации).

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

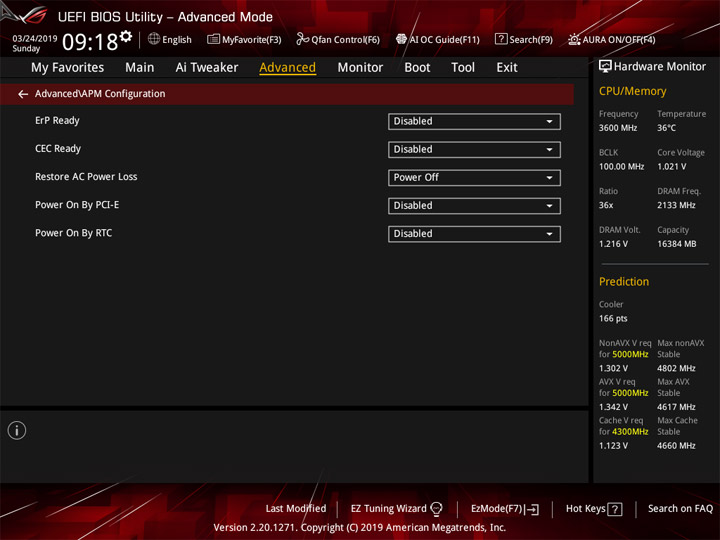

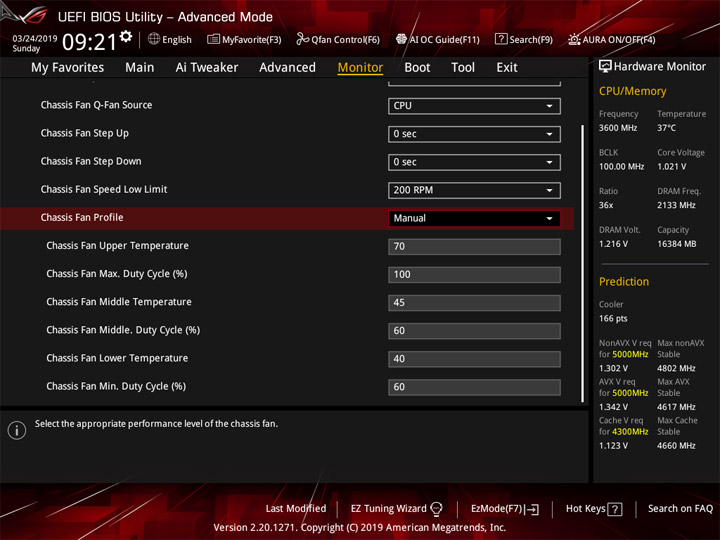

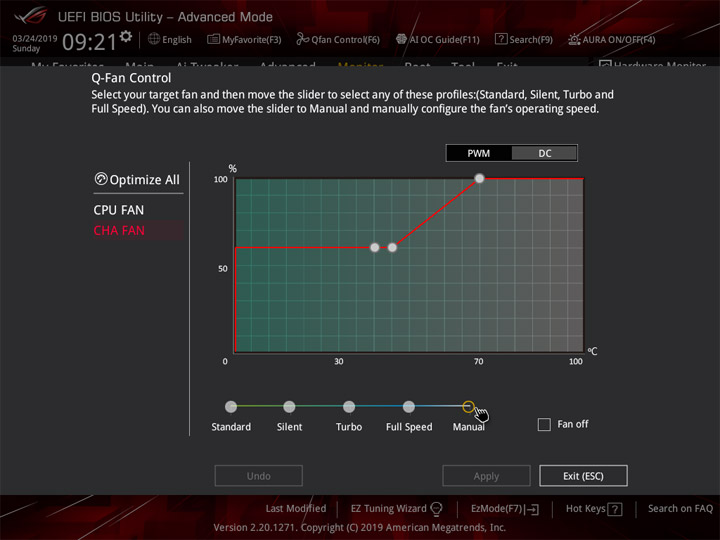

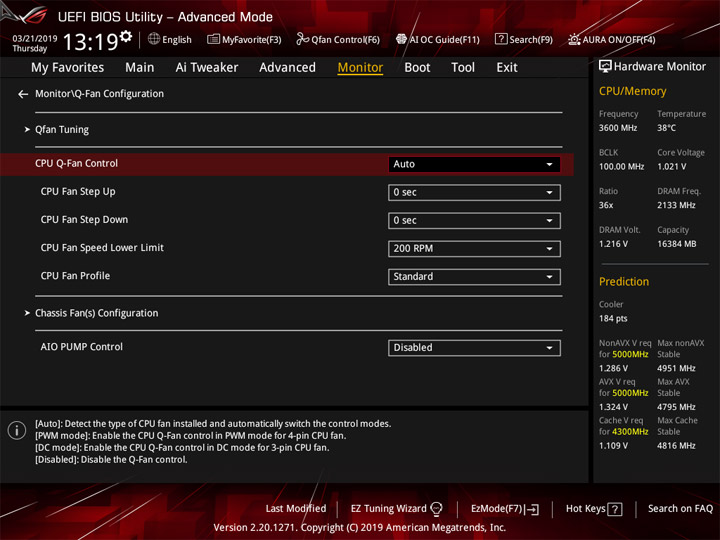

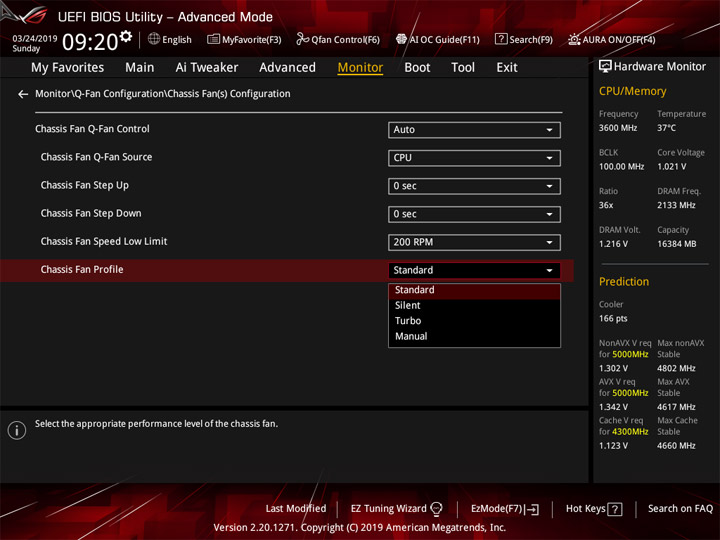

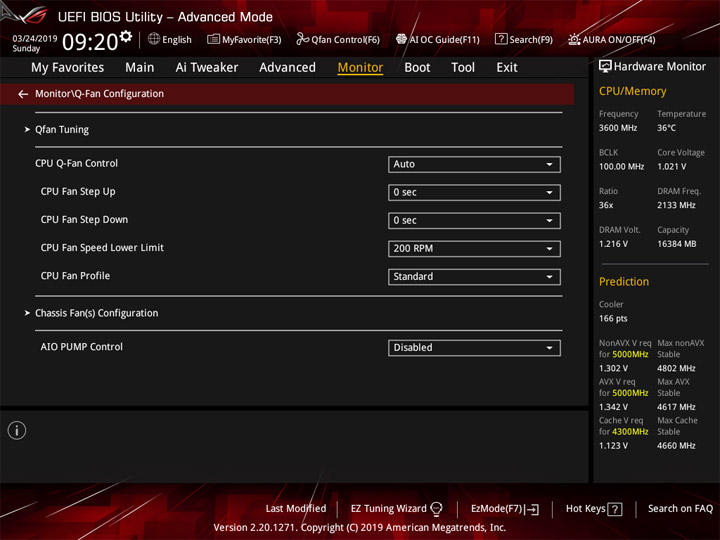

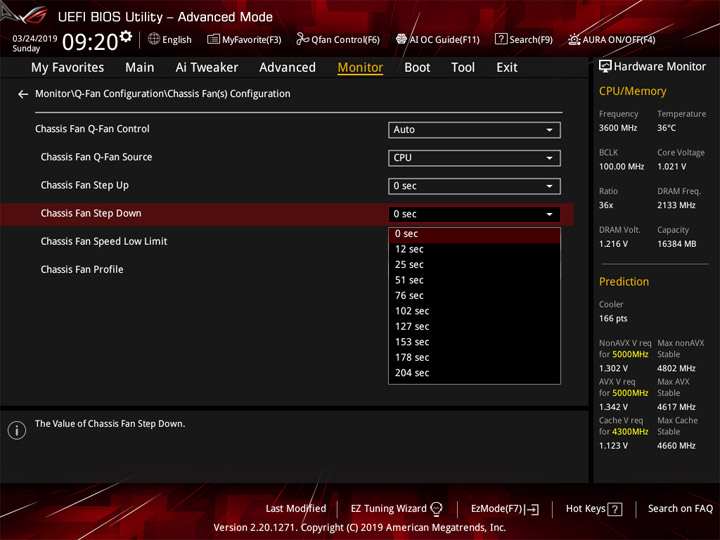

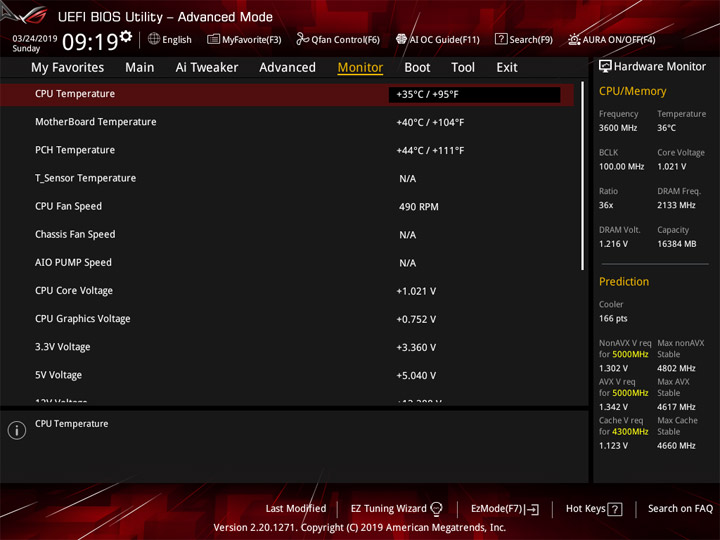

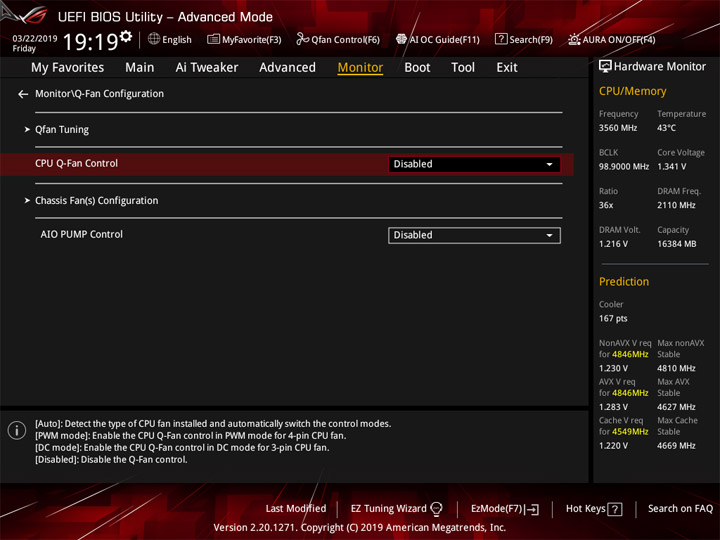

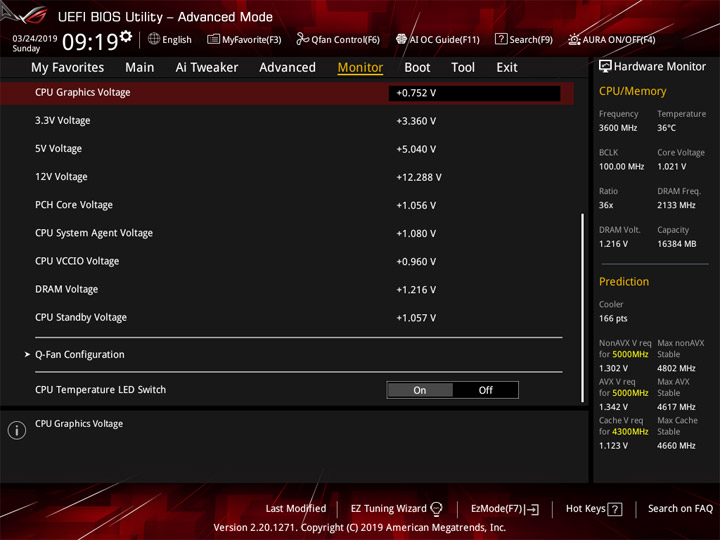

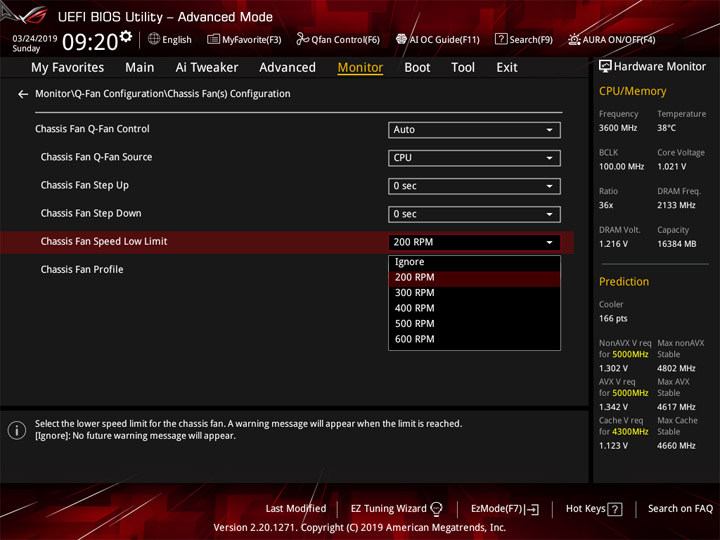

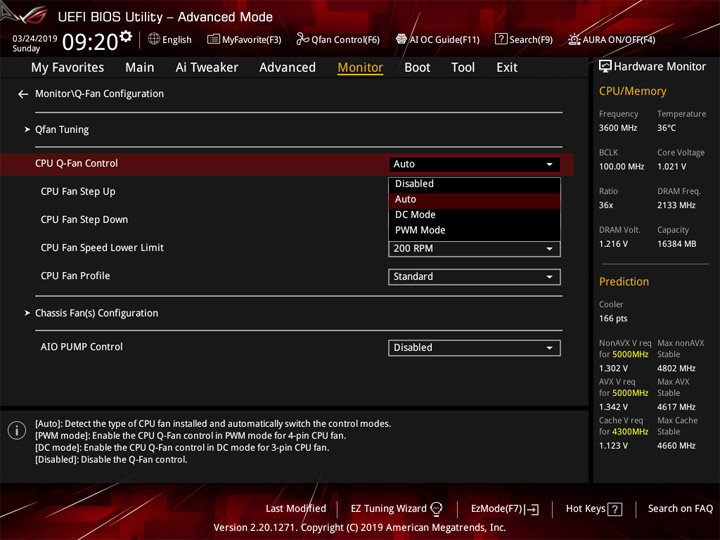

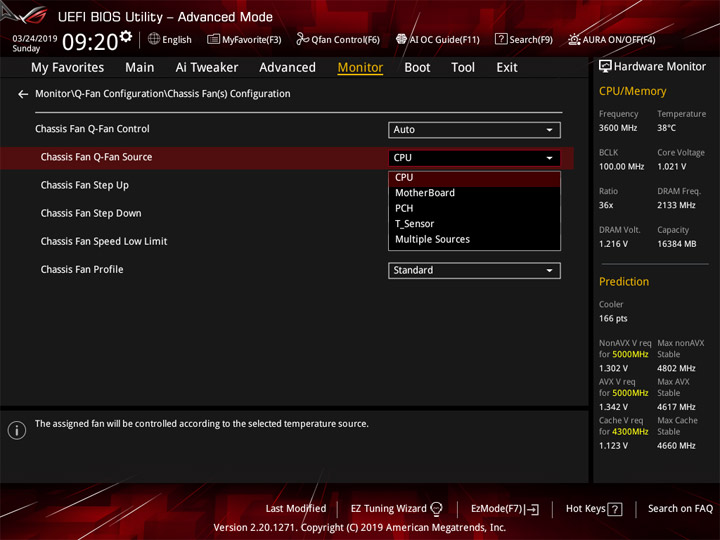

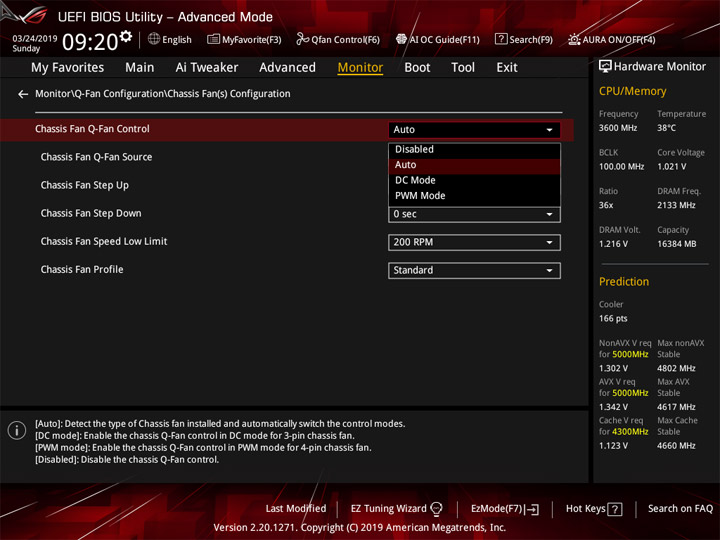

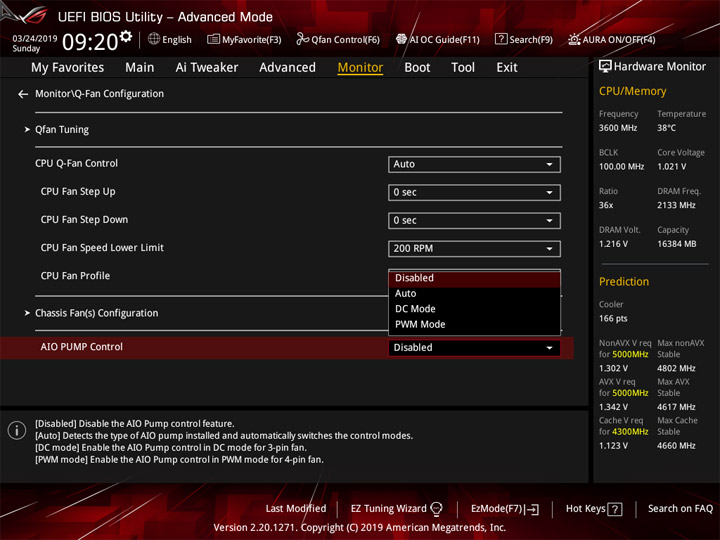

Предусмотрена возможность использования (собственного) термосенсора. Данные с него можно будет не только изучать, а и включить в алгоритм управления скоростью корпусного вентилятора. Всего в наличии три канала, каждый из них предусматривает два типа управления устройствами (DC и PWM), работает и авторежим определения. Наладку алгоритма можно провести в интерактивной форме, для вызова используется клавиша F6.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

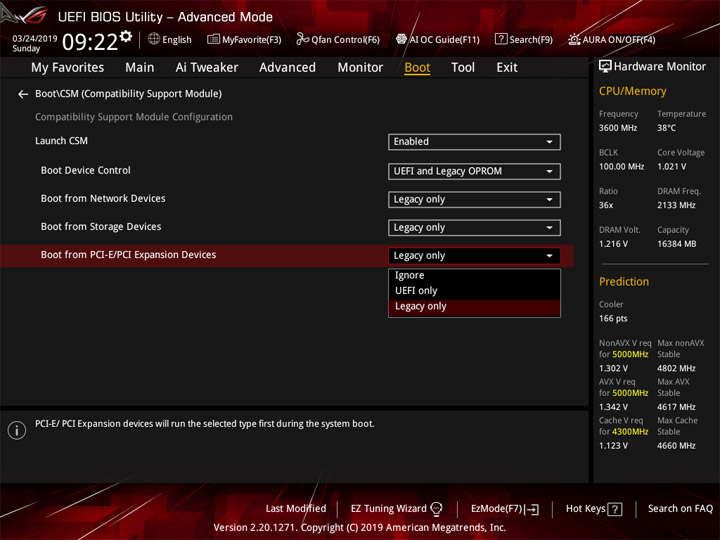

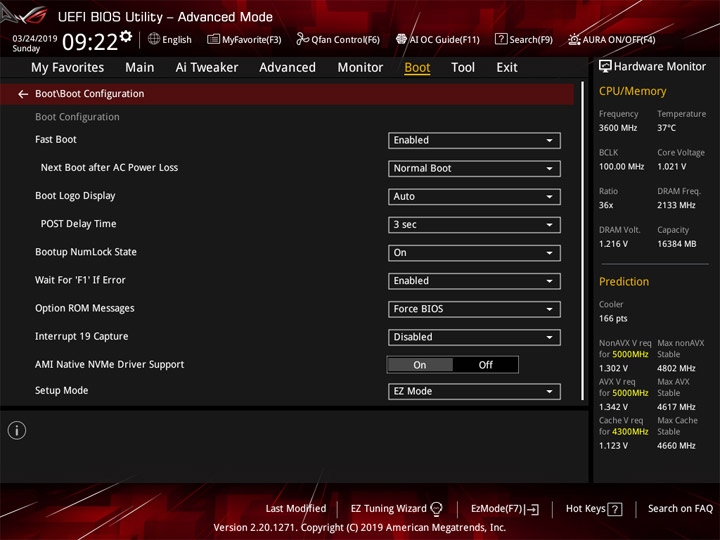

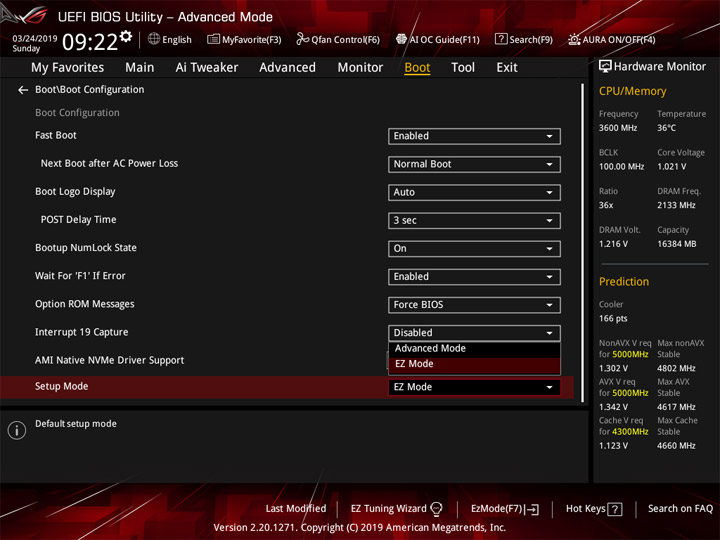

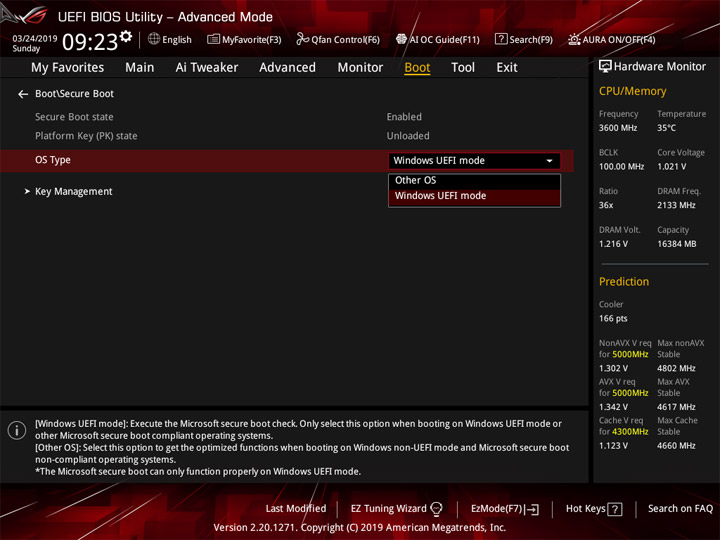

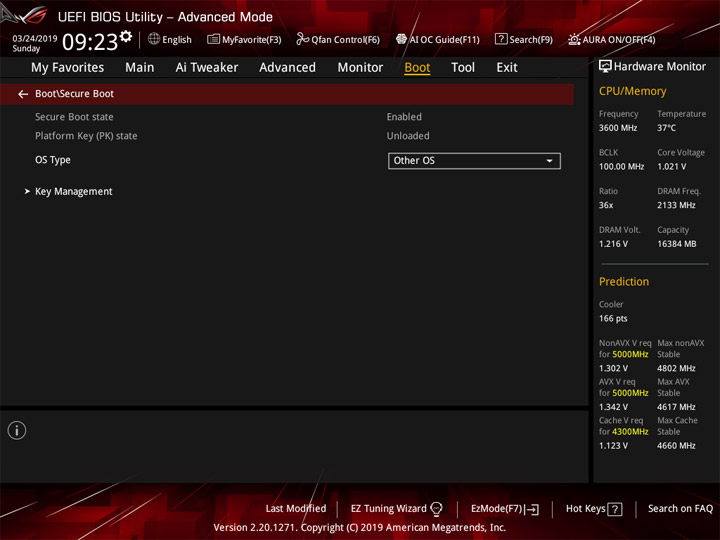

Нет проблем со скоростью опроса оборудования, Fаst Boot изначально активирован.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

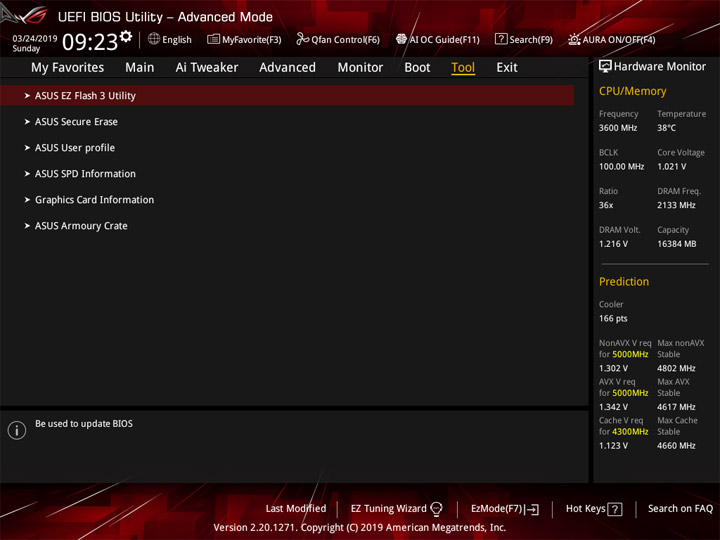

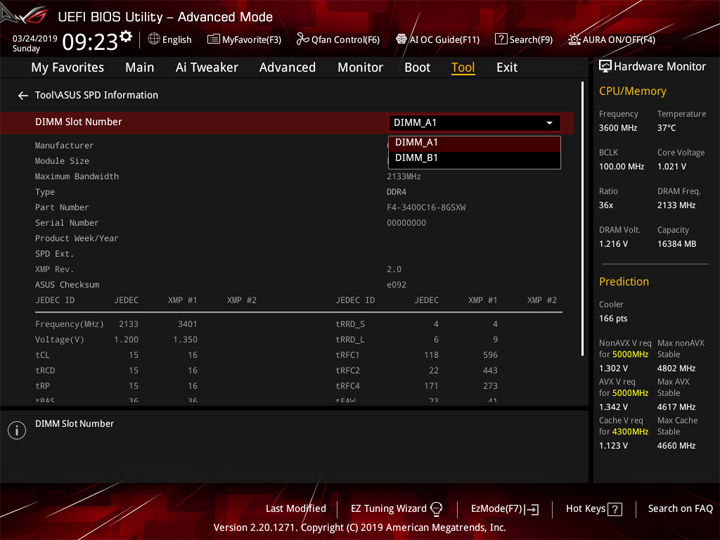

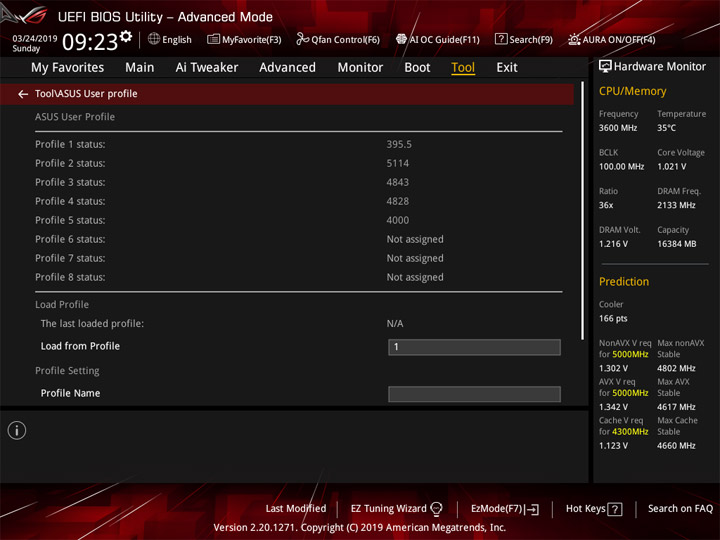

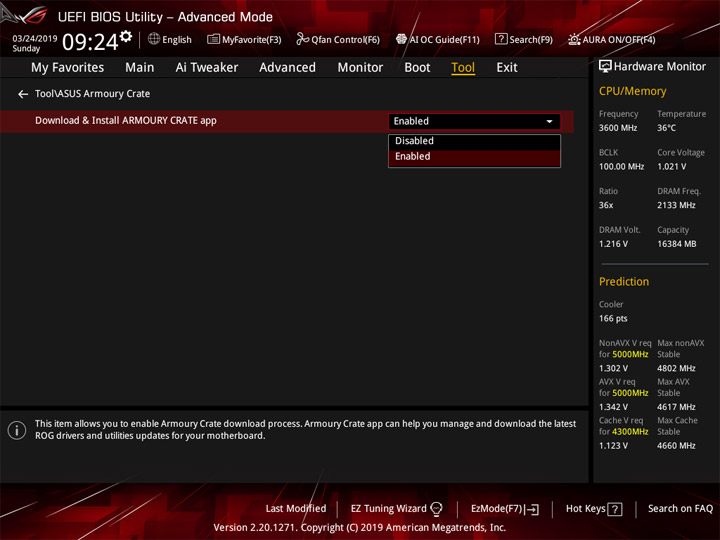

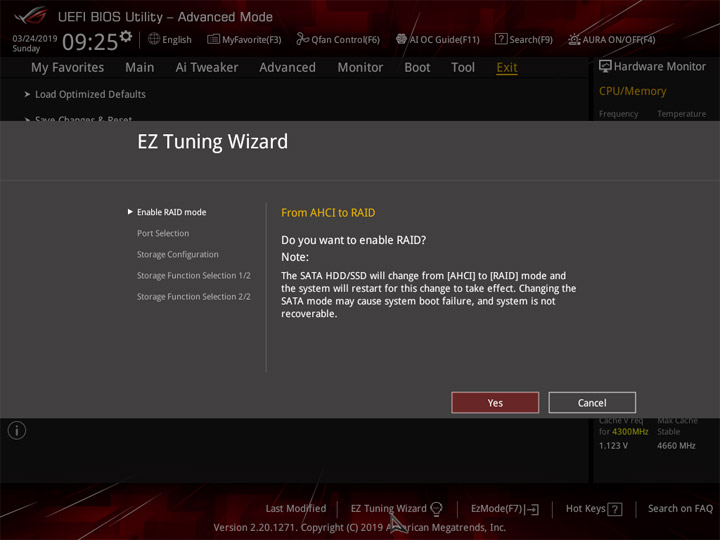

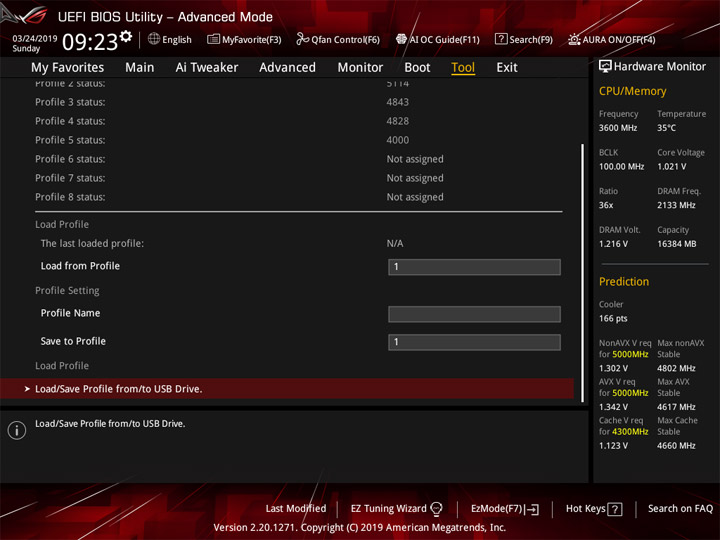

Кроме диагностических инструментов есть и функциональные. Ez Flash уже проверен в деле, ASUS User profile содержит восемь профилей для хранения (и подгрузки) настроек системы и средство для проведения тех же действий со съёмным накопителем. ASUS Armoury Crate — сравнительно новый механизм в этом списке, предназначенный для упрощённой установки драйверов и утилит в среде Windows.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

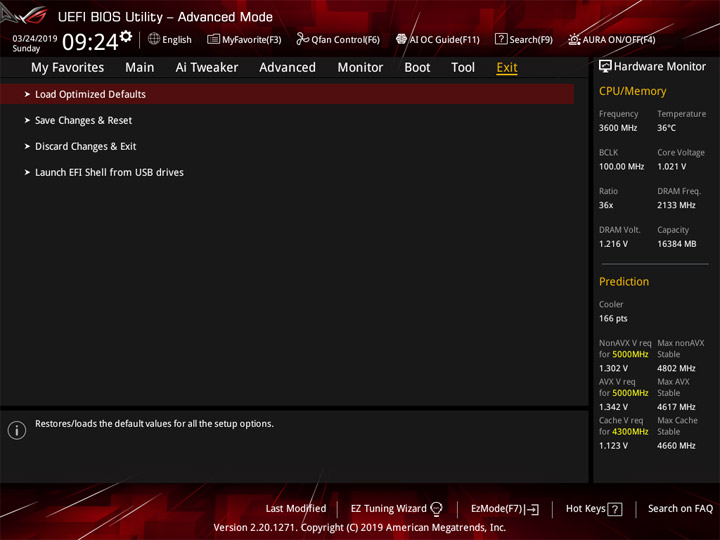

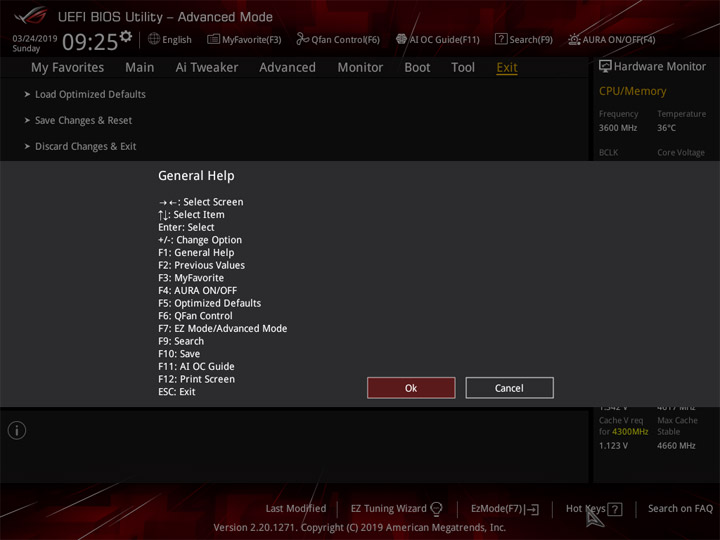

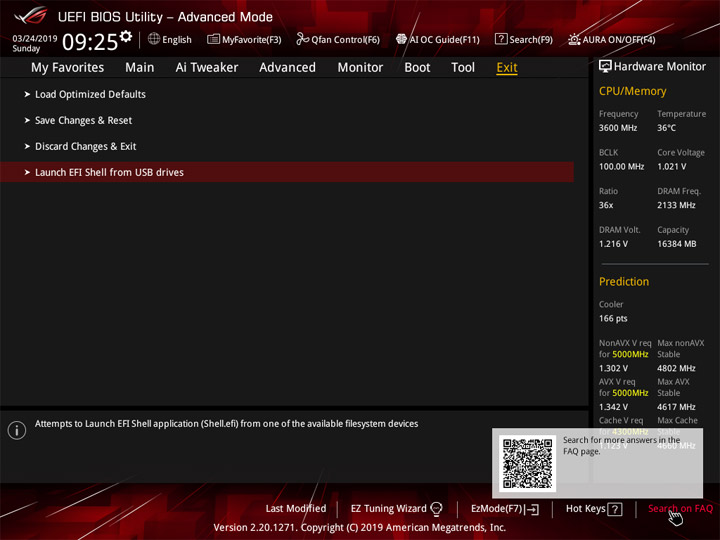

Ни одно поколение продуктов структура UEFI ASUS не меняется, потому приверженцы компании смогут быстро приступить к наладке системы, а у остальных пользователей трудности могут быть связаны исключительно с поиском нужного пункта, ввиду их огромного количества.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Комплектное ПО

Относительно серии продуктов ROG Maximus есть небольшие изменения — отсутствует в наборе ПО компонент USB BIOS Flashback, также не включили сюда Mem TweakIt и RAMDisk. В остальном отличий нет, имеются бонусы под звуковую оснастку — Sonic Radar III иSonic Studio III.

  Программное обеспечение

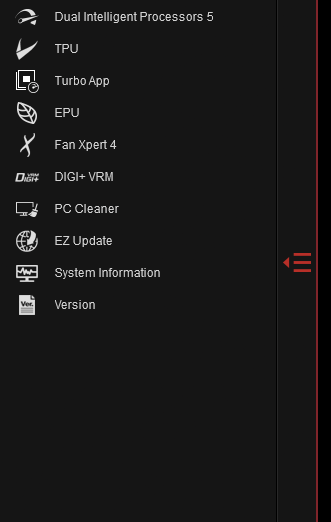

Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), Lighting Control (AURA), RAMCache III
Звуковое Sonic Radar III, Sonic Studio III
Сетевое GameFirst V, Overwolf (freeware)
Дополнительное DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

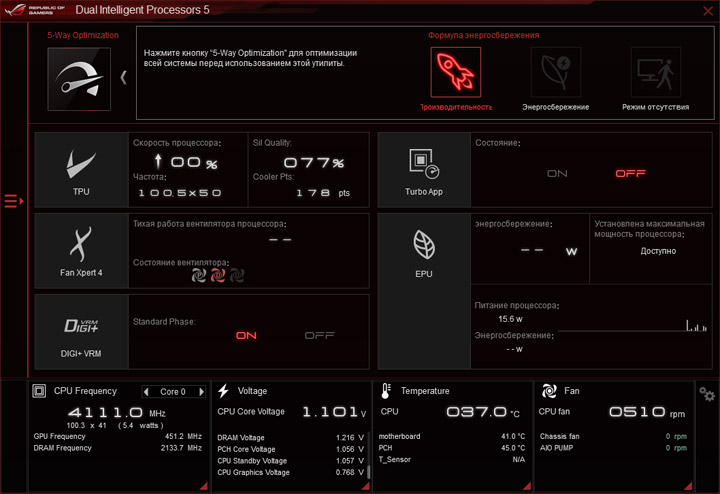

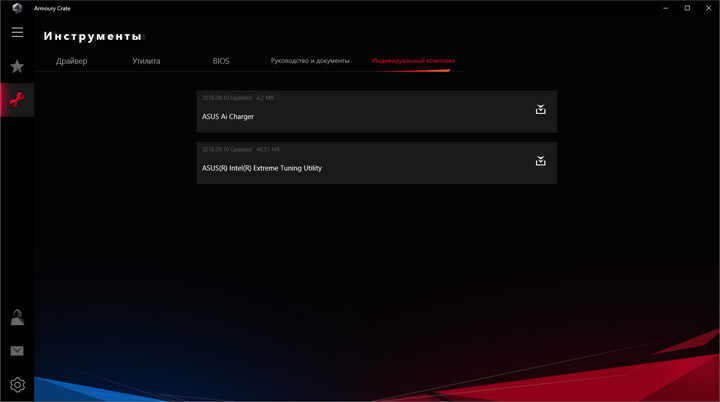

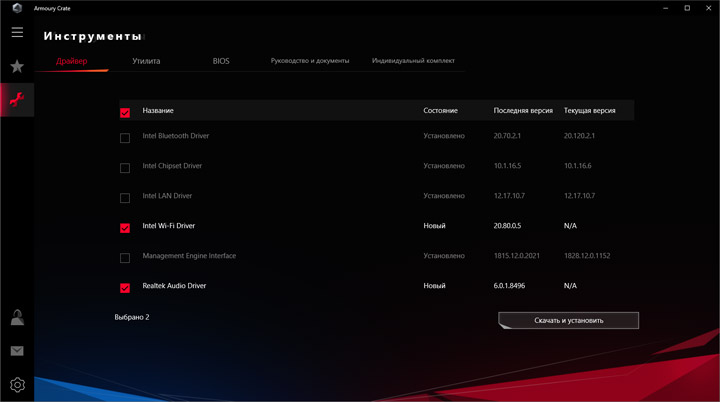

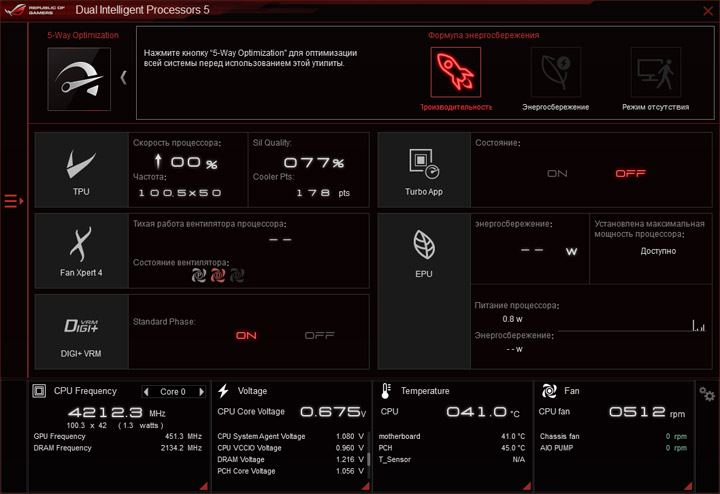

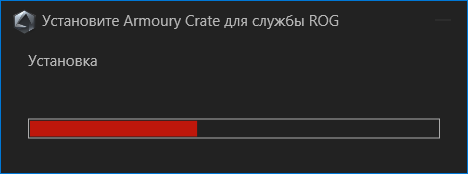

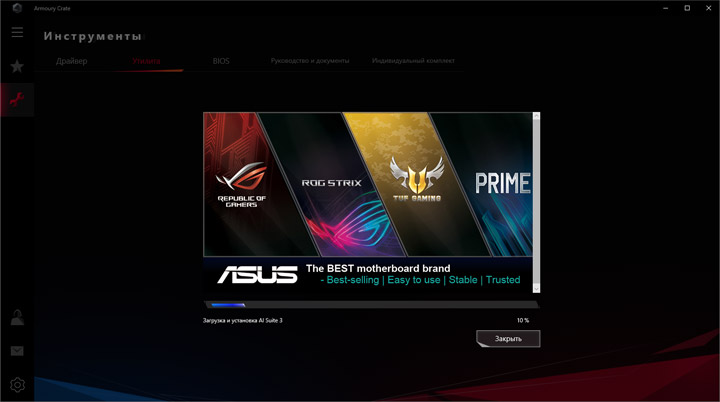

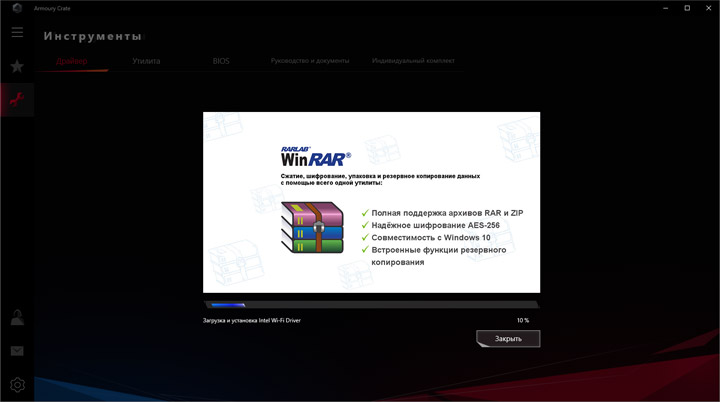

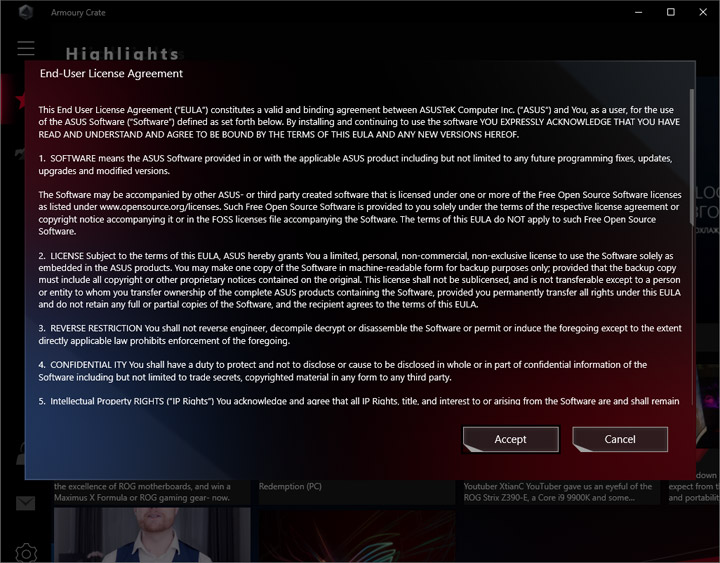

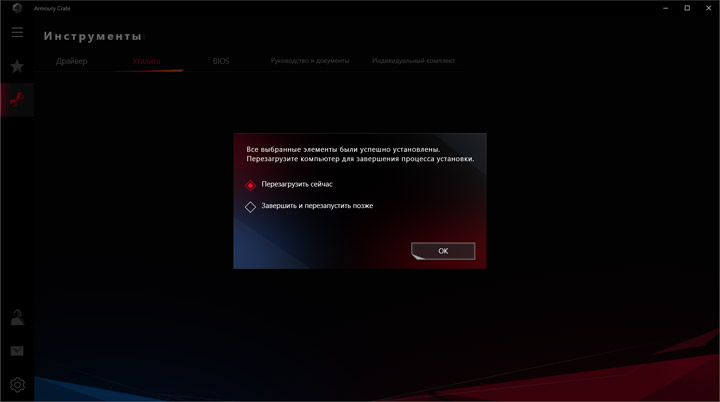

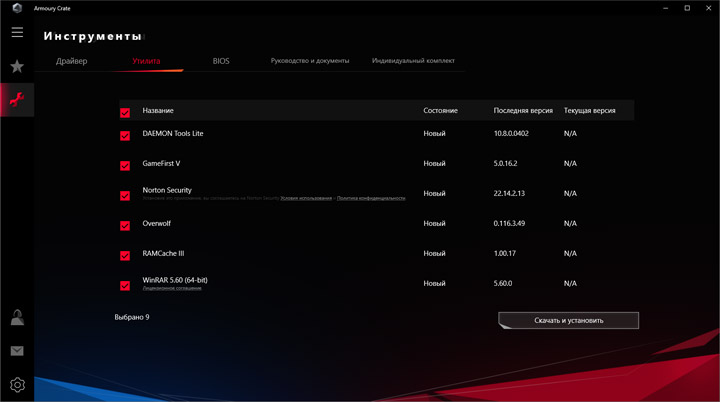

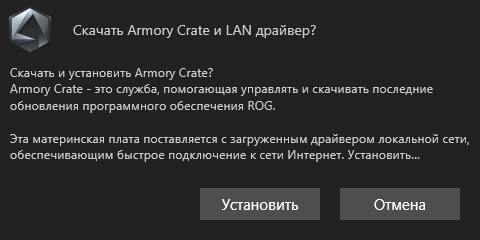

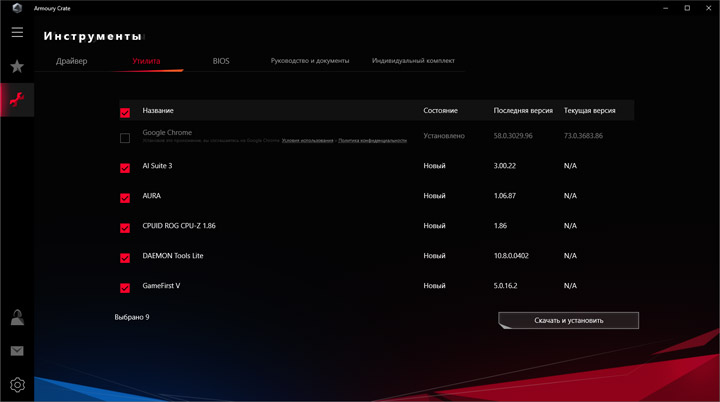

Armoury Crate является программно-аппаратным комплексом, он поможет загрузить необходимые драйверы и ПО при наличии соединения с Сетью, тем самым не будет нужды использовать комплектный компакт-диск.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

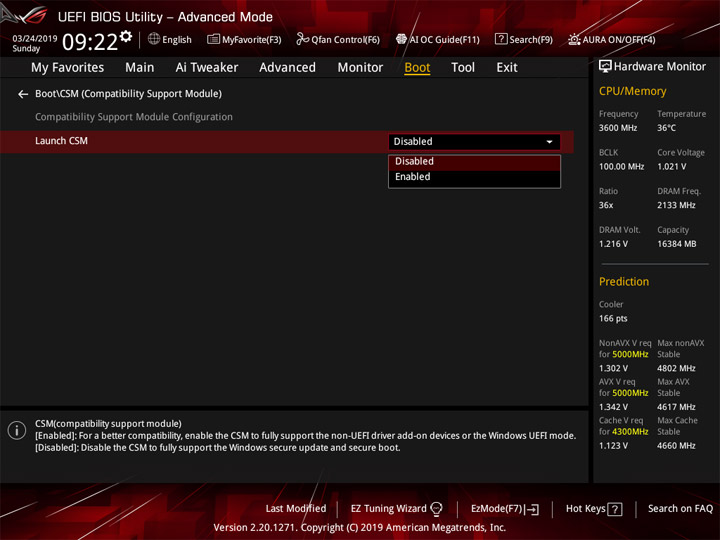

До сих пор разработчики не включили процесс загрузки в наблюдаемые операции, потому может возникать подозрение в бездеятельности мастера-установщика, но в остальном замечаний к этому компоненту нет.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

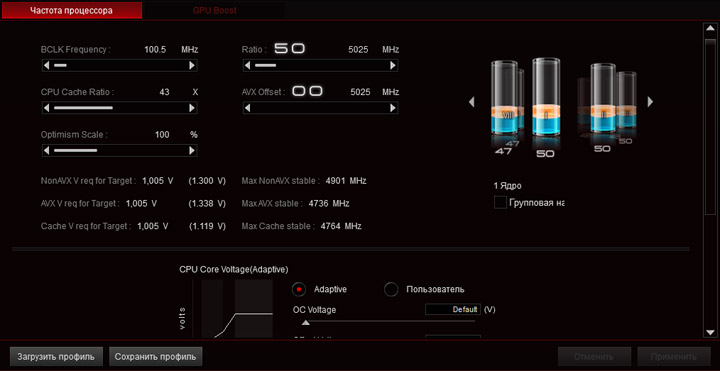

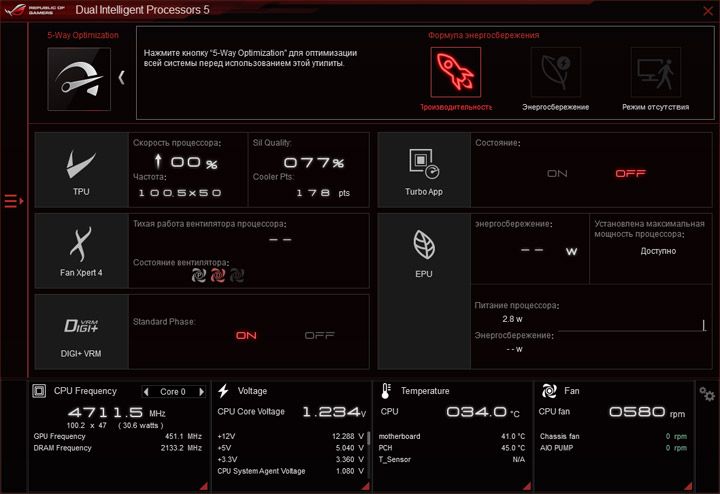

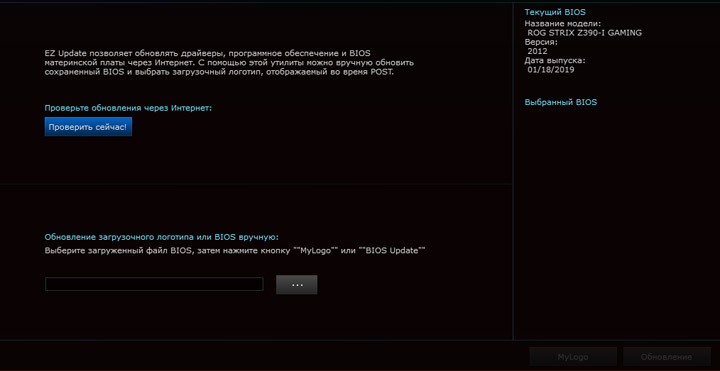

В перечне возможностей UEFI Ai Overclocking присутствует, а вот из фирменного Ai Suite его почему-то убрали. Выходит, использовать этот механизм можно лишь в случае работы с прошивкой устройства (после обновлений ПО всё ещё может поменяться к лучшему).

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

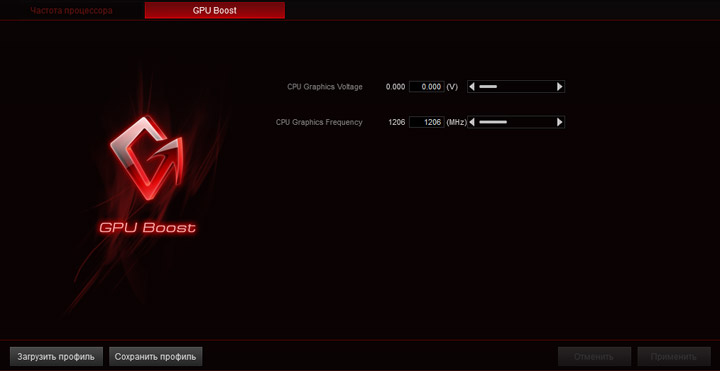

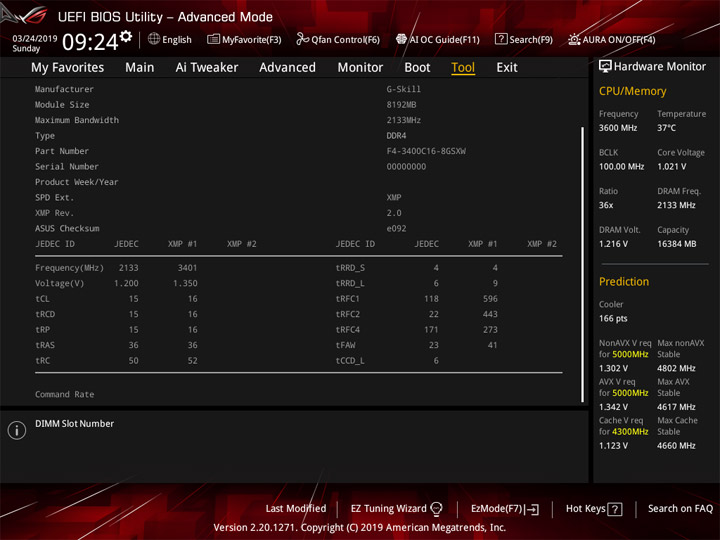

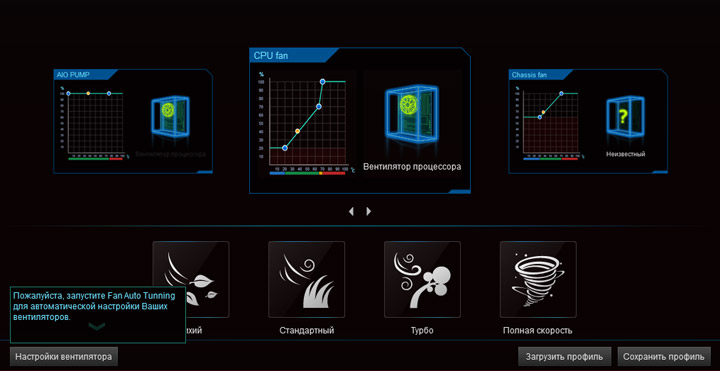

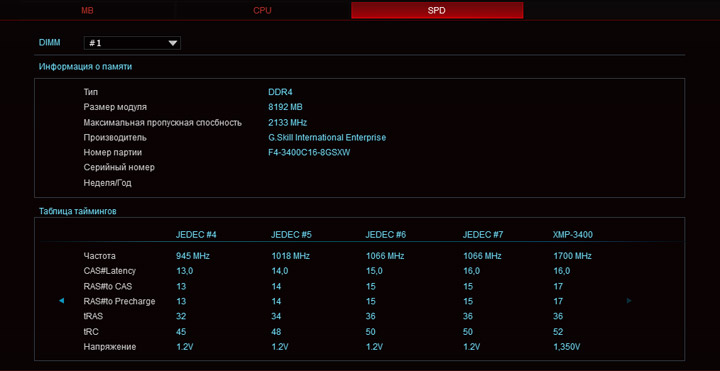

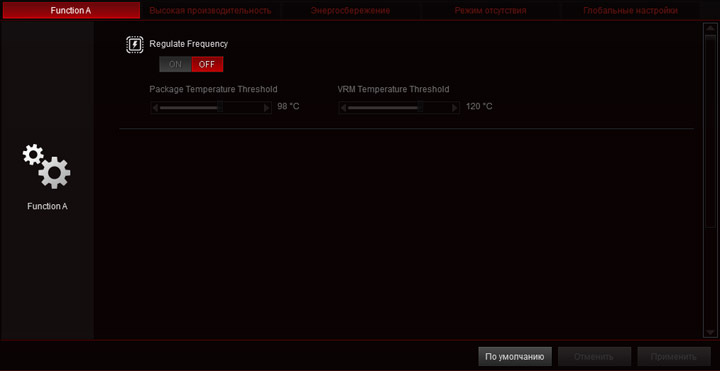

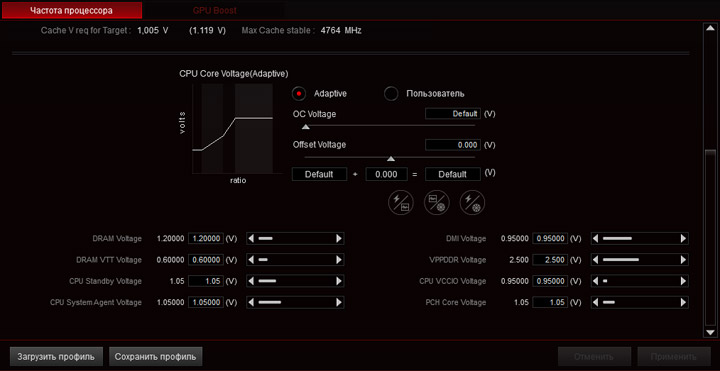

Рассматривая содержимое комплекса, можно узнать немало значений, которые скрываются за полями Auto в UEFI. В частности, рубеж активации термотроттлинга для VRM задан как 120 °С. Смена значений напряжений работает «на лету», это может значительно ускорить подбор необходимых параметров в процессе разгона.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

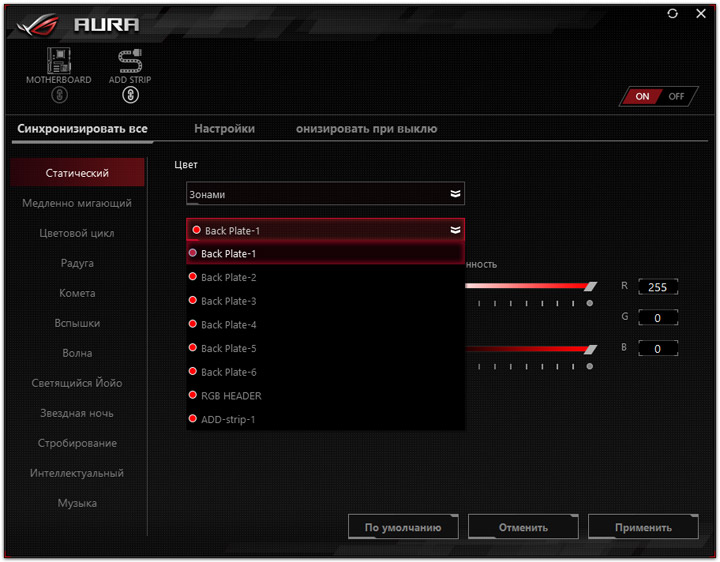

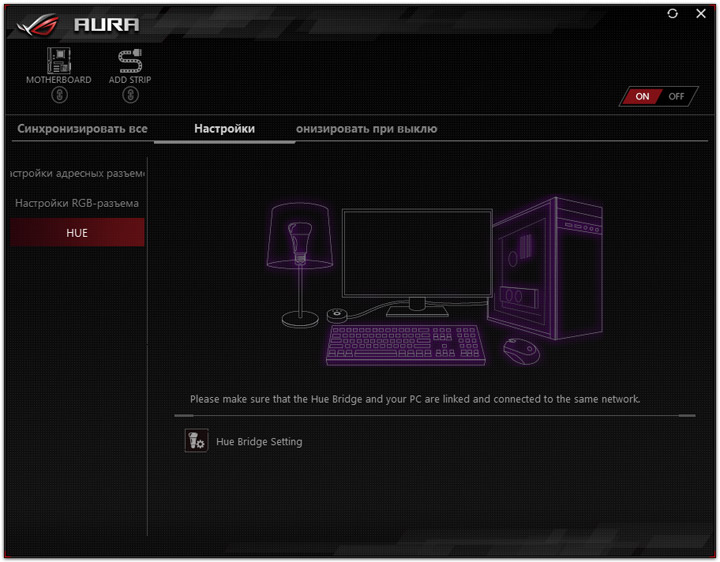

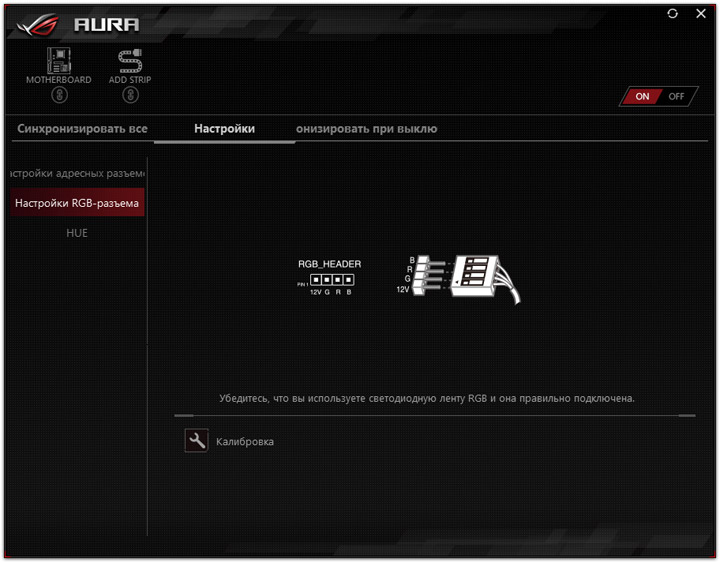

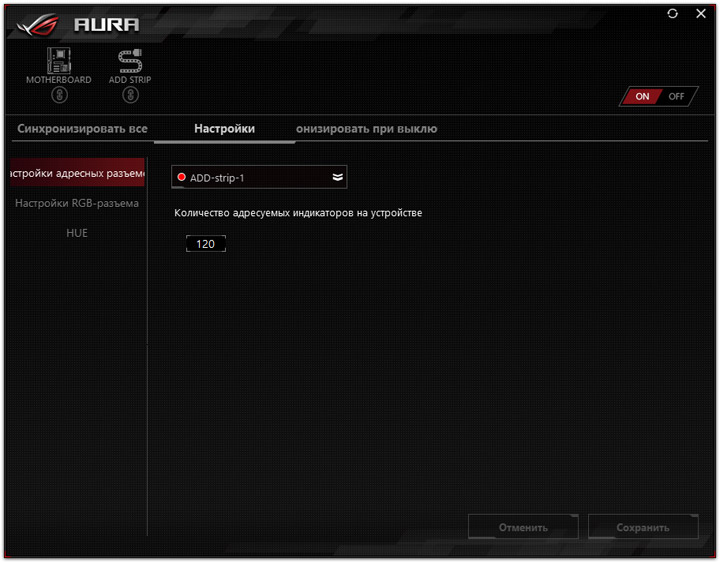

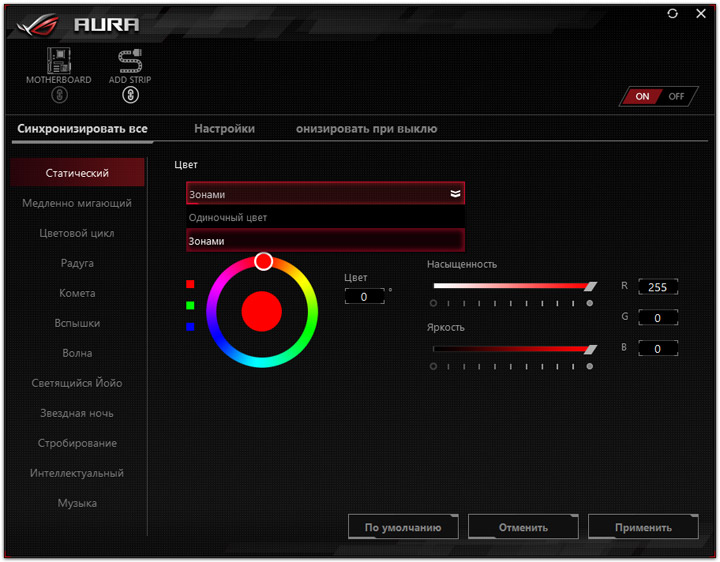

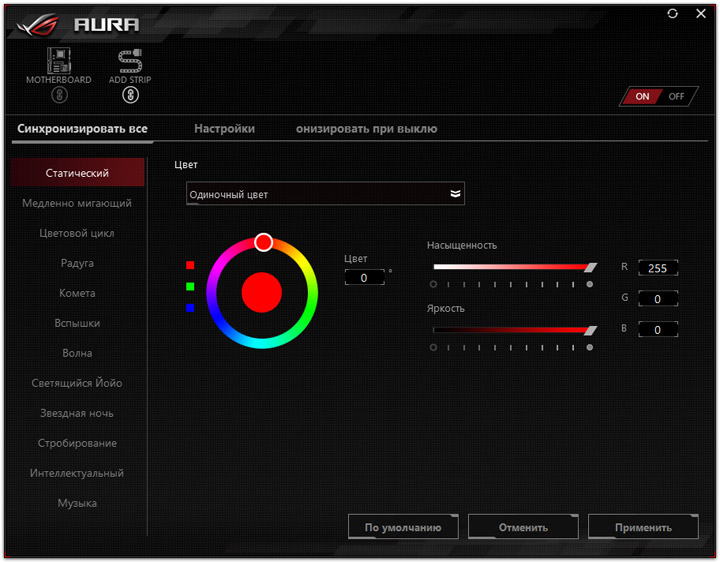

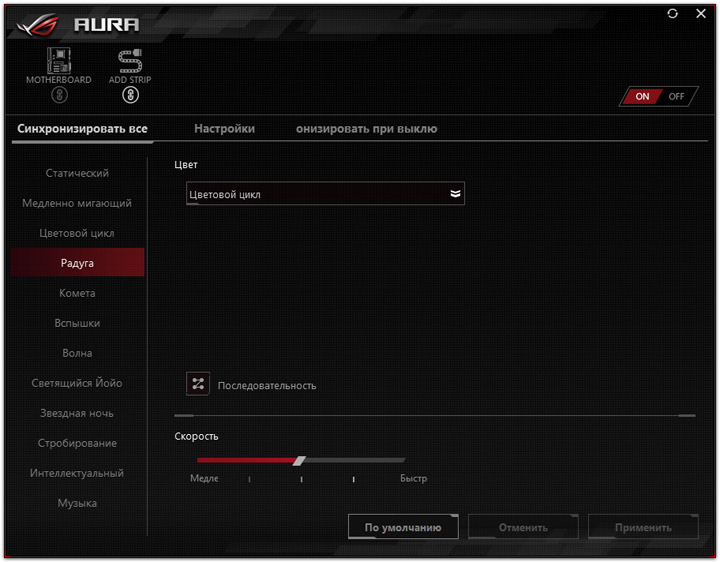

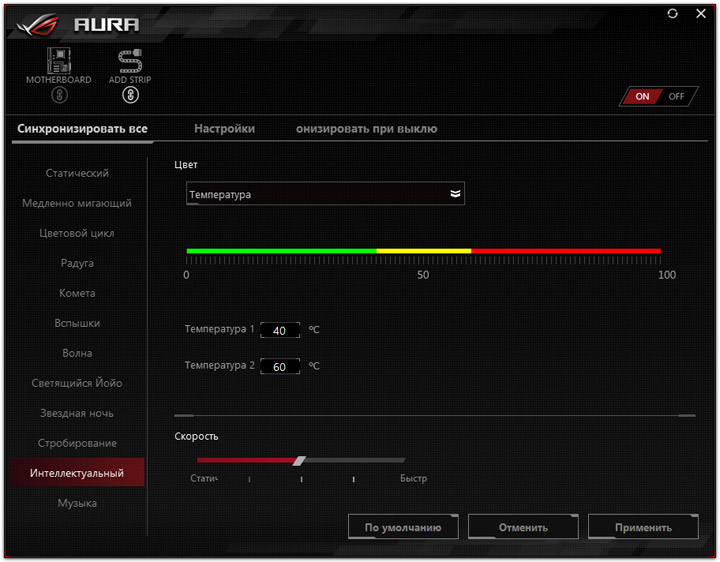

Управление подсветкой выделяет восемь разных групп, шесть — пары светодиодов на торце устройства, ещё две — внешние элементы, подключающиеся через колодки на плате.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

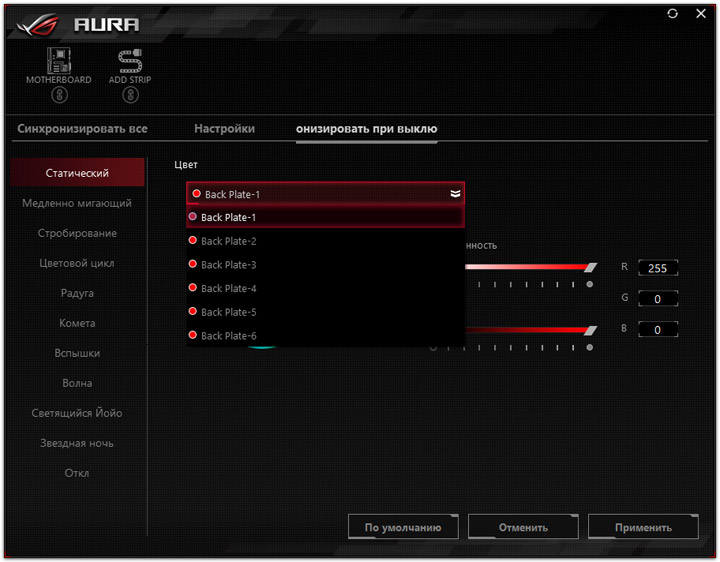

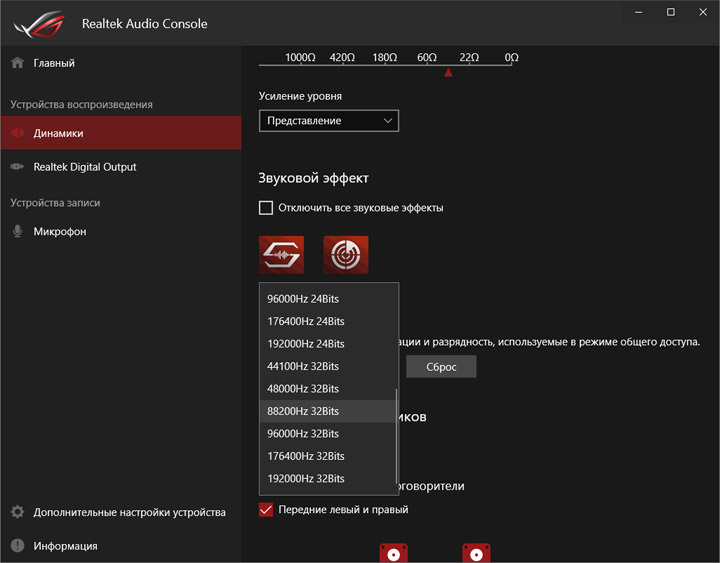

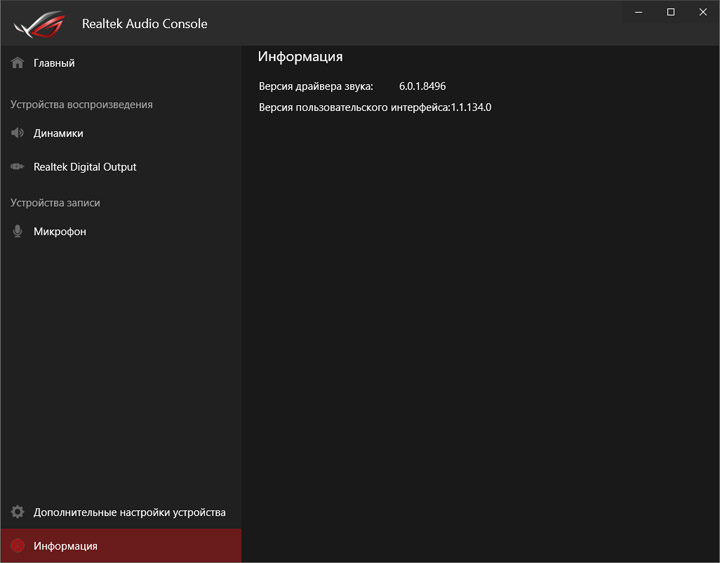

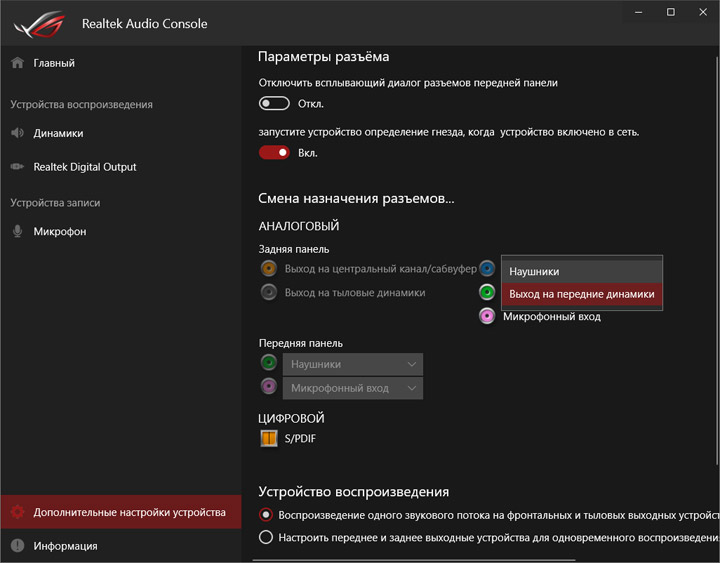

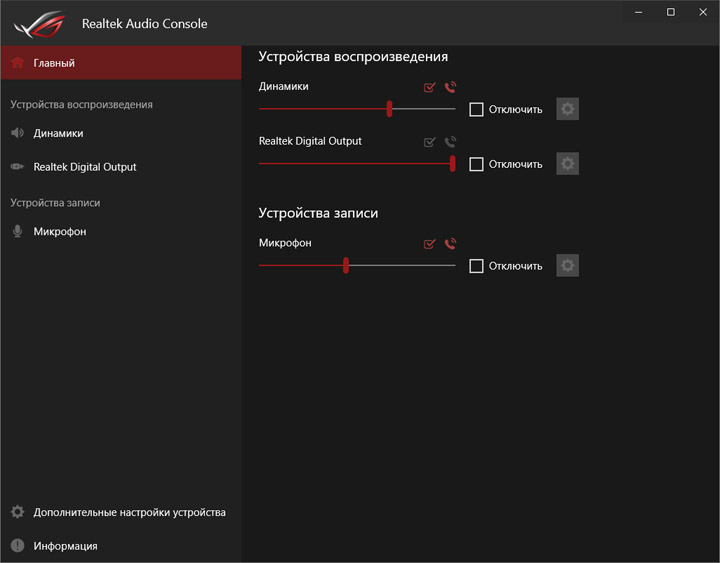

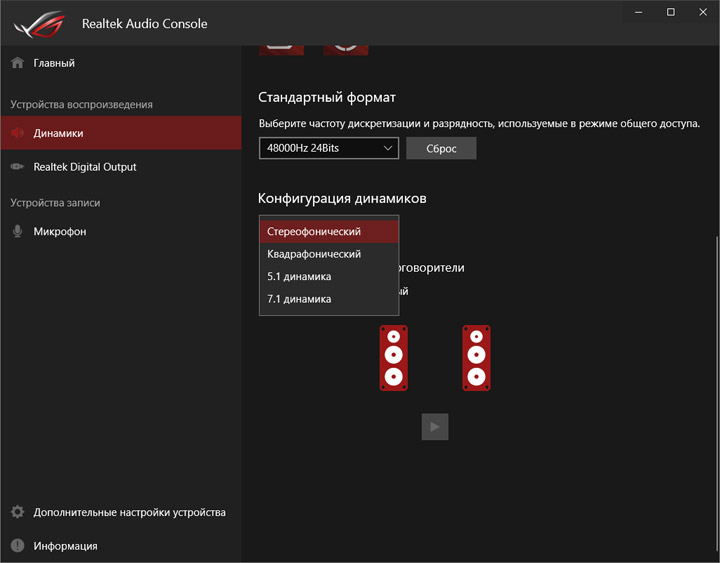

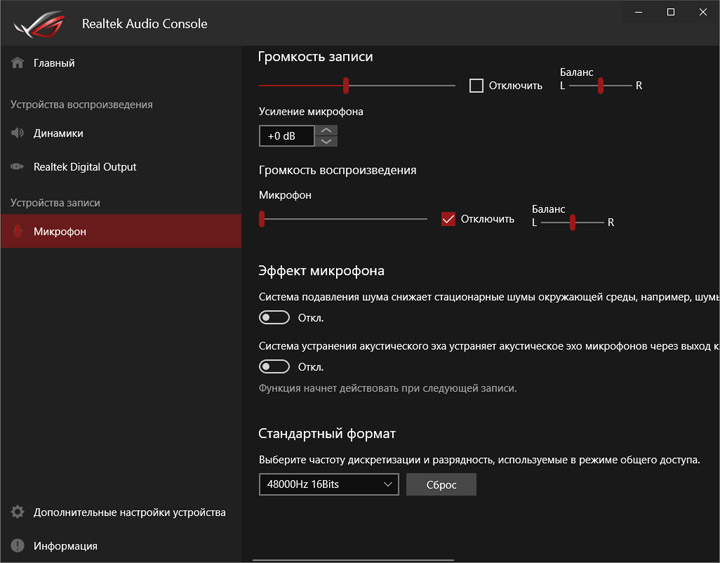

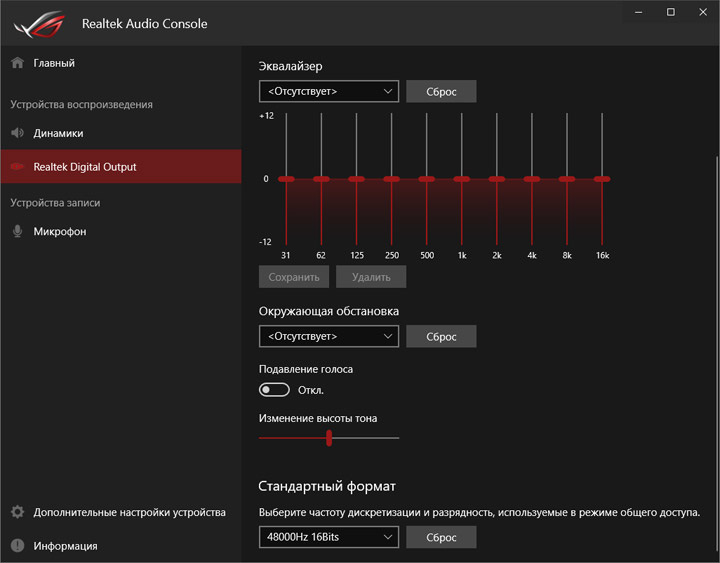

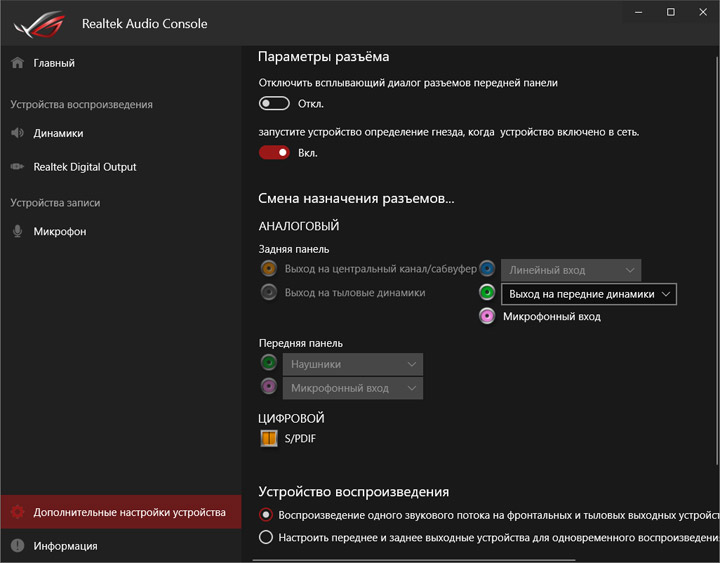

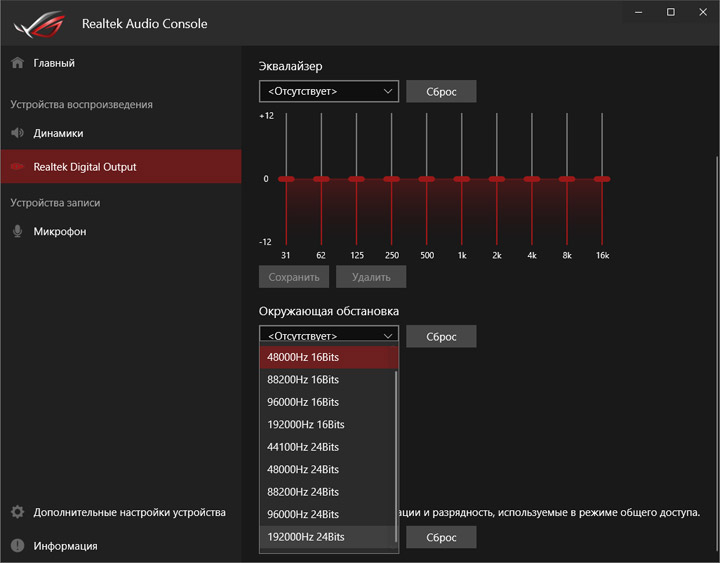

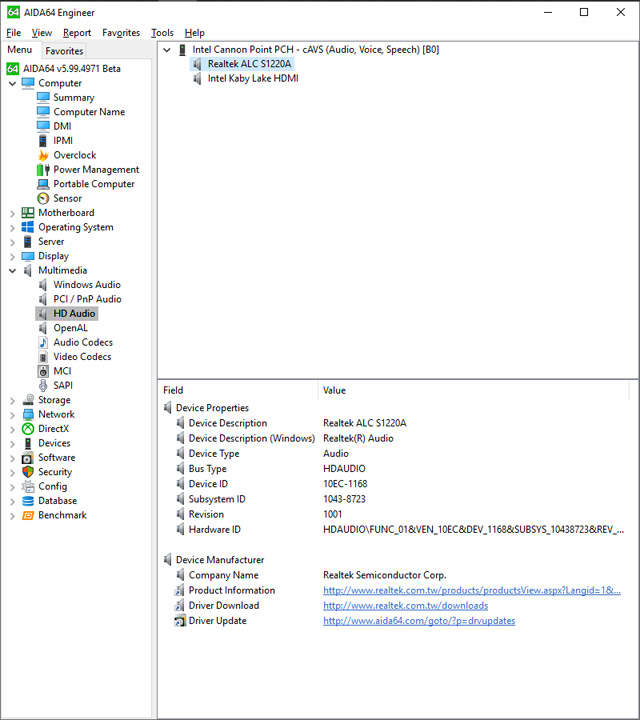

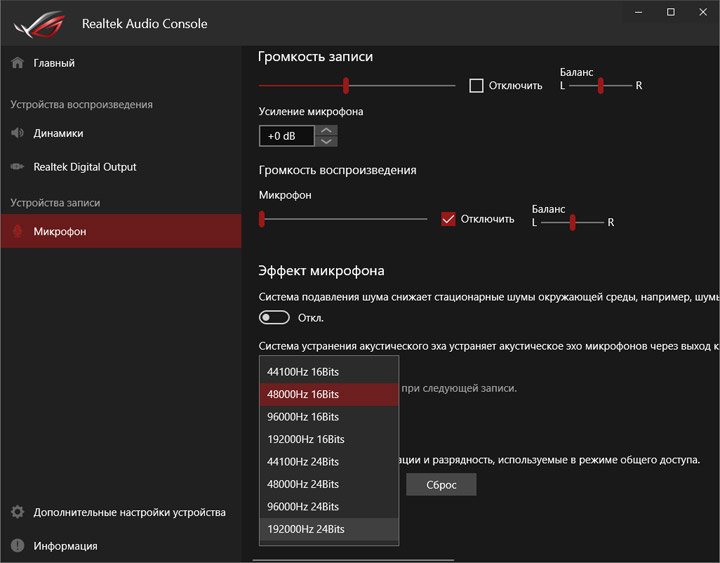

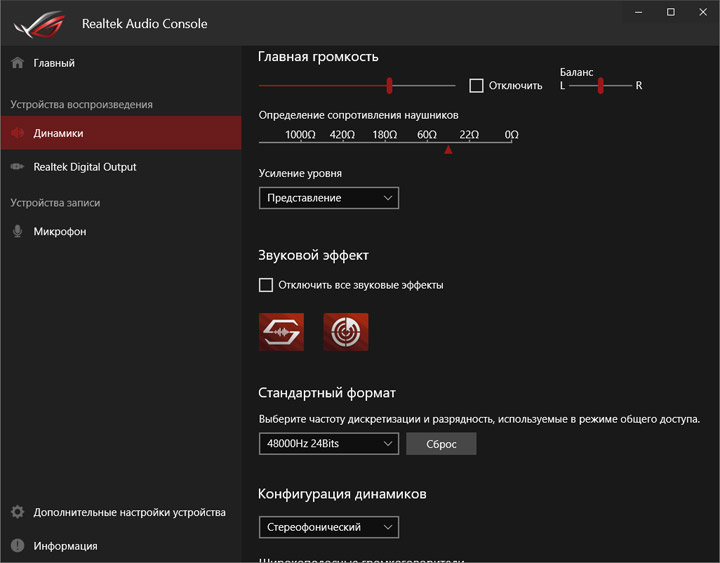

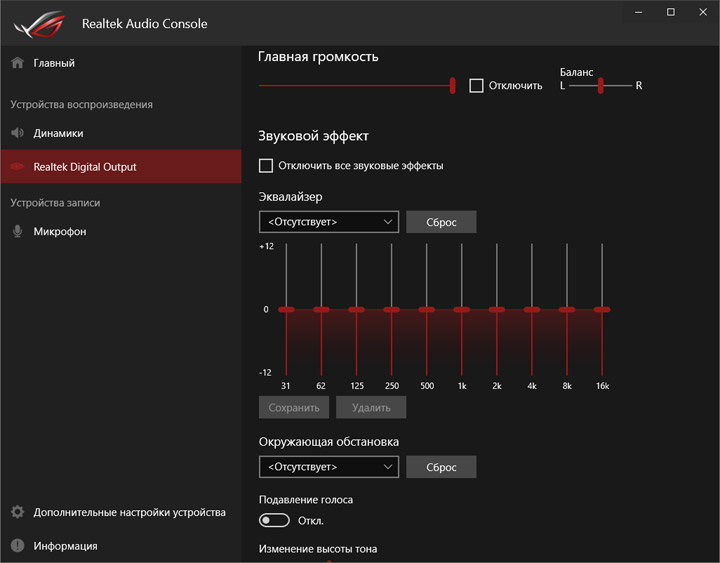

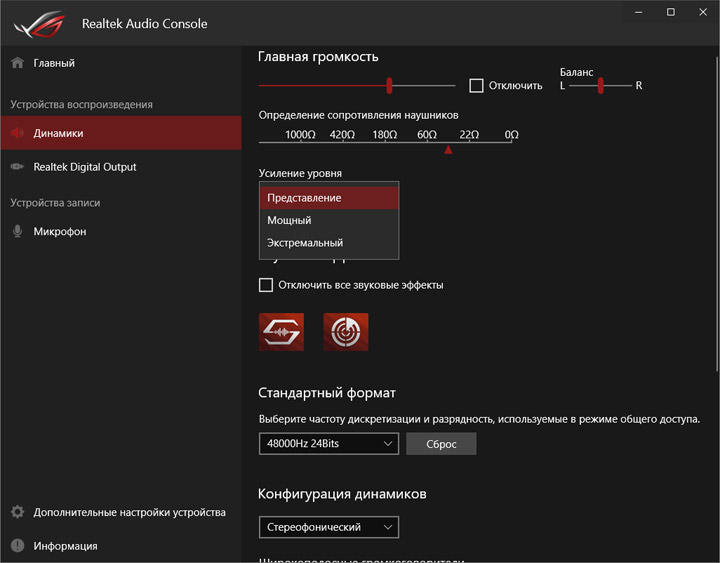

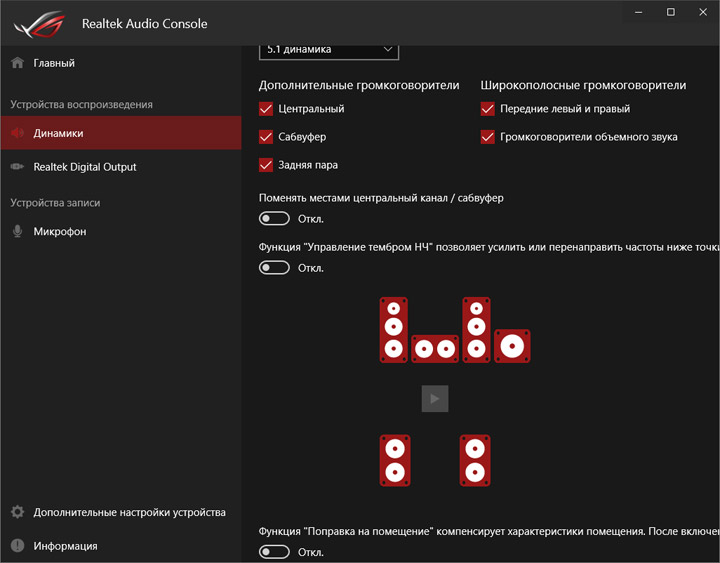

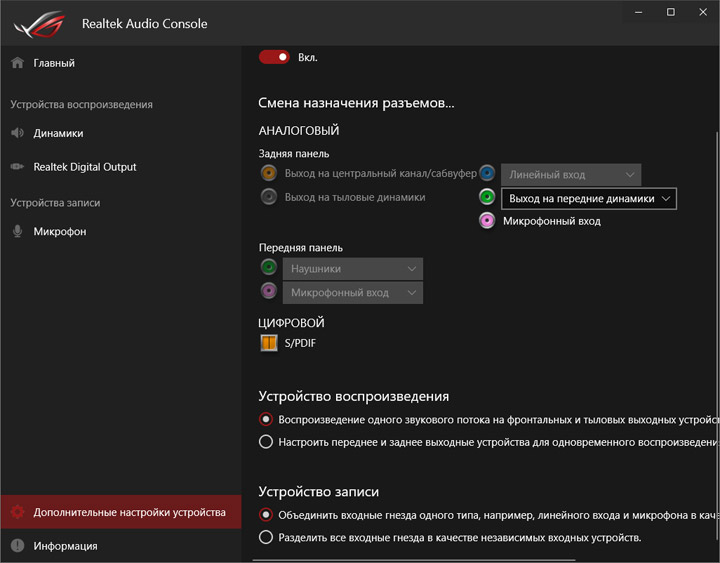

Звуковая система позволяет организовать многоканальные конфигурации, в наличии и профили предусиления выходного сигнала, актуальные для использования наушников. Тип подключенного оборудования к зелёному гнезду практически не сказывается на восприятии материала, в отличие от работающих тех трёх профилей, во всяком случае, увеличение громкости точно происходит. Для оказания влияния на звучание имеется особый комплекс —Sonic Studio III, любителям FPS предлагается использовать Sonic Radar III. Без использования разных схем звучания формируемая картина достаточно хороша сама по себе. Образуется неплохая сцена, разделение по каналам осязаемое. Явных провалов по частотному диапазону нет. Есть неудовлетворённость спектром ВЧ, но ожидать чуда от кодека Realtek не стоит. Для НЧ и СЧ диапазонов проработка материала нормальная, чтобы у пользователя вышло получать удовольствие от прослушиваемого материала.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

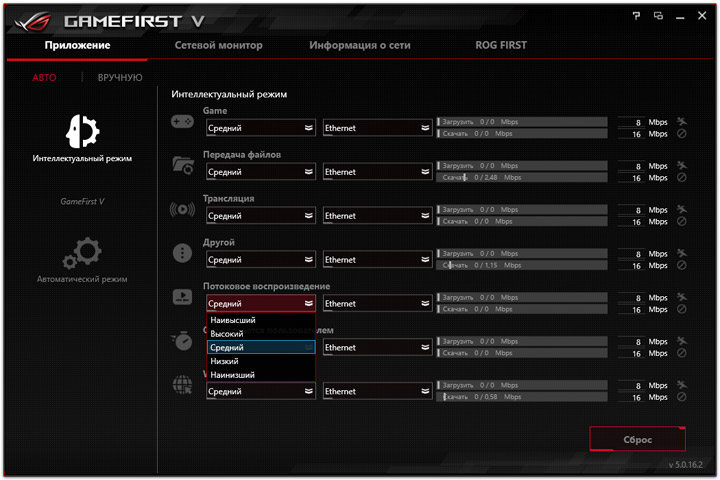

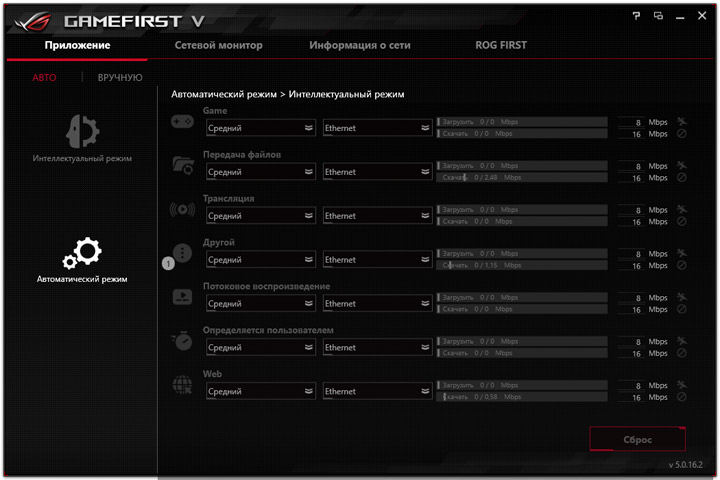

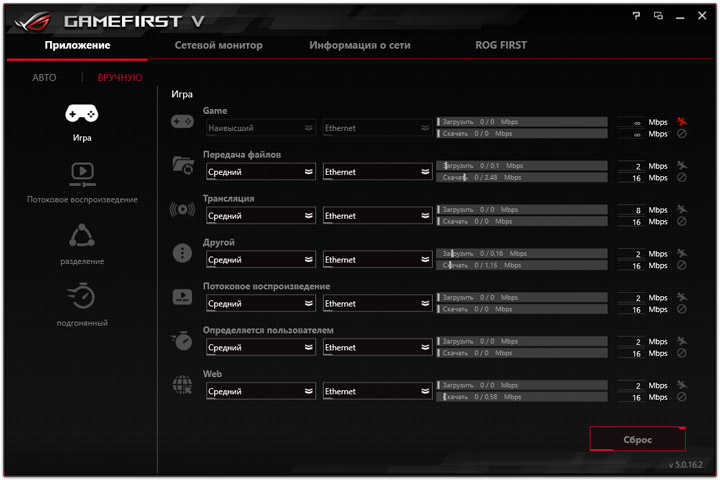

GameFirst V поддерживает как проводное, так и беспроводное соединение с интернетом. Продукт выполнен на базе общеизвестного cFosSpeed, есть различные сценарии эксплуатации ПК, упрощающие взаимодействие пользователя с интерфейсом, выбрать можно и единый, «умный», тогда вмешиваться в работу комплекса и вовсе не потребуется.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

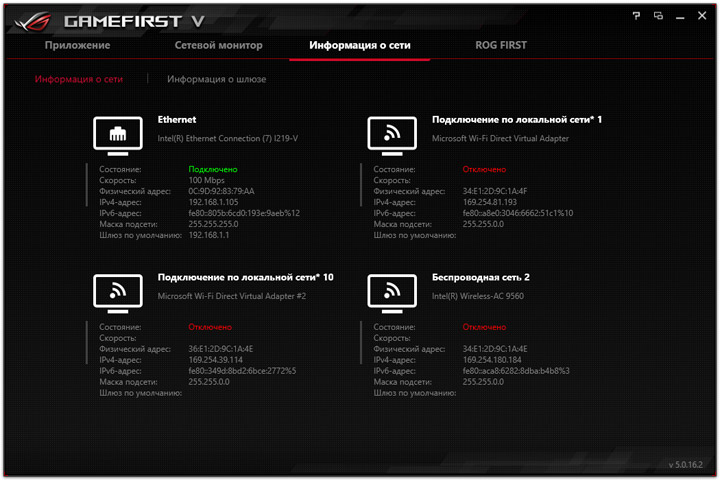

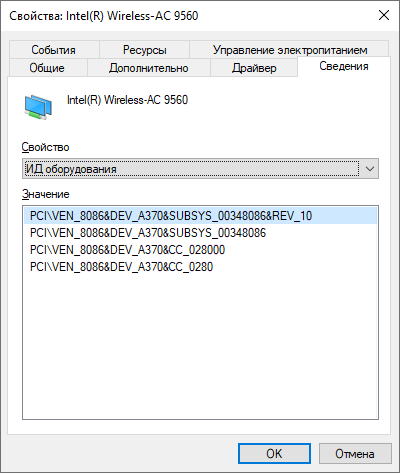

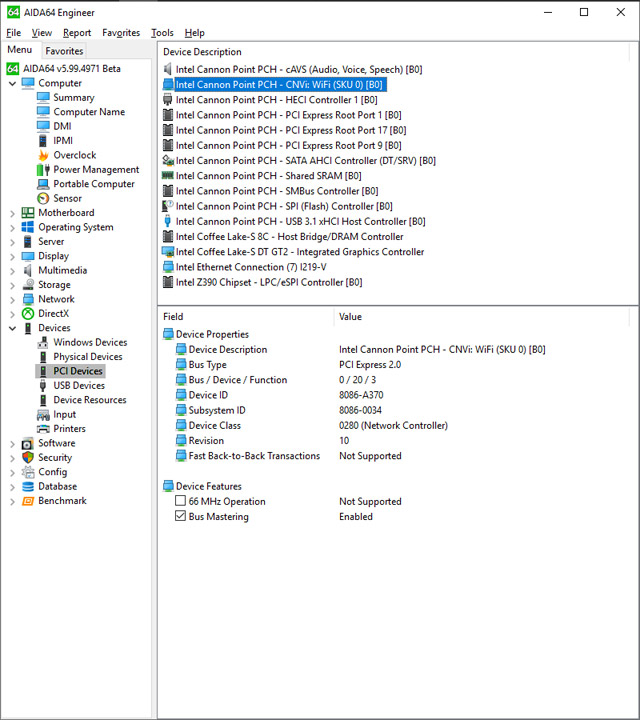

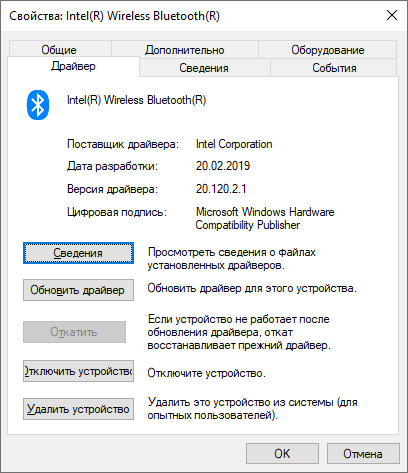

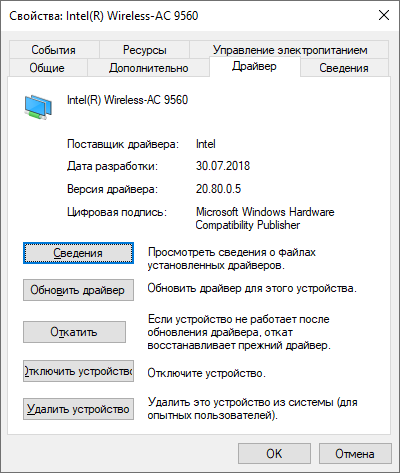

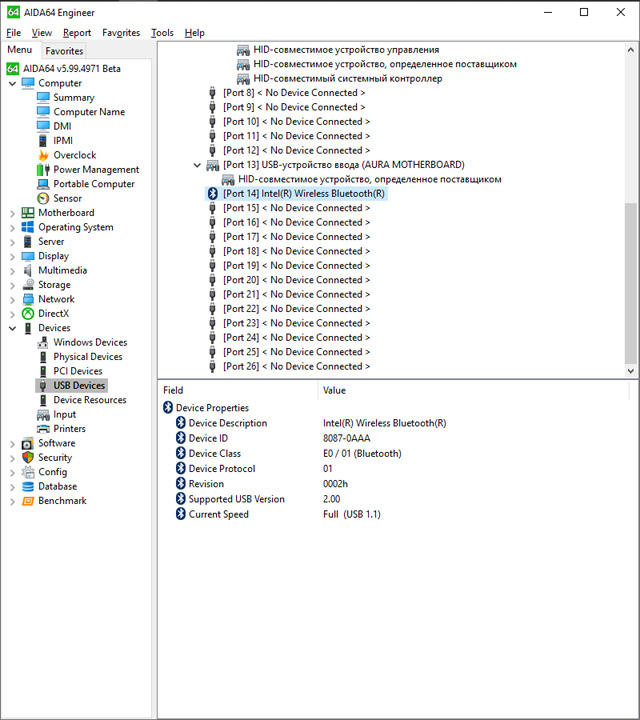

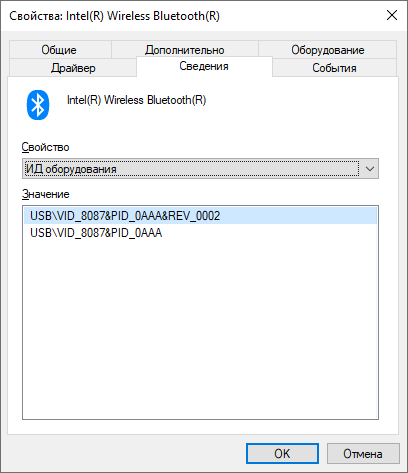

Модель контроллера беспроводных сетей такая, как и в остальных устройствах ASUS (и не только).

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Тестовый стенд

При подборе системы охлаждения для ЦП все шаги совпали с описанными в обзоре для ASRock Z390 Phantom Gaming-ITX/ac, занимающей ту же нишу продуктов на рынке.

В состав открытого стенда вошли:

  • процессор: Intel Core i9-9900K (3,6 ГГц);
  • кулер: Noctua NH-U14S + Noctua NM-I3;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: SilverStone SST-ST65F-PT (650 Вт);
  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.17870.8102), Intel Management Engine Interface (1846.12.0.1177), Intel Rapid Storage Technology Driver (17.0.0.1072), GeForce 419.17.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

Продукт Версия микрокода AIDA64 BenchDLL Windows 10
ASUS ROG Strix Z390-I Gaming 2012 5.99.4971 4.3.793-x64 10.0.17763.379

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

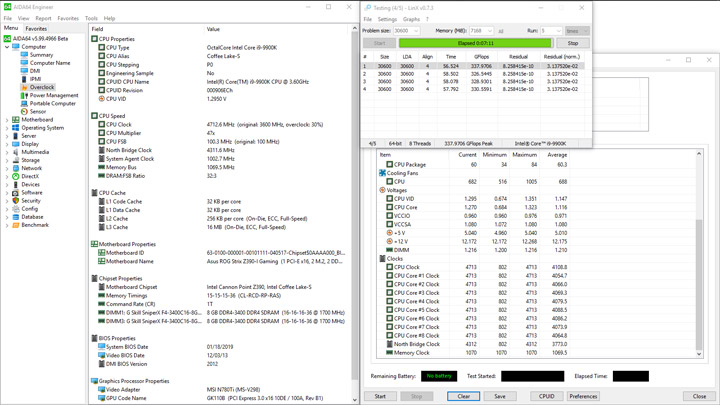

Без вмешательства в настройки ПК частота оперативной памяти составляет 2133 МГц, изучим поведение системы.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

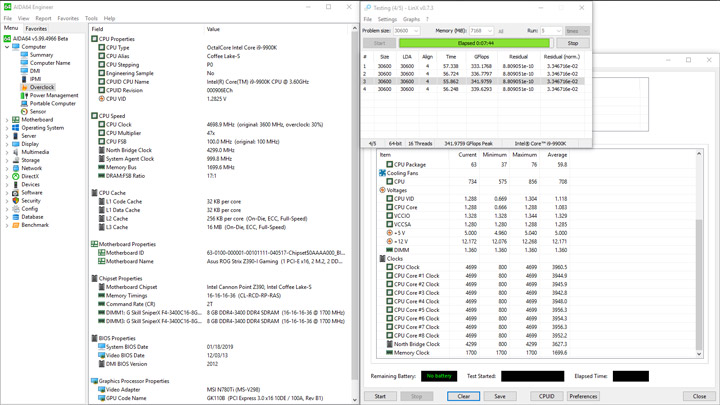

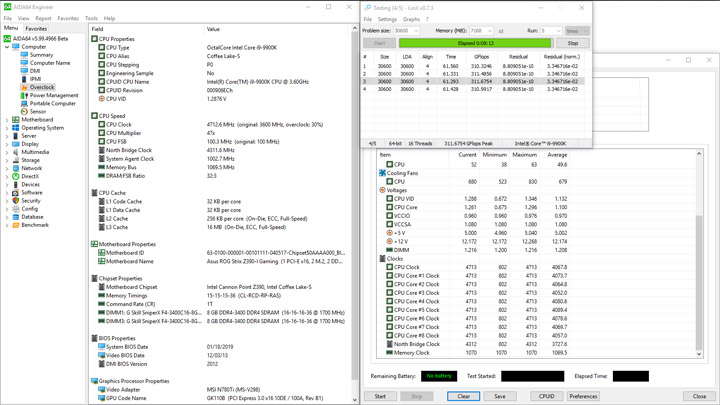

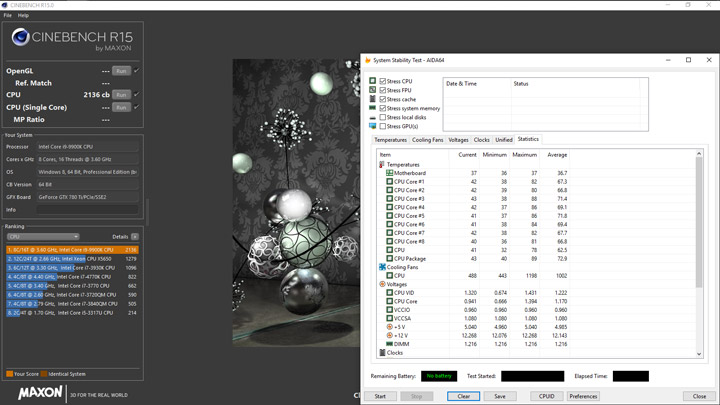

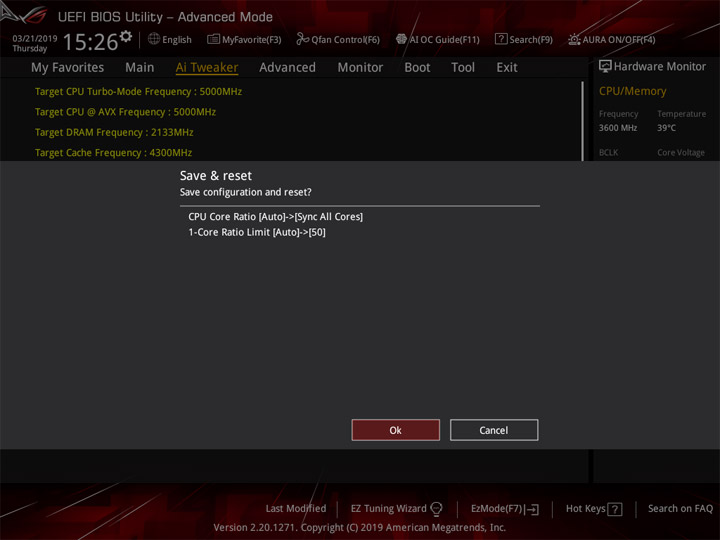

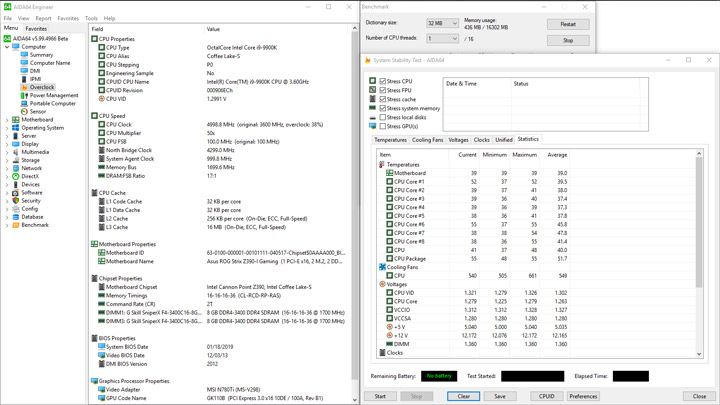

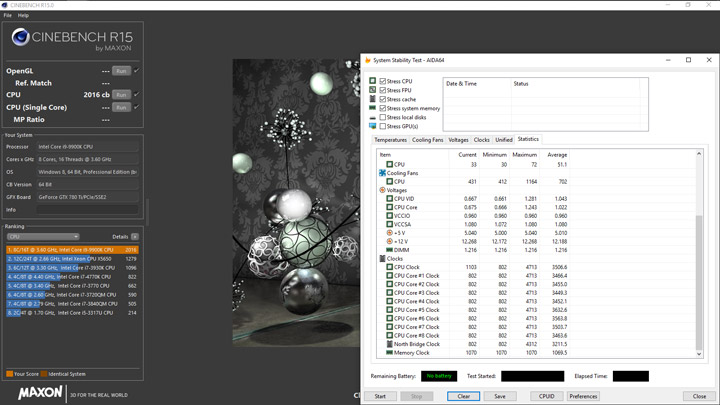

С однопоточной нагрузкой ЦП ускоряется до 5 ГГц, как и требуется. Использование 16 потоков в нагрузочном сценарии бенчмарка 7-Zip понижает частоту ниже 4,7 ГГц, а значит, лимиты мощности выставлены особо чутко. Финальный результат в Cinebench R15 вышел идентичным с получаемым на платах, где частота была равна 4,7 ГГц. Общая ситуация отчётливо видна по тестам с привлечением LinX. Тут понижение происходит местам ниже номинальной частоты (3,6 ГГц). Таким образом, про перегрев CPU или самого устройства не может быть и речи.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

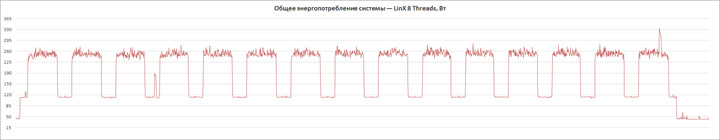

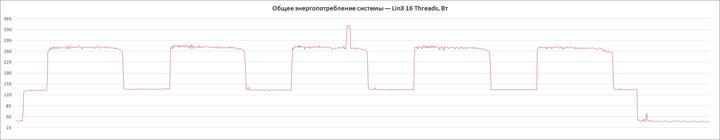

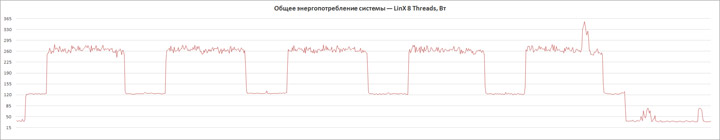

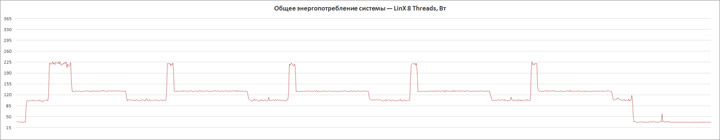

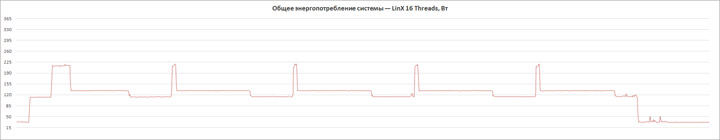

Небольшие пики потребления не идут ни в какое сравнение с верхними границами потребления на других устройствах. Соответственно, числа равны 220 и 227 Вт, нижний порог также невысок — 31 Вт.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

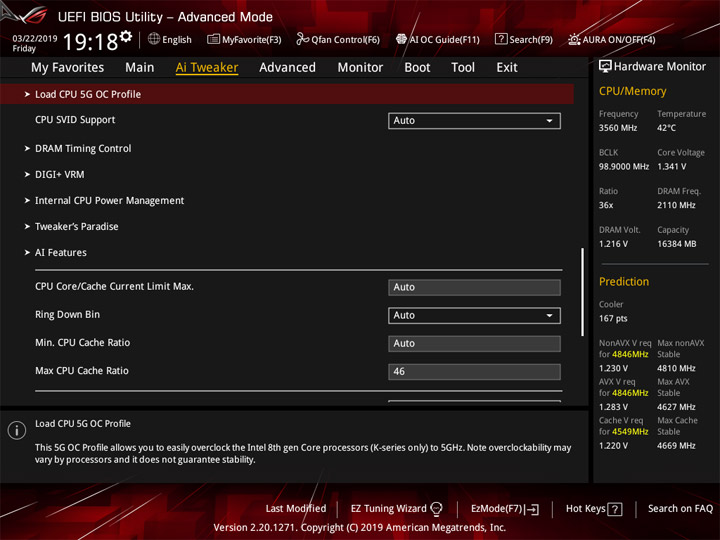

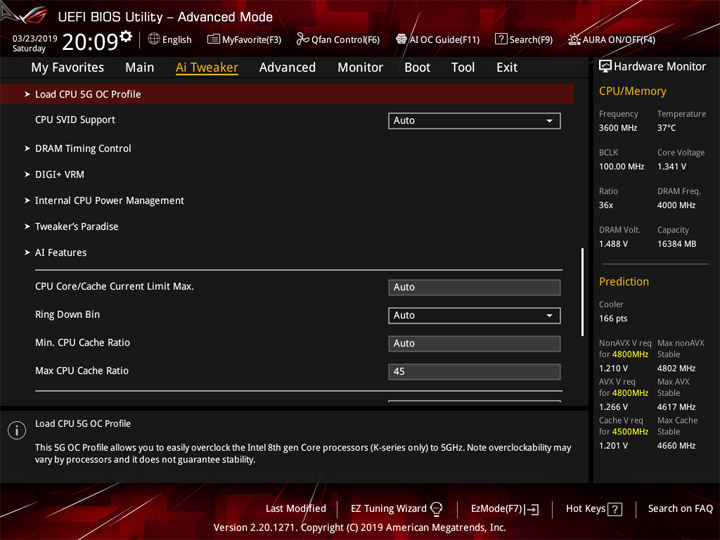

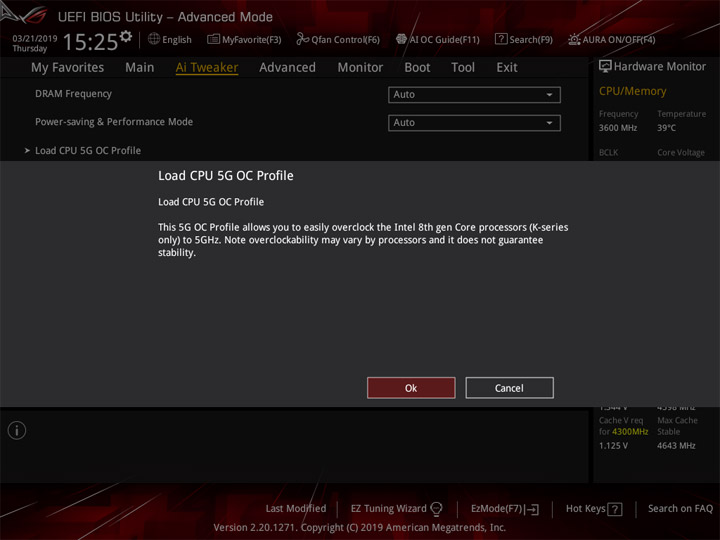

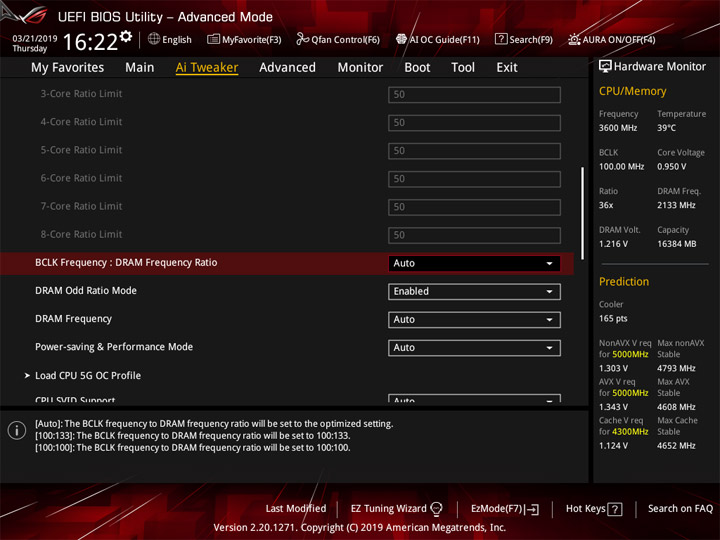

Разгонный фирменный профиль всего один — «5G OC». Его и рассмотрим. Происходит разовое повышение для всех множителей и смена профиля LLC, более никаких видимых в UEFI изменений нет.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

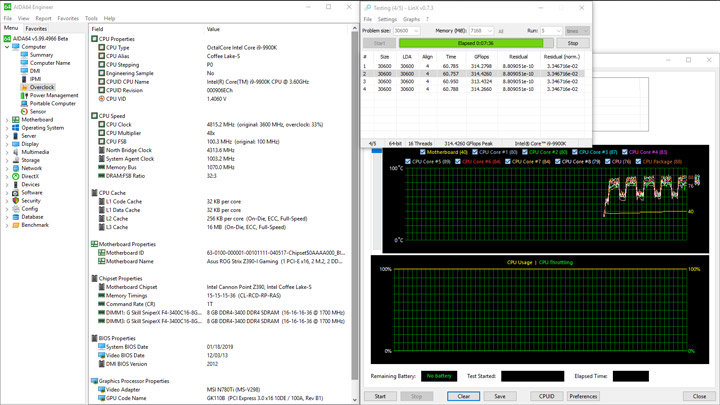

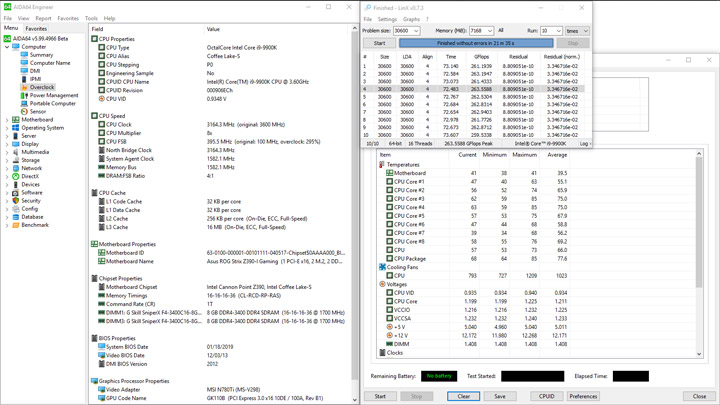

Несложные тесты система выполняла безошибочно, а вот с LinX проблемы возникали практически сразу, BSOD символизировал явный оптимизм инженеров, не задумавших снижение множителя для нагрузок типа «AVX».

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

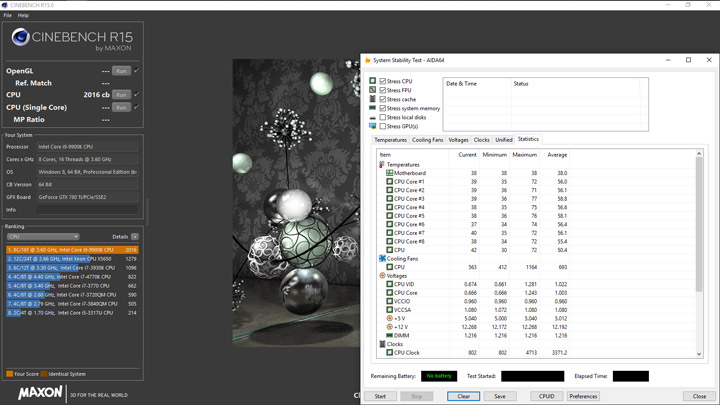

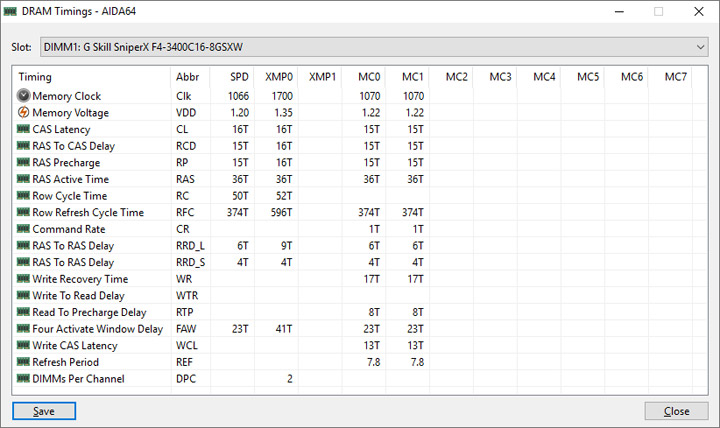

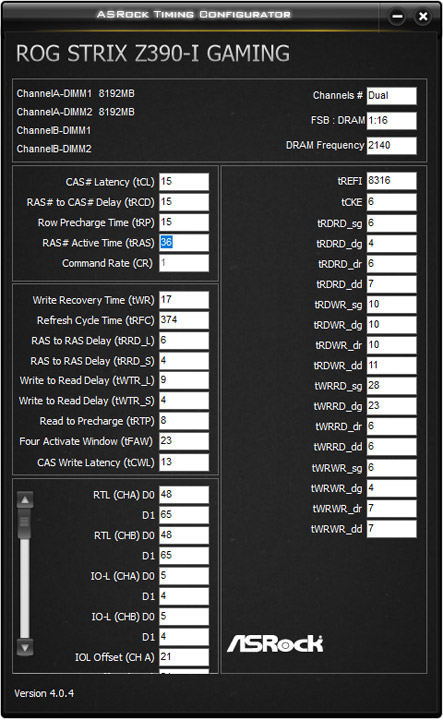

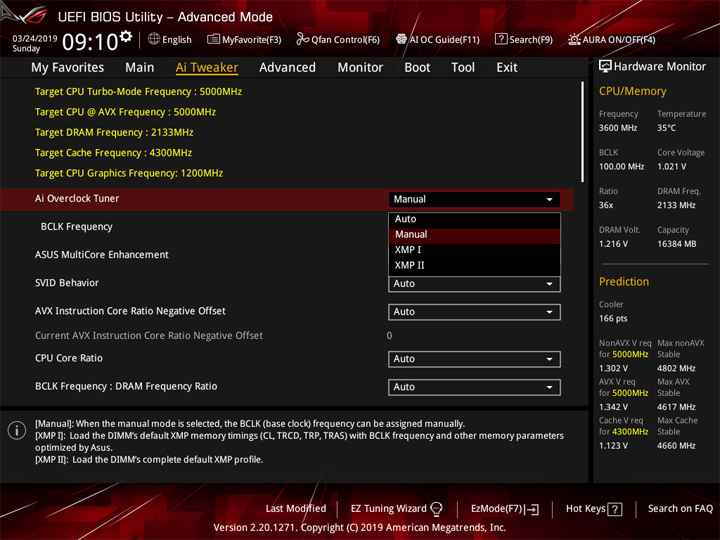

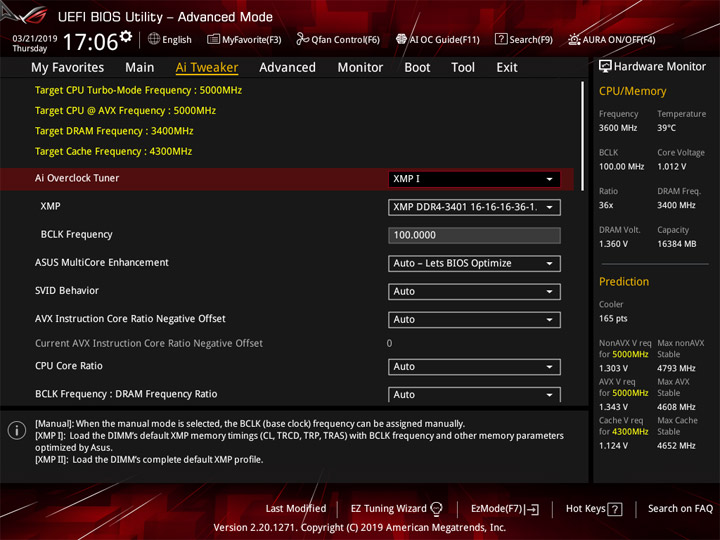

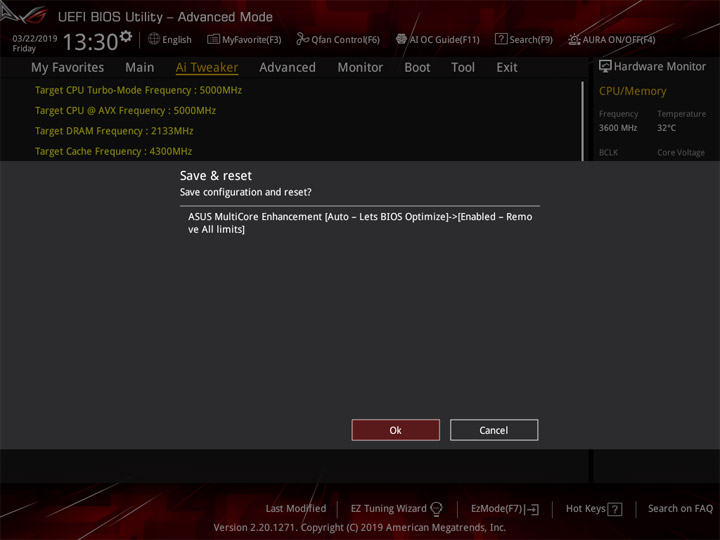

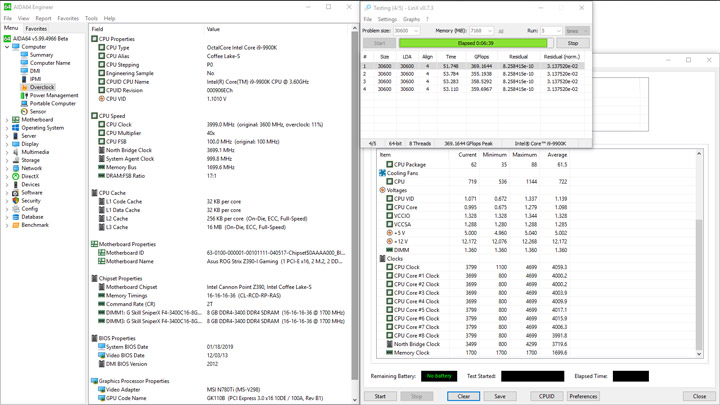

Другой очевидный способ скорого ускорения ПК — активация XMP. Изменения в UEFI касаются лишь памяти, процессор продолжит выполнять работу без изменений настроек относительно штатного режима. Повышается ряд напряжений: DRAM, IO и SA (последние — весьма заметно).

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

В этот раз выполнение заданий в 7-Zip прошло без понижения частоты ЦП, потому изменения в схеме работы Core i9-9900K всё же произошли. Не было ни ошибок, и перегрева, в LinX существенно ситуация не менялась, частота понижалась практически мгновенно.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

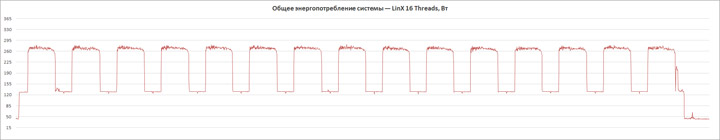

Рост вспомогательных напряжений сказался на общей картине потребления, новые границы вышли равными 34–239 и 35–254 Вт.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

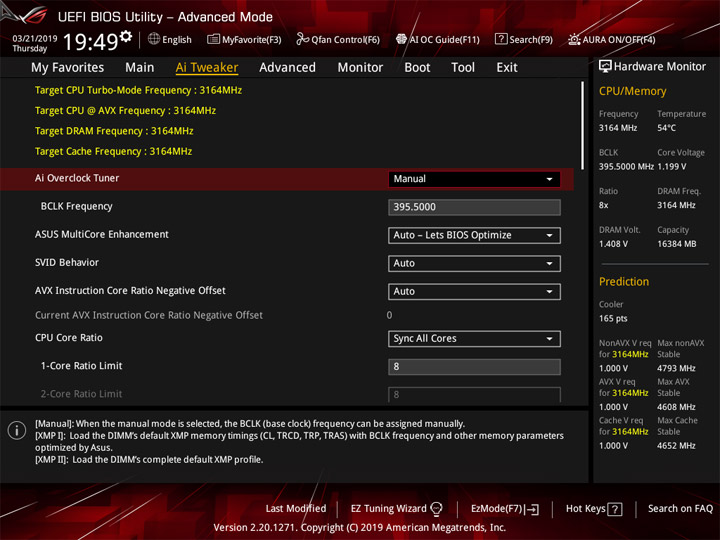

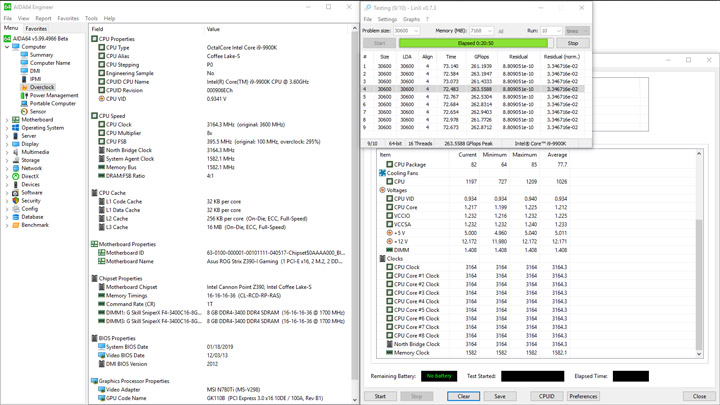

Как мы видим, плата буквально напрашивается на проведение изменений вручную. Отклик на проводимые испытания я, как и всегда, начал наблюдать с этапа разгона BCLK. Родство с более статусными устройствами пригодилось, итогом ему стали 395,5 МГц в качестве стабильной отметки, когда система осуществляла работу разного рода и не было проблем с «холодным стартом».

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Вспомогательные напряжения устанавливались в полном соответствии с переменными для испытуемых, уже побывавших в нашей лаборатории.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

По накатанной схеме для плат от ASUS производился разгон до 5,1 ГГц под «стресс-тест» бенчмарком Cinebench R15. Добавочным напряжением стали 145 мВ с дополнением вида Level 5 у LLC под процессорное напряжение.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

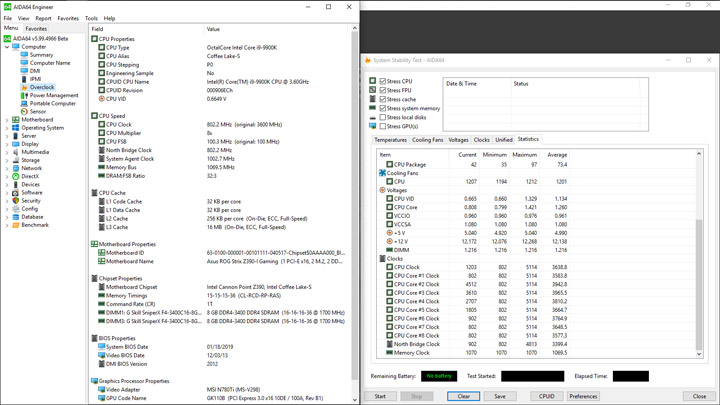

Учитывая изначально завышенный уровень BLCK, итоговой частотой стали 5114 МГц.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Продвигаясь дальше, нам нужно полностью разобраться с поведением ROG Strix Z390-I Gaming с привлечением высоких (AVX) нагрузок для процессора. Есть не один способ форсирования высоких лимитов мощности, для максимальной производительности системы предлагается отказаться от Intel Speed Shift, иллюстрация наглядно всё продемонстрирует:

ASUS ROG Strix Z390-I Gaming

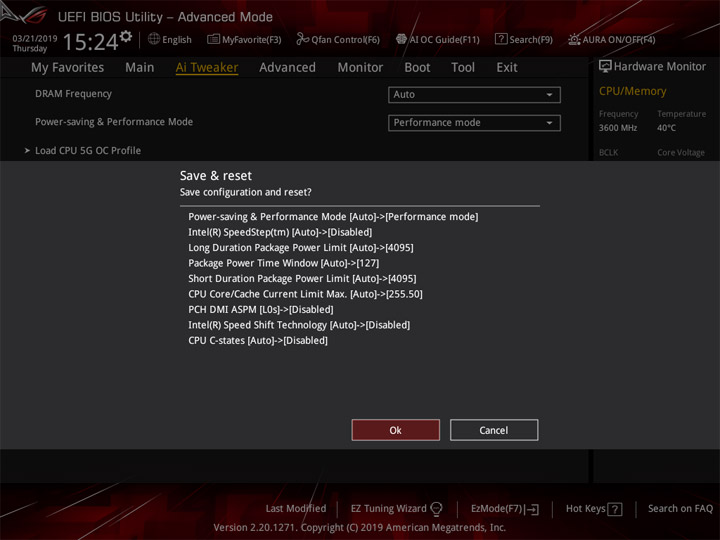

Менее радикальный подход — именно форсирование высоких лимитов для мощности, для чего специалисты ASUS заготовили простой «однокликовый» механизм:

ASUS ROG Strix Z390-I Gaming

Последний режим работы ПК изучим как следует. Заметен сниженный на два пункта множитель ЦП для AVX (offset), уровень LLC остаётся в положении «2».

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

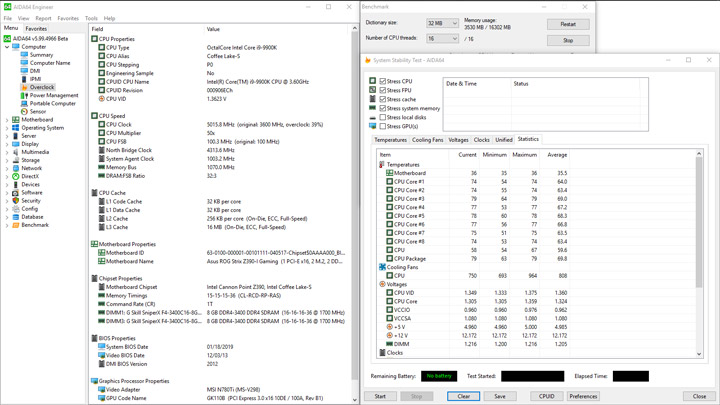

Активной частотой Core i9-9900K становится 5016 МГц, включая многопоточные сценарии, к тому же они будут выполняться безошибочно. В пиковые моменты проведения расчётов LinX множитель исправно опускается до x48, а при подготовке к ним всё осуществляется при x50. В результате имеем полностью боеспособную систему, лишь в тестах с восемью активными потоками наблюдаются моменты активации троттлинга из-за перегрева ЦП, но внештатный односекционный кулер и без того держался молодцом.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Уровень потребления подтянулся к цифрам, свойственным для этого участка тестов, значения вышли равными 33–282 Вт (для обоих случаев).

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

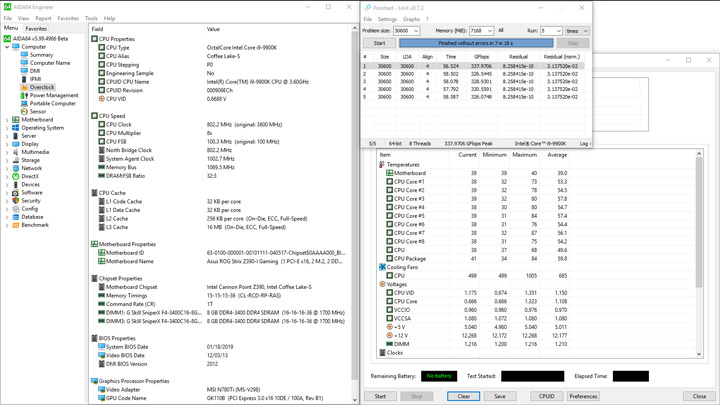

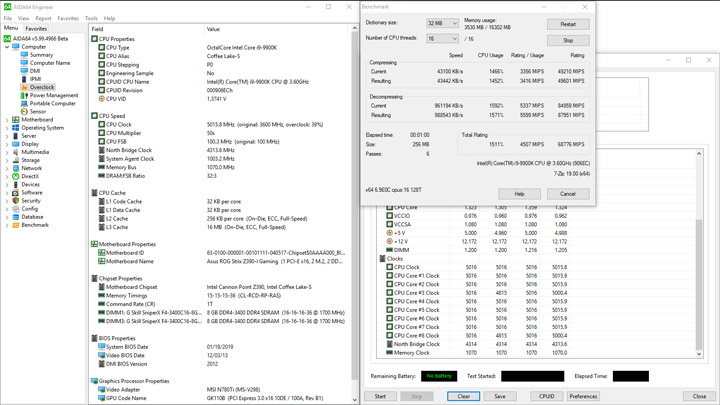

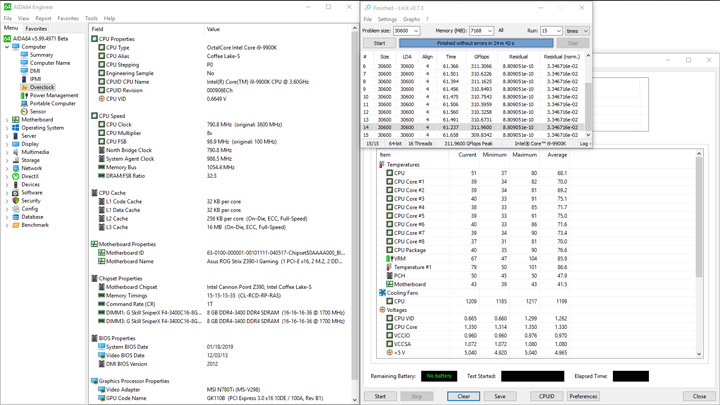

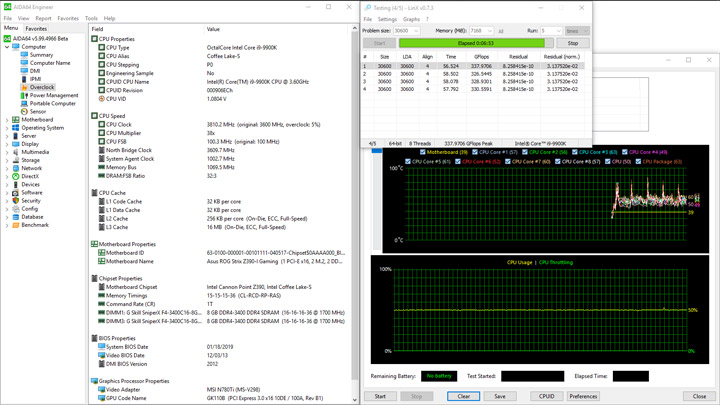

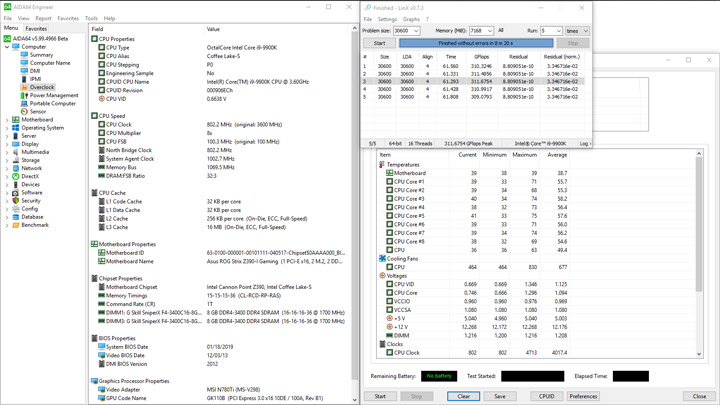

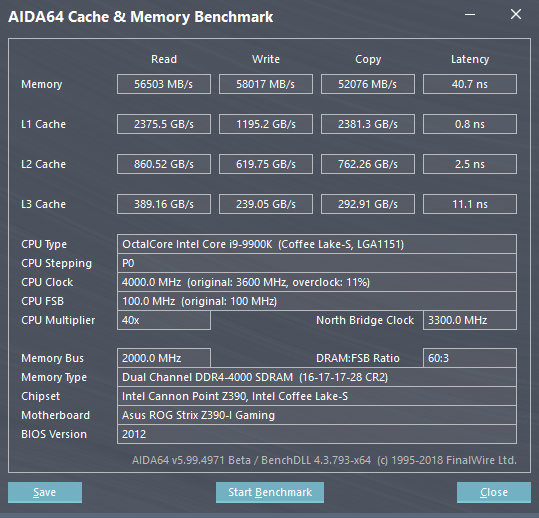

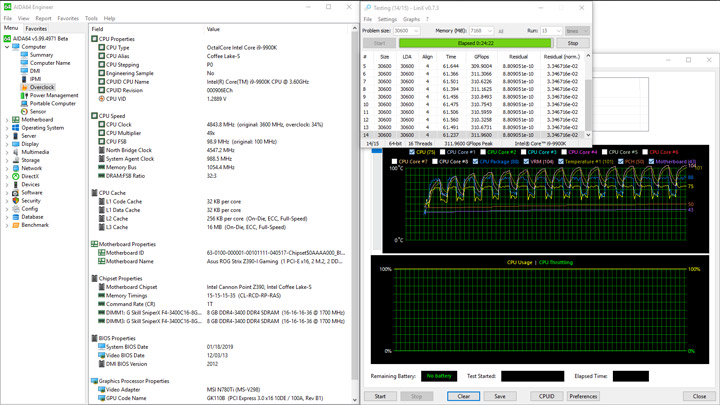

Специалисты из Finalware подготовили свежую сборку AIDA64, где появился датчик VRM (в фирменном ПО и UEFI данные оттуда недоступны), дополнительно я закрепил выносной сенсор в месте, где прогрев происходит больше всего (на тыльной стороне платы), показания в утилите будут отображаться под именем «Temperature #1».

ASUS ROG Strix Z390-I Gaming

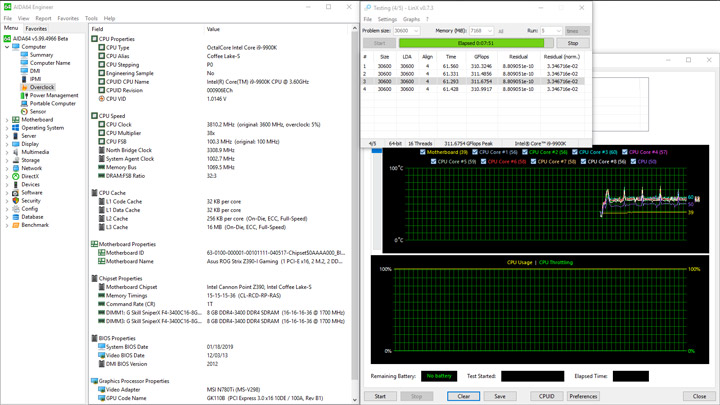

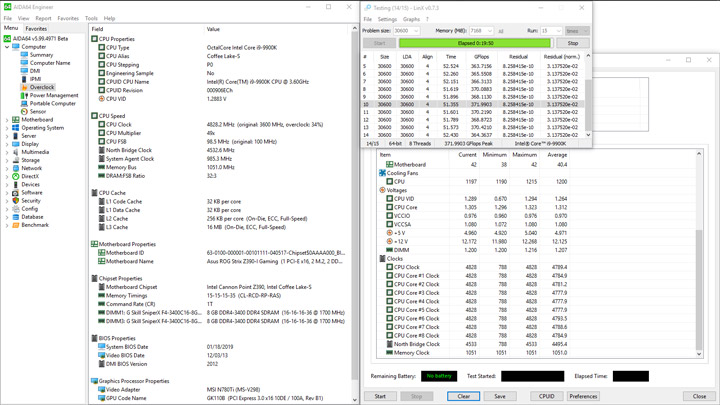

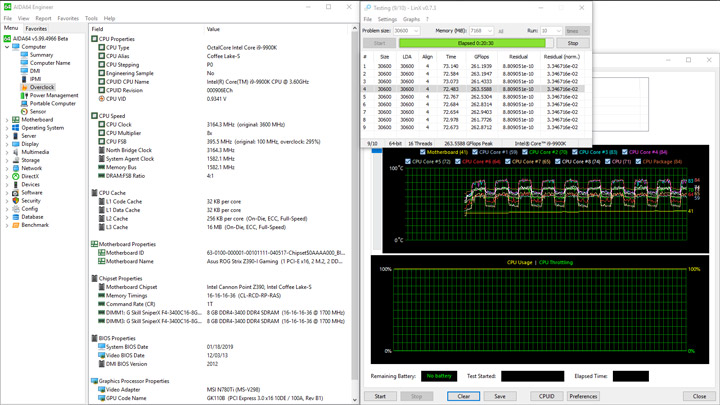

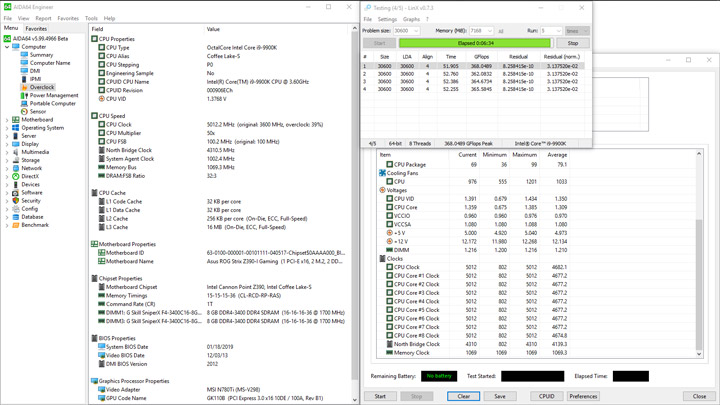

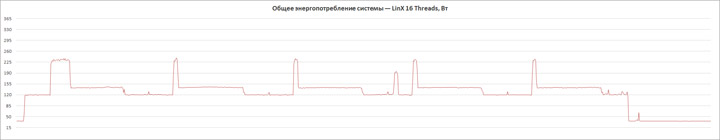

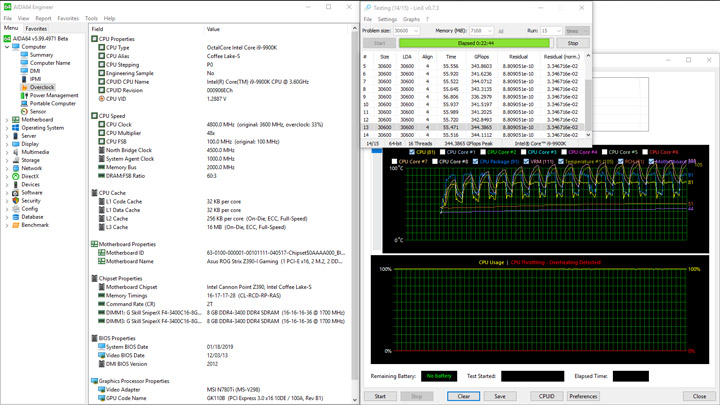

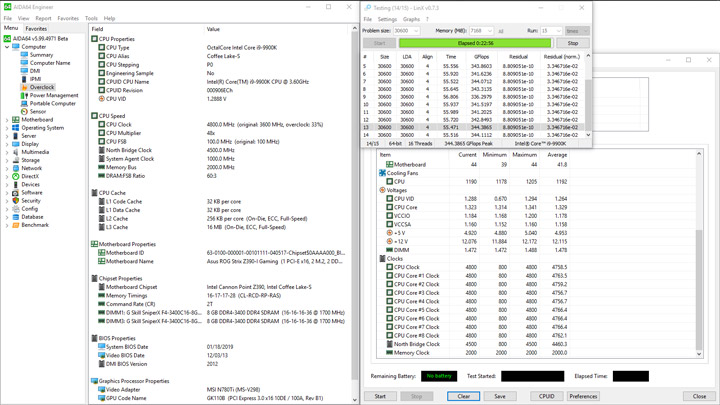

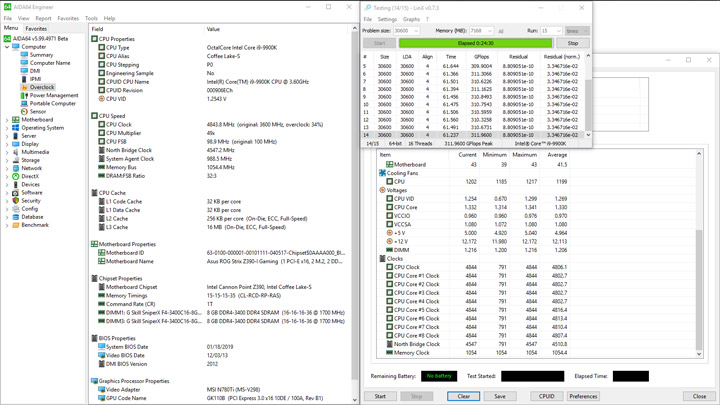

Испытания разгоном с участием шестнадцати активных потоков в LinX ограничила в итоге сама плата, частота ЦП составила 4844 МГц. Напряжение устанавливалось в позицию 1,35 В, уровень LLC — Level 6, с седьмым будет наблюдаться рост значительно выше установленного уровня.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

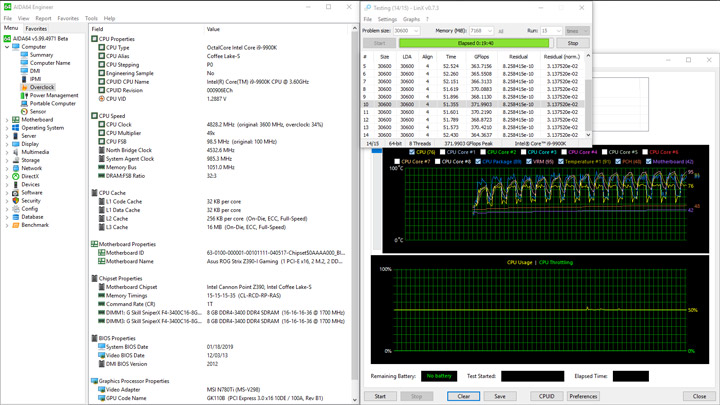

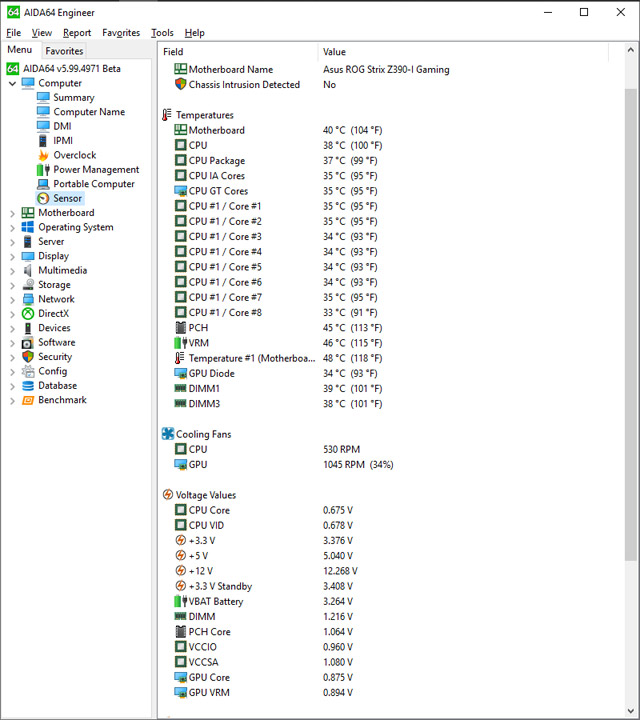

По всей видимости, датчик температуры процессора — внешний, потому на графике кривых я добавил ещё CPU Package, отображающий более правдиво картину событий. Видно, как медленно, но верно стабилизатор греется до ста и выше градусов, дополнительный обдув в процессе испытаний не привлекался, лишь горячий воздух от кулера ЦП (вентилятор работал с частой вращения 1200 об/мин) частично попадал на конструкции платы.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Средним значением напряжения стали 1,33 В, а разброс уложился в границы 1,314–1,35 В. 282 Вт — верхняя граница потребления, в точности такая, как тестом выше, нижняя возросла до 41 Вт, это цена фиксированного процессорного напряжения. А вот продуктивность оказалась ниже — из-за фиксированного множителя (x49).

ASUS ROG Strix Z390-I Gaming

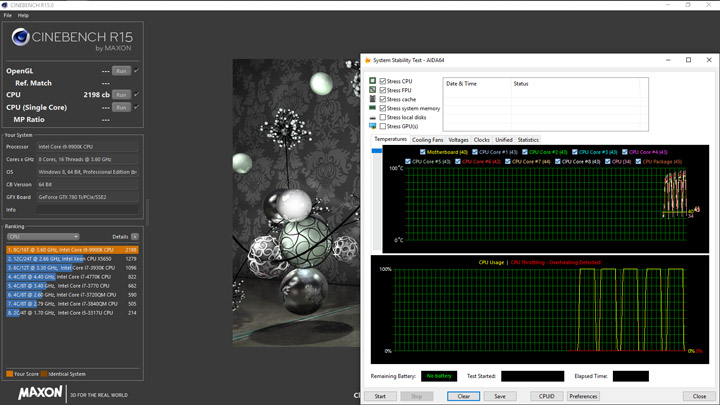

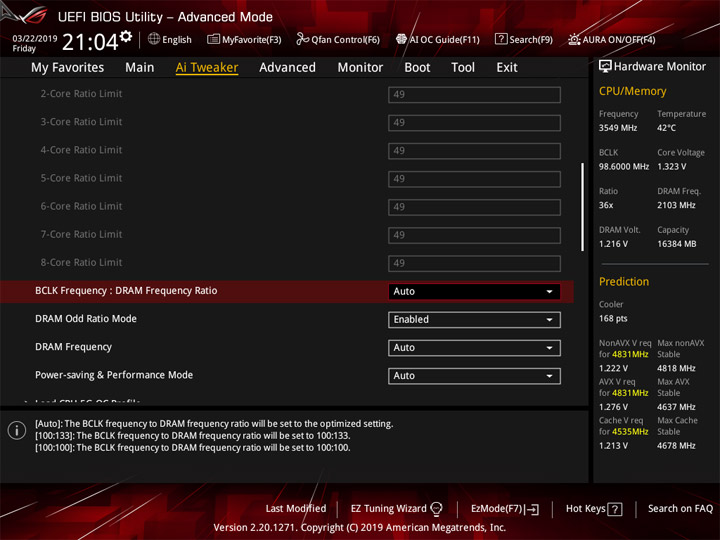

С восемью потоками мы наблюдали перегрев, попробуем найти границу, когда привлечённый кулер сможет без нареканий охладить разогнанный Core i9-9900K. По итогам испытаний частота составила 4828 МГц, успеху благоволило понижение напряжения в UEFI до уровня 1,33 В.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Производительность оказалась выше, отсутствие активации троттлинга также налицо, здесь уже прогрев CPU играл основную ограничивающую роль, хотя к концу теста тепловой режим платы также давал о себе знать.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

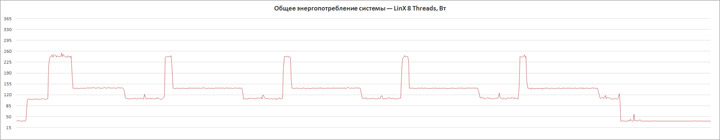

Среднее напряжение — 1,312 В, его границы — 1,296 и 1,323 В, а у потребления — 41–285 Вт.

ASUS ROG Strix Z390-I Gaming

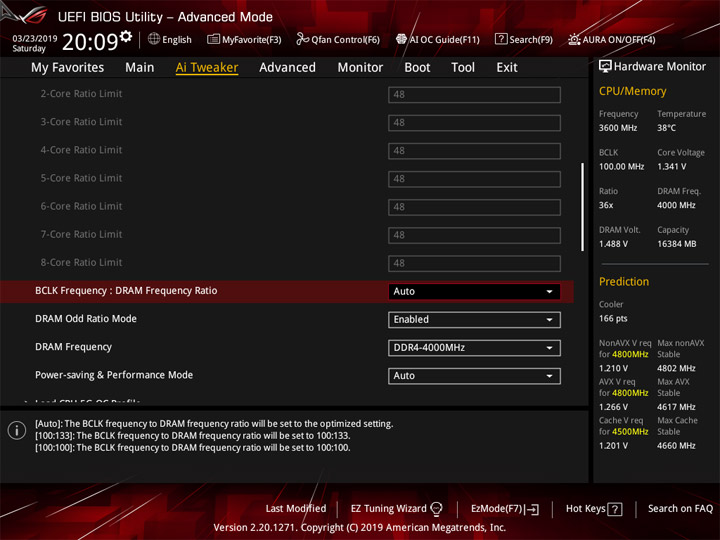

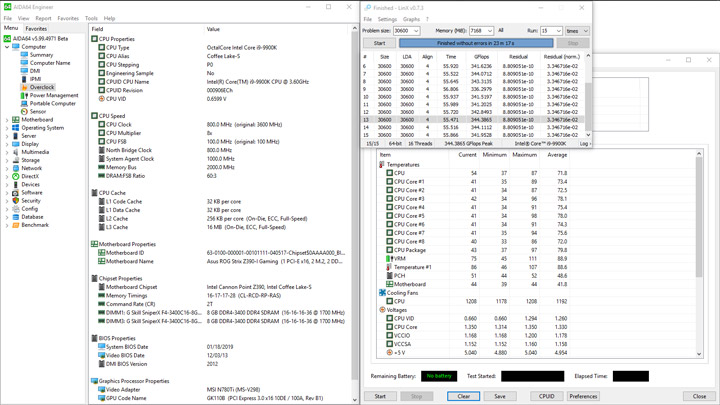

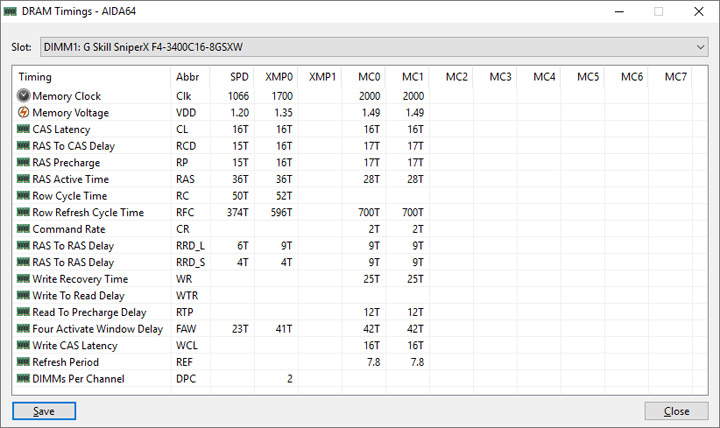

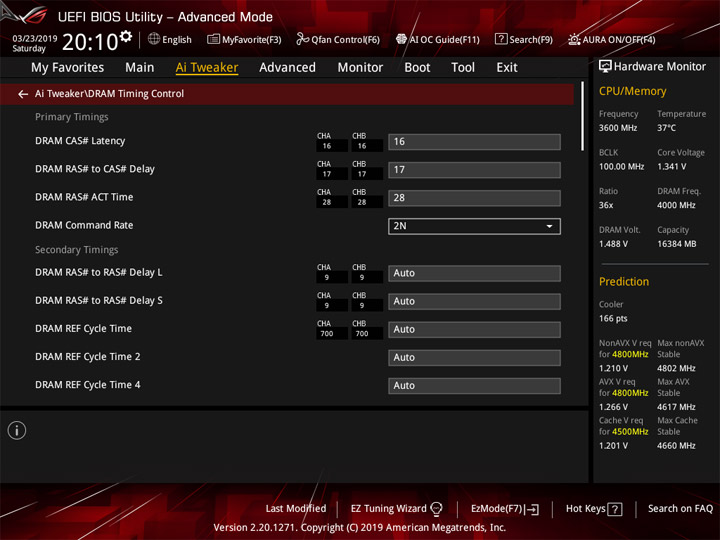

Выходит, пространства для манёвра с разгоном старшей модели ЦП здесь практически нет, на очереди — ОЗУ. Тестовый комплект уже не единожды был испытан на частоте 4 ГГц со схемой задержек 16-17-17-31-2Т. Несмотря на миниатюрные размеры устройства, традиционно повышающие ожидания от этого участка экспериментов, ничего необычного не произошло (с применением напряжений, не превышающих психологически комфортные уровни). Лишь tRAS получилось без особых мер снизить до 28. Мнимая стабильность у системы была с совсем малыми уровнями напряжений IO и SA, но для традиционного теста их пришлось нарастить до 1,15 и 1,125 В. У ОЗУ оно равнялось 1,469 В, но все указанные переменные склонны к росту относительно выставленных значений в UEFI.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

Схема работы ЦП та же, что и с тестом для разгона при участии шестнадцати потоков LinX (она описана чуть выше). С ней был небольшой запас по температуре у ЦП, который, в результате роста производительности, и вправду грелся больше. Его напряжение принимало те же значения, а вот у модулей памяти оно колебалось между 1,472 и 1,488 В, средним стало число 1,478 вольт.

ASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I GamingASUS ROG Strix Z390-I Gaming

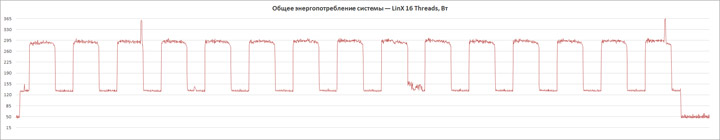

Здесь плата грелась больше всего, ввиду максимальной нагрузки на систему, встроенный датчик температуры для сектора VRM показывает полностью адекватные цифры, потому данные оттуда можно смело использовать без нужды искать сторонние решения для тех же целей. Меньший ребристый радиатор грелся до 68 °С (если говорить про температуру верхней грани), а больший — до 72 °C, если говорить про замеры, проведённые к концу теста. Итоговый предельный нагрев устройства — 111 °C. Запросы к электросети также стали самыми большими — 44–303 Вт.

ASUS ROG Strix Z390-I Gaming

Вывод

Полностью переработанный преобразователь напряжений позволил уверенно себя чувствовать в составе стенда на базе рассмотренной платы старшей модели CPU Intel настольного сегмента — Core i9-9900K. С базовыми настройками заметны серьёзно ограниченные пределы мощностей, с ними падение частоты ЦП происходит даже в простом сценарии архивации, когда используется большое число потоков. Среди пунктов в UEFI есть немало режимов и способов, влияющих на ситуацию положительно. В итоге схема функционирования такого CPU преобразилась до фактически разогнанного состояния, без каких-либо дополнительных подстроек. Помимо разного рода фирменных сценариев по оказанию влияния на работу системы, тут доступен полный арсенал возможностей, мало в чём уступающий намного более солидным устройствам. Потому, при желании, можно заняться подстройкой самому, реализовав собственное видение схемы её функционирования. Однако «выжать» абсолютный максимум из нашего стенда не вышло ввиду ограниченной мощности (прежде всего, температурной) преобразователя напряжений, а также из-за условий, проявляющихся при выборе системы охлаждения для процессора.

С точки зрения современного ПК, предложенный набор портов тут обилен и, в целом, достаточен. У готовой сборки окажутся все популярные типы интерфейсов, не будет хватать, разве что, Thunderbolt, вспомнив про её ультимативный характер. Разработчики включили в состав системы термодатчик VRM, но отчего-то скрыли это и в UEFI, и в фирменном ПО. Ситуации поможет использование утилит от сторонних фирм, например, AIDA64.

В целом, продукт позволяет организовать сборку максимального по производительности компьютера вместе с единственной видеокартой. В наборе ПО есть бонусы для звуковой подсистемы, потому ROG Strix Z390-I Gaming может послужить альтернативой намного более габаритным устройствам без ущерба для итоговой мощности. Небольшие размеры изделия не должны вводить в заблуждение, уровень отпускной цены мало отличим от запросов за высокопроизводительные модели, выполненные в рамках формата ATX, но ценителей компактных систем это вряд ли отпугнёт.

Лучший продукт

Обсудить в форуме (комментариев: 35)

Последние обзоры:

Оверклокинг - скрытые возможности вашего железа
