Подготовка модельного ряда хабов трёхсотой серии не предвещала появления продуктов у компании Intel, идущих в разрез с общепринятыми тенденциями последних лет. Однако в прошлом году наступил коллапс на производстве, использующего нормы литографии 14 нм, из-за чего сперва младшую модель H310 вернули на предыдущую норму 22 нм, выделив такой чип в отдельный — H310C. И вот теперь мы будем свидетелями появления новой единицы, ещё больше размывающей условные границы в семействе системной логики для процессоров Coffee Lake-S. Изучим общие возможности по сводной таблице с характеристиками.
Модель | Z370 | Z390 | Q370 | H370 | B365 | B360 | H310 |
---|---|---|---|---|---|---|---|
Количество модулей DIMM на канал | 2 | 1 | |||||
Количество поддерживаемых дисплеев | 3 | 2 | |||||
Версия DMI (Direct Media Interface) | 3 (8 ГТ/с) | 2 (5 ГТ/с) | |||||
Версия PCI Express | 3.0 | 2.0 | |||||
Максимальное количество каналов PCI Express | 24 | 20 | 12 | 6 | |||
Конфигурации PCI Express | x1, x2, x4 | ||||||
Общее количество портов USB | 14 | 12 | 10 | ||||
Максимальное количество портов USB 3.1 Gen2 | – | 6 | 6 | 4 | – | 4 | – |
Максимальное количество портов USB 3.1 Gen1 | 10 | 8 | 6 | 4 | |||
Максимальное количество портов USB 3.1 | 10 | 8 | 6 | 4 | |||
Максимальное количество портов USB 2.0 | 14 | 12 | 10 | ||||
Поддержка конфигураций RAID (PCI-E) | 0, 1, 5 | – | |||||
Поддержка конфигураций RAID (SATA) | 0, 1, 5, 10 | – | |||||
Максимальное количество портов SATA 6 Гбит/с | 6 | 4 | |||||
Интегрированный беспроводной сетевой адаптер | – | Wireless-AC MAC | – | Wireless-AC MAC | |||
Интегрированный сетевой адаптер | MAC | ||||||
Поддержка редакции для процессорного порта PCI Express | 3 | ||||||
Поддержка конфигураций для процессорного порта PCI Express | x16+x0+x0, x8+x8+x0, x8+x4+x4 | x16 | |||||
Технология Intel Optane | + | – | |||||
Технология Intel Rapid Storage | + |

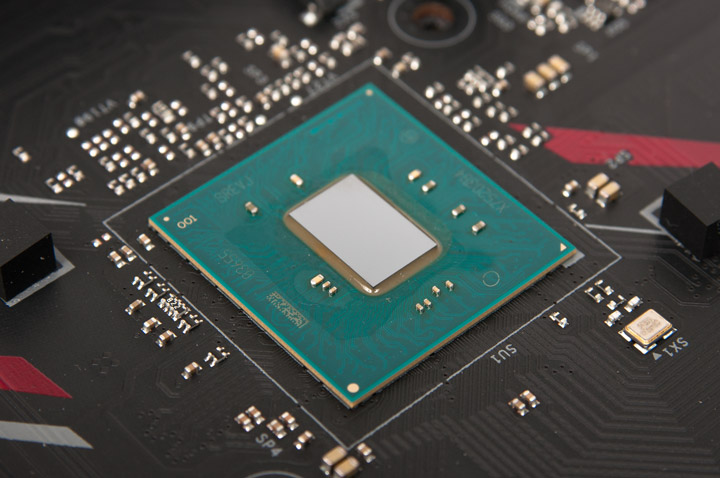

Видим, у B365 отсутствует поддержка скоростных портов USB 3.1 Gen2 и упрощённой реализации порта под адаптер беспроводных сетей (CNVi), с другой стороны его наделили возможностью поддержки массивов RAID, если сравнивать с B360, также увеличилось общее возможное число портов USB. Ещё одним ключевым свойством является наличие официальных драйверов для операционной системы Windows 7, пусть для её инсталляции и придётся предварительно пропатчить дистрибутив. Общий список возможностей и внешний вид чипа говорит об одном — перед нами отреставрированный Intel H270, получивший своего рода вторую жизнь.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/01-asrock-b365-phantom-gaming-4.jpg)

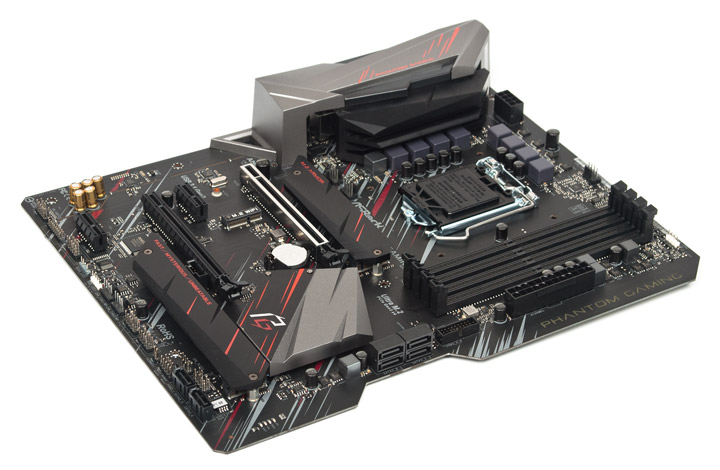

Оснащение конечного продукта актуальными скоростными портами USB не является проблемой для ведущих производителей материнских плат (привлекается сторонний контроллер), а упрощённая поддержка Bluetooth и Wi-Fi до сих пор реализовывалась исключительно моделями CNVi от той же Intel, оставляя за порогом всех остальных производителей. Для платы от ASRock нет ограничений, ведь тут используется традиционный порт M.2 с полной реализацией интерфейса PCI-E, то есть установить можно контроллер от любого производителя. Вот и все ключевые особенности нашей тестовой модели.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/02-asrock-b365-phantom-gaming-4.jpg)
Отметить можно принадлежность к игровой серии устройств Phantom Gaming, соответственно, дополнительное внимание разработчики уделили звуку и подсветке. Остальной перечень характеристик находится в таблице ниже.
Модель | ASRock B365 Phantom Gaming 4 |
---|---|
Официальная страница продукта в Сети | asrock.com |
Чипсет | Intel B365 |
Процессорный разъём | Socket 1151 |
Процессоры | Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S) |
Память | 4 DIMM DDR4 SDRAM 2133/2400/2666, максимум 64 ГБ |
Слоты PCI-E | 1 x PCI Express 3.0 x16 1 x PCI Express 3.0 x16 (x4) 2 x PCI Express 3.0 x1 |
M.2 | 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280) 1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110) 1 x PCI Express 3.0 x1 (Key E, 2230) |
Встроенное видеоядро (в процессоре) | Intel UHD 610/630 |
Видеоразъёмы | DisplayPort 1.2, HDMI 1.4 |
Количество подключаемых вентиляторов | 5x 4pin |
Порты PS/2 | 1 (клавиатура/мышь) |
Порты USB | 2 х 3.1 Gen2 (2 разъёма на задней панели (1x C), ASM3142) 6 х 3.1 Gen1 (4 разъёма на задней панели, B365) 6 x 2.0 (2 разъёма на задней панели, B365) |
VR Ready | + |
Serial ATA | 6 x SATA 6 Гбит/с (B365) |
RAID | 0, 1, 5, 10 (SATA, B365) |
Встроенный звук | Codec — Realtek ALC1200 |
S/PDIF | Оптический (выход) |
Сетевые возможности | Intel I219V (Gigabit Ethernet) |
COM | 1 (внутренний) |
TPM | + |
UEFI | AMI UEFI |
Форм-фактор | ATX |
Размеры, мм | 305 x 244 |
Дополнительные возможности | Thunderbolt header, пара колодок для подключения лент RGB LED (+12V), одна колодка для подключения лент Addressable LED (+5V), POST Status Checker (CPU, DRAM, VGA, Boot Device LED), поддержка AMD 2-Way CrossFireX, DTS Connect |
Цена в рознице, $ | – |
Упаковка и комплектация
Подход к оформлению игровой продукции не поменялся, несмотря на смену названия серии. Используется глянцевая фальшь-обложка, обволакивающая коробку с продуктом. Размеры очень большие, а вот ручки уже нет.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/03-asrock-b365-phantom-gaming-4.jpg)
Основной упор в описании возможностей отведён под технические аспекты, есть фото изделия, небольшая таблица с перечнем характеристик. Можно найти упоминание про поддержку DTS Connect. А вот про Windows 7 ничего нет, вероятно, производитель не видит в этом яркой особенности.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/04-asrock-b365-phantom-gaming-4.jpg)

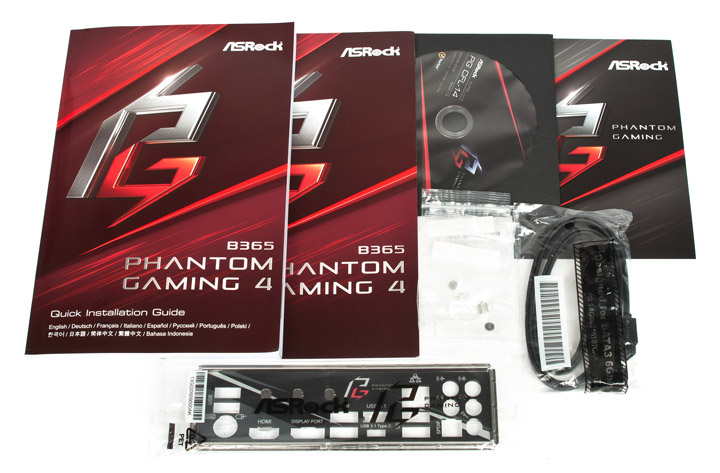

В комплекте поставки есть:
- многоязычная инструкция по быстрой установке;
- руководство по UEFI и Phantom Gaming Tuning на английском языке;
- диск с драйверами и фирменным ПО;
- открытка с эмблемой серии (присутствует место для марки);
- заглушка для корпуса, дополненная наклейкой в чёрных тонах с цветовым и символьным обозначением всех гнёзд;
- три крепёжных винта и две стойки для устройств формата M.2;
- два кабеля SATA 6Gb/s, один из которых с Г-образным разъёмом на одном из концов.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/05-asrock-b365-phantom-gaming-4.jpg)
Отмечу перфорацию под установку антенн для адаптера беспроводных сетей, выполненную на заглушке, при желании использовать эти отверстия потребуется избавиться от лишнего металла самостоятельно.
Внешний вид

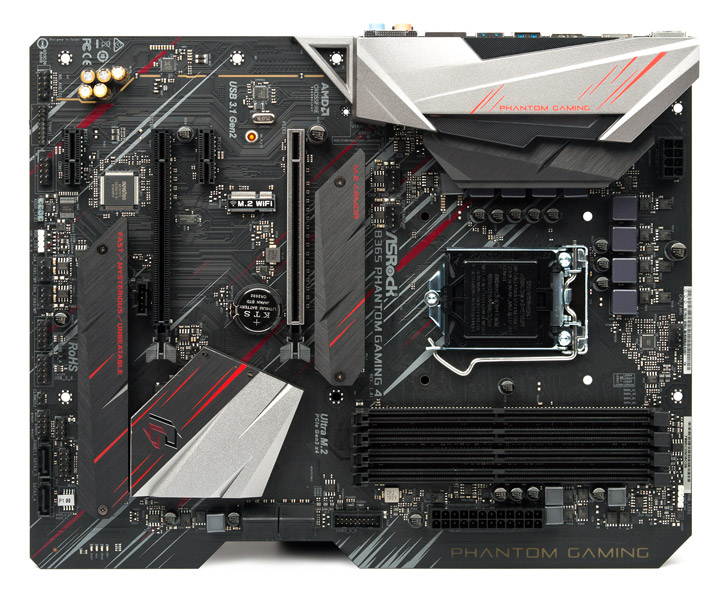

Размеры изделия соответствуют формату ATX, но из-за дизайнерских изысков правая грань лишилась отверстий для фиксации устройства в корпусе и здесь их всего семь штук. Внешнему виду уделено повышенное внимание. В декоративную накладку интегрирована подсветка. Подсвечиваться будет и надпись Phantom Gaming, а вот зона звуковой подсистемы в этот раз её лишена, как и области с радиаторами. Отсутствуют вспомогательные переключатели и кнопки, зато есть контактные площадки COM, TPM и гнездо для кабеля от карты расширения Thunderbolt.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/06-asrock-b365-phantom-gaming-4.jpg)

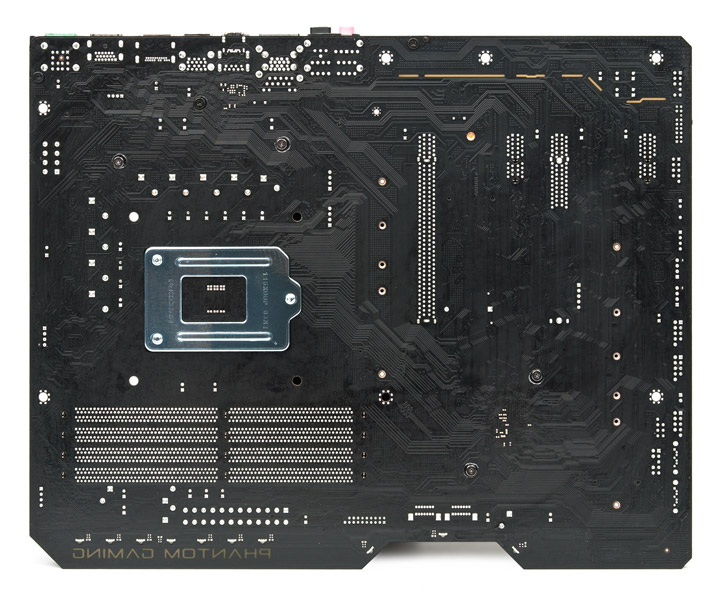

Крепёж всех навесных конструкций осуществляется посредством винтов. На тыльной стороне электронные компоненты отсутствуют за исключением светодиодов.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/07-asrock-b365-phantom-gaming-4.jpg)

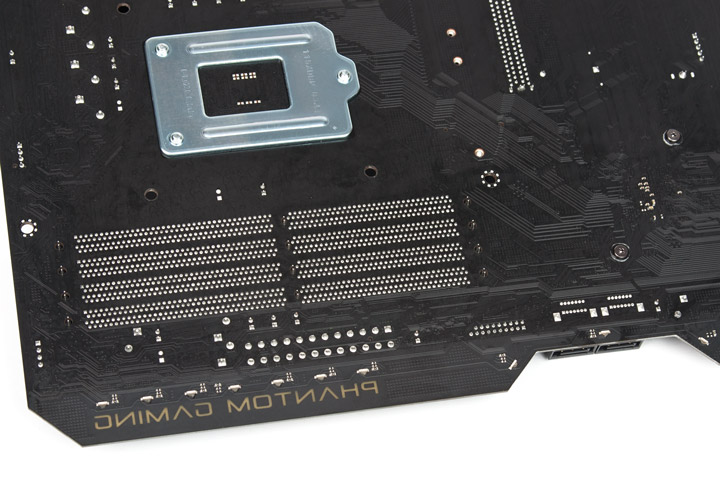

Они реализованы направленными в сторону индикаторами с линзами, помимо надписи подсвечиваться будет и выемка с портами SATA.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/08-asrock-b365-phantom-gaming-4.jpg)

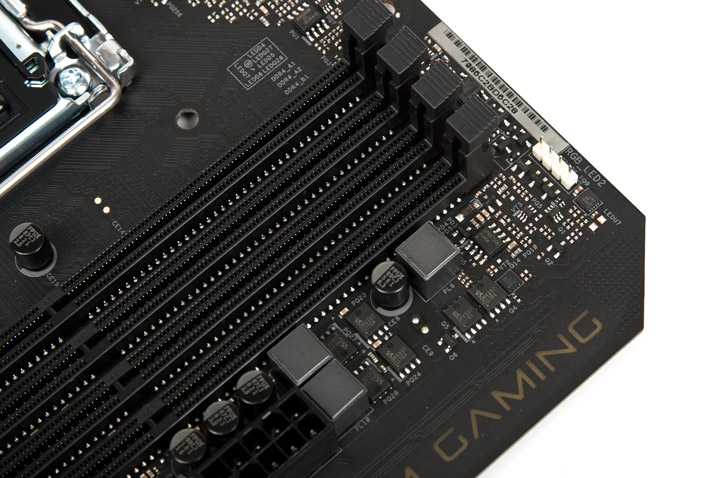

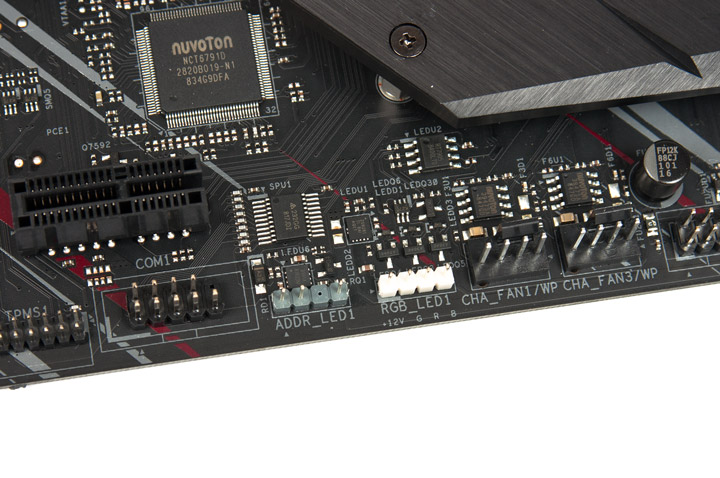

Дополнить схему можно самостоятельно, воспользовавшись ещё тремя контактными площадками — одной для адресной подсветки и двумя под традиционные изделия типа RGB LED.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/27-asrock-b365-phantom-gaming-4.jpg)
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/21-asrock-b365-phantom-gaming-4.jpg)
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/22-asrock-b365-phantom-gaming-4.jpg)

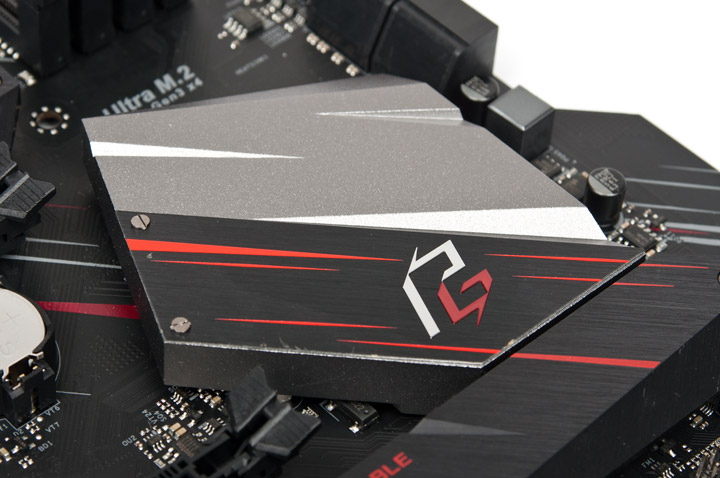

Охладитель чипсета дополнен декоративной накладкой, для усиления эффекта тут есть даже пара винтиков.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/09-asrock-b365-phantom-gaming-4.jpg)

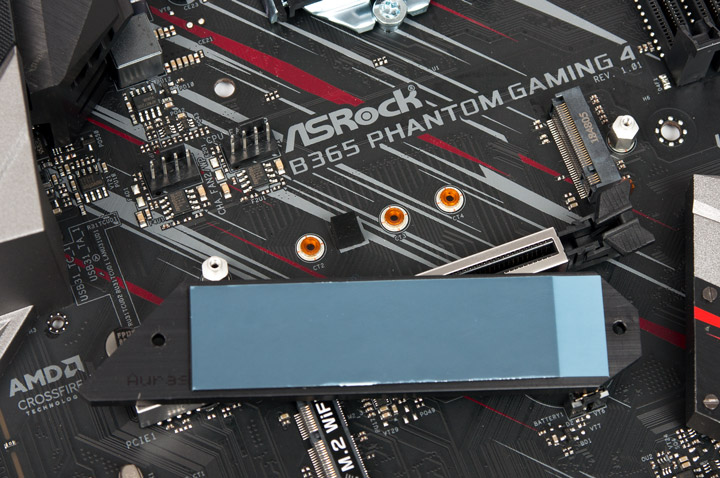

Предельная длина устройства под верхний слот M.2 — 80 мм. На предустановленном охладителе уже нанесён термоинтерфейс.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/10-asrock-b365-phantom-gaming-4.jpg)
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/11-asrock-b365-phantom-gaming-4.jpg)

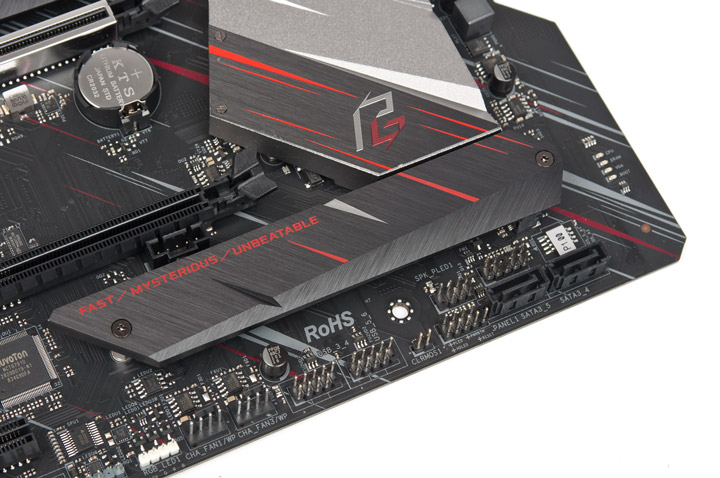

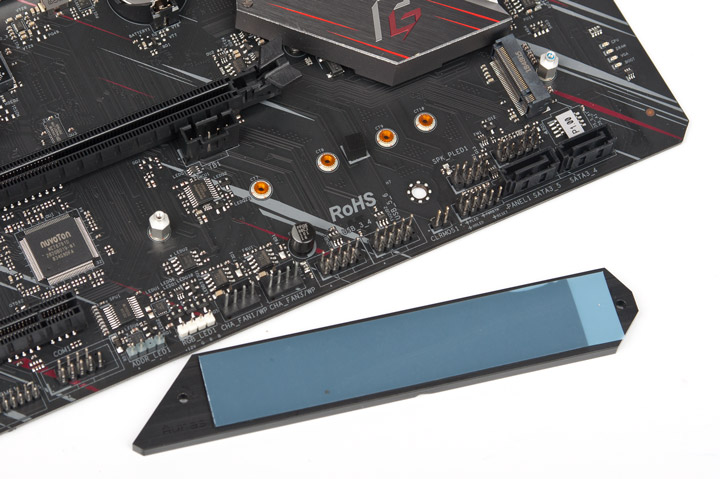

Нижнее посадочное место ограничений не имеет, предельная длина здесь — 110 мм, однако установить тут можно лишь модели с интерфейсом PCI-E. Как и с первым радиатором, термопрокладка уже была наклеенной.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/12-asrock-b365-phantom-gaming-4.jpg)
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/13-asrock-b365-phantom-gaming-4.jpg)
Третье гнездо предназначено исключительно для беспроводных адаптеров, используется формат Key-E.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/14-asrock-b365-phantom-gaming-4.jpg)

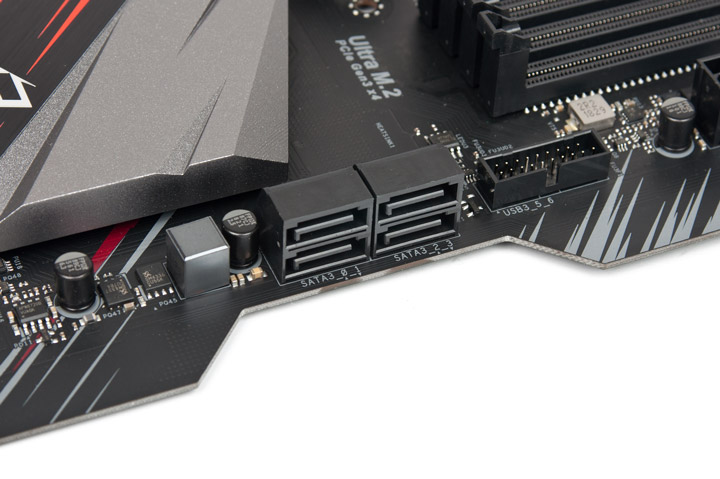

В наличии четыре продольных гнезда SATA, разместившихся аккурат под видеокартой.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/15-asrock-b365-phantom-gaming-4.jpg)
Два поперечных слота вынесены к нижней грани, обеспечивая лучшую совместимость с тесными корпусами.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/16-asrock-b365-phantom-gaming-4.jpg)

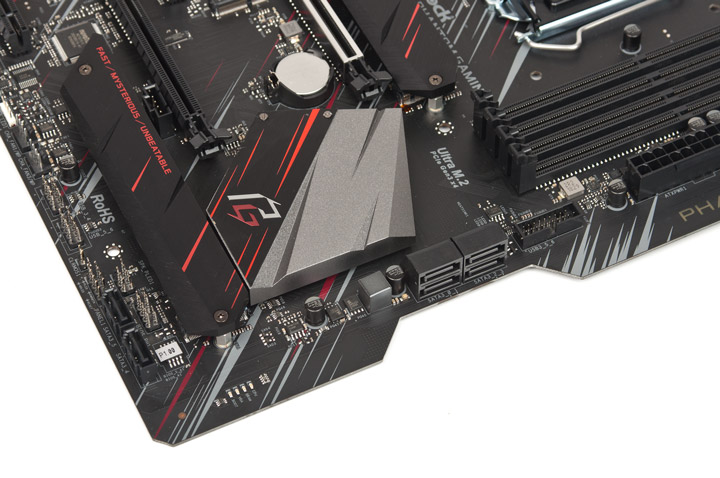

Для корпусных выходов USB имеется две стойки поколения 2.0 и одна — 3.1 Gen1, все они поперечные. Нет и речи о поддержке симметричного выхода (3.1 Gen2), такие изыски придётся искать в продуктах подороже.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/17-asrock-b365-phantom-gaming-4.jpg)

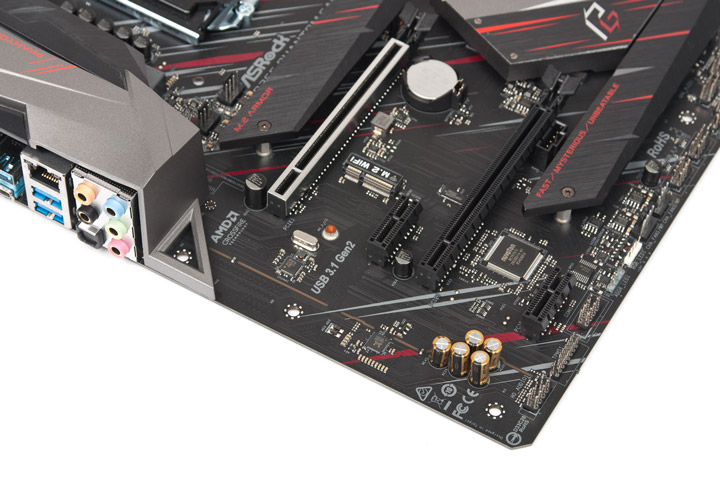

Все шестнадцать линий PCI-E от CPU приходят к верхнему, экранированному слоту. Остальные работают с PCH.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/18-asrock-b365-phantom-gaming-4.jpg)

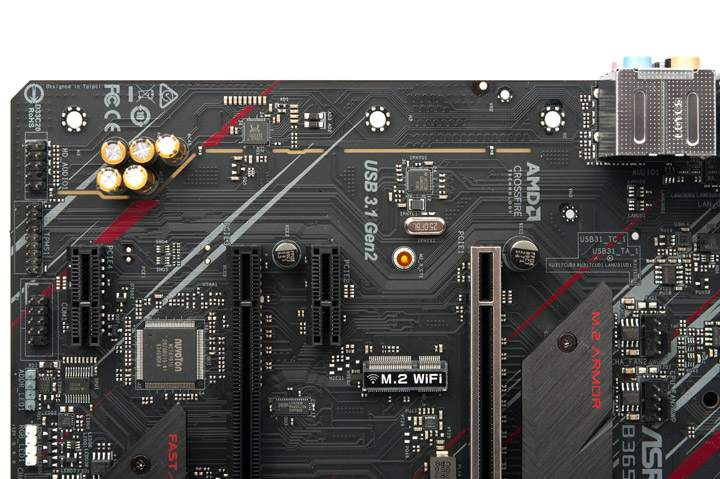

Кодек обходится без экранирования, нет ни внешнего ЦАП, ни вспомогательного операционного усилителя. Лишь небольшая группа особых конденсаторов выделяется своим присутствием. Сама модель чипа необычно старая, удивительно встретить её в составе платы 2019 года выпуска.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/19-asrock-b365-phantom-gaming-4.jpg)

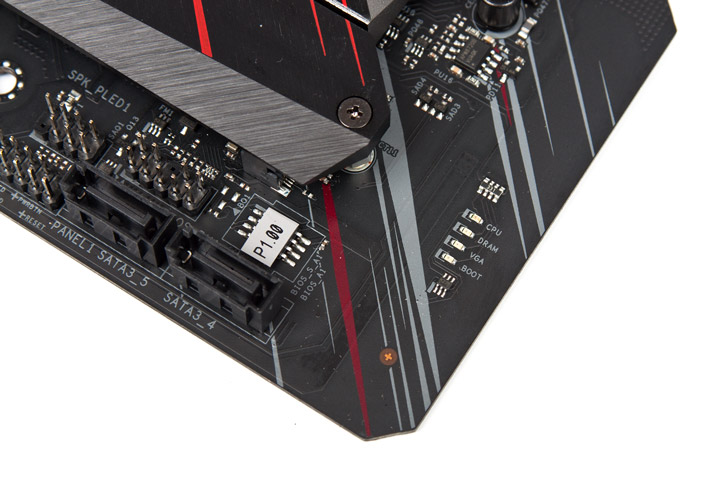

Вслед за остальными крупными производителями, специалисты из ASRock освоили упрощённую систему диагностической индикации — распаяли четыре красных светодиода, назвав такой комплекс PSC (POST Status Checker).
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/20-asrock-b365-phantom-gaming-4.jpg)

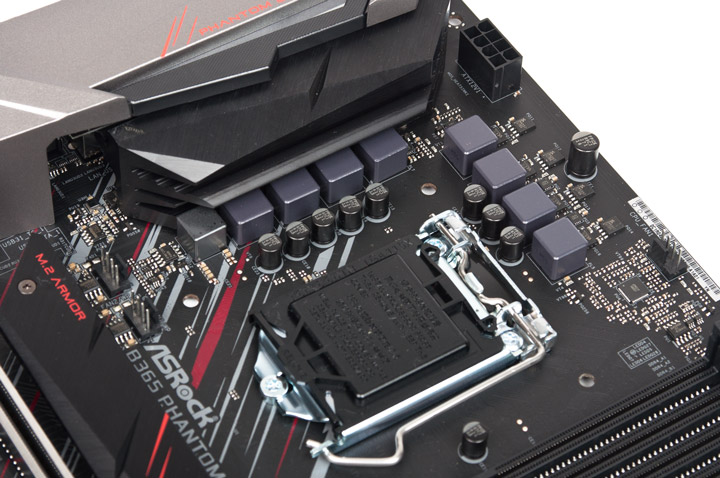

Замкнутая группа из двух площадок под вентиляторы между охладителем VRM и радиатором M.2 может создать неудобство при уже собранной системе с участием габаритной системы охлаждения ЦП. В остальном замечаний к пространству вокруг сокета нет.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/23-asrock-b365-phantom-gaming-4.jpg)

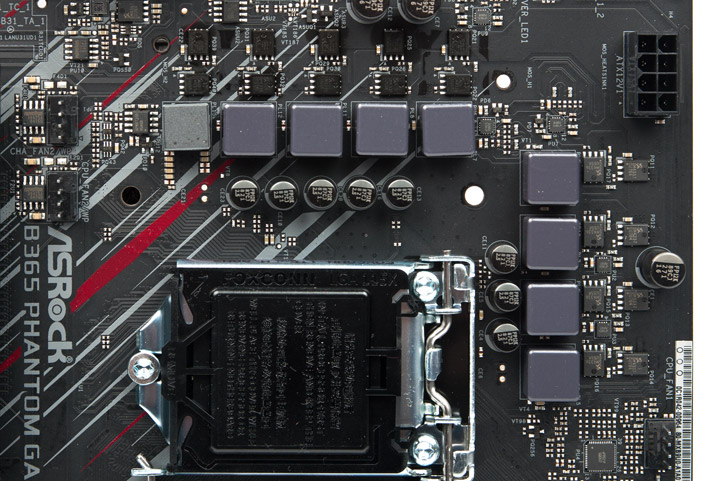

ШИМ-контроллер uP9521P от uPI Semiconductor нами уже встречался в нынешнем поколении плат MSI для CPU Intel. Имеются пять вспомогательных драйверов, два из них (uP1962S) используются для нужд интегрированного графического ядра, и, таким образом, лишь три (uP1961S) участвуют в стабилизации напряжения питания вычислительной части ЦП. В первом случае используется связка из двух транзисторов SM4336NSKP и SM4337NSKP производства Sinopower, для второго уже очевиден приём удвоения числа силовых элементов. Ещё одна связка, с ней рядом распаян меньший дроссель, отличающийся от остальных, образует спаренный источник для напряжений CPU IO и SA.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/24-asrock-b365-phantom-gaming-4.jpg)

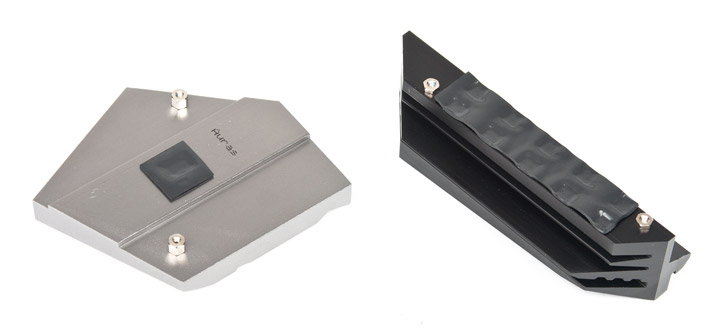

Учтя надёжный винтовой способ крепления и прокладки достаточной площади, у меня замечаний к качеству организации охлаждения не нашлось.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/25-asrock-b365-phantom-gaming-4.jpg)

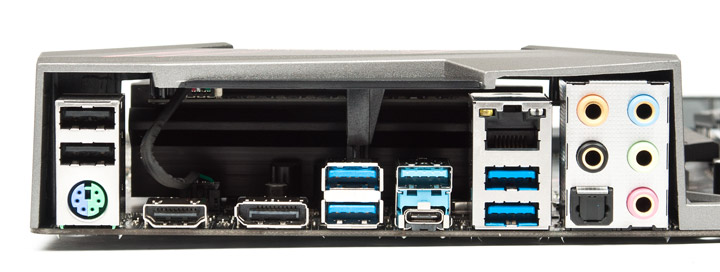

Наполнение задней панели обильное; если бы не два цифровых видеовыхода, а три — оно бы повторило число портов на статусной ASUS ROG Strix H270F Gaming. Повторюсь про предусмотренные отверстия (на корпусной заглушке) под антенный крепёж для адаптера беспроводных сетей.
![ASRock B365 Phantom Gaming 4](/motherboard/asrock-b365-phantom-gaming-4/26-asrock-b365-phantom-gaming-4.jpg)
