Обзор и тестирование материнской платы ASUS ROG Strix B460-I Gaming. Знакомство с возможностями чипсета Intel B460 при содействии процессора Core i7-10700K

Возможности UEFI

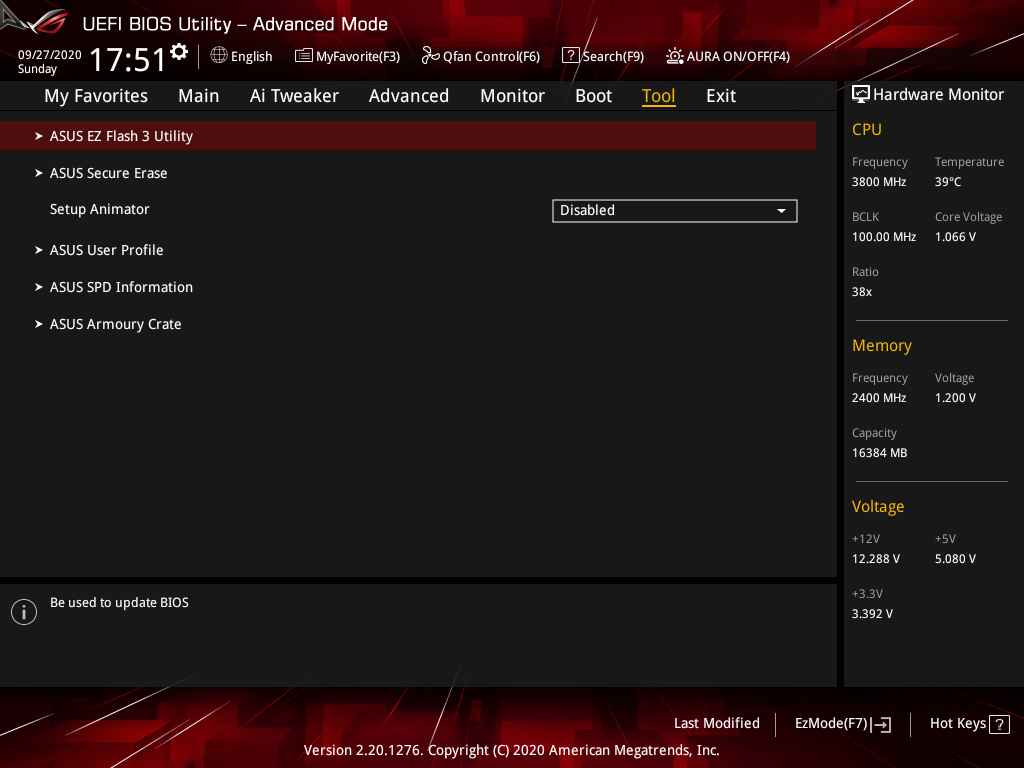

Обновить прошивку поможет EZ Flash, интегрированный в состав UEFI.

ASUS ROG Strix B460-I Gaming

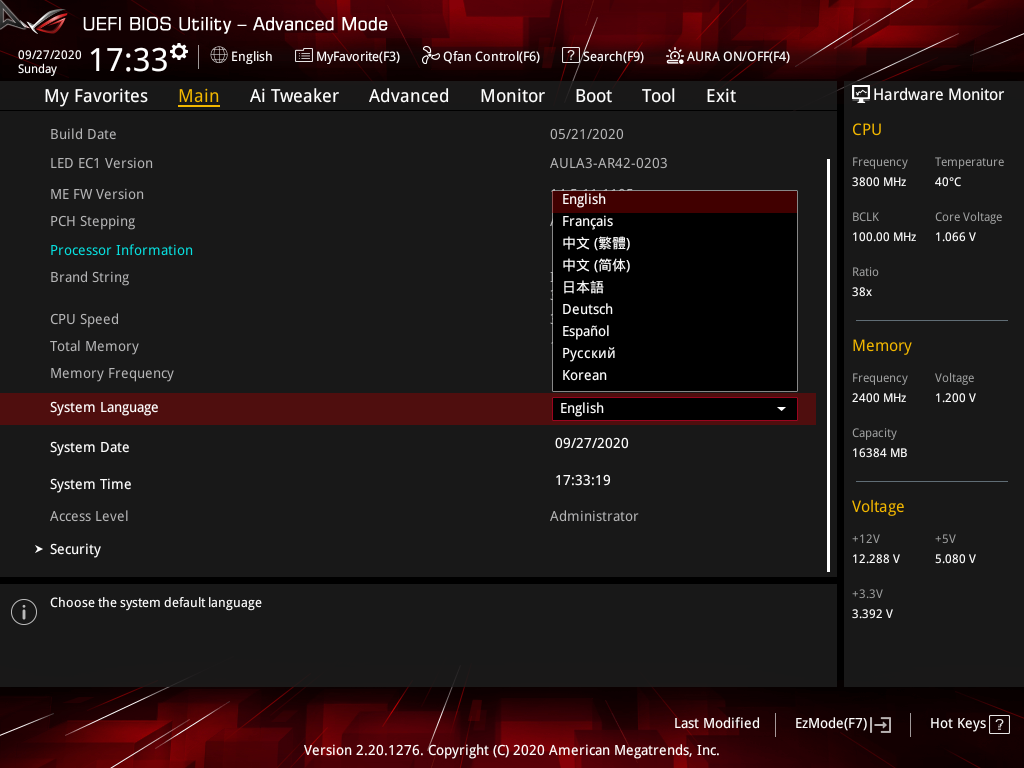

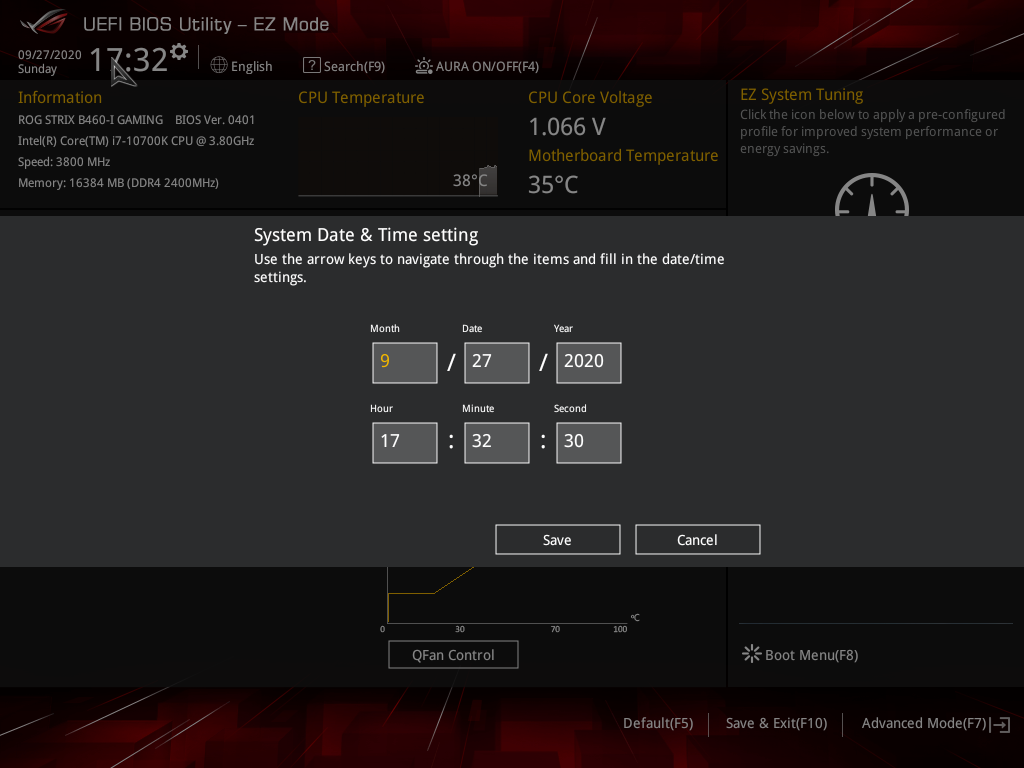

Внешний вид ничем не отличается от более престижных плат, есть два вида отображения настроек. Ez Mode в качестве упрощённого имеет базовый набор возможностей.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

Три площадки для охладителей подразумевают наладку снижения частоты вращения устройств посредством независимых алгоритмов.

ASUS ROG Strix B460-I Gaming

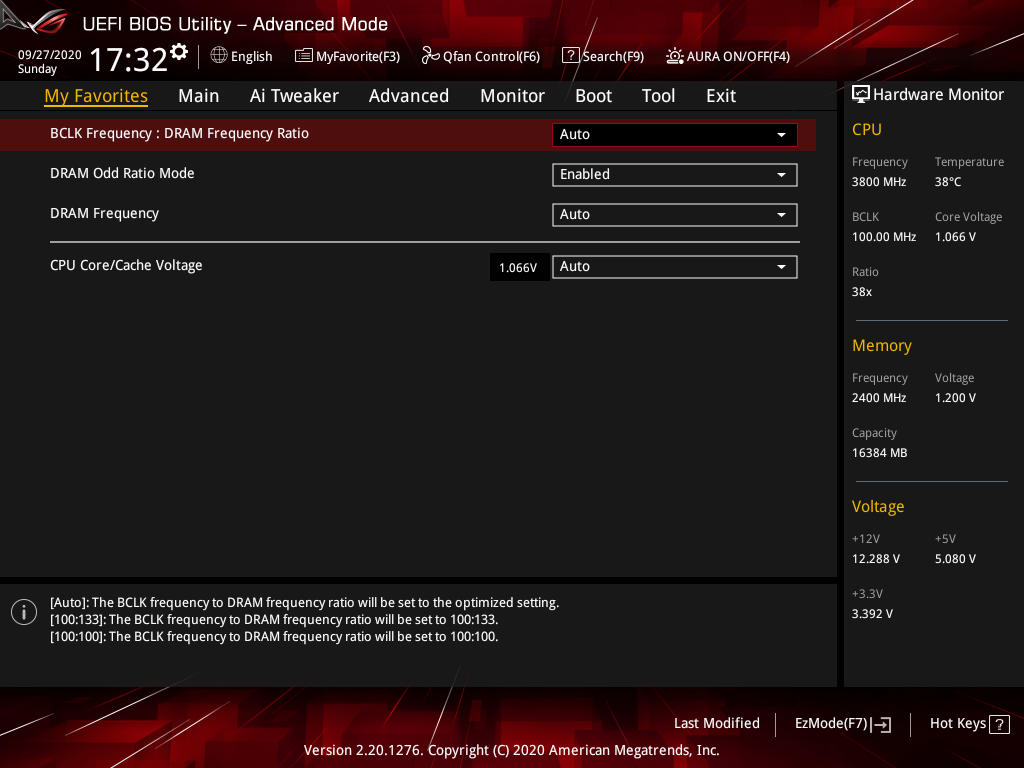

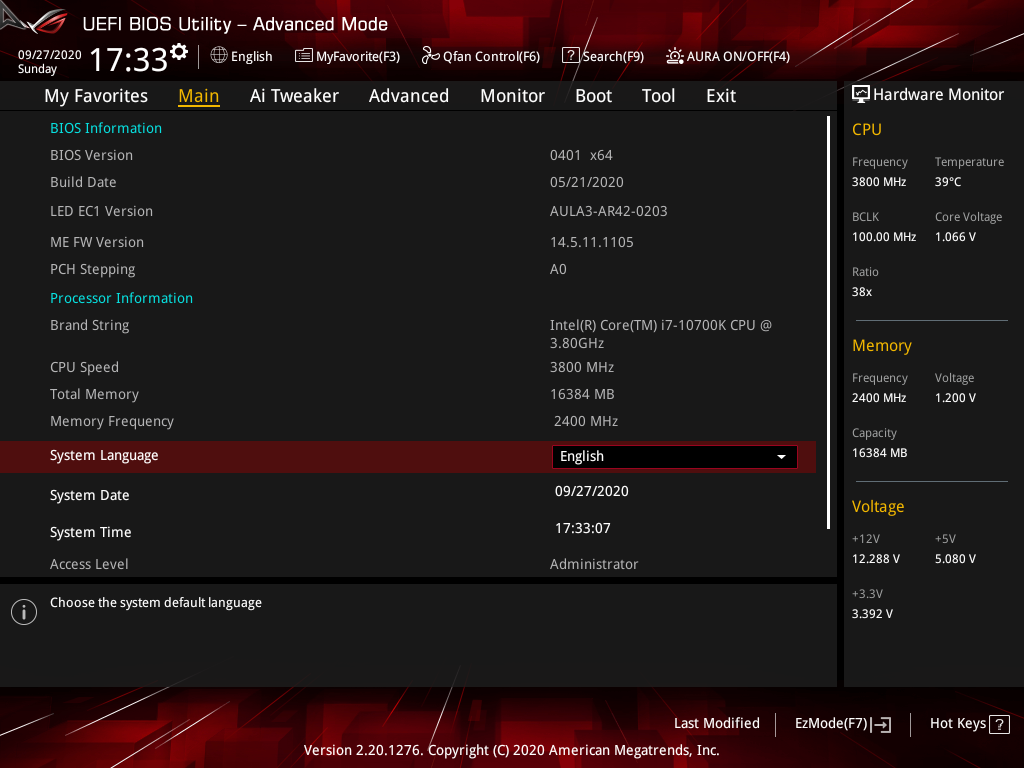

Расширенный Advanced Mode включает раздел My Favorites, здесь его можно использовать для концентрации пунктов по ускорению ОЗУ.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

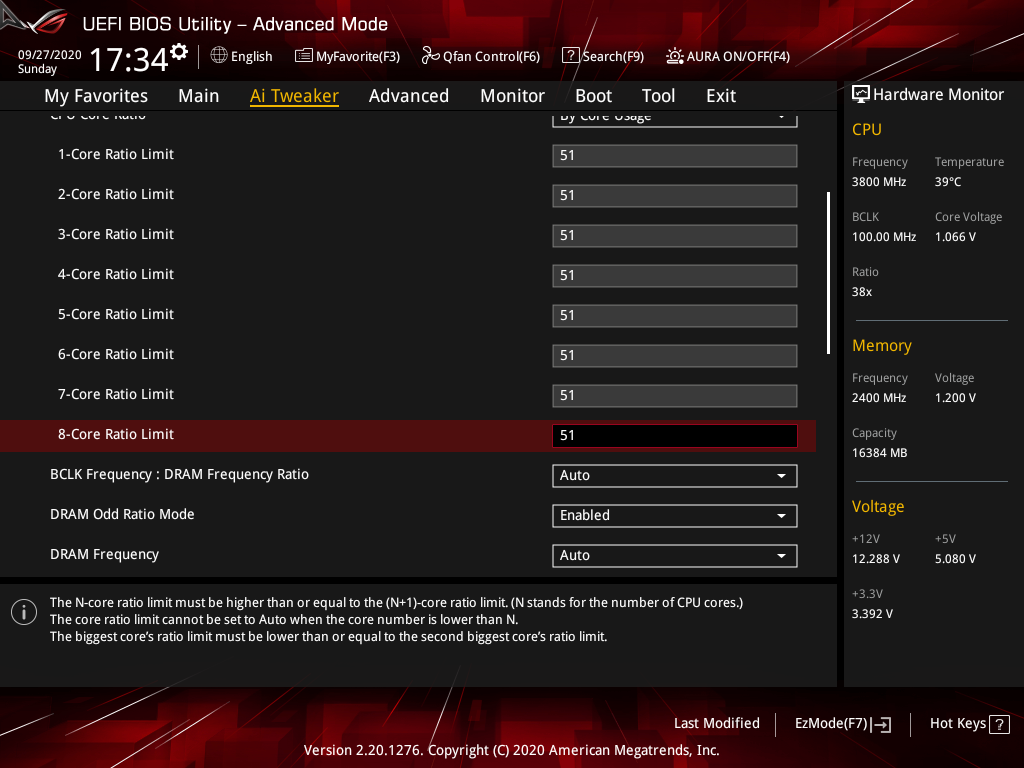

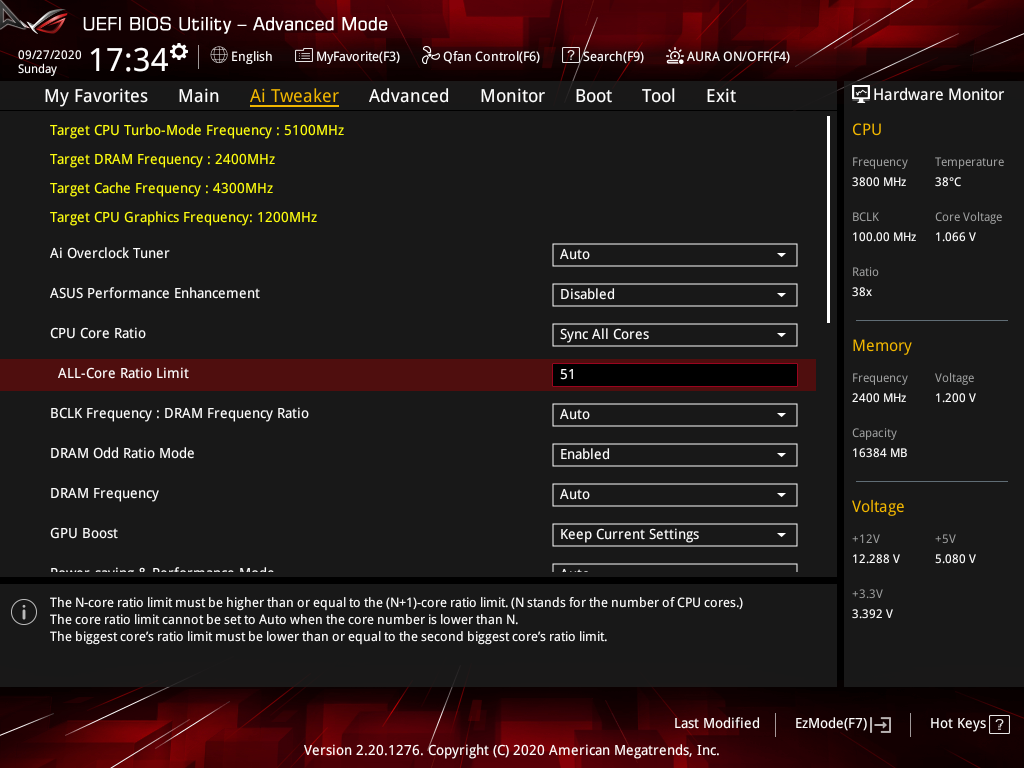

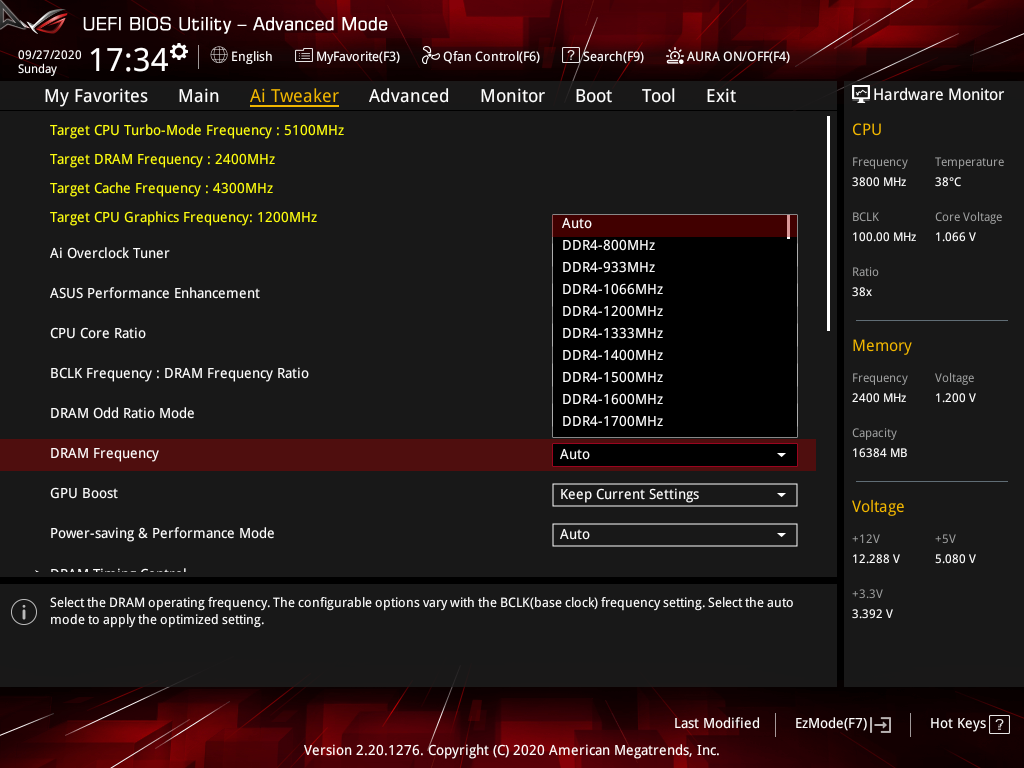

Разгонный раздел Ai Tweaker достаточно насыщен различными переменными.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

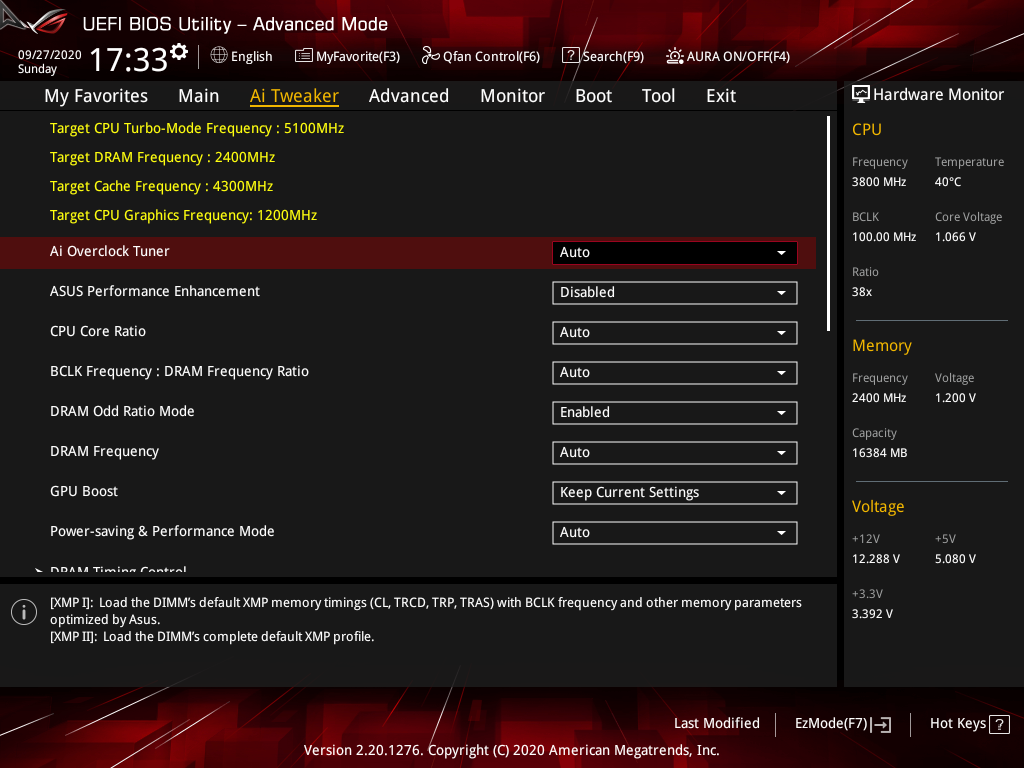

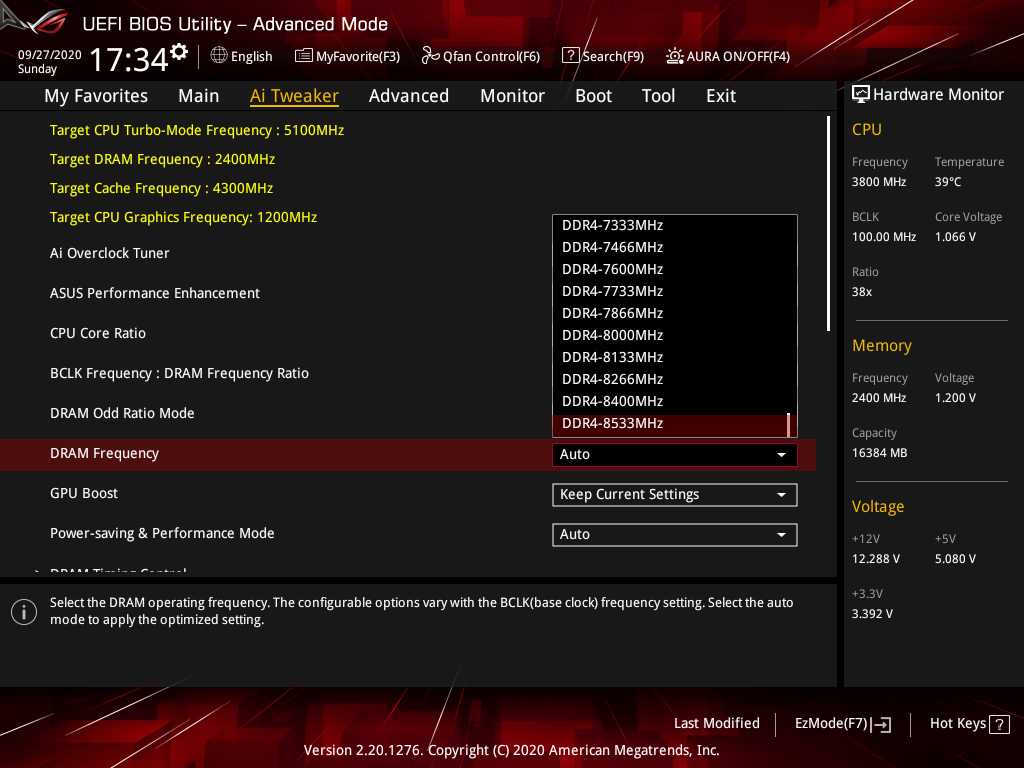

Форсирование XMP унаследовало черты со старших плат — есть два способа. ASUS Performance Enhancement — фирменный механизм для процессоров с невысоким базовым TDP, который «разгоняет» их путём форсажа больших мгновенных мощностей. Управление CPU Core Ratio даже для процессора с разблокированным на повышение множителем не даст возможность установки значений, превышающих паспортные, сделать их ниже проблем нет. Якобы нет ограничений для частоты ОЗУ, но для старших процессоров чисел, больших чем 2933 МГц, получить не выйдет, а для более простых ЦП цифра, как и всегда, будет ещё скромнее — 2667 МГц. GPU Boost — единственный готовый разгонный профиль, и тот относится лишь к частоте iGPU; обычно (в старших устройствах) на этом месте находится TPU — один или несколько профилей под ускорение ЦП. Наконец, отказ от всех ограничителей в один клик предложит последний раздел — Performance Mode.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

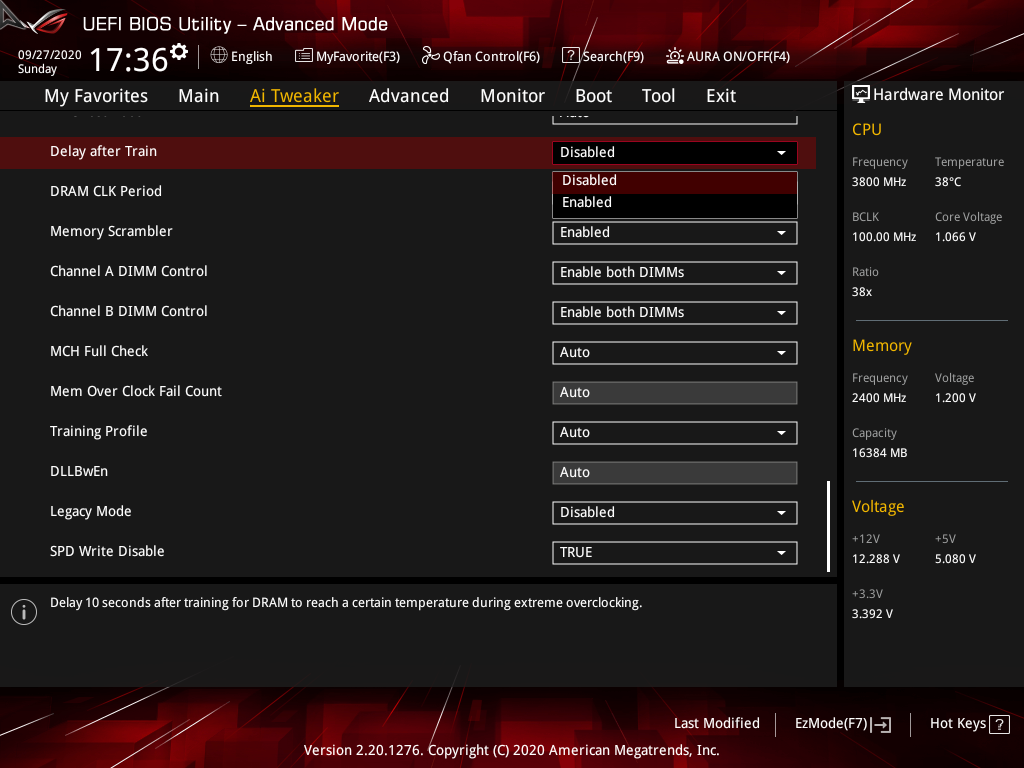

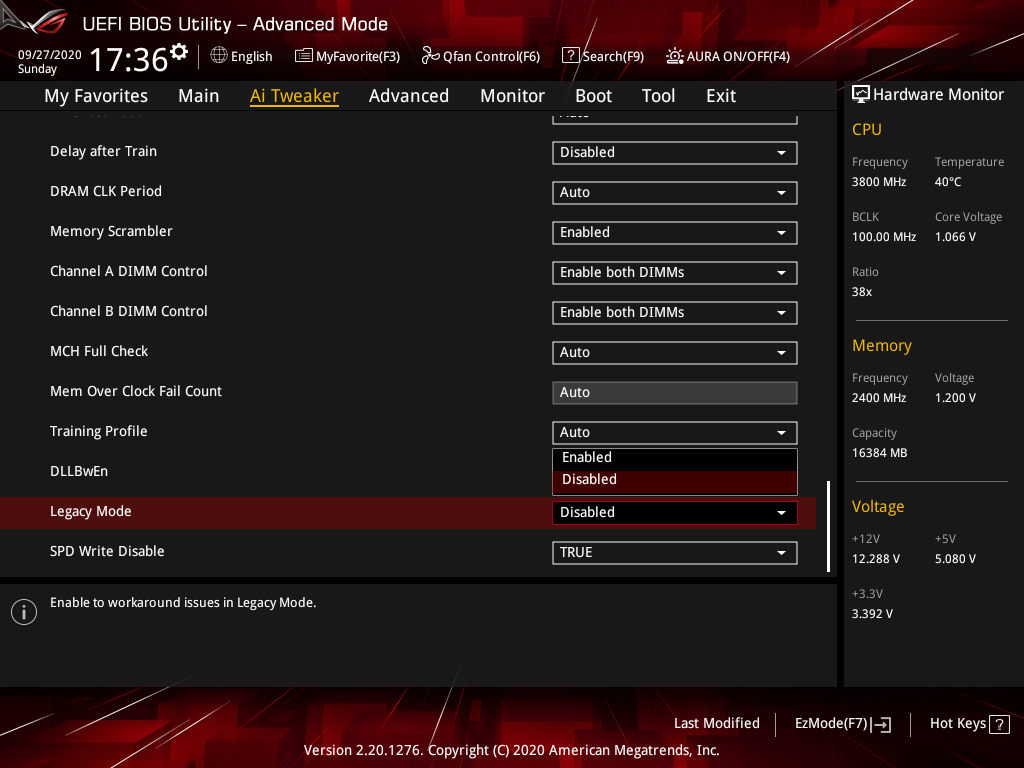

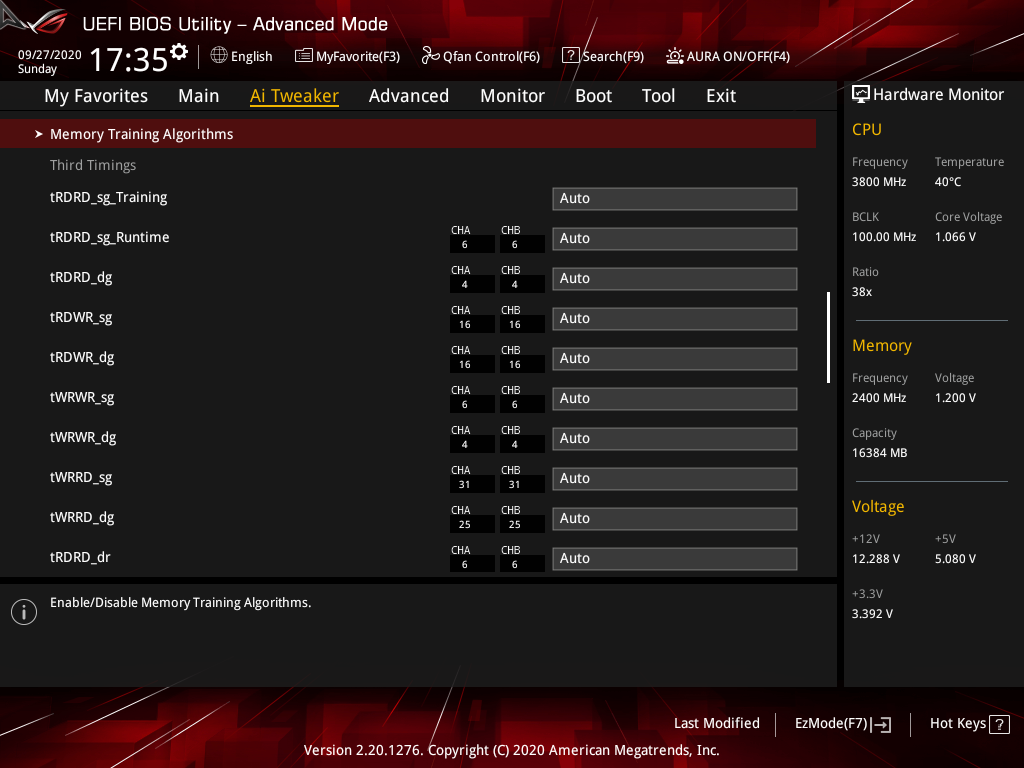

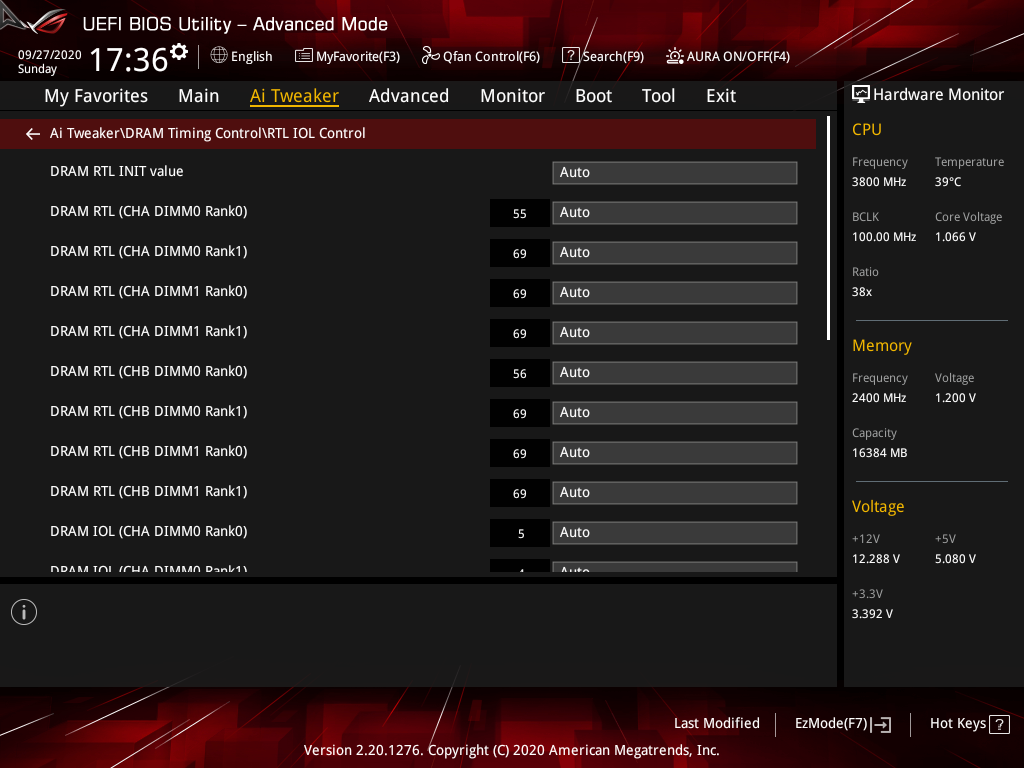

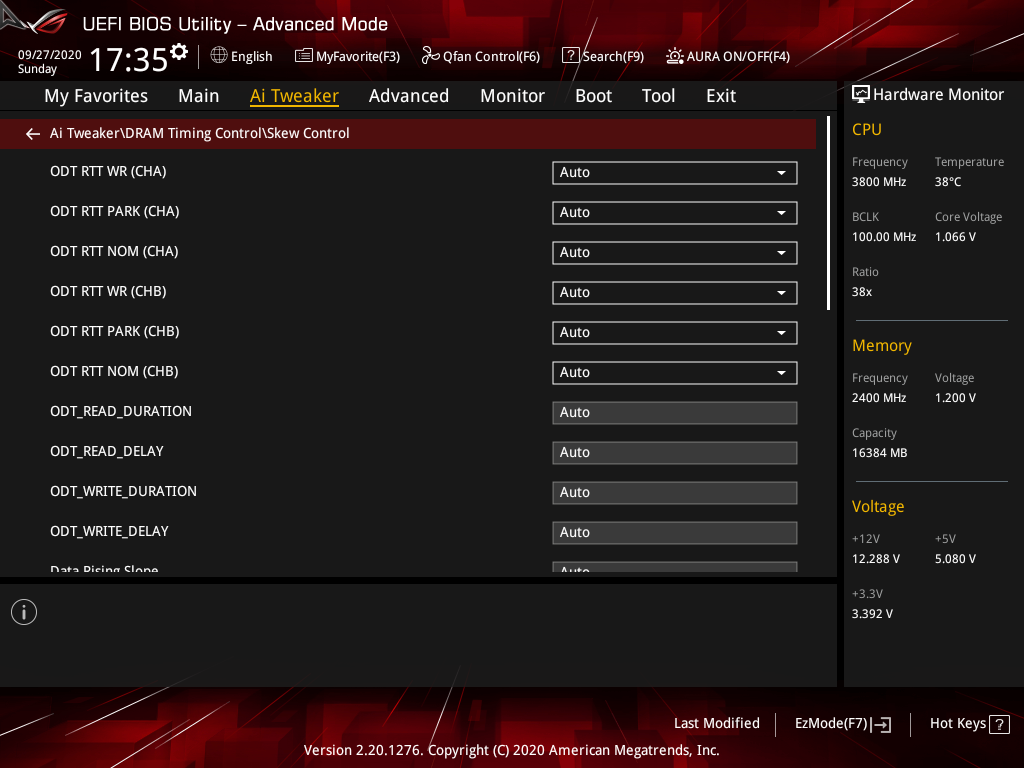

Итак, ключевым разделом для экспериментов с производительностью системы окажется DRAM Timing Control, его наполнение достаточно серьёзно проработано.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

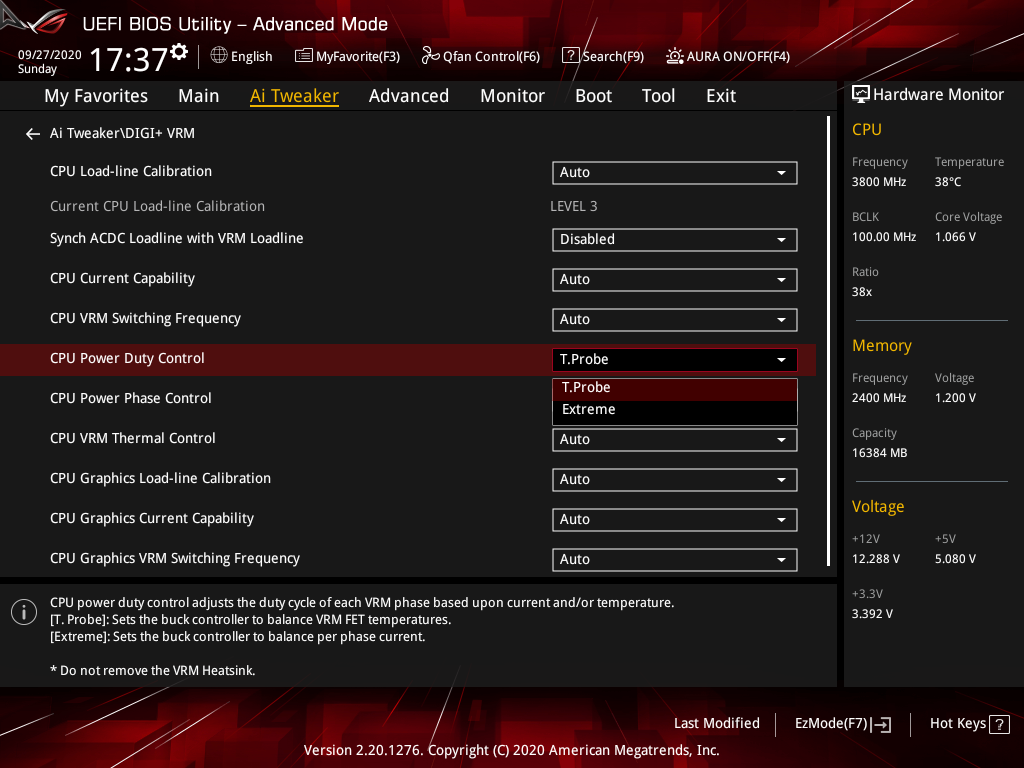

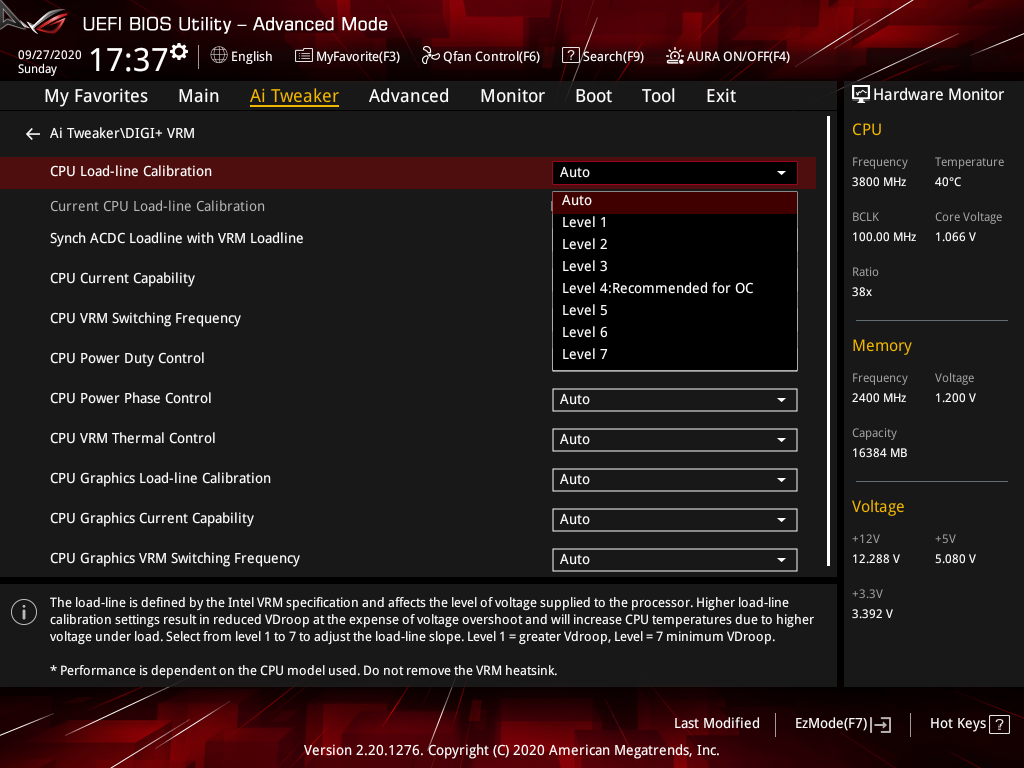

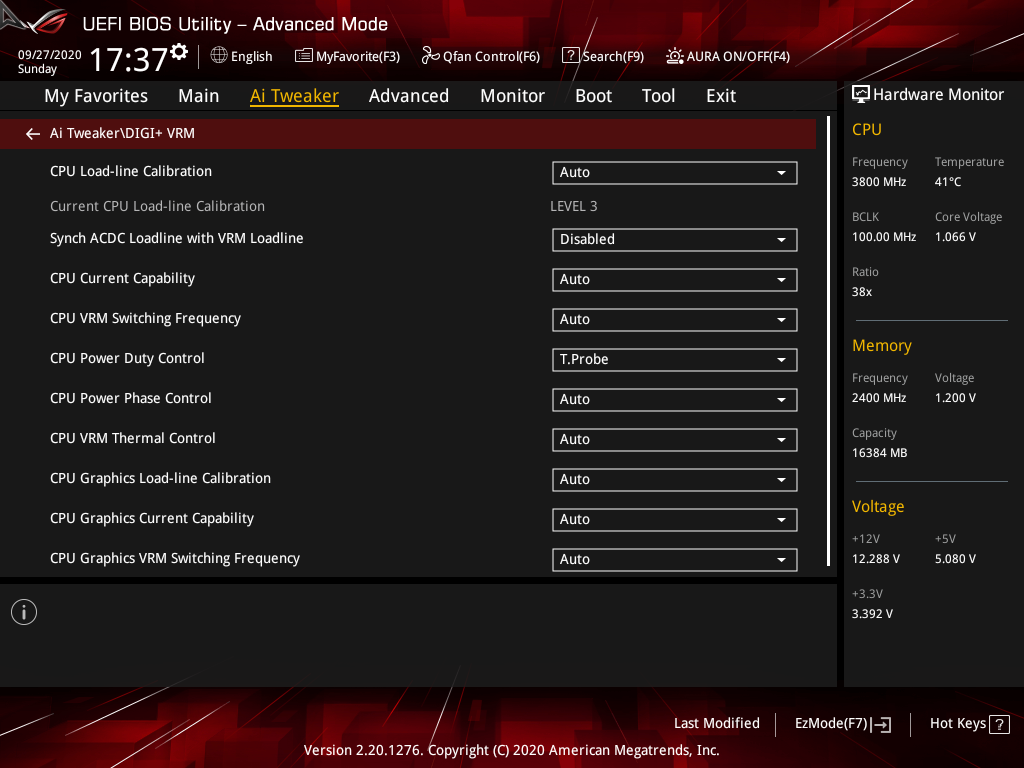

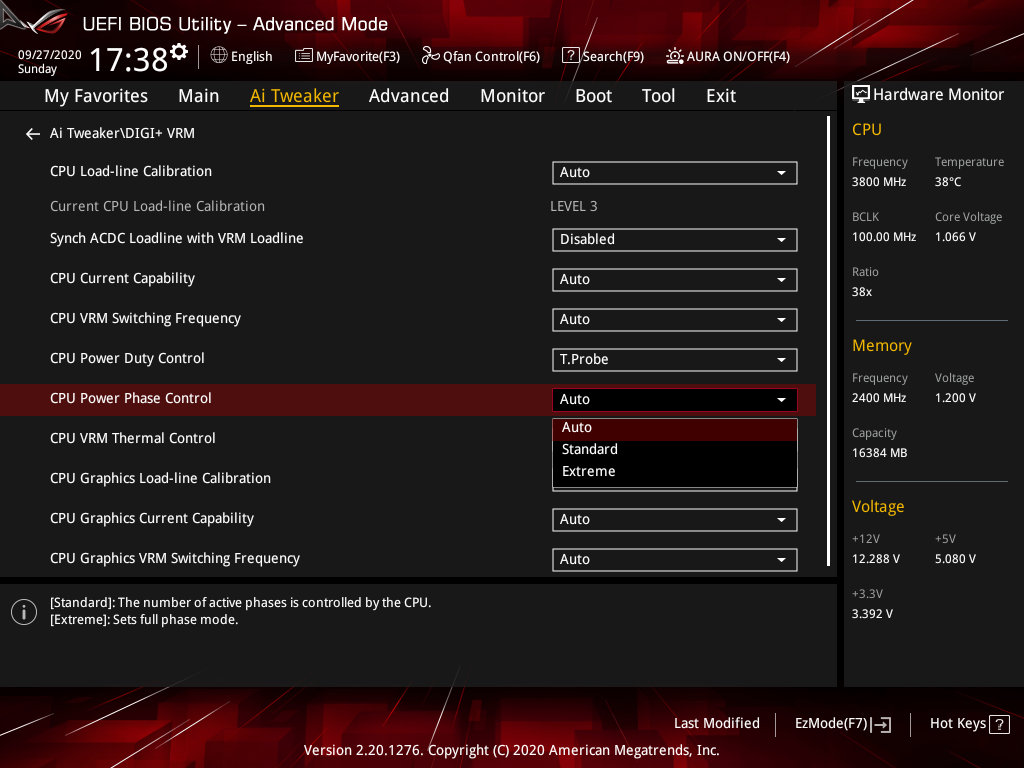

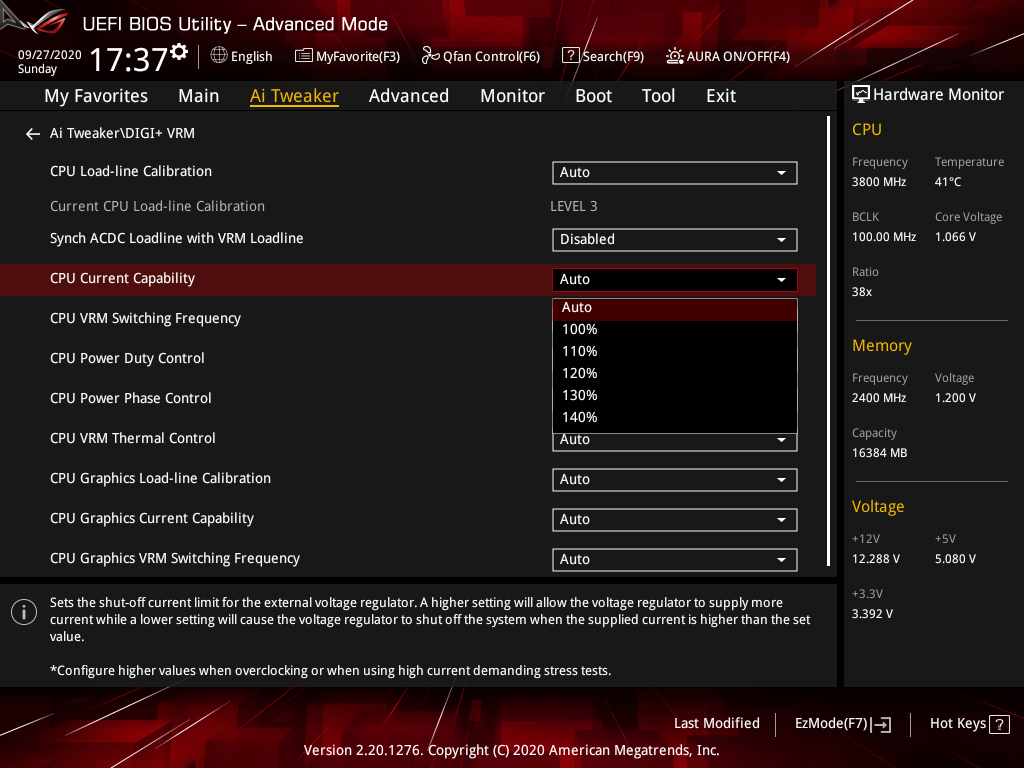

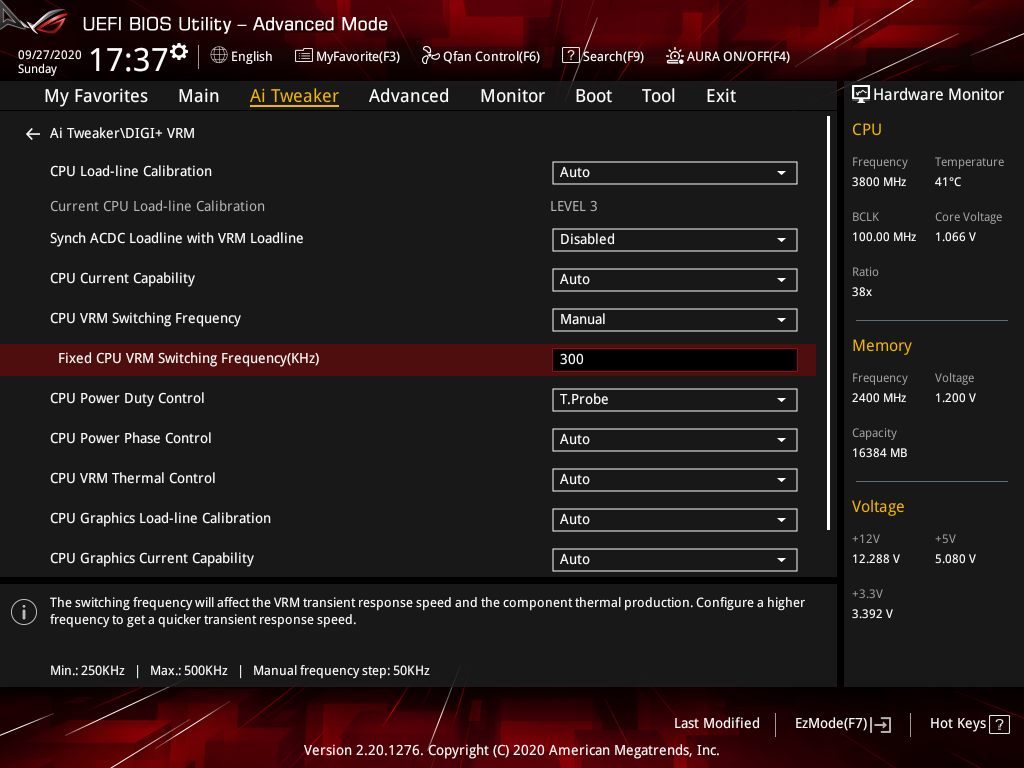

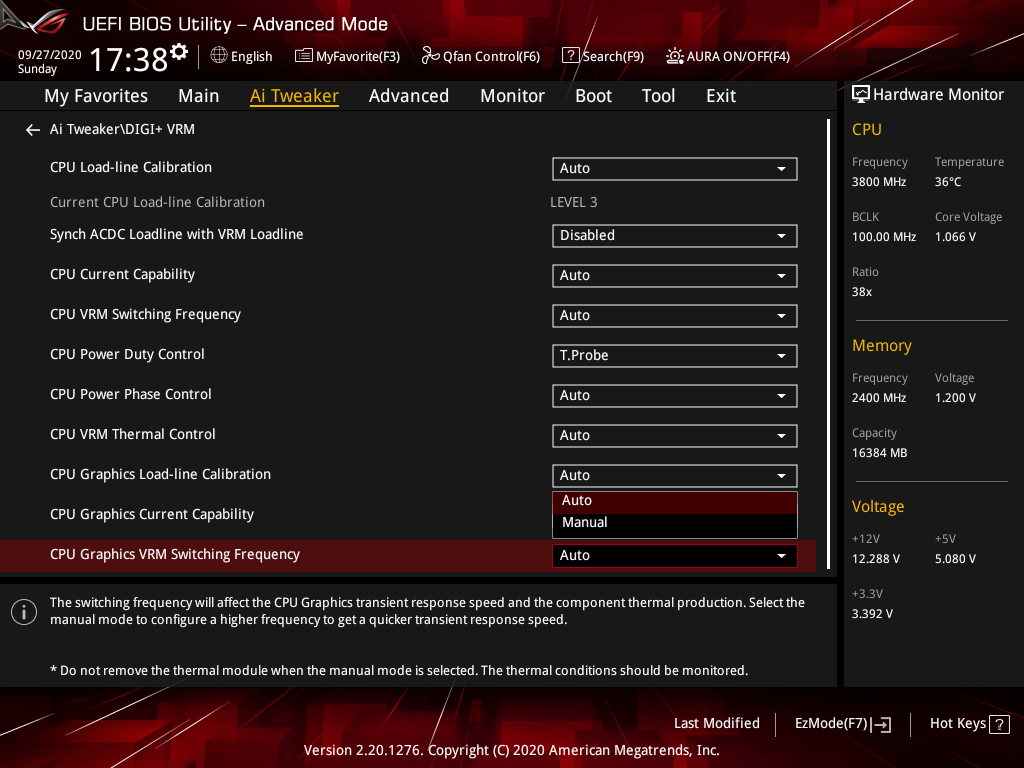

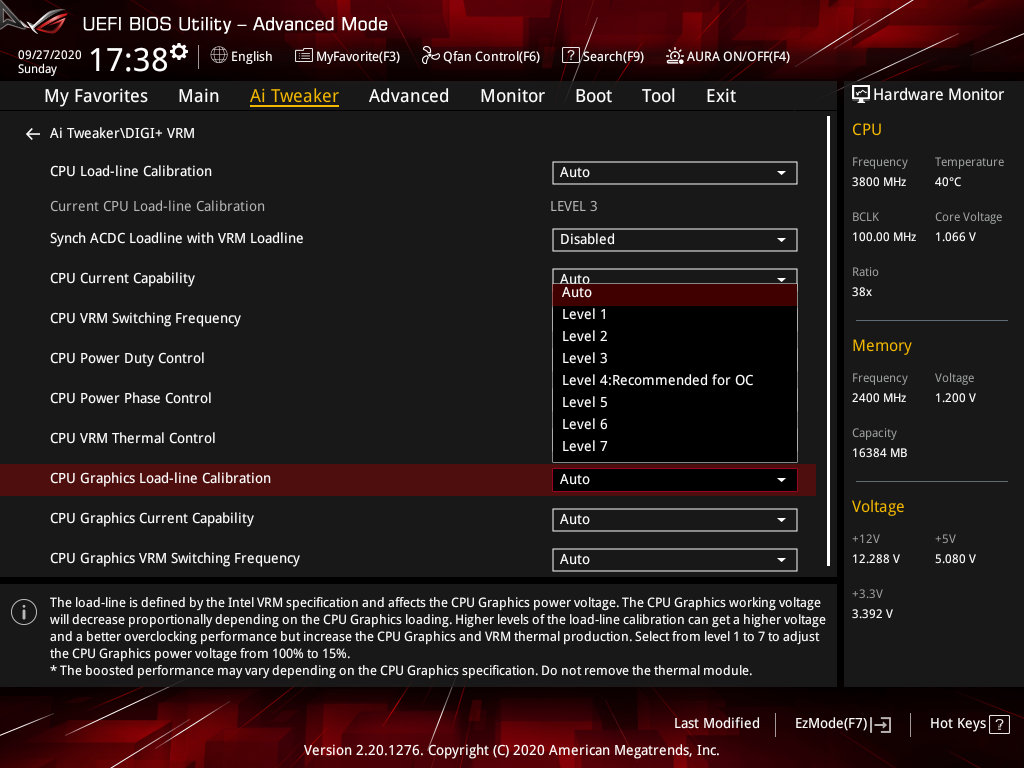

Наладка работы стабилизатора напряжений включает раздел DIGI+ VRM, где есть наборы профилей LLC и варианты по смене частоты ШИМ, всё как у приличных плат.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

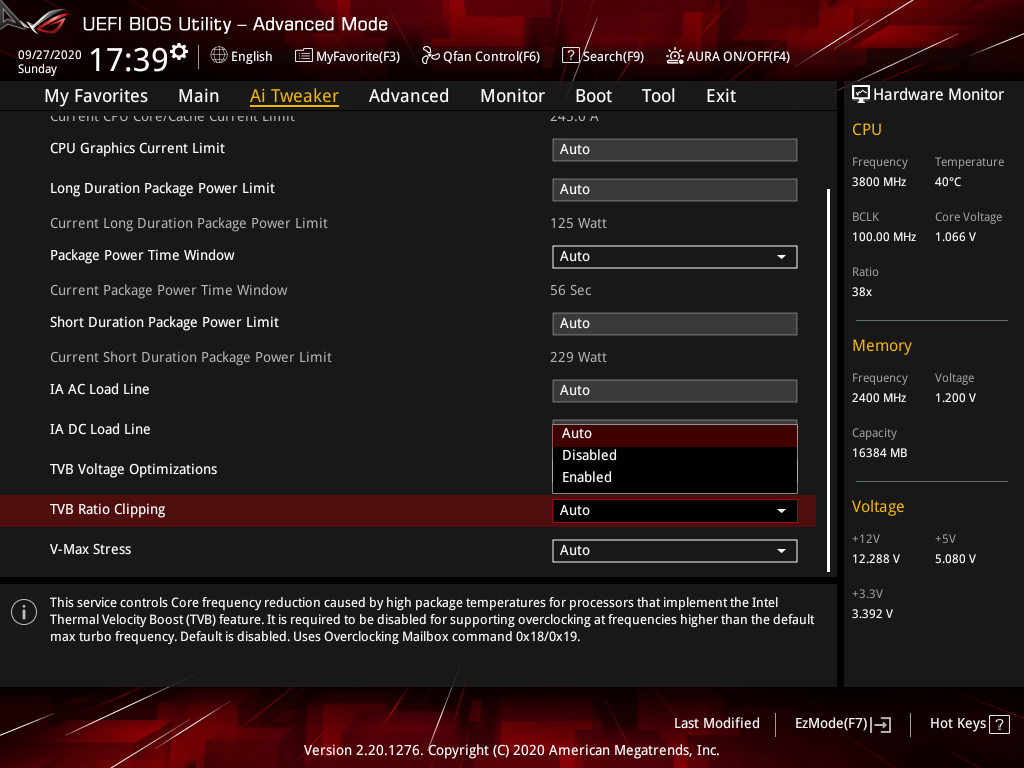

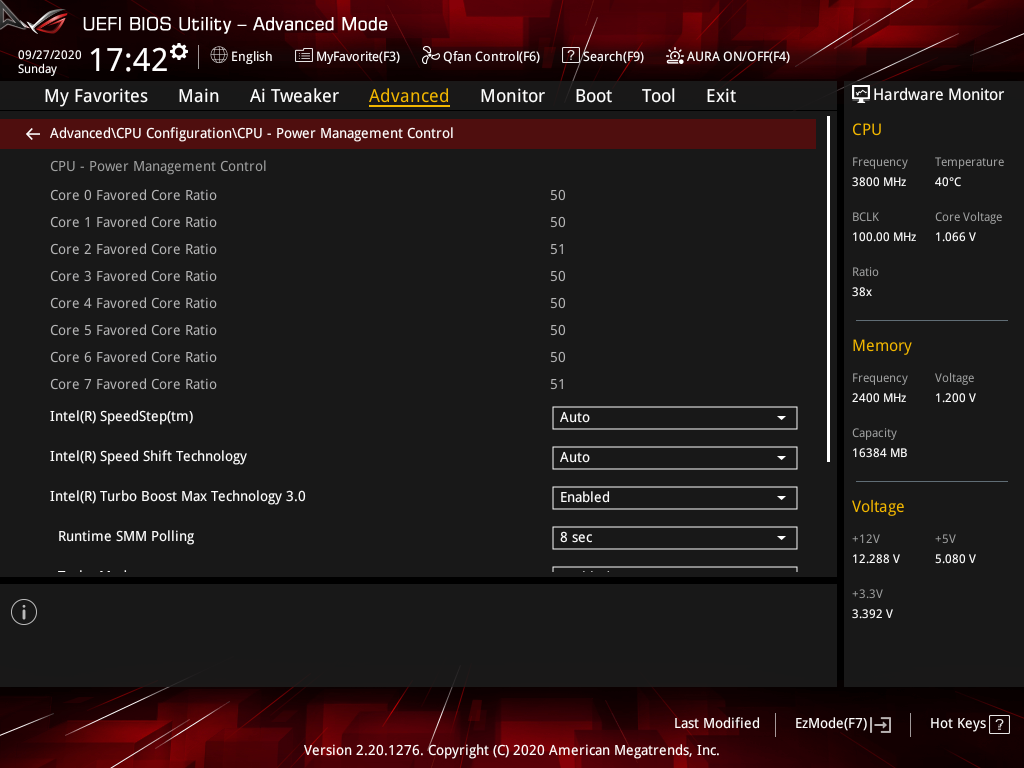

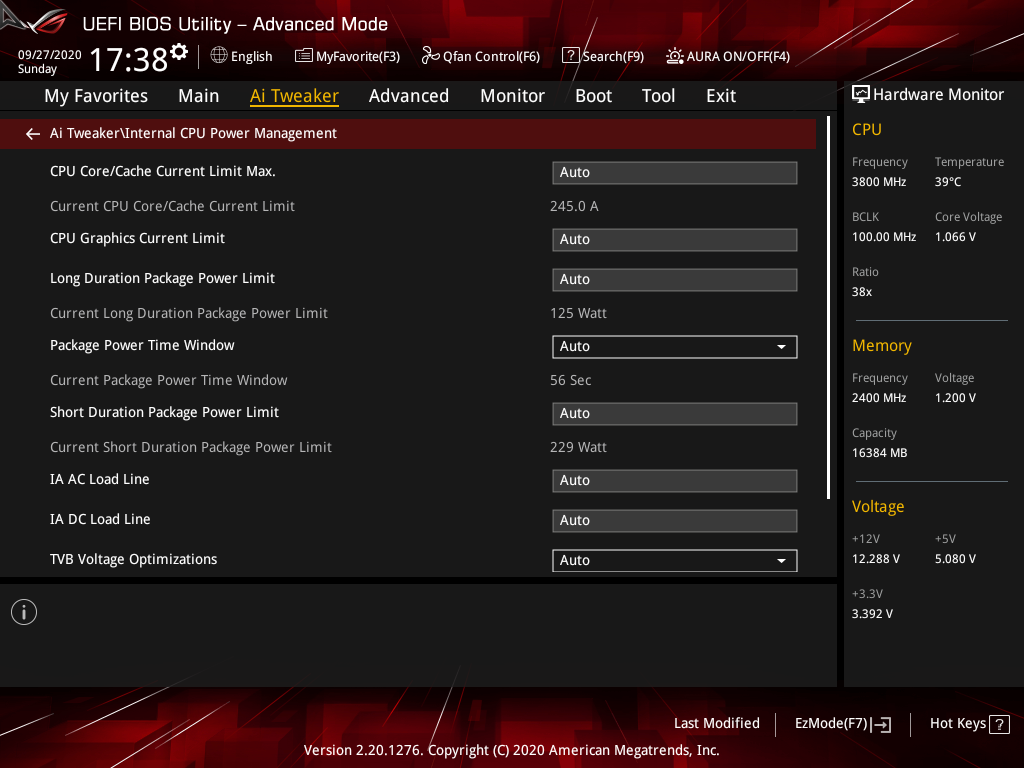

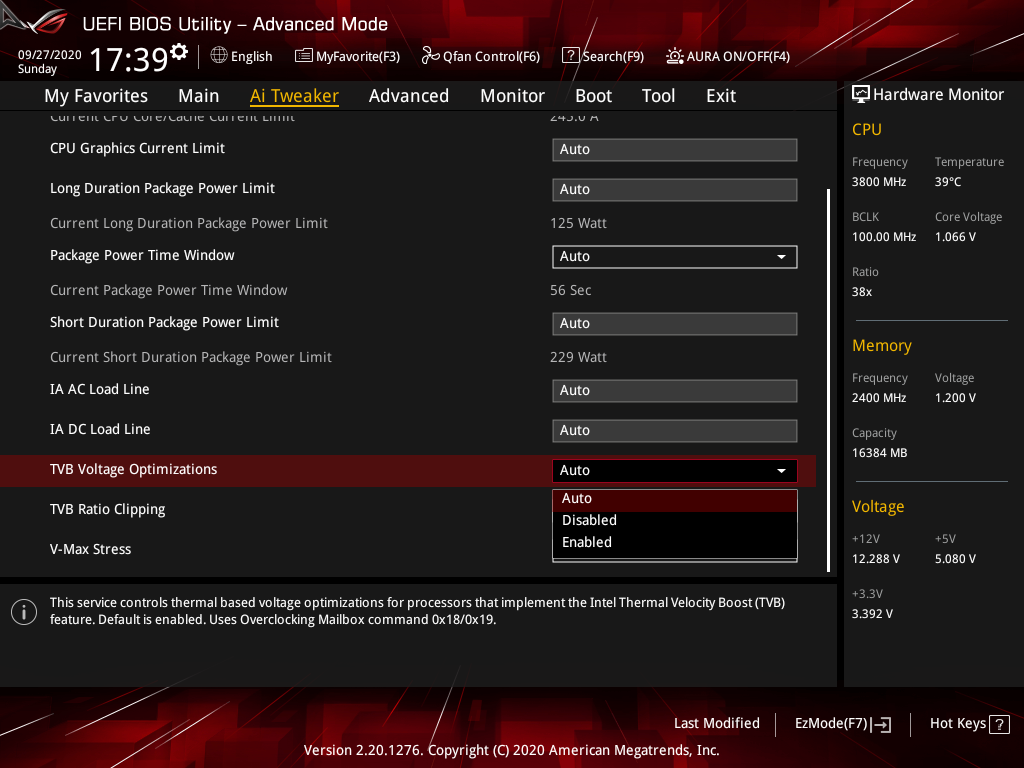

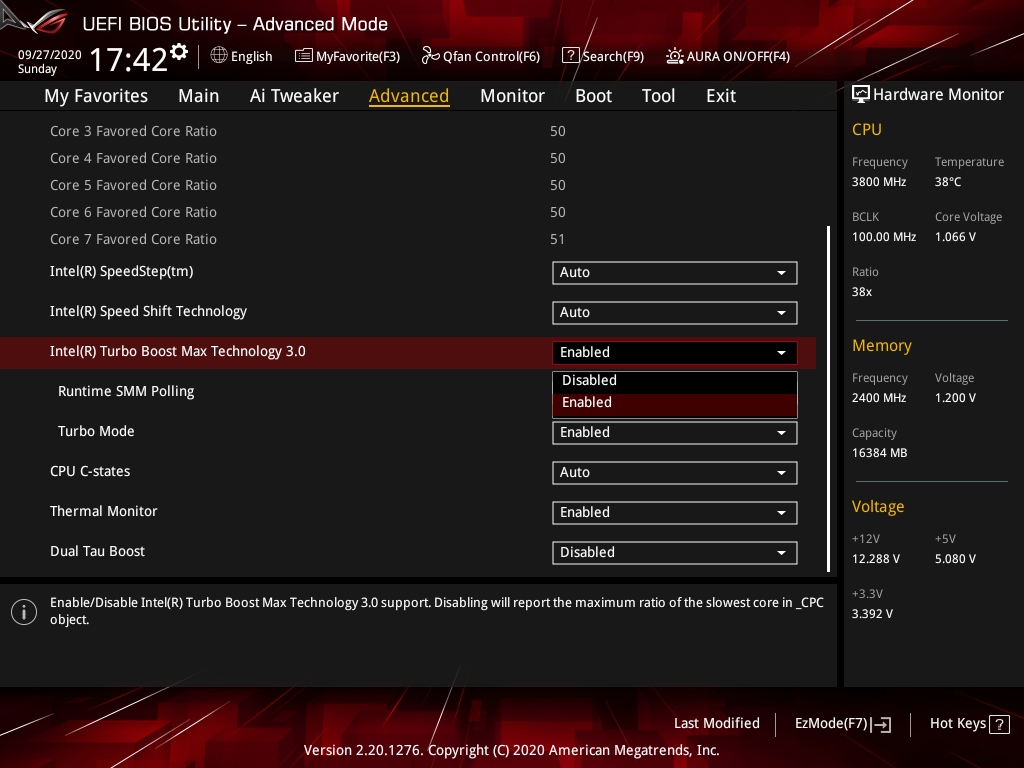

Подраздел Internal CPU Power Management позволит взять под свой контроль всё происходящее в сфере ускорения процессора в рамках тех либо иных лимитов мгновенных мощностей. Нарастить их можно до уровней, доступных на устройствах с Intel Z490, то есть до очень высоких цифр.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

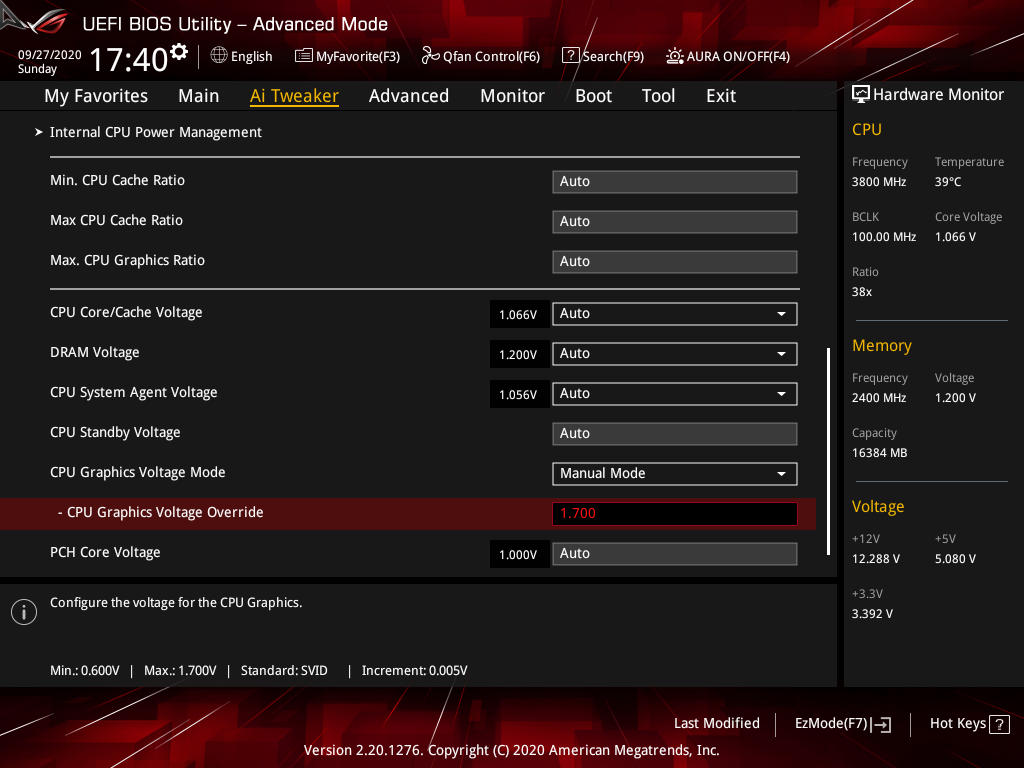

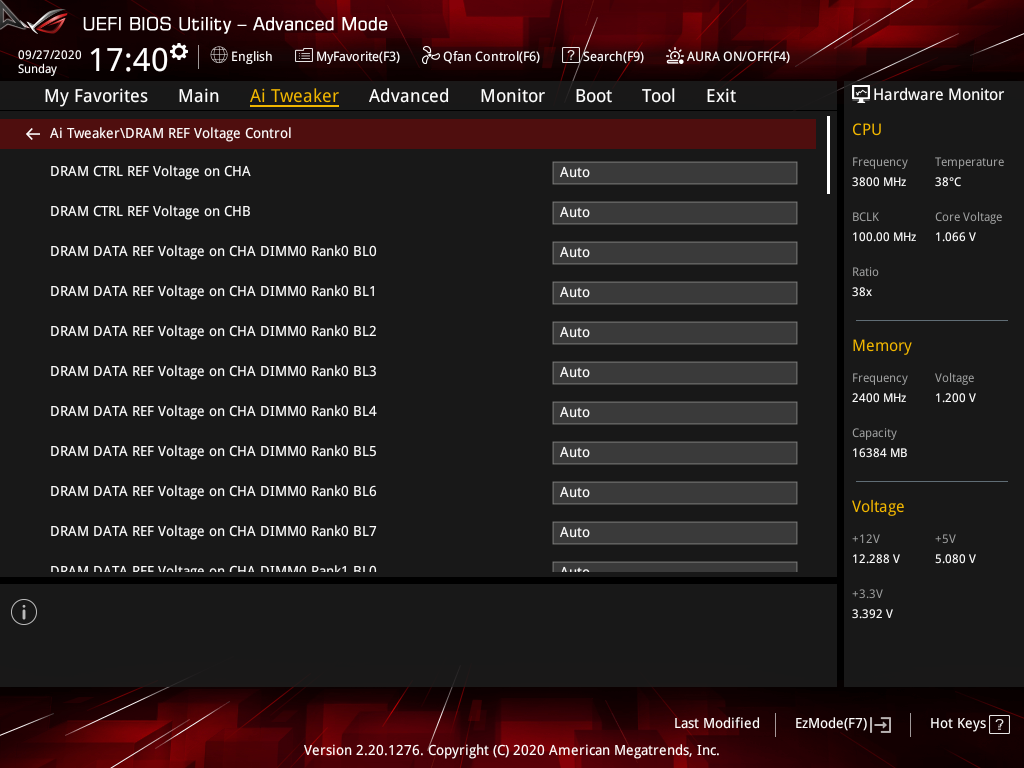

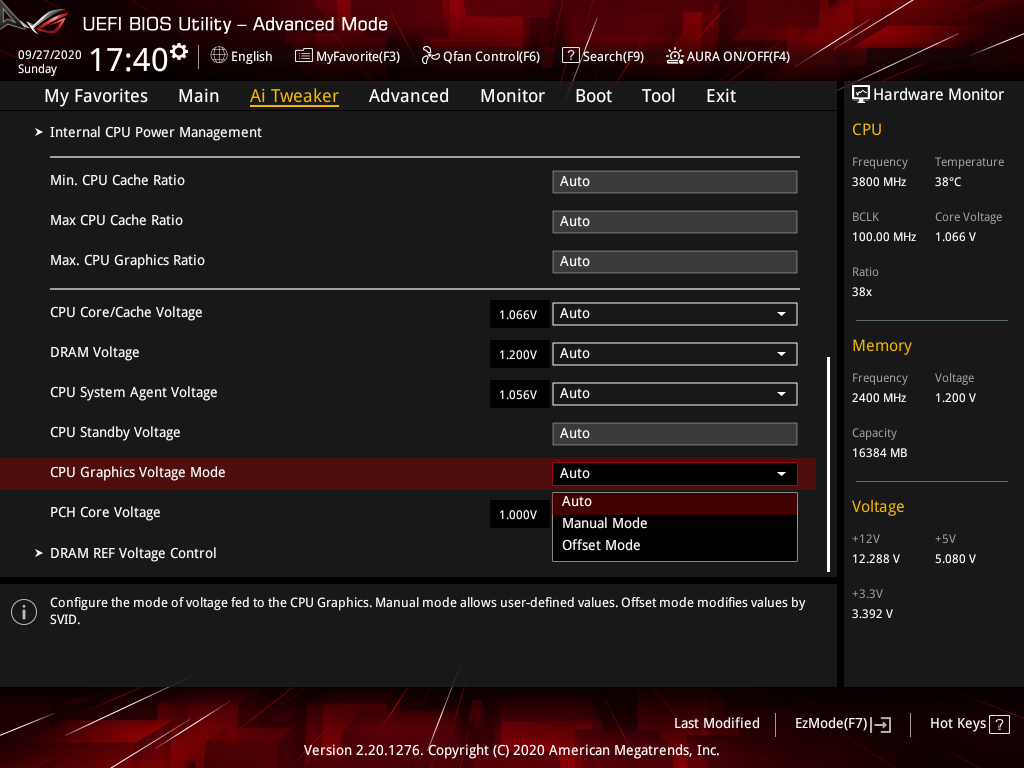

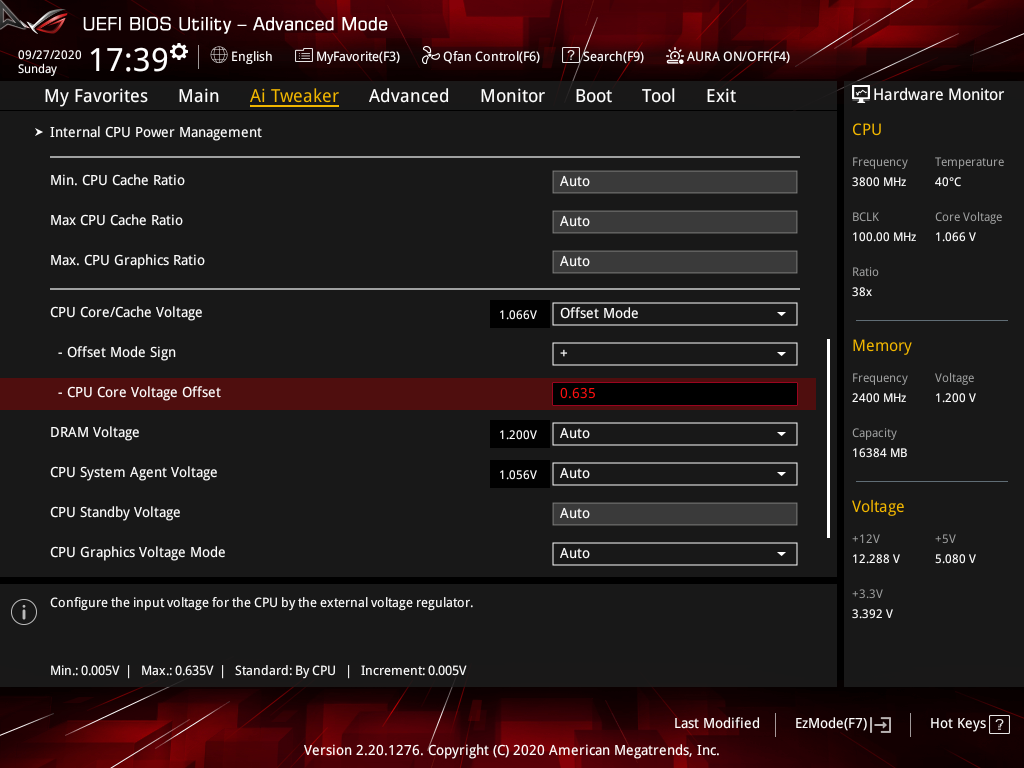

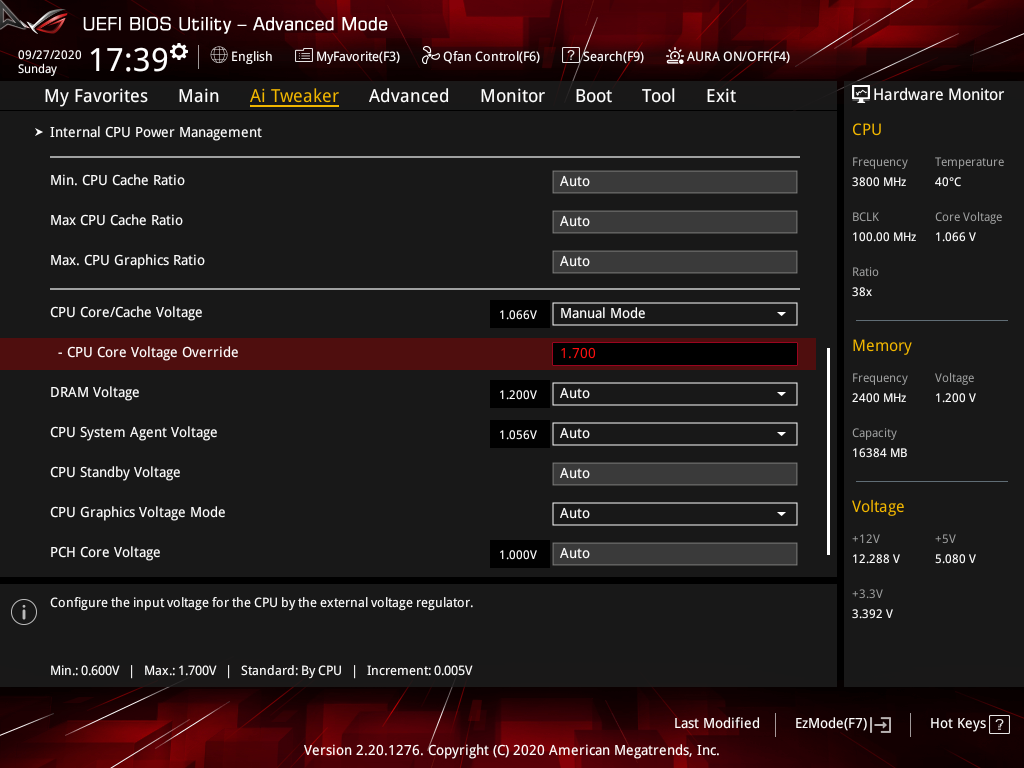

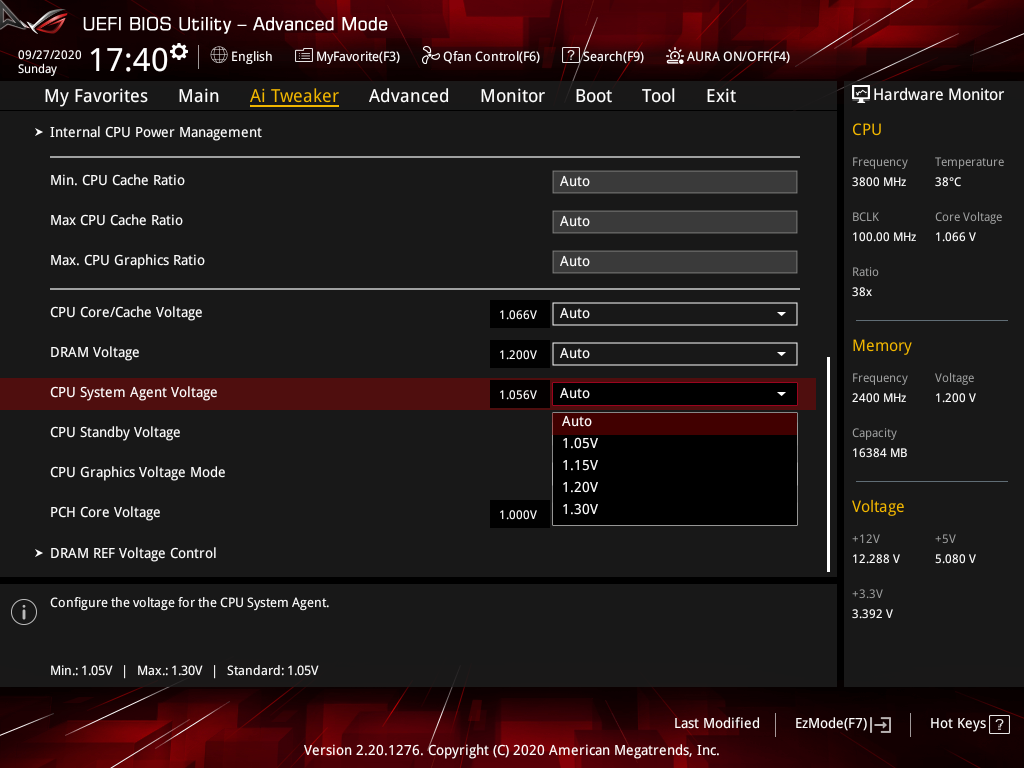

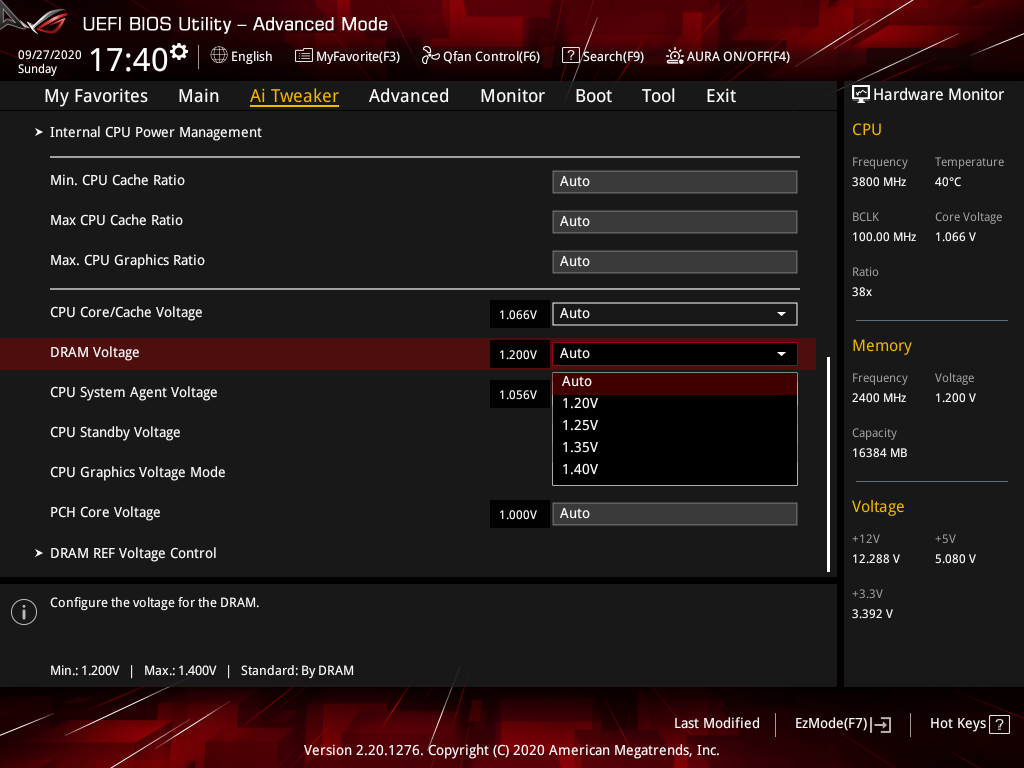

Напряжение на ядрах ЦП можно поменять двумя способами, пределы достаточно смелые для самых различных экспериментов. Для DRAM и спаренного источника IO и SA предложен небольшой список из заблаговременно подобранных цифр. Предельное для памяти в нашем стенде (1,4 В) оказывалось идентично тому, что предлагал вариант 1,35 В.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

Наиболее важные переменные, их пределы и шаг изменений собраны в таблице:

Параметр Диапазон регулировки Шаг
CPU Core Ratio (Multiplier) 8–51 1
CPU Load-line Calibration Auto/Level1…7 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–51 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,20; 1,25; 1,35; 1,40 (нет эффекта)
CPU System Agent Voltage (В) 1,05; 1,15; 1,20; 1,30
PCH Core Voltage (В) 1,00; 1,10
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

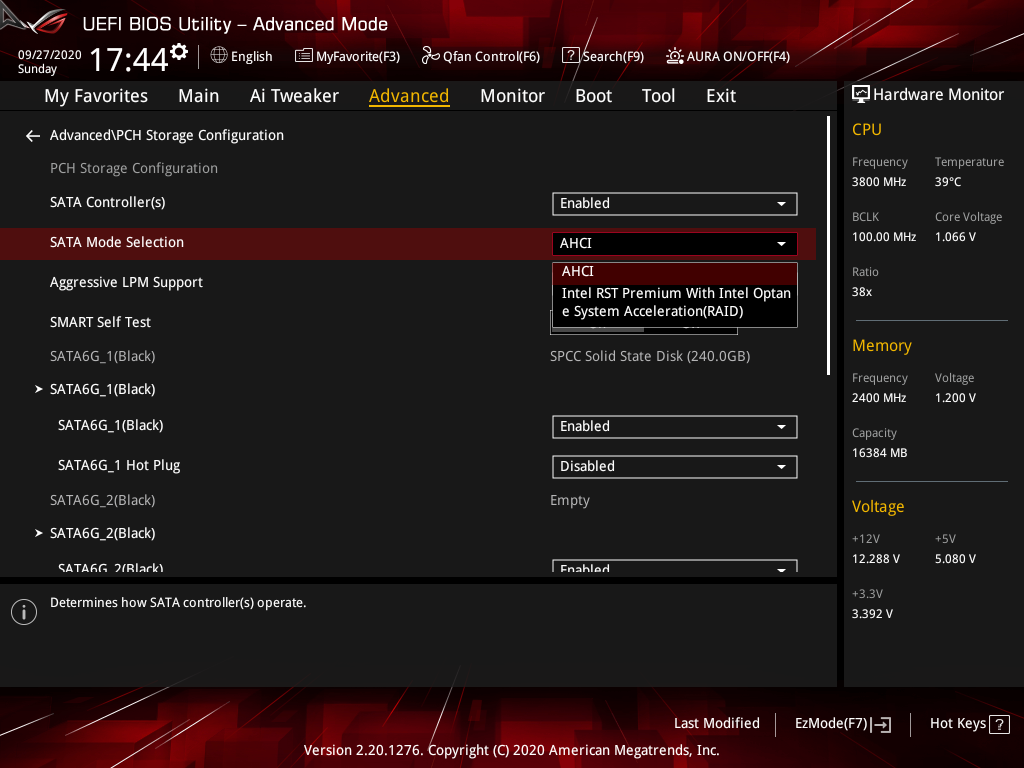

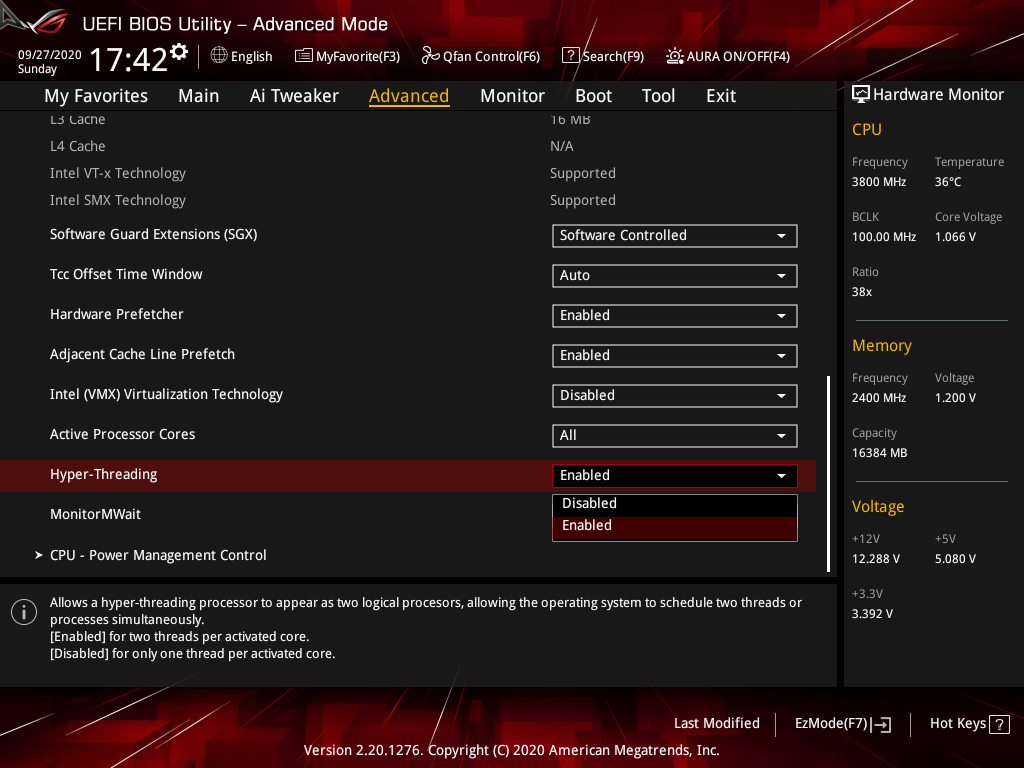

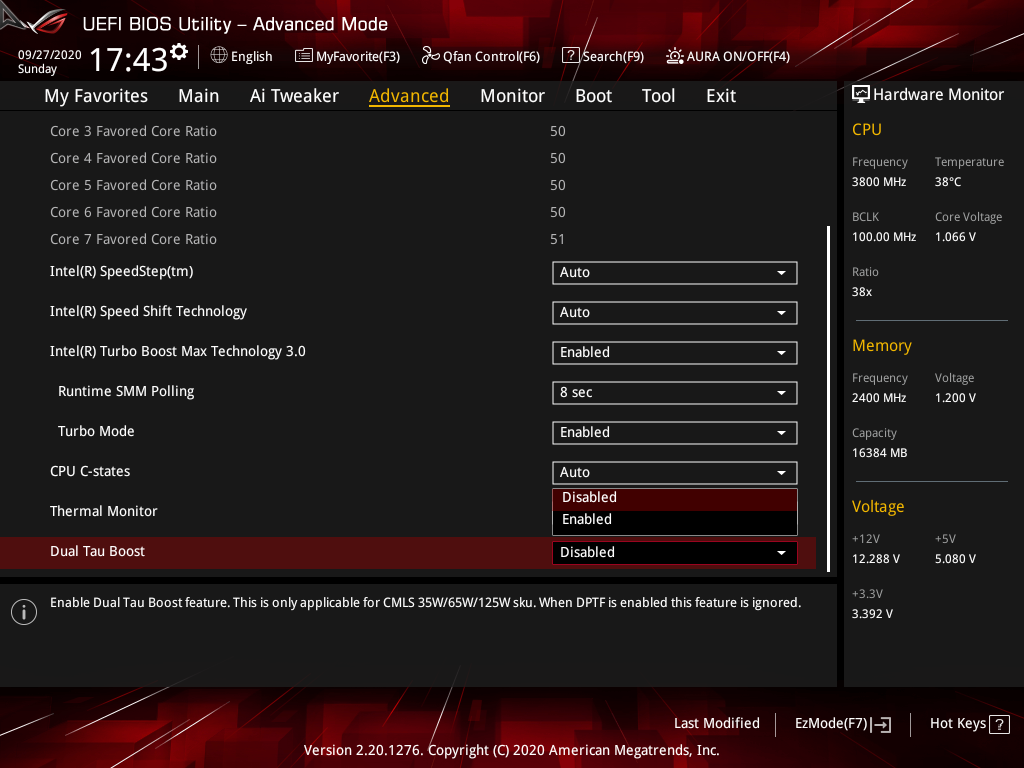

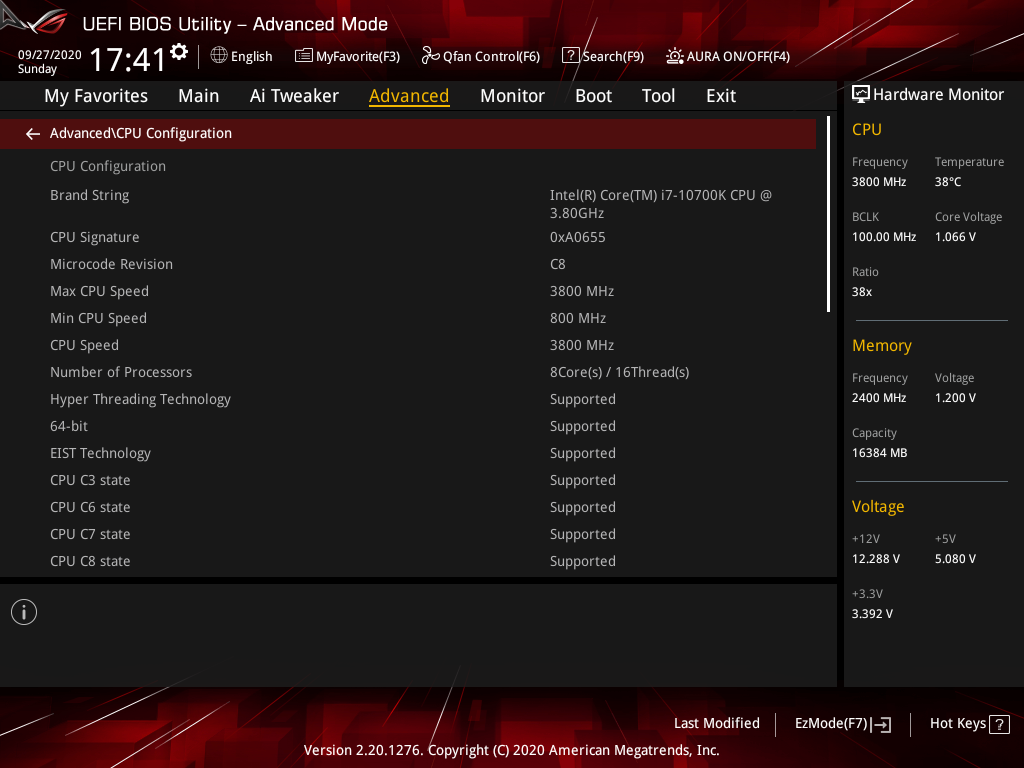

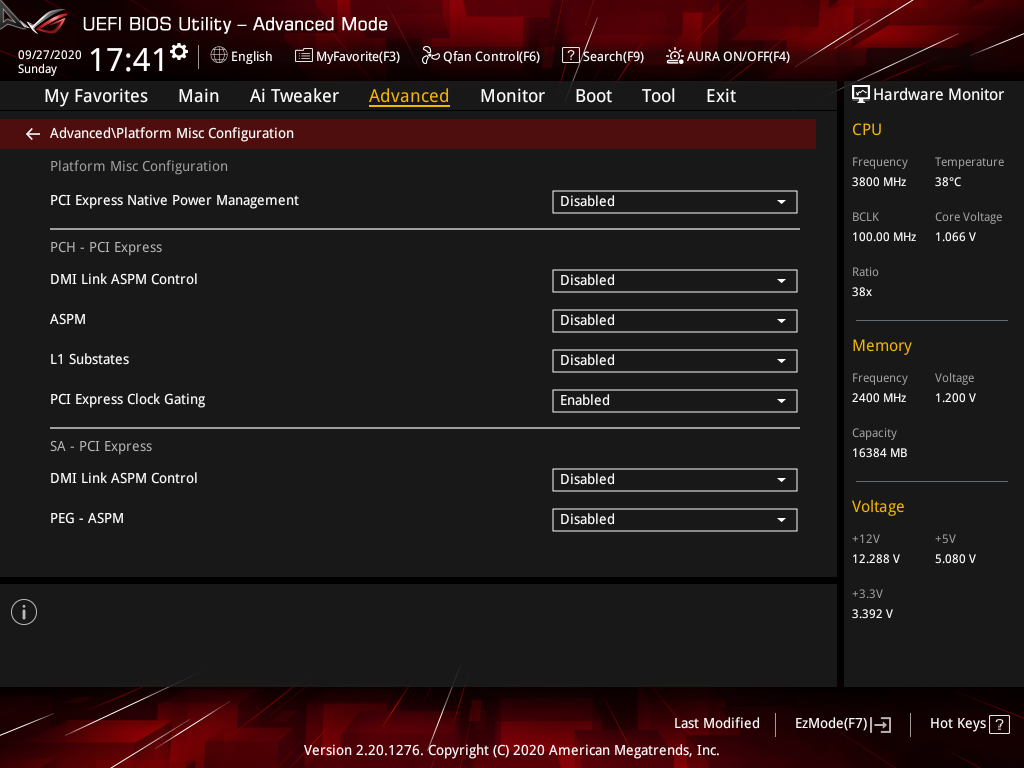

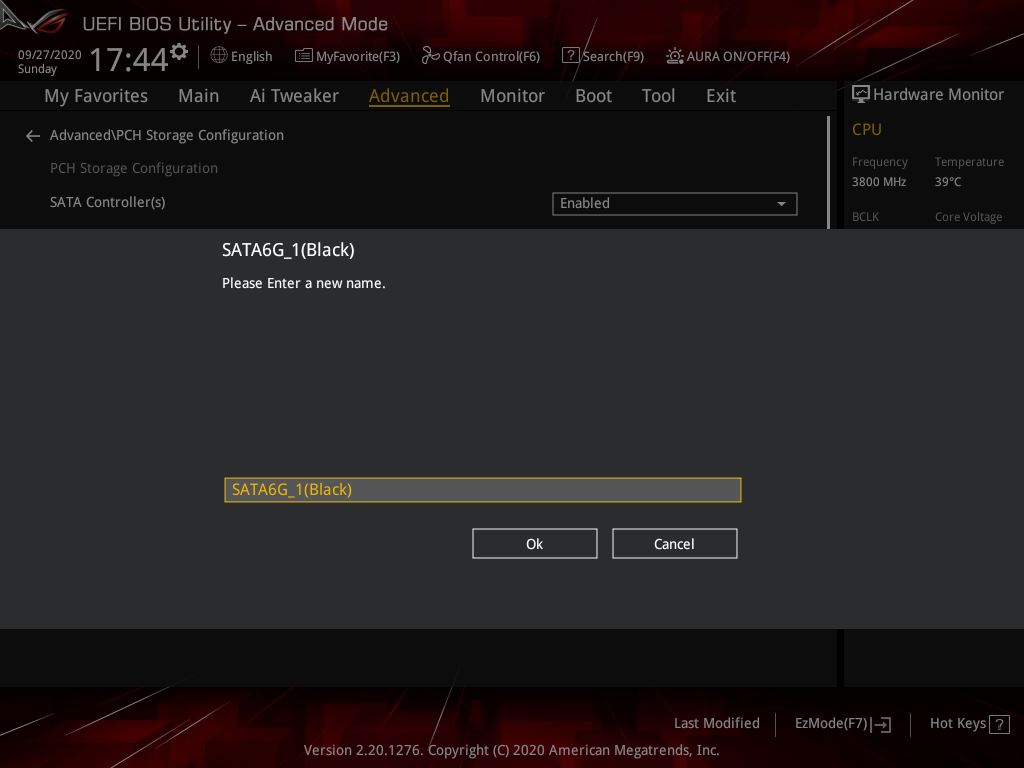

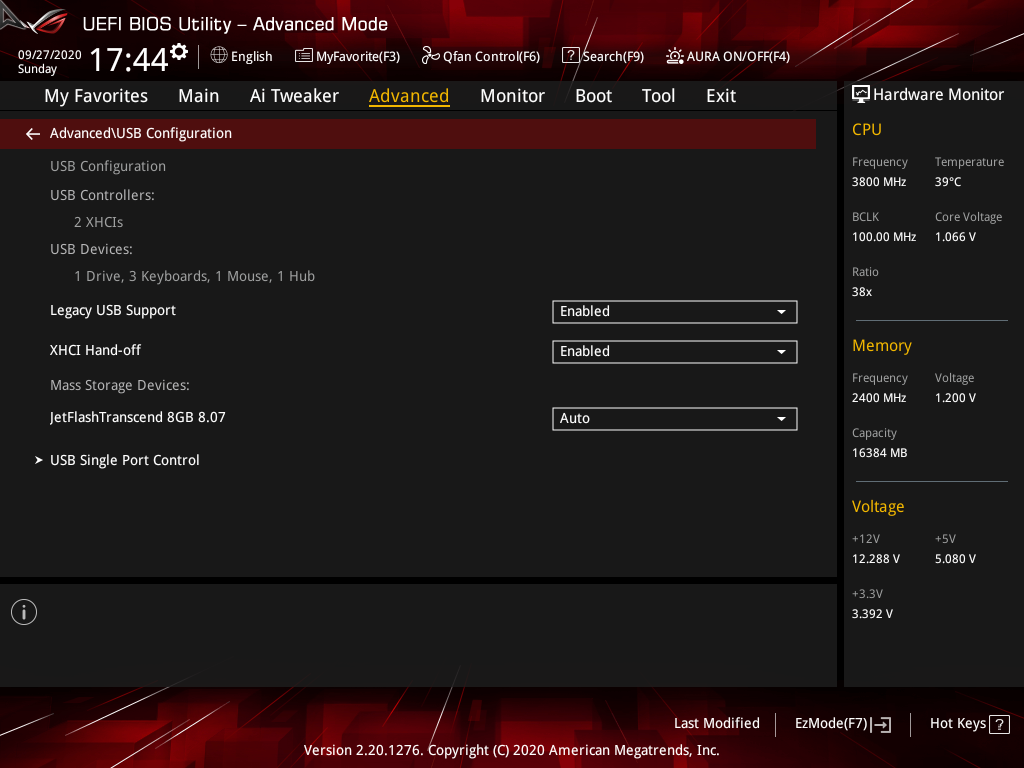

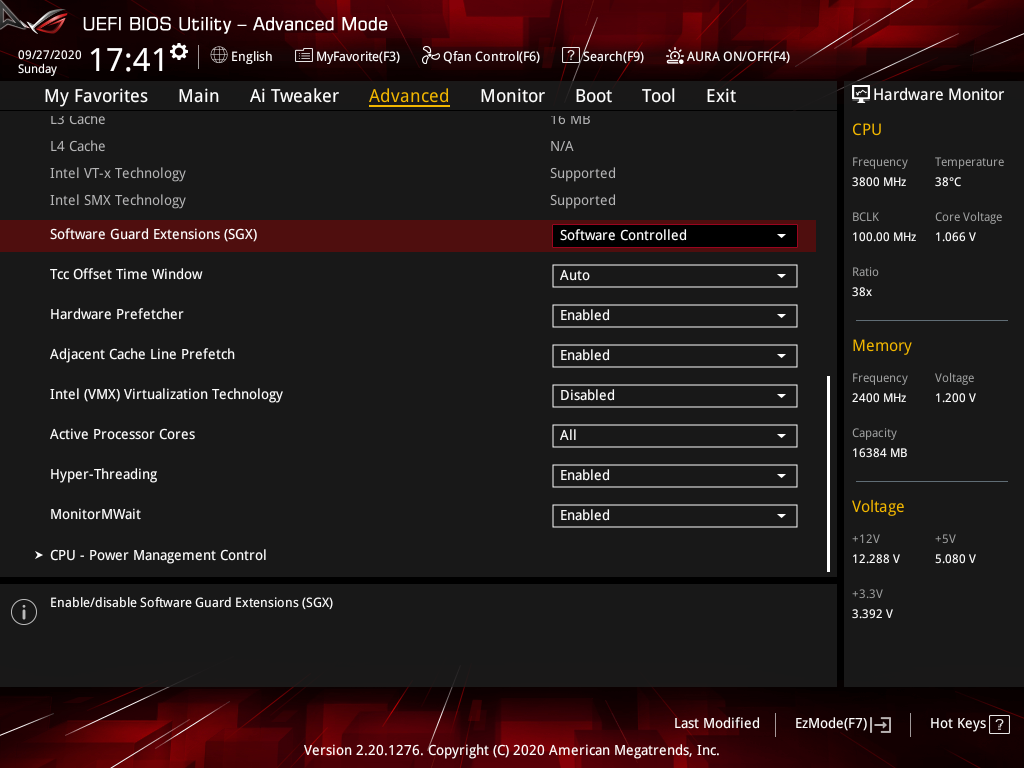

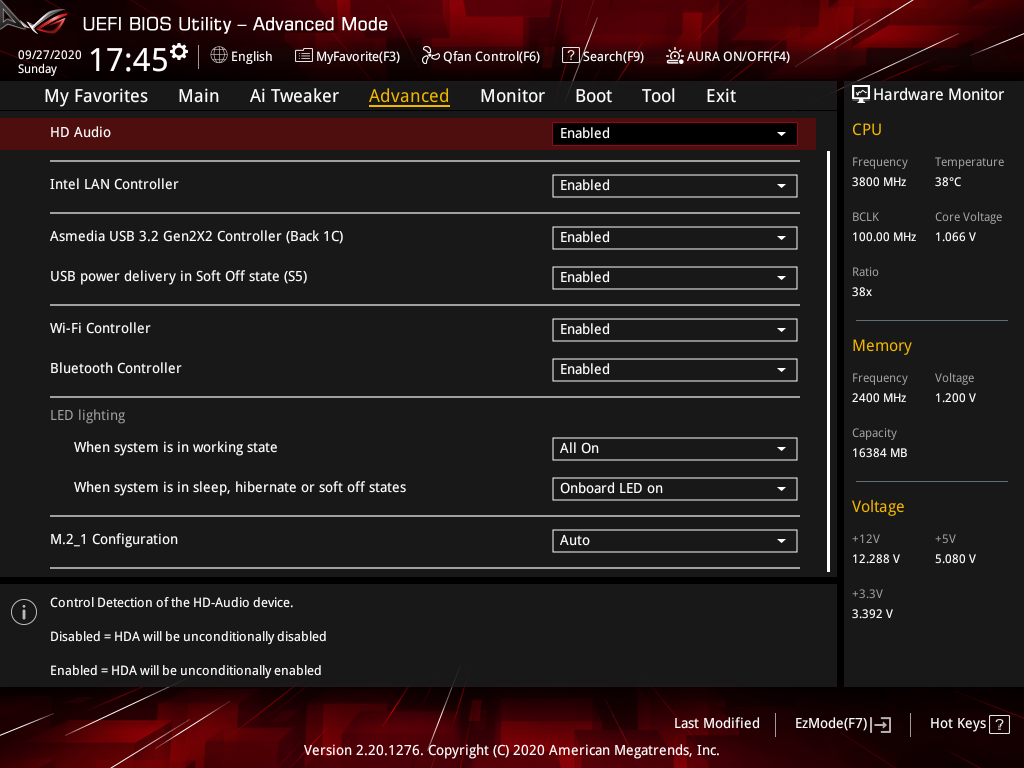

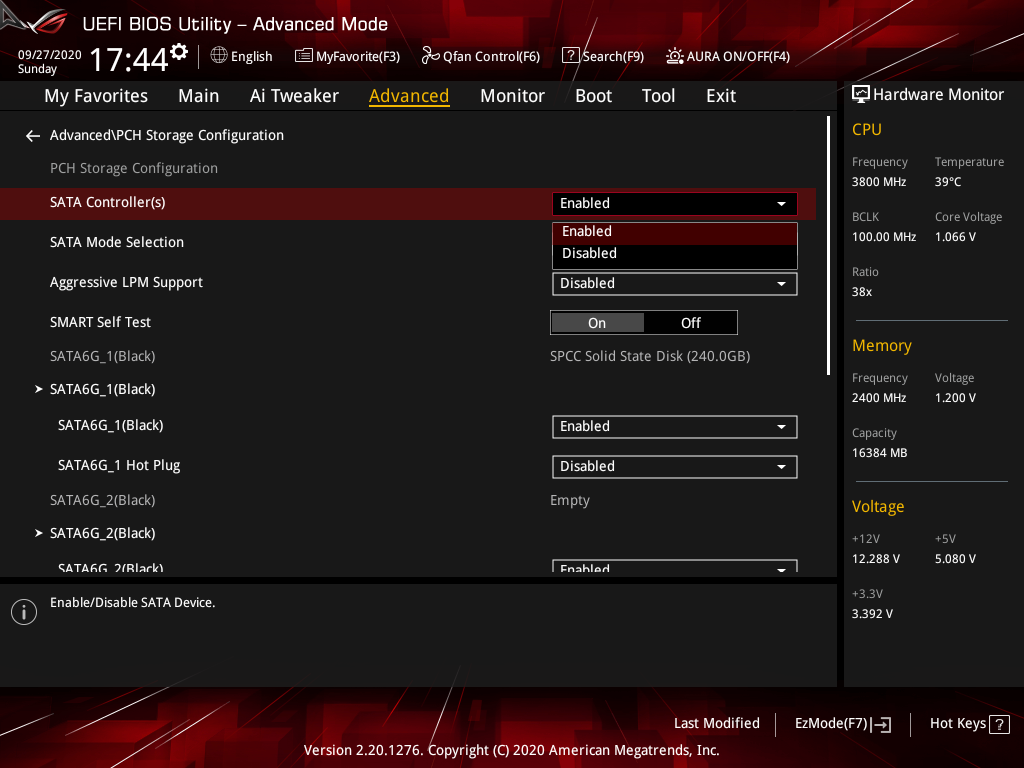

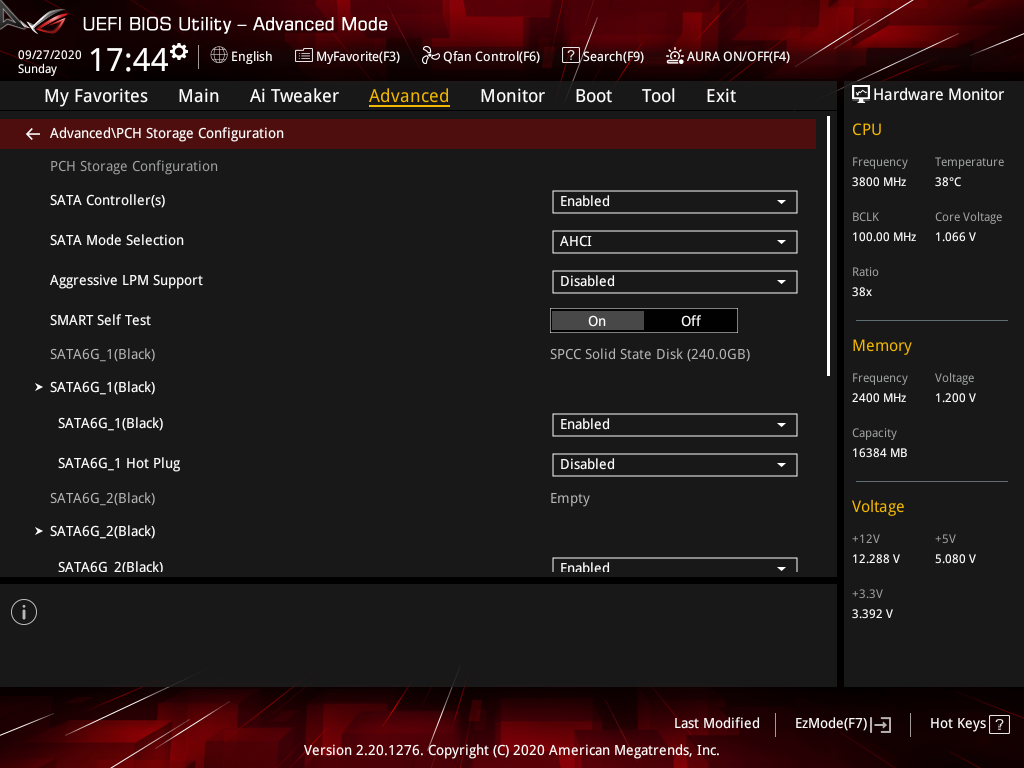

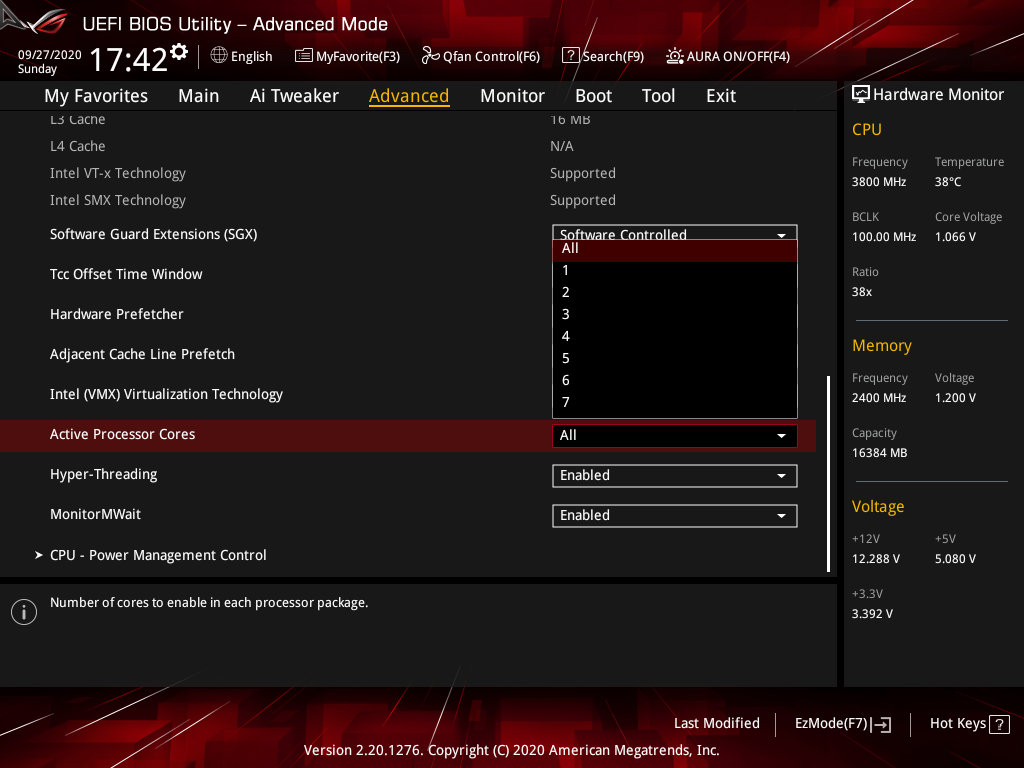

Для наладки периферической составляющей предусмотрена рубрика Advanced.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

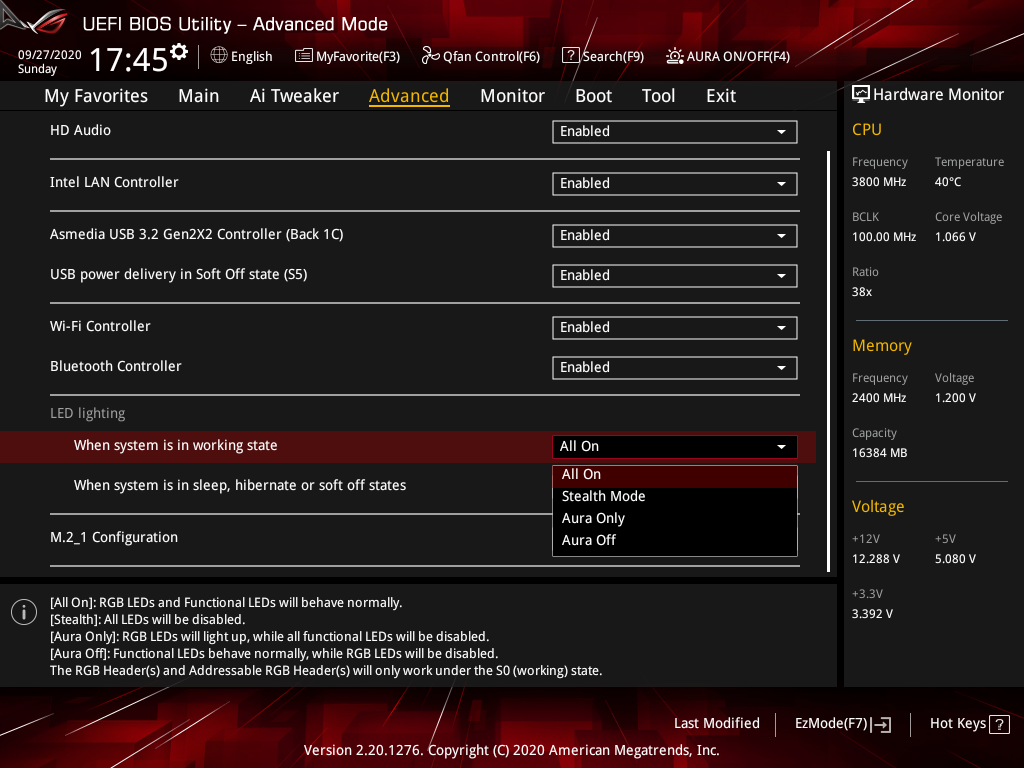

Базовая подстройка светодиодной продукции в среде UEFI отсутствует, имеется лишь несколько вариантов по выбору активного или неактивного её состояния в режиме работы ПК или его простоя.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

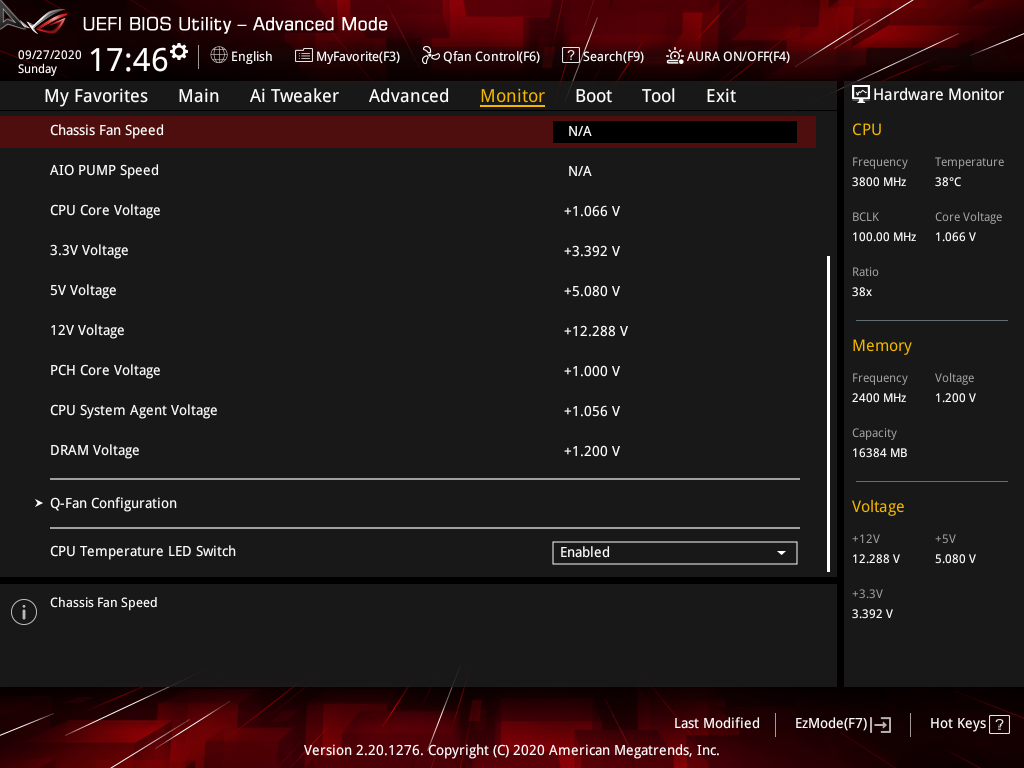

Две процессорные температуры, самой платы (мультиконтроллера) и чипсета — всего четыре значения для анализа и работы при составлении алгоритмов замедления частоты вращения вентиляторов. Порадует список из основных (хотя бы них) системных напряжений, который энтузиастам будет полезен тоже.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

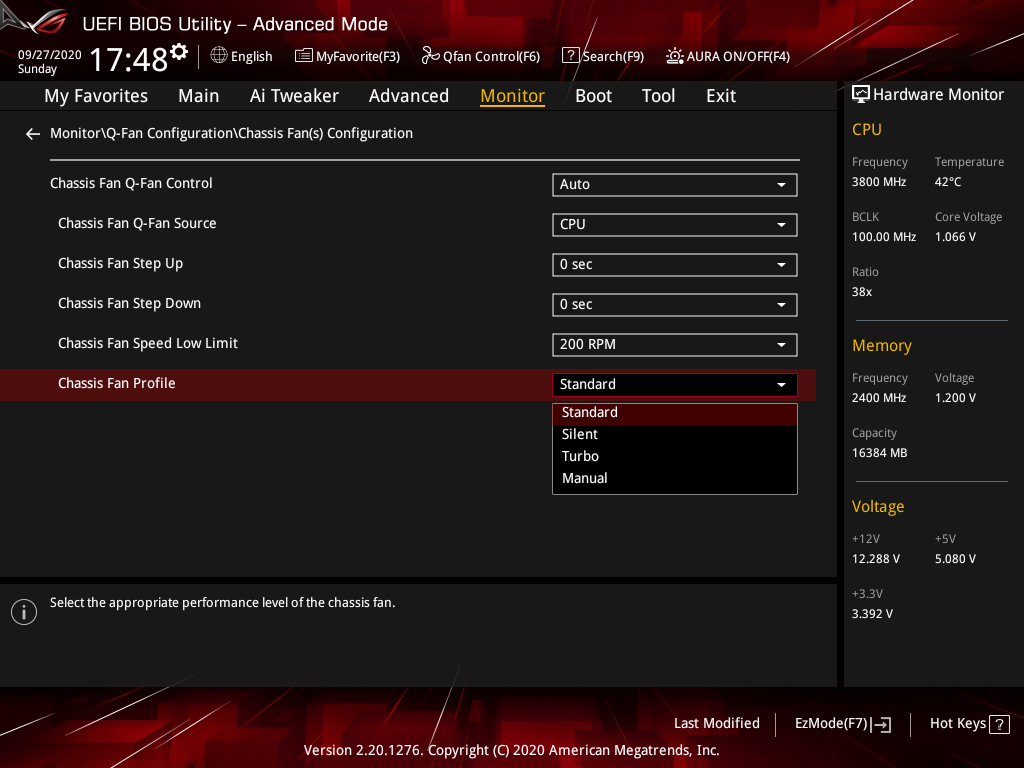

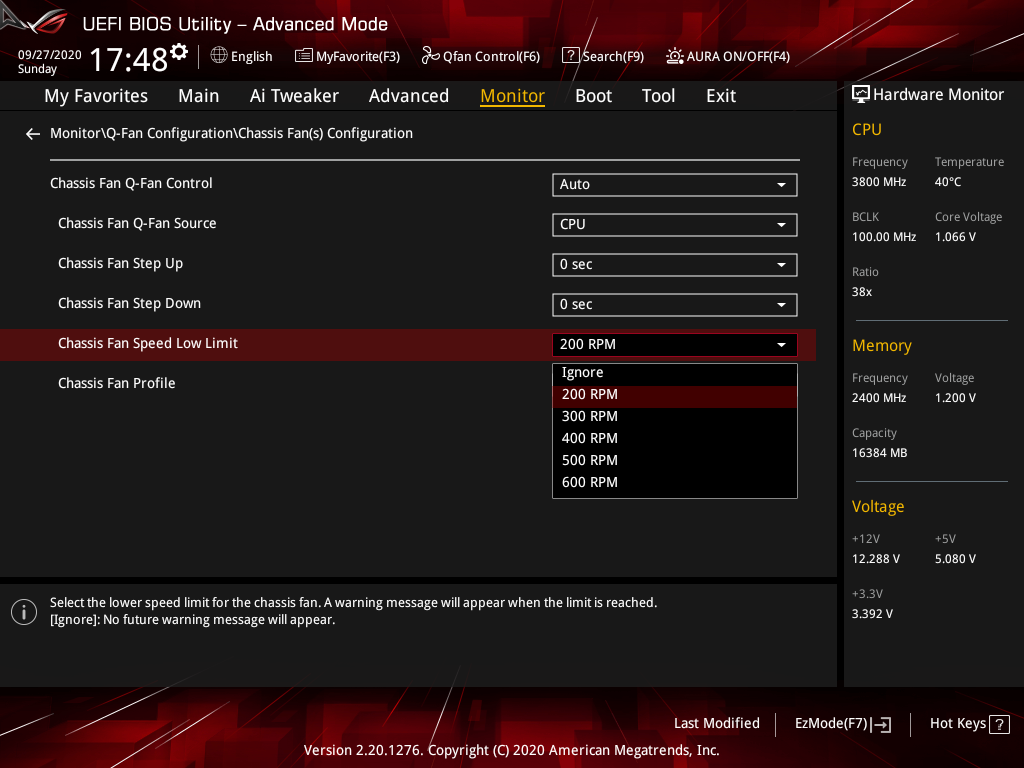

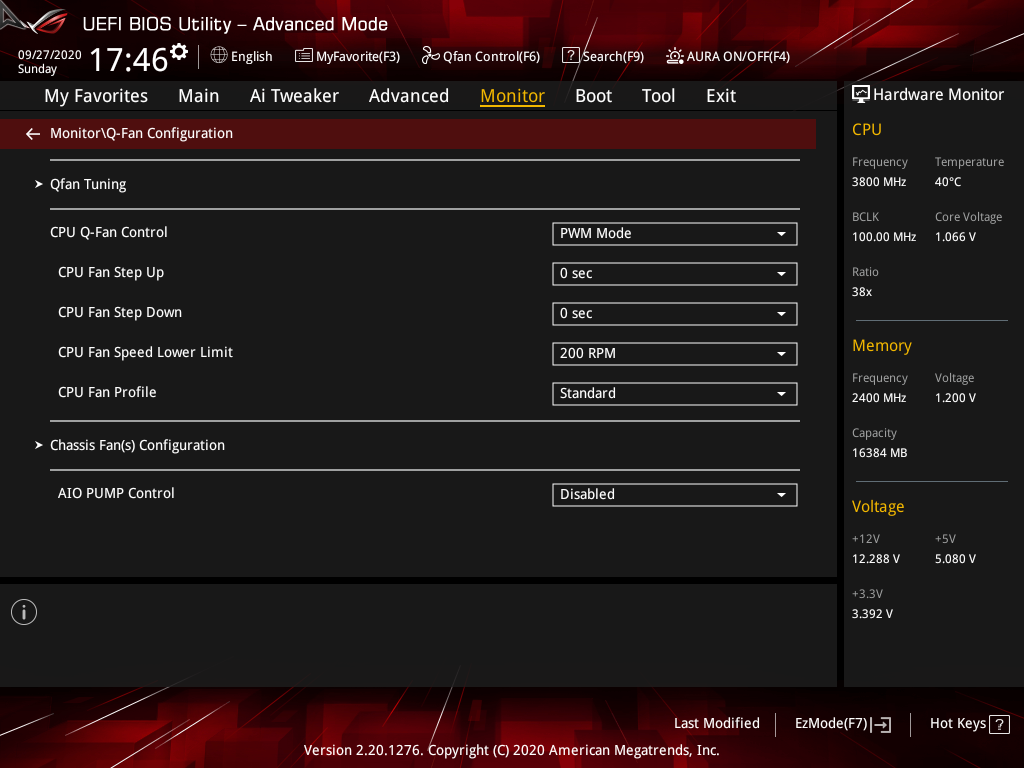

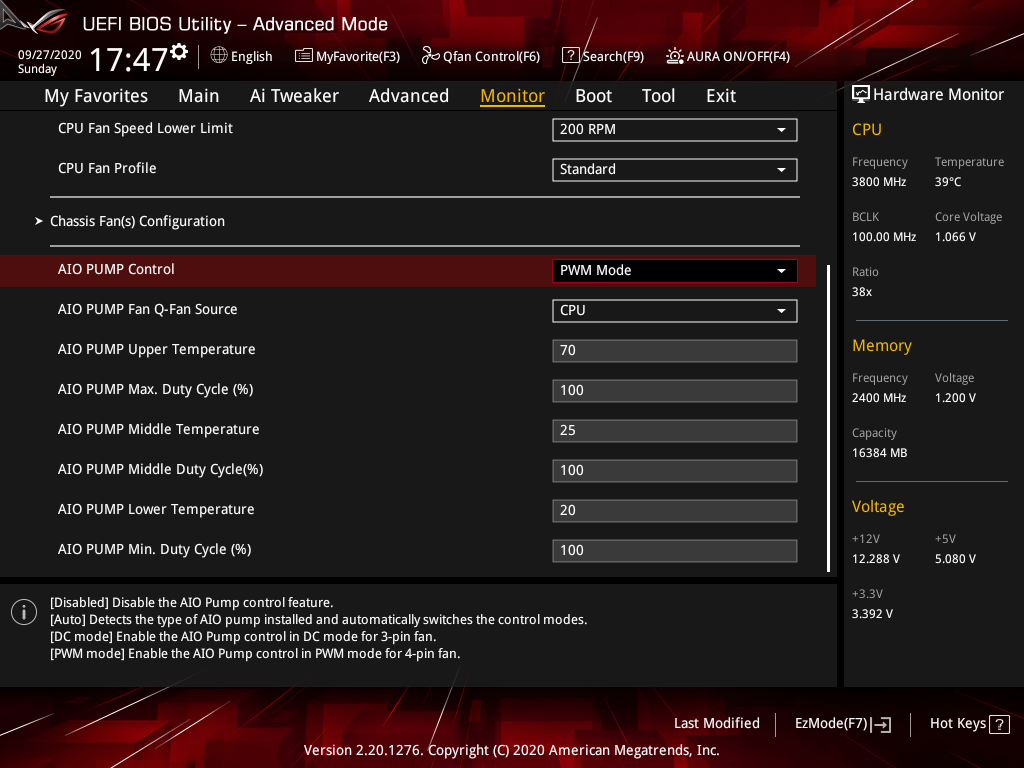

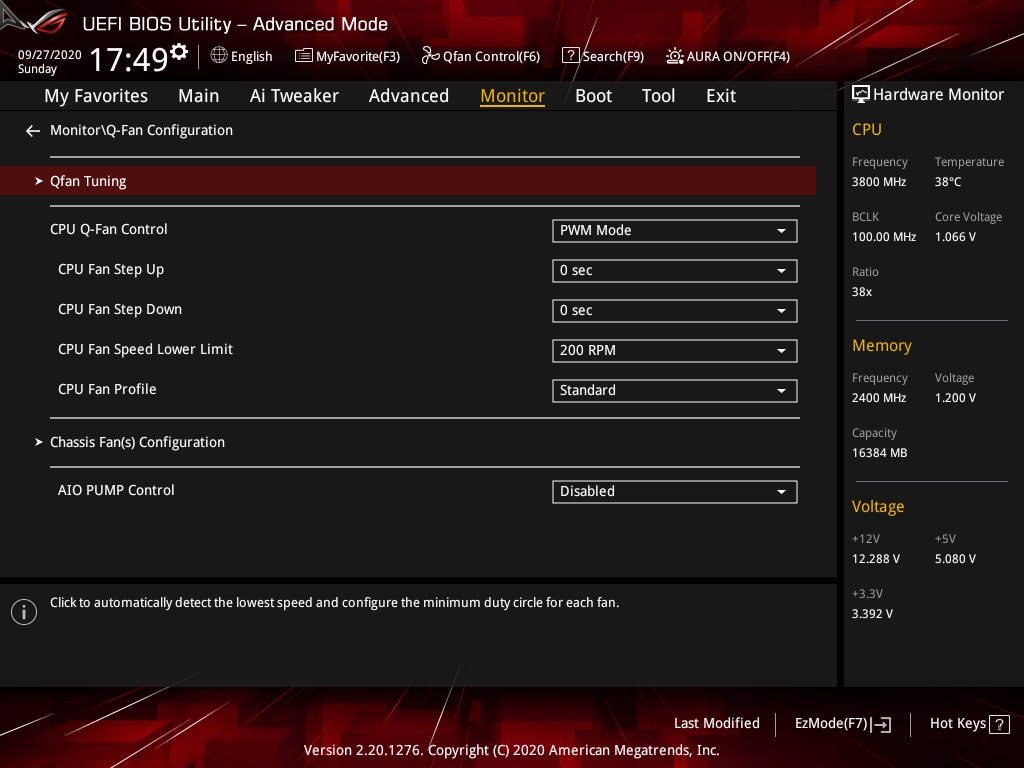

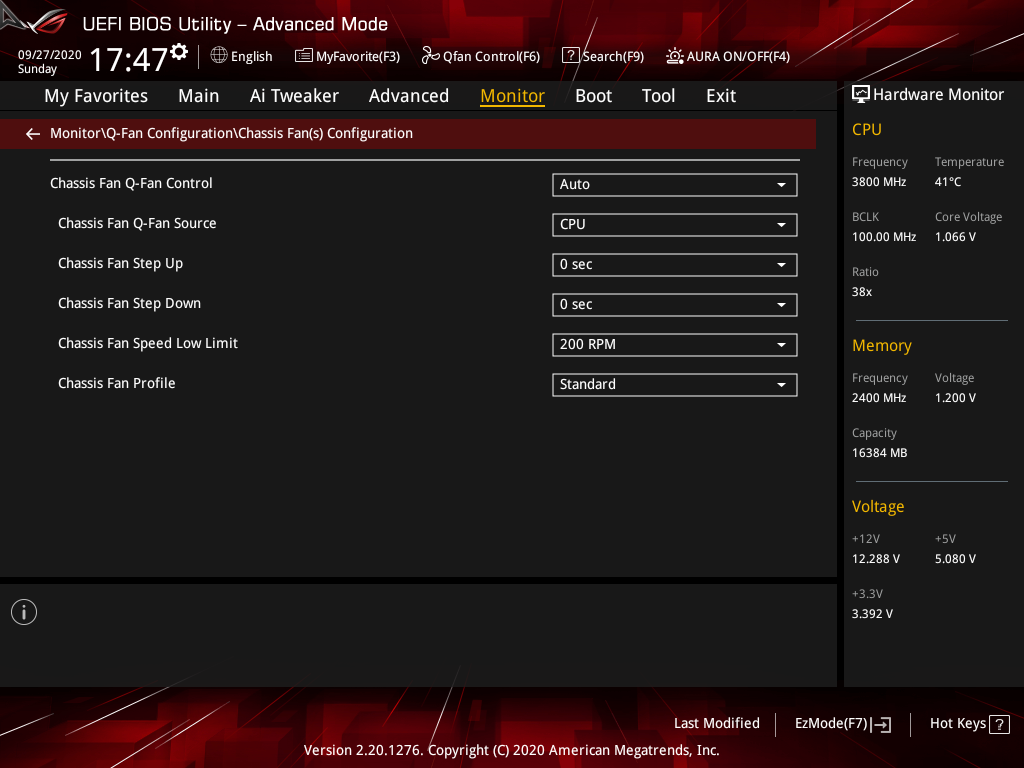

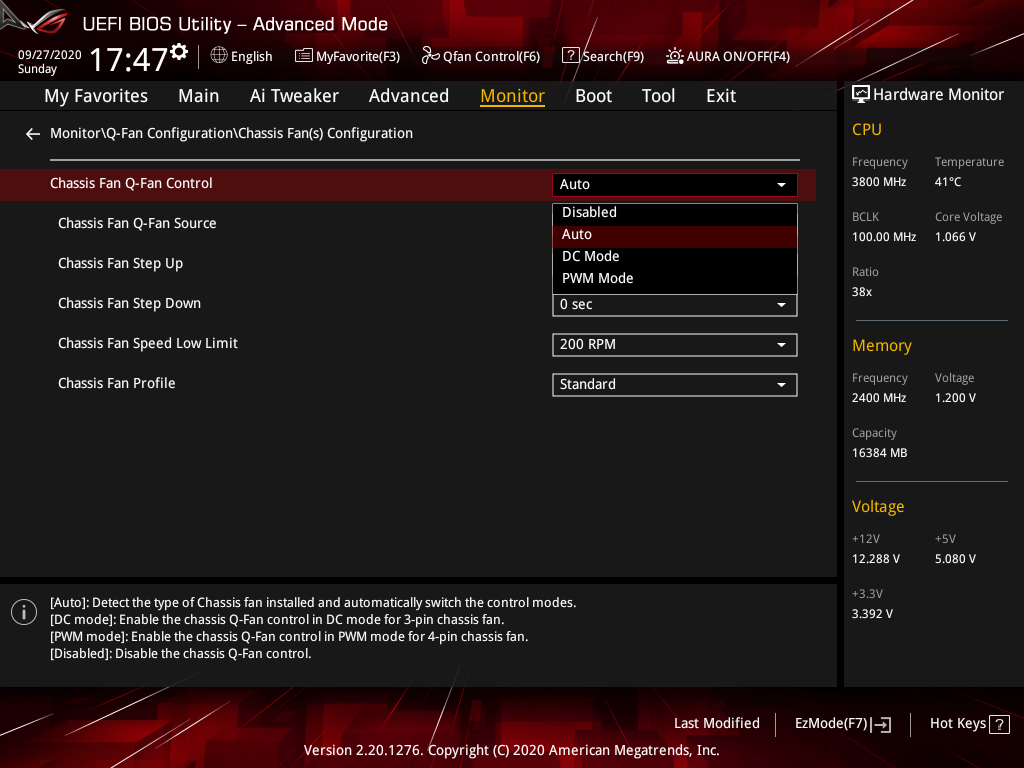

На всех трёх площадках допускается выбор между способами PWM или DC как основополагающих для работы охлаждающих устройств. Минимальной рабочей отметкой в ручном варианте управления окажется «60 %», понизить планку поможет калибровочный мастер оборудования Qfan Tuning.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

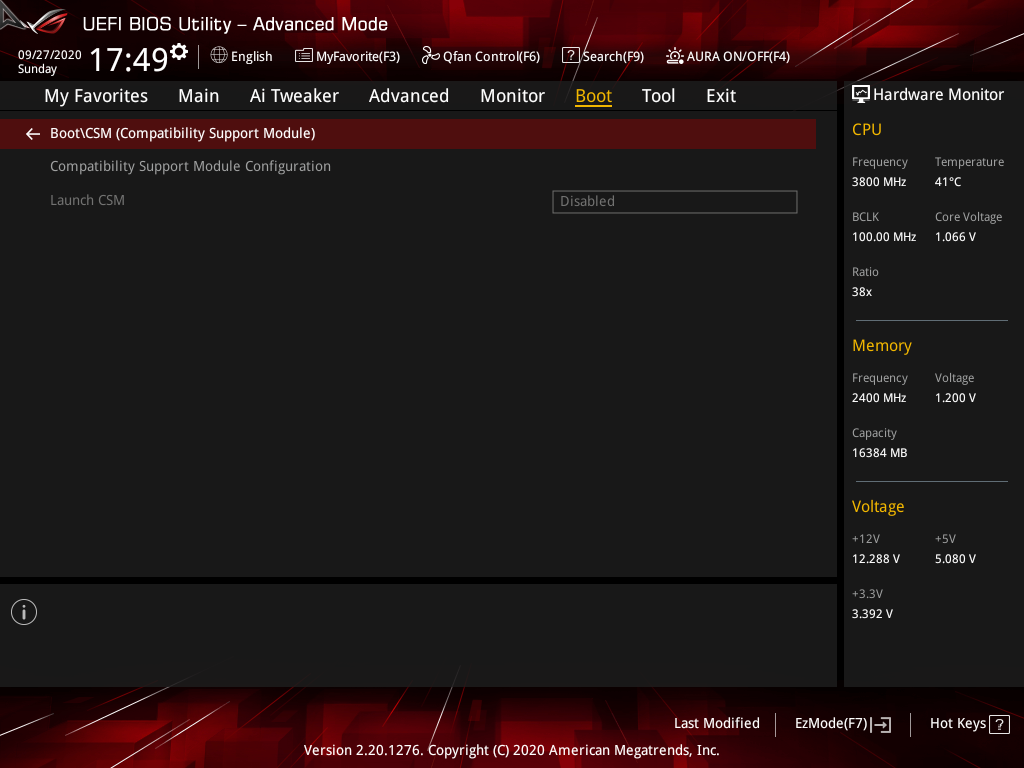

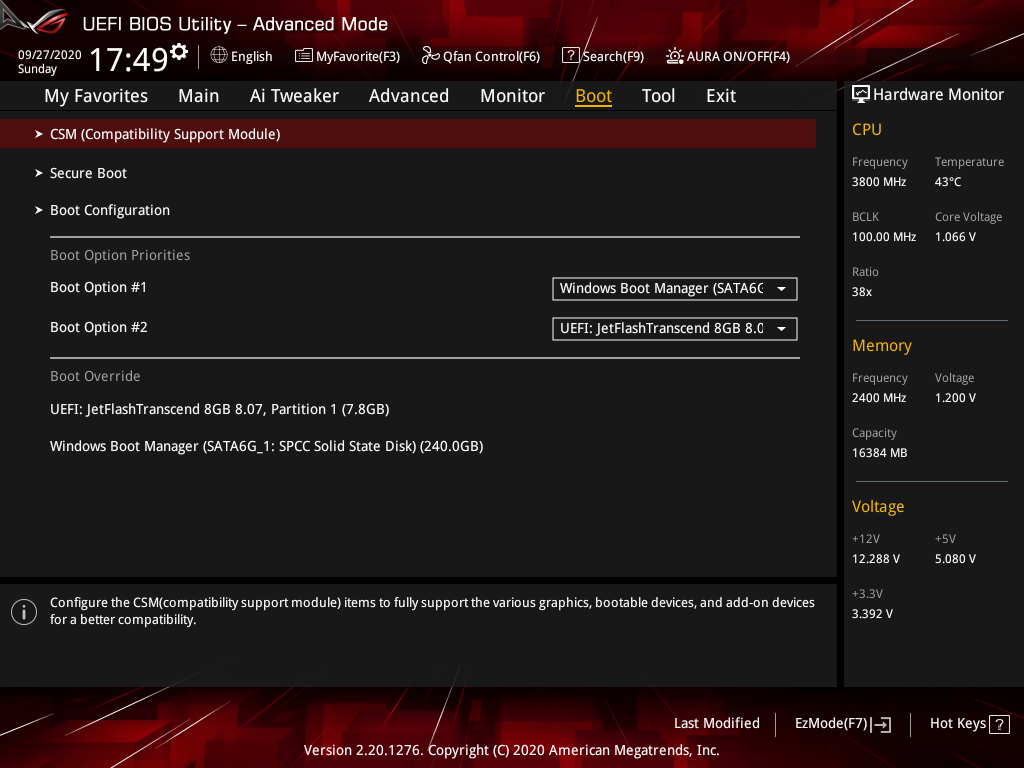

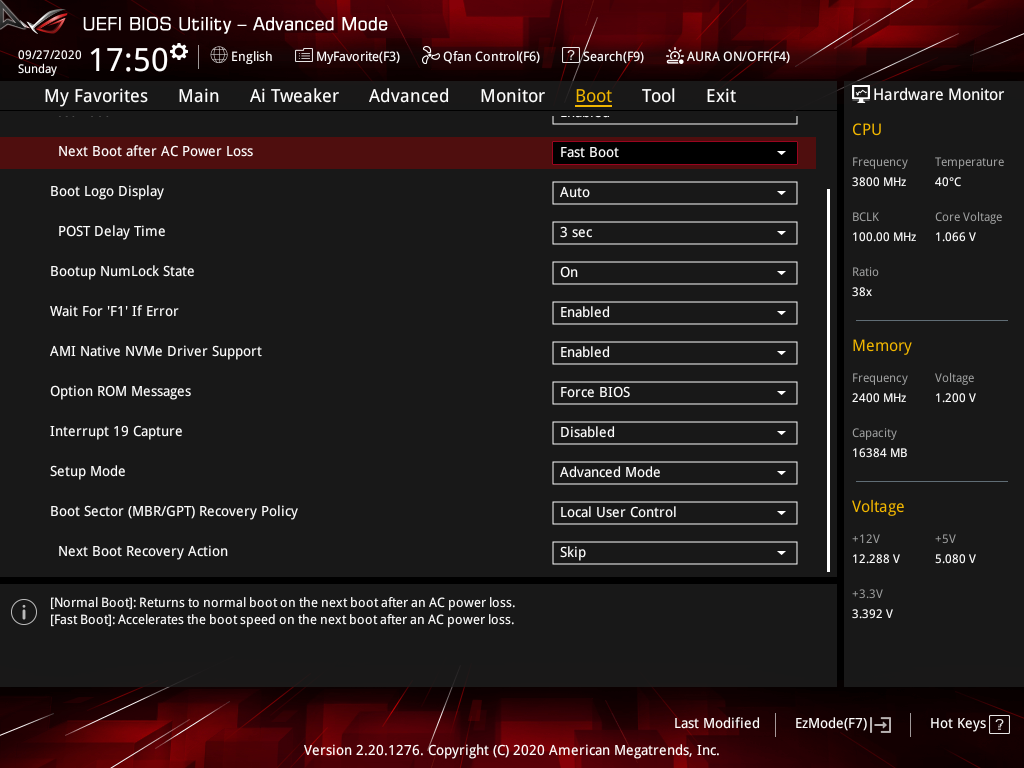

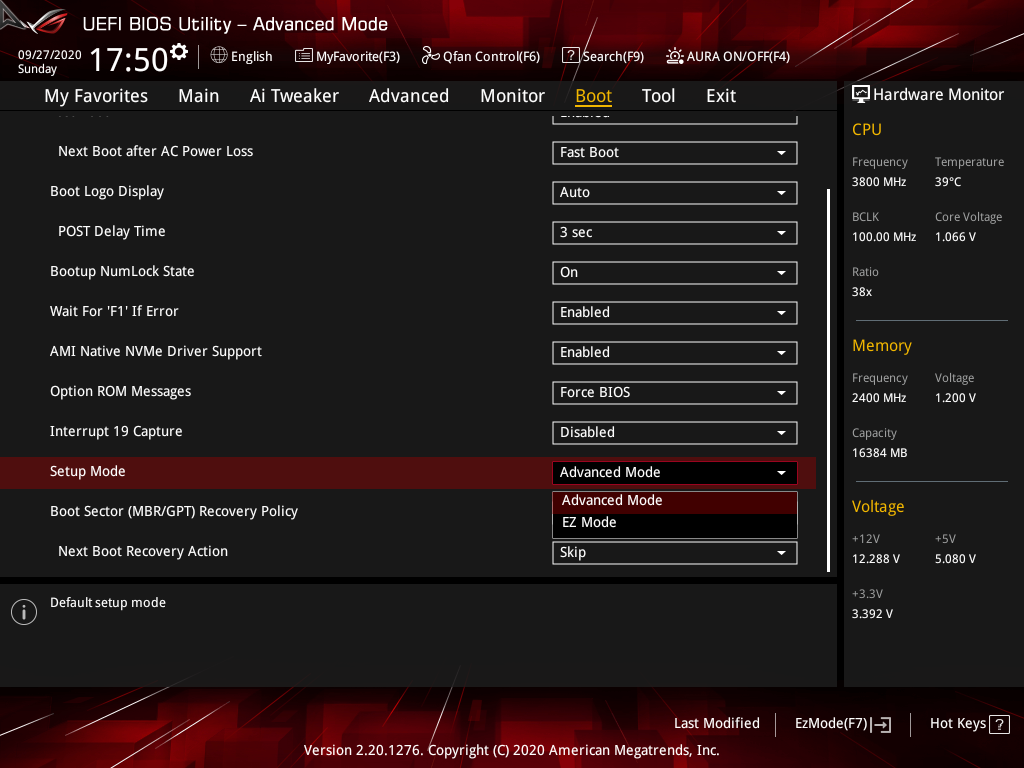

Fast Boot изначально активен, нет замечаний к проведению инициализации оборудования и скорости этого процесса.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

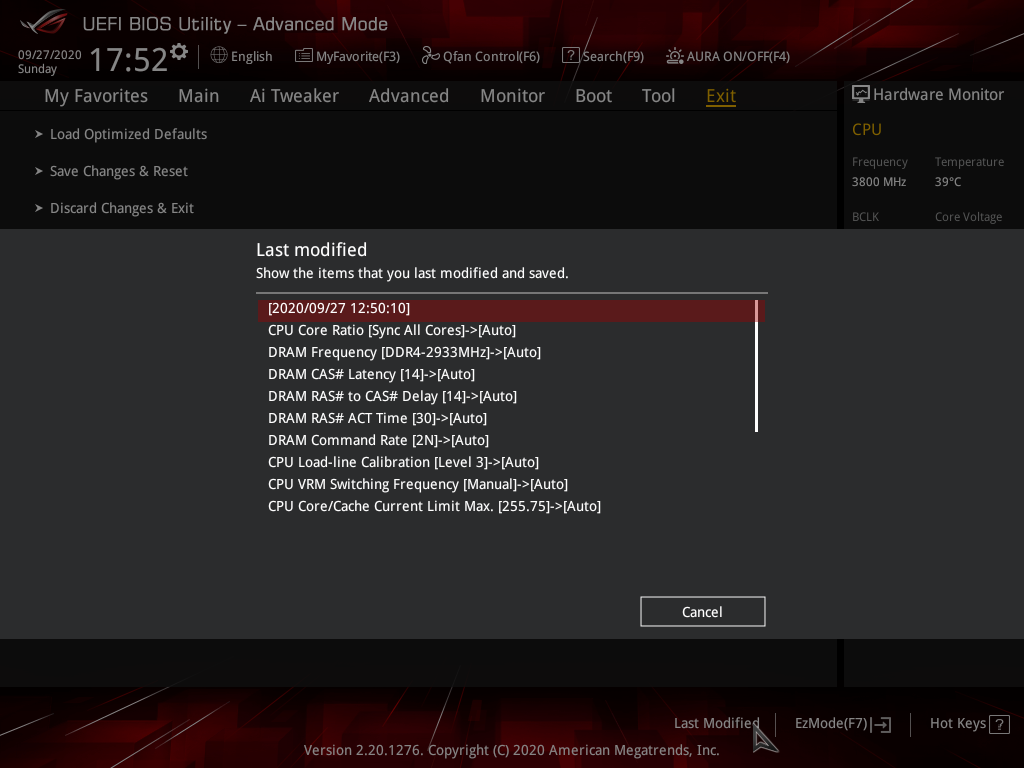

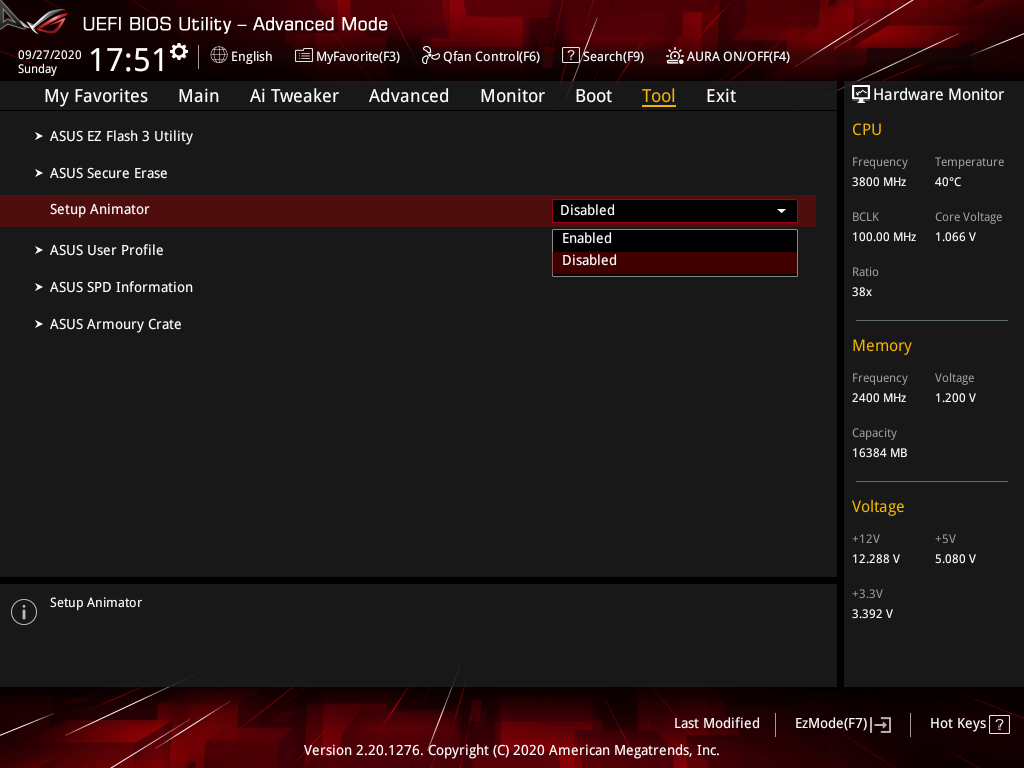

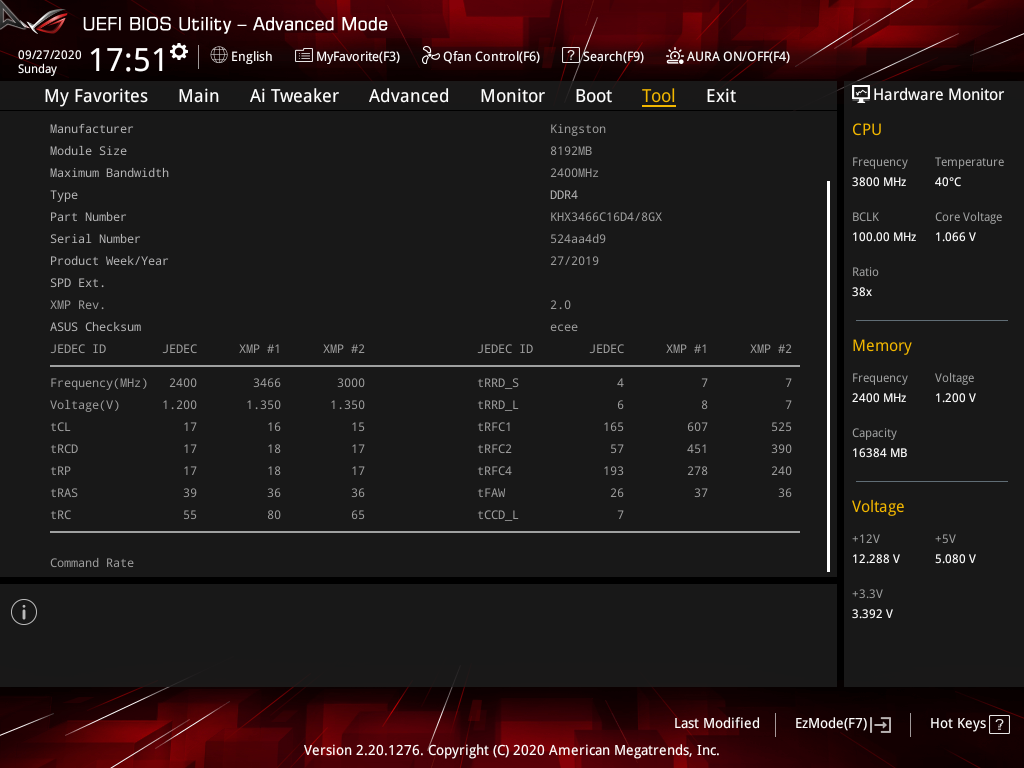

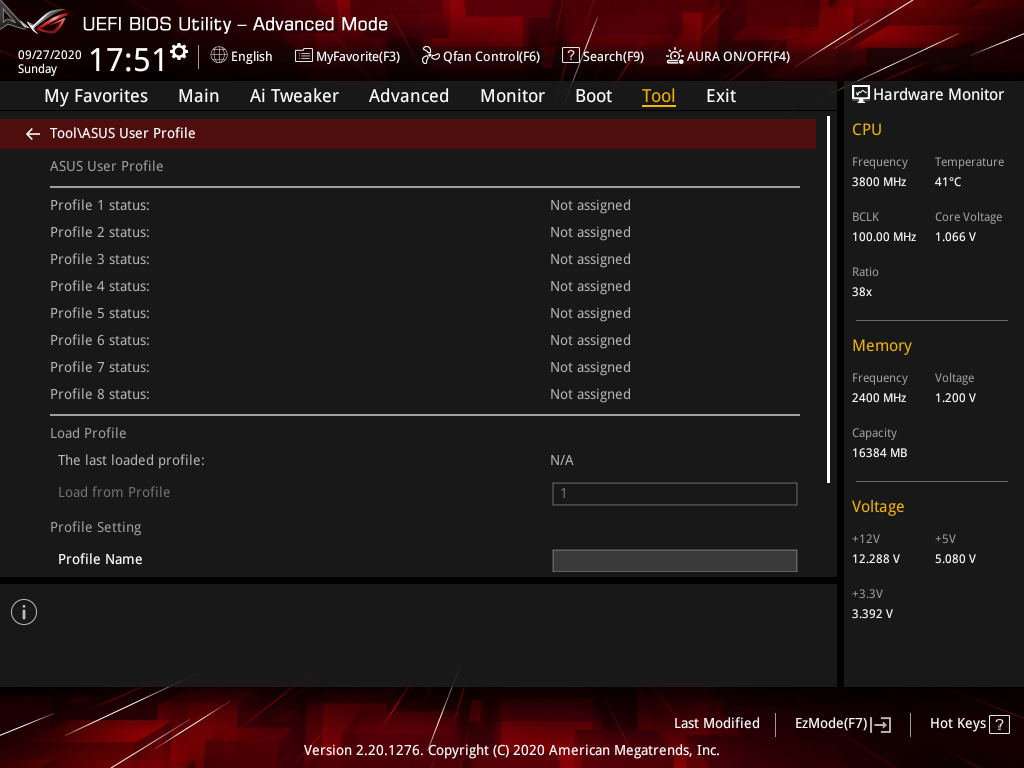

Несмотря на высокий статус изделия, отмечу отсутствие механизма FlexKey в его составе. Остальной перечень инструментов выглядит привычным и полным.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

В целом, наполнение UEFI можно называть достаточно обширным для самых разных категорий покупателей.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

Комплектное ПО

Некогда центровой комплекс Ai Suite 3 всё дальше отдаляется от ключевой роли и здесь его лишили даже единого мастера по проведению настроек системы, оставив пользователю банальный набор в лице ASUS PPSU. Зато для звуковой подсистемы есть сразу несколько утилит.

  Программное обеспечение
Фирменное AI Suite 3 (EZ Update, PC Cleaner, Performance and Power Saving Utilities, System Information), Armoury Crate, RAMCache III

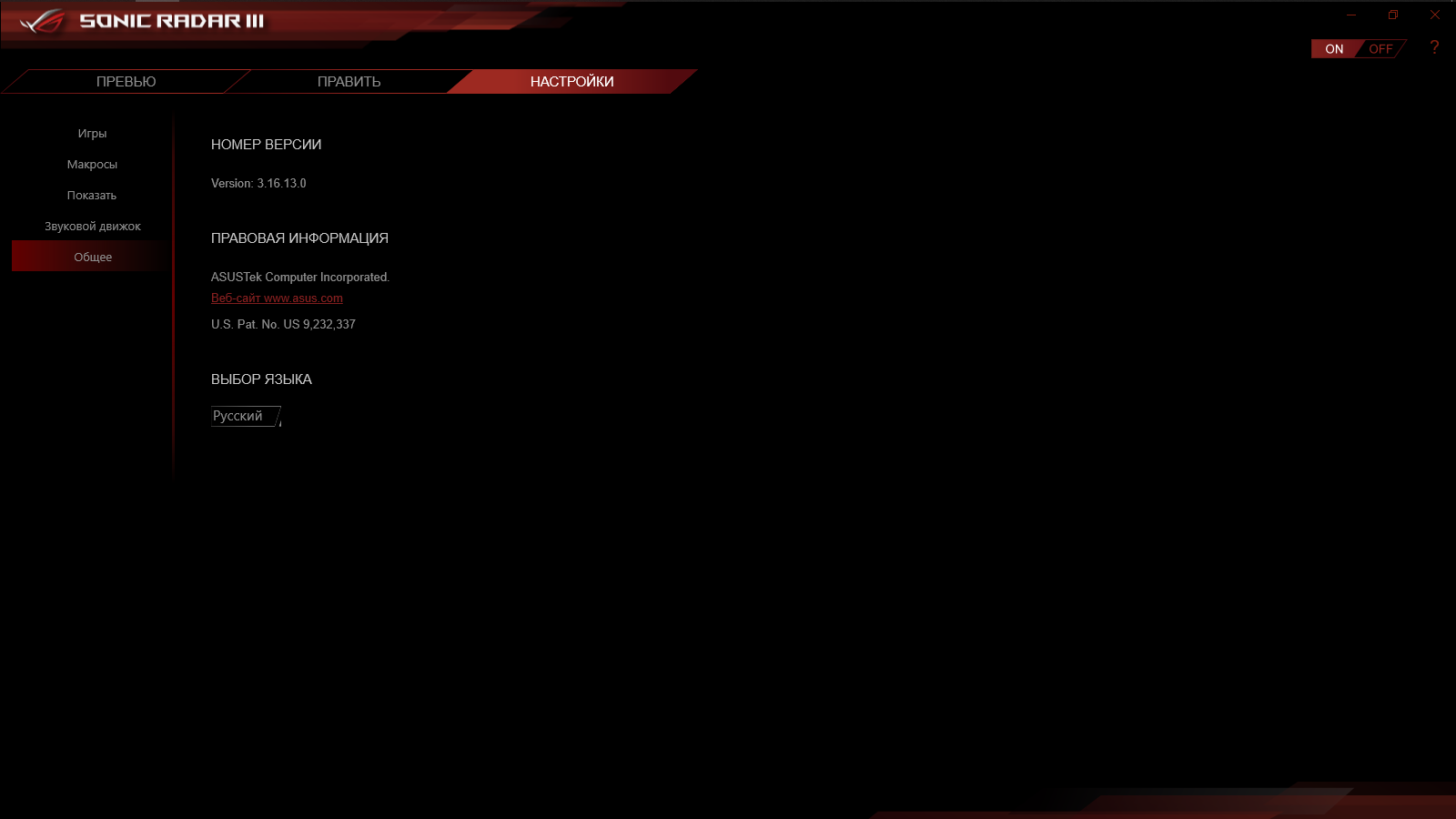

Звуковое Sonic Radar III, Sonic Studio III, DTS Sound Unbound
Сетевое GameFirst VI, Overwolf (freeware)

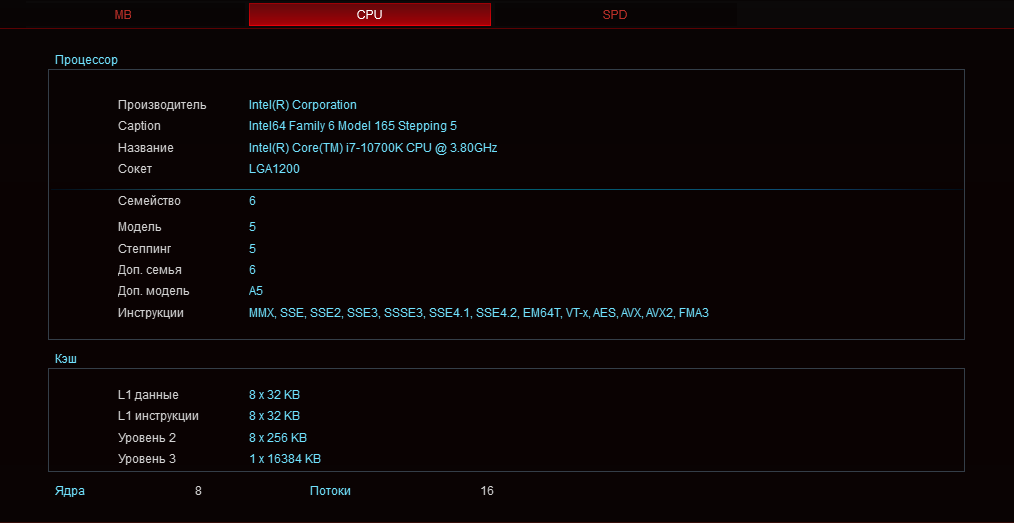

Дополнительное ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

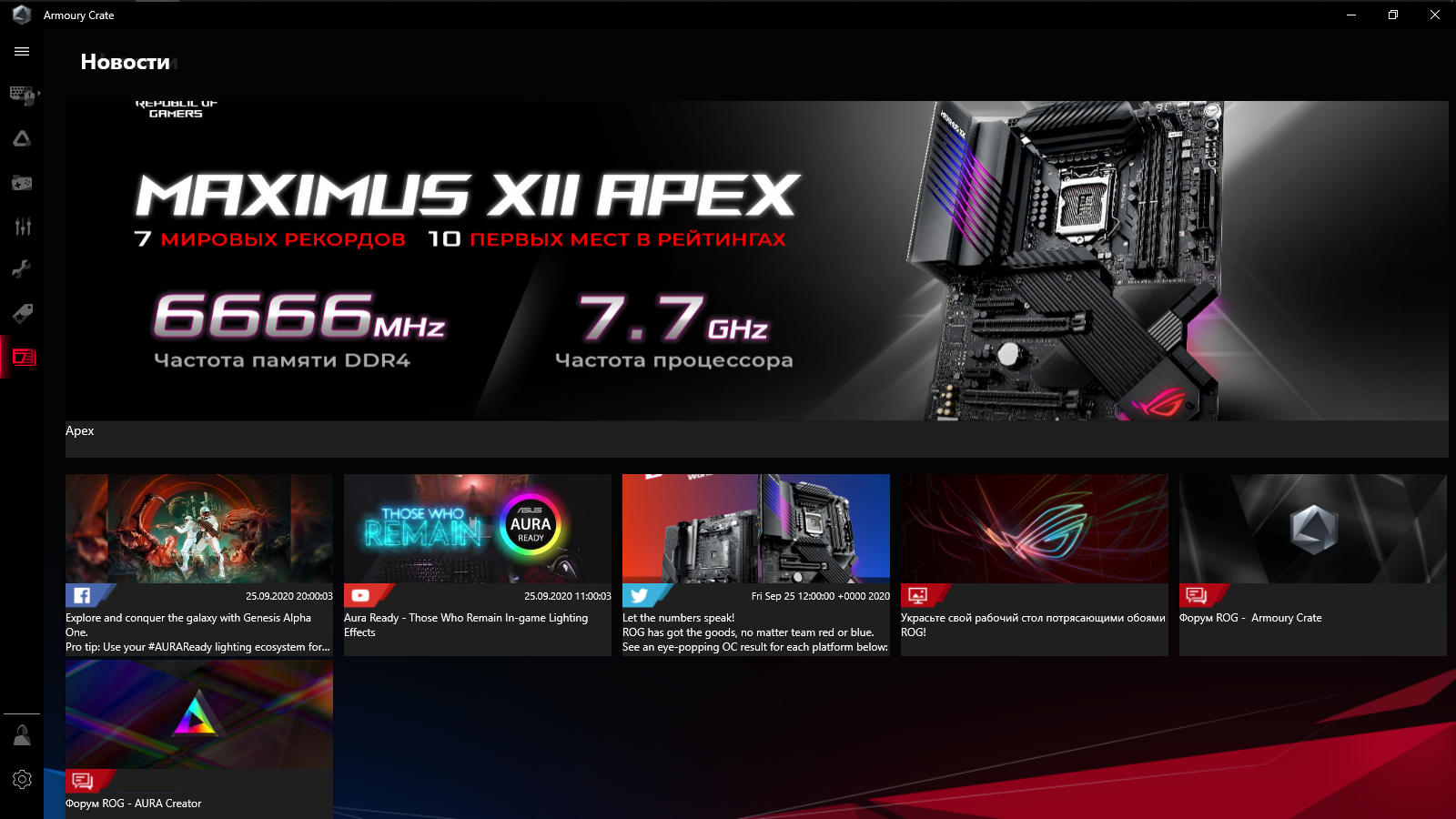

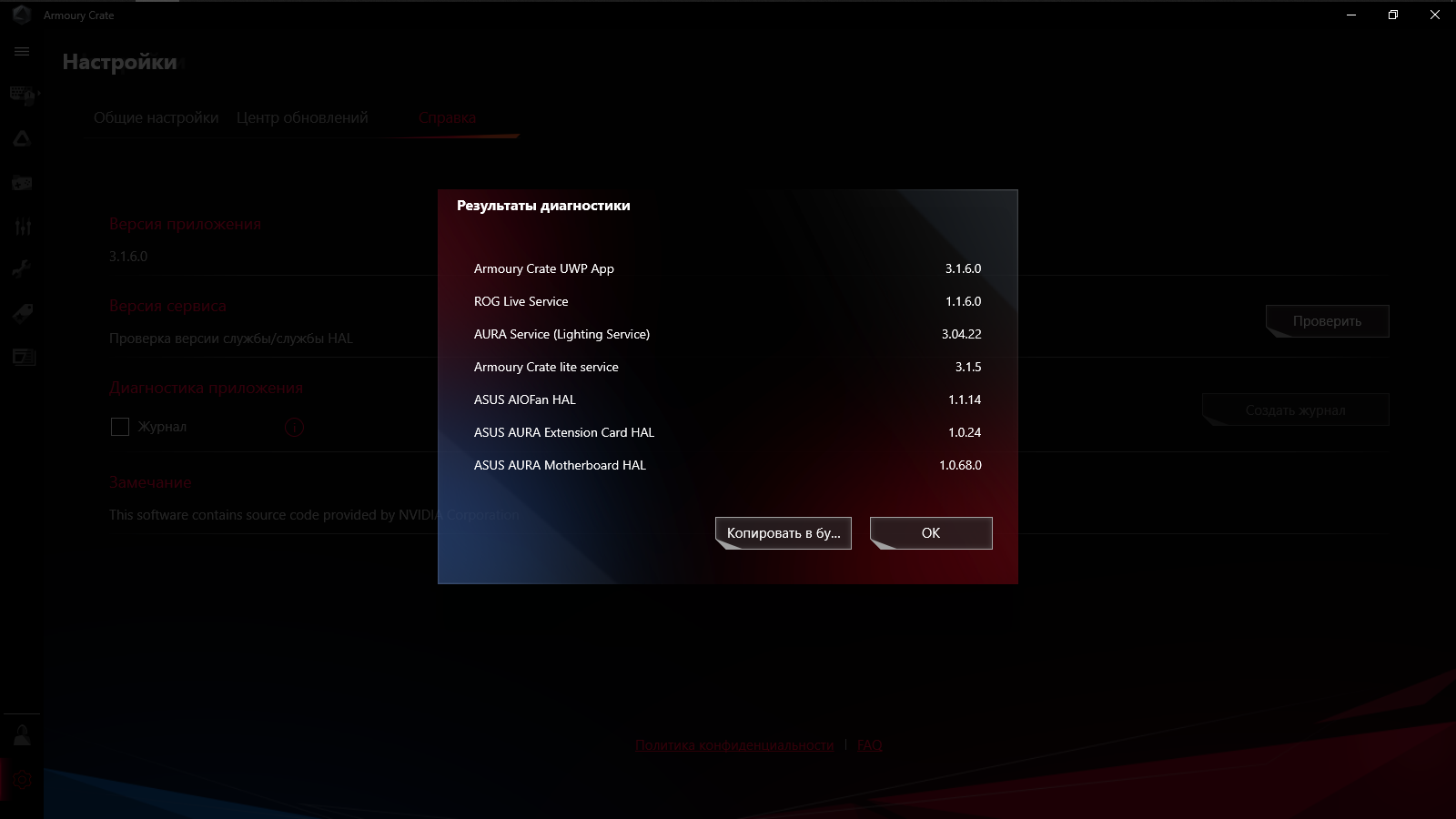

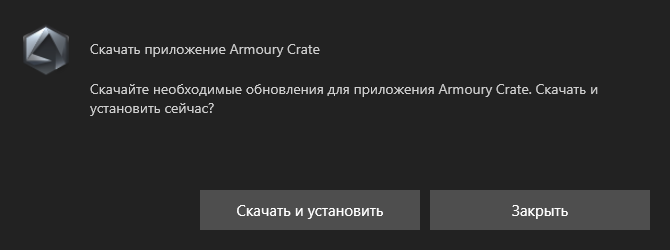

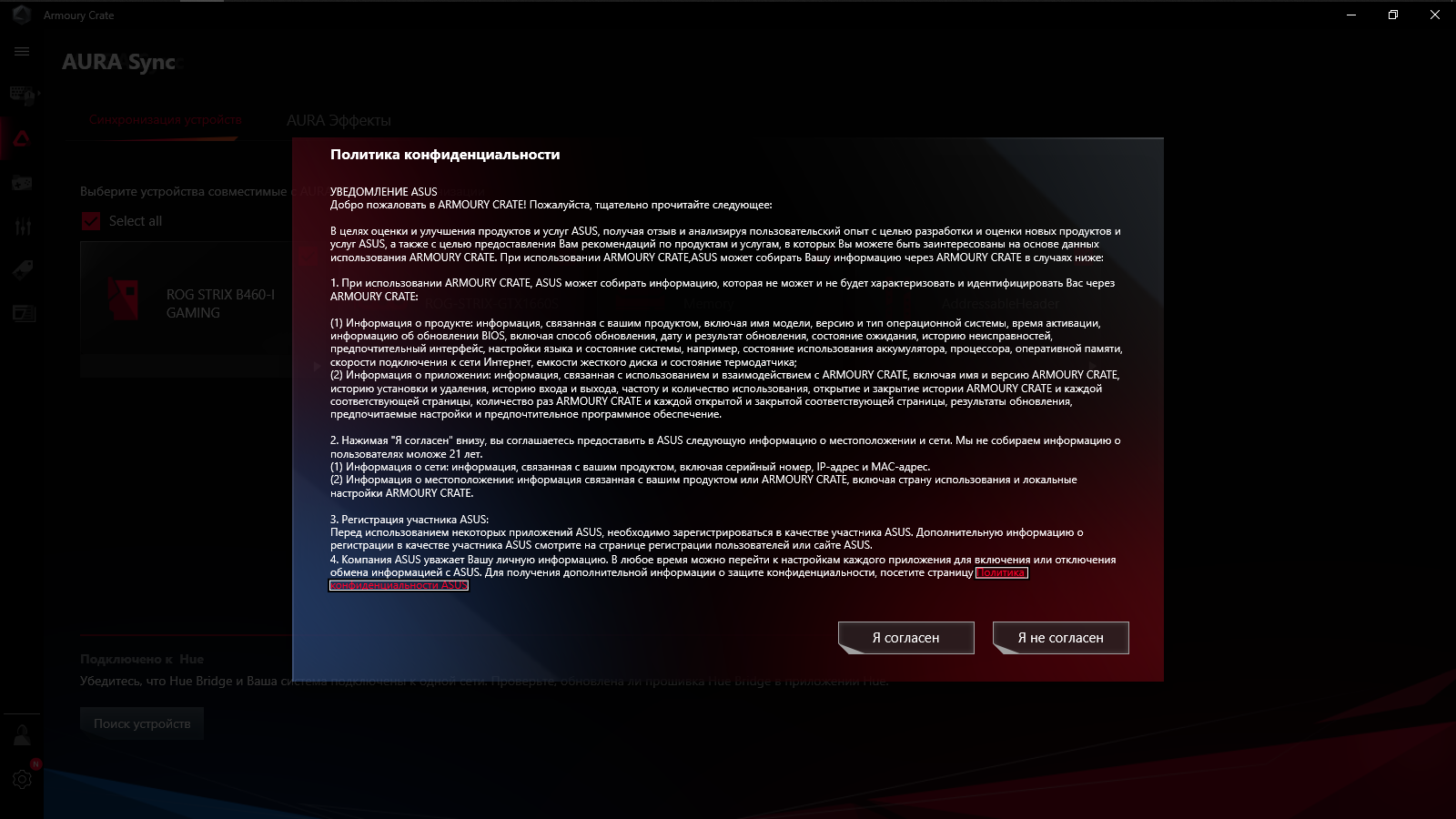

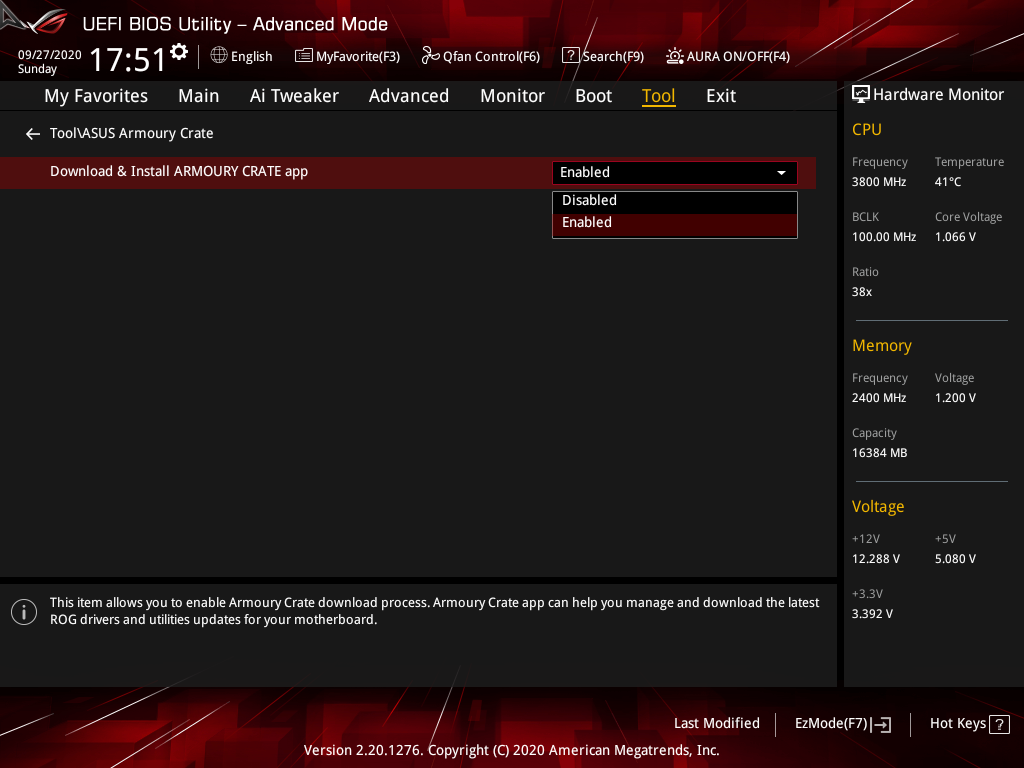

Основным инструментом теперь является Armoury Crate, это приложение UWP, агитирующее провести установку сразу после разворачивания операционной системы, но в случае отказа нет проблем запустить процесс когда будет на то желание.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

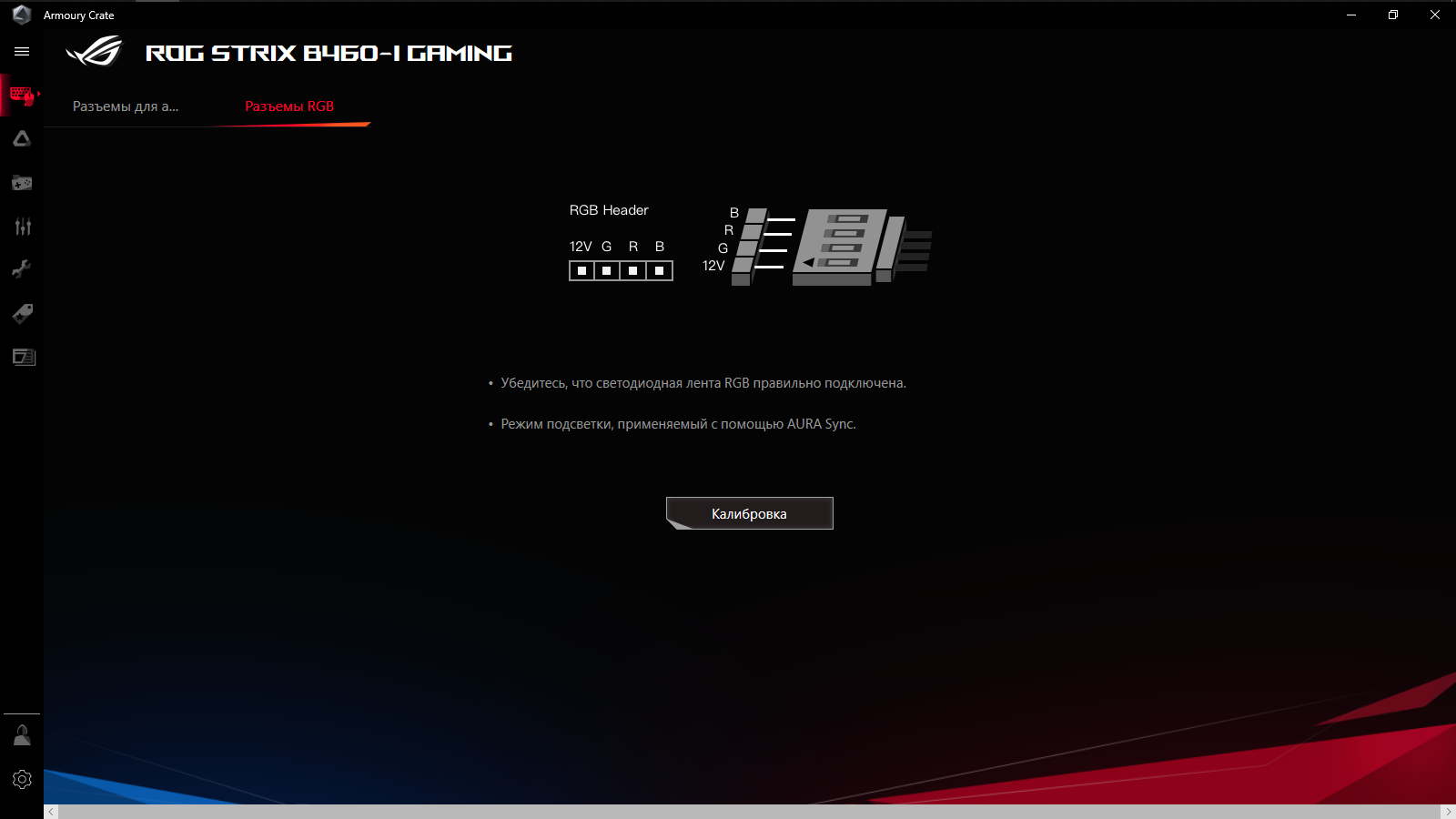

Поддержка устройства, не имеющего набортной подсветки, дело нехлопотное, она тут оказалась реализована без замечаний. Возможности фактически сводятся к указанию числа светодиодов для адресной площадки и проверки корректности подключения каналов для обычной, типа RGB.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

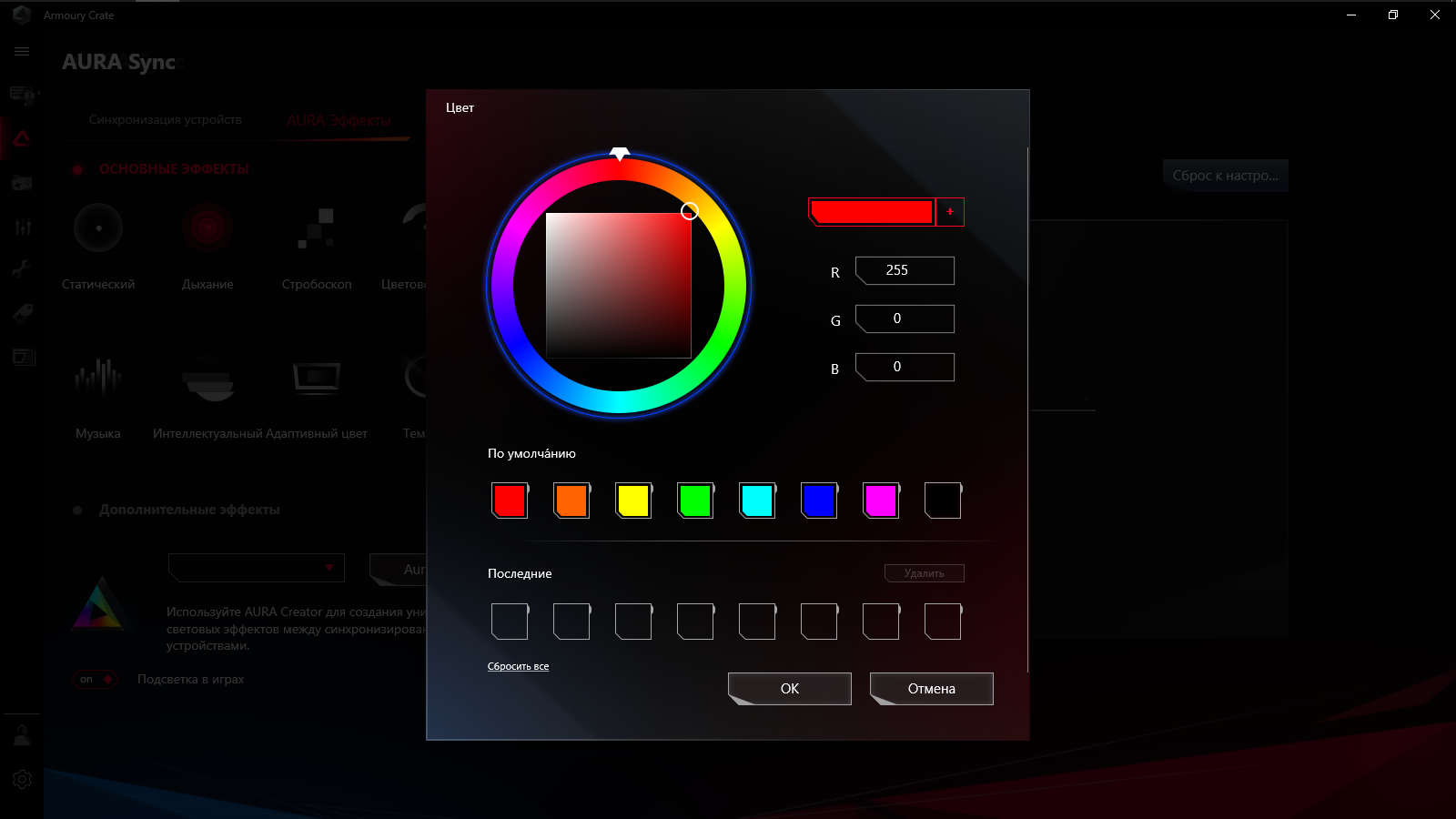

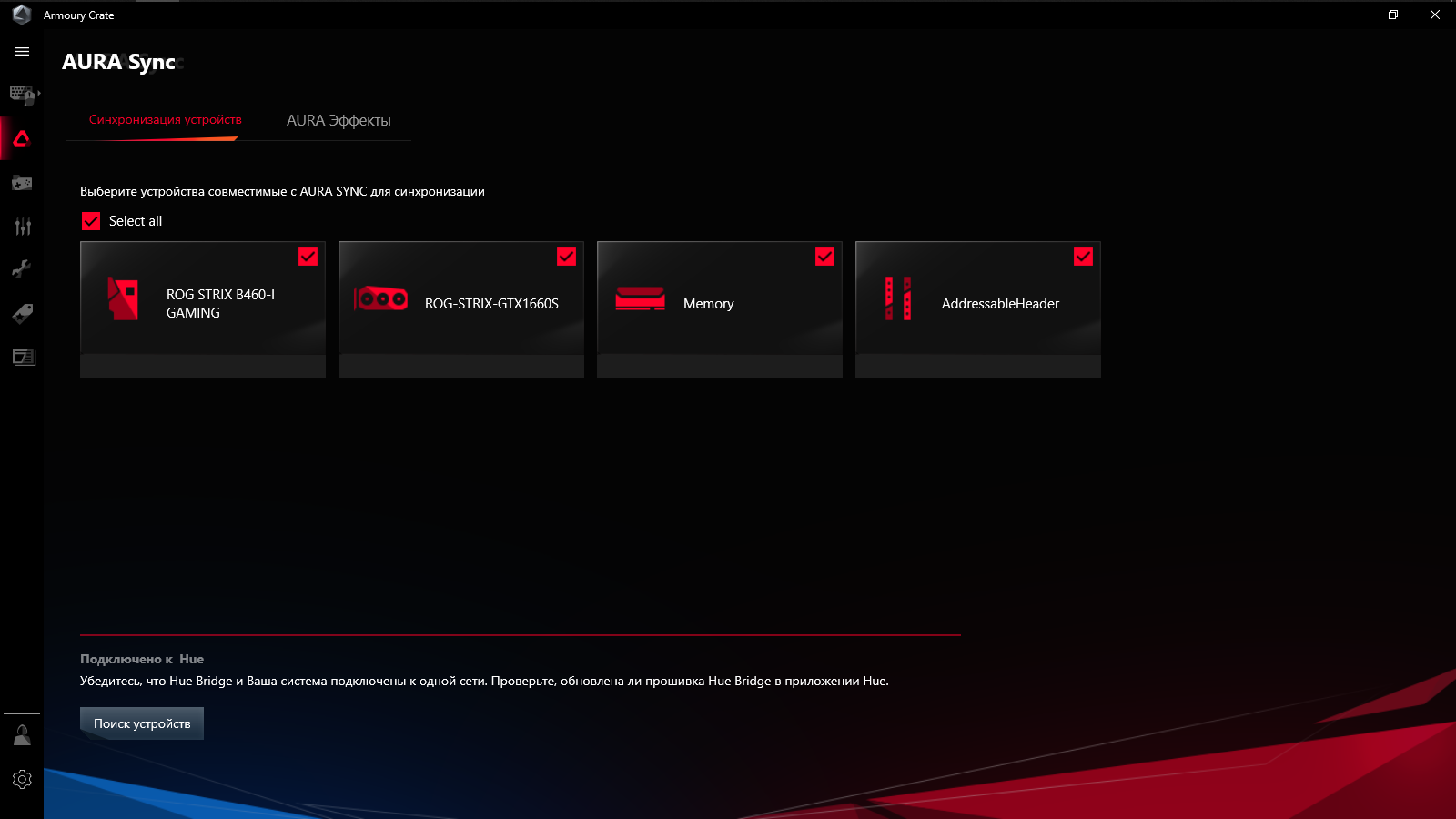

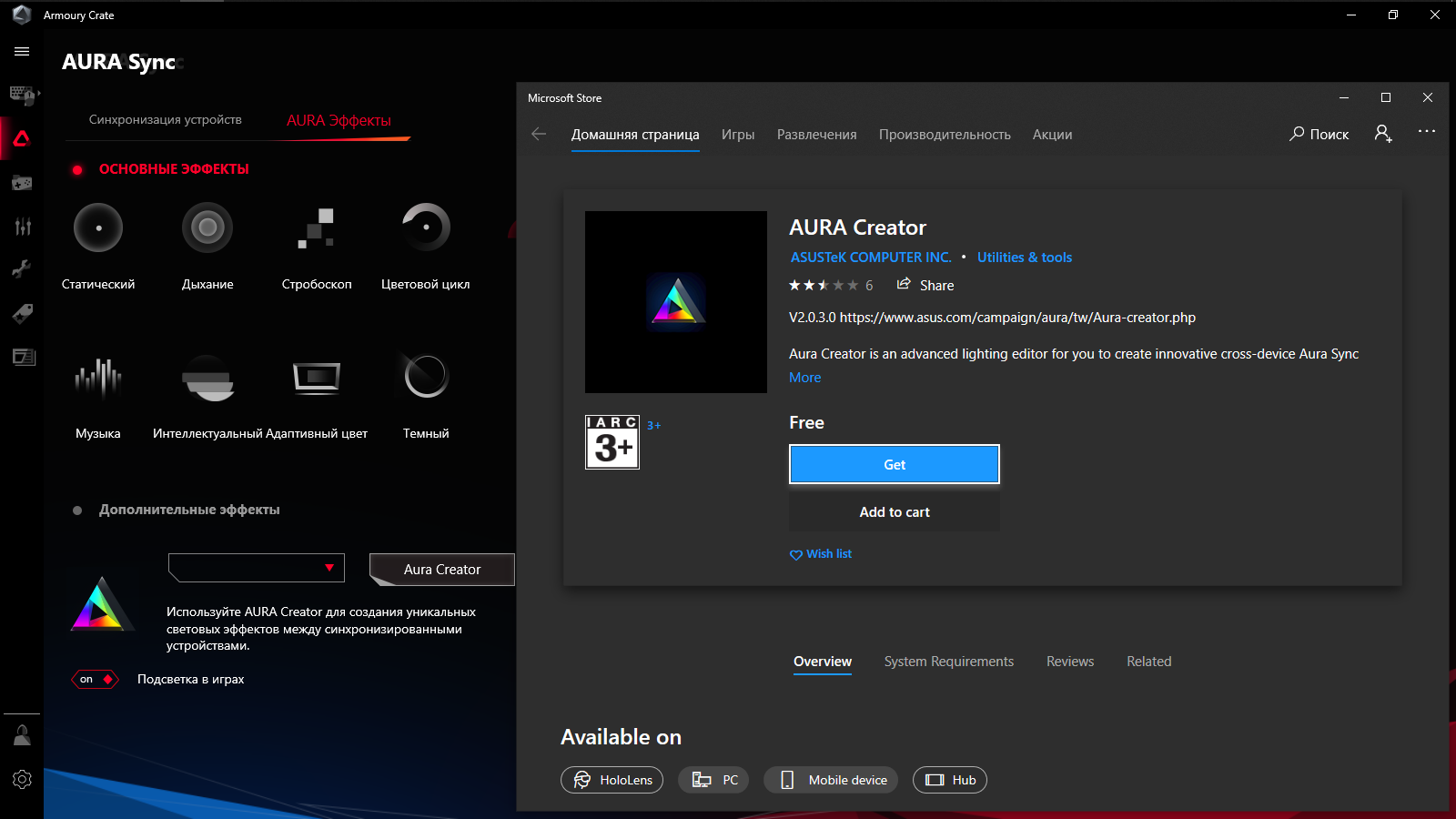

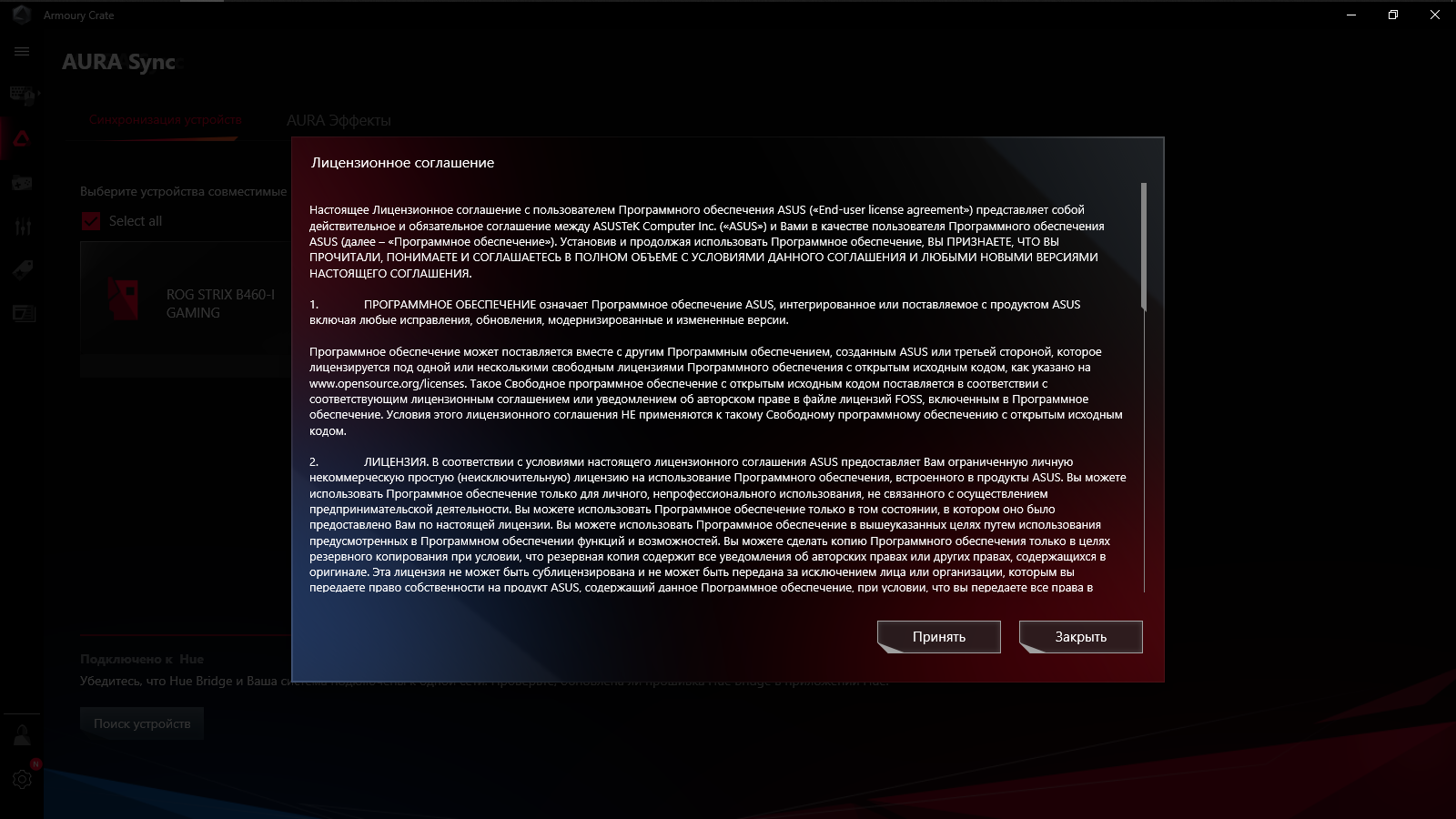

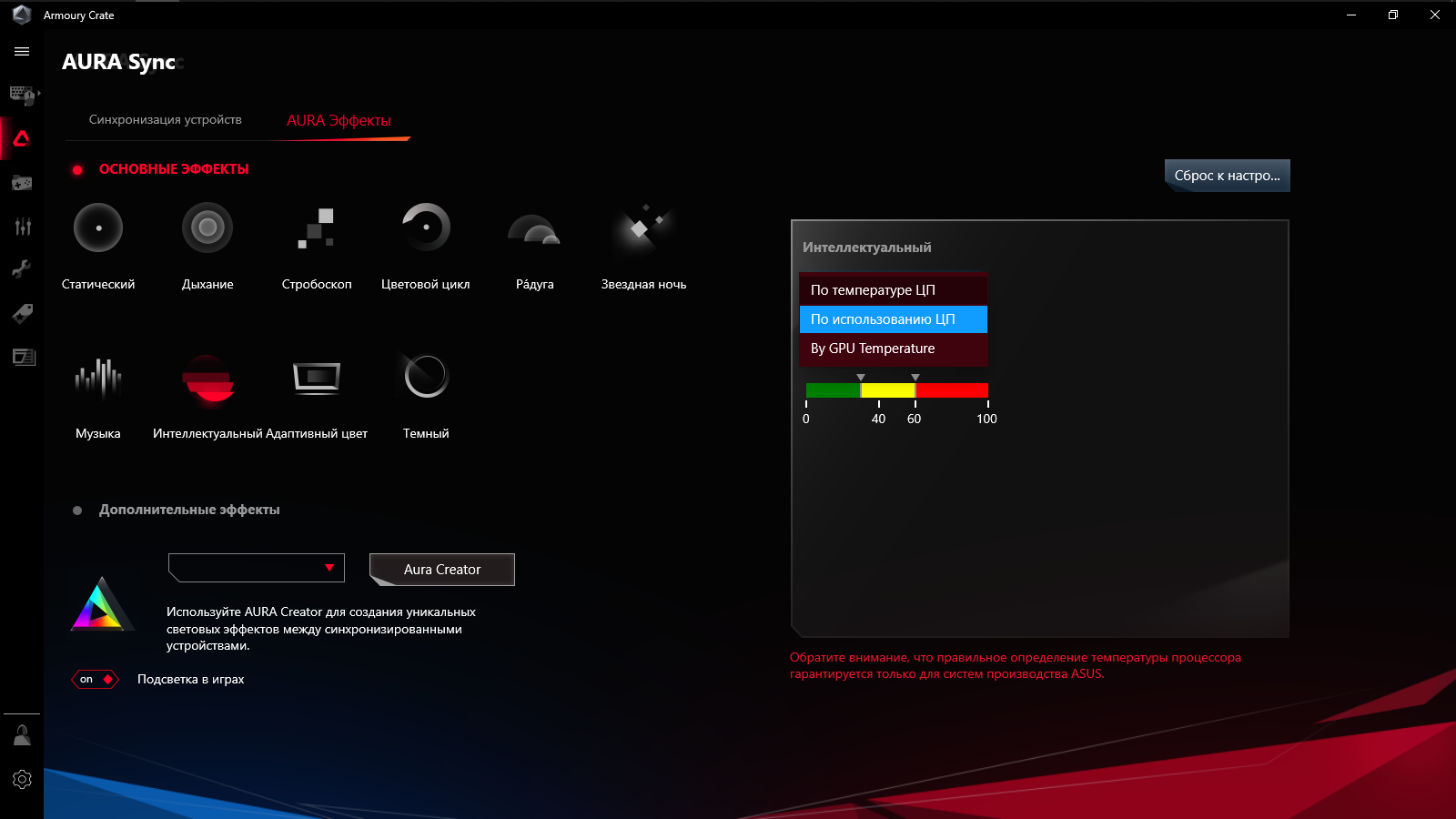

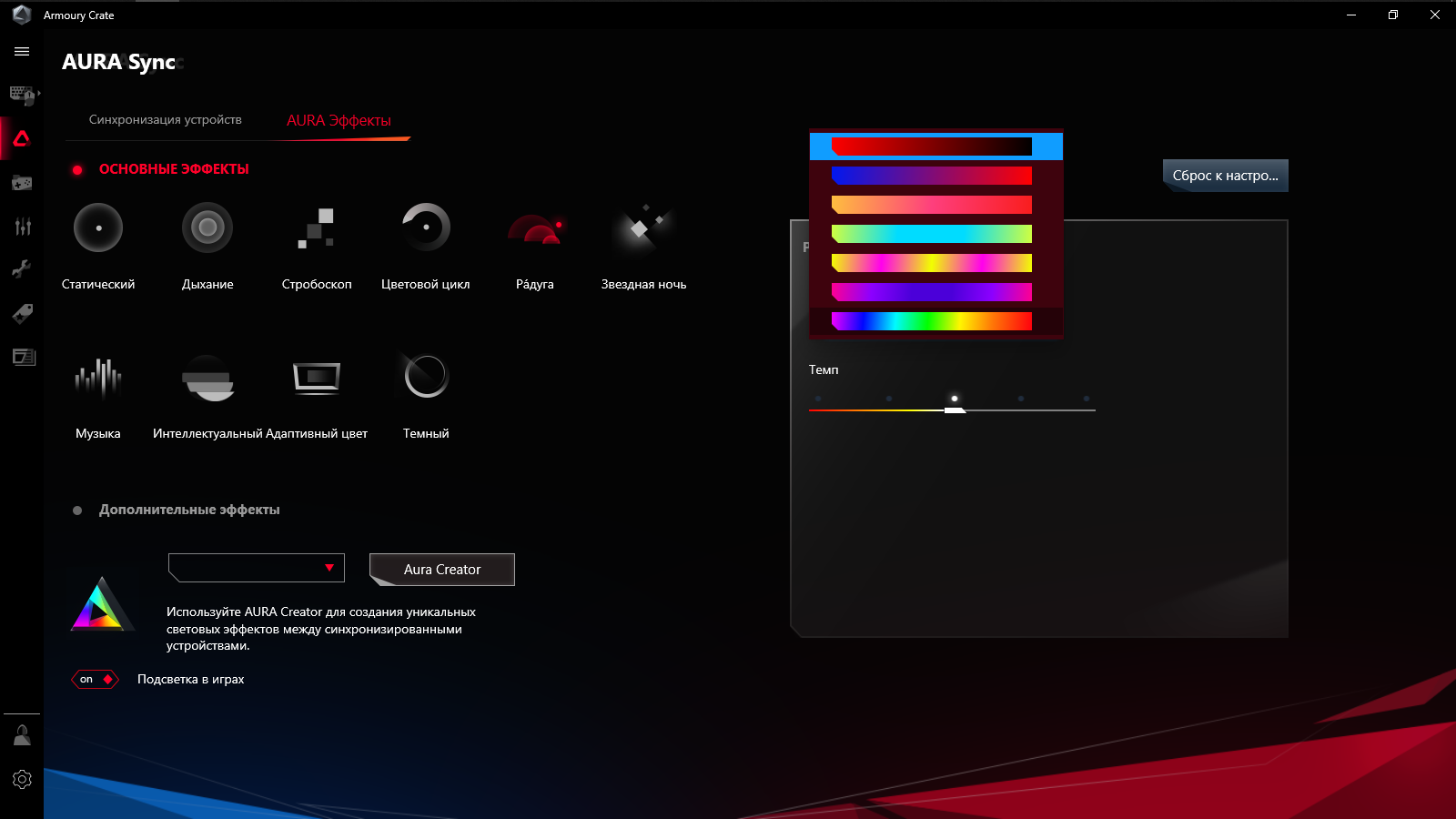

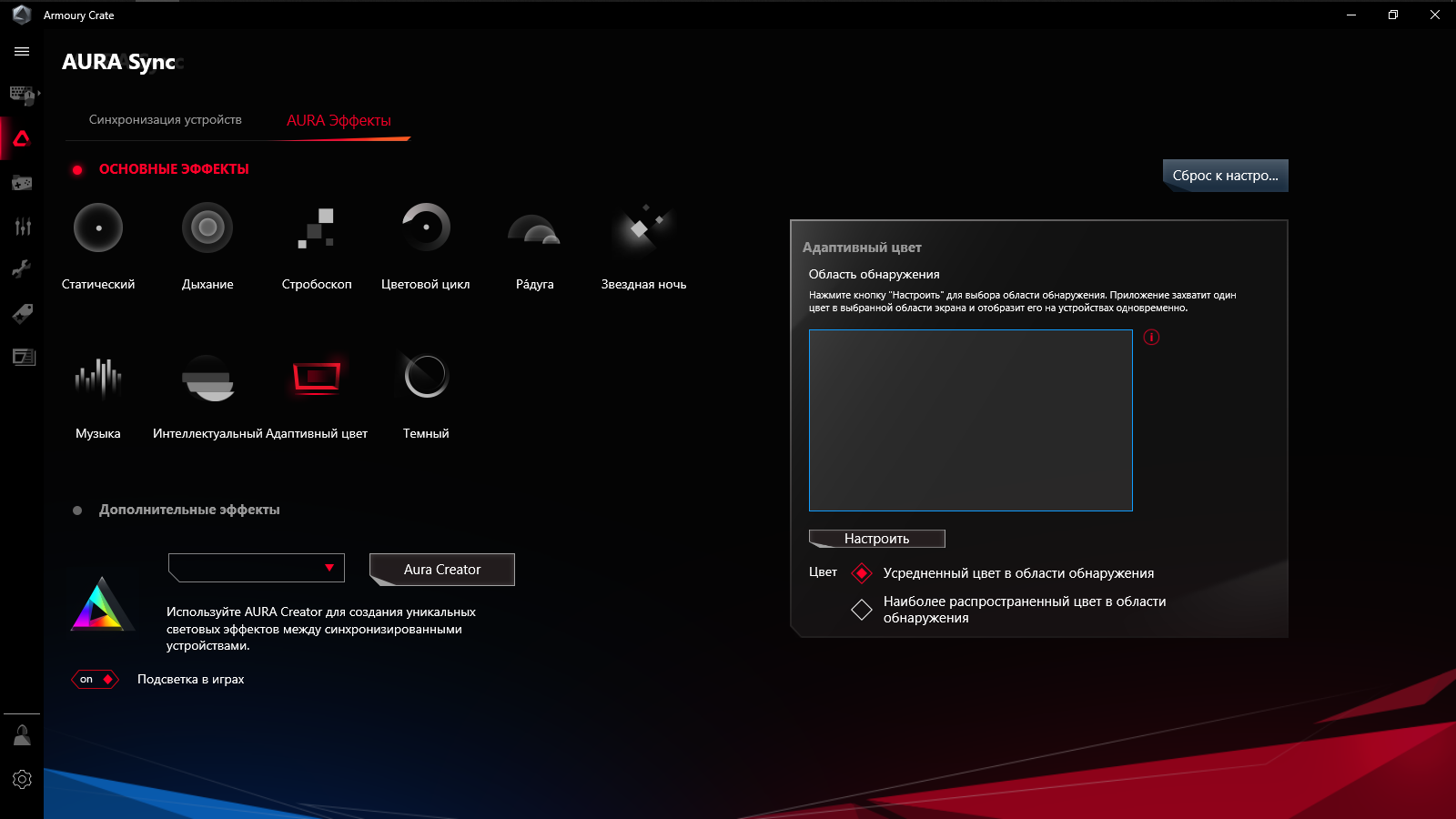

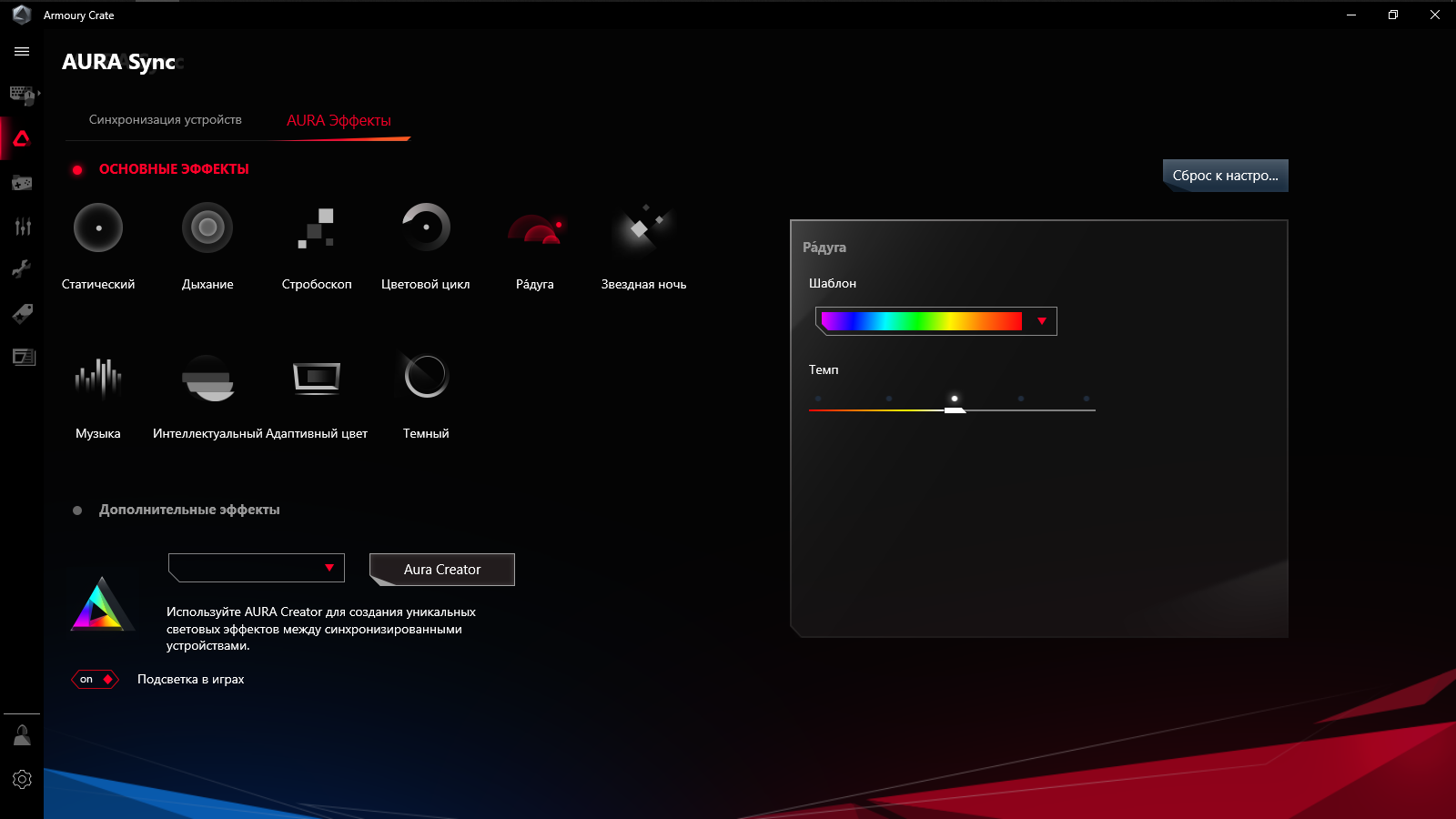

Больший интерес вызовет Aura Sync, где уже появятся (или нет) ВК, ОЗУ и другие компоненты с подсветкой. Можно будет выбрать готовый или сформировать свой профиль работы подсветки на доступных устройствах.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

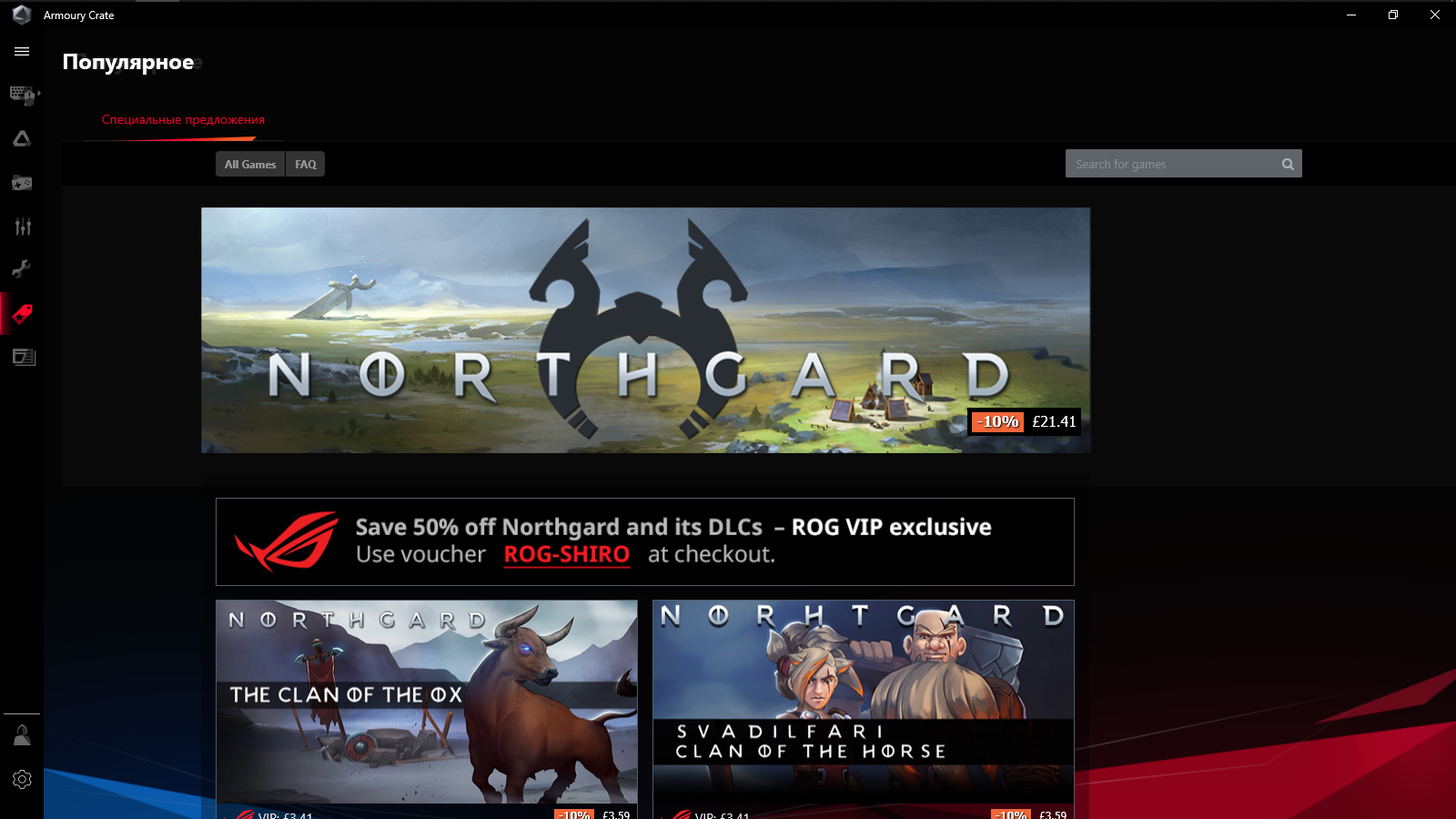

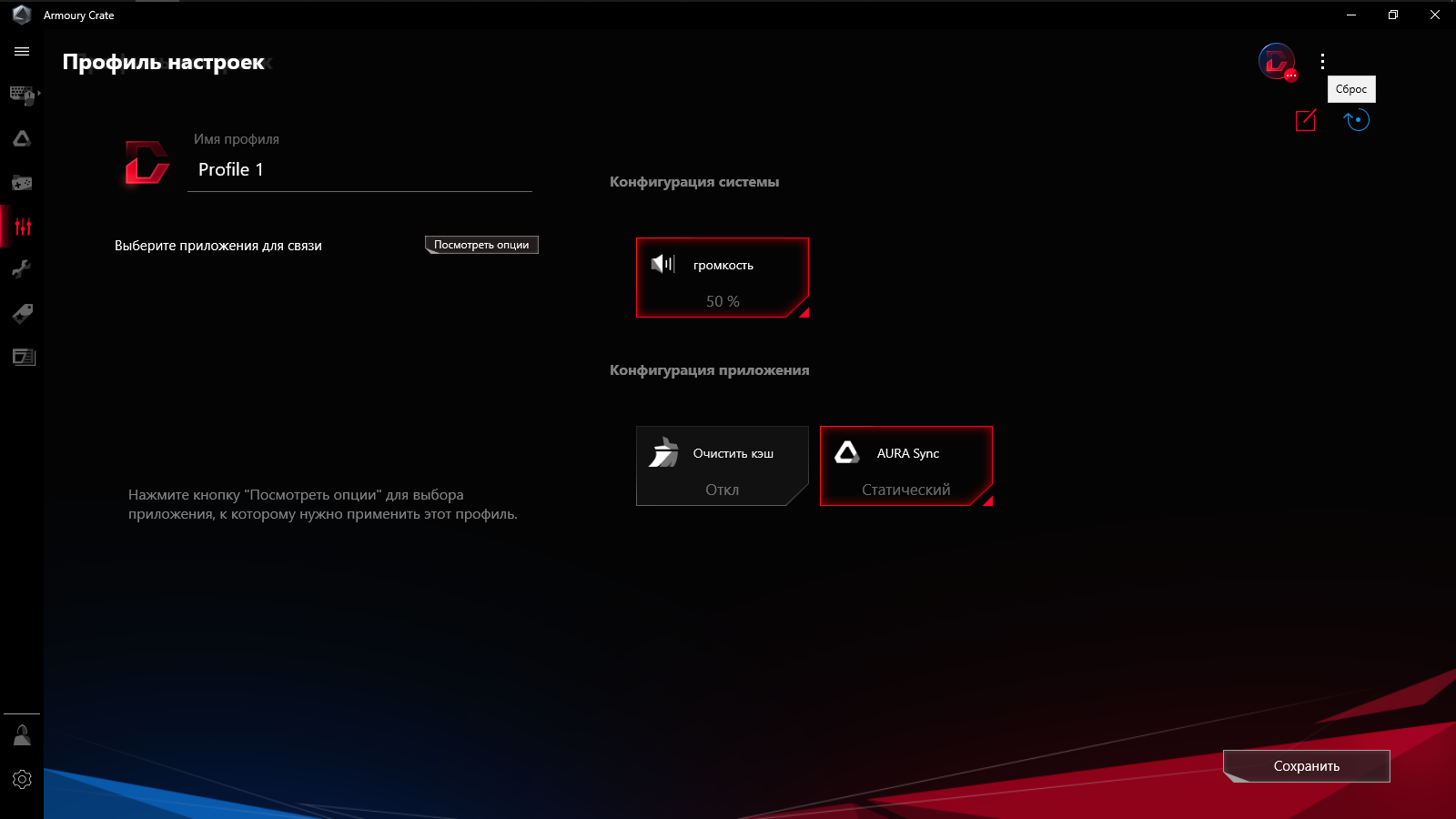

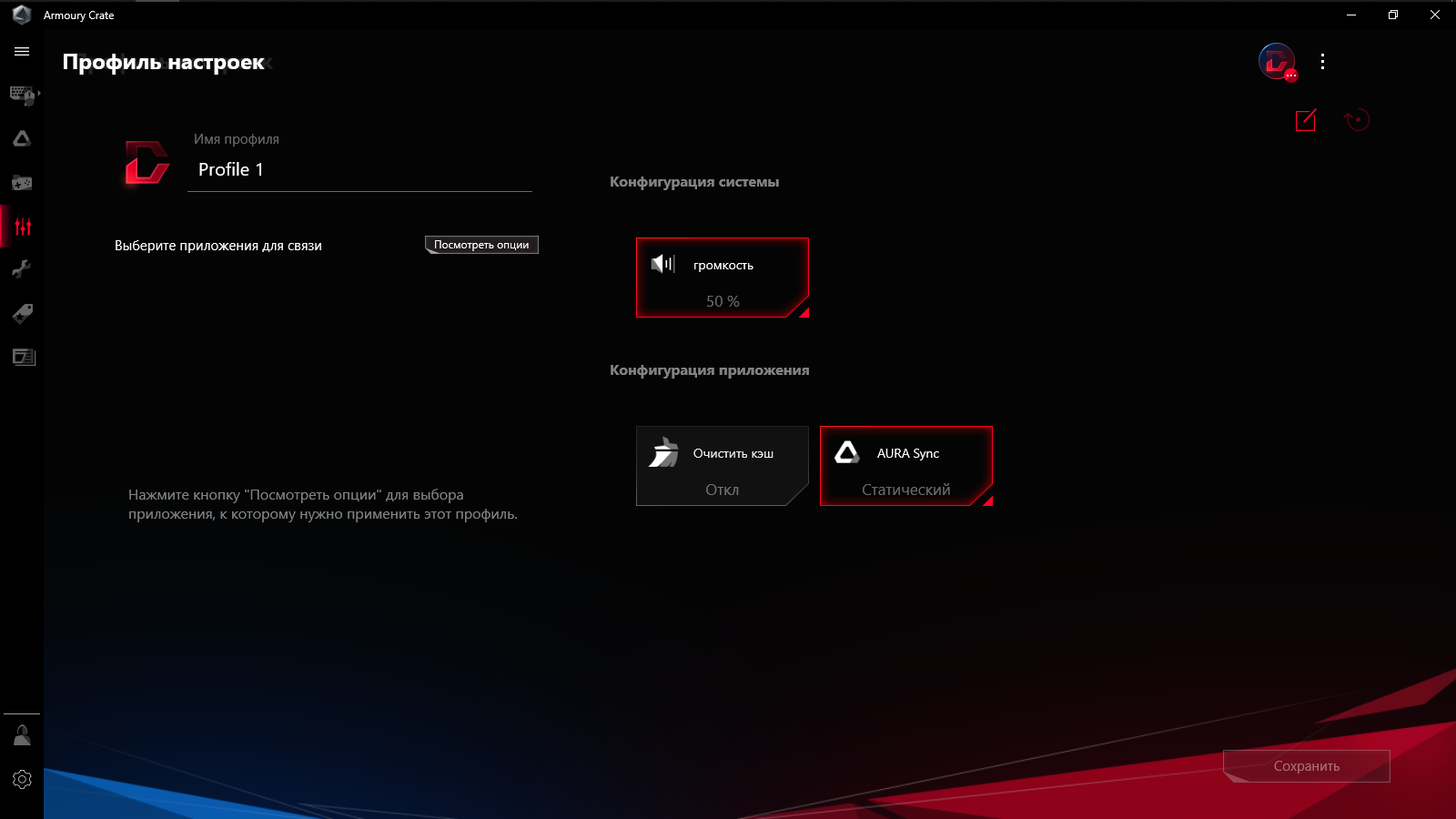

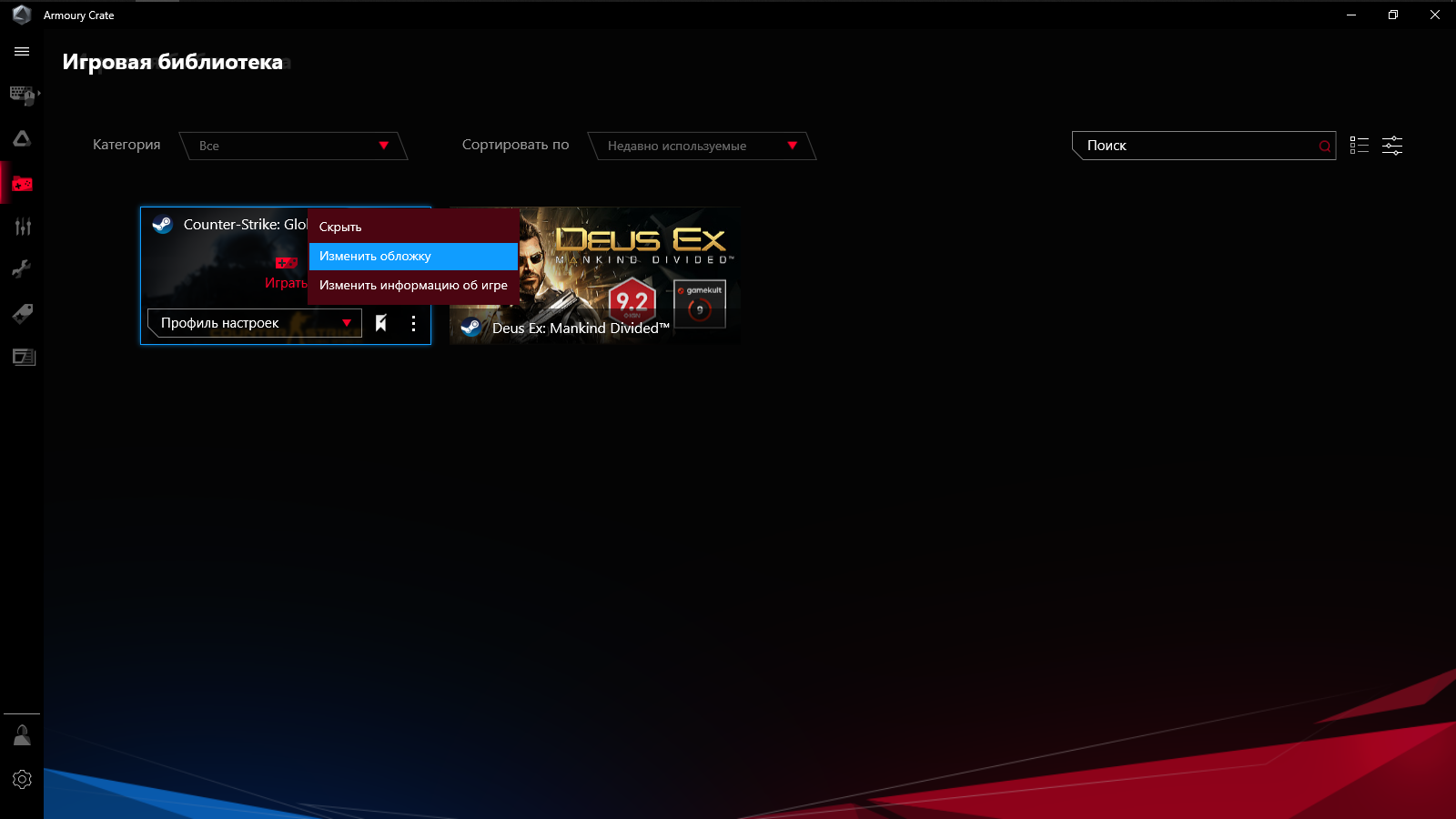

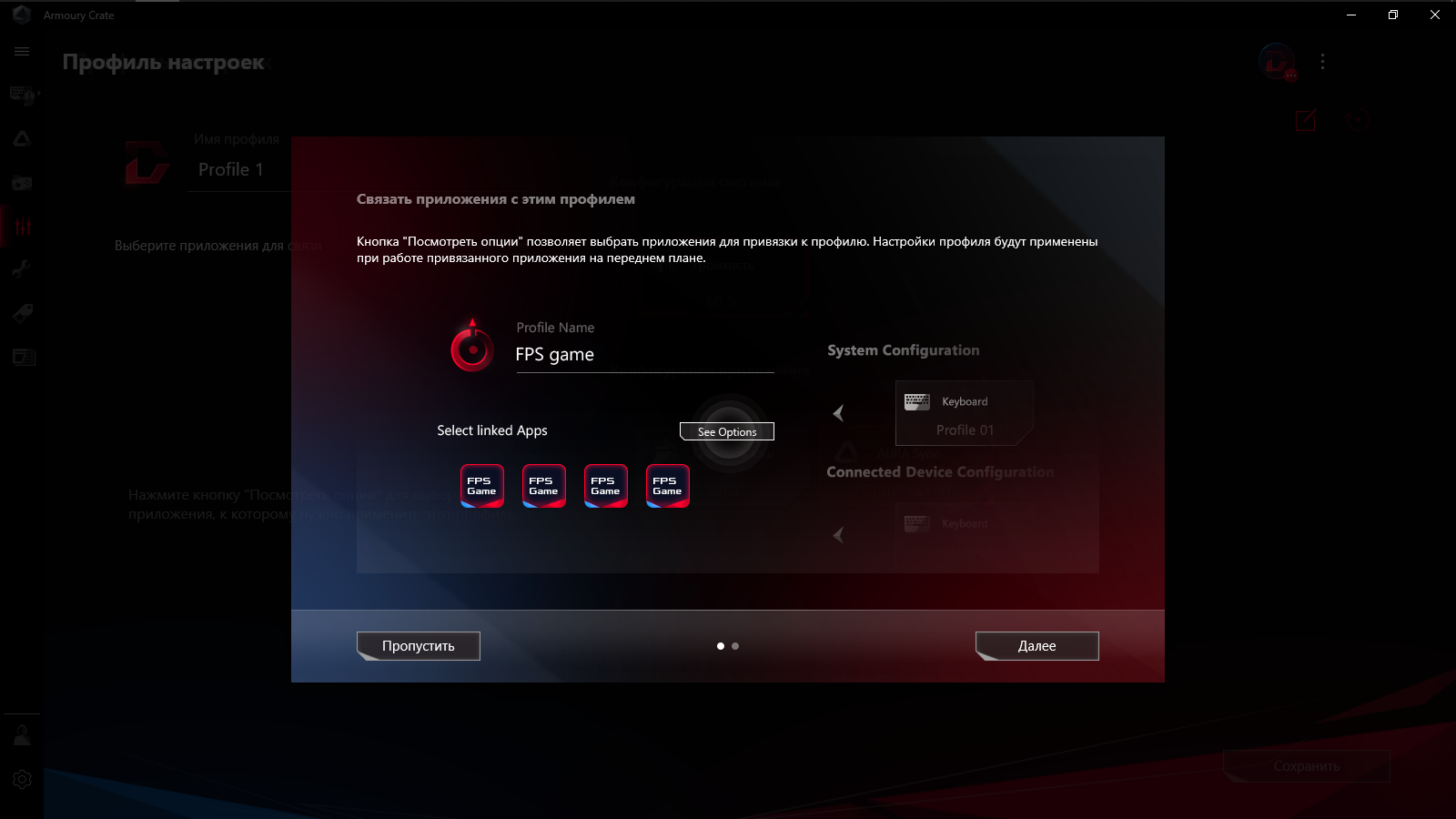

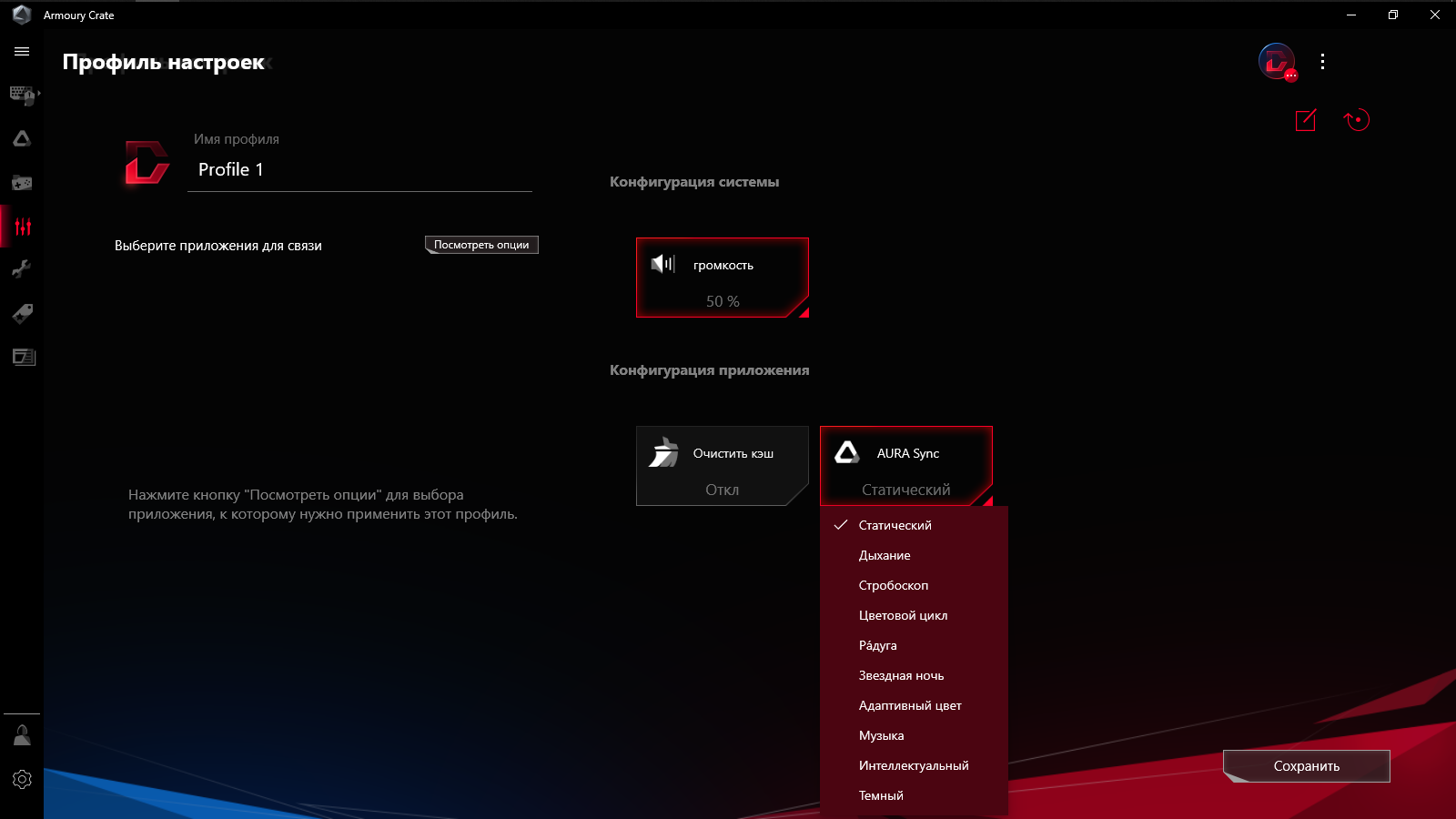

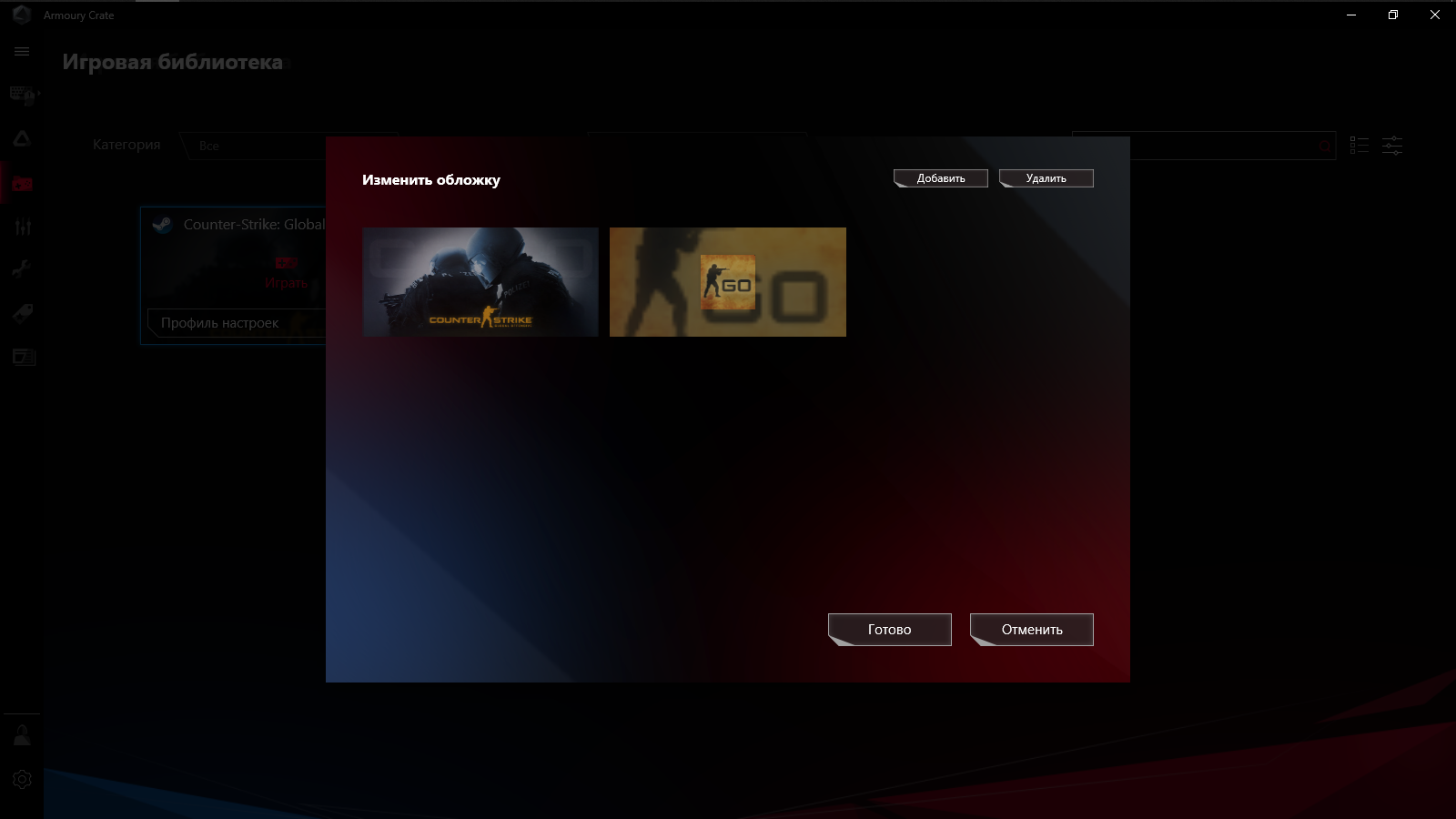

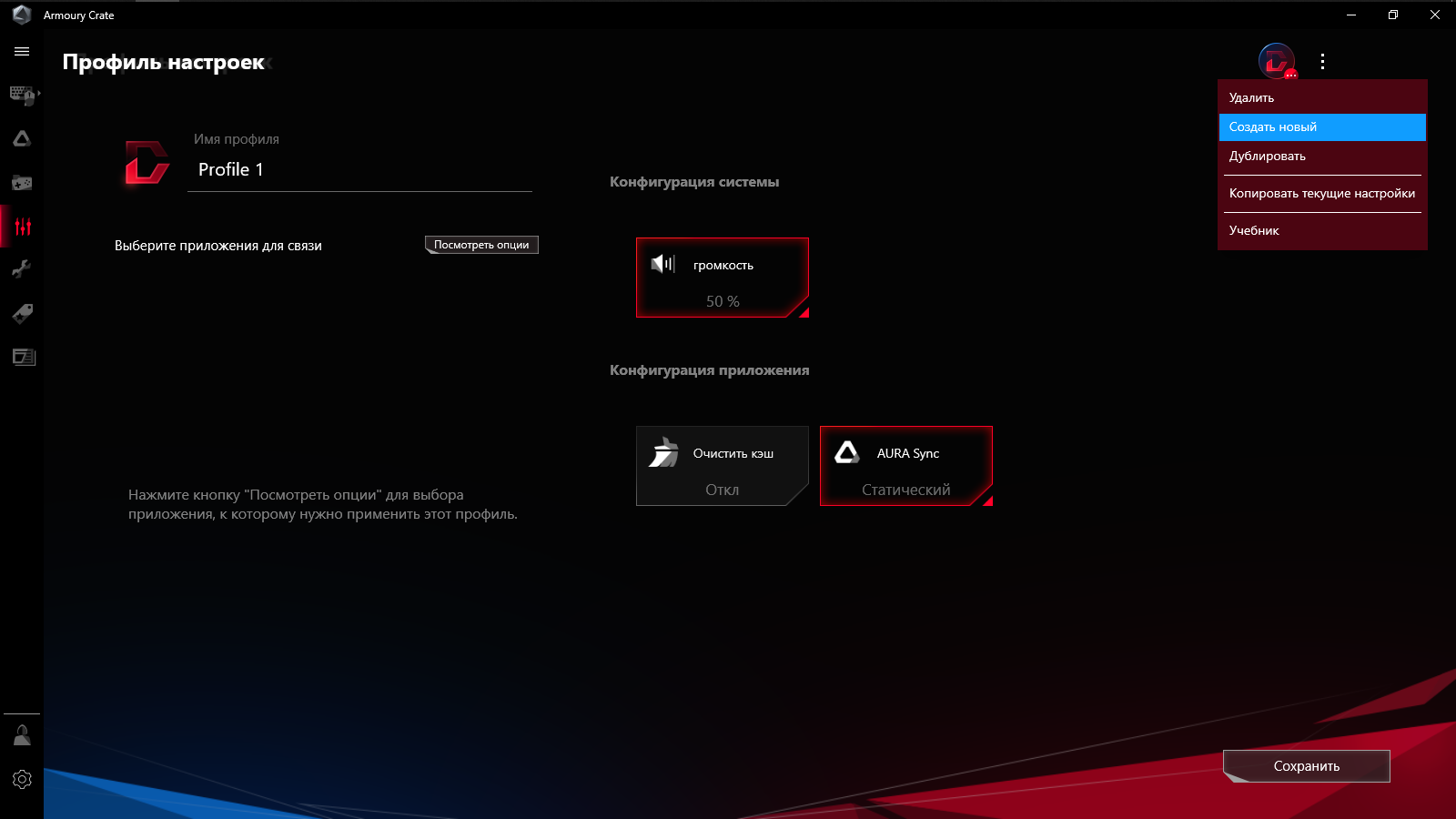

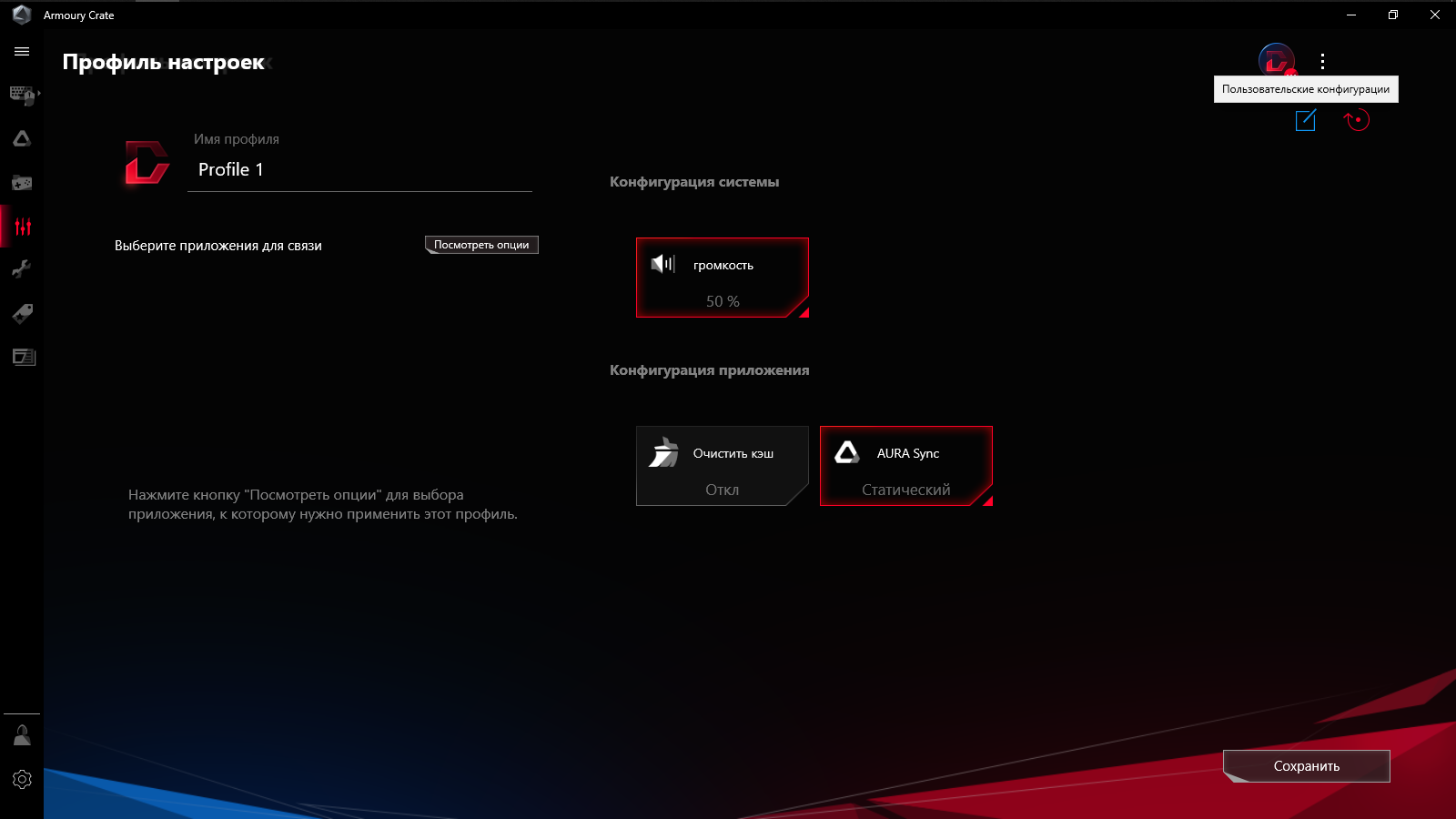

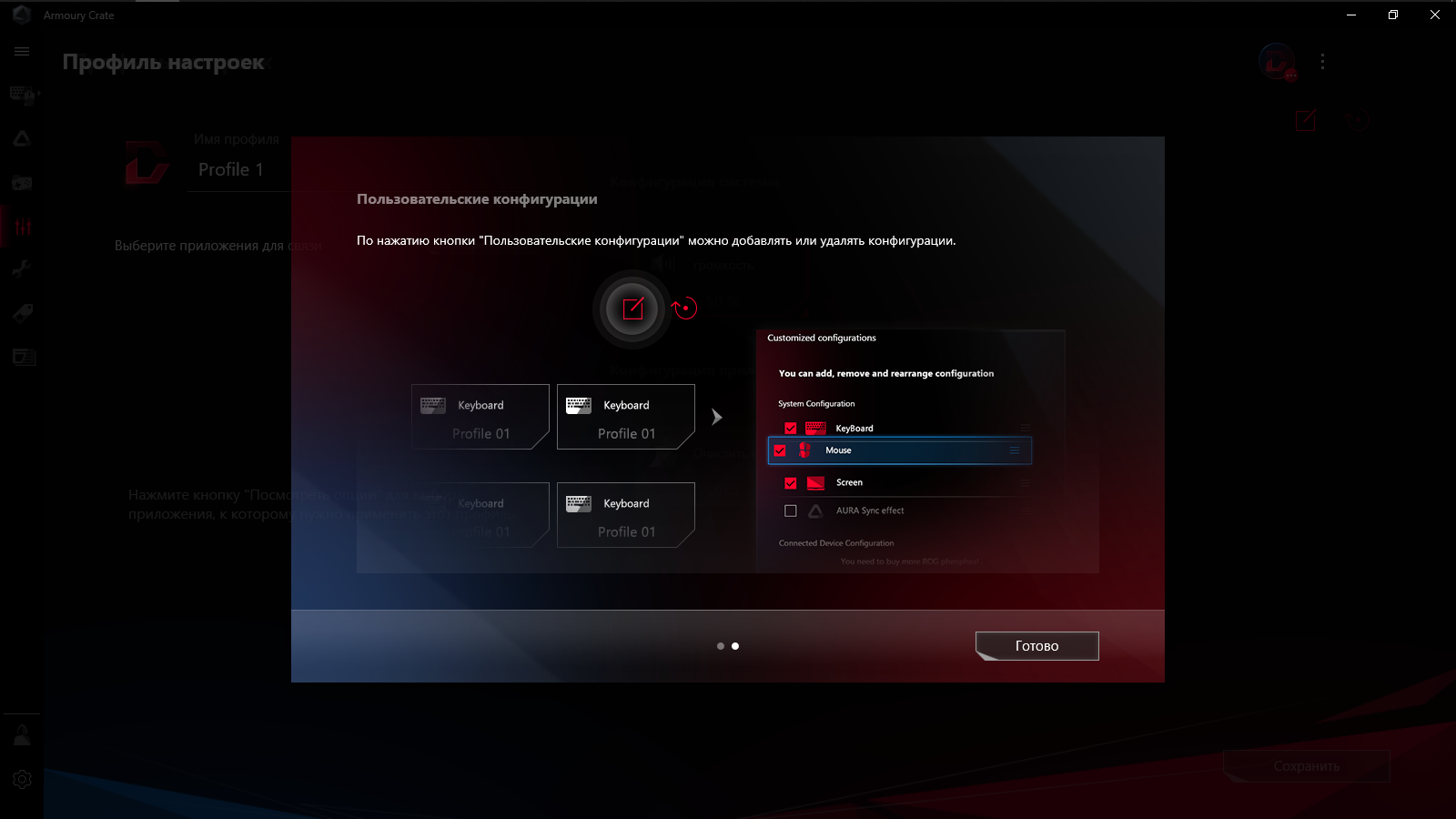

Раздел с игровой библиотекой поможет привязать для выбранных игр отдельные профили, чтобы процесс переключения между ними был автоматизирован. Помимо схем подсветки, комплекс научился запоминать уровень системной громкости.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

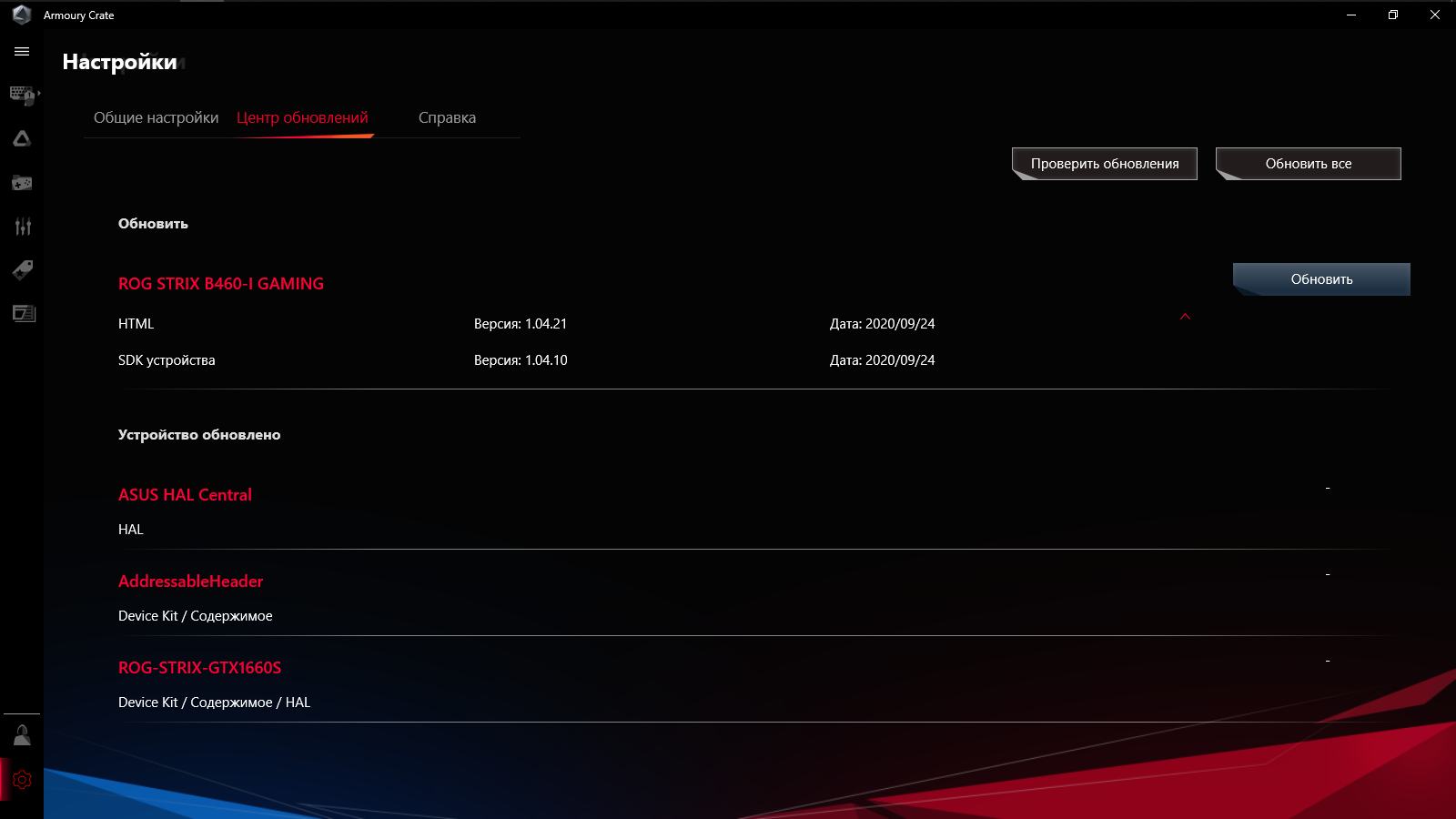

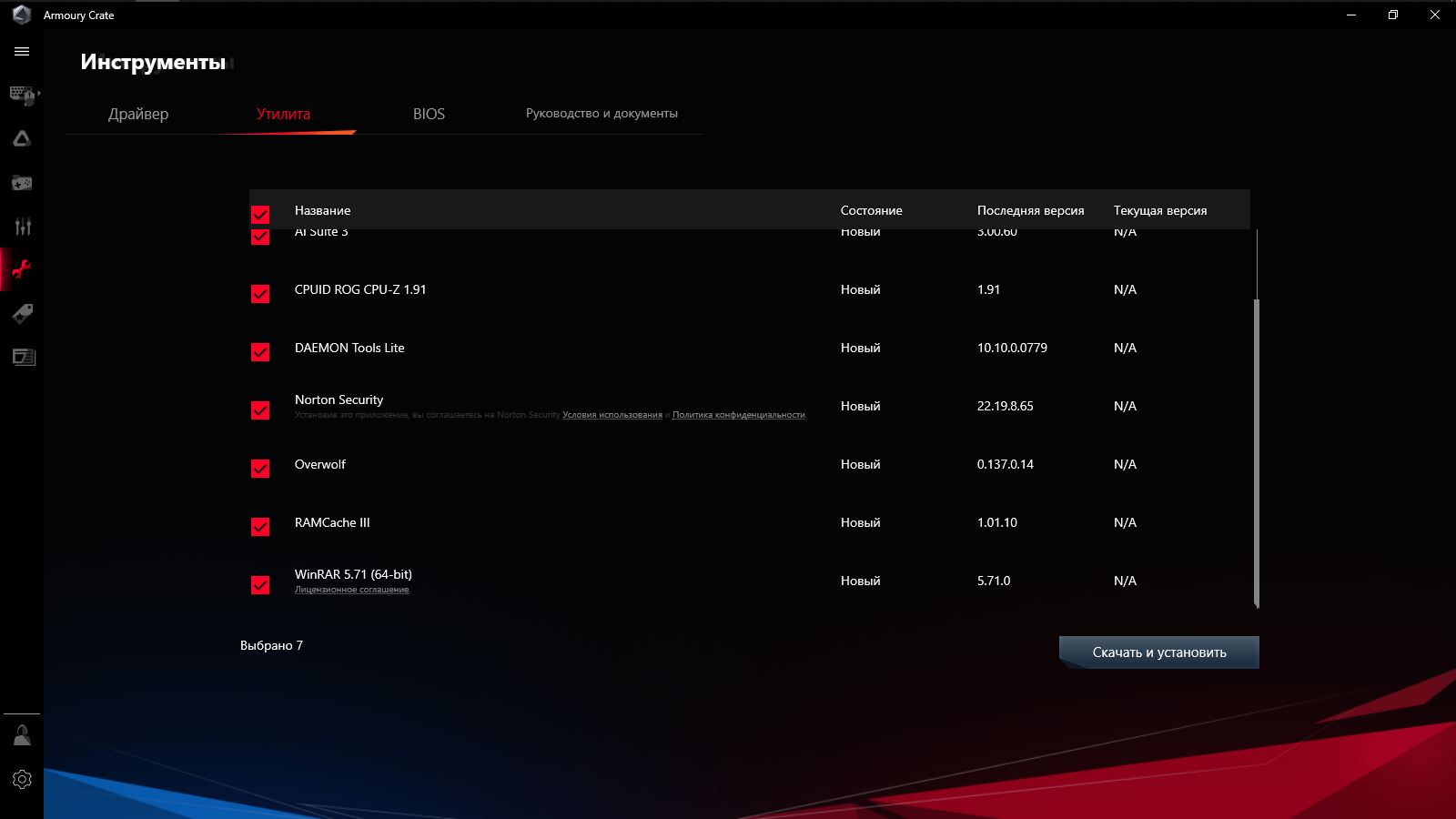

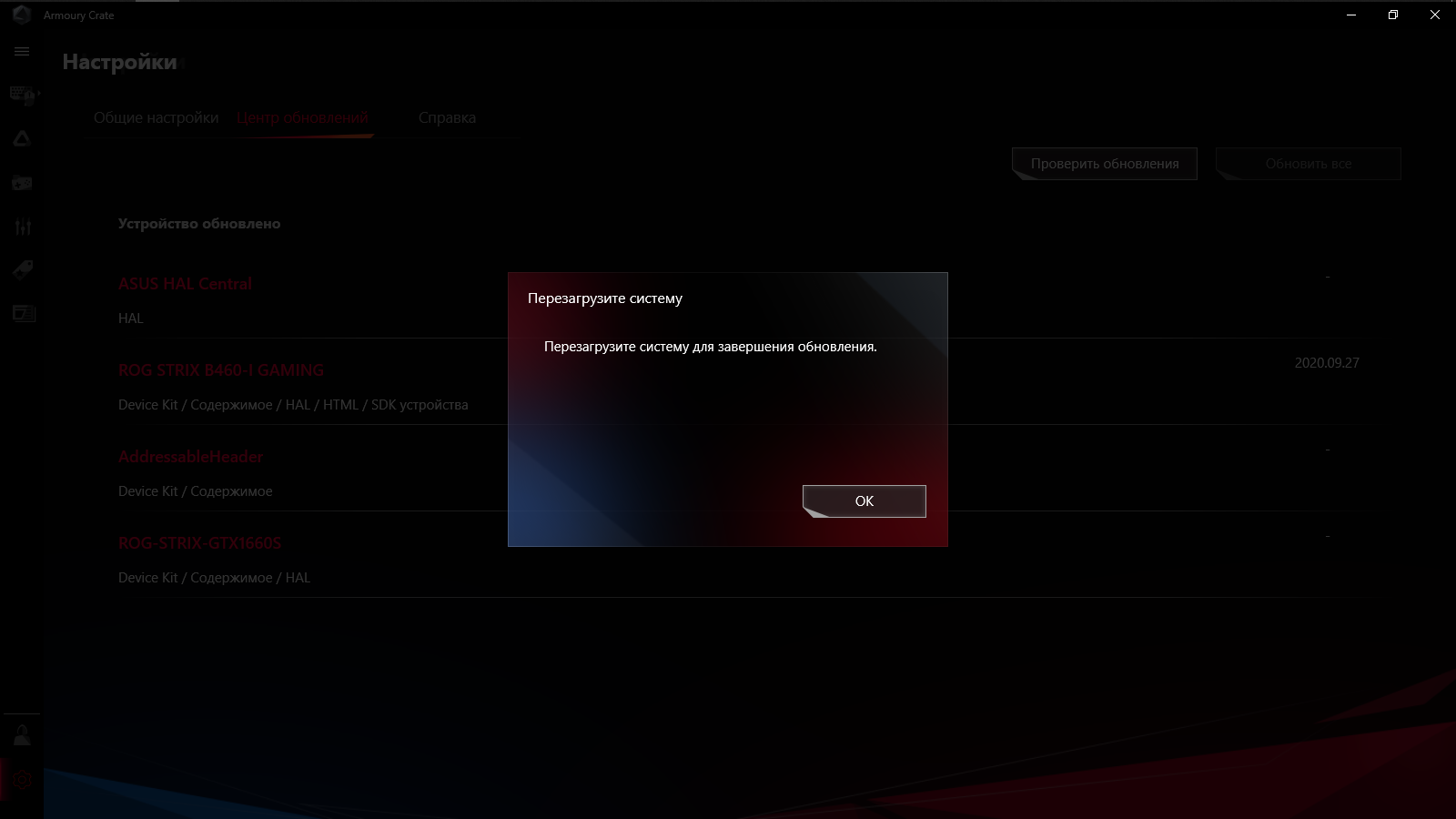

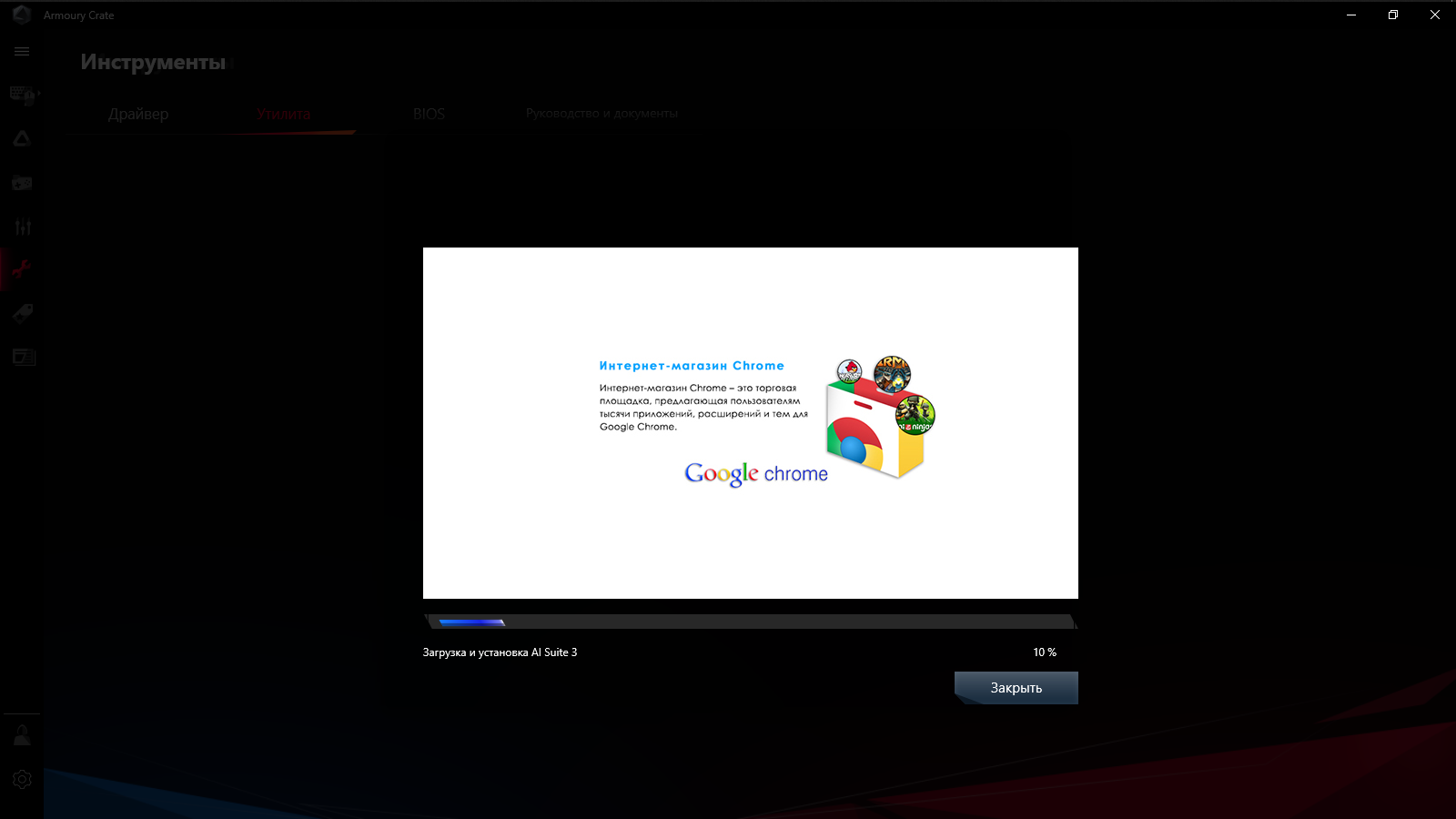

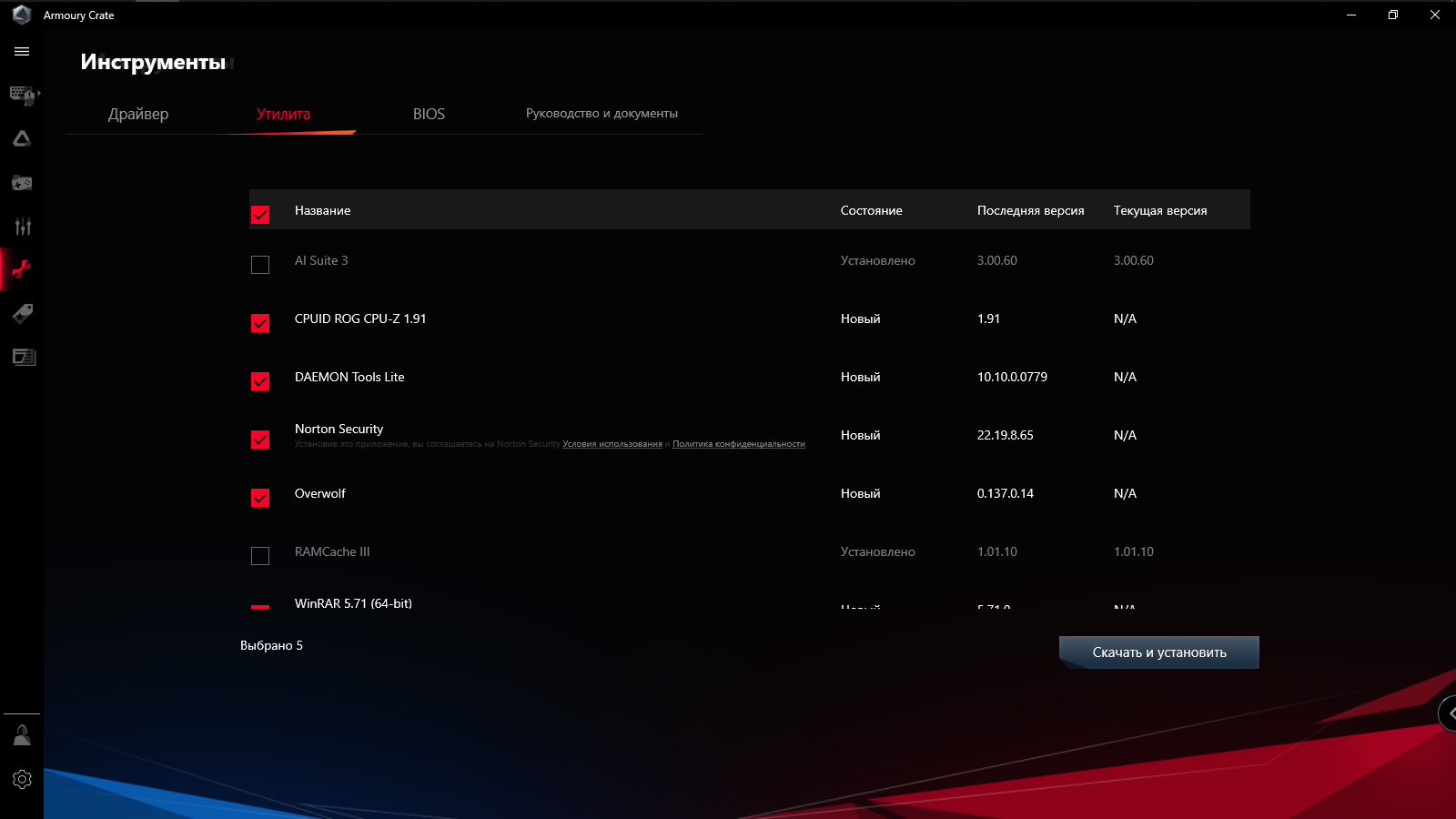

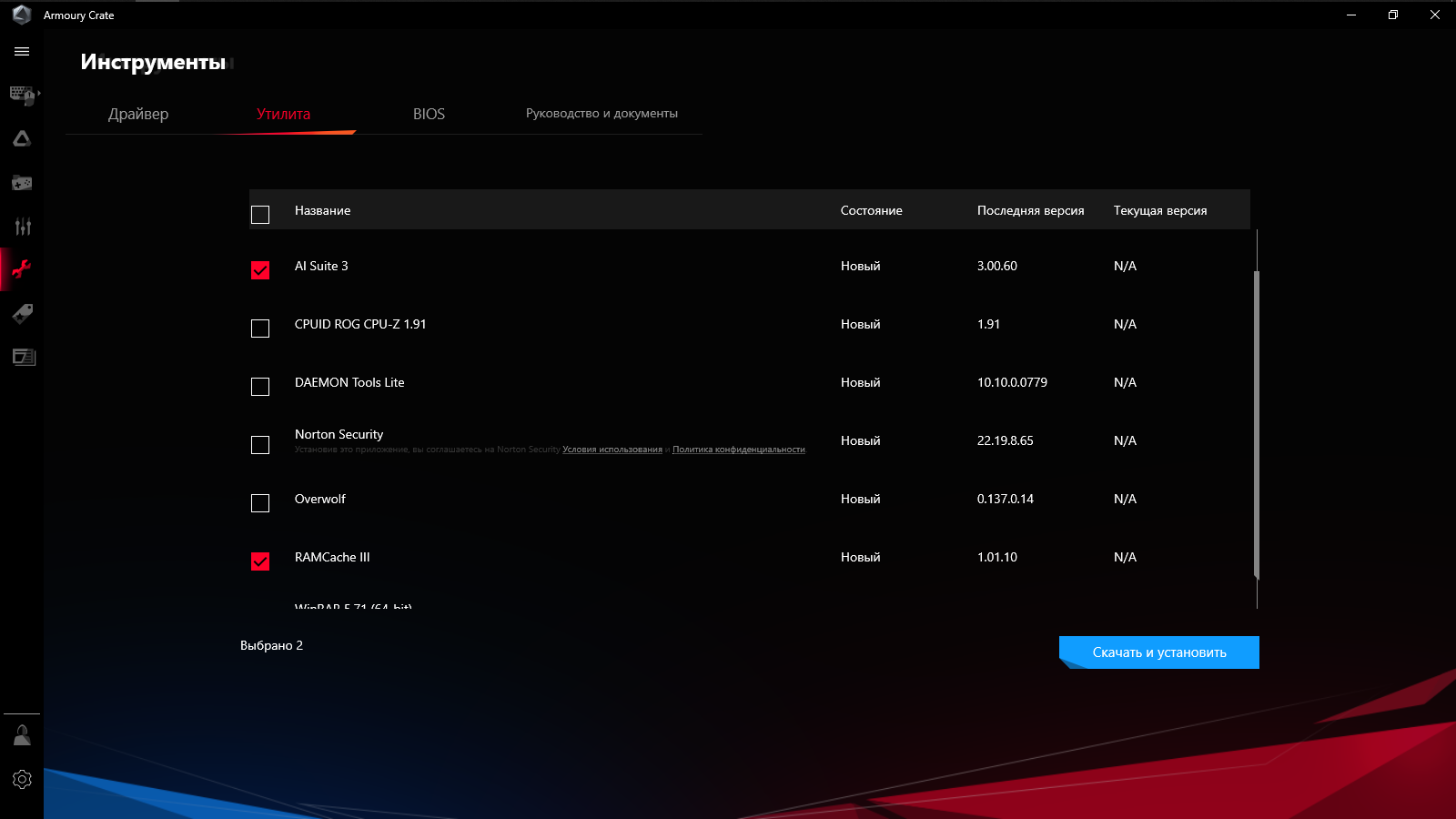

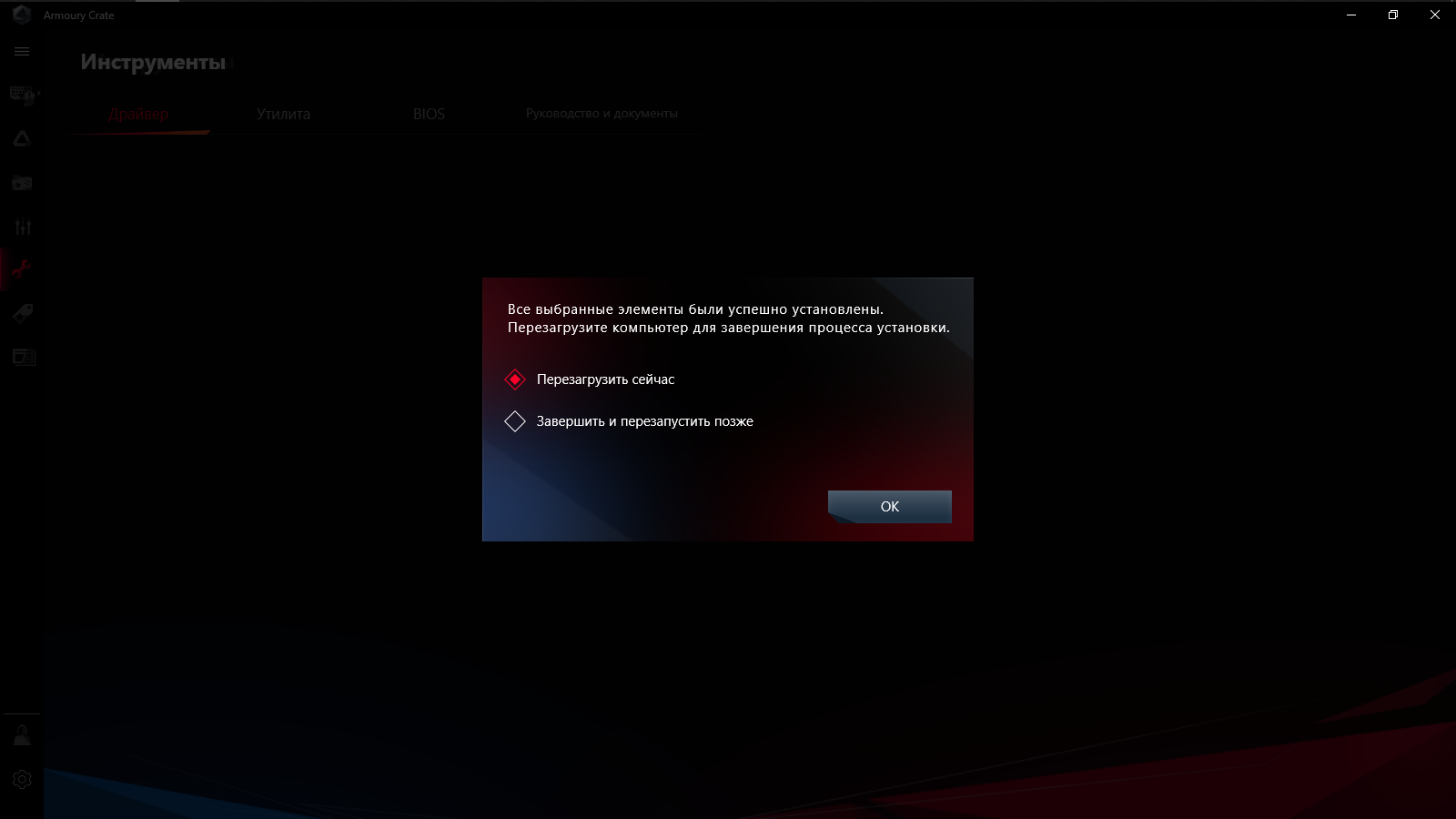

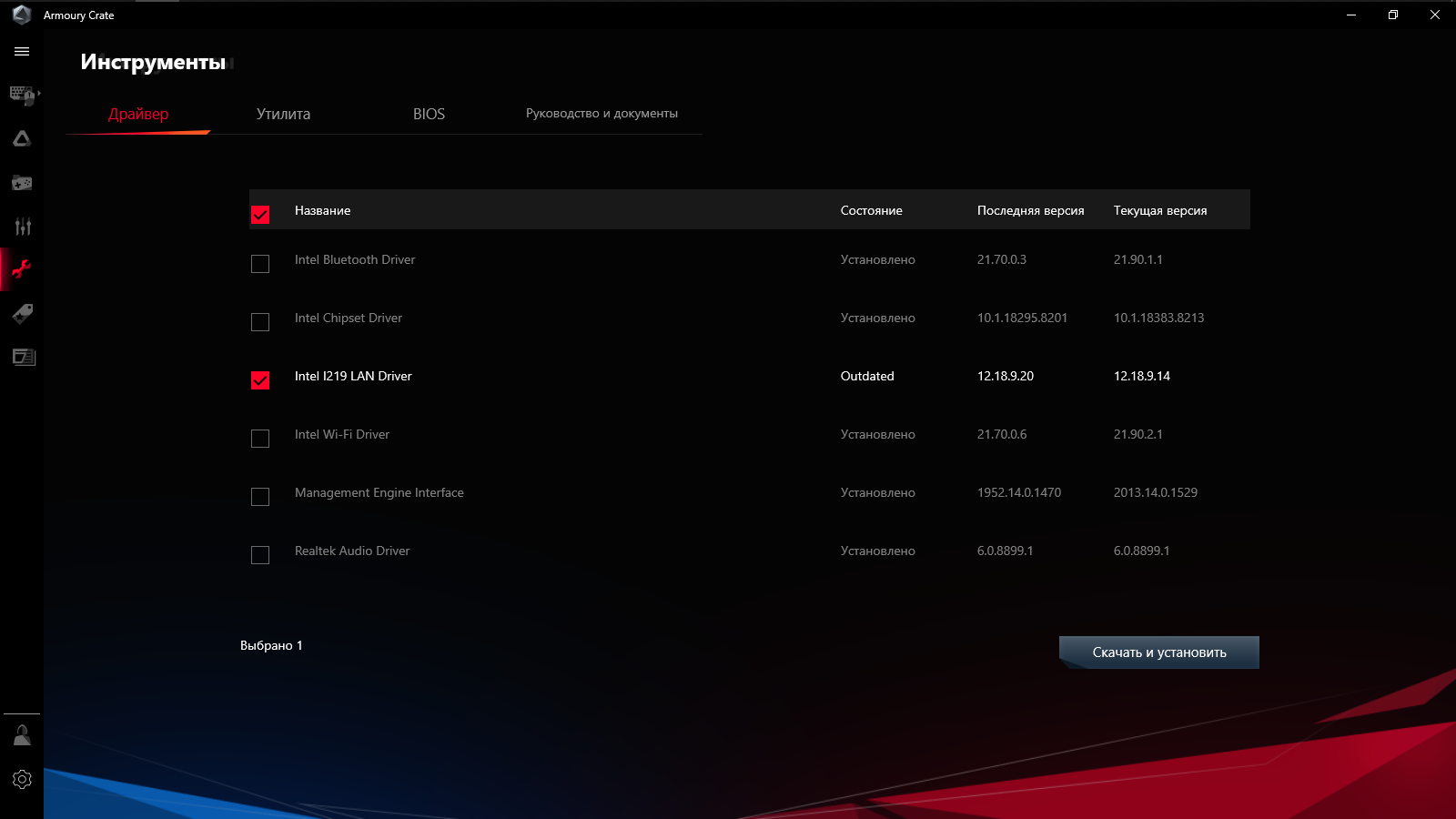

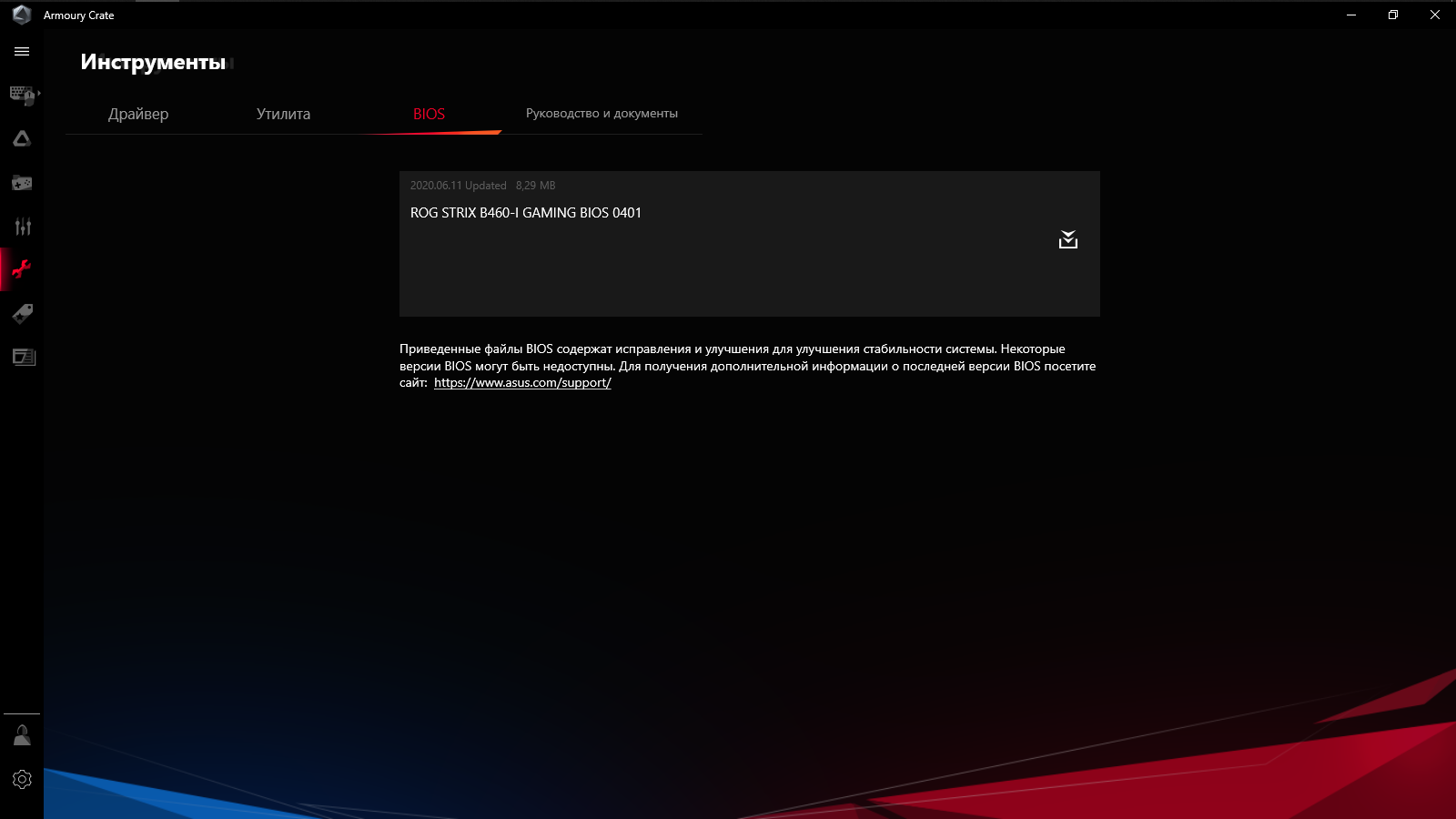

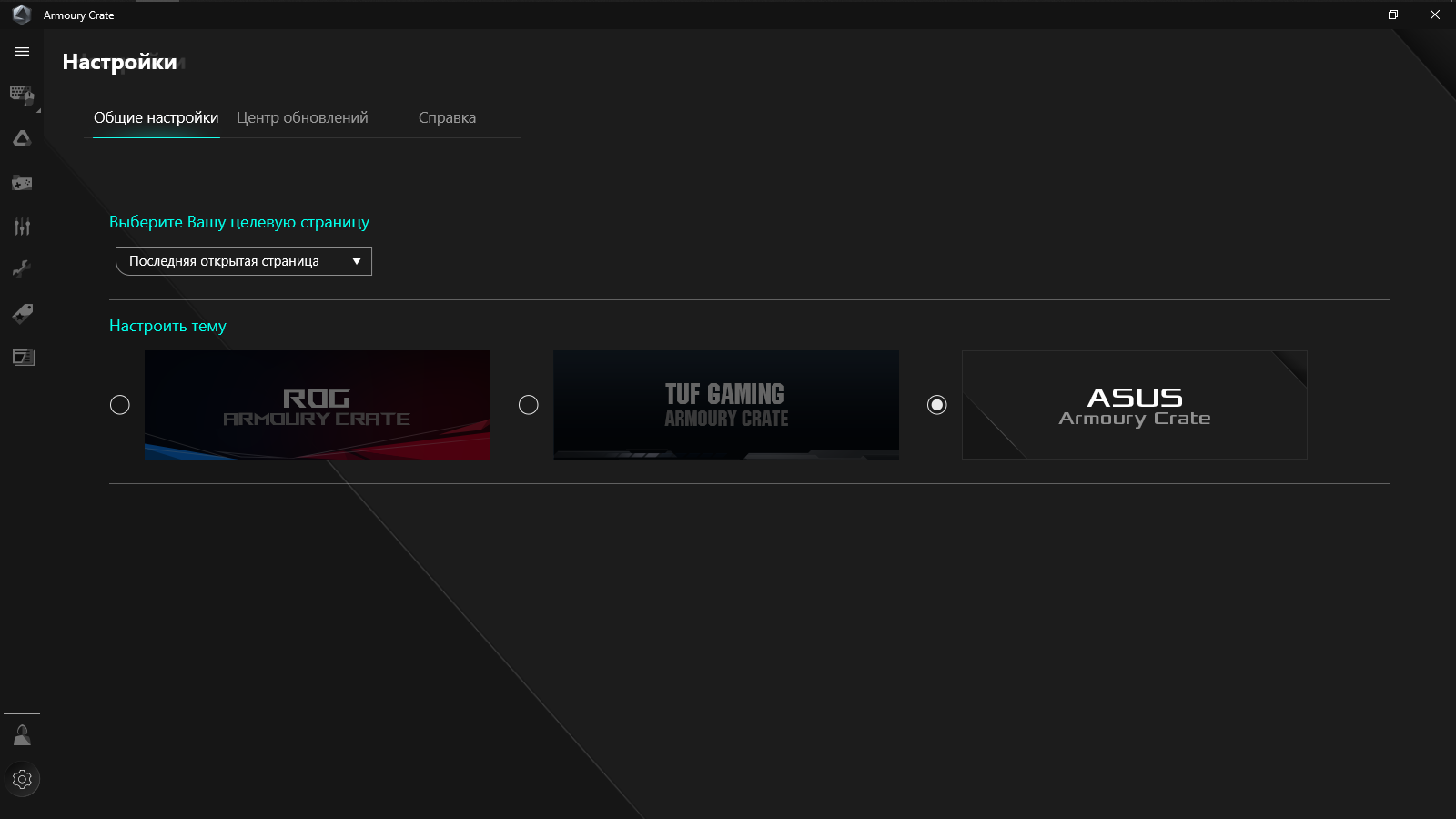

Загрузка мастером установки необходимых драйверов и утилит для системы также реализована здесь. Появилась третья тема оформления, в большей степени предназначенная под серию продуктов Prime, хотя прямо это нигде не указано и это мои личные предположения. С работой установщиков никаких проблем не было.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

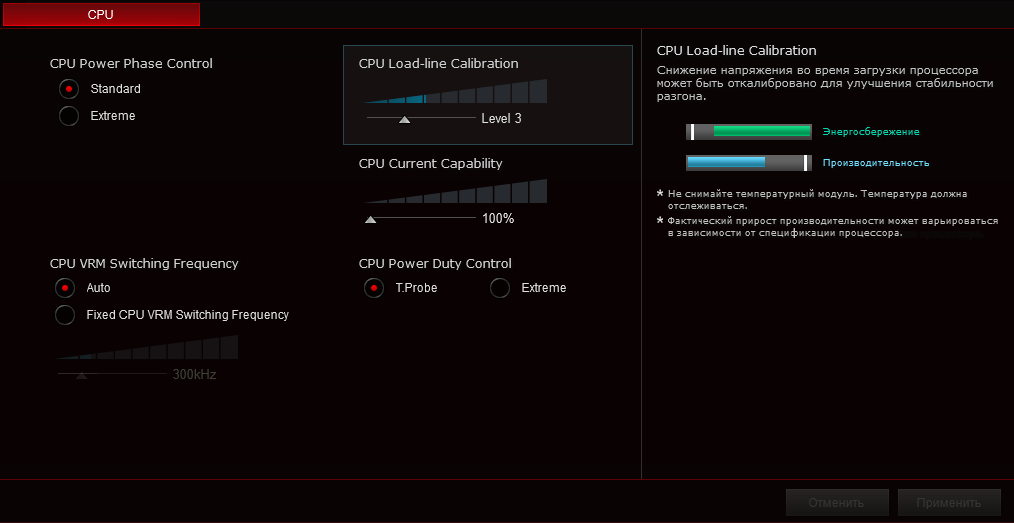

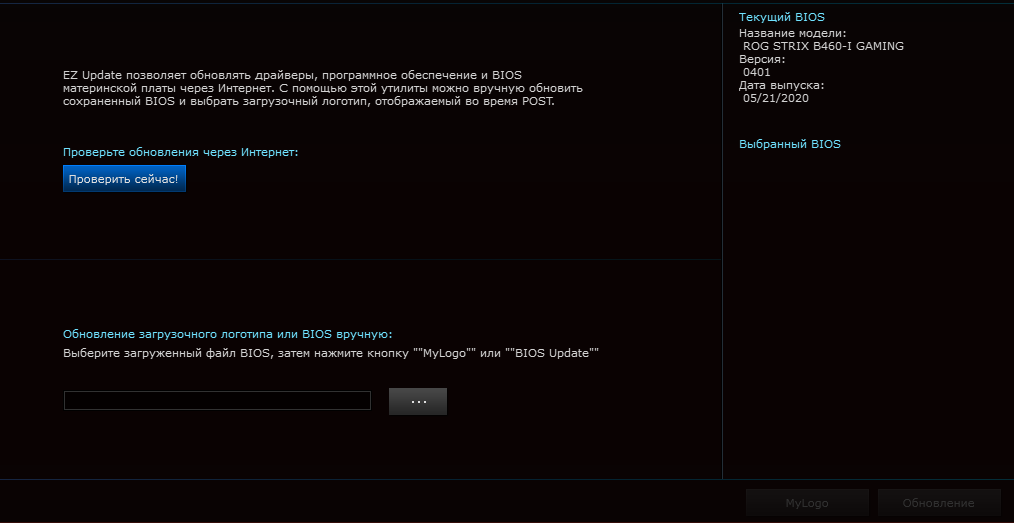

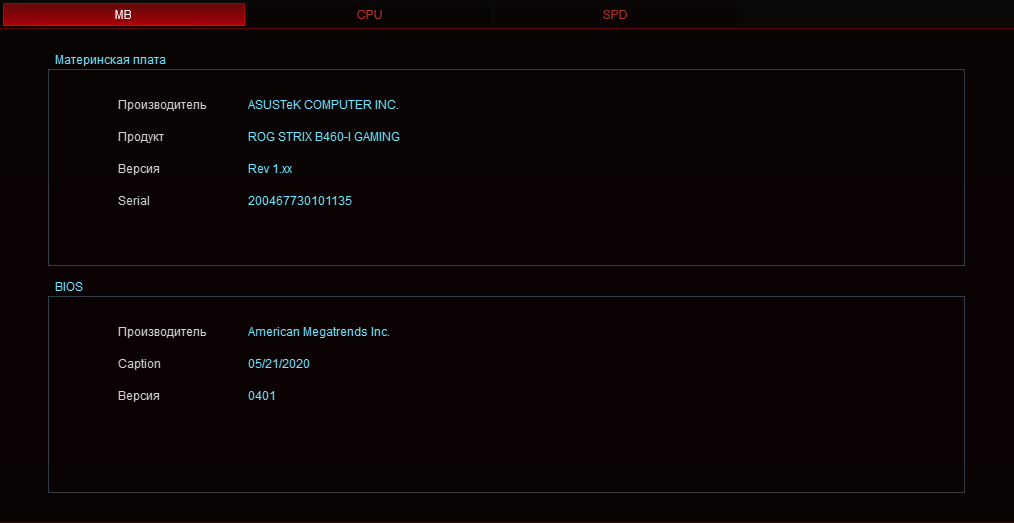

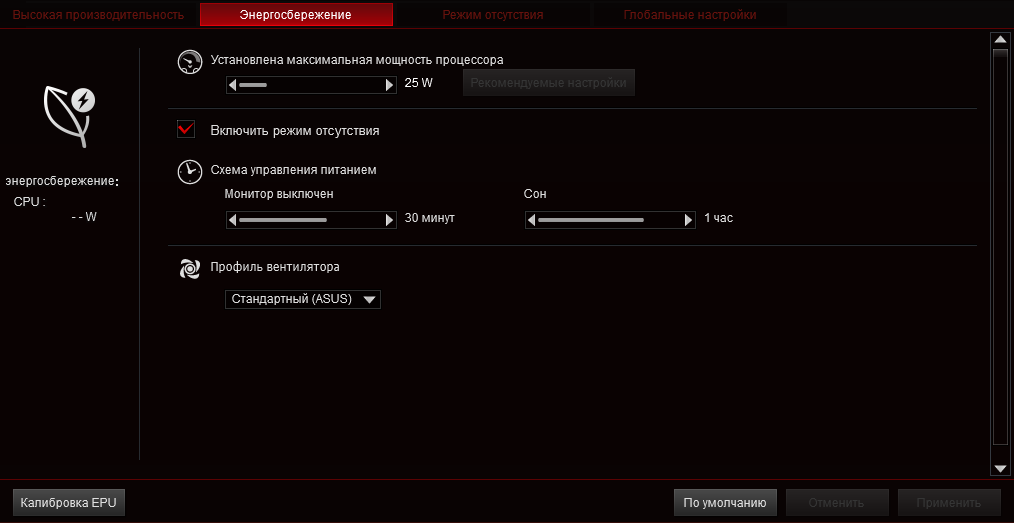

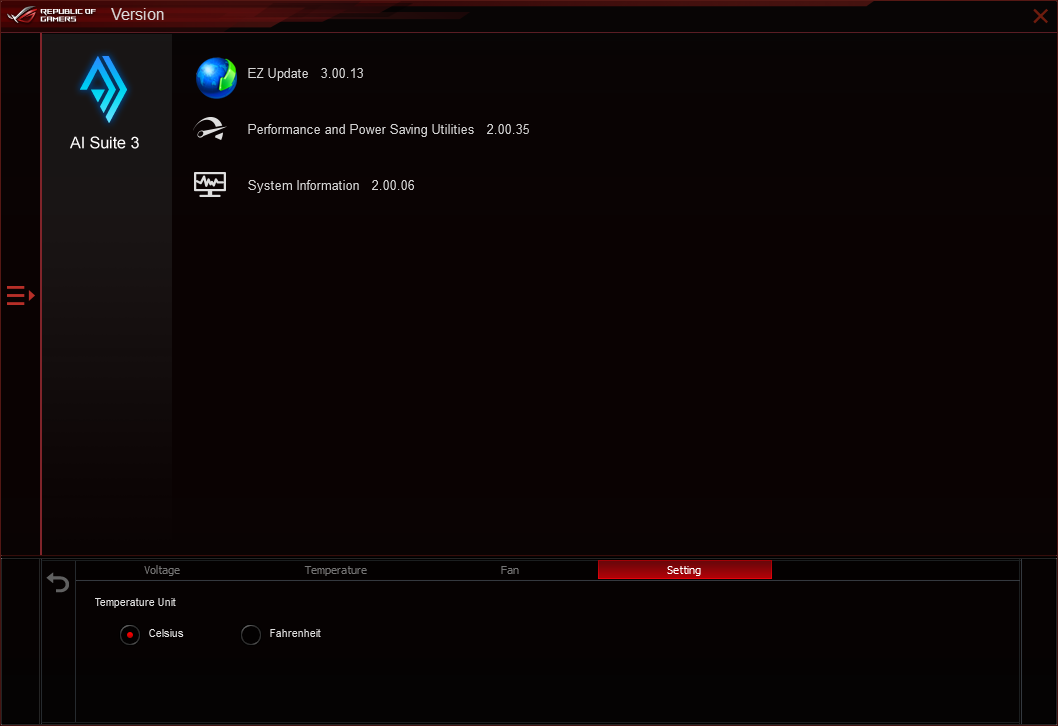

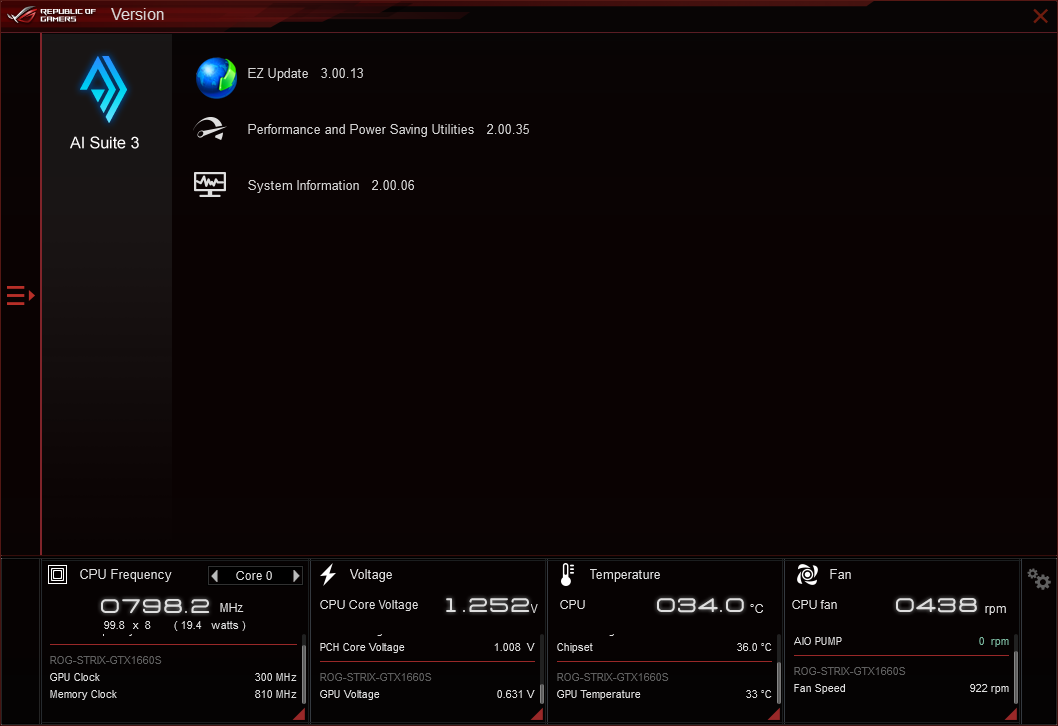

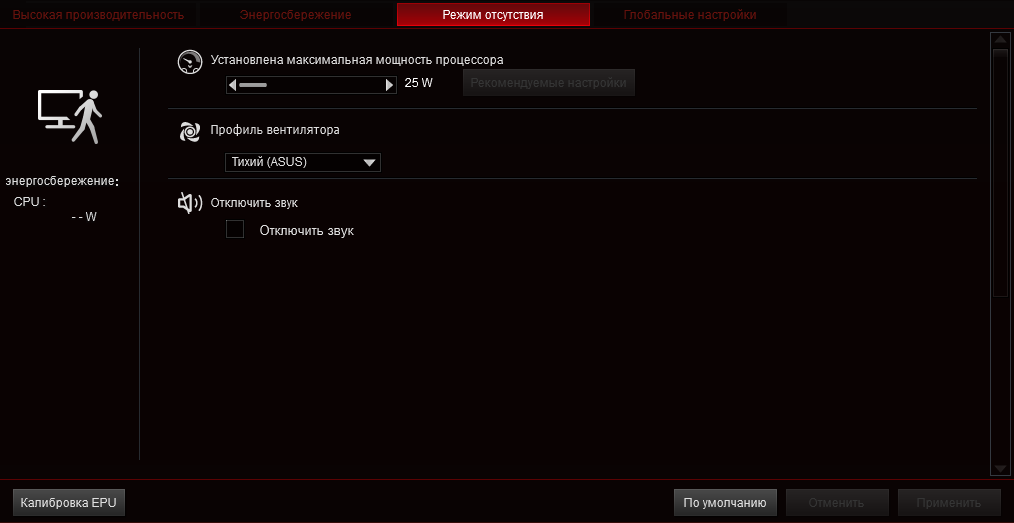

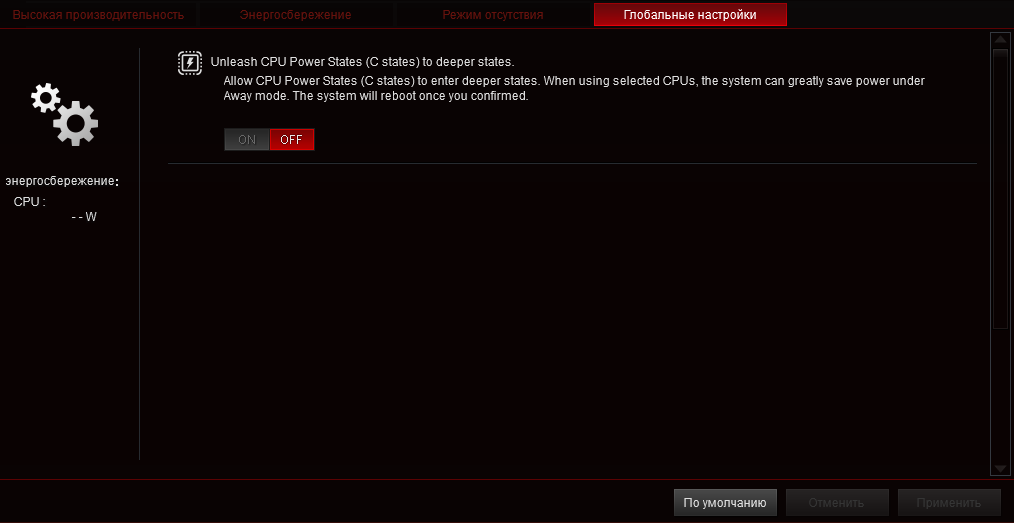

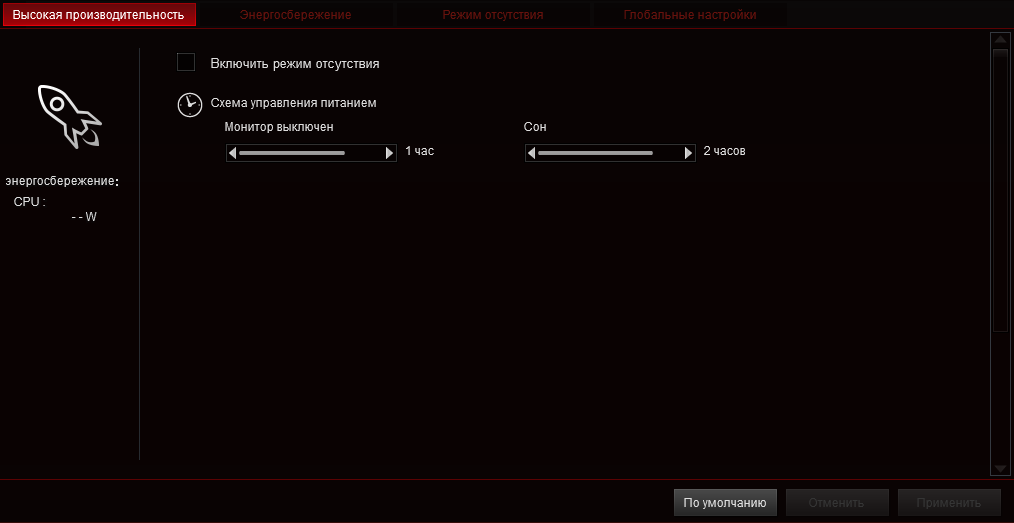

Как уже отмечалось, состав Ai Suite непривычно скромен, в блоке мониторинга нет ничего свыше того, что уже предложено в UEFI, разве что, выделить можно поддержку фирменной видеокарты, входящей в состав стенда.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

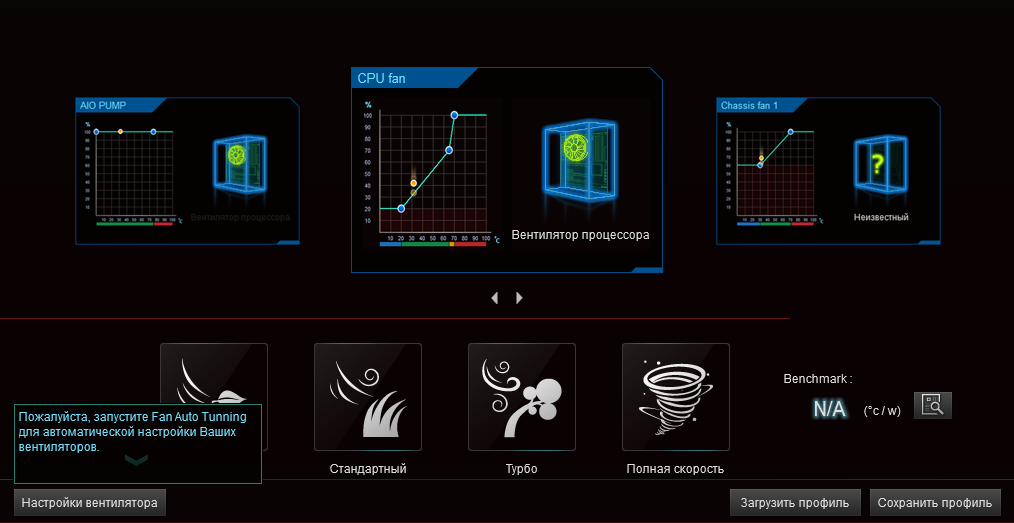

Температурные показатели можно будет вплести в алгоритмы замедления системных охладителей в рамках работы Fan Xpert 4. Разгонных профилей, переключателей и даже банального управления напряжением здесь нет, весь блок TurboV EVO относится вновь лишь к ВК. Скриншоты были получены при использовании в сборке дискретной модели, скорее всего, для интегрированной появится возможность форсирования ускорения, как это было доступно для неё в обзоре возможностей UEFI.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

В целом, как для крохотной платы игрового позиционирования наличествующий набор сенсоров температур и напряжений выглядит вполне пристойно.

ASUS ROG Strix B460-I Gaming

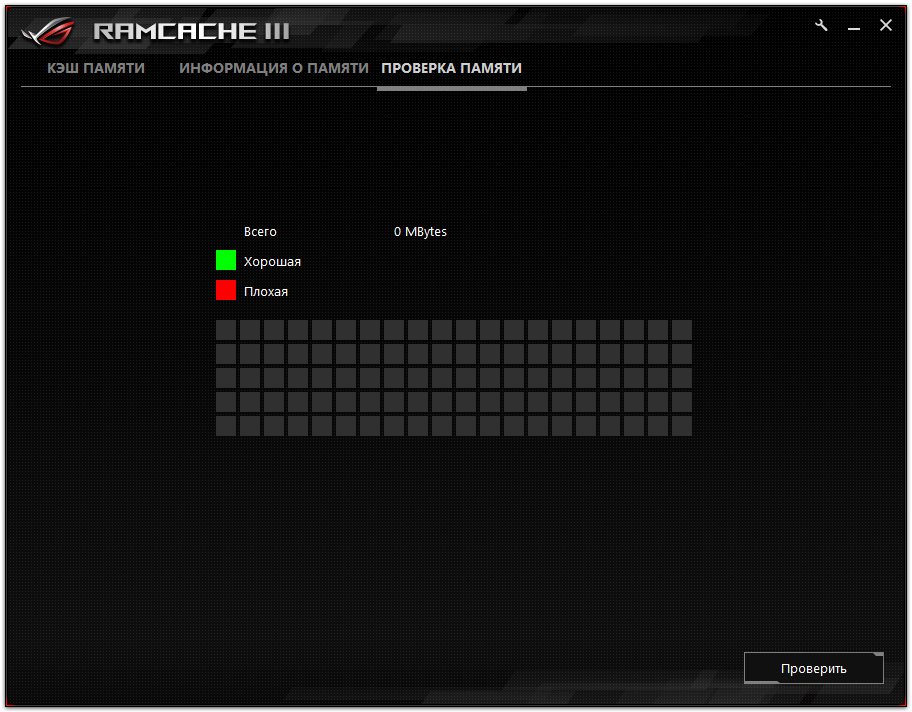

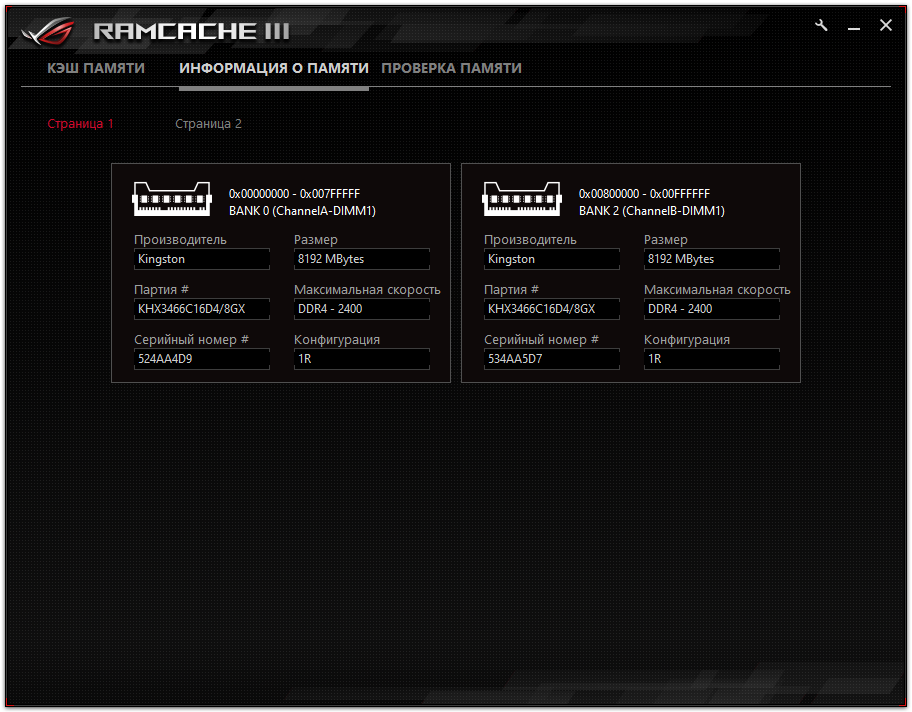

RAMCache III в связи с понижением цен на DRAM выглядит вполне уместным бонусом.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

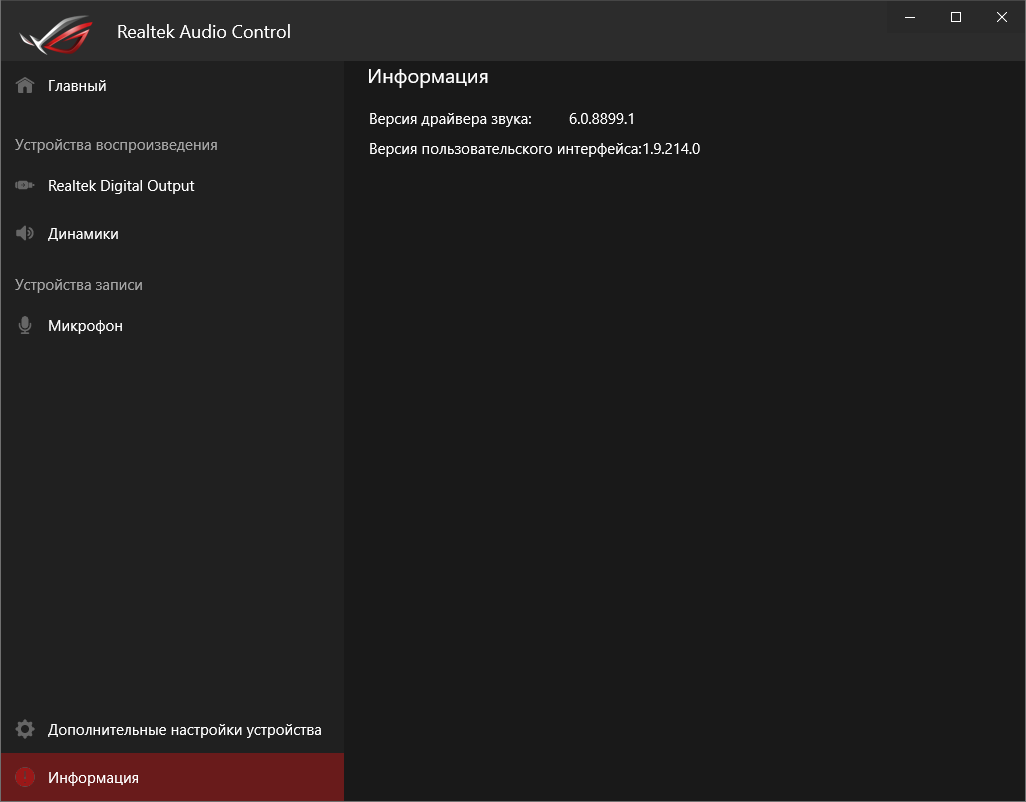

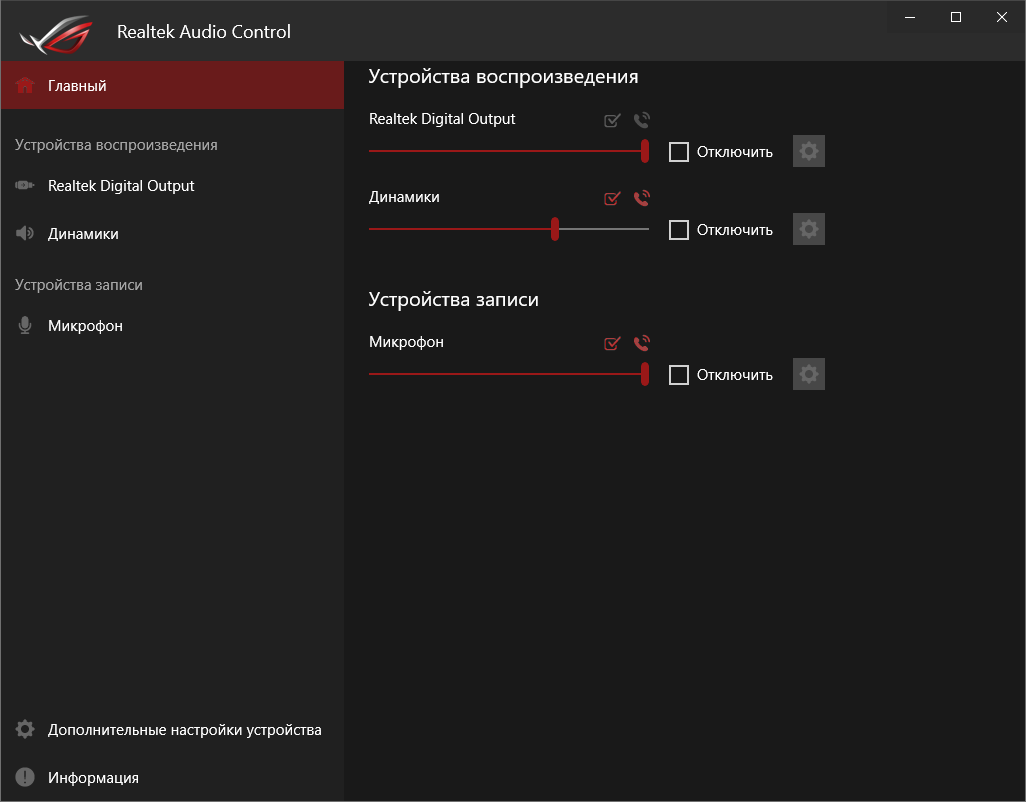

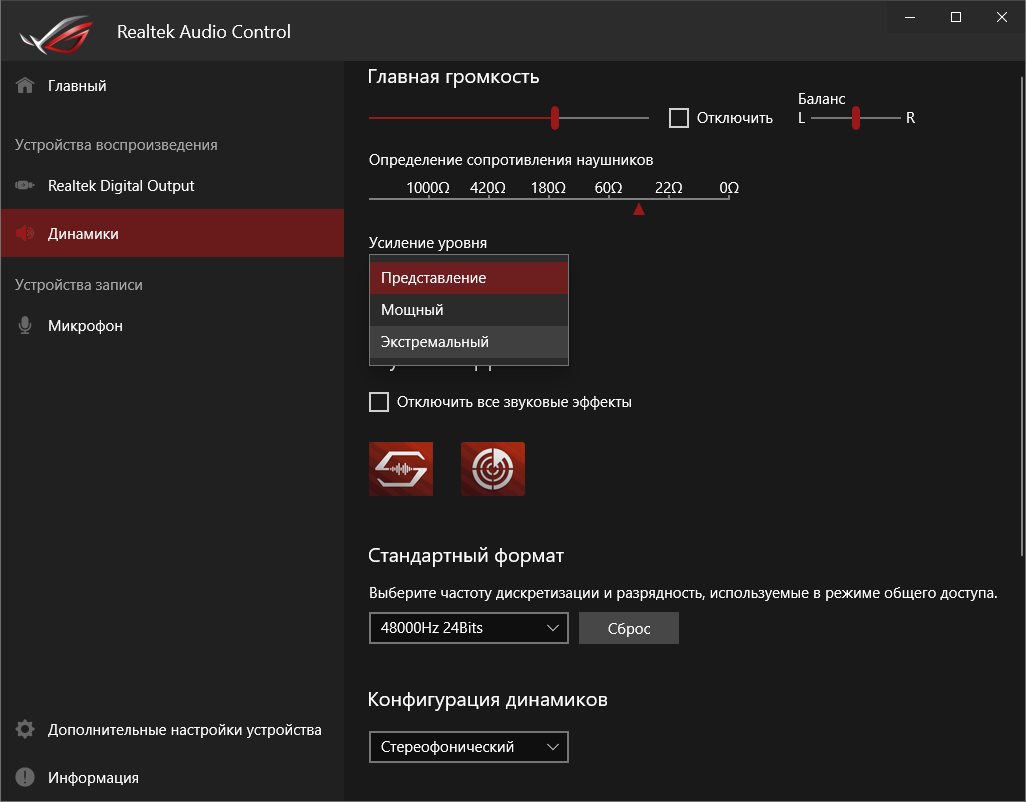

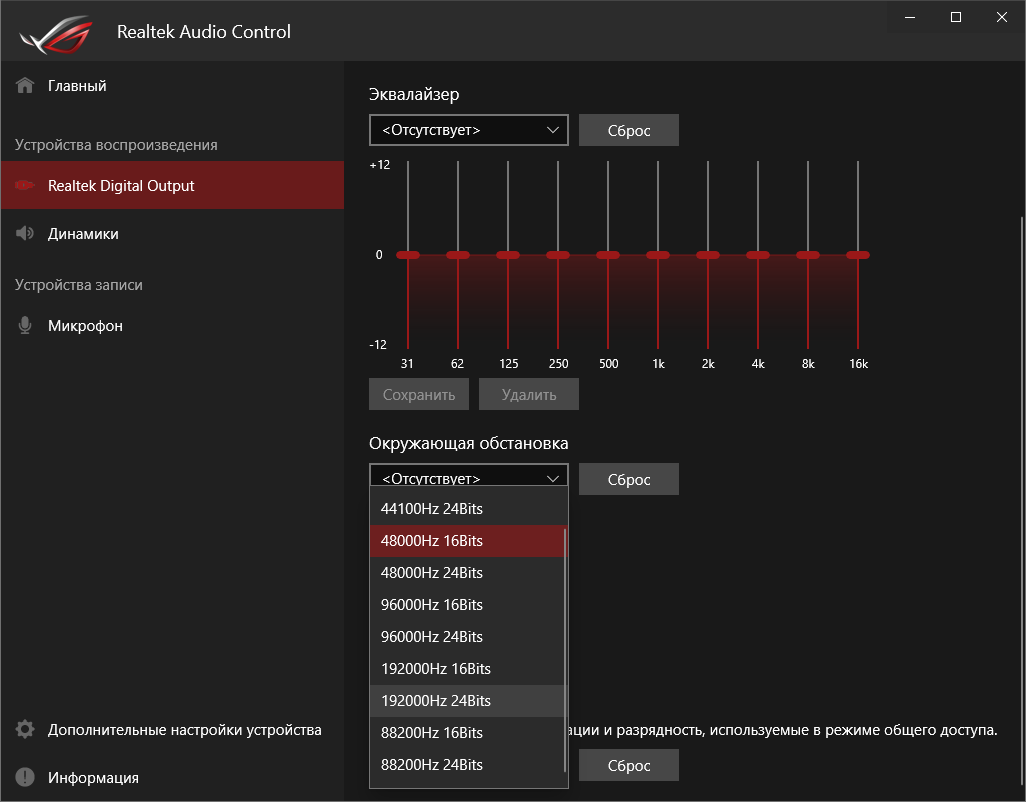

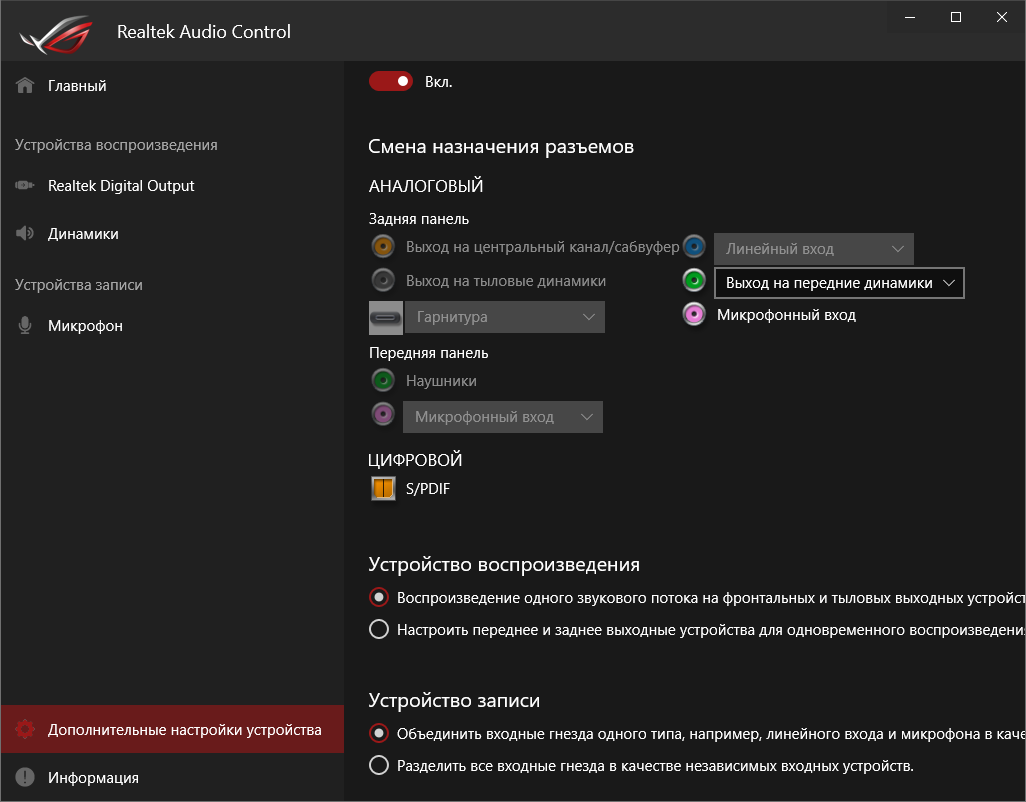

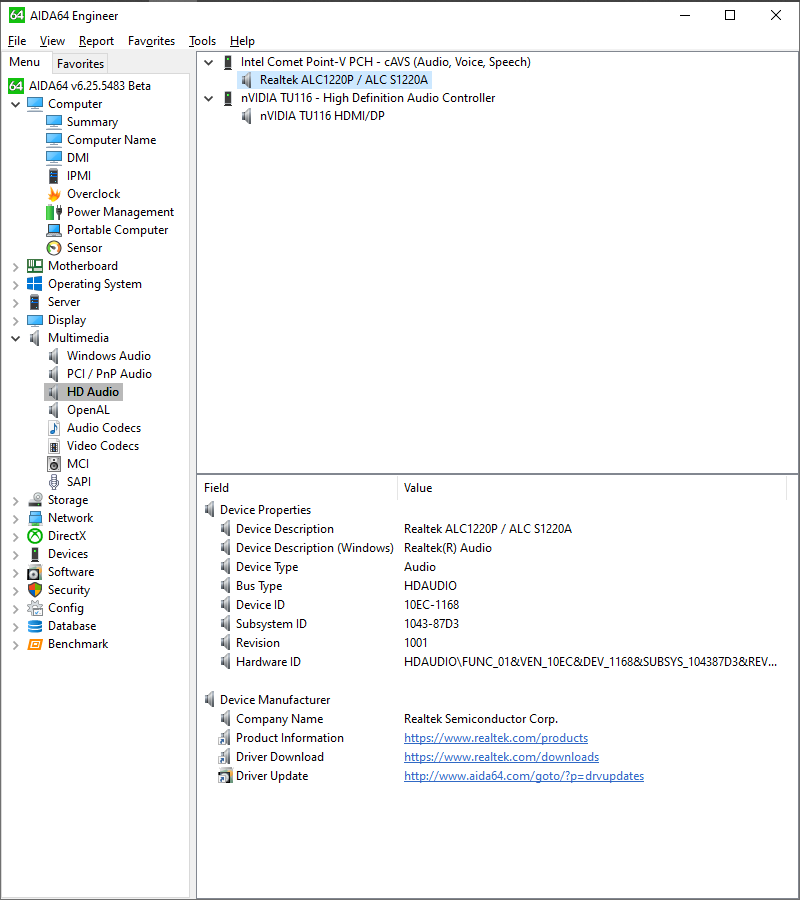

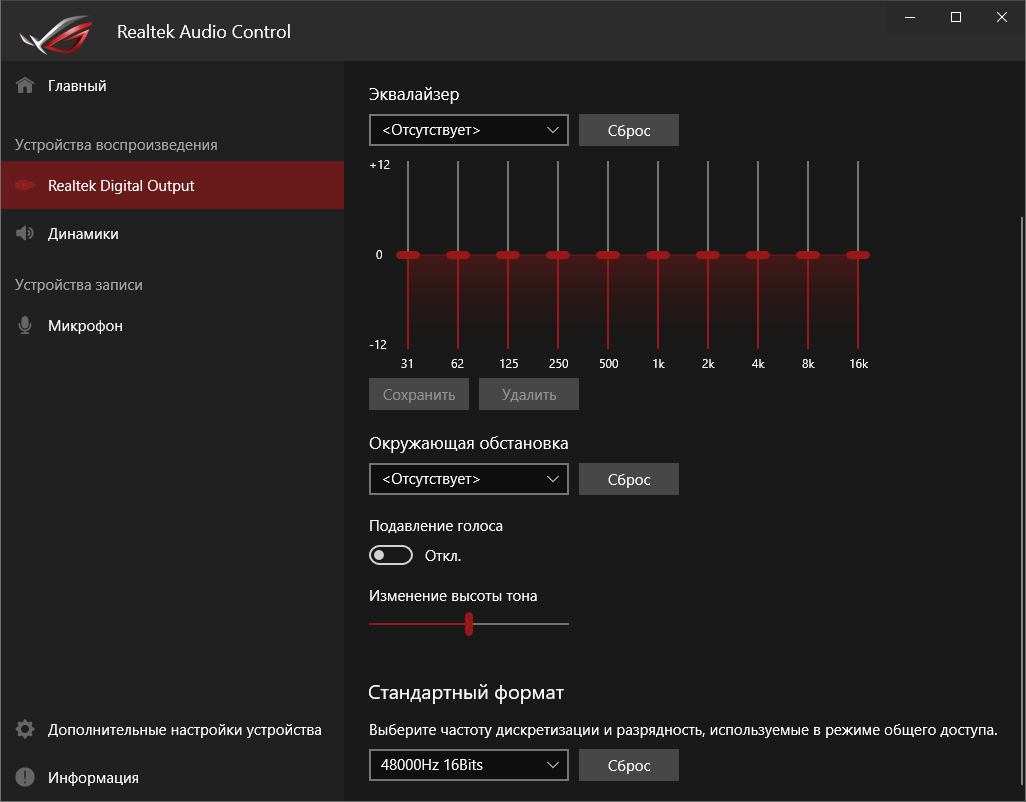

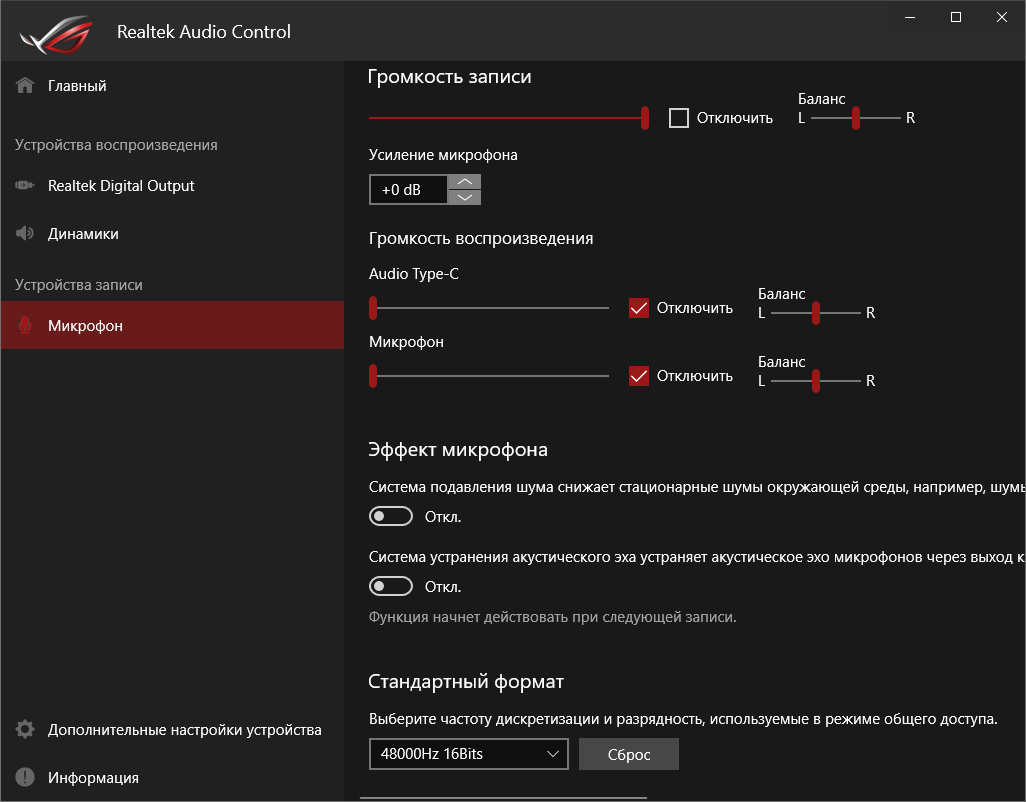

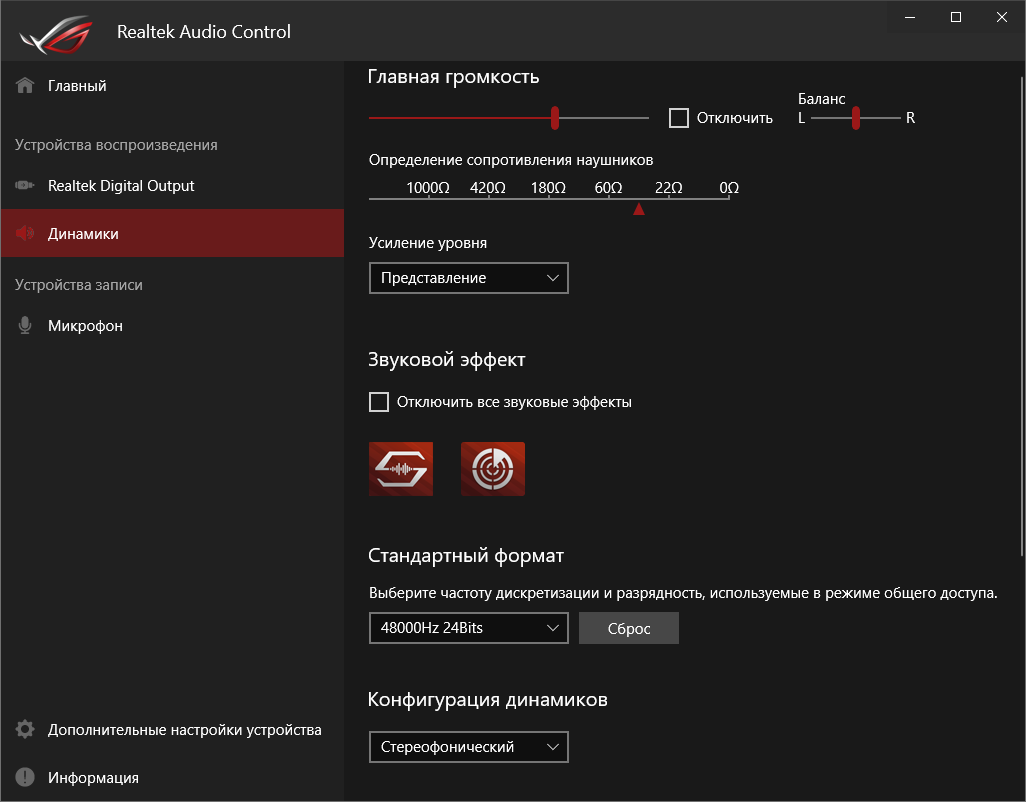

Realtek Audio Control выглядит знакомо, для перехода к сопутствующим программным бонусам предусмотрены соответствующие иконки. Предусиление выходного сигнала можно менять самостоятельно, для наушников с высоким импедансом такой механизм сложно недооценивать. В целом, статус старшего решения Realtek на плате легко угадывается внятным построением сцены и адекватной передачей звуков во всех диапазонах.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

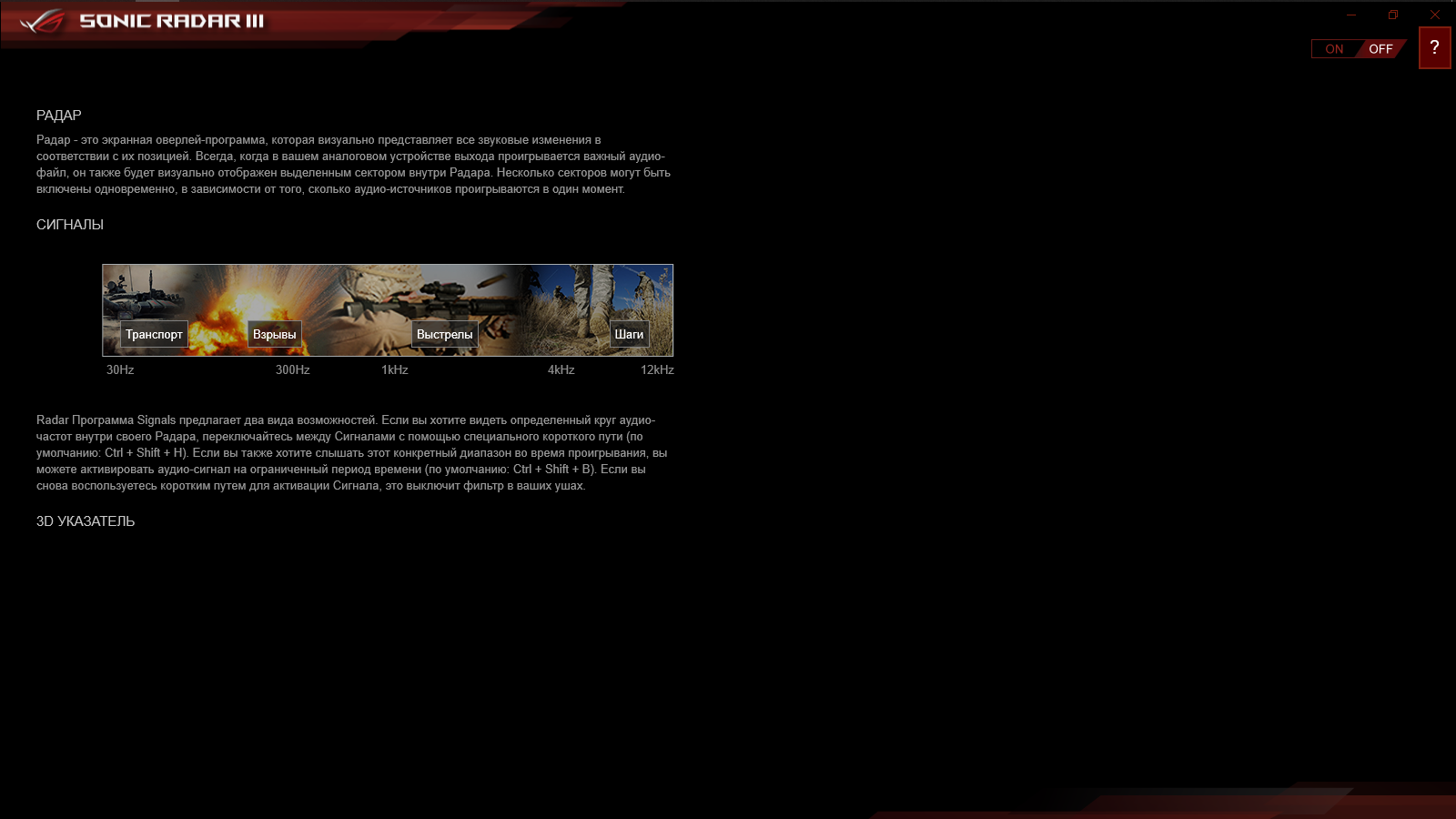

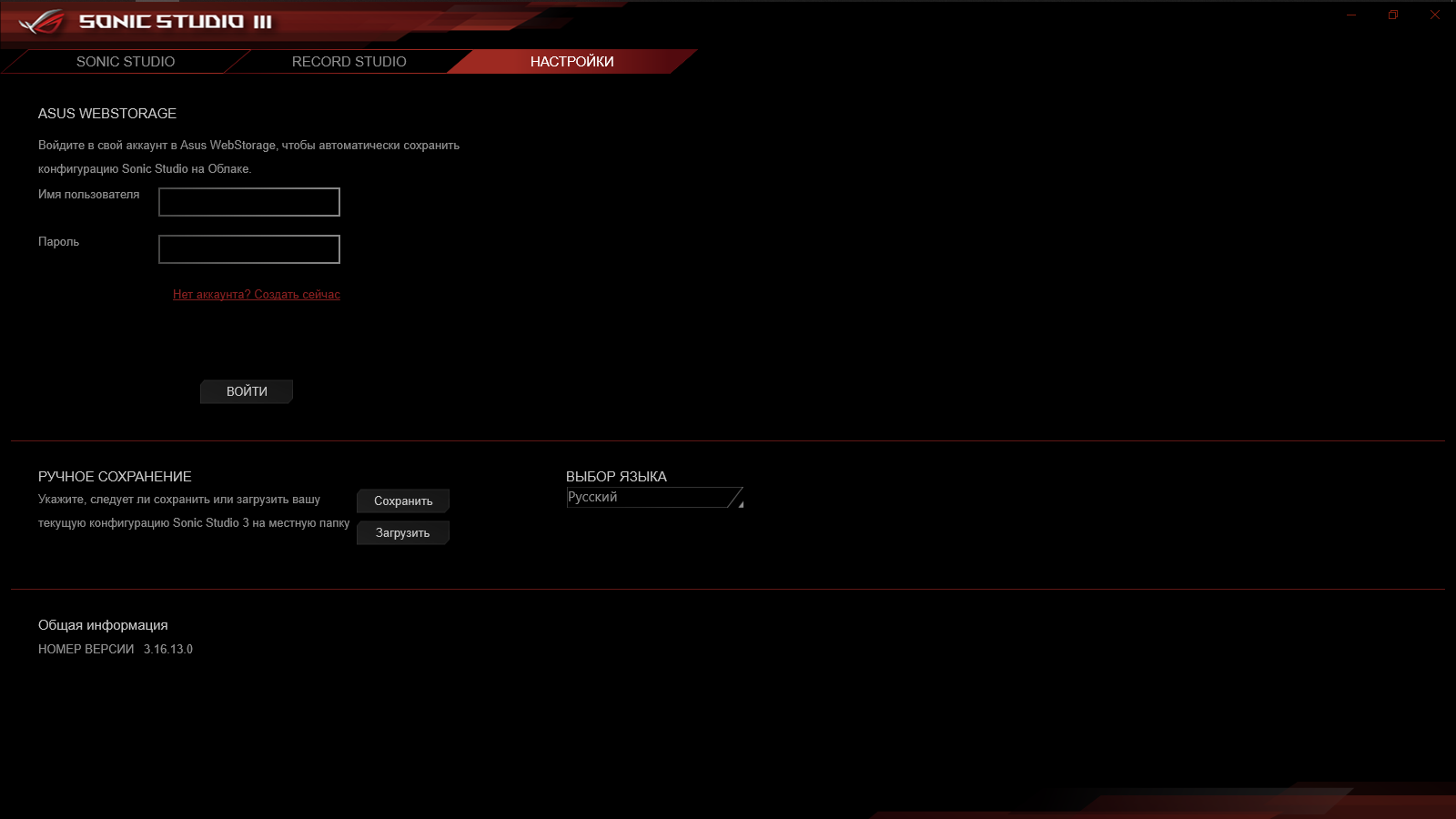

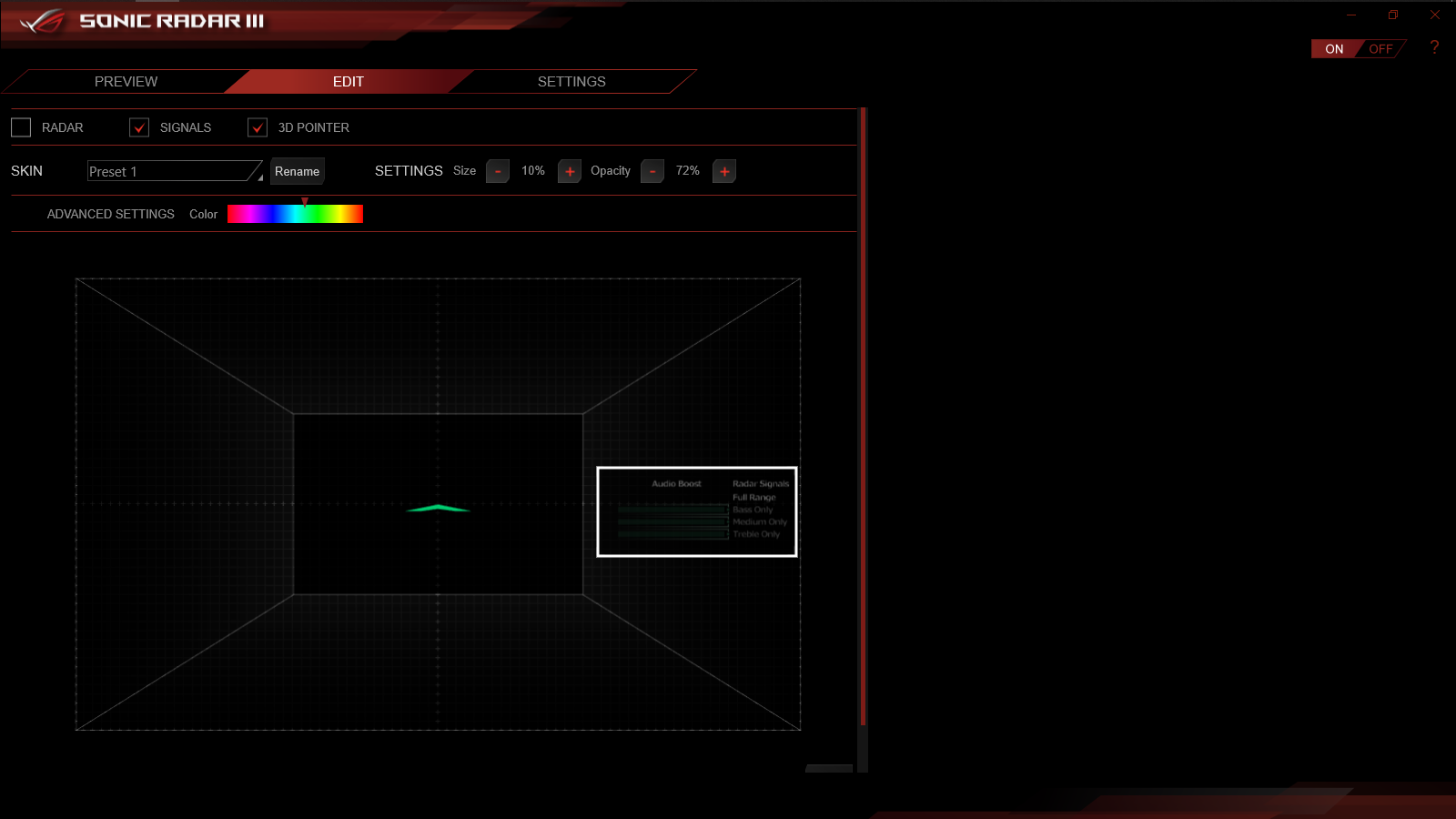

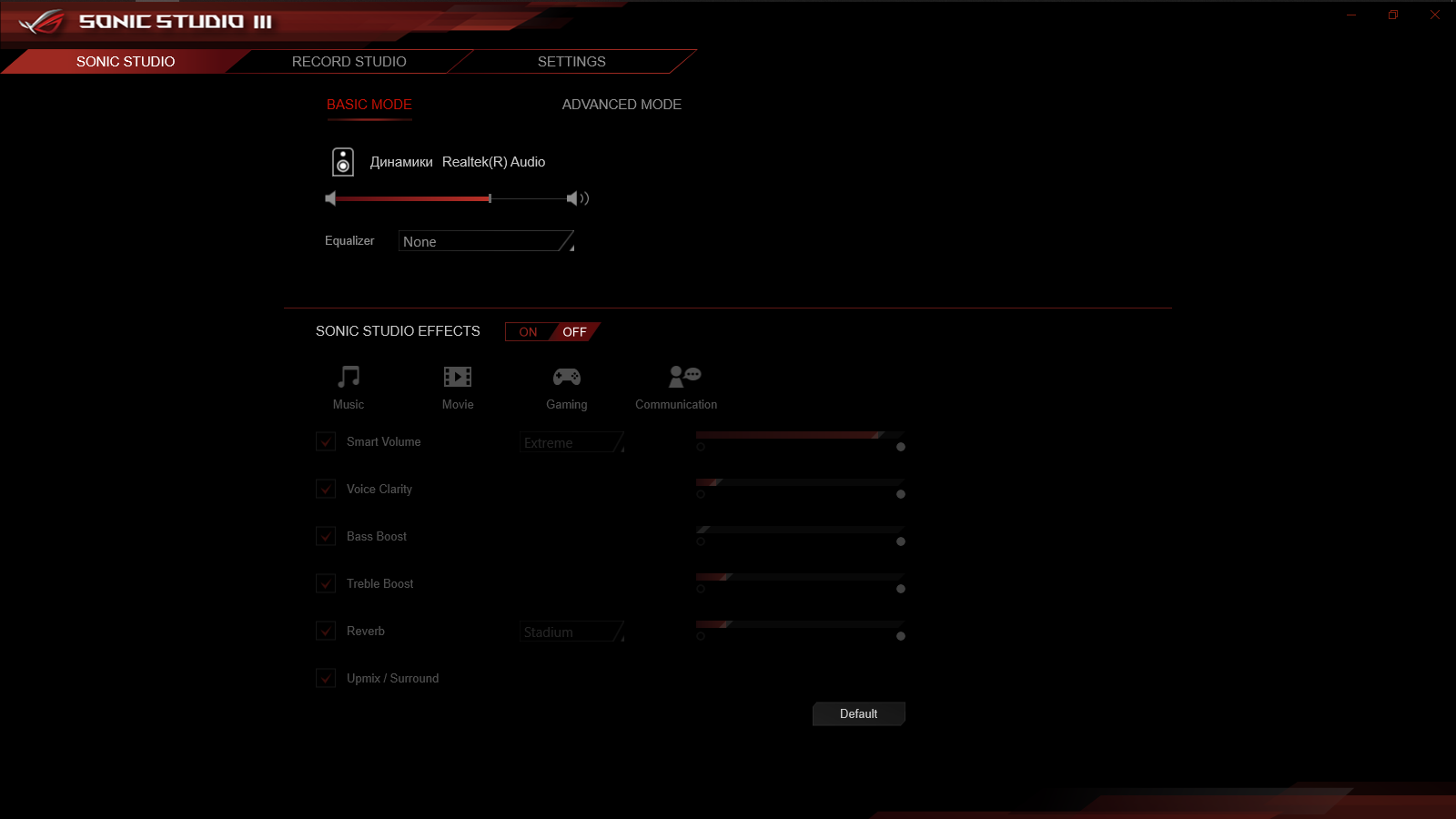

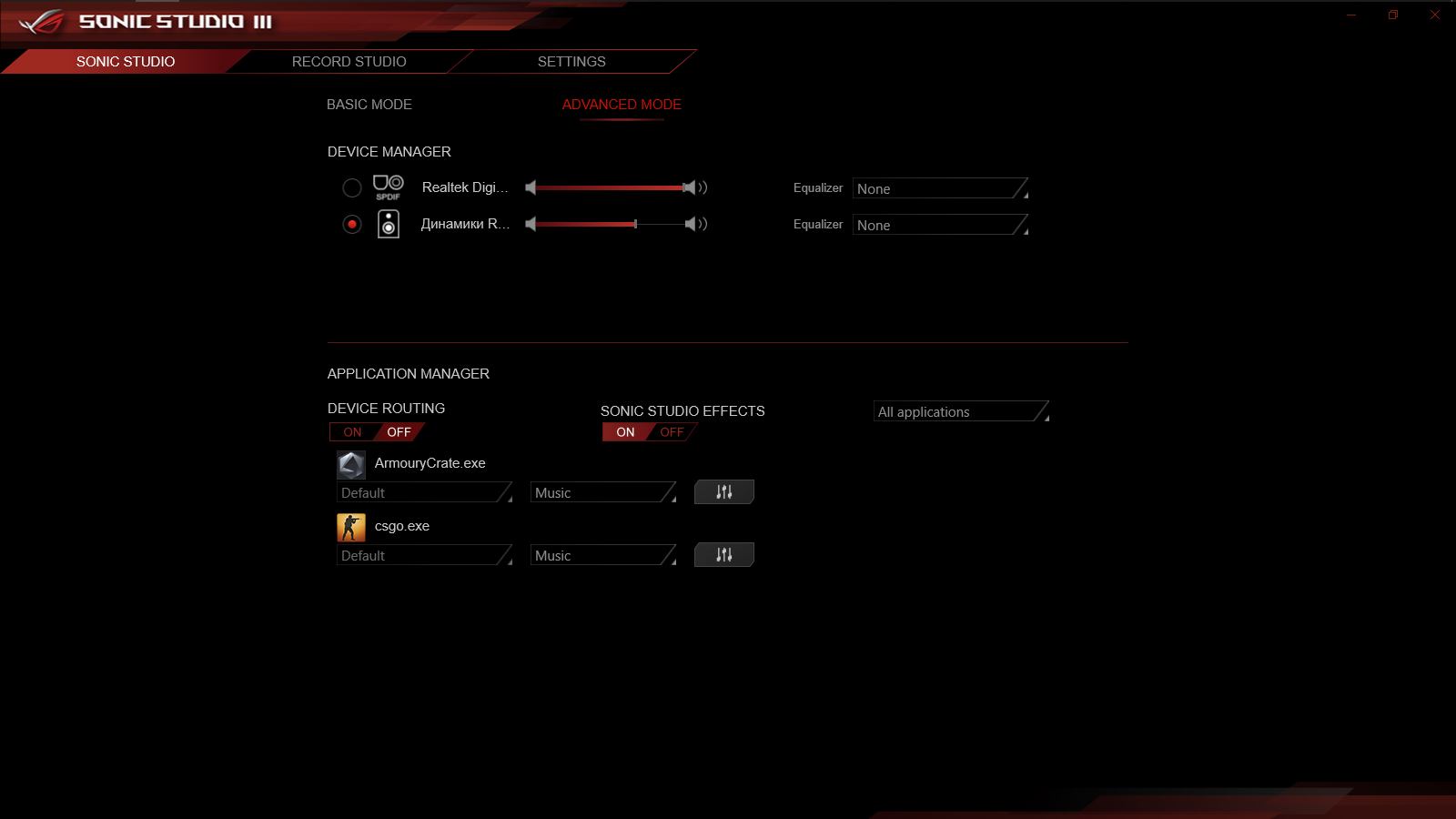

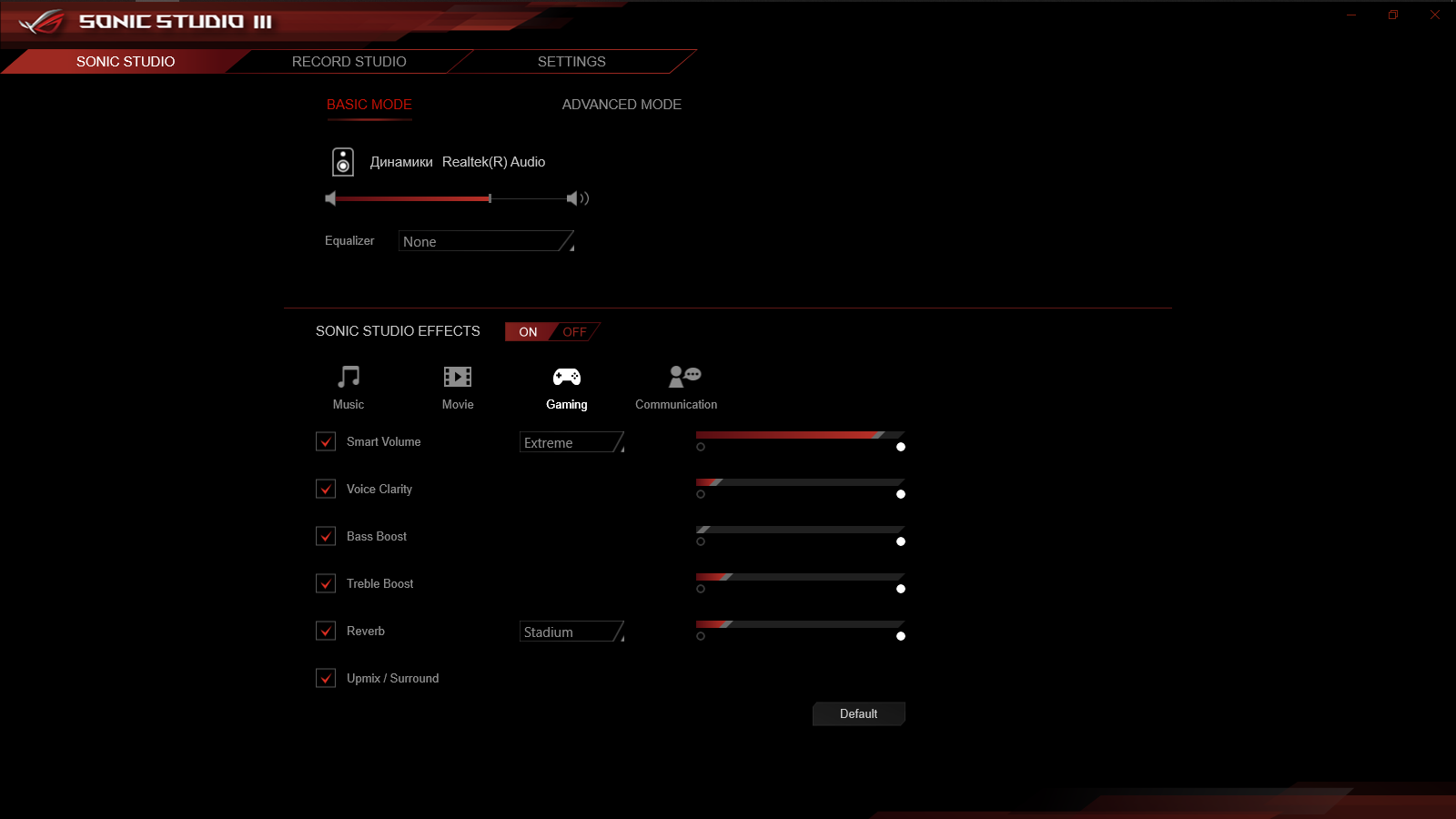

Говорить об акцентах и специфических особенностях можно, но вряд ли следует, поскольку есть несколько дополнительных утилит, прямо влияющих на восприятие материала. Давнее проверенное средство — Sonic Studio третьего поколения. Там же имеется блок настроек и для микрофона. Sonic Radar входит в число средств, имеющих прямое игровое позиционирование.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

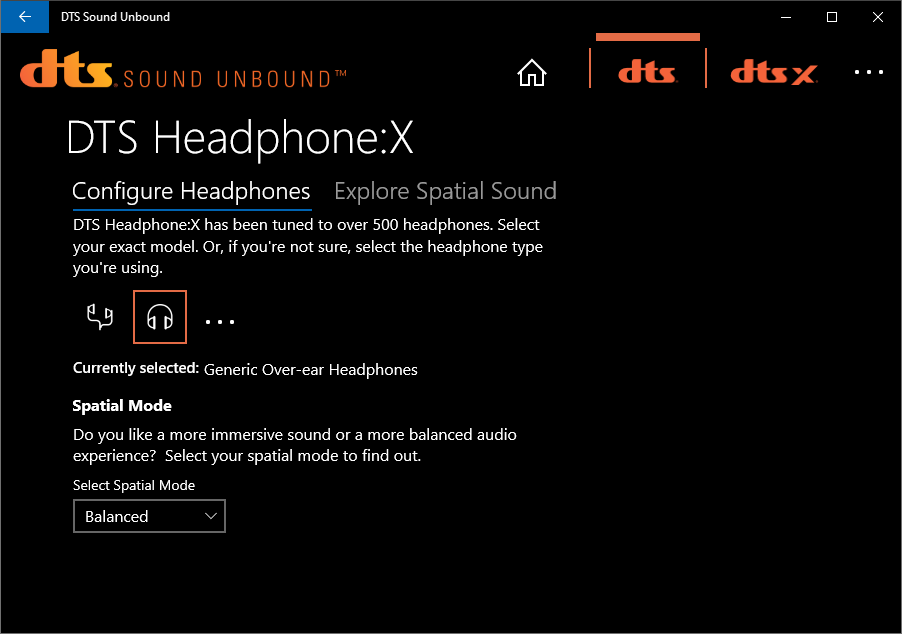

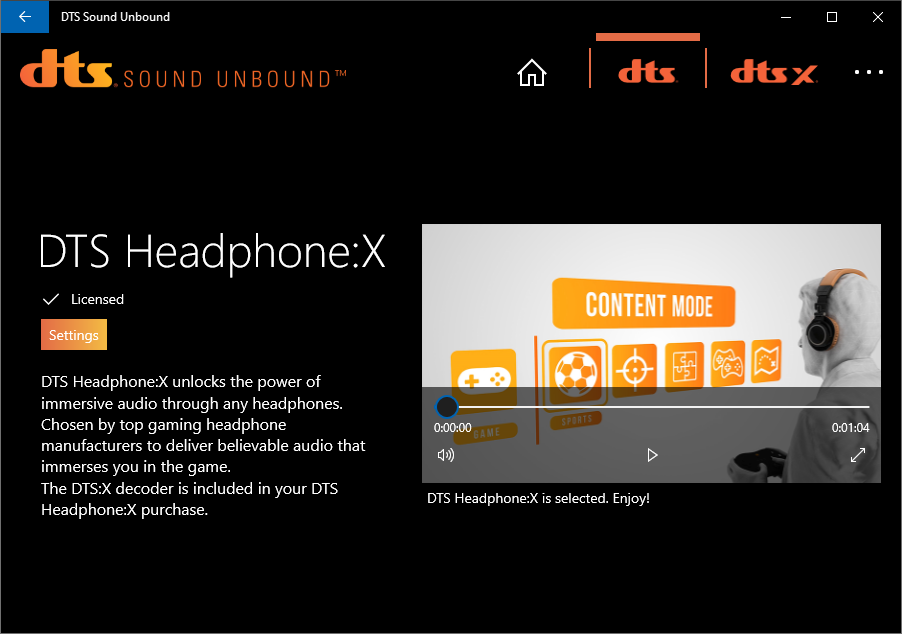

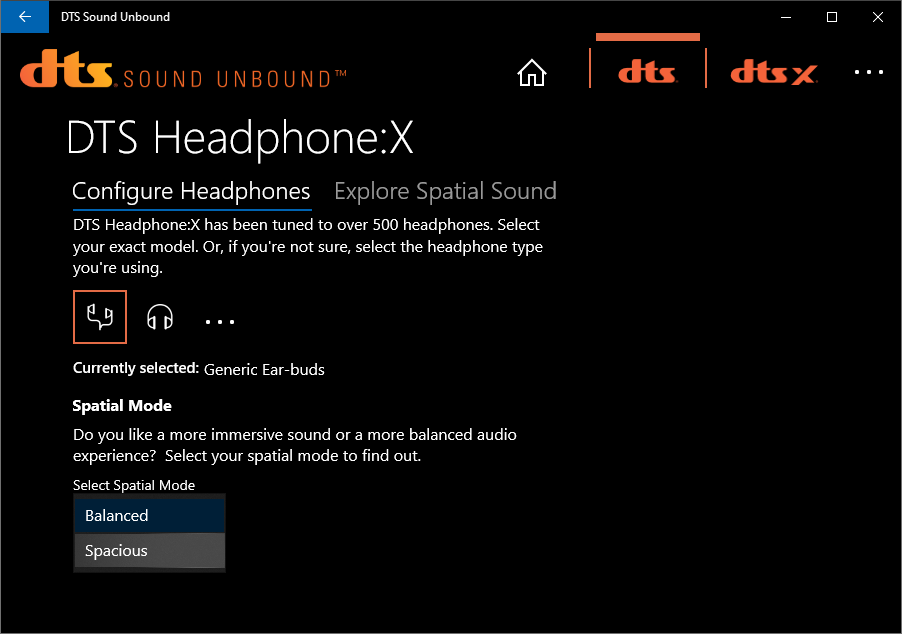

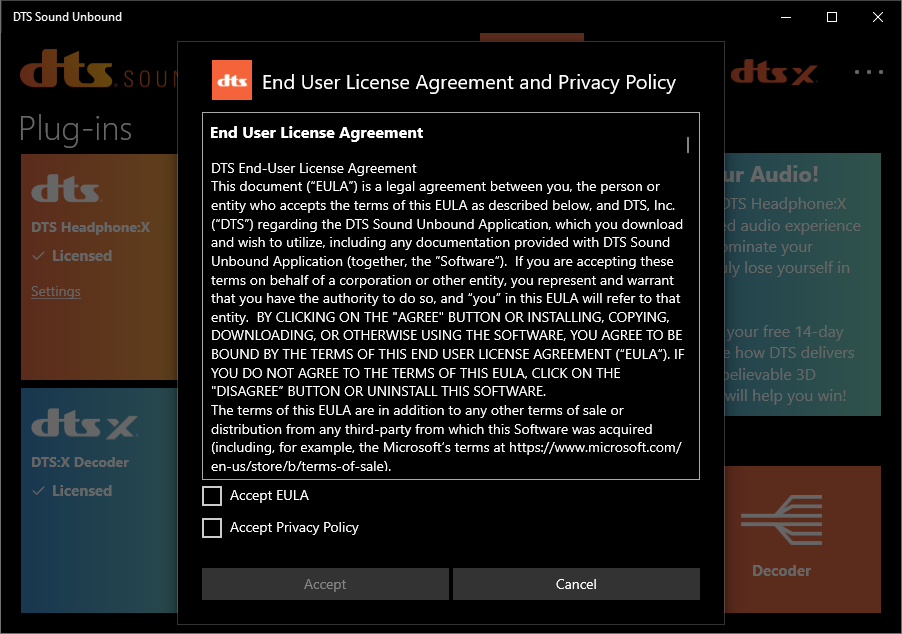

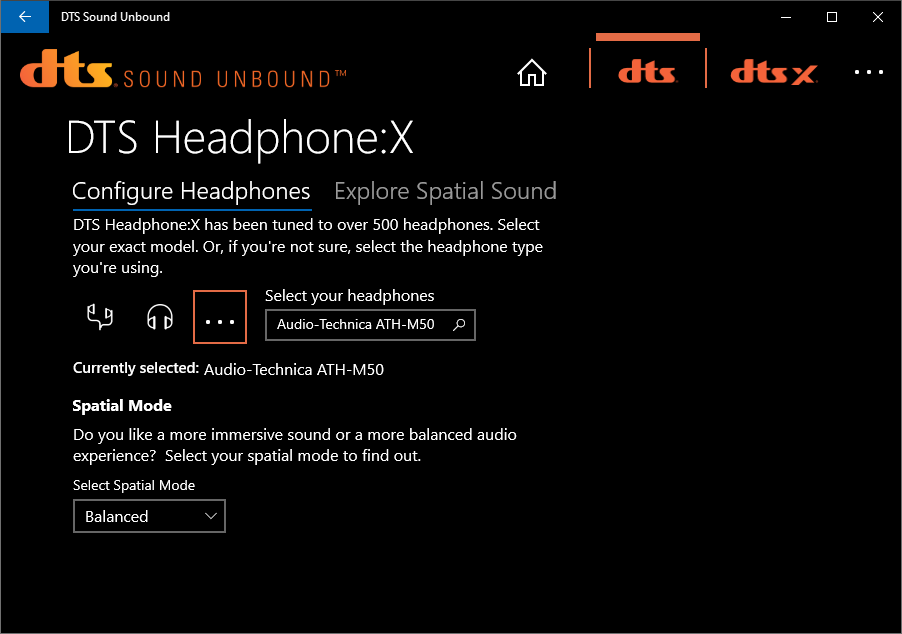

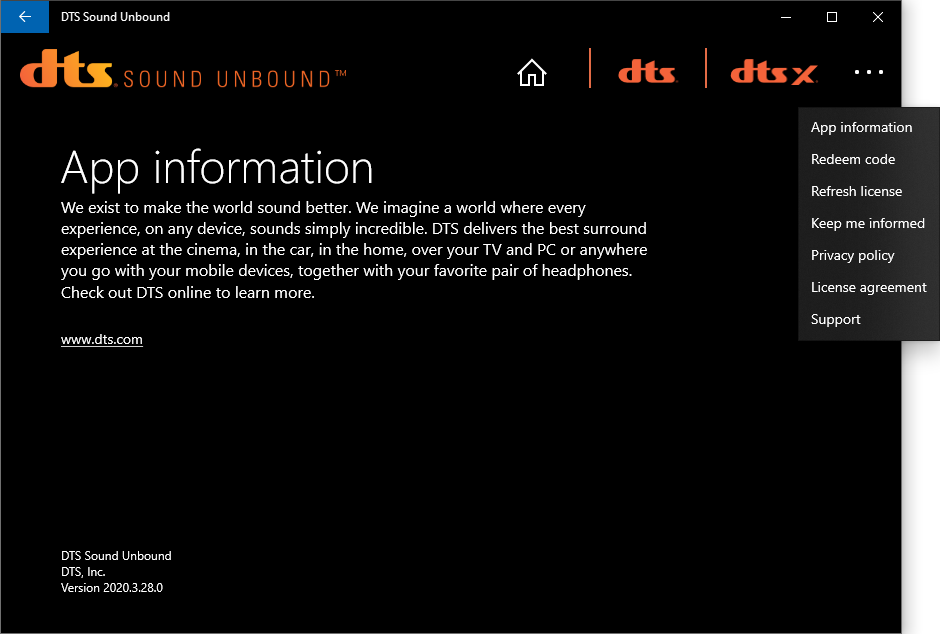

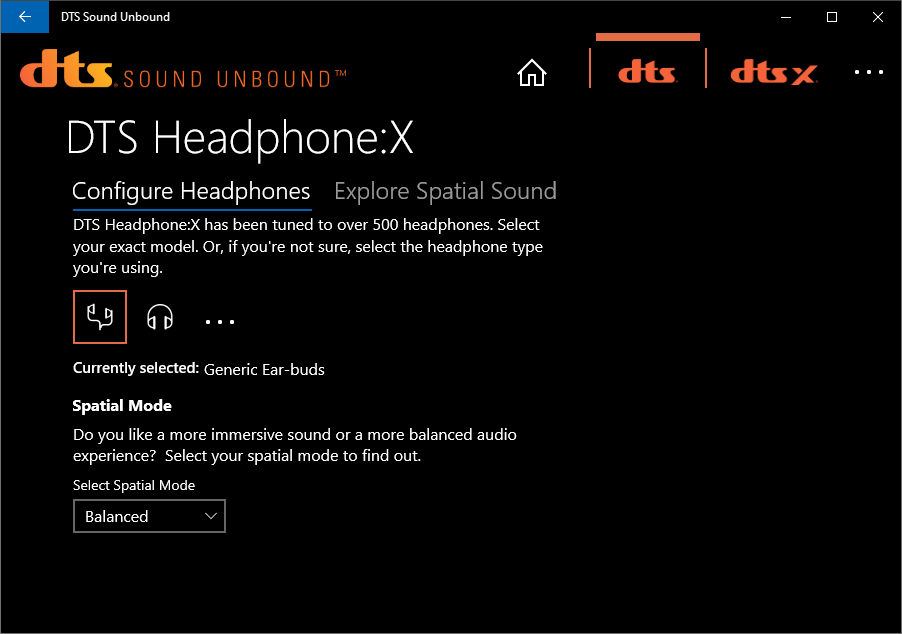

Изучая официальную страницу продукта в Сети, в частности, рубрику об Audio Effects, можно найти упоминание про поддержку DTS Sound Unbound. Этот комплекс не устанавливается автоматически, но найти его в недрах Microsoft Store можно и самостоятельно. Модель его распространения обозначена модной ныне фразой Free+, судя по всему, владелец ROG Strix B460-I Gaming получает лицензию на этот продукт. Настроек как таковых нет, всё сводится к выбору профиля для подключённых наушников или гарнитуры. Предложен выбор из обширной базы моделей плюс более упрощённый — среди двух классических вариантов исполнения этого аксессуара. В любом случае, происходит достаточно значимая модификация звучания, которую можно опробовать здесь же, в тест-комнате, перемещая вручную виртуальный источник.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

Кроме того, не следует забывать про наличие комплектного переходника для использования симметричного USB на задней панели для подключения той же гарнитуры или наушников. Об этом варианте работы детальнее мы говорили в обзоре ASUS ROG Strix B550-E Gaming.

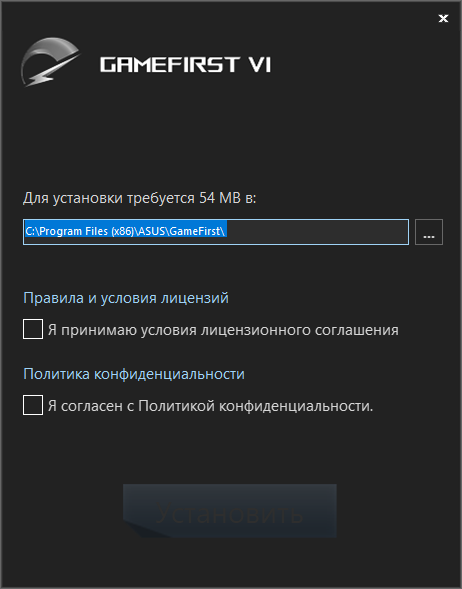

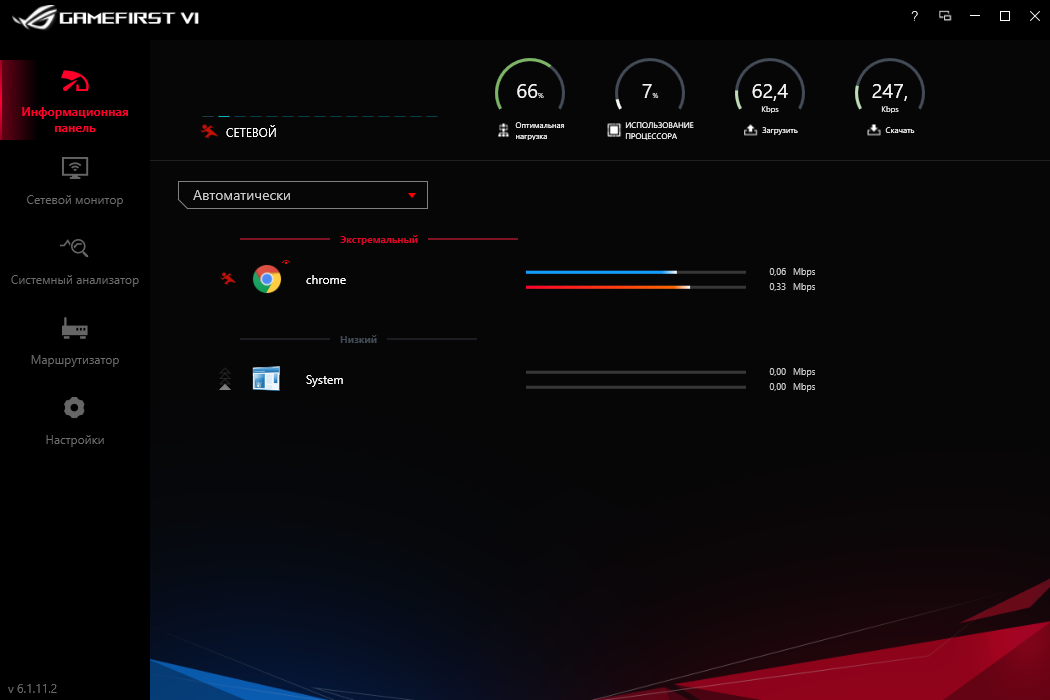

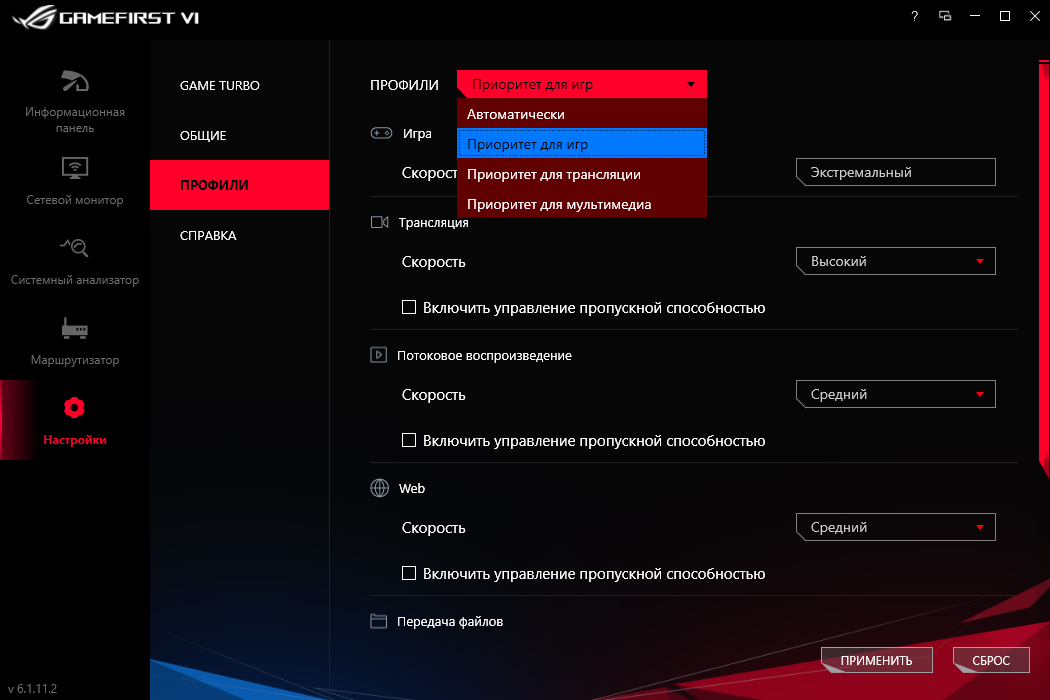

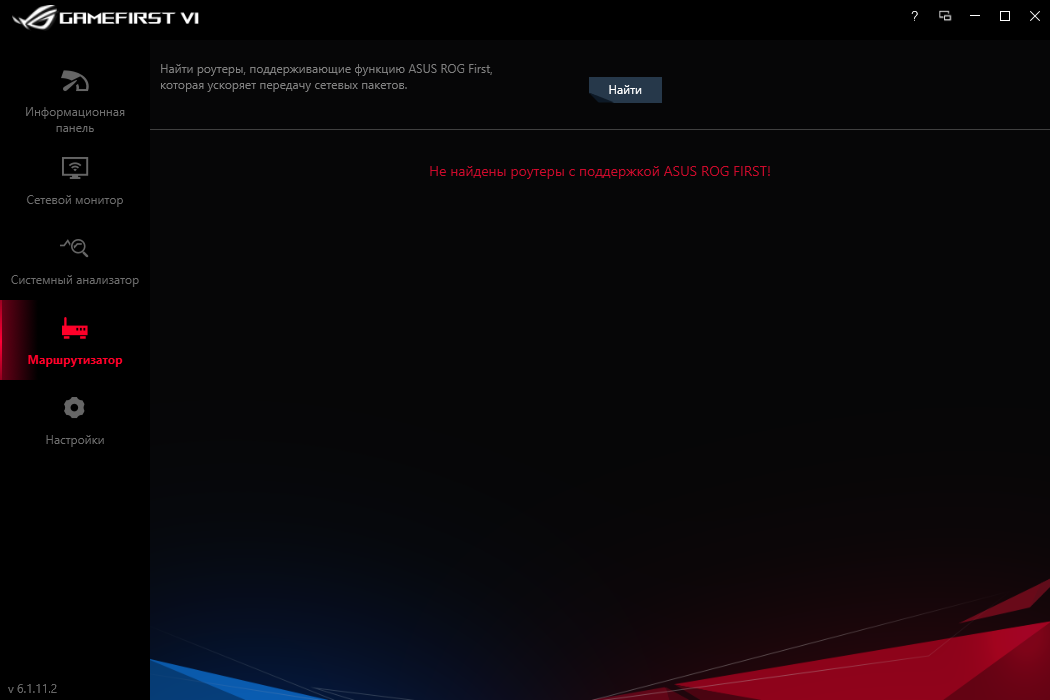

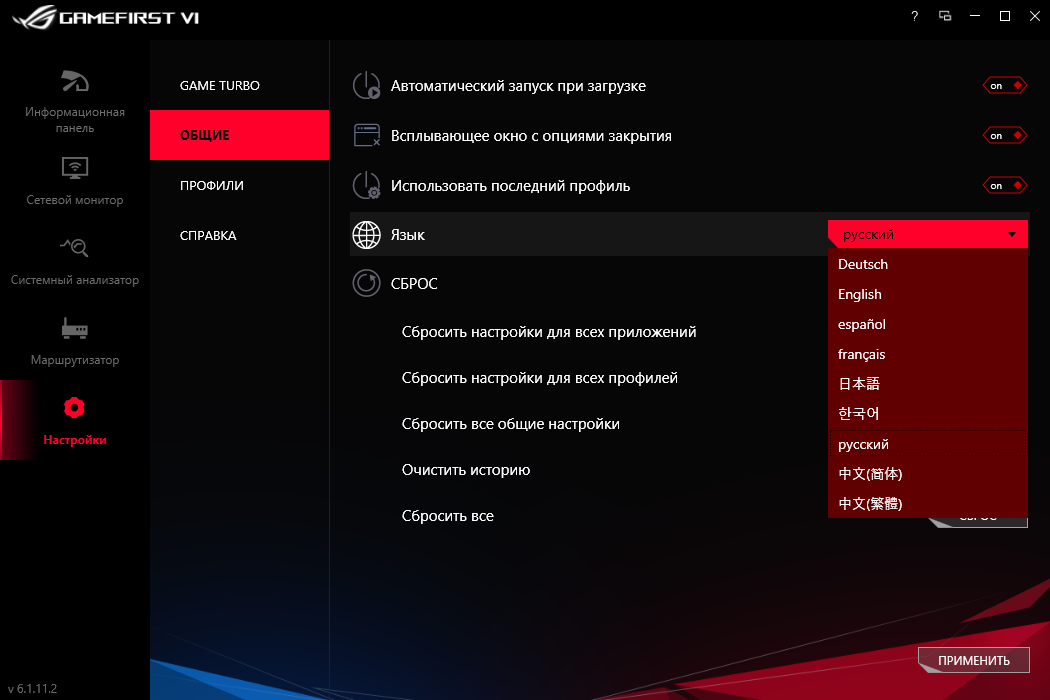

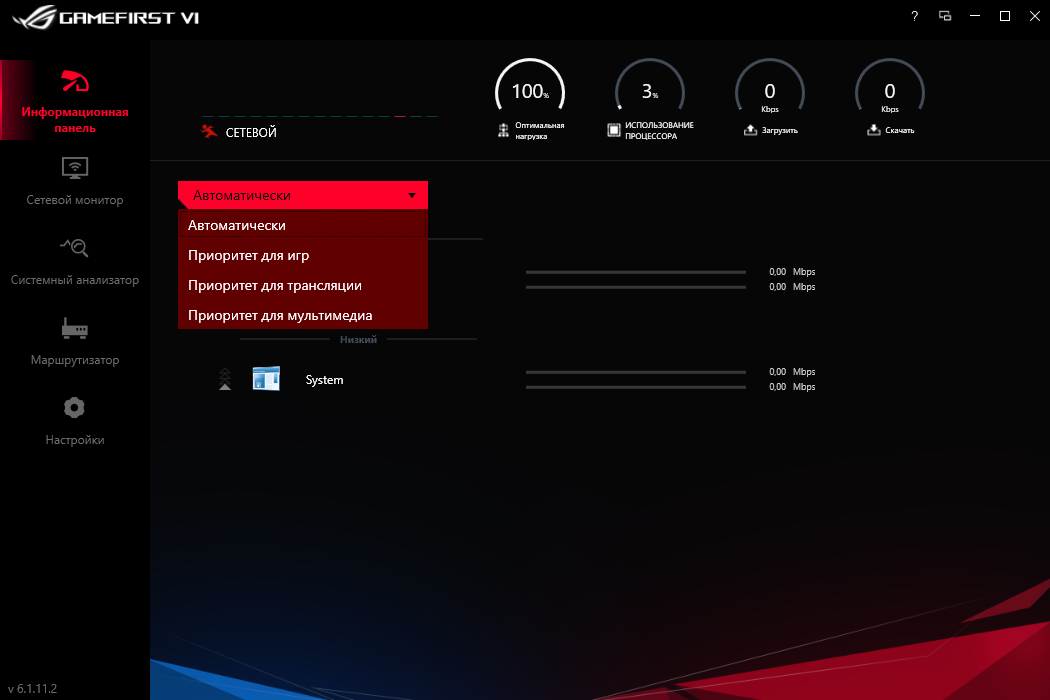

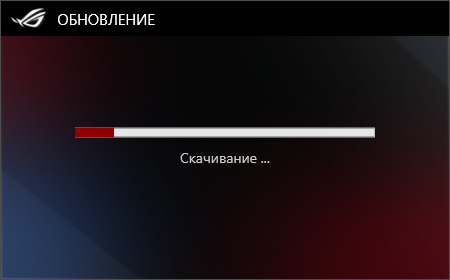

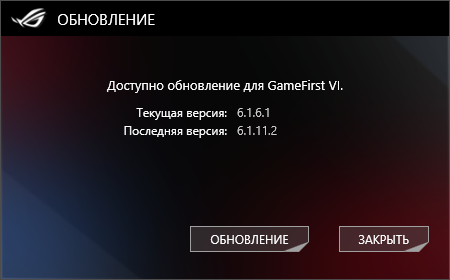

GameFirst VI — ещё один программный бонус игровых плат от ASUS. Прежде он позиционировался лишь как сетевой.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

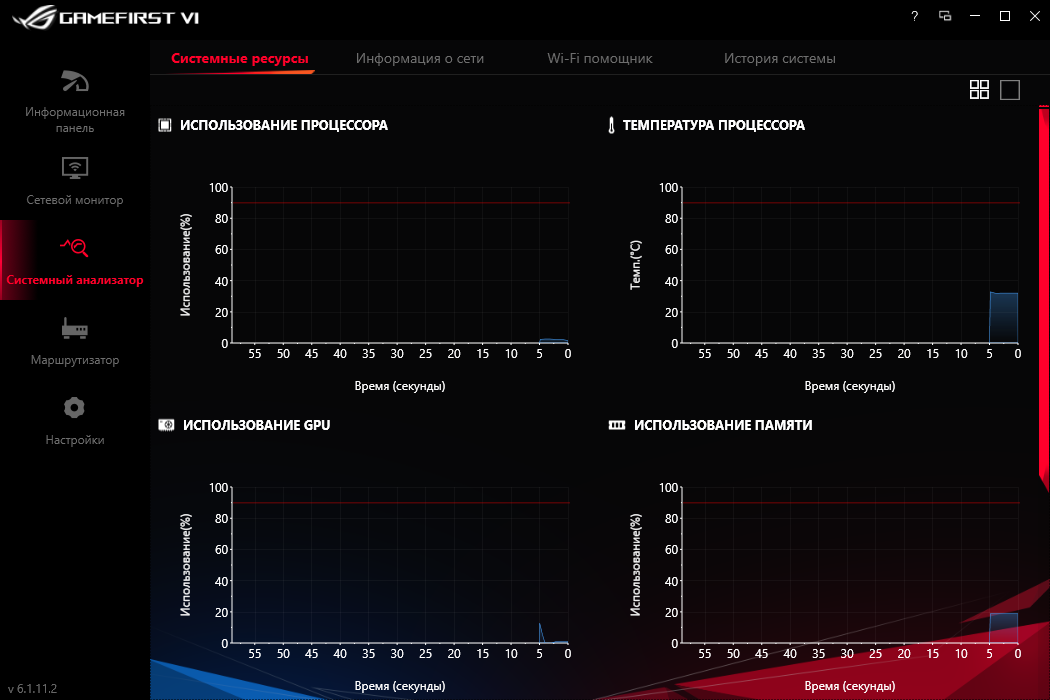

Теперь это комплексный инструмент, в теории позволяющий выполнять анализ нагрузки на все компоненты системы, включая ЦП, ГП и ОЗУ. Оба сетевых адаптера утилитой подхватились автоматически.

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming

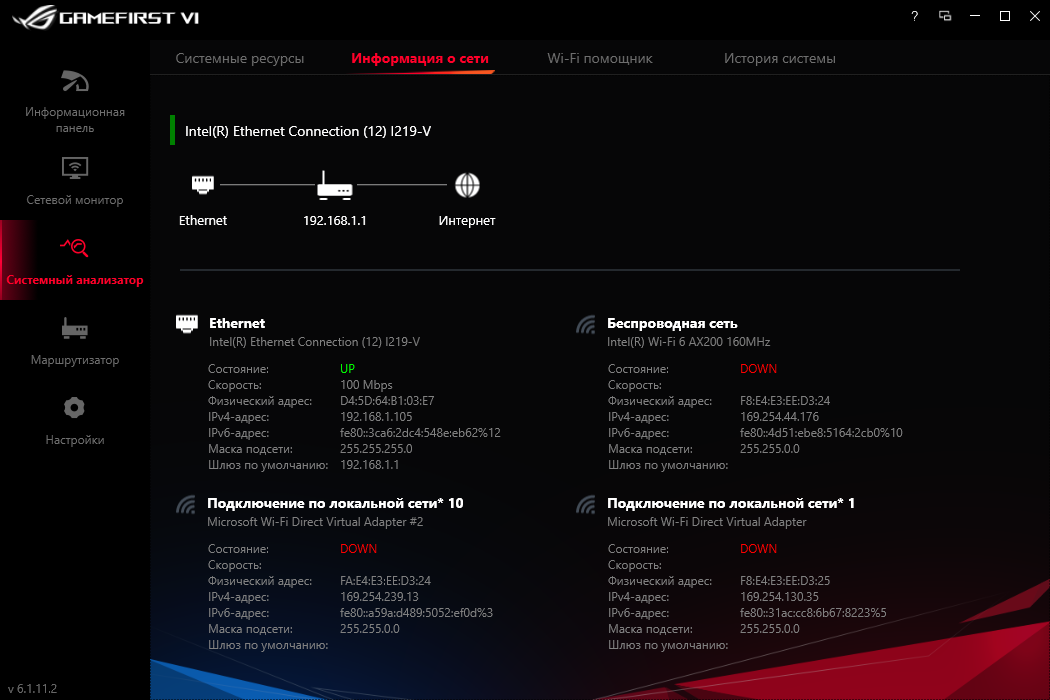

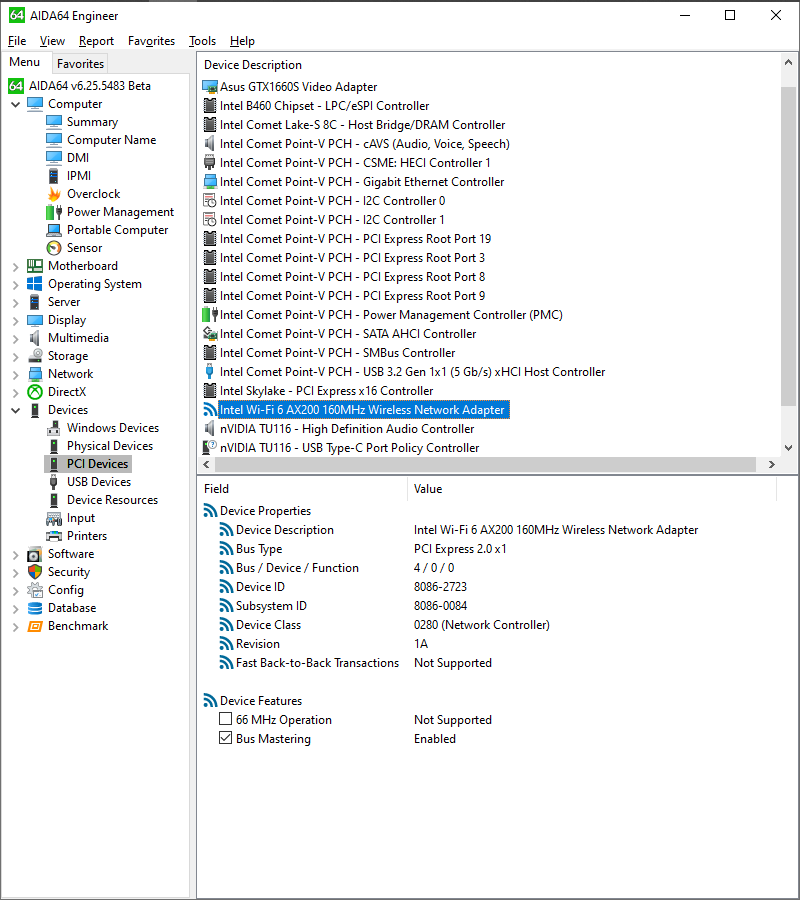

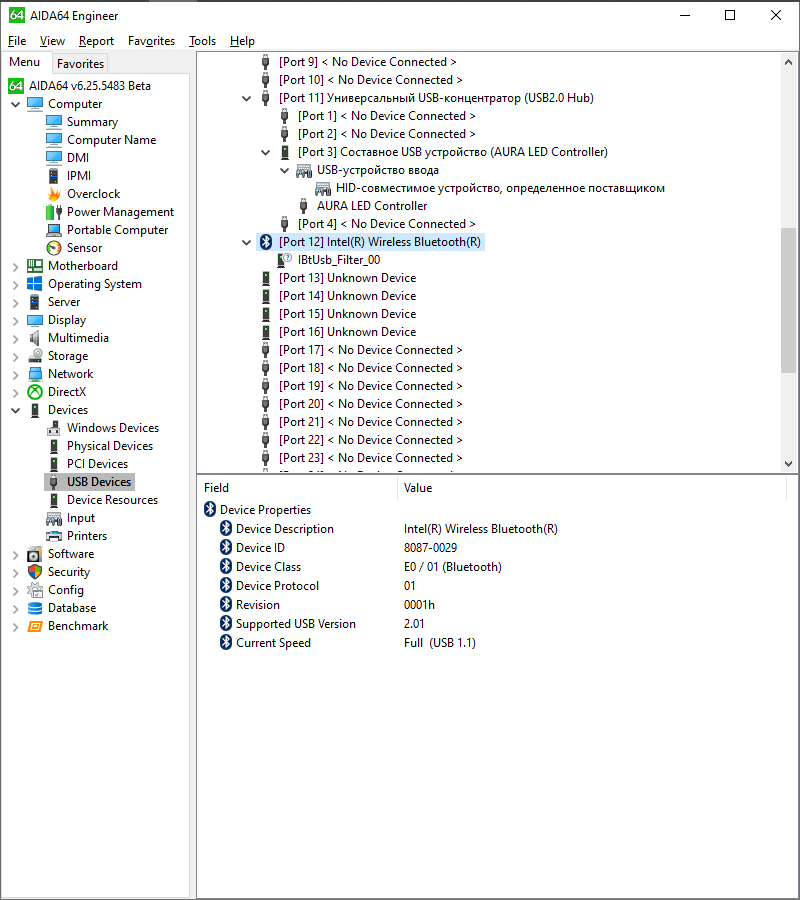

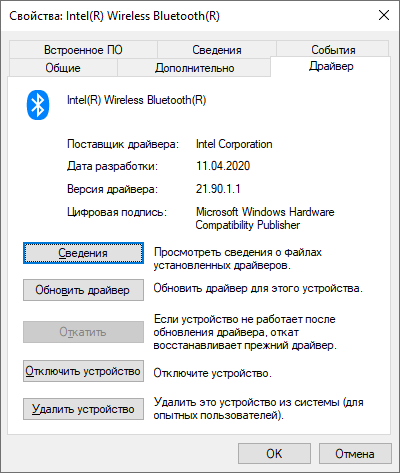

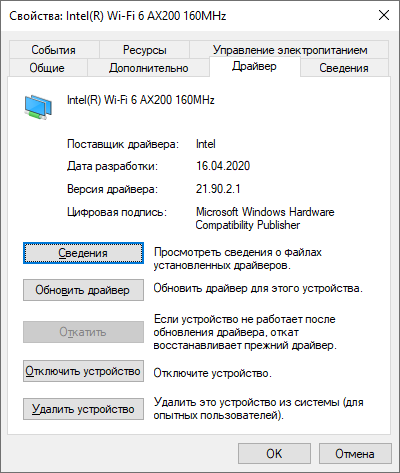

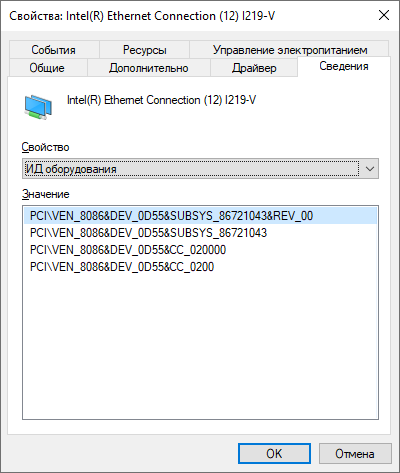

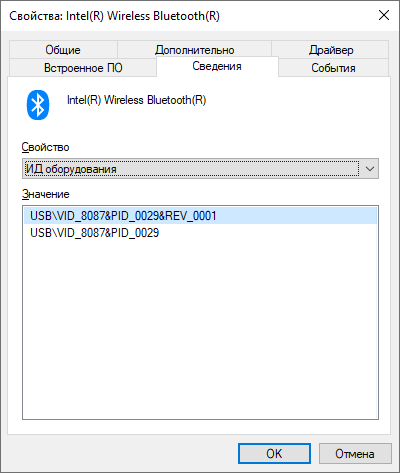

Сложно упрекнуть продукт в недостатке внимания с точки зрения программной поддержки. Наконец, детали о сетевых адаптерах:

ASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I GamingASUS ROG Strix B460-I Gaming
