Обзор материнской платы ASUS ROG Strix B360-F Gaming. Игровой конформизм

Рынок материнских плат продолжает насыщаться моделями, изготовленными под процессоры Intel Coffee Lake-S при участии хабов нового поколения. Сегодня мы рассмотрим флагманскую версию компании ASUS, принадлежащую к игровой серии ROG Strix, где в основу заложен один из базовых чипов — Intel B360. Его возможности исключают оверклокинг ЦП какой-либо формы, а частота ОЗУ не превысит 2666 МГц.

Инженеры не привлекали дополнительные контроллеры, но даже функциональность PCH не может быть названа раскрытой полностью, ведь реализованной поддержки беспроводных сетей тут нет. Впрочем, гнёзд SATA всё же шесть, есть пара M.2 и три разнотипных выхода USB последнего поколения на задней панели. Общий список наличествующих портов занесён в сводную таблицу:

Упаковка и комплектация

Изображение платы нанесено прямо на лицевую сторону коробки. Там легко выделить светодиодный узел, вмонтированный в накладной козырёк, разместившийся над портами ввода-вывода. Ещё заметить можно и охладитель под устройства формата M.2.

Обратная сторона даст больше информации в разных формах. Акцентировано внимание на смонтированной уже на заводе защитной панели, а ещё выделили наличие специальных отверстий с резьбой для крепления сторонних конструкций декоративного характера.

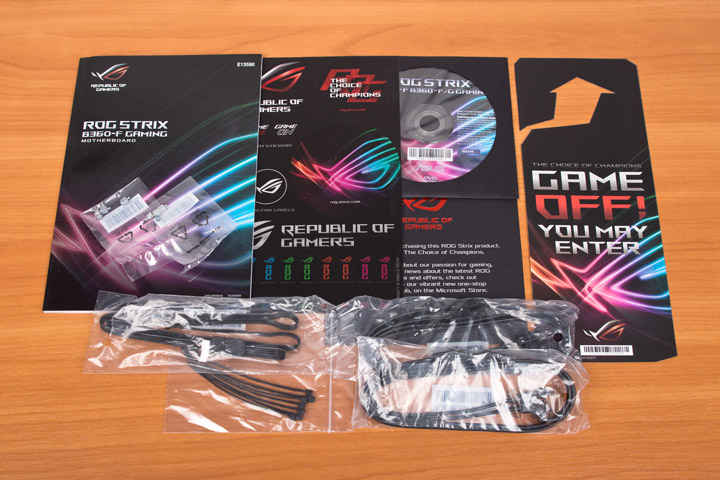

Ярких бонусов среди комплекта поставки нет. Набор состоит из:

• руководства пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
• крепёжного винта и стойки для устройств формата M.2 — два комплекта;
• комплекта из пары винтов и стоек для монтажа декоративных элементов;
• комплекта наклеек с различными изображениями серии ROG Strix, в том числе и для кабелей;
• диска с драйверами и фирменным ПО;
• приветственной брошюры владельца устройства ROG Strix;
• таблички на дверь «GAME ON! YOU SHALL NOT PASS»/«GAME OFF! YOU MAY ENTER»;
• удлинителя для подключения светодиодной ленты RGB;
• семи нейлоновых стяжек;
• четырёх кабелей SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов.

Нынче нечасто можно встретить акционные коды для активации игр или же хотя бы со скидками на них. Но куда пропали привычные оку ASUS Q-Connector, пластиковый фиксатор для процессора и купон со скидкой для выполнения процедуры оплетения проводов (раундинга)? Вопрос сугубо риторический.

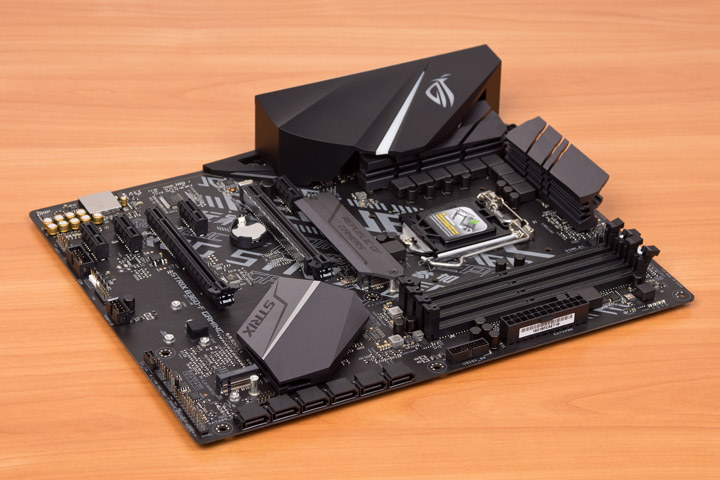

Внешний вид

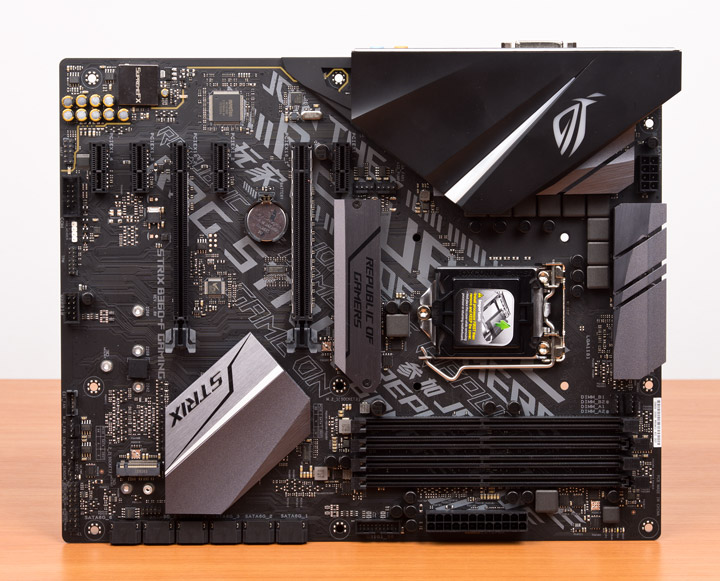

Продукт с игровым позиционированием не может похвастать кнопками или переключателями, сегментного индикатора кодов POST также нет. Всё внимание дизайнеров уделено эффектному внешнему виду, имеется девять отверстий для проведения монтажа в корпусе, а размеры соответствуют формату ATX.

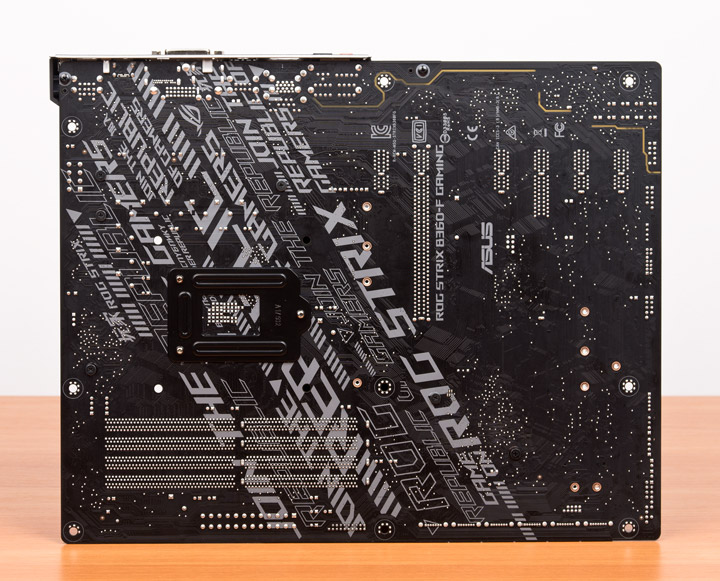

Поскольку на тыльной стороне устройства нет ровным счётом ничего лишнего (каких-либо групп электронных компонентов, включая даже светодиоды) — появилось поле для творческих проявлений оформителей. Все охладители закреплены винтами.

Как я уже отмечал, вся иллюминация сконцентрирована в накладном козырьке, таким образом, прочие элементы, включая и охладители, обходятся без неё.

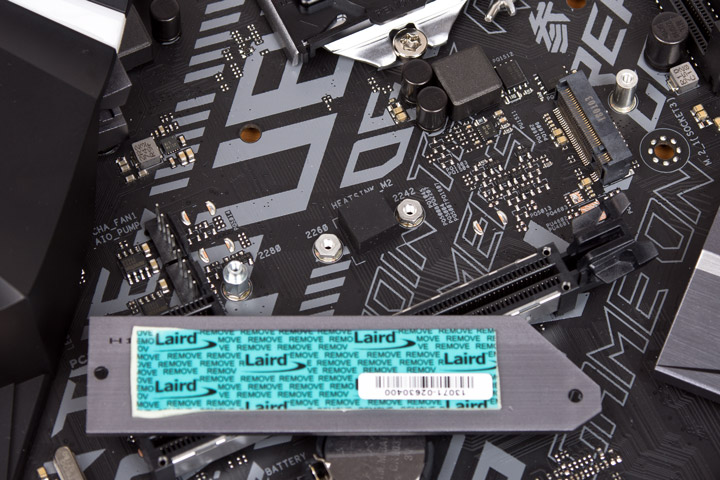

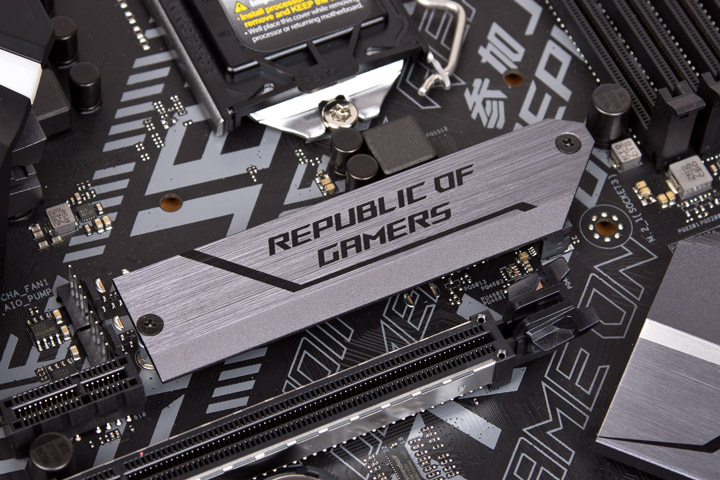

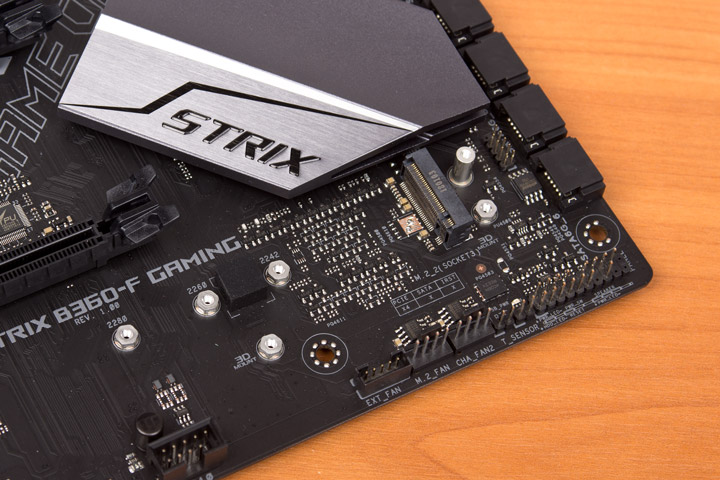

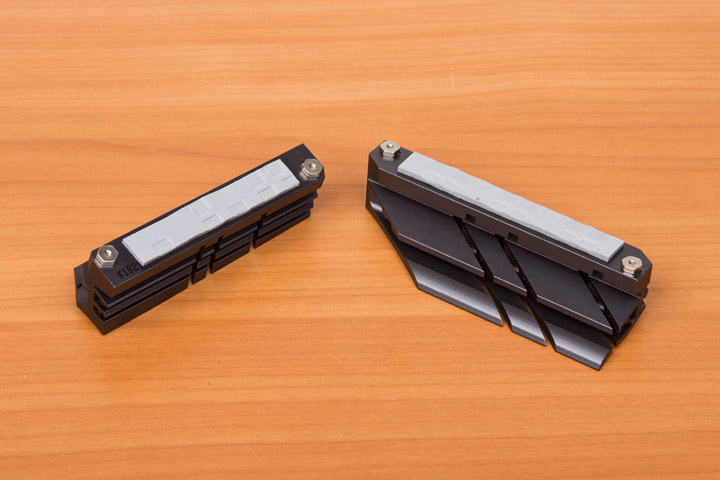

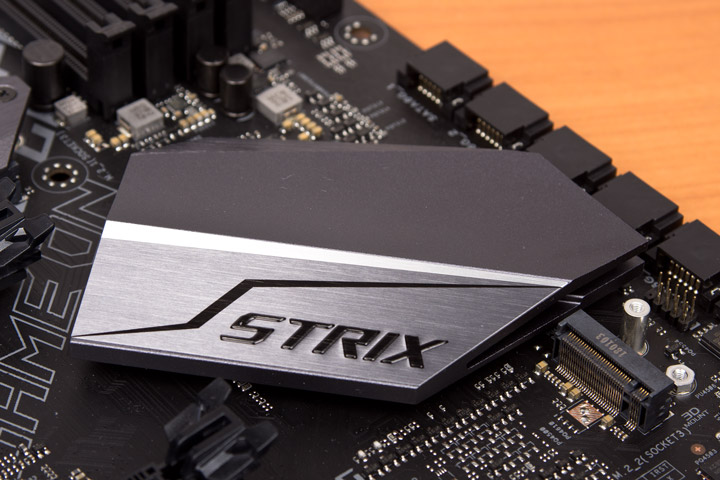

Для верхнего гнезда M.2 предустановлен охладитель. Для обеспечения теплообмена с накопителем есть полоска термолипучки, но её площадь могла бы быть и больше.

При желании, использовать этот радиатор можно и немного ниже. Второе посадочное место под устройства компактного типа также ограничивает их в длине до 80 мм, хотя свободное место на плате дальше явно есть.

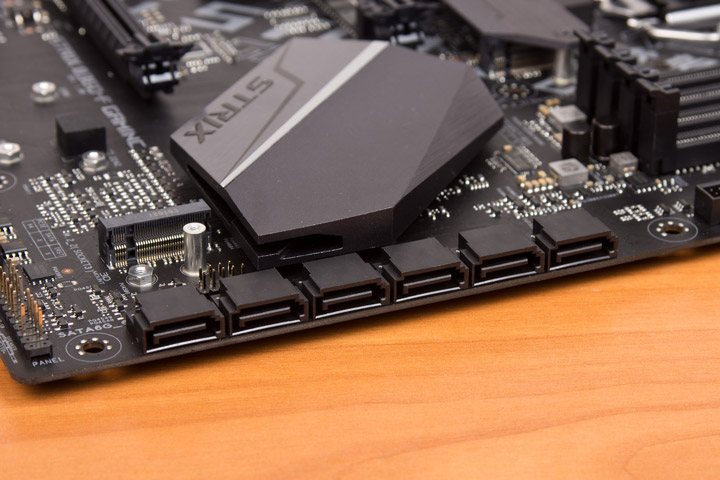

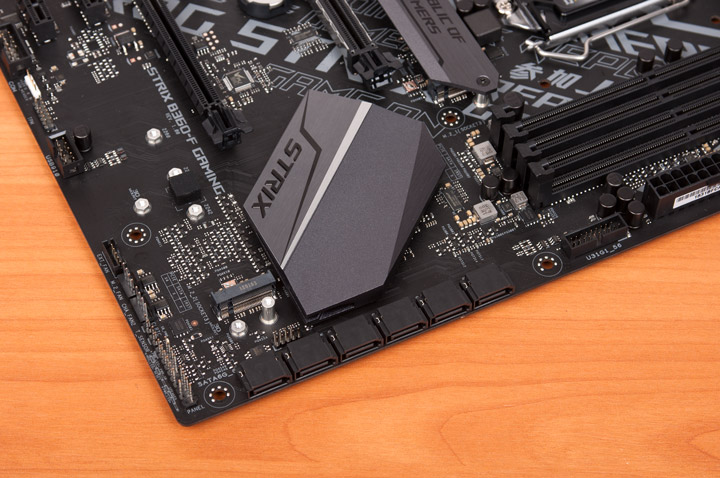

Выходов SATA шесть и все они продольного типа.

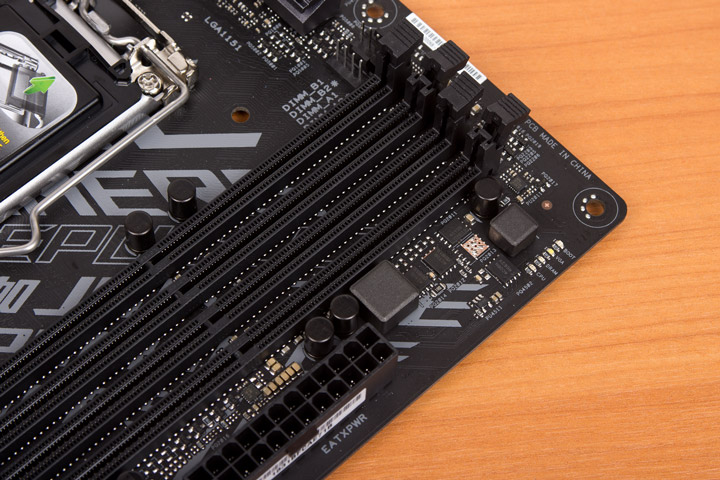

В наличии два посадочных места под корпусные кабели USB — второго и третьего поколений. Фактическая принадлежность устройства к высшему эшелону привела к присутствию гнезда под температурный датчик и ещё одного — для добавочного контроллера под охладители. В комплекте тех нет, но, осуществив покупку своими силами, есть возможность наладить их взаимодействие с рассматриваемым устройством.

Все шестнадцать процессорных линий PCI-E направлены к экранированному слоту. Остальные будут работать с хабом. Использовать можно всего одну добавочную светодиодную ленту, большее число выделенных для этих целей колодок нужно искать в структуре старших устройств.

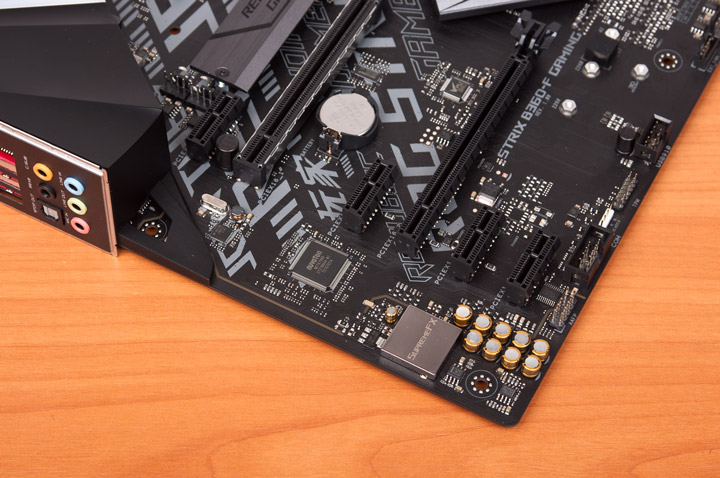

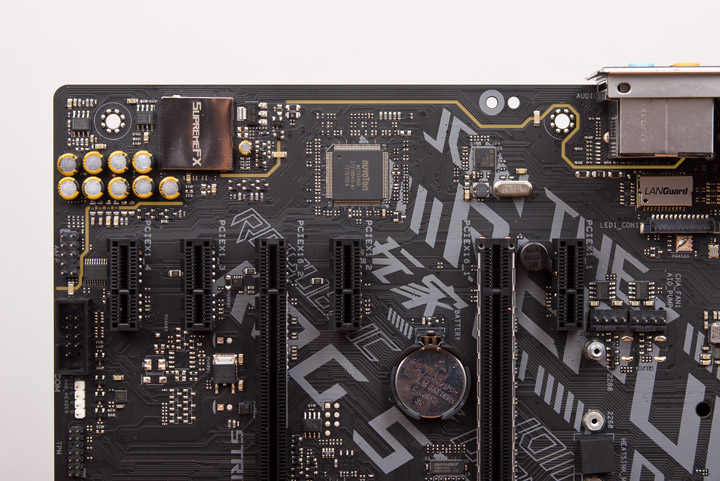

Звуковая подсистема выстроена в точности как на продуктах прежних поколений. Пара вспомогательных ОУ и кодек, накрытый экранирующей конструкцией, — набор не включает отдельного чипа ЦАП или других особых решений.

Помимо иллюминации, есть пять отдельных светодиодов — четыре образуют диагностический комплекс Q-LED, а оранжевый элемент символизирует наличие напряжения на плате (находится он в правом нижнем углу).

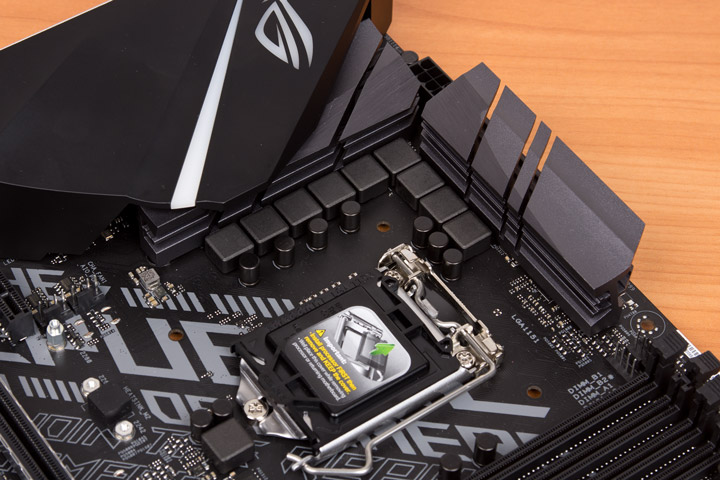

Расположение сокета продуманно— нет близкого соседства ни с краями платы, ни с верхним PCI-E x16. Высота радиаторов не вызывает беспокойства в вопросе возможных проблем с установкой охладителей ЦП.

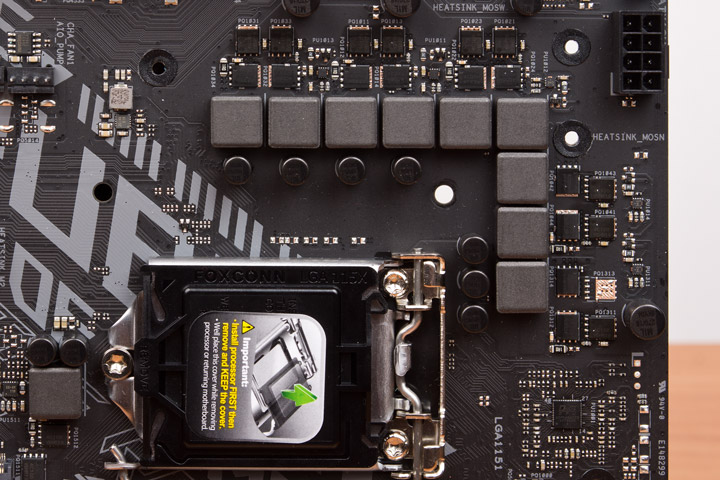

Идея построения стабилизатора перекочевала с модели ASUS ROG Strix H270F Gaming без изменений. Есть четыре канала для стабилизации процессорного напряжения и всего один для нужд iGPU. Для их работы привлекается пять внешних драйверов и ШИМ-контроллер ASP1400CTB. Транзисторы производства On Semiconductor, модели NTMFS4C10B и NTMFS4C06B. Все они используются в удвоенном числе, лишь для встроенной графики не распаяли один из NTMFS4C10B. Ещё пара этих же единиц нужна для группы напряжений CPU SA и IO (они распаяны ниже сокета). Я впервые столкнулся с объединением двух групп в одну общую.

Надёжность обоюдного контакта радиаторов и транзисторов неоспорима, как и извечная тяга вендора к экономии на площади термопрокладок.

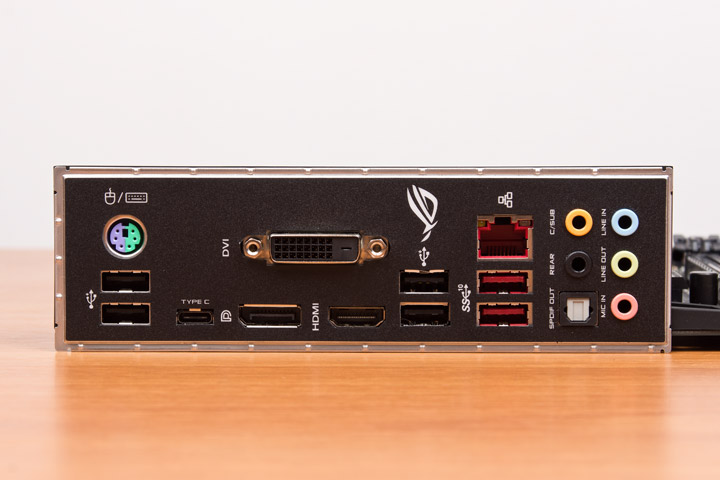

Весьма необычно одинокое положение порта типа «C» интерфейса USB в составе конфигурации задней панели. В остальном набор выходов традиционен. Вспоминая рассмотренную нами конкурирующую MSI B360M Mortar Titanium, тут можно насчитать на один скоростной USB больше. А вот беспроводные адаптеры в забвении, нет даже мест под крепление антенн, в случае собственноручного приобретения компактных решений.

Возможности UEFI

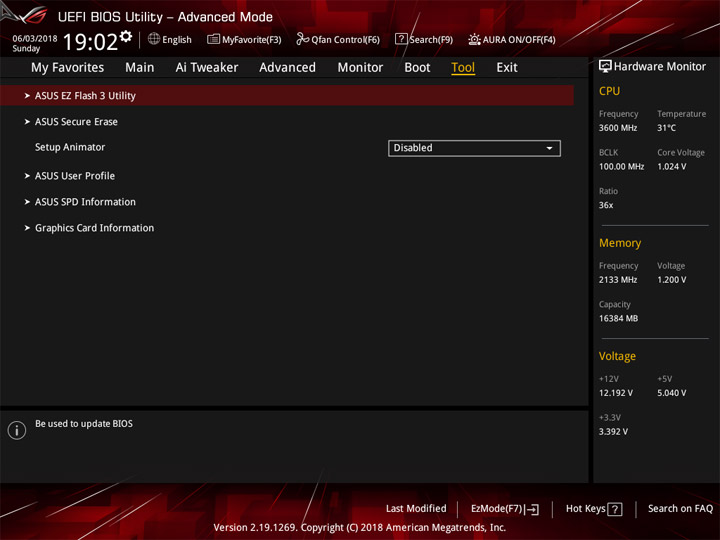

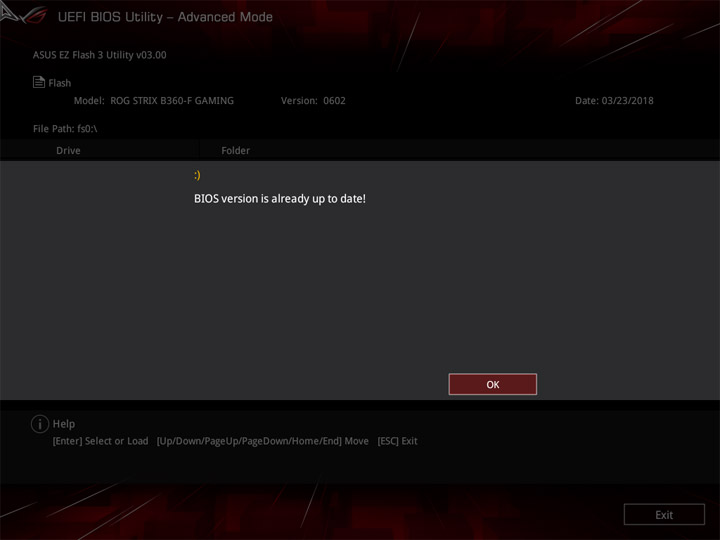

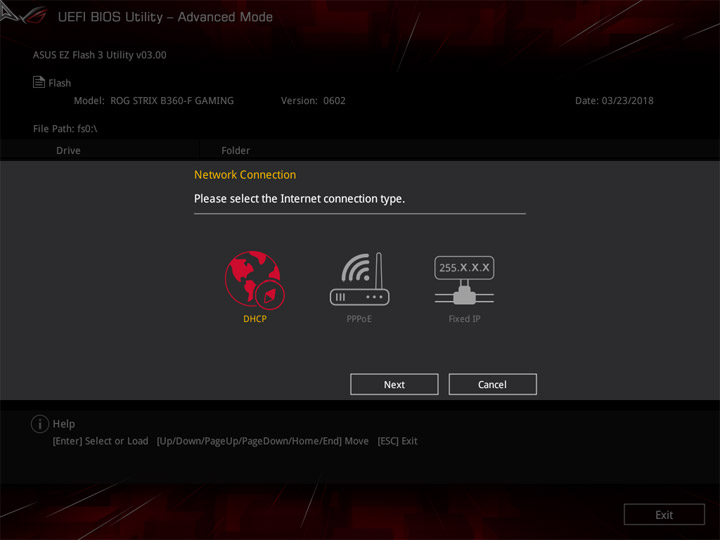

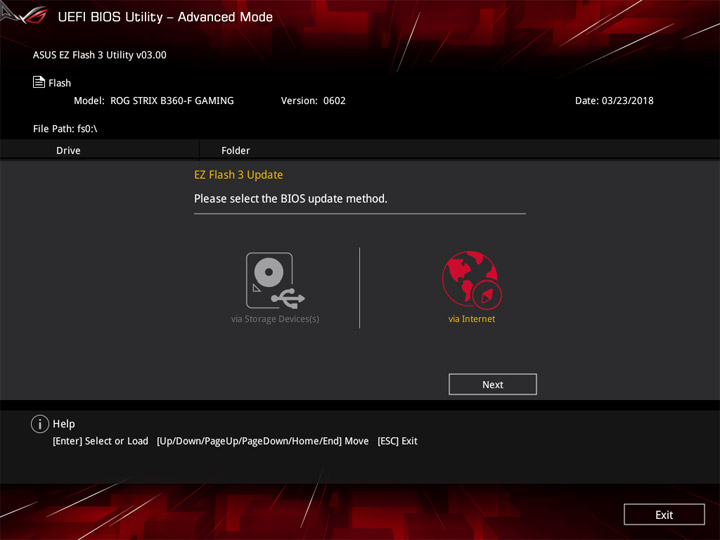

Процедура обновления микрокода доступна непосредственно в UEFI. Механизм имеет название Ez Flash, он входит в список рубрики Tool.

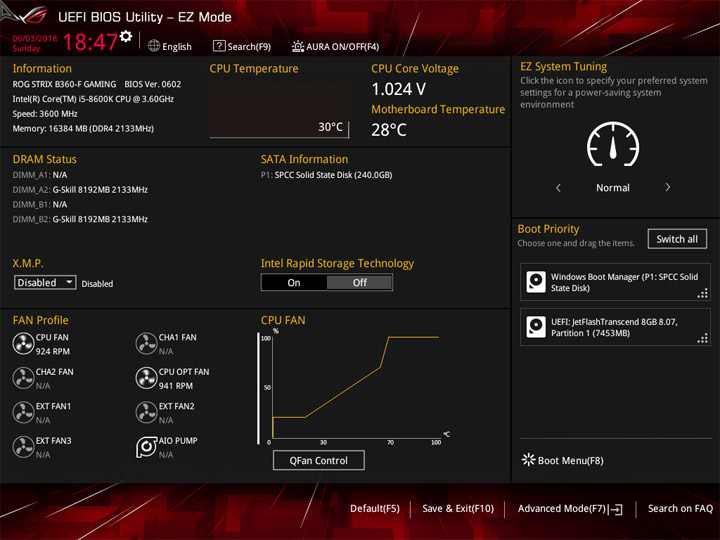

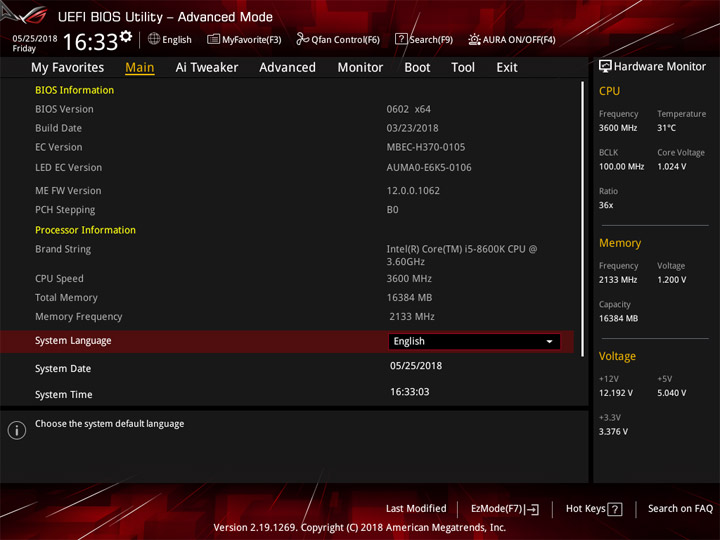

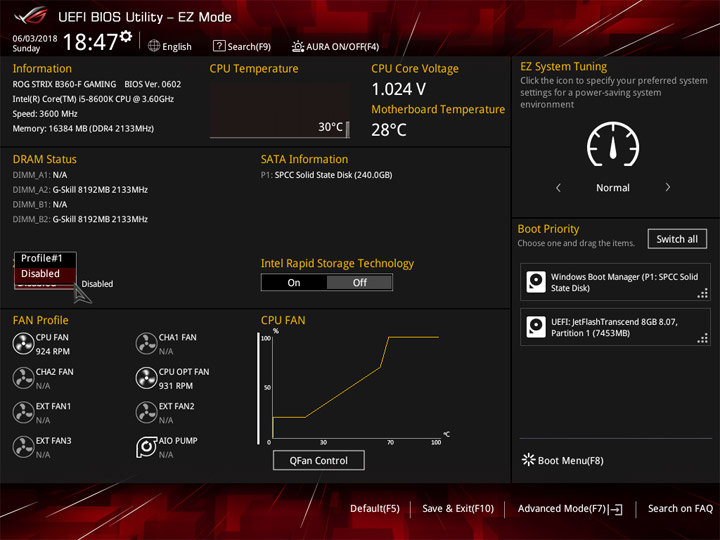

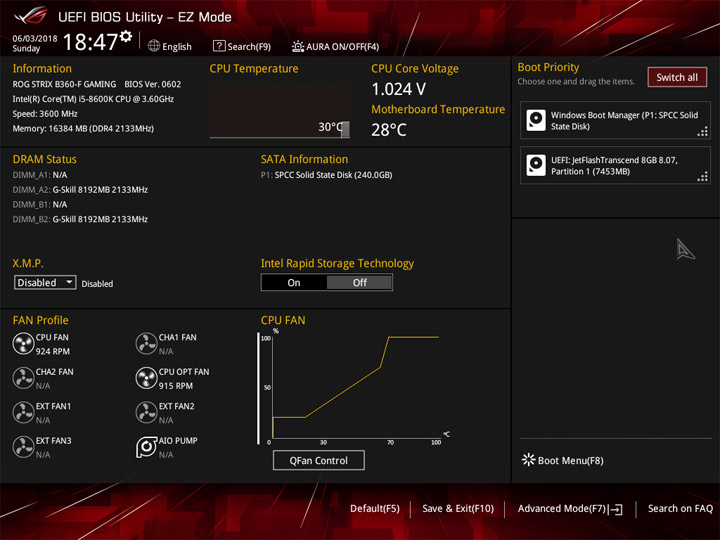

В режиме отображения базовой оболочки с настройками доступны функции по активации XMP и установки порядка среди загрузочных устройств.

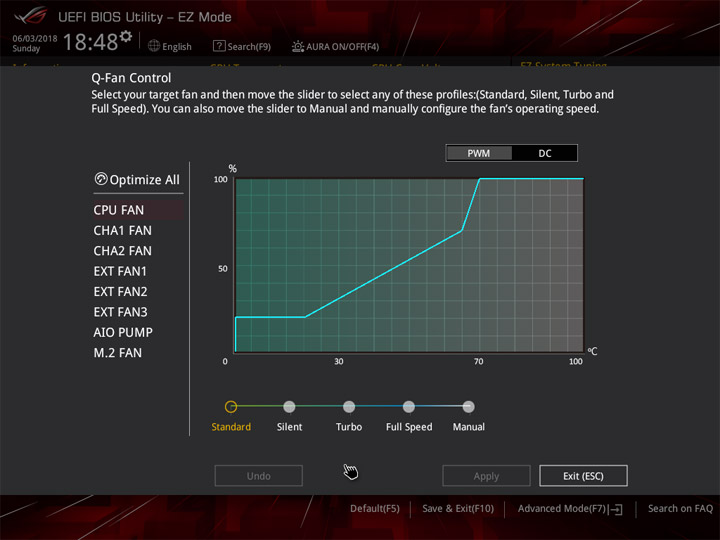

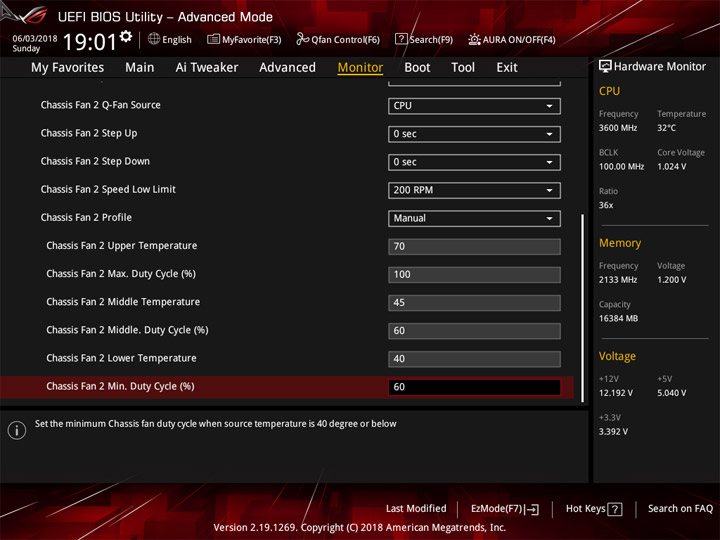

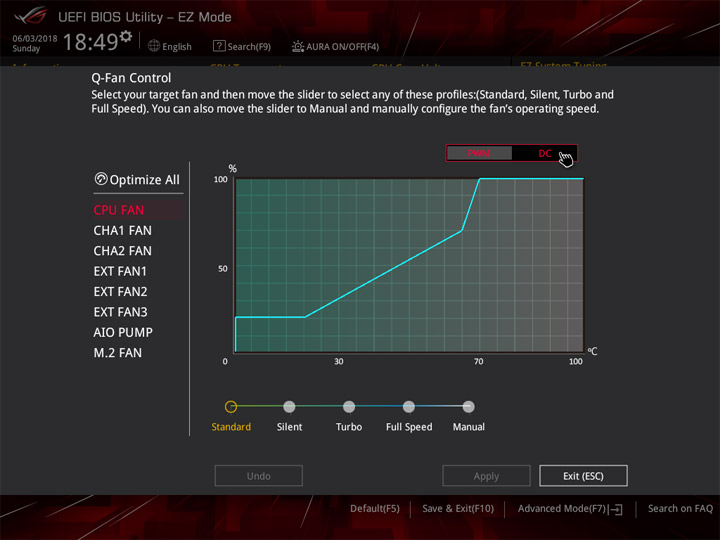

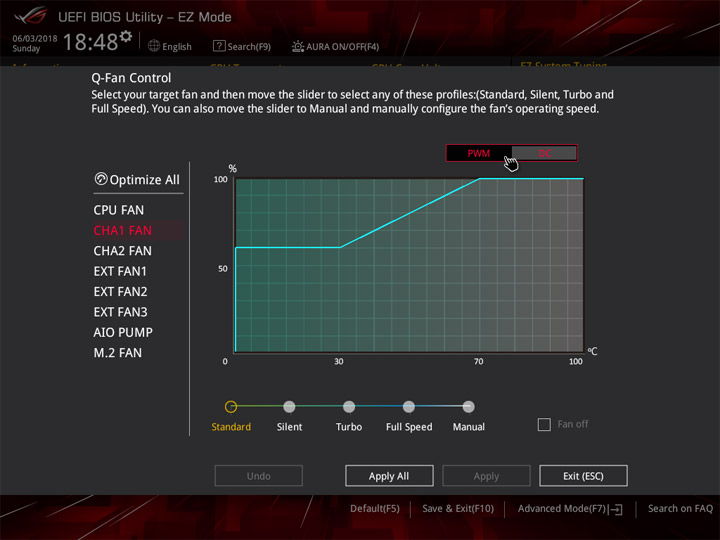

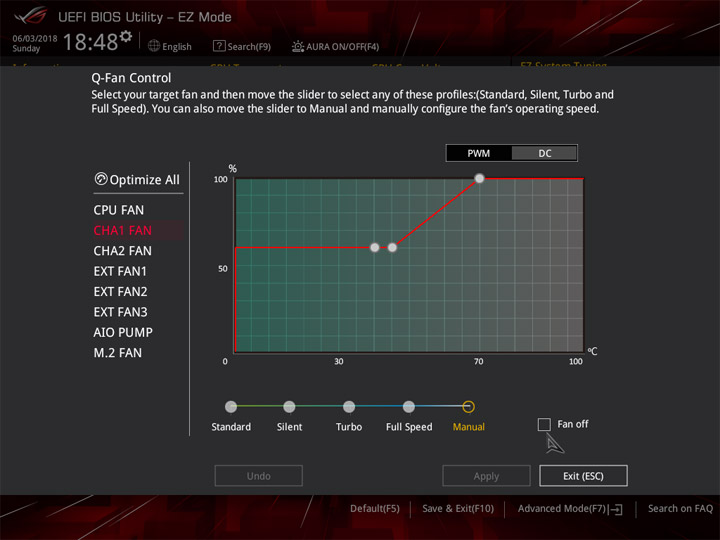

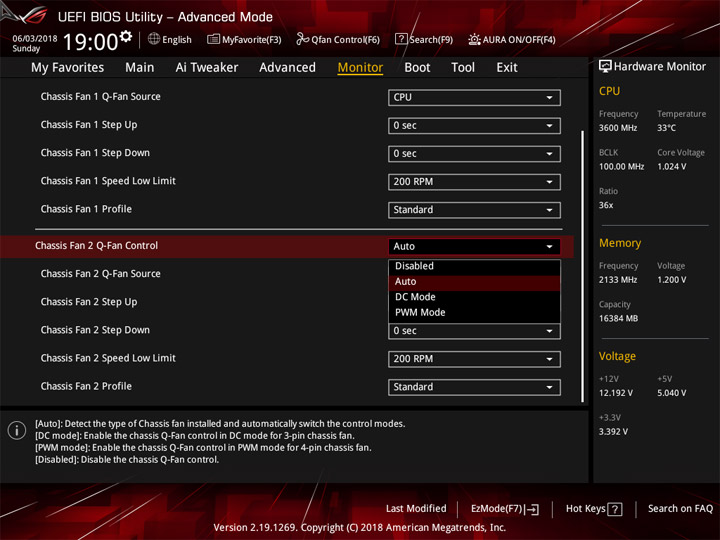

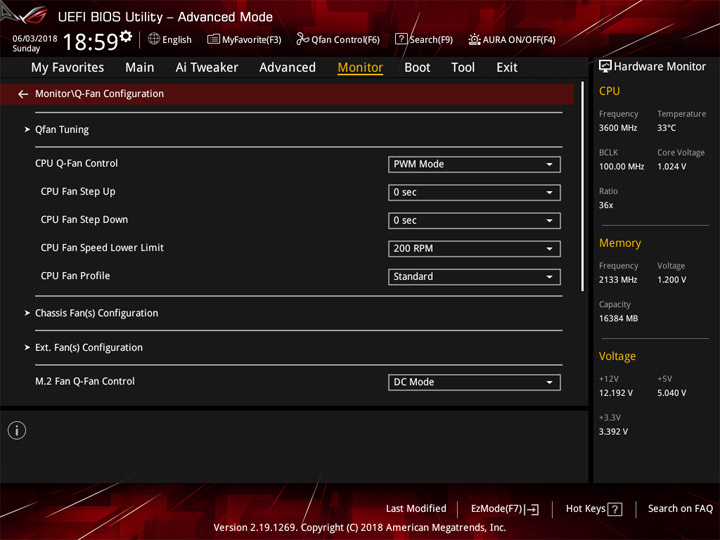

Взаимодействие с настройками охладителей происходит как посредством интерактивной формы, так и через привычный ввод значений в соответствующие поля. Все колодки могут замедлять вентиляторы двумя способами.

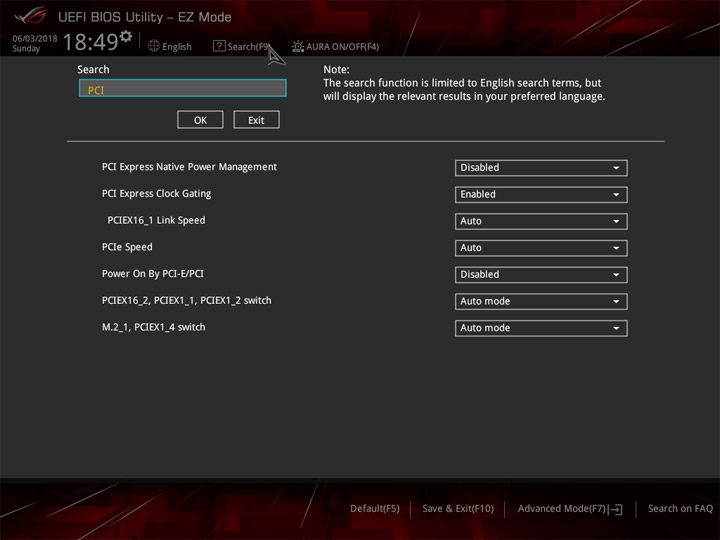

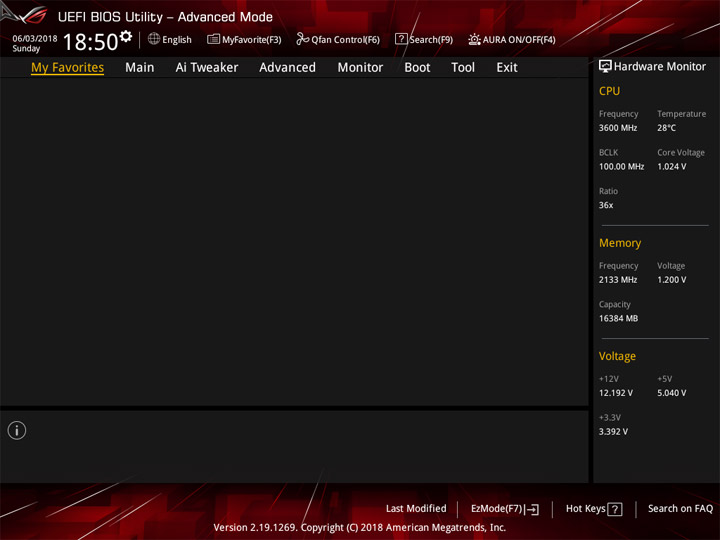

Для ускоренной навигации есть поиск. На первой странице расширенного меню можно сформировать набор из необходимых пунктов UEFI на свой вкус.

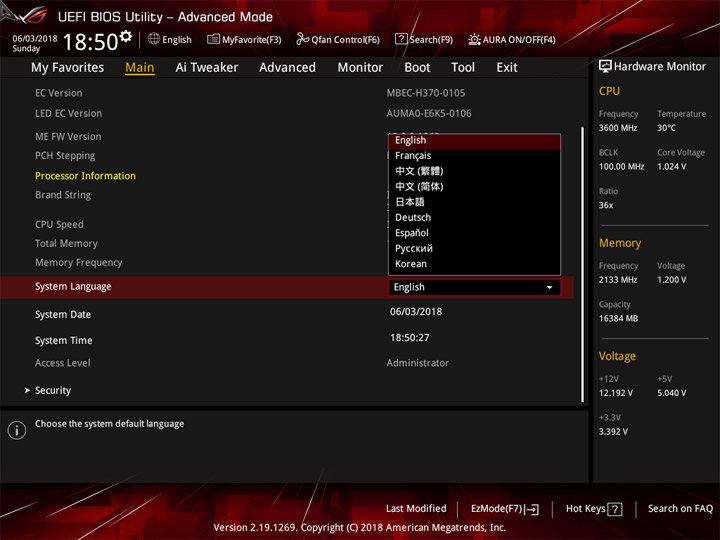

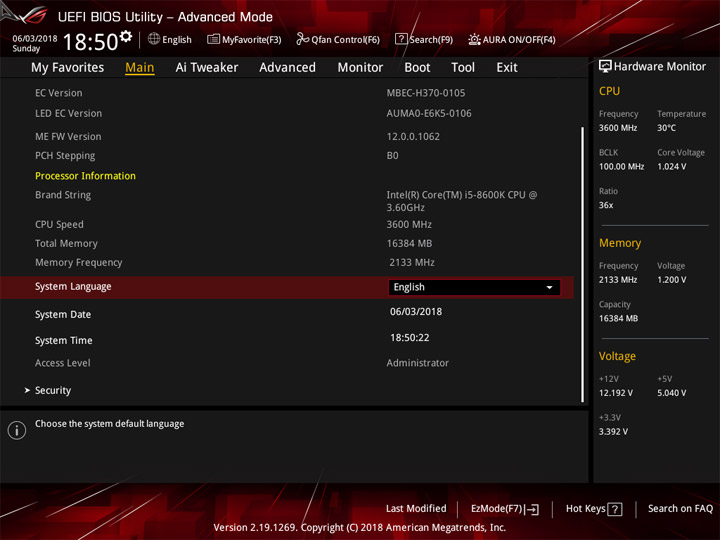

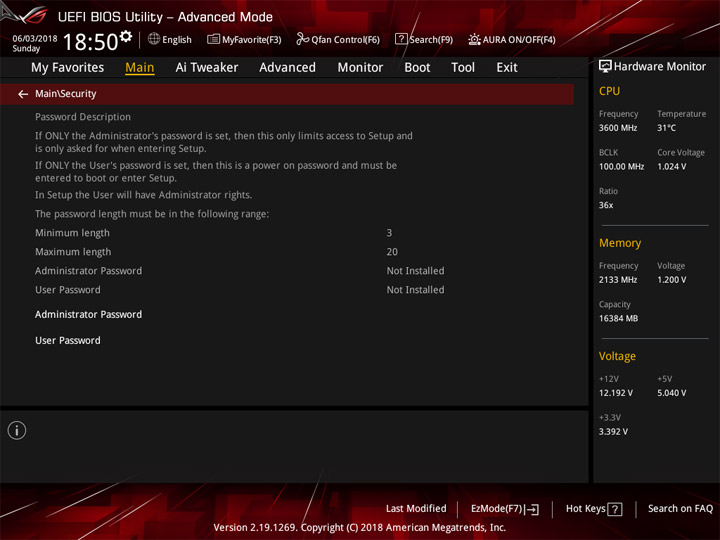

Среди языков локализации интерфейса можно найти и русский.

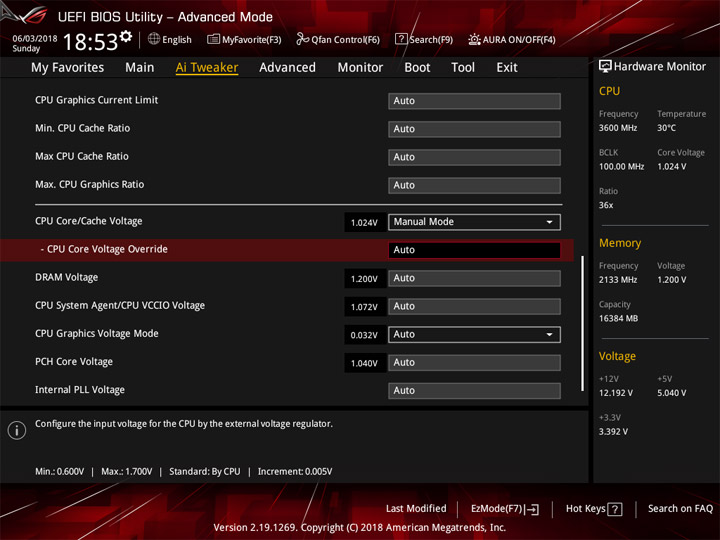

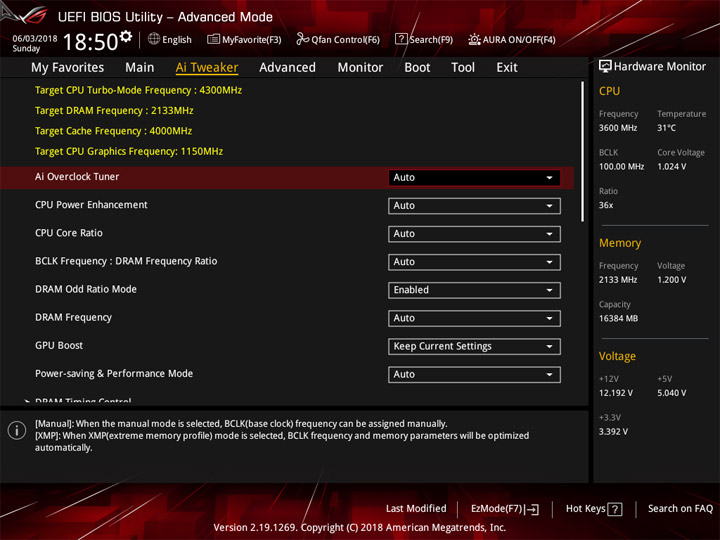

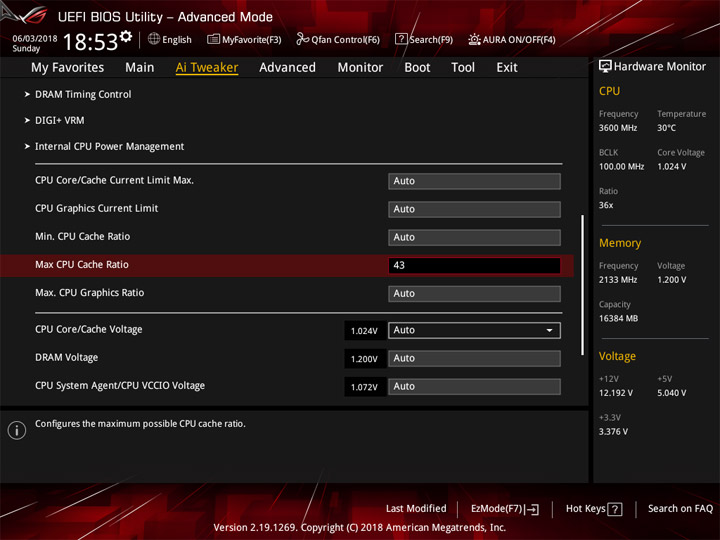

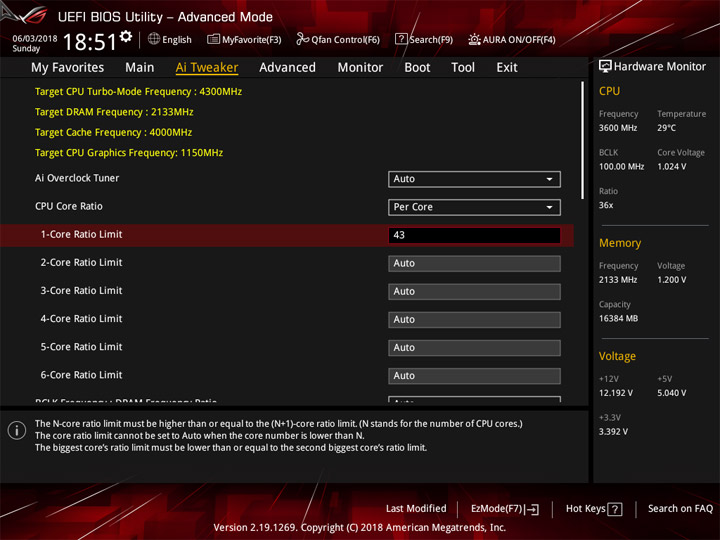

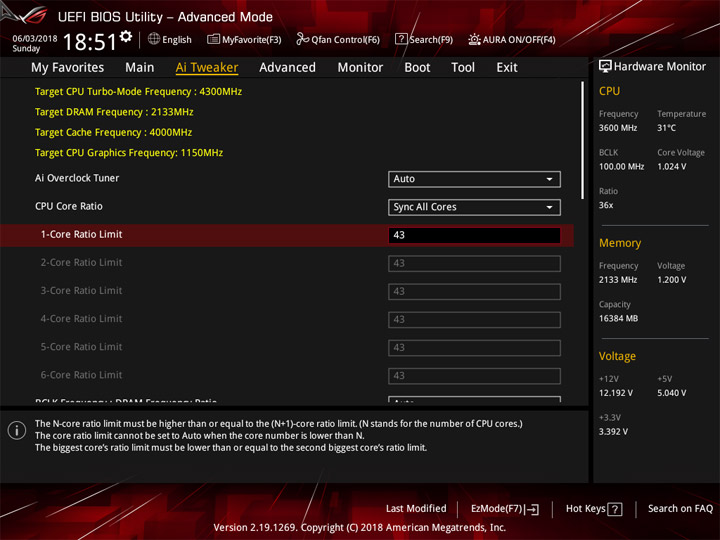

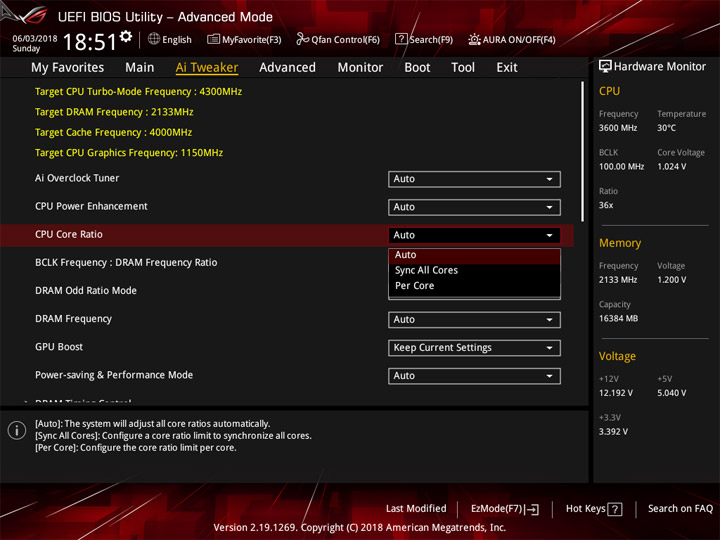

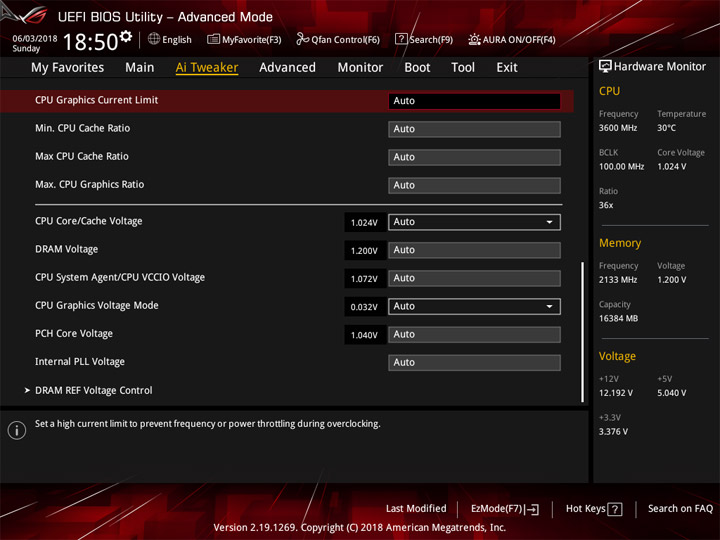

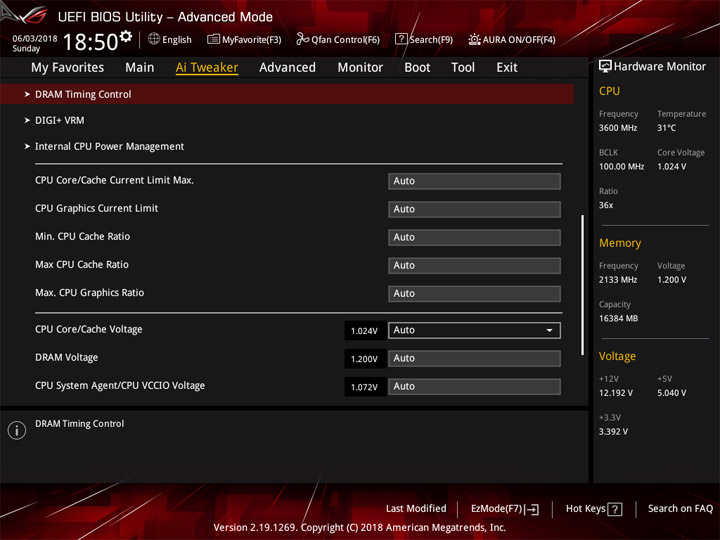

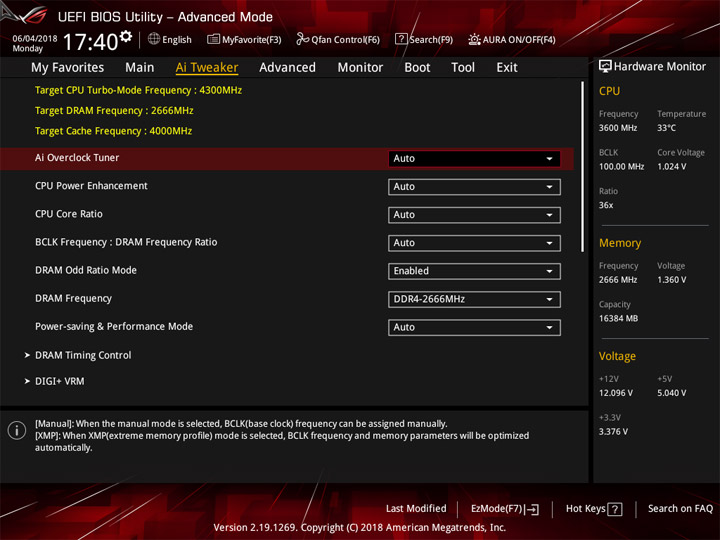

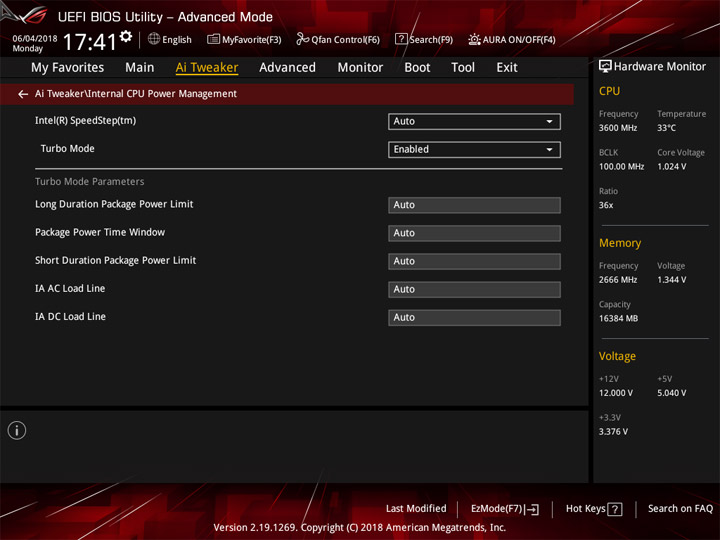

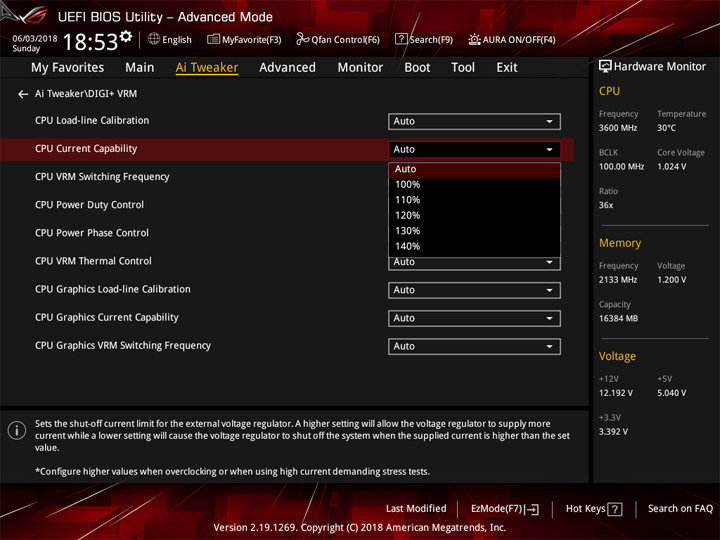

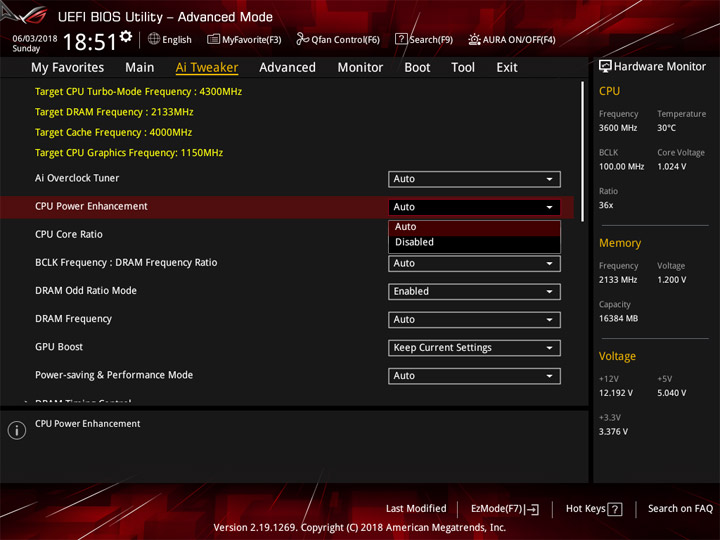

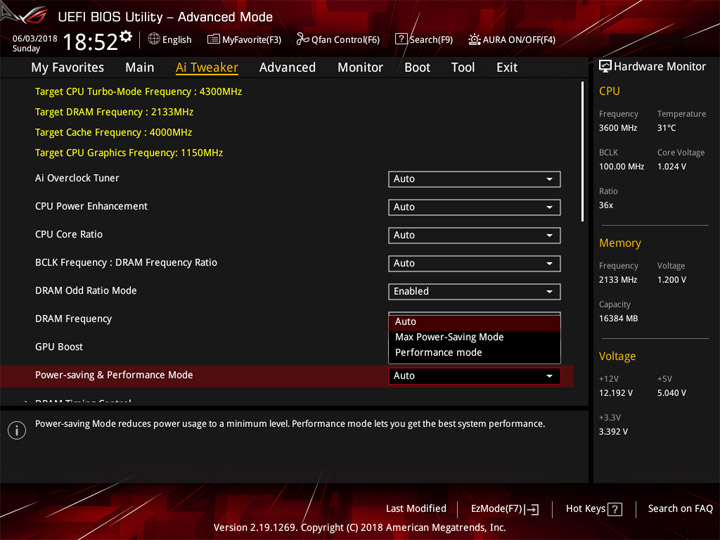

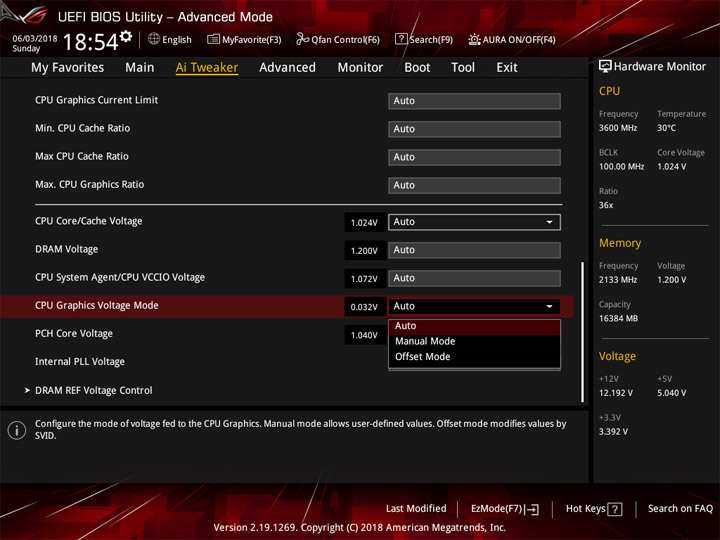

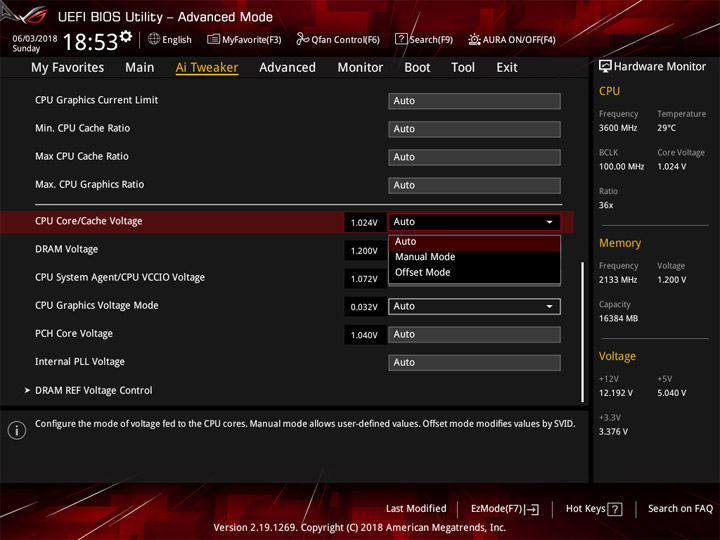

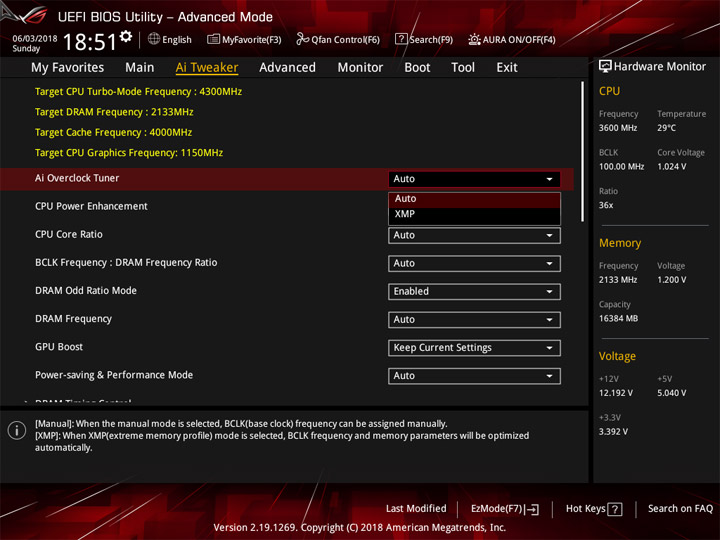

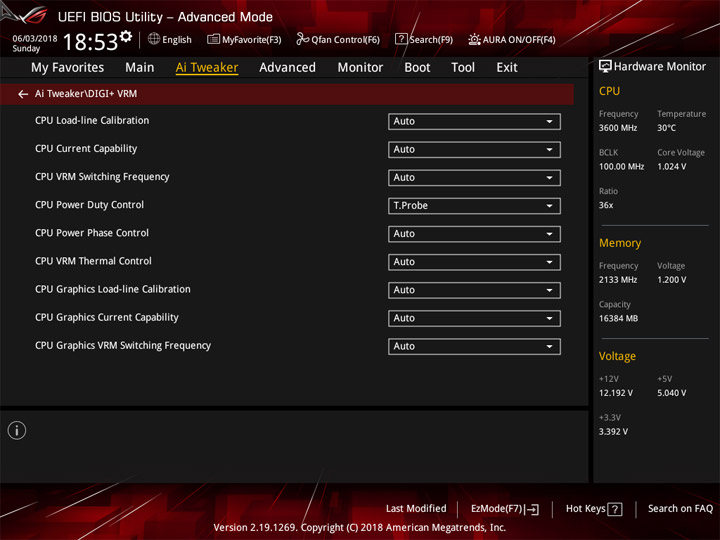

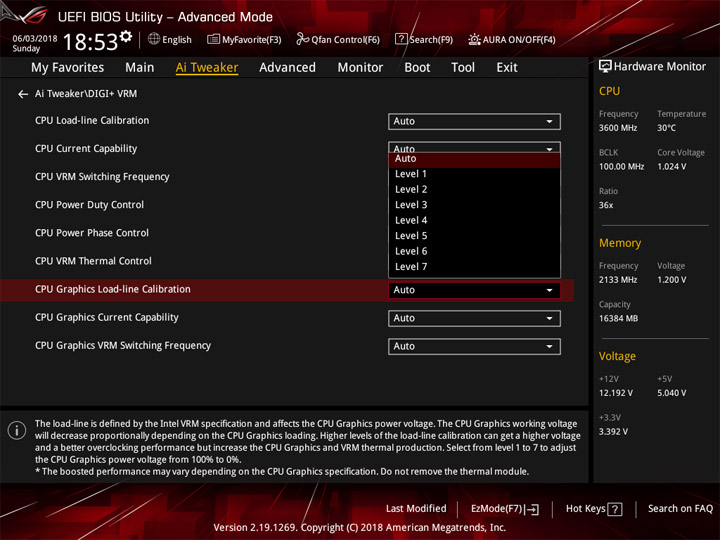

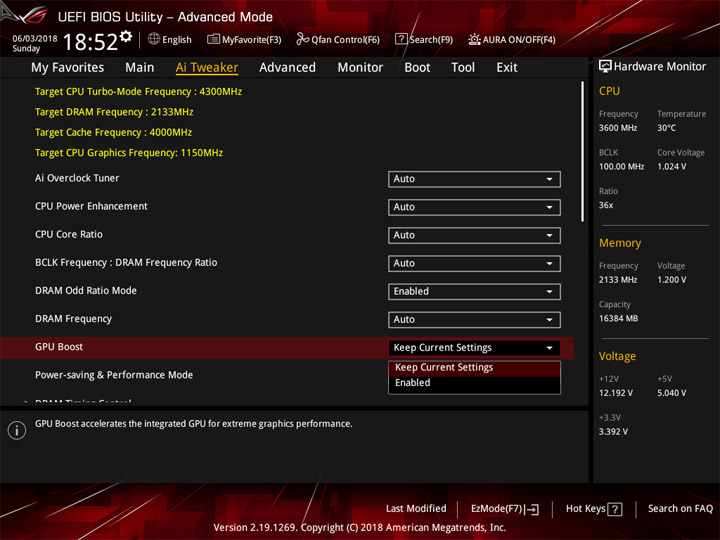

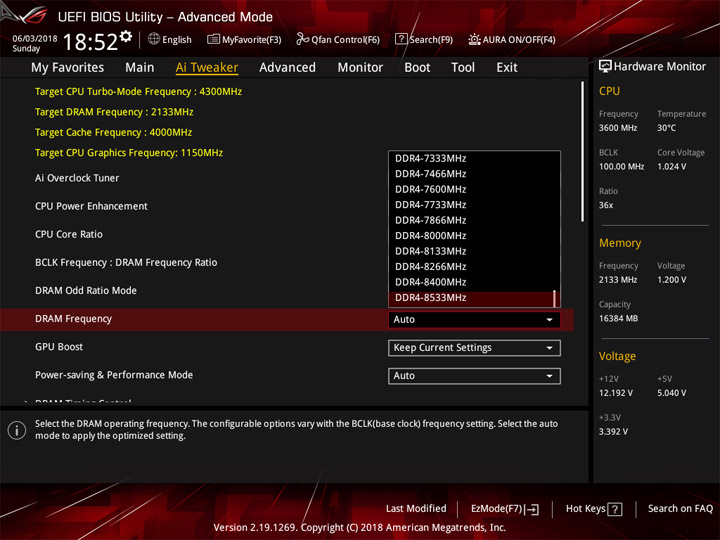

Разгонное меню Ai Tweaker вобрало множество полей с изменяемыми значениями. Но как мы помним, ни ЦП, ни ОЗУ фактически не разгоняются. Фирменный профиль для оверклокинга носит недвусмысленное имя GPU Boost.

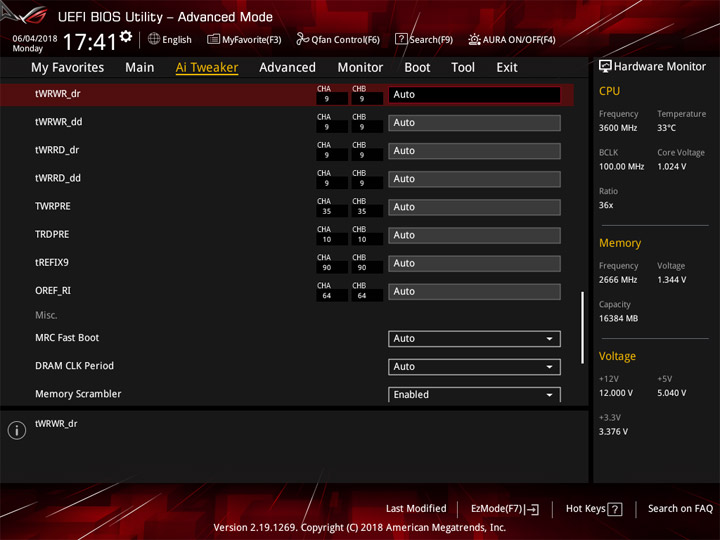

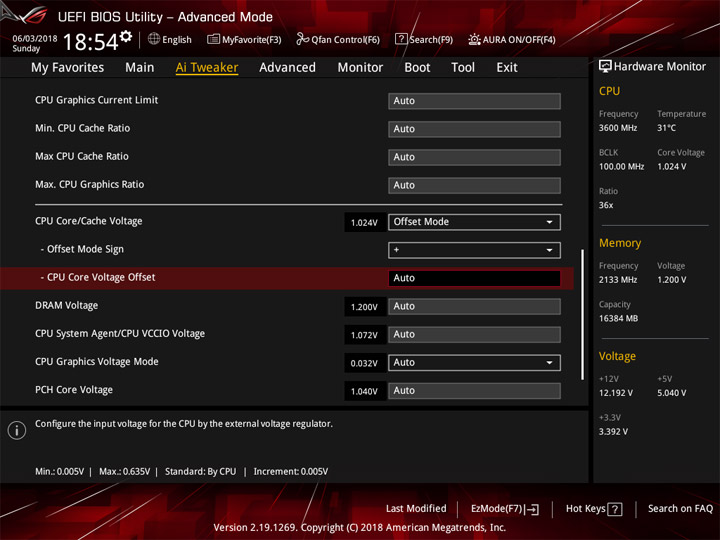

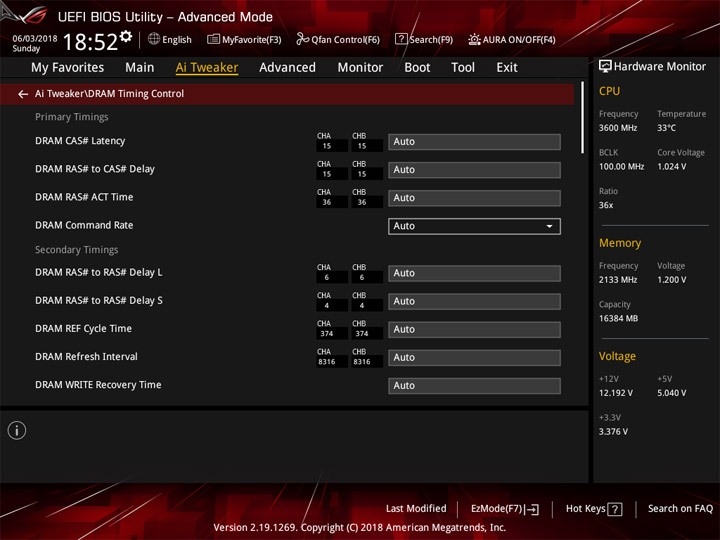

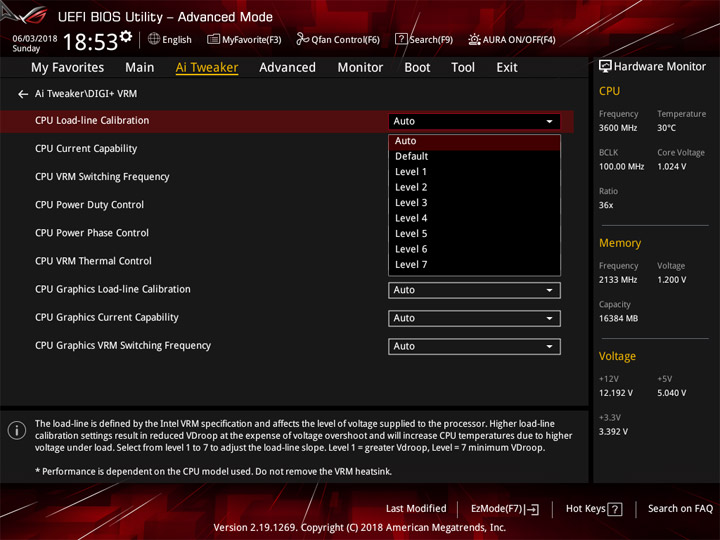

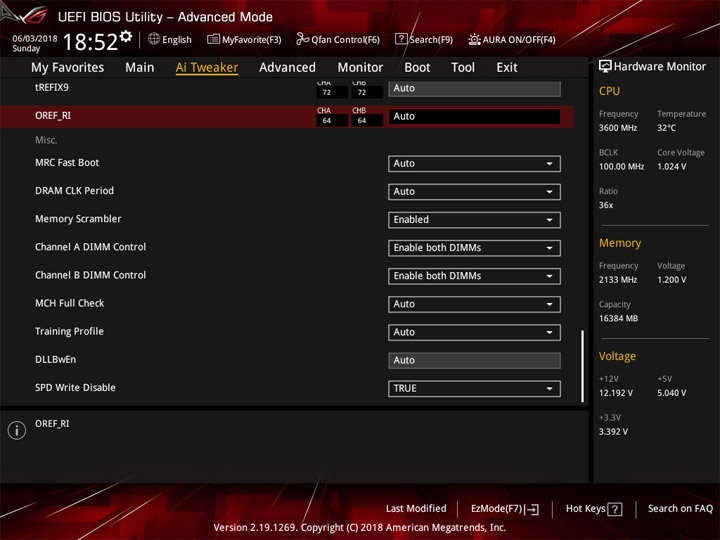

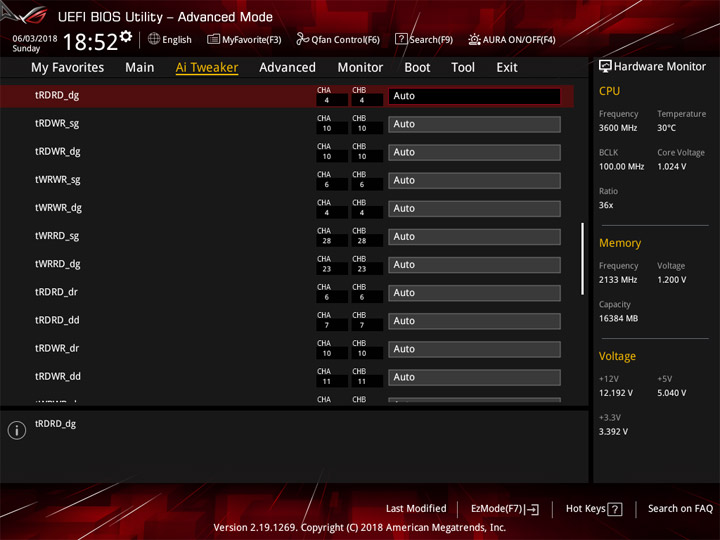

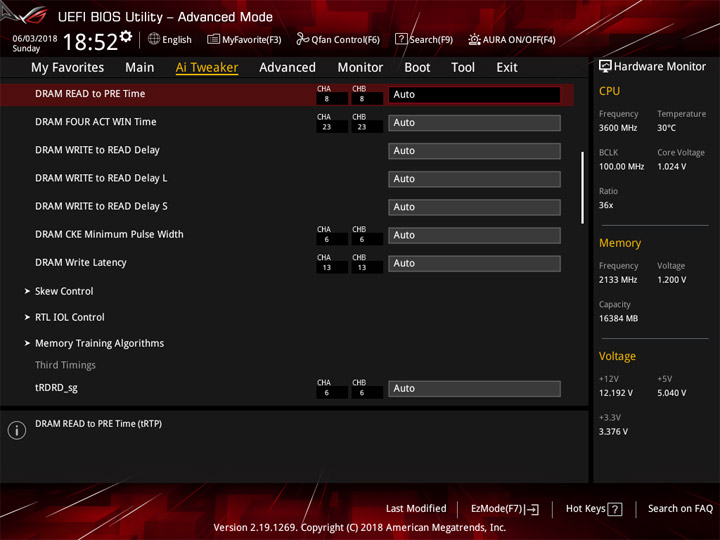

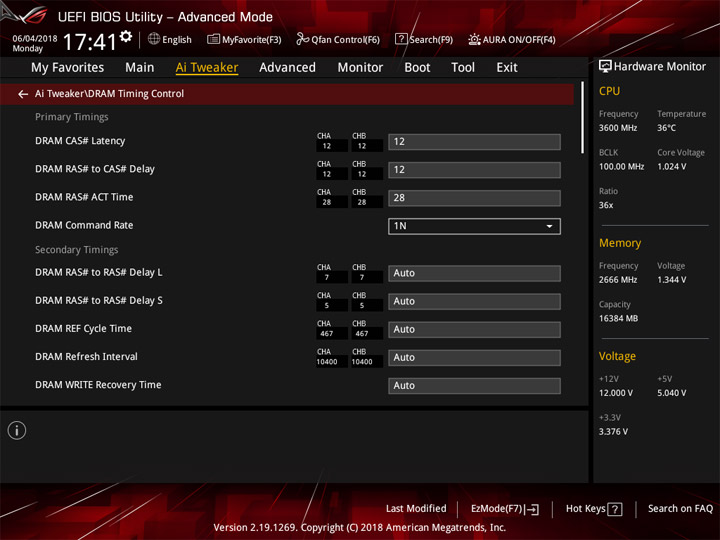

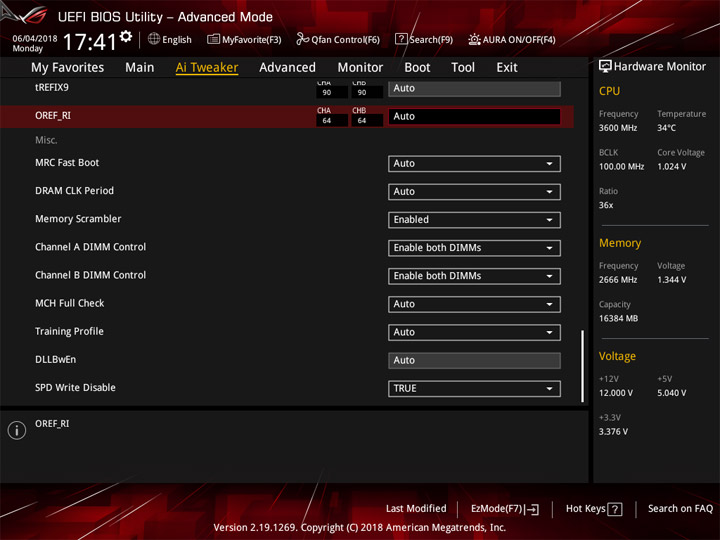

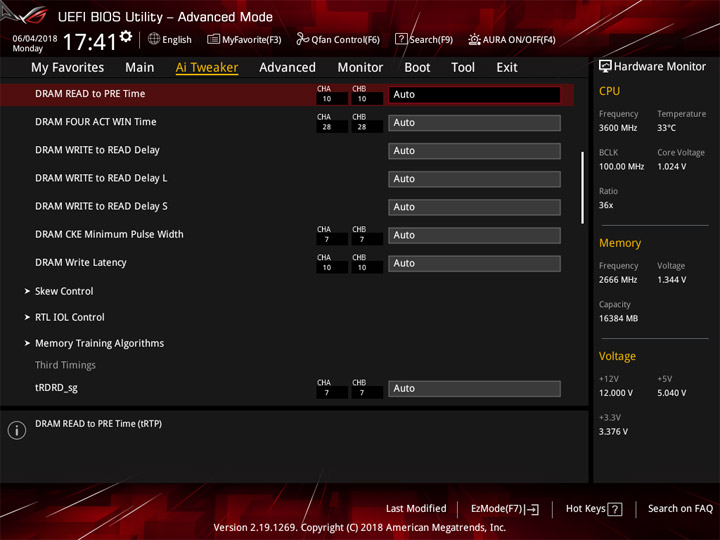

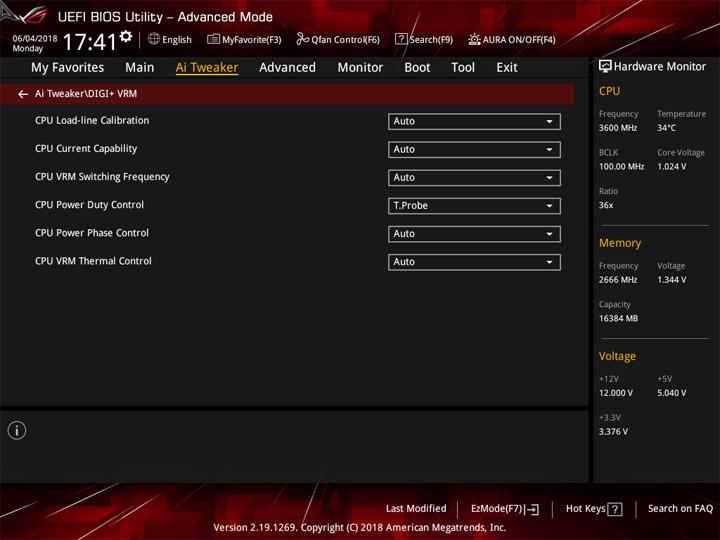

Тонкая настройка системы может включать подбор задержек для памяти и точную установку напряжений основных узлов.

Наиболее интересные переменные и их пределы включены в таблицу ниже. Несмотря на исчерпывающие пределы для DRAM истинным потолком являются всё же 2666 МГц.

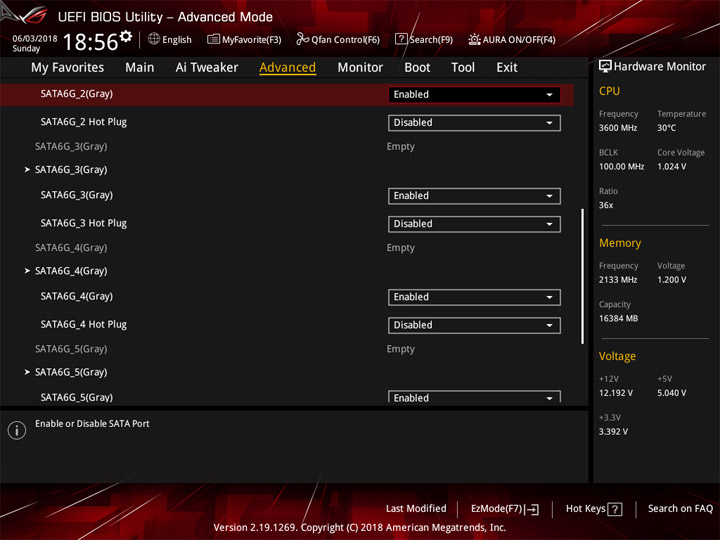

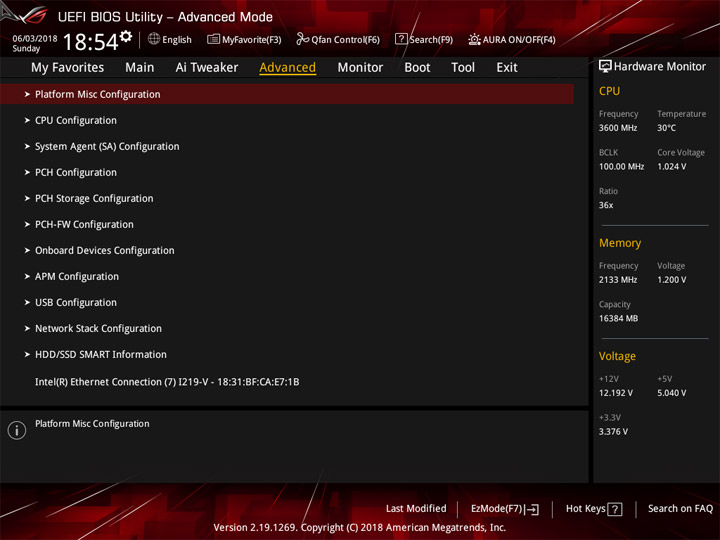

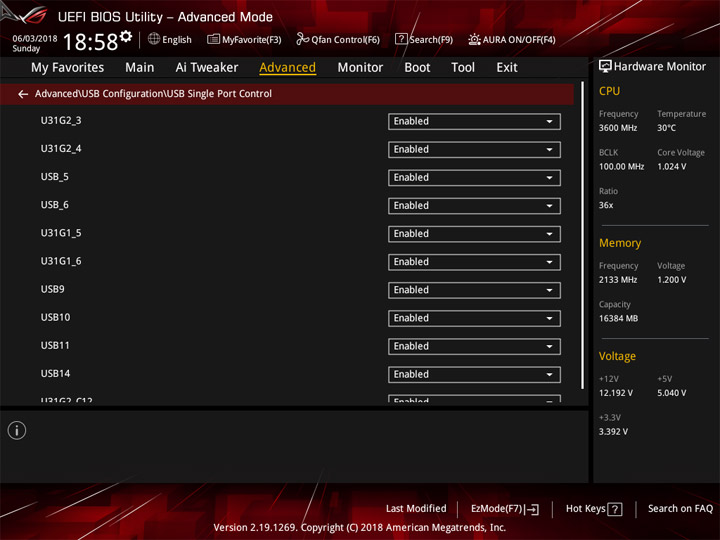

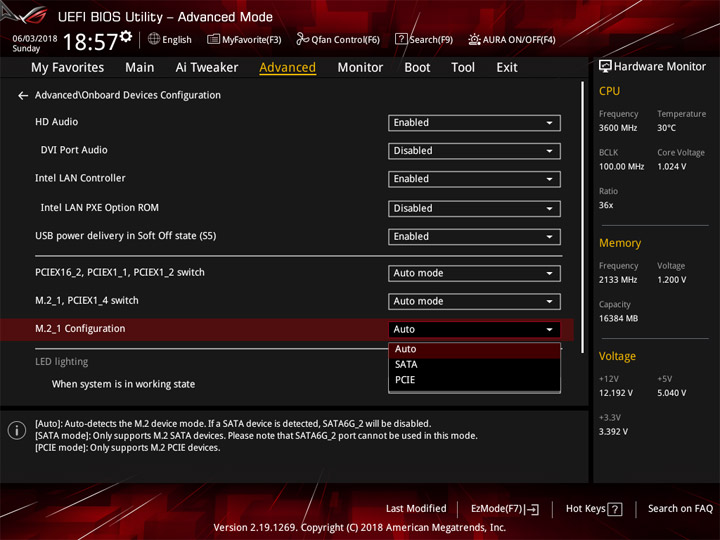

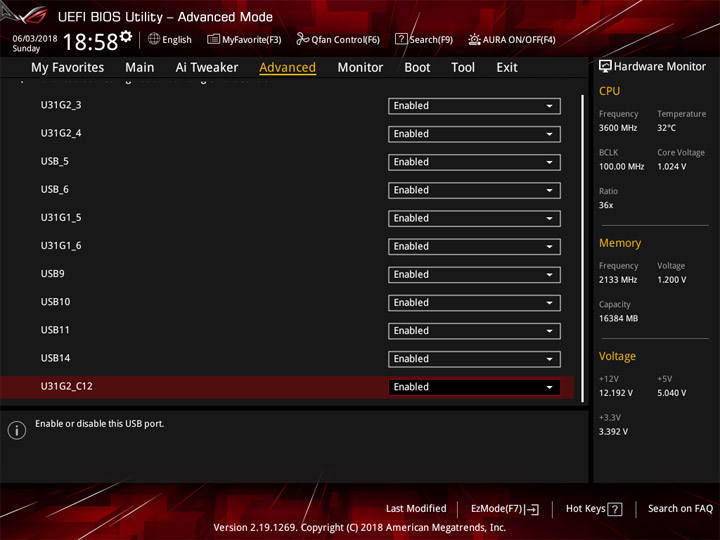

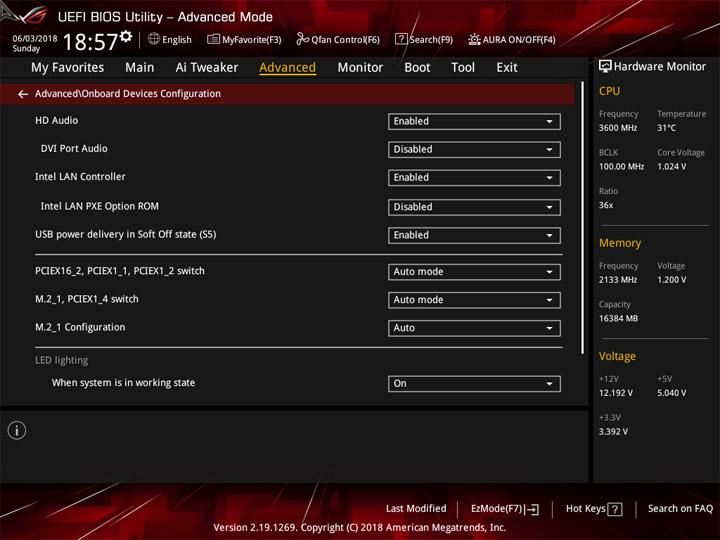

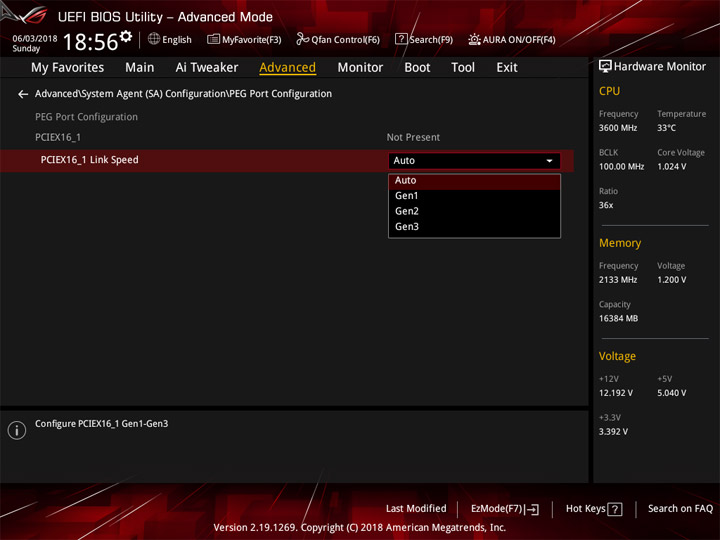

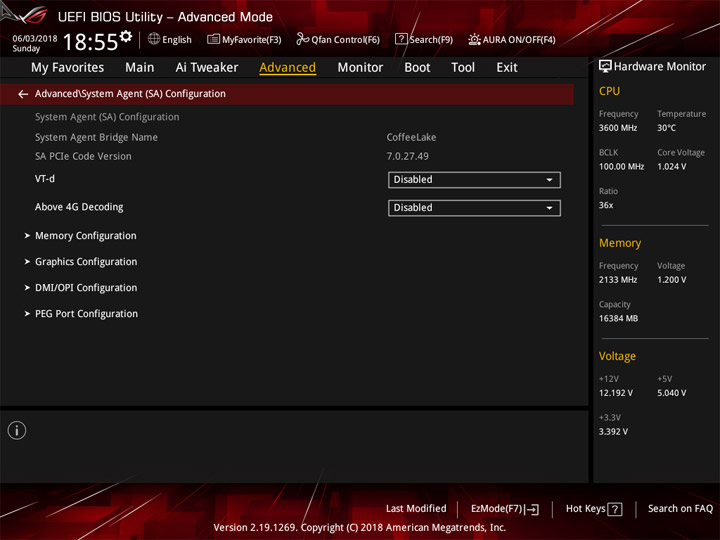

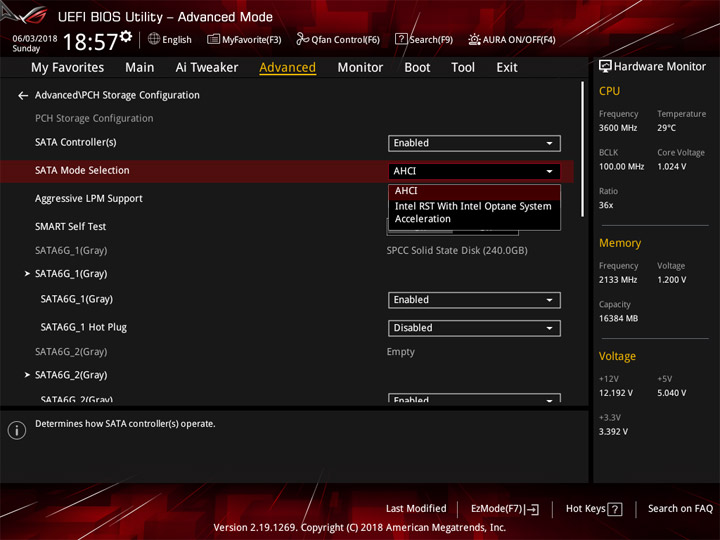

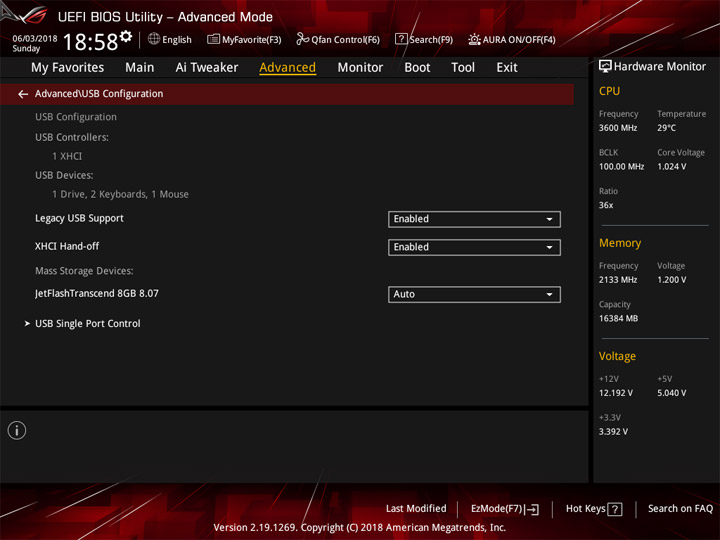

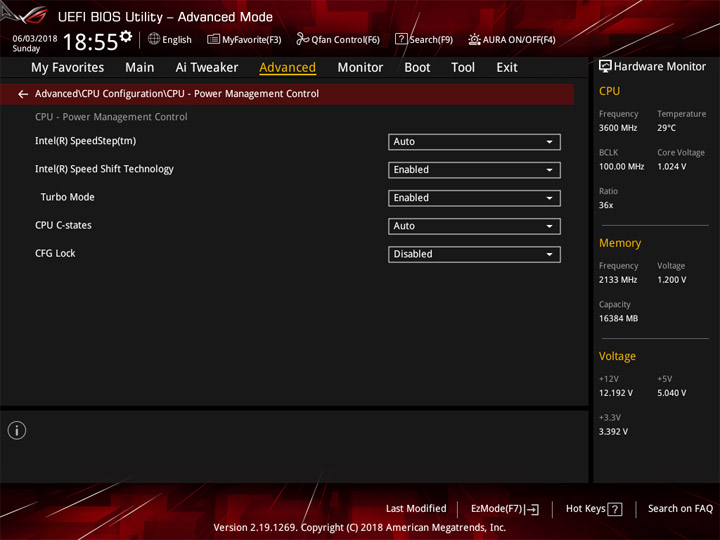

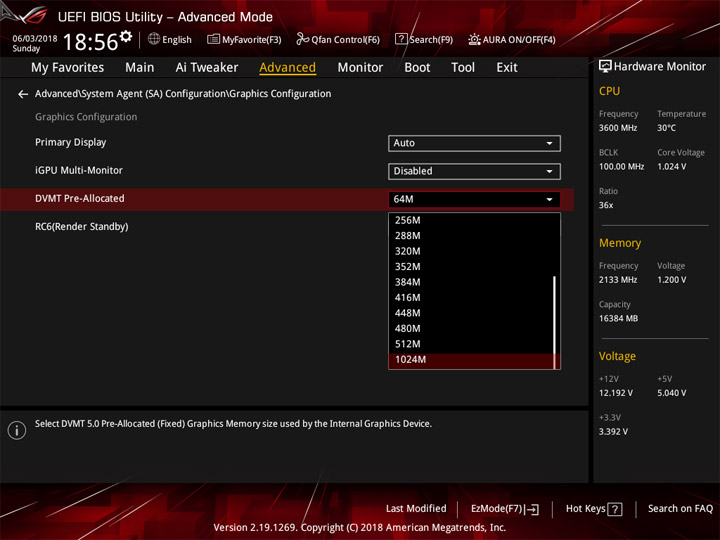

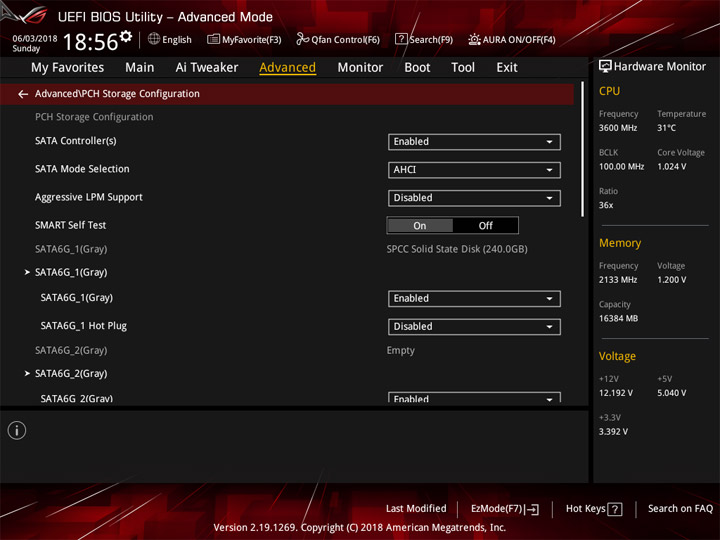

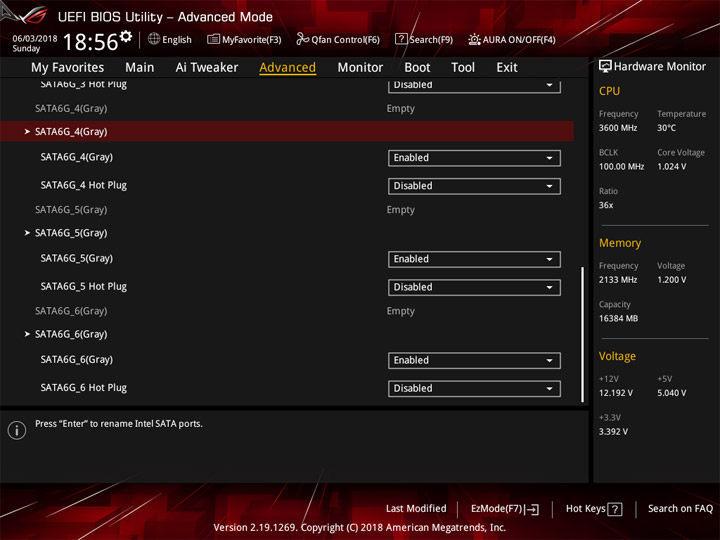

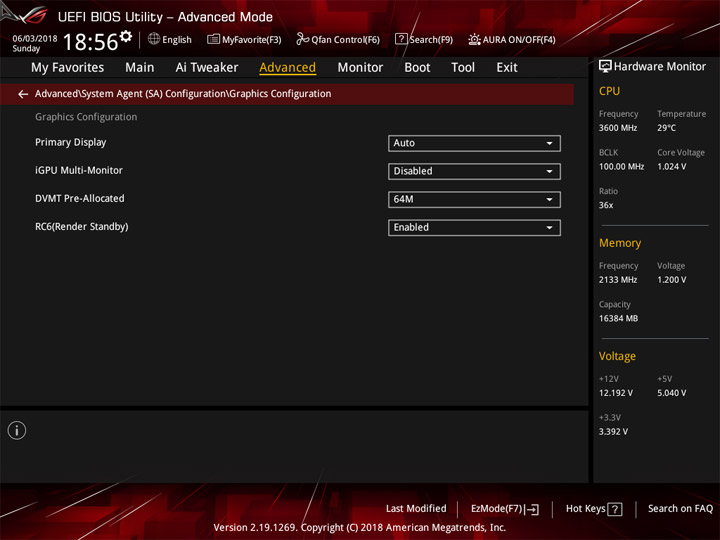

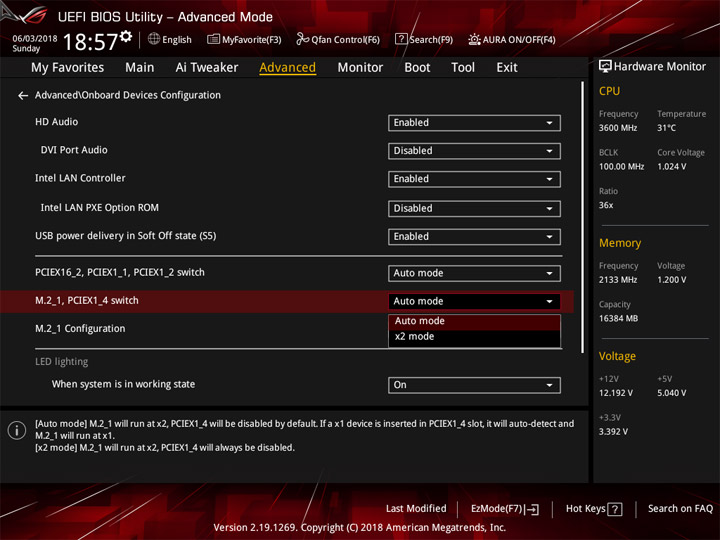

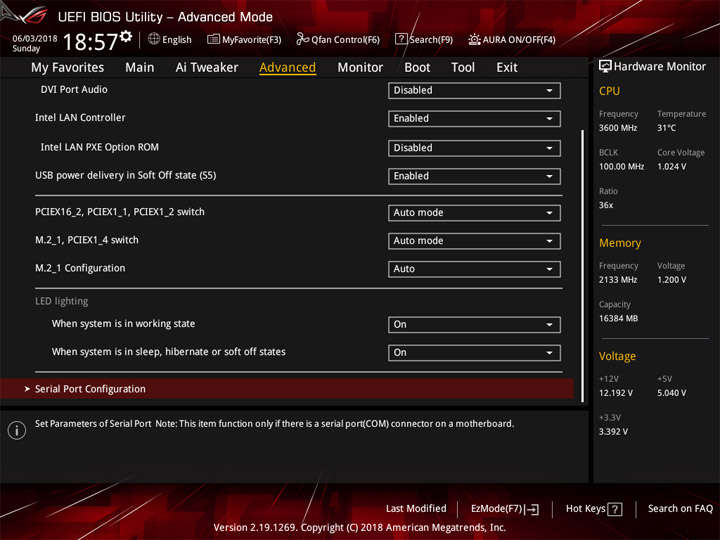

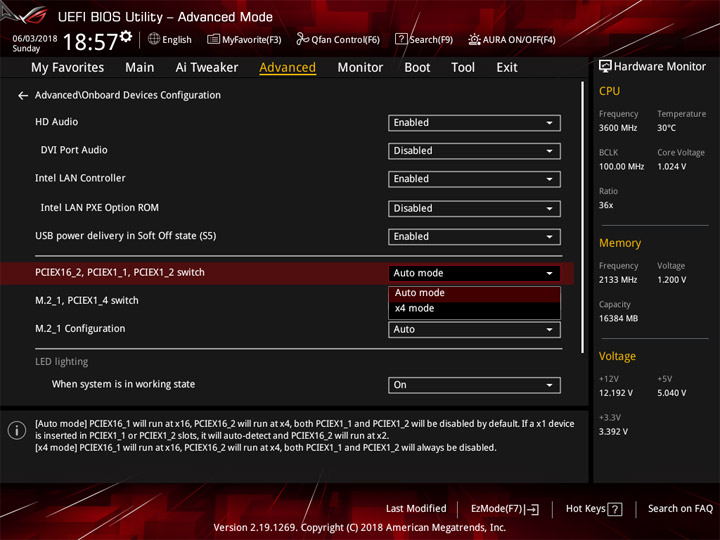

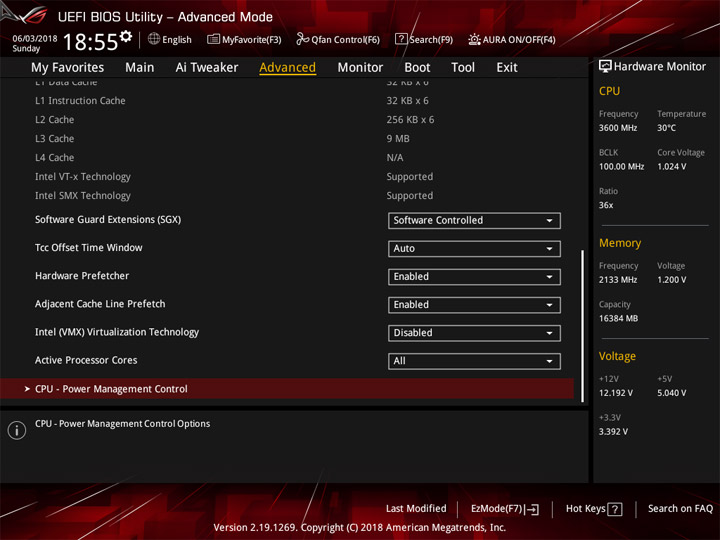

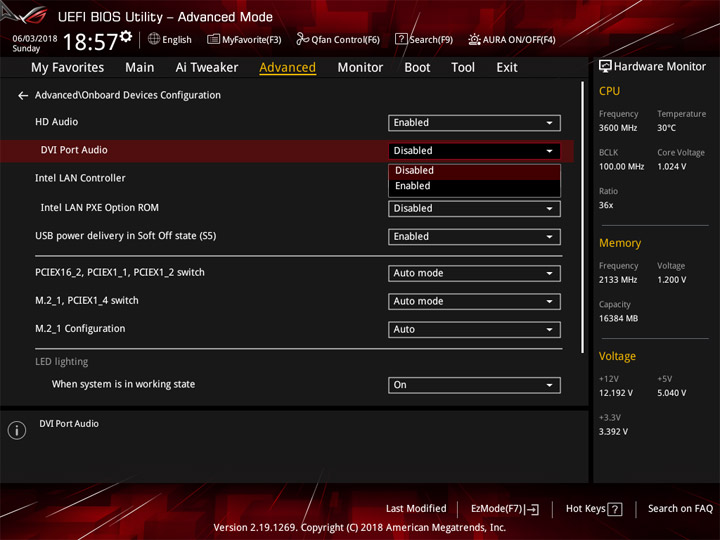

Рубрика Advanved даст доступ к настройкам различного оборудования. Нет чего-то особенного, всё в стиле плат последних поколений.

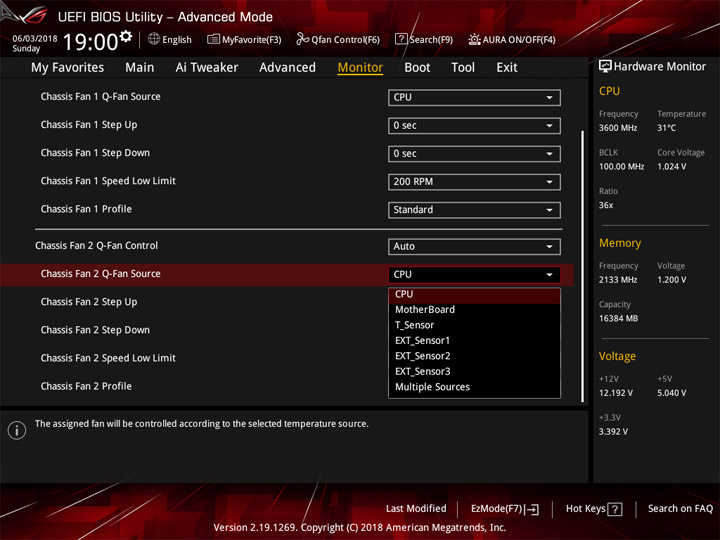

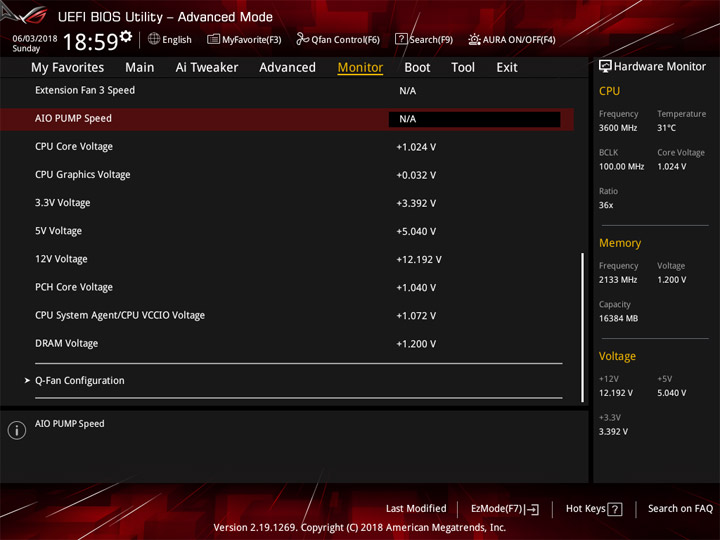

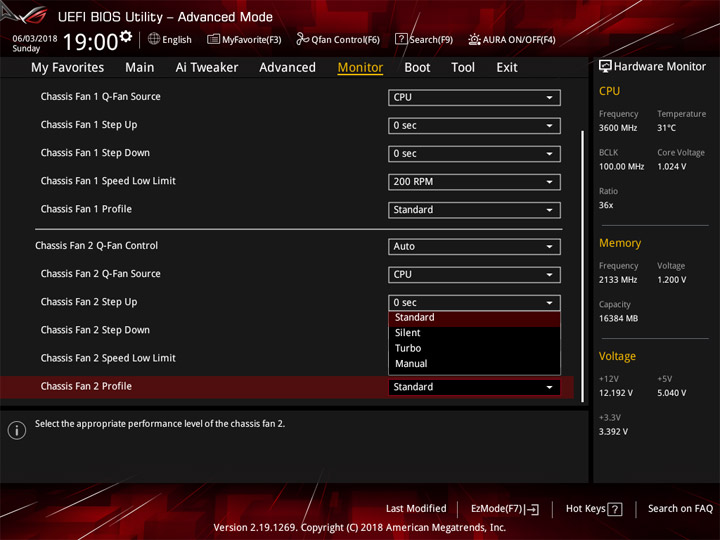

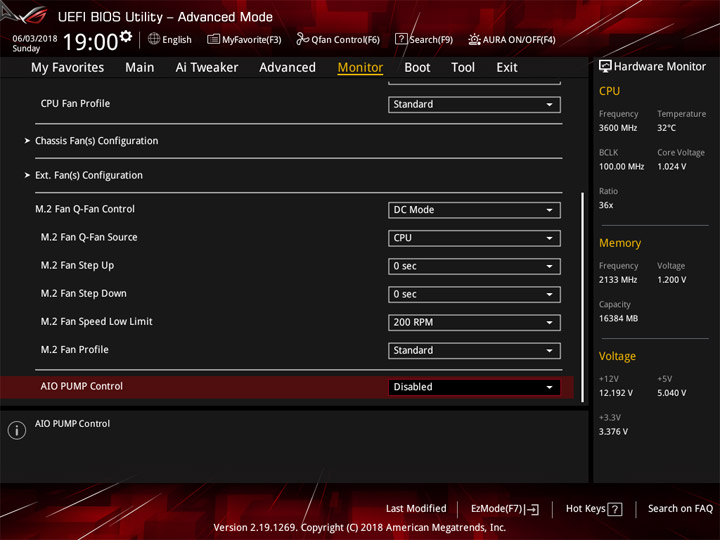

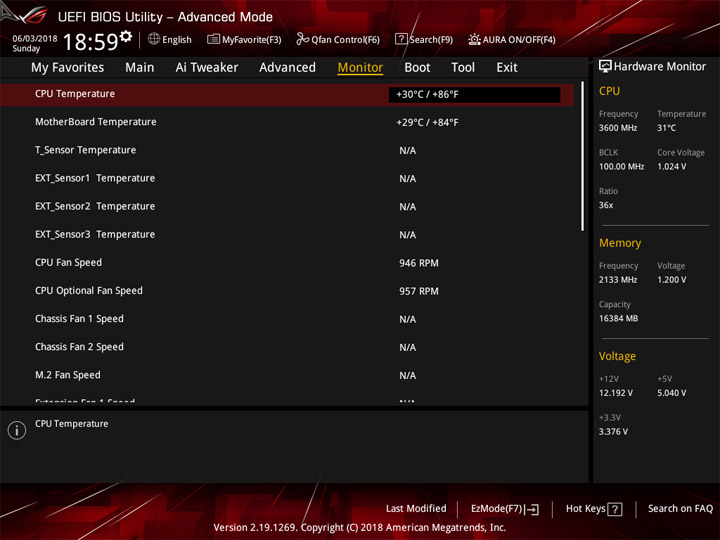

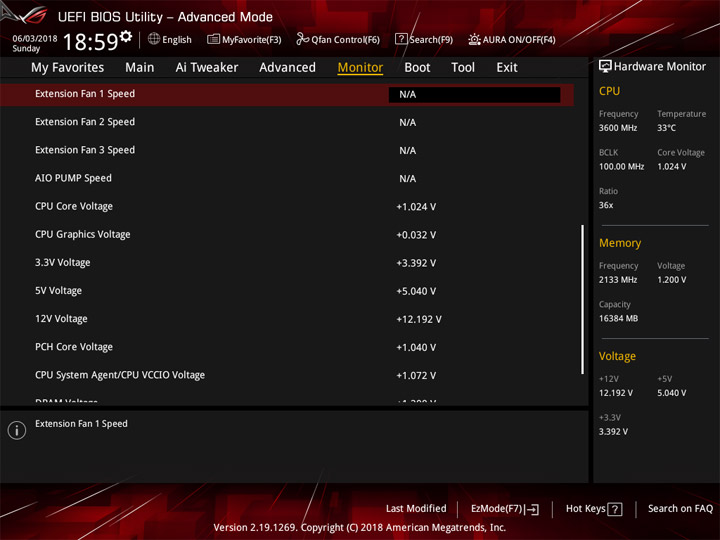

На странице с отображением действующих переменных можно выполнить акцент на строке T_Sensor, и это не просто опциональное значение для удовлетворения любопытства (с привлечением собственной модели термопары). Показания можно будет использовать для сценариев по замедлению оборотов вентиляторов.

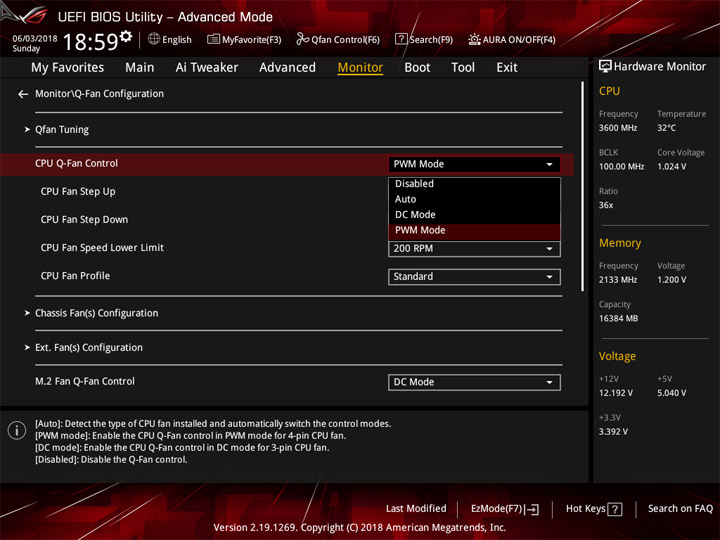

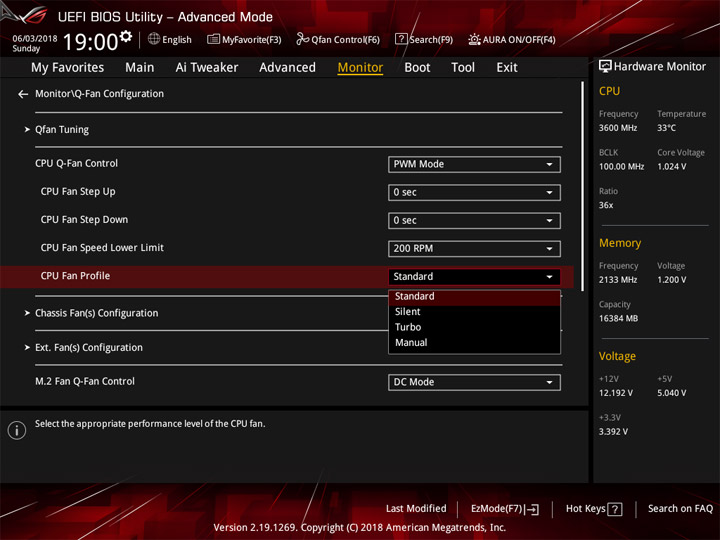

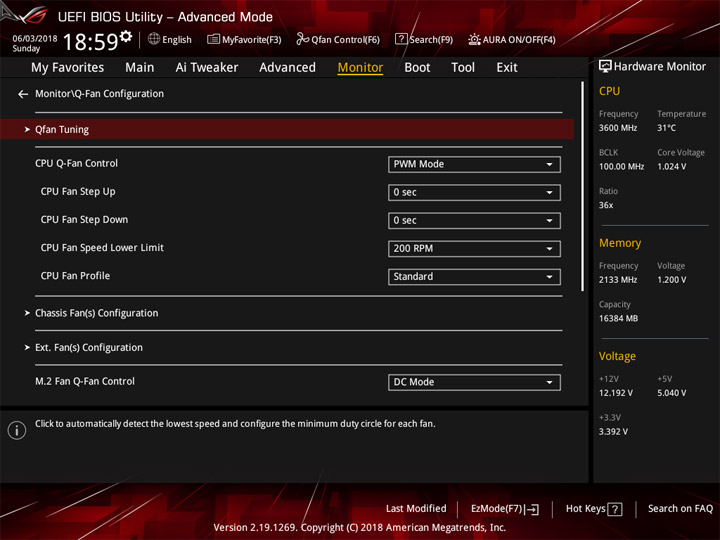

Qfan Tuning произведёт калибровку всех устройств с целью поиска минимального рабочего порога для последующего удобства при составлении алгоритмов усмирения охладителей.

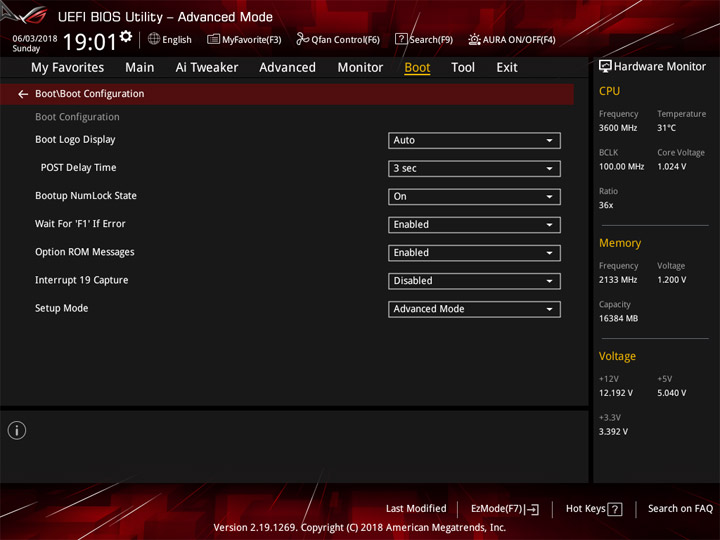

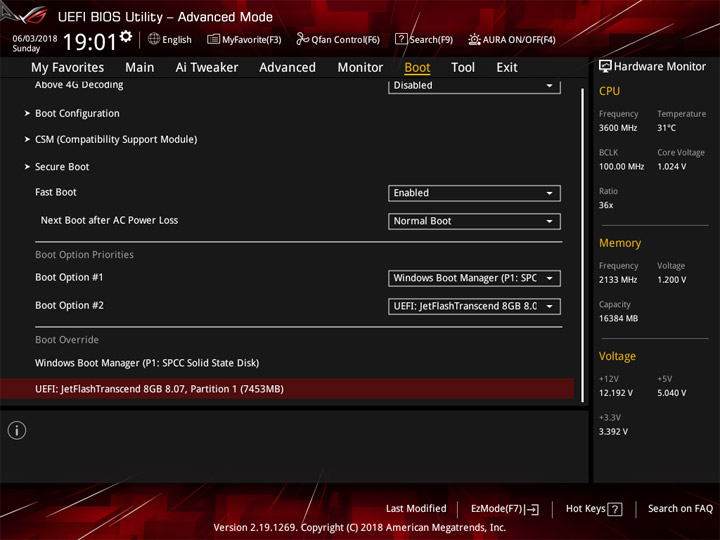

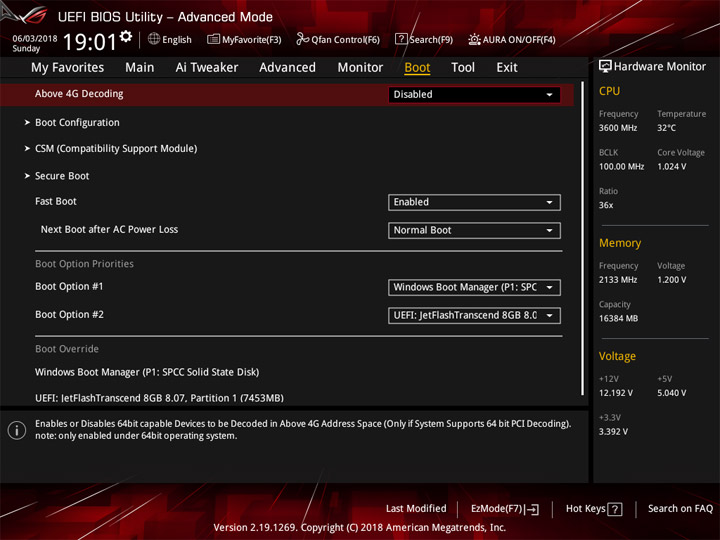

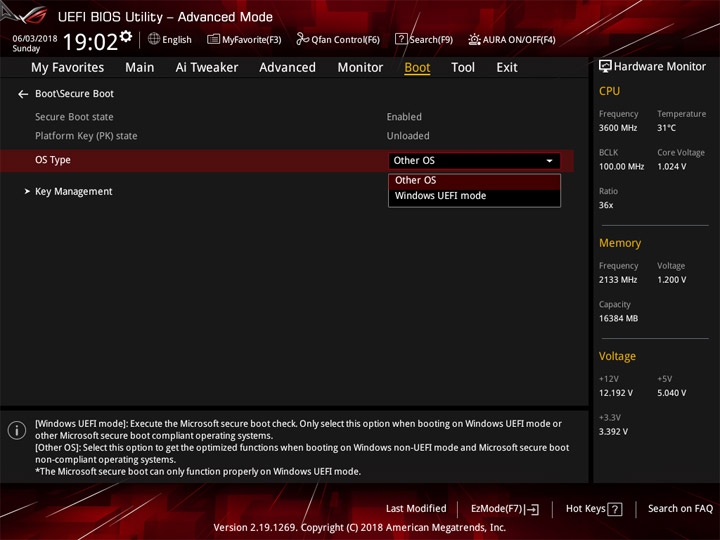

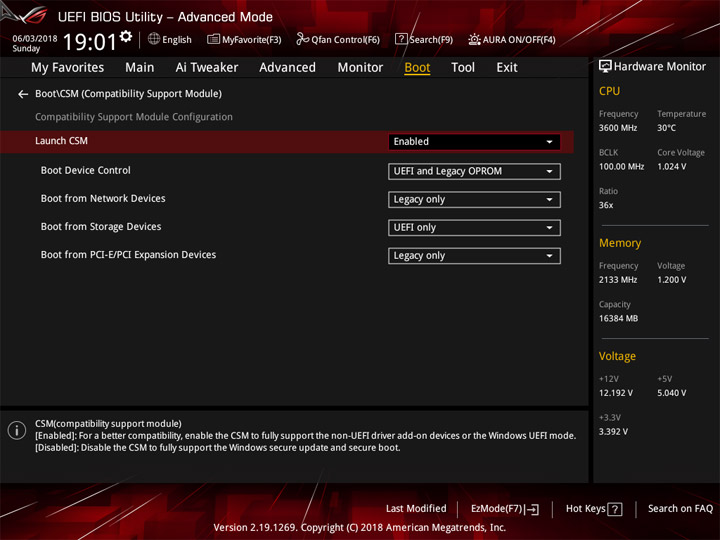

CSM изначально выключен, а Fast Boot активирован. Что-либо можно изменить согласно собственным предпочтениям.

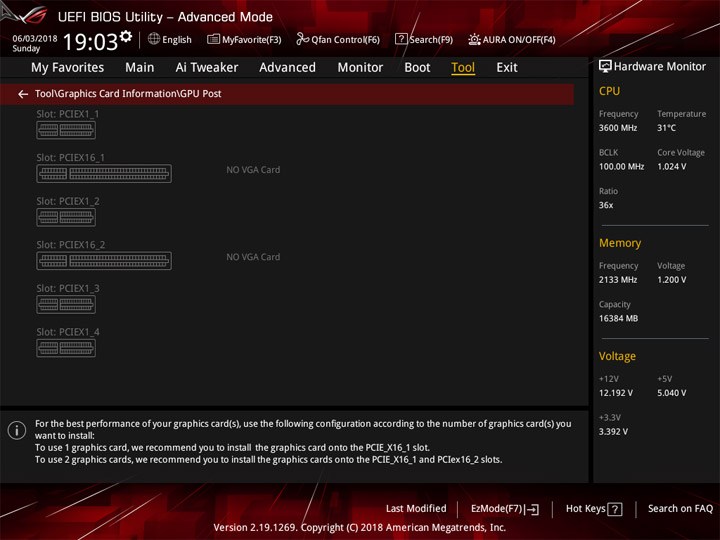

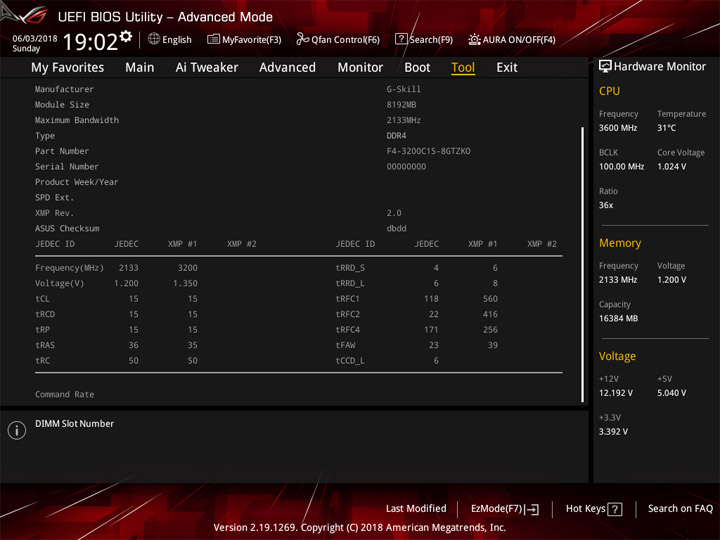

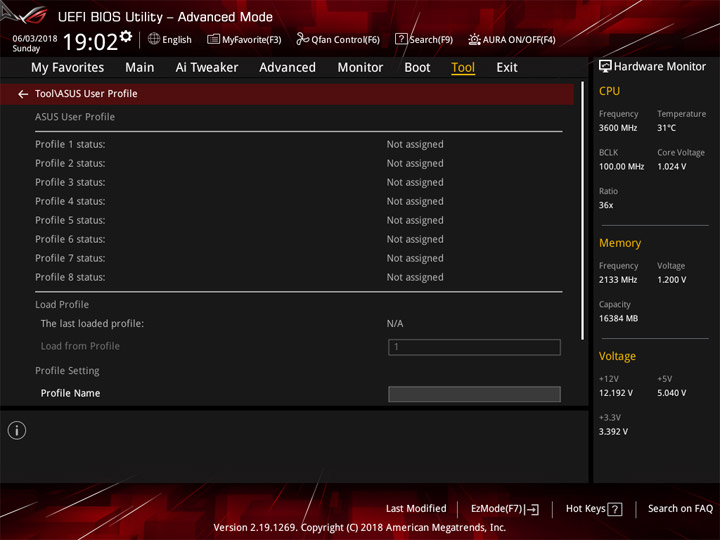

Обозреватели возможностей набора памяти и текущей графической конфигурации являются наиболее яркими в списке фирменных утилит. Присутствуют и восемь профилей для хранения настроек системы.

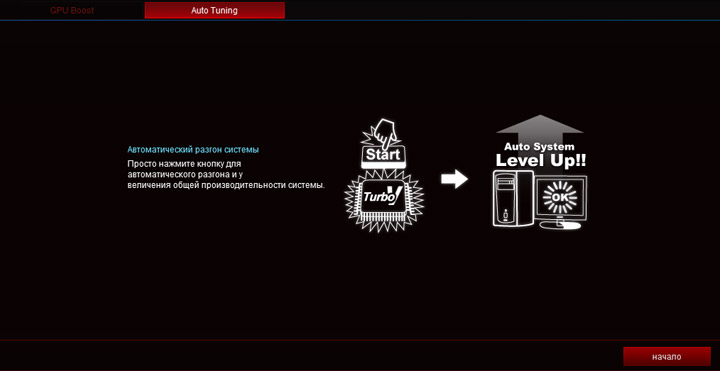

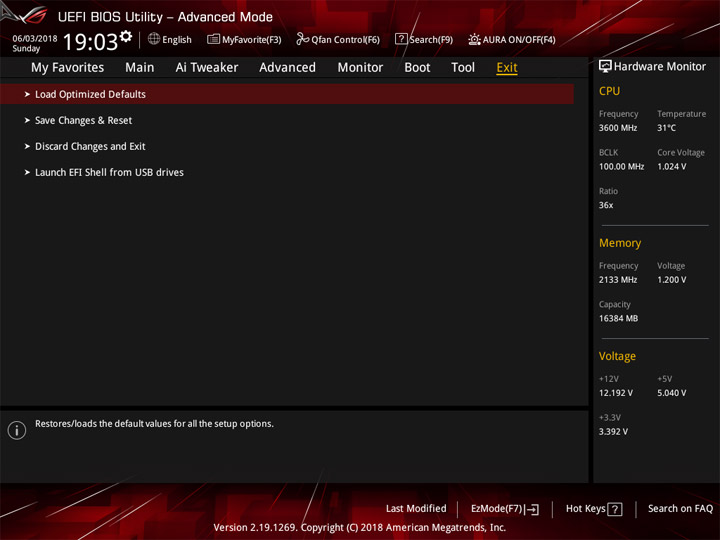

Обычно сверху можно найти и воспользоваться мастером по быстрому разгону системы (подбору сценариев её использования), но не в этот раз. Там появилась лишь деактивирующая подсветку кнопка.

Комплектное ПО

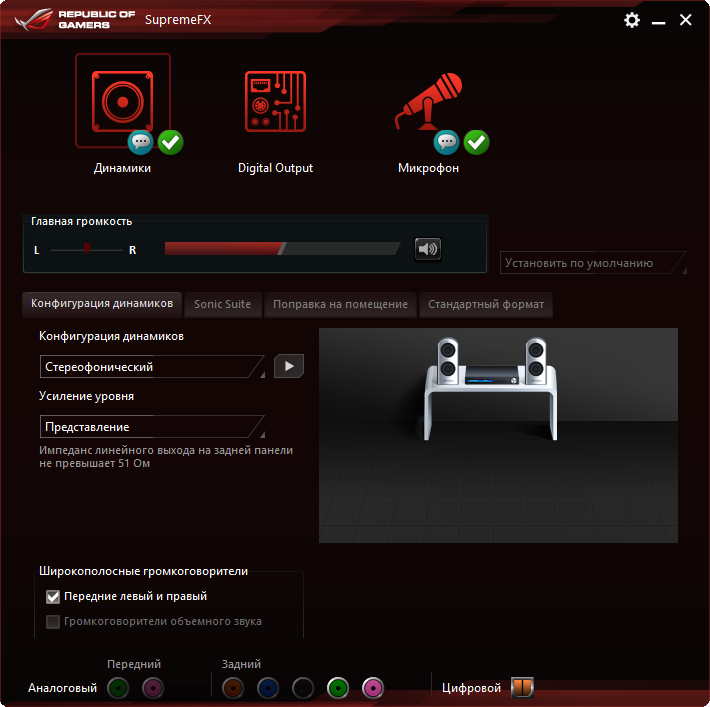

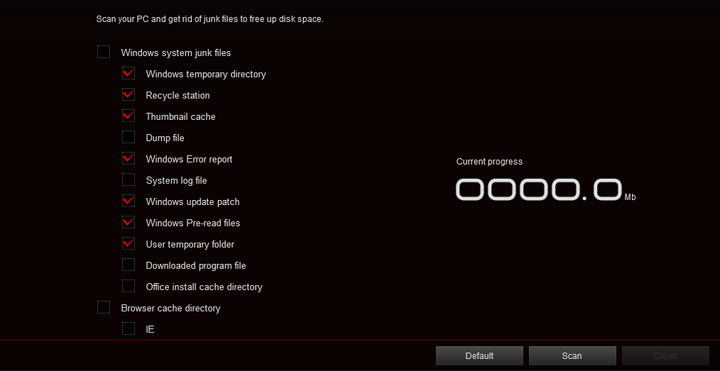

Игровая направленность изделия получила отклик и в перечне комплектного ПО. Здесь, как заведено в серии ROG Strix, имеются бонусные утилиты для звука и сетей.

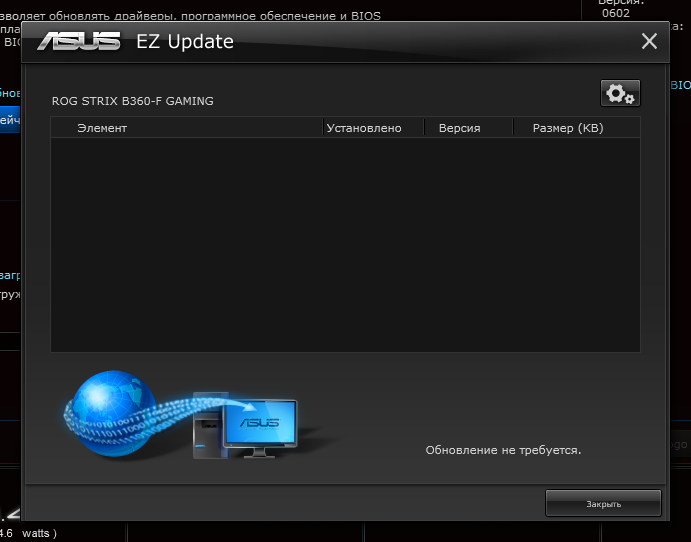

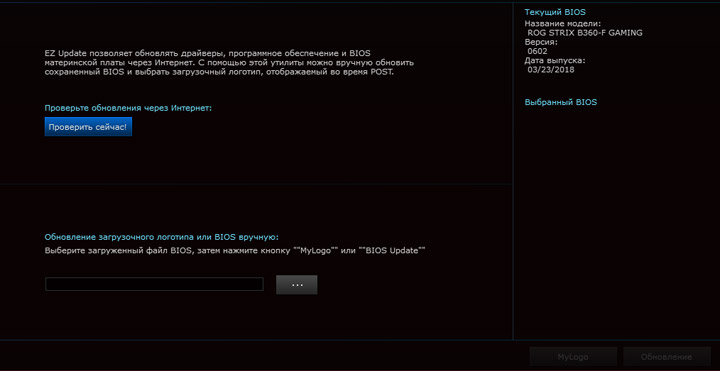

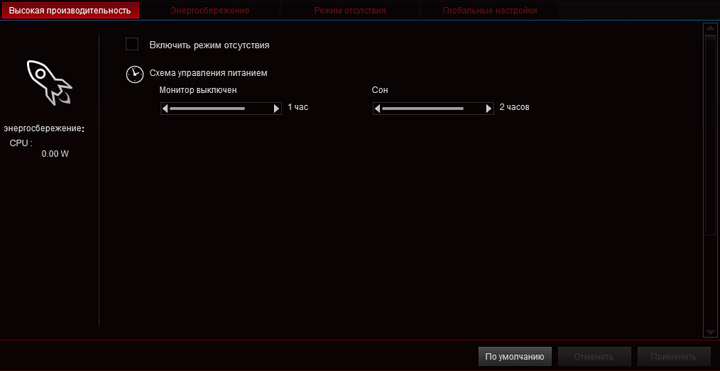

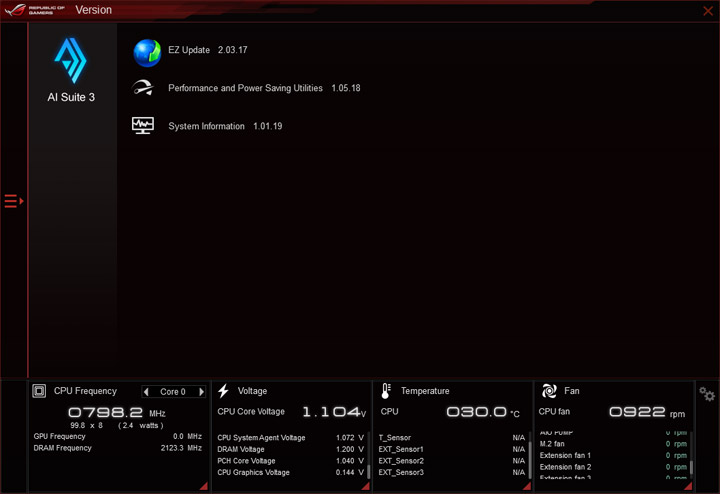

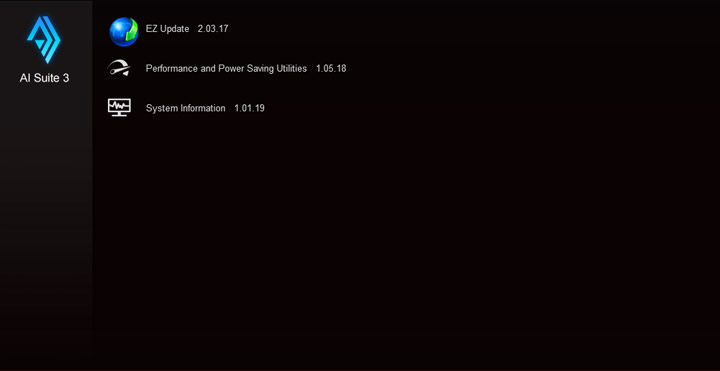

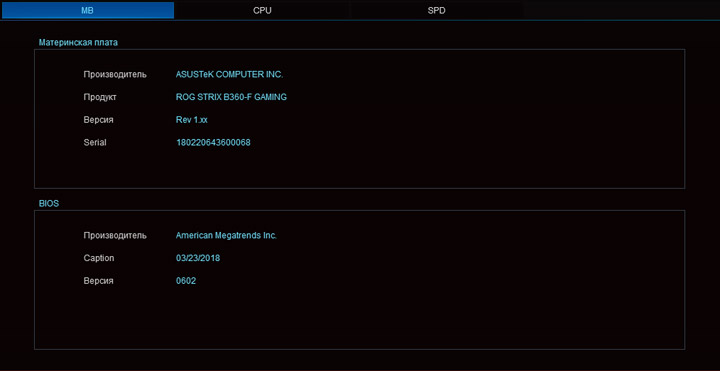

Наибольшее число программ обычно включено в среду Ai Suite 3, но не в этот раз. Нет даже комплексного мастера по настройкам, ввиду этого именование управляющих программ приобрело вид Performance and Power Saving Utilities.

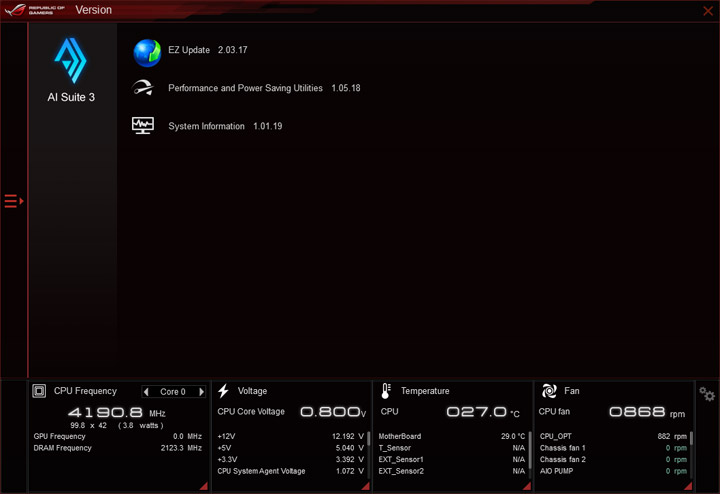

Здесь можно контролировать текущие уровни и значения переменных.

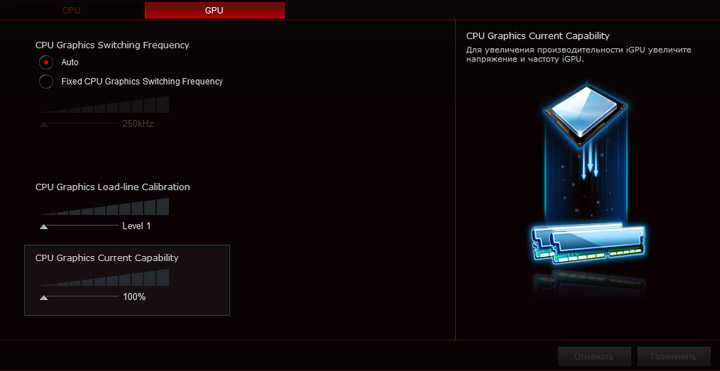

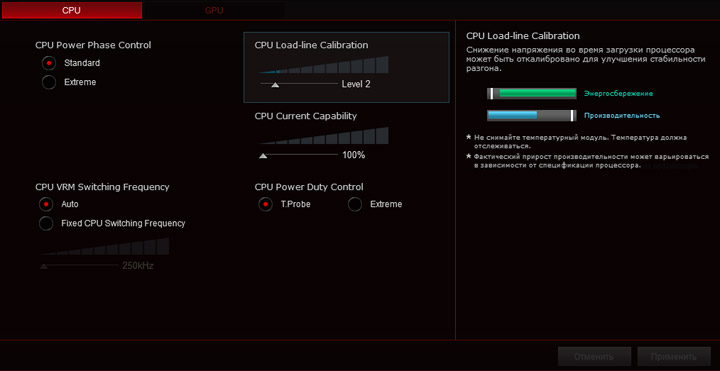

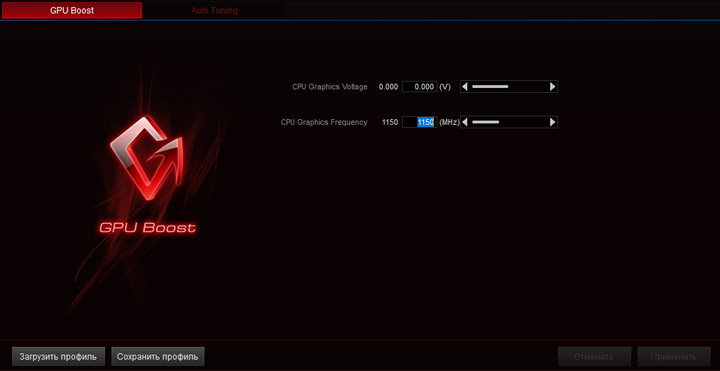

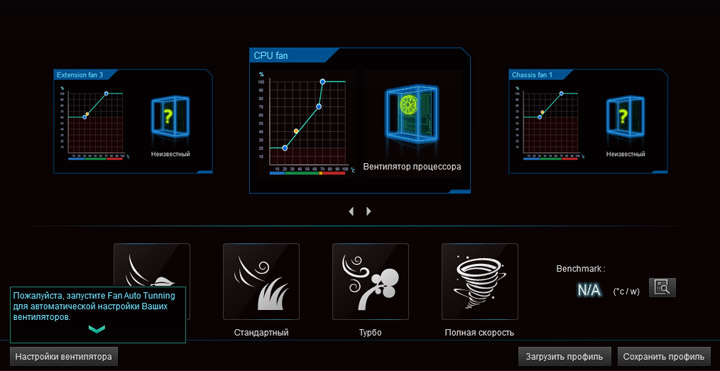

Профиль по разгону дублирует возможности UEFI и относится лишь к интегрированному видеоадаптеру. В целом, функции, доступные здесь, отнюдь не новы, да и вид не изменился относительно продуктов прежних поколений.

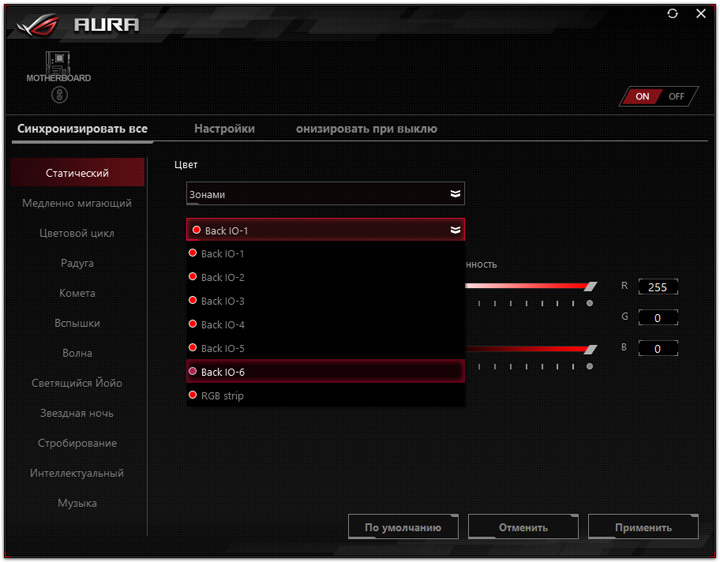

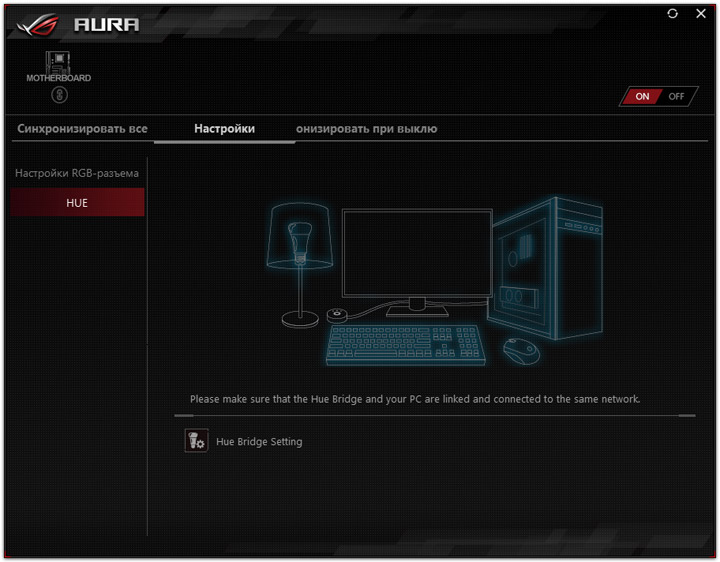

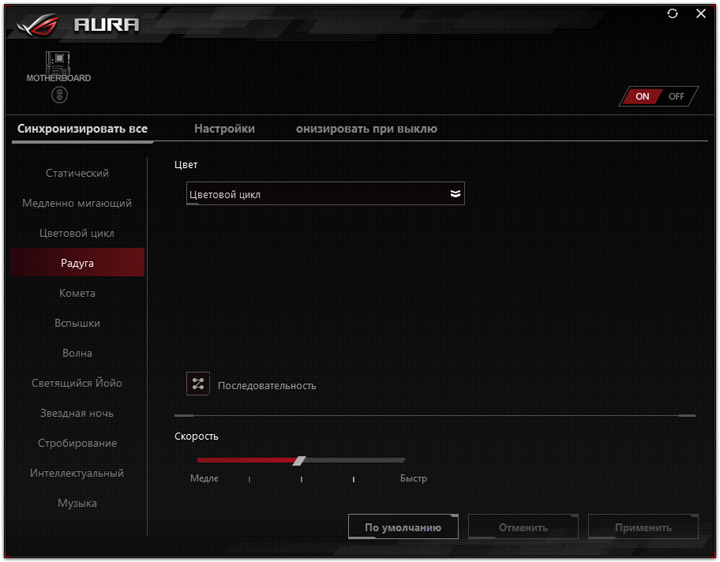

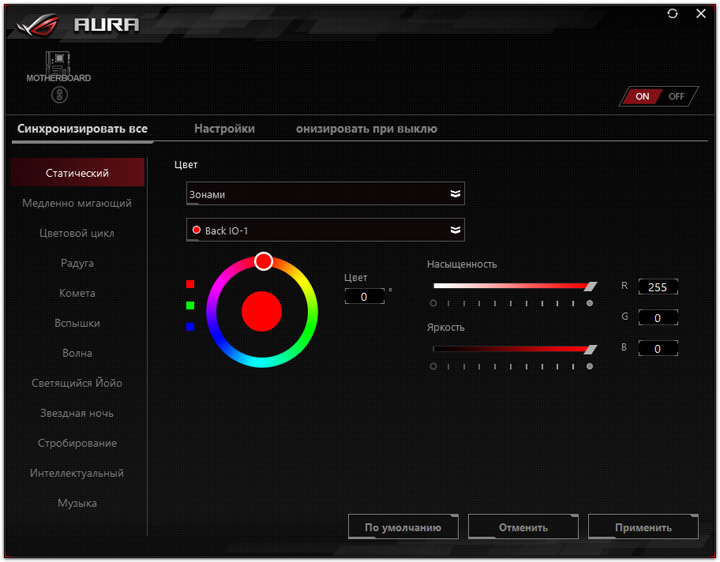

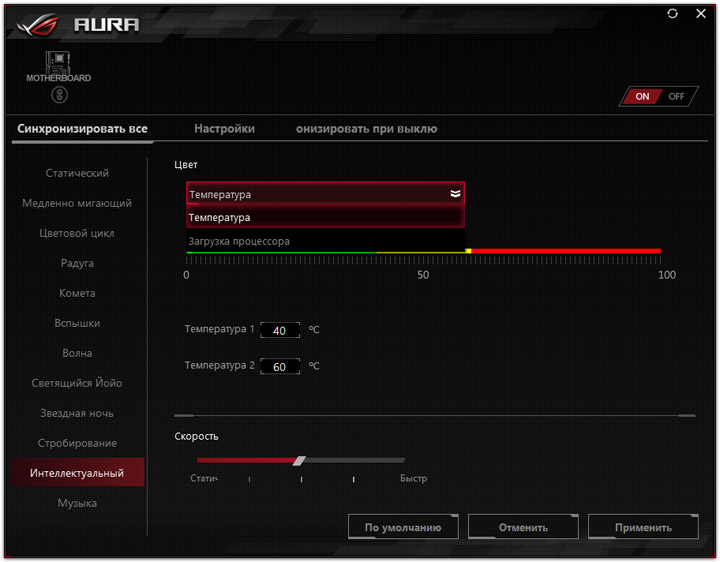

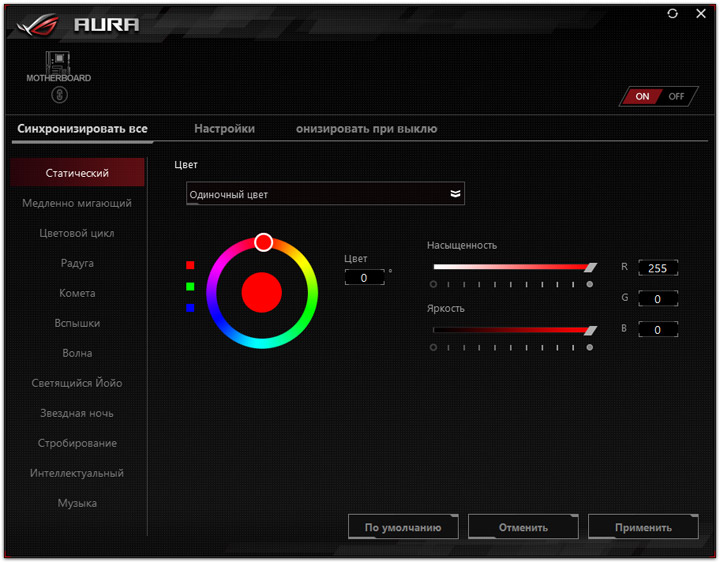

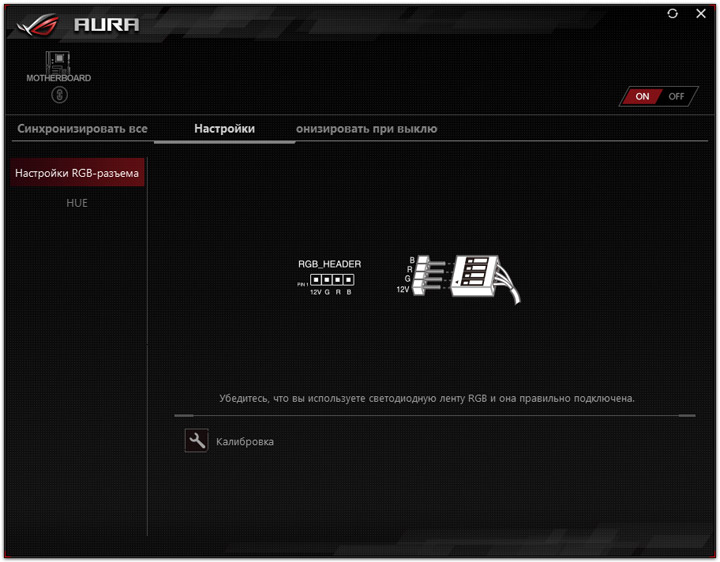

Подсветка на этой плате сконцентрирована в одном месте, но, как оказалось, набрана она пятью разными каналами. Каждый можно настроить отдельно, как и подключенную внешнюю светодиодную ленту.

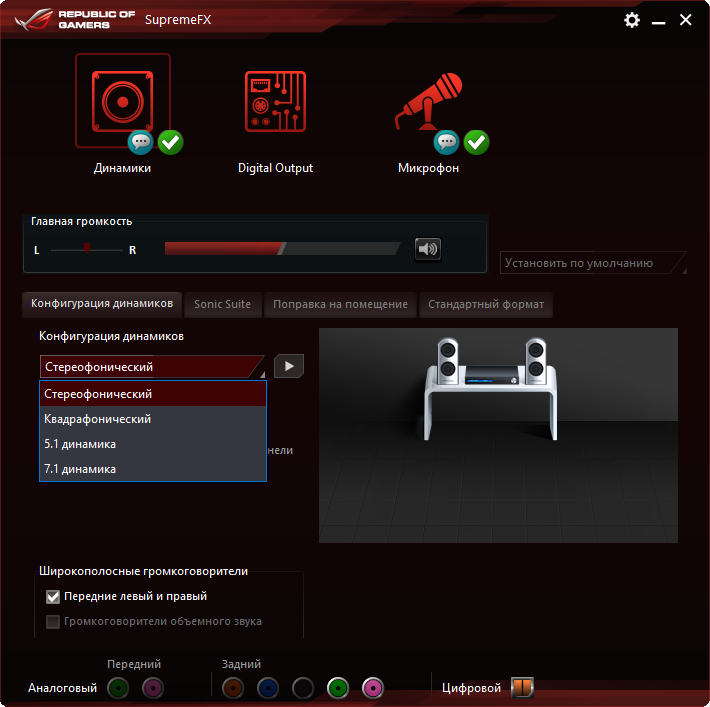

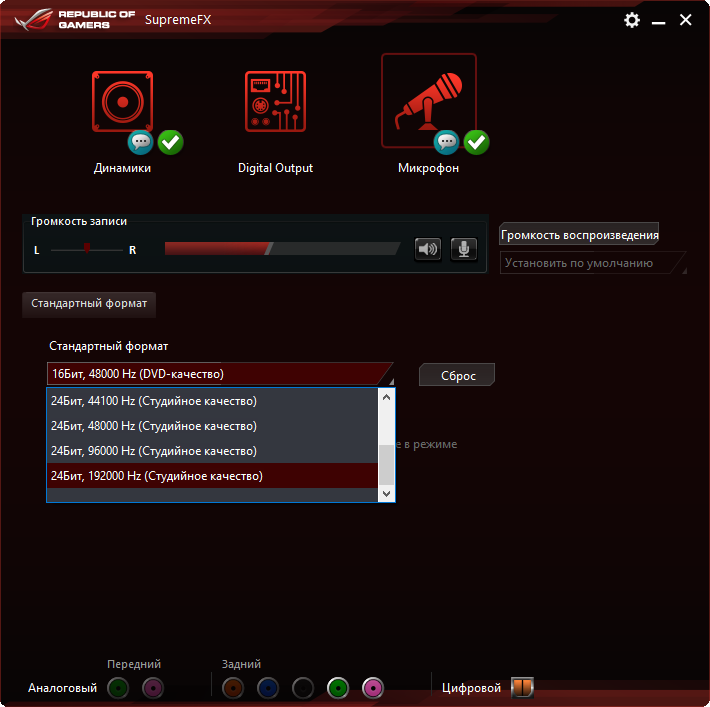

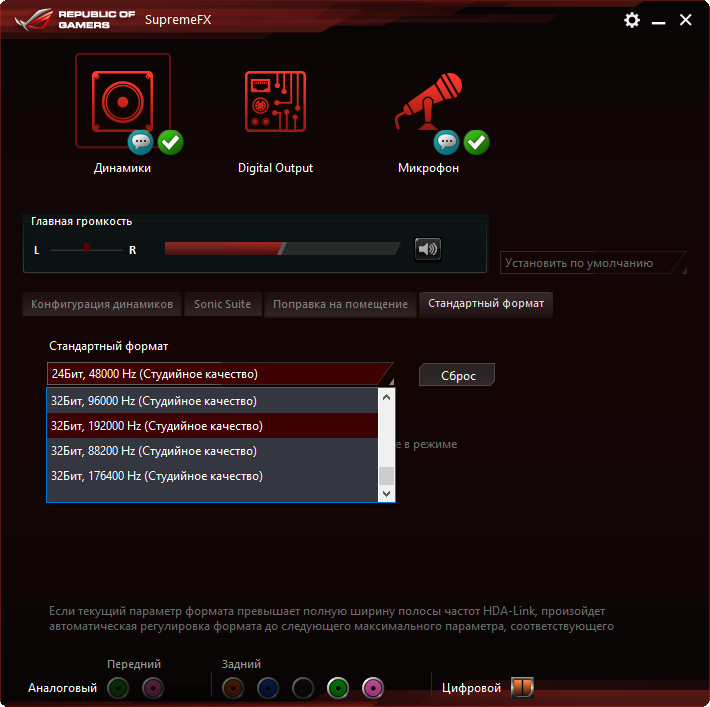

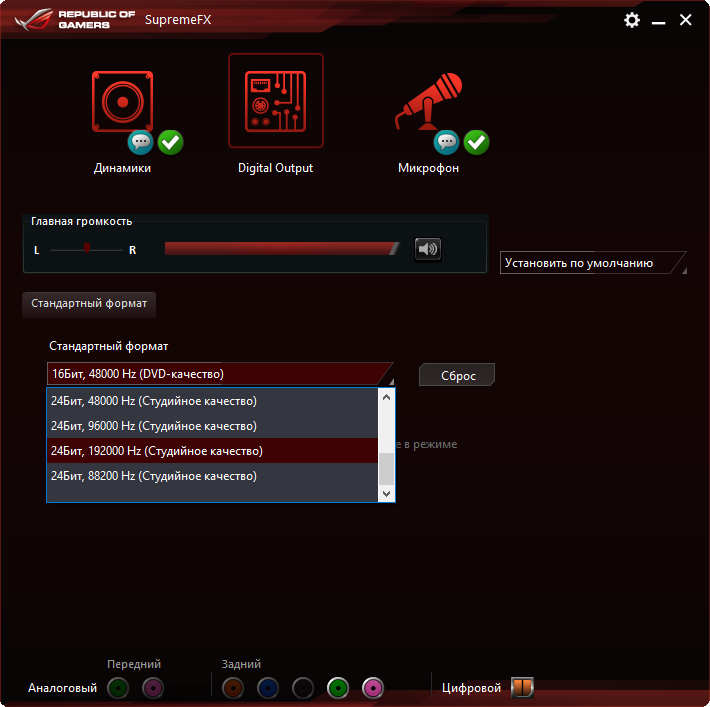

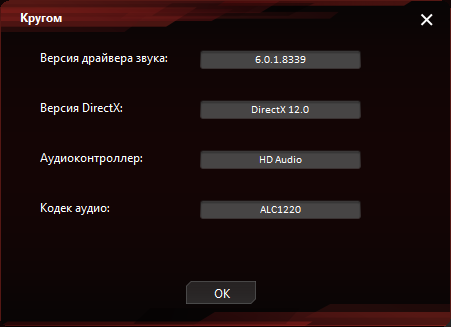

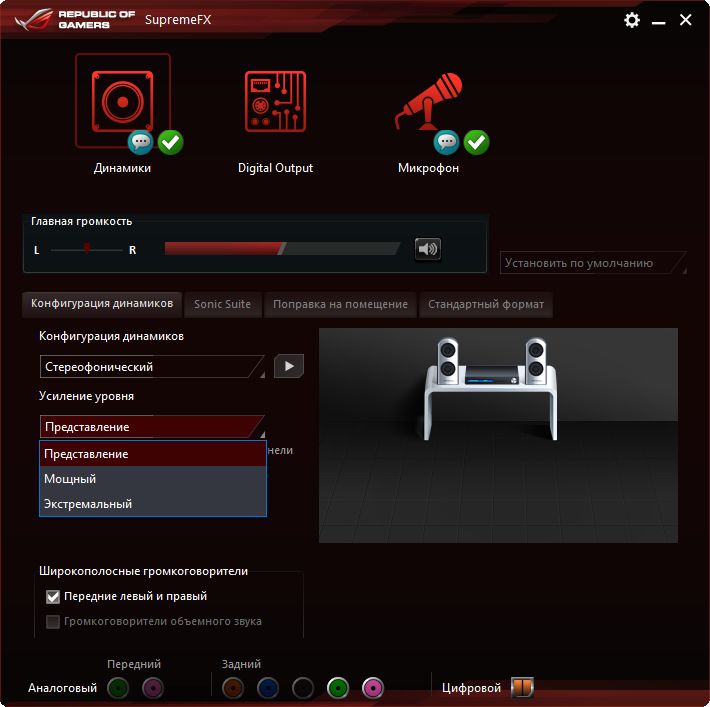

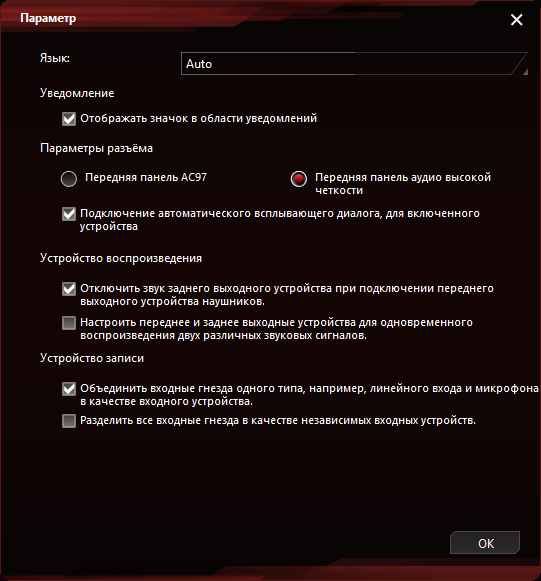

Первичная наладка звучания проходит в среде конфигуратора Realtek. Есть три профиля с предусилением выходного сигнала и пара видов подключенных устройств для заднего выхода. Всё это так или иначе меняет воспринимаемую картину. К слову о ней. Не смотря на старшую версию кодека и схемотехнический подход, не первый раз реализуемый на платах ASUS, похвалить эту испытуемую не за что. Акцент выполнен на мид-басе, из-за чего страдает буквально всё остальное. Нет внятной сцены, точности позиционирования, ярких ВЧ, выразительного вокала или хлёстких барабанов. Всё нивелировано искусственно созданной «глубиной». Хотя и такой подход, уверен, кому-то придётся по душе.

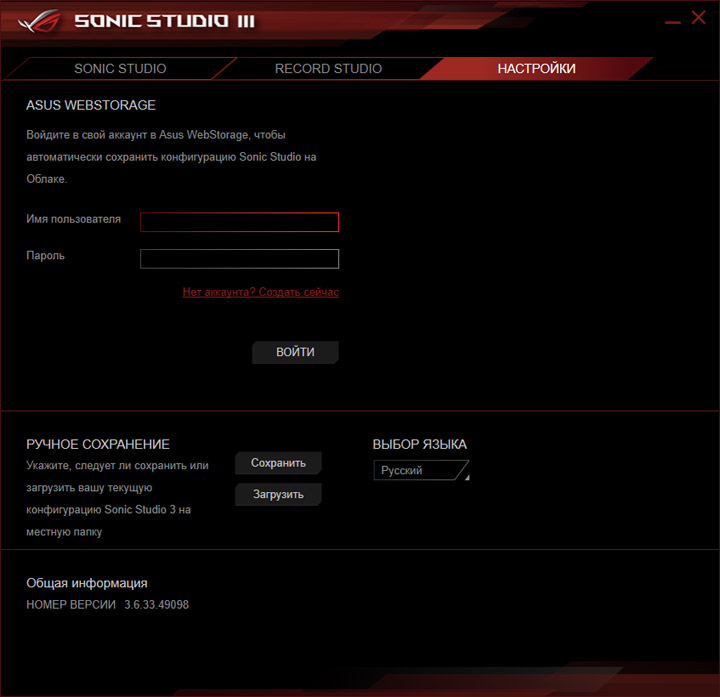

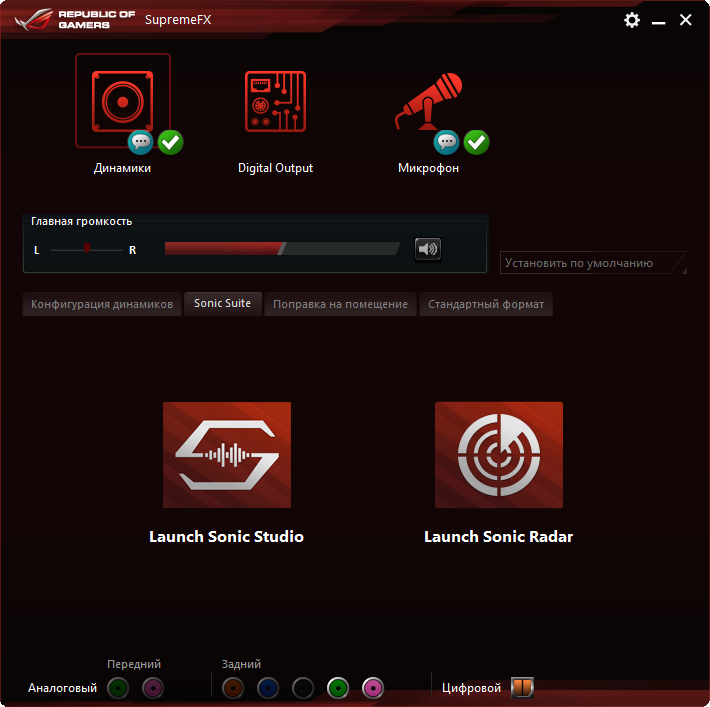

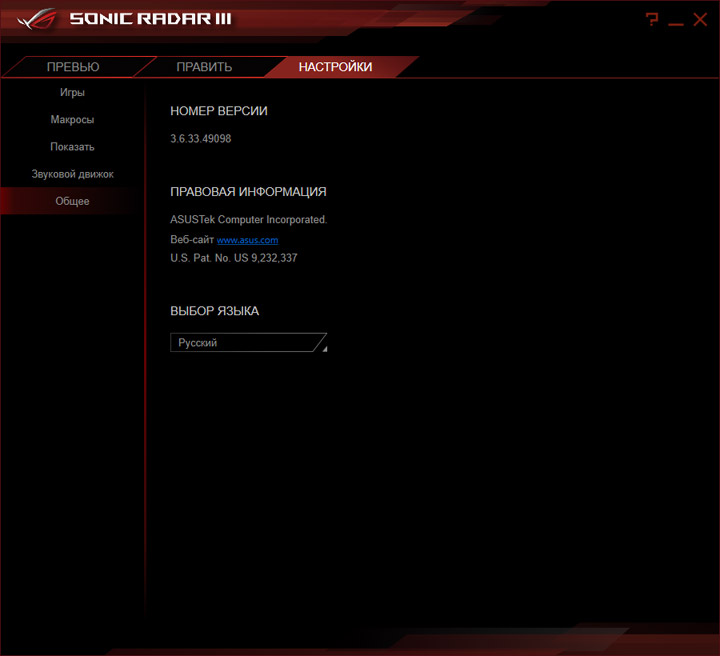

Для проведения экспериментов со звучанием есть пара верных спутников как для плат ASUS — Sonic Studio и Sonic Radar третьего поколения.

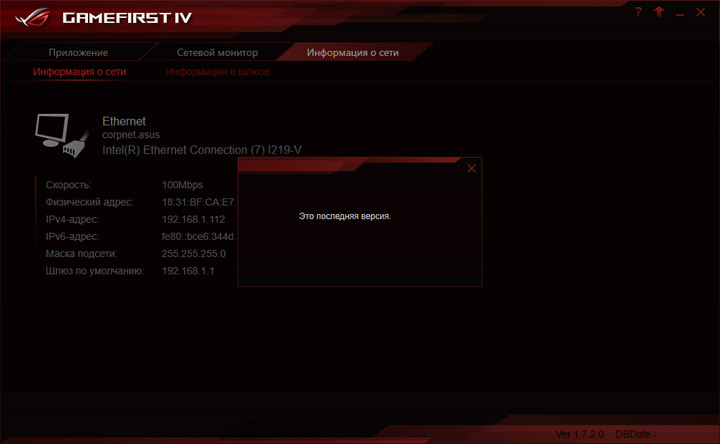

Сетевой адаптер от компании Intel дополнен фирменным помощником в лице Gamefirst IV, тут можно будет установить приоритет среди приложений, запрашивающих доступ в Сеть.

Разгонный потенциал

Для работы мы использовали нескальпированный инженерный Core i5-8600K.

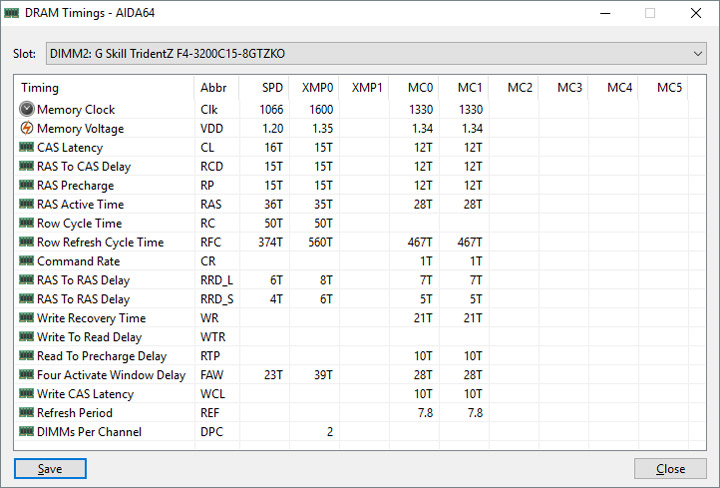

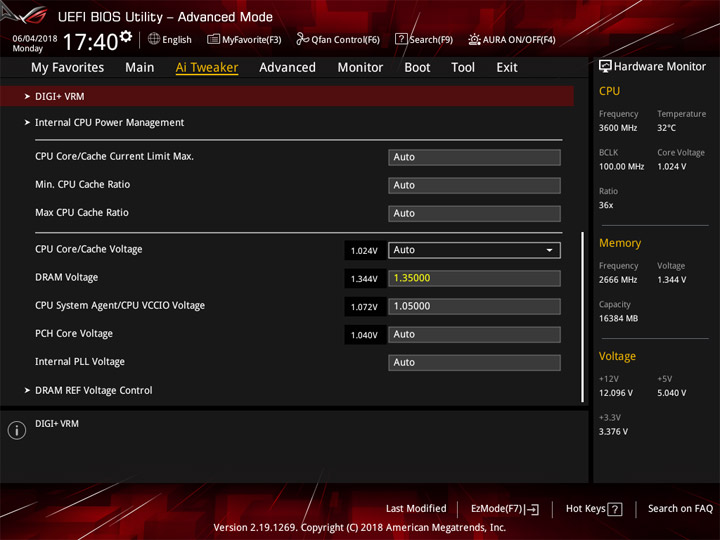

Поскольку базовая зафиксирована, процессор не будет работать выше паспортных величин (нет манёвров даже в рамках множителей схемы Turbo Boost), остаются эксперименты с оперативной памятью. Её частота не может быть выше 2666 МГц, лишь задержки можно уменьшить для улучшения отклика системы. С этим всё прошло гладко, итоговая схема основной группы приобрела вид 12-12-12-28-1T, не потребовалось DRAM Voltage увеличивать больше, чем до 1,35 В. Общим значением для SA и IO был уровень 1,05 В. Я не менял напряжение на процессоре, как и установленный платой профиль LLC, хотя инструментарий для этого есть.

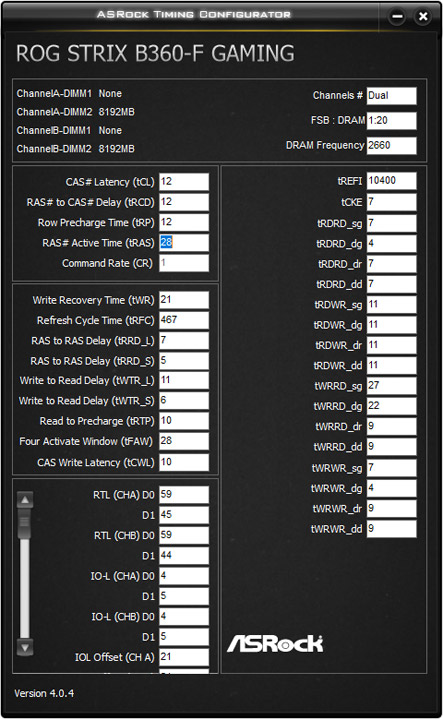

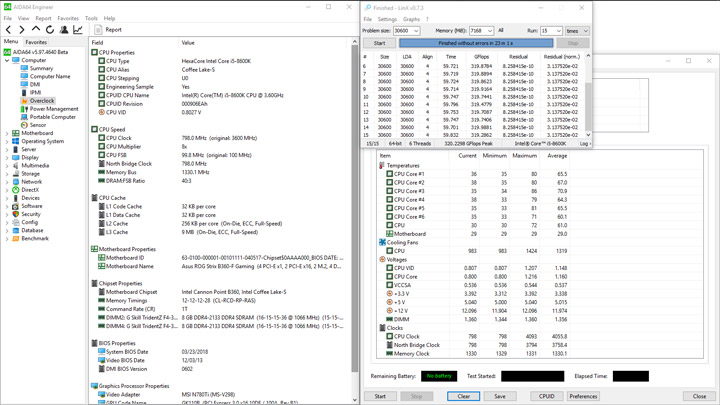

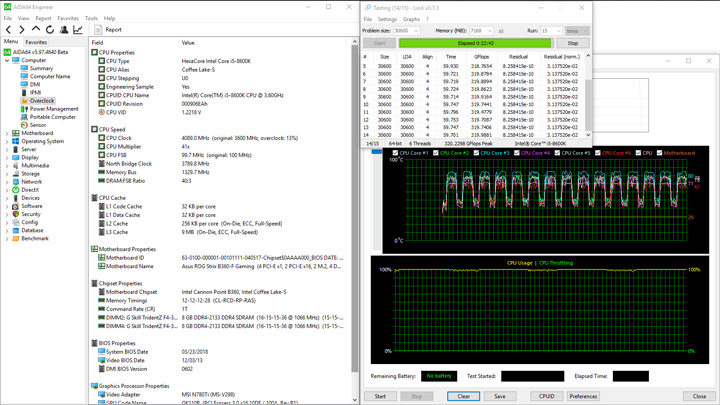

Средним значением напряжения CPU при испытаниях с привлечением LinX стали 1,16 В. После обзора MSI B360M Mortar Titanium мы знаем про способность функционирования при заметно более низких значениях, благодаря которым и ядра будут греться меньше, и потребление энергии снизится.

Нагрев в секторе VRM не превысил 61 °С. Зона под меньшим из радиаторов прогревалась до 57 °С, больший охладитель правильно оценить было сложно из-за нависающего козырька, его угол не грелся выше 45 °С, а на втором температура выросла всего до 43 °C. Одним словом, запас мощности у стабилизатора приличный. Потребление энергии уложилось в границы 36 и 180 Вт. Цифры практически в точности совпали с замерами на Gigabyte H370 Aorus Gaming 3 WiFi.

Тестовый стенд

В состав стенда вошли:

• процессор: Intel Core i5-8600K (3,6 ГГц);
• кулер: Cryorig R1 Ultimate;
• термоинтерфейс: Noctua NT-H1;
• память: G.Skill TridentZ F4-3200C15D-16GTZKO (2x8 ГБ, 3200 МГц, 15-15-15-35-2T, 1,35 В);
• видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
• накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
• блок питания: SilverStone SST-ST65F-PT (650 Вт);

• операционная система: Windows 10 Pro x64;
• драйверы: Intel Chipset Software Installation Utility (10.1.17541.8066), Intel Management Engine Interface (1805.12.0.1097), OpenCL Runtime for Intel Core and Intel Xeon Processors (16.1.2), Intel Rapid Storage Technology Driver (16.0.2.1086), GeForce 397.93 (24.21.13.9793), PhysX 9.17.0524.

Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

• AIDA64 5.97 (Cache & Memory benchmark);
• Super PI 1.5 XS;
• wPrime 2.10;
• x265 HD Benchmark;
• Maxon Cinebench R15;

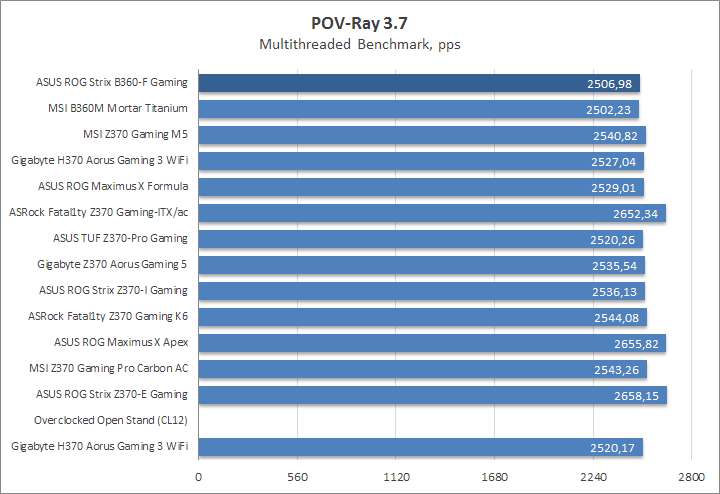

• POV-Ray 3.7.0;
• LuxMark v3.1;
• Futuremark 3DMark 13;
• DiRT 3 Complete Edition (1.2.0.0);
• Hitman: Absolution (1.0.447.0);
• Grand Theft Auto V (1.0.877.1);
• Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Результаты тестирования

Процессор повышал частоту лишь в редкие случаи, до 4,3 ГГц, чаще она равнялась 4,1–4,2 ГГц. Блок Uncore ускорялся до величины, меньшей на 0,3 ГГц. Перед началом замеров я активировал профиль XMP, схема работы памяти получилась следующей:

Напряжение на модулях ОЗУ росло до 1,36 В, вспомогательные SA и IO равнялись 1,072 В, а процессорное колебалось в пределах 1,184–1,2 В, исходя из числа задействованных потоков. В ряде случаев получились сниженные результаты, природа которых уже была изучена в обзорах ASRock Fatal1ty Z370 Gaming K6 и Gigabyte H370 Aorus Gaming 3 WiFi. По результатам разогнанной системы при участии последней платы можно получить представление, какой должна быть истинной производительность (особенно в играх, где наиболее заметна агрессивная работа Intel Speed Shift).

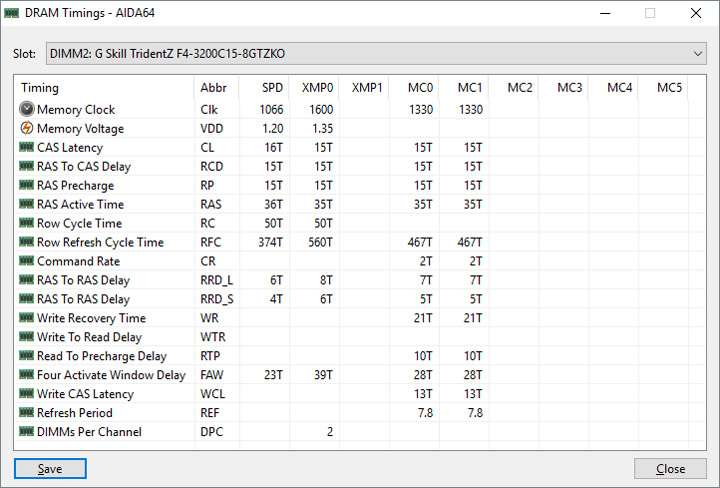

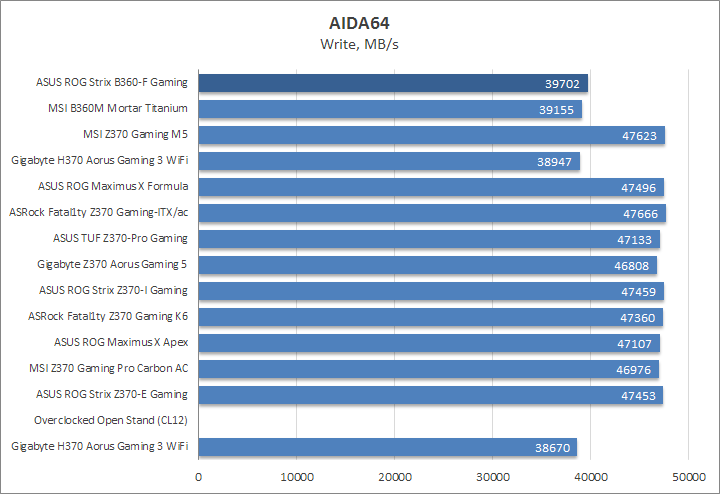

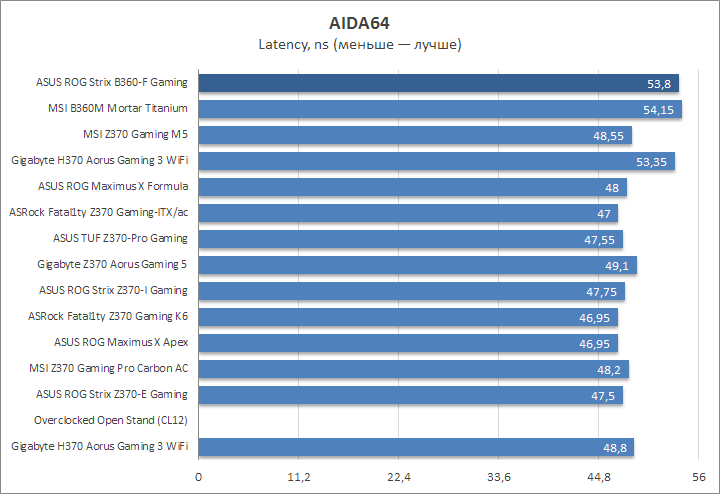

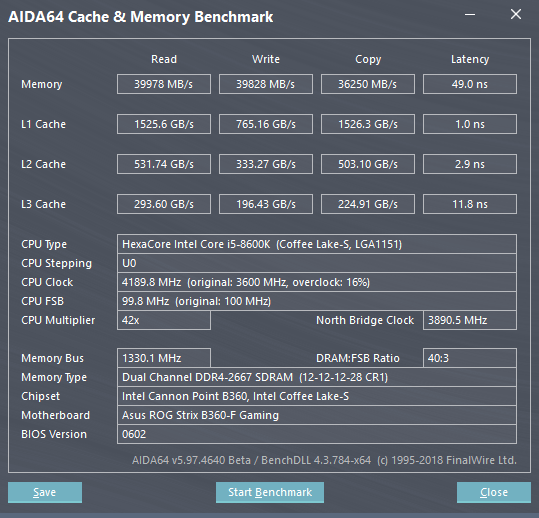

Скорость DRAM оказалась вполне типичной.

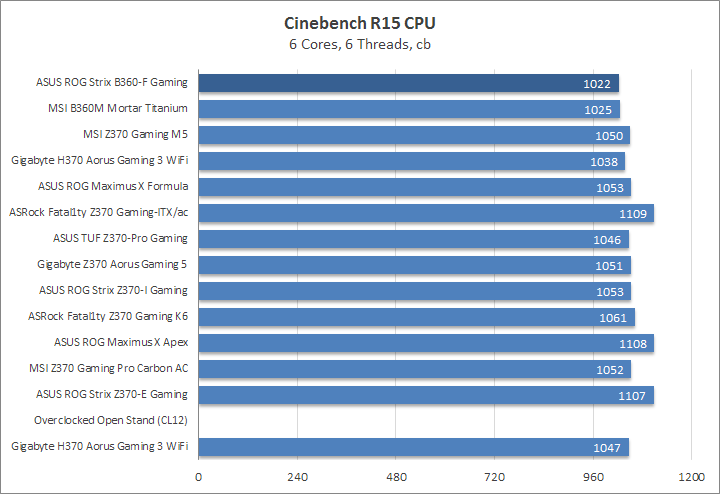

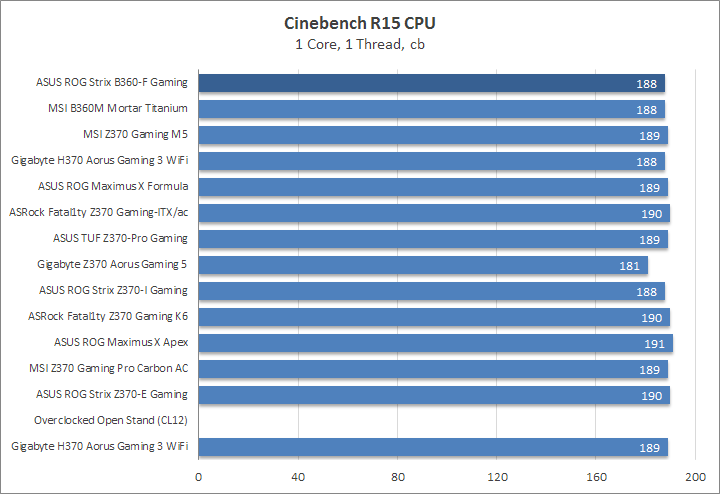

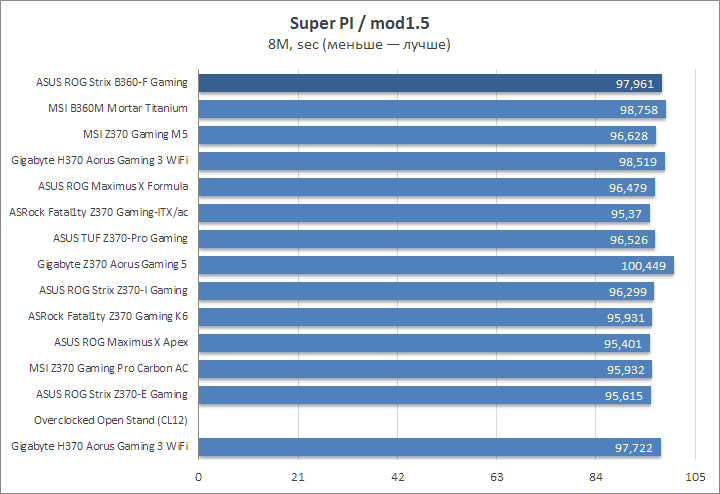

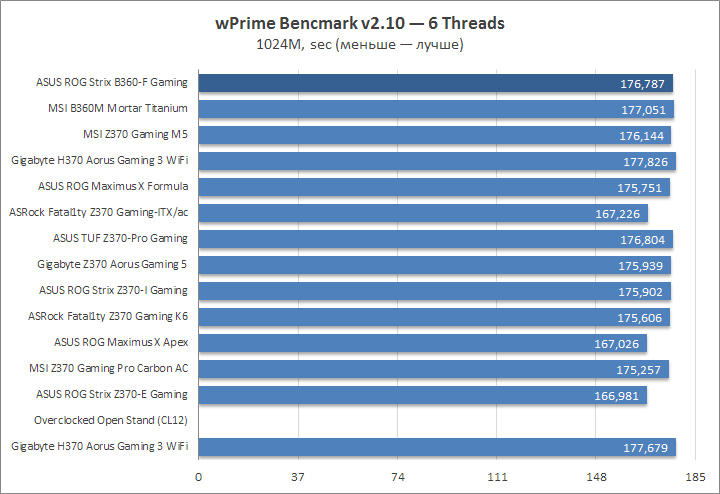

Простые нагрузочные сценарии ставят новинку в один ряд к прочим моделям, где работал Core i5-8600K.

Последняя версия Windows 10, похоже, не способствует прибавке в производительности, обе участницы с хабом B360 замыкают список.

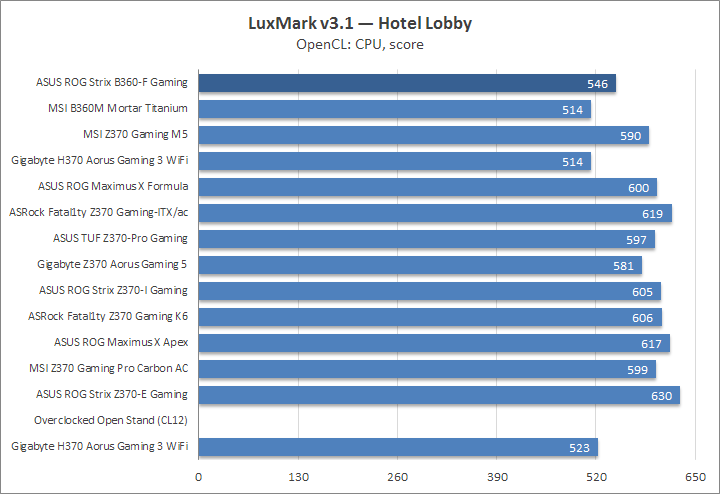

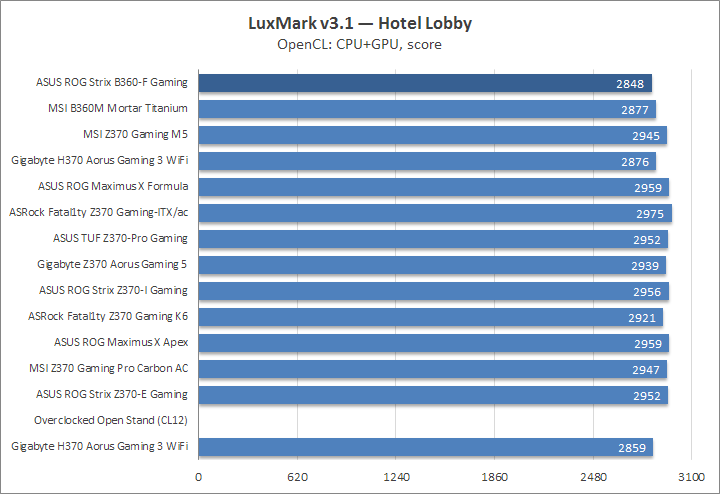

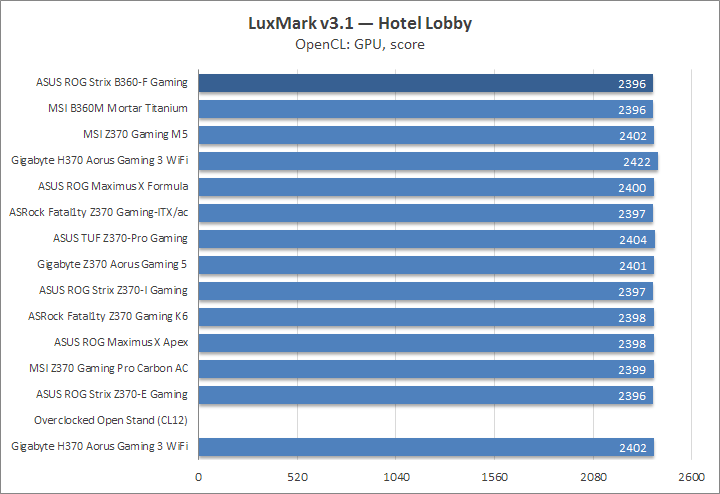

LuxMark хорошо реагирует на производительность подсистемы памяти и тут ROG Strix B360-F Gaming смогла с лучшей стороны проявить себя.

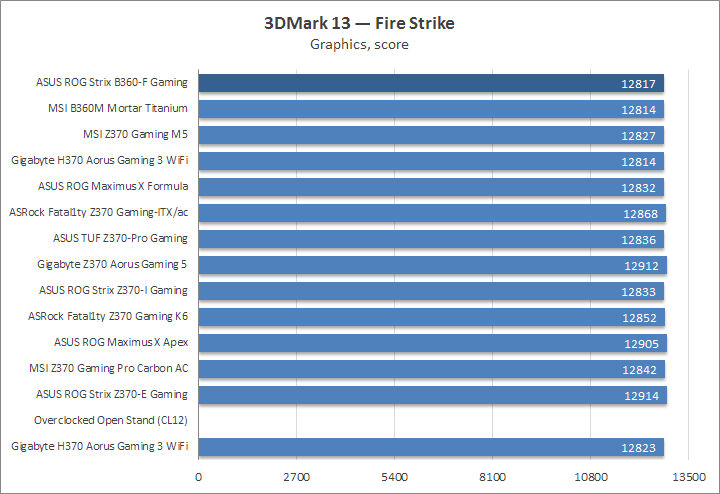

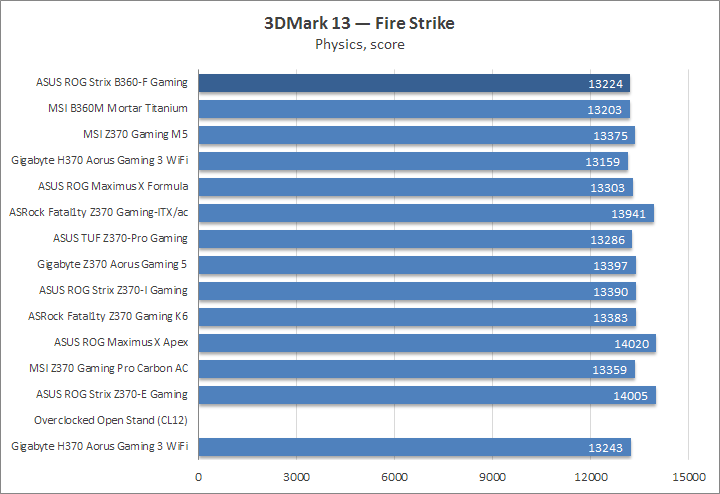

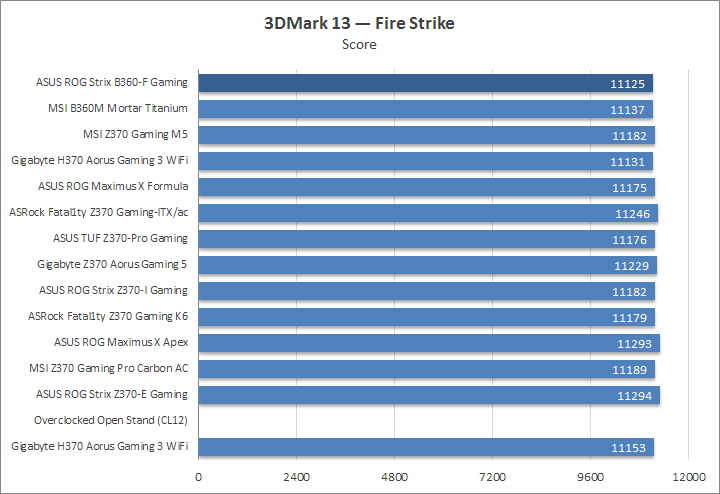

Для 3DMark нет разительной разницы между проверенными устройствами. В лидерах лишь те модели, где частотная формула процессора не соответствует штатной.

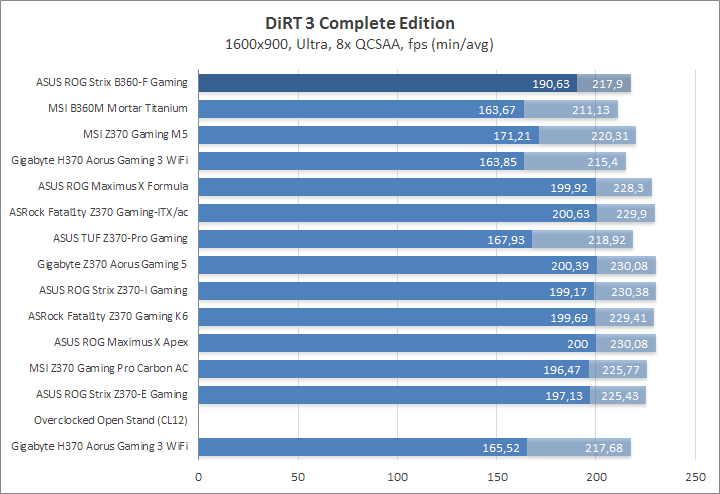

Отрыв, замеченный в LuxMark, нашёл продолжение в DiRT3, где участница заметно превосходит остальные «начальные» платы по кадровой частоте, что напрямую связано с хорошим быстродействием подсистемы памяти.

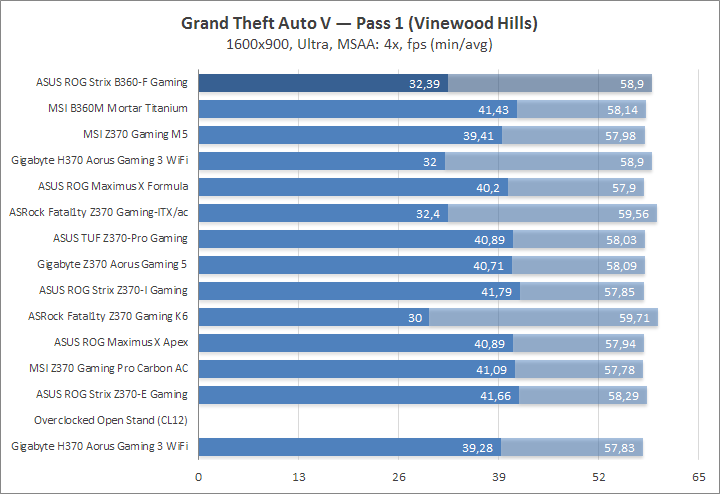

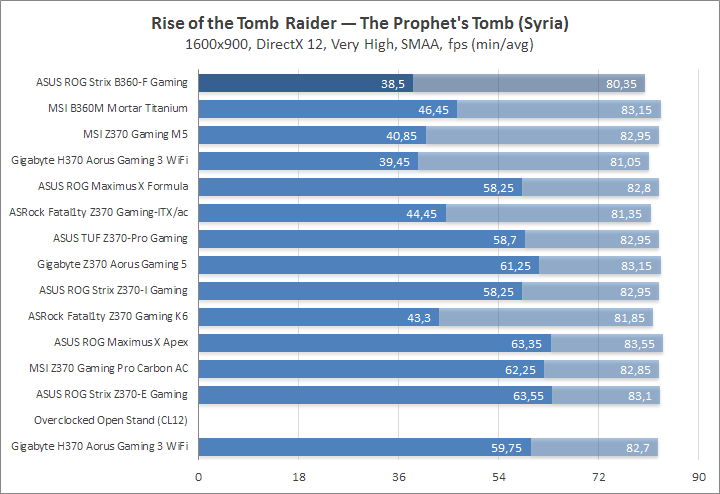

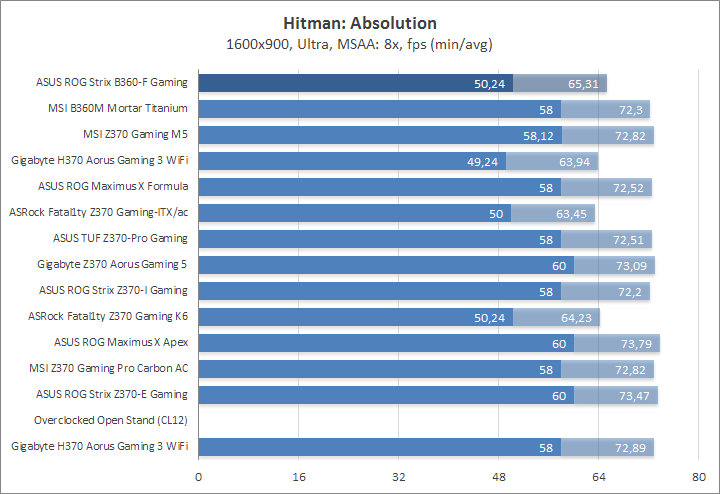

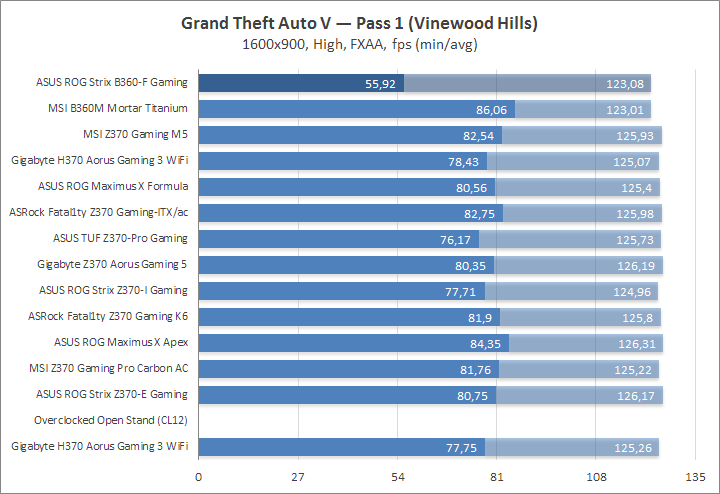

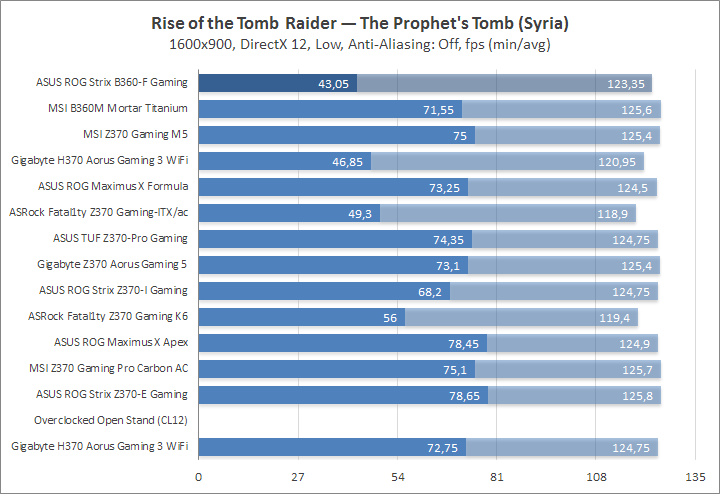

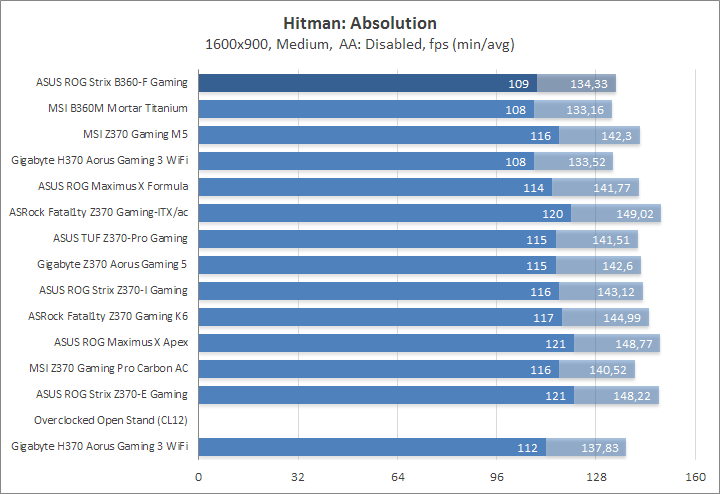

Намеченные в начале раздела проблемы впервые можно заметить в Hitman: Absolution. В пятом GTA они также есть, как и в ROTTR.

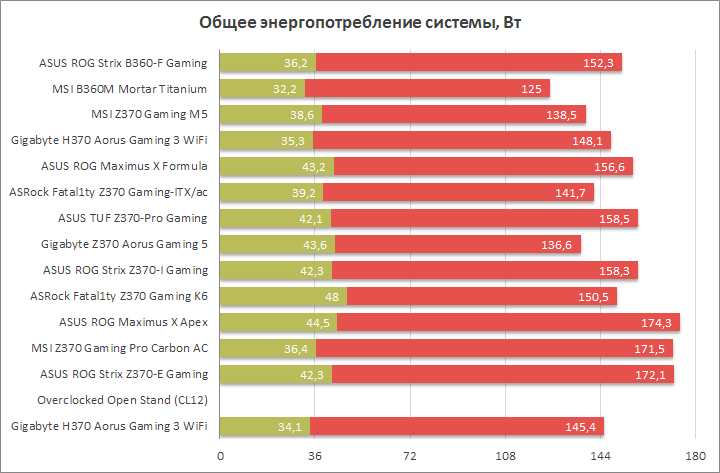

Энергопотребление системы

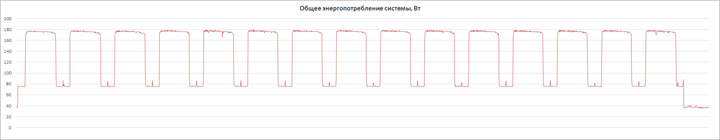

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

Глядя на предыдущую участницу наших тестов становится понятно, насколько сильным может стать эффект по итогу проведения оптимизаций со снижением процессорного напряжения. Но если всё же отталкиваться от базовых возможностей, то хвастать ROG Strix B360-F Gaming нечем, ведь оснащённая не меньшим числом светодиодов модель от Gigabyte показала меньше аппетиты, а там существенно завышались и CPU SA с IO.

Вывод

В ходе изучения продукта я старался уделить внимание каждому отдельному компоненту и узлу, а теперь можно свести воедино все рассуждения и эмоции. Новый хаб Intel B360 осуществил то, к чему инженеры давно стремились. Фактически теперь на плате есть лишь три чипа — процессор, мультиконтроллер и сам PCH. Все функции распределены между этой компанией, а это, казалось бы, должно привести к падению отпускных цен на системные платы. Однако этого не произошло, даже если проводить параллели между этой моделью и её предшественницей, выстроенной с участием «устаревающего» B250. И если озвучивать всю правду, то скоростных выходов USB здесь даже меньше (на 1 шт), но при этом добавили козырёк над портами ввода-вывода (с подсветкой) и охладитель для устройств M.2. Ни о каком снижении цен речь не идёт, более того, ожидаемый повсеместно интерфейс беспроводных сетей не нашёл реализации, как мы смогли наблюдать на примере обзоров, не только в итогах инженерных трудов от компании ASUS.

В сухом остатке имеем плату, равноценную прошлому поколению устройств. Новых возможностей нет, выходит, продукт выстроен как непременный атрибут новейших настольных процессоров, число ядер у которых выросло до шести. А в ожидаемом будущем их станет уже восемь (в старших моделях CPU), что простимулирует дополнительные продажи сопутствующих плат, одной из которых может стать и ROG Strix B360-F Gaming.

Статус старшего устройства в семействе сводится к наличию «игровых» сети и звука, есть особые бонусы в комплекте ПО, а вот аппаратная реализация не преподнесла чего-то необычного. Допускается подключение собственной термопары и добавочного контроллера с ещё тремя гнёздами под датчики и таким же числом колодок под охладители. И без него на борту имеется шесть мест под трёх- либо четырёхпроводные модели вентиляторов. То есть замедлить можно будет любую из версий. Фирменное ПО Fan Xpert 4 позволит для каждого из них сформировать независимый сценарий работы (справедливости ради, пара процессорных гнёзд подконтрольна общему алгоритму).

Стабилизатор процессорного напряжения обладает приличным запасом мощности, а наполнение среды UEFI предоставит над ним полный контроль. Но без возможности разгона такие функции пригодятся лишь для «даунклокинга», когда во главу ставится схема работы ПК с минимальным потреблением энергии. Её производительность можно повысить за счёт ужесточения схемы задержек у набора памяти.

Вездесущая подсветка тут скромно отметилась логотипом на декоративном козырьке, лента типа RGB может быть подключена всего одна. Насколько такое устройство соответствует ожиданиям будущего владельца нового, очевидно, игрового ПК, смогут показать лишь продажи. И, теперь уже взглянув на уровень отпускной цены в Украине, я не думаю, что они будут большими. Но, хотим мы того или нет, рассмотренная сегодня плата становится отправной точкой в возможностях, как минимум в ряде продуктов от ASUS, то есть во всех остальных общий набор возможностей уже не будет столь многогранным и чем-то придётся пожертвовать в угоду выбора модели подешевле.
