Обзор материнской платы ASUS ROG Maximus XI Apex. Холодное сердце

В нынешнем поколении устройств серии ROG Maximus, предназначенных для процессоров Intel Coffee Lake-S, позже всех на рынке очутилась модель с именованием Apex. До этих пор характерной чертой таких плат была пара слотов для ОЗУ, что означало улучшенный подход к проектированию, сулящий беспрецедентный уровень разгона, в том числе и под экстремальным охлаждением. Однако подобной особенностью в одиннадцатой серии облагородили и модель Gene, она оказалась на рынке вместе с общей группой. Проведём этот обзор в поисках новых отличий.

ASUS ROG Maximus XI Apex

Впрочем, сразу можно выделить отсутствие видеовыходов на задней панели, а значит весь преобразователь напряжений будет обслуживать CPU. Фактически, перед нами самая мощная плата ASUS с сокетом LGA1151. Её всячески готовили к азотным испытаниям, разместив на поверхности множество кнопок и переключателей. Нет каких-либо дополнений к общепринятому набору портов; есть весомое число гнёзд SATA и USB всевозможных версий, работа адаптера беспроводных сетей здесь обеспечена в том числе и ресурсами хаба Intel Z390. Общий набор возможностей перечислен в таблице ниже.

Модель ASUS ROG Maximus XI Apex
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2666/2800*/2933*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3866*/4000*/4133*/4266*/4400*/4500*/4600*/4700*/4800*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
(оба на комплектной карте расширения DIMM.2)
Встроенное видеоядро (в процессоре)
Видеоразъёмы
Количество подключаемых вентиляторов (8+3)x 4pin
Порты PS/2 2
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z390 + ASM1074)
4 x 2.0 (разъёмов на задней панели нет, Z390 + GL852G)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, кнопки: Start, Reset, Retry, Safe Mode, BIOS switch, ClrCMOS и прочие; переключатели состояний: Slow Mode, LN2 Mode, MemOK! II и прочие; колодки: Asus Node, Thermal sensor и прочие; технологии: Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header), Armoury Crate, USB BIOS Flashback и прочие
Цена в рознице, $ 402

Упаковка и комплектация

На лицевой стороне коробки выделили поддержку модулей ОЗУ типа DC (Double Capacity). Размер упаковки большой, а ручки для облегчения процедуры транспортировки нет.

ASUS ROG Maximus XI Apex

Сзади находится фото изделия с разными ракурсами, перечислены основные характеристики. В коллаже из отдельных картинок собрали наиболее интересные моменты технического характера. В частности, появляется полная уверенность в наличии добавочной платы расширения для устройств типа M.2, она оснащена двумя радиаторами.

ASUS ROG Maximus XI Apex

Набор аксессуаров следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • подставка для чашки также с эмблемой ROG;
ASUS ROG Maximus XI Apex
  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • двойной жёсткий мостик для организации SLI;
  • стойка-адаптер DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • две резиновые прокладки под накопители M.2 с клейкой основой на обеих сторонах;
  • удлинитель для подключения светодиодной ленты RGB;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • пластиковая накладка с тремя затемнёнными основами для собственного творческого выражения;
  • выносная антенна с возможностью фиксации лишь одного положения.
ASUS ROG Maximus XI Apex

Детальные фото аналогичного адаптера DIMM.2 были в обзоре ASUS ROG Maximus XI Extreme.

Внешний вид

Инженеры отказались от нестандартной формы изделия, теперь плата более привычного вида, стандарты ATX соблюдены, размеры её соответствующие, а отверстий для проведения крепления — девять. Здесь отсутствует гнездо типа H-key под фирменную панель для облегчения процедуры оверклокинга (OC Panel II). Нет площадки для увеличения числа поддерживаемых устройством вентиляторов — для коммутации ещё одной фирменной платы. Зато в обилии разнообразные контактные группы, переключатели и кнопки, которые несомненно будут полезны при разгоне экстремального характера.

ASUS ROG Maximus XI Apex

Тыльная сторона практически высвобождена от электронных компонентов. Охлаждающая стабилизатор ЦП конструкция дополнена усилительными пластинами. Немало надписей для узлов платы продублированы.

ASUS ROG Maximus XI Apex

Но не только любители бенчмаркинга являются целевой аудиторией продукта. Добавлена подсветка в таких местах как: козырёк над задней панелью, область над основным гнедом PCI-E x16 и зона охладителя PCH.

ASUS ROG Maximus XI Apex

Предустановлена светорассеивающая пластина с тематикой ROG, а в комплекте поставки есть заготовки для проявления своей фантазии при оформлении бенч-стенда или украшения убранства внутри нового корпуса.

ASUS ROG Maximus XI Apex

В состав охладителя хаба входит прозрачный элемент из пластика, призванный усилить эффект от преломления света. Светодиоды распаяны прямо на плате.

ASUS ROG Maximus XI Apex

А вот посадочных мест под изделия форм-фактора M.2 на ней нет, совсем. Для их монтажа необходимо будет использовать вспомогательную плату, вошедшую в комплект поставки. Зато есть две распаянные микросхемы с прошивками, рядом с каждой находится светодиод.

ASUS ROG Maximus XI Apex

Для переключения между ними предусмотрен микропереключатель. Деактивация иллюминации возможна полностью «аппаратным» способом — путём смены позиции замыкающих перемычек на колодках (всего их три штуки). У нижнего угла справа расположены несколько переключателей, облегчающих эксплуатацию системы при затяжных экспериментах с жидким азотом.

ASUS ROG Maximus XI Apex

В наличии сразу шесть (а не четыре, как прежде) выходов SATA, ещё один шаг для расширения аудитории у нового продукта.

ASUS ROG Maximus XI Apex

Для корпусных кабелей от портов USB предусмотрены гнёзда всех разновидностей — 2.0, 3.1 Gen1 и Gen2.

ASUS ROG Maximus XI Apex

Справа вверху находится основной узел управления устройством. Тут распаяли четыре кнопки, включая Retry и Safe Boot. Имеются площадки для аппаратных замеров действующих напряжений. Диагностический комплекс основан на комбинации набора светодиодов Q-LED и индикатора кодов POST. Для технологии MemOK! выбран переключатель, а для указания спецрежима LN2 — перемычка.

ASUS ROG Maximus XI Apex

Распределение линий PCI-E от сокета будет происходить между двумя армированными гнёздами, остальные работают от хаба.

ASUS ROG Maximus XI Apex

Усилить питание слотов при разгоне видеокарт призван добавочный элемент в виде четырёхконтактного гнезда типа «Molex».

ASUS ROG Maximus XI Apex

Звуковую подсистему облагородили экранированием кодека и группой из особых конденсаторов. Про ОУ, ЦАП и другие излишества здесь нет и речи.

ASUS ROG Maximus XI Apex

Отказались и от распайки скоростных проводных сетевых адаптеров, требующих дополнительные меры по их охлаждению. Поэтому весь радиатор отведён исключительно под силовые элементы стабилизатора питания процессора. Он достаточно приземистый, чтобы обеспечить улучшенную совместимость с охладителями ЦП.

ASUS ROG Maximus XI Apex

Виденный не единожды на устройствах ASUS ШИМ-контроллер ASP1405I служит основой для работы 16 каналов процессорного напряжения. Все они «спаренные», а значит перед нами восьмифазная схема стабилизации CPU Voltage. Для ряда других напряжений отведена область ниже сокета с элементами поскромнее, чем мощные сборки IR3555 типа DrMOS с заводов Infineon Technologies. Также распаяны высокоэффективные дроссели и конденсаторы с увеличенным сроком эксплуатации (до 10 тысяч часов) в условиях работ с повышенными температурами окружающей среды.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Тепловая трубка, соединяющая две половины главного охладителя на плате, проходит близко к основанию, термопрокладки проложены как для силовых сборок, так и для дросселей. Винтовой прижим обеспечивает надёжность передачи тепла, часть которого перейдёт и на усилительные пластины, поскольку там тоже есть термопрокладки. У конструкции, охлаждающей хаб, большая часть площади отведена под иллюминационное отверстие, но и без него теплоёмкость литой «болванки» будет достаточной.

ASUS ROG Maximus XI Apex

На задней панели пустых мест нет. Наполнение схоже с существующим у ROG Maximus XI Extreme, вот только выдеовыход и второй порт Ethernet здесь замещены парой PS/2 ввиду отсутствия поддержки iGPU и отказа от дополнительного сетевого контроллера. Для реализации работы беспроводной сети используется тот же узел.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Возможности UEFI

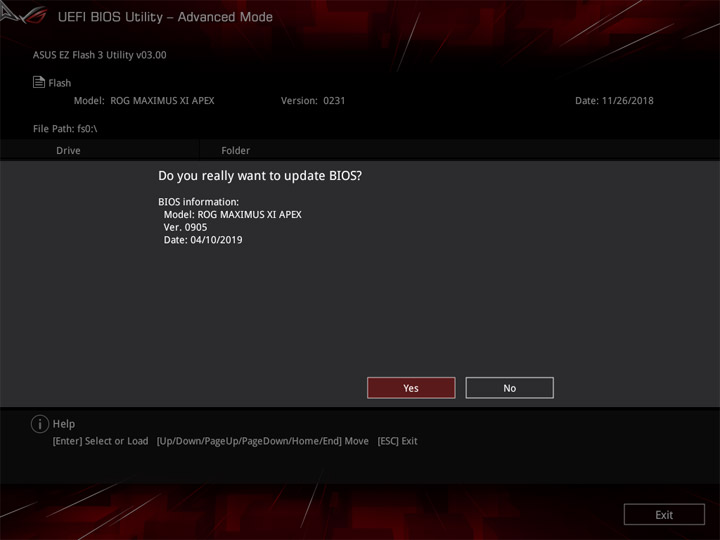

Чтобы обновить прошивку я использовал интегрированный в состав UEFI механизм Ez Flash.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

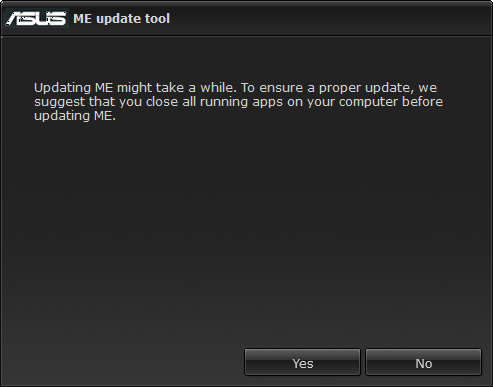

Второй шаг процедуры — ME Update Tool, её запускать необходимо в среде Windows. Проблем не было.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

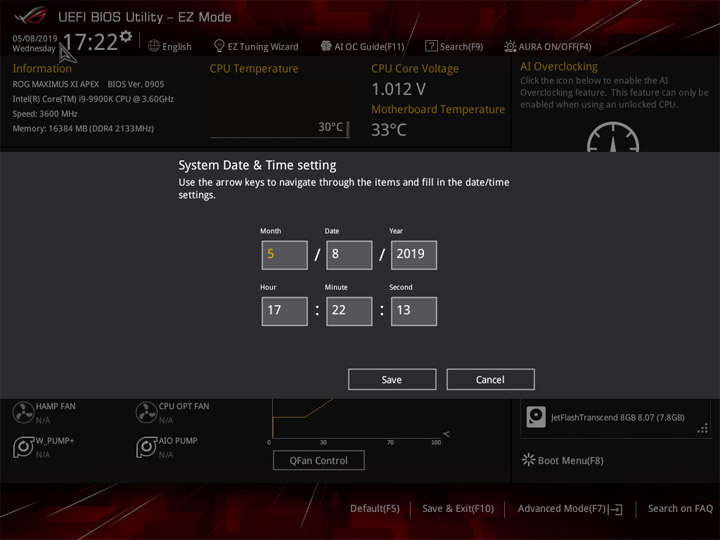

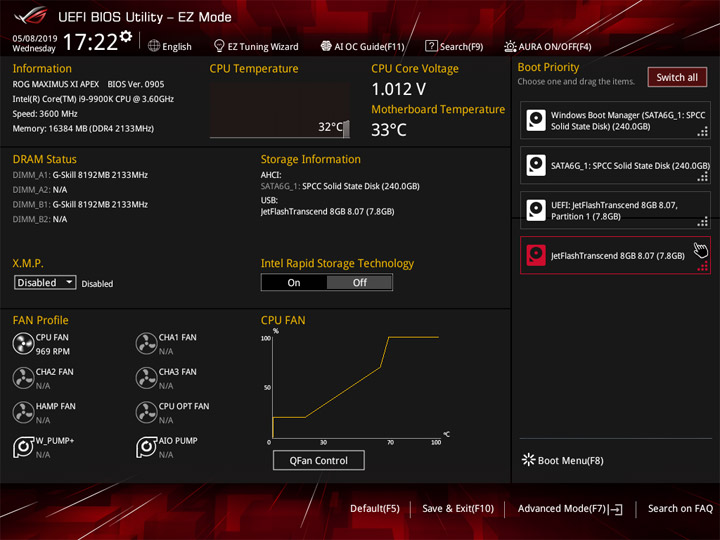

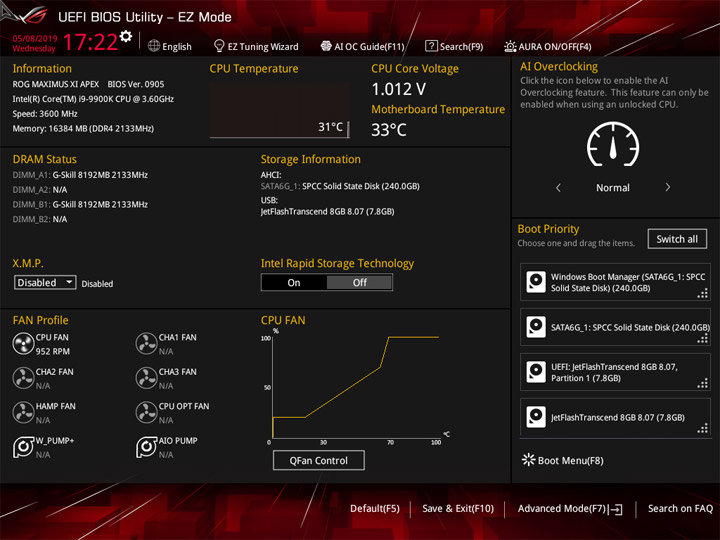

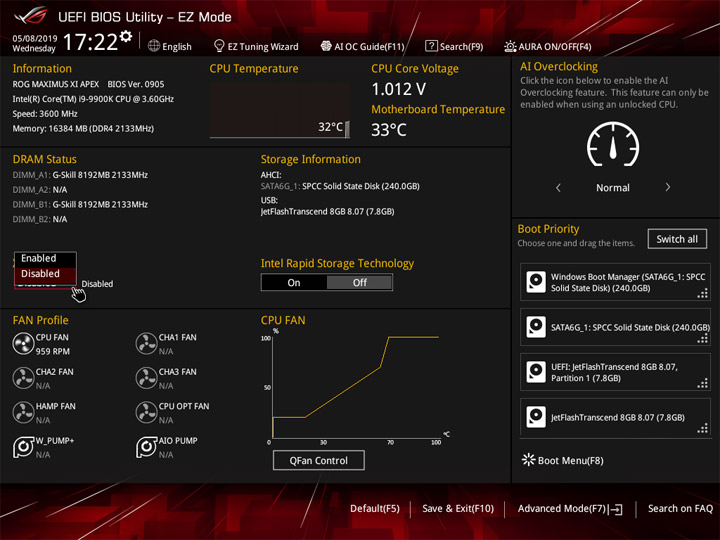

Используя упрощённый вариант работы под названием Ez Mode, можно установить актуальную дату и время, выбрать версию локализации, активировать XMP, определиться с приоритетом загрузочных устройств.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

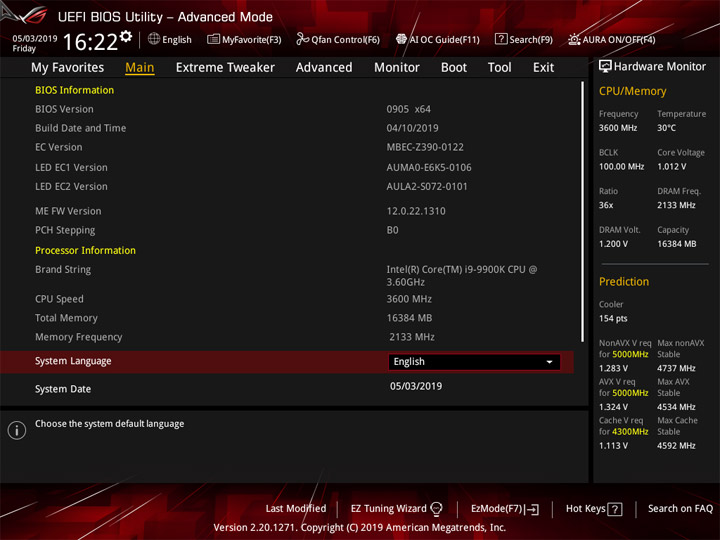

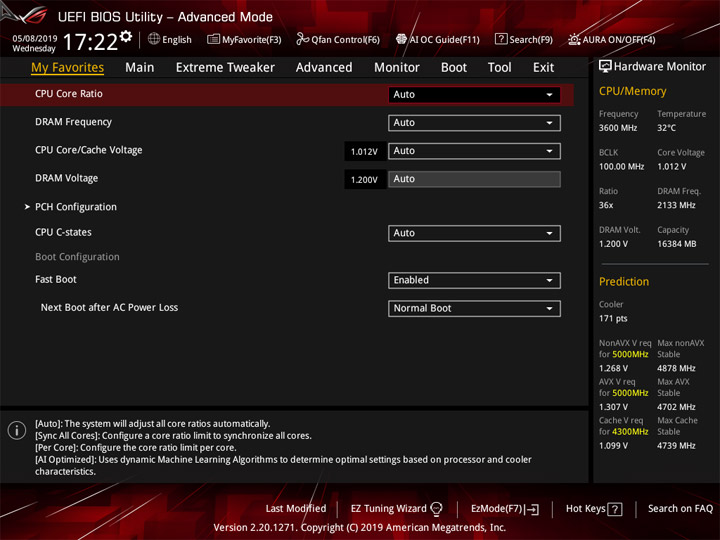

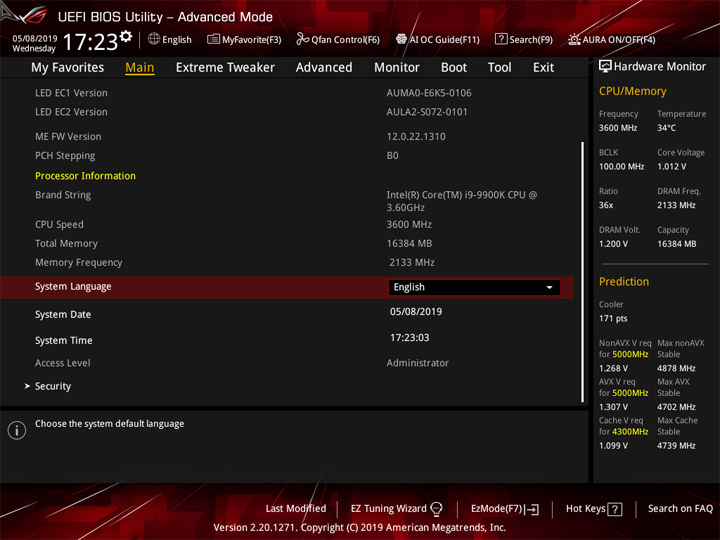

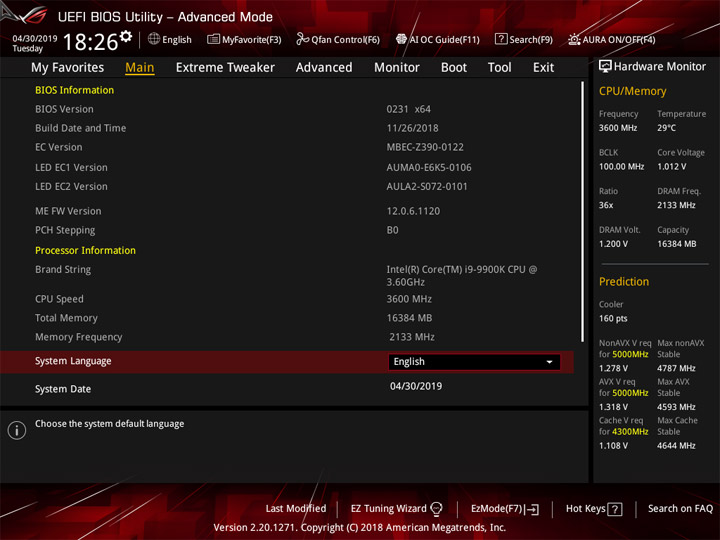

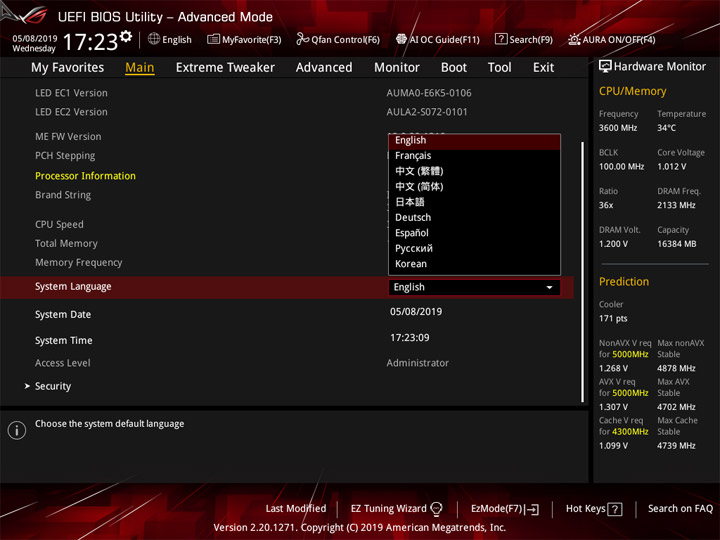

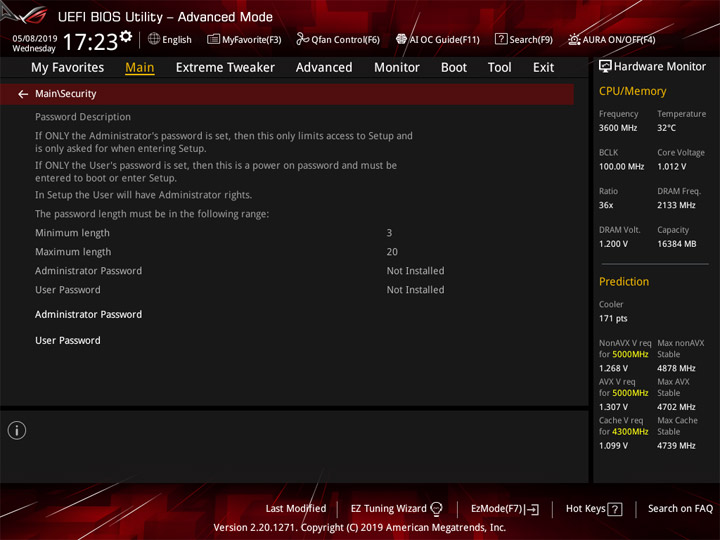

Первая рубрика в расширенном Advanced Mode необходима для комплектации наиболее важными пунктами согласно собственным предпочтениям, это будет полезно для затяжных экспериментов с устройством.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

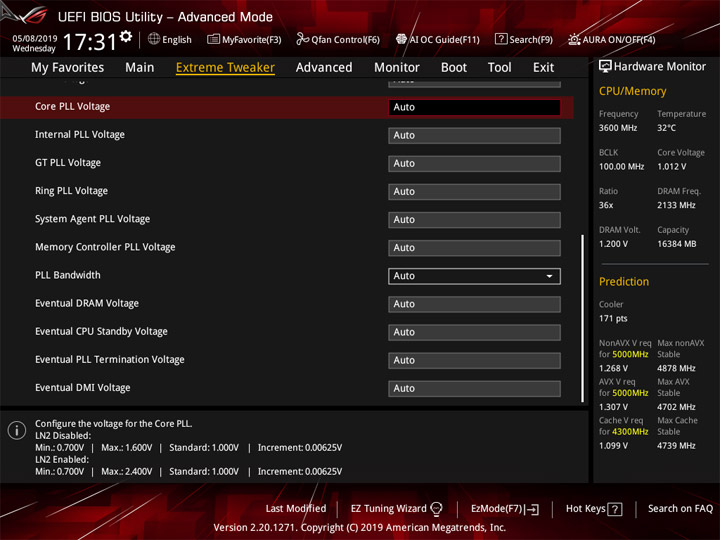

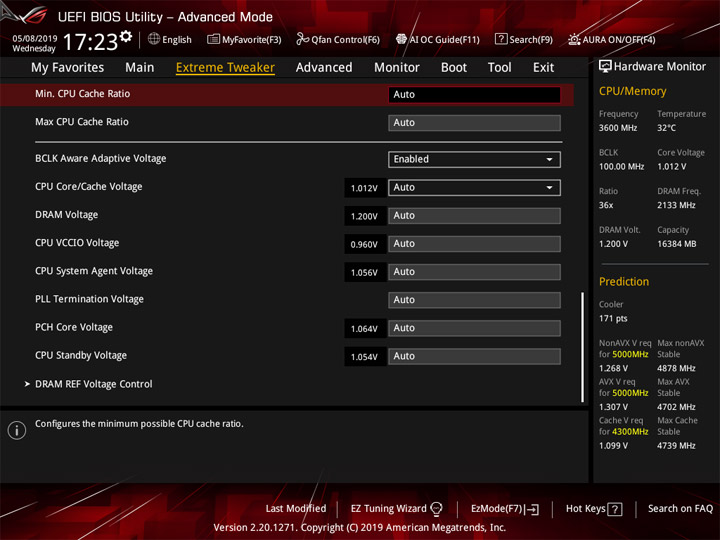

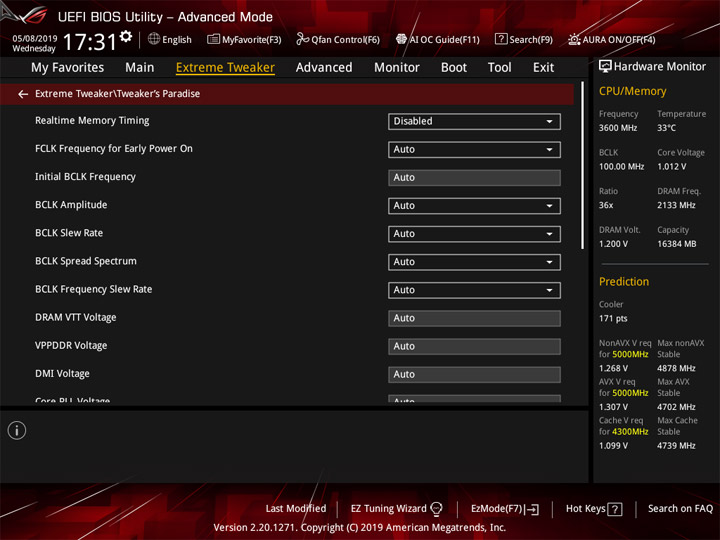

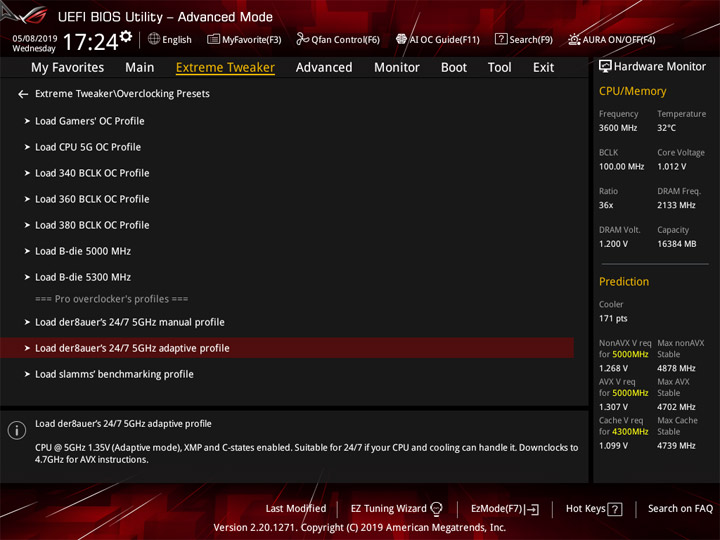

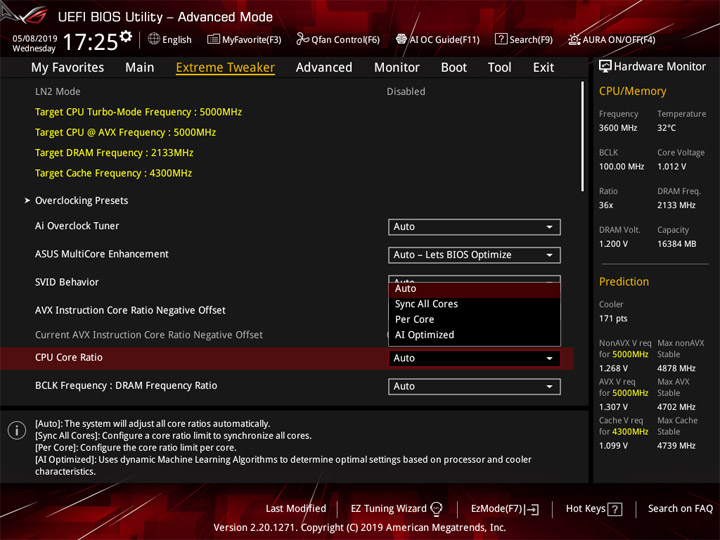

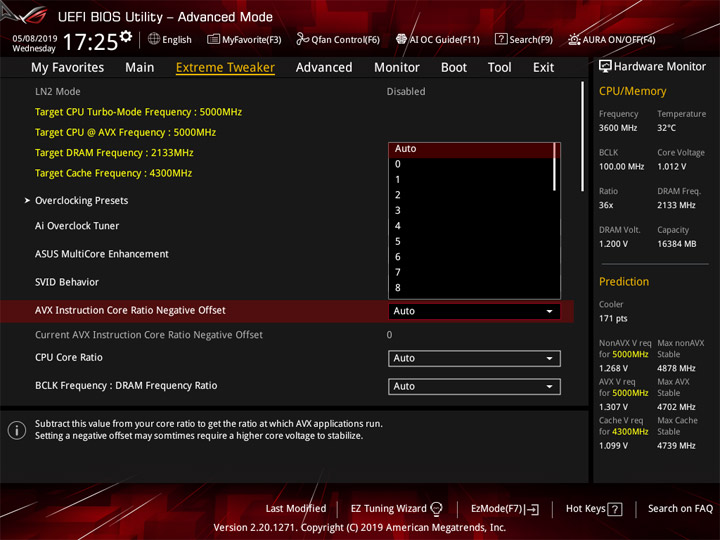

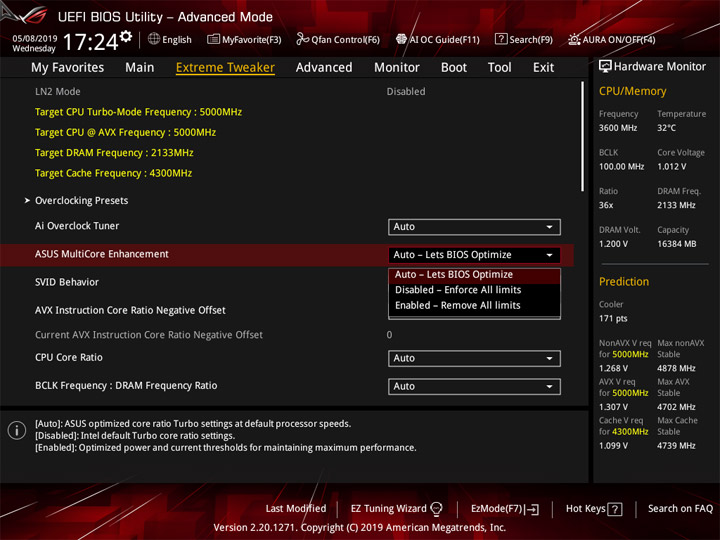

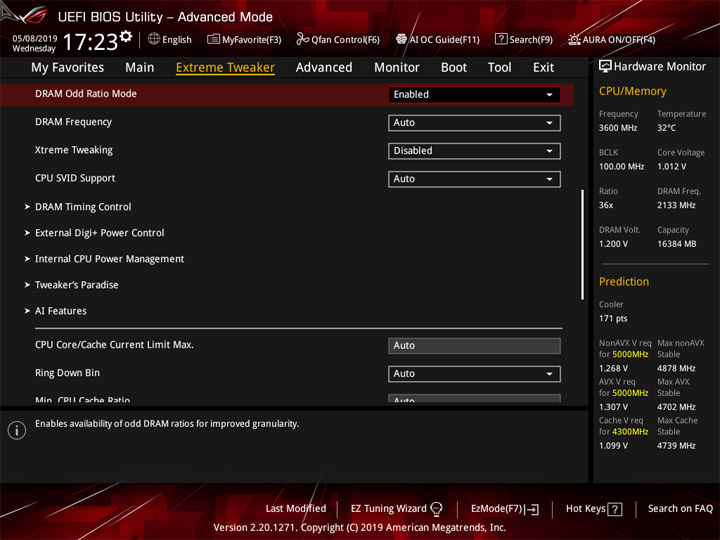

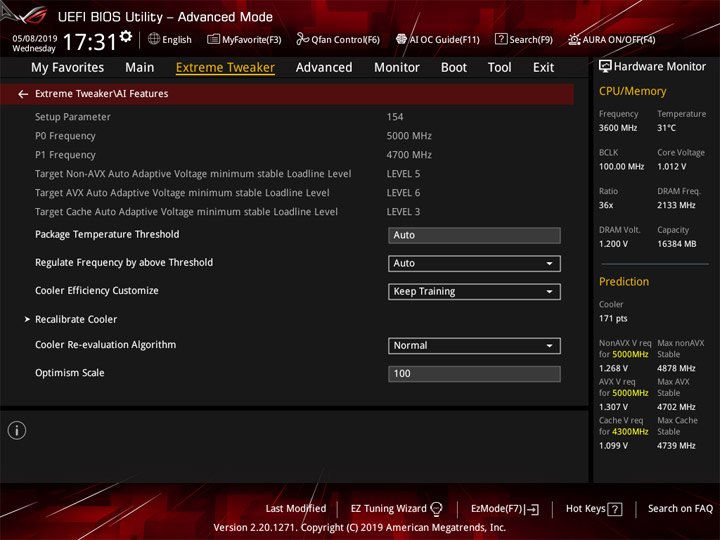

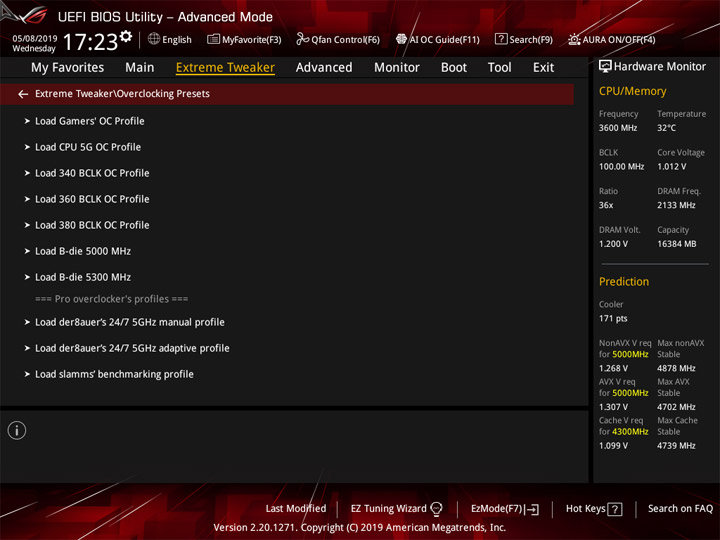

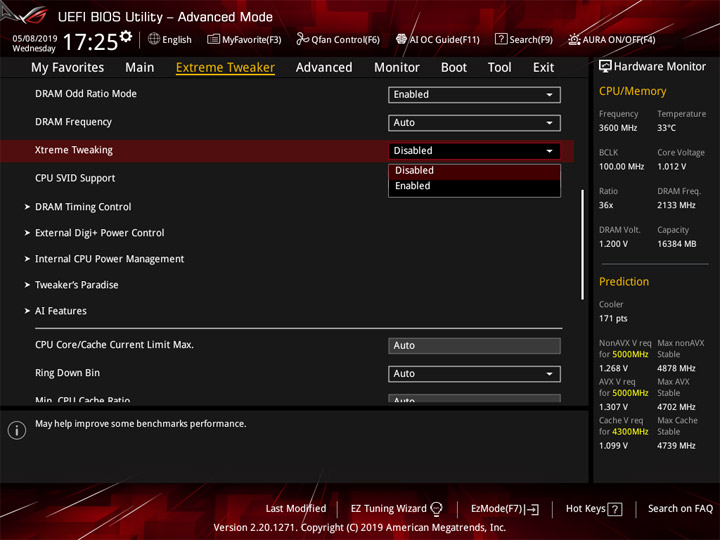

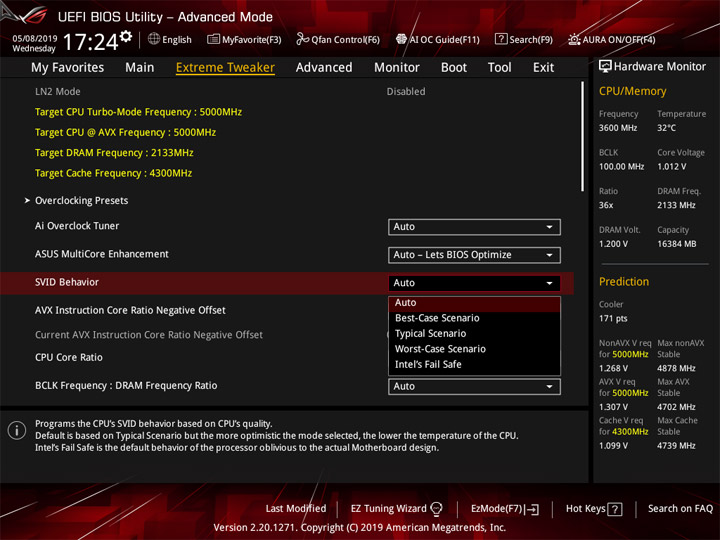

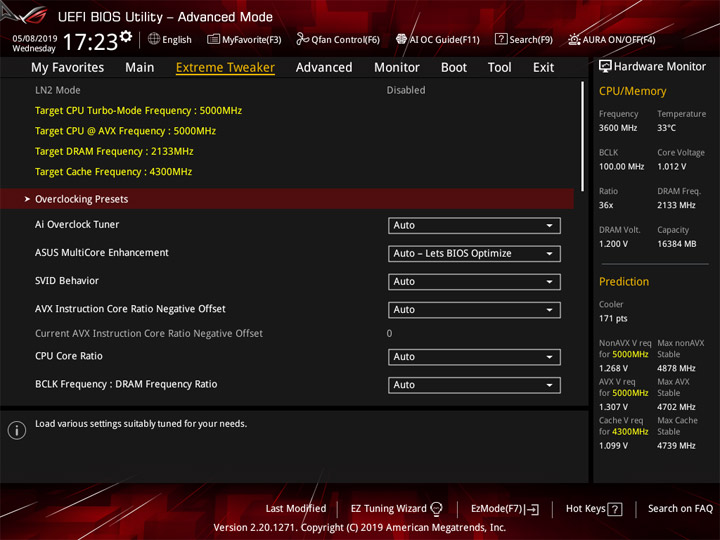

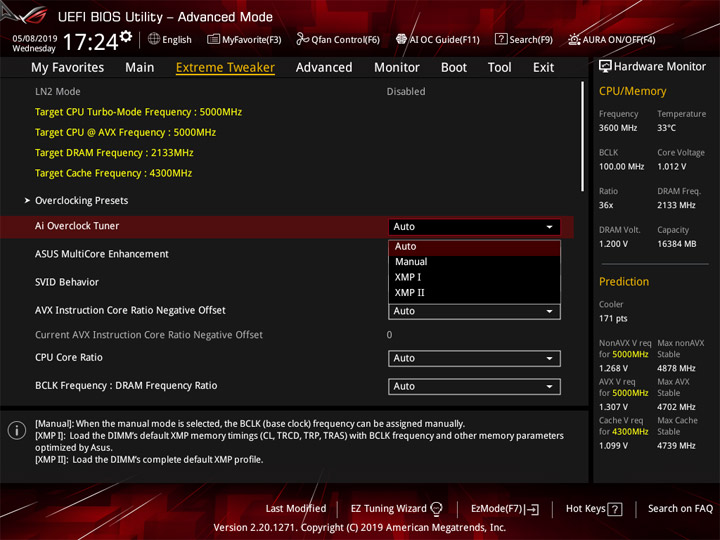

Полный доступ к настройкам, необходимым оверклокеру, реализован в разделе Extreme Tweaker. Режим LN2 изначально деактивирован, а с ним пределы ряда напряжений окажутся увеличенными. Заготовлены разные вспомогательные сценарии и профили: индивидуальные для каждого из компонентов или же комплексные, рассчитанные на экстремальный разгон или же для режима 24/7.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

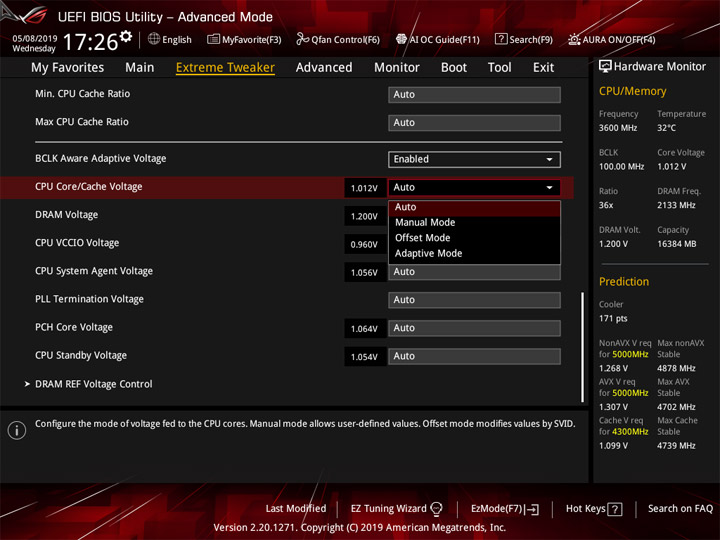

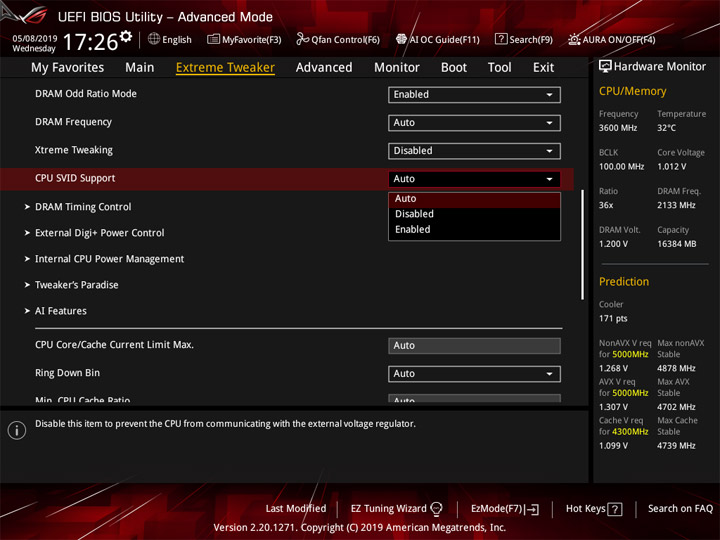

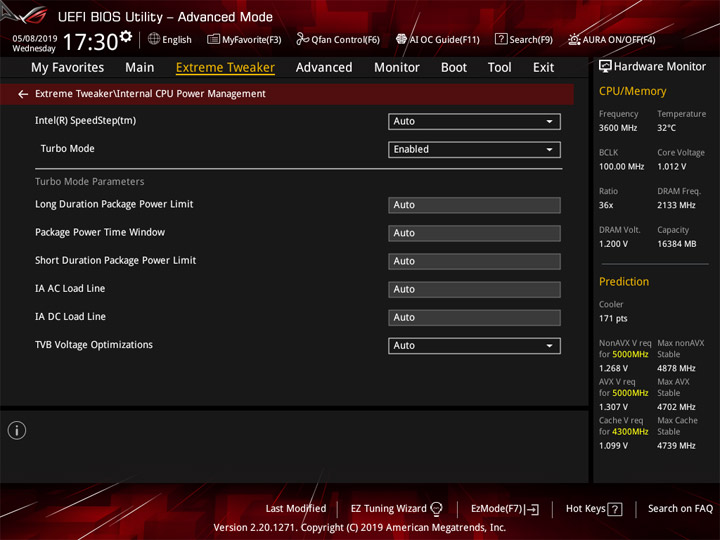

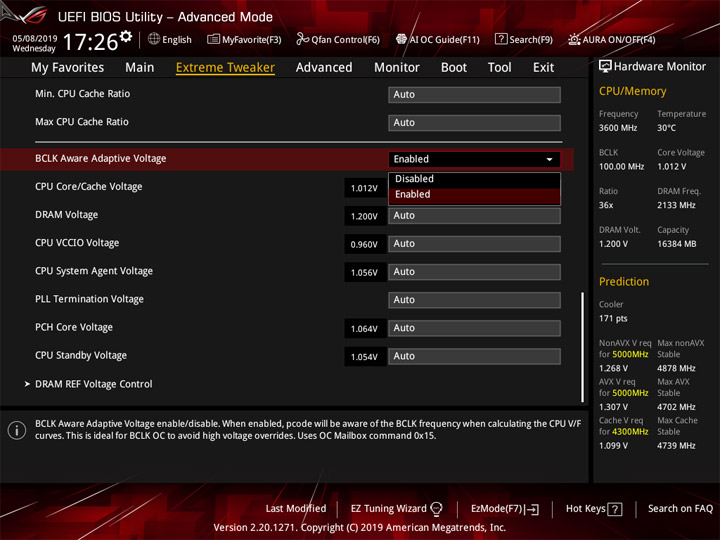

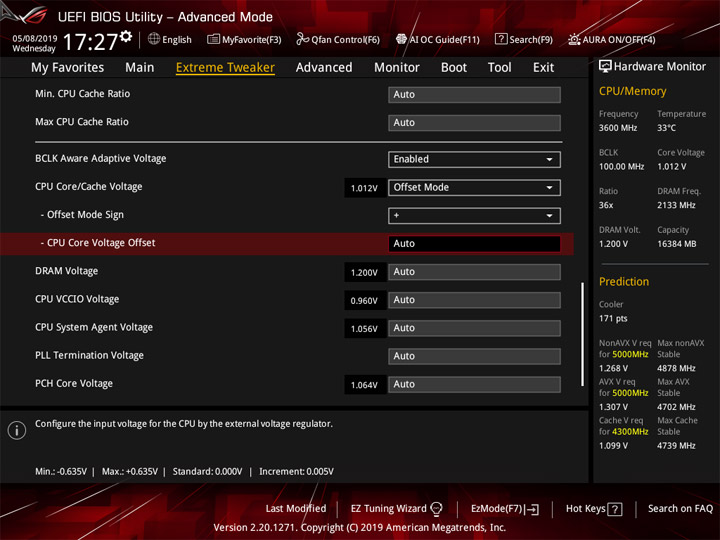

Есть три способа управления процессорным напряжением, поддержка iGPU полностью отсутствует.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

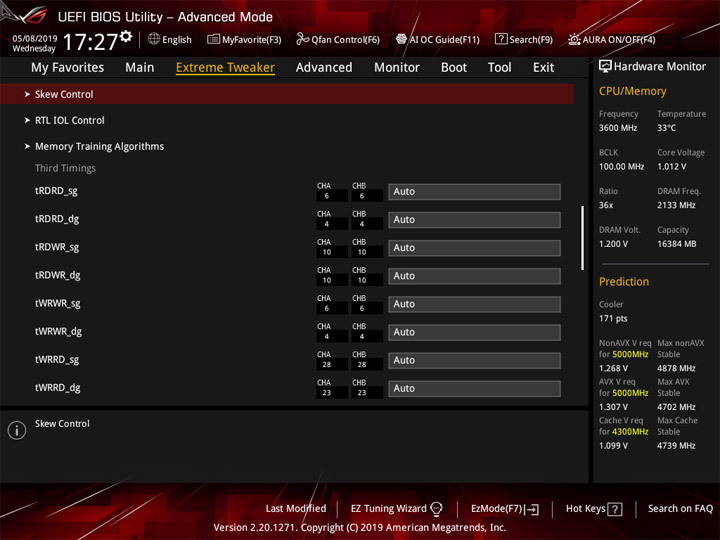

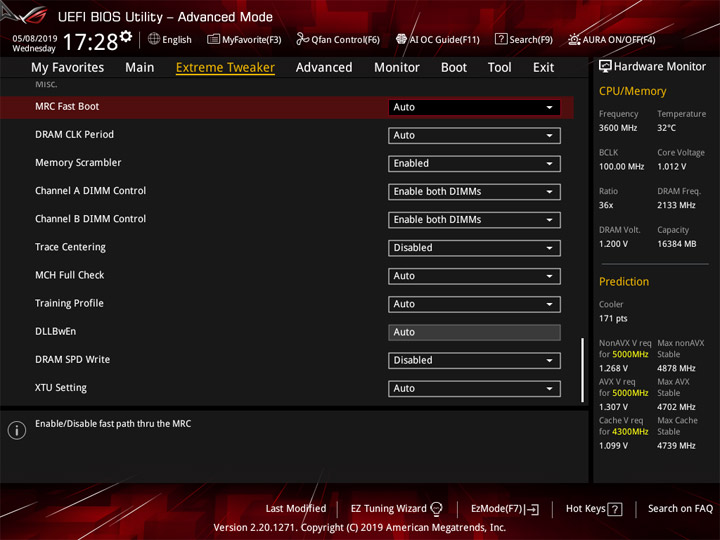

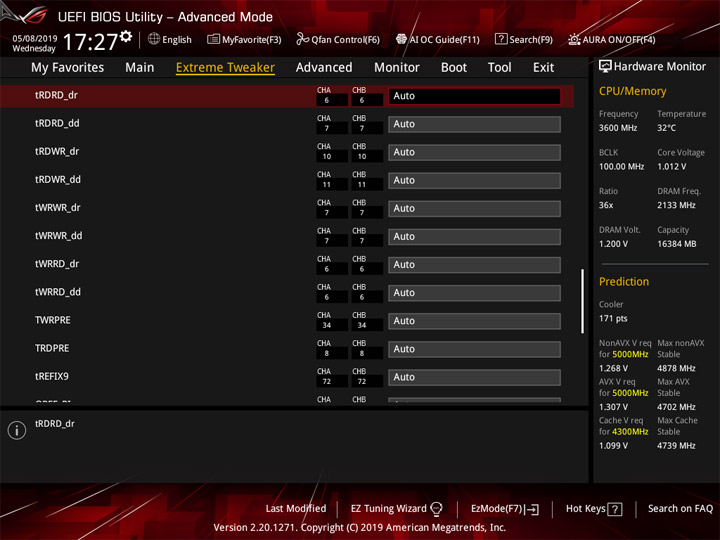

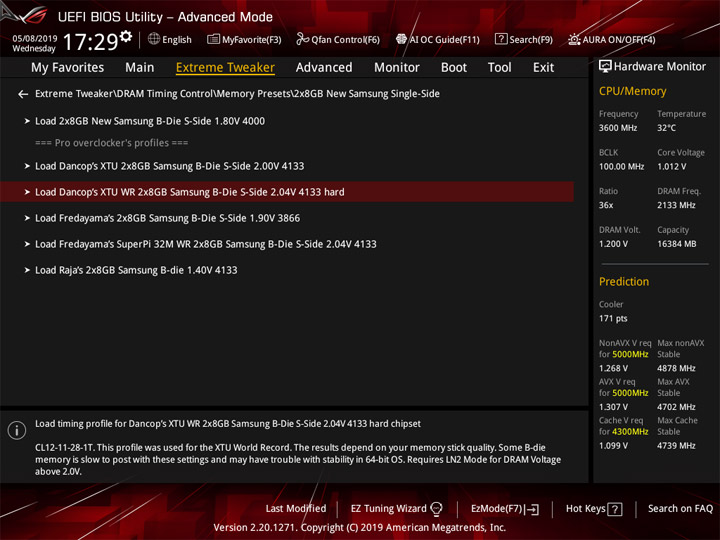

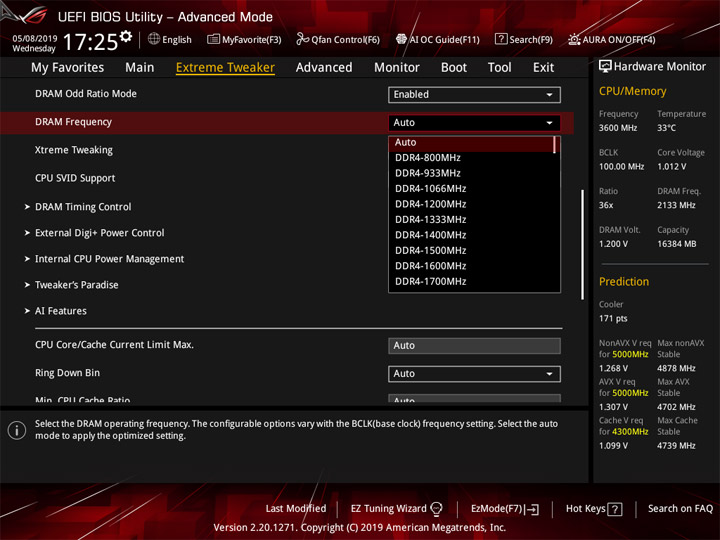

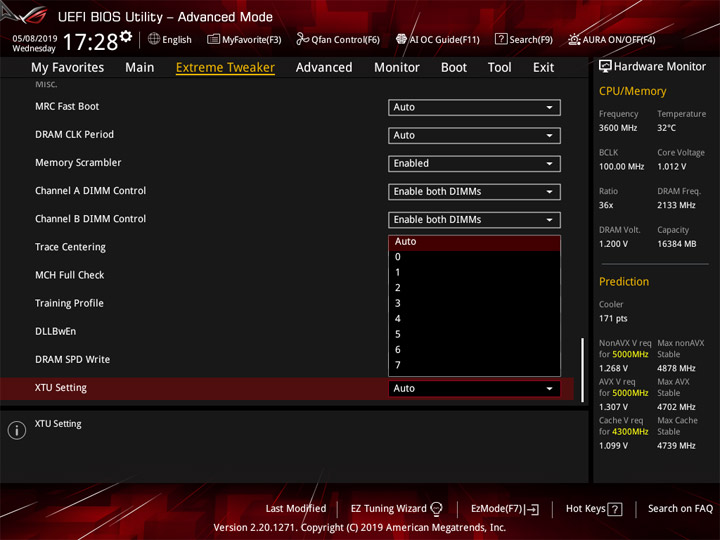

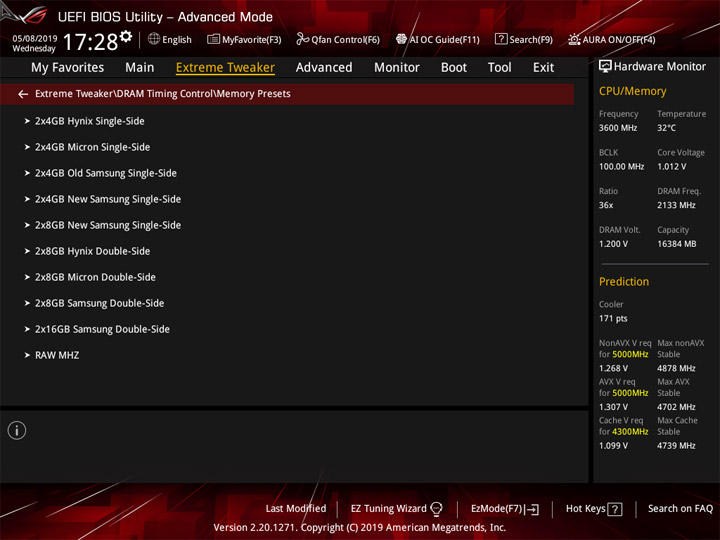

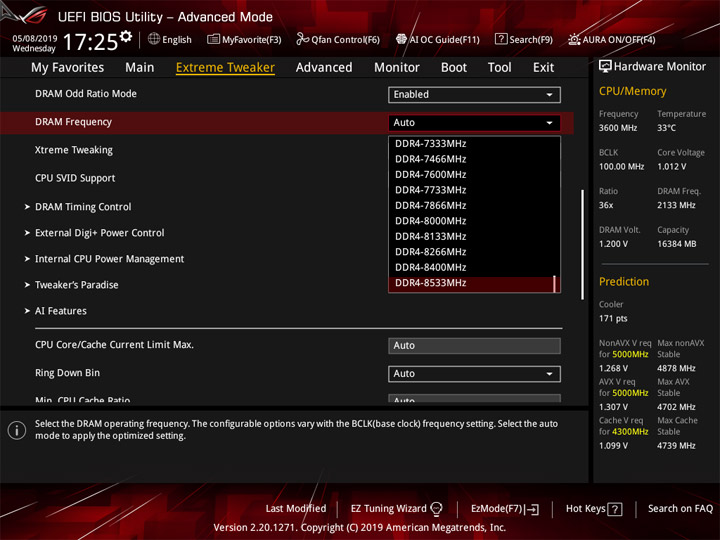

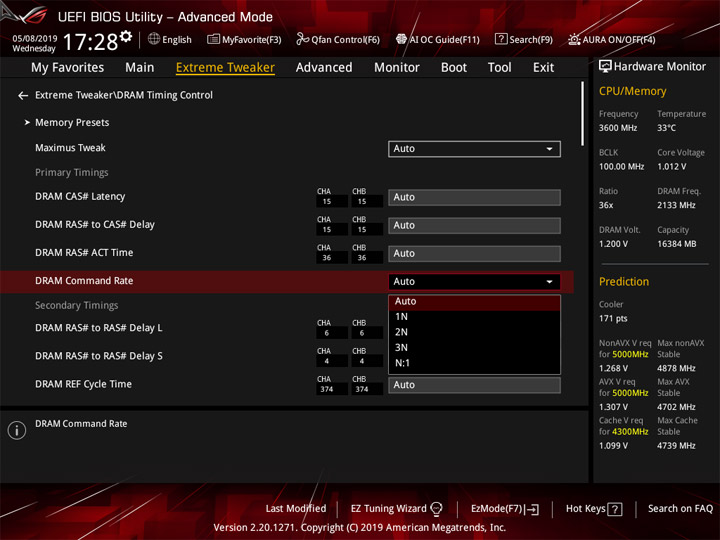

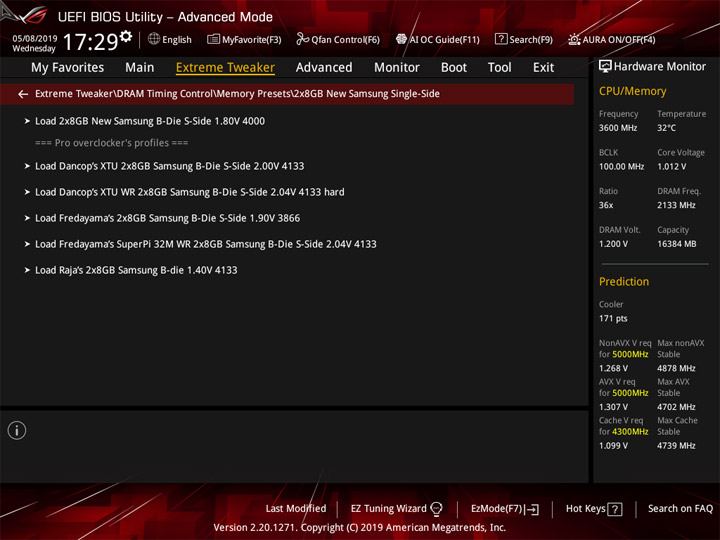

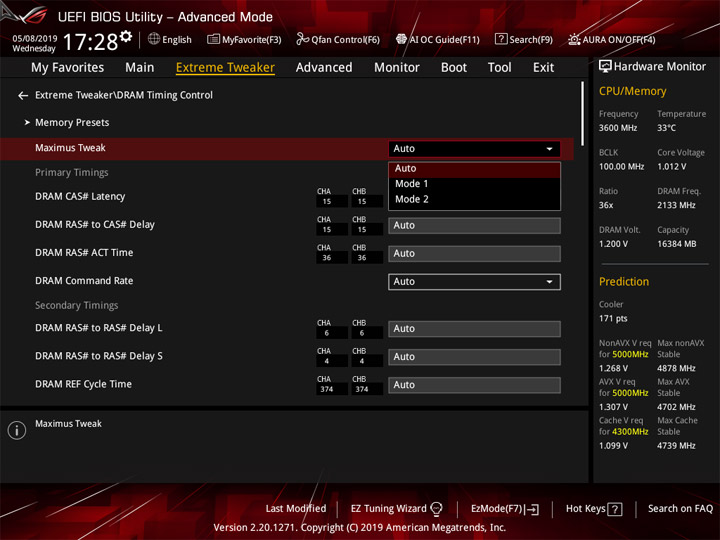

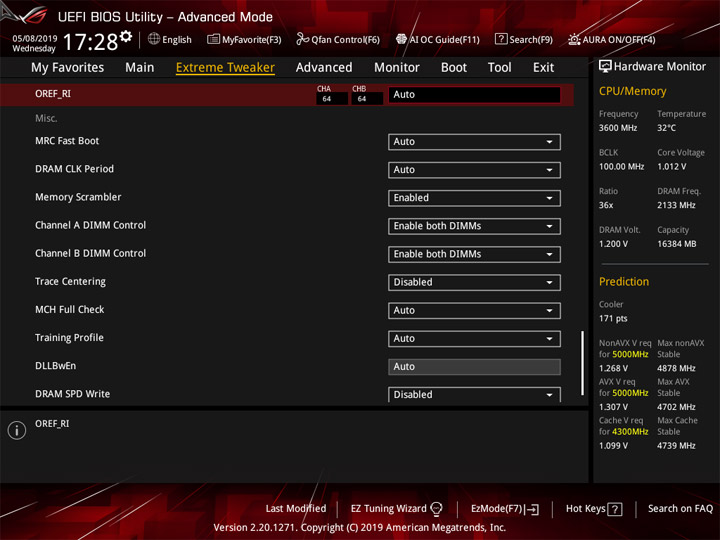

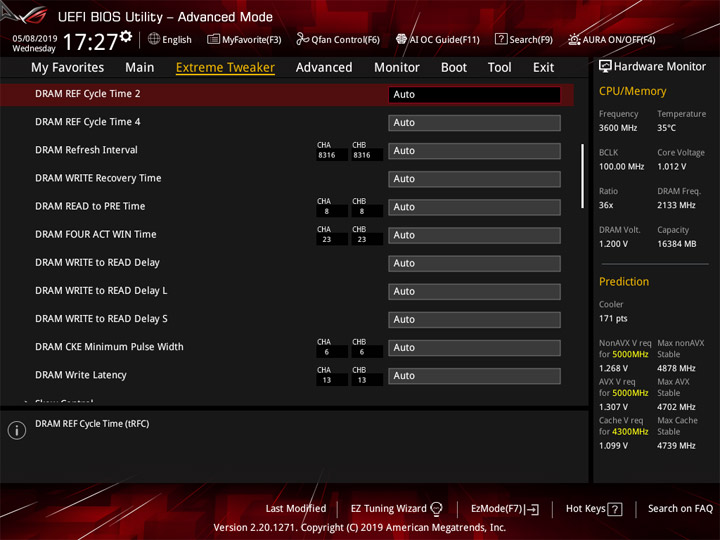

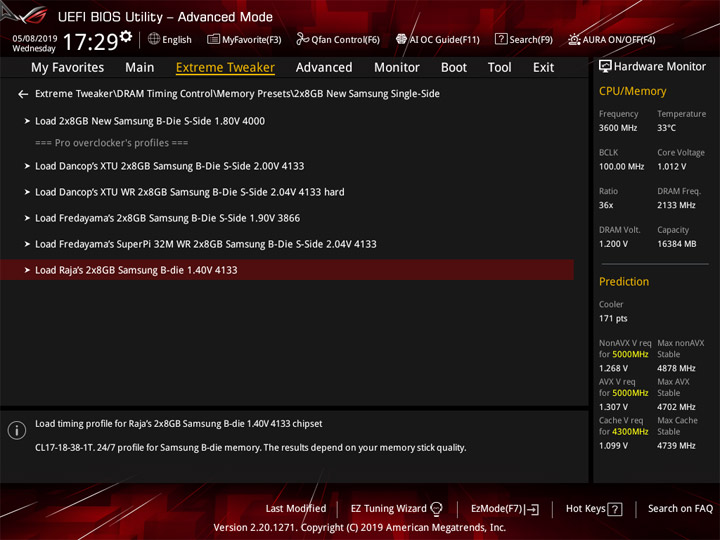

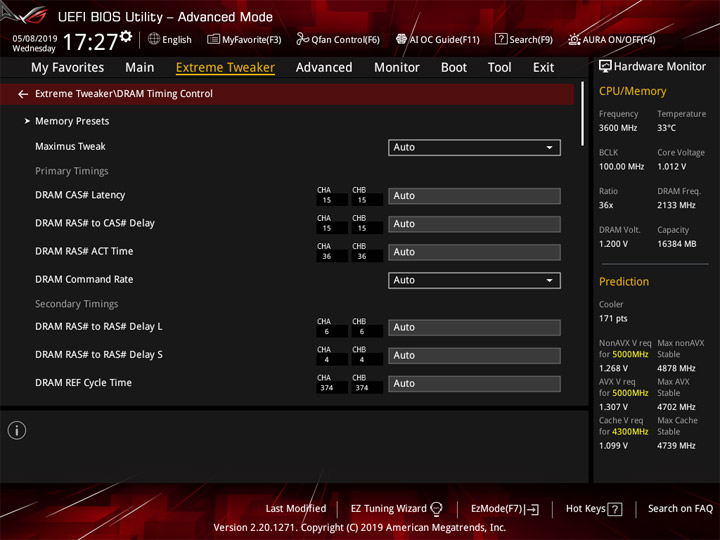

У памяти — отдельное меню со множеством переменных. Тут же есть большой набор готовых профилей для оверклокинга этого компонента, к составлению приложились именитые бенчеры современности.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

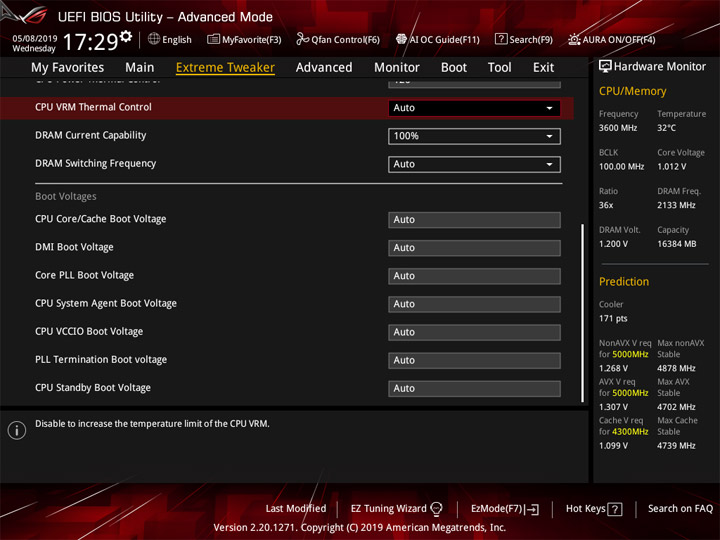

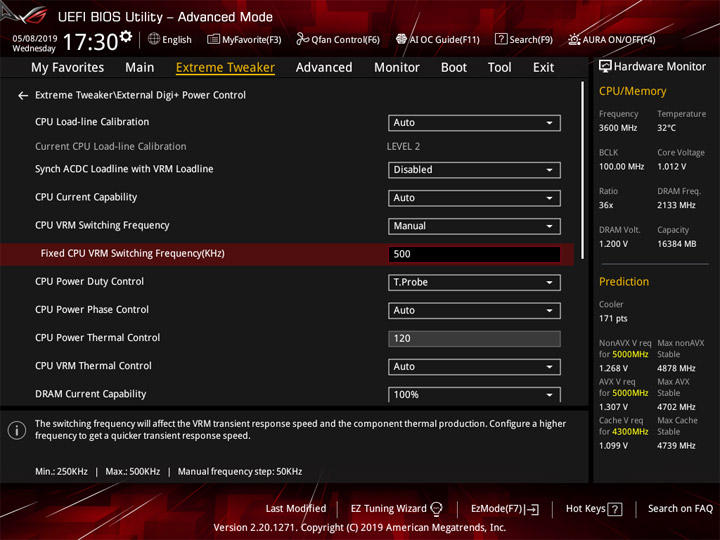

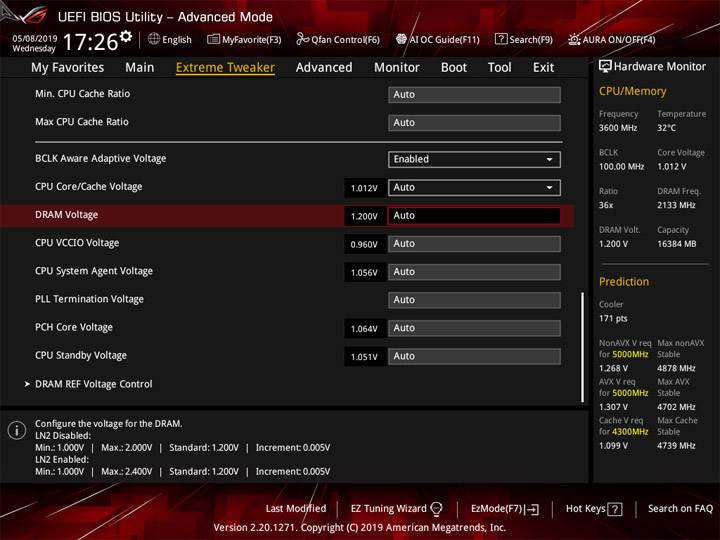

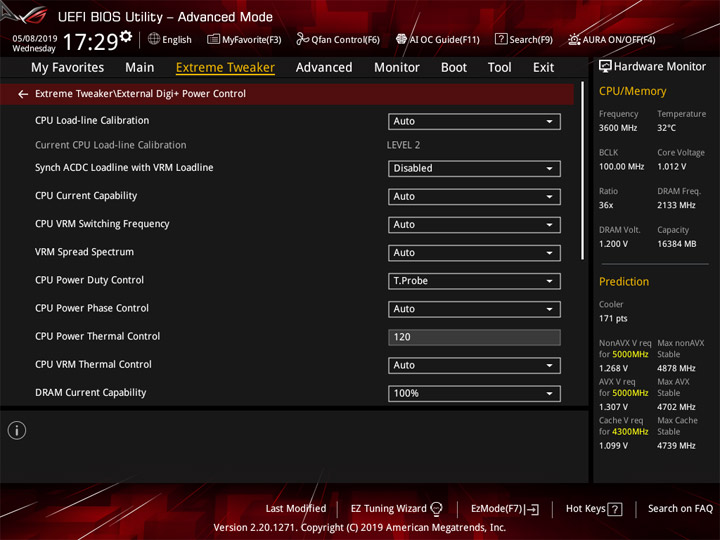

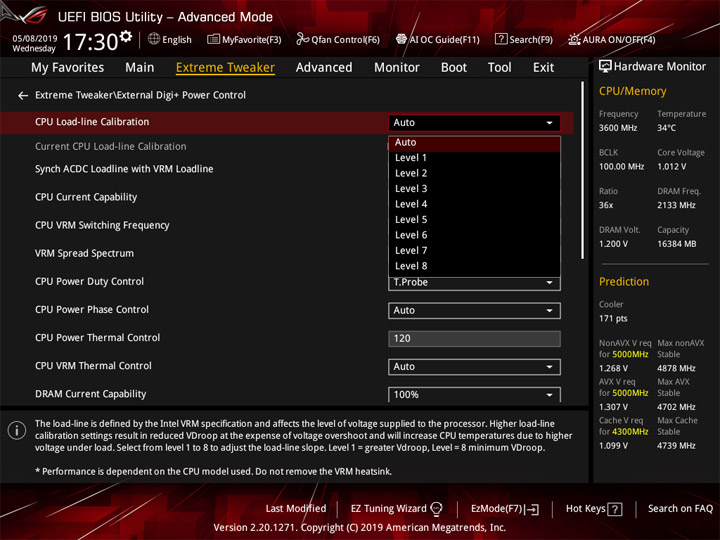

Имеется массированный набор профилей LLC, возможность смены частоты ШИМ и ряд других настроек для оказания влияния на работу подсистемы питания. В отдельную рубрику вынесены тонкие настройки, за неё говорит одно только название — Tweaker’s Paradise.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Ключевые переменные, их пределы (для «воздушного» режима работы) и шаг прироста полностью совпал с возможностями родственной ASUS ROG Maximus XI Extreme, для наглядности они находятся в таблице ниже.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–1000 0,05…0,0625
CPU Core Ratio (Multiplier) 8–120 1
CPU Load-line Calibration Auto/Level1…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–85 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,00625
CPU VCCIO Voltage (В) 0,9–1,8 0,00625
PCH Core Voltage (В) 0,9–1,8 0,01

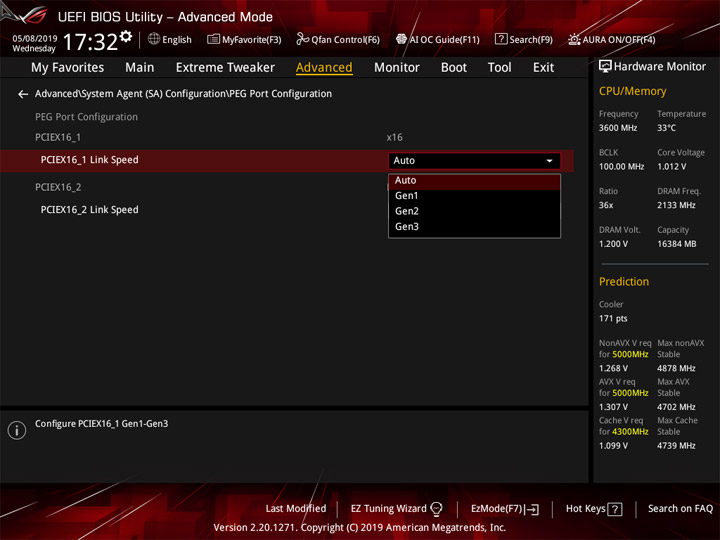

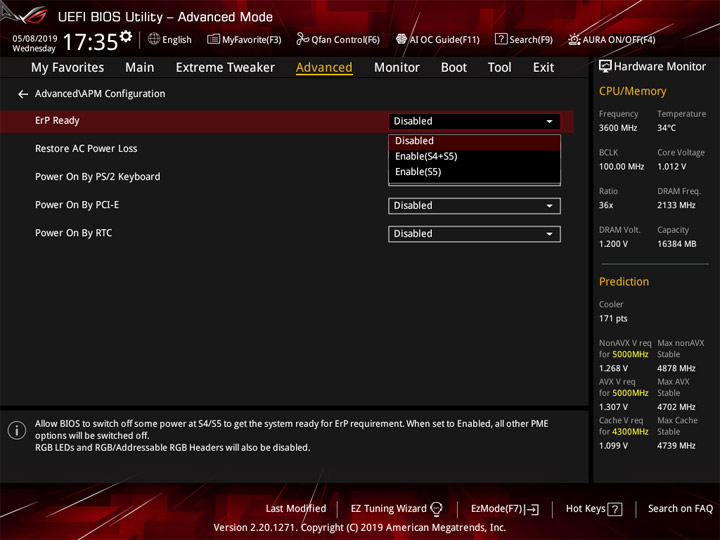

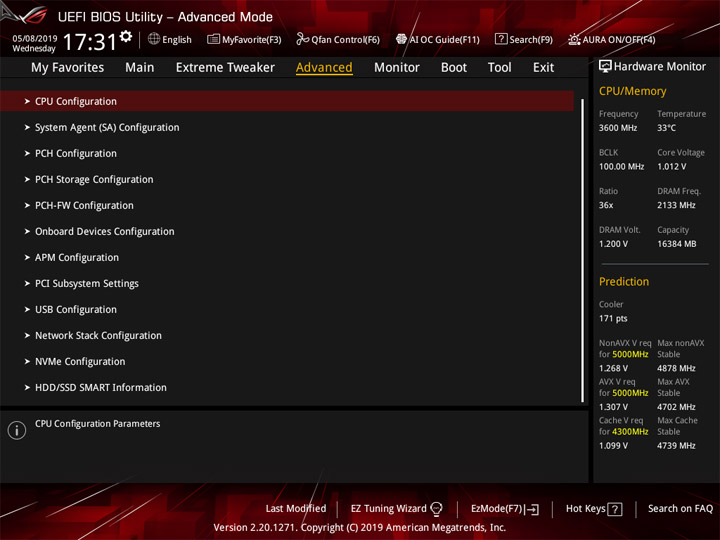

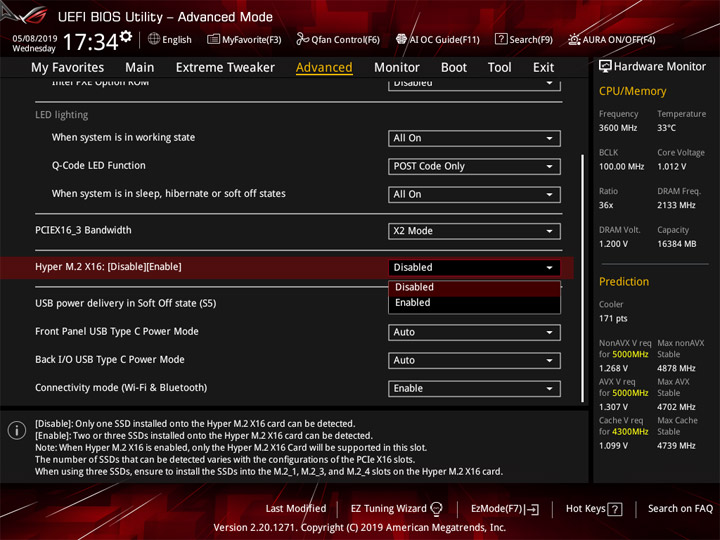

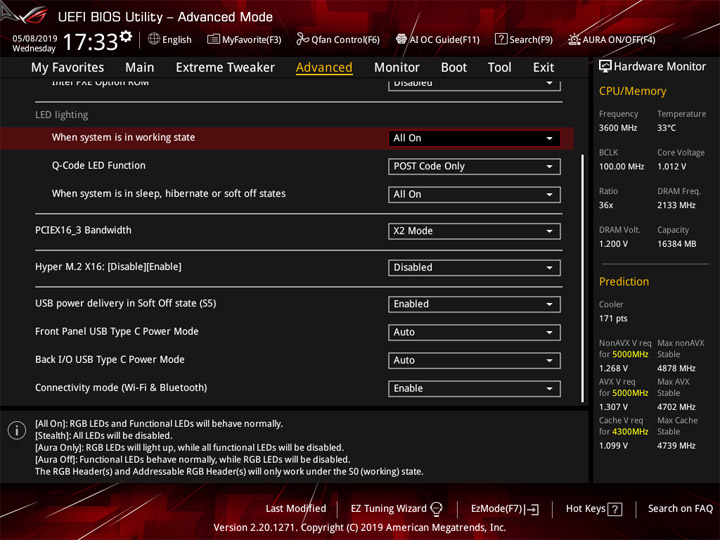

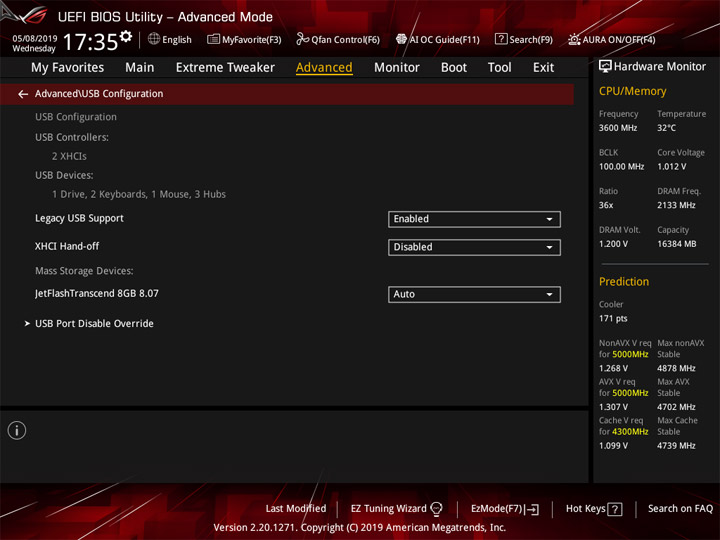

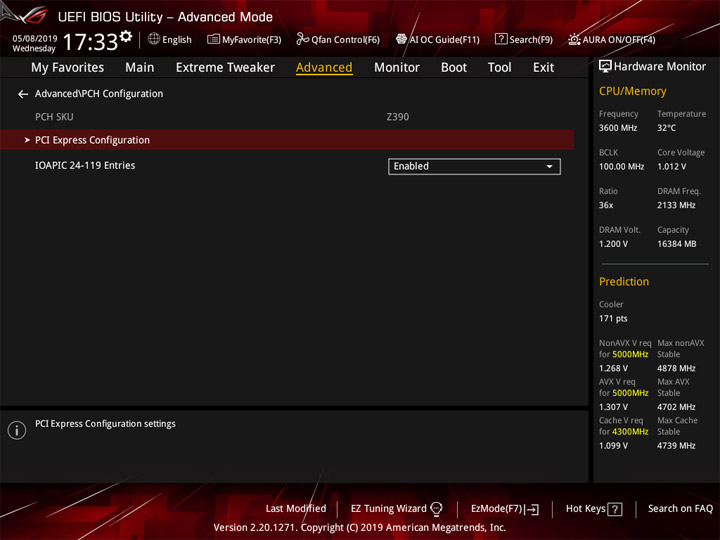

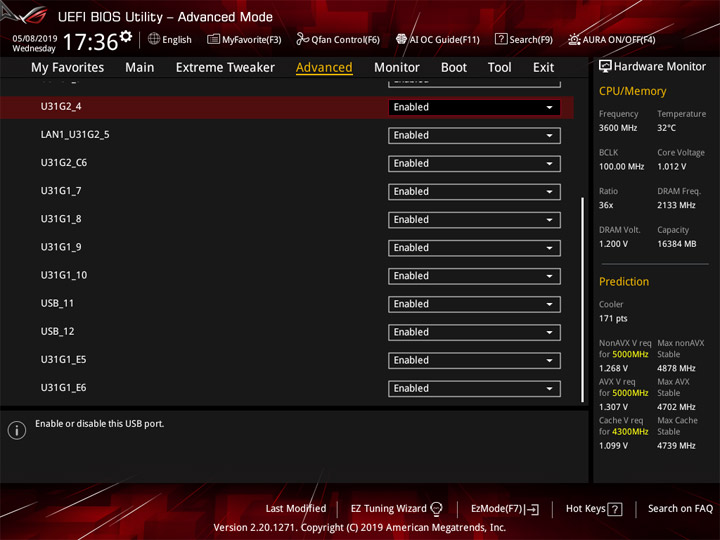

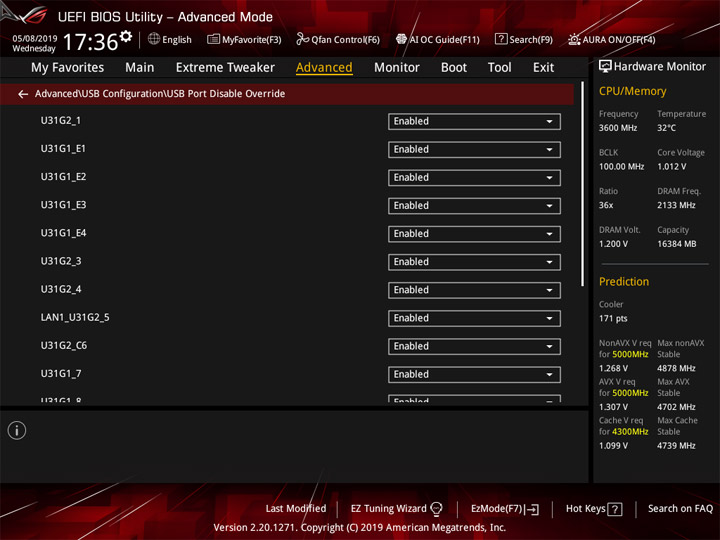

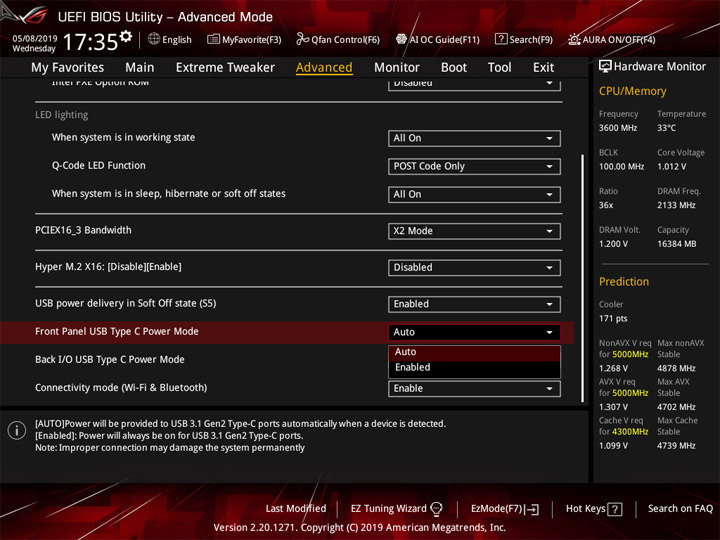

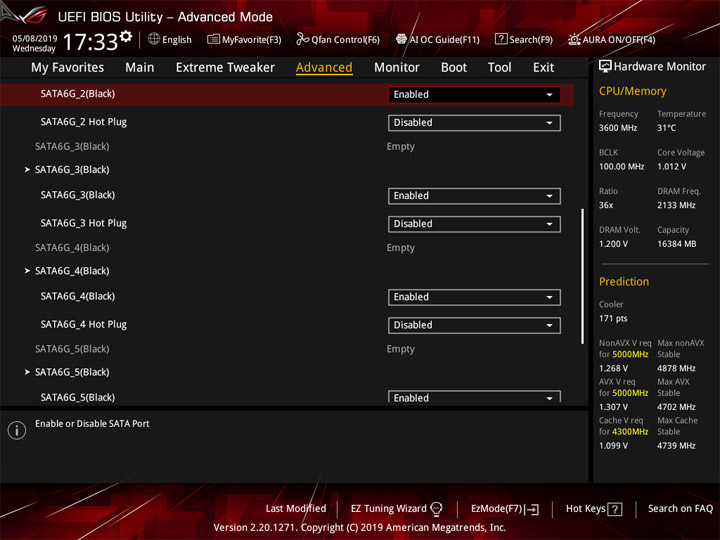

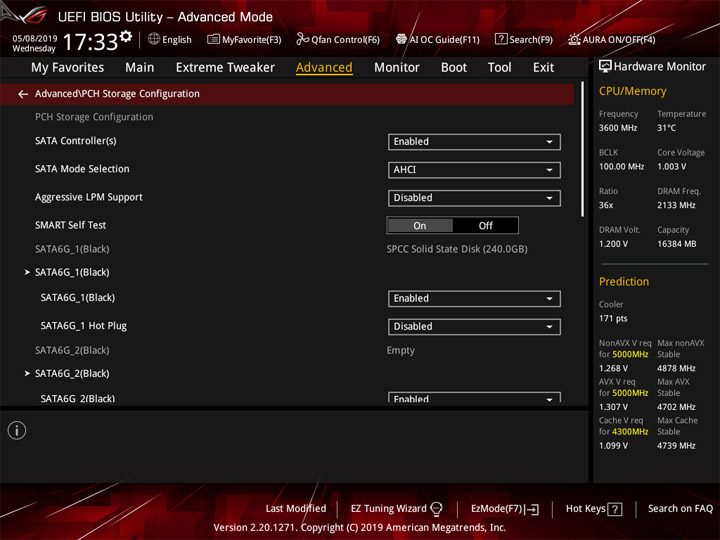

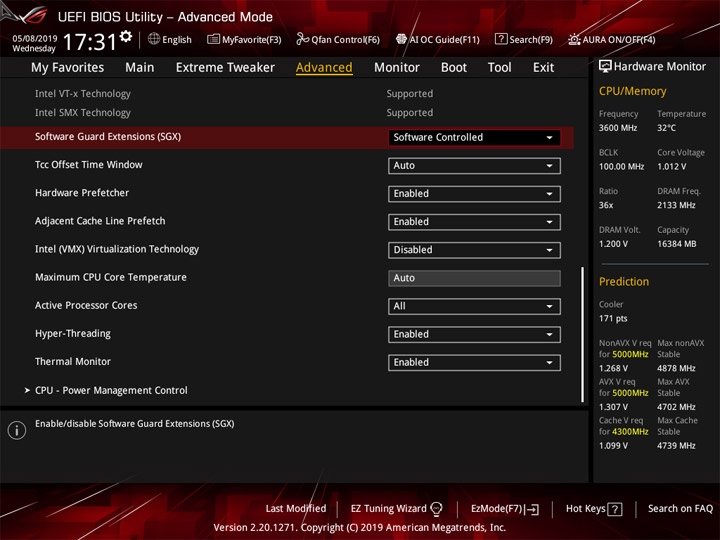

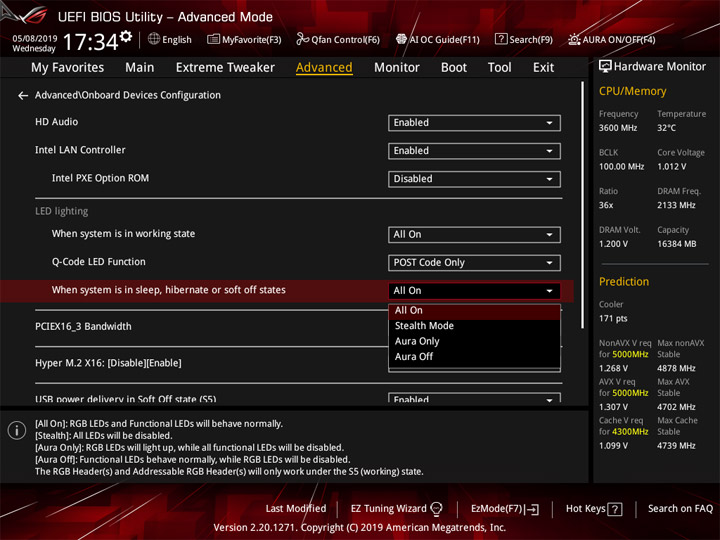

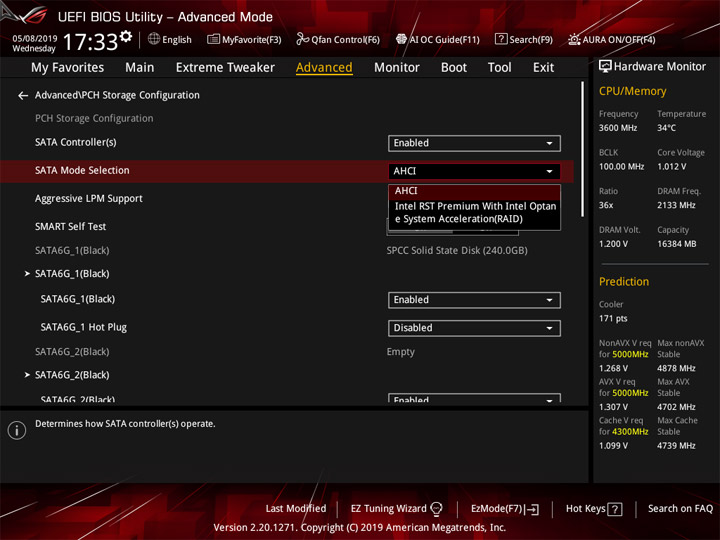

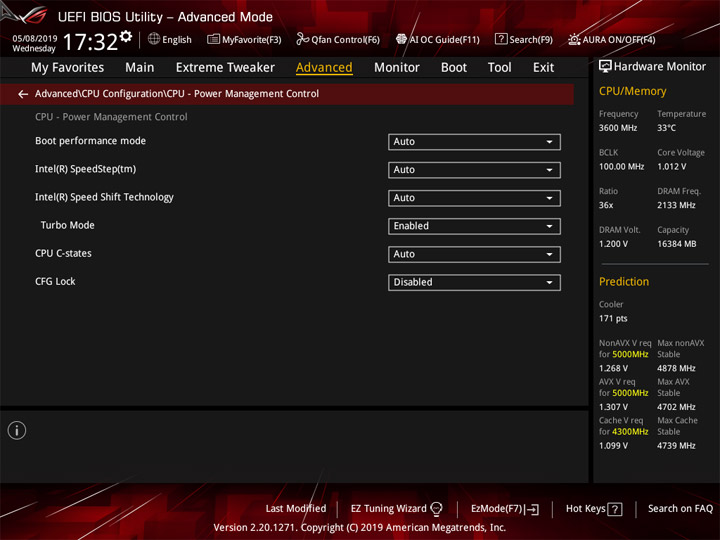

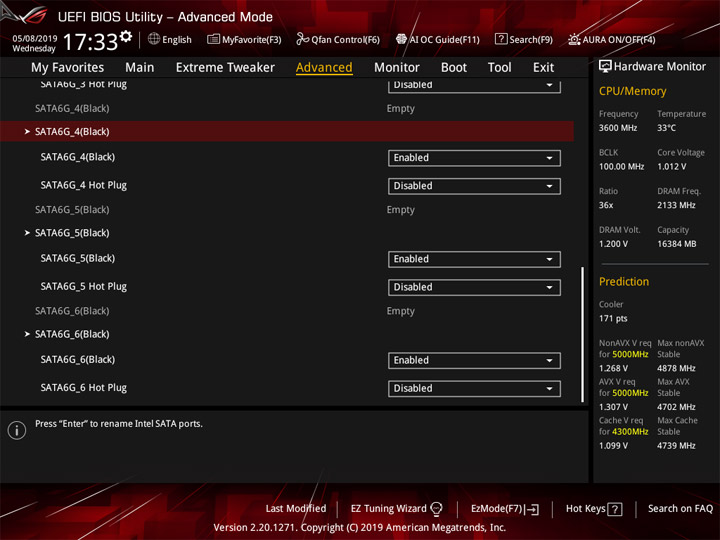

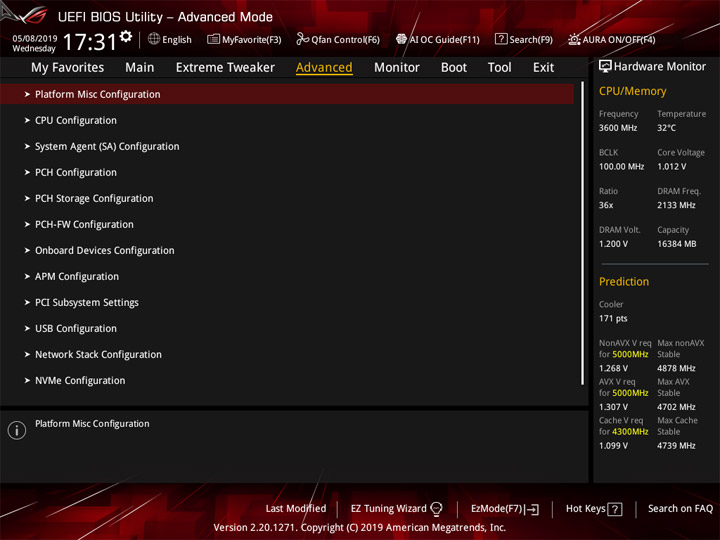

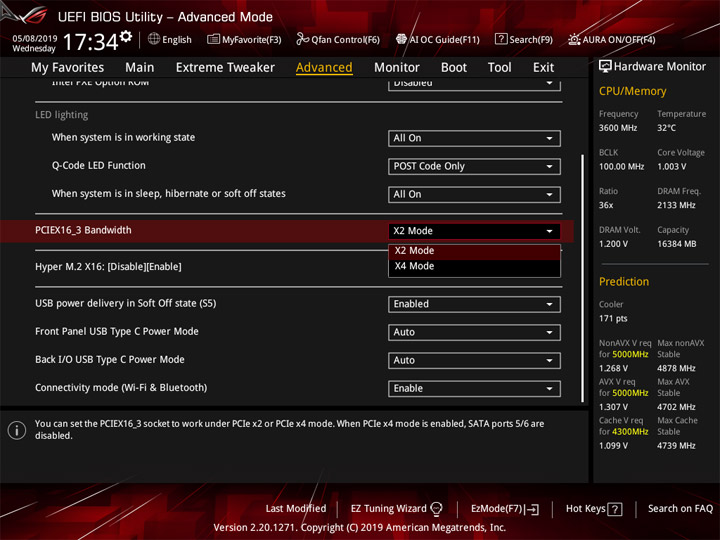

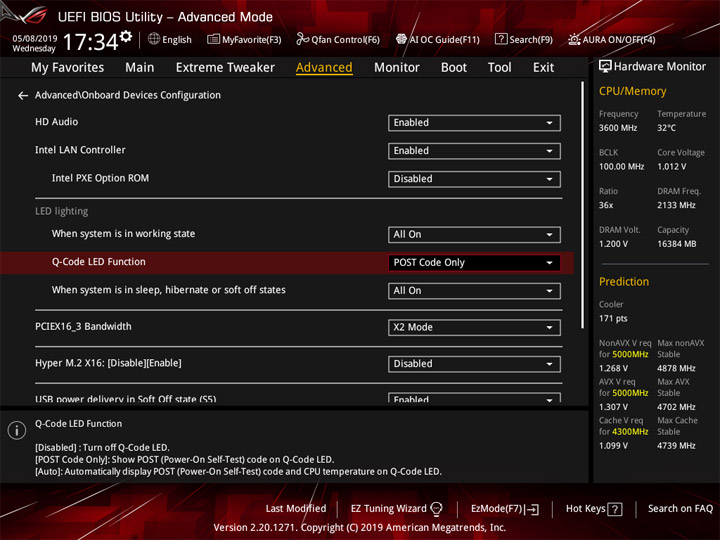

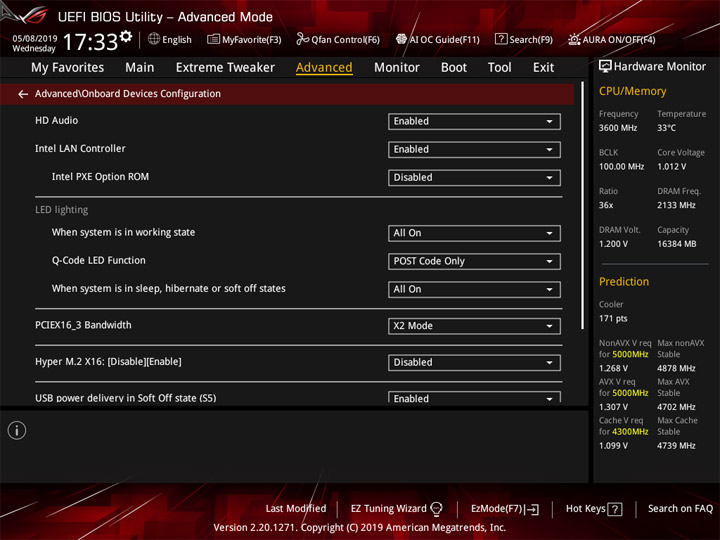

В разделе Advanced собран набор переменных, относящийся к работе других компонентов системы, имеющих косвенное отношение к разгону.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

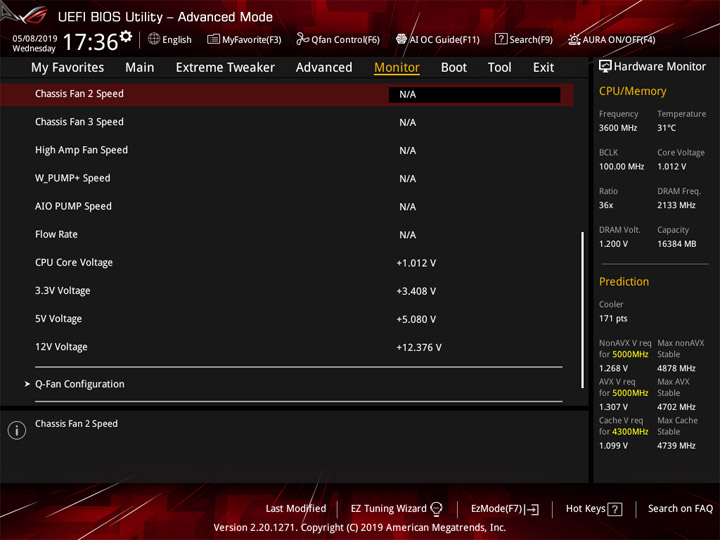

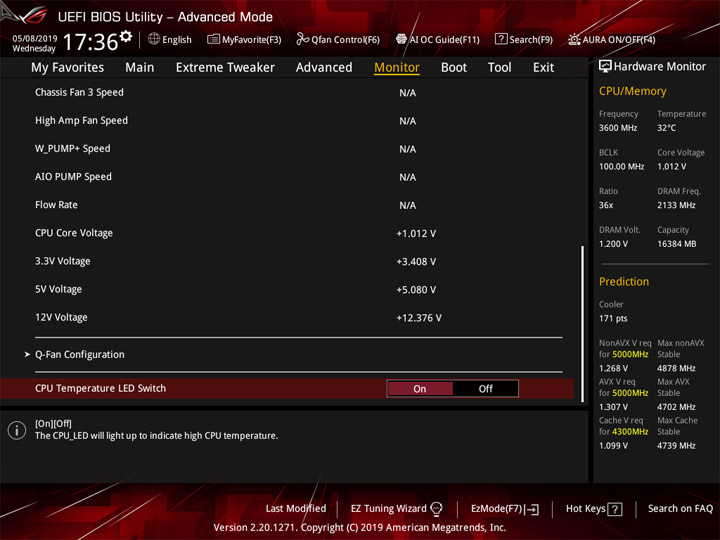

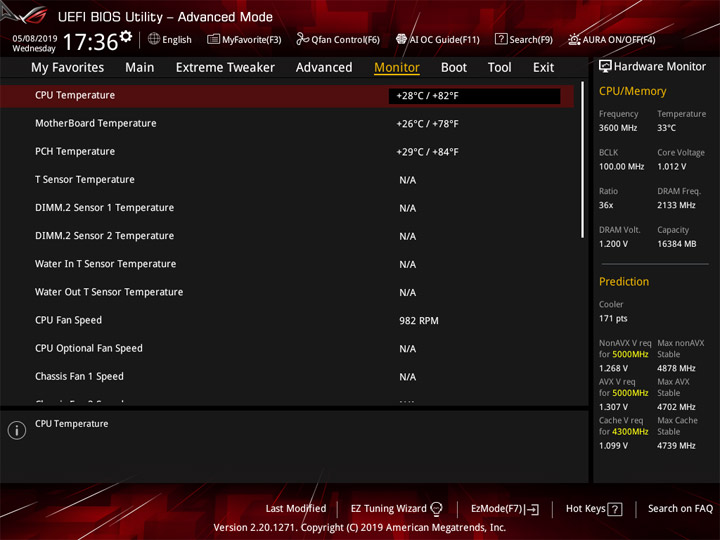

Изначально доступны три температурных показателя. Добавить можно ещё пять, всех их можно будет привлечь в качестве основы алгоритма по замедлению системных охладителей.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

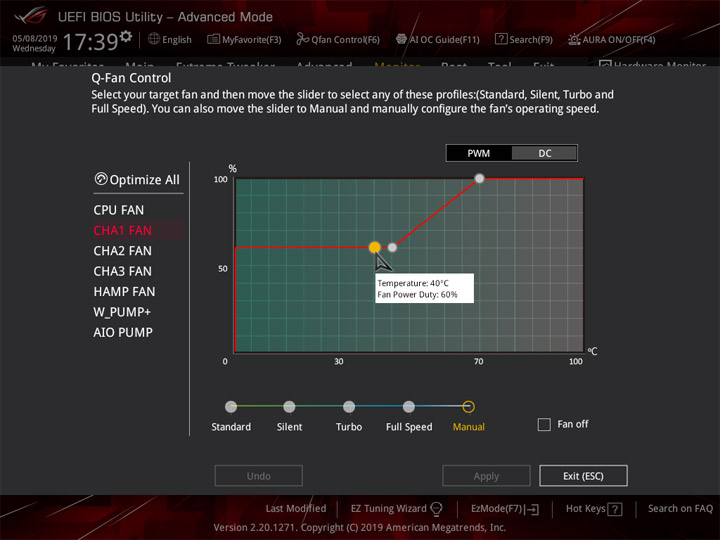

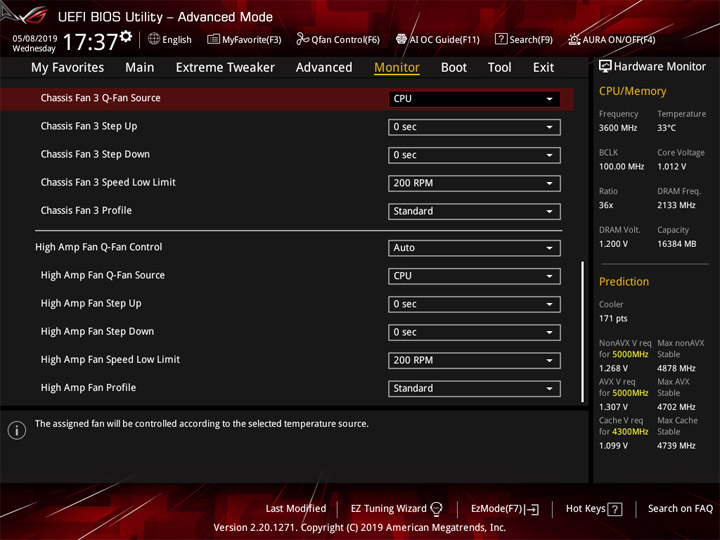

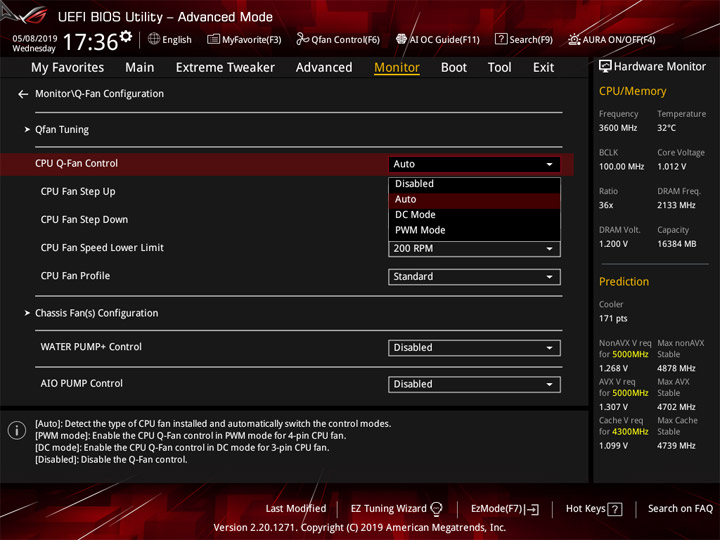

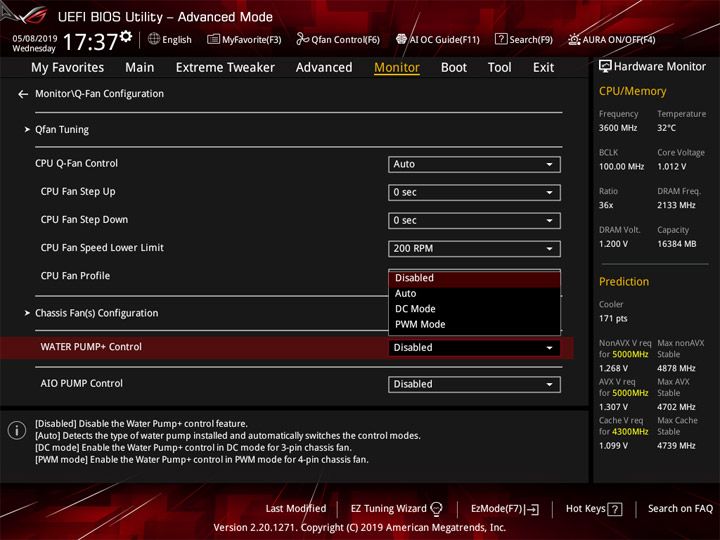

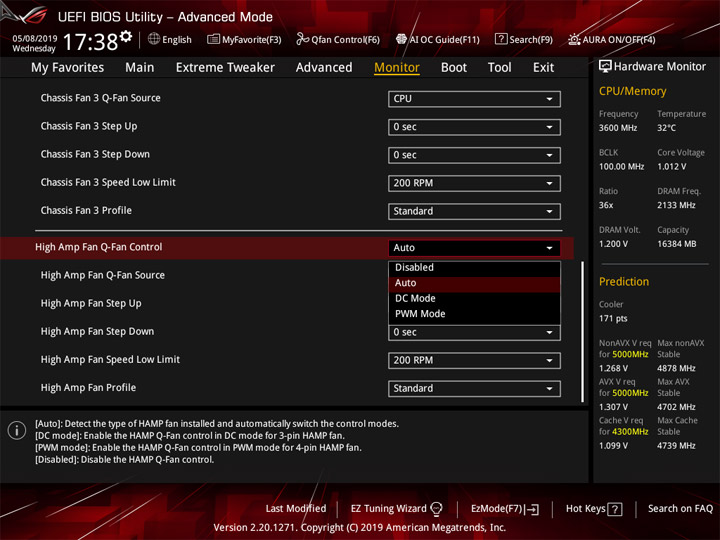

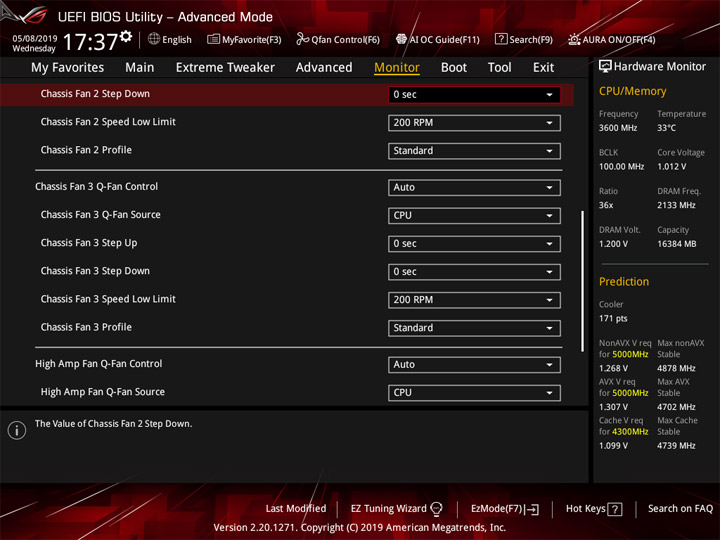

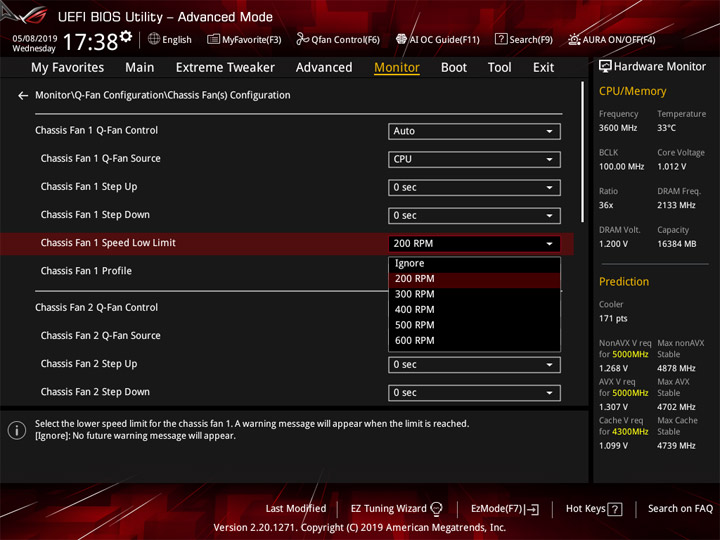

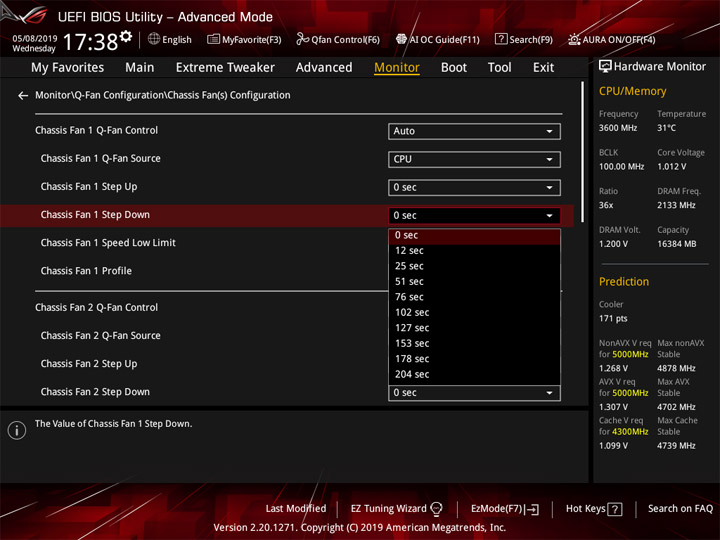

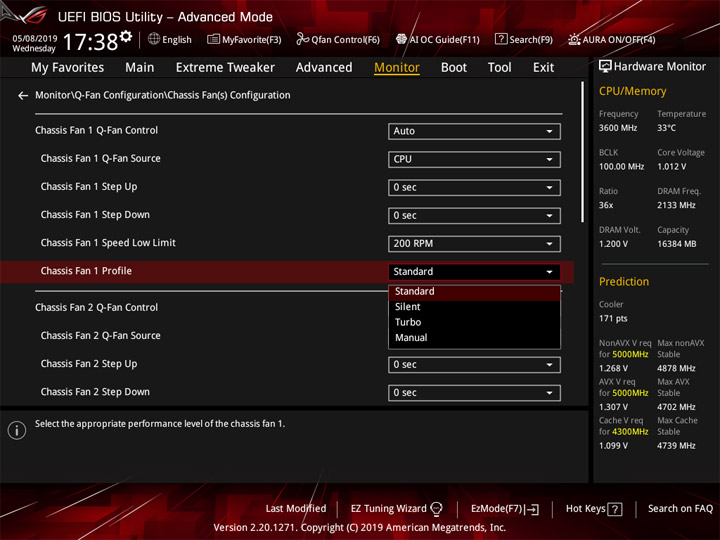

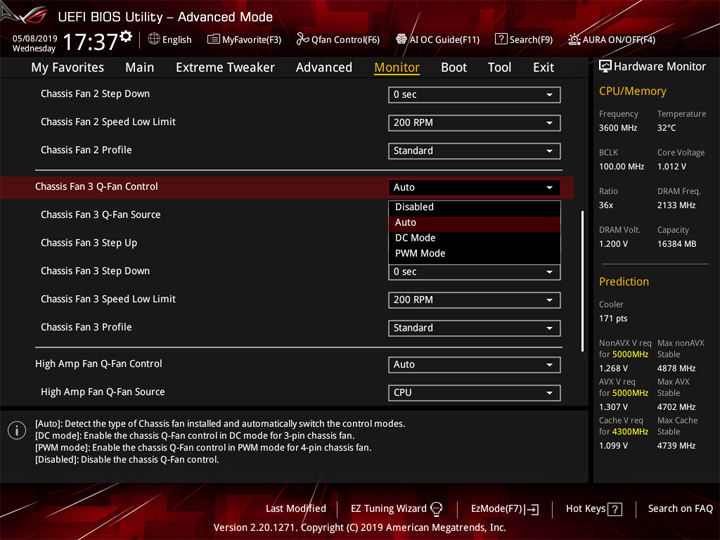

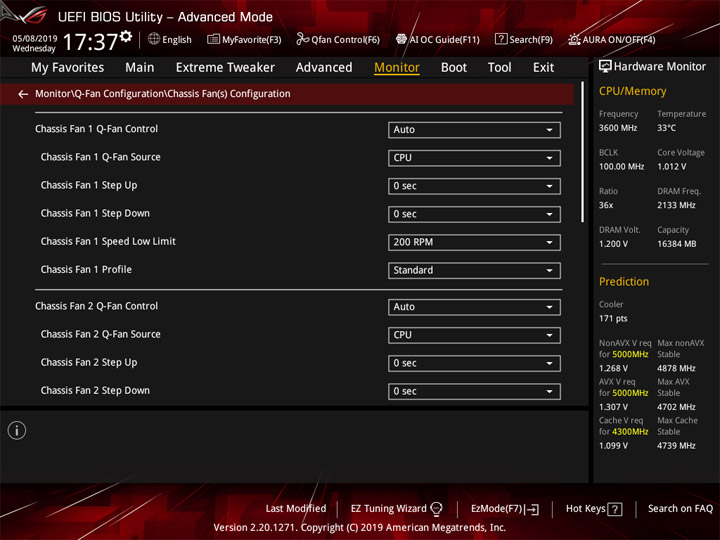

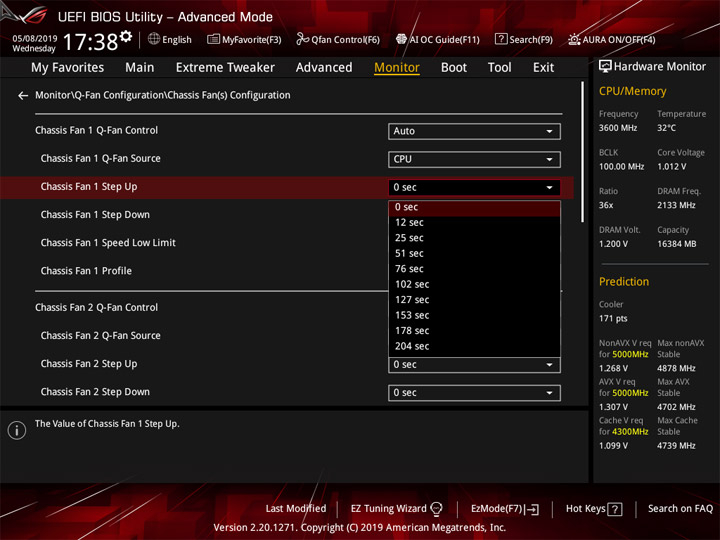

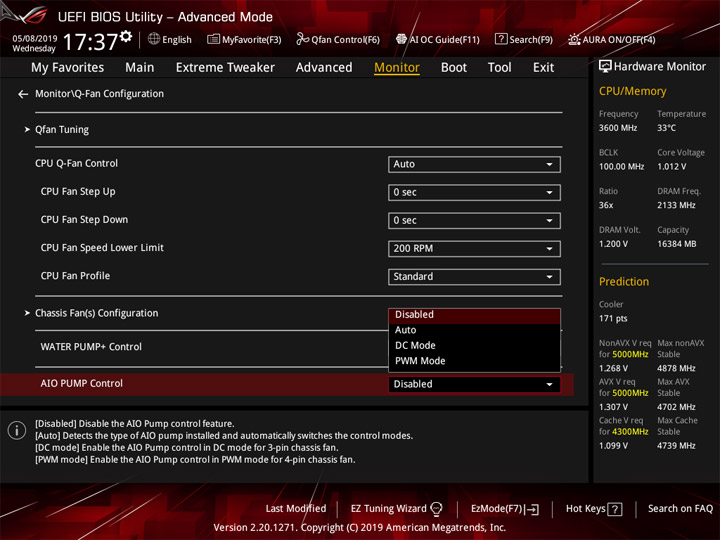

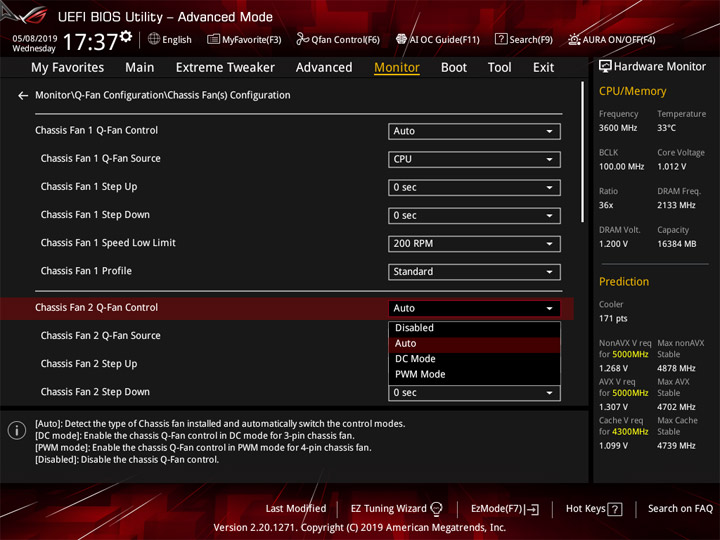

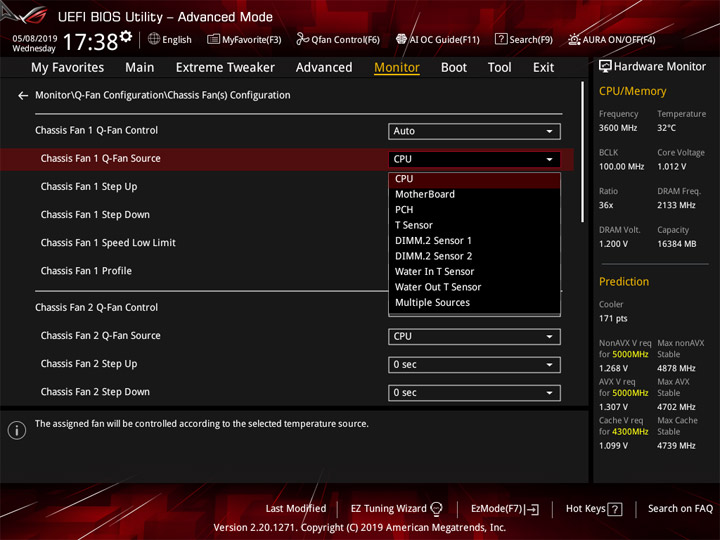

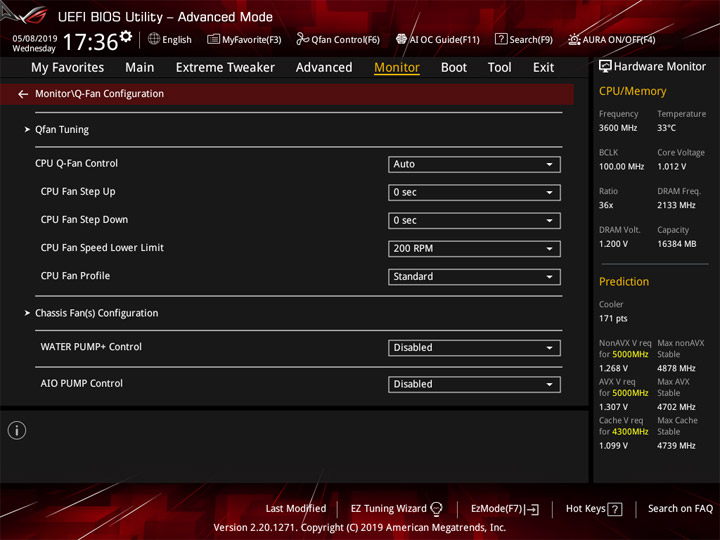

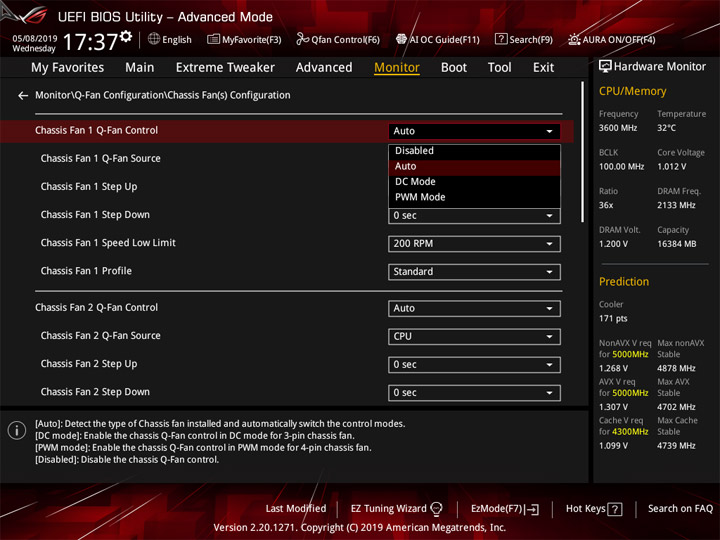

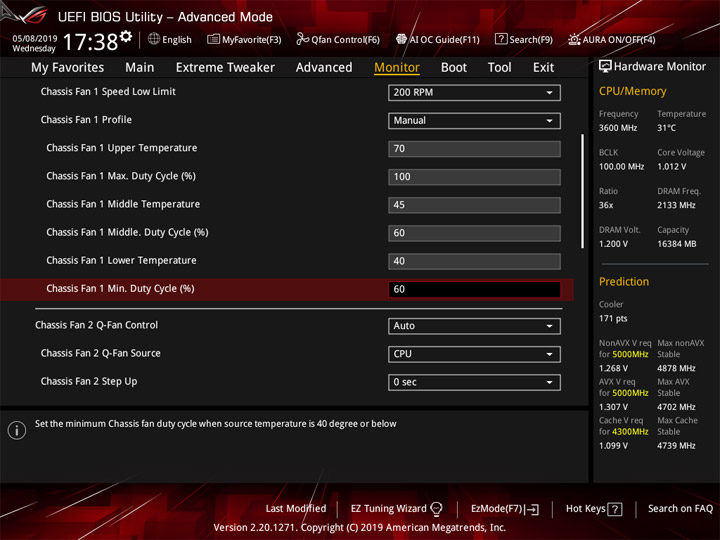

Для каждого управляемого канала есть выбор способа замедления работы двигателей — DC или PWM, также работает автоопределение типа используемого оборудования. Всего независимых сценариев можно довести до семи штук, таким образом, «спаренной» является работа площадок CPU_FAN и CPU_OPT. Указать точки в ручном варианте функционирования можно как в строковом виде, так и в интерактивном меню Qfan Control (F6).

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

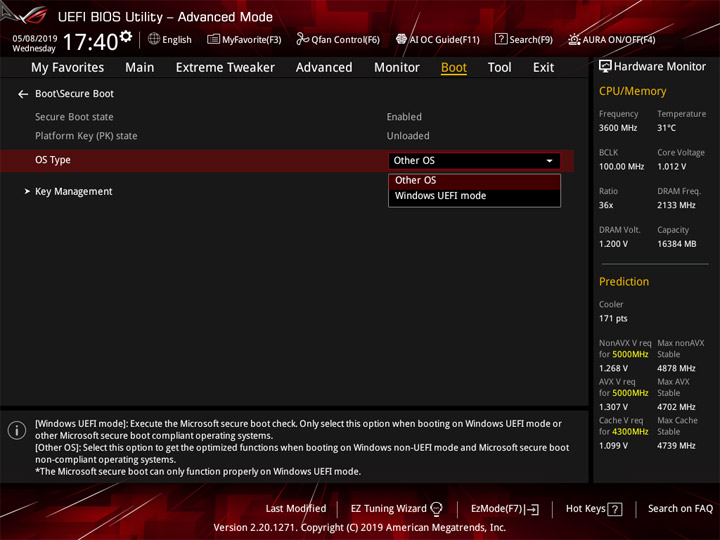

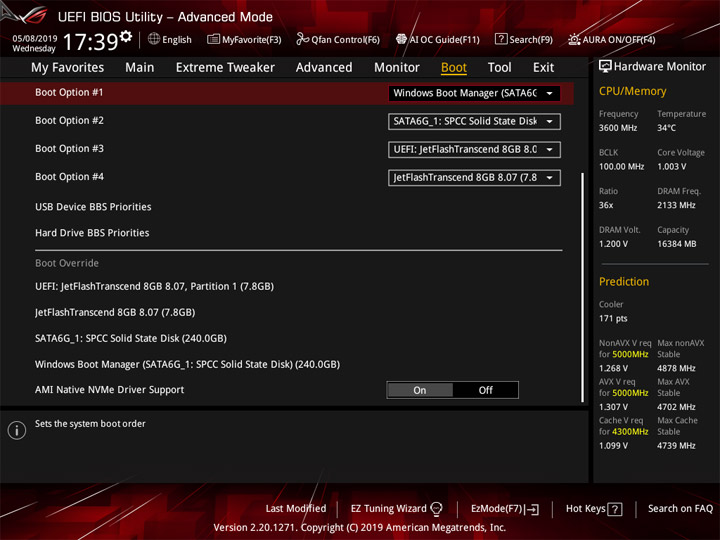

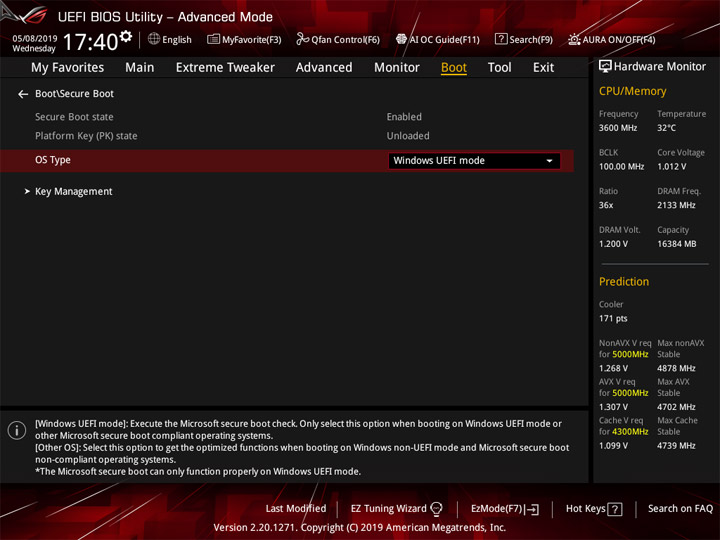

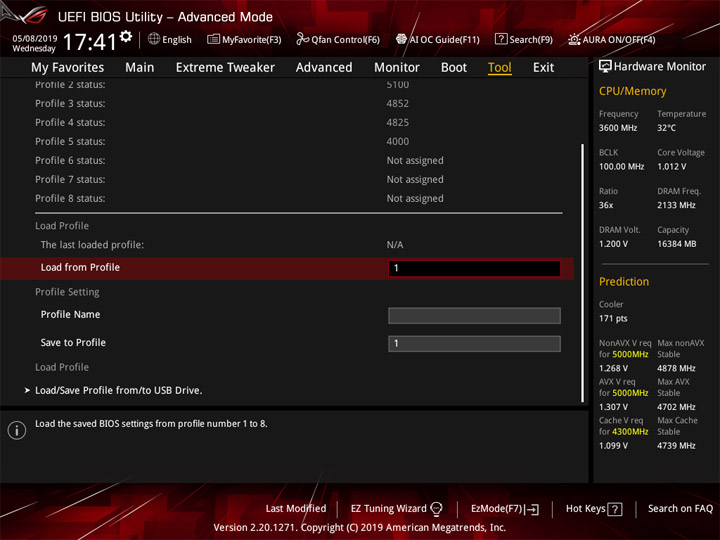

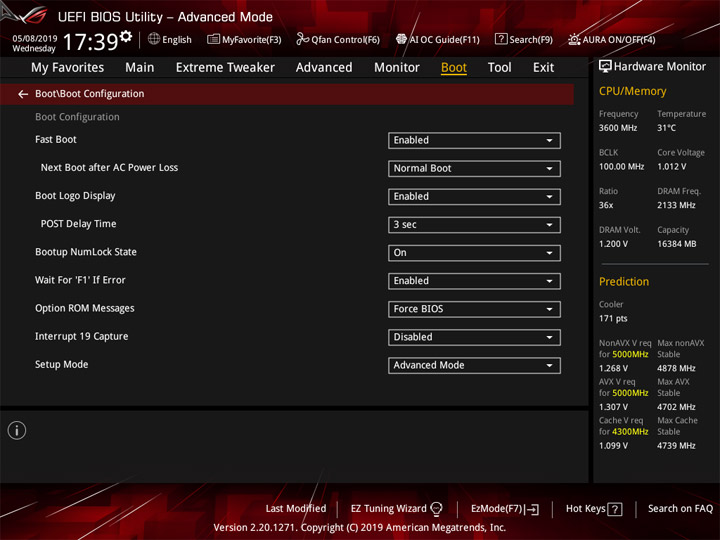

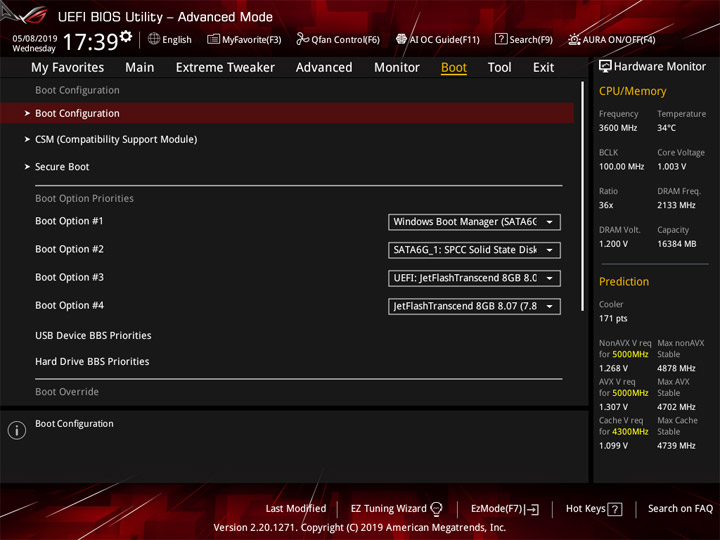

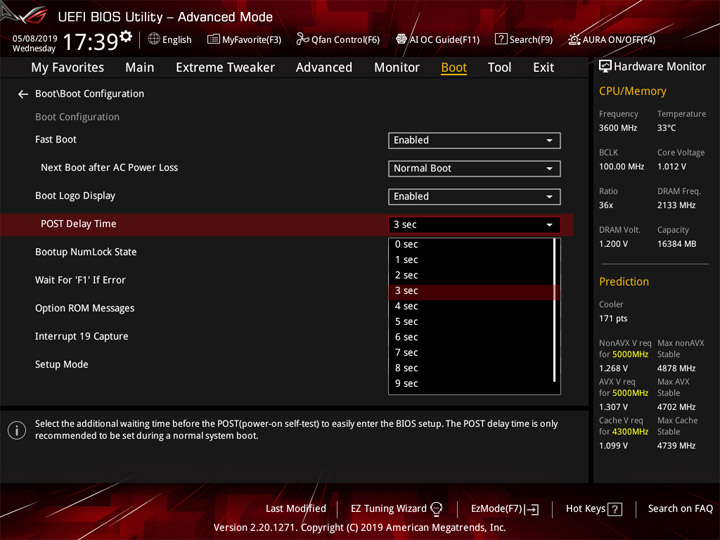

Для модификации процедуры опроса оборудования и последующей загрузки ОС предусмотрен раздел Boot.

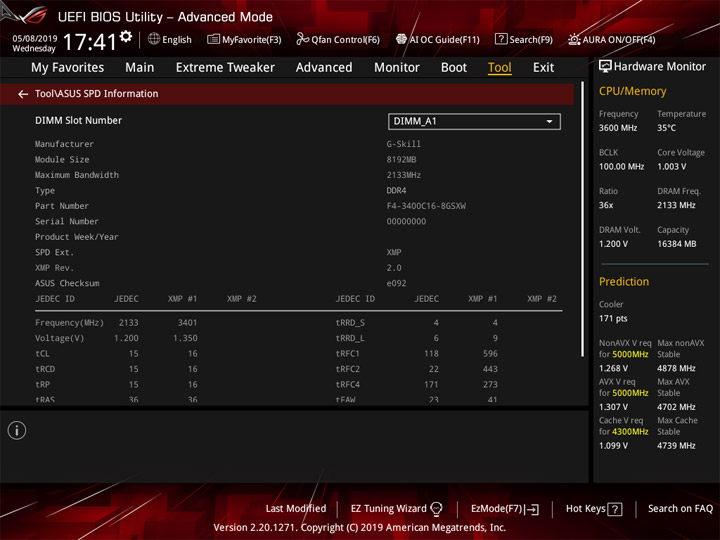

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

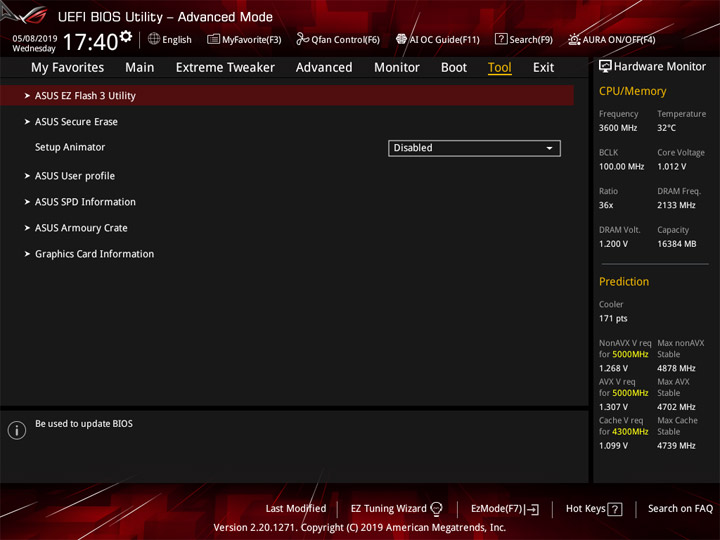

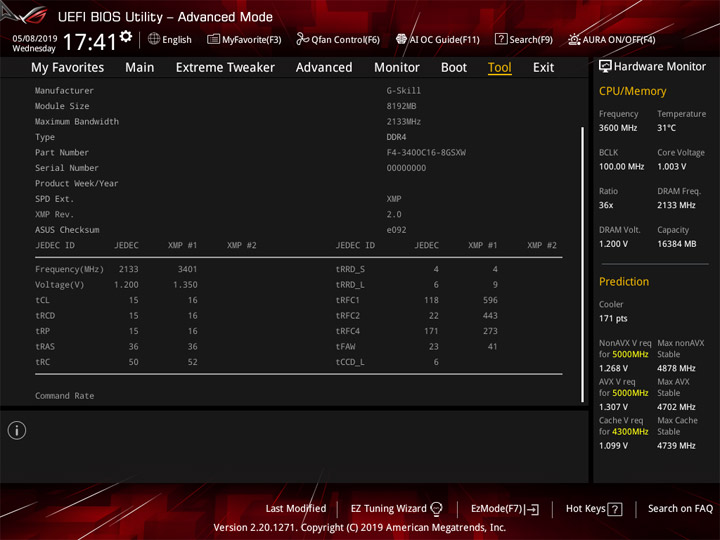

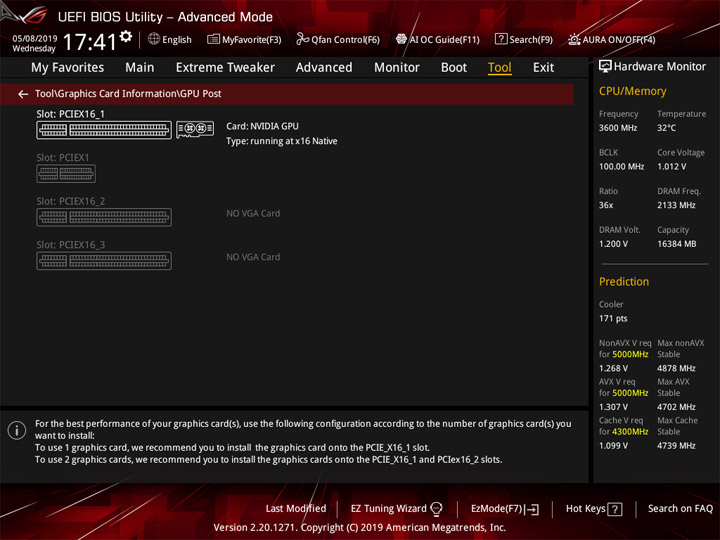

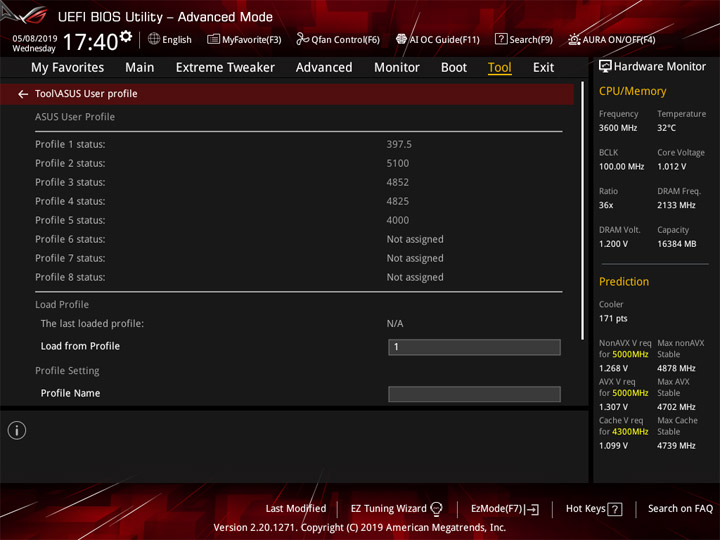

Выносная панель для проведения оверклокинга тут не поддерживается, потому в разделе Tool отсутствует пункт H-key configure, хотя он был у модели прошлого поколения, речь про ROG Maximus X Apex. Остальной набор знаком и совпадает с возможностями других актуальных плат серии ROG Maximus.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

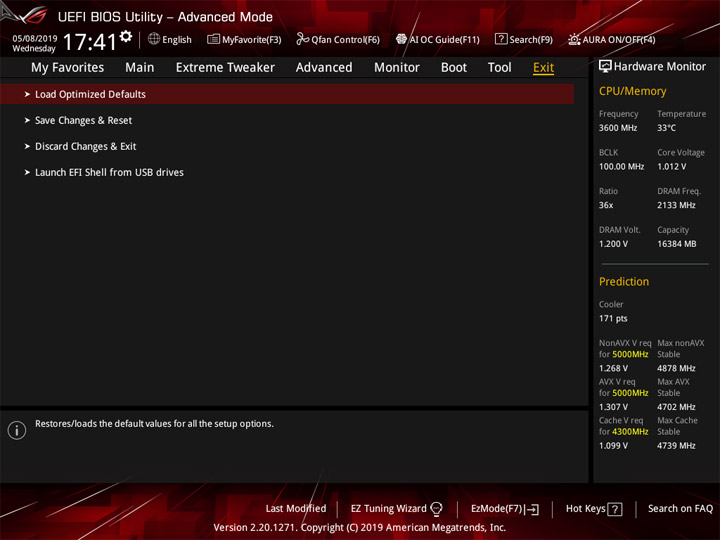

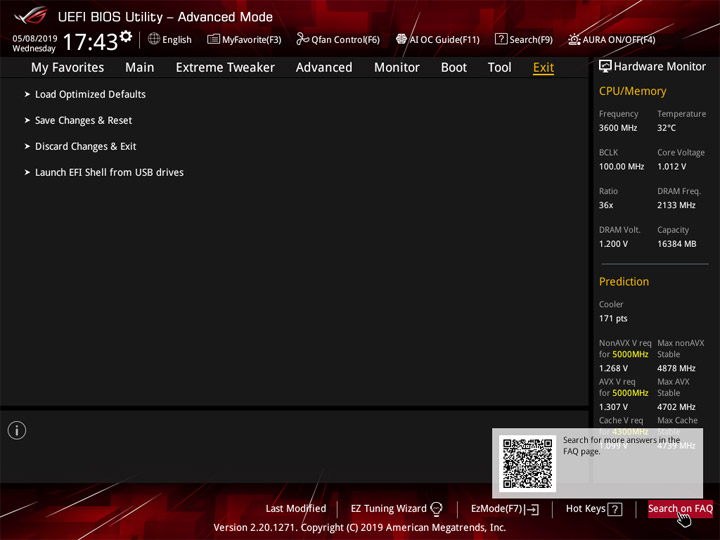

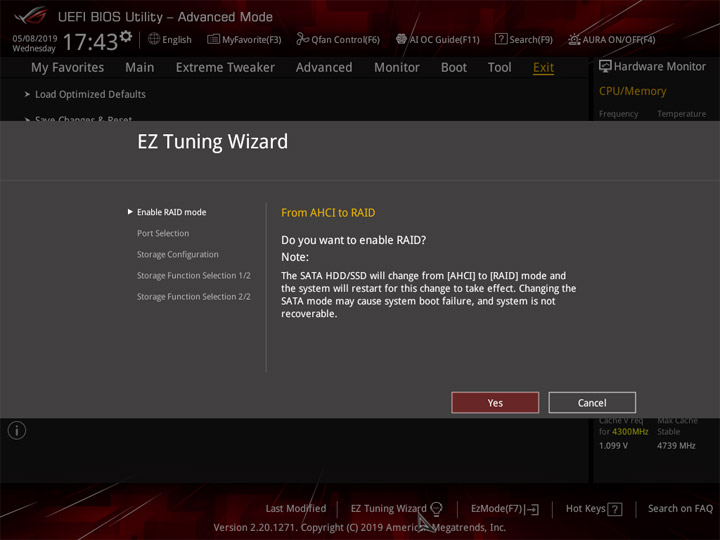

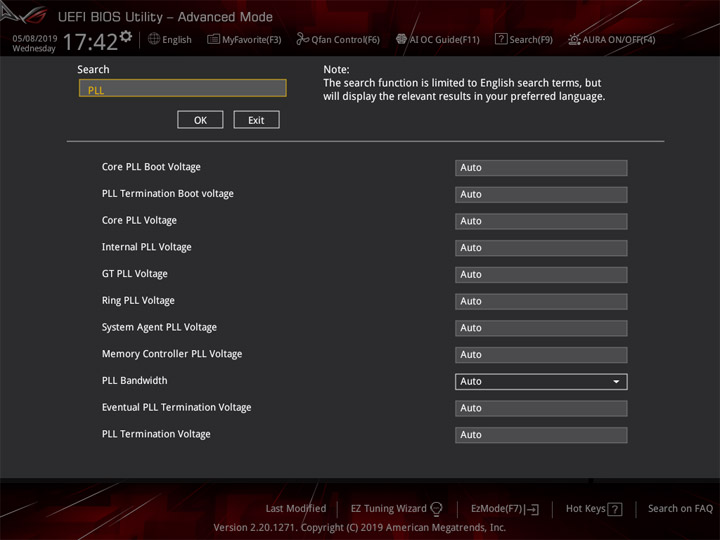

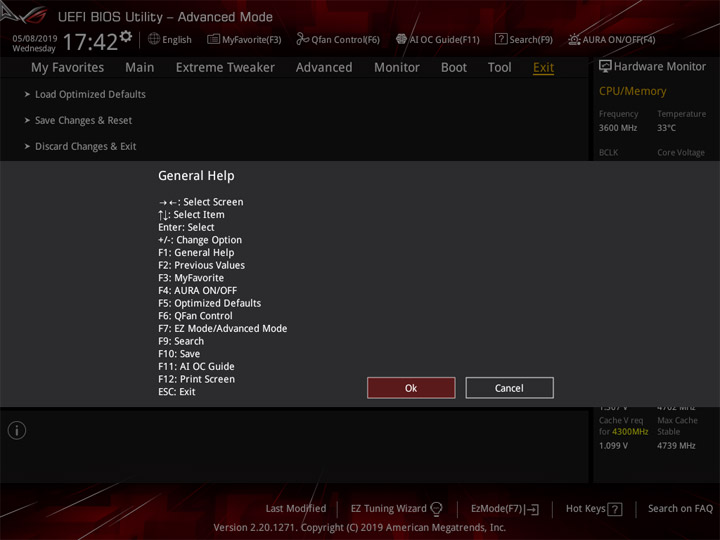

Полезным будет механизм поиска по настройкам (F9) ввиду их огромного количества. Общая структура и вид меню UEFI остаются неизменными на радость поклонникам продукции от ASUS.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Комплектное ПО

Из перечня фирменных утилит убраны бонусы для сетевой и звуковой подсистем, если сравнивать со списком ПО у родственной ROG Maximus XI Gene. Так было и прежде, но теперь такой подход немного удивителен, он не идёт в ногу с аппаратной задумкой по расширению потенциальной аудитории у продукта.

  Программное обеспечение
Фирменное AI Suite 3 (Ai Charger, Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information, USB BIOS Flashback), Lighting Control (AURA), Mem TweakIt, RAMCache III, RAMDisk
Сетевое Overwolf (freeware)
Дополнительное DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinRAR (пробная версия на 40 дней)

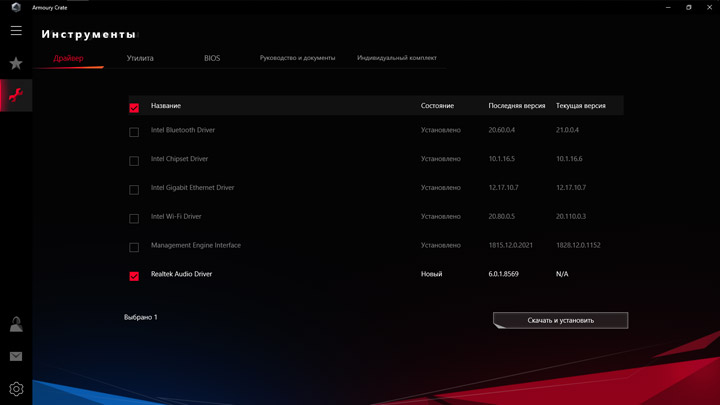

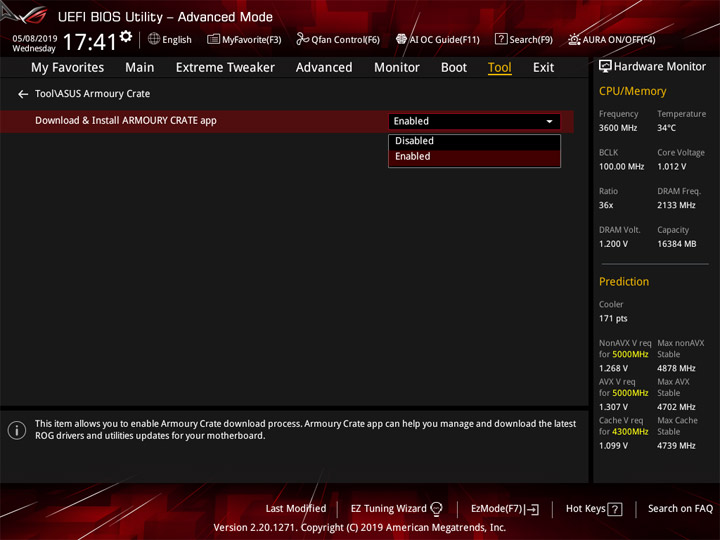

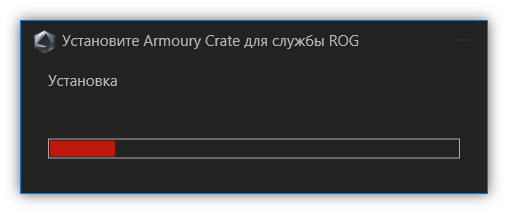

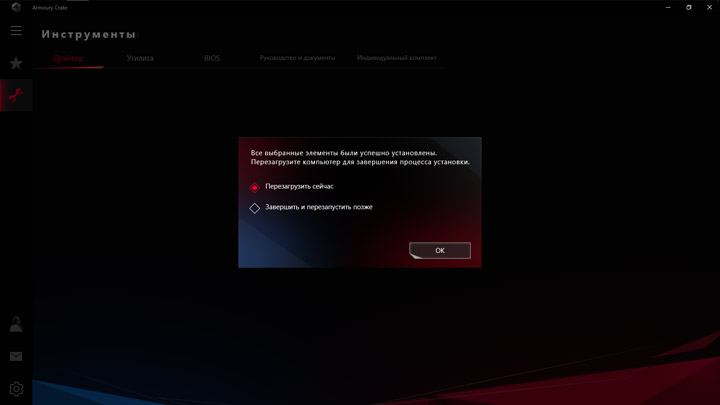

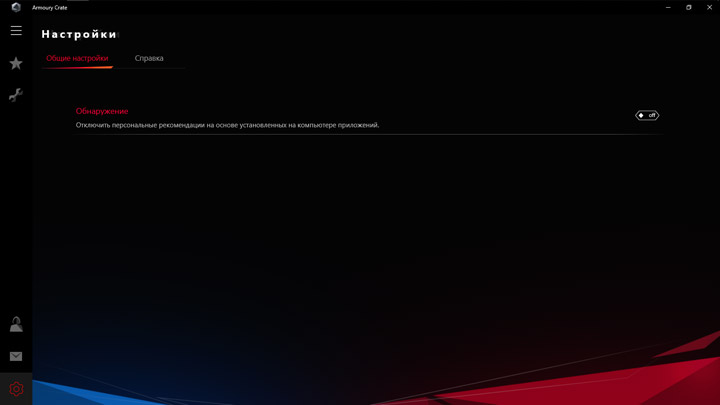

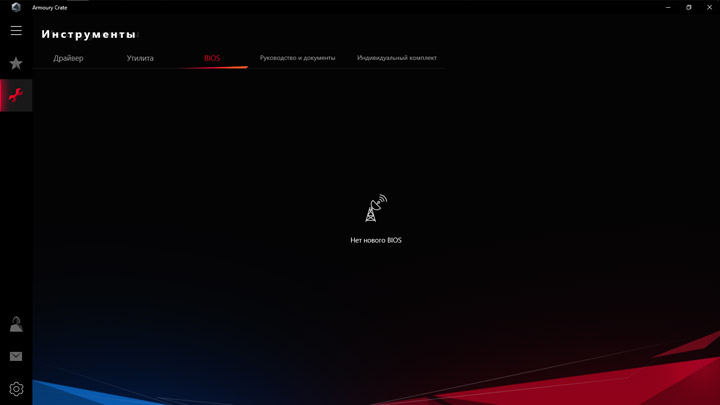

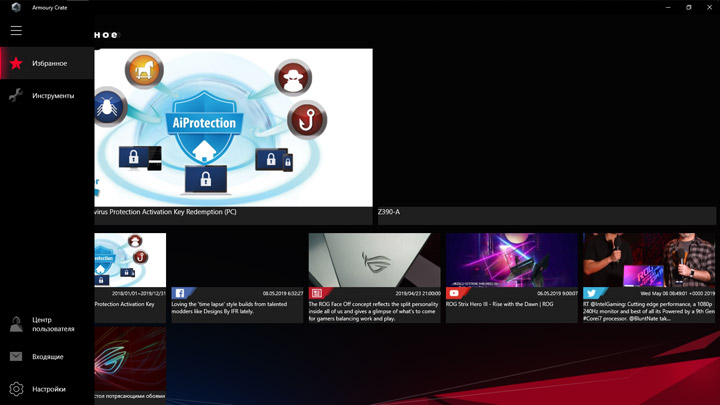

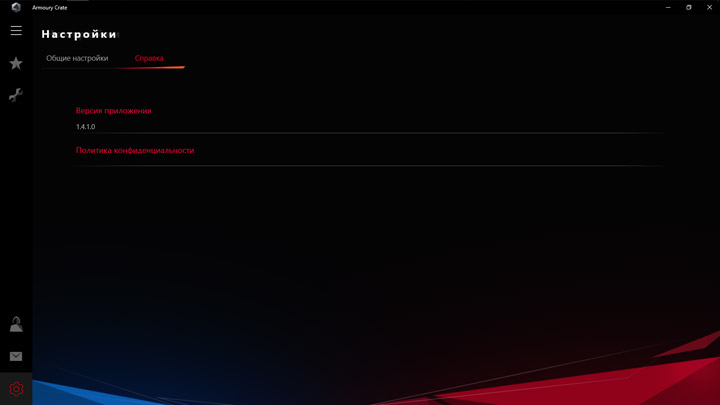

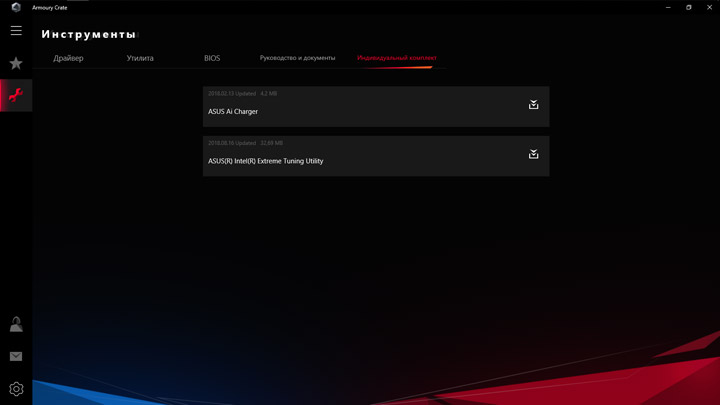

Инсталляцию программ удобно проводить через спецсредство Armoury Crate, активный его статус изначально зафиксирован в настройках UEFI.

ASUS ROG Maximus XI Apex

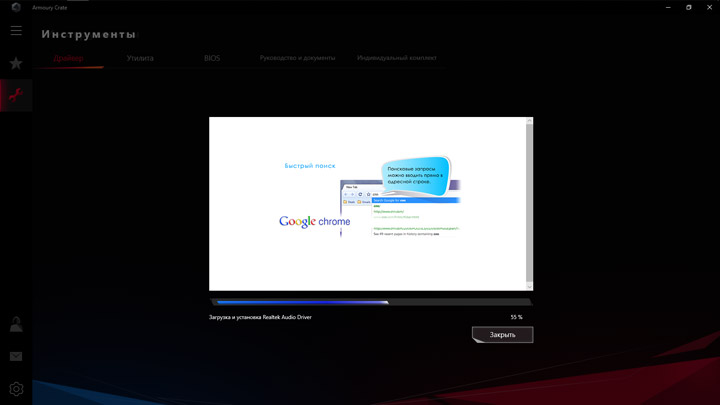

До сих пор ничего не поменяли в процессе отображения прогресса загрузки, незнакомому с утилитой может казаться будто ничего не происходит, словно «мастер» завис, хотя это не так. В остальном нет проблем: поиск, загрузка, установка прошли успешно.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

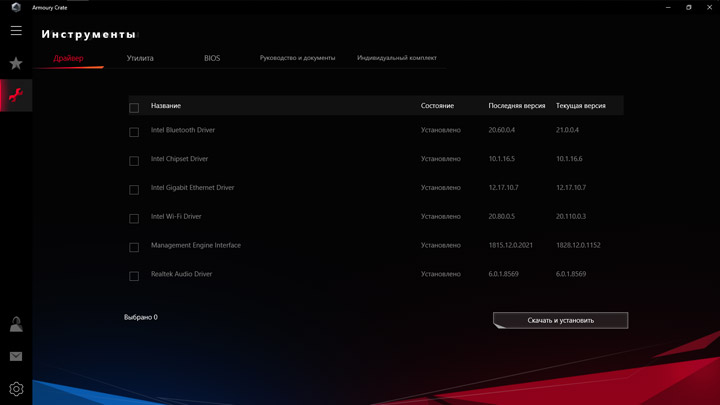

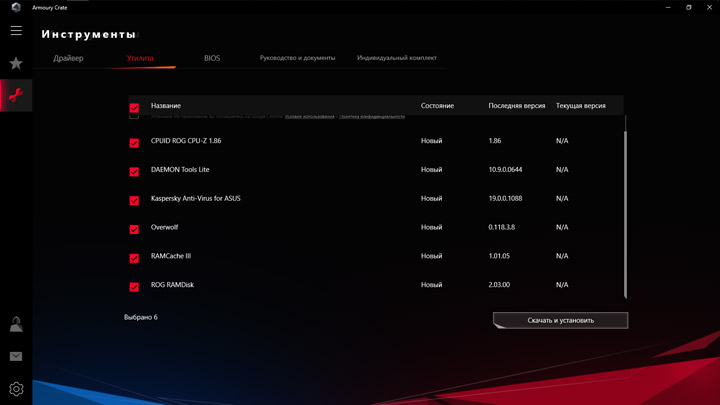

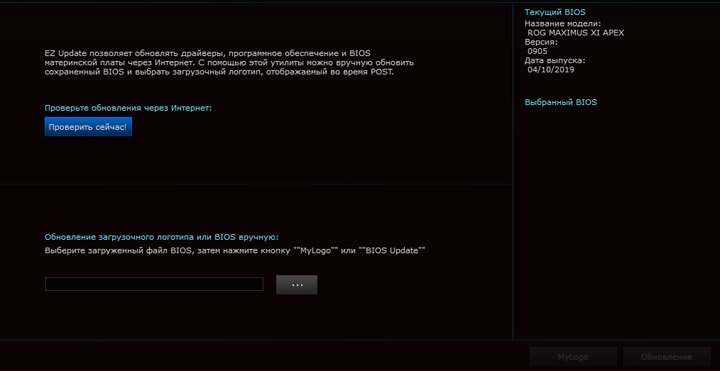

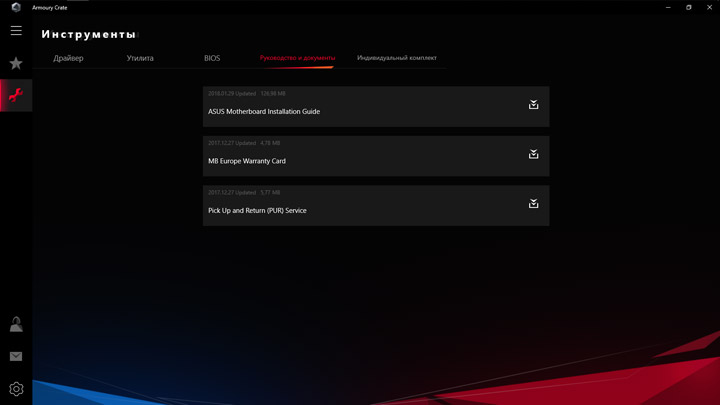

При наличии Интернет-соединения надобность в диске поддержки отсутствует, как и не нужна процедура по подбору самых свежих сборок драйверов на сайте поддержки продукта самостоятельно. Это удобно сделать теперь в Armoury Crate.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

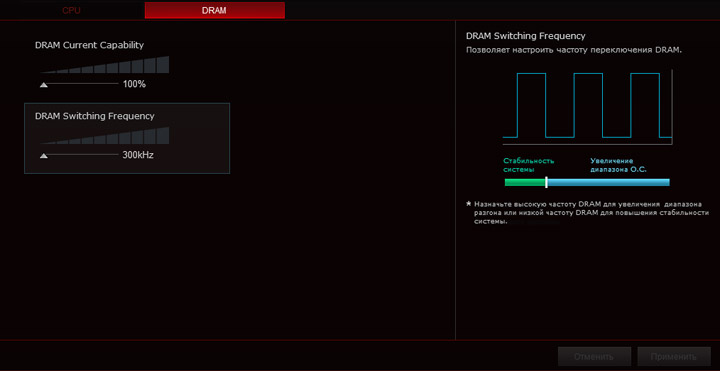

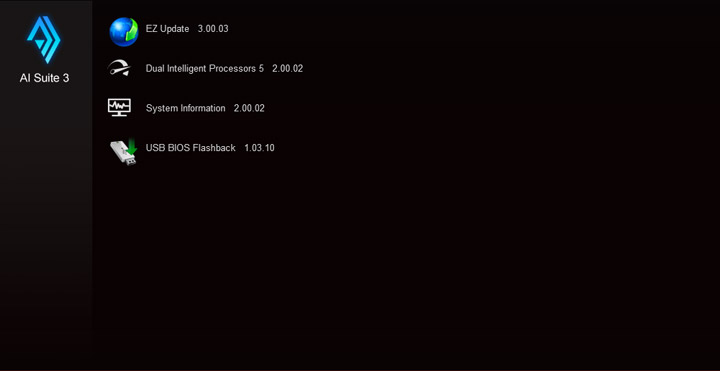

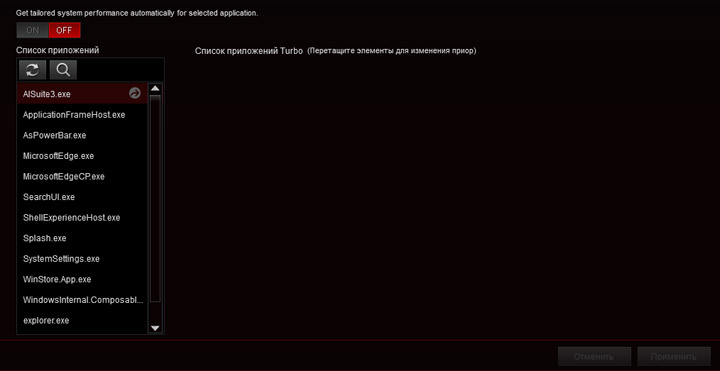

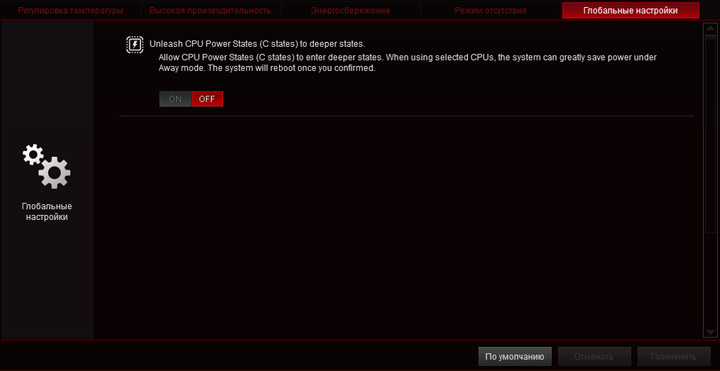

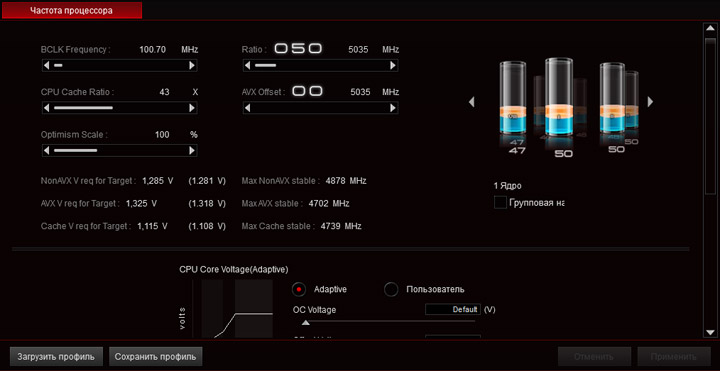

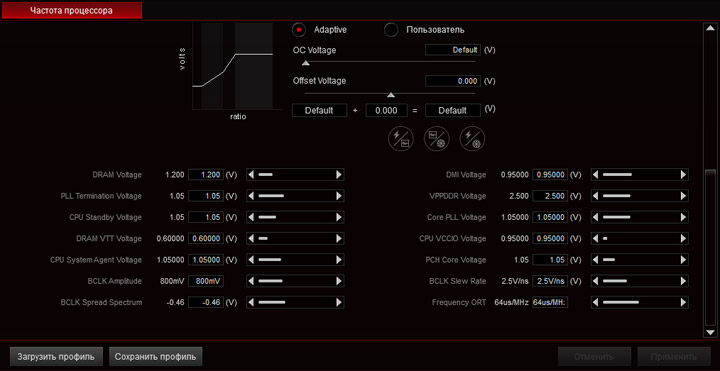

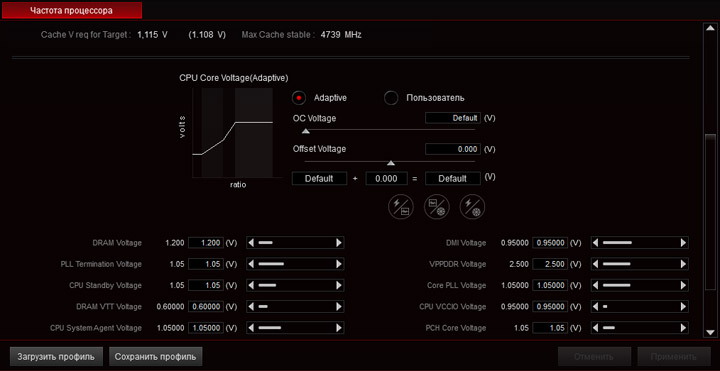

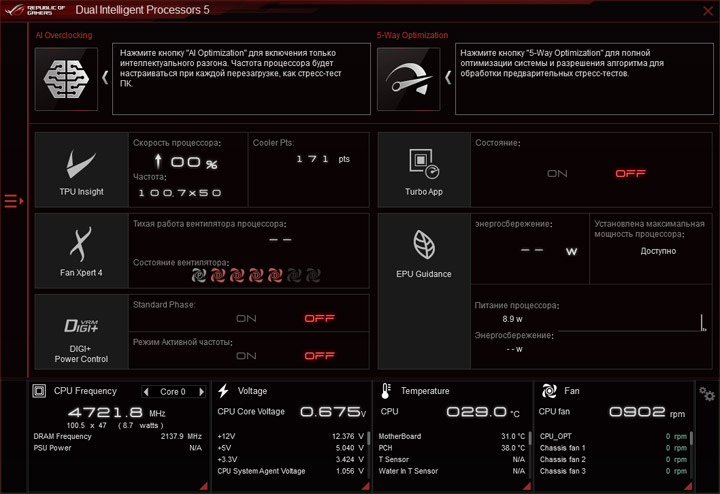

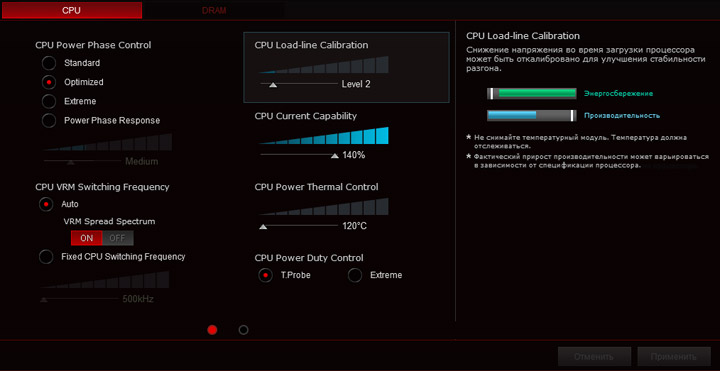

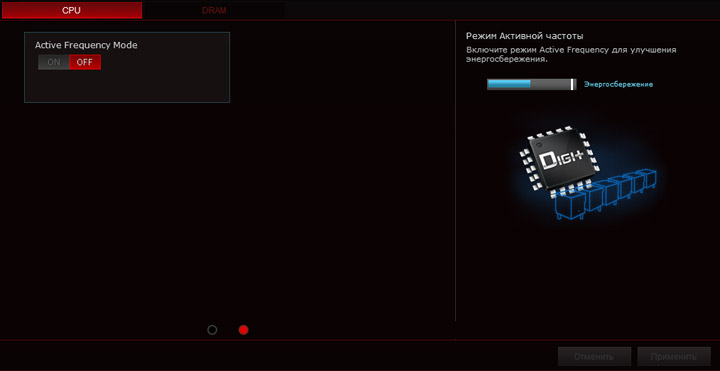

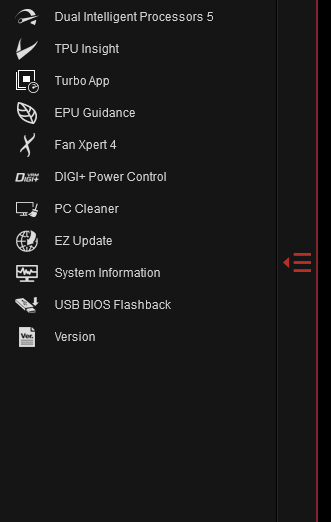

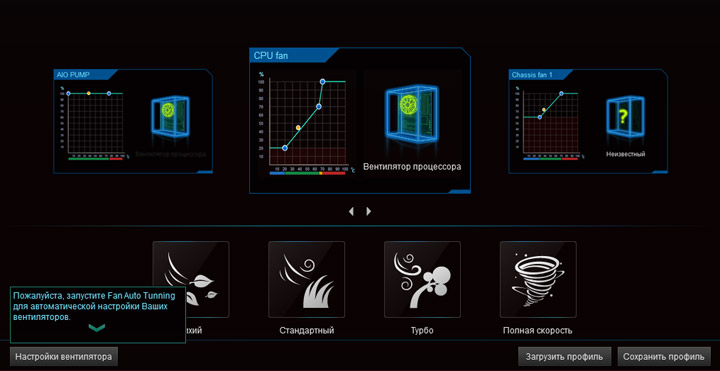

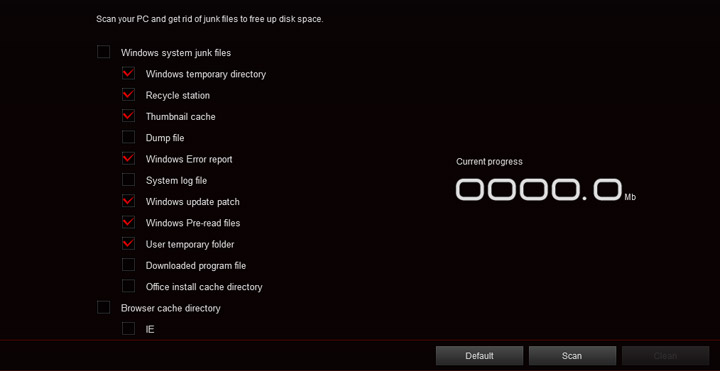

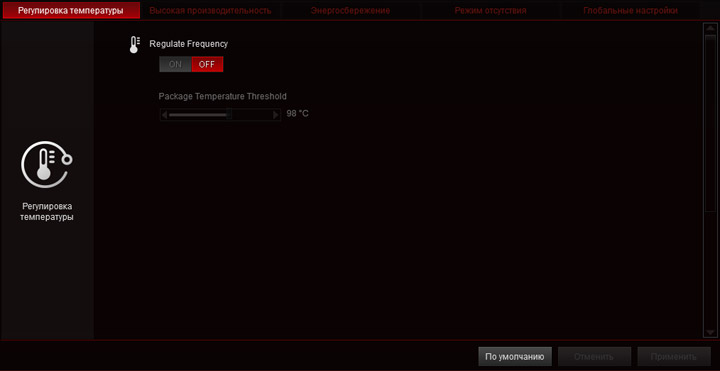

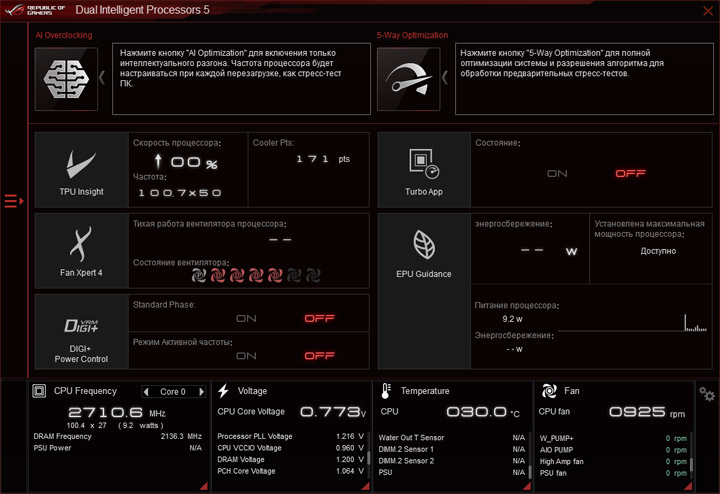

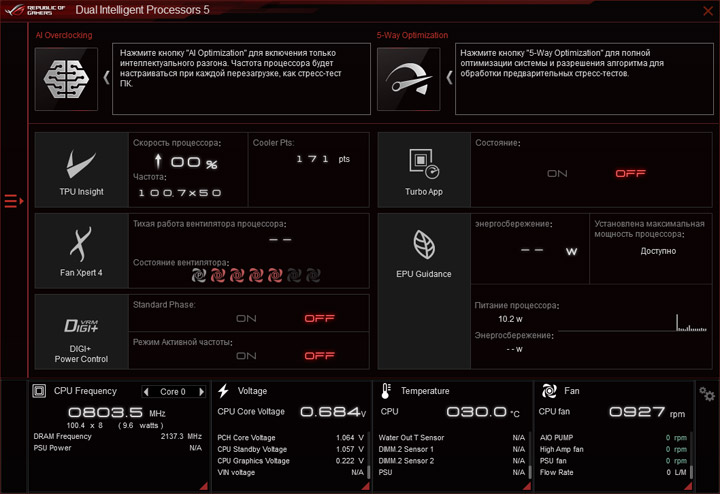

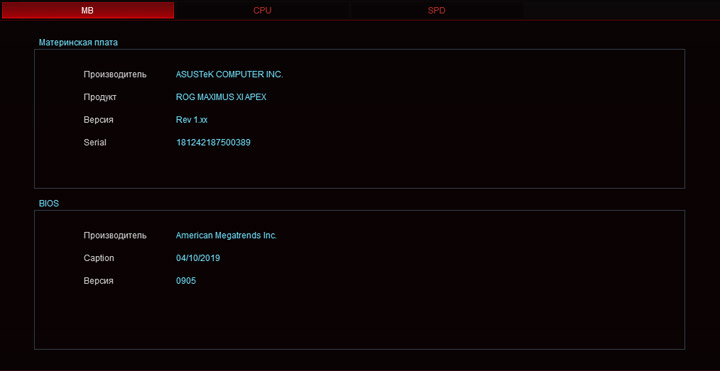

В комплексе Ai Suite реализована поддержка отображения большого числа системных переменных в режиме реального времени: напряжений, температурных отметок, частоты вращения вентиляторов. Мастер настройки системы также имеется, как и в составе плат всей серии. Как и раньше, доступна возможность корректировки необходимой величины (множителя или напряжения) «на лету», позволяя проводит эксперименты по разгону в экспресс-режиме.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

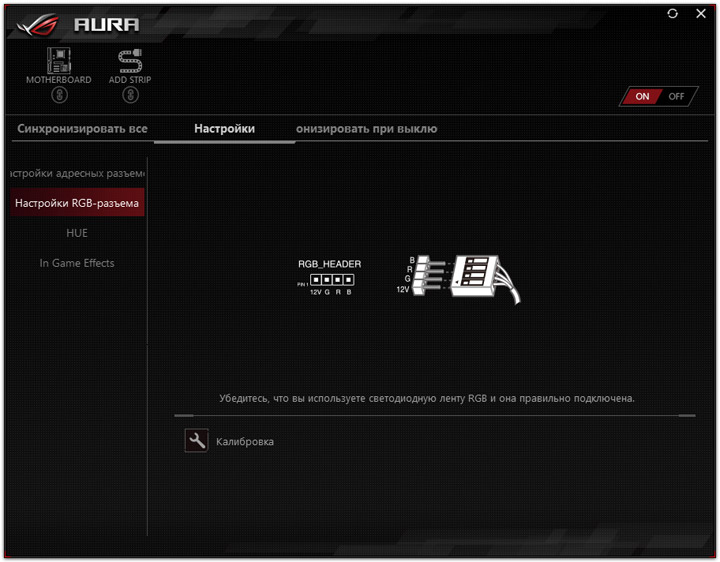

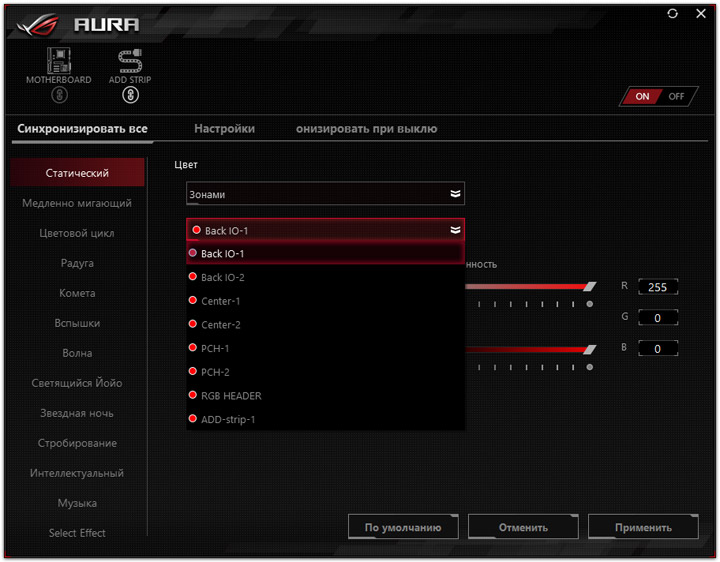

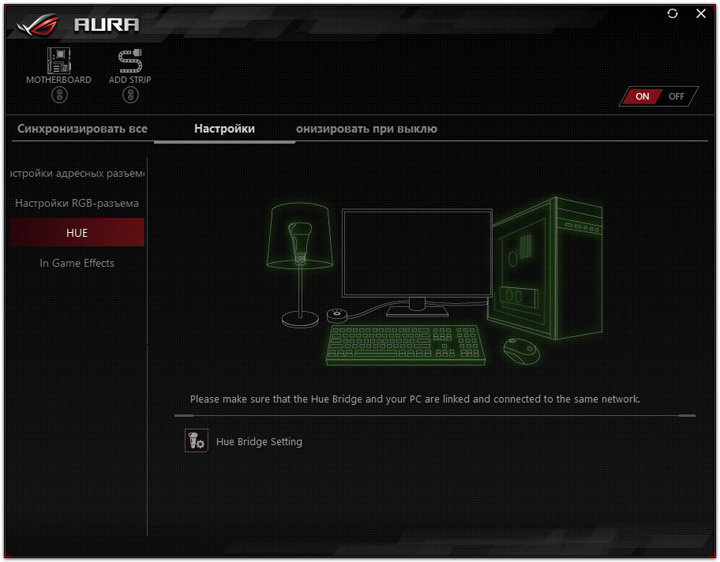

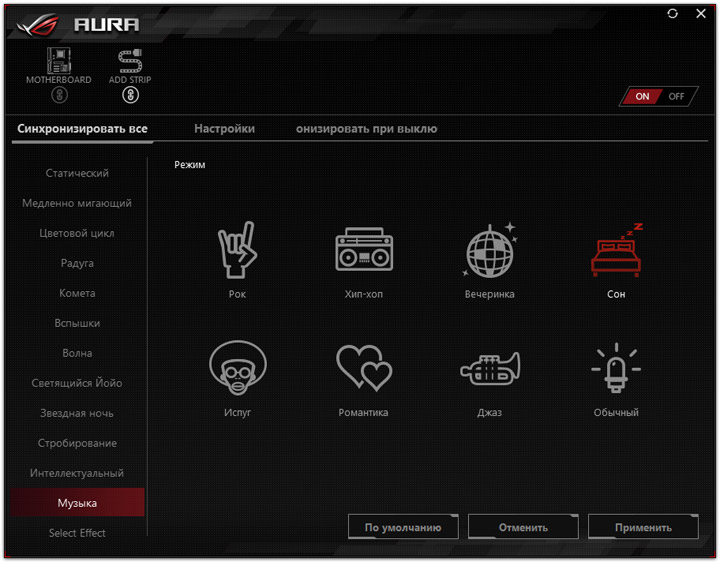

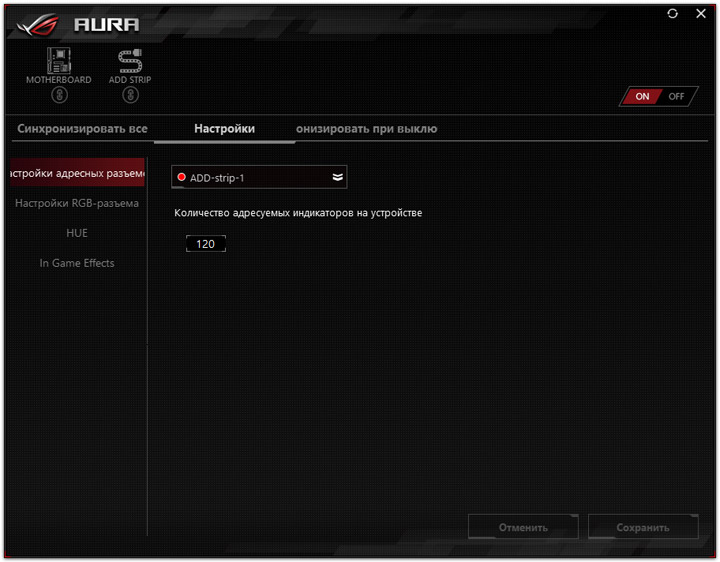

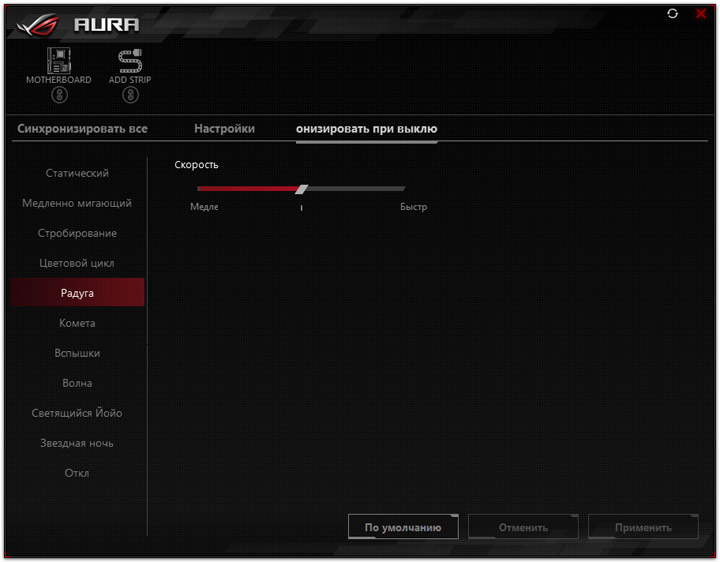

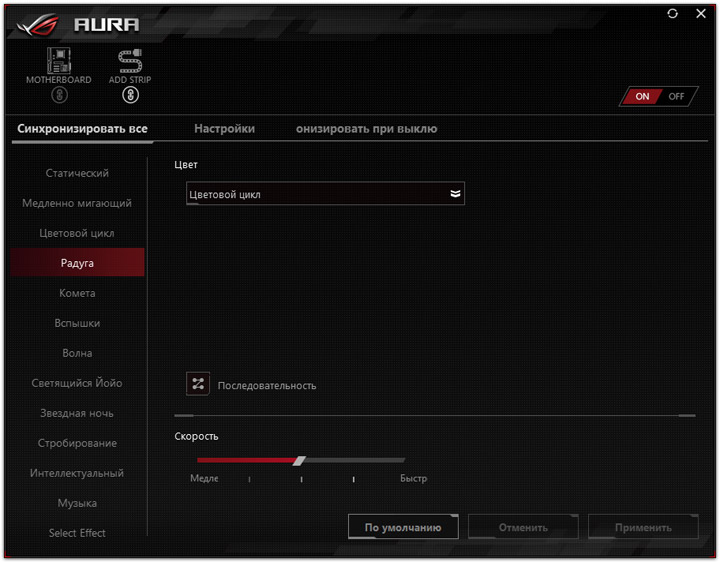

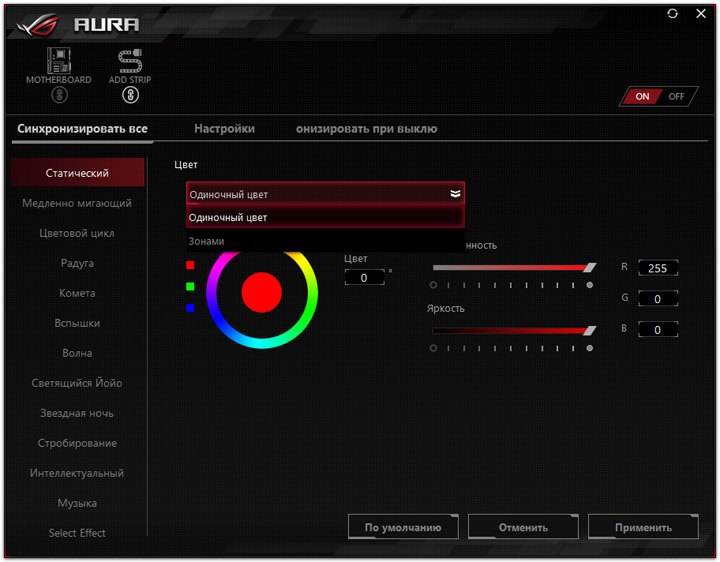

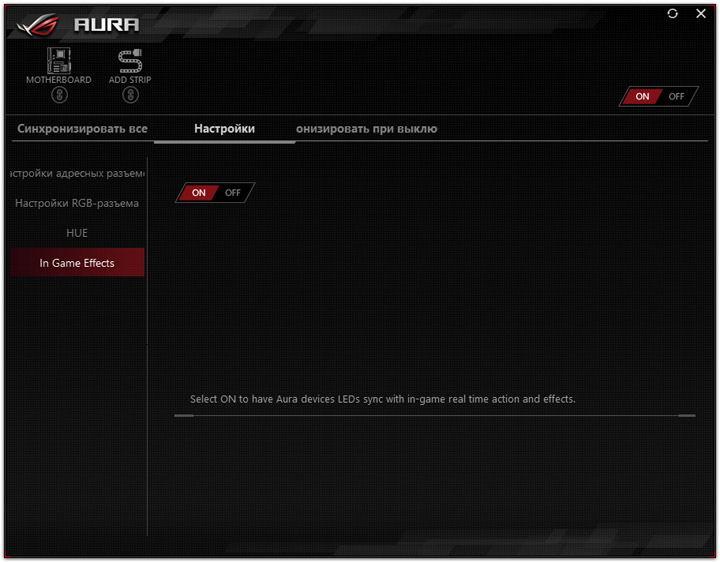

Иллюминация на плате сформирована тремя зонами, в каждой по две группы элементов, таким образом, всего — шесть штук. Ещё два сценария отведены под нужды внешних устройств, монтируемых через площадки на плате. Всех их может объединить единая техника мерцания, набор по возможностям ничем не уступает другим платам производителя.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

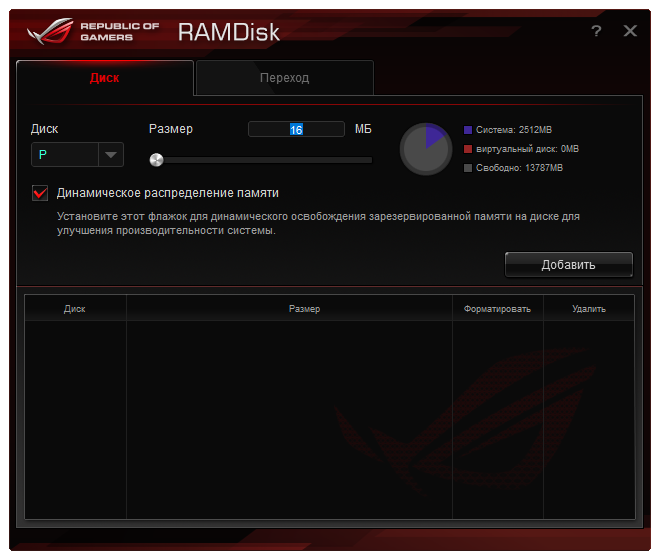

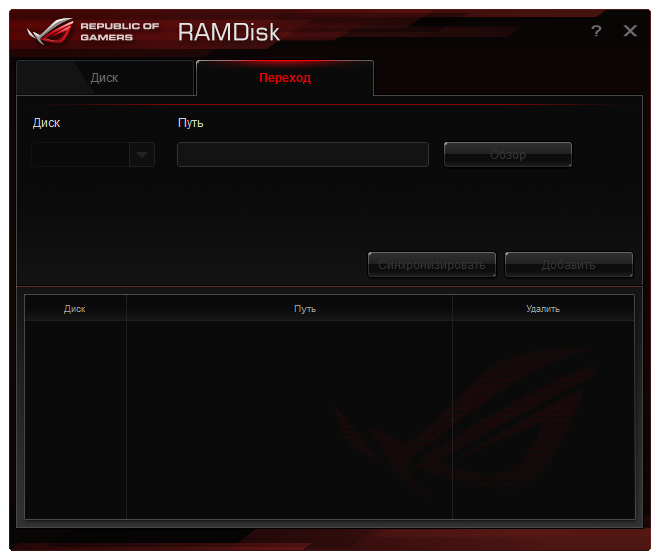

В наличии и фирменный вариант RAMDisk.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

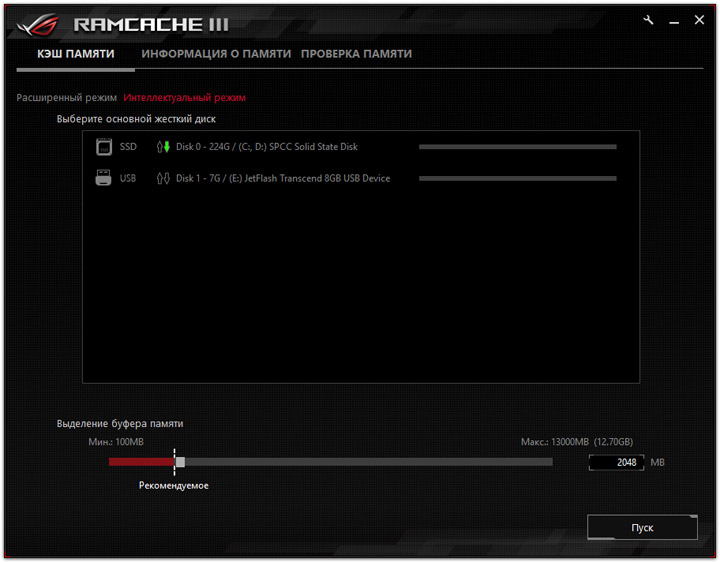

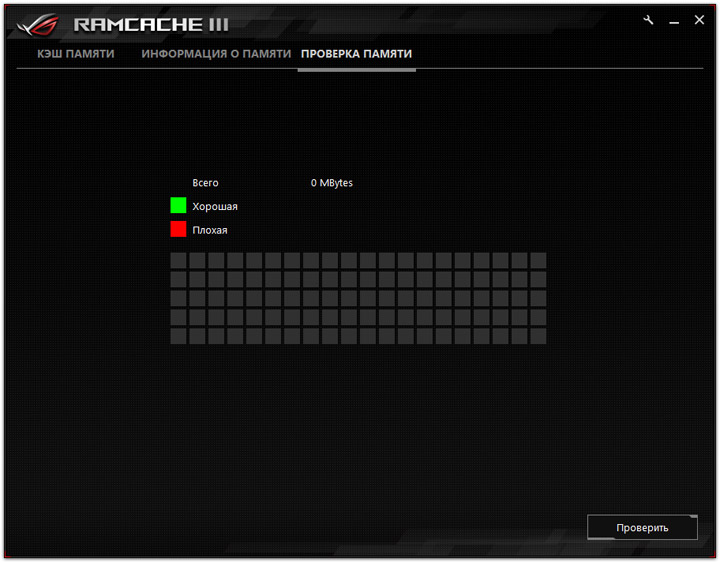

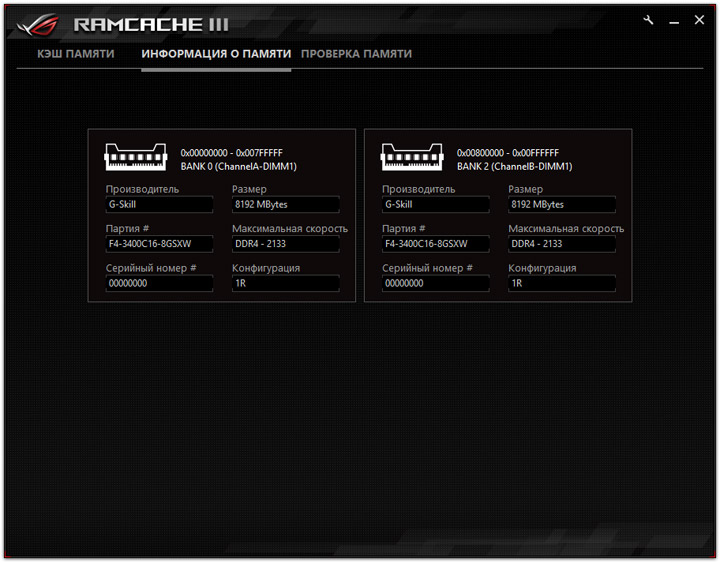

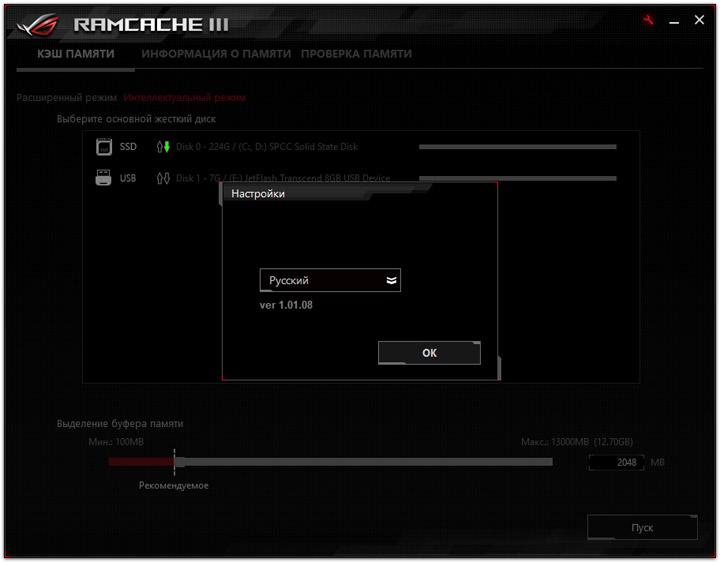

RAMCache развился вот уже до третьего поколения.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

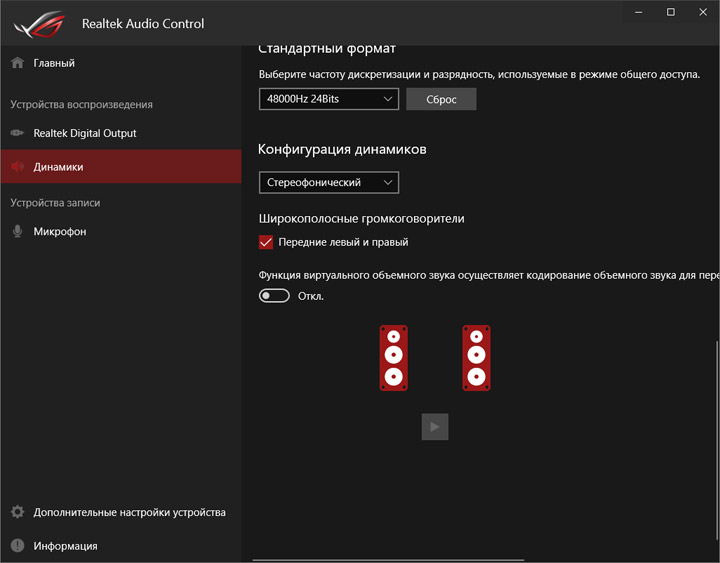

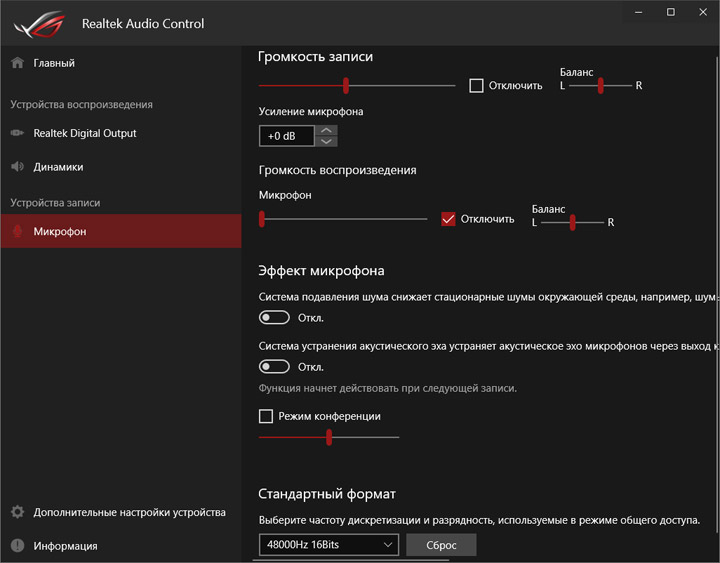

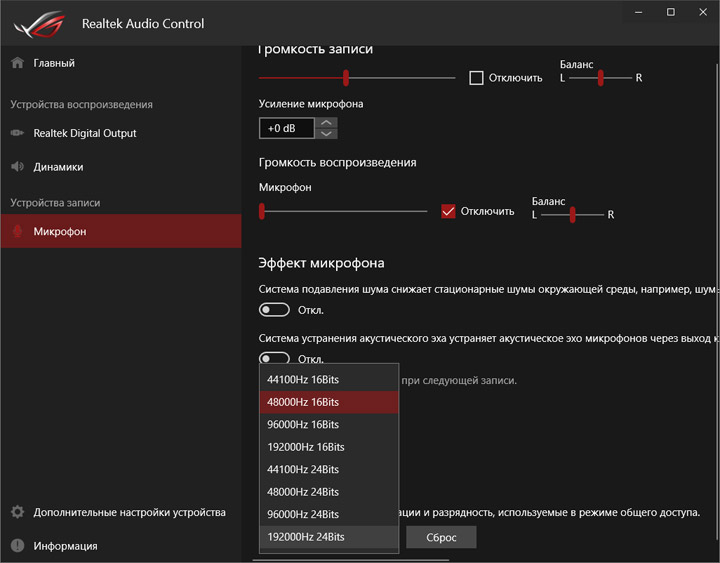

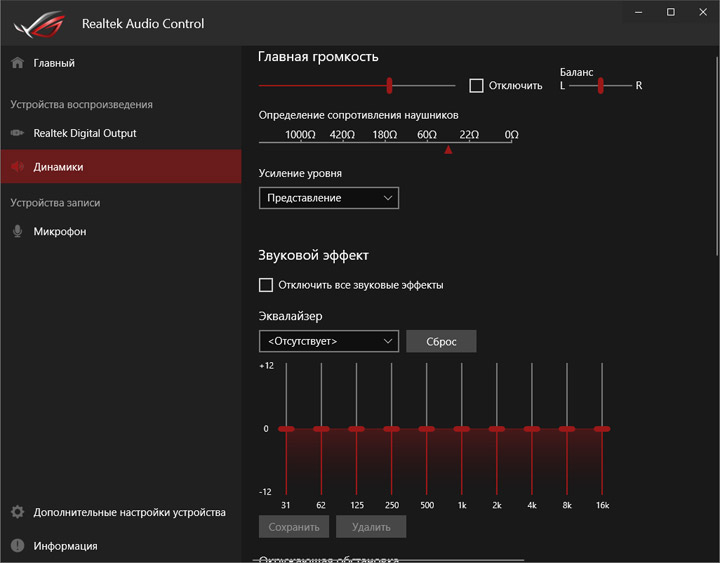

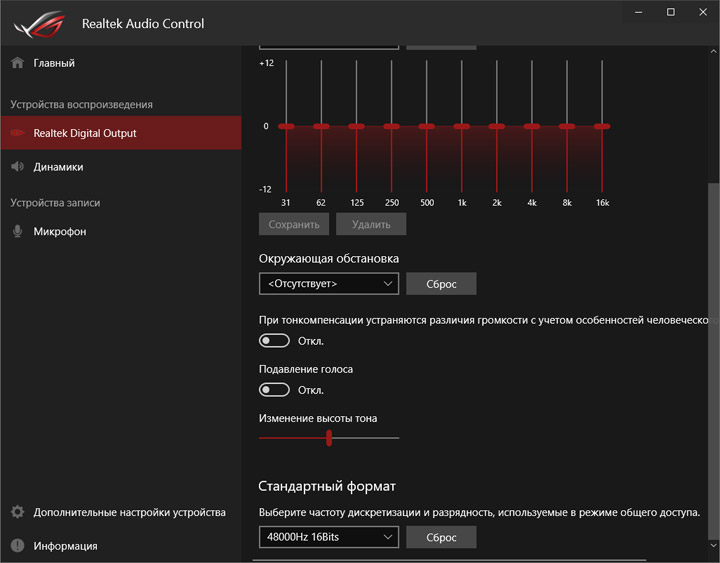

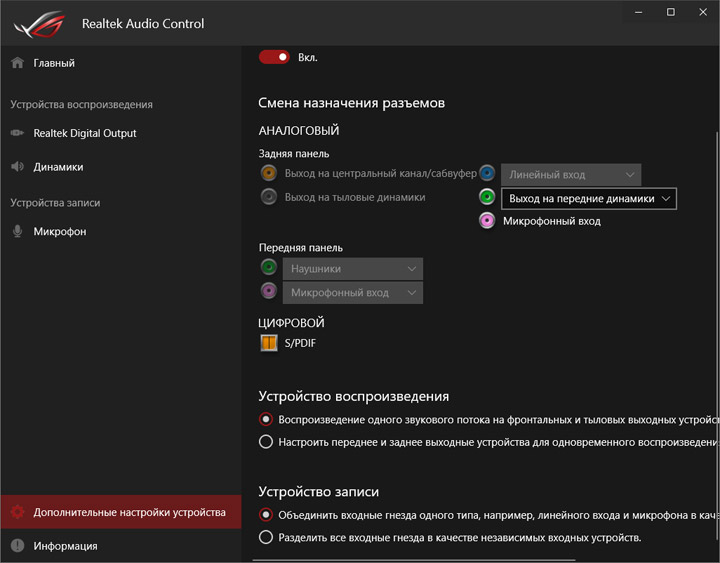

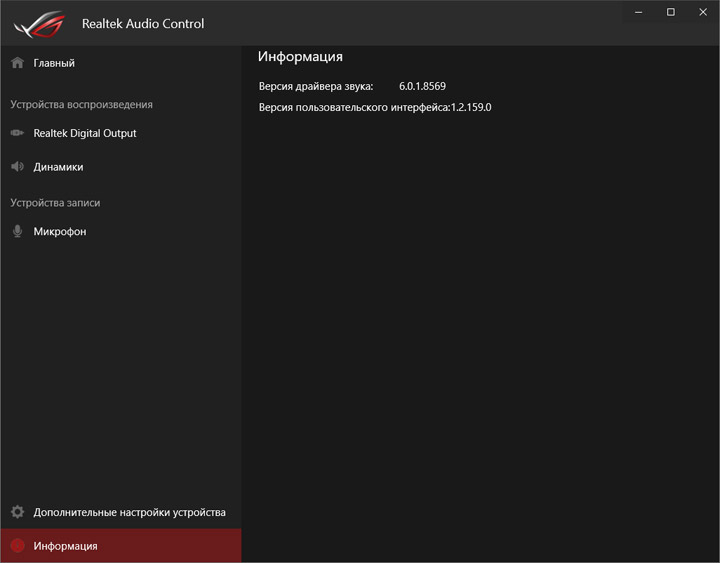

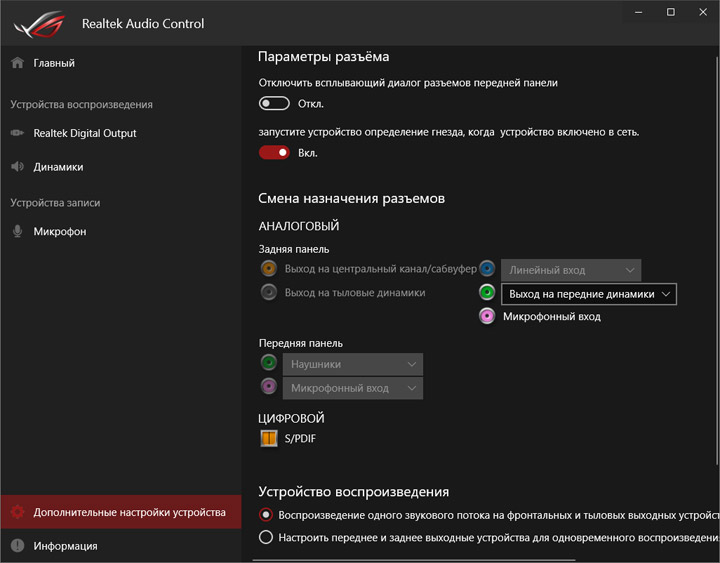

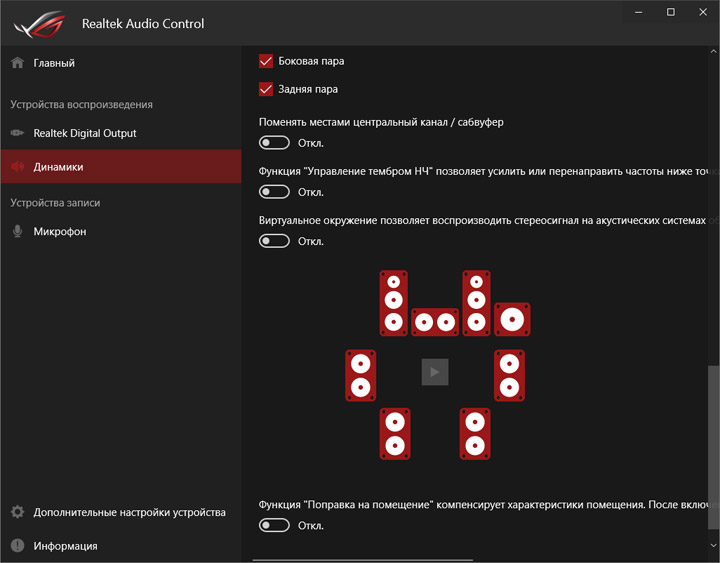

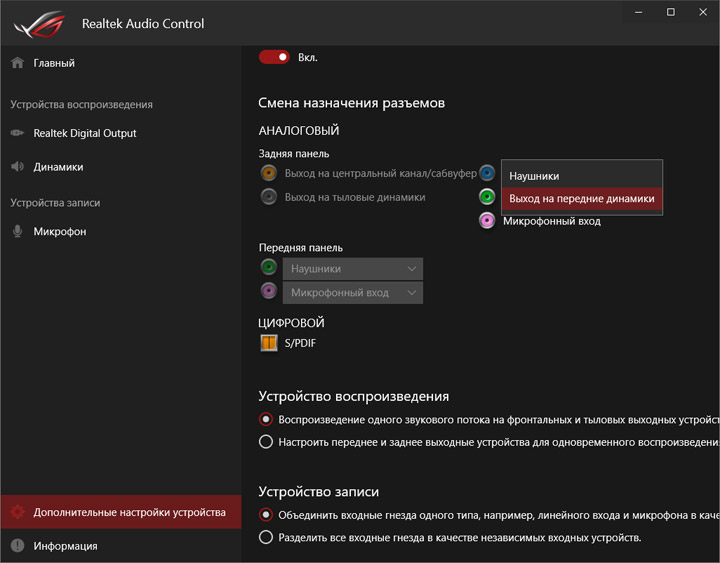

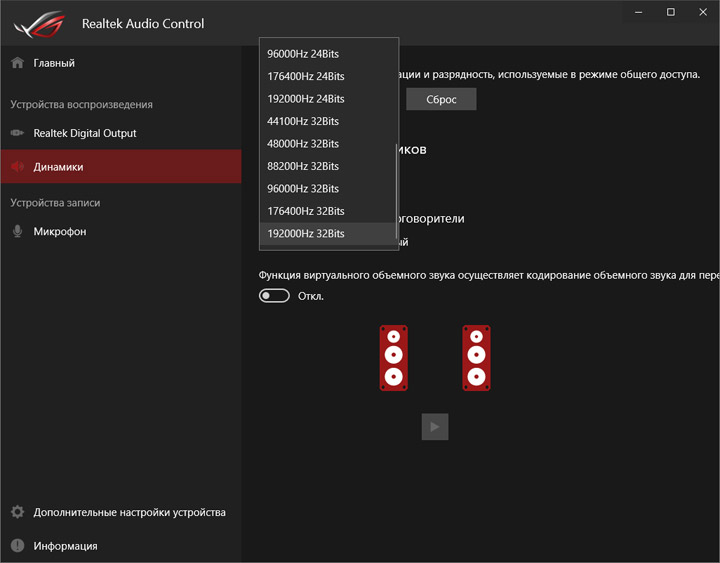

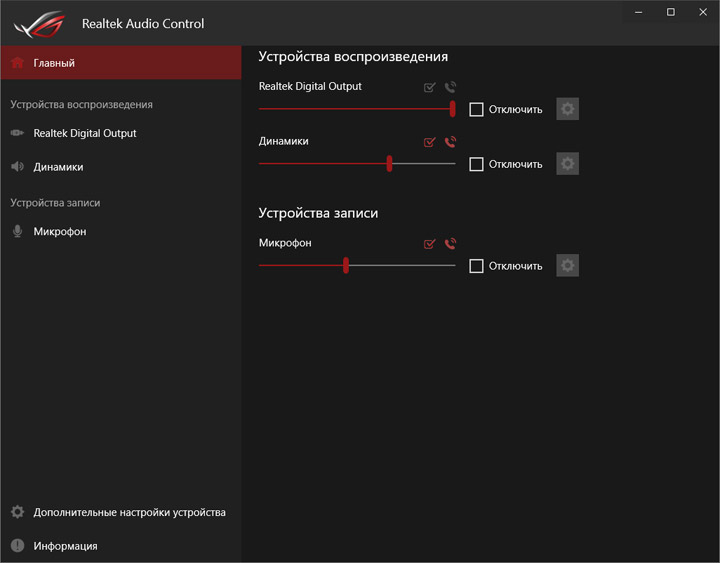

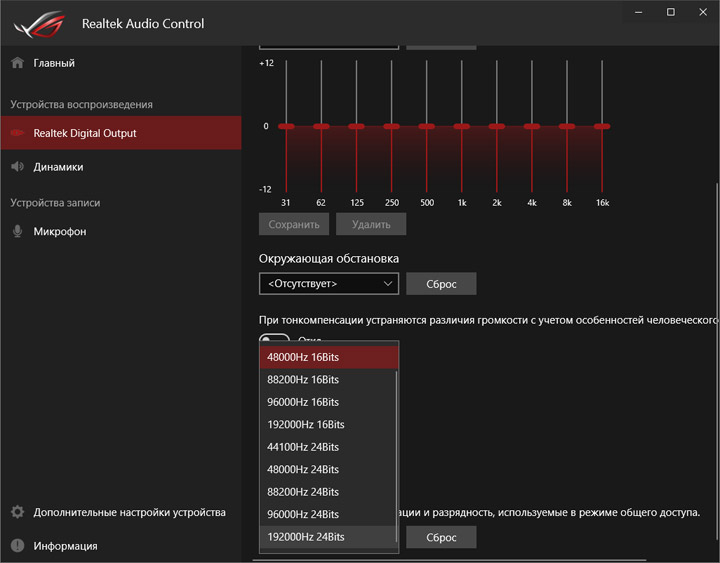

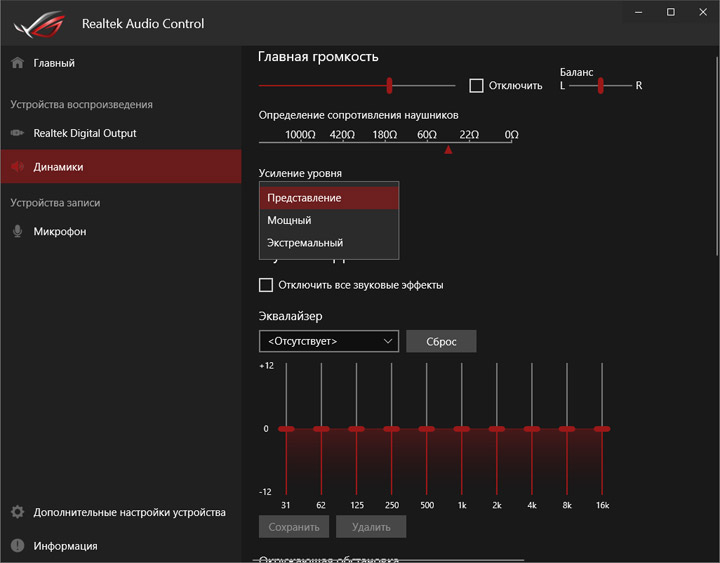

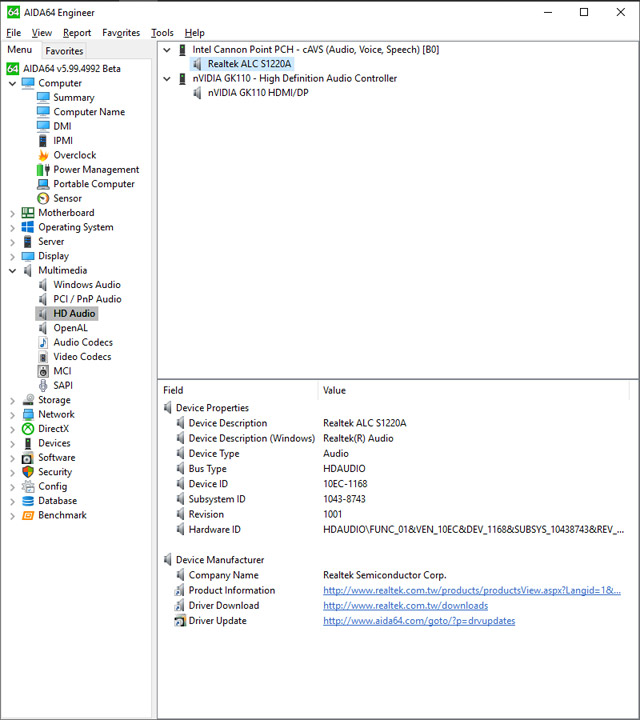

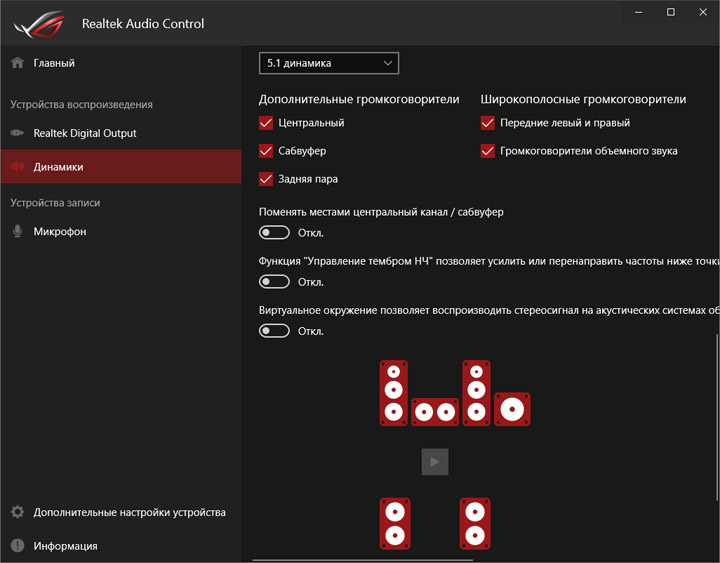

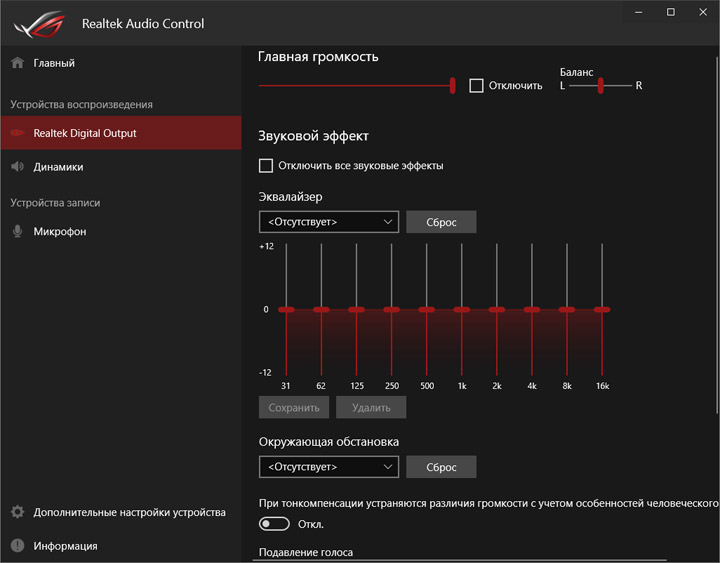

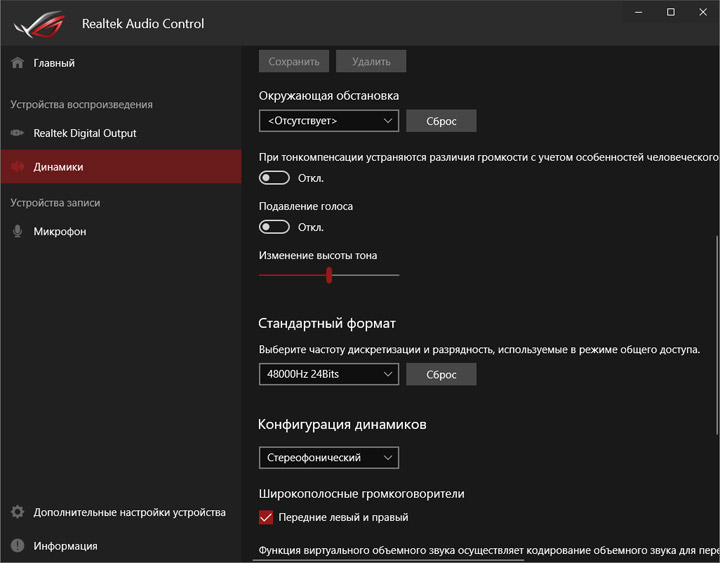

Наладка звука происходит с привлечением оригинального конфигуратора от Realtek. Нет бонусных утилит, нет специальных схем для изменения оттенка звучания, нет набора из ОУ и отдельного ЦАП. Словом, минимальный базис, основанный на кодеке. В то же время нет особых нареканий как для подобного продукта. Весь диапазон частот передан без уклонов и отдельных акцентов. Можно менять уровень предусиления выходного сигнала на зелёном гнезде задней панели, уровень громкости в наушниках будет заметно возрастать.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

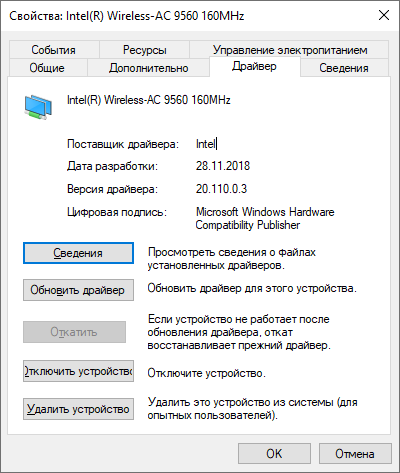

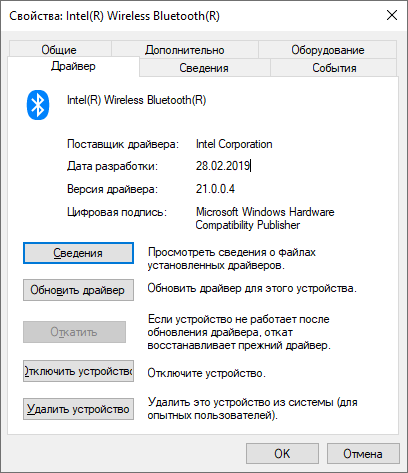

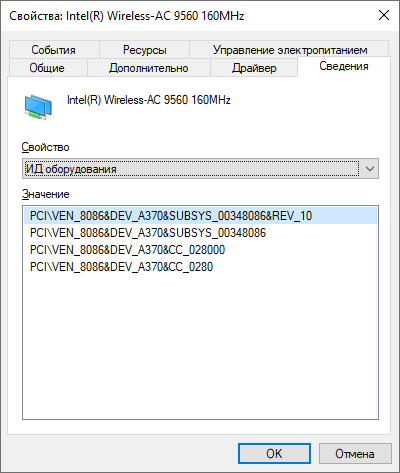

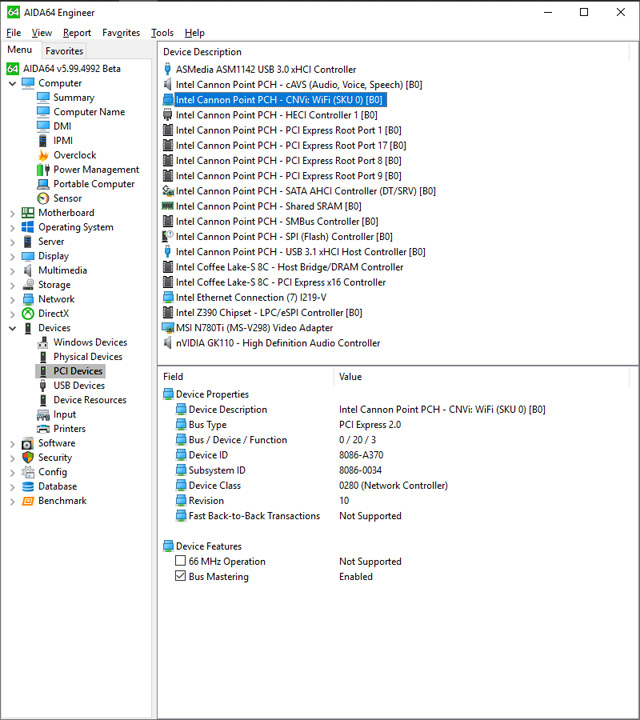

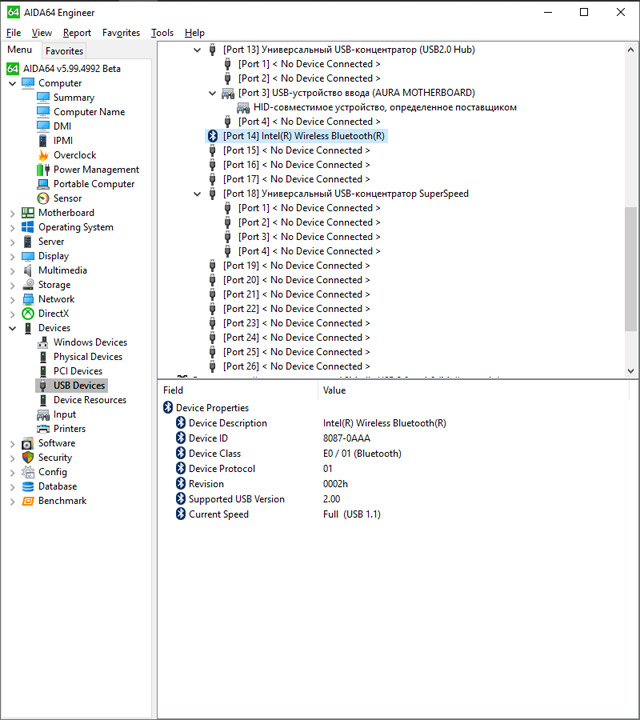

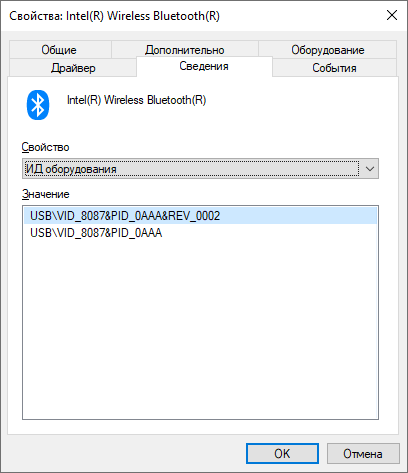

Адаптер беспроводных сетей идентичный во всей серии ROG Maximus XI, сведения о нём есть на скриншотах.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Тестовый стенд

В состав открытого стенда вошли:

  • процессор: Intel Core i9-9900K (3,6 ГГц);
  • кулер: Cryorig R1 Ultimate;
  • термоинтерфейс: Noctua NT-H1;
  • память: G.Skill Sniper X F4-3400C16D-16GSXW (2x8 ГБ, 3400 МГц, 16-16-16-36-2T, 1,35 В);
  • видеокарта: MSI GTX 780Ti Gaming 3G (GeForce GTX 780Ti);
  • накопитель: Silicon Power Slim S55 (240 ГБ, SATA 6 Гбит/с, AHCI mode);
  • блок питания: EVGA SuperNOVA 120-G1-0650-XR (650 Вт);
  • операционная система: Windows 10 Pro x64 (10.0.17763.475);
  • драйверы: Intel Chipset Software Installation Utility (10.1.17870.8102), Intel Management Engine Interface (1846.12.0.1177), Intel Rapid Storage Technology Driver (17.0.0.1072), GeForce 419.17.

Оценить разницу в быстродействии систем, выстроенных при участии плат, в основе которых были распаяны хабы «трёхсотой» серии разных версий, можно по обзору MSI MPG Z390 Gaming Plus.

Разгонный потенциал

Сперва о поведении ПК с начальными установками. Частота памяти — 2133 МГц, явно завышенных напряжений не замечено.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Ускорение системе придаёт немного увеличенная BCLK, остальные режимы работ не отличаются чем-то новым. Для несложной нагрузки происходит увеличение множителя ЦП до x50, более серьёзные испытания опускают его до x47, это относится и к LinX. Нет ни перегрева компонентов, ни проблем со стабильным поведением ПК.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Если говорить о потреблении, то нижняя граница равнялась 42 Вт, для первого теста в LinX пик составил 263 Вт, а для второго он был на пару пунктов больше.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Сравним поведение испытуемой с другой высокоуровневой платой из семейства ROG —Maximus XI Extreme, воспользовавшись готовым профилем разгона «Gamers’ OC». Для ОЗУ активируется XMP, а у процессора стиль работы будет основан на сценарии AI Otimized. Видно, как значительно повышаются уровни напряжений CPU IO и SA, в обязательном порядке растёт и DRAM. Словом, на стадии активации шаги идентичны прежде виденным.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

В тот раз были замечены проблемы при выполнении задания в LinX с участием шестнадцати потоков, но здесь оба теста в этой программе были провалены. Думаю, сказывается иной подход к организации питания, потому простая калька не сработала. По заявлению разработчиков, схема AI Otimized является «самообучаемой», но ни перезагрузка ПК, ни его отключение (после неудачных стартов) никак положение дел не изменили. Для ручной подстройки этого механизма есть отдельное меню, при желании, его можно использовать, но в первозданном виде схема не сработалась с нашим образцом ЦП, если подходить к оценке комплексно. Не было замечаний к более простым тестам, где частота доходила до 4,8–5,0 ГГц.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Другой, ещё более амбициозный, профиль «5G OC» был опробован в обзоре ASUS ROG Strix Z390-E Gaming. Я же предпочту узнать, как именно испытуемая реагирует на активацию XMP и не стало ли именно это причиной проблем в предыдущем случае. Рост соответствующих напряжений проходил до тех же высоких уровней, а вот вмешательства в конфигурацию функционирования CPU не было.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Базовая оказалась равна 100 МГц, множители CPU формировались согласно начальным задумкам Intel, не было проблем ни в одном из сценариев, система работала без сбоев, а перегрев наблюдался лишь с восьмипоточной нагрузкой в LinX. Троттлинг тут оказался заметно меньшим, чем при рассмотрении функционирования ASUS ROG Maximus XI Gene.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Нижняя граница потребления составила 46 Вт, верхняя для первого теста — 280, а для второго — 284 Вт.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

При разгоне BCLK я исхожу из стабильного поведения системы при заранее заданных уровнях вспомогательных напряжений, не преследуя цели покорить абсолютный максимум. Способность работы с частотой выше 400 МГц подтверждали тесты, а ключевой проблемой был этап POST и его успешное преодоление, без ступоров. Учитывая этот факт, полностью стабильно система вела себя на частоте 397,5 МГц.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Не было нужны использовать специальные возможности устройства (вроде кнопки Safe), поскольку со всеми трудностями плата справлялась самостоятельно.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Пятикратное прохождение сценария бенчмарка Cinebench R15 возможно при частоте нашего Core i9-9900K 5,1 ГГц, здесь потребовалось добавить 115 мВ, воспользовавшись методом offset, а схема LLC равнялась Level 5, следуя по пути работ с другими моделями ROG Maximus одиннадцатой серии.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

По набранным очкам система уступила основанной на плате модели Gene, нигде шагов по оптимизации работы Windows не проводилось.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Заметно отличалось поведение испытуемой от прошлых экспериментов с утилитой LinX. Удалось значительно нарастить частотный потолок, не перегревая процессор. Частота вышла равной 4852 МГц, использовался Level 8 (максимальный) для LLC и напряжение 1,28 вольт, фиксируемое вручную. Прочие вспомогательные величины ничем не отличались, частота ОЗУ стандартная — 2112 МГц, немного сниженная из-за манипуляций с BCLK.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Сопоставив уровень частоты и производительность системы, выраженную в GFlops, видим, как последний пункт является решающим, именно там платы от ASUS уравниваются между собой, невзирая на значимые отличия в первом — частоте ядер.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Пиковое потребление ПК составило 283 Вт (отбросив скачок, вызванный фоновой активностью), в простое оно равнялось 53 Вт.

ASUS ROG Maximus XI Apex

4826 МГц — значение для предельной работы процессора без перегрева при испытаниях восемью потоками в LinX. Достаточным напряжением в UEFI стала цифра 1,235 В, остальной набор переменных не менялся после прошлого испытания.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Вновь высокая частота CPU относительно экспериментов с другими моделями ROG Maximus в итоге вылилась в тот же уровень производительности. Стабилизация напряжения тут оказалась не такой идеальной, отобразив незначительное понижение до 1,225 В, тогда как и максимальным, и средним уровнем оказались буквально запланированные 1,234 В.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Потребление уложилось в рамки 52–274 Вт.

ASUS ROG Maximus XI Apex

Наличие всего двух слотов DRAM для нашего комплекта модулей много пользы не принесло, без преодоления рубежа 1,5 вольт в роли питающих, я не смог получить ничего больше 4 ГГц, таким образом, испытанная плата стала в ряд прочих, побывавших в нашей лаборатории, тогда как на модели Gene вышло добиться стабильности на 4,2 ГГц! Конфигурация задержек — 16-17-17-31-2Т, вспомогательные напряжения IO и SA равнялись 1,175 В. Таким образом, больший интерес тут составил частотный уровень CPU, составляющий пару ОЗУ при её разгоне. Вышло стабилизировать систему с отметкой 4,8 ГГц при достаточно невысоких 1,25 В вместе с максимальным уровнем LLC — Level 8.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Однако, как и в ряде прошлых тестов, сама по себе высокая частота Core i9-9900K мало что дала, финальный уровень производительности не отличался от полученного на других моделях этой серии, к примеру, Extreme. Возросшая нагрузка на весь ПК и преобразователь напряжения в частности привели к флуктуации напряжения там на уровне 1,243–1,252 В, средняя отметка по ходу замеров — 1,248 В. На модулях DRAM формировались 1,456 вольт, более высокими, пусть и незначительно, вышли показатели для IO и SA на фоне заданных в UEFI.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

Всё это время температурный датчик VRM присутствовал на снимках экранов, силами сторонних утилит данные с него доступны для анализа, но специалисты ASUS его в своих наработках отчего-то не афишируют. Показания оттуда вполне правдивы. В этом тесте, как наиболее сложном, я проводил оценочные замеры с привлечением пирометра. Выяснилось, больше греется верхняя часть платы, в пиковых случаях разница составляет три градуса в большую сторону относительно программных показаний, радиатор прогревался всего до 45 °C, температура окружающей среды равнялась 24 °C. Словом, запас прочности здесь впечатляющий. Потребление вылилось в границы из 54 и 293 Вт.

ASUS ROG Maximus XI Apex

Вывод

Специалисты ASUS неустанно экспериментируют над наполнением рынка новыми изделиями. Модель Apex позже остальных вошла в семейство ROG Maximus, но уже на этой, третьей по счёту, генерации есть заметное отступление от первоначальных канонов. Но это всё ещё тот же продукт для ультимативного разгона, обширная программно-аппаратная база осталась верной традициям. Наполнение UEFI максимально возможное, имеется множество готовых профилей, а также отдельных механизмов для достижения поставленных целей. Набор ПО меньше, чем у других высокоуровневых продуктов, тут урезана бонусная составляющая для звуковой и сетевой подсистем.

Сосредоточились здесь над усилением VRM, избавившись от сопровождения интегрированного графического ядра. Подобный шаг прельщает не только любителей спортивного разгона, стремящихся заполучить устройство с бескомпромиссной мощностью стабилизатора, а и сборщиков бесшумных ПК. После монтажа водоблока СЖО и максимального разгона ЦП, переживать о температуре стабилизатора точно не придётся. Поддержка модулей DRAM DC позволит не жалеть о наличии всего двух слотов ОЗУ, запланировано взаимодействие с суммарными 64 ГБ памяти. Как и во всём модельном ряде ROG Maximus, предусмотрены специальные гнёзда для датчиков температуры и потока, позволяя отладить функционирование системы охлаждения по своим собственным сценариям.

Большинство готовых схем по разгону основаны на идее экстремального охлаждения компонентов, но нет преград проводить любые эксперименты на такой плате. Однако придётся запастись терпением для наладки функционирования свежего ПК, для упрощённого подхода к настройке фокус внимания лучше перевести к другой, «игровой» серии продуктов ROG Strix. Богатый ассортимент плат позволяет сегодня остановить свой выбор на той самой, подходящей наилучшим образом для задуманного профиля эксплуатации, а флагманом от ASUS в текущем поколении продуктов настольного сегмента остаётся прежде рассмотренная в лаборатории ROG Maximus XI Extreme.

Лучшее качество

В стремлении к совершенству в неидеальном мире!
