Обзор материнской платы ASUS ROG Maximus XI Extreme. Пусковая площадка

Самые мощные платы ASUS издавна прописались в старших сериях ROG и носят гордое название Extreme. И если раньше такие продукты в первую очередь были приспособлены под самые отчаянные оверклокерские эксперименты, включая привлечение нетривиальных методов охлаждения, то с течением времени новые функции постепенно стали преобладать над разгоном, а сегодня и вовсе отодвинули его на второй план. Для профессионального бенчинга компания выпустила не одно поколение плат Apex, где во главе стояли лучшие достижения с привлечением азота, особых наборов памяти и других мер. Выходит, моделям с памятным названием теперь уготована роль показательных продуктов, по которым будут делать выводы о потенциале вендора. Рассмотрим, что может предложить свежая версия с хабом Intel Z390 для процессоров Coffee Lake-S.

ASUS ROG Maximus XI Extreme

Поскольку одним абзацем всех особенностей не описать, то наиболее интересным я бы выделил способ работы с накопителями (и другими устройствами) в формате M.2, здесь сразу можно использовать их в числе четырёх штук, пара будет работать, взаимодействуя с хабом, ещё два штуки — с процессором, для этого в комплект входит специальный модуль, к слову, оснащённый двусторонним радиатором. Также нужно напомнить читателю про общие шестнадцать линий PCI-E, реализованные в «настольном» сегменте ЦП последнего поколения, потому часть из них будет «отобрана» у видеоподсистемы, если всё же использовать подключение через адаптер. Общий перечень возможностей собран в таблице, будем постепенно знакомиться с ними по ходу обзора.

Модель ASUS ROG Maximus XI Extreme
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 4 DIMM DDR4 SDRAM 2133/2400/2666/2800*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3733*/3866*/4000*/4133*/4266*/4400*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 2 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110, CPU; оба на комплектной карте расширения DIMM.2)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110, Z390)
1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280, Z390)
Встроенное видеоядро (в процессоре) Intel UHD 610/630
Видеоразъёмы HDMI 1.4b
Количество подключаемых вентиляторов (6+8)x 4pin, 1x 5pin (Extension Fan connector)
Порты PS/2
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042)
8 х 3.1 Gen1 (4 разъёма на задней панели, Z390 + ASM1074)
4 x 2.0 (разъёмов на задней панели нет, Z390)
VR Ready
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220 (Realtek ALC1220)
DAC — ESS ES9023P
Op Amp — Texas Instruments RC4580
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Aquantia AQC111C (5 Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM
UEFI AMI UEFI
Форм-фактор E-ATX
Размеры, мм 305 x 277
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, информационная панель OLED, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, комплектация: внешняя антенна Wi-Fi, три выносных термодатчика; кнопки: Start, Reset, Retry, Safe Mode, BIOS switch, ClrCMOS и прочие; переключатели состояний: Slow Mode, LN2 Mode, MemOK! II и прочие; колодки: Asus Node, Thermal sensor, Thunderbolt; технологии: Lighting Control Center (система подсветки ROG Aura, включая пару Aura RGB Strip Header и пару Aura Addressable Strip Header), Armoury Crate, USB BIOS Flashback и прочие
Цена в рознице, $ 618

Упаковка и комплектация

Отказ от фирменных красных оттенков цвета в оформлении продуктов состоялся уже давно, а теперь от них избавляются даже в оформлении, предпочитая разные варианты монохромной гаммы в футуристическом стиле. Коробка огромная, а ручки для облегчения транспортировки нет. Плата уложена в отдельный отсек, прикрыта пластиковым прозрачным экраном, в нижнем отделе находятся аксессуары.

ASUS ROG Maximus XI Extreme

Описание деталей проведено с акцентом на «железной» составляющей, никаких намёков о программных бонусах нет (и это странно).

ASUS ROG Maximus XI Extreme

Набор следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • инструкция для Fan Extension Card;
  • отдельная наклейка с логотипом ROG;
  • флэш-накопитель с драйверами и фирменным ПО (объёмом 8 ГБ);
  • подставка для чашки также с эмблемой ROG;
ASUS ROG Maximus XI Extreme

Свободное место накопителя выделено в отдельный Диск, его можно использовать как средство для записи файлов с настройками, для хранения скриншотов и других небольших файлов.

ASUS ROG Maximus XI Extreme

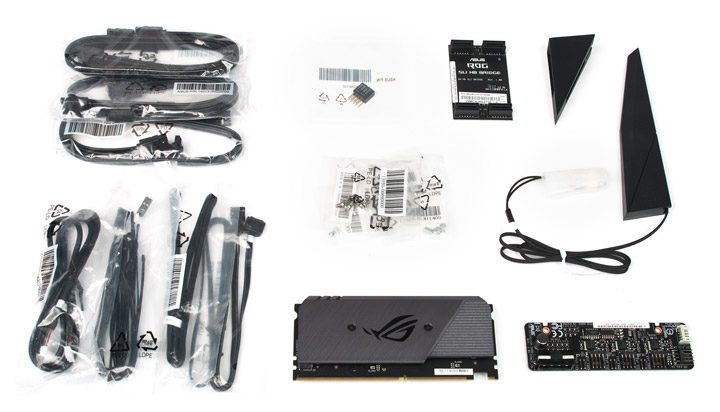

  • шесть кабелей SATA 6Gb/s, три из которых с Г-образным разъёмом на одном из концов;
  • три выносные термопары;
  • удлинитель для подключения управляемой светодиодной ленты;
  • удлинитель для подключения светодиодной ленты RGB;
  • комплект из интерфейсного кабеля и крепежа (два уголка и четыре винта) для модуля расширения Fan Extension Card;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • двойной жёсткий мостик для организации SLI;
  • выносная антенна с возможностью фиксации лишь одного положения;
  • комплект из трёх винтов и стоек — для устройств формата M.2;

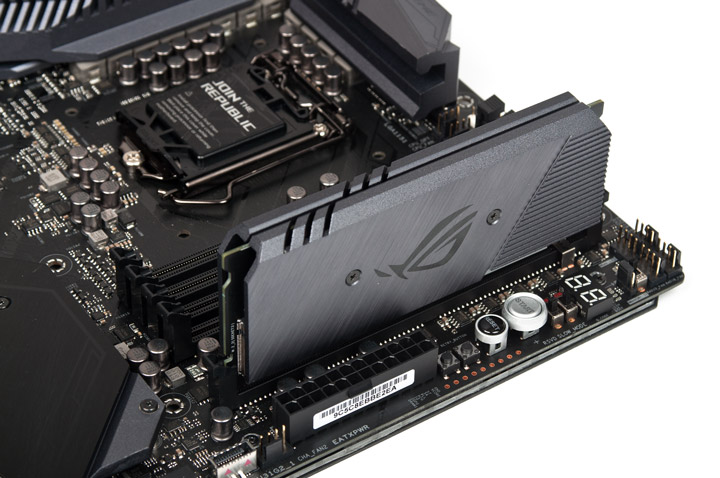

  • стойка-адаптер DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;
  • Fan Extension Card.
ASUS ROG Maximus XI Extreme

Комплект поставки значительно обширнее, чем у обычных плат, но это никак не экстремальный набор! Ведь мы ещё помним оснащение выносной панелью для разгона, но теперь она даже не поддерживается самим устройством. Штырьковые контакты на плате отсутствуют, а вот поддержка в UEFI — присутствует, что только прибавляет пикантности ситуации.

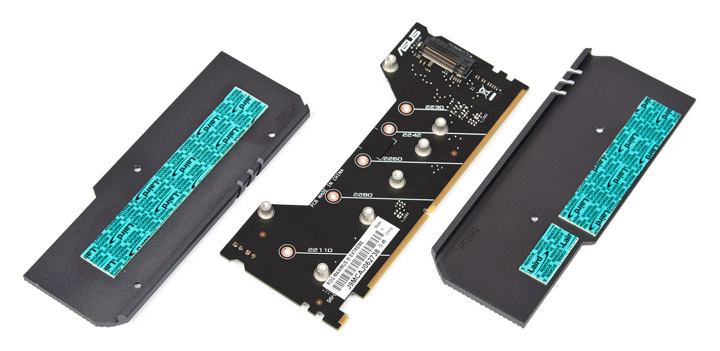

Упор выполнен на инновации, съёмный адаптер для устройств M.2 оснащён двусторонним охладителем.

ASUS ROG Maximus XI Extreme

Каждая сторона содержит предустановленный термоинтерфейс, о достаточности его площади пусть каждый судит сам.

ASUS ROG Maximus XI Extreme

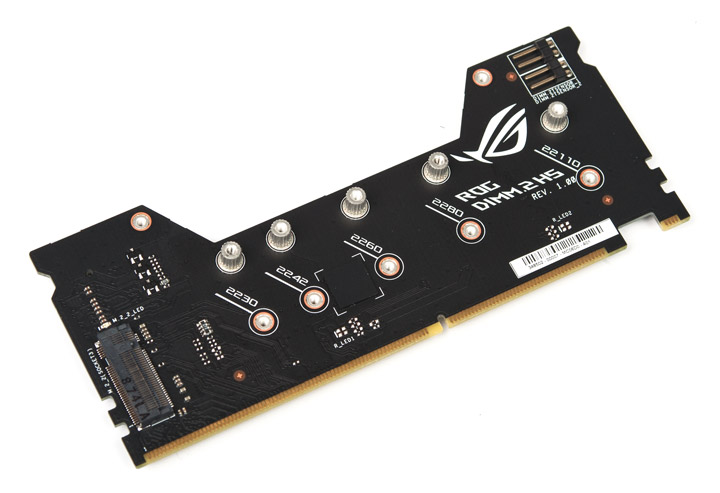

На плате находятся светодиоды, чтобы изделие не выглядело ненужным в современном системном блоке.

ASUS ROG Maximus XI Extreme

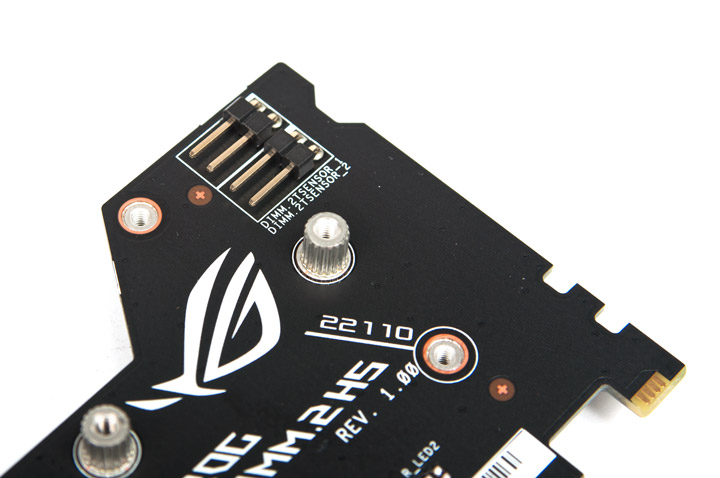

Кроме них, предусмотрено подключение двух термопар. Сложно объяснить, почему именно здесь, но на самой плате место для подключения всего одно, а в комплекте поставки их — правильно, три.

ASUS ROG Maximus XI Extreme

Два ключа снизу не позволят перепутать корректное место установки на плате

ASUS ROG Maximus XI Extreme

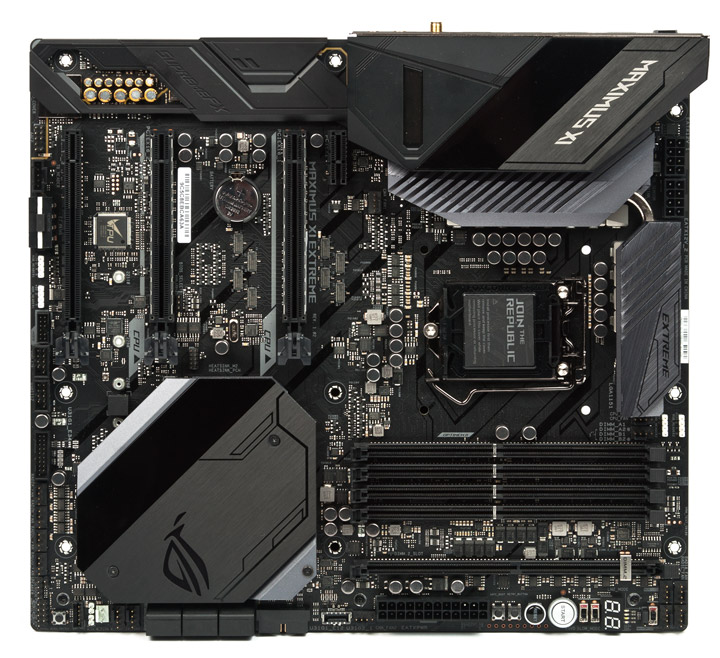

Внешний вид

Подсветка! Да, её много и она теперь повсюду. Тут ею оснащены: декоративный козырёк, в местах над портами ввода-вывода задней панели и в зоне распайки кодека, область хаба, иначе этот сектор и назвать нельзя, а также вся правая грань — за счёт светорассеивателя, спрятанного под защитным элементом на обратной стороне. Нестандартными являются также: размеры, формат — E-ATX, пара гнёзд питания у CPU, пара микросхем с прошивками (распаяны немного ниже батарейки), активная подсвечивается собственным светодиодом, дополнительное гнездо на четыре контакта, усиливающее линии PCI-E для надёжной работы связок из видеокарт. Для фиксации платы в корпусе предусмотрели девять отверстий.

ASUS ROG Maximus XI Extreme

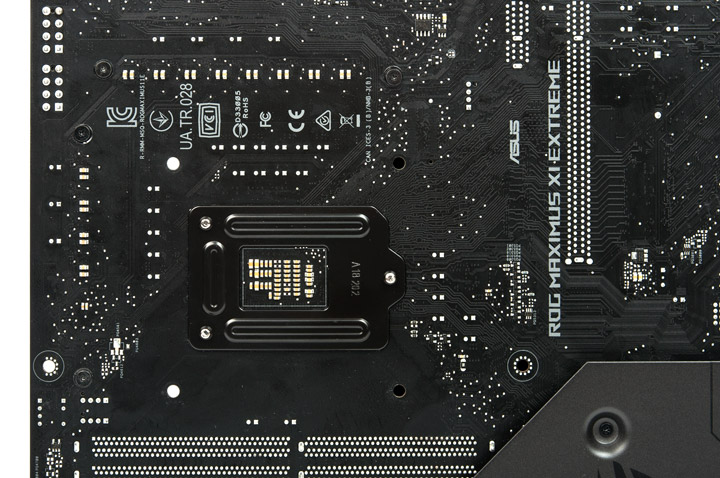

С обратной стороны платы ничто не помешает монтажу систем охлаждения ЦП, ведь там нет электронных компонентов.

ASUS ROG Maximus XI Extreme

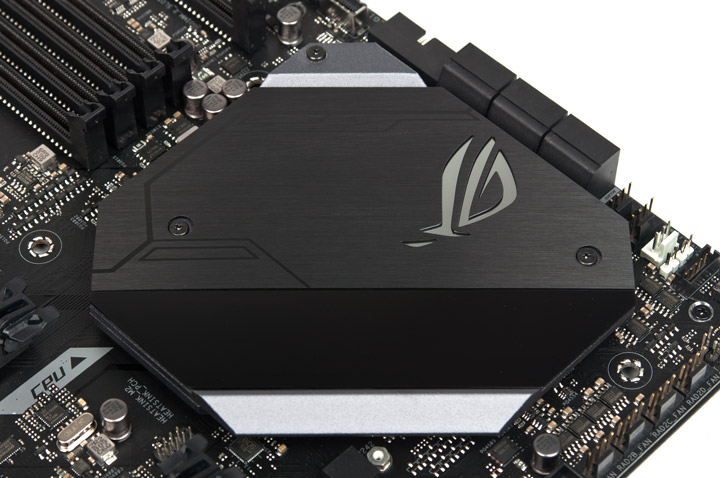

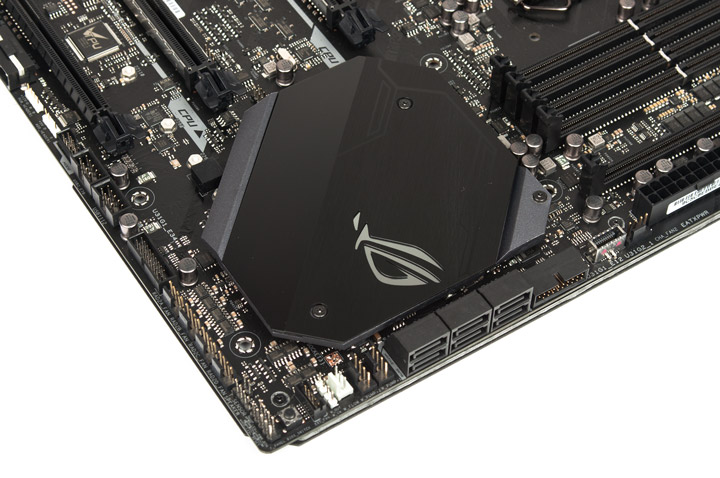

Сектор распайки PCH облагорожен огромным охладителем. Он составной. Сквозь окно, выглядящее как эмблема серии, будет видна многоцветная иллюминация.

ASUS ROG Maximus XI Extreme

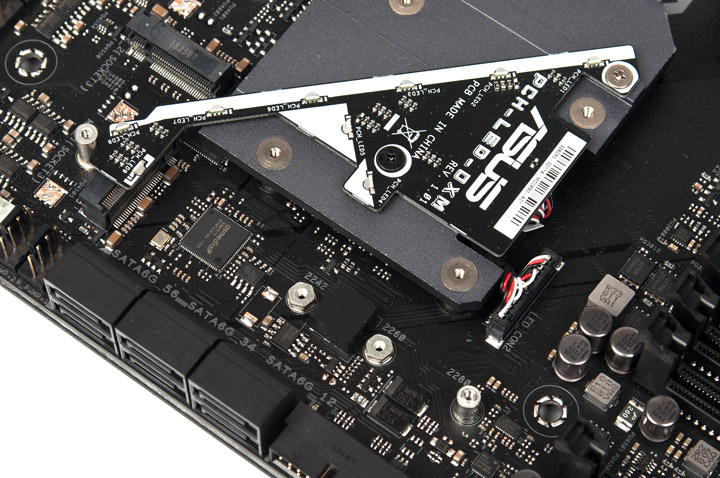

Итак, у хаба есть собственный, заметно меньший охладитель, на который привинтили небольшую платку со светодиодами. Вдоль правого борта допускается закрепить первый из поддерживаемых адаптеров с типом интерфейса M.2 Предельная длина здесь — 80 мм.

ASUS ROG Maximus XI Extreme

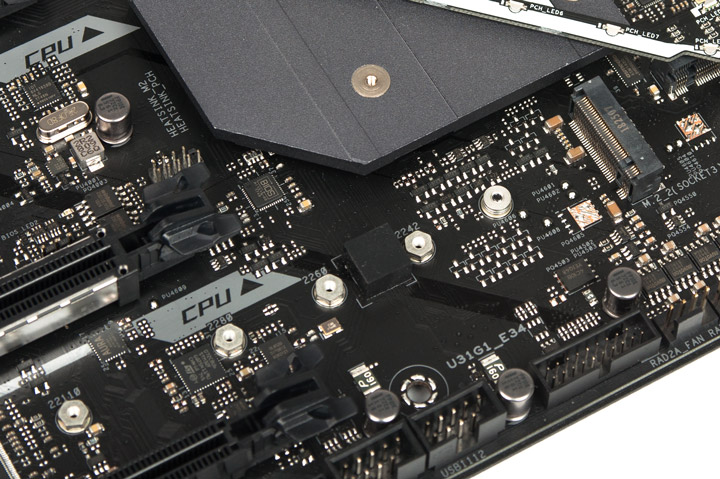

Вдоль нижней грани размещается второе из возможных к установке на плату устройств со слотом M.2. А тут ограничений по его длине нет.

ASUS ROG Maximus XI Extreme

Первое посадочное место накрывается полностью и там есть термосубстанция нужной площади, второе — лишь частично, поэтому и с теплопроводником тут вопросов не возникает. Удачно будет применить модели, где контроллер находится ближе к краю, чтобы именно он обзавёлся дополнительным охлаждением.

ASUS ROG Maximus XI Extreme

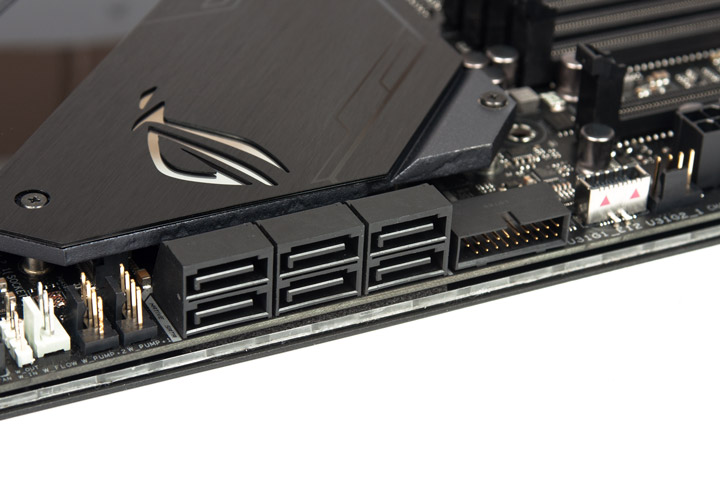

Выходов SATA — шесть, все они продольные. Порта типа U.2 нет, а ведь плата — флагман, похоже, этот вид интерфейса в настольном сегменте продуктов окончательно сдался под натиском M.2.

ASUS ROG Maximus XI Extreme

Под корпусные кабели USB есть: две колодки типа 2.0, две — 3.1 Gen1 (одна — продольная), ещё одна — USB 3.1 Gen2, под самые современные выходы симметричного типа.

ASUS ROG Maximus XI Extreme

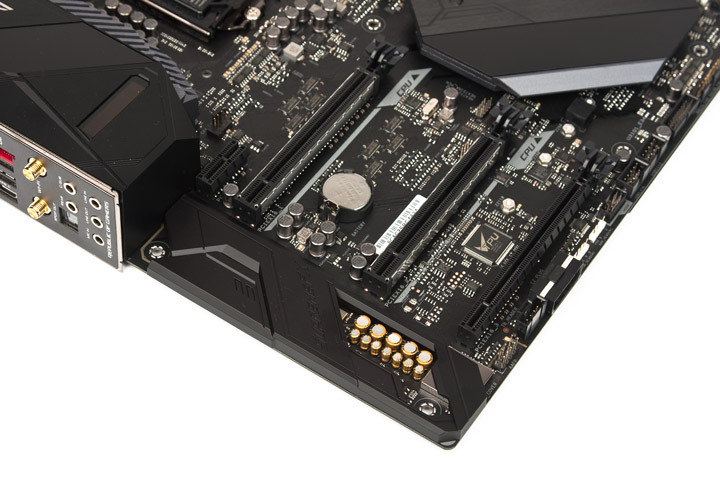

Обилие классических портов PCI-E уходит в прошлое. Здесь есть пара экранированных, готовых для работы SLI, они обеспечены линиями CPU. Два других, обходящихся без армирования, взаимодействуют с Intel Z390.

ASUS ROG Maximus XI Extreme

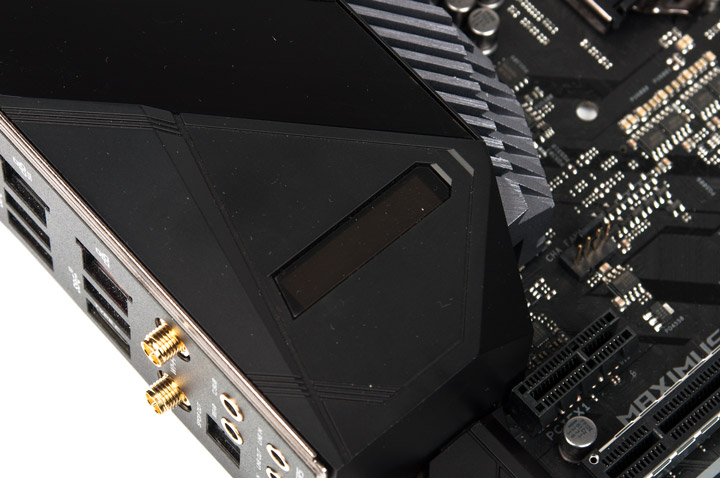

Помимо подсветки, в козырьке находится информационный дисплей небольшой площади, где посредством фирменного ПО можно организовать вывод полезной информации о системе в режиме реального времени. До работы ОС он дублирует функции индикатора кодов POST.

ASUS ROG Maximus XI Extreme

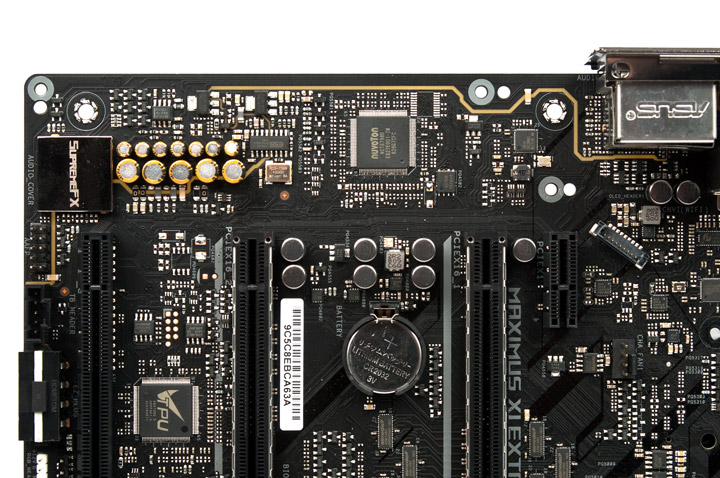

Звуковой кодек находится под экраном, в помощь к нему привлекли ЦАП ESS с независимым осциллятором и один ОУ. Идея построения не нова и прежде встречалась в продуктах серий ROG.

ASUS ROG Maximus XI Extreme

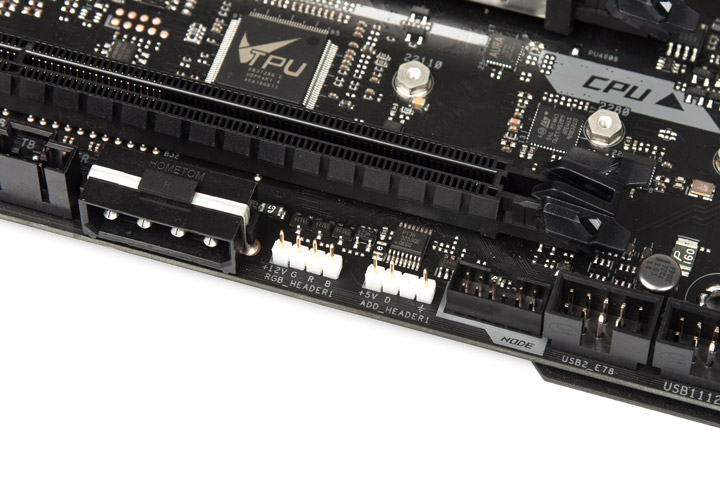

Появилось особое гнездо под оборудование ROG, нынче его роль связана лишь с фирменными БП, но время покажет, что нового придумают в компании ASUS. Пара колодок под внешнее светодиодное оборудование находится снизу и ещё пара — сверху платы.

ASUS ROG Maximus XI Extreme

Нижний правый угол выступает в качестве хаба для большого числа устройств охлаждения и датчиков. В частности, четыре гнезда под началом единого алгоритма предлагается использовать для одного из радиаторов в контуре СЖО (ещё четыре распаяны в верхнем углу — под нужды второго радиатора), имеется пара штырьков для термодатчика, гнездо для кабеля от обособленного контроллера дополнительных вентиляторных гнёзд (в числе трёх штук), белым цветом выделен участок ROG Water Cooling Zone, а пара площадок повыше, под помпы, поддерживает устройства с высоким потреблением энергии.

ASUS ROG Maximus XI Extreme

Область сверху платы выделяется группой контактных площадок, где можно удостовериться в корректности установок напряжений основного характера. Кнопки включения и перезагрузки подсвечиваются красным оттенком, чуть ниже находятся Safe и Retry, весьма удобные при экспериментах с разгоном. Индикатор кодов POST соседствует с комплексом Q-LED, набранным многоцветными светодиодами, они помогут в диагностике пользователям с начальными знаниями. Переключатели Slow Mode и MemOK! II улучшат взаимопонимание с системой при глубоких экспериментах. RSVD является недокументированным и, судя по всему, необходим для работы с перемёрзшей системой (после экспериментов с жидким азотом). А вы ещё помните независимые переключатели для каналов памяти и слотов PCI-E? Теперь их уже нет, за ними нужно проследовать к полке магазина с моделью Apex.

ASUS ROG Maximus XI Extreme

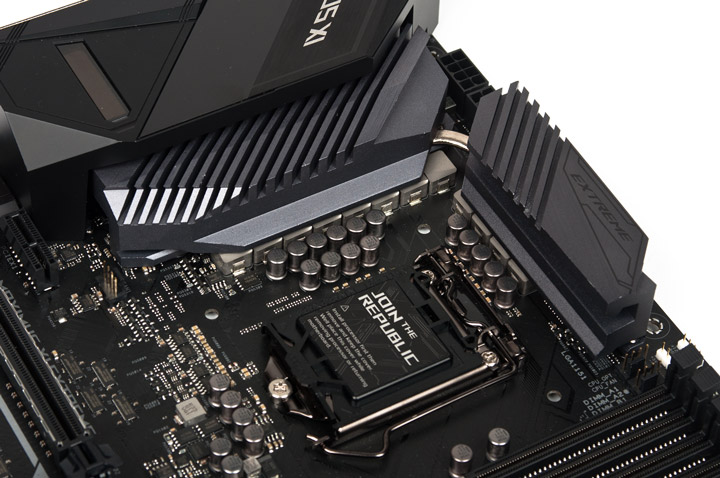

Сперва складывается впечатление про нахождение в блоке VRM лишь пары радиаторов, соединённых тепловой трубкой. Они тяжелы, массивны и оснащены множественными пропилами. Словом, реализация самая лучшая из возможных. К тому же они не особо высокие, проблемы совместимости с охладителями старались свести к минимуму.

ASUS ROG Maximus XI Extreme

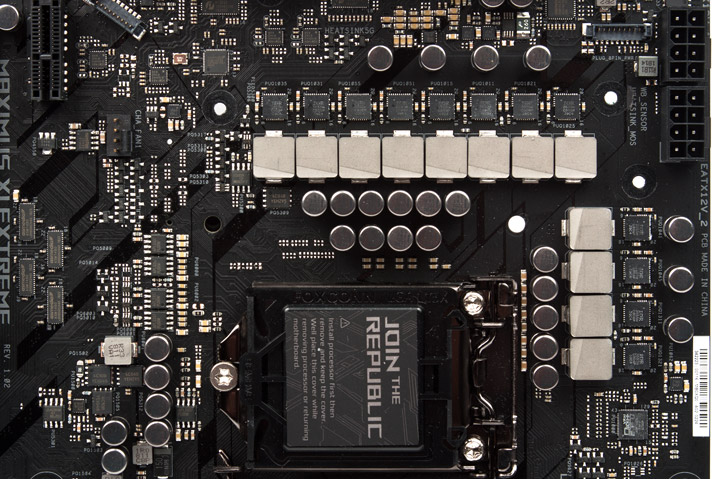

Стабилизатор напряжения здесь мощнее, чем у модели ASUS ROG Rampage VI Extreme. Такой же ШИМ-контроллер — ASP1405I, те же силовые сборки — IR3555, вот только число их теперь достигло двенадцати. Организацию работы можно описать как «5+2» фазы, для напряжения CPU каналы сдвоенные, а для работы iGPU — независимые. Используются высокоэффективные дроссели и конденсаторы с увеличенным сроком службы.

ASUS ROG Maximus XI Extreme

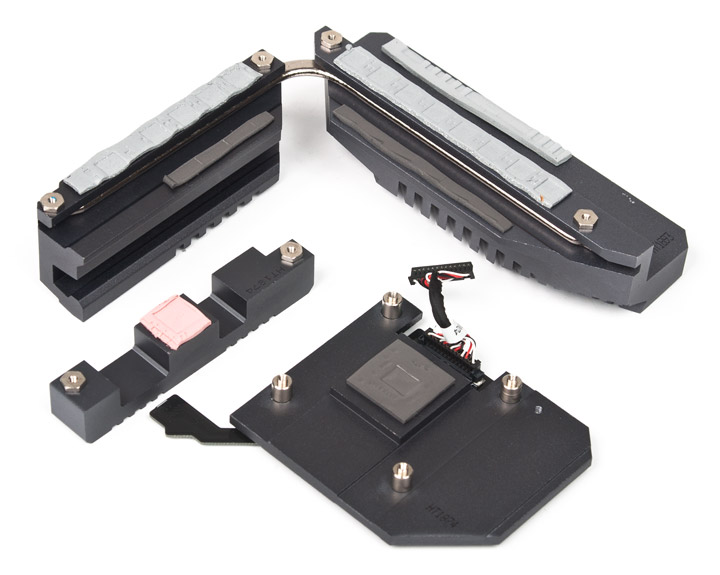

Замечаний к площади термопрокладок нет нигде. Все радиаторы используют надёжный винтовой способ крепления.

ASUS ROG Maximus XI Extreme

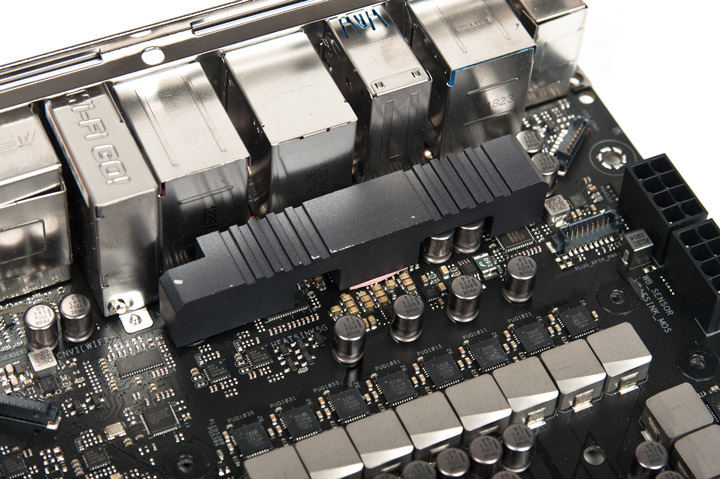

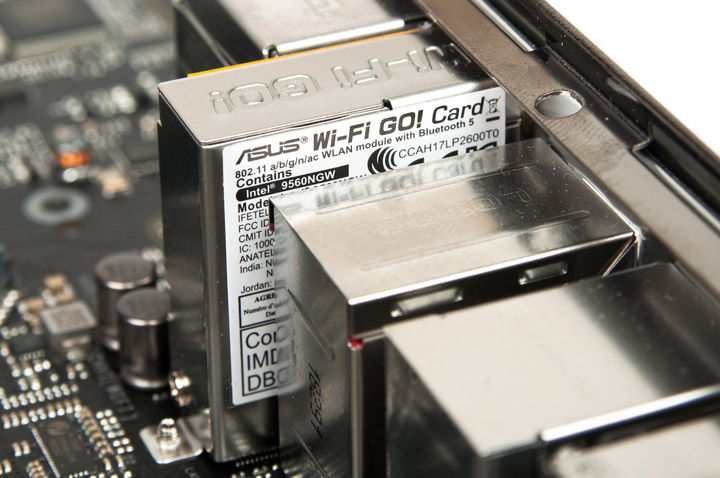

Неприметный, третий радиатор в окрестностях цепей питания необходим для работы скоростного адаптера проводных сетей последнего поколения. Рядом с ним можно отметить третье гнездо под нужды водоблока полного покрытия от третьего производителя (трудно кого-то будет удивить тесным сотрудничеством ASUS и EK Water Blocks), первая цель — осуществления работы подсветки в нём. Два похожих гнезда используются для иллюминации, уже встроенной в декоративную накладку.

ASUS ROG Maximus XI Extreme

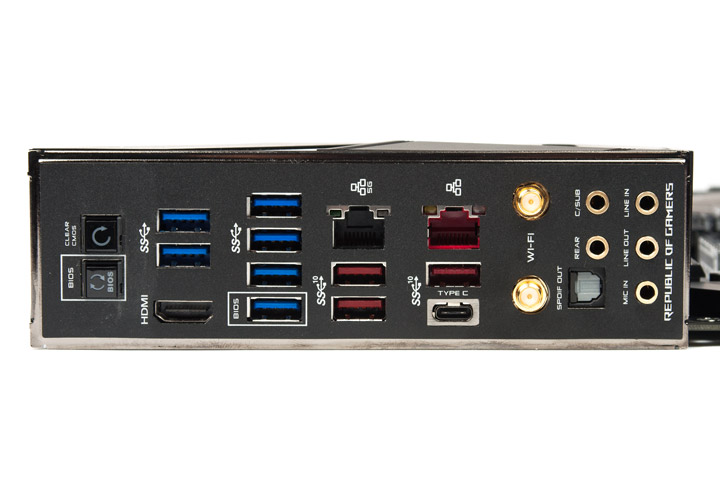

Звуковые выходы позолочены и при работе подсвечиваются нужными оттенками цвета (зелёным, красным и т. д.), видеовыход всего один, и тот скорее дань присутствию iGPU в современных процессорах, есть S/PDIF, симметричный USB последнего поколения, кнопки для работы с прошивкой, применять их в работе удобно при собранной (в корпусе) системе. Нет замечаний к общему числу гнёзд USB, возможно, будут проблемы из-за близкого соседства, но это лишь придирки. Ввиду популяризации CNVi, установлен адаптер беспроводных сетей от Intel.

ASUS ROG Maximus XI ExtremeASUS ROG Maximus XI Extreme
Как же магична в своей красоте тишина...
