Обзор материнской платы ASUS ROG Maximus XI Apex. Холодное сердце

В нынешнем поколении устройств серии ROG Maximus, предназначенных для процессоров Intel Coffee Lake-S, позже всех на рынке очутилась модель с именованием Apex. До этих пор характерной чертой таких плат была пара слотов для ОЗУ, что означало улучшенный подход к проектированию, сулящий беспрецедентный уровень разгона, в том числе и под экстремальным охлаждением. Однако подобной особенностью в одиннадцатой серии облагородили и модель Gene, она оказалась на рынке вместе с общей группой. Проведём этот обзор в поисках новых отличий.

ASUS ROG Maximus XI Apex

Впрочем, сразу можно выделить отсутствие видеовыходов на задней панели, а значит весь преобразователь напряжений будет обслуживать CPU. Фактически, перед нами самая мощная плата ASUS с сокетом LGA1151. Её всячески готовили к азотным испытаниям, разместив на поверхности множество кнопок и переключателей. Нет каких-либо дополнений к общепринятому набору портов; есть весомое число гнёзд SATA и USB всевозможных версий, работа адаптера беспроводных сетей здесь обеспечена в том числе и ресурсами хаба Intel Z390. Общий набор возможностей перечислен в таблице ниже.

Модель ASUS ROG Maximus XI Apex
Официальная страница продукта в Сети asus.com
Чипсет Intel Z390
Процессорный разъём Socket 1151
Процессоры Core i9, Core i7, Core i5, Core i3, Pentium Gold, Celeron (Coffee Lake-S)
Память 2 DIMM DDR4 SDRAM 2133/2666/2800*/2933*/3000*/3200*/3300*/3333*/3400*/3466*/3600*/3866*/4000*/4133*/4266*/4400*/4500*/4600*/4700*/4800*(OC), максимум 64 ГБ
Слоты PCI-E 2 x PCI Express 3.0 x16 (x16+x0, x8+x8)
1 x PCI Express 3.0 x16 (x4)
1 x PCI Express 3.0 x1
M.2 1 x PCI Express 3.0 x4, SATA 6 Гбит/с (Key M, 2242/2260/2280/22110)
1 x PCI Express 3.0 x4 (Key M, 2242/2260/2280/22110)
(оба на комплектной карте расширения DIMM.2)
Встроенное видеоядро (в процессоре)
Видеоразъёмы
Количество подключаемых вентиляторов (8+3)x 4pin
Порты PS/2 2
Порты USB 5 х 3.1 Gen2 (4 разъёма на задней панели (1x C), Z390)
2 х 3.1 Gen1 (2 разъёма на задней панели, ASM1042)
6 х 3.1 Gen1 (4 разъёма на задней панели, Z390 + ASM1074)
4 x 2.0 (разъёмов на задней панели нет, Z390 + GL852G)
VR Ready +
Serial ATA 6 x SATA 6 Гбит/с (Z390)
RAID 0, 1, 5, 10 (SATA, Z390)
Встроенный звук SupremeFX (7.1, HDA):
Codec — S1220A (Realtek ALC1220)
S/PDIF Оптический (выход)
Сетевые возможности Intel I219V (Gigabit Ethernet)
Intel Dual Band Wireless-AC 9560 (Wi-Fi 2.4/5GHz (802.11a/b/g/n/ac), Bluetooth 5)
COM
TPM
UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ROG Water Cooling Zone (поддержка датчика потока и пары температурных), Q-LED (CPU, DRAM, VGA, Boot Device LED), POST-индикатор, контакты для измерения напряжения, поддержка AMD 3-Way CrossFireX и NVIDIA 2-Way SLI, кнопки: Start, Reset, Retry, Safe Mode, BIOS switch, ClrCMOS и прочие; переключатели состояний: Slow Mode, LN2 Mode, MemOK! II и прочие; колодки: Asus Node, Thermal sensor и прочие; технологии: Lighting Control Center (система подсветки ROG Aura, включая Aura RGB Strip Header и Aura Addressable Strip Header), Armoury Crate, USB BIOS Flashback и прочие
Цена в рознице, $ 402

Упаковка и комплектация

На лицевой стороне коробки выделили поддержку модулей ОЗУ типа DC (Double Capacity). Размер упаковки большой, а ручки для облегчения процедуры транспортировки нет.

ASUS ROG Maximus XI Apex

Сзади находится фото изделия с разными ракурсами, перечислены основные характеристики. В коллаже из отдельных картинок собрали наиболее интересные моменты технического характера. В частности, появляется полная уверенность в наличии добавочной платы расширения для устройств типа M.2, она оснащена двумя радиаторами.

ASUS ROG Maximus XI Apex

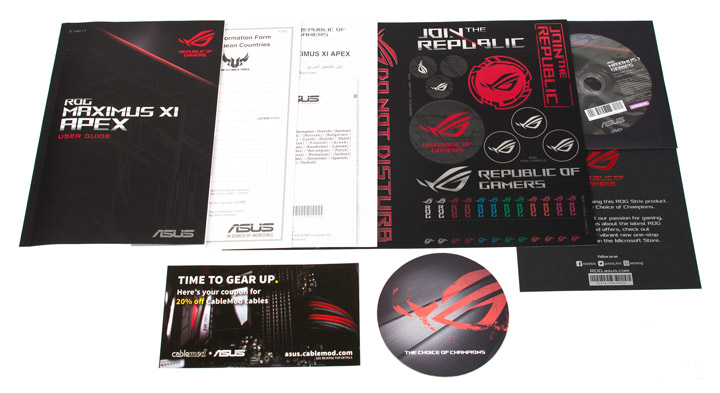

Набор аксессуаров следующий:

  • руководство пользователя, в котором подробно проиллюстрированы и описаны подпункты UEFI (на английском языке);
  • фирменный гарантийный талон ASUS для линеек продуктов ROG и TUF;
  • краткое многоязычное руководство пользователя по сборке ПК;
  • дополнительный буклет с информацией о необходимости соблюдения ряда мер безопасности при сборке и эксплуатации системы;
  • комплект наклеек с различными изображениями серии ROG, в том числе и для кабелей;
  • диск с драйверами и фирменным ПО;
  • приветственная брошюра владельца устройства ROG;
  • купон со скидкой для выполнения процедуры оплетения проводов (раундинга);
  • подставка для чашки также с эмблемой ROG;
ASUS ROG Maximus XI Apex

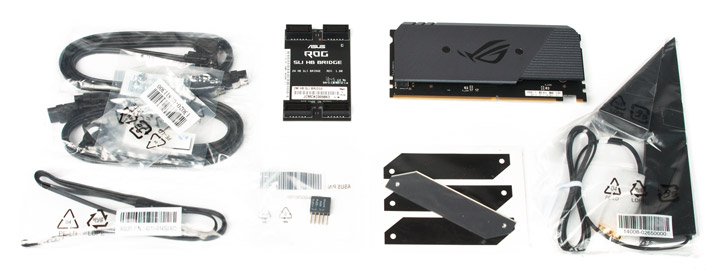

  • четыре кабеля SATA 6Gb/s, два из которых с Г-образным разъёмом на одном из концов;
  • двойной жёсткий мостик для организации SLI;
  • стойка-адаптер DIMM.2 для пары устройств формата M.2, по виду напоминающая модуль оперативной памяти;
  • крепёжный винт и стойка для устройств формата M.2 — два комплекта;
  • две резиновые прокладки под накопители M.2 с клейкой основой на обеих сторонах;
  • удлинитель для подключения светодиодной ленты RGB;
  • переходник для удобного подключения корпусных разъёмов ASUS Q-Connector;
  • пластиковая накладка с тремя затемнёнными основами для собственного творческого выражения;
  • выносная антенна с возможностью фиксации лишь одного положения.
ASUS ROG Maximus XI Apex

Детальные фото аналогичного адаптера DIMM.2 были в обзоре ASUS ROG Maximus XI Extreme.

Внешний вид

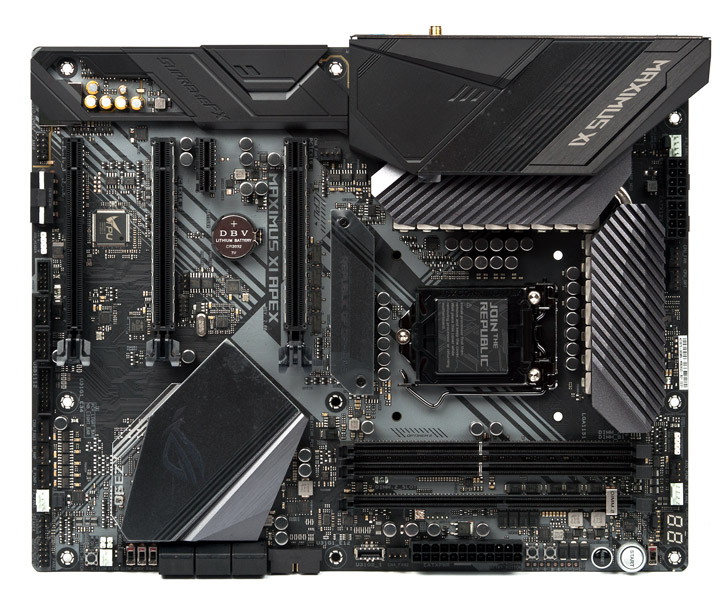

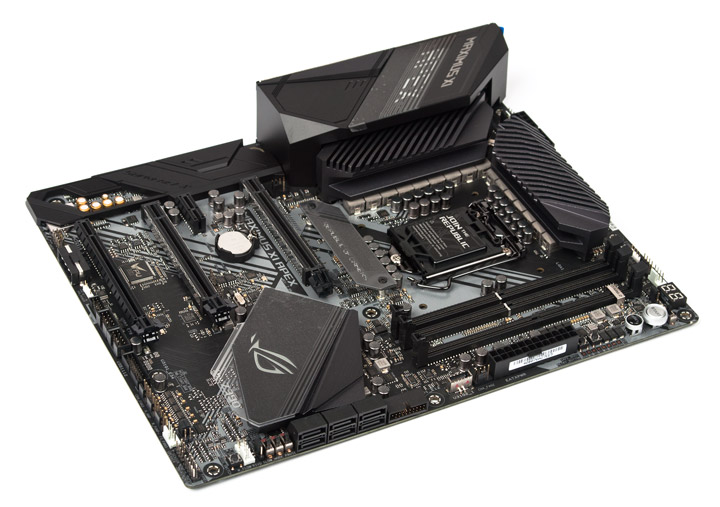

Инженеры отказались от нестандартной формы изделия, теперь плата более привычного вида, стандарты ATX соблюдены, размеры её соответствующие, а отверстий для проведения крепления — девять. Здесь отсутствует гнездо типа H-key под фирменную панель для облегчения процедуры оверклокинга (OC Panel II). Нет площадки для увеличения числа поддерживаемых устройством вентиляторов — для коммутации ещё одной фирменной платы. Зато в обилии разнообразные контактные группы, переключатели и кнопки, которые несомненно будут полезны при разгоне экстремального характера.

ASUS ROG Maximus XI Apex

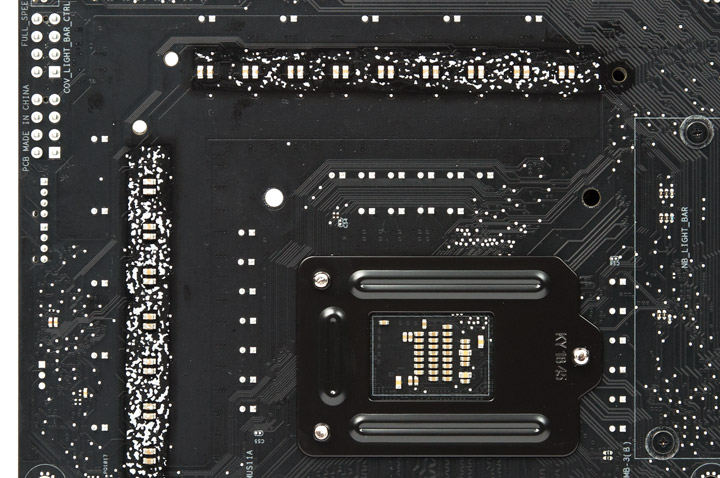

Тыльная сторона практически высвобождена от электронных компонентов. Охлаждающая стабилизатор ЦП конструкция дополнена усилительными пластинами. Немало надписей для узлов платы продублированы.

ASUS ROG Maximus XI Apex

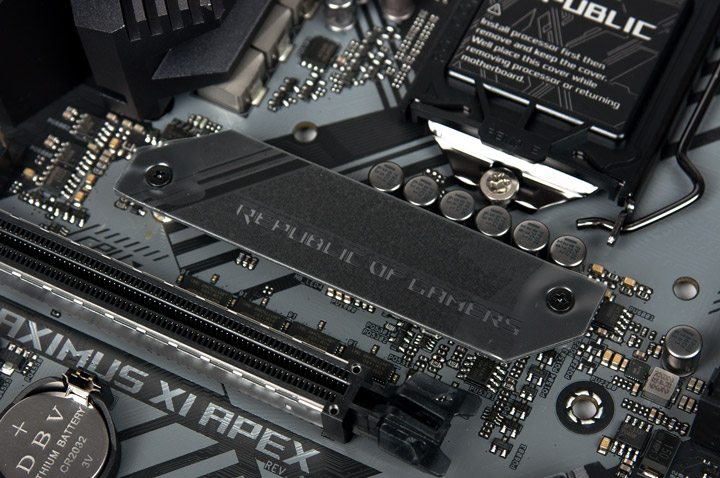

Но не только любители бенчмаркинга являются целевой аудиторией продукта. Добавлена подсветка в таких местах как: козырёк над задней панелью, область над основным гнедом PCI-E x16 и зона охладителя PCH.

ASUS ROG Maximus XI Apex

Предустановлена светорассеивающая пластина с тематикой ROG, а в комплекте поставки есть заготовки для проявления своей фантазии при оформлении бенч-стенда или украшения убранства внутри нового корпуса.

ASUS ROG Maximus XI Apex

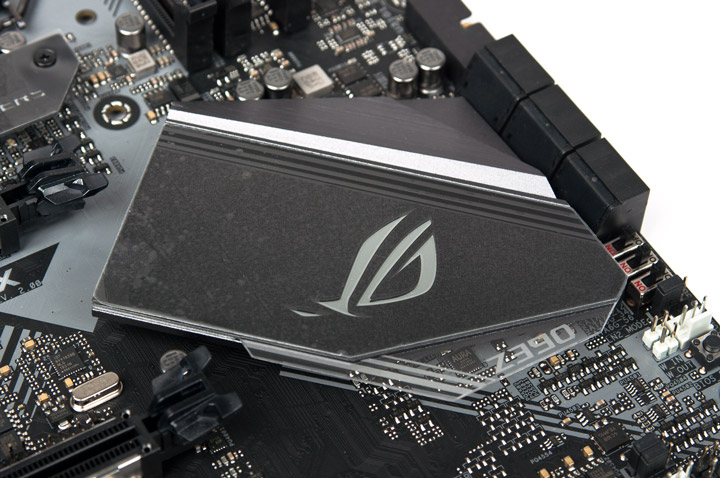

В состав охладителя хаба входит прозрачный элемент из пластика, призванный усилить эффект от преломления света. Светодиоды распаяны прямо на плате.

ASUS ROG Maximus XI Apex

А вот посадочных мест под изделия форм-фактора M.2 на ней нет, совсем. Для их монтажа необходимо будет использовать вспомогательную плату, вошедшую в комплект поставки. Зато есть две распаянные микросхемы с прошивками, рядом с каждой находится светодиод.

ASUS ROG Maximus XI Apex

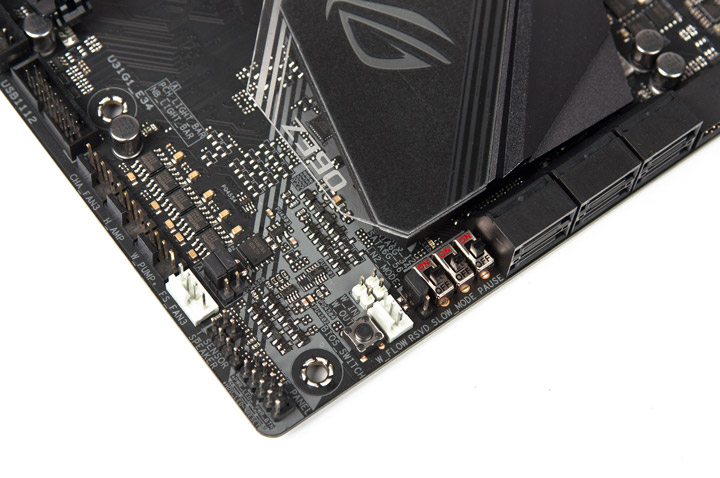

Для переключения между ними предусмотрен микропереключатель. Деактивация иллюминации возможна полностью «аппаратным» способом — путём смены позиции замыкающих перемычек на колодках (всего их три штуки). У нижнего угла справа расположены несколько переключателей, облегчающих эксплуатацию системы при затяжных экспериментах с жидким азотом.

ASUS ROG Maximus XI Apex

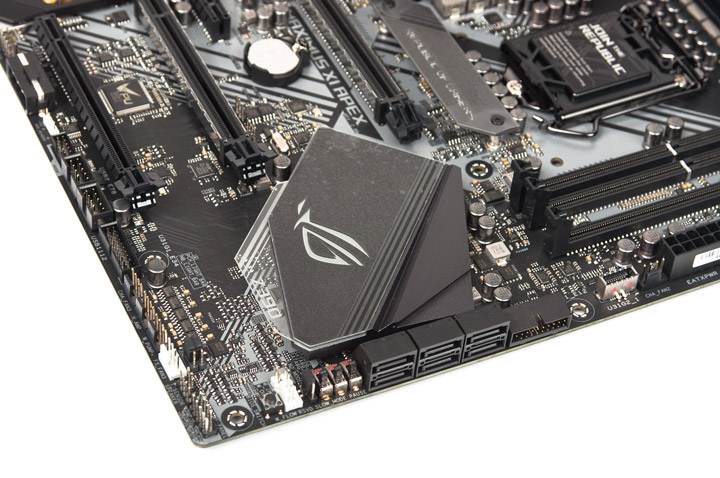

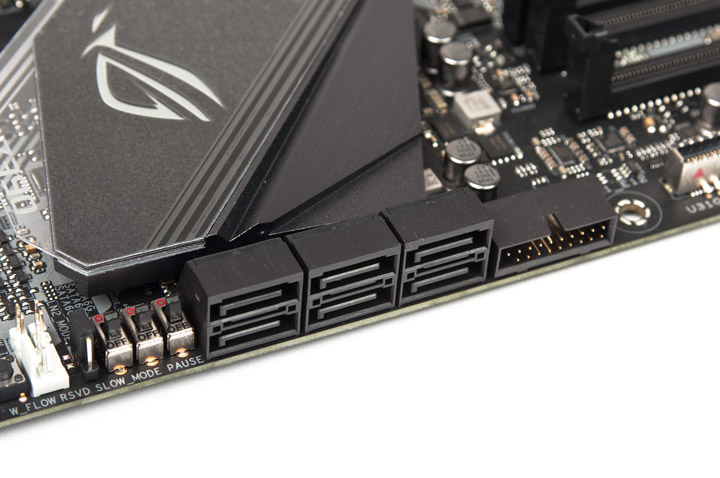

В наличии сразу шесть (а не четыре, как прежде) выходов SATA, ещё один шаг для расширения аудитории у нового продукта.

ASUS ROG Maximus XI Apex

Для корпусных кабелей от портов USB предусмотрены гнёзда всех разновидностей — 2.0, 3.1 Gen1 и Gen2.

ASUS ROG Maximus XI Apex

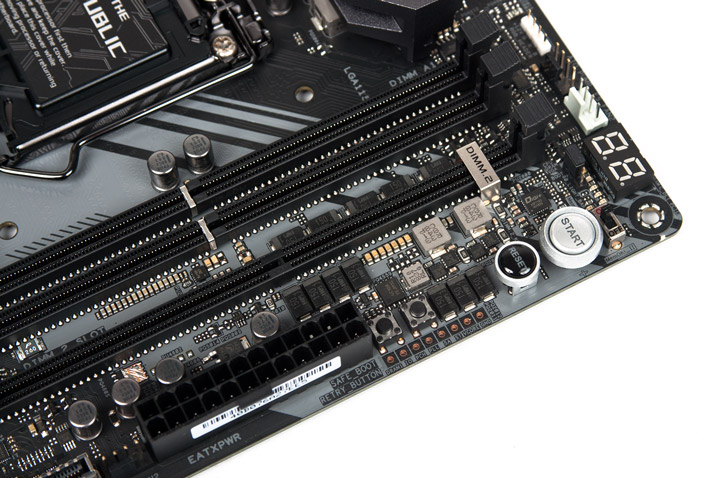

Справа вверху находится основной узел управления устройством. Тут распаяли четыре кнопки, включая Retry и Safe Boot. Имеются площадки для аппаратных замеров действующих напряжений. Диагностический комплекс основан на комбинации набора светодиодов Q-LED и индикатора кодов POST. Для технологии MemOK! выбран переключатель, а для указания спецрежима LN2 — перемычка.

ASUS ROG Maximus XI Apex

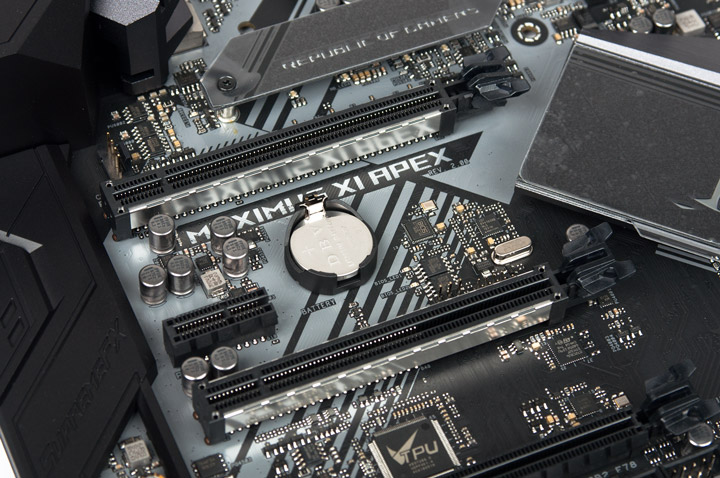

Распределение линий PCI-E от сокета будет происходить между двумя армированными гнёздами, остальные работают от хаба.

ASUS ROG Maximus XI Apex

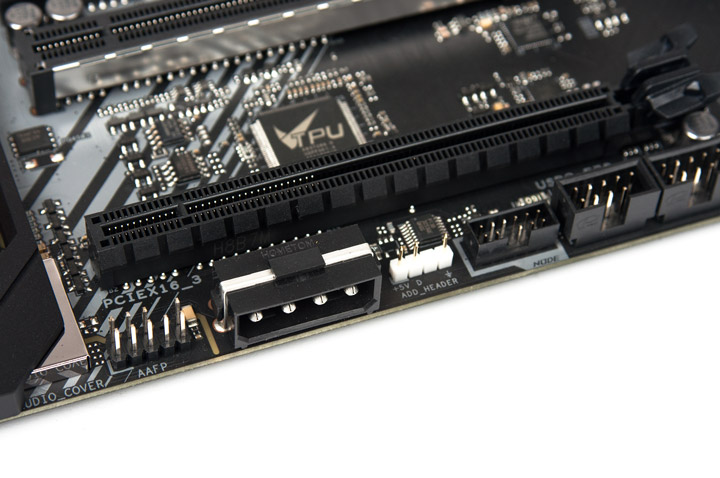

Усилить питание слотов при разгоне видеокарт призван добавочный элемент в виде четырёхконтактного гнезда типа «Molex».

ASUS ROG Maximus XI Apex

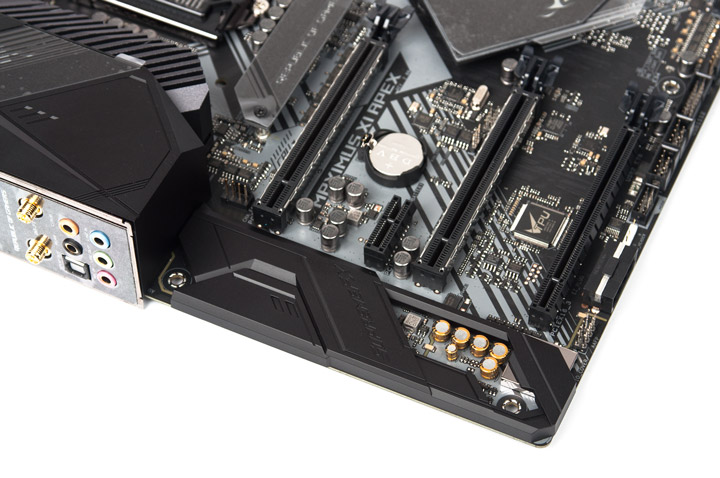

Звуковую подсистему облагородили экранированием кодека и группой из особых конденсаторов. Про ОУ, ЦАП и другие излишества здесь нет и речи.

ASUS ROG Maximus XI Apex

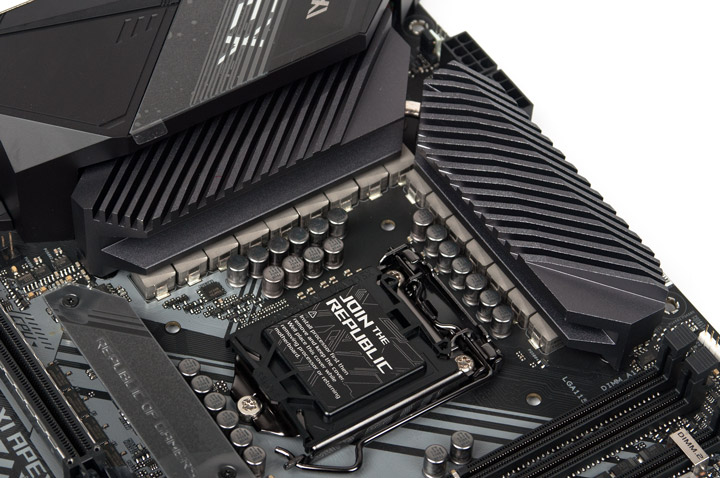

Отказались и от распайки скоростных проводных сетевых адаптеров, требующих дополнительные меры по их охлаждению. Поэтому весь радиатор отведён исключительно под силовые элементы стабилизатора питания процессора. Он достаточно приземистый, чтобы обеспечить улучшенную совместимость с охладителями ЦП.

ASUS ROG Maximus XI Apex

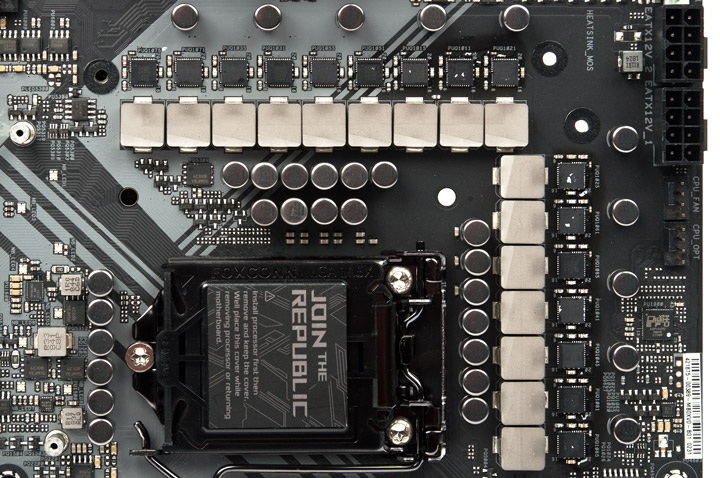

Виденный не единожды на устройствах ASUS ШИМ-контроллер ASP1405I служит основой для работы 16 каналов процессорного напряжения. Все они «спаренные», а значит перед нами восьмифазная схема стабилизации CPU Voltage. Для ряда других напряжений отведена область ниже сокета с элементами поскромнее, чем мощные сборки IR3555 типа DrMOS с заводов Infineon Technologies. Также распаяны высокоэффективные дроссели и конденсаторы с увеличенным сроком эксплуатации (до 10 тысяч часов) в условиях работ с повышенными температурами окружающей среды.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex

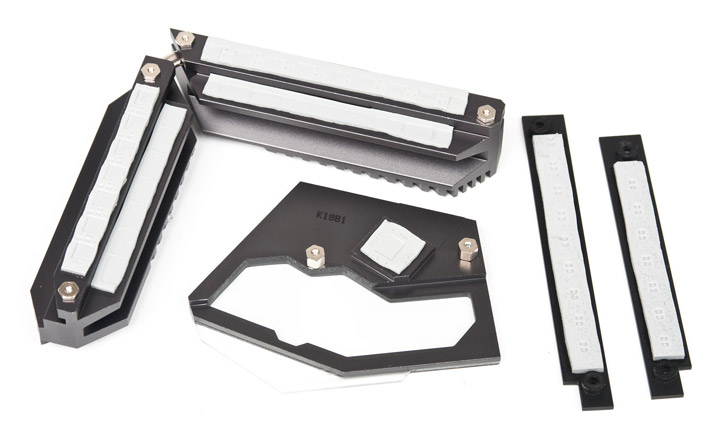

Тепловая трубка, соединяющая две половины главного охладителя на плате, проходит близко к основанию, термопрокладки проложены как для силовых сборок, так и для дросселей. Винтовой прижим обеспечивает надёжность передачи тепла, часть которого перейдёт и на усилительные пластины, поскольку там тоже есть термопрокладки. У конструкции, охлаждающей хаб, большая часть площади отведена под иллюминационное отверстие, но и без него теплоёмкость литой «болванки» будет достаточной.

ASUS ROG Maximus XI Apex

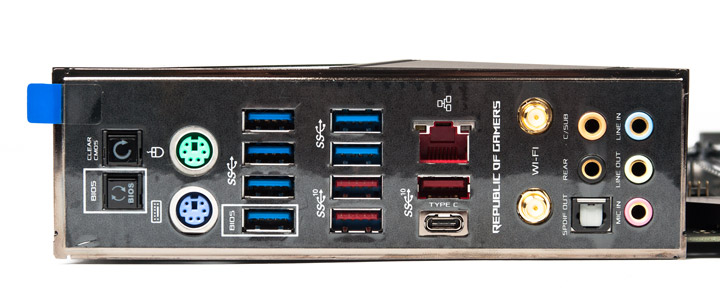

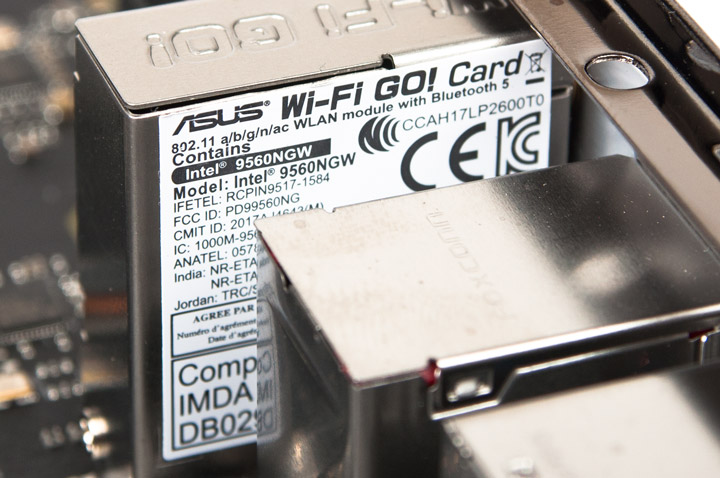

На задней панели пустых мест нет. Наполнение схоже с существующим у ROG Maximus XI Extreme, вот только выдеовыход и второй порт Ethernet здесь замещены парой PS/2 ввиду отсутствия поддержки iGPU и отказа от дополнительного сетевого контроллера. Для реализации работы беспроводной сети используется тот же узел.

ASUS ROG Maximus XI ApexASUS ROG Maximus XI Apex
