Обзор материнской платы ASUS ROG Maximus X Apex. Оверклокерский продукт на базе Intel Z370

Тестовый стенд

В состав стенда вошли:

  • операционная система: Windows 10 Pro x64;
  • драйверы: Intel Chipset Software Installation Utility (10.1.1.44), Intel Management Engine Interface (11.7.0.1037), Intel IGP Driver (22.20.16.4785), Intel Rapid Storage Technology Driver (15.8.1.1007), GeForce 385.69 (22.21.13.8569), PhysX 9.17.0524.

Все обновления для ОС, доступные в Центре Обновления Windows, были инсталлированы. Сторонние антивирусные продукты не привлекались, тонкие настройки системы не производились, размер файла подкачки определялся системой самостоятельно.

В качестве тестов использовались следующие приложения:

  • AIDA64 5.92 (Cache & Memory benchmark);

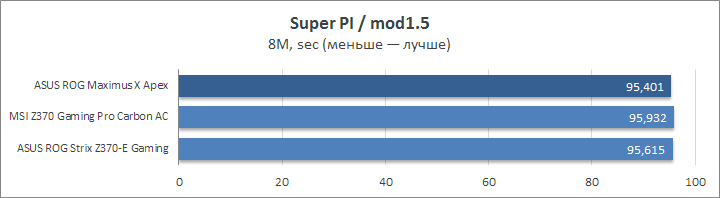

  • Super PI 1.5 XS;
  • wPrime 2.10;

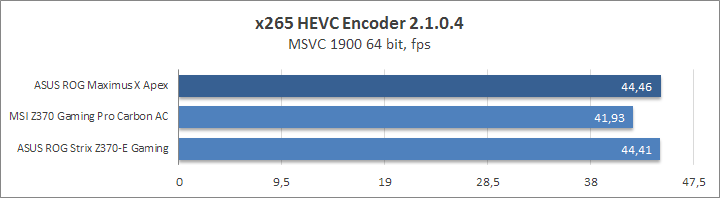

  • x265 HD Benchmark;
  • Maxon Cinebench R15;

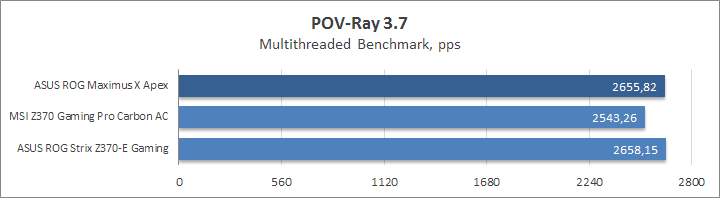

  • POV-Ray 3.7.0;
  • LuxMark v3.1;
  • Futuremark 3DMark 13;

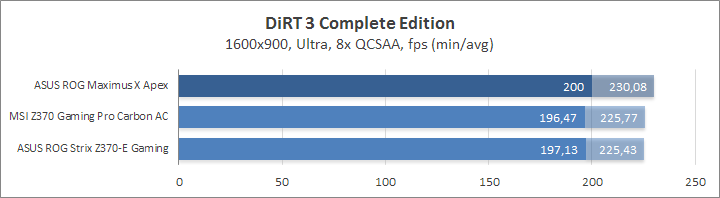

  • DiRT 3 Complete Edition (1.2.0.0);
  • Hitman: Absolution (1.0.447.0);
  • Grand Theft Auto V (1.0.877.1);
  • Rise of the Tomb Raider (1.0.668.1).

За время тестирования представителей платформы Intel LGA1151 версии программных продуктов регулярно обновляются. Для возможной корреляции результатов они сведены в сравнительную таблицу:

Продукт Версия микрокода AIDA64 BenchDLL 3DMark 13 Windows 10
ASUS ROG Maximus X Apex 0401 5.92.4383 4.3.759-x64 2.4.3819 10.0.16299.19
MSI Z370 Gaming Pro Carbon AC A.00 5.92.4370 4.3.759-x64 2.4.3819 10.0.15063.674
ASUS ROG Strix Z370-E Gaming 0410 5.92.4358 4.3.759-x64 2.3.3732 10.0.15063.632

Результаты тестирования

Перед началом замеров все настройки устанавливались в начальное положение, активировался лишь профиль XMP.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Частота процессора равнялась 4,3 ГГц при любом типе нагрузки.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Отличительной чертой рассматриваемой модели является стратегия, направленная на формирование низких задержек у ОЗУ.

ASUS ROG Maximus X Apex

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Нет проблем при простых вычислениях, результаты высокие.

ASUS ROG Maximus X Apex

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

ASUS ROG Maximus X Apex

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

C быстродействием системы в сценариях, приближенным к реальным рабочим процессам, также всё в порядке.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Нет замечаний и при использовании Fire Strike.

ASUS ROG Maximus X Apex

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex
ASUS ROG Maximus X ApexASUS ROG Maximus X Apex
ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Игровые сценарии для системы тоже не стали проблемой. Таким образом, любая нагрузка для новинки будет сопровождаться адекватными, высокими итоговыми результатами.

Энергопотребление системы

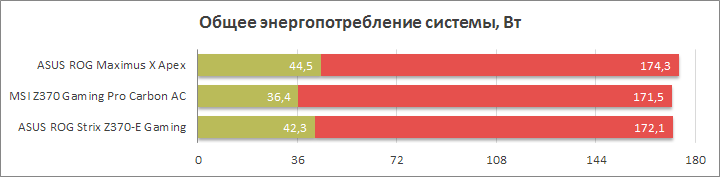

Замеры выполнялись после прохождения всех прочих тестов в «устоявшемся» режиме компьютера при помощи прибора собственной разработки. Для создания нагрузки использовался профиль In-place large FFTs в составе утилиты Prime95 (29.3). Производился расчёт среднего значения потребления тестового стенда «от розетки» на протяжении восьми минут работы программы, а затем, после завершения теста, ещё минуту замерялся уровень, соответствующий состоянию простоя системы.

ASUS ROG Maximus X Apex

Подход рассматриваемой модели к установке напряжений при активации XMP отличается от прежде виденных. Для модулей памяти устанавливается 1,344 В, у PCH оно не повышается и составляет 1,024 В. Рост у SA и IO Voltage будет не таким большим, как у оппонентов, это 1,15 В. А вот питающее напряжение у ЦП составляло 1,232–1,248 В, то есть слегка превышало уже виденные прежде уровни. Видимо, именно это стало причиной наиболее высоких цифр потребления энергии нашим стендом.

Разгонный потенциал

Образец Core i5-8600K, принявший участие в экспериментах, был инженерным и нескальпированным.

Сперва изучим поведение устройства при использовании готовых профилей. Самый агрессивный сценарий Ez Tuning Wizard работает так же, как на уже рассмотренной нами ASUS ROG Strix Z370-E Gaming. Процессор разгоняется до 4738 МГц, а память — до 2746 МГц. Схема задержек берётся из профиля XMP, напряжения SA и IO растут также, как и при обычной активации XMP — до 1,15 В.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Система работала без сбоев, успешному прохождению цикла в LinX воспрепятствовал перегрев ЦП.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Готовый профиль «5G OC» видоизменяет лишь множитель у процессора.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Автоматический рост напряжения вынуждает систему активировать троттлинг при использовании LinX, но с более лёгкими приложениями проблем не было.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Уникальный для плат ROG Maximus профиль «Gamers’ OC» привлекает к настройке системы схему Turbo Boost, а для сценариев с AVX понижающий множитель не используется. Явно указан невысокий Level 3 для LLC. Для памяти исправно действует формула XMP.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Итоговая частота Core i5-8600K действительно зависит от тестового сценария, мощная нагрузка формирует уровень 4600 МГц. LinX всё так же является непреодолимым приложением.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Профилей, как видим, немало, остановимся подробно и на механизме TPU, первая схема позволит повысить частоту CPU до 4,5 ГГц вместе с активным состоянием XPM для DRAM. Здесь уже используют понижающий коэффициент для AVX Instruction, равный двум.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

По всей видимости, процессорное напряжение не повышается относительно штатного, а потому такой лёгкий разгон прошёл без сильного повышения температуры, тестовые приложения работали без ошибок.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Второй набор настроек TPU содержит большее на 200 МГц значение частоты процессора относительно первой схемы. В остальном они выглядят идентично.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Но, как оказалось, в этот раз заметно повышается напряжение у процессора, а потому об успехах в LinX здесь речь не идёт — наблюдался очень скорый перегрев.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Эксперименты при разгоне BCLK с использованием базового набора переменных в UEFI я остановил на отметке 416 МГц. Работа системы при этом была полностью стабильной, в том числе без усилий проходил этап «холодного старта».

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

На этом примере видно, как профиль LLC «Level 6» способствует заметному превышению выставленного в UEFI уровня напряжения на ЦП при нагрузке посредством LinX.

ASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Для нашего образца ЦП уже известен максимальный и стабильный результат оверклокинга при воздушном типе охлаждения — 5,3 ГГц. Тут при проверке используются не самые требовательные приложения.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Испытуемая этот рубеж покорила без проблем. Для успешного выполнения сценариев в Cinebench нужно было добавить 0,18 В к штатному напряжению ЦП.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Привлечение на роль стресс-теста LinX снизило планку частоты до 4895 МГц, а напряжение у него равнялось 1,265 В (согласно установкам в UEFI).

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Работа с отметкой LLC «Level 5» приводила уже к заметному понижению напряжения у CPU (местами до 0,032 В), из-за чего пришлось искать стабильную частотную отметку, ведь повышенное напряжение уже приводит систему к перегреву.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Без применения особых подходов к охлаждению, наибольшая температура в секторе VRM оказалась равна 60 °C, то есть интегрированный температурный датчик предоставляет правдивую информацию. При этом верхняя грань радиатора грелась до 41 °С. Без учёта фонового всплеска активности, потребление стенда уложилось в коридор 51–225 Вт.

ASUS ROG Maximus X Apex

Верхняя частотная отметка при разгоне ОЗУ обусловлена установленным напряжением — 1,5 В. Однако в этот раз сопутствующие IO и SA пришлось наращивать заметно меньше, точнее, переменная SA Voltage осталась в штатном положении, IO выросло до 1,175 В (это установленная переменная, а реальное значение — 1,208 В). Стабилизация работы ЦП затребовала прибавки символических 0,005 В. Всё это привело к необычайно высокой частоте ЦП, сопровождающей разгон памяти (на фоне наших экспериментов с другими материнскими платами).

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

И всё же на дополнительный трюк пойти пришлось — установка 120 мм вентилятора перед процессорным кулером, это позволило сбросить несколько градусов, чтобы не довести систему до активации троттлинга. Тем самым, подтвердилась её стабильная работа вместе с 3915 МГц для комплекта памяти. Очевидно, это не является его пределом, но дальше повышать DRAM Voltage в нашей лаборатории не принято. Вышло так, что никакие из специальных механизмов под оверклокинг из арсенала устройства использовать не пришлось. Установка задержек коснулась лишь основного набора — 16-18-18-28-2T.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Вывод

У специалистов ASUS получилась замечательная платформа для проведения разгонных мероприятий. Отлично разгоняется как процессор, так и память. Особый подход к проектированию дизайна — всего два слота под память — позволил использовать низкие сопутствующие напряжения для покорения высоких частотных отметок. Количество вспомогательных индикаторов и органов управления заметно превышает разумный уровень с привлечением воздушных систем, таким образом, вывод о проектировании изделия под азотные эксперименты напрашивается сам собой. Хотя набор для участия в составе ПК СЖО тут тоже есть: колодки для помп, датчиков потока и температур (агента и системных). Возможно было бы уместно увидеть в комплекте поставки несколько выносных термодатчиков, но у опытных оверклокеров они наверняка уже имеются в собственности.

Отдельно хочется поговорить о качестве питания. Профилей LLC необычайно много, один от другого ощутимо отличается. Однако я так и не смог найти такой, где уровень напряжения при нагрузке оставался бы ровным и стабильным, чтобы можно было сочетать стабильную работу системы вместе с разумными температурными отметками процессора (либо же, другими словами, не допускать его перегрева). Подобные запросы точно не стоит закладывать, взирая на изделие под экстремальные эксперименты. Его удел — обеспечить высокую мощность в купе с низкими рабочими температурами элементов у VRM, и с этим здесь всё в порядке.

Очень сомневаюсь, что подобное изделие будет приобретаться для установки в системный блок на долгие годы с прицелом на рутинные будни ПК, но если такое вдруг и произойдёт, то с базовыми настройками уровень производительности был надлежащего высокого уровня. Ассортимент комплектных утилит немного меньше, чем у других плат ROG Maximus, потому сборщикам игровых систем всё же лучше найти продукт соответствующего класса, благо, игровых плат сегодня на рынке большое количество. Наполнение и возможности UEFI широки, а наследственность интерфейса позволит без заминок приступить к работе опытным пользователям, знакомым с прошлыми устройствами от ASUS.
