Обзор материнской платы ASUS ROG Maximus X Apex. Оверклокерский продукт на базе Intel Z370

Возможности UEFI

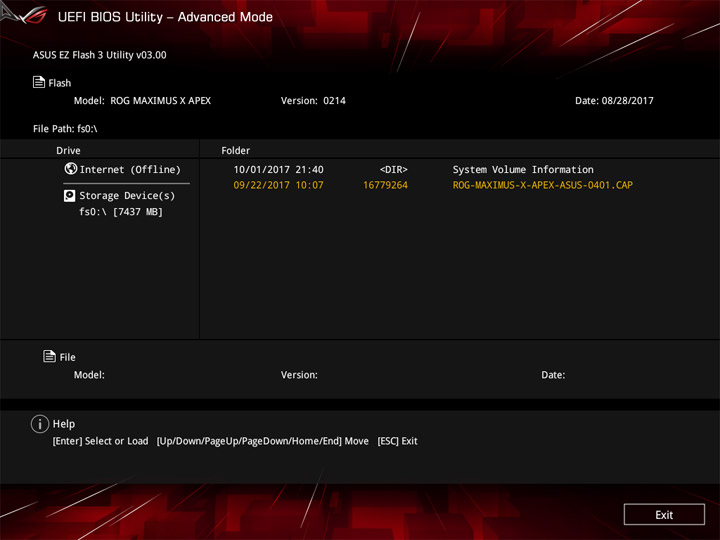

Для обновления прошивки в среде UEFI есть утилита Ez Flash.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

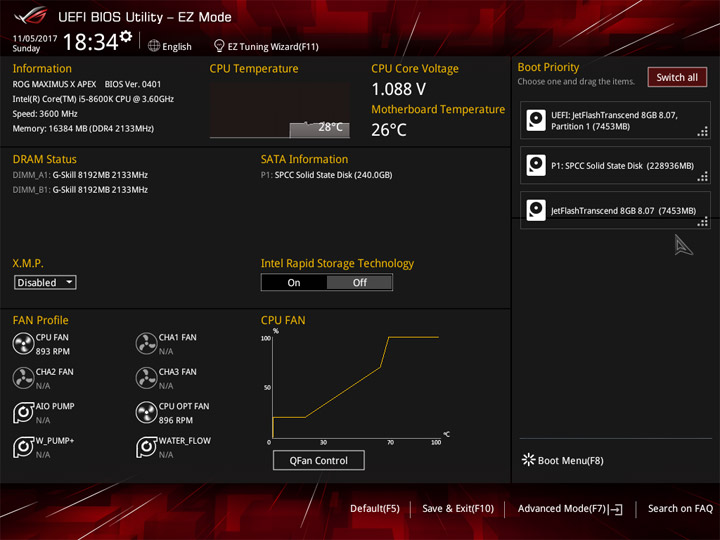

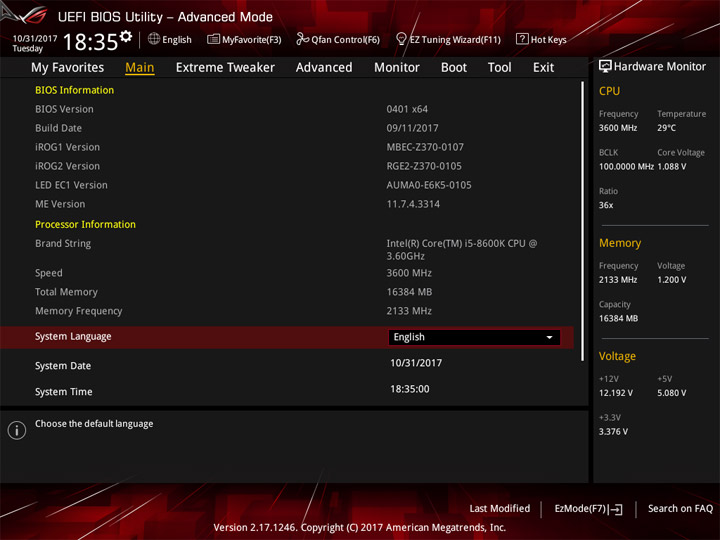

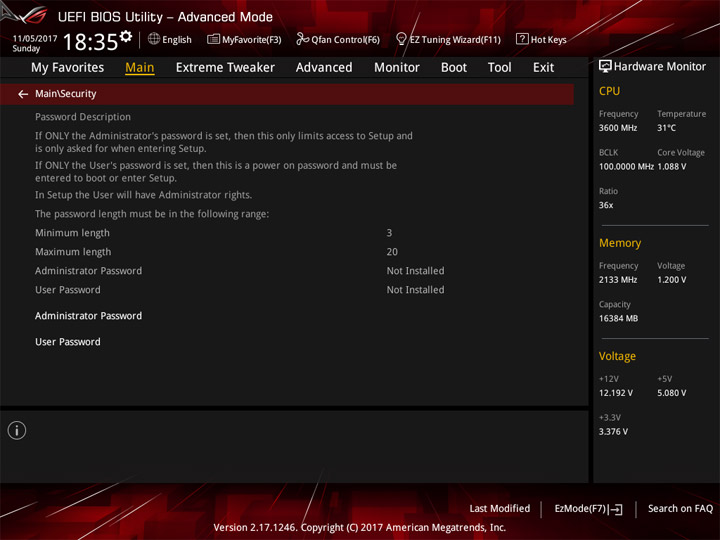

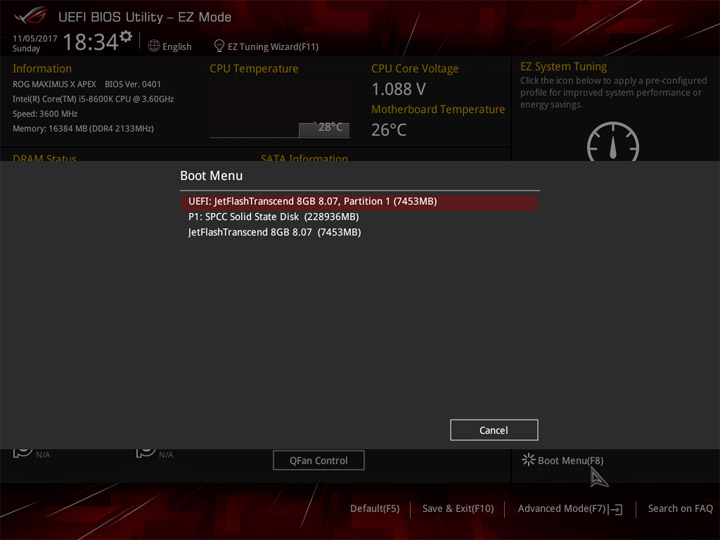

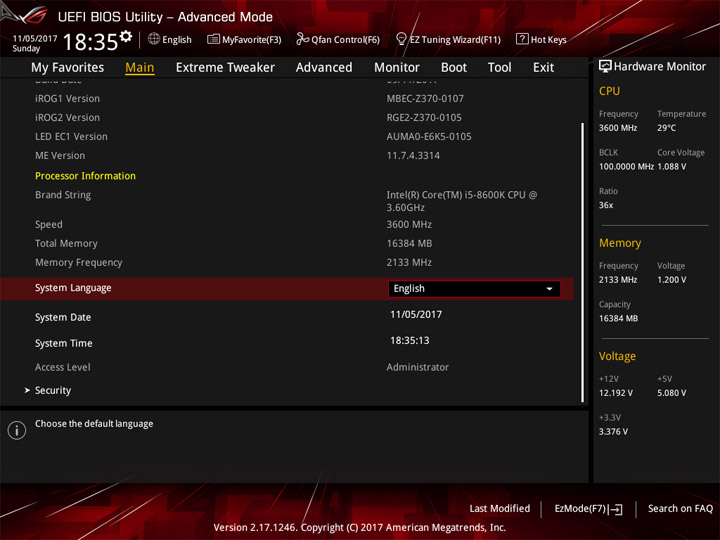

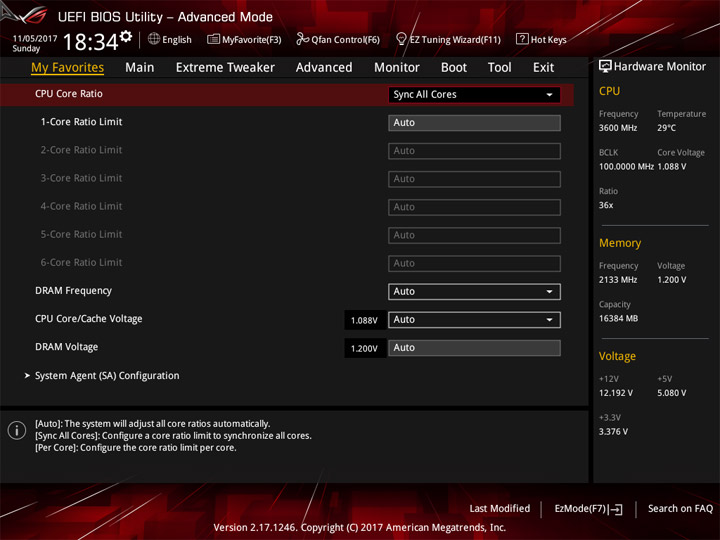

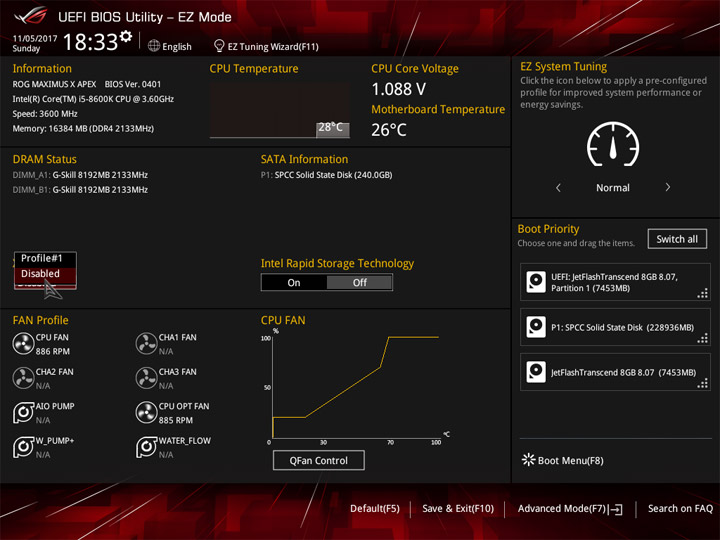

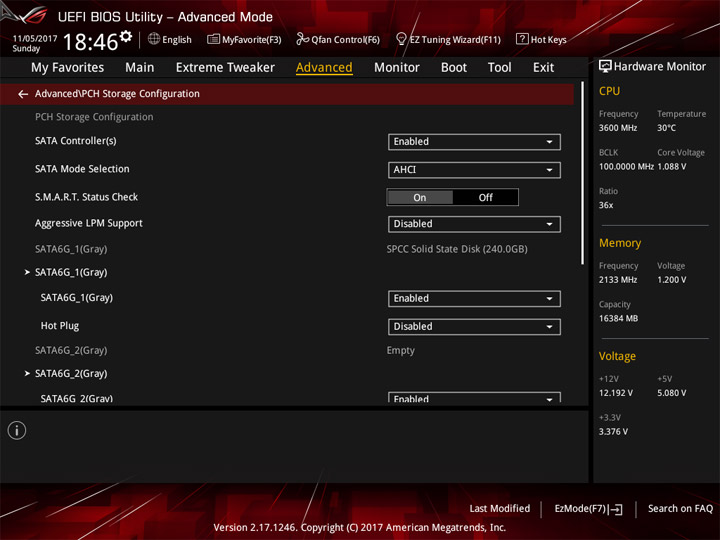

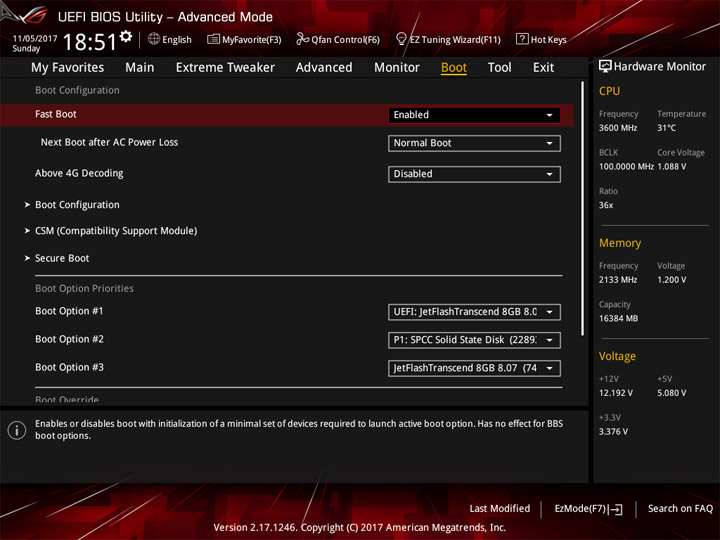

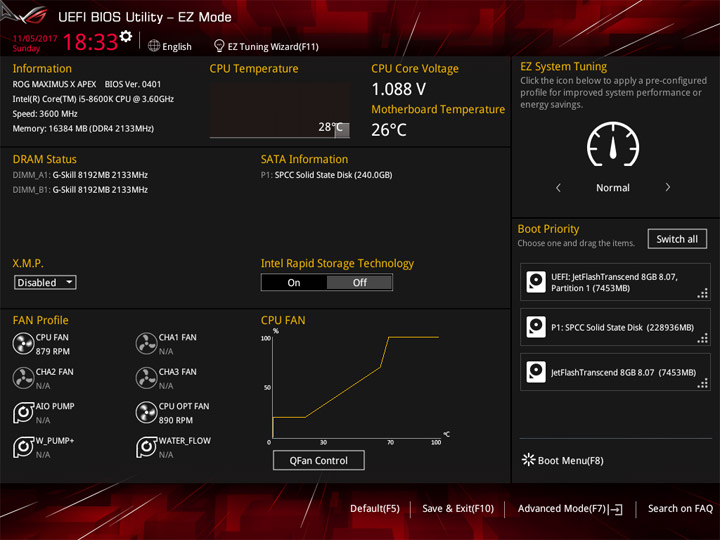

Пусть плата рассчитана на аудиторию энтузиастов, базовое меню настройки тут тоже имеется.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Оформление интерфейса свойственно продуктам от ASUS нескольких последних поколений.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

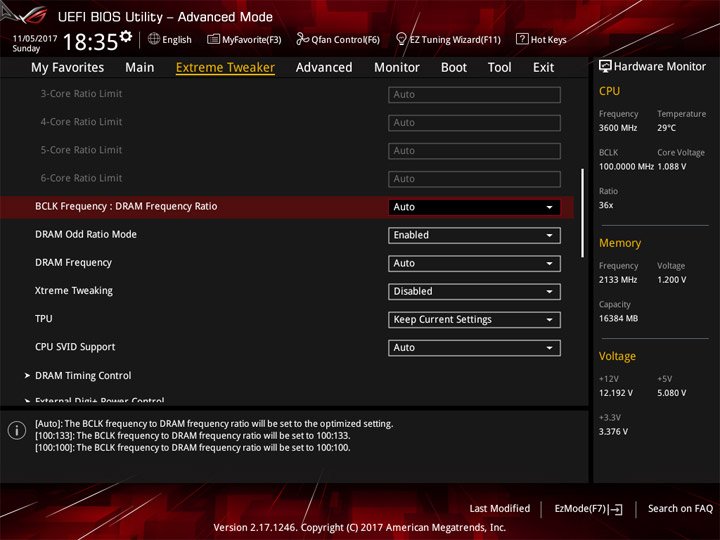

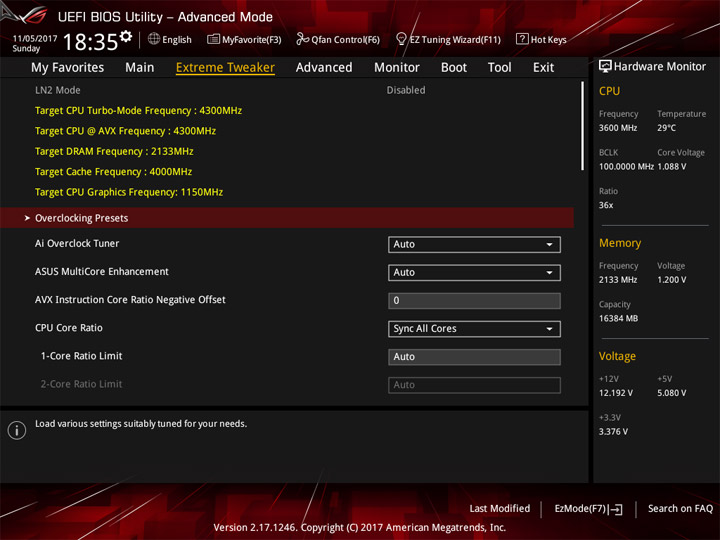

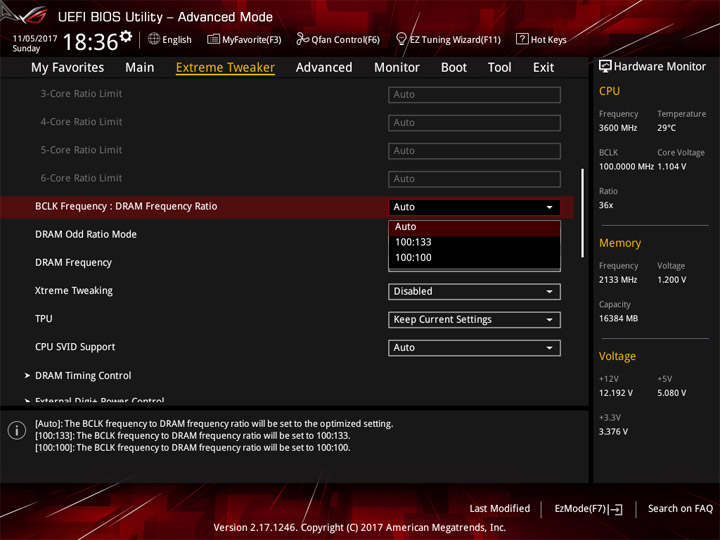

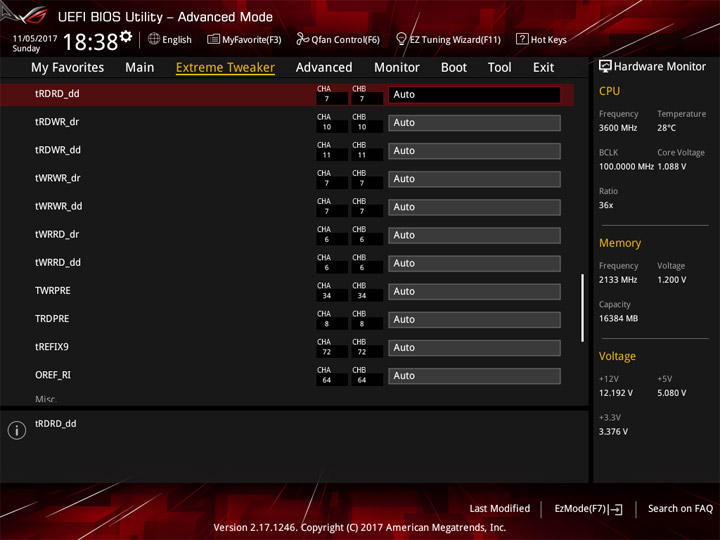

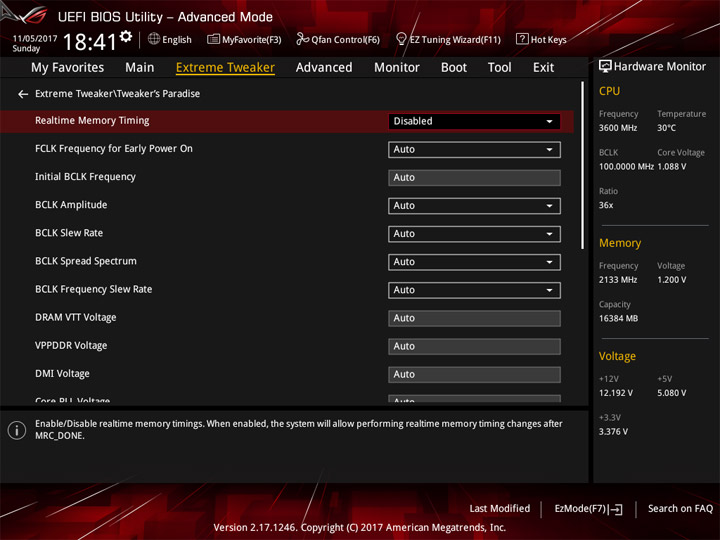

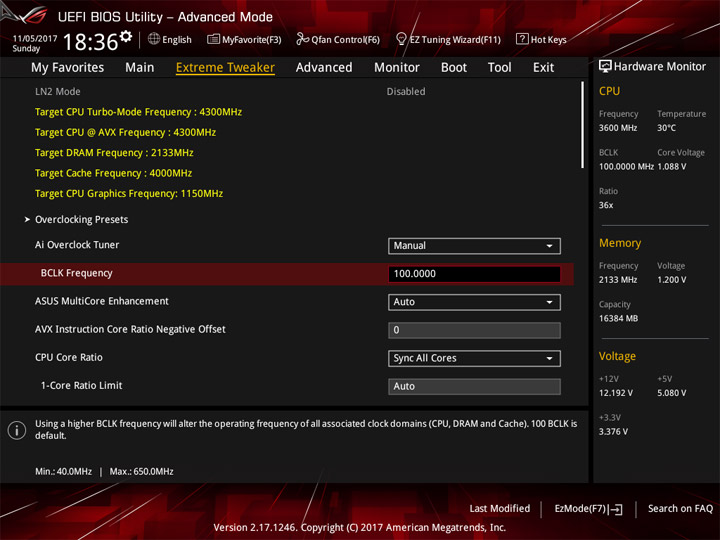

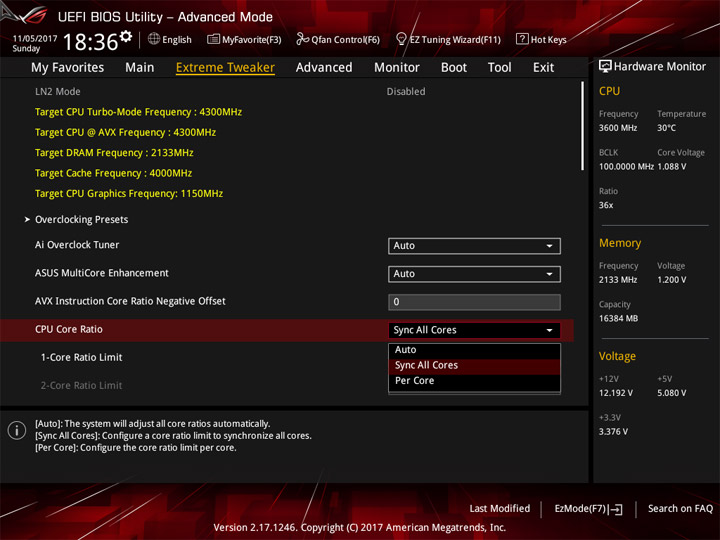

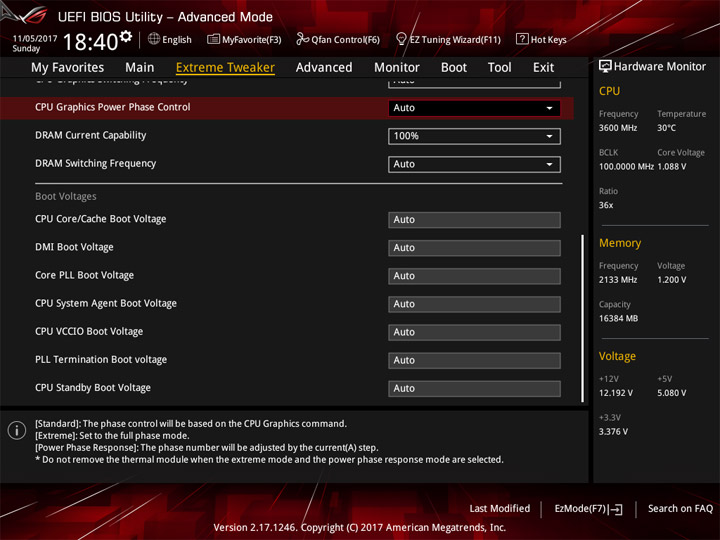

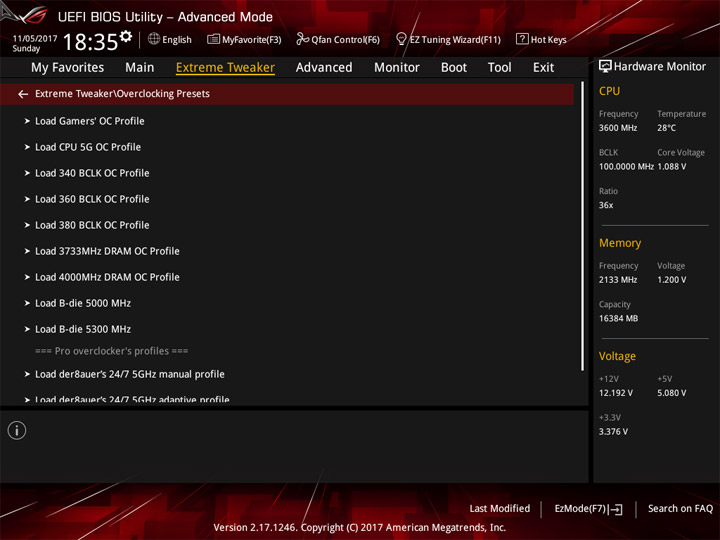

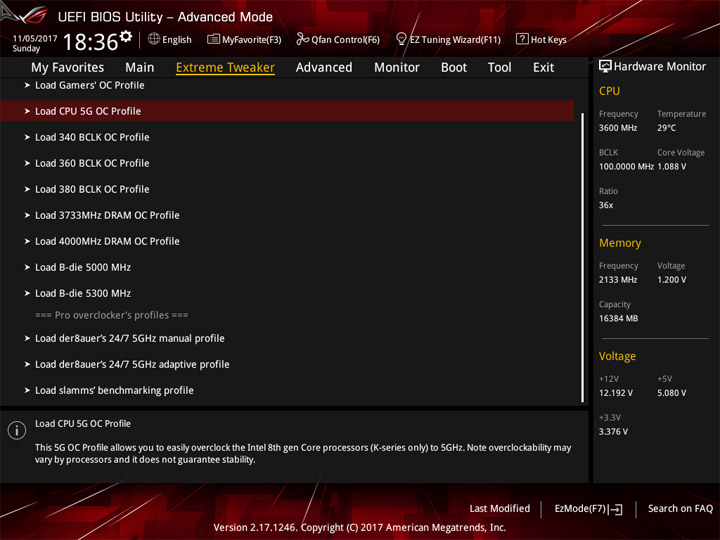

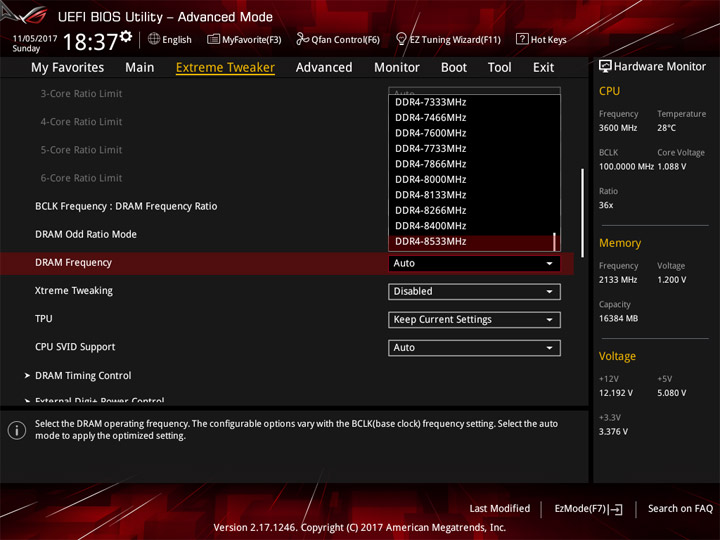

В наборе пунктов раздела Extreme Tweaker есть глава с готовыми профилями по оверклокингу разной направленности: CPU, DRAM, BCLK. Тонкие настройки находятся в Tweaker’s Paradise. Границы выставляемых напряжений можно расширить, активировав (на плате) режим LN2.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

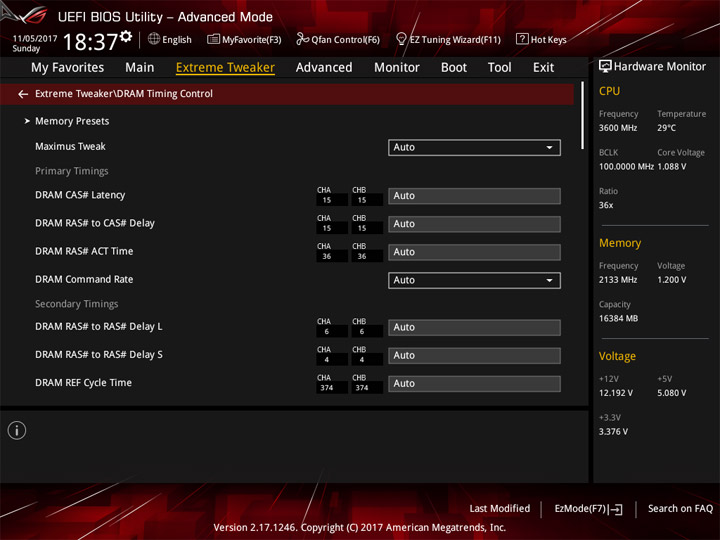

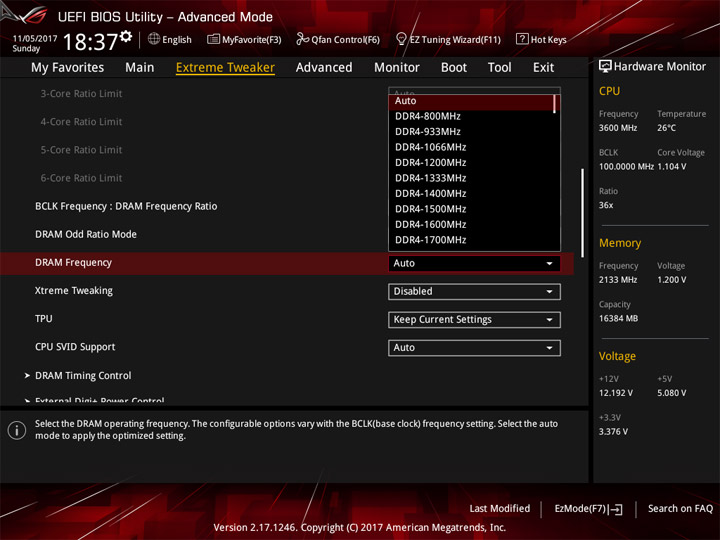

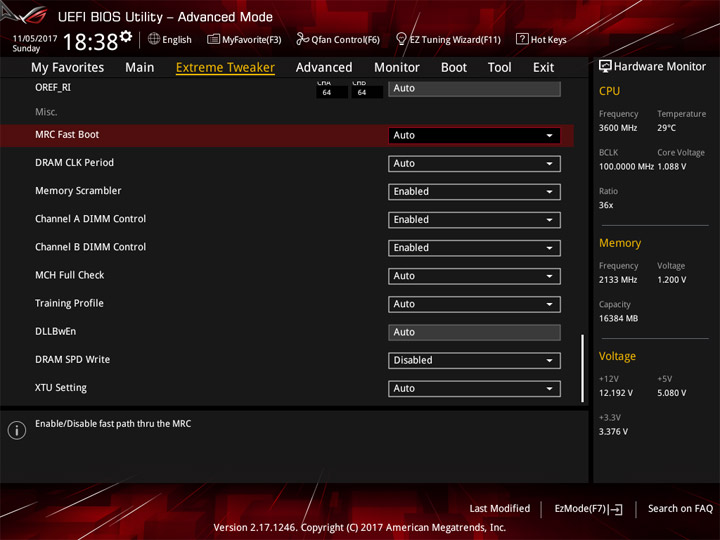

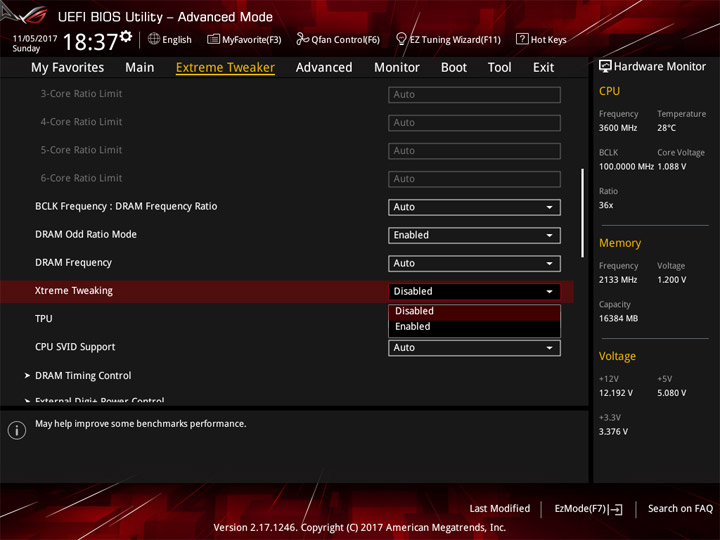

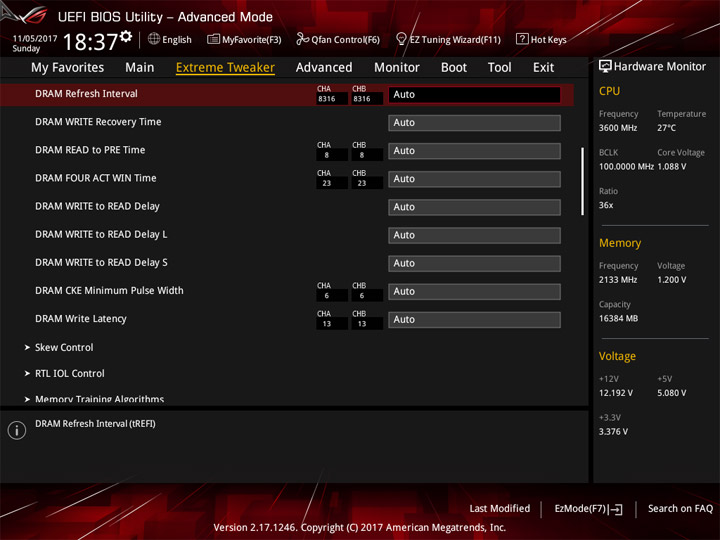

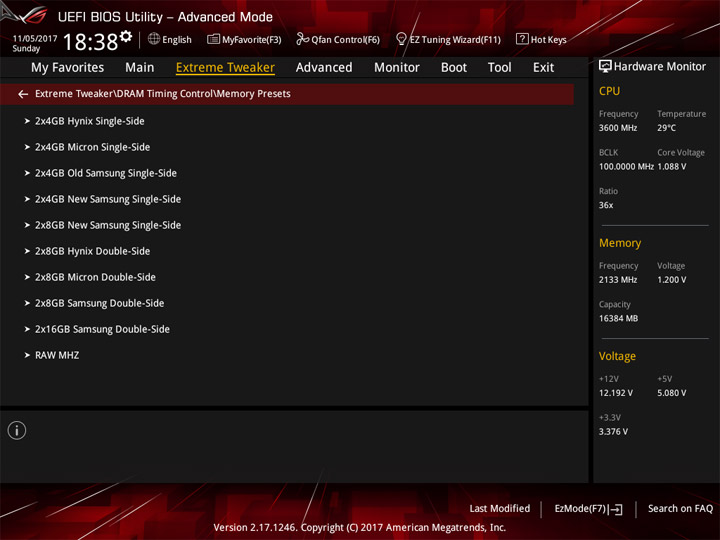

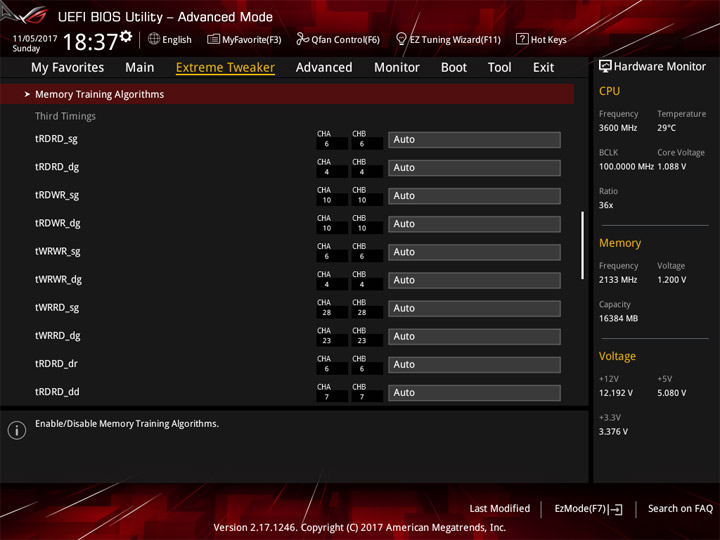

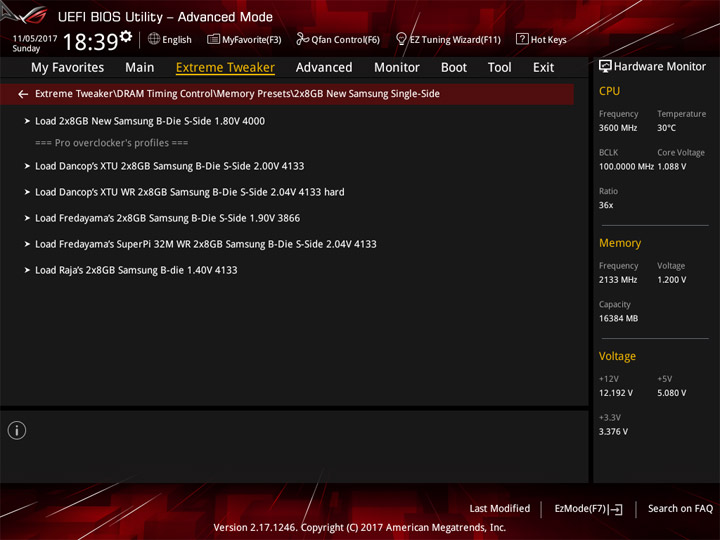

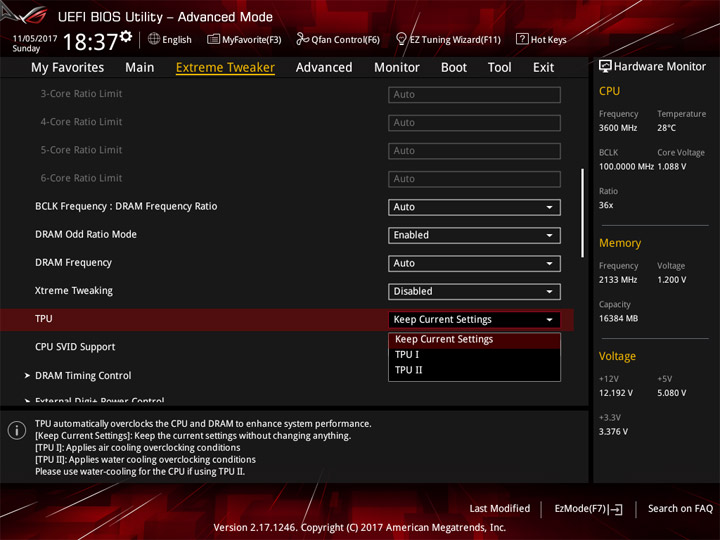

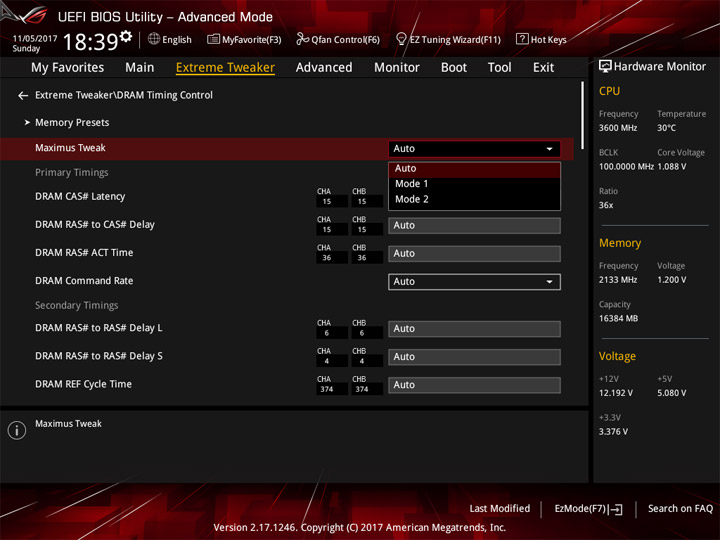

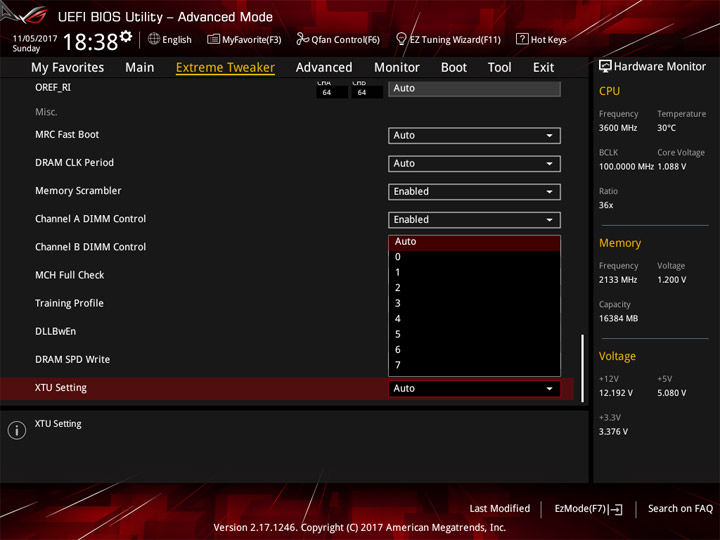

Дополнительный помощник при разгоне памяти — пара режимов Maximus Tweak. В отдельном окне есть ряд отдельных профилей для увеличения скорости ОЗУ разного типа исполнения и производства.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

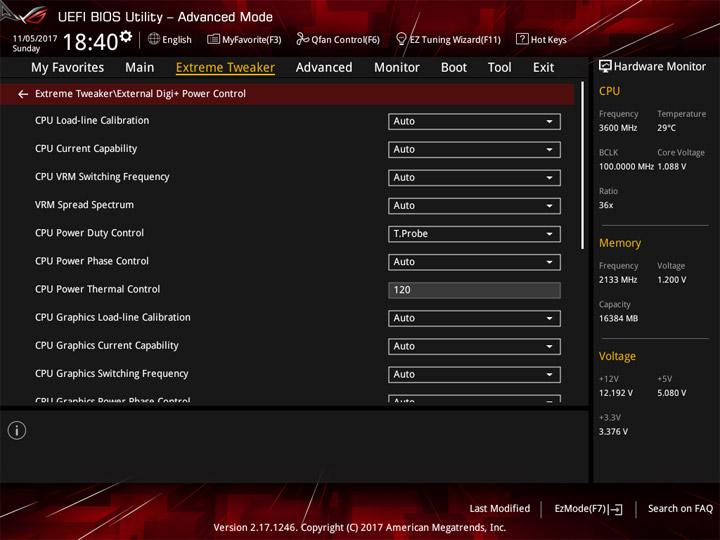

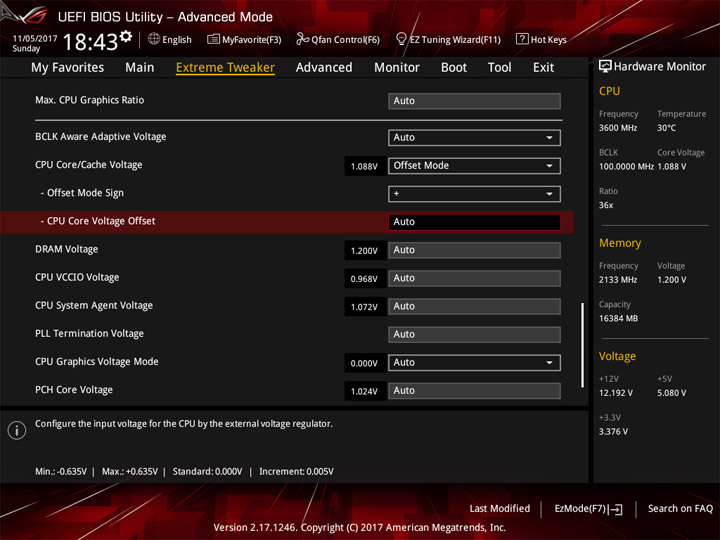

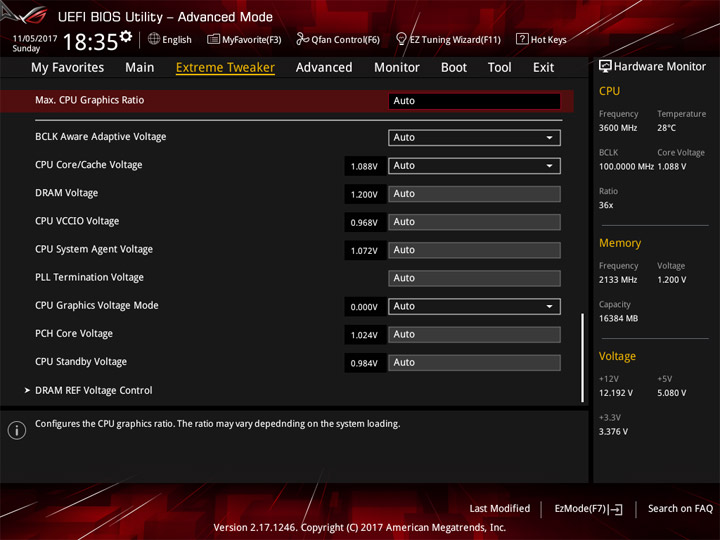

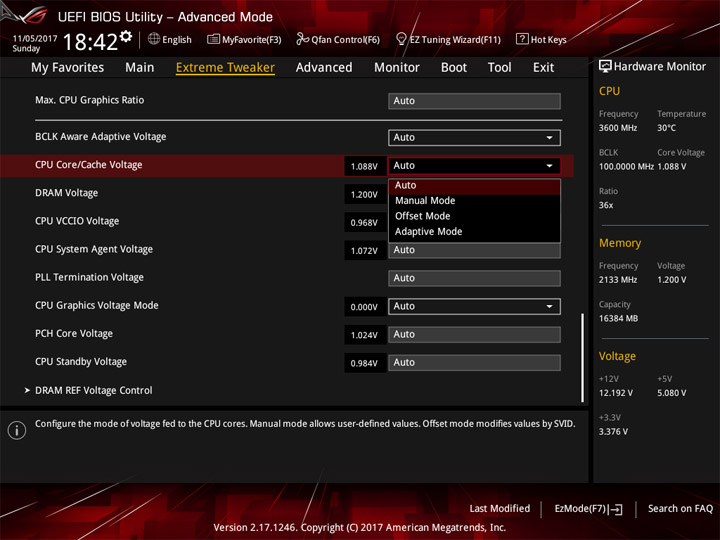

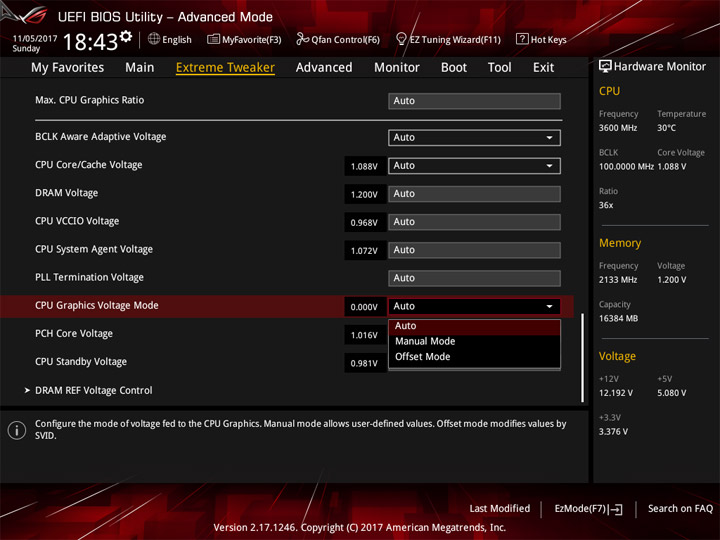

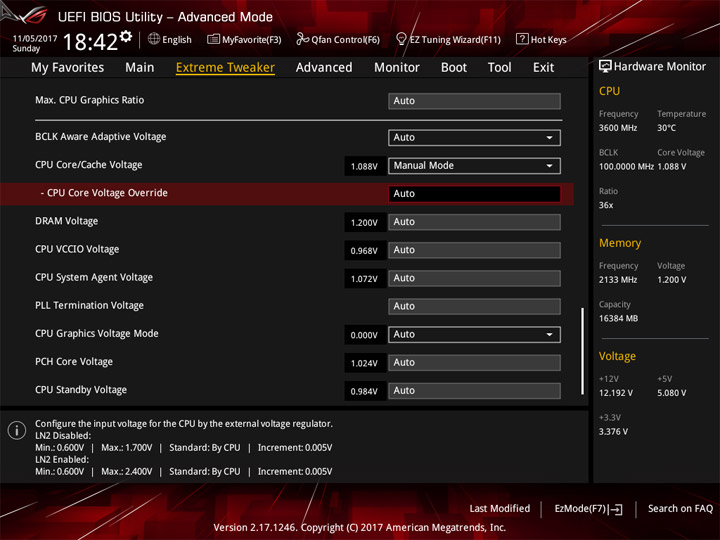

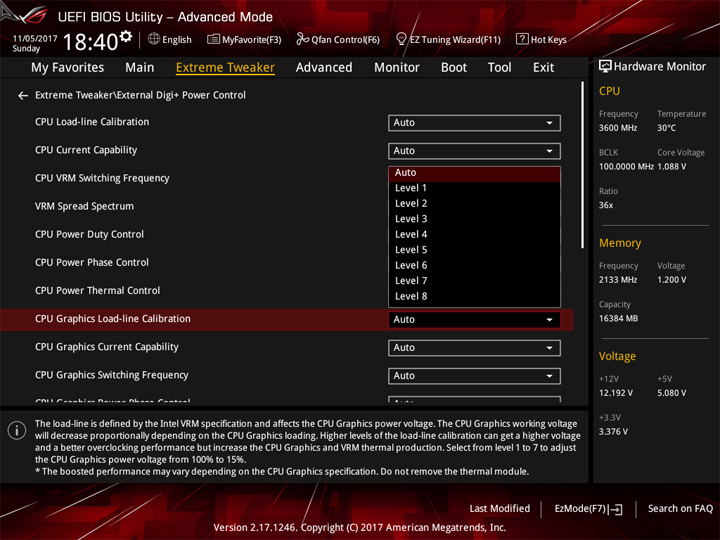

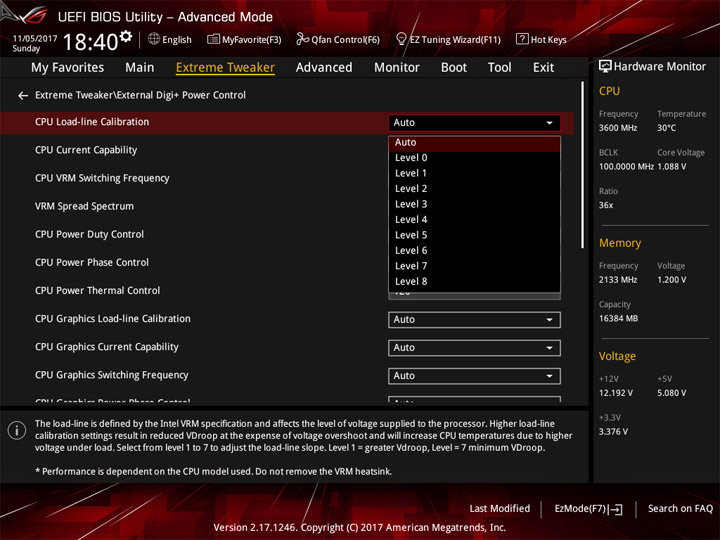

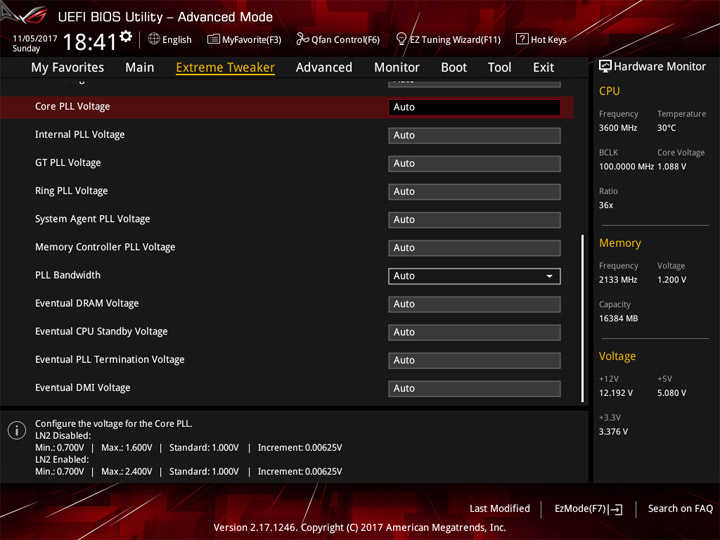

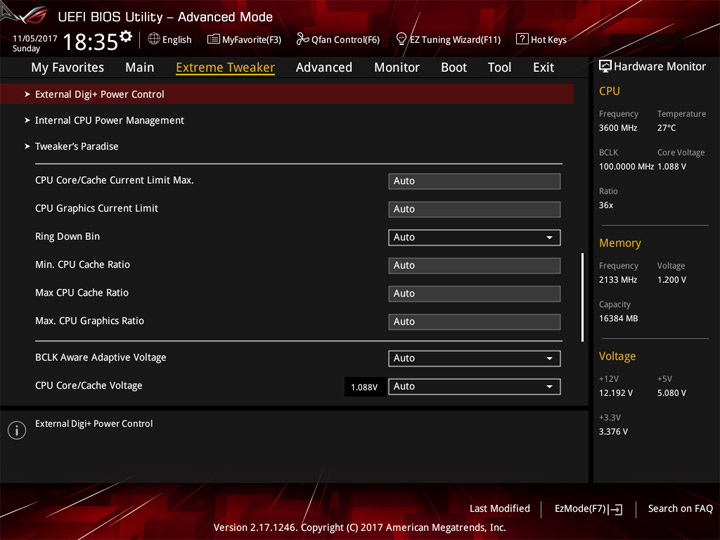

Глубокая настройка подсистем питания насчитывает, помимо прочего, немалое число профилей LLC. Установка питающего напряжения ЦП возможна несколькими способами.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

В заключении самые важные параметры я собрал в единую таблицу.

Параметр Диапазон регулировки Шаг
BCLK Frequency (МГц) 40–104
104–1000
0,05
0,0625
CPU Core Ratio (Multiplier) 8–83 1
CPU Load-line Calibration Auto/Level0…8 1
CPU Current Capability (%) Auto/100…140 10
CPU Core Voltage Override (В) 0,6–1,7 0,005
CPU Core Voltage Offset (В) (+/–) 0,005–0,635 0,005
CPU Cache Ratio (Multiplier) 8–83 1
DRAM Frequency (МГц) 800–6400
800–8533
100
133
DRAM Voltage (B) 1,0–2,0 0,005
CPU System Agent Voltage (В) 0,7–1,8 0,0125
CPU VCCIO Voltage (В) 0,9–1,8 0,0125
PCH Core Voltage (В) 0,9–1,8 0,01
Max. CPU Graphics Ratio (Multiplier) 1(by CPU)–60 1
CPU Graphics Voltage Override (В) 0,6–1,7 0,005
CPU Graphics Voltage Offset (В) (+/–) 0,005–0,635 0,005

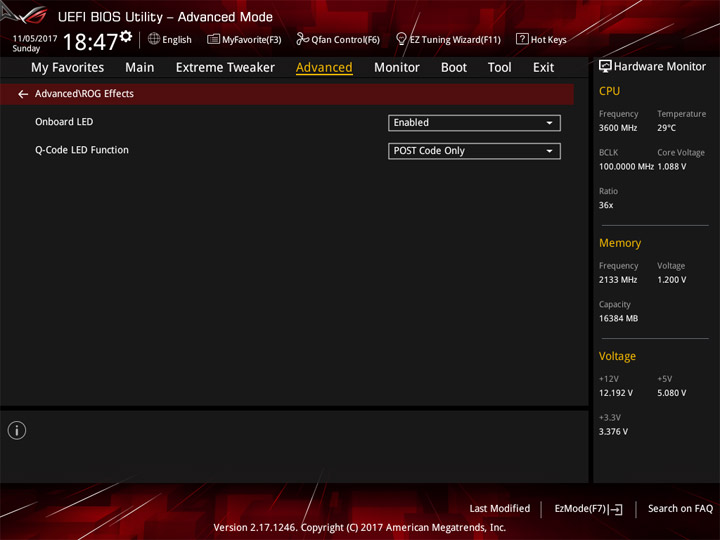

Изначально индикатор кодов POST после загрузки ОС не принимает участия в отображении информации (светится код A0), но допускается перевод режима в отображение процессорной температуры.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

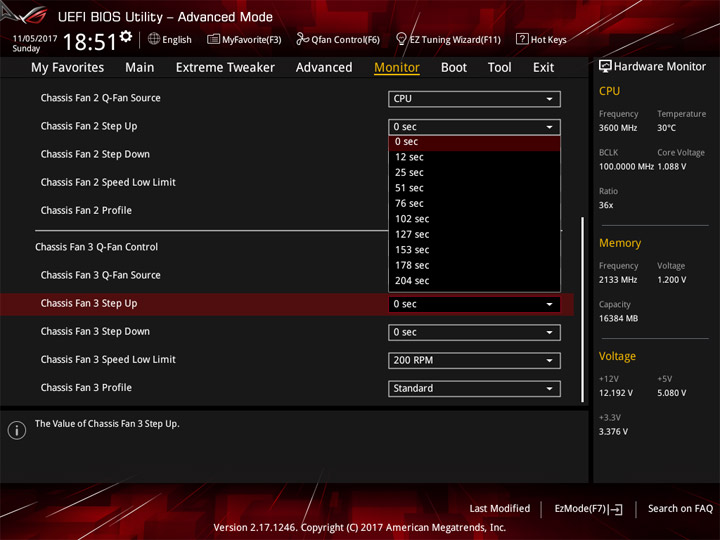

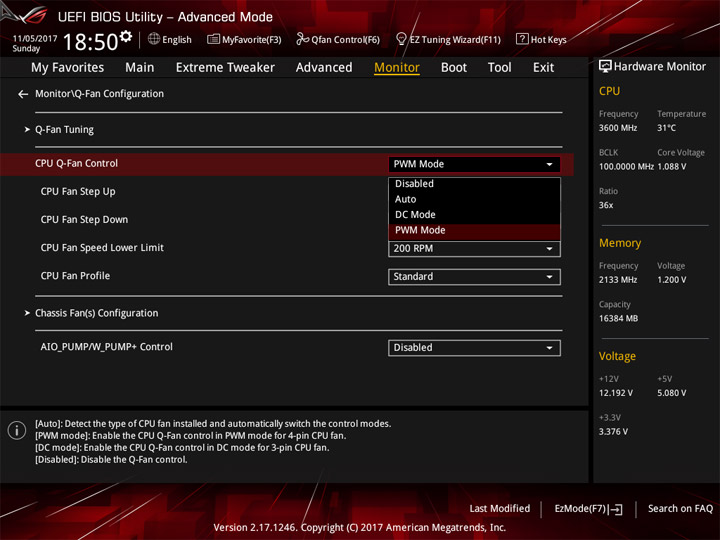

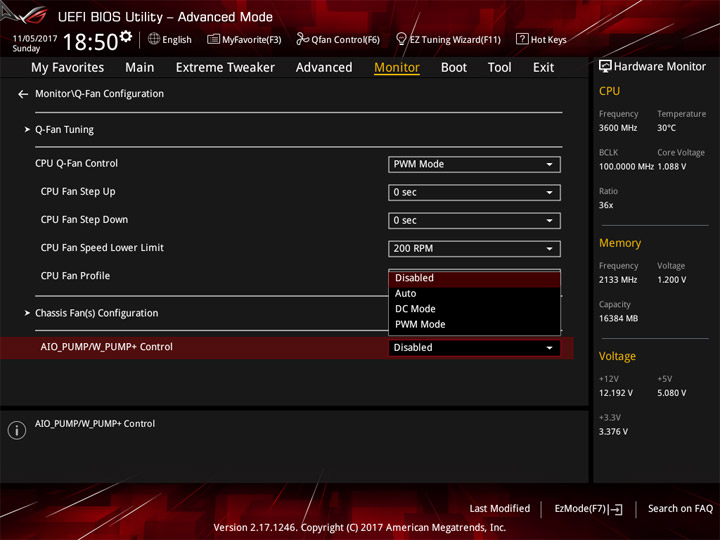

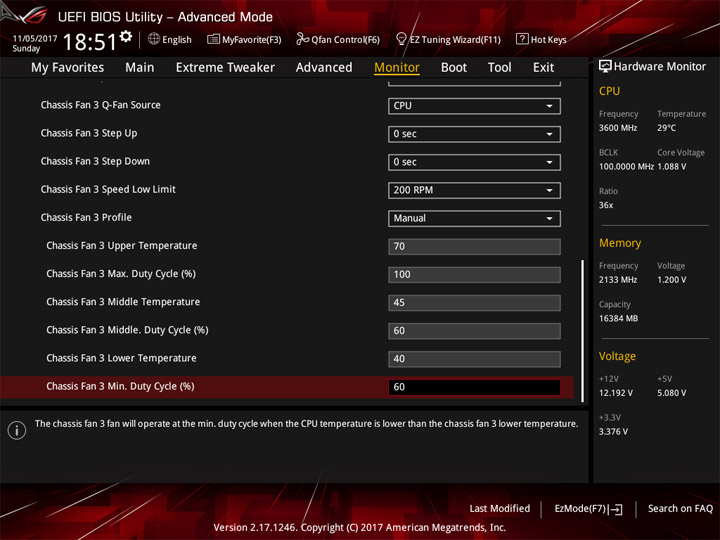

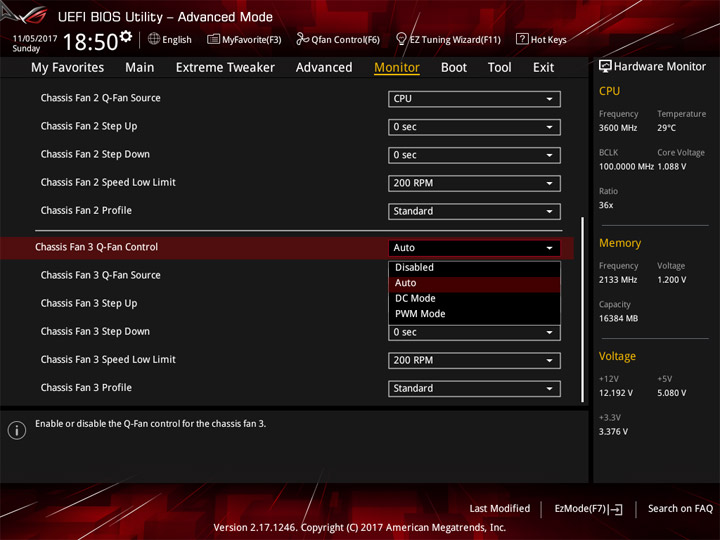

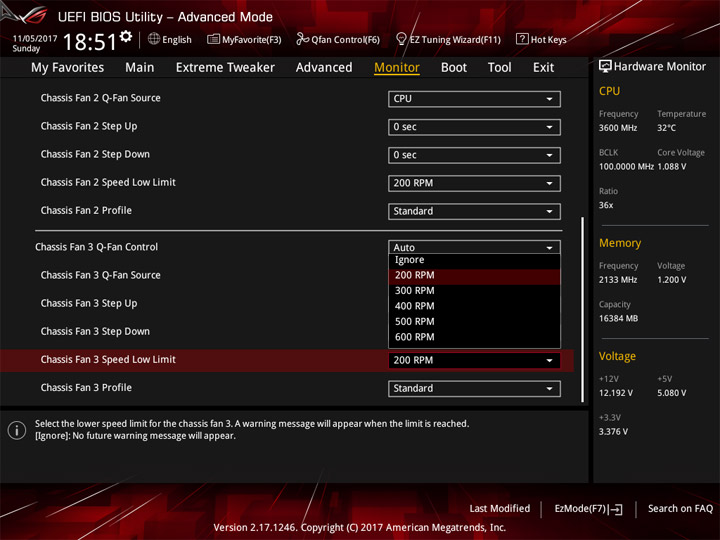

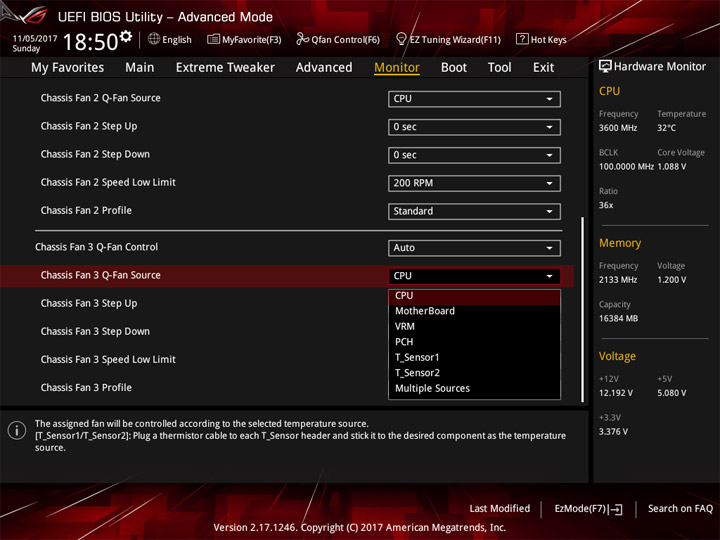

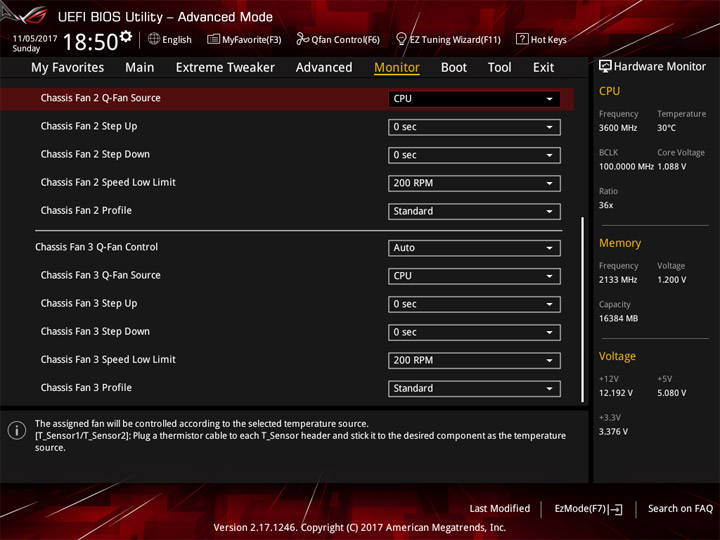

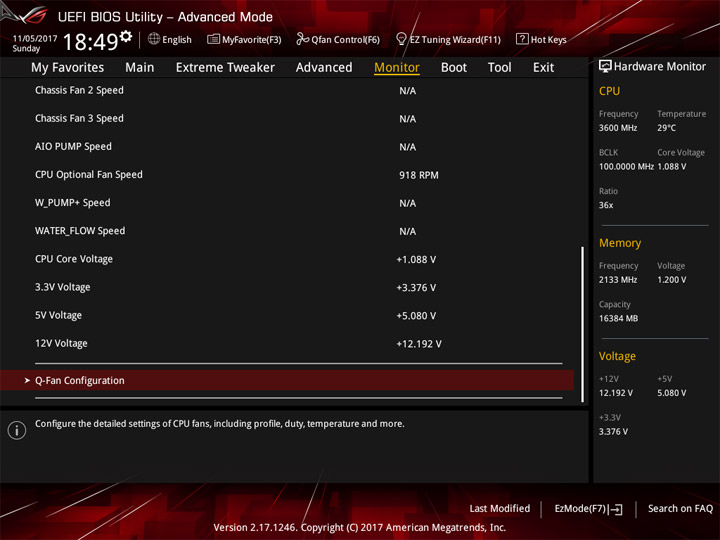

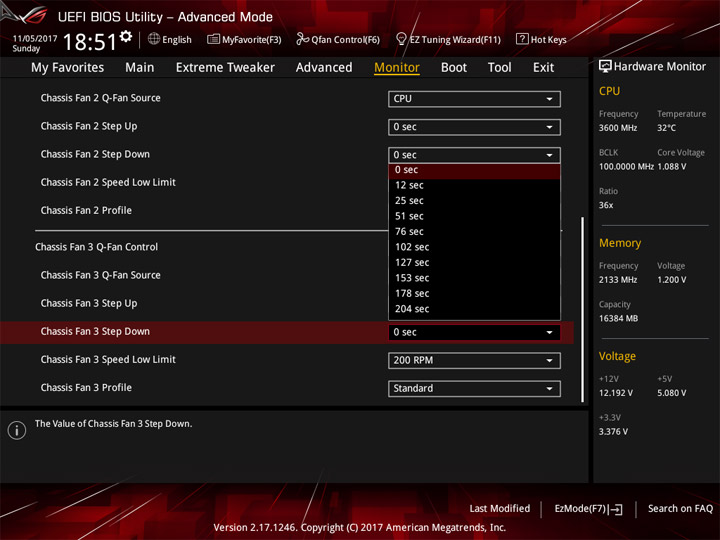

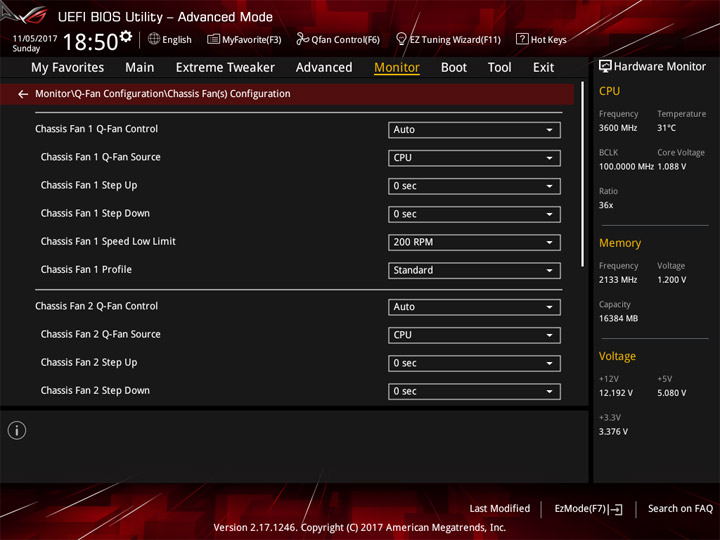

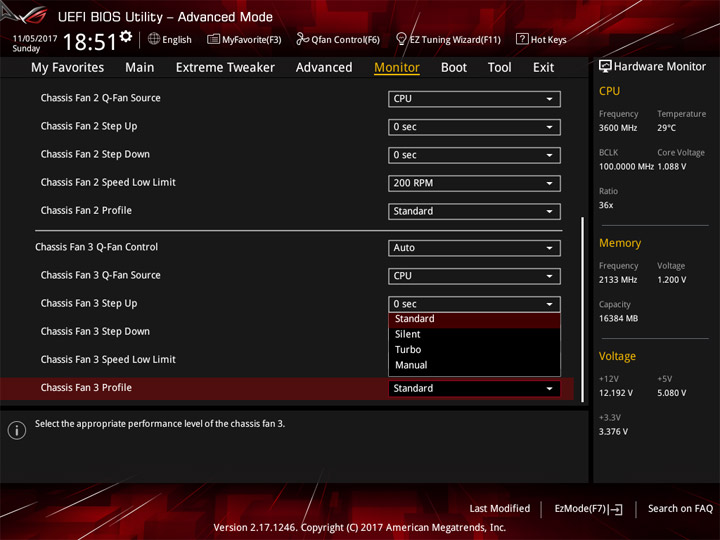

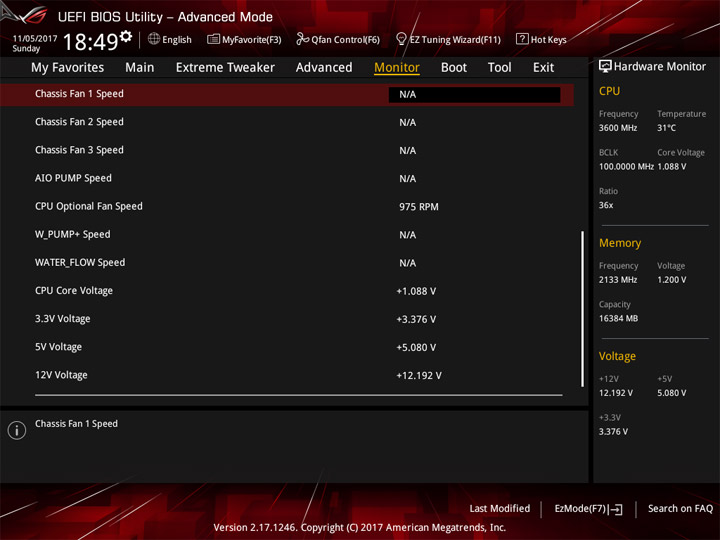

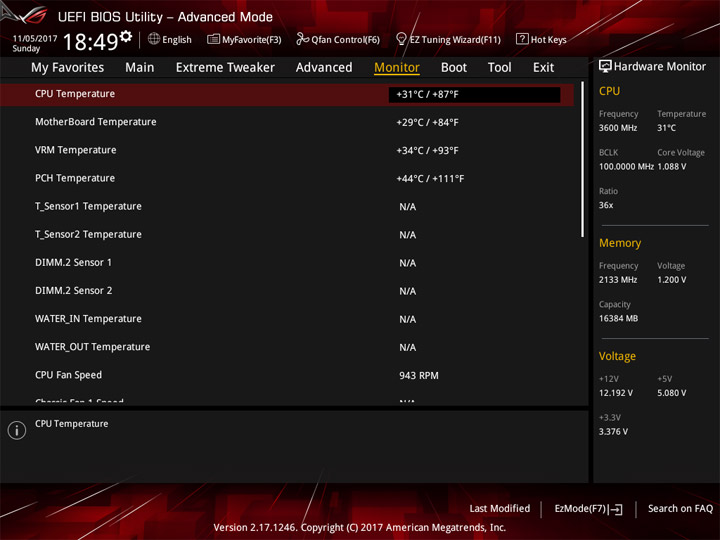

Приятно констатировать факт наличия температурного датчика VRM. Пять сценариев для семи колодок на плате допускают выбор способа управления охладителями, хотя есть возможность его автоматического определения (спаренными, с точки зрения алгоритма работы, являются пара процессорных гнёзд и ещё пара — под помпы).

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

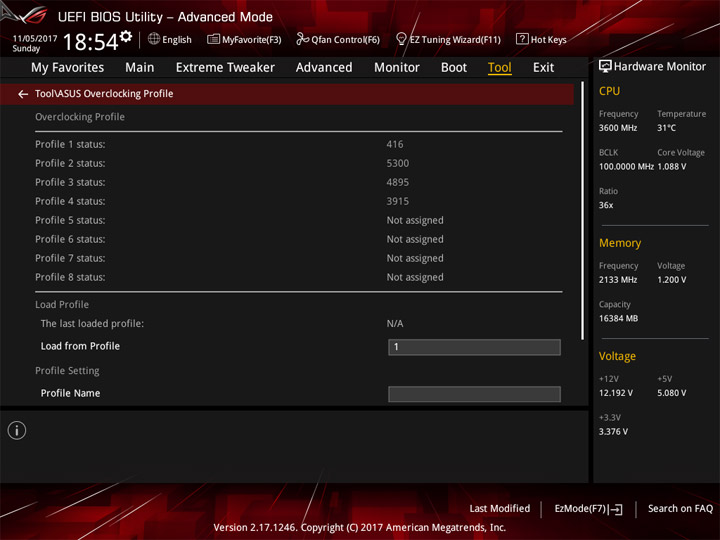

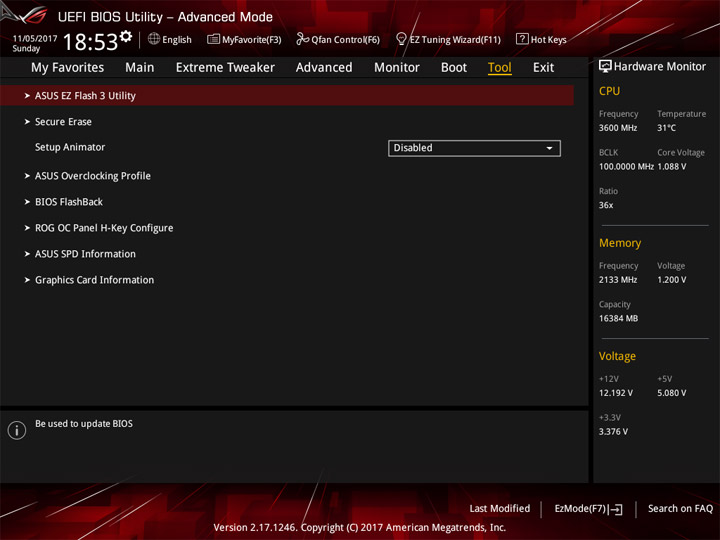

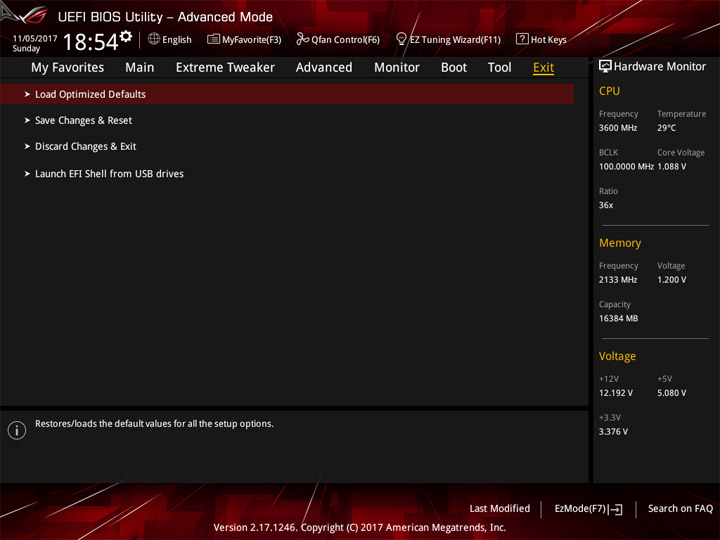

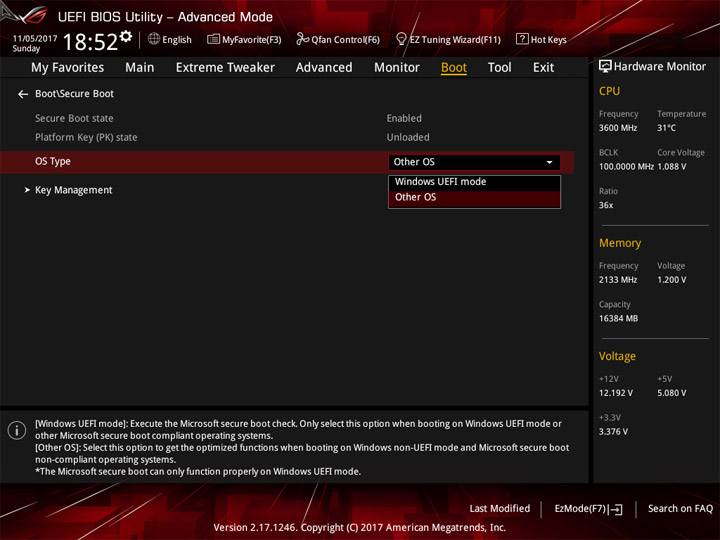

Из списка фирменных утилит хочется выделить BIOS FlashBack. Этот механизм позволит перезаписать одну микросхему ПЗУ, взяв содержимое из рабочей (другой).

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Комплектное ПО

Особенностью набора программ является отсутствие бонусов для сетевой и звуковой составляющих, так же как это происходило и с прошлой версией модели (для процессоров Kaby Lake-S).

  Программное обеспечение
Фирменное AI Suite 3 (Dual Intelligent Processors 5, EZ Update, PC Cleaner, System Information), EZ Installer, Lighting Control (AURA), Mem TweakIt, RAMCache II, RAMDisk, ROG Connect Plus, User Experience Improvement Program
Сетевое Overwolf (freeware)
Дополнительное Clone Drive, DAEMON Tools (freeware), Intel XTU (freeware), ROG CPU-Z (freeware), WinZip (пробная версия на 30 дней)

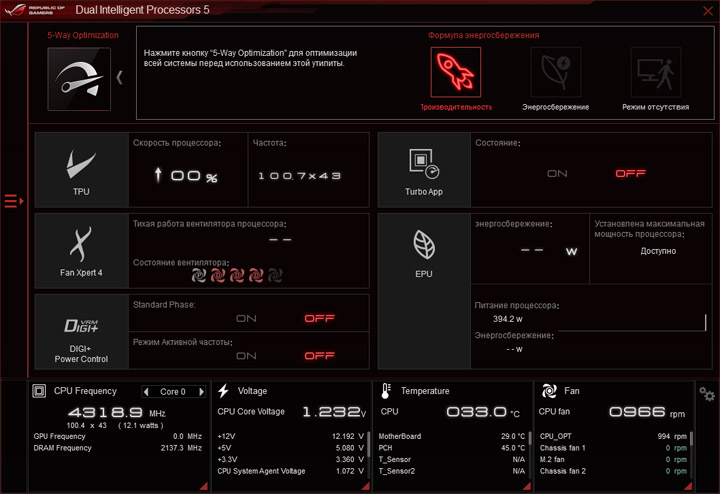

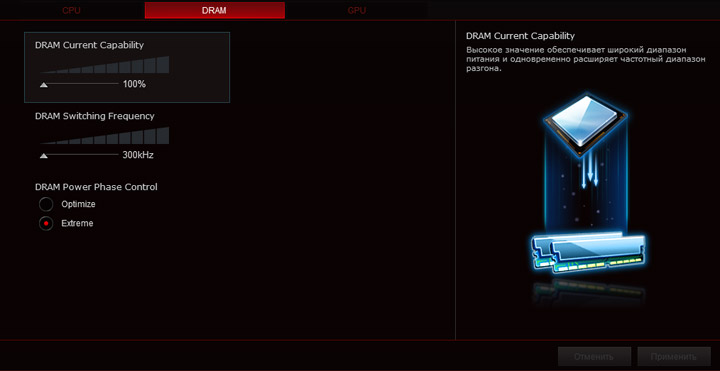

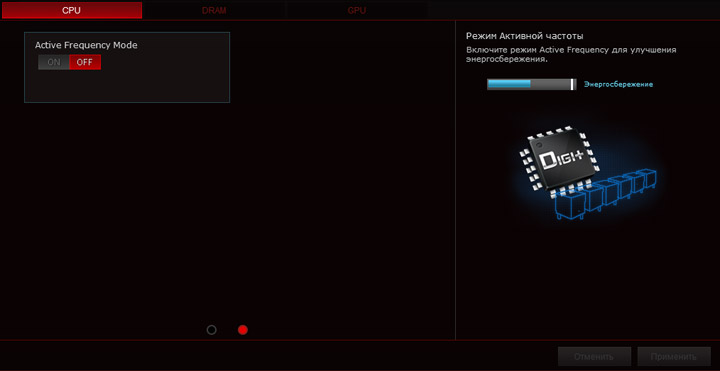

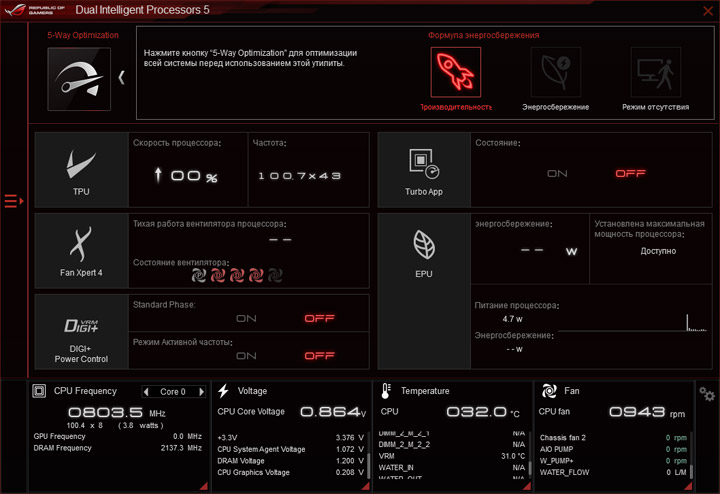

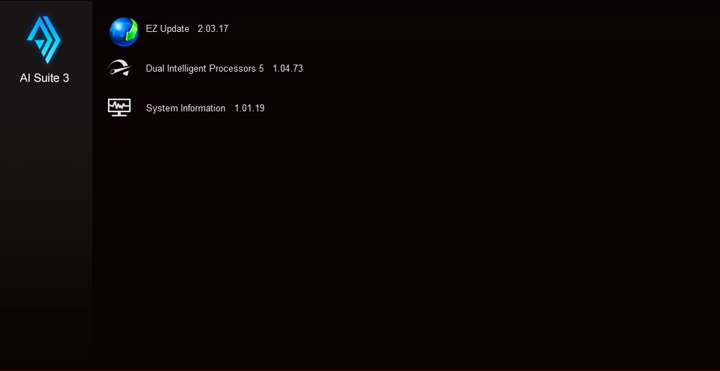

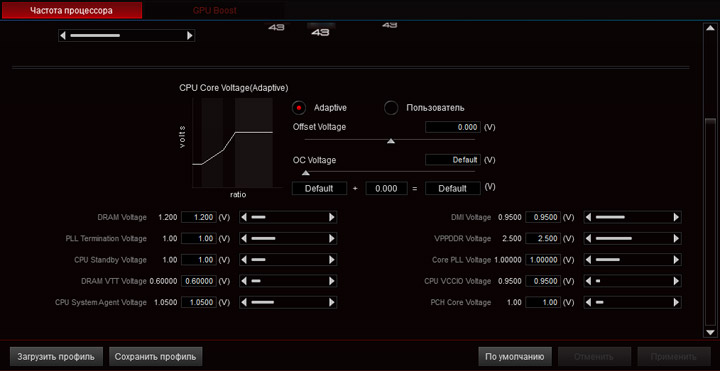

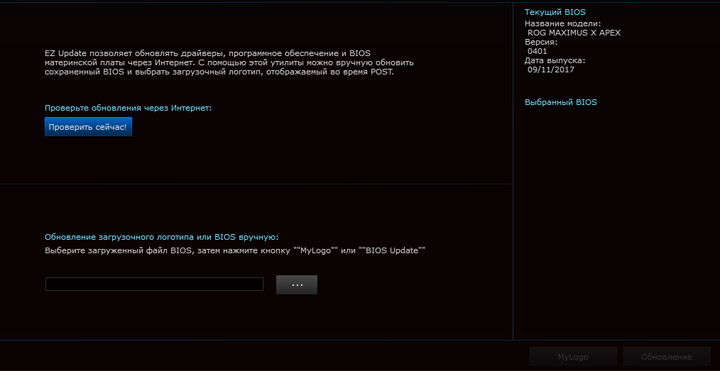

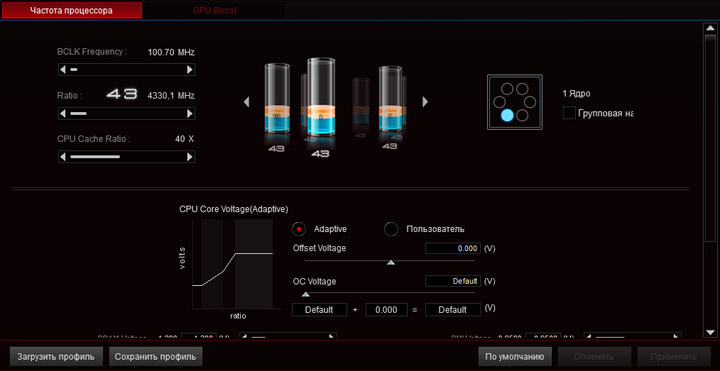

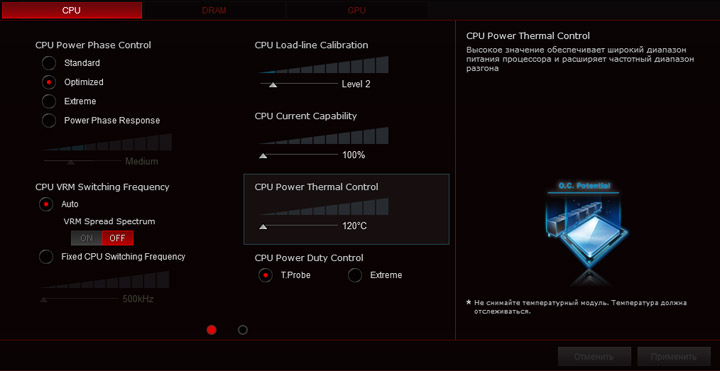

Возглавляет список утилит комплекс Ai Suite. Мастер настройки системы DIP 5 базируется на пяти модулях, как это было долгие годы до этого момента. Словом, отметить что-либо новое здесь я не могу.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

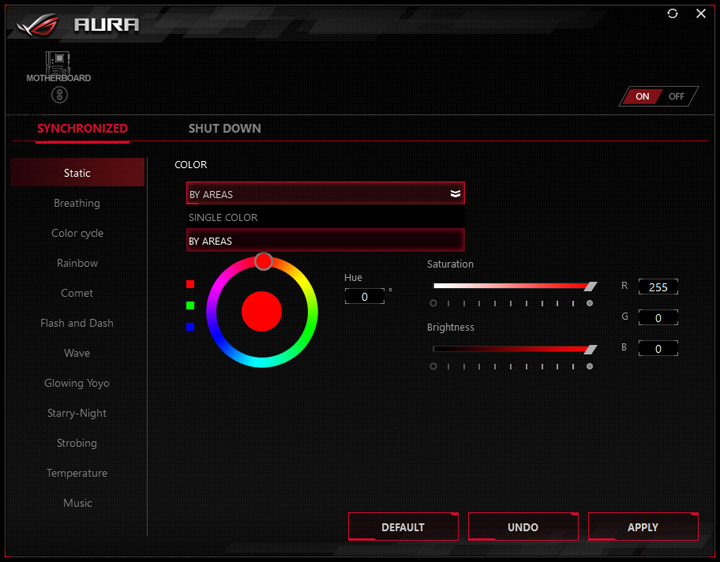

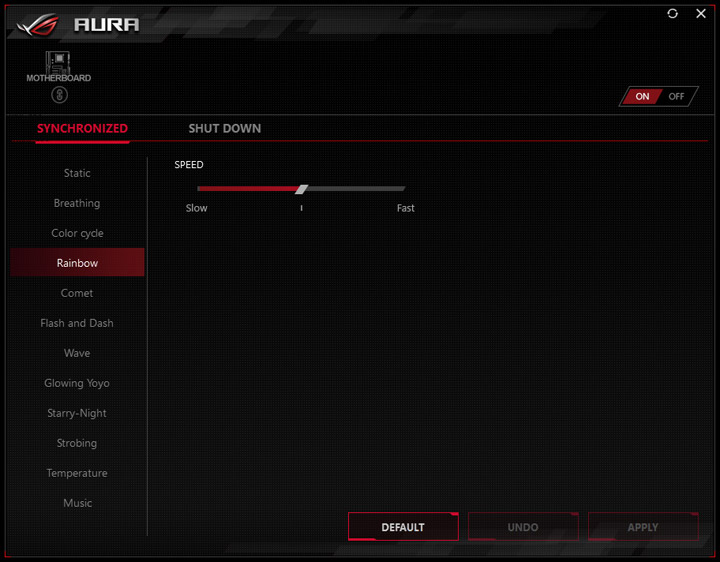

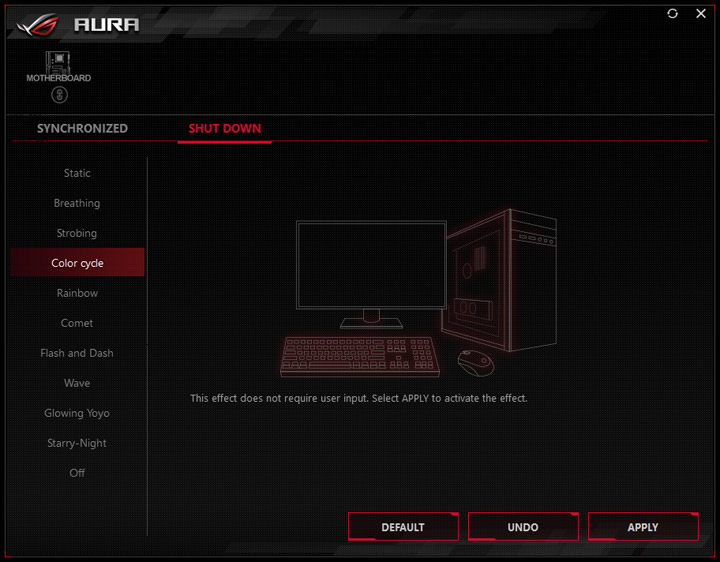

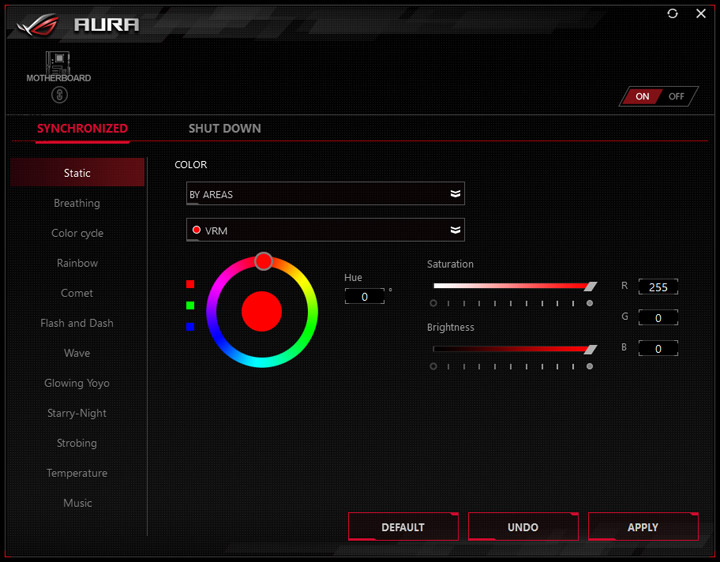

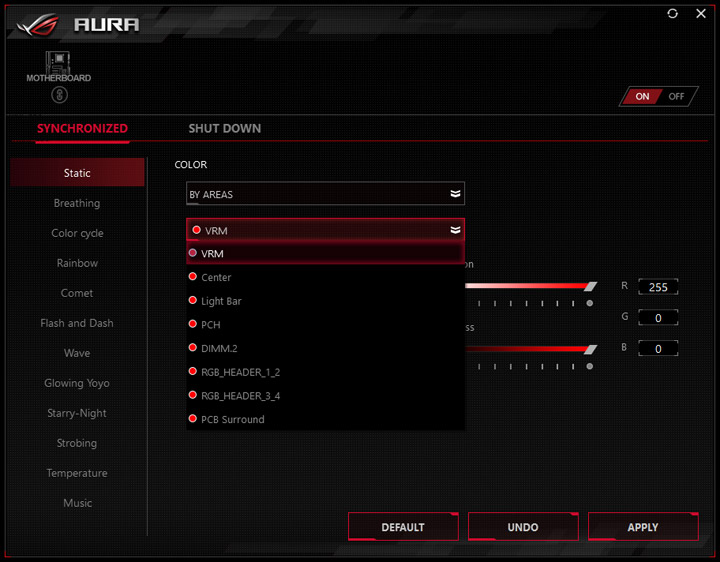

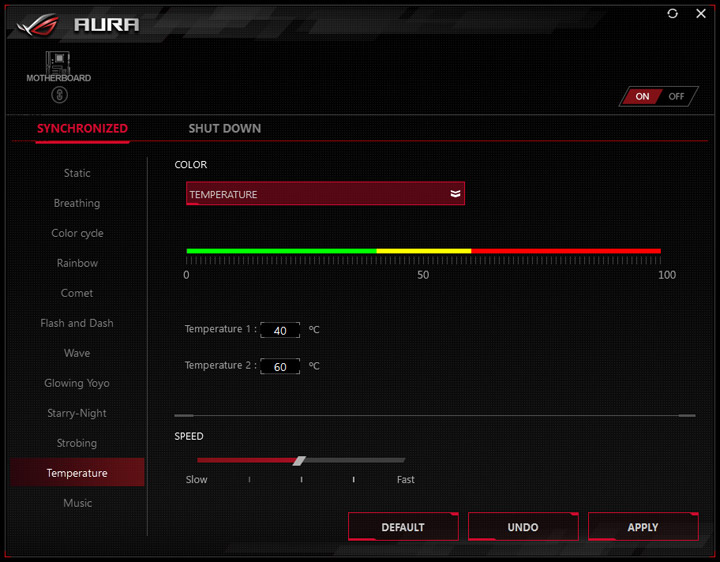

Из утилиты по настройке иллюминации становится больше известно о возможностях у четырёх колодок для лент RGB — они объединены в пары. Независимых для настройки узлов свечения на устройстве весьма много.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

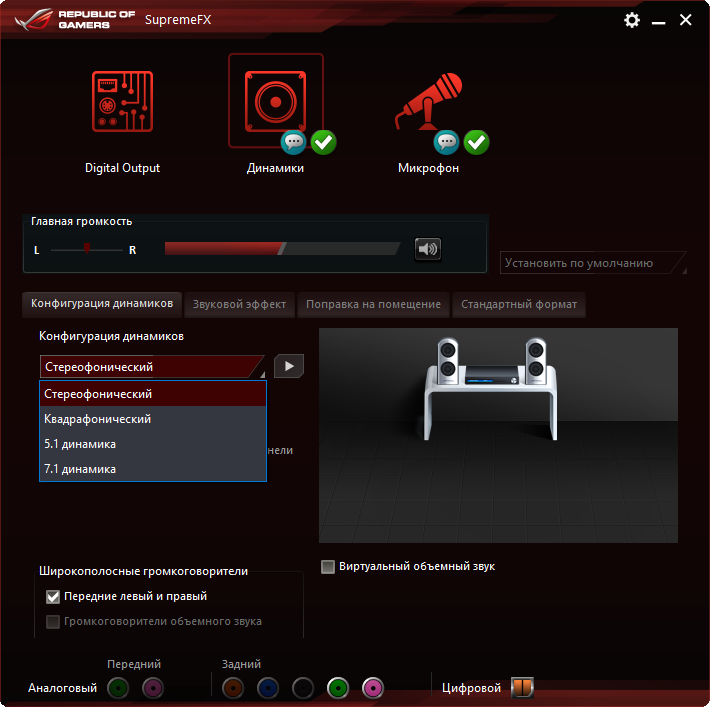

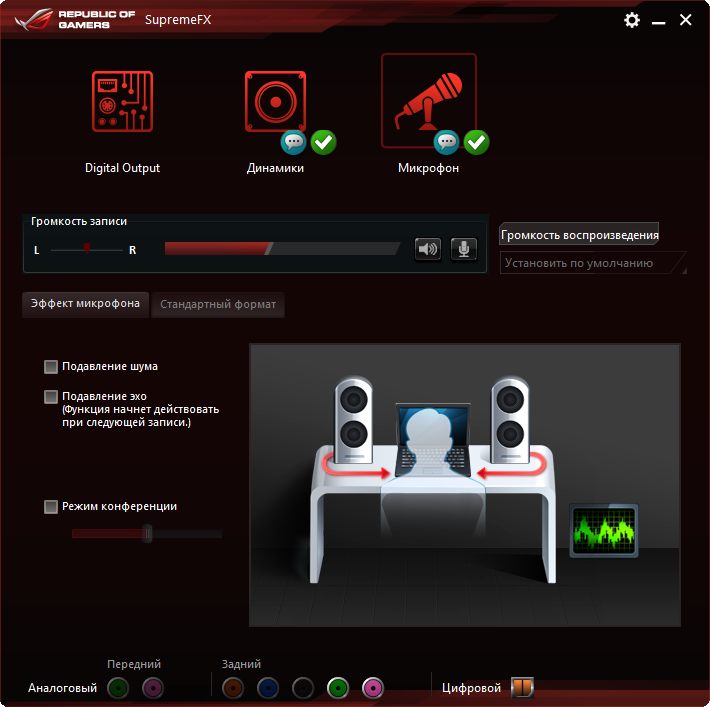

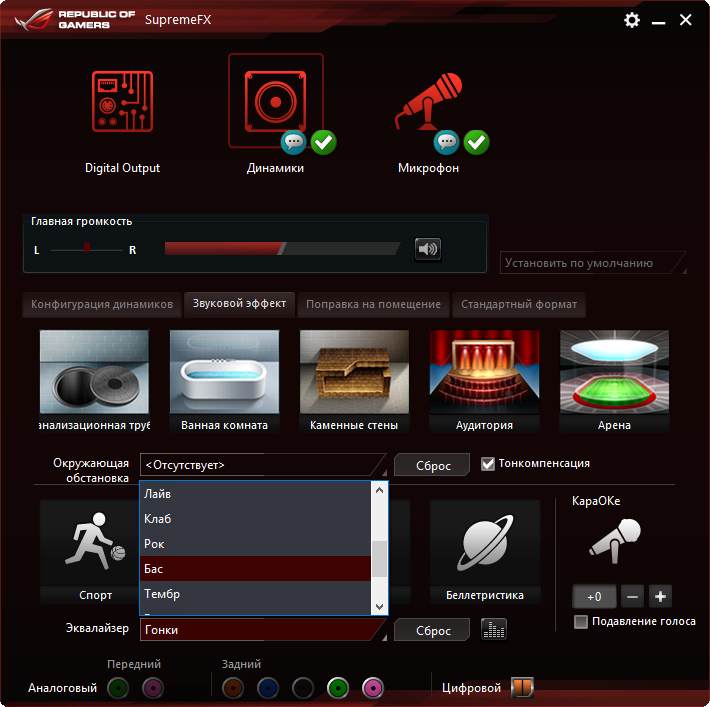

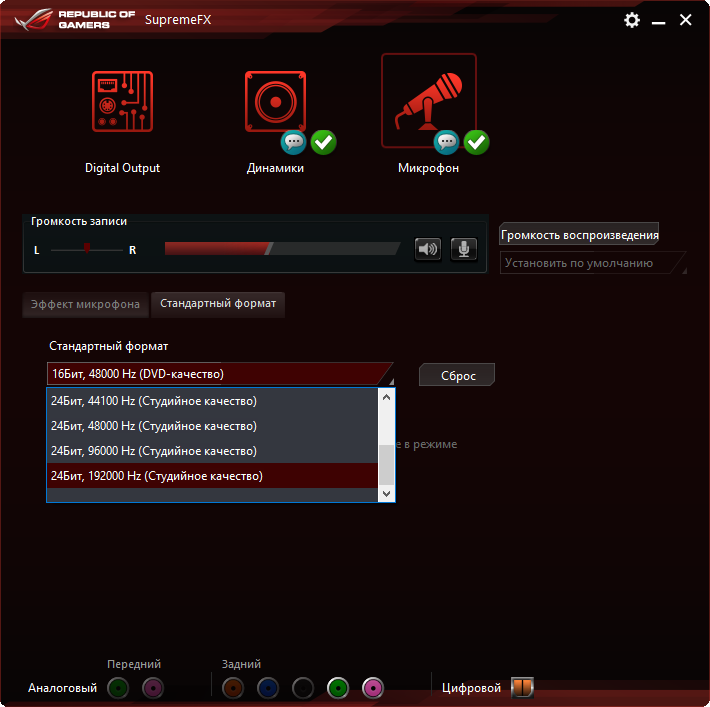

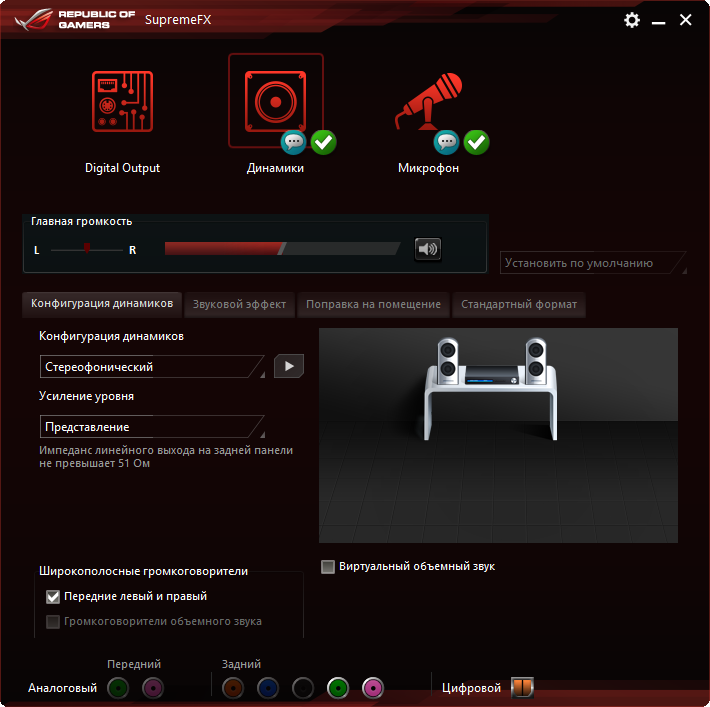

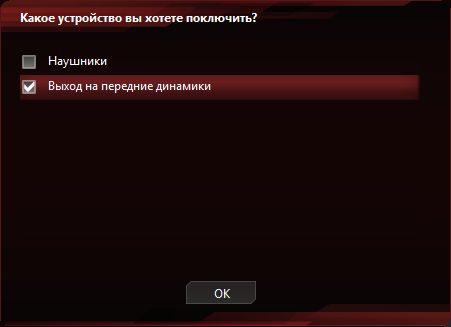

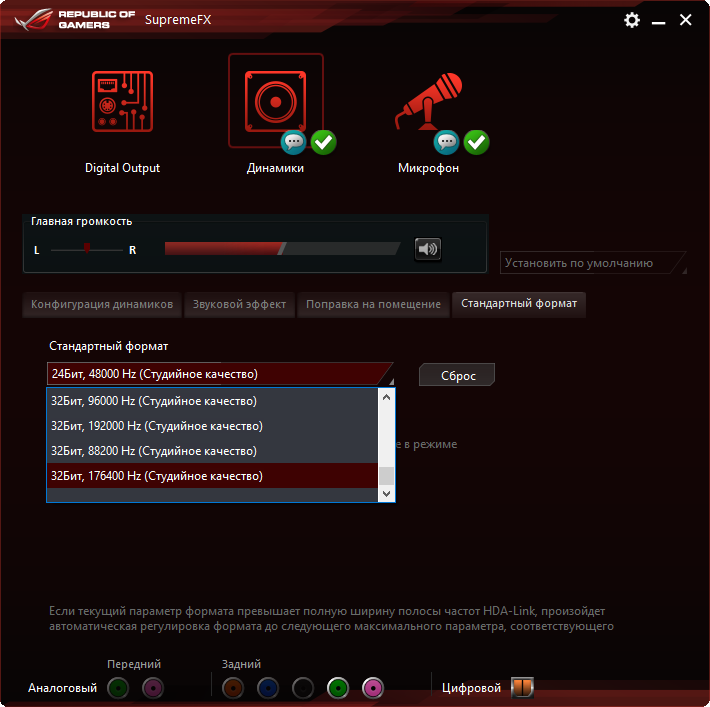

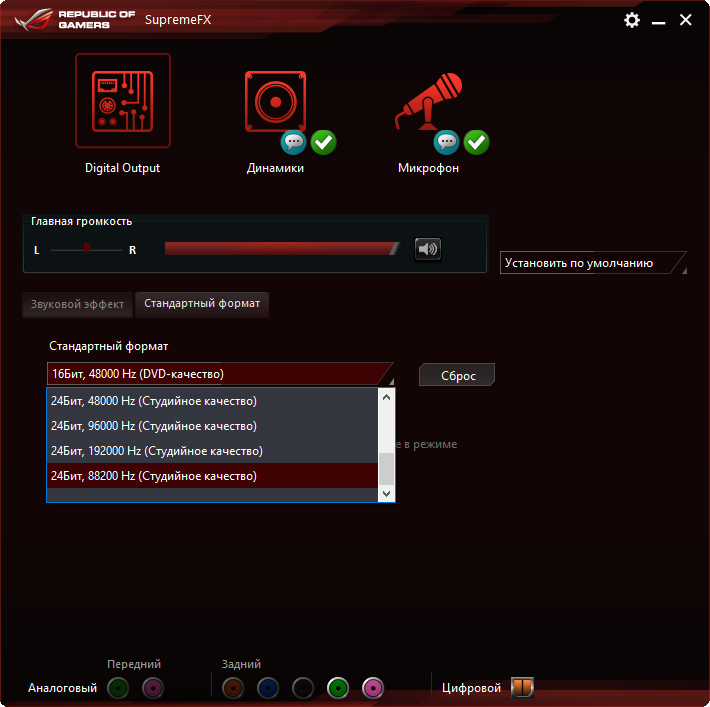

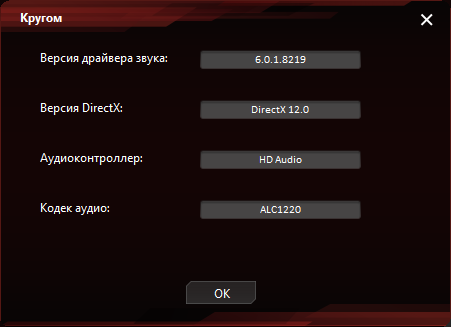

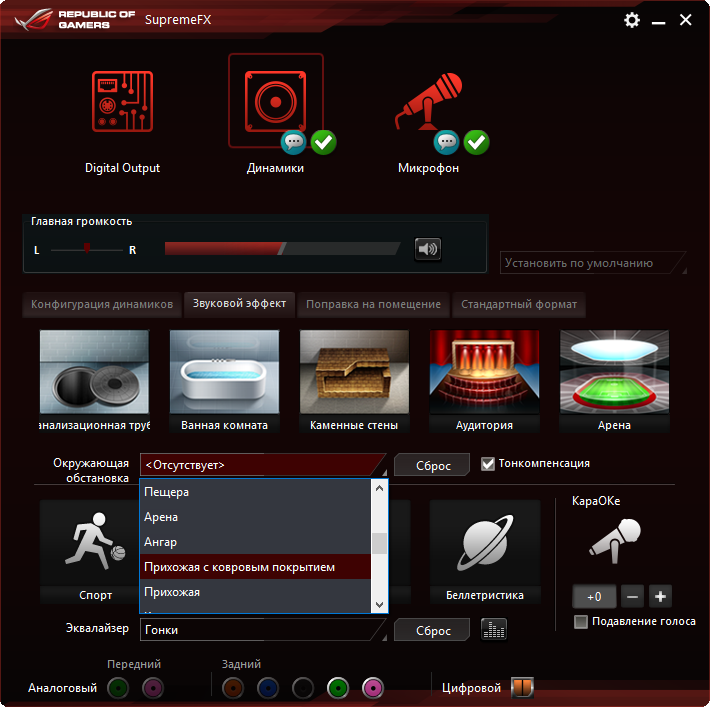

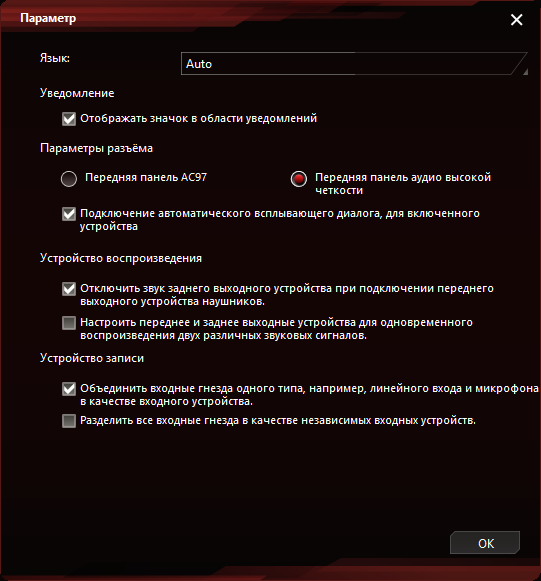

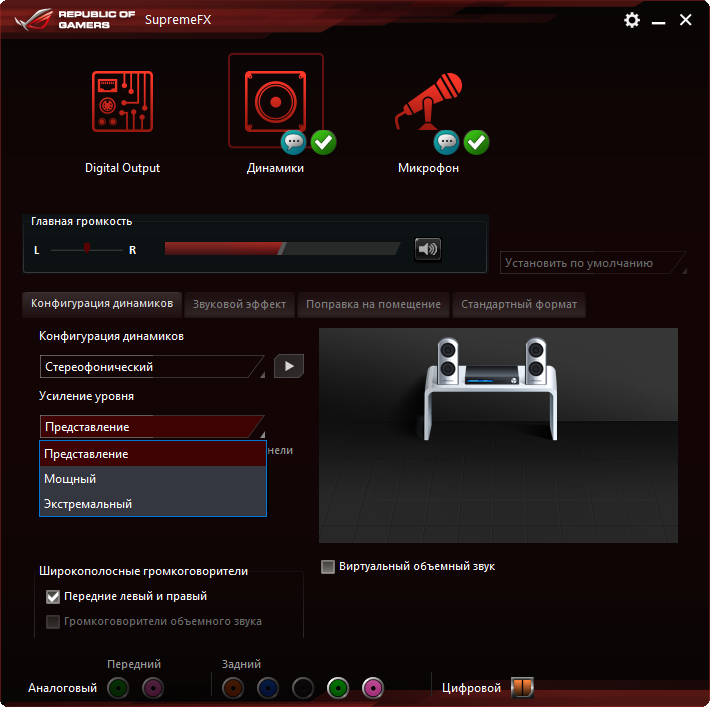

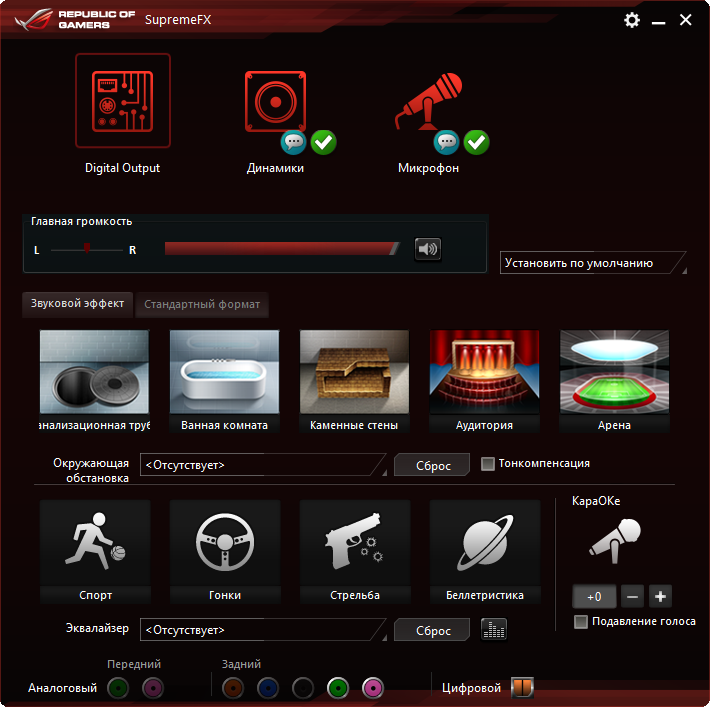

Наладка звука происходит исключительно из фирменного конфигуратора Realtek. Впрочем, реализация схемы меня впечатлила, потому легко можно обойтись и без особых настроек. Звук ощущался живым и осязаемым, все инструменты хорошо прослушивались. Характер можно описать как напористый, потому слегка пострадала детализация и позиционирование, но как для интегрированного кодека всё выглядело очень прилично.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

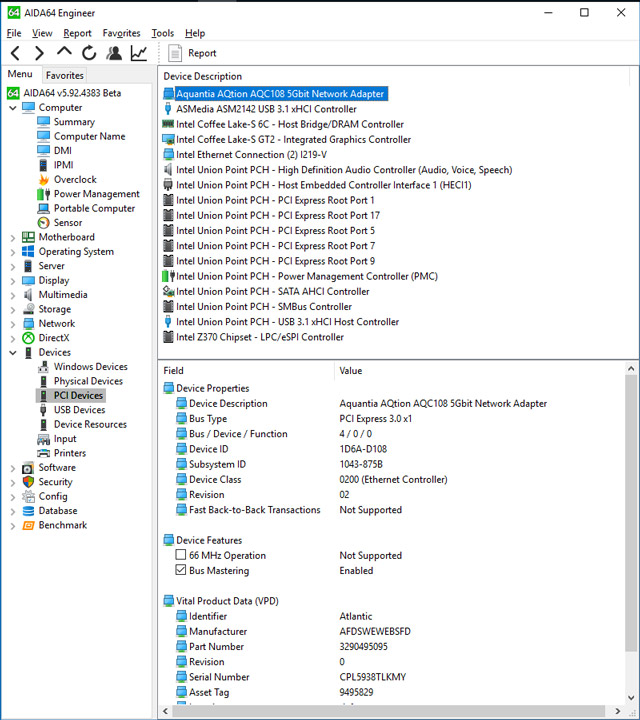

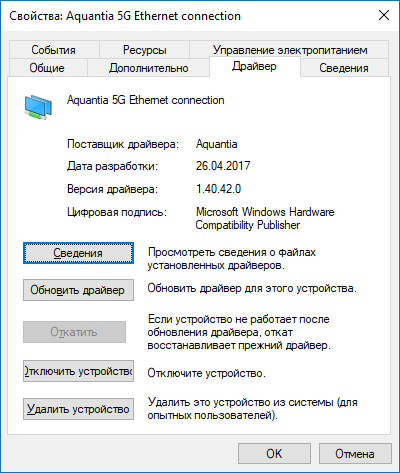

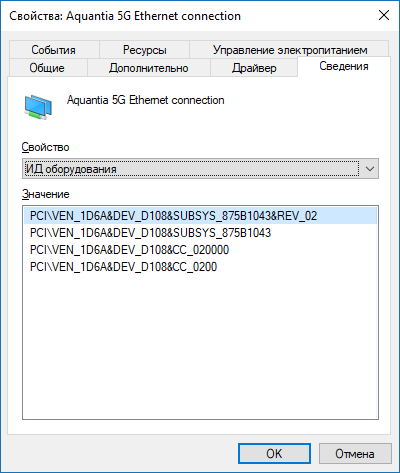

Наконец, немного технических деталей о новом пятигигабитном сетевом адаптере.

ASUS ROG Maximus X ApexASUS ROG Maximus X ApexASUS ROG Maximus X Apex

Больше сведений про фирменные утилиты можно получить, изучая наши прошлые обзоры, как пример — ROG Maximus IX Hero.
