Изучаем макровозможности микроплаты ASUS P8P67-M Pro

Ассортимент материнских плат LGA1155 на базе P67 производства ASUSTeK Computer насчитывает более десятка моделей, поэтому поклонники таланта тайваньских инженеров могут приобрести плату для Sandy Bridge, располагая относительно скромным бюджетом. Впрочем, и небольшие средства необходимо тратить с умом. Надеемся, что настоящий обзор ASUS P8P67-M Pro поможет читателям определиться в выборе системной платы для Core i3/i5/i7-2000.

ASUS P8P67-M Pro

Схемотехнический дизайн модели P8P67-M Pro обусловлен компоновкой другого представителя линейки — ASUS P8P67 Pro. Несколько ограниченная как по своим функциональным возможностям, так и по габаритам (форм-фактор — microATX), плата с суффиксом «M» доступна в нашей рознице по цене около $160. Полноразмерная P8P67 Pro стоит ощутимо дороже ($205), ну а флагман серии P8P67, имеющий статус «Deluxe», оценивается более чем в 250 у.е.

Напомним, решение ASUS P8P67 Deluxe побывало в тестовой лаборатории Overclockers.ua несколько месяцев назад, оставив по себе приятное впечатление. В ходе изложения материала мы будем периодически обращаться к февральскому обзору топовой модели.


Характеристики платы

Модель ASUS P8P67-M Pro
Чипсет Intel P67 Express
Процессорный разъем Socket LGA1155
Процессоры Core i7, Core i5, Core i3 (Sandy Bridge)
Память 4 DIMM DDR3 SDRAM
1066/1333/1600/1866(O.C.)/2133(O.C.)/2200(O.C.), 32 Гбайт максимум
Слоты PCI-E 2 PCI Express 2.0 x16@(16+1, 8+8)
1 PCI Express 2.0 x16@x4
1 PCI Express 2.0 x1
Слоты PCI
Количество подключаемых вентиляторов
4 (3x 4pin и 1x 3pin)
Порты PS/2 2
Порты USB 2x 3.0 (оба на задней панели)
14x 2.0 (6 разъемов на задней панели)
ATA-133
Serial ATA 4 канала SATA 3Gb/s (P67)
2 канала SATA 6Gb/s (P67)
1 канал SATA 6Gb/s (Marvell 88SE9120)
eSATA 1 канал (6Gb/s, Marvell 88SE9120)
RAID 0, 1, 0+1, 5 (P67)
Встроенный звук Realtek ALC892 (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Realtek RTL 8111E (Gigabit Ethernet)
FireWire 2 (1 на задней панели)
LPT 1 (на плате)
COM 1 (на плате)
BIOS/UEFI UEFI AMI
Форм-фактор microATX
Размеры, мм 244 x 244
Дополнительные возможности AI Suite II, Auto Tuning, TurboV, Anti-Surge Protection, MemOK!, TPU, EPU


Комплект поставки

В наш век компактных форм-факторов небольшие размеры печатной платы ASUS P8P67-M Pro (244 x 244 мм) — не позорное клеймо, а скорее комплимент. Интеграция северного моста в тело процессора и совершенствование производственных технологий позволяют выпускать «продвинутые» изделия microATX и Mini-ITX без значительного урезания функционала. Если взять, к примеру, семейство материнских плат ASUS, то таковыми будут соответственно Gene и решения на чипсетах со встроенной графикой или интерфейсом передачи изображения (AMD 880G, Hudson-M1/Brazos, Intel H67, H61 и другие). Достойно выглядит и наша испытуемая — P8P67-M Pro, но прежде чем приступить к ее изучению, бросим беглый взгляд на упаковку:

ASUS P8P67-M Pro

Продукт оформлен в традиционном для ASUS стиле, с указанием основных преимуществ, о которых пойдет речь ниже. Отсутствие логотипа «B3» говорит о том, что плата использует набор системной логики Intel P67 степпинга B2, впрочем, в продаже уже можно найти правильную версию. В прайс-листах она обозначается как ASUS P8P67-M Pro третьей ревизии (Rev 3.0).

Комплектный набор аксессуаров достаточно скуден: четыре шлейфа SATA, Q-коннекторы, заглушка на заднюю панель корпуса, диск с драйверами и утилитами, руководство пользователя (в просторечии — «мурзилка») и инструкция по установке. Согласитесь, было бы приятно обнаружить в коробке пару переходников питания, мостик SLI, а может даже какой-нибудь простенький картридер.

ASUS P8P67-M Pro


Внешний вид и функциональность

На острове Тайвань все дороги приводят путника к Тихому океану. Наверное, поэтому специалисты тайваньской корпорации ASUS и решили придать линейке плат P67/H67 (а ранее P55/H55) легко узнаваемый «морской» дизайн. Расцветка модели P8P67-M Pro, таким образом, не является сюрпризом:

ASUS P8P67-M Pro

При поверхностном ознакомлении с продуктом отмечаем следующие моменты. Во-первых, на текстолите распаяны сразу три «длинных» разъема PCI Express. Два из них работают на скорости «x16+x1» или «x8+x8», а вот третий, согласно официальным сведениям, ограничивается поддержкой карт PCI-E x1 и PCI-E x4. Оставшийся четвертый слот расширения соответствует спецификациям PCI-E x1. Во-вторых, немного сбивает с толку наклейка на колодке с портами USB 3.0, читатель не мог ее не заметить. И, в-третьих, рядом с основным 24-контактным разъемом питания обнаруживается одинокий порт SATA 6 Гбит/с. Он, равно как и внешний eSATA, реализован силами дополнительного контроллера Marvell 88SE9120.

ASUS P8P67-M Pro

ASUS P8P67-M Pro готова принять «на борт» любой процессор Core i3/i5/i7 второго поколения, включая модели со свободным множителем — Core i5-2500K и Core i7-2600K. Разъем LGA1155 выпущен подрядчиком Lotes. Монтажные отверстия предполагают установку кулеров с креплениями для LGA1155/1156.

ASUS P8P67-M Pro

Подсистема питания CPU организована по схеме «4+1», где одна фаза приходится на встроенный в процессор контроллер памяти. Дополнительную мощность обеспечивает 8-контактный EPS12V. Твердотельные конденсаторы используются не только в цепях питания CPU, но и в остальных узлах платы.

Четыре слота для оперативной памяти поддерживают двухканальный режим работы модулей DIMM DDR3 с частотой от 1066 до 2200 МГц. Производитель подчеркивает, что при номинальной частоте процессора (без разгона по Bclk) планки DDR3-1800 будут работать в режиме DDR3-1600, планки DDR3-2000 — в режиме DDR3-1866, а модули, рассчитанные на эффективную частоту 2200 МГц, — в режиме DDR3-2133.

ASUS P8P67-M Pro

Возвращаясь к околосокетным элементам, отметим, что они охлаждаются декоративными алюминиевыми радиаторами — гораздо более простыми, нежели на P8P67 Deluxe. Однако транзисторов на нашей P8P67-M Pro меньше и греются они в совокупности не так сильно, как на старших моделях.

ASUS P8P67-M Pro

Верхние синий и белый слоты PCI Express 2.0 x16 допускают работу графических тандемов SLI и CrossFire, функционируя, как уже отмечалось, в режиме x8+x8 либо x16+x1. Нижний PCI-E 2.0 x4 несколько ограничен в возможностях: если соседние «длинные» разъемы заняты, то линий PCI-E на него попросту не хватает (x8+x8+x0), а вот в отсутствие второй видеокарты (схема работы — x16+x0+x4) в нижний 4-скоростной слот можно установить SSD или дополнительный контроллер, к примеру, ASUS U3S6.

ASUS P8P67-M Pro

На плате распаяны семь портов Serial ATA, четыре из которых имеют пропускную способность 3 Гбит/с, а три остальных — 6 Гбит/с. Разъемы, управляемые чипсетом Intel P67, поддерживают массивы RAID 0, 1, 0+1 и RAID 5, в то время как стоящий особняком синий порт 6 Гбит/с такую опцию не предоставляет.

ASUS P8P67-M Pro

Типичных для оверклокерских и имиджевых материнских плат кнопок сброса настроек BIOS (UEFI), запуска и перезагрузки системы у ASUS P8P67-M Pro мы не обнаружили, равно как и индикатора POST-кодов. Единственным средством диагностики и, в какой-то мере, устранения неполадок является функция MemOK!, решающая проблему совместимости модулей ОЗУ и позволяющая в некоторых случаях обойти ошибки в их работе. Рядом с кнопкой MemOK! находится переключатель TPU (TurboV Processing Unit), который осуществляет оптимизацию настроек системы с целью повышения быстродействия и дальнейшего разгона. Данная функция рассчитана на начинающих оверклокеров.

Напоследок изучим конфигурацию задней панели:

ASUS P8P67-M Pro

По большому счету, кроме пары USB 3.0, она ничем не выделяется и имеет вполне стандартное сочетание интерфейсов: PS/2 для мыши и клавиатуры (для того чтобы при апгрейде не жертвовать 8-летней «клавой» Mitsumi в угоду USB-устройству, как это сделал ваш покорный слуга), оптический S/PDIF, шесть USB поколения 2.0, единичные FireWire, eSATA 6 Гбит/с, Gigabit Ethernet и аудиоразъемы Mini-Jack.

UEFI Setup

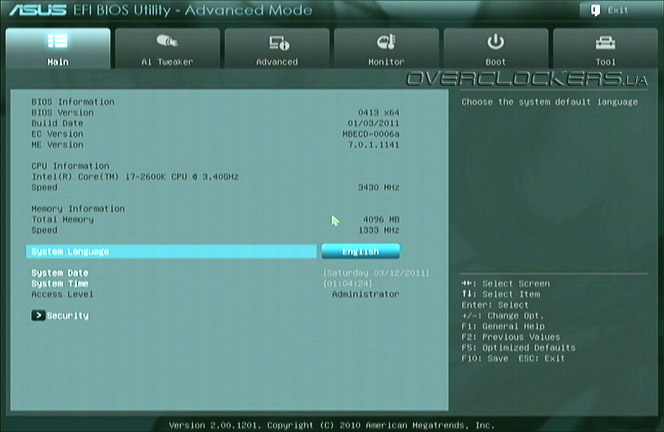

Несмотря на статус одного из младших решений линейки P8P67, материнская плата ASUS P8P67-M Pro использует прогрессивный интерфейс UEFI (EFI). Микрокод версии 0413 предоставлен разработчиком AMI.

Внешний вид ASUS EFI BIOS Utility совпадает с таковым у Deluxe-версии, хотя у последней выбор настроек побогаче.

UEFI ASUS P8P67-M Pro

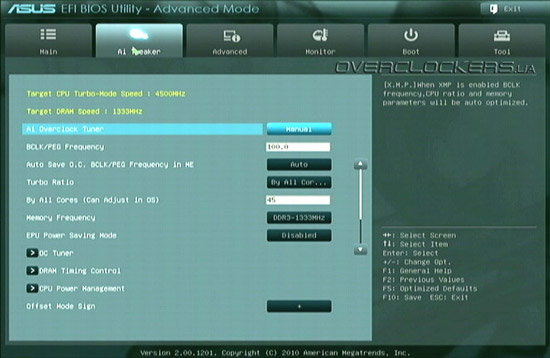

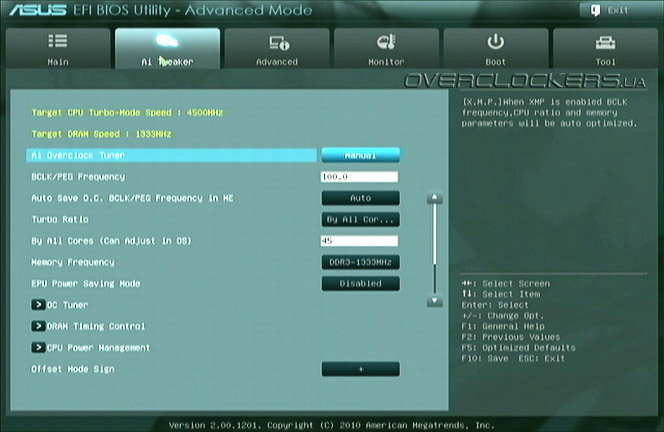

В разделе Ai Tweaker содержатся все основные опции, включая управление частотами и напряжениями. Встроенная функция Ai Overclock Tuner с ходу определяет турборежим для тестового процессора Core i7-2600K — 4,5 ГГц:

UEFI ASUS P8P67-M Pro

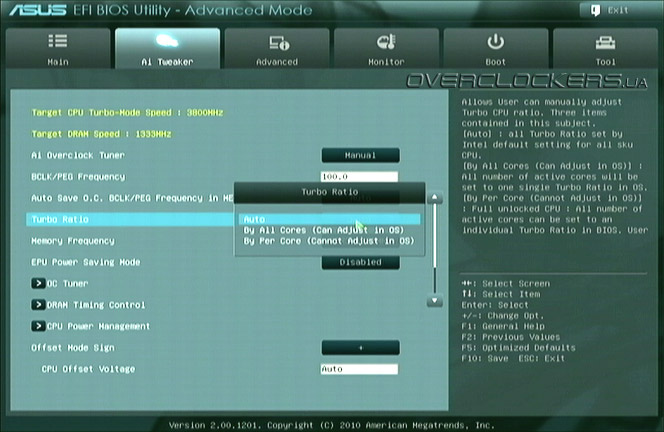

Величину множителя CPU можно задать как для всех ядер, так и для единичных. Напомним, что технология Intel Turbo Boost 2.0 ограничивает автоматический разгон в зависимости от достигнутого уровня TDP.

UEFI ASUS P8P67-M Pro

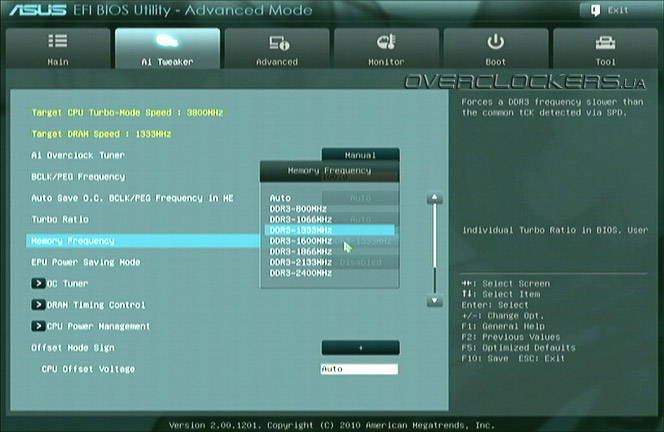

Режим работы памяти выбирается из ниспадающего списка. Доступны частоты от 800 до 2400 МГц (в официальных спецификациях на сайте ASUS прописано другое максимальное значение — 2200 МГц).

UEFI ASUS P8P67-M Pro

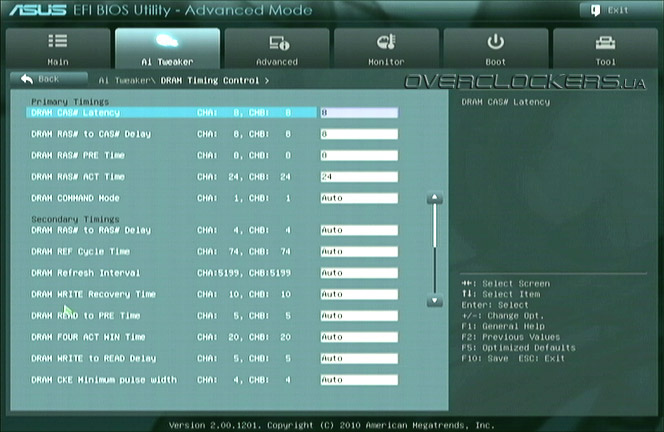

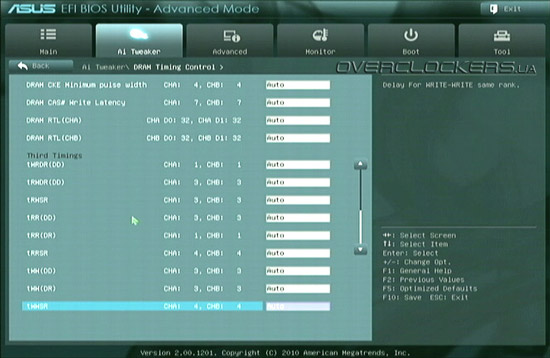

Тремя строками ниже находится подменю настройки задержек памяти. Окошки выбора таймингов соседствуют со столбцом, в котором отражены их текущие значения.

UEFI ASUS P8P67-M Pro

UEFI ASUS P8P67-M Pro

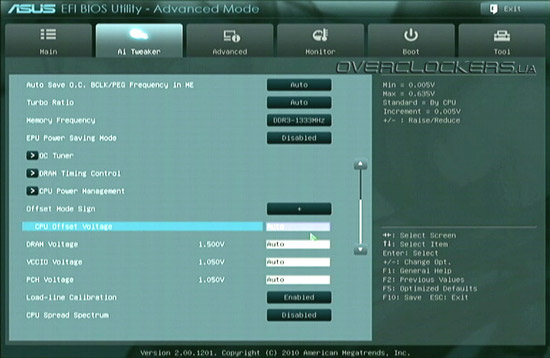

Механизм повышения напряжения на процессоре несколько неудобен: пользователю предстоит указать не точный вольтаж, как обычно, а величину, на которую вырастет напряжение. Программный вольтмод имеет «потолок» в +0,635 В, что никоим образом не сможет удовлетворить энтузиастов оверклокинга. Разочаровала эта опция и нас, единожды критически завысив напряжение. В итоге было решено разогнать наш Sandy Bridge, установив пункт меню «CPU Offset Voltage» в значение «Auto».

UEFI ASUS P8P67-M Pro

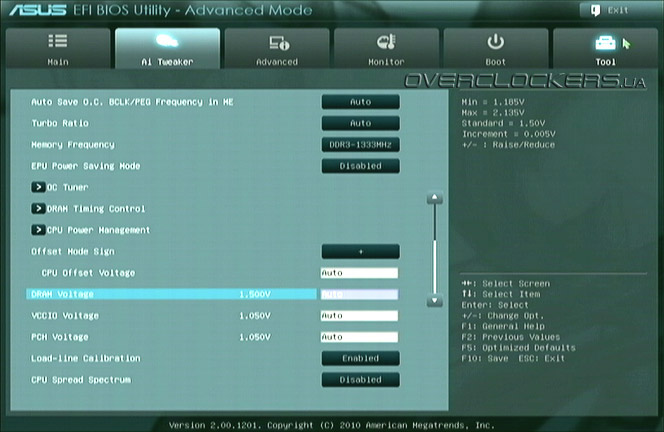

Подаваемое напряжение на модули оперативной памяти при желании прописывается вручную. Нижний предел в 1,185 В позволяет говорить о поддержке моделью P8P67-M Pro низковольтных планок DDR3L.

UEFI ASUS P8P67-M Pro

Полный перечень изменяемых напряжений таков:

Параметр Диапазон напряжений, В Шаг, В
CPU Offset Voltage 0 (0,005) — +0,635 0,005
DRAM Voltage 1,185 — 2,135 0,005
PCH Voltage 0,735 — 1,685 0,005
VCCIO Voltage 0,735 — 1,685 0,005

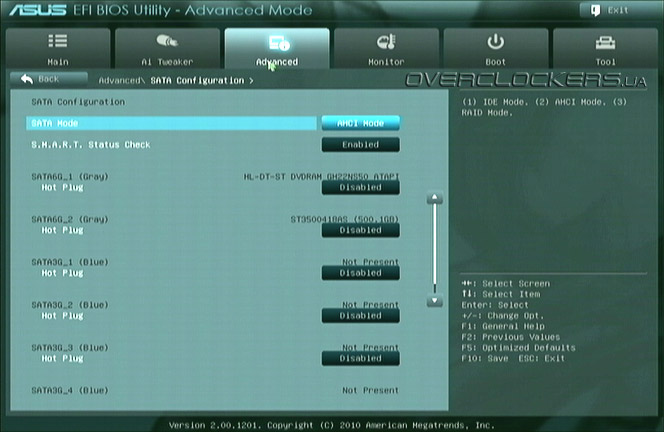

Пользователям Windows 7 и Vista напомним о необходимости убедиться в том, что подключенные к системе винчестеры работают в режиме AHCI — только так от них можно будет добиться максимальной производительности (благодаря NCQ).

UEFI ASUS P8P67-M Pro

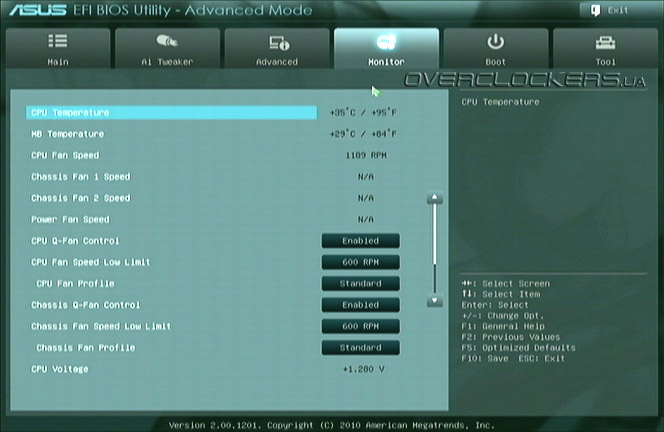

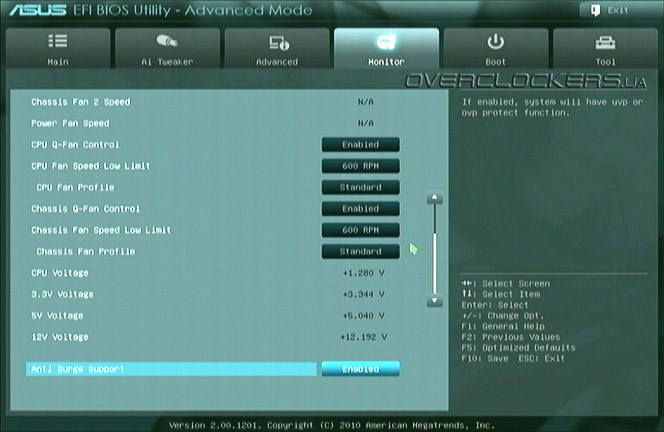

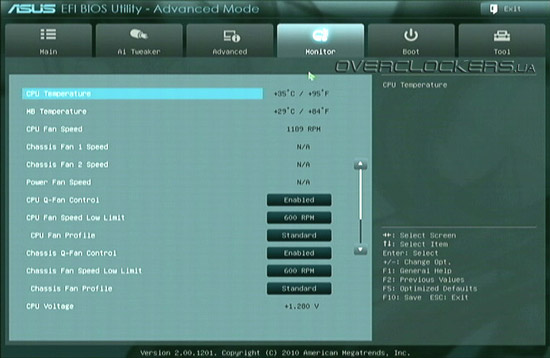

Вкладка мониторинга температур и напряжений содержит пункт «Anti Surge Support», при активации которого материнская плата и установленные в нее карты расширения будут защищаться от электрических всплесков.

UEFI ASUS P8P67-M Pro

UEFI ASUS P8P67-M Pro

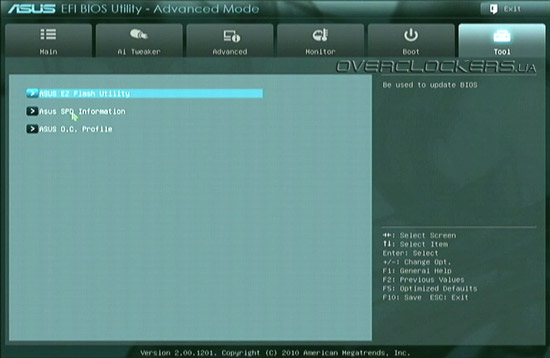

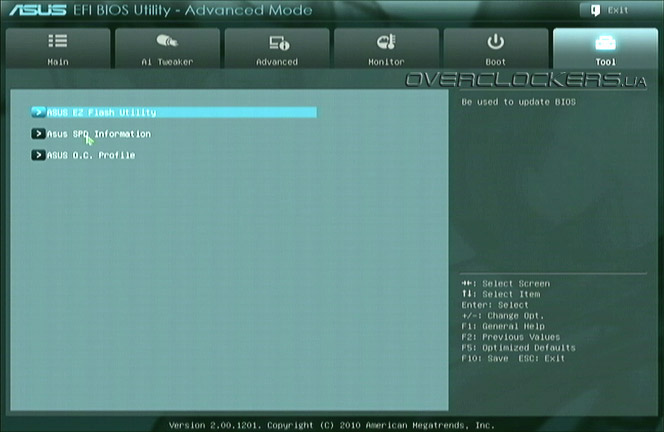

Вкладка Tool («Инструменты») предоставляет возможность обновлять микрокод UEFI, считывать информацию с SPD модулей памяти, сохранять и загружать оверклокерские профили.

UEFI ASUS P8P67-M Pro

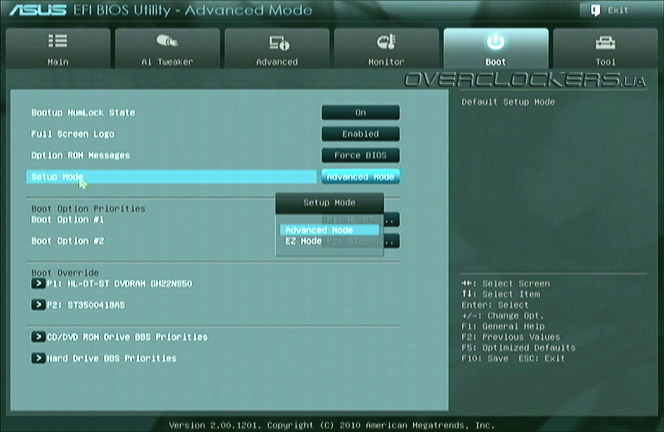

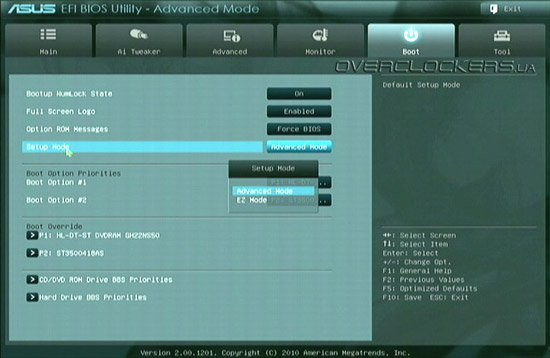

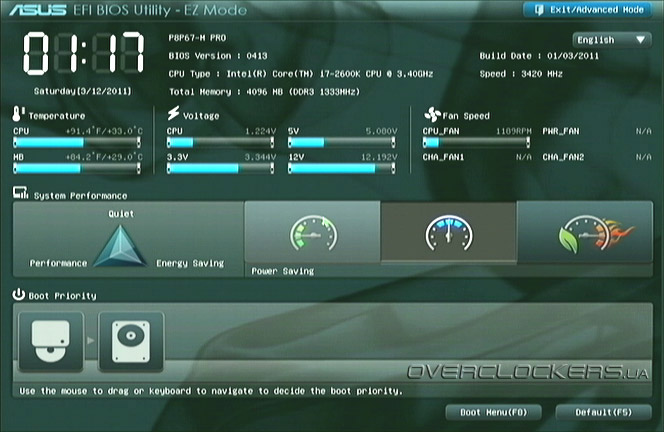

Интерфейс для новичков EZ Mode, кстати, используемый по умолчанию, доступен также из вкладки Boot («Загрузка»).

UEFI ASUS P8P67-M Pro

UEFI ASUS P8P67-M Pro

Набор программного обеспечения, поставляемый с P8P67-M Pro, мы рассматривали раньше — в упомянутом нами обзоре P8P67 Deluxe.

Разгон

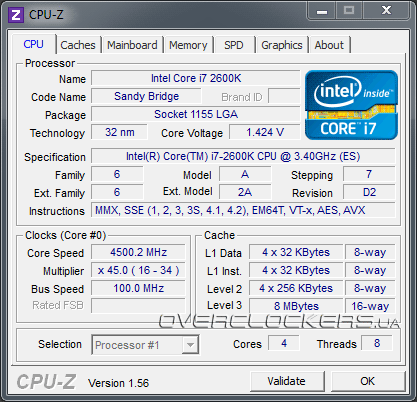

Как уже было отмечено выше, функция поднятия напряжения на процессоре в UEFI материнской платы ASUS P8P67-M Pro реализована неудачно, поэтому разгон четырехъядерника Intel Core i7-2600K производился в условиях автоматической регулировки Vcore. В итоге такой «любительский» подход позволил достигнуть стандартных для Sandy Bridge 4500 МГц при напряжении питания 1,42 В.

Разгон ASUS P8P67-M Pro

Теперь самое время вспомнить, что модель платы с приставкой «Deluxe» добилась от того же процессора четырех с половиной гигагерц при относительно низком напряжении — 1,28 В. С учетом этого оверклокерский потенциал P8P67-M Pro следует признать весьма скромным: слишком уж тяжело ей «тащить бегемота» в лице Core i7-2600K.


Тестовая конфигурация

На очереди «полевые испытания», в связи с чем проведем перекличку «личного состава»:
  • процессор: Intel Core i7-2600K (3,40 ГГц);
  • память: Kingston KHX2000C8D3T1K3/6GX (3x2 ГБ, DDR3-2000);
  • кулер: Noctua NH-D14;
  • термоинтерфейс: Noctua NT-H1;
  • видеокарта: ASUS ENGTX580/2DI/1536MD5 (GeForce GTX 580);
  • жесткий диск: Seagate ST3500418AS (500 ГБ, 7200 об/мин, SATA-II);
  • блок питания: Seasonic SS-600HM (600 Вт);
  • операционная система: Windows 7 Home Premium x64;
  • драйвер чипсета: Intel Chipset Software Installation Utility 9.2.0.1019;
  • драйвер видеокарты: GeForce 260.99.
Тестирование осуществлялось в номинальном режиме работы процессора, с активацией Turbo Boost и Hyper-Threading. Из трехканального комплекта ОЗУ марки Kingston были позаимствованы два модуля. Они функционировали на частоте 1333 МГц, используя задержки 8-8-8-24 и Command Rate 1T.


Результаты тестирования

В соперники ASUS P8P67-M Pro (версия микрокода — 0413) была определена системная плата Intel DP67BG — традиционный «спарринг-партнер» решений LGA1155 в нашей лаборатории. Последняя несет в себе прошивку BIOS версии 1900.

Конкуренты были поставлены в одинаковые условия: номинальный режим процессора и памяти, двукратный прогон каждого бенчмарка.


Подсистема памяти

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

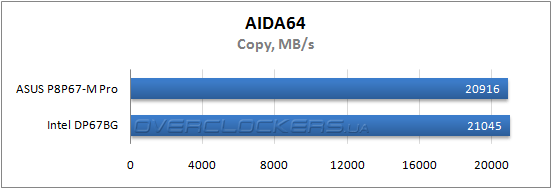

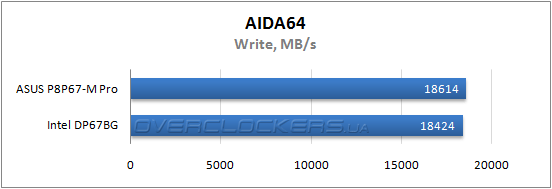

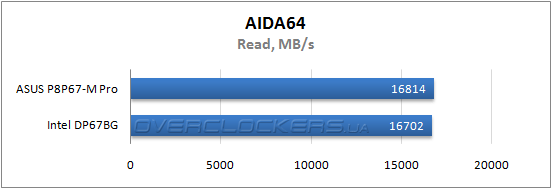

Соперники обменялись локальными успехами в Aida64 (Everest): плата ASUS оказалась существенно быстрее в тесте записи в память, а Intel — в тесте чтения. Латентность памяти также лучше у референсной DP67BG.


Архивирование

Результаты тестирования ASUS P8P67-M Pro

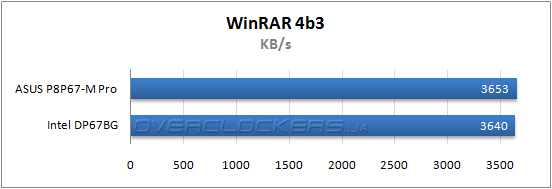

WinRAR 4.0 beta 3 победителя, по большому счету, не выявил.


Рендеринг

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

Испытание приложением Cinebench в режимах 1 CPU и xCPU не позволяет выделить одну из плат, и если для Intel DP67BG ничья является почетной, то для ASUS P8P67-M Pro как-то не солидно находиться на уровне референса.


Математические расчеты

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

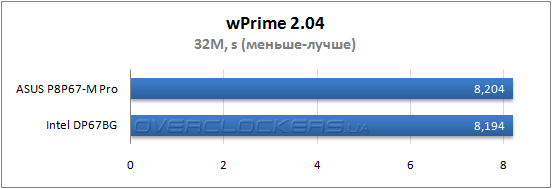

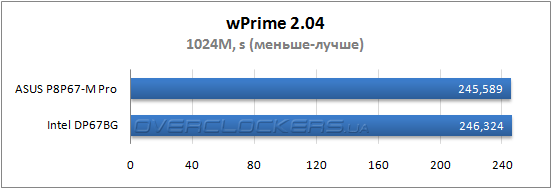

Спринтера из P8P67-M Pro, увы, не выйдет, а вот на длинной дистанции плата Intel выдыхается и позволяет себя обойти. Ничейный результат в wPrime 2.04 закономерен.

Результаты тестирования ASUS P8P67-M Pro

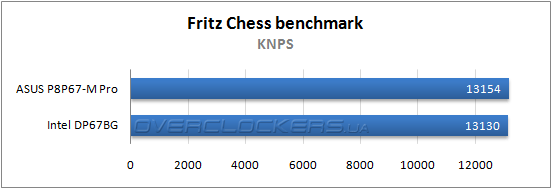

Поговаривают, что логичный итог идеальной шахматной партии — ничья. Тот же мирный исход наблюдается и в бенчмарке программы Fritz.


Работа с видеоданными

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

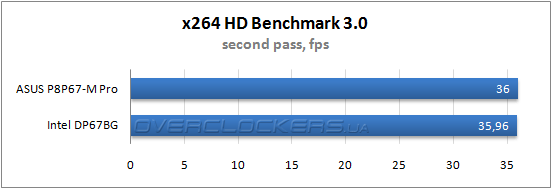

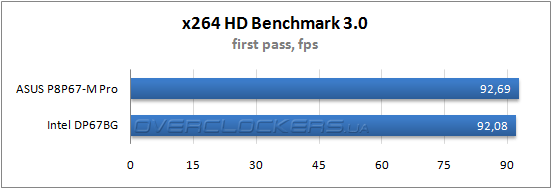

На фоне остальных результатов полкадра при конвертации видео высокой четкости в пользу ASUS P8P67-M Pro выглядят довольно внушительно.


Игровые приложения

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

К нашему удивлению, соотношение сил в игровых тестах резко изменилось в пользу Intel DP67BG. Все говорит о том, что микрокод 0413 на microATX-плате ASUS «сыроват» и требует доработки, хотя бы для того чтобы достойно выглядеть на фоне референса.

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

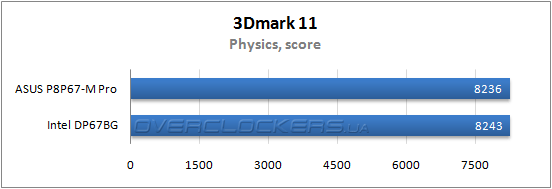

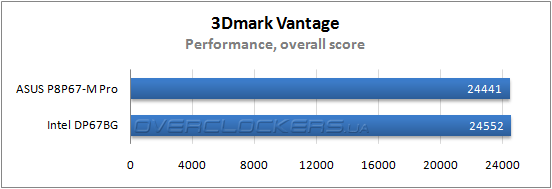

Далеко не идеальный, но при этом оказывающий просто-таки магическое влияние на рядовых пользователей, бенчмарк 3DMark 11 вовсю трубит о победе полноразмерной DP67BG над конкурентом — 5% преимущества на пресете Performance.

Результаты тестирования ASUS P8P67-M Pro

Результаты тестирования ASUS P8P67-M Pro

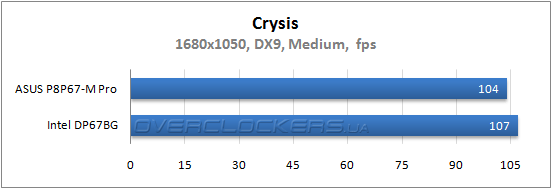

В Crysis и S.T.A.L.K.E.R.: Call of Pripyat все не так трагично, как в последнем 3DMark.


Выводы

В лице материнской платы ASUS P8P67-M Pro рынок высоких технологий получил еще одно неплохое по совокупности характеристик решение. Плату приятно держать в руках, а ее работа в штатном режиме никаких нареканий не вызывает. Наличие трех «длинных» слотов PCI Express дает повод пофантазировать о SLI- либо CrossFire-конфигурации видеоподсистемы в сочетании с быстрым PCI-E SSD: по однослотовому водоблоку на каждую видеокарту, и комплектующие смогут втиснуться в малый форм-фактор. SATA 6 Гбит/с и USB 3.0 — прекрасный задел на будущее, равно как и UEFI. Ну и без «зеленых» технологий в наше время никуда, сами понимаете.

С другой стороны, есть повод пожурить тайваньского разработчика за ограниченный комплект аксессуаров, а ведь стоит ASUS P8P67-M Pro отнюдь не дешево ($160). Для разгона процессоров Sandy Bridge с суффиксом «K» рассматриваемая плата подходит не так хорошо, как Deluxe-версия. За ту же сумму есть немало предложений с более высоким оверклокерским потенциалом. Однако, учитывая то, что 45% украинских пользователей ценят опыт инженеров ASUS и наверняка будут искать в прайс-листе именно эти четыре литеры, нет резона рассуждать об экономии. Модель P8P67-M Pro не хуже и не лучше остальных представителей серии P8P67 и своего покупателя она непременно найдет.
