Обзор и тестирование материнской платы ASUS Maximus VII Impact для компактных систем формата Mini-ITX

UEFI Setup

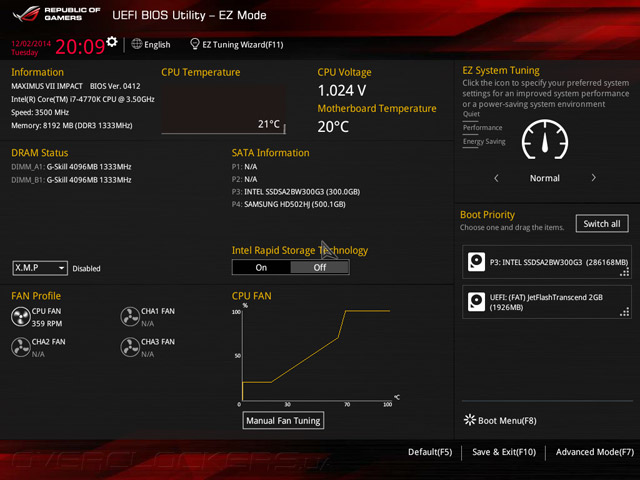

Системная плата ASUS Maximus VII Impact оснащена управляющим микрокодом UEFI разработки AMI, поверх которого работает фирменный интерфейс пользователя, имеющий два режима отображения: Advanced Mode, предназначенный для продвинутых пользователей, и EZ Mode, предлагающий только основные настройки. Например, упрощенный режим дает возможность считывать показания датчиков системного мониторинга, получать информацию об установленных компонентах, задавать дату и время, а также включать профили X.M.P.

ASUS Maximus VII ImpactASUS Maximus VII Impact

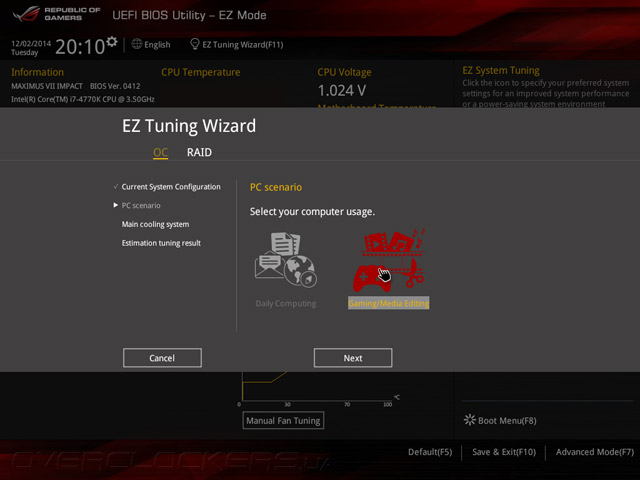

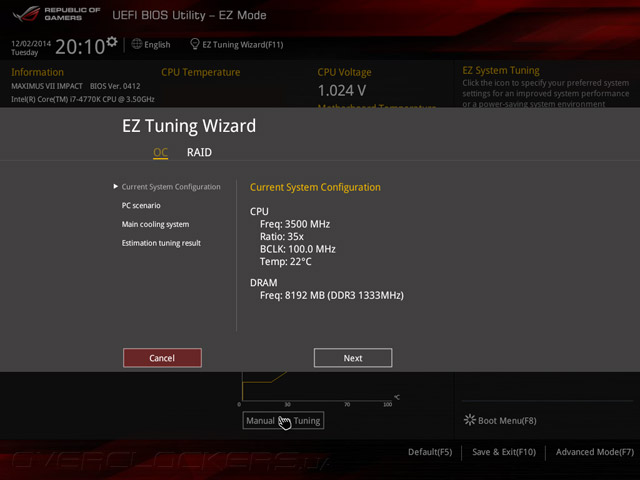

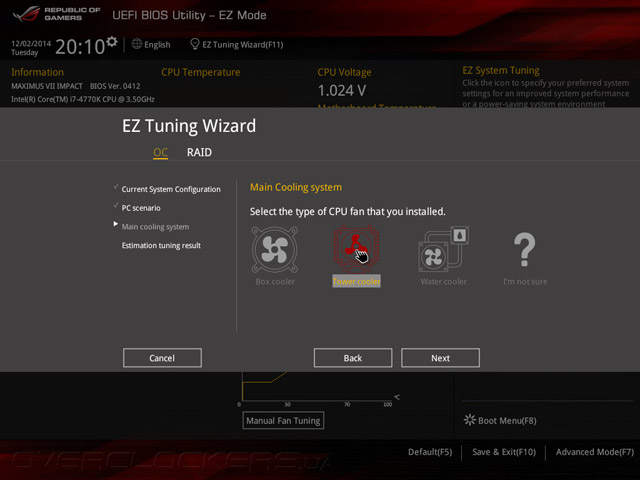

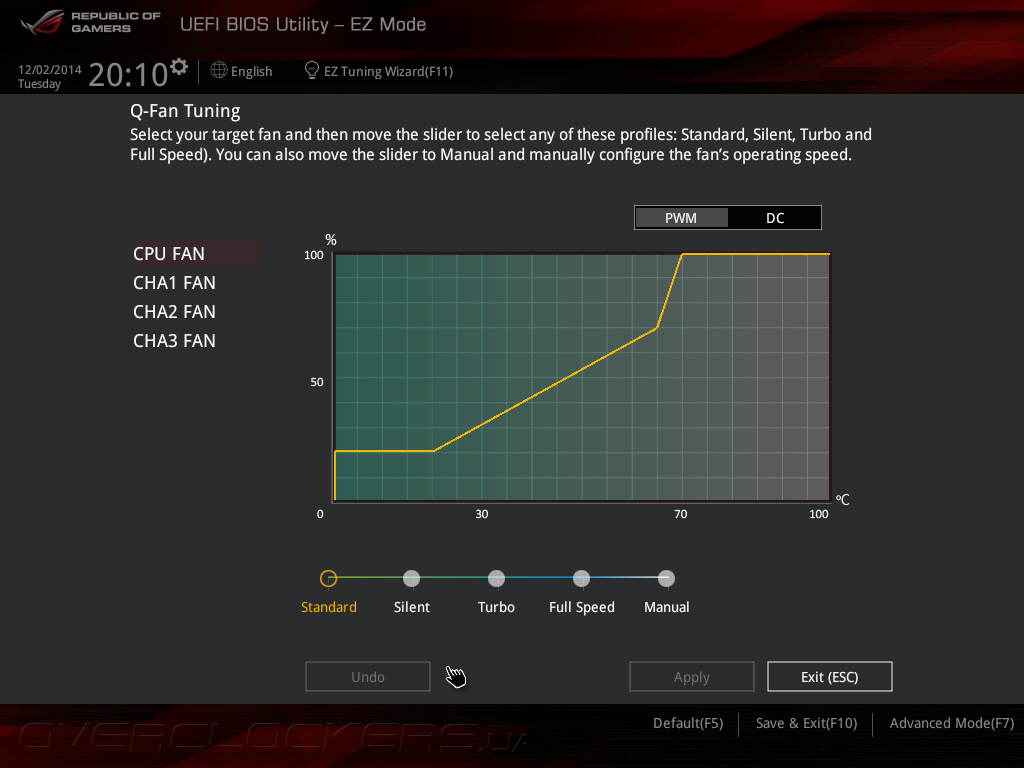

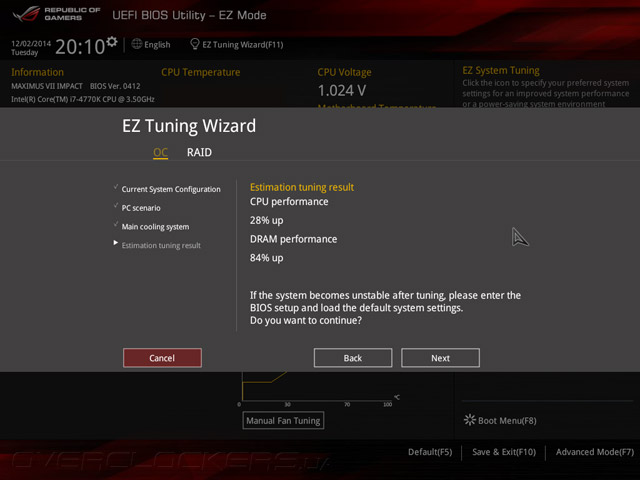

C помощью опции Q-Fan Tuning пользователи могут управлять режимами работы вентиляторов, а мастер оптимизации EZ Tuning Wizard позволяет настроить быстродействие системного блока в зависимости от выполняемых задач и типа процессорной системы охлаждения.

ASUS Maximus VII Impact

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

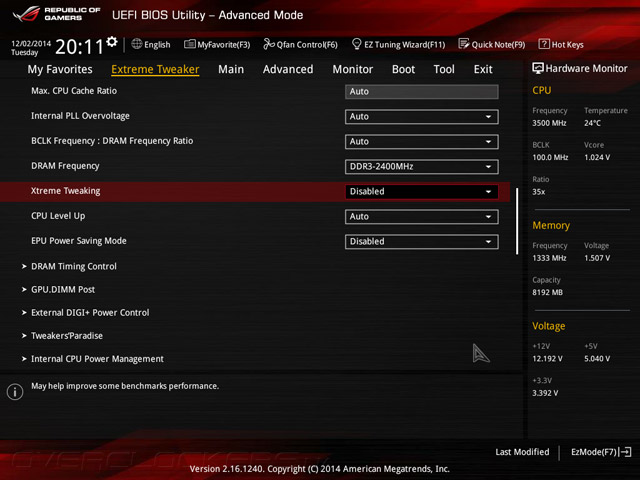

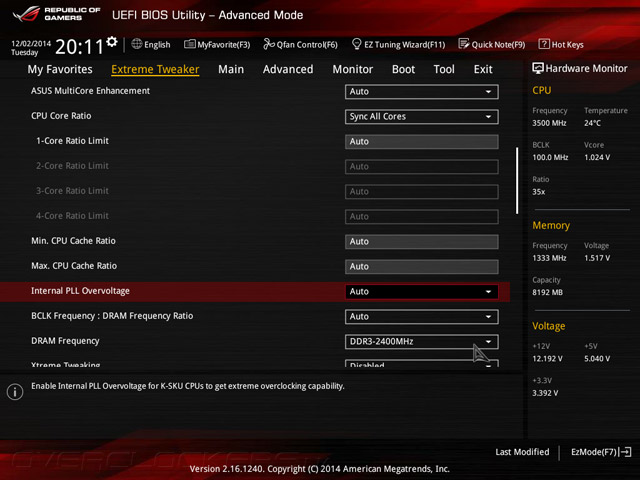

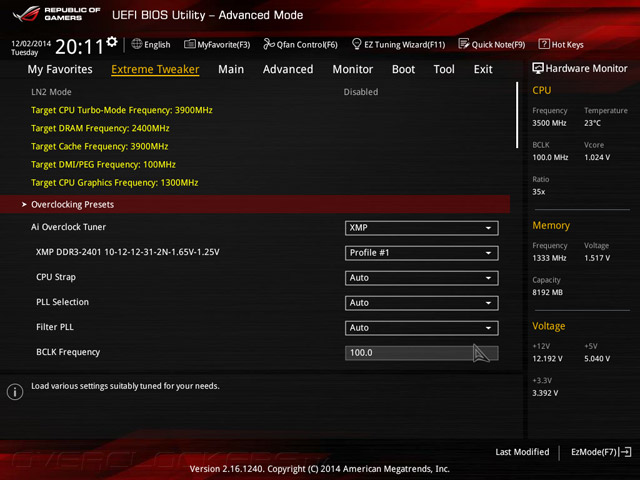

Несмотря на то, что режим EZ Mode позволяет выполнить только базовую конфигурацию материнской платы, и даже немного поднять быстродействия, для полного контроля над всеми параметрами и, тем более, полноценного разгона следует воспользоваться продвинутым режимом. На вкладке Extreme Tweaker сосредоточено большинство настроек, отвечающих за оверклокинг, среди которых присутствует регулировка базовой частоты и настройки параметра CPU Strap, отвечающего за повышение BCLK, управление множителями вычислительных ядер и кэша L3, а также опцией Xtreme Tweaking, включение которой повышает быстродействие в старых бенчмарках, и функции ASUS MultiCore Enhancement, оптимизирующей производительность в приложениях, не предназначенных для выполнения на многоядерных процессорах.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

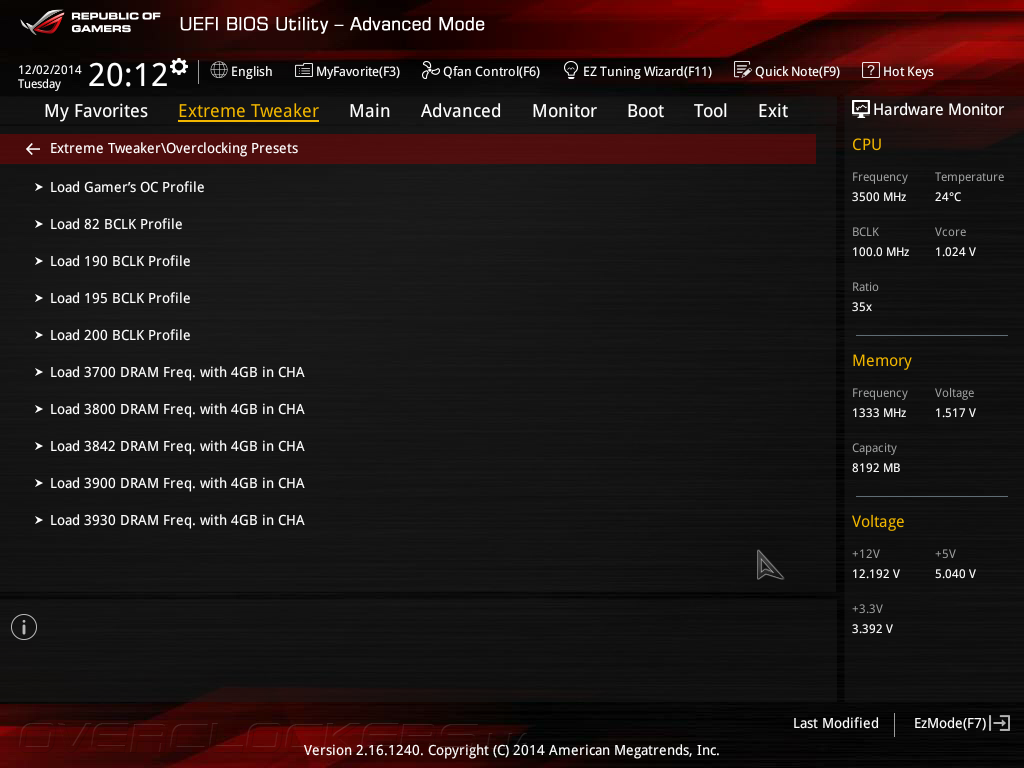

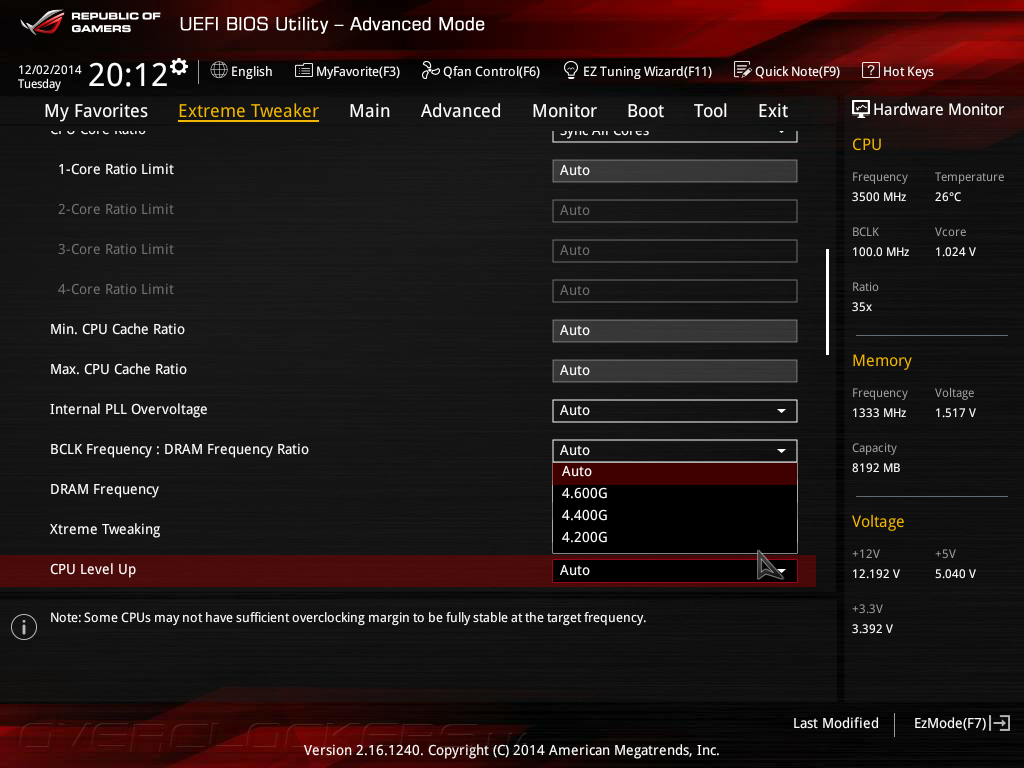

Помимо EZ Tuning Wizard в прошивку новинки встроено еще несколько инструментов автоматического разгона. Среди них отмечу функцию Overclocking Presets, которая предлагает выбрать один из предустановленных профилей повышенного быстродействия, а также опцию CPU LevelUP, которая позволяет задать желаемый уровень оверклокинга центрального процессора.

ASUS Maximus VII Impact

ASUS Maximus VII Impact

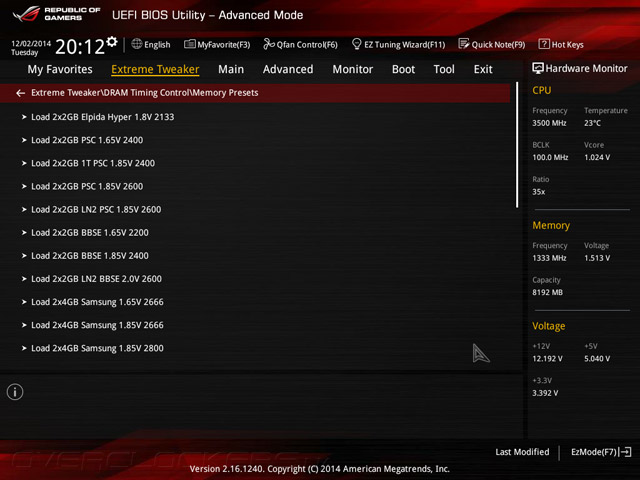

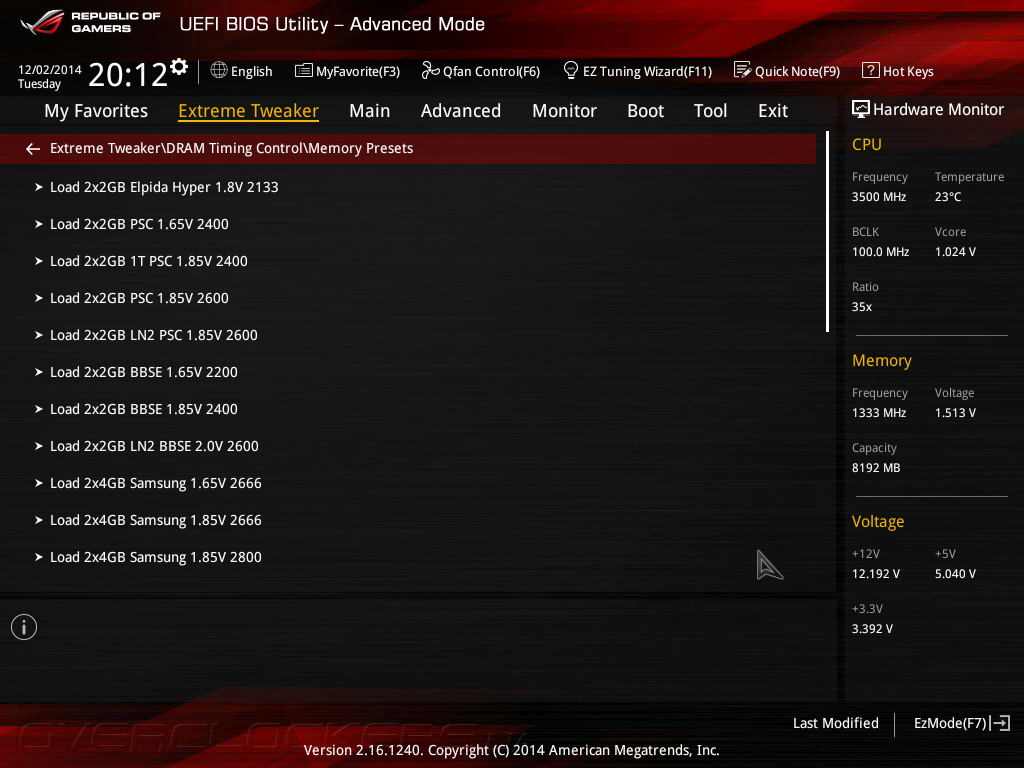

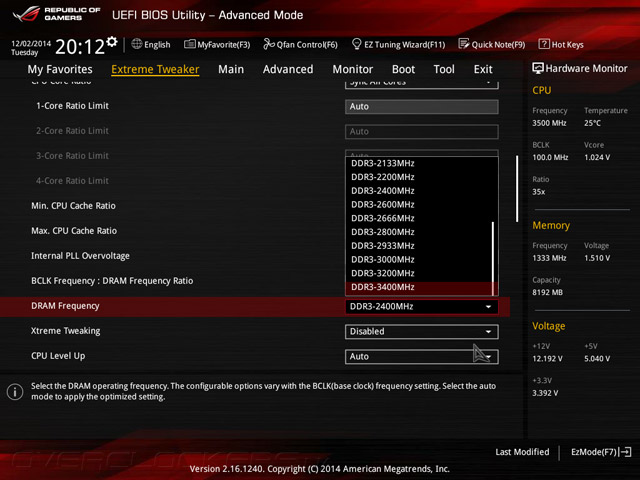

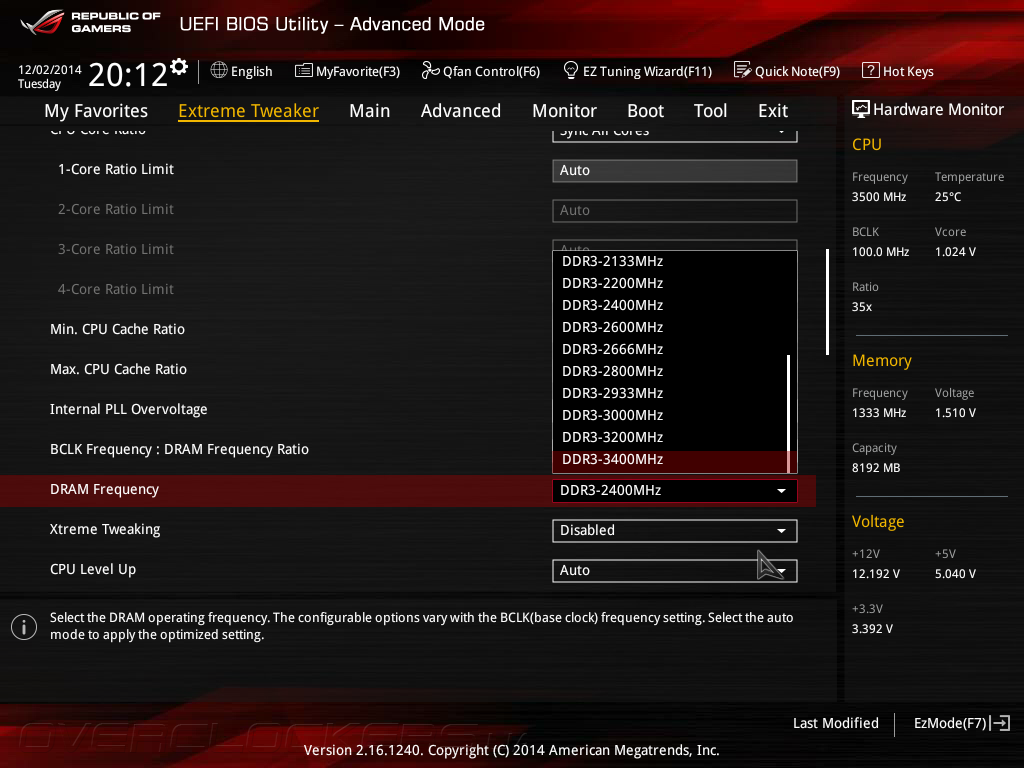

UEFI Setup материнской платы дает возможность выбрать частоту подсистемы ОЗУ до 3300 МГц включительно, а во вкладке Memory Presets подраздела DRAM Timing Control находятся наборы настроек для модулей памяти, построенных на популярных чипах DRAM.

ASUS Maximus VII Impact

ASUS Maximus VII Impact

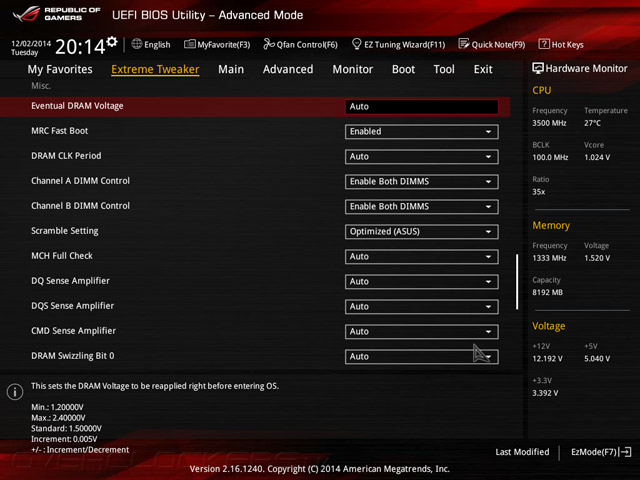

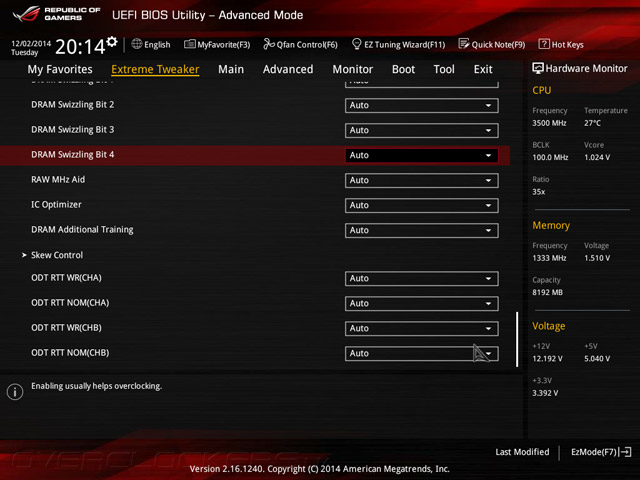

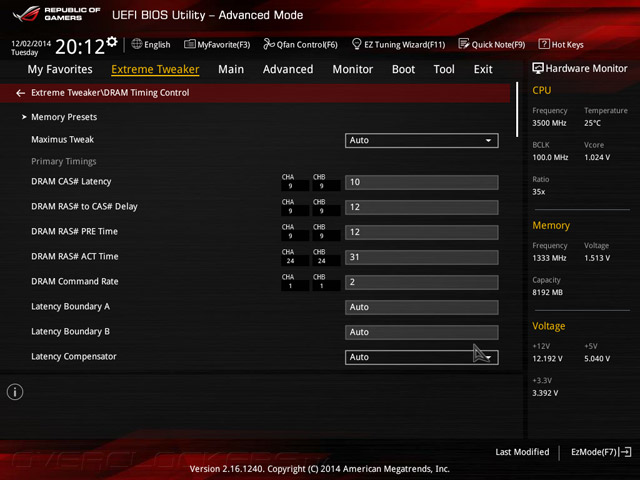

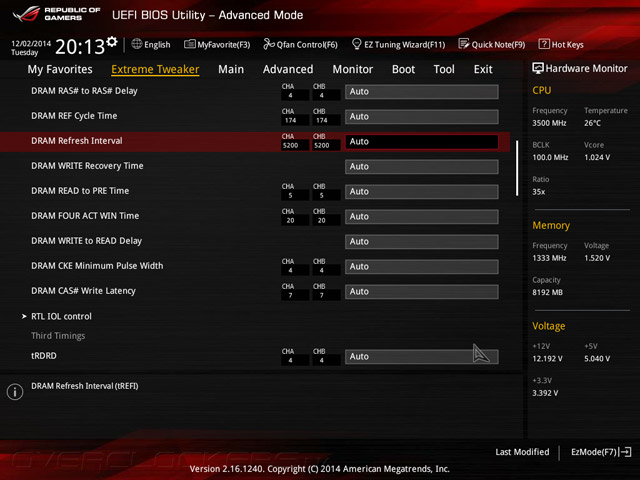

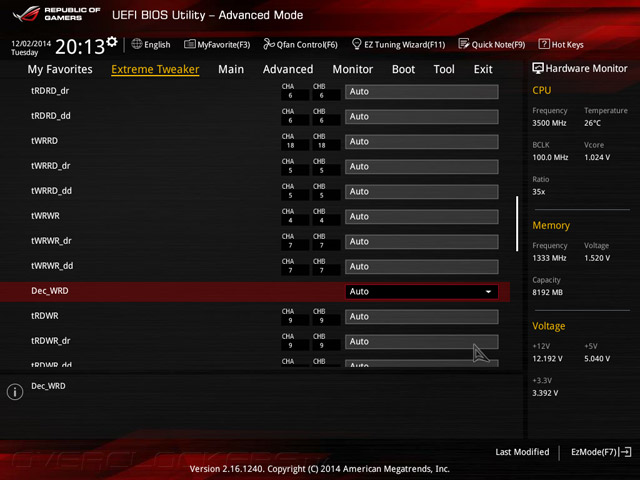

Кроме предустановленных профилей в подменю DRAM Timing Control опытные пользователи могут вручную задать значения таймингов и множество других не менее важных параметров ОЗУ.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

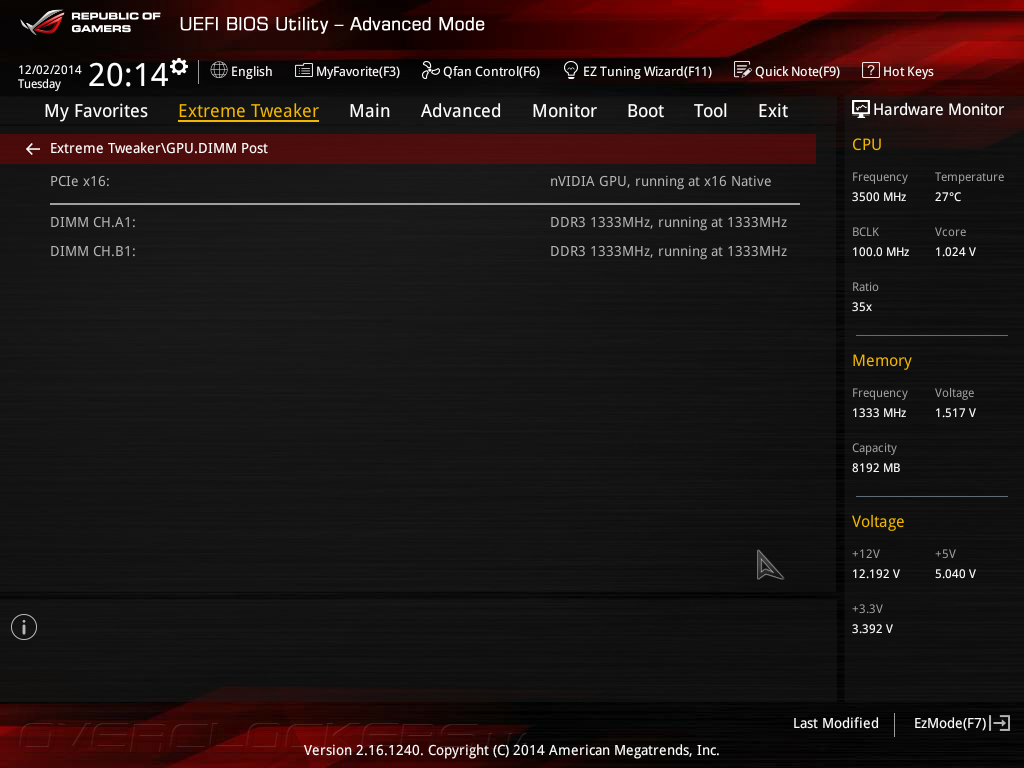

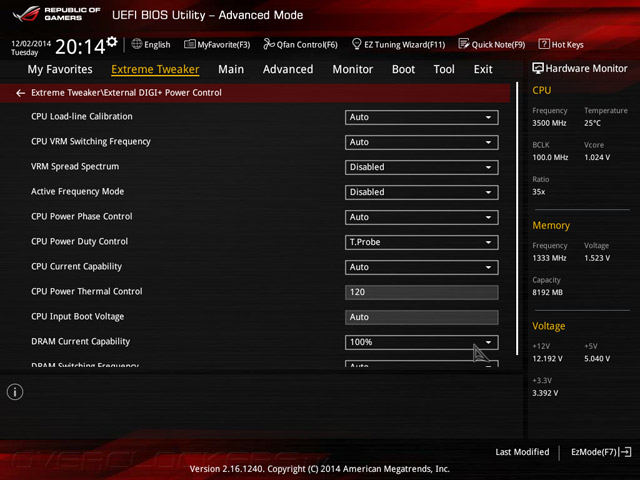

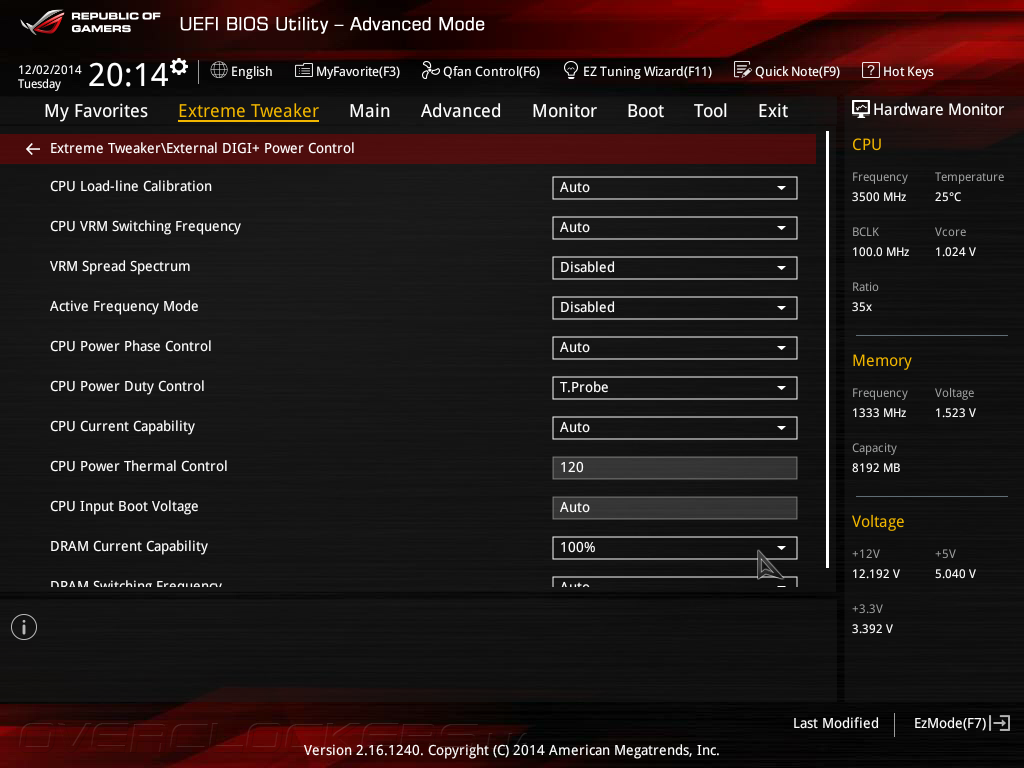

На вкладке GPU.DIMM Post выводится сведения об использовании слотов для установки модулей ОЗУ и графического ускорителя, а подраздел DIGI+ Power Control отвечает за тонкие настройки цифрового контроллера подсистемы питания, в том числе опцию Load Line Calibration, которая предотвращает напряжение напряжения при нагрузке, частоту переключения силовых элементов, работу защитных функций и многое другое.

ASUS Maximus VII Impact

ASUS Maximus VII Impact

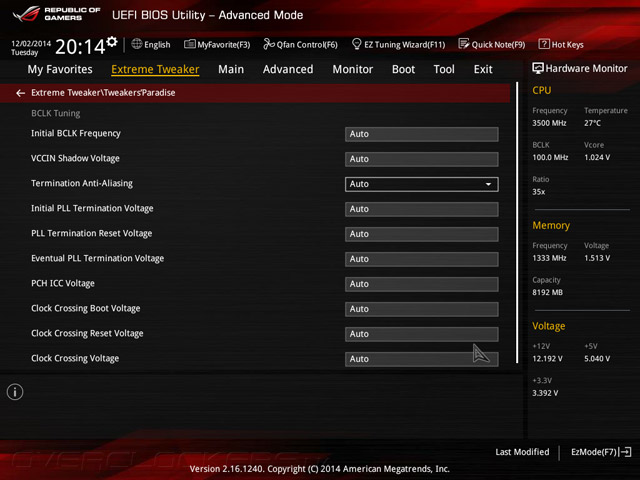

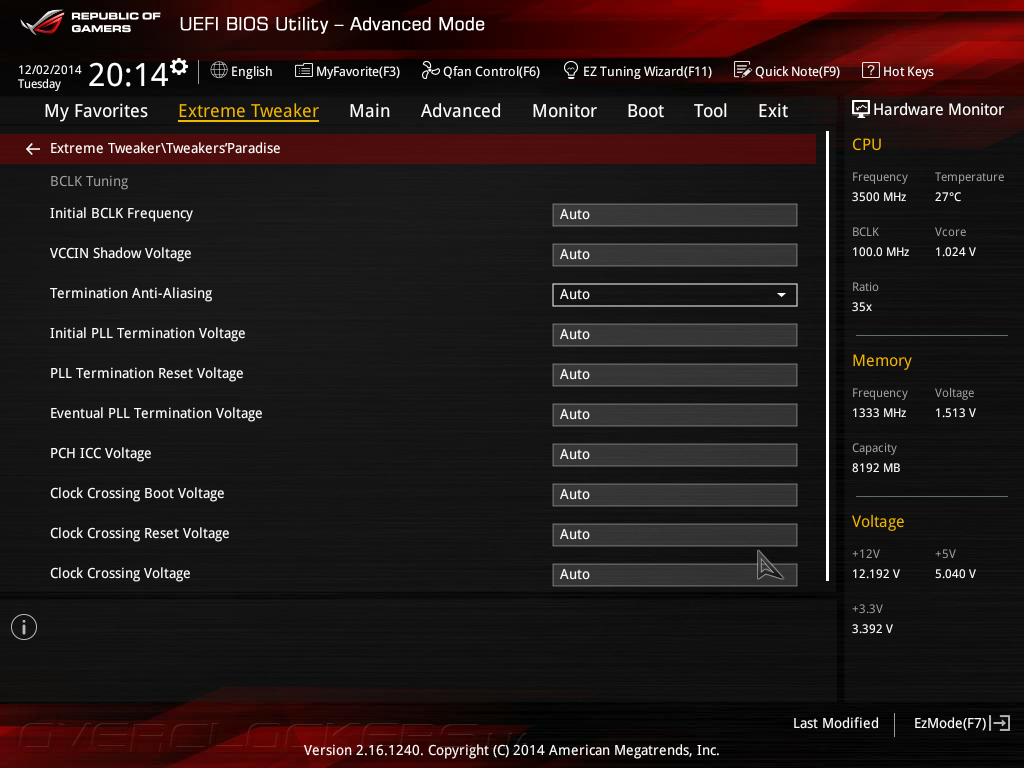

В подменю Tweaker's Paradise сосредоточено управление опциями, способными поднять планку максимального разгона, а также регулировки некоторых второстепенных напряжений.

ASUS Maximus VII Impact

Перечень изменяемых параметров, их границы и шаги регулировки приведены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
PCH ICC Voltage 0,6–2,2 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

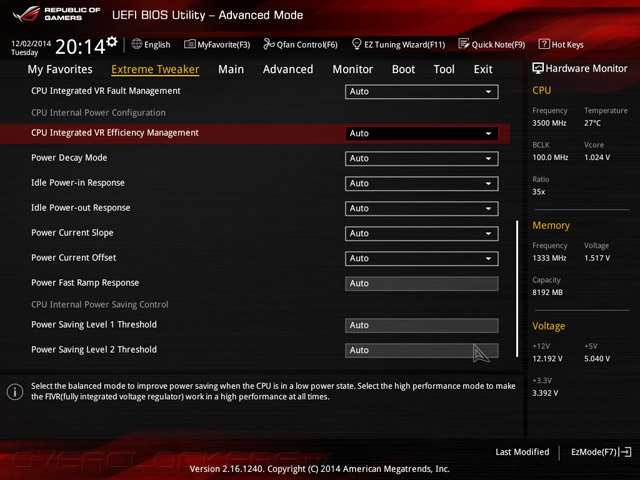

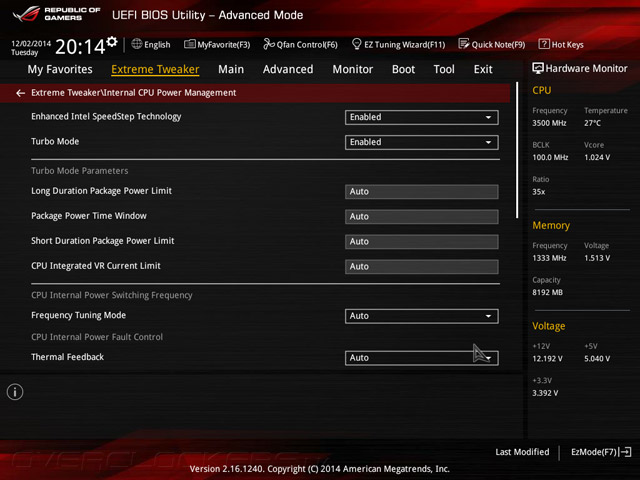

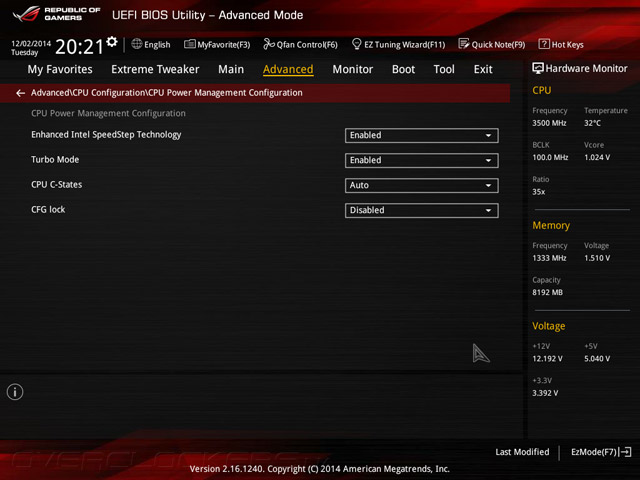

Активация технологий Intel Turbo Boost и EIST, а также управление интегрированным регулятором напряжения и параметрами энергопотребления центрального процессора возложено на вкладку Internal CPU Power Management. Кроме того, здесь задаются лимиты потребляемой мощности CPU.

ASUS Maximus VII ImpactASUS Maximus VII Impact

Несмотря на малые размеры возможности Maximus VII Impact по управлению электропитанием ничем не отличается от полноразмерных игровых системных плат ASUS.

ASUS Maximus VII ImpactASUS Maximus VII Impact

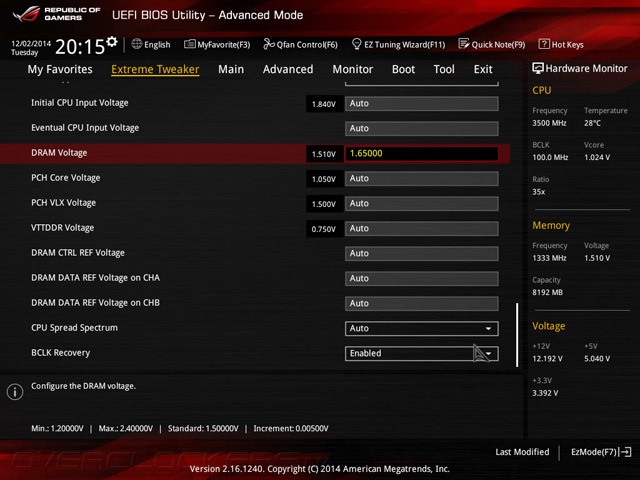

Прошивка позволяет задавать значения 11 основных напряжений, диапазоны и шаг изменения которых представлены ниже.

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–1,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 1,2–2,0 0,00625
VTTDDR Voltage 0,6–1,0 0,00625

Для напряжений CPU Core Voltage и CPU Cache Voltage доступны несколько режимов управления, которые позволяют задавать прирост к номинальному значению, либо указать нужную величину в явном виде, а также комбинировать эти два метода.

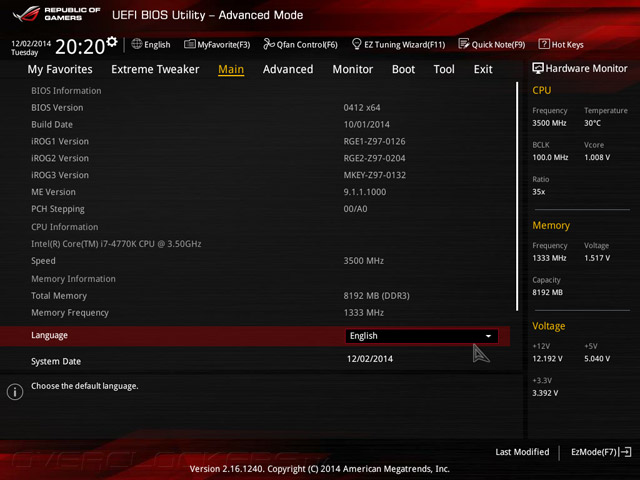

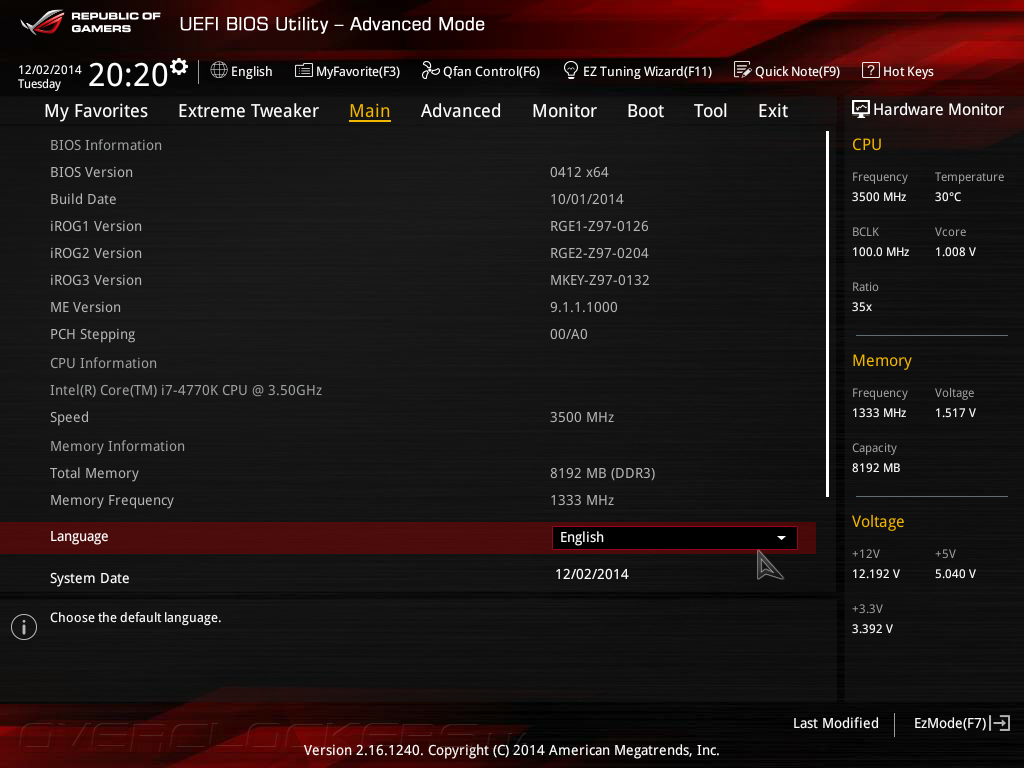

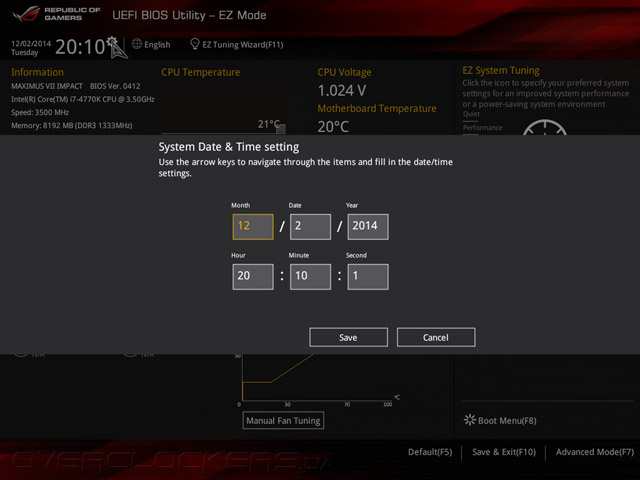

Вкладка Main отвечает за вывод подробной информации об управляющем микрокоде, установку даты, времени и выбор языка отображения интерфейса.

ASUS Maximus VII Impact

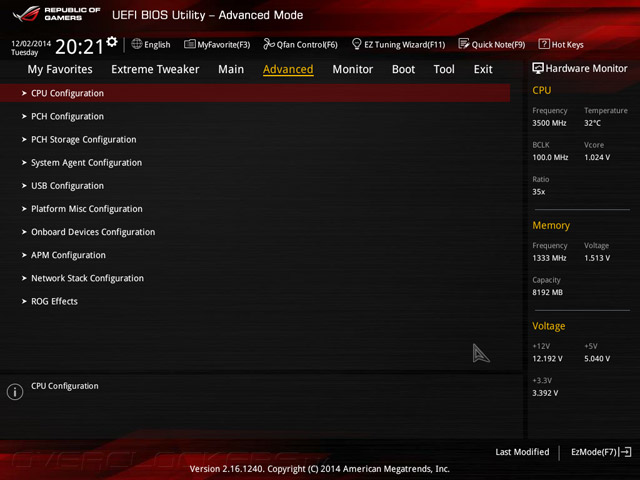

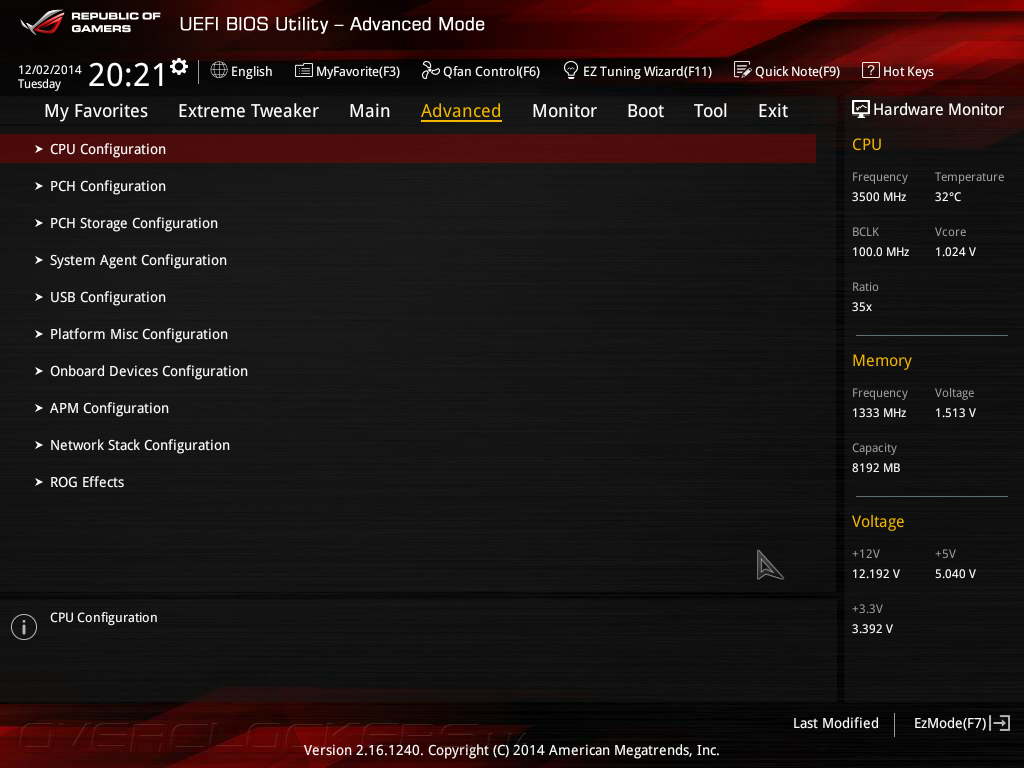

Раздел Advanced служит для настройки функций расширения материнской платы, задания параметров работы системной логики и дополнительных контроллеров.

ASUS Maximus VII Impact

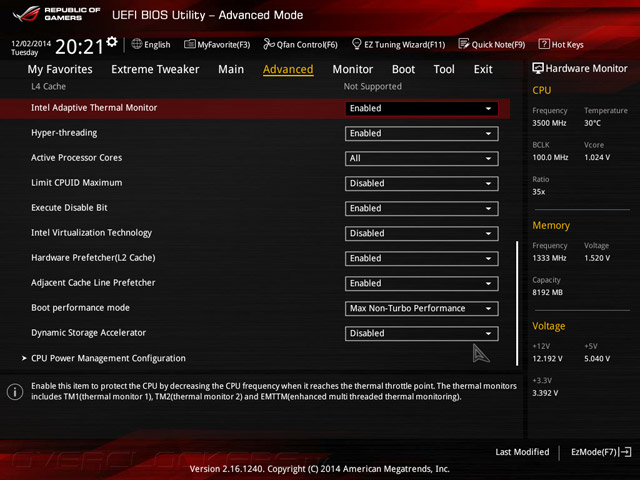

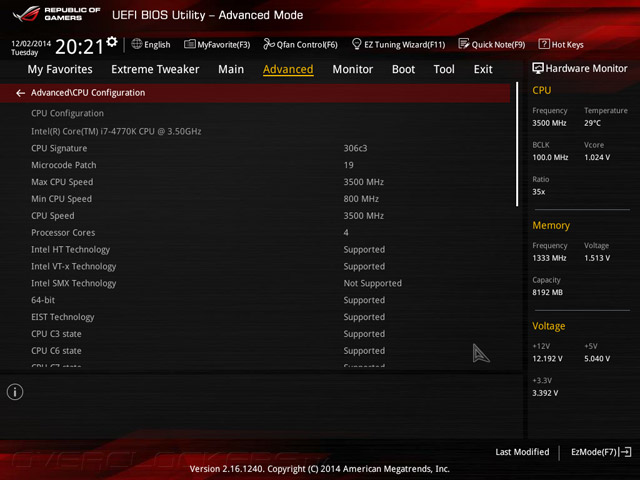

Подменю CPU Configuration предназначено для вывода подробной информации об установленном процессоре и настройке таких его специфических опций, как Hyper Threading и аппаратная виртуализация, а также управления функциями энергосбережения.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

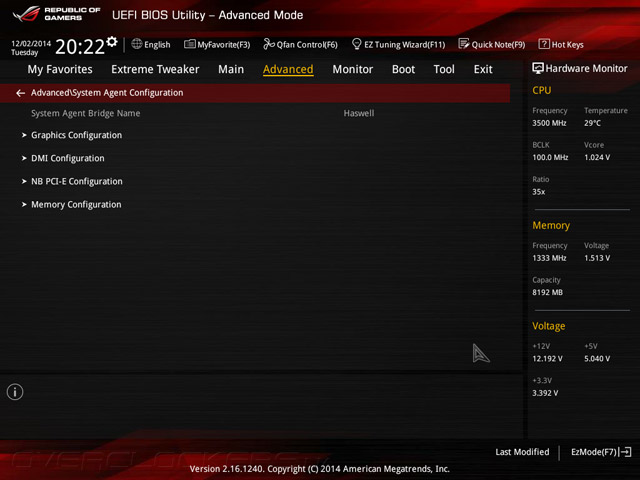

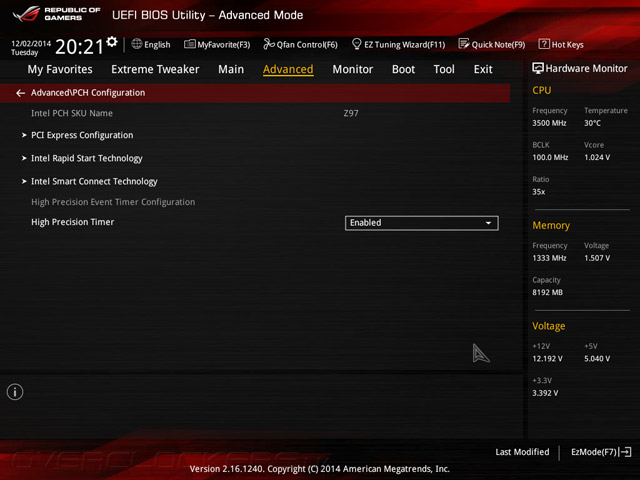

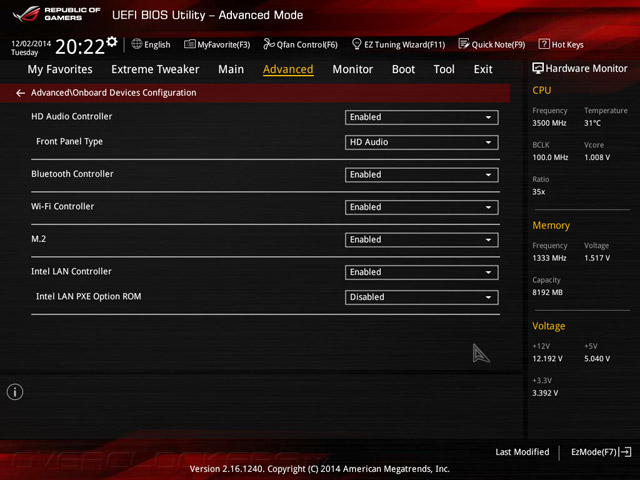

Вкладка PCH Configuration отвечает за конфигурирование микросхемы южного моста, в System Agent Configuration, как следует из названия, задаются параметры работы встроенного северного моста, и, наконец, подраздел Onboard Device Configuration служит для управления немногочисленными дополнительными контроллерами.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

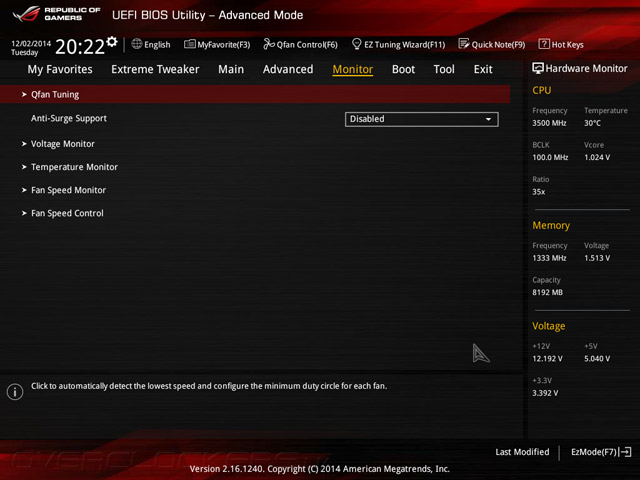

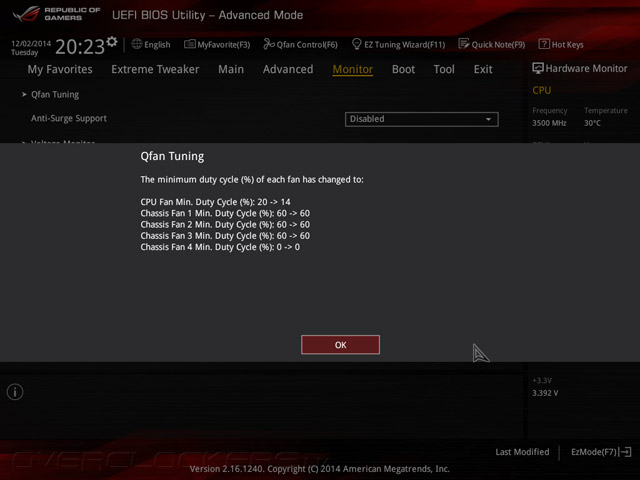

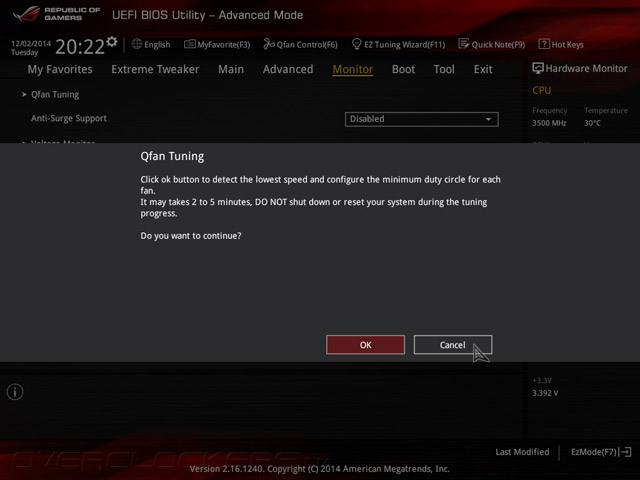

Функции аппаратного мониторинга и управления режимами работы вентиляторов сосредоточены в меню Monitor. Здесь, помимо прочего, запускается функция Qfan Tuning, позволяющая выполнить калибровку скоростей вращения крыльчаток охладителей.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

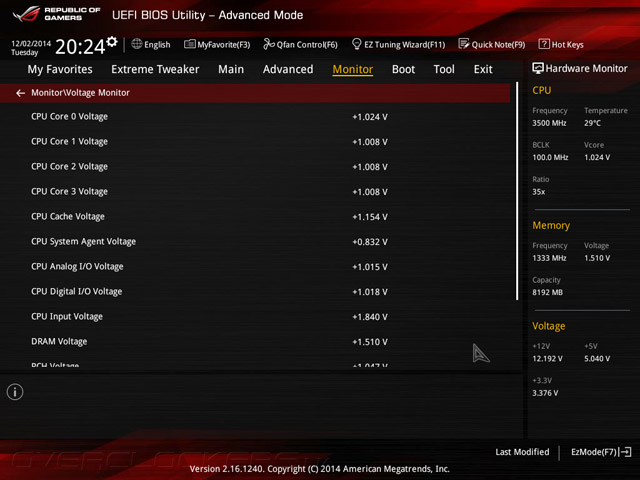

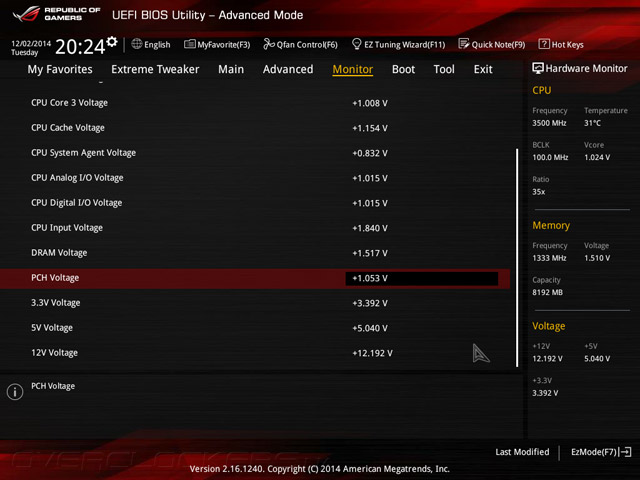

Во вкладке Voltage Monitor выводятся значения напряжений на различных узлах центрального процессора, модулях ОЗУ, микросхеме системной логики и шинах питания +3,3, +5 и +12 вольт.

ASUS Maximus VII ImpactASUS Maximus VII Impact

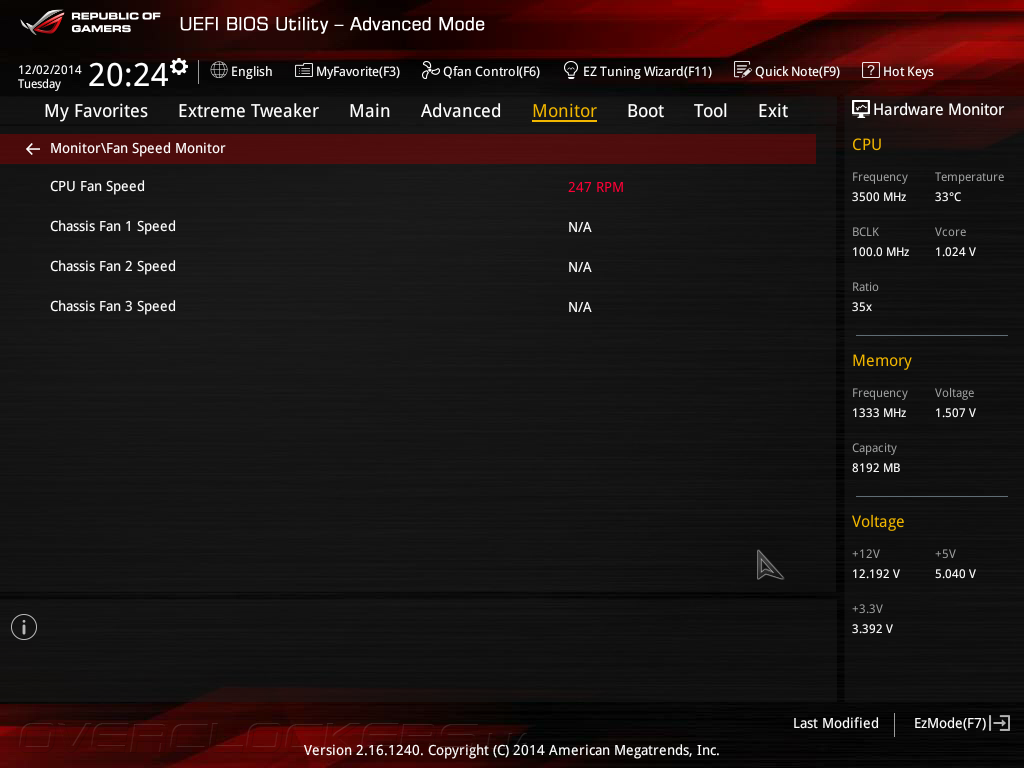

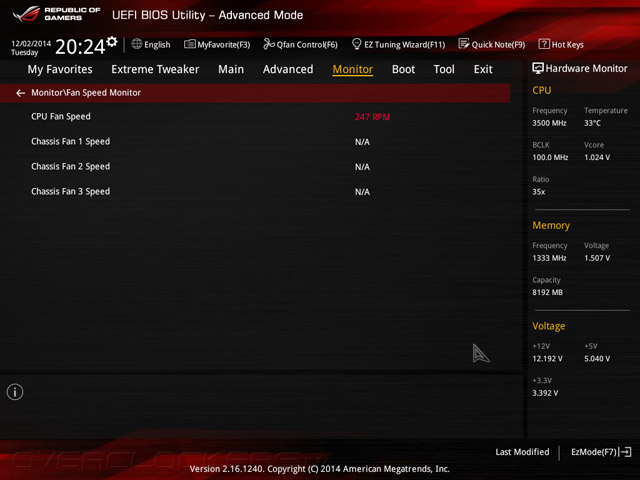

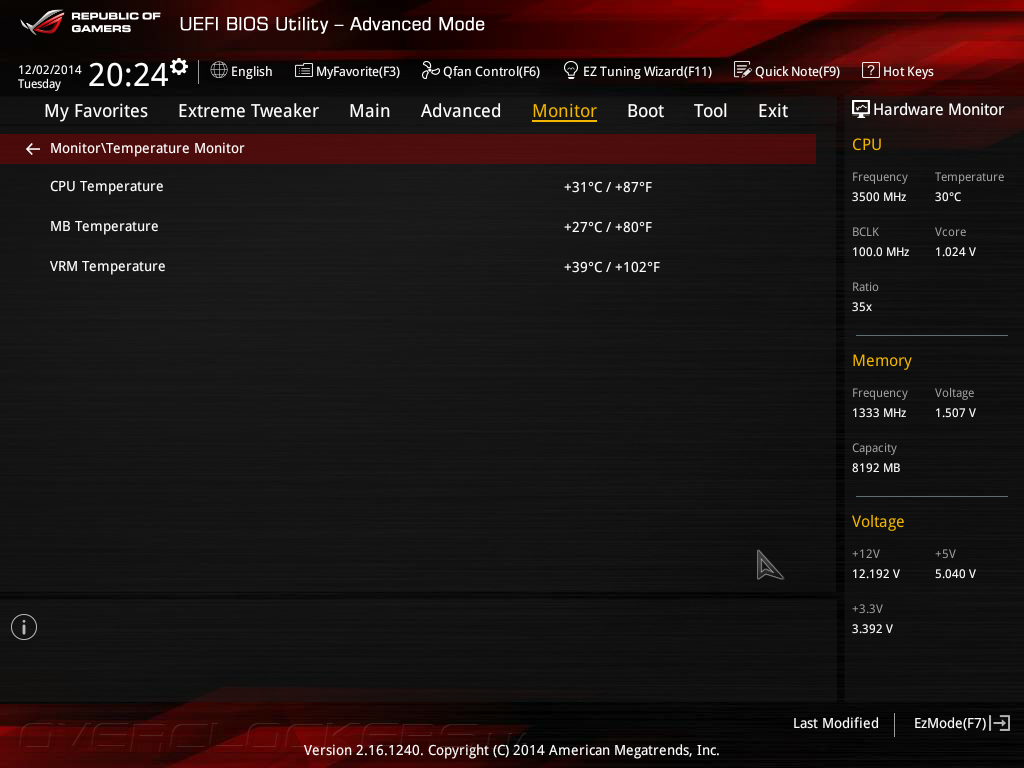

Подменю Temperature Monitor отвечает за отображения трех температур, в том числе узла VRM, а подраздел Fan Speed Monitor — за показания четырех тахометрических датчиков.

ASUS Maximus VII Impact

ASUS Maximus VII Impact

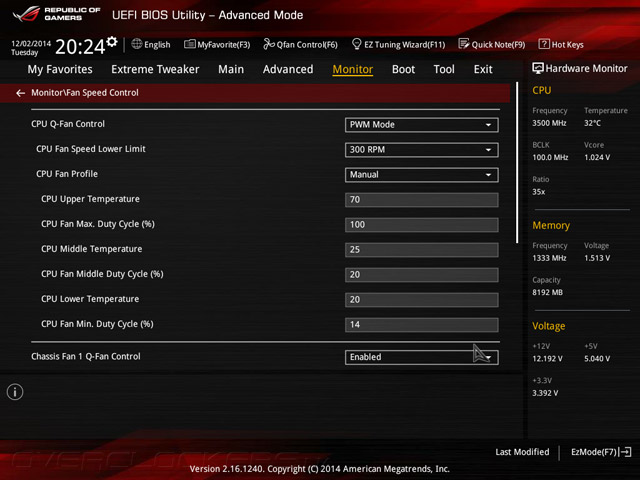

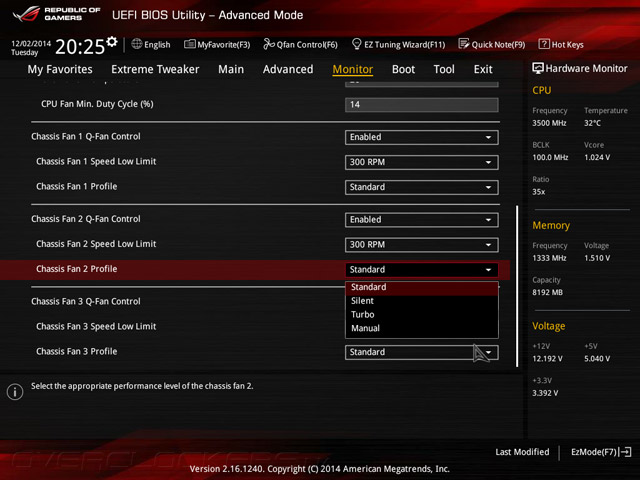

Наконец, управление скоростью вращения вентиляторов находится на вкладке Fan Speed Control. Для каждого из четырех «карлсонов» можно вручную задать желаемый алгоритм работы, либо выбрать один из четырех предустановленных профилей.

ASUS Maximus VII ImpactASUS Maximus VII Impact

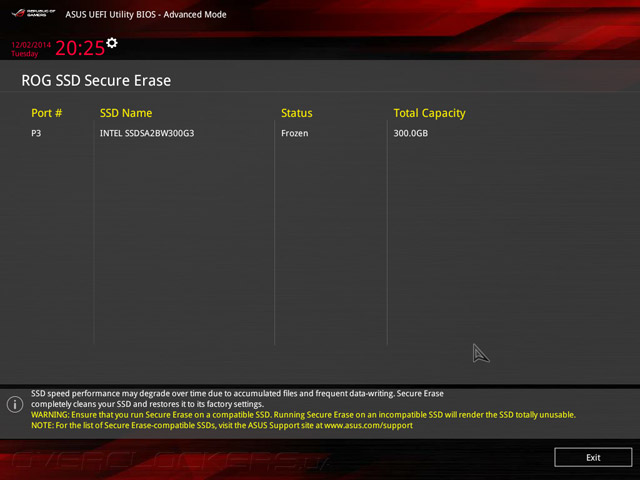

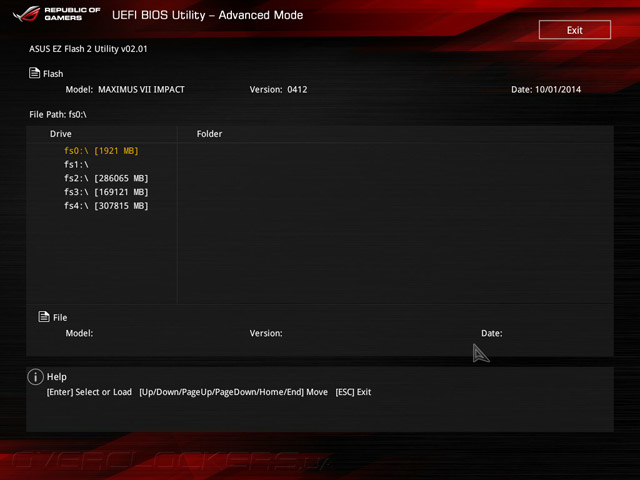

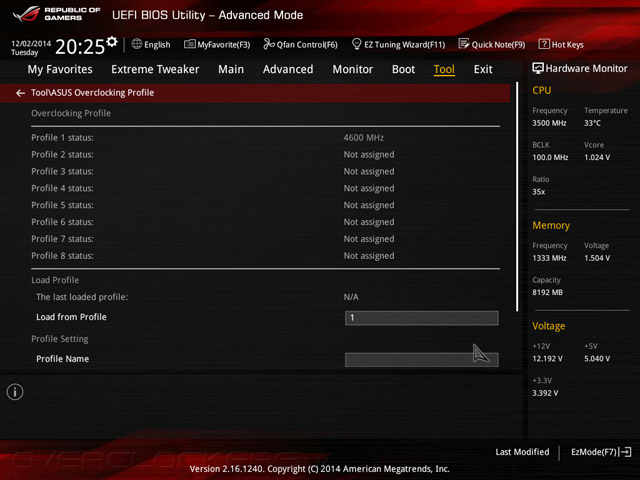

Помимо базовой функциональности UEFI Setup новинки располагает рядом дополнительных возможностей, таких как утилита для обновления управляющего микрокода ASUS EZ2 Flash Utility, функция аппаратной очистки твердотельных накопителей ROG SSD Secure Erase, а также сохранение до восьми наборов настроек прошивки.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

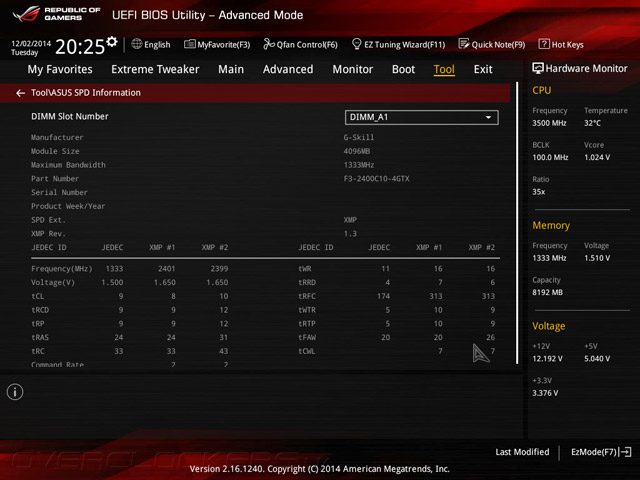

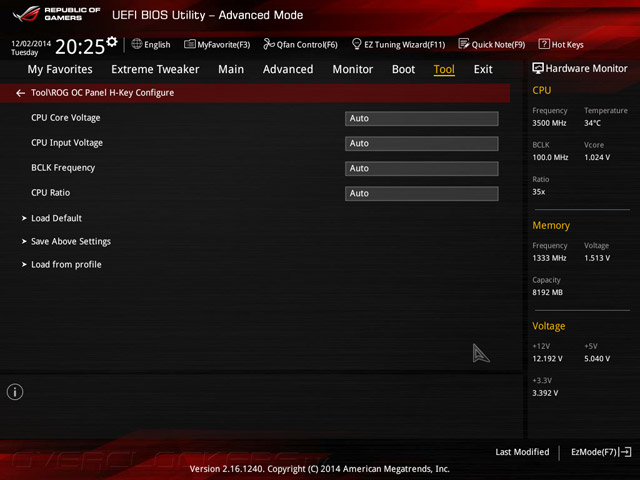

Помимо того, в прошивке ASUS Maximus VII Impact есть подпрограмма ASUS SPD Information, в которой выводятся параметры модулей ОЗУ, и вкладка ROG OC Panel H-Key Configure, которая отвечает за настройку фирменной внешней панели управления.

ASUS Maximus VII ImpactASUS Maximus VII Impact


Комплектное ПО

Как и все другие представители игровой серии ASUS героиня сегодняшнего обзора снабжена DVD-диском. На нем помимо всех необходимых драйверов записан щедрый набор разнообразного ПО, среди которого присутствует комплексная утилита Ai Suite 3, состоящая из отдельных подпрограмм, которые отвечают за разгон, системный мониторинг и реализацию дополнительных функций.

ASUS Maximus VII Impact

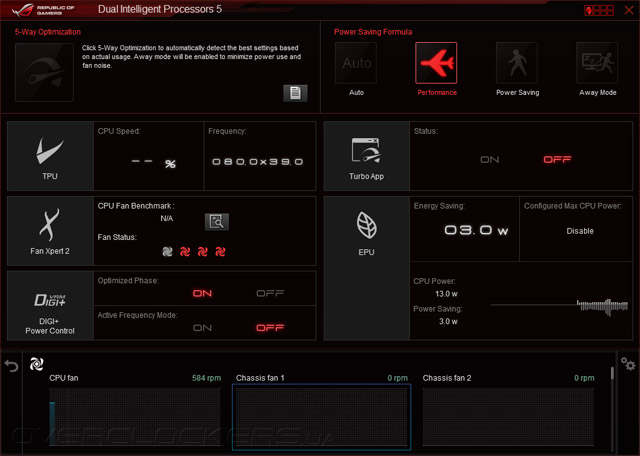

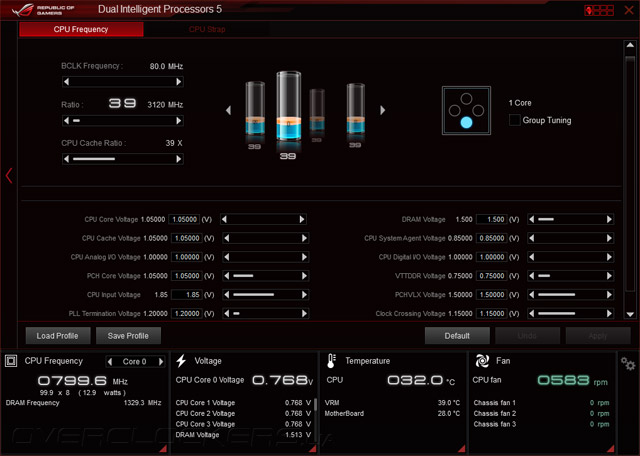

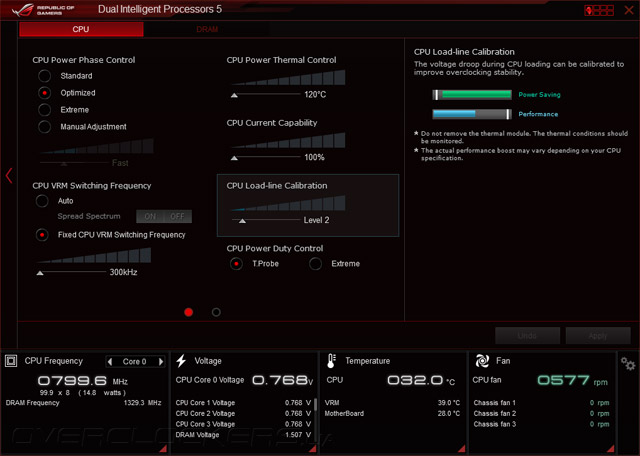

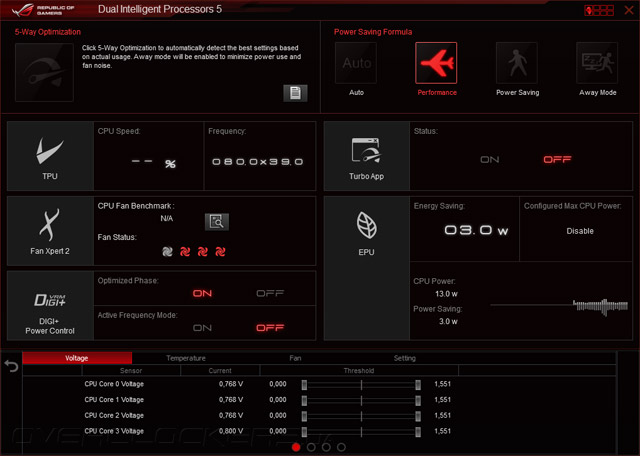

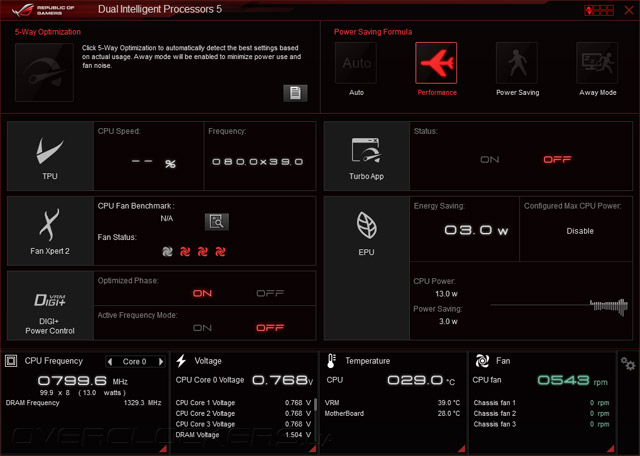

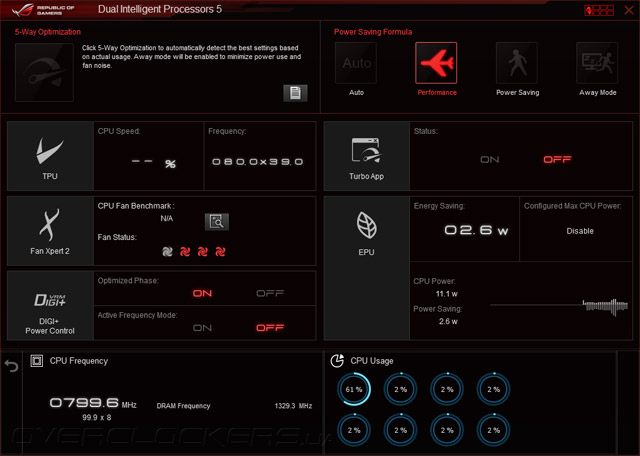

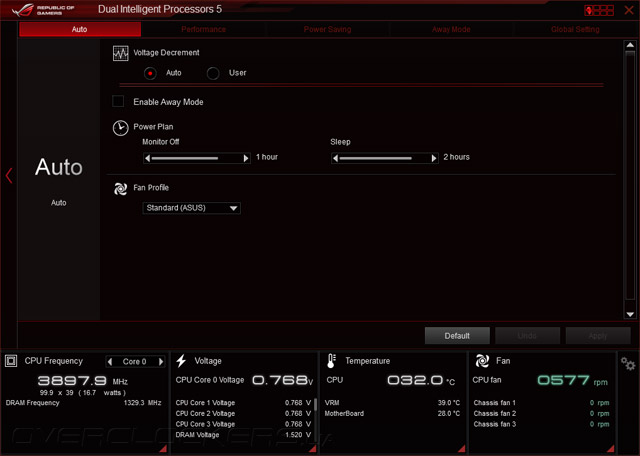

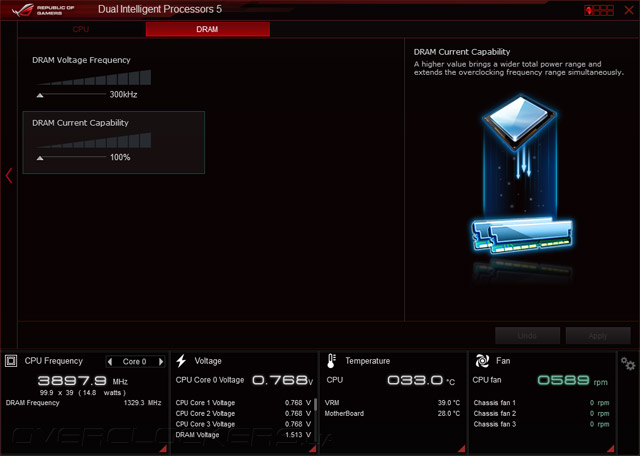

Подпрограмма Dual Intelligent Processor 5 выполняет функции управления быстродействием, настроек режима работы вентиляторов и вывода показаний аппаратных сенсоров. В главном окне отображаются статусы работы отдельных функциональных модулей, а в нижней части интерфейса находится информационная панель, на которую выводятся данные с датчиков системного мониторинга. Кликнув по группе датчиков можно увидеть динамику изменения показаний, кроме того, есть возможность настроить срабатывание защиты по достижению предельных значений.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

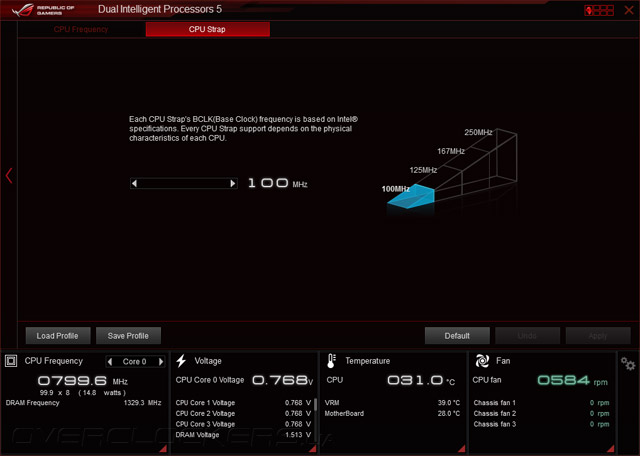

Модуль TPM предназначен для управления параметрами разгона, с его помощью можно регулировать коэффициенты умножения процессорных ядер и кэша 3-го уровня, настраивать базовую частоту, а также задавать напряжения питания на всех основных узлах и конфигурировать параметр CPU Strap, отвечающий за повышение BCLK.

ASUS Maximus VII ImpactASUS Maximus VII Impact

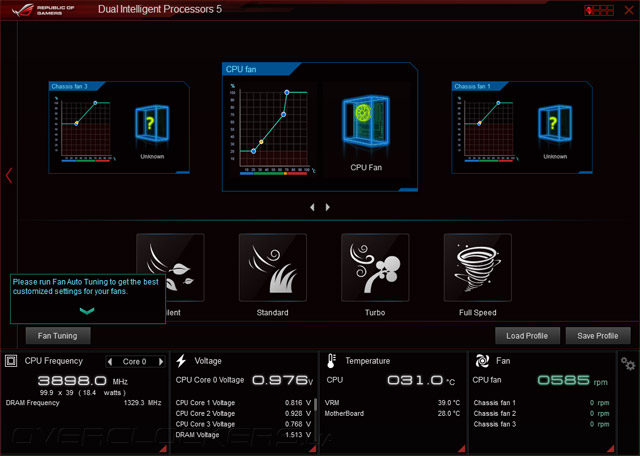

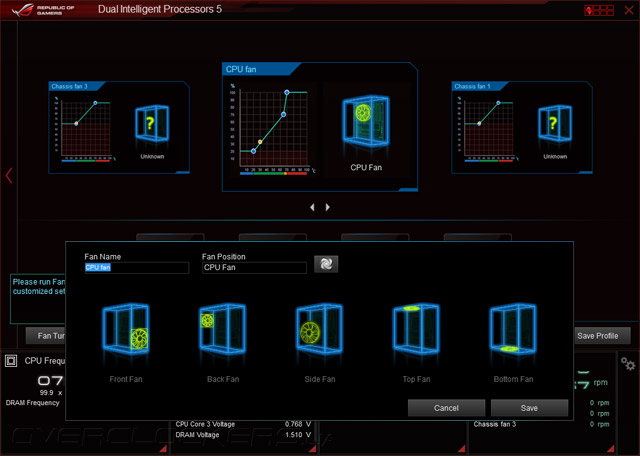

C помощью Fan Xpert 2 пользовали могут идентифицировать расположение каждого подключенного к системной плате вентилятора, откалибровать скорости их вращения, после чего выбрать один из четырех предустановленных режимов, либо настроить алгоритм работы крыльчаток вручную.

ASUS Maximus VII ImpactASUS Maximus VII Impact

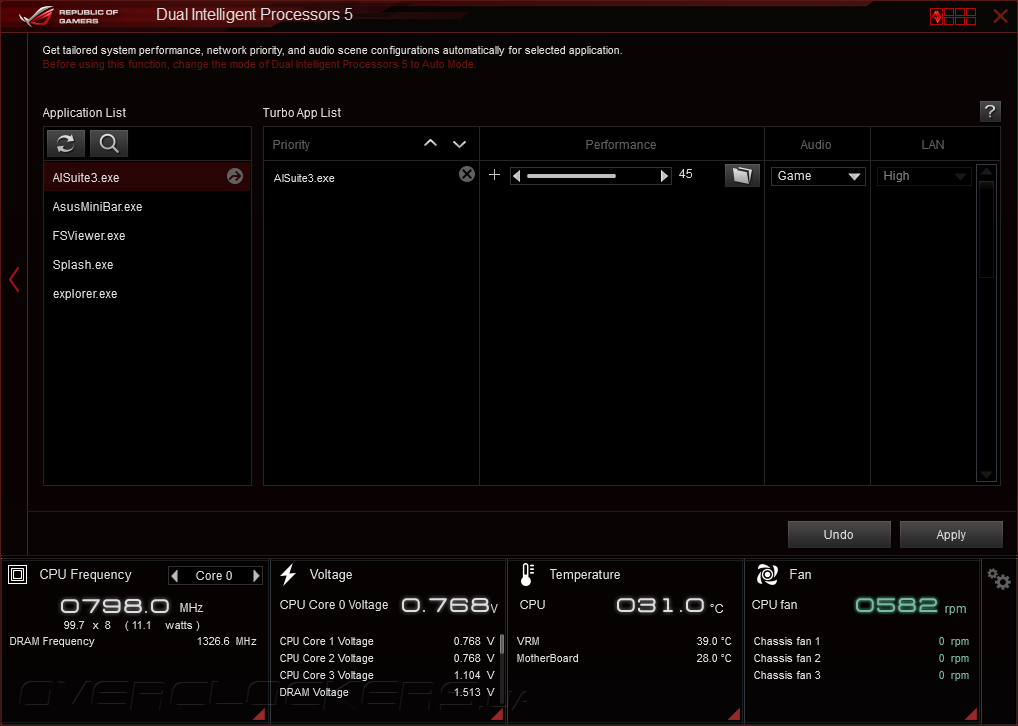

Для управления параметрами цифровой подсистемы питания Digi+ Power Control служит одноимённый модуль, а с помощью функции Turbo APP можно задавать профили быстродействия для каждого приложения.

ASUS Maximus VII ImpactASUS Maximus VII Impact

ASUS Maximus VII Impact

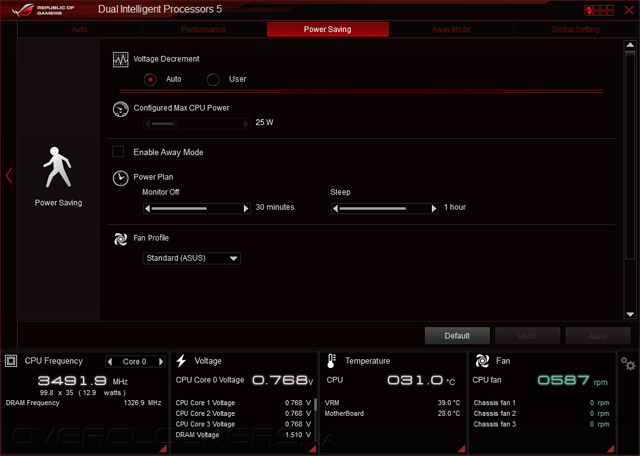

Наконец, подпрограмма EPU позволяет настроить дополнительные параметры энергосбережения, например, ограничить потребляемую мощность CPU в режиме экономии электроэнергии.

ASUS Maximus VII ImpactASUS Maximus VII Impact

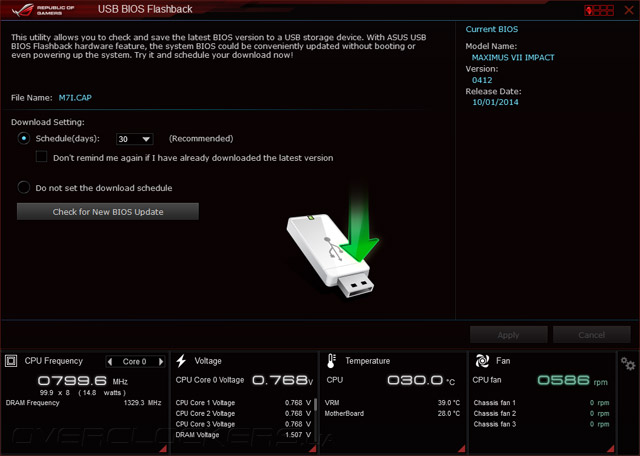

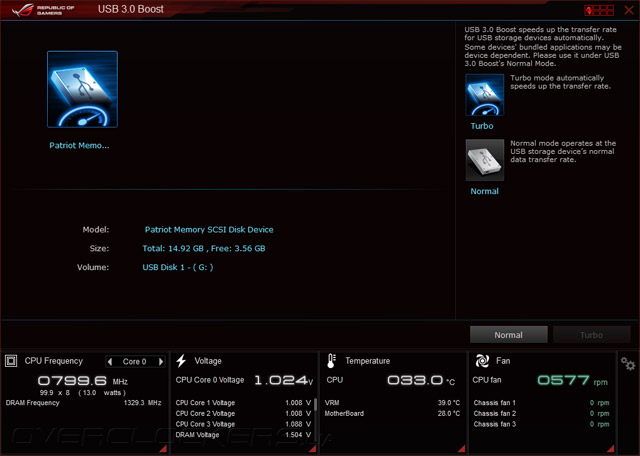

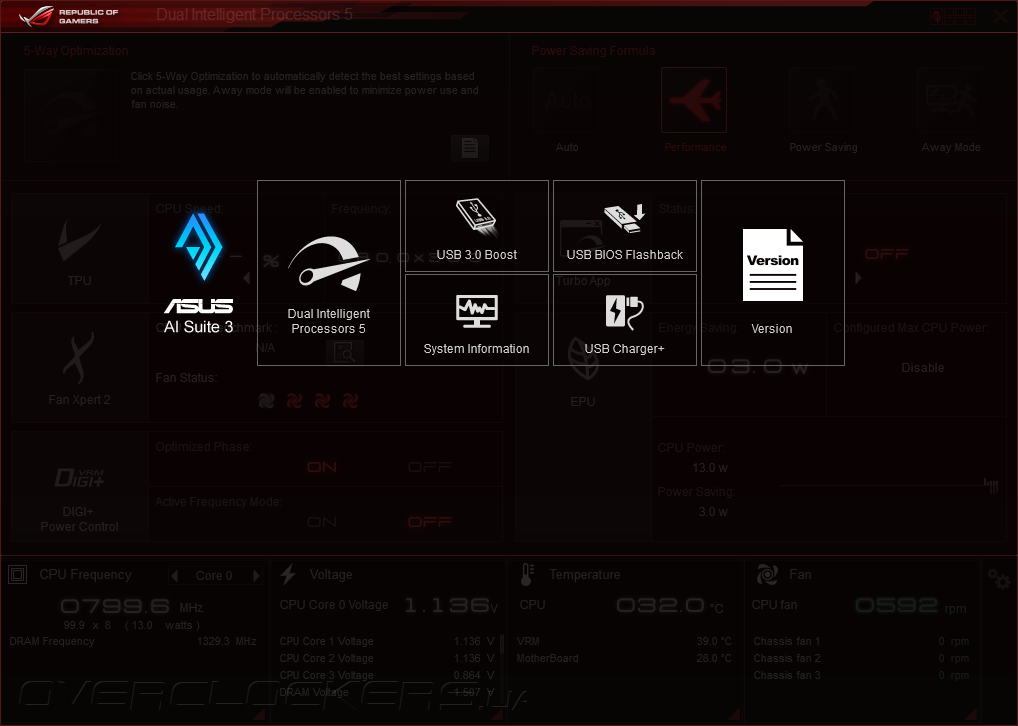

Помимо Dual Intelligent Processor 5 в состав Ai Suite 3 входят утилита USB 3.0 Boost, ускоряющая работу внешних накопителей за счет активации протокола UASP, и подпрограмма USB BIOS Flashback, c помощью которой можно выполнить обновление управляющего микрокода.

ASUS Maximus VII ImpactASUS Maximus VII Impact

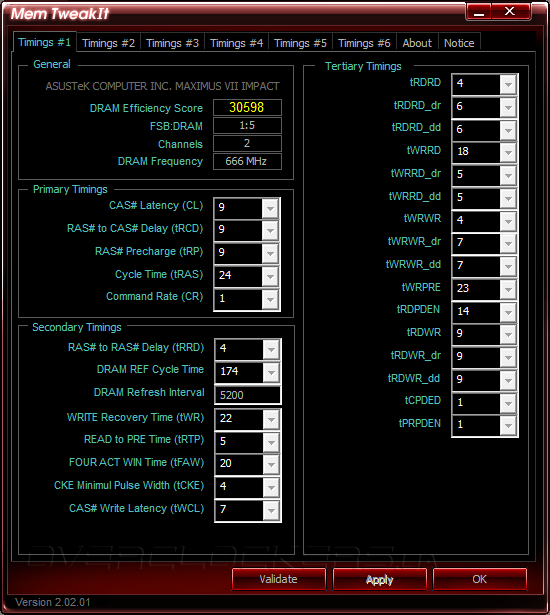

В комплект поставки ASUS Maximus VII Impact присутствует программа Mem TweakIT, предназначенная для управления таймингами подсистемы ОЗУ. Как было отмечено в предыдущих обзорах, текущая версия утилиты не способна менять настройки, поэтому, может служить лишь для получения подробной информации о режиме работы установленных модулей памяти.

ASUS Maximus VII Impact

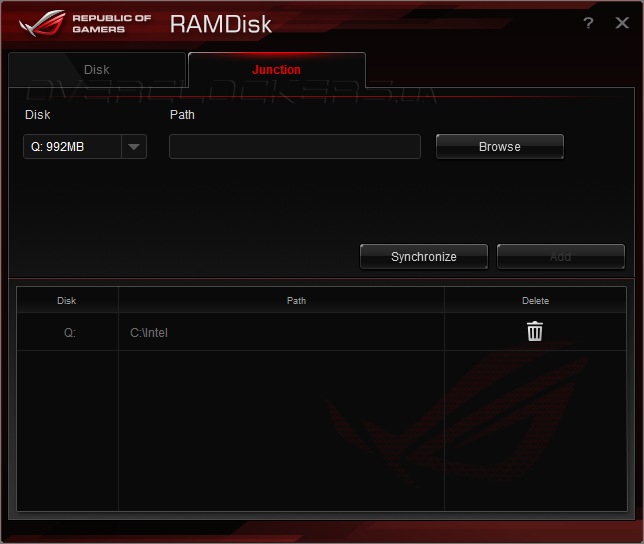

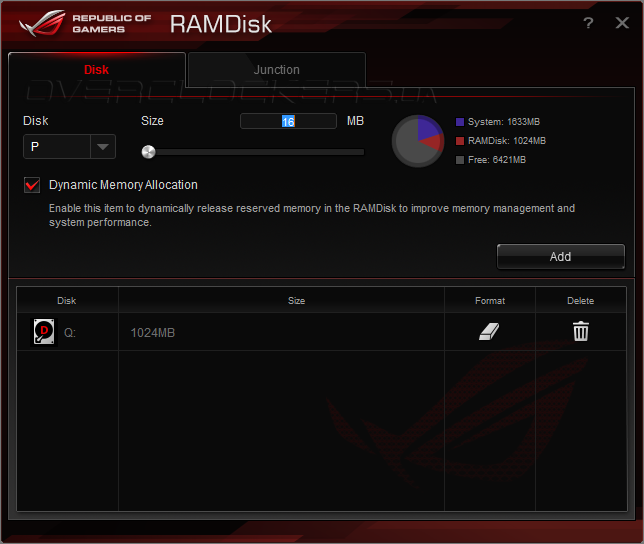

С помощью комплектного ПО RAMDisk пользователи имеют возможность создавать в области оперативной памяти виртуальный логический диск, а также выбирать локальную папку, содержимое которой будет синхронизировано в процессе работы программы.

ASUS Maximus VII ImpactASUS Maximus VII Impact

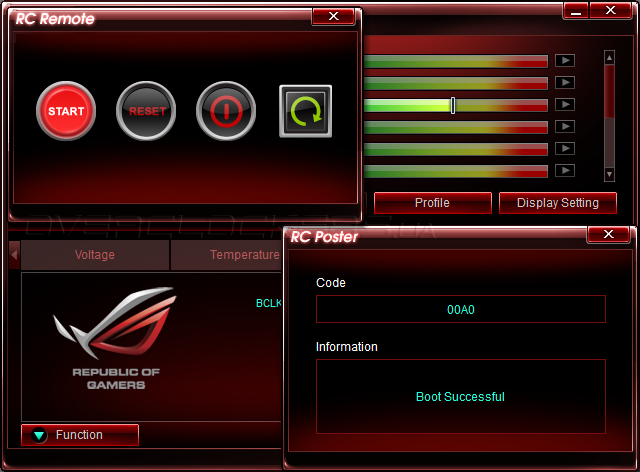

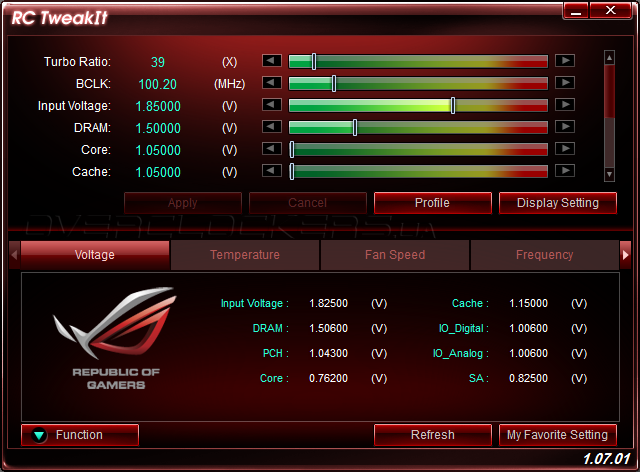

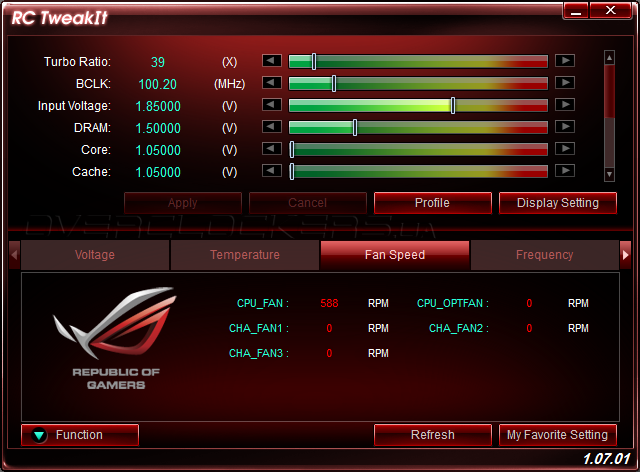

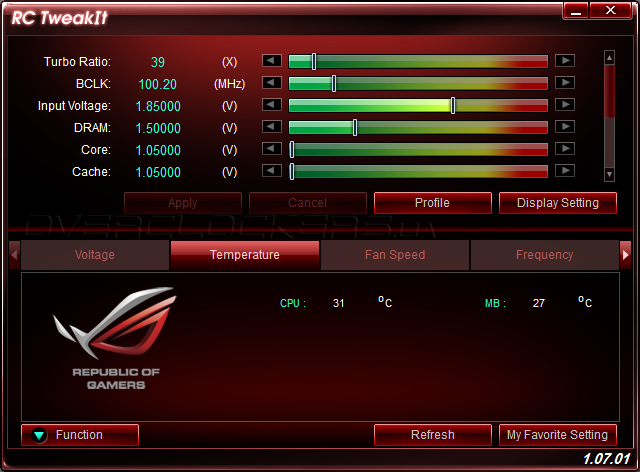

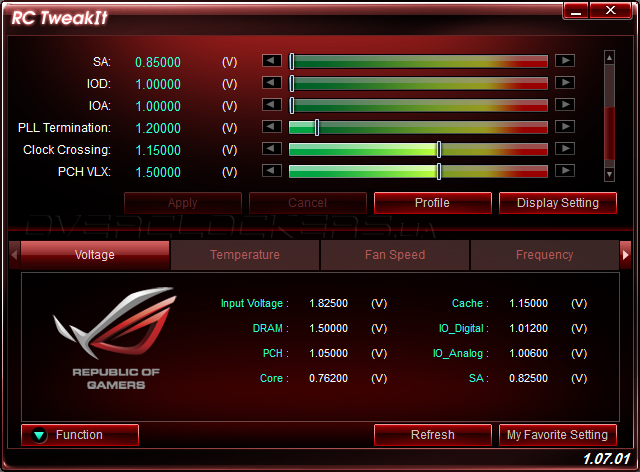

Для реализации фирменной технологии ROG Connect служит утилита RC TweakIT. Установленная на удаленный ПК она позволяет управлять параметрами разгона материнской платы, отслеживать показатели системного мониторинга, а также включать электропитания и контролировать процесс загрузки.

ASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII ImpactASUS Maximus VII Impact

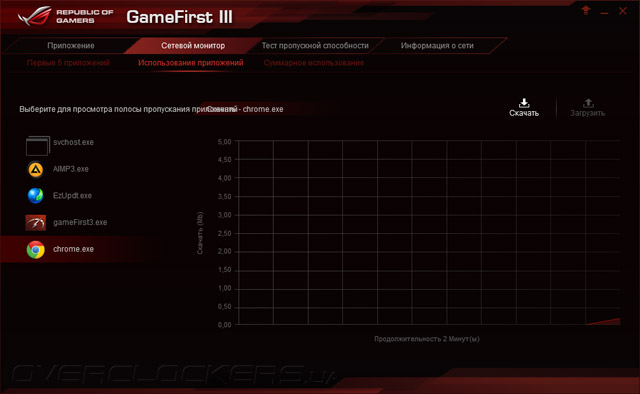

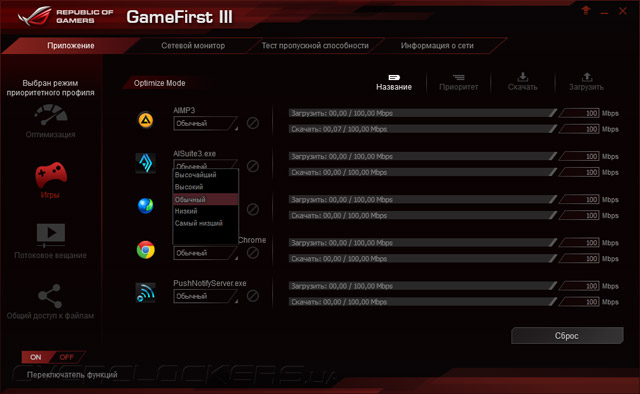

Любители компьютерных игр могут воспользоваться утилитой GameFirst III, которая автоматически распознает типа сетевого трафика и отдает высший приоритет пакетам игровых приложений.

ASUS Maximus VII ImpactASUS Maximus VII Impact

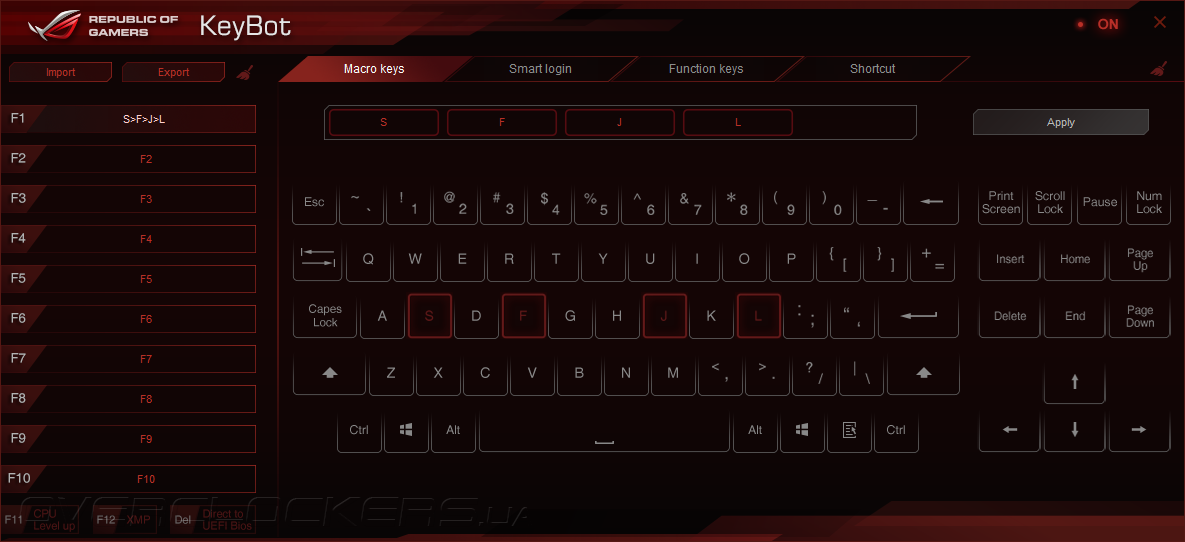

Наконец, управление фирменной технологией KeyBot возложено на одноименный программный продукт, позволяющий задавать «горячие клавиши» и записывать макрокоманды на любой клавиатуре, подключенной к определенному порту USB.

ASUS Maximus VII Impact
