Обзор и тестирование материнской платы ASUS Maximus VI Hero для процессоров Intel Haswell

Материнские платы ASUS серии Republic of Gamers всегда были желанными приобретениями для большинства продвинутых пользователей. Созданные специально для любителей компьютерных игр и энтузиастов разгона эти модели обладают максимальной функциональностью и повышенной надежностью конструкции. Как следствие, продукты семейства Republic of Gamers отличались довольно высокой розничной стоимостью, а значит, оставались недоступными для большинства покупателей. Так было до тех пор, пока ASUS не представила доступное решение из семейства ROG — системную плату Maximus VI Hero для новейших процессоров Intel Haswell в исполнении LGA1150.

ASUS Maximus VI Hero

Материнскую плат ASUS Maximus VI Hero от других представителей линейки её отличает относительно невысокая стоимость при массовом использовании фирменных особенностей, характерных для серии Republic of Gamers. В то же время, возможности расширения отнюдь не поражают воображение, в чем можно убедиться, изучив таблицу с характеристиками материнской платы.

Модель ASUS Maximus VI Hero
Чипсет Intel Z87
Процессорный разъем Socket LGA1150
Процессоры Core i7, Core i5, Core i3, Pentium, Celeron (Haswell)
Память 4 DIMM DDR3 SDRAM 1333/1600/1866/2000*/2133*/ 2200*/2400*/2500*/2600*/2666*/2800* (*— OC), максимум 32 ГБ, максимум 32 ГБ
Слоты PCI-E 2 PCI Express 3.0 x16 (х16+х0, х8+х8)
1 PCI Express 2.0 x16@x4
3 PCI Express x1
Слоты PCI
Встроенное видеоядро Intel HD Graphics 4600
Видеоразъемы HDMI
Количество подключаемых вентиляторов 5x 4pin
Порты PS/2 1 (комбинированный)
Порты USB 6 x 3.0 (4 разъема на задней панели, Intel Z87)
8 x 2.0 (4 разъема на задней панели, Intel Z87)
ATA-133
Serial ATA 6 каналов SATA 6 Гбит/с (Intel Z87)
2 канала SATA 6 Гбит/с (ASMedia ASM1061)
eSATA
RAID 0, 1, 5, 10 (Intel Z87)
Встроенный звук ROG SupremeFX (7.1, HDA)
S/PDIF Оптический
Встроенная сеть Intel I217V (Gigabit Ethernet)
Thunderbolt
FireWire
COM
LPT
BIOS/UEFI AMI UEFI
Форм-фактор ATX
Размеры, мм 305 x 244
Дополнительные возможности ASUS Q-LED, DirectKey, MemOK!, USB BIOS Flashback, индикатор кодов POST, кнопки включения и перегрузки, AMD CrossFireX, NVIDIA SLI


Комплект поставки

Maximus VI Hero поставляется в картонной коробке стандартных размеров, дизайн которой ничем не отличается от рассмотренных ранее продуктов из серии Republic of Gamers. На кроваво-красном фоне фронтальной поверхности нанесены лишь название модели и логотип семейства ROG.

ASUS Maximus VI Hero

Всю площадь лицевой стороны занимает фальш-крышка, под ней находится прозрачное окно, через которое видна материнская плата. На обратную сторону фальш-крышки нанесена информация о фирменных особенностях новинки, о которых мы расскажем в процессе обзора.

ASUS Maximus VI Hero

На тыловой поверхности упаковки можно найти краткую спецификацию ASUS Maximus VI Hero, схематическое изображение разъемов задней панели, а также описание некоторых из её дополнительных возможностей.

ASUS Maximus VI Hero

Комплект поставки героини сегодняшнего обзора состоит из:
  • шести кабелей SATA 6 Гбит/с;
  • заглушки на заднюю панель I/O Shield;
  • мостика NVIDIA SLI;
  • набора коннекторов Q-Connectors;
  • комплекта наклеек для маркировки кабелей SATA;
  • таблички на ручку двери DO NOT DISTURB Champion in action
  • DVD-диска с драйверами и ПО;
  • подробного руководство пользователя;
  • наклейки на системный блок.
Признаться, от системной платы Republic of Gamers мы ожидали большего разнообразия, но не стоит забывать, что Maximus VI Hero позиционируется как доступное решение, поэтому, сдержанный подход к формированию набора дополнительных принадлежностей совершенно оправдан.

ASUS Maximus VI Hero


Дизайн

Материнская плата ASUS Maximus VI Hero выполнена в полноформатном АТХ, что позволило расположить основанные компоненты на привычных местах. Благодаря сочетанию черного лака текстолита и красных слотов расширения во внешности новинки безошибочно угадывается принадлежность к серии Republic of Gamers. В качестве системной логики использована микросхема Intel Z87, обеспечивающая новинке совместимость с любыми процессорами Intel в исполнении LGA1150, в том числе модификациями с разблокированным множителем. Материнская плата позволяет установить четыре модуля оперативной памяти DDR3 суммарным объемом до 32 ГБ, тактовые частоты — до 2933 МГц и выше в режиме разгона.

ASUS Maximus VI Hero

С обратной стороны печатной платы в районе процессорного разъема можно видеть пару радиаторов, отводящих тепло от компонентов узла электропитания, что накладывает определенные ограничения по установке систем охлаждения с крупным усилительными пластинами.

ASUS Maximus VI Hero

Для организации графической подсистемы новинка предлагает два разъема PCI Express 3.0 x16. При использовании единственной видеокарты первый по счету порт будет работать с максимальной пропускной способностью, а после добавления второго графического ускорителя оба слота переключаются в режим PCI Express 3.0 x8. Это позволяет объединять видеоадаптеры в системы AMD CrossFireX и NVIDIA SLI. Третий разъем PCI Express 2.0 x16@x4 подключен к чипсету, его также можно использовать для установки графического акселератора, или платы расширения, требовательной к пропускной способности интерфейса. Для расширения функциональности Maximus VI Hero служат три порта PCI-E 2.0 x1, но их одновременная работа возможна только тогда, когда третий по счету разъем PCI Express 2.0 x16 работает в режиме x16@x1. В противном случае использование слотов PCI-E 2.0 x1 невозможно.

ASUS Maximus VI Hero

Дисковая подсистема новинки состоит из шести чипсетных портов SATA 6 Гбит/с, обладающих возможностью организации массивов RAID 0, 1, 5, 10 и поддержкой технологии интеллектуального кэширования Intel Smart Response, а также двух разъемов SATA 6 Гбит/с, подключенных к дополнительному контроллеру ASMedia ASM1061.

ASUS Maximus VI Hero

Как и полагается продукту из серии Republic of Gamers, качеству реализации звуковой подсистемы ASUS Maximus VI Hero уделено повышенное внимание. Участок печатной платы, где расположен аудиотракт, отделен изолирующим зазором, а в низкочастотных цепях использованы высококачественные оксидные конденсаторы производства японской компании ELNA. Сам звуковой чип закрыт металлическим экраном, под которым скрывается новейшая разработка Realtek — 7.1 HD-аудиокодек ALC1150, обеспечивающий аппаратное декодирование аудиодорожек дисков Blu-ray и передачу цифрового потока DTS.

ASUS Maximus VI Hero

На задней панели новинки расположены:
  • комбинированный разъем PS/2;
  • четыре порта USB 3.0 и две пары разъемов USB 2.0;
  • кнопка USB_Flashback;
  • оптический порт S/PDIF Out;
  • видеовыход HDMI 1.4a;
  • сетевой разъем RJ-45;
  • шесть аналоговых звуковых выходов.
ASUS Maximus VI Hero

Порты USB 3.0 реализованы исключительно силами чипсета Intel Z87, за работу локальной сети Gigabit Ethernet отвечает контроллер физического уровня Intel I217V. Отметим, что новинка лишена поддержки беспроводных сетей и высокоскоростного интерфейса Thunderbolt, а из трех возможных видеовыходов, обеспечиваемых интегрированным графическим ядром Intel HD Graphics 4600, реализован только один — HDMI 1.4a, который поддерживает вывод изображения в разрешении 4К (4096x2160) с частотой 24 кадра в секунду.

Из конструктивных особенностей, характерных для семейства Republic of Gamers, материнская плата ASUS Maximus VI Hero оснащена только индикатором POST-кодов, да аппаратными кнопками включения и перегрузки, тогда как функцией MemOK!, позволяющей загрузиться даже в случае установке неработоспособных настроек ОЗУ, оснащается большинство продуктов ASUS.

ASUS Maximus VI Hero

Увы, ради экономии пришлось отказаться от контактных площадок для измерения напряжения, кнопки сброса настроек прошивки Clear CMOS, а также функции ROG Connect, позволяющей осуществлять удаленное управление и мониторинг.

Система охлаждения Maximus VI Hero выполнена с некоторым запасом прочности и рассчитана на эксплуатацию в условиях разгона. Для подключения вентиляторов служат пять четырехконтактных разъемов — все с регулировкой частоты вращения крыльчатки посредством ШИМ. Разъем процессорного охладителя снабжен специальным микропереключателем, который замыкается при подключении вентиляторов с поддержкой широтно-импульсной модуляции и активирует соответствующие алгоритмы управления. Микросхема системной логики охлаждается крупным плоским радиатором, который даже без дополнительного обдува оставался едва теплым во время тестирования.

ASUS Maximus VI Hero

Для отвода тепла от силовых элементов VRM используется пара радиаторов затейливой формы.

ASUS Maximus VI Hero

В конструкции используется термосифонная трубка, улучшающая равномерность отвода тепла, радиаторы имеют эффективное винтовое крепление. Деформацию текстолита предотвращают металлические пластины, выполняющие по совместительству функции охлаждения электронных компонентов, расположенных с обратной стороны PCB.

ASUS Maximus VI Hero

Напряжение к силовой подсистеме новинки подводится посредством восьмиконтактного разъема EPS12V, а сам преобразователь построен по восьмиканальной схеме. Управление VRM выполняется цифровым ШИМ-контроллером DIGI+ VRM EPU ASP1251, в качестве силовых элементов использованы интегральные сборки NexFET, объединяющие пару МОП-транзиторов, производства Texas Instruments. По сравнению с дискретными элементами NexFET CSD87350Q5D обладают лучшим КПД во всем диапазоне нагрузки и демонстрируют меньшие тепловые потери с ростом рабочей частоты.

ASUS Maximus VI Hero

C обратной стороны расположены восемь микросхем-драйверов IR3535, которые обладают минимальным тепловыделением, поэтому, в использовании радиаторов в данном случае не оправдано.

ASUS Maximus VI Hero

UEFI Setup

Прошивка героини сегодняшнего обзора базируется на управляющем микрокоде UEFI разработки AMI. Штатный интерфейс меню настройки Aptio заменен на фирменную оболочку ASUS, имеющую упрощенный режим EZ Mode, в котором пользователи могут установить дату, время и язык отображения меню, активировать профили ОЗУ X.M.P., задать уровень быстродействия, а также настроить скорости вращения вентиляторов. Здесь же отображаются основные показатели системного мониторинга.

UEFI Setup ASUS Maximus VI Hero

В расширенном режиме Advanced Mode раскрывается одна из главных особенностей Maximus VI Hero — богатейшие настройки разгона, которыми обладают только системные платы из серии Republic of Gamers. Большинство параметров, отвечающих за форсирование быстродействия, находятся в разделе Extreme Tweaker. Здесь расположены органы управления базовой частотой и параметром CPU Strap, который позволяет повысить BCLK со штатных 100 до 125, 167 и даже 250 мегагерц.

UEFI Setup ASUS Maximus VI Hero

Также, во вкладке Extreme Tweaker доступно управление коэффициентами умножения вычислительных ядер и Uncore-части центрального процессора, функцией Internal PLL Overvoltage, активация которой помогает достичь лучших результатов разгона. Включение опции Xtreme Tweaking повышает результаты в некоторых бенчмарках, а режим EPU Power Saving Mode оптимизирует энергопотребление системы.

UEFI Setup ASUS Maximus VI Hero

Прошивка Maximus VI Hero предлагает три профиля автоматического разгона, работоспособность которых мы обязательно проверим несколько позже.

UEFI Setup ASUS Maximus VI Hero

Обращаем внимание на опцию SVID Support, деактивация которой прерывает обратную связь центрального процессора и регулятора напряжения системной платы. В процессе экстремального разгона рекомендуется отключать данную функцию и брать управление «в свои руки». Меню настройки новинки позволяет управлять питанием на основных компонентах системной платы очень широких пределах.

UEFI Setup ASUS Maximus VI Hero

Перечень напряжений, а также их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

Для вычислительных ядер, Uncore-части и графического ускорителя центрального процессора доступны три режима управления напряжения: Override, Offset и Adaptive. Первый позволяет задавать значение в явном виде, но ценой потери работоспособности энергосберегающих технологий. Второй подразумевает указание прироста относительно штатного значения, а третий — Adaptive — сочетает преимущества обеих режимов. Интересной особенностью прошивки является возможность двухступенчатой регулировки напряжение Vccin. При инициализации процессора подается значение, равное параметру Initial CPU Input Voltage, а после загрузки ОС напряжение повышается до Eventual CPU Input Voltage.

UEFI Setup ASUS Maximus VI Hero

Для оперативной памяти можно задать частоты до 4000 МГц включительно, а многочисленные настройки таймингов модулей ОЗУ находятся во вкладке DRAM Timing Control.

UEFI Setup ASUS Maximus VI Hero

Удобно, что пользователь может контролировать текущее и устанавливаемое значения.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Подменю GPU.DIMM Post служит для отображения текущего режима работы слотов PCI-E 3.0 x16 и DIMM.

UEFI Setup ASUS Maximus VI Hero

Параметры цифровой подсистемы питания сосредоточены в подменю DIGI+ Power Control. Здесь задается режим работы преобразователя напряжения, например, функция Load line calibration, препятствующая падению напряжения центрального процессора в нагрузке, частота переключения силовых элементов VRM, их защита от перенапряжения, перегрева и превышения силы тока. Отдельно регулируются настройки преобразователя питания модулей ОЗУ.

UEFI Setup ASUS Maximus VI Hero

Раздел Tweaker's Paradise включает множество тонких настроек, которые помогают достичь максимального разгона по базовой частоте. Здесь же регулируются еще семь напряжений, назначение которых доступно только самым продвинутым из пользователей. Во всяком случае, при использовании воздушных систем охлаждения для умеренного разгона параметры этой вкладки лучше оставить в значениях по умолчанию.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

UEFI Setup ASUS Maximus VI Hero

Наконец, подменю CPU Power Management служит для управления энергопотребления центрального процессора и тонких настроек интегрированного регулятора напряжения. Опять-таки, при отсутствии четкого понимания менять незнакомые параметры следует с большой осторожностью.

UEFI Setup ASUS Maximus VI Hero

В общем, меню настройки ASUS Maximus VI Hero дает настолько богатые возможности для разгона, что разобраться в них под силу только профессиональным оверклокерам!

UEFI Setup ASUS Maximus VI Hero

В следующем разделе прошивки — Main —выводится информация об управляющем микрокоде, отображаются параметры работы процессора и ОЗУ, меняется язык отображения меню, а также задаются системные дата и время.

UEFI Setup ASUS Maximus VI Hero

За настройку функций расширения материнской платы отвечает меню Advanced, где задаются параметры процессора, системной логики и дополнительных контроллеров.

UEFI Setup ASUS Maximus VI Hero

Например, во вкладке CPU Configuration выводится подробная информация об установленном процессоре.

UEFI Setup ASUS Maximus VI Hero

Здесь же также включаются некоторые специфические функции, такие как Hyper Threading, технология виртуализации и аппаратная защита от вирусов, а в подменю CPU Power Management Configuration настраивается работа энергосбережения.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Вложенное меню System Agent Configuration отвечает за параметры встроенного графического ядра, контроллера шины PCI Express, а также подсистемы ОЗУ.

UEFI Setup ASUS Maximus VI Hero

Во вкладке Onboard Devices Configuration находится управление дополнительными контроллерами, тогда как подраздел ROG Effects регулирует светодиодную индикацию материнской платы.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Возможности аппаратного мониторинга прошивки сосредоточены в разделе Monitor, где также находится включение защиты от перепадов напряжения Anti Surge Support.

UEFI Setup ASUS Maximus VI Hero

Во вкладке Voltage Monitor выводятся значения 14 напряжений, среди которых показания на центральном процессоре и основных шинах питания.

UEFI Setup ASUS Maximus VI Hero

Увы, подобно старшим моделям из серии Republic of Gamers новинка не поддерживает подключение внешних термодатчиков, поэтому, в меню Temperature Monitor отображаются только две температуры — на процессоре и материнской плате.

UEFI Setup ASUS Maximus VI Hero

Контролю и управлению работой вентиляторов посвящены два подраздела — Fan Speed Monitor и Fan Speed Control. В первом выводятся текущие показания тахометрических датчиков, а во втором настраивается режим работы крыльчаток всех пяти охладителей.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Меню Boot, как следует из названия, отвечает за настройку процесса загрузки, а во вкладке Tool сосредоточены дополнительные инструменты UEFI.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Меню настройки Maximus VI Hero снабжено утилитой для обновления управляющего микрокода, а также возможностью сохранения до восьми профилей с настройками.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Утилита SPD Information выводит информацию о параметрах установленных модулей ОЗУ, а вкладка ROG OC Panel H-Key Configure служит для настройки внешней панели OC Panel, которую придется приобретать отдельно.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Наконец, прошивка новинки снабжена функцией SSD Secure Erase, позволяющей выполнить процедуру низкоуровневого удаления данных с твердотельного накопителя, которая восстанавливает быстродействие SSD до первоначального значения.

UEFI Setup ASUS Maximus VI Hero

Из наиболее часто используемых функций пользователи могут сформировать раздел по своему усмотрению, а для каждой из опций допускается вносить комментарии.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero


Комплектное ПО

На комплектном DVD-диске покупатели ASUS Maximus VI Hero получают не только все необходимые драйверы, но также разнообразный набор программного обеспечения, среди которого центральное место занимает AI Suite 3. В нижней части интерфейса утилиты выводятся показания системного мониторинга, а в главном окне отображается статус работы фирменной технологии ASUS 4-way Optimisation, которая позволяет автоматически оптимизировать быстродействие, энергопотребление и режим работы системы охлаждения в зависимости от профиля нагрузки.

ASUS AI Suite 3

Для ручного управления разгоном служит вкладка TPU, в которой задаются значение базовой частоты, множители процессорных ядер и Uncore-части, а также настраивается параметр BCLK Strap.

ASUS AI Suite 3

ASUS AI Suite 3

Помимо этого, AI Suite 3 позволяет регулировать напряжение на центральном процессоре и основных компонентах материнской платы.

ASUS AI Suite 3

Вкладка EPU предназначена для настройки параметров энергосбережения, а в подменю DIGI+ Power Control сосредоточено управление параметрами цифровой подсистемой электропитания.

ASUS AI Suite 3

ASUS AI Suite 3

Для регулировки скоростей вращения вентиляторов служит раздел Fan Xpert 2. На первом этапе пользователям предлагается определить расположение и откалибровать показания тахометрических датчиков или же выбрать один из четырех предустановленных профилей работы.

ASUS AI Suite 3

В ручном режиме можно настроить скорость в зависимости от показаний температурных датчиков, или указать частоту вращения в явном виде.

ASUS AI Suite 3

ASUS AI Suite 3

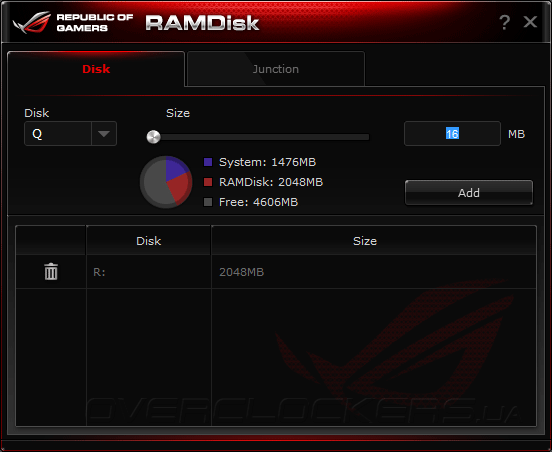

Вместе с материнской платой поставляется программа для создания виртуальных дисков в области оперативной памяти ROG RAMDisk. Интерфейс утилиты предлагает только самые необходимые настройки, среди которых определение размера и буквы логического диска, а также указание пути к директории, содержимое которой будет копироваться на RAMDisk после загрузки.

ASUS ROG RAMDisk

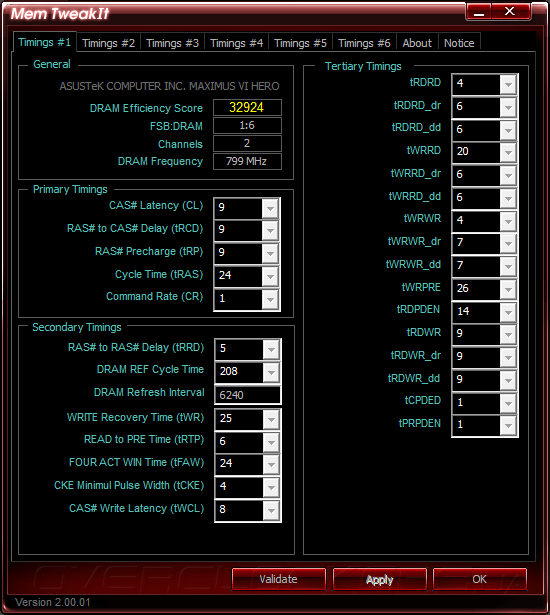

Для настройки таймингов ОЗУ предлагается программа Mem TweakIT, которая, кстати, отлично работает с любыми материнскими платами ASUS.

ASUS Mem TweakIT

Среди фирменного программного обеспечения нашлась утилита GameFirts II, управляющая приоритетами и полосой пропускания соединения с Интернет в зависимости от сценария использования персонального компьютера.

ASUS GameFirts II

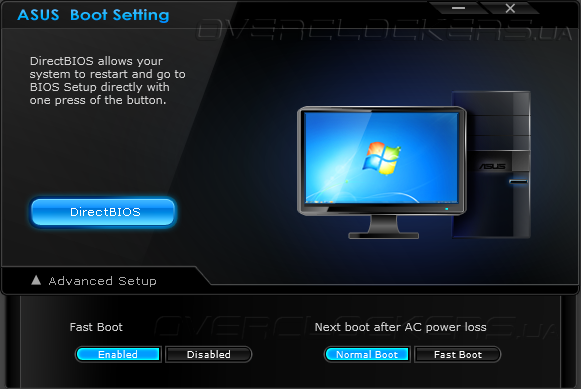

Наконец, программа ASUS BootSettings предназначена для автоматического входа в UEFI Setup при следующей перегрузке.

ASUS BootSettings

Разгонный потенциал

Для оценки запаса прочности ASUS Maximus VI Hero был использован розничный экземпляр Intel Core i7-4770K, предел стабильной работы которого составляет около 4500 МГц при использовании воздушного охлаждения. На этот раз мы решили сменить кулер Thermalright Silver Arrow на не менее эффективный Noctua NH-U14S, оснащенный парой вентиляторов Noctua NF-A15 PWM с максимальной частотой вращения 1500 об/мин. Такая «рокировка» позволила выиграть лишние один-два градуса до включения режима пропуска тактов. В итоге, нам удалось разогнать тестовый Core i7-4770K до тех же 4500 МГц при напряжении на вычислительных ядрах 1,245 В, тогда как Uncore-часть функционировала на частоте 4200 МГц при напряжении 1,17 В. Модули ОЗУ работали в соответствии с профилем Х.М.Р. в режиме 2400 МГц с таймингами 10-12-12-31-1Т.

Разгон ASUS Maximus VI Hero

Увы, даже весь арсенал возможностей прошивки не позволили улучшить результаты разгона, так как с повышением напряжения система охлаждения переставала справляться с отводом тепла от центрального процессора. Зато Maximus VI Hero порадовала форсированием частоты модулей ОЗУ G.Skill F3-2400C10D-8GTX, которым покорились 2600 МГц при задержках 11-13-13-36-2Т, что на 80 МГц выше предыдущего рекорда, установленного при использовании платформы LGA1155.

Разгон ASUS Maximus VI Hero

Возможности новинки по увеличению базовой частоты оказались на достойном уровне, материнская плата позволила нарастить BCLK до 172 МГц. Увы, этим преимуществом смогут воспользоваться исключительно владельцы процессоров со свободным коэффициентом умножением, тогда как обладатели Haswell начального уровня будут вынуждены довольствоваться 5–7% прироста. На большее платформа LGA1150, увы, не способна.

Разгон ASUS Maximus VI Hero

Что касается возможностей автоматического разгона, то оптимальным значением CPU Level Up в нашем случае оказался режим 4.400G, в котором процессор функционировал на частоте 4400 МГц при напряжении около 1,25 В, а модули оперативной памяти работали в режиме 2400 МГц в соответствии с профилем Х.М.Р.

Разгон ASUS Maximus VI Hero


Тестовый стенд

Для проверки разгонного потенциала и производительности ASUS Maximus VI Hero был собран тестовый стенд следующей конфигурации:
  • процессор: Intel Core i7-4770K (3,5 ГГц, 8 Мбайт кэш L3);
  • кулер: Noctua NH-U14S (2 вентилятора Noctua NF-A15 PWM 140 мм, 1500 об/мин);
  • термопаста: Noctua NT-H1;
  • оперативная память: G.Skill TridentX F3-2400C10D-8GTX (2x4 ГБ, DDR3-2400, CL10-12-12-31);
  • видеокарта: ASUS HD7950-DC2T-3GD5 (Radeon HD 7950);
  • жесткий диск: Intel SSD 320 Series (300 ГБ, SATA 3Gb/s);
  • блок питания: Seasonic X-650 (650 Вт);
  • операционная система: Windows 7 Enterprise 64 bit SP1;
  • драйвер чипсета: Intel INF Update Utility 9.4.0.1017 и Intel Management Engine 9.5.0.1345;
  • драйвер видеокарты: AMD Catalyst 13.5.
Память работала на частоте 1600 МГц с задержками 9-9-9-27-1T, технология Intel Turbo Boost и процессорные функции энергосбережения функционировали в штатном режиме. В операционной системе брандмауэр, UAC, Windows Defender и файл подкачки отключались, настройки видеодрайвера не изменялись. В тестах производительности новинка сравнивалась с ASUS Sabertooth Z87 (UEFI 3009 от 24.05.2013) и MSI Z87 MPOWER MAX (UEFI V1.2B8 от 06.06.2013).

Каждый тестов повторялся минимум три раза, после чего рассчитывался средний результат. Перечень тестовых приложений следующий:
  • AIDA64 2.80.2300 (Cache & Memory benchmark);
  • Futuremark PCMark 7(v1.4.0);
  • Futuremark 3DMark 11(v1.0.3);
  • Batman: Arkham City;
  • Hitman: Absolution
  • F1 2012.

Результаты тестирования

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

В тестах пропускной способности ОЗУ в программе AIDA64 все материнские платы продемонстрировали практически идентичную скорость работы.

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Общий балл в специализированном тестовом приложении Futuremark PCMark 7 свидетельствует, что соперницы имеют одинаковый уровень быстродействия в типичных повседневных задачах, за исключением подтеста Computation, где материнская плата MSI показала небольшое преимущество.

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

В общем зачете комплексном графическом бенчмарке Futuremark 3DMark 11 новинка делит первое место с другой участницей от ASUS — Sabertooth Z87. При этом в сценарии Physics у MSI Z87 MPOWER MAX лучшие результаты, но низкие показатели в двух других подтестах не позволяют ей соперничать с лидерами.

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

Тестирование ASUS Maximus VI Hero

В реальных игровых приложениях ситуация не столь однозначная как в синтетике Futuremark. В двух из трех подтестов Maximus VI Hero показала наименьшие значения fps, виной чему, скорее всего, стала недоработанная версия прошивки. Но даже в таком виде отставание новинки вряд ли будет заметно невооруженным глазом.


Энергопотребление системы

Посредством прибора Basetech Cost Control 3000 фиксировалась пиковая величина потребляемой мощности при максимальной нагрузке на центральный процессор, а также среднее значение во время простоя системы.

Энергопотребление ASUS Maximus VI Hero

По энергоэффективности ASUS Maximus VI Hero значительно превзошла MSI Z87 MPOWER MAX в режиме полной нагрузки, но до результатов лидера в — Sabertooth Z87 — новинке далеко, тогда как в простое системная плата из серии Republic of Gamers продемонстрировала не самые лучшие показатели экономичности.


Выводы

Сперва нам не верилось, что инженерам ASUS удастся создать доступную материнскую плату, соответствующую высоким требованиям серии Republic of Gamers. Тем не менее, Maximus VI Hero стала именно такой моделью, обладающей всеми необходимым качествами, среди которых и мощный узел электропитания, и эффективная система охлаждения, и, конечно, продвинутое UEFI Setup, возможности которого могут быть по-настоящему раскрыты только опытными оверклокерами. Нельзя не отметить качественное и функциональное ПО AI Suite 3, а также целый ряд полезных утилит, которыми оснащается новинка. В итоге мы получили отличные результаты разгона модулей ОЗУ и неплохой запас увеличения базовой частоты, тогда как дальнейший прирост быстродействия процессора сдерживался возможностями воздушной системы охлаждения.

Что касается возможностей расширения, то Maximus VI Hero мало чем отличается от среднеуровневых моделей конкурентов, поэтому, если вы ищите максимально оснащенную материнскую плату — лучше обратить внимание на старшие модели семейства Republic of Gamers. Зато, героиня сегодняшнего обзора имеет привлекательную стоимость — около 225 долларов США, за которую опытные оверклкеры и любители компьютерных игр смогут простить новинке скромный комплект поставки и отсутствие многих возможностей, в том числе не всегда востребованных, которые мы привыкли видеть на платах ASUS из серии ROG.



Оборудование для тестирования было предоставлено следующими компаниями:
  • ASUS — материнские платы ASUS Maximus VI Hero и Sabertooth Z87, видеокарта HD7950-DC2T-3GD5;
  • G.Skill — комплект памяти G.Skill TridentX F3-2400C10D-8GTX;
  • Intel — накопитель Intel SSD 320 Series 300GB, процессор Core i7-4770K;
  • Noctua — кулер Noctua NH-U14S, вентилятор NF-A15 PWM итермоинтерфейс NT-H1;
  • MSI — системнаяплата MSI Z87 MPower Max;
  • Syntex — блок питания Seasonic X-650;
  • Thermalright — кулер Thermalright Silver Arrow.

Мир глазами оверклокера!
