Обзор и тестирование материнской платы ASUS Maximus VI Hero для процессоров Intel Haswell

UEFI Setup

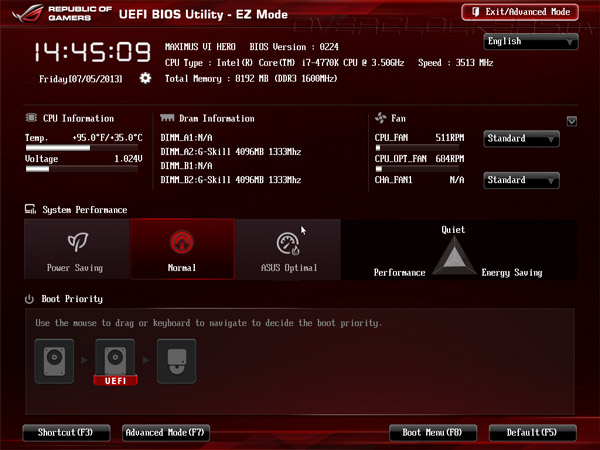

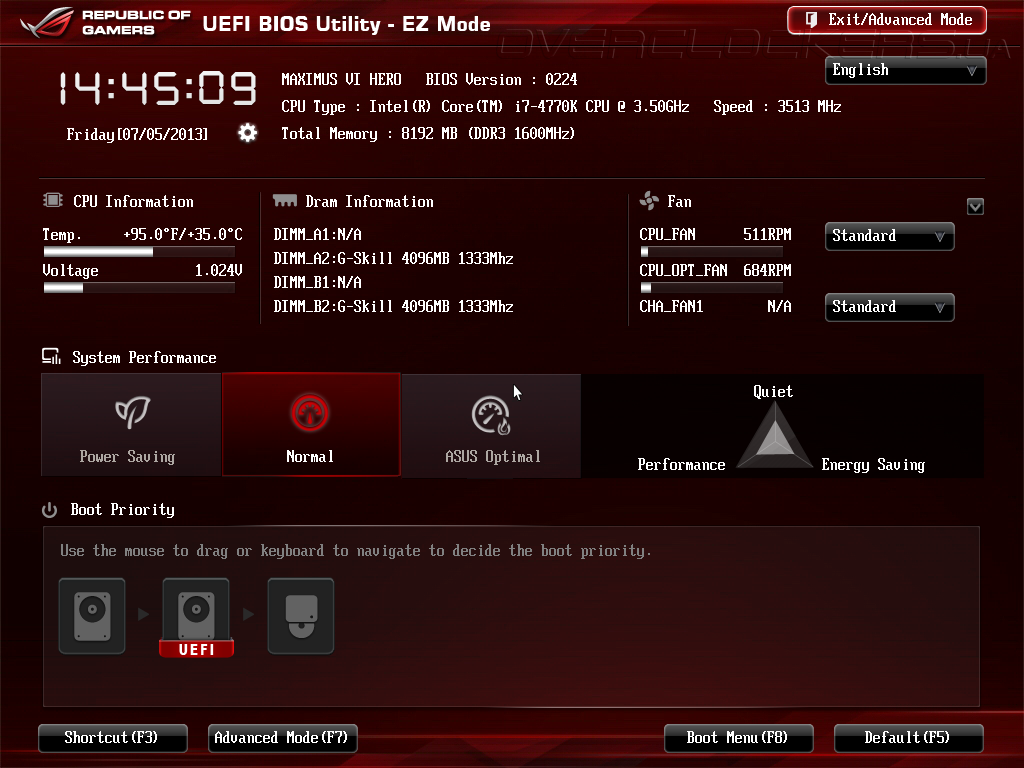

Прошивка героини сегодняшнего обзора базируется на управляющем микрокоде UEFI разработки AMI. Штатный интерфейс меню настройки Aptio заменен на фирменную оболочку ASUS, имеющую упрощенный режим EZ Mode, в котором пользователи могут установить дату, время и язык отображения меню, активировать профили ОЗУ X.M.P., задать уровень быстродействия, а также настроить скорости вращения вентиляторов. Здесь же отображаются основные показатели системного мониторинга.

UEFI Setup ASUS Maximus VI Hero

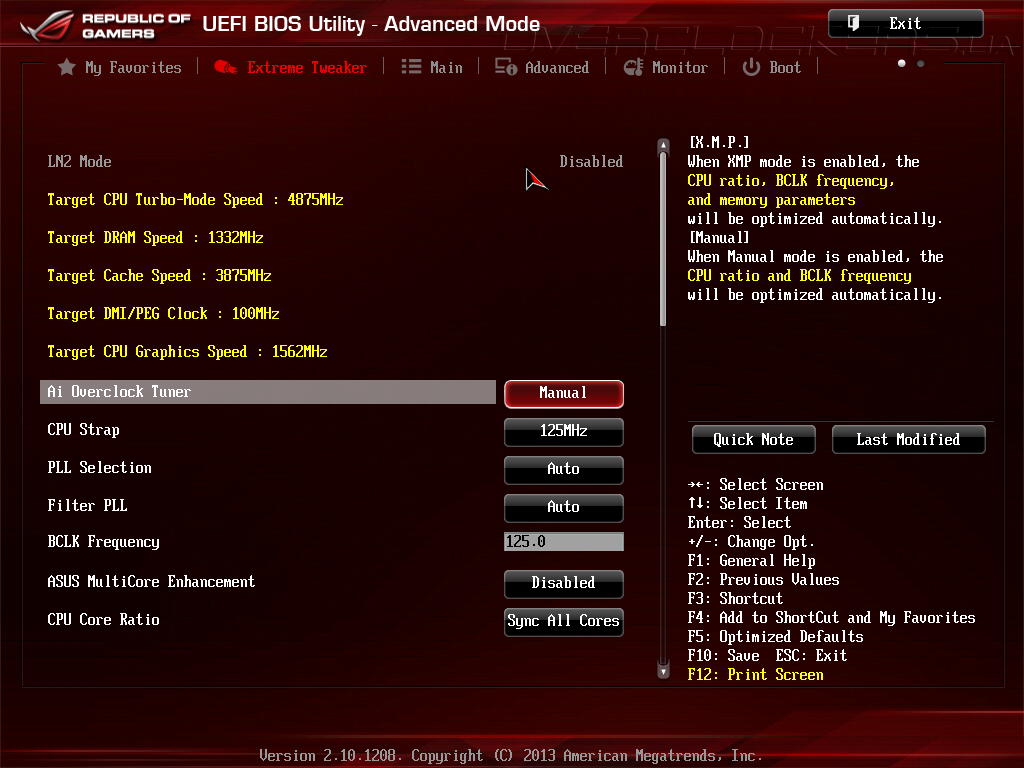

В расширенном режиме Advanced Mode раскрывается одна из главных особенностей Maximus VI Hero — богатейшие настройки разгона, которыми обладают только системные платы из серии Republic of Gamers. Большинство параметров, отвечающих за форсирование быстродействия, находятся в разделе Extreme Tweaker. Здесь расположены органы управления базовой частотой и параметром CPU Strap, который позволяет повысить BCLK со штатных 100 до 125, 167 и даже 250 мегагерц.

UEFI Setup ASUS Maximus VI Hero

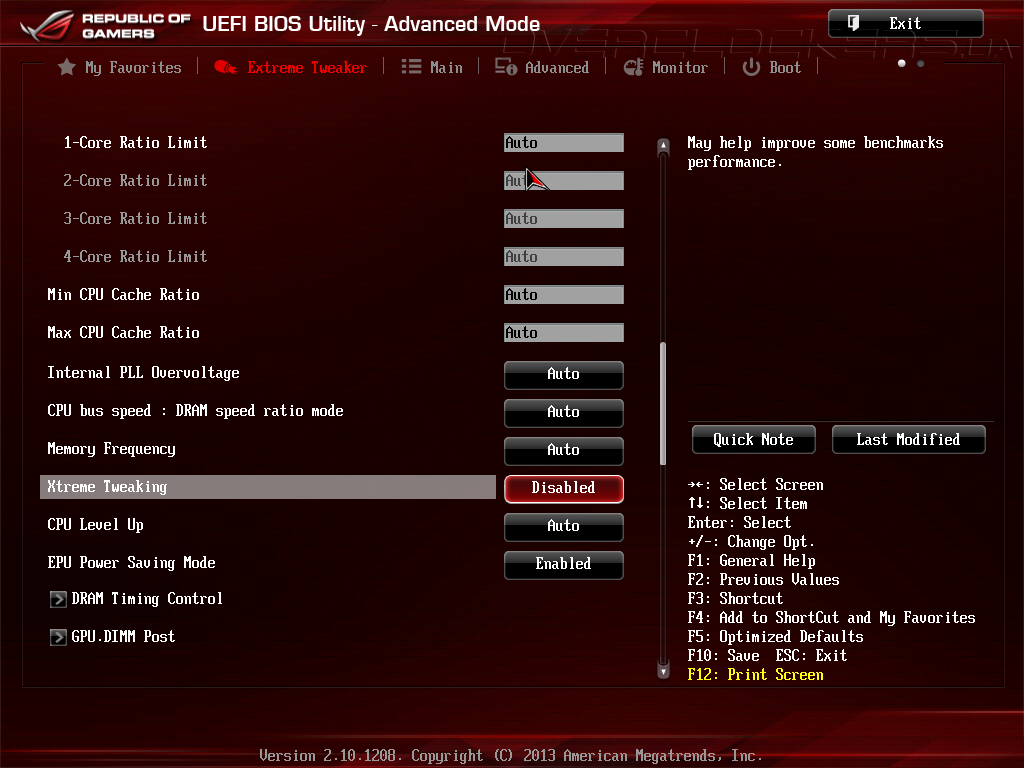

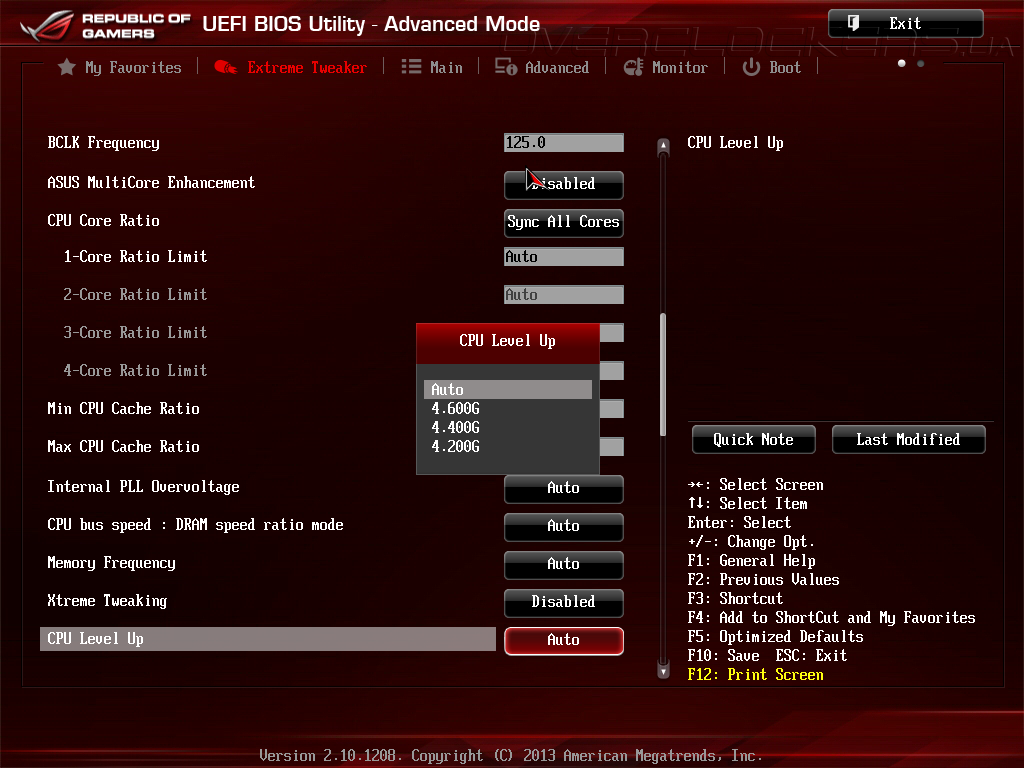

Также, во вкладке Extreme Tweaker доступно управление коэффициентами умножения вычислительных ядер и Uncore-части центрального процессора, функцией Internal PLL Overvoltage, активация которой помогает достичь лучших результатов разгона. Включение опции Xtreme Tweaking повышает результаты в некоторых бенчмарках, а режим EPU Power Saving Mode оптимизирует энергопотребление системы.

UEFI Setup ASUS Maximus VI Hero

Прошивка Maximus VI Hero предлагает три профиля автоматического разгона, работоспособность которых мы обязательно проверим несколько позже.

UEFI Setup ASUS Maximus VI Hero

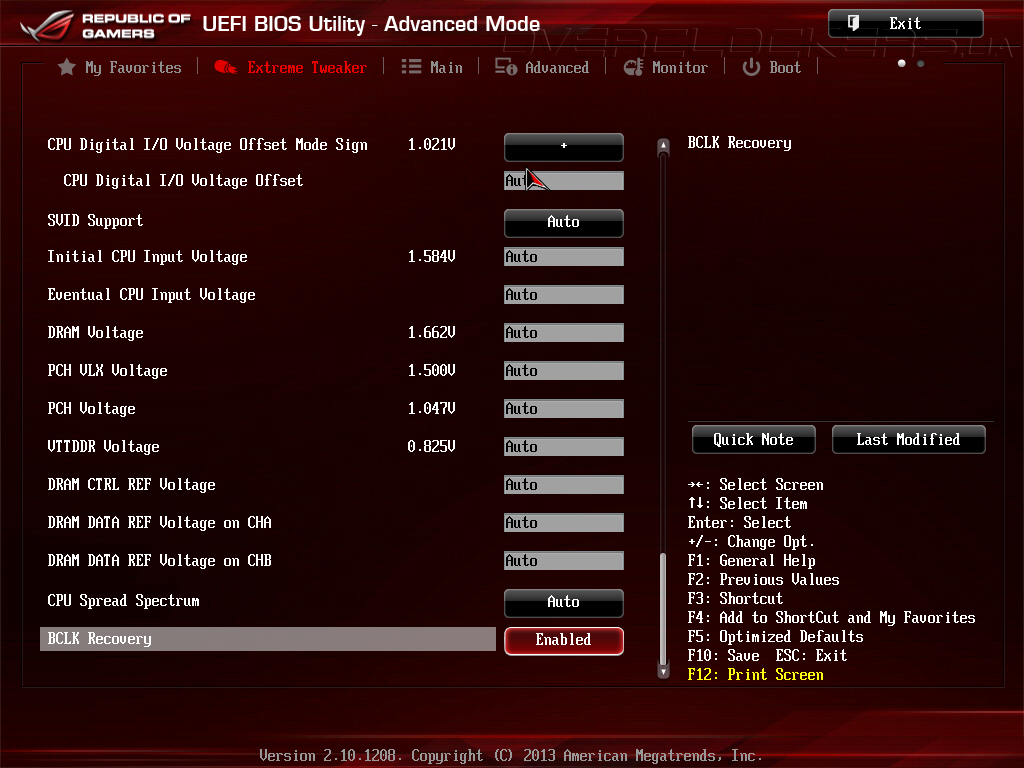

Обращаем внимание на опцию SVID Support, деактивация которой прерывает обратную связь центрального процессора и регулятора напряжения системной платы. В процессе экстремального разгона рекомендуется отключать данную функцию и брать управление «в свои руки». Меню настройки новинки позволяет управлять питанием на основных компонентах системной платы очень широких пределах.

UEFI Setup ASUS Maximus VI Hero

Перечень напряжений, а также их диапазоны и шаг изменения представлены в следующей таблице:

Параметр Диапазон напряжений, В Шаг, В
CPU Core Voltage Override 0,001–1,92 0,001
CPU Core Voltage Offset –0,999…+0,999 0,001
CPU Cache Voltage Override 0,001–1,92 0,001
CPU Cache Voltage Offset –0,999…+0,999 0,001
CPU System Agent Voltage Offset –0,999…+0,999 0,001
CPU Analog I/O Voltage Offset –0,999…+0,999 0,001
CPU Digital I/O Voltage Offset –0,999…+0,999 0,001
Initial CPU Input Voltage 0,8–2,44 0,001
Eventual CPU Input Voltage 0,8–2,44 0,001
DRAM Voltage 1,2–2,4 0,005
PCH Core Voltage 0,7–1,8 0,00625
PCH VLX Voltage 0,8–2,0 0,00625
VTTDDR Voltage 0,6–1,4 0,00625

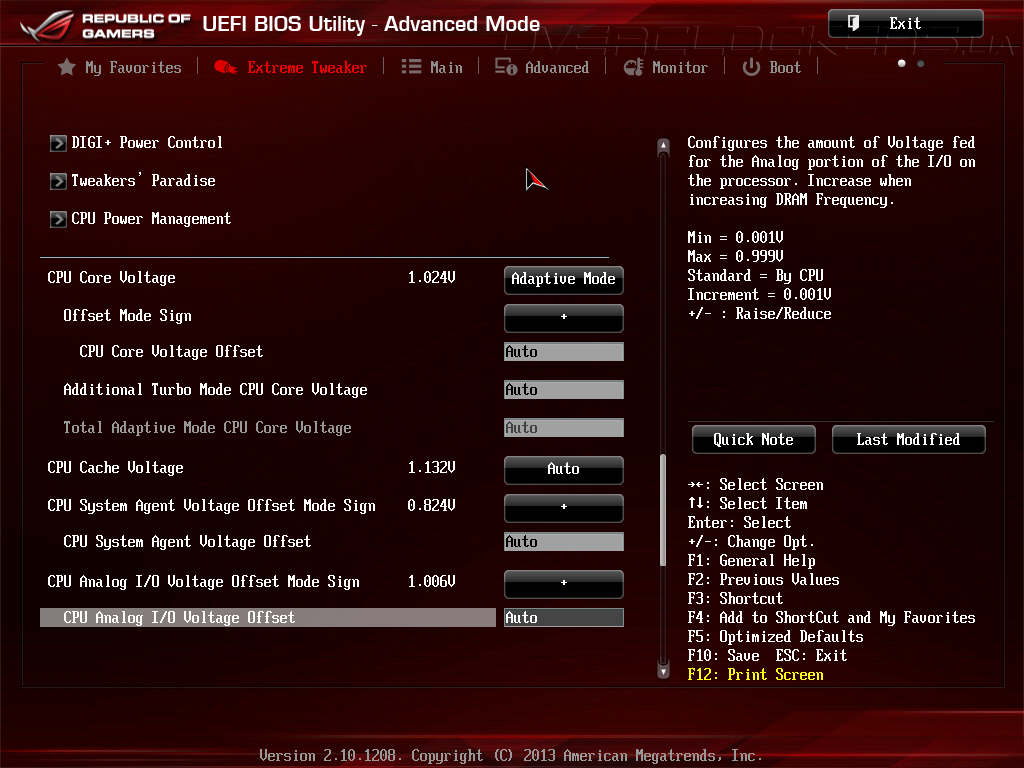

Для вычислительных ядер, Uncore-части и графического ускорителя центрального процессора доступны три режима управления напряжения: Override, Offset и Adaptive. Первый позволяет задавать значение в явном виде, но ценой потери работоспособности энергосберегающих технологий. Второй подразумевает указание прироста относительно штатного значения, а третий — Adaptive — сочетает преимущества обеих режимов. Интересной особенностью прошивки является возможность двухступенчатой регулировки напряжение Vccin. При инициализации процессора подается значение, равное параметру Initial CPU Input Voltage, а после загрузки ОС напряжение повышается до Eventual CPU Input Voltage.

UEFI Setup ASUS Maximus VI Hero

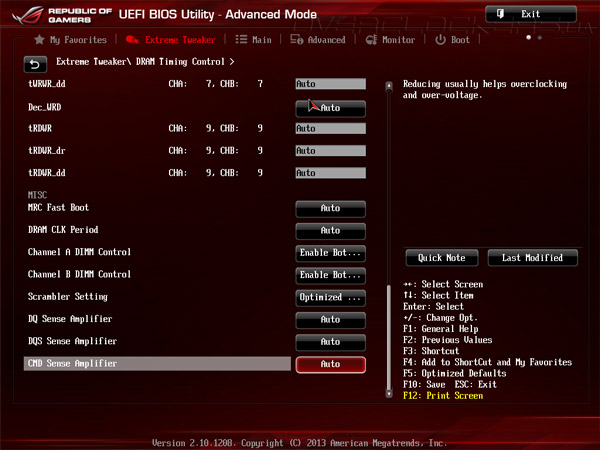

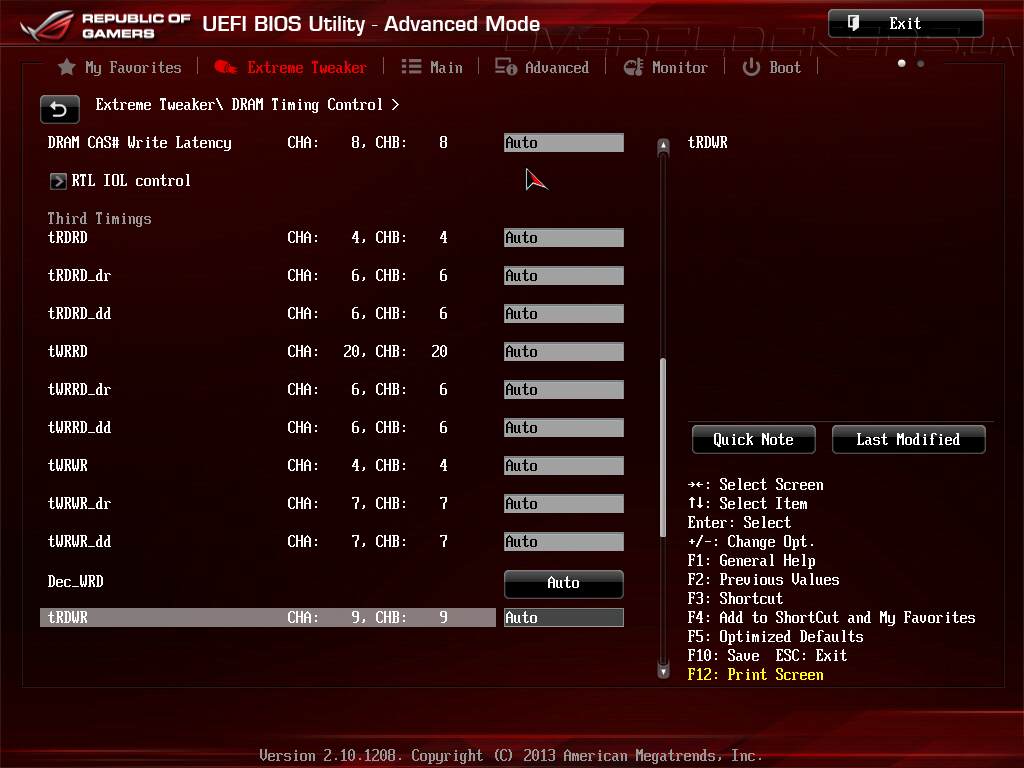

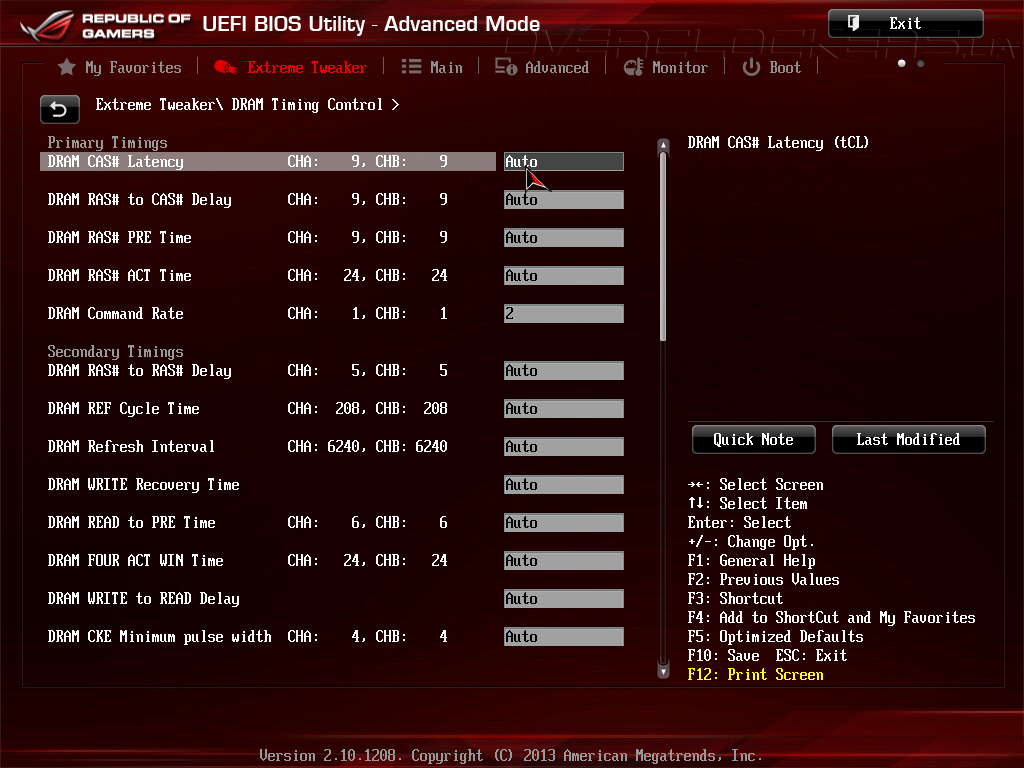

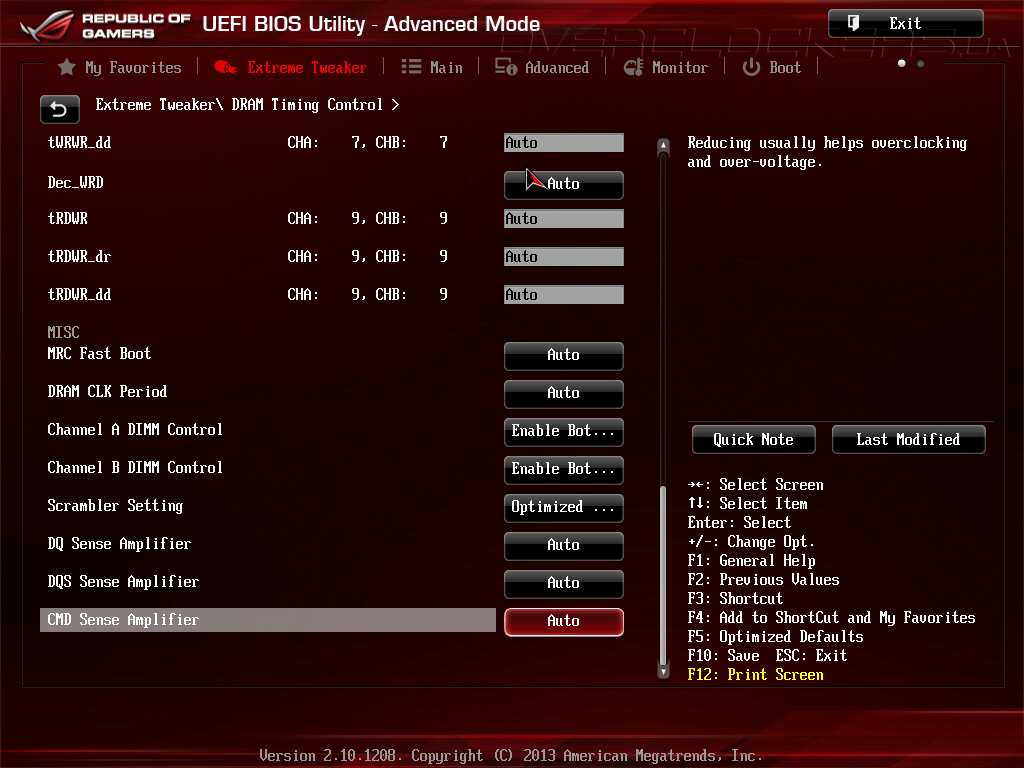

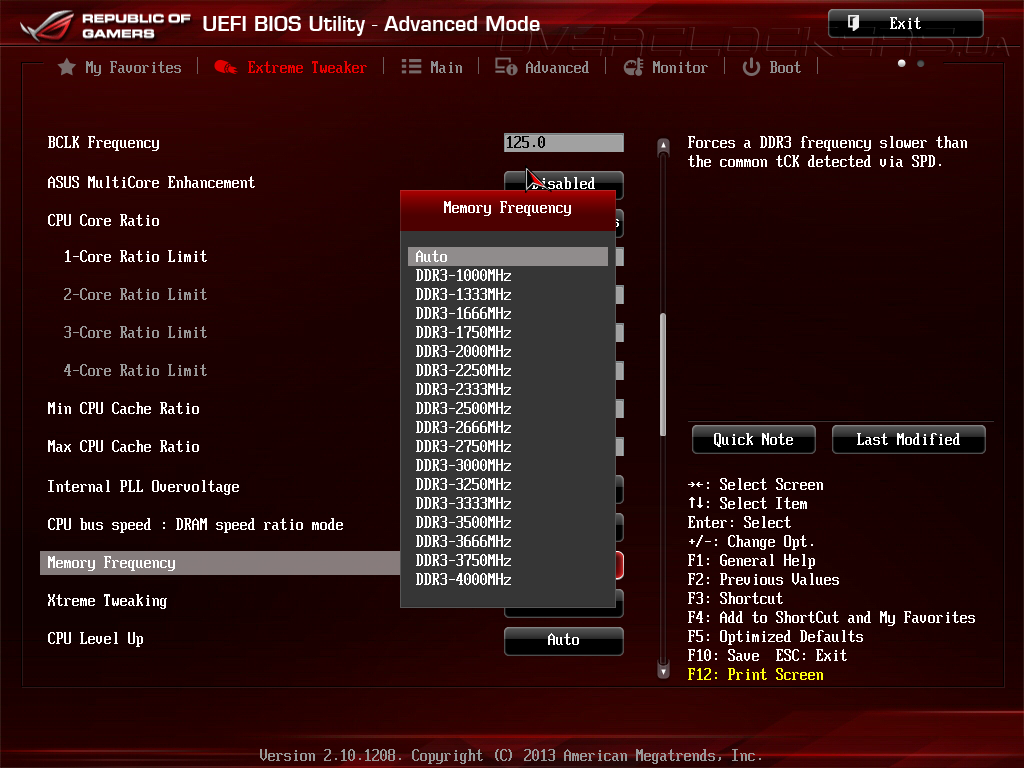

Для оперативной памяти можно задать частоты до 4000 МГц включительно, а многочисленные настройки таймингов модулей ОЗУ находятся во вкладке DRAM Timing Control.

UEFI Setup ASUS Maximus VI Hero

Удобно, что пользователь может контролировать текущее и устанавливаемое значения.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

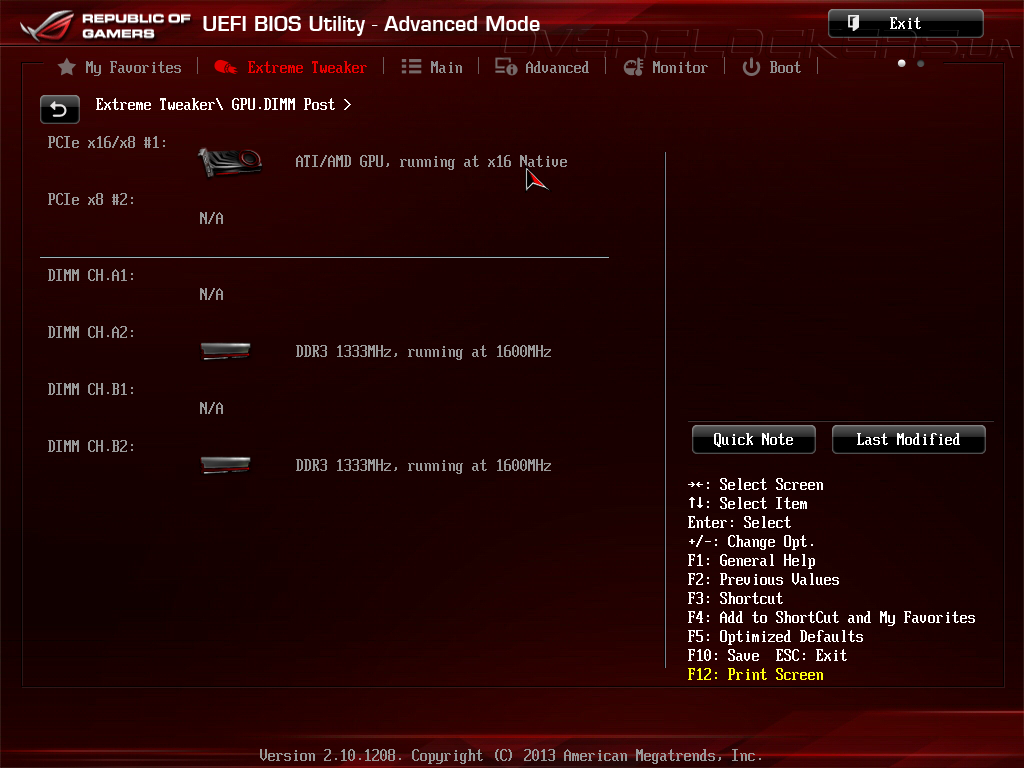

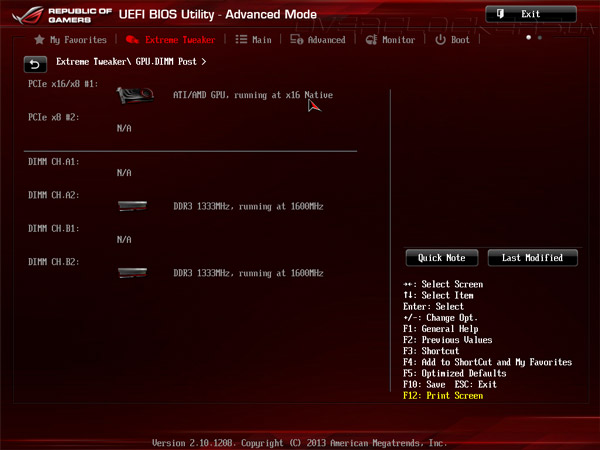

Подменю GPU.DIMM Post служит для отображения текущего режима работы слотов PCI-E 3.0 x16 и DIMM.

UEFI Setup ASUS Maximus VI Hero

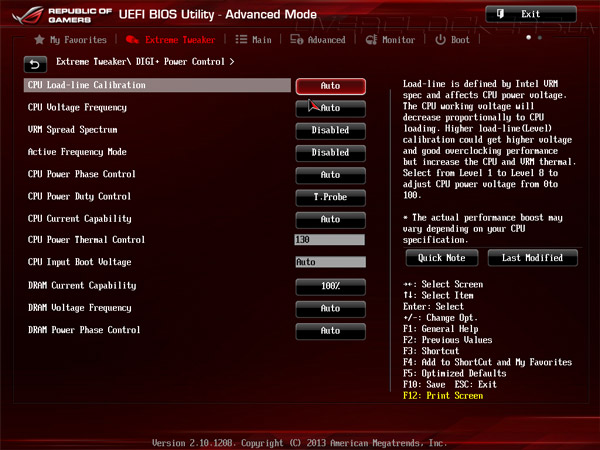

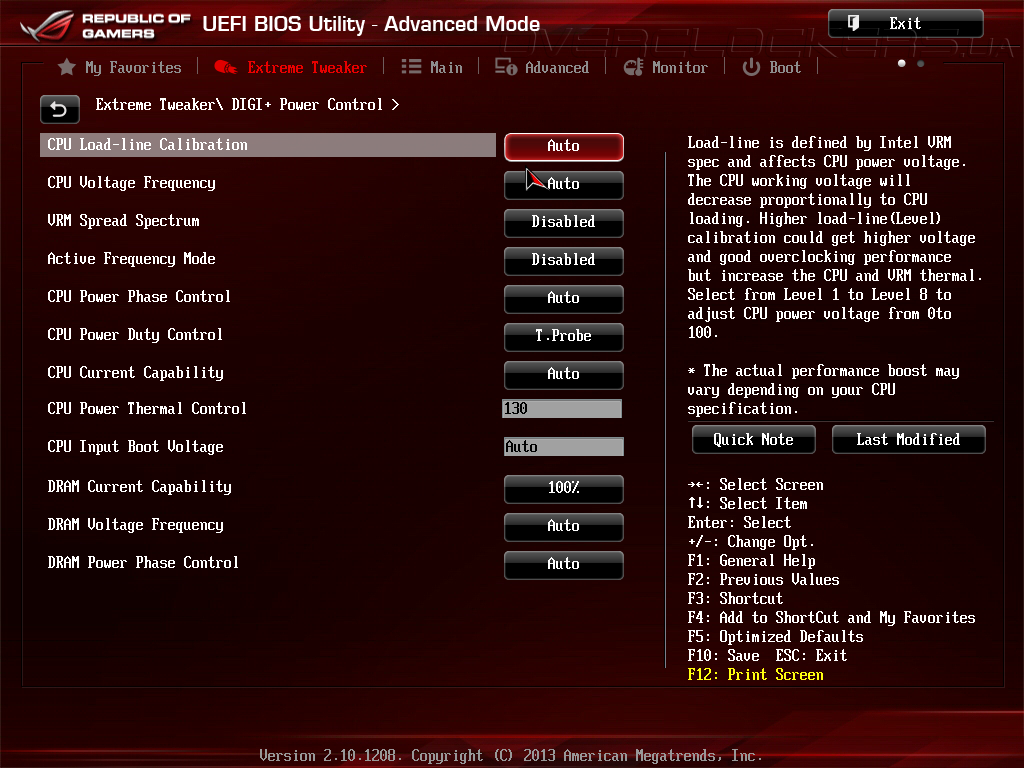

Параметры цифровой подсистемы питания сосредоточены в подменю DIGI+ Power Control. Здесь задается режим работы преобразователя напряжения, например, функция Load line calibration, препятствующая падению напряжения центрального процессора в нагрузке, частота переключения силовых элементов VRM, их защита от перенапряжения, перегрева и превышения силы тока. Отдельно регулируются настройки преобразователя питания модулей ОЗУ.

UEFI Setup ASUS Maximus VI Hero

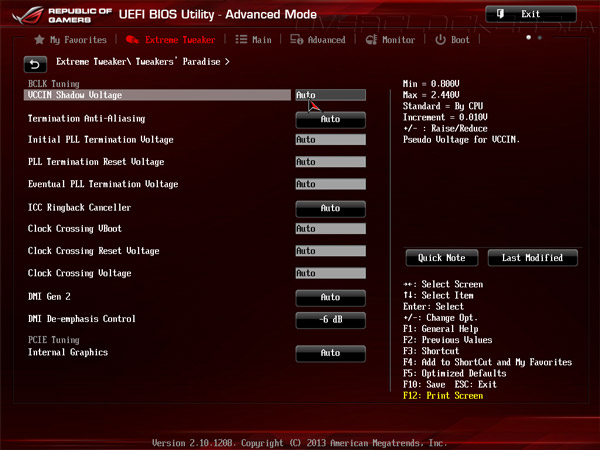

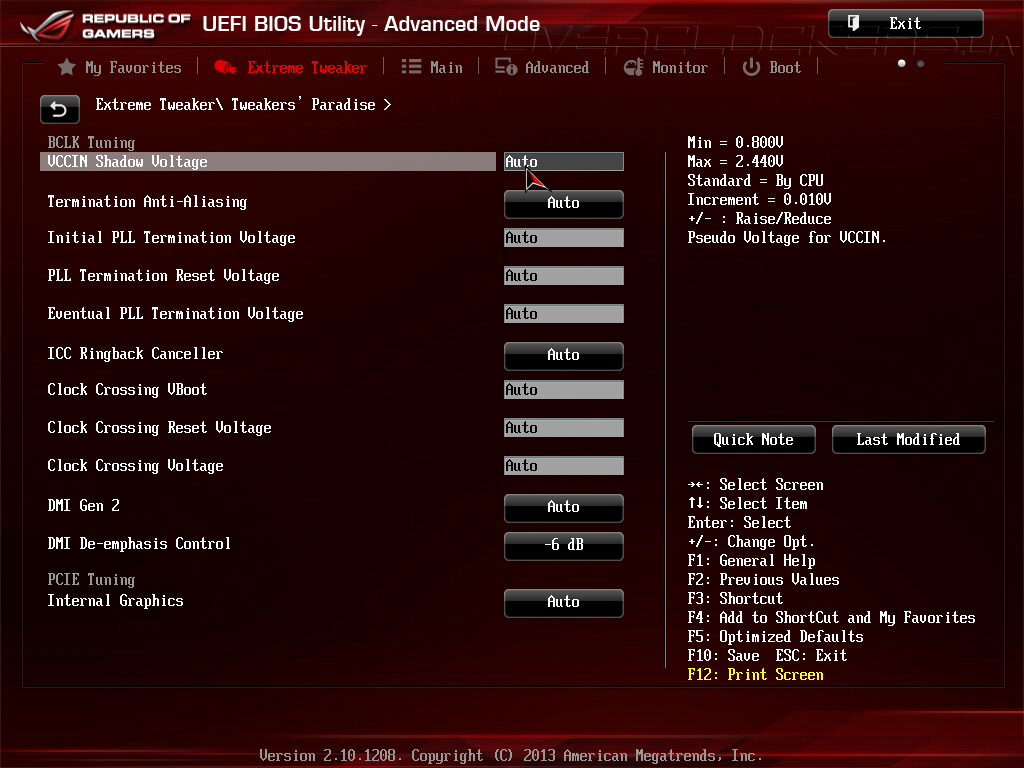

Раздел Tweaker's Paradise включает множество тонких настроек, которые помогают достичь максимального разгона по базовой частоте. Здесь же регулируются еще семь напряжений, назначение которых доступно только самым продвинутым из пользователей. Во всяком случае, при использовании воздушных систем охлаждения для умеренного разгона параметры этой вкладки лучше оставить в значениях по умолчанию.

Параметр Диапазон напряжений, В Шаг, В
VCCIN Shadow Voltage 0,8–2,44 0,01
Initial PLL Termination Voltage 1,0–3,0 0,00625
PLL Termination Reset Voltage 1,0–3,0 0,00625
Eventual PLL Termination Voltage 1,0–3,0 0,00625
Clock Crossing Vboot 0,1–1,9 0,00625
Clock Crossing Reset Voltage 0,1–1,9 0,00625
Clock Crossing Voltage 0,1–1,9 0,00625

UEFI Setup ASUS Maximus VI Hero

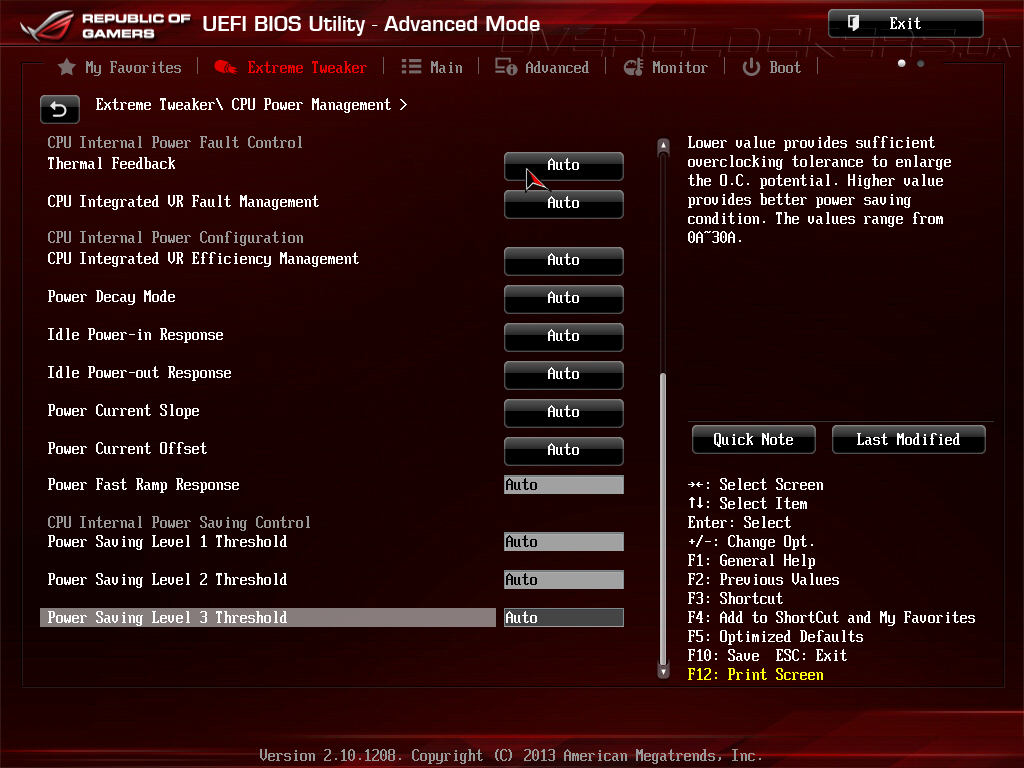

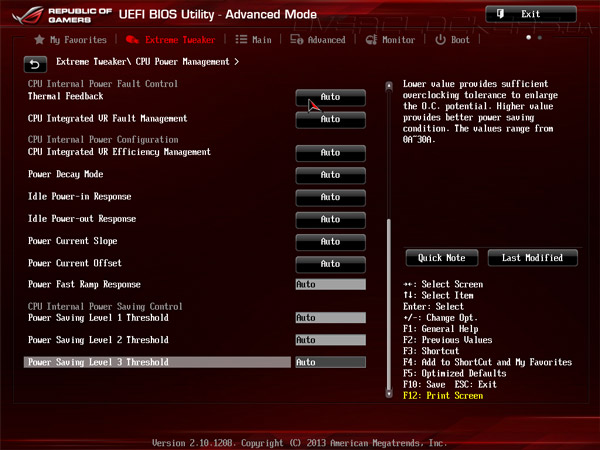

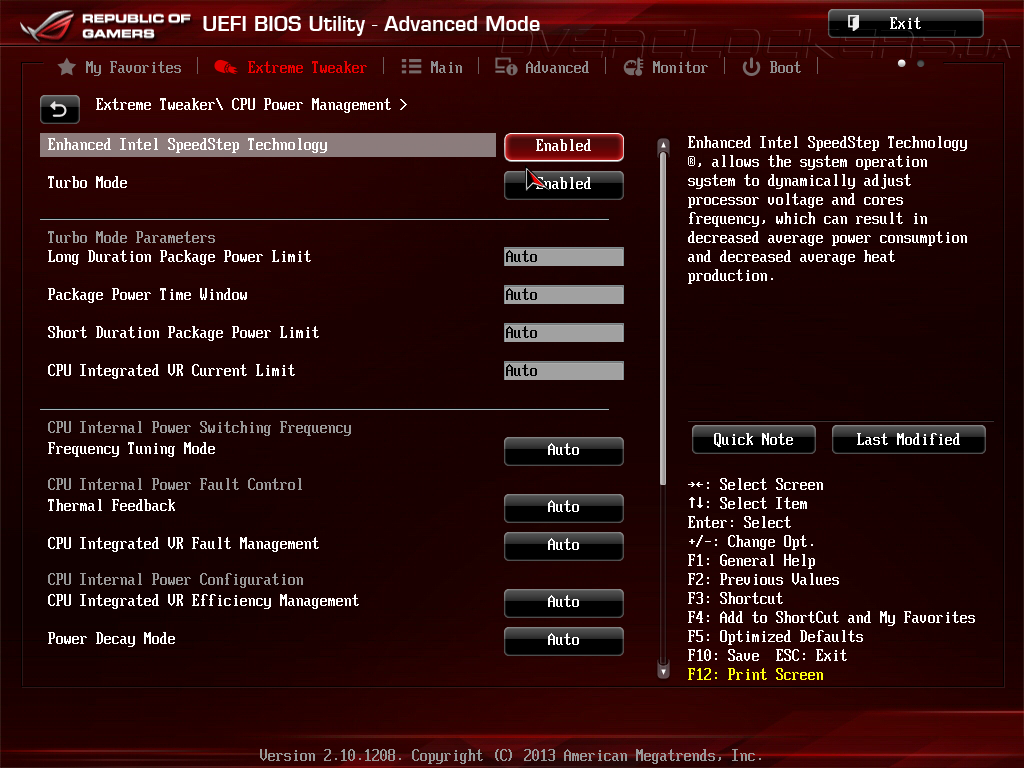

Наконец, подменю CPU Power Management служит для управления энергопотребления центрального процессора и тонких настроек интегрированного регулятора напряжения. Опять-таки, при отсутствии четкого понимания менять незнакомые параметры следует с большой осторожностью.

UEFI Setup ASUS Maximus VI Hero

В общем, меню настройки ASUS Maximus VI Hero дает настолько богатые возможности для разгона, что разобраться в них под силу только профессиональным оверклокерам!

UEFI Setup ASUS Maximus VI Hero

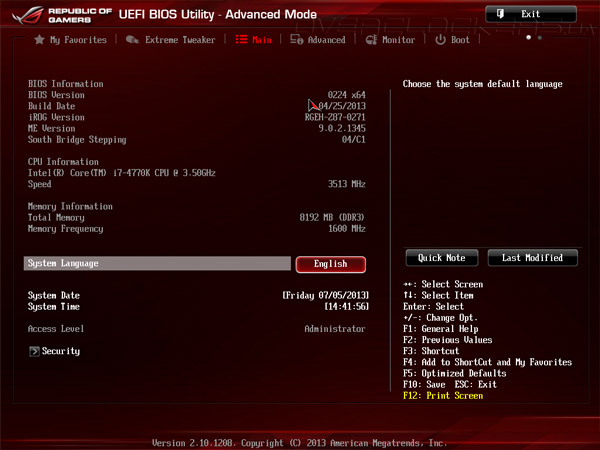

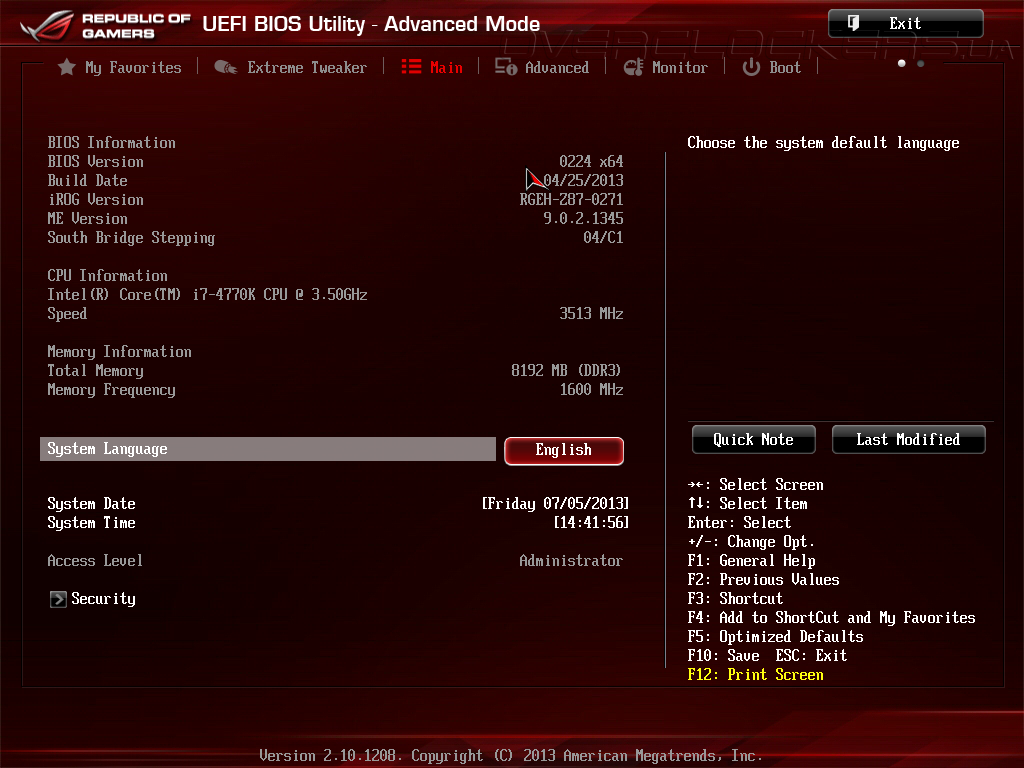

В следующем разделе прошивки — Main —выводится информация об управляющем микрокоде, отображаются параметры работы процессора и ОЗУ, меняется язык отображения меню, а также задаются системные дата и время.

UEFI Setup ASUS Maximus VI Hero

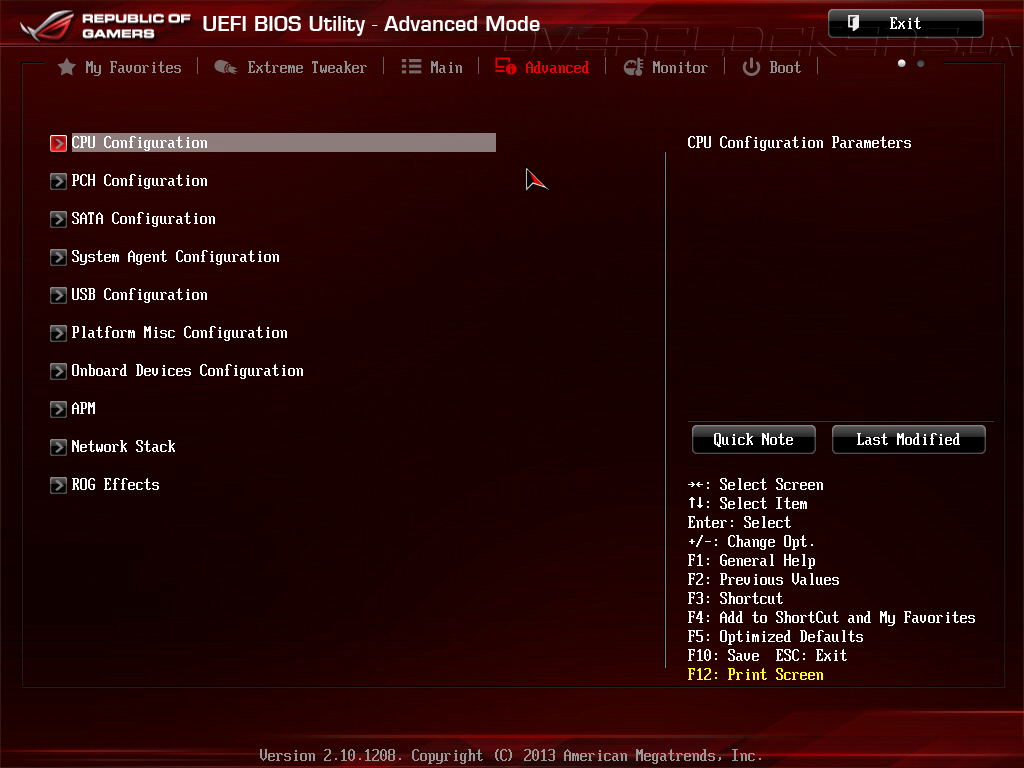

За настройку функций расширения материнской платы отвечает меню Advanced, где задаются параметры процессора, системной логики и дополнительных контроллеров.

UEFI Setup ASUS Maximus VI Hero

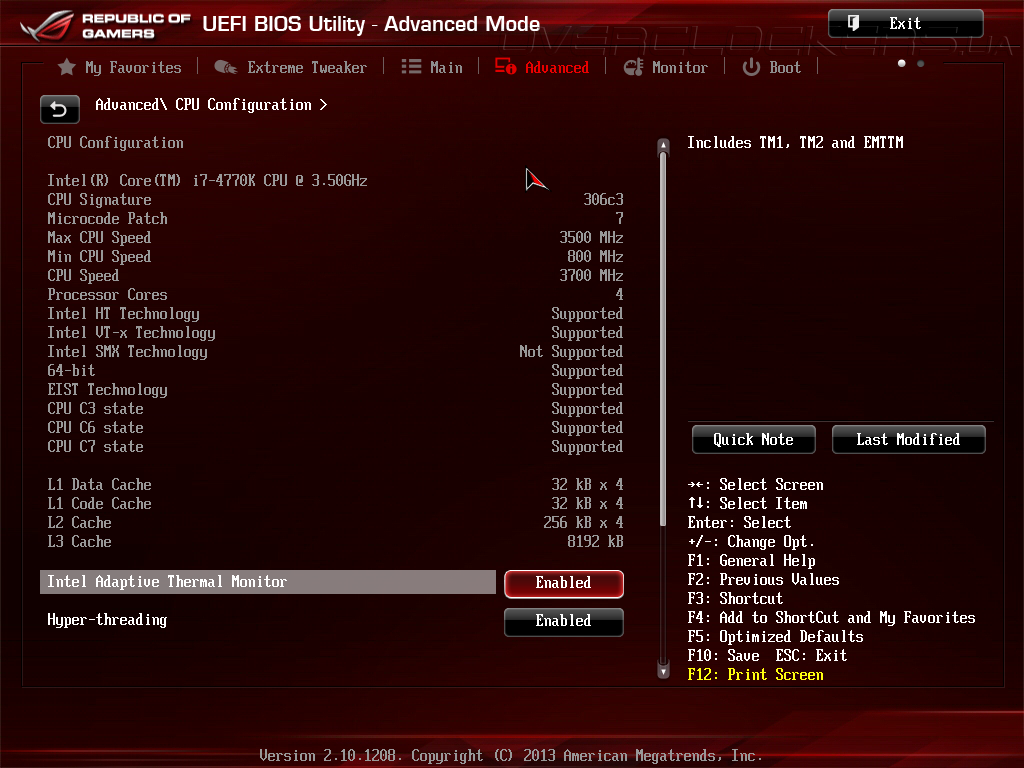

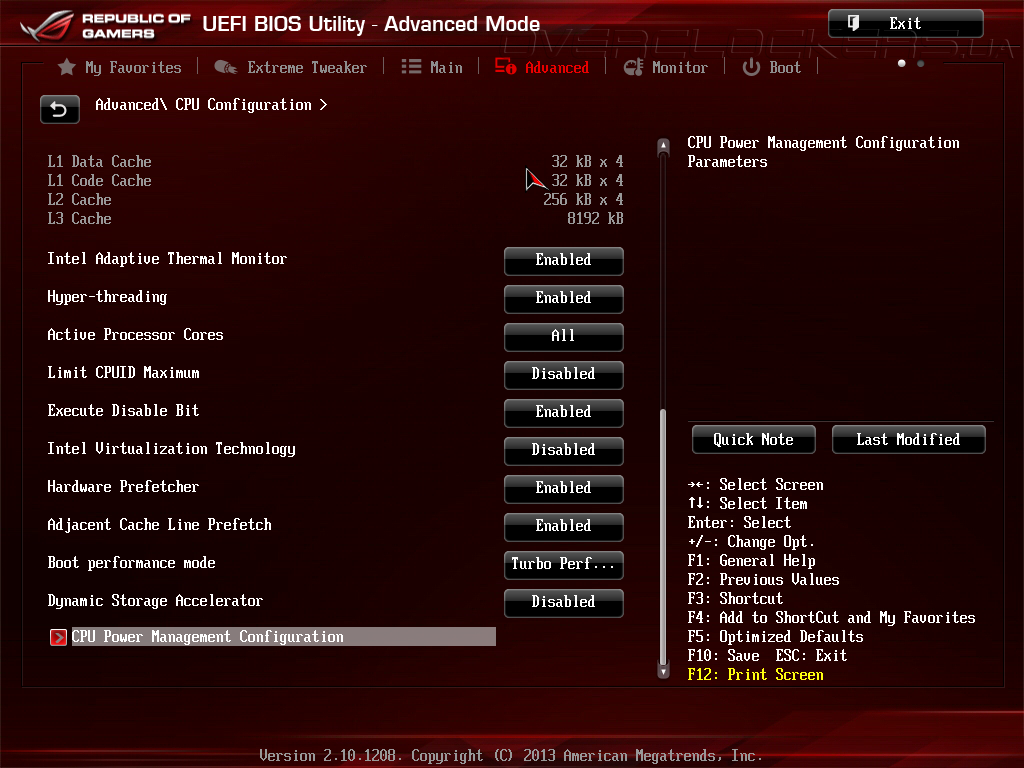

Например, во вкладке CPU Configuration выводится подробная информация об установленном процессоре.

UEFI Setup ASUS Maximus VI Hero

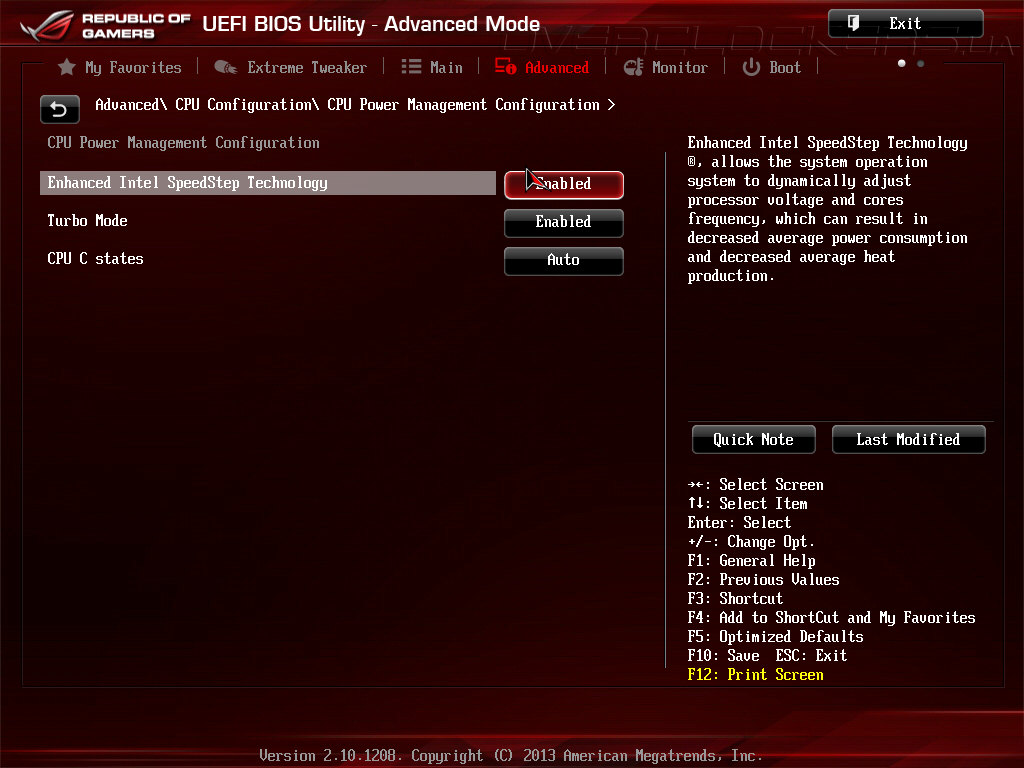

Здесь же также включаются некоторые специфические функции, такие как Hyper Threading, технология виртуализации и аппаратная защита от вирусов, а в подменю CPU Power Management Configuration настраивается работа энергосбережения.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

Вложенное меню System Agent Configuration отвечает за параметры встроенного графического ядра, контроллера шины PCI Express, а также подсистемы ОЗУ.

UEFI Setup ASUS Maximus VI Hero

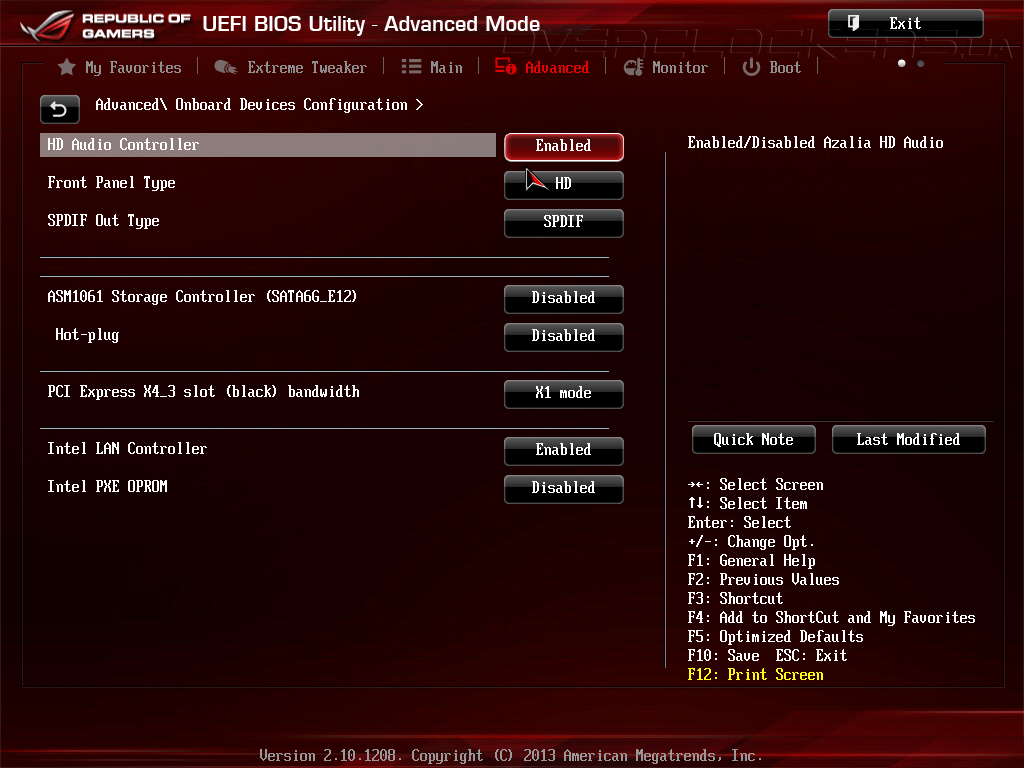

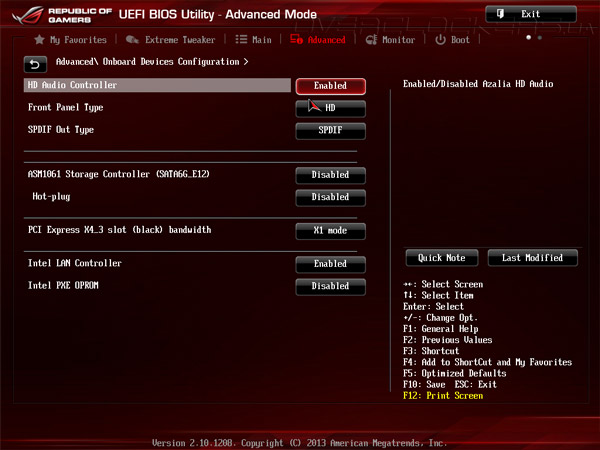

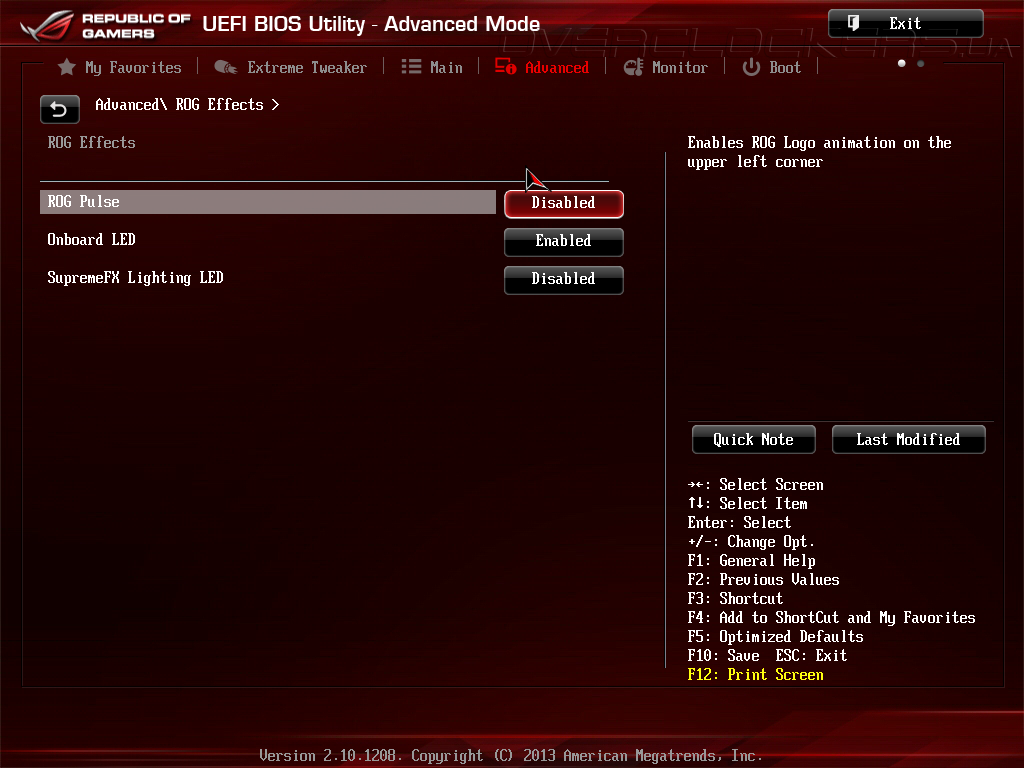

Во вкладке Onboard Devices Configuration находится управление дополнительными контроллерами, тогда как подраздел ROG Effects регулирует светодиодную индикацию материнской платы.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

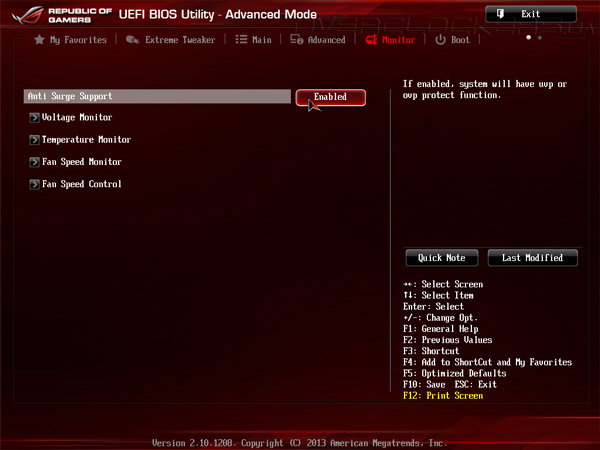

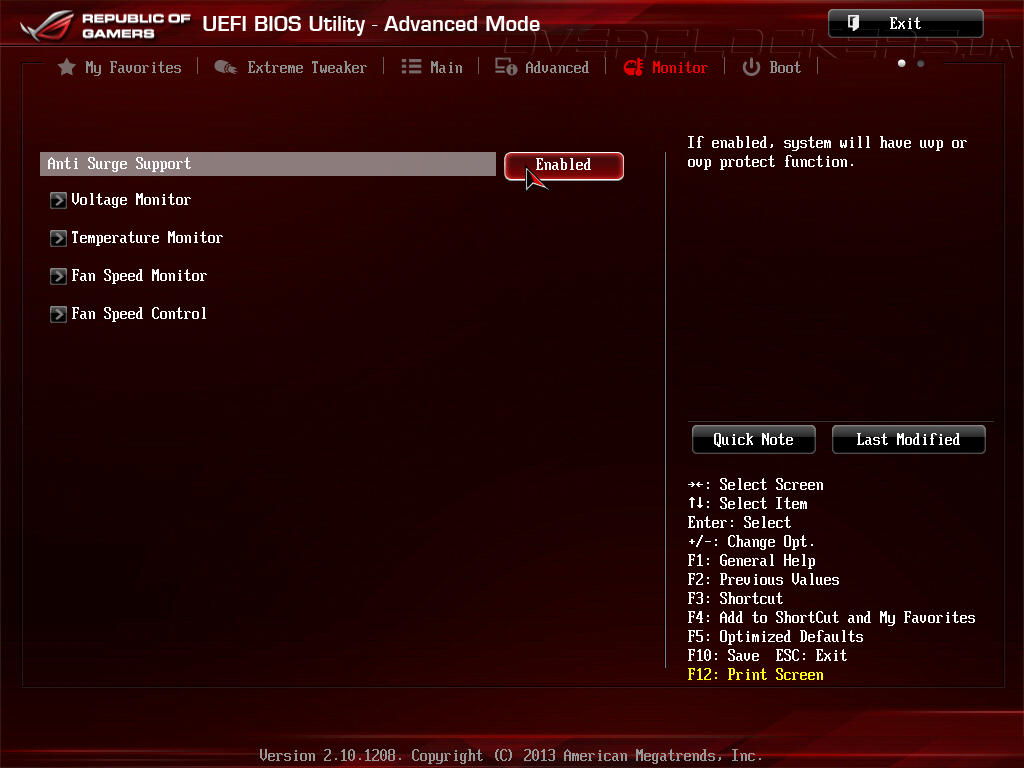

Возможности аппаратного мониторинга прошивки сосредоточены в разделе Monitor, где также находится включение защиты от перепадов напряжения Anti Surge Support.

UEFI Setup ASUS Maximus VI Hero

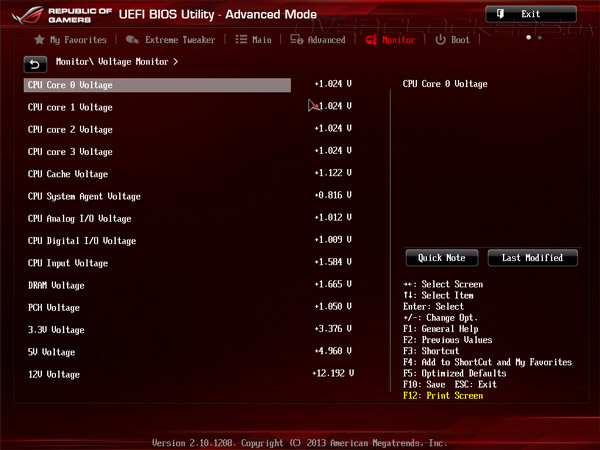

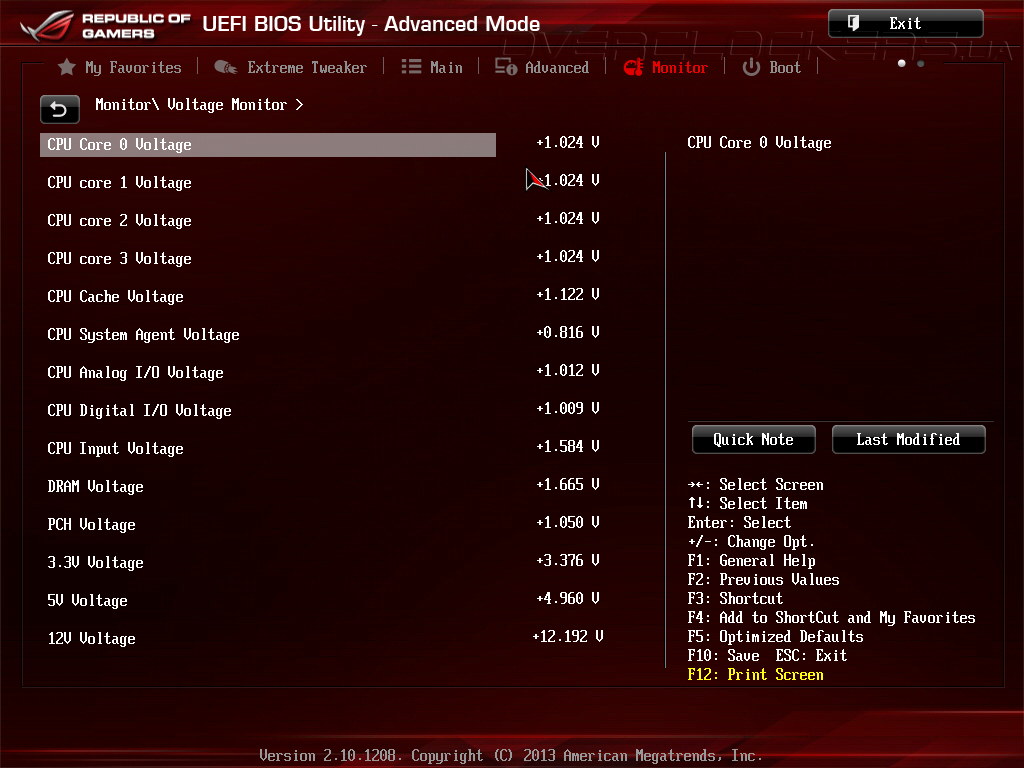

Во вкладке Voltage Monitor выводятся значения 14 напряжений, среди которых показания на центральном процессоре и основных шинах питания.

UEFI Setup ASUS Maximus VI Hero

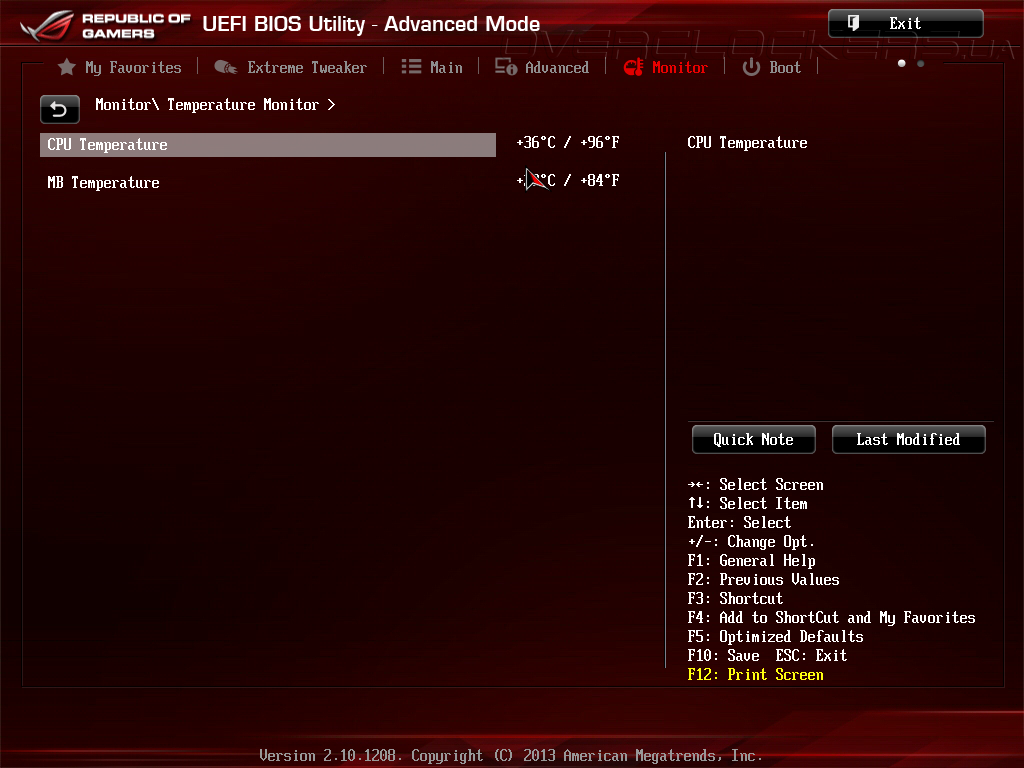

Увы, подобно старшим моделям из серии Republic of Gamers новинка не поддерживает подключение внешних термодатчиков, поэтому, в меню Temperature Monitor отображаются только две температуры — на процессоре и материнской плате.

UEFI Setup ASUS Maximus VI Hero

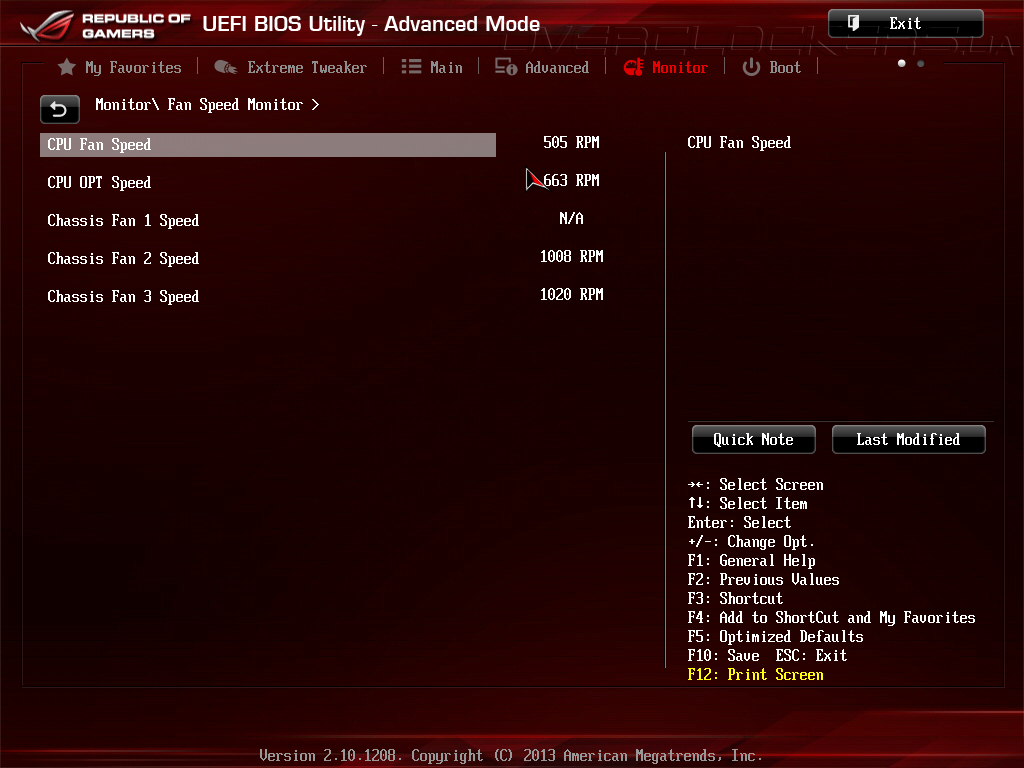

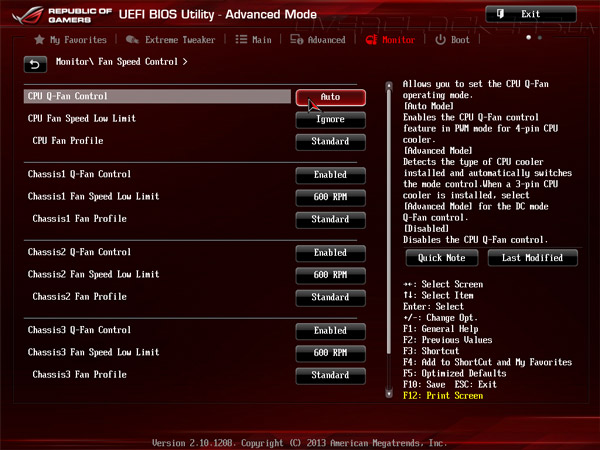

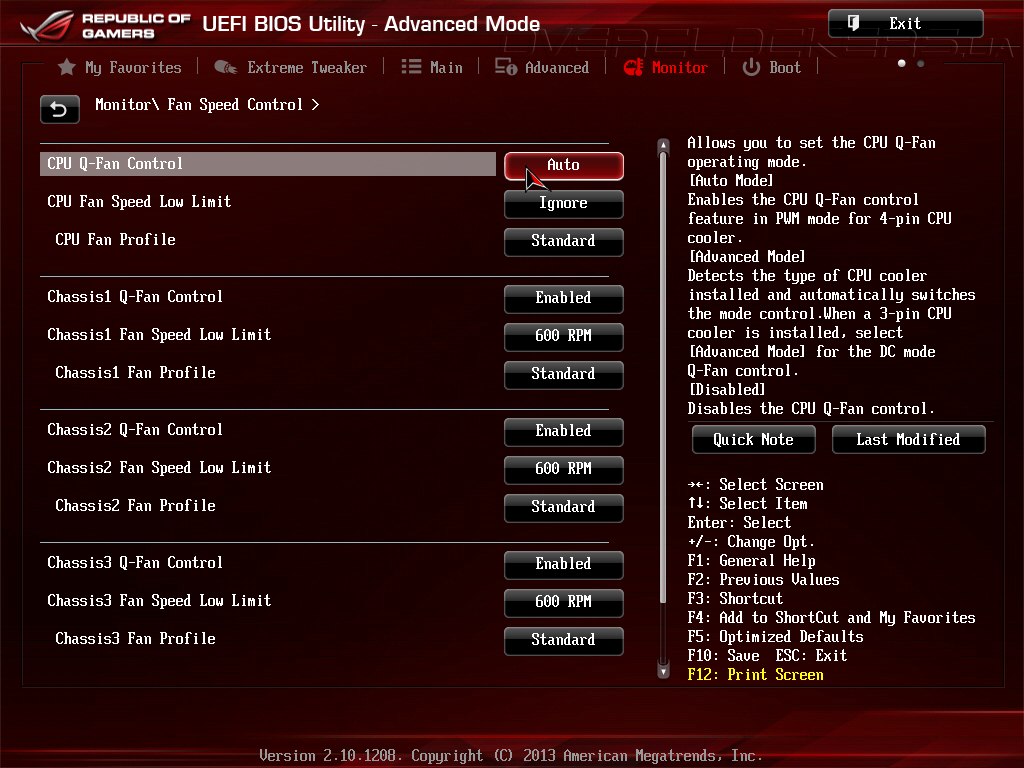

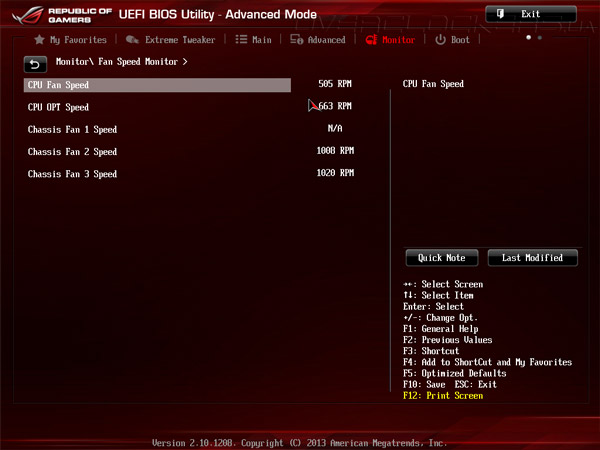

Контролю и управлению работой вентиляторов посвящены два подраздела — Fan Speed Monitor и Fan Speed Control. В первом выводятся текущие показания тахометрических датчиков, а во втором настраивается режим работы крыльчаток всех пяти охладителей.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

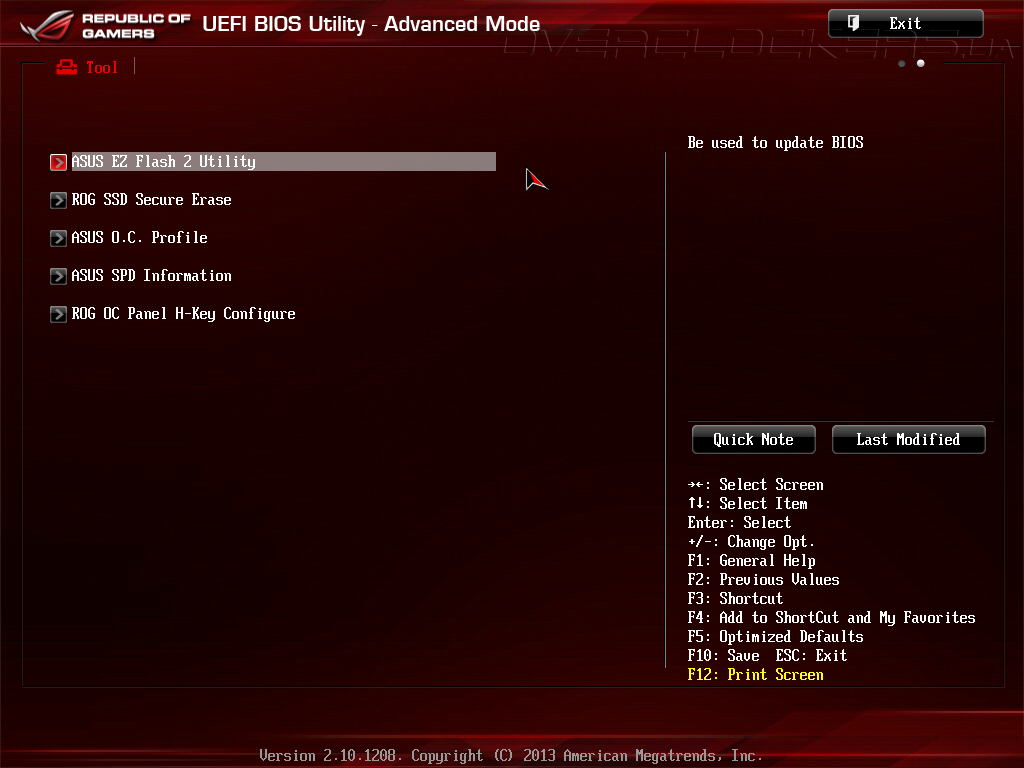

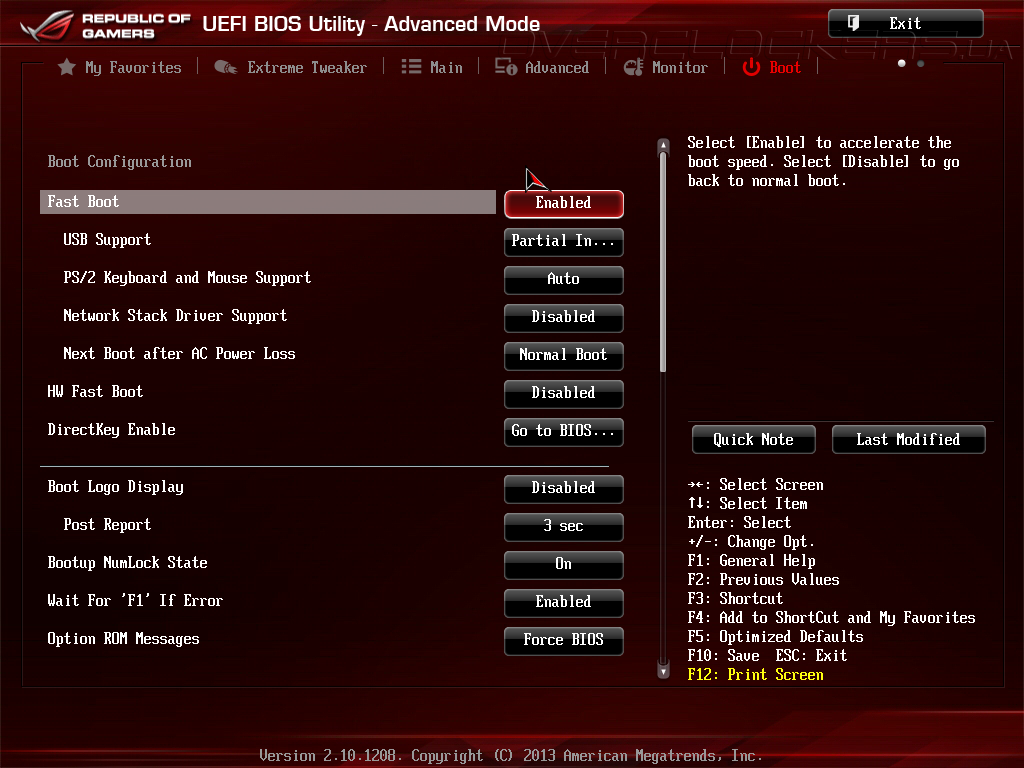

Меню Boot, как следует из названия, отвечает за настройку процесса загрузки, а во вкладке Tool сосредоточены дополнительные инструменты UEFI.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

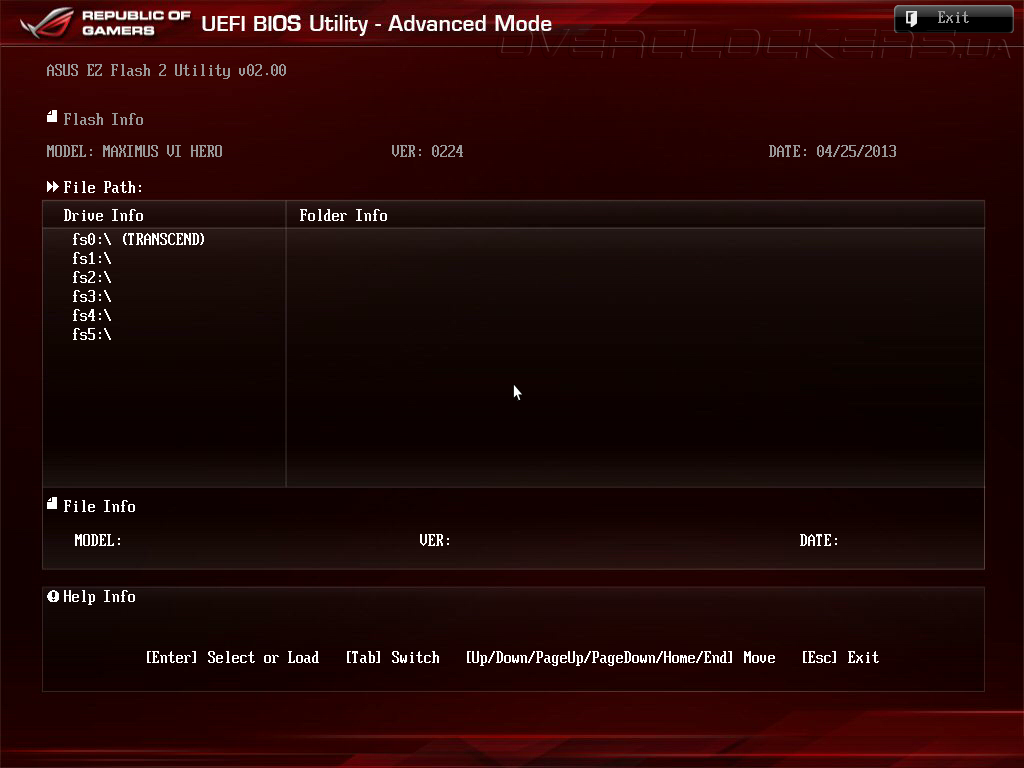

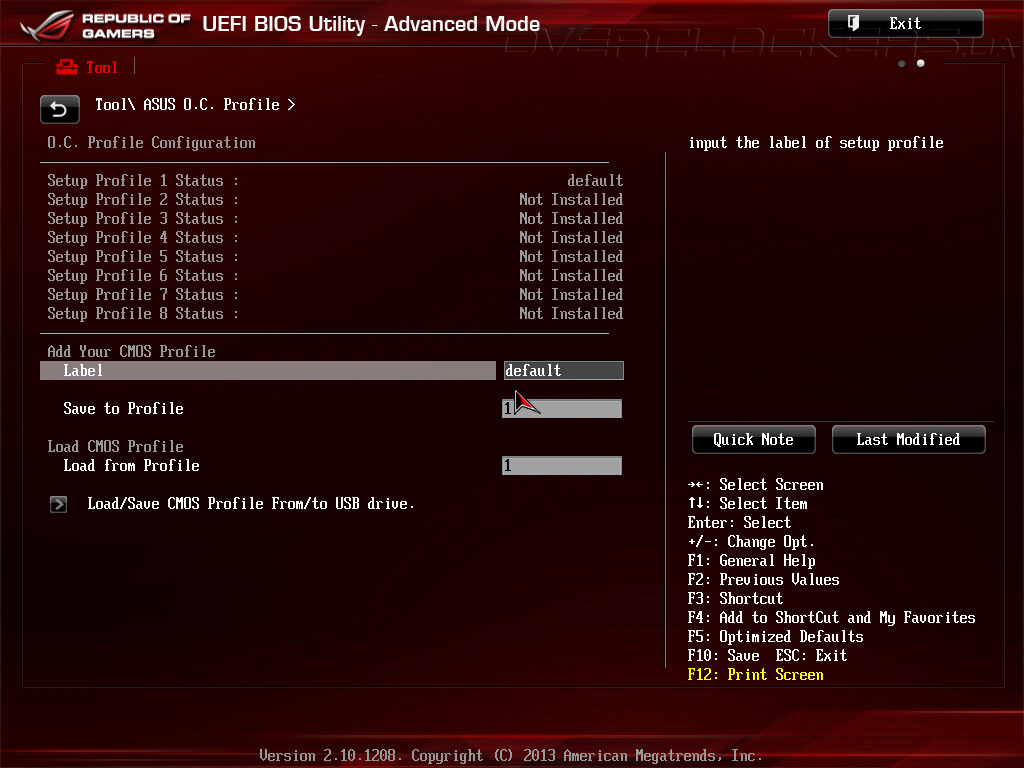

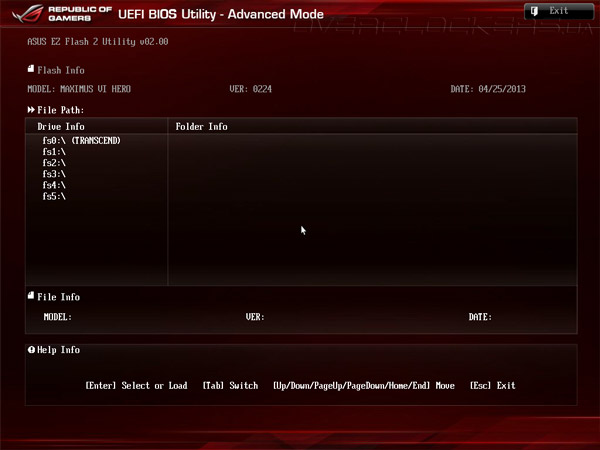

Меню настройки Maximus VI Hero снабжено утилитой для обновления управляющего микрокода, а также возможностью сохранения до восьми профилей с настройками.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

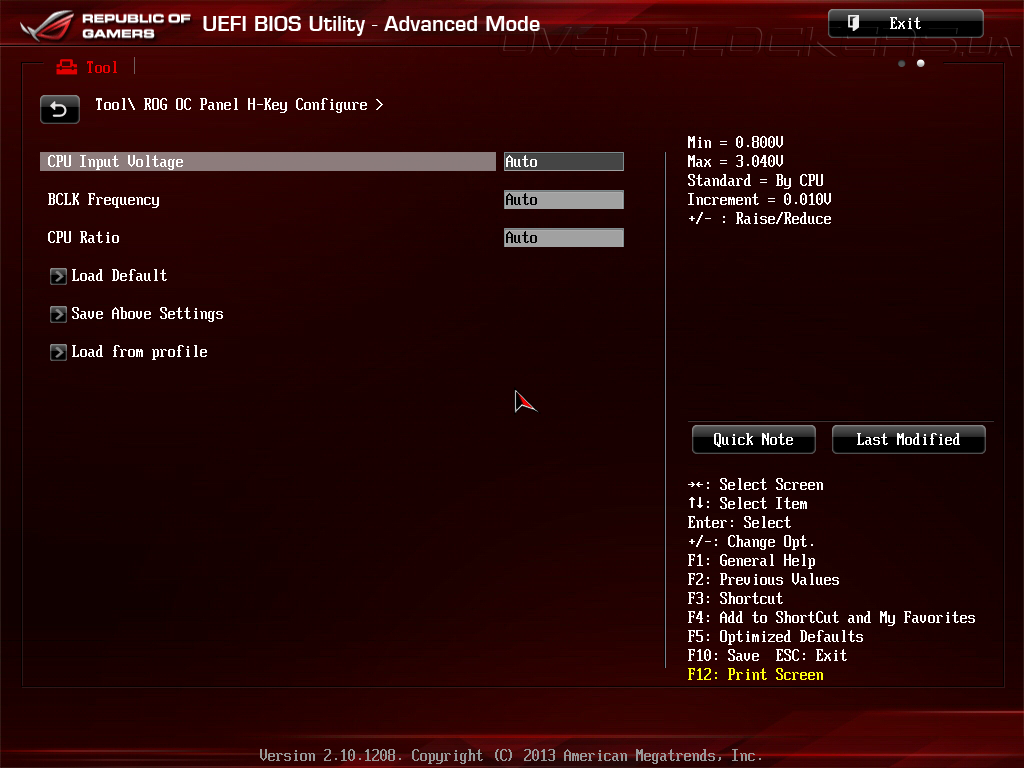

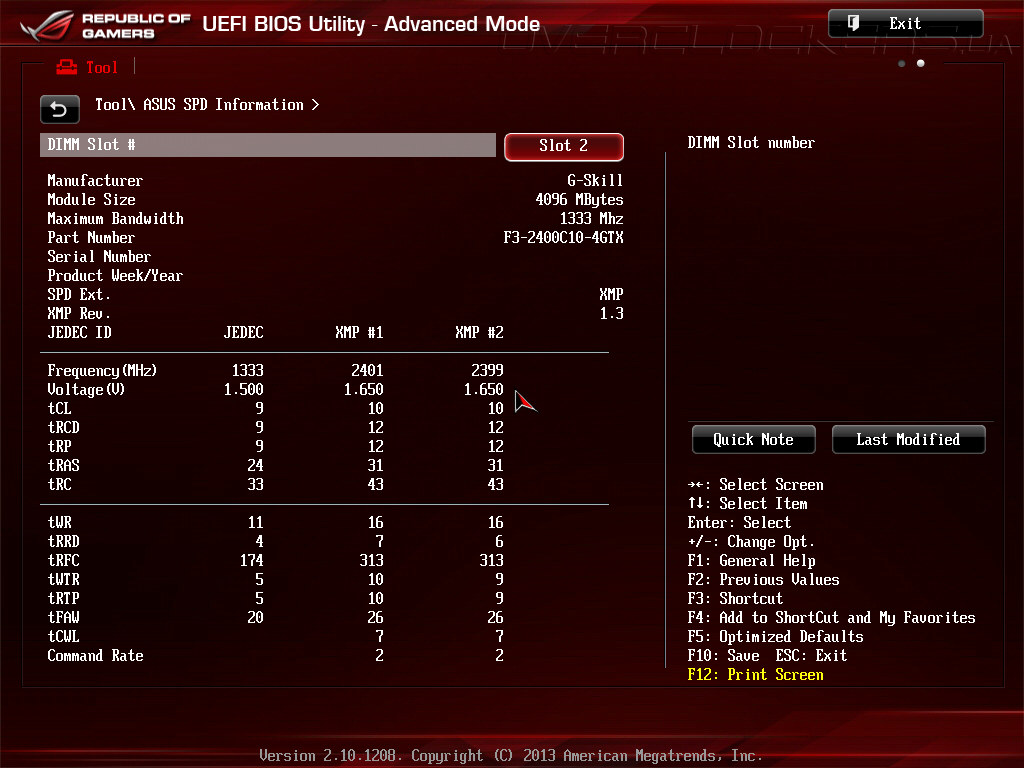

Утилита SPD Information выводит информацию о параметрах установленных модулей ОЗУ, а вкладка ROG OC Panel H-Key Configure служит для настройки внешней панели OC Panel, которую придется приобретать отдельно.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero

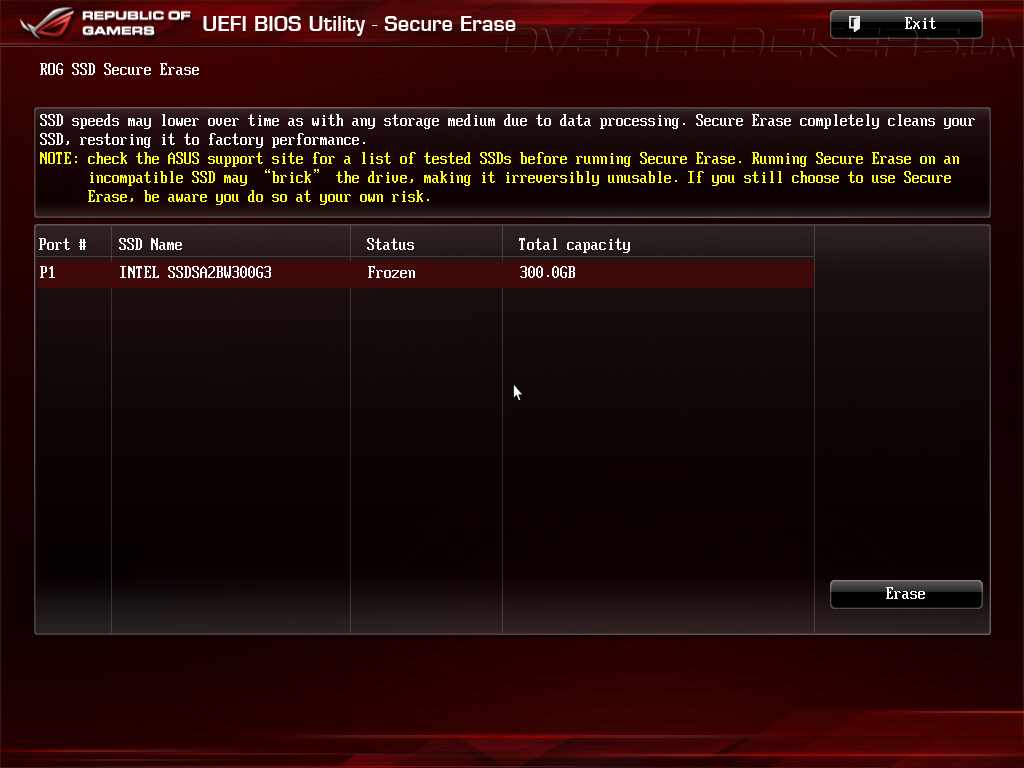

Наконец, прошивка новинки снабжена функцией SSD Secure Erase, позволяющей выполнить процедуру низкоуровневого удаления данных с твердотельного накопителя, которая восстанавливает быстродействие SSD до первоначального значения.

UEFI Setup ASUS Maximus VI Hero

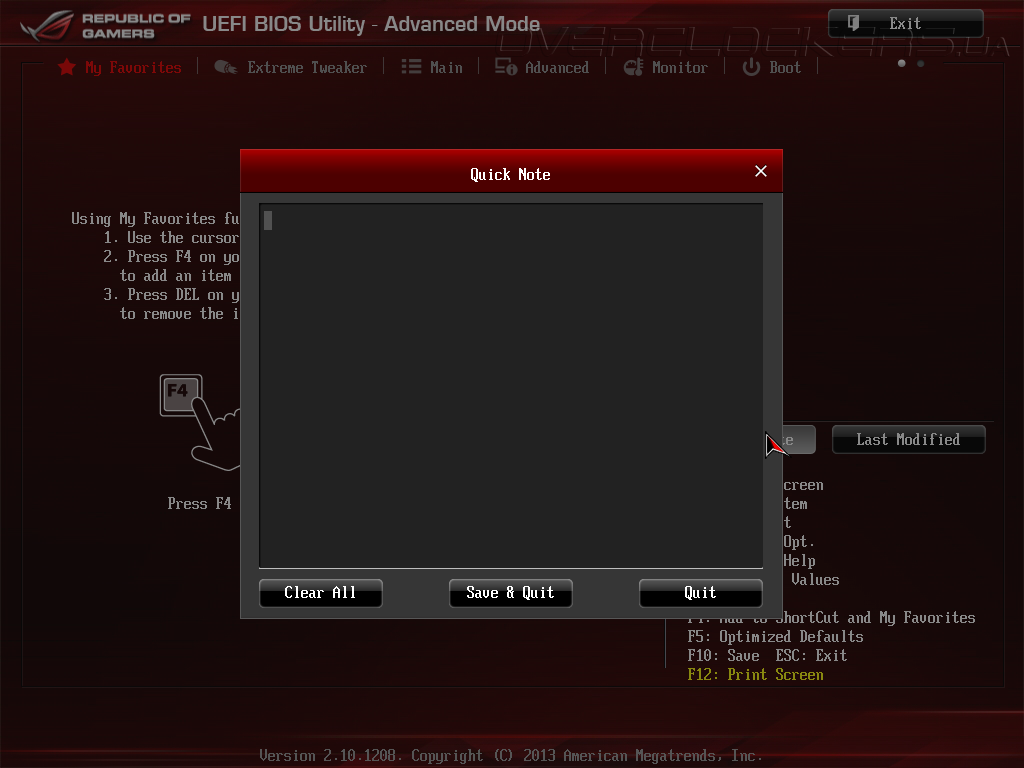

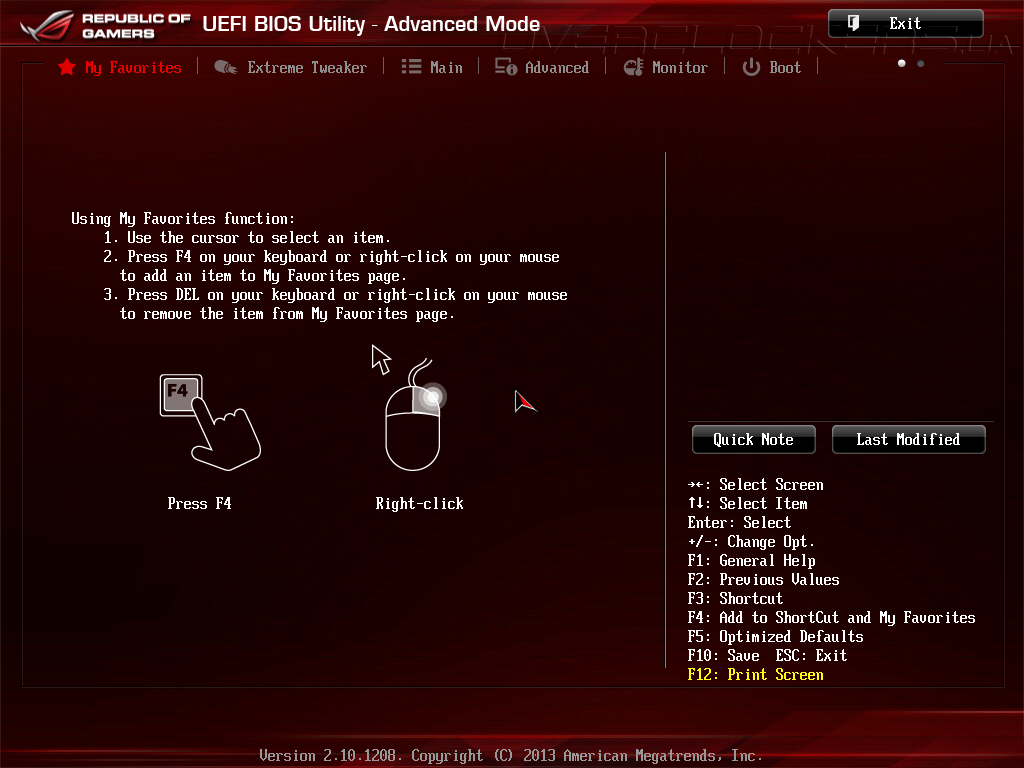

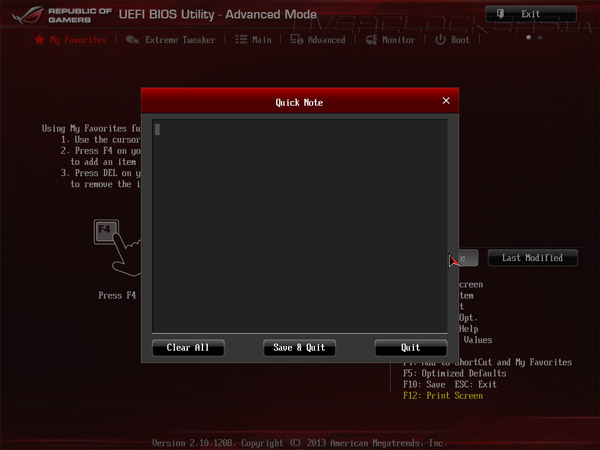

Из наиболее часто используемых функций пользователи могут сформировать раздел по своему усмотрению, а для каждой из опций допускается вносить комментарии.

UEFI Setup ASUS Maximus VI Hero

UEFI Setup ASUS Maximus VI Hero


Комплектное ПО

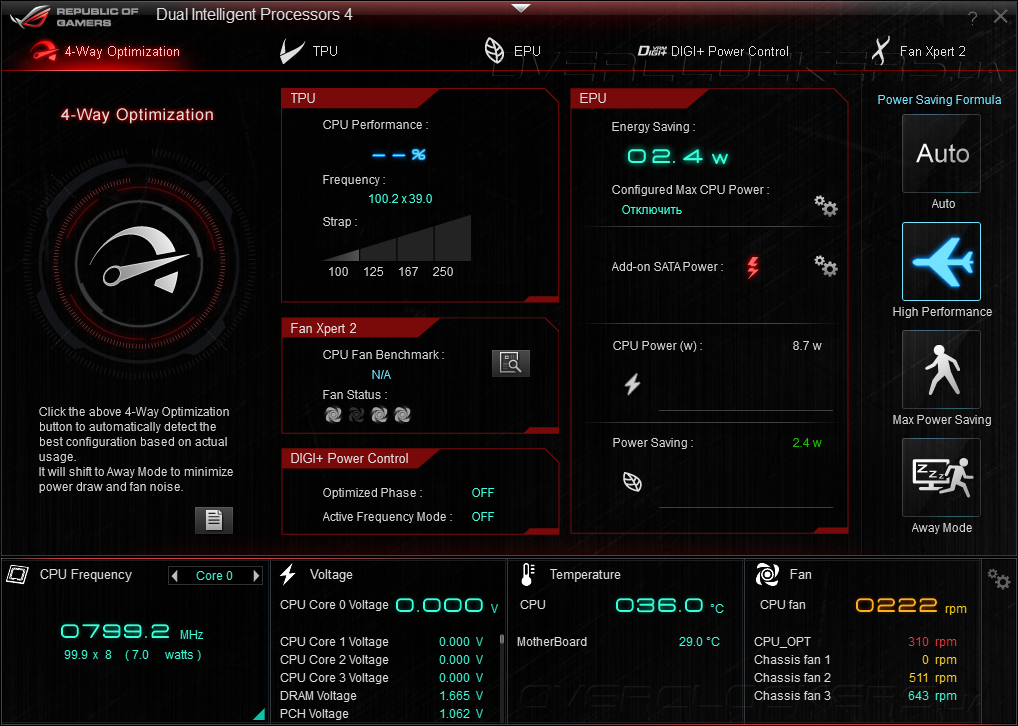

На комплектном DVD-диске покупатели ASUS Maximus VI Hero получают не только все необходимые драйверы, но также разнообразный набор программного обеспечения, среди которого центральное место занимает AI Suite 3. В нижней части интерфейса утилиты выводятся показания системного мониторинга, а в главном окне отображается статус работы фирменной технологии ASUS 4-way Optimisation, которая позволяет автоматически оптимизировать быстродействие, энергопотребление и режим работы системы охлаждения в зависимости от профиля нагрузки.

ASUS AI Suite 3

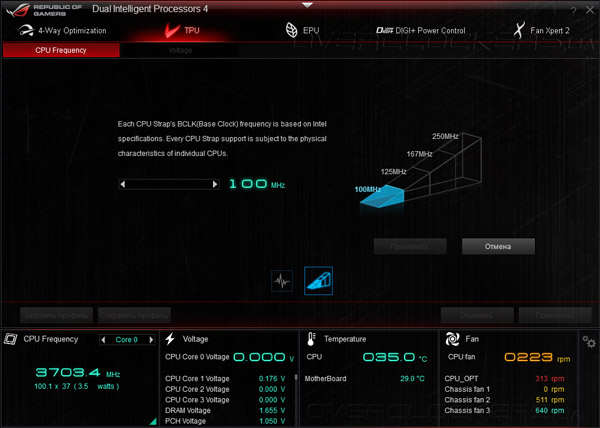

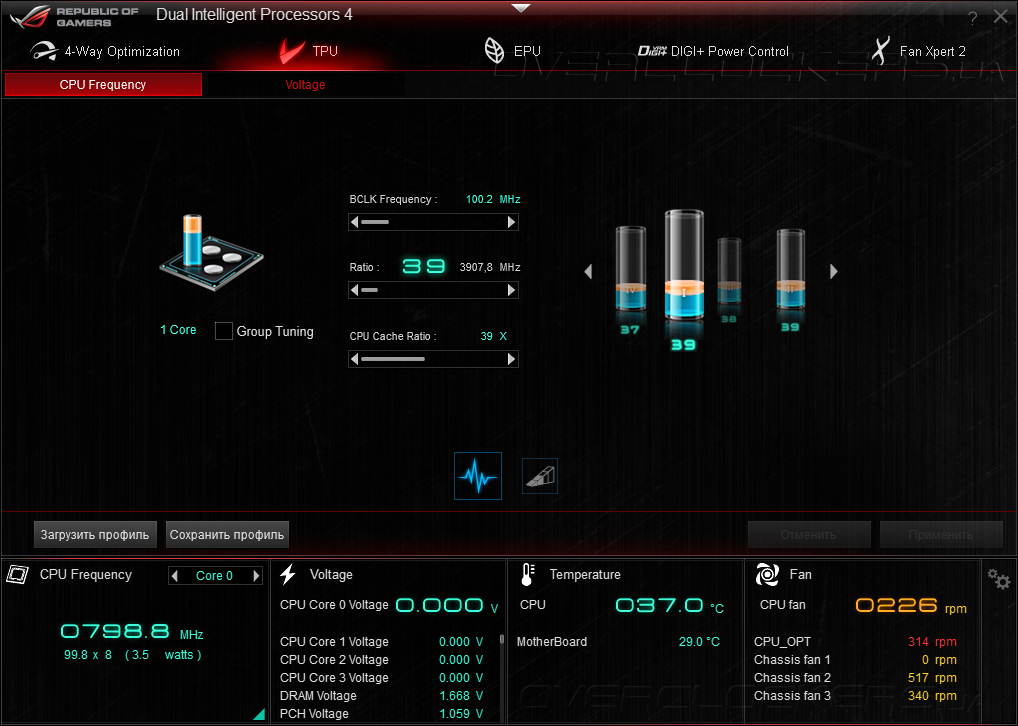

Для ручного управления разгоном служит вкладка TPU, в которой задаются значение базовой частоты, множители процессорных ядер и Uncore-части, а также настраивается параметр BCLK Strap.

ASUS AI Suite 3

ASUS AI Suite 3

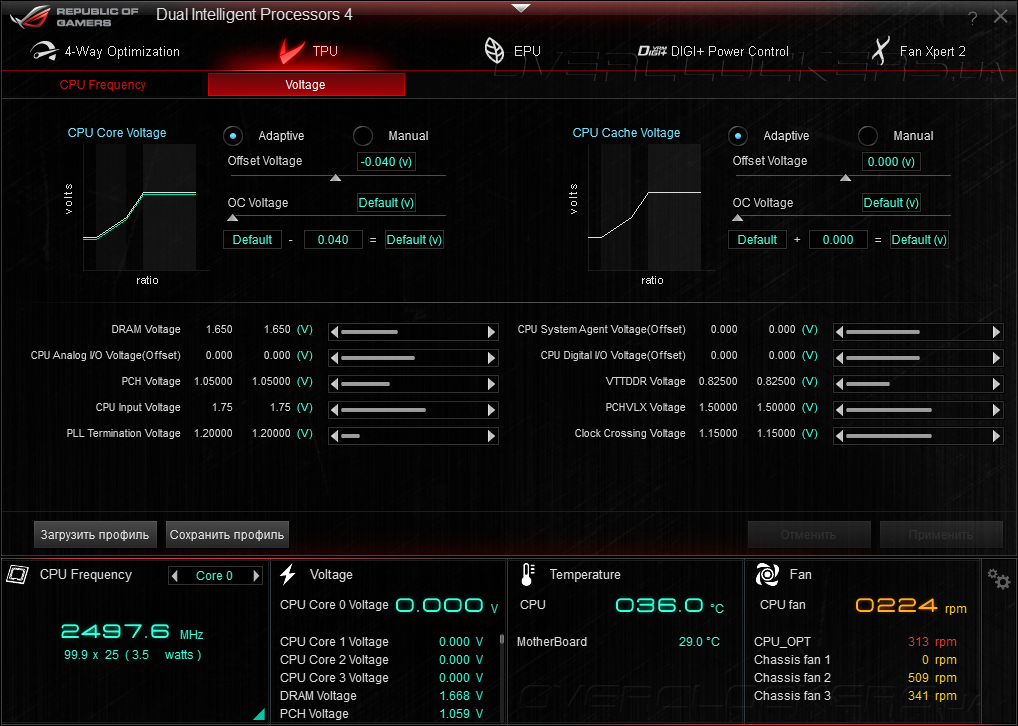

Помимо этого, AI Suite 3 позволяет регулировать напряжение на центральном процессоре и основных компонентах материнской платы.

ASUS AI Suite 3

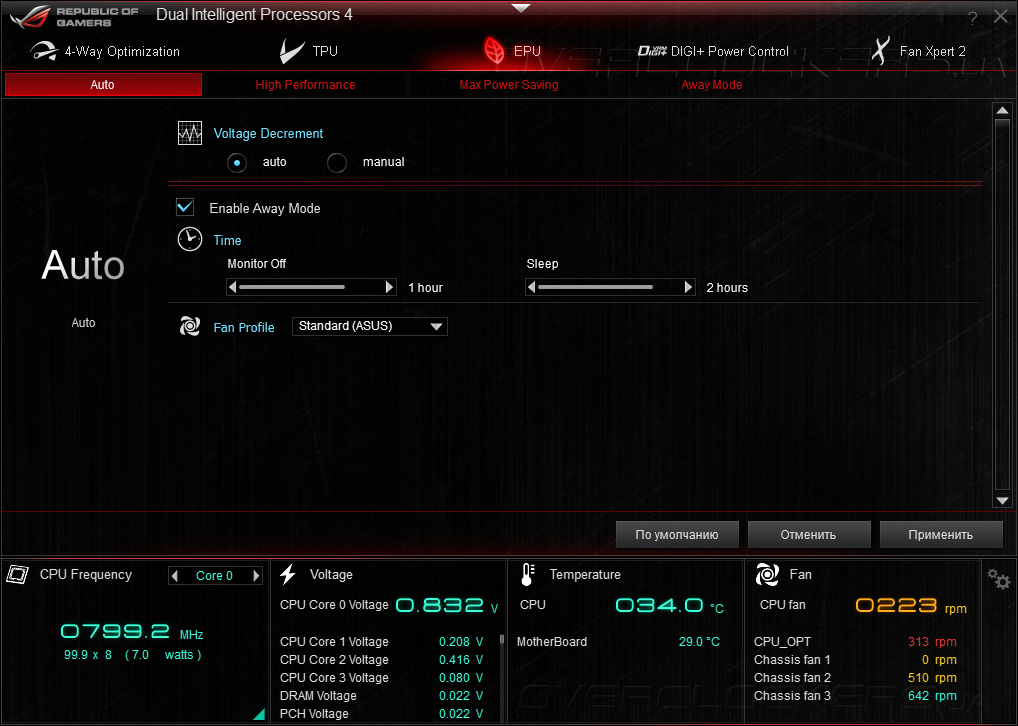

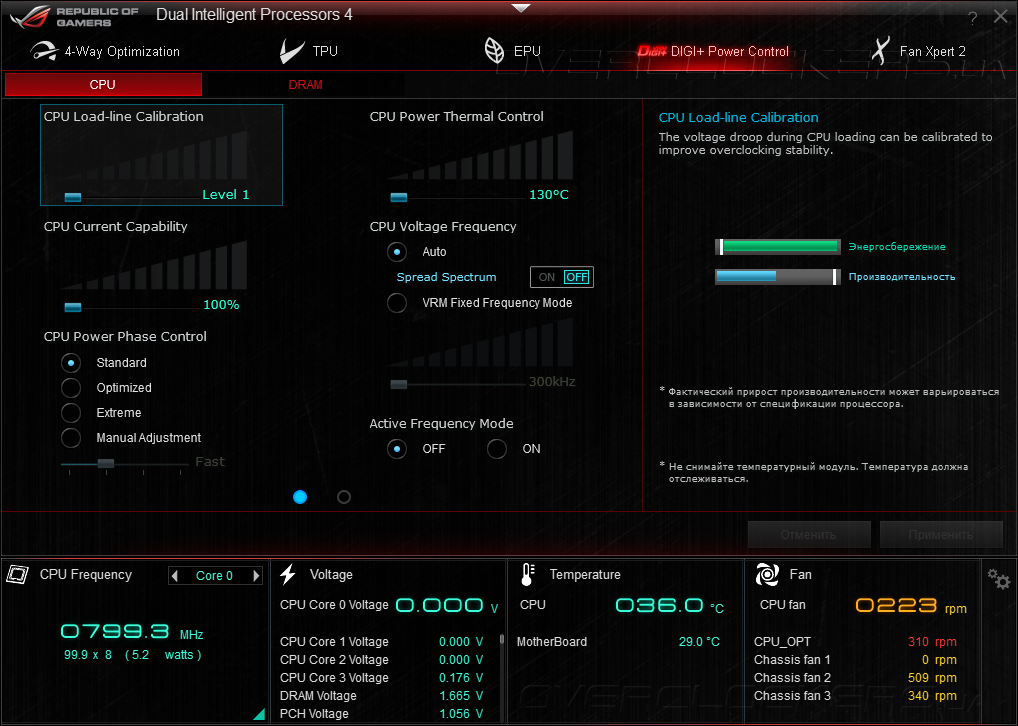

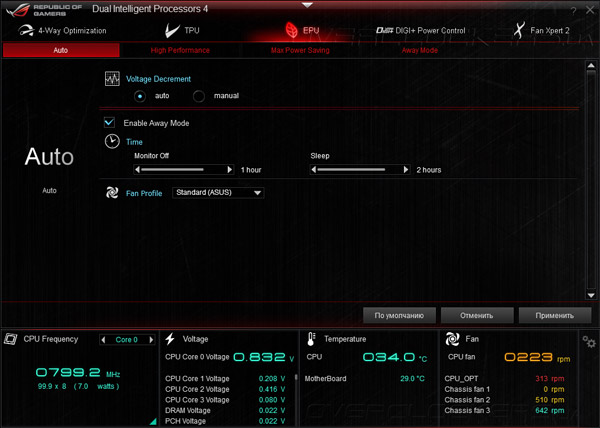

Вкладка EPU предназначена для настройки параметров энергосбережения, а в подменю DIGI+ Power Control сосредоточено управление параметрами цифровой подсистемой электропитания.

ASUS AI Suite 3

ASUS AI Suite 3

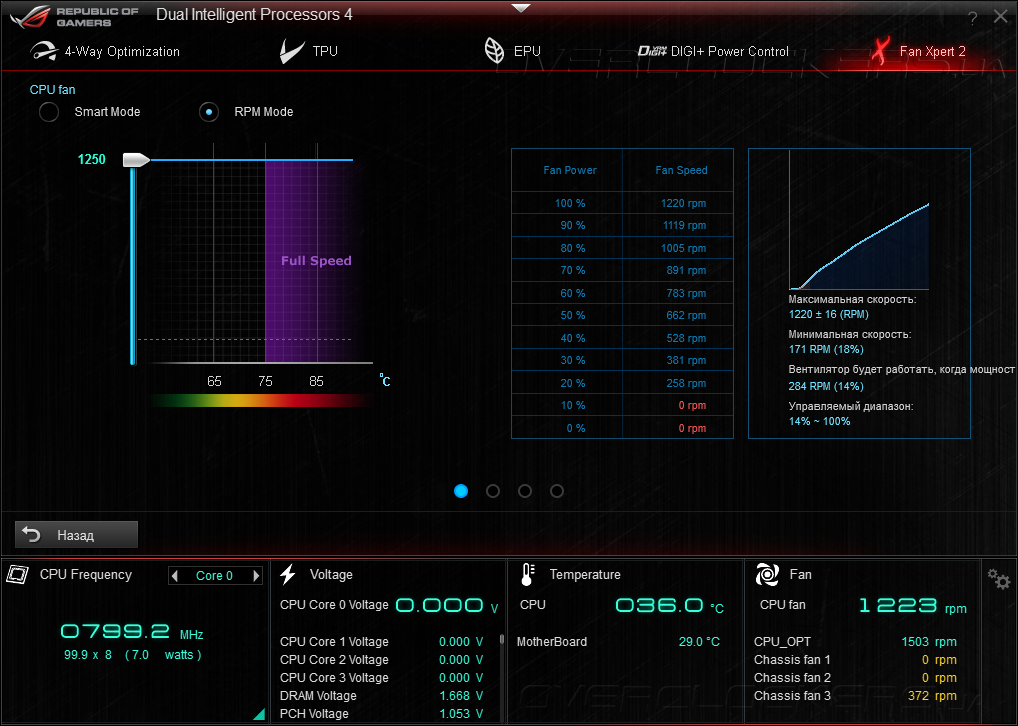

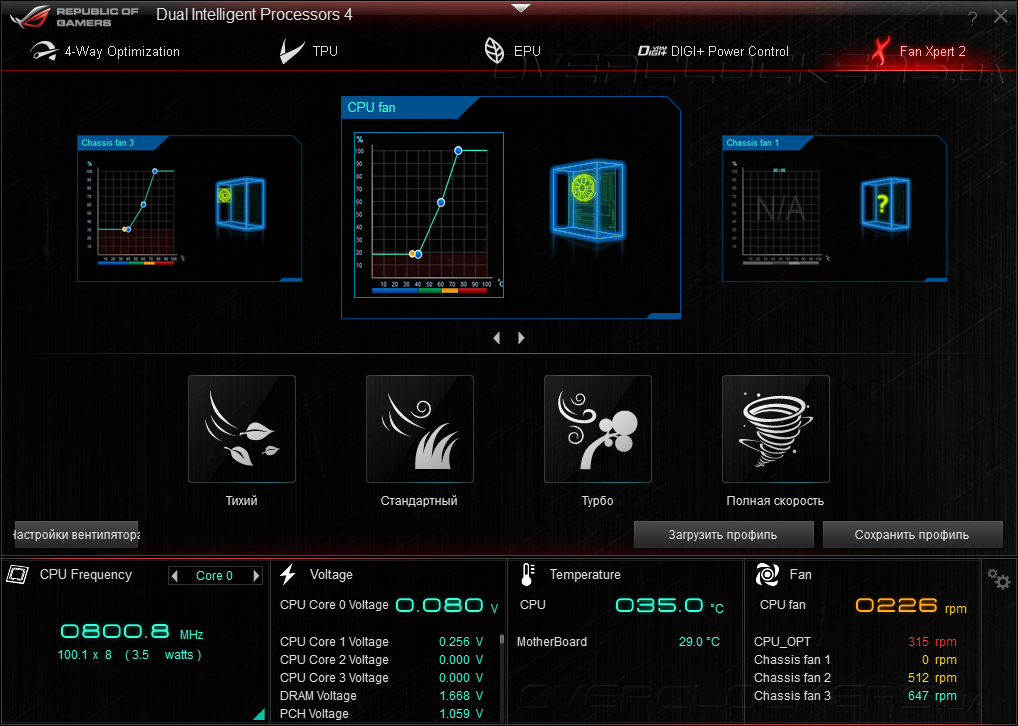

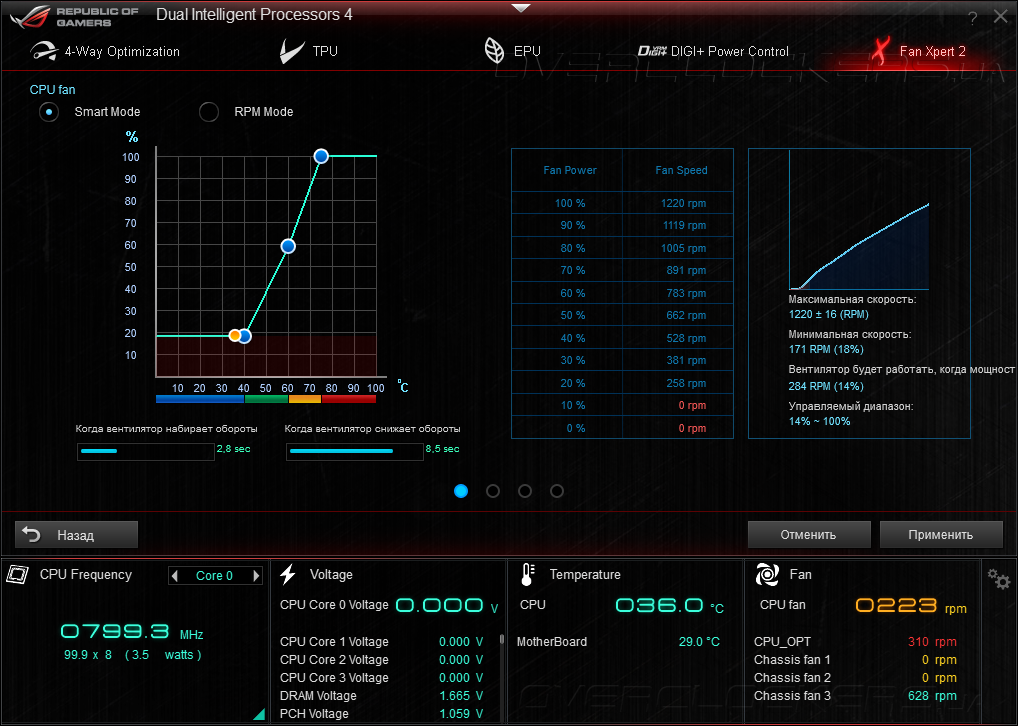

Для регулировки скоростей вращения вентиляторов служит раздел Fan Xpert 2. На первом этапе пользователям предлагается определить расположение и откалибровать показания тахометрических датчиков или же выбрать один из четырех предустановленных профилей работы.

ASUS AI Suite 3

В ручном режиме можно настроить скорость в зависимости от показаний температурных датчиков, или указать частоту вращения в явном виде.

ASUS AI Suite 3

ASUS AI Suite 3

Вместе с материнской платой поставляется программа для создания виртуальных дисков в области оперативной памяти ROG RAMDisk. Интерфейс утилиты предлагает только самые необходимые настройки, среди которых определение размера и буквы логического диска, а также указание пути к директории, содержимое которой будет копироваться на RAMDisk после загрузки.

ASUS ROG RAMDisk

Для настройки таймингов ОЗУ предлагается программа Mem TweakIT, которая, кстати, отлично работает с любыми материнскими платами ASUS.

ASUS Mem TweakIT

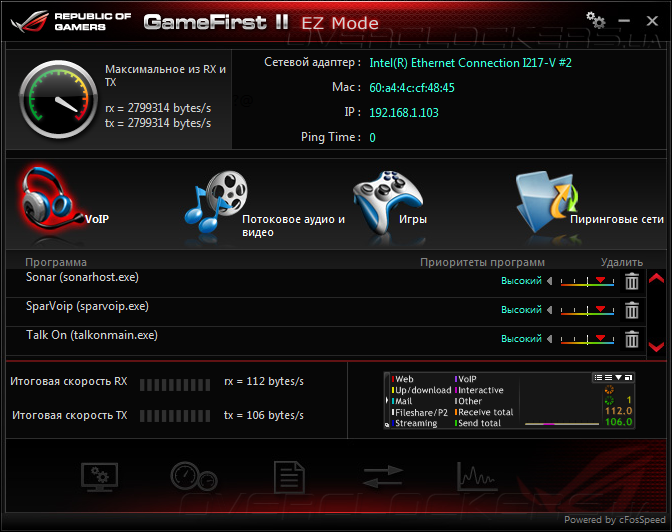

Среди фирменного программного обеспечения нашлась утилита GameFirts II, управляющая приоритетами и полосой пропускания соединения с Интернет в зависимости от сценария использования персонального компьютера.

ASUS GameFirts II

Наконец, программа ASUS BootSettings предназначена для автоматического входа в UEFI Setup при следующей перегрузке.

ASUS BootSettings
